Клапан егр принцип работы: Принцип работы EGR

Рис.1. EGR дизельного двигателя 3.6 TD

7 – клапан EGR

Рис.2. EGR дизельного двигателя 2.7 TD

Рис.3. EGR дизельного двигателя 4.4 TD

6 – корпус клапана EGR

В варианте с электроприводом открытие клапана EGR регулируется на основании показаний датчика положения, который передает сигнал блоку управления двигателем. В варианте с электропневмоприводом открытие клапана регулируется на основании показаний нескольких датчиков – это датчики массового расхода воздуха, давление во впускном коллекторе или датчика температуры воздуха на впуске.

Охладитель

Помимо разных приводов клапанов в системе ЕГР может быть дополнительный охладитель, так называемый охладитель EGR, как например, на дизельном двигателе 2.7 TD.

Рис.4. EGR дизельного двигателя 2.7 TD

5 — охладитель EGR; 6 — клапан EGR; 7 — электроисполнительный механизм клапана EGR.

Если на двигателе установлен данный охладитель, то он подключен к штатной системе охлаждения двигателя и, соответственно, через него циркулирует антифриз.

Охладитель ЕГР соединен непосредственно с клапаном ЕГР. Дополнительное охлаждение выпускных газов позволяет еще больше снизить выброс вредных выбросов (оксидов азота) в атмосферу.

Как же работает система EGR на дизельных двигателях Ленд Ровер?

Первое что стоит пояснить, так это то что в дизельных двигателях нет очень точной регулировки подачи нужной порции воздуха путем управления дроссельной заслонкой. Это в бензиновых двигателях дроссельная заслонка играет миллиметрами зазора по регулирования впускного воздуха. А в дизельных двигателях по сути дроссельная заслонка всегда открыта. Поэтому в камеры сгорания дизельных двигателей в большинстве случаев попадает больше воздуха (а значит и кислорода) чем нужно для сгорания подаваемой порции дизельного топлива на впрыске. То есть в большей степени мощность двигателя регулируется путем управления топливными форсунками. А так как в большинстве режимов работы дизельного двигателя количество кислорода избыточно то это создает предпосылки на вступление в реакцию не «сгоревшего» кислорода с другими продуктами сгорания.

У нас в камере сгорания двигателя очень высокая температура. Таким образом, когда небольшое количество топлива впрыскивается в камеру сгорания, заполненную чистым воздухом, в результате получается обедненная топливная смесь.

Она сгорает при очень высокой температуре, в результате чего избыток кислорода в смеси соединяется с азотом воздуха и образует окись азота (NOx). Функция клапана ЕГР заключается в том, чтобы подмешивать часть выхлопных газов к воздуху на впуске. Поскольку в отработавших газах практически не содержится кислорода, это предотвращает образование обедненной смеси и снижает температуру сгорания, сводя к минимуму образование NOx.

При запуске холодного дизельного двигателя клапан ЕГР полностью закрыт. При достижении двигателем рабочей температуры на холостом ходу клапан открывается и обеспечивает до 50% воздуха на впуске. С повышением числа оборотов двигателя клапан EGR постепенно закрывается вплоть до полного закрытия на максимальных оборотах, и соответственно, открывается с понижением оборотов двигателя.

Клапан EGR закрывается, и выхлопные газы не попадают во впускной коллектор при:

• пуске двигателя;
• торможении двигателем;
• температуре охлаждающей жидкости ниже +60 ⁰С;
• температуре охлаждающей жидкости выше +102 ⁰С;
• частоте вращения коленчатого вала ниже 1000 об/мин в течении более 20 сек. ;
• частоте вращения коленчатого вала выше 3200 об/мин;
• количестве всасываемого топлива больше 25 мг/ход поршня.

Таким образом, получается, что система EGR всегда находится в агрессивной среде, поэтому при работе, сам клапан EGR, впускной коллектор и находящиеся в нем датчики покрываются нагаром и, соответственно, возникает несколько вариантов неисправностей, либо электрическая неисправность – это когда сам исполнительный электромотор выходит из строя. Либо механическая неисправность, когда в клапане ЕГР забивается копоть, и клапан не полностью прилегают к посадочному месту, а еще может быть одновременно и электрическая неисправность и механическая. В практике встречались случаи, когда сам клапан просто прогорал и разрушался.

Кроме того, для охлаждения потоков горячих выпускных газов на дизельных двигателях Ленд Ровер используется охладитель, через который циркулирует антифриз.  И достаточно часто встречается неисправность, когда охладитель ЕГР дает микротрещины, через которые просачивается антифриз и попадает в поток выхлопных газов, которые в свою очередь попадают в камеры сгорания, и таким образом антифриз потихоньку убывает.  И поэтому на многих дизельных двигателях Ленд Ровер, а особенно это часто наблюдается на дизельном двигателе 2,7 ТД на Дискавери 3 и Дискавери 4, наблюдается утечка антифриза, и при проведении визуальной диагностики никаких течей в сервисе не находят. Еще это как правило сопровождается повышенной задымленностью – белый дым из выхлопной трубы. И когда посторонних течей визуально не выявляют – то надо отработать вариант утечки антифриза через какой-либо охладитель ЕГР. Путем разборки и осмотра трубок ЕГР на наличие влаги.

Клапан EGR – деталь дорогостоящая, поэтому многие автовладельцы вместо его замены прибегают к глушению всей системы.

Что же говорят специалисты по этому поводу?

Среди специалистов, занимающихся ремонтом дизельных двигателей на профессиональном уровне, существуют разные мнения по поводу заглушки клапана EGR.

Одни специалисты в принципе предпочитают на двигателях с пробегом глушить (закрывать) канал клапана EGR, и тогда получается, что отработавшие газы не попадают в цилиндры дизельного двигателя. В результате чего возрастает температура, и улучшаются мощностные характеристики двигателя.

Другие специалисты склонны считать, что у системы рециркуляции дизельного двигателя, помимо экологических функций по уменьшению выбросов окислов азота NOx, есть вторая задача – предотвращать перегрев камеры сгорания дизельного двигателя, и предотвращать таким образом, образование трещин в головке блока.

Egr принцип работы дизельного двигателя

В связи с повышенными требованиями экологов к дизельным и карбюраторным двигателям, с целью снижения уровня оксидов азота в выхлопных газах, применяется система рециркуляции ЕГР (EGR — ExhaustGasRecirculation). В соответствии с различными требованиями, выдвигаемыми стандартами, отслеживающими токсичность отработавших газов, система ЕГР в дизельном двигателе имеет несколько разновидностей:

1. EGR высокого давления.
2. Система низкого давления.
3. Комбинированная система ЕГР.

Основные задачи, преследуемые системой ЕГР

При использовании клапана системы часть газов, отработавших цикл, возвращается через впускной коллектор для последующего сжигания. При этом силовые агрегаты работают более мягко и плавно, в бензиновых моторах отмечается ощутимое снижение уровня детонации.

Преимущества применения рециркуляционной системы:

• Улучшение эксплуатационных показателей дизельных и бензиновых ДВС.
• Снижение расхода горючего.
• Уменьшение токсичности выхлопных газов.

Процесс образования вредных оксидов под воздействием высоких температур состоит из следующих этапов:

1. Активное увеличение процентного содержания азотных оксидов в топливно-воздушных смесях.
2. Взаимодействие кислорода и азота под влиянием высокой температуры.
3. Попадание воздуха в камеру сгорания вызывает активное образование окиси азота.
4. Замещение кислорода образовавшимися оксидами азота.
5. Недостаток кислорода вызывает неполное сгорание рабочей смеси.
6. Потеря мощности движка.
7. Повышение расхода дизельного топлива или бензина.
8. Возрастание токсичности газов выхлопных в ДВС.

Возврат во впускной коллектор части отработавших газов способствует заметному снижению температуры сгорания топливных смесей. С понижением температуры происходит уменьшение интенсивности возникновения азотных оксидов.

При попадании в камеру сгорания газов, прошедших полный цикл, не нарушает количественный баланс основных компонентов, участвующих в создании топливно-воздушныхсмесей, мощностные показатели силовых агрегатов не изменяются при работе в различных режимах, топливо экономится.

Функции клапана рециркуляции газов

Клапан ЕГР в дизельном двигателе является основным элементом системы рециркуляции. На его работе основано функционирование всей системы. При помощи данного устройства отработавшие газы частично входят в коллектор для перемешивания с поступающим воздухом.

Увеличение количества кислорода в камере приводит к возрастанию температуры сгорания рабочей смеси.

Добавленные отработавшие газы позволяют уменьшить процент содержания кислорода, что способствует снижению рабочей температуры и количества азотных оксидов в выхлопных газах.

Особенности дизельных и карбюраторных клапанов ЕГР

Работа клапановEGR в дизельных и бензиновых двигателях имеет определенные отличия.

В дизельных силовых агрегатах устанавливается клапан, открывающийся на холостом ходу, при этом количество впускаемого свежего воздуха уменьшается вдвое.

При увеличении нагрузок на мотор ЕГР впускает меньше отработанных газов, при пиковых нагрузках клапан закрывается. Закрывание клапана происходит также и при прогреве дизеля.

Клапан EGR, установленный на бензиновом движке, при холостых оборотах и до достижения максимального крутящего момента находится в закрытом положении. При малых и средних нагрузках ЕГР впускает менее 10% кислорода.

Принцип действия системы рециркуляции

Принцип работы системы рециркуляции — замкнутый контур. Клапан ЕГР управляется за счет электрического контроллера или электронно пневматическим методом.

При первом решении система получает данные на контроллер двигателя внутреннего сгорания со специального датчика.

Во втором варианте клапан EGR на основании данных регулируется в зависимости от показаний, полученных с датчиков давления впускного коллектора, массового расхода воздуха, температуры впускаемого воздуха.

При улучшенной конструкции силовых агрегатов, где отработавшие газы усиленно охлаждаются при рециркуляции, клапан ЕГР встроен внутрь системы охлаждения. При этом несмотря на более сложную конструкцию системы, количество оксидов снижается намного эффективнее.

В процессе эксплуатации моторов, оснащенных клапаномEGR, выявляются следующие преимущества:

• В бензиновых двигателях в районе расположения дроссельной заслонки наблюдается уменьшенный перепад давления.
• Снижение температуры приводит к уменьшению детонаций, что позволяет применять более ранний момент зажигания, улучшающий моментные характеристики ДВС.
• В работе дизеля с EGR  появляется мягкость, снижается уровень шума на холостых оборотах, благодаря уменьшенному содержанию кислорода при сгорании топливной смеси.

Системы рециркуляции дизельных двигателей

Для обеспечения соответствия дизельных двигателей нормам Евро 4 их оборудуют клапанами EГР высокого давления. Согласно международным нормам допустимое количество азотных оксидов в отработавших газах должно составлять не выше 0,25 г/км.

Принцип работы системы рециркуляции состоит в отборе отработавших газов перед входом в турбину, перенаправляя их в специальный канал, ведущий к впускному коллектору.

Система рециркуляции состоит из следующих элементов:

1. Клапан ЕГР.
2. Электрический или пневматический привод.
3. Патрубки, служащие для транспортировки газов.

Из выпускной системы клапан EGR забирает часть отработавших газов и направляет их на впускной коллектор.

Для работы клапана пневматического вида создается разрежение в районе впускного коллектора бензинового силового агрегата. В дизелях разрежение воздуха происходит благодаря работе вакуумного насоса. Вследствие образовавшегося вакуума происходит срабатывание клапана рециркуляции.

Интенсивность рециркуляции зависит от режима работы двигателя, от перепада давления на впускном и выпускном коллекторах.

Впускная система управляет давлением при помощи изменения положения дроссельной заслонки. При низком давлении на впуске заслонка дросселя находится в закрытом положении.

Чем больше интенсивность рециркуляции, тем меньший поток отработавших газов, направляемых к турбокомпрессору.

Активная рециркуляция приводит к падению давления турбонаддува в дизеле, оборудованном системой EGR. При работе дизеля на холостых оборотах, при полном открытии дроссельной заслонки, до полного прогревания мотора и достижения рабочих значений температуры система EGR находится в режиме низкой активности.

Работу системы ЕГР в дизельном двигателе контролирует электронный блок управления силового агрегата. Клапан начинает свою работу при поступлении управляющего сигнала с ЭБУ, который регулирует открытие дроссельной заслонки в соответствии с показаниями датчика потенциометрического.

Системы рециркуляции низкого давления

Для соответствия требованиям стандарта Евро 5 дизельным двигателям необходимо иметь количество оксида азота в выхлопных газах не выше 0,18 г/км. В таких дизельных моторах установлена система EGR, относящаяся к типу низкого давления. Здесь газы следуют по определенному циклу:

1. Прохождение через сажевый фильтр.
2. Охлаждение в радиаторе.
3. Переход через клапан ЕГР.
4. Проникновение во впускную систему, расположенную у входа в турбину.

Использование системы EGR, относящейся к виду низкого давления, приводит к появлению следующих положительных факторов:

• снижается процент содержания сажевых элементов;
• заметно понижается температура отработавших газов;
• резко сокращается процентное содержание оксидов азота в выхлопе.

Прохождение отработавших газов через устройство турбокомпрессора стабилизирует давление турбинного наддува, что способствует сохранению мощности дизельного силового агрегата без потерь.

Электронный блок управления дизеля следит за интенсивностью процессов рециркуляции посредством следующих устройств:

• заслонка дроссельная;
• заслонка клапана рециркуляции;
• заслонка выпускная.

Работа всех заслонок обеспечена электрическим приводом. При помощи потенциометрического датчика производится контроль за открытием каждой заслонки на определенную величину в соответствии со специальной программой, зашитой в ЭБУ. При этом отслеживается степень наполнения каждого цилиндра движка, давление турбонаддува и интенсивность действия EGR в каждом рабочем режиме дизельного двигателя.

Система рециркуляции комбинированного типа

Дизельные двигатели, чтобы соответствовать требованиям Евро 6, которые требуют иметь количественный состав оксида азота в выхлопных газах не превышающий 0,08 г/км, оборудованы комбинированной системой рециркуляции.

Наличие двух обособленных магистралей в конструкции для рециркуляции отработавших газов отличает данную систему от предыдущих вариантов. Одна магистраль — высокого давления, другая — низкого.

Принцип работы комбинированной системы напоминает действие системы, применяемой в моторах, соответствующих требованиям Евро 5.

В дополнение к этому осуществляется подвод газов из магистрали с высоким давлением, подключающаяся при переходе на определенные режимы работы двигателя.

Главная задача — это как можно эффективнее снизить уровень азотных оксидов в выхлопных газах.

Конструкцией комбинированной системы не предусмотрено охлаждениев радиаторе отработавших газов, которые находятся в магистрали высокого давления.

Неисправности в системах EGR и причины их появления

Самой распространенной причиной поломок в системе является возникновение нагара на деталях клапана ЕГР. Наиболее часто нагар образуется в гнезде или на поверхности пластины клапана. К образованиям вредных налетов приводят следующие причины:

• использование горючего низкого качества;
• разбалансированность работы системы питания дизеля;
• неполное сгорание воздушно-топливных смесей;
• сбои в системе вентиляции газов картерных.

Наличие нагаров приводит к ускоренному износу элементов турбокомпрессора ицилиндро-поршневой группы, закоксовке форсунок инжектора, сбоям в функционировании датчиков, передающих информацию в электронный блок управления (ЭБУ), что ведет к сбоям сигналов, управляющих работой клапана ЕГР.

Несвоевременное открытие и закрытие клапана особенно заметно при работе дизеля на холостых оборотах, при заклинивании теряется мощность, работа становится более грубой и шумной.У бензиновых двигателей заклинивание клапана EGRприводит к неустойчивой работе мотора вхолостую, а также к увеличению расхода горючего.

Чтобы выявить неисправности в системе рециркуляции необходимо визуально осмотреть трубопроводы, электрические разъемы в районе датчиков.

При углубленной диагностике производятся следующие операции:

• сканирование элементов системы;
• проверка на функциональность каждого привода и клапана ЕГР;
• проверка сопротивления проводов;
• управляющие сигналы проверяются при помощи осциллографа и мультиметра.

При сканировании может быть выявлено, что впускное давление не соответствует норме, а также расход воздуха повышен — это означает, что клапанEGR заклинивает.

При замене клапана необходимо предварительно произвести тщательную очистку подводящих магистральных трубок, разъемов, чтобы нагар, оставшийся после замены, не привел к новым неисправностям в системе рециркуляции отработавших газов.

Что такое EGR и почему приходится его отключать?

Воздух который мы «сжигаем» в ДВС состоит не только из кислорода. Больше всего в атмосфере азота, который на Земле находится по большей части в свободном состоянии. В атмосфере его содержание по объему 78%, по массе 75,5%.

Ввиду своей значительной инертности азот при обычных условиях реагирует только с литием.

Так как ДВС это частный случай теплового двигателя, то для того чтобы иметь максимальный КПД температуру и давление, при которых сжигают углеводороды (дизтопливо в нашем случае), стараются сделать как можно выше, единственным ограничением является только «тепловая» прочность. Но тут возникает проблема — азот.

Как было сказано выше азот – это инертный газ, но при высокой температуре (более 2000 градусов по Цельсию) и давлении он окисляется, причем чем выше концентрация кислорода, тем больше получатся оксидов азота. Внедрение системы EGR (Exhaust Gas Recirculatiоn) должно было сократить содержание в выхлопе оксидов азота NOx.

Система рециркуляции отработавших газов (EGR) предназначена для снижения в отработавших газах оксидов азота за счет возврата части отработавших газов во впускной коллектор.

Возврат части отработавших газов во впускной коллектор позволяет снизить количество кислорода в топливо-воздушной смеси и, тем самым, уменьшить образование оксидов азота. Однако это вызывает падение эффективной мощности двигателя.

Удаление EGR в дизельных двигателях считает допустимым большое количество людей, включая экологов. Удаление системы EGR приводит к увеличенному уровню NOx, однако углеводородные выделения, выбросы макрочастиц (сажа), угарного и углекислого газов существенно уменьшаются.

Кроме того, удаление EGR приводит к увеличению экономии топлива. Выхлопной газ, повторно поданный назад в цилиндры, добавляет в двигатель вызывающие износ загрязнители (сажу и смолы) и быстрее окисляет моторное масло, что отрицательно сказывается на ресурсе двигателя.

В общем-то, это единственная задача, которую решает система рециркуляции отработавших газов.

Есть несколько вариантов исполнения этой системы, но принцип работы EGR всегда одинаковый: определенное количество отработавших газов через клапан поступает обратно в двигатель.

Такая рециркуляция позволяет снизить температуру горения, особенно в бензиновых моторах. А как раз высокая температура – условие появления оксидов азота.

Ни на что другое EGR не влияет. Это – чисто «экологическая» фишка современного мотора. К сожалению, ресурс у нее достаточно ограничен, и приходит время, когда система перестает работать как положено (точнее, вообще перестает).

И тогда исключение всей системы из управления двигателем становится хорошим выходом из ситуации.

Для большей убедительности скажем, что исправный EGR и так не работает на высоких оборотах или в аварийном режиме – при таких условиях заводской программой блока управления предусмотрено его полное закрытие.

Бояться отключения EGR не надо: единственным неприятным последствием станет повышенное содержание оксидов азота в выхлопе, но если на одну чашу весов поставить какие-то неведомые азоты, а на другую – беспроблемную эксплуатацию автомобиля, то второе, конечно же, перевесит. Ибо экология – экологией, а нервы дороже.

Как и почему перестает работать EGR?

Есть несколько вариантов типичных поломок EGR. Это заклинивание клапана, разрывы цепи актуатора или датчика положения клапана и неучтенный подсос (или утечка) воздуха. Внутри каждого варианта тоже можно выделить несколько типов поломок, поэтому чуть рассмотрим каждую из таких поломок отдельно.

Все мы прекрасно знаем, что при горении топлива образуется сажа. Со временем ее количество, оседающее в клапане, затрудняет его подвижность. И клапан, естественно, клинит. Тут возможны два варианта: либо он остается в закрытом варианте, либо в открытом.

Тут как повезет, и больше повезет, если клапан останется в закрытом положении. В этом случае сажа хотя бы не попадает в ДВС. Кстати, иногда практикуется такой способ отключения EGR – клапан просто программно закрывают. Почему это не лучший способ – чуть позже.

Открытое положение плохо прежде всего тем, что все отходы горения прямиком летят в цилиндры.

Если посмотреть на то, как работает EGR, то можно увидеть интересную картину: во многих режимах работы двигателя клапан закрыт и не принимает никакого участия в работе мотора – например, на высоких оборотах и при большой нагрузке.

Если говорить очень грубо, то закрытое положение – более естественное и вреда никакого не приносит. Если, конечно, ошибка EGR не вносит изменений в работу других систем, которые бывают связаны с рециркуляцией.

Так как заклинивание клапана – наиболее частая неисправность EGR, рассмотрим, что чаще всего является причиной, и как можно попытаться отсрочить кончину клапана.

В целом, конечно, понятно, что основной враг клапана – плохое масло и нестабильное качество топлива. В большей степени это относится к дизельным двигателям, хотя во многом применимо и к бензину.

Важное условия долгой жизни EGR – хорошее и своевременное техобслуживание. Ясно, что забитый сажевый фильтр и масло, которое долго не меняли, никак не способствуют долголетию EGR. кстати, при хороших условиях система вполне может жить 150-180 тысяч километров. Правда, она изначально должна быть нормальной, а не конструктивно ущербной.

Вторая распространенная причина – неисправность самого двигателя. Тут вариантов может быть множество. Любая причина, повышающая дымность выхлопа, гарантированно снизит ресурс EGR. Например, грязный воздушный фильтр, утечки наддувного воздуха, текущая форсунка или залегшие поршневые кольца.

Это очень важный фактор, особенно для тех, кто в силу своих убеждений будет восстанавливать работоспособность EGR. Ремонт обычно недешевый, поэтому прежде чем заниматься системой рециркуляции, нужно убедиться, что сам ДВС исправен.

В противном случае есть вероятность в самом ближайшем будущем опять остаться с заклинившим клапаном.

И, наконец, самая парадоксальная причина заклинивания клапана – это его самоубийство. Да, как ни странно, у клапана EGR есть конструктивная склонность к суициду. Тут опять придется чуть-чуть углубиться в физику работы мотора.

Итак, представим график, на котором по одной оси будет температура горения смеси, по другой – уровень оксидов азота и интенсивность партикуляции (появления твердых частиц в отработавших газах). Если нарисовать кривую NOх, то она будет расти с ростом температуры. А вот кривая, показывающая количество твердых сажевых частиц, будет наоборот, падать. В определенной точке они пересекутся.

Сложность в том, что чем меньше будет оксидов азота в выхлопе, тем лучше экологам, но хуже двигателю – больше выброс партикуляров (сажевых частиц). Задача инженеров – найти максимально сбалансированное решение: надо и сократить NOx в отработавших газах, и не сократить ресурс мотора.

И все же в любом случае это решение будет компромиссным, и чем меньше будет оксидов в выхлопе, тем сложнее получится жизнь EGR из-за засорения клапана сажей. Вот так и получается, что эта система в ходе работы губит себя сама, исключительно только выполняя свою работу по снижению в выхлопе NOx.

От этого, к сожалению, никуда не деться.

Вторая ошибка, менее распространенная, – это разрывы цепи актуатора или датчика положения клапана. В этом случае ошибка будет выглядеть как несоответствие между заданным и фактическим положением клапана. Впрочем, и в первом случае будет то же самое, поэтому диагностику надо проходить качественную.

И, наконец, третья ошибка – неучтенный воздух. Тут речь идет о простой негерметичности системы.

Так как природа ошибок во всех трех случаях разная, то и методы ремонта и отчасти диагностики тоже отличаются. Разумеется, они также зависят и от конструкции мотора.

Например, часто ошибкам EGR сопутствуют ошибки измерения потока воздуха, то есть ошибки датчика расходомера воздуха (MAF-sensor). А в старых системах с вакуумным управлением бывают ошибки по наддуву турбин.

Так что к диагностике нужно относиться серьезно.

Итак, допустим, что мы нашли неисправность, и теперь хотим от нее избавиться. Как это можно сделать?

Решение проблем с EGR

Итак, устранить неисправность можно следующими способами:

• замена клапана на новую оригинальную деталь;
• использование китайских аналогов;
• удаление EGR из системы с программным отключением;
• программное закрытие клапана.

О первом способе мы уже говорили. Он не самый простой и дешевый, но вполне имеет право на существование.

Главное помнить, что если система вышла из строя раньше положенного срока (тысячах на ста пробега или меньше), то, скорее всего, есть какая-то проблема в моторе.

Ее нужно обязательно найти и устранить, иначе замена клапана может повториться в ближайшем будущем, и вы просто выкинете деньги на ветер.

О втором способе говорить не будем вообще. Тут без комментариев.

Наиболее дешевый и надежный – третий способ. Именно им обычно и пользуются при отключении EGR.

Итак, тут надо разделить механическую и программную часть работы. Что требуется сделать с механикой?

В общем-то, задача сводится к тому, чтобы перекрыть поток через клапан. Первое, что делают – ставят заглушку. Многие считают, что сделать это легко. Отчасти это так и есть.

Но не надо пытаться ставить на пути горячих выхлопных газов заглушку из тоненького паронита или тонкой стали. Такие заглушки прогорают очень быстро, иногда они вообще держатся до первого хорошего нажатия на педаль газа.

Заглушку надо делать из стали, лучше нержавейки, причем ее толщина должна быть минимум 2,5-3 мм.

Если с тем, чтобы заварить клапан или демонтировать его и поставить диффузор обычно нет сложностей, то демонтаж клапана с охладителем может быть сложным.

Если у клапана есть свой охладитель, то на подающий и отводящий патрубки EGR просто ставят заглушки. Так, например, поступают в случае работы с моторами BMW М-серии.

А вот, например, у моторов Volkswagen или BMW серии N автономного контура нет, тут систему охлаждения приходится «кольцевать».

Если с механической частью работы в большинстве сервисов все же справляются, то вот с программной частью ошибки встречаются регулярно. Итак, что нужно сделать с софтом?

Во-первых, запретить клапану открываться. Тут вроде бы все ясно, если программист знает, как найти в прошивке соответствующие карты EGR, но вот дальше все может быть гораздо сложнее: надо исключить ошибки по системе EGR, то есть полностью удалить ее из программы.

Вот тут некоторые программисты сильно перебарщивают и удаляют все, что попадется под руку. Часто их вмешательство затрагивает всю систему диагностики, после чего устранение последствий становится процессом долгим и сложным. И, как правило, дорогим (время – деньги, это очевидно).

Помимо этого следует отключить аварийный режим, в который отправляет нерабочий EGR.

И, наконец, на некоторых автомобилях нужно перекалибровать карты по воздуху (поток воздуха через MAF), если софт не делает это автоматически.

Иногда об этом тоже забывают, и ЭБУ сходит с ума, пытаясь понять, какой пришел воздух, откуда в нем столько кислорода, и что ему теперь делать с этой непонятной смесью.

А теперь последний способ – программно дать команду на закрытие клапана EGR. Этот метод можно использовать не всегда. Например, он оправдан, когда физический доступ к EGR затруднен из-за конструктивных особенностей автомобиля. И он совсем невозможен, если клапан уже заклинил: программа такой клапан с места не сдвинет. Тут выход один – разбирать и делать все по-человечески.

Надежность этого метода не всегда абсолютна. В первую очередь из-за того, что не всегда можно гарантировать, что клапан перекрыт полностью. Это может привести к попаданию сажи и прочих отходов горения в цилиндры, так и к неучтенному количеству воздуха, поступающего через неплотный клапан. Поэтому предпочтительнее все же глушить EGR полностью: одновременно механически и программно.

Быть или не быть?

Остался последний вопрос: когда мне ехать в сервис на удаление EGR? Допустим, мы смогли вас убедить, что ничего страшного не произойдет, если от этой капризной системы избавиться полностью. Когда лучше это сделать?

О ресурсе клапана уже говорили: тысяч до 150 километров при хорошем ТО волноваться не надо. Если посмотреть на статистику, то на дизельные машины по причине выхода из строя EGR приходится около 80% обращений в сервис, и только 20% – на бензиновые. Что логично, ибо сажи в солярке больше.

В любом случае обязательно придется следить за состоянием мотора. Своевременная замена масла, фильтров, качественное топливо – это обязательное условие. Но со временем все равно что-то начнет изнашиваться.

И если форсунку можно отремонтировать или заменить (хотя на большинстве современных дизельных моторов это тоже достаточно дорого), то менять кольца без явных признаков износа мотора только ради работы EGR, наверное, не совсем разумно.

Тем более что ресурс цилиндропоршневой группы все же больше, чем клапана EGR, который будет загибаться регулярно даже при небольшом и далеко не критичном износе ЦПГ. Приходится сделать неутешительный вывод: восстановление работоспособности EGR – вещь зачастую экономически неоправданная и почти бесполезная.

Одновременно не стоит забывать, что в горящей лампочке «Check engine» и уходе в «аварию» далеко не всегда виновата система рециркуляции. Причину этих печальных явлений установит только диагностика – так же, как и причины повышенной дымности, плохой динамики и повышенного расхода топлива.

Принцип работы егр на дизеле

Пишет android-jzx90 в своём блоге.

Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота.

С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно.

Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.

Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной.

Как работает ЕГР на турбодизеле

Главная функция системы EGR – это частичный возврат отработанного газа во впускной коллектор с целью дожигания.

На дизельном двигателе такое решение позволяет добиться более мягкой и плавной работы двигателя, что улучшает его эксплуатационные качества и уменьшает расход горючего, а выхлоп снижает свою токсичность.

Появление отработанных газов во впуске не меняет соотношения основных компонентов горючей смеси, мощность на разных режимах работы не теряется, и экономится топливо.

• Принцип действия клапана ЕГР на дизелях – это соединение части отработанных газов с поступающим через впускной коллектор воздухом.
• В выхлопе двигателя содержатся окислы азота из-за повышенного нагрева газов в камере сгорания.
• При задействовании системы EGR, сгорание происходит при более низкой температуре, а уровень содержания вредных веществ в выхлопе становится меньше.
• На дизелях клапан открывается автоматически на холостых оборотах, а при нагрузке и максимальных мощностях закрывается.

Для чего глушат клапан ЕГР

При длительной эксплуатации дизеля, оснащенного системой EGR, автовладельцы часто ощущают снижение мощности и появление дымления выхлопа.

Любители тюнинга двигателя утверждают, что рециркуляция газов «душит» силовой агрегат, не позволяя ему проявить весь потенциал мощности. Основываясь на подобных доводах, многие водители решают заглушить систему ЕГР.

Подобная процедура представляет собой отключение системы рециркуляции, что теоретически должно прибавить мощности.

Необходимость отключения ЕГР появляется при пробеге 80-120 тыс. км, так как при определеном изное двигателя выхлопные газы имеют высокую степень загрязнения. Их смешивание с картерными газами даёт толстый слой смолистых отложений в коллекторе впуска, клапане ЕГР и клапанах головки двигателя.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

1. Механический способ глушения клапана.
2. Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании.

После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана:

1. Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
2. Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
3. Извлекают прокладку, расположенную на месте крепления клапана.
4. Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
5. Обратная установка клапана с применением прокладки и заглушки. Затяжка болтов производится с особой осторожностью из-за их хрупкости.
6. Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
7. Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

Неисправность клапана EGR

1. — При разгоне автомобиль набирает скорость рывками
2.  — Колебания на холостом ходу
3.  — Потеря мощности двигателя
4.  — Появление на приборной панели значка «Check Engine» (Чек двигателя – аварийная программа работы двигателя)
5.  — В выхлопных газах повышается уровень оксида азота
6. — Черный дым из выхлопной трубы
7.  — Повышенный расход топлива

Можно ли эксплуатировать авто с неисправным клапаном EGR?

Кратковременные признаки неисправности системы рециркуляции выхлопных газов не грозят масштабными последствиями, однако игнорировать их не стоит. Обратитесь в сервисный центр за консультацией, если наблюдаете симптомы, указанные выше.

Удаление ЕГР-системы и возможные последствия

Время эксплуатации ЕГР-системы ограничено её сроком службы. Необходимость замены клапана является основной причиной отказа многих водителей от его использования.

Среди других причин удаления клапана EGR:

• дорогостоящие ремонт и обслуживание узла;
• сложность технического обслуживания;
• риск поломки ещё более дорогих деталей двигателя при неправильной работе (поломке) рециркуляционной системы;
• на работу мотора удаление ЕГР-клапана никак не влияет.

Плюсы от удаления:

• не загрязняется впускной коллектор;
• снижается дымность выхлопа;
• увеличивается мощность на средних оборотах;
• пропадает необходимость обслуживания и замены дорогостоящих комплектующих;
• появляется возможность снятия ограничения мощности двигателя.

Минусы:

• возрастает температура воспламенения горючего;
• увеличивается содержание оксида азота в выхлопных газах.

Последствия отказа от EGR-клапана:

• появляется детонация на определённых скоростях;
• повышается расход масла;
• есть риск образования микроповреждений в головке блока цилиндров.

Как устроена рециркуляция выхлопных газов EGR

Работа клапана EGR контролируется компьютером двигателя.

Типичное, простое устройство включает в себя:

• Металлическая труба, соединяющая выпускной коллектор (впуск перед катализатором и лямбда-датчик) с впускным коллектором (впуск за расходомером воздуха) и его соединителями и прокладками.
• клапан
• Клапан привода — пневматический или электрический. Контроллер клапана подключен электрическим проводом к ЭБУ, который контролирует степень открытия и закрытия.
• Датчик положения клапана, также подключенный к ЭБУ.
• Охладитель выхлопных газов — заполнен выхлопными трубами, охлажденными стандартным хладагентом.

В более сложных системах используются несколько клапанов, электродвигатели, дополнительные датчики и т. д. В зависимости от типа двигателя (бензин, дизель) и мощности двигателя используются клапаны с различной пропускной способностью.

Чтобы правильно выбрать степень открытия клапана рециркуляции отработавших газов, компьютер двигателя получает информацию от

• Расходомер воздуха
• Датчик скорости
• Датчик температуры охлаждающей жидкости

Отказ любого из трех датчиков, упомянутых выше, вызывает проблемы с правильной работой EGR.

Частые проблемы клапана EGR

• Запирание клапана в закрытом положении. Причина — загрязнение клапана. Решение  — снять и очистить клапан или заменить на новый.

• Блокировка клапана в открытом положении — вызывает возврат части выхлопного газа в систему впуска в течение всей работы двигателя. Признаки — проблемы с запуском двигателя, значительную потерю мощности, не ровную работу двигателя на холостом ходу. Решение — как и прежде — чистка или замена на новый.
• Отказ контроллера клапана — также вызывает блокировку клапана. Требуертся замена всей системы.
• Неправильная работа клапана EGR из-за повреждения расходомера воздуха (неисправность, загрязнение датчика или обрыв провода) — почистите расходомер или замените его новым.
• Отказ охладителя рециркуляции отработавших газов — из-за потери герметичности отработавшие газы, проходящие через него, попадают в охлаждающую жидкость. Признаки этого сбоя можно спутать с повреждением прокладки под головкой. Причина — некачественное топливо (с большим количеством серы), старой охлаждающей жидкости, которая утратила свои антикоррозионные свойства, или воды в системе охлаждения.

Рециркуляция выхлопных газов EGR — виды ремонта и затраты

В случае отказа клапана EGR водитель может выбрать один из следующих способов ремонта (в зависимости от повреждения):

• Покупка полного клапана EGR
• Покупка отдельных элементов, если возможна их замена (труба, радиатор, клапан)
• Очистка заблокированных клапанов очистителями
• Покупка восстановленного клапана
• Покупка клапана с разборки

Возможность самостоятельного ремонта зависит от степени доступности к клапану.

Источники:

Что такое клапан егр на дизеле. Рециркуляция отработавших газов

Система рециркуляции отработавших газов EGR разработана для повышения экологического класса двигателя автомобиля. Ее применение позволяет снизить концентрацию оксидов азота, присутствующих в выхлопе. Последние недостаточно хорошо устраняются катализаторами и, поскольку являются наиболее токсичными компонентами в составе отработавших газов, требуют применения дополнительных решений и технологий.

Принцип действия системы

EGR — аббревиатура от англоязычного термина Exhaust Gas Recirculation, что в переводе означает «рециркуляция отработавших газов». Основная задача такой системы заключается в перенаправлении части газов из выпускного коллектора в впускной. Формирование оксидов азота прямо пропорционально температуре в камере сгорания двигателя. При подаче отработавших газов из системы выхлопа в систему впуска уменьшается концентрация кислорода, что выступает катализатором в процессе сжигания топлива. В результате температура в камере сгорания снижается, а процент образования оксидов азота уменьшается.

Система рециркуляции отработавших газов

Применяется система ЕГР для автомобильных двигателей, работающих на дизельном топливе и бензине. Исключение составляют только бензиновые автомобили с турбонаддувом, где использование технологии рециркуляции неэффективно из-за особенностей режима работы двигателя. В целом, благодаря технологии EGR достигается снижение концентрации оксида азота до 50%. Помимо этого уменьшается вероятность детонации, обеспечивается более экономный расход топлива (почти на 3%), а для автомобилей с дизельным двигателем характерно уменьшение количества сажи в выхлопе.

Основной деталью системы рециркуляции выхлопных газов является клапан EGR, который управляет потоком отработавших газов, поступающих во впускной коллектор. Он работает в условиях повышенных температур и подвергается высокой нагрузке. Снижение температуры может реализоваться принудительно, для чего нужен радиатор охлаждения (охладитель), который устанавливается между системой выпуска и клапаном. Он входит в общую систему охлаждения автомобиля.

В дизельных моторах клапан EGR открывается на этапе холостого хода. При этом 50% поступающего в камеры сгорания воздуха составляют отработавшие газы. С ростом нагрузки клапан постепенно закрывается. Для питания бензинового двигателя система рециркуляции работает, как правило, только на средних и малых оборотах двигателя, обеспечивая до 10% выхлопных газов в общем объеме воздуха.

Виды клапанов EGR

Расположение EGR в автомобиле

На данный момент существует три разновидности клапанов EGR, различающихся по типу привода:

• Пневмомеханический — простейшая (устаревшая) система привода рециркуляции выхлопных газов. Фактически, управление клапаном в этой схеме осуществляется за счет создания разрежения во впускном коллекторе автомобиля.
• Электропневматический . Пневмоклапан EGR приводится в движение электроклапаном, управляемым ЭБУ двигателя автомобиля на основании данных комплекта датчиков (противодавления выхлопных газов, температуры, положения клапана, давления на впуске, температуры охлаждающей жидкости). Он осуществляет подключение и отключение источника разрежения к клапану EGR, имея лишь два положения. В свою очередь, разрежение в такой системе может создаваться вакуумным насосом.
• Электронный . Клапан EGR такого типа приводится в движение непосредственно ЭБУ двигателя автомобиля. Он имеет три положения, что обеспечивает более плавное регулирование потока отработавших газов. Переключение положения электронного клапана EGR осуществляется соленоидами, которые открывают и закрывают его в различных комбинациях. В такой системе разрежение не задействуется.

Виды систем рециркуляции дизеля

Для дизельного двигателя используется несколько типов систем для рециркуляции отработавших газов EGR, cбор которых определяется экологическими стандартами автомобиля. В настоящее время их три:

• Высокого давления (соответствует стандарту Евро 4). Клапан EGR напрямую соединяет выпускной (устанавливается перед турбокомпрессором) и впускной коллекторы. В этой схеме применяется электропневматический привод. При закрытой дроссельной заслонке во впускном коллекторе давление снижается, в результате чего создается более высокое разрежение. Это приводит к увеличению поступающего потока выхлопных газов. С другой стороны, уменьшается интенсивность турбонаддува, поскольку на турбину поступает меньше отработавших газов. Когда дроссельная заслонка полностью открыта, EGR не работает.
• Низкого давления (соответствует стандарту Евро 5). В такой схеме клапан подключен к системе выпуска на участке между сажевым фильтром и глушителем, а в системе впуска — перед турбокомпрессором. Благодаря такому подключению снижается температура отработавших газов, также они очищаются от примесей сажи. При этом, в сравнении со схемой высокого давления, турбонаддув выполняется на полной мощности, поскольку через турбину проходит весь поток газов.
• Комбинированная (соответствует стандарту Евро 6). Представляет собой сочетание схемы высокого и низкого давлений, каждая из которых имеет собственный клапан рециркуляции. В обычном режиме эта схема работает по каналу низкого давления, а при повышенной нагрузке подключается канал рециркуляции высокого давления.

В среднем, клапан EGR служит до 100 тысяч километров пробега, после чего может засориться и выйти из строя. Далее, в большинстве случаев, автомобилисты, не понимая, для чего нужны системы рециркуляции, просто полностью удаляют их.

Количество автомобилей на дорогах мира стремительно возрастает. Не секрет, что абсолютно любое транспортное средство, оснащенное двигателем внутреннего сгорания, несет за собой угрозу окружающей среде и здоровью человека.

О том, как сделать «железного коня» более безопасным и экологичным, серьезно задумались в 70-х годах прошлого столетия. Именно тогда была разработана система Exhaust Gas Recirculation, или как её еще принято называть сокращенно – EGR.

Принцип действия клапана EGR и что это такое

Инженеры и конструктора передовых автомобильных компаний ежедневно работают над усовершенствованием выхлопной системы автомобиля. Во время работы ДВС происходит выброс отработавших газов в окружающую среду, и уже давно известный факт, что эти газы содержат большое количество опасных для здоровья химических соединений. Наиболее вредоносными считаются оксид и диоксид азота. Отклонение концентрации этих веществ в воздухе от нормы провоцирует возникновение целого ряда заболеваний сердечной и дыхательной системы человека.

Наиболее рациональным способом уменьшения токсичности выхлопных газов на сегодняшний день считается применение системы EGR, принцип действия которой заключается в рециркуляции отработавших газов. Возгорание горючей смеси возможно только при высокой температуре и соответствующем давлении. Но, вся загвоздка заключается в том, что именно такие условия являются идеальными и для образования оксида, путем соединения кислорода с азотом.

Клапан EGR позволяет отправлять часть отработанных газов к порции свежего воздуха. Следствием этого становится снижение количества кислорода в смеси. Обедненная смесь нуждается совершенно в другой температуре. Для её возгорания уже не требуется 1400 и более градусов по Цельсию.

Многие водители считают, что клапан EGR уменьшает мощность двигателя, что пагубно сказывается на технических показателях авто. Именно по этой причине система пока что не нашла должного распространения на территории постсоветского пространства. Однако эксперименты и исследования показывают обратное: EGR не уменьшает мощность мотора, а увеличивает. Возможно это путем сокращения количества детонаций в бензиновом силовом агрегате.

Подводя промежуточные итоги, можно отметить, что клапан ЕГР позволяет:

• Повысить качество сгорания топлива;
• Уменьшить детонацию в двигателе;
• Снизить количество выброса вредных веществ;
• Обеспечить вспомогательный контроль токсичности отработанных газов.

Остается выяснить, по какому принципу работает клапан? Сегодня современные автомобили оснащаются ЭБУ, который является самым настоящим «мозговым центром». На основании полученных данных от различных датчиков (датчик ТНА, датчик уровня EGR) блок управления определяет оптимальное время для подачи отработанных газов во впускной коллектор. Подача газа возможна за счет сигнала от ЭБУ, усилиями которого открывается электромагнитный клапан, и создаются условия для разряжения в пневмоклапане.

Как осуществляется очистка оборудования

Из-за топлива низкого качества происходит преждевременный выход из строя клапана EGR или другой составляющей этой системы, например, датчика. Уже спустя 50 тысяч пройденных километров клапан может сломаться. Причин на самом деле может быть множество, но чаще всего поломка происходит из-за нагара на поверхности клапана. Нагар нарушает герметичность системы, а также оказывает негативное влияние на качество сигнала поступающего к ЭБУ.

Из-за нестабильной работы нередки случаи поломки трансмиссии. Что же делать водителю в подобной ситуации? Решение только одно – регулярно очищать клапан EGR от нагара. Однако стоит помнить, что даже регулярное обслуживание системы не станет гарантом её бесперебойной работы. Чистка клапана от нагара в основном происходит в несколько этапов: помещение компонентов в легкий растворитель, продувка и промывка каналов.

Чистка и основные признаки поломки системы

На первом этапе чистки рециркуляционные каналы помещают в специальный очистительный раствор. В качестве раствора многие опытные водители используют средство для промывки карбюратора. На втором этапе с помощью специальных приспособлений продувают каналы. Проделывать эту работу рекомендуется только при открытом клапане.

Если очистить устройство не удалось, то в таком случае единственным верным решением станет покупка нового экземпляра. Нагар не единственная причина выхода из строя ЕГР. В системе рециркуляции возникает целый ряд других неисправностей связанных с вакуумным усилителем и термоклапанами. Сам клапан считается наиболее уязвимым местом в системе. Кроме засорения и нагара на него постоянно воздействует высокая температура. По этой причине возможны его периодические заклинивания в открытом или закрытом положении.

Клапан ломается, система перестает исполнять свои обязанности, количество оксида азота в отработавших газах превышает все допустимые показатели. Но это не единственная проблема, возникающая из-за поломки EGR. Следующие симптомы принято относить к неисправностям:

• На холостом ходу отмечается нестабильная работа двигателя;
• Падение мощности дизеля;
• Проявление рывков транспортного средства на высоких оборотах;
• Быстрый износ свеч зажигания и забивка форсунок.

Существует ли действенный способ определения причины поломки и, какой именно компонент системы вышел из строя? Быстрым и эффективным способом диагностики считается сканирование системы с помощью электронного оборудования. Удовольствие это не из дешевых, но, даже, если есть возможность пройти диагностику, не всегда результат будет положительным. Причина в том, что нет достаточной информационной базы по ошибкам и нет возможности сравнивать фактические и номинальные характеристики элемента.

Некоторые наиболее распространенные ошибки:

• Ошибка системы ЕГР – код Р0400;
• Ошибка клапана ЕГР – код Р1403;
• Ошибка цепи рециркуляции газов – код Р0403;
• Ошибка элементов функционирования клапана – код Р0404.

Также часто водители задаются вопросом: где находится клапан EGR? Однозначного ответа дать на этот вопрос невозможно, так как расположение этого элемента в разных марках авто значительно разнится. Но, как правило, клапан всегда располагается возле главного силового агрегата машины. Например, на Опель Астра клапан ЕГР находится под защитной крышкой двигателя в правом углу, а на Опель Омега с правой стороны от распределителя зажигания. В любом случае, если найти этот элемент подкапотного пространства не удается, всегда стоит в первую очередь ориентироваться на трубку, которая подводится к клапану.

Современные автомобили напичканы разнообразной электроникой. И о предназначении далеко не каждой детали известно автовладельцам. Что такое датчик EGR, и каково его предназначение?

Дорогие читатели! Статья рассказывает о типовых способах решения юридических вопросов, но каждый случай индивидуален. Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь к консультанту:

ЗАЯВКИ И ЗВОНКИ ПРИНИМАЮТСЯ КРУГЛОСУТОЧНО и БЕЗ ВЫХОДНЫХ ДНЕЙ .

Это быстро и БЕСПЛАТНО !

Обладание автомобилем рано или поздно заставляет столкнуться с его неисправностями. Большинству автовладельцев легко понятны такие термины как «двигатель троит», «трясется двигатель» и прочее.

Но когда речь заходит об ошибках в системе ЕГР, многие вообще не знают что же это. Что это такое, датчик EGR?

Общие моменты

Exhaust Gas Recirculation, или EGR, в переводе звучит как рециркуляция отработавших газов. Она делает работу двигателя более эффективной.

А именно убавляется норма расходования топлива, понижается «жесткость» работы дизеля и детонация двигателя бензинового.

Известна система давным-давно. Использовалась она еще на отечественных авто. К примеру, системой ЕГР была оборудована «Нива».

Но зачастую то, как работает это устройство, мало кто понимал. При возможности система «нейтрализовывалась».

И игнорировался такой момент, как ухудшение эксплуатационных характеристик транспорта. Для чего авто надобна рециркуляция?

При повышении температуры в камере сгорания в воздухе, подаваемом в цилиндры, азот и кислород взаимодействуют с образованием окиси азота.

Кислород необходим для сжигания топлива, а поскольку азот «поглощает» кислород, то топливо сгорает не полностью. Часть мощности двигателя теряется.

При этом в атмосферу выбрасывается повышенного количество углекислого газа и окиси азота. Соответственно при неполном сгорании и топлива требуется больше.

Датчик ЕГР устанавливается на все типы двигателей, за исключением турбированных вариаций.

За счет датчика понижается риск детонации двигателя и несколько уменьшается топливный расход. Но наличие значительных плюсов системы не умаляет ее недостатков.

При использовании некачественного топлива система быстро покрывается нагаром, а это приводит к нестабильности работы двигателя.

Восстановить работу системы ЕГР можно только посредством чистки и ремонта. Но большинство автовладельцев решают проблему проще – просто полностью глушат EGR, что быстрее и дешевле.

Но насколько это решение рационально, это уже иной вопрос. Тем более что заглушка системы может стать причиной выдачи ошибки ЭБУ. Но данный аспект наблюдается не у всех моделей авто.

Так датчик ЕГР лачетти (Chevrolet Lacetti) не выдает ошибки при глушении ЕГР, поскольку за работой клапана ЕГР наблюдения нет.

Основные понятия

Система рециркулирования выхлопных газов в двигателе внутреннего сгорания это клапан, какой на обусловленных режимах работы объединяет задроссельное пространство коллекторов впуска и выпуска.

То есть посредством этого осуществляется рециркуляция газов выхлопа. При заглушке клапана перестает снижаться выброс окиси азота в атмосферу.

Газы, формирующиеся в камере сгорания, обладают значительной температурой.

Потому клапан ЕГР вырабатывается из высокопрочной стали, выдерживающей температуры в десятки тысяч градусов Цельсия.

Сама по себе конструкция примитивна. Это классический клапан выпускного типа, которому присущи только два положения – «открыто»/«закрыто».

Но вот управленческая система клапана достаточно сложна. Алгоритм ее работы зависит от модели авто и производителя ТС.

Используются такие типы систем ЕГР:

• электронная;
• электропневматическая;
• пневматическая.

В чем его назначение

Схема работы клапана ЕГР проста. Часть газов, образующихся в выхлопной системе, перемешивается с воздухом из коллектора.

При слишком высоком проценте окиси азота повышается температурный режим в камере сгорания.

За счет смешивания с воздухом газов из впускного коллектора минимизируется процентное содержание кислорода.

А именно кислород является катализатором горения. Вследствие процессов, запускаемых системой ЕГР, понижается температура сгорания и снижается токсичность.

Система рециркуляции отработавших газов предназначается для уменьшения образования оксидов азота в процессе работы двигателя.

Применяемые ранее механические системы ЕГР были не достаточно совершенны. Они несколько уменьшали мощность двигателя.

Но данный недостаток не столь выражен в современных системах ЕГР с электронным управлением.

Что же обусловило растущую популярность системы ЕГР? Почему она присутствует практически на любых современных авто?

Суть в том, что двигатели машин в последние годы разрабатывают с учетом экологических ограничений относительно выбросов вредных веществ в атмосферу.

И именно система рециркуляции выхлопных газов, которой оборудуется двигатель, способна решить проблему снижения токсичности выхлопов.

Использование ЕГР в России обладает некоторыми специфическими особенностями. В первую очередь обусловлено это низким качеством топлива.

На откровенный контрафакт можно нарваться на самой престижной заправке. За счет применения плохого топлива клапан ЕГР покрывается нагаром, что нарушает правильную его работу.

А это в свою очередь отображается и на работе двигателя. Есть и такой момент, что многие водители полагают, что ЕГР «душит» двигатель, не давая ему работать в полную мощность.

Большая часть автосервисов даже включает в список стандартных услуг функцию деактивации ЕГР.

Сущность системы

Клапан EGR собой представляет основу рециркуляционной системы. С его помощью доля сгоревших переработанных газов возвращается в коллектор впуска, где смешивается с чистым воздухом.

При поступлении кислорода увеличивается температурный режим горения, при вводе переработанных газов понижается температура сгорания.

За счет уменьшения кислородного объема, взаимодействующего с азотом, понижается и объем оксида азота.

Но имеются у рециркуляции и иные плюсы. С ее помощью в двигателях бензиновых сбавляются насосные потери благодаря понижению резкого изменения давления на дроссельной заслонке.

При пониженных температурах сгорания предупреждается детонация и может устанавливаться ранний момент зажигания, а это повышает крутящий момент.

Принцип работы

Алгоритм действия системы ЕГР основывается на возврате четко обусловленного объема проработавших газов во впускной коллектор. При этом возврат осуществляется в строго предопределенное время.

Смешавшись с топливом и воздухом, выпускные газы выходят в двигательные цилиндры обратно вместе с новой смесью из топлива и воздуха.

Необходимый объем находится управляющим блоком. Нужная программная схема закладывается заводом-изготовителем.

Управление осуществляется на основе показаний различных датчиков:

• температуры охлаждающей жидкости;
• абсолютного давления;
• расходомера воздуха;
• положения заслонки дросселя;
• температуры воздуха во впускном коллекторе;
• собственных датчиков системы EGR.

Предназначение и численность датчиков бывают разными. Зависит это от модели авто, года его выпуска, страны предназначения.

При этом допускаются различные вариации исполнения системы ЕГР. Нужно заметить, что система ЕГР не работает постоянно, а в соответствии с установленной программой.

Если более просто обрисовать принцип работы ЕГР, то клапан открывается, и доля выхлопных газов ворачивается в двигатель.

Кислород вытеснится выхлопными газами, за счет этого понижается скорость горения топлива и температура сгорания.

Это положительно отображается на окружающей среде, но понижает уровень мощности двигателя.

Какие могут быть неисправности

Практически все неисправности системы ЕГР обусловлены скоплениями углерода на клапане или пластине.

Вызывает это впуск не отчищенной смеси, а это в свою очередь свидетельствует, что имеет место:

• закупорка вентиляции картера двигателя;
• износ цилиндров или изнашивание поршневых колец двигателя;
• неисправный зарядный турбоагрегат;
• большой уровень моторного ;
• непродуктивное сгорание, при каком остатки нагара циркулируют сквозь клапан EGR;
• износ форсунок, убавляющий правильность впрыска топлива;
• иные проблемы, связанные с неисправностями соединений и трубопроводов.

Перечисленные неисправности появляться могут как в различных сочетаниях, так и по отдельности. И далеко не всегда машина сразу выдаст ошибку.

Как, например, «пежо боксер», в котором при неисправности клапана сразу загорается чек. При засоренном клапане ЕГР замедляется скорость его реакции при раскрытии и закрытии либо клапан клинит.

Симптомами неисправности системы ЕГР могут служит такие ситуации:

Проверка работоспособности

Неисправности, касающиеся запирания системы ЕГР, могут нарушать стабильность оборотов двигателя на холостом ходу и в период акселерации, понижению приема и увеличению затраты топлива.

Для проверки клапана ЕГР нужно:

Проверить исправность, закрепление и верность прокладки вакуумных шлангов в системе	При выявлении неисправных элементов выполнить их смену
Отключить от клапана ЕГР	Вакуумный шланг
Запустить работу двигателя	Оставив его действовать на холостых оборотах
Посредством использования вакуумного ручного насоса организовать разрежение на клапане	Когда разрежение клапаном не сдерживается, это значит, диафрагма разорвана. При исправном состоянии диафрагмы обороты холостого хода должны утратить свою стабильность или остановиться вовсе
Снять клапан ЕГР с впускного трубопровода и вновь организовать в нем разрежение	Не открывающийся клапан нужно сменить
Когда клапан раскрывается исправно и он может продуваться	То отказ объясняется нарушением проходимости линий соединительного тракта. Проверить следует проходимость подающей трубки ЕГР

Чтобы проверить работоспособность системы ЕГР в целом надлежит:

Полезная информация при эксплуатации

Система ЕГР гарантированно служит примерно пятьдесят-семьдесят тысяч километров пробега. После этого требуется проверить ее и заменить отслужившие свое детали.

Нередко автовладельцы глушат ЕГР, мотивируя это:

• повышением мощности двигателя и ровным разгоном во всех рабочих диапазонах двигателя;
• отсутствием неисправностей со стороны ЕГР;
• уменьшением нагара на поршнях;
• лучшим сгоранием топлива.

Но нужно понимать, что заглушка ЕГР ведет к тому, что авто не соответствует европейским стандартам касательно безопасности выхлопа.

В целом на «простых» авто можно заглушить ЕГР. Особого вреда от этого не будет и двигатель будет работать надежно.

Если же на машине установлена «продвинутая» ЕГР со множеством датчиков, то после заглушки машина станет работать лучше, но лишь на первых порах.

На некоторых авто (TOYOTA, HONDA, MAZDA) заглушка ЕГР вызывает зажигание лампочки на приборной панели (CHECK). И для ее устранения потребуются дополнительные действия.

Так на немецком «фольксваген крафтер» устранить ошибку после заглушки ЕГР можно лишь через прошивку электронного блока управления с удалением из него ЕГР и сажевого фильтра.

Возникающие вопросы

Как повлияет топливная система на поломку клапана ЕГР, если не глушить систему?

Не вдаваясь в детали процесса, можно отметить такие последствия как неустойчивая работа двигателя и ухудшение динамики разгона авто, затрудненный пуск двигателя, плохая работа на холостых оборотах, неровная работа двигателя и дерганье машины.

Во избежание таких нюансов нужно своевременно проверять систему ЕГР и чистить ее элементы. Срок службы ЕГР ограничен, а в условиях российских он еще более сокращается.

Как избежать регулярной замены системы? Только постоянной и своевременной чисткой. Альтернатива только заглушка ЕГР.

Где находится датчик ЕГР на БИД Ф3

Автомобиль BYD F3 в России появился в 2006 году. Он сразу получил признание российских автовладельцев. В основном из-за соотношения цена/качество.

Авто изначально оснащалось 1,6-литровым бензиновым двигателем мощностью в сто лошадиных сил.

Позже в модели произошла замена, и стал использоваться более экономичный четырехцилиндровый мотор Mitsubishi 4G18 с многоточечным впрыском и электронным управлением, объёмом 1,5 литра.

Видео: что такое клапан EGR и для чего нужна система рециркуляции выхлопных газов

Двигатель отвечает экологическим стандартам, в частности Евро-4. Клапан ЕГР находится на выпускном коллекторе и управляется он посредством электропневматики.

Что касается датчика ЕГР, то его в принципе нет. Управление клапаном осуществляется на основании показаний датчиков температуры охлаждения жидкости, частоты вращения коленвала.

Пневматика клапана управляется дроссельной заслонкой – превышение оборотов создает разрежение и клапан открывается.

Обычная ошибка в Дэу Нексия

На Деу Нексия частой является ошибка 0036 по клапану ЕГР. Обусловлена она:

• забиванием вакуумного канала;
• не герметичностью вакуумной системы перед дросселем;
• подклиниванием штока клапана;
• забитостью фильтра внутри клапана;
• повреждением диафрагмы клапана.

Иногда ошибка может возникать и при исправности системы ЕГР. При этом появляется она при движении и определенных нагрузках.

На холостом ходу ошибка не возникает. Причина может крыться в некачественном бензине.

Данная ошибка по ЕГР будет практически постоянной, если установить на авто ГБО, поскольку в таком случае топливно-воздушная смесь не может корректироваться.

За что отвечает EGR на дизеле

Что такое датчик ЕГР на дизеле? В целом принципы системы ЕГР одинаковы для любых двигателей. На дизеле ЕГР также выполняет рециркуляцию газов.

Посредством системы отработанные газы делятся на вредные и очищенные. Вредные газы возвращаются в двигатель для повторной переработки и только потом попадают в выхлопную трубу.

Присутствие клапана ЕГР на дизеле сажевый фильтр внутри выхлопной системы авто загрязняется менее быстро чем при отсутствии ЕГР.

Как известно, для нормальной работы двигателя необходим бензин или дизельное топливо, а также атмосферный воздух, состоящий из кислорода и азота. При этом количество азота достигает почти 18 %. Последствия этого сказываются после того, как двигатель начинает функционировать. При горении не только сгорает кислород, но и возникают окислы азота. Поэтому требуется снизить количество выхлопных газов. Система EGR нужна для того, чтобы возвратить часть отработанных газов во впускной коллектор, где происходит смешивание с воздухом. В результате не только снижается температура сгорания, но и уменьшается токсичность. Недаром с английского название переводится, как «рециркуляция выхлопных газов».

Само устройство состоит из патрубков (они подсоединяются к впускному и выпускному коллектору), а также привода и клапана, который является главной деталью. Для дизельных двигателей клапан на холостом ходу подает 50 % воздуха. С ростом нагрузки он начинает закрываться, и на максимальных оборотах полностью закрыт. В бензиновых двигателях при средних и низких нагрузках система подает от 5 до 10 процентов объема рабочего воздуха. Но клапан при этом закрыт при максимальной нагрузке, холостом ходу и прогреве самого двигателя.

В результате работа клапана для дизеля уменьшает количество выброса сажи, а для бензиновых двигателей есть еще возможность сэкономить до 3% топлива.

2 Виды системы

От автопроизводителя и года выпуска будет зависеть вид систем ЕГР, которая будет установлена на автомобиле. В пневмомеханической с одной стороны привода расположена пружина, а с другой — пневмошланг. На холостом ходу заслонка закрыта, максимальные нагрузки приводят к полному открытию заслонки, однако, когда разряжения для клапана недостаточно, она закрывается.

Управлять электропневматической системой помогает электронный блок управления и установленные датчики, которые открывают или закрывают клапан. Особенностью электронной системы EGR, имеющей программное обеспечение, является отсутствие в клапане заслонки. Их заменяют отверстия разного диаметра с соленоидами.

Иногда может встречаться еще одна разновидность, где привод заслонки связан с шаговым двигателем.

3 Причины неисправности ЕГР

В основном неполадки начинают возникать после 100 тысяч километров пробега. Эта проблема может случиться и раньше, особенно если используется некачественное топливо. Также на EGR влияет работа систем питания и вентиляции, износ цилиндро-поршневой группы, неисправности турбокомпрессора и датчиков.

В результате эксплуатации все механизмы ЕГР, особенно клапан, покрываются слоем нагара и сажи. Чаще это касается дизельных двигателей, поэтому многие решаются на отключение системы.

Вязкая смолянистая масса приводит не только к засорению, но и к заклиниванию клапана или его медленному срабатыванию. Для дизеля это означает снижение мощности и проблемам на холостом ходу, а для бензинового двигателя характерна неустойчивая работа и больший расход топлива. Сам клапан вещь достаточно дорогая и поэтому автовладельцы зачастую готовы пойти на отключение системы вместо замены.

4 Способ отключения системы

Здесь следует учитывать один важный момент. Недостаточно просто заглушить клапан EGR, потребуется перепрошивка блока управления и новое программное обеспечение, так как в противном случае начнут возникать проблемы с работой мотора.

Для правильного выполнения процедуры необходимо соблюдать следующие рекомендации:

Поскольку после значительно увеличивается поток вредных газов, попадающих в выхлопную систему, вследствие этого начинает быстро засоряться сажевый фильтр. Поэтому обычно проводится его программное удаление и отключение.

5 Удаление сажевого фильтра

Уже название фильтра говорит о его предназначении. Внутри него расположены матрицы, где и происходит оседание недогоревших частиц сажи. Программное управление работой фильтра осуществляет электронный блок управления, куда поступают данные датчиков. Неисправность клапана EGR приводит к большому потоку примесей и быстрому выходу из строя. В результате на приборной панели все чаще возникают ошибки. Двигатель начинает терять мощность, увеличивается расход топлива и уровня масла. Возникает частая активная регенерация, но это не приводит к полной очистке.

Также проводится в два этапа. На первом приходится удалять все засоренные матрицы. На втором произвести непосредственно программное отключение. Разумеется, можно произвести замену и поставить новый сажевый фильтр. Однако его цена может оказаться достаточно высока — все зависит от марки автомобиля.

6 Плюсы и минусы отключения

Так что же влечет за собой отключение системы ЕГР и последующее удаление сажевого фильтра? Надо заметить, что замена фильтра может не дать желаемых результатов. В первую очередь это связано с тем, что будут нарушены условия эксплуатации автомобиля. К тому же причиной его быстрого засорения часто становится некачественное дизельное топливо и привычка глушить автомобиль во время принудительной регенерации.

Отключение клапана EGR необходимо для того, чтобы ЭБУ не включало аварийный режим и не ограничивало обороты турбированных двигателей. После этой процедуры мощность неизбежно вырастает и это особенно заметно в летний период года. Нельзя забывать, что рециркуляция быстрее изнашивает двигатель и влияет на качество моторного масла, к тому же возврат сажи и выхлопных газов отрицательно сказывается на цилиндрах.

В конечном итоге решать этот вопрос придется каждому автовладельцу. Сама процедура занимает достаточно короткое время, особенно если делать ее будут профессиональные мастера с использованием необходимого оборудования. Но цены за клапан и фильтр пока еще весьма высоки. Поэтому каждые 50 тысяч километров пробега не помешает проверить работоспособность системы ЕГР, отключение которой не повлечет серьезные последствия, а лишь улучшит работу двигателя и продлит срок службы.

Клапан ЕГР используется для рециркуляции отработанных газов в системе двигателя, в результате чего уменьшается количество вредных веществ, которые поступают в атмосферу. Однако данная система имеет как плюсы, так и минусы, причем последних гораздо больше.

1 Когда необходимо отключение EGR?

Работа системы рециркуляции газов EGR не всегда эффективно сказывается на показателях двигателя. Главным «врагом» экологии является окись азота, которая и выбрасывается в атмосферу в результате преобразования газов при работе двигателя. В настоящее время даже экологи ставят под сомнение использование клапана ЕГР в современных автомобилях.

При загрязнении данная система перестает быть эффективной, в результате чего может происходить еще больший выброс вредных веществ в атмосферу. Кроме того, в случае неисправности клапана происходит уменьшение мощности двигателя, и потеря динамики. Именно поэтому специалисты рекомендуют своевременно отключать данный клапан, особенно на двигателях, пробег которых превышает 100 000 километров.

Многие автовладельцы стараются самостоятельно отключить клапан ЕГР, однако это не всегда приводит к положительным результатам — из-за непрофессиональных механических изменений могут начаться сбои в работе электронных систем. Лучше всего проводить процедуру удаления клапана в специализированных центрах, специалисты которых механическим способом удалят клапан и произведут необходимое программное отключение и устранение возможных ошибок компьютера.

2 Удаление ЕГР – плюсы и минусы в процессе эксплуатации

Главный минус при удалении системы ЕГР – ухудшение экологических показателей автомобиля. В результате удаления клапана в атмосферу будет попадать большее количество оксида азота, который образуется в результате воздействия высоких температур в системе двигателя. Однако отключение или удаление клапана ЕГР приводит к чистоте двигателя и улучшению его динамических характеристик, а это, согласитесь, большой плюс.

Среди автолюбителей бытует мнение, что полное удаление неисправного клапана ЕГР на любых этапах пробега приводит к увеличению мощности на дизельных версиях двигателей. Это не соответствует действительности, что показали многочисленные тесты на специальном оборудовании. Отключение ЕГР не приводит к увеличению мощности, в данном случае, двигатель работает лучше за счет отсутствия нагара на стенках впускного коллектора, каналов и самого клапана.

Таким образом отключение клапана системы EGR ведет к улучшению работы мотора, а значит, эксплуатация автомобиля с ЕГР, особенно после 100 тысяч пробега, нецелесообразна, что и утверждают многие автомобильные специалисты.

3 Механическое и программное отключение клапана системы EGR

ЕГР лучше производить в специализированных центрах. Там мастера осуществляют удаление специального клапана из системы двигателя и полное программное сопровождение. Известно, что в результате самостоятельного удаления ЕГР компьютер может выдать ошибку Check Engine, а значит, двигатель будет работать в аварийном режиме. Чтобы этого избежать необходимо произвести качественное программное отключение, в результате которого исключаются все возможные ошибки в системе и устанавливается новая программа, учитывающая отсутствие «экологического» клапана.

Процедура, которая позволяет отключить ЕГР, на первый взгляд кажется простой. Однако на деле существует множество нюансов, которые зависят от типа двигателя, пробега и других немаловажных факторов. Перед тем как произвести отключение, специалисты технического центра проведут детальную диагностику двигателя и сопутствующих систем, чтобы выяснить степень загрязнения двигателя и программного сбоя. После качественной диагностики специалисты проведут необходимые отключения и перенастройку блока управления мотором. В результате вы получите более динамичный автомобиль, без «задыхающегося» двигателя, с хорошей тягой и отсутствием неожиданных ошибок, связанных с клапаном EGR.

Всегда стоит помнить о том, что на современных автомобилях установлено множество ненужных и фактически бесполезных механизмов с целью улучшения экологических параметров двигателя, однако все это в итоге ведет к ухудшению мощности, сбоям в работе двигателя и дополнительной головной боли для автовладельца. Клапан ЕГР как раз таки можно отнести к подобным механизмам, поэтому его отключение зачастую оправдано и приносит положительный эффект для всех систем автомобиля.

Система рециркуляции выхлопных газов (EGR): Принцип работы, проектирование и преимущества

29 декабря 2018 г. 29 декабря 2018 г. Admin 0 Комментарии Рециркуляция выхлопного газа

Распространение любви, обмениваясь этим ..! !

Дизельные двигатели, как правило, выделяют более высокие концентрации оксида азота (NOx), которые вредны для людей. Это является прямым результатом высоких температур в камерах двигателя из-за более высокого соотношения давлений. Чтобы контролировать и уменьшить выбросы NOx, производители используют в двигателях инновацию «Рециркуляция дымовых газов».

Термин EGR означает рециркуляцию выхлопных газов. Это передовые дизельные автомобили, которые уменьшают выбросы оксида азота (NOx). Рециркуляция выхлопных газов — это метод, используемый для уменьшения содержания оксидов азота как в дизельных двигателях внутреннего сгорания, так и в бензиновых двигателях.

ПРИНЦИП РАБОТЫ

Дымовые газы, добавляемые к топливу, кислороду и элементам зажигания, создают явный предел теплоты вещества ствола, что снижает адиабатическую температуру горения.

При обычном запуске автомобиля с выключенным (SI) двигателем от 5% до 15% выхлопных газов направляется обратно на впуск в качестве EGR. Наибольшее количество ограничивается необходимостью смеси поддерживать непрерывный фронт огня в случае возгорания; чрезмерная рециркуляция отработавших газов в неадекватно настроенных приложениях может привести к сбоям в выпуске и половинчатому копированию. Несмотря на то, что система рециркуляции отработавших газов в количественном выражении снижает сжигание топлива, это обычно можно скорректировать, планируя вспышку. Влияние рециркуляции отработавших газов на производительность двигателя в значительной степени зависит от явного плана двигателя и время от времени приводит к компромиссу между эффективностью и выбросами NOx. Нормально работающий EGR может гипотетически повышать производительность газовых двигателей с помощью нескольких инструментов:

• Уменьшены проблемы с дросселированием. Расширение скрытых дымовых газов во впускную систему означает, что для заданной мощности дроссельная заслонка должна быть открыта больше, что приводит к увеличению массы отсека и уменьшению проблем с дросселированием.

• Увольнение с пониженным теплом. Сниженные максимальные температуры воспламенения не только уменьшают образование NOx, но и дополнительно уменьшают потерю теплоты на поверхности камеры сгорания, делая более доступными для переключения на механическую работу во время такта удлинения.

• Пониженное разделение веществ. Более низкие температуры гребня приводят к тому, что большее количество разряженной жизненной энергии остается в виде ощутимой жизненной энергии вблизи ВМТ (верхней мертвой точки), а не ограничивается (с самого начала в рабочем такте) при разделении элементов воспламенения. Это воздействие незначительно по сравнению с первыми двумя.

Система рециркуляции отработавших газов обычно не используется при высоких нагрузках, так как это снижает максимальную мощность. Это связано с тем, что он уменьшает толщину входного заряда. EGR также исключается из передачи (низкая скорость, нулевая нагрузка), поскольку это может вызвать ненадежное зажигание, что приведет к резкой инертности.

Поскольку система рециркуляции отработавших газов рециркулирует часть выхлопных газов, через некоторое время клапан может забиться углеродными отложениями, которые препятствуют его правильной работе. Засоренные клапаны рециркуляции отработавших газов иногда можно почистить, однако замена имеет основополагающее значение, если клапан неисправен.

План

Вакуумный клапан рециркуляции отработавших газов управляет количеством выхлопных газов, поступающих в стволы. Он состоит из подпружиненного вакуумного желудка. Он соединяется с дозирующим клапаном, который контролирует секцию дымовых газов. Вакуум, поступающий из регулируемого флажкового порта, расположенного над дроссельной заслонкой, соединяется с вакуумной камерой EGR.

При задержке клапан рециркуляции отработавших газов находится в закрытом положении из-за веса пружины и более низкого вакуума в портах. Специалисты сконструировали его таким образом, чтобы угарные газы рециркулировались при задержке, тогда это вызывало бы жесткое/непредсказуемое сидение. После открытия дроссельной заслонки подается портированный вакуум и постепенно открывается пониженный клапан. Это приводит к тому, что дымовые газы поступают в приемный комплекс.

Как бы то ни было, при полном открытии дроссельной заслонки разрежения во впускном комплексе нет. По этим линиям он перекрывает пониженный клапан и предотвращает попадание дымовых газов в приемный комплекс.

Преимущества

Система рециркуляции отработавших газов снова рециркулирует часть выхлопных газов в цилиндры двигателя через камеру зажигания. Обоснование структуры EGR исключительно простое. Выхлопные газы более удушливы, чем наружный воздух, всасываемый двигателем. Таким образом, дымовые газы существенно уменьшают количество вещества в камере воспламенения. В результате отсутствия кислорода (O2) дымовым газам нечего потреблять, так как они не содержат ни топлива, ни частиц кислорода.

Таким образом, это приводит к более низкому тепловыделению и температуре ствола. Это также уменьшает образование оксида азота (NO2). Торпидный дымовой газ, присутствующий в камере, также ограничивает максимальную температуру. Это также уменьшает проблемы, возникающие из-за дросселирования в бензиновых двигателях, и увеличивает срок службы двигателя за счет снижения температуры цилиндра. Трехкомпонентная выхлопная система дополнительно снижает выбросы NOx до удовлетворительных значений.

ОГРАНИЧЕНИЯ

Архитекторы спроектировали систему рециркуляции отработавших газов таким образом, чтобы она рециркулировала выхлопные газы именно тогда, когда двигатель вырабатывает оксид азота (NOx). Таким образом, структура EGR НЕ влияет на задачу «Полная загрузка». Система рециркуляции отработавших газов также имеет теплый регулирующий клапан в вакуумной линии, который поддерживает работу EGR при более низких температурах двигателя. Эта система особенно ценна в дизельных двигателях, где выхлопная система не может уменьшить выброс смеси из-за высокого содержания кислорода. Таким образом, выброс NOx продолжается, как и прежде, в таких условиях.

Распространите любовь, поделившись этим..!!

Рециркуляция отработавших газов (EGR) полное руководство — введение — x-engineer.org

В этой статье основное внимание уделяется внедрению систем рециркуляции отработавших газов (EGR) . Для получения более подробной информации о компонентах и ​​типах (архитектурах) систем рециркуляции отработавших газов читайте также следующие статьи:

• Полное руководство по рециркуляции отработавших газов (EGR) — компоненты
• Полное руководство по рециркуляции отработавших газов (EGR) — архитектуры

Процесс сгорания топливовоздушной смеси в двигателе внутреннего сгорания неполный . Таким образом, выхлопные газы содержат выбросы загрязняющих веществ, таких как окись углерода (CO), оксиды азота (NOx), углеводороды (HC) и твердые частицы (PM). Все выбросы загрязняющих веществ от двигателей внутреннего сгорания оказывают вредное воздействие на жизнь человека и окружающую среду.

Оксиды азота образуются при высокой температуре и избытке кислорода. Оба эти условия присутствуют в процессе сгорания дизельного двигателя в большинстве рабочих точек. Поскольку дизельные двигатели не дросселируются, всегда имеется избыток воздуха/кислорода и, особенно при высоких нагрузках, высокая температура сгорания. По этим причинам дизельный двигатель имеет больше оксидов азота в выхлопных газах по сравнению с бензиновым двигателем.

В бензиновом двигателе выбросы загрязняющих веществ в выхлопных газах сильно зависят от соотношения воздух-топливо. Богатые смеси (недостаток воздуха, λ = 0,9) вызывают больше угарного газа (СО) и углеводородов (УВ). Бедные смеси (избыток воздуха, λ = 1,1) вызывают больше оксидов азота (NOx). В дизелях, которые всегда работают на бедных смесях (λ = 1,5), в выхлопных газах высокое количество оксидов азота.

Рециркуляция выхлопных газов (EGR) — это система, позволяющая рециркулировать выхлопные газы обратно во впускной коллектор. Этот процесс приводит к значительному сокращению выбросов оксидов азота (NOx), поскольку он уменьшает два элемента, лежащих в основе их образования: избыток кислорода и температуру горения.

Существует два типа EGR:

• внутренняя рециркуляция отработавших газов (iEGR) : отработавшие газы всасываются обратно в цилиндр за счет перекрытия времени открытия впускного и выпускного клапанов
• внешняя рециркуляция отработавших газов EGR : отработавшие газы рециркулируются обратно во впускной коллектор с помощью внешнего канала и дополнительного клапана (клапана EGR) ]. Долю остаточного газа можно определить как массу сгоревшего газа, деленную на общую массу в цилиндре (сгоревшую и несгоревшую) до начала сгорания (т.е. при закрытии впускного клапана). Количество выхлопных газов, попавших в цилиндр, зависит от таких факторов, как синхронизация клапанов, частота вращения двигателя и перепады давления. Средства регулировки доли остаточного газа обычно основаны на таких механизмах, как двухступенчатый подъем кулачка, фазирование распределительного вала, регулируемое срабатывание клапана и полностью регулируемое срабатывание клапана.

  Система рециркуляции отработавших газов (внешняя) является основной технологией, используемой производителями транспортных средств для снижения выбросов NOx в дизельных двигателях . Он более эффективен, чем iEGR, главным образом потому, что выхлопные газы могут быть охлаждены перед повторным входом в цилиндры, количество рециркулируемых выхлопных газов выше, а поток лучше контролируется.

  Изображение: уровень NOx и функция максимальной температуры сгорания от скорости рециркуляции отработавших газов
  Авторы и права: [1]

  0123 2 ), азот (N ₂ ), вода (H ₂ O) и кислород (O ₂ ), действует как разбавитель, который в сочетании с высокой удельной теплоемкостью, связанной с трехатомными молекулами, приводит в прямом снижении температуры адиабатического пламени и кинетике образования оксидов азота (NOx). Поскольку удельная теплоемкость как CO ₂ , так и водяного пара больше, чем у кислорода, температура газа в цилиндре двигателя во время сгорания снижается.

  При рециркуляции выхлопных газов во впуске часть кислорода, необходимого для сгорания, заменяется инертными (выхлопными) газами, что приводит к уменьшению избыточного кислорода. Кроме того, поскольку выхлопные газы поглощают часть тепла, образующегося при сгорании, максимальная температура сгорания за цикл двигателя также снижается.

  Система рециркуляции отработавших газов значительно снижает количество NOx, но если во впуск поступает слишком много выхлопных газов, это может повлиять на увеличение выбросов окиси углерода (CO), углеводородов (HC) и твердых частиц (PM ), в результате неполного сгорания из-за недостатка воздуха (кислорода). Система рециркуляции отработавших газов активна, главным образом, при частичных нагрузках двигателя, а также при низких и средних оборотах двигателя, при избытке кислорода. При высокой нагрузке двигателя (крутящем моменте) система рециркуляции отработавших газов отключается, цилиндры заполняются только воздухом, готовым к сгоранию.

  В зависимости от давления рециркулируемых выхлопных газов существует два типа внешних систем EGR:

  • EGR высокого давления : выхлопные газы собираются перед входом в турбину и повторно вводятся во впускной коллектор после компрессора
  • EGR низкого давления : выхлопные газы собираются после турбины и повторно подаются во впускной коллектор перед компрессором

  Изображение: Система EGR высокого давления (внешняя)
  Credit: Bosch

  1. compressor
  2. turbine
  3. oxygen sensor
  4. EGR valve (electro-pneumatic actuation)
  5. throttle
  6. intake manifold
  7. exhaust manifold
  8. fuel injector

  The exhaust gas recirculation in the intake коллектор не является непрерывным во время работы двигателя. Электронный блок управления (ECU) управляет клапаном EGR (4), позволяя выхлопным газам поступать во впускной коллектор. В двигателях с турбонаддувом управление потоком отработавших газов также осуществляется с помощью дроссельной заслонки (5), которая при закрытии снижает давление во впускном коллекторе и облегчает поступление газов из выпускного коллектора.

  Изображение: Предельные значения выбросов NOx для европейских стандартов выбросов загрязняющих веществ

  Управление рециркуляцией отработавших газов должно осуществляться таким образом, чтобы найти оптимальный компромисс между выбросами загрязняющих веществ и выходным крутящим моментом двигателя. Начиная с норм выбросов загрязняющих веществ Евро-3, система рециркуляции отработавших газов стала стандартным оборудованием для большинства автомобилей с дизельным двигателем. Система рециркуляции отработавших газов зарекомендовала себя как эффективная и недорогая система для снижения выбросов оксидов азота.

  Чем ниже температура выхлопных газов, тем выше плотность. За счет охлаждения выхлопных газов перед рециркуляцией во впускной коллектор повышается эффективность системы EGR. Более плотные инертные (выхлопные) газы во впуске снижают температуру сгорания, поглощая часть тепла и вытесняя часть кислорода в цилиндре. Начиная с Евро 4, дизельные двигатели EGR оснащены охладителем отработавших газов и перепускным клапаном.

  Изображение: Система EGR высокого давления с Cooler
  Кредит: Hitachi

  1. Вход охлаждающей жидкости двигателя
  2. Теплообменник
  3. Выпускной коллектор
  4. головка цилиндра
  5. Electricle Electricle
  Actain ACTIND ACTIDE ELECTROLE ACTIND ACTIDE ACTIND ACTIDE ACTIDE.

  Чтобы выхлопные газы поступали во впускной коллектор, давление выхлопных газов должно быть выше давления всасываемого воздуха. На дизельном двигателе с турбонаддувом это может быть достигнуто либо за счет использования геометрии лопаток турбины (VGT), либо за счет установки дроссельной заслонки на впускном коллекторе. При закрытии лопаток VGT давление выхлопных газов возрастает выше давления на впуске, что позволяет выхлопным газам поступать во впуск. При использовании дроссельной заслонки во впускном коллекторе давление после дроссельной заслонки падает ниже давления выхлопных газов, что также приводит к попаданию выхлопных газов во впускной коллектор.

  Уровень рециркуляции отработавших газов определяется как процент выхлопных газов от общей массы газа, вводимого в двигатель. Например, степень рециркуляции отработавших газов 33 % означает, что треть газа, поступающего в цилиндры, фактически составляет выхлопные газы, а 67 % — свежий воздух.

  Чем выше уровень рециркуляции отработавших газов, тем ниже уровень выбросов NOx. Тем не менее, слишком большое количество выхлопных газов в цилиндрах может оказать негативное влияние на работу двигателя с точки зрения стабильности сгорания, что может привести к ухудшению выходного крутящего момента и увеличению выбросов углеводородов (HC) и твердых частиц (PM).

  Дизельные двигатели с турбонаддувом, оснащенные турбонагнетателями с фиксированной геометрией, могут рециркулировать до 45-50 % выхлопных газов обратно в цилиндры без существенного влияния на расход топлива и выбросы других загрязняющих веществ. Бензиновые двигатели в зависимости от режима работы способны рециркулировать до 20 % выхлопных газов без ущерба для стабильности горения [4].

  Изображение: Влияние скорости рециркуляции отработавших газов на выбросы загрязняющих веществ и расход топлива
  Авторы и права: Bosch

  Существует несколько исследований влияния системы рециркуляции отработавших газов на износ двигателя и деградацию масла. В исследовании [5] исследование рециркуляции отработавших газов и износа проводилось на тестовом двигателе, работающем при 2400 об/мин с определенной спецификацией масла и системой сгорания. Базовый двигатель был рассчитан на уровни выбросов Euro II и не был повторно согласован при применении EGR. Основные выводы исследования заключаются в том, что рециркуляция отработавших газов может влиять на износ двигателя, который сильно зависит от уровня сажи в выхлопных газах.

  Большая часть увеличения количества сажи в смазочном масле происходит из-за твердых частиц (ТЧ), которые прилипают к масляной пленке на стенке цилиндра и соскабливаются в картер поршневыми кольцами [6]. Что касается износа двигателя, существует два типа износа: коррозионный износ и абразивный износ. Серная кислота, образующаяся в выхлопных газах, и сажа вызывают разрушение масляной пленки и тем самым способствуют коррозии чугуна в области верхней мертвой точки (ВМТ) и нижней мертвой точки (НМТ). Коррозионный износ вызывается твердыми частицами (ТЧ), попавшими в масло.

  EGR имеет другое назначение на бензиновых (бензиновых) двигателях . Он используется в основном для снижения температуры выхлопных газов, чтобы защитить турбокомпрессор и каталитический нейтрализатор. Использование EGR для тепловой защиты компонента является альтернативой обогащению топливовоздушной смеси, особенно при высокой нагрузке, что приводит к значительному снижению расхода топлива . Кроме того, когда двигатель работает с частичными нагрузками, за счет использования системы рециркуляции отработавших газов снижаются насосные потери и повышается эффективность использования топлива.

  В бензиновых двигателях с турбонаддувом и непосредственным впрыском система рециркуляции отработавших газов используется для подавления детонации двигателя . Общий принцип рециркуляции выхлопных газов с широко открытой дроссельной заслонкой (WOT-EGR) с искровым зажиганием заключается в возврате охлажденных выхлопных газов в цилиндр при умеренных и высоких нагрузках, что снижает температуру несгоревших газов до такого уровня, при котором детонация может быть адекватно подавлена ​​и / или температура выходящих выхлопных газов достаточно низкая, чтобы сохранить компоненты выхлопа [7].

  Рециркуляция отработавших газов (EGR) была впервые представлена ​​на автомобилях в 1970 году. В настоящее время она используется на всех автомобилях с дизельным двигателем в качестве основной системы для снижения уровня оксидов азота (NOx) .

  Ссылки :

  [1] Передовые технологии двигателей внутреннего сгорания с непосредственным впрыском и разработка, Том 2: Дизельные двигатели, под редакцией Хуа Чжао, CRC Press, 2010
  [2] Verbrennungsmotoren, Institut für Maschinenmesstechnik und Kolbenmaschinen (IMKO)
  [3] Потенциал внутренней системы рециркуляции отработавших газов и работы с дроссельной заслонкой для расширения при низкой нагрузке двухтопливного этанол-дизельного топлива с регулируемой реактивностью воспламенения от сжатия в двигателе большой мощности, Vinícius B. Pedrozo, Ian May, Thompson D.M. Ланзанова, Хуа Чжао, Центр перспективных исследований силовых агрегатов и топлива (CAPF), Лондонский университет Брунеля.
  [4] Снижение установившихся уровней NOx в автомобильном дизельном двигателе с использованием оптимизированных графиков VGT/EGR, J.G. Хоули, Ф. Дж. Уоллес и А. Кокс, Р. В. Хоррокс и Г. Л. Берд, документ SAE, 1999-01-0835
  [5] Влияние EGR на износ дизельного двигателя, AJ Dennis, CP Garner and DHC Taylor, SAE paper, 1999-01-0839
  [6] Влияние EGR на деградацию масла и производительность системы впуска, Джеффри A. Leet, Terry Friesen, SAE paper, 980179
  [7] Усовершенствованные технологии двигателей внутреннего сгорания с непосредственным впрыском и разработка, Том 1: Бензиновые и газовые двигатели, Под редакцией Хуа Чжао, CRC Press, 2010

  Что делает клапан EGR? — Carstechnic

  Home

  Что делает клапан EGR?

  Sayfa İçerikleri

  • Принцип работы клапана EGR
  • Как определить неисправность клапана EGR?
  • Как отключить клапан EGR?
  • Что такое ущерб от газа NOx?

  Клапан рециркуляции отработавших газов — это деталь двигателя, обеспечивающая рециркуляцию отработавших газов. Система циркуляции отработавших газов используется как в бензиновых, так и в дизельных двигателях. Принцип работы системы рециркуляции отработавших газов обеспечивает снижение выбросов NOx (оксида азота или оксида азота) за счет охлаждения выхлопных газов и их направления обратно в цилиндры. Часть выхлопных газов охлаждается с помощью охлаждающей воды двигателя и направляется обратно в камеру сгорания и снижает образование оксидов азота или оксидов азота за счет снижения температуры сгорания в камере сгорания. ЭБУ автомобиля (блок управления двигателем) определяет количество выхлопных газов, направляемых обратно в цилиндры.

  Система рециркуляции отработавших газов зависит от таких переменных, как частота вращения двигателя, нагрузка на двигатель, количество впрыскиваемого воздуха, количество всасываемого воздуха и температура.
  Вообще, при неисправности первое, что приходит на ум, это процесс отключения клапана EGR. Однако этот процесс не только увеличивает значения выбросов, но и снижает КПД двигателя. Хорошо функционирующая система циркуляции отработавших газов повышает КПД двигателя. Кроме того, система также способствует экономии топлива. По этой причине замена клапана рециркуляции отработавших газов на новый принесет нам пользу в долгосрочной перспективе.

  Что делает клапан EGR? Каков принцип работы?

  Хотя большая часть дымовых газов состоит из азота (N2), водяного пара (h3O), двуокиси углерода (CO2), которые мы можем назвать безвредными, небольшая их часть состоит из вредных и токсичных веществ, таких как окись углерода (CO ), углеводороды и оксиды азота.

  Клапан рециркуляции отработавших газов Принцип работы

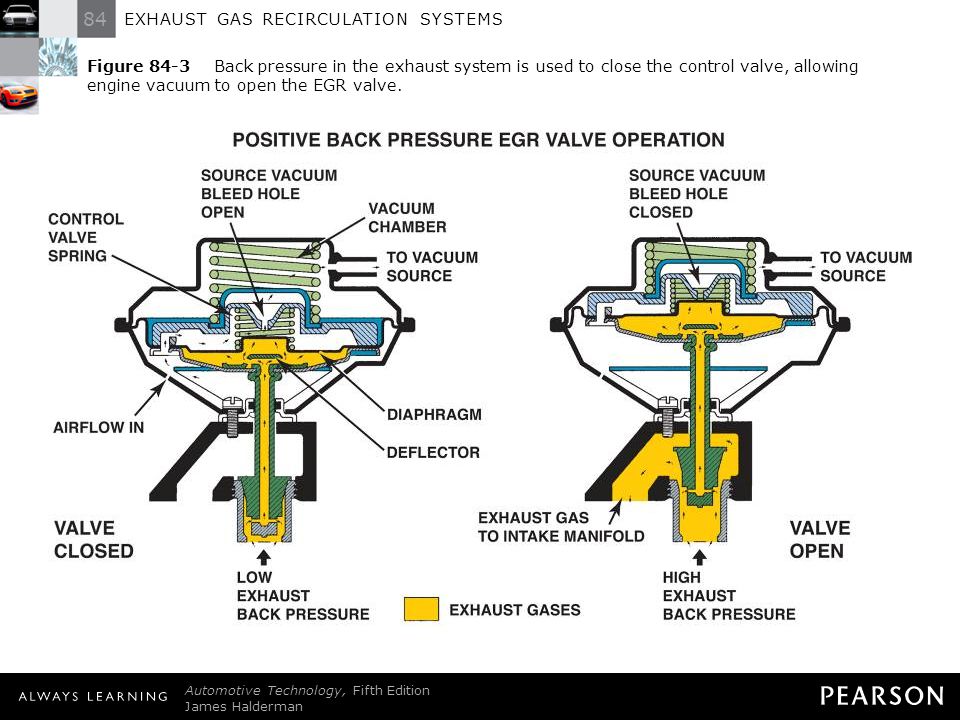

  Клапан циркуляции отработавших газов представляет собой электропневматический клапан. Если говорить, что такое электропневматический клапан, то имеется в виду как воздушный, так и электрический клапан. Клапан рециркуляции отработавших газов, который обычно расположен вокруг двигателя, может отличаться в зависимости от марки. Система рециркуляции отработавших газов – это система, обеспечивающая смешивание свежего воздуха, поступающего в двигатель, с небольшим количеством охлажденных выхлопных газов. Это снижает температуру камеры сгорания, а также уменьшает количество кислорода. Поскольку образование газов NOx выше при высоких температурах выхлопных газов, снижение температуры сгорания также приведет к снижению показателей выбросов.

  *Другие детали, влияющие на показатели выбросов, см. на странице «Выхлопные системы двигателя».

  Когда двигатель работает на малых нагрузках, блок управления двигателем посылает команду на открытие клапана EGR. Клапан, который открывается в соответствии с этой командой, направляет часть выхлопных газов во впускной коллектор. Этот выхлопной газ снижает температуру сгорания, как описано выше. По мере увеличения нагрузки на двигатель система отключается. Когда двигатель работает при высоких нагрузках, нам нужно полное сгорание, чтобы увеличить мощность. Блок управления двигателем отключает клапан рециркуляции отработавших газов, чтобы обеспечить полное сгорание. Другими словами, блок управления двигателем отсекает сигнал, позволяя клапану закрыться.

  Как определить неисправность клапана EGR?

  При загрязнении или поломке клапана циркуляции отработавших газов могут возникать некоторые сбои в работе двигателя. Признаки неисправности следующие:

  • Низкая тяга двигателя
  • Вибрация двигателя или пропуски зажигания во время движения
  • Рывки в работе двигателя
  • Двигатель не запускается

  Хотя описанные выше симптомы вызваны многими причинами , износ или загрязнение клапана рециркуляции отработавших газов является одной из этих причин.

  Как отключить клапан EGR?

  Хотя мы не рекомендуем это по причинам, изложенным выше, в некоторых случаях может потребоваться отключение EGR. Хотя отключение EGR может показаться приложением, которое вы можете сделать дома, механическое закрытие его приведет к включению лампы неисправности и заставит двигатель работать так, как если бы клапан EGR работал. Если вам нужно отменить его, полезно отменить его вместе с программным обеспечением. Если вы хотите отменить его механическим способом, все, что вам нужно сделать, это снять клапан и подложить под него термостойкую глухую прокладку. В этой специальной прокладке нет необходимости, ее можно вырезать даже из банки из-под кока-колы. Важно поставить барьер, препятствующий прохождению выхлопных газов из материала, который не будет плавиться из-за температуры. Собственно, это все, что вам нужно сделать. Вам не нужно отменять кабель. Но вы должны знать, что если вы отмените клапан EGR, образование NOx увеличится. Повреждения NOx объясняются ниже.

  No related posts.
