Начало работ: Утепление и багажные отсеки. Кемпер своими руками: варианты и этапы конструирования Построить кемпер капля своими руками чертежи

Если вы решили сделать автодом своими руками, вам понадобятся некоторые базовые знания, инструменты, много терпения и ещё больше свободного времени. И, конечно же, надежное транспортное средство для создания кемпера.

В этой статье присутствуют некоторые фотографии дома на колесах, построенного своими руками на базе автомобиля Volkswagen. Большинство советов можно применять и в ходе строительства автодомов на базе других авто.

Прежде чем начать очень важно прочесть следующий пункт!

ВАЖНО! Перед началом создания кемпера своими руками, необходимо узаконить выполнение такой процедуры. В таком случае вы сможете предотвратить различные трудности юридического характера. Правила различаются в зависимости от страны, поэтому единых рекомендаций по этому поводу опубликовать мы не можем.

Первые шаги

Строительство дома на колесах своими руками состоит из следующих этапов:

  • Наружные работы
  • Внутренние работы
  • Работы по водоснабжению
  • Газ и электричество
  • Мебель
  • Прочее

Если фургон будет эксплуатироваться лишь двумя людьми, места будет действительно много.Кемпер капля чертежи: Фарпост - доска объявлений Если планируется путешествие 3-х и более человек, необходимо продумать количество мест. Помните о том, что места следует оборудовать соответствующими ремнями безопасности.

Сколько мест для сна вам понадобится? Один из вариантов – обустройство двухъярусной кровати для детей. Если же у вас есть запас места под крышей, можно сделать “выпадающую” кровать.

На этом этапе у вас должен быть четкий план дальнейших действий. Конечно, вы сможете импровизировать, но намного легче иметь продуманный план на бумаге.

Наружные работы

Первое, что нужно сделать при подготовке базового транспортного средства, – это тщательная очистка внутренней части авто.

На этом этапе также надо продумать форму кузова в целом. Настало время бороться с повреждениями кузова, ржавчиной. Поможет локальная или полная покраска авто.

Как правило, у фургонов нет окон, поэтому можно подумать об их установке. Они нужны для обеспечения притока свежего воздуха и попадания солнечного света внутрь автодома.Кемпер капля чертежи: Фарпост - доска объявлений Окна бывают разных форм и размеров, выбор зависит от ваших предпочтений и особенностей кузова.

Во время строительства дома на колесах придётся сделать несколько отверстий в кузове автомобиля. Речь идет об отверстиях для вентиляции, вывода газа (в случае утечки), выхлопных газов обогревателя, заливных горловин для воды и т.д. Некоторые из них могут быть сделаны позже, но гораздо легче решить вопрос сейчас, если вы знаете, где именно они будут.

Не забывайте наносить грунтовку во всех местах, где появляется голый металл, чтобы предотвратить коррозию.

Постройте свой собственный автодом правильно!

Внутренние работы

Скорее всего, в фургоне будет перегородка позади передних сидений. Некоторые перегородки крепятся винтами, другие приваривают к кузову. Решить проблему поможет “болгарка”.

Помните о необходимости использования защитных средств. Искры могут оставить неприятные пятна на стеклах, от которых невозможно избавиться.

Начинается самое интересное.Кемпер капля чертежи: Фарпост - доска объявлений Изоляционный слой очень важен, поскольку он защитит ваш кемпер от внешнего шума и температуры. Существует много материалов, которые можно использовать. Выбор зависит только от вас.

В данном случае использовался материал Armaflex . Его следует разрезать на куски и приклеить. Основной момент – защита от влаги. Если изоляционный материал не защищает от попадания влаги, его использовать не стоит.

Необходимо подготовить изоляционный материал, легкую и влагозащищенную фанеру, а также мягкое и гибкое ковровое покрытие.

Для боковых крышек следует применять более толстую фанеру, так как в дальнейшем на них будет устанавливаться мебель.

Используйте клей или герметик с большим диапазоном температур для крепления изоляции и коврового покрытия на боковых стенках. Потому что автофургон будет подвергаться воздействию как минусовой температуры, так и жаркого летнего солнца. Также будет влиять работа отопления. В случае использования некачественного клея работу придётся переделывать заново уже через некоторое время.Кемпер капля чертежи: Фарпост - доска объявлений

С чего начать? Начинайте обшивать автодом, начиная от крыши и заканчивая напольным покрытием. Сначала монтируем изоляционный и облицовочный слои на потолке, затем переходим на боковые панели.

Используйте деревянные планки на полу, чтобы обустроить достаточно пространства для изоляции. Рейки крепятся к полу с помощью соответствующего герметика. Затем укладывается слой изоляции, после чего его надо накрыть фанерой. Фанера крепится с помощью герметика или шурупов.

Помните о водоснабжении, а также необходимости прокладки электрических кабелей и газовых трубок. Провода и шланги можно проложить через изоляцию или под фанерными крышками, если вы уже знаете, где будут установлены все приборы.

Работы по водоснабжению

Дом на колесах должен иметь подачу холодной проточной воды. Для этого под раковиной устанавливаются две канистры с водой. Погружной насос обеспечивает подачу воды к крану.

Если вам нужна теплая вода, дополнительная раковина или душ, система будет более сложной.Кемпер капля чертежи: Фарпост - доска объявлений Установить большие баки с водой можно и в другом месте, к примеру, под фургоном. Понадобятся шланги для объединения всей системы.

Когда вы делаете автодом самостоятельно, вас ограничивает лишь фантазия.

Не забывайте о сточных водах. Вы можете установить соответствующий резервуар под автомобилем или проложить шланг сквозь пол, чтобы сливать воду в переносной бак или обычное ведро.

Помните о том, что использованная вода ужасно пахнет летом и замерзает зимой. Поэтому избавляться от неё нужно как можно скорее, так что ведро может стать идеальным решением.

Как насчет туалета? Вы можете установить один из удобных переносных туалетов.

Газ и электричество

ВАЖНО! Шланги для подачи газа и электрическая проводка должны быть установлены только квалифицированными специалистами! В случае неправильной установки они могут представлять серьезную опасность. Делайте автодом своими силами, но не подвергайте других людей риску.

Пропан в кемпере может использоваться для приготовления пищи, нагрева, а также подключения холодильника.Кемпер капля чертежи: Фарпост - доска объявлений Вы можете обойтись и без него, используя электрические плиту и холодильник, а также автономный обогреватель Webasto.

Газовый баллон необходимо хранить в отдельном месте с отверстиями в нижней части. Почему внизу должн быть отверстия? Потому что пропан тяжелее чем воздух, поэтому он всегда будет идти вниз.

Можно даже сделать клапан для подключения газовой плиты снаружи автомобиля, чтобы в будущем готовить пищу за пределами фургона.

Опять же, постройте кемпер правильно для своей же безопасности!

Электроэнергия необходима для запуска всех приборов, рассчитанных на 12V. Система состоит из аккумулятора, зарядного устройства/конвертера, панели управления и множества проводов.

Не забудьте о внешнем разъеме, для зарядки аккумуляторной батареи автодома от обычной электросети (110V или 220V). Вы также можете использовать его дома, заряжая АКБ во время зимнего хранения.

Для того чтобы определить, какая емкость аккумулятора вам нужна, придётся выполнить несложные расчеты.Кемпер капля чертежи: Фарпост - доска объявлений Скажем, вы будете использовать следующее:

  • Галогеновые лампы: 2×20Вт 2 часа в день = 80 Вт⋅ч
  • Холодильник: 45Вт 12 часов в день = 540 Вт⋅ч

Общая потребляемая мощность составляет 620 Вт⋅ч в день. Теперь разделите 620 Вт⋅ч на 12V и вы получите 52Ah. Это ваше суточное потребление мощности. Как правило, аккумулятора на 100Ah хватит примерно на два дня автономной работы.

Произведите расчеты, учитывая используемые вами потребители энергии. Это поможет вам получить среднесуточные цифры потребления электроэнергии.

Газ и электричество – это очень важные вопросы, которые необходимо учитывать во время строительства кемпера. Если вы планируете эсплуатировать автодом для путешествий вдали от цивилизации, автономность должна быть максимальной. Не торопитесь, тщательно все продумайте и просчитайте.

Мебель

В данном вопросе вас также ничто не ограничивает. Вы сможете смело реализовать свои мечты. Изготовить и установить мебель можно разными способами.Кемпер капля чертежи: Фарпост - доска объявлений

Иногда вполне пригодная мебель встречается на различных разборках, советуем поискать. Неплохие предложения иногда появляются на интернет-аукционах, причем мебель порой продается по вполне доступной цене.

Вы также можете спроектировать все с нуля. Некоторые фирмы продают уже готовые к установке части, покрытие шпоном. Вам придётся лишь нанести лак (в случае необходимости) и установить мебель. Можете также обратиться к профессионалу, который поможет вам в этом деле.

Пожалуй, найдется очень мало людей, которые не хотели бы путешествовать и при этом ночевать у себя дома, не пользуясь услугами гостиниц или отелей. Многие скажут, что это невозможно и любая поездка сопровождается гостиничным номером. Тем не менее, решение есть – автодом или дом на колесах. Вы наверняка видели такие передвижные конструкции в иностранных фильмах. И это не странно, ведь скажем в Америке, по статистике у каждого 3 жителя имеется дом на колесах.

Такой дом не только удобен и комфортен, но и значительно экономит , так как вопрос о поиске жилья отпадает.Кемпер капля чертежи: Фарпост - доска объявлений

О плюсах автодома можно рассказывать долго, и их действительно много. Однако, один минус есть — машина-дом на колесах не из дешевых удовольствий. Но если вы обладаете терпением и трудолюбием, выход есть — построить передвижной дом на колесах своими руками.

Основная необходимость такого дома — это путешествия, в которые спокойно можно отправлять с семьей и даже маленькими детьми. Автодом пригодится и для деловых поездок, не придется искать отели, бронировать номера, собирать багаж и носить его с собой.

Главное, чтобы водитель был опытный, с хорошим стажем вождения и конечно, с позитивным отношением к такому виду транспорта.


Дом на колесах: что нужно для комфорта

Хоть дом и будет в виде передвижного жилья, но это не значит, что он не должен быть комфортным и удовлетворять минимальные потребности хозяев.

Освещение дома

Для подачи света в передвижной дом потребуется:

  • батарея аккумуляторного типа;
  • устройство зарядное;
  • система проводов для последующей электропроводки;
  • панель для управления подачи электричества.Кемпер капля чертежи: Фарпост - доска объявлений


Отопление для дома

Для отопления жилья можно использовать несколько видов обогревателей, это может быть автономный вид и газовый баллон . Предпочтительней использование газа, так как помимо тепла он предоставит возможность приготовления пищи.

Если вы выбрали отопление при помощи газа, то здесь придется обратиться за помощью к специалисту. Конечно, построить все своими руками от начала до конца похвально, но следует помнить о безопасности пассажиров.

Воздух (вентиляция) для дома

Многие из владельцев автомобилей мечтают о своем собственном автодоме на колёсах, благодаря которому можно без проблем путешествовать с семьёй в различные места. Но покупку автодома не всегда может позволить себе семья, поэтому многие изготавливают его самостоятельно. Для этого понадобится немного:

Но, помимо этого, следует иметь качественное, а главное, надёжное транспортное средство , которое сможет вместить в себя автодом на колёсах.

Итак, что необходимо делать? Перед тем как создать кемпер своими руками, следует посетить юридическую консультацию.Кемпер капля чертежи: Фарпост - доска объявлений Такая модернизация автомобиля требует узаконивания. Для каждой страны существуют разные требования.

Первый шаг — кемпер своими руками

Весь процесс создания такой конструкции можно условно разделить на несколько этапов:

  • выполнение наружных работ;
  • выполнение внутренних работ;
  • обеспечение водоснабжения кемпера;
  • подводка и подключение системы газификации и электричества;
  • размещение мебели;
  • мелкие работы.

После этого вы сможете путешествовать на кемперах в любое свободное время.

Количество посадочных мест

В качестве примера создания кемпера возьмём обычный среднестатистический фургон. В случае если эксплуатация фургона будет осуществляться лишь двумя людьми, места будет предостаточно. Если же семья насчитывает больше человек, то необходимо продумать дополнительное количество мест. Не забудьте о том, что все сиденья должны быть обеспечены ремнями безопасности.

Определите заранее, какое количество спальных мест будет иметь ваш дом на колёсах.Кемпер капля чертежи: Фарпост - доска объявлений Есть очень хороший вариант их увеличения. Обустройте внутри двухъярусные кровати . Также можно сделать кровать, которая будет «выпадать» из-под крыши. Это поможет сэкономить пространство кемпера.

На данном этапе планировки вы должны иметь чёткий план внутренней структуры. Конечно же, можно будет вносить свои коррективы по ходу монтажа, но основа должна быть продумана до мелочей.

Выполнение наружных работ

В первую очередь позаботьтесь о чистоте внутренней части кемпинга. Зона не должна содержать грязь, пыль, существенные дефекты. Это будет залогом успешного формирования автодома.

Также следует распланировать форму в общих чертах. Помимо плана, вы можете сделать наброски на бумаге.

Кузовная часть редко имеет окна, что катастрофично для путешествия на кемперах. Распланируйте, где лучше всего установить окна для максимально удобного обзора. Помимо этого, они откроют доступ потоку свежего воздуха и позволят проникать лучам солнца, что создаст дополнительное освещение.Кемпер капля чертежи: Фарпост - доска объявлений Окна можно выбрать абсолютно различных форм , видов и структур. Всё будет зависеть исключительно от ваших предпочтений, а также особенностей кузовной части.

Дополнительные отверстия в кузове

Когда создаете кемпер своими руками, не забудьте сделать несколько отверстий:

  • для вывода газа в случае его утечки;
  • для вентиляции;
  • для вывода из обогревателя;
  • для заливных горловин для воды.

Конечно, можно выполнить некоторые из них и после создания кемпера, но это может быть уже гораздо проблематичнее. Лучше всего сделать все сразу и заранее. Но это следует осуществлять лишь в том случае, когда вы точно уверены, что эти отверстия будут находиться именно в тех местах.

Места с открытым слоем металла следует сразу же обработать слоем грунтовки для предотвращения коррозии.

Выполнение внутренних работ

Как обустроить внутри кемпер? Своими руками следует создать перегородки между передними сидениями и основной частью кузова.Кемпер капля чертежи: Фарпост - доска объявлений Но при желании их можно и не делать. Монтаж перегородки также различен. Её можно закрепить при помощи винтов или же приварить к самому кузову. При необходимости на этом этапе воспользуйтесь болгаркой.

При эксплуатации болгарки не забывайте о средствах безопасности. Работу с ней выполняйте аккуратно, особенно если вы пользуетесь инструментом впервые. Не забудьте надеть защитные очки на глаза, а также удостоверьтесь в надёжности закрепления круга. Также в процессе работы с болгаркой будут лететь искры, которые при попадании на стекло создадут дефекты. Поэтому заранее позаботьтесь о том, чтобы надёжно закрыть его.

Изоляция

Слой изоляции для мини-кемпера очень важен. От его качества и правильной установки будет зависеть температура внутри, а также звукоизоляция. На рынке представлено большое количество материалов различных фирм. Выбор их будет исключительно индивидуальным, исходя из особенностей среды, финансового положения, типа кузова.

Изоляцию необходимо разрезать на небольшие куски и аккуратно наклеить их.Кемпер капля чертежи: Фарпост - доска объявлений Главной особенностью и основным является защита от попадания влаги. Если же слой изоляции не справляется со своей непосредственной обязанностью, удалите его.

Для обшивки корпуса заранее подготовьте:

На боковые крышки следует использовать толстый слой фанеры. Это делается для того, чтобы она смогла выдержать вес мебели, которая будет монтироваться непосредственно на неё.

На боковые стены необходимо применять клей, который может выдерживать большой диапазон различных температур. При помощи него приклейте изоляцию и на боковые стенки. Клей для разных температур используется потому, что фургон будет эксплуатироваться в различных условиях : и в сильные морозы, и при палящем летнем солнце. Дополнительно устраивается отопление. Если клей не будет обладать всеми необходимыми свойствами, то герметик и покрытие попросту отпадут.

Обшивка кемпера

Начинается обшивка автодома от самой крыши и до напольного покрытия . Первым делом производим монтаж изоляционного и облицовочного слоя и только после этого плавно переходим к Если же вы будете оборудовать исключительно зимний кемпер, то слой герметика следует увеличить и дополнительно уплотнить.Кемпер капля чертежи: Фарпост - доска объявлений

Для обеспечения достаточного места под изоляцию следует использовать деревянные планки , которые монтируются к полу. Крепёж необходимо выполнять при помощи специального герметика, соответствующего покрытию. После этого производится укладка слоя изоляции, а затем они накрываются фанерой. Сама же фанера прикрепляется при помощи шурупов или герметика. Не забудьте о месте прокладки водоснабжения, газовых кабелей и кабелей электрики.

Водоснабжение

Обязательное условие по водоснабжению дома на колёсах — он должен иметь подачу проточной воды. Для осуществления этого следует установить под раковиной пару канистр с водой. Установленный насос будет производить необходимый поток воды к крану.

При желании кемпер можно обеспечить и горячей водой . Это будет удобно, если вы желаете разместить душ. Для этого необходимо поставить большие баки с водой под кузов автодома. Для соединения нагревательной системы потребуется приобретение и монтаж дополнительных шлангов.Кемпер капля чертежи: Фарпост - доска объявлений

Не стоит забывать и о сточных водах . Вывод их можно осуществить при помощи шланга, размещенного в полу, либо же производить слив воды в переносной бак. Емкость следует опорожнять в самые короткие сроки, т. к. летом от неё будет идти а зимой она попросту замёрзнет. Также можно установить туалет.

Газификация и электричество

Установку шланга для газа и электрики необходимо доверить исключительно квалифицированным специалистам. При малейшей ошибке самостоятельной установки это может привести к плачевному исходу.

Баллон с пропаном можно использовать для приготовления пищи. Можно обойтись и без него, заменив емкость на обычную электрическую плиту . Хранить баллон необходимо в отдельном месте.

Система электроэнергии кемпера состоит из зарядного устройства , аккумулятора, панели для управления и системы проводов.

Газификация и электричество в автодоме типа «кемпер-прицеп» играет очень важную роль. В случае выезда на природу далеко за пределы города автономность обеих систем должна быть на максимальном уровне.Кемпер капля чертежи: Фарпост - доска объявлений

Мебель

При желании можно использовать абсолютно любую мебель, какая только вам понравится. Можно приобрести элементы новой мебели или же спроектировать и сделать её самостоятельно.

Практически все, кто имеет кемпер, отзывы оставляют исключительно положительные. Вы можете создать не только небольшой семейный автодом на колесах. Также вполне реально сделать огромные внедорожные кемперы. Выбор за вами!

Автодом на колесах, да еще оборудованный своими руками, является мечтой многих любителей авто путешествий и активного отдыха на природе. Он предоставляет своему владельцу удивительную свободу при поездках, освобождая от необходимости искать и бронировать отель, приобретать билеты, паковать чемоданы и т. д. К тому же, собственный автодом позволяет легко путешествовать даже большой семьей , включая домашних животных — для этого необходимо использовать соответствующую мебель, как правило, трансформирующуюся.

Когда впервые появился на дороге автодом-прицеп на колесах ответить достаточно сложно.Кемпер капля чертежи: Фарпост - доска объявлений Первый подобный опыт был реализован компанией «Дженнингс» еще в 38-м году прошлого столетия, хотя самодельные образцы автодомов появились куда раньше. Все автодома на колесах могут быть оборудованы практически всеми необходимыми атрибутами привычной и комфортной жизни — санузлом, душем, газовой плитой , полноценным спальным местом, которые присутствуют даже в самых небольших автодомах, за основу которых в России часто берется бюджетная газель.

В зависимости от того, к какому виду принадлежит автодом на колесах, он может быть:

  • прицепным;
  • фургонным;
  • совмещенным.

Достаточно распространенной практикой в настоящее время является собственноручное переоборудование подходящего транспорта, той же отечественной газели, в комфортные автодома для путешествий. Но перед тем, как сделать автодом на колесах своими руками, необходимо определить основную цель переоборудования — длительное или кратковременное проживание в автодоме, а также подобрать или изготовить соответствующую мебель.Кемпер капля чертежи: Фарпост - доска объявлений


Автодом — категории комфорта

Согласно общепринятой классификации, все автодома на колесах подразделяются на три основных класса.

Внимание! Любой автодом класса «А», изготовленный на базе автобуса или грузовика, согласно транспортной классификации требует наличия прав категории «С» у водителя.

Говоря о классификации автотрейлеров «дом на колесах» следует выделить следующие понятия:

Дом прицеп-палатка — комфорт и простота

Самодельный автодом на колесах совершенно не обязательно должен быть дорогим и сложным в изготовлении, в особенности, если используется он сравнительно редко и для небольшого числа людей. Некоторые виды автодомов не требуют даже установки мебели, и используются в качестве спального места. Для того, чтобы самостоятельно изготовить автодом-прицеп, потребуется приложить определенные усилия и достаточное количество времени.

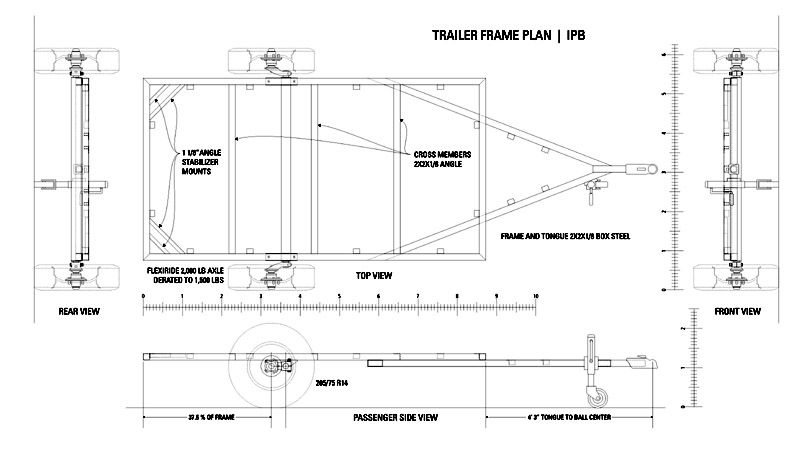

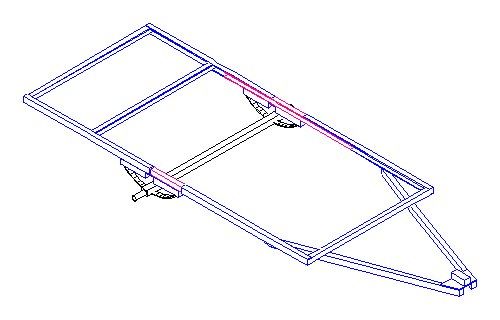

Основной «силовой» элемент такого автодома — раму, можно приобрести в готовом виде, или же собрать ее самостоятельно, для чего потребуется навык и определенные технические знания.Кемпер капля чертежи: Фарпост - доска объявлений При самостоятельном изготовлении особое внимание стоит уделить антикоррозионной обработке всех стальных элементов будущего автодома.


Каркас, монтируемый на подготовленное для автодома шасси, может быть, как стальным, так и деревянным. Основное внимание при его создании следует уделить качеству соединения деталей, поскольку при движении такого прицепа-автодома, вся конструкция будет подвергаться серьезным динамическим и вибрационным нагрузкам. Внутри такого автодома можно расположить достаточно удобное спальное место , а в момент остановок на отдых, конструкция автодома раскладывается, и сверху оперативно устанавливается палатка. Такой автодом на колесах, фото которого представлено ниже, оптимален для непродолжительных поездок и простого отдыха на свежем воздухе.


Другой вариант устройства такого прицепа можно посмотреть на видео:

Как сделать автодом на колесах своими руками

Для того, чтобы сделать автодом на колесах своими руками, можно использовать любой микроавтобус, грузовой автомобиль или даже автобус.Кемпер капля чертежи: Фарпост - доска объявлений Для того, чтобы его создать, потребуется приложить немало усилий, времени, и быть готовым к достаточно серьезным материальным вложениям, которые впоследствии с лихвой окупятся комфортом при путешествиях в собственном автодоме.


Процесс превращения стандартной газели в автодом на колесах обязательно будет сопровождаться рядом работ, которые являются обязательными:

В том случае, когда трейлер-дом на колесах создается с целью длительных путешествий, желательно предусмотреть наличие хорошей аудио- видеосистемы и спутникового ТВ. Если позволяют финансовые возможности, то будет хорошим вариантом установка солнечных батарей , которые позволят продлить ресурс работы генератора.

Внимание! В большинстве случаев переоборудование ТС в трейлер автодом требует предварительно узаконить все «переделки», чтобы избежать юридических проблем в дальнейшем.


Внутренние работы

Многие любители путешествовать с комфортом интересуются вопросом — сколько стоит автодом на колесах в России, но узнав стоимость готового варианта предпочитают заниматься созданием автодома своими руками.Кемпер капля чертежи: Фарпост - доска объявлений И это не лишено смысла, поскольку сделать автодом на колесах из газели своими руками по силам любому человеку, готовому приложить определенное количество усилий и затратить на это свое время.


Первое, что потребуется сделать внутри салона будущего автодома на колесах — демонтировать перегородку, расположенную за пассажирскими сиденьями. Если она крепится болтами, проблем не возникнет, если же использовано сварное соединение, потребуется болгарка. После демонтажа, следует полностью освободить салон от внутренней отделки. Параллельно с этим стоит проверить металлические части на наличие очагов коррозии. Принять меры к их устранению помня о том, что разбирать готовый автодом будет куда сложнее.

Прежде чем приступать к утеплению и внутренней отделке автодома, следует тщательно продумать систему водо- и электроснабжения, поскольку все трубы и электрические кабели лучше спрятать под обшивкой — это позволит избежать их случайного повреждения. После этого автодом на колесах на базе газели требует серьезного утепления.Кемпер капля чертежи: Фарпост - доска объявлений Помимо специальных материалов, обладающих вибро- теплоизоляционными характеристиками, для автодома можно использовать базальтовую минеральную вату или экструдированный пенополистирол.


Немаловажным моментом в отделке автодома на колесах внутри и снаружи является защитная обработка применяемого материала. Так, дополнительные металлические элементы снаружи автодома должны иметь качественную антикоррозийную обработку. Элементы внутренней обшивки выполняются, как правило, из дерева. Для их обработки рекомендуется использовать специальную огнебиозащитную пропитку, которая предотвратит распространение пламени, не позволит образоваться грибку, избавиться от которого может быть просто невозможно.

Определенные идеи для создания собственного проекта можно «позаимствовать» у производителей таких домов, посмотрев следующее видео:

Газовое и электрическое оборудование стоит доверить профессионалам

Любой автодом на колесах — мерседес или газель, требует особого отношения в плане электро- газоснабжения.Кемпер капля чертежи: Фарпост - доска объявлений Не стоит наивно полагать, что, не имея соответствующего образования, можно качественно выполнить электрическую разводку и установить соответствующее оборудование в автодоме. То же относится и к газовому оборудованию.

К примеру, мало кто знает, что для баллона с газом в любом автодоме необходимо «выделить» отдельную закрытую зону, в нижней части которой должны присутствовать отверстия, сообщающиеся с наружной атмосферой. Это позволить пропану, который тяжелее воздуха, при утечке из баллона «покинуть» автодом на колесах, и не стать причиной отравления или возгорания в салоне.

Важным моментом для автодома является правильный расчет мощности аккумулятора. Для обеспечения максимальной автономности, следует суммировать суточное энергопотребление всех устройств, присутствующих в автодоме. Полученное значение в ваттах потребуется разделить на 12 (V), в результате чего получится значение в ампер-часах (Ah) — именно оно указывается на аккумуляторе и позволяет судить о его мощности. Так, при потреблении энергии в автодоме 50-60 Ah/сутки, оптимально приобрести аккумулятор в 120-150 Ah.Кемпер капля чертежи: Фарпост - доска объявлений Такая машина-автодом на колесах сможет функционировать в автономном режиме двое суток. Желательно предусмотреть внешнюю розетку для подзарядки батареи автодома на стоянках.


Мебель для дома-фургона на колесах

Несмотря на то, что в настоящее время не станет проблемой покупка готовой мебели для автодома, по отзывам, она не в состоянии удовлетворить всех запросов автовладельцев, в особенности, создающих автодом на колесах по собственным чертежам. Поэтому оптимальным вариантом становится либо ее самостоятельное изготовление , либо индивидуальный заказ на мебельном производстве.


В большинстве случаев, более оптимальным для автодома является самостоятельное изготовление мебели. Поскольку для небольшого автодома, к примеру, на базе стандартной газели или уаза, мебели потребуется не так много, да и особой сложностью она не отличается, на этом этапе работ можно сэкономить. Для должного уровня комфорта в автодоме, как правило, изготавливают следующие мебельные конструкции:

Когда в качестве базы для автодома взят камаз или автобус, количество мебели, перечисленной выше, увеличивается.Кемпер капля чертежи: Фарпост - доска объявлений Изготавливая автодом на колесах своими руками, для облегчения задачи определения типа и количества мебели можно воспользоваться специальными компьютерными программами, или же нарисовать подробный план будущей планировки автодома на бумаге, где четко обозначить не только вид мебели, но и ее расположение.

Многие из владельцев автомобилей мечтают о своем собственном автодоме на колёсах, благодаря которому можно без проблем путешествовать с семьёй в различные места. Но покупку автодома не всегда может позволить себе семья, поэтому многие изготавливают его самостоятельно. Для этого понадобится немного:

Но, помимо этого, следует иметь качественное, а главное, надёжное транспортное средство, которое сможет вместить в себя автодом на колёсах.

Итак, что необходимо делать? Перед тем как создать кемпер своими руками, следует посетить юридическую консультацию. Такая модернизация автомобиля требует узаконивания. Для каждой страны существуют разные требования.

Первый шаг — кемпер своими руками

Весь процесс создания такой конструкции можно условно разделить на несколько этапов:

  • выполнение наружных работ;
  • выполнение внутренних работ;
  • обеспечение водоснабжения кемпера;
  • подводка и подключение системы газификации и электричества;
  • размещение мебели;
  • мелкие работы.Кемпер капля чертежи: Фарпост - доска объявлений

После этого вы сможете путешествовать на кемперах в любое свободное время.

Количество посадочных мест

В качестве примера создания кемпера возьмём обычный среднестатистический фургон. В случае если эксплуатация фургона будет осуществляться лишь двумя людьми, места будет предостаточно. Если же семья насчитывает больше человек, то необходимо продумать дополнительное количество мест. Не забудьте о том, что все сиденья должны быть обеспечены ремнями безопасности.

Определите заранее, какое количество спальных мест будет иметь ваш дом на колёсах. Есть очень хороший вариант их увеличения. Обустройте внутри двухъярусные кровати. Также можно сделать кровать, которая будет «выпадать» из-под крыши. Это поможет сэкономить пространство кемпера.

На данном этапе планировки вы должны иметь чёткий план внутренней структуры. Конечно же, можно будет вносить свои коррективы по ходу монтажа, но основа должна быть продумана до мелочей.

Выполнение наружных работ

В первую очередь позаботьтесь о чистоте внутренней части кемпинга.Кемпер капля чертежи: Фарпост - доска объявлений Зона не должна содержать грязь, пыль, существенные дефекты. Это будет залогом успешного формирования автодома.

Также следует распланировать форму в общих чертах. Помимо плана, вы можете сделать наброски на бумаге.

Кузовная часть редко имеет окна, что катастрофично для путешествия на кемперах. Распланируйте, где лучше всего установить окна для максимально удобного обзора. Помимо этого, они откроют доступ потоку свежего воздуха и позволят проникать лучам солнца, что создаст дополнительное освещение. Окна можно выбрать абсолютно различных форм, видов и структур. Всё будет зависеть исключительно от ваших предпочтений, а также особенностей кузовной части.

Дополнительные отверстия в кузове

Когда создаете кемпер своими руками, не забудьте сделать несколько отверстий:

  • для вывода газа в случае его утечки;
  • для вентиляции;
  • для вывода из обогревателя;
  • для заливных горловин для воды.

Конечно, можно выполнить некоторые из них и после создания кемпера, но это может быть уже гораздо проблематичнее.Кемпер капля чертежи: Фарпост - доска объявлений Лучше всего сделать все сразу и заранее. Но это следует осуществлять лишь в том случае, когда вы точно уверены, что эти отверстия будут находиться именно в тех местах.

Места с открытым слоем металла следует сразу же обработать слоем грунтовки для предотвращения коррозии.

Выполнение внутренних работ

Как обустроить внутри кемпер? Своими руками следует создать перегородки между передними сидениями и основной частью кузова. Но при желании их можно и не делать. Монтаж перегородки также различен. Её можно закрепить при помощи винтов или же приварить к самому кузову. При необходимости на этом этапе воспользуйтесь болгаркой.

При эксплуатации болгарки не забывайте о средствах безопасности. Работу с ней выполняйте аккуратно, особенно если вы пользуетесь инструментом впервые. Не забудьте надеть защитные очки на глаза, а также удостоверьтесь в надёжности закрепления круга. Также в процессе работы с болгаркой будут лететь искры, которые при попадании на стекло создадут дефекты.Кемпер капля чертежи: Фарпост - доска объявлений Поэтому заранее позаботьтесь о том, чтобы надёжно закрыть его.

Изоляция

Слой изоляции для мини-кемпера очень важен. От его качества и правильной установки будет зависеть температура внутри, а также звукоизоляция. На рынке представлено большое количество материалов различных фирм. Выбор их будет исключительно индивидуальным, исходя из особенностей среды, финансового положения, типа кузова.

Изоляцию необходимо разрезать на небольшие куски и аккуратно наклеить их. Главной особенностью и основным является защита от попадания влаги. Если же слой изоляции не справляется со своей непосредственной обязанностью, удалите его.

Для обшивки корпуса заранее подготовьте:


На боковые крышки следует использовать толстый слой фанеры. Это делается для того, чтобы она смогла выдержать вес мебели, которая будет монтироваться непосредственно на неё.

На боковые стены необходимо применять клей, который может выдерживать большой диапазон различных температур. При помощи него приклейте изоляцию и на боковые стенки.Кемпер капля чертежи: Фарпост - доска объявлений Клей для разных температур используется потому, что фургон будет эксплуатироваться в различных условиях: и в сильные морозы, и при палящем летнем солнце. Дополнительно устраивается отопление. Если клей не будет обладать всеми необходимыми свойствами, то герметик и покрытие попросту отпадут.

Обшивка кемпера

Начинается обшивка автодома от самой крыши и до напольного покрытия. Первым делом производим монтаж изоляционного и облицовочного слоя и только после этого плавно переходим к Если же вы будете оборудовать исключительно зимний кемпер, то слой герметика следует увеличить и дополнительно уплотнить.

Для обеспечения достаточного места под изоляцию следует использовать деревянные планки, которые монтируются к полу. Крепёж необходимо выполнять при помощи специального герметика, соответствующего покрытию. После этого производится укладка слоя изоляции, а затем они накрываются фанерой. Сама же фанера прикрепляется при помощи шурупов или герметика. Не забудьте о месте прокладки водоснабжения, газовых кабелей и кабелей электрики.Кемпер капля чертежи: Фарпост - доска объявлений

Водоснабжение

Обязательное условие по водоснабжению дома на колёсах — он должен иметь подачу проточной воды. Для осуществления этого следует установить под раковиной пару канистр с водой. Установленный насос будет производить необходимый поток воды к крану.

При желании кемпер можно обеспечить и горячей водой. Это будет удобно, если вы желаете разместить душ. Для этого необходимо поставить большие баки с водой под кузов автодома. Для соединения нагревательной системы потребуется приобретение и монтаж дополнительных шлангов.

Не стоит забывать и о сточных водах. Вывод их можно осуществить при помощи шланга, размещенного в полу, либо же производить слив воды в переносной бак. Емкость следует опорожнять в самые короткие сроки, т. к. летом от неё будет идти а зимой она попросту замёрзнет. Также можно установить туалет.

Газификация и электричество

Установку шланга для газа и электрики необходимо доверить исключительно квалифицированным специалистам.Кемпер капля чертежи: Фарпост - доска объявлений При малейшей ошибке самостоятельной установки это может привести к плачевному исходу.

Баллон с пропаном можно использовать для приготовления пищи. Можно обойтись и без него, заменив емкость на обычную электрическую плиту. Хранить баллон необходимо в отдельном месте.

Система электроэнергии кемпера состоит из зарядного устройства, аккумулятора, панели для управления и системы проводов.

Газификация и электричество в автодоме типа «кемпер-прицеп» играет очень важную роль. В случае выезда на природу далеко за пределы города автономность обеих систем должна быть на максимальном уровне.

Мебель

При желании можно использовать абсолютно любую мебель, какая только вам понравится. Можно приобрести элементы новой мебели или же спроектировать и сделать её самостоятельно.

Практически все, кто имеет кемпер, отзывы оставляют исключительно положительные. Вы можете создать не только небольшой семейный автодом на колесах. Также вполне реально сделать огромные внедорожные кемперы.Кемпер капля чертежи: Фарпост - доска объявлений Выбор за вами!

Пожалуй, найдется очень мало людей, которые не хотели бы путешествовать и при этом ночевать у себя дома, не пользуясь услугами гостиниц или отелей. Многие скажут, что это невозможно и любая поездка сопровождается гостиничным номером. Тем не менее, решение есть – автодом или дом на колесах. Вы наверняка видели такие передвижные конструкции в иностранных фильмах. И это не странно, ведь скажем в Америке, по статистике у каждого 3 жителя имеется дом на колесах.

Такой дом не только удобен и комфортен, но и значительно экономит денежные средства, так как вопрос о поиске жилья отпадает. О плюсах автодома можно рассказывать долго, и их действительно много. Однако, один минус есть – машина-дом на колесах не из дешевых удовольствий. Но если вы обладаете терпением и трудолюбием, выход есть – построить передвижной дом на колесах своими руками.

Основная необходимость такого дома – это путешествия, в которые спокойно можно отправлять с семьей и даже маленькими детьми.Кемпер капля чертежи: Фарпост - доска объявлений Автодом пригодится и для деловых поездок, не придется искать отели, бронировать номера, собирать багаж и носить его с собой.

Главное, чтобы водитель был опытный, с хорошим стажем вождения и конечно, с позитивным отношением к такому виду транспорта.

Дом на колесах: что нужно для комфорта

Хоть дом и будет в виде передвижного жилья, но это не значит, что он не должен быть комфортным и удовлетворять минимальные потребности хозяев.

Освещение дома

Для подачи света в передвижной дом потребуется:

  • батарея аккумуляторного типа;
  • устройство зарядное;
  • система проводов для последующей электропроводки;
  • панель для управления подачи электричества.

Отопление для дома

Для отопления жилья можно использовать несколько видов обогревателей, это может быть автономный вид и газовый баллон. Предпочтительней использование газа, так как помимо тепла он предоставит возможность приготовления пищи.

Если вы выбрали отопление при помощи газа, то здесь придется обратиться за помощью к специалисту.Кемпер капля чертежи: Фарпост - доска объявлений Конечно, построить все своими руками от начала до конца похвально, но следует помнить о безопасности пассажиров.

Воздух (вентиляция) для дома

Очень важным моментом является вентиляция, особенно при использовании газа. В таком случае отверстий должно быть несколько, и одно из них будет как можно ниже.

Для комфорта: вода, санузел, кухня

Никакое жилье не будет комфортным, если в нем будут отсутствовать элементарные удобства. Хорошо продумайте, где именно будет находится кухня, переносной биотуалет размера «мини» и душ. Также не забудьте про баки с водой и насосы для нее.

Воду, которая будет сливаться, лучше отправлять в большое ведро, находящиеся под кузовом. Для этого можно использовать специальный шланг, который следует проложить в полу.

Мебель для автодома

С мебелью могут возникать определенные сложности, поскольку, она должна быть максимально компактной. Для такого жилья используется откидная мебель, ее крепят на стены. Приобрести подобную мебель в большинстве случае возможно только под заказ, что достаточно недешево.Кемпер капля чертежи: Фарпост - доска объявлений Но если есть возможность сделать ее самому, то это значительно сэкономит средства.

Дополнительно: двери, окна

Что касается окон, то лучше делать не менее 2-х, таким образом можно экономить энергию и не включать свет днем.

Нужно учесть то, что в случае, если дом сооружается из прицепа, то ширина и высота в конечно итоге не должна превышать габариты автомобиля.

Строим автодом из «ГАЗели»

Если вы обладатель отечественного микроавтобуса, который давно не по душе, то его смело можно использовать в качестве основного материала для передвижного жилья. Сперва, нужно его тщательно очистить, удалить ненужные сидения, струю обивку, избавиться от всего лишнего. После расчистки можно приступать к проделыванию необходимых отверстий (для окон, вентиляции, проводов).

Металлическая часть, которая находится внутри, хорошо покрывается грунтовочной смесью для защиты от влаги и ржавчины. Далее можно переходить к покрытию пола и стен материалом для теплоизоляции.Кемпер капля чертежи: Фарпост - доска объявлений Следите, чтобы сам материал был уложен ровно и плотно. После можно приступать к отделке внутренней части дома фанерой иди другим покрытием.

Очень важно уделить внимание качеству теплоизоляции и последующего покрытия. Все материалы должны быть высокого качества и отвечать всем стандартам. Именно так ваша газель и по совместительству дом на колесах прослужит долго.

Следующим важным этапом будет проведение электричества и газа. Когда эти два пункта успешно выполнены, то можно приступать к установке баков с водой, санузла и мебели.

На этом, можно сказать, что трейлер – дом на колесах готов. Теперь смело можно отравляться в путешествие с удобствами и комфортом.

Строим дом на колесах из прицепа

Не будем отрицать, что построить автодом из прицепа не сложнее, чем из «Газели». Основная сложность в том, что стены и потолок нужно строить с нуля, в отличие от микроавтобуса.

Первым шагом будет чистка прицепа, шасси, покрытие краской, предотвращающей появление коррозии.Кемпер капля чертежи: Фарпост - доска объявлений После чего покрываем раму плотным слоем фанеры. Сверлим отверстия: рама, брус, фанера и крепим при помощи болтов.

Ну что же, пожалуй, пришла пора начать рассказывать про строительство кемпера, который месяц назад мы успешно испытали в Казахстане. Практически все фотографии я снимал на телефон, так что за качество сильно не ругайте.

Как известно, любой путь начинается с первого шага. У меня первоочередной задачей было заставить машину нормально перемещаться по маршруту дом-гараж, а также добавить немного комфорта в управлении/эргономике и подготовить салон к дальнейшей постройке мебели. Об этом и будет первая часть большого рассказа.

2. Так как у нас изменилась численность экипажа — теперь мы путешествуем с таксой по имени Маркус — то на ближайшей помойке в магазине для дальнобойщиков были найдены такие вот замечательные светоотражающие таблички. Можно сказать, это было первым, что я приобрел для строительства.

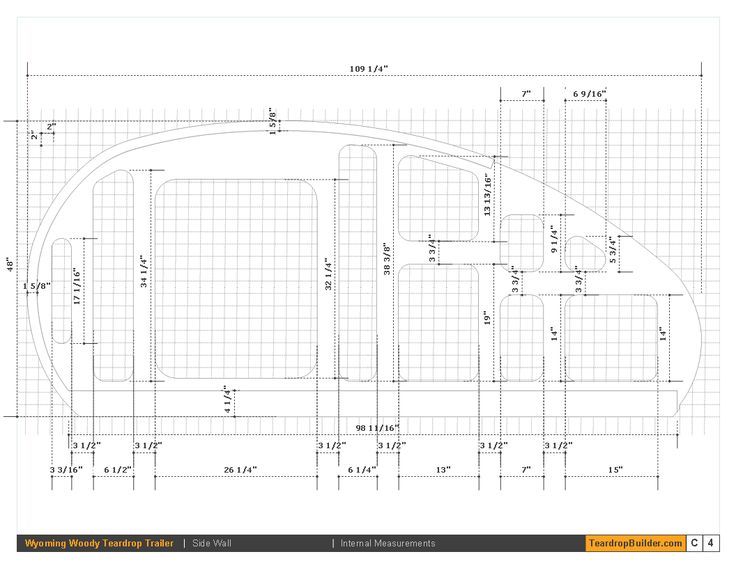

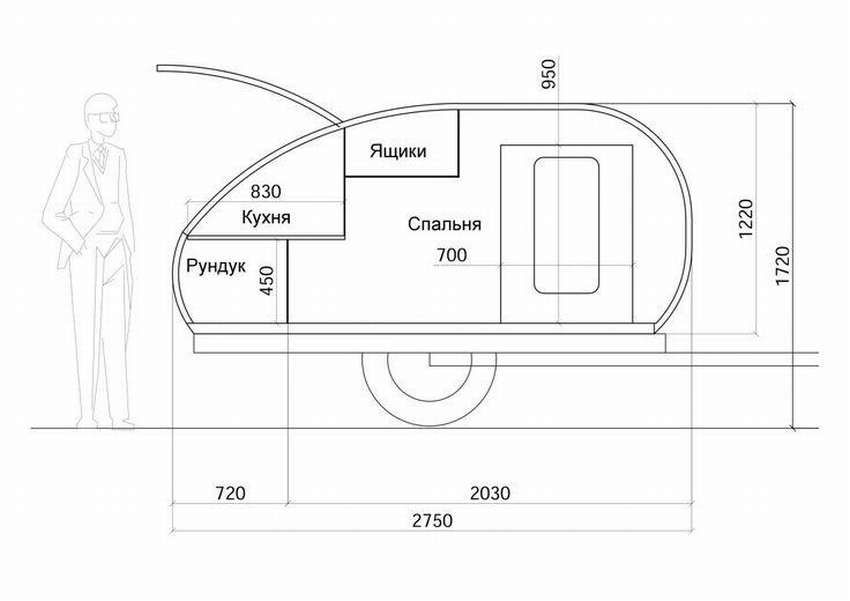

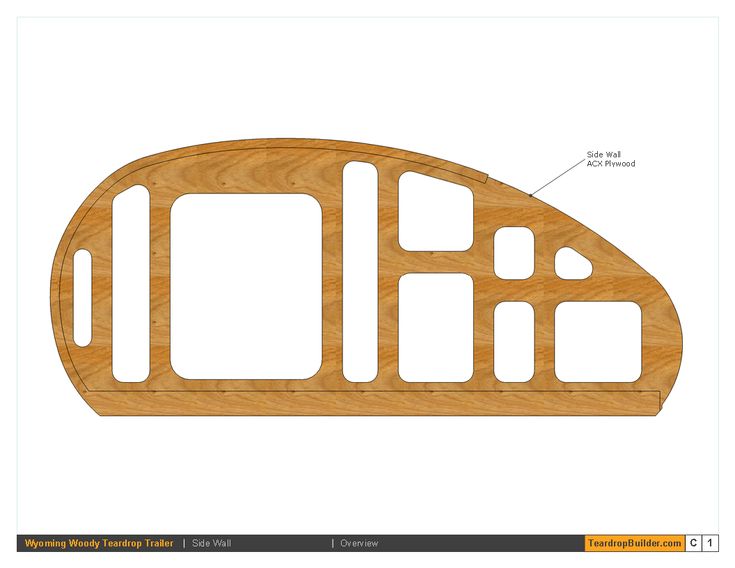

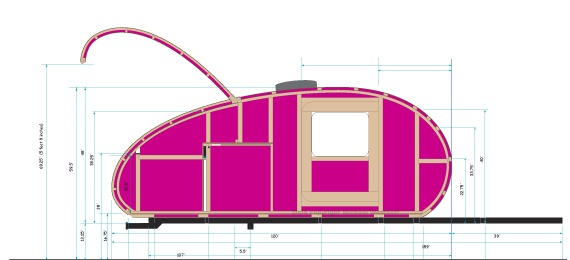

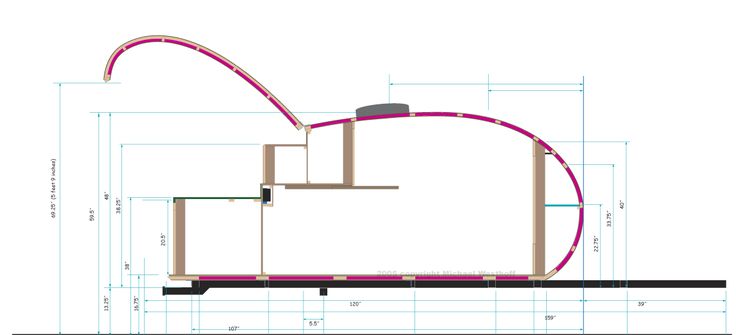

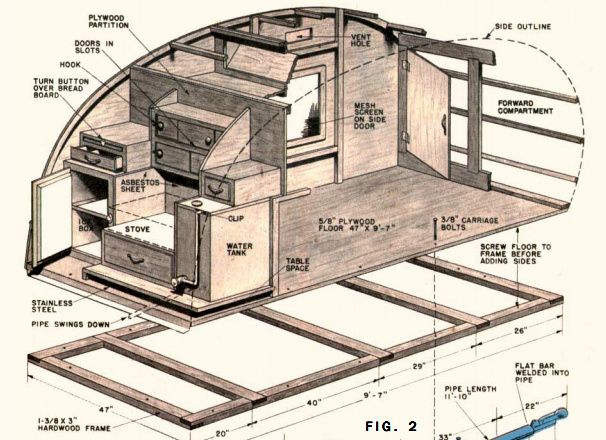

3.Кемпер капля чертежи: Фарпост - доска объявлений Далее предстояло немного разобраться в гараже. Сложно представить, но большая часть вещей всегда размещалась в салоне Дефендера, а на пустое место при этом мог заехать наш Сеат.

4. Ну а потом началось долгое и нудное отмывание машины. Пыль, мусор и обрезки алюминия вперемешку со стружкой были практически везде — ничего не поделаешь, таковы последствия постройки жилого модуля на «разобранном» авто. Уже и не помню, сколько литров воды пришлось перетаскать из дома, чтобы отмыть все это.

5. Дэф сам по себе очень «холодная» машина, так что начать я решил с утепления дверей и пола. В качестве материала использовал сплэн толщиной 8мм на самоклеящейся основе. Благо что двери и пол абсолютно ровные, это не заняло много времени. Если обратить внимание, то снизу двери виднеется резиновый уплотнитель. С завода он не ставится, его делают вроде бы какие-то поляки, но при этом вещь получилась настолько востребованной, что «Лэнд Ровер» присвоил ей свой каталожный номер! :)))

Заодно в планах у меня было подключиться к центральному замку и продублировать его управление в задней части салона, тем более, что возиться с электрикой я люблю (во все предыдущие машины сигнализации и прочее оборудование всегда устанавливал самостоятельно).Кемпер капля чертежи: Фарпост - доска объявлений Так вот, в случае с Дэфом управление центральным замком, мягко говоря, показалось мне очень странным. Во всяком случае, с подобным я никогда не сталкивался.

Если желтый провод замкнуть на «массу», то машина открывает все двери, а если его разомкнуть — закрывает. Т.е. используется один-единственный концевик на стопоре дверного замка, а управление идет по одному проводу — пожалуй, конструкцию проще я бы и не смог придумать. ТруЪ и хардкор, современные CAN-шины нервно курят в сторонке! 🙂

6. Обшивку дверей тоже проклеиваю сплэном.

7. Стекла задних дверей… Ну, в общем, вы поняли. Чуть было не заклеил и передние стекла, но вовремя остановился.

8. Далее настала пора поработать над устойчивостью — при скоростях выше 80км/ч морда словно начинала рыскать туда-сюда. Осенью я установил новые передние пружины Terrafirma Heavy, в результате чего морда машины визуально задралась, а управляемость ухудшилась по причине небольшого смещения моста назад. Для его возврата в «нормальное» положение был приобретен кастор-кит Ironman.Кемпер капля чертежи: Фарпост - доска объявлений

9. Соответственно, из передних рычагов удаляются родные сайлентблоки…

10. …После чего в них запрессовываются новые из полиуретана со смещенным относительно центра отверстием. После этого нехитрого тюнинга рулиться Дэф стал значительно лучше, ушло неприятное рыскание морды по сторонам.

11. Далее начался самый веселый этап… Как вспомню — вздрагиваю. Дело в том, что при обшивке каркаса алюминиевыми листами некоторые заклепки несколько раз высверливались, и часть их вперемешку со стружкой оставалась внутри алюминиевого профиля. Достать их оттуда не представлялось возможным, а при каждом повороте машины они давали о себе знать веселым грохотом по всему салону. Ощущение, словно едешь внутри погремушки.

«Триффиды» с подобными недочетами, судя по разговору с мастером, раньше не сталкивались — если кунг пикапа или жилой модуль отделены от салона, то никакого громыхания заклепок во время движения ты не услышишь, но в моем же случае у машины был единый объем.Кемпер капля чертежи: Фарпост - доска объявлений .. В общем, пришлось действовать радикально, причем сделать это надо было до начала обшивки утеплителем.

12. Пена, пена, пена… Из каждой дырки и каждой щели выдавливало залитую туда пену. После каждого высыхания был очередной тест-драйв — и все равно я замечал, что что-то громыхает… Казалось бы, ерунда, но времени заняла очень много.

13. После запенивания всех профилей в передней части каркаса, обшиваю утеплителем ящик для вещей над передними сиденьями. После чего приклепываю вертикальную стенку ящика и люк обратно — наконец-то опробовал заклепочный пистолет от компании «Дело техники». Ну и наиболее внимательные читатели конечно же заметили выведенный силовой провод.

14. Люстра! На передней части модуля наконец-то нашла свое место люстра. Почему-то я очень обрадовался, когда закрепил ее.

Но, как говорится, просто ничего не бывает, и дорога из гаража домой мне это в очередной раз доказала. Дело в том, что люстра начала… Ни за что не угадаете — насвистывать песенки! 🙂 Изменившийся поток воздуха проходил мимо ее радиатора, из-за чего появился гул и свист, который при этом зависел не от скорости, а от.Кемпер капля чертежи: Фарпост - доска объявлений .. Я и сам не знаю, от чего. В общем, даже при движении с постоянной скоростью издаваемые ноты получались разными. Ситуацию исправило нанесение на радиатор герметика по торцам, а также в центре люстры, где в нее входил провод питания. Вот такой вот опыт.

15. Ад перфекциониста. Алюминиевая пластина приклепана насквозь, заклепка уже покрашена, высверливать жалко, а по-другому ее никак не вытащить. Так мало того, эта пластина еще и КРИВО ЛЕЖИТ!!! Хотя в настоящее время она покоится где-то там далеко, под несколькими слоями утеплителя, а поверх нее уже размещено оборудование салона, мысли о ней все равно периодически не дают мне покоя… 🙂

16. Ну и последний момент, который попортил немало крови — где-то в верхнем правом углу вещевого ящика через несколько дней появился скрип, и был он до того громкий и противный, что большую часть уже наклеенного утеплителя мне пришлось сдирать. Самоге главное, было непонятно, откуда именно идет этот мерзкий звук. В «багажном отсеке» катались мужики из гаражей, которых я просил послушать, катался и я сам, но найти причину так и не удалось.Кемпер капля чертежи: Фарпост - доска объявлений С виду все нормально, обшивка никак не двигается относительно каркаса, все приклепано и все на своих местах, а звук такой, что даже старые добрые «Продиджи» не могли заглушить его своим творчеством.

В итоге у меня так и не получилось его побороть. Плюнул на все, обшил стенки заново. В Казахстане после нескольких сотен километров разбитых дорог скрип вдруг исчез сам собой… И всё.

17. Изготовление основной мебели я запланировал на следующий этап, но вот полочку над лобовым стеклом пришлось делать практически сразу — очень уж я привык к ней в «старом» Дэфе. Когда все необходимые приборы не разбросаны по разным частям салона, а аккуратно смонтированы друг рядом с другом на расстоянии вытянутой руки — это очень удобно.

18. Фотографию делал вчера ночью и со вспышкой, так что уж простите за качество. Коробочка с зеленым экраном — бортовой компьютер Мультитроникс, который после перепрошивки и калибровки в Казахстане стал очень точно считать расход топлива и остаток литров в баке.Кемпер капля чертежи: Фарпост - доска объявлений Чуть левее его виднеется микрофон громкой связи, а ниже его в углу закреплен радар-детектор «Супра».

— А зачем вообще он нужен в Дэфе? — наверное, спросите вы. Ну, скажем, в том же Казахстане полиция постоянно патрулирует трассы с включенным радаром, замеряя скорось машин «на ходу». Так вот, там о приближении полицейской машины я знал километра за два до встречи с ней, что несколько раз уберегало меня от штрафов. Да и у нас иногда любят на региональных трассах выставить знак «40км/ч» и поставить камеру сразу после него, так что вещь на перегонах определенно не будет лишней.

Справа от бортового компьютера закреплена рация, питание на которую подается при первом повороте ключа без включения зажигания. Рядом с ней кренометр, а еще правее — большой девятидюймовый монитор с камерой заднего вида, у которого два режима работы — либо включен постоянно (питание у них с рацией общее), либо включается вместе с задней передачей.

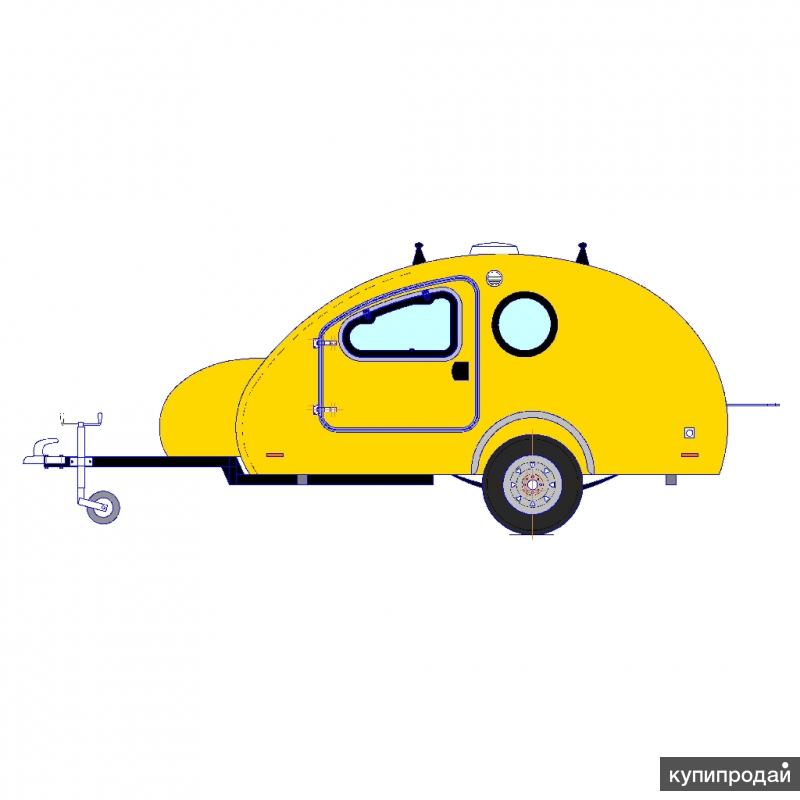

Между кренометром и монитором расположен небольшой бортик.Кемпер капля чертежи: Фарпост - доска объявлений Если посмотреть на предыдущую фотографию, то там сзади видна площадка для хранения мелкий вещей, которые должны быть под рукой водителя — обычно там лежат документы, страховки, солнечные очки в чехле и тому подобное. А справа от монитора аналогичное, но намного бОльшее по площади место для мелочевки моей любимой супруги. Бортик из алюминиевого уголка предотвращает падение вещей вниз от тряски. Раньше у меня было то же самое, но меньших размеров, сейчас эта полка над головой стала значительно удобнее в использовании.

19. Из-за увеличившейся длины машины я абсолютно не чувствую ее заднюю часть, хотя боковой обзор в зеркала хороший. Поэтому камеру пришлось ставить практически сразу — без нее и парковаться было тяжело, приходилось постоянно выбегать из машины. А еще в дневное время и при движении в населенных пунктах в ночное время монитор постоянно включен и фактически выполняет функцию зеркала заднего вида, которое я уже несколько лет как выкинул из машины, это тоже довольно удобно — видеть то, что происходит позади тебя.Кемпер капля чертежи: Фарпост - доска объявлений

На этой фотографии я на телефон фотографирую монитор камеры заднего вида, на котором видно, как водитель машины сзади фотографирует Дефендера на телефон. Прошу прощения за тавтологию.

20. Вспоминаю ощущения от того, как в первый раз залез на крышу. Она просто огромная. И, как оказалось, текла по швам во время дождя.

21. Настала пора заняться задним свесом. Во время установки модуля мы нанесли герметик на борта машины, дверные стойки и лобовое стекло. А вот в районе стыковки задней части модуля с кузовом оставались немаленькие такие щели, на фотографии это хорошо видно по вертикальному алюминиевому профилю — местами он отступал от кузова на полсантиметра.

22. Собственно, все, что только можно, проливаем герметиком. Как снаружи, так и внутри.

23. Пылесос, герметик, монтажная пена и малярный скотч — на несколько вечеров они стали моими основными инструментами. Весь Дэф состоит из отдельных частей, все на болтах и заклепках. Поэтому щелей в кузове было полно, следовательно, и герметика ушло очень много — промазывать приходилось каждый шов.Кемпер капля чертежи: Фарпост - доска объявлений

24. Проливаю пеной профиль сзади, который «громыхает» заклепками…

25. И профиль сверху, по которому течет крыша. Все довольно просто — в его противоположных частях делается два отверстия, после чего в одно из них заливается пена до тех пор, пока она не начнет вылезать из противоположного и из всех доступных щелей. Потом это все долго высыхает…

26. Так как с местом в гараже было не особо, да и старый крепеж мне был нужен, чтобы не покупать новый, с помощью шуруповерта разбираю предыдущий вариант мебели буквально за час. Помню, так долго было делать всё это, и так быстро всё разбирать…

27. Тем временем, сзади машина потихоньку приобретает законченный вид. Изготовлены крепления для сердтреков. В планах на эти же болты закрепить универсальные крепежные рейки и на них уже вешать все, что душе угодно будет.

28. «Такса» тоже нашла свое место, а номер переехал на запаску. Под ней виднеется широкоугольная камера заднего вида, еще чуть ниже — полоска дневных ходовых огней, которая выполняет роль фонаря заднего хода.Кемпер капля чертежи: Фарпост - доска объявлений Основное ее предназначение — дать понять другим участникам движения, что Дэф сдает назад, и, возможно, ничего не видит, так как камера иногда пачкается. 🙂

Дополнительное предназначение, активируемое с тумблера на щите управления — постоянная подсветка пространства позади машины во время стоянки лагерем. Из-за того, что она располагается на уровне пояса, глаза особо не слепит, но в то же время ее света вполне достаточно для того, чтобы видеть, что происходит вокруг в полутьме. Ну а если нужен именно мощный и яркий свет при движении назад, то просто включаю две фары рабочего света, расположенные над запасным колесом. Еще на модуле появилось четыре красных отражателя (один из них виден в левой части фото), чтобы стоящую на обочине без габаритов машину было видно издалека.

29. Ну и последнее — про заднюю оптику. Взял диодные фонари от прицепа, производства Польши. Прозрачная их часть чуть-чуть тонирована с завода, что неплохо гармонирует с серым цветом Дэфа. Поворотники очень яркие, для их корректной работы пришлось ставить специальное реле, иначе бы они мигали в два раза чаще.Кемпер капля чертежи: Фарпост - доска объявлений Ну а красная секция фонарей, соответственно, работает в двух режимах — габарита и стоп-сигнала. Огней заднего хода на них не предусмотрено, именно поэтому и пришлось делать отдельную диодную полоску. Ну а вообще эта оптика мне очень понравилась, изделие качественное, герметичное, ничего не люфтит и при этом симпатично выглядит. Из многих вариантов, которые я пересмотрел на авторынках, этот показался наиболее интересным.

30. Далее после обклейки 8-миллиметровым сплэном задний отсек обшивается листами экструдированного пенополистирола толщиной 20мм, что в совокупности весьма близко к толщине самого профиля — 30мм. Куски полистирола режу чуть большего размера, буквально на пару миллиметров. Из-за этого внутрь он садится с усилием, враспор, а достать его обратно потом достаточно сложно. И он же еще дополнительно прижимает слой сплэна к алюминиевой обшивке по всей площади. Ну а потом изготавливаю площадку для стационарного крепления компрессора.

31. Компрессор ARB с миниатюрным ресивером и — главное — встроенным датчиком давления.Кемпер капля чертежи: Фарпост - доска объявлений Из-за наличия ресивера и датчика компрессор способен работать в автоматическом режиме — это просто нереально удобно! В моем случае достаточно открыть дверцу заднего отсека и подключить шланг с манометром с помощью быстросъемного разъема. Далее при накачке шин ты просто нажимаешь на рукоятку пистолета ARB — давление в ресивере падает и компрессор начинает работать. Как только ты накачал колесо, отпускаешь рукоятку, через секунду давление в ресивере подскакивает и датчик выключает компрессор автоматически. И при этом никакой беготни на «включить-выключить» и никакого перетаскивания компрессора вокруг машины с запутыванием в проводах. Хорошие вещи стоят своих денег.

Ну и, конечно же, в планах блокировка заднего моста ARB, управление которой будет осуществляться тоже с помощью компрессора.

32. Прокладываю проводку для всех потребителей. Возле противоположной дверцы расположились две силовых розетки на 12 вольт. На сечении проводов, помню, решил не экономить. По моим расчетам, даже в случае полной разрядки двух АКБ, с помощью работающего рядом автомобиля за полчаса-час можно будет подзарядить аккумулятор до «оживления» сигнализации и центрального замка, так как личинка замка на передней двери никогда не работала.Кемпер капля чертежи: Фарпост - доска объявлений А еще в салон можно будет попасть через задний люк, замок которого открывается ключом с улицы. Но это уже так, размышления на экстренный случай.

34. С водительской стороны задний отсек разделил на две части. В маленькой части расположены баллоны с газом, стратегические запасы туалетной бумаги и прочей мелочевки, которую не надо доставать каждый день. В основной же части разместились длинный слайдер для таймлапсов и три больших штатива.

35. Ну а с противоположной дверцы доступны «грязные» вещи, которые не хотелось хранить в салоне — пара стульев, складной стол в чехле, резиновые сапоги в гермомешке и так далее, благо, что места для всего этого теперь предостаточно!

36. Ну и практически финальные фотографии первого этапа. Обшиваю верхнюю часть заднего свеса с помощью пенополистирола.

37. Далее поверх него проклеивается слой сплэна толщиной 4мм, который будет играть роль как утеплителя, так и уплотнителя, изолирующего задний вещевой отсек от основного объема салона.Кемпер капля чертежи: Фарпост - доска объявлений И, наконец, сверху саморезами прикручиваются листы алюминия толщиной 2мм.

Что же, оба вещевых отсека готовы, нужное оборудование закреплено, проводка к нему проложена. Из двух фар рассеянного ближнего света, которые впоследствии будут смонтированы сзади, организовываю временный свет в салоне. Он пригодится мне уже на следующем этапе — утеплении самого модуля и изготовлении мебели.

На «доведение до ума» этих двух вещевых ящиков пришлось потратить реально много времени, я что-то думал, что все будет намного проще. Возможно, дело еще в их неправильной форме (как спереди, так и сзади было много кусков неправильной или треугольной формы, для которых нарезать утеплитель и ничего не перепутать с размерами было намного сложнее). Плюс фактически пришлось дважды обшивать передний отсек из-за поисков источника скрипа. Но уже после этого дело пошло намного быстрее.

Продолжение следует…

дизайнерские фото, поэтапный процесс работ Самодельные кемперы для легковых автомобилей

Многие из владельцев автомобилей мечтают о своем собственном автодоме на колёсах, благодаря которому можно без проблем путешествовать с семьёй в различные места.Кемпер капля чертежи: Фарпост - доска объявлений Но покупку автодома не всегда может позволить себе семья, поэтому многие изготавливают его самостоятельно. Для этого понадобится немного:

Но, помимо этого, следует иметь качественное, а главное, надёжное транспортное средство, которое сможет вместить в себя автодом на колёсах.

Итак, что необходимо делать? Перед тем как создать кемпер своими руками, следует посетить юридическую консультацию. Такая модернизация автомобиля требует узаконивания. Для каждой страны существуют разные требования.

Первый шаг — кемпер своими руками

Весь процесс создания такой конструкции можно условно разделить на несколько этапов:

  • выполнение наружных работ;
  • выполнение внутренних работ;
  • обеспечение водоснабжения кемпера;
  • подводка и подключение системы газификации и электричества;
  • размещение мебели;
  • мелкие работы.

После этого вы сможете путешествовать на кемперах в любое свободное время.

Количество посадочных мест

В качестве примера создания кемпера возьмём обычный среднестатистический фургон.Кемпер капля чертежи: Фарпост - доска объявлений В случае если эксплуатация фургона будет осуществляться лишь двумя людьми, места будет предостаточно. Если же семья насчитывает больше человек, то необходимо продумать дополнительное количество мест. Не забудьте о том, что все сиденья должны быть обеспечены ремнями безопасности.

Определите заранее, какое количество спальных мест будет иметь ваш дом на колёсах. Есть очень хороший вариант их увеличения. Обустройте внутри двухъярусные кровати. Также можно сделать кровать, которая будет «выпадать» из-под крыши. Это поможет сэкономить пространство кемпера.

На данном этапе планировки вы должны иметь чёткий план внутренней структуры. Конечно же, можно будет вносить свои коррективы по ходу монтажа, но основа должна быть продумана до мелочей.

Выполнение наружных работ

В первую очередь позаботьтесь о чистоте внутренней части кемпинга. Зона не должна содержать грязь, пыль, существенные дефекты. Это будет залогом успешного формирования автодома.

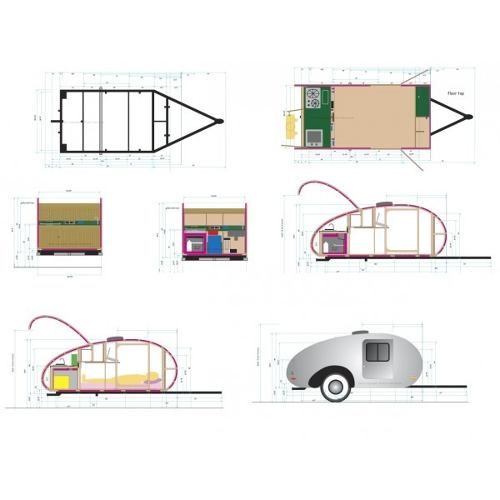

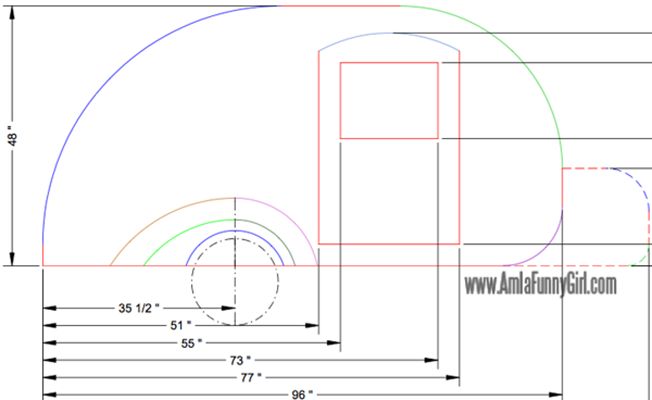

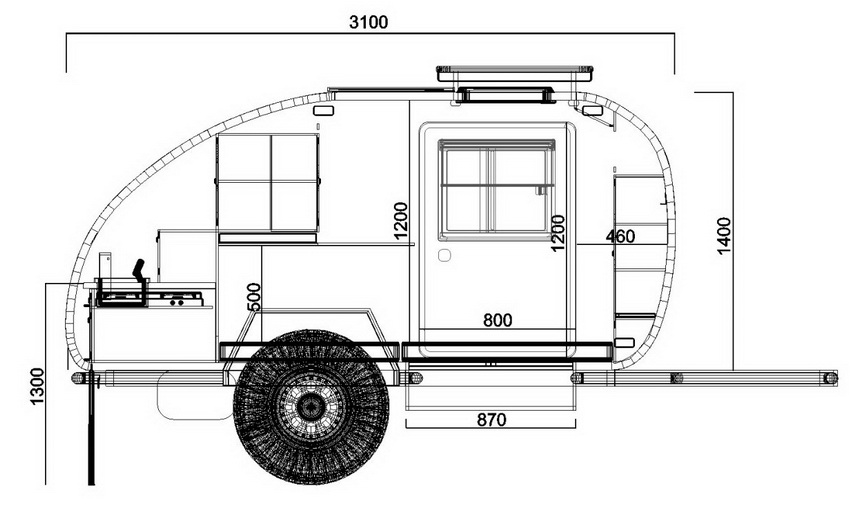

Также следует распланировать форму в общих чертах.Кемпер капля чертежи: Фарпост - доска объявлений Помимо плана, вы можете сделать наброски на бумаге.

Кузовная часть редко имеет окна, что катастрофично для путешествия на кемперах. Распланируйте, где лучше всего установить окна для максимально удобного обзора. Помимо этого, они откроют доступ потоку свежего воздуха и позволят проникать лучам солнца, что создаст дополнительное освещение. Окна можно выбрать абсолютно различных форм, видов и структур. Всё будет зависеть исключительно от ваших предпочтений, а также особенностей кузовной части.

Дополнительные отверстия в кузове

Когда создаете кемпер своими руками, не забудьте сделать несколько отверстий:

  • для вывода газа в случае его утечки;
  • для вентиляции;
  • для вывода из обогревателя;
  • для заливных горловин для воды.

Конечно, можно выполнить некоторые из них и после создания кемпера, но это может быть уже гораздо проблематичнее. Лучше всего сделать все сразу и заранее. Но это следует осуществлять лишь в том случае, когда вы точно уверены, что эти отверстия будут находиться именно в тех местах.Кемпер капля чертежи: Фарпост - доска объявлений

Места с открытым слоем металла следует сразу же обработать слоем грунтовки для предотвращения коррозии.

Выполнение внутренних работ

Как обустроить внутри кемпер? Своими руками следует создать перегородки между передними сидениями и основной частью кузова. Но при желании их можно и не делать. Монтаж перегородки также различен. Её можно закрепить при помощи винтов или же приварить к самому кузову. При необходимости на этом этапе воспользуйтесь болгаркой.

При эксплуатации болгарки не забывайте о средствах безопасности. Работу с ней выполняйте аккуратно, особенно если вы пользуетесь инструментом впервые. Не забудьте надеть защитные очки на глаза, а также удостоверьтесь в надёжности закрепления круга. Также в процессе работы с болгаркой будут лететь искры, которые при попадании на стекло создадут дефекты. Поэтому заранее позаботьтесь о том, чтобы надёжно закрыть его.

Изоляция

Слой изоляции для мини-кемпера очень важен. От его качества и правильной установки будет зависеть температура внутри, а также звукоизоляция.Кемпер капля чертежи: Фарпост - доска объявлений На рынке представлено большое количество материалов различных фирм. Выбор их будет исключительно индивидуальным, исходя из особенностей среды, финансового положения, типа кузова.

Изоляцию необходимо разрезать на небольшие куски и аккуратно наклеить их. Главной особенностью и основным является защита от попадания влаги. Если же слой изоляции не справляется со своей непосредственной обязанностью, удалите его.

Для обшивки корпуса заранее подготовьте:


На боковые крышки следует использовать толстый слой фанеры. Это делается для того, чтобы она смогла выдержать вес мебели, которая будет монтироваться непосредственно на неё.

На боковые стены необходимо применять клей, который может выдерживать большой диапазон различных температур. При помощи него приклейте изоляцию и на боковые стенки. Клей для разных температур используется потому, что фургон будет эксплуатироваться в различных условиях: и в сильные морозы, и при палящем летнем солнце. Дополнительно устраивается отопление.Кемпер капля чертежи: Фарпост - доска объявлений Если клей не будет обладать всеми необходимыми свойствами, то герметик и покрытие попросту отпадут.

Обшивка кемпера

Начинается обшивка автодома от самой крыши и до напольного покрытия. Первым делом производим монтаж изоляционного и облицовочного слоя и только после этого плавно переходим к Если же вы будете оборудовать исключительно зимний кемпер, то слой герметика следует увеличить и дополнительно уплотнить.

Для обеспечения достаточного места под изоляцию следует использовать деревянные планки, которые монтируются к полу. Крепёж необходимо выполнять при помощи специального герметика, соответствующего покрытию. После этого производится укладка слоя изоляции, а затем они накрываются фанерой. Сама же фанера прикрепляется при помощи шурупов или герметика. Не забудьте о месте прокладки водоснабжения, газовых кабелей и кабелей электрики.

Водоснабжение

Обязательное условие по водоснабжению дома на колёсах — он должен иметь подачу проточной воды. Для осуществления этого следует установить под раковиной пару канистр с водой.Кемпер капля чертежи: Фарпост - доска объявлений Установленный насос будет производить необходимый поток воды к крану.

При желании кемпер можно обеспечить и горячей водой. Это будет удобно, если вы желаете разместить душ. Для этого необходимо поставить большие баки с водой под кузов автодома. Для соединения нагревательной системы потребуется приобретение и монтаж дополнительных шлангов.

Не стоит забывать и о сточных водах. Вывод их можно осуществить при помощи шланга, размещенного в полу, либо же производить слив воды в переносной бак. Емкость следует опорожнять в самые короткие сроки, т. к. летом от неё будет идти а зимой она попросту замёрзнет. Также можно установить туалет.

Газификация и электричество

Установку шланга для газа и электрики необходимо доверить исключительно квалифицированным специалистам. При малейшей ошибке самостоятельной установки это может привести к плачевному исходу.

Баллон с пропаном можно использовать для приготовления пищи. Можно обойтись и без него, заменив емкость на обычную электрическую плиту.Кемпер капля чертежи: Фарпост - доска объявлений Хранить баллон необходимо в отдельном месте.

Система электроэнергии кемпера состоит из зарядного устройства, аккумулятора, панели для управления и системы проводов.

Газификация и электричество в автодоме типа «кемпер-прицеп» играет очень важную роль. В случае выезда на природу далеко за пределы города автономность обеих систем должна быть на максимальном уровне.

Мебель

При желании можно использовать абсолютно любую мебель, какая только вам понравится. Можно приобрести элементы новой мебели или же спроектировать и сделать её самостоятельно.

Практически все, кто имеет кемпер, отзывы оставляют исключительно положительные. Вы можете создать не только небольшой семейный автодом на колесах. Также вполне реально сделать огромные внедорожные кемперы. Выбор за вами!

Если вы решили сделать автодом своими руками, вам понадобятся некоторые базовые знания, инструменты, много терпения и ещё больше свободного времени. И, конечно же, надежное транспортное средство для создания кемпера.Кемпер капля чертежи: Фарпост - доска объявлений

В этой статье присутствуют некоторые фотографии дома на колесах, построенного своими руками на базе автомобиля Volkswagen. Большинство советов можно применять и в ходе строительства автодомов на базе других авто.

Прежде чем начать очень важно прочесть следующий пункт!

ВАЖНО! Перед началом создания кемпера своими руками, необходимо узаконить выполнение такой процедуры. В таком случае вы сможете предотвратить различные трудности юридического характера. Правила различаются в зависимости от страны, поэтому единых рекомендаций по этому поводу опубликовать мы не можем.

Первые шаги

Строительство дома на колесах своими руками состоит из следующих этапов:

  • Наружные работы
  • Внутренние работы
  • Работы по водоснабжению
  • Газ и электричество
  • Мебель
  • Прочее

Если фургон будет эксплуатироваться лишь двумя людьми, места будет действительно много. Если планируется путешествие 3-х и более человек, необходимо продумать количество мест.Кемпер капля чертежи: Фарпост - доска объявлений Помните о том, что места следует оборудовать соответствующими ремнями безопасности.

Сколько мест для сна вам понадобится? Один из вариантов – обустройство двухъярусной кровати для детей. Если же у вас есть запас места под крышей, можно сделать “выпадающую” кровать.

На этом этапе у вас должен быть четкий план дальнейших действий. Конечно, вы сможете импровизировать, но намного легче иметь продуманный план на бумаге.

Наружные работы

Первое, что нужно сделать при подготовке базового транспортного средства, – это тщательная очистка внутренней части авто.

На этом этапе также надо продумать форму кузова в целом. Настало время бороться с повреждениями кузова, ржавчиной. Поможет локальная или полная покраска авто.

Как правило, у фургонов нет окон, поэтому можно подумать об их установке. Они нужны для обеспечения притока свежего воздуха и попадания солнечного света внутрь автодома. Окна бывают разных форм и размеров, выбор зависит от ваших предпочтений и особенностей кузова.Кемпер капля чертежи: Фарпост - доска объявлений

Во время строительства дома на колесах придётся сделать несколько отверстий в кузове автомобиля. Речь идет об отверстиях для вентиляции, вывода газа (в случае утечки), выхлопных газов обогревателя, заливных горловин для воды и т.д. Некоторые из них могут быть сделаны позже, но гораздо легче решить вопрос сейчас, если вы знаете, где именно они будут.

Не забывайте наносить грунтовку во всех местах, где появляется голый металл, чтобы предотвратить коррозию.

Постройте свой собственный автодом правильно!

Внутренние работы

Скорее всего, в фургоне будет перегородка позади передних сидений. Некоторые перегородки крепятся винтами, другие приваривают к кузову. Решить проблему поможет “болгарка”.

Помните о необходимости использования защитных средств. Искры могут оставить неприятные пятна на стеклах, от которых невозможно избавиться.

Начинается самое интересное. Изоляционный слой очень важен, поскольку он защитит ваш кемпер от внешнего шума и температуры.Кемпер капля чертежи: Фарпост - доска объявлений Существует много материалов, которые можно использовать. Выбор зависит только от вас.

В данном случае использовался материал Armaflex . Его следует разрезать на куски и приклеить. Основной момент – защита от влаги. Если изоляционный материал не защищает от попадания влаги, его использовать не стоит.

Необходимо подготовить изоляционный материал, легкую и влагозащищенную фанеру, а также мягкое и гибкое ковровое покрытие.

Для боковых крышек следует применять более толстую фанеру, так как в дальнейшем на них будет устанавливаться мебель.

Используйте клей или герметик с большим диапазоном температур для крепления изоляции и коврового покрытия на боковых стенках. Потому что автофургон будет подвергаться воздействию как минусовой температуры, так и жаркого летнего солнца. Также будет влиять работа отопления. В случае использования некачественного клея работу придётся переделывать заново уже через некоторое время.

С чего начать? Начинайте обшивать автодом, начиная от крыши и заканчивая напольным покрытием.Кемпер капля чертежи: Фарпост - доска объявлений Сначала монтируем изоляционный и облицовочный слои на потолке, затем переходим на боковые панели.

Используйте деревянные планки на полу, чтобы обустроить достаточно пространства для изоляции. Рейки крепятся к полу с помощью соответствующего герметика. Затем укладывается слой изоляции, после чего его надо накрыть фанерой. Фанера крепится с помощью герметика или шурупов.

Помните о водоснабжении, а также необходимости прокладки электрических кабелей и газовых трубок. Провода и шланги можно проложить через изоляцию или под фанерными крышками, если вы уже знаете, где будут установлены все приборы.

Работы по водоснабжению

Дом на колесах должен иметь подачу холодной проточной воды. Для этого под раковиной устанавливаются две канистры с водой. Погружной насос обеспечивает подачу воды к крану.

Если вам нужна теплая вода, дополнительная раковина или душ, система будет более сложной. Установить большие баки с водой можно и в другом месте, к примеру, под фургоном.Кемпер капля чертежи: Фарпост - доска объявлений Понадобятся шланги для объединения всей системы.

Когда вы делаете автодом самостоятельно, вас ограничивает лишь фантазия.

Не забывайте о сточных водах. Вы можете установить соответствующий резервуар под автомобилем или проложить шланг сквозь пол, чтобы сливать воду в переносной бак или обычное ведро.

Помните о том, что использованная вода ужасно пахнет летом и замерзает зимой. Поэтому избавляться от неё нужно как можно скорее, так что ведро может стать идеальным решением.

Как насчет туалета? Вы можете установить один из удобных переносных туалетов.

Газ и электричество

ВАЖНО! Шланги для подачи газа и электрическая проводка должны быть установлены только квалифицированными специалистами! В случае неправильной установки они могут представлять серьезную опасность. Делайте автодом своими силами, но не подвергайте других людей риску.

Пропан в кемпере может использоваться для приготовления пищи, нагрева, а также подключения холодильника.Кемпер капля чертежи: Фарпост - доска объявлений Вы можете обойтись и без него, используя электрические плиту и холодильник, а также автономный обогреватель Webasto.

Газовый баллон необходимо хранить в отдельном месте с отверстиями в нижней части. Почему внизу должн быть отверстия? Потому что пропан тяжелее чем воздух, поэтому он всегда будет идти вниз.

Можно даже сделать клапан для подключения газовой плиты снаружи автомобиля, чтобы в будущем готовить пищу за пределами фургона.

Опять же, постройте кемпер правильно для своей же безопасности!

Электроэнергия необходима для запуска всех приборов, рассчитанных на 12V. Система состоит из аккумулятора, зарядного устройства/конвертера, панели управления и множества проводов.

Не забудьте о внешнем разъеме, для зарядки аккумуляторной батареи автодома от обычной электросети (110V или 220V). Вы также можете использовать его дома, заряжая АКБ во время зимнего хранения.

Для того чтобы определить, какая емкость аккумулятора вам нужна, придётся выполнить несложные расчеты.Кемпер капля чертежи: Фарпост - доска объявлений Скажем, вы будете использовать следующее:

  • Галогеновые лампы: 2×20Вт 2 часа в день = 80 Вт⋅ч
  • Холодильник: 45Вт 12 часов в день = 540 Вт⋅ч

Общая потребляемая мощность составляет 620 Вт⋅ч в день. Теперь разделите 620 Вт⋅ч на 12V и вы получите 52Ah. Это ваше суточное потребление мощности. Как правило, аккумулятора на 100Ah хватит примерно на два дня автономной работы.

Произведите расчеты, учитывая используемые вами потребители энергии. Это поможет вам получить среднесуточные цифры потребления электроэнергии.

Газ и электричество – это очень важные вопросы, которые необходимо учитывать во время строительства кемпера. Если вы планируете эсплуатировать автодом для путешествий вдали от цивилизации, автономность должна быть максимальной. Не торопитесь, тщательно все продумайте и просчитайте.

Мебель

В данном вопросе вас также ничто не ограничивает. Вы сможете смело реализовать свои мечты. Изготовить и установить мебель можно разными способами.Кемпер капля чертежи: Фарпост - доска объявлений

Иногда вполне пригодная мебель встречается на различных разборках, советуем поискать. Неплохие предложения иногда появляются на интернет-аукционах, причем мебель порой продается по вполне доступной цене.

Вы также можете спроектировать все с нуля. Некоторые фирмы продают уже готовые к установке части, покрытие шпоном. Вам придётся лишь нанести лак (в случае необходимости) и установить мебель. Можете также обратиться к профессионалу, который поможет вам в этом деле.

Кемперы — небольшие дома на колесах, позволяющие путешествовать без гостиниц, хостелов и прочего. Вы словно черепаха возите за собой свой дом. Все внутри кемпера — кровать для сна, кухня для готовки и прочие удобства. Кемпер — настоящий дом на колесах, не дотягивающий до недвижимого собрата по размерам.
Джей Нельсон — артист и художник представил несколько кемперов, сделанных своими руками. Джей переделал обычные автомобили в мини кемперы, изготовив жилую часть из древесины. Вот несколько его проектов кемперов с фотографиями:

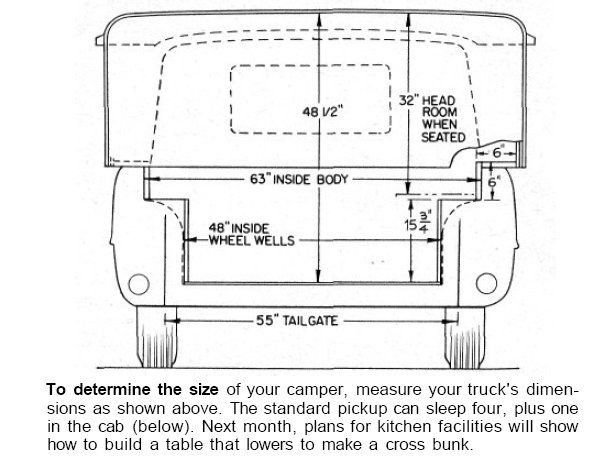

1986 Toyota Pick-up Truck Camper

Это один из первых кемперов, которые Джей сделал своими руками.Кемпер капля чертежи: Фарпост - доска объявлений Этот мини кемпер сочетает классический внешний вид и частичку футуристичности, благодаря необычной форме «панциря». Неплохой мини кемпер, сделанный своими руками. Посмотрите на фотографии этого кемпера.

Honda CRX кемпер


У этого мини кемпера, который Джей сделал своими руками, тоже необычная форма, напоминающая дом хоббита.

The Golden Gate мини кемпер


Этот мини кемпер Джей сделал полностью своими руками. Это электрический автомобиль, который разгоняется до 30 км/ч и на одной зарядке может проехать до 15 км. Посмотрите на фотографии этого кемпера — руль находится прямо у изголовья кровати. Устал рулить — приляг!

Пожалуй, найдется очень мало людей, которые не хотели бы путешествовать и при этом ночевать у себя дома, не пользуясь услугами гостиниц или отелей. Многие скажут, что это невозможно и любая поездка сопровождается гостиничным номером. Тем не менее, решение есть – автодом или дом на колесах. Вы наверняка видели такие передвижные конструкции в иностранных фильмах.Кемпер капля чертежи: Фарпост - доска объявлений И это не странно, ведь скажем в Америке, по статистике у каждого 3 жителя имеется дом на колесах.

Такой дом не только удобен и комфортен, но и значительно экономит , так как вопрос о поиске жилья отпадает. О плюсах автодома можно рассказывать долго, и их действительно много. Однако, один минус есть — машина-дом на колесах не из дешевых удовольствий. Но если вы обладаете терпением и трудолюбием, выход есть — построить передвижной дом на колесах своими руками.

Основная необходимость такого дома — это путешествия, в которые спокойно можно отправлять с семьей и даже маленькими детьми. Автодом пригодится и для деловых поездок, не придется искать отели, бронировать номера, собирать багаж и носить его с собой.

Главное, чтобы водитель был опытный, с хорошим стажем вождения и конечно, с позитивным отношением к такому виду транспорта.


Дом на колесах: что нужно для комфорта

Хоть дом и будет в виде передвижного жилья, но это не значит, что он не должен быть комфортным и удовлетворять минимальные потребности хозяев.Кемпер капля чертежи: Фарпост - доска объявлений

Освещение дома

Для подачи света в передвижной дом потребуется:

  • батарея аккумуляторного типа;
  • устройство зарядное;
  • система проводов для последующей электропроводки;
  • панель для управления подачи электричества.


Отопление для дома

Для отопления жилья можно использовать несколько видов обогревателей, это может быть автономный вид и газовый баллон . Предпочтительней использование газа, так как помимо тепла он предоставит возможность приготовления пищи.

Если вы выбрали отопление при помощи газа, то здесь придется обратиться за помощью к специалисту. Конечно, построить все своими руками от начала до конца похвально, но следует помнить о безопасности пассажиров.

Воздух (вентиляция) для дома

Многие из владельцев автомобилей мечтают о своем собственном автодоме на колёсах, благодаря которому можно без проблем путешествовать с семьёй в различные места. Но покупку автодома не всегда может позволить себе семья, поэтому многие изготавливают его самостоятельно.Кемпер капля чертежи: Фарпост - доска объявлений Для этого понадобится немного:

Но, помимо этого, следует иметь качественное, а главное, надёжное транспортное средство , которое сможет вместить в себя автодом на колёсах.

Итак, что необходимо делать? Перед тем как создать кемпер своими руками, следует посетить юридическую консультацию. Такая модернизация автомобиля требует узаконивания. Для каждой страны существуют разные требования.

Первый шаг — кемпер своими руками

Весь процесс создания такой конструкции можно условно разделить на несколько этапов:

  • выполнение наружных работ;
  • выполнение внутренних работ;
  • обеспечение водоснабжения кемпера;
  • подводка и подключение системы газификации и электричества;
  • размещение мебели;
  • мелкие работы.

После этого вы сможете путешествовать на кемперах в любое свободное время.

Количество посадочных мест

В качестве примера создания кемпера возьмём обычный среднестатистический фургон. В случае если эксплуатация фургона будет осуществляться лишь двумя людьми, места будет предостаточно.Кемпер капля чертежи: Фарпост - доска объявлений Если же семья насчитывает больше человек, то необходимо продумать дополнительное количество мест. Не забудьте о том, что все сиденья должны быть обеспечены ремнями безопасности.

Определите заранее, какое количество спальных мест будет иметь ваш дом на колёсах. Есть очень хороший вариант их увеличения. Обустройте внутри двухъярусные кровати . Также можно сделать кровать, которая будет «выпадать» из-под крыши. Это поможет сэкономить пространство кемпера.

На данном этапе планировки вы должны иметь чёткий план внутренней структуры. Конечно же, можно будет вносить свои коррективы по ходу монтажа, но основа должна быть продумана до мелочей.

Выполнение наружных работ

В первую очередь позаботьтесь о чистоте внутренней части кемпинга. Зона не должна содержать грязь, пыль, существенные дефекты. Это будет залогом успешного формирования автодома.

Также следует распланировать форму в общих чертах. Помимо плана, вы можете сделать наброски на бумаге.

Кузовная часть редко имеет окна, что катастрофично для путешествия на кемперах.Кемпер капля чертежи: Фарпост - доска объявлений Распланируйте, где лучше всего установить окна для максимально удобного обзора. Помимо этого, они откроют доступ потоку свежего воздуха и позволят проникать лучам солнца, что создаст дополнительное освещение. Окна можно выбрать абсолютно различных форм , видов и структур. Всё будет зависеть исключительно от ваших предпочтений, а также особенностей кузовной части.

Дополнительные отверстия в кузове

Когда создаете кемпер своими руками, не забудьте сделать несколько отверстий:

  • для вывода газа в случае его утечки;
  • для вентиляции;
  • для вывода из обогревателя;
  • для заливных горловин для воды.

Конечно, можно выполнить некоторые из них и после создания кемпера, но это может быть уже гораздо проблематичнее. Лучше всего сделать все сразу и заранее. Но это следует осуществлять лишь в том случае, когда вы точно уверены, что эти отверстия будут находиться именно в тех местах.

Места с открытым слоем металла следует сразу же обработать слоем грунтовки для предотвращения коррозии.Кемпер капля чертежи: Фарпост - доска объявлений

Выполнение внутренних работ

Как обустроить внутри кемпер? Своими руками следует создать перегородки между передними сидениями и основной частью кузова. Но при желании их можно и не делать. Монтаж перегородки также различен. Её можно закрепить при помощи винтов или же приварить к самому кузову. При необходимости на этом этапе воспользуйтесь болгаркой.

При эксплуатации болгарки не забывайте о средствах безопасности. Работу с ней выполняйте аккуратно, особенно если вы пользуетесь инструментом впервые. Не забудьте надеть защитные очки на глаза, а также удостоверьтесь в надёжности закрепления круга. Также в процессе работы с болгаркой будут лететь искры, которые при попадании на стекло создадут дефекты. Поэтому заранее позаботьтесь о том, чтобы надёжно закрыть его.

Изоляция

Слой изоляции для мини-кемпера очень важен. От его качества и правильной установки будет зависеть температура внутри, а также звукоизоляция. На рынке представлено большое количество материалов различных фирм.Кемпер капля чертежи: Фарпост - доска объявлений Выбор их будет исключительно индивидуальным, исходя из особенностей среды, финансового положения, типа кузова.

Изоляцию необходимо разрезать на небольшие куски и аккуратно наклеить их. Главной особенностью и основным является защита от попадания влаги. Если же слой изоляции не справляется со своей непосредственной обязанностью, удалите его.

Для обшивки корпуса заранее подготовьте:

На боковые крышки следует использовать толстый слой фанеры. Это делается для того, чтобы она смогла выдержать вес мебели, которая будет монтироваться непосредственно на неё.

На боковые стены необходимо применять клей, который может выдерживать большой диапазон различных температур. При помощи него приклейте изоляцию и на боковые стенки. Клей для разных температур используется потому, что фургон будет эксплуатироваться в различных условиях : и в сильные морозы, и при палящем летнем солнце. Дополнительно устраивается отопление. Если клей не будет обладать всеми необходимыми свойствами, то герметик и покрытие попросту отпадут.Кемпер капля чертежи: Фарпост - доска объявлений

Обшивка кемпера

Начинается обшивка автодома от самой крыши и до напольного покрытия . Первым делом производим монтаж изоляционного и облицовочного слоя и только после этого плавно переходим к Если же вы будете оборудовать исключительно зимний кемпер, то слой герметика следует увеличить и дополнительно уплотнить.

Для обеспечения достаточного места под изоляцию следует использовать деревянные планки , которые монтируются к полу. Крепёж необходимо выполнять при помощи специального герметика, соответствующего покрытию. После этого производится укладка слоя изоляции, а затем они накрываются фанерой. Сама же фанера прикрепляется при помощи шурупов или герметика. Не забудьте о месте прокладки водоснабжения, газовых кабелей и кабелей электрики.

Водоснабжение

Обязательное условие по водоснабжению дома на колёсах — он должен иметь подачу проточной воды. Для осуществления этого следует установить под раковиной пару канистр с водой. Установленный насос будет производить необходимый поток воды к крану.Кемпер капля чертежи: Фарпост - доска объявлений

При желании кемпер можно обеспечить и горячей водой . Это будет удобно, если вы желаете разместить душ. Для этого необходимо поставить большие баки с водой под кузов автодома. Для соединения нагревательной системы потребуется приобретение и монтаж дополнительных шлангов.

Не стоит забывать и о сточных водах . Вывод их можно осуществить при помощи шланга, размещенного в полу, либо же производить слив воды в переносной бак. Емкость следует опорожнять в самые короткие сроки, т. к. летом от неё будет идти а зимой она попросту замёрзнет. Также можно установить туалет.

Газификация и электричество

Установку шланга для газа и электрики необходимо доверить исключительно квалифицированным специалистам. При малейшей ошибке самостоятельной установки это может привести к плачевному исходу.

Баллон с пропаном можно использовать для приготовления пищи. Можно обойтись и без него, заменив емкость на обычную электрическую плиту . Хранить баллон необходимо в отдельном месте.Кемпер капля чертежи: Фарпост - доска объявлений

Система электроэнергии кемпера состоит из зарядного устройства , аккумулятора, панели для управления и системы проводов.

Газификация и электричество в автодоме типа «кемпер-прицеп» играет очень важную роль. В случае выезда на природу далеко за пределы города автономность обеих систем должна быть на максимальном уровне.

Мебель

При желании можно использовать абсолютно любую мебель, какая только вам понравится. Можно приобрести элементы новой мебели или же спроектировать и сделать её самостоятельно.

Практически все, кто имеет кемпер, отзывы оставляют исключительно положительные. Вы можете создать не только небольшой семейный автодом на колесах. Также вполне реально сделать огромные внедорожные кемперы. Выбор за вами!

Автодом на колесах, да еще оборудованный своими руками, является мечтой многих любителей авто путешествий и активного отдыха на природе. Он предоставляет своему владельцу удивительную свободу при поездках, освобождая от необходимости искать и бронировать отель, приобретать билеты, паковать чемоданы и т.Кемпер капля чертежи: Фарпост - доска объявлений д. К тому же, собственный автодом позволяет легко путешествовать даже большой семьей , включая домашних животных — для этого необходимо использовать соответствующую мебель, как правило, трансформирующуюся.

Когда впервые появился на дороге автодом-прицеп на колесах ответить достаточно сложно. Первый подобный опыт был реализован компанией «Дженнингс» еще в 38-м году прошлого столетия, хотя самодельные образцы автодомов появились куда раньше. Все автодома на колесах могут быть оборудованы практически всеми необходимыми атрибутами привычной и комфортной жизни — санузлом, душем, газовой плитой , полноценным спальным местом, которые присутствуют даже в самых небольших автодомах, за основу которых в России часто берется бюджетная газель.

В зависимости от того, к какому виду принадлежит автодом на колесах, он может быть:

  • прицепным;
  • фургонным;
  • совмещенным.

Достаточно распространенной практикой в настоящее время является собственноручное переоборудование подходящего транспорта, той же отечественной газели, в комфортные автодома для путешествий.Кемпер капля чертежи: Фарпост - доска объявлений Но перед тем, как сделать автодом на колесах своими руками, необходимо определить основную цель переоборудования — длительное или кратковременное проживание в автодоме, а также подобрать или изготовить соответствующую мебель.


Автодом — категории комфорта

Согласно общепринятой классификации, все автодома на колесах подразделяются на три основных класса.

Внимание! Любой автодом класса «А», изготовленный на базе автобуса или грузовика, согласно транспортной классификации требует наличия прав категории «С» у водителя.

Говоря о классификации автотрейлеров «дом на колесах» следует выделить следующие понятия:

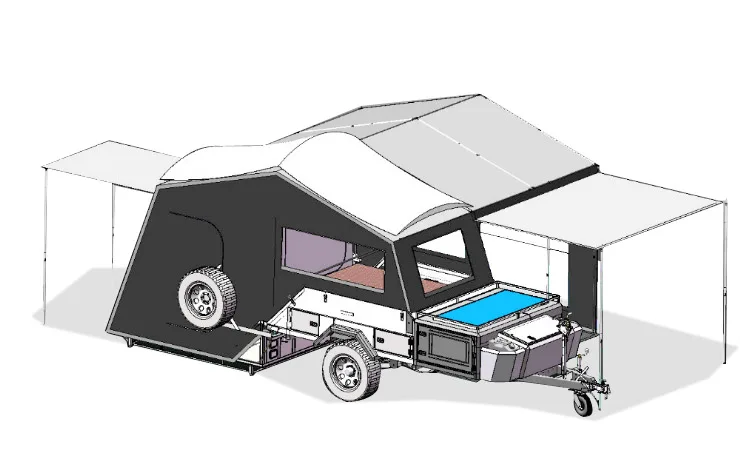

Дом прицеп-палатка — комфорт и простота

Самодельный автодом на колесах совершенно не обязательно должен быть дорогим и сложным в изготовлении, в особенности, если используется он сравнительно редко и для небольшого числа людей. Некоторые виды автодомов не требуют даже установки мебели, и используются в качестве спального места.Кемпер капля чертежи: Фарпост - доска объявлений Для того, чтобы самостоятельно изготовить автодом-прицеп, потребуется приложить определенные усилия и достаточное количество времени.


Основной «силовой» элемент такого автодома — раму, можно приобрести в готовом виде, или же собрать ее самостоятельно, для чего потребуется навык и определенные технические знания. При самостоятельном изготовлении особое внимание стоит уделить антикоррозионной обработке всех стальных элементов будущего автодома.


Каркас, монтируемый на подготовленное для автодома шасси, может быть, как стальным, так и деревянным. Основное внимание при его создании следует уделить качеству соединения деталей, поскольку при движении такого прицепа-автодома, вся конструкция будет подвергаться серьезным динамическим и вибрационным нагрузкам. Внутри такого автодома можно расположить достаточно удобное спальное место , а в момент остановок на отдых, конструкция автодома раскладывается, и сверху оперативно устанавливается палатка. Такой автодом на колесах, фото которого представлено ниже, оптимален для непродолжительных поездок и простого отдыха на свежем воздухе.Кемпер капля чертежи: Фарпост - доска объявлений


Другой вариант устройства такого прицепа можно посмотреть на видео:

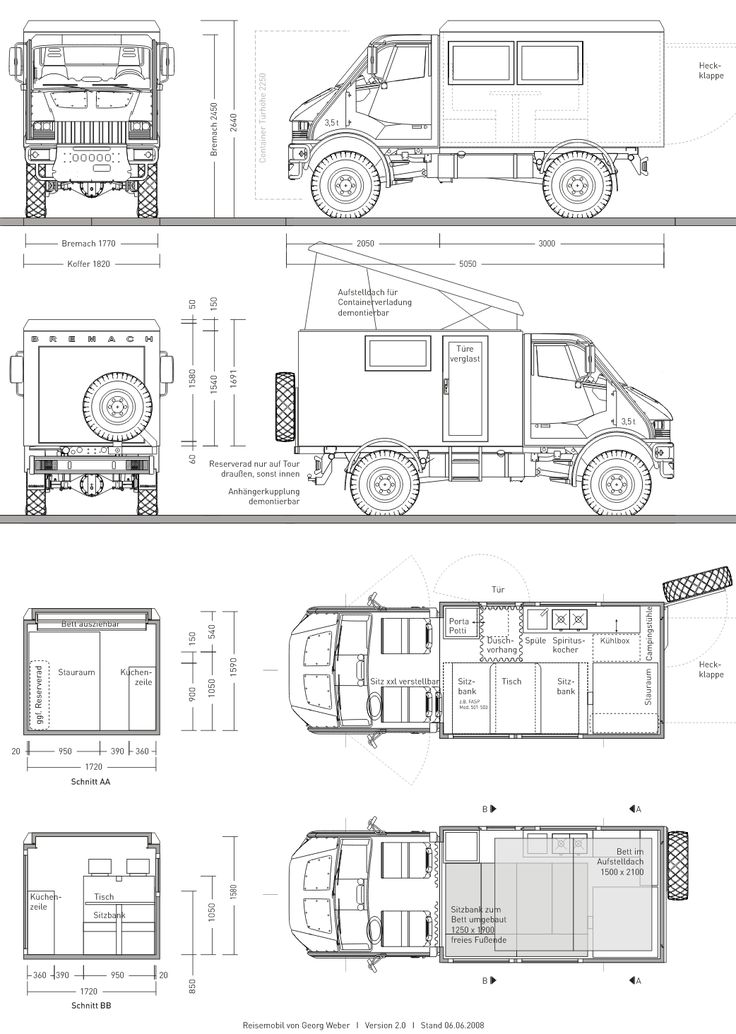

Как сделать автодом на колесах своими руками

Для того, чтобы сделать автодом на колесах своими руками, можно использовать любой микроавтобус, грузовой автомобиль или даже автобус. Для того, чтобы его создать, потребуется приложить немало усилий, времени, и быть готовым к достаточно серьезным материальным вложениям, которые впоследствии с лихвой окупятся комфортом при путешествиях в собственном автодоме.


Процесс превращения стандартной газели в автодом на колесах обязательно будет сопровождаться рядом работ, которые являются обязательными:

В том случае, когда трейлер-дом на колесах создается с целью длительных путешествий, желательно предусмотреть наличие хорошей аудио- видеосистемы и спутникового ТВ. Если позволяют финансовые возможности, то будет хорошим вариантом установка солнечных батарей , которые позволят продлить ресурс работы генератора.

Внимание! В большинстве случаев переоборудование ТС в трейлер автодом требует предварительно узаконить все «переделки», чтобы избежать юридических проблем в дальнейшем.Кемпер капля чертежи: Фарпост - доска объявлений


Внутренние работы

Многие любители путешествовать с комфортом интересуются вопросом — сколько стоит автодом на колесах в России, но узнав стоимость готового варианта предпочитают заниматься созданием автодома своими руками. И это не лишено смысла, поскольку сделать автодом на колесах из газели своими руками по силам любому человеку, готовому приложить определенное количество усилий и затратить на это свое время.


Первое, что потребуется сделать внутри салона будущего автодома на колесах — демонтировать перегородку, расположенную за пассажирскими сиденьями. Если она крепится болтами, проблем не возникнет, если же использовано сварное соединение, потребуется болгарка. После демонтажа, следует полностью освободить салон от внутренней отделки. Параллельно с этим стоит проверить металлические части на наличие очагов коррозии. Принять меры к их устранению помня о том, что разбирать готовый автодом будет куда сложнее.

Прежде чем приступать к утеплению и внутренней отделке автодома, следует тщательно продумать систему водо- и электроснабжения, поскольку все трубы и электрические кабели лучше спрятать под обшивкой — это позволит избежать их случайного повреждения.Кемпер капля чертежи: Фарпост - доска объявлений После этого автодом на колесах на базе газели требует серьезного утепления. Помимо специальных материалов, обладающих вибро- теплоизоляционными характеристиками, для автодома можно использовать базальтовую минеральную вату или экструдированный пенополистирол.


Немаловажным моментом в отделке автодома на колесах внутри и снаружи является защитная обработка применяемого материала. Так, дополнительные металлические элементы снаружи автодома должны иметь качественную антикоррозийную обработку. Элементы внутренней обшивки выполняются, как правило, из дерева. Для их обработки рекомендуется использовать специальную огнебиозащитную пропитку, которая предотвратит распространение пламени, не позволит образоваться грибку, избавиться от которого может быть просто невозможно.

Определенные идеи для создания собственного проекта можно «позаимствовать» у производителей таких домов, посмотрев следующее видео:

Газовое и электрическое оборудование стоит доверить профессионалам

Любой автодом на колесах — мерседес или газель, требует особого отношения в плане электро- газоснабжения.Кемпер капля чертежи: Фарпост - доска объявлений Не стоит наивно полагать, что, не имея соответствующего образования, можно качественно выполнить электрическую разводку и установить соответствующее оборудование в автодоме. То же относится и к газовому оборудованию.

К примеру, мало кто знает, что для баллона с газом в любом автодоме необходимо «выделить» отдельную закрытую зону, в нижней части которой должны присутствовать отверстия, сообщающиеся с наружной атмосферой. Это позволить пропану, который тяжелее воздуха, при утечке из баллона «покинуть» автодом на колесах, и не стать причиной отравления или возгорания в салоне.

Важным моментом для автодома является правильный расчет мощности аккумулятора. Для обеспечения максимальной автономности, следует суммировать суточное энергопотребление всех устройств, присутствующих в автодоме. Полученное значение в ваттах потребуется разделить на 12 (V), в результате чего получится значение в ампер-часах (Ah) — именно оно указывается на аккумуляторе и позволяет судить о его мощности. Так, при потреблении энергии в автодоме 50-60 Ah/сутки, оптимально приобрести аккумулятор в 120-150 Ah.Кемпер капля чертежи: Фарпост - доска объявлений Такая машина-автодом на колесах сможет функционировать в автономном режиме двое суток. Желательно предусмотреть внешнюю розетку для подзарядки батареи автодома на стоянках.


Мебель для дома-фургона на колесах

Несмотря на то, что в настоящее время не станет проблемой покупка готовой мебели для автодома, по отзывам, она не в состоянии удовлетворить всех запросов автовладельцев, в особенности, создающих автодом на колесах по собственным чертежам. Поэтому оптимальным вариантом становится либо ее самостоятельное изготовление , либо индивидуальный заказ на мебельном производстве.


В большинстве случаев, более оптимальным для автодома является самостоятельное изготовление мебели. Поскольку для небольшого автодома, к примеру, на базе стандартной газели или уаза, мебели потребуется не так много, да и особой сложностью она не отличается, на этом этапе работ можно сэкономить. Для должного уровня комфорта в автодоме, как правило, изготавливают следующие мебельные конструкции:

Когда в качестве базы для автодома взят камаз или автобус, количество мебели, перечисленной выше, увеличивается.Кемпер капля чертежи: Фарпост - доска объявлений Изготавливая автодом на колесах своими руками, для облегчения задачи определения типа и количества мебели можно воспользоваться специальными компьютерными программами, или же нарисовать подробный план будущей планировки автодома на бумаге, где четко обозначить не только вид мебели, но и ее расположение.

Сделать собственноручно кемпер – не слишком сложная задача для опытного мастера. А вот сроки подобного строительства могут сильно затянуться из-за постоянного совершенствования конструкции. Чтобы не попасть в такую ситуацию, следует заранее продумать интерьер, отказавшись от заведомо ненужных элементов. Это особенно важно при оборудовании небольших автомобилей, например, при создании дома на колесах из ГАЗели своими руками.

Передвижной дом обладает неоспоримыми преимуществами – комфортом, уютом и мобильностью. Москва – шумный город, из которого хочется иногда выезжать. Владельцам трейлеров не приходится искать место для ночлега, а путешествия становятся очень экономными.Кемпер капля чертежи: Фарпост - доска объявлений Если же раньше попользоваться этим оригинальным жильем не выдавалось возможности, следует сначала ознакомиться с их классификацией.

Виды автодомов и их классификация

Выбирая тип будущего передвижного жилья, можно руководствоваться его разделением по:

  • виду – бывают прицепные, фургонные или совмещенные с автомобилем дома на колесах;
  • классу – различают три класса комфортности автодомов;
  • типу прицепа – существуют трейлеры-прицепы, гибридные и fifth-wheel трейлеры.

Если с прицепным видом мобильного дома все понятно, то разница между фургонным и совмещенным автодомами не сразу видна. В первом варианте жилое помещение находится в фургоне автомобиля и отделено от водительского места.

Такой вариант подойдет при путешествии вдвоем, когда на время переездов никто не остается в «доме». Благодаря такой конструкции удается вписать больше функциональной мебели, используя глухую переднюю стенку.

Переделанные из ГАЗелей или микроавтобусов автодома как раз и являются совмещенными.Кемпер капля чертежи: Фарпост - доска объявлений

Класс комфорта можно назвать условным. Так, к домам на колесах класса «А» относятся просторные трейлеры, изготовленные на шасси больших грузовиков. Внешне они напоминают автобус, могут иметь раскладывающиеся конструкции, а внутри по функционалу не отличаются от малогабаритной квартиры.

Следует учитывать, что у водителя должны быть права категории «С» для управления этим транспортом.

Пространства в нем гораздо меньше, но все равно путешествовать в них удобно. Что немаловажно – управлять таким автомобилем можно с правами категории В, если вес машины или общий вес автомобиля с прицепом не превышает 3,5 т.

Класс «С» указывает на самые простые автодома. Это может быть небольшой прицеп или переделанный под кемпер микроавтобус. Тут нет отдельного спального места – его функцию выполняют раскладывающиеся диваны или кресла. Но оснастив подобный мини кемпер багажником-палаткой, складным навесом и набором мебели для кемпинга, можно получить комфортный отдых с минимумом затрат.Кемпер капля чертежи: Фарпост - доска объявлений

Подобные трейлеры-конструкторы еще называют гибридными, чтобы отличать их от простых прицепов. Отдельно нужно отметить фивсвил-трейлеры, форма которых разработана для использования совместно с пикапами. Благодаря этому удается уменьшить длину всего каравана, ведь часть прицепа нависает над кузовом автомобиля.

Ошибки при строительстве домов на колесах своими руками

Цены на передвижные дома ощутимо «кусаются». Неудивительно желание мастеровитых глав семейств сэкономить бюджет и сделать все самому. Тут важно быть мудрым и учиться на чужих ошибках:

  • не стоит делать все из подручных материалов – в доме придется жить минимум неделю и хочется провести отдых с комфортом;
  • потребуется серьезная доработка кузова, системы отопления, проводки – без навыков автомеханика не обойтись;
  • если душ и туалет все же удалось вписать, не стоит забывать о баке для слива – выливать грязную воду на асфальт или газон крайне неэтично;
  • лучше не забыть сделать разъем для подключения 220В на кемпинговых стоянках, ну и преобразователь для 12В от аккумулятора автомобиля.Кемпер капля чертежи: Фарпост - доска объявлений

Изготовление трейлера собственными силами

Если же трудности не пугают, а желание действия неостановимо, можно попробовать свои силы в строительстве дома. А уж переделывать ГАЗель или строить с нуля трейлер-прицеп – выбор строго индивидуален!

Дом на колесах из ГАЗели своими руками

Для работы понадобятся болгарка, сварочный аппарат, ручная пила по дереву и много терпения. Поэтапно модернизация автомобиля выглядит так:

  1. Выносятся сиденья из салона, снимается старая обшивка. Все металлические части обрабатываются специальным раствором, предотвращающим появление ржавчины. Стены и потолок утепляются вспененным полиэтиленом, на пол настилаются листы фанеры. Вся проводка проходит под обшивкой пола и стен, это следует продумать заранее.
  2. Прямо в кузове сваривается каркас для мебели. Если выставить ровно автомобиль нельзя, можно использовать в качестве уровня трубу, упертую концами в нижний край оконных проемов. После черновой сварки каркас вынимается и все сваривается, зачищается и опять заносится внутрь.Кемпер капля чертежи: Фарпост - доска объявлений
  3. Оконные проемы обклеиваются карпетом. Устанавливаются также обклеенные карпетом потолочные панели. После завершения обшивки салона можно крепить рейки под антресоли и монтировать каркасы мебели.
  4. Для передних сидений можно сделать поворотный механизм. Для этого понадобится передняя ступица, например, от ВАЗ и часть поворотной стойки. Схема довольно проста.
  5. Финальный этап – установка мебели на каркас, подключение освещения, установка насоса для кухонного рукомойника, обшивка антресолей и незначительные улучшения интерьера. Для готовки можно поставить небольшую газовую плиту на одну конфорку.
  6. Вместо сваривания мебельного каркаса можно воспользоваться готовыми гарнитурами, усиливая их изнутри уголками и дополнительными шурупами. Крепить кухню тоже нужно ко всему – полу, дивану, стене. Это делается для защиты мебели от разбалтывания во время движения по ухабистым дорогам.

Не следует забывать, что подобная переделка автомобиля требует регистрации в РЭО.Кемпер капля чертежи: Фарпост - доска объявлений Для этого нужно написать заявление и получить резолюцию от в техотделе ГАИ и протокол уполномоченной организации.

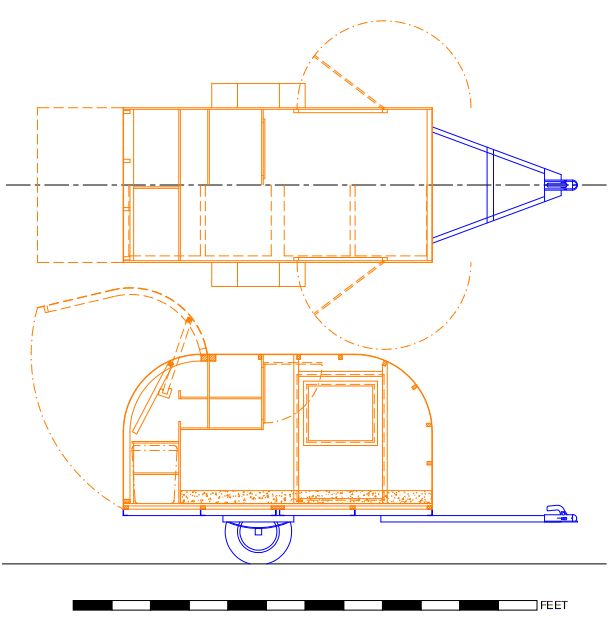

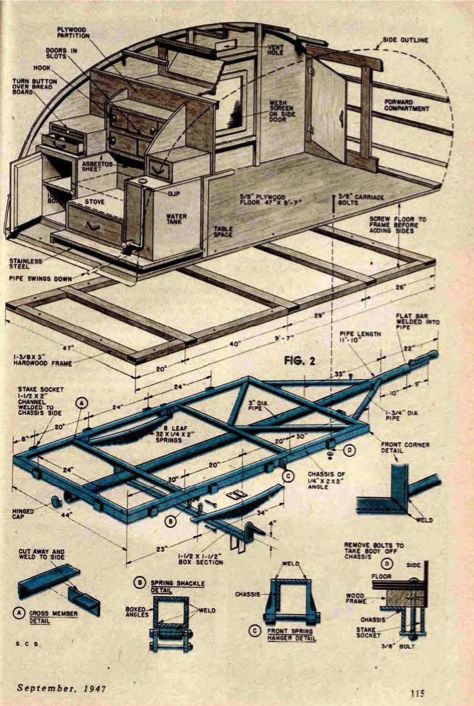

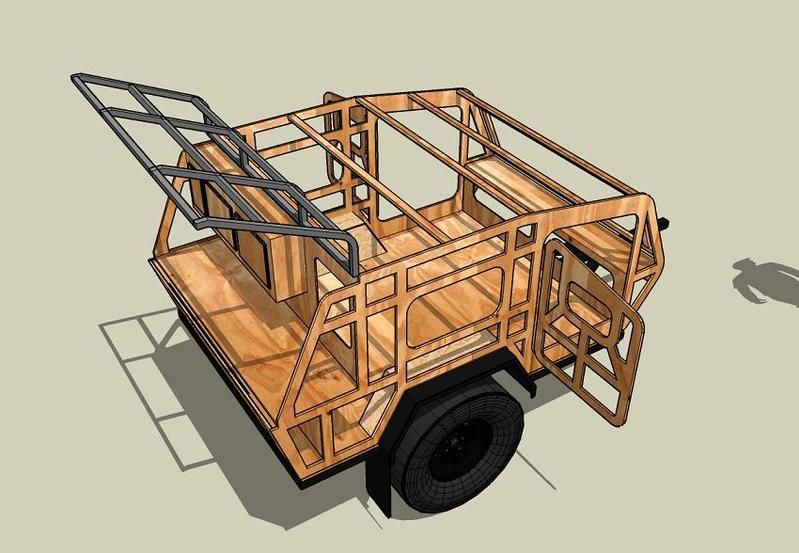

Стильный домик-прицеп из фанеры

При наличии у автомобиля фаркопа, грех не воспользоваться ситуацией и не сделать симпатичный прицеп-«каплю» для ночевок за городом. Для этого:

  1. Разрезаются и крепятся к основанию боковые стенки будущего фургона. Все отверстия под двери и окна, а также для облегчения каркаса должны быть вырезаны заранее, так что лучше хорошо продумать чертеж.
  2. Из мебельного щита собираются полки и устанавливаются на основание. Эти же полки будут выполнять функции передней и задней стенок фургона.
  3. По форме фургона над полками с обеих сторон изгибается фанерный лист, поверх закрепляется силовой каркас из бруса. Одна сторона делается подъемной, открывая доступ к кухне.
  4. Вырезается верхний люк и окно в крыше. Весь каркас утепляется, укладывается проводка.

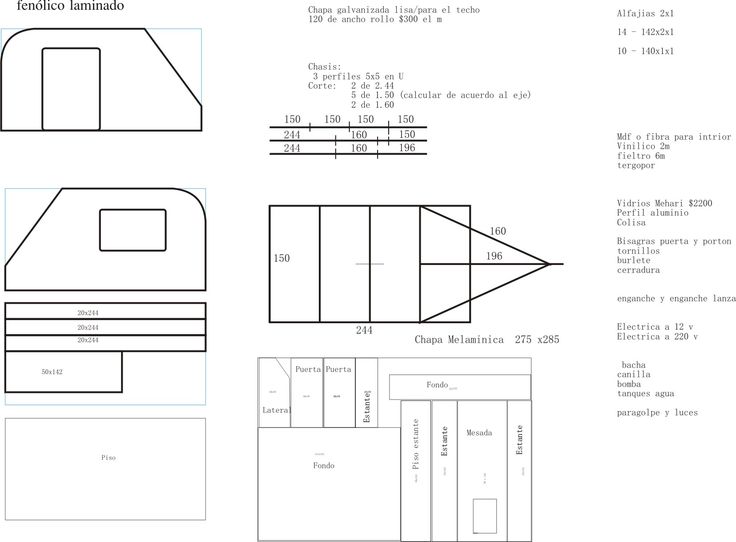

  5. Поверх все заклеивается листами шпона.Кемпер капля чертежи: Фарпост - доска объявлений Когда вырезаны дверные и оконные проемы, можно приступать к внешней покраске и лакировке.
  6. Устанавливаются двери, верхний люк и приточно-вытяжная вентиляция. После закрепления всей фурнитуры, габаритных огней и крыльев для колес можно спокойно отправляться в путешествие!

А на видео показана детальная сборка автодома с установкой солнечных панелей:

Как украинцы создают супер-компактные домики на колесах по цене в $5000 • AIN.UA

28 Сентября, 2016, 12:00

48866

Дом на колесах — штука вполне обыденная для американского лайфстайла, но для украинца — несбыточная мечта. Немыслимо потратить деньги, которых хватит на покупку неплохого авто, на блажь для путешествий и отдыха. Раньше так и было, пока в Украине не появился Lifestyle Camper — производитель каплевидных прицепов-домиков, которые покорили Америку еще в середине 20 века. Такой кемпер, в котором можно спать, готовить и смотреть телевизор, стоит $5000 — почти в три раза дешевле западных аналогов.Кемпер капля чертежи: Фарпост - доска объявлений

Дом на колесах Lifestyle Camper

История каплевидных кемперов началась в 1939 году, когда в журнале «Популярная Механика» опубликовали чертежи Луи Роджерса — он смастерил каплевидный кемпер для своего медового месяца. Позже, в 1945 году, Бил Ворман и Энди Андерсон создали компанию «Кит Мэнуфакчуринг Ко» по производству кит-комплектов для сборки этих прицепов, но, ввиду того, что люди еще не понимали всех прелестей и удобств этого незнакомого для них транспортного средства, продаж у них не было.

Позже в компанию пришел Ден Покапита, который сделал ставку на готовую продукцию — и дело пошло. Всего в 1947 году было продано 4500 таких кемперов.

В Украине домиков на колесах днем с огнем не сыщешь. Иногда их можно увидеть на выставках, но в реальной жизни они встречаются реже, чем летучие мыши-альбиносы. Ситуацию решили исправить конструкторы-энтузиасты из Киева — Павел Волков и Андрей Пилявский. Они создали свою версию каплевидного кемпера по сравнительно доступной цене.

Дом на колесах Lifestyle Camper

О том, как все начиналось, Павел рассказал в интервью AIN.Кемпер капля чертежи: Фарпост - доска объявлений UA.

Создавать то, что нравится

Павел Волков работал заместителем генерального директора крупной металлоторгующей компании, но всегда увлекался ретро-автомобилями. В какой-то момент он решил заняться реставрацией автомобилей и сделал «капитальный ремонт» BMW E21. «Я полностью разобрал ее по болтикам и собрал заново», — рассказал он.

Однажды Павел случайно увидел в интернете американский каплевидный кемпер. В Украине ничего подобного было не достать, поэтому Волков решил собрать такой самостоятельно. «К счастью, жизненные обстоятельства сложились таким образом, что я мог позволить себе заниматься тем, чем мне нравится. У меня есть участок земли в Киеве, оборудованный гараж — довольно большое помещение на 328 м. кв. Здесь у нас конструкторское бюро», — рассказал он.

Год назад Волков ушел с работы, а уже весной вместе с другом детства Андреем Пилявским принялись за работу над созданием первого прицепа. «Заняться прицепами мы решили потому что это красиво и интересно, а если рассуждать с точки зрения бизнеса, то это скорее теория голубого океана — если этого нет в Украине, то точно пойдет», — пояснил Павел.Кемпер капля чертежи: Фарпост - доска объявлений

Дом на колесах Lifestyle Camper

Сначала создали опытный экземпляр, потом нарисовали профессиональные 3D-модели, а спустя два месяца была готова серийная версия, собранная с высокой точностью — с помощью специально разработанного программного обеспечения.

Дом на колесах Lifestyle Camper

«Я считаю, сроки, в которые мы уложились — адски быстрые. За два месяца мы сделали из идеи высокотехнологичный продукт», — утверждает Павел.

Характеристики кемпера

Украинский кемпер почти не отличается по дизайну от оригинала — Павел и Андрей лишь немного видоизменили его на свой манер. По форме это классическая капля — самая обтекаемая форма в природе. В прицепе она использовалась для меньшего сопротивления движению. Но взоры притягивает не это и даже не компактность домика на колесах, а зеркальный корпус, в котором видно собственное отражение.

Дом на колесах Lifestyle Camper

«Это дань экстравагантности — нам хотелось, чтобы он выглядел эффектно. Но это и практично — прицеп обшит настоящей пищевой нержавейкой Aisi 304.Кемпер капля чертежи: Фарпост - доска объявлений Это долговечный, не подверженный коррозии металл. Я знаю точно, потому что на работе занимался именно нержавеющими металлопрокатом», — рассказывает Павел.

В стандартной комплектации в кемпер помещаются три спальных места, кухня с холодильником и газовой плитой, розетки на 220V, умывальник с водяной помпой, свет, LED-телевизор, не требующий особых энергозатрат, аудиосистема. В кемпере установлен аккумулятор, который при экономном расходовании делает домик на колесах энергонезависимым на неделю.

Дом на колесах Lifestyle Camper

«По длине кемпер всего 2,5 м, и основная проблема была — все это впихнуть. Поэтому мы боролись за каждый миллиметр. Переделывали прицеп три раза — каждый раз из-за двух-трех миллиметров», — делится Волков.

Стоит такой прицеп $5000. Аналоги в США и Европе, по словам Павла, стартуют от $13 000. «Причем комплектация гораздо беднее, чем мы предлагаем за $5000», — говорит он. Если клиенты хотят какие-то дополнительные опции (душ, солнечные батареи, отопление), придется доплатить.Кемпер капля чертежи: Фарпост - доска объявлений Например, стоимость обогревателя составляет отдельно около 1200 евро. Дешевое не поставишь — все-таки это газ, поэтому разработчики устанавливают дорогое итальянское оборудование.

«Мы готовы воплотить все. Если заказчик захочет прикрутить где-то сбоку унитаз — мы сделаем».

Прицеп по умолчанию утеплен и держит температуру как термос, так что и без обогревателя можно обойтись. «При температуре 9°С на улице два человека проснулись в кемпере с утра в 18°С — это без отопления», — утверждает Волков. Поэтому обогреватель целесообразен скорее для тех, кто хочет путешествовать зимой. А солнечными батареями можно оборудовать крышу — тогда прицеп станет полностью автономным.

Конкурентные преимущества

В зависимости от комплектации вес прицепа составляет 350-400 кг — по сравнению с другими домами на колесах, он совсем легкий. Кемпер не оборудован дополнительными тормозами, потому что они необходимы при весе от 750 кг. Это положительно сказывается на расходе топлива.Кемпер капля чертежи: Фарпост - доска объявлений По словам Павла, во время поездок с таким прицепом машина его практически не чувствует.

Компактность кемпера позволяет без труда втиснуть его даже в самый маленький гараж, где уже стоят машина и мотоцикл. Кроме того, для путешествий с большими автодомами необходимо открывать дополнительную категорию прав, но кемпер в этом не нуждается.

«По отзывам люди отказываются от покупки автодомов, во-первых, из-за неповоротливости — на рыбалку с ночевкой нет смысла такой тащить, да и проехать на нем невозможно. Во-вторых, из-за высокого расхода топлива. Наш прицеп отменяет обе проблемы», — говорит Павел.

Также у кемпера высокая проходимость: клиренс в 350 мм (повыше, чем у джипа) позволяет преодолевать любые ямы. «Там, где пройдет машина, элементарно пройдет и он», — уверяет Волков.

Конкурентов в Украине у компании нет. Когда Волков изучал рынок кастом-решений, он обнаружил одну его особенность: «У нас если что-то такое делают, то это одинокие энтузиасты, у которых зачастую получается не продукт, а какая-то кустарщина.Кемпер капля чертежи: Фарпост - доска объявлений Поэтому мы для себя решили сразу, что наша разработка должна ничем не отличаться от заводских моделей и даже превосходить их — потому что некоторые вещи руками можно сделать лучше, чем на производстве», — пояснил Волков.

Низкий старт

Серьезных вложений в стартап не потребовалось, потому что у Волкова уже были свои станки, гараж и все, что нужно, еще со времен автомобильных реставраций. В разработку первого кемпера от и до вложили около $10 000. Дальше проще — технология отточена до мелочей и затраты на производство одной модели сводятся исключительно к покупке материалов и комплектующих.

Именно в недостатке последних были основные проблемы конструкторов. «В Украине реально было достать только материал: металл, фанеру, колеса, какие-то прицепные запчасти. Подходящих деталей и запчастей нет, поэтому приходилось либо создавать самим, либо привозить из-за границы. Например, чтобы сделать окна особой формы, искали производителей штучных окон, а потом договаривались», — рассказывает Павел.Кемпер капля чертежи: Фарпост - доска объявлений

Клиенты и продажи

Всего Lifestyle Camper произвел четыре прицепа: один прицеп уже продали, еще два заказа в работе, также есть выставочный экземпляр, который продавать не собираются. «Мы стараемся участвовать в выставках, продвигаем кемпер через знакомых в соцсетях, преимущественно через людей, которые ведут активный образ жизни. Стараемся засветиться на форумах: автомобильных, туристических, рыболовных», — рассказал Павел.

Разработчики понимают, что такой продукт сложно продать. В Украине нет культуры каравайнинга, как и мест для стоянок и специальных кемпингов — это модно в Америке и Европе. «Мы вынуждены сами развивать эту культуру в Украине и прививать ее нашим потребителям», — говорит Волков.

Люди не понимают, что это такое, хотя кемпер безусловно привлекает внимание. Когда Павел едет с выставочным прицепом по Киеву, люди нередко останавливаются и просят показать, что внутри. «Он настолько компактно выглядит, что люди не понимают, какую функциональность он в себе несет — что там может поместиться три человека, есть почти полноценная кухня не хуже чем в «хрущевке»», — говорит Волков.Кемпер капля чертежи: Фарпост - доска объявлений

Недавно я ехал домой, и за мной на хвосте приехал человек. Его заинтересовал кемпер. Он сказал, что раньше видел такой в Facebook, но не понял, что это, и захотел посмотреть в живую. Сейчас мы ведем переговоры о продаже.

Изначально свою целевую аудиторию в Lifestyle Camper представляли так: это люди, которые любят отдыхать на природе, но с комфортом. Они не любят возиться с палатками, предпочитают внутренний туризм и часто ездят на рыбалку, на пикники с ночевкой или, например, в Каменец-Подольский на уикэнд.

Но как оказалось, больший интерес проявляют обеспеченные люди, которые хотят путешествовать по Европе.

Экспансия

Помимо Украины, Lifestyle Camper планируют начать продажи в России и СНГ, а со временем — в Европе. С этим есть определенные трудности. «Поскольку это транспортное средство, Европа требует его сертификации, а это недешевый и не быстрый процесс — надо пройти все испытания, краш-тесты и т.д. До этого нам еще надо немножко дорасти.Кемпер капля чертежи: Фарпост - доска объявлений В Англии процесс немного проще, и там у нас уже есть клиенты. Поэтому начнем с нее», — рассказал Волков.

В Украине сертификация в процессе, и это единственное, что Павел и Андрей отдали на аутсорсинг. Оформлением необходимых документов для них занимаются доверенные лица. Абсолютно все, что касается создания и сборки кемперов, они делают своими руками.

Lifestyle Camper from Ukraine: Ваш новый стиль отдыха!

2 энтузиаста бросили скучные административные должности, и стали создавать кастомные прицепы для кемпинга.



Lifestyle Camper — единственная в Украине компания, выпускающая компактные каплевидные темперы для туризма, рыбалки и охоты. Группа энтузиастов во главе с основателями компании Павлом Волковым и Андреем Пилявским успешно развивают в Украине и за её пределами определенно новый подход к комфорту и стилю проведения отдыха.



Чуть больше года назад Павел и Андрей в условиях небольшого гаража стали заниматься делом своей мечты – создавать кастомные прицепы для кемпинга, которые сочетали бы в себе стиль, эргономичность, функциональность и инновационность.Кемпер капля чертежи: Фарпост - доска объявлений

.



Первое, что бросается в глаза – это яркая зеркальная внешность, заявленные характеристики, автономность и проходимость кемпера. Блог Шарфф не мог пройти мимо уникальных отечественных разработок, и решил рассказать, как создаются и почему украинские кемперы составляют достойную конкуренцию западным аналогам.



Вообще идея автомобиля с жилым модулем на колесах – не нова. Его прототипом являются передвижные повозки фургоны древних людей, которые вели кочевой образ жизни и занимались разведением скота. Первый классический каплевидный кемплер был создан в далеком 1937 году. В разных источниках его называют по разному: автодом, трейлер, кемпер, автодача, караван.



В условиях сегодняшнего дня эта техника не утратила своей актуальности. Кемпер очень популярен у любителей путешествовать. Он дарит уникальную возможность совмещать в отдыхе комфорт домашнего уюта с отдаленными первозданными уголками природы в самых разных частях континента.

.Кемпер капля чертежи: Фарпост - доска объявлений

Каталог американских интернет-магазинов спортивных товаров — все  для спорта и отдыха.

Каталог американских интернет-магазинов товаров для дома — эксклюзивные вещи, инструмент, техника.

Выбирайте и заказывайте, а Sharff.com.ua обеспечит оперативную доставку вещей из США в Украину!

.



Именно эту идею и решили реализовать наши энтузиасты. Все детали первых моделей изготавливались вручную. Удалось сделать всего 4 экземпляра. Но это было достаточно, что бы привлечь к себе внимание в Украине и за её пределами.



Сегодня в штате компании 16 сотрудников, хорошо налаженное производство и собственный инвестор. Украинские кемперы успешно осваивают Европейский рынок. Среди покупателей: заказчики из Франции, Бельгии, Нидерландов, Испании. Познакомиться с украинской разработкой так же решили и в юго-западной части Тихого океана: несколько моделей уже доехали до Новой Зеландии.



Высокая квалификация специалистов компании Lifestyle Camper, совокупность современных технологий и совершенная материальная база позволили украинским разработчикам вывести идею классического каплевидного кемпера на существенно новый технологический уровень.Кемпер капля чертежи: Фарпост - доска объявлений

.

В месяц команда успевает собрать 6 прицепов. В планах – через полгода дойти до 10. В конструкторской все детали корпуса кемпера изготавливают из фанеры. Все чертежи – в электронном виде. Оператор запускает программу и станок с ЧПУ начинает пилить. В производстве используют французскую фанеру. Она на треть легче, чем отечественные и литовские аналоги. Правда, в 3-4 раза дороже, но зато вес устройства гораздо легче.



МОДЕЛЬНЫЙ РЯД. КОМПЛЕКТАЦИЯ И ХАРАКТЕРИСТИКИ.

.

Предлагаются 2 вида кемперов: SteelDrop и X-Line. Очень важно, что все модели могут буксироваться практически любым автомобилем, оснащенным прицепным устройством, достаточно иметь в правах категорию «B».

SteelDrop – “капля” (для малолитражек).

X-Line – для внедорожников.

.

У X-Line выше клиренс, немного мощнее рама и колеса. На крыше есть рейлинги. Предусмотрены дополнительные рундуки (багажные отделения) для снаряжения для охоты и рыбалки, спорта и кемпинга.Кемпер капля чертежи: Фарпост - доска объявлений Есть маркизы, которые вытягиваются в навес за три минуты: получается готовый лагерь с полноценной кухней (газовая плита, умывальник с запасом воды 50 литров, холодильник).



В кемперах предусмотрен автономный обогреватель, который работает на дизеле или бензине. Потребление – 100 г в час. 2 кВт мощности достаточно, чтобы ночевать в кемпере -30°C. Емкость аккумулятора – 100 Ачас. Он может работать в течение 2-3 дней, а при экономном пользовании электроприборами  до 4-5 дней.



Также есть возможность подзарядки приборов от солнечных панелей: в прицепе установлен контроллер солнечного питания от панелей, которые можно выставить в солнечную погоду. В долгих путешествиях в дикие места пригодится переносной генератор, а в путешествиях по Европе можно не переживать — кемпинги как правило оборудованы зарядными станциями на 220 вольт.



Батареи немецкие. Они легкие (обвес батареи 2,4 кг) и при этом достаточно мощные (100 Вт, 6А напряжения). Спальное место с ламелями и пенным матрацем.Кемпер капля чертежи: Фарпост - доска объявлений Размер 140*200 см. Внутри: музыка, свет, телевизор, аудиосистема, люк с вентилятором с термодатчиками, 5 USB-розеток, 3 розетки на 220 вольт, так что можно пользоваться на природе любыми электрическими приборами (фен, электробритва и т.д.).



По словам Павла Волкова, комплектующие в украинских кемперах за год поменялись на 80% — раньше многие детали, в том числе ручки дверей, люки, дышла — делали сами. Теперь их закупают в Европе (Италия, Германия, Франция). Соответственно кемперы подорожали. «И все равно мы в два раза дешевле, чем европейские аналоги», — говорит фаундер. Также если раньше корпус из нержавеющей стали зеркального кемпера вырезали самостоятельно, то теперь это делают на аутсорсе при помощи лазера. Благодаря этому подгонка деталей высокоточная, соответственно более качественная.



У прицепов резино-жгутовая торсионная подвеска фирмы AL-KO, критический ход до 80 мм. Есть альтернативная усиленная подвеска для передвижения по бездорожью фирмы Knoтт — независимая, пружинная на А-образных рычагах.Кемпер капля чертежи: Фарпост - доска объявлений





Технико-ходовые качества со времени наших первых моделей улучшились: оптимизировали развесовку, добавили возможность установки амортизаторов — по словам Павла, они всегда готовы преодолевать любое бездорожье.



Украинские кемперы за рубежом ценят не только потому, что они дешевле западных аналогов, но и за высокое качество.

“Мы гордимся своим продуктом. К нам приезжают дилеры из западных стран, которые торгуют прицепами других производителей, и говорят, что наши прицепы по качеству лучше западных. Звучало мнение, что мол «лучше этот прицеп сделать было нельзя”.



Основной рынок Lifestyle Camper — Европа. Во-первых, потому что покупательская способность на Западе в разы выше. Во-вторых, в Украине культура кемпинга почти не развита, как и инфраструктура под нее.



В Европе люди десятки лет ездят в путешествия с детьми, дети вырастают и едут со своими детьми. В Украине же кемперами интересуются преимущественно охотники, рыбаки, люди, которые ездят на фестивали в Европу.Кемпер капля чертежи: Фарпост - доска объявлений

.

Украинские кемперы за рубежом продают через европейских дилеров с хорошей наценкой по цене — 12 000-14 000 евро. В основном заказы приносит интернет: реклама в Facebook, Instagram, YouTube и Pinterest. А еще компания продолжает участвовать во всевозможных выставках: охота, рыбалка, туризм, автомобили и мотоциклы, байк-шоу и т.п. по всей Украине. Заказов это приносит не много — скорее узнавание бренда и понимание продукта.

.



.

Каталог американских интернет-магазинов спортивных товаров — все  для спорта и отдыха.

Каталог американских интернет-магазинов товаров для дома — эксклюзивные вещи, инструмент, техника.

Выбирайте и заказывайте, а Sharff.com.ua обеспечит оперативную доставку вещей из США в Украину!

.



Источник: ain.ua, lifestylecamper.com.ua



Ковка — Official TF2 Wiki

Меню ковки

«

В течение многих лет вы создавали оружие голыми руками в реальном мире, используя сырую сталь.Кемпер капля чертежи: Фарпост - доска объявлений А что, если мы скажем, что теперь этот процесс можно ИМИТИРОВАТЬ в игре? Потому что мы сделали это!

— Реклама ковки

»

Ковка — это внутриигровая система, которая позволяет игрокам создавать определённые предметы для использования в Team Fortress 2. Ковка была введена с обновлением «Война!» 17 декабря 2009 года. С её помощью можно создавать такие вещи, как оружия, аксессуары, либо металлы для дальнейшей обработки предметов. Обычно эта система используется с целью избавления от ненужных вещей или их копий, полученных через систему получения вещей. Чтобы создать предмет игрок должен следовать чертежам, премиум-пользователям они доступны изначально. После ковки игрок получит определённый предмет, зависящий от чертежа. Пользователям бесплатной версии игры недоступны чертежи создания редких и особых предметов[1], а инструменты не могут быть скованы ни при каких обстоятельствах. Путём ковки игрок может создать 156 видов оружия (включая 19 изменённых моделей) и 428 аксессуаров.Кемпер капля чертежи: Фарпост - доска объявлений

Содержание

  • 1 Чертежи
    • 1.1 Ковка предметов
      • 1.1.1 Металл
      • 1.1.2 Жетоны
    • 1.2 Обычные предметы
      • 1.2.1 Все классы
      • 1.2.2  Разведчик
      • 1.2.3  Солдат
      • 1.2.4  Поджигатель
      • 1.2.5  Подрывник
      • 1.2.6  Пулемётчик
      • 1.2.7  Инженер
      • 1.2.8  Медик
      • 1.2.9  Снайпер
      • 1.2.10  Шпион
    • 1.3 Редкие предметы
    • 1.4 Особые
  • 2 Классификация оружия, используемого в ковке
  • 3 Доступность для ковки
    • 3.1 Оружие
    • 3.2 Аксессуары
  • 4 Номера ковки
  • 5 Золотой гаечный ключ
  • 6 Связанные достижения
    • 6.1 Духстижения
  • 7 Предыдущие изменения
  • 8 Заметки
  • 9 Ошибки
  • 10 Демонстрация ковки
  • 11 Примечания и заметки
  • 12 Ссылки

Чертежи

Ковка предметов

Основная статья: Предметы для ковки

Металл
ЧертёжТребованияРезультатПример Общая стоимость
Расплавить оружие классаОружие, используемое одним и тем же классом (2 шт.Кемпер капля чертежи: Фарпост - доска объявлений ) 1 × + → 2
Объединить: Металлолом 3 × 1 × + + → 6
Объединить: Восстановленный металл 3 × 1 × + + → 18
Расплавить: Очищенный металл 1 × 3 × → + + 18
Расплавить: Восстановленный металл 1 × 3 × → + + 6
Жетоны
ЧертёжТребованияРезультатПример Общая стоимость
Изготовить: Жетон класса[2] Оружие, используемое одним и тем же классом (3 шт.). 1 × жетон класса + + → 3
Восстановить: Жетон класса[2] 1 любой Жетон класса и 1 любое оружие нужного класса 1 × новый жетон класса + → 4
Изготовить: Жетон слота[3] 3 любых оружия для одного слота 1 × жетон слота + + → 3
Восстановить: Жетон слота[3] 1 любой жетон слота и 1 любое оружие нужного слота 1 × новый жетон слота + → 4
Расплавить: Жетоны 3 любых жетона 1 × восстановленный металл + + → 9

Обычные предметы

Все классы
ЧертёжТребованияРезультатПример Общая стоимость
Изготовить: Оружие класса 1 × + 1 × жетон класса 1 × жетон слота 1 × оружие для определённого слота и класса + + → илиилиилиилиили 8
Изготовить: Значок SpaceChem 3 × +0 + спец-ингредиенты для ковки
 Разведчик
ЧертёжТребованияРезультат Общая стоимость
Изготовить: Летающая гильотина + 3 x9
Изготовить: Обрез Малыша + 2 x8
Изготовить: Дамский пистолет Красавчика + +8
Изготовить: Обёрточный убийца +7
Изготовить: Газировщик + +8
Изготовить: Окрыленный +7
Изготовить: Расщепитель + +8
Изготовить: Веер войны +3
Изготовить: Солнце на палочке 2 × +13
Изготовить: Бостонский раздолбай +2
Изготовить: Карамельная трость +2
Изготовить: Прерыватель +7
Изготовить: Зломолоко +7
Изготовить: Поддай леща +7
Изготовить: Критокола +2
Изготовить: Спинобрез + +8
 Солдат
ЧертёжТребованияРезультат Общая стоимость
Изготовить: Базука бродяги + 3 x9
Изготовить: План эвакуации +3
Изготовить: Прародитель 2 x +10
Изготовить: Линчеватель скота 5000 +7
Изготовить: Благочестивый бизон +7
Изготовить: Освободитель 2 × +13
Изготовить: Людодавы +19
Изготовить: Офицер запаса 2 × +13
Изготовить: Дисциплинарное взыскание 2 × +13
Изготовить: Землекоп + +8
Изготовить: Полудзатоити + 2 ×8
Изготовить: Завоеватель +3
Изготовить: Чёрный ящик +7
Изготовить: Поддержка батальона +7
Изготовить: Штурмботинки +2
Изготовить: Костыль +3
Изготовить: Тренировочный ракетомёт + 3 x9
Изготовить: Авиаудар + +8
Изготовить: Парашютист + +8
Изготовить: Паническая атака 2 x +13
 Поджигатель
ЧертёжТребованияРезультат Общая стоимость
Изготовить: Неоновый аннигилятор + 2 x8
Изготовить: Обжигающий выстрел + +8
Изготовить: Флогистонатор + +8
Изготовить: Людоплав +7
Изготовить: Третья степень + +8
Изготовить: Офицер запаса 2 x +13
Изготовить: Детонатор 2 × +13
Изготовить: Заострённый осколок вулкана 2 × +13
Изготовить: Спиночёс +2
Изготовить: Чистильщик +7
Изготовить: Разъединитель +7
Изготовить: Крушитель +3
Изготовить: Паническая атака 2 x +13
 Подрывник
ЧертёжТребованияРезультат Общая стоимость
Изготовить: Ботиночки Али-Бабы +2
Изготовить: Роскошное прикрытие 2 × +13
Изготовить: Персидский заклинатель + 2 ×4
Изготовить: Полудзатоити + 2 ×8
Изготовить: Подкидыш +7
Изготовить: Аллапульское бревно 2 × +5
Изготовить: Клеймор +2
Изготовить: Секира Пешего всадника без головы 2 × + +37 + Проклятый металл
Изготовить: Шотландский головорез +2
Изготовить: Костыль +3
Изготовить: Пушка без лафета + 3 x9
Изготовить: Тренировочный липучкомёт + 3 x9
Изготовить: Парашютист + +8
Изготовить: Верный штурвал + +9
Изготовить: Железный бомбардир 2 x +13
Изготовить: Быстромёт 2 x +13
 Пулемётчик
ЧертёжТребованияРезультат Общая стоимость
Изготовить: Огненный дракон + 3 x9
Изготовить: Праздничный удар + +8
Изготовить: Томислав 2 × +13
Изготовить: Семейное дело + +8
Изготовить: Уведомление о выселении 2 × +13
Изготовить: Рыбный батончик 3 × +0 + спец-ингредиенты для ковки
Изготовить: Латунный монстр +7
Изготовить: Бутерброд из мяса буйвола +7
Изготовить: Воинский дух +3
Изготовить: Стальные кулаки +7
Изготовить: Горящие Рукавицы Ускорения 2 x +5
Изготовить: Плитка «Далокош» +3
Изготовить: Паническая атака 2 x +13
 Инженер
ЧертёжТребованияРезультат Общая стоимость
Изготовить: Помсон 6000 + +8
Изготовить: Озарение + 2 x8
Изготовить: Овдовитель 2 x +13
Изготовить: Короткое замыкание + +9
Изготовить: Острозуб +3
Изготовить: Южное гостеприимство +3
Изготовить: Спасатель + 3 x9
Изготовить: Паническая атака 2 x +13
 Медик
ЧертёжТребованияРезультат Общая стоимость
Изготовить: Передоз + +8
Изготовить: Быстроправ + +8
Изготовить: Священная клятва + 8 ×14
Изготовить: Арбалет крестоносца 2 × +5
Изготовить: Ампутатор +3
Изготовить: Вита-пила 2 × +5
Изготовить: Вакцинатор + 3 x9
 Снайпер
ЧертёжТребованияРезультат Общая стоимость
Изготовить: Разжигатель разбойника + +8
Изготовить: Карабин Чистильщика + 3 x9
Изготовить: Набор для кемпинга + +8
Изготовить: Махина + +8
Изготовить: Базарная безделушка + +8
Изготовить: Шаханшах + +8
Изготовить: Сиднейский соня +7
Изготовить: Дарвинистский щит +7
Изготовить: Кустолом +7
Изготовить: Заточка дикаря +2
Изготовить: Классика + +8
 Шпион
ЧертёжТребованияРезультат Общая стоимость
Изготовить: Откатофон + 3 x9
Изготовить: Сосулька +7
Изготовить: Алмазный змей + +8
Изготовить: Принудитель + +9
Изготовить: Главный делец + +8
Изготовить: Кунай заговорщика +3
Изготовить: Незнакомец +7
Изготовить: Вечный покой +7

Редкие предметы

См.Кемпер капля чертежи: Фарпост - доска объявлений также: Произвольные рецепты ковки

Заметка: Все нижеперечисленные чертежи доступны только премиум-пользователям.

ЧертёжТребованияРезультат Общая стоимость
Изготовить: Головной убор 3 × 1 × Случайный головной убор54
Восстановить: Головной убор 2 × головной убор 1 × случайный головной убор108
Изготовить: Головной убор класса 4 × + 1 × жетон класса 1 × головной убор класса75
Изготовить: Шлем «Бонк»[4] + +2 + головной убор
Изготовить: Головной убор из набора 4 × + 1 × оружие из набора 1 × случайный головной убор из указанного набора73

Ниже приведён список предметов, которые можно использовать в чертеже «Изготовить: Головной убор из набора» и возможные результаты:

Возможные результаты при ковке головного убора из набора
Наборы предметовНеобходимое оружиеРезультат
Особая доставка или или
Болельщик или или
Маленький подельник Санты или
Враг народа или или
Истребитель танков или
Воздушное вооружение или или
Генеральские регалии или или
Победоносный набор доктора Грордборта или или
Мусоролаз или
Снаряжение заправщика
Набор луноходца от доктора Грордборта или или или
Выбор профессионала или
Тысяча и одна взрывная ночь или или
Трофеи головореза или или
Медведь в спячке или или
Теневой экономист или или
Набор умника от доктора Грордборта или или
Средневековый медик или
Набор «Кроко-стиль» или или
Лоуренс Австралийский или
Фрукт двойного назначения
Городской профессионал или
Шпион Сахары или
Человек чести или или
Изолированный наемник

Особые

Заметка: Все нижеперечисленные чертежи доступны только премиум-пользователям.Кемпер капля чертежи: Фарпост - доска объявлений

ЧертёжТребованияРезультат Общая стоимость
Изготовить Маску Сакстона Хейла[5] + + + + + + + +0 + 9 головных уборов
Изготовить: Секира Пешего всадника без головы[5] 2 × + +37 + проклятый металл
Изготовить: Проклятая шляпа[5][5] 4 × + илиили72 + проклятый металл
Изготовить: Кучка пепла 4 ×5
Изготовить: Фляга для бонусов 4 ×8
Изготовить: Горстка проклятий 7 x или или или или или или7
Изготовить: Хлебница 3 x головной убор162
Собственный чертёж[6] Совпадение предметов из существующих чертежей Результат соответствующего чертежан/д

Классификация оружия, используемого в ковке

Расположение ячеек оружия в игре и в системе ковки несколько различается.Кемпер капля чертежи: Фарпост - доска объявлений Например, револьвер шпиона находится в первом слоте, но не является его основным оружием. Ниже приведён список всего оружия, пригодного к использованию, а также какие ячейки используются в системе ковки. В таблицу не включены стандартные предметы, такие как обрез, потому что их нельзя использовать при ковке. Однако после Убер-обновления любое стандартное оружие с измененным названием или описанием может быть использовано в ковке металлолома.

Неумолимая сила

Прерыватель
Газировщик
Обрез Малыша
Спинобрез

Бонк! Атомный залп

Критокола
Зломолоко
Окрыленный
Дамский пистолет Красавчика
Летающая гильотина

Дрёма

Поддай леща
Бостонский раздолбай
Карамельная трость
Солнце на палочке
Веер войны
Трехрунный меч
Расщепитель
Голая рука
Обёрточный убийца
Посох свободы
Свиной окорок
Дубина из ада

Прямое попадание

Чёрный ящик
Тренировочный ракетомёт
Освободитель
Линчеватель скота 5000
Прародитель
Базука бродяги
Авиаудар

Вдохновляющее знамя

Поддержка батальона
Штурмботинки
Завоеватель
Офицер запаса
Людодавы
Благочестивый бизон
Парашютист
Паническая атака

Уравнитель

Костыль
Полудзатоити
Дисциплинарное взыскание
Землекоп
План эвакуации
Посох свободы
Свиной окорок
Дубина из ада

Дожигатель

Чистильщик
Флогистонатор
Радужигатель
Ностромский пламемет

Ракетница

Детонатор
Офицер запаса
Людоплав
Обжигающий выстрел
Паническая атака

Огнетопор

Крушитель
Разъединитель
Спиночёс
Заостренный осколок вулкана
Молот
Почтовый дебошир
Третья степень
Кледенец
Неоновый аннигилятор
Посох свободы
Свиной окорок
Дубина из ада

Подкидыш

Ботиночки Али-Бабы
Бутлегер
Пушка без лафета
Парашютист
Железный бомбардир

Штурмовой щит

Шотландское сопротивление
Тренировочный липучкомёт
Роскошное прикрытие
Верный штурвал
Быстромет

Одноглазый горец

Костыль
Шотландский головорез
Аллапульское бревно
Клеймор
Полудзатоити
Персидский заклинатель
Железная девятка Несси
Шотландское рукобитие
Посох свободы
Свиной окорок
Дубина из ада

Наташа

Латунный монстр
Томислав
Огненный дракон

Бутерброд

Плитка «Далокош»
Бутерброд из мяса буйвола
Семейное дело
Паническая атака

Кулаки грозного боксёра

Горящие рукавицы ускорения
Воинский дух
Стальные кулаки
Уведомление о выселении
Кулако-покалипсис
Праздничный удар
Посох свободы
Свиной окорок
Дубина из ада

Самосуд

Овдовитель
Помсон 6000
Спасатель
Паническая атака

Поводырь

Короткое замыкание

Оружейник

Южное гостеприимство
Острозуб
Озарение

Кровопийца

Арбалет крестоносца
Передоз

Крицкриг

Быстроправ
Вакцинатор

Убер-пила

Вита-пила
Ампутатор
Священная клятва
Посох свободы
Свиной окорок
Дубина из ада

Охотник

Сиднейский соня
Базарная безделушка
Махина
Разжигатель разбойника
Слонобой
Укрепленный составной лук
Классика

Банкате

Бронепанцирь
Дарвинистский щит
Набор для кемпинга
Карабин Чистильщика

Заточка дикаря

Кустолом
Шаханшах
Посох свободы
Свиной окорок
Дубина из ада

Амбассадор

Незнакомец
Принудитель
Алмазный змей

Вечный покой

Кунай заговорщика
Главный делец
Иголка вуду
Одетый с иголочки
Сосулька

Плащ и кинжал

Звон смерти
Крякенптиц

Доступность для ковки

Некоторые аксессуары, добытые особым путём, например, во время промо-акций, не участвуют в ковке ни как ингредиент, ни как результат ковки.Кемпер капля чертежи: Фарпост - доска объявлений

Оружие

п • о • п

Оружие, которое не может быть использовано в плавлении оружий класса, жетонов или использовано в рецептах.
Промо-акция
ЛюгерморфГрандиозный убийцаСковородаЖелезный занавесЧасы ярого поклонникаЧерная роза
Распределение
Золотой гаечный ключСаксиРобо-бутерброд
Качество
обычноечлена сообществаручной сборкисотрудника ValveПредметы, купленные в магазине Манн Ко
Примечание
  • Некоторые из этих предметов могут быть результатом чертежей Расплавить оружие класса, Изготовить Жетон класса или Изготовить оружие класса или быть использованы в них.Кемпер капля чертежи: Фарпост - доска объявлений

Аксессуары

п • о • п

Предметы, которые не могут быть использованы в чертежах при ковке.
Событие

Солдат

Медаль за службу Джентль Манна

Все классы




Проклятая душаЗначок дуэлянтаЗначок работникаТурнирные медалиСлегка расплавленный конденсаторДух щедростиМаска тюленяВзбалтывающий кровь череп
Леденящий кровь черепКипятящий кровь черепЛеденящий кровь череп 2011Праздничный колпакПрофессорские очкиШляпа несметного богатства и уваженияШляпа сокровищШляпа добычи
Амулет вудуБудоражащий кровь черепПугающая маска на Хеллоуин
Достижения

Все классы

Миниатюрный полу-МЯЧ режима «Дай пас»Шлем-МЯЧ бойцаШлем-МЯЧ гражданскогоШляпа с острова ЧерепаПризрачный шапоклякБеззаботный Джентль МунитьоннОчки ПирозренияНа всех парах
Жуткий шапоклякБомбиномиконГЛАЗАСТУС!Полевой кинооператорЖутчайший шапоклякГолова Пешего всадника без головыНаижутчайший шапокляк
Распределение

Все классы

Медальон картостроителяЭффектная кепкаРанний участник режима «Дай пас»Награда находчикаТот самый НотчЗначок «Polycount»Фуражка ВикиДядя Сэм
Ядрёная шляпа AmberЧудной цилиндр J.Кемпер капля чертежи: Фарпост - доска объявлений AxerНимб праведника
Промо-акция

Разведчик

Лоферы прыгунаНеобходимые аксессуары

Солдат

Комплект червячка

Поджигатель

НекрономикоронаГалстук брокераПротивогаз Фостера

Подрывник

Тоже опасен?

Пулемётчик

Кинжал СамсонаКозырёк крупье

Шпион

Стильная маскировка

Все классы
Ищейка

Все классы

Шляпа первопроходцаОткрытый доступАнтенна заговораШВРТФ2TuxКепка онлайн-магазина Манн Ко.Кемпер капля чертежи: Фарпост - доска объявленийЗначок SpaceChemЗначок помощника в воскрешении
Каска лаборатории ApertureВеликодушный правительКанмури благодетеляХатимаки миротворцаЗначок «Куб-компаньон»Лицензия на увечьяКепка Манн КоИнопланетный паразит
Отрезанная голова МаксаНаушники
Очень страшный хеллоуинский выпуск

Разведчик

СтупнянхамонБ-анх!Бинтоплет

Солдат

Бюджетная обувкаСтальные трубкиЗомбоящик

Поджигатель

Хвостик из склепаПадший ангелПылающий бык

Подрывник

Заплетающиеся лапыШотландский оскалСобачья шерсть

Пулемётчик

Ботинки со стальным носкомСоветский шовОткрывалка

Инженер

Легенда о БагфутеПередовой мухамантЖужжала

Медик

Изумрудное банкатеД-р ОчкоусыйЭйнштейн

Снайпер

Чеснок и колСеребряные пулиСвятой охотник

Шпион

Неуловимый аскотОчки ГриффинаПрикрытие
Distributed (periodical)

Все классы

ФилателистЩедрая душа из щедрых краевДуэлянт
Обновление «Манн против машин»

Все классы

Значок операции «Стальной капкан»
Обновление от 9 октября 2012

Все классы

Значок операции «Шлифовка шестеренок»Значок операции «Разлив нефти»
Меха-обновление

Все классы

Значок операции «Инже-мех»
Обновление «Два города»

Все классы

Головной убор роботаЗначок операции «Два города»
Вииизг Фортресс 2013

Разведчик

Головоногий бегунСосиска всех святыхНоги фавнаХоккейная маскаУжасная кроличья головаШтан-терьерСобачий капюшон

Солдат

Личиночная каскаШаолиньский поясЛейтенант Больше-не-КусакаКолпак чародеяКосмические наручиЮпитерский ранецШлем из твердияШляпа мертвяка
Перья свободыЗатаившийся драконУсы МанчуЛичинки-лимонки

Поджигатель

Мерзкие причиндалыВороний клювМусорное существоИнсинибот PY-40Мертвый компаньонКапляТрупмополитанСкверный супчик
Злобная маскаМрачная маскаОхотник за рукамиЛапищи чудищаСистема смертообеспеченияКлоунский начесСлизистый мозжечокЗадняя конечность прижигателя
Готический обликПустоголовыйКрепкий респираторВнешний органПоднятый пиро-скопПодпаленный подолЗапеченные кудряшкиРогатый капюшон Жгучки
Оковы маньякаПризраконавтТвердолобая аппаратураЧудовище из-под земли

Подрывник

ПаравидениеПтица-ловец из АбердинаНадменные лацканыИзношенный плащ всадникаТрансильванская прическаКапюшон головорезаПокойный ПопкаКальмарова шляпа
Капитан Кальмар

Пулемётчик

Чудовищная челюстьРогатый руководительЦыпленок по-киевскиИван НесъедобныйПоследний укус

Инженер

Примат-механик

Медик

Регалии РамзесаТевтонхамонАрхимед БессмертныйЧереп шаманаОблачение викарияМедимедТрепанализаторДас Кроволюб
Хирургический скафандрТуфли низкого притяженияАльтер-манн-тивная медицинаВторое мнение

Снайпер

Священная маскаСэр СовострелГнилой хамелеон

Шпион

Башмаки клоунаПорочный плащШляпа кондитераБант богачаГипербарический котелок

Все классы
СвеченосецПоколотые приятелиКривозубая шляпаКопытца БафометаПотусторонний капюшон

Все классы

Загадочный амулетЗаклятая шляпаВолшебный наемникМанноедВоронТемный шлемШапка или жизньСветило с того света
Навязчивый летающий объектГуаноМешковатый призракЦыплячья шапкаБилет в один конецПроклятый призракКарманный всадник
Обновление от 14 февраля 2012

Все классы

Дорогой подарок для дорогого человека

п • о • п

Предметы, которые не могут быть изготовлены с помощью чертежей при ковке.Кемпер капля чертежи: Фарпост - доска объявлений
Закончилось

Разведчик

Бейсбольный шлем

Солдат

Солдатская каска

Поджигатель

Шапочка поджигателя

Подрывник

Афро

Пулемётчик

Футбольный шлем

Инженер

Шахтёрский фонарь

Медик

Прусский пикельхельм

Снайпер

Лента с трофеями

Шпион

Фетровая шляпа
Событие

Разведчик

Мешок, полный ШмождестваСчастливчик номер 42Шлепанцы

Солдат

Носки Шмождественской битвыКапюшон Шмождественской битвыМедаль за службу Джентль Манна

Поджигатель

Переносной раздатчик духа Шмождества

Пулемётчик

Гималайский покровЧудовищные снегоступыЗверь из Катманду

Снайпер

Рэндольф, кровавоносый карибуШмождественский карибу

Все классы




Проклятая душаЗначок дуэлянтаЗначок работникаМаски на ХеллоуинТурнирные медалиХеллоуинские костюмыЗабракованная печатная платаСлегка расплавленный конденсатор
Страшнейший сувенирТот самый СакстонГигантская башня из солнцезащитных очковЗначок «Хлопушка Сакси»ЭбенезерШляпа праздничного расстроенияД.Кемпер капля чертежи: Фарпост - доска объявлений М.К.Н.Дух щедрости
Манн-юбилейная бумажная шляпаМаска тюленяЛеденящий кровь череп 2011Праздничный колпакЛетняя шляпаСолнечные очкиПрофессорские очкиШляпа несметного богатства и уважения
Шляпа сокровищШляпа добычиАмулет вудуБудоражащий кровь черепПугающая маска на Хеллоуин
Достижения

Все классы

Миниатюрный полу-МЯЧ режима «Дай пас»Шлем-МЯЧ бойцаШлем-МЯЧ гражданскогоШляпа с острова ЧерепаПризрачный шапоклякБеззаботный Джентль МунитьоннОчки ПирозренияНа всех парах
Жуткий шапоклякБомбиномиконГЛАЗАСТУС!Полевой кинооператорЖутчайший шапоклякГолова Пешего всадника без головыНаижутчайший шапокляк
Распределение

Все классы

Медальон картостроителяЭффектная кепкаРанний участник режима «Дай пас»Награда находчикаТот самый НотчНекачественная волнаЗначок «Polycount»Фуражка Вики
Дядя СэмЯдрёная шляпа AmberЧудной цилиндр J.Кемпер капля чертежи: Фарпост - доска объявлений AxerНимб праведника
Промо-акция

Разведчик

Перчатки плутаНадежный напарникПрикид помощникаЛоферы прыгунаПрическа монаха бездныФутбольные бутсыНеобходимые аксессуары

Солдат

Правосудие в плащеКомплект червячка

Поджигатель

СветлячокЗапугалоНекрономикоронаПлеменные костиТриклопГалстук брокераПротивогаз Фостера

Подрывник

Капюшон СкорбейГренадерский шлемТоже опасен?

Пулемётчик

Кинжал СамсонаКозырёк крупье

Снайпер

Парень-фламинго

Шпион

Краб-шпионСтильная маскировкаКапюшон ниндзя

Все классы
Рыцарь ТуфортаПодручныйИщейкаКлеймо чемпионаЦепочка Триады

Все классы

Шляпа первопроходцаМаска АркхемаБэт-поясКарманные злыдниБэт-браслетыГорацийМеломаннГроссмейстер
Открытый доступАнтенна заговораШВРТФ2TuxКепка онлайн-магазина Манн Ко.Кемпер капля чертежи: Фарпост - доска объявленийЗначок «Triple A»Значок лучшего друга Квадрата-компаньонаЧеловек-ядро
Очки МарксаШляпа РобоцыпаПришпиленный шлем нападающегоСеребряная эмблема доктора ГрордбортаМедная эмблема доктора ГрордбортаФанатский шарфСпиральный саладДоказательство покупки
Эмблема доктора ГрордбортаЗначок SpaceChemЗначок помощника в воскрешенииКаска лаборатории ApertureВеликодушный правительКанмури благодетеляХатимаки миротворцаЗначок «Куб-компаньон»
Лицензия на увечьяКепка ЭллисаКепка Манн КоИнопланетный паразитОтрезанная голова МаксаНаушникиБерет Билла
Distributed (periodical)

Все классы

ФилателистЩедрая душа из щедрых краевДуэлянт
Обновление «Манн против машин»

Разведчик

Бегущий робочеловек

Солдат

Консервная банка

Поджигатель

Набор «Пироботика»

Подрывник

Батарейный патронташ

Пулемётчик

Ушанка-бряцалка

Инженер

Тин-1000

Медик

Механический рюкзак медика

Снайпер

Бушмен на болтах

Шпион

Скрытный сталевор

Все классы

РоБро 3000Значок операции «Стальной капкан»
Обновление от 9 октября 2012

Все классы

Значок операции «Шлифовка шестеренок»Значок операции «Разлив нефти»
Призрачный Хеллоуинский Выпуск

Солдат

Молниеликий

Поджигатель

Плутониевый котелок

Инженер

Гигант мысли

Все классы

Мертвый дружокНеизвестный обезьянавтЖуткий шарик
Меха-обновление

Все классы

Значок операции «Инже-мех»
Обновление «Два города»

Все классы

Головной убор роботаЗначок операции «Два города»
Обновление «Robotic Boogaloo»

Разведчик

Свинцовый шлем «Бонк»Вольт-пареньКепка робо-газетчика

Солдат

Солдатская свечаЦельнометаллическая компанейская шляпаСтальной киверШлем из викингия

Поджигатель

Клетка механической птичкиВзгляд гугол-глазБорная шапочка поджигателяНаглая робо-перчаткаШлем-брандмауэрНить накалаРжавый жнецСтальной слизень
Навигатор накаливанияГрубость сантехникаРанец с металлоломом

Подрывник

Сейф со скотчемСтронциевый цилиндрКлёпаная двууголкаШирокополосный беретШлем киборга-каскадераКолпак из жестянкиАФР-0Бомбардир на болтах
HDMI-заплатка

Пулемётчик

Гордость БунзенаШапка тугоплавкого парняБронированный защитникНержавеющее полотенце

Инженер

Фонарь поисковикаТехасская техношляпаНестареющая шляпаУстаревший роботРобопояс Тедди

Медик

Луженый клювВыхлопная трубкаАрхи-мехМеханическая маскаТитановая тирольская шляпаАнтивирусная шляпаПлатиновый пикельхельмНалобная галогенная лампа

Снайпер

Технический шлем стрелкаСтальная повязка сэнсэяИндикатор шельмеца

Шпион

Поддельный металлический котелокМегапиксельная бородаКотелок из сплавов

Все классы
Двухъядерная дьявольская кукла

Все классы

Бот-догщикГигантская титановая башня из шляпЗнатная куча никелевых шляпОцинкованный шапоклякНебольшой набор металлолома
Вииизг Фортресс 2013

Разведчик

Головоногий бегунСосиска всех святыхНоги фавнаХоккейная маскаУжасная кроличья голова

Солдат

Личиночная каскаЛейтенант Больше-не-КусакаКолпак чародеяШляпа мертвякаПерья свободыЛичинки-лимонки

Поджигатель

Вороний клювМусорное существоИнсинибот PY-40Мертвый компаньонКапляТрупмополитанСкверный супчикМрачная маска
Охотник за рукамиСистема смертообеспеченияКлоунский начесСлизистый мозжечокГотический обликПустоголовыйКрепкий респираторВнешний орган
Поднятый пиро-скопОковы маньякаПризраконавтТвердолобая аппаратураЧудовище из-под земли

Подрывник

ПаравидениеПтица-ловец из АбердинаИзношенный плащ всадникаКапюшон головорезаПокойный Попка

Пулемётчик

Чудовищная челюстьРогатый руководительЦыпленок по-киевскиИван НесъедобныйПоследний укус

Инженер

Примат-механик

Медик

Архимед БессмертныйЧереп шаманаОблачение викарияМедимедТрепанализаторДас КроволюбАльтер-манн-тивная медицинаВторое мнение

Снайпер

Священная маскаСэр СовострелГнилой хамелеон

Шпион

Порочный плащГипербарический котелок

Все классы
СвеченосецПоколотые приятелиКривозубая шляпаКопытца БафометаПотусторонний капюшон

Все классы

Загадочный амулетЗаклятая шляпаВолшебный наемникМанноедВоронТемный шлемШапка или жизньСветило с того света
Навязчивый летающий объектГуаноМешковатый призракЦыплячья шапкаБилет в один конецПроклятый призракКарманный всадник
Набор запоздавшего лета ограниченной серии

Разведчик

Жажда крови

Солдат

Последний герой

Поджигатель

Наемный ликвидатор

Подрывник

Боцманн семи морей

Пулемётчик

Небритый медведь

Медик

Карманный пулемётчик

Снайпер

Куртка браконьера

Шпион

Жак Потрошитель

Все классы
Броненосец в потёмках
Вииизг Фортресс 2014

Солдат

Бойцовый петух

Поджигатель

Вам-пироМистер ДжусЛизун кледенцаЧудовищный оскал

Подрывник

Маннхэттенский проектГлазборг

Пулемётчик

Смирительный костюм

Инженер

Садовая бородаМаленький техасецДуша раздатчикаБип-менЖелезный кулак

Снайпер

Дикие скачки мистера МандиЧеловек-кенгуру

Шпион

ЛицесрезКролик жуликаОхотник за кошмарамиТень колдуна

Все классы

Маленький голландецПризрак в капюшонеПризрак беспечности
Обновление «End of the Line»

Разведчик

ТермокомплектБруклинские ботиночки

Солдат

Теплая курткаЗимние ботинки с набойкамиНеуместный усабрьКондорская шапкаКричащий орел

Поджигатель

Шерстяная кофта полярникаВоенная грелка

Подрывник

Теплые подрывные штаны на спорПанама подрывникаДвойной динамит

Пулемётчик

Пулемётчик-охотникСибирская безрукавкаБоец с меховой подкладкой

Инженер

СнегоступыИзобретатель-отшельник

Все классы
Снежные рукава

Все классы

Танцевальные сапогиЗимний лесорубВзрывной товарнякТеплая шапка
Шмождество 2014

Разведчик

Ботинки буффонаПовязка придворногоМаска мошенника

Солдат

Берет с черепом

Поджигатель

Каленая кольчугаПлащ подпалителяБацинет черного рыцаряОдеяние пиромантаКапюшон пироманта

Подрывник

Шотландская шапочкаБуреступыШлем Вальхаллы

Пулемётчик

Дядюшка МорозСибирский лицехват

Инженер

Слой теплоизоляцииТюлень ДубинушкаПереплюйчик КонагераПозывной полицейскихКобура Конагера

Медик

Кивер косторезаМанноним

Снайпер

Карманный кенгуруМохер меткого стрелкаУшанка убийцыБорода бушмена

Шпион

Карманная мамочкаСкрытный шарфПоддутый провокатор

Все классы

Второй пилот
Обновление «Лихие пушки»

Разведчик

Артиллерийский жилетЛюбимчик фортуны

Подрывник

Слепая зонаБрюсова кольчуга

Пулемётчик

Эль ЧувачиноБелый русскийКомиссарский китель

Инженер

Жилет шерифаШляпа шерифа

Медик

Кровеносный костюмЗащитный шлем целителя

Шпион

Пальто проныры

Все классы
Шпоры защитника

Все классы

Калиевый капюшонКапитан Картонная бородаПотрясающий перевертыш
Обновление «Вторжение»

Разведчик

Кадетские наглазники

Поджигатель

КосмоплавательЮпитерский ракетный ранецГорячая сорвиголоваФильтр для Фобоса

Пулемётчик

Слизняк-сосунок

Инженер

Наводчик ракетСистема жизнеобеспечения

Снайпер

Звездный пыльникПоследний переселенецЮжная корона

Шпион

Серопланетянин

Все классы

Космический хомячокУниверсальный переводчикУхонавтКапитан Косманнавт
Вииизг Фортресс 2015

Разведчик

Панталоны пир-р-ратаДвууголка пир-р-ратаШлем гонщика со смертьюБесстрашный бегун

Солдат

Чистилишлем

Поджигатель

Маска муравьяОдеяние очищенияНочной кошмар НептунаЛицо милосердия

Инженер

Живой или мертвыйЖелезное легкоеСомбреро с дымкомЗаступникЭль кабальероРоботинок

Все классы

КотострофаДоисторический динозаврУтконосПтичий жнец
Обновление «Тяжелый отпуск»

Разведчик

Раскаленные кроссыКомплект бейсболиста

Солдат

Дипломат

Подрывник

Ножные лезвия

Пулемётчик

Сибирский свитер

Инженер

Зимние запчасти

Медик

Бронежилет попрыгунчикаМюнхенская миска мозговКоролевский клиницист

Шпион

Убийственная шляпаЧикагское пальто

Все классы
Подарконосец

Все классы

Теплая ушастая шапкаХорошо завернутая шляпаПик патриотизма
Набор майских предметов

Разведчик

Обувка оруженосцаЛоктевые латыШлем глашатаяАвианалетчик

Солдат

Капральские кармашки

Подрывник

Пончо подрывникаДневной стиляга

Инженер

Отцовская одежка

Медик

Взгляд из ватыПодготовленный педиатр

Снайпер

Спартанский стрелок

Шпион

Скрытый следовательМертвое лицо

Все классы

Бедуинская бандана
Вииизг Фортресс 2016

Разведчик

Куроманн

Поджигатель

Акулье темяГорючий очаровашкаБреющий воспалитель

Подрывник

Дух взрывного прошлогоИнструктор по аэробатике

Пулемётчик

Безумный в маскеИ-рог-езКрупнокалиберный туризм

Инженер

Твердолобый техасецШирокополый бандиттоПончо Эль-ПасоРеактивный фрахтовщик

Медик

Дикий нравЭкипировка эскулапаЧудовищный череп

Шпион

ЦилиндрищеГвоздь программы

Все классы
Вредный шут

Все классы

ПокусашкаНесносный норманнКлассовая коронаТрепескопыШапка-поганка
Шмождество 2016

Разведчик

Драйв-лопатаСнего-скат

Поджигатель

Зажигательный олененокШмождественский свитерВоспламеняемый восторг

Подрывник

Эльфийское эгоБомбический рыцарьШапка-липучка

Инженер

Ручной раздатчик

Медик

Архимед Клаус

Шпион

Мозгогрейка

Все классы
Выбор читателяКарамельный запасВооружен и украшен

Все классы

Головной призШерстяная шапкаСнеговик
Набор «На чёрный день»

Разведчик

Скоростной спандексПочтовый посыльныйМолниеносная маскаКарманная Полинг

Солдат

Зенитный защитник

Поджигатель

Герметичное горение

Подрывник

Взрывная оборона

Пулемётчик

Бандитский долг

Инженер

Лицевое устройство наблюденияВспышка вдохновенияВодопроводная фуражка

Медик

Полевая практика

Снайпер

Луженый лучникОхотничий окулярПридворный патрульПыльник-перевертыш

Шпион

Прогресс

Все классы
Пилотский прикид

Все классы

Крутая каса
Обновление «Пламенные джунгли»

Разведчик

Ботинки для бездорожьяКамуфляжные кальсоныЖакет для джунглей

Солдат

Крит-капюшонОстрая боль в грудиПатрон-каскаРазгрузка на гузках

Поджигатель

Горячие гуарачиЖертвенный каменьПернатый прохвостСвященные символыГлаз-алмазПриметы пожарника

Пулемётчик

Ацтекский агрессорТаёжный тигрЭлитный отрядПолевая кепка толстякаПудовая портупея

Инженер

Жаба из джунглейКонагерский идол полезности

Медик

Патрульная панамкаЖилет жизнелюба

Снайпер

Улов и уловкиПривилегии профиНебрит и опасенШик-шляпаКричащий камуфляжБоевые брюки

Все классы
Орёл войныБанановые бомбыЯдерный герцогОстровное облачение

Все классы

Придирчивый профиШипящий шарфВенок из джунглейЛягушачья угрозаКарманный СакстонАцтекский воинКрасочный кетцальОхотник во тьме
Шмождество 2017

Солдат

Бронзовая бадья

Поджигатель

Кошачий комбинезонПламенная шапка

Подрывник

Звуки злоключенийПохмельный геройСапёрный слой

Пулемётчик

Полярный медведьДико западные усыШирокополый грешник

Медик

Снежный панцирьСнежный солдат

Снайпер

Полярный пуховикСтёганая фуражкаНеотразимый наёмник

Все классы
Кепка дальнобойщика

Все классы

Отважный оленьКарманный СантаКарманный йетиНадувношонПомощник полярника
Набор «Голубая луна»

Разведчик

Помпезный пройдохаМетельные штаныЛавинная куртка

Солдат

Рядовой ЧервеглотПилот без заботКамзол ветерана

Поджигатель

Горячий следПылкий следопыт

Подрывник

Взрывозащитный взрыватель

Пулемётчик

Звёздный крестоносецЦарь-платина

Инженер

Запас хладнокровия

Медик

Бич небосклона

Шпион

Украшения убийцыАристотель

Все классы
Головные зарослиАнтарктические очки

Все классы

Вечномёрзлая шапочкаСнегирьи тапочки
Вииизг Фортресс 2018

Разведчик

Афинский атрибутГефестов головнякОлимпийские прыгуны

Солдат

Гроза вампировТанковая голова

Поджигатель

ПаутиножигательМистер КрякерсПоджигатель в китайском квартале

Подрывник

Гэльский глотатель

Пулемётчик

Корабль Манна

Инженер

Мини-инженерПомощник по наведениюДефрагментация каски: 17%Панцирный ДеллМанн-панцирь

Снайпер

Звезда дорогКрокодил МандиСнайперская чешуя

Шпион

Маска маньякаБотинки бандитаОтчаянный

Все классы

Удачливая кошкошляпаЗвуки смертиСтрахорантул
Шмождество 2018

Разведчик

Наёмник-миллениалЮношеский свитерКомпаньон кэтчера

Солдат

Колокол кретинаГорный солдатГоршкоголовый

Поджигатель

Карманный кореш

Пулемётчик

Прощальная паркаКрутой капюшон

Инженер

Заплечный мопсУсы мудреца

Медик

Могучая митраСнежный козырёкБакенбарды скряги

Все классы
Гарри

Все классы

Хлебная головаКарманный АдминистраторПолярный приятель
Набор «Лето 2019»

Разведчик

Проворный пройдохаКультурный каперГазированная кепка

Солдат

Титан танцполаМироломец

Поджигатель

Снаряжение скитальцаПоджидательПламенный фениксПодтёкший прикид

Подрывник

Непрощённая славаЗащита костоломаГоловняк костоломаБомбезный пресс

Пулемётчик

Капитанский кафтанСлуга Средиземноморья

Инженер

Мозговой интерфейсТехасские тосты

Снайпер

Стиляга из Вагга-ВаггаПростые радости

Шпион

Затворник

Все классы
Страж порядка

Все классы

Офисные окуляры
Вииизг Фортресс 2019

Разведчик

Хвост хищникаЯростный ящерТопливный инжектор

Солдат

Енотовидный воякаПраздничное пончоЭль Сапатадор

Поджигатель

Пламенный фонарьДизельная акулаСладкий скальпЧеребрероЛик мёртвых

Пулемётчик

Тюремная тюбетейкаСоветский силач

Инженер

ЭйнженерЭль Усищио

Медик

Рубашка рубителяМаска мясоеда

Снайпер

Елизавета III

Шпион

Летучий ловеласВизирь вуду

Все классы
Обманка

Все классы

Роковые рогаХлебный хищникКарманный босс ХеллоуинаОЧКАСТУС!Мистер скелетБейсбольная мышь
Шмождество 2019

Солдат

Громкий говоритель

Поджигатель

Дискозрение

Подрывник

Шипастый викинг

Инженер

ТелешапочкаФуражка снабженца

Медик

Карманный Архимед

Снайпер

Скрытный свитерУтерянный убор

Все классы
Обёртка по уши

Все классы

Горделивая гирляндаКонфетная коронаСэр СладостьСнежный котелокШмождественский СакстонПряничный приятельСвяточная свининаПингвин Пеблс
Пчелогрейка
Набор «Лето 2020»

Разведчик

Причиндалы путешественникаПрибрежное полоКалифорнийская кепкаГазиров-очки

Солдат

Прорыв и подрывБазарный болванчикЯстреб-вояка

Поджигатель

Пылкий борецПирокез

Подрывник

Устранитель угроз

Пулемётчик

Квочка киевская

Инженер

Глава обороны

Медик

СамолечениеБессердечник

Снайпер

Банкольер

Шпион

Курительный пиджакПтичий глазШапокраб

Все классы
Культурный куряга

Все классы

ХлебоходыХлебкрабГипноглаза
Вииизг Фортресс 2020

Разведчик

Приземлённый летун

Солдат

Полудомашняя охотничья шапкаКотёл катастрофВоенный просчёт

Поджигатель

Брюки с изюминкойОгнеежкаЧёрствый чародейГолова садовая

Пулемётчик

Манндвич

Инженер

Ящик с ужасамиГоблинерВолноловМорда мопса

Медик

Рольф-коптер

Снайпер

Свечение бездны

Все классы
Взрыв-боксеры

Все классы

Шляпа всех святыхФедора невезенияДьявольский красавчикГлаз-да-глазБинтохамонСэр ТыквингтонКороль Картонная бородаПрелестная подручная рука
Полый шлемТыквенная ухмылкаНадувнокостУшки бесёнка
Шмождество 2020

Поджигатель

Карусель

Подрывник

Штурвальная шляпа

Пулемётчик

МедвеходыКлоп-стопСонная кисточка

Инженер

Каска Кометы

Медик

Ночная сиделкаДоктор эльфийских наук

Снайпер

Древо убийств

Все классы
Блокиратор бактерий

Все классы

Гигантская груда подарковОчаровательный ободокНадуволенешапкаПомпон профессионалаСкудный СантаГигантская башня из шапокПраздничная походкаШмождественский чародей
Бойкий бубенчикСахарные рожки
Набор «Лето 2021»

Разведчик

Кухонный болтунСтремительный кормительБыстрый перекус

Солдат

Взгляд на тысячу ярдовПригорательРыскающий римлянин

Поджигатель

Убранство удильщикаПоджарый поплавокШляпка-наживкаПламенные поля

Пулемётчик

Месть боксёраБутербашня

Инженер

Прицеловизор

Снайпер

Крокодил-дендиДикополый лентяй

Шпион

Крабовый капюшон

Все классы

Непре-Манный атрибутНадувнаушники
Вииизг Фортресс 2021

Разведчик

Пернатый питчерТрупоносец

Солдат

Пёс войныПростофиля Доу

Поджигатель

Майамский петушокУсмешливый сомэнПлутающий призрак

Подрывник

Убийственный взгляд

Инженер

Улов мозгов

Медик

Зрительный нерв

Шпион

Тыквенный тиран

Все классы
Компьютрон 5000Поощрения пройдохи

Все классы

САМАЯ жуткая маскаКостяной колпакВратарьПрикид из адаКолдуномиконГоловной головной уборОковариумВсепоглощающая шапка
Закрученный цилиндрГигантская башня из тыквЖуткие антенночкиПолзучие пакостники
Шмождество 2021

Разведчик

Сезонный сотрудник

Солдат

Эльфооборона

Поджигатель

Эльфовозгорание

Пулемётчик

Сохатая ушанка

Инженер

Главэкспресс

Шпион

Праздничное прикрытие

Все классы

Эльфодельная банданнаГорячий шапколадОтрадная оправаСомнительный сюрпризУютные ловцыРога НадуволенерогаМозговая тростьВесёлый колпачок
Подарочный мастерНу и олень!Праздничная пружинаШмождественский шутГномий уборЭль фиестбрерро
Набор «Лето 2022»

Разведчик

Защита задирыМассачусетская миска мозговКомандный игрокДитя дорогБезрукавка байкера

Солдат

ДетективChaser

Поджигатель

Калёное Картатэги

Подрывник

Босой боецПляжное похмельеВзрыв мозга

Пулемётчик

Будничный боецЛюбитель Присесть

Инженер

ГазонодательЗападное Одеяние

Медик

Шипучий ФармацевтШапка Газировщика

Снайпер

Гавайский губительТропический КамуфляжRocko

Шпион

Monsieur GrenouilleNight Vision GawkersВодолазка Внедренца

Все классы

Парасоль ПрикрытияУкрашенный Ветеран
Обновление от 14 февраля 2012

Все классы

Дорогой подарок для дорогого человека

Номера ковки

Защитное ведро #1
Головной убор 1-го уровня
Проверено зомби, одобрено мозга-а-а-ами.Кемпер капля чертежи: Фарпост - доска объявлений

Номера ковки — это пометки для оружия или аксессуаров, скованных после обновления «Записи» (см. Обновление от 5 мая 2011). Это число показывает порядковый номер скованного экземпляра предмета. Например, если название предмета записано как «Защитное ведро #1», значит, это самое первое скованное Защитное ведро. Счёт скованных предметов длится тысячами, но отображены в игре будут только первые сто, для остальных предметов номер можно увидеть только в сторонних средствах просмотра рюкзаков. Например, «Защитное ведро #101» будет отображено в игре как «Защитное ведро».

Золотой гаечный ключ

Основная статья: Золотой гаечный ключ

  • С 5-го по 9-е июля 2010 года у игроков был шанс получить при ковке 1 из 100 Золотых гаечных ключей. Существовал особый график выпадения гаечных ключей, придуманный Valve, и когда игрок в нужное время начинал ковать предметы, он получал положенный ему предмет и в довесок Золотой гаечный ключ. Когда кто-нибудь находил ключ, люди, играющие на любом сервере Team Fortress 2, могли увидеть табличку посреди экрана и поздравление от диктора.Кемпер капля чертежи: Фарпост - доска объявлений Акция продолжалась вплоть до Обновления Инженера, пока не были найдены все 100 ключей. Некоторые игроки уничтожили свои ключи, и в этом случае также появлялась табличка. У этих ключей одна единственная особенность — они превращают трупы в золотые статуи, а в остальном же они ничем не отличаются от обычного гаечного ключа.
  • Пока шла раздача ключей, временно были отключены чертежи расплавки металлов, т.к. игроки смогли бы сжульничать и бесконечно объединять и расплавлять металлы, пытаясь получить ценную вещицу. В итоге эти чертежи были отключены вплоть до обновления «Манн-кономика», хотя Обновление Инженера к тому времени уже вышло, а Золотые гаечные ключи уже невозможно было найти.

Связанные достижения

Духстижения

Маска Хейла
Создайте маску Сакстона Хейла.

Предыдущие изменения

Обновление от 17 декабря 2009 (Обновление «Война!»)

  • Добавлена возможность ковки предметов.Кемпер капля чертежи: Фарпост - доска объявлений

Обновление от 18 декабря 2009

  • В чат теперь выводится сообщение о том, что игрок создал предмет.

Обновление от 22 декабря 2009

  • В меню создания и рюкзака к экипированным предметам добавлены метки «надето».
  • Улучшения в ковке:
  • Борода с камерой теперь может быть перекована в металлолом.
  • По чертежу теперь нельзя сковать такой же предмет, какой использовался в качестве составного элемента при ковке.
  • Добавлено несколько новых чертежей.

Обновление от 13 января 2010

  • Исправлены ошибки в меню ковки:
    • Изменена схема расположения предметов в панели ковки для большего соответствия с панелью в рюкзаке.
    • На четырёх страницах инвентаря теперь правильно отображаются половины страниц обычного инвентаря.
    • Исправлена невозможность использования кнопок перехода на следующую/предыдущую страницу при перетаскивании предметов.
    • Исправлена ошибка, из-за которой курсор мыши перескакивал с кнопок на метку «Надето».Кемпер капля чертежи: Фарпост - доска объявлений

Обновление от 28 января 2010

  • Небольшой набор шляп, Знатная куча шляп и Гигантская башня из шляп теперь не могут быть скованы с использованием жетонов класса.

Обновление от 19 марта 2010

  • Шапка беспредельщика, Кабуто убийцы, Трибониофорус Тиранус, Шляпа сутенёра, Прическа Элвиса, Сварочная маска, Тропический шлем стрелка и Судейский парик теперь могут быть использованы в системе создания предметов.
  • Медицинская маска и Борода с камерой теперь могут быть использованы для создания шляп.

Обновление от 28 апреля 2010

  • Кнопка создания вынесена в основное меню инвентаря.

Обновление от 12 мая 2010

  • [Недокументированное] Добавлены чертежи для ковки: «Расплавить Восстановленный металл», «Расплавить Очищенный металл», «Изготовить Штурмботинки», «Изготовить Плитка Далокош», «Изготовить Крушитель», «Изготовить Костыль», «Изготовить Крито-кола» и «Изготовить Шлем «Бонк»».Кемпер капля чертежи: Фарпост - доска объявлений
  • [Недокументированное] Штурмботинки теперь могут быть созданы в системе создания вещей, как и остальное оружие солдата.
  • [Недокументированное] Снижено количество требуемого оружия в чертеже «Расплавить Оружие класса» до 2.
  • [Недокументированное] Снижено количество требуемого оружия в чертежах «Изготовить Жетон класса» и «Изготовить Жетон слота» до 3.

Обновление от 10 июня 2010 (Обновление для macOS)

  • Полностью переделано меню, а также добавлены подсказки для окон снаряжения, рюкзака и ковки.

Обновление от 6 октября 2010

  • Купленные и полученные за достижения предметы теперь можно перековывать.
  • Подаренные предметы теперь можно перековывать.
  • Все вещи, созданные с применением предметов, недоступных к обмену, также будут недоступны к обмену.
  • Предметы сообщества, предметы, созданные игроком, и предметы Valve нельзя ни передавать, ни перековать.
  • Описание «Не куётся» изменено на «Недоступно для ковки».Кемпер капля чертежи: Фарпост - доска объявлений
  • [Недокументированное] Добавлены чертежи ковки для Горящих Рукавиц Ускорения и Вита-пилы.

Обновление от 8 октября 2010

  • [Недокументированное] Добавлены чертежи для Polycount-шляп с бонусами.

Обновление от 27 октября 2010 (Вииизг Фортресс)

  • Проклятый металл был добавлен в игру.

Обновление от 21 декабря 2010

  • Добавлено несколько чертежей для ковки нового оружия.

Обновление от 22 декабря 2010

  • Чертёж «Изготовить головной убор класса» больше не имеет шанса на ковку шляп для всех классов.

Обновление от 1 марта 2011

  • [Недокументированное]Добавлены чертежи для Заостренного осколка вулкана и Солнца на палочке.

Обновление от 15 марта 2011

  • Открыты все чертежи для всех игроков.
  • Большинство чертежей ковки стали дешевле:
    • Чертёж ковки Ампутатора изменен с «2 восстановленных металла + Спаситель» на «2 металлолома + Спаситель».Кемпер капля чертежи: Фарпост - доска объявлений
    • Чертёж ковки Латунного зверя изменен с «2 восстановленных металла + Наташа» на «1 восстановленный металл + Наташа».
    • Чертёж ковки Мясного бутерброда изменен с «Бутерброд + Крито-кола» на «1 восстановленный металл + Бутерброд»
    • Чертёж ковки Арбалета крестоносца изменен с «2 восстановленных металла + Охотник» на «2 металлолома + Охотник».
    • Чертёж ковки Плитки «Далокош» изменен с «Бонк! Атомный залп + Бутерброд» на «Металлолом + Бутерброд».
    • Чертёж ковки Кулаков Грозного Бегуна изменен с «1 восстановленный металл + ФСБ» на «2 металлолома + ФСБ»
    • Чертёж ковки Крушителя изменен с «Одноглазый горец + Уравнитель» на «1 металлолом + Уравнитель».
    • Чертёж ковки Секиры Пешего всадника без головы изменен с «2 очищенных металла + Проклятый металл + Шотландский головорез» на «1 очищенный металл + Проклятый металл + Шотландский головорез».
    • Чертёж ковки Острозуба изменен с «2 металлолома + Южное гостеприимство» на «1 металлолом + Южное гостеприимство».Кемпер капля чертежи: Фарпост - доска объявлений
    • Чертёж ковки Подкидыша изменен с «2 восстановленных металла + Шотландское сопротивление» на «1 восстановленный металл + Шотландское сопротивление».
    • Чертёж ковки Заостренного осколка вулкана изменен с «1 очищенный металл + Чистильщик + Разъединитель» на «2 восстановленных металла + Огнетопор».
    • Чертёж ковки Солнца на палочке изменен с «1 очищенный металл + Бостонский раздолбай» на «2 восстановленных металла + Бостонский раздолбай».
    • Чертёж ковки Аллапульского бревна изменен с «2 восстановленных металла + Дрёма» на «2 металлолома + Костыль».
    • Чертёж ковки Спасителя изменен с «1 восстановленный металл + Убер-пила» на «2 металлолома + Убер-пила».
    • Чертёж ковки Воинского духа изменен с «2 восстановленных металлов + КГБ» на «1 металлолом + КГБ».
  • Предметы, скованные по старым чертежам до обновления, получили старую закалку. К ним относятся предметы из наборов Австралийского Рождества, промо-акции Rift и набора «Сёгун».
  • [Недокументированное] Оружие из набора «Сёгун» получило собственные чертежи для ковки.Кемпер капля чертежи: Фарпост - доска объявлений

Обновление от 28 апреля 2011

  • [Недокументированное] Добавлены чертежи для создания Космо-значка и Рыбного батончика.

Обновление от 5 мая 2011 (Обновление «Записи»)

  • Созданные предметы теперь запоминают/показывают кто сковал их.
  • [Недокументированное] Защитное ведро, Конус мертвеца, Янычарская клятва и Гетманская шляпа теперь могут быть скованы.

Обновление от 6 мая 2011

  • Исправлена ошибка при ковке классовых жетонов.

Обновление от 10 мая 2011

  • Убрана возможность удаления порядкового номера ковки предмета.

Обновление от 12 мая 2011

  • Свирепый фукаамигаса, Хатимаки героя и Колпак знатока теперь могут быть скованы.

Обновление от 19 мая 2011

  • Знак волчьей школы, Трехрунный меч и Хвостик героя теперь могут быть скованы.

Обновление от 14 июня 2011

  • Капюшон волшебника и Молот теперь могут быть скованы.Кемпер капля чертежи: Фарпост - доска объявлений

Обновление от 23 июня 2011

  • Интерфейс ковки переработан с уклоном на чертежи, которые будут сразу же доступны игрокам
  • [Недокументированное] Переименованное стандартное оружие теперь может быть использовано в ковке.

Обновление от 18 июля 2011

  • Добавлена новая опция «Custom Blueprint» в меню особых чертежей
  • Эти вещи теперь можно сковать: Шлем шерифа, Полицейские очки, Тэм-о-шентер, Сапог стального величества, Железная девятка Несси, Водолазка мошенника, Шпоры дикого запада и Большая стальная челюсть для летнего веселья
  • Удалены лишние чертежи для ковки металла.
  • [Недокументированное] Почтовый дебошир теперь может быть скован.

Обновление от 2 августа 2011

  • [Недокументированное] Исправлена ошибка, при которой сообщение о предмете, полученного с помощью ковки не показывалось в окне чата.

Обновление от 9 августа 2011

  • Прародитель, Шлем драконорожденного, Ярость, Пип-бой и Винтокрыл теперь доступны для ковки.Кемпер капля чертежи: Фарпост - доска объявлений

Обновление от 15 сентября 2011

  • Эль Хефе и Маска шамана теперь могут быть скованы.

Обновление от 20 сентября 2011

  • Пилотка и Штальхельм теперь могут быть скованы.

Обновление от 17 октября 2011

  • [Недокументированное] Аромат старой доброй серы теперь может быть скован.

Обновление от 18 октября 2011

  • Исправлена ошибка, из-за которой следующие предметы не могли быть использованы в ковке: Некачественная волна, Доказательство покупки, Спиральный салад, Солнечные очки, Шлепанцы, Счастливчик номер 42, Летняя шляпа, Убийственный репортаж, Футбольные бутсы, Фанатский шарф, Манн-юбилейная бумажная шляпа.

Обновление от 27 октября 2011 (Очень страшный хеллоуинский выпуск)

  • [Недокументированное] Будоражащий кровь череп и Амулет вуду больше не могут быть скованы.

Обновление от 16 ноября 2011

  • Исправлена ошибка, из-за которой предметы с пустым классом ковки (craft_class) могли быть получены путем ковки.Кемпер капля чертежи: Фарпост - доска объявлений

Обновление от 23 ноября 2011

  • Лучадор времен холодной войны, Метка Святых и Кулако-покалипсис теперь доступны для ковки.

Обновление от 11 января 2012

  • Добавлены рецепты для ковки следующего оружия: Обёрточный убийца, Флогистонатор, Людоплав, Третья степень, Помсон 6000, Озарение, Сосулька, Праздничный удар.
  • Теперь при выборе предметов для ковки будут показаны их качества в дополнение к названию.
  • Кепка Эллиса теперь может быть использована при ковке.[7]
  • [Недокументированное] Убийственный репортаж теперь доступен для ковки.
  • [Недокументированное] Берет Билла теперь может быть использован при ковке.

Обновление от 14 февраля 2012

  • Шлем наемника, Болган, Фамильная эмблема болганов, Медаль наемника, Боевое каре и Камуфляжка бушмена теперь могут быть скованы.

Обновление от 27 июня 2012 (Обновление «Пиромания»)

  • Добавлен чертёж ковки для Кучки пепла.Кемпер капля чертежи: Фарпост - доска объявлений
  • [Недокументированное] Добавлены чертежи ковки для следующего оружия: Обрез Малыша, Дамский пистолет Красавчика, Базука бродяги, Обжигающий выстрел, Разжигатель разбойника, Карабин Чистильщика.

Обновление от 26 октября 2012 (Призрачный Хеллоуинский Выпуск)

  • [Недокументированное] Добавлен чертёж ковки для Горстки проклятий.

Обновление от 20 декабря 2012 (Меха-обновление)

  • [Недокументированное] Добавлены чертежи ковки для следующего оружия: Вакцинатор, Пушка без лафета, Спасатель.

Обновление от 24 января 2013

  • Спасатель может быть использован при ковке.
  • [Недокументированное] Последняя соломинка, Грива гризли, Плюшевый приз, Шарф зимних чудес, Консьерж-убийца, Дер Винтермантель, Освежающий сквозняк, Солдатские лыжные очки, Хладнокровный убийца, Доктор на отдыхе, Скаутские пальчики, Суровые наушнички, Прическа хоккеиста, Мохнатый Манн, Кашне наемника и Гроза сараев теперь могут быть скованы.Кемпер капля чертежи: Фарпост - доска объявлений

Обновление от 4 марта 2013

  • Добавлены чертежи ковки для следующего оружия: Тренировочный липучкомёт, Тренировочный ракетомёт.

Обновление от 21 ноября 2013 (Обновление «Два города»)

  • [Недокументированное] Части роботов были добавлены в игру.

Обновление от 18 июня 2014

  • Добавлены чертежи ковки для нового оружия.

Обновление от 17 сентября 2014

  • [Недокументированное] Аксессуары из набора из сейфов Манн Ко теперь могут быть использованы при ковке.

Другие недокументированные изменения:

  • Когда предметы категории «Разное» были отделены от головных уборов, у Бороды с камерой и других головных уборов шпиона шанс выпадения был как у обычного оружия, поэтому неудивительно, что к концу недели эта вещь стала отнюдь не редкой. Несмотря на то, что Борода с камерой теперь считалась ‘шляпой’ (хотя и относилась к категории «Разное»), было невозможно использовать 2 Бороды с камерами для получения другой шляпы (вместо этого получался другой предмет из категории «Разное»).Кемпер капля чертежи: Фарпост - доска объявлений После следующего обновления шанс выпадения Бороды с камерой был исправлен, и сейчас можно получить из 2 Бород с камерами шляпу.
  • В файле items_game.txt можно было найти упоминание о жетонах слотов «Граната», «Постройка», «Голова» и «КПК1», но для них не было создано чертежей, и, как таковые, эти предметы были удалены из игры во время обновления «Манн-кономика». Ранее можно было изготовить Жетон слота — Голова, поместив 4 шляпы в поле ковки, однако с выходом обновления «Манн-кономика» все чертежи с данными жетонами были удалены.

Обновление от 22 декабря 2014

  • Добавлены чертежи ковки для следующего оружия: Паническая атака, Быстромет, Железный бомбардир.
  • Добавлен чертёж ковки Подаркопульты.
  • При ковке предмета из ингредиентов, которые являются временно непередаваемыми, результат будет также временно непередаваемым.

Обновление от 12 октября 2015

  • Исправлена ошибка, из-за которой игроки не могли использовать некоторые рецепты ковки.Кемпер капля чертежи: Фарпост - доска объявлений

Обновление от 7 января 2016

  • [Недокументированное] Удалён рецепт для ковки Подаркопульты.

Заметки

  • По состоянию на 5 мая 2011 года, на любом скованном оружии или предмете будет отображаться надпись в описании «Сковал: ИМЯ ИГРОКА». Эту надпись можно убрать, выбрав необходимый предмет и нажав кнопку «Восстановить» в рюкзаке.
  • Создание очищенного или восстановленного металла с использованием одного или нескольких металлов, недоступных для обмена, приведет к созданию всего получаемого в данном процессе металла недоступным для обмена.

Ошибки

  • Иногда случалось так, что люди «находили» металлолом. Самая распространённая причина — игрок терял соединение со Steam после нажатия кнопки «Сковать». Предметы расходовались согласно использованному рецепту, а вот полученный предмет не выдавался, пока игрок не умрёт. Вот и получалась фальшивая надпись: «ИМЯ ИГРОКА нашёл: ОДИН ИЗ МЕТАЛЛОВ».
  • Металл, недоступный для обмена, а также предметы, созданные при помощи того же металла, стали доступны для обмена в связи с ошибкой, пока не вышло следующее обновление.Кемпер капля чертежи: Фарпост - доска объявлений Такое поведение наблюдалось во время обновления «Вииизг Фортресс», а именно с Амулетами вуду и Будоражащими кровь черепами, скованными при помощи недоступного для обмена Проклятого металла. Хеллоуинские аксессуары, скованные до 10 ноября 2010 года, стали доступными для обмена после обновления, но аксессуары, скованные уже после обновления, оставались недоступными для обмена. Предполагается, что Valve уже исправили эту ошибку.
  • При просмотре всего рюкзака во время выбора предмета для чертежа ковки, сначала отображается пустой слот, а уже всё остальное идет в правильном порядке, в результате чего предметы из правой колонки могут отображаться слева, нижний правый предмет может отображаться в верхнем правом углу следующей страницы, а последний предмет в рюкзаке вовсе может стать недоступным.
  • Иногда, при использовании оружия странного типа как ингредиента для ковки, результат покажет «Нет подходящий чертежей».

Демонстрация ковки

Примечания и заметки

  1. ↑ http://www.Кемпер капля чертежи: Фарпост - доска объявлений teamfortress.com/freetoplay/faq.php «Team Fortress 2: Free-to-Play» — ЧаВО (английский)
  2. a b Если игрок использует в ковке оружие для нескольких классов и жетон класса, или же 3 одинаковых оружия для нескольких классов и выберет чертёж «Изготовить: Жетон класса», в результате получится жетон первого по списку класса, который может использовать это оружие (например, с тремя Костылями будет изготовлен жетон класса — Солдат; с тремя Посохами свободы будет изготовлен жетон класса — Разведчик).
  3. a b Аксессуары не могут быть использованы для создания соответствующего жетона слота.
  4. ↑ Бейсбольный шлем, нужный для ковки, не сохраняет своих свойств, таких как уровень, качество, краску и новые имя и/или описание. Уровень будет случайным.
  5. a b c d Эти чертежи нуждаются в специальных ингредиентах, недоступных через ковку.
  6. ↑ С помощью этого чертежа вещи можно ковать простым перетаскиванием ингредиентов в окно ковки, как это делалось до Убер-обновления.Кемпер капля чертежи: Фарпост - доска объявлений
  7. ↑ Однако, Кепку Эллиса фактически нельзя было использовать как ингредиент при ковке. Кепка Эллиса стала доступной для ковки после 12 января.

Ссылки

  • Ковка в Обновлении «Война!» (английский)
  • Первое упоминание о ковке (английский)

Самодельный дом на прицепе

Главная » Разное » Самодельный дом на прицепе


Жилой модуль в прицеп: 9 чертежей своими руками

Все больше и больше людей в наше время предпочитают выезжать за город с комфортом. Для этого они используют автомобильные жилые прицепы.

Сам процесс проектирования считается  самой интересной стадией реализации самостоятельного проекта.

Процесс создания кемпера начинается с изготовления макета прицепа, на котором потом и будет создан макет самого жилого модуля.

Заранее стоит продумать основное назначение жилого прицепа, т.е. что будет внутри — вместимость, количество спальных мест, дополнительное оборудование, кухонная утварь (холодильник, мойка,  газовая плита и т.Кемпер капля чертежи: Фарпост - доска объявлений п.), а также запасной АКБ, генератор, бак для воды, душ, санузел, сливной бак.

Каркас прицепа.

10 чертежей (размеры» >

Кемпер чертеж.10 чертежей (размеры» >

Прицеп капля чертеж.

10 чертежей (размеры» >

 Одноосный прицеп.  Передвижной прицеп-дом.

10 чертежей (размеры» >

Кемпер капля чертежи. Чертеж дома на колесах для строительства не большого жилого прицепа.10 чертежей (размеры» >Прицеп капля чертежи  для легковых автомобилей.

10 чертежей (размеры» >

Чертеж прицепа для легковых автомобилей.

10 чертежей (размеры» >

Туристический прицеп Капля своими руками.

10 чертежей (размеры» >

Домик на колёсах своими руками. Чертеж для строительства не большого жилого прицепа.

10 чертежей (размеры» >

Чертежи самодельного прицепа-дачи. Его размер позволит комфортно жить на даче.

10 чертежей (размеры» >

Создавая свое жилище на колесах, без тяжелого труда не обойтись. Но результат, того стоит.Кемпер капля чертежи: Фарпост - доска объявлений

Дом на колесах для многих семей считается очень дорогостоящим удовольствием. Но желание часто выезжать на природу, рыбалку или даже к морю на своем транспорте, без привязки к месту жительства можно осуществить, имея обычный прицеп.

Съемный жилой модуль можно использовать в любое время года. Использование съемное жилого модуля, позволяет использовать прицеп не только как жилой дом, но и по предназначению.

В съемном жилом модуле, в зависимости от его размера и комплектации, можно разместить небольшую комнату соспальным местом, кухоньку с холодильником, мойкой и газовой плитой, санузел и другое дополнительное оборудование, которое может пригодиться в дальней поездке.

В статье рассмотрены варианты съемных жилых модулей в прицеп.

Жилой модуль в автомобильный прицеп.

Съёмный жилой модуль большего размера самого прицепа. Модуль установлен на одноосном прицепе.

Не большой съемный жилой модуль для туризма, охоты и рыбалки созданный своими руками.

Съемный жилой модуль с дополнительными четырьмя опорами.Кемпер капля чертежи: Фарпост - доска объявлений Стойки создаютдополнительную устойчивость конструкции.

Туристический съемный жилой модуль без задней части прицепа.

Съемный двухосный жилой модуль с повышенной грузоподъемностью и улучшенной комплектацией.

Компактный съемный жилой модуль.

Каркасный съемный жилой модуль с местом для груза.

Съемный жилой модуль, установленный на платформу для перевозки автомобилей.

Автокемпер. Съемный жилой модуль.

Мечта любого путешественника – это дом на колесах!

Для любителей путешествовать вместе с семьей, комфортно спать, ни от кого не зависеть в любом месте можно создать своими руками компактный кемпер. Такой дом на колесах, несмотря на скромные размеры, сможет разместить всё необходимое в путешествиях. В  нем можно создать уют маленькой квартиры.

Существует несколько названий такого передвижного чуда: прицеп — кемпер, прицеп — дача, дом на колесах и жилой прицеп.

Свое название жилой прицеп получил не случайно, ведь в этой постройке есть все что нужно, в зависимости от целей и пожеланий.Кемпер капля чертежи: Фарпост - доска объявлений

В таком доме может располагаться несколько спальных мест. А также холодильник, мойка,  газовая плита, полочки для одежды, место для груза, дополнительные аккумуляторные блоки, генератор. Еще и бак для воды, душ, санузел и сливной бак.

В этой статье можно ознакомиться с разными вариантами жилых прицепов для легковых автомобилей, сделанными своими руками.

Стандартный прицеп, установленный на платформу.

Комфортабельный жилой прицеп, сделанный своими руками.

Жилой прицеп для легкового автомобиля с грузовым багажником на крыше.

Жилой прицеп на одноосном шасси, прекрасной подойдет для отдыха на природе и рыбалке.

Жилой открытый прицеп с террасой для комфортного проживания.

Жилой прицеп утепленный.

Домик на колёсах своими руками. Можно использовать для рыбалки, охоты, комфортного отдыха и путешествий, выезда на природу с ночевкой, а также для поездки на море с ночевкой.

Вид жилого прицепа с навесом для легкового автомобиля.

Одноосный прицеп малогабаритный.Кемпер капля чертежи: Фарпост - доска объявлений

Прицеп в процессе изготовления. Вид прицепа перед обшивкой.

Самодельный автодом с палаткой.

Путешествие — это всегда здорово!

Самодельный прицеп (15 фото) — Bestofhouse.net

Самодельный прицеп — Самодельный прицеп украден. Сообщается, что самодельный двухосный прицеп в Онтарио был украден в воскресенье на пятой авеню. Сразу рядом с железнодорожным переездом. Начальник полиции Марк Александр сказал, что оценивается приблизительно.

Название лицензии на серийный номер самодельного прицепа. Серийные номера самодельных прицепов Название лицензии Служба общественной безопасности Полиция штата Луизиана получает табличку.

Ниже представлены 15 лучших картинок коллекции Home Made Trailer в высоком разрешении.Щелкните изображение для увеличения размера изображения и получения дополнительных сведений.

1. Самодельный трейлер

2. Резьба Маленький самодельный трейлер

3.Кемпер капля чертежи: Фарпост - доска объявлений Простой, но милый самодельный внедорожный трейлер

4. Домашний трейлер Sunline Camlub Форумы

5. Необходимо включить Javascript

6.Самодельный прицеп Img

7. Самодельный трейлер для кемпинга

8. Дата регистрации

9. Прицеп только что закончил прошел тест

Самодельный прицеп для квадроцикла Loadin Ride

11. Самодельные бортовые прицепы для мотоциклов

12. Самодельный прицеп Teardrop

13.Самодельный джип прицеп Джипы

14. Самодельный прицеп

15. Столбы



.

123 Самодельные фотографии трейлеров — бесплатные фотографии и стоковые фотографии Dreamstime

Старый самодельный прицеп для авто. В деревне

Старый самодельный прицеп для авто.Кемпер капля чертежи: Фарпост - доска объявлений В деревне

Самодельный фургон для автомобиля. Небольшой самодельный деревянный прицеп для перевозки мелких грузов

Самодельный передвижной улей-прицеп с размещенным на нем множеством ульев возле подсолнечного поля.Летний сельский пейзаж.

Ретро старинный самодельный тракторный прицеп с металлической и деревянной рамой, оставленный в грязном заднем дворе, покрытом листовым металлом. Удерживается деревянным бревном и

Передняя часть деревянных старинный ретро самодельный трактор прицеп с сильно изношенными шинами и ржавой крепью слева в заднем дворе. Украшение в окружении необрезанного

Самодельный самодельный прицеп тракторный из прочного металла, уложенный подготовленными дровами и укрытый для защиты брезентом.Оставлен на заднем дворе особняка

Самодельный импровизированный разноцветный улей на заднем дворе, установленный на самодельном трейлере и оставленный на лугу в окружении деревьев и ясного голубого цвета. Небо на заднем плане на теплом

Самодельный деревянный сельскохозяйственный тракторный прицеп припаркован на заднем дворе на неразрезанной траве с уложенными дровами на заднем плане.Кемпер капля чертежи: Фарпост - доска объявлений В теплый солнечный весенний день

Прицеп тракторный.Самодельный прицеп с приводом от трактора под строительную раму и колеса на открытом воздухе во дворе фермы

Самодельный хитрый трейлер для путешествий на солнечном Нью-Смирна-Бич, Флорида. Ремесленный трейлер концепции путешествия в окружении стручков семян мангрового дерева на Нью-Смирна-Бич, Флорида

Совок трактора становится прицепом. Самодельный прицеп создается из фронтального трактора-погрузчика или ковша, нескольких стальных колес и рамы

.

Невероятный крошечный дом на колесах в кемпинге на Аляске.Оригинальный самодельный прицеп с фаркопом, припаркованный летом на севере

Двухцилиндровый трактор John Deer 80. Далтон, Миннесота, 9 сентября 2107 года: трактор John Deere с усилителем рулевого управления 80 частично припаркован за самодельным зеленым фургоном

Самодельная хижина в сельской местности. Полный и подробный вид самодельной хижины в сельской местности с красивыми заснеженными горами на заднем плане

Варенье домашнее.Кемпер капля чертежи: Фарпост - доска объявлений И свежие фрукты

Трактор, тянущий прицеп по вспаханному сельскохозяйственному полю. С деревьями дороги драматическое небо

Старый самодельный трактор на белом фоне изолированных.

Старый ржавый прицеп и пень. Прицеп для перевозки грузов

Старый ржавый прицеп и пень.Прицеп для перевозки грузов.

Передвижная пасека-прицеп в лесу. Старая передвижная пасека-прицеп в лесу в ожидании пчел

Самодельный вездеход с прицепом, созданный на базе мотоцикла тяжелого класса Урал и из запчастей. С автотранспорта

Самодельный вездеход с прицепом, созданный на базе мотоцикла тяжелого класса Урал и из запчастей.С автотранспорта

Самодельный вездеход с прицепом, созданный на базе мотоцикла тяжелого класса Урал и из запчастей. С автотранспорта

.

Подержанный самодельный прицеп на продажу и на онлайн-аукционе утилизации

Поиск

  • Справка

Глобальные местоположения

  • Канада
  • объединенное Королевство

IAA Авторизоваться или регистр

  • Автомобили и аукционы Автомобили и аукционы
    • Живые аукционы
    • Быстрый поиск
    • Расширенный поиск
    • Пункты
    • Узнать больше
    • Срочные аукционы
    • Купить сейчас
    • Dream Rides
    • Rec Rides
    • Прокатные аттракционы
    • Специальность
    • Виртуальный переулок
  • Мой аукционный центр Мой аукционный центр
    • пожалуйста, войдите
  • Почему именно IAA?
  • Новости и аналитика
  • Компания

Фильтры

    Поиск .Кемпер капля чертежи: Фарпост - доска объявлений


    Смотрите также

    • Самодельные мотобуксировщики
    • Самодельный усилитель для модема
    • Самодельные бабочки
    • Самодельная картофелесажалка для мотоблока нева чертежи и схемы
    • Самодельный комбайн для обмолота зерна
    • Самодельные осенние платья
    • Самодельные снегозадержатели на крышу
    • Как сделать самодельный фильтр для очистки воды
    • Самодельная стойка для болгарки чертежи
    • Молот кузнечный самодельный рессорный
    • Самодельные багги фото

    11 бесплатных чертежей каплевидного автофургона (загрузки в формате PDF)

    by Gary Michaels

    Я сейчас обновляю планы каплевидного кемпера и создаю для каждого из них современную 3D-версию Sketchup. Если вы хотите узнать, как построить трейлер-каплевидку, добавьте эту страницу в закладки.

    Эти планы предоставляются как есть, без какой-либо поддержки или указаний с нашей стороны, если вы решите взяться за один из этих проектов.Кемпер капля чертежи: Фарпост - доска объявлений Многие люди следовали этим точным планам, чтобы построить свои собственные каплевидные кемперы, вы найдете примеры некоторых из этих сборок вместе с каждым из планов в загружаемом формате PDF ниже.

    11 Бесплатные планы кемперов Teardrop

    Содержание

    1. Wanderer 8/10

    Конструкция Wanderer предназначена для использования в качестве самого большого кузова прицепа, который можно безопасно установить на комплект универсального прицепа Harbour Freight 4×8. Название происходит от двух дизайнов, которые вдохновили его, Wander Bug и Wander Pup, оба в винтажных планах T&TTT.

    Несколько вариантов компоновки

    Эти планы включают несколько вариантов компоновки для прицепов 4×8 и 4×10 футов.

    Загрузить чертежи в формате PDF

    2. Pico-Light (подходит в качестве мотоциклетного кемпера Teardrop)

    Конструкция Pico-Light призвана стать самым маленьким и легким прицепом, в котором могут разместиться два человека.Кемпер капля чертежи: Фарпост - доска объявлений Он даже меньше, чем «обычная» капля размером 8 футов на 4 фута, и в нем нет камбуза или каких-либо шкафов.

    Однако его размер и вес делают его пригодным для буксировки самых маленьких транспортных средств, включая большие мотоциклы. Подробная оценка веса предполагает пустой вес 280 фунтов. 9-12.

    Скачать чертежи в формате PDF

    3. Сверхлегкое шасси

    Ниже приведены некоторые конструкции простого самодельного шасси, подходящего для сверхлегких и других очень легких каплевидных прицепов. Все они имеют одинаковую базовую раму в виде углового язычка А-образной рамы, соединенного с короткими уголками, к которым крепятся ось и кузов. В конструкции используются только резиновые торсионные оси, поскольку ось с листовой рессорой потребует большей поперечной прочности.

    Существует четыре версии этой рамы прицепа, подходящие для кузовов шириной 48 и 60 дюймов, а также для болтовой или сварной конструкции.

    Загрузить чертежи в формате PDF

    4.

    Кемпер капля чертежи: Фарпост - доска объявлений Прицеп Grumman 2 Teardrop Чертежи

    Grumman — один из самых красивых каплевидных дизайнов, и этого достаточно, чтобы захотеть его скопировать. Но это также очень разумная конструкция — с алюминиевым сайдингом, то, как передняя и задняя изгибы не слишком далеки от вертикали в нижней части прицепа, придает прицепу большой внутренний объем.

    Вместо того, чтобы пытаться создать идеальную копию, этот дизайн следует стилю оригинала, но с некоторыми отличиями: в частности, планы 5×10 и 5×8 приведены ниже.

    Скачать чертежи в формате PDF

    5. Виджет

    Этот дизайн начинался как зимняя версия предыдущего проекта, но был изменен, чтобы разместить камбуз внутри, стал немного длиннее и в итоге получил другой дизайн. Этот набор чертежей доступен для многократной загрузки:

    Загрузить чертежи как PDF

    6. Компактный

    Прицеп для кемпинга Compact этого размера очень удобен — его легко хранить, легко буксировать, но он вместительный для двух человек.Кемпер капля чертежи: Фарпост - доска объявлений — и несколько человек выразили заинтересованность в создании версий этого дизайна, которые были на этом веб-сайте. Однако в трейлере такого размера гораздо больше, чем в слезинке, поэтому в планах должно быть гораздо больше деталей.

    Загрузить планы в формате PDF

    7. 2 + 2

    Несколько человек описывали кемпинг со своими детьми в слезах – как правило, помещая их в палатку. Возможно, некоторые предпочтут иметь место для своих детей в своем трейлере, особенно когда они младше. Этот дизайн трейлера направлен на это. Кузов прицепа имеет размеры 12 футов x 6 футов x 4 фута, а его профиль во многом основан на Cub/Modernistic. Если в кемпинге нет детей, эта версия предлагает много места для хранения.

    Скачать чертежи в формате PDF

    8. Campster 12

    Campster 12 разработан Грантом Уиппом. В кемпинге могут разместиться двое взрослых и двое (больших) детей. Внутри есть двойная обеденная зона для еды, а верхнюю койку можно сложить, чтобы получился диван.Кемпер капля чертежи: Фарпост - доска объявлений Низкое пространство для ног на всю ширину дает 65-дюймовое пространство над головой — достаточное для приседания — при этом обеспечивая 9-дюймовый дорожный просвет. В конце койки есть место для небольшого шкафа — или шкаф можно убрать, а койки сделать длиннее.

    Загрузить чертежи в формате PDF

    9. Простой

    Идея создания простого прицепа заключалась в разработке простейшего прицепа размером 4 х 8 футов, который можно было бы построить на базе комплекта универсального прицепа Harbour Freight. Есть два альтернативных профиля, показанных либо с квадратной спинкой, либо с частичным наклоном спины, как у кузнечика.

    Скачать чертежи в формате PDF

    10. Rimple

    Простой дизайн с закругленными углами – отсюда и название Rimple. Радиус углов одинаковый на обоих концах, так что, возможно, технически это не капля!

    Скачать чертежи в формате PDF

    11. Легкий New Cub

    Это новая версия конструкции New Cub, предназначенная для использования в Европе, поэтому она максимально легкая и имеет колеса меньшего размера.Кемпер капля чертежи: Фарпост - доска объявлений

    Скачать чертежи в формате PDF

    Надеемся, что эти чертежи трейлеров для кемперов будут вам полезны. Мы можем расширить эту страницу, добавив больше дизайнов и идей, если будет достаточно интереса.

    Ваши вопросы о самодельном кемпере

    Могу ли я построить свой собственный трейлер-капля?

    Создание собственного каплевидного кемпера означает, что вы получаете все преимущества индивидуальной сборки и функции по ценам, которые многие могут себе позволить . Конечно, для этого потребуется немного усилий, но построить каплевидный трейлер может быть намного проще, чем вы думаете.

    Сколько стоит построить каплевидный кемпер своими руками?

    Ориентировочная стоимость сборки одной из этих моделей составляет от 2000 до 3000 долларов США  в зависимости от кемпера, хотя есть много импровизаций, которые вы можете сделать, чтобы настроить слезинку по своему вкусу и бюджету.

    Легко ли построить кемпер в форме капли?

    Эти небольшие аэродинамические и легкие прицепы легко буксируются автомобилем, что делает их экологически и экономически безопасными.Кемпер капля чертежи: Фарпост - доска объявлений Их также относительно легко построить при минимальных вложениях .

    Дешевле ли построить кемпер в форме капли?

    Строительство собственного каплевидного трейлера может стоить меньше половины стоимости самого дешевого каплевидного прицепа на рынке .

    Какую фанеру вы используете для каплевидного трейлера?

    Пол каркаса должен быть покрыт фанерой толщиной 3/4 дюйма. Для этого лучше всего использовать обработанную под давлением фанеру , так как в противном случае велика вероятность ее разложения от брызг воды, попадающих на нижнюю сторону во время движения.

    Нужна изоляция в каплевидном прицепе?

    Да. В любом трейлере тепло будет быстро теряться, если кемпер не будет хорошо изолирован. Изоляция измеряется значением R, которое является термином, используемым для теплового сопротивления. Чем выше значение R, тем более термостойкими будут стены вашего кемпера. Изоляция из стекловолокна является лучшей изоляцией для постоянного поддержания температуры.Кемпер капля чертежи: Фарпост - доска объявлений

    Также читайте:

    • 10+ Лучшие прицепы для туристов по слезу. Производители прицепов (ОБНОВЛЕНО)
    Сохраните и поделитесь изображениями ниже в Pinterest
    • Автор
    • Последние сообщения

    Гэри Майклз

    После года путешествия по Европе в самодельном переоборудованном фургоне Гэри отправился в путешествие по Европе. Азии, чтобы познакомиться с новыми культурами и образом жизни «цифровых кочевников». Именно тогда он запустил OffGridSpot, чтобы вдохновить других любителей автодомов и необычных искателей приключений.

    Последние сообщения Гэри Майклза (посмотреть все)

    Чертежи трейлера DIY Teardrop — Wander Tears

    Превратите МЕСЯЦЫ в МИНУТЫ.

    Сотни самодельщиков, таких же, как и вы, реализовали свою мечту построить крошечный кемпер. Начните строить немедленно, без месяцев исследований и планирования, которые требуются для проектирования и создания крошечного кемпера профессионального уровня.Кемпер капля чертежи: Фарпост - доска объявлений

    Среднее время, затрачиваемое на постройку высококачественного каплевидного кемпера без чертежей, составляет 12 месяцев. Это включает в себя от 4 до 6 месяцев обучения, планирования и проектирования.

    С этими планами вы можете рассчитывать на свой первый поход через 4 месяца или меньше!

    Схемы своими руками

    • Схемы своими руками |
    • Гиды |
    • Подарочная карта |
    • Академия |
    • Все
    • Схемы своими руками
    • Гиды
    • Подарочная карта
    • Академия

    The Vaga DIY Plans v1.Кемпер капля чертежи: Фарпост - доска объявлений 5

    Цена продажи: 157,00 долларов США Первоначальная цена: 247,00 долларов США

    Wander Tears DIY Academy — LIMITED Accountability Group (бета)

    Цена продажи: 147,00 долларов США Первоначальная цена: 297,00 долларов США

    Обновления Руководство по сборке

    Цена продажи: 47,00 долларов США Первоначальная цена: 67,00 долларов США

    Самодельные чертежи Renegade

    Цена продажи: $127,00 Первоначальная цена: $157,00

    Руководство по сборке рамы прицепа 5×8

    Цена продажи: $47,00 Первоначальная цена: $67,00

    The Hopper 4×8 (только изделия из дерева) Планы

    Цена продажи: 37,00 долларов США Первоначальная цена: 47,00 долларов США

    Когда мы построили первую каплю своими руками, мы потратили бессчетное количество часов на исследования, изучение новых дизайнерских программ, просмотр видео на YouTube и изучение форумов. Мы не хотели просто построить трейлер, мы хотели создать базовый лагерь на колесах, который был бы эстетичным, функциональным и качественным.Кемпер капля чертежи: Фарпост - доска объявлений Мы хотели что-то, что будет продолжаться.

    С момента нашей первой сборки мы усовершенствовали наши проекты и улучшили наши методы, и поместили все в легкий для понимания документ. Мы создали планы, которые ЖЕЛАЛИ иметь, будучи строителями-новичками.

    Ускорьте сборку и постройте ее правильно с первого раза! Мы не хотим видеть сообщение от вас в будущем с вопросом, как починить ваш самодельный кемпер!!

    • «Все части были выложены со ссылками на их покупку, а также есть описания, которые помогут вам пройти через процесс сложных разделов сборки. Картинки и чертежи с размерами тоже очень помогли!»

      -Итан

    • «Легко справляться с планами.Кемпер капля чертежи: Фарпост - доска объявлений Они значительно экономят время и просты для понимания. Мне очень нравится сборка».

      -Чарли

    • «Узнай планы Дэнни! Мы не смогли бы добиться такого большого прогресса за две недели без надежного набора указаний, списка вырезок или наброска модели. Весь процесс был очень увлекательным, а доступность всей необходимой информации была секретом нашего успеха!»

      -Али

    • «Я могу только рекомендовать этот продукт. С его помощью вы избавитесь от всех ошибок, которые можно совершить, начиная с мира Tiny Campers, но оставляете место, чтобы поставить свою собственную печать и адаптировать дизайн, чтобы получить Squaredrop своей мечты.Кемпер капля чертежи: Фарпост - доска объявлений Эти планы — только начало проекта, стиля путешествия и миллиардов историй, которые вы с ним проживете. Дерзайте и наслаждайтесь поездкой!»

      -ХуанПабло

    • «Наличие планов поможет вам определить правильное время, правильное использование материалов, правильных инструментов и позволит избежать пустой траты времени и денег. Все есть. Планы просты для понимания и визуально полезны».

      -Эрик

    • «Планы были отличным источником для начала работы и прекрасным руководством на этом пути. Добавление схемы подключения было чрезвычайно полезным. Встроенные «предупреждения» о том, чего следует избегать, значительно экономили время.Кемпер капля чертежи: Фарпост - доска объявлений Планы сэкономили мне по крайней мере 20 часов времени, потраченного на планирование. Оно того стоит!»

      — Люк

    • «Купить планы и сделать это — мой лучший совет. Как только вы получите планы, ресурсы, которые вам понадобятся на этом пути, станут доступны вам. Меня поразило, что несколько раз у меня возникали вопросы, и Дэнни и Пейдж снимали видео, чтобы показать, как это делается. Я не знаю никого, кто бы предлагал такую ​​поддержку!»

      -Крис

    • «Планы сделали это возможным. Мы бы даже не начали этот процесс без планов Wander Tears, потому что они были единственными, которые, как мы нашли, заставили нас почувствовать себя способными на это».Кемпер капля чертежи: Фарпост - доска объявлений

      -Лорен и Анна

    • «Наличие планов действительно сократило время сборки. Я нервничал, когда начинал работать над ним раньше, потому что понятия не имел, с чего начать. Но в планах было все предусмотрено, и проект был относительно простым».

      — Джесси

    • «Оно предназначено для тех, кто собирается построить каплевидную форму и не имеет большого опыта работы с деревом. Если на заборе… получить планы и попробовать. С этими планами вы можете построить что-то, что будет безопасно путешествовать по стране».

      -Джон

    • «Планы отличные, очень легко следовать! Страница Facebook, на которой размещены планы покупки в качестве ресурса для других зданий из тех же планов, бесценна, и возможность задавать вопросы и получать быстрые ответы очень ценна».Кемпер капля чертежи: Фарпост - доска объявлений

      -Кинан

    • «Наличие планов придало мне гораздо больше уверенности в том, что я действительно смогу приступить к созданию трейлера. Я внес изменения, но поскольку у меня были планы, я был более уверен, что я могу изменить, а что оставить в покое. Я уверен, что если бы у меня не было планов, я бы потратил намного больше времени и, возможно, вообще отказался бы от этого».

      -Шенди

    • «Использование планов определенно немного сокращает временную шкалу. Количество исследований, которые мне пришлось бы провести, чтобы воспроизвести эти планы, было бы монументальным предприятием».

      -Джош

    Почему блуждают слезы?

    Мы были на вашем месте!

    Когда мы впервые решили построить слезинку, мы хотели использовать уже существующие планы.Кемпер капля чертежи: Фарпост - доска объявлений Но все, что мы нашли, не соответствовало нашим стандартам. Итак, мы приступаем к работе. Мы провели месяцы исследований, изучили САПР, спроектировали наш идеальный кемпер и усовершенствовали наши методы. Мы тратим время, чтобы вам не пришлось!

    Ресурсы и материалы

    Одна из самых ценных частей наших планов — список вырезок. Это перенесет ваш проект из мечты в реальность за короткое время. Как только все будет вырезано, ваша слезинка сложится, как пазл. Вы будете удивлены, как быстро вы сможете завершить этот проект!

    Поддержка на протяжении всего процесса

    Когда вы строите с помощью Wander Tears, мы хотим, чтобы ваша слезинка оживала. После покупки наших планов Vaga вам предлагается присоединиться к нашему эксклюзивному онлайн-сообществу с другими людьми, которые строят или завершили свои сборки, используя те же планы.

    «Я не могу передать словами, насколько невероятно полезными были планы для нас во время путешествия. Я знал, что мы нашли что-то особенное в этих планах, когда я впервые увидел их, но я не мог представить, что они будут настолько ценными.Кемпер капля чертежи: Фарпост - доска объявлений

    Помимо огромной экономии времени на исследования и планирование, сообщество по планированию и созданию дает нам чувство безопасности на каждом этапе».

    -Джефф

    • Да, все наши каплевидные планы DIY включают характеристики рамы прицепа, а также варианты покупки рамы.

    • Vaga — это наш классический каплевидный дизайн. Он включает в себя место для матраца размера «queen-size» в каюте, полный люк, камбуз и место для более прохладной горки.Кемпер капля чертежи: Фарпост - доска объявлений Renegade немного проще в сборке, так как по длине требуется только лист фанеры. В салоне также есть место для матраца размера «queen-size» и полки для хранения вещей, а в задней части есть полулюк-камбуз. Сравните модели больше здесь!

    • Скорее всего! Благодаря прочной стальной раме модели Vaga и Renegade имеют сухой вес около 1200 фунтов. Хоппер весит <900 фунтов. Большинство автомобилей могут буксировать наши кемперы. Проверьте характеристики вашего конкретного автомобиля, чтобы быть уверенным.

    • Да, у нас есть мастера, которые модифицировали Vaga Plans, чтобы они стали длиннее, добавив дополнительные два фута в центре кемпера, сохранив переднюю и заднюю изгибы одинаковыми.

    • Нет. Все наши планы, руководства и ресурсы «Сделай сам» предназначены только для личного использования.Кемпер капля чертежи: Фарпост - доска объявлений Если вы хотите создавать и продавать слезинки, вам нужна дополнительная лицензия на использование наших моделей и планов. Пожалуйста, напишите [email protected]

    Сделай это

    Ищете раму прицепа для каплевидной сборки своими руками?

    Мы производим рамы и шасси прицепов для домашних мастеров! Добавьте такие элементы, как независимая подвеска, несущие крылья и внедорожные шины.

    Отказ от ответственности:

    Все планы, руководства и модели предназначены только для личного использования. Использование в личных целях означает некоммерческое использование модели для демонстрации на личных веб-сайтах и ​​компьютерах, а также для изготовления распечаток изображений или видеокопий для личного использования. Все планы, руководства и модели не могут быть использованы каким-либо образом, при котором вы взимаете деньги, взимаете плату или получаете какое-либо вознаграждение. Все планы, руководства и модели не могут быть использованы в рекламе.Кемпер капля чертежи: Фарпост - доска объявлений Все планы, руководства и модели нельзя перепродавать, повторно лицензировать или сублицензировать.

    • Право собственности, а также все права в настоящее время и в будущем на все планы, руководства и модели остаются исключительно за Wander Tears, LLC.

    10 лучших планов кемперов Teardrop

    Наступило лето, а это значит, что пора отправиться в поход. Один из лучших способов поиска приключений — это прицеп-капелька.

    Прицеп-капля — это небольшой и легкий кемпер, обычно шириной от 4 до 6 футов и длиной от 8 до 10 футов. Он имеет относительно большие колеса, которые расположены за пределами корпуса кемпера. Транспортное средство обычно весит менее 1000 фунтов, поэтому почти любому четырехколесному транспортному средству нетрудно буксировать его, не потребляя топлива.

    Трейлер-капля обычно имеет небольшое пространство, где два человека могут спать и хранить свою одежду и другие предметы. В задней части расположена небольшая зона для приготовления пищи.Кемпер капля чертежи: Фарпост - доска объявлений Прицепы Teardrop питаются от аккумуляторной батареи, хотя некоторые из них также имеют подключение к основному источнику питания.

    Связанный: Выдающиеся наборы для кемперов Teardrop | Лучшие легкие кемперы до 3000 фунтов | Обзор RVezy после аренды нашего первого кемпера на колесах с этого веб-сайта и приложения по аренде автодомов | Лучший одноранговый автодом | Веб-сайт и приложение по аренде автофургонов | Типы шин для автофургонов

    История трейлеров Teardrop

    Прицепы Teardrop впервые появились в 1930-х годах и стали очень популярными в середине 1940-х годов, после Второй мировой войны. Легкий прицеп мог легко тянуть автомобиль с двигателем мощностью менее 100 лошадиных сил, а в некоторых случаях даже мотоцикл.

    На протяжении 1950-х годов каплевидный трейлер оставался очень популярным, вероятно, потому, что строители-сделай сам хотели попробовать свои силы в создании каплевидных трейлеров у себя дома после того, как журнал «Популярная механика» опубликовал чертежи кемпера в своих новых выпусках.Кемпер капля чертежи: Фарпост - доска объявлений Эти планы в основном учили, как сделать каплевидный прицеп из дерева.

    В наши дни большинство каплевидных прицепов строятся на изготовленных на заказ стальных прицепах.

    Популярность прицепов-каплеек начала падать к концу 50-х годов, поскольку люди хотели больше и лучше прицепов для своих больших семей. Однако к 1990-м годам каплевидные кемперы снова вошли в моду.

    Типы кемперов Teardrop

    Те, кто любит кемпинги, знают, что существуют десятки, если не сотни, кемперов. Тем не менее, каплевидный кемпер остается одним из самых культовых трейлеров для кемпинга.

    Сегодня мы поможем вам найти каплевидные кемперы с лучшими планами и чертежами, максимально использующими доступное пространство. Взгляните на компании, которые производят лучшие кемперы:

    Polydrop Trailer

    Polydrop Trailer — это совершенно новая компания по производству трейлеров, которая предлагает уникальную футуристическую каплевидную форму, вдохновленную космическим кораблем.Кемпер капля чертежи: Фарпост - доска объявлений Основатель Polydrop Trailer, похожий на что-то из «Звездного пути», утверждает, что это спасательная капсула, которая может помочь вам оставить скучную старую жизнь позади. Такая красивая концепция, и дизайн тоже не разочаровывает.

    Трейлер Polydrop изготовлен из алюминия и дерева, что придает ему ультрасовременный вид. Материал дает очень легкий сухой вес 760 фунтов. Вес дышла составляет всего 80 фунтов, что означает, что он достаточно легкий, чтобы маневрировать на месте, даже если он не прицеплен к машине.

    Вы можете получить доступ внутрь трейлера с помощью двустворчатых дверей на подкосах. Дизайн салона минималистичный и простой, с деревянными стенами и матрасом размером 48 на 75 дюймов. Бледно-золотые деревянные стены создают скандинавскую атмосферу, а изолированный кемпер оснащен вентиляционным отверстием на крыше, кожаной отделкой и светодиодными фонарями. Хотя в нем не так много места для хранения, трех небольших отсеков достаточно, чтобы хорошо справляться со своей задачей.Кемпер капля чертежи: Фарпост - доска объявлений

    Прицепы Timberleaf

    Если вы ищете каплевидный прицеп, взгляните на прицепы Timberleaf Trailers, которые предлагают вам классический Timberleaf, а совсем недавно — Timberleaf Pika.

    Древеснолистная пищуха названа в честь американской пищухи, маленького невероятно милого кролика, обитающего в суровой тундре Скалистых гор. Прицеп Timberleaf Pika Teardrop примерно на треть меньше версии Timberleaf Classic и имеет раму размером 54×96 дюймов. Несмотря на то, что пространство может показаться крошечным, внутреннего пространства по-прежнему достаточно для комфортного сна двух человек, и у вас есть возможность обновить его до пакета повышенной проходимости.

    Внутри трейлер оснащен многоскоростным вентилятором, светодиодными фонарями, грузовой сеткой и двойным USB-портом. Хотя он может быть меньше, он, безусловно, не тесный и оснащен двумя дополнительными раздвижными окнами и двойной дверцей.

    При весе всего 1025 фунтов Timberleaf Pika может легко буксироваться большинством транспортных средств.Кемпер капля чертежи: Фарпост - доска объявлений Симпатичные каплевидные кемперы бывают разных цветов, включая красный, желтый и оранжевый.

    Компания Little Guy Trailers

    Компания Little Guy Trailers была основана в 2002 году парой братьев, которые стремились воскресить ретро-кемперы в форме слезы и вернуть их в массы. Их Little Guy Max теперь считается идеальным автофургоном.

    Кемпер с красивым дизайном похож на маленький дом на колесах, оборудованный спальней с кроватью размера «queen-size» и компактной и чистой ванной комнатой. При весе 3140 фунтов Little Guy Max оснащен несколькими роскошными функциями, которые обеспечат вам все удобства вашего дома.

    Изогнутые линии трейлера имеют внутреннюю высоту 6 футов 7 дюймов. Три человека могут легко спать внутри интерьера, который может похвастаться кроватью размера «queen-size» и обеденной зоной. Украшенный 100-процентной деревянной мебелью из темного ореха или светлого клена, Little Guy Max также содержит приличную мини-кухню с холодильником, микроволновой печью, двухконфорочной плитой, раковиной и кладовой от пола до потолка.Кемпер капля чертежи: Фарпост - доска объявлений

    Кемпер также оснащен стереосистемой, двумя телевизорами и светодиодными лампами для чтения. Ящики аккуратно спрятаны в доступном пространстве по всему трейлеру.

    Чтобы увидеть больше фотографий, посмотрите их удивительную галерею здесь .

    Vintage Overland

    Отличительной чертой кемперов Vintage Overland является то, что все их трейлеры изготавливаются вручную и разрабатываются по индивидуальному заказу в соответствии со спецификациями покупателей. Это означает, что вы не найдете двух одинаковых каплевидных кемперов.

    Компания может похвастаться тремя различными моделями и двумя размерами каплевидных кемперов

    Хотя компания предлагает несколько различных типов караванов, караваны The Great Escape являются одной из ее лучших покупок. Капля имеет обтекаемый, гладкий и функциональный дизайн.

    Интерьер кемпера выполнен из балтийской березы, и в нем достаточно места для спокойного сна двух взрослых. Внешний корпус выполнен из анодированного алюминия и сварной стальной рамы.Кемпер капля чертежи: Фарпост - доска объявлений Из-за его настраиваемых функций возможности безграничны. Если вам нравится ретро-атмосфера, этот кемпер обязательно должен быть в вашем списке.

    Люк в задней части кемпера открывается, открывая мини-кухню и место для хранения вещей, что позволяет хранить походное снаряжение подальше от спального места. Если вы купили самую большую версию, она будет оснащена матрасом из пены с эффектом памяти размера «queen-size», экраном от насекомых и письменным столом, который вы можете выдвинуть.

    Forest River

    Компания Forest River была создана в 1996 году, чтобы помочь людям испытать радость на открытом воздухе, создавая более совершенные транспортные средства. Теперь они стали одним из крупнейших производителей RV в Северной Америке. Хотите ли вы огромные трейлеры или крошечные капсулы, у Forest River есть все для каждой семьи.

    Одним из их самых продаваемых транспортных средств является R-Pod, крошечный кемпер в форме капли, который является первым в своем роде, предлагающим роскошь по самой низкой цене.Кемпер капля чертежи: Фарпост - доска объявлений Благодаря своей уникальной и инновационной форме R-Pod — это красивый кемпер, на который стоит обратить внимание.



    Самое приятное то, что каплевидные кемперы выпускаются в нескольких версиях с разным интерьером. Однако кровать размера «queen-size» всегда является стандартом. У вас также будет выбор иметь койки.

    Вариантов планировки очень много, и вы обязательно найдете более, чем тот, который соответствует вашим потребностям.

    Tiny Camper

    Литовская компания Tiny Camper начиналась так же, как и любая другая компания по производству трейлеров для кемпинга: желание познакомить других людей с природой. Тем не менее, прицепы для кемперов превратились не только в то, что вы долго берете с собой в поход в дикой природе, но и в дом на колесах, без которого можно путешествовать, когда вы путешествуете по дороге по всему миру.

    Tiny Camper предлагает два разных каплевидных кемпера, но что особенного в их дизайне, так это то, что они не имитируют скучный старый устаревший дизайн некоторых американских кемперов.Кемпер капля чертежи: Фарпост - доска объявлений Вместо этого экстерьер прекрасно иллюстрирован великолепными картинами, напоминающими природу.

    Кемпер Tearcuby весит 1410 фунтов и оснащен кроватью размера «queen-size» для двух человек и детской койкой. Mini Camper весит 1410 фунтов и представляет собой уменьшенную версию Tearcuby. Этот предлагает спальное место для двух взрослых людей с большим количеством места для хранения наверху.

    Прицепы Tiny Camper изготовлены из балтийской березы и имеют панорамные окна и огромные круглые двери, которые напоминают дом хоббита.

    Несмотря на то, что у Tiny Campers нет филиала в Соединенных Штатах, компания может доставлять кемперы за дополнительную плату. К кемперам также прилагается набор для сборки, который позволяет людям делать свои собственные кемперы. Хотя жаль, что Tiny Camper базируется за границей, посмотрите его великолепную галерею , чтобы понять, почему его нужно было включить.

    United Recreational Vehicles

    United Recreational Vehicles, LLC предлагает один из лучших кемперов на рынке.Кемпер капля чертежи: Фарпост - доска объявлений

    Каплевидный кемпер iCamp Elite оборудован всеми удобствами, присущими дому, включая ванную комнату и душ, несмотря на свои крошечные размеры. Уютная небольшая обеденная зона в кемпере превращается в кровать, а также в ней есть холодильник на 3 места и духовка. Все эти предметы роскоши очень редки для такого крошечного микро-кемпера.

    Кроме того, в нем также есть гардероб, верхние кладовые, детектор дыма и сжиженного нефтяного газа, водонагреватель и вентиляция на крыше с электроприводом. Большие стеклянные раздвижные окна снабжены сетками, предотвращающими проникновение жуков.

    При весе 2890 фунтов удивительно, сколько роскоши оснащен этот маленький кемпер.

    Hutte Hut

    Hutte Hut предлагает каплевидные прицепы, как никто другой. Компания исследует идею мобильных жилых помещений за пределами кемпинга. Даже их маленький прицеп-капля сделан из материалов премиум-класса и выполнен в очень современном и минималистичном дизайне.

    Прицеп-капля изготовлен из высококачественной светлой древесины и весит всего 900 фунтов, поэтому его легко буксировать.Кемпер капля чертежи: Фарпост - доска объявлений Внешний вид сильно отличается от большинства других кемперов, так как он украшен красивой древесиной внутри. Несмотря на то, что он кажется крошечным, внешний вид обманчив, а внутри кемпера-каплевидной формы много простора. Самое приятное то, что, поскольку он полностью открыт, его можно полностью настроить в соответствии с вашими потребностями.

    Хотя в Hutte Hut нет внутренней ванной комнаты или душа, вы можете легко буксировать с ним небольшой переносной туалет.

    Midwest Tear Drops

    Midwest Tear Drops — компания, которая специализируется на производстве кемперов в винтажном стиле, но в более современном стиле. Их каплевидные кемперы спроектированы с использованием высококачественных материалов и современных технологий, что придает автомобилю непревзойденную посадку.

    Midwest Tear Drops предлагает вам все преимущества классических каплевидных кемперов со спальным местом, множеством полок и внешней кухней. Кухня достаточно большая, чтобы поставить небольшой холодильник или холодильник.Кемпер капля чертежи: Фарпост - доска объявлений Внутри также достаточно места для сна двух взрослых людей.

    Несмотря на то, что они не такие роскошные, как некоторые другие кемперы, простой стиль этих кемперов означает, что вы можете настроить интерьер так, как хотите, и добавить все маленькие штрихи вашего собственного дома.

    nuCamp

    Производители nuCamp RV производят прицепы и кемперы для отдыха самого высокого качества. Его TAB Teardrop Camper — один из самых продаваемых кемперов.

    TAB Teardrop весом 1826 штук обладает множеством удобств, которых нет во многих других моделях конкурентов. Его интерьер состоит из внутренней кухни, зоны, которую можно превратить в кровать, развлекательной системы, включая телевизор, и 6 футов над головой. У вас также есть возможность добавить кондиционер, ванную комнату или дополнительный шкаф в пространство.

    Все модели TAB поставляются с двухконфорочной горелкой и трехсекционным холодильником, который может работать от батареи 12 В, береговой сети или баллона с пропаном.Кемпер капля чертежи: Фарпост - доска объявлений Если вы решите приобрести ванную комнату, она будет оборудована туалетом, душем, зеркалом и окном, если хотите. Вы даже можете добавить вентиляционное отверстие над головой или душ на открытом воздухе — насколько это инновационно.

    Кемперы nuCamp Teardrop выпускаются в нескольких моделях, включая 320U, 320S, Boondock Lite и Boondock Edge. Boondock Edge и Lite идеально подходят для бездорожья и жизни вне сети.

    Почему вы должны приобрести трейлер Teardrop?

    Кемперы-слезинки очень милые. Но достаточно ли этого для их покупки? Оказывается, каплевидные кемперы дают вам целый ряд преимуществ, когда вы находитесь в кемпинге.

    Эти стильные и удобные кемперы представляют собой улучшенную версию простой палатки. Они также облегчают вам возвращение к истокам кемпинга, который раньше сводился к приготовлению еды на свежем воздухе, наблюдая за звездами.

    Кемперы Teardrop предлагают романтику кемпинга, добавляя роскоши к вашему отдыху в кемпинге.Кемпер капля чертежи: Фарпост - доска объявлений

    Если вам нужны дополнительные стимулы, вот несколько положительных моментов, которые дает прицеп-капля.

    Малая маневренность

    Кемперы Teardrop очень маленькие и легкие, что облегчает их буксировку. Эти кемперы может буксировать небольшой автомобиль, а в некоторых случаях даже мотоцикл. Небольшой дизайн также является экологически чистым, так как вам не нужно тратить много топлива, чтобы путешествовать с каплевидной камерой. Кроме того, их небольшой размер делает их идеальными для парковки в любом месте.

     Комфорт

    Несмотря на то, что эти трейлеры выглядят очень маленькими и компактными, они очень удобны. В большинстве кемперов есть спальное место или кровать размера «queen-size», на которой могут разместиться двое взрослых. Существует также большая кухня, оборудованная различными необходимыми бытовыми приборами, такими как плита и холодильник. Вы даже можете создать прекрасную уютную гостиную на улице с несколькими переносными стульями и столом.Кемпер капля чертежи: Фарпост - доска объявлений

    Компактный

    Капельные кемперы настолько малы, что их можно легко хранить в гараже или во дворе. Это означает, что они готовы отправиться в новое приключение в любое время. Вы можете провести ночь в походе и просто оставить его дома по пути на работу на следующее утро.

    Доступный

    Хотя есть каплевидные кемперы, которые могут стоить более 30 тысяч долларов, большинство кемперов намного дешевле, чем ваш стандартный дом на колесах. Если вы держите их в деревенском стиле без дополнительных кондиционеров, стереосистемы или телевизора, они довольно доступны для покупки и обслуживания. Кроме того, достаточно легко установить любые обновления самостоятельно.

    Сделай сам

    Прелесть каплевидных кемперов в том, что их достаточно легко построить самостоятельно. Любой, у кого есть базовые столярные навыки, может создать свой собственный кемпер, если ему не нравится то, что предлагается на рынке.Кемпер капля чертежи: Фарпост - доска объявлений

    Мы надеемся, что вам понравились наши 10 лучших компаний по предоставлению кемперов и крутые планы кемперов, которые они предлагают. Помните, что при покупке каплевидного кемпера ключевым фактором является исследование. Как только вы узнаете, какие функции может предложить вам кемпер, только тогда вы сможете принять взвешенное решение.

    15 Free DIY Teardrop Camper Plans для снижения стоимости кемпинга

    Без сомнения, большой прицеп для кемпинга, прицепы для кемпинга с раскладывающимися палатками и большие караваны находятся в тренде, но до сих пор существует огромный список поклонников каплевидные кемперы . Эти кемперы имеют форму слезы, но обеспечивают все удобства в кемпинге благодаря продуманной конструкции. Капельные кемперы имеют более приятный дизайн, чем любой другой кемпер, и они довольно легкие и их легко буксировать за автомобилем. Капельные кемперы требуют минимального обслуживания, и это большая победа. Тем не менее, покупка каплевидного кемпера может быть дорогой, но вы можете значительно сократить свои расходы, соорудив дома каплевидный кемпер своими руками.Кемпер капля чертежи: Фарпост - доска объявлений Просмотрите эту коллекцию из 15 бесплатных чертежей каплевидного автодома своими руками и множество готовых образцов на выбор. Таким образом, эти небольшие кемперы легко тянуть, поэтому расход топлива также будет меньше.

    Собрать каплевидный кемпер своими руками чертовски просто с помощью предоставленных бесплатных планов каплевидного кемпера , которые содержат пошаговые инструкции, иллюстрации, чертежи, диаграммы и учебные пособия. В качестве основы просто возьмите грузовой прицеп для гавани, а затем постройте на нем прочную деревянную палубу, которая также может поставляться с прослоенной изоляцией. Затем установите изогнутые боковые стенки, и их будет чертовски легко вырезать с помощью предоставленного шаблона.

    Соберите изогнутые балки по бокам, установите поперечные опоры, а затем алюминиевое покрытие. Установите проводку, вентиляторы, кровати, диваны, насосы, освещение и настраиваемые варианты хранения, и вы можете свободно добавлять пользовательские функции.Кемпер капля чертежи: Фарпост - доска объявлений Ознакомьтесь с этой коллекцией из 15 лучших планов для кемперов своими руками, чтобы получить больше лайфхаков по изготовлению кемперов.

    Вам также следует ознакомиться с этими идеями для навесов для кемперов своими руками, чтобы защитить себя от солнечного света во время кемпинга.

    1. Соберите свой трейлер Teardrop своими руками

    Хотите насладиться походом в любое время, даже находясь в автомобиле? Затем постройте этот каплевидный кемпер, прекрасное мобильное спальное место, которое вы можете построить дома. Он поставляется с ограниченным пространством, предоставляя все удобства дома. Во-первых, соберите базовую раму, которая будет на колесах и будет удерживать прицеп и фары. Далее соорудить деревянные каркасы боковин. Далее установите проводку, изоляцию, полки, металлическую крышу, дверь и окна. Подробности плана здесь!

    2. Самодельный кемпер Teardrop

    Очень дорого купить каплевидный дом на колесах, миниатюрные мобильные дома, которые можно прикрепить к задней части вашего автомобиля, чтобы таскать их на любой пикник или в кемпинг.Кемпер капля чертежи: Фарпост - доска объявлений Они созданы для того, чтобы вы чувствовали себя как дома, и поставляются с установленными кроватями, мягкой мебелью и другими домашними удобствами. Получить здесь бесплатно Каплевидный кемпер планирует построить самодельный каплевидный кемпер . Сборка этого кемпера будет стоить вам от 1500 до 2000 долларов. Для этого вам понадобится основание грузового прицепа, алюминий, алюминиевый профиль, водяной насос, раковина, плита, окна, вентиляция, двери, купольные светильники и фонари на крыльце. Подробности здесь инструкции

    3. Ultimate Teardrop Camper Trailer

    Поднимите свою игру на новый уровень, построив этот совершенный каплевидный кемпер своими руками. Используя фанеру и другие пиломатериалы или рейки из сосны, был построен специальный кемпер, который прекрасно сидит на базе грузового прицепа в гавани. Этот самодельный кемпер решил придумать кухню и много места для хранения, включая место для спальных мест и места для сидения. Установите двери и окна, и все.Кемпер капля чертежи: Фарпост - доска объявлений Подробности здесь0003

    4. Как построить кемпер-капля

    Получите чертежи и бесплатные руководства по изображениям о том, как построить кемпер-капля, как профессионал. Опять же, вы должны начать строить этот самодельный кемпер в виде слезинки с металлической базой грузового прицепа. Готовый размер этого каплевидного кемпера составляет 5 x 8 футов. Соберите основу кемпера, используя доски из тополя, а затем установите изоляцию, зажатую в березовой фанере. Далее устанавливаем обшивку боковины, вырезаем каркас боковины для каплевидного кемпера. Подробности здесь buzznick

    5. Соберите свой собственный прицеп-капля

    Заинтересованы в сборке собственного красивого прицепа-капля «Сделай сам» прицеп-капля ? Тогда получите этот бесплатный план, который поможет вам построить прицеп-капля по цене 2000 долларов. Во-первых, вам нужен прицеп размером 4 x 6 футов, на котором вы можете построить собственное здание трейлера в форме капли. Кроме того, вам понадобятся фанерные листы, прорезиненное грунтовочное покрытие, сосновые доски 2×2, 1×2, 1×5 и множество других приспособлений и аксессуаров, таких как батареи, вентиляторы, палатка на крыше, листы из стекловолокна и т.Кемпер капля чертежи: Фарпост - доска объявлений д., чтобы построить этот прицеп. Хотите клонировать его сейчас? Получите бесплатные руководства и инструкции здесь Realworlds

    6. Индивидуальный прицеп Teardrop

    Вам обязательно понравится наш список моделей кемперов Teardrop, которые выглядят сказочно и роскошно. Здесь этот роскошный передвижной дом можно легко перетащить в место для кемпинга, чтобы почувствовать себя как дома в месте для кемпинга. Соберите этот прицеп-каплевидку, используя прицеп 4’x8’, и, кроме того, вам понадобятся деревянные рейки 1×4 и изоляция из пенопласта, чтобы построить этот прицеп-капля. Соберите раму каплевидной рамы из фанеры и обшивки и используйте 1×4 в качестве поперечных опор, а затем заполните прицеп фанерой или алюминиевым листом. Подробности здесь mymobilehom

    7. Сборка прицепа-каплевидки

    Придайте пикантности своему кемпингу с помощью прицепа-каплевидки, который легко буксировать за автомобилем. Это заставит вас жить в роскоши кемпинга и иметь потрясающий блестящий дизайн.Кемпер капля чертежи: Фарпост - доска объявлений Он имеет возможность обеспечить все удобства дома на минимальном крытом пространстве, и его изготовление не будет стоить вам больших денег. Этот проект включает в себя строительство каплевидного здания над трейлером размером 6 x 15 футов и, несомненно, произведет впечатление на любителей кемпинга с первого взгляда. Он обеспечивает 7-футовые спальные секции для отличного ззззз. Постройте здание из дерева и покройте его алюминиевым кожухом. Подробности здесь инструкции

    8. Каплевидный трейлер с кедровыми балками

    Большое спасибо кедровым балкам за создание этого выдающегося каплевидного трейлера. Сначала соберите прицеп из кедрового бруса на колесах и установите обшивку, чтобы построить боковые стенки и сплошной пол. Установите изоляцию из пенопласта, если хотите, а затем установите изогнутые балки, которые могут быть немного сложными для сборки. После того, как вы соорудите весь деревянный корпус с дверями и окнами, закройте его алюминиевым кожухом. Установите внутри кровать и диванный гарнитур, а также все остальные бытовые удобства.Кемпер капля чертежи: Фарпост - доска объявлений Подробности здесь инструкции

    9. Самодельный прицеп-капля

    Если вы пережили боль палаточного кемпинга и не хотите покидать домашний уют даже в месте для кемпинга, вам нужно построить этот самодельный каплевидный прицеп , предлагающий все роскошные дома, а также легко буксировать. Снова используйте каплевидный шаблон трейлера и вырежьте соответствующие части. Установите изогнутые балки, а затем поперечные опоры и покройте всю модель алюминием для придания блеска металлу. Один из лучших прицепов-слезинок своими руками, которые можно сделать дома . metalpress

    10. Чертежи прицепа-каплевидки

    Эта самодельная модель кемпера-каплевидки получит от вас десять из десяти благодаря интересному дизайну и функциям. Возьмите сначала портовый грузовой прицеп размером 4 на 8 футов и сначала сделайте на нем пол из цельного дерева, используя фанеру. Сэндвич пенопласт для изоляции. Далее сделайте боковые стенки по шаблону оформления и вырежьте окна и двери.Кемпер капля чертежи: Фарпост - доска объявлений Установите кабинки для хранения, внутри кровати, дивана и другой роскошной жизни, а затем покройте весь деревянный корпус алюминием. Один из лучших каплевидных трейлеров для сборки дома. Подробности здесь0003

    11. Прицеп-капля

    Вдохновитесь этим еще одним замечательным самодельным прицепом-каплей, который можно собрать из универсального прицепа 4×8 ​​и который, несомненно, произведет впечатление с первого взгляда. Все конструкции связаны с постройкой прекрасного деревянного домика , который вы можете легко установить на трейлер, чтобы получить сонное мобильное жилье для вашей одержимости кемпингом. Сначала соорудите пол прицепа из кедровых поперечных балок. Далее поднимите стены и вырежьте окна по вашему шаблону. Вы также получите направляющие для установки проводки. Подробности здесь инструкции

    12. Соберите деревянную каплю

    Вам обязательно понравится этот деревянный прицеп-капля , который выглядит очаровательно и поставляется со всеми роскошными элементами, установленными внутри.Кемпер капля чертежи: Фарпост - доска объявлений Сначала сделайте набросок каплевидной кабины из картона, а затем используйте его в качестве шаблона, чтобы вырезать стены из фанеры. Начните проект, построив прочный деревянный, даже утепленный фундамент. Далее поднимаем боковины, поперечные опоры и крышу. Установите проводку, освещение и другие функции, и все готово. Строительство каплевидного кемпера дома обойдется вам намного дешевле, вы должны проверить наш окончательный список планов каплевидного кемпера. Подробности здесь инструкции

    13. Самодельные прицепы-капли

    Ваша любовь к прицепам-каплевидкам еще больше возрастет после того, как вы посмотрите на этот прицеп-каплевидку, который можно сделать дома. Это поможет сэкономить массу ваших затрат и заставит любителей кемпинга жить в роскоши. Строительство деревянной кабины на прицепе — это точные разрезы, изгибы и прочные крепления. Вырезать изогнутые стороны и построить изогнутые балки может быть немного сложно. Установите раковину и место для хранения на заднюю сторону и спланируйте интерьер для спальных мест и сидения.Кемпер капля чертежи: Фарпост - доска объявлений Подробности здесь enrg

    14. Капельные модели для кемперов

    Получите больше удовольствия от кемпинга с помощью нашего списка каплевидных моделей для кемперов , которые легко буксировать за автомобилем. Лучшее, что можно получить в любое время и в любом месте для кемпинга, а встроенная кровать избавит вас от боли сна на земле. Самостоятельная постройка этого самодельного кемпера будет экономичной, но покупка готового может обойтись вам в кругленькую сумму. Воспользуйтесь предоставленными чертежами и посмотрите, как вы можете построить каплевидную деревянную хижину на грузовом прицепе в порту, как профессионал. Он обеспечит все преимущества дома в кемпинге. Подробности здесь мелочи

    15. Сборка кемпера-каплевидки из дерева

    Сократите расходы на роскошный кемпинг, построив этот деревянный кемпер-капля. Он будет работать очень быстро, и его можно быстро и недорого построить дома. Это целый деревянный кемпер каплевидной формы, который можно построить дома, и он, несомненно, обеспечит все домашние удобства в кемпинге.Кемпер капля чертежи: Фарпост - доска объявлений Дизайн впечатляет и обеспечивает черные двери и окна для прекрасной привлекательности. Установите специальные варианты хранения спереди и сзади, а также покройте его алюминием для блестящей привлекательности. Подробности здесь инструкции

     Заключение:

    Сейчас в моде большие прицепы для кемперов, но их трудно тащить за автомобилем, а также они требуют тщательного обслуживания. Большие кемперы могут заставить вас жить в роскоши, но вы можете порадовать себя при малом бюджете с этими планами слезоточивого кемпера DIY , которые недороги, стильны, просты в обслуживании и имеют более красивые формы дизайна. Есть нестандартные конструкции с нестандартными размерами на выбор. Более того, вы можете добавлять и удалять пользовательские функции, чтобы оживить свой кемпинг. Итак, просмотрите весь список этих Кемпер-капля планирует построить один из вариантов на ваш выбор.

    7 Планы этажей самых популярных туристических трейлеров

    Одним из самых привлекательных моментов при покупке трейлеров является огромный выбор дизайнов, удобств и планов этажей.Кемпер капля чертежи: Фарпост - доска объявлений Существуют десятки производителей туристических прицепов, и они постоянно выпускают на рынок новые обновления и модели. Это разнообразие может затруднить классификацию туристических прицепов по обычным типам планировки, но есть некоторые отличительные черты, которые разделяют многие туристические прицепы.

    Some of the most popular travel trailer layouts are the

    1. Front bedroom
    2. Rear bedroom
    3. Bunkhouse
    4. Opposing slide-outs
    5. Rear kitchen
    6. Rear Развлекательная программа
    7. Планы заднего отсека для хранения вещей

    В рамках этих классификаций по-прежнему существует большое разнообразие. Не каждый туристический трейлер идеально подходит к одному из этих типов, и некоторые из них на самом деле представляют собой смесь нескольких планов этажей.Кемпер капля чертежи: Фарпост - доска объявлений Ниже мы рассмотрим, что включено в эти различные макеты, а также несколько примеров трейлеров, соответствующих спецификациям.

    1. Планировка передней спальни

    Дорожный прицеп с передней спальней — одна из самых распространенных планировок, которые вы найдете. Многие из следующих планов (за исключением задней спальни, конечно) по-прежнему включают главную спальню в переднюю часть квартиры.

    Наиболее распространенный формат для этого типа плана этажа – разделение пространства 50/50. Задняя половина трейлера отведена под кухню/столовую, а также развлекательный центр. Передняя половина занята главной спальней и ванной комнатой.

    В зависимости от размера прицепа могут быть дополнительные спальные места в виде диванов-кроватей, а также другие удобства, такие как дополнительные ванные комнаты. Вообще говоря, вы можете положиться на планы этажей передней спальни, имеющие смежные или даже примыкающие ванные комнаты.

    Внутри самой спальни обычно есть два основных варианта расстановки мебели.Кемпер капля чертежи: Фарпост - доска объявлений На одном плане кровать лежит прямо у передней стены трейлера, а изножье кровати обращено ко входу в комнату. В другой кровать частично расположена в небольшом выдвижном ящике, что позволяет ей убираться из основного пространства и создавать больше пространства для ходьбы.

    Другие детали, такие как место для гардероба, верхние шкафы, комоды и телевизоры, будут различаться в зависимости от выбранной вами модели. Планировка передних спален является популярным выбором в мире кемперов из-за уединения и разделенных пространств, которые они обеспечивают.

    Я выбрал для вас несколько хороших примеров планировок передней спальни, чтобы вы могли ознакомиться с ними ниже. Имейте в виду, что некоторые из них будут пересекаться с другими планами, которые мы обсудим, но спальня в передней части является определяющей чертой этих трейлеров.

    Alpha Wolf 23RD-L
    • Выдвижные части: 1
    • Грузоподъемность: 2682 фунта.
    • Спальное место: 5 человек
    • Общая длина автомобиля: 29 футов, 4 дюйма

    Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании.Кемпер капля чертежи: Фарпост - доска объявлений здесь.

    Полусфера 269RL
    • Выдвижные части: 1
    • Грузоподъемность: 3351 фунт.
    • Спальное место: 4 человека
    • Общая длина автомобиля: 33 фута, 3 дюйма

    Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании. здесь.

    Impression 27MKS
    • Выдвижные части: 3
    • Грузоподъемность: 2767 фунтов.
    • Спальное место: 4 человека
    • Общая длина автомобиля: 32 фута, 11 дюймов

    Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании. здесь.

    2. Планировка задней спальни

    Планировка задней спальни менее распространена, чем передней спальни, но они все же сохраняют некоторые сходства.Кемпер капля чертежи: Фарпост - доска объявлений Например, на планах задних спален основная ванная комната по-прежнему расположена рядом, если не связана напрямую. Даже если в туристическом трейлере есть несколько ванных комнат, обычно только та, которая находится рядом со спальней, будет включать в себя удобства, которые могут классифицировать ее как полноценную ванную.

    Опять же, как и в передней спальне, в этих трейлерах для путешествий обычно есть кровати, которые стоят у задней стены трейлера или частично опираются на небольшой выдвижной ящик.

    Передняя часть этих блоков, как правило, включает в себя место для развлекательного центра, кухонной техники, обеденных уголков или столов, а также дополнительные выдвижные элементы, которые могут расширить пространство. Обычно на передней стене таких планировок размещается большая столешница и шкафы для кухни или же вмонтированный телевизор в окружении стульев и диванов.

    Опять же, разные производители разрабатывают туристический прицеп по-своему, но планировка задней спальни — хороший вариант для людей, которым нравится личное пространство и немного более уникальная планировка этажа.Кемпер капля чертежи: Фарпост - доска объявлений Имея это в виду, я выбрал несколько дизайнов задних спален, которые вы можете изучить ниже.

    Jay Feather X213
    • Выдвижные части: 1
    • Грузоподъемность: 1040 фунтов.
    • Спальное место: 5 человек
    • Общая длина автомобиля: 24 фута, 1 дюйм

    Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании здесь.

    Jay Flight SLX 8 244BHSW
    • Выдвижные части: 1
    • Грузоподъемность: 2150 фунтов.
    • Спальное место: 4 человека
    • Общая длина автомобиля: 28 футов, 8 дюймов

    Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные обновления и фотогалерею, посетите веб-сайт компании здесь.Кемпер капля чертежи: Фарпост - доска объявлений

    Jay Flight Bungalow 40BHTS
    • Выдвижные части: 3
    • Грузоподъемность: 2150 фунтов.
    • Спальное место: 6 человек
    • Общая длина автомобиля: 41 фут

    Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании здесь.

    3. Схема ночлежки

    «Ночлег» — это забавное прозвище, которое относится к туристическим трейлерам, в которых есть отдельное пространство для набора двухъярусных кроватей. Эти модели очень популярны среди любителей кемпинга и чаще всего используются большими семьями, которые любят разбивать лагерь и отправляться в дорожные поездки.

    В зависимости от размера и конструкции вашего трейлера-ночлежки вы можете с комфортом разместить до 10 человек! Это спальное место не только из двухъярусных кроватей. Хотя двухъярусные кровати являются одной из наиболее характерных особенностей этого дизайна, они также включают в себя главные спальни.Кемпер капля чертежи: Фарпост - доска объявлений Чаще всего они расположены спереди, но время от времени бывают исключения из этого стандарта.

    Трейлеры-ночлежки также часто имеют большие общие жилые помещения с множеством стульев, диванов и театральных сидений. Некоторые из них могут быть преобразованы в дополнительное спальное место.

    Благодаря своей большой грузоподъемности и множеству спален трейлеры-ночлежки обычно являются одними из самых больших компоновок туристических трейлеров. Главная спальня обычно расположена спереди, а двухъярусные кровати — сзади. Это помогает сбалансировать план этажа, а также обеспечивает достаточное уединение для каждого помещения.

    Поскольку они рассчитаны на большое количество людей, трейлеры-ночлежки также, как правило, оснащены множеством удобств и приспособлений, которых нет в других моделях. Например, у многих из них есть полноценная кухня внутри трейлера, но у них также есть приспособления для приготовления пищи на открытом воздухе. Это помогает увеличить количество людей, которых вы можете накормить и принять!

    Чтобы помочь вам увидеть некоторые примеры прицепов-ночлежек, я собрал несколько моих любимых ниже.Кемпер капля чертежи: Фарпост - доска объявлений Они должны дать вам представление о том, что может предложить этот макет.

    Heritage Glen Hyper-LYTE 29BHHL
    • Выдвижные части: 1
    • Грузоподъемность: 3172 фунта.
    • Спальное место: 7 человек
    • Общая длина автомобиля: 32 фута, 7 дюймов

    Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании. здесь.

    Cherokee 294BH
    • Выдвижные части: 2
    • Грузоподъемность: 2056 фунтов.
    • Спальное место: 6 человек
    • Общая длина автомобиля: 35 футов, 11 дюймов

    Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании.Кемпер капля чертежи: Фарпост - доска объявлений здесь.

    Grey Wolf 19SM
    • Выдвижные части: 1
    • Грузоподъемность: 2700 фунтов.
    • Спальное место: 6 человек
    • Общая длина автомобиля: 24 фута, 3 дюйма

    Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании. здесь.

    4. Компоновка выдвижных встречных друг к другу

    Выдвижная встречная планировка чаще всего встречается в туристических прицепах, которые хотят максимально увеличить свое пространство. Как следует из названия, эти трейлеры включают в себя как минимум два слайд-аута, которые расположены прямо друг напротив друга. Иногда одна выдвижная часть может быть длиннее или короче противоположной, но идея остается неизменной.

    В дизайне могут присутствовать и другие выдвижные элементы, но эти противоположные выдвижные элементы являются наиболее определяющей чертой этого плана этажа.Кемпер капля чертежи: Фарпост - доска объявлений

    Содержимое этих выдвижных ящиков может быть разным, но обычно они содержат особенно тяжелую или громоздкую мебель или технику. Наиболее распространенное содержимое включает в себя такие вещи, как обеденные столы, холодильники, диваны, театральные кресла и даже целые кухонные принадлежности.

    Этот дизайн популярен, потому что он по-прежнему включает в себя все удобства, которые вы могли бы желать от роскошного туристического трейлера, но упаковывает их таким образом, чтобы максимально увеличить пространство для локтя.

    Поскольку эти выдвижные трейлеры обычно довольно длинные и содержат большое или тяжелое содержимое, противоположные выдвижные трейлеры обычно находятся на более тяжелой стороне весов. Вам понадобится довольно выносливый тягач, чтобы справиться с одним из них, но жилое пространство того стоит!

    Я выбрал для вас несколько хороших примеров противоположных выдвижных планов этажей. Как я упоминал ранее, выдвижные части могут не быть идеальным зеркальным отражением друг друга, но противоположный элемент дизайна одинаков во всех представленных ниже моделях.Кемпер капля чертежи: Фарпост - доска объявлений

    Полусфера 286RL
    • Выдвижные части: 3
    • Грузоподъемность: 2086 фунтов.
    • Спальное место: 4 человека
    • Общая длина автомобиля: 34 фута, 1 дюйм

    Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании. здесь.

    Surveyor 33KRLOK
    • Выдвижные части: 3
    • Грузоподъемность: 1951 фунт.
    • Спальное место: 4 человека
    • Общая длина автомобиля: 36 футов, 11 дюймов

    Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании. здесь.

    Alpha Wolf 26RL-L
    • Выдвижные части: 2
    • Грузоподъемность: 1812 фунтов.Кемпер капля чертежи: Фарпост - доска объявлений
    • Спальное место: 4 человека
    • Общая длина автомобиля: 34 фута, 3 дюйма

    Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании здесь .

    5. План кухни сзади

    Планы кухни сзади реже можно найти в туристических трейлерах. Обычно кухни располагаются вдоль стен основного жилого помещения и обычно не выстраиваются вдоль дальних стен. Или, как упоминалось ранее, их также можно найти в выдвижных ящиках, чтобы они не мешали основному пространству.

    Задние кухни представляют собой интересные планы этажей, потому что они имеют тенденцию быть более однородными, чем многие другие планировки. Когда кухня расположена вдоль дальней задней стены, это означает, что главная спальня почти всегда находится в передней части квартиры. Точно так же столовая и развлекательный центр по умолчанию попадают между двумя точками.Кемпер капля чертежи: Фарпост - доска объявлений

    Могут быть некоторые различия, когда дело доходит до размещения ванной комнаты и места для хранения, но планировка задней кухни более предсказуема, чем многие другие планы этажей.

    В общем, задняя стенка будет занята длинной столешницей. Иногда его можно наклонить или расширить, чтобы покрыть некоторые из соседних стен. Затем приборы устанавливаются вдоль этих стоек или располагаются в углах вдоль задней стены.

    Верхние шкафы обычно устанавливаются над прилавком, также иногда поблизости можно найти кладовые. Иногда также могут быть добавлены кухонные острова, которые служат для увеличения рабочего пространства.

    Я нашел несколько хороших примеров дизайна задней кухни, чтобы вы могли ознакомиться с ними ниже.

    Sonoma 2406RK
    • Выдвижные части: 1
    • Грузоподъемность: 2010 фунтов.
    • Спальное место: 3 человека
    • Общая длина автомобиля: 29 футов, 3 дюйма

    Для получения дополнительной информации об этом прицепе для путешествий, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании.Кемпер капля чертежи: Фарпост - доска объявлений здесь.

    Wildwood Northwest T25RKS
    • Slide-Outs: 1
    • . Смесь по грузу: 1,784
    • Снави. Более подробную информацию об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные обновления и фотогалерею, можно найти на веб-сайте компании здесь.

      EVO T2360
      • Выдвижные части: 1
      • Грузоподъемность: 2202 фунта.
      • Спальное место: 3 человека
      • Общая длина автомобиля: 28 футов, 5 дюймов

      Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании. здесь.

      Развлекательная планировка задней части салона

      Развлекательная планировка задней части салона — это планировка, в которой приоритет отдается большому количеству мест для гостей и отдыха.Кемпер капля чертежи: Фарпост - доска объявлений Они по-прежнему включают в себя несколько опор, которые обсуждались в предыдущих разделах, например, несколько выдвижных ящиков и переднюю спальню.

      Этот вариант обычно имеет большое открытое пространство в задней части трейлера. Он заполнен большим телевизором и звуковой системой на одной стене с множеством диванов, театральных кресел и стульев, расположенных лицом к нему. Иногда в этот дизайн включается даже столовая установка!

      Некоторые из этих кресел можно превратить в спальные места, но основная функция этого трейлера — комфортное размещение нескольких человек, которые хотят сидеть, болтать, тусоваться и смотреть фильмы. Чтобы помочь в этом, эти планы этажей часто включают полностью оборудованные кухни, чтобы все были хорошо обеспечены едой.

      Ниже я собрал несколько примеров расположения развлечений сзади. Проверьте их и посмотрите, подходят ли они вам.

      Flagstaff Classic 8528CBS
      • Выдвижные части: 3
      • Грузоподъемность: 1502 фунта.Кемпер капля чертежи: Фарпост - доска объявлений
      • Спальное место: 5 человек
      • Общая длина автомобиля: 36 футов, 7 дюймов

      Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании. здесь.

      Heritage Glen 273RL
      • Выдвижные части: 2
      • Грузоподъемность: 2351 фунт.
      • Спальное место: 4 человека
      • Общая длина автомобиля: 34 фута, 4 дюйма

      Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании. здесь.

      Vibe 24RL
      • Выдвижные части: 1
      • Грузоподъемность: 2006 фунтов.
      • Спальное место: 2 человека
      • Общая длина автомобиля: 28 футов, 10 дюймов

      Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании.Кемпер капля чертежи: Фарпост - доска объявлений здесь.

      7. Задний отсек для хранения

      Туристические прицепы с задним отсеком для хранения во многом похожи на игрушечные самосвалы. Эти устройства отдают предпочтение пространству для хранения над многими другими проблемами. Обычно они включают в себя много места для хранения в виде верхних шкафов, больших шкафов, кладовых и складной мебели, которая может вместить большой груз.

      Заднее отделение — довольно расплывчатое понятие, потому что оно может выглядеть как множество разных вещей. Иногда задняя часть прицепа занята мебелью, которую можно убрать или убрать. Но иногда вдоль задней стены располагаются большие шкафы и шкафы, составляющие пространство для хранения вещей. Все зависит от того, для чего вам нужно пространство!

      Туристические прицепы с задними отсеками для хранения вещей обычно довольно креативны в плане дизайна. Большинство из них спроектированы так, чтобы функционировать как комфортное жилое пространство, а также максимально увеличить количество груза, которое они могут перевозить.Кемпер капля чертежи: Фарпост - доска объявлений

      Чтобы продемонстрировать разнообразие этих планов этажей, я выбрал для вас несколько моделей.

      Shockwave T30KSGDX
      • Выдвижные части: 2
      • Грузоподъемность: 2949 фунтов.
      • Спальное место: 3 человека
      • Общая длина автомобиля: 36 футов, 8 дюймов

      Для получения дополнительной информации об этом прицепе для путешествий, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании. здесь.

      Sandstorm T181SLC
      • Выдвижные части: Нет
      • Грузоподъемность: 3600 фунтов.
      • Спальное место: 4 человека
      • Общая длина автомобиля: 25 футов, 7 дюймов

      Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные обновления и фотогалерею, посетите веб-сайт компании.Кемпер капля чертежи: Фарпост - доска объявлений здесь.

      Work and Play 30WQB
      • Выдвижные части: 1
      • Грузоподъемность: 4467 фунтов.
      • Спальное место: 6 человек
      • Общая длина автомобиля: 38 футов, 11 дюймов

      Для получения дополнительной информации об этом туристическом прицепе, включая дополнительные планы этажей, дополнительные модификации и фотогалерею, посетите веб-сайт компании. здесь.

      Руководство по сборке каплевидного прицепа своими руками

      Покупка нового каплевидного прицепа может обойтись вам в десятки тысяч долларов. Покупка подержанной модели часто дешевле, но может означать необходимость самостоятельного ремонта или наличие немного устаревшей установки. К счастью, однако, есть вариант, который находится на пересечении новых и экономичны.

      Да, мы говорим о каплевидном прицепе, сделанном своими руками.

      Создание собственного каплевидного кемпера означает, что вы получаете все преимущества индивидуальной сборки и функций по ценам, которые могут себе позволить многие люди.Кемпер капля чертежи: Фарпост - доска объявлений Конечно, для этого потребуется немного усилий, но построить каплевидный трейлер может быть намного проще, чем вы думаете.

      Как построить собственный кемпер в форме капли

      Как и в дорожном путешествии, строительство кемпера начинается с дорожной карты.

      Прежде чем приступить к резке дерева или забиванию гвоздей, найдите время, чтобы составить надежный проект или найти каплевидные планы кемперов в Интернете.

      Это сделает две вещи. Во-первых, это гарантирует, что ваш трейлер будет иметь все необходимые функции. Было бы обидно строить целый трейлер только для того, чтобы в конце понять, что вы забыли подключить к нему внутреннее освещение.

      Во-вторых, заблаговременное планирование позволит вам заблаговременно составить бюджет и купить все необходимые материалы и расходные материалы. Вы, вероятно, уже совершите несколько походов в хозяйственный магазин — нет необходимости добавлять больше из-за того, что вы не готовы.

      Сборка каплевидного трейлера своими руками

      Вы будете строить свой трейлер снаружи внутрь, поэтому мы начнем наше руководство с экстерьера.Кемпер капля чертежи: Фарпост - доска объявлений

      1. Приобретите базу прицепа
      .

      Начать нужно с основы вашей слезинки — трейлера. Это основа, на которой будет построена ваша слеза, и, к счастью, у вас будет много вариантов. Некоторые из самых важных факторов, которые следует учитывать здесь, будут:

      • Масса и габариты прицепа
      • Если вы хотите собрать прицеп самостоятельно с помощью комплекта, приобрести уже собранный или переоборудовать уже имеющийся у вас прицеп
      • Какой настил вам нужен для прицепа

      После сборки основания вы можете перейти к построению сторон вашего кемпера.

      2. Изготовление боковин

      Далее вам нужно построить боковые стенки вашего кемпера из фанеры. Эти две детали придадут вашему трейлеру культовую каплевидную форму. То, как именно они будут выглядеть, будет зависеть от ваших планов, но вы должны не забыть вырезать места для дверей, окон и проводки для ваших внутренних и внешних светильников.

      3. Рамка кухонной зоны сзади

      После того, как ваши боковые стены будут закреплены на месте, вы можете начать строить кухню-камбуз в задней части слезы, если вы это запланировали.Кемпер капля чертежи: Фарпост - доска объявлений Обычно в этой области вы включаете:

      • Раковина и место для резервуаров с водой
      • Шкафы
      • Ящики для хранения кухонных принадлежностей и ингредиентов
      • Место для использования или хранения пропановой плиты
      • Несколько ящиков

      Прямо сейчас сосредоточьтесь на рамке этой области. Вы можете добавить приспособления и отделку, как только внешний вид кемпера будет полностью построен.

      4. Добавьте проводку

      Прежде чем вы начнете обносить все вокруг стенами, добавьте к стенам проводку. Обязательно отметьте, где вы размещаете провода, чтобы потом не просверлить и не перерезать их.

      5. Установите крышу и внешнюю оболочку

      Далее вы установите крышу. Для этого вам нужно построить скобы между двумя стенами. Это закрепит всю конструкцию и обеспечит прочную древесину для крепления фанерной оболочки. Также рекомендуется изолировать крышу и стены, где это возможно, прежде чем прикреплять внешние и внутренние стены и крышу к каркасу.Кемпер капля чертежи: Фарпост - доска объявлений

      6. Покраска и отделка прицепа

      После того, как ваш кемпер будет более или менее построен, вы можете покрасить или покрыть его лаком снаружи по своему вкусу. Не забудьте нанести один или два слоя эпоксидной смолы, чтобы придать вашему каплевидному автофургону долговечную гладкую и прочную поверхность.

      7. Добавьте двери, освещение и последние штрихи

      Наконец, вы добавите двери, окна, светильники, раковину, двери шкафа и любые другие завершающие штрихи.

      Завершение интерьера каплевидного прицепа своими руками

      К счастью, каплевидные интерьеры довольно легко построить просто потому, что в них нет ничего особенного. После того, как вы установите внутренние осветительные приборы или электрические розетки и покрасите или покрасите интерьер по своему вкусу, вы можете начать обставлять свой новый кемпер! К счастью, это будет легко сделать, так как большинство самодельных кемперов-каплевидок могут вместить только матрас и некоторые предметы первой необходимости.Кемпер капля чертежи: Фарпост - доска объявлений

      Имейте в виду, что это руководство предлагает широкий обзор шагов по созданию прицепа-каплевидки. Вы можете включить в свою сборку другие функции, такие как всплывающие окна, душевые под открытым небом, навесы и многое другое. В Интернете есть множество ресурсов, которые шаг за шагом проведут вас через процесс с фотографиями и письменным текстом или видео. Быстрый поиск в Google может открыть целый мир возможностей!

      Вдохновение для сборки каплевидной формы своими руками

      Ищете немного вдохновения для своей сборки? Обязательно ознакомьтесь со всеми кастомными кемперами в форме капли, перечисленными на Outdoorsy!

      Вот некоторые из наших любимых:

      1945 Custom Teardrop Camper, расположенный в Миннеаполисе, штат Миннесота
      .
      2021 Wibtech Rugged Teardrop, расположенный в Shoreline, WA
      2019 Teardrop, расположенный в Сент-Джордж, штат Юта,
      .

      Начните свое путешествие по строительству

      Сборка своего каплевидного кемпера может быть таким же увлекательным занятием, как и воспоминания, которые вы получите во время кемпинга.Кемпер капля чертежи: Фарпост - доска объявлений

Ответить

Ваш адрес email не будет опубликован.
