Катушка зажигания или по-народному «бобина» – составляющая конструкции зажигания. Она преобразует малую частоту напряжения, идущую от АКБ или генератора автомобиля, в высокую. Первостепенная роль катушки зажигания – генерирование электроимпульса на свече.

Строение

Катушка зажигания по своей сути есть автомобильный трансформатор. Устройство катушки зажигания заключено в двухслойной обмотке кабелями с изоляцией каждого слоя. Первый слой обмотки обладает сравнительно маленькой численностью витков (от 100 до 150) толстого кабеля из меди, предусмотренного на импульсы с маленьким напряжением (в относительно новых машинах – 12 вольт, а в старых – 6). Второй слой обмотки катушки зажигания находится под начальной обмоткой, которая создана из проводов малого сечения с крупным числом витков – от 15 до 30 тысяч, благодаря которым возникает наивысшее импульсное напряжение с высоким коэффициентом.

В центре катушки зажигания размещается сердечник из железа, повышающий магнитное поле обмоток. Вся конструкция закрыта в каркас со специальной крышкой, обеспечивающей изоляцию. Внутренности механизма наполнены трансформаторным маслом, чтобы не допускать токовый нагрев.

На старых транспортных средствах катушки делались с не замыкающимся магнитным кабелем, в то время как современные автомобили – с замыкающимся.

Функционирование

Принцип работы катушки зажигания заключается в передаче необходимого импульса тока трамблеру (распределителю) посредством высоковольтного кабеля, от которого по тем же высоковольтным проводам напряжение равномерно направляется к отдельной свече зажигания. Далее на электродах образуется искра, воспламеняющая топливо.

Схема действия 2-х искрового устройства

Сквозь первый слой обмотки проходит постоянный импульс напряжения. В миг, когда поршень достигает верхней мертвой отметки, на первой обмотке размыкаются контакты прерывателя и напряжение подается второй обмотке. В последующем, по центральной клемме импульс передается на распределитель, а после – на свечи.

Сегодня активное применение имеют выносные катушки зажигания для отдельной свечи (сколько цилиндров, столько же и трансформаторов).

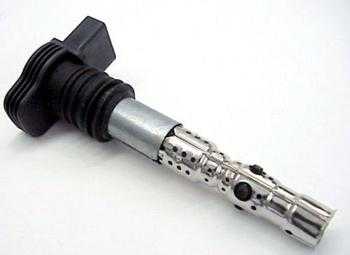

Индивидуальная тип катушки

Индивидуальная катушка зажигания нашла свое применение в электросхеме прямого зажигания. Аналогично обычному трансформатору автомобиля, она включает в себя первый и второй слой обмотки. Однако существует одно главное отличие – первый слой обмотки теперь размещен на месте второго, а второй – на месте первого (а не наоборот, как в стандартной схеме). В центре первичной обмотки стоит внутренний сердечник, а внешний, соответственно, на поверхности вторичной.

Такая конструкция может обладать электро элементами воспламенителя. Ток из второй обмотки по прямой передается свече посредством наконечника, состоящего из стержня высокого тока, пружины и материала изоляции. Стремительное отсечение напряжения во второй обмотке выполняется диодом высокого импульса тока.

Дополнительный резистор

Зачастую параллельно работе первой обмотки, запускается добавочное сопротивление, которое считается дополнительным резистором.

При пониженных оборотах силового агрегата, контакты прерывателя длительное время замкнуты, поэтому по обмотке протекает излишнее количество тока, нагревающего трансформатор. На стальной спирали резистора, в процессе нагревания стремительно повышается температурный показатель электро сопротивления. Во время прохождения излишнего тока внутри катушки, сопротивление спирали резистора соответственно становится сильнее и напряжение автоматически регулируется.

При повышенных оборотах контакты почти всегда разомкнуты, отсутствует избыточный ток, резистор незначительно нагревается, следовательно, добавочное сопротивление уменьшается.

В момент запуска мотора добавочное сопротивление присоединяется к участку электромагнитной цепи контактами реле стартера, таким образом, увеличивается энергия искры.

В некоторых, особенно в советских, автомобилях, чтобы запустить двигатель при разряженной аккумуляторной батарее, необходимо принудительно шунтировать (или попросту говоря, замкнуть) резистор проводящей ток проволокой.

Неисправности

Катушка зажигания – это деталь с продолжительным сроком функционирования. Несмотря на это, все же существует вероятность утрачивания токопроводящих характеристик и выхода из строя данного устройства.

1. Чем больше времени эксплуатируется трансформатор, тем выше риск появления короткого замыкания в нем и как следствие перегрева всей детали.
2. Продолжительная эксплуатация при температуре более 150 приводит к неремонтоспособному состоянию катушки зажигания.
3. В случае, если аккумулятор не дает нужного питания, это также провоцирует неправильную работу трансформатора. Так как для полноценной работоспособности ей требуется электричество (минимальный коэффициент нужного напряжения должен быть не меньше 11,5 В).
4. Поврежденный провод системы зажигания тоже может быть причиной нарушения рабочего процесса катушки зажигания.
5. Часто механизм не генерирует напряжение из-за дефекта в изоляции. Такая неприятность может произойти, если через изношенные уплотнения в трансформатор попадет моторное масло или вода, из-за чего увеличивается сопротивление и утрачивается баланс между напряжением и сопротивлением.
6. Индивидуальный тип устройства чувствителен к чрезмерной вибрации от головки цилиндров. Вследствие этого катушка быстро приходит в негодность.

В некоторых случаях катушка зажигания поддается ремонту. Но в домашних условиях достаточно сложно оценить степень повреждения и процент вероятности возврата ее рабочих характеристик. Поэтому рекомендуется не экономить и заменить старое устройство на новое.

Прежде чем устанавливать новую деталь, важно проверить все контакты и, особенно, высоковольтный провод; убедиться в отсутствии ржавчины, коррозии и других повреждений на месте установки трансформатора автомобиля.

Заключение

Узнав устройство данной детали, можно сделать выводы, что она обладает весьма надежными свойствами, благодаря своей конструкции. Ресурс катушек нередко достигает двухсот тысяч километров пробега, что является внушительным результатом.

portalmashin.ru

Проверка Катушки Зажигания — 3 Основных Способа

Катушка зажигания предназначена для создания высокого напряжения, которое в дальнейшем используется свечой для образования искры. Поэтому ее исправная работа необходима для нормального функционирования системы зажигания. По сути катушка является небольшим трансформатором, на первичную обмотку которой приходит стандартные 12 В от аккумулятора, а выходит напряжение в несколько кВ. Она используется во всех системах зажигания — контактной, бесконтактной и электронной. Причины выхода из строя катушки типичны. Как правило, это обрыв провода, повреждение изоляции, механические деформации. Далее мы с вами рассмотрим признаки неисправности и методы диагностики катушки зажигания.

Содержание:

Принцип работы катушки зажигания

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется 100…150 витков. Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет 30…50 тысяч (зависит от модели). Естественно, что используемый здесь провод гораздо меньшего диаметра. «Минус» вторичной обмотки подсоединен к «минусу» первичной. А «плюс» подключается к выводу на крышке. Таким образом обеспечивается отвод полученного высокого напряжения.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

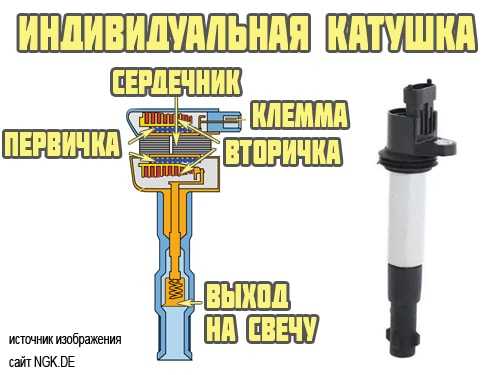

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5…3,5 Ом, а вторичной — 6…15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

• сопротивление обмоток;
• длительность искры;
• энергия искры;
• ток искры;
• индуктивность первичной обмотки.

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Признаки неисправностей

Существует несколько характерных признаков неисправности катушки зажигания. Среди них:

• мотор начинает «троить», причем эта проблема усугубляется со временем;
• на морозе мотор «троит», пока не нагреется;
• перебои в работе двигателя во влажную погоду;
• при резком нажатии на педаль акселератора наблюдается провал в работе мотора.

При неисправной катушке на машинах с ЭБУ на приборной панели активизируется значок Check Engine. Однако перечисленные признаки также могут свидетельствовать и о других неисправностях, в частности, со свечами зажигания. Но при появлении хотя бы одной из них нужно выполнить диагностику катушки (катушек) зажигания.

Причины неисправностей

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

• Механические повреждения. Это может быть банальное старение, из-за которого происходит разрушение изоляции. Также существует вероятность протекания масла через уплотнители, которое попадает на изоляцию или корпус катушки и разрушает их. Ремонт в данном случае вряд ли возможен, поэтому лучшим вариантом будет полная замена узла.
• Повреждения контактного соединения. В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей.
• Перегрев. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания. Процесс перегрева сложно контролировать, однако старайтесь использовать качественную охлаждающую жидкость и следить, чтобы нормально работала система охлаждения двигателя.
• Вибрации. Они особенно вредны для индивидуальных катушек зажигания. Вибрации, как правило, идет от головки блока цилиндров (ГБЦ). Чтобы уменьшить количество и амплитуду вибраций, следите за тем, чтобы двигатель работал в нормальном режиме (без детонации и с исправными подушками).

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.

Как проверить катушку зажигания

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку.

Проверка катушки зажигания ВАЗ

Проверка катушки зажигания Черри Тигго

Метод проверки «на искру»

Первый из них называется «на искру». Его преимущество — возможность выполнения в «походных условиях». Из недостатков же стоит отметить трудоемкость и неточность, поскольку причинами обнаруженных неисправностей может быть вовсе не катушка зажигания. Для выполнения диагностики вам понадобится свечной ключ, заведомо исправная свеча и плоскогубцы.

Для начала визуально проверьте целостность изоляции высоковольтной проводки. Начиная свечами зажигания и заканчивая катушкой. При этом зажигание должно быть отключено (ключ находиться в положении 0). В случае, если с изоляцией все в порядке, алгоритм дальнейших действий будет следующим:

1. Снимите наконечник со свечи первого цилиндра и подсоедините его к заранее подготовленной рабочей свече.
2. Самостоятельно или с помощью помощника поверните ключ зажигания в положение II (заводите машину).
3. Если катушка исправна, то между электродами свечи появится искра. При этом нужно обращать внимание на ее цвет. Нормальная рабочая искра имеет ярко-фиолетовый оттенок. Если же искра желтоватая и слабая, значит, есть проблемы с проводкой или катушкой. Если же искры нет вовсе, значит, катушка зажигания неисправна.
4. Повторите описанные действия для всех катушек в случае, если в машине они индивидуальные.

При работе с системой зажигания соблюдайте осторожность. Не прикасайтесь к токоведущим частям, находящимся под напряжением.

Если у вас нет заведомо рабочей запасной свечи, вы можете выкрутить любую свечку из двигателя. Для этого отсоедините ее и воспользуйтесь свечным ключом. В этом случае можно проверить катушку на всех имеющихся свечах. Тем самым вы заодно проверите состояние свечей зажигания.

В случае, если в двигателе установлены индивидуальные катушки, то проверить их можно, переставляя на другие свечи. При этом проводку лучше не трогать, чтобы не повредить ее целостность.

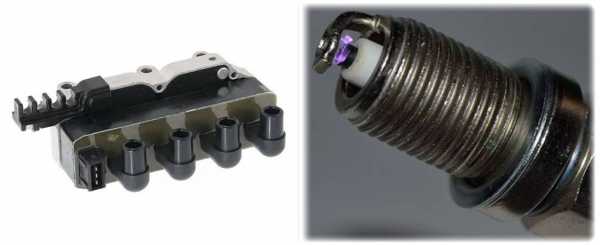

Модуль катушек зажигания

Метод «искры в шприце»

Процесс проверки катушки с помощью такого самодельного устройства достаточно прост. Для этого нужно подсоединить поочередно катушки к свече получившегося «прибора». Крепеж-крокодил присоединить к «массе» корпуса машины. На время смены тестируемых катушек двигатель необходимо глушить и запускать потом заново.

Изначально с помощью поршня нужно выставить минимальный зазор между проволокой на поршне и электродом (1…2 мм). И путем регулирования расстояния от проволоки на поршне до электрода на свече визуально смотреть на процесс появления между ними искры. Максимальное расстояние в данном случае у разных машин будет разным, и зависит оно от качества и состояния свечи зажигания, состояния электросистемы машины, качества «массы» и других факторов. Обычно искра при таких испытаниях должна появляться при расстоянии между электродами от 1…2 мм до 5…7 мм.

Перед каждым тестированием работы получившегося аппарата нужно обязательно отсоединять разъем с каждой форсунки с тем, чтобы топливо не заливало цилиндр во время проверки.

Главное, о чем можно точно судить при таких испытаниях — сравнение состояния разных катушек по цилиндрам. Если имеет место неисправность или пробой — это будет видно по длине искры по сравнению с более-менее исправными катушками.

Проверка сопротивления изоляции

Еще один популярный метод проверки заключается в измерении значения сопротивления изоляции проводов в обмотках катушки. Для этого вам понадобится мультиметр, способный измерять сопротивление. Катушку зажигания лучше демонтировать с автомобиля, чтобы работать было удобнее. Процедура замера несложна. Главное знать, где расположены выводы первичной и вторичной катушек, так как измерять сопротивление необходимо проверить на них обеих.

Перед началом работы убедитесь в исправности мультиметра. Для этого включите режим измерения сопротивления и замкните щупы между собой. На экране должен быть 0.

Два щупа мультиметра попарно подсоединяют (касаются) к выводам первичной обмотки. Значение сопротивления должно находиться в пределах 0,5…3,5 Ом (у некоторых катушек может быть больше, точную информацию вы найдете в справочной литературе). Аналогичную процедуру необходимо провести и со вторичной катушкой. Однако тут диапазон значений будет другим — от 6 до 15 кОм (аналогично информацию уточняйте в справочной литературе).

Процедура замера сопротивления изоляции катушки зажигания

Если значение будет мало, значит, в обмотке повредилась изоляция, и вы имеете дело с коротким, скорее всего межвитковым, замыканием. Если же сопротивление слишком велико, то это означает, что провод обмотки оборвался и нет нормального контакта. В любом случае необходимо выполнять ремонт, то есть перематывать обмотку. Однако в большинстве случаев лучше попросту заменить катушку зажигания, так как этот способ избавит вас от лишних хлопот и затрат. Это касается практически любого автомобиля, ведь стоимость ремонта будет превышать цену самой катушки.

Если вы имеете дело с индивидуальными или двухвыводными катушками, то здесь дело обстоит несколько иначе. Значение на первичной обмотке должны быть аналогичными. А что касается «вторички», то значение сопротивления будут идентичными на обоих выводах. Если на машине установлена катушка с четырьмя выводами, то проверку нужно делать на всех выводах.

Также учтите, что при измерении сопротивления на вторичной обмотке важно учитывать полярность. В частности, черным щупом мультиметра коснитесь центрального вывода («массы»), а красным — стержня наконечника.

Осциллограф покажет все

Самый профессиональный метод проверки катушки — воспользоваться осциллографом. Только он способен дать полную информацию о состоянии системы зажигания, и в частности, катушек зажигания. Поэтому в сложных случаях имеет смысл воспользоваться электронным осциллографом и дополнительным программным обеспечением. Особенно это актуально когда имеет место так называемое межвитковое замыкание на катушках вторичного напряжения (с высоким напряжением).

Проверка зажигания осциллографом

Проверка системы зажигания осциллографом позволяет выявить неисправность конкретного узла или просто прдиагностировать состояние по импульсах осциллограммы.
Подробнее

Если с помощью осциллографа снять график значений рабочих напряжений в динамике (видно на рисунке), то по нему можно понять, что причиной возможных описанных выше неисправностей будет именно катушка зажигания. Дело в том, что при возникновении межвиткового замыкания во вторичной катушке уменьшается энергия, которая могла бы потенциально запастись в этой самой катушке, а это, в свою очередь, приводит к уменьшению времени горения искры, то есть, пропускам воспламенения. Особенно это заметно при резком нажатии на педаль акселератора.

Катушка целая

Катушка пробитая

Итоги

Проверить катушку зажигания совсем несложно. Это может сделать любой, даже начинающий, автолюбитель. Самый простой и эффективный метод — измерение сопротивления изоляции на первичной и вторичной обмотках. Для этого лучше снять катушку для удобства проведения работы.

Помните, что при выявлении неисправности редко имеет смысл проводить ремонт, в частности, перематывать одну или вторую обмотки. Гораздо проще купить и заменить новую катушку зажигания целиком.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Катушка классической системы зажигания

Назначение

Катушка зажигания используется как высоковольтный повышающий трансформатор — накопитель электрической энергии в индуктивности, для создания на электродах свечи зажигания дугового разряда, продолжительностью 1-3 мс.

Принцип работы катушки зажигания

Рис. Катушка зажигания в разрезе: 1 — изолятор; 2 — корпус, 3 — изоляционная бумага, 4 — первичная обмотка, 5 — вторичная обмотка, 6 — клемма вывода первичной обмотки (обозначения: «1», «-«, «К»), 7 — контактный винт, 8 — центральная клемма высокого напряжения, 9 — крышка, 10 — клемма питания (обозначения: «+Б», «Б» «+», «15»), 11 — контактная пружина, 12 — скоба, 13 — наружный провод, 14 — сердечник.

На рисунке приведено изображение катушки зажигания в разрезе и одна из схем соединения обмоток. Повторим, изложенное ранее: катушка — это трансформатор с двумя обмотками намотанными на специальный сердечник.

Вначале намотана вторичная обмотка тонким проводом и большим количеством витков, а сверху на нее намотана первичная обмотка толстым проводом и небольшим количеством витков. При замыкании контактов (или другим способом) первичный ток постепенно нарастает и достигает максимального значения, определяемого напряжением аккумуляторной батареи и омическим сопротивлением первичной обмотки. Нарастающий ток первичной обмотки встречает сопротивление э.д.с. самоиндукции, направленное встречно напряжению аккумуляторной батареи.

Когда контакты замкнуты, по первичной обмотке протекает ток и создаёт в ней магнитное поле, которое пересекает и вторичную обмотку и в ней индуцируется ток высокого напряжения. В момент размыкания контактов прерывателя как в первичной, так и во вторичной обмотках наводится э.д.с. самоиндукции. Согласно закону индукции вторичное напряжение тем больше, чем быстрее исчезает магнитный поток, созданный магнитотоком первичной обмотки, чем больше отношение чисел витков и тем больше первичный ток в момент разрыва.

Такая конструкция характерна при построении систем зажигания с использованием контактов прерывателя. Ферромагнитный сердечник может насыщаться первичным током, что приводило бы к уменьшению накапливаемой в магнитном поле энергии. Для уменьшения насыщения используют разомкнутый магнитопровод. Это позволяет создавать катушки зажигания с индуктивностью первичной обмотки до 10 мГн и первичном токе 3-4 А. Выше ток нельзя использовать т.к. при этом токе может начаться обгорание контактов прерывателя.

Если в катушке индуктивность Lk = 10 мГн и ток I = 4 А,то в катушке можно запасти энергии W не более 40 мДж при КПД = 50 % (W = Lk * I * I/2). При некотором значении вторичного напряжения между электродами свечи зажигания возникает электрический разряд. Из-за возрастания тока во вторичной цепи вторичное напряжение резко падает до, так называемого, напряжения дуги, которое поддерживает дуговой разряд. Напряжение дуги остаётся почти постоянным до тех пор, пока запас энергии не станет меньше некоторой минимальной величины. Средняя продолжительность батарейного зажигания составляет 1,4 мс. Обычно этого достаточно для воспламенения топливовоздушной смеси. После этого дуга исчезает; а остаточная энергия расходуется на поддержание затухающих колебаний напряжения и тока. Продолжительность дугового разряда зависит от величины запасённой энергии, состава смеси, частоты вращения коленвала, степени сжатия и пр. При увеличении частоты вращения коленвала время замкнутого состояния контактов прерывателя уменьшается и первичный ток не успевает нарасти до максимальной величины. Из-за этого уменьшается запас энергии, накопленной в магнитной системе катушки зажигания и понижается вторичное напряжение.

Отрицательные свойства систем зажигания с механическими контактами проявляются при очень малых и высоких частотах вращения коленвала. При малых частотах вращения между контактами прерывателя возникает дуговой разряд, поглощающий часть энергии, а при высоких частотах вращения вторичное напряжение уменьшается из-за «дребезга» контактов прерывателя. Контактные системы за рубежом давно не применяются. По нашим дорогам ещё колесят а\м, выпущенные в 80 х годах.

Некоторые катушки зажигания работают с добавочным резистором. Функциональная схема соединения такой катушки с контактной системой зажигания приведена рядом.

Рис. Схема соединения катушки зажигания с контактной системой зажигания: 1 — свечи зажигания, 2 — распределитель, 3 — стартер, 4 — замок зажигания, 5 — втягивающее реле стартера, 6 — добавочное сопротивление, 7 — катушка зажигания.

Схема соединения обмоток катушки другая. На пусковых режимах, когда напряжение на аккумуляторной батарее падает, добавочный резистор закорачивается вспомогательными контактами втягивающего реле стартера или контактами дополнительного реле включения стартера, что обеспечивает первичной обмотке катушки зажигания рабочее напряжение 7-8 В. На рабочих режимах двигателя напряжение питания 12-14 В. Добавочные резистор наматывается обычно из константановой или никелевой проволоки. Если проволока никелевая, то такое сопротивление называют вариатором из-за изменения сопротивления от величины протекающего по нему тока: чем больше ток, тем выше температура нагрева и выше сопротивление. На повышенных частотах вращения коленвала сила первичного тока падает, нагрев вариатора ослабевает и его сопротивление уменьшается. Тж. вторичное напряжение зависит от тока разрыва в первичной цепи, то применение вариатора даёт возможность снизить вторичное напряжение при малой и повысить — при большой частоте вращения коленвала двигателя.

В транзисторных системах зажигания прерывание первичного тока осуществляется силовым транзистором. В таких системах первичный ток увеличен до 10 — 11 А. Используются катушки зажигания с низким сопротивлением первичной обмотки и высоким коэффициентом трансформации. Приведем образцы осциллограмм, снятых в исправной системе на первичной и вторичной обмотках катушки зажигания.

Рис. Осциллограмма первичной обмотки.

Рис. Осциллограмма вторичной обмотки.

Форма осциллограмм очень похожа, т.к. обмотки катушки связаны между собой трансформаторной связью (взаимной индукцией). Катушки контактно-транзисторных и транзисторных систем зажигания имеют классическую конструкцию: маслонаполненные, с разомкнутым магнитопроводом, в металлическом корпусе. Приведём некоторые данные по выпускавшимся отечественным катушкам зажигания.

Как водно из таблицы катушки зажигания отличаются количеством витков в обмотках и коэффициентом трансформации в различных системах зажигания. Конструкции катушек мало отличались.

Расположение

Под капотом на крыле или на разделительной панели между подкапотным пространством и салоном автомобиля. Иногда непосредственно на двигателе.

Неисправности катушки зажигания

Основная неисправность обрыв первичной или вторичной обмоток. Иногда от перегрева срабатывает аварийный клапан давления масла. После слива масла катушка выходит из строя. Некоторые катушки продолжают работать даже при обрыве вторичной обмотки, при этом при дросселировании наблюдаются пропуски искрообразования.

При длительной эксплуатации а\м изоляционные свойства материалов, применяемых в катушках зажигания теряют свойства и случаются высоковольтные прогары, позволяющие «уходить» части заряда на массу. При осмотре катушки зажигания такую неисправность легко обнаружить по серому следу на поверхности изолятора катушки (похож на след от простого карандаша) или чернота прогара с частично обугленной поверхностью.

Необходимо осмотреть разъем высоковольтного (ВВ) провода, выходящего из катушки зажигания. В 70% случаев там окисленная поверхность или ржавчина. В таком случае обязательно проверьте центральный высоковольтный провод. Сопротивление его должно быть не более 20 кОм. Нередкая ситуация: высоковольтный провод прозванивается, сопротивление до 20 кОм, а осциллограмма горения на всех цилиндрах одинаково неправильная. При резком дросселировании осциллограмма горения ещё сильнее искажается, наблюдается хаотичное искрообразование и только замена центрального ВВ провода приносит положительный результат.

Методика проверки

Проверку производить при подключённом автомобильном осциллографе. Формы осциллограмм такие же, как и у микропроцессорных катушек зажигания. Измерить значения сопротивлений первичной и вторичной обмототок.

Ремонт катушки зажигания

Обычно ремонт невозможен.

ustroistvo-avtomobilya.ru

устройство и методы диагностики :: SYL.ru

Назначение катушки зажигания

Катушка зажигания – это один из важнейших элементов воспламенения топлива в цилиндрах двигателя. Она представляет собой устройство, потребляющее низковольтный ток от аккумулятора автомобиля и преобразующее его в высоковольтные импульсы. Они в нужный момент образуют искру между электродами свечи зажигания и воспламеняют топливно-воздушную смесь.

Конструкция

Устройство катушки зажигания сходно с трансформатором: она тоже имеет две обмотки (первичную и вторичную) на сердечнике, а специальное устройство преобразует постоянный ток батареи в импульсный, напряжение которого повышается в несколько тысяч раз по закону электромагнитной индукции. В системах воспламенения старых автомобилей имелся только один такой узел. Импульсы от него поочередно подавались на все свечи через распределитель и высоковольтные провода. Но в последнее время на машинах все чаще встречается система с выносом отдельной катушки на каждый цилиндр.

Диагностика методом замыкания свечи на корпус

Без данного устройства автомобиль не способен завестись. Следовательно, проверка катушки зажигания — эта та операция, которую должен уметь производить любой автомобилист. Наиболее распространенный способ — это выкрутить свечи зажигания из цилиндра и замкнуть их на корпусе двигателя с последующей попыткой завести машину. Если искра проскакивает между электродами, значит, катушка зажигания исправна. Если же нет, то, скорее всего, проблема именно в этом устройстве. Но у многих автолюбителей существует мнение, что при таком способе проверки катушка зажигания может вывести из строя.

Диагностика методом измерения сопротивления

Существует безопасная альтернатива, но в этом случае понадобится омметр. Метод заключается в измерении сопротивлений обмоток. Точные их значения указаны в технических справочниках, но обычно рабочая катушка зажигания имеет на первичной обмотке сопротивление 16-17 КОм. Если обнаружено сильное расхождение с данной цифрой или вообще разрыв (бесконечное сопротивление) или короткое замыкание (величина будет стремиться к нулю), то, скорее всего данный агрегат неисправен.

Альтернативные методы диагностики

Еще один способ — это установка вашей катушки на другую машину. В этом случае вы однозначно узнаете, исправен ли данный компонент. Сложность в том, что автомобиль должен быть той же марки и той же комплектации что и ваш, а еще вам нужно согласие его владельца. Также существуют и визуальные признаки выхода из строя катушки: запах горелой изоляции или следы пробоя (наличие черных прогоревших точек на корпусе и обмотках).

Можно ли отремонтировать катушку зажигания

Что делать в случае, если установлена неисправность данного компонента системы зажигания? Только менять — катушка не поддается ремонту. Точнее, отремонтировать ее можно, но сложность замены обмоток делает такую операцию нерентабельной.

Методика проведения работ

Помните о технике безопасности при всех манипуляциях с системой зажигания, так как напряжение катушки может достигать 20-25 тысяч вольт. Используйте инструменты с электроизолированными ручками и не работайте в сырых помещениях или под дождем. Если вы не можете найти причину неисправности автомобиля самостоятельно, обратитесь в специализированный сервис. Удачи на дорогах!

www.syl.ru

Катушки зажигания контактных и бесконтактных систем зажигания, тип

Катушки зажигания систем зажигания автомобилей являются повышающим автотрансформатором напряжения и служат для преобразования прерывистого тока низкого напряжения (12 В) в ток высокого напряжения (11-25 кВ), для пробоя воздушного зазора между электродами свечи зажигания.

Катушки зажигания контактных, контактно-транзисторных и бесконтактных систем зажигания автомобилей, типы, конструкция, устройство, принцип работы.

По конструкции магнитной цепи катушки зажигания разделяются на два типа:

— С разомкнутой магнитной цепью.
— С замкнутой магнитной цепью.

В катушках с разомкнутой магнитной цепью значительную часть пути магнитный поток проходит по воздуху, поэтому в воздушном пространстве сосредотачивается основная часть электромагнитной энергии. В катушках с замкнутой магнитной цепью основную часть пути магнитный поток проходит через стальной магнитопровод и только лишь незначительную часть пути — через воздушные зазоры величиной порядка нескольких десятых миллиметра каждый.

Общее устройство катушки зажигания.

Электромагнитная энергия запасается как в воздушных зазорах, так и в стали. В катушках с замкнутой магнитной цепью затраты меди меньше, чем в катушках с разомкнутой цепью. В отношении затрат стали имеет место обратное явление.

По выполнению обмоток катушки зажигания с разомкнутой магнитной цепью разделяются на два типа: с внутренней и наружной первичной обмоткой. Последние имеют ряд преимуществ:

— Лучшие условия охлаждения.
— Масса привода вторичной обмотки меньше, что удешевляет их изготовление.
— Меньше сопротивление вторичной обмотки.

Поэтому многие катушки зажигания выполняются с наружной первичной обмоткой. По типу изоляции катушки зажигания делятся на маслонаполненные и “сухие”. Трансформаторное масло нужно в катушке для изоляции проводов обмоток и теплоотвода. В “сухих” катушках зажигания роль изолятора выполняет компаунд.

Катушки зажигания контактных систем зажигания, устройство.

Типовая автомобильная катушка зажигания представляет собой электрический автотрансформатор с разомкнутой магнитной цепью. Сердечник катушки зажигания набран из пластин трансформаторной стали, толщиной 0,35 мм, изолированных друг от друга окалиной для снижения вихревых токов Фуко. На сердечник надета изолирующая трубка, на которую намотана вторичная обмотка.

Каждый слой этой обмотки изолирован конденсаторной бумагой, а последние слои намотаны с зазором между витками 2-3 мм, чтобы уменьшить опасность пробоя изоляции. Первичная обмотка намотана поверх вторичной обмотки, что облегчает отвод от нее тепла. Корпус катушки зажигания штампован из листовой стали. Внутри корпуса установлен наружный магнитоотвод из трансформаторной стали.

Фарфоровый изолятор (снизу) и карболитовая крышка (сверху) предотвращают возможность пробоя между сердечником и корпусом катушки. Крышка имеет четыре выходные клеммы: центральную — высоковольтную и три низковольтных — безымянную и клеммы “ВК” (включение) и “ВК-Б” (включение от батареи). Один конец вторичной обмотки выводится к клемме высокого напряжения через контактную пластину и пружину.

Высоковольтная клемма с помощью наконечника соединяется через высоковольтный провод с центральным электродом крышки распределителя. Другой конец вторичной обмотки и конец первичной обмотки соединены между собой (автотрансформаторная связь обмоток) и подведены к безымянной клемме на крышке. Эта клемма соединяется с клеммой “Р” распределителя. Другой конец первичной обмотки соединен с клеммой “ВК”.

Общее устройство катушки зажигания с четырьмя выводными клеммами.

Число витков обмоток катушки зажигания зависит от ее типа и находится в пределах 180-330 — для первичной и 18 000-22 000 — для вторичной. Соответственно, диаметр провода первичной обмотки 0,52-0,86 мм, а вторичной обмотки 0,07-0,09 мм. Коэффициент трансформации (Ктр) равен отношению числа витков вторичной обмотки к числу витков первичной обмотки — W2/W1.

Пространство между обмотками и корпусом катушки зажигания заполнено изолирующим наполнителем — трансформаторным маслом. Герметичность карболитовой крышки в кожухе обеспечивается прокладкой.

К клеммам “ВК-Б” подсоединен добавочный резистор, установленный в керамическом изоляторе. Добавочный резистор может крепиться как на самой катушке, так и отдельно от нее. Сопротивление резистора в зависимости от типа катушки 1,0-1,9 Ом. При пуске двигателя катушка зажигания питается от аккумуляторной батареи, напряжение которой понижено (до 6-8 В) из-за потребления стартером большего тока, что приводит к снижению тока в первичной обмотке и развитию катушкой вторичного напряжения.

С учетом этого обстоятельства первичная обмотка катушки зажигания рассчитывается на напряжение 6-8 В, а остальное напряжение источника гасится в добавочном резисторе. Последний, при пуске двигателя закорачивается, и первичный ток возрастает, что обеспечивает достаточную величину вторичного напряжения для пробоя искрового промежутка свечи зажигания.

Общее устройство катушки зажигания с тремя выводными клеммами.

Дополнительное сопротивление является также вариатором, то есть в зависимости от нагрева изменяет сопротивление. При малых оборотах двигателя, ток, протекающий через первичную обмотку катушки зажигания, достигает большой величины, что нежелательно, т. к. начинают усиленно обгорать контакты прерывателя и возрастает возможное вторичное напряжение, которое при увеличении (например, с увеличением зазора между электродами свечи) может привести к пробою бегунка или в другом “слабом месте”.

С нагревом же, вариатор увеличивает сопротивление и уменьшает первичный ток. В некоторых системах зажигания (например автомобилей ВАЗ) добавочный резистор отсутствует, что обусловлено высокими характеристиками электропусковой системы. Благодаря чему напряжение аккумуляторной батареи при пуске снижается незначительно.

Характеристики и параметры катушек зажигания контактных, контактно-транзисторных и бесконтактных систем зажигания автомобилей.

Особенности катушек зажигания Б117, Б117-А и Б115-В.

Особенностью катушек зажигания Б117 (А) и Б115-В, имеющих большое сопротивление первичной обмотки, является то, что, если случайно оставить включенным зажигание, катушка не выйдет из строя, а произойдет полный разряд аккумуляторной батареи.

Вместо катушки зажигания Б115-В, которую устанавливают на автомобили Москвич и ИЖ, можно применять катушку Б117-А без добавочного резистора. Причем эта замена не только возможна, но и желательна.

Катушки зажигания контактно-транзисторных и бесконтактных систем зажигания.

Конструкция катушек зажигания для контактно-транзисторных и бесконтактных систем зажигания аналогична конструкции катушки зажигания классической батарейной системы зажигания. Различие в основном состоит в намоточных данных. Катушки зажигания Б114 и Б118 — маслонаполненные.

Особенности устройства катушек зажигания Б114 и Б118 с тремя выводными клеммами.

Один конец вторичной обмотки соединен с высоковольтным выводом, а второй с корпусом катушки зажигания, на массу. При таком выводе вторичной обмотки исключается воздействие высокого напряжения на выходной (силовой) транзистор коммутатора. При установке на автомобиль корпус этих катушек зажигания должен быть хорошо соединен с массой.

Катушка зажигания Б118 применяется с коммутатором ТК-200, использование других катушек с этим коммутатором невозможно. Маслонаполненная катушка Б116 взаимозаменяема с “сухой” 31.3705. Однако Б116 обладает более высокой живучестью при перегревах и прочих неприятностях.

По материалам книги «Справочник по устройству и ремонту электронных приборов автомобилей».
Ходасевич А. Г., Ходасевич Т. И.
