Рулевой кардан
Когда речь заходит о карданных передачах применительно к автомобилестроению, то, как правило, на ум сразу приходит трансмиссия, заднеприводных и полноприводных авто. Это вполне объяснимо, так как используемая там кардан-передача один из наиболее важных, но ВТО же время один из самых «многострадальных» элементов конструкции. Но ведь не меньшей, а скорее, даже большей важностью отличается рулевой кардан – часть системы рулевого управления большинства современных авто. И если о нем говорят реже, то это только потому, что ломается он не так часто…
Предназначение и устройство
С назначением все очень просто – на многих автомобилях напрямую соединить вал колонки с механизмом или ЭУР просто нереально вследствие их взаимного расположения. Ведь там основная ось руля и, например, вала червяка просто не совпадают, а точки приложения силы достаточно далеко, чтобы попытаться реализовать другой вариант перевода усилия – шестерни или муфты.
Шарнир карданного типа в этом случае один из наиболее простых, надежных и эффективных способов обеспечить нужную связь. При этом конструкция данного механизма на разных модификациях и марках может иметь свои особенности. Часто можно услышать, как кто-то, в описании какой-нибудь возникшей проблемы вспоминает верхний и нижний карданчики, а другой автолюбитель говорит просто о кардане, типа сам догадывайся о каком именно идет речь.
Конечно, бывает и так, но в основном это свидетельствует о разных вариантах конструкции, плюс, о некоторой путанице, связанной с самим понятием и названием элемента. Дело в том, что технически правильно карданом называть исключительно шарнир – конструктивный блок, куда входят крестовина и вилки, которые она соединяет. Но в обиходе, частенько так называют и более расширенный вариант узла, где имеется как минимум два таких шарнира, вал их соединяющий, и возможно еще некоторые элементы.
И в рулевом управлении могут присутствовать как один вид, так и другой, все будет зависеть от величины угла, на который нужно передавать вращение, а также еще кое-каких моментов, например, вида доступа в моторный отсек, или просто для обеспечения возможности регулировки колонки-колеса по высоте и пространственному положению.
- — вала-трубы, длина которой зависит от расстояния между сопрягаемыми системами;
- — приваренных к основе вилки с одной стороны, а также шлицевого наконечника или втулки с другой;
- — шлиц-вилки с соответствующим хвостовиком, которая с втулкой-наконечником образуют единое подвижное соединение;
- — крестовин – крестообразных деталей, имеющих две пары противостоящих шипов-цапф, расположенных в одной плоскости;
Трубу в схеме используют для общего облегчения веса, но в данном случае из-за небольших размеров может использоваться цельный вал, и тогда шлицы нарезаются на нем самом.
Еще один обязательный элемент конструкции – подшипники. Они помешены в ушки вилок, и зафиксированы нам стопорными кольцами, в них вставляются шипы крестовин, и таким образом обеспечивается единство системы передачи. А также, защищаются детали от истирающего воздействия, которое из-за самой специфики может считаться постоянным, причем с немалой величиной.
Кстати, именно истирание цапф и посадочных диаметров, плюс износ самих подшипников, становятся самой частой причиной поломок. Причем больше всего страдает тот шарнир, что находится ближе к двигателю – вибрации, скачки температур и влажности не добавляют прочности уплотнениям, они растрескиваются, смазка вытекает, а дальше начинается как раз то самое усиленное трение. Рассказывать о ремонте-замене подробно дело неблагодарное ввиду множества вариаций конструктивных решений для разных транспортных средств, поэтому мы остановимся подробней на том, как рулевой кардан сохранить работоспособным максимально долго…
Обслуживание
Тут все, как обычно – регулярно проверяем целостность (особенно это касается сальников-уплотнителей) и геометрическую правильность составляющих. Также с предусмотренной периодичностью проводим проверки на люфты, соответствие моментов затяжки резьбовых креплений. При каждой разборке необходимо удостовериться в достаточности смазочного материала в обоймах, при необходимости заполнить их до должного уровня консистентной смазкой.
Особенностью обслуживания рулевого кардана можно считать необходимость параллельного контроля практически за всей системой управления. Ведь недостаток масла в механизме, закисшие подшипники вала колонки или закусывание колеса, это все добавляет величины прилагаемым усилиям и приводит к возрастанию нагрузки на кардан-шарниры.
Естественно, что никакие мероприятия не сделают карданчик вечным, но продлить срок его эксплуатации они помогут совершенно точно вне зависимости от того, о какой технике идет речь – малолитражке или большегрузе. Также общим для всех типов транспортных средств будут и признаки того, что пора обратить на кардан более пристальное внимание:
|
Конечно, все эти «приятности» могут быть связаны и с другими узлами-механизмами системы рулевого управления, но это тем более дает повод проверить все как можно внимательней. Ведь, наверное, любой, даже самый неопытный водитель понимает, что может случиться, при потере контроля над направлением движения.
Именно поэтому каждый должен помнить еще одно обязательное к выполнению правило – игнорировать уже первичны признаки неисправностей в рулевом, использовать некачественные комплектующие или экономить на ремонте (запчастях) не стоит ни при каких обстоятельствах. Потерявшая управление машина может привести к расходам куда большим, чем заблаговременная покупка хорошей крестовины либо кардана в сборе. И финансовые потери это самое легкое, что может случиться, гораздо страшнее, если платить придется здоровьем или даже жизнью.
В нашей компании ООО «Лидер» об этом помнят всегда, поэтому, своим клиентам мы предлагаем исключительно качественные запчасти. Они не только изготовлены официально работающими производителями с полным соблюдением стандартов и технологий, но дополнительно проверены профильными службами
Связаться с нами для заказа комплектующих и готовых узлов-передач можно по телефону и Е-мэйл, прямая заявка оформляется на странице нужного товара посредством специальной формы. При оплате могут быть использованы как наличные, так и безнал, предусматривается предоставление отсрочек. Укомплектованные покупки выдаются клиенту на нашем складе либо пересылаются по указанному адресу (только в пределах РФ), доставка по Москве бесплатная.
1 64221-3403008 Кронштейн с рулевой колонкой в сборе
2 64221-3003010 Тяга продольная рулевая
3 64221-3405004 Силовой цилиндр в сборе
4 64221-3400008 Рулевой механизм
5 5336-3444050-11 Вал нижний в сборе
6 64221-3401090 Сошка
7 64221-3403090 Ручка
8 64221-3403091 Ручка
9 64221-3403099 Ручка
10 64226-3408035 Штуцер
11 64221-3408016 Наконечник
12 64221-3408017 Болт приводной
13 372613 Болт М16х1,5-6gх55
14 252139 Шайба
14 252139 Шайба
14 252139 Шайба
15 372653 Болт М16х1,5-6gх85
16 374724 Гайка М16х1,5-5Н6Н
17 017-021-25-2-3 Кольцо уплотнительное
19 200315 Болт М10-6gх40
20 252136 Шайба 10 ОТ
21 378057 Шпонка
22 201456 Болт
22 201456 Болт
23 252135 Шайба 8Т
23 252135 Шайба 8Т
24 250510 Гайка М8
24 250510 Гайка М8
25 220104 Винт М6-6gх14 ОСТ 37.
![Кардан что это такое: ключевые функции, устройство и некоторые неисправности |](/800/600/https/aybaz.ru/wp-content/uploads/1/a/b/1ababf137ae3c7a20a4db7273d139d22.jpeg)
26 252154 Шайба 6Л
27 311702 Гайка
28 258073 Шплинт
29 251035 Гайка
29 251035 Гайка
30 258069 Шплинт 5х36
30 258069 Шплинт 5х36
Кардан — дело тонкое
Неисправный или неправильно отремонтированный карданный вал может стать причиной поломок других узлов и агрегатов, ухудшения здоровья. Поэтому ремонтировать его должны опытные мастера, использующие специальное оборудование и технологии.
Карданный вал — атрибут практически любого задне- и полноприводного автомобиля. Главная задача карданного вала — передать крутящий момент от одного агрегата к другому, оси валов которых между собой могут не только не совпадать, но и работать при постоянно изменяющихся межосевых расстояниях и к тому же в разных вертикальных и горизонтальных плоскостях. Пример таких сложных условий передачи крутящего момента — между коробкой переключения передач (КПП) или раздаточной коробкой (РД) и валом редуктора ведущего моста.

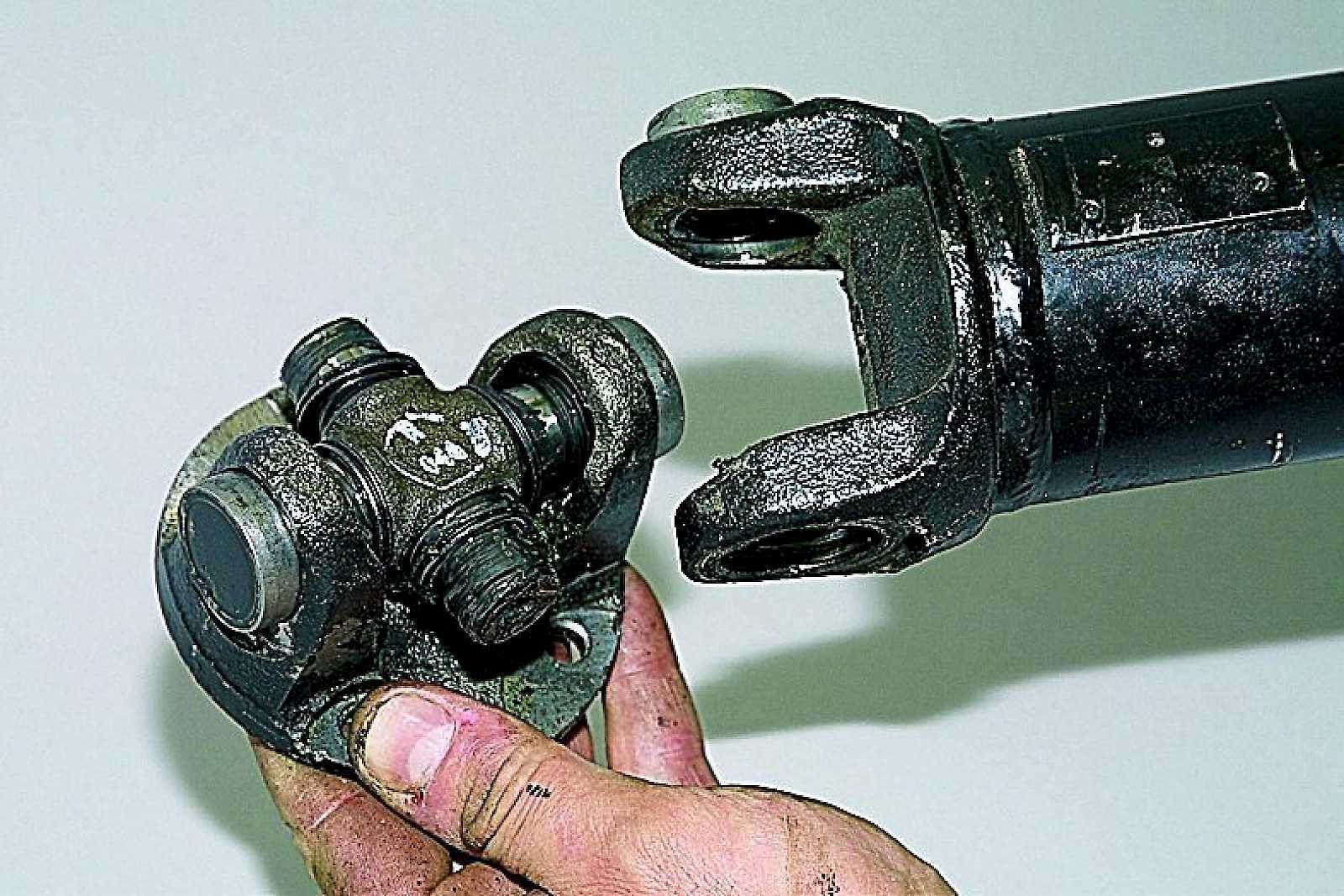

Конструктивно кардан, казалось бы, прост. Он состоит из вала, скользящей вилки, двух крестовин (шарниров), двух фланец-вилок, уплотнений и деталей крепления. Валы изготавливаются из трубы или сплошные из прутка. С одной стороны к нему приваривается неподвижная вилка шарнира, а с другой шлицевая втулка, на которую посажена подвижная скользящая вилка с шарниром. Шлицевое соединение кардана обеспечивает изменение его рабочей длины при работе подвески.
На некоторых автомобилях карданная передача исполнена из нескольких (обычно двух, реже- трёх) частей с промежуточными подвесными опорами. Это вызвано тем, что на больших скоростях вращения длинные валы изгибаются из-за распределённого по длине остаточного дисбаланса. Таким образом, хорошо отбалансированный на одной скорости вращения вал, на другой скорости может дать существенную вибрацию.
Шарниры в свою очередь состоят из вилок и их фланцев, крестовины с игольчатыми подшипниками, а также крепежных деталей.
Важно знать, что карданная передача, в отличие от шарниров равных угловых скоростей (ШРУС), обеспечивает передачу крутящего момента с пульсацией угловой скорости. Поэтому, для уменьшения этого эффекта и вызванной им вибрации, при сборке карданных валов вилки по обоим концам располагают в одной плоскости. Таким образом, два карданных шарнира вносят противофазные пульсации угловой скорости и компенсируют вибрации друг от друга. Чтобы при ремонте части кардана ошибочно не развернули относительно друг друга, нарушив при этом их балансировку, на шлицевых втулках и на скользящих вилках часто ставят специальные метки (а ещё чаще не ставят, тогда перед разборкой рекомендуем это восполнить).
Карданные передачи имеют ограничения в углах передачи крутящего момента. Оптимальные рабочие углы данных передач, при которых обеспечивается наиболее высокий коэффициент полезного действия (КПД), находятся в пределах 00 — 200. Если угол больше 200, значительно возрастает нагрузка на шарниры. Более того, простой карданный шарнир с крестовиной при больших углах не способен обеспечить равномерное вращение ведомого вала. Любителям большого дорожного просвета следует обратить на это особое внимание. Сделав из своего автомобиля рослого «козлика», взамен они получают дополнительные проблемы, вызванные перегрузкой шарниров — быстрый выход их из строя, появление рывков и вибрации при движении.
Балансировка
Карданные валы, как и колеса, могут иметь дисбаланс — одно из самых опасных явлений, которое действует на все вращающиеся детали, в том числе и карданные передачи. Внешними признаками наличия дисбаланса являются повышенные вибрации, которые при разной частоте вращения могут усиливаться и уменьшаться. Тем, кто пользуется общественным транспортом, наверняка знакомы мелкие вибрации, передающиеся от пола салона на ступни ног и вызывающие неприятные ощущения. Если характер этого явление меняется при изменении скорости движения автомобиля — это признак дисбаланса карданного вала. Дисбаланс неприятен не только с точки зрения негативных ощущений и дискомфорта. Вибрации чрезвычайно вредны для здоровья — это и повышенная утомляемость, раздражительность и многое — многое другое, включая снижение мужской потенции. Она вызывает дополнительные нагрузки на шарниры и сопряженные с карданной передачей детали трансмиссии, ослабление креплений, что ведет к ускоренному износу и авариям. Прежде всего, это относится к подшипникам фланца хвостовика редуктора и вторичного вала КПП.
Существует много причин возникновения дисбаланса:
неточность изготовления отдельных деталей карданной передачи;
неоднородность материала детали и неравномерная его плотность;
неточное взаимное центрирование сопряженных деталей;
наличие зазоров в сочленениях деталей и узлов и несоосность их монтажа;
деформации валов при механической и термической обработке, а также вследствие механических повреждений в процессе эксплуатации.
На автосборочных и авторемонтных предприятиях степень дисбаланса карданных валов определяют с помощью динамической балансировки на специальных стендах. Избавляются от этого вредного явления путем установки на трубе балансировочных пластин, подкладывания балансировочных прокладок под стопорные крышки подшипников крестовины, а в некоторых случаях снятием металла со специальных бобышек на вилках фланцев. Балансировка карданных валов обычно производится в сборе с шарнирами. На величину дисбаланса большое влияние оказывают зазоры в сочленениях крестовины и шлицевого соединения. Если в процессе изготовления карданных валов величину зазоров еще удается выдерживать, то в дальнейшем, при ремонте карданов, из-за износа посадочных мест и шлицевой части обеспечить это очень тяжело. Поэтому после любого ремонта все карданные валы необходимо балансировать, что отражено в инструкциях по ремонту любых автомобилей. К сожалению, у нас принято не доверять писанному в инструкциях. Да ещё из-за отсутствия оборудования балансировать и невозможно. А вот на Западе, согласно операционным картам ремонта иномарок, кардан, снятый с эксплуатируемой машины или транспортировавшийся не в специальной упаковке, в обязательном порядке балансируется.
Некоторые производители автомобилей, такие как Mercedes и BMW, для гашения вибраций карданов,скорость вращения которых достигает больших значений — 6000 об/мин и более, устанавливают эластичные венцы, демпферные резинометаллические муфты, подвесные опоры. Благодаря этому карданы этих автомобилей служат очень долго.
Проблемы
В России сегодня существует серьезная проблема ремонта и обслуживания карданных валов, особенно иномарок. На фирменных СТО карданные валы не ремонтируют, их меняют целиком, что очень дорого. Поэтому тем, у кого возникают проблемы с карданом, ничего не остается, как обратиться к местным умельцам, которые меняют старые крестовины на новые или модернизируют карданные валы иномарок под крестовины от отечественных автомобилей. В одном и другом случае ремонт очень часто оказывается неэффективным и имеет продолжение.
Объясняется это следующими причинами. Когда на место старой крестовины устанавливается новая импортная, фиксируют ее наши «спецы» обычно с помощью электросварки, что делать категорически запрещено. Дело в том, что у многих импортных крестовин чашки подшипников изготавливают не при помощи резания, а штамповкой из тонкого стального листа. На дно этих стаканчиков устанавливают пластмассовые упорные шайбы. При фиксации чашек в вилках с помощью сварки пластмасса может оплавиться и попасть между иголками подшипника. В дальнейшем даже новые крестовины могут очень быстро выйти из строя.
После установки крестовин от отечественных автомобилей часто появляются побочные «болезни», с первого взгляда не имеющие никакого отношения к кардану — постоянно выходят из строя подвесные опоры, подшипники редуктора и вторичного вала КПП. Даже установка самых качественных подшипников в этой ситуации обычно не помогает. Выходу из строя подшипников способствует дисбаланс карданного вала. Нарушение балансировки происходит вследствие неправильной сборки кардана или неточной установки крестовин. Смещение крестовины в сторону на 0,2-0,3 мм при весе карданного вала 20-30 кг дает дисбаланс порядка 20-40 граммов. Этого вполне достаточно, чтобы очень быстро вышли из строя подвесные опоры, подшипники фланцев КПП, редукторов и сами крестовины.
