Карбюраторы мотоциклетного типа. Главная дозирующая система / Хабр

Здравствуйте, уважаемые читатели. Мы с вами продолжаем изучать карбюраторы мотоциклетного типа.

В предыдущей публикации мы познакомились с основными вопросами образования и воспламенения горючей смеси. Сегодня будем изучать главную дозирующую систему, рассмотрим ее принцип работы и способы регулировки.

Главная дозирующая система: основные сведения

На современных мотоциклетных двигателях применяются карбюраторы с дозирующей иглой. Такое название обусловлено конструкцией главной дозирующей системы, так как именно игла конического сечения управляет смесеобразованием в диапазоне от 1/4 подъема дросселя вплоть до полного открытия.

Истечение топлива из большинства систем карбюратора происходит под действием разрежения, создаваемого за счет движения воздушного потока. Суммарное разрежение в воздушном тракте карбюратора зависит от скорости потока и сопротивления тракта. Рассмотрим эту зависимость более подробно.

Скорость потока воздуха на различных участках тракта зависит от площади их проходного сечения. Местные сужения при условии сохранения неразрывности газового потока вызывают увеличение его скорости, которое сопровождается увеличением разрежения. В современных карбюраторах скорость воздуха в диффузоре достигает 150 м/сек. Воздух при движении преодолевает трение о стенки тракта и местные сопротивления (распылитель, заслонка и т.д.), что также приводит к увеличению разрежения.

Практический интерес представляют разрежения, возникающие на двух участках: в диффузоре и смесительной камере за дросселем. На рисунке приведены кривые суммарного разрежения в карбюраторах, устанавливаемых на двигателях различных типов. Разрежение зависит от типа, числа цилиндров и режимов работы двигателя. Для двухтактного одноцилиндрового двигателя разрежения наименьшие (кривые 1 и 1′), для четырехтактного многоцилиндрового — наибольшие (кривые 4 и 4′).

Изменение разрежения в смесительной камере P_k и в диффузоре карбюратора P_g при разных оборотах двигателя n и положении дросселя φ_др: 1 и 1′ — двухтактный одноцилиндровый двигатель; 2 —четырехтактный одноцилиндровый; 3 — четырехтактный двухцилиндровый; 4 и 4′ — четырехтактный многоцилиндровый

По мере открытия дросселя разрежение в смесительной камере уменьшается, а в диффузоре — увеличивается.

Характер изменения разрежения в диффузоре и смесительной камере не зависит от типа двигателя. Вначале при открытии дросселя примерно на 1/3 разрежение в смесительной камере уменьшается, а затем остается практически постоянным (кривые 1, 2, 3 и 4). Между тем на характер изменения разрежения в диффузоре его конструкция оказывает существенное влияние. Если в карбюраторе с диффузором постоянного сечения разрежение растет непрерывно (кривая 4′), то в карбюраторе с диффузором переменного сечения увеличение разрежения наблюдается лишь в начале открытия дросселя. При дальнейшем открытии более чем на 1/3 разрежение в диффузоре практически не меняется (кривая 1). При постоянном положении дросселя и увеличивающихся оборотах двигателя разрежение возрастает на всех участках воздушного тракта карбюратора.

Главная дозирующая система, состоящая только из распылителя и управляемая только величиной разрежения, подавала бы слишком много топлива на малых и средних подъемах дросселя и слишком мало на больших подъемах.

Переобеднение смеси особенно опасно, так как, в худшем случае, может привести к выходу двигателя из строя. Вот почему была разработана система с конической дозирующей иглой. Рассмотрим принцип ее работы.

Принцип работы главной дозирующей системы

Игла двигается внутри калиброванной части распылителя и на небольших подъемах дросселя сечение, через которое осуществляется распыление топлива, маленькое. Как следствие, расход топлива тоже маленький, что и требуется для поддержания корректного состава смеси на малых подъемах. На бо́льших подъемах дросселя коническая часть иглы меньшего диаметра оказывается в зоне распыления топлива, тем самым увеличивая площадь проходного сечения распылителя. Это позволяет увеличить подачу топлива, как и необходимо для нормальной работы двигателя. Такая конструкция и соответствующий принцип работы главной дозирующей системы дает возможность поддерживать нужный состав смеси, поэтому двигатель способен работать правильно при любом положении дросселя.

Взаимодействие иглы с распылителем

Теперь, после того, как принцип работы стал ясен, становится понятен принцип регулировки главной дозирующей системы. Регулировка осуществляется с помощью иглы и калиброванного отверстия распылителя.

Регулировка состава смеси

Регулировка с помощью иглы

В карбюраторах Dellorto игла фиксируется в дроссельной заслонке с помощью стопорного кольца, установленного в одном из пазов (на цилиндрической части иглы). Условно пазы пронумерованы с тупого конца иглы, то есть сверху.

Чем выше относительно распылителя расположена канавка, в которую установлено стопорное кольцо, тем ниже опущена игла. Это означает, что для выхода конической части иглы из распылителя, дроссель необходимо поднять выше. И наоборот, если нужно задействовать коническую часть иглы на меньших подъемах дросселя, необходимо поднять иглу, переставив стопор в более низкую канавку (вторую, третью…). Например, на практике следствием богатой смеси может быть медлительность в наборе оборотов и глухой, глубокий звук выхлопа.

В таком случае, необходимо опустить иглу, переместив стопорное кольцо в канавки выше.

Однако очень часто невозможно хорошо настроить карбюратор, изменяя только положение иглы. Кроме положения бывает необходимо варьировать геометрические параметры иглы (имеется в виду конусность и длина конической части). Они существенным образом влияют на процесс карбюрации, а от этого напрямую зависит приемистость двигателя. Таким образом, возникает необходимость заменить ее на другую с более подходящими геометрическими параметрами.

Для каждого семейства карбюраторов Dellorto существует широкий выбор дозирующих игл с различной геометрией. По мере необходимости в процессе настройки можно выбрать более подходящую иглу и приступить к испытаниям. К примеру, можно не получить достаточно богатую смесь на определенном подъеме дросселя при максимально поднятой игле. В таком случае нужно попробовать иглу с той же конусностью, но у которой конус будет начинаться раньше, т.е. цилиндрическая часть будет короче. В определенных случаях могут быть использованы иглы с различной конусностью, для лучшего соответствия тому или иному типу двигателя. При проведении подобного рода экспериментов всегда лучше варьировать только один параметр за раз.

Регулировка с помощью распылителя

Распылитель имеет калиброванное отверстие с того конца, которым сообщается с диффузором. В русскоязычной литературе часто употребляется словосочетание «диаметр распылителя», под которым подразумевается диаметр этого отверстия. Как правило, существует некий набор распылителей различных диаметров, для конкретного карбюратора.

С увеличением диаметра распылителя смесь обогащается, и наоборот — обедняется при уменьшении. Конечно, можно добиться того же эффекта, изменяя диаметр дозирующей иглы. Однако иглу подходящего диаметра может оказаться сложно приобрести. В таком случае намного проще подобрать распылитель, если такая необходимость вообще возникнет, так как карбюраторы Dellorto изначально оптимизированны под конкретный тип двигателя, для которого они предназначены.

Таким образом, настройка карбюратора чаще всего производится подбором жиклеров, установкой высоты иглы и подбора ее формы, в то время как распылитель и угол среза дроссельной заслонки остаются без изменений даже при наличии соответствующих сменных комплектов.

Распылитель главной дозирующей системы

Простейший распылитель представляет из себя трубку, соединяющую главный топливный жиклер с диффузором. Инженеры условно делят конструкции распылителей на «двухтактные» и «четырехтактные». Некоторые распылители (их относят к четырехтактному типу) имеют ряды отверстий по периметру, просверленных насквозь в главный топливный колодец.

Распылители, различающиеся конструкцией эмульсионных трубок

Конструкция распылителя для двухтактных двигателей

Распылитель вкручивается в насадок (Обобщенно гидравлический насадок — это короткая труба для выпуска жидкости в атмосферу или перетекания жидкости из одного резервуара в другой, тоже заполненный жидкостью), закрепленный в корпусе карбюратора.

Сопряжение распылителя с насадком

Как видно на рисунке ниже, в месте сопряжения распылителя с насадком образуется кольцевая щель, переходящая в кольцевую полость. Полость соединяется с атмосферой посредством дополнительного воздушного канала. Это дает возможность воздуху попасть в диффузор через кольцевую щель. Если распылитель имеет отверстия для эмульсирования топлива, к нему также подводится воздух по вспомогательному каналу.

Кольцевой зазор между распылителем и насадком

Входное отверстие этого канала обычно расположено перед диффузором во входной его части (под буквой b на рисунке ниже). Отверстие рядом — это воздушный канал системы холостого хода. Иногда, для уменьшения влияния пульсаций давления во впускном ресивере, вспомогательный канал сообщается с атмосферой напрямую. Например, как показано на рисунке под буквой a, через трубку в правой части карбюратора.

Способы сообщения вспомогательного воздушного канала с атмосферой

В совокупности главная дозирующая система работает следующим образом.

Под действием разрежения топливо поднимается по распылителю. Истечение топлива регулируется жиклером и дозирующей иглой. Часть воздуха проходит по дополнительному каналу и попадает в кольцевую полость. В результате этого в области над кольцевой щелью и распылителем происходит интенсивное перемешивание топлива с воздухом.

Работа главной дозирующей системы с распылителем двухтактного типа: Топливо из поплавковой камеры поднимается по распылителю 6, проходя через жиклер 7, который вместе с иглой 3 регулирует расход топлива. Топливо первично смешивается с воздухом, прошедшим по каналу 2, в кольцевом зазоре между насадком 5 и распылителем. Эмульсия попадает в диффузор 4 и смешивается с воздухом, поступившем через входное устройство 1.

Наряду с диаметром распылителя регулировочным параметром является диаметр воздушного канала (чем он больше, тем смесь беднее), а также высота выступания распылителя и насадка в диффузор. Варианты исполнения распылителей и насадков представлены на рисунках ниже.

Распылители, различающиеся по высоте

Различные варианты исполнения насадков

Давайте подробнее рассмотрим распылитель.

При неизменных прочих условиях, чем меньше выступает распылитель в диффузор, тем на меньшую высоту топливу необходимо подняться из поплавковой камеры, что способствует более раннему началу самого процесса распыления топлива в диффузоре. «Низкий» распылитель является характерной особенностью спортивных карбюраторов. Наоборот, с высоким распылителем топливная смесь будет беднее в переходных (неустановившихся) режимах.

Те же физические принципы применимы к работе воздушного насадка. Его выступание в диффузор создает сопротивление воздушному потоку, поэтому за выступом создается зона сильного разрежения, что способствует истечению топлива. Иными словами, чем выше насадок, тем больше разрежение за ним и тем богаче становиться смесь. Обеднить смесь можно, используя карбюратор с небольшой высотой насадка.

Конструкция распылителя для четырехтактных двигателей

Описанная ниже конструкция в настоящее время так же широко применяется и для двухтактных двигателей, так как позволяет получать более бедную и однородную смесь на всех режимах.

Тело распылителя четырехтактного типа снабжено рядами отверстий, а кольцевая камера, которая его окружает, постоянно сообщается с атмосферой, но не сообщается напрямую с диффузором. Это позволяет топливу начать перемешиваться с воздухом еще до того, как оно достигнет диффузора, образуя эмульсию внутри распылителя. При такой конструкции распылителя насадок не имеет выступающей части в диффузор.

Принцип работы главной дозирующей системы с распылителем четырехтактного типа представлен на рисунке. Отверстия в нижней части погружены в топливо, так как они находятся ниже его уровня. Отверстия же в верхней части всегда открыты для прохода воздуха. Когда преобладают отверстия в верхней части, смесь обедняется, в то время как увеличение количества и/или диаметра отверстий в нижней части приводит к увеличению расхода топлива с интенсивным эмульсированием. Из-за расположения отверстий по всей площади распылителя кольцевая камера, заполненная изначально топливом, пустеет при наборе оборотов, так как топливо расходуется через эти отверстия, что приводит к переобогащению смеси в начале и к ее обеднению в дальнейшем.

Работа главной дозирующей системы с распылителем четырехтактного типа: Топливо из поплавковой камеры по распылителю 5 поднимается, проходя через жиклер, который вместе с иглой 3 регулирует расход топлива. Топливо первично смешивается с воздухом, прошедшим по каналу 2, в кольцевом зазоре между распылителем и корпусом. Эмульсия смешивается с воздухом, поступившим через входное устройство 1, в диффузоре и смесительной камере 4.

Проще говоря, расположение отверстий в теле распылителя и их диаметр существенно влияют на истечение топлива и зависящую от этого приемистость двигателя. Таким образом, варьируя параметры отверстий, можно добиться оптимального состава смеси для всех режимов работы.

Главный топливный жиклер

Главный топливный жиклер является основным регулировочным элементом карбюратора на режимах полной нагрузки и высоких подъемах дросселя. Он отвечает за подачу топлива в главную дозирующую систему. Главный топливный жиклер расположен в самой нижней точке поплавковой камеры, чтобы всегда находиться ниже уровня топлива, даже когда мотоцикл совершает резкие маневры. Для исключения завоздушивания главного жиклера во многих конструкциях выше него устанавливается перфорированный дефлектор (он же успокоитель).

Успокоитель над главным топливным жиклером

Выбор главного топливного жиклера оказывает существенное влияние на работу двигателя. Его подбор осуществляется экспериментальным путем. Поэтому лучше начинать с заведомо большего жиклера, делая таким образом настройку более безопасной для двигателя. Богатая смесь не дает лучшей производительности, но, по крайней мере, не приводит к повреждениям двигателя (прихват или прогар поршня) в отличие от переобедненной смеси.

Помочь в подборе главного топливного жиклера может состояние свечи зажигания после теста на полном открытии дросселя при максимальных оборотах. Изолятор центрального электрода должен быть светло-коричневым. Если электрод темнее, жиклер слишком большой, если он слишком светлый, почти белый — жиклер слишком мал.

Анализ центрального электрода результативен, только если свеча работала долго, в то время как оценка состояния бокового электрода дает результат и на новой свече. Основание бокового электрода с внутренней стороны (стороны, обращенной к изолятору) должно быть темного цвета как минимум до изгиба электрода. Вся остальная поверхность должна быть металлического цвета. Если боковой электрод черный и закопчен, смесь богатая, но, если он идеально чист, жиклер слишком мал. Помните — жиклер слишком малой пропускной способности может привести к серьезным повреждениям двигателя.

После подбора жиклера с требуемой пропускной способностью для гражданских мотоциклов рекомендуется увеличить ее на 2-3 единицы в качестве меры предострожности от сильной зависимости настроек, например, от окружающей температуры.

Прежде чем сделать вывод о том, что жиклер слишком большой, посчитайте площадь проходного сечения кольцевого зазора, образованного острым концом дозирующей иглы и распылителем. Сечение жиклера не должно быть меньше. Такое отношение должно выполняться для того, чтобы жиклер всегда контролировал расход топлива.

Однако, следует помнить, что жиклер играет важную роль еще и в переходном (неустановившемся) режиме, когда водитель резко полностью открывает дроссельную заслонку. В этом случае главная дозирующая система должна быстро включиться в работу. Если этого не происходит, в момент резкого открытия дросселя возникает так называемый «провал». Это значит, что смесь кратковременно обедняется и через какое-то время снова нормализуется по составу (обогащается).

Продолжение следует…

история, модификации, достоинства и недостатки

На вопрос, что такое карбюратор, любой закаленный автослесарь, да и начинающий автолюбитель, скажет, что это часть двигателя, отвечающая за приготовления смеси бензина с воздухом. Но при этом ещё добавит, что сегодня карбюратор это прошлый век, и что инжектор теперь, это наше всё, а карбюратору место в музее.

Карбюратор Solex

Отчасти так оно и есть. Ведь в Америке, Европе, Японии карбюратор канул в небытиё уже в начале восьмидесятых. Но это не значит, что карбюраторных машин уже не осталось, а карбюратор это какой-то динозавр. Таких машин ещё предостаточно, и тем более их предостаточно на территории бывшего СССР. Ведь вазовский инжектор появился только к 95-му году, а распространённым стал вообще к 2000-му.

Поэтому, тот, кто считает, что карбюратор это дело прошлое, наивно ошибается. Не стоит забывать также, что и по сей день двухтактные двигатели бензокосилок, пил, генераторов, мопедов и мотоциклов (даже не обязательно двухтактных) оснащаются карбюратором, ввиду его надёжности, простоты конструкции и неприхотливости.

В СССР, а теперь в РФ, существовало и существует до сих пор два основных завода по производству карбюраторов. Это Пекар (бывший до переименования Ленинграда Ленкарзом) и ДААЗ. Первый находится в Санкт-Петербурге, а второй в Димитровграде. Первый завод это своего рода динозавр карбюраторной промышленности. Все советские карбюраторы москвичей, волг, уазиков, запорожцов и всего, что не относится к Автовазу, были сделаны там.

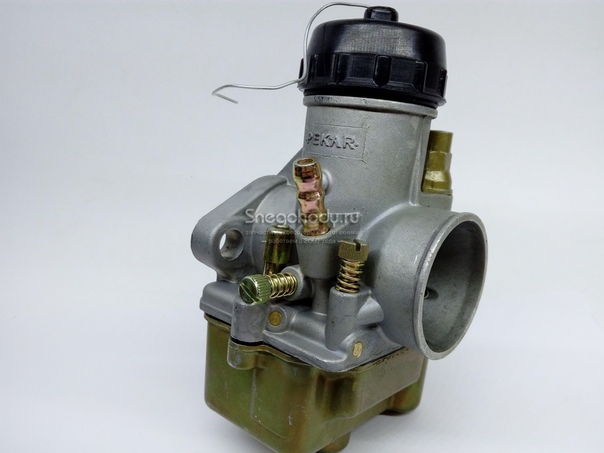

Карбюратор Пекар

А вот на ДААЗе делались в основном карбюраторы жигулей: классики и переднего привода – восьмёрка/девятка.

Карбюратор Солекс. Произведено в России. Фото — drive2

И если карбюратор классики это полностью заслуга советских инженеров, то карбюратор переднего привода, был разработан французской компанией Solex совместно с ДААЗом.

Необходимость такой разработки связана с поперечным расположением двигателя на переднеприводных восьмёрках/девятках. Ведь почему было просто не подогнать жигулевский «ОЗОН» к восьмерочному двигателю? Это было бы намного проще и дешевле. Но проблема в том, что сориентировать этот карбюратор на восьмом движке так, чтобы в поворотах, при торможении и разгоне, а также на крутых подъёмах, топливо в поплавковой камере оставалось в допустимых пределах, оказалось невозможно.

Ориентация поплавковой камеры на ОЗОНе приводит к отливу топлива от ГТЖ при разгоне, и приливу при торможении переднеприводного автомобиля

Поэтому, на Димитровградском заводе было запущено производство совершенно нового карбюратора, на новом французском оборудовании, по лицензии фирмы Solex. Причем, благодаря конструктивным особенностям, этот карбюратор можно было устанавливать как на двигатели поперечного расположения, так и продольного.

Поплавковая камера Солекса спроектирована совершенно иначе

Это заложило потенциал для последующего создания различных модификаций карбюратора «Солекс».

Если собрать все модификации даже для одной лишь восьмёрки, то их наберётся штук шесть. Но дело в том, что все они, по сути, являются базовым карбюратором 2108 с изменёнными жиклерами, только и всего. Базовый 2108 шёл на двигатели объёмом 1,3. Модификация 21081 была разработана для восьмёрочного двигателя 1,1 литра, но ставился данный карбюратор и на таврический движок такого же объёма. Самым популярным является Солекс 21083. Предназначен он для двигателя 1,5, который стал самым распространённым в силу множества положительных обстоятельств. Отдельно можно выделить модификацию 21083-31 с автоматическим управлением подсосом, которая предназначалась для автомобиля ВАЗ 2110. И экспортный карбюратор 21083-62 с электронным управлением составом смеси, который ставится на систему с катализатором, и найти который по факту уже нереально.

Модификация 21083-31 вместо сектора управления воздушной заслонкой стоит так называемая лягушка

Начать перечислять карбюраторы, предназначенные не для переднего привода, правильнее, пожалуй, с самой известной модификации 21073, которая ставится на 213-ю ниву с тайговским двигателем 1,7 л. Особенность этого карбюратора в дополнительно просверленных каналах для системы рециркуляции отработавших газов. Большие диффузоры 24х24 толкают многих поставить этот карбюратор на ауди 80/100, с двигателями от 2,0 до 2,3. Но по факту, они оказываются не слишком хороши для такого объёма.

Солекс 21073. Два верхних штуцера предназначены для системы рециркуляции

Менее известна модификация 21053, разработанная для классики объёмом 1,45 – 1,6 литра. Её можно перепутать с 21073, так как в этом карбюраторе так же присутствуют штуцеры для рециркуляции, но диффузоры в первой камере здесь меньше на миллиметр. Модификация 21051 для двигателей 1,2 и 1,3 литра сейчас не производится и в продаже не встречается.

Солекс 21053

И, наконец, имеется модификация 21041, для двигателя автомобиля москвич объёмом 1,5 литра и 21041-10 для объёма 1,8 литра. Первый найти сейчас довольно сложно. А вот второй более распространён. И более того, его позиционируют, как карбюратор для волги. И по факту, его можно прекрасно перенастроить как под волгу с 402-м двигателем, так и под уазик с 417-м либо так же с 402-м.

Одно из главных достоинств карбюраторов семейства Солекс перед ОЗОНами, это качество литья, качество деталей, внимание к мелочам. Оно и понятно, ведь делают его на новых французских станках, объединёнными усилиями советских и французских инженеров. Например, самая распространённая болезнь ОЗОНа это воздушная заслонка, а точнее телескопическая тяга. Из-за неё появляются проблемы с холодным запуском и прогревом автомобиля. На карбюраторе Солекс устройство воздушной заслонки спроектировано так, что сбить пусковые зазоры практически невозможно. А сам привод заслонки сделан очень продуманно, и в отличие от ОЗОНа, заслонка не болтается в открытом положении. Конечно, если долго не пользоваться подсосом, то возникает самая распространённая проблема Солекса, когда заслонка не открывается до конца. В этом плане ОЗОН более привлекателен.

Почему Солекс сравнивают обычно именно с ОЗОНом? Потому что ставят его чаще всего на классику. Реже на волгу или уазик. Перед старыми карбюраторами серии К (К126, 131, 135, 133) его преимущество очевидно. Достаточно хотя бы сравнить малые диффузоры Солекса и скажем К126.

Малые диффузоры СолексМалые диффузоры К126

Топливная дисперсия у Солекса, благодаря грамотному исполнению выходного отверстия, значительно лучше. Меньше больших капель бензина, а следовательно, лучшее смесеобразование и более стабильный состав смеси. Что всё вместе даёт меньший расход топлива и большую мощность.

Сравнивая Солекс и ОЗОН можно заметить, что мнения о преимуществе одного перед другим делятся примерно 50/50. Связано это в первую очередь с непониманием принципа работы карбюратора. Почему то многие считают, что Солекс 21083 является универсальным и его можно поставить на двигатель классики начиная от 1,2 и заканчивая 1,6 литра. Но это далеко не так. Отсюда и появляются негативные отзывы о Солексе. Для классики специально разработана модификация 21053, имеющая большие диффузоры, чем стандартный карбюратор. Это обусловлено всей впускной системой, начиная с коллектора и заканчивая каналами и камерой сгорания. Двигатель 2108 имеет совершенно иную конструкцию. Поэтому ставить на классику карбюратор 21083 нерентабельно. Будет трудно добиться приемлемого расхода и нормальных динамических показателей. Хотя вполне возможно, если использовать широкополосный датчик кислорода для настройки, но так как есть он не у всех, то Солекс несправедливо заслуживает негативные отзывы.

Что касается расхода на Солексе, то часто можно услышать, что он более экономичный, чем тот же ОЗОН или какой-нибудь К133. Как уже говорилось раньше, ставить что-то взамен чего-то это неправильный подход. И для любого двигателя есть свой карбюратор. И если просто поставить Солекс 21083 на какой-то двигатель, скажем, москвича или запорожца, то нет никакой гарантии, что расход будет меньше на Солексе, а не на родном карбюраторе. Но если Солекс настроить под этот двигатель и желательно, используя широкополосный датчик кислорода, то расход будет действительно меньше. Так же, допустим, на классике с объёмом 1,45 расход будет меньше на Солексе 21053, а не на ОЗОНе.

Связано это в первую очередь с особой конструкцией главного воздушного канала Солекса, который имеет в окончании большого диффузора расширение со ступенькой. Благодаря этому происходит срыв воздушного потока и возникает дополнительная турбулентность, вследствие чего бензин лучше дробится на мелкие капли воздухом. И соответственно топливовоздушная смесь получается однородной и имеет более стабильное соотношение воздух/топливо.

Ступенька карбюратора Солекс в разрезе

Немалую роль здесь играет и малый диффузор, выполненный у Солекса, как уже говорилось ранее, грамотнее, чем на любом другом карбюраторе ОЗОН или К***.

Так же Солекс имеет простую и надёжную систему ЭПХХ, что тоже влияет на уменьшение расхода, но так как это больше зависит от стиля вождения, то этот показатель не образцовый. К тому же, непонимание работы этой системы и незнание её устройства, ведёт к тому, что после ремонта карбюратора, она оказывается неработоспособна.

К одному из самых распространённых недостатков этого карбюратора относится система холостого хода, а точнее её засорение. Но с другой стороны, этот недостаток является в то же время и плюсом, так как благодаря своей конструкции, прочистить холостой можно буквально за пару минут, открутив клапан и продув жиклер.

Любой минус Солекса можно сделать плюсом, если его модернизировать. А самый главный его минус – это засорение. Засорению подвержена не только система холостого хода, но и главная дозирующая. Грязь попадает в карбюратор из-за особенности строения поплавковой камеры и её связи с атмосферой, через два отверстия.

Одно из балансировачных отверстий

Модернизация заключается в том, чтобы сделать эти отверстия защищёнными от грязи. После этого, многие называют его «вечный карбюратор Солекс», как бы подчеркивая, что после этого, вы забудете про то, что такое карбюратор.

Подводя итоги, можно сказать, что карбюратор Солекс это один из самых достойных карбюраторов, выпускавшихся в нашей стране. И пусть начало его было заложено французами, но дальнейшее развитие, это заслуга наших инженеров. Этот карбюратор дал толчок к созданию новой ветки карбюраторов для автомобиля «Ока», которые являются соединением Солекса и ОЗОНа в одном. А также карбюраторов серии 4178 для двигателей ЗМЗ и УМЗ волг, уазиков и газелей, который в настоящее время является лучшим, для этих автомобилей.

Конечно, многие ругают Солекс за его склонность к засорению и считают, что ОЗОН или К151 это пусть и менее экономичные, более «тупые», однако надёжные карбюраторы. Но стоит в Солексе просто произвести небольшую модернизацию, и он становится на порядок выше этих карбюраторов.

Автор — Александр Шуенков

Настройка и регулировка карбюратора | Vincast.ru

Прежде, чем мы начнем говорить о настройке и регулировке карбюратор а, давайте выясним, что это такое. По своей сути карбюратор — это механизм, который является частью двигателя внутреннего сгорания. Основные детали карбюратора : дроссель ная заслонка, диффузор, поплавковая камера и жиклер.

Основная функция карбюратора — смешивать топливо с воздухом и потом доставлять данную смесь в двигатель автомобиля, где смесь сгорает и давит на клапаны блока двигателя. В результате этого появляется сила, которая заставляет машину набирать скорость и двигаться.

Если говорить о физическом явлении, которое лежит в основе работы карбюратора, то они называются принцип Бернулли и эффект вентури. Принцип Бернулли утверждает, что скорость движения воздуха обратно пропорциональна давлению. Именно дроссельная заслонка регулирует количество воздуха, поставляемого в двигатель. Дроссельная заслонка регулируется педалью акселератора.

Карбюраторы используются на автомобилях старых моделей, а также на грузовых ма шина х, моторных лодках и небольших самолетах.

Устройство карбюратора довольно просто, они не требуют какого-то особенного ухода или технического обслуживания, но им необходима хорошая регулировка и настройка, чтобы все детали карбюратора работали оптимально. От этого будет зависеть работа двигателя.

Вот основные проблемы, которые могут появиться в работе карбюратора:

Протечка бензина

Если вы заметили, что бензин выходит от туда, откуда не должен выходить, то причина этого обычно кроется в неполадках с поплавковой камерой, поплавком или в излишне сильном давлении. Прежде всего, нужно проверить давление топлива, которое должно быть в пределах 4-7 пси. Если давление в норме, то тогда проблема может быть в том, что поплавок тонет или есть проблемы с поплавковой камерой. В этом случае придется заменить поплавковую камеру.

Грязные свечи зажигания

Если на свечах зажигания появляется нагар с запахом, это означает, одно: излишняя подача топлива. Обычно излишняя подача топлива вызвана двумя причинами: неправильный уровень топлива и/или прогоревший клапан. Проблема с уровнем топлива может объясняться не отрегулированным поплавком, излишним давлением топлива или проблемами с поплавковой камерой. Если уровень топлива в норме, то тогда нужно проверить клапаны.

Нестабильная работа двигателя на холостом ходу

Допустим, вы установили работу двигателя на холостом ходу на 800 оборотов. Затем вы проехали на автомобиле, и обороты на холостом ходу увеличились до 1500. Если дать газа на холостом ходу, то обороты вернутся на прежний уровень — 800. Обычно проблема не в самом карбюраторе, а в проводе между карбюратором и педалью акселератора. Для точной диагностики проблемы нужно отсоединить провод от карбюратора и вручную подвигать дроссель на работающем двигателе. Если обороты упали до нужных пределов, то проблема в проводе, если нет, то проблема в карбюраторе. Для начала необходимо осмотреть карбюратор на предмет коррозии и загрязнения. При обнаружении загрязнений, нужно тщательно почистить карбюратор.

Настройка карбюратора

Прежде, чем начинать настройку карбюратора, необходимо разогреть двигатель. На холодном двигателе настраивать карбюратор бесполезно. Помимо этого нужно снять с дроссельной заслонки тягу педали газа, отсоединить трубку вентиляции картера и проверить, что отсутствует вакуум в трубке регулятора опережения.

Далее находите винты, регулирующие состав смеси, их еще называют винтами качества, и начинаете по одному закручивать по часовой стрелке, пока двигатель не начнет работать неустойчиво и жестко. Как только двигатель залихорадило, прекратите закручивать винт, так как это приведет к остановке двигателя. Вместо этого отверните винт на один оборот назад, пока двигатель не начнет работать плавно. Это нужно проделать со всеми винтами качества, пока двигатель не будет звучать плавно, без хлопков.

Источник: www.amastercar.ru

Как работает карбюратор?

Как работает карбюратор? — Объясните этот материал Реклама

Криса Вудфорда. Последнее обновление: 2 февраля 2021 г.

Топливо плюс воздух равно движению — это основная наука, стоящая за большинством транспортных средств. которые путешествуют по земле, по морю или по небу. Автомобили, грузовики и автобусы превращают топливо в энергию, смешивая его с воздухом и сжигая в металлические цилиндры внутри их двигателей. Точно сколько топлива и воздуха потребности двигателя меняются от момента к моменту, в зависимости от того, как долго он работает, как быстро вы едете и множество других факторы.В современных двигателях используется система с электронным управлением. называется впрыск топлива для регулирования топливно-воздушной смеси, так что это ровно с минуты поворота ключа до момента переключения двигатель снова выключается, когда вы достигаете пункта назначения. Но пока эти были изобретены умные устройства, практически все двигатели полагались на изобретательные устройства для смешивания топлива и воздуха, называемые карбюраторами (пишется «карбюратор» в некоторых странах и часто сокращается до «карбюратора»). Что они собой представляют и как они работают? Давайте посмотрим поближе!

Работа: Коротко о карбюраторах: они добавляют топливо (красный) в воздух (синий), чтобы получилась смесь, подходящая для сгорания в цилиндрах. Цилиндры современных автомобилей более эффективно питаются системами впрыска топлива, которые потребляют меньше топлива и меньше загрязняют окружающую среду. Но вы по-прежнему найдете карбюраторы в двигателях старых автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

Как двигатели сжигают топливо

Двигатели — механические штуки, но они тоже химические вещества: они разработан вокруг химической реакции, называемой сгоранием : когда вы сжигаете топливо в воздухе, вы выделяете тепловую энергию и производите углерод диоксид и вода как продукты жизнедеятельности.Для эффективного сжигания топлива вам должны использовать много воздуха. Это в равной степени относится и к автомобильному двигателю. что касается свечи, костра на открытом воздухе, угля или дрова в чьем-то доме.

С костром вам никогда не придется беспокойтесь о том, что у вас слишком много или слишком мало воздуха. При пожарах в помещении не хватает воздуха и гораздо важнее. Слишком мало кислорода вызовет пожар в помещении (или даже устройство для сжигания топлива, такое как газовая печь центрального отопления (котел), чтобы производят опасные загрязнения воздуха, в том числе токсичные угарный газ.

Рекламные ссылки

Artwork: Теоретически автомобильному двигателю требуется в 14,7 раз больше воздуха, чем топлива, чтобы топливовоздушная смесь сгорала должным образом. Это называется стехиометрической смесью и состоит из 94 процентов воздуха и 6 процентов топлива. На практике соотношение может быть другим.

С автомобильным двигателем немного сложнее. Если у вас есть достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется стехиометрическая смесь . (Стехиометрия является частью химии, химический эквивалент проверки того, что у вас достаточно каждого ингредиента прежде чем приступить к приготовлению пищи по рецепту.) В случае автомобильного двигателя, соотношение обычно составляет около 14,7 частей воздуха на 1 часть топлива (хотя это зависит от того, из чего именно состоит топливо). Слишком много воздуха и недостаточно топлива означает, что двигатель горит «бедный», когда слишком много топлива и недостаточно воздуха называется сжигание «богатых». Немного избыточное количество воздуха (слегка обедненная смесь) даст лучшую экономию топлива, а небольшое количество воздуха (слегка богатая смесь) даст лучшую производительность. Иметь слишком много воздуха так же плохо, как и слишком маленький; оба вредны для двигателя по-разному.

«Карбюратор называют «Сердцем» автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать необходимую мощность или работать плавно, если его «сердце» не выполняет свои функции должным образом.»

Эдвард Кэмерон, The New York Times, 1910

Что такое карбюратор?

Бензиновые двигатели рассчитаны на всасывание точно необходимого количества воздуха, поэтому топливо сгорает правильно, независимо от того, запускается ли двигатель холодным или греется на максимальной скорости. Правильный подбор топливно-воздушной смеси работа умного механического устройства, называемого карбюратором : трубка, которая пропускает воздух и топливо в двигатель через клапаны, смешивая их вместе в разных количествах, чтобы удовлетворить широкий спектр различных условия вождения.

Вы можете подумать, что слово «карбюратор» довольно странное, но оно происходит от глагола «карбюратор». Это химический термин, означающий обогащение газа путем соединения его с углеродом. или углеводороды. Итак, технически карбюратор — это устройство, которое насыщает воздух (газ) топливом. (углеводород).

Кто изобрел карбюратор?

Карбюраторы существуют с конца 19-го века. века, когда они были впервые разработаны пионером автомобилестроения (и основатель Mercedes) Карл Бенц (1844–1929). Раньше были попытки «карбюрации» другими способами. Например, французский пионер двигателей Жозеф Этьен Ленуар (1822–1900) первоначально использовал вращающийся цилиндр. с прикрепленными губками, которые погружались в топливо при повороте, вынимая его из контейнера и перемешивая с воздухом. [1]

На приведенной ниже диаграмме, которую я раскрасил для облегчения понимания, показан исходный Карбюратор Benz 1888 года выпуска; основной принцип работы (объясненный в рамке ниже) остается прежним и по сей день.

Иллюстрация: Очень упрощенная схема оригинального карбюратора Карла Бенца из его патент 1888 г. Топливо из бака (синий, D) поступает в то, что он назвал генератором (зеленый, A). внизу, где он испаряется. Пары топлива проходят вверх по серой трубе и встречаются с поступающим воздухом. вниз по той же трубе, которая входит из атмосферы через перфорацию вверху.Воздух и топливо смешиваются в красной камере (F), затем проходят через клапан (бирюзовый, G) в цилиндр H, где они сжечь, чтобы сделать власть. Работа из патента США 382 585: Карбюратор Карла Бенца. 8 мая 1888 г., любезно предоставлено Управлением по патентам и товарным знакам США.

Как работает карбюратор?

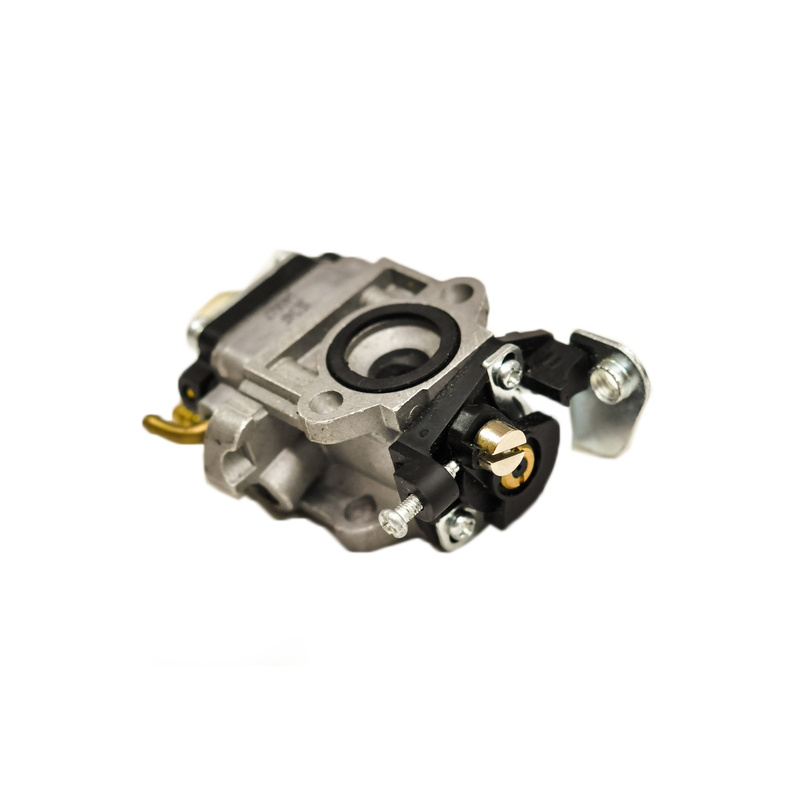

Фото: Типичный карбюратор не на что смотреть! Фото Дэвида Хоффмана предоставлено ВМС США.

Карбюраторы сильно различаются по конструкции и сложности. Самый простой из возможных по сути большая вертикальная воздушная труба над цилиндрами двигателя с горизонтальная топливная труба, соединенная с одной стороны.Когда воздух течет вниз трубы, он должен проходить через узкий изгиб посередине, который заставляет его ускоряться и заставляет его давление падать. Это перегнулось секция называется Вентури . Падение давления воздуха создает эффект всасывания, который всасывает воздух через топливную трубку в сторона.

Иллюстрация: Эффект Вентури: когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.Это пример закона сохранения энергии: если бы давление не падало, жидкость получала бы дополнительную энергию, втекая в узкое сечение, что нарушало бы один из самых основных законов физики.

Воздушный поток втягивает топливо, чтобы присоединиться к нему, что нам и нужно, но как можно ли отрегулировать топливовоздушную смесь? Карбюратор имеет два поворотных клапаны выше и ниже трубки Вентури. Вверху есть клапан, называемый дросселем , который регулирует, сколько воздуха может проходить в.Если дроссель закрыт, меньше воздуха проходит через трубу и Вентури всасывает больше топлива, поэтому двигатель получает богатую топливом смесь. Это удобно, когда двигатель холодный, при первом запуске и работает довольно медленно. Под трубкой Вентури есть второй клапан. называется дроссель . Чем больше дроссельная заслонка открыта, тем больше воздух проходит через карбюратор и чем больше топлива он всасывает из труба в сторону. Чем больше топлива и воздуха поступает в двигатель, тем высвобождает больше энергии и производит больше мощности, и машина едет быстрее.Вот почему открытие дроссельной заслонки заставляет автомобиль ускоряться: это эквивалентно дуновению костра, чтобы получить больше кислорода и сделать его сгореть быстрее. Дроссель соединен с педалью акселератора в машине или дроссель на руле мотоцикла.

Подача топлива в карбюратор немного сложнее, чем мы описывали до сих пор. К топливной трубе прикреплен своего рода мини-топливный бак, называемый поплавковая камера (бачок с поплавком и клапаном внутри).Когда камера подает топливо в карбюратор, уровень топлива падает, а вместе с ним падает и поплавок. Когда поплавок опускается ниже определенного уровня, он открывает клапан, пропуская топливо. в камеру, чтобы заправить ее из основного бензобака. Как только камера заполняется, поплавок поднимается, закрывает клапан, и подача топлива снова отключается. ( поплавковая камера работает как туалет, с поплавком эффективно выполняет ту же работу, что и шаровой кран — клапан, который помогает наполнять туалет. с нужным количеством воды после промывки.Что общего у автомобильных двигателей и туалетов? Больше, чем вы могли подумать!)

Итак, вот как все это работает:

1. Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
2. При первом запуске двигателя воздушную заслонку (синего цвета) можно настроить так, чтобы она почти перекрывала верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
3. В центре трубы воздух нагнетается через узкий изгиб, называемый трубкой Вентури. Это ускоряет и приводит к падению его давления.
4. Падение давления воздуха создает всасывание в топливной трубе (справа), всасывая топливо (оранжевый).
5. Дроссель (зеленый) — это клапан, который поворачивается для открытия или закрытия трубы. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, и автомобиль едет быстрее.
6. Смесь воздуха и топлива стекает в цилиндры.
7. Топливо (оранжевое) подается из мини-топливного бака, называемого поплавковой камерой.
8. Когда уровень топлива падает, поплавок в камере опускается и открывает верхний клапан.
9. Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставляет поплавок подниматься и снова закрывать клапан.

Рекламные ссылки

Узнать больше

На этом сайте

Книги

Для читателей постарше

Для юных читателей

• Автомобильная наука Ричарда Хаммонда.Дорлинг Киндерсли, 2007. От материалов, из которых они сделаны, до того, как они рассекают воздух, эта книга объясняет науку, которая заставляет автомобили двигаться (9–12 лет).

Видео

• Карбюраторы — пояснения: это видео из журнала «Технические пояснения» охватывает почти ту же тему, что и моя статья, но рассказывает нам о том, что происходит. Он также распространяется на карбюраторы со второй трубкой Вентури.
• Карбюраторы поплавкового типа, объяснение Pimpinpenz. Хороший наглядный обзор поплавкового карбюратора с игольчатым клапаном.

Артикул

Патенты

Дополнительные технические подробности см. здесь:

• Патент США 382,585: Карбюратор Карла Бенца. 8 мая 1888 г. Оригинальное устройство смешивания топлива и воздуха, изобретенное в конце 19 века пионером автомобилестроения Карлом Бенцем.
• Патент США 1 520 261: Карбюратор Джорджа Ф. Риттера и др., Tillotson Manufacturing. 23 декабря 1924 года. Типичный карбюратор начала 20 века.
• Патент США 1 938 497: Карбюратор Чарльза Н.Пог. 5 декабря 1933 г. Эта конструкция направлена ​​​​на то, чтобы испарить больше топлива и обеспечить большую мощность двигателя.
• Патент США 4,501,709: Карбюратор Вентури с регулируемой скоростью, Тадахиро Ямамото и Тадаки Оота, Nissan. 26 февраля 1985 г. В карбюраторе этого более современного типа размер трубки Вентури автоматически изменяется для поддержания постоянного уровня всасывания.

Каталожные номера

1. ↑   Газовые и нефтяные двигатели: Практический трактат о внутреннем сгорании Двигатель Уильяма Робинсона.Э. и Ф.Н. Спон, 1890, стр. 175.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие веб-сайты

Статьи с этого веб-сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных произведений без разрешения, удаление этого или других уведомлений об авторских правах и/или нарушение смежных прав может повлечь за собой серьезные гражданские или уголовные санкции.

Авторское право на текст © Chris Woodford 2009, 2021. Все права защищены. Полное уведомление об авторских правах и условия использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее или рассказать о ней своим друзьям:

Цитировать эту страницу

Вудфорд, Крис. (2009/2021) Карбюраторы. Получено с https://www.explainthatstuff.com/how-carburetors-work.html. [Доступ (вставьте дату здесь)]

Больше информации на нашем веб-сайте.

..

Деревенская наука:

Двигатели нуждаются в топливе, но также нуждаются в достаточном количестве кислорода для сжигания топливо.Карбюраторы смешивают воздух и топливо в надлежащем количестве, чтобы обеспечить эффективное сгорание в двигателе. Только при работе подвесного мотора скорость остается достаточной постоянный. В бензопилах, четырехколесных квадроциклах и снегоходах двигатель скорость постоянно меняется. Правильное смешивание топлива и воздуха на всех оборотах – непростая задача. Стандарты А 2, 14, 15 Б 1, 3 С 3 Д 1, 3 Концепции Кредитное плечо Испарение Трение Площадь поверхности Неподходящая смесь Слишком много топлива Если топлива слишком много (слишком богатое), сгорание не будет полным, мощность уменьшится, и в цилиндре будет быстро накапливаться углерод. Недостаточно топлива Если двигатель не получает достаточно топлива (слишком обедненная смесь), он теряют мощность, исчезают под нагрузкой и перегреваются. Правильная смесь вообще скорости важны. Бедный двигатель, работающий слишком сильно, самоуничтожается поскольку детали деформируются, изнашиваются и ломаются. Мы также должны помнить, что двухтактный двигатель смешивает масло и топливо.Двигатель, обедненный топливом, также беден маслом. Если это беден на масло, трение наносит необратимый ущерб. Детали карбюратора Есть семь важных частей карбюратора. Воздухоочиститель Дроссель Горловина и форсунки карбюратора Дроссельная заслонка Игольчатые клапаны Поплавковая или другая регулирующая система Трос дроссельной заслонки Воздухоочиститель Воздухоочиститель является важной частью карбюраторной системы, особенно в бензопилах, где так много опилок в воздухе. Если в карбюратор попали опилки или грязь, карбюратор забивается и опилки быстро изнашивают и разрушают двигатель. Если воздухоочиститель загрязнен, подача воздуха уменьшается и больше топлива всасывается в цилиндр. Двигатель работает слишком далеко богатый. Подвесной двигатель не эксплуатируется в пыльных условиях. Четыре колеса Квадроциклы и бензопилы требуют частого ухода. Воздухоочиститель на снегоход может быть покрыт снегом или инеем. Горло Карбюратора Горловина карбюратора не что иное, как суженная трубка. Когда воздух проходит через узкую часть, воздух должен ускоряться. Принцип Бернулли гласит, что скорость жидкости или газа вверх, давление снижается. Так как скорость воздуха в горловина карбюратора увеличена, давление снижено. Поскольку быстро движущийся воздух быстро проходит через высокую и низкую скорость форсунки, топливо проталкивается через форсунки в воздух низкого давления поток из чаши внизу. Пока топливо в цилиндре, он был тщательно перемешан с воздухом (кислородом). Дроссельная заслонка При натяжении троса дроссельной заслонки дроссельная заслонка открывается и закрывается, контролируя поток воздуха.Количество воздуха и скорость воздуха обтекание струй меняется. Игольчатые клапаны Как двигателю нужно больше топлива на более высоких скоростях, на самом деле их два форсунки, одна для низкой скорости и одна для высокой скорости. Низкоскоростная струя подает топливо в воздушный поток на малых оборотах. На более высоких скоростях, они оба делают. Имеется винт, который регулирует количество газа, доступного для струя. Его называют «игольчатым клапаном», потому что конец он тонкий как иголка. Небольшие регулировки винта позволяют точное количество топлива, которое проходит через игольчатый клапан и направляется к жиклеру. Много лет назад игольчатый клапан высокой и низкой скорости можно было регулировать. Теперь, кроме бензопил, может быть установлен только низкоскоростной игольчатый клапан. скорректировано. Когда двигатель работает на обедненной смеси, первое, что делают люди, — это возятся с игольчатыми клапанами.Основная причина топливного голодания — грязный топливо в карбюратор или забитый топливный фильтр. Когда-то двигатель настроен, он редко нуждается в регулировке игольчатого клапана, за исключением экстремальных температурные перепады. Большинство двигателей с двумя игольчатыми клапанами могут грубо отрегулировать, аккуратно закрыв оба игольчатых клапана и открыв от 3/4 до 1 полного оборота. Сначала настраивается клапан низкой скорости, затем высокая скорость. Дроссель Холодному двигателю требуется больше топлива, чем горячему. Средство от это дроссель. Дроссель уменьшает площадь, которую проходит воздушный поток. через. Как и в случае с дросселем, скорость воздуха увеличивается, и больше топлива проталкивается в горловину карбюратора. Когда двигатель работает и прогревается, воздушная заслонка больше не нужна. Поплавковая или другая система регулирования Хотя карбюраторы в некоторых аспектах различаются, принципы они работают одинаково.Есть в основном два вида отключения системы: Те, у которых поплавок отключается. Они работают в вертикальном положении только положение. Снегоходы, четырехколесные квадроциклы, подвесные моторы используют карбюраторы. с поплавком, который контролирует количество бензина, доступного для карбюратор. Когда чаша заполнена газом, поплавок поднимается. и перекрывает подачу топлива в карбюратор.Когда сумма топлива в чаше падает, поплавок также падает, позволяя больше топливо поступает в карбюратор. Те, которые могут работать в любом направлении (всенаправленные). Этот тип встречается в бензопилах, хотя многие из первых снегоходов были они. Давление воздуха и давление в картере открываются и закрываются небольшими клапаны и камеры, которые позволяют пиле получить нужное количество топлива при любой настройке дроссельной заслонки в любом положении.Если бензопила был поплавок, его нельзя было перевернуть вверх дном и продолжить Бег. Трос дроссельной заслонки Трос дроссельной заслонки представляет собой жесткую проволоку, которая скользит внутри покрытия. Это прикрепляет дроссельную заслонку к карбюратору, поэтому оператор постоянно контролировать обороты двигателя.   Площадь поверхности топлива Это важно, чтобы была большая площадь поверхности для горения топлива.Горение может происходить только на поверхности топлива. Если расколоть сухой брусок на множество мелких частей, он горят намного быстрее, чем если бы он сгорел целиком. Жидкость топливо, как и бензин, сгорает быстрее, если оно имеет большую площадь поверхности. Если в цилиндр впрыскивается струя бензина, он сгорает намного медленнее, чем такое же количество бензина, которое было распылено в туман. Впрыск масла Как и у снегоходов, у новых подвесных моторов есть масляные форсунки, которые смешать топливо и масло. Идеальная смесь нефти и газа отличается при высоких и низкие обороты. Впрыск масла изменяет количество масла в разные скорости. Глазурь Для превращения жидкости в пар требуется тепло.Предположим карбюратор, топливо и воздух при пятидесяти градусах. Топливо испаряется в карбюратор. Чтобы превратить жидкость в пар, требуется тепло. То тепло идет от стенок карбюратора. Поскольку этот процесс продолжается, карбюратор на самом деле становится на десять-пятнадцать градусов холоднее, чем наружный воздух. Карбюратор охлаждает воздух, проходящий через горловина карбюратора. Поскольку теплый воздух содержит больше влаги, чем более холодный, воздух теперь охлаждаясь в карбюраторе, выделяет свою влагу. Это может на самом деле образовывать лед в карбюраторе при температуре наружного воздуха от сорока до шестьдесят градусов! Вот почему в авиационных двигателях есть контроль «нагрева карбюратора» впрыскивать теплый воздух, растапливающий лед, образовавшийся в карбюраторе. Деятельность Найдите старый карбюратор от любой машины, использующей поплавок.Определите части. Определите, как поплавок управляет суммой газа в чаше. Есть ли уплотнение из искусственной резины, чтобы закрыть от подачи топлива? Выньте игольчатые клапаны. Нарисуйте форму наконечника. Не касайтесь кончика напильником, а касайтесь стороне игольчатого клапана. Он твердый или мягкий? Можете ли вы найти экран в топливопроводе внутри карбюратора? Как вы думаете, что бы произойдет, если это стало подключено? Посмотрите на воздухоочиститель на нескольких бензопилах. Ты видишь, как поток воздуха может замедляться из-за грязного воздухоочистителя? Как в инструкции написано чистить? Посмотрите в руководстве по эксплуатации бензопилы. Что стандартная настройка игольчатых клапанов? (Если нет бензопилы, попробуй найти другой двигатель с карбюратором с высоким и низким скоростные игольчатые клапаны.) Снимите шину и цепь с бензопилы.Замените крышку сцепления (из соображений безопасности). Снимите крышку с карбюратора. Начинать двигатель. Найдите установочный винт холостого хода. Отрегулируйте его, когда двигатель простаивает. Что случается? Установите высокоскоростной игольчатый клапан на слишком богатую смесь, а затем увеличьте скорость двигатель вверх. Ты слышишь звук, когда его становится слишком много? газ? Теперь закройте высокоскоростной игольчатый клапан. Скорость двигателя снова.Вы слышите слабый звук, который он издает? Эти два звука поможет вам настроить двигатели в будущем. Помните их. Обычно мы устанавливаем игольчатый клапан посередине между точками где мы можем услышать скудные слабые звуки и богатые звуки. потом открываем игольчатый клапан на 1/4 оборота. Это гарантирует, что двигатель не слишком худой. Как вы думаете, зачем там пружины? игольчатые клапаны, если они не движущиеся части? Пока бензопила работает без шины и цепи, снимите воздухоочиститель.Потяните рычаг воздушной заслонки. Ты видишь удушающую бабочку? Как вы думаете, почему глушение прогретого двигателя убивает его? Во время работы бензопилы нажмите на дроссельную заслонку. Посмотрите в карбюратор. Вы видите движение дроссельной заслонки? Налейте в руку немного бензина и подуйте на нее. Имеет ли это чувствовать себя жарко или холодно? Почему? Теперь вы понимаете, что такое углеводная глазурь? В следующий раз, когда вы будете в маленьком самолете, попросите пилота показать Вы ручку нагрева карбюратора.Спросите его, почему двигатель немного теряет мощность при ее применении. Объясняет ли это, почему пилоты не бегать с углеводным подогревом все время? Вырежьте два одинаковых деревянных бруска. Разделить одну на четыре части, а другой в растопку. Разведите два отдельных костра и сожгите их одновременно. Какой из них сгорает быстрее? Объясните кому-нибудь иначе почему топливо распыляется в карбюратор тонким туманом. Расспросить жителей деревни о карбюраторах, которые шли в комплекте первые снегоходы. Те, что доступны сейчас, лучше? Ответ учащегося Карбюратор смешивает что и что? Что произойдет, если топлива будет слишком много? Недостаточно топлива? Почему карбюратор не получает достаточно газа особенно вредно в двухтактном двигателе? Нарисуйте карбюратор и определите детали. Для чего нужен воздухоочиститель и что происходит, когда грязно? Опишите принцип Бернулли своими словами. Что делает дроссельная заслонка? Что делают игольчатые клапаны? Что делает дроссель? Что делает поплавок? Почему важно увеличивать площадь поверхности топлива? Что такое углеродная глазурь? Математика Карбюратор настроен на слишком богатую смесь.Он использует на 7% больше газа, чем должен. Оператор тратит на газ 127 долларов в месяц. Сколько он мог сэкономить, настроив карбюратор? 1,07x z 127 Давление в горловине карбюратора самолета составляет 12,9 фунтов на квадратный дюйм. Атмосферное давление составляет 14,7 фунтов на квадратный дюйм. Какая разница в давлении? Самолет поднимается; атмосферное давление теперь составляет 14,2 фунта на квадратный дюйм. Что разница в давлении сейчас?

Карбюратор: определения, функции, части, типы, работа

Двигатели внутреннего сгорания правильно смешивают топливо, знаете ли вы, что это смешивание происходит в карбюраторе .Что ж, деталь часто называют сердцем автомобильного двигателя, но версии старой модели. Новые автомобили теперь используют впрыск топлива для того же процесса.

Тем не менее, научный секрет большинства транспортных средств по суше, морю или небу заключается в том, что топливо превращается в энергию. Это достигается, когда он сгорает с воздухом, вызывая небольшой взрыв, но это не наша цель, но может быть!

Основной функцией карбюраторов в автомобиле является смешивание точного количества топлива и воздуха, необходимого для производства энергии. Размышление о точном количестве топлива и воздуха, которые время от времени требуются двигателю, будет зависеть от того, как долго он работает, как быстро работает двигатель и некоторых других факторов, которые будут рассмотрены в этой статье.

Читайте: Компоненты двигателя внутреннего сгорания

Сегодня мы рассмотрим определение, историю, функции, применение, детали, типы, принцип работы, а также преимущества и недостатки карбюраторов. Эта тема настолько широка, что я призываю вас оставаться с нами и получать знания.

Что такое карбюратор?

Карбюратор — это компонент автомобильного двигателя, предназначенный для подачи точного количества воздуха и топлива, необходимых для правильного сгорания. Эта часть была сердцем двигателя автомобиля, благодаря чему он работал плавно и повышал мощность.

Карбюраторы настолько совершенны, что даже при холодном пуске или горячем двигателе на высокой скорости получение точной топливно-воздушной смеси является работой механического устройства.

Работа этого компонента в автомобильном двигателе довольно сложна, но позвольте мне объяснить.Если у вас достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется стехиометрической смесью . Этот термин используется в химии, чтобы гарантировать наличие достаточного количества каждого ингредиента перед приготовлением рецепта.

В случае автомобильного двигателя соотношение обычно составляет около 14,7 частей воздуха на 1 часть топлива. Хотя это определяется тем, из чего сделано топливо. Когда двигатель работает на обедненной смеси, это является причиной слишком большого количества воздуха и меньшего количества топлива, в то время как слишком большое количество топлива и меньшее количество воздуха говорят о «богатой смеси».

Имейте в виду, что немного меньшее количество воздуха (слегка обогащенная смесь) обеспечивает лучшую производительность. Немного слишком много воздуха (слегка обедненная смесь) даст лучшую экономию топлива. Слишком много воздуха вредно для двигателей, так как его слишком мало, поэтому воздухозаборник должен быть достаточным.

Прочтите Вещи, которые вы должны знать о шатуне

Итак, простое определение карбюратора состоит в том, что это устройство для смешивания воздуха с топливом в системе для правильного сжигания топлива.Это видно только в бензиновом двигателе, который работает с искровым зажиганием.

Помимо двигателя с искровым зажиганием, карбюратор используется в небольших двигателях для газонокосилок, генераторов, культиваторов и другой техники.

Функции карбюратора

Ниже приведены функции карбюратора в автомобильном двигателе, а также другого оборудования:

• Как упоминалось ранее, основной функцией карбюратора является подача подходящего количества воздуха и топлива, необходимого для выработки мощности.Это делается с правильной силой при любых условиях нагрузки и оборотов двигателя.
• Он регулирует соотношение воздух-топливо, а также смешивает топливо.
• Управляет частотой вращения двигателя.
• В зависимости от оборотов двигателя и изменения нагрузки карбюраторы увеличивают или уменьшают количество смеси.
• Он испаряет топливо и смешивает воздух в однородную воздушно-топливную смесь.
• Также помогите постоянно поддерживать определенный напор топлива в поплавковой камере.
• Помогает топливу сгорать плавно и правильно без каких-либо проблем.

Краткая история изобретения карбюратора заключается в том, что карбюраторы существуют с 19 ^го века.

Впервые он был разработан пионером автомобилестроения Карлом Бенцем, основателем Mercedes. Это, вошедшее в незабываемую историю, было разработано в 1888 году, и до сих пор современные карбюраторы все еще используются.

Все, что вам нужно знать об автомобильном поршне

Функциональные части карбюраторов

Ниже приведены основные части карбюратора:

Дроссельный клапан:

Функция дроссельной заслонки в карбюраторе заключается в регулировании воздушно-топливной смеси (заправки), поступающей в цилиндр двигателя. Этот дроссельный клапан открывается при нажатии педали акселератора.

Система дозирования:

Эта деталь регулирует подачу топлива в форсунку, отвечая за точную топливно-воздушную смесь. Состоит из дозирующего жиклера и штуцера слива топлива.

Когда воздух проходит через трубку Вентури, в горловине создается поле низкого давления из-за разницы давлений между воздухом и топливом. Затем топливо выбрасывается в воздушный поток.Дозирующее отверстие и выпускное отверстие на выходе из топливораздаточной форсунки регулируют количество топлива.

Система холостого хода:

Проход от поплавковой камеры к трубке Вентури называется системой холостого хода. Он предлагает богатую смесь на холостом ходу и на малых оборотах. он работает, когда дроссельная заслонка открыта ниже 15% или на холостом ходу.

Фильтр:

Сетчатый фильтр — это устройство, которое фильтрует топливо перед попаданием в поплавковую камеру. Он изготовлен из тонкой проволочной сетки, фильтрующей топливо от пыли и других взвешенных частиц. Форсунки забиваются, если частицы не удаляются с поверхности сетчатого фильтра.

Вентури:

Трубка Вентури представляет собой полость в поперечном сечении, которая постепенно уменьшается для снижения давления воздуха в камере. От него топливо выходит из топливопровода на смешение.

Дроссельный клапан:

Дроссельная заслонка — это еще одна часть карбюратора, которая регулирует смесь воздуха и топлива.Его назначение – контролировать количество воздуха внутри смесительной камеры.

Это клапан, который обычно остается в полуоткрытом состоянии, но когда требуется богатая смесь, клапан срабатывает. Вход воздуха в камеру закрыт, поэтому можно получить богатую смесь. Это связано с тем, что количество топлива в смеси больше из-за меньшего количества воздуха в камере.

Этот клапан также полезен в зимнее время, когда двигатели плохо запускаются. Служит для подачи в цилиндр двигателя богатой топливно-воздушной смеси.

Поплавковая камера:

Поплавковые камеры представляют собой резервуары для хранения топлива, которые обеспечивают непрерывную подачу топлива. Он оснащен поплавковым клапаном, который поддерживает уровень топлива в поплавковой камере.

При повышении уровня топлива поплавок перемещается вверх, закрывая и прекращая подачу топлива. Также при уменьшении уровня топлива в поплавковой камере поплавок перемещается вниз. Это открывает клапан подачи топлива и позволяет большему количеству топлива поступать в поплавковую камеру.

Смесительная камера:

В смесительной камере происходит смешивание воздуха и топлива, которое затем подается в цилиндр двигателя.

Простой и порт передачи:

В трубке Вентури карбюратора есть две форсунки или порта, которые помогают подавать топливо в цилиндр двигателя.

В современных автомобильных двигателях есть некоторые дополнительные детали, в которых используются карбюраторы для повышения эффективности. К этим частям относятся:

Проверка возврата дроссельной заслонки:

Из-за того, что полный дроссель на двигателе, работающем на очень высокой скорости, вызывает очень высокий разрежение во впускном коллекторе.Это будет втягивать выхлопные газы во впуск двигателя во время перекрытия v/v. Диаграмма впуска будет разбавлена, что приведет к пропуску зажигания или остановке.

Читайте: Общие сведения о системе автоматической коробки передач

В современных двигателях проверка возврата дроссельной заслонки v/v подключается к тяге дроссельной заслонки, чтобы избежать этой проблемы.

Автоматический контроль смеси:

В карбюраторе имеется плунжерный клапан, который управляется соленоидом и пружиной. Он управляет отдельным жиклером в поплавковой камере.Соленоид включается, и v/v поднимается, чтобы увеличить количество подачи топлива в жиклер. Когда соленоид выключен, пружина толкает клапан вниз, чтобы уменьшить подачу топлива.

Этот соленоид представляет собой компьютерную систему управления, которая получает сигналы от частоты вращения двигателя, температуры охлаждающей жидкости. карбюраторы с этой функцией также называются вычислителями с обратной связью.

Противодизельный соленоид:

Поскольку современный двигатель с системой контроля выбросов обычно нагревается сильнее, в результате чего в камере сгорания появляются точки перегрева.Эти горячие точки вызывают преждевременное зажигание в камере. Карбюраторы в современных двигателях оснащены соленоидом, предотвращающим дизельное топливо, чтобы предотвратить преждевременное зажигание.

Типы карбюраторов

Ниже приведены различные типы карбюраторов в зависимости от направления воздушного потока:

Карбюратор с восходящим потоком воздуха:

В карбюраторах с восходящей тягой воздух поступает через нижнюю сторону, а выходит через верхнюю. Это делается для того, чтобы направление его потока было вверх. Топливо поступает из поплавковой камеры, а перепад давления внутри двухкамерной камеры достигается за счет трубки Вентури.

Топливо выходит из топливопровода и смешивается с впускным воздухом, образуя топливно-воздушную смесь. Топливо проходит через дроссельную заслонку, которая непосредственно связана непосредственно с акселератором. Затем эта смесь поступает в цилиндр двигателя для осуществления сгорания.

Существует ограничение для этого типа карбюратора, которое делает другие более предпочтительными, а именно то, что распыляемая капля топлива должна подниматься за счет трения воздуха.

Благодаря этому карбюратор должен быть сконструирован с небольшой смесительной трубкой и горловиной, чтобы даже при низких оборотах двигателя частицы топлива могли подниматься скоростью воздуха. В противном случае капля топлива будет отделяться, обеспечивая двигатель только обедненной смесью.

С другой стороны, смесительная трубка ограничена и мала, что делает ее недостаточной для быстрой подачи смеси в двигатель на высоких оборотах.

Читайте: Принцип работы, преимущества и недостатки дизельного двигателя

Карбюратор с нисходящей тягой:

Карбюратор с нисходящей тягой является наиболее используемым и распространенным из-за его преимуществ.Он подает воздух из верхней части смесительной камеры. Некоторые из его преимуществ включают в себя:

• Сила тяжести способствует потоку смеси, благодаря чему двигатель работает лучше на низких оборотах под нагрузкой.
• Положение карбюратора легкодоступно.
• На двигателе с такой деталью может быть достигнуто более высокое значение объемного КПД.

Хотя некоторые недостатки все еще имеют место, прежде чем я объясню, почему он считается с восходящим потоком:

Чтобы предотвратить указанное выше ограничение карбюраторов с нисходящей тягой, единственным вариантом является восходящая тяга.Он расположен на уровне выше впускного коллектора, и в нем воздух и смесь обычно направляются вниз.

Топливо не поднимается за счет трения воздуха, как в первом типе, оно перемещается в цилиндры под действием силы тяжести и даже при низкой скорости воздуха. Таким образом, конструкцию смесительной трубы и горловины можно сделать крупной, что обеспечит высокие обороты двигателя и возможность высокой производительности.

У этого типа карбюратора есть только один недостаток — возможность утечки непосредственно во впускной коллектор, если поплавок неисправен и жиклер переполнен.

Горизонтальный карбюратор:

Горизонтальный карбюратор — это третий тип, который известен, когда карбюратор с нисходящей тягой находится в горизонтальном направлении. Его принцип работы очень прост. Карбюратор остается в горизонтальном положении, когда воздух поступает через один его конец. он смешивает топливо перед тем, как попасть в цилиндр двигателя для сгорания.

Принцип работы карбюратора

Работа карбюратора довольно проста, но сложна в зависимости от конструкции. Однако самым простым является вариант с большой вертикальной воздушной трубой над цилиндрами двигателя. Он имеет горизонтальную топливную трубу, присоединенную к одной стороне. Когда воздух течет по трубе, он проходит через узкий изгиб посередине. Этот перегиб заставляет его ускоряться и заставляет его давление падать. Изгиб известен как Вентури. Эффект всасывания, который втягивает воздух через топливную трубу сбоку, вызван падением давления воздуха.

Воздушный поток увлекает за собой топливо, вызывая их смешение, что и является его целевым назначением.Смесь подается в карбюратор двумя поворотными клапанами, расположенными над и под трубкой Вентури. Клапан вверху называется «Дроссель», он регулирует количество воздуха, поступающего в карбюратор. Если этот дроссель закрыт, небольшое количество воздуха проходит через трубу, и трубка Вентури всасывает больше топлива. Это привело к тому, что двигатель получил богатую топливную смесь, что полезно, когда двигатель холодный, при первом запуске и медленной работе.

Второй клапан под трубкой Вентури известен как «Дроссель».Он определяет количество воздуха, поступающего в карбюратор, и количество топлива, которое он утягивает из патрубка в сторону. Когда дроссельная заслонка открывается, воздух и топливо, поступающие внутрь, заставляют двигатель выделять больше энергии и вырабатывают больше мощности, заставляя автомобиль двигаться быстрее. Таким образом, газ заставляет автомобиль ускоряться. Дроссель соединен с педалью акселератора в автомобиле и на руле мотоцикла.

Посмотрите видео, чтобы лучше понять, как работают карбюраторы :

Читать Все, что вам нужно знать о механической пружине

Преимущества и недостатки карбюратора

Преимущества:

Ниже приведены преимущества карбюраторов в автомобильном двигателе:

• Детали карбюратора дешевле по сравнению с топливной форсункой.
• Воздушно-топливная смесь идеально сочетается с компонентом.
• Обладает большей мощностью и точностью топливовоздушной смеси.
• Компонент двигателя не ограничен количеством газа, откачиваемого из топливного бака. Это значит; цилиндры могут пропускать больше топлива через карбюратор, что приводит к большей мощности и более плотной смеси в камере.

Недостатки:

Несмотря на большие преимущества карбюраторов, все же существуют некоторые ограничения.Ниже приведены недостатки карбюратора в двигателе:

• Смесь, подаваемая на очень низкой скорости, слабая, из-за чего двигатель не зажигается полностью.
• На двигательную часть могут влиять изменения атмосферного давления.
• Больше топлива потребляется больше топлива по сравнению с топливными форсунками.
• Больше выбросов в атмосферу, чем у топливных форсунок.
• Более высокое техническое обслуживание, чем топливные форсунки.

Таким образом, карбюратор является важным компонентом автомобильного двигателя.это позволяет получить точную топливно-воздушную смесь и помогает контролировать скорость двигателя. его функциональные компоненты включают дозирующую систему, систему холостого хода, сетчатый фильтр, трубку Вентури и т. д. Мы сказали, что различные типы доступных карбюраторов различаются по направлению воздушного потока.

Читайте: применение, преимущества и недостатки бензинового двигателя

Это все для этой статьи, я надеюсь, вам понравилось чтение, если да, пожалуйста, прокомментируйте, поделитесь и порекомендуйте этот сайт другим техническим студентам.Спасибо!

Карбюратор — обзор | ScienceDirect Topics

Для реалистичной оценки различных концепций смесеобразования в рабочем цилиндре двухтактного двигателя репрезентативными являются две экстремальные модели.

12.3.2 Смесеобразование после продувки

Преимуществом смесеобразования после продувки путем непосредственного впрыска топлива в рабочий цилиндр является то, что топливо не включается в потери на продувку (при соответствующем угле впрыска). Однако, поскольку для образования смеси отводится очень короткое время, возникают газодинамические проблемы, вызывающие тенденцию к неполному смешиванию или недостаточному качеству смеси, что влияет на сгорание и состав выхлопных газов.

Понятно, почему методы непосредственного впрыска для двухтактных двигателей поляризованы вокруг двух концепций, а именно: со значительно уменьшенной частью воздуха и подачей смеси в цилиндр после продувки.При таком расположении время, отведенное для образования смеси, увеличивается в дополнительном пространстве, где термодинамические условия позволяют хорошее смешение.

•

Смесеобразование в рабочем цилиндре после продувки непосредственным впрыском топлива. Для этого метода требуются такие системы впрыска, которые могут обеспечить чрезвычайно короткое время впрыска во всех диапазонах скоростей и достаточное распыление топлива. Такие требования практически достижимы, если закон впрыска не зависит от частоты вращения двигателя.

Методы расслоения заряда и впрыска жидкого топлива описаны ниже.

12.3.3 Частичное смесеобразование

В этом методе из рабочего цилиндра готовится очень богатая смесь, а процесс продувки осуществляется с использованием основной части свежего воздуха. Эта деталь вводится в цилиндр первой. С помощью этого метода можно обеспечить хорошее распыление топлива в диапазоне от 4 до 12 мкм м SMD (средний диаметр по Заутеру). Предварительная смесь может быть передана в рабочий цилиндр после продувки через канал, где время открытия может контролироваться механически или электронным способом.Такая концепция была успешно применена в пятидесятых годах фирмой Puch/Германия. Самое простое конкретное решение состоит в том, чтобы установить карбюратор для обогащенной смеси, при этом смесь образуется в небольшом дополнительном цилиндре, а затем нагнетается в рабочий цилиндр по воздуховоду, управляемому поршнем, как показано на рисунке 12.4. Несмотря на свою простоту, этот метод приводит к интересным результатам, как показано на рисунке.

При такой компоновке соотношение воздух-топливо составляет от 0,48 до 1,18, а давление предварительной смеси, которое должно быть передано в рабочий цилиндр после продувки, равно 0.3–0,6 МПа. Объемное соотношение обычно составляет 1:3, а снижение выбросов BSFC и HC составляет около 30 процентов.

Несмотря на многообещающие результаты при высоких оборотах двигателя и крутящем моменте, на рисунке 12.5 показана другая тенденция в режиме низких оборотов и крутящего момента двигателя. Причина связана с тем, что два компонента премикса (жидкость и газ) имеют разный характер текучести при поступлении в рабочий цилиндр.

Рис. 12.5. Двигатель MZ с впрыском предварительного смешения производства Университета Цвикау.

12.3.4 Непосредственный впрыск жидкого топлива

Эта концепция может показаться более простой и многообещающей, чем формирование предварительной смеси, обычно применяемой для дизельных двигателей. Проблема заключается в том, что обычные системы впрыска, такие как в дизельных двигателях, не могут быть применены в их нынешнем виде к системам впрыска топлива в двухтактных двигателях SI, имеющих широкий диапазон скоростей, из-за сильной зависимости закона впрыска от частоты вращения двигателя. На рисунке 12.6 показаны зависимости скорости закачки от времени и от угла.

Рис. 12.6. Зависимая от времени и от угла скорость впрыска механического ТНВД с плунжером с кулачковым приводом.

В дизельных двигателях скорость впрыска в зависимости от угла является обычным способом определения поведения ТНВД. В такой интерпретации скорость впрыска уменьшается, а время впрыска увеличивается с частотой вращения двигателя, как показано на рисунке. Для высокоскоростных двухтактных двигателей временная диаграмма показывает, что скорость впрыска выше при высокой скорости, а это означает, что скорость подачи топлива при низких оборотах двигателя очень низкая.Следовательно, распыление топлива будет плохим именно в том диапазоне скоростей, где также снижается энергия свежего воздуха. Кроме того, сильное изменение скорости струи в зависимости от частоты вращения двигателя означает разную длину проникновения струи в камеру сгорания, что является проблемой для двигателей SI с их фиксированным положением свечи зажигания. Сильное изменение длины проникновения в зависимости от скорости двигателя является причиной того, что насосы высокого давления, которые могут обеспечить хорошее распыление топлива на низкой скорости, также трудно адаптировать к двигателям SI.Недавние испытания с адаптированными плунжерными насосами для двухтактных двигателей SI показали значения bsfc от 400 до 500 г/кВтч и выбросы углеводородов от 68 до 135 г/кВтч в диапазоне скоростей 3000-7500 об/мин, которые все еще не удовлетворяют будущим. требования.

Представляется вполне логичным следствием, что при неизменной длине факела и распылении топлива для всего диапазона оборотов двигателя давление в системе впрыска должно быть постоянным на достаточно высоком уровне. Постоянное давление топлива в диапазоне от 6 до 7 МПа, что приводит к размеру капель топлива 5–25 мкм м SMD, может быть обеспечено с помощью различных распространенных методов.Требуемая синхронизация форсунки, которая также не зависит от частоты вращения двигателя, но с оптимизированным началом впрыска в каждой точке крутящего момента/скорости, возможна при использовании механических или магнитных устройств. Последний более выгоден тем, что позволяет осуществлять точное электронное управление.

Проблема таких систем, подобных современной системе Common Rail в дизельном двигателе, заключается в относительно высокой потребляемой мощности самой системы впрыска, что обеспечивает поддержание высокого уровня давления и в промежутках между впрысками.Это означает низкий энергетический КПД, неприемлемый для небольших двухтактных двигателей. Учитывая, например, скорость 3000 об/мин и обычную продолжительность впрыска 0,3 мс, постоянное давление от 6 до 7 МПа будет использоваться только в течение 1,5% времени цикла! Следовательно, при неизменной длине распыления и распыления во всем диапазоне оборотов двигателя максимальное давление топлива, не зависящее от числа оборотов двигателя, должно создаваться только в течение периода, более или менее охватывающего время впрыска, чтобы сохранить высокий энергетический КПД.Это означает модуляцию волны давления, которая может осуществляться, например, на основе эффекта гидравлического удара.

Такое решение может оказаться намного сложнее, чем простой и дешевый карбюратор. Двухтактный двигатель должен выжить в относительно простых машинах, таких как скутеры или лодки. Оправдано ли развитие концепций, теорий и, наконец, систем такой сложности в этих рамках? Почему бы нам не попытаться улучшить систему очистки? В таблице 12.3 представлены выбросы отработавших газов и расход топлива двухтактных двигателей с усовершенствованной системой продувки и устройством для образования смеси после продувки.

Таблица 12.3. Выбросы загрязняющих веществ и bsfc двухтактных двигателей SI с улучшенной продувкой и непосредственным впрыском топливовоздушной смеси

HC [г/кВтч]	NO x [г/кВтч]	CO [г/кВтч]	BSFC [G / KWH]
5-20	8-17	8-20	10-20	10-20	260-300

При сравнении значений в таблицах 12. 1 и 12.3 текущие усилия в отношении смесеобразования становятся очевидными.В этом контексте есть надежда на выживание двухтактного двигателя.

Минутку…

Пожалуйста, включите Cookies и перезагрузите страницу.

Этот процесс выполняется автоматически. Вскоре ваш браузер перенаправит вас на запрошенный вами контент.

Подождите до 5 секунд…

Перенаправление…

+((!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+[])+ (+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![])+(!+ []+(!![])+!![]+!![]+!![])+(!+[]-(!![]))+(!+[]+(!![ ])+!![]+!![])+(!+[]+(!![])-[])+(!+[]+(!![])+!![]+! ![]+!![])+(!+[]+(!![])+!![]))/+((!+[]+(!![])+!![]+ !![]+!![]+!![]+!![]+!![]+!![]+[])+(!+[]+(!![])+!![ ])+(+!![])+(!+[]+(!![])-[])+(+!![])+(!+[]-(!![]))+ (!+[]-(!![]))+(!+[]+(!![])+!![]+!![])+(!+[]+(!![]) +!![]+!![]+!![]))

+((!+[]+(!![])+!![]+!![]+!![]+! ![]+!![]+!![]+[])+(+!![])+(!+[]+(!![])+!![]+!![]+! ![]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![])+(!+[]- (!![]))+(!+[]+(!![])+!![]+!![])+(!+[]+(!![])-[])+( !+[]+(!![])+!![]+!![])+(!+[]+(!![])+!![]))/+((!+[] +(!![])+!![]+!![]+[])+(!+[]-(!![]))+(!+[]+(!![])+! ![]+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!![]+!! []+!![])+(!+[]-(!![]))+(!+[]+(!![])+!![]+!![]+!![] +!![]+!![]+!![]+!![])+(+!![])+(+!![])+(!+[]+(!![]) +!![]+!![]))

+((!+[]+(!![])+!![]+!![]+!![]+!![]+! ![]+!![]+!![]+[])+(!+[]+(!![])-[])+(!+[]-(!![]))+( !+[]+(!![])+!![]+!![] )+(+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!! []+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![ ])+(!+[]+(!![])-[])+(!+[]+(!![])+!![]))/+((!+[]+(! ![])+!![]+!![]+!![]+!![]+!![]+!![]+!![]+[])+(!+[]+ (!![])+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!![] +!![]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![])+(!+[ ]+(!![])+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+!! []+!![]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![ ])+(!+[]+(!![])+!![]+!![])+(+!![]))

+((!+[]+(!![] )+!![]+!![]+!![]+!![]+!![]+!![]+!![]+[])+(!+[]+(!! [])+!![]+!![])+(+!![])+(!+[]-(!![]))+(!+[]+(!![])+ !![]+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!![])+ (!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+!![])+( !+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![])+(+!![]) )/+((!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+[])+(!+[ ]+(!![])+!![]+!![])+(+!![])+(!+[]+(!![])+!![]+!![] +!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])-[])+(!+[]+ (!![])+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![] )+(+!![])+(!+[]+(!![])-[]))

+((!+[]+(!![])+!![]+! ![]+!![]+!![]+!![]+!![]+[] )+(+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![])+( !+[]+(!![])+!![]+!![]+!![])+(!+[]-(!![]))+(!+[]+(! ![])+!![]+!![])+(!+[]+(!![])-[])+(!+[]+(!![])+!![] +!![])+(!+[]+(!![])+!![]))/+((!+[]+(!![])+!![]+[]) +(!+[]+(!![])+!![]+!![]+!![]+!![])+(+!![])+(!+[]+( !![])+!![])+(!+[]+(!![])+!![]+!![])+(!+[]+(!![])+! ![]+!![]+!![]+!![]+!![])+(!+[]-(!![]))+(+!![])+(+! ![]))

+((!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![ ]+[])+(+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![ ])+(!+[]+(!![])+!![]+!![]+!![])+(!+[]-(!![]))+(!+[ ]+(!![])+!![]+!![])+(!+[]+(!![])-[])+(!+[]+(!![])+ !![]+!![])+(!+[]+(!![])+!![]))/+((!+[]+(!![])-[]+[ ])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+!![] )+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+!![]) +(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![])+(!+[] +(!![])+!![]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![ ]+!![]+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![] +!![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![])+(!+[ ]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+!![]))

+(( !+[]+(!![])+!![]+!![]+!![] +!![]+!![]+!![]+!![]+[])+(!+[]+(!![])+!![]+!![])+( +!![])+(!+[]-(!![]))+(!+[]+(!![])+!![]+!![]+!![]+! ![]+!![]+!![])+(!+[]+(!![])+!![])+(!+[]+(!![])+!![ ]+!![]+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!![] +!![]+!![]+!![]+!![]+!![])+(+!![]))/+((!+[]+(!![]) +!![]+!![]+!![]+!![]+!![]+!![]+[])+(!+[]+(!![])+!! []+!![]+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!![ ])+(!+[]+(!![])+!![])+(!+[]-(!![]))+(!+[]+(!![])+! ![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![])+( !+[]+(!![])+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![] ))

+((!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![]+[ ])+(+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![])+ (!+[]+(!![])+!![]+!![]+!![])+(!+[]-(!![]))+(!+[]+( !![])+!![]+!![])+(!+[]+(!![])-[])+(!+[]+(!![])+!![ ]+!![])+(!+[]+(!![])+!![]))/+((!+[]+(!![])+!![]+!! []+!![]+[])+(!+[]+(!![])+!![])+(!+[]+(!![])+!![]+! ![]+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!![]+!! []+!![])+(!+[]+(!![])+!![])+(!+[]+(!![])+!![]+!![] +!![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![])+(!+[ ]+(!![])+!![]+!![]+!![]+!![])+(!+[]+(! ![])+!![]))

+((!+[]+(!![])+!![]+!![]+!![]+!![]+!! []+!![]+[])+(!+[]+(!![])+!![])+(!+[]+(!![])+!![]+! ![]+!![]+!![]+!![]+!![])+(!+[]-(!![]))+(!+[]+(!![] )+!![]+!![])+(+!![])+(!+[]+(!![])+!![]+!![]+!![]+! ![])+(!+[]+(!![])+!![]+!![])+(+!![]))/+((!+[]+(!![ ])+!![]+!![]+!![]+[])+(+!![])+(!+[]+(!![])-[])+(!+ []+(!![])+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![]+! ![])+(+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![] )+(+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!! []))

+((!+[]+(!![])+!![]+!![]+!![]+!![]+!![]+!![] +[])+(+!![])+(!+[]+(!![])+!![]+!![]+!![]+!![]+!![] )+(!+[]+(!![])+!![]+!![]+!![])+(!+[]-(!![]))+(!+[] +(!![])+!![]+!![])+(!+[]+(!![])-[])+(!+[]+(!![])+! ![]+!![]+!![])+(!+[]+(!![])+!![]))/+((!+[]+(!![])+ !![]+!![]+!![]+!![]+!![]+!![]+[])+(!+[]+(!![])+!![ ]+!![])+(!+[]+(!![])+!![]+!![])+(!+[]+(!![])+!![]+ !![]+!![]+!![]+!![]+!![]+!![])+(!+[]+(!![])+!![])+ (!+[]+(!![])+!![]+!![])+(!+[]+(!![])+!![]+!![]+!![ ]+!![])+(!+[]+(!![])+!![])+(!+[]+(!![])+!![]+!![]+ !![]+!![]+!![]))

90 000 типов карбюраторов | Что такое карбюратор?

Карбюратор представляет собой устройство, которое смешивает определенное количество топлива с определенным количеством воздуха для быстрого и полного сгорания, что создает импульс, подаваемый на поршень двигателя в начале рабочего такта. Смесь создается в жестких условиях и при соблюдении точных пропорций. Весь этот процесс известен как процесс карбюрации .



Карбюратор питается от системы подачи бензина, в которую всасывается атмосферный воздух за счет разрежения, создаваемого движением поршня вниз во время такта впуска. Топливо, движимое воздушным потоком, распадается на мелкие капли, которые затем распыляются за счет удара о воздух, который способствует испарению топлива, тем самым подготавливая образование однородной смеси.



Условия процесса карбюрации



Для правильного выполнения процесса карбюрации необходимо соблюдение следующих условий:

• Смесь нужного количества топлива с нужным количеством воздуха для быстрого и полного сгорания; соотношение топлива и воздуха называется отношением топлива к воздуху.
• Для смешивания топливо и воздух должны быть в одном физическом состоянии (газообразном). Следовательно, если топливо жидкое, оно должно превратиться в газ: этот процесс называется испарением.
• Так как молекулы кислорода должны окружать каждую молекулу топлива, чтобы гореть; смесь должна быть идеально однородной .
• Соотношение топливо/воздух должно быть адаптировано ко всем оборотам двигателя без внешнего воздействия,  адаптировано автоматически .
• Карбюраторная смесь должна быть равномерно распределена по всем цилиндрам.



Испарение бензина



Чтобы топливо и воздух смешивались, они должны находиться в одном и том же физическом состоянии: в газообразном состоянии.Если топливо жидкое, его нужно перевести в газообразное; это превращение называется испарением .

На испарение бензина влияют следующие факторы:

• Контактная поверхность «воздух/бензин» . Поверхность контакта воздух/бензин должна быть как можно больше; для этого бензин подается с высокой скоростью через очень маленькое отверстие и сталкивается с потоком воздуха, в котором он распыляется на мелкие капли «распыления».
• Давление .При данной температуре жидкость испаряется быстрее, когда давление низкое «вакуум».
• Температура . При данном давлении испарению способствует нагрев жидкостей; при температуре кипения парообразование представляет собой особенно быстрый «повторный нагрев».
• Поставленное тепло . Испарение поглощает тепло; повторный нагрев необходим для поддержания температуры.

  Как упоминалось выше, давление должно быть низким; это создает критический вакуум в карбюраторе.Чем больше объем, создаваемый поршнями двигателя, и чем меньше площадь поперечного сечения канала всасывания воздуха, тем больше разрежение. При значительном снижении давления начинается парообразование.

Трубка Вентури помещается в карбюратор для увеличения скорости воздушного потока и облегчения испарения.

Вторая функция карбюратора заключается в снижении давления и, таким образом, в распылении и распылении бензина через калиброванное отверстие, называемое жиклером.





Функциональные и конструктивные детали карбюратора



Карбюратор предназначен для обеспечения смешения воздуха и бензина в условиях, обеспечивающих правильную смесеобразование на всех оборотах двигателя.В дополнение к карбюратору карбюратор обеспечивает регулировку, что означает согласование мощности, развиваемой двигателем, с требуемой мощностью.

Базовый карбюратор, разделенный на три узла:

• Резервуар постоянного уровня.
• Самолет.
• Камера карбюрации.

1: Впуск воздуха – 2: Цилиндр – 3: Форсунка – 4: Вентури – 5: Смесь воздуха и бензина в цилиндры – 6: Дроссельная заслонка, управляемая акселератором – 7: Бак постоянного уровня – 8: Поплавок – 9: Вход бензина – 10: Игла



Карбюратор Бак постоянного уровня

Резервуар, называемый баком постоянного уровня, снабжен игольчатым клапаном, приводимым в действие поплавком. Бензин подается из бака самотеком или насосом низкого давления.

Когда бензин в баке достигает необходимого уровня, поднимающийся поплавок приводит в действие иглу, закрывающую впускной патрубок.

Как только топливо израсходовано, игла открывается до тех пор, пока не будет достигнут требуемый уровень в баке. Вентиляционное отверстие в баке позволяет сливать бензин под действием атмосферного давления.



Карбюратор Жиклер

Струя питается от бака постоянного уровня.Он снабжен калиброванным портом; на выходе из этого порта струя бензина распыляется в воздушном потоке; это отверстие потока расположено на несколько миллиметров выше уровня бака.



Карбюраторная камера

  Камера карбюрации включает:

• Вентури: Вентури предназначен для снижения давления циркулирующего воздуха в камере карбюрации, чтобы оно падало на уровне жиклера. Это создает область вакуума, причем вакуум пропорционален скорости воздушного потока.Самый сильный вакуум регистрируется чуть ниже по потоку от самого узкого места, на расстоянии, соответствующем одной трети диаметра Вентури. Трубка Вентури имеет особый профиль: угол вверх по потоку шире, чем угол вниз по потоку.
• Газовый дроссельный клапан: Затвор или дроссельный клапан расположен после камеры карбюрации; он предназначен для регулирования мощности двигателя путем ограничения количества газа, допускаемого путем изменения площади поперечного сечения газового потока.
• Участок трубы: Участок трубы между форсункой и впускным клапаном.



Работа карбюратора



Бензин подается в бак постоянного уровня самотеком или насосом. По мере слива бензина в бак плавучесть под поплавком увеличивается. Когда он равен весу поплавка, последний находится в равновесии и плавает: бензин продолжает течь. Уровень повышается, а поплавок поднимается до тех пор, пока игла не коснется своего седла.Бензин продолжает поступать в бак из-за давления «напора или давления насоса».

По мере повышения уровня бензина в баке давление под поплавком увеличивается до тех пор, пока не превысит давление бензина на входе. В этот момент игла, прилипшая к своему гнезду, перекрывает вход бензина. Когда жиклер питает карбюратор, уровень бензина в баке уменьшается, поплавок опускается, позволяя бензину снова поступать в бак до тех пор, пока не будет достигнут необходимый уровень и не перекроется вход для бензина.



Газовый дроссельный клапан приводится в действие для уменьшения или увеличения мощности, развиваемой двигателем. Давление перед этим клапаном остается равным атмосферному давлению, когда дроссельная заслонка закрыта. Чем больше дроссельная заслонка препятствует прохождению газа, тем ниже давление на выходе; запирающее действие этого устройства вызывает потери напора в газовом потоке.

Следовательно, всасываемые газы допускаются при различных давлениях и, следовательно, в различных массах.Контроль количественный. Мощность изменяется путем воздействия на индекс наполнения, а затем на давление сжатия.



При остановке двигателя

Впускная труба и бак находятся под атмосферным давлением; бензин подается до тех пор, пока игла не закроет свое входное отверстие. Как и в баке, уровень в жиклере постоянный.

При работающем двигателе

Фиксация дроссельной заслонки газа в среднем положении создает воздушный поток во впускной трубе.Подача газа в одиночный цилиндр периодическая: в четырехтактном двигателе она происходит во время одного такта из четырех.

Питание нескольких цилиндров от одного карбюратора; поэтому во всей общей части камеры сгорания расход газа существенно не меняется в процессе работы.



Типы карбюраторов



По положению ствола карбюратора и направлению потока газа можно выделить три типа карбюраторов:

1. Карбюратор с восходящим потоком для восходящего потока.
2. Карбюратор с поперечной тягой для горизонтального потока.
3. Карбюратор с нисходящим потоком для нисходящего потока.





1. Автоматический карбюратор



Автоматический карбюратор — это карбюратор, обеспечивающий постоянное соотношение смеси при работе двигателя на экономичной скорости и изменяющееся соотношение для обогащения смеси при необходимости увеличения мощности двигателя.

Соотношение смеси можно изменять, воздействуя на расход воздуха или расход бензина.Поскольку расход бензина увеличивается быстрее, чем расход воздуха, можно:

• Уменьшить расход бензина.
• Увеличьте скорость воздушного потока.

Три типа методов для корректировки изменений соотношения воздух/бензин следующим образом:

A. Методы регулировки воздуха; «воздействие на воздух (расход воздуха должен быть увеличен)».

Метод регулировки воздуха также называется принципом вторичного воздуха. Он больше не используется.Дополнительное количество воздуха, регулируемое вакуумом, подается для корректировки чрезмерного обогащения смеси. Он управляется взвешенным клапаном, который открывается, когда вакуум достигает определенного значения, когда смесь воздух/бензин содержит слишком много бензина.



B. Методы регулировки бензина; «воздействие на бензин (расход бензина должен быть уменьшен)».

Этот результат достигается за счет комбинации следующих устройств:

• Затопленная струя.
• Отводная струя и эмульсионная трубка.
• Добавление компенсационного жиклера.

Затопленная струя

Поскольку расход воздуха и бензина зависит от разрежения, главный контур карбюратора должен быть оснащен автоматическим дозирующим устройством, включающим заливную форсунку.

Последнее играет существенную роль при работе двигателя на малых оборотах. Жиклер расположен ниже уровня поплавковой камеры карбюратора (на практике на дне поплавковой камеры).Под действием вакуума, который суммируется с перепадом уровней, он подает бензин. При увеличении скорости вакуум увеличивается, и влияние перепада уровней становится незначительным.



Отводная струя и эмульсионная трубка

  Поскольку расход воздуха и бензина зависит от вакуума, главный контур карбюратора должен быть оснащен автоматическим дозирующим устройством, включая систему отвода струи и эмульсионную трубку.

Система отводной форсунки предназначена для уменьшения вакуума, воздействующего на жиклер, когда вакуум средний или высокий, чтобы уменьшить расход бензина. При малом вакууме струя подается по принципу залитой струи: смесь богатая.

Создаваемая эмульсия увеличивает площадь поперечного сечения воздушного канала в системе с отклоняющейся струей по отношению к вакууму. Таким образом, скорость потока бензина можно контролировать по отношению к скорости потока воздуха, чтобы соответствовать кривой идеального соотношения.



Добавление компенсационного жиклера.

В базовом карбюраторе расход бензина увеличивается быстрее, чем расход воздуха. Таким образом, можно связать струю, называемую компенсационной, с основной струей. Его расход корректирует обогащающий эффект основного карбюратора. Таким образом, можно получить адекватное соотношение на всех скоростях.

Расход струи должен ослаблять соотношение воздушно-бензиновой смеси при увеличении скорости.

Для этого расход струи компенсатора должен изменяться в направлении, противоположном направлению основного жиклера.



C. Комбинированные методы; «действующий на бензине и воздухе».



2. Карбюратор Солекс



Многие типы карбюраторов Solex; характеризуются возможностью регулировки таких узлов, как главный жиклер или рабочий жиклер, система отводных жиклеров (переменная), венчур и контур холостого хода.

Работа карбюраторов Солекс

основана на принципе затопленной отклоняющей струйной системы с многоступенчатой ​​эмульсией. По мере увеличения вакуума:

• Бензин на уровне эмульсионной трубки поступает в камеру карбюрации в виде богатой смеси.
• Уровень снижается, открывая верхние отверстия эмульсионной трубки.
• Смесь постепенно разжижается, а проходное сечение воздуховода в отводной системе увеличивается.

При вскрытии всех отверстий действие системы отвода струи максимально, а насыщенность смеси поддерживается на уровне, близком к соотношению воздух/бензин, что обеспечивает наибольшую эффективность.



3. Карбюратор Стромберга



В карбюраторах Stromberg дозирование смеси обеспечивается на различных оборотах посредством:

• Затопленный главный жиклер.
• Перфорированная трубка для эмульсии.
• Калиброванное отверстие для отводного воздуха.

Холостой ход обеспечивается вспомогательным воздушным жиклером. Регулировка производится с помощью винта, воздействующего на воздушный жиклер. Поршневой насос с механическим управлением обеспечивает приемистость.Этот насос позволяет карбюратору работать на двух скоростях: очень высокой скорости или экономичной скорости.

Это устройство позволяет двигателю развивать дополнительную мощность на высоких оборотах за счет обогащения смеси, получаемой двумя форсунками одновременно.

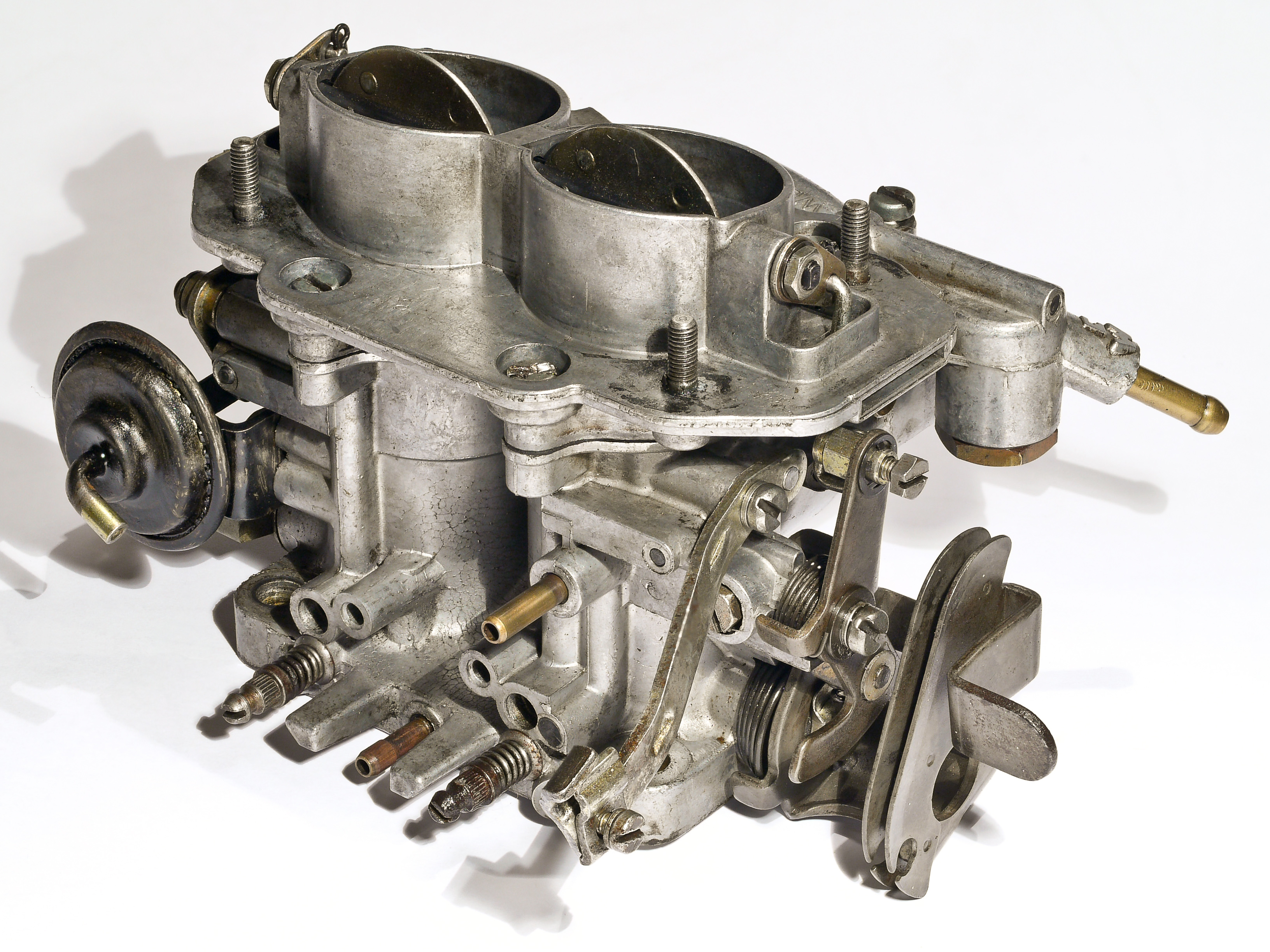

4. Карбюратор Weber



Для преодоления проблем, возникающих с более мощными двигателями (несовместимая работа на высоких и низких оборотах), вместо обычных карбюраторов используются двухкамерные карбюраторы.Они бывают двух типов: карбюраторы с одновременным открытием дросселей и карбюраторы с шахматным открытием дросселей.

Карбюраторы с одновременным открытием дросселей



Карбюраторы с одновременным открытием дросселей можно сравнить с отдельными карбюраторами, работающими в одно и то же время и идентичным образом. Преимуществом этой системы является лучшее наполнение цилиндров, лучшее распределение смеси, а значит, улучшенные подхваты и более высокие скорости.

Отсутствие гибкости карбюратора этого типа является недостатком, которого нет у другого типа.

Карбюраторы со ступенчатым открытием дросселей



Карбюраторы со ступенчатым открытием дросселей включают:

• Первичный ствол, характеристики которого позволяют работать двигателю на низких экономичных оборотах.
• Вторичный ствол открывается только тогда, когда акселератор находится в определенном положении и позволяет двигателю развивать максимальную мощность.

Ряд рычагов открывает эту газовую заслонку.

(ступенчатое открытие дросселей)



5. Карбюратор Zenith



Изменения в соотношении компонентов смеси можно скорректировать, воздействуя на расход бензина. Это осуществляется автоматическим дозирующим устройством, снабженным компенсационным жиклером и установленным в главном контуре.

Регулирующими элементами являются главный жиклер, жиклер холостого хода, жиклер вентури и жиклер компенсатора, который погружен и поэтому не подвергается действию вакуума, сложившегося внутри трубки Вентури.Поскольку его расход одинаков при всех оборотах двигателя, насыщенность смеси изменяется обратно пропорционально скорости.



6. Карбюратор постоянного вакуума



Чтобы приблизиться к идеальной кривой соотношения воздух/топливо, частичный вакуум можно поддерживать постоянным, изменяя степень открытия дроссельной заслонки или площадь горловины Вентури. Таким образом, используется карбюратор с постоянным вакуумом или регулируемой струей.

При постоянном расходе скорость воздушного потока обратно пропорциональна площади прохода воздуха.

Необходимо увеличить площадь прохода воздуха пропорционально расходу газообразной жидкости для постоянной скорости потока. Результирующий частичный вакуум постоянен при любой скорости.

Золотниковый клапан или скользящий поршень движется перпендикулярно потоку газа. Его движение напрямую контролируется вакуумом в горловине Вентури и достигается за счет пружины и диафрагмы.



Карбюратор и система впрыска топлива



Карбюраторы имеют следующие недостатки:

• Кривая идеального соотношения топлива (бензина)/воздуха не соблюдается точно.
• Когда молекулы воздуха и бензинового газа проходят через коллекторы для смешивания, они расширяются, снижая объемный КПД карбюратора.
• Пары из-за снижения давления на дроссельной заслонке вызывают замерзание карбюратора.
• При низкой температуре часть газа конденсируется по бокам коллектора. Поэтому требуется гораздо более богатая смесь.
• Неравномерная гомогенность смеси увеличивает расход топлива и уровень загрязнения.
• При наличии только одного карбюратора происходит неравномерность распределения смеси по различным цилиндрам.

В системе впрыска воздух подается в двигатель через впускной коллектор большой площади поперечного сечения. Механический или электрический насос нагнетает топливо, и точное количество топлива вводится в коллектор форсунками в каждом цилиндре.

Впрыск топлива принес много улучшений, таких как:

• Воздушно-топливная смесь составляется с учетом большего количества параметров, таких как нагрузка двигателя, вода, температура воздуха и т. д.
• Карбюраторная смесь очень однородная и плотная.Это в основном связано с системой распыления топлива, уменьшенным временем контакта между воздухом и распыляемым топливом и более низкими температурами нагрева.
• Сгорание на любой скорости улучшается за счет более точного соотношения смешивания воздуха и топлива.
• Более высокий объемный КПД приводит к увеличению крутящего момента и мощности.
• Расход топлива и уровень загрязнения снижены.
• Повышена гибкость двигателя благодаря равномерному сгоранию в разных цилиндрах.

Читать: Что нужно знать о турбокомпрессоре и нагнетателе



 сообщить об этом объявлении

Каталожные номера:

Что такое карбюратор? — Определение, типы и принцип работы — Выбор инженеров

Карбюратор называют «сердцем» автомобиля, и нельзя ожидать, что двигатель будет работать правильно, выдавать необходимую мощность или работать без сбоев, если его «сердце» не выполняет свои функции должным образом.

Что такое карбюратор?

Карбюратор, также пишется как карбюратор, устройство для подачи в двигатель с искровым зажиганием смеси топлива и воздуха. Компоненты карбюраторов обычно включают камеру для хранения жидкого топлива, дроссельную заслонку, жиклер холостого хода (или медленно работающий), главный жиклер, ограничитель воздушного потока в форме Вентури и ускорительный насос.

Карбюраторы добавляют топливо в воздух, чтобы получить смесь, подходящую для сгорания в цилиндрах. Цилиндры современных автомобилей более эффективно питаются системами впрыска топлива, которые потребляют меньше топлива и меньше загрязняют окружающую среду.B

, но вы все еще найдете карбюраторы в старых двигателях автомобилей и мотоциклов, а также в компактных двигателях газонокосилок и бензопил.

Бензиновые двигатели рассчитаны на всасывание точно такого количества воздуха, чтобы топливо сгорало должным образом, независимо от того, запускается ли двигатель из холодного состояния или работает на максимальной скорости в горячем состоянии.

Правильное приготовление топливно-воздушной смеси — это работа умного механического устройства, называемого карбюратором: трубка, которая пропускает воздух и топливо в двигатель через клапаны, смешивая их вместе в разных количествах, чтобы соответствовать широкому диапазону различных условий вождения. .

Вы можете подумать, что слово «карбюратор» довольно странное, но оно происходит от глагола «карбюратор». Это химический термин, означающий обогащение газа путем объединения его с углеродом или углеводородами. Итак, технически карбюратор — это устройство, которое насыщает воздух (газ) топливом (углеводородом).

Кто изобрел карбюратор?

Первый карбюратор был изобретен Сэмюэлем Мори в 1826 году. Первым, кто запатентовал карбюратор для использования в бензиновом двигателе, был Зигфрид Маркус, запатентовавший 6 июля 1872 года устройство, смешивающее топливо с воздухом.

Очень упрощенная схема оригинального карбюратора Карла Бенца из его патента 1888 года. Топливо из бака попадает в то, что он назвал генератором внизу, где оно испаряется.

Пары топлива проходят вверх по серой трубе и встречаются с воздухом, идущим по той же трубе, который поступает из атмосферы через отверстия в верхней части. Затем смесь воздуха и топлива в камере проходит через клапан в цилиндр, где они сгорают, создавая энергию.

Части карбюратора

.

Дроссельный клапан

• Дроссельный клапан: Это клапан, предназначенный для регулирования подачи жидкости в виде пара или газа и воздуха в двигатель и приводимый в действие маховиком, рычагом или, в частности, автоматически регулятором.
• Фильтр: Это устройство, которое используется для фильтрации топлива перед подачей в поплавковую камеру. Он состоит из тонкой проволочной сетки, которая фильтрует топливо и удаляет из него пыль и другие взвешенные частицы. Эти частицы, если их не удалить, могут вызвать закупорку сопла.
• Вентури: Воздух проходит через суженную горловину внутри карбюратора, называемого вентури, что ускоряет его поток в этой точке. По мере того, как воздух течет быстрее, его давление падает, поэтому внутри трубки Вентури возникает небольшой вакуум.Топливный жиклер открывается в трубку Вентури, и частичный вакуум всасывает топливо через жиклер в воздушный поток.
• Дозирующая система: Топливный штуцер расположен в стволе карбюратора так, чтобы его открытый конец находился в горловине или самой узкой части трубки Вентури. Именно эта разница давлений, или сила дозирования, заставляет топливо вытекать из нагнетательного сопла.
• Система холостого хода: Обеспечивает подачу топливно-воздушной смеси на скоростях ниже примерно 800 об/мин или 20 миль в час. Когда двигатель работает на холостом ходу, дроссельная заслонка почти закрыта. Поток воздуха через воздушный рожок ограничивается для создания достаточного вакуума в трубке Вентури.
• Поплавковая камера: Поплавковая камера — это устройство для автоматического регулирования подачи жидкости в систему. Чаще всего он находится в карбюраторе двигателя внутреннего сгорания, где он автоматически измеряет подачу топлива в двигатель.
• Смесительная камера: В смесительной камере происходила смесь воздух+топливо. А затем подается в цилиндр двигателя.
• Отверстие холостого хода и перекачки: Помимо основной форсунки в части трубки Вентури карбюратора, две другие форсунки или отверстия подают топливо в цилиндр двигателя.
• Дроссельная заслонка: Дроссельная заслонка иногда устанавливается в карбюраторе двигателей внутреннего сгорания. Его назначение ограничивать поток воздуха, тем самым обогащая топливно-воздушную смесь при запуске двигателя.

Как работает карбюратор?

Карбюратор использует разрежение, создаваемое двигателем, для подачи воздуха и топлива в цилиндры. Дроссельная заслонка может открываться и закрываться, позволяя большему или меньшему количеству воздуха поступать в двигатель. Этот воздух проходит через узкое отверстие, называемое трубкой Вентури.Это создает вакуум, необходимый для поддержания работы двигателя.

Карбюраторы довольно сильно различаются по конструкции и сложности. Самый простой из возможных вариантов — это большая вертикальная воздушная труба над цилиндрами двигателя с горизонтальной топливной трубой, присоединенной с одной стороны.

Когда воздух течет по трубе, он должен проходить через узкую петлю посередине, что увеличивает его скорость и снижает давление.

Этот изогнутый участок называется трубкой Вентури. Падающее давление воздуха создает эффект всасывания, который втягивает воздух через топливную трубку сбоку.

Когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки, плывущие параллельно друг другу, часто сталкиваются друг с другом.

Это пример закона сохранения энергии: если бы давление не падало, жидкость получала бы дополнительную энергию, втекая в узкое сечение, что нарушало бы один из самых основных законов физики.

вот как работает карбюратор:

• Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, очищающий его от мусора.
• При первом запуске двигателя воздушную заслонку можно настроить так, чтобы она почти перекрывала верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
• В центре трубы воздух нагнетается через узкий изгиб, называемый трубкой Вентури. Это ускоряет его и приводит к падению давления.
• Падение давления воздуха создает всасывание в топливной трубе, всасывая топливо.
• Дроссель представляет собой клапан, который поворачивается для открытия или закрытия трубы.Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, поэтому двигатель производит больше мощности, и автомобиль едет быстрее.
• Смесь воздуха и топлива стекает в цилиндры.
• Топливо подается из мини-топливного бака, называемого поплавковой камерой.
• Когда уровень топлива падает, плавучесть в камере падает и открывается клапан наверху.
• Когда клапан открывается, в камеру поступает больше топлива из основного бензобака. Это заставляет поплавок подниматься и снова закрывает клапан.

Есть три Типы карбюраторов :

• UP-тяга Carbretors
• горизонтальный тип Carburetors
• Down-Disp Type Carbretors

carbureto rs

Карбюратор с восходящим потоком воздуха — это тип карбюратора, компонент двигателей, которые смешивают воздух и топливо, в котором воздух входит в нижнюю часть и выходит вверху, чтобы попасть в двигатель.

Карбюратор с восходящим потоком был первым широко используемым типом карбюратора. В карбюраторе с восходящим потоком воздух течет вверх в трубку Вентури, согласно Эдварду Абдо в книге «Технологии двигателей силового оборудования». Другие типы — это карбюраторы с нисходящей и боковой тягой. Для карбюратора с восходящим потоком может потребоваться капельный коллектор.

Карбюратор с нисходящей тягой s

Этот карбюратор работает с более низкими скоростями воздуха и большими проходами. Это связано с тем, что сила тяжести помогает воздушно-топливной смеси течь к цилиндру.

Карбюратор с нисходящим потоком может обеспечить большие объемы топлива, когда это необходимо для высокой скорости и мощности.

В этом типе карбюратора воздух поступает из верхней части смесительной камеры, а топливо из нижней части смесительной камеры, здесь также работает тот же принцип, благодаря низкому давлению, создаваемому двумя трубками Вентури, топливо выходит через труба и тогда здесь происходило смешение топлива и воздуха.

Карбюратор горизонтального типа s

Этот тип карбюратора используется, когда у нас ограничено пространство для сборки.В карбюраторе с горизонтальной или боковой тягой, как следует из названия, жиклер расположен горизонтально. Еще одним преимуществом этого типа карбюратора является то, что он снижает сопротивление потоку за счет отсутствия прямоугольного механизма в области впуска.

Принцип работы этого типа карбюратора очень прост. Здесь карбюратор остается в горизонтальном положении, когда воздух поступает через один конец карбюратора, как показано на рисунке ниже. И смешиваясь с топливом, получается топливовоздушная смесь, а затем топливовоздушная смесь поступает в цилиндр двигателя для сгорания.

Как очистить карбюратор?

Прежде чем чистить карбюратор, обратитесь к руководству по эксплуатации. Всегда следуйте полным инструкциям производителя по очистке и обслуживанию. Перед чисткой убедитесь, что карбюратор остыл на ощупь.

1. Разбавленный очиститель: В большой емкости смешайте разбавленный очиститель. Однако важно использовать не вызывающий коррозию очиститель, который не повреждает и не разрушает пластиковые или резиновые детали карбюратора. Вы должны избегать использования уксуса, потому что уксусная кислота делает металл восприимчивым к ржавчине.Кроме того, ни в коем случае нельзя использовать отбеливатель, поскольку гипохлорит натрия (отбеливатель) вызывает коррозию таких металлов, как сталь и алюминий, и разрушает прорезиненные уплотнения.
2. Очистите воздушный фильтр: Перед очисткой карбюратора проверьте воздушный фильтр, чтобы убедиться, что воздух, поступающий в карбюратор, чистый и не заблокирован, что может привести к выбросу черного дыма из выхлопной трубы. Перекройте подачу топлива и отсоедините провод свечи зажигания, если он есть. Снимите корпус и барашковую гайку, крепящую фильтр, и снимите внешний элемент.Используйте баллончик со сжатым воздухом для удаления мусора.
3. Снимите карбюратор: Снимите любую крышку или кожух, а также рычаги и шланги с помощью плоскогубцев и отвертки, где это необходимо. Кроме того, снимите все крышки или хомуты, удерживающие карбюратор на месте, и снимите хомут шланга, который соединяет его с топливопроводом. Снимите карбюратор и используйте сжатый воздух, чтобы сдуть лишнюю грязь с внешнего кожуха. (Примечание: если вы не знакомы с этой процедурой, проконсультируйтесь со специалистом перед очисткой.)
4. Снимите поплавок карбюратора: Открутите болт, удерживающий поплавок карбюратора (чашеобразный контейнер), стараясь не пролить оставшийся бензин внутри поплавка (утилизируйте его надежно). Это обычная точка нагара на карбюраторах. Кроме того, снимите штифт, на котором вращается поплавок, и отложите его в безопасное место. Теперь вытащите поплавок прямо из корпуса.
5. Снимите другие съемные компоненты: Обратите внимание на расположение и размещение любых других компонентов карбюратора, которые вы снимаете, чтобы обеспечить доступ для очистки.
6. Замачивание и чистка компонентов: Погрузите поплавок карбюратора и другие компоненты в большую емкость с разбавленным очистителем и тщательно замочите на 10 минут. Используйте латунную щетку для очистки всех металлических компонентов и жесткую нейлоновую щетку для очистки пластиковых деталей. Убедитесь, что крошечные вентиляционные отверстия очищаются. Очистите мелкие детали в чистящем растворе.
7. Промыть и высушить: Промыть все компоненты карбюратора в ведре с чистой водой и дать полностью высохнуть на воздухе.Для небольших отверстий и вентиляционных отверстий используйте баллончик со сжатым воздухом, чтобы удалить лишнюю влагу.
8. Повторная сборка и замена: Осторожно соберите карбюраторы и установите их на двигатель. Повторно соедините все шланги, хомуты и провода.

Функции карбюраторов:

Основные функции карбюраторов

• Основная функция карбюраторов смешивать воздух и бензин и обеспечивать высокое горение смеси.
• Управляет частотой вращения двигателя.
• Также регулирует соотношение воздух-топливо.
• Увеличивайте или уменьшайте количество смеси в зависимости от частоты вращения двигателя и изменения нагрузки.
• Для постоянного поддержания определенного количества топлива в поплавковой камере.
• Испарить топливо и смешать его с воздухом до однородной топливно-воздушной смеси.
• Для подачи правильного количества топливно-воздушной смеси нужной концентрации при любых условиях нагрузки и частоты вращения двигателя.

Преимущества карбюратора:

• Детали карбюратора не такие дорогие, как форсунки.
• При использовании карбюратора вы получаете больше воздушно-топливной смеси.
• С точки зрения дорожных испытаний, карбюраторы обладают большей мощностью и точностью.
• Карбюраторы не ограничены количеством газа, откачиваемого из топливного бака, что означает, что цилиндры могут прокачивать больше топлива через карбюратор, что приведет к более плотной смеси в камере и большей мощности.

Недостатки карбюратора:

• На очень малых оборотах смесь, подаваемая карбюратором, настолько слаба, что не воспламеняется должным образом и для ее обогащения в таких условиях требуется какое-то устройство в карбюраторе .
• На работу карбюратора влияют изменения атмосферного давления.
• Потребляется больше топлива, так как карбюраторы тяжелее форсунок.
• Больше выбросов в атмосферу, чем у топливных форсунок.
• Затраты на обслуживание карбюратора выше, чем у системы впрыска топлива.

Применение карбюратора:

• Используется для двигателей с искровым зажиганием.
• Используется для контроля скорости транспортных средств. №
• Он превращает основной топливный бензин в мелкие капли и смешивает их с воздухом, обеспечивая плавное и правильное сгорание без каких-либо проблем.

Часто задаваемые вопросы с. Что такое карбюратор?

Карбюратор, также пишется карбюратор, устройство для подачи в двигатель с искровым зажиганием смеси топлива и воздуха. Компоненты карбюраторов обычно включают камеру для хранения жидкого топлива, дроссельную заслонку, жиклер холостого хода (или медленно работающий), главный жиклер, ограничитель воздушного потока в форме Вентури и ускорительный насос.

Какие бывают карбюраторы?

Карбюраторы бывают трех типов по направлению подачи смеси:
1.Карбюратор с восходящей тягой.
2. Карбюратор горизонтального типа.
3. Карбюратор с нисходящей тягой.

Из каких частей состоит карбюратор?

Детали карбюратора:
1. Дроссельный клапан
2. Сетчатый фильтр
3. Вентури
4. Дозирующая система
5. Система холостого хода
6. Поплавковая камера
7. Смесительная камера
8. Холостой ход и порт

3 карбюратор рабочий?

Карбюратор использует разрежение, создаваемое двигателем, для подачи воздуха и топлива в цилиндры.Дроссельная заслонка может открываться и закрываться, позволяя большему или меньшему количеству воздуха поступать в двигатель.

No related posts.
