Какой предохранитель идет на прикуриватель: Где находится предохранитель прикуривателя Лада Гранта

почему не работает, какой отвечает, причины, схема подключения, как снять

Автор Борис Николаевич На чтение 4 мин

Содержание

1. Почему не работает прикуриватель
2. Какой предохранитель отвечает за прикуриватель
3. Проверка и замена предохранителя
4. Как вытащить прикуриватель
5. Ремонт своими руками
6. Схема подключения

Важные электрические цепи автомобиля 🚙 снабжаются защитными деталями, предотвращающими короткое замыкание. Иногда возникают ситуации, при которых перегорает предохранитель прикуривателя ВАЗа-2115. Замена находящихся в едином блоке деталей не вызывает затруднений. Не придется разбирать разные узлы автомобиля в поисках нужного элемента.

Почему не работает прикуриватель

На ВАЗ-2115 устройство перестает работать из-за следующих причин:

1. Перегорание предохранителей. Прикуриватель в автомобилях отечественного производства часто замыкает, защитные детали приходится регулярно менять. Это считается конструктивным недостатком, устранить который сложно.
2. Подключение к гнезду слишком мощных устройств. Перегорание вызывается введением штекера автомобильного пылесоса, компрессора.
3. Изменение состояния гнезда. При частом использовании оно расшатывается, колодка болтается, что провоцирует замыкание. В таком случае плавкие защитные элементы быстро перегорают. Определить неисправность помогает отсутствие гудка (плавкая вставка нагружена звуковыми устройствами).
4. Короткое замыкание двигателя вентилятора. Штатные приборы ненадежны, они быстро выходят из строя. В таком случае на ВАЗ-2115 не работает прикуриватель.
5. Сгорание дорожки в установочном блоке из-за короткого замыкания. При воздействии влаги на колодки контакты покрываются оксидной пленкой. Блок предохранителей — слабое место отечественного автомобиля.

Какой предохранитель отвечает за прикуриватель

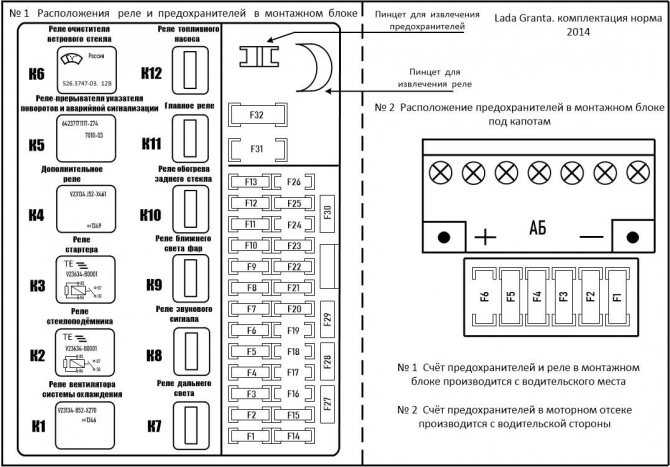

За работу устройства отвечает деталь, отмеченная номером 20. Он находится в монтажном блоке, находящемся на центральной консоли под бардачком.

Проверка и замена предохранителя

Подключение нового защитного элемента не вызывает затруднений. Для этого выполняют следующие действия:

1. Открывают моторный отсек. Снимают крышку предохранительного блока.
2. С помощью пинцета вынимают плавкий элемент из посадочного гнезда. Вводят новый элемент, закрывают короб крышкой.

При замене плавкой вставки ищут причину ее поломки. При наличии короткого замыкания в электрической цепи, вероятность повторного возникновения неисправности возрастает. Для проверки работоспособности элемента выполняют следующие действия:

1. Отщелкивают фиксаторы крышки блока. Вынимают предохранитель, просматривают деталь при хорошем освещении. При обрыве проволоки деталь требует замены.
2. Иногда обнаружить разрыв визуально не удается. В таких случаях замеряют сопротивление плавкой пластины между контактами. Для этого используют универсальный тестер или омметр. О поломке свидетельствует нулевое сопротивление.
3. Измеряют напряжение контактов плавкого защитного элемента после установки в блок. Если ток на входе поступает, а на выходе отсутствует, деталь неисправна.

Получить доступ к предохранителю в старых версиях пятнадцатой модели автомобиля также не трудно. Для работы подготавливают ключ на 10. Выполняют такие действия:

1. Демонтируют крышку предохранительного блока, который расположен в салоне. Это обеспечивает доступ к крепежным гайкам.
2. Надавливая на защелки, удаляют крышку установочного блока. Вывинчивают гайки ключом.
3. Поднимают блок, отделяют 9-контактный разъем. Отсоединяют все кабели от блока. Добираются до нужного предохранителя.

Как вытащить прикуриватель

Иногда причина поломки заключается не в предохранителе. В таком случае выполняют ремонт. Чтобы снять прикуриватель, выполняют следующие действия:

1. Отключают двигатель, открывают моторный отсек. Сбрасывают отрицательную клемму с аккумулятора. Это предотвращает перегорание элементов бортовой сети во время ремонтных работ.
2. Удаляют защитную накладку, расположенную справа от ноги водителя. Для этого вывинчивают шурупы.
3. Отсоединяют штекер подключения прикуривателя. Извлекают осветительный прибор с патроном.
4. Поддевают металлические фиксаторы. Так снимать устройство будет проще.
5. Вынимают металлический цилиндр.

Читайте также:

Самая частая проблема, почему перегорает предохранитель. Место где находится предохранитель прикуривателя, как его заменить и что делать, если после замены прикуриватель все равно не работает.

Ремонт своими руками

Если прикуриватель не работает не из-за перегорания плавкого элемента, выполняют следующие действия:

1. Зачищают контакты гнезда, в котором располагается предохранитель. Разболтанные элементы подтягивают.
2. Проверяют устройство мультиметром. Осветительное кольцо подключают к электрической цепи последовательно. Перегорание лампы приводит к разрыву схемы прикуривателя. Подключаемые к нему приборы не работают. После замены лампы работоспособность устройства восстанавливается.
3. Проверяют нагревательную спираль мультиметром. Щупы прикладывают к контактам. Если на экране прибора появляется 0 или 1, спираль неисправна. Подключаемые к гнезду устройства функционируют нормально, прикуриватель не нагревается. Устранить неисправность помогает замена устройства.

Схема подключения

При ремонте прикуривателя стоит запоминать, в какой последовательности располагаются контакты для подключения проводов. Посадочное гнездо снабжено светофильтром, облегчающим поиск разъема в темное время.

Схема подключения включает 3 кабеля, которые должны идти к компонентам прикуривателя:

1. Кабель красного цвета отвечает за нагрев спирали. Подключается к аккумулятору через предохранитель в 20 А.
2. Провод желтого цвета, отвечающий за питание осветительного кольца, подводят к батарее.
3. Черный кабель массы подсоединяется к корпусу прикуривателя, второй — к кузову.

Отпавшие кабели подсоединяют согласно схеме.

• Автолюлька для новорожденных в лежачем положении
• Не работает прикуриватель Калина
• Прикуриватель предохранитель Гранта
• Какой двигатель является самым мощным

ВАЗ

Как найти предохранитель прикуривателя на Приоре и заменить его?

Некоторые считают прикуриватель совершенно ненужной вещью в машине. Но водители, которые идут в ногу с современным техническим прогрессом, давно и в полную силу пользуются им.

Применяя его вместо розетки, можно подключить к электропитанию автомобиля различные полезные приборы и устройства. Вы можете комфортно проводить время в салоне своей Лады Приоры, расслабляясь на массажной накидке и попивая кофе, заваренное в портативной автомобильной кофеварке.

Но иногда случаются и маленькие неприятности: подключая любимый гаджет к разъему прикуривателя, вы видите, что он не работает. Неопытный автолюбитель в таком случае может запаниковать, не подозревая, что чаще всего в этом виноват перегоревший предохранитель прикуривателя. Поменять его достаточно просто, но сначала давайте разберемся, где находится предохранитель прикуривателя Приора.

Какие предохранители обеспечивают работу прикуривателя

В автомобиле Лада Приора предохранитель прикуривателя установлен в монтажном блоке. Чтобы найти его, водителю, сидящему за рулем в салоне автомобиля, достаточно посмотреть вниз и влево.

Блок вмонтирован в нижней части панели приборов, с левой стороны от руля, и закрыт защитной крышкой. Под ней находится весь монтажный блок данного автомобиля. В нижней его части расположены два ряда предохранителей. Место для установки предохранителя прикуривателя расположено в верхнем ряду, самое крайнее справа. Оно имеет маркировку F13 и рассчитано на силу тока в 15А.

Кроме того, в автомобилях Приора предохранитель прикуривателя также располагается в главном блоке предохранителей. Данный элемент отвечает за вентилятор системы охлаждения, но и работу прикуривателя он также обеспечивает. Его маркировка здесь – F3, ограничение по силе тока – 60А.

Предохранитель прикуривателя на Приоре приходится заменять достаточно часто. Причиной этого является некорректное использование самого прикуривателя. Многие водители не интересуются ремонтом машины, и не являются электриками. Кому-то просто недосуг. Поэтому они даже не задумываются о том, что у прикуривателя может быть ограничение по силе тока и мощности. Многие из нас втыкают в гнездо слишком мощное электрическое устройство, либо, используя разветвитель, сразу несколько.

Какие приборы можно подключать к прикуривателю?

Зная номинал силы тока, на который рассчитан предохранитель прикуривателя приора, можно посчитать, устройства какой мощности можно использовать. Для этого силу тока 15 А умножаем на величину номинального напряжения в прикуривателе – 12 В.

Получаем, что мощность подсоединяемых устройств не должна превышать 180 Вт. А список приборов очень широк, ведь технический прогресс не стоит на месте, делая жизнь водителя и его пассажиров гораздо комфортнее. Вот некоторые из них:

• Компрессор;
• Очиститель воздуха и ионизатор;
• Электрочайник или кипятильник;
• Холодильник;
• Массажная накидка или подушка;
• Навигатор, видеорегистратор и т.п.;
• Грелка на сиденье;
• Лампа или фонарь;
• Вентилятор;
• Пылесос;
• Разветвитель.

Каждый год появляются новые устройства. Необходимо быть очень внимательными при их подключении к прикуривателю. Сильная нагрузка способна привести к короткому замыканию и пожару.

Как устроен предохранитель на прикуриватель Приора

Предохранители прикуривателя выполнены в виде плавких элементов. Они предназначены для размыкания электрической цепи в случае превышения мощности или короткого замыкания, и защиты других систем машины.

Конструктивно такой плавкий предохранитель выполнен в виде пластикового корпуса со специальной нитью или пластинкой, которая проводит электрический ток. Сам корпус является системой крепежа плавкой пластинки (нити) к контактам блока, подключенного к основной электрической цепи Приоры. Кроме того, предохранители Приоры обычно установлены в защитный корпус.

Каким образом поменять предохранитель прикуривателя

Зная, где находится предохранитель прикуривателя на Приоре, можно без особых проблем его заменить. Сервис в автомастерских сейчас стоит достаточно дорого, поэтому разберемся, как можно это сделать самостоятельно.

Самое главное условие – нельзя устанавливать вместо предохранителя любые самодельные устройства, такие, к примеру, как проволока или скрепка. Кроме того, лучше использовать защитные элементы отечественного производства и не покупать китайские аналоги, так как они низкокачественные. Все это не безопасно и даже может привести к пожару.

Замена предохранителя прикуривателя Приора не представляет большой сложности. Для этого нет необходимости демонтировать его посадочное место или сам блок. Достаточно просто заменить неисправный элемент новым. Однако в алгоритме разобраться все же надо, так как имеются некоторые особенности.

Алгоритм замены предохранителя прикуривателя в монтажном блоке Приоры

1. К любой работе с машиной необходимо подготовится. В данном случае понадобится выключить зажигание, а также отключить питание аккумулятора. Для этого с него надо снять минусовую клемму.

2. Защитная крышка монтажного блока, который располагается ниже рулевого колеса, с правой стороны, крепится тремя замками. Чтобы снять ее, их необходимо открутить, повернув на 90 градусов.

3. Снимите держатели, для того чтобы не потерять их в дальнейшем. Теперь подденьте накладку из зацепления в нижней части блока и аккуратно снимите ее.

4. Найдите в монтажном блоке автомобиля Приора предохранитель на прикуриватель, который располагается в верхнем ряду предохранителей, самый крайний справа. Однако все же удостоверьтесь в его местонахождении, воспользовавшись обратной стороной крышки монтажного блока. Маркировочный номер предохранителя прикуривателя – F13.

5. Чтобы снять неисправный элемент, в корпусе блока имеются специальные пинцеты (маркировка 1 и 2). Выньте перегоревшую деталь из установочного разъема, аккуратно сжимая пинцетом. Скорее всего, вы увидите подплавление или обрыв нити. Однако это необязательно. Выгоревший элемент может и не иметь видимых повреждений.

6. Установите в посадочное гнездо новую деталь. Убедитесь, что расчетный показатель силы тока элемента совпадает со схемой автомобиля и составляет 15 А.

7. Закройте монтажный блок защитным кожухом, установив обратно держатели, и закрепите фиксаторами.

8. Подключите аккумуляторную батарею.

Алгоритм замены предохранителя прикуривателя в моторном отсеке Приоры

1. Выключите зажигание и отключите аккумуляторную батарею.

2. Рядом с аккумулятором располагается главный блок предохранителей.
