Плотность электролита в аккумуляторе (таблица норм до и после зарядки)
Содержание
- Когда проверять плотность электролита в аккумуляторе
- Нормальная плотность электролита в АКБ
- Как замерить
- Как привести концентрацию к норме
Периодический контроль плотности электролита аккумулятора автомобиля входит в число обязательных сервисных операций во время эксплуатации АКБ. Этот важный параметр определяет соотношение воды и серной кислоты в жидком реагенте батареи – чем выше концентрация H2SO4, тем выше плотность и наоборот. В быту эта характеристика измеряется в граммах на кубический сантиметр (г/куб.см).
Когда проверять плотность электролита в аккумуляторе
Оптимально подобранный для достижения наилучших параметров батареи состав электролита меняется во время зарядки и разрядки аккумулятора. При разрядке батареи электрохимическая реакция с участием свинца, его диоксида и серной кислоты дает кристаллический сульфат свинца и воду – содержание H2SO4 в электролите падает, плотность жидкого реагента снижается.
При зарядке батареи реакция идет в обратном порядке: сульфат свинца и вода превращаются в свинец, диоксид свинца и серную кислоту (плотность жидкости увеличивается).
Если бы реакции протекали строго симметрично, плотность после цикла разряд-заряд была бы ровно такой же, как и до него. На практике полного равновесия достичь невозможно. Часть сульфата свинца останется непрореагировавшим, соответственно, часть воды в электролите не заменится серной кислотой. В итоге плотность электролита уменьшится.
Также к изменению соотношения воды и H2SO4 ведет естественное испарение жидкости. Вода испаряется быстрее кислоты, поэтому при неплотно завернутых пробках плотность электролита также вырастет.
Читайте также
Как часто нужно менять аккумулятор в автомобиле
Отсюда правила периодичности контроля плотности. Ее надо замерять:
- После зарядки батареи от внешнего ЗУ.
- После «кипения» аккумулятора.
- При снижении уровня жидкости в элементах (по любой причине).
- Просто периодически (хотя бы пару раз в год – с наступлением лета и с приходом холодов, а лучше каждые 3 месяца).
Изменение концентрации жидкого реагента часто связано с общим снижением количества электролита в банках. Поэтому одновременно с контролем плотности надо замерить и уровень жидкости в каждом элементе батареи. Если уровень в норме, часть электролита надо удалить и добавить жидкий реагент с соответствующей концентрацией.
Замер уровня электролита.Нормальная плотность электролита в АКБ
Нормальной плотностью электролита заряженного до максимума аккумулятора считается 1,27 г/куб.см. С учетом погрешности измерений можно считать нормой значения в пределах 1,26..1,28 г/куб.см. При меньшей концентрации кислоты ее становится недостаточно для протекания электрохимических реакций, емкость и токоотдача батареи снижаются. А если оставить аккумулятор с низкой плотностью жидкости на морозе, электролит может замерзнуть.
Такой аккумулятор придется заменить. При более высокой плотности ускоряются процессы коррозии и склонность к сульфатации.
На указанное значение нормальной плотности электролита в аккумуляторе можно ориентироваться в климате Средней полосы России круглогодично. Если АКБ эксплуатируется в других климатических условиях, то плотность надо скорректировать, причем делать это надо дважды в год при наступлении нового сезона. В более жарких регионах концентрацию серной кислоты надо уменьшить, в холодных – увеличить. Это оптимизирует течение электрохимических реакций и позволит более полно использовать возможности аккумулятора. Кроме этого, в условиях пониженных температур повышение плотности ведет к снижению температуры замерзания электролита, что может уберечь АКБ от выхода из строя.
| Климат | Сезон | Плотность электролита при полностью заряженной АКБ, г/куб.см |
|---|---|---|
| Холодный (температура января от минус 30 до минус 50) | Лето | 1,28 |
| Зима | 1,3 | |
| Умеренный и холодный (январь от минус 8 до минус 30) | Круглый год | 1,27 |
| Теплый (январь от минус 7 до +4 | Круглый год | 1,23 |
Жаркий (+4. .+7) | Круглый год | 1,23 |
Не стоит менять концентрацию электролита вслед за каждым изменением погоды. Вполне достаточно оптимизировать состав жидкого реагента в начале лета и при наступлении зимы.
Как замерить
В первую очередь, надо полностью зарядить аккумулятор. Дальнейшая процедура должна проводиться при температуре +22..+28 градусов, поэтому батарею надо выдержать в комнате с такими условиями хотя бы час. На практике идеальные кондиции бывают не всегда, поэтому во многих случаях придется брать поправку на температуру – с ее ростом плотность снижается (при неизменной концентрации), а с падением – увеличивается. Поправку можно взять из таблицы.

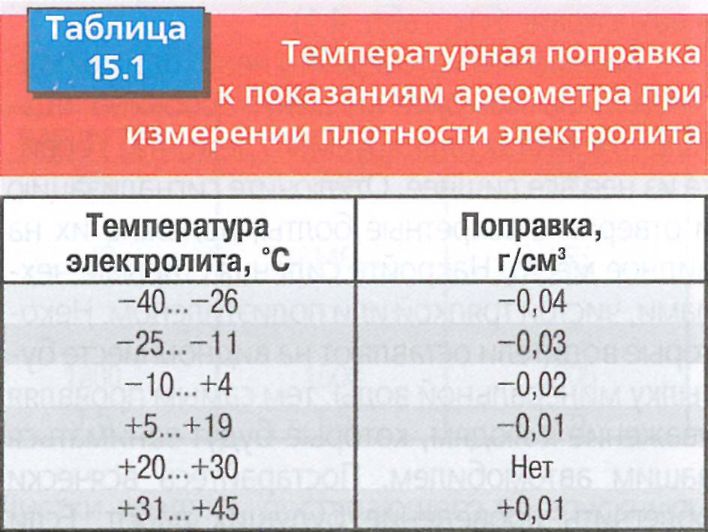

| Температура жидкого реагента, град.С | Поправка к показаниям прибора, г/куб.см. |
|---|---|
| -25..-11 | +0,03 |
| -10..+4 | +0,02 |
| +5..+19 | +0,01 |
| +20..+30 | 0 |
+31. .+45 | -0,01 |
| +45 и выше | -0,02 |

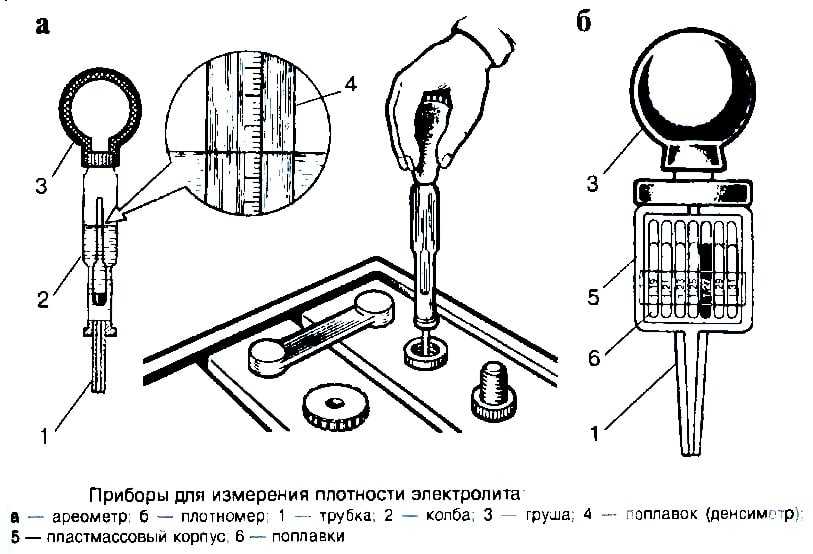

Для замера плотности используется специальный прибор – ареометр. Подойдет любой, позволяющий измерить плотность более 1 г/куб.см, но лучше применять специальный для автомобильного электролита. Его пределы измерения оставляют обычно 1,1..1,3 г/куб.см (с приемлемой для точного считывания шкалой), что закрывает практически все случаи, с которыми можно столкнуться на практике. Бытовой спиртометр не подойдет – большинство таких приборов рассчитаны на измерение плотности ниже 1 г/куб.см.
Современные ареометры совмещены с грушей для отбора проб (такой прибор еще называют денсиметром). Если ее нет, понадобится дополнительно резиновая груша и стакан из химически инертного материала. Сначала надо втянуть их банки достаточное количество электролита.
Забор электролита денсиметром из банки АКБ.Если прибор комбинированный, можно сразу считать по шкале измеряемое значение.
Если обычный – вылить из груши электролит в стакан и в нем произвести замер. Считывание показаний происходит по отметке, соответствующей уровню жидкости. Потом надо вернуть электролит обратно в банку аккумулятора.
Считывание показаний ареометра.
Как привести концентрацию к норме
Если концентрация электролита полностью заряженной АКБ отклоняется от нормы, ее надо скорректировать:
- если плотность выше нормы, добавляется дистиллированная вода;
- если ниже нормы – добавляется серная кислота (корректирующий электролит с повышенной плотностью).
Корректирующий электролит плотностью 1,34 г/куб.см.
Вода дистиллированная в емкости 1 литр.
Обычную водопроводную (даже родниковую) воду доливать в батарею нельзя из-за наличия примесей с непредсказуемым составом. Растворенные соли могут осесть на пластинах, уменьшив их полезную площадь, а другие вещества могут вызвать неконтролируемые реакции, снижающие емкость, токоотдачу и срок службы батареи.
Сколько надо добавлять воды или кислоты – можно определить расчетным путем. Но это игра для тех, кто не боится вычислений. В этом случае можно воспользоваться правилом креста (оно же конверт Пирсона). Для этого надо знать, как пересчитать плотность в концентрацию в процентах, объем в массу и т.п. Проще всего довести плотность до нормы опытным путем. Долить немного воды, перемешать (например, встряхнув батарею или подождав пару часов), затем замерить плотность еще раз. Если необходимо, снова добавить жидкости, сообразуясь с предыдущим изменением концентрации.
Доливать жидкость в банку удобно с помощью воронки или шприца.Также существуют необслуживаемые батареи.
В них операции с контролем электролита исключены. Но если АКБ обычной конструкции, то лучше следить за состоянием жидкого реагента, тогда аккумулятор прослужит долго и надежно.
Плотность электролита в аккумуляторе
Автомобильная батарея, известная как аккумулятор, отвечает за системы запуска, освещения и зажигания в машине. Как правило, автомобильные аккумуляторы являются свинцово-кислотными, состоят из гальванических элементов, обеспечивающих 12-вольтовую систему. Каждая из ячеек создает 2,1 В при полной зарядке. Плотность электролита – контролируемое свойство водно-кислотного раствора, обеспечивающее нормальную работу батарей.
Состав свинцово-кислотной батареи
Электролит свинцово-кислотной аккумуляторной батареи представляет собой раствор серной кислоты и дистиллированной воды. Удельный вес чистой серной кислоты составляет около 1,84 г/см3, и эту чистую кислоту разбавляют дистиллированной водой до тех пор, пока удельный вес раствора не станет равным 1,2-1,23 г/см3.
Хотя в некоторых случаях плотность электролита в аккумуляторе рекомендуется в зависимости от типа батареи, сезонного и климатического состояния. Удельный вес полностью заряженной батареи по промышленному стандарту в России — 1,25-1,27 г/см3 летом и для суровых зим- 1,27-1,29 г/см3.
Удельный вес электролита
Одним из основных параметров работы батареи является удельный вес электролита. Это отношение веса раствора (серной кислоты) к весу равного объема воды при определенной температуре. Обычно измеряется с помощью ареометра. Плотность электролита используется в качестве индикатора состояния заряда ячейки или батареи, однако не может характеризовать емкость аккумулятора. Во время разгрузки удельный вес уменьшается линейно.
Учитывая это, нужно уточнить размер допустимой плотности. Электролит в батарее не должен превышать 1,44 г/см3. Плотность может составлять от 1,07 до 1,3 г/см3. Температура смеси при этом будет составлять около +15 С.
Электролит повышенной плотности в чистом виде характеризуется довольно высокой величиной этого показателя. Его плотность составляет 1,6 г/см3.
Степень заряженности
При полностью заряженном стационарном режиме и при разряде измерение удельного веса электролита дает приблизительное указание на состояние заряда ячейки. Удельный вес = напряжение разомкнутой цепи — 0,845.
Пример: 2,13 В — 0,845 = 1,285 г/см3.
Удельный вес уменьшается при разрядке батареи до уровня, близкого к значению чистой воды, и увеличивается во время перезарядки. Аккумулятор считается полностью заряженным, когда плотность электролита в аккумуляторе достигает максимально возможного значения. Удельный вес зависит от температуры и количества электролита в ячейке. Когда электролит находится вблизи нижней отметки, удельный вес выше, чем номинальный, он падает, и воду добавляют в ячейку, чтобы довести электролит до требуемого уровня.
Объем электролита расширяется, когда температура поднимается, и сжимается с понижением температуры, что влияет на плотность или удельное значение силы тяжести.
По мере расширения объема электролита показания снижаются и, наоборот, удельный вес увеличивается при более низких температурах.
Перед тем как поднять плотность электролита в аккумуляторе, необходимо выполнить замеры и расчеты. Удельный вес для батареи определяется приложением, в котором он будет использоваться, с учетом рабочей температуры и срока службы батареи.
% Серная кислота | % Вода | Удельный вес (20 ° С) |
37,52 | 62,48 | 1,285 |
48 | 52 | 1,380 |
50 | 50 | 1,400 |
60 | 40 | +1,500 |
68,74 | 31,26 | 1,600 |
70 | 30 | 1,616 |
77,67 | 22,33 | 1,705 |
93 | 7 | 1,835 |
Химическая реакция в аккумуляторах
Как только нагрузка подключается через клеммы аккумулятора, разрядный ток начинает течь через нагрузку, и аккумулятор начинает разряжаться.
Во время процесса разрядки кислотность раствора электролита уменьшается и приводит к образованию сульфатных отложений как на положительных, так и на отрицательных пластинах. В этом процессе разряда количество воды в растворе электролита увеличивается, что уменьшает его удельный вес.
Ячейки аккумуляторной батареи могут быть разряжены до заданного минимального напряжения и удельного веса. Полностью заряженная свинцово-кислотная аккумуляторная батарея имеет напряжение и удельный вес, 2,2 В и 1,250 г/см3 соответственно, и эта ячейка обычно может разряжаться до тех пор, пока соответствующие значения не достигнут 1,8 В и 1,1 г/см3.
Состав электролита
Электролит содержит смесь серной кислоты и дистиллированной воды. Данные не будут точными при замерах, если водитель только что добавил воду. Нужно подождать некоторое время, чтобы свежая вода успела смешаться с существующим раствором. Перед тем как поднять плотность электролита, нужно помнить: чем больше концентрация серной кислоты, тем плотнее становится электролит.
Чем выше плотность, тем выше уровень заряда.
Для раствора электролита наилучшим выбором является дистиллированная вода. Это минимизирует возможные загрязнения в растворе. Некоторые загрязняющие вещества могут вызывать реакцию с ионами электролита. Например, если смешивать раствор с солями NaCl, получится осадок, что изменит качество раствора.
Влияние температуры на емкость
Какая плотность электролита — это будет зависеть от температуры внутри батарей. Руководство пользователя для конкретных батарей уточняет, какая коррекция должна применяться. Например, в руководстве Surrette/Rolls для температур в диапазоне от -17,8 до -54,4оC при температуре ниже 21оC, снимается 0,04 для каждых 6 градусов.
Многие инверторы или контроллеры заряда имеют датчик температуры батареи, который прикрепляется к аккумулятору. У них обычно есть ЖК-дисплей. Указание инфракрасного термометра также даст необходимую информацию.
Прибор для измерения плотности
Ареометр плотности электролита используется для измерения удельного веса раствора электролита в каждой ячейке.
Кислотная аккумуляторная батарея полностью заряжена с удельным весом 1,255 г/см3 при 26оС. Удельный вес — это измерение жидкости, которая сравнивается с базовой. Это вода, которой присваивается базовое число 1.000 г/см3.
Концентрация серной кислоты в воде в новой аккумуляторной батарее составляет 1.280 г/см3, это означает, что электролит весит в 1.280 г/см3 раз больше веса того же объема воды. Полностью заряженная батарея будет тестироваться на уровне до 1.280 г/см3, в то время как разряженная будет учитываться в диапазоне от 1.100 г/см3.
Процедура проверки ареометром
Температура считывания ареометра должна быть скорректирована до температуры 27оC, особенно в отношении плотности электролита зимой. Высококачественные ареометры оснащены внутренним термометром, который будет измерять температуру электролита, и включают шкалу преобразования для коррекции показаний поплавка. Важно признать, что температура значительно отличается от показателей окружающей среды, если автомобиль эксплуатируется.
Порядок измерения:
- Несколько раз набрать резиновой грушей электролит в ареометр, чтобы термометр мог отрегулировать температуру электролита и замерить показания.
- Изучить цвет электролита. Коричневая или серая окраска указывает на проблему с батареей и является признаком того, что она приближается к концу своего срока службы.
- Набрать минимальное количество электролита в ареометр, чтобы поплавок свободно плавал без контакта с верхней или нижней частью измерительного цилиндра.
- Удерживать ареометр в вертикальном положении на уровне глаз и обратить внимание на показания, где электролит соответствует шкале на поплавке.
- Добавить или вычесть 0,004 доли единицы для показаний на каждые 6оC, при температуре электролита выше или ниже 27оC.
- Отрегулировать показания, например, если удельный вес 1.250 г/см3, а температура электролита составляет 32оC, значение 1.250 г/см3 дает скорректированное значение 1. 254 г/см3. Аналогично, если температура составляла 21оC, вычесть значение 1.246 г/см3. Четыре балла (0.004) от 1.250 г/см3.
- Протестировать каждую ячейку и отметить показания, скорректированные до 27оC, перед тем как проверить плотность электролита.
254 г/см3. Аналогично, если температура составляла 21оC, вычесть значение 1.246 г/см3. Четыре балла (0.004) от 1.250 г/см3.Примеры измерения заряда
Пример 1:
- Показания ареометра — 1.333 г/см3.
- Температура 17 градусов, что на 10 градусов ниже рекомендуемого.
- Вычитаем 0,007 с 1,333 г/см3.
- Результат равен 1.263 г/см3, поэтому состояние заряда составляет около 100 процентов.
Пример 2:
- Данные плотности — 1,178 г/см3.
- Температура электролита — 43 градусов С, что на 16 градусов больше нормы.
- Добавляем 0,016 до 1,178 г/см3.
- Результат равен 1,194 г/см3, зарядка 50 процентов.
СОСТОЯНИЕ ЗАРЯДА | УДЕЛЬНЫЙ ВЕС г / см3 |
100% | 1,265 |
75% | 1,225 |
50% | 1,190 |
25% | 1,155 |
0% | 1,120 |
Таблица плотности электролита
Нижеследующая таблица температурной коррекции является одним из способов объяснить резкие изменения значений плотности электролита при различных температурах.
Чтобы использовать эту таблицу, нужно знать температуру электролита. Если измерение по каким-то причинам невозможно, то лучше использовать температуру окружающего воздуха.
Таблица плотности электролита приводится ниже. Это данные в зависимости от температуры:
| % | 100 | 75 | 50 | 25 | 0 |
| -18 | 1,297 | 1,257 | 1,222 | 1,187 | 1,152 |
| -12 | 1,293 | 1,253 | 1,218 | 1,183 | 1,148 |
| -6 | 1,289 | 1,249 | 1,214 | 1,179 | 1,144 |
| -1 | 1,285 | 1,245 | 1,21 | 1,175 | 1,14 |
| 4 | 1,281 | 1,241 | 1,206 | 1,171 | 1,136 |
| 10 | 1,277 | 1,237 | 1,202 | 1,167 | 1,132 |
| 16 | 1,273 | 1,233 | 1,198 | 1,163 | 1,128 |
| 22 | 1,269 | 1,229 | 1,194 | 1,159 | 1,124 |
| 27 | 1,265 | 1,225 | 1,19 | 1,155 | 1,12 |
| 32 | 1,261 | 1,221 | 1,186 | 1,151 | 1,116 |
| 38 | 1,257 | 1,217 | 1,182 | 1,147 | 1,112 |
| 43 | 1,253 | 1,213 | 1,178 | 1,143 | 1,108 |
| 49 | 1,249 | 1,209 | 1,174 | 1,139 | 1,104 |
| 54 | 1,245 | 1,205 | 1,17 | 1,135 | 1,1 |
Как видно из этой таблицы, плотность электролита в аккумуляторе зимой намного выше, чем в теплое время года.
Техническое обслуживание аккумуляторной батареи
Эти батареи содержат серную кислоту. При работе с ними всегда нужно использовать защитные очки и резиновые перчатки.
Если ячейки перегружены, физические свойства сульфата свинца постепенно изменяются, и они разрушаются, из-за чего нарушается процесс зарядки. Следовательно, плотность электролита уменьшается из-за низкой скорости химической реакции.
Качество серной кислоты должно быть высоким. В противном случае батарея может быстро стать неработоспособной. Низкий уровень электролита помогает высушить внутренние пластины устройства, после чего будет невозможно восстановить аккумулятор.
Сульфированные батареи можно легко распознать, просмотрев измененный цвет пластин. Цвет сульфатированной пластины становится светлее, а его поверхность становится желтой. Такие ячейки и демонстрируют снижение мощности. Если сульфирование происходит в течение длительного времени, наступают необратимые процессы.
Чтобы избежать этой ситуации, рекомендуется заряжать свинцово-кислотные аккумуляторные батареи в течение длительного времени при низкой скорости зарядного тока.
Всегда существует высокая вероятность повреждения клеммных колодок батарейных ячеек. Коррозия в основном поражает болтовые соединение между ячейками. Этого можно легко избежать, если обеспечить герметичность каждого болта с покрытием тонким слоем специальной смазки.
Во время зарядки аккумулятора существует высокая вероятность кислотного распыления и газов. Они могут загрязнять атмосферу вокруг батареи. Следовательно, около батарейного отсека нужна хорошая вентиляция.
Эти газы взрывоопасны, следовательно, открытое пламя не должно попадать внутрь пространства, где заряжаются свинцовые аккумуляторы.
Чтобы предотвратить взрыв батареи, который может привести к серьезным травмам или смерти, нельзя вставлять металлический термометр в аккумулятор. Нужно использовать ареометр со встроенным термометром, который предназначен для тестирования батарей.
Срок службы источника тока
Производительность батареи ухудшается с течением времени, независимо от того, используется она или нет, она также ухудшается при частых циклах заряда-разряда.
Срок службы — это время, когда неактивная батарея может быть сохранена до того, как она станет непригодной для применения. Обычно считается, что это около 80% от ее первоначальной емкости.
Существует несколько факторов, которые существенно влияют на срок службы батареи:
- Циклическая жизнь. Время автономной работы определяется в основном циклами использования батареи. Обычно срок службы от 300 до 700 циклов при нормальном использовании.
- Эффект глубины разряда (DOD). Отказ от более высокой производительности приведет к сокращению жизненного цикла.
- Температурный эффект. Это является основным фактором производительности батареи, срока годности, зарядки и контроля напряжения. При более высоких температурах в батарее происходит большая химическая активность, чем при более низких температурах. Для большинства батарей рекомендуется использовать температурный диапазон -17 до 35оС.
- Напряжение и скорость перезарядки. Все свинцово-кислотные батареи выделяют водород из отрицательной пластины и кислород из положительной во время зарядки. Аккумулятор может хранить только определенное количество электроэнергии. Как правило, батарея заряжается на 90% за 60% времени. А 10% оставшегося объема батареи заряжается около 40% общего времени.
Аккумулятор может хранить только определенное количество электроэнергии. Как правило, батарея заряжается на 90% за 60% времени. А 10% оставшегося объема батареи заряжается около 40% общего времени.Хорошее время жизни батарей — от 500 до 1200 циклов. Фактический процесс старения приводит к постепенному снижению емкости. Когда ячейка достигает определенного срока службы, она не перестает работать внезапно, этот процесс растянут во времени, за ним нужно следить, чтобы своевременно подготовиться к замене аккумулятора.
Проверка НРЦ и плотности электролита
Главная / Информация покупателю / Ремонт, заряд, контроль и хранение АКБ / Проверка НРЦ и плотности электролита
Для того, чтобы замедлить старение АКБ, необходимо выполнять несколько основных требований по контролю за состоянием батареи и электрооборудования автомобиля. Проверка напряжения разомкнутой цепи (НРЦ) проводится через 6 – 8 часов после выключения двигателя (или зарядного тока при заряде от внешнего зарядного устройства).
Напряжение на клеммах батареи измеряется с помощью вольтметра. Значение НРЦ в зависимости от степени заряженности батареи приведено в табл. 1. Степень заряженности также однозначно связана и с плотностью электролита АКБ
табл. 1 Зависимость напряжения разомкнутой цепи [ НРЦ ] АКБ при различных температурах электролита
Степень заряженности % | Равновесное напряжение разомкнутой цепи (НРЦ) В, при различных температурах | ||
+20…+25 С | +5…-5 С | -10…-15 С | |
100 | 12,70 – 12,90 | 12,80 – 13,00 | 12,90 – 13,10 |
75 | 12,55 – 12,65 | 12,55 – 12,75 | 12,65 – 12,85 |
Опасная зона | |||
| 50 | 12,20 – 12,30 | 12,30 – 12,40 | 12,40 – 12,50 |
25 | 11,95 – 12,10 | 12,10 – 12,20 | 12,20 – 12,30 |
0 | 11,60 – 11,80 | 11,70 – 11,90 | 11,80 – 12,00 |
При безотказной эксплуатации необслуживаемой батареи, которая не имеет пробок, достаточно один раз в 3 – 4 месяца проверять ее НРЦ с целью определения состояния заряженности в соответствии с табл.
У полностью заряженной батареи плотность электролита составляет 1,28+0,01 г/см3. Линейно снижаясь, по мере разряда АКБ, она составляет 1,20+0,01 г/см3 у батарей, степень заряженности которых снизилась до 50 %. У полностью разряженной батареи плотность электролита составляет 1,10±0,01 г/см3.
Если значение плотности во всех аккумуляторах («банках») одинаково (с разбросом ±0,01 г/см3), это говорит об отсутствии внутренних замыканий. При наличии внутреннего короткого замыкания плотность электролита в дефектном аккумуляторе будет значительно ниже, чем в остальных ячейках.
Для измерения плотности применяют ареометры со сменными денсиметрами для измерения плотности различных жидкостей, например, антифриза с плотностью от 1,0 до 1,1 г/см3 или электролита с плотностью от 1,1 до 1,3 г/см3
.Одновременно необходимо замерить температуру электролита.
Результат измерения плотности приводят к +25 С. Для этого к показаниям денсиметра надо прибавить или отнять поправку, полученную с помощью табл. 2 (в соответствии со знаком указанного значения поправки).
Если при измерении окажется, что НРЦ ниже 12,6 В, а плотность электролита ниже 1,24 г/см3, батарею необходимо подзарядить и проверить зарядное напряжение на ее клеммах при работающем двигателе.
табл. 2 Температурные поправки к показаниям денсиметра при приведении плотности электролита к +25 С
Температура электролита, С | Поправка, г/см3 | Поправка, г/см3 | |
-65..-50 | -0,06 | -4…+10 | -0,02 |
-49…-35 | -0,05 | +11…+24 | -0,01 |
-34…-20 | -0,04 | +26…+40 | +0,01 |
-19…-5 | -0,03 | +41…+55 | +0,02 |
Литий-ионные аккумуляторы, Часть 5: Электролиты
Электролит часто является недооцененным компонентом литий-ионных (Li-ion) аккумуляторов.
Они просто обеспечивают электрический путь между анодом и катодом, который поддерживает ток (на самом деле, ионный) поток. Но электролиты являются ключом к характеристикам аккумуляторов, и ожидается, что достижения в области химии электролитов станут важным событием, ведущим к созданию высокоэффективных, безопасных и недорогих литий-ионных аккумуляторов для будущих поколений электромобилей, хранения энергии в масштабе сети и другие крупные системы. В зависимости от конструкции аккумулятора это может быть жидкий или пастообразный материал. Твердые электролиты могли бы повысить плотность энергии и безопасность ионов лития, но они еще не готовы к коммерциализации. В этом разделе часто задаваемых вопросов рассматриваются электролиты, широко используемые в настоящее время, и рассматриваются усовершенствованные электролиты, находящиеся в стадии разработки, включая твердотельные и гибридные твердотельные электролиты.
Литий-ионные аккумуляторы состоят из анода и катода на основе различных окислительно-восстановительных химических пар с электролитом и сепаратором между ними.
Электролит проводит ионы, а не электроны, через сепаратор и между анодом и катодом (рис. 1) . Электролиты могут принимать различные формы, причем растворенные соли являются наиболее распространенной формой. Растворитель является ключевым компонентом электролита. Водные электролиты имеют высокую проводимость (σ), обычно σ = ~1 Симен/см (См/см), но имеют относительно небольшие окна электрохимической стабильности около 1,25 В. Электролиты на основе неорганических растворителей имеют меньшую электропроводность с σ < 100 мСм/см, но предлагают более широкие окна стабильности 4 В и более. Кроме того, органические растворители более дороги по сравнению с водными растворами. Иногда используют твердый неорганический или полимерный электролит, но с гораздо меньшей электропроводностью; σ <0,1 мСм/см при комнатной температуре.
Рисунок 1: Электролит переносит положительно заряженные ионы через сепаратор между катодом и анодом. (Изображение: Dragonfly Energy)
Различные химические составы первичных (неперезаряжаемых) и вторичных (перезаряжаемых) батарей основаны на разных электролитах.
Серная кислота служит электролитом в большинстве свинцово-кислотных аккумуляторов. Обычные щелочные первичные элементы используют гидроксид калия в качестве электролита. Соли, такие как гексафторфосфат лития (LiPF6), обычно используются в качестве электролитов в литий-ионах.
Твердые электролиты для твердых литий-ионных аккумуляторов
Твердые электролиты, изготовленные из керамики, такой как оксиды лития и металла, обещают более высокую плотность энергии и не воспламеняются, что повышает безопасность по сравнению с жидкими электролитами. Помимо риска возгорания, жидкие электролиты могут быть очень реакционноспособными, что приводит к побочным реакциям с электродами, что приводит к снижению емкости батареи с течением времени, что называется снижением емкости. Ожидается, что батареи с твердотельными электролитами не будут испытывать снижения емкости. Также ожидается, что твердотельные электролиты позволят создать литий-металлический анод большой емкости, который значительно повысит удельную энергию и мощность, а также срок службы ионов лития.
Разработка твердотельных электролитов сложна и требует материала с рядом эксплуатационных характеристик:
#1 Высокая ионная проводимость в сочетании с высокой устойчивостью к электронам
#2 Высокая способность переноса катионов для поддержки высоких уровней мощности
#3 Широкий диапазон электрохимической стабильности для надежной работы
#4 Высокая термическая стабильность и высокая механическая прочность
#5 Easy и низкая себестоимость производства
Коммерчески жизнеспособный материал еще предстоит разработать: Твердотельные электролиты на основе неорганических материалов обладают высокой ионной проводимостью и хорошей механической прочностью. Полимерные электролиты гибкие, их легче обрабатывать, они сохраняют хороший контакт с электродами, снижая межфазное сопротивление. Но у каждого подхода есть свои проблемы: неорганические твердотельные электролиты могут иметь плохой контакт с электродами (так называемое сопротивление границ зерен), не обладать химической и электрохимической стабильностью, иметь тенденцию быть относительно дорогими и хрупкими. Хрупкость представляет собой серьезную проблему, поскольку неорганические твердотельные электролиты не могут компенсировать изменения объема электродов во время заряда и разряда. Полимерные твердотельные электролиты могут устранить многие ограничения производительности неорганических твердотельных электролитов. Тем не менее, они имеют очень низкую ионную проводимость, что делает их неспособными поддерживать скорости заряда и разряда, необходимые для практических литий-ионных конструкций.
Пока выбор лучшего твердотельного электролита не сужен; ведутся исследования десятков вариантов твердотельных электролитов, включая сульфиды, оксиды, фосфаты, полиэфиры, полиэфиры, полиуретаны и многие другие. В настоящее время полимеры легче обрабатывать, чем керамику, и их производство дешевле. Керамика может работать при более высоких температурах и больше подходит для суровых условий окружающей среды.
Ожидается, что ионы лития, использующие твердотельные электролиты, будут иметь очень низкую скорость саморазряда, что позволит хранить энергию в течение многих лет с незначительными потерями. Однако срок службы современных материалов составляет всего около трех лет, что делает их непрактичными практически во всех областях применения. Исследования продолжаются из-за большой выгоды, ожидаемой от разработки жизнеспособного твердотельного электролита:
Плотность энергии будет выше, поскольку твердотельные батареи более чем на 80% тоньше и имеют более высокое напряжение разложения, чем современные литий-ионные. Высокая плотность энергии позволила бы увеличить расстояние движения электромобилей (EV) и сократить количество зарядных станций, необходимых для поддержки работы EV.
Так как твердотельные батареи не имеют жидкого электролита, который нагревается во время быстрой зарядки, поэтому возможна более быстрая зарядка. Ожидается, что быстрая зарядка в сочетании с более высокой плотностью энергии повысит конкурентоспособность будущих поколений электромобилей.
Твердотельные электролиты обеспечивают безопасную работу . Современные жидкие электролиты легко воспламеняются и требуют многочисленных мер безопасности для обеспечения надежной работы.
Твердотельные аккумуляторы безопасны по своей природе с очень низким риском возгорания и могут эксплуатироваться при более высоких температурах по сравнению с литий-ионными на основе жидких электролитов.
Снижение стоимости возможно при использовании твердотельных батарей. Жидкие литий-ионные аккумуляторы стоят около 220 долларов за кВтч. Хотя ожидается, что она будет продолжать снижаться, темпы снижения затрат ограничены зависимостью от использования дефицитных материалов, таких как кобальт. Ожидается, что в твердотельных батареях не будут использоваться дефицитные или редкие материалы. Использование твердотельного электролита устранит компонент сепаратора, что еще больше упростит конструкцию аккумуляторов, снизит стоимость литий-ионных аккумуляторов и сделает их более привлекательными для использования в электромобилях и крупномасштабных системах хранения энергии.
Твердые варианты
Один многообещающий твердотельный электролит изготовлен из лития, скандия, индия и хлора (рис.
2) . Он имеет высокую ионную проводимость и низкую электронную проводимость. Он имеет окно с высокой электрохимической стабильностью, которое может поддерживать разработку твердотельного литий-иона, который может работать без значительной потери емкости в течение более ста циклов при высоком напряжении (выше 4 В) и тысяч циклов при более низком напряжении. Хлоридные характеристики этого электролита позволяют ему работать при напряжении более 4 В, что делает его пригодным для использования с наиболее распространенными катодными материалами, используемыми в современных литий-ионных конструкциях.
Рис. 2: Электролиты на основе хлора могут улучшить характеристики твердотельных ионов лития. (Изображение: Аргоннская национальная лаборатория)
Большинство предыдущих разработок твердотельных электролитов были сосредоточены на сульфидах, с которыми легче работать, но они имеют более низкий диапазон электрохимической стабильности и разлагаются при напряжении выше 2,5 В.
Для работы при более высоких напряжениях сульфиды требуют изолирующего покрытия. на катоде, что снижает проводимость системы. Замена сульфида хлоридом устраняет эту проблему.
В дополнение к оптимизации характеристик твердотельного электролита важным фактором является оптимизация интерфейса между электролитом и слоями анода и катода. Один из подходов заключается в использовании специальных покрытий, что увеличивает технологические процессы и стоимость.
Был предложен альтернативный метод, который требует удаления всего углекислого газа (CO2), присутствующего при спекании материалов батареи. Поскольку твердотельный электролит, анод и катод изготовлены из различных керамических материалов, присутствие даже небольшого количества СО2 может значительно снизить производительность интерфейсов между электролитом и анодом и катодом. Работа продолжается в различных аспектах составов и изготовления твердотельных электролитов. Гибридные электролиты могут стать краткосрочной альтернативой.
Гибридные электролиты
Недавно предложенный способ устранения ограничений производительности неорганических и полимерных твердотельных электролитов заключается в гибридизации двух или более элементов. Разработка коммерчески жизнеспособного гибридного твердотельного электролита (HSE) могла бы преодолеть недостатки как неорганических, так и полимерных технологий, сочетая сильные стороны каждой технологии (рис. 3) .
Рисунок 3: Сравнение производительности полимерных, неорганических и гибридных твердых электролитов. (Изображение: Frontiers in Energy Research)
Как и в случае со всеми твердотельными электролитами, разработка HSE является сложной задачей, и коммерческое решение еще впереди. HSE имеют лучшую ионную проводимость, чем большинство полимерных электролитов, но она все же слишком низкая. Кроме того, HSE страдают плохой межфазной стабильностью (снижение надежности) и высоким межфазным сопротивлением (снижение скорости заряда/разряда), что значительно ограничивает производительность литий-ионных аккумуляторов на основе HSE.
Краткое описание
Литий-ионные аккумуляторы с различными жидкими электролитами обеспечивают хорошее сочетание производительности и безопасности. Но стоят они относительно дорого. Новые типы электролитов потребуются для улучшения производительности литий-ионных аккумуляторов, снижения затрат и повышения безопасности. В настоящее время предпринимаются многочисленные усилия по разработке твердотельных электролитов, которые обещают литий-ионы с более высокой плотностью энергии, более быстрой зарядкой, более безопасной работой и более низкой стоимостью. Появление HSE обещает ускорить разработку твердотельных литий-ионных аккумуляторов.
Ссылки
Предотвращение выбросов CO2 повышает термическую стабильность на границе электролита Li7La3Zr2O12 со слоистыми оксидными катодами, передовые энергетические материалы Разработки и вызовы в области гибридных твердых электролитов для литий-ионных аккумуляторов, передовые позиции в исследованиях в области энергетики
Ученые открыли новый электролит для твердотельных литий-ионных аккумуляторов, Аргоннская национальная лаборатория
Что такое аккумуляторный электролит и как он работает?, Dragonfly Energy
Новый аккумуляторный электролит может увеличить запас хода электромобилей
Марк Шварц для следующего поколения электромобилей с батарейным питанием.
В исследовании, опубликованном 22 июня в журнале Nature Energy , исследователи из Стэнфорда демонстрируют, как их новая конструкция электролита повышает производительность литий-металлических аккумуляторов, многообещающей технологии для питания электромобилей, ноутбуков и других устройств.
Обычный (прозрачный) электролит слева и новый Стэнфордский электролит
справа. (Изображение предоставлено Чжао Ю)
«Большинство электромобилей работают на литий-ионных батареях, которые быстро приближаются к своему теоретическому пределу плотности энергии», — сказал соавтор исследования И Цуй, профессор материаловедения и инженерии, а также фотонной науки. в Национальной ускорительной лаборатории SLAC. «Наше исследование было сосредоточено на литий-металлических батареях, которые легче литий-ионных батарей и потенциально могут обеспечивать больше энергии на единицу веса и объема».
Литий-ионный против металлического лития
Литий-ионные аккумуляторы, используемые во всем, от смартфонов до электромобилей, имеют два электрода — положительно заряженный катод, содержащий литий, и отрицательно заряженный анод, обычно сделанный из графита.
Раствор электролита позволяет ионам лития перемещаться туда и обратно между анодом и катодом, когда батарея используется и когда она перезаряжается.
Литий-металлическая батарея может удерживать в два раза больше электроэнергии на килограмм, чем современная обычная литий-ионная батарея. Литий-металлические батареи делают это, заменяя графитовый анод металлическим литием, который может хранить значительно больше энергии.
«Литий-металлические батареи очень перспективны для электромобилей, где вес и объем имеют большое значение», — сказал соавтор исследования Чжэнан Бао, K.K. Ли Профессор инженерной школы. «Но во время работы литий-металлический анод реагирует с жидким электролитом. Это вызывает рост литиевых микроструктур, называемых дендритами, на поверхности анода, что может привести к возгоранию и выходу батареи из строя».
Исследователи десятилетиями пытались решить проблему дендритов.
«Электролит был ахиллесовой пятой литий-металлических аккумуляторов», — сказал соавтор Чжао Юй, аспирант по химии.
«В нашем исследовании мы используем органическую химию для рационального проектирования и создания новых стабильных электролитов для этих батарей».
Новый электролит
В ходе исследования Ю и его коллеги изучили, могут ли они решить проблемы стабильности с помощью обычного имеющегося в продаже жидкого электролита.
«Мы предположили, что добавление атомов фтора в молекулу электролита сделает жидкость более стабильной, — сказал Юй. «Фтор — широко используемый элемент в электролитах для литиевых аккумуляторов. Мы использовали его способность притягивать электроны для создания новой молекулы, которая позволяет металлическому литиевому аноду хорошо функционировать в электролите».
Результатом стало новое синтетическое соединение, сокращенно FDMB, которое можно легко производить в больших количествах.
«Конструкции электролитов становятся очень экзотичными, — сказал Бао. «Некоторые из них подали хорошие надежды, но их производство очень дорого. Молекулу FDMB, которую придумал Чжао, легко производить в больших количествах, и она довольно дешевая».
«Невероятная производительность»
Команда из Стэнфорда протестировала новый электролит в литий-металлическом аккумуляторе.
Результаты были потрясающими. Опытная батарея сохранила 90 процентов от первоначального заряда после 420 циклов зарядки и разрядки. В лабораториях типичные литий-металлические батареи перестают работать примерно через 30 циклов.
Кандидаты в доктора наук и ведущие авторы Хансен Ван (слева) и Чжао Ю (справа) тестируют
экспериментальную клетку в своей лаборатории. (Изображение предоставлено Hongxia Wang.)
Исследователи также измерили, насколько эффективно ионы лития переносятся между анодом и катодом во время зарядки и разрядки, свойство, известное как «кулоновская эффективность».
«Если вы зарядите 1000 ионов лития, сколько вы получите обратно после разрядки?» — сказал Цуй. «В идеале вам нужно 1000 из 1000 для кулоновской эффективности 100 процентов. Чтобы быть коммерчески жизнеспособным, элемент батареи должен иметь кулоновский КПД не менее 99,9%.
В нашем исследовании мы получили 99,52% в полуячейках и 99,98% в полных ячейках; невероятное выступление».
Аккумулятор без анода
Для потенциального использования в бытовой электронике команда из Стэнфорда также протестировала электролит FDMB в безанодных литий-металлических мешочных элементах — имеющихся в продаже батареях с катодами, которые подают литий к аноду.
«Идея состоит в том, чтобы использовать литий только на стороне катода для снижения веса», — сказал соавтор Хансен Ван, аспирант в области материаловедения и инженерии. «Безанодная батарея проработала 100 циклов, прежде чем ее емкость упала до 80 процентов — не так хорошо, как эквивалентная литий-ионная батарея, которая может работать от 500 до 1000 циклов, но все же одна из самых эффективных безанодных элементов».
«Эти результаты обнадеживают для широкого спектра устройств», — добавил Бао. «Легкие безанодные аккумуляторы станут привлекательной чертой для дронов и многих других потребительских электронных устройств».
Battery500
Министерство энергетики США (DOE) финансирует большой исследовательский консорциум под названием Battery500, чтобы сделать литий-металлические батареи жизнеспособными, что позволит производителям автомобилей создавать более легкие электромобили, которые могут преодолевать гораздо большие расстояния между зарядками. Это исследование было частично поддержано грантом консорциума, в который входят Стэнфорд и SLAC.
Улучшая аноды, электролиты и другие компоненты, Battery500 стремится почти втрое увеличить количество электроэнергии, которую может обеспечить литий-металлическая батарея, со 180 ватт-часов на килограмм, когда программа была запущена в 2016 году, до 500 ватт-часов на килограмм. Более высокое отношение энергии к весу, или «удельная энергия», является ключом к решению проблем с запасом хода, которые часто возникают у потенциальных покупателей электромобилей.
«Безанодная батарея в нашей лаборатории достигла удельной энергии около 325 ватт-часов на килограмм, приличное число», — сказал Цуй.
«Нашим следующим шагом может быть совместная работа с другими исследователями из Battery500 для создания элементов, которые приближаются к цели консорциума в 500 ватт-часов на килограмм».
В дополнение к более длительному сроку службы и лучшей стабильности, электролит FDMB также гораздо менее воспламеняем, чем обычные электролиты, как показали исследователи во встроенном видео.
«Наше исследование, по сути, представляет собой принцип проектирования, который люди могут применять для создания лучших электролитов», — добавил Бао. «Мы только что показали один пример, но есть много других возможностей».
Другие соавторы из Стэнфорда: Цзянь Цинь , доцент кафедры химического машиностроения; ученые с докторской степенью Сянь Конг, Кеченг Ван, Вэньсяо Хуан, Снехашис Чоудхури и Чибуезе Аманчукву; аспиранты Уильям Хуан, Ючи Цао, Дэвид Макканик, Ю Чжэн и Саманта Хунг; и студенты Ютинг Ма и Эдер Ломели.
Синьчан Ван из Сямэньского университета также является соавтором. Чжэнань Бао и И Цуй — старшие научные сотрудники Стэнфордского университета 9.0096 Предварительный суд Института энергетики . Цуй также является главным исследователем Стэнфордского института материаловедения и энергетики , совместной исследовательской программы SLAC и Стэнфорда.
Эта работа также была поддержана Программой исследования материалов для аккумуляторов Управления автомобильных технологий Министерства энергетики США. Двое соавторов поддерживаются Программой стипендий для аспирантов Национального научного фонда и Постдокторской стипендией Центра TomKat в области устойчивой энергетики в Стэнфорде. Оборудование, используемое в Стэнфорде, поддерживается Национальным научным фондом.
Ученые открыли новый электролит для твердотельных литий-ионных аккумуляторов
В поисках идеального аккумулятора ученые преследуют две основные цели: создать устройство, способное хранить большое количество энергии и делать это безопасно.
Многие батареи содержат жидкие электролиты, которые потенциально легко воспламеняются.
В результате твердотельные литий-ионные батареи, состоящие из полностью твердых компонентов, становятся все более привлекательными для ученых, поскольку они предлагают привлекательное сочетание более высокой безопасности и повышенной плотности энергии — именно столько энергии может хранить батарея. на заданный объем.
Исследователи из Университета Ватерлоо, Канада, которые являются членами Объединенного центра исследований в области хранения энергии (JCESR), со штаб-квартирой в Аргоннской национальной лаборатории Министерства энергетики США (DOE), обнаружили новый твердый электролит, который предлагает несколько важных преимущества.
Этот электролит, состоящий из лития, скандия, индия и хлора, хорошо проводит ионы лития, но плохо проводит электроны. Эта комбинация необходима для создания полностью твердотельной батареи, которая работает без существенной потери емкости в течение более ста циклов при высоком напряжении (выше 4 вольт) и тысяч циклов при промежуточном напряжении.
Хлоридная природа электролита является ключом к его стабильности при рабочих условиях выше 4 вольт, что означает, что он подходит для типичных катодных материалов, которые составляют основу современных литий-ионных элементов.
«Главная привлекательность твердотельного электролита заключается в том, что он не может загореться и позволяет эффективно размещать его в аккумуляторной ячейке; мы были рады продемонстрировать стабильную работу при высоком напряжении», — сказала Линда Назар, заслуженный профессор химии Университета Ватерлоо и давний член JCESR.
Текущие версии твердотельных электролитов в значительной степени сосредоточены на сульфидах, которые окисляются и разлагаются при напряжении выше 2,5 вольт. Следовательно, они требуют включения изолирующего покрытия вокруг материала катода, которое работает при напряжении выше 4 вольт, что ухудшает способность электронов и ионов лития перемещаться из электролита в катод.
«С сульфидными электролитами у вас есть своего рода головоломка — вы хотите электронно изолировать электролит от катода, чтобы он не окислялся, но вам по-прежнему требуется электронная проводимость в материале катода», — сказал Назар.
Хотя группа Назара не была первой, кто изобрел хлоридный электролит, решение заменить половину индия на скандий, основанное на их предыдущей работе, оказалось выигрышным с точки зрения более низкой электронной и более высокой ионной проводимости. «Хлоридные электролиты становятся все более привлекательными, потому что они окисляются только при высоких напряжениях, а некоторые из них химически совместимы с лучшими катодами, которые у нас есть», — сказал Назар. «Недавно сообщалось о нескольких из них, но мы разработали один с явными преимуществами».
Одним из химических ключей к ионной проводимости является пересекающаяся трехмерная структура материала, называемая шпинелью. Исследователи должны были сбалансировать два конкурирующих желания — загрузить шпинель как можно большим количеством ионов, несущих заряд, но также оставить участки открытыми для движения ионов. «Вы можете думать об этом, как о попытке устроить танец — вы хотите, чтобы люди пришли, но вы не хотите, чтобы было слишком много людей», — сказал Назар.
По словам Назар, идеальной ситуацией было бы, если бы половина мест в структуре шпинели была занята литием, а другая половина оставалась бы открытой, но она объяснила, что создать такую ситуацию сложно.
В дополнение к хорошей ионной проводимости лития, Назар и ее коллеги должны были убедиться, что электроны не могут легко перемещаться через электролит, чтобы вызвать его разложение при высоком напряжении. «Представьте себе игру в классики», — сказала она. «Даже если вы просто пытаетесь перепрыгнуть с первого квадрата на второй, если вы можете создать стену, которая затрудняет перепрыгивание электронов, в нашем случае, это еще одно преимущество этого твердого электролита. ».
Назар сказал, что пока неясно, почему электронная проводимость ниже, чем у многих хлоридных электролитов, о которых сообщалось ранее, но это помогает установить чистую поверхность раздела между материалом катода и твердым электролитом, факт, который в значительной степени отвечает за стабильную работу даже при высоких температурах.
Статья, основанная на исследовании «Высокая емкость, длительный срок службы 4-вольтовых керамических полностью твердотельных литий-ионных аккумуляторов на основе хлоридных твердых электролитов», появилась в онлайн-издании Nature Energy 9 от 3 января.0095 .
Другие авторы статьи включают аспиранта Назара, Лайдонг Чжоу, члена JCESR, который отвечал за большую часть работы, а также Се Ён Ким, Чун Юэн Квок и Абдельджалил Ассуд, все из Университета Ватерлоо. Среди других авторов были Тонг-Тонг Зуо и профессор Юрген Янек из Университета Юстуса Либиха, Германия, и Цян Чжан из Окриджской национальной лаборатории Министерства энергетики.
Исследование финансировалось Управлением науки Министерства энергетики, Управлением фундаментальных энергетических наук при некоторой поддержке Канадского национального совета по науке и инженерным исследованиям.
Объединенный центр исследований в области хранения энергии (JCESR) , Центр инноваций в области энергетики Министерства энергетики США, представляет собой крупное партнерство, которое объединяет исследователей из многих дисциплин для преодоления критических научных и технических барьеров и создания новой революционной технологии хранения энергии.
В число партнеров, возглавляемых Аргоннской национальной лабораторией Министерства энергетики США, входят национальные лидеры в области науки и техники из академических кругов, частного сектора и национальных лабораторий. Их совместный опыт охватывает весь спектр процессов разработки технологий, от фундаментальных исследований до разработки прототипов, разработки продуктов и доставки их на рынок.
Аргоннская национальная лаборатория занимается поиском решений насущных национальных проблем в области науки и техники. Первая в стране национальная лаборатория, Аргонн, проводит передовые фундаментальные и прикладные научные исследования практически во всех научных дисциплинах. Исследователи Аргонны тесно сотрудничают с исследователями из сотен компаний, университетов, а также федеральных, государственных и муниципальных учреждений, чтобы помочь им решить их конкретные проблемы, укрепить научное лидерство Америки и подготовить нацию к лучшему будущему.
