Как определить и проверить полярность с помощью мультиметра

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя. В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса).

Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

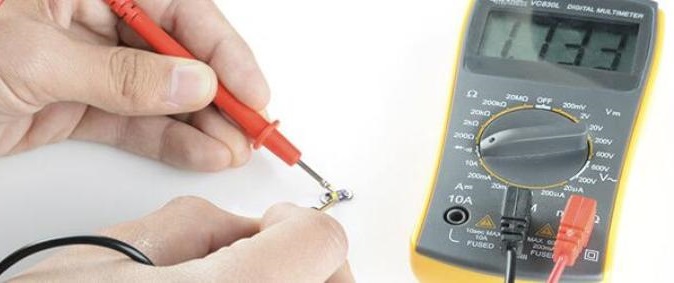

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

  • черный, отвечает за отрицательный заряд;
  • красный, отвечает за положительный заряд;
  • желтый, является датчиком оборотов.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра

Как проверить полярность проводов

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя. В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса).

Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

  • черный, отвечает за отрицательный заряд;
  • красный, отвечает за положительный заряд;
  • желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра А если кулер не срабатывает – это будет означать что полярность неправильная.

Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром, но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

С помощью воды

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.

С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Третий может быть желтый провод – датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода – это красный и черный. Если на красном проводе будет плюс, а на черном – минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Заключение

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. А как вы знаете, переменный однофазный ток состоит из двух проводов – фазы и ноля, кто не помнит, как их можно определить, прошу заглянуть вот сюда. Хочется также пожелать вам, чтобы вы никогда не путали полюсовку, потому что “защиты от дурака” (защиты от переполюсовки) ставят не во всех электронных приборах.

Статьи, Схемы, Справочники

Фазирование громкоговорителей улучшает качество звуковоспроизведения.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Несфазированность широкополосных акустических систем колонок приводит к явно заметному на слух резкому падению отдачи на низких и средних частотах. Одновременно несколько уменьшается отдача и высоких частот, а частотная характеристика системы в этой области имеет резко выраженные пики и провалы, то есть большую неравномерность. Голоса и инструменты приобретают резкий, неприятный тембр. В двухполосных акустических системах при отсутствии фазирования низкочастотных и высокочастотных громкоговорителей между собой наблюдается та же картина. При расфазировании низкочастотного динамика по отношению к высокочастотному появляется провал частотной характеристики в полосе совместной работы обоих громкоговорителей.

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.
Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как померить тестером полярность

Как определить где плюс и минус в розетке?

Фазирование громкоговорителей улучшает качество звуковоспроизведения. Несфазированность широкополосных акустических систем колонок приводит к явно заметному на слух резкому падению отдачи на низких и средних частотах.

Одновременно несколько уменьшается отдача и высоких частот, а частотная характеристика системы в этой области имеет резко выраженные пики и провалы, то есть большую неравномерность. Голоса и инструменты приобретают резкий, неприятный тембр. В двухполосных акустических системах при отсутствии фазирования низкочастотных и высокочастотных громкоговорителей между собой наблюдается та же картина.

При расфазировании низкочастотного динамика по отношению к высокочастотному появляется провал частотной характеристики в полосе совместной работы обоих громкоговорителей. Ширина этого провала будет определяться свойствами разделительного фильтра.

Наличие провала может привести к явно ощущаемому на слух раздельному звучанию низкочастотного и высокочастотного громкоговорителей.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Для выявления причин, вызывающих ухудшение качества громкоговорителей при неправильном фазировании их, надо понять работу излучателя.

Установлено, что при колебаниях подвижной системы головки громкоговорителя происходит периодическое изменение давления воздуха, находящегося впереди неё передней стороной назовём поверхность диффузора, обращённую к слушателю.

Так, при движении системы вперёд происходит увеличение давления, при движении назад — уменьшение. Происходящее изменение давления вызывает колебание частиц воздуха, то есть распространение звуковой волны. Совершенно очевидно, что если колеблются две подвижные системы, то они должны колебаться в фазе движение вперёд и назад у обеих систем должно происходить одновременно, например, когда работает S, то "аж шторы шевелятся".

В противном случае одна из них будет создавать увеличение давления, а другая — уменьшение. Таким образом, произойдёт взаимная полная или частичная компенсация избыточного давления. Одновременность, или синфазность, колебаний подвижных систем обеспечивается, если направление тока в звуковой катушке и полярность магнита у обеих головок одинаковы.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Так как заводы наматывают катушки и намагничивают постоянные магниты определённым образом, то весь вопрос сводится к правильному включению концов обмоток звуковых катушек.

При последовательном соединении головок между собой должны соединяться конец одной и начало другой обмотки; при параллельном включении начало и конец обмоток соединяются вместе. Для облегчения определения начала и конца обмоток завод-изготовитель применяет специальную расцветку выводных концов.

Фазирование головок громкоговорителей можно производить как на слух, так и наблюдением за смещением подвижной системы. Сказанное выше относится к колонкам, не содержащим дополнительных элементов фильтр, согласующий трансформатор.

В последнем случае процесс фазирования усложняется, так как для этого требуется некоторый набор специальной измерительной аппаратуры. Рассмотрим примеры фазирования колонок.

Фазирование однополосных акустических систем. Для этого к колонке подводится напряжение низкой частоты 50 или гц.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Низкочастотный фон можно получить, взявшись за входные цепи усилителя.

Наконец, в качестве источника напряжения низкой частоты можно использовать генератор звуковых частот. Прослушивая уровень воспроизводимого колонкой низкочастотного колебания, меняют подключение звуковых концов одного из динамика на обратное.

Если громкость воспроизводимого тона падает, то первое включение динамиков было правильным и должно быть оставлено. Если уровень возрастёт,— правильным будет второе включение. Для большей уверенности в полученном результате следует произвести три-четыре таких переключения, следующих одно за другим.

Окончательное положение звуковых концов необходимо замаркировать, лучше всего прямо на выходных клеммах акустической системы. Фазирование двухполосных акустических систем. В этом случае требуется проверить фазирование низкочастотных и высокочастотных динамиков между собой, если их несколько в звене, затем проверить фазирование звеньев по отношению друг к другу и, наконец, сфазировать низкочастотные звенья по отношению к высокочастотным.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра

В промышленности обращают особое внимание на контроль за правильным и однообразным расположением концов обмоток, цветной маркировкой выводных концов и полярностью магнита. Поэтому новые колонки, как правило, не требуют проверки сфазированности головок, которая должна производиться, только если прослушивание их вызывает сомнение в правильной фазировке.

Во всех случаях, когда требуется провести проверку сфазированности динамиков двухполосных колонок, может быть рекомендован только один надёжный способ — визуальный. У динамиков проверяется направление смещения подвижной системы при подведении к звуковой катушке постоянного напряжения 1, 5 – 4, 5 вольта, источником которого могут быть пальчиковая или квадратная батарейка: если оно смещение одинаково для всех головок, то они сфазированы.

В этом случае подвижная система должна двинуться вперёд, то есть катушка должна выходить из зазора. Движение подвижной системы широкополосных динамиков или низкочастотных хорошо заметно по смещению диффузора.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра В крайнем случае, при плохом освещении это движение хорошо замечается пальцами, которые в спокойном состоянии должны слегка касаться поверхности диффузора вблизи гофра. Для такой же проверки высокочастотных динамических головок могут быть рекомендованы два способа.

По первому из них на отверстие в нижнем фланце, которым головка присоединяется к рупору, накладывается закрывающий его кружок бумаги например, газетной. При подключении постоянного напряжения батарейки импульсом кружок слетит или слегка подпрыгнет, если плюс был на начале обмотки. По второму способу необходимо снять защитную крышку, и движение диафрагмы можно легко наблюдать.

При этом надо помнить, что правильная фазировка будет при условии движения диафрагмы в сторону магнитной цепи катушка втягивается в зазор , так как излучение головки происходит через керн. Большинство двухполосных колонок содержит разделительные фильтры, согласующие трансформаторы или оба этих элемента. Соединение динамиков головок динамических в двухполосных акустических системах.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Подключение источника постоянного тока к динамику. Динамик 2ГД Динамик 3ГДЕ. Динамик 4ГД-8Е.

Динамик Tesla ARV Динамик 2ГД : в половине случаев начало обмотки не обозначено. Онлайн заявка Отправить.

Полярность проводов зарядного устройства по цвету

Давайте мы предположим, что вам в руки попался какой-то блок питания постоянного напряжения или аккумулятор. На нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром, но если у вас его нет под рукой, а нам нужно срочно завести автомобиль или запитать какую нибудь безделушку? Неправильное подключение может вывести из строя сам источник питания, либо питаемый прибор или агрегат. Вот тут то и важно определить полярность источника питания подручными средствами. В этой статье я о трех простых способах расскажу. Способ номер 1.

Где расположены плюс и минус на магнитоле

Если полярность проводов источника тока неизвестна, то ее можно определить магнитоэлектрическим вольтметром, у которого помечена полярность клемм.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра По направлению отклонения стрелки вольтметра судят о полярности источника. При отсутствии магнитоэлектрического вольтметра полярность источника можно определить следующими способами. Медные стержни проводов, соединенных с источником тока, опускают в стакан с подкисленной водой, для чего в воду добавляют 2— 3 см3 электролита. Если напряжение источника более 36 В, в цепь электрического тока вводят электролампу соответствующего напряжения. При этом стержни в стакане не должны соприкасаться один с Другим. При включении источника тока на положительном стержне в небольшом количестве будет выделяться кислород в виде маленьких пузырьков, а на отрицательном стержне — водород в виде крупных пузырьков и в большом количестве. Определение полярности проводов источника постоянного тока при помощи: а — подкисленной воды; б — клубня картофеля; 1 — электролампа; 2 — привода; 3 — отрицательный стержень; 4 — положительный стержень 2. Медные стержни проводов, соединенных с источником постоянного тока, вставляют на некотором расстоянии один от другого в срез клубня картофеля и включают источник тока.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Около положительного стержня крахмал картофеля окрасится в зеленовато-синий цвет.

Как определить полярность аккумулятора автомобиля: прямая или обратная

Ответы:У мультиметра обычно провода разного цвета, чтобы не запутаться. Если стрелка откроняется в сторону увеличения цифр, то полярность соответствует нарисованной на корпусе. Если нет, то не соответствует. Если мультиметр цифровой, на табло будет написано что напряжение минус столько-то вольт. Предполагается, что если мультиметр показывает плюс, то это значит плюс – на входе, а минус на общем проводе.

Плюс и Минус проводов

Как определить полярность неизвестного вам источника питания? Но… на нем не обозначено, где плюс, а где минус. Есть три проверенных рабочих способа. Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую.

Как просто определить полярность провода блока питания

Забули пароль? Автор subaru , Подскажите как это сделать? Подключал по разному, на слух не могу определить.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Может есть какойто файл mp3 с записью низкочастотной, с помощью которой можно определить в какую сторону уходит дифузор динамика как с батарейкой?

Оставьте комментарий 6, Подсоедините щупы к клеммам зарядного устройства и включите его. Для проверки полярности динамиков кратковременно коснитесь его выводов провода ми от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи.

Забыли пароль? Форум Общие форумы Музыка в автомобиле Плюс и Минус проводов. Показано с 1 по 16 из Опции темы Подписаться на эту тему….

Просмотр полной версии : Как определить полярность при подключении термопары термокомпенсационным проводом. Иногда путаюсь при подключении термопары к ТРМ. В пределах до 30 градусов ТРМ при таком или ином подключении полярности к термопаре термокомпенсационным проводом показыват, то 25, то 30 градусов. Какое значение правильное наибольшее или наименьшее? За градусником некогда порой сбегать. Было бы в минус вопросов бы не возникло, а тут прыгает градусов, ну вроде бывало и по более.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра

В какой розетке? Там есть фаза и ноль. Определить можно с помощью индикаторной отвертки: там где фаза – будет светится, где 0 – нет. Если речь идет о розетке где напряжение постоянное например телефонная розетка – определить полярность можно с помощью мультиметра тестера , или светодиодом с резистором резистор должен быть рассчитан под соответствующее напряжение.

Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.

Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.

Давайте мы предположим, что вам в руки попался какой-то блок питания постоянного напряжения или аккумулятор. Но. На нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром, но если у вас его нет под рукой, а нам нужно срочно завести автомобиль или запитать какую нибудь безделушку? Неправильное подключение может вывести из строя сам источник питания, либо питаемый прибор или агрегат. Вот тут то и важно определить полярность источника питания подручными средствами.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра
В этой статье я о трех простых способах расскажу.

Способ номер 1.
Думаю, это самый простой способ определения полярности. Наливаем в кружку или какую-нибудь емкость воду из под крана или из под лужи, или даже из. Себя. Ну вы поняли. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки. Начинается электролиз воды.

Способ номер 2.
Берем сырую картофелину и разрезаем ее пополам.
Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.
Около плюсового вывода на картошке образуется светло-зеленый цвет.

Способ номер 3.
Думаю, у всех где нить вдалеке завалялся стационарный комп. Ну а кто-то с него сидит и читает эту статейку.
Дк Вот, нам нужна от туда небольшая, но важная деталька - кулер, или в народе его зовут просто вентилятор. Кулер имеет два вывода, а иногда и три. Третий может быть желтый провод - земля.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Но его мы все равно использовать не будем. Нас волнуют только два провода - это красный и черный. В случае если на красном проводе будет плюс, а на черном - минус, то кулер у нас завращается. Кулер используем только тогда, когда мы знаем постоянное напряжение, но не знаем полярность. Он начинает вращаться от 3 вольт. Рассчитан же он на 12 вольт, так что идеально подойдет для проверки 12 вольтовых источников питания. В том случае, если же напряжение больше, чем 12 вольт, резко прикасаемся к его выводам нашими проводами о источника питания и смотрим на движущиеся лопасти.
Внимание! Только в том случае, если же не угадали, то лопасти не вращаются.

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают.

Как узнать где плюс, а где минус на проводах для акустики в штатной проводке. Как определить полярность, не имея приборов

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам  в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается  мультиметром , но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

С помощью воды

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и  ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.



С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод — датчик оборотов.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если на красном проводе будет плюс, а на черном —  минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Заключение

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. А как вы знаете, переменный однофазный ток состоит из двух проводов — фазы и ноля,  кто не помнит, как их можно определить, прошу заглянуть вот сюда . Хочется также пожелать вам, чтобы вы никогда не путали полюсовку, потому что «защиты от дурака» (защиты от переполюсовки) ставят не во всех электронных приборах.

Как узнать где у провода плюс, а где минус обозначения на проводах. Если кабель уже проложен как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено не понятно как.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно где фаза, а где ноль и заземление. Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Как узнать где плюс, а где минус на проводах без тестера. Определение полярности в отсутствии маркировки

Нередки ситуации, когда в самодельных или прошедших ремонт устройствах сгоревшая ранее подводка заменена проводниками одинакового (нейтрального) цвета. При этом не очень понятно, как определить плюс и минус, поскольку на рабочей плате обязательная маркировка также отсутствует.

Для того чтобы разобраться с полярностью «обезличенной» подводки, можно сделать следующее:

  • Во-первых, обратить внимание на маркировку аккумулятора, у которого должны присутствовать указания на то, где плюс, а где минус;
  • Во-вторых, (при её отсутствии) можно воспользоваться специальным прибором (мультиметром), позволяющим определять полярность подачи питающего напряжения;
  • В его отсутствие определиться с полярностью источника питания поможет обычный светодиод, имеющийся в хозяйстве практически у любого мужчины.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра

Рассмотрим каждый из этих приёмов определения полярности тока (и маркировки проводов, соответственно) более подробно.

С помощью измерительного прибора

На любом аккумуляторе или батарейке всегда имеется собственная маркировка, различающая минусовой и плюсовой контакты питающего элемента. В этом случае вопрос о том, как определить полярность подключения решается сам собой.

В отсутствии специального обозначения (при его стирании, например) полярность можно определить с помощью обычного мультиметра, включённого в режим измерения напряжения.

Мультиметр

При пользовании этим приборов всегда нужно помнить о том, что его красный провод или щуп подключается к плюсовой измерительной клемме, чёрный – к минусовому контакту. Если при измерении напряжения с учётом расцветки проводов на индикаторе прибора появляется показание без «минуса» перед цифрами, это значит, что провод красного цвета прибора подсоединён к плюсу аккумулятора или батарейки.

В противном случае (при появлении минуса перед показанием величины напряжения) красный провод оказывается подключённым к противоположному полюсу питания.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра

Использование светодиода

Перед тем, как определить полярность источника тока, следует вспомнить о том, что у любого светодиода полярность его включения может быть определена следующими двумя способами:

  • Во-первых, на одной из его ножек должен быть выступ, свидетельствующий о том, что это плюсовой контакт, и что через него ток втекает в диод;

Дополнительное замечание. В электричестве существует определённый закон, согласно которому ток втекает через положительный полюс, а вытекает – через отрицательный.

  • Во-вторых, можно взять батарейку на 1,5 Вольта с нанесённым на её клеммы обозначением «плюс» и «минус» и подсоединить её к светодиоду. Если он сразу же загорается, это значит, что подключённая к плюсу батарейки ножка является входным для тока контактом, а другая – выходным.

После определения собственной полярности светодиода следует подключить его к аккумулятору со стёртыми обозначениями клемм (через резистор 1,5 кОм). При его загорании зафиксированная ранее ножка диода будет обращена к положительной клемме, а противоположная ей – к отрицательному контакту.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра

Светодиод

В заключение отметим, что разобраться с полярностью на самой подключаемой к источнику плате можно лишь после исследования её принципиальной или электрической схемы. В случае, когда она очень сложна и не имеет прямых указаний на то, куда втекает электрический ток, а откуда он вытекает, лучше всего обратиться за помощью к специалисту.

Как узнать где плюс, а где минус на проводах в машине. Совет 1: Как определить полярность провода

Полярность провода проще всего определить по обозначениям на источнике напряжения, к которому он подключен. Однако такая возможность не всегда доступна. Это могут быть провода , выходящие из зарядного устройства для автомобильных аккумуляторов, выводы динамических громкоговорителей, провода питания в автомагнитоле. Иногда необходимо узнать, который из нескольких сетевыхфазный, а какой нулевой или, протянутый из одного помещения в другое. В каждом случае существует свое решение этого вопроса.

Вам понадобится

  • мультиметр, батарея питания на 3 вольта, индикаторная отвертка, прозвоночный провод.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра

Инструкция

1

Для определения полярности проводов, выходящих из зарядного устройства, включите мультиметр в режим измерения постоянного напряжения до 20 вольт , черный провод (отрицательный) вставьте в гнездо COM, а красный (положительный) – в гнездо VΩmA. Подсоедините щупы к клеммам зарядного устройства и включите его. Если на дисплее мультиметра появился знак «минус», значит полярность подключения противоположная, то есть красный щуп подключен к отрицательной клемме, а черный - к положительной клемме зарядного устройства. В случае отсутствия знака «минус» клеммы соответствуют подключенным к ним щупам.

2

Для проверки полярности динамиков кратковременно коснитесь его выводов провода ми от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи. При движении внутрь полярность выводов динамика противоположна полярности батареи.

3

Провода питания в фирменных автомагнитолах легко различить по цвету, который постоянно соответствует своему проводу.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Черный цвет у провода , подключаемого к массе или общему «минусу» питания, красный провод – «плюс» питания, подключается к замку зажигания , желтый провод тоже относится к « плюсу » питания, только подключается к аккумулятору. В любом случае провод с предохранителем является «силовым плюсом» питания.

4

При замене неисправного выключателя не всегда есть возможность обесточить дом или квартиру . В этом случае поможет определить фазный ( опасный ) провод индикаторная отвертка. Она поможет и в том случае, когда при проведении каких либо ремонтных работ вы наткнулись на неизвестный провод.

5

Для прозвонки кабеля с одинаковыми на вид жилами включите мультиметр в режим измерения малых сопротивлений. В случае прозвонки сигнального провода в качестве общего прозвоночного провода можно использовать металлический экран кабеля. С одной стороны кабеля подключите исследуемый провод к экрану, а с другой стороны подсоедините черный щуп к оплетке и касаясь поочередно проводов, найдите замкнутый на экран провод.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра

Совет 2 : Как определить полюса

Магниты, электромагниты, источники постоянного напряжения и приборы с односторонней проводимостью имеют по два полюса . В первых случаях эти полюса называются северным и южным, а во втором - отрицательным и положительным.

Инструкция

1

Для определения полюсов магнита возьмите второй магнит, на котором полюса обозначены буквами (N - северный , S - южный) либо цветами (красный - северный, зеленый , синий или серый - южный). Северный полюс испытательного магнита притянется к южному испытуемого и наоборот. Испытательный и испытуемый магниты должны быть примерно одинаковой силы, иначе возможно перемагничивание того из них, который слабее. При обращении с сильными магнитами будьте осторожны, чтобы не получить механическую травму пальцев.

2

Для определения полярности выпрямительного элемента с односторонней проводимостью подключите к нему омметр вначале в одной, а затем в другой полярности. Сам элемент при этом должен быть обесточен.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Если щуп, на котором присутствует отрицательное напряжение, окажется подключенным к катоду , а щуп с положительным напряжением - к аноду, прибор покажет сопротивление значительно меньше бесконечности. У аналоговых приборов полярность напряжения в режиме омметра обычно противоположна полярности напряжения , которое следует прикладывать к тем же щупам в режиме вольтметра. У цифровых же приборов эти полярности чаще всего совпадают. При возникновении сомнений проверьте прибор на диоде, расположение выводов которого известно.

3

Чтобы определить полюса источника постоянного напряжения, подключите к нему вольтметр, на котором предварительно выставлен соответствующий предел. Если источник вырабатывает напряжение свыше 24 В, соблюдайте при этом правила безопасности. Щупы вольтметра имеют следующие цвета: черный или синий - минус, белый или красный - плюс. У аналогового вольтметра при неправильной полярности стрелка отклонится слегка влево и упрется в ограничитель, а у цифрового - на индикаторе перед числом появится знак минуса.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Учтите, что при неправильно выбранном пределе сила, приложенная к стрелке, может быть настолько велика, что последняя погнется.

4

Полюса электромагнита определяйте таким же образом, как полюса магнита. При смене полярности его питающего напряжения они поменяются местами. Если обмотка электромагнита намотана по часовой стрелке, отрицательному выводу будет соответствовать северный полюс, а положительному - южный. У электромагнита, обмотка которого намотана против часовой стрелки, соответствие выводов полюса м противоположное . Даже если обмотка питается низким напряжением, остерегайтесь импульсов самоиндукции, возникающих в моменты прерывания тока.

Обратите внимание

Не работайте под напряжением. Остерегайтесь механических травм.

Полезный совет

У Земли северному географическому полюсу соответствует южный магнитный и наоборот. У компаса полюса, обозначенные на самой стрелке, соответствуют ее намагниченности.

Видео Как определить полярность голыми руками?

Как узнать где плюс, а где минус на аккумуляторе. Как определить полярность аккумулятора автомобиля

Автомобильные аккумуляторы обладают такой характеристикой, как полярность. И при выборе нового аккумулятора, очень важно правильно определить нужную полярность. Иначе у вас могут возникнуть проблемы при его установке. В данной статье мы расскажем о том, как определить полярность аккумулятора автомобиля.

Наиболее распространённые схемы расположения токовыводов — это прямая и обратная полярность. Также существуют и весьма экзотические варианты расположения токовыводящих элементов, но на российском рынке они не прижились. Ошибка в выборе полярности не позволит использовать батарею по назначению – токоприёмные полюсные провода, скорее всего, просто не дотянутся до соответствующих клемм. Поэтому перед покупкой нового аккумулятора лучше уточнить, какая полярность у вашего текущего аккумулятора.Как узнать полярность: Как определить и проверить полярность с помощью мультиметра Так вы сможете быстро сориентироваться и избежать ошибки.

Хотя данная ситуация не является катастрофической. Если на руках имеется чек (либо паспорт изделия со штампом торгующей организации), то в магазине можно без проблем поменять купленную батарею на ту, которая полностью соответствует требуемым критериям. Но вся эта процедура отнимает немало времени и душевных сил, к тому же ситуации бывают разные: торговая точка закрыта на переучёт, продавец по тем или иным причинам не вышел на работу… А как обменять аккумулятор, купленный в интернет-магазине? Разумеется, и в этом случае законодательство обязывает произвести возврат или обмен товара, но на это уйдёт гораздо больше времени.

Поэтому проще всего лишь один раз определить и запомнить тип полярности аккумулятора в вашем автомобиле. Сделать это весьма несложно. На аккумуляторных батареях ёмкостью до 110 А·ч токовыводы располагаются по длинной стороне. Расположите аккумулятор этой стороной к себе . На выводах, или рядом с ними, должны быть расположены значки «+» и «-», обозначающие соответствующие полюса. Если справа оказался плюсовой вывод (обычно он немного толще минусового), то это аккумулятор обратной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.

Прямая и обратная полярность аккумулятора для легкового автомобиля

На отечественных легковых машинах (а также на большинстве автомобилей зарубежных марок, чья сборка осуществляется на территории России) установлены аккумуляторные батареи с прямой полярностью. На иномарках, собранных в других странах, установлены аккумуляторы с обратной полярностью.

Реальное фото аккумуляторов для легковых автомобилей с прямой и обратной полярностью

Определение полярности аккумуляторов для грузовых автомобилей происходит схожим способом. Поворачиваем аккумулятор стороной с токовыводами от себя (на грузовых аккумуляторах это короткая сторона) и смотрим где плюс и где минус. Если плюсовая клемма находится справа, то это так называемая обратная или европейская полярность. Если же плюсовая клемма слева, то это прямая или российская полярность.

Слева — европейская или обратная полярность, справа — российская или прямая полярность

Если вы осмотрели свой аккумулятор, но вам не удалось определить где у вас «Плюс» и «Минус», то вы можете обратить внимание на толщину токовыводящих клем. На большинстве используемых в Европе и России аккумуляторов толщина токовыводящих элементов задаётся единым стандартом — на плюсовой клемме она составляет 19,5 мм, а на минусовой — 17,9 мм. Разница между ними заметна не вооруженным взглядом, плюсовая клемма заметно толще. Но, также встречаются аккумуляторы с тонкими клеммами. У них толщина плюсовой клеммы — 12,7 мм, а минусовой — 11,1 мм.

Как узнать полярность проводов

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя. В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса).

Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов.

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

  • черный, отвечает за отрицательный заряд;
  • красный, отвечает за положительный заряд;
  • желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Как определить плюсовой провод и минусовай — поиск по DRIVE2

Как правильно выявить полярность на динамиках? | Форум

Ребята проблема такая: В авто используются 4 динамика, тоесть 2 спереди простые фронталки и 2 блина сзади. С магнитолой куда что подключать разобрался. Вопрос в следующем, как выявить где на какой динамик идет плюс, а где минус ? Просто предыдущий хозяин кинул проводку.

Как определить плюс и минус у твитера? — Сообщество.

Собственно вопрос в заголовке… на твитере никаких обозначений нет… если понаблюдать то любой динамик если перевернуть клеммами на верх то на всех динамиках плюс как правило с права…на твитерах не обращал внимание так же или нет… ну в целом интересно как можно.

Определяем полярность на проводах магнитоллы и динамиках.

Так как бюджетность моего авто определяют затраты бюджетные, то есть при неплохой магнитолле считаю покупать специальные провода для динамиков китайского производства на рынке расточительно.

Краткий курс автоэлектрики. Проводка. — Chevrolet Aveo Sedan.

Третье это определение сечения проводов для нашей проводки. Если коротко, то возьмите себе за правило: 1мм2 сечения провода выдерживает 10А нагрузки. Вообще то такое сечение выдержит и 14А-17А, но напрягать провода не зачем.

Как определить плюс и минус на проводах к передним колонкам?

Поменял передние динамики в дверях, но не уверен что подключил правильно, тк там провода идут разноцветные(не черный минус и красный плюс))), а совсем другие)

Поменял передние динамики в дверях, но не уверен что подключил правильно, тк там провода идут разноцветные.

о том,

как узнать полярность акустического провода … — Renault.

Недавно передо мной встал такой вопрос и ответов на него я нашел немного, поэтому решил изложить . Суть в том, что я обрезал и колхозил фишку на магнитолу, а так же обрезал фишки на заводские колонки.

Плюс

и минус в проводке колонок Дастер Сандеро Логан.

Плюс и минус в проводке колонок на фото сам перепутал когда подключал и получил полнейшую противофазу и кашу в звуке.

И там как раз были размечены правильно "плюс" и " минус " красным и черным. Специально обратил внимание на это, чтобы не перепутать.

Нужна помощь! Один из

плюсовых проводов на генератор стал.

Присоединил зарядник к верхнему плюсовому проводу и к движку — зарядник ничего не показывает, так как провод стал почему то минусовым.

Тот провод что Вы определили как тот что был плюсом, а стал минусом , на самом деле не является не тем и не другим, он просто.

Полярность акустики — KIA Rio 5-door, 1.4 л., 2010 года

Ребята, тут возникла некоторая путаница. Я полез изучать цвета проводов снятого правого динамика и сопоставлять со штекером из

Сейчас смотрю на снятый динамик, в нем тоже черный и желтый. Проверил батарейкой динамик, к черному минус , к желтому плюс — купол.

Полярность проводки штатной акустики передних дверей.

Добрый вечер всем! Подскажите пожалуйста полярность проводов в передних дверях приоры. Провода штатной акустики. Цвета в правой передней двери черно-желтый и бело-черный. Приора 2010 года. Или как определить полярность.

Полярность

проводов на передние динамики — Peugeot 307.

На передние динамики приходит 2 провода : красный и серый. Вопрос: какой из них минус , а какой плюс?

Как определить полярность динамика я знаю. И достаточно батарейки обычной пальчиковой. Я про провода в косе двери спрашивал.

Определяем полярность динамика с помощью батарейки.

Полярность определяем так: Берём батарейку, подсоединяем её к проводам динамика, если диффузор выдвинулся вперёд, значит полярность его соответствует полюсам батарейки, если диффузор втянулся внутрь, значит плюсом подсоединили к минусу , а минусом к плюсу.

Как определить полярность контактов аккумулятора без. | Форум

Задача: определить , где у второго аккумулятора + и —. Особые условия: Мультиметра и прочих -метров нет. Нужно сделать это, используя подручные бытовые вещи, кроме электроприборов. Допускается использовать провода , проволоку, изоленту и проч. Нельзя использовать диоды и.

Вопрос. Полярность

проводов на акустику — Renault Fluence.

Подскажите пожалуйста какой провод плюс, какой минус в разъеме на акустику в передних дверях Fluence рестайл?

В итоге зелёный везде плюс (проверил штатные динамики на плюс и минус батарейкой и посмотрел как подключены штатные штекеры) мультиметр же упорно.

Помогите

определиться с полярностью проводов на задние.

Всем привет! Вчера приобрел акустическую полку, после работы начал устанавливать. Динамики прикрутил, подкинул провода к динамикам, озадачился подключением. Нашел в стойке провода которые идут в задние двери для подключения динамиков.

Полярность

проводов на динамики. — Лада Vesta, 1.6 л., 2016.

Отзыв владельца Лада Vesta — автозвук. Кто подскажет на динамики у нас идут провода одного цвета. Только один с полоской другой без. Который из них плюс? И если есть у кого фото штатного разъема как они в нем располагаются скиньте посмотреть.

Запитка видеорегистратора — Nissan Teana, 2.5 л., 2013 года на.

Не найдя точной инструкции, для помощи новичку, по заделке потайного провода для питания видеорегистратора, решил поделиться своим опытом в реализации решения. Запитал от диода освещения зоны подстаканников (далее диод).

частоя проблема

минуса на тюльпанах. — Volkswagen Golf.

Доброво время суток по многочисленным заметкам увидел частую проблему минуса , у многих моих друзей была проблема с фоном на саб, издовались звуки в сабе от мотора и т.д. решил помоч многим с этой проблемой, итак начнём: процедура займёт несколько шагов 1).

Методы

определения полярности у светодиодов

Определить полярность прибора по схеме не составит труда. Светодиод обозначают треугольником в кружке.

Определяем зрительно. Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами.

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром, но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

С помощью воды

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.

С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод – датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода – это красный и черный. Если на красном проводе будет плюс, а на черном – минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Заключение

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. А как вы знаете, переменный однофазный ток состоит из двух проводов – фазы и ноля, кто не помнит, как их можно определить, прошу заглянуть вот сюда. Хочется также пожелать вам, чтобы вы никогда не путали полюсовку, потому что “защиты от дурака” (защиты от переполюсовки) ставят не во всех электронных приборах.

Как узнать полярность мультиметром | Авто Брянск

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится. Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.

Определить полярность прибора по схеме не составит труда. Светодиод обозначают треугольником в кружке. Треугольник упирается всегда в катод (знак «−», поперечная черточка, минус), положительный анод находится с противоположной стороны.

Но как определить полярность, если вы держите в руках сам прибор? Вот перед вами маленькая лампочка с двумя выводами-проводками. К какому проводку подключать плюс источника, а к какому минус, чтобы схема заработала? Как правильно установить сопротивление где плюс?

Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод. Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.

Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.

Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.

Применяем источник питания

Более эффективный способ определить полярность – подключить светодиод к источнику питания. Внимание! Выбирать надо источник, напряжение которого не превышает допустимое напряжение светодиода. Можно соорудить самодельный тестер, используя обычную батарейку и резистор. Это требование связано с тем, что при обратном подключении светодиод может перегореть или ухудшить свои световые характеристики.

Некоторые говорят, что подключали светодиод и так и сяк, и он от этого не портился. Но все дело в предельном значении обратного напряжения. К тому же, лампочка может сразу и не погаснуть, но срок ее работы уменьшится, и тогда ваш светодиод проработает не 30-50 тысяч часов, как указано в его характеристиках, а в несколько раз меньше.

Если мощности элемента питания для светодиода не хватает, и прибор не светится, как вы его ни подключаете, то можно соединить несколько элементов в батарею. Напоминаем, что элементы соединяются последовательно плюс к минусу, а минус к плюсу.

Существуют прибор, который называется мультиметром. Его с успехом можно использовать, чтобы узнать, куда подключать плюс, а куда минус. На это уходит ровным счетом одна минута. В мультиметре выбирают режим измерения сопротивления и прикасаются щупами к контактам светодиода. Красный провод указывает на подключение к плюсу, а черный – к минусу. Желательно, чтобы касание было кратковременным. При обратном включении прибор ничего не покажет, а при прямом включении (плюс к плюсу, а минус к минусу) прибор покажет значение в районе 1,7 кОм.

Можно также включать мультиметр на режим проверки диода. В этом случае при прямом включении светодиодная лампочка будет светиться.

Данный способ самый эффективный для лампочек, излучающих красный и зеленый свет. Светодиод, дающий синий или белый свет рассчитан на напряжение, большее 3 вольт, поэтому не всегда при подключении к мультиметру он будет светиться даже при правильной полярности. Из этой ситуации можно легко выйти, если использовать режим определения характеристик транзисторов. На современных моделях, таких как DT830 или 831, он присутствует.

Диод вставляют в пазы специальной колодки для транзисторов, которая обычно расположена в нижней части прибора. Используется часть PNP (как для транзисторов соответствующей структуры). Одну ножку светодиода засовывают в разъем С, который соответствует коллектору, вторую ножку – в разъем Е, соответствующий эмиттеру. Лампочка засветится, если катод (минус), будет подключен к коллектору. Таким образом, полярность определена.

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя. В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса).

Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов.

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

  • черный, отвечает за отрицательный заряд;
  • красный, отвечает за положительный заряд;
  • желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Для устройства точечного освещения мастера часто используют светодиоды. Эти маленькие лампочки при минимальном потреблении электроэнергии способны выдавать хорошую производительность. К тому же служат гораздо дольше обычных ламп накаливания. Но при монтаже цепи освещения важно учитывать полярность светодиода. Иначе он просто не сработает на подаваемый ток или быстро выйдет из строя.

Подробно о полярностях светодиодных ламп

Работают такие маленькие точки освещения по принципу протекания через них тока только в прямом направлении. От этого возникает оптическое излучение лампочки. Если полярности не соблюсти при подключении, ток не сможет проложить себе прямой путь по цепи. Соответственно, прибор освещения не заработает.

Таким образом, перед установкой светодиода мастер должен узнать расположение его катода и анода («+» и «—»). Сделать это не сложно, зная определенные принципы визуальной оценки лампочки или работы электроприборов в сочетании с ЛЕД-элементом.

Способы выявления полярности

Выделяют несколько основных методов, по которым можно выяснить, где плюс у светодиода, а где минус. Самый простой способ — визуальный осмотр элемента и определение полярностей по внешнему виду.

Для новых LED-элементов характерной чертой является длина ножек. Анод (плюс) всегда будет длиннее катода (минуса). Как памятка мастеру — первая литера «К» от слова «катод» означает «короткий». Можно оценить визуально и колбу лампочки. Если она хорошо просматривается, мастер увидит так называемую «чашечку». В ней расположен кристаллик. Это и есть катод.

Нелишне обратить внимание и на ободок LED-детали. Многие производители предпочитают проставлять специальную маркировку-обозначение напротив катода. Она может выглядеть как засечка (риска), маленький срез или точка. Не увидеть их сложно.

Новый вариант маркировки светодиодов — значки «+» и «-» на цоколе. Таким образом производитель облегчает мастеру работу, помогает определять полярности. Иногда возможна маркировка зеленой линией напротив плюса.

Использование мультиметра

Если определить светодиод – анод/катод – визуально не получается, можно использовать специальное оборудование. Таковым является мультиметр. Вся процедура проверки займет не более минуты. Действуют таким образом:

  • На аппарате устанавливают режим измерения сопротивления.
  • Щупы мультиметра аккуратно соединяют с ножками LED-лампочки. Предположительный плюс ставят к красному проводку. Минус — к черному. При этом касание делают кратковременным.
  • Если контакты установлены правильно, аппарат покажет сопротивление, близкое к 1,7 кОм. При неправильном подключении ничего не произойдет.

Мультиметр можно эксплуатировать и в режиме проверки диодов. Здесь при правильном соблюдении полярностей лампочка даст свет. Особенно хорошо такая рекомендация работает с диодами зеленого и красного цветов. Белые и синие требуют напряжения более 3В, поэтому даже при правильном подключении могут не засветиться.

Чтобы проверить элементы этих колеров через мультиметр, можно применить режим определения характеристик транзистора. Он есть на всех современных моделях приборов. Здесь действуют так:

  • Выставляют нужный режим.
  • Лампочку ножками вставляют в специальные пазы С (коллектор) и Е (эмиттер). Они предназначены для транзистора в нижней части устройства.

Если минус светодиода подключен к коллектору, лампочка даст свет.

Метод подачи напряжения

Чтобы определить полярности светодиода, можно использовать для этого источники напряжения (аккумуляторная батарейка). Но лучше всего применить лабораторный блок питания с наличием плавной регулировки напряжения, а также вольтметр постоянного тока.

Действуют таким образом:

  • ЛЕД-лампочку подключают к источнику питания и медленно поднимают напряжение.
  • Если полярности элемента соблюдены правильно, светодиод даст колер.
  • Если при достижении 3-4 В лампочка так и не засветится, плюс и минус подключены неверно.

При срабатывании лампочки не нужно продолжать увеличивать напряжение. Элемент от таких экспериментов просто сгорит.

Если у мастера нет блока питания или батареи на 5-12 В, можно последовательно соединить между собой несколько элементов по 1,5 В. Пригодятся здесь аккумулятор от мобильного телефона или авто. Но стоит помнить: при подключении LED-элементов к мощным устройствам рекомендуется параллельно применять токоограничивающий резистор.

Определение полярности с помощью техдокументации

Если светодиод только что купленный, к нему прилагается техническая документация от производителя. Здесь указаны основные данные о лампочках:

  • масса;
  • цоколевка светодиодов;
  • габариты;
  • электрические параметры:
  • иногда распиновка (схема подключения).

При покупке элементов в розницу можно попросить продавца дать ознакомиться с информацией, чтобы не мучиться дома и не искать, где у светодиодов плюс и минус. По бумагам делается соответствующий вывод.

Когда требуется определение полярностей LED-лампочек

Маленькие светодиоды широко применяются в различных областях, связанных с освещением и индикацией:

  • уличное освещение: рекламные вывески, парковые подсветки;
  • бытовые элементы искусственного света: освещение рабочих панелей, периметра подвесного потолка, встроенной мебели и др.;
  • индикация электроприборов режимов вкл./выкл.: самодельные умные розетки и т.д.;
  • детские игрушки;
  • пульты ДУ и многое другое.

На различных форумах есть информация о том, что нет смысла искать, где светодиод «прячет» плюс и минус. Нередки суждения, что лампочку можно подключать без соблюдения полярностей. Здесь есть нюансы. Даже если мастеру повезет и элемент даст свет, в конечном счете это приведет к таким последствиям:

  • Ресурс работы неправильно подключенной лампочки, заявленный производителем, сократится в разы. К примеру, при гарантированном режиме 45000 часов светодиод отработает в два раза меньше.
  • Производительность (интенсивность, яркость света) снизится в разы от той, которая должна быть. В общей цепи это будет видно невооруженным глазом.

Подобные игры с полярностями и вероятность работы диодного элемента напрямую зависят от характеристик конкретного полупроводника и напряжения пробоя.

Средняя продолжительность LED-лампочек составляет 10 лет. При их влагозащите IP67 и более элементы можно смело использовать при устройстве уличного освещения. Чтобы светодиоды работали заявленный срок, стоит принципиально соблюдать полярности при их подключении и определяться с ними до проведения ремонтных работ, а не после.

где плюс, где минус по внешнему виду

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, т.к. имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача — как определить полярность конденсатора.

Как определить полярность электролитического конденсатора?

Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:

  • по маркировке, т.е. по нанесенным на его корпус надписям и рисункам;
  • по внешнему виду;
  • с помощью универсального измерительного прибора — мультиметра.

Важно правильно определить положительные и отрицательные контакты, чтобы после монтажа при подаче напряжения схема не вышла из строя.

По маркировке

Маркировка накопителей заряда, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые со временем меняются. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ.

Обозначение плюса конденсатора

На отечественных советских изделиях обозначался только положительный контакт — знаком «+». Этот знак наносился на корпус рядом с положительным выводом. Иногда в литературе плюсовой вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и применяются для фильтрации переменного тока, т.е. обладают свойствами активного полупроводникового прибора. В ряде случаев знак «+» ставят и на печатной плате, вблизи от положительного вывода размещенного на ней накопителя.

На изделиях серии К50-16 маркировку полярности наносят на дно, выполненное из пластмассы. У других моделей серии К50, например К50-6, знак «плюс» нанесен краской на нижнюю часть алюминиевого корпуса, рядом с положительным выводом. Иногда по низу также маркируются изделия импортные, произведенные в странах бывшего социалистического лагеря. Современная отечественная продукция отвечает общемировым стандартам.

Маркировка конденсаторов типа SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT — Surface Mount Technology), отличается от обыкновенной. Плоские модели имеют черный или коричневый корпус в виде маленькой прямоугольной пластины, часть которой у положительного вывода закрашена серебристой полосой с нанесенным на нее знаком «плюс».

Обозначение минуса

Принцип маркировки полярности импортных изделий отличается от традиционных стандартов отечественной промышленности и состоит в алгоритме: «чтобы узнать, где плюс, сначала нужно найти, где минус». Местоположение отрицательного контакта показывают как специальные знаки, так и цвет окраски корпуса.

Например, на черном цилиндрическом корпусе на стороне отрицательного вывода, иногда называемого катодом, нанесена светло-серая полоса по всей высоте цилиндра. На полосе напечатана прерывистая линия, или вытянутые эллипсы, или знак «минус», а также 1 или 2 угловые скобки, острым углом направленные на катод. Модельный ряд с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.

Применяют для маркировки и другие цвета, следуя общему принципу: темный корпус и светлая полоса. Такая маркировка никогда полностью не стирается и поэтому всегда можно уверенно определить полярность «электролита», как для краткости на радиотехническом жаргоне называют электролитические конденсаторы.

Корпус емкостей SMD, изготовленных в виде металлического алюминиевого цилиндра, остается неокрашенным и имеет естественный серебристый цвет, а сегмент круглого верхнего торца закрашивается интенсивным черным, красным или синим цветом и соответствует позиции отрицательного вывода. После монтажа элемента на поверхность печатной платы частично закрашенный торец корпуса, указывающий полярность, хорошо просматривается на схеме, поскольку по сравнению с плоскими элементами имеет большую высоту.

На поверхность платы наносится соответствующее маркировке обозначение полярности цилиндрического SMD-прибора: это окружность с заштрихованным белыми линиями сегментом, где располагается отрицательный контакт. Однако следует учесть, что некоторые фирмы-производители предпочитают белым цветом отмечать положительный контакт прибора.

По внешнему виду

Если маркировка стерлась или неясна, то определение полярности конденсатора иногда возможно путем анализа внешнего вида корпуса. У многих емкостей с расположением выводов на одной стороне и не подвергавшихся монтажу плюсовая ножка длиннее, чем отрицательная. Изделия марки ЭТО, ныне устаревшие, имеют вид 2 цилиндров, поставленных друг на друга: большего диаметра и небольшой высоты, и меньшего диаметра, но существенно более высокий. Контакты расположены по центру торцов цилиндров. Положительный вывод смонтирован в торце цилиндра большего диаметра.

У некоторых мощных электролитов катод выведен на корпус, который соединен пайкой с шасси электрической схемы. Соответственно, положительный вывод изолирован от корпуса и расположен на его верхней части.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Если же ни по маркировке, ни по внешнему виду полярность электролита определить нельзя, то и тогда задача «как узнать полярность конденсатора» решается путем применения универсального тестера — мультиметра.

С помощью мультиметра

Перед проведением экспериментов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИП) не превышало 70-75% от номинала, указанного на корпусе накопителя или в справочнике. Например, если электролит рассчитан на 16 В, то ИП должен выдавать не более 12 В. Если номинал электролита неизвестен, начинать эксперимент следует с малых значений в диапазоне 5-6 В, и затем постепенно повышать напряжение на выходе ИП.

Конденсатор должен быть полностью разряжен — для этого нужно соединить его ножки или выводы накоротко на несколько секунд металлической отверткой или пинцетом. Можно подключить к ним лампу накаливания от карманного фонарика, пока она не потухнет или резистор. Затем следует внимательно осмотреть изделие — на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и компоненты:

  • ИП — батарея, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
  • мультиметр;
  • резистор;
  • монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
  • маркер для нанесения знаков полярности на корпус проверяемого электролита.

Затем следует собрать электрическую схему:

  • параллельно резистору с помощью «крокодилов» (т.е. щупов с зажимами) присоединить мультиметр, настроенный на измерение постоянного тока;
  • плюсовую клемму ИП соединить с выводом резистора;
  • другой вывод резистора соединить с контактом емкости, а ее 2 контакт присоединить к минусовой клемме ИП.

Если полярность подключения электролита правильная, мультиметр ток не зафиксирует. Т.о., контакт, соединенный с резистором, будет плюсовым. В противном случае мультиметр покажет наличие тока. В этом случае с минусовой клеммой ИП был соединен плюсовой контакт электролита.

Другой способ проверки отличается тем, что мультиметр, параллельно подключенный к сопротивлению, переводится в режим измерения постоянного напряжения. В этом случае при правильном подключении емкости прибор покажет напряжение, величина которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала будет падать, но потом зафиксируется на ненулевой величине.

Согласно 3 способу прибор, измеряющий постоянное напряжение, присоединяется параллельно не сопротивлению, а проверяемой емкости. При правильном подключении полюсов емкости напряжение на ней достигнет величины, выставленной на ИП. Если же минус ИП будет соединен с плюсом емкости, т.е. неправильно, напряжение на конденсаторе поднимется до значения, равного половине величины, выдаваемой ИП. Например, если на клеммах ИП 12 В, то на емкости будет 6 В.

После окончания проверок емкость следует разрядить так же, как и в начале эксперимента.

Как определить полярность светодиода?

Светодиод, как и обычный диод, имеет два вывода: анод и катод.

Выводы светодиода на схеме указываются таким образом, что стрелка диода обозначает прямое направление тока, от анода (+) к катоду (-), следовательно, анод подключается к положительному полюсу, а катод к отрицательному.



Как определить где катод, а где анод? Это можно сделать несколькими способами, самый простой – визуально. Обычно длинная ножка светодиода указывает на то, что это анод, его подключаем к “+” источника питания.

Если же это SMD светодиод, то метка указывает на сторону, где расположен катод светодиода. Зачастую в SMD светодиодах расположено несколько кристаллов, поэтому вывод может быть не один, а к примеру 3 как на светодиоде 5050.

С помощью батарейки

Если светодиод не новый, по ножкам определить уже нельзя, но есть еще один простой способ - воспользоваться батарейкой CR2032, которую можно найти в брелоке от сигнализации или материнской плате компьютера. Ее напряжение 3 В, этого вполне хватит практически для всех маломощных светодиодов.

Необходимо поочередно приложить выводы диода к полюсам батарейки, в том положении, в котором он засветится к “+” батарейки приложен анод, соответственно к “-“ – катод.

С помощью мультиметра

Определить полярность светодиода можно также с помощью мультиметра. Необходимо просто поставить в режим прозвонки диодов (или измерения сопротивления) и поочередно приложить к выводам. Когда красный щуп мультиметра будет приложен к аноду, диод начнет светиться.

Этот способ крайне полезен, когда светодиод имеет очень малые размеры (SMD) или смонтирован на плате. Также с помощью мультиметра можно проверить исправность светодиода, если он не начнет светиться при любом положении щупов, вероятно, он вышел из строя.

  • Просмотров:
  • Форма молекулы и полярность | Безграничная химия

    Дипольный момент

    Диполь существует, когда молекула имеет области асимметричного положительного и отрицательного заряда.

    Цели обучения

    Предскажите, какие молекулы будут иметь низкий и высокий дипольный момент.

    Основные выводы

    Ключевые моменты
    • Диполь существует, когда молекула имеет области асимметричного положительного и отрицательного заряда.
    • Полярность молекулы (ее диполь) может быть экспериментально определена путем измерения диэлектрической проницаемости.
    • Геометрия молекул имеет решающее значение при работе с диполями.
    Ключевые термины
    • диполь : любая молекула или радикал, имеющий делокализованный положительный и отрицательный заряды
    • debye : единица СГС электрического дипольного момента, эквивалентная 3,33564 x 10-30 кулоновских метров; используется для измерений в молекулярном масштабе

    Диполь существует, когда в молекуле есть области асимметричных положительных и отрицательных зарядов.Дипольные моменты увеличиваются с характером ионной связи и уменьшаются с характером ковалентной связи.

    Дипольный момент связи

    Дипольный момент связи использует идею электрического дипольного момента для измерения полярности химической связи внутри молекулы. Это происходит всякий раз, когда есть разделение положительных и отрицательных зарядов из-за неравного притяжения, которое два атома имеют к связанным электронам. Атом с большей электроотрицательностью будет иметь большее притяжение для связанных электронов, чем атом с меньшей электроотрицательностью; чем больше разница в двух электроотрицательностях, тем больше диполь.Так обстоит дело с полярными соединениями, такими как фтористый водород (HF), где атомы имеют неодинаковую электронную плотность.

    Физик-химик Питер Дж. У. Дебай был первым, кто всесторонне изучил молекулярные диполи. Дипольные моменты связи обычно измеряются в дебаях, обозначенных символом D.

    Молекулы с двумя атомами содержат только одну (одинарную или кратную) связь, поэтому дипольный момент связи - это дипольный момент молекулы. Их значения варьируются от 0 до 11 D. С одной стороны, симметричная молекула, такая как хлор, Cl 2 , имеет дипольный момент 0.Это тот случай, когда электроотрицательность обоих атомов одинакова. С другой стороны, высокоионный бромид калия в газовой фазе, KBr, имеет дипольный момент 10,5 D.

    Симметрия Бонда

    Симметрия - еще один фактор, определяющий, есть ли у молекулы дипольный момент. Например, молекула диоксида углерода имеет две связи углерод-кислород, полярные из-за разницы электроотрицательностей между атомами углерода и кислорода. Однако связи находятся как раз на противоположных сторонах от центрального атома, заряды компенсируются.В результате углекислый газ - неполярная молекула.

    Линейная структура диоксида углерода. : Две связи углерода с кислородом полярны, но они отстоят друг от друга на 180 ° и аннулируются.

    Молекулярный дипольный момент

    Когда молекула состоит из более чем двух атомов, более чем одна связь удерживает молекулу вместе. Чтобы вычислить диполь для всей молекулы, добавьте все отдельные диполи отдельных связей в качестве их вектора. Значения дипольного момента могут быть получены экспериментально путем измерения диэлектрической проницаемости.Некоторые типичные значения газовой фазы в единицах дебая включают:

    • углекислый газ: 0 (несмотря на наличие двух полярных связей C = O, они направлены в геометрически противоположные направления, компенсируя друг друга и приводя к молекуле без суммарного дипольного момента)
    • окись углерода: 0,112 D
    • озон: 0,53 D
    • фосген: 1,17 D
    • водяной пар: 1,85 D
    • Цианистый водород: 2,98 D
    • цианамид: 4,27 D
    • калия бромид: 10.41 D

    KBr имеет один из самых высоких дипольных моментов из-за значительной разницы в электроотрицательности между калием и бромом.

    Полярность связи

    Полярность связи существует, когда два связанных атома неодинаково разделяют электроны, что приводит к отрицательному и положительному концу.

    Цели обучения

    Определите факторы, влияющие на полярность химической связи.

    Основные выводы

    Ключевые моменты
    • Неравное распределение электронов внутри связи приводит к образованию электрического диполя (разделению положительных и отрицательных электрических зарядов).
    • Чтобы определить распределение электронов между двумя атомами, таблица электроотрицательностей может определить, какой атом будет привлекать больше электронной плотности.
    • Связи могут находиться между одной из двух крайностей: от полностью неполярной до полностью полярной.
    Ключевые термины
    • электроотрицательность : склонность атома или молекулы притягивать электроны и, таким образом, образовывать связи
    • связь : связь или сила между соседними атомами в молекуле

    В химии полярность связи - это разделение электрического заряда вдоль связи, приводящее к тому, что молекула или ее химические группы имеют электрический дипольный или дипольный момент.

    Электроны не всегда распределяются поровну между двумя связующими атомами. Один атом может оказывать на электронное облако большую силу, чем другой; это притяжение называется электроотрицательностью. Электроотрицательность измеряет притяжение конкретного атома для электронов. Неравномерное распределение электронов внутри связи приводит к образованию электрического диполя (разделению положительного и отрицательного электрического заряда). Частичные заряды обозначаются как δ + (дельта плюс) и δ- (дельта минус), символы, которые были введены Кристофером Ингольдом и его женой Хильдой Ашервуд в 1926 году.

    Атомы с высокими значениями электроотрицательности, такие как фтор, кислород и азот, сильнее притягивают электроны, чем атомы с более низкими значениями электроотрицательности. В связи это может привести к неравному распределению электронов между атомами, поскольку электроны будут притягиваться ближе к атому с более высокой электроотрицательностью.

    Полярная ковалентная связь, HF. : более электроотрицательный (4,0> 2,1) фтор притягивает электроны в связи ближе к себе, образуя частичный отрицательный заряд.Образующийся атом водорода несет частичный положительный заряд.

    Связи могут находиться между одной из двух крайностей: от полностью неполярной до полностью полярной. Полностью неполярная связь возникает, когда значения электроотрицательности идентичны и, следовательно, имеют нулевую разницу. Полностью полярная связь, или ионная связь, возникает, когда разница между значениями электроотрицательности настолько велика, что один атом фактически забирает электрон у другого. Термины «полярный» и «неполярный» обычно относятся к ковалентным связям.Чтобы определить полярность ковалентной связи с помощью числовых средств, найдите разницу между электроотрицательностью атомов; если результат составляет от 0,4 до 1,7, то, как правило, связь полярно-ковалентная.

    Молекула фтороводорода (HF) полярна благодаря полярным ковалентным связям; в ковалентной связи электроны смещаются к более электроотрицательному атому фтора.

    Процентный ионный характер и угол связи

    Химические связи более разнообразны, чем можно предположить по терминологии; они существуют в спектре чисто ионных и чисто ковалентных связей.

    Цели обучения

    Признать разницу между теоретическими и наблюдаемыми свойствами ионных связей.

    Основные выводы

    Ключевые моменты
    • Спектр связи (ионной и ковалентной) зависит от того, насколько равномерно электроны распределяются между двумя атомами.
    • Процент ионного характера связи - это количество электронов, разделяемых между двумя атомами; ограниченное совместное использование электронов соответствует высокому процентному ионному характеру.
    • Чтобы определить процентный ионный характер связи, электроотрицательность атомов используется для прогнозирования распределения электронов между атомами.
    Ключевые термины
    • ковалентная связь : два атома связаны друг с другом за счет совместного использования двух или более электронов
    • ионная связь : два атома или молекулы связаны друг с другом электростатическим притяжением

    Ионные связи в реальности

    Когда два элемента образуют ионное соединение, действительно ли электрон теряется одним атомом и передается другому? Чтобы ответить на этот вопрос, рассмотрим данные о твердом ионном LiF.Средний радиус нейтрального атома Li составляет около 2,52 Å. Если этот атом Li реагирует с атомом F с образованием LiF, каково среднее расстояние между ядром Li и электроном, который он «потерял» из-за атома фтора? Ответ - 1,56 Å; электрон теперь ближе к ядру лития, чем был в нейтральном литии.

    Связывание во фториде лития : Где находится электрон во фториде лития? Создает ли это ионную связь, ковалентную связь или что-то среднее?

    Ответ на вышеупомянутый вопрос - и да, и нет: да, электрон, который сейчас находился на 2s-орбитали Li, теперь находится в пределах досягаемости фторсодержащей 2p-орбитали; но нет, электрон теперь даже ближе к ядру Li, чем раньше, так что он на самом деле не «потерян».”

    Связь электронных пар явно ответственна за эту ситуацию; это обеспечивает стабильность ковалентной связи. Что не так очевидно - пока вы не посмотрите на числа, подобные приведенным выше для LiF, - это то, что ионная связь приводит к тому же состоянию; даже в самых высокоионных соединениях оба электрона находятся рядом с обоими ядрами, и возникающие в результате взаимные притяжения связывают ядра вместе.

    Возникающий взгляд на ионную связь - это такая, в которой электронные орбитали соседних пар атомов просто перекошены, создавая большую электронную плотность вокруг «отрицательного» элемента, чем вокруг «положительного».Думайте о величине этого перекоса как о процентном ионном характере связи; чтобы определить процентный ионный характер, нужно посмотреть на электроотрицательность задействованных атомов и определить, насколько эффективно обмен электронами между частицами.

    Однако модель ионной связи полезна для многих целей. Нет ничего плохого в использовании термина «ионная связь» для описания взаимодействий между атомами в очень небольшом классе «ионных твердых тел», таких как LiF и NaCl.

    Угол крепления

    Валентный угол образуется между тремя атомами по крайней мере через две связи.Чем более ковалентна по природе связь, тем более вероятно, что атомы будут располагаться вдоль заранее определенных векторов, заданных орбиталями, которые участвуют в связывании (теория VSEPR). Чем больше ионный характер связи, тем более вероятно, что ненаправленные электростатические взаимодействия удерживают атомы вместе. Это означает, что атомы будут располагаться в положениях, которые минимизируют занимаемое ими пространство (например, кристалл соли).

    Как определить полярность молекулы

    Обновлено 26 марта 2020 г.

    Автор: Рити Гупта

    Обзор: Лана Бандойм, Б.S.

    Независимо от того, является ли молекула полярной, полностью зависит от полярности связей, обнаруженных в данном соединении, и некоторых параметров этих связей. Но прежде чем углубляться в то, как определять полярность, вот краткое объяснение полярности

    Что делает что-то полярным?

    Молекула полярна, если одна ее часть имеет частично положительный заряд, а другая часть - частично отрицательный.

    В связи атомы могут либо делить электроны (ковалентные), либо отдавать их (ионные).Таким образом, атом, который удерживает электроны ближе, будет более отрицательно заряжен, чем другой атом.

    Электроотрицательность - это мера того, насколько конкретный элемент хочет электронов. В разделе «Ресурсы» вы найдете периодическую таблицу, в которой указывается электроотрицательность каждого элемента. Чем выше это число, тем сильнее атом этого элемента будет "сковать" электроны в связи.

    Значения электроотрицательности могут помочь вам определить, является ли связь между двумя атомами ковалентной или полярной ковалентной.Для этого вы найдете абсолютную величину разницы между электроотрицательностями двух атомов. Основываясь на этой разнице, в следующей таблице указано, является ли связь полярной ковалентной, ковалентной или ионной.

    11 полярная
    Определение типа связи

    Тип связи

    Разница электроотрицательности

    чисто ковалентная

    <0,4

    4 и 1,8

    ионный

    > 1,8

    https://chem.libretexts.org/Courses/Oregon_Institute_of_Technology/OIT%3A_CHEMI_OLARITY_POLARITY_OIT%3A_CHEMI_OLARITY_OIT%3A_CHEMI_OLARITY_OIT%

    Например, поскольку разница электроотрицательностей между H (2.2) и O (3.44) составляет 1,24, эта связь будет полярно ковалентной. Но что это означает для молекулы, содержащей связь O-H?

    Полярность связи vs.Полярность молекулы

    Хотя связь внутри молекулы может быть полярной, сама молекула не может. Почему это?

    Частичные заряды или дипольных моментов (в результате полярности связи) важны для определения молекулярной полярности. Но, необходимо учитывать все облигаций. Если векторы частичного заряда / дипольного момента в конечном итоге сокращаются, то молекула может быть неполярной.

    Для того, чтобы предсказать дипольные моменты, вы должны изучить геометрию связей, которую вы можете найти с помощью теории отталкивания электронных пар валентной оболочки (VSEPR).Эта теория начинается с идеи, что электронные пары в валентной оболочке атома отталкиваются друг от друга. Электронные пары вокруг атома будут таким образом ориентироваться, чтобы минимизировать силы отталкивания.

    Взгляните на воду. Вода связана с двумя атомами водорода, а также имеет две неподеленные пары электронов. Из-за двух заемных пар молекула имеет тетраэдрическую изогнутую форму. Чтобы определить, полярна ли молекула, вы должны посмотреть на парциальные векторы заряда.

    Во-первых, в молекуле есть две пары электронов, что означает, что в этом направлении будет большой вектор частичного заряда.Далее, кислород более электроотрицателен, чем водород, и будет захватывать электроны. Это означает, что вектор частичного заряда на каждой связи будет иметь компонент, направленный в сторону кислорода.

    В то время как внутренний компонент вектора на каждой связи аннулируется, часть, указывающая на кислород, не будет. Таким образом, будет чистый частичный отрицательный заряд на кислородной стороне молекулы и чистая частичная позиция на водородной стороне молекулы. Таким образом, вода - полярная молекула.

    Во-первых, CO 2 не имеет неподеленных пар, поскольку все электроны участвуют в двух наборах двойных связей между C и O. Это означает, что CO 2 имеет линейную геометрию.

    Далее, связь C-O является полярно-ковалентной, так как разница электроотрицательностей составляет 0,89. Теперь вам нужно отобразить дипольный момент, чтобы построить геометрию молекулы. Один конец молекулы имеет частичный отрицательный заряд, направленный в сторону кислорода. Но это верно и для другого конца. В результате дипольные моменты уравновешиваются.

    Таким образом, CO 2 - неполярная молекула.

    Проверьте себя: CH 4 полярный или неполярный?

    Совет: нарисуйте форму молекулы, а затем вычислите разность электроотрицательностей.

    Ответ: Поскольку в этой тетраэдрической молекуле все дипольные моменты сокращаются, CH 4 неполярен.

    Как я могу рассчитать полярность соединения?

    ПОЛНЫЙ ОТВЕТ . Во-первых, необходимо различать полярность связи и полярность молекулы (или соединения).(-) #) на более электроотрицательном атоме. Полярность связи можно определить, используя только значения электроотрицательности двух составляющих атомов.

    Если связь между двумя атомами неполярная, то есть разница в электроотрицательности между двумя атомами меньше 0,5 , то ваша молекула будет неполярной. Если связь действительно полярная, вы можете попытаться определить полярность молекулы.

    A Геометрия молекулы является важным фактором при определении полярности молекулы.Эти вышеупомянутые частичные заряды вызывают дипольный момент связи , # mu #.

    Если ориентации дипольных моментов этих связей компенсируют друг друга, то молекула называется неполярной. Если же они этого не делают, вы имеете дело с полярной молекулой.

    Некоторые примеры, когда дипольные моменты связи уравновешивают друг друга, что приводит к неполярной молекуле:

    Дипольные моменты показаны стрелкой, указывающей на более электроотрицательный атом, и положительной стороной на менее электроотрицательный атом.Обратите внимание, что для # CO_2 #, который имеет две полярные связи, общий дипольный момент равен нулю, поскольку эти две стрелки компенсируют друг друга. Это приводит к неполярной молекуле. То же самое можно сказать и о # BF_3 #:

    .

    Три дипольных момента компенсируют друг друга в результате симметричного расположения связей (см. Подробнее о сложении векторов).

    Асимметричное расположение частичных зарядов приводит к образованию полярной молекулы, как вы можете видеть для воды:

    Два дипольных момента складываются друг с другом, создавая общий дипольный момент и, таким образом, полярную молекулу.

    В заключение, чтобы предсказать полярность молекулы, вы должны быть знакомы со структурами Льюиса, электроотрицательностью, теорией VSEPR и полярностью связей.

    Молекулярная полярность

    Когда в молекуле нет полярных связей, нет постоянного разница зарядов между одной частью молекулы и другой, и молекула неполярна. Например, молекула Cl 2 не имеет полярных связей. потому что заряд электрона одинаков на обоих атомах.Поэтому это неполярная молекула. Ни одна из связей в молекулах углеводородов, Такие как гексан, C 6 H 14 , значительно полярны, поэтому углеводороды неполярны молекулярные вещества.

    Молекула может обладать полярным облигации и по-прежнему оставаться неполярными. Если полярные связи равномерно (или симметрично) распределенные, диполи связи аннулируются и не создают молекулярный диполь. Для Например, три связи в молекуле BF 3 существенно полярны, но они симметрично расположены вокруг центрального атома бора.Нет стороны молекула имеет больший отрицательный или положительный заряд, чем другая сторона, и поэтому молекула неполярная:

    Молекула воды полярна. потому что (1) его связи O-H значительно полярны, и (2) его изогнутая геометрия делает распределение этих полярных связей асимметричным. Сторона воды молекула, содержащая более электроотрицательный атом кислорода, частично отрицательна, и сторона молекулы, содержащая менее электроотрицательные атомы водорода частично положительный.

    Образец Учебный лист : Прогнозирование молекулярной полярности

    Tip-off - Вас просят предсказать, является ли молекула полярной или неполярной; или вам задают вопрос На этот вопрос нельзя ответить, если вы не знаете, полярная или неполярная молекула. (Например, вас просят предсказать тип притяжения, удерживающего частицы вместе в данной жидкости или твердом теле.)

    Общие шаги -

    Шаг 1 : Нарисуйте разумную структуру Льюиса для вещества.

    Шаг 2 : Определите каждую связь как полярную или неполярную. (Если разница в электроотрицательности атомов в связи больше 0,4, мы считаем связь полярной. Если разница в электроотрицательности меньше 0,4, связь по существу неполярная.)

    • Если полярные связи отсутствуют, молекула неполярна.

    • Если молекула имеет полярные связи, переходите к шагу 3.

    Шаг 3 : Если есть только один центральный атом, исследуйте группы электронов вокруг него.

    • Если на центральном атоме нет неподеленных пар и если все связи с центральным атомом такие же, молекула неполярная. (Этот ярлык более подробно описан в следующем примере.)

    • Если центральный атом имеет хотя бы одну полярную связь и если группы связанные с центральным атомом не все идентичны, молекула, вероятно, полярный. Переходите к шагу 4.

    Шаг 4 : Нарисуйте геометрический эскиз молекулы.

    Шаг 5 : Определите симметрию молекулы, используя следующие шаги.

    • Опишите полярные связи стрелками, указывающими на более электроотрицательный элемент. Используйте длину стрелки, чтобы показать относительную полярности различных связей. (Большая разница в электроотрицательности предполагает более полярную связь, которая обозначена более длинной стрелкой.)

    • Решите, симметрично ли расположение стрелок или асимметричный

    • Если расположение симметрично и стрелки равны длины молекула неполярна.

    • Если стрелки разной длины, и если они не уравновешены друг друга, молекула полярна.

    • Если расположение асимметрично, молекула полярна.

    ПРИМЕР - Прогнозирование молекулярной полярности:

    Решить являются ли молекулы, представленные следующими формулами, полярными или неполярный.(Вам может потребоваться нарисовать структуры Льюиса и геометрические эскизы, чтобы сделать итак.)

    а. CO 2 б. ИЗ 2 c. CCl 4 г. CH 2 Класс 2 е. HCN

    Решение :

    а. Структура Льюиса для CO 2 -

    Электроотрицательность углерода и кислорода равны 2,55 и 3,44. Разница в 0,89 электроотрицательности указывает на то, что Связи C-O полярны, но симметричное расположение этих связей делает молекула неполярная.

    Если мы поместим стрелки на геометрический эскиз для CO 2 , мы увидим, что они точно уравновешивают друг друга в обоих направлениях и величина. Это показывает симметрию связей.

    г. Структура Льюиса для OF 2 -

    .

    Электроотрицательность кислорода и фтора, 3,44 и 3,98 соответственно дают разницу 0,54, которая позволяет нам прогнозировать что связи O-F полярны. Молекулярная геометрия OF 2 искривлена.Такой асимметричное распределение полярных связей приведет к образованию полярной молекулы.

    г. Молекулярная геометрия CCl 4 составляет четырехгранный. Хотя связи C-Cl полярны, их симметричное расположение делает молекулу неполярной.

    г. В Структура Льюиса для CH 2 Cl 2 составляет

    Электроотрицательность водорода, углерода и хлор 2.20, 2.55 и 3.16. Разница в электроотрицательности 0,35 для связи H-C говорят нам, что они по существу неполярны. 0,61 разница в электроотрицательности для связей C-Cl показывает, что они полярный. Следующие геометрические рисунки показывают, что полярные связи асимметрично расположены, поэтому молекула полярна. (Обратите внимание, что Льюис приведенная выше структура неверно предполагает, что связи расположены симметрично. Имейте в виду, что конструкции Льюиса часто создают ложное впечатление о геометрии. молекул, которые они представляют.)

    e. В Структура Льюиса и геометрический эскиз для HCN такие же:

    Электроотрицательность водорода, углерод и азот составляют 2,20, 2,55 и 3,04. Разница в 0,35 Электроотрицательность для связи H-C показывает, что она по существу неполярна. В Разница в 0,49 электроотрицательности для связи C-N говорит нам, что она полярная. Молекулы с одной полярной связью всегда полярны.

    Как определить, является ли молекула полярной или неполярной: проверьте сейчас

    Полярность - одно из тех свойств, которые влияют на все другие физические свойства, включая его точку кипения, точку плавления и даже растворимость.Свойство важно знать все другие химические свойства, а также их использование и ограничения использования.

    Но прежде чем погрузиться в процесс определения полярности молекулы, позвольте нам быстро пройти через определение полярности для вашего лучшего понимания.

    Полярность: Это разделение электрических зарядов в молекуле из-за электрического дипольного момента. Такое разделение зарядов приводит к положительно заряженному концу молекулы и отрицательно заряженному концу.Эти два полярных конца действуют как электрические полюса, различающиеся электрическими зарядами. Это свойство молекулы , имеющей разные электрические заряды, называется полярностью.

    В зависимости от электрических зарядов молекулы она классифицируется как полярная или неполярная. Чтобы узнать, чем именно они отличаются друг от друга, ознакомьтесь с различиями между полярными и неполярными молекулами.

    Полярные и неполярные молекулы
    Полярные молекулы Неполярные молекулы
    Молекулы, имеющие положительно заряженный конец и отрицательно заряженный конец из-за разницы в зарядах атомов, присутствующих в молекулах, являются полярными молекулами. Молекулы, не имеющие такого разделения электрических зарядов, неполярны.
    Большинство полярных молекул имеют асимметричное или неравномерное распределение электронов. Неполярные молекулы имеют симметричное распределение электронов.
    Когда сильно электроотрицательный атом связывается с относительно менее электроотрицательным атомом, образуются полярные молекулы. Неполярные молекулы образуются, когда существует довольно небольшая разница в электроотрицательностях атомов, образующих связи в молекуле.
    Из-за разделения электрических зарядов в полярных молекулах возникает суммарный дипольный момент. Поскольку нет разделения электрических зарядов, в неполярных молекулах нет суммарного дипольного момента.
    Эти молекулы реагируют с полярными молекулами с образованием растворов. Неполярные молекулы не обладают такой реакционной способностью.
    Полярные молекулы растворяются только в полярных молекулах. Неполярные молекулы также растворяются только в неполярных молекулах.
    Вода - полярная молекула, поскольку существует разница в электроотрицательности атомов кислорода и водорода. Все углеводороды в основном неполярные.

    Примеры полярных и неполярных молекул

    Полярные молекулы: Вода, спирт, диоксид серы, аммиак , этанол, сероводород, изогнутые молекулы (со значительным валентным углом) в целом.

    Неполярные молекулы: Углеводороды (бензин, толуол), гомоядерные двухатомные молекулы (O2, N2, Cl2, h3 и т. Д.)), благородные газы, бензол, метан, этилен, четыреххлористый углерод

    Как определить, полярная или неполярная молекула

    • Начните с рисования его структуры Льюиса. Это правило применяется ко всем молекулам, кроме углеводородов и молекул с двумя атомами одного и того же элемента.
    • Структура Льюиса поможет вам проанализировать форму данной вам молекулы.
    • Определите, в какую из пяти категорий форм ваша молекула попадает в линейную, тетраэдрическую, тригональную плоскую , изогнутую, тригональную пирамиду.Первые три являются симметричными формами, а последние два - асимметричными.
    • Как уже говорилось ранее, неполярные молекулы совершенно симметричны, а полярные - нет. Это означает, что если данная вам молекула представляет собой изогнутую или тригональную пирамиду, это полярная молекула.
    • Помните, что асимметрия применима, даже если внешние атомы одинаковы. Расположение атомов имеет большее значение.
    • Теперь давайте рассмотрим симметричные молекулы. Все атомы, присоединенные к центральному атому, должны быть одинаковыми, если это неполярная молекула.Если к центральному атому присоединены разные типы атомов, молекула полярна.

    Все ли изогнутые молекулы полярны?

    В основном да. Как было сказано выше, изогнутые молекулы асимметричны, как и тригональные пирамиды, а это означает, что они полярные молекулы.

    Примеры изогнутых молекул: h3O, , NO2, Ch3 и SCl2.

    Исключения

    Есть несколько исключений из правил полярных и неполярных молекул, и связь C-H является классическим примером.Эта молекула неполярна, хотя связи немного полярны.

    NCl3 - редкий пример. Азот и хлор электроотрицательны. Вот почему их связь (N-Cl) неполярна. Однако, когда вы увидите молекулу NCl3, вы увидите, что атом азота имеет одну пару электронов. Это делает молекулу полярной по своей природе.

    SO3 и Bh4 - другие примеры. У них есть полярные связи, но они неполярны по своей природе. O3, с другой стороны, имеет неполярную связь, но по своей природе полярен.

    Мы надеемся, что теперь вы знаете, как определить, является ли молекула полярной или неполярной. Если у вас есть какие-либо идеи или вопросы, мы с радостью ответим на них!

    1.12: Полярность молекул - Chemistry LibreTexts

    Дипольные моменты возникают при разделении зарядов. Они могут возникать между двумя ионами в ионной связи или между атомами в ковалентной связи; дипольные моменты возникают из-за разницы в электроотрицательности. Чем больше разница в электроотрицательности, тем больше дипольный момент.Расстояние между разделением зарядов также является решающим фактором в величине дипольного момента. Дипольный момент - это мера полярности молекулы.

    Введение

    Когда атомы в молекуле делят электроны неравномерно, они создают так называемый дипольный момент. Это происходит, когда один атом более электроотрицателен, чем другой, что приводит к тому, что этот атом сильнее притягивает общую пару электронов, или когда один атом имеет неподеленную пару электронов и разность векторов электроотрицательности указывает на то же самое.Один из наиболее распространенных примеров - молекула воды, состоящая из одного атома кислорода и двух атомов водорода. Различия в электроотрицательности и одиночных электронах придают кислороду частичный отрицательный заряд, а каждому водороду - частичный положительный заряд.

    Дипольный момент

    Когда два электрических заряда противоположного знака и одинаковой величины разделены расстоянием, устанавливается диполь . Размер диполя измеряется его дипольным моментом (\ (\ mu \)). Дипольный момент измеряется в единицах дебая, который равен расстоянию между зарядами, умноженному на заряд (1 дебай равен 3.{th} \) заряд.

    Дипольный момент действует в направлении векторной величины. Пример полярной молекулы - H 2 O. Из-за неподеленной пары на кислороде структура H 2 O искривлена, что означает, что она несимметрична. Векторы не компенсируют друг друга, делая молекулу полярной.

    Рисунок 1 : Дипольный момент воды

    Вектор указывает от положительного к отрицательному как для молекулярного (суммарного) дипольного момента, так и для диполей отдельных связей.В таблице выше показана электроотрицательность некоторых обычных элементов. Чем больше разница в электроотрицательности между двумя атомами, тем электроотрицательнее эта связь. Чтобы связь считалась полярной, разница в электроотрицательности должна быть большой. Дипольный момент указывает в направлении векторной величины каждой из электроотрицательностей, сложенных вместе.

    Пример 1: Вода

    Изображение молекулы воды на Рисунке 1 можно использовать для определения направления и величины дипольного момента.Судя по электроотрицательности воды и водорода, разница составляет 1,2 для каждой водородно-кислородной связи. Далее, поскольку кислород является более электроотрицательным атомом, он оказывает большее притяжение на общие электроны; у него также есть две неподеленные пары электронов. Из этого можно сделать вывод, что дипольный момент направлен между двумя атомами водорода в сторону атома кислорода. Используя приведенное выше уравнение, рассчитывается дипольный момент, равный 1,85 D, путем умножения расстояния между атомами кислорода и водорода на разницу зарядов между ними, а затем нахождения компонентов каждой из этих точек в направлении суммарного дипольного момента (помните, что угол молекулы 104.5˚).

    Связующий момент связи O-H = 1,5 D, поэтому чистый дипольный момент = 2 (1,5) × cos (104,5 / 2) = 1,84 D.

    Дипольные моменты

    Дипольные моменты измерить относительно легко. Поместите вещество между заряженными пластинами - полярные молекулы увеличивают заряд, накопленный на пластинах, и можно получить дипольный момент (имеет отношение к емкости). Полярные молекулы выравниваются:

    1. в электрическом поле
    2. относительно друг друга
    3. по ионам

    Неполярный CCl 4 CCl4 не отклоняется; умеренно полярный ацетон слегка отклоняется; высокополярная вода сильно отклоняется.

    Рисунок 2 : Полярные молекулы выстраиваются в электрическом поле (слева) относительно друг друга (в центре) и относительно ионов (справа)

    \ [\ mu_ {diatomic} = Q \ times r \ label {1a} \]

    Когда протон и электрон сближаются, дипольный момент (степень полярности) уменьшается. Однако по мере того, как протон и электрон удаляются друг от друга, дипольный момент увеличивается. В этом случае дипольный момент рассчитывается как:

    \ [\ mu = Qr = (1.{-30} \, C \ cdot m} = 4.80 \; D \ label {3} \]

    μ = (1,60 × 10−29C⋅m) 1D3,336 × 10−30C⋅m = 4,80D

    4.80D 4.80 D является ключевым эталонным значением и представляет собой чистый заряд с разницей в +1 и -1 100 пм. Если разделение зарядов было больше, то дипольный момент увеличивается (линейно):

    • Когда протон и электрон разделены на 120 пм,

    \ (\ mu = \ dfrac {120} {100} (4.80 \; D) = 5.76 \, D \ label {4a} \) μ = 120100 (4.80D) = 5.76D

    • Когда протон и электрон разделены расстоянием 150 пм,

    \ (\ mu = \ dfrac {150} {100} (4.80 \; D) = 7.20 \, D \ label {4b} \) μ = 150100 (4.80D) = 7.20D

    • Когда протон и электрон разделены 200 пм,

    \ (\ mu = \ dfrac {200} {100} (4.80 \; D) = 9.60 \, D \ label {4c} \) μ = 200100 (4.80D) = 9.60D

    Полярность и структура молекул

    Форма молекулы и полярность ее связей определяют ОБЩУЮ ПОЛЯРНОСТЬ этой молекулы. Молекула, содержащая полярные связи, может не иметь общей полярности, в зависимости от ее формы.Простое определение того, является ли сложная молекула полярной или нет, зависит от того, перекрываются ли ее общие центры положительных и отрицательных зарядов. Если эти центры лежат в одной и той же точке пространства, то молекула не имеет общей полярности (и неполярна).

    Рисунок 3: Распределение заряда

    Если молекула полностью симметрична, то векторы дипольного момента каждой молекулы нейтрализуют друг друга, делая молекулу неполярной.Молекула может быть полярной, только если структура этой молекулы несимметрична.

    Хорошим примером неполярной молекулы, содержащей полярные связи, является диоксид углерода. Это линейная молекула, и связи C = O фактически полярны. Центральный углерод будет иметь чистый положительный заряд, а два внешних атома кислорода - чистый отрицательный заряд. Однако, поскольку молекула является линейной, эти два диполя связи компенсируют друг друга (т.е. векторное сложение диполей равно нулю). И вся молекула не имеет диполя (μ = 0.

    Хотя полярная связь является предпосылкой для наличия диполя в молекуле, не все молекулы с полярными связями имеют диполи

    Геометрические характеристики

    Для молекул ABn, где A - центральный атом, а B - атомы одного и того же типа, существуют определенные симметричные геометрические формы молекул. Следовательно, у них не будет диполя, даже если связи полярны. Эти геометрии включают линейную, тригональную плоскую, тетраэдрическую, октаэдрическую и тригональную бипирамиду.

    Рис. 4: Молекулярная геометрия с точной отменой полярной связи с образованием неполярной молекулы (mu = 0)

    Пример 2: C2Cl4

    Хотя связи C – Cl довольно полярны, отдельные диполи связей компенсируют друг друга в этой симметричной структуре, и Cl 2 C = CCl 2 не имеет суммарного дипольного момента.

    Пример 3: Ch4Cl

    C-Cl, ключевая полярная связь, составляет 178 пм.Измерение показывает 1,87 D. По этим данным можно вычислить ионный характер в%. Если бы эта связь была на 100% ионной (на основе протона и электрона),

    μ = 178100 (4.80D) = 8.54D

    Пример 4: HCl

    Начиная с измерения 1.87 D,

    % ионных = (1,7 / 8,54) x100 = 22% HCl

    u = 1,03 D (измерено) Длина связи H-Cl 127 мкм

    Если 100% ионный,

    μ = 127100 (4.80D) = 6.09D

    ионный = (1.03 / 6.09) x100 = 17%

    Соединение

    Облигация

    Длина (Å)

    Электроотрицательность

    Разница

    Диполь

    Момент (D)

    HF

    0.92

    1,9

    1,82

    HCl

    1,27

    0,9

    1.08

    HBr

    1,41

    0,7

    0,82

    HI

    1.61

    0,4 ​​

    0,44

    Хотя длина связи составляет при увеличении , диполь составляет при уменьшении при перемещении вниз по галогенной группе. Электроотрицательность уменьшается по мере продвижения вниз по группе. Таким образом, большее влияние оказывает электроотрицательность двух атомов (которая влияет на заряд , , , на концах диполя).

    Урок 3.1 Полярность молекулы на основе ее структуры

    Структура и свойства вещества

    Цель: В конце урока вы должны быть в состоянии определить, является ли молекула полярной или неполярной, учитывая ее структуру.

    • На предыдущих уроках химии вы узнали, что молекула имеет определенную форму или геометрию.

    Знаете ли вы, что такая молекула может проявлять полярность на основе ее трехмерной формы?

    Узнай об этом!

    • Существуют миллионы различных молекул, и есть много способов их отсортировать.Один из способов их классификации основан на полярности. Полярность означает наличие диполей, положительного и отрицательного концов. В зависимости от полярности молекулы могут быть полярными или неполярными.
    • Полярные молекулы имеют диполи. Их дипольные моменты не равны нулю (или не сокращаются). Вода и окись углерода являются примерами полярных молекул.
    • Неполярные молекулы не имеют положительных или отрицательных концов. Их дипольные моменты в сумме равны нулю (они сокращаются). Четыреххлористый углерод и метан являются примерами неполярных молекул.
    • Как правило, вы можете определить, является ли молекула полярной или неполярной, основываясь на:
    1. ее структуре или форме
    2. полярности отдельных связей, присутствующих в молекуле

    Узнайте об этом!

    Шаги по определению полярности молекулы

    1. Изобразите правильную структуру Льюиса и молекулярную геометрию молекулы.

    2. Определите полярность каждой связи, присутствующей в молекуле. Связь полярна, когда атомы в связи имеют разную электроотрицательность.Напомним, что электроотрицательность - это мера тенденции атома притягивать связывающую пару электронов. (Вы можете использовать периодическую таблицу для определения значений электроотрицательности атомов.)

    3. Изобразите векторы дипольного момента для полярных связей. Вектор дипольного момента указывает на более электроотрицательный атом.

    4. Определите сумму векторов дипольного момента. Если дипольные моменты компенсируют друг друга, молекула неполярна; в противном случае он полярный.

    Примеры

    Пример 1

    Двуокись углерода (CO2) - это газ, который вы выдыхаете.

    1. Правильная структура и геометрия Льюиса:

    2. Кислород более электроотрицателен, чем углерод. Следовательно, связи C — O полярны.

    3. Поскольку CO2 имеет линейную симметричную структуру, дипольные моменты связей C — O компенсируются.

    CO2 - неполярная молекула.

    Пример 2

    • Двуокись серы (SO2) представляет собой бесцветный токсичный газ, образующийся при сжигании серы на воздухе.

    1. Правильная структура и геометрия Льюиса:

    2.Кислород более электроотрицателен, чем сера. Следовательно, связи S — O полярны.

    3. Поскольку молекула имеет изогнутую форму, дипольные моменты не компенсируются.

    SO2 - полярная молекула.

    Наконечник

    • Обратите внимание, что форма или структура напрямую не определяют, является ли молекула полярной или неполярной. Однако вам нужно знать форму молекулы, чтобы знать, сокращаются ли дипольные моменты.

    Исследуй!

    • Рассмотрим приведенные ниже примеры, которые помогут вам понять концепцию полярности.
    • Ниже представлены изображения магнитного стержня, деревянного бруска и батареи.

    Какая из трех показывает полярность?

    Попробуй!

    • Аммиак (Nh4) - бесцветный газ. В качестве чистящего средства используется раствор аммиака в воде. Определите, полярный или неполярный аммиак.

    Как вы думаете?

    • Все ли линейные молекулы полярны? Почему или почему нет?

    Ключевые моменты

    • Полярность означает наличие диполей, положительного и отрицательного концов.В зависимости от полярности молекулы могут быть полярными или неполярными.
    • Полярные молекулы имеют диполи. Их дипольные моменты не равны нулю (или не сокращаются).
    • Неполярные молекулы не имеют положительных или отрицательных концов. Их дипольные моменты в сумме равны нулю (они сокращаются).
    • В общем, вы можете сказать, является ли молекула полярной или неполярной, по форме молекулы и полярности отдельных связей, присутствующих в молекуле.

    Контрольные вопросы

    1.Какие факторы описывают полярность молекулы?

    • A. Длина связи и размер молекулы
    • B. Полярность связи и размер молекулы
    • C. Длина связи и форма молекулы
    • D. Полярность связи и форма молекулы

    2. Какое из следующих утверждений описывает неполярное молекула?

    • A. Имеет положительные и отрицательные концы.
    • B. Имеет частичное разделение зарядов.
    • C. Имеет нулевой дипольный момент.
    • Д.Имеет диполи.

    3. Какое из следующих утверждений не описывает полярную молекулу?

    • A. Имеет положительный и отрицательный конец.
    • B. Полярность скрепления не аннулируется.
    • C. Атомы в молекуле имеют одинаковую электроотрицательность.
    • D. Суммарные дипольные моменты связей не равны нулю.

    4. Что из следующего является полярной молекулой?

    • A. Ch5 (тетраэдрический)
    • B. CO2 (линейный)
    • C.h3O (изогнутый)
    • D. BeCl2 (линейный)

    5. Что из следующего является неполярной молекулой?

    • A. Nh4 (тригонально плоский)
    • B. SO2 (изогнутый)
    • C. h3O (изогнутый)
    • D. CCl4 (четырехгранный)

    Nh4 - тригонально-пирамидальный, а Bh4 - тригонально плоский .

    6. Какое из утверждений относительно полярности этих двух соединений верно?

    • A. Nh4 и Bh4 являются полярными молекулами.
    • Б.Nh4 полярно, а Bh4 неполярно.
    • C. Nh4 неполярен, а Bh4 полярен.
    • D. Nh4 и Bh4 оба неполярны.

    7. Какой из следующих шагов не поможет вам определить, является ли молекула полярной или неполярной?

    • A. Изобразите структуру или форму молекулы.
    • B. Определите полярность отдельных связей, присутствующих в молекуле.
    • C. Определите чистый дипольный момент.
    • D. Измените некоторые атомы в молекуле.

    8. Газообразный кислород (O2), очень важный газ для человека, является неполярной молекулой. Какие из следующих утверждений подтверждают это?

    • А. Не имеет симметричной формы.
    • Б. Дипольные моменты не сокращаются.
    • C. Имеет положительные и отрицательные концы.
    • D. Он содержит только неполярную связь.

    9. Почему хлористый водород считается полярной молекулой?

    • I. Потому что связь между водородом и хлором полярная.
    • II. Потому что чистый дипольный момент молекулы равен нулю.
    • III. Потому что у него есть положительные и отрицательные стороны.
    • IV. Потому что он линейный, и дипольные моменты уравновешиваются.
    • A. I и II
    • B.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
