Установка бортового компьютера своими руками

Компьютер вошел в жизнь человека совсем недавно. Для России еще пару десятков лет назад он был не просто в новинку, компьютер был чем-то из области фантастики. Мало того, лет десять назад он был не в каждой семье, и не в каждом автомобиле. Сегодня же, практически каждый современный автомобиль оснащен самой продвинутой компьютерной системой, которая не только выдает различные параметры работы транспортного средства, но и во многих случаях служит помощником водителю.

Но отечественные производители не спешат устанавливать бортовые компьютеры в свои автомобили даже сегодня. И если во владении транспортное средство марки ВАЗ, причем не самой последней модели, владельцу авто приходиться задуматься – есть ли возможность установить бортовой компьютер своими руками.

Бортовой компьютер – что это?

Что это такое

Что собой представляет бортовой компьютер? Это, в первую очередь, доступная информация о расходе бензина или дизтоплива, напряжении бортовой сети, данные о движении автомобиля и многое другое.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

В некоторых видах бортовых компьютеров присутствует и возможность диагностической проверки электронной системы, которая управляет двигателем. Ко всему прочему, бортовой компьютер можно установить на автомобили, как с инжекторным, так и с карбюраторным двигателем. Единственное условие установки на карбюраторный двигатель – это наличие дополнительных датчиков, которые будут обеспечивать нормальную работу бортового компьютера.

К примеру, на «четырнадцатой» модели ВАЗ устанавливаются компьютеры с электронной системой управления силовой установкой, которая, одновременно работая в паре с контроллером системы, и управляет напрямую двигателем. Поэтому от контроллера поступает информация, которая обрабатывается и затем выдается на экран.

Информационный

Современные бортовые компьютеры, несмотря на свое разнообразие, делятся на две основные категории – это информационные и диагностические системы. Управление происходит с помощью кнопок, расположенных на лицевой части панели.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Кроме всего прочего, многие бортовые компьютеры могут выдавать не только саму информацию на экран, но и сопровождать ее подачу звуковым сигналом.

Диагностический

После приобретения бортового компьютера, подходящего именно к марке и модели автомобиля, который находиться в вашем пользовании, можно приступать непосредственно к установке. К каждой модели прилагается подробная инструкция, поэтому установка бортового компьютера своими руками не представляется чем-то нереальным, особенно, если у владельца транспортного средства есть хоть какие-то понятия об устройстве автомобиля.

Порядок установки

Схема и принцип подключения

Бортовой компьютер может устанавливаться в различные места в авто, все зависит как от модели самого компьютера, так и от марки и модели автомобиля. Самые распространенные – это «торпедо» автомобиля, штатные 1-din, 2-din места, можно подключить и к приборной панели, а также к блоку контрольных ламп и ISO посадочному месту.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Некоторые крепят его и на лобовое стекло, но в большинстве случаев это нецелесообразно, так как со временем крепление компьютера ослабевает, и он просто перестает держаться на стекле. Крепление к торпеде подразумевает механическое воздействие на нее с целью закрепления компьютера – это тоже чревато серьезными повреждениями, если работа выполняется неумелыми руками.

Самым удачным вариантом можно признать установку бортового компьютера между крышей салона и зеркалом заднего вида. Зеркало, правда, придется сместить чуть ниже, но оптимальная настройка и дополнительное крепление не ухудшат обзор заднего вида.

Протягиваем провода

К примеру, прокладка информационного шлейфа от компьютера модели «Мультитроникс» не потребует снятия козырька от солнца или вмешательства в другие элементы автомобиля. Протягивать провода здесь можно с помощью стальной проволоки, вдоль днища автомобиля, и спрятать их под облицовкой пола. Наиболее удобный и универсальный способ подключения – это присоединение бортового компьютера напрямую к прикуривателю, а не к замку зажигания.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Настройка функционала компьютера обычно происходит автоматически. Нужно будет обновить только базу данных, а всю информацию считает сам компьютер с автомобильных датчиков, и все данные будут отображаться на дисплее.

Особенности моделей бортовых компьютеров

Выбор места монтажа

Лучше всего выбирать бортовые компьютеры универсального типа. Они в большей степени подходят как к инжекторным двигателям, так и к дизельным агрегатам. Причем это касается не только автомобилей импортного производства, но и авто отечественных производителей. Их функционал весьма разнообразен, и в некоторых моделях насчитывает более трехсот параметров. Большинство моделей можно синхронизировать с портативным компьютером при помощи USB-кабеля.

Несмотря на то, что к большинству моделей бортовых компьютеров прилагается инструкция по установке и настройке, если нет уверенности в своих силах, эту работу лучше доверить специалистам, иначе после установки компьютер будет передавать неправильные данные.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Не стоит экономить на модели бортового компьютера, потому как точность показаний у дешевых моделей может существенно разниться с реальными.

Видео

Бортовой компьютер типа Multitronix устанавливается так:

как установить бортовой компьютер на автомобиль самостоятельно

Любой современный автомобиль оснащается штатным бортовым компьютером – устройством, позволяющим получить основную информацию о функционировании всех узлов и механизмов транспортного средства. Кроме того, бортовой компьютер позволяет управлять дополнительными опциями авто, такими как мультимедийный центр, кондиционер или же подогрев стекол и сидений.

Некоторые модели автомобилей (как правило, базовые версии авто), или же устаревшие автомобили, в своем оснащении не имеют бортового компьютера. В статье пойдет речь о том, как самостоятельно установить это высокотехнологичное многофункциональное устройство на транспортное средство.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Бортовые компьютеры различаются по предназначению, отчего напрямую зависят и характеристики этих устройств. При выборе БК необходимо учитывать цели использования, и лишь после выбора «области» применения устройства, можно переходить к изучению характеристик моделей.

Для такспарков и служб такси на этом сайте можно скачать программу для печати и учета путевых листов такси, а так же всех необходимых журналов по БДД.

Характеристики

БК делятся на универсальные и узконаправленные. Устройства первого типа, определяют географические координаты, могут воспроизводить мультимедийные файлы и имеют возможность подключения к интернету. Что касается узконаправленные бортовых компьютеров, то их областью применения является диагностика транспортного средства, управление электронными системами авто, а также построение маршрута движения транспортного средства.

Что касается характеристик, то они полностью зависят от разновидности устройства. Так, универсальные БК, малопригодны для проведения диагностики транспортного средства, ну а узконаправленные, к примеру, предназначенные для построения маршрута движения авто, не подходят для загрузки и воспроизведения мультимедийного контента.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Важно! В зависимости от разновидности бортового компьютера, те или иные характеристики устройства, играют важную роль. Например, разрешение и диагональ экрана важны для мультимедиа файлов, или же просмотра карт при составлении маршрута. Ну а наличие огромного числа опций для управления электронными системами автомобиля, подойдут для узконаправленных бортовых компьютеров.

Особенности моделей

Как упоминалось ранее, модели бортовых компьютеров различаются, в зависимости от области их применения. Так, узконаправленные подразделяют на:

  • Маршрутные компьютеры

Бортовые компьютеры данного типа, позволяют проложить маршрут движения транспортного средства. К особенностям устройства можно отнести возможность автоматически определять координаты, и полноценный функционал навигатора. Из дополнительных показателей, можно отметить информацию о скорости передвижения, расходе топлива и погоде «за бортом».

  • Управляющие компьютеры

Рассчитаны на управление электронными системами.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Позволяют вручную регулировать работу, начиная от  топливных заслонок силового агрегата, и заканчивая системой «климат-контроль».

  • Диагностирующие компьютеры

Устройство также носит название сервисного компьютера. Оно предназначено для поиска неисправностей транспортного средства. Важно отметить, что диагностический бортовой компьютер, встречается довольно редко. Функциями этого устройства, могут оснащаться универсальные бортовые компьютеры. Что касается функций сервисного БК, то к ним относят: Контроль состояния устройств электрообеспечения транспортного средства. Позволяет выявить такие проблемы как замыкания, перенапряжение, неисправность датчиков и осветительных приборов авто, утечки электрического тока. Мониторинг износа тормозных колодок и дисков. Мониторинг уровня масла и охлаждающей жидкости. Диагностика работоспособности всех систем транспортного средства. Реализована возможность сохранить полученные данные.

Важно! Кроме вышеперечисленного, устройство способно хранить сведения о возникновении тех или иных неполадок.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

После, на основе информации, формируется особый отчет, в котором предоставлены сведения о работоспособности систем транспортного средства, также в отчете даны рекомендации по системам, требующим ремонта.

Нюансы выбора борткомпьютера

При выборе БК, учитывают ряд факторов:

  • Марка блока управления.

В зависимости от модели БУ, нужно выбирать и соответствующий бортовой компьютер (БК, совмещает работу с БУ).

  • Тип силового агрегата.

В зависимости от того, какой двигатель установлен на автомобиле, зависит и выбор БК. Так, карбюраторные моторы, практически не имеют подходящих БК, для дизельного движка, уже можно найти некоторые БК, а для инжекторных версий моторов, предоставлен самый обширный выбор бортовых компьютеров. Стоит отметить, что производители авто с инжекторным двигателем, подготавливают место для установки и подключения БК, правда, само устройство в комплект не входит.

  • Область применения бортового компьютера.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Еще перед покупкой, надо определиться, в каких целях будет использоваться устройство. Если аппарат будет показывать температуру «за бортом», расход топлива и показатели экономии, и пробег, то можно приобрести дешевую модель. Если же, потребуется серьезная диагностическая электронная единица, то тут уже придется потратиться на приобретение более дорогой модели.

  • Рабочая температура БК.

При покупке, важно помнить о том, что бортовой компьютер будет вынужден функционировать как в мороз, так и в жару. Поэтому, важно выбрать устройство, устойчивое к длительному воздействию чрезмерно высоких и низких температур.

Самостоятельная установка БК

После приобретения подходящего устройства, нужно подключить приобретенное оборудование. Для функционирования БК, понадобится:

  • Источник постоянного напряжения +12В (как правило, эту функцию выполняет автомобильный аккумулятор).
  • Электропитание, поступающее на БК, в момент поворота ключа в замке зажигания.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Благодаря этому, БК будет включаться одновременно с запуском мотора транспортного средства.
  • Напряжение при включении габаритных огней. Благодаря ему, БК автоматически настроит яркость экрана, и снизит ее при включении габаритов. Это же, позволит уменьшить расход запаса аккумулятора.
  • Масса.
  • Сигнал от датчика уровня топлива. Многие современные БК, не могут обойтись без него. Это связано с тем, что компьютеру нужны показатели датчика для автоматического расчета уровня расхода горючего.
  • Диагностические линии (K-line). Канал отвечает за предоставление информации обо всех системах авто.

На некоторых старых моделях, диагностическая колодка с наличием сигналов, не устанавливается. Для того чтобы получить напряжение +12 Вольт, потребуется подать питание на БК с замка зажигания, а габаритные огни подключить к прикуривателю. Массу можно взять с корпуса, либо с прикуривателя.

ВАЖНО! Перед проведением работ по подключению БК, нужно отключить питание АКБ.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Для подключения БК к топливному датчику, нужно внимательно изучить электрическую схему транспортного средства. Благодаря этому, можно отыскать нужный кабель для подключения. После, остается определиться с местом соединения, и подсоединить туда провод от БК. K-line, обыкновенно, располагается на диагностической колодке. Разъемы «Евро 2», оснащаются им в гнезде «М», а в «Евро 3», в гнезде «7».

Как правило, в стандартную комплектацию БК, включен датчик температуры. Его необходимо установить снаружи транспортного средства. Наиболее частым местом закрепления устройства, является левая часть бампера. Таким образом, на устройство не будет оказываться никакого лишнего теплового воздействия. Ну а провод от датчика, проводят в отверстия между моторным отсеком транспортного средства и салоном.

Что касается времени установки бортового компьютера на автомобиль, то оно занимает не больше 1–2 часов, но при этом, позволяет существенно сэкономить денежные средства (так, средняя стоимость установки бортового компьютера, равна 50 долларам США).Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Как перепрошить бортовой компьютер?

Перепрошивка программного обеспечения бортового компьютера, позволит получить более точные показания с датчиков, а также исправить ряд ошибок, связанных с работой предустановленной системы. Образно говоря, перепрошивка БК, ничуть не сложнее переустановки операционной системы «Виндовс». Что касается конкретных моделей БК, то каждая имеет свою версию прошивки, но алгоритм замены ПО, на более совершенное индивидуален:

  • На ПК или ноутбук устанавливается программа для перепрошивки (например, BootLoader.exe).
  • Далее, следует подключить БК к персональному компьютеру.
  • Дальнейшим шагом, станет подключение питания.
  • В утилите для перепрошивки, нужно задать значение порта, к которому подсоединен кабель для передачи данных СОМ1.
  • При верно выполненном предыдущем шаге, появится кнопка «загрузить файл», и после ее активации, откроется окно, в котором необходимо выбрать файл прошивки формата «hex».
  • Далее остается нажать кнопку «Старт ISP», и через клавишу включения/выключения, перезагрузить бортовой компьютер.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Индикатор загрузки будет доступен на дисплее ПК.
  • После завершения загрузки обновленного ПО, на экране высветится сообщение «загрузка окончена», а также системой будет предложено запустить контроллер. После подтверждения операции, необходимо проверить функционирование новой прошивки БК.

Нюансы настройки БК

После подключения БК, его нужно настроить. Для настройки БК, нужно выполнить следующий ряд действий:

  • Включить зажигание ТС и завести мотор.
  • Активировать режим установок.
  • Выбрать тип электронного блока.
  • Выбрать режим расхода топлива.
  • Выбрать показатели, которые будут отображаться на экране устройства, и отрегулировать яркость подсветки.
  • Завершающим, важным этапом настройки, станет определение условий включения вентилятора для охлаждения мотора. Чтобы задать условие включение «кулера», нужно указать температуру двигателя, при которой мотору требуется охлаждение.

Итоги

В подведение итогов, стоит сказать о том, что бортовой компьютер, полезное, и во многих случаях, существенно облегчающее жизнь автомобилиста, устройство.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Тем не менее, время от времени, важно самостоятельно проверять уровень масла, и степень износа тех или иных деталей автомобиля, так как часто, электроника может давать сбои.

В видео подробно представлен алгоритм и нюансы самостоятельного монтажа БК в транспортное средство.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Установка бортового компьютера – новые возможности авто + Видео » АвтоНоватор

Сейчас установка бортового компьютера на свой автомобиль интересует владельцев и иномарок, и отечественных транспортных средств. Учитывая то, какую огромную пользу такие приборы приносят водителям, можно понять их желание обзавестись этим гаджетом.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Зачем нужна установка бортового компьютера

БК – это важнейшие данные для любого водителя о расходе топлива, направлении и характеристиках движения машины, напряжении и других параметрах бортовой сети, без которых управление авто становится менее комфортным и безопасным. Совсем небольшой приборчик подсказывает водителям, кроме того, какие неполадки имеются в узлах его железного коня, а также предоставляет полезные статистические сведения. Понятно, что современных людей, ежедневно садящихся за руль своего ТС, интересуют бортовые компьютеры для автомобилей.

Легковые машины иностранного производства в большинстве своем изначально оборудованы описываемыми устройствами. А вот владельцев российских легковушек очень волнует и непосредственно их покупка, и подключение бортового компьютера. В принципе, особых сложностей данный процесс не вызывает – схема подключения бортового компьютера «Штат» или другой популярной модели достаточно проста. Справиться с этой задачей под силу любому водителю, а ремонт бортового компьютера от хорошего производителя требуется крайне редко.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Отметим, что в настоящее время есть возможность приобрести модельный либо универсальный бортовой компьютер для авто. Первый характеризуется немалым количеством разнообразных ограничений конструктивного плана, так как выпускается для подключения к электронным системам определенных марок ТС. А вот универсальные устройства подходят и для дизельных, и для обычных инжекторных двигателей.

Монтаж компьютера в салоне авто

Установка бортового компьютера допускается в самые разные места машины. Производители техники обязательно указывают в инструкции к БК, куда лучше всего его монтировать в салоне. Эксперты говорят, что оптимальным вариантом является установка устройства между зеркалом заднего вида, которое потребуется немного сместить вниз, и крышей салона. Также к распространенным местам для монтажа БК относят блок контрольных ламп, торпедо, лобовое стекло, приборную панель.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Правда монтируя бортовой компьютер для карбюраторных авто на торпедо, нужно морально подготовиться к тому, что вам придется подвергнуть эту часть машины некоторому механическому воздействию, иначе надежно закрепить прибор не удастся. А крепление устройства на лобовом стекле может со временем привести к тому, что оно просто-напросто перестанет держаться на нем.

Перепрошивка бортового компьютера автомобиля

Очень часто диагностика бортового компьютера автомобиля и самого транспортного средства показывает, что можно оптимизировать динамику машины, увеличить мощность ее мотора, не прибегая при этом к какой-либо переделке ДВС, а просто «покопавшись» с помощью БК в ЭБУ двигателя. В данном случае требуется узнать, как перепрошить бортовой компьютер автомобиля, чтобы сделать своего четырехколесного друга более динамичным и активным.

Грамотная перепрошивка компьютера гарантированно приведет к следующим положительным результатам:

  • максимальная скорость увеличится;
  • мотор будет функционировать более «эластично»;
  • «заторможенность» автоматической КП полностью исчезнет, а при переключении передач вы не будете фиксировать никаких рывков;
  • тяга порадует водителя уникальной плавностью;
  • немного уменьшится расход топлива;
  • до 15 процентов увеличится крутящий момент.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

А главное – комфорт управления транспортным средством повысится в разы. Вы ощутите это сразу же после перепрошивки компьютера (при условии, что она сделана абсолютно правильно).

Оцените статью: Поделитесь с друзьями!

⭐ Как установить бортовой компьютер на Ланос

Итак разберёмся как установить бортовой компьютер на Lanos.  В Ланосе его очень удобно установить в свободную полочку под магнитолой. Есть конечно множество моделей, которые устанавливаются на стекло или приборную панель, но зачем нам эти нагромождения?

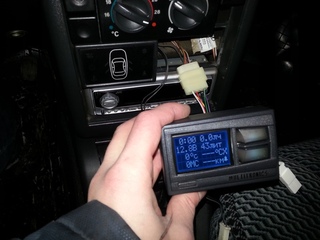

Рассмотрим установку бортового компьютера на примере модели Multitronics CL550  — она более-менее приемлема по качеству и цене.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Установка БК Multitronics CL550 ( SL-50V, SE-50V) в Lanos имеет имеет свои особенности. Необходимо будет срезать часть рамки магнитолы. Например, при установке таких моделей, как Multitronics RC700 и RI500 этого  делать  не потребуется .

Начнём! Для начала нужно выключить зажигание и снять панель магнитолы и ее рамку, чтобы они не мешали. Потом, аккуратно поддеваем плоской отверткой снизу и снимаем U образную накладку центральной консоли, которая держится она на четырёх фиксаторах (2 внизу и 2 вверху).





Кстати будьте осторожны, эти защёлки быстро «улетают» при съёме и их не просто потом отыскать. Вот они:



Затем снимаем карман. Он закреплён на двух винтах (см. ниже, они уже вывинчены). Можно также снять подстаканник, открутив два фиксирующих его винта.

Далее обязательно отключаем АКБ. Снимаем магнитофон  и отключаем разъемы от него. В итоге имеем следующее:

Теперь разберём подсоединение проводки. Существует два вида колодок —  OBD2 (16 контактов ) и  GM12 (также называют OBD1 12 контактов).Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция В случае с OBD2  Вы просто подключаете к ней вилку от бортового компьютера, которая идет в комплекте. Но в данном случае мы столкнулись с  диагностической колодкой GM12. Она расположена возле правой ноги водителя.



Питание для бортового компьютера и диагностическую линию (К-линию) берем из разъёма GM12. Обжимаем провода клеммами папа и подключаем к контакту M линию диагностики, A – землю, G – питание +12В.



Подключаем датчик уровня топлива (ДУТ) через разъем С206, который находиться возле блока предохранителей. Расположен он за облицовкой, возле левой ноги водителя. Она крепится одним большим пластиковым винтом, защелками за край кузова и зацепами за пластиковую накладку порога.


Вот собственно и защёлки:

Теперь мы имеем доступ к разъему С206 – это самый нижний и большой белый разъем. Провод ДУТ подключаем на 19 контакт (бело-черный провод). Я подключался специальным коннектором (красного цвета на фото)

Кроме этого можно еще подключить питание +12В от замка зажигания и +12в от габаритов.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Это немного расширит информативность показаний бортового компьютера.

Магнитолу пришлось перенести в нижнее DIN место, а БК вверх — так лучше виден экран бортового компьютера. Чтобы бортовик влез, пришлось срезать верхнюю часть рамки магнитолы. Если все сделано правильно — подключаем аккумуляторную батарею. Если бортовой компьютер включился и увидел ЭБУ автомобиля  — значит все нормально. Устанавливаем все панели на место. Вот что получилось:

Вот так легко можно установить бортовой компьютер.

Информация с http://carelectro.prom.ua

Понравилась статья? Поделиться с друзьями:

Автор. Специалист по ремонту автомобилей и автоэлектроники. Более 15 лет специализируюсь на установке и настройке бортовых компьютеров, парктроников и другой электроники.

Схема подключения бортового компьютера

Схема подключения бортового компьютера

Процедура подключения бортового компьютера совсем не сложная, главное, что Вам потребуется это пара инструментов и схема подключения, которая обычно идет в комплекте к БК.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Прежде чем приступать к установке бортового компьютера, определитесь с местом расположения Вашего БК. Не стоит говорить о том, что информация, выдаваемая прибором, всегда должна быть у Вас на виду, потому лучше всего закрепить бортовой компьютер в центральной части торпеды Вашего автомобиля, либо рядом с щиткой приборов.

Далее продумайте где лучше всего проложить провода и как это сделать наилучшим образом. С помощью этих проводов бортовой компьютер ВАЗ будет подключен к электросети автомобиля, ЭБУ, а также к тем датчикам, с которых и будут считываться различные сведения.

Перед тем как подключить бортовой компьютер ВАЗ, обязательно отключите аккумуляторную батарею. Если Вы этого не сделаете, то может возникнуть короткое замыкание и повреждение БК.

Выполнив все эти действия, смело приступайте к установке БК.

Следует отметить, что установка бортового компьютера на каждую модель автомобиля это индивидуальный процесс.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Универсальной схемы подключения просто не существует.

Разъем бортового компьютера представлен в нескольких вариантах: Евро-2(GM) и Евро-3 (ODB-II).

Если Вам интересно узнать, что такое K-линия и для чего она нужна, то следующая информация предназначена именно Вам.

K-линия представляет собой канал, по которому на БК поступает наиболее важная информация. Благодаря подключению этого канала, Вы сможете узнать данные об ошибках, возникающих во время работы двигателя, его температуру и многие другие диагностические данные.

Провод K-линии подключается к основному разъему, находящемуся под рулевой колонкой слева от водительского места.


Установка бортового компьютера на ВАЗ 2107 (инжектор)

Вазовская «классика» не комплектуется бортовым компьютером, поэтому владельцы ВАЗ лишены возможности получения информации о работе двигателя и прочих систем автомобиля. Однако тот же ВАЗ 2107 с инжекторным двигателем с электронным блоком управления отлично приспособлен для установки бортового компьютера.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Самостоятельная установка бортового компьютера позволяет следить за показателями работы машины в режиме реального времени и оперативно выявлять неисправности при возникновении. Давайте вместе разберемся, что такое бортовой компьютер ВАЗ 2107, как его самостоятельно выбрать и установить на автомобиль.

Что такое бортовой компьютер ВАЗ 2107

Инжекторная вариация «семерки» имеет множество электронных компонентов для управления и контроля работы двигателя и других узлов автомобиля. Иногда один из множества компонентов системы начинает неправильно работать или совсем выходит из строя. Диагностировать такие неисправности без использования специального оборудования очень сложно. Посещение автосервиса для поиска неисправности обойдется недешево. Да и придется потратить личное время чтобы добраться туда.

Установка бортового компьютера поможет определить любую неисправность электронных систем в режиме реального времени. Это устройство подключается к электронному блоку управления двигателем и бортовой сети автомобиля.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Кроме диагностики неисправностей, бортовые компьютеры имеют множество опций: данные о расходе топлива, времени нахождения в пути, и даже сушить свечи зажигания в зимний период.

Набор функций бортовых компьютеров зависит от их типа и модели. На ВАЗ 2107 могут использоваться простые компьютеры, предназначенные для карбюраторных автомобилей, и специализированные компьютеры, приспособленные для работы с ЭБУ двигателя.

При выборе бортового компьютера стоит помнить, что устройства с большими возможностями стоят дороже.

Выбор бортового компьютера для ВАЗ 2107 (инжектор)

Чтобы выбрать конкретную модель бортового компьютера, необходимо определиться с ответами на вопросы:

  • Для каких целей необходим бортовой компьютер, каким образом планируется его использовать?
  • Какую сумму вы готовы потратить на приобретение бортового компьютера? Цены на них отличаются в зависимости от производителя и спектра возможностей устройства.
  • В какой части салона планируется установить бортовой компьютер?
  • В каком температурном режиме планируется использовать машину? Дешевые ЖК-дисплеи не предназначены для работы в условиях холодных зим при очень низкой температуре.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция
  • Необходима ли дополнительная функциональность, например, данные о температуре воздуха?
  • Обязательна ли возможность обновления (замены) программного обеспечения устройства?

Установка бортового компьютера на ВАЗ 2107

После выбора и приобретения необходимой модели бортового компьютера остается только установить его. Это достаточно простая не слишком трудоемкая работа, которая не требует специализированного оборудования.

Прежде чем установить бортовой компьютер на ВАЗ 2107, необходимо решить его размещения в салоне. Информация на дисплее компьютера должна быть видна с водительского места. Поэтому дисплей чаще всего устанавливают возле щитка приборов или на центральной консоли панели. Конкретное место зависит от размеров дисплея. Например, дисплей устанавливается на место заглушки центральной консоли.

Перед началом подключения компьютера необходимо отключить провод «массы» от аккумулятора. Это поможет избежать короткого замыкания и повреждения бортового компьютера в процессе монтажа.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

После этого к месту установки нужно проложить провода от ЭБУ и датчиков автомобиля.

Остается произвести подключение проводов к клеммам бортового компьютера в соответствии с инструкцией, которая прилагается к устройству, подключить “массу” аккумулятора и попробовать устройство в работе.

Как установить бортовой компьютер на ваз 2115

Как подключить и настроить бортовой компьютер ВАЗ-2115

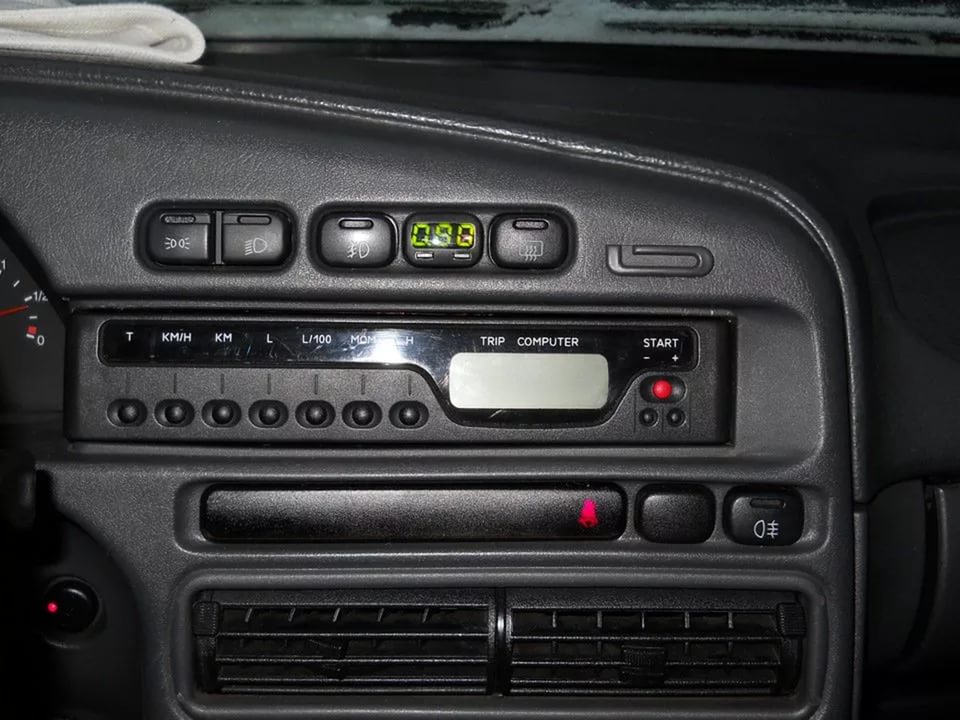

Приборная панель ВАЗ-2115 обладает заранее предусмотренным местом для последующей установки бортового компьютера. В таком случае, если вам необходимо поставить контролирующее устройство в автомобиль, тогда незачем изменять конструкцию торпеды, а достаточно использовать штатное гнездо.

Бортовой компьютер дает исчерпывающую информацию водителю о следующих показателях:

  1. Режим движения ТС.
  2. Расход бензина.
  3. Состояние электрической сети автомобиля и так далее.

Помимо информационных возможностей, такое устройство способно диагностировать состояние системы управления ДВС.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Отдельные разновидности бортовиков можно ставить на машины с карбюраторами. Однако чтобы все работало, понадобится дополнительная установка ряда датчиков.

В модификации ВАЗ-2113 устанавливается компьютер, который взаимодействует с контроллером системы управления ДВС. Его задачей является обработка всей входящей информации и выведение основных показателей на экран в понятном для восприятия виде.

В автомобильных магазинах сегодня реализуется большое разнообразие подобных устройств, которые отличаются по своим функциональным возможностям и месту расположения в машине.

Все функции рассматриваемого устройства разделяются на две части:

Для включения необходимого режима работы служат семь кнопок на панели устройства:

  1. Нажатие этой кнопки сообщает компьютеру, что поездка началась. Этим же элементом происходит сброс накопленной информации в памяти.
  2. + и – предназначены для регулирования значений всевозможных характеристик, когда устройство находится в режиме настройки, а также для изучения информации о состоянии конкретных узлов автомобиля.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция
  3. Помимо отображающих функций, бортовой компьютер может подавать звуковые сигналы, когда фактические значения параметров выходят за предельно допустимые нормы. Это своего рода аварийная сигнализация.

Это далеко не все функции рассматриваемого устройства, а лишь основные возможности. Далее мы рассмотрим процесс установки компьютера в машину.

Общие принципы подключения компьютера

В основном бортовой компьютер – это недорогое устройство, но достаточно полезное. Об этом мы уже упоминали. Сейчас мы рассмотрим процесс установки БК в машину.

Если вы еще не покупали устройство, а думаете, что выбрать, обратите внимание на компанию Multitronics и Штат. Мы рассмотрим процесс подключения на примере Multitronics X140. Отметим, что в продаже сейчас есть аналогичная модификация, которая оснащается цветным дисплеем.

Покупайте бортовой компьютер в интернет-магазинах. На авторынках стоимость подобной продукции нередко сильно завышается.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

К любому бортовому компьютеру нужно подвести следующие провода:

  1. Питание +12 В.
  2. Питание при включении зажигания для запуска компьютера.
  3. Питание, которое появляется при включении габаритных огней. От этого дисплей БК будет гаснуть в темное время суток.
  4. Масса.
  5. Сигнал от датчика уровня топлива. Некоторые модификации устройств позволяют не подключать этот провод. Multitronics Х140 вычисляет остаток бензина на основании мгновенного расхода.
  6. Подключить диагностическую линию от контроллера K-Line.

Для первых четырех пунктов используется 4-контактная колодка, специально предназначенная для подключения БК. Соответственно, достаточно подключить ее с переходниками, которые идут в комплектации с компьютером. Если такой возможности нет, тогда первый пункт подключается от прикуривателя, второй – от замка зажигания, 3 – с лампы подсветки прикуривателя. Масса подключается от корпуса того же прикуривателя.

Очень важно перед любыми действиями с электрической проводкой нужно сбросить минусовую клемму на АКБ.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Этим вы обезопасите себя и автомобиль от коротких замыканий и прочих неприятностей. Сигнал датчика остатка топлива берется с указателя уровня бензина. Его расположение можно узнать в соответствии со схемой проводки машины.

Диагностическая линия (K-Line) подключается к колодке ЕВРО-3 в седьмое гнездо.

Если в комплекте с компьютером идет датчик температуры за бортом – он вам не понадобится, так как на ВАЗ-2115 он идет с завода. Комплектный измеритель можно использовать внутри салона, чтобы знать температуру в самой машине.

Пошаговая установка компьютера на ВАЗ-2115

Устройство будет считывать информацию с ЭБУ двигателя.

  1. Изначально обесточьте бортовую сеть автомобиля – снимите клеммы с АКБ.
  2. В автомобиле уже предусмотрено место для монтажа БК. Вся необходимая проводка уже подведена в это место.
  3. Сняв заглушку, вы увидите жгут проводов и штекер – подключите все в соответствующие гнезда на компьютере и закрепите панель.
  4. На этом процесс подключения можно считать завершенным.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Правильность работы устройства рекомендуется проверять еще на этапе покупки БК. Все диагностические процессы продавец должен сделать бесплатно – это его обязанность, продать вам качественный товар.

Какими возможностями должен обладать бортовой компьютер

В следующем списке мы приводим наиболее важные функции, которые должны быть в каждом БК:

  1. Остаток топлива в баке.
  2. Напряжение в аккумуляторе.
  3. Время.
  4. Температура антифриза.
  5. Температура за бортом.

Дополнительно возможно наличие следующих опций:

  1. Средний расход бензина на 100 километров.
  2. Качество масла в моторе.
  3. Изношенность свечей зажигания.

Диагностический компьютер Multitronics Х140, помимо вышеперечисленных возможностей, обладает голосовым сопровождением. Такая функция вовремя предупреждает водителя о различных изменениях в автомобиле. Например, при исчерпании топлива система мгновенно оповещает об этом, если в баке осталось меньше 5 литров бензина.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция В холодное время компьютер напоминает о том, что на дороге возможен гололед.

Согласно отзывам опытных водителей, некоторых сильно раздражает подсветка дисплея при поездках вечером/ночью. Но спустя некоторое время использования все привыкают к этому устройству, и ездить без него становится уже не так удобно.

Диагностические возможности Multitronics x140:

  1. Расход бензина во время движения и стоянки.
  2. Температура антифриза. Этот показатель позволяет контролировать исправную работу температурного датчика. По нему же определяется процесс прогрева ДВС.
  3. Напряжение электрической сети автомобиля в вольтах. Благодаря этому параметру можно вовремя отследить различные неисправности генератора, проскальзывания ремня и другие поломки в бортовой системе.
  4. Тахометр отображает частоту вращения коленвала, когда мотор работает на холостых оборотах. Если отклонения значительны, это говорит о том, что присутствуют неисправности в топливной системе автомобиля.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция
  5. Положение заслонки дросселя. По этой характеристике можно отслеживать исправность датчика (ДПДЗ). Помимо этого, водитель знает о глубине хода педали газа. Кода мотор выключен, но зажигание включено, при нажатии на педаль показатели должны плавно изменяться от 0 до 100 процентов.
  6. Скорость. Дублирует традиционный спидометр, но здесь показания точнее.
  7. Неисправности системы впрыска.

Таким образом, рассматриваемый бортовой компьютер получает все диагностические коды поломок и интерпретирует их на свой дисплей в понятном для водителя виде. БК позволяет сбрасывать накопленную информацию.

Аварийный сигнализатор – практично или нет

Аварийное оповещение в современных компьютерах для автомобилей играют достаточно важную роль. В частности, водитель может быть оперативно оповещен о следующем:

  1. Перегрев мотора, когда температура превышает показатель в 115 градусов.
  2. Перепады в электрической сети автомобиля. Сигнал появляется, когда напряжение падает или превышает допустимые нормы.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция
  3. Превышение скорости по предварительно установленному пороговому значению.

Также бортовые компьютеры информируют водителя о необходимости прохождения ТО. В процессе настройки компьютера указываются показатели, при которых нужно заменить масло, воздушный фильтр и так далее.

Установка бортового компьютера – формат Сигма

Монтаж рассматриваемого устройства на ВАЗ-2115 также достаточно прост:

  1. Сбросьте клеммы с АКБ.
  2. Демонтируйте посадочную заглушку.
  3. Проводом «К-линия» соедините клемму «М» разъема диагностики и резервный вывод разъема компьютера.
  4. Далее подключите колодки БК к штатному разъему маршрутного компьютера.
  5. Подсоедините массу к АКБ.
  6. Подключите датчик температуры.

Для проверки правильности установки при включении зажигания на дисплее БК отобразятся поточные параметры. Если этого нет, удостоверьтесь, что у вас есть иммобилайзер. При его отсутствии нужно сделать перемычку между 9 и 18 клеммой разъема.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Подводя итог статьи, отметим, что бортовой компьютер на ВАЗ-2115 – это отличный помощник, который выдает водителю большое количество информации о состоянии главных узлов автомобиля. Штатные индикаторные панели, к сожалению, не могут похвастаться схожим функционалом. В таком случае отлично помогает дополнительное оборудование.

Если вы купили бортовой компьютер, но никогда не имели опыта работы с автомобильной электрикой, то установку и настройку БК лучше доверить профессионалам – это сэкономит вам время и деньги.

Примите во внимание тот факт, что каждый производитель качественного устройства комплектует товар всей необходимой документацией, как по установке, так и по настройке. В процессе выполнения работ рекомендуется в первую очередь смотреть инструкцию. В статье приведены лишь общие рекомендации и краткий обзор установки двух БК на ВАЗ-2115.

Бортовой компьютер на ВАЗ-2115: инструкция, подключение

На ВАЗ-2115 бортовой компьютер устанавливается сравнительно недавно.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Дело в том, что первые выпуски этой модели комплектовались двигателями с карбюраторной системой впрыска. В них не было электронного блока управления, который бы мог считывать всю информацию о работе двигателя внутреннего сгорания и остальных систем автомобиля.

Бортовой компьютер сильно облегчает жизнь водителю. Установить его сможет даже человек, не имеющий богатого опыта в монтаже специального оборудования. Подключение прибора не вызовет никаких трудностей, равно как и настройка. Можно при работе использовать инструкцию по эксплуатации, которая идет в комплекте.

Основные сведения

Очень много возможностей предоставляет функционал этого прибора. При помощи бортового компьютера на ВАЗ-2115 можно определить практически все параметры работы двигателя. Что позволяет контролировать прибор:

  1. Скорость движения автомобиля в текущий момент времени, среднее значение, минимальное или максимальное.
  2. Температуру жидкости в системах охлаждения и торможение.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция
  3. Величину напряжения в бортовой сети.
  4. Расход топлива на 100 км пути. Причём можно вывести на дисплей как среднее значение, так и текущее, максимальное, минимальное.
  5. Уровень бензина в топливном баке.

Это лишь немногие параметры, которые позволяет отслеживать электроника. При помощи бортового компьютера на ВАЗ-2115 также можно проверить состояние всех датчиков инжекторной системы впрыска. Причём в инструкции по эксплуатации прибора обязательно содержится информация о том, какой код ошибки соответствует неисправности того или иного датчика.

Установив такой маршрутный компьютер на свой автомобиль, вы сможете избавиться от посещений автомастерских при первом же загорании лампы CHECK ENGINE. Каждый раз, включая зажигание, вы перед глазами видите все ошибки, которые присутствуют в системах автомобиля. При необходимости можете стереть их.

Какие на ВАЗ-2115 можно установить компьютеры

В продаже можно встретить самые разные модели бортовых компьютеров для отечественных автомобилей.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Самое главное, чтобы они работали с электронными блоками управления, устанавливаемыми на автомобили ВАЗ. На маршрутных компьютерах не стоит экономить, так как дорогие приборы смогут обеспечить тщательную диагностику автомобиля, своевременно предупредят вас о неисправностях. У них намного выше срок службы, функционал побольше, нежели у дешевых вариантов.

В продаже можно встретить также бортовые компьютеры, которые устанавливаются вместо комбинации приборов. Они намного удобнее, так как вся информация о работе систем автомобиля находится перед глазами у водителя.

Типичные ошибки бортовых компьютеров

Чтобы проверить бортовой компьютер на ВАЗ-2115, необходимо полностью обнулить суточный пробег на приборной панели и выключить зажигание. После этого необходимо нажать кнопку, которая находится возле рычага включения стеклоочистителя. При этом на дисплее показывается версия прошивки и коды ошибок, если они имеются:

  1. В том случае, если в бортовой сети слишком высокое напряжение, появится код “2”.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция
  2. При неисправности датчика, указывающего уровень топлива, будет высвечиваться код “3”.
  3. При выходе из строя датчика температуры охлаждающей жидкости высветится код “4”.
  4. При наличии неисправности в датчике температуры, установленном снаружи автомобиля, появится ошибка с кодом “5”.
  5. При перегреве двигателя бортовой компьютер на ВАЗ-2115 выдаст ошибку “6”.
  6. При снижении давления масла ниже минимального значения появится ошибка “7”.
  7. Недостаточный уровень жидкости в тормозной системе — ошибка с кодом “8”.
  8. При низком заряде батареи появится код “9”.

Какие ошибки появляются чаще всего?

Чаще всего появляются ошибки с номерами “4”, “6”, “8”. Первая появляется тогда, когда двигатель недостаточно прогрет. Ошибка бортового компьютера ВАЗ-2115 с кодом “6” появляется при движении в городском режиме, когда перегревается двигатель, а также при поломках в системе охлаждения. Чтобы сбросить эти ошибки, необходимо несколько секунд удерживать кнопку, которой сбрасывается суточный пробег автомобиля.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Особенности подключения бортового компьютера

Прежде чем произвести подключение бортового компьютера на ВАЗ-2115, необходимо определиться с тем, какие вам необходимы функции. Обязательно сопоставьте характеристики автомобиля и возможности бортового компьютера. Если у вас нет никаких «наворотов» на автомобиле, то приобретать дорогие и сложные системы нет смысла.

Определитесь с местом установки дисплея системы, а также центрального блока. Лучше всего устанавливать прибор в центральной консоли, если в ней имеется место. Если его там нет, то допускается монтаж на верхней части приборной панели. Смотреться это будет не очень красиво, поэтому лучше выделить место в центральной консоли, ведь удобство пользования прибором играет большую роль.

Но если у вас маршрутный компьютер в виде комбинации приборов, место его установки уже определено. Все провода подключения обязательно нужно проводить в специальных трубках, они защитят их от негативного влияния внешней среды.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Подключение электропроводки производится только после того, как будет установлен блок на автомобиле.

Подключение компьютера к системам автомобиля

Перед тем как настроить бортовой компьютер ВАЗ-2115, его необходимо подключить к электропроводке. Все данные этот прибор получает от диагностического разъема. Вам потребуется от контакта К-линии разъёма OBDII провести провод к бортовому компьютеру. Желательно для подключения использовать евроразъемы, но если таких нет, то можно и наконечники типа “папа” и “мама”, обернутые в термоусадочную изоляцию.

Демонтаж бортового компьютера

Если установлен неисправный или устаревший бортовой компьютер на ВАЗ-2115, инструкция по его демонтажу выглядит следующим образом:

  1. Отключаете от аккумулятора минусовую клемму.
  2. Снимаете с автомагнитолы внешнюю панель.
  3. Извлекаете корпус автомагнитолы, отключив от неё провода.
  4. В отверстие необходимо запустить руку, чтобы ослабить крепление корпуса бортового компьютера.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция
  5. Теперь можно снять прибор и отсоединить от него провода.

После необходимо установить новый бортовой компьютер либо же заглушку в центральную консоль. Магнитофон можно подключить и установить на родное место. Настройки новый компьютер практически не требует.

Единственное, что нужно, – это откалибровать датчик уровня бензина в баке. Для этого опустошаете полностью бак, устанавливаете на маршрутном компьютере значение «0» и заливаете по 3 литра топлива до заполнения. По окончании бортовой компьютер сам сохранит данные и перейдет в режим ожидания. Вот как подключить бортовой компьютер на ВАЗ-2115 своими руками. Аналогично работы проводятся и при монтаже приборов на других инжекторных автомобилях.

Как установить и настроить бортовой компьютер на автомобиль ВАЗ 2115 своими руками?

Работа автомобильного двигателя, как известно, зависит от работоспособности и состояния многих механизмов и датчиков. А для обеспечения их синхронной работы, что дает возможность мотору работать в наиболее оптимальном режиме, следить бортовой компьютер (БК).Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Что такое БК, каково его назначение и как установить компьютер бортовой на ВАЗ 2115 — ответы на эти вопросы вы найдете ниже.

Характеристика БК

Практически все современные авто оснащаются этими устройствами. В результате весомых преимуществ, которые дает установка БК, к установке этого девайса прибегают многие отечественные автомобилисты, машины которых компьютерами не оборудованы.

Назначение

Штатный БК для «Пятнашки» используется для:

  • выдачи информации о работе и состоянии основных агрегатов на приборную панель;
  • передаче данных о работе тех или иных узлов в режиме реального времени;
  • выведения информации о маршрутных параметрах;
  • при необходимости с помощью этого устройства можно проверить состояние силового агрегата с дальнейшим выводом комбинаций ошибок, которые присутствуют в его работе.

Основные параметры

Вкратце об основных параметрах работы компьютера:

  1. Устройство демонстрирует скорость, с которой движется автомобиль.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Также с его помощью можно определить остаток горючего в баке и время в пути на определенном отрезке.
  2. БК демонстрирует количество оборотов вращения двигателя.
  3. Благодаря этому девайсу водитель всегда может знать о состоянии температурного режима в салоне, а также о температуре мотора.
  4. Устройство определяет расход топлива на определенном участке, пройденный километраж, а также количество километров, которые автомобиль сможет пройти на оставшемся горючем.
  5. Также девайс позволяет определить уровень напряжения, присутствующего в работе бортовой сети автомобиля.
  6. Положение дроссельной заслонки.
  7. Как сказано выше, с помощью БК штат можно определить возможные неисправности, присутствующие в работе силового агрегата.
  8. Еще один параметр, определяющийся компьютером — цикличность циркуляции воздушного потока.
  9. Средняя скорость транспортного средства.
  10. Данные о времени, когда нужно будет произвести следующее ТО машины.
  11. Информацию о необходимости изменения тех или иных параметров в работе различных узлов авто.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция
  12. В зависимости от модели и занесенных в ее память данных, девайс может рассчитать время, когда в следующий раз автовладельцу придется платить за страховку.
  13. Различные данные из органайзера.

Возможные неисправности

Для начала рассмотрим признаки поломки БК:

  1. Нет сигналов о работе системы зажигания, впрыска или от других исполнительных элементов.
  2. Нет реакции на работу кислородного контроллера, ДТОЖ, датчика дросселя и т.д.
  3. Нет связи с диагностическим оборудованием.
  4. Наличие повреждений физического характера — перегоревшие радиоэлементы, повреждения проводников или корпуса и т.д (автор видео — Павел Мялик).

Что касается причин, то их может быть множество:

  1. Некорректная работа или наличие неисправностей в работе высоковольтной составляющей системы зажигания. Проблема может заключаться в работе катушки, высоковольтных кабелей либо трамблера.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция
  2. Попадание влаги на блок управления.
  3. Неправильное «прикуривание» авто при севшем аккумуляторе — от автомобиля с работающим мотором.
  4. Допущение ошибок в ходе ремонта электрической части или при установке противоугонной системы.
  5. Еще одна причина, по которой мог выйти из строя БК — это перепутывание полярности при подключении АКБ, то есть плюс подключен к минусу, а минус — к плюсу.
  6. Включение стартерного узла при отключенной силовой шине.
  7. Если проводились сварочные работы кузова авто, то причиной может служить электрод, попавший на проводку либо датчики авто.

Ошибки и их расшифровка

Основные обозначения ошибок:

  • 2 — напряжение в электросети авто слишком высокое;
  • 3 — появились неполадки в работе топливного индикатора;
  • 4 — произошло нарушение температурного режима двигателя;
  • 6 — мотор перегрелся, авто следует остановить;
  • 7 — слишком низкий уровень давления моторной жидкости в системе смазки;
  • 8 — произошли неполадки в работе тормозной системы;
  • 9 — разрядилась аккумуляторная батарея.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Руководство по подключению своими руками

Краткая инструкция по установке и подключению бортового компьютера:

  1. В первую очередь необходимо обесточить электросеть транспортного средства, это обязательно, поскольку в противном случае в ходе подключения может произойти короткое замыкание. Для обесточивания сети отключите аккумуляторную батарею.
  2. Сначала демонтируйте автомобильную магнитолу, а затем — центральную консоль. За консолью вы увидите место для установки БК, оно предусмотрено производителем. К этому месту подведена вся необходимая проводка.
  3. Далее, демонтируйте заглушку — сделав это, вы сможете увидеть жгут с проводкой, а также разъем. Вам необходимо подключить все необходимые штекеры к БК. В частности, речь идет о проводе питания от бортовой сети, питании при активации зажигания для пуска БК, питании от габаритного освещения, массе, а также контроллере уровня горючего. Также следует подключить и диагностическую линию, если вы этого не сделаете, то девайс не сможет диагностировать ошибки и выдавать их на дисплей.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Кроме того, после подключения девайс необходимо надежно зафиксировать. Это также важно, поскольку при некачественном креплении БК будет подвержен вибрациям, возникающим в процессе движения, а это, в свою очередь, может привести к его поломке.
  4. Установите на место центральную консоль с магнитолой. На этом процедуру монтажа можно считать оконченной. Теперь вам остается только настроить БК в соответствии с инструкцией по эксплуатации и протестировать его (автор видео — канал flestery).

Демонтаж

Демонтаж устройства осуществляется по похожему принципу:

  1. Сначала нужно обесточить бортовую сеть, для этого отсоединяются клеммы от АКБ.
  2. Затем производится демонтаж центральной консоли вместе с аудиосистемой.
  3. Через появившееся окно нужно будет отключить провода питания от компьютера.
  4. Далее, девайс демонтируется, а центральная консоль с автомагнитолой устанавливается на место.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

Что касается конкретно настройки, то эта процедура будет отличаться в зависимости от вида и модели БК. Современный автомобильный рынок предлагает потребителям различные виды БК, отличающиеся между собой по стоимости и функционалу, а также производителю. Соответственно, из-за этого и принцип настройки девайса может быть разным. Для правильной настройки компьютера следует внимательно изучить инструкцию по эксплуатации, в ней будут указаны все основные моменты этого процесса.

Цена вопроса

Видео «Подробный обзор и особенности установки БК на ВАЗ 2115»

В ролике ниже представлен подробный обзор БК для ВАЗ 2115, а также описания нюансов, касающихся установки и дальнейшего использования устройства (автор видео — канал ПРО ВСЁ).

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115

В продолжении темы об установке бортовых компьютеров на автомобили ВАЗ, предлагаем владельцам ВАЗ 2109 и ВАЗ 2115, которые имеют электронную систему впрыска, установить на свой автомобиль штатный компьютер.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Обо всех преимуществах этого устройства и о том, как определится с его выбором, предлагаем прочесть эту статью. Ну а если вы уже приобрели маршрутный компьютер, тогда предлагаем подробное руководство по его установке на ВАЗ 2109.

Где установить бортовой компьютер ВАЗ 2109, ВАЗ 2115

Как известно автомобили ВАЗ 2109, ВАЗ 2115 укомплектовывались обычной (высокой) панелью и европанелью. Оба варианта имеют место для установки бортового компьютера. На представленных фото вы можете увидеть эти места, они, как правило, закрыты заглушкой.

Для примера будем использовать маршрутный компьютер Multitronics X140 ( подробней о назначении и функциях ). Суть подключения его на ВАЗ 2109, ВАЗ 2115 сводится к следующему.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 с разъемом для подключения

    Подключаем К-линию прибора с помощью белого длинного провода в гнездо М диагностического разъема ЕВРО 2, либо в разъем ЕВРО 3 в ячейку 7, при этом изменив клемму на 1.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция 5 мм, которая идет в комплекте.

. ВНИМАНИЕ. БЕЗ ПОДКЛЮЧЕНИЯ К К-ЛИНИИ ПРИБОР ФУНКЦИОНИРОВАТБ НЕ БУДЕТ.

  • Другой конец белого провода клемму 2.8 мм необходимо подсоединить к колодке маршрутного компьютера пустой ячейки 2.
  • Имобилизатор обычно находится вблизи замка зажигания и к нему подходят провода от контактного устройства имобипизатора.
  • Если иммобилизатор отсутствует значит колодка иммобилизатора будет пустая. В этом случае нужно установить перемычку между 9 и 18 контактами разъема иммобилизатора.
  • Подключаем датчик внешней температуры бортового компьютера

    1. Провод с датчиком температуры необходимо разместить внутри переднего или заднего бампера в таком месте, чтобы исключит попадание на его поверхность влаги, грязи и от нагретых двигателем теплых потоков воздуха

    Если в автомобиле уже установлен датчика внешней температуры тогда рекомендуется разместить датчик температуры БК внутри салона (под рулевой колонкой) для измерения температуры внутри салона.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция

    После выполнения всех подключений устанавливаем бортовой компьютер, в штатное место предварительно сняв заглушку.

    Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 без разъема для подключения.

    Если ваш автомобиль не имеет штатного разъема для подключения бортового компьютера ВАЗ, следует использовать колодку переходника из комплекта поставки устройства.

    Подключения бортового компьютера к датчику уровня топлива (ДУТ)

    Для подключения к ДУТ для автомобилей ВАЗ 2109, ВАЗ 2115 с высокой панелью снимите козырек комбинации приборов и открутите винты крепления комбинации.

    1. Протяните зеленый провод от клеммы №8 переходника разъема БК из комплекта прибора к комбинации приборов.
    2. Зачистите приблизительно 7 мм провода розового цвета с красной полосой, подходящего к 11 контакту белой 13-клеммной колодки комбинации приборов.
  • Надежно соедините методом скрутки провод, маркированный зеленой скруткой с зачищенным участком, и изолируйте место соединения.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция
  • Подключение к ДУТ в автомобилях с высокой панелью, возможно, выполнить также в месте прокладки жгута под педалями, к проводу розового цвета, который идет от ДУТ к монтажному блоку.
  • Подключение к К-линии

    1. Клемму “папа” одиночного белого длинного провода из комплекта соединительных проводов воткните в гнездо “М” колодки диагностики ЕВРО 2, или, заменив клемму на более узкую “штырь 1,5 мм” из комплекта прибора, вставьте в гнездо “7” колодки диагностики ЕВРО 3.
    2. Противоположный конец белого провода – клемму “мама 2,8 мм” вставьте в контакт №2 переходника разъема БК.

    И в заключение напомним, что все работы связанные с электропроводкой необходимо проводить при отключенной аккумуляторной батареи.

    Как Пользоваться Бортовым Компьютером На Ваз 2115

    Автореферат о работе бортпроводника ВАЗ-2115

    Автомобили российского производства оборудованы компьютер. Первый бортовой компьютер появился на ВАЗ-2114.Как установить бортовой компьютер: Как установить бортовой компьютер своими руками, установка бортового компьютера инструкция Проще говоря, бортовой компьютер можно считать своеобразной электронной ссылкой на состояние автомобиля. Как использовать бортовой компьютер на ВАЗе, как использовать бортовой компьютер. Невозможно точно ответить на вопросы — какие пружины самые лучшие для ВАЗа — ведь все зависит от их предназначения, которое. Водителю это нужно для того, чтобы понять состояние своего автомобиля и проблемы.

    Первые бортовые компьютеры на отечественных автомобилях выполняли следующие функции:

    1. Контроль количества топлива, налил в бак.
    2. Примерный расчет расстояния, которое может пройти топливо, оставшееся в баке.
    3. Отслеживание температуры охлаждающей жидкости в двигателе и предотвращение его перегрева.

    Современный бортовой компьютер на ВАЗ-2115 предназначен для:

    • Передача информации о показателях «онлайн»;
    • отображать информацию в приборной панели;
    • отображение параметров маршрута, таких как текущий расход топлива, время в пути, количество пройденных километров и т. д .;
    • диагностика состояния двигателя с последующим отображением ошибок на экране бортовой компьютер.

    Кроме того, в зависимости от оснащения транспортного средства на его бортовой компьютер может быть передана следующая информация:

    • информация о времени следующего технического обслуживания автомобиля;
    • информация о необходимости настройки определенных функций автомобиля;
    • предупреждение о необходимости продолжения страхового полиса;
    • информация от организатора;
    • параметры, по которым вентилятор автоматически включается в системе охлаждения.

    Как работает бортовой компьютер

    Машины типа ВАЗ-2109 были оснащены устройствами, которые действовали как маршрутизаторы. Напомним, что это были карбюраторные машины. Где установить ВАЗ 2109, бортовой компьютер ВАЗ 2115. Как и ВАЗ 2109, ВАЗ 2115 р. А вот ВАЗ-2114 и 2115 они начали оснащать их насадочными силовыми установками, что требовало использования совершенно разных устройств.

    Поэтому основные функции бортовой компьютер Эти машины обеспечивают диагностику и контроль практически всех систем автомобиля.

    Как это устроено бортовой компьютер на ВАЗ-2115 работает следующим образом:

    • прием сигналов через блок управления, их дальнейшая обработка и выдача необходимой информации на дисплей компьютера;
    • возможность внесения некоторых корректировок;
    • обработка сигналов, полученных от систем, не контролируемых контроллером. Самодельный механический нагнетатель на ВАЗ. установить на мотор Как установить. Если в автомобиле возникает аварийная ситуация, на экране компьютера появляется звуковой сигнал, и на экране компьютера появляются сообщения об ошибках.

    Краткое руководство по бортовому компьютеру

    Покупка автомобиля ВАЗ2115, В комплекте с ним вы получите инструкцию по эксплуатации бортового компьютера. Подробно описывается, как действовать в разных ситуациях. Как пользоваться бортовым компьютером ВАЗ 2114. Ошибка датчика фазы на ВАЗ 2114; В качестве. Вы узнаете, как правильно прогреть моторный отсек ВАЗ 2109 на зиму. А теперь пришло время поговорить об использовании бортового компьютера на ВАЗ-2115. Тебе нужно:

    Бортовой компьютер 2114

    Обзор персонала бортовые компьютерные вазы 2113. 2115 Ценность чтения путевого компьютера Как сбросить.

    2114 Настройка бортового компьютера и как отключить список (зуммер)

    Полный день Бортовой компьютер 2114 Настройки и как отключить писк (зуммер) Обзор и настройка стандартной платы.

    • изучать инструкции при включенном бортовом информационном табло. Как поменять задние опоры на ВАЗ 2110, 2112:. Такое действие необходимо, если БК наделен множеством различных функций, которые не могут быть выполнены независимо;
    • наибольшее внимание должно быть уделено выдавать символы и значки, соответствующие бригадам скорой помощи;
    • Эксплуатация бортового компьютера ВАЗ2115 это контролируется специальной панелью кнопок. Мы занимаемся выравниванием колес на ВАЗе. Как сделать выравнивание колес самостоятельно и возможно ли это? Так. Понимание того, какие функции выполняет кнопка, облегчит управление БК.

    Вам не нужно изучать все виды кодов ошибок. Лучше всего просто найти символы всех ошибок в Интернете, где они, кстати, находятся в свободном доступе, распечатать их на листе бумаги и все время носить с собой в машине. Как пользоваться инструкцией на бортовом компьютере. И когда вы видите код ошибки той или иной ошибки на информационной панели вашего компьютера, вам не понадобится много времени, чтобы понять, что это значит, вам достаточно взглянуть на ранее напечатанный список.

    Кстати, часто бывает так, что бортовой компьютер подает сигнал опасности абсолютно необоснованно. Это может быть связано с процессором бортового компьютера или неисправным датчиком. как снять евро руль на ваз 2112. который они сейчас поставили на газель-бизнес и какой дизельный двигатель. Помните, никто не застрахован от электронных ошибок. Однако в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает вполне корректно.

    Предлагаем вашему вниманию наиболее распространенные коды ошибок с их интерпретацией:

    • 2 — превышение напряжения бортовой сети;
    • 3 — датчик уровня топлива не работает должным образом;
    • 4 — неисправный датчик, отвечающий за температурное состояние двигателя;
    • 5 — датчик температуры воздуха передает предупреждающие сигналы снаружи;
    • 6 — перегрев двигателя;
    • 7 — в системе смазки автомобиля наблюдается очень низкое давление;
    • 8 — обнаружены некоторые проблемы в тормозной системе;
    • 9 — низкий заряд батареи.

    Если во время движения на бортовом компьютере автомобиля появляются цифры 4, 6 или 8, он должен немедленно остановиться, устранить проблему и продолжить движение после этого. Но после этого вам нужно перезагрузить процессор. Вы можете устранить ошибку, просто нажав на кнопку ежедневного запуска в течение нескольких секунд.

    Что делать, если бортовой компьютер перестает работать на ВАЗ-2115

    Иногда случается, что, когда автомобиль полностью функционирует, бортовой компьютер полностью отказывается работать. Что делать в этом случае?

    Конечно, вы можете попытаться решить проблему самостоятельно. вот 2113-2115 с бортовым компьютером должен обеспечить ВАЗ-2114. Как заменить насос на ВАЗ 2109 Когда можно было снять насос, как его заменить. Потому что ECU включен. Но все же намного лучше, если это сделает настоящий эксперт. Именно он может достоверно определить причину неисправности устройства.

    Но прежде чем идти в сервисный центр, первое, что нужно сделать, это проверить предохранитель F3, который может просто взорваться. Как заменить сайлентблоки на ВАЗ 2109. Зайдите на наш сайт и найдите много полезной информации, в том числе статью о том, как заменить моторное масло на ВАЗ 2115 и какую смазку выбрать. Он установлен в силовой цепи процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер и продолжает показывать никаких признаков жизни, вы также можете проверить разъемы для подключения к нему. Мы повторяем, что если вы не электрик и не очень разбираетесь в электронике, эту задачу следует поручить профессионалу.

    Помните, что любая неисправность, показанная бортовым компьютером, может быть исправлена, а также неисправность самого бортового компьютера. Но, как говорится, лучше предотвратить проблему, чем решить ее позже. Поэтому каждый автомобиль должен содержаться в хорошем состоянии, проходить своевременный осмотр и заменять неисправные детали. Внимательно кто знает, сколько топлива в том, как подключить тахометр к ВАЗ 2101. Помимо прочего, лучше не допускать разрушения деталей, а заменять их по мере износа. Только в этом случае автомобиль будет технически безопасным, и во время поездки не будет чрезвычайной ситуации из-за неправильного использования автомобиля.

    Производительность вашего автомобиля является гарантией безопасности как водителя, так и пассажиров.

    Источники:

    http://www.syl.ru/article/343799/bortovoy-kompyuter-na-vaz–instruktsiya-podklyuchenie

    http://avtozam.com/vaz/2115/ustanovka-i-nastrojka-bortovogo-kompyutera/

    http://remontauto-vaz.ru/page/podkljuchenie-bortovogo-kompjutera-na-vaz-2109-vaz-2115

    Как Пользоваться Бортовым Компьютером На Ваз 2115

    http://zet-avto.ru/remont-avto/Skoda/kvalifitsirovannaya-zamena-stupitsy-shkoda-oktaviya-a5-i-eye-zadnego-podshipnika/

    Инструкции по обновлению

    для 18-кнопочного бортового компьютера BMW E36 3-й серии — German Audio Tech

    ИНСТРУКЦИЯ ПО ОБНОВЛЕНИЮ BMW E36 OBC

    Ниже приводится руководство по установке обновленного 18-кнопочного бортового компьютера Siemens (OBC) на автомобили BMW 3-й серии и M3 1992-1999 годов.

    Необходимые детали:

    • (1) E36 18-кнопочный бортовой компьютер
    • (2) Отводы жгута проводов (черно-белые)
    • (1) Шпиндель из проволоки 22 калибра
    • Быстроразъемные соединения или зажимы для проводов.

    Ссылки на инструкции

    Учебное пособие по обновлению E36 Джереми Рейны

    Руководство по запчастям Pelican

    Детали доступны здесь, на eBay

    Процесс установки

    Я успешно заменил свой 11-кнопочный OBC на 18-кнопочный в своем 98 M3, и это было не так сложно. Все функции работают, в том числе и скрытые. Любой со средними механическими навыками может завершить это преобразование; Я даю ему гаечный ключ на два 1/2 из пяти уровней сложности.Намного быстрее и немного проще, чем устанавливать датчики VDO. Я идиот, так что это не могло быть так сложно. Особого признания заслуживает «BiMmEr JoN», который сделал исходный пост OBC Conversion на Bimmerforums (http://www.bimmerforums.com/forum/s…c%2A+conversion) и чье сотрудничество сделало возможной мою модернизацию.

    Конверсия специально не нацелена только на ранние E36. Фактически, некоторые функции OBC не будут работать на E36 до 94, потому что они не имеют системы безопасности типа ZKE.18-кнопочный OBC был опцией для всех летних E36, которые запрашивали большинство, но не все покупатели. Конверсия нацелена на BMW, у которых не было такой возможности.

    Я хотел полный OBC, когда покупал M3. Когда я наконец нашел использованный, который не был разбит, я был очень разочарован тем, что в нем были только улучшенные часы OBC. Что я могу сказать? Обожаю гаджеты. Когда я начал исследовать возможность преобразования полного OBC в свой Bimmer, все, что я читал, говорило либо: «замена невозможна, купите автомобиль с установленным устройством», либо «вы можете модернизировать 18-кнопочный OBC, но он Вам потребуется разобрать внутреннюю часть, установить датчики и проложить длинные отрезки проводов…это не стоит хлопот «. Неправильно! Неправильно! Неправильно! Вот как я это сделал.

    Во-первых, я должен отметить несколько заявлений об отказе от ответственности:

    1. Эта процедура сработала на моем 98 М3. Нет гарантии, что он будет работать на вашем BMW. В руководстве Bentley указаны две схемы E36 OBC: 1992–1997 (не 318ti) и 1998 (не 318ti). Диаграмма 1992-1997 годов немного отличается. Кроме того, ZKE IV не был доступен до 1994 года. Однако вы можете изменить эти инструкции, чтобы они работали на вашем автомобиле.

    2. В интересах краткости предполагаю, что вы знаете или сможете получить инструкции по удалению:

    1. OBC
    2. ДОПОЛНИТЕЛЬНО: Подушка безопасности и рулевое колесо (вы можете серьезно пораниться, если не соблюдаете правила техники безопасности) ВАМ НЕ НУЖНО ПРОВОДИТЬ ПОВОРОТ ДЛЯ ПОВОРОТА СИГНАЛА!
    3. Комбинация приборов
    4. Перчаточный ящик

    Я также предполагаю, что вы сможете выяснить некоторые подпроцедуры, которые я не буду упоминать, но которые должны быть очевидными.

    Как «БиМмер JoN» отметил в своем посте, вам понадобится рабочий 18-кнопочный OBC и белый разъем X1071, которого нет у 11-кнопочного OBC. Также приобретите переключатель сигнала поворота контроллера OBC, если вы хотите управлять с его помощью OBC. Я заказал свой OBC и коннекторы на складе импортной утилизации по телефону. Я настоятельно рекомендую вам использовать руководство Bentley. Несмотря на то, что некоторые электрические схемы не идеальны, они многократно окупаются за счет экономии времени.

    Вы должны быть знакомы с соглашениями об именах разъемов, используемых в этой модернизации.Новый OBC использует два разъема. Черный разъем называется X1070. Это тот разъем, который использовался в старом 11-кнопочном OBC. Белый разъем называется X1071. Это новый разъем, который у вас должен был быть с вашим новым OBC. Комбинация приборов имеет два разъема. Белый разъем называется X16, а синий разъем называется X17.

    Это шаги для дооснащения OBC. Это не обязательно должно быть в этом порядке. См. Прилагаемую схему с надписью «Схема подключения дооснащения 18-кнопочного OBC».

    1. Снимите старый OBC, рулевое колесо, комбинацию приборов и приборную панель.
    2. Снимите два разъема с задней части комбинации приборов.
    3. Вставьте новый провод в бело-серый (БЕЛЫЙ / СЕРЫЙ) провод на контакте 10 разъема X17 и протяните его к бело-серому проводу, выходящему из контакта 9 X1071.
    4. Вставьте новый провод в бело-фиолетовый (WHT / VIO) провод на X16 и протяните его к бело-фиолетовому проводу, выходящему из контакта 5 X1071. Вставьте новый провод в бело-желтый (БЕЛЫЙ / ЖЕЛТЫЙ) провод на X16 и подключите его к бело-желтому проводу, выходящему из контакта 7 X1071.
    5. Снимите крышку разъема X16, чтобы открыть металлические штыри разъема. Вы должны придумать способ установить новый штифт в свободный слот штифта 21. Я пошел в местный дилерский центр BMW и просмотрел их разъемы, пока не нашел штекерный разъем, который я мог бы модифицировать для работы. Я надел новый провод на штырь и вставил штифт в свободный слот штыря 21 в разъеме X16. Затем я подключил этот новый провод к бело-черному проводу, выходящему из контакта 6 X1071.
    6. Найдите модуль управления ZKE IV за перчаточным ящиком.Руководство Bentley поможет вам найти его. Изготовьте штифт, который войдет в свободный штифт 15 этого разъема. Я изготовил этот штифт из синего стыкового соединителя. Подключите новый провод от контакта 15 ZKE IV к черно-зеленому (BLK / GRN) проводу, выходящему из контакта 1 X1071.
    7. Установить подрулевой переключатель указателя поворота. Вставьте коричневый / красный провод нового переключателя указателя поворота и подключите его к коричневому / красному проводу контакта 4 X1071.
    8. Вставьте коричневый (BRN) провод, идущий от контакта 17 разъема X1070, и подключите его к коричневому проводу контакта 13 разъема X1071.
    9. Вставьте красно-желтый (КРАСНЫЙ / ЖЕЛТЫЙ) провод контакта 18 X1070 и подключите его к красно-желтому проводу контакта 8 X1071.
    10. Сложите все вместе. Подключите два разъема к новому OBC. Скрестите пальцы, все должно работать.

    Что делают все новые провода? Я не уверен, но, основываясь на моем обзоре диаграмм Bentley, мои догадки приводятся ниже. Возможно, это поможет устранить неисправность при модернизации, которая не работает.Но, как я уже сказал, я идиот, так что доверьтесь своему суждению и хорошей электрической схеме.

    • Белый / серый провод: соединяет OBC с датчиком спидометра
    • Белый / фиолетовый и белый / желтый провода: подключает OBC к системе передачи данных. Эта система объединяет большинство электронных блоков, таких как ABS, круиз-контроль, EWS, ZKE, DME, OBC и т. Д.
    • Белый / черный провод: соединяет OBC с манометром
    • Черный / зеленый: подключает OBC к устройству защиты от кражи AWS.
    • Коричневый / Красный: заземление OBC для отображения меню, активированного переключателем указателя поворота
    • Коричневый: Земля
    • Красный / Желтый: Мощность

    Удачи! И не слушайте людей, которые говорят, что это невозможно.Они не знают, о чем говорят.

    По данным Pelican Parts.com

    1991 BMW 318i E30 M42 Бортовой компьютер (OBC) Дооснащение Майклом Пинкоттом

    318i Модификация —
    Модернизация OBC

    Миниатюрный бортовой компьютер, который шел с моим 318i, жалок. В нем указаны только дата / время и температура. Полнофункциональный OBC имеет гораздо больше функций, включая диапазон, MPG, таймер, сигнал ограничения скорости, функцию кода и многое другое.Я всегда завидовал автомобилям с полной OBC. Что еще хуже, у моего мини-OBC есть проблема, из-за которой он случайно перестает правильно работать. Персонажи на экране начинают сходить с ума, и это похоже на последовательность самоуничтожения Хищника после того, как Арнольд уронил на него дерево.

    Я начну с того, что скажу, что у Мэтта Роадса есть отличная статья о том, как выполнять эту процедуру, и она включает все номера деталей. Я просто выплюну большую часть информации, которую он сказал, и добавлю свои установочные фотографии.

    Ниже приведен список всех частей системы OBC:

    Запчасть BMW

    Номер детали BMW

    OBC Блок управления 65 81 1 386 867
    Световая панель OBC 65 81 1 375 461
    Верхний жгут проводов 61 12 1 385 794
    Кодирующий штекер См. Таблицу ниже
    Подрулевой переключатель с регулятором OBC
    -Автомобили с подушкой безопасности
    -Автомобили без подушек безопасности

    61 31 1 375 190
    61 31 1 377 966
    Блок реле 65 81 1 373 726
    Винт 07 11 9 9 16 973 (2 шт.)
    Нижний жгут проводов 61 12 1 386 982
    Звуковой сигнал тревоги 61 33 1 379 090
    Жгут проводов звукового сигнала 61 21 1 380 016

    Большая часть вышеперечисленного оборудования доступна на eBay.Там я купил все свое оборудование OBC. Будьте осторожны с eBay, потому что многие продавцы, как правило, игнорируют различия в моделях года и говорят, что любая подушка будет работать в любой машине. Это в некоторой степени верно, но не идеально. Например, если у вас есть автомобиль, оборудованный подушкой безопасности, и вы приобрели подрулевой рычаг от более старой E30, размеры подрулевых переключателей будут другими, и он будет казаться слишком далеким.

    Не все детали необходимы. Блок реле, винты, нижний жгут проводов, звуковой сигнал и жгут проводов звукового сигнала — все это необходимо, если вы хотите использовать функцию кода на OBC.Функция кода отключает автомобиль, пока вы не введете код в OBC. У меня есть эта функция на моем E36 M3, и я никогда ею не пользовался, поэтому решил пропустить хлопоты, необходимые для ее установки.

    Я также не считаю, что подрулевой переключатель абсолютно необходим. Поворотные рычаги с включенным OBC позволяют вам нажимать рычаг на рулевую колонку, и он циклически повторяет OBC во всех режимах OBC. Думаю, это того стоит, так как заменить подрулевой рычаг не так уж и сложно.

    Перед установкой нового OBC убедитесь, что у вас есть правильный плагин кодирования в OBC.Кодирующая заглушка расположена на задней панели OBC и сообщает компьютеру важные сведения о вашем автомобиле, бензобаке и двигателе. Ниже приведен список различных заглушек для кодирования. Большинство OBC для продажи от 325i / is / e / es, поэтому ваш OBC, вероятно, будет поставляться с плагином кодирования для этого конкретного двигателя. Жизнь сложнее, если у вас 318, 320 или 323.

    Модель автомобиля

    Годы

    Двигатель

    Номер детали BMW

    318 с 1982 по 9/1985 M10B18 65 81 1 375 816
    320 с 1983 по 9/1987 M20B20 65 81 1 376 032
    9/1987 по 65 81 1 385 939
    с дополнительным топливным баком 65 81 1 376 033 или
    65 81 1 381 319
    323 с 1983 по 9/1987 M20B23 65 81 1 376 032
    325i 9/1987 по M20B25 65 81 1 385 941
    325e с 1983 по 09/1986 M20B27 65 81 1 373 698
    10/1986 по 65 81 1 381 795
    с дополнительным топливным баком 65 81 1 381 320
    318i / это с 1989 по 09/1991 М42 65 81 1 394 111
    M3 9/1987 по S14 65 81 1 380 891

    Мэтт отмечает, что кодирующая заглушка для M10B10 может быть неточной, потому что кодовая заглушка была разработана для M10B10, который использовался в E28 518i, у которого был топливный бак на 70 л, в отличие от бака на 55 л в раннем E30 318i.Также нет заглушки для мотора М40 или каких-либо дизельных моторов.

    Учитывая, что 1991 US 318i или 318is не поставлялись с опцией полного OBC, мне пришлось купить новую заглушку для кодирования. Компания Bavarian Autosport смогла получить его для меня, но это заняло несколько недель, так как это был специальный заказ.

    Прежде чем мы начнем, вот таблица соединений верхнего жгута проводов:

    Цвет разъема

    Количество выводов

    Цвета проводов

    Подключается к:

    Зеленый? OBC
    Желтый 20 Комбинация приборов
    Белый 2 Синий и коричневый Датчик наружной температуры
    Черный 4 Дверной звонок
    Синий 1 Черный Поворотный рычаг OBC
    2 x Белый 3 Соединить вместе
    Белый 2 Зеленый и зеленый / красный Нет подключения
    Белый 1 Желтый Нет подключения

    Приступим к модернизации! Помните, что мой 318i 1991 года может немного отличаться от вашей машины.

    Щелкните эскизы, чтобы увеличить изображения.


    Сложность:
    2,5 / 5

    Заявление об ограничении ответственности: Я не профессиональный механик. Информация эту страницу следует использовать на свой страх и риск и по своему усмотрению. Разные модели и годы выпуска могут отличаться от моей 318i 1991 года. Читать: Если Вы облажались, следуя моим инструкциям, извините.Разве это не грустно что в этом сумасшедшем мире вы должны заявить об отказе от ответственности страница в Интернете?

    Что такое OBDII? История бортовой диагностики

    Возможно, вы встречали термины «OBD» или «OBDII», когда читали о подключенных транспортных средствах и устройстве Geotab GO. Эти функции являются частью бортовых компьютеров автомобиля и о них мало кто знает. Прочтите этот пост, чтобы ознакомиться с обзором OBDII и графиком его развития.

    См. Также:
    История спутников GPS и коммерческого GPS-слежения
    Geotab GO сохранил мой отпуск на автофургоне

    Что такое OBD (бортовая диагностика)?

    Бортовая диагностика (OBD) относится к автомобильной электронной системе, которая обеспечивает самодиагностику автомобиля и возможность составления отчетов для специалистов по ремонту.OBD дает техническим специалистам доступ к информации о подсистеме с целью мониторинга производительности и анализа потребностей в ремонте.

    OBD — это стандартный протокол, используемый в большинстве легковых автомобилей для получения диагностической информации. Информация генерируется блоками управления двигателем (ЭБУ или модулями управления двигателем) в автомобиле. Они похожи на мозг автомобиля или компьютеры.

    Почему OBD так важна?

    OBD — важная часть телематики и управления автопарком, позволяющая измерять и управлять состоянием транспортного средства и вождением.

    Благодаря OBD автопарки могут:

    • отслеживать тенденции износа и видеть, какие детали автомобиля изнашиваются быстрее других
    • мгновенно диагностировать проблемы автомобиля до того, как они возникнут, поддерживая упреждающее, а не реактивное управление
    • измерять поведение вождения, скорость, время простоя и многое другое

    Где находится порт OBDII?

    В типичном легковом автомобиле порт OBDII находится на нижней стороне приборной панели со стороны водителя.В зависимости от типа автомобиля порт может иметь конфигурацию 16, 6 или 9 контактов


    Если вы хотите подключить устройство Geotab GO к бортовому диагностическому порту, вы можете начать прочитав Как установить устройство слежения за транспортными средствами Geotab GO .

    В чем разница между OBD и OBDII?

    OBDII — это, попросту говоря, второе поколение OBD или OBD I. Первоначально OBD I был подключен к внешней консоли автомобиля, а теперь OBDII интегрирован в сам автомобиль.Оригинальный OBD использовался до изобретения OBDII в начале 1990-х годов.

    Чтобы узнать больше о значении порта OBD, прочтите этот технический документ: Сохранение конфиденциальности и безопасности в подключенном автомобиле: Порт OBD на дороге впереди .

    История OBDII

    История бортовой диагностики восходит к 1960-м годам. Несколько организаций заложили основу для стандарта, включая Калифорнийский совет по воздушным ресурсам (CARB), Общество автомобильных инженеров (SAE), Международную организацию по стандартизации (ISO) и Агентство по охране окружающей среды (EPA).

    Важно отметить, что до стандартизации производители создавали свои собственные системы. Инструменты от каждого производителя (а иногда и модели от одного производителя) имели свой тип разъема, требования к электронному интерфейсу. Они также использовали свои собственные коды для сообщения о проблемах.

    Основные моменты в истории OBD:

    1968 — Volkswagen представил первую компьютерную систему OBD с возможностью сканирования.

    1978 — Datsun представила простую систему OBD с ограниченными нестандартными возможностями.

    1979 — Общество автомобильных инженеров (SAE) рекомендует стандартизированный диагностический разъем и набор диагностических тестовых сигналов.

    1980 — GM представила собственный интерфейс и протокол, способный обеспечивать диагностику двигателя через интерфейс RS-232 или, проще говоря, путем мигания индикатора Check Engine.

    1988 — Стандартизация бортовой диагностики появилась в конце 1980-х годов после рекомендации SAE 1988 года, которая требовала наличия стандартного разъема и набора диагностических средств.

    1991 — Штат Калифорния требует, чтобы все автомобили имели какую-либо форму базовой бортовой диагностики. Это называется OBD I.

    1994 — Штат Калифорния постановил, что все автомобили, продаваемые в штате, начиная с 1996 года, должны иметь OBD в соответствии с рекомендациями SAE — теперь это OBDII. Это связано с желанием проводить повсеместные испытания на выбросы загрязняющих веществ. OBDII включал серию стандартизированных диагностических кодов неисправностей (DTC) .

    1996 — OBD-II становится обязательной для всех автомобилей, произведенных в США.

    2001 — EOBD (европейская версия OBD) становится обязательной для всех бензиновых автомобилей в Европейском союзе (ЕС).

    2003 — EOBD становится обязательным для всех автомобилей с дизельным двигателем в ЕС.

    2008 — Начиная с 2008 года, все автомобили в США должны внедрять OBDII через сеть контроллеров, как указано в ISO 15765-4.

    К каким данным можно получить доступ из OBDII?

    OBDII обеспечивает доступ к информации о состоянии и диагностическим кодам неисправностей (DTC) для:

    • Трансмиссия (двигатель и трансмиссия)
    • Системы контроля выбросов

    Кроме того, вы можете получить доступ к следующей информации об автомобиле через OBD II:

    • Идентификационный номер автомобиля (VIN)
    • Идентификационный номер калибровки
    • Счетчик зажигания
    • Счетчики системы контроля выбросов


    Когда автомобиль доставлен в магазин для обслуживания, механик может подключиться к порту OBD С помощью сканирующего устройства прочтите коды неисправностей и определите проблему.Это означает, что механики могут точно диагностировать неисправности, быстро осмотреть автомобиль и устранить любые неисправности до того, как они станут серьезной проблемой.

    Примеры

    Режим 1 (информация об автомобиле):

    • Pid 12 — Обороты двигателя
    • Pid 13 — Скорость автомобиля

    Mode 3 (Коды неисправностей: P = трансмиссия, C = шасси, B = кузов , U = Сеть):

    • P0201 — Неисправность цепи форсунки — Цилиндр 1
    • P0217 — Повышенная температура двигателя
    • P0219 — Повышенная частота вращения двигателя
    • C0128 — Низкий уровень тормозной жидкости в цепи
    • C0710 — Неисправность положения рулевого управления
    • B1671 — Напряжение аккумуляторного модуля вне допустимого диапазона
    • U2021 — Получены неверные данные / данные о неисправности

    Чтобы узнать больше кодов, вы можете обратиться к этому списку стандартных диагностических кодов неисправностей .

    OBD и телематика

    Наличие OBDII позволяет телематическим устройствам бесшумно обрабатывать такую ​​информацию, как обороты двигателя, скорость автомобиля, коды неисправностей, расход топлива и многое другое. Затем телематическое устройство может использовать эту информацию для определения начала и конца поездки, превышения оборотов, превышения скорости, чрезмерного холостого хода, расхода топлива и т. Д. Вся эта информация загружается в программный интерфейс и позволяет менеджерам автопарка контролировать использование и производительность транспортного средства.

    Из-за множества протоколов OBD не все телематические решения предназначены для работы со всеми типами транспортных средств, которые существуют сегодня. Geotab Telematics преодолевает эту проблему, переводя диагностические коды транспортных средств различных марок и моделей, и даже электромобилей .

    См. Также : Нормализация данных и почему это важно

    С помощью порта OBD-II решение для отслеживания автопарка можно быстро и легко подключить к вашему автомобилю.В случае Geotab можно настроить менее чем за пять минут .

    Если ваш автомобиль или грузовик не имеет стандартного порта OBDII, вместо него можно использовать адаптер. В любом случае процесс установки выполняется быстро и не требует каких-либо специальных инструментов или помощи профессионального установщика.

    Что такое WWH-OBD?

    WWH-OBD означает всемирно согласованную бортовую диагностику. Это международный стандарт, используемый для диагностики транспортных средств, внедренный Организацией Объединенных Наций в рамках мандата Глобальных технических правил (GTR), который включает мониторинг данных транспортного средства, таких как выбросы и коды неисправностей двигателя.

    Преимущества WWH-OBD

    Вот посмотрите на преимущества перехода к WWH в более технических терминах:

    Доступ к большему количеству типов данных

    В настоящее время PID OBDII, используемые в режиме 1, имеют длину всего один байт, Это означает, что доступно только до 255 уникальных типов данных. Расширение PID также может быть применено к другим режимам OBD-II, которые были перенесены в WWH через режимы UDS. Адаптация стандартов WWH позволит получить больше доступных данных и обеспечит возможность расширения в будущем.

    Более подробные данные о неисправностях

    Еще одно преимущество WWH — это расширение информации, содержащейся в неисправности. В настоящее время OBDII использует двухбайтовый диагностический код неисправности (DTC), чтобы указать, когда произошла неисправность (например, P0070 указывает, что датчик температуры окружающего воздуха «A» имеет общую электрическую неисправность).

    Unified Diagnostic Services (UDS) заменяет 2-байтовый код неисправности в 3-байтовый код неисправности, в котором третий байт указывает на «режим» сбоя. Этот режим отказа аналогичен индикатору режима отказа (FMI), используемому в протоколе J1939.Например, ранее на OBDII у вас могли быть следующие пять неисправностей:

    • P0070 Цепь датчика температуры окружающего воздуха
    • P0071 Диапазон / рабочие характеристики датчика температуры окружающего воздуха
    • P0072 Низкий входной сигнал цепи датчика температуры окружающего воздуха
    • P0073 Окружающий воздух Высокий уровень входного сигнала в цепи датчика температуры
    • P0074 Прерывистый сигнал в цепи датчика температуры окружающего воздуха

    При использовании WWH все они объединены в один код P0070 с 5 различными режимами отказа, указанными в третьем байте кода неисправности.Например, P0071 теперь становится P0070-1C.

    WWH также дает дополнительную информацию о неисправности, такую ​​как серьезность / класс и статус. Серьезность покажет, как скоро вам потребуется проверить неисправность, а класс неисправности укажет, к какой группе неисправность относится в соответствии со спецификациями GTR. Кроме того, статус неисправности будет указывать, является ли она ожидаемой, подтвержденной или завершена ли проверка этой неисправности в текущем ездовом цикле.

    Таким образом, WWH-OBD расширяет текущую структуру OBD II, чтобы предоставить пользователю еще больше диагностической информации.

    Geotab поддерживает WWH-OBD

    Geotab уже внедрила протокол WWH в нашу прошивку. Geotab использует сложную систему обнаружения протокола, в которой мы безопасно проверяем, что доступно на транспортном средстве, чтобы узнать, доступен ли OBD-II или WWH (в некоторых случаях доступны оба).

    В Geotab мы постоянно улучшаем нашу прошивку, чтобы еще больше улучшить информацию, которую получают наши клиенты. Мы уже начали поддерживать 3-байтовую информацию о кодах неисправности и продолжаем добавлять дополнительную информацию о неисправностях, возникающих в транспортных средствах.Когда новая информация становится доступной через OBDII или WWH (например, новый PID или данные о неисправностях), или если на транспортном средстве внедряется новый протокол, Geotab делает своей приоритетной задачей быстрое и точное добавление ее в прошивку. Затем мы немедленно отправляем новую прошивку нашим устройствам через облако, чтобы наши клиенты всегда получали максимальную выгоду от своих устройств.

    Развитие за пределами OBDII

    OBDII содержит 10 стандартных режимов для получения необходимой диагностической информации для стандартов выбросов.Проблема в том, что этих 10 режимов не хватило.

    За годы, прошедшие с момента внедрения OBDII, были разработаны различные режимы UDS для обогащения имеющихся данных. Каждый производитель транспортных средств использует свои собственные проприетарные идентификаторы PID (идентификаторы параметров) и реализует их с помощью дополнительных режимов UDS. Информация, которая не требовалась через данные OBDII (например, использование одометра и ремня безопасности), была доступна через режимы UDS.

    Реальность такова, что UDS содержит более 20 дополнительных режимов к текущим 10 стандартным режимам, доступным через OBDII, а это означает, что UDS имеет больше доступной информации.Но именно здесь на помощь приходит WWH-OBD. Он пытается объединить режимы UDS с OBDII, чтобы обогатить данные, доступные для диагностики, при сохранении стандартизированного процесса.

    Заключение

    В расширяющемся мире Интернета вещей порт OBD по-прежнему важен для здоровья, безопасности и устойчивости транспортных средств. Хотя количество и разнообразие подключенных устройств для транспортных средств увеличивается, не все устройства отправляют и отслеживают одну и ту же информацию. Кроме того, совместимость и безопасность могут различаться в зависимости от устройства.

    Из-за множества протоколов OBD не все телематические решения предназначены для работы со всеми типами транспортных средств, которые существуют сегодня. Хорошие телематические решения должны уметь понимать и переводить полный набор диагностических кодов транспортных средств.

    Чтобы узнать, как выбрать устройство слежения за транспортными средствами GPS, прочтите: Не все подключаемые к OBD устройства управления парком сделаны равными .

    Кроме того, чрезвычайно важна проверка безопасности сторонних устройств, подключенных к порту OBDII.Чтобы узнать больше о передовых методах кибербезопасности в телематике для отслеживания автопарка, прочтите эти 15 рекомендаций по безопасности .

    Club Car Golf Carts — бортовой компьютер

    Все гольф-кары Club Car новее 1995 года имеют OBC или «бортовой компьютер» в цепи зарядки для контроля и управления некоторыми функциями гольф-кары. В приведенном ниже руководстве немного рассказывается о OBC, о том, как его сбросить после проблем с зарядкой и что делать, если он полностью вышел из строя.

    OBC работает как выключатель на стене для управления освещением. Но в данном случае он управляет системой зарядки и привода.

    Club Car проблемы с зарядкой?

    Если OBC обнаруживает проблему в системе зарядки или привода, он отключает эту функцию.

    Какой

    должен быть дальше!

    Когда неисправность устраняется, предполагается, что OBC снова включит эту систему.

    Что делать, если неисправность не устранена?

    Иногда OBC не устраняет неисправность.Когда это происходит, это может привести к тому, что ваша цепь зарядки не будет работать и позволит зарядному устройству заряжать батареи, или даже контроллер не включится, или соленоид не включится.

    Как сбросить OBC клубного автомобиля после неисправности

    Процесс сброса прост, но может занять много времени.

    Сброс OBC

    Для сброса OBC необходимо выполнить следующие действия в следующем порядке:

    • Выключатель с ключом
    • Вперед / Назад на нейтраль
    • Переключатель буксировки / хода на буксировку
    • Отсоедините ОТРИЦАТЕЛЬНЫЙ (-) провод аккумуляторной батареи от минусовой клеммы аккумуляторной батареи.
    • Переведите буксирный трос в ход
    • Переключатель прямого / обратного хода на задний ход
    • Переключатель с ключом в положение «Вкл.»
    • Заблокировать педаль газа

    Чтобы снова подключить OBC к системе:

    • Выключатель с ключом
    • Переключатель прямого / обратного хода на нейтраль
    • Переключатель буксировки / хода на буксировочный
    • Подсоедините отрицательный провод аккумуляторной батареи к минусовой клемме аккумуляторной батареи.

    Что дальше?

    После сброса OBC можно переходить к поиску и устранению неисправностей тележки для гольфа и системы зарядки.

    Он полностью вышел из строя?

    Всегда есть вероятность того, что OBC полностью отказал, и процесс сброса не решит проблему. Обратитесь к руководству по эксплуатации Club Car или позвоните своему местному дилеру.

    Купите замену OBC или новое зарядное устройство

    Хотите приобрести замену OBC, но не хотите платить дилерские цены? Купить сейчас

    Или лучше обойтись без OBC и купить другое зарядное устройство? Найдите новое зарядное устройство для гольфмобилей Club Car и получите обходной комплект OBC.

    Tinker Board | Одноплатный компьютер | ASUS USA

    Производительность Tinker Board

    Плата Tinker Board оснащена SoC RK3288 на базе ARM и оснащена четырьмя ядрами для повышения производительности многопоточных приложений. Он работает на частотах до 1,8 ГГц, улучшая производительность во всех приложениях. Это увеличение количества ядер ЦП, наряду с увеличением частоты процессора, помогает значительно повысить производительность в широком спектре приложений, расширяя и улучшая возможности проекта.В результате типичные задачи ПК выполняются быстрее и быстрее реагируют.

    Графический процессор Tinker Board основан на графическом процессоре Mali ™ -T764. Он предлагает 4 ядра и тактовую частоту 600 МГц. По сравнению с конкурирующими графическими процессорами SBC, Tinker Board предлагает лучшие вычисления на графическом процессоре и производительность ускорения графического процессора.

    Производительность потока и памяти

    Tinker Board предлагает двухканальную DDR3, которая обеспечивает лучшую пропускную способность памяти по сравнению с устройствами конкурентов, которые предлагают только одноканальную DDR2.

    Tinker Board имеет слот microSD для встроенного расширяемого хранилища. Он поддерживает стандарт SD 3.0, поэтому может использовать карты microSD большей емкости, которые обеспечивают значительно более высокую скорость чтения и записи.

    .Скорость чтения: до 89% выше
    .Скорость записи: до 40% выше

    * Характеристики карты: ADATA Premier UHS-I C10 64GBexFAT

    Технические характеристики сети / аудио

    Спецификация Wi-Fi Аудиоформат
    / Частота дискретизации
    Функция звука
    Tinker Board 802.11 б / г / н с модернизируемой антенной IPEX Воспроизведение: 24 бит / 192 кГц, Запись: 24 бит / 96 кГц Аудиовыход, микрофонный вход
    Конкурент SBC 802.11 б / г / п 16 бит / 48 кГц Только аудиовыход
    Tinker Board имеет гигабитный Ethernet, который предлагает значительно улучшенную пропускную способность по сравнению с конкурирующими SBC, оснащенными 10/100 Ethernet.

    .Скорость передачи / приема

    Выделенный контроллер Tinker Board и конструкция шины без общего доступа обеспечивают превосходную доставку и прием пакетов. Производительность LAN остается такой же на Tinker Board во время передачи USB по сравнению с производительностью LAN конкурирующих SBC, которые испытывают снижение скорости до 18% во время передачи USB.

    . Производительность LAN при передаче по USB

    Tinker Board обеспечивает превосходную производительность чтения и записи с внешними накопителями, обеспечивая более быструю скорость чтения и записи.Это улучшает рабочий процесс, копирование, резервное копирование и общее использование файлов.

    .Скорость чтения: до 154% выше
    .Скорость записи: до 6% выше

    * Характеристики карты: Kingston DataTraveler 64 ГБ USB3.0

    Производительность Wi-Fi (потеря сигнала)

    Производительность Tinker Board Wi-Fi выше, чем у большинства конкурирующих устройств, что позволяет улучшить прием сигнала.

    Расположение: платформа OctoScope
    Целевая точка доступа: ASUS RT-AC66U (Broadcom)
    Стандарт: смешанный b / g / n
    Канал: 6
    Полоса пропускания: 20 МГц
    Безопасность: нет

    * Tinker Board — ОС: Linux 4.4.0+ armv7l l Версия изображения: V20170113 l Тип памяти: 2 ГБ l Тип процессора, частота [ГГц]: Cortex-A17, четырехъядерный, 1,8 ГГц l Тип графического процессора, скорость [МГц]: Mali ™ T-764
    * SBC конкурента — ОС : Linux 4.4.11+ armv7l l Тип памяти: 1 ГБ l Тип процессора, скорость [ГГц]: Cortex-A53, четырехъядерный 1,2 ГГц l Тип графического процессора, скорость [МГц]: VideoCore IV

    Как установить материнскую плату

    Материнская плата — это основа всего вашего ПК, подключенная ко всем остальным компонентам, поэтому очень важно получить все прямо сейчас, чтобы избежать проблем в будущем.

    Перед началом работы

    Если вы хотите, чтобы процесс шел гладко, вы можете сделать несколько вещей, прежде чем распаковывать материнскую плату.

    Во-первых, подготовьте рабочее место — это означает очистку рабочего места от пыли и мусора. Открытые механические компоненты чувствительны к частицам в окружающей среде. Конечно, очевидно, что можно переместить какие-либо жидкости или посторонние предметы, но среда, свободная от пыли, является оптимальной.

    Затем соберите свои инструменты — Еще один очевидный совет для опытных людей: соберите и систематизируйте инструменты, которые вам понадобятся.Отвертка с крестообразным шлицем, пинцет и даже небольшие стяжки — это то, на что не стоит искать, удерживая материнскую плату на месте.

    Теперь, подумайте о безопасности — Мы не говорим о вашей безопасности (конечно, неплохо было бы убедиться, что ваш источник питания ни к чему не подключен, чтобы избежать поражения электрическим током). Мы говорим о безопасности вашей материнской платы. Опять же, некоторые опытные пользователи говорят, что никогда не использовали антистатические браслеты или коврики и никогда не сталкивались с проблемами. Однако некоторые из нас считают, что лучше перестраховаться, чем сожалеть.Использование резиновых перчаток (без пудры) предотвращает повреждение компонентов маслом с ваших рук, а антистатический браслет или коврик предотвращают повреждение статическим электричеством.

    1. Распакуйте плату

    Откройте коробку материнской платы. Вы увидите множество кабелей, компакт-диск с драйверами, металлическую заглушку с вырезанными отверстиями и руководство. Выньте эти компоненты и отложите их в сторону, так как они вам понадобятся позже.

    Материнская плата будет находиться в антистатическом пакете и покоится на антистатической пене.Вытащите материнскую плату из сумки, но пока оставьте ее прикрепленной к поролону. Поместите материнскую плату и поролон поверх антистатического пакета и выньте металлическую заглушку.

    2. Измерьте заглушку

    Заглушка вставляется в корпус и дает вам доступ только к портам, которые есть на вашей материнской плате. Однако некоторые производители материнских плат используют стандартные заглушки, подходящие для всего их ассортимента плат. При этом вам может потребоваться снять некоторые металлические крышки, чтобы получить доступ к портам материнской платы.

    Самый простой способ увидеть — поднести заглушку к материнской плате до тех пор, пока вырезы не совпадут с портами на плате. Заглушку следует прижать к материнской плате выступом наружу, чтобы текст был читабельным. Он подходит только для одного пути, поэтому маневрируйте, пока он не окажется в правильном направлении. Запишите все закрытые порты.

    3. Удалите ненужные биты

    Если вам нужно удалить какие-либо части заглушки, сделайте это сейчас. У вас есть два варианта сделать это.Во-первых, вам, возможно, придется удалить немного металла аналогично металлическим заглушкам на корпусе. Их следует осторожно трясти, пока металл не защелкнется.

    Во-вторых, некоторые порты могут быть закрыты заглушкой. В этом случае крышку нужно загнуть внутрь (туда, где будет материнская плата). Убедитесь, что вы согнули его настолько, чтобы для порта материнской платы оставалось достаточно свободного места для прохождения снизу.

    4. Установите заглушку

    Изнутри корпуса вам нужно взять заглушку и вставить ее в щель в задней части корпуса.Не забудьте выровнять его так, чтобы он был таким же, как при измерении по материнской плате.

    Гребень на внешней стороне пластины должен защелкнуться в отверстии. Имейте в виду, что это может быть очень неудобно, и заглушки не всегда подходят идеально. Однако он должен защелкнуться на месте и оставаться устойчивым без какой-либо опоры.

    5. Измерьте положение материнской платы

    Затем вам нужно увидеть, где будут отверстия для винтов для материнской платы. Положите корпус на стол и убедитесь, что все внутренние кабели не мешают.Когда у вас будет прозрачный корпус, снимите материнскую плату с пенопластовой подложки и аккуратно вставьте ее в корпус. Убедитесь, что его задние порты правильно прижаты к заглушке. Обратите внимание на отверстия для винтов на материнской плате и снимите плату. Положите его обратно на пену.

    6. Установите стояки

    Вам необходимо установить стояки там, где вы отметили отверстия для винтов. Они будут прилагаться к корпусу и будут выглядеть как высокие медные винты. Их задача — удерживать материнскую плату от нижней части корпуса, чтобы она не закорачивалась, когда ее контакты касаются металла.Подступенки просто вкручиваются в предварительно просверленные отверстия в корпусе. Используйте столько переходных плат, сколько есть отверстий для винтов на материнской плате, убедившись, что вы плотно ввинчиваете их пальцами на место.

    7. Задвиньте материнскую плату на место

    Вставьте материнскую плату обратно в корпус, убедившись, что все ее отверстия для винтов имеют подступенки. Если некоторые из них отсутствуют, убедитесь, что вы не прикрутили стояки в неправильном месте. Вы, вероятно, заметите, что материнская плата имеет тенденцию немного отклоняться от стояков.Это нормально и вызвано давлением задней панели на материнскую плату. Просто совместите порты материнской платы с задней панелью и надавите на материнскую плату, пока отверстия для винтов не совпадут. Это потребует небольшого усилия.

    8. Прикрутите материнскую плату

    Установив материнскую плату на место, вы можете приступить к ее вворачиванию. Начните с углов, крепко удерживая материнскую плату так, чтобы ее отверстия для винтов совпадали с вставляемыми переходниками. Когда заворачивая винты, не нажимайте слишком сильно, так как вы не хотите сломать материнскую плату.В идеале вы хотите, чтобы винты были достаточно тугими, чтобы доска была надежно закреплена, но не настолько, чтобы казалось, что доска начнет трескаться.

    Закончив углы, можно вкручивать винты в другие отверстия. Сколько вы вставляете, зависит от вас, но вам не нужно делать все из них, чтобы обеспечить безопасность материнской платы. Продолжайте, пока материнская плата не встанет на место.

    9. Определите разъемы ATX

    Установив материнскую плату, вы готовы подключить ее к источнику питания.Вам нужно будет подключить два разъема. Первый — это разъем ATX. На современных материнских платах нужен 24-контактный разъем. На блоке питания только один из них. Однако, поскольку старые материнские платы требовали только 20-контактного разъема, обычно имеется четырехконтактный разъем, который можно отсоединить. Убедитесь, что он подключен и у вас есть 24-контактный разъем.

    10. Вставьте разъем ATX

    Вам необходимо подключить этот 24-контактный разъем к соответствующему разъему на материнской плате.Его должно быть легко найти, но обычно он находится у портов IDE с правой стороны материнской платы.

    Разъем ATX вставляется только в одном направлении, так что вы не ошибетесь. После совмещения разъем должен плавно вставляться. На нем есть зажим, чтобы удерживать его на месте. Это потребует легкого давления, чтобы он защелкнулся, но не более того. Если вам нужно приложить усилие к кабелю, велика вероятность, что вы неправильно вставили разъем. Вставив кабель на место, осторожно потяните его, чтобы убедиться, что он надежно закреплен.

    11. Определите вторичный разъем

    Современные материнские платы также имеют вторичный разъем питания. На большинстве плат это одинарный четырехконтактный разъем, но для некоторых требуются восьмиконтактные разъемы. Проверьте, какой у вас блок питания, так как вам может понадобиться купить адаптер.

    Подобно 24-контактному разъему, 8-контактный разъем на блоках питания можно разделить на две части. Если на вашей материнской плате есть только четырехконтактный разъем, вам придется разделить его на две половины. Только один из них будет подключен к материнской плате.

    12. Подсоедините вторичный разъем

    Найдите разъем питания вторичной материнской платы. В руководстве к вашей плате указано, где именно она расположена, но на большинстве материнских плат она находится рядом с разъемом процессора. Затем вставьте в него вторичный разъем блока питания. Этот штекер может работать только в одном направлении, поэтому нет никаких шансов ошибиться.

    Разъем должен плавно войти в вилку. Вам нужно будет приложить немного силы, чтобы зажим зафиксировался на месте, и вы должны услышать щелчок, когда он вставлен правильно.

    Что такое OBD? Общие сведения о бортовой диагностике

    Как бортовая диагностика изменилась за последние годы?

    OBD значительно изменился за годы, прошедшие с момента его появления в 1980-х годах. Первоначально система уведомляла пользователя о проблеме с использованием MIL, но не сохраняла никакой информации о природе проблемы. По мере того, как автомобили становились более совершенными, количество установленных в них датчиков увеличивалось, как и объем информации, хранящейся внутри системы.

    Развитие систем OBD можно разделить на две отдельные фазы в зависимости от типа системы, популярной в то время. Они описаны более подробно ниже:

    1. OBD-I

    Первые системы OBD были проприетарными по своей природе, поэтому они различались между производителями. До 1990 года коды, системы и информация, собираемая каждой системой OBD, широко варьировались от производителя к производителю. Хотя эти системы оказались полезными, они были излишне сложными для работы технических специалистов — техническим специалистам приходилось покупать новый инструмент и кабель для каждой марки автомобиля или вкладывать средства в сканер, у которого был набор переходных кабелей для различных марок автомобилей.Из-за проприетарного характера этих систем пользователям часто приходилось обращаться к техническим специалистам дилерских центров для диагностики проблем.

    Стремление к стандартизации систем OBD не началось до тех пор, пока Калифорнийский совет по воздушным ресурсам не санкционировал возможность использования OBD во всех автомобилях в 1991 году. Совет не издавал никаких стандартов для этих бортовых диагностических систем, однако, что привело к увеличению трудностей для производителей и пользователей автомобилей. Когда в 1994 году в ответ на эту потребность был внедрен стандарт OBD-II, все предыдущие формы OBD были задним числом классифицированы как системы OBD-I.

    2. OBD-II

    В 1994 году Калифорнийский совет по воздушным ресурсам выпустил OBD-II в качестве набора стандартов для систем OBD для всех автомобилей, продаваемых в Калифорнии. Этот стандарт был официально внедрен в 1996 модельном году и используется с тех пор. Общество автомобильных инженеров и Международная организация по стандартизации, известная как SAE и ISO, соответственно, также выпустили стандарты обмена цифровой информацией между блоками управления двигателем и диагностическим сканером.Агентство по охране окружающей среды расширило использование OBD-II после принятия Закона о чистом воздухе — по состоянию на 2001 год в 33 штатах и ​​районах требуется регулярный осмотр транспортных средств, чтобы убедиться, что они соответствуют стандартам выбросов, и OBD-II является ключевой частью этих требований. инспекции.

    Стандарты OBD-II характеризуются несколькими требованиями, включая следующие:

    • Разъем OBD-II: Современные системы OBD используют стандартизированные разъемы DLC, называемые разъемами типа 2. Это позволяет техническим специалистам использовать один и тот же кабель, кабель типа 2, для доступа к цифровым коммуникациям, хранящимся в системе OBD.Расположение этого порта нестандартное, но обычно он находится под приборной панелью со стороны водителя.
    • Мониторинг системы: EPA требует, чтобы системы OBD отслеживали проблемы, которые влияют на выбросы автомобиля. Многие системы изучают другие показатели, которые не включены в эту область, чтобы упростить поиск и устранение проблем с транспортными средствами, но минимальные требования установлены.

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
