История развития типов крепления щеток стеклоочистителя

Мало кто из автолюбителей знает, что существует около десятка различных креплений для дворников. До конца 90-х всё было предельно просто — единственным возможным креплением был «крючок» (hook), который нехитрым способом прочно крепил щетку на опору.

Примерно с 2000 года немецкие автопроизводители (BMW, Audi, Mercedes-Benz) начали выпускать автомобили со своими собственными, уникальными креплениями. Моду быстро подхватили восточные производители, и к настоящему моменту в мире существует 10 и более разных креплений.

Основная причина новых возникновения новых креплений связана с растущей популярностью бескаркасных дворников. Такие стеклоочистители очень низкие по высоте, а адаптер крепления со стандартным крючком очень сильно выпирает, мешая обзору.

Производители щеток стеклоочистителей не стояли в стороне и начали разрабатывать дворники с соответствующими креплениями. Некоторые модели автомобилей имеют настолько уникальное крепление, что для них специально разрабатывается отдельный комплект дворников! Яркий пример — Пежо 607, у которого дворник крепится на болтах.

Некоторые производители, такие как Bosch или Trico, разрабатывают дворники с универсальными адаптерами, которые подходят для нескольких типов креплений. Такие адаптеры не слишком прочны и могут быстро прийти в негодность, но с ними проще подобрать щетки стеклоочистителя для своего автомобиля.

Как выглядят самые популярные крепления:



Крючок «hook» — крепление стеклоочистителей

Крючок, также известен как Hook, J-Hook, обозначается U или J. Литера «U» в названии дворника указывает на крепление. Это самый популярный и простой тип крепления. Существует столько же, сколько существуют сами дворники.

Возможные размеры крепления «крючок»

Иногда подобрать щетки с этим креплением очень непросто — сам крючок может различаться по длине и ширине. Например, на автомобилях Nissan Juke у водительского дворника крючок на 1 сантиметр длиннее пассажирского. Основные размеры крючка — 9×4 и 9×3. Маленький крючок 8×3 устанавливается на пассажирскую сторону. Крючок 12×4, как правило, предназначен для крупных дворников длиной 700 мм и больше.

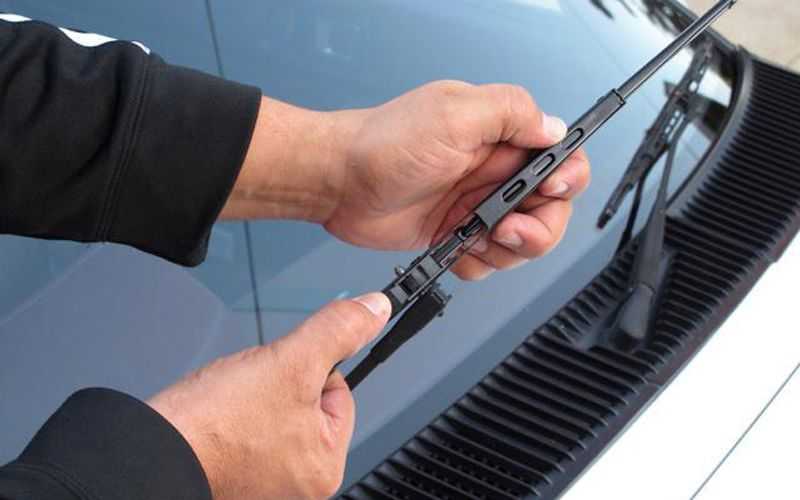

Как снять дворники с типом крепления «hook»

Как поставить дворники с «крючком»



Кнопка «Push Button»— тип крепления стеклоочистителей

Второе по популярности крепление. Также известна под название «кнопка». Установка достаточно простая — вы вставляете дворник в пазы крепления и небольшая кнопка намертво его крепит. Такие крепления очень часто можно найти на автомобилях Volvo, Ford, Peugeot и Citroen.

Внимание! Существует несколько типов крепления «кнопка» с разной шириной защелки. Старайтесь их не путать.

Демонтаж дворников с креплением «кнопка»

Как установить дворники с «кнопкой»



«Narrow Push Button» — узкий вариант крепления «кнопка»



Слегка зауженная кнопка. Известно как «Narrow Push Button» и «Узкая Кнопка». Это крепление невероятно распространено на автомобилях Audi и Volkswagen. В отличие от Push Button, чья ширина равна 19 мм, у узкой кнопки ширина составляет 16 мм.

Сравнение креплений «кнопка»



Боковой штырь — крепление для дворников «Side Pin»

Также известно как «боковой штырь» или просто штырь. Также иногда именуется side lock и pin in arm. Металлический штифт вставляется в специальный паз и крепится небольшим выступом — чрезвычайно простая, но прочная конструкция. Популярные автомобили: BMW, новые модели Mercedes-Benz и Volkswagen.

Снятие стеклоочистителя с типом крепления «side pin»

Установка дворников с «боковым штырем»



Крепление «Claw» для автомобильных дворников



Очень редкое крепление, которое можно встретить на автомобилях Audi A6 и Seat Altea. Встречаются следующие названия:

claw, клешня, лапа, замок.

Как снять стеклоочиситители с креплением «claw»

Монтаж дворников с типом крепления «клешня»



Крепление «Штыковой замок» «bayonet» для стеклоочистителей французских автомобилей.



Также называется «штыковой замок» или просто «штык». Самое маленькое крепление из всех с простейшей конструкцией. На 90% современных автомобилях Renault и Citroen установлено это крепление.

Демонтаж дворников с креплением «bayonet»

Инструкция по установке стеклоочистителей с «bayonet»



«Top Lock» — описание крепления стеклоочистителей



Верхний замок есть на современных моделях BMW 5 и 6 серии, а также на Chevrolet Aveo последних модификаций.

Демонтаж дворников с типом крепления «Верхний Замок»

Установка стеклоочистителей с «Top Lock»



Боковой зажим «pinch tab» — описание и установка крепления.

Отличается разнообразием названий: боковой зажим, усики, ласточка, ласточкин хвост. Очень часто встречается на автомобилях немецкого происхождения: Mercedes-Benz и BMW. Это крепление практически идентично редкому «top lock».

Демонтаж дворника с типом крепления «pinch tab»

Боковое крепление — описание крепления «Side Mounting»

Очень редкое боковое крепление, которое можно найти на Renault Scenic.

Снимаем дворники с типом крепления «side mounting»

Как поставить дворники с «side mounting»



«Pin Lock» — инструкция по снятию и установке дворников с креплением «штырь»



Крепление штырь можно найти на Mercedes-Benz C и CLS-класса, а также на некоторых моделях Audi. Также этот узел крепления также называется штифт, фиксатор или pin lock.

Демонтаж стеклоочистителей с креплением «pin lock»

Установка крепления «pin lock»



Крепление «Guide Lock»



Щетки с креплением Guide Lock впервые были установлены на Lexus NX в 2014 году. Далее крепление стало применяться и на других автомобилях Toyota, Subaru, Mazda.

Крепление Guide Lock по классификации креплений Bosch имеет маркировку DNTL1.1 или GWB044.

Инструкция по установке стеклоочистителей с «Guide Lock»



Крепление «Cover Lock»

Щетки с таким креплением впервые были установлены на Mercedes-Benz в 2013 году. После чего немецкий автопроизводитель стал активно использовать почти на всех своих моделях авто.

Крепление Cover Lock по классификации креплений Bosch имеет маркировку GWB045 / MBTL1.1.

Инструкция по установке стеклоочистителей с «Cover Lock»



Крепление «Cap Lock»

Щетки с креплением Cap Lock впервые были установлены в 2016 году на автомобили марки Renault, в частности на модели Kaptur и Duster.

Крепление Cap Lock по классификации креплений Bosch имеет маркировку VATL5.1 или GWB046.

Инструкция по установке стеклоочистителей с «Cap Lock»

Войти

г. Новокузнецк пр-т Октябрьский 58

• Каталог товаров
• Клиентам
• О компании
• VIN запрос

Информация на сайте autolub.su не является публичной офертой. Указанные цены действуют только при оформлении заказа через интернет-магазин autolub.su.

Название:

Номер:

Примечание:

ОК Отмена

• г.
  Новокузнецк ул. Фесковская 155а 654018 Кемеровская обл г Новокузнецк Октябрьский пр-кт 58 198
• г. Новокузнецк ул. Вокзальная 12/2 Кемеровская обл г Новокузнецк Октябрьский пр-кт 58 198
• г. Новокузнецк пр-т Октябрьский 58 Кемеровская область Новокузнецк пр. Октябрьский 58

доработка щёток, фото и видео

Автомобили Рено Логан в России входят в ТОП-5 самых популярных моделей на рынке. Высокая надёжность, экономичность и привлекательный внешний вид очень импонируют нашему потребителю. Как говорится: Не совершает ошибок только тот, кто ничего не делает!  Это иносказание как раз относится к производителям Рено Логан.

Немного — немало, проблема заключается в базовых щётках ветрового стекла. Безусловно, что в первое время эксплуатации на этот досадный просчёт мало кто обращает внимание, однако по истечении времени она становится досадной проблемой для логановодов.

Как избавиться от подобных дефектов и модернизировать систему работы дворников читайте ниже в нашей статье.

Содержание

• 1 Проблема с щётками дворников
• 2 Какие дворники выбрать на Рено Логан?
  • 2.1 Пошаговый процесс замены дворников
• 3 Проводим модернизацию тяги трапеции
  • 3. 1 Процесс снятия мотора дворников с трапецией (видео)

Проблема с щётками дворников

После некоторого времени с начала эксплуатации, автолюбители замечают очень необычную особенность при работе стеклоочистителей. Всё дело в том, что на большинстве популярных иномарок они работают одновременно с омывателем лобового стекла, однако на Логане получается всё иначе. При включении дворников, форсунки омыватели стекла не подают воду. И это не проблема в насосе, который находится на бачке омывателя, это такая особенность работы.

Безусловно, что такой вариант работы имеет своих сторонников, однако абсолютное большинство Логановодов сходятся к одному, что подобная эксплуатация неудобна и требует доработок. Благо решение этой проблемы есть, требуется лишь инструкция, небольшой опыт и необходимое количество электропроводки.

Ещё одним неприятным «сюрпризом» для владельцев Рено Логан является штатный размер щётки стеклоочистителя лобового стекла. Длина его – 55 сантиметров, как с водительской, так и пассажирской стороны.

Поэтому при работе они захватывают лишь небольшую часть поверхности стекла, оставляя нетронутым остальные участки. Это может показаться небольшой проблемой, однако при выпадении осадков, именно по таким нетронутым участкам, влага стекает со стекла, что в свою очередь и вызывает дискомфорт. Среди автолюбителей этот эту ситуацию прозвали – эффект «соплей».

Так выглядит результат стандартной работы стеклоочистителей.

А так при выполненной модернизации. Как видно, треугольник по которому стекает вся грязь исчез.

Какие дворники выбрать на Рено Логан?

На сегодняшний день в интернете есть множество открытых тем на форумах о проблеме щёток стеклоочистителей на Рено Логан. Один из самых популярных ответов на решение этой проблемы – замена штатных дворников на детали другого размера.

Идеальным размером дворника с водительской стороны 65 сантиметров, а у пассажира 55 см.

В зависимости от изготовителя, размер может слегка отличаться, но закономерность одна, длина с водительской стороны должна быть всегда больше.

Пошаговый процесс замены дворников

1. Поднимаем рычаг стеклоочистителя и выставляем дворник в горизонтальное положение.
2. Нажимаем на рычаг фиксатора дворника.

   Достаточно приложить лишь небольшое усилие и лапка фиксатора сойдёт со своего места.

3. Затем отводим его к основанию, чтобы крюк вышел из рычага.

   Снятую щётку следует заменить на новую.

4. Снимаем щётку.
5. Аналогичный процесс проводим на другом рычаге.
6. Устанавливаем щётки в порядке обратном снятию.

   Устанавливаем новую щётку до щелчка на фиксаторе.

Обратите внимание, что при установке бескаркасных щёток, может потребоваться специальный переходник (который в большинстве случаев идёт в комплекте).

Проводим модернизацию тяги трапеции

Процесс изменения тяги на трапеции достаточно сложный процесс, который отнимет у вас и силы и время. Но стоит только провести всю эту работу, как эффект «соплей» гарантировано пропадёт.

Для того, чтобы провести подобные манипуляции вам понадобится ручной инструмент, сварочный аппарат, прямые руки и точное следование нашей инструкции.

1. Открываем капот и убираем пластиковый пистон у защитной решётки.

   С помощью плоской отвёртки, необходимо аккуратно поддеть пистон.

2. Затем снимаем уплотнитель капота и пластиковую решетку закрывающую мотор с тягой стеклоочистителя.

   Приложив небольшое усилие пластиковая решётка и уплотнитель сойдут со своего места.

3. После того как к щёткам открыт доступ, запоминаем примерное расположение дворников, чтобы в последующем установить их на своих местах. Можно сделать отметку с помощью маркера.
4. Откручиваем гайки и снимаем шайбы с поводков дворников.

   Для того, чтобы гайку сорвать было легче, можно предварительно обработать её WD-40.

5. Для снятия самих поводков их необходимо раскачать из стороны в сторону и потянуть на себя.
6. Снимаем накладку из пластика и откручиваем гайку с шайбой от штифта.

   Снимаем пластиковую защиту, поддев её снизу с помощью отвёртки.

7. Снимаем разъём питания стеклоочистителей.

   Контакт лучше отсоединять при помощи плоского жала отвёртки.

8. Откручиваем болт крепления мотора от корпуса.

   Винт крепления мотора без труда получится открутить с помощью торцевой головки на «10».

9. Потянув на себя рычаг, демонтируем его.
10. После того как вся трапеция была демонтирована, с пассажирской тяги снимаем гайку и шайбу и освобождаем её.
11. Для того, чтобы модернизация прошла успешно, от тяги необходимо вырезать от 5 до 8 мм металла, а затем приварить концы между собой.

    Отрезать часть тяги лучше всего с помощью ножовочного полотна.

12. После сварки, проверяем всё на наличие неровностей и шлифуем их.

    Так выглядит тяга после выполненных работ.

13. Собираем все детали в порядке аналогичном снятию, не забывая промазать все места трения смазкой.

После проведения такой работы, можно быть уверенным в том, что щётки стеклоочистителей Рено Логан, будут протирать большую часть стекла, не оставляя за собой лишних следов.

Процесс снятия мотора дворников с трапецией (видео)

Руководство по замене щеток стеклоочистителя MINI

Перейти к основному содержанию

Скрыть Показать

Когда заменять щетки стеклоочистителя на вашем MINI

Хотя щетки стеклоочистителя недороги и легко заменяются, их часто упускают из виду, когда речь идет о регулярном техническом обслуживании автомобиля. Изношенные щетки стеклоочистителей могут отрицательно сказаться на вашей способности управлять автомобилем и общей безопасности в неблагоприятных погодных условиях. Поскольку ваши щетки стеклоочистителя со временем медленно изнашиваются, вы можете не осознавать, насколько они изношены. Имея это в виду, как узнать, когда нужно заменить щетки стеклоочистителя?

Рекомендуется заменять щетки стеклоочистителя каждые 6 месяцев, особенно во влажном климате. Если ваши щетки стеклоочистителя оставляют воду, грязь или остатки на ветровом стекле , они работают не так эффективно, как должны. Кроме того, если они издают какое-либо колебательное движение или визжат вместо того, чтобы тихо скользить по лобовому стеклу, пришло время для нового набора.

Как заменить щетки стеклоочистителя MINI

1. Замена щеток стеклоочистителя на вашем MINI — это простая задача, которую можно выполнить где угодно. В большинстве случаев основание рычага стеклоочистителя будет спрятано под краем капота, что не позволит вам вытащить его вверх и в сторону от автомобиля, что затруднит замену щетки. Чтобы упростить процесс замены щеток стеклоочистителя , мы рекомендуем включить зажигание автомобиля и ненадолго включить дворники. Когда лезвия скользят по лобовому стеклу, быстро выключите зажигание, остановив их на полпути. Теперь вы должны быть в состоянии потянуть рычаги стеклоочистителя вертикально от ветрового стекла, что позволит вам легко получить доступ к щеткам.
2. Найдите защелку или кнопку в месте соединения рукоятки с лезвием и нажмите или отпустите ее. Теперь вы должны быть в состоянии осторожно потянуть за щетку стеклоочистителя, сдвинув ее с рычага. В большинстве рычагов стеклоочистителей используется крюкообразный механизм для закрепления щеток стеклоочистителей, в то время как на многих новых автомобилях вы найдете простую систему адаптеров.
3. Когда старое лезвие стеклоочистителя снято с рычага, просто наденьте новое лезвие и прислушайтесь к слышимому щелчку или, если необходимо, закройте прилагаемый фиксатор. Теперь вы можете положить щетку стеклоочистителя обратно на ветровое стекло и снова включить зажигание, чтобы щетка стеклоочистителя вернулась в исходное положение.

Щетки стеклоочистителя MINI на продажу в Далласе

Самый важный аспект замены щеток стеклоочистителя MINI — убедиться, что вы выбрали правильный размер. Щетка стеклоочистителя со стороны водителя часто длиннее, чем со стороны пассажира, и размеры щетки стеклоочистителя могут сильно различаться в зависимости от автомобиля. Вот почему MINI of Dallas предлагает широкий выбор щеток стеклоочистителей, которые подходят для любой модели MINI и готовы к установке . С полным ассортиментом новых щеток стеклоочистителей, аккумуляторов и других деталей для вашего автомобиля мы вас обеспечим. Обязательно регулярно проверяйте наши специальные предложения на запчасти MINI, так как могут быть эксклюзивные предложения на щетки стеклоочистителей или сопутствующие услуги.

Если вам нужна помощь в замене щеток стеклоочистителя, наш отдел обслуживания и запасных частей будет рад вам помочь. Если пришло время для новых щеток стеклоочистителя, возможно, пришло время для замены масла и общей проверки нашими специалистами MINI TechXperts. Регулярное техническое обслуживание может существенно повлиять на срок службы вашего MINI, поэтому запланируйте визит на сервис сегодня!

Запись на прием в сервисный центр MINI

Часы работы отдела обслуживания и запасных частей

• Пн 7:00 — 19:00
• Вт 7:00 — 19:00
• Ср 7:00 — 19:00
• Чт 7:00 — 19:00
• Пт 7:00 — 19:00
• Сб 7:00 — 17:00
• Вс Закрыто

Контакт

МИНИ Далласа

6250 Леммон Авеню
Направления Даллас, Техас 75209

• Свяжитесь с нами: (972) 763-5528

1. МИНИ Далласа

   6250 Леммон Авеню
   Даллас, Техас 75209


   • Продажи: (972) 763-5528

Посетите нас по адресу: 6250 Lemmon Ave Dallas, TX 75209

Загрузка карты. ..

var autonationTealiumProperties = {}; autonationTealiumProperties.env = ложь? ‘разработчик’ : ‘продукт’; autonationTealiumProperties.type = false ? ‘dealerdotcomsem’ : ‘дилерdotcomoem’; autonationTealiumProperties.enableUtag = true; autonationTealiumProperties.enableEventTesting = true; autonationTealiumProperties.searchTerm = «»; autonationTealiumProperties.utagOnly = true; autonationTealiumProperties.labels = { ‘SORRY_NO_ITEMS_MATCHING_YOUR_REQUEST_WERE_FOUND’: ‘Извините,\x20нет\x20элементов\x20соответствующих\x20вашему\x20запросу\x20было\x20найдено.’ , ‘THIS_PAGE_IS_IN_THE_SHOP’: ‘Это\x20page\x20is\x20in\x20the\x20shop’ }; autonationTealiumProperties.messages = { ‘404_VERBIAGE’: ‘\x3Cp\x3EМы\x20были\x20неспособны\x20к\x20найти\x20\x20страницу\x20вы\x20запрошенную. \x20Если\x20вы\x20все еще\x20не можете\x20найти\x20что\x20вы\x20\x20ищете\x20,\x20feel\x20free\x20to\x20\x3Ca\x20href\x3D\x22\x2Fcontact. htm\x22\x3Econtact\x20us\x3C\ x2Fa\x3E\x20непосредственно.\x3C\x2Fp\x3E\x20′ }

Выбор рекламы

Фейсбук Инстаграм Твиттер Тикток

​

; ;

Правильная замена щеток стеклоочистителя ПРАВИЛЬНЫМ способом!

(ARA) — Хороший обзор и замена щеток стеклоочистителя необходимы для безопасного вождения, особенно в условиях гололеда или снега. Пренебрегайте стеклоочистителями, и вы можете оказаться в опасных погодных условиях с ограниченным обзором.

Наличие качественных дворников и замена щеток стеклоочистителей в автомобиле важнее, чем думает большинство людей. Наиболее важным аспектом вождения является осознание того, что вас окружает. Когда погода портится, лучший друг водителя меняет дворники на те, которые оставляют после себя постоянное, чистое и четкое движение.

Чистое лобовое стекло необходимо не только при вождении во время дождя, снега и мокрого снега, но и сколько раз вы сталкивались с лобовым стеклом, испачканным насекомыми, птичьим пометом, дорожной смолой или другими грязными отложениями? Убрать такую ​​грязь изношенными дворниками практически невозможно. Обычно вы размазываете беспорядок и еще больше затуманиваете свое зрение. Если вы начнете регулярно переключать дворники, вы сможете избежать этих проблем и внимательно следить за дорогой.

Когда менять щетки

Итак, когда менять стеклоочистители? Когда лезвие прошло свой физический расцвет, на нем появляются признаки износа, такие как растрескивание или обесцвечивание. Еще одним показателем того, что пора менять дворники, является их качество. Полосы или непротертые участки — беспроигрышный вариант. Если лезвия издают шум или дребезжание, их необходимо заменить. На некоторых новых дворниках, таких как PEAK Valeo SmartBlade, есть встроенный индикатор износа, который распознает снижение производительности щетки. Взглянув на индикатор, вы поймете, когда их нужно заменить.

Как часто нужно менять щетки стеклоочистителя?

Если на ваших дворниках нет специального индикатора, Национальный совет по дорожному транспорту рекомендует водителям менять дворники не реже одного раза в год (в идеале — каждые шесть месяцев). Однако среднестатистический владелец автомобиля меняет дворники только раз в 2,5 года.

«Большинство людей ждут, когда они попадут под ливень и чуть не съедут с дороги, прежде чем они убедятся, что пришло время заменить лезвия», — говорит Дженифер Мэддокс, менеджер по продукции PEAK Automotive Products. Некоторые дворники, такие как SmartBlade, даже поставляются с простыми соединительными системами, которые позволяют легко установить новые на любой автомобиль, поэтому нет никаких оправданий тому, чтобы не заменить изношенные щетки.

Как выбрать новые щетки стеклоочистителя?

Возможно, вы уже знаете, что существует два вида щеток стеклоочистителя: лучевые и обычные.

Какой выбрать?

Ответ прост: выберите такие же щетки стеклоочистителя, которые поставлялись с вашим автомобилем.

Чтобы дать вам представление о том, как выглядит каждый из них (если вы не знакомы), обычные дворники имеют тонкий металлический каркас. Это удерживает фактическое лезвие стеклоочистителя на месте. Обычные щетки стеклоочистителя имеют три разных разъема: крючок, боковой штифт и байонет.

В то же время щетки стеклоочистителя состоят из одной детали вместе с защитным кожухом для каждой из их конструкций. Поскольку он цельный, детали менее подвижны и с меньшей вероятностью сломаются, а их рама также защищена от суровых погодных условий. Соединители для щеток стеклоочистителя включают в себя штифт и крючок, прижимной язычок и балансировочный байонет.

Замена щеток стеклоочистителя

Итак, у вас есть новая щетка стеклоочистителя, пора заменить старую.

Замена щетки стеклоочистителя для одних может быть простой задачей, а для других может оказаться запутанной. Здесь я поделюсь простым руководством о том, как правильно заменить щетки стеклоочистителя.

Во-первых, положите полотенце на ветровое стекло. Это делается для того, чтобы вы были готовы на случай, если что-то сломается или упадет во время замены щетки стеклоочистителя. Кроме того, это необходимо, чтобы избежать царапин на стекле.
