Замена датчика коленвала и распредвала (QR20)

Столкнулся с проблемой.

Nissan X-trail, 2005 год. Европеец. АКПП. двигатель QR20. Пробег 270000км.

Симптомы: При длительном движении, особенно в жаркую погоду, начала пропадать тяга двигателя... Ну конечно-же бензонасос! Мало того, спустя некоторое время (3-4 дня) автомобиль мог запросто заглохнуть во время движения. Но стоили выключить зажигание и снова его включить - он спокойно заводился и ехал дальше. Затем, спустя еще пару дней, произошел случай, который заставил принять срочные меры. Доехали на автомобиле до места. Заглушили. Сходили в магазин (минут 15-20), вернулись к машине и она отказалась запускаться. Стартер мотор крутит - бензонасос молчит. Спустя час машина завелась сама. Было решено, что бензонасос остыл и начал работать. Сразу поехали менять бензонасос. Бензонасос заменили. Подходит на 100% бензонасос от ВАЗ 2110. Его и поставили. Машина сразу завелась и поехала.

Сутки она ездила очень хорошо.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Без провалов и прочих признаков неисправности. Затем, спустя сутки, после непродолжительного похода на рынок, она отказалась заводиться. Постояла часа полтора и завелась. Но холостой ход нестабильный. Поехали. Отъехали с килметр - решил проверить. Остановился. Заглушил. Завести не смог! И тут пришел "Джеки Чан" !!!

Была вызвана кавалерия с диагностическим компьютером. Диагностика показала ошибку датчика положения коленвала!!!

Вот так! А симптомы изначально были как будто бензонасос подох!

Датчик конечно был заменен. После чего я в сети нашел очень грамотную статью по замене датчика:

===========================================================================

Датчик положения коленчатого вала (ДПКВ) является эл.магнитным датчиком, по которому в системе впрыска топлива производится синхронизация работы топливных форсунок и системы зажигания. В этой связи ДПКВ является основным, без которого работа системы впрыска топлива не возможна.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Неисправности ДПКВ неминуемо при ведут к сбоям в работе двигателя.

Симптомы неисправного ДПКВ:

  • неустойчивые обороты двигателя на холостом ходу,
  • самопроизвольное повышение или снижение оборотов двигателя,
  • остановка работы двигателя,
  • невозможность запуска двигателя,
  • снижение мощности двигателя,
  • возникновение детонации при динамических нагрузках,
  • мультитроникс выдает ошибку 0335,
  • пропадает шкала тахометра,
  • пропуски искрообразования.


Датчик положения распределительного вала (ДПРВ) предназначен для определения углового положения газораспределительного механизма в соответствии с положением коленчатого вала двигателя. Информация, поступающая от датчика положения распределительного вала, используется системой управления двигателем для управления впрыском и зажиганием. Функционально датчик связан с датчиком частоты вращения коленчатого вала двигателя.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)
Симптомы неисправного ДПРВ схожи с симптомами неисправного ДПКВ.

Замена неисправных ДПКВ и ДПРВ
Номер ДПКВ точно такойже как и у ДПРВ, т.е. эти два датчика абсолютно одинаковые!

 Замена датчика положения распределительного вала

Снятие
1) Отсоедините провод от отрицательного вывода аккумуляторной батареи.
2. Отсоединить разъем от датчика.
3) Выкрутите болт крепления датчика.
4) Снимите датчик с головки блока цилиндров.

Установка
1) Проверьте уплотнительное кольцо на наличие повреждений.
2) Убедитесь, что датчик не имеет повреждений и на нем отсутствуют металлические частицы.
3) Установить датчик на головку блока цилиндров.
3) Подключите разъем к датчику.
4) Подключите провод к отрицательному выводу аккумуляторной батареи.

Замена датчика положения коленчатого вала
Этот датчик находится в труднодоступном месте (за подушкой двигателя).Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Снять его можно лишь на яме или подъемнике. Я умудрился снять и поставит его прямо на улице. Через открытый капот. Но! У меня длинные руки!



Снятие
1) Отсоедините провод от отрицательного вывода аккумуляторной батареи.

2. Отсоединить разъем от датчика.
3) Выкрутите болт крепления датчика.
4) Снимите датчик.

Установка
1) Проверьте уплотнительное кольцо на наличие повреждений.
2) Убедитесь, что датчик не имеет повреждений и на нем отсутствуют металлические частицы.
3) Установите датчик.
3) Подключите разъем к датчику.
4) Подключите провод к отрицательному выводу аккумуляторной батареи.

===================================================================================

P/S.

1. Как я уже говорил я менял датчик на асфальте без подъемника или ямы. Через открытый капот. Жутко неудобно.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Нужно иметь длинные руки и огромное желание... Честно говоря не представляю как его снять с ямы. Там тоже подступы к нему ОЧЕНЬ затруднены.

2. Клеммы с аккумулятора не скидывал и честно говоря смысла в этом не вижу. Во первых если зажигание выключено - на датчиках напруги нет. Во вторых - скинув клемму с аккумулятора вы потом сможете оживить магнитолку? Она у вас не закодирована?

3. Комп запоминает ошибку датчика. После замены датчика ошибку необходимо скинуть. Либо диагностическим компьютером, как я и сделал, либо отключением аккумулятора, если не боитесь, что магнитолка заблокируется...

4. Датчики положения коленвала и положения распредвала абсолютно одинаковые. Если датчик колена сдох у вас в дальней дороге, либо нет возможности купить новый, а машина должна быть на ходу, то можно поменять их местами. В итоге машина оживет, но не будет работать механизм смещения фаз газораспределения.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Но машина будет передвигаться своим ходом!

Датчик распредвала: возникновение проблем

Датчик распредвала - это весьма необходимая деталь вашего авто. Особенно это понимаешь, когда этот самый датчик выходит из строя. Интересно? Что ж, тогда продолжим. Итак!

Датчик распределительного вала отвечает за положение ГРМ, то есть - за угловое положение вала по отношению к двигателю. Вкратце происходит следующее: СУД (то есть - система управления двигателем) получает команду от датчика и производит впрыск топлива и зажигание.

Основа работы датчика распредвала - принцип Холла*.

На зубчатом колесе распределительного вала имеется "репер" - такой себе металлический "зуб". Этот "зуб" производит замыкание магнитного зазора. Выглядит это так: проходя мимо распределительного вала, "репер" создает (вызывает, если угодно) импульс напряжения в датчике распределительного вала. И этот импульс передается в ЭБУ (ЭБУ - электронный блок управления).Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Подача импульсов производится в разное время. В момент импульса ЭБУ "видит" положение первого поршня цилиндра движка в верхней мертвой точке такта сжатия. После этого и происходит впрыск топлива и, как следствие, зажигание.

Кстати, если двигатель имеет систему изменения фаз газораспределения, то в этом случае датчики будут расположены на распределительных валах впускных и выпускных клапанов.

Собственно, это общая информация, но теорию тоже надо знать.

А теперь рассмотрим характерные причины проблем с датчиком распредвала:

1) высокая температура двигателя;

2) деформированный (сломанный) зубчатый диск датчика;

3) смещение датчика в результате разрыва "ушек" крепления;

4) замыкание в самом датчике.

Проблемы, которые сопровождают неисправный датчик распредвала:

1) очень высокий расход топлива;

2) ЭБУ постоянно работает в аварийном режиме;

3) постоянно регистрируется код неисправности;

4) постоянно горит контрольная лампочка двигателя на панели.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Кстати, заменить датчик распределительного вала можно и своими руками. Правда, перед тем как купить новый датчик, вам следует внимательно прочитать руководство к вашему авто: новый датчик распредвала для вашего авто должен полностью соответствовать параметрам "родного" датчика.

Собственно, на этом краткий обзор темы можно считать оконченным. Удачи!

*Принцип датчика Холла - измерение направления движения носителями заряда. Измерение фиксируется в тот момент, когда происходит пересечение магнитного поля полупроводником. А магнитное поле создает постоянный магнит, который установлен в датчике Холла.

Колодийчук Андрей, специально для ByCars.ru

замена датчика распредвала и вместе с ним датчика коленвала на Астра Н гарантированно надежно и недорого в СПб

Часто случается так, что в процессе езды двигатель внезапно глохнет, заклинивает передача в одном положении.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Причин тому может быть множество, как для неопытного водителя, который мало сталкивался с поломками. Кто знаком с проблемой сразу очертит круг «виновников»: топливный насос, реле топливного насоса, датчик положения распределительного вала. Из всего вышеперечисленного, наиболее часто выходит со строя третья деталь – датчик распредвала.

Причины поломки различные, начиная от нарушения условий эксплуатации автомобиля, заканчивая банальным дефектом, браком. Устранить поломку можно своими силами, но для этого понадобится наличие минимального опыта и навыков в обслуживании машины. В противном случае, рискуете навредить, усугубить имеющуюся поломку.

Наши услуги, когда нужна Опель Астра Н замена датчика распредвала или коленвала

Ремонтная мастерская предоставляет широкий спектр услуг по ремонту автомобилей различных марок и моделей, в том числе Опель Астра. Наиболее частые обращения в сервис связаны с диагностикой и настройкой узлов двигателя внутреннего сгорания, а именно:

  • Считывание контрольных данных бортового компьютера автомобиля посредством портативного сканера, подключённого к диагностическому разъёму;
  • Диагностика работоспособности и целостности электрической проводки, удаление повреждённых участков;
  • Профилактика датчиков распределительного и коленчатого валов.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Проверка корректности их работы;
  • Диагностика узла ГРМ, проверка степени натяжения ремня, фиксации ролика – натяжителя;
  • Общая диагностика силового агрегата.

Водителю на заметку! Помимо профильного направления, мы специализируемся на проведении работ с трансмиссией всех типов, ходовой части, системе рулевого управления, системе электрического питания и экстренного торможения. Также реставрируем кузов, как целиком, так и отдельные его участки. Подготавливаем к покраске, грунтовке, шпаклёвке, покрытию лаком.

Все работы выполняются качественно и точно в оговорённый срок. Это возможно благодаря наличию в штате работников с многолетним опытом работы по профилю. Оснащение современным оборудованием автосервиса позволяет проводить комплексные и полноценные диагностики различных марок, в том числе Опель Астра. Гибкая ценовая политика, индивидуальный подход в работе с клиентами позволяет увеличить круг постоянных заказчиков, получать благодарности за выполненные работы.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Самосовершенствование каждого мастера позволяет выполнять нестандартные заказы по ремонту.

Причины и признаки поломки датчика распредвала на Опель Астра Н

Характерные признаки неисправностей:

  • Шестерня коробки передач фиксируется в одном положении (скорости) до момента полной остановки мотора. Выжим сцепления не исправляет ситуацию. Подобное может повторяться бесконечное количество раз, до момента устранения поломки;
  • Автомобиль начинает двигаться рывками, нестабильно вращается коленвал, сбивается с ритма;
  • Резкая потеря мощности машины. Порой бывает так, что невозможно разогнать свыше 60,0 км/час;
  • Частые осечки при включении зажигания;
  • Систематические или периодические хлопки в выхлопной системе;
  • Силовой агрегат не запускается. Данный признак характерен для большинства поломок, так что нужно быть крайне внимательным в процессе проведения диагностики, чтобы не пойти по ложному пути.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Частые причины поломок:

  • Длительная эксплуатация без проведения промежуточной профилактики, ревизии;
  • Нарушение основных правил использования автомобиля;
  • Фактор брака при изготовлении;
  • Недостаточная фиксация в процессе установки, вследствие чего образовался люфт;
  • Повреждение двигателя, блока цилиндров, коробки передач, что повлекло поломку датчика распредвала.

Это нужно знать! Так как автомобиль оснащён бортовым компьютером, все неполадки в работе оперативно отображаются на центральном дисплее. Чтобы правильно диагностировать поломку, нужно знать коды неисправностей. Частые ошибки: P0340 CMP, P0341 CMP, P0342 CMP, P0343 CMP, Р0344 CMP.

Интерпретация каждой будет следующая:

  • Ошибка датчика распредвала;
  • Отсутствует сигнал от датчика распредвала;
  • Нарушена фаза газораспределения;
  • Низкий уровень сигнала;
  • Высокий уровень сигнала;
  • Прерывистый сигнал.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Исходя из транскрипции вышеперечисленных кодов, мастер выстраивает алгоритм проведения ремонта или замены.

Диагностика и замена датчика распредвала Опель Астра H

Диагностика состоит из двух этапов:

  • Проверка работоспособности предохранителя и целостности электрического кабеля;
  • Проверка датчика на исправность и его замена при необходимости.

В моторном отсеке, с помощью мультиметра, мастер проверяет предохранители, отвечающие за работу датчика распредвала. При наличии признаков неисправности мастер заменяет деталь новой. Если замечаний нет, но при этом поломка не устранена, нужно проводить замену датчика. Конструкция датчика такова, что он не подлежит разбору и частичному ремонту, только полная замена новым.

Подготовительный этап: набор автомобильных инструментов, ветошь, новый датчик, головка на «8».

Процесс замены датчика распредвала:

Сам датчик установлен на заднем торце головки блока цилиндров.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

  • мастер отключает минусовую клемму от аккумулятора;
  • выдвигает стопор фиксатора датчика;
  • сжимает корпус фиксатора;
  • снимает отладчик;
  • головкой на «8» выворачивает болт крепления датчика;
  • извлекает датчик с посадочного места;
  • устанавливает новое оборудование. В обязательном порядке должно быть новое уплотнительное резиновое кольцо в комплекте, так как изношенное уже непригодно к использованию.

Опель Астра Н: замена датчика коленвала на СТО

Часто случается так, что параллельно с датчиком распредвала выходит из строя датчик вращения коленвала, так как ресурс эксплуатации приблизительно равный у оборудования. Процедура замены несколько усложнена:

  • отсоединяется «минусовая» клемма от АКБ во избежание короткого замыкания;
  • в задней части блока цилиндров напротив шейки коленвала установлен датчик. Он демонтируется по аналогии с датчиком распредвала, так как конструкция идентичная;
  • далее следует самое сложное: демонтаж коробки передач, маховика, сцепления, только после этого можно извлечь изношенный датчик и заменить его новым;
  • процедура сборки проводится в обратном порядке.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Доступнность цен и гарантированная на Опель Астра H замена датчика коленвала и распредвала

В работе с клиентами всегда стараемся формировать доступные цены, чтобы они были посильны каждому желающему. Предоставляем возможность приобрести качественные детали для автомобильной марки Опель Астра по низким ценам.

На весь спектр проводимых в рамках заказа работ предоставляем гарантию качества. Детали и комплектующие полностью сертифицированы, допущены в продажу изготовителем. Длительность срока гарантии подлежит пересмотру в случае предоставления владельцем некачественного материала. Все детали сборки оговариваются до момента начала проведения ремонта.


замена датчика распредвала и датчика коленвала на Классик быстро и недорого в Санкт-Петербурге

Если с автомобильной механикой для большинства автовладельцев все более или менее понятно, то электроника современного автомобиля для многих является тайной за семью печатями.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) И одна из этих тайн – датчики распределительного и коленчатого валов.

Особенности Ниссан Альмера: замена датчика распредвала со знанием дела

Казалось бы, за синхронизацию распределительного и коленчатого валов отвечает ременная (на ряде альмер цепная) передача. Именно благодаря ей клапаны открываются-закрываются в нужное время, а поршни, согласно положениям клапанов, перемещаются вверх-вниз внутри цилиндров. Но проблема в том, что ремни и цепи растягиваются, направляющие шестерни понемногу стачиваются, и движения описанных выше элементов потихоньку рассинхронизируются.

Поначалу это несовпадение незначительное и уловимое только с помощью приборов, но постепенно градус несовпадения положений нарастает, и если не произвести регулировку ГРМ, то в конечном итоге клапаны сталкиваются с поршнями, что автоматически влечет за собой капитальный ремонт двигателя.

ВАЖНО! Функция этих двух датчиков в том и состоит, чтобы фиксировать взаиморасположение коленчатого и распределительного валов и отправлять об этом информацию на электронный блок управления автомобиля (ЭБУ).Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) На Ниссан Альмера замена датчика распредвала производится в случае, если тот работает некорректно либо вовсе отказывается работать. Как и большинство прочих электронных устройств автомобиля, это ремонту не подлежит.

Устройство и принцип действия датчиков распредвала и коленвала на Ниссан Альмера Классик

Внешне это устройство являет собой монолитную деталь с тремя разъемами. Внутри датчика находятся три элемента:

  • Магнит;
  • Сердечник;
  • Катушка.

Расположен датчик распредвала в непосредственной близости от контролируемого им элемента – на большинстве альмеровских движков со стороны шкивов помпы.

Впрочем, что там у этого датчика внутри, не столь уж и важно, потому что и сам корпус этой детали, и все ее внутренности залиты прочным пластиком, так что разборке она не подлежит.

Не вдаваясь в описание принципа работы этого устройства, скажем лишь, что датчик распределительного вала, анализируя угол поворота специального плотно насаженного на распредвал несимметричного задающего диска, определяет положение вала в целом.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Кстати, точно по такому же принципу работает и датчик коленчатого вала.

Информация с них поступает на ЭБУ и анализируется им. Если положения валов не совпадают (что хоть и крайне редко, но все-таки иногда случается), ЭБУ глушит мотор и препятствует его дальнейшему запуску. Точно то же самое происходит и при отказе одного из этих двух датчиков. Когда информация с любого из них перестает поступать на ЭБУ, тот решает, что один из дисков неподвижен и, чтобы не произошло столкновение поршней с клапанами, глушит двигатель.

Этой поломкой нередко объясняется внезапная остановка мотора во время движения машины. Даже опытный автовладелец, дотолкав свою машину до обочины и открыв капот, не сразу понимает причину остановки. Более того: не имея специального диагностического оборудования, он может лишь догадываться, что один из рассматриваемых нами датчиков неисправен, а вот какой именно – до поступления автомобиля в сервис остается только гадать.

ВНИМАНИЕ! В этих датчиках нет подвижных деталей, поэтому и ломаться в них, на первый взгляд, нечему.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Но это только на первый взгляд. Оба прибора вырабатывают собственный переменный ток, отчего в процессе работы нагреваются. Постепенно этот нагрев приводит к разрыву проволоки катушки – и датчик перестает работать. Большинство производителей гарантируют, что их прибор проработает на протяжении не менее пятисот тысяч километров, но так происходит далеко не всегда.

Ремонт Ниссан Альмера Классик: замена датчика коленвала и распредвала

Установка нового датчика, как и демонтаж старого, процедура несложная, если бы не два "но":

  1. Открутить старый и прикрутить на его место новый не составит большого труда ни для кого, кто знает, как держать гаечный ключ. А вот правильно подключить его – задача не столь простая, как может показаться на первый взгляд. Дело в том, что у датчиков разных производителей контакты могут располагаться по-разному. Так что эту процедуру лучше доверить специалисту по автомобильной электронике.
  2. Перед тем, как, установив новый датчик, запускать мотор, следует проверить не только точность взаиморасположения коленчатого и распределительного валов, но и правильность посадки задающего диска.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Как мы говорили, он несимметричен – у него отсутствует дин либо пара зубьев. В противном случае ЭБУ не даст завести машину.

ЗАМЕТКИ НА ПОЛЯХ. Но, даже если вы не знаете, в каком порядке следует подключать рассматриваемый нами датчик, это всегда можно выяснить опытным путем. Но давайте посчитаем: три контакта, соответственно, девять вариантов подключения прибора. На проверку правильности каждого уйдет не менее десяти минут – итого полтора часа. Профессионал же справится с этой работой, максимум, за четверть часа. Да и стоит такая услуга как на Ниссан Альмера Классик замена датчика распредвала недорого.

Точно так же при необходимости осуществляется на Ниссан Альмера классик замена датчика коленвала. С той лишь разницей, что подобраться к этой детали чуть сложнее.

Итак, суммируем. Определить, какой из датчиков неисправен (если проблема кроется действительно в них), не будучи специалистом по автомобильной электронике, практически не возможно.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Установка нового элемента требует наличия специального инструмента и опыта. Отсюда вывод: если ваша машина внезапно заглохла в пути и напрочь отказывается заводиться, а внешние признаки каких-либо неисправностей двигателя отсутствуют, то, скорее всего, дело действительно в одном из этих двух датчиков.

Решить проблему можно двумя путями:

  1. Доставить машину в автосервис, где неисправность будет установлена и устранена;
  2. Вызвать «скорую техническую помощь», предварительно сообщив диспетчеру свои подозрения на неисправность одного из этих элементов, дабы прибывший по вызову специалист имел при себе все запчасти, которые могут потребоваться в процессе ремонта.

Замена датчика положения распределительного вала Шевроле Лачетти Chevrole Lachetti (Дэу Дженра)


(1,4 л / 1,6 л DOHC)

Снятие

  1. Отсоедините отрицательный кабель аккумулятора.
  2. Снять болты и гайки кожуха двигателя.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)
  3. Снимите кожух двигателя.


  4. увеличить         обозначения
  5. Отсоединить электрический разъем датчика положения распределительного вала.
  6. Снимите переднюю крышку приводного ремня газораспределительного механизма.
  7. Снять болты датчика положения распределительного вала.
  8. Снять сверху датчик положения распределительного вала.


увеличить         обозначения

Установка

  1. Установить датчик положения распределительного вала и болт.
  2. Затянуть болты датчика положения распределительного вала до 7 Н•м (62 lb-in).



    увеличить         обозначения
  3. Установить переднюю крышку приводного ремня газораспределительного механизма.
  4. Присоединить электрический разъем датчика положения распределительного вала.
  5. Установите кожух двигателя.
  6. Присоедините отрицательный кабель аккумулятора.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Датчик положения распределительного вала (1,8 л DOHC)

  1. Отсоедините отрицательный кабель аккумулятора.
  2. Снимите кожух двигателя.
  3. Отсоединить электрический разъем датчика.
  4. Отсоединить воздушный фильтр в сборе.
  5. Снимите переднюю крышку приводного ремня газораспределительного механизма.


  6. увеличить         обозначения
  7. Снять болты датчика положения распределительного вала.
  8. Снять сверху датчик положения распределительного вала.


увеличить         обозначения

Установка

  1. Установить датчик положения распределительного вала и болты.
  2. Затянуть винты датчика положения распределительного вала до 6,5 Н•м (58 фунто-дюймов).



    увеличить         обозначения
  3. Установить переднюю крышку приводного ремня газораспределительного механизма, шкив коленчатого вала, вспомогательный приводной ремень и воздушный фильтр.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)
  4. Присоединить электрический разъем датчика.
  5. Установите кожух двигателя.
  6. Присоедините отрицательный кабель аккумулятора.

Замена датчика фазы ВАЗ — A116.RU — Казань

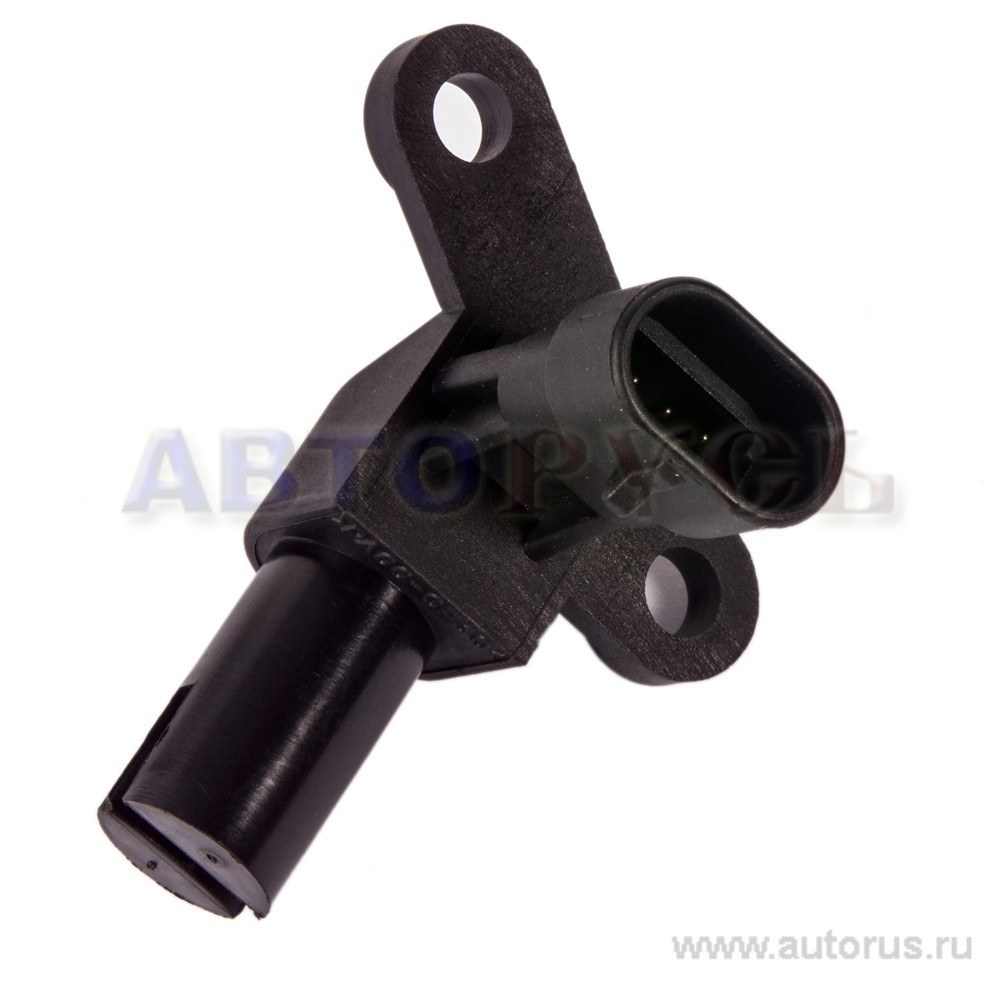

Замена датчика фазы (распредвала) своими руками

Довольно распространенные ошибки – P0340, P0341, P0342, P0343. В абсолютном большинстве случаев причиной появления этих ошибок является неисправность датчика положения распредвала (датчика фазы). Наличие неисправности по датчику фазы приводит к незначительному увеличению расхода топлива, нарушению функции диагностики пропусков зажигания, на системах с блоком управления Бош М 7.9.7 приводит к ухудшению запуска двигателя (не сразу заводится – нужна долгая прокрутка стартером). Датчики фазы на 8-клапанных моторах ВАЗ не отличаются надежностью… ломаются чаще других.

Необходима замена датчика на новый. Датчик фазы закреплен на съемной крышке торца распредвала со стороны термостата. Крепится одним болтом М6.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Порядок действий.

Отсоединить разъем жгута проводки от датчика фазы. Открутить болт крепления датчика. Аккуратно извлечь датчик из крышки. Одеть на новый датчик уплотнительное резиновое кольцо, снятое со старого датчика. Если кольцо потеряло эластичность – поставить новое. Установить новый датчик с уплотнительным кольцом в крышку, закрутить  болт М6, одеть разъем.



Какие проблемы могут возникнуть?

Уплотнительное кольцо задубело или  рассыпалось. Купить новое кольцо для датчика фазы – это проблема. Поэтому можно купить уплотнительное кольцо маслоприемника 2108 – оно подходит.

Датчик прикипел к крышке и не вытаскивается. В этом случае удобно воспользоваться вот таким, как на фото ниже,  инструментом. Регулируем ширину захвата, сжимаем датчик и, слегка вращая датчик из стороны в сторону, вытягиваем его из крышки. Помогает в 90% случаев.

Если датчик прикипел настолько, что не стал вращаться при помощи клещей и его головка с разъемом отломилась – необходимо снять крышку торца распредвала.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Чтобы снять крышку, необходимо выставить распредвал в положение, чтобы штифт на торце распредвала совместился с прорезью в крышке. Снятая крышка зажимается в тисках – и датчик выбивается изнутри крышки с помощью молотка и длинной выколотки (можно использовать пруток ф8-10мм).

проверка, замена ⋆ I Love My Car

Надежные и выносливые двигатели Suzuki Grand Vitara 2,0 л (J20A) и 1,6 л (М16А) имеют некоторые детские болезни, которые проявляются в основном в экстремальных условиях. К примеру, нестабильная работа датчика положения распредвала Гранд Витара на 2-литровых и 1,6-литровых моторах может работать с перебоями. Как проверить датчик, признаки неисправности, как его заменить и как лучше найти недорогой аналог, а также все проблемы с датчиком положения распредвала Suzuki Grand Vitara, выясняем сегодня.

Зачем нужен и где находится датчик положения распредвала Сузуки Гранд Витара

В любом двигателе с системой впрыска датчик положения распредвала играет огромную роль, несмотря на довольно простую конструкцию.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) В его задачи входит оповещение блока управления двигателем (наряду с датчиком положения коленвала) о времени и количестве подачи топлива в цилиндр, а также он определяет момент искрообразования в камере сгорания.

Принципиальная схема работы датчика распредвала (фаз)

Датчик распредвала (ДПРВ) представляет собой магнито-электрический элемент, датчик Холла, реагирующий на изменения магнитного поля. А магнитное поле изменяется с помощью зубчатого венца, расположенного на приводе или на распредвале в зависимости от типа двигателя. Когда зуб ротора проходит около датчика, интенсивность магнитного поля изменится.

Изменения магнитного поля преобразуются в электрические импульсы, которые передаются в электронную систему управления двигателем (ЭСУД). Система делает выводы о количестве оборотов, нагрузке, сопоставляет их с показаниями других датчиков (скорости, температуры, давления масла) и регулирует подачу топлива и момент установки угла опережения зажигания.

Где установлен датчик распредвала Suzuki Grand Vitara 2,0 и 1,6 лМесто установки датчика на двигателях 2 и 1,6 л

В зависимости от модели двигателя, датчик может иметь разное расположение.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Так, в моторе объемом 2,0 л J20A он установлен на крышке головки блока цилиндров, а в двигателе М16А объемом 1,6 л, будем его искать в корпусе головки блока. Теоретически оба датчика не отличаются по конструкции, но в 2-литровом двигателе он поставляется в блоке и приводом зубчатого венца и с самим венцом в сборе, что сделало его крепко дороже, чем в 1,6-литровом моторе. Но этого аспекта мы коснемся позже.

Признаки неисправности датчика распредвала Гранд Витара 1,6 и 2,0 л

Как только ДПРВ начинает работать некорректно, сразу отмечается ряд изменений в работе двигателя:

  • резко возрастает расход бензина;
  • двигатель работает с перебоями как на холостых оборотах, так и под нагрузкой;
  • на Suzuki Grand Vitara с АКПП датчик распредвала может влиять на фиксацию той или иной передачи, но после перезапуска двигателя работа автомата временно нормализуется, что прямо указывает на неисправность ДПРВ;
  • в случаях, когда датчик распредвала полностью выходит из строя, двигатель запустить невозможно, поскольку ЭСУД не получает никакой информации о положении распредвала и, как следствие, не подает ни топливо, ни искру в камеры сгорания;
  • аварийная лампа Check Engine может систематически загораться, возможны появления кодов ошибок.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Коды ошибок для датчика положения распредвала Suzuki Grand VitaraСообщение сканера об ошибках датчика распредвала

Независимо от типа двигателя, при сканировании системы самодиагностики любым из доступных сканеров и приложений, на экране монитора будут выбиваться ошибки Р0300-Р0365. Наиболее распространенные из них следующие:

Используя эти подсказки из памяти системы самодиагностики двигателя, можно быстро выяснить причину поломки датчика и некорректной работы двигателя.

Причины выхода из строя датчика распредвала Гранд Витара

Для многих впрысковых двигателей причины выхода датчика из строя идентичны, но Suzuki Grand Vitara имеет свои особенности. К примеру, на двигателях объемом 2 л датчик распредвала склонен к перегреву при жаркой погоде и высоких нагрузках (езда по бездорожью, пробки, езда на пониженной передаче по пересеченной местности на низкой скорости). В результате неоднократного перегрева датчик попросту исчерпывает свой ресурс и перестает реагировать на изменения магнитного поля.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Симптомы в этом случае просты: двигатель после незначительного перегрева глохнет и запускается только через 20-30 минут, когда остынет. Однозначно, что здесь виноват датчик распредвала.

К типичным причинам выхода ДПРВ относят:

Как устранить перегрев датчика распредвала Suzuki Grand Vitara

Эта неприятность преследовала Гранд Витару буквально до 2006 года. После японцы устранили проблему, по крайней мере, частично. Они применили комплексный подход к вопросу охлаждения, а проблема была в следующем. В моторах J20A до 2006 года выпуска в моторном отсеке была установлена металлическая панель по центру моторного щита на вертикальном коробе, задача которого отводить излишнее тепло от двигателя.

Те водители, кто понял, что «инфаркты» датчика положения распредвала на Гранд Витаре связаны с систематическим перегревом, пытались по-разному устранить этот дефект. Вплоть до совершенно невероятных и анекдотичных решений, вроде третьей форсунки омывателя, направленной прямо на датчик, или принудительного обдува дополнительным вентилятором на 12-вольтовом электродвигателе.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Панель, виновная в перегреве датчика положения распредвала на Витаре

Оказалось, что проблему можно решить за пять минут. Достаточно просто открутить два винта и снять эту небольшую панель. Эффект духовки для датчика тут же исчезает и двигатель начинает работать в штатном режиме без «обмороков» датчика положения распредвала. Охлаждение ДПРВ нормализуется.

Проверка датчика распредвала Suzuki Grand Vitara своими руками Как снять и заменить

При возникновении симптомов неисправности или подозрении на износ датчика, можно быстро выполнить проверку его работоспособности. Для этого нам нужно потратить 10 минут и иметь под рукой мультиметр, провода с зажимами и стандартный набор инструментов:

  1. Сбрасываем минусовую клемму с АКБ.
  2. Отключаем разъем жгута проводов от датчика.
  3. Снимаем датчик в сборе с крышки головки (J20A) или с самой головки (М16А), открутив винт (а).
    Как снять датчик распредвала Гранд Витара
  4. Проверяем целостность уплотнительного кольца.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)
  5. Тщательно проверяем рабочую поверхность датчика и зубья ротора на наличие загрязнений и повреждений.
  6. Если нужно, очищаем ротор и торец датчика.
  7. Берем два провода и подключаем плюс от АКБ (1) к выводу VIN (2) датчика, а минус к выводу GROUND (3).
  8. Измеряем сопротивление между выводами VOUT (4) и минусом.
  9. Берем любой железный предмет (5) и проносим его на расстоянии 1 мм от рабочей поверхности датчика.
  10. Проверяем сопротивление с поднесенной железякой и без нее.

Теперь анализируем данные, полученные в ходе измерения. Если сопротивление меняется от менее 220 Ом до бесконечности с железом и от бесконечности до менее 220 Ом без железа – датчик вполне рабочий. В противном случае датчик подлежит замене.

При установке датчика винт зажимаем с усилием не более 11 Нм.

Упаковка от оригинального датчика положения распредвала Сузуки

Датчик распредвала Suzuki Grand Vitara: какой лучше, цена, артикулы

Оригинальный датчик распредвала на Сузуки Гранд Витара с двигателем J20A 2,0 л имеет артикул 33100-65D00.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Его цена не умещается ни в какие рамки приличия и составляет около 3 320 гривен, а это $121 на 2019 год. Не слишком лояльная цена. Дело в том, что дилеры в комплекте с самим датчиком продают корпус ротора, ротор и его привод, которые никогда, в принципе, не ломаются. Но безвыходных ситуаций не существует.

Для 1,4-литровых и 1,6-литровых моторов М16А непосредственно датчик продается. Он имеет точно такие же характеристики, как у датчика распредвала J20A, такую же конфигурацию, но стоит в пять раз дешевле. Его номер по каталогу SUZUKI 33220-50G02, а цена от 500 до 1000 гривен ($18-35) в зависимости от производителя:

Следовательно, меняя датчик положения распредвала на Suzuki Grand Vitara с двигателем J20A, не нужно покупать дорогой оригинальный датчик, а сэкономленные деньги потратить на другие плюшки для любимого автомобиля.

Как заменить датчик положения распределительного вала

Датчик положения распределительного вала (CMP) используется модулем управления трансмиссией (PCM) для определения положения распределительного вала по отношению к коленчатому валу.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) PCM использует эту информацию для управления топливными форсунками и, в некоторых случаях, для управления системой зажигания. Существует два основных типа датчиков распределительного вала: на эффекте Холла и на магнитном сопротивлении. К схеме с эффектом Холла идут три провода: опорный, сигнальный и заземляющий. РСМ посылает опорное напряжение постоянного тока к датчику распредвала и датчик посылает сигнал обратно возврат к PCM в соответствии с положением распределительного вала.С другой стороны, датчик магнитного сопротивления имеет два провода и создает собственное переменное напряжение, когда проходит мимо реактивного колеса внутри двигателя.

Часть 1 из 3: Обнаружение и снятие датчика положения распределительного вала

Необходимые материалы

  • Бесплатные руководства по ремонту - Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей
  • Перчатки защитные
  • Руководства по ремонту (опционально)
  • Защитные очки
  • Гаечный ключ или трещотка и головки соответствующего размера

Шаг 1.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Найдите датчик .Датчик положения распределительного вала обычно устанавливается в блоке или головке блока цилиндров, в зависимости от конструкции двигателя.

Шаг 2: Отсоедините отрицательный кабель аккумуляторной батареи . Отсоедините отрицательный провод аккумуляторной батареи и отложите его в сторону.

Шаг 3: Отсоедините электрический разъем датчика . Снимите электрический разъем, надавив на язычок и сдвинув его.

Шаг 4: Удалите крепежный винт (-ы) датчика . Выкрутите крепежные винты датчика с помощью гаечного ключа или трещотки с головкой подходящего размера.

Шаг 5: Снимите датчик . Снимите датчик с двигателя, потянув его прямо.

Часть 2 из 2: Установка нового датчика положения распределительного вала

Шаг 1: Установите новый датчик . Вставьте датчик прямо и совместите фланец болта с монтажным отверстием.

Шаг 2: Установите крепежные винты датчика .Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Установите крепежные винты датчика и затяните их с помощью гаечного ключа или трещотки с головкой подходящего размера.

Шаг 3: Установите на место электрический разъем .

Шаг 4: Установите отрицательный провод аккумуляторной батареи . Подсоедините отрицательную клемму к аккумуляторной батарее.

Вот что нужно для замены датчика положения распределительного вала. Если вам кажется, что вы предпочитаете доверить эту работу профессионалу, YourMechanic предлагает квалифицированную замену датчика положения распределительного вала.

Как заменить датчик положения распределительного вала автомобильного двигателя

Узнайте, как заменить датчик положения распределительного вала двигателя в вашем автомобиле.Мы - команда сертифицированных механиков ASE, которые создали это руководство по обслуживанию. чтобы помочь вам сэкономить деньги.

Как это работает?

Датчик положения распределительного вала вашего двигателя предназначен для подсчета оборотов распредвал внутри двигателя во время его работы.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Используя металлический таймер где-нибудь на распредвале, это датчик использует магнитное поле, которое создается, а затем разрушается, что считается за единицу. революция. Эта информация затем отправляется на компьютер автомобиля и затем фигурирует в уравнении операционной программы.Этот датчик может иметь сокращение от CMP или CMS.

Где это находится?

Датчик кулачка расположен в клапанной крышке рядом с верхней частью двигателя или они могут быть расположены спереди или сзади на головке блока цилиндров, как на картинке. ниже.

СПОНСИРУЕМЫЕ ССЫЛКИ

Признаки неисправности датчика распредвала

Когда датчик кулачка выходит из строя, он заставит загореться индикатор проверки двигателя и выдать код неисправности.Может также вызвать резкую работу двигателя, когда автомобиль находится на крейсерской скорости или на холостом ходу. Из-за отсутствие информации обратной связи с компьютером эта проблема датчика может вызвать двигатель спотыкается или колебания.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Хотя некоторые думают, что двигатель не запустится, если этот датчик сработает. но это просто неправда, потому что компьютер всегда будет использовать коленчатый вал датчик угла поворота, позволяющий двигателю работать.

Что идет не так?

Внутри кулачкового датчика есть медные провода небольшого сечения, которые могут тепло и вибрация двигателя.Со временем эти обмотки могут сломаться или короткое замыкание, которое мешает датчику считывать магнитные вращение распредвала.

Безопасно ли водить машину?

Когда датчик угла поворота распредвала выходит из строя, одна часть необходимой информации работать двигатель теряется. К счастью, на компьютере хватит информация от остальных датчиков, чтобы двигатель работал. В Затем компьютер заменит отсутствующие данные альтернативным значением.Этот действие вызывает двигатель потерял небольшое количество мощности и экономии топлива.

Стоимость услуг

Стоимость обслуживания датчика положения распределительного вала

зависит от производителя и местоположения.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) датчик. Если вы выполняете работу в ремонтной мастерской или у дилера, будет стоить от 180 до 250 долларов США. В то время как если вы выполняете работу Сам датчик будет стоить от 25 до 65 долларов США.

СПОНСИРУЕМЫЕ ССЫЛКИ

Каков срок службы кулачковых датчиков?

Эти датчики должны служить в течение всего срока службы автомобиля и в большинстве случаев, но как со всей электроникой они могут выйти из строя в любой момент.

Посмотрите видео!

Затем следуйте инструкциям, чтобы получить дополнительные советы и информацию, которая регулярно обновляется.

Приступим!

Начните с того, что автомобиль стоит на ровной площадке в парке с выключенным двигателем и комплект аварийного тормоза. Хотя внешний вид двигателя будет отличаться, процесс аналогичен для большинства автомобилей. Вы можете получить запасную часть и инструменты на Amazon или местный магазин запчастей или автомобильный дилер.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Необходимые инструменты и расходные материалы

СПОНСИРУЕМЫЕ ССЫЛКИ

  • Запасной датчик угла поворота распредвала
  • Набор инструментов
  • Защитные очки и перчатки

Шаг 1

Снимите датчик распредвала: Найдите датчик, осмотрев переднюю часть, задняя и верхняя часть двигателя. Эти датчики находятся в поле зрения и будут прикрепите к ним двух- или трехжильный соединитель.

Используйте небольшую отвертку с плоским лезвием (стандартную) или кирку, чтобы отсоединить электрический разъем. язычок для снятия разъема с датчика.Осторожно вытащите разъем из датчик. Он может немного застрять из-за герметичного уплотнения внутри разъем, который не допускает попадания влаги.

Используя торцевой ключ на 8 или 10 мм (в большинстве случаев), снимите распределительный вал. болт крепления датчика, повернув его против часовой стрелки. Обычно бывает только один болт.

СПОНСИРУЕМЫЕ ССЫЛКИ

Иногда эти болты могут быть перетянуты на заводе, что вызывает резьба болта растягивается и ослабевает.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Осмотрите резьбу на предмет повреждений. и при необходимости замените болт.

Возьмитесь за датчик и вращающим движением вытащите датчик из корпус. Он тоже может немного застрять из-за уплотнительного кольца круглого сечения. предназначен для контроля моторного масла.

После извлечения датчика из корпуса или крепления проверьте электрические клеммы на предмет повреждения и коррозия, которые ухудшают работу датчика.

Шаг 2

Установить новый датчик распредвала: После старого датчик был удален, протрите его, чтобы вы и сравните новый датчик с обеспечить правильную установку.Убедитесь, что датчик имеет новое кольцевое уплотнение, чтобы избежать утечка масла после установки нового датчика. Иногда будет быть незаметным обновлением производителя датчика, которое изменит его внешний вид немного.

СПОНСИРУЕМЫЕ ССЫЛКИ

Используйте магазинное полотенце, чтобы очистить место, чтобы избежать протечек.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Затем примените небольшое количество моторного масла или WD40 на кольцевое уплотнение и осторожно опустите датчик на место. Масло помогает смазать уплотнение, что поможет Избегайте повреждения уплотнения во время установки.

Вставьте крепежный болт и заведите его вручную, чтобы избежать перекрестной резьбы. Избегайте заворачивания болта при использовании гнезда.

Используйте небольшой торцевой ключ или гаечный ключ и затяните крепление датчика. болт. Этот болт не обязательно должен быть очень затянут, потому что он удерживает только датчик. на месте. Согласно спецификации крутящий момент составляет около 2 фунтов.

СПОНСИРУЕМЫЕ ССЫЛКИ

Осмотрите разъем проводки, чтобы убедиться, что на нем нет жира и грязи. и коррозия.При необходимости очистите перед установкой на новый датчик. Осмотрите проводку разъема, потому что обычно в этом месте возможны поломки. происходить.

Надежно установите электрический разъем, протолкнув его внутрь по направлению к разъем.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Когда он будет полностью установлен, вы должны услышать слышимый щелчок.

После установки нового датчика дважды проверьте крепление. болт и соединение для обеспечения правильной установки.После завершения ремонта подключите свой считыватель кодов, чтобы очистить коды и запустить двигатель. Сканер кода выдаст сообщение «ПРОЙДЕН», свидетельствующее об успехе вашей работы.

Есть вопросы?

Если у вас есть вопросы по датчикам фаз газораспределения, посетите наш форум. Если тебе нужно машина За советом по ремонту обращайтесь к нашему сообществу механиков, которые с радостью помогут. Наш сервис всегда на 100% бесплатный.

СПОНСИРУЕМЫЕ ССЫЛКИ

Надеемся, вам понравилось это руководство и видео.Мы создаем полный набор руководства по ремонту автомобилей. Пожалуйста подписывайтесь на наш 2CarPros Канал YouTube и почаще проверяйте наличие новых видео, которые почти загружены ежедневно.

Статья опубликована 29.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) 11.2020

Замена датчика положения распределительного вала

Мэтт Вебер

Если ваш автомобиль ведет себя так, как будто у него грипп, это может означать, что датчик положения распределительного вала необходимо заменить. Если двигатель грубо работает на холостом ходу, часто глохнет, падает мощность, медленно разгоняется, издает шипение или звучит так, будто у него тянущий кашель, возможно, неисправен датчик положения распределительного вала (CMP).Если не принять меры, двигатель в конечном итоге может заглохнуть во время движения.

Датчик CMP определяет положение распределительного вала для модуля управления зажиганием (ICM), модуля управления двигателем (ECM) или модуля управления трансмиссией (PCM). Контроллер ЭСУД использует эти данные для определения момента зажигания, а также времени впрыска топлива, требуемого двигателем. Когда датчик не выполняет свою работу, двигатель не может нормально работать.

Если автомобиль не заменен, может наблюдаться затрудненный запуск (или невозможность запуска), длительное время проворачивания, пропуски зажигания, снижение мощности, засорение свечей зажигания, отказ каталитического нейтрализатора, плохая экономия топлива или периодическое отключение… все это прекрасные причины для замены положения распределительного вала датчик.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Часто эти симптомы сопровождаются страшным светом «проверьте двигатель». Если это так, автомобильный компьютерный сканер должен быть в состоянии подтвердить, является ли датчик проблемой. Многие магазины автозапчастей бесплатно просканируют бортовую диагностическую систему вашего автомобиля.

Если вы определили, что проблема в датчике положения распределительного вала, хорошая новость заключается в том, что замена обычно очень проста, если вы можете легко получить доступ к датчику. Датчик CMP устанавливается в нескольких разных местах в зависимости от модели.Датчики предназначены для конкретного автомобиля и варьируются в цене от 10 до более 80 долларов.

Шаг за шагом

При замене датчика CMP убедитесь, что зажигание находится в положении ВЫКЛ. На этой модели Dodge Stratus DOHC 2003 года датчик CMP был удобно расположен в верхней части двигателя, на торце головки блока цилиндров. Однако, чтобы получить к нему доступ, мне все равно пришлось снять шланг PCV.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Затем я отключил электрический разъем от датчика CMP.На этой фотографии показан красный фиксатор, который необходимо вытащить и отсоединить, чтобы снять разъем.

Датчик крепился к головке блока цилиндров двумя винтами, которые я вывернул.

Старый датчик снял легко.

Я нанес немного силиконовой смазки на прокладку нового замененного датчика.

Установка производится в обратном порядке. После того, как все было повторно подключено, результатом стало резкое улучшение характеристик двигателя, все благодаря такой маленькой детали.


Рекомендуемые статьи

Замена датчика распредвала | DoItYourself.com

Если датчик распределительного вала не работает должным образом, ваш двигатель будет плохо работать, работать с перебоями или, возможно, вообще не работать. Когда это произойдет, пора заменить датчик распредвала. К счастью, это очень простая работа, за которую вы можете взяться, даже если у вас нет реальных знаний в области автомобилестроения.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Роль датчика распределительного вала

Датчик распределительного вала - это небольшой элемент оборудования, который выполняет жизненно важную функцию в двигателе.Свечи зажигания должны зажигаться, когда поршень находится в самом верху своего хода. Когда это происходит, ваш двигатель работает с максимальной эффективностью.

Это датчик распределительного вала, который определяет, когда загораются свечи, поэтому вам необходимо убедиться, что он работает должным образом, чтобы поддерживать оптимальную производительность двигателя в вашем автомобиле.

Шаг 1. Безопасность

Для начала ослабьте кабель, который крепится к отрицательной клемме автомобильного аккумулятора, с помощью гаечного ключа. Снимите кабель и отложите его в сторону.Это предотвращает возможность возникновения скачка напряжения, который может привести к повреждению модуля управления автомобилем. Это также предотвращает случайное поражение себя электрическим током в случае аварии.

Шаг 2 - Датчик распределительного вала

Расположение датчика распределительного вала в вашем автомобиле будет зависеть от марки и модели - для него нет стандартного места.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Если вы еще не знаете, как он выглядит, вам нужно будет проверить руководство по обслуживанию, чтобы определить, где он находится в моторном отсеке.Если вы впервые работаете над двигателем, вам следует пойти дальше и приобрести руководство по обслуживанию, так как оно будет вам очень полезно для других ремонтов в будущем.

Шаг 3 - Провода

Как только вы найдете датчик распределительного вала, вы заметите, что к нему прикреплены 3 провода. Это выход датчика, питание и земля. Они защелкиваются в устройстве. Вам нужно будет их отсоединить. Прежде чем сделать это, отметьте их и отметьте, где каждый провод идет на датчик. Это может впоследствии избавить вас от множества проблем.

Шаг 4 - Удаление датчика

Нет единственного способа снять датчик распредвала. Его можно было удерживать винтами. Обратите внимание, что если датчик распределительного вала расположен у кромки двигателя, то обычно это будет болт, удерживающий его на месте. Каким бы способом он ни работал, снимите старый датчик распределительного вала и выбросьте его.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Шаг 5 - Установка нового датчика

Если у старого датчика было резиновое уплотнительное кольцо между ним и стенкой моторного отсека, вам необходимо убедиться, что новое установлено на заменяемом датчике распределительного вала.Не пытайтесь использовать старое уплотнительное кольцо. Установите новый датчик распредвала на место и закрепите его винтами или болтом.

Подсоедините провода к датчику, убедившись, что они находятся в правильном положении и надежно подключены. Вам не нужно вносить никаких изменений. Наденьте отрицательную батарею на клемму и затяните ее, затем заведите автомобиль, чтобы проверить работу датчика распределительного вала.

Замена датчика положения распределительного вала - все, что вам нужно знать

Что делает датчик положения распределительного вала?

Датчик положения распределительного вала контролирует вращение распределительного вала, в частности, при открытии и закрытии клапанов.Большинство датчиков распредвала устанавливаются чуть выше кольца с выемкой на распредвале.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Большинство этих датчиков распределительного вала будут использовать магнит для создания или изменения электронного сигнала переменного тока, который используется вместе с датчиком положения коленчатого вала для определения момента, когда положение приближается к верхней мертвой точке (ВМТ) на такте сжатия. Эта информация поможет точно настроить время зажигания и импульс форсунки.

Каковы симптомы неисправного датчика положения распределительного вала?

Автомобиль, который не работает.Двигатель будет проворачиваться, но не проворачивается, либо он запускается, а затем сразу глохнет. Часто, когда бортовой компьютер получает ошибочный сигнал, внутренняя логика понимает это как механическую проблему и выключает двигатель, чтобы предотвратить любое повреждение. По иронии судьбы, один и тот же датчик может не передавать сигнал или отключаться от сети, и двигатель будет работать, хотя и плохо. Жара, старение и особенно ржавчина - самые большие виновники отказа датчика.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Получите смету обслуживания для замены датчика положения распределительного вала в ближайших магазинах

Насколько серьезен неисправный датчик положения распределительного вала?

Из-за отказа датчика положения распределительного вала вы можете оказаться на обочине дороги в ожидании эвакуатора.Двигатель по-прежнему может работать плохо. В любом случае найдите хорошего механика, специализирующегося на работе двигателя, и назначьте встречу - чем раньше, тем лучше. В большинстве случаев этот ремонт не занимает больше одного дня.

Какова типичная стоимость замены датчика положения распределительного вала?

  • Ориентировочная стоимость запчастей 50–100 долларов США
  • Ориентировочная стоимость рабочей силы 40–200 долларов

Ориентировочная общая стоимость 90-300 долларов США

В большинстве случаев это не дорогой ремонт.Датчик будет стоить от 50 до 100 долларов в зависимости от производителя.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Установка может варьироваться в зависимости от автомобиля и будет стоить от 40 до 200 долларов в зависимости от местоположения. Иногда для доступа к датчику необходимо снять другие части двигателя, в том числе крышку клапана. Дополнительные расходы, включая прокладки, могут стоить от 20 до 40 долларов.

Имейте в виду, что цены будут зависеть от региона, а также марки и модели вашего автомобиля. Сэкономьте время, используя Openbay, чтобы сравнить местные цены и записаться на прием в сервисный центр в вашем районе.

Сервисная статья, написанная техническим специалистом ASE

Получите оценки в ближайших магазинах

7 признаков неисправности датчика положения распределительного вала (и стоимость замены в 2021 г.)

Последнее обновление 19 января 2021 г.

Датчик положения распределительного вала (CMP) - лишь одна из многих электрических деталей, используемых в автомобиле. Мы рассмотрим, что это за компонент, симптомы неисправного датчика положения распределительного вала и какие затраты на его замену вы можете ожидать в случае его неисправности.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Многие люди путают датчик положения распределительного вала с датчиком положения коленчатого вала, потому что они звучат одинаково. Но между ними есть большая разница, поскольку они выполняют разные функции в автомобиле и имеют разные симптомы, когда с ними что-то идет не так.

Что такое датчик положения распределительного вала?

В каждом современном автомобиле есть датчик положения распределительного вала.Этот датчик является очень важной частью любого транспортного средства, поскольку он помогает гарантировать правильную работу двигателя.

У вас могут возникнуть проблемы с обнаружением датчика, если вы заглянете под капот автомобиля. Обычно у разных производителей автомобилей есть свое уникальное место рядом с двигателем для установки датчика. Вы можете найти его в задней части головки блока цилиндров, в нише подъемника автомобиля или рядом с блоком двигателя.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Назначение датчика положения распределительного вала - определять положение распределительного вала по отношению к коленчатому валу.Затем эти данные отправляются в модуль управления трансмиссией (PCM) для использования с топливной форсункой и / или системой зажигания.

Общие симптомы неисправного датчика положения распределительного вала

# 1 - горит индикатор проверки двигателя

Когда датчик положения распределительного вала неисправен или начинает возникать проблемы, первое, что вы должны заметить, это то, что загорается индикатор «Проверьте двигатель». на панели управления. Очевидно, что индикатор «Check Engine» может указывать на множество проблем и не обязательно на неисправный датчик положения распределительного вала.

В этом случае вам следует либо использовать диагностический прибор OBD2 для извлечения сохраненных диагностических кодов неисправностей в вашем автомобиле, либо попросить профессионального механика провести осмотр модуля управления двигателем транспортного средства, чтобы увидеть, что происходит.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Они тоже просканируют этот модуль, чтобы получить серию кодов ошибок, которые укажут им на настоящую проблему.

Пожалуйста, не игнорируйте и не откладывайте сканирование вашего автомобиля или его осмотр, когда загорается индикатор Check Engine, иначе ваш двигатель может получить серьезные повреждения.Двигатель может даже вообще выйти из строя, а это значит, что вам придется либо ремонтировать, либо заменять двигатель.

Связано: Код P0010 Код P0011 Код P0013

# 2 - Проблемы с зажиганием

По мере того, как датчик положения распределительного вала начинает иметь проблемы и ослабевает, сигнал, передаваемый на компьютер автомобиля, также ослабевает. Это означает, что в конечном итоге сигнал будет настолько слабым, что он не позволит машине завестись, так как искры от зажигания не возникнут.

# 3 - Автомобиль рывком или рывком

Если вы ведете автомобиль, и датчик положения распределительного вала начинает выходить из строя, двигатель время от времени просто теряет мощность, что приводит к рывкам или случайному рывку вашего автомобиля вперед.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Они оба являются результатом неправильного количества топлива, впрыснутого в цилиндры, поскольку PCM получает неверную информацию от датчика положения распределительного вала.

# 4 - Двигатель глохнет

Еще худший сценарий, чем невозможность завести машину, - это то, что ваш двигатель фактически глохнет или глохнет во время движения, потому что топливным форсункам не приказывают впрыскивать топливо в цилиндры двигателя.

Нам, вероятно, не нужно говорить вам, насколько опасной может быть эта ситуация.

# 5 - Плохое ускорение

Помимо рывков, ваш автомобиль не сможет очень быстро разогнаться, когда датчик распредвала начинает выходить из строя. Черт возьми, в некоторых случаях вам повезет разогнаться до скорости более 30 миль в час. Плохое ускорение снова связано с неправильной подачей топлива форсунками.

# 6 - Проблемы с переключением передач

Некоторые модели автомобилей с неисправным датчиком положения распределительного вала могут иметь заблокированную коробку передач, которая остается на одной передаче.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Единственный способ выйти из этой передачи - это выключить двигатель, немного подождать, а затем перезапустить.

Это временное решение, проблема снова появится, поэтому замена датчика необходима в качестве постоянного решения.

Наряду с этим, ваш автомобиль может перейти в «вялый режим», который не позволит вам переключать передачи или ускоряться сверх определенной скорости.

# 7 - Плохое топливо Пробег

Это противоположность недостаточной подачи топлива в двигатель.В этом случае из-за неточного показания неисправного датчика положения распределительного вала в двигатель впрыскивается больше топлива, чем необходимо, что снижает экономию топлива.

Стоимость замены датчика положения распределительного вала

Чтобы заменить датчик положения распределительного вала, вы можете рассчитывать заплатить от 95 до 200 долларов. Только запчасти будут стоить от 25 до 100 долларов. Затраты на рабочую силу будут в диапазоне от 70 до 100 долларов на замену профессионала.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Будьте готовы заплатить больше, если у вас есть роскошный автомобиль или если ваш местный автосалон произведет замену.К этим расходам также будут добавлены дополнительные сборы и налоги.

Можно ли самостоятельно заменить датчик положения распределительного вала?

Да. Это одна из тех работ, с которыми может справиться почти каждый, и это простой способ сэкономить на минимальной оплате труда (часто около 100 долларов), которую с вас взимают ремонтная мастерская или дилерский центр. Для его замены потребуется около 5-10 минут.

Как заменить датчик положения распределительного вала

  1. Отсоедините отрицательный провод аккумуляторной батареи.
  2. Найдите датчик. Обычно он находится в верхней, передней или задней части двигателя. Скорее всего, к нему будет прикреплен 2-3-проводной разъем.
  3. Освободите язычок на датчике, чтобы отсоединить провода от датчика.
  4. Снимите болт крепления датчика к двигателю. Обычно это болт диаметром 8 или 10 мм.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)
  5. Слегка повернув датчик, вытащите его.
  6. Нанесите немного моторного масла на уплотнительное кольцо нового датчика.
  7. Установить новый датчик положения распредвала и закрепить крепежным болтом.
  8. Подсоедините разъем провода к датчику.
  9. Подсоедините отрицательную клемму аккумуляторной батареи.

Совет

Когда вы приносите свой автомобиль в дилерский центр или в ремонтную мастерскую для обслуживания маршрута или настройки, механик обычно не проверяет датчик положения распределительного вала, если его об этом не просят.

Если вы заметили какой-либо из предупреждающих знаков, перечисленных выше, сообщите им, что, по вашему мнению, это может быть датчик положения распределительного вала. Это позволит им быстро проверить датчик положения распределительного вала, чтобы определить, не вызывает ли он эти проблемы.

Датчик положения коленчатого вала - (CKP)

Датчик положения коленчатого вала - (CKP) - Проверка и замена

Датчики положения коленчатого вала (СКП) устанавливают угол опережения зажигания; подать сигнал (RPM); и определить обороты двигателя.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Но, при выходе из строя датчика положения коленчатого вала (CKP); он прекращает передачу сигнала.
Также, сигнал датчиков положения коленчатого вала (CKP) содержит: важные данные для зажигания и других частей системы.

Итак, компьютер двигателя берет данные как с датчика положения коленчатого вала, так и с датчика распределительного вала; чтобы оценить, как работает двигатель.

Датчик положения коленчатого вала - (CKP)

Кроме того, двумя ключевыми параметрами являются скорость и положение коленчатого вала; компьютер автомобиля использует для расчетов управления двигателем.

Итак, неисправный датчик положения коленчатого вала (CKP) может вызывать такие неисправности, как:
  • Двигатель работает хаотично на холостом ходу
  • Не запускается
  • Плохой запуск
  • Плоское ускорение
  • Пропуски зажигания в двигателе
  • Чрезмерная вибрация двигателя
  • Возгорание

Итак, если у вас возникли проблемы с запуском автомобиля; это может указывать на неисправный датчик положения коленчатого вала (CKP).Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Расположение датчика

Датчик (CKP) будет расположен в нижней части блока цилиндров. Он может быть либо спереди; сзади или посередине двигателя на уровне коленчатого вала.

Расположение датчика

Тестирование датчика

Итак, вы закончили тестирование вашего датчика (CKP); и вы определили, что он действительно потерпел неудачу .

Если вам нужна дополнительная помощь по тестированию и устранению неполадок, прочтите соответствующие сообщения в блоге:

Основные действия по замене датчика положения коленчатого вала (CKP)
С хорошим набором инструкций, подходящими инструментами и некоторыми усилиями; Вы можете самостоятельно заменить датчик положения коленчатого вала (CKP).

Безопасность прежде всего - всегда надевайте защитные перчатки и очки.

1-Отключите батарею (Перед тем, как начать, вам нужно прочитать о батарее)

Перед началом работы отсоедините отрицательный провод заземления аккумуляторной батареи.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Кроме того, это гарантирует, что не произойдет случайных ударов, которые могут травмировать вас и повредить электронику автомобиля.

2-Подготовка доступа к рабочей зоне

Поднимите автомобиль достаточно высоко, чтобы получить доступ к датчику (CKP).Зафиксируйте автомобиль в этом положении с помощью домкратов. Возможно, вам придется удалить некоторые другие детали, прежде чем вы сможете добраться до датчика. Короче говоря, удалите все, что находится между вами и датчиком.

3-Отсоедините электрический разъем

В датчике используется пластиковый зажим, который необходимо надавить или потянуть наружу, чтобы освободить. Как только это будет сделано, осторожно отсоедините разъем от датчика. После снятия разъема проверьте его на наличие ржавчины и при необходимости очистите или замените пигтейл.Так как эта проблема сама по себе приведет к остановке двигателя.

4-Удалите болт крепления датчика

Датчик обычно удерживается на месте одним или двумя 10-миллиметровыми болтами.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Осторожно, но сильно поверните и потяните датчик, чтобы снять его с двигателя. Если датчик не выдвигается легко, возможно, придется его вытащить. Инструмент для снятия зажима дверной панели действительно может быть здесь полезен.

5-Снимите датчик

Осторожно, но сильно поверните и потяните датчик, чтобы снять его с двигателя.Иногда снять датчик кривошипа может быть немного сложно, потому что он может застрять в блоке. Если датчик не выдвигается легко, возможно, придется его вытащить. Инструмент для снятия зажима дверной панели действительно может быть здесь полезен. Будьте осторожны, не прикладывайте слишком большое давление, потому что известно, что эти датчики ломаются.

Сломан датчик положения коленчатого вала

Что делать, если он сломался
  • Итак, если он сломается, вам, возможно, придется снять масляный поддон и поддеть его изнутри.
  • Дополнительный наконечник - Просверлите небольшое отверстие в центре датчика, если его нет.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20) Возьмите небольшой болт с растяжкой, который подходит к отверстию. Используйте JB Weld или аналогичный продукт для обработки резьбы болта. Вкрутите и дайте высохнуть. Снова используйте небольшую монтировку и вытащите ее. Это может спасти вас от снятия масляного поддона. (УДАЧИ)
6-Подготовьте уплотнительное кольцо

Слегка смажьте уплотнительное кольцо на новом датчике, чтобы упростить его установку.

7-Установите новый датчик

Перед установкой нового датчика используйте чистую тряпку, чтобы очистить отверстие порта датчика положения. Вы можете распылить очиститель на полотенце, чтобы облегчить процесс очистки. Вставьте новый датчик кривошипа прямо в отверстие порта датчика и плотно вставьте его на место. Затем вставьте крепежный болт и ввинтите его вручную, повернув по часовой стрелке, чтобы избежать перекрестной резьбы. После установки датчика вверните монтажный болт на место и затяните с усилием примерно 2–3 фунта-футов.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

8-Повторное подключение электрического разъема

Вставить новый датчик положения коленчатого вала в жгут проводов двигателя. Кроме того, убедитесь, что зажим разъема полностью зафиксирован на датчике. Затем вам просто нужно заменить все части, которые вы сняли, чтобы получить доступ к датчику.

9-опускание автомобиля

Осторожно снимите опоры домкрата и опустите автомобиль.

10-Повторное подключение аккумулятора

Наконец, снова подсоедините отрицательный кабель аккумуляторной батареи, и все готово.

Датчик положения коленчатого вала

Вывод

Следовательно, неисправный или неисправный датчик положения коленчатого вала может привести к включению индикатора проверки двигателя на приборной панели. Диагностический диагностический прибор покажет код между P0335 и P0338. Датчик положения коленчатого вала имеет решающее значение для правильной работы и производительности двигателя.Как снять датчик распредвала: Замена датчика коленвала и распредвала (QR20)

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
