Самосвал из УАЗ-3303 своими руками

Самосвал УАЗ-3303 своими руками

УАЗ-3303 – малый грузовой автомобиль, обладающий хорошими вседорожными качествами из-за наличия полного привода. Имеет он рамную конструкцию, с установленной на ней кабиной, под которой размещен двигатель, и две коробки – раздаточная и коробка передач. За кабиной располагается грузовая боровая платформа, позволяющая перевозить до 1200 кг полезного груза.

Данный автомобиль получил неплохое распространение в сельском хозяйстве, однако владельцы его нарекаю на отсутствие оборудования для самосвальной выгрузки, поскольку производитель данного авто его таким оборудованием не оснащает. Владельцы же часто с таким решением завода не согласны и переделывают УАЗ-3303 собственноручно, создавая на его базе самосвал.

Те же владельцы, что переоборудовали авто, указывают на значительное повышение функциональности и снижение времени на разгрузку кузова от грузов. При этом сама грузоподъемность авто не снижается, поскольку она и так не очень высокая. Зато установленное подъемное оборудование облегчает водителю участь, особенно если авто используется для перевозки рабочих грузов.

Вариантов того, как сделать из УАЗ-3303 самосвала несколько. Простейшее решение – это укладка квадратного бруса под передний борт, закрепление к нему длинного троса, который прокладывается по всей длине кузова. Разгрузка производится очень просто: борт авто открывается, трос вытягивается и крепиться к чему-либо надежному (дерево, столб и т.д.). Далее авто заводится и начинает двигаться вперед, брус же двигаясь по кузову стягивает груз. Но в этот метод не всегда практичен.

Более кардинальным решением является установка гидравлического оборудования. Причем некоторые частные фирмы сейчас предлагают комплект составляющих для переоборудования УАЗ-3303 под самосвал. Мы же рассмотрим самодельную переработку авто. Фото переоборудованного автомобиля УАЗ-3303 в самосвал

Самосвальная установка на уаз

УАЗ-330365 («Головастик») переделан в самосвал. УАЗ-330365 Самосвал

Демонтирована штатная бортовая платформа и элементы крепления. На лонжероны шасси, с помощью стандартных крепежных элементов, установлен надрамник с самосвальным кузовом (двухсторонняя разгрузка) с гидрооборудованием подъема. Надрамник закреплен к раме автомобиля за счет стремянок.

Произведена установка гидрораспределителя, коробки отбора мощности с гидронасосом на место, предусмотренное заводом изготовителем, бака для масла. Установлены и подключены задние световые приборы, АКБ, топливный бак, задние габаритные фонари.

ТС соответствует требованиями п.1.7 Приложения №6 ТР ТС 018/2011.

Максимальная масса и ее распределение по осям и бортам, а также изменение координат центра масс не превышают пределов, установленных изготовителем транспортного средства.

Габаритная ширина не превышает 2,55 м, а высота 4,0 м.

Узлы и агрегаты надежно закреплены на предусмотренные конструкцией места элементами, аналогичными по конструкции, количеству и материалу элементам крепления базового автомобиля. Соединения в системе выпуска отработавших газов, питания двигателя топливом, тормозной системы, системы ГУР и коробки отбора мощности с гидронасосом осуществлены с помощью стандартных деталей и конструктивных элементов (штуцеры, трубопроводы, шланги и т.д.).

Самосвальный кузов надежно закреплен к раме транспортного средства крепежными элементами, аналогичными по конструкции, количеству и материалу элементам крепления кузова того же транспортного средства, изготовленного в условиях серийного производства, той же или большей технически допустимой максимальной массы.

Все провода надежно защищены и прочно прикреплены, чтобы исключалась возможность их обрыва, перетирания или износа. Каждая электрическая цепь, питающая любой элемент оборудования, имеет плавкий предохранитель или выключатель.

Кабина водителя оборудована с обеих сторон стандартными зеркалами заднего вида.

ТС соответствует требованиям п.9 Приложения 3 ТР ТС 018/2011 в отношении защиты от разбрызгивания из-под колес.

Место расположения и установка задних внешних световых приборов и приборов освещения заднего государственного регистрационного знака соответствуют Правилам ЕЭК ООН № 48.

УАЗ-330365 Самосвальный кузов УАЗ-330365 Самосвальный кузов – бак для гидравлической жидкости УАЗ-330365 Гидроцилиндр для привода самосвального кузова УАЗ-330365 Самосвальный кузов в технологическом режиме

Пошаговая инструкция

Гидравлический подъемный механизм, которым будет оборудоваться УАЗ, состоит и нескольких составных частей: полурамы, подрамника, гидравлического насоса с электроприводом, гидравлического крана, масляного бака, гидроцилиндра и масляных магистралей высокого давления.

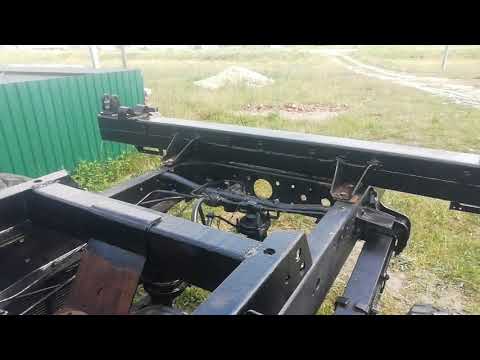

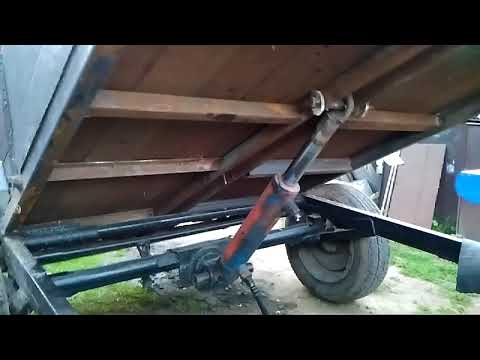

Полурама, подрамник, гидроцилиндр

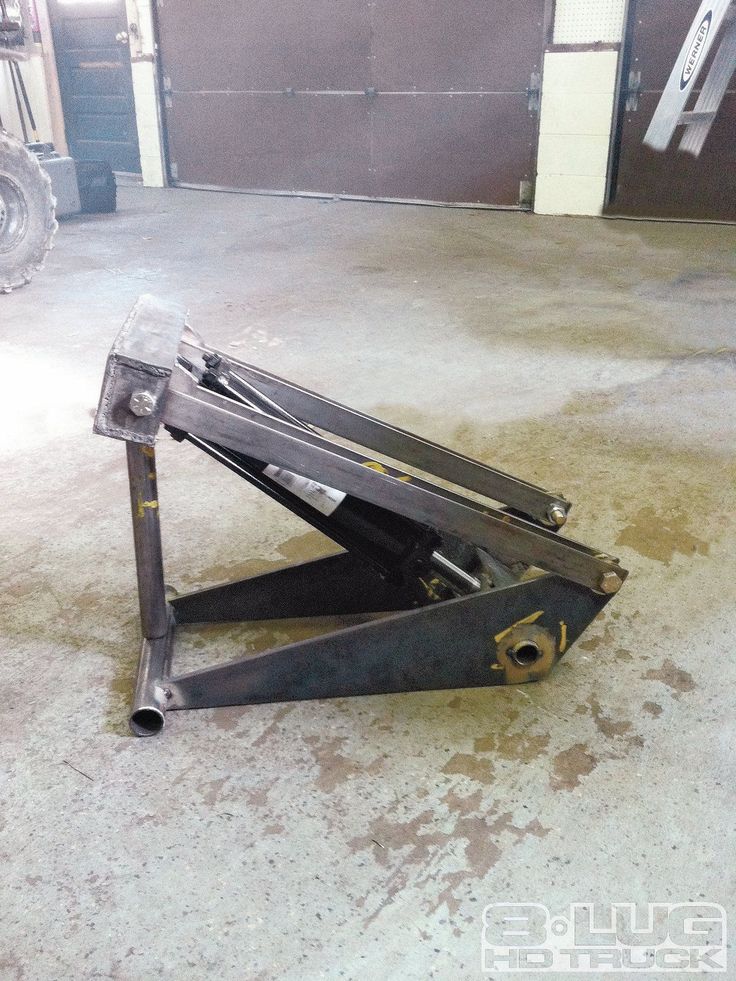

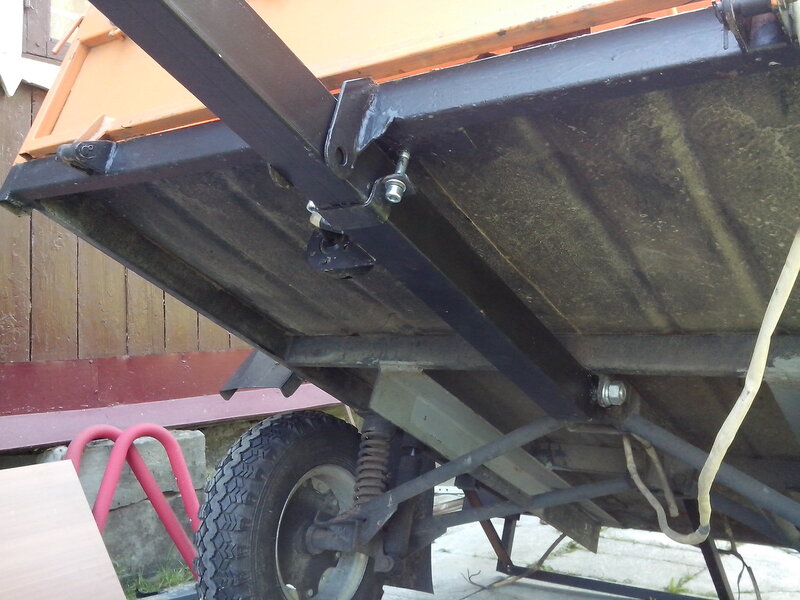

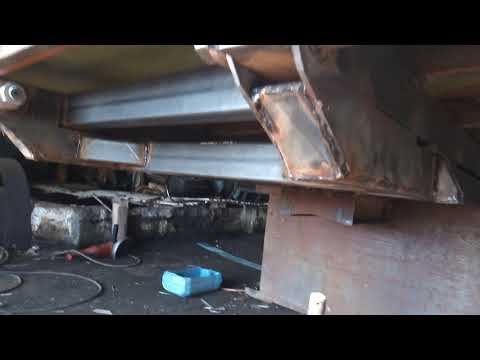

Начнем с полурамы, нужна она для установки кузова. Именно она обеспечивает возможность опрокидывания кузова.

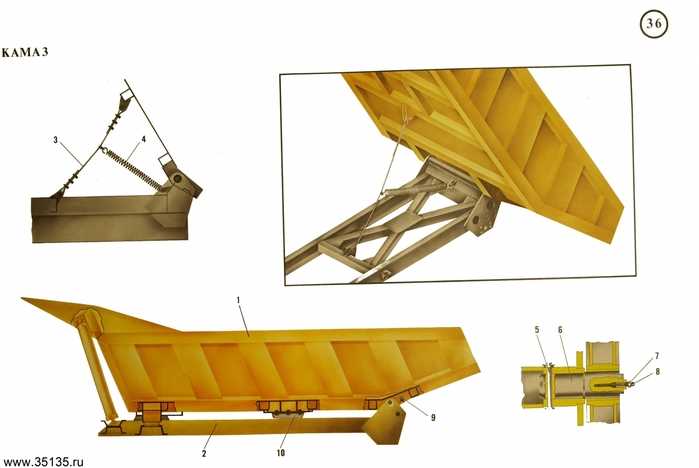

Состоит полурама из двух частей. Одна часть жестко закрепляется на раме УАЗ. Посредством штифтовых шарниров с одной стороны она соединена с второй частью, на которую закреплена грузовая платформа.

Продольные балки обеих полурам лучше изготавливать из тавров и двутавров, и располагать их так, чтобы верхняя часть своими балками в сложенном состоянии на балках нижней части полурамы.

Нижняя часть полурамы укрепляется поперечинами. Верхняя же, помимо поперечин должна еще и иметь по бокам поперечные выступы, которые будут обеспечивать поддержку грузовой платформы по всей ее ширине.

На конце, где будут располагаться штифтовые шарниры, к частям полурам прикрепляются проушины, которые своими отверстиями должны совпадать. В эти отверстия и нужно будет устанавливать штифты, причем нужно будет обеспечить их фиксацию в отверстиях, чтобы исключить их выпадение.

Для соединения конструкции полурамы можно использовать сварные соединения, но нижнюю часть полурамы лучше к раме авто закреплять при помощи болтовых соединений.

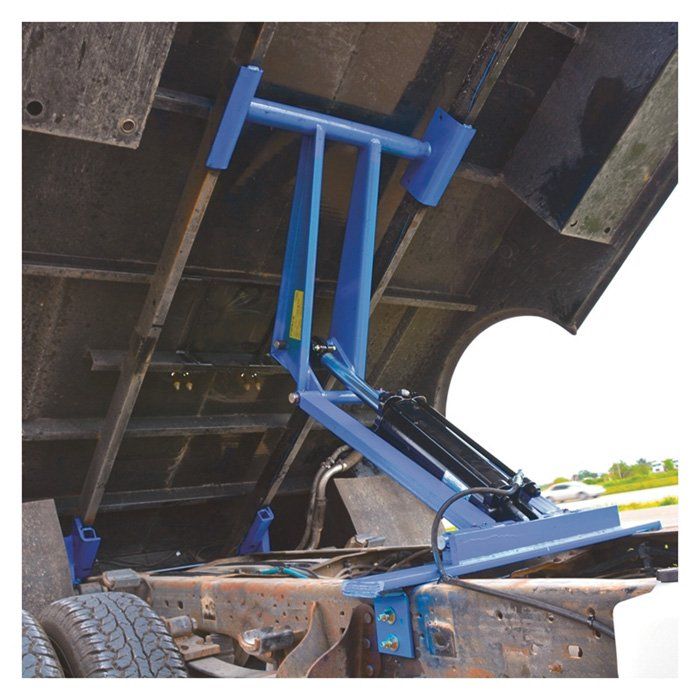

Вторая же шаровая опора – нижняя, закрепляется на подрамнике. Этот подрамник должен иметь форму скобы. Делается такая форма для того, чтобы гидроцилиндр в сложенном состоянии не мешал полному опусканию кузова и посадке верхней части полурамы на нижнюю часть. Размеры и способ крепления подрамника гидроцилиндра подбираются экспериментальным путем. После этого гидроцилиндр устанавливается на место.

Гидравлический насос, его привод и кран управления

Далее переходим к гидравлическому насосу и его приводу. Чаще всего в качестве насоса выступает НШ-10, от МТЗ-80. Производительности его вполне достаточно для работы гидроцилиндра.
Приводов насоса несколько, поэтому опишем самый простой, а именно от стартера. Для этого берется стартер от МТЗ-80 и несколько переделывается под возможность работы длительное время. Далее нужно соединить вал стартера с валом насоса. Для этого можно воспользоваться шарниром от рулевого управления любого легкового авто. Далее стартер и насос закрепляются на платформе, чтобы исключить перемещение их относительно друг друга.

Закрепляется насос и приводом на поперечине рамы авто, так, чтобы исключить их повреждение. Затем кидается проводка от АКБ авто к стартеру, обязательно включив в цепь выключатель.

К раме авто также прикрепляется и масляный бак, объема в 10 литров будет достаточно. Затем подключаются магистрали от масляного бака к насосу, а от него – гидроцилиндру.

Recommendations

Comments 12

Какая грузоподъемность? КОМ стандартный или самодельный? КОМ установлен в раздатке с НШ-10?

Извините за долгое молчание — болел. Грузоподъемность 1000 кг. Ком специально разрабатывался (с принудительной смазкой). Ставится на раздатку.

При движении ком отключить потом включить можно? Ком устанавливается вместо верхней крышки раздатки?

Угол подъёма маловат. Что делать если то, что везли прилипло к кузову и не сползает?

Цилиндр на шаровых опорах Ф50мм. И это больше строительный вариант. Для крестьян чуть другая модель — с боковой разгрузкой. По распределителю в кабине — я могу продублировать из кнопками (поставить электроклапана). Но ФСА еще никто не отменял

Источник

Принцип работы

Действует вся конструкция так: при надобности подъема кузова, водитель переводит кран в положение, которое обеспечивает пропуск масла только в одну сторону и включает питание привода насоса. Насос берет масло из бака и под давлением подает его в гидроцилиндр. Когда кузов будет полностью поднят, питание привода насоса отключается. Кран же не даст опуститься кузову под своим весом, поскольку масло обратно он не пропускает. Опускается кузов путем перевода крана в положение обратного движения масла, давление гидроцилиндре падает и масло стекает обратно в бак, а кузов под своим весом опускается вниз. На видео самосвал УАЗ-3303 изготовленный своими руками:

Принцип действия конструкции

Установленное оборудование на самодельном самосвале работает таким образом:

• Если нужно поднять кузов, автовладелец поворачивает кран управления, чтобы масло подавалось в одном направлении.
• После этого водитель включает питание привода насоса.
• Насосная система под давлением подает рабочую жидкость в гидродвигатель.
• После полного поднятия кузова насос отключают.
• В этом процессе важную роль играет кран, который не пропускает масло обратно, поэтому кузов не опускается под собственной тяжестью.
• Исходную позицию управляемая платформа занимает при возвратном движении рабочей жидкости, когда давление в гидроцилиндре снижается.

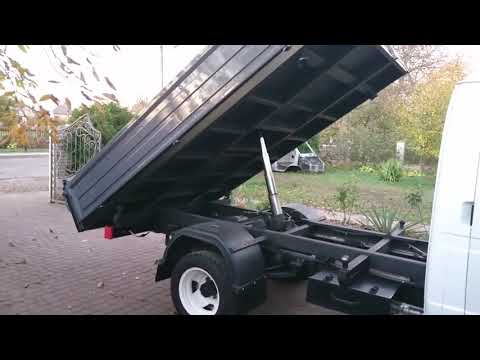

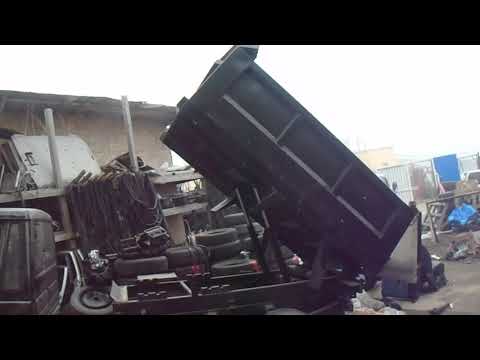

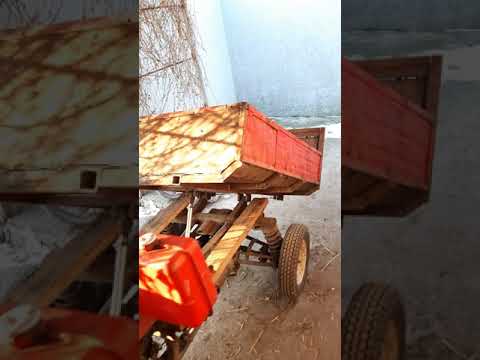

Видео по теме: УАЗ-3303 — самосвал своими руками

«УАЗ Профи»: автокран, самосвал, вышка и другие необычные версии ульяновских внедорожников

Так иногда бывает — автозавод приглашает осмотреть не свою продукцию, а надстройки, установленные на его машинах. Ульяновский автозавод показал фургон, рефрижератор, автогидроподъемник, платформу с КМУ и даже самосвал. И все это, а также многое другое, базируется на базе семейства «УАЗ Профи».

Это был почти сказочный сюжет, но как бы наоборот: избушка, избушка, встань к лесу передом, а ко мне задом — говорил я себе, глядя на вереницу машин, выстроенных во фронт не кабинами, а кузовами, фургонами и всем остальным установленным добром. Этакий смотр базиса и надстроек, если вы с институтских времен помните про исторический материализм. А посмотреть было на что — заводчане показали всю серийную гамму надстроек, выпускаемых на базе семейства «Профи». Как собственного изготовления, так и от сторонних авторов.

Бортовая платформа с КМУ — один из трендов современного коммерческого автомобилестроения.

Технические характеристики

УАЗ Профи самосвал отличается простой конструкцией и легкостью управления. Этот транспорт предназначен для работы в любых климатических условиях и на любой местности. Все основные элементы автомобиля смонтированы на опорной сварной раме, которая изготавливается из высокопрочной стали. Этот агрегат можно ремонтировать в полевых условиях, все узлы и механизмы находятся в легкой доступности.

Здесь установлен 8-цилиндровый бензиновый двигатель, изготовленный в соответствии с международным экологическим стандартом Евро-1, и механическая 5-ступенчатая коробка передач. Тормозные механизмы — дисковые, сухие, оборудованные механическим приводом.

Передаточные числа трансмиссии:

• первая передача — 3,78;
• вторая — 2,6;
• третья — 1,55;
• четвертая — 1;
• пятая — 4,12.

КПП оборудована 2 карданными валами, которые подводят к ведущим мостам транспорта. Промежуточный вал расположен между механической коробкой передач и раздаточной коробкой. У переднего и заднего моста есть главная передача одинарного, конического типа со спиральными зубьями.

Технические характеристики и показатели заводской модели грузовика:

Габаритные параметры	Длина — 4535 мм Ширина — 1974 мм Ширина — 2355 мм
Колесная база	2550 мм
Снаряженная масса	1845 кг
Максимальный вес транспортируемого груза	1225 кг
Общий вес транспорта	3070 кг
Расстояние дорожного просвета	205 мм
Наибольшая глубина преодолеваемого брода	500 мм
Допустимая масса прицепного устройства	850 кг
Объем бака для топливной жидкости	56 л
Мощность силового агрегата	90 л. с.
Рабочий объем двигателя	2,44 л
Диаметр цилиндрических деталей	92 мм
Ход поршневой части	92 мм
Степень сжатия	6,7
Номинальный крутящий момент	415 Нм
Напряжение бортовой сети	12 В
Колея	По передним колесам — 1500 мм По задним колесам — 1442 мм
Средний расход бензина на 100 км	12 л
Максимальная частота вращения коленчатого вала	2100 об/мин
Размер шин	8,40-15
Максимальное давление в шинах передних и задних колес	2,2 кгс/см³
Люфт рулевого колеса	100 мм
Рабочий температурный режим	-40…+40°С
Диаметр барабанного механизма тормозной системы	280 мм
Тормозной путь со скорости 60 км/ч	5500 мм
Ширина колодок	50 мм
Внешний габаритный радиус поворота	4700 мм

Как сделать своими руками

Для того чтобы оборудовать Уазик самосвальной установкой, необходимо подготовить чертежи.

Можно уложить квадратный брус под передний борт автомобиля, закрепить к нему длинный трос, который нужно обмотать вокруг всей кузовной части. Для разгрузки необходимо открыть бортовую часть транспортного средства, вытянуть трос и прикрепить его к какой-нибудь опоре, например, дереву или столбу. После этого следует завести мотор и начать движение вперед. Передвигаясь по кузову, деревянный брус будет стягивать груз.

Другой способ — это установка гидравлического подъемного механизма, который состоит из полурамы, гидронасосного элемента, оборудованного электрическим приводом, гидравлического крана, бака для масляной жидкости, гидравлического цилиндра, магистралей высокого давления.

Пошаговая инструкция по изготовлению самосвального оборудования:

1. Подготовить полураму. Для этого необходимо сделать из тавров продольные балки, укрепить нижнюю часть конструкции поперечинами, на концы установить проушины, в которые нужно поставить штифты.
2. Сделать гидравлический насосный элемент. Рекомендуется взять насос от МТЗ-80. Необходимо соединить вал электрического стартера с валом насоса при помощи шарниров от рулевого механизма. Гидронасос вместе с приводом нужно закрепить на поперечине опорной рамы.
3. Прикрепить к раме грузовика масляный бак объемом до 10 л.
4. Подключить магистрали от емкости с маслом к насосу и гидравлическому цилиндру.
5. Запустить силовой агрегат и проверить работоспособность установки.

Полезные советы

Один конец полурамы рекомендуется закрепить штифтовыми шарнирами на грузовой платформе, это поможет облегчить процесс эксплуатации установкой. Верхнюю часть поперечины следует оборудовать поперечными выступами, чтобы обеспечить поддержку грузовой платформы по всему периметру.

Для соединения корпуса полурамы с автомобилем необходимо использовать сварочный аппарат для большей надежности конструкции.

Гидравлический цилиндр также можно взять от ГАЗ-53, т.к. у него достаточная длина для опрокидывания кузовной части, а на концах имеются наконечники шарового типа.

Подрамник следует изготавливать в виде скобы. Такая форма позволит гидравлическому цилиндрическому элементу в сложенном состоянии не мешать опрокидыванию кузова и установке верхней части полурамы на нижнюю. Параметры и крепежные элементы необходимо подбирать экспериментальным путем.

После подключения магистралей насосного элемента в электрическую схему рекомендуется установить гидравлическое крановое оборудование. При подъеме кузова оно будет способствовать перетеканию масляной жидкости в одном направлении. Когда кран будет поворачиваться, масло будет утекать обратно в бак.

Во время монтажа и изготовления установки самосвального типа необходимо соблюдать технику безопасности. Транспорт должен стоять на ровной поверхности, а колесные механизмы должны быть зафиксированы специальными стопорными устройствами. Автомобиль нужно перевести на ручник. Во время изготовления деталей следует надеть защитную маску и очки.

Популярные варианты изготовления

Грузовой автомобиль УАЗ –3303 имеет двухместную цельнолитую металлическую кабину с двумя боковыми одностворчатыми дверцами. В передней части конструкции, под съемной крышкой капота, расположен мотор. За кабиной находится грузовая платформа с откидными бортами. В зависимости от модели, она сделана из дерева или металла. В кузове можно транспортировать груз весом до 1200 кг.

Технические характеристики автомобиля рассчитаны на эксплуатацию в разных условиях, в том числе и в сельской местности. Многие люди, работающие в агропромышленной сфере, отмечают, что при всех достоинствах грузовика, в нем нет оборудования для выгрузки материалов самосвальным способом. Однако решить такую проблему возможно, если сконструировать самосвал из УАЗа своими руками.

Переоборудование автомобиля с помощью подъемного механизма повысит его функциональные возможности и позволит экономить время на выгрузку кузова. При этом грузоподъемность транспортного средства остается на прежнем уровне.

Существует два варианта, как сделать из УАЗа-3303 удобный для работы самосвал.

Вариант №1

Самый простой способ – уложить квадратный брус под передний борт кузова и закрепить к нему длинный трос, проложенный по всей длине платформы. В этом случае разгрузка грузовика будет осуществляться следующим образом:

• При открытии борта машины трос вытягивают и прикрепляют к какой-нибудь устойчивой опоре, например, к дереву или столбу.
• Во время движения автомобиля вперед брус перемещается по кузову и стягивает груз.

Принцип работы

Во время разгрузки водитель должен перевести крановое оборудование в то положение, в котором масляная жидкость будет течь только в одном направлении. После этого включается питание привода насосного механизма, который забирает часть масла и под давлением передает его в корпус гидравлического цилиндра.

Когда кузовная часть полностью оказывается в поднятом положении, питание привода гидравлического насоса отключается. Кузов не будет опускаться благодаря крану.

Для того чтобы кузов опустился, необходимо, чтобы кран был повернут. После этого масляная жидкость начнет течь в обратную сторону, уровень давления в гидравлическом цилиндре начнет падать, а грузовая платформа под давлением собственного веса вернется в исходное положение.

Самосвал УАЗ-3303 своими руками

УАЗ-3303 – малый грузовой автомобиль, обладающий хорошими вседорожными качествами из-за наличия полного привода. Имеет он рамную конструкцию, с установленной на ней кабиной, под которой размещен двигатель, и две коробки – раздаточная и коробка передач. За кабиной располагается грузовая боровая платформа, позволяющая перевозить до 1200 кг полезного груза.

Данный автомобиль получил неплохое распространение в сельском хозяйстве, однако владельцы его нарекаю на отсутствие оборудования для самосвальной выгрузки, поскольку производитель данного авто его таким оборудованием не оснащает. Владельцы же часто с таким решением завода не согласны и переделывают УАЗ-3303 собственноручно, создавая на его базе самосвал.

Те же владельцы, что переоборудовали авто, указывают на значительное повышение функциональности и снижение времени на разгрузку кузова от грузов. При этом сама грузоподъемность авто не снижается, поскольку она и так не очень высокая. Зато установленное подъемное оборудование облегчает водителю участь, особенно если авто используется для перевозки рабочих грузов.

Но имеются и некоторые недостатки. Из них можно отметить некоторые финансовые затруднения на приобретение составных частей для самосвала, а также возможные проблемы с ГБДД, поскольку самодельное переоборудование авто запрещено. В остальном же оснащение оборудованием для подъема кузова у УАЗ-3303 имеет только положительные стороны.

Вариантов того, как сделать из УАЗ-3303 самосвала несколько. Простейшее решение – это укладка квадратного бруса под передний борт, закрепление к нему длинного троса, который прокладывается по всей длине кузова. Разгрузка производится очень просто: борт авто открывается, трос вытягивается и крепиться к чему-либо надежному (дерево, столб и т.д.). Далее авто заводится и начинает двигаться вперед, брус же двигаясь по кузову стягивает груз. Но в этот метод не всегда практичен.

Более кардинальным решением является установка гидравлического оборудования. Причем некоторые частные фирмы сейчас предлагают комплект составляющих для переоборудования УАЗ-3303 под самосвал. Мы же рассмотрим самодельную переработку авто.

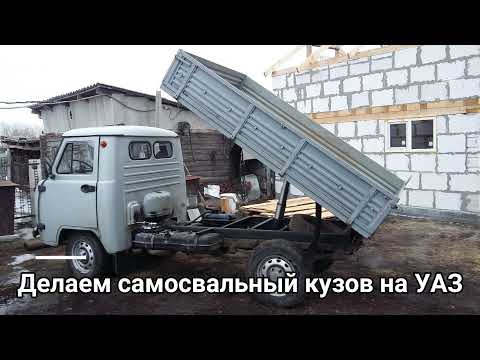

Фото переоборудованного автомобиля УАЗ-3303 в самосвал

УАЗ 3303 Уральский проходимец › Бортжурнал › Гидравлика

Всем привет! Свершилось все таки — собрал я полноценную гидравлику на головастик. Все по классическому исполнению: бачок, насос, гидрораспределитель, целиндр. Все работает на ура! Распишу все по подробней.
1. Насос. Установил на место нш-10 правого вращения www.drive2.ru/l/4517398/. (забегу вперед — насос нужно менять, т.к. на горячее масло груженый не хочет выгружать). Стоит удобно, шланги прикручиваю без проблем. Ничему не мешает. Больше всего переживал, что будет ремень пробуксовывать, все таки шкив на приводе под Б профиль. Но пока все ок. В принципе, можно поставить короткий ремень коленвал-насос, тогда площадь соприкосновения ремня будет в пол шкива, скорее всего так и сделаю.

2. Гидрораспределитель. В заначке имелся тракторный гидрораспределитель р-80 с ЮМЗ-6л.

У него три секции. Одна на самосвал, остальными двумя запитаю переднюю и заднюю гидролебедки (правда их еще нет, придумаем). Изначально распред хотел установить в кабине, на туннеле между ручек переключения передач. Но предположил, что в случае чего, в кабине будет гадюшник в виде разбрызганного масла. А у меня потолок белый…). Тогда установил гидрораспределитель в туннеле на лонжероне кабины. Для чего приварил на лонжерон два отрезка квадратной трубы 20/20 и закрепил расперд.

После сделал пропил сверху кабины и изготовил ручку включения из какой-то тяги.

3. Бачок. С местом крепления бачка определился за ранее — на кабине, сзади. После не долгих поисков в пункте приема металлолома был найден круглый бачок на 12л. С какого агрегата он, я не в курсе. Но внутри него была соляра. Не много помыл его. Врезал шаровый кран и приварил штуцер для обратки.

4. Цилиндр подъема. На подъем кузова изначально искал двухстороний цилиндр. Очень хотел принудительное опускание кузова. Для сего был найден (в том же пункте приема) рабочий цилиндра отвала ДТ-75, причем в месте с крепежом, что облегчило мне его установку. Ход цилиндра один метр.

После нескольких примерок (раз15 так) изготовил крепления в надрамнике и в основании кузова из 100 швеллера. Цилиндр стоит под наклоном в 30 градусов.

Источник

Пошаговая инструкция

Гидравлический подъемный механизм, которым будет оборудоваться УАЗ, состоит и нескольких составных частей: полурамы, подрамника, гидравлического насоса с электроприводом, гидравлического крана, масляного бака, гидроцилиндра и масляных магистралей высокого давления.

Полурама, подрамник, гидроцилиндр

Начнем с полурамы, нужна она для установки кузова. Именно она обеспечивает возможность опрокидывания кузова.

Состоит полурама из двух частей. Одна часть жестко закрепляется на раме УАЗ. Посредством штифтовых шарниров с одной стороны она соединена с второй частью, на которую закреплена грузовая платформа.

Продольные балки обеих полурам лучше изготавливать из тавров и двутавров, и располагать их так, чтобы верхняя часть своими балками в сложенном состоянии на балках нижней части полурамы.

Нижняя часть полурамы укрепляется поперечинами. Верхняя же, помимо поперечин должна еще и иметь по бокам поперечные выступы, которые будут обеспечивать поддержку грузовой платформы по всей ее ширине.

На конце, где будут располагаться штифтовые шарниры, к частям полурам прикрепляются проушины, которые своими отверстиями должны совпадать. В эти отверстия и нужно будет устанавливать штифты, причем нужно будет обеспечить их фиксацию в отверстиях, чтобы исключить их выпадение.

Для соединения конструкции полурамы можно использовать сварные соединения, но нижнюю часть полурамы лучше к раме авто закреплять при помощи болтовых соединений.

Гидроцилиндр берется от авто ГАЗ-53. Его длины вполне достаточно, чтобы совершать опрокидывание кузова на УАЗ. На обоих концах этого цилиндра имеются шаровые наконечники, поэтому для установки понадобятся две шаровые опоры под цилиндр. Одна из этих опор закрепляется на поперечине верхней части полурамы.

Вторая же шаровая опора – нижняя, закрепляется на подрамнике. Этот подрамник должен иметь форму скобы. Делается такая форма для того, чтобы гидроцилиндр в сложенном состоянии не мешал полному опусканию кузова и посадке верхней части полурамы на нижнюю часть. Размеры и способ крепления подрамника гидроцилиндра подбираются экспериментальным путем. После этого гидроцилиндр устанавливается на место.

Гидравлический насос, его привод и кран управления

Далее переходим к гидравлическому насосу и его приводу. Чаще всего в качестве насоса выступает НШ-10, от МТЗ-80. Производительности его вполне достаточно для работы гидроцилиндра.
Приводов насоса несколько, поэтому опишем самый простой, а именно от стартера. Для этого берется стартер от МТЗ-80 и несколько переделывается под возможность работы длительное время. Далее нужно соединить вал стартера с валом насоса. Для этого можно воспользоваться шарниром от рулевого управления любого легкового авто. Далее стартер и насос закрепляются на платформе, чтобы исключить перемещение их относительно друг друга.

Закрепляется насос и приводом на поперечине рамы авто, так, чтобы исключить их повреждение. Затем кидается проводка от АКБ авто к стартеру, обязательно включив в цепь выключатель.

К раме авто также прикрепляется и масляный бак, объема в 10 литров будет достаточно. Затем подключаются магистрали от масляного бака к насосу, а от него – гидроцилиндру.

В схему подключения магистралей за насосом устанавливается гидравлический кран, который можно взять в любом магазине запчастей для сельхоз. техники. Во время подъема при одном из положений крана, он будет пропускать масло в одном направлении и исключать его возвращение. После поворота крана – масло будет иметь возможность обратного движения.

Принцип работы

Действует вся конструкция так: при надобности подъема кузова, водитель переводит кран в положение, которое обеспечивает пропуск масла только в одну сторону и включает питание привода насоса. Насос берет масло из бака и под давлением подает его в гидроцилиндр. Когда кузов будет полностью поднят, питание привода насоса отключается. Кран же не даст опуститься кузову под своим весом, поскольку масло обратно он не пропускает. Опускается кузов путем перевода крана в положение обратного движения масла, давление гидроцилиндре падает и масло стекает обратно в бак, а кузов под своим весом опускается вниз. На видео самосвал УАЗ-3303 изготовленный своими руками:
