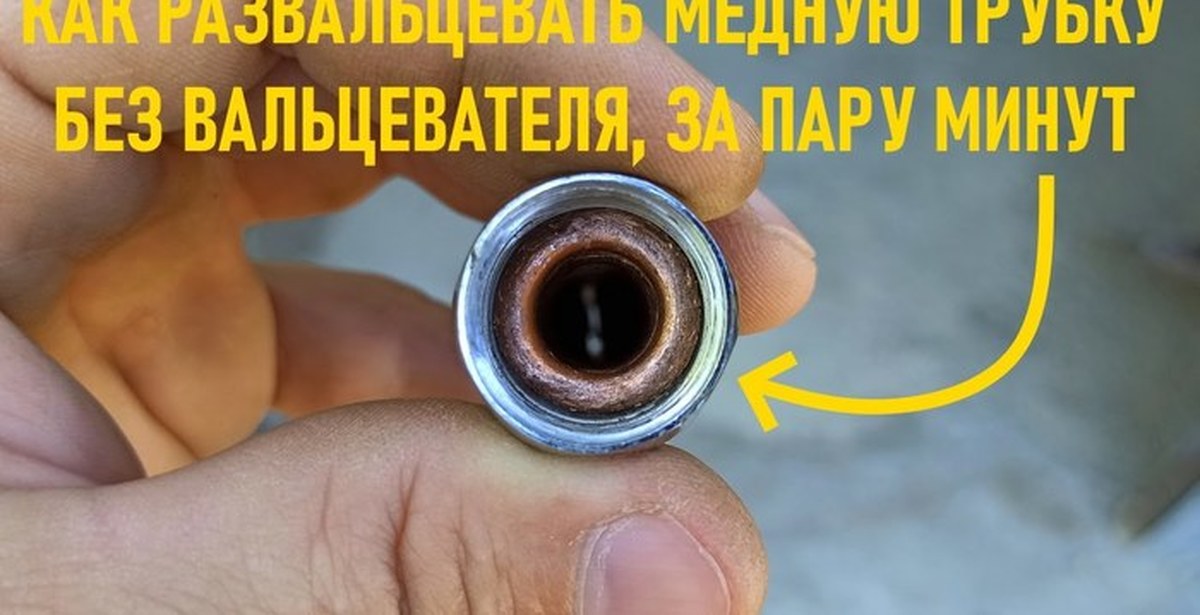

Как развальцевать медную трубку без специального инструмента: Развальцовка медных трубок своими руками: способы, инструмент

Развальцовка медных труб кондиционера • Как это делается

Когда оба блока кондиционера уже установлены, нужно приниматься за один из важнейших этапов – нужны трубки для кондиционера, соединяющие внешний и внутренний блоки, по которым циркулирует хладагент. Эти трассы сделаны из меди, подключаются непосредственно к блокам и от качества соединения зависит работоспособность всей системы. Первое, что нужно сделать, определить трубку подачи фреона во внешний агрегат и ту, что отвечает за обратный ход материала. Сделать это просто – магистраль, подающая хладагент наружу, имеет больший диаметр. Также необходимо учесть, нужны ли ловушки для масла, и подготовить обратные гайки. В этой статье мы расскажем, как правильно сделать и подключить медные трубки для кондиционера, по которым циркулирует фреон. Почему заниматься прокладкой магистралей выгодней самостоятельно? Преимуществ масса:

• систему можно сделать любой длины;
• слишком длинные трубки легко превращаются в извилистые магистрали;
• допускается любое расположение блоков кондиционера;
• монтаж модулей ничем не ограничивается.

К тому же, установка не сложна, нужно только следовать нашим рекомендациям.

Трубки кондиционера: процесс монтажа

Прокладка трасс включает в себя несколько этапов:

• определение необходимости наличия и монтаж ловушки для масла;
• замер длины труб и их нарезка;
• сгибание и монтаж трубок;
• использование развертки для зачистки от заусениц;
• установка обратных гаек и развальцовка трубок.

Рассмотрим каждый из этих этапов подробнее, и дадим рекомендации по их проведению.

Рекомендуем товар

Кондиционер сплит-система Cooper&Hunter Vital Inverter CH-S09FTXF-NG

13 отзывов

В наличии

Тип фреона: R-32 | Площадь, м²: 21-27 | Тип компрессора: инверторный | Тип внутреннего блока: настенный | Мощность обогрева, кВт: 2.8 | Мощность охлаждения, кВт: 2.5 | Мин. температура на обогрев, °C: -15 |

Нужна ли ловушка для масла

Для начала нужно определиться, в каких случаях необходим монтаж такого элемента трассы. Нужно внимательно прочитать инструкцию по монтажу прилагаемую к Вашей модели кондиционера. Чаще всего рекомендуют, установить ловушку для масла , если:

• уровень внутреннего и внешнего блоков отличаются на 5 и более метров;
• трасса сконструирована таким образом, что имеется много вертикальных участков;
• общая длина коммуникаций между блоками составляет 30 и более метров.

Ловушка для масла, также называемая маслоподъемной петлей, нужна, чтобы облегчить подъем масла, если трубка для кондиционера расположена вертикально. Дело в том, что некоторая часть смазочного материала из компрессора попадает в магистраль в составе жидкого хладагента. По сути, масло проходит через все трубки, возвращаясь в картер наружного блока. Соответственно, чем больше вертикальных участков и чем они выше, тем чаще масло под влиянием силы тяжести не добирается до верха. Это грозит отсутствием смазки компрессора, что неизбежно приведет к его заклиниванию. Маслоподъемная петля позволяет накапливать масло в одном месте, тем самым сужая проход для хладагента, и увеличивая скорость последнего, а значит, и давление, т.

е. фактически фреон, проходя через ловушку, аккумулирует частицы масла, поднимая его на верх .

Сама же маслоподъемная петля делается из труб – вы должны согнуть их в форму колена. Устанавливается такое приспособление на вертикальных участках трассы, длина которых превышает пять метров. Первая ловушка ставится непосредственно перед вертикальным отрезком. Если Вам все таки необходимо будет устанавливать ловушки, то конкретный размеры Вы сможете найти в инструкции..

Рекомендуем товар

Кондиционер сплит-система Cooper&Hunter Winner CH-S07FTX5

3 отзыва

Не производится

Тип фреона: R-410A | Площадь, м²: до 20 | Тип компрессора: инверторный | Тип внутреннего блока: настенный | Мощность обогрева, кВт: 2.3 | Мощность охлаждения, кВт: 2.2 | Мин. температура на обогрев, °C: -15 |

Аналоги Cooper&Hunter Winner CH-S07FTX5 в наличии

Gree Smart GWH07QA-K3DNB6C

2 отзыва

Заканчивается

Hoapp Luna Wi-Fi Inverter HSZ-LA22VAW/HMZ-LA22VA

Написать отзыв

В наличии

Mitsubishi Heavy SRK20ZSPR-S/SRC20ZSPR-S

4 отзыва

В наличии

Leberg Viking Inverter LBS-VKG07UA2/LBU-VKG07UA2

2 отзыва

В наличии

Замер и резка труб

Здесь главное придерживаться принципа – аккуратность прежде всего. Герметичность трассы зависит в первую очередь от чистоты среза. Нужен угол в 90 градусов, чего можно добиться специальным труборезом. Он закрепляется в месте отреза трубки и вращательным движением срезает часть трубки. Еще одним важным моментом является чистота работ – нельзя допустить попадания внутрь трубы для кондиционера пыли и частиц меди. Продуть ее очень сложно, так что работайте аккуратно и внимательно следите за срезом, ведь края делаются:

• максимально ровными;
• без скосов;
• без завалов, как внутрь, так и вовне.

Также не забудьте зачистить срез от дефектов: заусенцев и пыли, стружки и зазубрин.

Вам потребуется две трубы:

• узкая, для направления фреона к внутреннему блоку;
• широкая, по которой хладагент движется к внешнему модулю.

Диаметр зависит от мощности блоков кондиционера. Кроме того, эти данные можно найти в спецификации к технике.

Рекомендуем товар

Кондиционер сплит-система Gree Bora GWH09AAAXA-K3NNA2A

6 отзывов

В наличии

Тип фреона: R-410A | Площадь, м²: 21-27 | Тип компрессора: обычный | Тип внутреннего блока: настенный | Мощность обогрева, кВт: 2.

65 | Мощность охлаждения, кВт: 2.55 | Мин. температура на обогрев, °C: -15 |

Сгибание трубок

Этот процесс выполняется с помощью трубогиба, еще одного специального инструмента. Сгибать трубы в ручную нельзя – они обязательно получат повреждения и работу придется начинать заново. . В процессе сгибания есть возможность корректировать углы наклона, примеряя трубки непосредственно к местам установки. Это позволяет сделать изгиб более точным и проверить предшествующие теоретические расчеты.

Зачистка трубок

Когда работы по нарезке окончены, нужно нанести последний штрих – зачистить края трубы для кондиционера от образовавшихся в процессе резки заусенец. Делается это посредством развертки при медленном ее вращении. Данный момент является идеальным и для еще одного действия – осмотра отрезанного края на предмет трещин, перегибов и других дефектов. Трубу при развертке необходимо держать под наклоном вниз, чтобы стружки от развертки не попадали внутрь трубы.

Трубка кондиционера: развальцовка концов

Теперь нужно приступить к самому важному этапу – развальцовке и соединению. Для этого потребуются обратные гайки и штуцера. Все трубы кондиционеров имеют в комплектации штуцера, расположенные в местах соединений, так что с этим проблем не возникнет. А вот для монтажа обратных гаек на каждую трубку и понадобиться осуществить развальцовку, несмотря на то, что гайки имеют свой диаметр, совпадающий с размерами трубок, согласно заводской маркировке. Вам нужно 1 универсальный инструмент состоящий из:

• тисков, в которых зажимается трубка на время работ;
• вальцовка, которой и выполняется основное действие.

Действуйте аккуратно и последовательно, и если разбортовка не получилась с первого раза, пробуйте еще, предварительно отрезав участок с дефектом. Главное, сохранить целостность трубы.

Рекомендуем товар

Кондиционер сплит-система Samsung AR09TXHQASINUA

7 отзывов

В наличии

Тип фреона: R-32 | Площадь, м²: 21-27 | Тип компрессора: инверторный | Тип внутреннего блока: настенный | Мощность обогрева, кВт: 2. 93 | Мощность охлаждения, кВт: 2.64 | Мин. температура на обогрев, °C: -22 |

Развальцовка выполняется следующим образом:

• первым делом нужно одеть обратную гайку на трубку;
• затем зажать трубу в тисочках таким образом, чтобы срез немного выходил за их пределы;
• перед началом, рекомендовано немного смазать маслом конус вальцовки;
• и в итоге совершить разбортовку.

Размеры разбортованных медных трубок

Существует стандартизированные диаметры, которых следует обязательно придерживаться при развальцовке. Представлены они в виде таблицы:

Исходный диаметр трубки		Разбортовка, диаметр
дюймы	миллиметры	миллиметры
1/4	6,35	8,3 – 8,7
3/8	9,52	12 – 12,4
1/2	12,70	15,4 – 15,8
5/8	15,88	18,6 – 19
3/4	19,05	22,9 – 23,3

Для определения диаметра трубы и развальцовки используется дополнительный инструмент – штангенциркуль. Очень важно соблюдать соотношение размеров, ведь от этого зависит герметичность, а значит, и работоспособность всей сплит-системы.

Окончание этапа

Итак, у вас есть:

• согнутые и развальцованные трубки с одетой термоизоляцией;
• штробы или короба для закрепления коммуникаций;
• дренажные и электрические трассы.

Но если у Вас что-то пошло не так, Вы всегда можете заказать установку сплиткондиционера у специалистов с большим опытом в этой сфере.

Рекомендуем товар

Кондиционер сплит-система Daikin FTXF20/RXF20

7 отзывов

В наличии

Тип фреона: R-32 | Площадь, м²: до 20 | Тип компрессора: инверторный | Тип внутреннего блока: настенный | Мощность обогрева, кВт: 2.5 | Мощность охлаждения, кВт: 2 | Мин. температура на обогрев, °C: -15 |

Последние новости туризма на сегодня 2022

Отдых и Туризм — Новости туризма 2022

Февраль 12, 2022 8 комментариев

С чем у любого туриста ассоциируется Хорватия? В первую очередь — отличная экология, чистейшее лазурного цвета Адриатическое море и невероятно живописные берега.

..

Февраль 1, 2022

Февраль 1, 2022

Февраль 1, 2022

Февраль 2, 2022

Правильное питание

Ноябрь 19, 2022 5 комментариев

Хотя общая идея заключается в том, что замороженные фрукты не несут никакой пользы для здоровья, многочисленные доказательства противоречат…

Ноябрь 19, 2022 17 комментариев

Ноябрь 19, 2022 10 комментариев

Ноябрь 19, 2022 20 комментариев

Общество

Ноябрь 19, 2022 7 комментариев

Найти идеальный подарок на Новый год для близких и друзей — непростая задача. Если нет уверенности в правильности своего решения, то может…

Ноябрь 19, 2022 20 комментариев

Ноябрь 19, 2022 4 комментария

Ноябрь 19, 2022 5 комментариев

Cпорт отдых туризм

Ноябрь 20, 2022 16 комментариев

Занять всю семью непросто. И что ж, нужно время, чтобы постоянно придумывать новые…

Бизнес

Ноябрь 20, 2022 2 комментария

Во французском языке существительное menu имеет два совершенно разных…

Спорт

Ноябрь 21, 2022 8 комментариев

Если вы все-таки решились на покупку первого сноуборда, при выборе однозначно не стоит…

7 простых шагов для развальцовки медных труб

Развальцовка медных труб довольно проста, если вы знаете правильные методы и имеете доступ к соответствующим инструментам для развальцовки. Медные трубы развальцовываются, чтобы компрессионные фитинги оставались неповрежденными и герметичными.

Хотя существует несколько способов соединения медных труб, таких как пайка и пайка, развальцовка выполняется в тех случаях, когда требуется механическое соединение или когда нельзя использовать открытый огонь для сварки труб.

Давайте рассмотрим различные методы развальцовки медных труб с подробными инструкциями по каждому методу развальцовки медных труб.

Процесс развальцовки медных труб

Рекомендуется выбрать комплект для развальцовки. Эти комплекты бывают нескольких вариаций, в зависимости от их использования. Базовый набор для развальцовки включает в себя развальцовку и расширитель. Развальцовка имеет несколько отверстий для медных труб разного диаметра.

Развальцовка помогает надежно удерживать трубу. Прежде чем вставлять трубу в форме раструба, не забудьте сдвинуть нажимную гайку. Развертка состоит из наконечника, удерживающих рычагов и винта. Это инструмент, непосредственно участвующий в развальцовке.

Развальцовка медных водопроводных труб, используемых в домашнем хозяйстве, проще, чем развальцовка водопроводных труб. Для более значительных водопроводных линий или труб лучше всего обратиться за профессиональной помощью.

Шаг 1: Обрезка трубы

Первый шаг — отрезать трубу до нужной длины. Прежде чем продолжить, помните, что медные трубы нужно резать точно и ровно. Использование ножовки может быть отличным выбором для резки водопроводных труб; для резки медных труб требуется инструмент для резки труб.

Ножовка может оставить только что обрезанные концы неровными и шероховатыми, в то время как лезвие трубореза делает надрез по окружности медной трубки, в результате чего разрезы получаются гладкими. Рваные края могут привести к нарушению соединения или утечке в трубе.

• Измерьте длину, которую вы хотите использовать, и отметьте область, которую вы хотите отрезать.
• Закрепите режущий инструмент на медной трубе.
• Затяните губки резака при использовании регулируемого инструмента для резки труб.
• При разрезании лески убедитесь, что вы крепко держите трубку.
• Вращайте фрезу полностью вокруг трубы, создавая круглую канавку.
• Затягивайте ручку при каждом обороте и продолжайте медленно вращать инструмент по кругу, чтобы сделать ровный срез.
• По мере того как режущий инструмент вращается вокруг трубы, канавка углубляется до тех пор, пока не будет достигнута ровная и точная величина.

Шаг 2. Обрезка свободных концов

Большинство труборезов оснащены лезвием для удаления заусенцев, прикрепленным к задней части инструмента. Используйте инструмент для удаления заусенцев, чтобы убедиться, что разрез гладкий и имеет исходный диаметр.

Шаг 3: Использование формы для развальцовки

Форма для развальцовки — это сантехнический инструмент с различными отверстиями для труб разного диаметра. Этот инструмент удерживает медную трубу в безопасности и помогает резать без изменения диаметра.

Очень важно выбрать подходящий диаметр и оставить 1/16 дюйма на конце трубы для достижения наилучших результатов.

Шаг 4. Затяжка гаек и установка бугеля

Сначала затяните ближайшую гайку, а затем затяните гайку дальше. Вы можете использовать свои руки, чтобы затянуть гайки. Затем отрегулируйте хомут в нужном месте, чтобы убедиться, что развальцовочный блок зацеплен.

Шаг 5: Закрепите расширитель на развальцовке

Поместите развертку на развальцовку так, чтобы коническая точка развальцовки находилась в центре трубы.

Шаг 6: Развальцовка медной трубки

Медленно затяните винт на развальцовке, чтобы развальцовывать медь. Когда вы затягиваете развертку, медь расширяется. Не затягивайте расширитель слишком сильно, так как это может привести к скольжению или разрыву трубки, что повлияет на конечный результат.

В подобных ситуациях необходимо сделать новый разрез рядом с развальцованной частью и повторять процесс развальцовки, пока не будут достигнуты желаемые результаты. Теперь ослабьте расширитель, чтобы выбить его из расширяющейся формы. Сняв развертку, ослабьте хомуты на развальцовке и снимите трубу.

Шаг 7: Присоединение фитинга

Развальцовка используется для развальцовки медных труб. Мягкая сталь и алюминий также могут использовать эти компрессионные фитинги для надежного соединения. Развальцовочный фитинг имеет развальцовочную гайку и конический конец.

Раструбный конец трубы необходимо прикрепить к коническому концу фитинга. Затяните накидную гайку, создав герметичное уплотнение.

• Поместите накидную гайку за медную трубу.
• Совместите раструбный медный конец с коническим концом и двигайте до тех пор, пока фитинг и труба не будут затянуты. Наденьте накидную гайку на фитинг и затяните ее гаечным ключом, чтобы сделать соединение герметичным.

В случае обнаружения таких дефектов, как течь, может потребоваться повторить процесс развальцовки заново. Когда развальцовка прошла успешно, развальцованный конец образует угол в 45 градусов и быстро закрывает фитинг.

Типы медных труб, используемых при развальцовке

Существует четыре типа медных труб: K, L, M и DMV.

Из этих типов медные трубы типа К имеют самый большой диаметр и идеально подходят для развальцовки. Толщина стенки типа К выдерживает расширение, возникающее в процессе развальцовки.

Типы L и M — это жесткие трубы, а тип K — мягкие трубы, что делает их отличным выбором для развальцовки.

1. Молотковая развальцовка

Это метод развальцовки, также называемый обжимкой. Вот шаги, которые необходимо выполнить.

• Закрепите трубку зажимами и обрежьте трубку до нужной длины.
• Используйте развертку или наждачную ткань, чтобы удалить заусенцы, оставшиеся на срезанном конце.
• Поместите развальцовочную гайку на трубу.
• Нанесите смазку на инструмент для развальцовки и вставьте его в медную трубу.
• Ударьте по инструменту для развальцовки молотком из мягкой латуни, поворачивая устройство после каждого удара.
• Проверьте на наличие дефектов и убедитесь в отсутствии утечек.
• Затяните накидную гайку, чтобы уплотнить соединение.

2. Использование расширителя труб

Это самый простой способ развальцовки медной трубы. Инструмент имеет несколько головок, подходящих для медных труб разного диаметра.

• Подсоедините головку нужного размера к расширителю трубки.
• Вставьте конец, если хотите расклешить.
• Сожмите инструмент, чтобы развальцевать трубку.
• Убедитесь, что вы используете инструмент крепкими руками и прилагаете одинаковое усилие, чтобы надлежащим образом развальцовывать конец трубы.

3. Использование инструмента для развальцовки стержневого типа

Это самый распространенный тип инструмента для развальцовки. Это идеальный выбор для ограниченного пространства, и он может развальцовывать трубы диаметром от 3/16 до 5/8 дюймов.

• Вставьте медную трубку в инструмент.
• Выберите отверстие подходящего размера для вставки трубы.
• Измерьте, насколько вам нужно расширяться, прежде чем протолкнуть его через отверстие.

Инструмент в виде стержня имеет несколько вариантов. Поэтому для достижения эффективных результатов лучше всего следовать инструкции по эксплуатации, предоставленной производителем.

Разница между развальцовкой и обжимкой

Хотя оба метода используются для открытия концов труб и надежного закрепления их для обеспечения герметичности соединений. Тем не менее, есть несколько отличий.

• Техника развальцовки создает неглубокие развальцовки, похожие на воронку, в то время как обжимка может углубляться в трубку, позволяя увеличить диаметр дальше по трубке.
• В то время как развальцовка предпочтительнее для мягких материалов, таких как медь, алюминий и мягкая сталь, обжимка используется для твердых металлов.

Твердые металлы можно развальцовывать, но их необходимо отжечь, чтобы сделать конец гибким. Помимо использования метода развальцовки, медные трубы могут быть спаяны или спаяны, если трубопроводы не используются для транспортировки нефти или газа.

Пайка является подходящим выбором для незакрепленных соединений или фитингов. Однако процесс пайки требует прохождения азота внутри трубы, чтобы избежать окисления и последующего повреждения. При пайке использование флюса предотвращает окисление, которое можно стереть после выполнения задачи.

Использование латунных фитингов

Латунные фитинги являются предпочтительным материалом для использования с медными трубами из-за их пластичности, долговечности и простоты использования. Еще одна причина выбора латунных фитингов заключается в том, что этот материал не вызывает электролиз, приводящий к гниению трубы.

Помимо прочности, металл огнеупорен и безукоризненно работает при воздействии горячей воды.

Как упоминалось ранее, используются медные трубы типа K диаметром не более 2 дюймов, поскольку их можно легко сгибать или формировать, не беспокоясь о растрескивании или расщеплении. Развальцовка медной трубы диаметром более 2 дюймов потребует более высокого уровня знаний и специальных инструментов.

Недостатки неразвальцовки медных труб

Отказ от развальцовки медных трубок приведет только к ненужному ремонту, который может обойтись в кругленькую сумму. Крепление медных трубок без их надлежащего развальцовки всегда приводит к катастрофе.

Без надлежащего развальцовки медная трубка не может оставаться подсоединенной к фитингу и выскальзывает, нарушая полезность.

Негерметичная труба может привести к затоплению помещения водой или увеличить воздействие газа на окружающую среду, если трубы используются для транспортировки газов.

Bottom Line

Сжигание в факеле — простой процесс, если он выполняется правильно. Помимо знакомства с правильным набором инструментов, убедитесь, что вы понимаете свои требования для достижения наилучших возможных результатов.

Мы надеемся, что представленная здесь информация поможет вам без проблем развальцевать медную трубу.

• Фейсбук
• Твиттер

Развальцовочные фитинги и компрессионные фитинги

Блог ThePipingMart Крепеж Развальцовочные фитинги и компрессионные фитинги — в чем разница

3 февраля 2023 г. 3 февраля 2023 г. | 23:28

Сантехнические системы требуют фитингов для соединения различных труб и компонентов вместе. Когда дело доходит до соединения медных труб, обычно используются два типа фитингов: раструбные фитинги и компрессионные фитинги. Но в чем именно разница между ними? Давайте подробнее рассмотрим каждый и узнаем.

Раструбные фитинги

Развальцовочные фитинги — один из старейших способов соединения медных труб. Они создают механическое соединение, образуя 37-градусный конус на конце медной трубки, известный как «раструб». На развальцованный конец трубки надевается кольцевая гайка, за которой следует олива (металлическая шайба с внутренним конусом). При затяжке это создает водонепроницаемое уплотнение, способное выдерживать высокие температуры и давление. Самым большим преимуществом раструбных фитингов является то, что их можно использовать многократно без потери производительности.

Компрессионные фитинги

Компрессионные фитинги используют гораздо более простой метод создания водонепроницаемого уплотнения. Они состоят из корпуса (фитинга) и трех компонентов — оливы, гайки и втулки или втулки, которая при затяжке надевается на трубу. Когда вы затягиваете гайку, она плотно прижимает все три компонента к внешней поверхности трубы, образуя герметичное уплотнение. Основное преимущество компрессионных фитингов в том, что для их установки не требуется никаких специальных инструментов – подойдет только разводной ключ! Кроме того, при необходимости их можно легко разобрать.

Разница между развальцовочными и компрессионными фитингами

Преимущества развальцовочных фитингов

Одним из преимуществ развальцовочных фитингов является возможность их повторного использования. Вы можете открутить гайку и снять раструбы, если вам нужно отсоединить трубы. Это делает их идеальными для приложений, где вам может понадобиться разобрать трубопровод в какой-то момент в будущем. Кроме того, раструбные фитинги обеспечивают более прочное уплотнение, чем компрессионные фитинги, что снижает вероятность их утечек.

Преимущества компрессионных фитингов

Одним из преимуществ компрессионных фитингов является простота их установки. Для их установки не нужны никакие специальные инструменты или оборудование; их можно подключить за считанные минуты. Кроме того, компрессионные фитинги обеспечивают прочное уплотнение, устойчивое к утечкам.

Недостатки развальцовочных фитингов

Одним из недостатков развальцовочных фитингов является то, что для их установки требуются специальные инструменты. Вам понадобится инструмент для развальцовки концов труб, что может быть дорогостоящим вложением, если у вас его еще нет. Кроме того, раструбные фитинги менее широко доступны, чем компрессионные фитинги, поэтому вам может понадобиться помощь в поиске их в местном хозяйственном магазине.
