Как работают амортизаторы: Как работают амортизаторы?

Как работают амортизаторы?

Амортизаторы могут быть газовыми, масляными и газомасляными. Мы рассмотрим, в чем достоинства и недостатки каждого из них, какие из них являются самыми надежными и многое другое.

Для чего нужны амортизаторы в автомобиле

Перед обсуждением особенностей амортизаторов, стоит рассказать об их принципе работы. В классическом варианте компоновки один амортизатор приходится на одно колесо, вернее, на каждую из точек опоры автомобиля. Бывает, что для каждой из точек опоры применяют по два, а иногда и больше амортизаторов, но такое происходит только в частных случаях.

Амортизатор, находясь у точки опоры между подвеской и кузовом, по сути своей является устройством для гашения (демпфирования) или предотвращения колебаний, возникающих в машине. Большинство скажет, что такой деталью считается пружина (рессора), и они будут абсолютно правы. Однако пружина не может эффективно и быстро погасить колебания, возникающие после проезда неровных участков дороги, потому что работает она лишь в одну сторону, в то время как амортизатор работает в противоположном ей направлении.

Фактически пружина обладает значительным сопротивлением только при сжатии в подвеске, а при растяжении она не сможет эффективно гасить колебания. А вот амортизатор, наоборот, очень эффективно гасит возникшие колебания при «растяжении» подвески и оказывает минимальное влияние при её «сжатии». Именно таким образом амортизатор принимает участие в гашении колебаний кузова при его раскачивании.

Принцип работы амортизаторов

Работа амортизаторов заключается в следующем. По конструкции амортизатор состоит из цилиндра с поршнем внутри. На поршне имеются обратные клапаны с разным проходным сечением и, естественно, с различной пропускной способностью. В одну сторону расход проходящей через клапан среды (к примеру, масла) будет большой, что происходит при сжатии амортизаторов. В другую сторону, при растяжении, клапаны настроены так, что уменьшают расход, этим самым проявляя сопротивление растяжению амортизаторов.

Демпфирующими компонентами в амортизаторе могут быть воздушные камеры – они будут выступать в роли гасителей резких внутренних колебаний и ударов при передвижении поршня внутри корпуса цилиндра амортизатора. Принцип реализации этих камер в амортизаторах может быть разным, но смысл один. Они гасят колебания, а также обеспечивают хорошую равномерность хода по меняющемуся усилию во время работы амортизаторов. Помимо этого, газовая камера в амортизаторе изменяет свою жесткость по нелинейному закону, а именно, их жесткость становится больше во время сжатия либо растяжения, что не свойственно жидкости. Эти амортизаторы с наличием газовых камер называют газовыми амортизаторами.

Особенности и различия амортизаторов

Мы уже говорили о масляных и газовых амортизаторах, но ничего не было сказано про газомасляные. Практически такие амортизаторы тоже должны считаться газовыми. Полностью газовых амортизаторов не существует, а существуют со смешанным типом среды – и с газом, и с маслом. Одни их называют просто газовыми амортизаторами, вторые газомасляными, однако и то, и другое название считается верным.

Масляные амортизаторы являются более жесткими, потому что в их составе имеется только одна рабочая среда – жидкое масло. Как известно, жидкости являются практически несжимаемыми, в результате ход и усилие амортизаторов находится в зависимости лишь от расхода среды через обратные клапаны в поршне цилиндров. Масляный амортизатор считается более жестким и менее инерционным по отношению к его перемещению.

Газовые амортизаторы считаются более мягкими, потому что второй рабочей средой является газ, который сжимаем, хоть и находится под давлением. В результате, он тоже будет принимать участие в плавности хода и в усилии на штоке амортизатора. По сравнению с масляным он будет более мягким и более инерционным в отношении передвижения штока.

Главной отличительной чертой газовых амортизаторов является их способность менять свойства в зависимости от дороги благодаря упомянутой выше нелинейности в работе. Можно сказать, что газовые амортизаторы более эластичны, так как при проезде неровных участков будут более мягкими, однако при больших перемещениях штока будут резко повышать свою жесткость. Широкий и меняющийся диапазон работы газовых амортизаторов считается их самым лучшим качеством.

Зачастую на практике получается так, что изготовители амортизаторов все делают по-другому. Газовые амортизаторы выходят более жесткими, а масляные – наоборот, мягкими. Все это зависит от настраивания клапанов, объемов камер в амортизаторе и других конструктивных отличительных черт.

На каком варианте амортизаторов остановиться

Если говорить о рекомендациях, то выбор амортизаторов должен совпадать с советами завода-производителя для определенной машины, потому что они должны обеспечить необходимое усилие сопротивления, чтобы отлично работать. Не нужно проводить эксперименты ни со штатными амортизаторами, ни с любыми другими, значительно отличающимися от штатных. Каждый компетентный производитель, помимо того, что рассчитывает подвеску, также обладает значительным опытом в её свойствах и оказываемых влияниях на нее при эксплуатации. Это говорит о том, что лучшим вариантом будет использование только штатных амортизаторов.

Практически всегда на любую модель машины можно найти штатные амортизаторы – и масляные, и газовые.

Если у вас вдруг возникли какие-то проблемы с подвеской, то мягкие амортизаторы лучше использовать для неровной дороги, а жесткие – для шоссе и автострад.

Ресурс и стоимость амортизаторов

Газовые амортизаторы имеют более сложную конструкцию, потому что есть дополнительные демпфирующие камеры с газом. Кроме того, для них используются уплотнительные поверхности, работающие с газом. К этим уплотнителям предъявляются жесткие требования, и технологии выполнения, соответственно, более сложные.

Ресурс зависит от качественных характеристик амортизаторов. Амортизаторы с хорошим качеством способны «отходить» больше 60 тыс. км. Но когда речь идет о ресурсе масляных и газовых амортизаторов при начальном одинаковом качестве, то масляные амортизаторы более просты и надежны. У масляных амортизаторов конструкция проще, что снижает их стоимость примерно на 20% по сравнению с газовыми.

Говорят, что газовые амортизаторы более спортивны, потому что более жесткие. Но как говорилось ранее, и повторим еще раз: все находится в зависимости от их настроек. В равных условиях, где применяются одинаковые материалы, один и тот же размер цилиндров и поршня, диаметр перепускных отверстий, идентичный ход амортизатора, масляные все-таки считаются более жесткими, чем газовые. Однако на практике изготовители газовые амортизаторы настраивают более жесткими.

Если смотреть на статистику, то у каждой четвертой машины необходимо менять амортизаторы. Износившиеся амортизаторы оказывают плохое влияние на управление автомобиля.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Амортизаторы автомобиля — для чего нужны и какие бывают (что лучше)

Расскажем для чего нужны амортизаторы автомобиля — какие бывают и как проверить на неисправность. Что лучше поставить в машину и как отличить плохой амортизатор от хорошего.

Зачем нужны

При разгоне автомобиль «приседает» назад, нагружая задние и разгружая передние колеса, снижая сцепление с дорогой. При торможении наблюдается обратная картина. Идеальным было бы состояние, при котором машина сохраняет нормальное «горизонтальное» положение. То же самое при маневрировании, но здесь нагрузка смещается не по осям, а по сторонам машины. Главная задача амортизаторов — удержание колеса в постоянном контакте с дорогой, чтобы избежать потери контроля над автомобилем. Колесо должно как можно мягче и четче обогнуть препятствие и так же четко и быстро вернуться на дорогу, обеспечивая необходимое сцепление.

Пружины или рессоры лишь поддерживают вес машины. Всю остальную работу берут амортизаторы, как более точный инструмент. Вот почему важен их выбор.

Какие бывают

Встречаются двух видов – гидравлические и газогидравлические (называют газонаполненными или газовыми). В гидравлических амортизаторах гашение колебаний упругих элементов подвески происходит за счет перетекания жидкости (обычно это масло) из одного резервуара в другой и обратно через систему клапанов. В газогидравлических также присутствует жидкость, но она предварительно «поджата» небольшим объемом газа, который, в отличие от жидкости, сжиматься. У газовых есть «классический» недостаток. При неизбежной тряске воздух вспенивает масло и создает «воздушные ямы». При интенсивной вибрации возникают воздушные пузырьки низкого давления, что снижает эффективность работы амортизатора и быстро приводит его в негодность.В переднеприводных автомобилях, существуют два принципиально разных вида амортизаторов – классические задние и передние, типа McPherson. McPherson – амортизаторы с телескопической гидравлической передней стойкой сложной конструкции.

Видео — как работает амортизаторы

Как проверить самому

Исправные амортизаторы. Не чувствуешь тряски и вибрации, шума в машине меньше. Их состояние сказывается на всем, что связано с автомобилем. Плохие амортизаторы – проблемы с плавностью хода авто, торможением, прохождением поворотов и преодолением подъемов и спусков. Т.е. всё что может привести к аварии из-за увеличившегося вследствие вибрации проскальзывания колес.

Между тем, самостоятельная проверка исправности весьма проста.

Достаточно визуально определить, нет ли потеков жидкости на корпусе, а затем интенсивно покачать автомобиль по очереди за каждый угол, нажав на крыло три-четыре раза. После этого кузов должен совершить лишь одно «возвратное» движение до номинального уровня. Если машина качается дольше или слышны отчетливые стуки, амортизатор можно считать неисправным и его стоит заменить.

Видео — как отличить плохой от хорошего

Что лучше поставить в машину

Замена амортизатора влияет на соотношение комфорт/управляемость значительно. Отметим, что когда улучшаете один параметр, страдает другой. А что важнее — определитесь сами.

Большинство амортизаторов рассчитаны под определенный автомобиль. В любом авто магазине можно подобрать подходящий. Единственно, на нужно учитывать — нравиться ли поведение машины или нет. Если цените управляемость, прекрасно справляетесь с критическими режимами, то придется разобраться в настройках подвески. А если являетесь спокойным водителем, то не узнаете, какие стояли.

Прежде чем ставить газовые амортизаторы, учитывайте, что они намного жестче гидравлических. Поведение авто в поворотах улучшиться, но это негативно отразиться на комфорте. Если ездите по плохим дорогам, то выбор в пользу масляных.

Следующий параметр — цена. Ставить самые дешёвые можно из-за большой жадности, с ними управляемость ухудшается значительно. Лучше выбирать марки Sachs, Kayaba, Koni — они признанные лидеры на мировом рынке.

Электронно-управляемые амортизаторы: для чего они нужны и как работают

От истоков



Как говорит технический словарь, амортизатор — это демпфирующий элемент, предназначенный для гашения колебаний. В автомобиле — колебаний кузова, вызванных работой упругих элементов подвески: листовых рессор или пружин.





Необходимость демпфирования подвески стала очевидна уже создателям первых автомобилей, и на самой заре автомобилестроения были сконструированы первые амортизаторы. Это были полностью механические конструкции, в виде двух соединенных рычагов, у которых в месте сопряжения располагался пакет из сжатых пружинами круглых дисков (как в сцеплении), которые проворачивались относительно друг-друга и гасили раскачку кузова. Такая система существует и по сей день на различных образцах военной техники, но на автомобилях с конца 20-х — начала 30-х годов появляются и начинают применяться гидравлические амортизаторы, которые, постоянно подвергаясь различным конструктивным изменениям и доработкам, дожили и до настоящего времени.





На сегодняшний день в автомобилестроении используется пять основных конструктивных типов амортизаторов. Это классический двухтрубный гидравлический (он же «масляный»), однотрубный гидравлический с газовым подпором (он же «газовый»), а также двухтрубный «газовый», «газо-масляный» (действующим веществом здесь является как масло, так и газ), и однотрубный «газовый» с выносной камерой. Как говорится, есть из чего выбирать — и автоконструкторам, и автовладельцам-«тюнингистам». Но остается одно «но»…



Два полюса проблемы



Такое свойство подвески как «жесткость» задается комбинацией упругих элементов (пружин) и амортизаторов, а также отчасти механических демпферов — сайлентблоков. (Пневматические подвески в данном материале рассматривать не будем — это тема для отдельного разговора.) Всегда упругость пружин и жесткость амортизаторов подбираются совместно. В зависимости от класса автомобиля, подвеска может быть сконструирована как более «мягкая» или более «жесткая», получив весь набор присущих своему типу достоинств и недостатков.





«Мягкая» подвеска хорошо поглощает дорожный рельеф, обеспечивая плавность и комфорт езды, но проигрывает «жесткой» при скоростном маневрировании и при разгоне-торможении. «Жесткая», в свою очередь, лучше показывает себя на скоростях на ровном асфальте, здесь меньше кренов и раскачки кузова, «приседаний» и «клевков» при резком разгоне и торможении, но уступает «мягкой» в комфорте на неровной дороге, передавая на кузов толчки от каждой ямки. Немалую роль играет и загруженность автомобиля, в зависимости от которой изменяется и работа подвески



Не случайно так развит рынок различных «тюнинговых» пружин и амортизаторов, позволяющих доработать штатную подвеску под свой вкус. Но в серийных автомобилях конструкторы вынуждены искать компромисс между комфортом и управляемостью, «мягкостью» и «жесткостью» подвески. Только возможно ли вообще соединить этих антагонистов в одной подвеске и угодить всем — и степенному буржуа, неспешно едущему с семьей за город, и молодому «драйверу», желающему прописывать скоростные виражи на хайвеях?



Электронное решение



Так как жесткость подвески определяют два элемента — пружины и амортизаторы, то варьировать ее можно либо изменяя упругость пружин, либо жесткость амортизаторов. Но поскольку человечество пока не научилось управлять свойствами металлов, то конструкторы взялись за амортизатор.





Изменять его жесткость можно тремя способами: варьировать сечение перепускных отверстий, через которое перекачивается масло, изменять вязкость самой рабочей жидкости, варьировать давление газового подпора. По такому принципу всегда разрабатывались и обычные амортизаторы, но они получали заданные свойства «раз и навсегда» и изменять их было невозможно. Были предложены варианты механических систем подстройки жесткости (они доступны и теперь в качестве «тюнинговых»), но для изменения режимов здесь требуется остановка автомобиля и ручная регулировка, и ни о какой гибкости, широкой вариативности, автоматическом и комфортном управлении тут речи нет. А ведь условия движения, дорожный рельеф, по которому перемещается автомобиль, могут меняться очень быстро! И здесь на помощь пришла электроника.





Заметим, что в мире автостроения электронно-управляемые амортизаторы давно не являются новинкой и начали серийно применяться с начала нулевых годов. Поначалу такие элементы были доступны только на автомобилях премиум-класса, однако к настоящему времени, как и все высокотехнологичные изделия, электронно-управляемые амортизаторы постепенно «демократизировались», становясь все более доступными и находя применение на массовых моделях среднего ценового сегмента. На сегодняшний день электронно-управляемые амортизаторы есть в портфолио у многих брендов с мировым именем, таких как Bilstein, Delphi, Kayaba, Koni, Monroe и др. Кстати интересно, что создавая «электронные амортизаторы», разные производители выбирают для управления им один из трех параметров, задающих характеристики и работают именно с ним.





Одним из последних автомобилей российского рынка, получившим электронно-управляемые амортизаторы, стал новый Skoda Superb. Тест-драйв этой модели можно прочитать ЗДЕСЬ.



Например, компания Delphi решила пойти путем изменения вязкости рабочей жидкости, разработав технологию MRC (Magnetic Ride Control — магнитный контроль перемещения). Здесь в амортизатор заправляется особая магнито-реологическая жидкость, способная менять свою вязкость под воздействием электромагнитного поля, которое генерирует встроенный в поршень амортизатора электромагнит, управляемый через контроллер. Такая система обеспечивает самую широкую вариативность, плавность и скорость реакции, при этом технически очень проста и надежна, поскольку не имеет ни компрессоров, ни сервоприводов, ни систем клапанов. За подобными амортизаторами конструкторы прочат будущее, однако пока что не удается решить вопрос ресурса магнитной жидкости и ее довольно высокой стоимости.





Другую технологию разрабатывают конструкторы Monroe (один из брендов компании Tenneco). Здесь используется система управления жесткостью посредством изменения перепускания рабочей жидкости в амортизаторе, которая регулируется изменяющим сопротивление электромагнитным клапаном. Он управляется либо вручную водителем, выбирающим соответствующий режим в автомобиле, либо автоматически электронными «мозгами» автомобиля, получающим сигналы от группы датчиков, на основе которого рассчитывает и посылает свой командный сигнал на клапан. Информация с датчиков приходит с частотой 500 сигналов в секунду, благодаря чему реакция подвески оказывается практически мгновенной.



Такая система, получившая фирменное название CVSA, на сегодняшний день имеет уже несколько разновидностей, отличающихся по конструкции и функциональности. Наиболее простым вариантом выступает однотрубный или двухтрубный амортизатор с двумя режимами работы клапана, позволяющий выбрать для подвески «комфортный» или «спортивный» режим. Это может быть сделано как вручную переключением кнопки в салоне, либо автоматически.





Больше возможностей и больше режимов настройки предлагают «семейства» CVSAe — система с внешним гибридным клапаном и трехтрубным амортизатором, CVSAi – постоянно регулируемая подвеска с внутренним гибридным клапаном и однотрубным или двухтрубным амортизатором и CVSA2 – с двойными клапанами и однотрубным амортизатором. Вершиной линейки выступают «семейства» CVSA2/Kinetic с однотрубными амортизаторами, где к двойному клапану добавлена функция управления креном, а также ACOCAR – полностью активная система с однотрубными амортизаторами, обеспечивающая, как заявляет производитель, полный контроль положения кузова. При этом, обе системы, CVSA2/Kinetic и ACOCAR позволяют исключить из подвески поперечную балку, уменьшив тем самым массу автомобиля.



Каков итог?



На горизонте у электронно-управляемых амортизаторов, очевидно, только светлое будущее и прогресс. Ведь все, что делает нашу жизнь комфортнее и безопаснее, всегда получает развитие. Трудно представить себе, что вдруг остановится распространение автоматических трансмиссий, застопорится оснащаемость климат-контролем и мультимедиа, инженеры бросят работу над системами безопасности. Список можно продолжать и в него входят электронно-управляемые амортизаторы.



что это, значение, принцип работы

Пружины или рессоры автомобиля сглаживают неровности дорожного покрытия. Колеса поднимаются и опускаются, при этом кузов остается в неподвижном положении. Возникающие при этом колебания гасятся при помощи амортизаторов. Давайте разберемся какие бывают амортизаторы и как они работают.

Что такое амортизатор

Амортизатор — это важнейший элемент безопасности и комфорта авто- и мототехники. Он представляет собой механизм двухстороннего действия. Он гасит толчки, возникающие при сжатии и расслаблении пружинного элемента подвески. Это достигается за счет сопротивления жидкости, перетекающей между полостями. При маневрировании, разгоне и торможении машины, езде по ямам и ухабам на колеса действуют силы, отрывающие их от поверхности дороги. Задача амортизаторов состоит в удержании постоянного сцепления с асфальтом для сохранения контроля над авто. Благодаря им шины плавно перекатываются через препятствия, не отрываясь от земли. Это сокращает тормозной путь и предотвращает занос.

Пружины и рессоры поддерживают вес автомобиля и обеспечивают возможность смещения колес в вертикальной плоскости. Остальную работу берет на себя более точный инструмент — амортизаторы.

Какие бывают амортизаторы

По типу конструкции различают два типа:

• Двухтрубные, включающие две полости (рабочий цилиндр и компенсационный резервуар), разделенные донным клапаном.
• Однотрубные, в которых жидкость перетекает через клапан в поршне.

Недостаток двухтрубных в том, что двойная стенка действует как термос, препятствуя охлаждению детали.

В зависимости от заполнения, устройства делятся на масляные (гидравлические) и газомасляные (газогидравлические). На рисунке представлен двухтрубный масляный (1), однотрубный газовый (2) и двухтрубный газомасляный (3) амортизаторы.

Отличие газомаслянных (газонаполненных) устройств состоит в том, что в компенсационную камеру двухтрубного закачан азот под небольшим давлением. Это уменьшает вспенивание жидкости и улучшает демпфирующие характеристики. В однотрубном газовом амортизаторе азот закачан под давлением 25 атмосфер и отделен от жидкости мембраной. Высокое давление в камере увеличивает температуру кипения, чем решается проблема вспенивания.

Газонаполненные однотрубные амортизаторы отличаются большей жесткостью. Она компенсируется за счет расширения в средней части корпуса, уменьшающего сопротивление. Эта «зона комфорта» обеспечивает мягкое поведение подвески при движении по умеренно неровной дороге.

Конструкция амортизатора

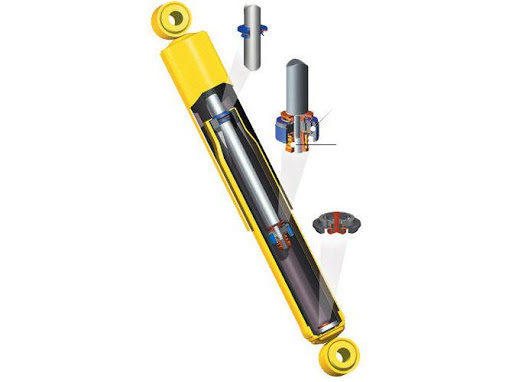

На рисунке представлена конструкция двухтрубного заднего масляного амортизатора. Во время его работы масло перетекает через донный клапан между рабочей полостью и резервуаром. Клапан устроен так, что сопротивление при сжатии детали меньше, чем при растяжении. Это позволяет колесу быстро отработать неровности дороги плавно вернуться в исходное положение.

Нижняя и верхняя проушины соответственно крепятся к рычагу (балке) и кузову ТС.

Работа устройства во время движения авто проиллюстрирована на картинке ниже:

Какие амортизаторы лучше

Чтобы сделать выбор в пользу конкретного устройства, необходимо знать в чем состоят отличия между ними.

• Цена. Газонаполненные амортизаторы значительно дороже. Поэтому для бюджетных авто больше подойдут жидкостные.
• Комфорт. Маслонаполненные амортизаторы обеспечивают дополнительный комфорт при движении по плохим дорогам.
• Долговечность. Газовые амортизаторы служат заметно дольше, что компенсирует разницу в цене.
• Управляемость. Жесткие газонаполненные амортизаторы позволяют лучше контролировать автомобиль: улучшают управляемость и сокращают тормозной путь на неровной дороге.

Масляные подходят для любителей плавной езды и комфорта, а газовые — для сторонников агрессивного спортивного стиля вождения.

При покупке запчастей следует обратить внимание на рекомендации производителя и не пытаться экономить на безопасности, устанавливая дешевые амортизаторы.

Как работают амортизаторы

Как работают амортизаторы

Амортизаторы — это один из основных элементов подвески автомобиля. Их работа в основном ассоциируется с комфортом и демпфированием неровностей. Однако это не единственная задача амортизаторов. Какие еще выполняют функции в вашем автомобиле?

Их основной задачей является поддержка работы подвески, т. е., по возможности, наибольшее снижение вибрации, происходящей из-за неровностей. Если бы не амортизатор, автомобиль размещался бы только на пружинах , которые гасят вибрации. Катание на таком автомобиле напомнило бы круиз на лодке. Благодаря элементам подавления, которыми являются амортизаторы, автомобиль двигается под воздействием неровностей дороги, но автоматически возвращается в предыдущее положение.



Амортизатор и безопасность

Комфорт — это не единственная задача всей системы подвески. Более того, это только производное его действия, а не приоритет. Основная задача — обеспечить контакт колес с дорогой, а, следовательно – безопасность. Если бы в схеме не было элемента, отвечающего за подавление, колеса автомобиля могут подпрыгивать на неровностях. Наверное, не нужно объяснять, что этот эффект очень нежелателен и опасен. Он вызывает не только временную потерю контроля водителя над автомобилем, но и неправильную работу электронных систем, таких, как, например, ABS. В такой ситуации лучше не иметь никакой системы вспомогательного торможения, потому что она хорошо работает, только если авто полностью исправно.

Действие амортизатора

Амортизатор устанавливается в машине для подавления вибраций. Как это сделать? Нужно придумать механизм рассеяния энергии, как, например, внутреннее трение. Самый простой пример — это жидкости, в которых это явление происходит во время движения. Поэтому в амортизаторах используется масло. Его движение, вызванное перемещением поршня, рассеивает энергию, давая четкое сопротивление и угнетая вибрации. Этот принцип применяется при использовании двух типов амортизаторов. Оба типа отличаются друг от друга расположением компенсаторной камеры. Конструкция амортизатора гораздо проще и состоит из следующих элементов: штока с закрепленным на постоянной основе поршнем, в котором находятся два клапана, поршня, который разделяет рабочую камеру от компенсаторной и, конечно же, корпуса. В этой конструкции нет расширительного бачка, так как часть рабочей камеры имеет переменный объем. Нижней частью амортизатора является отделение, заполненное газом. Двухтрубный амортизатор — это уже более сложное приспособление, но его действие основано на описанной выше идее. В его устройстве по-прежнему расположен шток с закрепленным поршнем с клапанами, корпус и рабочая камера.

Итог

Амортизатор является одним из основных элементов подвески, но его главная задача не только улучшение комфорта, но и безопасности. Без него водитель легче может потерять контроль над машиной, потому что шины теряют контакт с дорогой. При замене амортизатора, следует помнить, что необходимо делать это парами. Необходима одновременная замена амортизаторов спереди и сзади.

Для заказа амортизаторов выберите ваш автомобиль в электронном каталоге.

Односторонние и двусторонние амортизаторы

Односторонние и двусторонние амортизаторы

Амортизаторы по конструкции подразделяются на две группы: однотрубные и двухтрубные.

Ответ в чем разница между амортизаторами одностороннего действия от двухстороннего очень прост. Разница в его работе. Название действия говорит само за себя, а именно амортизатор одностороннего действия работает в одну сторону (на вытягивание) то есть идёт туго, благодоря чему он обеспечивают более плавный ход.   На сжатие амортизатор работает свободно, но если при росте неровности дороги и скорости подвеска не успевает занять исходное положение, чтоб погасить следующий удар, вы получаете так называемый «пробой».

Однотрубные амортизаторы стали завоевывать сердца автолюбителей. Конструкция их наиболее совершенна, она подразумевает наличие двух полостей, рабочей и буферной, разделенных подвижным поршнем. При этом рабочая полость заполняется маслом, а буферная — газом высокого давления. В сущности однотрубный амортизатор обеспечивает надежную изоляцию газа от жидкости, благодаря наличию поршня. Но с появлением двусторонних амортизаторов односторонняя конструкция теряет востребуемость и постепенно выходит из употребления.

Второй тип — двусторонний амортизатор — работает в обоих направлениях, благодаря чему он наиболее надежен. Работа такого типа амортизатора может быть скорректирована в зависимости от необходимого соотношения мягкости движения и стабильности поведения автомобиля на дороге.

К справке: Советский автомобиль довоенного периода ГАЗ-11-73 1940 года выпускали уже с поршневыми амортизаторами двойного действия.

Двухтрубные конструкции занимают сейчас лидирующую позицию на современном автомобильном рынке, но менее надежны, чем однотрубные. По сути двухтрубные амортизаторы представляют собой две соосные, вставленные одна в другую, трубы, внешняя из которых играет роль корпуса, а внутренняя является рабочей, она заполнена жидкостью и в ней происходит перемещение поршня. Зазор между труб также заполнен жидкостью для компенсации утечек и охлаждения, а также воздухом, компенсирующим изменение объема за счет температурного расширения и движения штока.

В автоспорте двухтрубные системы не применяются, поскольку не обеспечивают требований надежности и безопасности в условиях спортивных нагрузок.

По типу действия амортизаторы также подразделяются на односторонние и двусторонние. В первом случае, гашение колебаний происходит при отбое, а на стадии сжатия подвески оно минимально. Т.е. фактически амортизатор работает в одном направлении. Это свойство делает односторонний амортизатор несовершенным при езде автомобиля по сильно искривленной поверхности на высокой скорости, поскольку подвеска не успевает вернуться в исходное положение. Возникают «пробои» амортизатора, принуждающие водителя снизить скорость.

Наша компания производит ремонт и восстановление амортизаторов всех конструкций, не зависимо от вида транспорта. Работа производится на современном сертифицированном оборудовании, оснащенном системами автоматизации, благодаря чему минимизируются риски человеческой ошибки и повышается качество и скорость производства работ. Ремонт производится в две стадии: диагностика и, собственно, ремонт на основе проведенных исследований.

Амортизаторы: срок службы, замена и ремонт

Амортизатор, или амортизаторная стойка, особенно сложным изделием раньше не являлся, но теперь времена изменились, а вездесущий маркетинг пытается ограничить возможность ремонта любого узла автомобиля. Однако на фоне существенно выросшей стоимости демпферов актуальность их ремонта снова значительно возросла.

Экономический кризис в России и тут успел отметиться, однако не надо думать, что восстановлением узлов и агрегатов занимаются только у нас, эта практика широко распространена во всем мире. Ладно ТНВД или генератор, но неужели восстанавливают и амортизаторы? Возможно, сие кому-то покажется удивительным, но это действительно так, более того, например, в оригинальной программе VAG восстановленные узлы и детали обозначаются буковкой «X» на конце, факт общеизвестный, т.е. клиент, желающий сэкономить, может заказать восстановленные демпферы прямо по официальным каналам. Это, конечно, не наш путь, но возможность такая есть.

Однако стоит начать с самого начала, а именно с возникшей проблемы, а уже потом обрисовывать возможности ее решения. Автопроизводители зачастую говорят одно, поставщики на конвейер другое, но все сходятся в одном – амортизатор, как и любое механическое устройство, имеет свой срок службы. Если говорить о классических схемах без новомодных электронных наворотов, живет демпфер не более 80 000–100 000 км, это предел. Вполне возможно, даже после данного пробега амортизатор останется работоспособен, но лишь частично. В этом «частично» и кроется главная неприятность – у подобных стоек уровень демпфирования может снизиться на 50% и более, а это безопасность управления в пограничных режимах – оно вам надо? Не стоит воспринимать вышесказанное и как руководство к действию: «Ага, у меня амортизаторы прошли всего 40  тысяч, значит, с ними все нормально». Вовсе не факт – все зависит от того, где, как, в каком темпе и с какой загрузкой ездить. Прикончить подвеску современного автомобиля полностью можно и за тысячу километров, особенно на соответствующих направлениях, – дурацкое дело нехитрое, так что работоспособность демпфирующих элементов необходимо выяснять другими способами.

Самое забавное, что их не так уж и много. Лучший диагностический прибор – это мастер-диагност с 10-летним и выше стажем работы, не участвующий в фирменных маркетинговых программах. То, что амортизаторы вышли или скоро полностью выйдут из строя, определить можно и самому – по поведению машины, ну и, конечно, единственным общепринятым в массах методом: качнуть сначала переднюю, потом заднюю часть автомобиля. Если машина качнулась более одного раза – замена однозначно. Это понятно, но и тут кроется масса нюансов, так что нужен достаточный опыт или диагностический стенд. Лучше, конечно, опыт, поскольку универсальный стенд будет диагностировать не демпферы отдельно, а подвеску в целом, так что и это не выход. Естественно, существуют и специализированные стенды с тензодатчиками, созданные именно для проверки эффективности демпфирования, но вот беда – дабы испытать амортизаторы, их придется снять с автомобиля. Ладно задние, хотя и это в последнее время стало непросто из-за повсеместного применения многорычажек, с передними дело еще хуже, особенно в случае с типом McPherson, а после установки оных на место придется делать еще и сход-развал, так что стоимость разборки-сборки-установки с сопутствующими работами вполне может сравниться со стоимостью новых обычных амортизаторов.

Но это в случае олдскульной классики – газо- или газомасляных демпферов без электронного управления. Когда на машине стоит электронно управляемая конструкция, ситуация меняется, поскольку один амортизатор в зависимости от бренда может стоить и тысячу евро, и две, так что тут в полный рост встает вопрос уже другого порядка – как отремонтировать автомобиль, не обнулив при этом семейный бюджет? На премиальной технике не принято долго ездить – обычно сие продолжается до того момента, как в прайс-листах дилеров не появляется новое поколение данной модели. После этого, как правило, автомобиль уходит на вторичный рынок со своими начинающими вылезать болячками, а их владельцами становятся отнюдь не акционеры «Газпрома» или народные депутаты. Поэтому ремонт амортизаторов в последнее время вышел на новый уровень – известные в своем деле компании даже заявляют, что срок службы восстановленных демпферов сопоставим со сроком службы новых. Так ли это? Сразу возникает еще один вопрос: а может, стоит приобрести отремонтированную запчасть из Европы? Там и дороги хорошие, и работники добросовестные. Статистика, накопившаяся за последние годы, отвечает, в общем-то, на все вопросы. Восстановленные амортизаторы из Европы имеют свои особенности, надо заметить, не самые привлекательные, к тому же не надо думать, что «там» делают хорошо, а у нас плохо, все зависит от конкретного работника или политики фирмы. Доводилось встречать оригинальные восстановленные демпферы, заказанные через официалов, не самого лучшего качества, причем определялось сие даже на глаз. Бич амортизаторов, походивших по хорошим дорогам, – весьма долгий срок службы и незначительные ходы штока. В результате хромированный шток все время трется о сальник и направляющие втулки одним и тем же местом, а абразив есть везде. При ремонте шток не меняется – нет смысла, максимум, что с ним могут сделать, – слегка отполировать, так что, увидев восстановленный амортизатор с потертым пояском, с большой долей вероятности можно предположить, что он именно из Европы. А демпфер с потертым штоком долго ходить не будет – микронеровности довольно быстро выведут из строя сальник и далее со всеми вытекающими.

Когда-то, в старые добрые времена, конструктор-разработчик любого узла в процессе работы думал еще и о том, как в случае чего отремонтировать вышедший из строя механизм с минимальными затратами сил и средств. Вспомните копеечные втулки, жиклеры, сальники, подшипники и т.п., продающиеся как отдельно, так и ремкомплектами. Ныне у инженера-конструктора задача прямо противоположная – сделать так, чтобы ремонт был невозможен или максимально затруднен и чрезвычайно дорог. Если ранее при выходе, например, передней амортизаторной стойки McPherson из строя можно было поступить совсем просто – снять стойку, открутить ее верхнюю гайку, вынуть все внутренности, вылить масло, вставить в освободившийся цилиндр новый картридж и закрутить гайку обратно, то теперь все изменилось. С точки зрения логики старый подход понятнее – ну правда, зачем менять здоровенную стойку целиком, когда можно ограничиться картриджем – дешевле и проще.

Однако дешевле, проще и логичнее не значит выгоднее, поэтому теперь все амортизаторы неразборные – заваренные или завальцованные, и это общая тенденция. Картриджи еще пока кое-кем выпускаются, однако для классических стоек дешевле получается купить целиком новую деталь, нежели резать старую, варить проставку и нарезать резьбу. Но в случае сложных конструкций с электронным управлением ремонт пока выходит все равно дешевле, причем в несколько раз, так что еще существует ряд компаний, занимающихся восстановлением амортизаторов.

Амортизаторы, походившие по российским дорогам, обычно выходят из строя из-за разбитых направляющих, порванных пыльников и износившихся сальников. Зачастую в электронно управляемые клапаны и соленоиды попадает грязь, отчего те подклинивают и перестают нормально работать. Из-за ударных нагрузок страдают уплотнения рабочего поршня, соответственно, в большинстве случаев ремонт вполне может дать нужный результат. Главное – чтобы не было повреждений хромированного штока, иначе вся эта затея станет экономически нецелесообразной. А грязь? Что грязь, любые компоненты демпфера несложно извлечь, промыть и почистить. У ремонтников всегда есть ремкомплекты и необходимое оборудование для разборки-сборки изначально неремонтопригодной конструкции. Сначала срезается верхняя часть амортизатора с сальником, затем извлекается шток с поршнем. При любом результате дефектовки все уплотнительные элементы конструкции меняются на новые, а затем мастер проверяет управляющие устройства на работоспособность, а цилиндр и шток на задиры и износ. А сами клапаны – самая надежная часть управляемого амортизатора, поэтому дело обычно ограничивается промывкой.

Процесс сборки, в принципе, несложен, однако приходится применять сварочные работы – наварку толстостенной втулки на место отрезанной верхней части и нарезку внутренней резьбы для установки резьбовой пробки с сальником. В зависимости от газового подпора, для создания необходимого давления в системе используются либо переходники, либо врезные штуцеры. После заполнения маслом и газом восстановленный амортизатор проверяется на стенде по всем параметрам, теперь это сделать несложно, так как он уже снят.

Обычно после ремонта уважающие себя фирмы дают годовую гарантию на восстановленное изделие. С одной стороны, это немного, а с другой, именно подвеска в первую очередь страдает от неадекватных пользователей – приходилось сталкиваться с клиентами, способными убить даже демпферы премиум-сегмента за какой-то месяц, потребительский экстремизм – уже вполне сформировавшееся понятие. Так что с этой стороны срок гарантии вполне приемлемый. К тому же в пользу ремонта говорит и то, что вторично восстановить стойку будет значительно проще и, что немаловажно, дешевле.

Покупая продвинутую современную технику, стоит помнить один знаковый момент. Она будет дорогой не только в момент покупки, но и в процессе эксплуатации, именно так работает современный маркетинг, а подвеска современного автомобиля на наших дорогах находится в основной зоне риска.

KONI | Принципы работы

Все гидравлические амортизаторы работают по принципу преобразования кинетической энергии (движения) в тепловую энергию (тепло). Для этого жидкость в амортизаторе вынуждена проходить через ограниченные выпускные отверстия и системы клапанов, создавая таким образом гидравлическое сопротивление.

Амортизатор телескопический (глушитель) может сжиматься и растягиваться; так называемый ударный ход и ход отскока. Телескопические амортизаторы подразделяются на:

1. Двухтрубные или двухтрубные амортизаторы, доступны в гидравлической и газогидравлической конфигурации.
2. Однотрубные демпферы, также называемые газовыми амортизаторами высокого давления.

Как работает двухтрубный амортизатор?

Ударный ход

Когда шток поршня вдавливается, масло без сопротивления течет снизу поршня через отверстия и обратный клапан в увеличенный объем над поршнем. Одновременно некоторое количество масла вытесняется объемом штока, входящего в цилиндр. Этот объем масла принудительно перетекает через нижний клапан в трубку резервуара (заполненную воздухом (1 бар) или азотом (4-8 бар).Сопротивление, с которым сталкивается масло при прохождении через нижний клапан, создает демпфирование неровностей.

Ход отскока

Когда шток поршня вытягивается, масло над поршнем находится под давлением и вынуждено проходить через поршень. Сопротивление, с которым сталкивается масло при прохождении через поршень, создает демпфирование отскока. Одновременно некоторое количество масла течет обратно без сопротивления из трубки (6) резервуара через донный клапан в нижнюю часть цилиндра, чтобы компенсировать объем поршневого штока, выходящего из цилиндра.

Основные компоненты:

• внешняя трубка, также называемая трубкой резервуара (8)
• внутренняя труба, также называемая цилиндром (7)
• Поршень (2), соединенный со штоком поршня (3)
• донный клапан, также называемый донным клапаном (6)
• Направляющая штока поршня (5)
• приставка верхняя и нижняя

Как работает однотрубный амортизатор?

Ударный ход

В отличие от двухтрубного демпфера, однотрубный амортизатор не имеет резервуарной трубки.Тем не менее, необходима возможность хранения масла, которое вытесняется штоком при входе в цилиндр. Это достигается за счет изменения объема масла в цилиндре. Следовательно, цилиндр не полностью заполнен маслом; нижняя часть содержит (азот) газ под давлением 20-30 бар. Газ и масло разделяются плавающим поршнем (2)

Когда шток поршня вдвигается внутрь, плавающий поршень также прижимается вниз из-за смещения штока поршня, тем самым немного увеличивая давление как в газовой, так и в масляной секции.Кроме того, масло под поршнем вынуждено течь через поршень. Сопротивление, возникающее при этом, вызывает демпфирование неровностей.

Ход отскока

Когда шток поршня вытягивается, масло между поршнем и направляющей принудительно проходит через поршень. Возникающее таким образом сопротивление вызывает демпфирование отскока. При этом часть штока поршня выйдет из цилиндра, а свободный (плавающий) поршень будет двигаться вверх.

Основные компоненты:

• (давление) цилиндр, также называемый рабочим цилиндром (7)
• Поршень (4), соединенный со штоком поршня (5)
• плавающий поршень, также называемый разделительным поршнем (2)
• Направляющая штока поршня (6)
• приставка верхняя и нижняя

Что такое амортизаторы и как они работают?

Когда автомобиль наезжает на неровность дороги, колесо толкает вверх.В жестком автомобиле без системы подвески это означает, что сила удара передается непосредственно водителю , что может сильно раздражать. Мало того, удар также может вызвать подпрыгивающее движение, при котором шины теряют контакт с дорогой, что означает меньший контроль для водителя.

Введите амортизатор , иначе известный как амортизатор . На самом деле название «амортизатор» — неправильное употребление, потому что эти устройства фактически не поглощают удары.Вместо этого это делают пружины.

Процесс демпфирования

По мере того, как колеса движутся вверх после удара о неровность, пружины сжимаются, эффективно поглощая удар от неровности. Но когда пружины сжимаются, они накапливают потенциальную энергию, которая должна быть высвобождена, иначе, , она отскочит назад и подтолкнет кузов автомобиля вверх дальше, чем то, что может вызвать удар в первую очередь .

Амортизаторы замедляют и уменьшают величину подпрыгивающего движения за счет преобразования кинетической энергии в тепловую энергию, которая может рассеиваться через гидравлическую жидкость, содержащуюся в узле амортизатора .Это преобразование энергии предотвращает чрезмерное раскачивание кузова автомобиля, обеспечивая более стабильную езду и помогая шинам оставаться в контакте с дорогой.

Принцип действия амортизаторов

Когда вы плаваете, вода сопротивляется и ограничивает ваше движение, поэтому в воде вы двигаетесь намного медленнее, чем за ее пределами. Это принцип работы амортизаторов. Внутри амортизатора находится поршень, который движется внутри трубки, заполненной гидравлической жидкостью. Когда поршень проталкивается в трубку, он выталкивает жидкость через крошечные отверстия и клапаны, тем самым контролируя величину сопротивления движению.

Все современные амортизаторы чувствительны к скорости , что означает, что чем неровнее езда, тем большее сопротивление обеспечивают амортизаторы. Это позволяет лучше контролировать все нежелательные движения, возникающие при движении по неровной или пересеченной местности, в том числе раскачивание транспортного средства и погружение при торможении.

Типы амортизаторов

Несмотря на то, что существует множество различных конструкций амортизаторов, они обычно бывают трех разных типов, которые служат разным целям в зависимости от автомобиля.

Обычный телескопический тип — это наиболее распространенный тип амортизаторов. В основном недорогие, обычные телескопические амортизаторы часто заменяют, чем ремонтируют, когда они изнашиваются или выходят из строя. Они обычно встречаются в автомобилях экономичного, бюджетного и начального уровня.

Тип стойки — Этот тип амортизатора используется для поддержки систем подвески типа стойки. Амортизаторы со стойками более прочны, чем обычные телескопические, и могут выдерживать большие нагрузки и более сильные удары.Оба они поставляются запечатанными в ремонтопригодных блоках.

Пружинное сиденье типа — Пружинные амортизаторы сиденья сочетают в себе простоту телескопических амортизаторов с долговечностью стоек разных типов. Подобно последнему, амортизаторы сиденья с пружинами действуют одновременно как блок подвески и демпфирующее устройство. Однако, как и телескопические амортизаторы, они не подлежат ремонту после повреждения.

Как это работает: Амортизаторы

Амортизаторы являются важной частью подвески вашего автомобиля для управления движением, но они также позволяют инженерам настраивать ходовую часть для обеспечения комфорта и управляемости.В случае активной или регулируемой подвески этот уровень может изменяться даже во время движения.

Пружины выдерживают вес автомобиля и отскакивают, поглощая энергию при ударе. Но если они будут продолжать подпрыгивать, управлять автомобилем будет сложно. Вот здесь-то и нужны амортизаторы; они рассеивают энергию пружины, обеспечивая плавность хода. Они также гарантируют, что шины останутся на дороге, а не подпрыгивают.

Амортизаторы — это трубки, заполненные маслом.Когда автомобиль отскакивает от неровности, внутренний поршень перемещается внутри цилиндра. Он выжимает масло во вторичную камеру через порты, которые ограничивают его поток, что замедляет движение поршня. Кинетическая энергия пружины рассеивается через масло в виде тепла, поддерживая уровень автомобиля за счет уменьшения склонности пружины к подпрыгиванию вверх и вниз. Это процесс, называемый демпфированием, поэтому удары также называются демпферами.

Размер портов помогает определить поездку. Порты меньшего размера создают большее сопротивление и более устойчивый ход, в то время как порты большего размера обеспечивают более мягкий ход.

Газовые амортизаторы содержат азот под давлением, а также гидравлическое масло. Газ снижает вероятность вспенивания масла при интенсивном использовании, что может снизить эффективность шока.

Подвеска Jaguar XE 2016 года.

Как и другие компоненты вашего автомобиля, амортизаторы со временем изнашиваются. Замените их, если ваш автомобиль сильно подпрыгивает на неровностях или если вы заметили, что из них вытекает масло. Может показаться, что вы просто немного отказываетесь от качества езды, если не измените его, но когда удары становятся достаточно сильными, они могут повлиять на контакт ваших шин с дорогой.Возможно, вы потеряете контроль в определенных ситуациях, например, если ваш автомобиль налетает на кочку и подпрыгивает, когда вы пытаетесь преодолеть поворот или изменить полосу движения.

Штатные амортизаторы подстраиваются под дорожное покрытие; на более жестком ударе внутренний поршень амортизатора будет больше двигаться и встречать большее сопротивление гидравлического масла. Но есть также амортизаторы, которые водитель может отрегулировать для более жесткой или мягкой езды, и системы, которые автоматически регулируются в зависимости от дорожных условий.

Ford, который добавляет регулируемую систему к своему Fusion Sport 2017 года, использует электрогидравлические амортизаторы. «Вместо фиксированного набора механических клапанов, который постоянно определяет реакцию демпфера, у нас есть дополнительный клапан», — говорит Дэвид Рассел, технический специалист Ford по динамике транспортных средств. «Клапан активно контролируется и регулируется датчиками в автомобиле. Мы используем 46 входов, чтобы решить, насколько затянуть или открыть этот дополнительный клапан. Он проходит через эти входы 500 раз в секунду, и демпферу требуется от 10 до 20 миллисекунд, чтобы достичь новой цели.”

Ударная волна, управляемая электрическим приводом, реагирует на входные данные от транспортного средства, поскольку измеряет такие параметры, как скорость транспортного средства и влияние рулевого управления водителя. Амортизатор также меняет свой характер, когда водитель нажимает кнопку «Спорт» на консоли. На некоторых автомобилях это изменяет только характеристики трансмиссии, например, более длительное удержание переключений на автоматической коробке передач. Но на автомобиле с регулируемой подвеской он также может изменить реакцию амортизаторов, сделав их более жесткими в спортивном режиме.

Некоторым водителям даже 10 миллисекунд могут показаться вечностью. Чтобы получить еще более быстрые результаты, некоторые автопроизводители, в том числе Ford, GM, Ferrari и Audi, предлагают амортизаторы, которые используют магнитную силу для демпфирования езды, а не клапан. Разработанный подразделением Delphi GM и впервые использованный на транспортных средствах в 2003 году, а теперь принадлежащий BMI Group, MagneRide использует жидкость, содержащую крошечные частицы железа, а также внутренний поршень, содержащий электромагнитные катушки.

При нормальном движении частицы равномерно распределяются по жидкости.Но когда амортизатор необходимо затянуть на неровности, автомобиль посылает электрический ток на катушки в поршне, который его намагничивает. Это почти мгновенно выравнивает частицы, увеличивая сопротивление и контролируя езду на неровных участках. Если удар должен быть еще более жестким, система регулирует ток, чтобы усилить магнитное поле, увеличивая его влияние на частицы. Шок работает полностью на электричестве, а не на механических клапанах. Хотя эффект тот же — амортизатор реагирует на вход, когда автомобиль движется по дороге, — он может регулироваться примерно в пять раз быстрее, чем с клапанами.

То, как инженеры определяют, какие амортизаторы использовать, зависит от ряда факторов, в том числе от типа автомобиля, размера, веса, конструкции подвески, ожидаемой управляемости, поездки, ожидаемой целевой аудиторией, и стоимости.

Понимание того, как работают амортизаторы

АВТО ТЕОРИЯ

Миф: Амортизаторы устанавливаются в автомобиле, чтобы поездка была мягкой и плавной.

Правда: На самом деле амортизаторы удерживают колеса на дороге, сводят на нет колебания подвески и поддерживают устойчивость.Ходовые качества больше зависят от жесткости пружин и втулок подвески, хотя удары имеют вторичный эффект.

Когда автомобиль едет по дороге и колеса сталкиваются с любым изменением поверхности, пружины быстро сжимаются в ответ на действующую на них массу автомобиля. Сжатые пружины попытаются вернуться в нормальное положение (отскок), что приведет к подъему тела. Поскольку пружина имеет недавно накопленную энергию, она хочет отскочить от нормального положения, и это заставляет тело реагировать на эту силу.Возникающая в результате комбинация движений называется колебанием пружины и, если ее не контролировать, приведет к неудобной поездке и плохому управлению.

К этому добавляются и сами колеса, так как они известны как неподрессоренная масса. Когда они подпрыгивают вверх и вниз в ответ на дорожное покрытие, они дополнительно усиливают колебания подвески.

Для преодоления колебаний пружины и колеса производители используют демпфирующее устройство, которое мы называем амортизатором. На протяжении десятилетий было разработано и использовалось множество типов амортизаторов, но, безусловно, наиболее популярными являются гидравлические амортизаторы двойного прямого действия (или телескопические).

Амортизатор прикреплен к раме автомобиля одним концом, а элемент подвески — другим. Когда пружина пытается сжаться или отскочить, ее действию препятствует толчок. По мере того, как рама поднимается и опускается по отношению к оси, амортизатор выдвигается и выдвигается. Его сопротивление телескопическому движению препятствует движению компонентов подвески и гасит колебания. Это делается для того, чтобы как можно быстрее вернуть автомобиль в нормальный уровень для сохранения устойчивости.

Телескопические амортизаторы состоят из внутреннего цилиндра (нагнетательного), внешнего цилиндра (резервуара), поршня и штока поршня. Клапаны встроены в поршень (поршневой клапан) и в нижней части цилиндра (основной клапан), и они измеряют движение гидравлической жидкости внутри амортизатора. Именно сопротивление жидкости при движении от цилиндра к цилиндру создает эффект амортизации.

В исходном положении цилиндр высокого давления заполнен жидкостью, а поршень внутри находится посередине.Это позволяет полностью выдвигаться вверх и вниз по мере движения автомобиля. Внешний цилиндр лишь частично заполнен жидкостью.

Когда автомобиль движется и пружина сжимается, поршень опускается в цилиндре, заставляя жидкость проходить через поршневой клапан в верхнюю часть цилиндра давления. Поскольку поршень теперь занимает пространство, которое раньше было заполнено жидкостью, часть излишка жидкости должна быть вытеснена через основной клапан в цилиндр резервуара. Отверстия клапана откалиброваны для создания сопротивления этому потоку, тем самым демпфируя сжатие пружины.

Во время отскока пружины поршень амортизатора выталкивается вверх (тянется за его верхнее крепление на раме или корпусе), и жидкость, захваченная над ним, проталкивается через поршневой клапан в нижнюю часть цилиндра давления. Чтобы компенсировать уменьшенное количество поршня в цилиндре давления, дополнительная жидкость втягивается из резервуара через основной клапан.

Почему шок легче сжать, чем продлить?

Большинство амортизаторов откалиброваны для обеспечения большего сопротивления при отскоке, чем при сжатии, поскольку это обеспечивает наилучшее общее гашение колебаний пружины.Вот почему шок растянуть намного сложнее, чем сжать. Амортизаторы могут быть откалиброваны изнутри для обеспечения мягкого, нормального или твердого действия, поэтому некоторые ездят «жестче», чем другие.

Некоторые послепродажные амортизаторы имеют внешнюю регулировку жесткости, особенно в гоночных автомобилях, а большинство современных амортизаторов заполнены газом, чтобы обеспечить еще большее гашение колебаний.

data-matched-content-ui-type = «image_card_stacked» data-matched-content-rows-num = «3» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

Что такое амортизаторы и как они работают?

Когда автомобиль наезжает на неровность дороги, колесо толкает вверх.В жестком автомобиле без системы подвески это означает, что сила удара передается непосредственно водителю , что может сильно раздражать. Мало того, удар также может вызвать подпрыгивающее движение, при котором шины теряют контакт с дорогой, что означает меньший контроль для водителя.

Введите амортизатор , иначе известный как амортизатор . На самом деле название «амортизатор» — неправильное употребление, потому что эти устройства фактически не поглощают удары.Вместо этого это делают пружины.

Процесс демпфирования

По мере того, как колеса движутся вверх после удара о неровность, пружины сжимаются, эффективно поглощая толчки от неровностей. Но когда пружины сжимаются, они накапливают потенциальную энергию, которая должна быть высвобождена, иначе она отскочит назад и подтолкнет кузов автомобиля вверх дальше, чем то, что может вызвать удар в первую очередь .

Амортизаторы замедляют и уменьшают величину подпрыгивающего движения за счет преобразования кинетической энергии в тепловую энергию, которая может рассеиваться через гидравлическую жидкость, содержащуюся в узле амортизатора .Это преобразование энергии предотвращает чрезмерное раскачивание кузова автомобиля, обеспечивая более стабильную езду и помогая колесам оставаться в контакте с дорогой.

Принцип действия амортизаторов

© howstuffworks.com

Когда вы плаваете, вода сопротивляется и ограничивает ваше движение, поэтому в воде вы двигаетесь намного медленнее, чем вне ее. Это принцип работы амортизаторов. Внутри амортизатора находится поршень, который движется внутри трубки, заполненной гидравлической жидкостью.Когда поршень проталкивается в трубку, он выталкивает жидкость через крошечные отверстия и клапаны, тем самым контролируя величину сопротивления движению.

Все современные амортизаторы чувствительны к скорости , что означает, что чем неровнее езда, тем большее сопротивление обеспечивают амортизаторы. Это позволяет лучше контролировать все нежелательные движения, возникающие при движении по неровной или пересеченной местности, в том числе раскачивание транспортного средства и погружение при торможении.

История продолжается

Типы амортизаторов

Несмотря на то, что существует множество различных конструкций амортизаторов, они обычно бывают трех разных типов, которые служат разным целям в зависимости от автомобиля.

Обычный телескопический тип — это наиболее распространенный тип амортизаторов. В основном недорогие, обычные телескопические амортизаторы часто заменяют, чем ремонтируют, когда они изнашиваются или выходят из строя. Они обычно встречаются в автомобилях экономичного, бюджетного и начального уровня.

Тип стойки — Этот тип амортизатора используется для поддержки систем подвески типа стойки. Амортизаторы со стойками более прочны, чем обычные телескопические, и могут выдерживать большие нагрузки и более сильные удары.Оба они поставляются запечатанными в ремонтопригодных блоках.

Пружинное сиденье типа — Пружинные амортизаторы сиденья сочетают в себе простоту телескопических амортизаторов с долговечностью стоек разных типов. Подобно последнему, амортизаторы сиденья с пружинами действуют одновременно как блок подвески и демпфирующее устройство. Однако, как и телескопические амортизаторы, они не подлежат ремонту после повреждения.

The post Что такое амортизаторы и как они работают? впервые появился на Кармуди, Филиппины.

АМОРТИЗАТОРЫ / ДЕМПФЕРЫ: РАБОТАЮТ… — Automobile Knowledge

АМОРТИЗАТОРЫ / АМОРТИЗАТОРЫ: ПРИНЦИП РАБОТЫ, КЛАССИФИКАЦИЯ И ФУНКЦИИ

Амортизаторы — это в основном масляные насосы. К концу штока поршня прикреплен поршень, который противодействует гидравлической жидкости в напорной трубке. Когда подвеска перемещается вверх и вниз, гидравлическая жидкость проталкивается через крошечные отверстия, называемые отверстиями, внутри поршня. Однако эти отверстия пропускают через поршень лишь небольшое количество жидкости. Это замедляет поршень, что, в свою очередь, замедляет движение пружины и подвески.

Все современные амортизаторы представляют собой гидравлические демпфирующие устройства, чувствительные к скорости. Это означает, что чем быстрее движется подвеска, тем большее сопротивление оказывает амортизатор.
Благодаря этой особенности амортизаторы адаптируются к дорожным условиям. В результате амортизаторы снижают скорость:

• Отскок
• Крен или раскачивание
• Тормозное погружение и ускорение приседания

Амортизаторы работают по принципу вытеснения жидкости как в цикле сжатия, так и в цикле растяжения.Типичный автомобиль или легкий грузовик будет иметь большее сопротивление во время цикла растяжения, чем во время цикла сжатия. Цикл сжатия контролирует движение неподрессоренной массы транспортного средства, в то время как растяжение контролирует более тяжелую подрессоренную массу.

ФУНКЦИИ ДЕМПФЕРА

Основная функция амортизатора — поглощать удары и как можно скорее гасить их, чтобы можно было добиться плавности хода.
 Это также минимизирует износ шин и кузова автомобиля и, следовательно, снижает общие затраты на техническое обслуживание.
Это может показаться простой задачей, но это главное, от чего зависит уровень комфорта вашей езды.

ПРИНЦИП ДЕЙСТВИЯ

Чтобы понять амортизатор, очень важно понять его работу.

Прежде всего, мы должны знать, что обычно существует два типа амортизаторов: один гидравлический, а другой пневматический. Однако работа амортизаторов обоих типов одинакова.

Амортизатор обычно соединен с пружиной, которая преобразует внезапные ударные волны в колебательные движения. Это колебательное движение дает нам мгновенное облегчение от шока, но никто не может полностью погрузиться в поездку с этими колебаниями.

Здесь возникает необходимость в амортизаторе, он используется для гашения тех колебаний, которые производят пружины.
Амортизатор общего назначения содержит перфорированный поршень в гидравлической камере. Камера полностью герметична, и, следовательно, если поршень должен совершить какое-то движение, единственный способ — пропустить гидравлическую жидкость через нее.

Когда приходит толчок, поршень должен двигаться из-за удара. Когда поршень движется, гидравлическая жидкость в амортизаторе должна проходить через него.

Когда жидкость проходит через крошечные перфорированные отверстия в поршне, поршню приходится работать с ней. Эта работа выполняется за счет энергии, генерируемой из-за удара, и, следовательно, вскоре амортизатор теряет всю энергию удара, что приводит к отсутствию колебаний и плавности хода.

ТИПЫ КОНСТРУКЦИЙ АМОРТИЗАТОРА

В настоящее время используются несколько конструкций амортизаторов:
1. Конструкция с двумя трубками

• Газовая заправка
• PSD (демпфирование, чувствительное к положению)
• ASD (демпфирование, чувствительное к ускорению)

2.Однотрубный

A. Двухтрубный — конструкция с газовым наполнением

Основная функция газового наполнения — минимизировать аэрацию гидравлической жидкости. Давление газообразного азота сжимает пузырьки воздуха в гидравлической жидкости. Это предотвращает смешивание масла и воздуха и образование пены. Пена влияет на производительность, потому что ее можно сжать, а жидкость — нет. При уменьшении аэрации амортизатор может реагировать быстрее и предсказуемее, обеспечивая более быстрое время отклика и помогая удерживать шину на поверхности дороги.

Преимущества:
• Улучшает управляемость за счет уменьшения крена, раскачивания и пикирования.
• Снижает аэрацию, предлагая больший диапазон контроля над более широким разнообразием дорожных условий по сравнению с негазовыми агрегатами.
• Пониженное затухание — удары могут терять способность демпфирования, поскольку они нагреваются во время использования. Газовые амортизаторы могли сократить эту потерю рабочих характеристик, называемую fade

B. Twin Tube — PSD Design

Инженерам Ride пришлось искать компромисс между мягкой и прочной клапанами. Благодаря мягкому клапану жидкость течет легче.В результате езда стала более плавной, но с плохой управляемостью и большим креном / раскачиванием. Когда клапан плотный, жидкость течет труднее. Управляемость улучшилась, но поездка может стать жесткой.
С появлением системы газового наддува инженеры по поездкам смогли открыть элементы управления отверстиями этих клапанов и улучшить баланс между комфортом и возможностями управления, доступными в традиционных амортизаторах, чувствительных к скорости.
Выход за рамки управления скоростью жидкости — это передовая технология, которая учитывает положение клапана в напорной трубке.Это называется позиционно-чувствительным демпфированием (PSD).
Ключом к этой инновации являются прецизионные конические канавки в напорной трубке. Каждое приложение настраивается индивидуально, подбирая длину, глубину и конусность этих канавок, чтобы обеспечить оптимальный комфорт езды и дополнительный контроль. По сути, это создает две зоны внутри напорной трубки.
Первая зона, зона комфорта, — это место, где происходит нормальное вождение.
Вторая зона, зона управления, используется в сложных дорожных ситуациях.

Преимущества:

• Позволяет инженерам по поездкам выйти за рамки простой регулировки клапанов, чувствительных к скорости, и использовать положение поршня для точной настройки характеристик езды.
• Быстрее приспосабливается к изменяющимся дорожным и весовым условиям, чем стандартные амортизаторы
• Два амортизатора в одном — комфорт и контроль

C. Twin Tube -ASD Design (Reflex)

Новый поворот в компромиссе комфорта / контроля — это инновационная технология, которая обеспечивает больший контроль при управлении при одновременном повышении комфорта езды, называется Acceleration Sensitive Damping (ASD).
Эта технология выходит за рамки традиционного демпфирования, чувствительного к скорости, для фокусировки и устранения ударов. Такой упор на ударную нагрузку достигается за счет использования новой конструкции клапана сжатия. Этот компрессионный клапан представляет собой механическую замкнутую систему, которая открывает байпас для потока жидкости вокруг компрессионного клапана.

Преимущества:
• Улучшен контроль без ущерба для комфорта водителя.
• Клапан автоматически подстраивается под изменения дорожных условий.
• Снижает жесткость езды.

2.Однотрубная конструкция (стандартные типы)

Это газовые амортизаторы высокого давления с одной трубкой — напорной. Внутри напорной трубки находятся два поршня: делительный поршень и рабочий поршень. Рабочий поршень и шток очень похожи на конструкцию двухтрубного амортизатора. Разница в фактическом применении заключается в том, что однотрубный амортизатор может быть установлен вверх ногами или правой стороной вверх и будет работать в любом случае. Помимо гибкости монтажа, однотрубные амортизаторы, наряду с пружиной, являются важным компонентом в поддержании веса автомобиля.Еще одно отличие, которое вы можете заметить, заключается в том, что однотрубный амортизатор не имеет базового клапана. Вместо этого весь контроль во время сжатия и растяжения осуществляется поршнем.
Во время работы делительный поршень перемещается вверх и вниз по мере того, как шток поршня входит и выходит из амортизатора, при этом напорная трубка всегда остается заполненной.

Преимущества:

• Может быть установлен в перевернутом положении, уменьшая неподрессоренную массу
• Может работать меньше, так как рабочая труба находится под воздействием воздуха
• Оригинальное оборудование для многих импортных и высокопроизводительных отечественных легковых автомобилей, внедорожников и легких грузовиков

Амортизаторы и преимущества однотрубной конструкции

Все автомобили — от самого маленького легкового автомобиля до самого большого грузовика класса 8 — оснащены системой управления демпфированием, разработанной для улучшения характеристик на дороге и защиты критически важных компонентов от преждевременного износа и выхода из строя.Без этого пострадали бы комфорт и безопасность водителя, а также долговечность других частей и систем автомобиля. Эффективная система управления демпфированием состоит из нескольких компонентов, одним из наиболее важных из которых является амортизатор.

Амортизаторы — это устройства, расположенные между рамой транспортного средства и колесами для смягчения движений, создаваемых пружинами транспортного средства во время езды. Они работают совместно с другими компонентами подвески, чтобы контролировать и уменьшать подскакивание, наклон, раскачивание, клевание при торможении и приседание с ускорением.Уменьшая такие движения, амортизаторы помогают играть важную роль в обеспечении стабильной управляемости и эффективности торможения, поддержании динамического выравнивания колес и предотвращении преждевременной деградации таких компонентов, как тормоза и шины.

Все современные автомобили оснащены амортизаторами, но не все амортизаторы одинаковы. Сегодняшние амортизаторы отличаются широким спектром технологий и материалов, влияющих на производительность. Кроме того, их конструкция может быть основана на двух совершенно разных типах конструкции: традиционная двухтрубная или однотрубная.Каждый тип амортизатора имеет свои преимущества, но однотрубные амортизаторы особенно полезны во многих современных областях применения. Чтобы оценить эти преимущества, важно понимать, как работает амортизатор, и это начинается с понимания того, что энергия не может быть ни создана, ни уничтожена — ее можно только передать и преобразовать.

Наука демпфирования

Системы подвески транспортных средств сконструированы с использованием различных типов пружин, предназначенных для поддержки веса транспортного средства и амортизации ударов от неровностей и неровностей дороги.Самая распространенная из них, винтовая пружина, поглощает вертикальные колебания колес автомобиля. В системе подвески, использующей только пружины, поглощенная энергия будет непрерывно возвращаться обратно в транспортное средство, создавая неконтролируемый отскок. Транспортное средство, работающее в таких условиях, было бы неудобно и небезопасно для управления.

По своей сути амортизатор представляет собой масляный насос с поршнем, прикрепленным к штоку поршня, который толкает гидравлическую жидкость в напорную трубку.Он гасит движение пружины, преобразуя кинетическую энергию, накопленную во время движения подвески, в тепловую энергию (тепло), которая затем рассеивается через гидравлическую жидкость. Когда автомобиль движется по дороге, движение колес влияет на систему подвески и пружины. Движение подвески заставляет гидравлическую жидкость перемещаться вперед и назад через крошечные отверстия внутри поршня. Поскольку через эти отверстия одновременно проходит только небольшое количество жидкости, поршень замедляется, что, в свою очередь, замедляет движение пружины и подвески.

Амортизаторы работают в двух циклах — сжатие и отскок. Сжатие происходит, когда поршень движется вниз, давя на гидравлическую жидкость, заставляя ее проходить через клапан сжатия. Во время цикла отскока поршень движется вверх, сжимая жидкость в камере наверху и выталкивая ее обратно через отверстия в поршне. Уровень сопротивления, который амортизатор предлагает в каждом цикле, зависит от множества факторов, включая количество и размер отверстий в поршне; количество и толщина клапанных дисков; и скорость подвески.Чем быстрее движется подвеска, тем большее сопротивление оказывается.

Дихотомия двойных труб

Двухтрубные амортизаторы, наиболее часто встречающиеся на легких транспортных средствах, таких как легковые автомобили, внедорожники и пикапы, называются так потому, что они имеют два цилиндра — масляную камеру, установленную внутри корпуса, и второй, внутренний цилиндр, содержащий поршневой клапан. Эти амортизаторы бывают двух видов: гидравлические и газовые низкого давления.

Когда двухтрубный гидравлический амортизатор проходит такт сжатия, некоторое количество масла в нижней рабочей камере проходит через поршень через слегка нагруженный впускной клапан.Оставшееся масло, которое соответствует объему поршневого штока, входящего во внутреннюю трубу, проходит через клапанную систему во внешний масляный резервуар, называемый уравнительной камерой. Когда амортизатор отскакивает, впускной клапан закрывается, и масло в верхней рабочей камере проходит через клапанную систему в поршне. Масло проходит из уравнительной камеры в нижнюю рабочую камеру через слегка нагруженный впускной клапан, благодаря чему внутренняя труба всегда остается заполненной маслом.

Двухтрубные газовые амортизаторы низкого давления работают аналогично, но с двумя заметными изменениями.Сначала воздух в верхней части резервной трубы заменяется сжатым газом — обычно азотом или сжатым атмосферным воздухом — под давлением от 2,5 до 8 бар. Во-вторых, масляное уплотнение, окружающее шток поршня в верхней части корпуса, имеет уникальные элементы дизайна, включая кромку для предотвращения попадания грязи в систему и две кромки уплотнения для предотвращения утечки масла или газа.

Двухтрубные амортизаторы обоих типов экономичны и обеспечивают превосходный комфорт и реакцию рулевого управления во многих условиях вождения, но у них есть несколько недостатков.В двухтрубной конструкции нет физического барьера, отделяющего нефть от газа. Во время тактов сжатия и отскока масло вынуждено вытекать из области высокого давления в зону низкого давления, создавая резкий перепад давления, который может вызвать аэрацию или кавитацию.

Аэрация возникает, когда воздух циркулирует с гидравлической жидкостью, что может временно сделать демпфирование неэффективным. Кавитация возникает, когда в масле образуются пузырьки воздуха, имеющие массу, но сжимаемые. Когда это происходит, начальный ход штока поршня при каждом такте будет сжимать пузырьки воздуха, создавая задержку управления демпфированием и снижая эффективность амортизатора.Хотя вероятность этого менее вероятна при газовом ударе низкого давления, это все же возможно, и любой сценарий может отрицательно повлиять на функцию и эффективность амортизатора.

The Monotube Advantage

В отличие от двухтрубной конструкции, однотрубный амортизатор представляет собой газовый амортизатор высокого давления, состоящий из одного цилиндра, разделенного на две камеры: одна заполнена сжатым азотом, а другая находится над ним. гидравлическая жидкость. Газ и масло разделяются плавающим поршнем, предотвращающим возникновение аэрации или кавитации, а узел поршневого клапана, соединенный со штоком поршня, установлен в жидкостной части трубы.Этот тип дизайна дает множество преимуществ.

Когда шток поршня вытесняет масло при сжатии, азот в камере ниже также сжимается. Поскольку объем азота может меняться, он действует как пружина. Постоянное давление, оказываемое газом на масло в трубке, обеспечивает мгновенную реакцию на изменение дорожных условий, предлагая более быструю реакцию демпфирования и, как следствие, улучшенное рулевое управление и способность удерживать дорогу. В то время как эти характеристики могут привести к восприятию более жесткой езды в некоторых легковых автомобилях, однотрубные амортизаторы являются идеальным решением для больших седанов, спортивных автомобилей и задних осей внедорожников.

Хотя внешние размеры двухтрубного и однотрубного амортизаторов могут быть одинаковыми, размер поршня в двухтрубной конструкции ограничен внешним цилиндром, что снижает объем масла и размер поршня. Как правило, это приводит к более низкому возможному давлению. Для сравнения, однотрубные амортизаторы имеют больше масла и больший поршень, что создает более широкую зону давления. Это не только улучшает точность демпфирования, но также позволяет более эффективно рассеивать тепло.

Одно из немногих ограничений в использовании однотрубных амортизаторов связано с их использованием на бездорожье. Где ход поршня является ключевым фактором. В внедорожниках ход удара был важным техническим требованием подвески, чтобы иметь возможность поглощать движения шины, когда она проезжает неровности и препятствия на дороге. В случае однотрубных амортизаторов из-за внутренней конструкции ход штока поршня ограничен той частью рабочей камеры, которая расположена над плавающим поршнем, в то время как у двухтрубных амортизаторов это ограничение отсутствует, поскольку поршень может двигайтесь до нижнего конца рабочей камеры, где находится клапан сжатия.Поэтому для внедорожников предпочтительнее двухтрубная технология.

Tenneco предлагает однотрубные амортизаторы для удовлетворения различных потребностей и ценовых категорий, от линейки дорогостоящих моделей Monroe Original до новой линейки Monroe OESpectrum® премиум-класса. Благодаря инновационной технологии Tenneco M-RTECH®2 Rebound Valving Technology ™, газонаполненные амортизаторы OESpectrum усиливают глобальное лидерство Tenneco в области оригинального оборудования и обеспечивают превосходное качество вождения. Tenneco с уверенностью подкрепляет каждый продукт OESpectrum своей первой в истории 5-летней ограниченной гарантией, предлагая потребителям уверенность в долгосрочных инвестициях.Полные условия гарантии можно найти на сайте www.Monroe-OESpectrum.com.

Послепродажная поддержка продуктов

Monroe осуществляется посредством всестороннего обучения и диагностической информации о транспортных средствах, доступной в Технической цифровой информационной системе (TADIS), платформе технической поддержки от Tenneco, которая включает тысячи полезных файлов, предназначенных для технических специалистов, установщиков и других специалистов послепродажного обслуживания.
