Как пользоваться мультиметром

  В сегодняшней статье я хочу рассказать Вам, как пользоваться мультиметром. Использовать мы будем цифровой мультиметр, поскольку он — намного проще в освоении своих аналоговых «коллег» и обеспечивает вполне сносное качество замеров.

  Пользоваться мультиметром — просто! И сейчас Вы в этом убедитесь 🙂

  Мультиметр также часто называют «мультитестером», потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т.д. Одним словом — «мульти» (для многого) «тестер«, в народе — напряжометр! 🙂

  Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры (с помощью щупа-термопары), индуктивности катушек, емкости конденсаторов.

  Мы уже касались темы использования данного типа измерителя в статье, которая называлась: как проверить блок питания. Сейчас же — разберем все немного подробнее.

  Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства стоимостью в 10-15 долларов «XL830L», каким пользуюсь я.



  Для полноты картины, посмотрите на аналоговый (стрелочный) мультиметр, который использует мой коллега:



  Итак, кратко рассмотрим основные характеристики нашего цифрового мультитестера.

  В комплект его поставки входит набор простеньких «щупов» (красный и черный провода на фото выше), при помощи которых и производятся измерения. Их, по необходимости, можно заменить на более качественные или — удобные.

  Примечание: будьте готовы сразу же чем-то (скотчем, изолентой) зафиксировать места входа обеих проводов в полые пластмассовые трубки-держатели. Дело в том, что проводники в трубках жестко не зафиксированы и при поворотах и изгибах «щупа» могут запросто оторваться (в силу крайне хлипкого припоя) возле основания измерительного наконечника.



  Перед тем, как начать пользоваться мультиметром по полной программе — посмотрим на наш цифровой тестер поближе:



  В его верхней части мы видим семисегментное цифровое табло, которое может отображать до четырех цифр (9999 — максимальное значение). При разряде питающей батареи на нем появляется соответствующая надпись: «bat».

  Под табло находятся две кнопки. Слева кнопка «Hold» — удержание показаний последнего значения (чтобы не держать в памяти при переписывании в блокнот). И справа — «Back Light

» — подсветка экрана синим цветом (при замерах в условиях плохого освещения). С тыльной стороны на корпусе мультиметра имеется откидная ножка-подставка (для удобного размещения тестера на столе).

  Питается цифровой мультиметр 9-ти вольтовой батарейкой типа «Крона». Правда чтобы добраться до нее нам придется снять резиновый защитный чехол и заднюю крышку тестера.



  Внизу красным обведен наш элемент питания, а вверху — плавкий предохранитель, который (я надеюсь) защитит наш измеритель от выхода из строя в случае перегрузки.

  Итак, перед тем, как начать пользоваться мультиметром надо правильно подсоединить к нему измерительные «щупы». Общий принцип здесь следующий:



  Черный провод (его называют по разному: общий, com, common, масса) это — минус. Мы подсоединяем его к соответствующему гнезду  мультитестера с подписью «

COM». Красный — в гнездо справа от него, это — наш «плюс«.

  Оставшееся свободным гнездо слева — для измерения постоянного тока с пределом до 10-ти ампер (большие токи) и — без предохранителя, о чем свидетельствует предупреждающая надпись «unfused». Так что будьте внимательны — не сожгите устройство!

  Также обратите внимание на знак предупреждения (красный треугольник). Под ним написано: MAX 600V. Это — максимально допустимый предел измерений напряжения для данного мультиметра (600 Вольт).

  Предупреждение ! Запомните следующее правило: если измеряемые значения напряжения (Вольты) или силы тока (Амперы) заранее неизвестны, то для предотвращения выхода мультитестера из строя устанавливайте его переключатель на максимально возможный предел измерений. И только после этого (если показания слишком малы или — не точны) переключайте прибор на предел, ниже текущего.

  Теперь, собственно, — как пользоваться мультиметром и как переключать эти самые «пределы»? 🙂

  Работать с мультиметром надо с помощью кругового переключателя с указывающей стрелкой. По умолчанию она выставлена в положение «OFF» (прибор выключен). Стрелку мы можем вращать в любом направлении и таким образом «говорим» мультитестеру что именно хотим измерить или — с каким максимальным пределом будем работать.

  Тут есть один очень важный момент! Работая с цифровым мультиметром, мы имеем возможность измерять значения как переменного, так и постоянного тока и напряжения. Сейчас в промышленности и быту в подавляющем большинстве используется переменный ток. Именно он «течет» по высоковольтным линиям проводов от генераторов электростанций в наши дома, «зажигает» наши лампы освещения и «питает» различные бытовые электроприборы.

  Переменный ток, по сравнению с постоянным, намного легче преобразовывать (с помощью трансформаторов) в ток другого (нужного нам) напряжения. Например: 10 000 Вольт могут быть с легкостью превращены в 220 и совершенно спокойно направлены для нужд жилого дома. Переменный ток (по сравнению с постоянным) также намного проще «добывать» в промышленных масштабах и передавать его (с меньшими потерями) на большие расстояния.

  Двигаемся дальше. Внутри системного блока всегда течет постоянный ток, так как блок питания компьютера преобразовывает переменный ток (подающегося в жилые дома с подстанции) в постоянный низкого напряжения (необходимый для питания комплектующих компьютера).

  Пользоваться мультиметром надо, учитывая все сказанное выше. Поэтому, запомните наизусть следующие сокращения:

• DCV = DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение
• ACV = AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение
• DCA — (анг. Direct Current Amperage) — сила тока постоянного напряжения (в амперах)
• ACA — (анг. Alternating Current Amperage) — сила тока переменного напряжения (в амперах)


  Теперь, — можем учиться пользоваться мультиметром дальше. Приглядитесь к циферблату своего измерителя и Вы обязательно увидите, что он делится строго на две части: одна для измерения постоянного и вторая — переменного напряжений.

  Видите — две буквы «DC» в левом нижнем углу на фото выше? Это значит что левее (относительно положения «OFF») мы будем работать с мультиметром, измеряя постоянные значения напряжения и силы тока. Соответственно правая часть мультитестера  отвечает за измерения тока

переменного.

  Теперь предлагаю Вам сразу закрепить полученные знания на практике. Покажем пример использования мультиметра для замера емкости обычной батарейки для биоса «CR 2032» номиналом 3,3 Вольта.

  Помните наше предупреждение красного цвета? 🙂 Всегда выставлять предел выше, чем измеряемые значения. Мы знаем, что в батарейке — 3,3V и это — ток постоянный. Соответственно — выставляем на круговом переключателе «предел» измерений по шкале постоянного тока в 20 Вольт. Как показано на фото ниже.



  Затем — берем наш гальванический элемент (батарейку) и прикладываем к ней измерительные «щупы» мультиметра. Точно так, как на фото ниже:



  Обратите внимание на отмеченный красным знак «+» на батарейке. К этой ее стороне мы прикладываем «плюс» (красный щуп), а к обратной стороне — «землю» (черный).

  Примечание: если перепутать полярность (к плюсу — минус, а к минусу — плюс) т.е. — поменять «щупы» местами — ничего страшного не произойдет, просто перед результатом на цифровом табло Вы увидите знак «минус». Сами значения измерений останутся верными.

  Итак, мы воспользовались мультиметром и каков результат? Посмотрите (фото выше) на цифровое табло тестера. Там отображаются цифры «1.42». Значит в нашей батарейке сейчас 1.42 Вольта (вместо положенных трех). С размаху ее — в мусорное ведро ! 🙂 Сбрасывать настройки биоса с такой батарейкой компьютер будет автоматически при каждом включении.

  Для каких еще целей (с пользой для Отечества) мы можем пользоваться мультиметром? 🙂 Вот, к примеру, мне недавно нужно было выяснить, как правильно к старой материнской плате подключить внешний USB разъем, который оконцован вот такими вот четырьмя коннекторами:



  Здесь «+5V» — питающее напряжение для устройства, подключаемого к разъему, «ground» — «земля» и два средних коннектора — кабели для передачи данных.

  Прежде всего, находим на плате контакты (в данном случае — восемь штырьков) для подключения USB. Смотрим на фото ниже:



  Каждая линия контактов это — один USB разъем на выходе. Всего — два. Для правильного подключения (дабы не сжечь втыкаемое в конечный разъем устройство) нам важно знать, на какой из «штырьков» подается напряжение? Остальные мы и методом «научного тыка» подобрать сможем, а вот если мы коннектор данных оденем на 5-ти Вольтовый «штырек» и подключим к такой связке флешку, то ей сразу настанет капец! 🙂

  Поэтому пользоваться мультиметром надо четко представляя что и зачем мы делаем.

Замеры тестером, естественно, производим при включенном компьютере. Нажимаем кнопку «пуск» и прикладываем черный «щуп» мультиметра к любому месту металлического корпуса компьютера (иначе мы просто не увидим результатов на экране). Затем, красным «щупом» начинаем последовательно прикасаться ко всем «ножкам» разъема на плате, следя за показаниями мультиметра на экране.

  Внимание ! касаться измерительным «щупом» штырьков нужно аккуратно, чтобы не закоротить одновременно два из них (так можно сжечь сам USB контроллер на плате).

  Следуя такой схеме, мы выяснили, что пять Вольт находятся на двух крайних контактах (смотрите фото выше). Выключаем компьютер и начинаем постепенно заполнять наш разъем. Сначала одеваем контакты, имеющие маркировку «+5V», на обозначенные штырьки, два кабеля данных — сразу за ними и последним — коннектор с надписью «ground».

  Визуально проверяем все ли в порядке и снова включаем системный блок. Берем флеш-накопитель и вставляем в один из двух USB портов, только что подключенных нами к материнской плате. Светодиод на «флешке» загорается (пошло питание), а после загрузки операционной системы мы видим, что и кабели данных мы подключили правильно, так как съемный диск успешно определяется системой!

  Тем, кому вся эта техническая «лабудень» еще не надоела, предлагаю двигаться дальше 🙂 Чтобы научиться пользоваться мультиметром и эффективно с ним работать, нам надо знать (запомнить, записать, вызубрить, вытатуировать) 🙂 следующие обозначения, которые мы наверняка встретим на аналогичных измерителях, не зависимо от их модели.



  Более совершенные образцы мультиметров показывают еще и емкость элементов — «F» (она измеряется в Фарадах) и индуктивность — «L» (вычисляется в Генри — «Гн»).

  Предлагаю Вам бегло «пройтись» по всему дисковому переключателю мультиметра и рассмотреть все его указатели и функции. Для удобства пользования сделаем так: откройте следующую ссылку в новом окне и смотрите на картинку по мере прочтения текста, сверяясь с положениями переключателя.

  Будем продвигаться слева-направо. Итак, в положении «OFF» мультиметр полностью выключен. Следующая позиция переключателя — 600 Вольт по шкале переменного тока. Она как нельзя лучше подходит для измерения напряжения в бытовой электросети (ток — переменный и значение шкалы — в несколько раз выше необходимого — 220-ти V.).

  Проверим это утверждение на практике!

  Внимание ! Напряжения в 200 и 600 Вольт — опасны для жизни ! Поэтому работая с ними, будьте предельно внимательны и осторожны!



  Порядок «щупов» в розетке роли не играет.

  Следующая позиция — 200 Вольт (вот на ней напряжение в розетке мерить не нужно — сгорит мультиметр !). Правее у нас — цифра «200» со значком «µ» (микроампер — миллионная часть ампера). Подобные значения величин могут использоваться в разного рода электрических схемах.

  Следующим на шкале — «2m» (два миллиампера — две тысячных Ампера). Показатель встречается преимущественно в транзисторах. Далее — «200m» — аналогично, но отсчет начинается с двухсот миллиампер. Следующее положение переключателя — «10A» (максимальная сила тока — десять Ампер). Это — территория больших токов, будьте внимательны ! Здесь нам нужно будет красный «щуп» включить в специальное гнездо, обозначенное на фото как «10ADC».

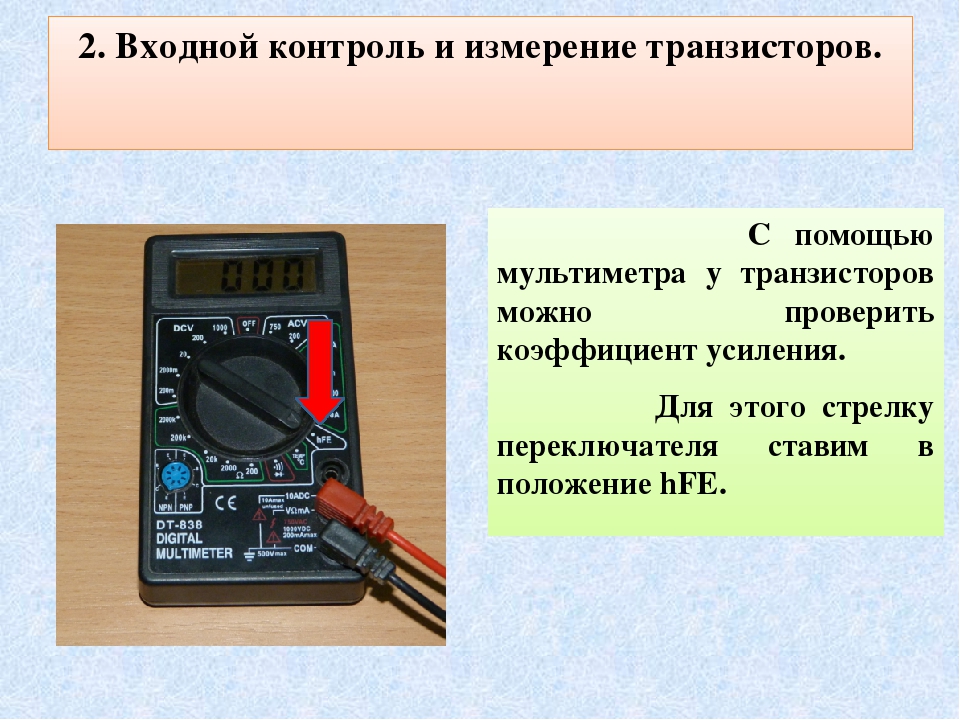

  Можно успешно пользоваться мультиметром и для измерения значений «hFE» транзисторов различной проводимости (NPN и PNP транзисторов). Давайте один из них мы и проверим:



  Как видите, три «ножки» элемента просто вставляются в соответствующие гнезда на мультиметре. Распространяться об этом типе измерения сейчас не будем (у нас все таки сайт на компьютерную тематику), но запомните на всякий случай:

• B — база (base)
• C — коллектор (collector)
• E — эмиттер (emitter)

  Значок акустической волны (прозвонка) линии на короткое замыкание. Какая нам от этого польза? Давайте разберем на примере.Я Вам, заодно, пару фотографий покажу интересных 🙂

  Фотография первая — последняя стадия заключительной части финального этапа прокладки СКС сети на одном из этажей у нас на работе! 🙂



  Сто кабелей типа «витая пра», свисающие с кабельных каналов, закрепленных в пространстве подвесного потолка.



  Представьте себе такую ситуацию (как оказалось — весьма реальную), что часть кабелей забыли подписать. Получается следующее: на другом крыле здания (у компьютерной розетки пользователя) мы не можем сказать, какому именно кабелю из ста принадлежит данное конкретное окончание и поиск «счастливого конца» автоматически превращается в отдельную задачу 🙂

  Вот тут-то нам на выручку и придет режим использования мультитестера в качестве «звонилки» кабеля на короткое замыкание. Поскольку в самом названии заключена подсказка, то нам остается следующее — организовать это самое КЗ (короткое замыкание).

  В слаботочных сетях (к которым относятся компьютерные ЛВС) это — совсем не страшно 🙂 На концах кабелей с обеих сторон снимаем защитное покрытие, выбираем один конкретный кабель (который мы хотим найти (прозвонить)) и также очищаем от изоляции любую пару его проводников. А затем — просто скручиваем их между собой, создавая в линии «петлю». Ей богу, это быстрее показать на фото, чем описывать словами 🙂



  Теперь мы идем к нашей «лапше», свисающей с потолка, и переводим переключатель мультиметра в нужное нам положение:



  Начинаем «прозванивать» каждый из неподписанных кабелей. Естественно — выбираем пары того же цвета, что и скрученные нами на другом конце линии! И я Вам гарантирую, что один из тестируемых кабелей отзовется на наши усилия характерным «писком», поскольку, таким образом, мы окончательно замкнули линию, а граница срабатывания звукового сигнала мультиметра это — 70 Ом. И если сопротивление между щупами меньше этого значения, то тестер издает специфический высокочастотный звуковой сигнал.



  Порядок прикладывания «щупов» не важен. Конечно, это — такой «экспрес-метод», использования мультиметра, правильнее и надежнее было бы на удаленном конце кабеля установить резистор, а тестером с нашей стороны замерить сопротивление резистора через линию. Но, в условиях описанной выше ситуации, первый метод — более быстрый. Ну, и просто иногда — лень заморачиваться 🙂

  Давайте отработаем элементарную процедуру: прозвоним кабель на обрыв. Исследовать будем три разных типа кабелей:

• обжатый сетевой кабель (патчкорд)
• VGA кабель к монитору
• силовой кабель компьютера



  Проверим нет ли обрыва в нашем патчкорде? Для этого прикладываем один щуп мультиметра к первой жиле в первом коннекторе, а второй — к той же жиле во втором. При этом, переводим сам измеритель в режим «прозвона».



  Примечание: щупы должны быть достаточно тонкими, чтобы добраться до медных пластинок в коннекторе RJ-45.

  Если мы все сделали правильно, то услышим характерный звуковой сигнал тестера, который свидетельствует о том, что проводник замкнут и обрыва нет. При обрыве, естественно, сигнала на будет. Так последовательно проверяем каждую пару проводников.

  На очереди — VGA кабель передачи сигнала от видеокарты на монитор. Проверим и его! Для этого — прикладываем один щуп мультитестера к одному из штырьков в первом разъеме кабеля, а второй — к симметричному штырьку во втором разъеме.



  Касаемся только самого штырька. Если приложим «щуп» к внутренней стороне корпуса разъема, то звуковой сигнал будет раздаваться независимо от того, какой из штырьков мы закоротим на другой стороне кабеля.

  А сейчас — прозвоним на обрыв силовой кабель компьютера. Для этого один из «щупов» тестера (не важно какой) вставляем в разъем на одном его конце, а второй измерительный «щуп» прикладываем к одному из выводов электрической «вилки» кабеля.



  Среднее отверстие это — «земля». Как и в предыдущих примерах, при одной из комбинаций мы должны услышать звуковой сигнал.

  Примечание: все эти тесты можно также проводить в режиме замера сопротивления, но, как мы уже говорили, данный вариант — наиболее простой и экономный по времени. В большинстве случаев рекомендую выбирать именно его.

  Пользоваться мультиметром можно и для определения значений сопротивления электрических компонентов. Входим в зону измерения сопротивления (англ. «resistance» или R, оно обозначается вот таким значком  и измеряется в Омах). Первое значение на переключателе — «200 Ом». Можно, к примеру, измерить сопротивление резистора. Давайте сделаем это!

  Берем резистор на 110 Ом и замеряем его сопротивление:



  Далее — расположен переключатель с помощью которого можно «прозвонить» диод без выпаивания его из печатной платы. Мультиметр, в данном случае, будет вычислять значение сопротивления по падению напряжения компонента.

  За ним идут позиции в «20k» (20 килоом или 20 тысяч Ом), «200k» (200 килоом — 200 тысяч Ом) и «2M» (два мегаома — 2 миллиона Ом).

  Дальше — пороги измерения напряжения по шкале постоянного тока: «200m» (200 милливольт — 0,2 Вольта), «2», «20», «200» и «600» Вольт. Как мы уже поняли, если пользоваться мультиметром исключительно для ремонта компьютеров, то самым востребованным положением переключателя является положение в «20» Вольт по шкале постоянного тока, так как максимальное напряжение, подающееся на все комплектующие составляет всего лишь 12 V.

  Примечание: о том, как с помощью подобного тестера проверить некоторые элементы на материнской плате ПК, можете прочитать вот в этой статье.

  Давайте сделаем финальный рывок и я покажу Вам, как использовать мультиметр для проверки источника питания постоянного тока. У нас на работе часто стоит такая задача: перекинуть хвостовик (разъем) с одного такого блока питания на другой. Подразумевается именно БП от дешевых сетевых коммутаторов, IP камер, модемов и прочей электронной дребедени. Вот, к примеру, такой 12-ти вольтовый экземпляр, к которому нужно прикрутить другой разъем:

  Для начала, берем сам кабель разъема и «прощупываем» его тестером в режиме прозвонки:



  Обратите внимание, где находятся «щупы» прибора: один на оголенном конце кабеля, а второй — на внешнем металлическом обводе разъема. Как устроен коннектор? Один кабель идет к земле (этому самому обводу), а второй к штырьку, находящемуся внутри. Дело в том, что именно этот внешний обод и является «землей» (минусом или «массой») в аналогичных источниках питания.

  Если мультиметр издал звуковой сигнал, значит мы нашли наш кабель, если нет, передвигаем черный щуп (при прозвонке их порядок не имеет значения) на другой провод. Определив, таким образом, кабель «земли» (можем пометить его, чтобы не забыть), аналогичным образом находим наш «плюс». Для этого один из щупов вставляем внутрь самого разъема (мы также должны услышать звуковой сигнал):



  Итак, использование мультиметра помогло нам определить «плюс» и «минус» (землю) кабеля хвостовика. Теперь нам нужно разобраться с тем же моментом применимо к самому блоку питания. Вставляем его в розетку (не бойтесь, 12 вольт Вы вряд ли почувствуете), переводим наш прибор в режим измерения постоянного тока с пределом в 20 Вольт и приклыдываем щупы к проводам, идущим от БП.



  Лирическое отступление: мы это делаем затем, что нам нужно определить полярность, т.е. на каком проводе у блока питания «+», а на каком «-». Как мы помним, при работе с источниками постоянного тока мы должны строго соблюдать полярность! Можете потренироваться на обычной батарейке 🙂

  Итак, на фото выше на табло мультиметра мы видим знак минус. Что это значит? Запомните! Дисплей показывает полярность в месте подсоединения красного контакта. Отсутствие знака минус рассматривается как плюс! Исходя их этого, красный щуп мультиметра у нас прижат к «минусу» источника питания. Меняем щупы местами:



  Видим, что на табло результат показывается без знака «-», а это значит что мы верно определили полярность («плюс» БП у нас на красном проводе). Не обращайте внимание на значение больше 12-ти вольт на табло прибора. Под нагрузкой оно «просядет» до своих законных 12-ти Вольт.

  Теперь мы, зная полярность, можем правильно свить между собой два провода.

   Перед этим, естественно одеваем на кабель термоусадочные трубки (кембрики) нужного диаметра. Подключаем все это дело к розетке и делаем тестовый замер на разъеме получившейся конструкции.



  Примечание: иногда разъем слишком узкий и погрузить в него наконечник не получится. В таком случае используют распрямленную скрепку которую вставляют внутрь, а к ней уже прикладывают щуп.

  Все нормально. Теперь можем смело спаять проводники между собой при помощи паяльника, изолировать их друг от друга термоусадкой (спитчка/зажигалка/фен паяльной станции — нам в помощь) и подключать источник питания к нужному устройству.

  Надеюсь, я не очень «занудил» в данной статье и Вы дотерпели ее до конца? Если так, то — поздравляю! Теперь Вы точно должны знать как пользоваться мультиметром ! 🙂

  Напоследок посмотрите видео о том, как происходит обжим сетевого кабеля витая пара. Как правильно расставить проводники в кабеле, мы с Вами разбирали в одном из наших бесплатных уроков курса.

Как пользоваться мультиметром

А сегодня мы поговорим о том, как и что можно измерять цифровым мультиметром. Для наглядности я буду использовать модель DT9205A. Но все сказанное можно применить к большинству аналогичных моделей, так как они очень похожи и различаются лишь в некоторых функциях.

Итак, мультиметр DT9205A предназначен для измерения:
— постоянного и переменного напряжения;
— постоянного и переменного тока;
— сопротивления;
— емкости конденсаторов;
— прозвонки диодов и транзисторов.

На лицевой панели мы видим дисплей. Максимальное значение, которое он может отобразить — 1999. Под дисплеем имеются две кнопки, одна для включения/выключения (ON/OFF), а вторая для фиксации показаний (HOLD). Маловажно и то, что в мультиметре есть функция автовыключения, т.е. при длительном простое он выключается сам. Далее идет круговой переключатель диапазонов, который мы рассмотрим чуть ниже. Под переключателем расположены гнезда измерения емкости и транзисторов. Ну и в самом низу 4 разъема для подключения щупов.

Внутри устройства имеется предохранитель, который частенько перегорает при неправильном выборе диапазона измерения тока. Питание осуществляется от батарейки напряжением 9В, в простонародье именуемой «кроной».

Рассмотрим теперь все более подробно. О кнопках включения/выключения и фиксации показаний, я думаю, стоит только упомянуть, так как с ними все очевидно. Далее, диапазоны. Они бывают как групповые, так и одиночные. Для удобства восприятия они раскрашены в разные цвета. Рассмотрим их последовательно, двигаясь по часовой стрелке.

— Первая группа — сопротивление, она включается в себя поддиапазоны для измерения Ом (Омы), кОм (килоОмы) и Мом (мегаОмы) и обозначается значком Ω.
— Следующая группа — постоянное напряжение. Поддиапазоны позволяют измерять мВ (миллиВольты) и В (Вольты). Обозначается значком V-.
— Прямо за ней идет группа — переменного напряжения. Тут все как в предыдущей группе, можно измерить мВ (миллиВольты) и В (Вольты), НО уже переменного напряжения. Обозначается значком V~.
— Так называемый одиночный диапазон — hFE (так и не нашел как правильно он читается), предназначен для измерения коэффициента усиления по току, для биполярных транзисторов. А прямо под ним расположено гнездо, куда вставляются транзисторы.
— За ним опять группа — емкость. С помощью нее можно измерить конденсаторы. Поддиапазоны позволяют измерить как нФ (наноФарады), так и мкФ (микрофарады). Гнездо для измерения расположено чуть ниже. Обозначается значком F.
— Далее, группа — постоянного тока. Поддиапазоны включают в себя мА (миллиАмперы) и А (Амперы). Обозначаются значком А-.
— Следующая группа похожая на предыдущую, но служит для измерения — переменного тока. Поддиапазоны те же. Обозначаются значком А~.
— И последний диапазон — прозвонка. Он служит для проверки целостности цепей (при этом пищит) и проверки диодов.

Следующее что мы должны рассмотреть — это нижний ряд гнезд. Работают гнезда в паре, подключаются согласно рисунку. Красная стрелочка — красный щуп, черная — черный.

Что же касается самих измерений, то тут все просто. Выясняем какую величину нам необходимо измерить. Далее, устанавливаем переключатель на максимально возможную величину (либо меньшую, при условии, что максимальное число поддиапазона будет больше измеряемой величины), в случае необходимости переставляем щупы, и производим измерения. Если значение измерения слишком мало, выбираем меньший поддиапазон. К примеру, мы измеряем обычную батарейку напряжением 1,5 Вольта. Перестраховавшись мы выбрали поддиапазон с пределом 20 Вольт, по показаниям очевидно, что можно выбрать более меньший поддиапазон, т.е. 2 Вольта. Тем самым показания будут более точными. Иногда бывает, что в процессе измерения тока на поддиапазоне 200 мА, величина тока оказывается большей, вследствие чего перегорает предохранитель. После чего измерение тока становится невозможным, до тех пор, пока не будет заменен предохранитель.

Ну вот вроде и все, что хотелось сказать про измерения мультиметром. Конечно на рынке много других моделей, но все они похожи, поэтому я думаю, нет смысла описывать их все, так как они все схожи как по функционалу, так и по интерфейсу.

скачать

Как пользоваться мультиметром в машине?

Отделы:

Вы можете использовать мультиметр, чтобы выяснить, что не так с электрической системой вашего автомобиля. В большинстве случаев, если вы проверяете напряжение и непрерывность, вы можете выяснить, откуда возникла проблема. Эта статья покажет вам, как использовать мультиметр на автомобиле.

Во-первых, убедитесь, что мультиметр не включен. Затем подключите положительный провод к положительной клемме аккумулятора. Подключите отрицательный провод к металлической детали на раме автомобиля. Последний шаг — включить мультиметр и прочитать результаты. Если он говорит 0 вольт, это означает, что электричество не проходит по цепи. Если напряжение 12 вольт и более, то в цепи есть ток.

Мультиметр может быть полезен, если вы не можете понять, что не так с электрикой вашего автомобиля. Вы сможете устранить многие распространенные проблемы с электричеством самостоятельно, если проверите напряжение и непрерывность.

Как пользоваться мультиметром в автомобиле

Выявление проблем с электрикой автомобиля:

Мультиметр может помочь вам выяснить, что не так с электрической системой вашего автомобиля, если она вызывает у вас проблемы. Мультиметр — это инструмент, который измеряет напряжение, силу тока и сопротивление электрической цепи. Вы можете узнать, что не так с электрической системой вашего автомобиля, протестировав различные ее части.

Как проверить автомобильный аккумулятор с помощью мультиметра?

Если вы похожи на большинство людей, вы, вероятно, не думаете о своем автомобильном аккумуляторе, пока не становится слишком поздно. Когда это происходит, вы понимаете, что нужно что-то менять. Однако замена автомобильного аккумулятора стоит дорого, и вы можете избежать необходимости делать это, часто проверяя его.

Лучший инструмент для проверки автомобильного аккумулятора — мультиметр. Проверить аккумулятор автомобиля с помощью мультиметра очень просто. Он прост в использовании, он может сэкономить вам много денег в долгосрочной перспективе.

Вот как проверить автомобильный аккумулятор с помощью мультиметра:

1. Установите мультиметр в режим «Постоянный ток».

2. Подсоедините положительный провод мультиметра к положительной клемме автомобильного аккумулятора.

3. Подключите отрицательный провод мультиметра к отрицательной клемме автомобильного аккумулятора.

4. Измерьте мультиметром. Если показание составляет 12 вольт или выше, автомобильный аккумулятор находится в хорошем рабочем состоянии. Если оно меньше 12 вольт, пора его заменить.

5. Выключите мультиметр и отсоедините провода от клемм.

Регулярное тестирование автомобильного аккумулятора может продлить срок его службы и сэкономить деньги на ремонте в будущем. Не ждите, пока ваша батарея полностью разрядится, чтобы увидеть, насколько хорошо она работает. Возьмите мультиметр и поэкспериментируйте с ним сегодня.

Как проверить лампу фары с помощью мультиметра?

Фары автомобиля являются важным элементом безопасности. Поэтому важно убедиться, что они находятся в хорошем состоянии. Мультиметр — это инструмент, который вы можете использовать для проверки состояния ваших фар.

 Во-первых, вы должны найти заземляющий провод. Обычно это один из двух или трех проводов, соединяющих разъем с фарой. Заземляющий провод — это любой провод, подключенный к шасси. Как только вы нашли заземляющий провод, переключите мультиметр на настройку сопротивления, чтобы проверить его.

Для этого подключите один щуп мультиметра к проводу заземления, а другой щуп к отрицательному выводу автомобильного аккумулятора. Если связь между этими двумя точками разорвана, заземляющий провод оборван и должен быть заменен. Часто проверяйте свои фары, чтобы убедиться, что они все еще работают должным образом и обеспечивают вашу безопасность на дороге.

Как с помощью мультиметра проверить, не перегорел ли предохранитель?

Существует два способа использования цифрового мультиметра, чтобы определить, не перегорел ли предохранитель. Сначала установите мультиметр в режим непрерывности и подключите выводы к обеим сторонам предохранителя. Если предохранитель сработает, мультиметр издаст звук. Если предохранитель перегорел, звуковой сигнал не сработает.

Второй способ использования цифрового мультиметра для определения перегоревшего предохранителя заключается в использовании настройки Ом. Для этого установите мультиметр на настройку Ом и прикоснитесь одним проводом к одной стороне предохранителя, а другим проводом к другой стороне предохранителя. Если предохранитель исправен, мультиметр покажет низкое сопротивление. Если предохранитель перегорел, мультиметр покажет высокое сопротивление.

Вы также можете использовать аналоговый мультиметр, чтобы проверить, не перегорел ли предохранитель, но он не так точен, как цифровой мультиметр. Чтобы использовать аналоговый мультиметр, вы должны установить его на настройку непрерывности и прикоснуться одним проводом к одной стороне предохранителя, а другим проводом к другой стороне предохранителя. Если есть непрерывность, стрелка мультиметра будет двигаться. Стрелка не будет двигаться, если ничто не останется прежним.

Использование мультиметра для проверки перегорания предохранителя — это быстрый и простой способ определить, нужно ли вынимать предохранитель из корпуса. Это может быть полезно, если вы не можете добраться до задней части панели предохранителей или не знаете, какой предохранитель управляет какой цепью. Всегда будьте осторожны при работе с электрическими цепями и убедитесь, что питание цепи отключено, прежде чем использовать мультиметр для ее проверки.

Как использовать мультиметр на автомобильном генераторе?

Мультиметр — это инструмент, который необходим каждому автовладельцу и механику. Вы можете использовать его для проверки системы зарядки автомобиля, напряжения и тока. Используя мультиметр на генераторе автомобиля, вы можете убедиться, что он работает правильно, и избежать проблем в будущем.

Использование мультиметра на автомобильном генераторе:

1. Убедитесь, что мультиметр выключен.

2. Установите мультиметр на настройку «DC volts».

3. Подсоедините черный провод мультиметра к отрицательной (-) клемме генератора.

4. Подсоедините красный провод мультиметра к положительной (+) клемме генератора.

5. Включите мультиметр и снимите показания.

6. Сравните показания с напряжением, указанным на этикетке генератора.

7. Если показание меньше указанного на этикетке, возможно, неисправен генератор.

8. Если показание выше значения, указанного на этикетке, возможно, возникла проблема с аккумулятором или системой зарядки.

Вы можете убедиться, что генератор автомобиля работает правильно, проверив напряжение и силу тока с помощью мультиметра. Это может помочь вам избежать проблем в будущем.

Часто задаваемый вопрос:

Как настроить автомобильный мультиметр?

Чтобы узнать, сколько электроэнергии вырабатывает автомобильный аккумулятор, установите мультиметр на «20 вольт». Это наиболее часто используемая настройка измерения напряжения в автомобилях. Проанализируйте руководство пользователя, прилагаемое к мультиметру.

Как можно использовать мультиметр для обнаружения короткого замыкания в автомобиле?

Существует несколько способов использования мультиметра для обнаружения короткого замыкания в автомобиле. Один из способов — проверить схему, чтобы увидеть, насколько хорошо она работает. Для этого отсоедините плюсовой провод от аккумулятора и положите плюсовой щуп мультиметра на сторону нагрузки предохранителя. Отрицательный щуп должен быть надет на отрицательный конец батареи. В случае короткого замыкания загорится контрольная лампочка или мультиметр издаст звуковой сигнал.

Мультиметр также можно использовать для обнаружения короткого замыкания путем измерения падения напряжения в цепи. Подключите положительный щуп мультиметра к одному концу цепи, а отрицательный щуп к другому концу. Если напряжение сильно падает, значит, где-то в цепи короткое замыкание.

Если вы считаете, что произошло короткое замыкание, но не знаете, где оно, вы можете использовать процесс исключения, чтобы сузить местонахождение. Для этого вам придется вынимать каждую часть схемы по одной и проверять, работает ли схема. Когда проверка целостности не пройдена, короткое замыкание будет вызвано той деталью, которая не прошла проверку.

Когда вы найдете деталь, вызывающую короткое замыкание, вы можете либо заменить ее, либо починить, в зависимости от того, что вам нужно сделать.

Можно ли проверить автомобильный аккумулятор мультиметром?

Да, проверить автомобильный аккумулятор с помощью мультиметра несложно. Это быстрый и простой тест, чтобы проверить, правильно ли работает ваша батарея. Просто выберите правильную настройку на мультиметре, затем подключите щупы к нужным клеммам аккумулятора. Состояние батареи хорошее, если показания находятся в пределах нормы. Если нет, то может потребоваться замена.

Заключение:

Мультиметры — это инструменты для электрических испытаний, которые используются для измерения напряжения, силы тока и сопротивления. Вы можете использовать их для проверки аккумулятора автомобиля, предохранителей, проводки и других компонентов. Мультиметры можно приобрести в большинстве интернет-магазинов, таких как Kaiweets. , но прежде чем использовать один, прочтите инструкцию. При проверке напряжения всегда подключайте красный провод мультиметра к положительной клемме компонента. Черный провод должен быть подключен к отрицательной клемме. При проверке тока всегда подключайте черный провод мультиметра к отрицательной клемме компонента. Красный провод должен быть подключен к положительной клемме. При проверке сопротивления всегда подключайте красный провод мультиметра к одному концу проверяемого резистора. Другой конец резистора следует подключить к черному проводу. Всегда отсоединяйте выводы мультиметра от объекта, который вы тестируете, прежде чем проводить какие-либо измерения.

Руководство пользователя мультиметра для домовладельцев и любителей делать что-то своими руками

Как пользоваться мультиметром

01Dec

by docelectric

0

Цифровой мультиметр может быть незаменимым инструментом для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и устройств. Первые цифровые мультиметры были представлены в конце 1970-х годов и оказались гораздо более точными и надежными, чем старые аналоговые измерители на основе стрелки. Он используется в основном для измерения напряжения (вольт), силы тока (ампер) и сопротивления (ом). Но это только начало того, что может сделать этот удивительно полезный инструмент.

Что такое мультиметр?

Мультиметр — это измерительный инструмент, абсолютно необходимый в электронике. Он сочетает в себе три основные функции: вольтметр, омметр и амперметр, а в некоторых случаях — непрерывность.

Мультиметр позволяет понять, что происходит в ваших цепях. Всякий раз, когда что-то в вашей цепи не работает, мультиметр поможет вам устранить неполадки. Вот некоторые ситуации в проектах по электронике, в которых вам может пригодиться мультиметр:

• выключатель включен?
• этот провод проводит электричество или он сломан?
• какой ток протекает через этот светодиод?
• сколько энергии у вас осталось на ваших батареях?

На эти и другие вопросы можно ответить с помощью мультиметра.

Общие сведения о мультиметре

Ваш базовый мультиметр будет иметь циферблат, который вы будете использовать, чтобы указать, какой тип измерения вы хотите выполнить. Индикаторы напряжения помечены как DCV для напряжения постоянного тока и ACV для напряжения переменного тока. Вы будете использовать первый для тестирования батарей, а второй — для проверки розеток, светильников, бытовой техники и электроники.

При измерении электрического сопротивления ищите символ омега, который выглядит как подкова. И при проверке непрерывности выберите символ диода, который выглядит как стрелка, указывающая вправо. Сопротивление говорит вам, насколько легко электричество может течь по цепи, а непрерывность проверяет, является ли цепь полной или разорванной.

Большинство мультиметров также позволяют измерять силу тока постоянного тока (ищите этикетку DCA), но не все модели измеряют силу тока переменного тока (ACA). Могут быть дополнительные настройки для таких функций, как измерение температуры, коэффициент усиления по постоянному току, частота или специальные функции для тестирования обычных аккумуляторов по размеру.

Пока вы получаете показания самого мультиметра, вы можете тестировать электрические источники только с использованием совместимых пробников. Вы должны увидеть как минимум три порта для датчиков, обычно помеченных как «COM», «mA» и «10ADC».

COM расшифровывается как общий и к нему подключается черный щуп. Красный щуп войдет либо в порт мА, если вы измеряете напряжение или ток менее 200 миллиампер (мА), либо в порт 10 ADC, если вы измеряете напряжение или ток больше 200 миллиампер. В случае сомнений используйте порт 10ADC.

Как им пользоваться?

Шаг первый: Решите, что тестировать

Как аналоговые, так и цифровые мультиметры требуют, чтобы вы решили, что тестировать в первую очередь: сопротивление, напряжение или ток.

Шаг второй: выберите диапазон

Затем выберите диапазон, который вы будете тестировать. Например, если вы должны проверить напряжение переменного тока в настенной розетке на 120 вольт на аналоговом мультиметре, но установите переключатель функций только на 30 вольт переменного тока, вы получите ошибочное показание. Вместо этого выберите настройку выше 120 вольт переменного тока.

Шаг третий: подключение к цепи

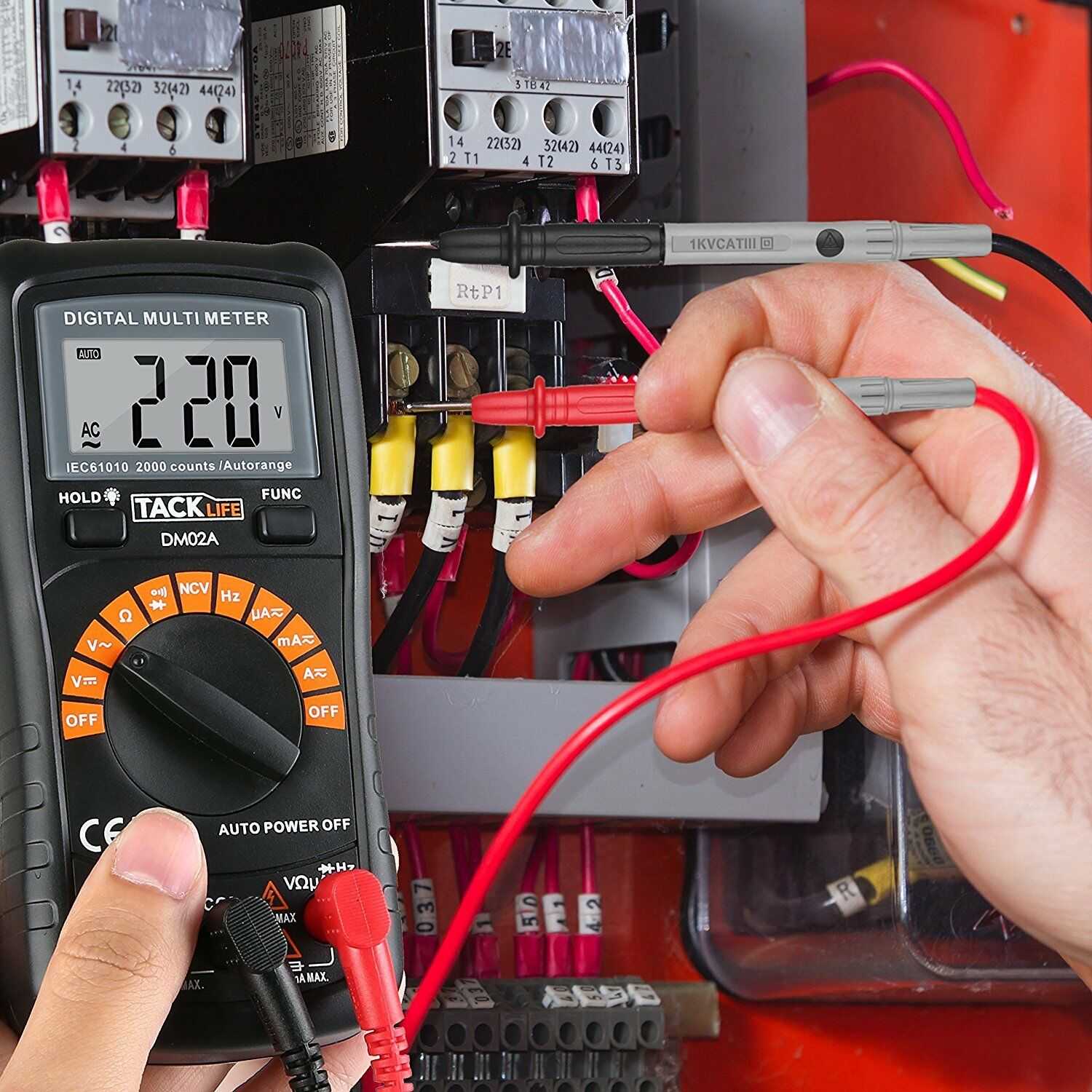

Мультиметры поставляются с двумя цветными измерительными проводами, которые подключаются к портам на измерителе. Провода имеют электрически изолированные рукоятки с металлическими наконечниками, называемые «зондами». Черный измерительный провод всегда подключается к черному порту на измерителе с маркировкой «COM». Красный провод подключается к одному из других портов, в зависимости от того, какой тип теста выполняется. Когда тестовые щупы контактируют с цепью, результаты отображаются на ЖК-дисплее или шкале аналогового измерителя.

Для проверки сопротивления (Ом) и непрерывности батареи внутри VOM подают слабый ток через проверяемую цепь для получения показаний. Перед проведением проверки сопротивления избегайте возможных травм и повреждения мультиметра, отключив питание приборов и отключив цепи.

Список общих терминов

• Напряжение переменного тока (AC): тип электричества, питающего ваш дом.
• Напряжение постоянного тока (DC): Тип, применяемый в автомобильных и бытовых батареях.
• Сопротивление (измеряется в омах): чем ниже значение, тем легче электрический ток (измеряется в амперах) протекает через материал цепи.
• Разомкнутая цепь означает проблемы: высокое сопротивление из-за разорванного соединения, неисправной детали или выключенного переключателя. Там нет полного пути цепи, и ток не будет течь.
• Замкнутая цепь — это хорошо: это означает, что присутствует минимальное сопротивление, потому что соединение или часть работают. Примечание:  Проверьте пути в проводке или тестируемом устройстве на наличие случайных незакрепленных проводов, которые касаются тестируемой цепи. Иногда разорванное соединение («короткое замыкание») может выглядеть как замкнутая цепь. Короткое замыкание может навредить вам, разрушить оборудование и вызвать пожар.
• Тестирование непрерывности определяет, существует ли обрыв, короткое замыкание или замкнутая цепь в приборе, электрическом или электронном устройстве, и это обычное использование для мультиметров.
• На VOM бесконечность означает разомкнутую цепь. На аналоговом мультиметре бесконечность отображается как непоколебимая стрелка, которая не сдвинется с крайнего левого края на дисплее. На цифровом мультиметре бесконечность показывает «0,L».
• На VOM «ноль» означает обнаружение замкнутой цепи. Стрелка дисплея переместится на справа сбоку аналоговой шкалы; «ноль» читается как «0,00» на цифровом VOM.
• Выбор правильного диапазона очень важен и относится к установке функционального переключателя на мультиметре на значение напряжения или силы тока, превышающее максимальное значение, которое вы ожидаете проверить. Цифровые мультиметры имеют отличную функцию автоматического выбора диапазона, которая автоматически выбирает самый широкий возможный диапазон, когда вы устанавливаете функциональный переключатель для сопротивления, тока и напряжения (переменного или постоянного тока). Автоматический выбор диапазона обеспечивает максимально безопасную возможность тестирования каждый раз, когда вы переключаетесь, скажем, с измерения сопротивления на показания напряжения.

  No related posts.
