Из чего состоит и как устроен сувальдный замок
Замочному слесарю или продавцу замочно-скобянных изделий часто приходится сталкиваться с обывательскими мифами и легендами относительно предмета нашей работы. И возникновение подобных мифов и легенд в большинстве случаев связано с низкой грамотностью, как потребителей, так и многих продаванов. Человек не владеет темой, и чтобы объяснить какой-то непонятный момент, ему приходится прикладывать фантазию, которая часто граничит со скудоумием.
Здесь мы поговорим с вами о сувальдных замках. Рассмотрим их строение, а также обсудим легенды и несуразицы, которые окружают сувальдный замок.
Замки с ключами такого типа называются именно сувальДные, а не сувальные, как зовут их некоторые.
От слово «сувальда», а не от глагола «сувать». О происхождении этого необычного названия поговорим ниже.
Замки с сувальдным типом механизма одни из самых древних в мире.
Иногда сувальдные замки называют сейфовыми. Непонятно, кто первый стал использовать это неправильное определение: ушлые продавцы, которые с помощью слова «сейфовый» хотели подчеркнуть секретность продаваемого товара, либо обыватели, которые надеялись, что волшебное слово «сейфовый» возведет их замки в ранг недоступного.
Сейфовый замок называется сейфовым потому, что он предназначен к использованию только на сейфе. Устанавливать сейфовый замок на дверь квартиры или ещё куда-либо кроме двери сейфовой крайне тяжело.
Ещё раз, сейфовый замок – это не тот, который имеет какой-то определенный тип механизма, а тот, который предназначен для установки и эксплуатации именно на дверке сейфа. Существуют сейфовые замки с сувальдным типом механизма. Но далеко не все сувальдные замки являются сейфовыми. Мы же с вами в рамках данного материала разговариваем о квартирных замках с сувальдным типом механизма, и они сейфовыми не являются. Говорить о какой-то сейфовости относительно этих замков неправильно.
Изучать замок с сувальдным типом механизма мы будем подетально. Мы подробно рассмотрим кажду составляющую, узнаем назначение каждой деталюшки, и уже только после этого соберем сувальдный замок и сквозь прозрачную крышку увидим принцип работы сувальдного замка.
Поехали!

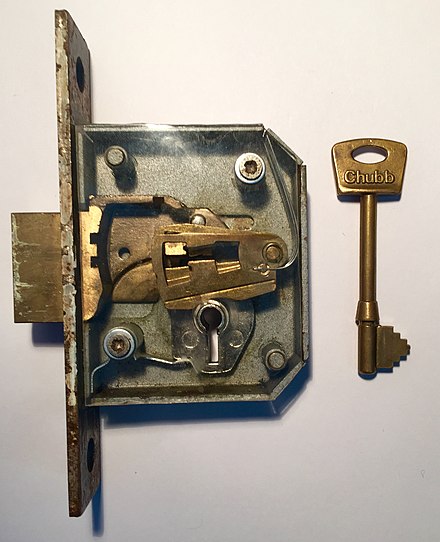

Корпус
Как и любой другой замок, сувальдный имеет корпус. Корпус, это грубо говоря, металлическая коробка, в которой размещаются и работают все составляющие замка. В большинстве своем корпус закрывается крышкой, как в нашем случае.
Но существуют сувальдные замки, у которых крышка отсутствует, а пакет кодовых элементов прижимается и удерживается в корпусе металлическим листом, основой дверки, на которую замок монтируется. Чаще это встречается именно на сейфах и металлических ящиках.
В некоторых случаях крышка сувальдного замка изготавливается из термообработанной стали. Такие замки лучше противостоят силовым методам вскрытия, но и стоимость замка с такой крышкой, конечно же, возрастает.
В нашем случае сувальдный замок имеет не термообработанные корпус и крышку, которые оцинкованы.
Засов сувальдного замка
Непосредственное запирание дверки осуществляет засов замка. В сувальдном замке засов в большинстве случаев выглядит вот так:
Штыри, пальцы и пластины, которые выходят из корпуса представляют собой ригель или ригеля, если их несколько.
Именно ригелями происходит фиксирование дверного полотна.
Помимо видимой части, у замка в частности и у сувальдного присутствует скрытая часть засова, которую без разбора замка не увидеть.
В частности это хвостовик засова. Хвостовик – это стальная пластина, которая неподвижно соединена с ригелями.
На хвостовике присутствуют несколько важных локаций:
Зубчатая гребенка
Через неё ключ сувальдного замка двигает засов.
Буквально 8-10 лет назад существовал такой вид взлома сувальдного замка, как вскрытие свертышем.
В скважину сувальдного замка вставлялся так называемый предварительно изготовленный «свертышь». Пор форме свертышь очень напоминал ключ сувальдного замка, только на нем не было зубчиков. Свертышь изготавливался из очень жестких сплавов, подкаленной стали определенных марок и т.д. При помощи рычага, который присоединялся к ручке, свертышь с огромным усилием прокручивался в сувальдном замке, ломал сувальды и силком двигал засов замка.
Двигал как раз через зубчатую гребенку. Метод взлома был очень быстрый и относительно тихий.
Но около десяти лет назад производители внедрили в свои замки изящное решение, которое давало 100% защиту от вскрытия сувальдного замка свертышем. Искусственно ослабленную зубчатую гребенку. На представленном у нас замке видно, что зуб замка искусственно ослаблен просверленным отверстием.
Теперь при попытке открыть такой замок свертышем, ослабленный зуб сломается и не пустит злоумышленника внутрь. Правда, замок после этого перестанет открываться и родным ключом, но это другой вопрос. С основной своей задачей он справился – жулика внутрь не пустил.
С внедрением искусственно ослабленной зубчатой гребенки, метод вскрытия сувальдного замка сверткой пропал полностью. Если десять лет назад об этом часто говорили, а сотрудники провоохранительных органов частенько встречали взломанные сувальдные замки свертышем. То сегодня этого уже не встречается.
Немного отошли от темы, продолжим рассматривать засов замка.
Стойка хвостовика засова
Помимо зубчатой гребенки, хвостовик засова имеет такую важную деталь, как стойка хвостовика засова. Особо обращаем ваше внимание на эту деталь и повторим её название: стойка хвостовика засова.
Стойка хвостовика засова — это деталь, посредством которой происходит стопорение засова замка. Если на полностью закрытом замке надавить на ригеля, пытаясь загнать их внутрь рукой, то мешать задвижению засова будет именно стойка, она упрется в кодовые элементы.
Существует такой метод вскрытия сувальдных замков, как удаление стойки хвостовика засова, посредством высверливания. Если полазить по интернету, можно даже какие-то шаблоны нарыть, которые показывают точное месторасположение стойки на закрытом замке, если отцентровать шаблон по замочной скважине.
Высверливание стойки как ранее, так и сейчас весьма популярный метод вскрытия сувальдных замков в криминальной среде. Поэтому многие производители по умолчанию стойку изготавливают из жестких сплавов (например, каленая сталь), либо внедряют в её тело что-то жесткое, типа стального шарика.
Некоторые личности, набравшись «вершков» из интернета по поводу сверления, начинают убеждать окружающих (и нас продавцов, мы-то ведь самые бестолковые, ничего про свой товар не знаем, только и ждем, чтобы кто-то пришел да рассказал), что сувальдные замки – это совершенно бесполезные изделия, поскольку легко, быстро и относительно тихо высверливаются. Мы в этом случае обычно спрашиваем – что и когда в последний раз человек сверлил и держал в руках электроинструмент? В половине случаев оказывает, что у диванного вскрывателя, стоящего перед тобой, дрели или «шурика», как такового нет совсем.
Специалистам нашей компании неоднократно приходилось использовать метод высверливания стойки при аварийном вскрытии двери, при потере ключей или при поломке замка. С уверенностью утверждаем, что вскрытие замка методом точечного высверливания – это геморройное и сложное занятие. При высверливании стойки хвостовика засова можно встрять на очень длительное время – можно до двух часов проковыряться на вызове.
Короче, процесс невероятно геморройный. Безусловно, с опытом и с увеличением количества высверленных замков уменьшается и время на это действие.
Стойка хвостовика засова в большинстве случаев изготавливается в виде квадрата. Но встречаются самые разнообразные формы стоек. Например, в некоторых отечественных замках стойка может быть круглой в сечении – такая форма упрощает вскрытие замка интеллектуальными методами, отмычками.
В большинстве случае, стойка хвостовика засова имеет противоотмычное исполнение. В нашем случае мы видим, что стойка имеет противоотмычкай паз. Как он работает, увидим дальше.
На замках тяжелой серии, там, где присутствуют выходы по вертикальный привод (под тяги), хвостовик засова зачастую имеет деталь управления выходами под тяги. В нашем примере этого нет.
Ну а теперь о кодовых элементах!
Сувальды
Кодовые элементы сувальдных замков представляют собой пластины разных форм и зовутся сувальдами.
Одна из теорий утверждает, что слово «сувальдный» произошло от немецкого слова Zuhaltung, которое переводится как блокировка или запирание. А сам кодовый элемент на немецком звучит, как Zuhalt.
В нашей стране это слово несколько трансформировалось и превратилось в слово «цугаль», которое в настоящее время встречается уже крайне редко.
Существует достаточно большое количество видов сувальд. Они могут отличаться друг от друга формами, используемым материалом, методом перемещения, толщиной, габаритами, методом антикоррозионной обработки и т.д. Но все сувальды сейчас и ранее имеют очень схожее строение, а также обладают одними и теми же функциями.
Если говорить грубо, сувальда представляет собой металлическую пластину определенной формы с некоторыми отверстиями.
Обратим внимание на кодовый лабиринт сувальды.
Именно здесь по мере движения гуляет и пляшет стойка хвостовика засова. Мы увидим с вами это позднее.
Кодовый лабиринт образуется кодовыми выступами.
В них упирается стойка хвостовика засова, когда замок пытаются открыть неправильным ключом, когда забивают ригеля с торца. Именно о кодовые выступы сувальды трет стойка хвостовика засова тогда, когда замок пытаются открыть отмычками.
Расстояние между кодовыми выступами зовется кодовым пазом. Ещё его можно назвать «проходной паз».
Кодовый паз представляет собой расстояние или зазор между кромками вершин кодовых выступов. Именно через кодовый паз проходит стойка, а вместе с ней и засов тогда, когда замок открывается или закрывается правильным ключом.
Чем точнее замок, чем меньше кодовый паз этого замка, тем сложнее он поддается интеллектуальному вскрытию. В качественном сувальдном замке кодовый паз больше толщины стойки хвостовика засова на 0,4 – 0,6 миллиметров.
Кодовый паз крайне редко изготавливается с меньшим зазором, относительно стойки. Потому что спустя какое-то время ключик, которым вы открываете или закрываете замок чуть-чуть поизносится. Если зазор между стойкой и кодовыми выступами будет совсем мизерный, то родные ключи перестанут работать в замке очень и очень скоро, допустим, через 5 000 циклов открывания и закрывания. А для среднестатистической семьи это очень и очень мало.
Другими словами, величиной зазора определяется не только секретность сувальдного замка, но и в какой-то мере срок службы.
Специалистам нашей компании достаточно часто приходится выезжать на аварийное вскрытие сейфов, при потере всех ключей. И достаточно часто попадаются сейфы советской эпохи со старинными уродскими сувальдными замками.
Это такие полутораметровые якобы огнеупорные шкафы, которые весят по тристо килограмм. Сувальдные замки на этих сейфах проработали по 50-60 лет (сейфы начали выпускать в послевоенное время). И проработают ещё огромное количество лет.
Почему?
Как раз, потому что кодовый паз в сравнении с толщиной стойки больше на несколько миллиметров.
Да, такой замок может проработать и 200 лет. Но в чем его минус? В том, что без повреждений при наличии совсем небольшого опыта и некоторого инструмента, он вскрывается за секунды в буквальном смысле слова. То есть замок благодаря огромному зазору обладает очень низкой защитой даже от простейших интеллектуальных видов вскрытия.
Справедливости ради необходимо заметить, что настолько уродские замки сегодня уже не выпускаются.
Но вернемся к нашим сувальдам.
Как вы видите, кодовые выступы могут содержать так называемые «противоотмычные пазы». Представляют они собой некоторую выемку или углубление.
Ответный противоотмычный паз присутствует на стойке хвостовика засова.
Работают или ловят они друг друга следующим образом.
Как уже было сказано ранее, если попытаться вдавить засов в корпус замка, он упрется как раз в кодовые выступы через стойку. То есть между стойкой хвостовика засова и кодовыми выступами сувальд возникнут силы трения. При интеллектуальном вскрытии стоит задача выставить сувальду таким образом, чтобы проходной паз встал ровно напротив стойки, то есть, чтобы кодовые выступы перестали блокировать засов. А для этого сувальду нам следует поднимать.
Но при подъёме сувальды в какой-то момент случится то, когда паз стойки хвостовика засова провалится в противоотмычный паз кодового выступа и дальнейшее движение сувальды тем самым будет заблокировано.
Вот такое достаточно элегантное и низкое в себестоимости решение.
Сегодня противоотмычные пазы подобного вида встречаются на большинстве сувальдных замков отечественного и импортного производства.
По способу перемещения существует два вида сувальд так называемые качающегося типа…
…и поступательного плоско-параллельного типа.
В нашем случае сувальды как раз второго типа. Под действием ключа она перемещается по стойкам корпуса в пределах пазовых отверстий.
В большинстве случаев сувальды нагружены усилием пружины. Пружина нужна для того, что бы возвращать сувальду в исходное положение, сбрасывая набранный код.
В большинстве современных замков каждая сувальда имеет свою отдельную пружину. Иногда используется проволочная пружина, как в нашем случае. То есть пружина представляет собой сталистую подкаленную проволоку, согнутую в определенную форму. В некоторых замках применяются спиральные пружины, которые вставляются в отдельный блок.
В небольшом проценте замков использовались и используются так называемые «ленточные» пружина, которая одновременно нагружает все существующие сувальды.
С точки зрения эксплуатации, форма сувальды большого значения не имеет, лишь бы она была с точки зрения механики правильно спроектирована и при её изготовлении применялись бы подходящие материалы.
А разнообразие форм пружин сувальд скорее связано с производственными особенностями конкретного производителя и с конструктивными особенностями конкретной модели.
Ну и рассмотрим, пожалуй, последнюю важную дислокацию кодового элемента – ключевое окно и рабочая закраина.
Каждый из вас наверно уже понял, что движение сувальды осуществляется ключом. Так вот то место, где ключ соприкасается при повороте на сувальде, зовется «рабочей закраиной».
А то пространство, около сувальды, где поворачивается ключ, зовется «ключевым окном».
В рабочей закраине сувальды ничего интересного нет. Форма его зависит от конструктивной особенности конкретной модели.
А вот ключевое окно бывает двух видов: открытым и закрытым.
На сувальдах замка, который мы сейчас рассматриваем открытое ключевое окно.
А вот на этом изображении:
ключевое окно закрыто. И в этом случае обратите внимание, ключ при повороте работает обеими бородками.
Ну вот и все. Самый сложный элемент сувальдного замка рассмотрен.
Осталось чуть-чуть и мы приступим к его сборке!
Ключ сувальдного замка
Последняя составляющая сувальдного замка, которую нам необходимо рассмотреть, это, конечно же, ключ.
Сувальдный замок имеет характерный ключ. Некоторые называют его «сейфовым», некоторые «бабочкой». Ни то ни то правильным не является, ну да бох с ним.
Ключ сувальдного замка в большинстве случаев изготавливается из латуни, гораздо реже из стали или алюминиевых сплавов.
Ключ сувальдного замка, как и любой другой имеет головку, или башку, за которую мы держим тогда, когда открываем им замок. Зачастую здесь располагается название замка или завода изготовителя, бывает располагается и логотип.
В некоторых случаях форма башки запатентована и используется каким-то производителем по патенту. Это значит, что другие производители замков не имеют право использовать для своих замков ключи с такой же формой башки.
Сувальдный ключ имеет достаточно длинный стержень.
Нужен он не только для того, чтобы доставить в корпус замка рабочую часть (ведь сувальды находятся в корпусе, а сам корпус спрятан в двери – до кодового механизма нужно как-то дотянуться…), но и для того, чтобы спозиционировать ключ по замочной скважине. Высота секрета ключа измеряется и проектируется в сувальдном замке именно от центра стержня, который в свою очередь позиционируется по замочной скважине.
Самая важная часть сувальдного ключа, его рабочая часть – это бородки.
Существуют однобородочные и двухбородочные ключи.
Бородка сувальдного ключа содержит приводный зуб, или то место, которым передвигается засов. В нашем примере приводный зуб содержится посередине бородки ключа.
И конечно приводный зуб содержится на обеих бородках – засов-то нужно перемещать при каждом полуобороте.
Помимо приводного зуба, бородка ключа содержит высоты секрета. Каждая высота секрета взаимодействует в замке с одной конкретной сувальдой, поднимая на каждом полуобороте её на необходимую высоту.
В рассматриваемом нами замке присутствует 8 кодовых элементов, восемь сувальд. Расположены они по разные стороны от хвостовика засова. Поэтому бородка сувальдного ключа у нас имеет следующее строение относительно механизма.
Вторая бородка по строению аналогична первой стой лишь разницей, что высота секретов несколько отличаются.
От высоты секрета, как вы уже поняли, зависит то, насколько высоко поднимется сувальда при повороте ключа. А продвинется ли при этом засов, зависит от соответствия высоты секрета на ключе конкретному проходному пазу в кодовом лабиринте сувальды.
По высотам секрета ключа, про соответствие кодовых выступов сувальды, скорее всего мы будем говорить в последующих материалах, где будем говорить о том, как задается количество кодовых комбинаций конкретной модели замка и от чего это всё зависит.
Этот материал информацией и так перегружен, поэтому вставлять в него ещё и формулы давайте не будем.
На одной из бородке ключа располагается направляющий выступ или просто напросто направляющая. Под неё в замочной скважине замка есть соответствующий выпил.
Направляющая предназначена для того, чтобы правильно сориентировать ключ внутри корпуса сувальдного замка. Направляющая помогает нам засунуть ключ в замок правильной стороной, а также не дает ему выскочить при выставлении.
Когда мы вставляем сувальдный ключ в скважину, мы вставляем его до упора – это упирается в корпус именно направляющая.
Направляющая может выглядеть не только как выступ, но и как углубление, паз в бородке сувальдного ключа.
Сборка сувальдного замка
Теперь давайте запихаем в корпус все то, что рассмотрели выше и попробуем собрать нечто похожее на сувальдный замок.
В нашем случае кодовый механизм сувальдного замка содержит восемь сувальд. Четыре располагаются с одной стороны от хвостовика засова, четыре с другой.
Иногда механизм секретности сувальдного замка называют «пакетом сувальд». Ну потому что сувальды выкладываются каждая строго в определенной последовательности относительно заданного кода на ключе.
Для того чтобы снизить силы трения, для того, чтобы сделать работу сувальдного замка более комфортной, а механизм более долговечным, сувальды в пакете обычно чем-то разделены. В нашем случае сувальды отделены друг от друга шайбами и металлическими прокладками.
В некоторых замках прокладки бывают пластиковые.
Ну, а в большинстве замков сувальды разделены между собой пуклевками, выпуклостями на поверхности самой сувальды.
В рассматриваемом нами замке пакет сувальд разделен хвостовиком засова.
Ещё говорят, что пакет сувальдного замка 4+4. Это значит, что четыре сувальды в механизме располагаются до хвостовика засова, а четыре – после.
Работа сувальдного замка
Ну что же, товарищи, вот и пришло время увидеть воочию работу сувальдного замка.
Теперь, после всего того, что рассказано выше, у вас практически не останется вопросов, что там двигается и как передвигается при повороте ключа.
Но тем не менее, некоторые пояснения мы дадим.
Итак, ключ вставляется в корпус сувальдного замка до упора.
Теперь под каждой высотой ключа находится та сувальда, с которой она (высота) будет взаимодействовать.
При повороте ключа мы преодолевая усилие пружинок рабочих элементов, поднимаем сувальды до тех пор, пока проходной паз на всех не выстаивается ровно напротив стойки хвостовика засова.
Теперь засов ничто не блокирует.
Но что же его будет двигать?
Правильно, приводный зуб ключа. Продолжаем крутить ключ в сторону открывания замка и он своим приводным зубом начинает двигать засов в сторону открывания.
В конце движения стойки по кодовому пазу приводной зуб ключа выходит из зацепления с зубчатой гребенкой засова и перестает поднимать сувальды. Скорее наоборот, сувальды под нагрузкой своих пружин стремятся вернуться в исходное положение и давят на ключ в конце каждого полуоборота.
Второй полуоборот идентичен первому с той лишь разницей, что другим высотам нарезки секрета ключа соответствуют другие кодовые выступы и кодовые пазы.
Вот и весь принцип работы сувальдного замка!
Теперь давайте представим, что наш замок пытаются открыть неправильным ключом, нарезка которого не верна.
Начало работы в этом случае точно такое же: при повороте ключа, мы преодолеваем усилие пружин и поднимает сувальды наверх, до тех пор пока приводный зуб не касается зубчатой гребенки засова и не начинает двигать засов. Нарезка ключа не соответствует коду замка, стойка хвостовика засова упирается в кодовые выступы. Сувальдный замок и дверца остаются закрытыми.
Надеемся, что читатели черпанули много полезной информации о сувальдных из этого опуса.
Ваши комментарии и околосувальдные вопросы принимаются в комментариях ниже.
Цилиндровый замок – СтройМастерская
При выборе замка для входной двери, домовладельца иногда ставит в тупик их разнообразие, типы и виды.
Давайте разберемся что такое личинка и сам цилиндровый замок, в чем их отличия и слабые стороны…
Обезопасить свое жилище каждый хочет только самыми лучшими и надежными системами запирания дверей.
Производители не спят и стараются предложить более новые системы. Цилиндровые замки были изобретены достаточно давно, и по началу имели минимальные возможности противостоять взлому.
Современный мир диктует условия все жестче и жестче, поэтому изготовители постоянно модернизируют и дорабатывают свою продукцию стараясь идти в ногу со временем.

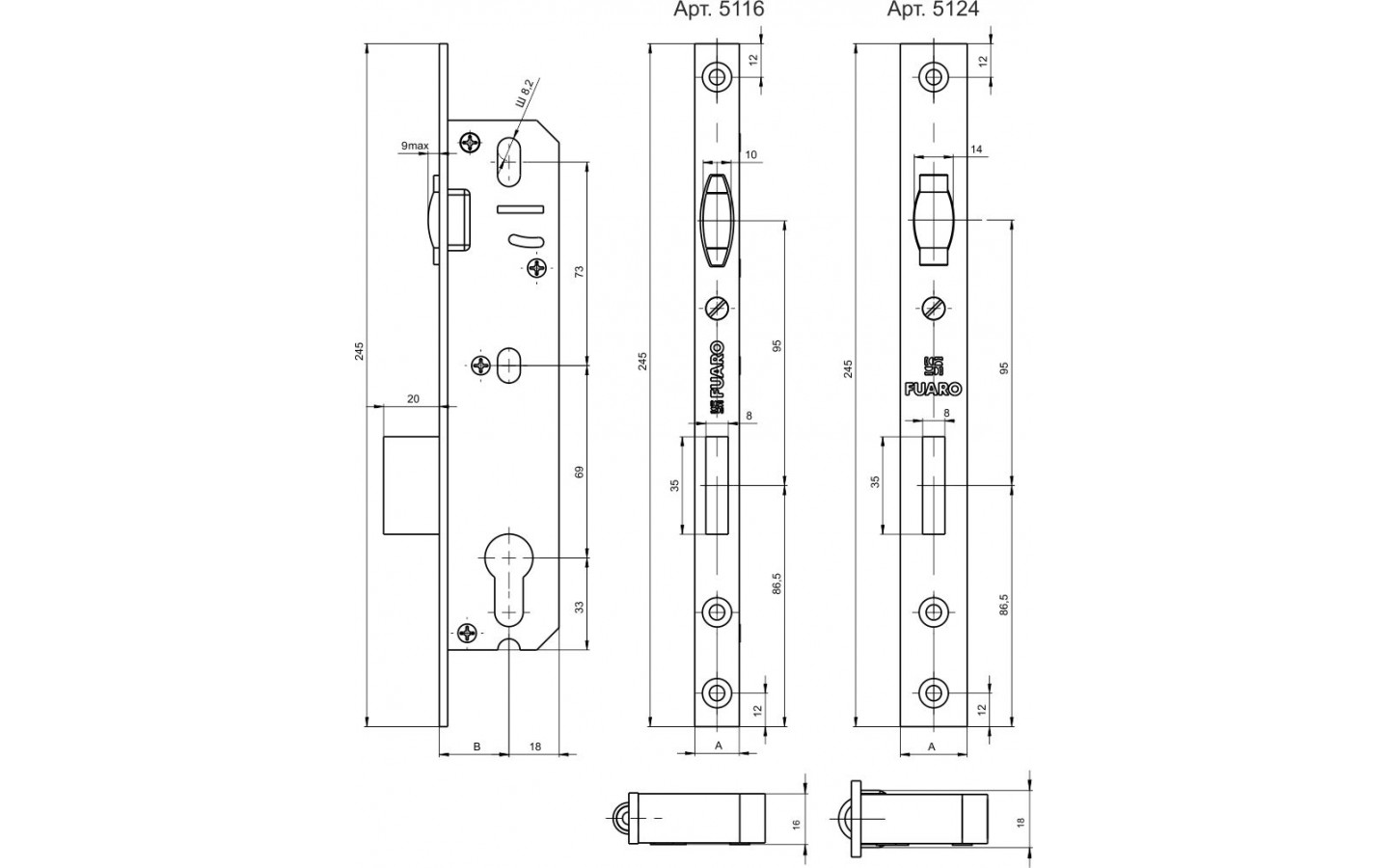

Замок с цилиндровым секретным механизмом
Более распространенное название такого замка цилиндровый.
Данный вид замка состоит из двух частей которые дополняют друг друга:
- замок — собственно это сам механизм запора дверей (железная коробка которая крепится на дверь), в нем может располагается защелка, отверстие под ручку, а так же механизм с выдвижными ригелями (виды и модификации самих запорных механизмов в этом материале не рассматриваются)
Замки могут отличаться типом крепления в дверь, и делятся на врезные или накладные, в чем их различие, плюсы и минусы читайте в материале ниже.
..
..|
Замки врезные и накладные, плюсы и минусы … |
- цилиндр, некоторые говорят «личинка» — это вторая часть замка, которая является сменной.
Ключ вставленный в цилиндр, при вращении передает вращение кулачку, а кулачёк цилиндра осуществляет движение запорного механизма (ригелей) самого замка.
Многие домовладельцы опрометчиво считают — раз за открытие запорного устройства отвечает сердцквина, то установив «крутой» цилиндр с хитрым ключом решаются все вопросы с безопасностью.
С таким подходом нельзя согласиться!
Взломостойкость и надежность замка зависит не только от «навороченного» цилиндра с магнитным ключом и даже чипом, но и от других немаловажных вещей, которые будут рассмотрены ниже.
Тип цилиндровых механизмов (личинок)
- Штифтовый
- Дисковый
Цилиндровые механизмы имеют классификацию секретности от 1 — 4 класса1 , а так же допустимое время стойкости механизма к взлому2 согласно его классу.
Дисковый цилиндр
- Одним из самых распространенных типов дискового механизма являются так называемые — замки с финским ключом.
В таком механизме секретной частью является набор дисков, где каждый имеет свою уникальную форму выреза.
Такие механизмы могут выпускаться как внешние, так и внутренние в привычном для всех стандарте DIN.
Штифтовый цилиндр
- Внешний штифтовый цилиндр — крепится с внешней части замка. При повороте ключа в задней его части поворачивается закрепленный язычок и приводит в действие механизм запора замка.
Такие варианты не отличаются большой надежностью, имеют минимальное количество секретных штифтов и чаще всего выпускаются с самым простым английским ключом.
Самой главной уязвимостью такого цилиндра является простота секретной части, а так же его открытость и отсутствие возможности установить броне-чашку. Такой вариант чаще рассматривается как обычный запор, который имеет простой ключ.
- Цилиндровый механизм DIN, сердцевина или личина — является главной секретной частью и размещается в стандартном корпусе замка.
Это наверное самый распространенный вид личинок. Такой механизм имеет запирающую, и кодовую штифтовую часть.
Штифтовая сердцевина устроена следующим образом — в корпусе, располагается поворотный сердечник в который вставляется ключ.
При размещении ключа в сердечнике, штифты упираясь в размещенные на ключе углубления или бородки встают каждый на свое место, что позволяет провернуть сердечник на котором закреплен кулачек, который уже в свою очередь воздействует на механизм самого замка.
Устройство такого механизма приведено к одному европейскому стандарту DIN.
Посмотреть видео о том как работает и как устроен цилиндровый механизм можно — здесь
В чем отличия цилиндров (сердцевин) стандарта DIN
Тип ключа
Сами ключи могут отличаться по своей сложности и секрету. Бывает — английский, перфорированный, полукруглый (типа ABLOY), интерактивный, чипованный, с магнитной меткой и т.д.
- английский ключ: по праву считается самым распространенным видом. Такой ключ может отличаться своим профилем, количеством и формой «канавок» и «бороздок» которые отвечают за работу с штифтами.
Личинка под английский ключ считается наиболее подверженной манипуляциям с отмычками и «бампингу»3.
Некоторые производители, для упрощения пользования ключом, стали выпускать — двухсторонний. Такой ключ имеет зеркальные бородки с обоих сторон жала и может вставляться в цилиндр любой стороной.
- Полукруглый ключ — Данный вариант не является особенно стойким, простые замки весьма подвержены открытию методом манипуляции.
Последние разработки дисковых замков произведенные фирмой abloy являются определенно улучшенной версией обычного дискового устройства, и способны как заявляет сам производитель противостоять многим современным системам взлома.
- Профильный, перфорированный или перфоключ
Этот вариант определенно сложней английского, на жале такого ключа есть перфорация в виде круглых углублений куда должны упираться штифты.
Некоторые модели ключей могут иметь перфорацию не только на плоскости жала, но и с торцевой части, что определенно является плюсом и увеличивает уровень взломостойкости.
Наличие волнистой проточки в виде змейки на жале ключа свидетельствует о его большей секретности, в сердцевине с таким ключом располагается специальная рамка которая двигается по проточке, что выполняет дополнительную защиту от «бампинга»
Кулачок или шестеренка
Цилиндр может отличаться типом передачи крутящего момента на механизм замка.
Наиболее распространенный тип кулачковый, или флажковый.
Но существует еще один вариант это шестереночный, его можно сразу определить по наличию шестерни вместо кулачка.
Такой вариант личин использует фирма MUL-T-LOCK.
Ключ-ключ или ключ-вертушка
Если с наружной стороны все понятно и нужно отверстие под ключ, то с внутренней необходимо определиться, чем запирать (ключом или вертушкой).
Стоит определиться какой необходим вариант именно вам: ключ-ключ или ключ-вертушка.
Многие знают что если цилиндр с обоих сторон имеет личины под ключ, и закрыв его из внутри ключом оставленным в нем, снаружи замок уже не откроешь.
Этот факт служит для многих аргументом при выборе именно такой личинки, поскольку можно пользоваться замком как внутренней защелкой и ничего не бояться. Но не все знают, что замок все-таки открывается, родным но укороченным всего на пару миллиметров ключом.
В таком варианте есть плюсы и минусы, например — пожилой человек или ребенок закрывшись из нутри на ключ, блокирует тем самым возможность попасть в помещение. Из плюсов, такой вариант может оказаться сюрпризом для «форточников» которые попав в помещение через окно планируют выйти через дверь.
Но чаще, цилиндр ключ — ключ используют в проходных дверях, где возможность войти и выйти будет только у владельца ключа.
Длина цилиндра (личины)
При установке, необходимо учитывать длину выступающих частей цилиндра из замка наружу и внутрь.
То есть, при выборе цилиндра необходимо знать на сколько он должен выступать из замка с внешней стороны что бы встала броне-накладка, а так же на сколько он должен выступать во внутрь помещения, что бы его можно было закрывать ключом или вертушкой.
Эти показатели зависят от толщины двери и типа устанавливаемой броне-накладки.
Взломостойкость
При выборе цилиндра необходимо учитывать такой фактор как его взломостойкость.
Методы воздействия могут быть разные — манипуляция с отмычками, бампинг, а так же силовые, такие как — высверливание секретной части с штифтами, перелом пополам или вытягивание сердцевины наружу.
Прогресс в конструктивных решениях на месте не стоит, поэтому при выборе, есть смысл обращать внимание на противодействие вышеперечисленным методам взлома.
- Защита от высверливания — Многие производители уже сейчас в обязательном порядке для борьбы от высверливания устанавливают защитную вставку в сердцевину и стержень из закаленной стали защищающий штифты.
- Защита от перелома и разрыва —
Для защиты от разрыва и перелома в корпус устанавливается стальная штанга или пружина противостоящая этим действиям.Некоторые производители, например Mottura делают специальные проточки в цилиндре.
При вытягивании, последний ломается по этим проточкам и при этом поворотный кулачок останется недоступным для проворота.
- Защита от манипуляций — Но некоторые производители пошли еще дальше, и стали внедрять в цилиндры интерактивные штифты, а ключи снабжать магнитами.
При попадании такого ключа в цилиндр, все штатные штифты работают в стандартном режиме, выдвигаясь согласно проточкам ключа, а магнитный штифт под действием магнита действует вопреки.
Такой ключ с большей вероятностью защищает от обычных манипуляций, но может не защитить от бампинга.
Цилиндровый замок DIN — что нужно знать при установке личины
- Дверь — мы не будем рассматривать достоинства той или иной двери, но в борьбе за взломостойкость, из двух вариантов — железная или деревянная определенно побеждает металлическая.
И конечно все понимают что против болгарки нет особо действенной преграды, но как говорит упрямая статистика, большинство случаев взлома дверей происходят без участия электроинструмента, так как использование таких вещей является определенно дерзким и несущем очень много шума и дыма который наверняка услышат соседи.
- Корпус замка — обычно состоит из двух половинок штампованного металла, половинки соединяются между собой через проставки при помощи винтов.
Серьезный замок в месте где вставляется цилиндр и проходят винты крепления броне-накладок, должен иметь специальные втулки, которые усиливают корпус замка на сжатие.
Такие втулки исключают люфт, и не позволят повредить внутренности замка при ударе по цилиндру или при его вытягивании.
- Цилиндр (личинка, сердцевина) — установленный механизм должен иметь высокий класс взломостойкости, иметь защиту от высверливания, а также защиту от вытягивания.
- Дополнительная защита замка — этот предмет защищает цилиндр с внешней стороны от силового воздействия, некоторые накладки не позволяют злоумышленнику получить доступ к замочной скважине без специального магнитного ключа, который запирает отверстие замка.
Хотя конечно, такое устройство скорее защитит личинку от мальчишек которые любят запихивать спички в замок.
Броне-накладка — все-таки создает серьезное препятствие на пути взломщика, наиболее взломостойкой считается «врезная» — та которая проходит через дверь и устанавливается на корпус самого замка.
Помните, что только грамотное сочетание и правильная установка запорных систем способна противостоять вскрытию ваших дверей.
Классификация секретности цилиндрового замка по ГОСТ 5089-2011 1
|
|
|
|||
|
|
|
|
|
|
|
|
2000 |
5000 |
10000 |
50000 |
|
|
|
|
|
|
Стойкость замков (цилиндровых механизмов) к вскрытию (взлому) в зависимости от класса замка 2
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
Бампинг 3 — метод вскрытия штифтовых замков в следствии нанесения ударов по специальному ключу. Во время ударов кинетическая энергия передается штифтам которые начинают хаотично подпрыгивать и при повороте ключа в нужный момент происходит открытие.
Видео о том как работает и как устроен цилиндровый механизм (личинка замка)
Постоянный адрес статьи: http://stroimasterskaya.ru/articles/2589
Показать еще статьи из рубрики — Окна — двериМАТЕРИАЛ ПО ТЕМЕ
Сетки из цветных металлов: об отличиях, плюсах и способах использования В сегменте металлопрокатной продукции сетки из цветмета стоят особняком: дорогие и редкие. Тем не менее, спрос на эти изделия стабильно высокий. О том, какие бывают сетки из цветных металлов и где применяются, рассказали эксперты профильной компании TDMC. Подробнее |
Как повесить картину на стену Многие люди имеют пристрастие к живописи, и поэтому у них на стенах достаточно часто можно увидеть картины, написанные разными художниками… Подробнее |
Разновидности гардеробных систем Раньше практически все квартиры были забиты шкафами, тумбочками, и огромное количество вещей захламляло комнаты. Современные дизайнерские тенденции привели к тому, что теперь больше всего ценится свободное пространство… Подробнее |
Садовый робот Kobi подстригает траву, мульчирует почву и убирает снег Многие из нас уже видели роботизированные газонокосилки, которые самостоятельно способны поддерживать вас сад в превосходной форме. Kobi же нечто большее чем просто газонокосилка… Подробнее |
Добавьте радости в ваше жилище с помощью яркой плитки Еще в глубокой древности люди, осуществляя внутреннее убранство зданий, использовали предшественников современной керамической плитки – тонкие плоские кирпичики, вырезанные из натурального камня, на каждый из которых был нанесен рисунок… Подробнее |
О простых приборах измерения потока Расходомеры обтекания работают под действием динамического давления потока, их чувствительный элемент (поплавок) перемещается и указывает на расход жидкости или газа. Подробнее |
Уход за металлической кровлей Как обеспечить длительный срок службы металлической кровли? Этапы и меры по уходу… Подробнее |
Виды и характеристики металлических дверей для дома и офиса Для надежной защиты квартир и офисов предусмотрены прочные металлические двери. В продаже представлен большой выбор конструкций с разными характеристиками. Подробнее |
Стеклянная мебель и ее преимущества Стеклянная мебель с каждым годом набирает все больше популярности. В действительности, последние статистические данный показали, что корпусную мебель сейчас начали покупать гораздо реже… Подробнее |
Какая сантехника поможет сэкономить воду Покупка новой сантехники — это всегда сложный выбор. Хочется, чтобы она не только была удобной, надежной, но и помогала экономить бюджет. Подробнее |
Как устроен навесной замок схема. Как работает дверной электромагнитный замок
Как только наши предки осознали, что имущество может быть как общим, так и личным, появилась нужда оградить свое от чужого, а вместе с ней и первые способы запирания жилища.
Замки значительно эволюционировали, простые защелки и щеколды, сохранившиеся до нашей современности путем долгих экспериментов и изобретений, превратились в высокотехнологичные системы безопасности, как механического, так и электронного действия. Устройство дверного замка во многом определяется его главной функцией – запирание двери и защита дома.
По способу крепежа к входной двери, замки можно разделить на такие два вида. Врезные монтируются в полотно двери. При установке такого замка, место двери, где врезается механизм – значительно ослабевает. Но, тем не менее, является наиболее распространенным, грамотно устроен и при правильном монтировании прослужит долгие годы.
Накладные с помощью шурупов и винтов крепятся с внутренней стороны входной двери. Элементарно устанавливаются и не понижают прочность дверной конструкции.
Строение и состав изделия обуславливается наличием таких функциональных частей как секрет замка и производящий механизм.
Конструкция замка зависит от системы секрета, которая бывают нескольких типов:
- Сувальдный (сейфовый) – на ключе расположено несколько зубчиков, определяющие количество сувальд в механизме.
- Цилиндровый – состоит из цилиндра со штифтами, препятствуют легкому взлому.
- Электронный – работает по принципу привода, встроенного в разрезе замка.
- Кодовый — открывается посредством введения определённого пин-кода.
В качестве производящего механизма замков, выступают:
- Механический – замыкание происходит с использование металлического стержня (ключа), входящим в специальный паз дверного замка.
- Электромагнитный – в качестве запорного механизма выступает магнит.
- Электромеханический – наличие засова с электрическим приводом.
Конструктивные системы замков
Устройство дверного замка (схема), как и принцип работы каждого вида изделия, строго индивидуально. Оно может быть простым со стандартными запорными системами, может обладать сложной и разумной конструкцией, для повышения взломо- и огнестойкости.
Схема устройства и способ монтирования тоже не уникальны для всех видов. Самыми часто встречающимися в использовании являются сувальдные и цилиндровые замки входной двери, поэтому следует разобраться, как устроен каждый из них.
Как устроен механизм сувальдного замка?
Конструкция сувальдного замка обладает достаточно высоким уровнем надежности.
Изучим устройство сувальдного замка на примере модели Kale Kilit 257L.
На картинке изображена схема устройства в разрезе, иллюстрирующая все детали конструкции:
- 1 – ключ;
- 2 – корпус;
- 3 – лицевая рамка;
- 4 – крышка;
- 5 – засов;
- 6 – хвостовик засова;
- 7 – стойка хвостовика;
- 8 – комплект сувальд;
- 9 – пружины сувальд;
- 10 – бронепластина;
- 11 – проставочные шайбы.
Схема устройства сувальдного замка в разрезе.
Функциональное назначение основных деталей
Внутренняя система дверного замка состоит из нескольких наиболее приоритетных деталей, которые обуславливают безупречную работу механизма.
Стойка хвостовика засова – это основной элемент дверных замочных систем. Он отвечает за защиту от манипуляционных и силовых способов взлома входной двери.
Зазор между стойкой хвостовика и кодовым пазом устройства является достаточно важным показателем. От его значения напрямую зависит функция защиты. Исследованным и установленным идеальным размером является 0,3-0,7 мм. Уменьшение значения приводит к износу, и заклиниваю ключа, а превышение, чего хуже, к возможности легкого манипуляционного вскрытия.
Количество сувальд определяет степень надежности и требуемое время на взлом. Чем больше сувальд – тем больше времени понадобится для вскрытия дверного замка, к увеличению сложности это не относится. Наиболее применимое и эффективное количество сувальд в устройстве равняется шести.
Устройство механизма входной двери невозможно без таких не менее важных элементов, как:
- Конструкция пружин обеспечивают правильную работу, иначе сувальда не сможет вернуться в исходную позицию, а если она задержится в промежутке – замок перестает функционировать.
- Засов состоит из трех ригелей. Они должны быть прикреплены к планке, которая крепится к хвостовику. В дешевых системах, ригели крепят непосредственно к хвостовику, что в будущем может привести к разбалтыванию или обрыву ригелей от замка входной двери.
- Бронепластины закрывают самые уязвимые места в механизме, препятствующие проникновению снаружи.
- Проставочные шайбы создают допуски между сувальдами для их более плавного хода. Благодаря точным зазорам, выступающие части на ключе не будут цеплять сразу несколько сувальд, и работа механизма будет происходить без перебоев.
- Лицевая рамка крепит механизм внутри двери и не оставляет возможности силовому взлому. Она является незаменимым элементом дизайна замка.
- Корпус и крышка изделия покрыты антикоррозийным средством. Прочно и жестко сопрягаются друг с другом посредством большого количества винтов.
Принцип действия
Сувальды – это комплект пластин, имеющих фигурные вырезы. Схема проста: под воздействие ключа, они выстраиваются в четко определённых позициях, для того, чтобы провернуть ключ и отворить систему. Но в случае непопадания хоть одной пластины в свой паз, механизм не сработает.
Ключ играет некую роль кода, и взломать такую систему силовым методом затруднительно. Высокая степень надежности и долговечности обуславливается большими габаритами механизма.
Если соблюсти все правила по сборке изделия, то взломать его будет сложно даже самому опытному взломщику.
В чем секрет цилиндрового замка?
Несмотря на достаточно простое устройство цилиндрового замка, он крайне надежен.
Все основные элементы, представленные в разрезе, имеют определенные функции:
- Цилиндр (личинка) обеспечивает секретность изделия, посредством перемещения и фиксации в рабочей позиции засова замка.
- Рычаг служит для управления защелкой при открывании и закрывании двери ключом.
- Засов-защелка и ригель удерживают дверь в закрытом виде с помощью захода в запорную планку.
- Ответная планка – элемент с отверстиями для ввода засовов во время запирания дверей.
- Лицевая рамка – деталь врезного замка с отверстием для вывода засовов. Служит креплением замка к торцу двери.
- Ключ управляет механизмом секретности, обеспечивает ввод и вывод засова.
- Корпус – основная деталь изделия, внутри которого устроена вся система механизма.
Схема устройства цилиндрового замка в разрезе.
Принцип действия
Вся работа состоит в «замораживании» цилиндра внутри коробки при помощи кодовых и запорных штифтов. Кодовые работаю в сочетании с самим ключом, а запорные штифты останавливают весь механизм, когда ключ не вставлен в скважину. Ключ посредством выставления своих штифтов на специальной линии разделения, приводит к разблокировке личинки внутри коробки и ригели начинают двигаться.
Цилиндровые замки еще называются «английскими», а их ключи чаще всего плоской конфигурации с вырезами или вмятинами по краям. Такой механизм устойчив к взломам отмычками, чего не скажешь о силовом методе – просверливании или выбивании личинки.
Вы не можете попасть в квартиру, может произойти с каждым из нас. Поэтому на такой случай необходимо знать, как открыть замок без ключа и что для этого нужно.
Если ключ пропал
Итак, ключей нет нигде, ни в кармане, ни в сумке. Что же делать? Ведь замок на двери специально для того и создан, чтобы голыми руками его не открыть.
Конечно, самый надежный и простой способ решения проблемы — это вызов службы, специализирующейся на открывании дверей. Такие есть в каждом городе. Для того чтобы вам помогли попасть в квартиру, необходимо предъявить специалистам какие-либо доказательства вашего проживания в жилище. Например, паспорт, где указано место вашей регистрации и т. д.
Однако если по каким-либо причинам вы не можете воспользоваться услугами профессионалов, остается только попробовать открыть дверной замок без ключа, при помощи подручных средств. Например, использовать отмычку. Такой инструмент можно запросто приобрести в специализированном магазине, а воспользоваться им сможет любой, даже тот, кто никогда не пробовал вскрывать замки. Но далеко не каждый носит с собой отмычку. А вот шпильки или скрепки — это уже другое дело.
Делаем «отмычку»
Для того чтобы соорудить отмычку, вам понадобятся две обычные канцелярские скрепки.
Длинный конец скрепки разогните и выпрямите. У вас должна получиться ровная проволока. Некоторые советуют сгибать кончик проволоки, чтобы легче было нажимать на штифты. Но это не обязательно.
Натяжитель
Теперь необходимо сделать натяжитель, задача которого — повернуть замок. С его помощью вы будете надавливать на цилиндр, а другой скрепкой — одновременно -ставить на место штифты. Сделать натяжитель из канцелярской скрепки можно двумя способами.
Первый, более простой: длинный конец скрепки разогните под прямым углом. Таким образом, у вас получится основа для рабочего натяжителя, но не очень хорошая отмычка.
Второй, немного сложнее: полностью разогнуть концы скрепки таким образом, чтобы проволока согнулась посередине, а концы сходились. При этом один из них должен быть немного короче другого. Затем более длинную часть надо еще раз согнуть под прямым углом, около сантиметра от кончика.
Как открыть замок без ключа при помощи отмычки
Вставьте натяжитель в замочную скважину и надавите по кругу. Натягивать нужно в том направлении, в котором поворачивается замок. Если же вы этого не помните, тогда шансы — 50:50. Попробуйте сначала двигать скрепку в правую сторону. Как правило, в большинстве замков ключ поворачивается по часовой стрелке. Но бывают и исключения.
Те, у кого достаточно чувствительные руки, смогут сами почувствовать верное направление. Если вы все делаете правильно, то при повороте скрепка встретит меньше сопротивления, чем если выбрано ошибочное направление. Помните, что очень важно, чтобы во время работы присутствовало небольшое натяжение.
После того как определитесь с направлением, зафиксируйте давление, а другой скрепкой попытайтесь нащупать штифты. Большинство замков имеет пять штифтов, которые при правильной постановке открывают механизм.
Начиная с задней части замочной скважины, по порядку нажимайте на штифты. Вы должны зафиксировать каждый из них. При этом медленно накручивайте натяжитель. Если штифт стал в верную позицию — раздастся легкий щелчок. Или вы уловите слабое движение. Аккуратно шевелите отмычкой, пока не почувствуете, что все штифты стали на место. После этого поверните натяжитель в нужном направлении, и… замок откроется.
Цилиндровые замки
Как открыть замок без ключа, если у вас под рукой есть набор обычных инструментов? Здесь все зависит от типа и строения механизма. Так, если перед вами обычный врезной замок, оснащенный крестообразным цилиндром, необходимо воспользоваться дрелью. Начните с того, что высверлите небольшую дырочку над замочной скважиной. Затем с помощью отмычки поднимите стопор и отодвиньте крючок засова.
Еще один замок с простым механизмом — цилиндр со штифтами. Если под рукой имеется дрель, то дело становится совсем легким. Сделайте небольшое отверстие в самом цилиндре, вставьте в него отмычку и, проворачивая, откройте замок.
Навесной замок
А теперь поговорим о том, как открыть навесной замок. Без ключа с таким механизмом справиться можно двумя способами. Первый — с помощью отмычки пытаться выстроить в один ряд все штифты, как уже было описаны выше, что достаточно не просто для тех, кто подобным никогда не занимался. Второй способ — это снять замок. Рассмотрим более простой вариант.
Итак, как снять замок без ключа? Для этого вам понадобится обычный лом.
Направьте всю свою силу на слабое место замка — там, где к корпусу прикреплена дужка. Надавите.
Если же силы не хватает, можно воспользоваться специальной пилкой для металла, ножовкой или длинными кусачками. Перепиливание дужки диаметром в два сантиметра занимает около десяти минут, так что много времени вы не потратите.
Реечные замки
Такие замки чаще всего используются в калитках, заборах, гаражах. Методы вскрытия универсальны, примитивны и сводятся к тому, чтобы по очереди сдвигать рейки. Существует несколько способов.
- Воспользоваться леской или гитарной струной. Вставьте отвертку в щель между косяком и дверью. С силой отожмите дверь. Из лески или струны нужно сделать петлю. Просуньте ее в замочную скважину и обведите вокруг штырей (которые служат для того, чтобы замок мог открываться изнутри). Затем аккуратно тяните петлю на себя. Рейки должны отодвинуться, а дверь открыться.
- Как открыть замок без ключа при помощи карандаша или моркови? Легко! Смажьте любым маслом механизм замка. Освободите ригель. Для этого нужно немного отжать дверь в противоположном открыванию направлении. Затем вбейте карандаш или морковь в замочную скважину и поверните — замок открыт. Секрет в том, что, благодаря мягкому материалу «ключа» реечные зубцы оставят на карандаше (моркови) необходимые для открытия замка пазы.
- Воспользуйтесь дрелью и отверткой. При пользовании этим способом вы даже не повредите дверное полотно. Сначала необходимо определить, где расположен закрытый ригель. Для этого просуньте обычный лист бумаги между коробкой и закрытой дверью. Когда нащупаете ригель, берите дрель. Просверлите маленькую щель в дверной коробке. Затем с помощью отвертки сдвиньте ригель. Все.
Еще несколько способов, как вскрыть замок без ключа
Итак, если перед вами замок, оснащенный язычком, действуйте следующим образом. Отверткой или любым другим инструментом, который можно просунуть между коробкой и полотном, прижмите язычок. Затем проверните ручку и откройте дверь. Между прочим, двери, запертые подобным образом, можно открыть даже при помощи простой пластиковой карты.
Как открыть сувальдный замок, если он встроен в деревянную дверь? Для этого надавите на дверь и, насколько это возможно, оттяните ее от коробки. Затем при помощи скрепки, отвертки или любого другого инструмента отодвиньте сувальды.
Если перед вами замок по типу защелки, при помощи отвертки открутите винты, с помощью которых прикручена ручка. Удалите ее. Снимите металлическую панель, которая закрывает механизм, и при помощи подручных средств пытайтесь нащупать защелку. Когда почувствуете, что вам удалось, надавите на нее и, не отпуская, проверните дверную ручку.
Если ключ застрял
Первым делом необходимо извлечь сломанный ключ из замка. В такой ситуации можно воспользоваться пилочкой от лобзика. Вставьте ее в замочную скважину так, чтобы зубцы смотрели вверх. Затем медленно двигайте пилкой, чтобы зацепить ключ. Когда это удастся, осторожно вынимайте пилку вместе с «добычей».
Бывают ситуации, когда ключ сломался, но его часть торчит из замочной скважины. Воспользуйтесь плоскогубцами. Подцепите ими ключ. Только ни в коем случае не пытайтесь его вытягивать. Это может только усложнить дело. Просто проверните его в том направлении, в каком обычно это делаете, когда открываете дверь. И уже только после того, как дверь будет открыта, вытягивайте ключ.
А вообще самый лучший способ решения проблемы — это предвидеть ее. Сегодня существуют особые дверные замки без ключей, которые вообще не имеют замочных скважин. Установите себе такие механизмы и забудьте о лишней головной боли.
И еще кое-что напоследок. Если вы все-таки пытаетесь открыть дверь без ключа, то будьте добросовестны. Ведь вскрытие чужих замков запрещено законодательством. И за это предусмотрено наказание.
Электромагнитный замок — это одно из самых надёжных и удобных в эксплуатации запирающих устройств. Оно отличается своей компактностью, простотой конструкции и может прослужить в течение длительного периода. Чтобы защитить квартиру от нежданных гостей, необходимо знать, как работает электромагнитный замок. Его установку можно выполнить самостоятельно или при помощи квалифицированных специалистов.
Общие сведения
Перед тем как купить электромагнитный замок, нужно подробно изучить всю информацию об этом устройстве. С её помощью можно выбрать оптимальную модель, которая будет хорошо работать на протяжении многих лет.
Классификация электромагнитных замков
Специалисты предпочитают разделять все электромагнитные замки по типу работы и по способу управления. Обе эти классификации объединяют устройства, обладающие рядом общих характеристик. Всё это помогает потребителям выбрать нужный вариант, который будет максимально эффективно работать и надёжно защищать жилое или офисное помещение.
По типу работы замки делятся на такие виды:
Помимо такой классификации, есть и ещё одна. Она позволяет выделить модели замков, оснащённых специальными датчиками, которые помогают управлять всей конструкцией.
По способу управления выделяют такие разновидности:
Составные части
Для того чтобы лучше понять принцип работы электромагнитного замка и выполнить его установку своими руками, необходимо определиться с набором механизмов. Все дополнительные составляющие стоят сравнительно недорого, и найти их можно в любом специализированном магазине. В полной комплектации должны быть следующие элементы:
Кроме основного набора элементов, замок может быть оснащён доводчиком или видеодомофоном. Первое устройства обеспечивает плавное закрытие дверей, а второе — даёт возможность видеть и слышать посетителя.
Преимущества и недостатки
Электромагнитный замок, как и любое другое устройство, имеет не только положительные, но и отрицательные стороны. Если все их учитывать, то можно подобрать оптимальные настройки, которые снизят вероятность поломок и продлят срок эксплуатации оборудования.
Среди преимуществ следует выделить такие :
Несмотря на большое количество достоинств, устройство имеет и несколько недостатков. Их обязательно нужно брать во внимание перед покупкой изделия и началом его монтажа. В противном случае можно столкнуться с непреодолимыми трудностями, которые привнесут в жизнь людей много неудобств.
Основные недостатки:
- Зависимость от электросети. Далеко не все модели оснащаются аккумуляторами, поэтому при отключении электроэнергии двери автоматически откроются.
- Стоимость. Цена на электромагнитный замок немного выше, чем на механический.
- Внешний вид. Большинство пользователей считают устройство менее привлекательным, чем стандартный замок.
Принцип работы
Электромагнитный замок имеет простое устройство, которое отличается доступным для понимания принципом действия. В нём может разобраться не только опытный человек, но и новичок.
Принцип работы конструкции:
Самостоятельная установка
Несмотря на изначальную простоту этого процесса, необходимо соблюдать порядок монтажа и учитывать его особенности. Только в этом случае можно быстро завершить работу и добиться желаемого результата.
Необходимые материалы и инструменты
Для того чтобы качественно выполнить монтаж запирающего устройства, нужно правильно выбрать все необходимые элементы и заранее подготовить инструменты. Эти простые подготовительные мероприятия помогут не отвлекаться во время работы и не тратить драгоценное время на поиск того или иного предмета.
Для монтажа электромагнитного замка понадобится:
Порядок действий
После завершения подготовительного этапа можно приступать к установке электромагнитного замка. Для этого понадобится выполнить определённые действия, которые требуют наличия знаний и навыков в этом деле.
Монтаж замка осуществляется с соблюдением такой последовательности действий:
Схема управления
Производители делают управление максимально простым и понятным. Весь этот процесс осуществляется через контроллер, который может выполнять следующие функции:
- подача питания, необходимого для фиксации запирающего механизма;
- передача сигнала, способствующего открытию дверей;
- программирование ключей;
- изменение кода доступа.
Во время первого испытания установленного устройства нужно настроить все рабочие ключи, которые будут использоваться в повседневной жизни. Чтобы осуществить это, следует поочерёдно поднести все электроключи к контроллеру. После этого устройство переводится в режим записи через джампер и программирует их. Завершив эту операцию, контроллер ставится в режим работы. Важно учитывать, что после настройки всех ключей замок автоматически заблокируется. С этого момента открыть его можно будет только при помощи запрограммированных элементов.
Электромагнитный замок — это надёжное запирающее устройство, имеющее ряд достоинств. С его помощью можно не только защитить своё имущество, но и перекрыть нежелательным лицам доступ в помещение. При правильной установке и соблюдении всех правил эксплуатации можно максимально продлить срок службы устройства и избежать каких-либо проблем.
Устройство дверного замка должно быть надежным для предохранения от взлома и несанкционированного проникновения в помещение. Уровень защиты зависит от типа замка и секретного механизма, который обеспечивает безопасность.
Виды дверных замков
В зависимости от формы исполнения, замок может быть:
Тело врезного замка встраивается в дверное полотно полностью. Такое устройство обладает достаточным уровнем защиты жилья от взлома и проникновения. Накладной крепится к дверному полотну сверху или может быть частично в нем утоплен. У навесного запорного механизма может быть разный размер и конструкция. Он состоит из цилиндрической дужки и корпуса с секретом и бывает:
- маленьким;
- средним;
- большим.
Выбор врезного, накладного или навесного замка зависит от того, на какой двери он будет установлен.
Все механические замки имеют следующие составные части:
- корпус, который прячет секретный механизм замка;
- ригель или засов;
- сердечник (механизм личинки), в которую вставляется ключ.
Внутри личинки находится секретный механизм замка, который отличается в зависимости от его типа.
Запорный механизм пластиковой, металлический или деревянной входной двери может быть цилиндрический, бессувальдный и сувальдный. Кроме того, есть еще и кодовые замки, винтовые, с шифрами и запорные механизмы на межкомнатных дверей. Таким образом, устройств для обеспечения безопасности и спокойствия достаточно много. Для того, чтобы иметь представление об особенностях и конструкции каждого из них, рассмотрим все эти виды замков подробнее.
Устройство цилиндрового замка
Цилиндрический замок открывается с помощью небольшого ключа, который с одной стороны имеет зубцы разной формы и размера.
Цилиндрический замок может быть врезным или навесным и иметь следующие составные части:
- верхние и нижние штифты;
- спиральные пружины, приводящие их в действие и возвращающие в исходное состояние после изъятия ключа из личинки.
Механизм цилиндрового запорного устройства вращается, приводя в движение ригель, только тогда, когда штифты располагаются заподлицо с поверхностью личинки. Это достигается, если в ключевой паз вставлен «свой» ключ, который позволяет собрать их в нужном положении. Если в механизм личинки вставить «чужой» ключ, то штифты внутри будут располагаться неправильно, что не даст повернуть его и открыть замок.
Конструкция цилиндрового дверного замка может быть одинарной и сдвоенной. Одинарные механизмы используются у дверных замков, которые можно открыть ключом только снаружи. Сдвоенные предназначены для тех замков, которые управляются ключом с двух сторон.
Механизм сувальдного замка
Сувальдный замок считается одним из самых надежных среди всех запорных устройств для входной пластиковой, металлический или деревянной двери. Его секрет состоит в группе пластин или сувальд, которые имеют вырезы различной формы. Каждая из них соответствует выступам и впадинам на ключе, который позволяют собрать пластины нужным образом, и открыть замок.
Надежность сувальдного замка зависит от количества сувальд. Каждый отдельный вариант размещения различных по контуру сувальдных пластин называется серией. Увеличивая число сувальд с разным расположением выступов и впадин, можно увеличить количество серий. Для замка с тремя пластинами оно составляет 6. Для четырехсувальдных замков набор пластин дает соответственно 24 различных серии. В замках, которые имеют два ряда сувальд количество серий доходит до 150. Для их открытия используются двухбородочные ключи.
Принцип действия сувальдного замка похож на цилиндрический, только роль штифтов в нем выполняют стальные пластины. Для повышения защиты, чтобы было сложнее собрать пластины и затруднить открытие замка случайным ключом, вырезы сувальд делают различных размеров, а сами пластины разной толщины.
Бессувальдный замок
Строение бессувальдного замка характеризуется только одной пластиной, поэтому этот замок считается самым ненадежным. Поэтому специалисты рекомендуют устанавливать его на внутренние двери.
Секретность бессувальдным запорным устройствам дает конфигурация формы щели для ключа. Кроме того, на основании замка напротив ключевой щели расположены заградительные пластины или кольцевые выступы. Они выполнены в виде концентрических кругов, для обхода которых на бороздках ключей вдоль и поперек делают специальные прорези.
Кодовый замок
Кодовый замок может быть электронным или механическим. Для электронного обязательным условием работы является подключение к электрической сети или автономному источнику питания. Механический же прост в установке и использовании. К тому же его легко перепрограммировать при необходимости.
Схема кодового замка представляет собой ригель, который приводится в действие при нажатии требуемой комбинации цифр в случае механического принципа действия устройства. Для электронных замков нужно ввести секретную комбинацию или воспользоваться магнитным ключом.
Электронные устройства более надежны, чем механические, и широко применяются на входных дверях в офисы, здания и жилые многоквартирные дома.
Замки на межкомнатных дверях
Замок может быть установлен не только на входной, но и на межкомнатной двери. Однако полноценными запирающими устройствами его назвать сложно, ведь любой замок должен иметь секрет, обеспечивающий хотя бы минимальную защиту. А замки на межкомнатных дверях такого секрета не имеют. Они включают такие составные части:
- ручки и внешние декоративные накладки;
- ригель, приводимый в движение ручкой;
- блокирующий механизм.
У личинки замка на межкомнатной двери нет никакой внутренней структуры. Через нее можно добраться до внутренней защелки и разблокировать механизм, соединенный с ручкой и препятствующий свободному открытию двери.
Зная, из чего состоят замки и имея представление об их принципе действия, можно увереннее выбирать запорное устройство, от которого зависит ваша безопасность и сохранность личного имущества.
Рекомендуем также
Замки для стальных дверей
А
Абакан
Азов
Алексин
Анапа
Ангарск
Апатиты
Арзамас
Армавир
Артемовский
Архангельск
Асбест
Астрахань
Аксай
Артем
Азнакаево
Александров
Апшеронск
Александровское
Адлер
Альметьевск
Анжеро-Судженск
Абинск
Алушта
Аргаяш
Аркадак (Саратовская область)
Аткарск (Саратовская область)
Б
Балаково
Балашов
Барнаул
Бежецк
Белгород
Березники
Биробиджан
Благовещенск
Брянск
Батайск
Белорецк
Бузулук
Боровичи
Братск
Буденновск
Богородск
Балашиха
Бийск
Бородино
Белореченск
Белово
Белая Калитва
Белозерск
Бугульма
Богородицк
Бор
Бугуруслан
Безенчук
В
Великий Новгород
Владивосток
Владикавказ
Владимир
Волгоград
Волгодонск
Волжский
Вологда
Волоколамск
Воронеж
Вышний Волочёк
Вольск
Выборг
Великие Луки
ВНИИССОК
Видное
Всеволожск
Выкса
Водный
Вырица
Вельск
Великий Устюг
Воскресенское
Валдай
Владимирская область
Верхняя Салда
Выселки
Воткинск
Г
Геленджик
Горно-Алтайск
Глазов
Георгиевск
Горячий Ключ (Краснодарский край)
Гатчина
Гуково
Грозный
Д
Дзержинск
Димитровград
Дмитров
Данков
Десногорск
Домодедово
Динская
Дегтярск
Донецк (Ростовская область)
Е
Егорьевск
Екатеринбург
Ефремов
Ейск
Евпатория
Елец
Ершов (Саратовская область)
Егорлыкская
Ж
Железногорск (Курская область)
Железногорск (Красноярский край)
Железногорск-Илимский
З
Заринск
Златоуст
Зеленоград
Заречный (Пензенская область)
Зеленогорск
Зеленодольск
Заречный (Свердловская Область)
Зерноград
И
Иваново
Ижевск
Иркутск
Ишим
Ишимбай
Истра
Ивантеевка
Ивангород
Иглино
К
Казань
Калининград
Калуга
Каменка
Каменск-Уральский
Камышин
Кемерово
Кириши
Киров
Кировград
Комсомольск-на-Амуре
Королев
Кострома
Красногорск
Краснодар
Красноярск
Кропоткин
Кузнецк
Курган
Курск
Крым
Каменск-Шахтинский
Канск
Копейск
Кинель
Клявлино
Кирово-Чепецк
Котельниково
Керчь
Котлас
Краснодарский край
Кингисепп
Красноуфимск
Кумертау
Коломна
Кулунда
Кстово
Колпино
Камень-на-Оби
Ковров
Каневская
Кудымкар
Красновишерск
Кулебаки
Краснокаменск
Красавино
Кулой
Курчатов
Кондопога
Кольчугино
Калининск (Саратовская область)
Красноармейск (Саратовская область)
Красный Кут (Саратовская область)
Кыштым
Конаково
Кузоватово
Клинцы
Киреевск
Коркино
Крымск
Курганинск
Каспийск
Касимов
Л
Ленинградская область
Липецк
Лобня
Лысьва
Люберцы
Ленинградская
Ливны
Левашово
Людиново
Лакинск
Ленинск-Кузнецкий
Лабинск (Краснодарский край)
М
Москва
Магнитогорск
Махачкала
Миасс
Мурманск
Мытищи
Муром
Магадан
Мирный (Арханг. обл.)
Медвежьегорск
Майкоп
Мценск
Михайловское
Маркс (Саратовская область)
Миллерово
Н
Набережные Челны
Надым
Находка
Невинномысск
Нефтекамск
Нефтеюганск
Нижневартовск
Нижний Новгород
Нижний Тагил
Новокузнецк
Новомосковск
Новороссийск
Новосибирск
Новый Уренгой
Ногинск
Новомичуринск
Новочеркасск
Новодвинск
Нерехта
Новокуйбышевск
Новошахтинск
Новоспасское
Нытва
Новотроицк
Нарьян-Мар
Новая Игирма
Новочебоксарск
Норильск
Новоузенск (Саратовская область)
Новозыбков
Нальчик
Нягань
О
Октябрьский
Обнинск
Омск
Орел
Оренбург
Отрадный
Осинники (Кемеровская область)
Озерск
Орск
Октябрьск (Самарская область)
П
Пенза
Пермь
Петрозаводск
Петропавловск-Камчатский
Подольск
Псков
Пугачев (Саратовская область)
Пятигорск
Петровск (Саратовская область)
Плесецк
Прокопьевск
Первоуральск
Пушкино
Приозерск
Пласт
Поспелиха
Переславль-Залесский
Павловск
Р
Радужный
Реутов
Ржев
Ростов-на-Дону
Рыбинск
Рязань
Рузаевка
Ростов
Раменское
Ревда
Рощино
Ртищево (Саратовская область)
С
Саратов
Салават
Самара
Санкт-Петербург
Саранск
Саяногорск
Северодвинск
Семикаракорск
Смоленск
Снежинск
Соликамск
Солнечногорск
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Сургут
Сызрань
Сыктывкар
Севастополь
Симферополь
Сосновоборск
Саров
Ставропольский Край
Серпухов
Сергиев Посад
Староминская
Сосногорск
Сердобск
Светогорск
Сясьстрой
Сосновый Бор
Сокол
Саки
Скопин
Сергач
Семенов
Сальск
Славянск-на-Кубани
Т
Таганрог
Тамбов
Тверь
Тобольск
Тольятти
Томск
Тула
Тюмень
Тимашевск
Тихвин
Темрюк
Тутаев
Тулун
Трехгорный
Тайга
Тихорецк
Туапсе
У
Улан-Удэ
Ульяновск
Уфа
Углич
Ухта
Урюпинск
Усть-Катав
Усть-Лабинск
Усть-Илимск
Урай
Уссурийск
Узловая
Учалы
Ф
Фрязино
Феодосия
Филипповское
Х
Хабаровск
Ханты-Мансийск
Химки
Холмск
Хвалынск (Саратовская область)
Ч
Чебоксары
Челябинск
Череповец
Чистополь
Чита
Черкесск
Чусовой
Чебаркуль
Чапаевск
Ш
Шатура
Шахты
Шуя
Шексна
Шарья
Шиханы (Саратовская область)
Щ
Щёлково
Щербинка
Э
Электросталь
Элиста
Энгельс
Ю
Южно-Сахалинск
Юрга
Южноуральск
Юрьев-Польский
Югорск
Я
Якутск
Ярославль
Ясногорск
Яровое
Москва
Саратов
Абакан
Азов
Актау
Актобе
Алексин
Алматы
Анапа
Ангарск
Апатиты
Арзамас
Армавир
Артемовский
Архангельск
Асбест
Астана
Астрахань
Атырау
Балаково
Балашов
Барнаул
Бежецк
Белгород
Березники
Биробиджан
Бишкек
Благовещенск
Брянск
Великий Новгород
Владивосток
Владикавказ
Владимир
Волгоград
Волгодонск
Волжский
Вологда
Волоколамск
Воронеж
Вышний Волочёк
Геленджик
Дзержинск
Димитровград
Дмитров
Егорьевск
Екатеринбург
Ефремов
Жанаозен
Железногорск (Курская область)
Заринск
Златоуст
Иваново
Ижевск
Иркутск
Ишим
Ишимбай
Казань
Калининград
Калуга
Каменка
Каменск-Уральский
Камышин
Караганда
Кемерово
Кириши
Киров
Кировград
Комсомольск-на-Амуре
Королев
Костанай
Кострома
Красногорск
Краснодар
Красноярск
Кропоткин
Кузнецк
Курган
Курск
Ленинградская область
Липецк
Лобня
Лысьва
Магнитогорск
Махачкала
Миасс
Минск
Мурманск
Мытищи
Набережные Челны
Надым
Находка
Невинномысск
Нефтекамск
Нефтеюганск
Нижневартовск
Нижний Новгород
Нижний Тагил
Новокузнецк
Новомосковск
Новороссийск
Новосибирск
Новый Уренгой
Ногинск
Октябрьский
Обнинск
Омск
Орел
Оренбург
Пенза
Пермь
Петрозаводск
Петропавловск-Камчатский
Подольск
Псков
Пугачев (Саратовская область)
Пятигорск
Радужный
Реутов
Ржев
Ростов-на-Дону
Рыбинск
Рязань
Салават
Самара
Санкт-Петербург
Саранск
Саяногорск
Северодвинск
Семикаракорск
Смоленск
Снежинск
Соликамск
Солнечногорск
Сочи
Ставрополь
Старый Оскол
Стерлитамак
Сургут
Сызрань
Таганрог
Тамбов
Тверь
Тобольск
Тольятти
Томск
Тула
Тюмень
Улан-Удэ
Ульяновск
Уфа
Хабаровск
Ханты-Мансийск
Химки
Чебоксары
Челябинск
Череповец
Чистополь
Чита
Шатура
Шахты
Электросталь
Элиста
Энгельс
Южно-Сахалинск
Якутск
Ярославль
Юрга
Черкесск
Зеленоград
Новомичуринск
Сыктывкар
Вольск
Муром
Крым
Аксай
Батайск
Ейск
Каменск-Шахтинский
Севастополь
Гродно
Новочеркасск
Магадан
Таллин
Рига
Артем
Горно-Алтайск
Симферополь
Канск
Сосновоборск
Белорецк
Саров
Углич
Евпатория
Копейск
Данков
Отрадный
Новодвинск
Кинель
Клявлино
Бузулук
Нерехта
Ухта
Железногорск (Красноярский край)
Петровск (Саратовская область)
Урюпинск
Кирово-Чепецк
Рузаевка
Котельниково
Глазов
Холмск
Плесецк
Мирный (Арханг. обл.)
Боровичи
Ясногорск
Азнакаево
Братск
Новокуйбышевск
Керчь
Усть-Катав
Котлас
Краснодарский край
Георгиевск
Буденновск
Кингисепп
Чусовой
Усть-Лабинск
Красноуфимск
Ставропольский Край
Нарва
Горячий Ключ (Краснодарский край)
Прокопьевск
Ростов
Новошахтинск
Первоуральск
Осинники (Кемеровская область)
Чебаркуль
Южноуральск
Озерск
Кумертау
Истра
Медвежьегорск
Выборг
Великие Луки
Тимашевск
Богородск
Даугавпилс
Александров
Ташкент
Десногорск
Апшеронск
п. Томилино
Домодедово
Серпухов
Балашиха
Коломна
Люберцы
Пушкино
ВНИИССОК
Раменское
Ивантеевка
Щёлково
Щербинка
Фрязино
Видное
Орск
Кулунда
Кстово
Железногорск-Илимский
Майкоп
Яровое
Ревда
Бийск
Колпино
Всеволожск
Камень-на-Оби
Ковров
Сергиев Посад
Выкса
Динская
Ленинградская
Каневская
Староминская
Новоспасское
Сосногорск
Водный
Александровское
Адлер
Кудымкар
Нытва
Красновишерск
Заречный (Пензенская область)
Сердобск
Новотроицк
Ливны
Мценск
Зеленогорск
Бородино
Вырица
Светогорск
Приозерск
Сясьстрой
Тихвин
Гатчина
Ивангород
Рощино
Сосновый Бор
Павлодар
Белореченск
Пласт
Сокол
Темрюк
Резекне
Торревьеха
Улан-Батор
Тбилиси
Вильнюс
Баку
Альметьевск
Поспелиха
Тутаев
Белово
Кокшетау
Дегтярск
Шяуляй
Переславль-Залесский
Усть-Илимск
Шуя
Шексна
Урай
Левашово
Пярну
Иглино
Вельск
Шарья
Великий Устюг
Уссурийск
Кулебаки
Белая Калитва
Саки
Нарьян-Мар
Узловая
Барановичи
Анжеро-Судженск
Людиново
Абинск
Краснокаменск
Новая Игирма
Воскресенское
Белозерск
Красавино
Самарканд
Феодосия
Бугульма
Зеленодольск
Михайловское
Усть-Каменогорск
Филипповское
Алушта
Павловск
Кулой
Витебск
Курчатов
Лакинск
Ленинск-Кузнецкий
Юрьев-Польский
Учалы
Новочебоксарск
Кондопога
Кольчугино
Норильск
Валдай
Аргаяш
п. Октябрьский
Тулун
Богородицк
Елец
Аркадак (Саратовская область)
Аткарск (Саратовская область)
Ершов (Саратовская область)
Калининск (Саратовская область)
Красноармейск (Саратовская область)
Красный Кут (Саратовская область)
Маркс (Саратовская область)
Новоузенск (Саратовская область)
Ртищево (Саратовская область)
Хвалынск (Саратовская область)
Шиханы (Саратовская область)
Кыштым
Бор
Владимирская область
Душанбе
Солигорск
Брест
Новозыбков
Заречный (Свердловская Область)
Верхняя Салда
Саласпилс
Конаково
Кузоватово
Скопин
Сергач
Клинцы
Бугуруслан
Киреевск
Семенов
Югорск
Нальчик
Коркино
Трехгорный
Дзержинск (Беларусь)
Слуцк
Волковыск
Безенчук
Октябрьск (Самарская область)
Тайга
Чапаевск
Гуково
Донецк (Ростовская область)
Егорлыкская
Зерноград
Миллерово
Сальск
Выселки
Крымск
Курганинск
Лабинск (Краснодарский край)
Славянск-на-Кубани
Тихорецк
Туапсе
Каспийск
Грозный
Нягань
Могилев
Воткинск
Касимов
Устройство замка зажигания: принцип работы
В современных автомобилях запуск двигателя водителем осуществляется разными способами. В некоторых машинах внедрен бесконтактный пуск мотора, а часть легковушек заводится после нажатия кнопки «Старт/Стоп». Однако подавляющее большинство автомобилей оснащено классическим замком зажигания, который замыкает провода после проворота ключа водителем.
Основные составляющие элементы замка
Прежде чем описывать устройство замка зажигания, необходимо знать, что появился данный узел в автомобиле не сразу. Так как он чаще всего используется для запуска стартера, который был внедрен в конструкцию авто не на ранних этапах. Первые машины заводились криволинейным рычагом, вставляемым в переднюю часть авто, и напрямую вращающие коленвал.
Замком зажигания принято называть базовый коммутирующий элемент, обеспечивающий подачу питания непосредственно на электрические системы и способствующий минимизации разрядки аккумуляторной батареи во время парковки либо стоянки транспорта.
Большинство моделей замков конструкционно поделены на механические и электрические блоки. Блок с механикой включает в себя личинку замка. В этом цилиндрическом устройстве скрывается механический «секрет», состоящий из цилиндров и пружинок, располагающихся в определенном порядке. Это обеспечивает необходимость использования уникального ключа для конкретного замка.
Второй блок наделен группой электрических контактов. Их соединение между собой осуществляется по определенному алгоритму, который зависит от того, насколько повернут ключ.
Встроенный замок кроме вращения модуля с контактами способствует блокировке руля. В данной операции задействован установленный в конструкцию блокировочный штекер. При установке в крайнюю первоначальную точку он выезжает из замочного корпуса и фиксируется в спецпазу, расположенном на рулевой колонке. В популярных ВАЗовских моделях завод-изготовить монтирует типы замков:
Конструкция замка зажигания предполагает наличие нескольких обязательных частей. Основными составляющими узлов являются элементы:
- кожух;
- скобка;
- контактный узел;
- «секрет» замка;
- оболочка;
- штифтовой фиксатор.
Секрет жестко взаимодействует с кабелем и монтируется внутри крупной пружины. Первый конец пружинки зафиксирован на замочном корпусе, а второй – на личинке. Благодаря вмонтированной пружине происходит сомопроизвольное возвращение замка в первоначальную позицию.
Конструкция замка рассчитана как на поворот, так и на фиксацию его в каком-либо из положений. На этот случай цилиндрический поводок оснащен сквозным радиальным каналом. По обе стороны на нем имеются подпружиненные шарики. После поворота на определенный угол шарики попадают в лунку, что позволяет зафиксировать конструкцию в такой позиции.
Контактный узел, разработанный инженерами, включает в себя два элемента: статичную колодку с установленными на ней соединительными контактами и вращающийся диск с вмонтированными пластинками. По пластинам пускается электричество, в момент вращения ключа водителем. Обычно на колодке располагается шесть или больше контактов с выходами к тыльной стороне. Большинство выпускаемых сейчас замков оснащено пластинными контактами с единственным разъемом. Входящая в состав замка и расположенная внутри корпуса группа контактов рассчитана на запуск следующих узлов:
- электростартер;
- система зажигания;
- сигнальные приборы.
Мониторинг работоспособности группы обычно осуществляют подключаемой контрольной лампой. Однако до этой операции специалисты рекомендуют тестировать подходящие к разъему кабели на возможные повреждения. При выявлении проблем с изоляцией необходимо их исправить.
Функционирование замка
Производители, разрабатывая принцип работы замка зажигания, предусмотрели возможность решения нескольких задач данным узлом. Основные из них следующие:
- подключение/отключение к АКБ автомобиля;
- переключение на генератор после запуска бортовой системы;
- замок помогает соединять контакты для запуска стартера;
- при отключенном моторе соединяются контакты, помогающие работе бортовой системы и подключенным к ней приборам;
- выполняет противоугонные функции, обеспечивая блокировку руля при выключенном моторе и изъятом ключе.
Так как работает замок зажигания в нескольких положениях, то производители обеспечивают 2–4 фиксированных рабочих позиции для замка. Исходя из конкретного угла поворота, удастся определить, какие системы питания запущены в данный момент.
Важно! Особая конструкция замка предполагает возможность изъятия ключа исключительно в одном первоначальном положении, когда выключен мотор и отключены приборы-потребители.
Фиксированные положения
Чтобы водители чувствовали себя комфортно в любом автомобиле, производители унифицировали работу замка зажигания. Последовательный проворот ключа обеспечит включение одного из режимов:
- «Включено». В отечественных машинах изначальное положение маркируется как «нулевое», но в некоторых моделях старых машин оно является «первым». Для современных авто не принято уже маркировать данную позицию.
- «Зажигание». Поворот по часовой стрелке до щелчка запустит режим зажигания, обозначенный на замке «ON» или «З».
- «Стартер». Очередное переключение маркируется подписью «Start» или номером позиции.
- «Стоянка». Иностранные автомобили при подобной позиции переходят в режим блокировки или стоянки. Он обозначен «Lock».
- «Допооборудование». Обычно российские машины не оснащены такой позицией замка. В иномарках используется обозначение «Acc».
После того, как водитель вставит ключ в скважину нашего авто и повернет его до первого щелчка («On»), появится возможность запуска световых приборов, «дворников», отопителя и пр. В иномарках сразу можно запускать и магнитолу, салонный свет и прикуриватель.
Один из дальнейших проворотов запустит стартер, но в таком положении ключ не получится удержать. Позиция является нефиксированной. После того как запустится мотор, замок отпружинится в предыдущее положение.
Правильное подключение замка
Когда контактные кабели собраны в единый пучок, завершающийся колодкой, то соединение не представляет сложностей. Достаточно правильно установить контакты. В том случае, когда приходится выбирать поконтактно, необходимо руководствоваться схемой с нумерованными клеммами:
- «50» – красный кабель для работы стартера;
- «15» – синий и черная полоса запускает обогрев салона, зажигание и пр.
- «30» – розовый кабель;
- «30/1» – коричневый кабель;
- «INT» – черный кабель, запускающий габариты и головные фары.
Важно контролировать не только правильность соединения проводки, но и качество соединения с электропитанием. В противном случае проявятся сбои в работе.
Заключение
Водителю рекомендуется следить за состоянием замка зажигания и ключа. Также не стоит оставлять его в машине без присмотра, что злоумышленники не угнали машину.
Интересное по теме:
загрузка…
Вконтакте
Одноклассники
Google+
Как работает замок | Двигатель прогресса
May 21, 2015
Замок представляет собой механическое или электронное устройство с помощью которого можно ограничить доступ к определенному объекту разрешив его небольшой группе людей, которые имеют доступ к правильному ключу.
Замки бывают разных форм и размеров и были известны с древних времен. Изобретение замков было обусловлено переходом людей к оседлому способу жизни, появлению стационарного жилья и имущественного расслоения. Устройства, квалифицированные как замок и ключ, были обнаружены в руинах Ниневии, столице древней Ассирии. Подобные замки также были найдены в древнем Египте и Китае. Это были деревянные цилиндрические замки, которые состояли из горизонтального засова, дверной арматуры и ключа. Когда был вставлен ключ, штифты снимались из просверленных отверстий внутри засова, что позволяло его перемещать.
Зажиточные римляне часто держали свои ценности в закрытых коробках в пределах своего домашнего хозяйства, а ключи носили в виде колец на пальцах. Это было выгодно по двум причинам: ключ был всегда под рукой, а также это был статусный сигнал и означал, что у владельца достаточно денег и драгоценностей.
С приходом промышленной революции в конце 18-го века и сопутствующего развития точного машиностроения и стандартизации, замки и ключи стали более сложными и изощренными.
Сувальдный замок представляет собой набор пластин с фигурными прорезями (сувальд) которые предотвращают свободное перемещение защелки в замке. Этот механизм был изобретен и запатентован Робертом Барроном в 1778 году. Этот тип замка используется и настоящее время.
Сувальдный замок был значительно усовершенствован Иеремией Чаббом в 1818 году. В этом году взлом Портсмутской верфи побудил британское правительство объявить конкурс на производство надежного замка, который может быть открыт только оригинальным ключом. Чабб разработал детекторный сувальдный замок, который исключал несанкционированный доступ и указывал владельцу на попытки такого доступа. За этот замок Чабб получил премию в размере 100 фунтов, а его конструкция считается основой для современных сувальдных систем.
В 1820 году Иеримия Чабб вместе со своим братом Чарльзом открыли собственную компанию по производству замков запатентовав до конца 1850-х годов множество улучшений. Также компания братьев получила патент на производство сейфов, которое стартовало в 1835 году.
Конструкции Баррона и Чабба были основаны на использовании подвижных рычагов. Альтернативой этим замкам был механизм Джозефа Брама. В 1784 году этот изобретатель создал замок в котором использовался цилиндрический ключ с точными вырезами вдоль поверхности. Этот замок, по техническим возможностям того времени, был высокоточным механизмом. В 1790 году Брама начал рекламную кампанию в рамках которой предлагалась премия 200 фунтов тому, кто вскроет замок Брама. Задача была актуальна более 67 лет, пока в 1851 году американский слесарь Альфред Чарльз Хоббс не смог открыть замок. На это ему потребовалось около 51 часа распределенных на 16 дней. После некоторых споров об обстоятельствах при которых он открыл замок, ему все же была выплачена премия.
Первый патент на цилиндровый замок был предоставлен Аврааму О. Стэнсбери в 1805 году, но прообразом современной версии этого механизма, которая используется и сегодня, стало изобретение американца Лайнуса Йеля-старшего в 1848 году. В этой конструкции использовался принцип древнеегипетского замка. Для блокировки замка используются штифты различной длины.
В 1861 году его сын Лайнус Йель-младший (Linus Yale Jr.), усовершенствовал наработки отца и запатентовал штифтовой замок с меньшим плоским ключом с зазубренными краями, ставший наиболее распространенным замком ХХ века. Современный замок Йеля по существу более развитая версия египетского замка.
Несмотря на некоторые технические улучшения большинство современных замков это развитые вариации конструкций придуманных Брама, Чаббом и Йелем.
Основными частями конструкции замка являются секрет и исполнительный механизм. Самыми распространенными секретами являются:
- Сувальдные замки – набор особых пластин, предотвращающих свободное движение ригеля. В своей простейшей форме, при использовании правильного ключа штифт поднимается до определенного уровня разблокирует ригель.
- Цилиндровый замок использует набор подпружиненных штифтов. При использовании правильного ключа штифты совпадают с поверхностью цилиндра, позволяя механизму свободно поворачиваться. Весь секретный механизм собран в отдельном сменном узле (личинке).
- Дисковый замок состоит из вращающихся щелевых дисков. В эти прорези, при использовании правильного ключа, попадает штифт-баланс, который при отсутствии ключа блокирует поворот замка. Такие замки считаются очень надежными.
- Кодовые замки – чтобы открыть такой замок вместо ключа необходимо установить правильную кодовую комбинацию.
- Электронные замки – обычно используются как часть системы контроля доступа, т.е. могут вести журнал доступа для каждого пользователя, вести записи обо всех закрытиях/открытия, ограничивать доступ определенным пользователям и др. В отличие от замков с механическими секретами, в электронных замках ригеля соединены с электродвигателем. Вместо традиционных ключей используются электронные карты или биометрические технологии.
Исполнительный или запорный механизм замка также бывает нескольких типов:
- Механический засов – металлический, деревянный или пластиковый стержень (полоса), блокирующий открытие двери. Ответной частью является отверстие в дверной коробке или накладная скоба.
- Электромагнит
- Электромеханический засов. Тот же принцип, что и у механического, но перемещение засова осуществляется посредством электрического привода.
Также существуют запорные механизмы не имеющие секретной части. Это простейшие механизмы применяемые при отсутствии необходимости секретности замка:
- Шпингалет – механический засов с рукояткой помещенный в корпус. Рукоятка также выполняет функцию фиксатора удерживающим шпингалет в одном из крайних положений.
- Щеколда – пластина вращающаяся вокруг своей оси, удерживающая дверь в закрытом состоянии под действием силы тяжести.
- Крючок с петлей.
Навесной замок без ключа — как он работает без ключей, как выглядит, насколько надёжен?
Без ключей могут быть только навесные кодовые замки, которые отпираются путем набора правильного кода, состоящего из цифр (или букв) на специальном металлическом устройстве, вмонтированном в корпус навесного кодового замка.
Конфигурация таких замков может быть самая разная. Каждый из замков имеет свой индивидуальный код, состоящий из определенной комбинации цифр, или любых других знаков, предусмотренных заводом-изготовителем.
Вот, такой, например, замок, как на фото ниже, будет иметь код из комбинации четырех цифр, и открываться он будет только при правильной расстановке этих цифр в горизонтальной строке кодового устройства:
Примерно такой же конфигурации навесной кодовый замок может вместо цифр иметь в наборе своего кодового устройства английские буквы (см фото ниже):
Навесной кодовый замок может иметь в наборе кодовых знаков и цифры и буквы:
Ну, и в конце подборка фото с навесными кодовыми замками абсолютно разных конфигураций:
Принцип работы всех этих замков одинаков — замок откроется только при условии выставленной в определенном порядке комбинации знаков (цифр, букв и т.д.), и после этого дужку замка можно будет извлечь из запирающего устройства.
Кодовые навесные замки относительно недорогие и достаточно надежные, так как их нельзя открыть простой отмычкой. Кроме того этим замкам не грозит потеря ключа, так он просто не предусмотрен для их системы запирания.
Есть еще более дорогие и надежные навесные замки, которым так же, как и кодовым замкам не требуется ключ для отпирания — это биометрические замки. Эти замки относятся к более современным запорным устройствам и имеют более высокий класс защиты.
Биометрические замки отрываются, реагируя на прикосновение пальца хозяина к встроенному в замок устройству со сканером, который и распознает отпечаток пальца.
Такой замок могут открывать не один, а сразу несколько людей, если устройство замка запрограммировать на касание нескольких отпечатков пальцев.
Выглядит такой биометрический замок вот так (см фото ниже):
Как работают замки? | Вондрополис
Замки существуют уже тысячи лет. Вероятно, до тех пор, пока существовали ценности, которые люди хотели защитить, замки — в той или иной форме — служили для защиты вещей.
Вероятно, вы каждый день сталкиваетесь со всевозможными замками. От кодовых замков на школьных шкафчиках до замков с засовом на входных дверях — замки повсюду вокруг нас.
Сегодня существует много разных видов замков. Некоторые из них представляют собой очень простые замки, которые открываются ключом или комбинацией цифр.Другие представляют собой чрезвычайно сложные замки, которые открываются отпечатками пальцев или специальными электронными карточками-ключами. Сегодняшние замки включают множество различных типов механических и технологических систем для повышения безопасности.
Чтобы получить общее представление о том, как работают замки, давайте взглянем на два распространенных типа замков: кодовые замки и замки со штифтом и тумблером. Эти обычные замки — это те, которые вы, скорее всего, будете видеть изо дня в день.
Кодовые замки можно найти везде.От шкафчиков спортзала до дверей сараев и секретных дневников, кодовые замки позволяют получить доступ к их содержимому только тем, кто знает секретную комбинацию цифр, которая откроет замок.
Типичный комбинированный замок, например, содержит колесный блок. Пакет колес содержит по одному колесу на каждое число в комбинации. Каждое колесо в пакете колес имеет небольшой выступ, называемый мухой колеса, с каждой стороны.
При повороте комбинированного диска шпиндель, проходящий через колесный блок, поворачивает кулачок привода.Когда кулачок привода поворачивается, прикрепленный ведущий штифт входит в контакт с мухой ближайшего колеса.
По мере того, как вы продолжаете набирать правильную комбинацию, колесо fly на каждом последующем колесе вступает в контакт, пока все колеса не начнут вращаться. Когда вы дойдете до последней цифры комбинации, все колеса будут выровнены идеально.
Пазы, прорезанные на каждом колесе, также будут выровнены. Эти выемки образуют зазор, который позволяет замку открываться и открываться.
Штифтовые замки отличаются друг от друга, так как для их разблокировки требуется ключ.Базовые замки типа «штифт и тумблер» имеют несколько подпружиненных штифтов внутри ряда небольших цилиндров.
Когда правый ключ вставляется в замок со штифтом и тумблером, заостренные зубцы и выемки на лезвии ключа позволяют подпружиненным штифтам перемещаться вверх и вниз, пока они не выровняются с дорожкой, называемой линией сдвига. Когда штифты совпадают с линией сдвига, цилиндр может повернуться, и замок откроется.
Если у вас нет нужного ключа, один или несколько штифтов останутся на пути линии сдвига.Это предотвратит вращение цилиндра, и замок останется закрытым.
Как работают замки и висячие замки?
Как работают замки и висячие замки? — Объясни это Рекламное объявлениеКриса Вудфорда. Последнее изменение: 21 августа 2021 г.
Опасные преступники, золотые слитки, сверкающие драгоценности — что у них общего? Все они защищены замками и ключами. Был бы мир более счастливым местом, если бы никто не изобрел такие вещи? Просто могло быть! Представьте себе это на мгновение.Кто угодно мог украсть что угодно, поэтому, возможно, никто не стал бы беспокоиться о том, чтобы иметь что-то очень многое или желать чего-то большего. Никто не станет жить в роскошном доме с ценными вещами, путешествовать на роскошной машине или зарабатывать больше денег, чем можно унести в кармане. Возможно, это был бы лучший мир, но это не тот, в котором мы живем! В нашу материалистическую современную эпоху мы покупаем вещи, зарабатываем деньги и покупаем еще больше вещей. Мы то, чем владеем, и единственное, что стоит между жизнью, в которой медленно накапливаются ценные вещи, и мгновенной бедностью, — это замок на двери.Таким образом, замки — это довольно важные вещи, но задумывались ли вы когда-нибудь о том, как они работают? Давайте посмотрим внимательнее!
Фото: Такой надежный висячий замок имеет внутри цилиндровый замок со штифтом. Такие навесные замки обычно изготавливаются из твердых и нержавеющих металлов. Корпус (часть золотого цвета) изготовлен из латуни (сплав меди и цинка), а дужка (петля наверху, которая открывается и закрывается) изготовлена из закаленной стали, чтобы вы не пропилили ее.
Что такое замок?
В самом широком смысле слова замок — это устройство, которое защищает ценные вещи или ограничивает доступ к чему-то, что требует защиты.Замок может удерживать вещи (защищая дома от злоумышленников и банки от воров) или удерживать их (удерживая преступников в тюрьме или животных в зоопарках).
Фотография: Замок — это не просто то, что открывается ключом: это компактная конструкция, которая преобразует вращательное (поворотное) движение вашей руки в возвратно-поступательное движение засова, который запирает или открывает что-то вроде двери.
До современной электронной эры замки были полностью механическими и основывались на сложных механизмах, состоящих из рычагов, колес, шестерен и кулачков.В середине 20-го века замки стали более сложными и автоматизированными и начали включать электрические и электронные механизмы. Но теперь информация тоже ценна, и большая ее часть хранится в сотнях миллионов компьютеров, связанных между собой через Интернет. Современные замки, защищающие компьютеры, основаны на шифровании — способе защиты информации с помощью сложных математических процессов.
Как работают замки?
Большинство механических замков устанавливаются на такие вещи, как двери и шкафы, и состоят из двух физически отдельных частей.Одна часть прикреплена к раме (статическая часть двери) и по сути представляет собой прочную металлическую арматуру для отверстия, прорезанного в самой двери (для предотвращения открытия запертой двери с помощью грубой силы). Другая часть замка входит в прямоугольное отверстие в двери (известное как паз ) и состоит из металлического механизма, который перемещает тяжелый болт в усиленное отверстие или из него. Болт скользит из стороны в сторону, когда вы поворачиваете ключ по часовой стрелке или против часовой стрелки, поэтому он должен приводиться в действие механизмом, который может преобразовывать вращательное движение (поворотный ключ) в возвратно-поступательное движение (скользящий болт) — что-то вроде кулачка или кривошипа. .Если бы это было все, из чего состоял замок, каждый ключ мог бы открыть любой замок. Таким образом, другой важной частью механизма замка является набор неподвижных или подвижных металлических деталей (, или тумблеры, ), которые входят в прорези, вырезанные в ключе, гарантируя, что только один ключ может вращаться, поворачивать кулачок, сдвигать болт. , и откройте дверь.
Как работает врезной замок
Самые прочные наружные двери защищены врезными замками. Обычно механизм замка встроен в дверь, поэтому вы не могу этого увидеть.В моем садовом сарае замок установлен на внутренней стороне двери, поэтому некоторые детали видны. В этом случае запорный механизм (ригель ) приводится в действие ключом, а стопорный механизм (Защелка , удерживающая дверь закрытой, когда она не заперта) приводится в действие ручкой. В этом замке два механизма полностью разделены.
Фото: Типичный врезной замок на двери садового сарая. Механизм с белой меткой (замок) полностью отделен от механизма с черной меткой (защелка).
Что происходит внутри?
В врезном замке ключ вращается и при этом выдвигает задвижку внутрь дверной коробки и из нее. Хотя такие замки могут быть очень запутанными и сложными, я упростил механизм до его абсолютных основ, чтобы его было легко понять.
Анимация: Как работает врезной замок
Когда дверь заблокирована, ригель (золотой, 1) вставляется в паз (отверстие) в дверной коробке. Ключ (золотой, 2) находится в замке вертикально.Болт надежно удерживается на месте металлическими рычагами, называемыми тумблерами (3), нарезанными на различные размеры, чтобы соответствовать выемкам в ключе. Для простоты я показываю только два тумблера, красный и зеленый, но обычно их больше. Тумблеры удерживаются пружинами (синие, 4). Когда вы поворачиваете ключ (5), каждая из его выемок перемещает один из тумблеров вверх (6). Красный тумблер должен двигаться дальше, чем зеленый, поэтому на ключе должна быть выемка меньшего размера для красного тумблера и большая выемка для зеленого.Когда все тумблеры переместятся в сторону, задвижка сдвинется вправо (7), и дверца может открыться.
Рекламные ссылкиВиды замков
Есть несколько разных типов замков, и все они работают по-разному. Замки для палат — одни из самых старых и простых. Снаружи они очень похожи на любой другой замок. Внутри у них есть изогнутые, выступающие части металла, встроенные в них (так называемые защиты), которые точно совпадают с отверстиями в конкретном ключе.В замок можно вставить и другие ключи, но защита не даст им повернуться. Поскольку они относительно грубые и их довольно легко взломать, они больше не используются, за исключением приложений с очень низким уровнем защиты.
Анимация: Как работает комбинированный замок: такой замок имеет три, четыре или пять вращающихся металлических дисков (серых) с маленькими невидимыми отверстиями, называемыми воротами (черные), вырезанными в них. Центральная планка, проходящая через середину замка, имеет небольшие выемки, которые прочно удерживаются за дисками, когда замок надежно закрыт.При выборе правильной комбинации (в данном случае 3-1-7-0) ворота совпадают с выемками на центральной планке. Пружина (синяя) на конце замка выталкивает стержень, выемки проходят через открытые ворота, и замок открывается.
Тумблерные замки могут проследить свое происхождение до Древнего Египта, но те, которые мы используем сегодня, представляют собой более позднюю (19 век), более сложную и гораздо более надежную конструкцию, наиболее известную большинству из нас в виде замка тумблер с цилиндрическим штифтом или замок Yale (разработанный Linus Yale, Jr.в 1860-е годы). Существуют всевозможные вариации этой базовой конструкции; если вы выполните поиск в базе данных Управления по патентам и товарным знакам США по запросу «цилиндрический замок», вы найдете более 500 различных замков! Навесные замки, приводимые в действие ключами, по сути, представляют собой портативные миниатюрные замки Йельского университета со сверхмалыми цилиндрами и штифтами. Подробнее о замках Йельского университета читайте в поле ниже. Комбинированные навесные замки работают немного по-другому, как объясняется в анимации.
Электронные замки полностью избавляются от металлических ключей; вы почти наверняка используете его, если недавно останавливались в отеле.Вместо ключа у вас есть пластиковая карта (похожая на кредитную) с магнитной полосой на обратной стороне. Когда вы вставляете карту в замок, схема электронного считывающего устройства декодирует информацию на полосе и проверяет соответствие с кодом, хранящимся внутри нее. Если это правильный ключ, схема активирует мощный электромагнит, который отводит задвижку в сторону, позволяя вам открыть дверь.
Фото: Электронный ключ: Некоторые банки теперь предоставляют своим клиентам такое устройство двухфакторной аутентификации.Когда вы вставляете в нее свою кредитную или дебетовую карту, она генерирует номер, который вы вводите на веб-сайте банка или магазина, чтобы использовать в качестве одноразового одноразового пароля. Это немного похоже на электронный ключ, который открывает онлайн-замок.
В традиционных механических и электронных замках все еще есть один недостаток безопасности: если у кого-то есть ваш ключ, он может открыть ваш замок и украсть ваши вещи. Вот почему последние формы безопасности включают биометрических замков (с такими вещами, как считыватели отпечатков пальцев или сканеры радужной оболочки глаза), которые предоставляют доступ конкретному человеку, а не любому пожилому человеку, у которого есть соответствующий ключ.Рано или поздно, когда-нибудь в будущем, вероятно, что большинство замков будут иметь встроенную биометрическую проверку безопасности.
Если вы используете компьютер, пароль (или кодовая фраза) является эквивалентом ключа, предоставляющего вам доступ к определенной машине, сети, веб-сайту или чему-либо еще. Как ключ можно украсть, так и пароль — но дополнительная проблема с паролями заключается в том, что их можно угадать (или можно снова и снова пробовать разные пароли, пока наконец не сработает правильный).Вот почему действительно безопасные компьютерные системы (например, системы онлайн-банкинга) теперь используют вид усиленной безопасности, называемый двухфакторной аутентификацией: чтобы получить доступ, вы должны знать один или несколько паролей и иметь физическое устройство (называемое токеном), которое генерирует одноразовый (одноразовый) код безопасности, который вы вводите как своего рода дополнительный пароль. Подробнее читайте в нашей статье о токенах безопасности.
Как работают замки Yale
Один из самых распространенных видов замков — цилиндр . штифт-тумблерный замок , используемый в навесных замках и дверных замках Yale.На основе механизм, изобретенный в Древнем Египте, он стал выигрышным изобретением в середина 19 века благодаря усилиям американского изобретателя Линуса Йеля-младшего . (1821–1868) и Йельская компания, названная в его честь.
У вас дома есть замок Йельского типа на двери? Может у тебя есть замок, которым вы цепляете свой велосипед? Сердце замка как это прочный металлический цилиндр, который можно поворачивать внутри одинаково прочный металлический корпус. Когда нужный ключ окажется на месте, вы можете повернуть его. цилиндр свободно и откройте замок; без ключа (или с неправильным ключ вставлен), цилиндр отказывается поворачиваться, и замок остается закрытым.
Фото: 1) Переверните замок, и вы увидите цилиндр внизу. Цилиндр, удерживаемый на месте металлическими штифтами внутри, будет вращаться только тогда, когда в него будет вставлен правильный ключ.
2) Ключи, которые подходят к этому типу замка, имеют зубчатый профиль.
Если бы вы могли открыть такой замок — в любом случае, задача не из легких! — вы бы увидели, что секрет — это серия тонких металлических штифтов , которые спускаются из корпуса в цилиндр (1), зафиксировав его на месте. На самом деле есть два отдельных набора булавок, верхний набор (3, здесь красный цвет) и нижний набор (4, цвет синий).Набор маленьких пружин (2) чуть выше штифтов удерживает их в место. Как все это работает?
Без ключа в замке верхние штифты выпадают из корпус в цилиндр, зафиксировав его на месте, как показано на первом рисунке ниже.
Как открыть? Каждая клавиша имеет немного другой профиль приподнятого области, поэтому он подходит только к замку, для которого он предназначен. Когда вы нажимаете зазубренный край правильного ключа (5) в замке, он толкает штифты вверх против силы пружин (6).Чем дальше вы нажимаете клавишу, тем больше штифтов он поднимает. Установив правильный ключ, все верхние штифты выдвигаются чуть выше края цилиндра, чтобы они больше не прикрепляйте его к корпусу. Когда вы поворачиваете ключ, ничто не может остановить цилиндр вращается, поэтому замок открывается.
Оригинальный замок Йельского университета, запатентованный в 1844 году, был не совсем таким, но был очень похож. Я выкопал патентные рисунки (ниже), немного отредактировал их и раскрасил, чтобы вы могли видеть для себя как все работает:
Изображение: один из оригинальных замков Линуса Йеля, датированный 13 июня 1844 года.Изображение любезно предоставлено Управлением по патентам и товарным знакам США.
Вы можете видеть, что есть два цилиндра, зеленый внутри желтого, скрепленные штифтами (красным и синим), которые удерживаются четырьмя изогнутые внешние пружины (оранжевые). Ключ (слева) немного отличается по форме от современного Йельского ключа: он больше похож на цилиндр с выемками на концах. Когда вы вставляете его в замок, он выталкивает красный и синий штифты наружу, чтобы зеленый цилиндр мог свободно вращаться внутри желтого, и либо открывал, либо закрывал засов (слева, обозначен B) в зависимости от того, в какую сторону вы его поворачиваете. .Справа вы можете более подробно увидеть разнесенные штифты. Если вам интересно узнать больше, ознакомьтесь с патентом США 3630: дверной замок Линуса Йеля, который является его собственным оригинальным описанием его изобретения.
Линус Йель продолжал совершенствовать свой дизайн в течение следующих 20 лет или около того и в 1868 году вместе со своим партнером Генри Р. Таун построил фабрику в Стэмфорде, штат Коннектикут, для массового производства замков.
Кто изобрел замки?
Произведение: Этот нагрудный замок елизаветинской эпохи XVI / XVII веков был произведением искусства и точной инженерии.Иллюстрация из «Трактата об огне и защищенных от воров хранилищах и замках и ключах» Джорджа Прайса, Симпкина, Маршалла и Ко., 1856 г., стр. 196 (общественное достояние).
Вот несколько быстрых вех …
- ~ 2000 г. до н.э .: Первые штифтовые замки, полностью сделанные из дерева, были разработаны в Древнем Египте. Эта дата часто неправильно указывается в Интернете как «4000 лет до нашей эры» (путаница между 4000 лет назад и 4000 лет до нашей эры). Согласно лекции Джорджа Чабба в Королевском обществе искусств в 1952 году, деревянные египетские замки датируются «4000 лет назад», т.е. ~ 2000 г. до н. Э.
- 1778: Роберт Бэррон разрабатывает замок двойного действия.
- 1784: Джозеф Брама, плодовитый английский изобретатель, патентует замок Брама с высокой степенью защиты, предлагая вознаграждение в 200 гиней каждому, кто сможет его взломать. Согласно компании Bramah, его идеи были «на 50 лет впереди любого замка Чабба и на 70 лет впереди Йельского университета».
- 1818: Иеремия Чабб разрабатывает замок детектора, который заклинивает, когда кто-то пытается его открыть, что делает очевидным вмешательство в его работу.Его брат Чарльз основывает компанию Chubb lock, которая существует до сих пор.
- 1846: Эдвин Коттрилл создает свой «надежный» и «неповторимый» замок климатического детектора, используя вариант конструкции Брамы.
- 1857: Джеймс Сарджент изобретает кодовые замки (числовую комбинацию можно изменить только с помощью специального ключа) и банковский сейф (который можно открывать только в определенное время).
- 1860-е: Линус Йель разрабатывает удобный штифтовой замок Yale, описанный выше.
- 1924: Гарри Сореф, основатель компании Master lock, разрабатывает современный надежный навесной замок.
Узнать больше
На этом сайте
На других сайтах
Книги
- Полная книга замков и слесарного дела: Билл Филлипс, McGraw-Hill, 2016.
- Мастер слесарного дела: руководство для эксперта: Билл Филлипс, McGraw-Hill, 2008.
- Механические замки с высокой степенью защиты: энциклопедический справочник Грэма Пулфорда, Elsevier, 2007.
- Слесарное дело: от ученика к мастеру: Джозеф Э. Ратжен, McGraw-Hill, 2004.
- Замки, сейфы и безопасность: справка международной полиции Марк Вебер Тобиас, Чарльз Томас, 2000.
- Ключи: их история и коллекция Эрика Монка, Шир, 1999.
- «Трактат об огнестойких и защищенных от воров хранилищах, а также о замках и ключах» Джорджа Прайса, Симпкина, Маршалла и компании, 1856 г. Замечательная старинная книга о ранних замках и огнестойких сейфах, включая великолепные иллюстрации, полностью доступная в Интернете. .
Статьи
- Эта технология упрощает копирование ключей своими руками. «Может быть, слишком просто» Брайана X. Чена. The New York Times, 6 марта 2019 г. Действительно ли услуги копирования ключей своими руками безопасны?
- Эти 3D-печатные ключи-отмычки от Энди Гринберга позволяют взламывать замки с высокой степенью защиты за секунды. Wired, 26 августа 2014 г. Как 3D-печать открыла серьезную лазейку в безопасности обычных механических замков.
- Разрушители замков Чарльза Грэбера. Wired, 1 февраля 2005 г. За кулисами соревнований Dutch Open.
- Ручка сильнее замка Лидии Полгрин. The New York Times, 17 сентября 2004 г. Как дорогие велосипедные замки оказались дешевыми для взлома.
- Безопасность, обеспечиваемая замками и сейфами Джорджа Чабба. Журнал Королевского общества искусств, Том 100, № 4874, 1952 г.
Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты
статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.
Авторские права на текст © Крис Вудфорд 2008, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.
Следуйте за нами
Сохранить или поделиться этой страницей
Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:
Цитируйте эту страницу
Вудфорд, Крис. (2008/2021) Замки и ключи. Получено с https://www.explainthatstuff.com/yalelock.html. [Доступ (укажите дату здесь)]
Подробнее на нашем сайте…
Как работают замки и висячие замки?
Как работают замки и висячие замки? — Объясни это Рекламное объявлениеКриса Вудфорда. Последнее изменение: 21 августа 2021 г.
Опасные преступники, золотые слитки, сверкающие драгоценности — что у них общего? Все они защищены замками и ключами. Был бы мир более счастливым местом, если бы никто не изобрел такие вещи? Просто могло быть! Представьте себе это на мгновение.Кто угодно мог украсть что угодно, поэтому, возможно, никто не стал бы беспокоиться о том, чтобы иметь что-то очень многое или желать чего-то большего. Никто не станет жить в роскошном доме с ценными вещами, путешествовать на роскошной машине или зарабатывать больше денег, чем можно унести в кармане. Возможно, это был бы лучший мир, но это не тот, в котором мы живем! В нашу материалистическую современную эпоху мы покупаем вещи, зарабатываем деньги и покупаем еще больше вещей. Мы то, чем владеем, и единственное, что стоит между жизнью, в которой медленно накапливаются ценные вещи, и мгновенной бедностью, — это замок на двери.Таким образом, замки — это довольно важные вещи, но задумывались ли вы когда-нибудь о том, как они работают? Давайте посмотрим внимательнее!
Фото: Такой надежный висячий замок имеет внутри цилиндровый замок со штифтом. Такие навесные замки обычно изготавливаются из твердых и нержавеющих металлов. Корпус (часть золотого цвета) изготовлен из латуни (сплав меди и цинка), а дужка (петля наверху, которая открывается и закрывается) изготовлена из закаленной стали, чтобы вы не пропилили ее.
Что такое замок?
В самом широком смысле слова замок — это устройство, которое защищает ценные вещи или ограничивает доступ к чему-то, что требует защиты.Замок может удерживать вещи (защищая дома от злоумышленников и банки от воров) или удерживать их (удерживая преступников в тюрьме или животных в зоопарках).
Фотография: Замок — это не просто то, что открывается ключом: это компактная конструкция, которая преобразует вращательное (поворотное) движение вашей руки в возвратно-поступательное движение засова, который запирает или открывает что-то вроде двери.
До современной электронной эры замки были полностью механическими и основывались на сложных механизмах, состоящих из рычагов, колес, шестерен и кулачков.В середине 20-го века замки стали более сложными и автоматизированными и начали включать электрические и электронные механизмы. Но теперь информация тоже ценна, и большая ее часть хранится в сотнях миллионов компьютеров, связанных между собой через Интернет. Современные замки, защищающие компьютеры, основаны на шифровании — способе защиты информации с помощью сложных математических процессов.
Как работают замки?
Большинство механических замков устанавливаются на такие вещи, как двери и шкафы, и состоят из двух физически отдельных частей.Одна часть прикреплена к раме (статическая часть двери) и по сути представляет собой прочную металлическую арматуру для отверстия, прорезанного в самой двери (для предотвращения открытия запертой двери с помощью грубой силы). Другая часть замка входит в прямоугольное отверстие в двери (известное как паз ) и состоит из металлического механизма, который перемещает тяжелый болт в усиленное отверстие или из него. Болт скользит из стороны в сторону, когда вы поворачиваете ключ по часовой стрелке или против часовой стрелки, поэтому он должен приводиться в действие механизмом, который может преобразовывать вращательное движение (поворотный ключ) в возвратно-поступательное движение (скользящий болт) — что-то вроде кулачка или кривошипа. .Если бы это было все, из чего состоял замок, каждый ключ мог бы открыть любой замок. Таким образом, другой важной частью механизма замка является набор неподвижных или подвижных металлических деталей (, или тумблеры, ), которые входят в прорези, вырезанные в ключе, гарантируя, что только один ключ может вращаться, поворачивать кулачок, сдвигать болт. , и откройте дверь.
Как работает врезной замок
Самые прочные наружные двери защищены врезными замками. Обычно механизм замка встроен в дверь, поэтому вы не могу этого увидеть.В моем садовом сарае замок установлен на внутренней стороне двери, поэтому некоторые детали видны. В этом случае запорный механизм (ригель ) приводится в действие ключом, а стопорный механизм (Защелка , удерживающая дверь закрытой, когда она не заперта) приводится в действие ручкой. В этом замке два механизма полностью разделены.
Фото: Типичный врезной замок на двери садового сарая. Механизм с белой меткой (замок) полностью отделен от механизма с черной меткой (защелка).
Что происходит внутри?
В врезном замке ключ вращается и при этом выдвигает задвижку внутрь дверной коробки и из нее. Хотя такие замки могут быть очень запутанными и сложными, я упростил механизм до его абсолютных основ, чтобы его было легко понять.
Анимация: Как работает врезной замок
Когда дверь заблокирована, ригель (золотой, 1) вставляется в паз (отверстие) в дверной коробке. Ключ (золотой, 2) находится в замке вертикально.Болт надежно удерживается на месте металлическими рычагами, называемыми тумблерами (3), нарезанными на различные размеры, чтобы соответствовать выемкам в ключе. Для простоты я показываю только два тумблера, красный и зеленый, но обычно их больше. Тумблеры удерживаются пружинами (синие, 4). Когда вы поворачиваете ключ (5), каждая из его выемок перемещает один из тумблеров вверх (6). Красный тумблер должен двигаться дальше, чем зеленый, поэтому на ключе должна быть выемка меньшего размера для красного тумблера и большая выемка для зеленого.Когда все тумблеры переместятся в сторону, задвижка сдвинется вправо (7), и дверца может открыться.
Рекламные ссылкиВиды замков
Есть несколько разных типов замков, и все они работают по-разному. Замки для палат — одни из самых старых и простых. Снаружи они очень похожи на любой другой замок. Внутри у них есть изогнутые, выступающие части металла, встроенные в них (так называемые защиты), которые точно совпадают с отверстиями в конкретном ключе.В замок можно вставить и другие ключи, но защита не даст им повернуться. Поскольку они относительно грубые и их довольно легко взломать, они больше не используются, за исключением приложений с очень низким уровнем защиты.
Анимация: Как работает комбинированный замок: такой замок имеет три, четыре или пять вращающихся металлических дисков (серых) с маленькими невидимыми отверстиями, называемыми воротами (черные), вырезанными в них. Центральная планка, проходящая через середину замка, имеет небольшие выемки, которые прочно удерживаются за дисками, когда замок надежно закрыт.При выборе правильной комбинации (в данном случае 3-1-7-0) ворота совпадают с выемками на центральной планке. Пружина (синяя) на конце замка выталкивает стержень, выемки проходят через открытые ворота, и замок открывается.
Тумблерные замки могут проследить свое происхождение до Древнего Египта, но те, которые мы используем сегодня, представляют собой более позднюю (19 век), более сложную и гораздо более надежную конструкцию, наиболее известную большинству из нас в виде замка тумблер с цилиндрическим штифтом или замок Yale (разработанный Linus Yale, Jr.в 1860-е годы). Существуют всевозможные вариации этой базовой конструкции; если вы выполните поиск в базе данных Управления по патентам и товарным знакам США по запросу «цилиндрический замок», вы найдете более 500 различных замков! Навесные замки, приводимые в действие ключами, по сути, представляют собой портативные миниатюрные замки Йельского университета со сверхмалыми цилиндрами и штифтами. Подробнее о замках Йельского университета читайте в поле ниже. Комбинированные навесные замки работают немного по-другому, как объясняется в анимации.
Электронные замки полностью избавляются от металлических ключей; вы почти наверняка используете его, если недавно останавливались в отеле.Вместо ключа у вас есть пластиковая карта (похожая на кредитную) с магнитной полосой на обратной стороне. Когда вы вставляете карту в замок, схема электронного считывающего устройства декодирует информацию на полосе и проверяет соответствие с кодом, хранящимся внутри нее. Если это правильный ключ, схема активирует мощный электромагнит, который отводит задвижку в сторону, позволяя вам открыть дверь.
Фото: Электронный ключ: Некоторые банки теперь предоставляют своим клиентам такое устройство двухфакторной аутентификации.Когда вы вставляете в нее свою кредитную или дебетовую карту, она генерирует номер, который вы вводите на веб-сайте банка или магазина, чтобы использовать в качестве одноразового одноразового пароля. Это немного похоже на электронный ключ, который открывает онлайн-замок.
В традиционных механических и электронных замках все еще есть один недостаток безопасности: если у кого-то есть ваш ключ, он может открыть ваш замок и украсть ваши вещи. Вот почему последние формы безопасности включают биометрических замков (с такими вещами, как считыватели отпечатков пальцев или сканеры радужной оболочки глаза), которые предоставляют доступ конкретному человеку, а не любому пожилому человеку, у которого есть соответствующий ключ.Рано или поздно, когда-нибудь в будущем, вероятно, что большинство замков будут иметь встроенную биометрическую проверку безопасности.
Если вы используете компьютер, пароль (или кодовая фраза) является эквивалентом ключа, предоставляющего вам доступ к определенной машине, сети, веб-сайту или чему-либо еще. Как ключ можно украсть, так и пароль — но дополнительная проблема с паролями заключается в том, что их можно угадать (или можно снова и снова пробовать разные пароли, пока наконец не сработает правильный).Вот почему действительно безопасные компьютерные системы (например, системы онлайн-банкинга) теперь используют вид усиленной безопасности, называемый двухфакторной аутентификацией: чтобы получить доступ, вы должны знать один или несколько паролей и иметь физическое устройство (называемое токеном), которое генерирует одноразовый (одноразовый) код безопасности, который вы вводите как своего рода дополнительный пароль. Подробнее читайте в нашей статье о токенах безопасности.
Как работают замки Yale
Один из самых распространенных видов замков — цилиндр . штифт-тумблерный замок , используемый в навесных замках и дверных замках Yale.На основе механизм, изобретенный в Древнем Египте, он стал выигрышным изобретением в середина 19 века благодаря усилиям американского изобретателя Линуса Йеля-младшего . (1821–1868) и Йельская компания, названная в его честь.
У вас дома есть замок Йельского типа на двери? Может у тебя есть замок, которым вы цепляете свой велосипед? Сердце замка как это прочный металлический цилиндр, который можно поворачивать внутри одинаково прочный металлический корпус. Когда нужный ключ окажется на месте, вы можете повернуть его. цилиндр свободно и откройте замок; без ключа (или с неправильным ключ вставлен), цилиндр отказывается поворачиваться, и замок остается закрытым.
Фото: 1) Переверните замок, и вы увидите цилиндр внизу. Цилиндр, удерживаемый на месте металлическими штифтами внутри, будет вращаться только тогда, когда в него будет вставлен правильный ключ.
2) Ключи, которые подходят к этому типу замка, имеют зубчатый профиль.
Если бы вы могли открыть такой замок — в любом случае, задача не из легких! — вы бы увидели, что секрет — это серия тонких металлических штифтов , которые спускаются из корпуса в цилиндр (1), зафиксировав его на месте. На самом деле есть два отдельных набора булавок, верхний набор (3, здесь красный цвет) и нижний набор (4, цвет синий).Набор маленьких пружин (2) чуть выше штифтов удерживает их в место. Как все это работает?
Без ключа в замке верхние штифты выпадают из корпус в цилиндр, зафиксировав его на месте, как показано на первом рисунке ниже.
Как открыть? Каждая клавиша имеет немного другой профиль приподнятого области, поэтому он подходит только к замку, для которого он предназначен. Когда вы нажимаете зазубренный край правильного ключа (5) в замке, он толкает штифты вверх против силы пружин (6).Чем дальше вы нажимаете клавишу, тем больше штифтов он поднимает. Установив правильный ключ, все верхние штифты выдвигаются чуть выше края цилиндра, чтобы они больше не прикрепляйте его к корпусу. Когда вы поворачиваете ключ, ничто не может остановить цилиндр вращается, поэтому замок открывается.
Оригинальный замок Йельского университета, запатентованный в 1844 году, был не совсем таким, но был очень похож. Я выкопал патентные рисунки (ниже), немного отредактировал их и раскрасил, чтобы вы могли видеть для себя как все работает:
Изображение: один из оригинальных замков Линуса Йеля, датированный 13 июня 1844 года.Изображение любезно предоставлено Управлением по патентам и товарным знакам США.
Вы можете видеть, что есть два цилиндра, зеленый внутри желтого, скрепленные штифтами (красным и синим), которые удерживаются четырьмя изогнутые внешние пружины (оранжевые). Ключ (слева) немного отличается по форме от современного Йельского ключа: он больше похож на цилиндр с выемками на концах. Когда вы вставляете его в замок, он выталкивает красный и синий штифты наружу, чтобы зеленый цилиндр мог свободно вращаться внутри желтого, и либо открывал, либо закрывал засов (слева, обозначен B) в зависимости от того, в какую сторону вы его поворачиваете. .Справа вы можете более подробно увидеть разнесенные штифты. Если вам интересно узнать больше, ознакомьтесь с патентом США 3630: дверной замок Линуса Йеля, который является его собственным оригинальным описанием его изобретения.
Линус Йель продолжал совершенствовать свой дизайн в течение следующих 20 лет или около того и в 1868 году вместе со своим партнером Генри Р. Таун построил фабрику в Стэмфорде, штат Коннектикут, для массового производства замков.
Кто изобрел замки?
Произведение: Этот нагрудный замок елизаветинской эпохи XVI / XVII веков был произведением искусства и точной инженерии.Иллюстрация из «Трактата об огне и защищенных от воров хранилищах и замках и ключах» Джорджа Прайса, Симпкина, Маршалла и Ко., 1856 г., стр. 196 (общественное достояние).
Вот несколько быстрых вех …
- ~ 2000 г. до н.э .: Первые штифтовые замки, полностью сделанные из дерева, были разработаны в Древнем Египте. Эта дата часто неправильно указывается в Интернете как «4000 лет до нашей эры» (путаница между 4000 лет назад и 4000 лет до нашей эры). Согласно лекции Джорджа Чабба в Королевском обществе искусств в 1952 году, деревянные египетские замки датируются «4000 лет назад», т.е. ~ 2000 г. до н. Э.
- 1778: Роберт Бэррон разрабатывает замок двойного действия.
- 1784: Джозеф Брама, плодовитый английский изобретатель, патентует замок Брама с высокой степенью защиты, предлагая вознаграждение в 200 гиней каждому, кто сможет его взломать. Согласно компании Bramah, его идеи были «на 50 лет впереди любого замка Чабба и на 70 лет впереди Йельского университета».
- 1818: Иеремия Чабб разрабатывает замок детектора, который заклинивает, когда кто-то пытается его открыть, что делает очевидным вмешательство в его работу.Его брат Чарльз основывает компанию Chubb lock, которая существует до сих пор.
- 1846: Эдвин Коттрилл создает свой «надежный» и «неповторимый» замок климатического детектора, используя вариант конструкции Брамы.
- 1857: Джеймс Сарджент изобретает кодовые замки (числовую комбинацию можно изменить только с помощью специального ключа) и банковский сейф (который можно открывать только в определенное время).
- 1860-е: Линус Йель разрабатывает удобный штифтовой замок Yale, описанный выше.
- 1924: Гарри Сореф, основатель компании Master lock, разрабатывает современный надежный навесной замок.
Узнать больше
На этом сайте
На других сайтах
Книги
- Полная книга замков и слесарного дела: Билл Филлипс, McGraw-Hill, 2016.
- Мастер слесарного дела: руководство для эксперта: Билл Филлипс, McGraw-Hill, 2008.
- Механические замки с высокой степенью защиты: энциклопедический справочник Грэма Пулфорда, Elsevier, 2007.
- Слесарное дело: от ученика к мастеру: Джозеф Э. Ратжен, McGraw-Hill, 2004.
- Замки, сейфы и безопасность: справка международной полиции Марк Вебер Тобиас, Чарльз Томас, 2000.
- Ключи: их история и коллекция Эрика Монка, Шир, 1999.
- «Трактат об огнестойких и защищенных от воров хранилищах, а также о замках и ключах» Джорджа Прайса, Симпкина, Маршалла и компании, 1856 г. Замечательная старинная книга о ранних замках и огнестойких сейфах, включая великолепные иллюстрации, полностью доступная в Интернете. .
Статьи
- Эта технология упрощает копирование ключей своими руками. «Может быть, слишком просто» Брайана X. Чена. The New York Times, 6 марта 2019 г. Действительно ли услуги копирования ключей своими руками безопасны?
- Эти 3D-печатные ключи-отмычки от Энди Гринберга позволяют взламывать замки с высокой степенью защиты за секунды. Wired, 26 августа 2014 г. Как 3D-печать открыла серьезную лазейку в безопасности обычных механических замков.
- Разрушители замков Чарльза Грэбера. Wired, 1 февраля 2005 г. За кулисами соревнований Dutch Open.
- Ручка сильнее замка Лидии Полгрин. The New York Times, 17 сентября 2004 г. Как дорогие велосипедные замки оказались дешевыми для взлома.
- Безопасность, обеспечиваемая замками и сейфами Джорджа Чабба. Журнал Королевского общества искусств, Том 100, № 4874, 1952 г.
Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты
статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.
Авторские права на текст © Крис Вудфорд 2008, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.
Следуйте за нами
Сохранить или поделиться этой страницей
Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:
Цитируйте эту страницу
Вудфорд, Крис. (2008/2021) Замки и ключи. Получено с https://www.explainthatstuff.com/yalelock.html. [Доступ (укажите дату здесь)]
Подробнее на нашем сайте…
Как работают замки и висячие замки?
Как работают замки и висячие замки? — Объясни это Рекламное объявлениеКриса Вудфорда. Последнее изменение: 21 августа 2021 г.
Опасные преступники, золотые слитки, сверкающие драгоценности — что у них общего? Все они защищены замками и ключами. Был бы мир более счастливым местом, если бы никто не изобрел такие вещи? Просто могло быть! Представьте себе это на мгновение.Кто угодно мог украсть что угодно, поэтому, возможно, никто не стал бы беспокоиться о том, чтобы иметь что-то очень многое или желать чего-то большего. Никто не станет жить в роскошном доме с ценными вещами, путешествовать на роскошной машине или зарабатывать больше денег, чем можно унести в кармане. Возможно, это был бы лучший мир, но это не тот, в котором мы живем! В нашу материалистическую современную эпоху мы покупаем вещи, зарабатываем деньги и покупаем еще больше вещей. Мы то, чем владеем, и единственное, что стоит между жизнью, в которой медленно накапливаются ценные вещи, и мгновенной бедностью, — это замок на двери.Таким образом, замки — это довольно важные вещи, но задумывались ли вы когда-нибудь о том, как они работают? Давайте посмотрим внимательнее!
Фото: Такой надежный висячий замок имеет внутри цилиндровый замок со штифтом. Такие навесные замки обычно изготавливаются из твердых и нержавеющих металлов. Корпус (часть золотого цвета) изготовлен из латуни (сплав меди и цинка), а дужка (петля наверху, которая открывается и закрывается) изготовлена из закаленной стали, чтобы вы не пропилили ее.
Что такое замок?
В самом широком смысле слова замок — это устройство, которое защищает ценные вещи или ограничивает доступ к чему-то, что требует защиты.Замок может удерживать вещи (защищая дома от злоумышленников и банки от воров) или удерживать их (удерживая преступников в тюрьме или животных в зоопарках).
Фотография: Замок — это не просто то, что открывается ключом: это компактная конструкция, которая преобразует вращательное (поворотное) движение вашей руки в возвратно-поступательное движение засова, который запирает или открывает что-то вроде двери.
До современной электронной эры замки были полностью механическими и основывались на сложных механизмах, состоящих из рычагов, колес, шестерен и кулачков.В середине 20-го века замки стали более сложными и автоматизированными и начали включать электрические и электронные механизмы. Но теперь информация тоже ценна, и большая ее часть хранится в сотнях миллионов компьютеров, связанных между собой через Интернет. Современные замки, защищающие компьютеры, основаны на шифровании — способе защиты информации с помощью сложных математических процессов.
Как работают замки?
Большинство механических замков устанавливаются на такие вещи, как двери и шкафы, и состоят из двух физически отдельных частей.Одна часть прикреплена к раме (статическая часть двери) и по сути представляет собой прочную металлическую арматуру для отверстия, прорезанного в самой двери (для предотвращения открытия запертой двери с помощью грубой силы). Другая часть замка входит в прямоугольное отверстие в двери (известное как паз ) и состоит из металлического механизма, который перемещает тяжелый болт в усиленное отверстие или из него. Болт скользит из стороны в сторону, когда вы поворачиваете ключ по часовой стрелке или против часовой стрелки, поэтому он должен приводиться в действие механизмом, который может преобразовывать вращательное движение (поворотный ключ) в возвратно-поступательное движение (скользящий болт) — что-то вроде кулачка или кривошипа. .Если бы это было все, из чего состоял замок, каждый ключ мог бы открыть любой замок. Таким образом, другой важной частью механизма замка является набор неподвижных или подвижных металлических деталей (, или тумблеры, ), которые входят в прорези, вырезанные в ключе, гарантируя, что только один ключ может вращаться, поворачивать кулачок, сдвигать болт. , и откройте дверь.
Как работает врезной замок
Самые прочные наружные двери защищены врезными замками. Обычно механизм замка встроен в дверь, поэтому вы не могу этого увидеть.В моем садовом сарае замок установлен на внутренней стороне двери, поэтому некоторые детали видны. В этом случае запорный механизм (ригель ) приводится в действие ключом, а стопорный механизм (Защелка , удерживающая дверь закрытой, когда она не заперта) приводится в действие ручкой. В этом замке два механизма полностью разделены.
Фото: Типичный врезной замок на двери садового сарая. Механизм с белой меткой (замок) полностью отделен от механизма с черной меткой (защелка).
Что происходит внутри?
В врезном замке ключ вращается и при этом выдвигает задвижку внутрь дверной коробки и из нее. Хотя такие замки могут быть очень запутанными и сложными, я упростил механизм до его абсолютных основ, чтобы его было легко понять.
Анимация: Как работает врезной замок
Когда дверь заблокирована, ригель (золотой, 1) вставляется в паз (отверстие) в дверной коробке. Ключ (золотой, 2) находится в замке вертикально.Болт надежно удерживается на месте металлическими рычагами, называемыми тумблерами (3), нарезанными на различные размеры, чтобы соответствовать выемкам в ключе. Для простоты я показываю только два тумблера, красный и зеленый, но обычно их больше. Тумблеры удерживаются пружинами (синие, 4). Когда вы поворачиваете ключ (5), каждая из его выемок перемещает один из тумблеров вверх (6). Красный тумблер должен двигаться дальше, чем зеленый, поэтому на ключе должна быть выемка меньшего размера для красного тумблера и большая выемка для зеленого.Когда все тумблеры переместятся в сторону, задвижка сдвинется вправо (7), и дверца может открыться.
Рекламные ссылкиВиды замков
Есть несколько разных типов замков, и все они работают по-разному. Замки для палат — одни из самых старых и простых. Снаружи они очень похожи на любой другой замок. Внутри у них есть изогнутые, выступающие части металла, встроенные в них (так называемые защиты), которые точно совпадают с отверстиями в конкретном ключе.В замок можно вставить и другие ключи, но защита не даст им повернуться. Поскольку они относительно грубые и их довольно легко взломать, они больше не используются, за исключением приложений с очень низким уровнем защиты.
Анимация: Как работает комбинированный замок: такой замок имеет три, четыре или пять вращающихся металлических дисков (серых) с маленькими невидимыми отверстиями, называемыми воротами (черные), вырезанными в них. Центральная планка, проходящая через середину замка, имеет небольшие выемки, которые прочно удерживаются за дисками, когда замок надежно закрыт.При выборе правильной комбинации (в данном случае 3-1-7-0) ворота совпадают с выемками на центральной планке. Пружина (синяя) на конце замка выталкивает стержень, выемки проходят через открытые ворота, и замок открывается.
Тумблерные замки могут проследить свое происхождение до Древнего Египта, но те, которые мы используем сегодня, представляют собой более позднюю (19 век), более сложную и гораздо более надежную конструкцию, наиболее известную большинству из нас в виде замка тумблер с цилиндрическим штифтом или замок Yale (разработанный Linus Yale, Jr.в 1860-е годы). Существуют всевозможные вариации этой базовой конструкции; если вы выполните поиск в базе данных Управления по патентам и товарным знакам США по запросу «цилиндрический замок», вы найдете более 500 различных замков! Навесные замки, приводимые в действие ключами, по сути, представляют собой портативные миниатюрные замки Йельского университета со сверхмалыми цилиндрами и штифтами. Подробнее о замках Йельского университета читайте в поле ниже. Комбинированные навесные замки работают немного по-другому, как объясняется в анимации.
Электронные замки полностью избавляются от металлических ключей; вы почти наверняка используете его, если недавно останавливались в отеле.Вместо ключа у вас есть пластиковая карта (похожая на кредитную) с магнитной полосой на обратной стороне. Когда вы вставляете карту в замок, схема электронного считывающего устройства декодирует информацию на полосе и проверяет соответствие с кодом, хранящимся внутри нее. Если это правильный ключ, схема активирует мощный электромагнит, который отводит задвижку в сторону, позволяя вам открыть дверь.
Фото: Электронный ключ: Некоторые банки теперь предоставляют своим клиентам такое устройство двухфакторной аутентификации.Когда вы вставляете в нее свою кредитную или дебетовую карту, она генерирует номер, который вы вводите на веб-сайте банка или магазина, чтобы использовать в качестве одноразового одноразового пароля. Это немного похоже на электронный ключ, который открывает онлайн-замок.
В традиционных механических и электронных замках все еще есть один недостаток безопасности: если у кого-то есть ваш ключ, он может открыть ваш замок и украсть ваши вещи. Вот почему последние формы безопасности включают биометрических замков (с такими вещами, как считыватели отпечатков пальцев или сканеры радужной оболочки глаза), которые предоставляют доступ конкретному человеку, а не любому пожилому человеку, у которого есть соответствующий ключ.Рано или поздно, когда-нибудь в будущем, вероятно, что большинство замков будут иметь встроенную биометрическую проверку безопасности.
Если вы используете компьютер, пароль (или кодовая фраза) является эквивалентом ключа, предоставляющего вам доступ к определенной машине, сети, веб-сайту или чему-либо еще. Как ключ можно украсть, так и пароль — но дополнительная проблема с паролями заключается в том, что их можно угадать (или можно снова и снова пробовать разные пароли, пока наконец не сработает правильный).Вот почему действительно безопасные компьютерные системы (например, системы онлайн-банкинга) теперь используют вид усиленной безопасности, называемый двухфакторной аутентификацией: чтобы получить доступ, вы должны знать один или несколько паролей и иметь физическое устройство (называемое токеном), которое генерирует одноразовый (одноразовый) код безопасности, который вы вводите как своего рода дополнительный пароль. Подробнее читайте в нашей статье о токенах безопасности.
Как работают замки Yale
Один из самых распространенных видов замков — цилиндр . штифт-тумблерный замок , используемый в навесных замках и дверных замках Yale.На основе механизм, изобретенный в Древнем Египте, он стал выигрышным изобретением в середина 19 века благодаря усилиям американского изобретателя Линуса Йеля-младшего . (1821–1868) и Йельская компания, названная в его честь.
У вас дома есть замок Йельского типа на двери? Может у тебя есть замок, которым вы цепляете свой велосипед? Сердце замка как это прочный металлический цилиндр, который можно поворачивать внутри одинаково прочный металлический корпус. Когда нужный ключ окажется на месте, вы можете повернуть его. цилиндр свободно и откройте замок; без ключа (или с неправильным ключ вставлен), цилиндр отказывается поворачиваться, и замок остается закрытым.
Фото: 1) Переверните замок, и вы увидите цилиндр внизу. Цилиндр, удерживаемый на месте металлическими штифтами внутри, будет вращаться только тогда, когда в него будет вставлен правильный ключ.
2) Ключи, которые подходят к этому типу замка, имеют зубчатый профиль.
Если бы вы могли открыть такой замок — в любом случае, задача не из легких! — вы бы увидели, что секрет — это серия тонких металлических штифтов , которые спускаются из корпуса в цилиндр (1), зафиксировав его на месте. На самом деле есть два отдельных набора булавок, верхний набор (3, здесь красный цвет) и нижний набор (4, цвет синий).Набор маленьких пружин (2) чуть выше штифтов удерживает их в место. Как все это работает?
Без ключа в замке верхние штифты выпадают из корпус в цилиндр, зафиксировав его на месте, как показано на первом рисунке ниже.
Как открыть? Каждая клавиша имеет немного другой профиль приподнятого области, поэтому он подходит только к замку, для которого он предназначен. Когда вы нажимаете зазубренный край правильного ключа (5) в замке, он толкает штифты вверх против силы пружин (6).Чем дальше вы нажимаете клавишу, тем больше штифтов он поднимает. Установив правильный ключ, все верхние штифты выдвигаются чуть выше края цилиндра, чтобы они больше не прикрепляйте его к корпусу. Когда вы поворачиваете ключ, ничто не может остановить цилиндр вращается, поэтому замок открывается.
Оригинальный замок Йельского университета, запатентованный в 1844 году, был не совсем таким, но был очень похож. Я выкопал патентные рисунки (ниже), немного отредактировал их и раскрасил, чтобы вы могли видеть для себя как все работает:
Изображение: один из оригинальных замков Линуса Йеля, датированный 13 июня 1844 года.Изображение любезно предоставлено Управлением по патентам и товарным знакам США.
Вы можете видеть, что есть два цилиндра, зеленый внутри желтого, скрепленные штифтами (красным и синим), которые удерживаются четырьмя изогнутые внешние пружины (оранжевые). Ключ (слева) немного отличается по форме от современного Йельского ключа: он больше похож на цилиндр с выемками на концах. Когда вы вставляете его в замок, он выталкивает красный и синий штифты наружу, чтобы зеленый цилиндр мог свободно вращаться внутри желтого, и либо открывал, либо закрывал засов (слева, обозначен B) в зависимости от того, в какую сторону вы его поворачиваете. .Справа вы можете более подробно увидеть разнесенные штифты. Если вам интересно узнать больше, ознакомьтесь с патентом США 3630: дверной замок Линуса Йеля, который является его собственным оригинальным описанием его изобретения.
Линус Йель продолжал совершенствовать свой дизайн в течение следующих 20 лет или около того и в 1868 году вместе со своим партнером Генри Р. Таун построил фабрику в Стэмфорде, штат Коннектикут, для массового производства замков.
Кто изобрел замки?
Произведение: Этот нагрудный замок елизаветинской эпохи XVI / XVII веков был произведением искусства и точной инженерии.Иллюстрация из «Трактата об огне и защищенных от воров хранилищах и замках и ключах» Джорджа Прайса, Симпкина, Маршалла и Ко., 1856 г., стр. 196 (общественное достояние).
Вот несколько быстрых вех …
- ~ 2000 г. до н.э .: Первые штифтовые замки, полностью сделанные из дерева, были разработаны в Древнем Египте. Эта дата часто неправильно указывается в Интернете как «4000 лет до нашей эры» (путаница между 4000 лет назад и 4000 лет до нашей эры). Согласно лекции Джорджа Чабба в Королевском обществе искусств в 1952 году, деревянные египетские замки датируются «4000 лет назад», т.е. ~ 2000 г. до н. Э.
- 1778: Роберт Бэррон разрабатывает замок двойного действия.
- 1784: Джозеф Брама, плодовитый английский изобретатель, патентует замок Брама с высокой степенью защиты, предлагая вознаграждение в 200 гиней каждому, кто сможет его взломать. Согласно компании Bramah, его идеи были «на 50 лет впереди любого замка Чабба и на 70 лет впереди Йельского университета».
- 1818: Иеремия Чабб разрабатывает замок детектора, который заклинивает, когда кто-то пытается его открыть, что делает очевидным вмешательство в его работу.Его брат Чарльз основывает компанию Chubb lock, которая существует до сих пор.
- 1846: Эдвин Коттрилл создает свой «надежный» и «неповторимый» замок климатического детектора, используя вариант конструкции Брамы.
- 1857: Джеймс Сарджент изобретает кодовые замки (числовую комбинацию можно изменить только с помощью специального ключа) и банковский сейф (который можно открывать только в определенное время).
- 1860-е: Линус Йель разрабатывает удобный штифтовой замок Yale, описанный выше.
- 1924: Гарри Сореф, основатель компании Master lock, разрабатывает современный надежный навесной замок.
Узнать больше
На этом сайте
На других сайтах
Книги
- Полная книга замков и слесарного дела: Билл Филлипс, McGraw-Hill, 2016.
- Мастер слесарного дела: руководство для эксперта: Билл Филлипс, McGraw-Hill, 2008.
- Механические замки с высокой степенью защиты: энциклопедический справочник Грэма Пулфорда, Elsevier, 2007.
- Слесарное дело: от ученика к мастеру: Джозеф Э. Ратжен, McGraw-Hill, 2004.
- Замки, сейфы и безопасность: справка международной полиции Марк Вебер Тобиас, Чарльз Томас, 2000.
- Ключи: их история и коллекция Эрика Монка, Шир, 1999.
- «Трактат об огнестойких и защищенных от воров хранилищах, а также о замках и ключах» Джорджа Прайса, Симпкина, Маршалла и компании, 1856 г. Замечательная старинная книга о ранних замках и огнестойких сейфах, включая великолепные иллюстрации, полностью доступная в Интернете. .
Статьи
- Эта технология упрощает копирование ключей своими руками. «Может быть, слишком просто» Брайана X. Чена. The New York Times, 6 марта 2019 г. Действительно ли услуги копирования ключей своими руками безопасны?
- Эти 3D-печатные ключи-отмычки от Энди Гринберга позволяют взламывать замки с высокой степенью защиты за секунды. Wired, 26 августа 2014 г. Как 3D-печать открыла серьезную лазейку в безопасности обычных механических замков.
- Разрушители замков Чарльза Грэбера. Wired, 1 февраля 2005 г. За кулисами соревнований Dutch Open.
- Ручка сильнее замка Лидии Полгрин. The New York Times, 17 сентября 2004 г. Как дорогие велосипедные замки оказались дешевыми для взлома.
- Безопасность, обеспечиваемая замками и сейфами Джорджа Чабба. Журнал Королевского общества искусств, Том 100, № 4874, 1952 г.
Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты
статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.
Авторские права на текст © Крис Вудфорд 2008, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.
Следуйте за нами
Сохранить или поделиться этой страницей
Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:
Цитируйте эту страницу
Вудфорд, Крис. (2008/2021) Замки и ключи. Получено с https://www.explainthatstuff.com/yalelock.html. [Доступ (укажите дату здесь)]
Подробнее на нашем сайте…
Как работают замки и висячие замки?
Как работают замки и висячие замки? — Объясни это Рекламное объявлениеКриса Вудфорда. Последнее изменение: 21 августа 2021 г.
Опасные преступники, золотые слитки, сверкающие драгоценности — что у них общего? Все они защищены замками и ключами. Был бы мир более счастливым местом, если бы никто не изобрел такие вещи? Просто могло быть! Представьте себе это на мгновение.Кто угодно мог украсть что угодно, поэтому, возможно, никто не стал бы беспокоиться о том, чтобы иметь что-то очень многое или желать чего-то большего. Никто не станет жить в роскошном доме с ценными вещами, путешествовать на роскошной машине или зарабатывать больше денег, чем можно унести в кармане. Возможно, это был бы лучший мир, но это не тот, в котором мы живем! В нашу материалистическую современную эпоху мы покупаем вещи, зарабатываем деньги и покупаем еще больше вещей. Мы то, чем владеем, и единственное, что стоит между жизнью, в которой медленно накапливаются ценные вещи, и мгновенной бедностью, — это замок на двери.Таким образом, замки — это довольно важные вещи, но задумывались ли вы когда-нибудь о том, как они работают? Давайте посмотрим внимательнее!
Фото: Такой надежный висячий замок имеет внутри цилиндровый замок со штифтом. Такие навесные замки обычно изготавливаются из твердых и нержавеющих металлов. Корпус (часть золотого цвета) изготовлен из латуни (сплав меди и цинка), а дужка (петля наверху, которая открывается и закрывается) изготовлена из закаленной стали, чтобы вы не пропилили ее.
Что такое замок?
В самом широком смысле слова замок — это устройство, которое защищает ценные вещи или ограничивает доступ к чему-то, что требует защиты.Замок может удерживать вещи (защищая дома от злоумышленников и банки от воров) или удерживать их (удерживая преступников в тюрьме или животных в зоопарках).
Фотография: Замок — это не просто то, что открывается ключом: это компактная конструкция, которая преобразует вращательное (поворотное) движение вашей руки в возвратно-поступательное движение засова, который запирает или открывает что-то вроде двери.
До современной электронной эры замки были полностью механическими и основывались на сложных механизмах, состоящих из рычагов, колес, шестерен и кулачков.В середине 20-го века замки стали более сложными и автоматизированными и начали включать электрические и электронные механизмы. Но теперь информация тоже ценна, и большая ее часть хранится в сотнях миллионов компьютеров, связанных между собой через Интернет. Современные замки, защищающие компьютеры, основаны на шифровании — способе защиты информации с помощью сложных математических процессов.
Как работают замки?
Большинство механических замков устанавливаются на такие вещи, как двери и шкафы, и состоят из двух физически отдельных частей.Одна часть прикреплена к раме (статическая часть двери) и по сути представляет собой прочную металлическую арматуру для отверстия, прорезанного в самой двери (для предотвращения открытия запертой двери с помощью грубой силы). Другая часть замка входит в прямоугольное отверстие в двери (известное как паз ) и состоит из металлического механизма, который перемещает тяжелый болт в усиленное отверстие или из него. Болт скользит из стороны в сторону, когда вы поворачиваете ключ по часовой стрелке или против часовой стрелки, поэтому он должен приводиться в действие механизмом, который может преобразовывать вращательное движение (поворотный ключ) в возвратно-поступательное движение (скользящий болт) — что-то вроде кулачка или кривошипа. .Если бы это было все, из чего состоял замок, каждый ключ мог бы открыть любой замок. Таким образом, другой важной частью механизма замка является набор неподвижных или подвижных металлических деталей (, или тумблеры, ), которые входят в прорези, вырезанные в ключе, гарантируя, что только один ключ может вращаться, поворачивать кулачок, сдвигать болт. , и откройте дверь.
Как работает врезной замок
Самые прочные наружные двери защищены врезными замками. Обычно механизм замка встроен в дверь, поэтому вы не могу этого увидеть.В моем садовом сарае замок установлен на внутренней стороне двери, поэтому некоторые детали видны. В этом случае запорный механизм (ригель ) приводится в действие ключом, а стопорный механизм (Защелка , удерживающая дверь закрытой, когда она не заперта) приводится в действие ручкой. В этом замке два механизма полностью разделены.
Фото: Типичный врезной замок на двери садового сарая. Механизм с белой меткой (замок) полностью отделен от механизма с черной меткой (защелка).
Что происходит внутри?
В врезном замке ключ вращается и при этом выдвигает задвижку внутрь дверной коробки и из нее. Хотя такие замки могут быть очень запутанными и сложными, я упростил механизм до его абсолютных основ, чтобы его было легко понять.
Анимация: Как работает врезной замок
Когда дверь заблокирована, ригель (золотой, 1) вставляется в паз (отверстие) в дверной коробке. Ключ (золотой, 2) находится в замке вертикально.Болт надежно удерживается на месте металлическими рычагами, называемыми тумблерами (3), нарезанными на различные размеры, чтобы соответствовать выемкам в ключе. Для простоты я показываю только два тумблера, красный и зеленый, но обычно их больше. Тумблеры удерживаются пружинами (синие, 4). Когда вы поворачиваете ключ (5), каждая из его выемок перемещает один из тумблеров вверх (6). Красный тумблер должен двигаться дальше, чем зеленый, поэтому на ключе должна быть выемка меньшего размера для красного тумблера и большая выемка для зеленого.Когда все тумблеры переместятся в сторону, задвижка сдвинется вправо (7), и дверца может открыться.
Рекламные ссылкиВиды замков
Есть несколько разных типов замков, и все они работают по-разному. Замки для палат — одни из самых старых и простых. Снаружи они очень похожи на любой другой замок. Внутри у них есть изогнутые, выступающие части металла, встроенные в них (так называемые защиты), которые точно совпадают с отверстиями в конкретном ключе.В замок можно вставить и другие ключи, но защита не даст им повернуться. Поскольку они относительно грубые и их довольно легко взломать, они больше не используются, за исключением приложений с очень низким уровнем защиты.
Анимация: Как работает комбинированный замок: такой замок имеет три, четыре или пять вращающихся металлических дисков (серых) с маленькими невидимыми отверстиями, называемыми воротами (черные), вырезанными в них. Центральная планка, проходящая через середину замка, имеет небольшие выемки, которые прочно удерживаются за дисками, когда замок надежно закрыт.При выборе правильной комбинации (в данном случае 3-1-7-0) ворота совпадают с выемками на центральной планке. Пружина (синяя) на конце замка выталкивает стержень, выемки проходят через открытые ворота, и замок открывается.
Тумблерные замки могут проследить свое происхождение до Древнего Египта, но те, которые мы используем сегодня, представляют собой более позднюю (19 век), более сложную и гораздо более надежную конструкцию, наиболее известную большинству из нас в виде замка тумблер с цилиндрическим штифтом или замок Yale (разработанный Linus Yale, Jr.в 1860-е годы). Существуют всевозможные вариации этой базовой конструкции; если вы выполните поиск в базе данных Управления по патентам и товарным знакам США по запросу «цилиндрический замок», вы найдете более 500 различных замков! Навесные замки, приводимые в действие ключами, по сути, представляют собой портативные миниатюрные замки Йельского университета со сверхмалыми цилиндрами и штифтами. Подробнее о замках Йельского университета читайте в поле ниже. Комбинированные навесные замки работают немного по-другому, как объясняется в анимации.
Электронные замки полностью избавляются от металлических ключей; вы почти наверняка используете его, если недавно останавливались в отеле.Вместо ключа у вас есть пластиковая карта (похожая на кредитную) с магнитной полосой на обратной стороне. Когда вы вставляете карту в замок, схема электронного считывающего устройства декодирует информацию на полосе и проверяет соответствие с кодом, хранящимся внутри нее. Если это правильный ключ, схема активирует мощный электромагнит, который отводит задвижку в сторону, позволяя вам открыть дверь.
Фото: Электронный ключ: Некоторые банки теперь предоставляют своим клиентам такое устройство двухфакторной аутентификации.Когда вы вставляете в нее свою кредитную или дебетовую карту, она генерирует номер, который вы вводите на веб-сайте банка или магазина, чтобы использовать в качестве одноразового одноразового пароля. Это немного похоже на электронный ключ, который открывает онлайн-замок.
В традиционных механических и электронных замках все еще есть один недостаток безопасности: если у кого-то есть ваш ключ, он может открыть ваш замок и украсть ваши вещи. Вот почему последние формы безопасности включают биометрических замков (с такими вещами, как считыватели отпечатков пальцев или сканеры радужной оболочки глаза), которые предоставляют доступ конкретному человеку, а не любому пожилому человеку, у которого есть соответствующий ключ.Рано или поздно, когда-нибудь в будущем, вероятно, что большинство замков будут иметь встроенную биометрическую проверку безопасности.
Если вы используете компьютер, пароль (или кодовая фраза) является эквивалентом ключа, предоставляющего вам доступ к определенной машине, сети, веб-сайту или чему-либо еще. Как ключ можно украсть, так и пароль — но дополнительная проблема с паролями заключается в том, что их можно угадать (или можно снова и снова пробовать разные пароли, пока наконец не сработает правильный).Вот почему действительно безопасные компьютерные системы (например, системы онлайн-банкинга) теперь используют вид усиленной безопасности, называемый двухфакторной аутентификацией: чтобы получить доступ, вы должны знать один или несколько паролей и иметь физическое устройство (называемое токеном), которое генерирует одноразовый (одноразовый) код безопасности, который вы вводите как своего рода дополнительный пароль. Подробнее читайте в нашей статье о токенах безопасности.
Как работают замки Yale
Один из самых распространенных видов замков — цилиндр . штифт-тумблерный замок , используемый в навесных замках и дверных замках Yale.На основе механизм, изобретенный в Древнем Египте, он стал выигрышным изобретением в середина 19 века благодаря усилиям американского изобретателя Линуса Йеля-младшего . (1821–1868) и Йельская компания, названная в его честь.
У вас дома есть замок Йельского типа на двери? Может у тебя есть замок, которым вы цепляете свой велосипед? Сердце замка как это прочный металлический цилиндр, который можно поворачивать внутри одинаково прочный металлический корпус. Когда нужный ключ окажется на месте, вы можете повернуть его. цилиндр свободно и откройте замок; без ключа (или с неправильным ключ вставлен), цилиндр отказывается поворачиваться, и замок остается закрытым.
Фото: 1) Переверните замок, и вы увидите цилиндр внизу. Цилиндр, удерживаемый на месте металлическими штифтами внутри, будет вращаться только тогда, когда в него будет вставлен правильный ключ.
2) Ключи, которые подходят к этому типу замка, имеют зубчатый профиль.
Если бы вы могли открыть такой замок — в любом случае, задача не из легких! — вы бы увидели, что секрет — это серия тонких металлических штифтов , которые спускаются из корпуса в цилиндр (1), зафиксировав его на месте. На самом деле есть два отдельных набора булавок, верхний набор (3, здесь красный цвет) и нижний набор (4, цвет синий).Набор маленьких пружин (2) чуть выше штифтов удерживает их в место. Как все это работает?
Без ключа в замке верхние штифты выпадают из корпус в цилиндр, зафиксировав его на месте, как показано на первом рисунке ниже.
Как открыть? Каждая клавиша имеет немного другой профиль приподнятого области, поэтому он подходит только к замку, для которого он предназначен. Когда вы нажимаете зазубренный край правильного ключа (5) в замке, он толкает штифты вверх против силы пружин (6).Чем дальше вы нажимаете клавишу, тем больше штифтов он поднимает. Установив правильный ключ, все верхние штифты выдвигаются чуть выше края цилиндра, чтобы они больше не прикрепляйте его к корпусу. Когда вы поворачиваете ключ, ничто не может остановить цилиндр вращается, поэтому замок открывается.
Оригинальный замок Йельского университета, запатентованный в 1844 году, был не совсем таким, но был очень похож. Я выкопал патентные рисунки (ниже), немного отредактировал их и раскрасил, чтобы вы могли видеть для себя как все работает:
Изображение: один из оригинальных замков Линуса Йеля, датированный 13 июня 1844 года.Изображение любезно предоставлено Управлением по патентам и товарным знакам США.
Вы можете видеть, что есть два цилиндра, зеленый внутри желтого, скрепленные штифтами (красным и синим), которые удерживаются четырьмя изогнутые внешние пружины (оранжевые). Ключ (слева) немного отличается по форме от современного Йельского ключа: он больше похож на цилиндр с выемками на концах. Когда вы вставляете его в замок, он выталкивает красный и синий штифты наружу, чтобы зеленый цилиндр мог свободно вращаться внутри желтого, и либо открывал, либо закрывал засов (слева, обозначен B) в зависимости от того, в какую сторону вы его поворачиваете. .Справа вы можете более подробно увидеть разнесенные штифты. Если вам интересно узнать больше, ознакомьтесь с патентом США 3630: дверной замок Линуса Йеля, который является его собственным оригинальным описанием его изобретения.
Линус Йель продолжал совершенствовать свой дизайн в течение следующих 20 лет или около того и в 1868 году вместе со своим партнером Генри Р. Таун построил фабрику в Стэмфорде, штат Коннектикут, для массового производства замков.
Кто изобрел замки?
Произведение: Этот нагрудный замок елизаветинской эпохи XVI / XVII веков был произведением искусства и точной инженерии.Иллюстрация из «Трактата об огне и защищенных от воров хранилищах и замках и ключах» Джорджа Прайса, Симпкина, Маршалла и Ко., 1856 г., стр. 196 (общественное достояние).
Вот несколько быстрых вех …
- ~ 2000 г. до н.э .: Первые штифтовые замки, полностью сделанные из дерева, были разработаны в Древнем Египте. Эта дата часто неправильно указывается в Интернете как «4000 лет до нашей эры» (путаница между 4000 лет назад и 4000 лет до нашей эры). Согласно лекции Джорджа Чабба в Королевском обществе искусств в 1952 году, деревянные египетские замки датируются «4000 лет назад», т.е. ~ 2000 г. до н. Э.
- 1778: Роберт Бэррон разрабатывает замок двойного действия.
- 1784: Джозеф Брама, плодовитый английский изобретатель, патентует замок Брама с высокой степенью защиты, предлагая вознаграждение в 200 гиней каждому, кто сможет его взломать. Согласно компании Bramah, его идеи были «на 50 лет впереди любого замка Чабба и на 70 лет впереди Йельского университета».
- 1818: Иеремия Чабб разрабатывает замок детектора, который заклинивает, когда кто-то пытается его открыть, что делает очевидным вмешательство в его работу.Его брат Чарльз основывает компанию Chubb lock, которая существует до сих пор.
- 1846: Эдвин Коттрилл создает свой «надежный» и «неповторимый» замок климатического детектора, используя вариант конструкции Брамы.
- 1857: Джеймс Сарджент изобретает кодовые замки (числовую комбинацию можно изменить только с помощью специального ключа) и банковский сейф (который можно открывать только в определенное время).
- 1860-е: Линус Йель разрабатывает удобный штифтовой замок Yale, описанный выше.
- 1924: Гарри Сореф, основатель компании Master lock, разрабатывает современный надежный навесной замок.
Узнать больше
На этом сайте
На других сайтах
Книги
- Полная книга замков и слесарного дела: Билл Филлипс, McGraw-Hill, 2016.
- Мастер слесарного дела: руководство для эксперта: Билл Филлипс, McGraw-Hill, 2008.
- Механические замки с высокой степенью защиты: энциклопедический справочник Грэма Пулфорда, Elsevier, 2007.
- Слесарное дело: от ученика к мастеру: Джозеф Э. Ратжен, McGraw-Hill, 2004.
- Замки, сейфы и безопасность: справка международной полиции Марк Вебер Тобиас, Чарльз Томас, 2000.
- Ключи: их история и коллекция Эрика Монка, Шир, 1999.
- «Трактат об огнестойких и защищенных от воров хранилищах, а также о замках и ключах» Джорджа Прайса, Симпкина, Маршалла и компании, 1856 г. Замечательная старинная книга о ранних замках и огнестойких сейфах, включая великолепные иллюстрации, полностью доступная в Интернете. .
Статьи
- Эта технология упрощает копирование ключей своими руками. «Может быть, слишком просто» Брайана X. Чена. The New York Times, 6 марта 2019 г. Действительно ли услуги копирования ключей своими руками безопасны?
- Эти 3D-печатные ключи-отмычки от Энди Гринберга позволяют взламывать замки с высокой степенью защиты за секунды. Wired, 26 августа 2014 г. Как 3D-печать открыла серьезную лазейку в безопасности обычных механических замков.
- Разрушители замков Чарльза Грэбера. Wired, 1 февраля 2005 г. За кулисами соревнований Dutch Open.
- Ручка сильнее замка Лидии Полгрин. The New York Times, 17 сентября 2004 г. Как дорогие велосипедные замки оказались дешевыми для взлома.
- Безопасность, обеспечиваемая замками и сейфами Джорджа Чабба. Журнал Королевского общества искусств, Том 100, № 4874, 1952 г.
Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты
статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.
Авторские права на текст © Крис Вудфорд 2008, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.
Следуйте за нами
Сохранить или поделиться этой страницей
Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:
Цитируйте эту страницу
Вудфорд, Крис. (2008/2021) Замки и ключи. Получено с https://www.explainthatstuff.com/yalelock.html. [Доступ (укажите дату здесь)]
Подробнее на нашем сайте…
Как работают замки? »Наука ABC
С самого начала человечества у нас были вещи, которые нужно было хранить в безопасности. От клубов пещерных людей, спрятанных под камнями, до кодов ядерных запусков, защищенных виртуальным шифрованием, некоторые вещи просто необходимо хранить в безопасности!
Идея использования замков в качестве предохранителей впервые возникла в древней Ассирии, и они были полностью ручной работы и сделаны из прочных сплавов. С началом промышленной революции в конце 18 века замки стали намного более изощренными и сложными.Электронный кодовый замок
Современные системы эволюционировали, чтобы обеспечить пользователям еще более высокий уровень безопасности. Хотя сегодня даже самые популярные из них основаны на старых технологиях, электронные замки быстро набирают популярность благодаря своей высокой настраиваемости. Электронные замки очень универсальны и оснащены многочисленными системами ввода и запирания. Они могут работать с идентификаторами, биометрическими данными, комбинациями или простыми карточками-ключами. Обойти меры безопасности таких замков — совсем другое дело, и это требует тонкости в методах электронного взлома.Даже если человек может обойти систему безопасности, чаще всего эти замки сочетаются с наблюдением, которого еще труднее избежать.
Стандартный штифтовый и тумблерный замок
Самыми популярными замками являются механические штифтовые и тумблерные замки, которые большинство людей используют для запирания дверей и шкафов. Открытие замков этого типа без правильного ключа требует небольшой практики и подходящих инструментов. Хотя это полезный метод, мы умоляем вас избегать неэтичного использования этого навыка.Избавившись от этого предупреждения, давайте узнаем, как на самом деле работают эти блокировки, чтобы лучше понять, как их взломать.
Как работает фиксатор штифта и тумблера?
Вид спереди / Source-flexcut
Основными компонентами конструкции «штифт и тумблер» являются серии маленьких «штифтов» разной длины. Штифты разделены на пары, которые соприкасаются друг с другом, и каждая пара заключена в полый цилиндрический вал. Вышеупомянутая часть штифта прикреплена к пружине, которая удерживает ее на месте.Начиная с верхней части, находится пружина, под которой находится синяя часть штифта, соединенная с красной штифтом. Когда ключ не вставлен, штифты прижимаются к краю тумблера. Все части штифта имеют разную длину, что придает замку уровень безопасности шифрования. Если бы человек знал длину каждого из этих штифтов и их порядок, можно было бы легко сконструировать ключ для взлома замка.
Вид сбоку фиксатора / источника — flexcut
На изображении выше показано, как штифты, наконец, «устанавливаются» в требуемое положение, чтобы тумблер мог вращаться.
Рисунок 1
Если вставлен неправильный ключ (как на Рисунке 1), канавки ключа будут иметь неправильную высоту. Следовательно, штифты окажутся в неправильном положении, что сделает невозможным вращение тумблера.
Рисунок 2
Когда вставлен правильный ключ (как на Рисунке 2), канавки ключа точно регулируют высоту штифтов. Канавка, отделяющая красную и синюю части штифта, правильно совпадает с краем тумблера.Если в этой ситуации повернуть ключ, вращается весь тумблер и замок открывается.
Внутри замка / источника — ExplainThatStuff
Как вскрыть фиксатор с булавкой и тумблером?
Шаг 1:
Этот метод должен работать с большинством замков с булавкой и тумблером, которые обычно используются людьми. Для начала вам понадобятся подходящие инструменты для работы. Вам понадобится один гаечный ключ для натяжения цилиндра замка и одна длинная отмычка, чтобы заставить штифты замка двигаться. Их можно купить в большинстве хозяйственных магазинов, и вы также можете сделать их из проводов, лежащих вокруг вашего дома.Многие люди могут сделать это даже с помощью заколки для волос или чего-то подобного, но это уже вопрос экспертного уровня. Давайте пока остановимся на самом простом, не так ли?
Динамометрический ключ слева. Различные толкатели булавок справа / Источник — Crazy Russian
Шаг 2:
Определите направление, в котором должен вращаться замок. Это можно сделать с помощью натяжного ключа. Вставьте его меньший конец в край прорези, точно там, где вы собираетесь вставить ключ. Поверните гаечный ключ, чтобы понять, в каком направлении легче повернуть.Это направление, в котором должен вращаться замок. Поверните цилиндр замка в правильном направлении и удерживайте его в таком положении.
Динамометрический ключ, используемый для поворота тумблера замка
Шаг 3:
Вставьте отмычку в верхнюю часть замочной скважины и нащупайте штифты. Вы должны почувствовать силу, с которой штифты отталкиваются пружиной, когда вы пытаетесь подтолкнуть их вверх. Определите, какой из них труднее всего отжиматься. Если нет заметной разницы в их жесткости, поверните гаечный ключ, чтобы штифты могли двигаться еще меньше.После этого вы сможете определить самую твердую булавку.
Поиск нужной булавки / Source- artoflockpicking.com
Шаг 4:
Продолжайте нажимать на идентифицированную булавку, пока не услышите слабый «щелчок». Это означает, что он застрял в канавке в цилиндре. Верхняя часть пальца полностью вышла из цилиндра и теперь сжимает пружину. Самая важная часть здесь — держать динамометрический ключ на месте так, чтобы две половинки штифта были разделены; если вы ослабите хват, верхний стержень упадет обратно под действием пружины.
Неверно выровненные штифты, чтобы верхний штифт оставался вне тумблера
Шаг 5:
Обходите оставшиеся штифты, используя ту же стратегию. Возможно, вам придется отрегулировать крутящий момент гаечного ключа после того, как каждый штифт «войдет» в паз цилиндра замка. Как только все штифты будут установлены, вы сможете повернуть цилиндр и открыть замок!
Статьи по теме
Статьи по теме
Хотя штифтовые замки — не единственные замки, они использовались целую вечность и, похоже, так и останутся.Уровень безопасности такого замка зависит от различных факторов, таких как количество штифтов, ширина прорези и точность конструкции. Иногда клавиши имеют отступы на гладкой поверхности, чтобы инструментам было еще труднее имитировать поведение реальных клавиш. Однако для большинства замков, когда вы овладеете этой техникой, потерянные ключи больше не будут для вас проблемой.
Как работают кодовые замки | HowStuffWorks
В большинстве кодовых замков используется колесный блок ; набор колес, которые работают вместе, чтобы «узнать» комбинацию.Все комплекты колес созданы по одному и тому же принципу.
Типичный кодовый замок имеет кодовый циферблат , который прикреплен к шпинделю . Внутри замка шпиндель проходит через несколько колес и ведущий кулачок .
Количество колес в пакете колес определяется количеством чисел в комбинации — по одному колесу на каждое число. Когда вы поворачиваете циферблат, шпиндель поворачивает кулачок привода. К приводному кулачку прикреплен ведущий штифт .Когда кулачок поворачивается, ведущий штифт в конечном итоге соприкасается с небольшим выступом на соседнем колесе, называемым мухой колеса .
На каждой стороне каждого колеса есть муха. Ведущий штифт раскручивает первое колесо до тех пор, пока он не соприкоснется с соседним с ним колесом. Это продолжается до тех пор, пока все колеса не начнут вращаться. Это известно как подбирая колеса . На каждом колесе шпинделя есть выемка. Когда выбрана правильная комбинация, все колеса и их выемки идеально совпадают.
Забор представляет собой небольшой металлический стержень, прикрепленный к рычагу. Забор предотвращает открытие двери сейфа без набора комбинации.
