Как работает синхронизатор в коробке передач: устройство, принцип
Автоликбез16 октября 2021
Содержание
- 1 Понятие синхронизатора в коробке передач
- 1.1 Предназначение
- 2 Устройство конструкции
- 3 Принцип работы
- 4 Основные виды
- 4.1 С блокирующими кольцами
- 4.2 С блокирующими пальцами
- 5 Возможные неисправности в работе синхронизатора КПП
- 5.1 Основные признаки
- 5.2 Причины возникновения
- 5.3 Способы устранения неполадок
- 6 Уход и эксплуатация
- 6.1 Профилактические мероприятия
Синхронизаторы механической коробки передач обеспечивают плавный переход скоростей, что делает вождение более приятным. Однако это устройство имеет сложную конструкцию и при поломке нуждается в дорогостоящем ремонте.Поэтому автовладельцы должны понимать, как работает синхронизатор в коробке передач, чтобы продлить его работоспособность.
Понятие синхронизатора в коробке передач
Синхронизатор является узлом коробки перемены передач (КПП), которая передает крутящий момент от коленчатого вала на колеса и расширяет диапазон скоростей автомобиля. Это элемент трансмиссии, который устанавливают во все легковые и грузовые транспортные средства.
Предназначение
Основная функция синхронизатора состоит в уравнивании частоты вращения вторичного вала и шестерни, что обеспечивает безударное переключение передач. Также он способствует снижению степени износа металлических деталей, увеличивая срок полезного использования КПП.

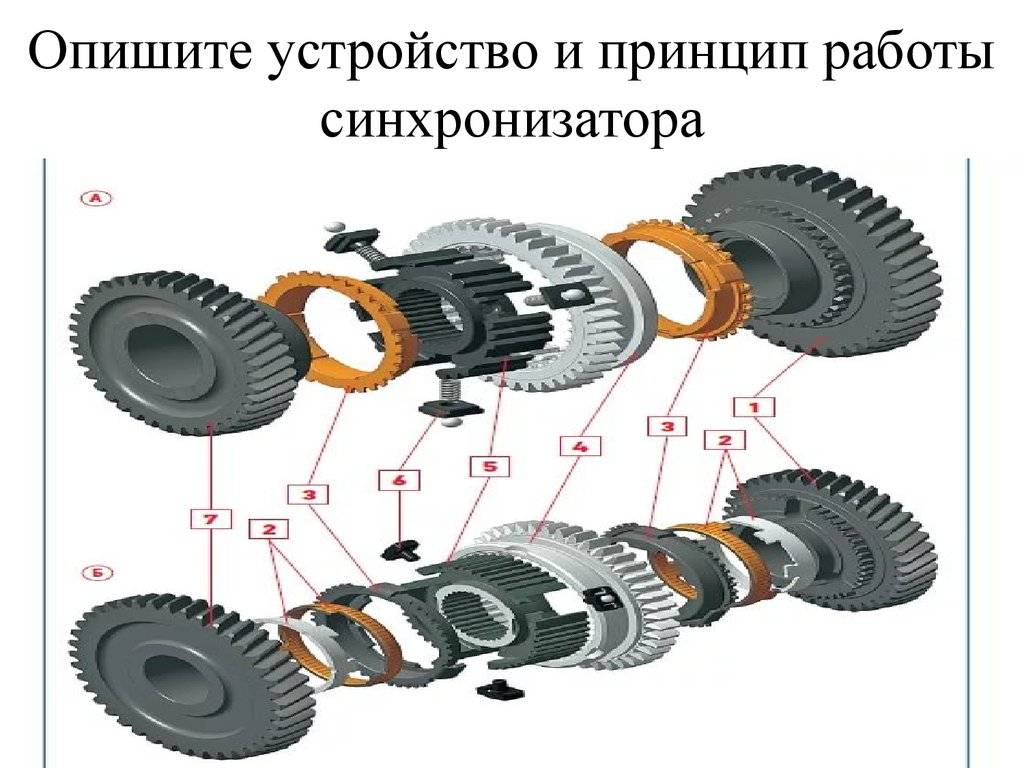

Устройство конструкции
Устройство состоит из следующих деталей:
- ступицы муфты, на наружной стороне которой встроены сухари;
- стопорного кольца;
- скользящей муфты включения II и III передач;
- блокирующих (запирающих) колец;
- шестерней II и III передач с конусными выступами.
Базовым элементом устройства является ступица.
На внешней поверхности ступицы есть 3 паза, в которые интегрированы сухари. В момент включения передачи они оказывают давление на запирающее кольцо и останавливают его движение. Внутренняя поверхность детали соприкасается с конусным выступом шестерни. Снаружи детали есть шлицы, посредством которых она соединяется и блокирует муфту на стадии синхронизации.
Принцип работы
Когда рычаг КПП находится в позиции холостого хода, скользящие муфты занимают среднее положение. В момент включения передачи она продвигается ближе к шестерням с помощью вилки. В результате сухари входят в пазы запирающих колец, стопоря их вращение. Посредством шлицевого соединения кольца препятствуют движению скользящей муфты по оси. В то же время они прижимаются к фрикционным конусам.
По завершении синхронизации запирающие кольца под нажимом шлицев муфты поворачиваются в обратном направлении, что приводит к снятию блокировки. Муфта свободно продвигается дальше и жестко стыкует шестерню и вторичный вал КПП. Происходит передача вращающего момента, что обеспечивает движение транспортного средства на выбранной скорости.
Процесс согласования скоростей и включения передачи происходит за секунду, несмотря на совершение механизмом множества операций.
Основные виды
Существуют разные виды синхронизаторов: в одних используются запирающие кольца, в других – запирающие пальцы. Эти узлы отличаются по способу блокировки муфты до момента согласования угловых скоростей вала и шестерни, что отражается на их конструкции и принципе работы.
С блокирующими кольцами
Такие устройства используются в КПП легковых автомобилей.
Основу их механизма составляет ступица с внутренними шлицами, с помощью которых деталь удерживается на вторичном валу.
С блокирующими пальцами
Основой конструкции такого устройства является каретка – ступица с фланцевым креплением. Посредством шлицевого соединения она держится на ведомом валу и свободно перемещается вдоль него. На внешней поверхности каретки есть зубчатые венцы, предназначенные для сцепления с шестернями.
На фланце сделано 6 сквозных отверстий: через 3 из них проходят запирающие пальцы, а через остальные 3 – сухари (разрезные фиксаторы). Пальцы жестко скрепляют конусные кольца по бокам ступицы.
Во время движения сухари сжимаются, и деталь соприкасается с шестерней. Крутящий момент с зубчатого кольца через каретку передается на ведомый вал, а затем на сцепление.Возможные неисправности в работе синхронизатора КПП
Большинство неисправностей синхронизатора КПП имеют сходные симптомы, но причины поломок могут быть разными. Многие автовладельцы не знакомы с устройством трансмиссии, чем пользуются нечестные мастера при расчете затрат на ремонт. Чтобы предотвратить необоснованные расходы, каждому водителю стоит изучить основные признаки неисправности синхронизатора.
Основные признаки
Когда синхронизатор находится в хорошем рабочем состоянии, трансмиссия переключается быстро и плавно.
На неисправность устройства указывают:
- нехарактерные шумы, которые появляются при смене скоростей;
- сложное включение передачи, требующее приложения больших усилий или совершения нескольких попыток;
- самопроизвольное выключение передачи;
Причины возникновения
Наиболее частыми причинами нарушения работы узла являются:
- механическое повреждение деталей устройства;
- ослабление или срыв резьбы различных соединений;
- понижение уровня масла в КПП.
Износу узла способствует длительная эксплуатация транспортного средства, нарушение правил использования трансмиссии, низкое качество комплектующих, неграмотное техобслуживание устройства.
Способы устранения неполадок
Ремонт синхронизатора является сложным и трудоемким процессом, который невозможно выполнить без применения специального оборудования и навыков.
Автовладелец может проверить синхронизатор самостоятельно, попытавшись установить причину неисправности. Необходимо разобрать КПП и проверить подвижность муфты: она должна свободно передвигаться на валу. Если приходится прилагать физическое усилие, то нужно обратиться к специалисту.
Уход и эксплуатация
Синхронизаторы не принято регулярно проверять и ремонтировать. Однако рекомендуется периодически проводить техническое обслуживание устройства, чтобы продлить срок его службы и избежать необоснованных затрат на восстановление или замену.
Профилактические мероприятия
Чтобы синхронизатор функционировал эффективно, рекомендуется:
- придерживаться неагрессивной манеры вождения: осуществлять плавные разгон и торможение;
- согласовывать скорость движения автомобиля с передачей, чтобы обеспечить оптимальную нагрузку на трансмиссию;
- регулярно проводить техобслуживание агрегата в соответствии с техническим регламентом и требованиями производителя;
- использовать качественные трансмиссионные масла;
- перед сменой скоростей выжимать педаль сцепления до упора, иначе нагрузка на агрегат сильно возрастет.
Неукоснительное следование этим правилам позволит существенно снизить износ узла. Чрезмерная нагрузка приводит к усталости металла, повреждению деталей.
Синхронизатор коробки передач — что это такое?
В современном мире практически все роботизированные коробки передач, а также механические коробки передач являются синхронизированными. В коробках такого типа для того, чтобы произвести включение передачи, необходимым условием является процесс выравнивания частоты вращения шестерни в вала. Уже из названия процесса синхронизации можно узнать, что устройством, посредством которого совершается данное действие является синхронизатор.
Помимо того, что он обеспечивает плавное переключение передач синхронизатор способствует снижению износа механического соединения.
Также, данное устройство значительно уменьшает шум при непосредственном переключении передач. Это, в свою очередь, может послужить увеличителем срока службы самой коробки переменных передач.
- 1. Как устроен синхронизатор коробки передач?
- 2. Принцип работы синхронизатора КПП – что же происходит под капотом?
- 3. Синхронизатор КПП – поломки и замена.
В современном легковом автомобиле устройствами синхронизаторов оборудуются все передачи коробки переменных передач. К этому же разряду «необремененных» относится и передача заднего хода. Принцип действия устройства синхронизатора является достаточно простым, а его базисную основу составляет сила трения при выравнивании скорости. Чем разница в частотах вращение шестерни и вала выше, тем больше величина силы трения для их синхронизации должна быть. Важно знать, что данное условие выполняется посредством увеличения площади соприкасающихся поверхностей. Так, данная процедура модернизируется с помощью установки дополнительных фрикционных колец.
1. Как устроен синхронизатор коробки передач?
Основными элементами синхронизатора являются: ступицы с сухарями, муфта включения устройства, блокирующее кольцо, а также шестерни, которые имеют фрикционный конус. Важно заметить, что в конструкционной составной коробки переменных передач за две передачи (в данном случае – шестерни) будет отвечать и обслуживать их один синхронизатор. По своей сути синхронизатор имеет в своем арсенале определенную конструктивную основу – ступицу. Данное устройство имеет как наружные, так и внутренние шлицы. При помощи такого рода внутренних шлицев все устройство ступицы имеет непосредственное соединение с вторичным валом коробки переключения передач. В таком случае данное устройство –Под углом в 120 градусов по периметру всей окружности ступицы выполнены три паза, которые, в свою очередь, включают в себя подпружиненные сухари.
В самом устройстве синхронизатора сухари имеют непосредственное нажатие на блокирующие кольца при переключении и включении передач. Так происходит блокировка муфты в процессе синхронизации.
Муфта синхронизатора, или, как называют данное устройство в просторечии, муфта синхронизатора производит обеспечение жестокого соединения шестерни и самого вала. Так, сама муфта насажена на ступицу, при этом, имеет в своем арсенале шлицы внутренние. На шлицах же существует определенная кольцевая проточка, которая служит для расположения выступов сухарей. Снаружи синхронизаторная муфта имеет прямое соединение с вилкой коробки переключения передач. Обеспечение синхронизации происходит посредством обеспечения блокирующего кольца. Помимо этого данное устройство препятствует замыканию муфты непосредственно до момента выравнивания шестерни и скоростей вала. Со стороны внутренней блокирующее кольцо сделано с конической поверхностью. Это связано с тем, что данная деталь имеет прямое взаимодействие с фрикционным конусом шестерни.
Извне шлицы присущи и блокирующему кольцу. С помощью такого рода шлицов производится скоропостижная блокировка включения муфты.
На поверхности торцевой у блокирующего кольца, со стороны, где расположена тупица существуют, как уже упоминалось, три паза с сухарями ступицы. Данные детали системы препятствуют тому, чтобы кольцо прокручивалось при соприкосновении с конусом фрикционным. Именно в данные детали упираются сухари. Размер такого рода пазов составляет значение, которое выше размера сухарей в полтора раза. В отдельных конструкционных моделях синхронизаторов происходит наоборот, так как выступы выполнены на самом блокирующем кольце, а уже в ступице находятся пазы.
Для того чтобы производить увеличение соприкасающейся поверхности, а также чтобы снизить усилие при переключении передач следует применять многоконусные синхронизаторы. Так, такие устройства имеют два и три конуса. Например, в синхронизаторе, который имеет три конуса, кроме того, что существует наружное блокирующее кольцо, существуют еще и промежуточные кольца, а также внутренние кольца.
Для того, чтобы произвести предотвращение проворачивания непосредственно на самих кольцах сделаны определенные выступы, которые производят фиксацию в пазах шестерни, а также блокирующего кольца.
Исходя из вышеуказанного можно разобраться, что в синхронизаторе, который имеет три конуса существует и три поверхности трения: между внутренним кольцом и конусом шестерни, а также между промежуточным кольцом и внутренним кольцом, и между блокирующим кольцом и промежуточным кольцом. Напрямую в зависимости от конструктивной составной в одной коробке переключения передач могут сосуществовать синхронизаторы, которые имеют разное количество конусов.
2. Принцип работы синхронизатора КПП – что же происходит под капотом?
В том положении, когда рычаг коробки переменных передач нейтрален, сами муфты устройства синхронизатора располагаются в положении среднем, поток мощности не передается вообще, а шестерни, которые находятся на валу ведомом вращаются свободно. При непосредственном переключении и включении передач вилка производите перемещение муфты синхронизатора из положения среднего в положение за направлением шестерни.
Помимо того, что сдвигается муфта, происходит сдвиг сухарей, который имеют прямое воздействие на блокирующее кольцо. Само кольцо прижимается к конусу шестерни. На самой же поверхности возникает сила трения, вследствие которой происходит проворачивание кольца аж до упора сухарей в пазах кольца. Важно знать, что в таком случае происходит ступор кольца именно от проворачивания. В данном положении блокирующее кольцо выполняет свою основную функцию – оно препятствует дальнейшему продвижению по оси вала муфты синхронизатора. Вследствие этого все торцы шлицев, которые располагаются на блокирующем кольце напрямую становятся против всех торцов шлицев муфты.
После всего этого, под определенным воздействием сил трения, собственно говоря, и происходит синхронизация скоростей ведомого вала и шестерни. После того как все скорости были уровнены, из-за нажима шлицев муфты происходит проворачивание блокирующего кольца в противоположную сторону. Посредством данной процедуры происходит снятие блокировки муфты, вследствие чего все шлицы муфты производят свободный проход для зацепление с шестерным венцом.
После чего и происходит очень жесткое соединение вала вторичного коробки переменных передач и самой шестерни.
Несмотря на то, что процесс включения и переключения передачи, процесс синхронизации включает в себя огромное количество небольших процедур, проходят доли секунды, после чего устройство приводится в действие (включается скорость).
3. Синхронизатор КПП – поломки и замена.
Важно заметить, что большинство неполадок, которые возникают в коробке переключения передач, вызваны проблемами с устройством сцепления. Основными отличительными характеристиками являются: работа системы с неточностью, запозданием, упрямством. Конечно же, само устройство синхронизатора не имеет и доли вины в этом. Так, первым делом необходимо обратиться в проверенную мастерскую. Помимо этого, можно произвести самостоятельную регулировку сцепления.
Но что же предпринять, если устройство сцепления находится в полном порядке? Нужно попробовать заострить внимание на следующих составных.
При хрусте или непонятном для автомобилиста шуме происходит деформация блокирующего кольца. При тех же особенностях может произойти износ конической поверхности. Если выключение передач производится самопроизвольно, то скорее всего причина неисправности заключается в износе устройства шестерни. Помимо этого проблемы могут касаться муфты выключения. Если же происходит затрудненное переключение передач, значит произошел износ устройства синхронизатора.
Замена устройства синхронизатора в коробках переключения передач может выполнятся в несколько этапов. Первым делом следует снять саму коробку передач, после чего произвести ее полную очистку от грязевых волокон. После этого нужно снять кронштейн троса сцепления. Это производится в два хода: сначала нужно открутить 4 гайки, посредством которого закреплена крышка, и произвести снятие крышки. После этого необходимым действием будет снятие болта крепления вилки у пятой передачи. Необходимо включить ее, то есть муфту синхронизатора переместить вместе с вилкой вниз.
Важно делать это так, чтобы у муфты шлицы были в сцепке с шестерней. Вследствие проделанной процедуры возникает необходимость во включении третьей или четвертой передачи. После этого нужно снять гайку, которая крепит вал первичный. Чтобы произвести хотя бы минимальный сдвиг с места данной детали, нужно будет приложить огромное количество усилий, так как сама гайка была затянута с огромным моментом. Такую же процедуру нужно произвести с той гайкой, на которой крепится вторичный вал.
В заключение всего необходимо приподнять шестерню ведомую у пятой передачи, вместе с вилкой вала вторичного и синхронизатором снять ее. Важно отметить, что процедуру нужно проводить под определенным контролем муфты, чтобы она не сошла со ступицы. Новый синхронизатор устанавливается в полностью обратном порядке, хотя может потребовать определенной внимательности и точной последовательности всех вышеуказанных рекомендованных действий.
Проблемы с синхронизатором механической коробки передач, симптомы и стоимость замены
Обновлено 21 октября 2022 г.
Если вы водите автомобиль с механической коробкой передач, то знаете, что синхронизатор является важной частью системы. Этот компонент помогает обеспечить правильное выравнивание шестерен при их включении. Если ваш синхронизатор работает неправильно, это может вызвать множество проблем с вашей коробкой передач.
Механическая коробка передач, которая издает скрежещущий звук или не переключается должным образом, вероятно, имеет проблему с синхронизатором. Если вы решите заменить его профессионально, вы можете рассчитывать на то, что заплатите 1500-2000 долларов за запчасти и работу. Это относительно простой процесс, который можно выполнить дома с помощью подходящих инструментов и деталей, что может сэкономить вам деньги.
В этом сообщении блога мы обсудим симптомы неисправного синхронизатора, как определить, нужно ли его заменить, и какова вероятная стоимость замены.
Что такое кольцо синхронизатора передачи и для чего оно?
Кольцо синхронизатора коробки передач, также называемое кольцом синхронизатора, представляет собой компонент механической коробки передач, который помогает включать шестерни, согласовывая скорость шестерни со скоростью входного вала.
Кольцо синхронизатора коробки передач расположено между внутренней и внешней обоймами подшипника, поддерживающего первичный вал.
Кольцо синхронизатора коробки передач имеет зубья по внешней окружности, которые входят в зацепление с зубьями шестерни. Когда входной вал вращается, он вращает кольцо синхронизатора коробки передач, которое, в свою очередь, вращает шестерню до тех пор, пока она не достигнет нужной скорости для зацепления со следующей шестерней.
Кольцо синхронизатора трансмиссии предназначено для более плавного переключения передач и предотвращения скрежета. Без кольца синхронизатора передачи шестерни пришлось бы вставлять на место принудительно, что могло повредить зубья шестерни.
Кольцо синхронизатора коробки передач позволяет медленно поворачивать шестерню в нужное положение, чтобы она могла плавно зацепляться со следующей передачей.
Повреждение кольца синхронизатора коробки передач может привести к проблемам с переключением передач и стиранию шестерен.
Важно заменить кольцо синхронизатора коробки передач, если оно повреждено. Изношенное или поврежденное кольцо синхронизатора коробки передач также может привести к преждевременному износу шестерен и подшипников.
Проблемы с синхронизатором МКПП
Синхронизатор имеет коническую втулку, которая входит в соответствующий конус на ступице шестерни. При переключении передач водитель должен выжать педаль сцепления, которая отключает двигатель от трансмиссии. Затем водитель переводит рычаг переключения передач в нейтральное положение.
Продолжая нажимать ногой на педаль сцепления, они медленно отпускают ее, одновременно переводя рычаг переключения передач в нужное положение.
Синхронизаторы используют трение для согласования скоростей между шестернями и валами.
На первичном валу расположено латунное кольцо, называемое синхроключом. Ключ синхронизатора имеет три конические поверхности, которые входят в соответствующие конусы на конусах синхронизатора.
Когда водитель выжимает педаль сцепления и переводит рычаг переключения передач в нейтральное положение, давление трансмиссионной жидкости толкает синхронизаторы вперед. Это позволяет конусам синхронизатора скользить вперед по латунным шпонкам и зацепляться с внутренней поверхностью ступицы шестерни.
Если на конусе синхронизатора или конусе ступицы шестерни есть грязь или мусор, это может вызвать проблемы с переключением передач. То же самое верно, если детали изношены из-за возраста или использования.
При переключении передач процесс должен быть плавным. Если вы чувствуете скрежет или сопротивление, это может быть признаком того, что у вашей трансмиссии проблемы.
Если вы считаете, что у вашей трансмиссии могут быть проблемы, лучше всего проверить ее у квалифицированного механика.
Они смогут диагностировать проблему и произвести необходимый ремонт.
Каковы симптомы неисправности синхронизатора коробки передач?
Симптомы неисправного синхронизатора коробки передач могут различаться в зависимости от серьезности проблемы. В некоторых случаях заметных симптомов может не быть вовсе. В других случаях симптомы могут быть довольно серьезными и даже привести к полной потере мощности во время вождения.
Некоторые из наиболее распространенных признаков неисправности синхронизатора коробки передач включают:
Проскальзывание
Одним из наиболее распространенных признаков неисправности синхронизатора коробки передач является проскальзывание. Когда это произойдет, двигатель будет увеличивать обороты, но автомобиль не будет двигаться вперед с ускоренной скоростью. Вместо этого будет казаться, что автомобиль изо всех сил пытается двигаться. Это может быть чрезвычайно опасно, если это происходит во время движения по шоссе.
Шлифование
Еще одним распространенным признаком неисправности синхронизатора коробки передач является скрежет.
Это может произойти, если синхронизатор неправильно зацеплен с шестернями. Когда это произойдет, это вызовет скрежет, который может быть довольно громким.
Выпадение шестерни
Это еще один признак неисправности синхронизатора коробки передач. Когда это произойдет, это приведет к тому, что транспортное средство выскочит из передачи во время движения. Это может быть чрезвычайно опасно и может привести к потере контроля над автомобилем.
Затрудненное переключение передач
Это еще один признак неисправности синхронизатора коробки передач. Когда это произойдет, будет трудно переключиться на нужную передачу. Это может затруднить управление автомобилем и даже привести к аварии.
Если вы испытываете какие-либо из этих симптомов, важно как можно скорее проверить синхронизатор коробки передач.
Они смогут диагностировать проблему и произвести необходимый ремонт. Также важно регулярно обслуживать коробку передач, чтобы она оставалась в хорошем рабочем состоянии.
Стоимость замены синхронизатора механической коробки передач
Стоимость замены синхронизатора механической коробки передач зависит от марки и модели вашего автомобиля, а также от конкретного расположения синхронизатора, который необходимо заменить.
В большинстве случаев вы можете рассчитывать заплатить от 1500 до 2000 долларов США за детали и работу, связанную с этим ремонтом. Однако для некоторых автомобилей могут потребоваться специальные инструменты или детали, которые могут увеличить общую стоимость ремонта.
Кроме того, если ваш автомобиль проехал много миль или если он много лет эксплуатировался в тяжелых условиях, синхронизатор может нуждаться в замене чаще, чем более новый или более щадящий синхронизатор.
В конечном счете, лучший способ получить точную оценку вашего конкретного автомобиля — это показать его квалифицированному механику или специалисту по трансмиссии для осмотра.
Если вы заметили, что в механической коробке передач вашего автомобиля возникают проблемы с переключением передач или она издает скрежещущие или скулящие звуки, возможно, синхронизаторы начинают изнашиваться.
Это довольно распространенная проблема, особенно в старых автомобилях, и если ее не устранить, в конечном итоге она может привести к серьезным проблемам с коробкой передач.
К счастью, замена синхронизаторов обычно представляет собой довольно простую ремонтную работу, с которой вы сможете справиться без каких-либо проблем, что может сэкономить много денег. Вы также можете восстановить кольца.
Восстановление колец синхронизатора механической коробки передач
Кольца синхронизатора являются одним из наиболее важных компонентов механической трансмиссии и отвечают за передачу мощности двигателя на трансмиссию.
Кольца синхронизатора работают за счет зацепления зубцов на их внутренней и внешней поверхностях вместе, что позволяет им вращаться с одинаковой скоростью, обеспечивая при этом плавное включение и выключение шестерен.
Со временем кольца синхронизатора могут изнашиваться и повреждаться, что может привести к различным проблемам, в том числе к плохому переключению передач, столкновению передач и выходу из строя трансмиссии.
В этой статье мы шаг за шагом рассмотрим, как восстановить кольца синхронизатора механической коробки передач.
1. Снимите коробку передач
Сначала вам необходимо снять коробку передач с автомобиля. Обычно это делается путем отсоединения трансмиссии от двигателя и опускания ее с помощью трансмиссионного домкрата.
2. Разборка трансмиссии
После того, как трансмиссия снята с автомобиля, вам потребуется разобрать ее, чтобы получить доступ к кольцам синхронизатора. Этот процесс будет варьироваться в зависимости от типа трансмиссии, но обычно включает в себя снятие кожуха раструба, боковой крышки и выходного вала.
3. Осмотрите кольца синхронизатора
Получив доступ к кольцам синхронизатора, вы можете проверить их на предмет износа и повреждений. При чрезмерном износе или повреждении лучше заменить кольца синхронизатора, чем пытаться их восстановить.
4. Очистите и удалите заусенцы с колец синхронизатора
Если кольца синхронизатора в хорошем состоянии, вам необходимо очистить их и удалить заусенцы./90.gif)
Это можно сделать разными способами, но мы рекомендуем использовать вращающийся инструмент с насадкой из проволочной щетки.
5. Установите новые кольца синхронизатора
Сняв старые кольца синхронизатора, вы можете установить новые. Обычно это делается путем вставки нового кольца синхронизатора в канавку на выходном валу и последующего постукивания по нему молотком.
6. Соберите коробку передач
После установки новых колец синхронизатора вам нужно будет собрать коробку передач. Этот процесс, как правило, противоположен разборке, но вам следует обратиться к руководству по обслуживанию вашей трансмиссии для получения конкретных инструкций.
7. Установите коробку передач
После сборки коробки передач вам нужно будет установить ее обратно в автомобиль. Обычно это делается путем прикручивания трансмиссии к двигателю, а затем ее поднятия с помощью трансмиссионного домкрата.
8. Пробная поездка на автомобиле
После установки трансмиссии необходимо провести пробную поездку на автомобиле, чтобы убедиться, что кольца синхронизатора функционируют должным образом.
Если есть какие-либо проблемы, мы рекомендуем доставить автомобиль к квалифицированному механику для дальнейшей диагностики и ремонта.
Руководство по замене синхронизатора механической коробки передач
Синхронизаторы — это то, что позволяет шестерням включаться плавно, и со временем они могут изнашиваться и вызывать скрежет или вообще не включение шестерен. Замена их не является сложной задачей, но требует терпения и аккуратности.
Перед началом убедитесь, что у вас есть все необходимые инструменты и детали. Вам понадобится новый комплект колец синхронизатора, а также новые подшипники, если ваши старые повреждены.
Вам также понадобится несколько специальных инструментов, в том числе приспособление для установки колец подшипников, набор отверток для втулок и приспособление для установки колец синхронизатора.
- Снимите ручку переключения передач и чехол. Это даст вам доступ к вилке переключения передач и узлу синхронизатора.
- Отвинтите стопорное кольцо, удерживающее втулку синхронизатора.
- Снимите втулку синхронизатора и подшипники.
- Установите новые кольца синхронизатора на вал. Прежде чем двигаться дальше, убедитесь, что они правильно установлены и выровнены.
- Установите новые подшипники в направляющие.
- Установите втулку синхронизатора на подшипники и кольца. Прежде чем двигаться дальше, убедитесь, что он правильно установлен.
- Закрутите стопорное кольцо на место.
- Установите на место ручку переключения передач и чехол.
- Проверьте коробку передач, чтобы убедиться, что все переключается плавно.
Часто задаваемые вопросы
Как долго работает синхронизатор?
Синхронизаторы являются важной частью трансмиссии любого автомобиля, и они могут прослужить долго, если за ними правильно ухаживать. Однако существует ряд факторов, которые могут повлиять на срок службы синхронизатора, и важно знать о них перед покупкой.
Первое, на что следует обратить внимание, это качество синхронизатора.
На рынке есть много разных брендов, и некоторые из них лучше, чем другие. Вы всегда должны покупать синхронизатор от известной компании, которая предлагает хорошую гарантию.
Еще одним фактором, влияющим на срок службы синхронизатора, является частота его использования. Если вы используете свой автомобиль только изредка, то ваш синхронизатор, вероятно, прослужит дольше, чем если бы вы использовали его каждый день.
Наконец, стиль вождения также может повлиять на срок службы синхронизатора. Если вы регулярно ездите в пробках или часто участвуете в гонках, синхронизатор изнашивается быстрее, чем если бы вы ехали в более спокойных условиях.
Учитывайте эти факторы при покупке нового синхронизатора, и вы сможете найти такой, который прослужит долго. При надлежащем уходе и техническом обслуживании ваш синхронизатор может прослужить вам годы безотказной работы.
Как правильно переключать передачи на механической коробке передач?
В стандартном автомобиле три педали, а левая — сцепление.
Крайняя правая педаль газа, а средняя педаль тормоза. Ваша левая нога будет управлять только сцеплением, когда вы ведете автомобиль с механической коробкой передач.
Процесс переключения передач в механической коробке передач довольно прост, если к нему привыкнуть. Вот несколько советов, как это сделать правильно:
- Перед тем, как завести машину, нажмите на педаль сцепления до упора. Это отключает двигатель от колес, так что вы можете переключать передачи, не перетирая их.
- Поставьте ногу на педаль тормоза и нажмите ее, прежде чем заводить машину. Это гарантирует, что ваш автомобиль не тронется с места неожиданно, когда вы отпустите педаль сцепления.
- Включите первую передачу, переместив рычаг переключения передач влево и вверх.
- Запустите автомобиль, повернув ключ в замке зажигания.
- Очень медленно отпускайте педаль сцепления, одновременно дав газу автомобиля правой ногой. Цель состоит в том, чтобы найти золотую середину, когда двигатель получает достаточно газа, но сцепление не проскальзывает. Это может потребовать небольшой практики, чтобы привыкнуть.
- Когда вы тронетесь с места, сильнее нажмите на педаль газа и полностью отпустите педаль сцепления. Вам не нужно использовать столько газа, когда вы едете на более высоких передачах, потому что двигатель будет вращаться медленнее.
- Для переключения на пониженную передачу нажмите педаль сцепления и отпустите педаль газа, прежде чем перемещать рычаг переключения передач. Это поможет вам избежать стирания шестерен.
- Переведите рычаг переключения передач на более низкую передачу, продолжая нажимать на педаль сцепления.
- Медленно отпустите педаль сцепления, одновременно дав газу правой ногой. Опять же, вы ищете ту золотую середину, когда двигатель получает достаточно газа, но сцепление не пробуксовывает.
- При движении на пониженной передаче сильнее нажмите на педаль газа и полностью отпустите педаль сцепления.
Это может потребовать небольшой практики, чтобы привыкнуть. Помните, что может потребоваться небольшая практика, чтобы научиться переключать передачи в автомобиле с механической коробкой передач.
Но как только вы это сделаете, это может быть очень весело!
Как предотвратить повреждение синхронизатора передачи?
Есть несколько вещей, которые вы можете сделать, чтобы предотвратить повреждение синхронизатора коробки передач, и, следуя этим советам, вы сможете поддерживать коробку передач вашего автомобиля в хорошем рабочем состоянии.
Одна из самых важных вещей, которые вы можете сделать, чтобы предотвратить повреждение синхронизатора коробки передач, — убедиться, что уровень жидкости в вашей коробке передач находится на надлежащем уровне. Если уровень жидкости становится слишком низким, это может привести к повреждению синхронизатора.
Вам следует обратиться к руководству по эксплуатации, чтобы узнать, какой уровень жидкости соответствует вашему конкретному автомобилю, а затем убедиться, что вы поддерживаете уровень жидкости на этом уровне. Если вы заметили, что уровень жидкости становится низким, немедленно добавьте еще жидкости.
Чтобы предотвратить повреждение синхронизатора коробки передач, вы можете регулярно проводить техническое обслуживание коробки передач.
Это поможет содержать синхронизатор в чистоте, без мусора и отложений, которые могут привести к его повреждению.
Вы должны обслуживать коробку передач не реже одного раза в год, но если вы ездите на автомобиле в условиях интенсивного движения или в других сложных условиях, вам может потребоваться обслуживать ее чаще.
Обратитесь к руководству по эксплуатации или обратитесь к механику за советом о том, как часто нужно обслуживать вашу коробку передач.
Как заменить трансмиссионную жидкость?
Замена трансмиссионной жидкости является важной частью технического обслуживания автомобиля. Трансмиссионная жидкость помогает поддерживать охлаждение и смазку трансмиссии вашего автомобиля. Со временем трансмиссионная жидкость может загрязниться и загрязниться.
Это может вызвать проблемы с коробкой передач вашего автомобиля, такие как переключение передач или перегрев. Когда вы меняете трансмиссионную жидкость, вы, по сути, даете своему автомобилю новый старт.
Вот несколько советов по замене трансмиссионной жидкости:
- Припаркуйте автомобиль на ровной поверхности и включите нейтраль. Включите стояночный тормоз.
- Найдите щуп коробки передач. В большинстве автомобилей щуп для измерения уровня трансмиссии расположен рядом с двигателем, сбоку от трансмиссии.
- Вытащите щуп и протрите его тряпкой.
- Полностью вставьте щуп в коробку передач, а затем снова вытащите его.
- Проверьте уровень жидкости по щупу. Жидкость должна быть на отметке «полный» на щупе или около нее. Если это не так, долейте трансмиссионную жидкость, пока она не достигнет этого уровня.
- Закрутите щуп на место.
- Заведите машину и дайте ей поработать несколько минут на холостом ходу. Затем снова проверьте уровень жидкости и при необходимости добавьте еще.
- Некоторое время проедьте на автомобиле, чтобы новая жидкость распределилась по трансмиссии.
Это всего лишь несколько советов по замене трансмиссионной жидкости.
Всегда консультируйтесь с руководством пользователя вашего автомобиля для получения конкретных инструкций о том, как заменить трансмиссионную жидкость вашей конкретной модели.
Как часто следует заменять трансмиссионную жидкость?
Частота замены трансмиссионной жидкости зависит от типа используемой трансмиссионной жидкости, а также от марки и модели вашего автомобиля.
В целом, однако, большинство экспертов рекомендуют менять трансмиссионную жидкость каждые 30 000–60 000 миль пробега.
Если вы часто ездите в пробках или в других условиях, которые сильно нагружают вашу коробку передач, вам может потребоваться более частая замена жидкости. Точно так же, если вы буксируете прицеп или часто перевозите тяжелые грузы, вам также может потребоваться чаще менять жидкость.
Как всегда, обратитесь к руководству по эксплуатации вашего автомобиля, чтобы узнать, как часто менять трансмиссионную жидкость.
Заключение
Если ваша механическая коробка передач не переключается плавно или вы слышите скрежет, это может быть связано с изношенными кольцами синхронизатора.
Симптомы могут включать затрудненное переключение передач, скрежет при переключении передач или выскальзывание передачи из коробки передач.
Если вы решите заменить кольца синхронизатора, вам придется заплатить от 1500 до 2000 долларов за запчасти и работу. Вы можете сэкономить немного денег, заменив его самостоятельно.
Замена колец синхронизатора — относительно простая задача, но она требует терпения и аккуратности. Если вам неудобно делать это самостоятельно, мы рекомендуем доставить автомобиль к квалифицированному механику.
Ознакомьтесь с некоторыми из этих связанных тем:
Почему коробка передач с трудом переключается с 1-й на 2-ю?
8 Признаки неисправности фильтра коробки передач (причины и способы устранения засорения фильтра)
10 причин, по которым ваш автомобиль не едет задним ходом
Как работают механические коробки передач? – Журнал Auto Trends
Механические коробки передач – это оригинальный тип трансмиссии, столь же древний, как и первые произведенные автомобили.
Однако их дизайн сильно изменился за эти годы. Тем не менее, производители и люди хотят постепенно отказаться от них благодаря удобству автоматики и появлению электромобилей.
Ножной привод с тремя педалями для Ford Fiesta ST.
Содержание
Два или три вала
Во-первых, давайте проанализируем грубую конструкцию механической коробки передач. Он имеет 2 или 3 вала, входной вал, выходной вал и опциональный промежуточный вал. Этот выбор связан с компоновкой двигателя, будь то продольная или поперечная. Мы проанализируем 3-вальную коробку передач благодаря множеству доступных ресурсов. Входной вал удерживает сцепление и первую шестерню, встроенную и врезанную в сам вал. Крутящий момент постоянно передается через эту шестерню вниз на другую шестерню, расположенную на промежуточном валу.
Промежуточный вал
Этот промежуточный вал имеет несколько зубчатых колес, установленных на валу либо с помощью роликовых подшипников, чтобы они могли свободно вращаться вокруг вала, либо с помощью прямоугольных пазов, чтобы зубчатые колеса были прикреплены к валу.
Крутящий момент, полученный ранее от входного вала, течет вниз по валу до тех пор, пока не встретится с первой неподвижной шестерней, направляя указанный крутящий момент вверх через эту шестерню на выходной вал.
Выходной вал
Выходной вал сконструирован так же, как и промежуточный вал, с зубьями, установленными через роликовые подшипники или через прямоугольные пазы. Однако есть предостережение. Эти шестерни зеркально повторяют те, что находятся на промежуточном валу. Если шестерня на промежуточном валу установлена через подшипники, то шестерня, установленная на вторичном валу, закреплена через прорези и наоборот. Этот вал расположен коаксиально входному валу или находится на той же высоте и расположен после него, если хотите. Один конец выходного вала находится внутри шестерни входного вала, в отверстии, в котором сидит тонкий роликовый подшипник, называемый игольчатым подшипником. Этот подшипник позволяет входному валу и выходному валу вращаться с разной скоростью.
Ступицы и втулки синхронизаторов
Кроме того, ступицы синхронизаторов устанавливаются на выходной и промежуточный валы только через прямоугольные пазы. Следовательно, эти ступицы всегда вращаются с той же скоростью, что и вал. Вы можете думать об этих ступицах как о барабанах меньшего размера, чем сами шестерни, с прорезями по окружности.
Втулки синхронизатора подходят к этим втулкам. Это втулки, которые могут захватывать как ступицу, так и сами шестерни благодаря некоторым умным инженерным решениям. Эти хомуты вдавливают латунное кольцо с маленькими зубьями в сопряженное кольцо, врезанное в шестерню. Это латунное кольцо, называемое кольцом синхронизатора, работает как коническая муфта, позволяя самой шестерне медленно догонять по скорости вращения ступицу и, следовательно, вал.
Выбор передачи
Эти втулки двигаются, когда вы выбираете конкретную передачу, позволяя указанной шестерне двигаться с той же скоростью, что и конкретный вал. Кроме того, благодаря модульной конструкции только эта шестерня должна двигаться вместе с валом, в то время как любая другая шестерня может вращаться с другой скоростью благодаря этим подшипникам.
Таким образом, эти хомуты позволяют водителю выбирать, когда шестерня закреплена на валу, а когда нет, чтобы мы могли переключать передачи (1).
Когда вы двигаете манетку, вы двигаете эти хомуты благодаря некоторым стержням с вилками на конце. Каждая линия в H-шаблоне соответствует стержню. Первая передача и вторая передача имеют общий синхронизирующий хомут, то же самое с третьей и четвертой, то же самое с пятой и шестой. Следовательно, ступицы находятся между соседними шестернями, и, кроме того, эти шестерни установлены на подшипниках качения, иначе мы не смогли бы зацепить их, как описано выше. Эти ошейники не обязательно должны сидеть на одном валу. У вас может быть первое-второе кольцо на промежуточном валу, а третье-четвертое и пятое-шестое кольцо на вторичном валу.
Переключите эти шестерни
Теперь давайте приведем пример с некоторыми цифрами, чтобы его было легко понять, с оговоркой, что две шестерни, зацепленные друг с другом, образуют шестерню, и что шестерня увеличивает крутящий момент при снижении скорости, как правило, в любом случае.
Предположим, что двигатель вращается со скоростью 4000 об/мин, и мы на нейтральной передаче. Втулка первой и второй шестерни сидит на промежуточном валу, две другие втулки — на вторичном валу. Мы хотим включить первую передачу. Первичный вал всегда вращается с той же скоростью, что и двигатель, в нашем случае 4000 об/мин. Входной вал передает крутящий момент и вращение через шестерню, расположенную на входном валу, на промежуточный вал через постоянную передачу, описанную ранее.
Эта шестерня снижает скорость один раз, допустим, до 2000 об/мин, поэтому промежуточный вал вращается со скоростью 2000 об/мин. Кроме того, втулки синхронизатора вращаются со скоростью 2000 об/мин и то же самое можно сказать о зубьях, которые создают третью, четвертую, пятую и шестую передачи, учитывая, что они закреплены через пазы, а не подшипники.
Следовательно, шестерни, заставляющие первую и вторую передачи свободно вращаться при любых оборотах. Выходной вал вообще не крутится, учитывая, что мы хотим включить первую передачу и хотим начать движение с места.
Таким образом, все шестерни на выходном валу вообще не вращаются, потому что они установлены на роликовых подшипниках или находятся в зацеплении с другими шестернями, установленными на роликовых подшипниках.
Включение шестерни
Мы включаем первую передачу, поэтому муфта первой-второй передачи перемещается на первую передачу, заставляя шестерню первой передачи двигаться с той же скоростью, что и промежуточный вал, то есть 2000 об/мин. Теперь крутящий момент должен двигаться вверх через первую передачу, поэтому его скорость снова снижается, скажем, до 1000 об/мин. Это происходит потому, что шестерня первой шестерни на выходном валу установлена через прорези, а не подшипники, поэтому она не вращается свободно, заставляя вал вращаться с той же скоростью, что и эта шестерня. Теперь эта скорость может передаваться от трансмиссии к дифференциалу и колесам. Наконец-то мы включили первую передачу (2)!
Чтобы включить, допустим, вторую передачу, мы должны выключить ее из первой передачи, чтобы выходной вал вращался со скоростью 1000 об/мин, а не с места.
Когда мы включаем вторую передачу, мы можем достигать более высоких скоростей, поэтому передаточное число меньше. Следовательно, уменьшится и частота вращения промежуточного вала, и вместо 2000 об/мин, как раньше, теперь будет 1500 об/мин (предположительно). Помните, что изначально у нас было 4000 об/мин двигателя, уменьшенное до 2000 об/мин на промежуточном валу, поэтому обороты были уменьшены вдвое. Таким образом, теперь, когда у нас есть 1500 об/мин на промежуточном валу, двигатель будет вращаться только со скоростью 3000 об/мин. Эти 500 об/мин на промежуточном валу поглощались синхронизатором. Без него вам пришлось бы выжимать сцепление и поддерживать обороты двигателя около 3000 об/мин, процесс, известный как согласование оборотов!
Роль сцепления
Вы можете спросить, как вы начинаете движение с места? Это благодаря сцеплению! Вы можете полностью отключить трансмиссию от двигателя, выжав сцепление, или вы можете медленно начать движение автомобиля, позволив сцеплению немного пробуксовывать, ровно настолько, чтобы автомобиль набрал скорость.
Это может показаться экстремальным, но колодки сцепления невероятно абразивные, а пружина, которая нажимает на сцепление, имеет большую силу, так что это, безусловно, выполнимо (3).
Всеми любимая механическая коробка передач
И это краткое объяснение того, как работает механическая коробка передач. Почему она так любима и, казалось бы, излишне усложнена? Руководство обожают, потому что оно веселое и увлекательное. Переключение передач обеспечивает контроль, не похожий ни на что другое, от ползания до ударов сцепления и даже быстрого старта.
Это излишне сложно? Может показаться, что несколько автоматических коробок передач, например коробка передач с двойным сцеплением, работают точно так же, как и механическая. Единственное отличие состоит в том, что переключения контролируются электроникой, а не человеком. Есть ли преимущества?
Экономия топлива, при правильном вождении она по-прежнему велика. Устойчивость — еще один показатель того, насколько пуленепробиваемыми являются руководства.
И последнее, но не менее важное: из-за простоты ремонта, видя, насколько они невероятно модульны.
Каталожные номера
(1) Tremec. Синхронизаторы ручной трансмиссии 101. [Онлайн] 31 января 2019 г. [Процитировано: 05 января 2022 г.].
(2) Джон Д. Келли из Государственного университета Вебера. Эксплуатация механической коробки передач. [Онлайн] 23 сентября 2012 г. [Процитировано: 05 января 2022 г.].
(3) Томас Швенке. Как работает сцепление! (Анимация). [Онлайн] 24 сентября 2013 г. [Процитировано: 05 января 2022 г.].
Атрибуция фотографии
Избранное изображение от lazarevicvuk9 с Pixabay
См. также — Как работает вариатор?
- Автор
- Последние сообщения
Кристиан Пушкашу
Кристиан Пушкашу начал любить автомобили и хотел стать «гонщиком» благодаря какой-то компьютерной игре, которая зажгла огонь почти два десятилетия назад. С тех пор он пришел в себя и решил, что стать автомобильным инженером более разумно, и получил такое образование в своей родной стране, Румынии.
