Как работает помпа: как работает и почему ломается

как работает и почему ломается

Содержание статьи

Жидкостная система охлаждения силовой установки любого авто обеспечивает поддержание оптимального температурного режима за счет жидкости. Перемещаясь по каналам рубашки охлаждения мотора, охлаждающая жидкость омывает разогреваемые элементы, забирая от них часть тепла, а затем отводит его в окружающую среду посредством теплообменных процессов в радиаторе.

Что такое помпа в автомобиле и её назначение

Жидкость по системе охлаждения самостоятельно передвигаться не может, поэтому в конструкцию жидкостной системы входит водяной насос, он же – помпа. Основная задача его – обеспечение циркуляции охлаждающей жидкости по системе, что и обеспечивает забор тепла и отвод его.

Больше помпа ничего не выполняет, но от ее работы зависит нормальное функционирование мотора. Без нее силовая установка очень быстро будет перегреваться, поскольку не будет обеспечиваться отведение тепла.

Видео: Для чего в автомобиле нужна водяная помпа

На автомобилях на данный момент используется водяной насос центробежного типа. Широкое распространение этот тип помпы получил благодаря простоте конструкции, при этом он вполне справляется с поставленной задачей. Для привода его используется усилие, получаемое от коленчатого вала, которое передается за счет ременной передачи.

Циркуляция жидкости по системе обеспечивается за счет крыльчатки. Чтобы она обеспечивала движение жидкости в рубашке охлаждения, насос входит в конструкцию силового агрегата. Причем основная его часть располагается с внешней его стороны, и только крыльчатка располагается внутри рубашки.

Конструкция водяного насоса

Внешний вид водяных насосов может быть разный (сказываются конструктивные особенности силовых установок разных производителей), но все они конструктивно одинаковы и состоят из:

• корпус;
• ось;
• шкив или зубчатое колесо;
• крыльчатка;
• сальник;
• подшипники.

Корпус

Корпус является несущим элементом и в нем располагаются все перечисленные составные части, кроме крыльчатки и шкива, которые располагаются с внешних сторон. Корпус изготавливается чаще всего из алюминия. Также посредством его производится крепление помпы к блоку цилиндров. Чтобы обеспечить герметичность в месте прилегания корпуса к мотору, между ними устанавливается прокладка.

Чтобы антифриз и влага не скапливались в зоне расположения подшипников, в корпусе проделано дренажное отверстие.

Читайте также: Тосол или антифриз, какую охлаждающую жидкость выбрать для автомобиля?

Ось, подшипники, сальник

Внутри корпуса располагается стальная ось, посаженная на два подшипника, что обеспечивает ей легкость вращения. Ось обычно изготавливается из стали, что обеспечивает высокую прочность.

Подшипники являются закрытыми, то есть доступа к ним нет. Смазывание их делается за счет заложенной смазки, которой должно хватать на весь ресурс насоса. Но на некоторых старых грузовых авто, в корпусе имелась пресс-масленка, поэтому подшипники у них можно было смазывать.

Видео: Выбор Помпы. Помпа LUZAR.

Для предотвращения контакта рабочей жидкости с подшипниками, со стороны крыльчатки установлен герметизирующий резинотехнический элемент – сальник. Без него антифриз попадал бы в зону работы подшипников, что приводило бы в быстрому их износу.

Шкив, крыльчатка

Шкив или зубчатое колесо являются элементами, которые принимают усилие от коленчатого вала. Шкив используется на авто, у которых привод газораспределительного механизма осуществляется посредством цепной передачи. Из-за такого конструктивного решения организовать передачу усилия на помпу цепью не удалось. Поэтому для обеспечения вращения насоса используется отдельный ременной привод, который дополнительно может обеспечивать и работу другого навесного оборудования мотора – насоса ГУР, компрессора и т. д.

В автомобилях, у которых привод ГРМ обеспечивается зубчатым ремнем, он применяется и для обеспечения работы помпы. То есть одним ремнем задействуется в работу и ГРМ, и насос. А чтобы при передаче усилия не было потерь из-за проскальзывания, в качестве приводного элемента на помпе используется зубчатое колесо.

Шкив или зубчатое колесо имеют жесткое соединение с осью. Для этого используется либо шпоночное соединение, либо болтовое.

С другой стороны на ось посажена крыльчатка – специальный диск с нанесенными на него особым образом крыльями. Изготавливается она чаще из алюминия, хотя встречаются и крыльчатки, изготовленные из пластика. Посадка ее на ось – тоже жесткая.

Принцип работы автомобильной помпы

Принцип работы водяного насоса очень прост: помпа получает вращение от коленчатого вала посредством ременного привода. Это вращение получает шкив или зубчатое колесо, жестко посаженное на ось. А поскольку с другой стороны на ней установлена крыльчатка, то она тоже вращается.

Поскольку крыльчатка помещена в рубашку охлаждения, то она находится в среде охлаждающей жидкости. При вращении, крылья крыльчатки создают центробежную силу, которая выталкивает антифриз и заставляет его двигаться по каналам рубашки охлаждения.

Признаки неисправности помпы

Простота конструкции водяного насоса обеспечивает ему отличные показатели по надежности и длительности срока эксплуатации. Но неисправности с этим узлом все же бывают, поскольку в конструкции используются элементы, которые являются «слабым» местом насоса. Ими являются подшипники и сальник. При эксплуатации нередко подшипники изнашиваются, что приводит к появлению люфтов. Это сразу же сказывается на герметичности сальника. Но и сам резинотехнический элемент в процессе эксплуатации может получить повреждения.

Видео: Признаки неисправности помпы. Выбор помпы ВАЗ. Устройство помпы Ваз НИВА

Основными признаками износа помпы:

1. Подтекание охлаждающей жидкости со стороны водяного насоса.
2. Появление сторонних шумов при работе мотора.
3. Визуально заметный люфт при работающей установке.

Все эти признаки и дают изношенные подшипники и поврежденный сальник. Бывают и другие неисправности, которые встречаются гораздо реже. Среди них – повреждение крыльчатки в результате химических процессов, происходящих в результате постоянного контакта с антифризом, появление трещин на корпусе, чрезмерный износ рабочих поверхностей шкива или зубчатого колеса.

Читайте также: Чем опасен перегрев двигателя

Отметим, что водяная помпа – один из узлов силовой установки, который ремонту не подвергается. Все составные элементы садятся в корпус путем запрессовки, поэтому узел является неразборным, и в случае появления признаков износа, помпа просто заменяется. При этом обязательной замене подлежит также и прокладка. Единственное, можно поменять только шкив, и то, если он крепится к оси при помощи болтового соединения.

Помпа — Словарь автомеханика

Помпа, она же водяная помпа двигателя автомобиля — это насос создающий принудительную циркуляцию охлаждающей жидкости в системе охлаждения ДВС. Предназначается водяной насос для организации круговорота антифриза или другого состава в системе охлаждения. Неисправность помпы ведет к серьезному нарушению внутреннего теплового режима двигателя, из-за чего он довольно быстро «закипает».

Доводить до этого нельзя, поэтому чтобы удостовериться, что помпа двигателя работает, нужно периодически слушать и осматривать мотор, чтобы вовремя выполнить ремонт или замену вышедшего из строя узла.

---

Конструкция водяной помпы

Устройство помпы в большинстве автомобилей очень похожее, особенно это касается отечественных машин. И искать, где находится помпа, долго тоже не придется, так как она приводится в действие ремнем ГРМ и располагается возле радиатора.

Конструктивно помпа выглядит следующим образом: в крышке крепится вал. На него насажена крыльчатка, движение которой инициирует перемещение жидкости в системе. С другой стороны вала монтируется приводной шкив, и в некоторых моделях автомобилей еще вентилятором. Через ремень ГРМ и приводной шкив на вал передается энергия вращения двигателя, вал приводит в действие крыльчатку и вся система работает.

Устройство помпы.

Между корпусом и крыльчаткой монтируется сальник, с износом которого связаны многие проблемы помп. Если этот сальник плохой, антифриз или тосол постепенно просачивается в полость к подшипникам, вымывая их смазку. Из-за этого подшипники начинают работать гораздо громче и быстро изнашиваются, что ведет к заклиниванию помпы.

---

Причины и последствия поломки водяной помпы

Поскольку помпа автомобильная является довольно простым механизмом, ломается она не слишком часто, особенно при нормальном уходе за двигателем. Тем не менее, даже самая надежная помпа может выйти из строя. Причин поломки может быть несколько, среди них:

• износ узлов устройства, в том числе старение сальника;
• изначально низкое качество помпы;
• непрофессионально выполненный ремонт.

Если система остается герметичной, но помпа не инициирует циркуляцию по ней жидкости, это приводит к повышению температуры двигателя, о чем будут свидетельствовать показания датчика на приборной панели. Непродолжительная езда в таком режиме приведет к закипания радиатора или заклиниванию двигателя.

При возникновении течи помпы нужно как можно быстрее предпринять действия по её устранению.

Другим признаком поломки помпы является течь антифриза в зоне ее установки. Если протечка не очень сильна, это не так страшно, поскольку циркулирующая в системе жидкость все равно будет нормально выполнять свои функции, просто ее нужно регулярно доливать. Но все же при обнаружении такой поломки лучше всего сразу ее устранить, ведь течи имеют свойство увеличиваться в интенсивно эксплуатируемых двигателях.

---

Распространенные поломки водяной помпы

Видов поломок, по которым водяная помпа может выйти из строя, не очень много, что обусловлено относительной простотой ее конструкции. Наиболее распространенными являются:

Проблемы с крыльчаткой наиболее часто возникаемые, но клин подшипников тоже случается.

1. поломка крыльчатки;
2. ухудшение крепления крыльчатки на валу;
3. заклинивание подшипника;
4. ухудшение плотности соединений из-за вибраций двигателя, ведущее к просачиванию охлаждающей жидкости.

---

Ремонт водяной помпы

Помпа двигателя является ремонтопригодным разборным узлом.

Здесь есть возможность заменить как весь механизм, так и отдельные его элементы, например подшипники. То, что помпа автомобильная не обязательно должна заменяться полностью, не может не радовать, поскольку это позволяет существенно удешевить ремонт. Правда, доступ к этому узлу для его частичной или полной разборки бывает затруднен. Так, в некоторых моделях автомобилей для этого необходимо частично откручивать подушки двигателя, работая снизу из смотровой ямы. Очень часто замена помпы производится при каждой второй замене ремня/цепи ГРМ, но при возникновении симптомов неисправности водяного насоса меняют и раньше, все зависит от качества детали и уровня выполнения работы при предыдущей смене привода ГРМ и самой детали.

Часто задаваемые вопросы

• org/Question»>

  Где находится помпа в машине?

  Помпа крепится на корпус двигателя, потому что ее вал приводится в движение ремнем ГРМ или ремнем навесного оборудования (очень редко). При этом она находится с той стороны двигателя, который ближе к радиатору. Это позволяет уменьшить длину патрубков, потому что охлаждающая жидкость должна пройти через радиатор, отдать тепло и течь дальше в помпу уже охлажденной.

• Куда качает помпа?

  Помпа всегда качает от себя, то есть она толкает, но не всасывает. Это обеспечивается, тем что крыльчатка вращаясь, создает центробежную силу, которая проталкивает антифриз дальше. Задача помпы обеспечить движение и давления жидкости от радиатора к двигателю, поэтому она прокачивает охлаждающую жидкость в двигатель. Конструкционно крыльчатка может вращаться как по часовой, так и против часовой стрелки.

• Когда надо менять помпу?

  Интервалы замены помпы четко указаны в руководстве по эксплуатации вашего автомобиля. Самый распространенный вариант — при каждой второй замене ремня ГРМ либо когда появились симптомы выхода ее из строя (шум подшипника, течь, люфт).

Связанные термины

Как работает водяная помпа — Инженер ПТО

Водяная помпа — это деталь, обеспечивающая циркуляцию жидкости в системе охлаждения автомобиля. При неисправности водяного насоса двигатель автомобиля быстро перегревается и закипает.

Неисправность помпы:
1. Перегрев двигателя автомобиля является одним из возможных показателей повреждения водяной помпы. Наряду с другими причинами, перегрев двигателя часто связан с неисправностью водяного насоса, дефектом его приводного ремня или повреждением крыльчатки.
2. Если при движении стрелки индикатора температуры находятся выше средней отметки, то необходимо включить «печку» машины на всю мощность. Выберите место, при необходимости перестроившись, и остановите автомобиль. Заглушите двигатель и потрогайте радиатор. Если он теплый, то скорее всего, водяной насос автомобиля неисправен. Для того чтобы убедиться в этом окончательно, необходимо пощупать приводной ремень помпы. Если его температура выше обычной, можно говорить о том, что неисправность определена.
3. Другими признаками повреждения водяного насоса автомобиля является появление чрезмерного постороннего шума и запаха смазочно-охлаждающей жидкости из-под капота.

4. Недостаточная циркуляция охлаждающей жидкости также свидетельствует о поломке водяной помпы. Для быстрой диагностики рекомендуется запустить двигатель автомобиля на холостые обороты. Зажмите пальцем, а затем отпустите верхний шланг радиатора. Если водяная помпа исправна. то вы почувствуете толчок охлаждающей жидкости.
5. Постарайтесь определить на ощупь люфт подшипника помпы. Для этого слегка покачайте вал, взявшись за вентилятор. Большой люфт свидетельствует о наличии повреждения подшипников.
6. Также диагностировать неисправность водяной помпы можно при помощи обычной белой бумаги. Разложите под автомобилем листы и оставьте их на ночь. Утром внимательно осмотрите бумагу — если она промокла, то это свидетельствует о протечки насоса. Зеленые пятна на листах говорят об утечки охлаждающей жидкости.
7. Следует помнить, что водяную помпу рекомендуется менять по прохождении, примерно, 90 000 км.
( Или при каждой второй замене ГРМ. )

Для обеспечения циркуляции жидкости в системе охлаждения двигателя автомобиля применяется центробежный насос, или помпа. Он может иметь механический или электрический тип привода. Если помпа неисправна, вся система охлаждения будет находиться в нерабочем состоянии, что приведет к перегреву двигателя.

Устройство насоса системы охлаждения

Конструктивно помпа представляет собой классический центробежный насос для перекачки воды и неагрессивных жидкостей. Она состоит из следующих деталей:

• Герметичный корпус. Он имеет сложную форму и чаще всего изготавливается из алюминиевых сплавов. Для подключения в систему в корпусе выполнены два патрубка — всасывающий и напорный. Первый подключается к магистрали, идущей от радиатора, а второй к магистрали рубашки охлаждения двигателя.
• Вал — осуществляет передачу вращения от привода к крыльчатке помпы.
• Крыльчатка, или рабочее колесо. Имеет лопасти специальной формы, с помощью которых осуществляет нагнетание охлаждающей жидкости в систему.
• Приводной шкив.
• Уплотнители (сальники) — предотвращает утечку охлаждающей жидкости в местах крепления насоса к магистралям.
• Подшипники.

Располагается помпа в системе охлаждения двигателя между радиатором и рубашкой. Чаще всего — это передняя часть мотора.

Изначально в качестве охлаждающей жидкости применялась просто очищенная вода, а потому такой насос нередко называют помпа водяного охлаждения двигателя. Сейчас этот термин неактуален, поскольку для охлаждения применяют не чистую воду, а водные растворы с ингибиторами коррозии (в теплом климате) и антифризы (в зимнее время), в состав которых также входит этиленгликоль.

Принцип работы помпы охлаждения двигателя

Главной задачей насоса системы охлаждения является создание избыточного давления для обеспечения принудительной циркуляции жидкости в контурах. С практической стороны это ускоряет процесс теплообмена между узлами двигателя и охлаждающей жидкостью.

При запуске двигателя автомобиля привод насоса через ременную передачу и вал передает вращательное движение рабочему колесу. В этот момент на входе (всасывающем патрубке) создается разрежение, способствующее всасыванию жидкости в помпу. Жидкость при этом находится в охлажденном состоянии, так как поступает из радиатора системы охлаждения.

Попадая в центральную часть помпы, жидкость движется по лопастям крыльчатки и под действием центробежной силы нагнетается через выходной патрубок в рубашку системы охлаждения двигателя (к головке блока цилиндров). Под действием высокого давления охлаждающая жидкость проходит по контуру через основные узлы и выполняет отвод тепла. После этого она вновь возвращается к радиатору, где остужается и всасывается насосом для нового цикла охлаждения.

Виды насосов охлаждающей системы

Используемые в современном автомобилестроении насосы охлаждающей жидкости не имеют принципиальных конструктивных отличий. Но они могут разделяться в зависимости от типа привода, назначения и конструкции корпуса. Привод насоса может осуществляться двумя способами:

• Механический — вал помпы соединен при помощи ременной передачи с коленвалом или распредвалом мотора. В этом случае она приводится в движение синхронно с запуском двигателя.

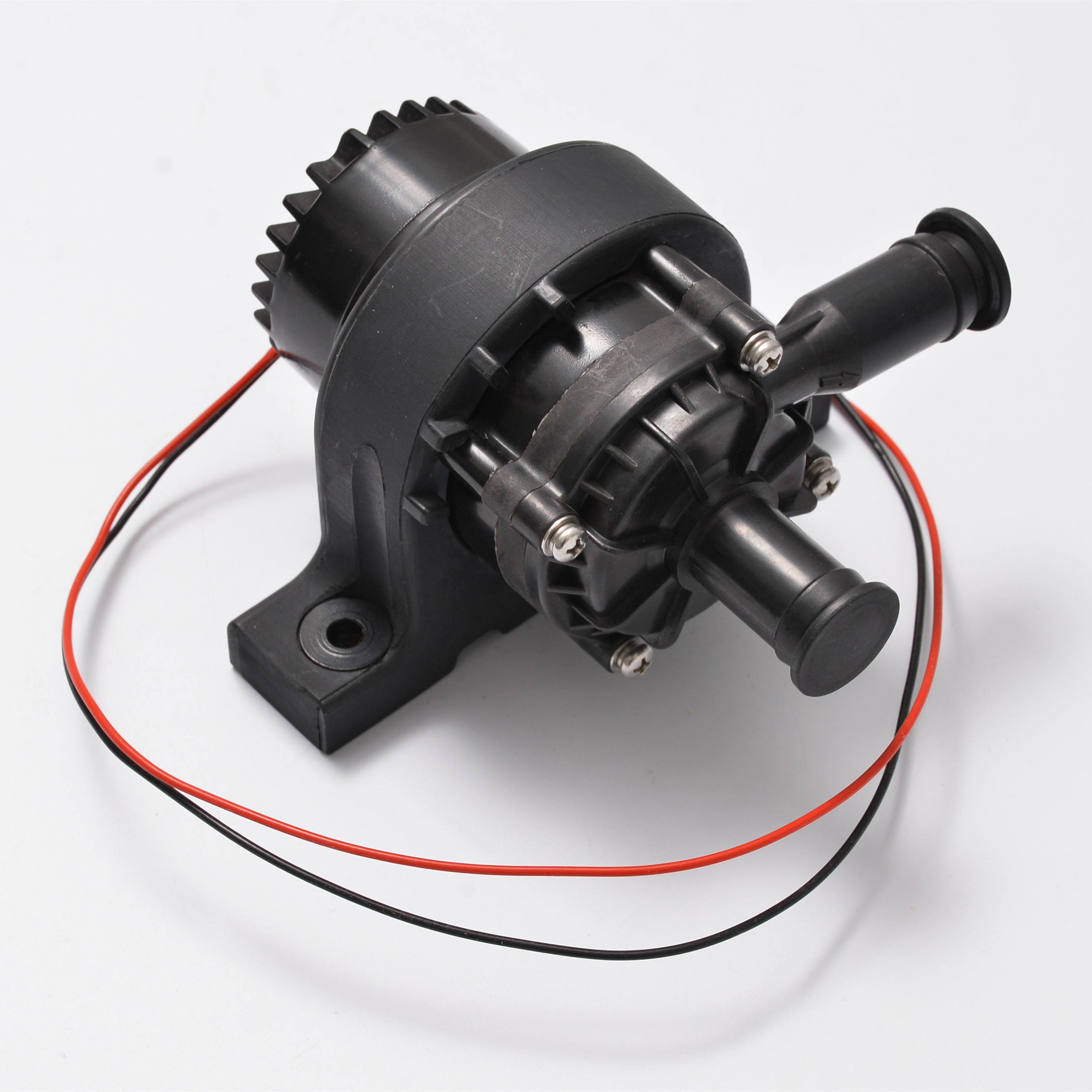

• Электрический — в такой схеме вал насоса приводится в движение дополнительным электродвигателем, работа которого контролируется электронным блоком управления двигателя (ЭБУ).

По назначению помпа автомобильного двигателя может быть:

• Основной. Такой насос выполняет непосредственную перекачку жидкости в системе охлаждения.
• Дополнительной. Устанавливается не на всех автомобилях и может предназначаться для вспомогательного охлаждения в регионах с очень жарким климатом, снижения температуры отработавших газов, охлаждения турбонагнетателя в моторах с турбонаддувом, дополнительного охлаждения двигателя после остановки. В отличие от основного насоса, дополнительный приводится в работу индивидуальным электродвигателем.

Сроки эксплуатации насоса для перекачки охлаждающей жидкости зависят от типа конструкции его корпуса. По этому параметру различают:

• Разборные. Этот тип применяется в старых и отечественных автомобилях. Такая конструкция позволяет выполнить ремонт и промывку помпы.
• Неразборные. В большинстве стран помпа двигателя считается недорогой расходной запчастью, а потому многие производители перешли к изготовлению неразборных насосов. Их необходимо полностью заменять каждые 60 тысяч километров пробега автомобиля. При установке нового насоса обязательно выполняется замена приводного ремня.

Помимо описанных выше конструкций, также существуют отключаемые насосы. Они позволяют отключать поступление охлаждающей жидкости, пока она не прогреется до температуры 30°С. Это позволяет обеспечить более быстрый прогрев двигателя и улучшить показатели расхода топлива.

Возможные неисправности помпы системы охлаждения

Поломка насоса охлаждающей жидкости может привести к остановке всей системы. Это может серьезно отразиться на состоянии двигателя. Наиболее частыми проблемами помпы являются:

• Износ уплотнителя (сальника). В этом случае происходит утечка охлаждающей жидкости.
• Поломка рабочего колеса. При разрушении крыльчатки нагнетание жидкости становится хуже (падает давление) или вовсе прекращается.
• Заклинивание подшипников. Если смазка насоса ухудшается, что также может быть следствием подтекания жидкости охлаждения, помпа начинает работать с перебоями.
• Увеличение люфта между крыльчаткой и валом насоса. В процессе работы рабочее колесо, закрепленное на валу, может разболтаться, что приводит к нестабильной работе помпы и другим поломкам.
• Химическая коррозия. Чаще всего эта проблема затрагивает рабочее колесо насоса и возникает, если используются жидкости низкого качества.
• Разрушение под действием кавитации. Пузырьки воздуха, которые могут возникать при работе насоса, интенсивно разрушают его изнутри, что приводит к ломкости деталей и их поражению коррозией.
• Загрязнение системы. Химические отложения и просто грязь, попадающая внутрь насоса, со временем образуют твердый налет на его деталях, что затрудняет вращение рабочего колеса и прохождение жидкости.
• Разрушение подшипников. В этом случае при работе насоса появляется характерный свист. Заменить такие подшипники сложно, а потому в этом случае насос просто меняют.
• Обрыв ремня привода. При использовании некачественного ремня или несвоевременной его замене может произойти разрыв или проскальзывание.

При остановке работы системы охлаждения двигателя всего на 5-6 минут может произойти перегрев двигателя. Действие высоких температур нарушает геометрию головки блока цилиндров и ведет к повреждениям кривошипно-шатунного механизма. Не стоит игнорировать мелкие неисправности системы охлаждения, так как в дальнейшем они могут привести к серьезному ремонту.

Крыльчатые насосы являются разновидностью поршневых насосов. Насосы этого типа были изобретены в середине 19 века.
Насосы являются двухходовыми, то есть подают воду без холостого хода.
Применяются, в основном, в качестве ручных насосов для подачи топлива, масел и воды из скважин и колодцев.

Конструкция:
Внутри чугунного корпуса размещены рабочие органы насоса: крыльчатка, совершающая возвратно-поступательные движения и две пары клапанов (впускные и выпускные). При движении крыльчатки происходит перемещение перекачиваемой жидкости из всасывающей полости в нагнетательную. Система клапанов препятствует перетоку жидкости в обратном направлении

Насосы этого типа имеют в своей конструкции сильфон («гармошку»), сжимая который производят перекачку жидкости. Конструкция насоса очень простая и состоит всего из нескольких деталей.
Обычно, такие насосы изготавливают из пластика (полиэтилена или полипропилена).
Основное применение — выкачивание химически активных жидкостей из бочек, канистр, бутылей и т.п.

Низкая цена насоса позволяет использовать его в качестве одноразового насоса для перекачивания едких и опасных жидкостей с последующей утилизацией этого насоса.

Пластинчато-роторные (или шиберные) насосы представляют собой самовсасывающие насосы объемного типа. Предназначены для перекачивания жидкостей. обладающих смазывающей способностью (масла. дизельное топливо и т.п.). Насосы могут всасывать жидкость «на сухую», т.е. не требуют предварительного заполнени корпуса рабочей жидкостью.

Принцип работы: Рабочий орган насоса выполнен в виде эксцентрично расположенного ротора, имеющего продольные радиальные пазы, в которых скользят плоские пластины (шиберы), прижимаемые к статору центробежной силой.
Так как ротор расположен эксцентрично, то при его вращении пластины, находясь непрерывно в соприкосновении со стенкой корпуса, то входят в ротор, то выдвигаются из него.
Во время работы насоса на всасывающей стороне образуется разрежение и перекачиваемая масса заполняет пространство между пластинами и далее вытесняется в нагнетательный патрубок.

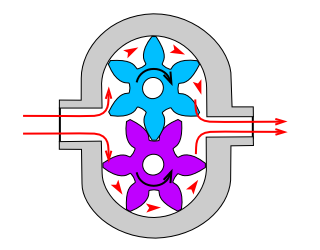

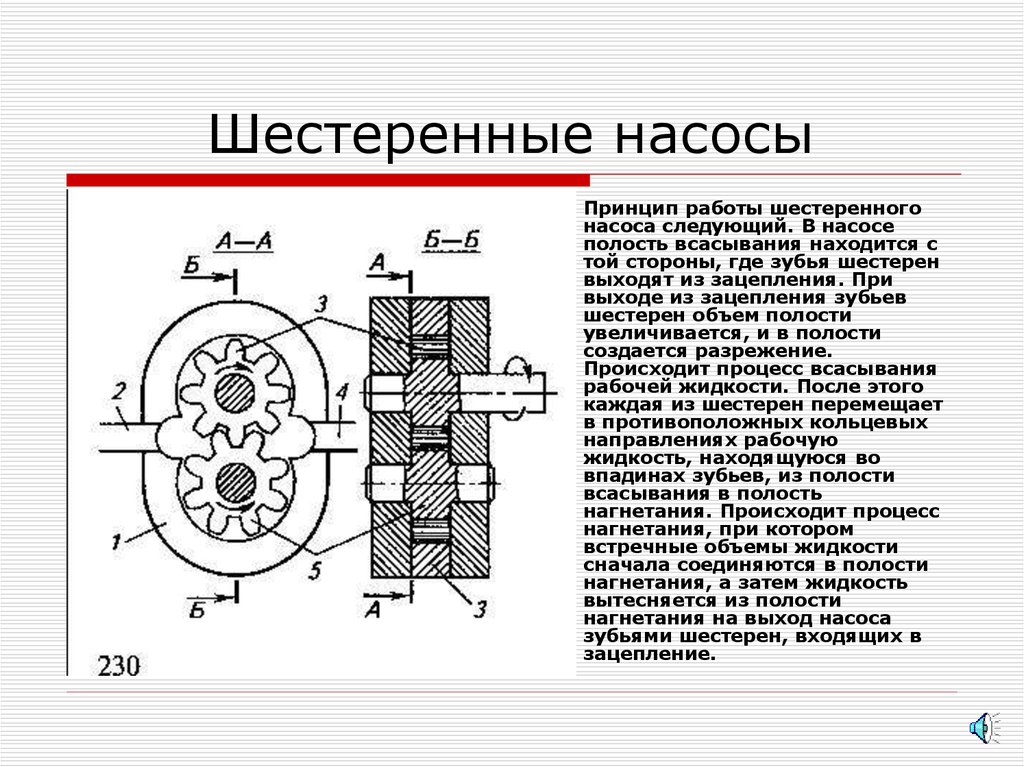

Шестеренные насосы с наружным зацеплением шестерен предназначены для перекачивания вязких жидкостей, обладающих смазывающей способность.
Насосы обладают самовсасыванием (обычно, не более 4-5 метров).

Принцип действия:
Ведущая шестерня находится в постоянном зацеплении с ведомой и приводит её во вращательное движение. При вращении шестерён насоса в противоположные стороны в полости всасывания зубья, выходя из зацепления, образуют разрежение (вакуум). За счёт этого в полость всасывания поступает жидкость, которая, заполняя впадины между зубьями обеих шестерён, перемещается зубьями вдоль цилиндрических стенок в корпусе и переносится из полости всасывания в полость нагнетания, где зубья шестерён, входя в зацепление, выталкивают жидкость из впадин в нагнетательный трубопровод. При этом между зубьями образуется плотный контакт, вследствие чего обратный перенос жидкости из полости нагнетания в полость всасывания невозможен.

Насосы аналогичны по принципу работы обычному шестеренному насосу, но имеют более компактные размеры. Из минусов можно назвать сложность изготовления.

Принцип действия:
Ведущая шестерня приводится в действие валом электродвигателя. Посредством захвата зубьями ведущей шестерни, внешнее зубчатое колесо также вращается.
При вращении проемы между зубьями освобождаются, объем увеличивается и создается разряжение на входе, обеспечивая всасывание жидкости.
Среда перемещается в межзубьевых пространствах на сторону нагнетания. Серп, в этом случае, служит в качестве уплотнителя между отделениями засасывания и нагнетания.
При внедрении зуба в межзубное пространство объем уменьшается и среде вытесняется к выходу из насоса.

Название этого насоса происходит от формы рабочего органа – диска, выгнутого по синусоиде. Отличительной особенностью синусных насосов является возможность бережного перекачивания продуктов содержащих крупные включения без их повреждения.
Например, можно легко перекачивать компот из персиков с включениями их половинок (естественно, что размер перекачиваемых без повреждения частиц зависит от объема рабочей камеры. При выборе насоса нужно обращать на это внимание).

Размер перекачиваемых частиц зависит от объема полости между диском и корпусом насоса.
Насос не имеет клапанов. Конструктивно устроен очень просто, что гарантирует долгую и безотказную работу.

На валу насоса, в рабочей камере, установлен диск, имеющий форму синусоиды. Камера разделена сверху на 2 части шиберами (до середины диска), которые могут свободно перемещаться в перпендикулярной к диску плоскости и герметизировать эту часть камеры не давая жидкости перетекать с входа насоса на выход (см. рисунок).
При вращении диска он создает в рабочей камере волнообразное движение, за счет которого происходит перемещение жидкости из всасывающего патрубка в нагнетательный. За счет того, что камера наполовину разделена шиберами, жидкость выдавливается в нагнетательный патрубок.

Основной рабочей частью эксцентрикового шнекового насоса является винтовая (героторная) пара, которая определяет как принцип работы, так и все базовые характеристики насосного агрегата. Винтовая пара состоит из неподвижной части – статора, и подвижной – ротора.

Статор – это внутренняя n+1-заходная спираль, изготовленная, как правило, из эластомера (резины), нераздельно (либо раздельно) соединенного с металлической обоймой (гильзой).

Ротор – это внешняя n-заходная спираль, которая изготавливается, как правило, из стали с последующим покрытием или без него.

Стоит указать, что наиболее распространены в настоящее время агрегаты с 2-заходными статором и 1-заходным ротором, такая схема является классической практически для всех производителей винтового оборудования.

Важным моментом, является то, что центры вращения спиралей, как статора, так и ротора смещены на величину эксцентриситета, что и позволяет создать пару трения, в которой при вращении ротора внутри статора создаются замкнутые герметичные полости вдоль всей оси вращения. При этом количество таких замкнутых полостей на единицу длины винтовой пары определяет конечное давление агрегата, а объем каждой полости – его производительность.

Винтовые насосы относятся к объемным насосам. Эти типы насосов могут перекачивать высоковязкие жидкости, в том числе с содержанием большого количества абразивных частиц.
Преимущества винтовых насосов:
— самовсасывание (до 7. 9 метров),
— бережное перекачивание жидкости, не разрушающее структуру продукта,
— возможность перекачивания высоковязких жидкостей, в том числе содержащих частицы,
— возможность изготовления корпуса насоса и статора из различных материалов, что позволяет перекачивать агрессивные жидкости.

Насосы этого типа получили большое распространение в пищевой и нефтехимической промышленности.

Насосы этого типа предназначены для перекачивания вязких продуктов с твердыми частицами. Рабочим органом является шланг.
Преимущество: простота конструкции, высокая надежность, самовсасывание.

Принцип работы:
При вращении ротора в глицерине башмак полностью пережимает шланг (рабочий орган насоса), расположенный по окружности внутри корпуса, и выдавливает перекачиваемую жидкость в магистраль. За башмаком шланг восстанавливает свою форму и всасывает жидкость. Абразивные частицы вдавливаются в эластичный внутренний слой шланга, затем выталкиваются в поток, не повреждая шланга.

Вихревые насосы предназначены для перекачивания различных жидкотекучих сред. насосы обладают самовсасыванием (после залива корпуса насоса жидкостью).
Преимущества: простота конструкции, высокий напор, малые размеры.

Принцип действия:
Рабочее колесо вихревого насоса представляет собой плоский диск с короткими радиальными прямолинейными лопатками, расположенными на периферии колеса. В корпусе имеется кольцевая полость. Внутренний уплотняющий выступ, плотно примыкая к наружным торцам и боковым поверхностям лопаток, разделяет всасывающий и напорный патрубки, соединенные с кольцевой полостью.

При вращении колеса жидкость увлекается лопатками и одновременно под воздействием центробежной силы закручивается. Таким образом, в кольцевой полости работающего насоса образуется своеобразное парное кольцевое вихревое движение, почему насос и называется вихревым. Отличительная особенность вихревого насоса заключается в том, что один и тот же объем жидкости, движущейся по винтовой траектории, на участке от входа в кольцевую полость до выхода из нее многократно попадает в межлопастное пространство колеса, где каждый раз получает дополнительное приращение энергии, а следовательно, и напора.

Газлифт (от газ и англ. lift — поднимать), устройство для подъёма капельной жидкости за счёт энергии, содержащейся в смешиваемом с ней сжатом газе. Газлифт применяют главным образом для подъёма нефти из буровых скважин, используя при этом газ, выходящий из нефтеносных пластов. Известны подъёмники, в которых для подачи жидкости, главным образом воды, используют атмосферный воздух. Такие подъёмники называют эрлифтами или мамут-насосами.

В газлифте, или эрлифте, сжатый газ или воздух от компрессора подаётся по трубопроводу, смешивается с жидкостью, образуя газожидкостную или водо-воздушную эмульсию, которая поднимается по трубе. Смешение газа с жидкостью происходит внизу трубы. Действие газлифта основано на уравновешивании столба газожидкостной эмульсии столбом капельной жидкости на основе закона сообщающихся сосудов. Один из них — буровая скважина или резервуар, а другой — труба, в которой находится газожидкостная смесь.

Мембранные насосы относятся к объемным насосам. Существуют одно- и двухмембранные насосы. Двухмембраные, обычно выпускаются с приводом от сжатого воздуха. На нашем рисунке показан именно такой насос.
Насосы отличатся простотой конструкции, обладают самовсасыванием (до 9 метров), могут перекачивать химически агрессивные жидкости и жидкости с большим содержанием частиц.

Принцип работы:
Две мембраны, соединенные валом, перемещаются вперед и назад под воздействием попеременного нагнетания воздуха в камеры позади мембран с использованием автоматического воздушного клапана.

Всасывание: Первая мембрана создает разрежение, когда она движется от стенки корпуса.
Нагнетание: Вторая мембрана одновременно передает давление воздуха на жидкость, находящуюся в корпусе, проталкивая ее по направлению к выпускному отверстию. Во время каждого цикла давление воздуха на заднюю стенку выпускающей мембраны равно давлению, напору со стороны жидкости. Поэтому мембранные насосы могут работать и при закрытом выпускном клапане без ущерба для срока службы мембраны

Шнековые насосы часто путают с винтовыми. Но это совершенно разные насосы, как можно увидеть в нашем описании. Рабочим органом является шнек.
Насосы этого типа могут перекачивать жидкости средней вязкости (до 800 сСт), обладают хорошей всасывающей способностью (до 9 метров), могут перекачивать жидкости с крупными частицами (размер определяется шагом шнека).
Применяются для перекачивания нефтешламов, мазутов, солярки и т.п.

Внимание! Насосы НЕСАМОВСАСЫВАЮЩИЕ. Для работы в режиме всасывания требуется заливка корпуса насоса и всего всасывающего шланга)

Центробежные насосы являются самыми распространенными насосами. Название происходит от принципа действия: насос работает за счет центробежной силы.
Насос состоит из корпуса (улиитки) и расположенного внутри рабочего колеса с радиальными изогнутыми лопастями. Жидкость попадает в центр колеса и под действием центробежной силы отбрасывается к его перифирии а затем выбрасывается через напорный патрубок.

Насосы используются для перекачивания жидких сред. Существуют модели для химически активный жидкостей, песка и шлама. Отличаются материалами корпуса: для химических жидкостей используют различные марки нержавеющих сталей и пластика, для шламов — износостойкие чугуны или насосы с покрытием из резины.
Массовое использование центробежных насосов обусловлено простотой конструкции и низкой себестоимостью изготовления.

Многосекционные насосы — это насосы с несколькоми рабочими колесами, расположенными последовательно. Такая компоновка нужна тогда, когда необходимо большое давление на выходе.

Дело в том, что обычное центробежное колесо выдает максимальное давление 2-3 атм.

По этому, для получения более высоких значение напора, используют несколько последовательно установленных центробежных колес.
(по сути, это несколько последовательно соединенных центробежных насосов).

Такие типы насосов используют в качестве погружных скважинных и в качестве сетевых насосов высокого давления.

Трехвинтовые насосы предназначены для перекачивания жидкостей, обладающих смазывающей способностью, без абразивных механических примесей. Вязкость продукта — до 1500 сСт. Тип насоса объемный.
Принцип работы трехвинтового насоса понятен из рисунка.

Насосы этого типа применяются:
— на судах морского и речного флота, в машинных отделениях,
— в системах гидравлики,
— в технологических линиях подачи топлива и перекачивания нефтепродуктов.

Струйный насос предназначен для перемещения (откачки) жидкостей или газов с помощью сжатого воздуха (или жидкости и пара), подающегося через эжектор. Принцип работы насоса основан на законе Бернули (чем выше скорость течения жидкости в трубе, тем меньше давление этой жидкости). Этим обусловлена форма насоса.

Конструкция насоса чрезвычайно проста и не имеет движущихся деталей.
Насосы этого типа можно использовать в качестве вакуумный насосов или насосов для перекачивания жидкости (в том числе, содержащих включения).
для работы насоса необходим подвод сжатого воздуха или пара.

Струйные насосы, работающие от пара, называют пароструйными насосами, работающие от воды — водоструйными насосами.
Насосы, отсасывающие вещество и создающие разряжение, называются эжекторами. Насосы нагнетающие вещество под давлением — инжекторами.

Этот насос работает без подвода электроэнергии, сжатого воздуха и т.п. Работа насоса этого типа основана на энергии поступающей самотеком воды и гидроудара, возникающего при резком её торможении.

Принцип работы гидротаранного насоса:
По всасывающей наклонной трубе вода разгоняется до некоторой скорости, при которой отбойный подпружиненный клапан (справа), преодолевает усилие пружины и закрывается, перекрывая поток воды. Инерция резко остановленной воды во всасывающей трубе создает гидроудар (т.е. кратковременно резко возрастает давление воды в питающей трубе). Величина этого давления зависит от длины питающей трубы и скорости потока воды.
Возросшее давление воды открывает верхний клапан насоса и часть воды из трубы проходит в воздушный колпак (прямоугольник сверху) и отводящую трубу (слева от колпака). Воздух в колпаке сжимается, накапливая энергию.
Т.к. вода в питающей трубе остановлена, давление в ней падает, что приводит к открытию отбойного клапана и закрытию верхнего клапана. После этого вода из воздушного колпака выталкивается давлением сжатого воздуха в отводящую трубу. Так как отбойный клапан открылся, вода снова разгоняется и цикл работы насоса повторяется.

симптомы, признаки, причины. Как проверить водяной насос системы охлаждения, определить поломку

В системе охлаждения двигателя вращение крыльчатки водяного насоса обеспечивает циркуляцию антифриза в малом и большом контуре. Неисправности помпы могут не только привести к перегреву двигателя, но и к обрыву ремня ГРМ и последующему капитальному ремонту двигателя. Рассмотрим устройство насоса, симптомы и причины, по которым требуется замена помпы.

Симптомы неисправности

1. Шум со стороны помпы при работе двигателя. Посторонний звук появляется вследствие износа подшипника. Насос системы охлаждения рекомендуется менять через одну либо каждую замену комплекта ГРМ. Если пренебрегать сервисными интервалами, на телах качения, внутренней и внешней обойме появляется выработка, которая и приводит к шуму, свисту. Нередко причиной ускоренного износа является антифриз, который вследствие негерметичности сальника, резиновой манжеты попадает к трущимся парам.

1. Течь антифриза. Как и подшипник помпы, сальник и резиновый манжет имеют ограниченный ресурс. Появление люфта из-за износа подшипника значительно приблизит негерметичность сальника.
2. Несоосность по отношению к шестерням привода ГРМ, роликам (помпа становится наперекос). Неравномерное распределение натяжки приводит к ускоренному износу не только подшипника, но и сальника. Неправильная установка либо заводской брак, при котором шкив вращается с перекосом, приводит к ускоренному износу нагруженной части ремня. Подобный дефект даже при небольших пробегах может стать причиной обрыва ремня ГРМ и встречи клапанов с поршнями.
3. Перегрев двигателя. При обламывании лопастей крыльчатки снижается производительности помпы, вследствие чего через малый контур циркуляции проходит меньшее количество ОЖ.

Часто снижение производительности замечается после использования герметика для устранения течи радиатора. Залитая смесь забивает каналы системы охлаждения, налипает на крыльчатку помпы.

Если жижа не закупорила канал для слива ОЖ в корпусе, то к неисправности водяного насоса заливка герметика не приведет. Но без снятия помпы и промывки системы уже не обойтись.

Как проверить насос системы охлаждения?

Проверяя помпу без снятия с двигателя, мы можем лишь косвенно оценить ее производительность. При снижении объема прокачиваемой охлаждающей жидкости начинает плохо греть печка. Но перед снятием водяной помпы для осмотра крыльчатки рекомендуем проверить термостат, а также убедиться, что в системе охлаждения отсутствует воздушная пробка.

После снятия обращайте внимание не только на целостность лопастей и место посадки крыльчатку на приводной вал, но и на форму лопастей. К примеру, на ВАЗ 2121 за долгие годы выпуска устанавливались крыльчатки, отличающиеся диаметром насосного колеса, количеством и профилем лопастей. Установка на более теплонагруженную модификацию двигателя менее производительного насоса приведет к более частому включению вентилятора системы охлаждения и повышенному риску перегрева.

Обязательно осмотрите блок двигателя в месте прилегания корпуса и саму помпу. Запотевания, незначительный потек ОЖ из дренажного отверстия еще не значит, что помпу следует менять. При обнаружении значительной утечки постарайтесь точно определить место негерметичности. Если течь только в месте прилегания корпуса к блоку двигателя, вероятнее всего, устранить неисправность можно без замены помпы. Достаточно будет нанести герметик и установить новую прокладку.

Риск обрыва ремня ГРМ

Опасность несоосного расположения зубчатого шкива водяного насоса в том, что нет явных признаков неисправности. В первую очередь необходимо обращать внимание на ремень ГРМ. Если его уводит в какую-либо из сторон, наблюдается неравномерная выработка, необходимо проверить помпу и ролики. Причиной перекоса может быть заводской брак, износ подшипника либо неравномерное прилегание корпуса к блоку двигателя (грязные, ржавые привалочные плоскости). Иногда неисправность начинает проявлять себя после ДТП, когда элементы кузова либо навесного оборудования бьют по шкиву помпы.

В случае обнаружения перекоса дефектную помпу необходимо как можно быстрее заменить. Также не стоит медлить с устранением шума, свиста со стороны водяного насоса. При критическом износе подшипник может разрушиться, заблокировав тем самым зубчатый шкив. Заклинивание помпы гарантированно приведет к обрыву ремня ГРМ. Если на вашем автомобиле при обрыве поршни встречаются с клапанами, то устранение последствий неисправности выльется в довольно крупную сумму.

Проверка подшипника

Проще всего проверить помпу, шкив которой находится в доступном месте и вращается приводным ремнем. Достаточно взяться рукой за шкив и пошатать его в разные стороны (видео проверки). В случае неисправности вы почувствуете большой люфт. Чтобы определить, что шум, свист при работе двигателя исходит именно от насоса системы охлаждения, снимите приводной ремень и раскрутите шкив от руки. Изношенный подшипник с вымытой смазкой будет вращаться с ощутимым шумом, перекатами.

Проверить помпу, шкив который вращается ремнем ГРМ, несколько сложнее. Преодолевая усилие натяжения ремня, вы можете попытаться пошатать в разные стороны зубчатую шестерню. Но для полноценной проверки и оценки плавности вращения ремень ГРМ все-таки придется ослаблять.

Основная причина поломок

В случае негерметичности сальника или резиновой манжеты охлаждающая жидкость вымывает смазку из подшипников. Проблема многократно усугубится, если вместо качественного антифриза использовать дешевый тосол или воду. Отсутствие противокоррозионных присадок и минимальной смазывающей способности очень быстро «убьет» подшипник помпы.

Но гораздо важнее использование качественно антифриза для долгого срока службы сальника. В месте контакта с приводным валом резиновые уплотнители должны смазываться, чего не происходит при использовании агрессивного тосола, воды.

Как проверить помпу на неисправности – три способа

Помпа – это запчасть невидимого фронта. Она трудится в недрах мотора, обеспечивая его охлаждение, а результаты ее работы заметны только по показанию стрелки на индикаторе температуры охлаждающей жидкости. А еще помпа коварна, это относительно недорогая запчасть (хотя цена зависит от конкретной модели авто, некоторые дорогие), но менять ее накладно, потому что для этого приходится многое разбирать. Особенно это ощущается на автомобилях с ременным приводом ГРМ, ведь чаще всего в таких автомобилях ремень ГРМ и крутит помпу. Но и в тех машинах, где привод идет отдельным ремнем, все равно мороки для замены водяного насоса много.

Слева старая, справа новая водяная помпа двигателя

Эта особенность выработала у разумных водителей определенное правило – лучше поменять помпу заодно во время масштабного ТО или иных работ (чаще всего это замена ремня ГРМ), чем потом менять водяной насос отдельно. Стоимость замены помпы при снятом приводе ГРМ на порядок дешевле, чем отдельные работы по замене только помпы. Некоторые водители предпочитают вообще менять помпу при каждой смене ремня (например, раз в 60-80 тысяч километров), но это кажется перебором. Ресурс помпы вещь непредсказуемая, он зависит от конкретной модели, грамотной эксплуатации (помпы очень не любят антифриз другого типа, а также различные смешивания) и банального везения. Даже на одной модели автомобилей помпы выходят из строя на разных пробегах, буквально – от десятков до сотен тысяч километров.

Чтобы не переплачивать и не менять деталь, которая может еще служить и служить, мы бы предложили придерживаться такого алгоритма: при каждом серьезном разборе газораспределительной системы или иных масштабных работах в районе помпы обязательно проверять ее состояние. Если найдутся хоть малейшие признаки неисправности, то помпу превентивно менять. Да, может она бы еще послужила, но то, что протянула бы до следующих масштабных работ уже не факт. Если никаких вопросов к водяному насосу не будет, то можно дать ему поработать еще один срок.

Ремень ГРМ

Так как же определить признаки неисправности?

1. Прогреть мотор и на работающем двигателе пережать рукой верхний патрубок от радиатора. В патрубке должна ощущаться сильная и ритмичная пульсация охлаждающей жидкости. Если импульсы будут слабые, редкие или вообще отсутствуют – это показание для замены помпы. У водяного насоса может, например, начать разваливаться крыльчатка. До поры до времени этого не будет заметно, однако эффективность работы системы охлаждения неминуемо снизиться и под нагрузкой двигатель может закипеть. Способ проверки, конечно, несколько субъективный, но он доказал свое право на жизнь.

Патрубок радиатора

2. Осмотр места установки. Чаще всего помпа не разрушается физически, а начинает течь в районе уплотнительной резинки. Поэтому-то мы и рекомендуем производить оценку водяного насоса при масштабных работах под капотом – там и так многое будет разобрано и появится возможность осмотреть помпу визуально. Тут все просто – любая течь, признаки или хоть какие-нибудь намеки на нее, то помпу сразу нужно менять. Если течет несильно, то уход охлаждающей жидкости по уровню в бачке можно не отследить, но со временем такая течь наверняка будет прогрессировать и до следующей «безболезненной» замены помпа не доживет.

Течь помпы

3. Проверка люфта. Третье, что нужно исключить при проверке помпы – проблемы с подшипником. Особенно это актуально для автомобилей с ременным приводом ГРМ, ведь для них заклинившая помпа может обернуться ремонтом головки блока двигателя из-за встречи клапанов с поршнями. Но даже и без «клина» с расшатавшимся подшипником помпа – не жилец. Любые люфты – явный показатель к замене.

Проверка люфта помпы

Безусловно, никакие проверки и диагностики не дадут 100-процентную гарантию, что помпа доживет до очередного масштабного ТО, однако ресурс этих агрегатов на большинстве моделей автомобилей сегодня велик. При интервале замены ремня ГРМ в 60-80 тысяч километров многие помпы легко переживают два, а то и три ремня. Менять водяной насос при каждой замене ремня в такой ситуации – расточительство. Как нам кажется, тщательно проверить помпу в момент работ и оставить на еще один срок запчасть к которой нет вопросов – более рациональный подход. Но при этом, если появились хоть малейшие подозрения на то, что с помпой что-то не так, то лучше ее поменять сразу – дешевле выйдет.

Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Водяной насос — это неотъемлемая часть системы охлаждения двигателя внутреннего сгорания, любого транспортного средства. Устройство этого узла достаточно простое, а предназначение понятно с самого названия.

Описание и устройство помпы

Помпа охлаждения двигателя или водяной насос — это часть системы, которая охлаждает нагретый мотор. Без работоспособности системы или выхода со строя компонентов, моторы перегреваются и приносят много бед своим владельцам.

Водяной насос или помпа системы охлаждения двигателя обеспечивает циркуляцию жидкости через силовой агрегат к охладительным элементам, чем обеспечивает постоянную рабочую температуру внутри конструкции.

Прежде чем приступить непосредственно к разбору основных элементов водяного насоса, стоит понимать общую систему охлаждения движка. Для этого стоит рассмотреть, какие элементы в нее входят, и как проходит процесс циркуляции охлаждающей жидкости:

• Радиатор.
• Расширительный бачок.
• Водяной насос.
• Термостат.
• Водяная рубашка внутри двигателя.
• Комплект патрубков.
• Сливные краны и заглушки.

К расширенному кругу деталей системы охлаждения двигателя стоит отнести также: радиатор печки и патрубки печки.

Помпа системы охлаждения двигателя проводит циркуляцию охлаждающей жидкости по системе. Таким образом, стоит понимать, что и как любой насос, она состоит из деталей, а именно:

• Корпус.
• Крыльчатка.
• Приводной вал.
• Подшипник.
• Уплотнительное кольцо.
• Пружинка зажимная (на старых моделях отечественных автомобилей).
• Шкив (на большинстве моделей съемная часть помпы).

Как работает изделие? При помощи приводного ремня, который зацеплен за шкив система приводится в работу. Движение со шкива передается на вал, а затем и на крыльчатку, которая уже и проводит циркуляцию охлаждающей жидкости.

Стоит отметить, что больше обороты коленчатого вала, тем больше греется двигатель, поэтому шкив коленвала спарен при помощи ремня со шкивом водяного насоса.

Таким образом, чем быстрее крутится главный вал силового агрегата, тем большие обороты помпы, а поэтому циркуляция охлаждающей жидкости проводится быстрее. Проще говоря, чем быстрее крутится коленчатый вал, тем быстрее нужно проводить охлаждение, поэтому и спаривают обороты к/вала и помпы.

Основные неисправности

Неисправный водяной насос может принести немало бед для владельца своего автомобиля, поскольку нарушается система циркуляции охлаждающей жидкости, что ведет к перегреву мотора. Таким образом, нужно знать и понимать, как определить неисправность помпы, а также вовремя заменить деталь.

Стоит отметить, что большинство современных автомобилей оснащены неразборными помпами. Поскольку стоимость детали низкая, и нет смысла проводить переборку элемента. В таких странах, как США и Германия, такой элемент, как водяной насос системы охлаждения считается расходным материалом.

Итак, как распознать неисправность водяного насоса:

• При запуске двигателя на холодную слышен глухой звук с подкапотного пространства. Стоит отметить, что это может быть связано с другими неисправностями, такими как генератор или приводной ремень.
• Из-под шкива помпы видны подтеки охлаждающей жидкости. Это означает, что появился люфт между валом и корпусом, или износился резиновый уплотнитель.
• При проведении диагностики слышен люфт подшипника водяного насоса, но не видно подтеков охлаждающей жидкости. В данном случае, если помпа разборная достаточно заменить подшипник, если нет — придется менять весь элемент.

Методы устранения неисправностей

Устранение поломки водяного насоса зависит от конструктивных особенностей автомобиля. Так, если водяной насос разборной (для старых моделей автомобилей), есть возможность его перебрать, а вот для неразборных придется менять элемент в сборе.

Ремонт разборной помпы

Ремонт разборного водяного насоса стоит доверить профессионалам, поскольку они знают допустимые зазоры между валом и корпусом, а также могут определить ремонтнопригодность элемента. Так, если было решено, что насос пригодный для ремонта, необходимо провести следующие действия:

1. Снимаем ремень со шкива насоса.
2. Демонтируем сам шкив (обычно закреплен на 3 или 4 болтах).
3. Откручиваем корпус и снимаем помпу в сборе.
4. С внутренней части демонтируем крыльчатку и стопорные кольца вала.
5. Проводим выпрессовку приводного вала.
6. Выпрессуем подшипник, который наверняка остался в корпусе.
7. Теперь необходимо заменить детали, которые были изношены.
8. Сборка проводится в обратном порядке.

Конечно, для каждой модели автомобиля этот процесс будет проводиться по-разному, все зависит от конструктивных особенностей транспортного средства и силового агрегата.

Замена неразборного водяного насоса

Процесс замены неразборного водяного насоса достаточно типичный для всех автомобилей. Так, нет необходимости снимать шкив, поскольку он идет в сборе. Итак, рассмотрим, последовательность действий направленные на замену помпы:

1. Снимаем приводной ремень со шкива водяного насоса.
2. Откручиваем болты крепления корпуса от блока цилиндров.
3. Вынимаем водяной насос.
4. Сборку проводим в обратном порядке.

Стоит отметить, что большинство автомобилистов не знают, что между водяным насосом и корпусом двигателя есть прокладка, которая в комплекте с новой деталью зачастую не идет и ее необходимо покупать отдельно.

Последствия несвоевременной замены водяного насоса

После того, как были рассмотрены основные вопросы, которые касаются устройства, работы и неисправностей водяного насоса стоит рассмотреть вопрос последствий несвоевременной замены изделия.

Многие автомобилисты после появления свиста или подтекания помпы продолжают ездить в таком неисправном техническом состоянии, при этом, не задумываясь, чем это ожжет грозить. Таким образом, появляются косвенные признаки того, что ситуация подошла к критической отметке.

Например, постоянно работающий вентилятор охлаждения может не только указывать на неработоспособный термостат, а и о недостатке «охлаждайки» в системе, из-за того, что она вытекает из-под шкива.

Итак, рассмотрим, к каким последствиям стоит готовиться автомобилисту при несвоевременном ремонте узла:

• Постоянные подтекания жидкости снижают уровень охлаждающей жидкости в системе, что приводит сначала к постоянной работе термостата и доливке жидкости, а затем к перегреву.
• В свою очередь, перегрев чреват серьезными последствиями, такими, как повреждением внутренних элементов головки блока цилиндров. Самым страшным вариантом становится прогиб и деформация плоскости ГБЦ, что тянет за собой другие страшные последствия.
• Также, постоянные перегревы способствуют тому, что в корпусе головки блока и блока цилиндров появляются трещины, которые достаточно тяжело устранить.
• Самым страшным последствием является то, что после деформации ГБЦ охлаждающая жидкость может пойти вовнутрь камер сгорания, а это гидроудар, последствием которого становится полный и бесповоротный капитальный ремонт силового агрегата или замена движка вовсе. Это может серьезно ударить по карману владельца.

На основании выше изложенного, ремонт водяного насоса системы охлаждения стоит проводить вовремя, при обнаружении первых признаков неисправности. Если это не сделать последствия могут стать плачевными для двигателя и владельца транспортного средства.

Вывод

Насос системы охлаждения двигателя — неотъемлемая часть системы охлаждения силового агрегата. Неисправность данного элемента может привести к тому, что двигатель начнется перегреваться, а это в свою очередь может привести к негативным последствиям. Первыми признаками выхода со строя помпы является глухой свист после запуска на холодную и подтеки со шкива.

какая лучше, неисправности, замена и ремонт своими руками, инструкции с фото и видео

По сравнению с нынешними автомобилями система охлаждения двигателя ВАЗ 2106 отличается простотой конструкции, позволяющей владельцу машины производить ремонт самостоятельно. Сюда относится и замена насоса охлаждающей жидкости (ОЖ), выполняемая с интервалом 40–60 тыс. км пробега в зависимости от качества установленной запчасти. Главное — вовремя заметить признаки критического износа и сразу поставить новую помпу либо попытаться отреставрировать старую.

Устройство и назначение помпы

Принцип действия охлаждающей системы любого автомобиля состоит в отборе лишнего тепла у греющихся элементов мотора — камер сгорания, поршней и цилиндров. Рабочим телом выступает незамерзающая жидкость — антифриз (иначе — тосол), отдающая теплоту основному радиатору, обдуваемому воздушным потоком.

Вторичная функция системы охлаждения — обогрев пассажиров зимой посредством малого радиатора салонного отопителя.

Принудительную циркуляцию ОЖ по каналам двигателя, патрубкам и теплообменникам обеспечивает водяной насос. Естественное течение антифриза внутри системы невозможно, поэтому в случае поломки помпы силовой агрегат неизбежно перегреется. Последствия фатальны — из-за теплового расширения поршней двигатель заклинивает, а компрессионные кольца получают термический отпуск и становятся мягкой проволокой.

К водяному насосу сходятся патрубки от радиатора, салонного отопителя и термостата

В классических моделях ВАЗ водяной насос вращается ремённой передачей от коленчатого вала. Элемент располагается на передней плоскости мотора и оснащён обычным шкивом, рассчитанным под клиновидный ремень. Крепление помпы задумано следующим образом:

• к фланцу блока цилиндров на трёх длинных болтах М8 прикручен корпус из лёгкого сплава;
• на передней стенке корпуса выполнен фланец и оставлено отверстие под крыльчатку насоса с четырьмя шпильками М8 по краям;
• помпа надевается на указанные шпильки и крепится гайками под ключ 13 мм, между элементами стоит уплотнительная прокладка из картона.

Поликлиновый приводной ремень вращает не только вал перекачивающего устройства, но и якорь генератора. Описанная схема работы одинакова для моторов с различными системами питания — карбюраторными и инжекторными.

Ротор генератора и крыльчатка насоса приводятся в движение одним ремнём, идущим от коленчатого вала

Конструкция насосного агрегата

Корпус помпы представляет собой квадратный фланец, отлитый из алюминиевого сплава. В центре корпуса располагается выступающая вперёд втулка, внутри которой находятся рабочие элементы:

• шариковый подшипник;
• вал насоса;
• сальник, предотвращающий вытекание антифриза наружу по поверхности валика;
• стопорный винт для фиксации обоймы подшипника;
• крыльчатка, напрессованная на конец вала;
• круглая или треугольная ступица на противоположном торце вала, куда крепится ведомый шкив (тремя болтами М6).

  Для свободного вращения вала во втулке установлен подшипник качения закрытого типа

Принцип работы водяного насоса довольно прост: ремень крутит шкив и вал, крыльчатка перекачивает антифриз, поступающий из патрубков внутрь корпуса. Компенсацию силы трения обеспечивает подшипник, герметичность узла — сальник.

Первые крыльчатки помп ВАЗ 2106 изготавливались из металла, отчего тяжёлая деталь быстро изнашивала подшипниковый узел. Сейчас рабочее колесо делается из прочной пластмассы.

Втулка с валом и крыльчаткой и корпус соединяются с помощью четырёх шпилек и гаек

Симптомы и причины неисправности

Слабые места помпы — подшипник и сальник. Именно эти детали изнашиваются быстрее всего, вызывая протечку охлаждающей жидкости, появление люфта на валу и последующее разрушение крыльчатки. Когда в механизме образуются большие зазоры, валик начинает болтаться, а рабочее колесо — задевать внутренние стенки корпуса.

Характерные поломки водяного насоса:

• потеря герметичности соединения между двумя фланцами — помпы и корпуса — из-за прохудившейся прокладки;
• истирание подшипника по причине отсутствия смазки либо естественного износа;
• протекание сальника, вызванное люфтом вала или трещинами уплотнительных элементов;
• поломка рабочего колеса, заклинивание и разрушение вала.

  В случае заклинивания подшипника вал может разломиться на 2 части

Критический износ подшипникового узла ведёт к таким последствиям:

1. Валик сильно перекашивается, лопасти крыльчатки ударяются о металлические стенки и отламываются.
2. Шарики и сепаратор перемалываются, крупная стружка заклинивает вал, отчего последний может переломиться пополам. В момент принудительной остановки шкива ремённая передача начинает проскальзывать и пищать. Иногда ремень привода генератора слетает со шкивов.
3. Худший сценарий — пробой самого корпуса рабочим колесом помпы и моментальный выброс большого количества антифриза наружу.

   От удара о стенки корпуса лопасти рабочего колеса откалываются, помпа теряет работоспособность

Вышеописанные поломки трудно не заметить — на панели приборов вспыхивает красный индикатор зарядки аккумуляторной батареи, а указатель температуры буквально зашкаливает. Присутствует и звуковое сопровождение — металлический стук и треск, свист ремня. Услышав подобные звуки, немедленно прекратите движение и заглушите двигатель.

Из-за неопытности мне довелось столкнуться с третьим вариантом развития событий. Не проверив техническое состояние «шестёрки», я отправился в дальнюю поездку. Вал изношенного насоса ОЖ разболтался, крыльчатка выбила кусок корпуса и весь тосол выбросило наружу. Пришлось просить помощи — друзья подвезли требуемые запчасти и запас антифриза. На замену водяного насоса вместе с корпусом ушло 2 часа.

При сильном люфте рабочее колесо помпы пробивает металлическую стенку корпуса

Как выявить симптомы износа перекачивающего агрегата на ранних стадиях:

• истёртый подшипник издаёт явственный гул, позже начинает тарахтеть;
• вокруг посадочного места помпы все поверхности становятся влажными от тосола, зачастую намокает ремень;
• люфт валика ощущается рукой, если покачать шкив насоса;
• мокрый ремень может проскальзывать и издавать неприятный свист.

Обнаружить указанные признаки на ходу нереально — шум подшипникового узла плохо слышен на фоне работающего мотора. Лучший способ диагностики — открыть капот, осмотреть переднюю часть двигателя и покачать шкив рукой. При малейшем подозрении рекомендуется ослабить натяжку ремня, открутив гайку на скобе генератора, и попробовать люфт вала ещё раз. Допустимая амплитуда перемещения — 1 мм.

При неисправном сальнике антифриз забрызгивает все поверхности вокруг насоса

Когда пробег насоса достигает 40—50 тыс. км, проверки нужно выполнять перед каждой поездкой. Именно столько служат нынешние помпы, качество которых гораздо хуже оригинальных запчастей, снятых с производства. При выявлении люфта либо протечки проблема решается двумя способами — заменой или ремонтом помпы.

Как снять помпу на автомобиле ВАЗ 2106

Независимо от выбранного способа устранения неполадки водяной насос придётся демонтировать с автомобиля. Операцию нельзя назвать сложной, но времени она займёт немало, особенно у малоопытных водителей. Вся процедура выполняется в 4 этапа.

1. Приготовление инструментов и места проведения работ.
2. Разборка и демонтаж элемента.
3. Выбор новой запчасти либо ремкомплекта для старого насоса.
4. Реставрация или замена помпы.

После разборки снятый перекачивающий агрегат стоит обследовать на предмет восстановления. Если заметны только первичные симптомы износа — небольшой люфт вала, а также отсутствие повреждений корпуса и главной втулки — элемент можно реставрировать.

Купить и поставить новую запчасть гораздо проще, чем разбирать и восстанавливать изношенную помпу

Большинство автолюбителей склоняется к полной замене агрегата. Причина — недолговечность восстановленной помпы, малая экономия на реставрации и отсутствие ремонтных комплектов в продаже.

Необходимые инструменты и расходные материалы

Снять водяной насос «шестёрки» можно на любой ровной площадке. Смотровая канава упрощает лишь одну задачу — откручивание гайки крепления генератора с целью ослабить ремень. При желании операция выполняется лёжа под автомобилем — до болта дотянуться нетрудно. Исключением являются машины, на которых сохранились боковые кожухи — пыльники, прикрученные снизу на саморезах.

Специальных съёмников и приспособлений не потребуется. Из инструментов нужно приготовить:

• комплект головок с воротком, оборудованным трещоткой;
• широкая ёмкость и шланг для слива антифриза;
• набор накидных или рожковых ключей размерами 8—19 мм;
• лопатка монтажная;
• отвёртка с плоским шлицем;
• нож и щётка с металлическим ворсом для очистки фланцев;
• ветошь;
• перчатки защитные.

  При разборке насосного узла удобнее работать накидными головками, чем рожковыми ключами

Из расходных материалов рекомендуется подготовить тосол, высокотемпературный герметик и аэрозольную смазку типа WD-40, облегчающую ослабление резьбовых соединений. Количество покупаемого антифриза зависит от потерь ОЖ вследствие поломки насоса. Если наблюдалась небольшая протечка, достаточно приобрести бутылку 1 л.

Пользуясь удобным случаем, можно произвести замену старого тосола, поскольку жидкость все равно придётся сливать. Тогда подготовьте полный заправочный объем антифриза — 10 л.

Порядок разборки

Процедура демонтажа помпы на «шестёрке» сильно упрощена по сравнению с более новыми переднеприводными моделями ВАЗ, где приходится снимать ремень ГРМ и разбирать половину привода с выставлением меток. На «классике» насос установлен отдельно от газораспределительного механизма и находится снаружи двигателя.

Прежде чем приступить к разборке, желательно охладить прогретый мотор, чтобы не пришлось обжигаться горячим антифризом. Машину загоните на рабочее место, включите ручной тормоз и разбирайте согласно инструкции.

1. Поднимите крышку капота, найдите сливную пробку на блоке цилиндров и подставьте снизу обрезанную канистру для слива тосола. Упомянутая пробка в виде болта вкручена в левую стенку блока (если смотреть по ходу движения авто).

   Сливная пробка представляет собой бронзовый болт, который легко откручивается ключом

2. Частично опорожните систему охлаждения, открутив пробку ключом на 13 мм. Чтобы антифриз не брызгал во все стороны, приставьте к отверстию конец садового шланга, опущенного в ёмкость. В процессе слива медленно откройте крышки радиатора и расширительного бачка.

   После снятия крышки радиатора в систему начинает проникать воздух и жидкость стекает быстрее

3. Когда основной объем тосола вытечет, смело заворачивайте пробку назад, затянув ключом. Полностью сливать жидкость из системы не требуется — помпа расположена довольно высоко. После этого ослабьте нижнюю гайку крепления генератора.


   Чтобы открутить нижнюю гайку крепления генератора, придётся залезть под автомобиль

4. Снимите ремённую передачу между коленвалом, помпой и генератором. Для этого нужно ослабить ключом на 19 мм вторую гайку крепления генератора на регулировочной скобе. Монтировкой подвиньте корпус агрегата вправо и сбросьте ремень.

   Ремень привода генератора снимается вручную после откручивания гайки натяжного кронштейна

5. Накидным ключом на 10 мм выкрутите 3 болта М6, удерживающие шкив ремённой передачи на ступице насоса. Чтобы вал не крутился, вставьте между головками болтов отвёртку. Снимите шкив.

   Чтобы шкив не крутился, придержите головки винтов отвёрткой

6. Отделите от корпуса помпы регулировочную скобу натяжения ремня, открутив сбоку гайку размером 17 мм.
7. Головкой на 13 мм ослабьте и скрутите 4 гайки крепления насоса. Пользуясь плоской отвёрткой, разъедините фланцы и вытащите помпу из корпуса.

   Когда шкив снят со ступицы агрегата, 4 гайки крепления легко откручиваются головкой на 13 мм с воротком

Существует более простой способ демонтажа шкива. Без натянутого ремня он свободно вращается, что создаёт неудобства при ослаблении крепёжных болтов. Чтобы не фиксировать элемент отвёрткой, ослабьте указанные крепления ещё до снятия ремённой передачи, вставив отвёртку в прорезь шкива на коленчатом валу.

После извлечения перекачивающего агрегата выполните 3 заключительные операции:

• заткните ветошью открытый проём и счистите ножом остатки картонной прокладки с посадочной площадки;
• оботрите блок и другие узлы, куда ранее брызгал антифриз;
• снимите патрубок самой высокой точки охлаждающей системы, подключённый к штуцеру впускного коллектора (на инжекторе трубка подогрева подсоединяется к блоку дроссельной заслонки).

  Патрубок подогрева лучше снять сразу после слива тосола из блока цилиндров

Патрубок в наивысшей точке отключается с одной целью — открыть путь воздуху, вытесняемому антифризом при заполнении системы. Если проигнорировать эту операцию, в трубопроводах может образоваться воздушная пробка.

Видео: как снять водяной насос ВАЗ 2101—2107

Выбор и монтаж новой запчасти

Поскольку автомобиль ВАЗ 2106 и детали к нему давно сняты с производства, оригинальных запчастей найти не удастся. Поэтому при выборе нового насоса стоит учесть ряд рекомендаций.

1. Проверяйте маркировку детали, соответствующую каталожному номеру 2107–1307011–75. На «классику» подойдёт насос от «Нивы» 2123–1307011–75 с более мощной крыльчаткой.
2. Покупайте помпу от проверенных брендов — Luzar, TZA, «Фенокс».

   Оттиск логотипа между лопастями рабочего колеса свидетельствует о качестве изделия

3. Достаньте запчасть из упаковки, осмотрите фланец и рабочее колесо. Вышеперечисленные производители делают оттиск логотипа на корпусе или лопастях крыльчатки.
4. В продаже встречаются насосы с пластмассовой, чугунной и стальной крыльчаткой. Предпочтение лучше отдать пластику, поскольку этот материал лёгкий и довольно прочный. На втором месте чугун, на третьем — сталь.

   Пластиковые лопасти отличаются большей площадью рабочей поверхности и меньшим весом

5. В комплекте с насосом должна идти картонная либо паронитовая прокладка.

Почему не стоит брать помпу с железной крыльчаткой? Практика показывает, что среди подобных изделий встречается большой процент подделок. Выполнить кустарное литье чугуна или пластика гораздо сложнее, нежели выточить лопасти из стали.

Иногда подделку можно выявить по несовпадению размеров. Наденьте купленное изделие на крепёжные шпильки и рукой проверните вал. Если лопасти рабочего колеса начнут цепляться за корпус, вам подсунули некачественное изделие.

Установку водяного насоса производите в обратном порядке.

1. На прокладку нанесите высокотемпературный герметик и наденьте её на шпильки. Намажьте составом фланец помпы.
2. Вставьте элемент в отверстие правильно — шпилька крепления скобы генератора должна оказаться слева.

   В правильном положении насоса шпилька крепления генератора находится с левой стороны

3. Накрутите и затяните 4 гайки, прижимающие помпу к корпусу. Закрепите шкив, установите и натяните ремень.

Заполнение охлаждающей системы производится через горловину радиатора. При заливке тосола следите за трубкой, отключённой от коллектора (на инжекторе — дросселя). Когда антифриз побежит из этой трубки, наденьте её на штуцер, зажмите хомутом и долейте жидкости в расширительный бачок до номинального уровня.

Видео: как правильно выбрать насос ОЖ

Ремонт изношенной детали

Чтобы восстановить работоспособность помпы, нужно заменить основные детали — подшипник и сальник, при необходимости — крыльчатку. Подшипник продаётся в сборе с валом, сальниковый элемент и рабочее колесо — по отдельности.

Собираясь покупать ремонтный комплект, обязательно прихватите с собой старый вал. Изделия, продающиеся в магазине, могут отличаться по диаметру и длине.

Подшипник и вал для насоса «шестёрки» продаются в сборе

Для разборки насоса приготовьте следующие приспособления:

• съёмник типа «болт внутри болта», наружная резьба — М18 х 1,5;
• вороток и метчик М18 с шагом резьбы 1,5 мм — первый и второй номер;
• тиски;
• молоток;
• деревянную наставку.

  Метчики понадобятся для крыльчатки, сделанной из пластика, в чугунной предусматривается заводская резьба

Суть процедуры заключается в поочерёдном снятии крыльчатки, вала с подшипником и сальника. Работы ведутся в такой последовательности.

1. С помощью съёмника выдавите вал из крыльчатки. Если рабочее колесо сделано из пластика, предварительно нарежьте в нём резьбу М18 х 1,5 под съёмное приспособление.

   Деталь аккуратно зажимайте тисками — алюминиевый сплав может треснуть

2. Выверните стопорный винт подшипникового узла и выбейте вал со стороны посадочной втулки. Попытайтесь ударять на весу, но если валик не поддаётся, опирайте фланец на разжатые тиски и бейте через наставку.

   Ограничивайте силу ударов по валику, чтобы не повредить посадочную втулку

3. Освобождённый вал с подшипником переверните, уложите ступицей на губки тисков и с помощью наставки разъедините эти детали.

   Ступица легко сбивается с вала ударами молотка через проставку

4. Изношенный сальник выколачивается из гнезда с помощью старого вала, чей короткий конец большего диаметра используется в качестве наставки. Предварительно зачистите подшипниковую обойму наждачной бумагой.

   Для демонтажа сальника используется старый вал, перевёрнутый верхним концом вниз

Как правило, функциональные элементы помпы не выходят из строя поодиночке. Лопасти крыльчатки отламываются из-за люфта на валу и удара о корпус, по той же причине начинает протекать сальник. Отсюда совет — разбирайте насос полностью и меняйте весь комплект деталей. Неповрежденное рабочее колесо и ступицу крепления шкива можно оставить.

После ремонта от старой помпы остаётся только корпус и ступица шкива, остальные детали лучше заменить

Сборка выполняется в следующем порядке.

1. Аккуратно запрессуйте новый сальник в гнездо, пользуясь наставкой из трубы подходящего диаметра.

   Посадка сальника производится лёгкими ударами молотка через круглую наставку

2. Насадите ступицу на новый вал с подшипником.
3. Почистите внутренние стенки втулки мелкой шкуркой, вставьте в неё вал и забейте молотком до упора. Ударять по торцу валика лучше на весу. Закрутите стопорный винт.
4. Посадите на место крыльчатку, используя деревянную прокладку.

   После запрессовки торец крыльчатки должен упереться в графитовое кольцо на сальнике

При забивке вала обязательно проследите, чтобы отверстие на обойме подшипника совпало с отверстием под стопорный винт в теле втулки.

По окончании ремонта установите водяной насос на автомобиль, пользуясь приведённой выше инструкцией.

Видео: как восстановить помпу ВАЗ 2106

Помпа играет ключевую роль в системе охлаждения двигателя ВАЗ 2106. Своевременное обнаружение неисправности и замена насоса избавит от силовой агрегат от перегрева, а владельца машины — от дорогостоящего ремонта. Цена запчасти мизерна сравнительно со стоимостью элементов поршневой и клапанной группы.

Как работают насосы и воздушные компрессоры?

Криса Вудфорда. Последнее изменение: 30 июля 2021 г.

Некоторые изобретения гламурно — микрочипы и оптоволоконные кабели приходит на ум. Другие тише и скромнее, но не менее важный. Насосы и компрессоры, безусловно, попадают в эту категорию. Попробуйте представить себе жизнь без них, и далеко не уедешь. Брать насосы, и вам нечем будет протолкнуть горячую воду через трубы центрального отопления дома, и никак убрать огонь с холодильника.Можно также начать ходьба тоже, потому что вы не сможете взорвать шины на своем велосипеде или залить бензин в машину. От отбойных молотков до кондиционеров, всевозможных машин используйте насосы и компрессоры для перемещения жидкостей и газов с места на место. Давайте принимать посмотрим, как они работают!

Фото: Насосы — незамеченные инженерные герои, перемещающие жидкости и газы с места на место. Этот роторный насос с дизельным двигателем используется для бурения водяных скважин в Южной Америке. Фото Бритни Каннади любезно предоставлено ВМС США.

Как перемещать твердые тела, жидкости и газы

Предположим, вы хотите переместить твердый металлический блок. Мало выбор в том, как это сделать: вы должны поднять его и нести. Но если вы хотите переместить жидкости или газы, это очень много. Полегче. Это потому, что они двигаются с небольшим немного помощи от нас. Мы называем жидкости и газы жидкости потому что они текут по каналам и трубам из одного места в другое. Они Однако не двигайтесь без посторонней помощи.Требуется энергия перемещать вещи, и обычно мы сами должны это обеспечивать. Иногда жидкости и газы имеют запасенную потенциальную энергию, которую они могут использовать передвигаться (например, речки текут спускаться от истока к морю, используя силу тяжести), но часто мы хотят переместить их в места, куда они обычно не попадают — и для что нам нужны насосы и компрессоры. (Вы можете узнать больше о твердых телах, жидкостях и газах в нашей статье о состояния вещества.)

Artwork: Как люди перемещали жидкости до изобретения насосов? Один из вариантов заключался в использовании водоподъемного крана со встроенным противовесом, известного как шадуф, который датируется примерно 2000 годом до нашей эры.Другой метод — винтовой насос, изобретенный Архимедом в Древней Греции около 250 г. до н.э., в котором спиральная резьба медленно вращающегося винта используется для перекачивания воды с низкого уровня на высокий. Рисунок современного винтового насоса типа «Архимед» из патента США 4239449: «Конструкция винтового насоса». Уильям Дж. Бауэр, 16 декабря 1980 г., любезно предоставлено Управлением по патентам и товарным знакам США.

В чем разница между насосом и компрессором?

Иногда используются слова «насос» и «компрессор». взаимозаменяемы, но есть разница:

• Насос — это машина, которая перемещает жидкость (жидкость или газ) из одно место в другое.
• Компрессор — это машина сжимает газ в меньший объем и (часто) одновременно закачивает его в другое место.

Фото: Насос или компрессор? Если на нем есть манометр и давление увеличивается по мере того, как вы качаете, технически он также работает как компрессор. С помощью этого ножного насоса, накачивая автомобильные шины, вы накачиваете и сжатие одновременно. Даже в этом случае вы бы не стали называть это воздушным компрессором, потому что его работа действительно заключается в перемещении воздуха из атмосферу в ваших шинах.Компрессор обычно предназначен для использования сжатого воздуха каким-либо образом, например, для работы отбойного молотка (пневматической дрели).

Насосы могут работать как с жидкостями, так и с газами, но компрессоры обычно работают. только по газам. Это потому, что жидкости очень трудно сжимать. Атомы и молекулы, из которых состоят жидкости made, настолько плотно упакованы, что вы не можете сжать их ближе друг к другу (важный часть науки, которая очень хорошо используется в гидравлических машинах).Мойки высокого давления, которые делают мощная струя воды для чистящие вещи, являются исключением: они работают путем отжима жидкости до более высокие давления и скорости. Кофемашины также выжимают воду под высоким давлением, чтобы напитки были крепче и вкуснее.

Сжатые газы имеют встроенные насосы

Когда вы сжимаете газ в меньшее пространство, вы увеличиваете его давление и сохраняете энергию внутри него, который вы можете использовать спустя некоторое время. Мы называем это потенциальной энергией, потому что она имеет умение делать что-то полезное в будущем.Сжатый газ хранится в плотно закрытой контейнер снова расширится и потечет, если вы позволите ему, например, открыв клапан. Вот что происходит, когда вы надуваете воздушный шар и завязываете узел на шее: вы сжимаете воздух и сохраняете его внутри. Когда вы развязываете воздушный шар, это похоже на открытие клапана. Газ под давлением внутри выпускается и выходит под собственным давлением. Давление и запасенная потенциальная энергия сжатого газа позволяют ему течь сам по себе без помощи насоса.Другими словами, сжатый газ чем-то похож на газ с собственным встроенным насосом.

Анимация: Когда вы надуваете воздушный шар, воздух внутри него сжимается. Когда вы отпускаете баллон, газ «выкачивает» сам себя под собственным давлением.

Как работают насосы?

Насосы бывают двух разных типов: поршневые насосы (которые перекачивают, перемещаясь поочередно вперед-назад) и роторные насосы (которые вращаются).

Поршневые насосы

Фото: Ножные насосы — это знакомые примеры поршневых насосов: они перемещают воздух, когда вы толкаете ногу вверх и вниз. С помощью этого насоса вы ставите ногу на черный рычаг вверху и качаете ногой вверх и вниз, заставляя красный цилиндр двигаться вперед и назад. Клапан внутри цилиндра пропускает воздух (когда вы поднимаете ногу), который затем выкачивается через черный шланг справа (когда вы опускаете ногу). Манометр в верхней части насоса (справа) показывает давление воздуха в шине в британских единицах (барах и фунтах на квадратный дюйм или фунт / кв. Дюйм).

Велосипедные насосы, пожалуй, самые известные примеры поршневых насосов. У них есть поршень который движется вперед и назад внутри цилиндра, попеременно втягивая воздух снаружи (когда вы вытаскиваете ручку) и вдавливаете в резиновая шина (когда вы нажимаете на ручку обратно снова). Один или несколько клапанов гарантируют, что воздух, который вы втягиваете в насос, не иди прямо обратно, как он пришел. Кстати, стоит отметить, что велосипедные насосы на самом деле воздушные. компрессоры , потому что они нагнетают воздух из атмосферы в замкнутое пространство резиновой шины, уменьшая его объем и увеличивая давление.

Роторные насосы

Фото: Типичный роторный насос, используемый при тушении пожаров. Крыльчатка находится внутри серебряного корпуса под черным круглым корпусом. Фото Мелроуз Афас любезно предоставлено ВМС США.

Ротационные насосы работают совершенно иначе, используя прядение. колесо для перемещения жидкости от входа к выходу. Такие устройства, как их иногда называют центробежными насосами. потому что они выбрасывают жидкость наружу, заставляя ее вращаться (немного похоже на то, как стиральная машина сушит ваши джинсы вращая их на большой скорости).Роторные насосы работают прямо противоположно турбинам. Где турбина улавливает энергию жидкости или газа, которые движутся сами по себе аккорд (например, ветер в воздухе вокруг нас или вода течет в реке), насос использует энергию (обычно электродвигатель или компактный бензиновый двигатель или дизельный двигатель) для перемещения жидкости с места на место.

Художественное произведение: роторный насос может использовать зацепляющиеся шестерни или винты для перемещения жидкости, как в гидравлическом двигателе.

Роторные насосы, как правило, внешне выглядят одинаково: есть герметичный круглый или цилиндрический корпус. с входом с одной стороны и выходом с другой.Однако внутри они могут работать в разных способами. Пластинчатые насосы используют лопасти (плоские лопасти), которые скользят внутрь и наружу при вращении, перемещая жидкость из впускного отверстия. к розетке и выбросить на скорости. Импеллерные насосы используют колесо с изогнутыми лопастями, называемое рабочим колесом, которое немного похоже на многолопастной пропеллер, плотно установленный в середине замкнутой трубы. Рабочее колесо втягивает жидкость через впускное отверстие, вращает ее на высокой скорости, а затем выталкивает через выпускную трубу, обычно направленную в противоположном направлении.Иногда рабочие колеса изготавливаются из жесткого металла или пластика (например, на фото ниже), хотя они также могут иметь гибкие, эластичные лопасти, длина которых изменяется при вращении (аналогично скользящим лопастям лопастного насоса), чтобы они всегда делайте плотную печать. В еще одной конструкции лопатки и рабочие колеса заменены двумя или более большими винтами или шестернями, которые входят в зацепление и вращаются в противоположных направлениях, вытягивая жидкость вокруг себя по мере движения. Шнековые насосы используют один длинный шнек, который транспортирует материал при вращении, подобно шнеку, установленному внутри трубы.

Что лучше: вращательное или возвратно-поступательное?

Роторный насос намного быстрее поршневого насоса, потому что жидкость постоянно входит и выходит; в поршневом насосе он входит в половину времени и уходит вторую половину. Также легче запитать с электродвигатель, чем поршневой насос, потому что двигатель тоже вращается; легко управлять одним вращающимся машина с другой, и несколько сложнее использовать вращающуюся машину (двигатель) для привода возвратно-поступательного движения (насос, который должен двигаться вперед и назад).Как правило, роторные насосы механически проще и надежнее поршневых, поскольку у них нет движущихся клапанов, которые будут постепенно изнашиваться.

Анимация: Сравнение поршневых и ротационных насосов. Слева: простой возвратно-поступательный поршневой насос работает в двухступенчатом цикле. Во время впуска поршень (темно-синий) перемещается вправо. Впускной клапан (зеленый) открывается, а клапаны поршня (красный) закрываются. Поршень втягивает жидкость из впускного отверстия и проталкивает ее через выпускное отверстие.На обратном ходе поршень перемещается влево. Теперь впускной клапан закрывается, а клапаны в поршне открываются, поэтому жидкость проходит через поршень, готовая к перекачке к выпускному отверстию при следующем такте.

Справа: роторный насос перемещает жидкость от входа к выходу, как лопастное колесо. Наблюдая за тем, что происходит с отдельным сегментом, мы видим, что в один момент он наполняется жидкостью, а затем через некоторое время выталкивается к выпускному отверстию. Это очень упрощенный пример того, что называется лопастным насосом: лопасти — это «лопасти», которые вращают колесо.Вы можете видеть, что половина камер (верхние) будут все время пустыми, что снижает эффективность насоса. По этой причине в практических насосах колесо обычно устанавливается не по центру, что создает большую камеру в форме полумесяца внизу, позволяя перекачивать больше жидкости за одно и то же время.

Использование насосов и компрессоров

Насосы есть внутри практически любой машины, использующей жидкости, от автомобильных двигателей (которые должны перекачивать топливо) до посудомоечных машин (где насос перекачивает горячую воду. вокруг ванны) и личных плавсредств (приводится в движение через воду струей воды под высоким давлением, толкающей назад).

Фото: Типичное рабочее колесо насоса. Фото любезно предоставлено NASA Marshall Image Gallery.

В отличие от машин на основе насосов, машины с компрессорами не работают, просто перемещая жидкость: они также используют энергию, которая была хранится внутри жидкости, когда она изначально была сжата. Требуется энергия, чтобы сжать газ, но эта энергия не исчезнет раствориться в воздухе, и он не будет потрачен впустую. Он хранится внутри газа, и вы можете использовать его позже, когда захотите, позволив газу двигаться в других местах (газовые пружины, используемые в офисных креслах и петли, которые держат двери багажника открытыми, — хороший тому пример).

Многие машины (например, отбойные молотки) сжатый воздух из компрессора для выполнения полезной работы — мы говорим, что они пневматический (слово, которое обычно означает Пневматическая машина ). В отбойный молоток, например, сжатый воздух отталкивает сверло назад и вперед, когда он выпущен через длинную трубу. (Ты можешь иметь заметил, что к большой воздушной компрессорной машине прикреплен отбойный молоток через большой воздушный шланг.) Сжатый воздух также используется для чистки вещей. как каменные блоки.Еще одно действительно важное применение — это питание пневматические тормоза в поездах, грузовиках и автобусах. К быстро остановить действительно большой автомобиль, нельзя полагаться на давление со стороны водителя нога, как в машине (где тормоза гидравлические). Вместо этого тормоза грузовиков и поездов приводятся в действие сжатым воздухом. отпускается, когда водитель нажимает на педаль. Возможно, вы слышали внезапный свистящий звук после внезапной остановки грузовиков. Это сжато воздух, выпущенный после того, как он прижимает тормоза к колесам, заставляет их остальные.

Полезная информация по центробежным насосам

Что такое центробежный насос?

Центробежный насос — это механическое устройство, предназначенное для перемещения жидкости посредством передачи энергии вращения от одного или нескольких ведомых роторов, называемых рабочими колесами. Жидкость поступает в быстро вращающееся рабочее колесо вдоль его оси и выбрасывается центробежной силой по окружности через концы лопастей рабочего колеса. Действие крыльчатки увеличивает скорость и давление жидкости, а также направляет ее к выпускному отверстию насоса.Корпус насоса специально спроектирован так, чтобы сжимать жидкость на входе насоса, направлять ее в рабочее колесо, а затем замедлять и контролировать поток жидкости перед выпуском.

Как работает центробежный насос?

Рабочее колесо — ключевой компонент центробежного насоса. Он состоит из ряда изогнутых лопаток. Обычно они зажаты между двумя дисками (закрытая крыльчатка). Для жидкостей с увлеченными твердыми частицами предпочтительнее открытое или полуоткрытое рабочее колесо (поддерживаемое одним диском) (Рисунок 1).

Жидкость входит в рабочее колесо по его оси («проушине») и выходит по окружности между лопатками. Рабочее колесо на противоположной стороне от проушины соединено через приводной вал с двигателем и вращается с высокой скоростью (обычно 500-5000 об / мин). Вращательное движение рабочего колеса ускоряет выход жидкости через лопасти рабочего колеса в корпус насоса.

Корпус насоса бывает двух основных исполнений: улитка и диффузор. Цель обеих конструкций — преобразовать поток жидкости в управляемый выпуск под давлением.

В спиральном корпусе рабочее колесо смещено, создавая изогнутую воронку с увеличивающейся площадью поперечного сечения по направлению к выпускному отверстию насоса. Такая конструкция приводит к увеличению давления жидкости по направлению к выпускному отверстию (рис. 2).

Тот же основной принцип применяется к конструкциям диффузоров. В этом случае давление жидкости увеличивается, поскольку жидкость вытесняется между набором неподвижных лопаток, окружающих рабочее колесо (Рисунок 3). Конструкции диффузоров могут быть адаптированы для конкретных приложений и, следовательно, могут быть более эффективными.Корпуса со спиральным корпусом лучше подходят для применений, связанных с увлеченными твердыми частицами или жидкостями с высокой вязкостью, когда полезно избегать дополнительных сужений лопаток диффузора. Асимметрия спиральной конструкции может привести к большему износу рабочего колеса и приводного вала.

Каковы основные характеристики центробежного насоса?

Существует два основных семейства насосов: центробежные и поршневые. По сравнению с последними, центробежные насосы обычно предназначены для более высоких потоков и для перекачивания жидкостей с более низкой вязкостью, вплоть до 0.1 сП. На некоторых химических заводах 90% используемых насосов будут центробежными. Однако есть ряд применений, для которых предпочтительны поршневые насосы прямого вытеснения.

Каковы ограничения центробежного насоса?

Эффективная работа центробежного насоса зависит от постоянной высокой скорости вращения его рабочего колеса. При загрузке с высокой вязкостью центробежные насосы становятся все более неэффективными: возникает большее сопротивление и требуется более высокое давление для поддержания определенной скорости потока.В общем, центробежные насосы подходят для перекачивания жидкостей с низким давлением и высокой производительностью с вязкостью от 0,1 до 200 сП.

Суспензии, такие как грязь или масла с высокой вязкостью, могут вызвать чрезмерный износ и перегрев, что приведет к повреждению и преждевременным выходам из строя. Поршневые насосы часто работают на значительно более низких скоростях и менее подвержены этим проблемам.

Любая перекачиваемая среда, чувствительная к сдвигу (разделению эмульсий, суспензий или биологических жидкостей), также может быть повреждена из-за высокой скорости крыльчатки центробежного насоса.В таких случаях предпочтительна более низкая скорость поршневого насоса.

Еще одним ограничением является то, что, в отличие от поршневого насоса прямого вытеснения, центробежный насос не может обеспечивать всасывание в сухом состоянии: сначала он должен быть заполнен перекачиваемой жидкостью. Поэтому центробежные насосы не подходят для любых применений, в которых подача прерывистая. Кроме того, если давление подачи является переменным, центробежный насос производит переменный поток; Насос прямого вытеснения нечувствителен к изменению давления и обеспечивает постоянную производительность.Таким образом, в приложениях, где требуется точное дозирование, предпочтительнее использовать поршневой насос прямого вытеснения.

В следующей таблице приведены различия между центробежными и объемными насосами.

Сравнение насосов: центробежный и поршневой

Имущество	Центробежный	Положительный рабочий объем
Диапазон эффективной вязкости	Эффективность снижается с увеличением вязкости (макс.200 Cp)	Эффективность увеличивается с увеличением вязкости
Допуск давления	Расход меняется при изменении давления	Расход нечувствителен к изменению давления
	КПД снижается как при более высоком, так и при более низком давлении	КПД увеличивается с увеличением давления
Грунтовка	Обязательно	Не требуется
Расход (при постоянном давлении)	Константа	Пульсирующий
Резка (разделение эмульсий, суспензий, биологических жидкостей, продуктов питания)	Высокая скорость повреждает чувствительные к сдвигу среды	Низкая внутренняя скорость.Идеально подходит для перекачивания жидкостей, чувствительных к сдвигу

Каковы основные области применения центробежных насосов?

Центробежные насосы обычно используются для перекачивания воды, растворителей, органических веществ, масел, кислот, щелочей и любых «жидких» жидкостей как в промышленности, так и в сельском хозяйстве и в быту. Фактически, существует конструкция центробежного насоса, подходящая практически для любого применения, связанного с жидкостями с низкой вязкостью.

Тип центробежного насоса	Заявка	Характеристики

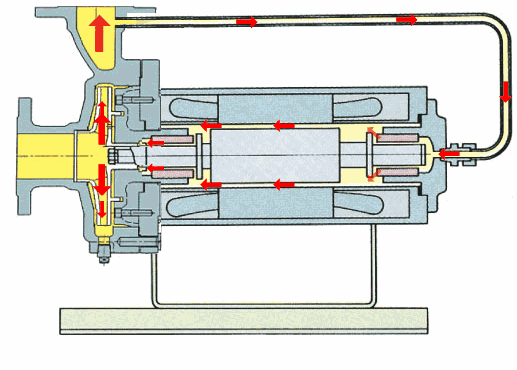

Герметичный моторный насос	Углеводороды, химические вещества, утечка из которых недопустима	Без уплотнения; крыльчатка, прикрепленная непосредственно к ротору двигателя; смачиваемые части, содержащиеся в банке
Насос с магнитным приводом		Без уплотнения; крыльчатка с приводом от тесно связанных магнитов
Насос измельчителя / измельчителя	Сточные воды промышленных, химических и пищевых производств / сточные воды	Рабочее колесо с шлифовальными зубьями для измельчения твердых частиц
Циркуляционный насос	Отопление, вентиляция и кондиционирование	Встроенная компактная конструкция
Многоступенчатый насос	Применения высокого давления	Несколько рабочих колес для повышенного давления нагнетания
Криогенный насос	Сжиженный природный газ, охлаждающие жидкости	Специальные строительные материалы, выдерживающие низкие температуры
Насос для мусора	Осушение шахт, карьеров, строительных площадок	Предназначен для перекачивания воды, содержащей твердый мусор
Шламовый насос	Горнодобывающая промышленность, переработка полезных ископаемых, промышленные шламы	Разработан для работы с высокоабразивными шламами и выдерживает их

Сводка

Центробежный насос работает за счет передачи энергии вращения от одного или нескольких ведомых роторов, называемых крыльчатками.Действие крыльчатки увеличивает скорость и давление жидкости и направляет ее к выпускному отверстию насоса. Благодаря своей простой конструкции центробежный насос понятен и прост в эксплуатации и обслуживании.

Конструкции центробежных насосов

предлагают простые и недорогие решения для большинства насосных систем с низким давлением и высокой производительностью, в которых используются жидкости с низкой вязкостью, такие как вода, растворители, химические вещества и легкие масла. Типичные области применения включают водоснабжение и циркуляцию, орошение и транспортировку химикатов на нефтехимических предприятиях.Поршневые поршневые насосы предпочтительны для применений, связанных с жидкостями с высокой вязкостью, такими как густые масла и суспензии, особенно при высоком давлении, для сложных питательных веществ, таких как эмульсии, пищевые продукты или биологические жидкости, и когда требуется точное дозирование.

Как работает дозирующий насос?

Эта запись была опубликована пользователем Korey 15 августа 2019 г.

Дозирующие насосы, также называемые дозировочными насосами, представляют собой насосы, которые предназначены для дозирования определенных количеств жидкости и управления измеренным потоком.Они используют расширяющуюся и сужающуюся камеры для перемещения жидкостей. Дозирующие насосы также имеют высокий уровень точности с течением времени и могут перекачивать широкий спектр жидкостей, включая коррозионные вещества, кислоты и щелочи, а также шламы и вязкие жидкости. Они используются в различных отраслях промышленности, таких как производство, сельское хозяйство и медицина. Есть множество типов насосов-дозаторов, которые работают по-разному. В этой статье мы рассмотрим диафрагменные и перистальтические насосы-дозаторы.

Как работают мембранные и перистальтические насосы-дозаторы

Оба типа дозирующих насосов — диафрагменные и перистальтические — очень полезны и обычно обеспечивают долгие годы надежной и эффективной работы.

Мембранные насосы-дозаторы

Мембранные насосы — это поршневые насосы прямого вытеснения, которые перемещают жидкости с помощью возвратно-поступательной диафрагмы. Они считаются очень надежными, поскольку у них нет внутренних деталей, которые трутся друг о друга, вызывая трение и приводя к износу. Кроме того, поскольку для них не требуются уплотнения или смазка в головке насоса, отсутствует вероятность загрязнения парами масла или утечки перекачиваемой среды.

Простые мембранные насосы имеют диафрагму, два клапана, поршневую камеру и приводной механизм.Мембрана представляет собой гибкую мембрану, которая вибрирует, создавая всасывание для перемещения жидкости в насосную камеру и из нее. Он расположен между боковой стороной камеры вытеснения и присоединенным фланцем. Эти два клапана обычно представляют собой откидные клапаны или подпружиненные шаровые клапаны, которые сделаны из того же материала, что и диафрагма. Они работают, впуская жидкость в камеру и из нее. Приводной механизм — это то, что приводит в действие диафрагму. Существует ряд различных приводных механизмов, которые могут использовать диафрагменные насосы.Два наиболее распространенных — с пневматическим и моторным приводом.

Пневматические мембранные насосы-дозаторы в качестве альтернативы используют сжатый воздух для привода двойной мембраны (двух мембран). Челночный клапан переключает поток воздуха между двумя диафрагмами. Расход перекачиваемой среды регулируется величиной давления воздуха, подаваемого в насос.

Мембранные дозирующие насосы с приводом от двигателя используют вращательное движение двигателя, которое преобразуется в возвратно-поступательное движение с помощью кулачкового механизма, чтобы вызвать смещение объема жидкости, передавая ее с постоянной скоростью.

Перистальтические насосы-дозаторы

Перистальтические насосы-дозаторы, как и мембранные насосы-дозаторы, представляют собой поршневые насосы прямого вытеснения. Однако действуют они совершенно иначе. В перистальтических насосах используются вращающиеся ролики, которые сжимают гибкую трубку и перемещают жидкость в потоке под давлением. Когда трубка сужается и объем низкого давления увеличивается, создается вакуум, который втягивает жидкость в трубку. Затем жидкость проталкивается через трубку, когда трубка сжимается в нескольких точках роликами.При каждом колебательном или вращательном движении жидкость течет по трубке. Перистальтические насосы-дозаторы бывают круглыми (ротационными) или линейными.

Преимущества дозирующих насосов

Дозирующие насосы, диафрагменные или перистальтические, дают много преимуществ отраслям, в которых они используются. Они надежны для точного и постоянного диспергирования необходимого количества жидкости. Кроме того, вы получите следующие преимущества при использовании дозирующих насосов:

• Обычно они перемещают небольшое количество жидкости. Поскольку дозирующие насосы очень точны и точны, они часто используются для перемещения небольшого количества жидкости.Обычно они измеряются по их способности перекачивать галлоны в минуту вместо галлонов в час, что является отраслевым стандартом.
• Они могут перекачивать различные типы жидкостей. Дозирующие насосы могут перекачивать самые разные жидкости, от тонких до густых, и даже опасные или коррозионные химикаты.
• Их можно использовать для множества различных применений — Дозирующие насосы используются во многих отраслях промышленности, включая медицину, пищевую промышленность, сельское хозяйство и производство.
• Они предотвращают загрязнение — как мембранные, так и перистальтические дозирующие насосы эффективны в предотвращении загрязнения насоса и рабочего пространства перекачиваемой средой.

Хотя насосы-дозаторы эффективно работают для многих применений и различных жидкостей, не рекомендуется использовать их для перемещения большинства типов газов.

Дозирующие насосы для различных отраслей промышленности

Дозирующие насосы доступны в различных типах и размерах. Независимо от того, будут ли они использоваться в пищевой промышленности, на производственном предприятии или в любом другом месте, где требуется перекачка жидкости в постоянном и точном количестве, всегда найдется дозирующий насос, который идеально подходит для этой работы.Мембранные и перистальтические насосы являются наиболее часто используемыми дозирующими насосами, и они признаны эффективными, безопасными, точными и универсальными для удовлетворения потребностей отраслей, в которых они используются.

Как работает вакуумный насос

Мощность вакуумного насоса была безупречно продемонстрирована его изобретателем еще в 1654 году. Отто фон Герике, немецкий ученый и мэр города Магдебурга в то время, использовал свое новое изобретение, чтобы доказать силу атмосферного давления.Он добился этого, откачав большую часть молекул воздуха между двумя половинами медной сферы, которые были соединены вместе герметизированными ободами. Как только вакуумный насос сделал свою работу, две бригады по 15 лошадей не смогли отделить два полушария друг от друга.

Эксперимент «Магдебургские полушария» — как его стали называть — имел огромный успех, и потенциал вакуумного насоса был твердо установлен для последующего применения в механической, промышленной и коммерческой областях.

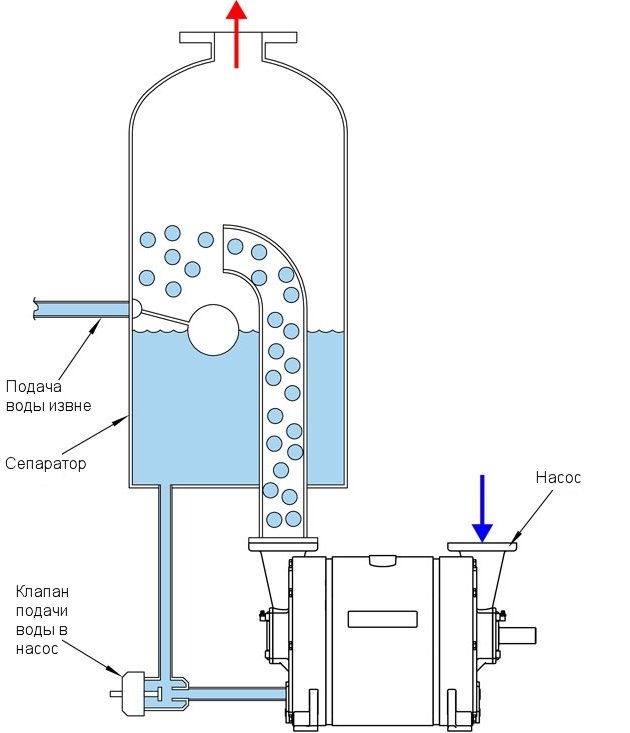

Как работают вакуумные насосы

По сути, все вакуумные насосы работают одинаково. Вакуум создается за счет перемещения большинства молекул газа или жидкостей из одной области за счет разницы в давлении из другого пространства. В результате в области с меньшим количеством молекул будет более низкое давление — или вакуум, — в то время как в области с большим количеством молекул давление впоследствии будет выше. Вот почему магдебургские полушария не могли быть разорваны огромными силами, приложенными к ним упряжками лошадей.Не потому, что они удерживались вместе низким давлением вакуума внутри них. Вместо этого две половины были зажаты вместе из-за гораздо более высокого давления окружающей их атмосферы.

Сегодня большинство вакуумных насосов работают по одному из трех принципов: принудительное вытеснение, передача импульса или захват. Хотя насосы как для передачи импульса, так и для улавливания используются для создания условий высокого и сверхвысокого вакуума, они требуют больших затрат энергии и технического обслуживания и, следовательно, являются дорогостоящими в эксплуатации.

С другой стороны, подавляющее большинство промышленных и коммерческих вакуумных насосов выполняется с помощью поршневых насосов прямого вытеснения, таких как винтовые вакуумные насосы фирмы Kaishan. Используя стабильную, постоянную мощность двойных спиральных винтов или винтовых винтов для вакуумирования герметичной камеры и создания вакуума, потребности всего, от производства высокоточных полупроводников до упаковки в пищевой промышленности и производстве напитков, удовлетворяются с большими затратами. эффективная надежность.

Кроме того, наши вакуумные насосы служат неотъемлемой частью обработки металлов, резки стекла и камня, печати, литья пластмасс под давлением и производства авиационного оборудования — это лишь некоторые из современных процессов, в которых используются оборудование и технологии Kaishan.

Почему выбирают вакуумные насосы Kaishan?

В Kaishan Compressors мы производим воздушные компрессоры и вакуумное оборудование мирового класса уже более 60 лет. В то время мы всегда были близки к нашему центральному убеждению, что только путем постоянного совершенствования и инноваций мы можем стать лидером отрасли. Вот почему наши вакуумные насосы отличаются низким уровнем шума, низким энергопотреблением и, прежде всего, низкими эксплуатационными расходами, что снижает стоимость владения при максимальном увеличении времени безотказной работы и производительности.

Вакуумные насосы

Kaishan используются во многих отраслях промышленности, включая общее производство, электронику, химическую, нефтехимическую, автомобильную, авиакосмическую промышленность, производство продуктов питания и напитков и многие другие.

Чтобы узнать больше о наших вакуумных насосах и других качественных продуктах Kaishan, свяжитесь с нами сегодня.

Как часто нужно сцеживать молоко и лучший график сцеживания

Собираетесь ли вы на работу или собираетесь провести вечер, большинству молодых мам в конце концов понадобится перерыв в кормлении грудью.Введите молокоотсос.

Этот удобный инструмент не только позволяет наполнить бутылку драгоценным молоком, но также может помочь сохранить количество молока, уменьшить нагрубание и создать запасной тайник для морозильной камеры.

Поначалу перекачивание может показаться сложной задачей (трубы, фланцы и всасывание, о боже!), Но это несложно, если вы научитесь с этим. Вот что нужно знать о начале вечеринки по накачке.

Когда начинать качать?

Вам следует начинать прокачку, когда для вас есть смысл начать прокачку, и это правильное время будет во многом зависеть от вашей конкретной ситуации.

Некоторые новые мамы рожают сразу после рождения ребенка — в больнице или родильном доме — чтобы помочь начать грудное вскармливание или стимулировать выработку молока. Особенно важно как можно раньше начать сцеживание, если вы не можете кормить ребенка грудью с самого рождения — например, если ваш ребенок недоношенный или у него особые потребности.

Другие новые мамы будут ждать несколько недель, прежде чем начнут сцеживать молоко. В первые дни кормления грудью между сеансами кормления часто остается очень мало времени для сцеживания, и эксперты по лактации советуют воздержаться от кормления из бутылочки до тех пор, пока грудное вскармливание не станет устойчивым.(Однако многие младенцы с первого дня переключаются между бутылочкой и грудью, поэтому делайте то, что лучше всего подходит для вас и вашей семьи.)

К тому времени, когда ребенку исполнится 4-6 недель, грудное вскармливание должно стать прочным , и у вас, вероятно, будет достаточно времени между кормлениями, чтобы накачать лишнее молоко, которое можно сохранить для дальнейшего использования. Если вы планируете вернуться к работе, начните сцеживать молоко за две-три недели до этого, чтобы освоиться и накопить запас молока.

Как начать качать?

Несколько шагов в начале каждого сеанса сцеживания помогут обеспечить выработку наибольшего количества молока для своих затрат на сцеживание.

Прежде чем приступить к работе, всегда тщательно мойте руки теплой водой с мылом.

• Расслабьтесь. Найдите удобное тихое место, чтобы сесть и максимально расслабиться: сделайте несколько глубоких вдохов, сделайте пятиминутную медитацию, сделайте несколько упражнений на растяжку в йоге.
• Поощрять разочарование. Мягкий массаж груди или теплый компресс помогут подготовить грудь к расслаблению.
• Держите ребенка ближе — лично или в своем воображении. Если ваш ребенок находится рядом, легкие объятия могут помочь вызвать разочарование (при условии, что он не против находиться так близко к молоку, которое у нее не будет).Вдали от дома? Посмотрите на фотографию своего ребенка, послушайте его звуки или закройте глаза и представьте его запах, ее ощущение в ваших руках и ее блаженно кормящее лицо.
• Создайте хорошее уплотнение. Вы можете обнаружить, что смачивание фланца водой помогает обеспечить хорошее уплотнение.
• Сосредоточьтесь. Отцентрируйте ниппель посередине фланца перед запуском насоса.
• Заправьте насос. Большинство электрических насосов начинают с фазы расслабления — более коротких и быстрых импульсов сосания, которые имитируют первоначальное сосание, которое сделал бы ваш ребенок, чтобы стимулировать расслабление.Пройдет несколько минут, пока не произойдет расслабление, а до этого вы получите только капли до медленной струйки молока. Через несколько минут (примерно до того момента, когда произойдет сбой) насос перейдет в обычный режим.
• Не устанавливайте по умолчанию наивысший уровень всасывания. Вам нужно начать с низкого всасывания и увеличить его, когда молоко начнет течь (но только до вашего уровня комфорта — сцеживание не должно быть болезненным, а более высокое всасывание не означает больше молока!).

Как часто и как долго нужно сцеживать молоко?

Если вы пытаетесь увеличить количество молока, сцеживайте молоко в перерывах между кормлениями, когда вы вместе с ребенком.Если вы сцеживаете молоко на работе, чтобы восполнить недостаток кормления, постарайтесь сцеживать молоко по тому же графику, что и кормление вашего ребенка дома, чтобы обеспечить стабильное количество молока и соответствие его потребностям ребенка, обычно каждые три-четыре часа.

Старайтесь подключаться к помпе от 15 до 20 минут, чтобы получить достаточное количество грудного молока (некоторым женщинам потребуется 30 минут или больше с помпой, особенно в первые дни). Сцеживайте до тех пор, пока молоко не начнет замедляться, а грудь не станет хорошо опорожненной.Обязательно очищайте нагрудные фланцы после каждого использования.

Каков наилучший график сцеживания и грудного вскармливания?

Лучшее время для сцеживания полностью зависит от того, что работает для вас, и вскоре вы определите, какой график будет работать. Но лучше выбрать время дня, когда ваша грудь обычно полна. Если вы сцеживаете молоко из-за того, что находитесь далеко от ребенка и пропускаете кормление, старайтесь сцеживать молоко в то же время, в которое вы обычно кормите, примерно раз в три часа.

Если вы сцеживаете дома, чтобы накопить молоко или увеличить его количество, попробуйте сцеживать молоко через час или около того после утреннего кормления ребенка.Ваша грудь естественным образом наполняется раньше днем, поэтому утро — хорошее время, чтобы получить больше молока.

В те дни, когда вы с ребенком, выполняйте сцеживание примерно через час после кормления грудью и как минимум за час до следующего кормления грудью — больший спрос означает большее предложение. Но не перенапрягайтесь во имя создания запаса грудного молока: сцеживание между каждым кормлением грудью или между ночными кормлениями просто утомляет вас … что, в свою очередь, может уменьшить выработку молока.

Некоторые мамы могут сцеживать молоко из одной груди, пока ребенок сосет из другой. Пока ребенок насытится одной грудью, это эффективный способ накопить запас молока, а также обеспечить опорожнение обеих грудей во время кормления. Но, вероятно, лучше подождать, пока вы не научитесь кормить грудью и сцеживать молоко, иначе это может быть сложно и неприятно.

Вы также можете сцеживать молоко в конце кормления, чтобы убедиться, что улавливается каждая последняя капля грудного молока (многие мамы считают, что для последующего кормления проще использовать ручной насос вместо электрического).

Если ваш ребенок начал выкладывать корм один раз в четыре часа, вы также можете попробовать сцеживать молоко каждые два часа между кормлениями. Это увеличит выработку молока и даст вам много грудного молока для хранения.

По возможности лучше избегать позднего полудня или раннего вечера, так как количество молока, вероятно, будет минимальным из-за истощения и стресса в конце дня.

Как накачать молокоотсос

Мощный сцеживание увеличивает выработку молока, имитируя «кластерное кормление» ребенка — термин, обозначающий период, в течение которого ваш ребенок ест чаще, чем обычно (обычно из-за скачка роста).Считается, что оба они увеличивают выработку пролактина, гормона, стимулирующего выработку грудного молока.

Вместо сеанса кормления вы можете делать сцеживание (например, если вы на работе или иным образом находитесь вдали от ребенка в течение нескольких часов). В противном случае делайте это сразу после сеанса кормления грудью. В идеале сеанс силовой откачки должен длиться час.

График работы насоса может выглядеть следующим образом:

• Насос на 20 минут
• Отдых на 10 минут
• Насос на 10 минут
• Отдых на 10 минут
• Насос на 10 минут до окончания часа

Если у вас нет полного часа, тогда нацельтесь на два 30-минутных сеанса, на которых вы качаете 10 минут, отдыхаете пять, качаете пять, отдыхаете пять, а затем качаете еще пять.Затем сцеживайте молоко или кормите грудью, как обычно, остаток дня.

Потребуется несколько дней, чтобы количество молока отреагировало на этот повышенный спрос: некоторые мамы видят увеличение количества молока в течение трех дней, в то время как другим нужно будет качать молокоотсос в течение недели, прежде чем они увидят результаты.

Каковы преимущества откачки?

Существует множество причин, по которым мама сцеживает грудное молоко, от облегчения набухания и увеличения выработки молока до сбора молока для кормления, когда вы находитесь далеко от малыша (например, когда вы возвращаетесь на работу).

Если вы сцеживаете и храните молоко, вы можете продолжать давать ребенку те преимущества, которые дает грудное молоко, еще долгое время после того, как вы прекратили кормить грудью. А для мам, которые хотят кормить своих детей грудным молоком, но по какой-то причине (например, из-за плохого захвата груди или недостатка молока) не могут кормить грудью, сцеживание гарантирует, что они все еще могут предложить своему ребенку это жидкое золото.

Независимо от причины, по которой вы это делаете, сцеживание имеет ряд преимуществ:

• Вы сможете вернуться на работу (или выйти на ночь, взять отпуск или поехать по делам) и при этом дать свое грудное молоко ребенка.
• Необязательно быть единственным ответственным за кормление своего малыша — партнер или опекун тоже могут помочь.
• С помощью сцеживания вы сможете увеличить количество молока еще до того, как ребенку понадобится больше молока, что позволит вам отложить его на потом.
• сцеживание дает вам возможность пожертвовать дополнительное количество молока мамам, которые не могут сами кормить грудью своих детей, но хотят дать своим малышам все преимущества грудного молока.

Эксклюзивная накачка vs.сцеживание и кормление грудью

Для большинства женщин обычно наступает день (или ночь), когда им нужно быть вдали от своего ребенка, будь то работа, учеба, путешествие или просто гулять по вечерам. Считайте это законом занятого материнства: ваш ребенок и грудь не всегда находятся в одном и том же месте в одно и то же время. Вы по-прежнему можете кормить ребенка грудью, скажем, утром перед работой, а также по вечерам и в выходные, когда вы дома, но она будет сцеживать грудное молоко в те времена, когда вас нет рядом.

У некоторых женщин, однако, нет другого выбора, кроме как только сцеживать молоко, потому что, несмотря на все их усилия, они не могут кормить грудью из-за таких обстоятельств, как у ребенка проблемы с прикладыванием груди.В этом случае вы можете выбрать исключительно насос, иначе известный как «EPing».

Если вы все же решите сделать EP (и спасибо вам, это немалый подвиг!), Тогда вам нужно будет вложиться в хороший двойной электрический помпа, которая экономит ваше время и является наиболее эффективным способом накачать молоко. Эксперты также рекомендуют стараться максимально имитировать график новорожденного, по крайней мере, вначале. Это может быть до восьми-двенадцати раз. в 24-часовой рабочий день или каждые два-три часа по 15-20 минут за раз.

По мере того, как у вас налаживается выработка молока, вы можете обнаружить, что сможете дольше отказываться от сцеживания, по крайней мере, ночью.

Как хранить грудное молоко

Сливание — это только половина дела: вам также нужно знать, как хранить грудное молоко. Многие молокоотсосы поставляются с индивидуальными контейнерами, которые можно использовать в качестве бутылочек для хранения и кормления; другие позволяют использовать стандартную бутылочку для кормления для сбора молока.

Вы также можете собирать сцеженное грудное молоко в полиэтиленовые пакеты (обязательно используйте те, которые специально предназначены для грудного молока — вкладыши для пластиковых бутылок слишком хрупкие) и заполните их на три четверти, если вы будете замораживать их для расширения.Замораживание молока в небольших количествах (от 3 до 4 унций за раз) позволяет легко разморозить.

Сгущенное молоко может оставаться свежим при комнатной температуре до четырех часов, если оно хранится вдали от солнца или других источников тепла. Молоко можно безопасно хранить в холодильнике до четырех дней и в морозильной камере от шести до 12 месяцев (лучше всего использовать его в течение шести месяцев).

Всегда маркируйте каждую емкость датой и сначала используйте самое старое молоко.

Как чистить молокоотсос

Чистить молокоотсос после каждого использования очень важно, чтобы микробы не размножались и не причиняли вред вашему малышу.Поэтому обязательно промойте все детали помпы, которые контактировали с грудью или грудным молоком, с жидким мылом и горячей водой, протрите их щеткой для очистки и ополосните под проточной водой.

При ручной стирке обязательно используйте чистую раковину, а не кухонную раковину, которая используется только для мытья принадлежностей для кормления детей грудного возраста, и не кладите компоненты помпы в раковину. Высушите на воздухе и уберите детали только после того, как они полностью высохнут. Если вашему ребенку меньше 3 месяцев, он родился недоношенным или у него ослабленная иммунная система, проводите дезинфекцию ежедневно.

Если детали вашего молокоотсоса можно мыть в посудомоечной машине, поместите их на верхнюю полку посудомоечной машины и включите цикл сушки с горячей водой и подогревом.

Поддержание количества грудного молока во время сцеживания

Помните о правилах спроса и предложения грудного вскармливания: чем больше спрос (в данном случае в виде сцеживания), тем больше будет предложение (в виде грудного молока). . Это означает, что если вы хотите сохранить количество молока, вы должны сцеживать молоко с той же скоростью, с которой ваш ребенок будет кормить непосредственно от вас, и убедитесь, что ваша грудь хорошо опорожняется на каждом сеансе.

Еще несколько стратегий, которые помогут вам поддерживать количество молока во время сцеживания:

• Расслабьтесь. Когда вы чувствуете себя счастливым и расслабленным, ваше тело вырабатывает окситоцин, гормон, который сигнализирует о том, что пора выпустить молоко из груди (расслабиться). Исследования показали, что у мам, которые слушали управляемую релаксацию или успокаивающую музыку во время сцеживания, мощность сцеживания повышалась, а у тех, кто также смотрел фотографии своих младенцев, накачивалась еще больше.
• Подключайтесь. По мере того, как вы качаете, сжимайте и массируйте обе груди. Продолжайте, пока поток молока не станет тонкой струйкой, затем снова помассируйте грудь, уделяя особое внимание тем областям, которые кажутся наполненными. Когда молоко перестанет сцеживаться из насоса, завершите несколько минут сцеживанием вручную, при этом вы должны интенсивно сжать обе груди, чтобы слить обе груди как можно полнее.
• Загляните в свою аптечку. Некоторые виды противозачаточных таблеток могут уменьшить количество молока у некоторых мам (рассмотрите возможность перехода на другой метод контрацепции, если это так для вас), как и противозастойный псевдоэфедрин (найден в Судафеде).Если у вас заложенность носа, используйте немедикаментозные методы, чтобы уменьшить заложенность носа, например полоскание носовых пазух, пар или спреи для носа с солевым раствором.

Увеличение количества молока потребует времени, поэтому не сдавайтесь. Даже сухие насосы (когда вы сцеживаете, но ничего не выходит) посылают вашему организму сигнал о том, что необходимо разливать больше молока, поэтому он выполняет свою работу, даже если нет результатов, которые можно было бы показать сразу. Придерживайтесь этого, и вы увидите результаты через несколько дней.

Как работает скважинный насос: основы скважинной воды

Конструкция и компоненты системы водоснабжения скважин

Скважинный насос

Колодезный насос, или водяной насос, является сердцем системы.Это то, что качает воду вверх и в бытовую или определенную водную систему. Два самых популярных типа насосов, используемых сегодня, — это струйные насосы и погружные насосы. Оба насоса полагаются на центробежную силу, которая заставляет воду подниматься вверх. Вращающиеся роторы, известные как рабочие колеса, создают вакуум, который заставляет воду подниматься вверх через обсадную трубу скважины в распределительную систему. Тип насоса, необходимого для системы колодцев, будет зависеть от глубины колодца и количества воды, необходимого для домашнего хозяйства.

Струйные насосы устанавливаются над землей и поднимают воду с земли через всасывающую трубу, которая создает вакуум с помощью крыльчатки, которая прогоняет воду через небольшое сопло. Поскольку в струйных насосах для перекачивания воды используется вода, их сначала необходимо залить проточной водой.

Струйные насосы для неглубоких скважин используются для скважин, которые опускаются на глубину до 25 футов, в то время как струйные насосы для глубоких скважин обычно спускаются на глубину до 150 футов. Для более глубоких скважин потребуется погружной насос (McDonald).

Погружные насосы имеют гораздо более широкий диапазон глубин и могут использоваться в скважинах от 25 футов до 400 футов.Как следует из названия, погружные насосы погружаются глубоко в колодец прямо под уровень воды. Большая часть его энергии направляется на выталкивание воды вверх, а не на всасывание воды сверху, как в случае с струйными насосами.

Погружные насосы имеют цилиндрическую форму, в них находится двигатель насоса и ряд крыльчаток, которые нагнетают воду вверх по насосу в спускную трубу. Из-за их эффективности, долговечности и универсальности по глубине скважины в большинстве современных скважинных систем используются погружные насосы вместо любых других насосов (McDonald).

Напорный бак

Напорные баки используются для поддержания давления воды во всей распределительной системе и для хранения запаса воды, чтобы разгрузить насос от непрерывного использования. Размеры варьируются от 40 галлонов для домашнего использования до 21 000 галлонов и более для промышленного использования. В обычных резервуарах высокого давления давление создается путем закачки воды в резервуар до тех пор, пока воздух в резервуаре не сжимается до 40, 50 или 60 фунтов на квадратный дюйм (фунтов на квадратный дюйм).Воздушный компрессор обеспечивает поддержание давления воздуха. Когда клапан открывается через кран, давление воздуха в резервуаре выталкивает воду из резервуара в трубы для распределения.

Блок реле давления и управления

Скважинные насосы, особенно погружные, не предназначены для круглосуточного использования. Непрерывное использование вызовет ненужный износ насосного механизма и приведет к дополнительным расходам на электроэнергию. Реле давления и блок управления работают вместе с напорным баком для измерения давления воды в системе колодца, поэтому насос используется только тогда, когда давление воды падает ниже определенного уровня.

Типичные скважинные системы имеют диапазон давления воды 40-60 фунтов на квадратный дюйм. Когда давление воды падает ниже 40 фунтов на квадратный дюйм, реле давления включает насос, возвращая давление воды в допустимый диапазон. Когда давление воды достигает необходимого уровня, реле давления снова выключает насос.

Кожух

Обсадная труба скважины, обычно сделанная из углеродистой стали, нержавеющей стали или поливинилхлорида (ПВХ), представляет собой трубчатую конструкцию, помещаемую в скважину для поддержания проема скважины от целевых грунтовых вод до поверхности земли.Кожух предотвращает попадание грязи в воду и не пропускает лишнюю воду из колодца. Он также не пропускает загрязняющие вещества из менее желательных грунтовых вод. Некоторые могут использовать бетон, стекловолокно или асбестоцемент для строительства обсадных труб. Однако выбор материала зависит от геологической формации. Например, сталь используется там, где твердые породы лежат под землей.

Крышка колодца

Крышки колодцев помещаются на верхнюю часть обсадных труб для защиты от мусора, насекомых и мелких животных.Обычно они изготавливаются из алюминия или пластика и включают в себя вентилируемый экран для выравнивания разницы давлений внутри и снаружи колодца при откачке воды из колодца. Чтобы предотвратить загрязнение колодца переливом, крышка должна выходить за пределы уровня затопления.

Скважинный экран

Скважинные фильтры — это фильтрующие устройства, прикрепленные к нижней части обсадной трубы скважины для предотвращения загрязнения скважины излишками осадка. Непрерывные щелевые, щелевые и перфорированные трубы являются наиболее популярными экранами для колодцев.Скважинные фильтры изготавливаются в соответствии с геологическими условиями с указанными отверстиями и отверстиями, чтобы соответствовать фильтрующей способности экрана. Они также предназначены для размещения в насыщенной части водоносного горизонта, чтобы предотвратить повреждение в случае падения уровня грунтовых вод.

Бескамерный адаптер

Для более старых систем колодцев требовалось вырыть большую яму, чтобы трубы располагались достаточно глубоко под землей, чтобы они не замерзли зимой. Но конструкция ямы оказалась довольно опасной и подверженной загрязнению.

Современная конструкция без ямы позволяет обсадной колонне доходить до уровня земли. Бескамерные переходники — это соединители, которые обеспечивают санитарное уплотнение между обсадной трубой скважины и ватерлинией. Они подключаются к обсадной трубе ниже линии промерзания, чтобы отводить воду по горизонтали, предотвращая замерзание воды. Под переходником может быть установлен обратный клапан, чтобы вода не попадала обратно в колодец.

Как они работают и побочные эффекты

Вакуумное сужающее устройство (VCD) — это внешний насос с лентой на нем, который мужчина с эректильной дисфункцией может использовать для получения и поддержания эрекции.

VCD состоит из акрилового цилиндра с помпой, которую можно прикрепить непосредственно к концу полового члена. На другой конец цилиндра накладывается стяжное кольцо или лента, которая прикладывается к корпусу. Цилиндр и насос используются для создания вакуума, чтобы половой член стал эрегированным; лента или стягивающее кольцо используются для поддержания эрекции.

Как работают вакуумные сужающие устройства?

Для использования вакуумного сужающего устройства:

• Поместите насос, который может накачивать вручную или работать от батарей, над половым членом.
• Выкачайте воздух из цилиндра, чтобы создать вакуум. Вакуум втягивает кровь в стержень полового члена, заставляя его набухать и становиться эрегированным.
• После того, как половой член находится в состоянии эрекции, с помощью лубриканта сдвиньте фиксирующую ленту вниз на нижний конец полового члена.
• Снимите насос после сброса вакуума.

Можно попытаться совершить половой акт с наложенной стягивающей повязкой для поддержания эрекции. Повязку можно безопасно оставить на срок до 30 минут, чтобы обеспечить успешный половой акт.

Убедитесь, что устройства, принесенные без рецепта, содержат функцию «быстрого отсоединения», поскольку были сообщения о травмах полового члена из-за устройств, которые не выпускали вакуум по требованию или выпускали его слишком медленно.

Насколько хорошо работают вакуумные сужающие устройства?

Исследования показывают, что около 50% -80% мужчин удовлетворены результатами VCD. Как и в случае любого другого метода лечения эректильной дисфункции (ЭД), степень удовлетворенности со временем может снижаться.

Кому следует рассмотреть возможность использования вакуумного сужающего устройства?

Вакуумные сужающие устройства безопасны и могут использоваться пациентами с ЭД, вызванной множеством состояний, в том числе:

• Плохой кровоток в половом члене
• Диабет
• Операция по поводу рака простаты или толстой кишки
• Психологические проблемы, такие как беспокойство или депрессия

Вакуумные сужающие устройства не должны использоваться мужчинами, у которых может быть значительное врожденное нарушение свертываемости крови или расстройство, которое предрасполагает их к состоянию, называемому приапизмом (длительная, иногда болезненная эрекция, длящаяся более нескольких часов).Примеры включают серповидно-клеточную анемию, некоторые формы лейкемии и другие заболевания крови.

Вакуумные сужающие устройства могут быть трудно использовать у мужчин с ожирением из-за наличия жировой ткани в нижней части живота. Важно обеспечить хорошее прилегание к коже.

Кроме того, мужчинам, перенесшим операцию на предстательной железе, рекомендуется режим использования вакуумного устройства — четыре или пять раз в день — для увеличения притока крови к половому члену. На работу может уйти несколько месяцев. Обсудите со своим урологом особенности этого протокола.

Каковы побочные эффекты вакуумных сужающих устройств?

Эрекция, полученная с помощью вакуумного сужающего устройства, отличается от эрекции, достигнутой естественным путем. Пенис имеет тенденцию быть пурпурного цвета, может быть холодным или онемевшим. Другие побочные эффекты могут включать:

• Черно-синяя отметина или небольшой участок синяка на стержне полового члена. Обычно это безболезненно и проходит через несколько дней.
• Снижение силы эякуляции. Суживающая полоса удерживает эякулят или сперму во время оргазма.Это не опасно и обычно не вызывает боли. Сперма обычно будет вытекать после снятия сужения. Как правило, это не мешает получению удовольствия от оргазма или оргазма.

Сколько стоит вакуумное сужающее устройство?

Вакуумные сужающие устройства стоят от 300 до 500 долларов в зависимости от марки и типа. Версии с батарейным питанием, как правило, дороже, но и работают немного быстрее. Устройства с батарейным питанием особенно полезны для мужчин, у которых нет хорошей силы рук или координации или которые страдают артритом.

В настоящее время на рынке имеется несколько эффективных устройств. Некоторые из этих устройств можно приобрести без рецепта.

Покрывает ли страхование вакуумные сужающие устройства?

Большинство страховых полисов, включая Medicare, покрывают, по крайней мере, часть затрат на вакуумное сужающее устройство, особенно если была документально подтверждена медицинская причина ЭД.
