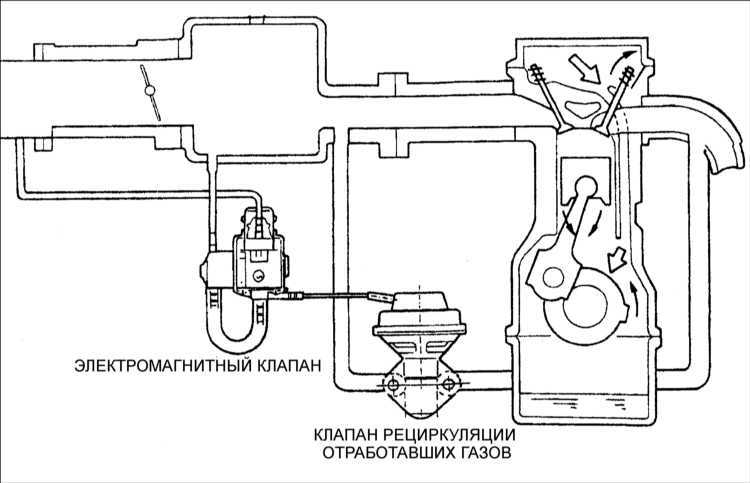

• Как устроена рециркуляция выхлопных газов EGR
• Частые проблемы клапана EGR
• Источники:

Как известно, наиболее токсичными составляющими выхлопных газов автомобилей являются углеводороды, оксиды углерода и оксиды азота. С первыми двумя довольно эффективно справляется каталитический нейтрализатор, оксиды же азота «отсеиваются» им недостаточно.

Для уменьшения вредных выбросов оксидов азота и была создана EGR (Exhaust Gas Recirculation) – система рециркуляции выхлопных газов. Она не предназначена для улучшения технических характеристик мотора, а устанавливается исключительно из экологических соображений.

Идея заключается в том, чтобы на определенных режимах работы двигателя подавать некоторую часть отработанных газов из выпускного коллектора во впускной.

Как работает ЕГР на турбодизеле

Главная функция системы EGR – это частичный возврат отработанного газа во впускной коллектор с целью дожигания. На дизельном двигателе такое решение позволяет добиться более мягкой и плавной работы двигателя, что улучшает его эксплуатационные качества и уменьшает расход горючего, а выхлоп снижает свою токсичность. Появление отработанных газов во впуске не меняет соотношения основных компонентов горючей смеси, мощность на разных режимах работы не теряется, и экономится топливо.

Принцип действия клапана ЕГР на дизелях – это соединение части отработанных газов с поступающим через впускной коллектор воздухом.

В выхлопе двигателя содержатся окислы азота из-за повышенного нагрева газов в камере сгорания.

При задействовании системы EGR, сгорание происходит при более низкой температуре, а уровень содержания вредных веществ в выхлопе становится меньше.

На дизелях клапан открывается автоматически на холостых оборотах, а при нагрузке и максимальных мощностях закрывается.

Для чего глушат клапан ЕГР

При длительной эксплуатации дизеля, оснащенного системой EGR, автовладельцы часто ощущают снижение мощности и появление дымления выхлопа. Любители тюнинга двигателя утверждают, что рециркуляция газов «душит» силовой агрегат, не позволяя ему проявить весь потенциал мощности. Основываясь на подобных доводах, многие водители решают заглушить систему ЕГР. Подобная процедура представляет собой отключение системы рециркуляции, что теоретически должно прибавить мощности.

Необходимость отключения ЕГР появляется при пробеге 80-120 тыс. км, так как при определеном изное двигателя выхлопные газы имеют высокую степень загрязнения. Их смешивание с картерными газами даёт толстый слой смолистых отложений в коллекторе впуска, клапане ЕГР и клапанах головки двигателя.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

1. Механический способ глушения клапана.
2. Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана:

1. Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
2. Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
3. Извлекают прокладку, расположенную на месте крепления клапана.
4. Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
5. Обратная установка клапана с применением прокладки и заглушки. Затяжка болтов производится с особой осторожностью из-за их хрупкости.
6. Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
7. Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

Неисправность клапана EGR

— При разгоне автомобиль набирает скорость рывками

 — Колебания на холостом ходу

 — Потеря мощности двигателя

 — Появление на приборной панели значка «Check Engine» (Чек двигателя – аварийная программа работы двигателя)

 — В выхлопных газах повышается уровень оксида азота

— Черный дым из выхлопной трубы

 — Повышенный расход топлива

Можно ли эксплуатировать авто с неисправным клапаном EGR?

Кратковременные признаки неисправности системы рециркуляции выхлопных газов не грозят масштабными последствиями, однако игнорировать их не стоит. Обратитесь в сервисный центр за консультацией, если наблюдаете симптомы, указанные выше.

Удаление ЕГР-системы и возможные последствия

Время эксплуатации ЕГР-системы ограничено её сроком службы. Необходимость замены клапана является основной причиной отказа многих водителей от его использования.

Среди других причин удаления клапана EGR:

• дорогостоящие ремонт и обслуживание узла;
• сложность технического обслуживания;
• риск поломки ещё более дорогих деталей двигателя при неправильной работе (поломке) рециркуляционной системы;
• на работу мотора удаление ЕГР-клапана никак не влияет.

Плюсы от удаления:

• не загрязняется впускной коллектор;
• снижается дымность выхлопа;
• увеличивается мощность на средних оборотах;
• пропадает необходимость обслуживания и замены дорогостоящих комплектующих;
• появляется возможность снятия ограничения мощности двигателя.

Минусы:

• возрастает температура воспламенения горючего;
• увеличивается содержание оксида азота в выхлопных газах.

Последствия отказа от EGR-клапана:

• появляется детонация на определённых скоростях;
• повышается расход масла;
• есть риск образования микроповреждений в головке блока цилиндров.

Как устроена рециркуляция выхлопных газов EGR

Работа клапана EGR контролируется компьютером двигателя.

Типичное, простое устройство включает в себя:

• Металлическая труба, соединяющая выпускной коллектор (впуск перед катализатором и лямбда-датчик) с впускным коллектором (впуск за расходомером воздуха) и его соединителями и прокладками.
• клапан
• Клапан привода — пневматический или электрический. Контроллер клапана подключен электрическим проводом к ЭБУ, который контролирует степень открытия и закрытия.
• Датчик положения клапана, также подключенный к ЭБУ.
• Охладитель выхлопных газов — заполнен выхлопными трубами, охлажденными стандартным хладагентом.

В более сложных системах используются несколько клапанов, электродвигатели, дополнительные датчики и т. д. В зависимости от типа двигателя (бензин, дизель) и мощности двигателя используются клапаны с различной пропускной способностью.

Чтобы правильно выбрать степень открытия клапана рециркуляции отработавших газов, компьютер двигателя получает информацию от

• Расходомер воздуха
• Датчик скорости
• Датчик температуры охлаждающей жидкости

Отказ любого из трех датчиков, упомянутых выше, вызывает проблемы с правильной работой EGR.

Частые проблемы клапана EGR

• Запирание клапана в закрытом положении. Причина — загрязнение клапана. Решение  — снять и очистить клапан или заменить на новый.

• Блокировка клапана в открытом положении — вызывает возврат части выхлопного газа в систему впуска в течение всей работы двигателя.
  Признаки — проблемы с запуском двигателя, значительную потерю мощности, не ровную работу двигателя на холостом ходу. Решение — как и прежде — чистка или замена на новый.
• Отказ контроллера клапана — также вызывает блокировку клапана. Требуертся замена всей системы.
• Неправильная работа клапана EGR из-за повреждения расходомера воздуха (неисправность, загрязнение датчика или обрыв провода) — почистите расходомер или замените его новым.
• Отказ охладителя рециркуляции отработавших газов — из-за потери герметичности отработавшие газы, проходящие через него, попадают в охлаждающую жидкость. Признаки этого сбоя можно спутать с повреждением прокладки под головкой. Причина — некачественное топливо (с большим количеством серы), старой охлаждающей жидкости, которая утратила свои антикоррозионные свойства, или воды в системе охлаждения.

Рециркуляция выхлопных газов EGR — виды ремонта и затраты

В случае отказа клапана EGR водитель может выбрать один из следующих способов ремонта (в зависимости от повреждения):

• Покупка полного клапана EGR
• Покупка отдельных элементов, если возможна их замена (труба, радиатор, клапан)
• Очистка заблокированных клапанов очистителями
• Покупка восстановленного клапана
• Покупка клапана с разборки

Возможность самостоятельного ремонта зависит от степени доступности к клапану.

Источники:

• Drive2.ru
• VoditelAuto.ru
• Пикабу!
• 1gai.ru
• life-with-cars.ru
• remontpeugeot.ru
• automanya.ru
• Авто-чип.рф

Понравилась статья? Расскажите друзьям:

Оцените статью, для нас это очень важно:

Проголосовавших: 4 чел.
Средний рейтинг: 3.8 из 5.

Как работает егр на дизеле видео

Содержание

• 1 Что такое EGR в дизельном двигателе
• 2 Аргументы против EGR
• 3 Подводные камни
• 4 Симптомы неполадок ЕГР
• 5 Как работает ЕГР на турбодизеле
• 6 Для чего глушат клапан ЕГР
• 7 Неисправности ЕГР на дизеле
• 8 Ремонт ЕГР на дизеле
• 9 Как правильно заглушить клапан ЕГР на дизеле
• 10 Для чего нужна система EGR
• 11 Отключение клапана ЕГР
• 12 Рециркуляция отработавших газов: клапан ЕГР
• 13 Виды систем рециркуляции отработавших газов дизельного двигателя
• 14 Основные причины неисправностей ЕГР

Среди систем современного автомобиля, есть и такие, которые можно смело назвать экологическими. Это к примеру, сажевый фильтр, катализатор, а так же система EGR. Что такое EGR в дизельном двигателе, какова ее польза и может ли она приносить вред, мы сейчас и разберемся.

Что такое EGR в дизельном двигателе

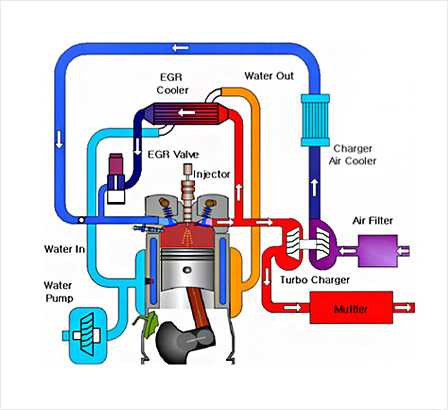

Схематичное изображение работы системы ЕГР.

Система EGR или другими словами система рециркуляции отработанных газов (Exhaust Gas Recirculation), призвана снизить температуру сгорания топливной смеси в цилиндрах автомобильного двигателя. Таким нехитрым образом снижается процент вредных окислов азота, содержащихся в выбросах, как бензиновых моторов, так и двигателей на дизельном топливе.

Реализуется эта система достаточно просто. Из выпускного коллектора выводится специальная трубка, которая посредством клапана вводится во впускной коллектор. Клапан ЕГР управляется электронным блоком управления двигателя и в нужное время подает строго дозированную порцию выхлопных газов во впускной коллектор. Благодаря этим газам температура горения топливной смеси снижается, что приводит к уменьшению количества окислов азота в автомобильном выхлопе. Казалось бы все просто и понятно. Но это лишь на первый взгляд.

Аргументы против EGR

Прокладка для заглушки ЕГР (с одним отверстием) и штатная (Chevrolet Lacetti).

Не смотря на всю простоту и кажущуюся полезность системы EGR, ее часто глушат на бензиновых автомобилях и несколько реже на автомобилях оснащенных дизельными двигателями. Особенно эта практика распространена в нашей стране и других государствах бывшего советского союза. И дело здесь не только в том, что к экологии у нас относятся с долей пренебрежения. Проблема в том, что вместе с отработанными газами в цилиндры вашего двигателя попадает сажа, иные твердые частицы и грязь, и всему этому там уж точно не место. Особенно эта проблема актуальна для наших мест, где качество топлива, в особенности дизельного, оставляет желать лучшего. Говоря проще, система EGR потихонечку убивает двигатель и дизельный двигатель в первую очередь. Это связано и с особенностями нашей солярки и с гораздо более высокой компрессией в дизельных двигателях и с другими особенностями их конструкции.

Кроме того, сам клапан системы рециркуляции отработанных газов, часто выходит из строя. Он забивается той самой сажей и грязью, он может банально прогорать, а замена этого мелкого узла на современных иномарках удовольствие очень и очень не дешевое.

Ну и последним доводом против системы EGR, характерным в основном для дизельных моторов является снижение среднего расхода топлива.

Читайте также: Что такое катализатор на автомобиле.

Подводные камни

Все выше написанное может сподвигнуть тут же искать знакомого умельца или ехать в мастерскую, дабы заглушить систему EGR окончательно и бесповоротно. Но спешить здесь, тоже не стоит. Во-первых, клапан ЕГР на разных автомобилях глушится по-разному и доверяя эту работу умельцу из соседнего гаража, вы должны быть уверены, что он сделает все правильно. В противном случае, полезут ошибки, которые вам абсолютно ни к чему. Кроме того, у системы EGR в дизельных агрегатах в зимний период есть и своя полезная функция. Она поддерживает температуру двигателя в оптимальном режиме. Вы стоите на светофоре или в пробке, а мотор ваш не остывает. Если же клапан EGR заглушен, порой не помогает ни догреватель ни какие-то другие ухищрения. Температура двигателя падает, повышается расход топлива, снижаются эксплуатационные характеристики. Поэтому, глушить или нет систему ЕГР на дизельных двигателях, решать конечно же вам, но взвесить все нужно очень и очень хорошо.

Читайте также: Что такое ДПДЗ и какие функции он выполняет.

Симптомы неполадок ЕГР

На дизельных двигателях как собственно и на бензиновых, существует два основных вида неполадок системы EGR. В первом случае, клапан не закрывается, либо он прогорает и не может перекрывать поток газов, а во втором случае, он наоборот не открывается. Бывает так же, что забивается сама трубка и хотя клапан открывается и закрывается исправно, газы в двигатель не поступают. Реже выходит из строя управляющий элемент системы EGR, но здесь определить поломку значительно сложнее.

Выражаются проблемы с системой рециркуляции отработанных газов такими симптомами:

• щелчки и стук;
• провалы в работе двигателя;
• падение мощности;
• появление ошибок без видимых причин;

В том случае, когда вам диагностировали какую-то поломку системы ЕГР, вы можете либо ремонтировать или менять эту систему полностью или некоторые ее узлы, либо же заглушить EGR.

Есть информация, что дизельные моторы с отключенной системой рециркуляции отработанных газов ходят значительно дольше, как раз из-за того, что в них попадает меньше той самой сажи, грязи и других непотребств. А некоторые умельцы научились отключать эту систему на теплое время года, а на зиму, когда EGR приносит серьезную пользу, ее включают. И это, пусть в некотором роде, половинчатое решение тоже имеет право на жизнь.

Читайте также: Что такое ЭБУ в автомобиле и что оно делает.

Система EGR на дизельных двигателях чуть менее бесполезна, чем на моторах бензиновых. Она не приносит никакой реальной пользы автомобилю или его владельцу, кроме поддержания температуры двигателя в холодное время года. В то же время, работа этой системы может быть вредной для двигателя, особенно если используется топливо низкого качества. Глушение EGR, это решение, которое следует принимать, взвесив все за и против, а выполнять эту работу должен знающий специалист.

Ничего серьезного с отключением ЕГР, вы не потеряете и мировая экология тоже. А проблем может и поубавиться.

Разработчики современных автомобилей постоянно совершенствуют двигатели для улучшения в них экологической составляющей. Система ЕГР – один из механизмов, позволяющих свести к минимуму токсичные выбросы в атмосферу за счет возврата части выхлопных газов в камеру сгорания, при этом работа дизеля становится более «мягкой». При эксплуатации силового агрегата с EGR, многие владельцы автомобилей сталкиваются с поломками или сбоями в работе системы рециркуляции.

Новая деталь для замены стоит достаточно дорого, но она вполне поддается чистке, ремонту или система просто отключается.

Как работает ЕГР на турбодизеле

Главная функция системы EGR – это частичный возврат отработанного газа во впускной коллектор с целью дожигания. На дизельном двигателе такое решение позволяет добиться более мягкой и плавной работы двигателя, что улучшает его эксплуатационные качества и уменьшает расход горючего, а выхлоп снижает свою токсичность. Появление отработанных газов во впуске не меняет соотношения основных компонентов горючей смеси, мощность на разных режимах работы не теряется, и экономится топливо.

Принцип действия клапана ЕГР на дизелях – это соединение части отработанных газов с поступающим через впускной коллектор воздухом. В выхлопе двигателя содержатся окислы азота из-за повышенного нагрева газов в камере сгорания. При задействовании системы EGR, сгорание происходит при более низкой температуре, а уровень содержания вредных веществ в выхлопе становится меньше. На дизелях клапан открывается автоматически на холостых оборотах, а при нагрузке и максимальных мощностях закрывается.

Для чего глушат клапан ЕГР

При длительной эксплуатации дизеля, оснащенного системой EGR, автовладельцы часто ощущают снижение мощности и появление дымления выхлопа. Любители тюнинга двигателя утверждают, что рециркуляция газов «душит» силовой агрегат, не позволяя ему проявить весь потенциал мощности. Основываясь на подобных доводах, многие водители решают заглушить систему ЕГР. Подобная процедура представляет собой отключение системы рециркуляции, что теоретически должно прибавить мощности.

Существует мнение, что быстрое образование нагара на клапане ЕГР и впуск выхлопных газов во впускной коллектор провоцируют усиленное нагарообразование и закоксовывание камеры сгорания. Неисправность системы ЕГР, связанная с выходом из строя клапана, приводит к перерасходу топлива и неустойчивой работе двигателя. В камеру сгорания попадают смолы и сажа, из-за которых дизельное масло быстро окисляется, а общий моторесурс силового агрегата снижается.

Необходимость отключения ЕГР появляется при пробеге 80-120 тыс. км, потому как наличие такого пробега обуславливает определенный износ двигателя. Выхлопные газы, перенаправленные вовнутрь, имеют высокую степень загрязнения. После их дальнейшего смешивания с картерными газами, появляется толстый слой смолистых отложений в коллекторе впуска, клапане ЕГР и клапанах головки двигателя. Забитая система вызывает появление ошибок и может спровоцировать резкий переход автомобиля в аварийный режим.

Неисправности ЕГР на дизеле

Клапан ЕГР – это деталь, выполняющая перепускную функцию, который или пропускает часть выхлопных газов из коллектора в подающую магистраль, где они смешиваются с воздухом (в случае исправности), или нет. При неисправности клапана, ЭБУ выдаст соответствующую ошибку на индикатор приборной панели. Неисправностями ЕГР на дизеле могут быть следующие:

1. Нагар в системе, который затрагивает клапан и пластину EGR. Чрезмерное образование нагара происходит при эксплуатации двигателя на низкокачественном топливе, при неполном сгорании топливной смеси, нарушении системы отвода картерных газов.
2. Засорение клапана, при котором происходит его заклинивание при открытии или закрытии, или некорректная работа в виде несвоевременного срабатывания, что заметно при работе мотора на холостом ходу.

Выявить поломку системы рециркуляции возможно при визуальном осмотре состояния трубопроводов и разъемов датчиков. Точная диагностика включает в себя электронное сканирование и другие процедуры, при которых проверяют функционирование приводов и клапана ЕГР.

Ремонт ЕГР на дизеле

Ремонт системы EGR заключается в ее механической очистке от нагара и отложений при помощи небольшой металлической щетки и промывке очистителем «WD», который предназначен для снятия отложений и ржавчины с металла. В конце процедуры клапан изнутри протирают ветошью, смоченной в растворителе. В ремонт ЕГР на дизеле входит и очистка соленоида (при наличии такового), который выполняет функцию фильтрующего элемента, предохраняющего от попадания мусора в вакуумную систему.

Промывка от гари клапана ЕГР осуществляется после его снятия, обработки через отверстия специальным аэрозолем, применяющимся для очистки карбюраторов, далее деталь помещают в емкость, наполненную осветительным керосином. После разбирают, отвинтив 4 болта, и очищают изнутри. Такое обслуживание устранит признаки неисправности клапана EGR, и восстановит его правильную работу. Процедура должна проводиться регулярно через 60-100 тыс. км пробега.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

1. Механический способ глушения клапана.
2. Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. Следует знать, что только физически заглушить клапан бывает достаточно лишь на некоторых автомобилях. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана осуществляется следующим образом:

1. Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
2. Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
3. Извлекают прокладку, расположенную на месте крепления клапана.
4. Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
5. Обратная установка клапана с применением прокладки и заглушки. Затяжка болтов производится с особой осторожностью из-за их хрупкости.
6. Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
7. Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

Система рециркуляции отработавших газов ЕГР (англ. Exhaust Gas Recirculation) является решением, которое снижает уровень оксидов азота в отработавших газах бензинового или дизельного двигателя. Данная система применительно к современным ДВС отсутствует только на бензиновых турбомоторах.

Для дизельных двигателей выдвигаются различные требования касательно стандартов токсичности отработавших газов. По этой причине EGR дизельного мотора может быть реализована по различным схемам. Система рециркуляции отработавших газов ЕГР дизельного двигателя может быть:

• системой высокого давления;
• ЕГР низкого давления;
• комбинированной системой EGR;

Читайте в этой статье

Для чего нужна система EGR

Главной функцией системы EGR становится частичный возврат отработавших газов назад во впускной коллектор двигателя для дожигания. ЕГР дизельного двигателя позволяет сделать работу моторов подобного типа более мягкой и плавной, бензиновые агрегаты с EGR меньше страдают от детонации. Система рециркуляции отработавших газов способна улучшить эксплуатационные показатели дизельного или бензинового ДВС, понизить расход топлива. Выхлоп мотора с ЕГР становится менее токсичным.

Главной задачей системы EGR является эффективное понижение уровня оксидов азота в выхлопе. Образование оксидов азота в процессе работы мотора вызвано высокой температурой. Рост температуры в камере сгорания ДВС приводит к активному увеличению содержания оксидов азота в топливно-воздушной смеси. Высокая температура в камере сгорания ДВС приводит к тому, что кислород и азот, которые содержатся в подаваемом воздухе, начинают взаимодействовать между собой.

Воздух попадает в разогретую камеру сгорания двигателя, где далее активно образуются окиси азота. Это означает, что кислород, который необходим для полноценного сжигания бензина в агрегатах данного типа начинает замещаться указанными оксидами азота. Рабочая смесь при условии недостатка кислорода сгорает не полностью, в результате чего теряется мощность двигателя, заметно повышается расход топлива, а также возрастает токсичность выхлопных газов ДВС.

Попадание части отработавших газов обратно во впуск практически не изменяет требуемого соотношения базовых компонентов для получения качественной топливно-воздушной смеси, сам двигатель не теряет мощности на различных режимах, а также наблюдается экономия топлива.

Отключение клапана ЕГР

В Европе и других развитых странах к вопросам экологии подходят достаточно строго. На территории СНГ по вопросу ЕГР существует множество споров. Темами обсуждения среди автолюбителей становятся топики касательно того, как «заглушить» ЕГР дизельного или бензинового мотора, нейтрализовать систему рециркуляции отработавших газов, отключить клапан ЕГР дизеля и т.д.

Многие уверены, что система рециркуляции «душит» мотор и ЕГР отнимает мощность, не позволяя цилиндрам двигателя наполняться чистым воздухом в полной мере. К таковым относятся любители тюнинга дизельного мотора. Не менее частой причиной отказа от рециркуляции становится сильное загрязнение впускного коллектора и быстрый выход из строя датчиков системы, а также клапана EGR.

Все элементы системы рециркуляции страдают от нагара в условиях эксплуатации мотора на топливе низкого качества. Ремонт системы требует определенных финансовых затрат. Некоторые водители по этой причине немедленно «глушат» рециркуляцию отработавших газов и не заботятся о целесообразности такого решения.

Рециркуляция отработавших газов: клапан ЕГР

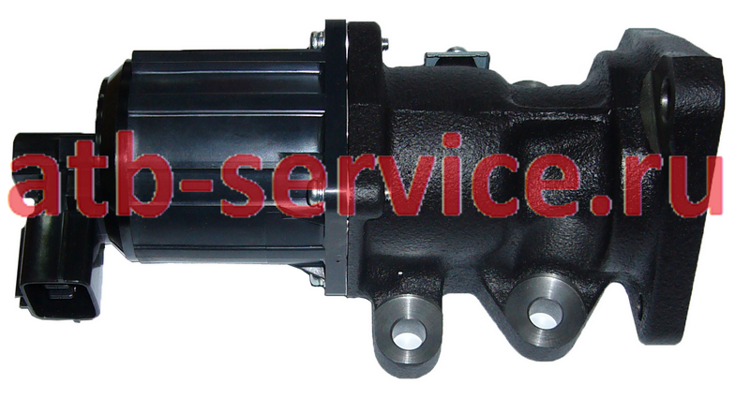

Главным элементом системы рециркуляции отработавших газов выступает клапан EGR. На указанном клапане основана вся система. Именно клапан ЕГР является решением, которое позволяет определенной части отработавших газов попадать обратно во впускной коллектор, где они далее снова перемешиваются с очередной порцией поступившего во впуск воздуха.

Чем больше кислорода оказывается в камере сгорания, тем большей получается температура горения топливно-воздушной смеси. Добавление части отработавших газов в состав смеси означает принудительное уменьшение количества кислорода. Так достигается снижение температуры сгорания рабочей смеси в камере. Меньшее количество кислорода означает менее интенсивное взаимодействие с азотом, что и снижает в итоге количество оксидов азота в выхлопе.

Клапан EGR дизельного или бензинового двигателя работает не одинаково, что зависит от особенностей конкретного типа ДВС. Дизельный двигатель имеет клапан ЕГР, который открывается в режиме холостого хода, ограничивая вдвое впуск свежей порции воздуха. С увеличением нагрузки на двигатель EGR пропускает меньшее количество отработанных газов во впуск, а в моменты пиковых нагрузок клапан полностью закрыт. Данный клапан закрывается также в режиме прогрева дизельного двигателя. Что касается бензиновых ДВС, клапан EGR закрыт на холостом ходу, а также во время выхода двигателя на максимальный крутящий момент. Если нагрузка на мотор низкая или средняя, тогда клапан обеспечивает всего до 10% впуска воздуха.

Системы рециркуляции работают по принципу замкнутого контура, а сам клапан EGR может управляться:

• электрическим контроллером;
• электропневматическим способом;

Для первого решения система опирается на данные, которые поступают от датчика положения в контроллер ДВС. Именно контроллер посылает управляющий сигнал на клапан. Во втором случае регулировка работы клапана ЕГР происходит на основании показаний от датчика давления во впускном коллекторе, датчика массового расхода воздуха и датчика температуры воздуха на впуске.

По зваерениям производителей, система рециркуляции отработавших газов имеет определенный ряд преимуществ в процессе эксплуатации ДВС. Для моторов на бензине плюсами ЕГР становится меньший перепад давления в области дроссельной заслонки. Сниженная температура горения уменьшает детонацию, позволяя установить ранее зажигание для повышения моментной характеристики двигателя. Дизельный мотор с ЕГР работает мягче и тише в режиме холостого хода, так как меньшее содержание кислорода приводит к понижению давления в момент сгорания топливно-воздушной смеси.

Виды систем рециркуляции отработавших газов дизельного двигателя

EGR высокого давления устанавливается на дизельных моторах, которые соответствуют требованиям Евро 4. Допустимое содержание оксида азота в отработавших газах согласно этим требованиям не должно превышать 0,25 г/км. Система рециркуляции высокого давления частично отводит отработавшие газы из выпускного коллектора турбодизеля, отбирая их перед турбиной. Далее система перенаправляет указанные газы в канал, откуда они попадают во впускной коллектор.

Система имеет следующие элементы в своем устройстве:

• клапан рециркуляции с электро или пневмоприводом;
• патрубки для отвода отработавших газов;

Клапан рециркуляции (клапан EGR) перепускает отработавшие газы из системы выпуска во впуск. Пневматический клапан работает благодаря разряжению, которое создается во впускном коллекторе бензиновых ДВС. В дизельных агрегатах такое разрежение создает вакуумный насос. Разряжение, которое воздействует на клапан рециркуляции, в свою очередь регулируется посредством управляющего электромагнитного клапана.

Процесс рециркуляции отработавших газов становится более или менее интенсивным зависимо от разных режимов работы силового агрегата. Степень интенсивности напрямую зависит от разницы давлений на впуске и выпуске. Давление во впускной системе регулируется посредством дроссельной заслонки. Закрытый дроссель означает, что давление на впуске падает. В этот момент рециркуляции отработавших газов протекает более интенсивно. Большая рециркуляция приводит к уменьшению потока отработавших газов, который направлен в турбокомпрессор. Получается, что в момент активной рециркуляции отработавших газов немного падает давление турбонаддува дизельного ДВС, который оборудован ЕГР подобного типа.

Дизельные ДВС, которые соответствуют стандарту Евро 5, подразумевают такой уровень содержания оксида азота в отработавших газах, который не должен превышать показатель 0,18 г/км. Такие моторы имеют систему EGR низкого давления. Особенностью данной системы является то, что отвод отработавших газов происходит за сажевым фильтром дизельного двигателя. Далее газы попадают в радиатор системы рециркуляции для дополнительного охлаждения. Следующим этапом становится пропуск газов через клапан рециркуляции и проникновение во впуск перед турбиной.

Система ЕГР низкого давления обеспечивает следующие преимущества:

• снижение количества частиц сажи;
• температура отработавших газов эффективно понижается;
• существенное снижение уровня содержания оксидов азота в выхлопных газах;

Дополнительным плюсом становится то, что отработавшие газы проходят через турбокомпрессор. Это позволяет данной системе рециркуляции эффективно работать без снижения давления наддува. Получается, двигатель работает без потерь мощности.

Интенсивность рециркуляции реализована посредством ЭБУ двигателя. Контроль осуществляется при помощи следующих элементов:

• дроссельная заслонка;
• заслонка рециркуляции;
• выпускная заслонка;

Все заслонки функционируют благодаря наличию электрического привода. Открытие заслонок на одну или другую величину измеряется потенциометрическими датчиками. Степень уровня открытия заслонки основывается на специальной программе. Данная цифровая схема зашита в ЭБУ, учитывает наполнение цилиндров двигателя, показатель давления турбонаддува и степень интенсивности работы системы ЕГР применительно к различным режимам работы ДВС.

Комбинированная система работает подобно системе рециркуляции на моторах Евро 5. Дополнительно может осуществляться подача отработавших газов из магистрали высокого давления, которая задействуется на отдельных режимах работы силового агрегата. Главной задачей становится максимально возможное снижение уровня оксидов азота в выхлопе. Стоит отметить, что радиатор охлаждения отработавших газов в комбинированной системе отсутствует применительно к магистрали высокого давления.

Основные причины неисправностей ЕГР

Наиболее частой причиной неисправностей системы EGR является нагар. Интенсивное образование нагара затрагивает гнездо или пластину клапана ЕГР. Нагар образуется в результате эксплуатации ДВС на топливе низкого качества. Система рециркуляции также выходит из строя по причине неисправностей и сбоев в работе системы питания дизельного двигателя, неполного сгорания топливно-воздушной смеси, отклонений в функционировании системы вентиляции картерных газов и т.д. Система ЕГР страдает от нагара в результате механического износа турбокомпрессора, поршней и цилиндров, закоксовки инжекторных форсунок, а также от различных сбоев в работе датчиков, которые передают на ЭБУ сигналы для управления клапаном EGR.

Если клапан ЕГР засорился, тогда он может работать некорректно или заклинить. В первом случае отмечается несвоевременное срабатывание клапана, что заметно в режиме холостого хода и не имеет явных симптомов и последствий для ДВС. Во втором случае клапан EGR может клинить в момент открытия или закрытия. Бензиновые агрегаты с заклинившим клапаном системы рециркуляции работают на холостом ходу крайне неустойчиво, увеличивается расход топлива. Дизельные моторы с неработающим клапаном EGR теряют мощность, работают более грубо и шумно.

Необходимо проверить сопротивление, а также наличие управляющих сигналов. Для этого используется осциллограф и мультиметр. Если сканирование показало, что давление на впуске отличается от нормы, а также имеет место повышенный расход воздуха, тогда возможно заклинивание клапана. Замена клапана EGR параллельно требует тщательной очистки сопутствующих магистралей и разъемов, так как остатки нагара в системе могут привести к повторному возникновению неисправностей системы рециркуляции отработавших газов через небольшой промежуток времени.

Что такое ЕГР: принцип работы и функционирования.

Перейти к содержимому

(Exhaust Gas Recirculation)

Действующие экологические нормативы предписывают снижение концентрации оксида азота в автомобильных выбросах. Уменьшение токсичности осуществляется системой рециркуляции выхлопных газов EGR (AGR), в которой происходит замещение части поступающего в цилиндры воздуха на бескислородные смеси. Вопреки существующему у большинства автолюбителей представлению, никакого дожигания продуктов сгорания в выпускном тракте не происходит. На самом деле уменьшается содержание кислорода в топливно-воздушной смеси, поступающей в цилиндры двигателя

Для этого в системе EGR предусмотрены жидкостные теплообменники, через которые пропускаются продукты сгорания. Выхлопные газы разогреты до больших температур и предварительно охлаждаются перед подачей в камеру сгорания. В результате температура снижается до приемлемых величин Охлаждающий контур системы ЕГР может иметь обходной тракт со специальным вентилем. По этому трубопроводу горячие выхлопные газы поступают в цилиндры для ускорения прогрева двигателя после запуска. В другом варианте конструкции на входе теплообменника устанавливается термостат, перекрывающий подачу жидкости до повышения температуры силового агрегата до определенных значений.

Охлаждающий контур системы ЕГР может иметь обходной тракт со специальным вентилем. По этому трубопроводу горячие выхлопные газы поступают в цилиндры для ускорения прогрева двигателя после запуска. В другом варианте конструкции на входе теплообменника устанавливается термостат, перекрывающий подачу жидкости до повышения температуры определенных значений силового агрегата. Количество выхлопных газов, добавляемых во всасывающий коллектор, регулируется обычно специальным электромагнитным клапаном. Управление его работой осуществляется ЭБУ, который отдает команду на открытие или закрытие клапана, с учетом поступающих сигналов от датчика положения заслонки

Особенности и условия функционирования системы EGR

Подмешивание некоторого количества выхлопных газов в воздушно-топливную смесь может привести к ухудшению мощностных характеристик двигателя. Для уменьшения негативных последствий этого процесса, выражающихся в снижении полноты сгорания горючего и увеличения времени прогрева, установлены следующие условия работы системы рециркуляции:

• Оптимальная температура двигателя. При ее снижении или повышении система EGR отключается или подача выхлопных газов во всасывающий коллектор минимизируется.
• Определенный диапазон температур всасываемого воздуха. Если топливно-воздушная смесь слишком горячая или холодная — то система рециркуляции отключается или ее воздействие на процессы смесеобразования уменьшается.
• При превышении частоты оборотов двигателя более 3000 мин^-1 и увеличении нагрузки система EGR полностью отключается

Рециркуляционный клапан, помимо основных функций по уменьшению токсичности выхлопа, дополнительно выполняет:

• Устройство сбрасывает избыточное давление во всасывающем коллекторе при значительном уменьшении числа оборотов. Это необходимо для стабилизации работы мотора при выходе из режима больших нагрузок. Открытие клапана происходит на небольшой промежуток времени до исчезновения перепада давления между впускным и выпускным трактом.
• Прожиг фильтра твердых частиц (DPF) на автомобилях, ими укомплектованных. В ходе этого процесса происходит практически полное закрытие дроссельной заслонки и открытие клапана EGR. При этом образуется переобогащенная смесь и несгоревшие пары топлива попадают в фильтр твердых частиц, где воспламеняются и выжигают их

Правильность работы двигателя в значительной мере зависит от состояния системы рециркуляции выхлопных газов. Любые сбои в функционировании оборудования приводят к снижению динамических характеристик автомобиля

Причины и признаки неисправностей ЕГР

Чаще всего выходят из строя клапан и датчик положения. Это приводит к тому, что электронный блок управления двигателя не справляется с точной регулировкой подачи выхлопных газов во впускной тракт. На автомобилях, отвечающих требованиям стандарта EVRO -4, эксплуатация силовых агрегатов с неисправностями системы рециркуляции практически невозможна. При этом существенно падает его мощность. Характерные признаки отказа компонентов системы EGR следующие:

• Датчик положения неисправен при нормально работающем клапане. ЭБУ не получает правильного сигнала, но двигатель работает устойчиво.
• Заклинивание клапана системы рециркуляции в закрытом состоянии.
• Заклинивание клапана ЕГР в открытом положении полностью или частично приводит к повышению дыма при выхлопе.
• Подтекание охлаждающей жидкости в соединениях. Диагностируется по снижению уровня антифриза. При значительных потерях возможно образование воздушных пробок или гидроудар.

На двигателях класса EVRO III перечисленные неисправности обычно никак не проявляются. На силовых агрегатах EVRO IV и выше включается аварийный режим и ограничивается мощность

Преимущества и недостатки отключения системы EGR

Устранение описанных в предыдущем разделе неисправностей осуществляется двумя способами. Производится замена отказавших устройств либо полное или частичное отключение клапана ЕГР. Деактивация системы рециркуляции выхлопных газов имеет ряд плюсов:

• Отключение клапана позволяет забыть о сложностях в работе двигателя. Этот способ преимущественно используется при длительных поездках и на машинах, на которых система EGR не отличается высокой надежностью. К таковым, в частности, относится кроссовер Land Rover Discovery III.
• Существенно повышается приемистость двигателя, реакция на нажатие акселератора становится более резкой. При трогании и разгоне автомобиль ведет себя лучше. Повышенное содержание кислорода в топливовоздушной смеси способствует улучшению динамических характеристик двигателя.
• Происходит уменьшение дымности выхлопа, особенно при резком увеличении оборотов

Отключение системы ЕГР становится причиной и некоторых негативных явлений. При этом существенно повышается токсичность выхлопных газов из-за увеличения в них концентрации окиси азота. Дальнейшая эксплуатация автомобиля с фильтром DPF возможна только после его удаления. Кроме того, на автомобилях EVRO IV необходимо установить эмулятор датчика положения, иначе двигатель будет работать постоянно в режиме ограничения мощности

Последствия принудительного отключения ЕГР: наиболее устойчивые мифы

В отношении деактивации системы рециркуляции выхлопных газов у автолюбителей существуют ошибочные представления. Существуют три наиболее распространенных мифа о негативных последствиях отключения EGR, которые мы рассмотрим ниже:

• Повышенный износ двигателя

По мнению части автомобилистов, отключение системы рециркуляции приводит к повышению температуры в камере сгорания и увеличению нагрузок на детали цилиндропоршневой группы. На больших оборотах система ЕГР автоматически отключается и не оказывает влияние на работу силового агрегата. На холостом ходу и при небольших нагрузках повышение температуры в цилиндрах незначительно и им можно пренебречь

• Ухудшение условий прогрева двигателя

Практика показывает, что скорость повышения температуры силового агрегата не зависит от наличия или отсутствия системы рециркуляции. На непрогретом моторе она не задействуется, как это следует из приведенного выше описания

• Нарушение процессов смесеобразования и снижение характеристик двигателя

Системы управления современными силовыми агрегатами способны компенсировать отключение клапана EGR. Кроме того, подмешивание выхлопных газов в топливно-воздушную смесь происходит только при определенных условиях, в остальное время рециркуляция отключена

Выводы и рекомендации

Система ЕГР существенно повышает экологические показатели двигателя и необходимо следить за ее исправностью. Неполадки клапана и датчика положения, особенно на автомобилях класса EVRO IV, должны устраняться незамедлительно. В исключительных случаях допускается отключение системы как временное решение. На автомобилях с ненадежными системами EGR, в большинстве случаев — это единственный выход из положения

Отключить EGR Вам поможет наша проверенная команда, которую мы сформировали за 19 лет

Лукьяненко Михаил

Высшее инженерно-экономическое образование. В компании работает с 2004 года. Женат. Воспитывает сына и дочь. Патриот. Увлекается охотой

Рудников Яков

Высшее образование. Инженер. Отец двоих славных мальчишек. Патриот. Увлекается мотоспортом

Миронов Андрей

Высшее экономическое образование. В компании работает с 1999 года. Лауреат соревнований среди сервис менеджеров «Муса Моторс». Воспитывает сына

Технический центр «МС-Моторс» прошел полную официальную сертификацию



Обслуживание и ремонт автомобилей производятся в строгом соответствии технического регламента производителя

Все виды обслуживания и ремонта, производимые в нашем сервисе, прошли официальную сертификацию. Используемое оборудование, инструмент, диагностические приборы соответствуют требованиям производителей автомобилей

Мы законно делаем техническое обслуживание и ставим отметку в сервисной книжке. При обслуживании в нашем сервисе гарантия автомобиля сохраняется

Гарантия на выполненные работы:



Мы уверены в качестве оказываемых услуг, предлагаемых нами запасных частей и в квалифицированности нашего персонала.

Это все позволяет нам давать

Месяцев

В сумме

Остались вопросы или нужна консультация?



Позвоните, напишите нам или закажите обратный звонок!

Мы с радостью проконсультируем Вас и ответим на вопросы по предлагаемым нами услугам в рабочие дни с 9:00-18:00

Напишите нам

в

Whatsapp:





Напишите нам

в

Telegram:





Позвоните нам

+7(928)-349-66-66



Система рециркуляции отработавших газов (ЕГР) бензиновых двигателей Land Rover

Из данной статьи Вы узнаете для чего нужен ЕГР на бензиновых двигателях, как он работает, некоторые его нюансы и особенности. Функционал и задачи системы ЕГР разительно отличается на дизельных и бензиновых двигателях. Про систему рециркуляции отработавших газов (ЕГР) дизельных двигателей мы писали в отдельной статье на нашем сайте «Система рециркуляции отработавших газов (ЕГР) дизельных двигателей Land Rover».

Нужен ли вообще ЕГР на бензиновом моторе и для чего? Полезен он для двигателя или вреден? Какая польза от ЕГР бензиновому двигателю? Обратимся к истории автомобилестроения и моторостроения. Первые ЕГР на бензиновых двигателях в Америке появились в 60-е годы. Думал ли тогда кто-нибудь об экологии? Аналогично с отечественными автомобилями. Все, наверное, более-менее знакомы с автомобилями «Волга» и «Газель», с двигателями ЗМЗ-402 и карбюратором К-151. Там присутствовал ЕГР с завода. Ни о какой экологии тогда не шла речь. Карбюраторная «Волга» образца 70-х годов, Советский Союз и ЕГР. Парадоксально?

ЕГР на бензиновом двигателе конечно некоторым образом относится к экологии, но появился он вовсе не ради экологии. Основная задача системы ЕГР на бензиновом двигателе – это снижение температуры в камере сгорания. Если часть кислорода заместить отработавшими газами, то температура в камере сгорания неминуемо упадет. Здесь многие скажут, что ведь выхлопные газы на уровне выпускного коллектора горячие, порядка 800-900 градусов. Да, для человека горячие, а для того, что творится в камере сгорания они в общем-то достаточно холодные, да еще и по пути успевают остыть.

Система ЕГР на большинстве современных бензиновых двигателях становится активной только при определенных условиях. Первое условие, температура антифриза должна быть более 35 градусов. В принципе это логично, бензиновый мотор на низких температурах работает и так достаточно нестабильно, требует и смесь побогаче, кстати с богатой смесью температура ниже опять в камере сгорания, и добавлять ему нестабильности открытием клапана ЕГР, наверное, как-то не очень логично.

Второе условие, температура воздуха на впуске опять-таки должна быть больше 35 градусов. В принципе все то же самое, бензиновый двигатель в отличие от дизеля может комфортно работать в очень узком температурном диапазоне, и по антифризу, и по воздуху. Чуть больше, чуть меньше, начинается детонация, начинается неравномерная работа и прочие гадости.

Третье условие, двигатель не находится в режиме отключения подачи топлива. Когда этот режим включается и что это за режим? Вернемся к советским автомобилям с системой ЭПХХ (экономайзер принудительного холостого хода), когда двигатель вращается трансмиссией. Когда Вы тормозите двигателем, в это время топливоподача отключается. Нам надо снизить скорость, снизить обороты и один из самых простых и быстрых способов – это отключить подачу топлива в цилиндры. В этом случае часто задают вопрос: А если автомат? Да, автомат и что? Во-первых, можно заблокировать трансформатор и какое-то время коробка будет также продолжать вращать двигатель. Во-вторых, если мы, особенно, говорим о автомобилях Ягуар и Ленд Ровер, где все-таки используются много цилиндровые двигатели, не обязательно отключать топливо разом во все цилиндры, а можно отключать в нескольких по очереди. Тем самым двигатель будет замедляться интенсивнее, т.к. у него нет вспышки в нескольких цилиндрах, практически пропуски. Почему в этом режиме отключается ЕГР? Об этом написано выше, двигатель и без того не стабильно работает, и какой смысл ему еще добавлять выхлопные газы на впуск в камеру сгорания. На холостом ходу у него никакого запаса по крутящему моменту нет, зачем его и так ослаблять.

Четвертое условие, ЕГР после запуска двигателя не открывается первые 5 секунд. Речь идет о рестарте горячего двигателя. Этому у нас на сайте посвящена отдельная статья «Системы управления двигателем». Все современные системы управления двигателем оперирует не расходом воздуха, не нажатием на педаль водителем, а они оперируют одним-единственным понятием — крутящий момент. Крутящий момент, который вырабатывает двигатель, крутящий момент, который попросил водитель от двигателя и другие системы могут попросить. Откуда взялось 5 секунд? После запуска рассчитать корректно крутящий момент фактический и запрошенный тяжело. Проходит порядка 5-6 секунд прежде чем блок управления двигателем из старой стратегии расчета всего по воздуху переходит в моментную модель. Именно поэтому в течение первых 5 секунд он может работать несколько не стабильнее, и с забросом оборотов тот же самый прогрев катализаторов. Первые 5 секунд ЕГР не открывается для того, чтобы максимально стабильно все работало. Дальше, когда двигатель уходит в регулировку крутящего момента ЕГР уже может открываться.

Пятое условие, при оборотах двигателя выше 4000 об/мин – ЕГР закрыт. Почему выше 4000 об/мин? Вам от двигателя требуется максимальная мощность, когда обороты уже выше 4000 об/мин. Вы нажали педаль в пол и 4.2 SC или 4.4 AJ V8 Вас весело тащат вперед. Если в данном случае добавить выхлопные газы, то мощность двигателя неминуемо упадет, а Вам она нужна максимальной. Поэтому ЕГР закрыт и как можно больше воздуха стараемся впихнуть в цилиндры, неважно атмосферного или наддувочного воздуха. Управляется все это дело отдельным клапаном. Клапан сам по себе механический, блок управления двигателем рассчитывает на сколько его надо открыть, чтобы получить заданный поток в цилиндры.

А может ли быть система ЕГР без клапанов? Может, с помощью муфт, так называемый internal egr (встроенный ЕГР). Регулировкой перекрытия распредвалов можно добиться ухудшения продувки цилиндров на такте выпуска. Если такое сделать, то часть отработавших газов останется в цилиндре. Можно ли назвать это системой ЕГР? Конечно можно. Какая разница, еще раз повторимся, впустим мы газы по обходному каналу из выпуска на впуск или просто оставим их цилиндре. От перемены мест, слагаемых сумма не меняется.

Основной диапазон работы клапана ЕГР вне холостого хода, не под нагрузкой, прогретый двигатель, т.е. режимы так называемой частичной нагрузки. В городе у очень многих людей ЕГР может не открываться в принципе, особенно у тех, кто исповедует два положения педали (холостые обороты и в пол).

Какова задача ЕГР, помимо экологии? Экология опять сделаем отсылку к статье на нашем сайте про дизельные двигатели — это снижение выброса NOx со всеми вытекающими, но мы вспоминаем, что ЕГР появился на бензиновых моторах задолго до того, как экология вообще появилась. Основная задача клапана как уже говорилось выше – это снижение температуры. Самый большой нагрев происходит в режиме частичных нагрузок в камере сгорания. На холостом ходу там горит настолько мало смеси, что говорить о каком-то серьезном нагреве современного мотора смешно. Уже доходит до того, что современные бензиновые двигатели приобрели дизельную болезнь под названием «попробуй на холостых прогреть», т.е. КПД мотора настолько высок, что на холостом, если не остывает уже хорошо. Не работает клапан ЕГР в режиме максимальной нагрузки. Когда у Вас максимальная нагрузка, то там заливается столько топлива в цилиндры, что она достаточно хорошо все охлаждает испаряясь. А вот в режимах средней нагрузки, и топливо уже побольше, и температура растёт, и смесь бедная, которое тоже в угоду экологии бедное, которая выступает источником нагрева. Перепуская ЕГР в цилиндры Вы снижаете нагрев в камере сгорания.

Неоднократно доводилось видеть, что человек бездумно отключил ЕГР на бензиновом двигателе. Год ездил по городу, все было замечательно, никаких неисправностей. Поехал в отпуск, где-то на трассе встал на круиз-контроль, через час примерно езды на круиз-контроле получил сначала пропуски по зажиганию, потом сизый дым и все остальное. Почему так произошло? Он работал на круиз-контроля долго в режимах частичной нагрузки, когда по идеи и по логике ЕГР должен быть открытым, а ЕГР отсутствовал. Температура в камере сгорания нарастала-нарастала и в какой-то момент один или несколько поршней просто оплавились и получилась печаль.

Если говорить об отключении клапана ЕГР, но это возможно только на внешнем клапане, на internal egr Вы его в принципе отключить не можете никак, если говорить об отключении, то при отключении обязательно надо править карты топлива, карты зажигания и сделать это не так просто поскольку надо постоянно мониторить температуру в камере сгорания, а это не простая задача. Это первая полезная функция ЕГР и собственно почему американцы и наши этот ЕГР ввели задолго до того, как нормы экологии вообще появились.

Вторая задача ЕГР – это повышение КПД двигателя, особенно, атмосферного. За счет чего? Бензиновый двигатель внутреннего сгорания по своей сути является огромным насосом, который перекачивает воздух. Его задача сначала всосать воздух, потом сжать этот воздух, затем выплюнуть то, что получилось. Одна из основных потерь при работе двигателя, потерь КПД – это насосные потери, если мы говорим особенно об атмосферном. Для того, чтобы ему всосать воздух через впускной коллектор, воздушный фильтр, всю систему впуска приходится приложить некоторое усилие. А если объём воздуха, который ему необходимо всосать уменьшить? Выхлопные газы имеют относительно атмосферы давление более высокое и в цилиндры они попадают легче, чем всасывать воздух. Часть воздуха они замещают, можно ли говорить о том, что КПД двигателя вырастет? Теоретически да, мы де-факто можем сказать о том, что при открытом клапане ЕГР рабочий объем двигателя уменьшается. Чем меньше объем, тем проще всосать воздух и его сжать.

Это основная задача, благодаря, которой появился ЕГР на бензиновых двигателях в советское время и у американцев. Мы недаром делали отсылку к волге ЗМЗ-402, кто имел опыт могли убедиться самостоятельно в этом. Некоторые отключали этот клапан. Зачем он нужен, да он во впуск гадит и получали очень интересный эффект на переходных режимах, особенно, при легком нажатии на педаль двигатель становился тупее. Он лучше работал на холостом ходу, но клапан ЕГР с вакуумным управлением, который там стоял не самое совершенное создание. Он может быть чуть лучше работал наверху, но в середине он становился грустным и унылым, и все можно было вернуть только, либо радикально перенастроив систему питания и систему зажигания, либо вернув на место этот самый клапан.

Подводя итог, клапан ЕГР на бензиновом двигателе, как и на дизельном — это вещь крайне необходимая и служащая далеко не только для снижения выбросов, как принято считать. На современных двигателях достаточно мало вещей, которые служат только в угоду экологии и их можно сосчитать на пальцах. У большинства систем, которые предусмотрены есть функциональная задача помогать двигателю работать и бездумное удаление каких-то вещей скорее способна двигателю навредить, чем облегчить жизнь. Современные двигатели уже дошли до того предела — это касается и дизеля, и бензина, когда что-то в них изменять физически только его портить. Весь нынешний тюнинг зачастую заключается только в изменениях программного обеспечения, и очень так нетривиально.

Какая температура в камере сгорания является нормальной? Вкратце все, что свыше 1100 градусов – это совсем все плохо. Если стоит поршневая кованая, то 1200 градусов вообще предел, если литая – 1100 градусов. Выхлопные газы на пике около 900 градусов, т.е. они все-таки реально сбрасывают температуру, но это ключевой момент на пике. Если мы говорим о режимах средней нагрузки, то они приблизительно 700 градусов. Для мотора с литой поршневой 1100 градусов уже страшно, 1200 градусов может выдержать ковка, но и то мы бы не стали доводить до этих цифр. На современном моторе в камере сгорания, когда не пиковая нагрузка, не бедная смесь, нормальной считается температура 900-950 градусов, до 1000 градусов доходит редко.

Собственно, те, кто пытаются получить максимальную мощность от бензинового двигателя в какой-то момент приходят к тому, что в цилиндры надо лить воду. Старый добрый радикальный метод снижения температуры.

Подведя итог, для чего нужен ЕГР на бензиновом двигателе? Первое, экология, все про это знают. Второе, для снижения температуры в камере сгорания в режимах частичной нагрузки. Миф о том, что ЕГР наносит вред и снижает мощность не имеет под собой никакого обоснования с точки зрения работы двигателя. На режимах максимальной мощности ЕГР закрыт, на режимах средней нагрузки ЕГР фактически увеличивает КПД двигателя и сохраняет ту же самую мощность несмотря на то, что воздуха горит меньше благодаря тому, что снижает насосные потери на расход воздуха, повышая тем самым КПД.

Отключать ЕГР на бензиновом моторе настолько же плохая идея как отключать его на дизельном. Хотя задачи и функционал ЕГР на бензином и дизельном двигателе несколько отличаются, но в итоге эта система и там, и там нужная, и важная.

Система рециркуляции отработавших газов (ЕГР) дизельных двигателей Land Rover

Из данной статьи Вы узнаете зачем нужен ЕГР и последствия его отключения

Читать подробнее

Система зарядки Jaguar Land Rover

Из данной статьи Вы узнаете про энергоснабжение автомобилей Land Rover

Читать подробнее

Генератор и аккумулятор на Land Rover и Range Rover

Из данной статьи Вы узнаете, что важно знать про генератор и аккумулятор

Читать подробнее

Защита Рендж Ровер и Ленд Ровер от угона

Из этой статьи Вы узнаете об эффективном способе защиты от угона

Читать подробнее



Если у Вас есть какие-то вопросы или Вы хотите просто получить какую-то консультацию, то Вы можете нам позвонить +7 (495) 374-50-67, написать свой вопрос в группе в контакте https://vk. com/lrwestmsc или в инстаграме @lrwest.msc или просто подъедте к нам в сервис LR-WEST. За это платить не надо!!!!! Мы с радостью Вам поможем.



Рециркуляция EGR

3.08.2014 / 25.04.2018   •   25290 / 7444

Особенности системы EGR:

1. Каждый раз после выключения двигателя, ECU активирует режим очистки (перемещения DC от полностью открытого к закрытому состоянию Для Удаления возможных отложений со штока клапана EGR )
2. В некоторых системах есть функционал адаптации-Переконфигурация точки закрытия клапана. для корректной работы датчика положения клапана EGR
3. Напряжение питания шагового двигателя – 12 V
4. Опорное напряжение датчика положения клапана EGR – 5 V
5. Некоторые производители открывают на холодный двигатель клапан EGR, чтоб выхлопные газы, через радиатор EGR, прогревали двигатель. Но в большинстве случаев именно выхлопные газы душат холодный двигатель изза чего у него идут пропуски воспламенения,

Система рециркуляции отработавших газов (EGR – Exhaust Gas Recirculation) предназначена для снижения в отработавших газах оксидов азота за счет возврата части газов во впускной коллектор.

Оксиды азота образуются в двигателе под действием высокой температуры. Чем выше температура в камерах сгорания, тем больше образуется оксидов азота. Возврат части отработавших газов во впускной коллектор позволяет снизить температуру сгорания топливно-воздушной смеси, и, тем самым, уменьшить образование оксидов азота. При этом соотношение компонентов в топливно-воздушной смеси остается неизменным, а мощностные характеристики двигателя изменяются незначительно.

Система рециркуляции отработавших газов применяется как на дизельных, так и на бензиновых двигателях. На бензиновых двигателях внутреннего сгорания, оборудованных турбонаддувом, система рециркуляции отработавших газов не применяется.

В зависимости от стандарта токсичности отработавших газов, на дизельных двигателях внутреннего сгорания применяются различные схемы системы рециркуляции отработавших газов: высокого давления, низкого давления и комбинированная система рециркуляции.

Система рециркуляции отработавших газов высокого давления применяется на дизельных двигателях, отвечающих требованиям Евро 4 (содержание оксида азота в отработавших газах не более 0,25 г/км). Система обеспечивает отвод части отработавших газов непосредственно из выпускного коллектора перед турбокомпрессором и подачу в канал перед впускным коллектором.

а) система рециркуляции отработавших газов высокого давления: 1 — блок управления двигателем; 2 — сигнал датчика частоты вращения коленчатого вала; 3 — сигнал датчика массового расхода воздуха; 4 — сигнал датчика температуры охлаждающей жидкости; 5 — электромагнитный клапан управления рециркуляцией; 6 — электромагнитный клапан управления заслонкой охладителя; 7 — клапан рециркуляции отработавших газов; 8 — электропривод впускной заслонки; 9 — вакуумный привод заслонки охладителя; 10 — охладитель перепускаемых отработавших газов; 11 — вакуумный насос; 12 — каталитический нейтрализатор.

Конструктивно система объединяет клапан рециркуляции и патрубки отвода отработавших газов. Клапан рециркуляции осуществляет перепускание отработавших газов из выпускной системы во впускной коллектор. Клапан имеет пневматический или электрический привод.

Работа пневматического клапана основана на разряжении, возникающем во впускном коллекторе (бензиновые двигатели) или создаваемым вакуумным насосом (дизельные двигатели). Величину разряжения, подающегося на клапан рециркуляции, регулирует управляющий клапан, представляющий собой электромагнитный клапан.

Интенсивность рециркуляции отработавших газов зависит от разницы давлений в впускной и выпускной системах. Величина давления в впускной системе регулируется с помощью дроссельной заслонки. При закрытии дроссельной заслонки уменьшается давление на впуске и соответственно повышается интенсивность рециркуляции. Вместе с тем с ростом объема рециркуляции уменьшается поток отработавших газов, проходящих через турбину компрессора, что снижает давление наддува.

Система рециркуляции отработавших газов не работает на холостом ходу, при холодном двигателе, а также при полностью открытой дроссельной заслонке.

Рециркуляция отработавших газов производится под контролем системы управления двигателем. По сигналу блока управления перемещается дроссельная заслонка и срабатывает клапан рециркуляции. Положение дроссельной заслонки контролируется потенциометрическим датчиком.

На отдельных двигателях в системе рециркуляции отработавших газов применяется охлаждение отработавших газов, которое дополнительно снижает температуру сгорания и, тем самым, уменьшает образование оксидов азота. Охлаждение производится путем прохождения охлаждающей жидкости через специальный радиатор, включенный в систему охлаждения двигателя. Для защиты от перегрева в систему охлаждения включен и корпус клапана рециркуляции.

б) система рециркуляции отработавших газов низкого давления: 1 — дроссельная заслонка; 2 — впускной коллектор; 3 — выпускной коллектор; 4 — сажевый фильтр; 5 — выпускная заслонка; 6 — радиатор системы рециркуляции; 7 — заслонка рециркуляции; 8 — турбонагнетатель.

На дизельных двигателях, отвечающих нормам Евро 5 (содержание оксида азота в отработавших газах не более 0,18 г/км) применяется система рециркуляции отработавших газов низкого давления. В такой системе отработавшие газы отводятся после сажевого фильтра, охлаждаются в радиаторе системы рециркуляции, проходят через клапан (заслонку) рециркуляции и подаются в впускную систему непосредственно перед турбокомпрессором.

Система низкого давления обеспечивает меньшую температуру отработавших газов, отсутствие частиц сажи и, в конечном счете, меньшее содержание оксидов азота в выхлопе. Помимо этого все отработавшие газы проходят через турбину компрессора, поэтому давление наддува не снижается.

Регулирование интенсивности рециркуляции отработавших газов осуществляет система управления двигателем с помощью дроссельной заслонки, заслонки рециркуляции и выпускной заслонки. Заслонки имеют электрический привод. Величина открытия каждой из заслонок фиксируется потенциометрическими датчиками. Степень открытия заслонок определяется на основании заложенной в блок управления цифровой модели, учитывающей наполнение цилиндров, давление наддува и интенсивность рециркуляции отработавших газов.

в) комбинированная система рециркуляции отработавших газов: 1 — дроссельная заслонка; 2 — охладитель наддувочного воздуха; 3 — сажевый фильтр; 4 — выпускная заслонка; 5 — радиатор системы рециркуляции; 6 — заслонка рециркуляции низкого давления; 7 — турбонагнетатель; 8 — заслонка рециркуляции высокого давления.

На дизельных двигателях, отвечающих требованиям перспективного стандарта Евро 6 (содержание оксида азота в отработавших газах не более 0,08 г/км) применяется комбинированная система рециркуляции отработавших газов. Система имеет две отдельные магистрали рециркуляции отработавших газов – высокого и низкого давления.

Рециркуляция отработавших газов осуществляется аналогично рециркуляции на двигателях Евро 5. Кроме того в определенных режимах работы двигателя происходит дополнительная подача отработавших газов из магистрали высокого давления, что еще больше уменьшает содержание оксидов азота. Магистраль высокого давления не имеет охладителя отработавших газов.

Предлагаем услуги:

Как влияет egr на работу двигателя

Содержание

1. Неисправность клапана EGR (ЕГР): Причина, признаки, ремонт и затраты
2. Вот почему к клапану ЕГР нужно относиться серьезно: мал да удал.
3. Рециркуляция отработавших газов в дизельных и бензиновых двигателях
4. Внутренняя и внешняя рециркуляция отработавших газов
5. Функция клапана рециркуляции ОГ (отработанных газов)
6. Клапан EGR- дефекты и симптомы
7. Из-за клапана ОГ на «приборке» горит «Чек двигателя»
8. Можно ли эксплуатировать автомобиль с неисправным клапаном EGR?
9. Причины неисправного клапана рециркуляции ОГ
10. Очистка клапана рециркуляции ОГ
11. Заменить клапан EGR или очистить,- Что лучше?
12. Сколько стоит клапан EGR?
13. Видео

Неисправность клапана EGR (ЕГР): Причина, признаки, ремонт и затраты

Вот почему к клапану ЕГР нужно относиться серьезно: мал да удал.

Если клапан ЕГР (EGR) перестает работать правильно, то в автомобиле могут появиться определенные симптомы явно указывающие нам на неисправность системы рециркуляции выхлопных газов. К нашему с вами счастью, чаще всего это не говорит о том, что пришла пора менять сам клапан. Во многих случаях мы можем самостоятельно все легко исправить сами.

Рециркуляция отработавших газов в дизельных и бензиновых двигателях

Это на первый взгляд может показаться нам немного странным, что выхлопные газы двигателя не всегда и не сразу выходят полностью через выхлопную трубу. На самом деле эти отработанные газы возвращаются обратно в двигатель. Этот технический трюк понижает температуру сгорания дизельного топлива, что впоследствии снижает образование такого вредного вещества, как оксид азота (NOx). Рециркулируемые выхлопные газы вытесняют свежий воздух во впускном канале, т.е. тот низкий уровень кислорода в выхлопных газах, а затем поглощают часть тепла сгорания в камере сгорания, в результате чего температура горения существенно снижается. В итоге образование вредного оксида азота резко падает.

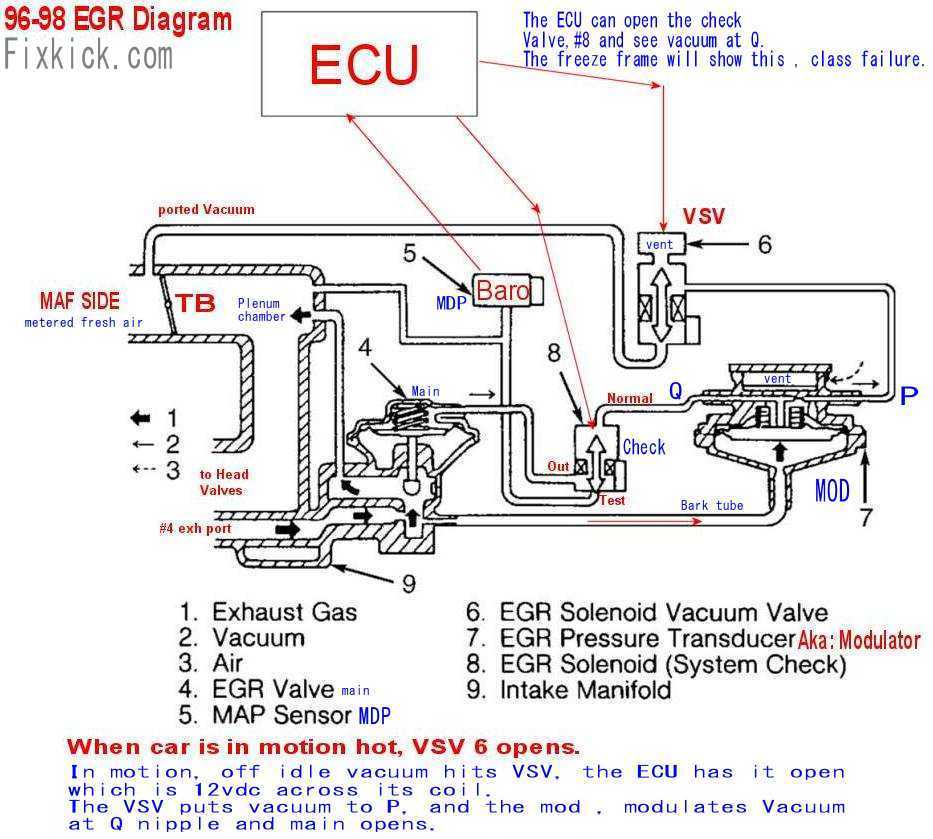

Этот клапан EGR управляется с помощью вакуума. Когда клапан (внутри) открывается, то он освобождает путь для выхлопных газов во впускной канал.

В бензиновых двигателях тоже используется система рециркуляции выхлопных газов. Здесь возврат отработанных газов в двигатель служит для снижения расхода топлива автомашиной, поскольку дроссельная заслонка может быть дополнительно открыта за счет давления возвращенными выхлопными газами. Таким образом уменьшаются так называемые потери энергии при открытии дроссельной заслонки, а это способствует снижению расхода топлива и соответственно приводит к уменьшению уровня вредных веществ в самой выхлопной системе.

Внутренняя и внешняя рециркуляция отработавших газов

В двигателях внутреннего сгорания (ДВС), как правило, имеются две системы рециркуляции отработанных газов, т.е. – внутренняя и внешняя. Внутренняя система рециркуляция выхлопных газов двигателя не требует дополнительных компонентов, так как реализована самой конструкцией силового агрегата. Так, во время проектирования двигателей инженеры настраивают время выпуска клапанов таким образом, чтобы они оставались в начале такта впуска на некоторое время открытыми. В итоге часть ранее выпущенных выхлопных газов снова всасывается обратно в камеру сгорания.

При внешней же рециркуляции выхлопных газов отработавшие газы направляются во впускной канал через внешний трубопровод системы отработавших газов (система ЕГР-EGR). Во многих дизельных и некоторых бензиновых двигателях используется дополнительный охладитель EGR. Этот охладитель охлаждает выхлопные газы с помощью антифриза (охлаждающей жидкости), что существенно понижает температуру отработанных газов приводя не только к снижению расхода топлива, но и к существенному снижению уровня вредных веществ в выхлопной системе самого автомобиля (понижается температура горения).

Функция клапана рециркуляции ОГ (отработанных газов)

Клапан EGR обычно состоит из тарельчатого клапана или специальной задвижки. Этот клапан выпускает или препятствует движению выхлопных газов к впускному тракту двигателя.

С помощью датчиков, таких, как датчик массового расхода воздуха и датчик кислорода (лямбда-зонд), блок управления двигателем рассчитывает идеальное количество рециркуляции отработавших газов и соответственно, управляет клапаном рециркуляции выхлопных газов (клапаном ЕГР).

Механическое движение устройства клапана ЕГР обычно выполняется электропневматически или электрически с помощью сервомоторчика.

В некоторых моделях автомобилей клапан рециркуляции выхлопных газов оснащен также датчиком положения, который контролирует правильное открытие и закрытие заслонки или толкателя. Кстати, рециркуляция отработавших газов происходит только в области частичной нагрузки двигателя.

Клапан EGR- дефекты и симптомы

Часто клапан ОГ (EGR) покрывается смесью сажи и масла. На фотографии друзья вы можете видеть, как выглядит клапан рециркуляции отработавших газов после тысяч километров эксплуатации автомобиля.

Неисправность клапана EGR может проявляться по-разному. Вот признаки, которые могут указывать на неисправность клапана рециркуляции отработанных газов:

— При разгоне, автомобиль набирает скорость рывками.

— Колебания на холостом ходу.

— Потеря мощности двигателя.

— Появление на приборной панели значка «Check Engine» (Чек двигателя – аварийная программа работы двигателя).

— В выхлопных газах повышается уровень оксида азота.

— Черный дым из выхлопной трубы.

— Повышенный расход топлива.

Поскольку клапан EGR с его регулировочным механизмом находится в потоке выхлопных газов, то он является наиболее чувствительным компонентом системы рециркуляции отработавших газов. Из-за сажи, содержащейся в выхлопных газах, регулировочный механизм клапана рециркуляции отработанных газов с течением времени может начать работать неправильно.– клапан может перестать нормально открываться или закрываться.

Также этот клапан может загрязниться и из-за паров масла из маслоотделителя, которые в сочетании с сажей делают со временем свое злое дело.

В результате неправильной работы клапана ОГ в выхлопной системе может существенно вырасти уровень вредных веществ. Также может появиться и отсроченный отклик автомобиля при нажатии педали газа (отклик дроссельной заслонки). В том числе наиболее частый симптом неисправности клапана ОГ является,– сильная потеря мощности двигателя. Обычно это бывает тогда, когда клапан не может закрыться должным образом. Вместе с потерей мощности в этом случае в выхлопной трубе может появиться еще и черный дым, который образуется из-за отсутствия необходимой порции свежего воздуха при полной нагрузке.

Если клапан EGR (ЕГР) застрял при закрытом положении, то возможно, что при движении автомобиля вы просто не заметите никаких признаков его неисправности. Но если при этом виде неисправности взять и замерить уровень оксида азота, то вы сразу обнаружите его существенное превышение от нормы.

В том числе, загрязненный клапан ОГ (что также неизбежно означает загрязнение в системе впуска двигателя) может приводить и к увеличению расхода топлива. Кстати, иногда все эти признаки могут появляться лишь периодически (не постоянно), так как клапан ЕГР может восстанавливать свою функцию самостоятельно. Однако даже временные симптомы неустойчивости работы не следует игнорировать, поскольку это явно указывает на его неисправность. Что означает, что в ближайшем будущем проблемы с клапаном ОГ будут учащаться и рано или поздно это приведет к выходу данного клапана из строя.

Из-за клапана ОГ на «приборке» горит «Чек двигателя»

Еще одним признаком неисправности клапана EGR (ЕГР) является появление на приборном щитке ошибки двигателя («Чек двигателя»). Правда такое появление ошибки двигателя не обязательно связано с датчиком положения клапана рециркуляции отработанных газов, который обычно и обнаруживает в некоторых автомобилях неправильное положение клапана.

Неисправность в работе клапана ОГ могут обнаружить и другие датчики автомобиля, такие например, как датчики давления или температуры, которые могут передавать блоку управления двигателем противоречивые значения (данные) из-за отсутствия выхлопных газов в системе рециркуляции ОГ. В итоге мы наблюдаем, если датчики обнаруживают неисправность в работе двигателя, то на комбинации приборов автомобиля загорается контрольная лампа «Check Engine» («Чек двигателя «).

Также в памяти самого блока управления двигателем записывается сам код ошибки, который привел к появлению значка «Чек двигателя».

Так, в памяти компьютера при появлении значка «Чек двигателя» из-за неправильной работы клапана отработавших газов может появиться код ошибки который означает, что «Рециркуляция отработавших газов слишком низкая».

В том числе может появиться и такая ошибка, означающая, что «Утечка в системе впуска». Такая ошибка может появиться, когда клапан застрял в открытом положении. Правда, обратите друзья внимание на следующее, что иногда коды ошибок, связанных с отработанными газами, могут означать совсем другие неисправности в работе двигателя, которые никак не связаны с дефектами клапана EGR.

Можно ли эксплуатировать автомобиль с неисправным клапаном EGR?

Кратковременных признаков неисправности клапана рециркуляции отработавших газов, как правило, не следует опасаться. Но все-же, если из-за работы клапана ОГ на приборке появляется значок «Чек двигателя» и мотор уходит в аварийный режим работы, то вам нужно как можно скорее обратиться в технический центр для компьютерной диагностики всей системы, а также получить консультацию автослесаря.

Если в процессе диагностики выяснится, что клапан EGR застрял в открытом положении (распознается обычно потерей мощности при полной нагрузке двигателя), то это может привести к постоянной подаче в саму систему впуска отработанных газов. В итоге за пределами частичной нагрузки двигателя увеличивается и сама рециркуляция выхлопных газов, что приводит к неправильному впрыску топлива. Таким образом, при полной нагрузке двигателя происходит неполное сгорание топлива. Это в свою очередь приводит к чрезмерному образованию сажи, которая, например, в дизельном двигателе может засорить сажевый фильтр. В худшем случае неисправность клапана EGR, который заклинило в открытом положении, может привести к выходу из строя турбонагнетателя (турбины).

Причины неисправного клапана рециркуляции ОГ

В случае загрязнения клапана EGR (ЕГР) наиболее частой неисправностью является застревание механизма клапана в открытом или закрытом положении. И это является вполне естественным процессом. Ведь механизм клапана ОГ расположен в нефильтрованном потоке выхлопных газов, а это неизбежно рано или поздно приведет к его выходу из строя. Обычно клапан отработавших газов имеет достаточно большой ресурс службы. Особенно это касается старых автомобилей. Но что интересно, что в более современных автомашинах этот клапан EGR выходит из строя намного быстрее. Например, в прошлом на автомобилях клапан ОГ мог работать десятилетиями и спокойно прослужить, как минимум 200 тыс. километров. Но вот современные автомобили сегодня получили уже для себя новое программное обеспечение, которое настроено на более низкие уровни вредных веществ в выхлопной системе (в связи с новыми ужесточившимися экологическими нормами, принятыми недавно ЕС).

В итоге программное обеспечение в новых автомобилях способствует ускорению рециркуляции отработавших газов. Это делается для конкретного снижения выбросов оксида азота. Так что друзья запомните, что в современных автомобилях ресурс клапана ОГ стал существенно меньше, чем это было в старых авто.

Кроме того, к неисправности в работе клапана EGR могут привести и неисправные контакты штепселя электрической линии. Также причиной неправильной работы клапана ОГ иногда может стать повреждение внешней линии рециркуляции выхлопных газов. Так, к примеру, труба системы рециркуляции ОГ может просто повредиться и в ней могут появиться небольшие трещины. В том числе могут повредиться и резиновые уплотнения, которые непременно приведут к утечке отработанных газов. В конечном итоге система рециркуляции отработавших газов начнет работать неправильно.

Еще одна частая неисправность клапана ОГ связана с потерей масла в области головки блока двигателя. В этом случае пары масла, возникающие в результате горения, могут привести к загрязнению клапана EGR.

В этом случае очистка старого загрязненного клапана ОГ или его замена на новый целесообразна только в том случае, если причина появления паров масла была устранена. Не стоит забывать и о вакуумных шлангах, которые в случае их повреждения могут привести к неправильной работе клапана отработанных газов. Дело в том, что из-за повреждения шлангов будет происходить утечка вакуума, что приведет к помехе при открывании клапана EGR.

И наконец, неисправность работы клапана ОГ может быть вызвана сломанным датчиком массового расхода воздуха.

Очистка клапана рециркуляции ОГ

Если есть подозрение на неисправность клапана рециркуляции отработанных газов, то его следует проверить в первую очередь на возможное загрязнение. Если внутри клапана будут обнаружены тяжелые отложения сажи, то это явно будет указывать на возможную причину неправильной работы клапана EGR (ЕГР). К нашему с вами счастью, в большинстве случаев очистить клапан и вернуть ему работоспособность можно самому самостоятельно.

Перед вами клапан ЕГР на автомобиле Lexus IS 220d. Чтобы добраться до клапана ОГ для его очистки достаточно всего снять декоративную крышку сверху двигателя и готово.

Для этого необходимо воспользоваться спреем-очистителем предназначенным специально для очистки клапанов EGR и всей системы впуска двигателей. Как правило, такие очистители распыляются на клапан рециркуляции выхлопных газов и довольно-таки легко очищают его от грязи и сажи. Чаще всего очиститель клапанов ОГ распыляется при работающем двигателе (соблюдайте указания изготовителя!) с помощью шланга во впускной тракт двигателя. Тщательная очистка клапана и системы впуска двигателя обычно помогает решить проблемы неправильной работы системы рециркуляции ОГ.

Заменить клапан EGR или очистить,- Что лучше?

На некоторых двигателях клапан EGR легкодоступен. Но на многих автомобилях чтобы добраться до клапана ОГ, необходимо разобрать полмотора. В этом случае только один демонтаж клапана обойдется вам в кругленькую сумму. Особенно, если в клапане есть дефект и у вас нет ни какого выбора, кроме как демонтировать клапан с машины. Стоит здесь отметить, что если в вашей машине, для того чтобы добраться до клапана ОГ, придется демонтировать множество компонентов в подкапотном пространстве, то нет смысла проводить его очистку и т. п. работы. В этом случае целесообразнее будет установить просто новый клапан, поскольку при его очистке в будущем вам может снова понадобиться его демонтировать с машины, что опять будет связано с огромными денежными затратами.

Также обращаем ваше внимание на то, что при замене клапана EGR на новый во многих автомобилях может потребоваться заново прописать новый клапан в блоке управления двигателем при помощи компьютера. То есть по сути, нужно будет научить этот новый клапан работать именно так, как это было предусмотрено автопроизводителем.

Как вы уже поняли друзья, для настройки работы нового клапана необходимо специальное диагностирующее оборудование (компьютерный автомобильный сканер). Если у вас нет такого устройства, то после замены клапана ОГ вам придется обратиться в технический автоцентр.

Сколько стоит клапан EGR?

Во сколько же все-таки автомобилисту может обойтись замена старого клапана ОГ на новый? Здесь также все зависит от марки и модели автомобиля. Ведь помимо стоимости клапана рециркуляции отработанных газов нужно будет еще заплатить и за работу в техническом центре. Стоимость такой работ зависит от затрат времени при замене клапана. Если в вашей машине доступ к клапану легкий, то стоимость замены будет небольшой. Если же для демонтажа клапана ОГ необходимо разобрать половину двигателя в машине, то стоимость такой замены клапана обойдется уже в кругленькую сумму.

Источник

Автомобильная система EGR — Exhaust Gas Recirculation, штука очень не однозначная и достаточно капризная, особенно при весьма низком качестве топлива, которое встречается в наших краях, довольно-таки часто. Неоднозначность этой системы заключается в том, что ее предназначение, сугубо экологическое. Система обратной рециркуляции отработанных газов или ЕГР, призвана уменьшить количество окислов азота в автомобильном выхлопе. Что такое ЕГР, зачем она нужна и как выражаются ее неисправности, обо всем этом, мы сейчас и поговорим.

Система EGR не используется на холостых оборотах. (прогретый двигатель)
Система EGR не используется на холодном двигателе.
Система EGR не используется при полностью открытой заслонке.

EGR система находится под управлением Electronic Concеntrated Control System (ECCS) и использует данные датчика положения коленвала (датчика Холла), датчика температуры двигателя и датчика положения дроссельной заслонки. ECU переводит эти данные в управляющие сигналы на электроклапан EGR, который непосредственно управляет открытием EGR клапана. Во время запуска холодного двигателя, на холостом ходу, когда обороты меньше 900 об/мин и при повышенных оборотах свыше 3200 об/мин, электроклапан EGR включен и система не работает. В остальных случаях электроклапан выключен и EGR работает.

Для чего нужен клапан ЕГР

Начать следует с того, что система ЕГР устанавливается на большинство дизельных моторов и бензиновые, атмосферные агрегаты. Суть работы этой системы заключается в том, что в определенные моменты открывается клапан EGR и во впускной коллектор двигателя вбрасывается порция отработанных газов.

Таким образом, снижается количество кислорода в топливной смеси, что в свою очередь снижает температуру ее горения. А при более низкой температуре горения, количество окислов азота в автомобильном выхлопе, уменьшается весьма значительно. Если же двигатель турбирован, то диапазон применения ЕГР значительно сужается, что делает ее установку не рациональной. В таких случаях, применяются иные решения, снижающие количество вредных составляющих автомобильного выхлопа.

Exhaust Gas Recirculation не работает на холостых оборотах, она не используется, когда двигатель холодный, а также клапан ЕГР закрывается, когда дроссельная заслонка максимально открыта.

Управление системой ЕГР

Система обратной рециркуляции отработанных газов управляется электронным блоком управления двигателем. А команда на открытие или закрытие клапана EGR может подаваться на основании:

датчика температуры охлаждающей жидкости;

датчика коленчатого вала;

датчика положения дроссельной заслонки;

В различных моделях автомобилей, в управлении клапаном ЕГР используются либо все перечисленные датчики, либо некоторые из них, а в ряде случаев, только датчик температуры охлаждающей жидкости.

Так или иначе, но работой клапана ЕГР всегда управляет автомобильная электроника. И пока эта система функционирует штатно, водитель ее работы, практически никак не ощущает. Полезная работа системы ЕГР вне экологической тематики, очень малозаметна. Эта система позволяет экономить около трех процентов топлива на бензиновых моторах. Так же в ряде случаев, система ЕГР предотвращает детонацию топлива в моторе. Но, это явление и само по себе редкое и неординарное. А что касается дизельных агрегатов, то при наличии, штатно функционирующей системы EGR, они работают более плавно, мягко, тихо. Кроме того, в моторах на дизельном топливе при посредстве ЕГР, уменьшается образование сажи. Вот и все бонусы, которые предоставляет владельцу система рециркуляции отработанных газов.

Зачем заглушают ЕГР

Часто можно увидеть ситуацию, когда система ЕГР, попросту заглушена. В чем же дело, не уж-то всем автомобилистам, которые так поступают, плевать на вред от автомобильных выхлопов?

На самом деле, проблема заключается в качестве топлива, на котором ездят наши автомобили. Низкое качество топлива, обуславливает кроме всего прочего, образование сажи и оседание ее на клапане ЕГР, а так же в ее магистрали. Это приводит к тому, что система либо вообще не работает, либо работает неправильно. В обеих случаях, проще ее заглушить, ибо, замена даже только клапана ЕГР, удовольствие отнюдь не дешевое. Вот и люди решают вопрос, так сказать, радикально. А поскольку никаких особых потерь отключение ЕГР не влечет, то и решаются на этот шаг, как правило, без особых колебаний.

Глушение системы рециркуляции отработанных газов на бензиновых двигателях, может производиться при помощи установки обычной шайбы в просвет клапана. Если для регулирования клапана ЕГР, применяются вихревые заслонки во впускном коллекторе, их нужно удалять, тоже. В дизельных же моторах, помимо механического глушения клапана ЕГР, необходимо отключить его программно. Иначе, повышается износ турбины и нарушается стабильность работы силового агрегата.

Споры по поводу глушения ЕГР, длятся до сих пор. Одни считают, что глушить эту систему можно и нужно, другие же утверждают, что после ее отключения, температура горения в цилиндрах возрастает, что приводит к более быстрой выработке ресурса двигателя и его износу.

Неисправности системы EGR

Диагностика проблем с описываемой системой, задача не столь простая, как может показаться на первый взгляд. Беда в том, что нет ярко выраженных симптомов, характерных именно для неполадок EGR. Двигатель, вроде бы троит, вроде бы сбоит, а вроде и нет. И заподозрить именно систему рециркуляции отработанных газов, в такой не стабильности работы мотора, может только профессионал. Но перед тем, проверяются различные датчики, узлы и системы автомобиля. Собственно, какие здесь могут возникнуть проблемы:

отложение на деталях клапана ЕГР, сажи и других элементов, приводящие к заклиниванию его, в каком-либо положении;

прогорание клапана ЕГР;

засорение самой магистрали ЕГР;

нарушение электронных систем управления клапаном ЕГР;

Если клапан или магистраль, банально засорены, почистить их, в общем-то, не сложно, хотя в ряде случаев, такая чистка, попросту невозможна. Ну а если клапан прогорел, то придется его менять, а это, как уже говорилось, отнюдь не дешево.

Симптомы, характерные именно для проблем с клапаном ЕГР, фактически отсутствуют. Это к примеру, нестабильная работа двигателя, в режиме холостых оборотов, немотивированные провалы в мощности, отсутствие ярко выраженного ускорения при полном открытии дроссельной заслонки, и другие признаки нарушений в работе мотора.

Так или иначе, не спешите менять клапан EGR или глушить ее, если нет явных повреждений клапана и его деталей. Возможно проблема здесь не совсем в ЕГР, ибо эта система, тесно взаимосвязана с другими узлами и системами регулирования подачи воздуха и отведения отработанных газов.

Причины заклинивания клапана

Все мы прекрасно знаем, что при горении топлива образуется сажа. Со временем ее количество, оседающее в клапане, затрудняет его подвижность. И клапан, естественно, клинит. Тут возможны два варианта: либо он остается в закрытом варианте, либо в открытом. Тут как повезет, и больше повезет, если клапан останется в закрытом положении. В этом случае сажа хотя бы не попадает в ДВС. Кстати, иногда практикуется такой способ отключения EGR – клапан просто программно закрывают. Почему это не лучший способ – чуть позже.

Открытое положение плохо прежде всего тем, что все отходы горения прямиком летят в цилиндры. Если посмотреть на то, как работает EGR, то можно увидеть интересную картину: во многих режимах работы двигателя клапан закрыт и не принимает никакого участия в работе мотора – например, на высоких оборотах и при большой нагрузке. Если говорить очень грубо, то закрытое положение – более естественное и вреда никакого не приносит. Если, конечно, ошибка EGR не вносит изменений в работу других систем, которые бывают связаны с рециркуляцией.

Так как заклинивание клапана – наиболее частая неисправность EGR, рассмотрим, что чаще всего является причиной, и как можно попытаться отсрочить кончину клапана.

В целом, конечно, понятно, что основной враг клапана – плохое масло и нестабильное качество топлива. В большей степени это относится к дизельным двигателям, хотя во многом применимо и к бензину.

Важное условия долгой жизни EGR – хорошее и своевременное техобслуживание. Ясно, что забитый сажевый фильтр и масло, которое долго не меняли, никак не способствуют долголетию EGR. кстати, при хороших условиях система вполне может жить 150-180 тысяч километров. Правда, она изначально должна быть нормальной, а не конструктивно ущербной.

Вторая распространенная причина – неисправность самого двигателя. Тут вариантов может быть множество. Любая причина, повышающая дымность выхлопа, гарантированно снизит ресурс EGR. Например, грязный воздушный фильтр, утечки наддувного воздуха, текущая форсунка или залегшие поршневые кольца. Это очень важный фактор, особенно для тех, кто в силу своих убеждений будет восстанавливать работоспособность EGR. Ремонт обычно недешевый, поэтому прежде чем заниматься системой рециркуляции, нужно убедиться, что сам ДВС исправен. В противном случае есть вероятность в самом ближайшем будущем опять остаться с заклинившим клапаном.

И, наконец, самая парадоксальная причина заклинивания клапана – это его самоубийство. Да, как ни странно, у клапана EGR есть конструктивная склонность к суициду. Тут опять придется чуть-чуть углубиться в физику работы мотора.

Итак, представим график, на котором по одной оси будет температура горения смеси, по другой – уровень оксидов азота и интенсивность партикуляции (появления твердых частиц в отработавших газах). Если нарисовать кривую NOх, то она будет расти с ростом температуры. А вот кривая, показывающая количество твердых сажевых частиц, будет наоборот, падать. В определенной точке они пересекутся.

Сложность в том, что чем меньше будет оксидов азота в выхлопе, тем лучше экологам, но хуже двигателю – больше выброс партикуляров (сажевых частиц). Задача инженеров – найти максимально сбалансированное решение: надо и сократить NOx в отработавших газах, и не сократить ресурс мотора. И все же в любом случае это решение будет компромиссным, и чем меньше будет оксидов в выхлопе, тем сложнее получится жизнь EGR из-за засорения клапана сажей. Вот так и получается, что эта система в ходе работы губит себя сама, исключительно только выполняя свою работу по снижению в выхлопе NOx. От этого, к сожалению, никуда не деться.

Вторая ошибка, менее распространенная, – это разрывы цепи актуатора или датчика положения клапана. В этом случае ошибка будет выглядеть как несоответствие между заданным и фактическим положением клапана. Впрочем, и в первом случае будет то же самое, поэтому диагностику надо проходить качественную.

И, наконец, третья ошибка – неучтенный воздух. Тут речь идет о простой негерметичности системы.

Так как природа ошибок во всех трех случаях разная, то и методы ремонта и отчасти диагностики тоже отличаются. Разумеется, они также зависят и от конструкции мотора. Например, часто ошибкам EGR сопутствуют ошибки измерения потока воздуха, то есть ошибки датчика расходомера воздуха (MAF-sensor). А в старых системах с вакуумным управлением бывают ошибки по наддуву турбин. Так что к диагностике нужно относиться серьезно.

Остался последний вопрос: когда мне ехать в сервис на удаление EGR? Допустим, мы смогли вас убедить, что ничего страшного не произойдет, если от этой капризной системы избавиться полностью. Когда лучше это сделать?

О ресурсе клапана уже говорили: тысяч до 150 километров при хорошем ТО волноваться не надо. Если посмотреть на статистику, то на дизельные машины по причине выхода из строя EGR приходится около 80% обращений в сервис, и только 20% – на бензиновые. Что логично, ибо сажи в солярке больше.

В любом случае обязательно придется следить за состоянием мотора. Своевременная замена масла, фильтров, качественное топливо – это обязательное условие. Но со временем все равно что-то начнет изнашиваться. И если форсунку можно отремонтировать или заменить (хотя на большинстве современных дизельных моторов это тоже достаточно дорого), то менять кольца без явных признаков износа мотора только ради работы EGR, наверное, не совсем разумно. Тем более что ресурс цилиндропоршневой группы все же больше, чем клапана EGR, который будет загибаться регулярно даже при небольшом и далеко не критичном износе ЦПГ. Приходится сделать неутешительный вывод: восстановление работоспособности EGR – вещь зачастую экономически неоправданная и почти бесполезная.

Одновременно не стоит забывать, что в горящей лампочке «Check engine» и уходе в «аварию» далеко не всегда виновата система рециркуляции. Причину этих печальных явлений установит только диагностика – так же, как и причины повышенной дымности, плохой динамики и повышенного расхода топлива.

Источник

Видео

Как неисправный EGR влияет на работу двигателя — видео отчет —

Система ЕГР (EGR) / Система рециркуляции отработавших газов – ОСНОВЫ в 3D анимации

Клапан ЕГР! Принцип работы. Глушить или нет?!

Признаки неисправности клапана ЕГР

Как на самом деле работает клапан EGR и как его проверить?

EGR. Как работает, зачем (не) глушить

Заглушил ЕГР, последствия

👉4 плюса и 1 минус отключения клапана EGR. ⚠️НЕ убить свой мотор!

Не вздумайте глушить ЕГР!!!

Заглушить ЕГР? Недостатки удаления клапана EGR и последствия

Что такое клапан EGR? Как работает клапан EGR? Сломан клапан ЕГР.

Как проверить клапан ЕГР. Неисправный клапан EGR. Проверка смога клапана EGR. Найдите клапан EGR. Тест на смог. Проверка смога в Калифорнии. Где находится клапан ЕГР. Проверка клапана EGR не удалась. Клапан рециркуляции отработавших газов. Выхлопной клапан. Выхлопной газ. Рециркуляция выхлопных газов. Проверки смога, проверка смога, центры только тестирования, станции смога не прошли тест EGR.

Клапан EGR отвечает за рециркуляцию небольшого количества выхлопных газов обратно в камеру сгорания. Это делается для снижения температуры камеры за счет производства инертного газа вместе с обычной топливной смесью. Выбросы оксидов азота образуются при повышении температуры в камере двигателя. выше 2500* F. Охлаждение камеры снижает выбросы NOx. Чем выше температура горения, тем выше образование NOx. Наряду с CAT, клапан EGR значительно снижает содержание несгоревших углеводородов HC и оксидов азота NOx в выхлопных газах. Клапаны EGR могут быть как вакуумными, так и электронными. В обоих случаях они обычно расположены рядом с впускным коллектором в верхней части двигателя. Клапан рециркуляции отработавших газов (EGR) Во время проверки смога: Во время базовой проверки дыма машина не предназначена для фактического наблюдения за системой рециркуляции отработавших газов через выхлопные газы двигателя. Скорее всего, специалист по смогу визуально и функционально проверяет систему рециркуляции отработавших газов с помощью вакуумного насоса с манометром, а затем вводит эту информацию в машину для сбора смога. Так что на самом деле, дымогенератор ничего не знает об отказе системы рециркуляции отработавших газов, кроме информации, предоставленной техническим специалистом. Если система рециркуляции отработавших газов или тест не пройдены или не пройдены во время проверки выбросов, технический специалист вручную введет эту информацию в дымогенератор. Теперь, что касается расширенного теста на смог, прибор для проверки смога считывает выбросы NOx через выхлопную трубу, что устраняет необходимость физического осмотра системы рециркуляции отработавших газов специалистом по проверке смога. Во время Enhanced Smog Test дымогенератор определяет, правильно ли работает система рециркуляции отработавших газов, основываясь на содержании выбросов NOx. NOx всегда образуется при неисправности EGR либо из-за забитого клапана, либо из-за неисправной вакуумной системы. Грязный клапан рециркуляции отработавших газов: Поскольку клапан рециркуляции отработавших газов просто вытягивает выхлопные газы из вашего выхлопа и вводит их обратно во впускной воздух вашего двигателя, со временем он засоряется или застревает в открытом/закрытом состоянии из-за нагара. Клапан рециркуляции отработавших газов можно очистить, если снять его с автомобиля и либо распылить, либо оставить в обычном бензине. Регулярная проверка смога ЗВЕЗДНАЯ станция смога Ремонт проверки смога Миля: 345678 12131415161718192030 Какой тип выбрать?   Звенья компонентов смога Этикетка выбросов под капотом Система рециркуляции отработавших газов (EGR) Принудительная вентиляция картера (PCV) Канистра с активированным углем (система EVAP) Каталитический нейтрализатор (CAT) Датчик кислорода (датчик O2) Система подачи воздуха (AIR) Трубка предварительного нагрева   Этот процесс очистки нельзя использовать для электронного клапана рециркуляции отработавших газов без предварительного снятия электрических компонентов. Проверка клапана EGR: Этот тест применим только к клапанам EGR с вакуумным управлением. Неисправный клапан EGR не открывается и не закрывается при подаче вакуума. Следующим шагом будет выяснить, забиты ли каналы рециркуляции отработавших газов углеродистыми отложениями или эти каналы открыты. Чтобы проверить это, запустите автомобиль и дайте ему поработать на холостом ходу. Отсоедините вакуумную линию клапана EGR и подайте прямой вакуум, чтобы открыть клапан. Когда клапан открывается; если проходы чистые и открытые, вы должны заметить значительное снижение оборотов. Если каналы забиты, разницы в оборотах вы не увидите. Если есть снижение оборотов, то проходы свободны, и следующим шагом будет проверка вакуумного сигнала, который должен открыть клапан EGR. Возможно, ваш автомобиль не открывает клапан рециркуляции отработавших газов путем подачи вакуума в нужное время или вообще не открывает. Если обороты не снижаются, каналы могут быть забиты. Вам нужно будет отключить клапан рециркуляции отработавших газов и очистить все каналы внутри клапана, а также во впускных и выпускных каналах вашего двигателя, устранив любые препятствия.

Рециркуляция отработавших газов (EGR) стала проще · Technipedia · Motorservice

Настройки

Вернуться к поиску

Информация о продукте

Как устроена система рециркуляции охлаждаемых отработавших газов? Почему выхлопные газы охлаждаются? Как работает ЕГР? Из каких компонентов состоит EGR? Зачем нужен ЕГР? Что делают регулирующие дроссели и датчики воздушных масс? Что такое «дизельный стук»? Эта статья дает вам ответы.

00:25 – 1:03

Система рециркуляции отработавших газов (EGR) снижает вредные выбросы бензиновых и дизельных двигателей. Выхлопные газы отводятся после цилиндров, направляются через клапан рециркуляции отработавших газов и снова смешиваются с всасываемым воздухом. В результате в цилиндры поступает меньше кислорода. Это приводит к более низкой температуре горения, что может снизить количество оксида азота до 70 процентов — чем выше температура, тем больше вредных оксидов азота образуется. В бензиновых двигателях это снижает выбросы углекислого газа и расход топлива.

1:03 – 1:30

Клапан EGR является центральным компонентом. Он определяет количество рециркулируемых отработавших газов.
Существуют различные конструкции и модели клапанов EGR:

• Пневматические или электрические
• Для дизельных и бензиновых двигателей
• С патрубками охлаждения

1:30 – 1:45

воздушная система дизельных автомобилей. Они создают необходимую разницу давлений между отработавшими газами и стороной впуска для достижения необходимой высокой скорости рециркуляции отработавших газов.

1:45 – 2:00

Датчики расхода воздуха регулируют рециркуляцию отработавших газов в дизельных двигателях. Они позволяют рассчитать массу рециркулируемых выхлопных газов.

2:00 – 3:10

Охладители системы рециркуляции отработавших газов используются, поскольку существующие нормы выбросов больше не могут быть обеспечены только простой рециркуляцией отработавших газов. Охлажденные выхлопные газы еще больше снижают пиковую температуру сгорания. Это значительно снижает количество оксидов азота.

Многие охладители рециркуляции отработавших газов теперь оснащены перепускной заслонкой с электрическим или пневматическим приводом. Это позволяет направлять выхлопные газы мимо охладителя рециркуляции отработавших газов на этапе прогрева, чтобы быстро довести двигатель и каталитический нейтрализатор до рабочей температуры. Это снижает количество шума, известного как «дизельный стук», а также уровень выбросов сырого углеводорода.


Ключевые слова :

клапан рециркуляции отработавших газов , охладитель рециркуляции отработавших газов

Группа товаров :

Рециркуляция выхлопных газов

видео

Рециркуляция отработавших газов (EGR) стала проще

Группы продуктов на ms-motorservice.com

Это также может вас заинтересовать

Информация о продукте

Устранение неисправностей в системе рециркуляции отработавших газов на двигателях Otto и дизельных двигателях

Основная информация

Что такое рециркуляция отработавших газов? Зачем рециркулируют выхлопные газы и как это влияет на выбросы загрязняющих веществ? Какие компоненты установлены в системе EGR? Найдите ответы здесь.

Информация по диагностике

Устранение неисправностей в системе рециркуляции отработавших газов на двигателях Otto и дизельных двигателях (2)

Советы по устранению неполадок

Неравномерный холостой ход? Двигатель дергается при запуске автомобиля или во время движения? Отсутствие власти? Грязный клапан EGR? Диагностический код неисправности P0102, P0103, P0401 или P0402 в памяти кодов неисправностей? …

Информация по диагностике

Неисправность EGR из-за попадания инородных тел из выхлопного тракта

Что означают сообщения об ошибках P1444 и P16786? Проблема в датчике массового расхода воздуха? Почему машина дергается и в чем причина потери мощности? Узнайте, что вызывает эти неисправности и как вы…

Только для технического персонала. Все содержимое, включая изображения и диаграммы, может быть изменено. Для назначения и замены обратитесь к текущим каталогам или системам, основанным на TecAlliance.

Использование файлов cookie и защита данных

Motorservice Group использует файлы cookie, сохраненные на вашем устройстве, для оптимизации и постоянного улучшения своих веб-сайтов, а также для статистических целей. Дополнительную информацию об использовании нами файлов cookie можно найти здесь, а также информацию о нашей публикации и уведомление о защите данных.

Нажав «ОК», вы подтверждаете, что приняли к сведению информацию о файлах cookie, заявлении о защите данных и деталях публикации. Вы также можете в любое время изменить настройки файлов cookie для этого веб-сайта.

Настройки конфиденциальности

Мы придаем большое значение прозрачной информации, касающейся всех аспектов защиты данных. Наш веб-сайт содержит подробную информацию о настройках, которые вы можете выбрать, и о том, какое влияние оказывают эти настройки. Вы можете изменить выбранные настройки в любое время. Независимо от того, какой выбор вы выберете, мы не будем делать никаких выводов о вас как о личности (за исключением случаев, когда вы явно указали свои данные). Для получения информации об удалении файлов cookie обратитесь к функции справки в вашем браузере. Вы можете узнать больше в заявлении о защите данных.

Измените настройки конфиденциальности, нажав на соответствующие кнопки

• Необходимый
• Удобство
• Статистика

Необходимый

Файлы cookie, необходимые для системы, обеспечивают правильную работу веб-сайта. Без этих файлов cookie могут возникнуть сбои или сообщения об ошибках.

Этот веб-сайт будет:

• Сохранение файлов cookie, необходимых системе
• Сохранение настроек, которые вы делаете на этом веб-сайте

Этот сайт никогда не будет делать следующее без вашего согласия:

• Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.
• Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
• Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

Удобство

Эти файлы cookie упрощают использование веб-сайта и сохраняют настройки, например, чтобы вам не приходилось повторять их каждый раз, когда вы посещаете сайт.

Этот веб-сайт будет:

• Сохранение файлов cookie, необходимых системе
• Сохранение ваших настроек, таких как выбор языка или баннер файлов cookie, чтобы вам не пришлось повторять их в будущем.

Этот сайт никогда не будет делать следующее без вашего согласия:

• Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
• Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)

Конечно, мы всегда будем соблюдать настройку «не отслеживать» (DNT) в вашем браузере. В этом случае файлы cookie для отслеживания не устанавливаются и функции отслеживания не загружаются.

Система рециркуляции отработавших газов (EGR)

Главная, Библиотека по ремонту автомобилей, автозапчасти, аксессуары, инструменты и оборудование, руководства и книги, автомобильный БЛОГ, ссылки, указатель

авторства Ларри Карли, 2019 г. AA1Car.com

Система рециркуляции отработавших газов (EGR) предназначена для уменьшить выбросы NOx, которые способствуют загрязнению воздуха. Первые системы рециркуляции отработавших газов были добавлены к двигателям в 1973 году, и сегодня большинство двигателей имеют систему рециркуляции отработавших газов.

Пока система рециркуляции отработавших газов работает нормально, она не должна оказывать заметного влияния на двигатель. производительность. Но если система EGR негерметична или не работает, это может вызвать проблемы с управляемостью, включая детонацию. (стук или стук при разгоне или под нагрузкой), неровный холостой ход, остановка двигателя, затрудненный запуск, повышенный выброс NOx и даже повышенный выброс углеводородов (HC) в выхлопных газах.

ПОЧЕМУ EGR?

Рециркуляция отработавших газов снижает образование NOX, позволяя небольшому количеству отработавших газов «просачиваться» во впускной канал многообразие. Количество газа, просочившегося во впускной коллектор, составляет от 6 до 10% от общего количества, но этого достаточно, чтобы разбавить воздушно-топливной смеси ровно столько, чтобы оказать «охлаждающий эффект» на температуру сгорания. Это удерживает температуру горения ниже 1500 градусов. C (2800 градусов по Фаренгейту), чтобы уменьшить реакцию между азотом и кислородом, которая образует NOx.

КАК РАБОТАЕТ EGR

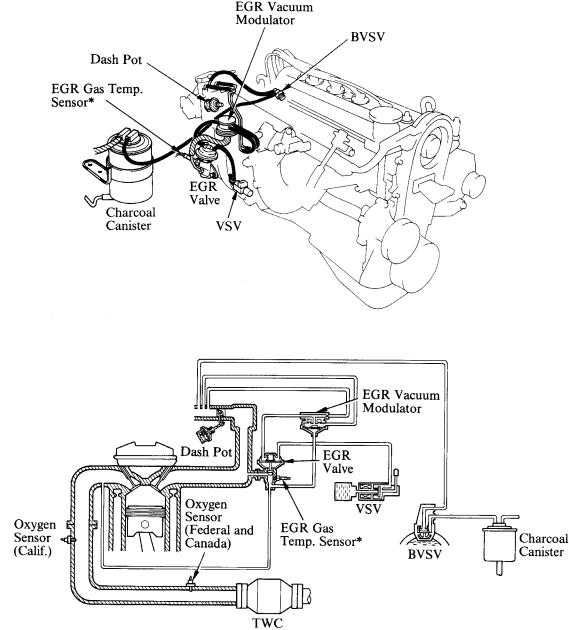

Для рециркуляции выхлопных газов обратно во впускной коллектор между впускным и выпускные коллекторы. Всасывающий вакуум во впускном коллекторе всасывает выхлопные газы обратно в двигатель. Но объем рециркуляции необходимо тщательно контролировать, в противном случае это может иметь такое же влияние на качество холостого хода, производительность двигателя и управляемость, как и огромная утечка вакуума.

В большинстве старых систем рециркуляции отработавших газов используется клапан рециркуляции отработавших газов с вакуумным регулированием, в то время как в более новых автомобилях, как правило, используется электронный клапан рециркуляции отработавших газов. контролировать рециркуляцию выхлопных газов. Когда двигатель работает на холостом ходу, клапан рециркуляции отработавших газов закрыт, и поток рециркуляции отработавших газов не поступает в многообразие. Клапан рециркуляции отработавших газов остается закрытым, пока двигатель не прогреется и не начнет работать под нагрузкой. По мере увеличения нагрузки и сгорания температура начинает повышаться, клапан EGR открывается и начинает выбрасывать выхлопные газы обратно во впускной коллектор. Это имеет закаливающий эффект что снижает температуру сгорания и уменьшает образование NOx.

В дополнение к рециркуляции отработавших газов могут также использоваться другие методы для минимизации NOx. К ним относятся увеличение перекрытия клапанов распределительного вала, изменение конструкции камера сгорания и изменение кривых опережения зажигания. Трехкомпонентные каталитические нейтрализаторы также снижают содержание NOx в выхлопных газах. Некоторые двигатели работают настолько чистыми, что им не нужна система рециркуляции отработавших газов для соответствия стандартам выбросов NOx.

Если система рециркуляции отработавших газов выведена из строя из-за того, что она была отключена или подверглась несанкционированному вмешательству, охлаждающий эффект, который ранее обеспечиваемые системой EGR, будут потеряны. Без EGR двигатель часто будет стучать и гудеть (детонировать) при ускорении или тяге двигателя. Это может привести к повреждению двигателя с течением времени.

ТИПЫ КЛАПАНОВ EGR

Существует шесть различных типов клапанов EGR:

Клапаны EGR с отверстиями (с 1973 по 1980-е годы). Типичный вакуумный клапан EGR с портом состоит из вакуумной диафрагмы. подсоединен к тарельчатому клапану или клапану с коническим штоком. Сам клапан EGR обычно монтируется либо на проставке под карбюратором, либо на впускной коллектор. Небольшая трубка от выпускного коллектора или внутренний перекрестный канал в головке блока цилиндров и впускном коллекторе направляют выхлопные газы. к клапану. Когда на клапан EGR подается вакуум, он открывается. Это позволяет всасывающему вакууму всасывать выхлопные газы в двигатель. Чтобы клапан EGR не открывался при холодном двигателе, вакуумная линия к клапану EGR может быть подсоединена к разъемному вакуумному переключателю или соленоид с компьютерным управлением. Вакуум не может пройти к клапану, пока двигатель не прогреется. EGR не нужен, когда двигатель холодный, только когда тепло и под нагрузкой.

Клапаны рециркуляции отработавших газов с положительным противодавлением (1973 г. и новее). Клапаны EGR с обратным давлением используют противодавление выхлопных газов для изменения точка, в которой они открываются, и скорость их потока. На автомобилях GM они идентифицируются по последней букве в номере детали сверху. клапан. Буква «P» указывает на положительный обратный клапан, а буква «N» указывает на отрицательный обратный клапан. Внутри противодавления EGR Клапан представляет собой вторую диафрагму, реагирующую на противодавление в выхлопной системе. Мембрана противодавления открывается и закрывает небольшое выпускное отверстие в главном вакуумном контуре системы рециркуляции отработавших газов или в камере диафрагмы. Открытие выпускного отверстия снижает вакуум до основного диафрагмы и препятствует полному открытию клапана. Закрытие выпускного отверстия позволяет полному вакууму достичь главной диафрагмы, чтобы клапан мог открыть широко и обеспечить максимальный поток EGR. С клапанами EGR с положительным противодавлением любое увеличение противодавления выхлопных газов вызывает Клапан EGR открыть. Это несколько снижает противодавление, позволяя диафрагме противодавления сбрасывать часть контроля. вакуум. Клапан рециркуляции отработавших газов начинает закрываться, и давление выхлопных газов снова возрастает. Клапан рециркуляции отработавших газов колеблется в открытом и закрытом состоянии при изменении давление выхлопа для поддержания своего рода сбалансированного потока.

Клапаны EGR отрицательного противодавления (1973 г. и новее). Клапан EGR с отрицательным противодавлением реагирует на таким же образом, за исключением того, что он реагирует на отрицательные или уменьшающиеся изменения давления в выхлопной системе, чтобы регулировать действие EGR. Падение противодавления происходит при меньшей нагрузке на двигатель. Это приводит к тому, что диафрагма противодавления открывает выпускное отверстие и уменьшить поток EGR. Это тот же принцип, что и с положительным типом, за исключением того, что функция управления возникает, когда противодавление уменьшается. вниз, а не вверх.

ПРИМЕЧАНИЕ. Большинство систем рециркуляции отработавших газов до компьютера имеют температурный вакуумный переключатель (TVS) или вакуумный переключатель с отверстиями между клапаном рециркуляции отработавших газов и клапаном рециркуляции отработавших газов. источник вакуума для предотвращения работы EGR до тех пор, пока двигатель не прогреется. Двигатель должен быть относительно прогреться, прежде чем он сможет справиться с EGR. Если двигатель работает с перебоями или спотыкается в холодном состоянии, это может указывать на неисправность TVS, которая включение EGR слишком рано после запуска. TVS, застрявший в закрытом положении, заблокировал бы вакуум в EGR и предотвратил бы любой EGR. операция. Симптомом здесь будут чрезмерные выбросы NOx и возможный звон или детонация.

Электронные клапаны EGR с широтно-импульсной модуляцией (начало 1980-х и позже). Этот тип системы рециркуляции отработавших газов впервые был использован в 1984 году компанией General Motors. соленоид управления рециркуляцией отработавших газов с широтно-импульсной модуляцией. С помощью этого метода модуль управления трансмиссией (PCM) включает электромагнитный клапан управления вакуумом EGR. быстро включается и выключается. Это создает переменный вакуумный сигнал, который может очень точно регулировать работу EGR. Количество времени «включено» по сравнению с временем «выключено» для Соленоид EGR колеблется от 0 до 100 процентов, и среднее количество времени «включено» по сравнению со временем «выключено» в любой момент времени определяет сколько происходит потока EGR.

Цифровые электронные клапаны EGR (конец 1980-х — 1990-е годы). В некоторых приложениях используется «цифровой» клапан EGR. Этот Тип клапана также использует вакуум для открытия клапана, но регулирует поток EGR в соответствии с компьютерным управлением. Цифровой клапан EGR имеет три дозирующих отверстия, которые открываются и закрываются соленоидами. Открывая различные комбинации этих три соленоида, различные скорости потока могут быть достигнуты, чтобы привести EGR в соответствие с требованиями двигателя. Соленоиды в норме закрыты, а открыты только тогда, когда компьютер достраивает землю до каждого.

Линейные электронные клапаны EGR (начало 1990-х и новее). Другой тип электронного клапана EGR — «линейный» клапан EGR. В этом типе вместо вакуума для открытия и закрытия клапана рециркуляции отработавших газов используется небольшой шаговый двигатель с компьютерным управлением. Преимущество этого Подход заключается в том, что клапан рециркуляции отработавших газов работает полностью независимо от разрежения в двигателе. Он работает от электричества и может быть открыт в различные приращения в зависимости от того, что модуль управления двигателем определяет, что ему нужно в любой момент времени. ГМ начал используя этот тип клапана на многих своих двигателях в 1992. Линейные клапаны EGR также могут быть оснащены положением клапана EGR. датчик (EVP), чтобы информировать компьютер о том, что делает клапан EGR. Датчик EVP также помогает при самодиагностике, поскольку компьютер ищет указание на движение от датчика, когда он дает команду клапану рециркуляции отработавших газов на открытие или закрытие. Датчик работает как датчик положения дроссельной заслонки и меняет сопротивление. Сигнал напряжения обычно варьируется от 0,3 (замкнут) до 5 вольт (разомкнут).

ПРИМЕНЕНИЕ БЕЗ КЛАПАНА EGR

На многих последних моделях двигателей с системой изменения фаз газораспределения (VVT) клапан EGR отсутствует, поскольку система VVT изменяет синхронизацию выпускных клапанов, обеспечивая тот же эффект, что и EGR. Изменяя точку закрытия выпускных клапанов при работе двигателя под нагрузкой, небольшое количество выхлопных газов может оставаться в цилиндрах для следующего цикла сгорания. Это оказывает такое же влияние на снижение температуры сгорания и выбросов NOx, как и рециркуляция выхлопных газов из выпускного отверстия обратно во впускной коллектор через клапан рециркуляции отработавших газов. Большая разница в том, что система VVT может реагировать на изменение нагрузки двигателя гораздо быстрее и точнее, чем традиционный клапан EGR. Использование VVT для рециркуляции отработавших газов также устраняет многие проблемы, связанные с клапанами рециркуляции отработавших газов, такие как накопление нагара и залипание или выход из строя клапана.

РАСПРОСТРАНЕННЫЕ ПРОБЛЕМЫ EGR

Детонация (искровой стук или детонация) потому что система EGR не работает, выпускное отверстие забито углеродом или клапан рециркуляции отработавших газов была отключена.

Неровный холостой ход или пропуски зажигания из-за того, что клапан рециркуляции отработавших газов не закрывается и утечка выхлопных газов во впускной коллектор. Вы также можете найти P0300 случайный код пропусков зажигания на автомобилях OBD ​​II.

Затрудненный запуск , потому что клапан рециркуляции отработавших газов не закрывается и создает утечка вакуума во впускной коллектор.

ДИАГНОСТИКА EGR

Узнайте, какой тип клапана EGR установлен на автомобиле, чтобы использовать соответствующую процедуру проверки. Осмотрите клапан или обратитесь к руководство пользования. На некоторых автомобилях вы можете найти эту информацию на табличке с выбросами под капотом. Также узнайте, какие вакуумные регуляторы используются в вакуумной сантехнике. У него есть портированный вакуумный переключатель или соленоид? Следовать вакуумных соединений от клапана, обратитесь к руководству по техническому обслуживанию или на наклейке выхлопных газов под капотом для получения информации о прокладке вакуумного шланга.

Существует несколько способов устранения неполадок в системе рециркуляции отработавших газов. Ты можно выполнить процедуру устранения неполадок EGR, указанную в руководство по эксплуатации двигателя. На поздней модели с компьютерным управлением двигатели, могут быть коды неисправностей, которые относятся к EGR система. В таком приложении первым шагом будет чтение извлеките код или коды с помощью сканера или считывателя кодов. Ты бы затем обратитесь к конкретным диагностическим таблицам в руководстве по обслуживанию. которые говорят вам, что делать дальше.

Коды неисправностей EGR:

P0400….Поток рециркуляции отработавших газов

P0401….Обнаружен недостаточный поток рециркуляции отработавших газов

P0402. …Обнаружен избыточный поток рециркуляции отработавших газов

P0403….Контроль рециркуляции отработавших газов3

P0404….Диапазон/параметры цепи управления системой рециркуляции отработавших газов

P0405….Низкий уровень сигнала в цепи датчика «А» системы рециркуляции отработавших газов

P0406….Высокий уровень сигнала в цепи датчика «А» системы рециркуляции отработавших газов

P0407. … Цепь датчика рециркуляции отработавших газов «B», низкий уровень сигнала

P0408… Высокий уровень сигнала в цепи датчика рециркуляции отработавших газов «B»

P0409…. Цепь датчика «A» рециркуляции отработавших газов

В приложениях до OBD II GM код 32 указывает на проблему с EGR. Логика, по которой бортовой диагностика обнаруживает неисправность по одному из двух путей. На некоторых приложений, код 32 устанавливается, когда компьютер обнаруживает более богатую топливная смесь не работает на холостом ходу (указывает на отсутствие EGR). На других код устанавливается, если компьютер подает питание на вакуумный соленоид системы рециркуляции отработавших газов, но не не обнаружить соответствующее падение вакуума на впуске.

На автомобилях Ford до OBD II код 31 указывает на проблему с Датчик положения клапана EGR (EVP). Он работает как дроссель датчик положения, идущий от высокого сопротивления (5500 Ом) при Клапан EGR закрыт на низкое сопротивление (100 Ом), когда он открыт. Вы найдете эти датчики EVP в основном на Ford EEC-IV V6 и V8. двигатели. Другие коды включают код 32, который указывает на рециркуляцию отработавших газов. цепь не управляет. Код 33 срабатывает, когда EVP датчик не закрывается, а код 34 указывает на отсутствие потока EGR. Любой один из этих кодов может указывать на неисправный клапан рециркуляции отработавших газов, а также на проблема в вакуумных соленоидах EGRC или EGRV. Другие коды включают код 83 (неисправность цепи EGRC) и код 84 (цепь EGRV). вина). Оба указывают на электрическую проблему в одном из цепи соленоидов. Соленоиды должны иметь от 30 до 70 сопротивление Ом.

Информацию о тестировании и диагностике выбросов см. в Руководстве по выбросам. Руководство по выбросам — это краткая справочная программа, которая охватывает основные средства контроля выбросов и испытания выбросов.

ПРОБЛЕМЫ FORD EGR

На автомобилях 1995 года и новее с OBD II, P0400 — P0409 коды указывают различные неисправности в системе EGR.

Нажмите, чтобы увеличить изображение датчика Ford DPFE

Распространенной проблемой EGR для многих автомобилей Ford является неисправный датчик DPFE (перепада давления). Датчик DPFE является частью системы EGR и определяет поток EGR, когда клапан EGR открыт. Он подает сигнал обратной связи на компьютер двигателя, чтобы он мог изменять расход рециркуляции отработавших газов в соответствии с изменяющимися нагрузками двигателя. Датчик DPFE обычно устанавливается на двигателе и соединяется с трубой, идущей от выпускного коллектора к клапану EGR, двумя резиновыми шлангами. Когда датчик выходит из строя, загорается индикатор Check Engine и обычно устанавливается любой или все из следующих кодов неисправности: P0171 и P0174 (коды обедненной смеси) и/или P0401 (недостаточный поток EGR). В девяти из десяти случаев причиной является не неисправный клапан рециркуляции отработавших газов или утечка вакуума, а неисправный датчик DPFE. Замена стоит около 112 долларов в Ford или около 48 долларов в магазине автозапчастей.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ EGR

Следующая «общая» процедура может помочь вам устранить неполадки. проблемы с ЕГР.

1. Есть ли в двигателе проблема детонации (искрового стука) при разгоне под нагрузкой? Обратитесь к спецификациям времени для двигатель и проверьте угол опережения зажигания. Время может быть сверхпродвинутый. Если синхронизация находится в пределах спецификации, проверьте двигатель. Рабочая Температура. Проблемы с охлаждением могут быть причиной двигатель детонировать. Если температура в пределах нормы диапазоне и нет явных проблем с охлаждением, другие возможности для расследования включают свечи зажигания, которые слишком горячий для применения в двигателе, обедненная топливно-воздушная смесь, низкий октановое число топлива или слишком сильное сжатие (из-за накопления углерода в камерах сгорания или из-за поршней или головок, которые у вас слишком большая компрессия для топлива, которое вы используете). Быть уверенным вы исключили все другие возможности, прежде чем сосредоточиться на система ЕГР.

2. С помощью вакуумметра проверьте подачу вакуума к клапану рециркуляции отработавших газов. шланг для вакуума на 2000-2500 об/мин. Должен быть вакуум, если двигатель прогрет до нормальной рабочей температуры. Никакой вакуум не указывают на такую ​​проблему, как ослабленный или неправильно проложенный шланг, засорение или неработающий вакуумный переключатель или соленоид, или неисправный вакуумный усилитель (или вакуумный насос в случае дизельного двигателя).

Иногда потеря EGR может быть вызвана неисправностью вакуума соленоид в вакуумной линии EGR. Обратитесь к вакуумному шлангу схема маршрутизации в руководстве по эксплуатации или маршрутизация шланга информация о выбросах транспортного средства для определения местоположения соленоид. Если соленоид не открывается при подаче питания, закрыт или открыт, или не работает из-за коррозии электрическое соединение, ослабленный провод, плохое заземление или другие электрическая проблема, это, очевидно, повлияет на работу клапан ЕГР. В зависимости от характера неисправности двигатель может не иметь EGR, EGR все время или недостаточно EGR. Если обход подозрительного соленоида с помощью отрезка вакуумной трубки приводит к срабатыванию клапана рециркуляции отработавших газов, выясните, почему электромагнитный клапан не работает. ответ, прежде чем заменить его. Проблема может быть ни в чем больше, чем ослабленный или корродированный разъем проводки.

3. Осмотрите сам клапан EGR. Из-за клапана месте, может быть трудно увидеть, находится ли клапан или нет. шток перемещается при увеличении оборотов двигателя до 1500-2000 об/мин на замедление открытия и закрытия дроссельной заслонки. Стержень клапана EGR должен двигаться, если клапан работает правильно. Ручное зеркало может облегчить наблюдение за штоком клапана. Будьте осторожны, чтобы не коснитесь клапана, потому что он будет горячим! Если шток клапана не двигается при оборотах двигателя (и клапан вакуум), скорее всего что-то не так с EGR клапан.

Еще один способ «проверить» клапан рециркуляции отработавших газов на некоторых двигателях — это подайте вакуум непосредственно на клапан EGR. Примечание; Это работает только на вакуумные клапаны EGR с отверстиями, а не клапаны EGR с обратным давлением или электронные клапаны ЕГР. Вакуум должен открывать клапан, создавая эквивалент большой утечки вакуума. Это должно привести к кратковременному падению холостого хода. скорости и заметное увеличение шероховатости на холостом ходу.

Клапаны системы рециркуляции отработавших газов с обратным давлением сложнее проверить потому что должно быть достаточное противодавление в выхлопе прежде чем клапан откроется при подаче вакуума. Один трюк иногда используется для создания искусственного ограничения путем вставив большую розетку в выхлопную трубу, затем подав вакуум к клапану, чтобы увидеть, открывается ли он. Не забудьте удалить ограничение потом.

4. Снимите и осмотрите клапан рециркуляции отработавших газов, если вы подозреваете, что проблема. Большинство отказов вызвано разрывом или утечкой в диафрагма клапана. Если клапан не обратного типа, он должен удерживать вакуум, когда вакуум создается с помощью ручного насоса. Если он не может удерживать вакуум, его необходимо заменить. Примечание: этот тест не работает с обратным клапаном EGR.

Клапаны обратного давления EGR иногда выходят из строя, если полый клапан шток забивается нагаром или мусором. Это вы можете видеть для самим собой. Убрать такой засор практически невозможно, поэтому заменить клапан ЕГР.

Скопление углерода вокруг основания клапана рециркуляции отработавших газов может иногда мешают открытию или закрытию клапана. Они могут быть удалены путем тщательной чистки щеткой или путем замачивания кончика клапан в растворителе. Не погружайте весь клапан в растворитель или позвольте растворителю попасть где-нибудь рядом с диафрагмой. Растворитель атакует и разрушает диафрагму.

5. Осмотрите канал EGR в коллекторе на предмет засорения. Используйте ершик для труб или небольшой кусок проволоки, чтобы исследовать отверстие. за блокировку. Иногда вы можете сместить материал, который закупорить отверстие, осторожно проткнув его. В другой раз это может понадобиться снять коллектор и поставить профессионально убрано. Также рекомендуется одновременно чистить дроссельную заслонку и впускной коллектор для удаления лака и нагара.

КАК ЗАМЕНИТЬ КЛАПАН EGR

С таким количеством вариаций от одного транспортного средства до следующий в системах контроля выбросов и калибровки, это чрезвычайно важно, чтобы вы получили правильный сменный клапан EGR для заявление. Два клапана EGR могут выглядеть одинаково, но должны быть откалиброваны. по-разному с точки зрения расхода и величины вакуума и/или противодавление, необходимое для открытия клапана. Поэтому у вас может быть указать VIN-номер автомобиля, а также год, марку, модель и объем двигателя при заказе замены клапана EGR. Это может также необходимо обратиться к номеру детали OEM на старом EGR. клапана (по возможности) при заказе замены, так что не кидайте старый клапан рециркуляции отработавших газов прочь, пока у вас нет нового, установили это и убедиться, что он работает правильно.

Многие клапаны системы рециркуляции отработавших газов вторичного рынка «объединены», поэтому требуется меньше деталей. номера необходимы для охвата более широкого спектра транспортных средств Приложения. Некоторые из этих клапанов используют взаимозаменяемые ограничители для изменения их характеристик потока. Следуйте инструкциям поставщиков относительно того, какой ограничитель использовать. для правильной калибровки.

---

Другие статьи о выбросах:

Принудительная вентиляция картера (PCV)

Система контроля выбросов паров топлива EVAP

Понимание OBD II Проблемы с управляемостью и выбросами

Обзор базовых систем контроля эмиссии

Диагноз выбросов выхлопных газов

Устранение неполадок. Код катализатора P0420

Каталитические преобразователи

Spark Knock (Detonation)

Нахождение и фиксация вакуумы. Технические статьи

Нужна информация о заводском руководстве по обслуживанию для вашего автомобиля?

Mitchell 1 Руководства по ремонту автомобилей своими руками

---

Обязательно посетите другие наши веб-сайты:

AA1CAR Diagnostic Help

Auto Repair Self

Carleysoftware

obd2help.com

random-misfire.com

Справочник SCANER 70032

. Более пристальный взгляд на то, как Ford делает EGR ходовые качестваEGRFord EGRрециркуляция выхлопных газоввыхлопные газывыбросыобучение ремонтных мастерскихобучение техниковавтомобильныйпослепродажный рынок

Использование рециркуляции выхлопных газов для помощи в контроле за выбросами характерно для большинства производителей. Все эти системы снижают температуру камеры сгорания, чтобы уменьшить выбросы оксидов азота или NOx. Их функция аналогична. Сгоревшие газы, выходящие из камеры сгорания, дозировано возвращаются на впуск либо через общий канал, либо через отдельные, характерные для цилиндра, каналы.

Если газы измеряются, когда они не должны, жалобы на управляемость автомобиля на плохое качество холостого хода и/или остановку двигателя при остановке обычно сопровождаются горящей индикаторной лампой неисправности (MIL) и кодом «чрезмерный расход». .» Когда газы не могут попасть туда, где они должны быть, выбросы NOx будут увеличиваться, а MIL будет включен с сохраненным кодом низкого расхода. Жалоб на управляемость может не быть или они ограничиваются стуком искры при ускорении.

Монитор рециркуляции отработавших газов отвечает за наблюдение за системой рециркуляции отработавших газов. Этот монитор является непостоянным монитором, срабатывающим один раз за любой заданный ездовой цикл. Большинство кодов, связанных с рециркуляцией отработавших газов, являются кодами с двумя отключениями, что означает, что монитор должен увидеть один и тот же отказ на двух последовательных проходах, чтобы включить MIL и записать соответствующую информацию о стоп-кадре. Однако, в отличие от непрерывных кодов монитора, эта хранимая информация имеет мало диагностической ценности.

То, как измеряются эти газы, и особенности того, как система контролируется модулем управления двигателем (ECM), — вот в чем заключаются различия между производителями. Чтобы успешно ремонтировать эти системы, важно понимать, как они делают то, что делают. В этом месяце мы сосредоточимся на трех системах EGR Ford.

Система DPFE

Система DPFE, или система EGR с обратной связью по дельта-давлению, является самой старой из трех и с которой вы, скорее всего, знакомы. Система состоит из клапана рециркуляции отработавших газов с вакуумным управлением, соединяющего выпускной коллектор с впускным отверстием сразу после дроссельной заслонки. Клапан получает вакуум от EVR или вакуумного регулятора EGR. EVR, в свою очередь, управляется сигналом переменного рабочего цикла от ECM. Применяемый рабочий цикл контролирует количество потока EGR и основан на входных данных, поступающих в ECM от нескольких датчиков: температура охлаждающей жидкости двигателя (ECT), температура головки блока цилиндров (CHT), температура всасываемого воздуха (IAT), положение дроссельной заслонки (TPS), массовый расход воздуха (MAF) и положение коленчатого вала (CKP).

Система получила свое название от датчика, используемого для обеспечения обратной связи с ECM, DPFE. Это датчик давления, который измеряет перепад давления на ограничительном отверстии, расположенном в самой трубке EGR. Линия, соединяющая датчик с трубкой, ближайшей к соединению с выпускным коллектором, называется «HI SIGNAL», а линия, ближайшая к клапану EGR, — «REF SIGNAL». Отверстие находится в трубке между этими двумя. Модуль ECM рассчитывает, каким должен быть этот перепад давления для любого заданного открытия EGR, и сравнивает фактические показания с этим расчетом для получения обратной связи о работе системы.

Отказы датчиков DPFE не являются редкостью, и для этих датчиков было выпущено несколько версий TSB и деталей. Их воздействие высокотемпературными выхлопными газами, содержащими инертный газ, влагу и прорывы масла, способствует высокой частоте отказов.

Система ESM

ESM расшифровывается как модуль системы EGR и похож на систему DPFE, используя большинство тех же компонентов, объединенных в одну часть. Он был представлен в 2002 ½ модельном году и является более надежным, чем более старая система DPFE, поскольку положение ограничительного отверстия было перемещено с соединительной трубки на впускную сторону клапана EGR на креплении.

Сигнал давления на выходе датчика DPFE теперь измеряет абсолютное давление во впускном коллекторе, а перепад давления определяется в ECM путем вычитания значения MAP из давления P1, измеренного на самом клапане EGR. Более поздние версии системы ESM включали специальный сигнал MAP для ECM.

Управление клапаном рециркуляции отработавших газов в этой системе такое же, как и в системе DPFE, при этом контроллер ЭСУД отправляет сигнал переменного рабочего цикла на EVR для управления потоком рециркуляции отработавших газов через клапан.

Система EEGR

Электрическая система EGR использует электрический шаговый двигатель с воздушным или водяным охлаждением для управления открытием встроенного клапана EGR. Открытие EGR осуществляется в диапазоне 52 шагов, а сам двигатель управляется ECM на основе тех же входных данных, что и другие.

На клапане EGR нет датчика прямого измерения положения, как у других производителей. Поток рециркуляции отработавших газов и предполагаемое положение клапана контролируются с помощью обратной связи от специального датчика MAP. Это фактическое значение MAP сравнивается с предполагаемым значением, рассчитанным ECM для контроля скорости потока EGR и обнаружения ошибок потока.

Системы DPFE и ESM являются уникальными разработками Ford, в то время как EEGR имеет сходство с системами других производителей. Все три, однако, требуют от вас понимания их функций, если вы хотите эффективно устранять неполадки при их возникновении.

Диагностика сбоев DPFE

Сбои датчиков DPFE попадают в категорию отказов по шаблону, но прежде чем осуждать датчик, сначала проверьте его.

Проверьте показания PID DPFE на сканирующем приборе с помощью KOEO (ключ включен, двигатель выключен). Как правило, это напряжение должно быть около 1,0 вольта. Более высокие показания указывают на внутреннюю неисправность датчика. Затем прикрепите вакуумный насос к клапану EGR и запустите двигатель. Контролируйте PID DPFE при открытии клапана EGR вручную. Напряжение должно увеличиться, и вы должны услышать, как двигатель начинает работать с перебоями или даже глохнет, так как добавляется EGR.

Если изменений напряжения не наблюдается, а клапан работает, можно подозревать датчик. Однако, если при подаче вакуума изменений в работе двигателя не наблюдается, проверьте правильность работы клапана рециркуляции отработавших газов и отсутствие закупорки каналов.

Несколько других советов

Неисправности системы рециркуляции отработавших газов обычно связаны с потоком, когда его не должно быть, и недостаточным потоком, когда он должен быть.

Необходимое количество рециркуляции отработавших газов зависит от нагрузки и температуры двигателя. Нет необходимости в потоке EGR на холостом ходу. Наличие рециркуляции отработавших газов на холостом ходу характеризуется неровным, плохим качеством холостого хода и даже остановкой двигателя при возвращении на холостой ход. Если двигатель оснащен датчиком температуры впускного воздуха (IAT) во впускном коллекторе, следите за его показаниями, чтобы увидеть, не становится ли он горячее, чем обычно, что свидетельствует о потоке EGR. Или вы можете снять клапан и заблокировать впускное отверстие, перезапустить двигатель и посмотреть, вернется ли качество холостого хода к норме. Проверьте клапан рециркуляции отработавших газов на наличие мусора, удерживающего клапан в открытом положении.

Газы EGR представляют собой инертные газы, состоящие из побочных продуктов сгорания, влаги и прорыва масла. Эти газы поступают на впуск либо через один канал, выходящий за дроссельной заслонкой, либо через отдельные каналы, выходящие непосредственно перед впускными клапанами. Когда более горячие газы встречаются с более холодным воздухом, побочные продукты могут начать затвердевать, ограничивая проходы до тех пор, пока они не перекроются. Если система использует один проход, визуально осмотрите эту блокировку или попробуйте это.

Подсоедините вакуумметр коллектора к впускному вакуумному отверстию. Доведите обороты двигателя примерно до 2500, дайте датчику стабилизироваться и запишите показания. Оно должно быть между 17 и 21 дюймов/Hg. Теперь откройте клапан EGR. Вакуум должен упасть на 6-8 дюймов/рт. ст., если каналы чистые и клапан рециркуляции отработавших газов работает.

Ограничения в системах, использующих отдельные порты, часто сопровождаются жалобами на управляемость, такими как «запинки при ускорении». Это вызвано неправильной топливно-воздушной смесью в этих цилиндрах, не получающей количество рециркуляции отработавших газов, на которое рассчитывал ECM.

Пит Мейер — член ASE CMAT, член iATN и штатный технический специалист в Тампе, штат Флорида. Его опыт насчитывает более 30 лет, и его вклад в Motor Age отражает широкий спектр опыта работы практически со всеми марками и моделями. . Вы можете связаться с Мейером напрямую по телефону www.autoservicetech.com.

Как работает клапан рециркуляции отработавших газов на дизеле? [47 ответов найдено]

Автор вопроса: Najah

Опубликовано: 08.05.2022

Последнее обновление: 31.08.2022

Ищу ответ на вопрос: Как работает клапан egr на дизеле? Здесь мы собрали для вас 47 самых точных и подробных ответов, связанных с вопросом: Как работает клапан егр на дизеле?

• Как работает EGR на дизельном двигателе?
• Когда должен открываться клапан рециркуляции отработавших газов?
• Влияет ли клапан рециркуляции отработавших газов на турбонаддув?
• Влияет ли клапан рециркуляции отработавших газов на турбо?
• Какой датчик управляет клапаном EGR?
• Можно ли обойти клапан EGR?
• Может ли клапан рециркуляции отработавших газов вызывать низкое давление наддува?
• Может ли EGR вызвать низкий наддув?
• Может ли система EGR вызывать аварийный режим?
• Что дает удаление клапана EGR?
• Влияет ли клапан рециркуляции отработавших газов на турбонаддув?
• Стоит ли удалять EGR?
• Каковы симптомы отказа клапана EGR?
• Может ли дизель работать без клапана EGR?
• Каковы наиболее распространенные причины отказа EGR?
• Какой код выдает неисправный клапан рециркуляции отработавших газов?
• Что происходит, когда клапан рециркуляции отработавших газов заедает в закрытом положении?
• Что происходит, когда клапан рециркуляции отработавших газов заедает в открытом положении?
• Что произойдет, если клапан EGR заедает в открытом положении?
• Могу ли я просто отключить клапан рециркуляции отработавших газов?
• Что лучше почистить или заменить клапан EGR?
• Как узнать, что мой клапан рециркуляции отработавших газов застрял в закрытом положении?
• Как узнать, открыт мой клапан EGR или закрыт?
• Что происходит, когда клапан рециркуляции отработавших газов заедает в открытом положении?
• Могу ли я отключить клапан рециркуляции отработавших газов?
• Сколько километров должен работать клапан рециркуляции отработавших газов?
• Как прочистить клапан EGR?
• Что делать с заклинившим закрытым клапаном рециркуляции отработавших газов?
• Как работает клапан рециркуляции отработавших газов на дизеле? 8 Ответы экспертов:
• Как работает клапан рециркуляции отработавших газов на дизеле? Видео ответы:

Как работает клапан егр на дизеле? Быстрый ответ:

Ответ от Makenlee

Выхлопные газы всасываются за счет разрежения, создаваемого разрежением в цилиндре, а поток контролируется открытием и закрытием клапана рециркуляции отработавших газов. Клапаны EGR с вакуумным управлением используют вакуумный соленоид для управления вакуумом, подаваемым на клапан …

Как работает система рециркуляции отработавших газов на дизельном двигателе?

Реферат: Рециркуляция отработавших газов (EGR) является эффективной стратегией контроля выбросов NOx дизельными двигателями. EGR снижает выбросы NOx за счет снижения концентрации кислорода в камере сгорания, а также за счет поглощения тепла.

Когда должен открываться клапан EGR?

Когда двигатель работает на холостом ходу, клапан EGR закрыт и поток EGR в коллектор отсутствует. Клапан рециркуляции отработавших газов остается закрытым, пока двигатель не прогреется и не начнет работать под нагрузкой. По мере увеличения нагрузки и повышения температуры сгорания клапан рециркуляции отработавших газов открывается и начинает выбрасывать выхлопные газы обратно во впускной коллектор.

Влияет ли клапан рециркуляции отработавших газов на турбонаддув?

Клапан системы рециркуляции отработавших газов может заедать и закоксовываться в некоторых случаях. BTN Turbo предупреждает, что это может существенно повлиять на производительность турбокомпрессора. Неисправный клапан рециркуляции отработавших газов может привести к чрезмерному образованию нагара/сажи на конце турбины, что приведет к заклиниванию механизма VNT.

Влияет ли клапан рециркуляции отработавших газов на турбо?

Клапан системы рециркуляции отработавших газов может заедать и закоксовываться в некоторых случаях. BTN Turbo предупреждает, что это может существенно повлиять на производительность турбокомпрессора. Неисправный клапан рециркуляции отработавших газов может привести к чрезмерному образованию нагара/сажи на конце турбины, что приведет к заклиниванию механизма VNT.

Какой датчик управляет клапаном EGR?

Критические датчики: датчик давления в выпускном коллекторе (P2), датчик давления во впускном коллекторе (P2) и оценка плотности скорости общего массового расхода. Давление в выпускном и впускном коллекторе используется для управления клапаном EGR и лопастями VGT.

Можно ли обойти клапан EGR?

Существует несколько вариантов клапана рециркуляции отработавших газов. Вы можете заменить клапан на новый. Вы можете очистить свой клапан очистителем карбюратора и установить его на место. Или вы можете полностью заглушить или обойти клапан.

Может ли клапан рециркуляции отработавших газов вызывать низкое давление наддува?

Клапан EGR (рециркуляция отработавших газов) направляет небольшое количество отработавших газов обратно во впускной воздушный заряд, что снижает максимальную температуру горящего топлива. газы снизят выходную мощность и создадут утечку наддува.

Может ли EGR вызывать низкий наддув?

Клапан EGR (рециркуляция отработавших газов) направляет небольшое количество отработавших газов обратно во впускной воздушный заряд, что снижает максимальную температуру горящего топлива. газы снизят выходную мощность и создадут утечку наддува.

Может ли система EGR вызывать аварийный режим?

Неисправный клапан рециркуляции отработавших газов может привести к чрезмерному образованию нагара/сажи на стороне турбины турбонагнетателя. Это может привести к тому, что механизм VNT засорится и заклинит, что во многих случаях приведет к появлению индикаторов управления двигателем и снижению производительности, известному как «режим бездействия».

Что дает удаление клапана EGR?

Комплект для удаления рециркуляции отработавших газов — это производительная деталь вторичного рынка, которая удаляет клапан рециркуляции отработавших газов и предотвращает перенаправление выхлопных газов обратно в двигатель. В конечном счете, это позволяет вашему автомобилю работать так, как если бы в нем никогда не было клапана EGR.

Влияет ли клапан рециркуляции отработавших газов на турбонаддув?

Клапан системы рециркуляции отработавших газов может заедать и закоксовываться в некоторых случаях. BTN Turbo предупреждает, что это может существенно повлиять на производительность турбокомпрессора. Неисправный клапан рециркуляции отработавших газов может привести к чрезмерному образованию нагара/сажи на конце турбины, что приведет к заклиниванию механизма VNT.

Стоит ли удалять EGR?

Вы можете повысить эффективность использования топлива, удалив EGR. Это делает процесс более эффективным и снижает риск выхода из строя сажевого фильтра. Вы можете увидеть увеличение экономии топлива до 20% при использовании этого варианта продукта, в то же время способствуя увеличению срока службы двигателя.

Каковы симптомы отказа клапана EGR?

Каковы симптомы отказа клапана рециркуляции отработавших газов? У вашего двигателя неровный холостой ход. … У вашей машины плохие характеристики. … У вас повышен расход топлива. … Ваш автомобиль часто глохнет на холостом ходу. … Вы можете чувствовать запах топлива. … Индикатор управления двигателем продолжает гореть. … Ваш автомобиль производит больше выбросов. … Вы слышите стук в двигателе. 11 июля 2018 г.

Может ли дизель работать без клапана EGR?

Согласно моим исследованиям и просмотру резьбы по клапанам EGR, нормально работать без EGR. Да, это может повлиять на окружающую среду, но не навредит двигателю как таковому. есть люди которые проезжают без EGR более 50к км. Также во всех перепрошивках отключают EGR.

Каковы наиболее распространенные причины отказа EGR?

Неисправности обычно вызваны накоплением отложений в клапане рециркуляции отработавших газов в течение определенного периода времени, что приводит к его залипанию. Это образование является частью обычной эксплуатации транспортного средства и должно рассматриваться как исправный элемент, требующий ремонта или замены.

Какой код выдает неисправный клапан рециркуляции отработавших газов?

Код двигателя P0401 может быть вызван рядом причин, включая засоренный клапан EGR, неисправный датчик температуры EGR или утечку вакуума в двигателе.

Что происходит, когда клапан рециркуляции отработавших газов заедает в закрытом положении?

Если система рециркуляции отработавших газов забита или клапан заедает в закрытом положении, температура сгорания увеличивается. Это может вызвать стук (детонацию), а также помпаж при легком ускорении. В дизельном двигателе плохой клапан EGR является одной из причин черного дыма. Индикатор Check Engine также может загореться в любом случае.

Что происходит, когда клапан рециркуляции отработавших газов заедает в открытом положении?

Открытое положение: неровный холостой ход и проблемы с ускорением — два наиболее распространенных признака того, что клапан рециркуляции отработавших газов застрял в открытом положении. Грузовик также может чрезмерно глохнуть. Когда клапан рециркуляции отработавших газов застревает в открытом положении, все выхлопные газы возвращаются в камеру сгорания, а это означает, что для сгорания не хватает кислорода.

Что произойдет, если клапан рециркуляции отработавших газов заедает в открытом положении?

Открытое положение: неровный холостой ход и проблемы с ускорением — два наиболее распространенных признака того, что клапан рециркуляции отработавших газов застрял в открытом положении. Грузовик также может чрезмерно глохнуть. Когда клапан рециркуляции отработавших газов застревает в открытом положении, все выхлопные газы возвращаются в камеру сгорания, а это означает, что для сгорания не хватает кислорода.

Могу ли я просто отключить клапан EGR?

Премиум-участник. Если вы едете на машине достаточно долго, чтобы достичь полной рабочей температуры — ТОГДА остановитесь, отключите EGR, он не выдаст вам код до следующего запуска автомобиля. Это хороший способ проверить EGR, потому что сравнение с и без сравнения происходит мгновенно.

Что лучше: почистить или заменить клапан EGR?

Зачем чистить клапан EGR? Чистый клапан рециркуляции отработавших газов может уменьшить количество закиси азота, выбрасываемой вашим автомобилем. Кроме того, очистка клапана рециркуляции отработавших газов может помочь увеличить срок службы и производительность двигателя вашего автомобиля. Грязный клапан EGR может нанести ущерб как вашему автомобилю, так и окружающей среде.

Как узнать, что мой клапан рециркуляции отработавших газов застрял в закрытом положении?

Если система рециркуляции отработавших газов забита или клапан заедает в закрытом положении, температура сгорания увеличивается. Это может вызвать стук (детонацию), а также помпаж при легком ускорении. В дизельном двигателе плохой клапан EGR является одной из причин черного дыма. Индикатор Check Engine также может загореться в любом случае.

Как узнать, открыт мой клапан EGR или закрыт?

Клапан рециркуляции отработавших газов с вакуумным управлением легко проверить с помощью ручного вакуумного насоса (см. рисунок). Если клапан EGR открывается и вакуум держится более минуты, клапан EGR работает. Если вакуумная диафрагма внутри клапана EGR протекает, вакуум упадет. После сброса вакуума клапан должен полностью закрыться.

Что происходит, когда клапан рециркуляции отработавших газов заедает в открытом положении?

Открытое положение: неровный холостой ход и проблемы с ускорением — два наиболее распространенных признака того, что клапан рециркуляции отработавших газов застрял в открытом положении. Грузовик также может чрезмерно глохнуть. Когда клапан рециркуляции отработавших газов застревает в открытом положении, все выхлопные газы возвращаются в камеру сгорания, а это означает, что для сгорания не хватает кислорода.

Могу ли я отключить клапан EGR?

Премиум-участник. Если вы едете на машине достаточно долго, чтобы достичь полной рабочей температуры — ТОГДА остановитесь, отключите EGR, он не выдаст вам код до следующего запуска автомобиля. Это хороший способ проверить EGR, потому что сравнение с и без сравнения происходит мгновенно.

Сколько миль должен работать клапан рециркуляции отработавших газов?

Не существует однозначного ответа на вопрос, как часто следует заменять клапан рециркуляции отработавших газов. Некоторые рекомендуют менять его каждые 40 000–50 000 миль. Однако, как и в случае с большинством других вещей в вашем автомобиле, не существует фиксированного числа миль, когда часть оборудования изнашивается и ломается.

Как прочистить клапан EGR?

2:003:26Крутой трюк по очистке клапана рециркуляции отработавших газов в вашем автомобиле (код низкого расхода P0401)YouTube

Что делать с заклинившим закрытым клапаном рециркуляции отработавших газов?

Если система рециркуляции отработавших газов забита или клапан заедает в закрытом положении, температура сгорания увеличивается. Это может вызвать стук (детонацию), а также помпаж при легком ускорении. В дизельном двигателе плохой клапан EGR является одной из причин черного дыма. Индикатор Check Engine также может загореться в любом случае.

Ответил Bernestine

Клапан рециркуляции выхлопных газов (EGR) возвращает небольшую часть выхлопных газов во впускной воздушный заряд, снижая максимальную температуру горящего топлива. На холостом ходу, когда система EGR в противном случае вызвала бы непредсказуемый холостой ход, и на высокой мощности, когда добавление выхлопных газов снизило бы выработку мощности, клапан обеспечивает отключение системы EGR.

Ответил Ajahni

Дизельный клапан EGR высокого давления возвращает выхлопные газы во впускной коллектор через трубку или внутреннее отверстие в головке блока цилиндров. Есть еще один клапан, который используется для создания вакуума во впускном коллекторе, который изначально отсутствует в дизельных двигателях. 2) Дизельные клапаны EGR низкого давления Эти клапаны устанавливаются после дизельных сажевых фильтров.

Ответил Keondre

Клапан рециркуляции отработавших газов (EGR) возвращает небольшую часть отработавших газов во впускной воздушный заряд, снижая максимальную температуру горящего топлива. На холостом ходу, когда система EGR в противном случае вызвала бы непредсказуемый холостой ход, и на высокой мощности, когда добавление выхлопных газов снизило бы выработку мощности, клапан обеспечивает отключение системы EGR.

Ответ от Sharaine

Резюме: Рециркуляция выхлопных газов (EGR) является эффективной стратегией контроля выбросов NOx дизельными двигателями. EGR снижает выбросы NOx за счет снижения концентрации кислорода в камере сгорания, а также за счет поглощения тепла. Должен ли EGR быть открытым на холостом ходу? Клапан EGR закрыт, когда двигатель запускается.

Ответил Валид

Система рециркуляции отработавших газов (EGR) означает рециркуляцию выхлопных газов, концепцию контроля выбросов транспортных средств, используемую как в бензиновых, так и в дизельных двигателях. Клапан рециркуляции отработавших газов — который работает по-разному в зависимости от возраста автомобиля и…

Ответил Sergi

Почему существуют системы рециркуляции отработавших газов? Почему у нас есть турбины VGT? Я надеюсь, что это поможет вам понять требования к выбросам. Зайдите на мой сайт, чтобы найти способы устранения неполадок…

Ответил Khaiden

Размышляя о том, что делает клапан EGR, следует, что попадание выхлопных газов в двигатель не должно происходить, когда водитель требует от двигателя мощности. Заряд с обедненным кислородом не будет производить никакой энергии. Таким образом, клапан рециркуляции отработавших газов должен иметь систему управления, которая определяет, когда он должен быть открыт, закрыт или где-то посередине.

Ответил Clevie

Клапан рециркуляции отработавших газов, также известный как клапан рециркуляции отработавших газов, рециркулирует отработавшие газы обратно во впуск, прежде всего для снижения температуры камеры сгорания и улучшения выбросов. Обычно клапан рециркуляции отработавших газов открывается и закрывается в ответ …

Рециркуляция отработавших газов (EGR) стала проще

Рециркуляция отработавших газов используется для снижения вредных выбросов бензиновых и дизельных двигателей. В этом видео мы покажем вам, как …

Дизельный двигатель EGR Объяснение

Почему существуют системы EGR ? Почему делают у нас есть турбины VGT? Я надеюсь, что это поможет вам понять требования к выбросам. Следите за …

EGR (рециркуляция отработавших газов) Требования и работа в двигателях CI и SI

00:00 Введение 00:26 Определение, применение и преимущества 00:51 Параметры количества рециркуляции 01:07 Требование к EGR в двигателях CI …

Как работают системы рециркуляции отработавших газов — автомобильное образование

В этом видео я объясняю, что такое EGR , для чего делает и как достигается эта цель.

Наиболее распространенные симптомы неисправности клапана рециркуляции отработавших газов | Признаки неисправности EGR

Признаки неисправности Клапан EGR . Надеюсь, это видео поможет. Не забудьте поставить лайк и подписаться!!!

Как работает клапан EGR

Как работает клапан рециркуляции отработавших газов на бензиновом двигателе при температуре камеры сгорания …

EGR на дизельных двигателях | Tech Minute

Дуг Кауфман обсуждает дизельные двигатели и почему даже современным двигателям нужна система EGR . Журнал Underhood Service: …

КАК СИСТЕМА EGR И SCR РАБОТАЕТ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ АНИМАЦИЯ

Engineeringspirit Турбо — одно из самых захватывающих слов в мире автомобилей. Твин-турбо, би-турбо, биг-турбо, твин-скролл. Турбины …

Использование EGR для увеличения пробега

Настройка количества рециркуляции отработавших газов может увеличить пробег (экономию топлива). Вот почему.

Система рециркуляции отработавших газов BorgWarner для легковых автомобилей

Система выхлопных газов BorgWarner предлагает передовые технологии, включая рециркуляцию выхлопных газов ( EGR ) клапаны , охладители, трубы . ..

Кевин Хаффман

Главный редактор

Здравствуйте, пользователи AnswerOwn. Меня зовут Кевин Хаффман, и я главный редактор AnswerOwn. Мне 32 года, я живу во Флориде, США. Все детство я увлекался видеоиграми, а также различными компьютерными программами. Будучи подростком, я всегда помогал своим одноклассникам с домашним заданием по программированию. В колледже я создал свои первые проекты в Интернете, которые помогали людям находить информацию по разным вопросам. На одном из мероприятий по программированию я познакомился с ребятами, с которыми мы создавали AnswerOwn. Это наш совместный сервис, который помогает людям найти ответы на насущные вопросы, а также является качественным образовательным проектом. Задавайте свои вопросы, и мы обязательно найдем ответ!

Актуальные вопросы

• В какой форме исполнена первая часть концерта Мендельсона для скрипки с оркестром ми минор?
• Почему культурная компетентность важна в здравоохранении?
• Где находится головной офис aami?
• Кто делает лучший вертикальный морозильник?
• Почему в консервированных бобах так много натрия?
• Как добавить больше места в мою маленькую спальню?
• Как фотографировать в условиях тумана?
• По какой шкале измеряют ураганы?
• Как называется последняя книга Тома Гейтса?
• Что означает начало двадцатых годов?

Популярные вопросы

• Можно ли вышивать на мешковине?
• Какой длины шнуры для ручного крепления?
• Что такое газопроводы?
• Сколько недель составляет 40 рабочих дней?
• Как наносить раствор на шлакоблоки?
• Сколько стоит выкопать задний двор?
• Сколько весит нулевой поворот husqvarna?
• Что вы подразумеваете под методом выплавляемых восков?
• Кто женат на Джоне Хэмм?
• Какими болезнями болеют мальвы?

Основы EGR — Cornell Diesel Systems —

EGR — что они делают, как они работают, как устранять неисправности

Являясь частью системы управления двигателем автомобиля, клапан рециркуляции отработавших газов (EGR) рециркулирует точно дозированные количества отработавших газов к системе впуска двигателя для повышения эффективности двигателя, снижения расхода топлива и выбросов NOx.

В связи с растущим стремлением сократить выбросы клапан рециркуляции отработавших газов будет играть все более важную роль в будущем. Важно знать, что он делает, почему он выходит из строя и как заменить его, когда он выходит из строя.

Клапан EGR эффективно меняет воздух, поступающий в двигатель. При меньшем количестве кислорода воздушная смесь сгорает медленнее, температура в камере сгорания снижается почти на 150°C, а также уменьшается образование NOx, что обеспечивает более чистый и эффективный выхлоп.

Клапан рециркуляции отработавших газов имеет два основных положения: открытое и закрытое, хотя положение может различаться между закрытым клапаном рециркуляции отработавших газов и запуском двигателя. На холостом ходу и на малых оборотах требуется лишь небольшое количество мощности, а следовательно, лишь небольшое количество кислорода, поэтому клапан открывается постепенно – может быть до 90% открыт на холостом ходу.

Однако, когда требуется больший крутящий момент и мощность (например, при полном ускорении), клапан EGR закрывается, чтобы обеспечить поступление в цилиндр как можно большего количества кислорода. Клапаны EGR можно использовать для повышения эффективности сгорания и устойчивости к детонации. В дизелях это также может помочь уменьшить детонацию дизельного двигателя на холостом ходу.



Типы клапана EGR

Хотя существует несколько типов клапанов EGR, в более ранних системах используется клапан с вакуумным приводом, а в более новых автомобилях используется электронное управление. Основные типы EGR приведены ниже:

• Дизельные клапаны рециркуляции ОГ высокого давления отводят выхлопные газы с высоким расходом и высоким содержанием сажи перед тем, как они попадут в сажевый фильтр – сажа соединяется с парами масла, образуя шлам. Затем газ возвращается во впускной коллектор либо через трубу, либо через внутренние отверстия в головке блока цилиндров. Вторичный клапан также используется для создания вакуума во впускном коллекторе, поскольку он отсутствует в дизельных двигателях.
• Дизель Клапаны EGR низкого давления отводит выхлопные газы после их прохождения через сажевый фильтр. Этот газ имеет меньший расход, но почти полностью очищен от сажи. Затем газ возвращается во впускной коллектор по трубе.
• Бензиновые клапаны системы рециркуляции отработавших газов отводят отработавшие газы так же, как дизельный аналог высокого давления. Разрежение, создаваемое разрежением цилиндра, втягивает выхлопные газы внутрь. Поток регулируется открытием и закрытием клапана рециркуляции отработавших газов.
• Вакуумные клапаны EGR используйте вакуумный соленоид для изменения вакуума на диафрагме, а также для открытия и закрытия EGR. Некоторые клапаны также оснащены датчиком обратной связи для информирования ЭБУ о положении клапанов.
• Цифровые клапаны EGR оснащены электромагнитным или шаговым двигателем и, в большинстве случаев, датчиком обратной связи. Эти клапаны получают от ЭБУ сигнал с широтно-импульсной модуляцией для регулирования потока отработавших газов.



Почему клапаны EGR выходят из строя?

Клапаны EGR работают в сложных условиях и подвержены износу. Тем не менее, самой большой причиной отказа является накопление частиц углерода из выхлопных газов вдоль каналов EGR и системы впуска. Со временем это засорит трубки, каналы для выхлопных газов и, в конечном итоге, плунжерный механизм клапана, в результате чего он либо застрянет в открытом, либо в закрытом положении. Неисправности также могут быть вызваны разрывом или протечкой мембраны клапана.

Симптомы, связанные с отказом клапана EGR, аналогичны симптомам многих других компонентов системы управления двигателем, поэтому неисправности EGR продолжают вызывать головную боль у многих техников. Однако есть несколько признаков, на которые следует обратить внимание, например:

• Индикатор проверки двигателя : как и в случае с большинством компонентов управления двигателем, проблема с клапаном рециркуляции отработавших газов может вызвать появление индикатора проверки двигателя.
• Проблемы с работой двигателя : если клапан застревает в открытом положении, соотношение воздух-топливо автомобиля будет нарушено, что приведет к проблемам с работой двигателя, таким как снижение мощности, плохое ускорение и неровный холостой ход. Это также может привести к утечке давления турбонаддува, из-за чего турбонаддув будет работать тяжелее.
• Повышенный выброс NOx : когда клапан рециркуляции отработавших газов остается закрытым, возникающие в результате высокие температуры в камере сгорания оставляют много несгоревшего топлива в выхлопных газах, что приводит к увеличению выбросов NOx и снижению эффективности использования топлива.
• Стук в двигателе : более высокие температуры и NOx также могут привести к усилению детонации или стука, которые слышны в двигателе как стук.

Поиск и устранение неисправностей клапана EGR

Учитывая различные типы клапанов EGR, всегда лучше следовать процедурам устранения неисправностей, подробно описанным в руководстве по обслуживанию. Однако есть несколько общих шагов, которые могут помочь в выполнении диагностики:

1. Считайте коды неисправностей с помощью диагностического сканера*, способного считывать коды неисправностей в системе EGR.
2. Убедитесь, что все вакуумные линии и электрические соединения подсоединены и расположены правильно.
3. С помощью вакуумметра проверьте шланг подачи вакуума на наличие вакуума при частоте вращения от 2000 до 2500 об/мин. Отсутствие вакуума при нормальных рабочих температурах указывает на ослабленный шланг, заблокированный или неисправный вакуумный переключатель или соленоид или неисправный вакуумный усилитель/насос.
4. Проверьте вакуумный соленоид при работающем двигателе. На клапанах EGR с электронным управлением активируйте соленоид с помощью диагностического прибора и проверьте вакуум на конце трубы. Если соленоид не открывается при подаче питания, застрял в открытом или закрытом положении или имеет корродированное электрическое соединение, ослабленный провод или плохое заземление, это повлияет на работу EGR.
5. Если возможно, проверьте движение штока клапана в диапазоне от 1500 до 2000 об/мин. Шток клапана должен двигаться, если клапан работает правильно. Если нет, и есть вакуум, есть неисправность.
6. Подайте вакуум непосредственно на клапан EGR с помощью ручного вакуумного насоса или диагностического прибора в зависимости от типа клапана EGR. Если нет изменения качества холостого хода, то либо неисправен клапан EGR, либо проходы полностью забиты. Если двигатель работает с перебоями на холостом ходу или глохнет, проблема вызвана неисправностью системы управления.
7. Снимите клапан рециркуляции отработавших газов и проверьте его на наличие нагара. По возможности удалите нагар, стараясь не загрязнить диафрагму.
8. Осмотрите канал рециркуляции отработавших газов в коллекторе на предмет засорения и при необходимости очистите.



*Простота замены EGR – как и с развитием технологии EGR – стала более сложной и трудоемкой. В прошлом замена EGR могла быть выполнена за несколько часов. Теперь замена EGR на некоторых легковых автомобилях может занять до 8 часов. Вот почему крайне важно иметь сканирующий прибор с мощными возможностями тестирования и калибровки выбросов, чтобы помочь диагностировать проблемы, связанные с рециркуляцией отработавших газов.
