Как работает датчик скорости: Датчик скорости: особенности работы, неисправности и замена

Датчик скорости Toyota: назначение и принцип работы

В современных автомобилях за впрыск горючей смеси на разных режимах работы двигателя отвечает электронный блок управления и разные датчики, в том числе и датчик скорости toyota. ЭБУ, анализируя состояние авто по многим факторам, оперативно проводит расчеты, четко дозирует количество горючей смеси и определяет время, на которое открывается форсунка определенного цилиндра двигателя в необходимый момент времени.

Контроллер должен получать информацию от датчиков автомобиля:

• про скорость движения;
• о положении дроссельной заслонки;
• о положении коленчатого вала двигателя;
• температуре воздуха и охлаждающей жидкости;
• о наличии детонации и другие данные.

Содержание

• Назначение
• Принцип работы
• Последствия выхода устройства из строя
• Замена датчиков

Назначение

Датчик скорости предназначен для информирования электронного блока управления о скорости движения автомобиля. Кроме этого, на него возложена также информационная функция – показания спидометра на панели управления.

Режимы работы двигателя, которые связанные с отсеканием подачи топлива в случае закрывания дроссельной заслонки, когда автомобиль находится в движении, а также плавность перехода двигателя на режим холостого хода, зависят от оборотов двигателя и скорости движения. Блок управления, получив необходимые импульсы, подстраивает или меняет параметры режимов работы двигателя. Поэтому, при движении автомобиля на высокой скорости холостые обороты поддерживаются чуть выше, чем при движении на малой скорости или на стоящем авто.

Принцип работы

Расположение датчика скорости на Toyota Sprinter Trueno

Многие автолюбители не знают, где находится датчик скорости и особенно принцип его работы. Датчик скорости toyota монтируется на корпусе коробки переключения передач.

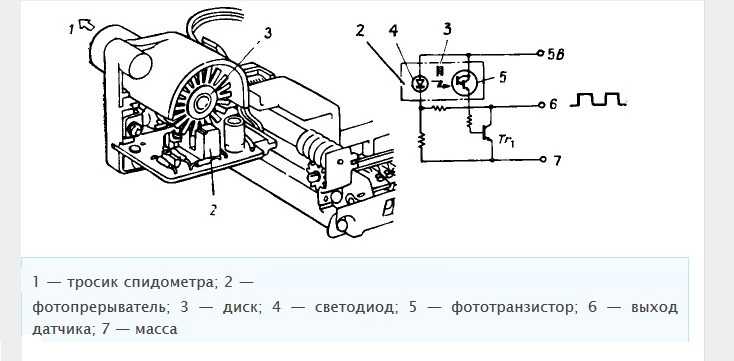

Принцип работы достаточно простой и основан на эффекте Холла. Во время движения автомобиля от датчика к электронному блоку управления передаются импульсы напряжения, частота которых прямо пропорциональна скорости вращения ведущих колес автомобиля. Задача устройства сгенерировать определенное количество частотных импульсов за один оборот колеса автомобиля. Эти импульсы являются своего рода частотным сигналом контроллеру для проведения необходимых расчетов. Каждый автомобиль при проектировании рассчитывается на колеса определенных размеров. Поэтому, в случае установки на машину колес другого не предусмотренного изготовителем типоразмера, скоростные показания автомобиля могут несколько измениться.

Датчик скорости за каждый пройденный километр генерирует приблизительно 6004 импульса. Контроллер по временным интервалам между импульсами определяет скорость движения автомобиля. Данные о скорости движения после вычисления отображаются также на спидометре в удобной для водителя форме.

Последствия выхода устройства из строя

Электронная система авто регулярно диагностирует все датчики, установленные на автомобиле, в том числе и датчик скорости. Система диагностики определяет неисправность какого-либо датчика по отсутствию от него сигнала.

Если от неисправного датчика движения отсутствует сигнал, электронный блок управления автомобиля не может определить состояние автомобиля: движется он или стоит на месте. И только когда двигатель начнет работать на больших оборотах при повышенной нагрузке и соответственно увеличивается расход потребляемого воздуха, система определяет, что автомобиль находится в движении. Если при таких условиях от устройства по-прежнему нет сигналов (импульсов), то электронный блок управления выдает ошибку CHECK ENGINE.

Неисправность датчика скорости влияет в первую очередь на поддержание и регулирование оборотов холостого хода во время движения автомобиля. Так при резком отпускании педали акселератора или при выключении передачи коробки переключения передач (резкое понижение нагрузки на двигатель), двигатель может заглохнуть. При резком нажатии на акселератор, например для динамичного разгона, существенно будет чувствоваться потеря динамических характеристик двигателя при разгоне. Двигатель будет останавливаться (глохнуть) при движении автомобиля накатом или при переключении передач.

Замена датчиков

Причинами выхода из строя датчиков скорости бывает короткое замыкание в проводке при соприкосновении проводов с выпускным коллектором, которые от высокой температуры начинают плавиться.

Оригинальный датчик

Замена проводится на специализированных станциях технического обслуживания и не занимает много времени.

Заказать и купить датчик скорости, который по характеристикам точно подходит для вашего автомобиля можно по следующим каталожным номерам (в зависимости от модели Тойоты): например 89411-33010 (для двигателей 1MZ-FE, 2AZ-FE), 89413-08020 (для двигателя 2GR-FE).

Проверка и замена датчика скорости ВАЗ 2107

Главная » Электрооборудование Ваз 2107

Электрооборудование Ваз 2107

Во время движения автомобиля датчик скорости ВАЗ 2107 (инжектор) формирует данные о скорости, поступающие на электронный блок управления двигателем. Его поломка вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Содержание

1. Принцип работы датчика скорости ВАЗ 2107
2. Где находится датчик скорости ВАЗ 2107
3. Признаки неисправности
4. Причины неисправности датчика
5. Как снять датчик скорости ВАЗ 2107
6. Проверка датчика скорости

Принцип работы датчика скорости ВАЗ 2107

Работа датчика скорости основана на эффекте Холла, который описывает возникновение электрических импульсов во время размещения в магнитном поле проводника с постоянным током. Датчик формирует импульсы во время вращения выходного вала КПП ВАЗ 2107. За время прохождения автомобилем километра пути датчик скорости ВАЗ 2107 формирует около 6000 импульсов, частота которых позволяет определить текущую скорость движения.

Где находится датчик скорости ВАЗ 2107

Датчик закреплен на коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединять трос спидометра КПП.

Признаки неисправности

Главный признак проблем в работе датчика — выдача соответствующего кода ошибки бортовым компьютером. Неисправности могут проявить себя в других признаках:

• повышенный расход топлива;
• плохая тяга двигателя;
• неработающий или работающий с большой погрешностью спидометр;
• нестабильный холостой ход.



Внимание! Эти четыре симптома могут быть вызваны проблемами с другими узлами автомобиля.



Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно становятся окислившиеся контакты на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя.
Контакты следует осмотреть, при необходимости зачистить и смазать “Литолом”. Поиск обрыва проводов лучше начать с мест вблизи от штекера. Там они чаще изгибаются, соответственно, перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ома. Если поломка не выявлена, необходимо проверить сам датчик скорости. Для этого придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Чтобы демонтировать датчик скорости, необходимо выполнить такие операции:

• установить автомобиль над смотровой ямой;
• включить стояночный тормоз;
• подставить противооткатные башмаки под колеса;
• из смотровой ямы, используя шлицевую отвертку, открутить гайку троса привода спидометра;
• отстыковать трос от коробки переключения передач;
• ослабить пластиковый хомут, который стягивает жгут проводов, идущий от датчика скорости;
• надавить на пружинные фиксаторы и отстыковать колодку от датчика скорости;
• ключом на 22 выкрутить датчик из привода спидометра;
• извлечь датчик скорости.

Датчик скорости ВАЗ 2107 можно проверить, используя мультиметр или “контрольку”. Для установки датчика необходимо проделать вышеприведенные действия в обратном порядке.

Проверка датчика скорости

Проще всего проверить датчик скорости, установив на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться в его работоспособности или поломке. Если же нового датчика скорости ВАЗ 2107 под рукой нет, стоит сначала проверить старый, а потом уже отправляться в магазин за новым.
Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в такой последовательности:

• подключить вольтметр к выходу датчика, подающему электросигналы, и к “массе” автомобиля;
• надеть трубку на ось датчика;
• вращать трубку.

При вращении трубки напряжение на выходе датчика должно расти пропорционально скорости вращения. Если этого не происходит, необходима замена датчика скорости ВАЗ 2107.

Совет: аналогичным образом можно проверить датчик скорости непосредственно на автомобиле. Для этого надо вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и “массе” и начать вращать колеса. Если появляется напряжение и импульсы — датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности на “плюсовой” вывод датчика скорости необходимо подать напряжение. Если при вращении датчика лампа мигает, проблема не в датчике. Придется проверить другие узлы и детали “семерки”, способные оказать влияние на работу ЭБУ двигателя.

Что такое датчик скорости вращения колеса и как он работает?

Новые модели автомобилей оснащены антиблокировочной тормозной системой (ABS) в целях безопасности. Колесный датчик ABS расположен на ступицах колес автомобиля. Их функция состоит в том, чтобы контролировать вращение каждого колеса, а затем блокировать ручное торможение автомобиля на мокрой или скользкой дороге. Датчик ABS также сравнивает скорость каждого колеса друг с другом и может включиться, если колеса вращаются неравномерно.

Как датчики скорости генерируют сигнал?

Датчики скорости содержат магнит, завернутый в катушку, и кольцо датчика с зубьями, которое устанавливается вокруг ШРУСа автомобиля. Магнит и зубчатое кольцо создают сигнал в виде электрического поля от их контакта друг с другом. Сигнал измеряет количество импульсов в секунду, создаваемое электрическим полем между магнитной катушкой и сенсорным кольцом. Затем этот сигнал преобразуется в цифровой сигнал и отправляется на контроллер ABS. Контроллер подсчитывает количество импульсов, чтобы определить скорость вращения колеса, а затем оценивает, должна ли система ABS включаться для отмены ручного торможения. Когда датчик замечает, что колесо блокируется во время резкого торможения, он автоматически на мгновение сбрасывает тормозное давление, а затем очень быстро прокачивает тормоза для вас. Когда он задействуется, водитель почувствует, как он нажимает на тормоза.

Признаки неисправного датчика скорости ABS

Наиболее распространенным признаком неисправности колесного датчика ABS является предупреждающая лампочка на приборной панели. У вас также может быть отключен спидометр, и вы заметите, что потеряли антиблокировочную систему тормозов, когда компьютер в системе отключил ее. Вы также можете заметить, что ваши колеса блокируются при резком торможении, и вас может занести на мокрой дороге или в грязи.

Как заменить датчик тормоза ABS

Откройте капот автомобиля и отсоедините отрицательный кабель аккумуляторной батареи от отрицательной клеммы. Это действие отключает питание системы ABS. Ослабьте колесные гайки с помощью ключа для шин на 1/4 оборота. Поднимите автомобиль на домкрате, отверните зажимные гайки и снимите колесо со ступицы в сборе. Найдите датчик ABS на ступице колеса. Это маленький черный ящик. Отсоедините провода от датчика ABS, открутите крепежные винты и снимите датчик. Замените датчик и выполните действия в обратном порядке, чтобы завершить установку.

Важность качественных тормозных датчиков с АБС

Всегда следует использовать датчики скорости вращения колес с АБС самого высокого качества, поскольку они обеспечивают безопасность любого автомобиля. Они влияют на антиблокировочную систему тормозов (ABS), противобуксовочную систему (TCS), систему ESP, предотвращающую снос и занос, а также систему помощи при трогании на подъеме и адаптивный круиз-контроль (ACC). Датчики качества определяют скорость вращения колес от 0,1 мили в час, обнаруживают движение как вперед, так и назад и обладают пониженной чувствительностью к создаваемым ими электромагнитным помехам. Датчики качества также будут сделаны более прочными и водонепроницаемыми, чтобы защитить их от влаги, дорожных загрязнителей, химикатов и грязи, поэтому они будут работать должным образом в течение более длительного периода времени. Жгут проводов двигателя должен иметь водонепроницаемое соединение для правильной работы. Просто имеет смысл выбирать качественные датчики скорости вращения колес с АБС, потому что они являются основным компонентом вашей безопасности в любом автомобиле.

Активная диагностика датчика скорости вращения колеса
