Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

Содержание

Принцип работы бендикса. — Стaртеры Генераторы

В основе работы бендикса (привода стартера, муфты сцепления или обгонной муфты) лежит инерционный принцип воздействия на зубчатую муфту (небольшая шестерня на валу якоря или редуктора, если стартер редукторный) до её зацепления с маховиком двигателя.

Когда стартер находится в нерабочем состоянии, обгонная муфта (привод стартера) полностью выведена из зацепления с венцом маховика. Когда ключ зажигания повернут в положение «Start» напряжение аккумуляторной батареи напрямую прикладывается к электрическому двигателю стартера и якорь начинает вращаться с максимальной скоростью. Зубчатая муфта на внутренней стороне имеет винтовые борозды и когда вал якоря начинает вращаться, муфта под собственным весом (по инерции) скользит по винтовым шлицам вала до зацепления с маховиком. Подпружиненные стальные ролики, расположенные в клиновых каналах ведущей обоймы, зажимаются между поверхностями каналов, заставляя вращаться ведомую обойму с шестерней.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

Если зубья муфты и маховика не совпали, и зацепление не произошло, то буферная пружина бендикса позволяет ей слегка провернуться и войти в зацепление снова. Когда зацепление полностью установилось, стартер продолжает вращать муфту до момента старта двигателя автомобиля, буферная пружина при этом полностью сжата. Буферная пружина служит для смягчения момента старта двигателя находящегося под компрессией. Она также предотвращает поломку зубьев от ударов в момент зацепления и при выходе из зацепления с маховиком в момент старта двигателя.

Когда двигатель запустился и набрал обороты, маховик начинает вращать муфту с большей скоростью, чем стартер. В этом случае муфта закручивается в обратном направлении по отношению к валу стартера и по шлицам вала якоря или редуктора автоматически выходит из зацепления с маховиком. Это не дает двигателю автомобиля крутить стартер, если по какой-то причине выход не произойдет – ремонт или замена стартера на новый неизбежна.

Бендикс стартера: Проблемы и решения

Бендикс – важнейший элемент стартера.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Если он ломается или изнашивается, это чревато целым рядом проблем. В первую очередь, мы говорим о проскальзывании стартера, который перестает правильно вращать вал мотора. Бендикс в нормальном состоянии должен обеспечивать полноценное сцепление стартера с двигателем после того, как вы заводите мотор своего автомобиля.

Правда, перед тем как разобраться в причинах неисправностей бендикса, следует несколько развеять миф относительно названия этого элемента. Сами инженеры и техники прекрасно знают, что бендикс – это название, придуманное отечественными автомобилистами. Настоящее название устройства – обгонная муфта. По сути, если обратиться к оригинальному названию, сразу становится понятно, чем же занимается в системе автомобиля данное устройство. А вот бендикс – это производное от фамилии Винсента Бендика, американского инженера, создавшего в свое время систему отсоединения маленького электрического мотора, основной целью которого и была раскрутка вала обычного ДВС.

В любом случае, чтобы точно определить, почему проскакивает муфта в вашем автомобиле, следует для начала разобраться, как вообще работает этот небольшой агрегат, обеспечивающий корректное взаимодействие стартера и вала двигателя.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

Если бендикс проскакивает, значит стартер просто тратит энергию, проскальзывая и не отдавая ее движку. Собственно, принцип работы устройства крайне простой. Как мы и писали выше, это самая обычная обгонная муфта, которая способна производить движение только в одном направлении. Основная задача – отцепляться от вала в определенный момент, когда вы заводите двигатель машины. После того, как движок заведен, электромотор стартера быстро отходит в стартовую позицию. Это требуется исходя из того, что скорость небольшого электромотора, использующегося сегодня в качестве стартера, значительно уступает скорости вращения вала двигателя.

Как работает бендикс стартера

Насколько важно наличие бендикса в современном автомобиле? На самом деле, переоценить важность этого устройства практически невозможно. От него зависит работа буквально всех систем, обеспечивающих правильный старт автомобиля. Если бы бендикса не было, и он бы не возвращался вместе со стартером на исходную позицию, отсоединяясь от вала двигателя, то каждый раз, когда вы заводили бы двигатель, стартер разрывался на части скоростью движения вала.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

Каждый новый поворот ключа в замке зажигания убивал бы стартер. Проблема в том, что одной из главных неисправностей системы может оказаться ситуация, когда обгонная муфта электромотора начинает немного проскакивать. Бывает и наоборот, когда она попросту крепко зацепляется и вращает вал в месте со стартером. Такое положение дел может обернуться серьезной поломкой.

Но, главная проблема обычно связана именно с проскакиванием и буксовкой бендикса редукторного стартера. Это происходит в те моменты, когда устройство нормально работает, но по какой-то причине ему не хватает достаточного сцепления с валом, чтобы его с нужным усилием крутить. Двигатель в итоге не заводится. Основная проблема такой поломки – износ зубьев шестерни храповика. Даже из-за такой небольшой неисправности, вся система может перестать работать корректно.

Обгонная муфта, она же бендикс в более привычном для нас названии, работает так же, как и любой другой храповик. Главная причина всех проблем с работой механизма – проскальзывание зубьев шестеренки во время вращения по своей оси.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

Это случается, в большинстве случаев, из-за стертости или поломки не самого механизма, а как раз зубьев. Причем, это вполне логично, учитывая, насколько сильные нагрузки они испытывают во время своей работы. Им нужна масса энергии и усилий для того, чтобы начать вращение слишком тяжелого вала двигателя. Даже если конструкция состоит из прочного материала, нагрузки все равно столь велики, что надеяться на долгосрочную эксплуатацию бендикса уместно не всегда.

После длительной работы муфты стартера, как правило, начинают изнашиваться зубья шестерни храповика при использовании в конструкции именно шестеренки. Также, если в автомобильной системе установлена муфта с кольцами и пружинами, они могут со временем просто ломаться. Таким образом, из-за подобных поломок и износа, электромотор вращается неправильно, не обеспечивая достаточного зацепления электромотора и вала автомобильного двигателя.

Как определить, что бендиксу нужен ремонт

Здесь пришло время рассказать о самом главном – ремонте бендикса электромотора.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Причем, новости вряд ли будут утешительными, так как сама конструкция устройства, включая все исполнительные и второстепенные элементы, изначально не предназначена для демонтажа, разборки и полноценного ремонта. Если у вас сломается или износится бендикс, то вам придется полностью менять всю систему узла, а не только его. Это можно назвать основной проблемой, которая связана с ремонтом этого элемента стартера.

Более того, нельзя забывать о том, что современные автомобильные системы разрабатываются таким образом, чтобы все их элементы имели примерно одинаковый срок эксплуатации. Проще говоря, когда ломается что-то одно, скорее всего весь узел требует замены. Так, даже при замене пружины или шестерни бендикса, который начал проскакивать, вы мало того что обойдете стороной рекомендации производителя, но и скорее всего совершите крайне бессмысленную вещь, так как при поломке одной детали, на пороге неисправностей стоят и другие. Временно работу можно восстановить, но срок этот будет крайне небольшим.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

Поэтому, если вы понимаете, что обгонная муфта стартера проскакивает и отсутствует достаточной силы зацепление за вал двигателя, не следует надеяться на то, что получится устранить данную неисправность не только собственноручно, но и с помощью специалистов в автосервисе. Скорее всего, если такое случается, то вам пора подумать о полной замене всей системы стартера. В противном случае, говорить о дальнейшей корректной работе автомобиля не приходится. К тому же, бендикс сегодня не является дорогой деталью, а его замена происходит в течение всего нескольких десятков минут.

Отдельно стоит сказать об отечественных автомобилях. Обгонная муфта старых машин иногда можно заменить, но консультация с работниками сервиса перед этим просто необходима.

Неисправности бендикса (привода) стартера ВАЗ 2108, 2109

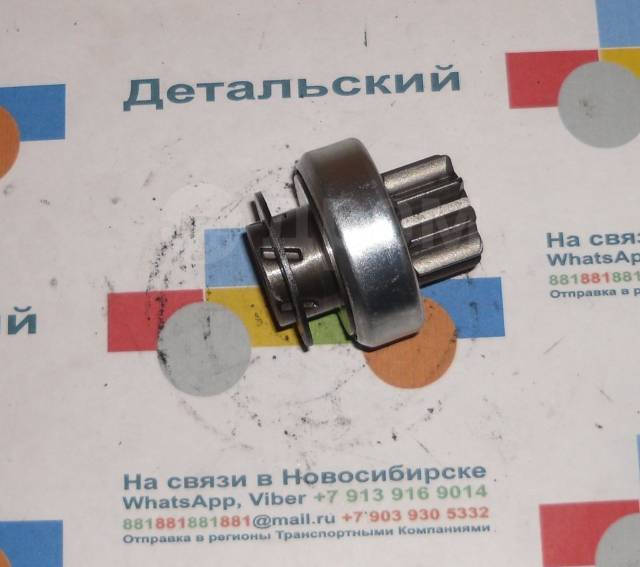

Привод стартера состоит из шестерни привода установленной в  обгонную муфту (все вместе — бендикс), а так же рычага привода с поводковым кольцом.



Неисправность этих деталей приводит к проблемам с запуском двигателя стартером.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Например, стартер крутит, но коленчатый вал не вращается, срабатывает втягивающее реле стартера, но он не крутит.

На примере стартера 29.3708 автомобилей ВАЗ 2108, 2109, 21099 рассмотрим некоторые причины неисправности привода стартера (бендикса).

Причины неисправности привода стартера (бендикса)

Причины неисправности бендикса стартера чаще всего имеют усталостный характер (стартер долго эксплуатируется). Либо играет роль применение некачественной детали при ремонте.

— Изношены ролики и (или) плунжеры в обгонной муфте

При этом шестеренка бендикса прокручивается как по часовой так и против часовой стрелки (должна только по часовой). Расположенные в пазах внутри обгонной муфты ролики и поджимающие их плунжеры должны препятствовать проворачиванию шестеренки бендикса против часовой стрелки. Но, на стартерах с длительным сроком эксплуатации, происходит возрастной износ этой конструкции. В результате шестеренка крутится во всех направлениях не давая провернуться маховику.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

— Изношены зубцы шестерни привода

Износ зубцов шестеренки бендикса приводит к тому, что стартеру попросту не чем зацепиться за зубцы маховика, либо это зацепление не эффективное. При этом может быть слышен скрип и скрежет при включении стартера и попытке провернуть им маховик коленчатого вала двигателя.

— Сломано поводковое кольцо
— Поломалась буферная пружина
— Подклинивание ступицы обгонной муфты на валу стартера

На валу якоря стартера имеется винтовая нарезка по которой перемещается ступица обгонной муфты привода при включении стартера. При длительной эксплуатации стартера винтовая нарезка загрязняется затрудняя перемещение муфты. Шестеренка бендикса не входит в зацепление с зубцами маховика так как не доходит до них, стартер крутит впустую, коленчатый вал не проворачивается.

Что делать если появились признаки неисправности привода стартера (бендикса)?

Необходимо снять стартер с двигателя автомобиля и проверить бендикс.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Осмотреть его шестеренку на предмет износа. Попробовать ее провернуть в различных направлениях, прилагая усилие. Проверить легкость перемещения бендикса по валу стартера. Можно подключить стартер без установки и посмотреть как он срабатывает.

Большинство неисправностей бендикса предполагает его замену. Самостоятельно можно устранить заедание при перемещении ступицы муфты по нарезке на валу. Для этого придется разбирать стартер и очищать нарезку.

Винтовая нарезка на валу якоря стартера
Примечания и дополнения

При диагностике неисправностей бендикса следует учитывать, что к ситуации когда стартер крутит, но коленчатый вал не проворачивается может привести износ зубцов венца маховика двигателя.

Еще статьи по стартеру автомобилей ВАЗ 2108, 2109, 21099

— Стартер 2109.3708 автомобилей ВАЗ 2108, 2109, 21099, схема устройства

— Быстрая проверка исправности стартера

— Разборка стартера 29.3708 ВАЗ 2108, 2109, 21099

— Стартер крутит медленно («башмачит»), причины неисправности

— Как заменить щетки стартера ВАЗ 2108, 2109, 21099

— Схема подключения стартера 29.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать 3708 автомобилей ВАЗ 2108, 2109, 21099

Бендикс стартера – особенности и причины неисправностей ⋆ Тайшет24


Для передачи крутящего момента от стартера двигателю авто, предназначается специальная деталь – бендикс стартера. обгонная фунта предназначена для его защиты от высоких рабочих оборотов, на которых работает мотор. надежная деталь ломается достаточно редко. Чаще всего причиной поломки является естественный износ внутренних ее деталей либо пружин. На сайте http://autozam.ru/remont-i-obsluzhivanie/obsluzhivanie-bendiksa-startera-na-bmw-e46.html вы сможете подробно узнать об обслуживании бендикса стартера на BMW Е46. Ведь прощу будет его правильно обслуживать, чем потом ремонтировать.

Когда запускается двигатель, обороты довольно резко подскакивают. И если жестком использовать сцепляющийся с маховиком двигателя стартер, то скачки приведут к тому, что стартер выйдет из строя. И необходима обгонная муфта. Речь идет об узле, который способен передавать крутящий момент только исключительно в одном направлении.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Муфта, сблокированная водном узле с приводной шестерней – это бендикс.
Неисправности бендикса стартера возможны либо из-за износа, либо в результате серьезных повреждений. Редко неисправности возникают в результате загустения или загрязнения смазки.
Бендикс работает за счет расклинивания роликов. Они со временем приводят к нарушению формы пазов, набивая в них вмятины. Подобный бендикс не сможет нормально работать – он проскакивает или подклинивает.
В результате загустения смазки в бендиксе или попадания внутрь грязи, возникают те же проблемы. ролики не могут легко перемещаться внутри.
Наружная муфта бендикса закалена для увеличения ресурса. Возможны поломки в результате нарушения режимов термообработки – перекал или недостаточный отпуск после закалки. Если корпус треснул, он начинает под нагрузкой расходиться. В результате муфта не сможет нормально передавать нагрузку, бендикс при попытке запуска будет проскальзывать.
Неисправный бендикс можно определить по шуму, если муфта подклинивает.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Либо возникают рывки при вращении коленвала.
Проверка бендикса начинается с того, что проводится внешний осмотр шестерни. Она должна быть с ровными зубьями, с выраженной либо слегка скругленной заходной фаской, которая облегчает сцепление с маховиком. Без подобной фаски при вероятном утыкании зуб в зуб, стартер не прокрутит маховик, пока коленвал не сместится на небольшой угол.

Как работает стартер автомобиля - видео принципа работы

Стартер – это небольшой электродвигатель постоянного тока, благодаря которому ваш автомобиль может с легкостью заводиться после полного поворота ключа в замке зажигания. Любой стартер состоит из таких основных частей:

  • электромотор;
  • реле втягивающее;
  • бендикс стартера.

Каждая из этих деталей выполняет свою функцию:

  • электромотор приводит всю систему в движение, питание ведется напрямую от аккумулятора автомобиля;
  • реле втягивающее передвигает бендикс к маховику коленчатого вала и затем замыкает контакты электромотора после сцепления шестерни бендикса с венцом маховика коленвала;
  • бендикс передает вращение от электромотора стартера на маховик коленвала.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

Таким образом, если любая из частей стартера выйдет из строя, завести автомобиль будет проблематично. Стартер также не сможет работать, если аккумулятор разрядится и не обеспечит достаточно энергии, чтобы привести электромотор стартера в движение.

Как работает стартер и из чего он состоит, проходят на курсах водителей и знать это необходимо для того, чтобы самостоятельно разобраться почему ваш автомобиль не заводится.

Как стартер работает:

  • поворачивая ключ зажигания до упора вправо, вы обеспечиваете поступление тока от АКБ на обмотку реле втягивающего;
  • бендикс приводится в движение с помощью якоря втягивающего реле;
  • шестеренка бендикса сцепляется с маховиком коленвала, в этот же момент реле втягивающее замыкает контакты и ток от АКБ поступает на обмотку электродвигателя стартера, тем самым обеспечивая вращение шестерни бендикса и передачу момента движения на коленвал;
  • производится запуск двигателя – вращение коленвала через шатуны передается на поршни, начинает поступать горючая смесь и взрываться в камерах сгорания поршней;
  • когда маховик крутится быстрее чем якорь, бендикс отсоединяется от венца маховика и возвратная пружина возвращает его на место;
  • вы поворачиваете ключ зажигания влево и ток на стартер больше не подается.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

Вся эта операция занимает несколько секунд.

Как видим все части стартера испытывают огромное напряжение. Чаще всего из строя выходит именно бендикс и сама шестеренка для сцепления с маховиком. Поменять ее можно и самостоятельно, главное, чтобы новая подошла по количеству зубьев, иначе придется менять венец маховика, а стоит он гораздо дороже. Не забывайте также следить за состоянием электролита и заряда аккумулятора.

Загрузка...

Поделиться в социальных сетях

Замена бендикса на стартере пошаговая инструкция

Ответ

Делал я такое…
Покупал главный тормозной (30$ — брал в Питере)
и вакуумник(50$ пришлось из Москвы заказывать)
главный был со штуцерами
еще понадобилось метра 2 медной трубки и машинка для развальцовки
схема трубок без АБС есть здесь
Комбинированный регулятор тормозных сил на Bendixe то-же что и без него
только трубки по-другому подходят в
здесь есть картинка
Вроде все


Эссе об АБС компании Bendix.

Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Начало

см. также: Часть 1-я, Часть 2, Насос высокого
давления,
Модулятор

Subj — Cherokee 89 г.в., 4.0л, АКПП, американец.
Загорается лампочка «Check Antilock». При
этом тормоза работают как всегда, а
АБСка не работает. Если остановиться,
заглушить и снова завести — лампочка
гаснет. Однажды загоревшись, сама уже не
гаснет, только после перезаводки. Раньше
загоралась при достижении скорости 80-90
км/ч, сейчас почти сразу.
В чем дело и как с этим бороться ?
Можно, конечно, и без АБСа ездить, но все
ж зима на дворе, и с ним было бы лучше.

Самостоятельный ремонт бендикса стартера

Многие автомобилисты не думают, как поменять на стартере бендикс, а предпочитают его ремонтировать. Во многих случаях ремонт бендикса стартера вполне возможен, путем замены роликов или тщательной очистки вала якоря и внутренней части обгонной муфты. Самостоятельный ремонт бендикса стартера позволит сэкономить средства на приобретение нового узла, а в некоторых случаях значительно сокращает сроки ремонта.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

Чтобы выполнить ремонт бендикса стартера необходимо:

  • Снять стартер с автомобиля, отсоединив провода от втягивающего реле;
  • Разобрать его, аккуратно отсоединив провод от втягивающего;
  • Снять обгонную муфту и очистить её снаружи;

Тщательно осмотреть её и убедиться, что ремонт бендикса стартера возможен.

Если отсутствуют трещины на корпусе, можно начинать непосредственно ремонт бендикса стартера. Сначала, можно поместить демонтированный узел в емкость с бензином на несколько часов, и периодически его проворачивая. В отдельных случаях, такая процедура и будет ремонтом обгонной муфты. Ремонт бендикса стартера здесь сводится к растворению внутренних отложений и возвращению роликам подвижности без их замены. Если неисправность не устранена, то ремонтные работы будут более трудоемкими.

Ремонт бендикса стартера начинаем с разборки его корпуса. Получив доступ к роликам и пружинам, требуется их снять и тщательно очистить. Как правило, ролики мало подвержены износу и не нуждаются в замене и ремонте.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Неисправность очень часто скрывается в смолистых отложениях, и ремонт сводится к их удалению. В таком случае ремонт бендикса стартера будет состоять из:

  • Очистка твердых внутренних отложений внутри;
  • Промывка в корпуса в бензине.

Далее необходимо тщательно осмотреть внутреннюю часть корпуса муфты, и при отсутствии его повреждений, можно собирать его обратно. Убедившись, что ролики не имеют повреждений, они устанавливаются на прежнее место. Если же ролики не имеют цилиндрической формы, то придется заменить их новыми.

Ремонтные ролики устанавливаются несколько большего диаметра. Нельзя менять отдельные изношенные ролики – требует замены весь комплект. После установки роликов ставятся пружины, и собирается весь корпус. После сборки необходимо проверить результаты ремонта – шестерня должна вращаться только в одном направлении.

Собранное устройство устанавливаем на вал якоря и фиксируем стопорным кольцом. На вопрос, чем смазать бендикс стартера можно однозначно ответить – ничем.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Выполненный ремонт бендикса стартера заключался в удалении закоксовавшегося масла и нанесение любой смазки недопустимо. Далее стартер собирается с очисткой перед установкой втягивающего реле и монтируется на автомобиль. После завершения ремонтных работ и замены отдельных деталей проверяем стартер на машине. Перед первым пуском необходимо проверить правильность крепления проводов втягивающего реле. Если якорь свободно вращается, и имеется четкое зацепление с маховиком, то ремонт выполнен правильно.

Как видно, ремонт бендикса стартера задача вполне посильная многим водителям. Замена отдельных частей и сложная разборка зачастую не нужна и все действия сводятся к промывке узла. Самостоятельный ремонт позволяет избежать замены дорогостоящих агрегатов и сэкономить немалые средства.

Однако, если вы не имеете опыта ремонта автомобиля, лучше не рисковать, а обратиться за помощью к специалистам нашего центра.

  • Ремонт
  • Обслуживание
  • Восстановление
  • Моторчик печки

Мы на Яндекс.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Карте

Наш адрес

ул. Красных Зорь, 1а

VoltStarter.ru — cайт компании «Авто Стартер» 2009 — 2017

Для связи с администрацией воспользуйтесь страницей Контакты

Устройство обгонной муфты

Из-за своей важности в полноценной работе стартера, бендикс состоит из многих деталей, каждая из которых играет определенную роль в его работе. Бендикс состоит из:

  • ведомой и ведомой обоймы;
  • кожуха;
  • шайбы;
  • стопорного кольца;
  • буферной и прижимной пружины;
  • опорных чашек;
  • кольца.

В работе обгонной муфты важна каждая из перечисленных деталей. Поэтому, ели из строя вышло даже самое маленькое стопорное кольцо, работа бендикса не будет полноценной.

Принцип работы

Всем людям, имеющим велосипед, должны быть знакомы основы  работы обгонной муфты. Дело в том, что ее устройство очень схоже с устройством задней втулки велосипеда. Велосипедисты имеют свое название для обгонной муфты.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Это «трещетка». Своеобразный звук издается «собачкой» храповика. Она (собачка) перемещается по зубьям от одного к другому.

Располагающаяся на вале приводная шестерня не прикреплена к якорю стартера на сто процентов, как это может показаться с первого взгляда. При нерабочем двигателе вал, на котором как раз находится шестерня, без нагрузки крутиться в обойме. Ее еще называют наружным кольцом. Подпружиненные ролики занимаются передачей механической энергии на шестерню. Они находятся между валом и обоймой. Но это происходит во время включения стартера, когда скорость вращения якоря увеличивается.

После того, как двигатель автомобиля уже был запущен, начинает работать обратный процесс. В этом процессе происходит разрыв контакта между валом и наружным кольцом при помощи роликов. В этот момент они перемещаются в другую часть паза. При этом включается втягивающее реле, возвращая приводную шестерню в изначальную позицию.

Правильная эксплуатация бендикса стартера

Сложность конструкции этой детали вовсе не подразумевает собой появления «заумных» поломок.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать В большинстве случаев они все предельно просты. Почти всегда причиной неисправности является износ деталей.

Чаще всего быстрому износу подвергаются ролики, щетки и шестерня – при работе они нагружаются больше всего. Поломку бендикса определить очень легко. Об этом может говорить проскальзывание стартера, его холостой ход при запуске или он вовсе не вращается.

В случае поломки проще всего будет провести полную замену бендикса. Замена лишь некоторых износившихся частей не станет гарантом продолжительной и качественной работы. Дело в том, что все детали поддаются износу относительно пропорционально, поэтому одна замененная деталь не сможет обеспечить надежную роботу устройства.

Опубликовано:
14 августа 2015

Где находится

По сути, стартер это обычный электрический двигатель, причем достаточно мощный. У него только одна задача, раскрутить двигатель при старте. Постоянно он не может находиться в зацеплении с мотором, после его пуска он должен отключаться.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Бендикс находится на валу стартера, он если хотите, блуждает вперед и назад, в нужный момент его двигает в зацепление втягивающее реле, бендикс зацепляется с маховиком стопорится — начинает работать как обычная шестерня. То есть передает крутящийся момент от электрического двигателя мотору.

В двигателе происходит сжатие топливной смеси, благодаря стартеру, ведь именно он на начальном этапе толкает поршни, в верхней точке происходит воспламенение, и двигатель запускается! В этот момент, бендикс выходит из стопора, и его затягивает обратно втягивающее реле.

Определение неисправности

Поскольку в оригинале бендикс достать очень проблематично, там более на старые модели автомобилей, необходимо быть уверенным в том, что причина поломки состоит именно в нем. В противном случае вы можете просо потратить свое время и деньги впустую. Причиной проскальзывания может быть износ зубьев на колесе, что соединяется с маховиком. Для определения причины нужно обратиться к специалистам.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

Несмотря на всю строгость данной ситуации, многие автомобилисты со стажем не торопятся обращаться в сервисные центры за помощью. Они изобрели свои, проверенные методы. Опишем самый распространенный из них.

  1. Извлеките стартер.
  2. Зафиксируйте его, используя обычные тиски.
  3. Подключите к питанию (АКБ).
  4. Во время вращения стартера упритесь бруском из дерева в муфту.

Если все в порядке и бендикс находится в рабочем состоянии, то он начнет стачивать ваш деревянный брусок (вы услышите характерный звук, увидите дымок). В противном случае бендикс остановиться, перестав вращаться. Хотя стартер при этом не перестает работать. Это послужит для вас сигналом – пора менять бендикс. Но стоит отметить, что этот метод считается «дедовским», то есть он не используется  на станциях технического обслуживания. Поэтому использовать его нужно на свое усмотрение.

Неисправность бендикса (его еще называют обгонной муфтой) можно определить и другим способом.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Проверните ключ в положение «старт». Если стартер вращается, а двигатель – нет, значит, бендикс неисправен.

Поэтапная замена бендикса

  1. Изначально нужно отсоединить стартер, сняв перед этим с него клеммы. В некоторых автомобилях для того, чтобы дотянуться к стартеру, необходимо будет демонтировать несколько деталей дополнительно.
  2. Достав стартер, вы можете провести визуальную оценку зубьев.
  3. Затем можно приступать к разборке стартера. Открутите крепеж крышки.
  4. Открутив все крепежные болты, стартер должен раскрыться пополам. Только будьте внимательными – не потеряйте мелких деталей, которые могут выпасть.
  5. После этого проверьте быстро изнашиваемые узлы на исправность. Речь идет о щетках, реле и втулках.
  6. Демонтируйте втягивающее реле. Только после того, как вы достанете сердечник с другими детальками, можно извлекать бендикс.
  7. Аккуратно избавьтесь от «ушей» при помощи отвертки.
  8. Снимите стопорное кольцо с вала.
  9. Все, теперь можно снять бендикс, и заменить его на новый.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

Процедуру установки нужно делать так же, но только в обратном порядке.

Опубликовано:
05 августа 2015

Диагностика бендикса на стартере

Обгонная муфта подвержена интенсивному износу. Цена замены бендикса на стартере незначительная. Справиться с проблемой можно самостоятельно. Восстановить бендикс очень сложно, так как изнашивание всех частей происходит равномерно. Стартер не только испытывает сильные нагрузки, но и часто контактирует с внешними раздражителями: влага, пыль, грязь и масло.

Причиной поломки стартера является пробуксовка бендикса на свободном ходу. Это связано с грязью в его пазах и роликах или износом зубьев шестерни. Первым признаком становится шум якоря во время запуска стартера и полной неподвижности коленчатого вала.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Требуется снятие бендикса со стартера и его полная замена.

Для диагностики обгонной муфты выполняют следующее:

1. Включаем передачу.

2. Выжимаем тормоз.

3. Запускаем стартер. Пробуксовка будет сопровождаться металлическим звуком, характеризующим вращение якоря.

Часть СТО используют для диагностики стартера специальные стенды с несколькими нагрузками:

• без нагрузки;

• под нагрузкой.

Признаки износившегося бендикса

Бендикс подлежит замене при ослаблении пружин или выходе из строя шестерен. Визуальный осмотр деталей поможет определить степень износа зубьев. Если возникают сомнения, то следует обратиться к специалисту, который проведет профессиональную диагностику обгонной муфты.

Низкую эффективность стартера могут списать на разряженные аккумуляторные батареи. Исключить подобную ситуацию можно, проверив зарядку АКБ и подзарядив его. Если после этого проблема не исчезнет, то следует ремонтировать стартер.

Стартер – мощный электродвигатель, который может перегореть по многим причинам.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать К примеру, продолжительное удержание ключа при запуске. Если он перестал крутиться или не слышны щелчки, то не стоит немедленно заменять его. Часто диагностика и ремонт бендикса в Минске решат проблему.

Как своими руками заменить бендикс

Перед работой следует ознакомиться с правилами безопасности работы с транспортными средствами. Чтобы заменить обгонную муфту, следует демонтировать старую.

Как снять бендикс (пример на ВАЗ-2110):

1. При наличии защиты на двигатели, ее необходимо удалить. Обязательно открепить «минусовой» провод от аккумулятора.

2. С помощью гаечного ключа открутить крепление «плюсового» провода АКБ. Используя шестигранник, снять две клеммы и одновременно контролировать состояние проводной изоляции.

3. Накидным ключом отвернуть нижний болт, фиксирующий стартер, а затем — верхний крепеж. Необходимо использовать трещотку с карданом и 2 проставки. Отсоединяет кронштейн, с помощью которого стартер закреплен на блоке, и аккуратно извлечь.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

4. Отвинтить шпильки вдоль стартера. Он должен разделиться на 2 части. Снять крышку. Открутить два винта и удалить кожух, стопорное кольцо, а затем шайбу

Особо осторожно достать щетки с ротором и очистить их от грязи

5. Вниз сбить стопорное кольцо и достать вал ротора. Далее снять бендикс и заменить его. Обязательно проверить состояние втулки и вилки. Для демонтажа вилки следует извлечь резиновую заглушку и заменить деталь.

6. Используя набор головок, впрессовать втулку. Изношенная деталь должна быть заменена. Обратная запрессовка производится легкими ударами молотка через деревянную прокладку.

7. Установка бендикса и стартера происходит в обратном порядке. После сборки следует завинтить все крепежи крышки, и затянуть хомут. Подсоединить питающие провода, а стартер установить на прежнее место.

8. После возврата всех механизмов подключить клеммы АКБ и проверить результаты работы.

Полезные советы

Для покупки нового бендикса лучше предъявить продавцу старый экземпляр.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Иногда мелкие особенности деталей не учитывают и приобретают неподходящую модель. Частота замены бендикса будет зависеть от манеры вождения и состояния автомобиля. Стартер – сложный электроприбор, который нельзя ронять. Любые повреждения могут вывести его из строя. Как поменять бендикс на стартере, посоветует автомеханик СТО, который знает особенности различных моделей.

Как работает бендикс стартера

Насколько важно наличие бендикса в современном автомобиле? На самом деле, переоценить важность этого устройства практически невозможно. От него зависит работа буквально всех систем, обеспечивающих правильный старт автомобиля

Если бы бендикса не было, и он бы не возвращался вместе со стартером на исходную позицию, отсоединяясь от вала двигателя, то каждый раз, когда вы заводили бы двигатель, стартер разрывался на части скоростью движения вала. Каждый новый поворот ключа в замке зажигания убивал бы стартер. Проблема в том, что одной из главных неисправностей системы может оказаться ситуация, когда обгонная муфта электромотора начинает немного проскакивать.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Бывает и наоборот, когда она попросту крепко зацепляется и вращает вал в месте со стартером. Такое положение дел может обернуться серьезной поломкой.

Но, главная проблема обычно связана именно с проскакиванием и буксовкой бендикса редукторного стартера. Это происходит в те моменты, когда устройство нормально работает, но по какой-то причине ему не хватает достаточного сцепления с валом, чтобы его с нужным усилием крутить. Двигатель в итоге не заводится. Основная проблема такой поломки – износ зубьев шестерни храповика. Даже из-за такой небольшой неисправности, вся система может перестать работать корректно.

Обгонная муфта, она же бендикс в более привычном для нас названии, работает так же, как и любой другой храповик. Главная причина всех проблем с работой механизма – проскальзывание зубьев шестеренки во время вращения по своей оси. Это случается, в большинстве случаев, из-за стертости или поломки не самого механизма, а как раз зубьев. Причем, это вполне логично, учитывая, насколько сильные нагрузки они испытывают во время своей работы.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Им нужна масса энергии и усилий для того, чтобы начать вращение слишком тяжелого вала двигателя. Даже если конструкция состоит из прочного материала, нагрузки все равно столь велики, что надеяться на долгосрочную эксплуатацию бендикса уместно не всегда.

После длительной работы муфты стартера, как правило, начинают изнашиваться зубья шестерни храповика при использовании в конструкции именно шестеренки. Также, если в автомобильной системе установлена муфта с кольцами и пружинами, они могут со временем просто ломаться. Таким образом, из-за подобных поломок и износа, электромотор вращается неправильно, не обеспечивая достаточного зацепления электромотора и вала автомобильного двигателя.

Ремонт бендикса

Конечно же изначально нужно снять стартер — разобрать его – снять с вала эту шестерню

Это подготовительные шаги на них я не буду заострять внимание

1) После этого нам нужно располовинить шестерню, отсоединить верхнюю и нижнюю части.

2) Затем смотрим на состояние роликов и пружин, зачастую дело именно в них.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

3) Пружины могут быть просевшими или как еще называют уставшими, от времени они могут быть подвержены ржавчине – просто сломаться. Нужно их заменить, чтобы прижим был как прежде.

4) Дело может быть и в самих роликах, после длительного времени использования они просто стираются, нужно понимать, что на них действуют достаточно сильные нагрузки. При необходимости также меняем.

Посмотрите небольшое видео, по ремонту.

Вот такая вот конструкция этот бендикс, не смотря на простату, он выполняет вполне реальную работу.

НА этом все, читайте наш АВТОБЛОГ.

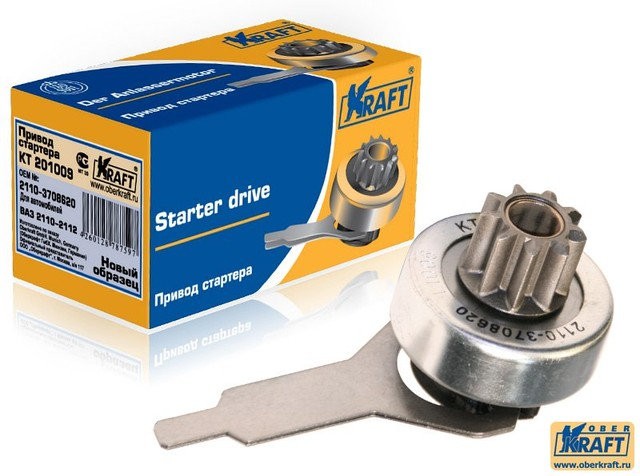

Бендикс стартера — это самый маленький и в то же время важный элемент конструкции стартера. Изобретен был этот элемент американцем Винсентом Бендиксом. Главная задача данного механизма заключается во временном соединении вала стартера с венцом маховика для вращения

Что он собой представляет?

Данный механизм — это устройство с шестерней привода и обгонной муфты. Бендикс на стартере располагается на косозубом валу.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Благодаря своей конструкции, данный элемент позволяет выходить шестерне из стартера, чтобы в момент запуска соединиться с маховиком ДВС. Когда механизм вращается, инерция сборки шестерни заставляет двигаться бендикс по спирали. Таким образом, данный элемент взаимодействует с зубчатым венцом двигателя.

После того как ДВС успешно завелся, скорость вращения последней детали возрастает в несколько раз и превосходит показатели оборотов шестерни привода, вследствие чего она обратно передвигается по винтовому валу и выходит из зацепления с венцом.

Устройство бендикса
:

  • шестерня привода;
  • обгонная муфта;
  • анкерная плита;
  • косозубый вал.

Принцип работы и особенности деталей механизма бендикса

Шестерня привода с обгонной муфтой служит для того, чтобы работа двигателя стартера не совпадала с частотой оборота ДВС. Обе детали поворачиваются синхронно, сообща с валом якоря лишь в одну сторону. В другую они вращаются свободно.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Причем данное показание не зависит от состояния якоря, который располагается в такой детали, как стартер. Бендикс на отечественных автомобилях волжского производства представляет собой роликовый инструмент, который работает по принципу клина. Когда данное устройство приводится в действие, обороты якоря передаются наружной обойме муфты. Внешняя обойма при этом начинает вращаться по отношению к внутренней. Зачастую последняя деталь остается неподвижной во время работы бендикса, потому что шестерня находится в соединении с маховиком неработающего двигателя. Под воздействием ролики перемещаются к узкой части клинового пространства, тем самым разделяя обе обоймы между собой. Таким образом, бендикс стартера приводит в действие якорь, при этом параллельно приводя в действие маховик.

Также следует отметить, что данная деталь имеет в своей конструкции специальную пружину и наклонные шлицы. Они служат для того чтобы бендикс стартера выходил из соединения с венком маховика. Данные детали устанавливаются на валу якоря.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать По ним ходит ступица навстречу вращению двигателя.

Уязвимые детали

Как и любой другой механизм, бендикс стартера имеет свои слабости. И заключаются они в повышенном износе шестерен привода и венца маховика. При зацеплении обе детали сильно подвергаются ударному воздействию, поэтому, как правило, их срок службы небольшой.

Применение

На сегодняшний день бендикс стартера нашел широкое применение в автомобильной отрасли, а именно в электрических стартерах транспортных средств. Также данная деталь устанавливается на некоторые самолеты.

Принцип работы

Бендикс стартера имеет шестерню, которая контактирует с маховиком двигателя автомобиля. Для того, чтобы запустить двигатель необходимо, чтобы стартер начал вращать его со скоростью от пятидесяти до ста оборотов в минуту. Он не должен вращаться быстрее, так как для этого не предназначен. Он может работать интенсивно только на коротких промежутках времени. И именно по этой причине может возникнуть опасная ситуация в момент запуска самого двигателя.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать В этой системе должно все работать четко, так как малейшая задержка может обернуться для него крахом. В том случае, когда водитель вовремя не выключил стартер после запуска двигателя внутреннего сгорания, в работу вступает защитный элемент бендикс.

Скорость двигателя автомобиля гораздо выше скорости стартера, так вот роль бендикса в данном случае — защита стартера от передачи на него вращающего момента от двигателя внутреннего сгорания. Вращения бендикса происходит только в одну сторону, он не соединен с валом двигателя жестко, в свободном состоянии он может прокручиваться. И в тот момент, когда скорость двигателя внутреннего сгорания начинает превышать скорость стартера, муфта (еще одно название бендикса) свободно проворачивается.

Конструктивно муфта имеет следующий вид: два кольца, а между ними расположены шарики или цилиндры, которые в свою очередь подпираются пружиной. Конструктивные продуманные канавки на внутренней стороне одного из колец, в которых находятся эти цилиндры, позволяют создавать заклинивание при вращении в одну сторону, а свободное в другую.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Бендикс имеет еще одну распространенную вариацию — храповая обгонная муфта. Но эта версия, как правило, используется на велосипедах. Но для того, чтобы понять принцип работы бендикса можно ее бегло рассмотреть. Она используется как привод, когда мы крутим педали — муфта крутиться, и велосипед едет вперед, а когда пытаемся покрутить в обратном направлении – срабатывает тормоз. Надеюсь, мой пример ясен.

Как уже упоминалось выше, бендикс стартера может иметь еще несколько вариантов. К примеру, вал, на котором расположена муфта, имеет наточенные шлицы, они же и являются посадочным местом муфты. Тут та же самая система работы: при вращении в одну сторону муфта жестко стопориться со шлицами, а когда вращается в обратную сторону – сходит с них и вращается свободно.

Единственным значимым недостатком устройства бендикса стартера является его повышенный и очень интенсивный износ. При этом характер износа таков, что очень часто приходится заменять бендикс целиком и нет возможности заменить только отдельную износившуюся деталь, потому что все его составные детали изнашиваются примерно одинаково.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

Диагностика и замена

При эксплуатации стартер постоянно получает серьезные нагрузки, а также очень часто подвергается различным раздражителям (грязь, пыль, масло, влага). Все это приводит к быстрому разрушению изоляционного покрытия электродвигателя и к поломкам привода.

Среди остальных причин поломки и выхода из строя главной же является пробуксовка бендикса при свободном ходе. Это возникает по той причине, что в пазы и ролики попадает определенное количество грязи. Первым признаком является шум якоря при запуске стартера, а при этом коленчатый вал стоит неподвижно. В такой ситуации не обойтись без проведения ремонта.

Для того, что бы продиагностировать, непосредственно, сам бендикс, можно сделать это на автомобиле. Сделать это нужно следующим образом:

  1. Включаем передачу;
  2. Выжать тормоз;
  3. Запустить стартер.

Теперь нужно слушать. Если вы услышали звук, который характеризует вращение якоря, то это признак того, что бендикс стартера пробуксовывает.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Это значит, что он немедленно нуждается в ремонте или в его замене на новый бендикс.

Мелкий ремонт бендикса:

  • Стартер снимается с автомобиля;
  • Погружается в приготовленную емкость с бензином и остается там на несколько часов. Это делается для того, чтобы вымыть почистить его от грязи;
  • Не вынимая изделие из емкости, прокрутите несколько раз шестерню муфты, это поможет качественнее очистить пазы;
  • После этого он достается и вымывается.

Если по итогу такой очистки вы не добились желаемого результата, тогда придется снимать обгонную муфту и разбирать ее.

Рассмотрим поэтапно разбор и ремонт бендикса:

  1. Первым делом я советую отсоединить стартер автомобиля. Но перед этим нужно обязательно отсоединить минусовую клемму от аккумулятора. После этого нужно один проводок отключить от втягивающего реле, а другой открутить при помощи ключа гаечного на самом стартере. Чаще используется ключ на «13»;
  2. Теперь нужно открутить все крепежи, которые удерживают стартер.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать В каждой машине присутствует своя система крепежа. Так что будьте готовы к тому, что при демонтаже стартера по пути вам придется демонтировать еще некоторые элементы;
  3. Уже на этом этапе легко определить состояние маховика;
  4. В том случае, если решили все же менять бендикс, необходимо разобрать стартер. Первым делом снимаем крепеж крышки, а после отсоединяем крепление выхода обмотки на втягивающее реле. Можно достать шайбу-скобу;
  5. После надо снять последний крепеж и разобрать стартер пополам. В случае, когда внутри его обнаруживаем шарик, необходимо сохранить его;
  6. Совет: если уж разобрали стартер, посмотрите все его узлы, которые тоже иногда выходят из строя. Устаревшие детали также можно поменять;
  7. В случае, если это необходимо, снимаем втягивающее реле, резиновую вставку и шайбу. После достаем все оставшиеся мелкие детали;
  8. Далее при помощи отвертки вынимаем уши нашего бендикса;
  9. Для того чтобы освободиться от стопора, необходимо опустить шайбу вниз, при этом орудуя той же отверткой.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Бывает, что вместо шайбы стоит стопорное кольцо. В таком случае для удобства можно использовать молоток и гаечный ключ. Ключ наставить на стопор и молотком сбить его вниз;
  10. Стопорное кольцо, которое осталось, можно стянуть с вала, при этом поддевая его маленькой отверткой или специальным съемником;
  11. Теперь остается снять бендикс и на его место установить новую деталь;
  12. Чтобы собрать все назад, необходимо проделать все действия в обратном порядке.

Желаю вам успеха в этом нелегком и кропотливом деле.

http://mineavto.ru

Вопрос\Ответ по стартерам

Вопрос: У меня стартер стал заводить машину почему то через раз. Или тишина, или заводит. Что это может быть?

«Возможен критический износ щеток. Также вероятно нестабильное срабатывание втягивающего реле из-за износа контактной пластины или контактных пятаков. Состояние стартера не критичное, при ремонте вполне возможна замена щеточного узла либо замена втягивающего реле».Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать

Вопрос: Стартер стал как-то «вяло» крутить. Думал — аккумулятор, поменял на рабочий, но не помогло. Что может быть со стартером?

«Если аккумулятор, силовые провода и все соединения проверены и исправны, то причиной подобной неисправности может быть дефект якоря или статора стартера (замыкание обмотки на «массу» или межвитковое замыкание). В конструкциях стартеров с постоянными магнитами в роли статора возможно механическое повреждение одного или нескольких магнитов. Также необходимо тщательно осмотреть и проверить гибкую плетеную шину («косичку»), соединяющую щеточный узел стартера с силовым контактным болтом втягивающего реле».

Вопрос: При запуске двигателя в стартере что-то «визжит», заводит не всегда с первого раза. Что делать?

«Как минимум, надо снимать стартер и подвергать его ремонту. По описанию симптомов, неисправен бендикс («срывается»), требует срочной замены.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать В противном случае рано или поздно стартер вообще перестанет заводить, останется только «визг».

Вопрос: Вчера на морозе при запуске мотора в стартере что-то хрустнуло. Теперь слышно, что мотор стартера крутит с каким-то посторонним шумом, втягивающее срабатывает (бендикс выскакивает), но, похоже, бендикс стоит на месте и не крутится. Что это может быть?

«По описанию очень похоже, что в стартере «съело» зубья пластикового планетарного кольца, поскольку именно на морозе пластмассовые детали становятся особенно хрупкими. В худшем случае, лопнул вал самого редуктора. Ремонт возможен в любом варианте».

Вопрос: Недавно сам в гараже поменял бендикс на стартере. Машина заводится с пол оборота, но появился какой-то посторонний шум, типа дребезга или визга. Что бы это значило?

«Во-первых, хотелось бы знать, какой был установлен бендикс: оригинальный или нет? Точный аналог или «вроде такой же»? Даже небольшие, в доли миллиметра, отклонения от геометрических размеров оригинальной запчасти могут приводить к подобным «звуковым эффектам».Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Кроме того, при замене бендикса не мешало бы сразу и поменять втулки стартера, износ которых также может быть причиной появления посторонних звуков при работе стартера».

Вопрос: Стартер вдруг стал «трещать». Слышно, что бендикс выскакивает, но потом втягивается обратно и снова выскакивает. И так всё время. Машина не заводится. Что делать?

«Такой тип неисправности характерен при обрыве удерживающей обмотки втягивающего реле. Необходима замена втягивающего реле».

Вопрос: При повороте ключа зажигания слышен только щелчок, а потом тишина. Что может быть со стартером?

«Вероятнее всего, закончились щетки щеточного узла стартера. Такие же симптомы будут при отсутствии контакта пятаков с контактной пластиной втягивающего реле в следствие их износа. Наконец, обрыв самой втягивающей обмотки реле, обрыв обмотки якоря, изношенная или вырванная ламель коллектора также могут дать подобный эффект.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать В любом случае при ремонте, неисправные комплектующие подлежат замене на новые, и Ваш стартер «проживёт» еще не один сезон».

Вопрос: Машине 17 лет, стартер стал «вяло» крутить. АКБ новая, силовые провода в машине поменял. Разбирал стартер, на вид там всё хорошо. Поставил новое втягивающее реле. Не помогло. Лампой 220 В проверил обмотку и якорь на замыкание «на корпус». Всё в порядке. Что ещё может быть?

«Осталось проверить статорную обмотку и якорь на предмет межвиткового замыкания, что весьма вероятно при подобных симптомах. К сожалению, если для якорей ещё можно найти соответствующие приборы для диагностики межвиткового замыкания, то для статорных обмоток такая проверка становится нетривиальной задачей. Проще тогда действовать методом «инженерного тыка», т. е., заменой сомнительного узла. Кроме того, от времени часто «сгнивает», чуть ли не в прямом смысле, силовая плетеная шина («косичка») от щеточного узла стартера до нижнего болта втягивающего реле, что также даст эффект «вялой» прокрутки.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Замена «косички» требует наличия аппарата контактной сварки, поскольку пайка в данном случае малопригодна. И, наконец, изношенные втулки тоже могут стать причиной тугого вращения стартера вследствие разбалансированности вращения якоря, перекоса и подклинивания вращающихся частей — того же бендикса».

Вопрос: После глубокой лужи стартер стал как-то «туго» заводить мотор. Что подскажите?

«Безусловно, необходимо снять и перебрать стартер — наверняка внутри и снаружи стартера найдутся множественные следы коррозии, которые необходимо тщательно зачистить. Начать можно с силовых болтов втягивающего реле — сами болты, шайбы, гайки, контакты проводов нужно очистить от коррозии. Особое внимание надо обратить на места контакта «минусовых» пластин щеточного узла с задней крышкой стартера, места контакта стяжных шпилек, стягивающих корпус стартера с задней и передней крышками, а также состояние (на предмет коррозии) посадочного места стартера, поскольку «минус» стартер в большинстве случаев берет как раз с его фланцевого соединения с кожухом КПП.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Не мешает также проверить и сам «минусовой» провод от АКБ к двигателю и место его присоединения. Все эти меры направлены на уменьшение паразитного сопротивления силовой электропроводки автомобиля, которое могло появиться в результате коррозии контактов и проводников в результате «утопления», и которое в итоге приводит к уменьшению полезной отдаваемой мощности стартера».

Вопрос: Стартер заводит только «на горячую». На «холодную» завожу только с толкача. Причина точно в стартере?

«Действительно, причиной такого может быть и неисправность электропроводки автомашины, плохое состояние контактов, включая контактную группу замка зажигания, дефектный аккумулятор. В стартере же в первую очередь необходимо проверить длину щеток в щеточном узле, которые при критическом износе имеют тенденцию «подвисать», а также состояние ламелей коллектора якоря на предмет их загрязнения, выгорания и износа в форме «седла».Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать При обращении в любой их наших специализированных сервисных центров в г. Москва.

Замена шестерни Bendix | Как работает автомобиль

Имя Шестерня Bendix строго относится к спиральному приводному механизму инерционного типа стартер . Однако этот термин иногда используется для обозначения механизма стартера с предварительным включением.

Неисправности приводного механизма могут возникать двумя способами. Стартер может вращаться, не касаясь маховик , или застрять в помолвке.

в инерция стартер, грязь в спиральной резьбе Bendix - обычная причина, по которой он не задействуется.

Снимите стартер (см. Проверка и замена стартера ) и очистите механизм тщательно с помощью бензина и кисти.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Дайте ему полностью высохнуть: пары бензина могут взорваться. Проверьте шестерню, сдвинув шестерню по валу. Он должен легко скользить и возвращаться под пружину давление .

Не смазывайте шестерню: это может привлечь больше грязи. Установите стартер, и ваша проблема может быть решена.

Если предварительно включенный стартер не включается, или если любой из этих типов вместо вращения издает глухой> барабан , показывая, что он заклинило, возможно, возникла более серьезная проблема, и вам, возможно, придется снять стартер (см. Зачистка стартера ).

Иногда стартер поворачивает двигатель а затем застревает в схватке, издавая громкий вой, когда двигатель начинается. Выключатель выключите сразу и снимите стартер для осмотра.

Открытая шестерня Bendix инерционного стартера легко проверить, не разбирая мотор . Но предварительно включенный стартер необходимо полностью снять.

Если вы не обнаружите неисправности стартера любого типа, возможно, поврежден маховик.Как работает бендикс стартера: Бендикс стартера что это? Подробные фото и видео, почему может проскакивать Могут быть следы на маховике и соответствующие на зубьях шестерни.

Часто можно проверить зубья маховика, сняв пусковой двигатель и просматривая их через апертуру, пока помощник крутит двигатель.

Замена Bendix на предварительно включенном стартере

Снимите упорное кольцо с помощью съемного приспособления.

Зачистите двигатель и осмотрите механизм привода на предмет повреждений. При необходимости снимите ведущую шестерню и схватить сборка.

Они заменяются как единый блок, поэтому их дальнейшая разборка не требуется.

Снимите исполнительную рычаг по возможности (может быть несъемным). Схватить арматура крепко, но не слишком сильно, в тисках снять упорную втулку. Используйте дерево в губках тисков, чтобы не повредить якорь.

Хомут расположен у прыгуна - пружинного кольца - которое входит в канавка на валу предварительно включенный стартер и еще одна канавка внутри кольца.

Некоторые хомуты снимаются при использовании отрезка трубы в качестве выколотки. Приложите его к воротнику и резко постучите по нему, чтобы он упал с вала и соскочил с пружинного кольца.

Постучите по этому типу воротника с помощью куска, используемого в качестве выколотки.

Снимите кольцо отверткой и снимите кольцо с вала.

Снимите перемычку с помощью отвертки.

Остальные хомуты снимаются с прыжкового кольца с помощью приспособления для вытягивания.

Посмотрите на каждую сторону ошейника, чтобы определить его тип: толкните или потяните его с той стороны, с которой только что видно прыжковое кольцо.

Шестерня целиком схватить сборку теперь можно снять.Также на валу может быть установлен упорный кронштейн сцепления. Не забудьте заменить его при повторной сборке.

Соберите заново, надев узел шестерни и сцепления, упорное кольцо и стопорное кольцо. Воспользуйтесь небольшим съемником, чтобы подтянуть упорное кольцо вверх над прыжковым кольцом. Если это один из альтернативных типов воротника, используйте выколотку, чтобы снова надеть его. Убедитесь, что он находится достаточно далеко, измерив конец якоря. плавать движение в длину. Максимально допустимый концевой зазор составляет 3 мм.

Замена бендикса на инерционном пускателе

Специально изготовленный пружинный компрессор Bendix можно использовать для освобождения стопорного кольца.

Шестерня Bendix обычно удерживается стопорным кольцом, утопленным в конце буферной пружины. Чтобы освободить его, сожмите пружину компрессор инструмент доступен в большинстве магазинов аксессуаров.

Не используйте вместо них тиски: может быть опасно проскальзывание пружины.

Однако можно приспособить и обычный пружина клапана компрессор, добавив короткий отрезок трубки с вырезом сбоку и покрытый стальной пластина .

При сжатой пружине извлеките стопорное кольцо.

Накрутите трубку на пружину, чтобы сжать ее, затем извлеките стопорное кольцо через зазор с помощью небольшой отвертки. Сняв зажим и инерционный стартер, медленно открутите компрессор и снимите детали привода с вала.

Может потребоваться замена одной или нескольких частей. Вы можете заменить любую деталь отдельно или вам, возможно, придется покупать весь привод в сборе, в зависимости от производителя. Проконсультируйтесь с автоэлектриком.

Если вы устанавливаете новую спираль Bendix веретено , почувствовать шлицы и резьбы для заусенцев.Осторожно удалите их с помощью небольшого мелкого камня карборунда. Не смазывайте детали при повторной сборке. Используйте компрессор для замены стопорного кольца.

Проверка зазора в сетке шестерни

Используйте щуп для проверки зазора между шестерней и подшипником.

Полностью соберите двигатель, но оставьте электрическое соединение между соленоид и мотор открыт.

Используйте тестовые провода для подключения отрицательного (-) аккумулятор Терминал (если отрицательное заземление) к корпусу стартера и положительный (+) один к маленькому разъему на соленоиде, который соединяет его с выключатель зажигания .

Соленоид должен защелкнуться в положении включения.

Регулировка зазора

Ослабьте контргайку и поверните ось шарнира отверткой.

Вставить щуп между шестерней и ее несущий на дальней стороне мотора. Зазор должен составлять 0,010 дюйма (0,25 мм), если производитель не указывает другое значение.

Быстрый ответ: как работает Starter Bendix?

Как я узнаю, что мой стартовый Бендикс неисправен?

Признаки неисправного или неисправного стартера Двигатель не заводится, и автомобиль не заводится.Стартер включается, но не раскручивает двигатель. Спорадические проблемы с запуском. Скрежет при попытке запустить мотор. Внутреннее освещение тускнеет при запуске машины. Запах или дым при запуске двигателя.

Как проверить стартер Бендикс?

Вы получите один из четырех результатов своего лабораторного теста. Стартовый бендикс выйдет и начнет быстро вращаться. Если это произошло, значит, стартер в порядке. Бендикс стартера выйдет и будет очень медленно вращаться. Ничего не происходит, слышен громкий щелчок.Стартер вращается, но стартовый бендикс не выходит.

Что приводит к выходу из строя стартера «Бендикс»?

Стартер может вращаться без зацепления с маховиком или заклинивать. В инерционном стартере грязь в спиральной резьбе Bendix обычно является причиной того, что он не зацепляется.

Как работает цепь стартера?

Когда вы поворачиваете ключ зажигания, запускается стартер, и электромагнит внутри кузова срабатывает. Это выталкивает шток, к которому прикреплена ведущая шестерня.Шестерня встречается с маховиком, и стартер поворачивается. Это раскручивает двигатель, всасывая воздух (а также топливо).

Почему срабатывает включение стартера?

Это позволяет току течь к самому стартеру, который раскручивает якорь. Удары по стартеру иногда могут вызвать сильный толчок щеток, когда они снова будут иметь правильный контакт с коммутатором и пропустить электричество.

Какие признаки неисправного соленоида стартера?

Прежде чем вы начнете пачкать руки, вот несколько общих симптомов неисправности соленоида стартера: щелкающий звук, исходящий от стартера.Стартер продолжает работать после запуска двигателя. Иногда двигатель заводится. Нет звука при попытке запустить двигатель.

Как проверить стартер мультиметром?

Чтобы проверить наличие высокого сопротивления на стороне заземления цепи стартера, подключите вольтметр к клемме массы аккумуляторной батареи и заземлите ее на корпусе стартера. Подключите провода вольтметра к клеммам аккумуляторной батареи, положительный к положительному (+), отрицательный к отрицательному (-). Показание шкалы должно быть 12 вольт или больше.

Как можно завести машину с плохим стартером?

Различные способы завести автомобиль с неисправным стартером Начните с проверки соединений. Осмотрите соединение двигателя с массой. Осмотрите кабель соленоида стартера. Проверьте на коррозию. Мягко постучите по стартеру молотком. Прыгайте, заводите машину Толкните автомобиль, чтобы начать. Осмотрите маховик двигателя.

Что вызывает отказ стартера?

ПРИЧИНЫ НЕИСПРАВНОСТЕЙ: ПРИЧИНА НЕИСПРАВНОСТИ Неисправность электрических соединений.Электромагнитный переключатель (реле включения) сработал или неисправен. Электродвигатель поврежден электрически. Повреждена одинарная шестерня, шестерня стартера или муфта свободного хода.

Сколько стоит замена стартера?

Сколько стоит замена стартера. Стоимость восстановленных деталей для стартера может варьироваться от 50 до 350 долларов. Стоимость новенького стартера может варьироваться от 80 до 350 долларов. Квалифицированному механику, который заменит или восстановит ваш стартер, вы можете рассчитывать заплатить от 150 до 1100 долларов.

Может ли стартер выйти из строя, сидя?

Сидящие автомобили могут страдать от множества болезней, включая несвежий газ, неисправные стартеры, заклинившие двигатели, разряженные батареи и проржавевшие шланги, а также множество других вещей, на которые может повлиять время и окружающая среда.

Это мой стартер или аккумулятор?

И наконец, проверьте стартер. Аккумулятор посылает импульс энергии для запуска, который использует эту энергию для запуска двигателя и запуска двигателя. Если вы вставляете ключ в замок зажигания, но слышите только щелчок при повороте ключа, у вас проблема со стартером.

Какие бывают типы стартеров?

Типы магнитных пускателей электродвигателей Пускатели прямого действия. Пускатель прямого действия - это простейший вариант пускателя двигателя, кроме ручного пускателя. Стартер сопротивления ротора. Стартер сопротивления статора. Авто трансформатор стартера. Star Delta Starter.

Как работает стартер автомобильного двигателя

Стартер Bendix Gear

Большинство электрических цепей стартера двигателя следуют той же процедуре, хотя конфигурации может различаться.

Полезная информация

СПОНСИРУЕМЫЕ ССЫЛКИ

Стартер двигателя предназначен для использования 12-вольтной электрической источник (аккумулятор), предназначенный для запуска двигателя. Шестерня бендикса предназначен для удлинения и зацепления с маховиком при повороте ключа зажигания в положение кривошипа, а затем втяните, когда ключ зажигания отпущен после двигатель завелся. Его конструкция включает в себя основной внешний корпус, в котором находятся магниты якоря, якорь, содержащий обмотки, и набор щеток, который используется контактировать с якорем и передавать электрическую энергию.Срабатывает соленоид стартера. в качестве силового реле для тяжелых условий эксплуатации для запуска двигателя стартера. Электрический Система управления стартером состоит из выключателя зажигания, нейтрали предохранительный выключатель (только автоматические трансмиссии), предохранительный выключатель сцепления (механические трансмиссии только), аккумулятор, кабели аккумулятора, противоугонная система, компьютер, брелок и стартер сам.

Когда ключ зажигания повернут в положение кривошипа, электрическая сигнал отправляется в противоугонную систему и компьютер, который контролирует выбор передачи или положения выключателя безопасности сцепления.Затем сигнал поступает на соленоид стартера. который активирует сторону высокой силы тока электрической системы для включения стартера мотор. Задача стартера - вращать двигатель между 85 и 85 градусами. 150 оборотов в минуту, что необходимо для зажигания двигателя. Большинство стартеров установленный под двигателем с левой или правой стороны, маховик расположен между двигателем и трансмиссией.

Слабая батарея может привести к тому, что стартер будет работать в стиле быстрого пулемета. звука, это распространенное заблуждение о неисправности стартера.Есть два основных причины, по которым аккумулятор не работает должным образом, либо отказал генератор и не заряжается, или аккумулятор вышел из строя и требуется его замена.

Общие проблемы

  • Отказ подшипника качения, в результате которого якорь контактирует с внешним стартером Корпус двигателя создает царапающий шум.
  • Издает быстрый щелчок, что может означать, что батарея разряжена.
  • Шлифовка, это состояние возникает при износе гибкого колеса или маховика.
  • Тиковый шум, соединительная пластина соленоида закорочена, не допуская электрического поток, чтобы продолжить движение к двигателю, или щетки стартера вышли из строя.
  • Стук-стук, стартер включен, что может означать, что стартер работает, но двигатель не вращается, попробуйте вручную включить двигатель, чтобы подтвердить отказ двигателя.

Стартерные приводы Bendix, Производитель стартового привода

Привод стартера Bendix - один из самых популярных автомобильных пусковых механизмов.На протяжении всей истории автомобилей это устройство помогало проверять и запускать двигатели. Присоединяйтесь к нам, когда мы исследуем стартер Bendix в этом руководстве. Вы узнаете о том, как работает накопитель, о его компонентах и ​​многом другом. Мы также включили множество начальных изображений Bendix, чтобы облегчить понимание руководства.

Что такое Bendix Drive в автомобиле?

Привод Bendix стартера - это тип привода, используемый для передачи вращения стартера на маховик. Вы можете легко найти устройство в машине, посмотрев.Обычно это сборка ведущей шестерни на шлицевом валу, установленная на валу стартера.

Стартер Bendix получил свое название от Винсента Бендикса, человека, стоящего за его изобретением. Долгое время привод был стандартным механизмом для запуска двигателей внутреннего сгорания. Поставляется в двух основных вариантах; внутренний и внешний.

  • Inboard- В конструкции с внутренним двигателем шестерня движется внутрь к стартеру. Конструкция обеспечивает более короткий вал для шестерни, чем у подвесного двигателя, что делает его более эффективным и прочным.В результате наиболее распространены встроенные приводы.
  • Подвесной двигатель- Подвесной привод имеет шестерню, которая выдвигается наружу от стартера. Его вал обычно длиннее, чем у внутреннего типа. Длина делает его менее жестким из-за более высокого напряжения изгиба, которое он испытывает. Эти типы приводов используются реже.

Стартер Bendix Drive Function

Стартер создает силу для запуска двигателя внутреннего сгорания. Но двигатель не может добиться этого без вспомогательной системы.Здесь на помощь приходит привод стартера Bendix. Устройство помогает передавать вращение стартера на маховик, тем самым проворачивая двигатель.

После запуска двигателя привод Bendix отсоединяет ведущую шестерню от зацепления с маховиком. Это гарантирует, что вращение двигателя не приведет к запуску стартера и повреждению. Таким образом, привод стартера Bendix для электростартерных систем выполняет эти функции.

1. Передает вращающее усилие стартера на двигатель, чтобы помочь произвести первые циклы сжатия.

2. Отсоединяет ведущую шестерню стартера от маховика после запуска двигателя и защищает двигатель от повреждений.

Версии стартера Bendix Drive

Привод Bendix стартера существует в двух различных версиях: устаревшая инерционная шестерня и современный соленоидный привод. Эти два механизма в основном различаются методом толкания шестерни к маховику, как поясняется ниже:

Инерционная шестерня Bendix Drive

Этот тип привода использует принцип инерции для запуска двигателя.Механизм, обычно используемый в стартерах старых моделей, обеспечивает автоматическое включение и выключение ведущей шестерни.

Во многих автомобилях до сих пор используется стартерный привод Bendix, несмотря на то, что это традиционная технология. Тем не менее, за прошедшие годы было внесено множество улучшений, которые сделали привод более эффективным. Достижения привели к созданию инерционных шестерен, включающих редукторы и фрикционные муфты.

Стандартный инерционный привод Bendix состоит из утяжеленной ведущей шестерни, резьбовой втулки и пружин.Ведущая шестерня свободно скользит по втулке, движение вперед помогает ей достичь маховика и зацепиться за него. Пружины помогают контролировать движения шестерни, а также поглощать их удары.

Предварительно включенный стартер Bendix Drive

Предварительно включенный привод Bendix использует соленоид для толкания и втягивания ведущей шестерни. Соленоид обычно закреплен на верхней части стартера, перемещая шестерню с помощью вилкообразного рычага. Таким образом, привод работает от электричества по сравнению с автоматическим действием привода с инерционной шестерней.

Привод с предварительным включением получил свое название от способа работы. В отличие от инерционного типа, его шестерня входит в зацепление с маховиком до того, как двигатель начинает вращаться с полной силой. В результате его работа приводит к гораздо меньшему износу шестерен и маховиков. Также меньше вероятность серьезных повреждений, таких как поломка зубьев шестерен.

Предварительно задействованные Vs. Инерционная шестерня стартера Bendix Drive

У инерционного шестеренчатого привода Bendix есть как хорошие, так и плохие стороны. Тип соленоида тоже.Вот сравнение двух версий устройства.

Привод с предварительным включением использует электрический привод для перемещения шестерни. Это требует дополнительной мощности (и разряжает аккумулятор). Несмотря на это, механизм предлагает более безопасный способ соединения шестерни и маховика. Два компонента входят в зацепление до того, как двигатель начинает вращаться, что снижает интенсивность работы.

Привод стартера Bendix с предварительным включением более надежен, чем привод с инерционной шестерней. Каждое движение можно контролировать, что дает более высокую вероятность того, что оно сработает.Однако эти диски сложнее диагностировать, поскольку они содержат электрические компоненты.

Приводы Bendix с инерционной шестерней обладают рядом преимуществ. Их работа полностью механическая, что упрощает их обслуживание и устранение неисправностей. Кроме того, в случае неисправности их легче устранить. При использовании с редукторными механизмами эти типы приводов потребляют небольшую мощность для запуска двигателя.

Основным недостатком инерционного шестеренчатого стартера Bendix является сильное зацепление, характерное для его работы.Ведущая шестерня должна зацепиться с маховиком еще долгое время после того, как двигатель заработал. Это приводит к чрезмерному износу и повреждению зубьев маховика и ведущей шестерни.

Принцип работы привода Bendix

Как мы видели, стартерный привод Bendix бывает двух типов. Они также работают по-разному и используют разные компоненты для включения и выключения. Поскольку в современных автомобилях используются оба стартера, мы объясним их работу отдельно.

Привод инерционной шестерни

Этот тип привода использует специальный тип механизма для запуска двигателя, предлагающий преимущество автоматического включения и выключения. Как правило, в устройстве используется сила инерции, чтобы прижимать шестерню к маховику, а задний привод маховика - для ее расцепления. Процесс можно разделить на две фазы; вступление и разъединение

Помолвка

  • Поворот ключа зажигания включает стартер. Якорь вращается, заставляя вращаться и приводной вал Bendix.Ведущая шестерня с утяжелением не вращается сразу вместе с валом. Из-за инерции и того факта, что он слабо прикреплен к валу, он отстает. Вместо этого шестерня скользит вперед по резьбовому валу
  • .
  • По мере того как шестерня движется по валу с резьбой, на валу стартера также заводится усиленная пружина. Когда шестерня достигает конца своего хода, она сталкивается с ограничивающим воротником. Хомут препятствует дальнейшему перемещению шестерни и блокирует ее с валом.В результате стартер вращает ведущую шестерню.
  • К настоящему времени шестерня также находится в зацеплении с зубчатым венцом маховика. Это заставляет его вращать маховик и запускать двигатель. Тяжелая пружина на головке привода помогает гасить удары сцепления. Также обычно имеется меньшая пружина в конце хода шестерни, которая обеспечивает такой же эффект.

Отключение

  • Как только двигатель запускается, маховик и ведущая шестерня больше не могут оставаться в зацеплении.Это потому, что двигатель заставляет маховик вращать шестерню с высокой скоростью, более высокой, чем скорость стартера. Когда это происходит, ведущая шестерня немедленно выходит из зацепления.
  • Ведущая шестерня без зацепления быстро возвращается на резьбовой вал в исходное положение. Втягивающее действие ведущей шестерни происходит автоматически, чему способствует задний привод маховика. В большинстве приводов шестерня заводит легкую пружину во время движения вперед. Пружина помогает сдвинуть шестерню назад после запуска двигателя.
  • Большая основная приводная пружина стартера Bendix помогает амортизировать шестерню от резкого возврата в исходное положение. Это также помогает снять его с маховика. Важно, чтобы ведущая шестерня отсоединялась от маховика при запуске двигателя. Это предотвратит вращение стартера на высокой скорости двигателя и повреждение.
Привод с предварительным включением

Привод Bendix с предварительным включением работает от соленоида, как указывалось ранее.Соленоид перемещает шестерню к шестерне маховика и обратно при запуске двигателя (или когда вы отпускаете ключ зажигания). Происходит следующее.

Помолвка

  • Когда вы нажимаете кнопку запуска двигателя или поворачиваете ключ зажигания, ток сначала течет на соленоид стартера. Небольшой ток также течет к двигателю, чтобы медленно вращать его и позволить шестерне двигаться вперед.
  • Катушки соленоида стартера возбуждаются, вытягивая плунжер и удерживая его, пока течет ток.Движущийся плунжер тянет за вилку, которая действует как рычаг, толкающий ведущую шестерню к маховику. Плунжер также замыкает цепь, чтобы обеспечить полный ток стартера.
  • Двигатель вращает приводной вал стартера Bendix. К настоящему времени ведущая шестерня уже находится в зацеплении с зубчатым венцом маховика. Это заставляет двигатель вращать маховик, запуская двигатель.

Отключение

  • Отпускание ключа или кнопки зажигания приводит к отключению тока цепи запуска.Это обесточивает катушки соленоида стартера, освобождая плунжер. Тяжелая пружина втягивает плунжер, перемещая вилку и вызывая расцепление шестерни с шестерней маховика. Втягивающийся плунжер также обрезает ток стартера, заставляя его перестать вращаться.

Схема стартера Бендикса, показывающая различные детали

Детали привода Bendix главного стартера и их функции

Правильная работа узла привода стартера Bendix зависит от его отдельных частей.Основные компоненты включают:

Ведущая шестерня

Это маленькая шестерня на втулке или валу привода. Его функция - передавать вращение двигателя на маховик и запускать двигатель. Это достигается за счет включения зубчатого венца маховика всякий раз, когда водитель поворачивает ключ зажигания. У шестерни всего несколько зубцов. Это необходимо для того, чтобы он мог обеспечить большое вращающее усилие, необходимое для вращения маховика.

Приводной вал

Вал - это часть, которая удерживает ведущую шестерню.В приводе с предварительным включением он содержит прямые канавки для фиксации с ведущей шестерней. В инерционном варианте привода стартера Bendix вал имеет винтовые канавки. Они служат для направления шестерни, когда она скользит к маховику и обратно при запуске двигателя.

Основная пружина

Это винтовая пружина на приводном валу. Он заводится, когда включается стартер и ведущая шестерня движется, чтобы зацепить маховик. Пружина привода стартера Bendix выполняет несколько функций.Это позволяет ведущей шестерне достигать зубчатого венца маховика. Он также защищает шестерню от механического воздействия зацепления.

Другие детали

Другие важные детали, которые помогают приводу стартера Bendix функционировать, включают:

Вилка переключения толкает и втягивает ведущую шестерню в приводах Bendix с электромагнитным управлением. Вилка прикрепляется к толкателю соленоида с одной стороны и ведущей шестерне с другой. Обычно он поворачивается, чтобы обеспечить свободное движение.

Расположенная между валом привода и двигателем, стартерная муфта Bendix помогает смягчить удары при включении и выключении. Он соединяется с узлом Bendix, когда он движется для вращения маховика, и отключается при запуске двигателя.

Когда привод Bendix поставляется с редукторами, это означает повышенный крутящий момент для запуска двигателя. Набор шестерен предназначен для уменьшения выходной скорости при увеличении силы вращения. В результате привод может преодолевать большие нагрузки и запускать двигатель большой мощности.

Проблемы с приводом стартера Bendix

Компоненты узла привода Bendix стартера испытывают резкие движения. Это часто приводит к быстрому износу привода, а иногда даже к поломке из-за отламывания деталей. Некоторые из проблем, с которыми вы можете столкнуться со стартовым устройством Bendix в вашем автомобиле, включают:

  • Изношенные зубья ведущей шестерни - Зубья ведущей шестерни со временем изнашиваются. В конце концов износ достигает точки, когда он влияет на производительность привода.Результаты включают передачу, не включающую маховик, и двигатель не запускается.
  • Сломанные зубья ведущей шестерни - эта проблема обычно возникает из-за грубого зацепления шестерни и маховика. Это вызывает проблемы с запуском и требует немедленных действий.
  • Небольшие поврежденные компоненты- Привод Bendix в системе стартера содержит компоненты, обеспечивающие правильную работу. Если какой-либо из этих компонентов сломается или повредится каким-либо образом, работа привода будет нарушена.
  • Загрязнение резьбы - Ведущая шестерня инерционного привода Bendix движется по шлицам или канавкам на валу. Когда в этих канавках скапливается грязь и мусор, движение ограничивается. В результате стартер Bendix застревает на своем пути. При заклинивании стартера Бендикс двигатель не запускается.
  • Сломана пружина - винтовая пружина на узле привода Bendix помогает оттолкнуть ведущую шестерню. Если он сломается, начинают проявляться такие проблемы, как ведущая шестерня, которая не втягивается.

Проблемы с приводом Starter Bendix могут означать, что автомобиль не заводится. Некоторые из них можно отремонтировать, а другие требуют замены всей сборки. Приводы Bendix с инерционной шестерней часто выходят из строя из-за загрязнения их валов с канавками. Очистка вала часто восстанавливает их работу. В приводах Bendix с соленоидным приводом отказ часто происходит из-за плохих электрических соединений в соленоиде.

Стартовый привод Bendix: часто задаваемые вопросы

До сих пор мы видели, как работает Bendix на стартере, задействованные детали и проблемы, которые могут возникнуть с течением времени.Для получения дополнительной информации об устройстве, вот общие вопросы и ответы на них.

1 кв. Где находится стартерный привод Bendix?

A. Привод Bendix помогает передавать энергию вращающегося стартера на маховик. Таким образом, вы можете ожидать, что он будет находиться рядом как с двигателем, так и с трансмиссией транспортного средства. Устройство обычно находится в передней части двигателя, закреплено шпонкой или прикреплено к валу двигателя одним концом.

Расположение привода стартера Bendix позволяет эффективно включать и отключать ведущую шестерню.Это также позволяет использовать устройство небольшого размера, помогая повысить производительность и снизить затраты. Вот схема привода стартера Bendix, показывающая расположение устройства по отношению к стартеру и маховику.

2 кв. Как узнать, неисправен ли привод Bendix?

A. Привод Bendix помогает запустить двигатель путем поворота коленчатого вала. Следовательно, его отказ проявится как проблемы с запуском двигателя. Признаки включают в себя то, что двигатель не запускается, не запускается или скрежет.

Некоторые проблемы вызваны не самим устройством. Они могут быть внешними, например, поврежденный соленоид, который не может управлять рычагом переключения передач, неисправный стартер или разряженная аккумуляторная батарея. При возникновении проблем с запуском рекомендуется сначала устранить неполадки с аккумулятором.

3 кв. По каким причинам стартер Bendix не включает зубчатый венец маховика?

A. Есть несколько причин. К ним относятся сломанные или изношенные зубья на шестерне и шестерне маховика, проблемы с выравниванием зубьев, а также слабый или поврежденный соленоид.Также это мог быть поврежденный мотор. Поскольку причиной проблемы может быть множество проблем, рекомендуется выполнить диагностику всей системы запуска.

4 кв. В чем причина того, что стартер Бендикс не втягивается?

A. Инерционная шестерня Bendix оснащена винтовой пружиной. Пружина заводится до того, как ведущая шестерня достигает маховика, накапливая достаточно энергии для возврата шестерни. Это возможно только в неповрежденном состоянии. Слабая или сломанная пружина заставляет шестерню оставаться в зацеплении.Другие причины включают несовпадение зубьев, неправильное расстояние между зубьями шестерен, грязь и другие дефекты маховика или шестерни.

Q5. Можно ли смазать карданный вал Bendix моторным маслом?

A. Не рекомендуется использовать привод с инерционной шестерней. Смазка вала вызывает проблемы с зацеплением. В результате низкое трение не позволяет утяжеленной шестерне продвигаться вперед до зацепления с маховиком.

Q6.Может ли шестерня стартера Bendix повредить маховик?

А. Редко бывает. Зубчатые колеса маховика изготовлены из очень твердого материала, более твердого, чем у ведущей шестерни. В случае сильного зацепления между двумя компонентами часто снимаются зубья ведущей шестерни. В большинстве случаев шестерня изнашивается, а маховик остается неповрежденным.

Q7. Как исправить проблемы с приводом стартера Bendix?

A. Есть два варианта.Замена поврежденных компонентов или замена привода. Это зависит от типа повреждения или той детали, которая вышла из строя. Замена обычно является наиболее рекомендуемым вариантом. Это потому, что большинство проблем возникает, когда устройство прослужило весь срок службы.

Q8. Какова цена привода Bendix?

A. Это зависит от типа стартера Bendix, его конструкции, качества и марки. Приложение тоже, так как разные приводы подходят для разных автомобилей.Однако привод Bendix - довольно недорогой компонент. Цены варьируются от 20 до 100 долларов.

Q9. Какова стоимость замены Starter Bendix?

A. Bendix привод услуги не требуют больших затрат, особенно если привод в вашем автомобиле легко доступен. Сумма выплаты составляет около 100 долларов. Это за исключением стоимости покупки диска. Возможны проекты «сделай сам», если заменить Bendix в стартовых системах старых автомобилей.В новостных больше рекомендуется искать профессионала, который сделает эту работу.

Заключение

Bendix в стартовой системе - это небольшое устройство, которое выполняет полезные функции. Он также является одним из самых распространенных как в старых, так и в новых автомобилях. Привод не вызывает особых сложностей в обслуживании, ремонте или даже замене, и многие владельцы автомобилей считают эти задачи выполнимыми. При покупке желательно знать, чего ожидать от этого типа диска с точки зрения производительности.

5 способов выхода из строя стартера и что с этим делать

Стартер опоздал в игру с точки зрения автомобильных дополнений.Автомобиль был у нас более двадцати лет, прежде чем появился Кадиллак и установил электростартер на свою модель 1912 года. До этого мы запускали наши автомобили, вручную приводя их в движение с помощью ручки, выступающей из двигателя.

Нам понравилась эта новая технология, и к 1920-м годам практически каждая машина была оснащена новой. И почему бы ему не стать популярным дополнением? Запускать машину вручную было сложно, и, если вы не убираете руку достаточно быстро, кривошипная ручка с радостью сломает ее для вас.Ой!

В современных автомобилях стартер работает так же, как и тогда, за счет включения коронной шестерни, установленной на маховике. Быстро повернув его, можно запустить двигатель. Это простая физика, но, конечно, предстоит еще много работы. Этот маленький мотор, работающий через ваш маховик, должен заработать себе на жизнь, и когда он будет готов сдаться, произойдет одно из следующих четырех событий.

Узнайте больше о замене стартера здесь

01 Включается, но двигатель не вращается

Предполагая, что ваша батарея здорова и полностью заряжена, если вы поворачиваете ключ только для того, чтобы услышать лязг включенного стартера, но двигатель не вращается, это может означать несколько вещей.Самая простая причина такого рода неисправностей - ненадежное или корродированное электрическое соединение.

Если есть неисправность внутренних обмоток стартера, неисправные щетки или другие электрические неисправности, стартер может не иметь крутящего момента для проворачивания двигателя. Также могут быть механические проблемы, такие как неисправные подшипники внутри стартера или зубья, которые больше не входят в зацепление в стартере или коронной шестерне. Если вы поворачиваете ключ и слышите только стук или щелчок…

Что делать?
  • Вам необходимо проверить электрические соединения между стартером, аккумулятором, массой и, если он установлен удаленно, соленоидом.Если все они чистые и плотные, и ни один из кабелей не имеет внутренней коррозии…
  • Снимите стартер и проверьте его работоспособность на двигателе. Неисправный механически стартер издает уродливый шум, когда его раскручивают и ни к чему не прикрепляют. Если он свободно вращается, когда не находится под нагрузкой, и все соединения в автомобиле были хорошими, скорее всего, обмотки или щетки плохие.

02 Стартер вращает, но не вращает двигатель

Ведущая шестерня стартера не взаимодействует постоянно с зубчатым венцом маховика.Вместо этого стартер выталкивает меньшую шестерню, чтобы зацепиться с маховиком с помощью детали, называемой Bendix, которая представляет собой не более чем большой электромагнит. Это то, что вытолкнуло ведущую шестерню, чтобы войти в зацепление с маховиком. Если повернуть ключ и услышать только жужжание или скрежет…

Что делать?
  • Вам нужно будет осмотреть стартер, чтобы проверить несколько вещей. Во-первых, крепко ли стартер прикручен к двигателю или трансмиссии. Болты могут ослабнуть, и для правильного зацепления шестерен не требуется много движения.
  • Другая потенциальная проблема может заключаться в повреждении зубьев стартера или зубчатого венца. Часто индикатором этого является то, что проблема возникает только изредка, то есть на шестерне есть хорошие и плохие места, а иногда она не срабатывает.
  • Наконец, часть стартера Bendix может выйти из строя, из-за чего он не вытолкнет меньшую шестерню с достаточной силой, чтобы она полностью вошла в зацепление.

Решение : Стартер вращается, поэтому он все еще работает.Обычно это механическая проблема. Специалист по стартерам должен иметь возможность отремонтировать агрегат и заменить изношенные детали или изношенный Bendix. Если, однако, коронная шестерня на маховике повреждена, необходимо снять редуктор, чтобы исправить это.

Без названия

Стартер с предварительным включением

Шестерня приводится в движение соленоидом; есть начальный период, когда двигатель медленно вращается, чтобы обеспечить зацепление, поэтому вся операция более щадящая и вызывает меньший износ зубьев.

Для запуска двигателя его нужно повернуть на некоторой скорости, чтобы он засасывал топливо и воздух в цилиндры и сжимал их.

Сворачивает мощный электрический стартер. Его вал несет небольшую шестерню (шестерню), которая входит в зацепление с большим зубчатым венцом вокруг обода маховика двигателя.

В варианте с передним расположением двигателя стартер установлен низко рядом с задней частью двигателя.

Стартеру нужен сильный электрический ток, который он отводит от аккумулятора по толстым проводам.Никакой обычный ручной выключатель не может включить его: для работы с большим током нужен большой выключатель.

Выключатель должен включаться и выключаться очень быстро, чтобы избежать опасного, опасного искрения. Таким образом, используется соленоид - устройство, в котором небольшой переключатель включает электромагнит, замыкая цепь.

Выключатель стартера обычно приводится в действие ключом зажигания. Поверните ключ за пределы положения «зажигание включено», чтобы подать ток на соленоид.

Замок зажигания имеет возвратную пружину, так что как только вы отпускаете ключ, он возвращается в исходное положение и выключает стартер.

Цепь стартера

Все компоненты заземлены на металлический корпус автомобиля. Для передачи тока к каждому компоненту нужен только один провод.

Когда переключатель подает ток на соленоид, электромагнит притягивает железный стержень.

Движение штока замыкает два тяжелых контакта, замыкая цепь от аккумулятора до стартера.

Шток также имеет возвратную пружину - когда ключ зажигания перестает подавать ток на соленоид, контакты размыкаются и стартер останавливается.

Возвратные пружины необходимы, потому что стартер не должен вращаться больше, чем необходимо для запуска двигателя. Частично причина в том, что стартер потребляет много электроэнергии, которая быстро разряжает аккумулятор.

Кроме того, если двигатель запускается, а стартер остается включенным, двигатель будет вращать стартер так быстро, что это может быть серьезно повреждено.

Сам стартер имеет устройство, называемое шестерней Bendix, которое взаимодействует своей шестерней с зубчатым венцом на маховике только тогда, когда стартер вращает двигатель.Он отключается, как только двигатель набирает обороты, и есть два способа сделать это - система инерции и система предварительного включения.

Инерционный стартер полагается на инерцию шестерни, то есть ее сопротивление вращению.

Система инерции

Стартер инерционного типа: это стартер «внутреннего» типа, в котором шестерня Bendix отбрасывает шестерню в сторону двигателя; есть и «внешние», в которых он движется в другую сторону.

Шестерня не прикреплена жестко к валу двигателя - она ​​навинчивается на него, как свободно вращающаяся гайка на болте с очень крупной резьбой.

Представьте, что вы внезапно закручиваете болт: инерция гайки не дает ей сразу повернуться, поэтому она смещается по резьбе болта.

При вращении инерционного стартера шестерня движется по резьбе вала двигателя и входит в зацепление с зубчатым венцом маховика.

Затем он достигает остановки в конце резьбы, начинает вращаться вместе с валом и, таким образом, вращает двигатель.

При запуске двигателя шестерня вращается быстрее, чем вал собственного стартера. Вращающееся действие закручивает шестерню обратно по ее резьбе и выходит из зацепления.

Шестерня возвращается в исходное положение с такой силой, что на валу должна быть сильная пружина, чтобы смягчить ее удар.

Резкое включение и выключение инерционного стартера может вызвать сильный износ зубьев шестерни. Чтобы решить эту проблему, был введен стартер с предварительным включением, который имеет соленоид, установленный на двигателе.

Автомобильная стартерная система - это еще не все: соленоид не только включает двигатель, но и перемещает шестерню по валу, чтобы зацепить ее.

Инерция тяжелого поршневого узла предотвращает его немедленное вращение при вращении вала двигателя, поэтому он скользит по резьбе и входит в зацепление; при запуске двигателя шестерня вращается быстрее, чем вал, поэтому она выходит из зацепления

Вал имеет прямые шлицы, а не резьбу Бендикса, поэтому шестерня всегда вращается вместе с ней.

Шестерня входит в контакт с зубчатым венцом маховика с помощью скользящей вилки. Вилка приводится в движение соленоидом, который имеет два набора контактов, замыкающихся один за другим.

Первый контакт подает слабый ток на двигатель, поэтому он вращается медленно - ровно настолько, чтобы зубья шестерни зацепились. Затем замыкаются вторые контакты, запитывая двигатель большим током, который вращает двигатель.

Стартер предохраняется от превышения скорости, когда двигатель запускается с помощью муфты свободного хода, как у велосипеда.Возвратная пружина соленоида выводит шестерню из зацепления.

Как работают стартеры

Стартер - принцип работы

Когда вы поворачиваете ключ в замке зажигания вашего автомобиля, двигатель заводится, а затем заводится. Однако заставить его заводиться на самом деле гораздо сложнее, чем вы думаете. Для этого требуется приток воздуха в двигатель, чего можно добиться только путем создания всасывания (двигатель делает это при переворачивании).Если ваш двигатель не вращается, значит, нет воздуха. Отсутствие воздуха означает, что топливо не может гореть. Стартер отвечает за то, чтобы двигатель переворачивался во время зажигания, а также за все остальное. Когда вы включаете зажигание, стартер включается и вращает двигатель, позволяя ему всасывать воздух. На двигателе на конце коленчатого вала установлен маховик с зубчатым венцом, прикрепленным по краю. На стартере шестерня рассчитана на то, чтобы она входила в пазы зубчатого венца.Когда вы поворачиваете ключ зажигания, электромагнит внутри корпуса входит в зацепление и выталкивает стержень, к которому прикреплена шестерня. Шестерня встречается с маховиком, и стартер вращается. Это раскручивает двигатель, всасывая воздух (а также топливо). Когда двигатель проворачивается, стартер выключается, и электромагнит останавливается. Шток снова втягивается в стартер, выводя шестерню из контакта с маховиком и предотвращая возможное повреждение.

Компоненты стартера и их функции:

Арматура

Якорь представляет собой электромагнит, установленный на приводном валу и подшипниках для опоры.Это ламинированный сердечник из мягкого железа, на который намотаны многочисленные витки или витки проводников.

Коммутатор

Коммутатор - это часть вала в задней части корпуса, по которой движутся щетки для проведения электричества. Коммутатор состоит из двух пластин, прикрепленных к оси якоря. Эти пластины обеспечивают два соединения для катушки электромагнита.

Кисти

Щетки работают на секции коммутатора в задней части корпуса, контактируя с контактами коммутатора и проводя электричество.

Соленоид

Соленоид состоит из двух катушек проволоки, намотанных вокруг подвижного сердечника. Соленоид действует как переключатель, замыкающий электрическое соединение и соединяющий стартер с аккумуляторной батареей автомобиля.

Плунжер

Плунжер работает, используя подключенную аккумуляторную батарею автомобиля и соленоид, чтобы толкать плунжер вперед, который входит в зацепление с шестерней.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
