Как проверить свечи накала в дизеле, не снимая?

Многих автолюбителей интересует вопрос о том, как проверить свечи накала в дизеле, поскольку не всегда в холодную погоду удается завести машину. И здесь есть свои нюансы. Дело в том, что с несколькими неисправными свечами дизельный двигатель еще можно запустить, но лишь при температуре за бортом +5 °С. Если данный показатель ниже, то автомобиль не заведется даже при одной неисправной свече.

Нередко из-за незаведенной машины многие водители откладывают запланированные дела либо пересаживаются на общественный транспорт. Только на деле можно провести проверку на предмет работоспособности свечей, не прибегая к помощи специалистов. Существуют три способа, которые уже проверены временем и дадут ответы на многие вопросы. Но прежде немного теории касательно принципа работы этих элементов не повредит.

Как работают свечи накаливания

Чтобы узнать, как проверить свечи накала в дизеле, не снимая их, необходимо ознакомиться с принципом работы этих элементов.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером

А они в отличие от аналогов для бензиновых двигателей функционируют несколько иначе. То же самое можно сказать и про их внешний вид – ничего общего. И если в агрегатах, работающих на бензине, искра от свечи воспламеняет рабочую смесь, то в дизелях топливо воспламеняется от давления.

Но тут тоже есть один нюанс: если на улице холодно, то двигатель не заведется, чему способствует попадание холодного воздуха в рабочую камеру. В этом случае запуск затруднен, и необходимо машину прогреть. На старых автомобилях свечи накаливания включаются с каждым запуском двигателя. У современных моделей они задействуются не всегда, а лишь при отрицательной температуре.

Максимальное значение температуры наконечника свечи составляет 1350°С. Внутри него расположены две спирали:

  • нагревательная;
  • регулирующая.

С первой все понятно – обеспечивает нагрев. Функция последней несет защитный характер, поскольку оберегает свечу от перегрева в ходе повышения температуры. Это делается посредством увеличения электрического сопротивления.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером

Разновидности свечей

При решении вопроса о том, как проверить работоспособность свечей накала на дизеле, нужно знать, какие их виды существуют. Для дизельных двигателей они выпускаются двух видов:

  • керамические;
  • штифтовые.

У первых наконечник сделан из керамики, которая стойко переносит перепады температуры. Защитная оболочка изготавливается из силиконового нитрита. Нагрев такой свечи достигает 1000°С, и двигатель запускается без проблем. Такие детали отличаются высокой эффективностью и большим сроком службы.

У штифтовых свечей нагревательный элемент изготовлен из сплава железа, хрома и никеля, а внутренняя полость заполнена оксидом магния. Работает такая свеча с периодичностью от 4 секунд до 2 минут.

Без реле никуда

Как известно, дизельное топливо воспламеняется от давления в результате сильного сжатия в камере сгорания. Реле выдает необходимый ток, который нагревает наконечник. Образующееся тепло нагревает впускной коллектор, цилиндры двигателя и рабочую смесь до нужной температуры.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером

Теперь топливу уже легче воспламениться, находясь под высоким давлением.

Но прежде чем перейти к вопросу о том, как проверить свечи накала на «Ниссане Патфайндер» (дизель) или любой другой марке, стоит учесть еще один момент. Нередко смесь возгорается еще до того, как попадет в цилиндр. Итог этого – снижается эффективность работы двигателя либо он вовсе отказывается запускаться. С целью обеспечения необходимого режима нагрева как раз используется реле свечи накаливания. Благодаря ему электрическая цепь смыкается и размыкается по мере необходимости. Тем самым реализуется оптимальная степень нагрева рабочей смеси.

Само реле, конечно, не регулирует работу нагрева, поскольку это прерогатива ЭБУ, который опирается на показания датчиков ОХ и коленвала. Благодаря командам с блока как раз и осуществляется замыкание и размыкание цепи.

В современных дизельных двигателях есть возможность дополнительного подогрева, когда мотор уже запущен. Это позволяет снизить уровень шума в ходе работы силового агрегата, а также минимизировать количество вредных выбросов в окружающую среду.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером

Характерные симптомы

Задуматься над тем, как проверить свечи накала в дизеле, стоит при следующих характерных признаках:

  • Двигатель удается запустить с большим трудом.
  • На холостых оборотах силовой агрегат работает в неравномерном режиме.
  • В выхлопе присутствует белый оттенок.

Если свечи менялись не так давно, то это может указывать на брак со стороны производителя. В остальном можно быть уверенным в неисправности одного из элементов. В любом случае необходимо провести диагностику, посетив СТО или сделав все самостоятельно.

Стоит учесть, что проблемы со свечами хорошо проявляются в холодное время года (осенью или зимой), тогда как летом определить неисправность довольно затруднительно.

Способы диагностики

У дизельных двигателей свеча накаливания является слабым звеном. Именно эта деталь чаще всего выходит из строя, причем случиться это может в самый неподходящий момент. Последствия такой неисправности не заставят себя долго ждать, особенно в зимнее время.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером В этом случае завести автомобиль не удастся.

Как правильно проверить свечи накала на дизеле? Существуют несколько способов:

  • Проверка на «искру».
  • Диагностика мультиметром.
  • Хороший метод с лампочкой.

Стоит подробно их рассмотреть, что позволит определить, какие сопутствующие инструменты могут понадобиться.

Проверка на «искру»

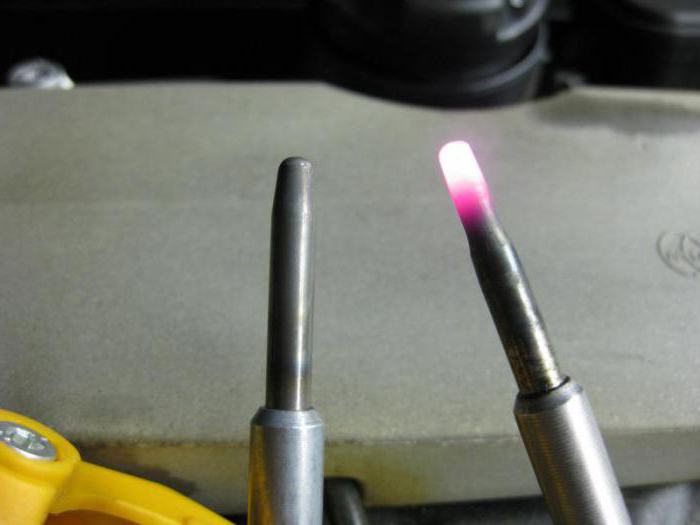

Диагностика свечи накала с использованием аккумулятора даст более точные сведения касательно работоспособности элемента. При этом каждая деталь проверяется в индивидуальном порядке.

Только здесь есть один нюанс, что для некоторых водителей может являться существенным недостатком. Дело в том, что необходимо откручивать все свечи. На это потребуется немало времени, в особенности если нужно демонтировать отдельные детали, которые закрывают доступ к свечам. В остальном при решении задачи, как проверить свечи накала в дизеле, сложностей нет.

Для диагностики понадобится изолированный провод длиной 0,5-1,0 м.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером Вся процедура выглядит следующим образом:

  1. К электроду свечи приматывается один конец провода (предварительно с него нужно снять часть изоляции).
  2. Другой конец провода прикладывается к отрицательной клемме аккумуляторной батареи.
  3. Корпус свечи подводится к положительному контакту АКБ.

Вся картина тут станет ясна: если наконечник покраснел более чем наполовину, то это говорит об исправности свечи накала. В ином случае нагрев и вовсе будет отсутствовать или же покраснеет лишь кончик. А это уже значит, что деталь подлежит только замене.

Диагностика мультиметром

Этот метод хорош тем, что нет необходимости снимать свечи и прочие детали, поскольку необходимые манипуляции легко сделать на месте. Все что нужно – это само проверяющее устройство. При этом проверить можно каждую свечу по отдельности либо все одновременно, предварительно соединив их посредством общей шины.

Как проверить свечи накала на дизеле мультиметром? Всю процедуру можно провести в одном из трех режимов:

  • прозвонка;
  • замер сопротивления;
  • замер тока.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером

Для прозвонки необходимо:

  • Перевести регулятор прибора в соответствующее положение, а само устройство разместить в удобном месте.
  • Отсоединить провод от свечи.
  • Один щуп прибора прикладывается к корпусу свечи, а другой к ее электроду.

О наличии или отсутствии обрыва можно судить по звуковому сигналу. Если он есть – значит, все в порядке (обрыва нет). Если же звукового сигнала нет, то это говорит о наличии обрыва.

Замер сопротивления

При таком способе можно лишь определить полностью неработающую свечу. Однако выявить, насколько хорошо работает сам нагревательный элемент, невозможно. В этом случае тем же мультиметром можно измерить значение сопротивления, только нужно знать номинал конкретной свечи. Как правило, если деталь целая, то сопротивление должно равняться 0,7-1,8 Ом. Это тоже действенный метод того, как проверить свечу накала в дизеле тестером.

Нередко свечи срабатывают с большим значением сопротивления, что приводит к уменьшению потребления тока.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером Компьютер в этом случае «думает», что данные элементы разогрелись, и отключает их.

Замер тока

Более достоверный результат может дать измерение тока, причем выкручивать свечу тоже необязательно. Для начала нужно открепить питающий провод и подсоединить щуп прибора. Второй щуп зафиксировать с электродом свечи. Теперь остается включить зажигание и наблюдать за показаниями. Если деталь исправна, то на дисплее должны отображаться цифры в пределах 5-18 A.

Стоит заметить, что в первую секунду значения подскочат до предела, а через 3-4 секунды ток стабилизируется. При этом снижение данных должно быть постепенным, без резких рывков.

Таким образом проверяются все свечи, их показания должны быть идентичными. В противном случае, при отличных показаниях одной из свечей, стоит ее открутить и оценить ее состояние визуально.

Хороший метод с лампочкой

А как проверить свечу накала в дизеле лампочкой? Да, и с ее помощью тоже можно обнаружить неисправность. Для этого подойдет любой источник света на 21 Вт (габариты или стоп-сигналы).Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером

К ней припаиваются два отрезка провода (длина выбирается произвольно). После этого можно переходить непосредственно к процедуре диагностики.

Предварительно отсоединить от свечи питающий провод. Затем одним концом проводка лампы коснуться свечного электрода, а другой конец соединить с плюсовым контактом АКБ. Свечение лампочки укажет на отсутствие обрыва. Таким образом нужно поочередно проверить все свечи.

Если же лампочка загорается тускло или вовсе нет света, то такую свечу лучше заменить. Данный метод тоже не отличается достоверной диагностикой, поскольку нельзя определить степень накала рабочего стержня.

Особенности проверки реле свечей

Многих автолюбителей интересует один важный момент: как проверить реле накала свечей на дизеле? Вопрос интересный и требует заслуженного внимания.

Обычно такое устройство срабатывает после каждого запуска двигателя. При этом можно услышать хорошо различимый щелчок – так оно включается. При отсутствии звуков стоит задуматься о проведении диагностики этого элемента.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером

Однако его стоит сначала найти.

Выглядит такое устройство как коробочка, которая крепится к кузову автомобиля. Область ее фиксации принято называть массой. Чтобы найти реле, достаточно проследовать за проводками, идущими от свечей накала.

Каждое такое устройство имеет несколько пар контактов. У однокомпонентных реле их 4, а у двухкомпонентных – 8. Два из них отводятся от обмотки катушки, а остальные – это управляющие, которые при получении сигнала замыкаются.

Так как проверить реле накала свечей на дизеле? В каждом автомобиле контакты обозначаются по-своему, но в большинстве случаев нумеруются как 85 и 86, а управляющие – 87, 30. Для проверки можно воспользоваться лампочкой, которая соединяется с контактами обмотки, после чего на реле подается напряжение. Исправность устройства подтвердится свечением лампы.

Визуальный осмотр свечей

Если методы диагностики не выявили желаемых результатов либо имеют место некоторые сомнения, можно провести визуальный осмотр.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером Это позволит определить, в каком техническом состоянии находится топливная система (включая поршневую группу), а также выявить, насколько правильно работает электронное управление.

Поэтому каждый из перечисленных способов, касающийся того, как проверить свечи накала в дизеле, при необходимости можно подкрепить визуальным осмотром. Наглядными признаками неисправности могут быть:

  • Оплавление наконечника.
  • Около корпуса виден толстый нагар.
  • Калильная трубка вздулась.

Наличие тех или иных дефектов может указывать на ряд факторов. К примеру, трещины или вздутия иногда говорят о превышении напряжения, подаваемого на свечу. В других случаях элемент просто долгое время остается включенным.

Что касается оплавления, то оно может возникнуть вследствие одной из причин:

  • преждевременный впрыск топлива;
  • загрязнение форсунок;
  • перегрев, что, в свою очередь, происходит по причине позднего нагрева и слабой компрессии;
  • неисправность напорного клапана.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером

В ходе визуального осмотра необходимо обратить внимание на тонкую часть свечи. Если на ней есть оплавившиеся участки, то она подлежит замене, даже если еще работает.

Рассмотренные способы того, как проверить исправность свечей накала на дизеле, можно применить как по отдельности, так и в совокупности, что даже повысит шансы обнаружить неисправное изделие.

Проверка тока свечей накала



Как проверить свечи накала на дизеле

Свечи накаливания на дизельных двигателях часто оказываются «слабым звеном» в морозную погоду. Владельцам таких автомобилей зачастую приходится отказываться от запланированных поездок, потому что их мотор упорно не хочет заводиться. В этой статье мы опишем три простых способа, как проверить свечи накаливания для дизеля.

Свечи накаливания играют важную роль при запуске дизельного двигателя в холодное время года. Благодаря их подогреву камер сгорания удается облегчить воспламенение топлива в цилиндрах мотора.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером

Самый быстрый способ проверки свечей накаливания для дизеля подробно показан на видео в конце статьи.

В зависимости от модели и возраста автомобиля есть разные принципы работы системы подогрева дизельных двигателей:

  • У старых машин свечи накаливания, как правило, включаются практически при каждом запуске мотора.
  • Современные автомобили могут успешно заводиться и без включения свечей накала при плюсовых температурах.

Поэтому прежде чем приступать к диагностике системы предпускового подогрева дизеля, нужно узнать при каком температурном режиме происходит нагрев камеры сгорания. О включении свечей накаливания на панели приборов сигнализирует соответствующая лампочка в виде спирали.

Способы проверки свечей накаливания для дизеля

Выход из строя одной или двух свечей накала может быть незаметно при относительно теплой погоде. А при наступлении морозов сразу возникают трудности с запуском дизельного мотора.

Мы опишем три разных способа проверки работоспособности свечей накаливания.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером Выбор каждого из них зависит от того, есть ли у автомобилиста определенные приборы, инструменты, навыки и свободное время.

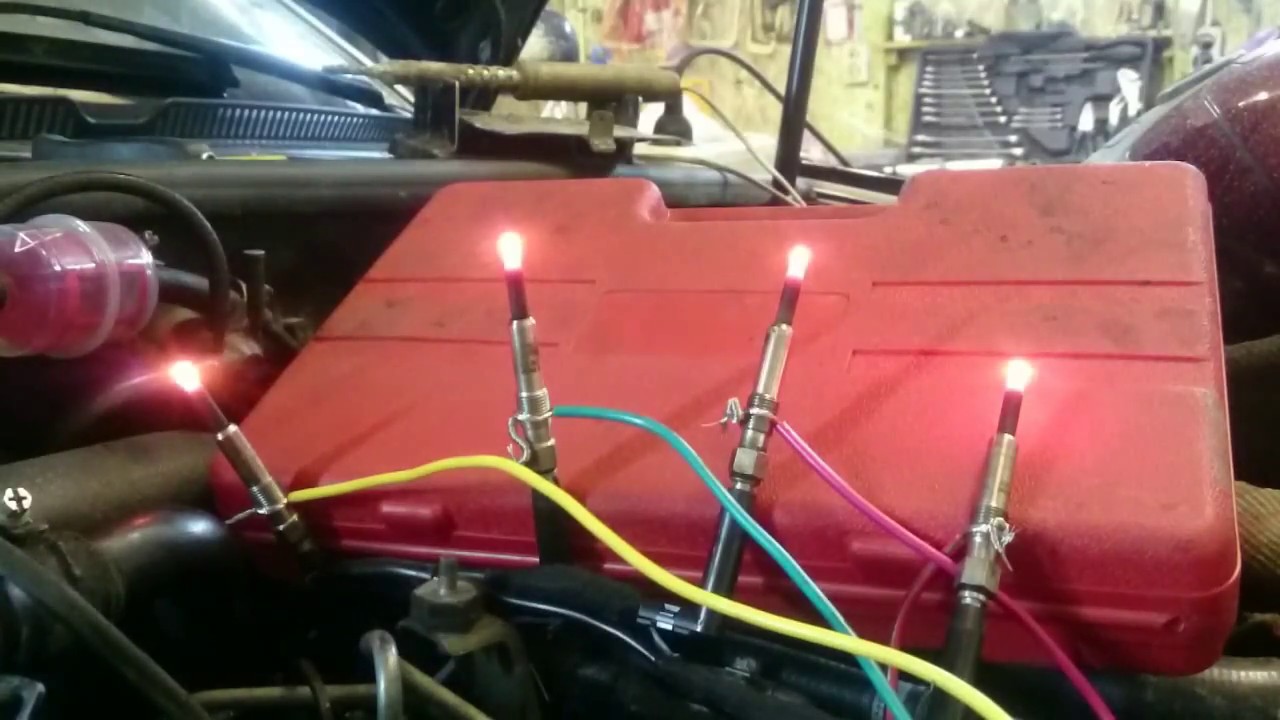

Способ 1 — Проверка свечей накаливания при помощи аккумулятора

Наиболее точную и наглядную картину об исправности нагревательных элементов для дизеля дает проверка на аккумуляторной батареей. Каждая свеча проверяется отдельно, при этом автолюбитель видит степень ее накаливания.

Недостатком данного метода диагностики будет необходимость выкручивания всех свечей накала. Это потребует в некоторых автомобилях значительных затрат времени, а также демонтажа некоторых деталей, затрудняющих доступ к нагревательным элементам.

  1. Для проведения испытаний понадобится изолированный провод длиной около 0,5 м.
  2. Свеча накаливания переворачивается нагревательным элементом вверх и устанавливается центральным электродом на плюсовую клемму АКБ.
  3. С помощью электрического провода нужно соединить минусовую клемму аккумулятора и корпус свечи (в боковой части).Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером
  4. Если нагревательный элемент быстро накаливается более чем наполовину, то свеча исправная.
  5. При отсутствии накала или нагревании только кончика элемента — требуется замена свечи.

Ниже приведены более простые способы проверки свечей накала.

Способ 2 — Проверка свечей накаливания мультиметром

Иногда нет времени или инструментов, чтобы извлечь свечи накаливания из головки блока дизельного двигателя. В этом случае может оказаться полезной проверка мультиметром. Прибор устанавливается в положение для тестирования сопротивления (омметр).

Но предварительно необходимо отсоединить от свечей накала провод, подающий ток на центральный электрод. На каждый нагревательный элемент может подаваться отдельный провод или же все свечи могут соединяться медной или латунной шиной. Теперь остается плюсовой щуп мультиметра соединить с центральным электродом свечи, а минусовым щупом прикоснуться к боковой поверхности корпуса. Если стрелка не отклоняется или нет показаний на цифровом дисплее, то имеется пробой в нагревательном элементе.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером Свечу накаливания необходимо заменить.

Недостатком этого способа является трудность выявления нагревательных элементов со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания.

Способ 3 — Проверка свечей накаливания на «искру»

Старым испытанным способом проверки исправности свечей накаливания является степень искрообразования. Для этого понадобится изолированный провод длиной 0,5-1 м, на обоих концах которого снимается по 1-2 см изоляции.

Теперь нужно освободить свечи накала от шины и подающего провода. Один конец проверочного провода крепится на плюсовой клемме аккумулятора, а вторым концом выполняется касательное движение по центральному электроду свечи накаливания (смотрите на видео ниже). Таким образом мы сможем наблюдать примерно следующее:

  • На исправном нагревательном элементе образуется сильная искра.
  • Если свеча слабо накаливается, искрение будет незначительным.
  • На полностью неисправной свече накаливания искры не будет вообще.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером

Данную проверку можно смело делать на старых автомобилях, у которых нет «мозгов» и компьютера. На видео ниже, таким способом проверяют свечи накала на дизельной Nissan Primera.

Приведенные выше способы проверки свечей накаливания позволяют самостоятельно обнаружить причину плохого запуска дизеля. При выявлении неисправной детали автовладельцу останется только заменить вышедший из строя нагревательный элемент. После этого завести двигатель на морозе, как правило, не составляет труда.

Также владельцам машин с дизельными моторами в зимнее время года совсем не лишним окажется предпусковой подогреватель двигателя.

Быстрая проверка свечей накаливания на дизеле

Источник

Как проверить свечи накаливания

  • Каковы признаки неисправности свечей накала?
  • Как проверить свечи накаливания на дизеле: все способы
  • Мультиметром (тестером)
  • При помощи аккумулятора
  • Лампочкой
  • На «искру»
  • Визуально
  • Можно ли проверить, не снимая?

При морозной погоде работоспособность свечей зажигания (СЗ) сильно снижается — это значительно усложняет запуск мотора.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером В теплую погоду повреждение некоторых свечей можно и не заметить, зато в мороз двигатель может просто не завестись. Профилактической проверкой свечей накаливания нельзя пренебрегать — о том, как выполнить эту процедуру, расскажем далее.

Каковы признаки неисправности свечей накала?

СЗ приходят в негодность из-за полного исчерпания своего ресурса или вследствие неисправности топливного оборудования. Признаки поломки могут быть косвенными и явными. К косвенным относят выхлоп бело-синего цвета — это значит, топливо перестало воспламеняться.

Еще один тревожный сигнал — прерывистая работа неразогретого двигателя на холостом ходу. Двигатель работает слишком шумно, и это следствие позднего воспламенения топлива в одном из цилиндров из-за отсутствия прогрева. Если двигатель не заводится с первого и даже со второго раза, это тоже косвенный признак поломки одной или нескольких СЖ.

Явных признаков проблем со свечами всего три:

  • фрагментарный разлом наконечника;
  • нагар на наконечнике свечи;
  • надувание калильной трубки (возникает из-за подачи большого тока).Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером

Как проверить свечи накаливания на дизеле: все способы

Принципы работы подогревательной системы дизельного мотора различны — многое зависит от марки автомобиля и пробега. У старых авто СЗ обычно активируются при каждом запуске «движка». Моторы нынешних машин нормально запускаются и без свечей — если, конечно, на улице достаточно тепло.

Прежде чем определять состояние системы предпускового подогрева мотора, нужно узнать, при какой температуре нагревается камера сгорания. А еще надо быть в курсе, какого вида СЗ используются — стержневые (в качестве нагревателя используется спираль) или керамические (нагреватель — порошок из керамики).

Проверка свечей накаливания может проводиться несколькими способами:

  • мультиметром;
  • аккумулятором;
  • лампочкой;
  • на «искру»;
  • визуально.

Элементарная диагностика основывается на проверке прохождения тока. Искрообразующий элемент должен пропускать ток при сопротивлении 0,6–4,0 Ом.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером Мультиметры не всегда измеряют малое сопротивление, но каждый из них способен показать наличие обрыва — в этом случае сопротивление равняется бесконечности.

С помощью бесконтактного амперметра проводят замеры без демонтажа свечек. Но рабочую часть осмотреть все же придется. На ней может быть оплавление — либо наконечник частично разрушен. Если перестают работать все свечки, стоит проверить работу реле управления искрообразующими компонентами.

Далее опишем подробнее все названные способы проверки.

Мультиметром (тестером)

Во время диагностики тестером производится «прозвон» сети и измеряется сопротивление с целью получения величины потребляемого тока. Тест на обрыв спирали проводят без снятия элементов. Для остальных проверок их все же придется выкрутить. Для «прозвона» ставим регулятор в нужное положение. Затем от основного электрода отсоединяем провод питания. Щупом «плюс» касаемся электрода, а щупом «минус» — корпуса. Если отклонения стрелки не происходит, есть обрыв.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером

Это быстрый, но примитивный способ. Так можно выявить только полностью пришедшую в негодность деталь.

Тестер более эффективен при проверке сопротивления. Сопротивление исправного элемента соответствует 0,7-1,8 Ом. Показания прибора не всегда бывают достоверными. Бывает так, что рабочий компонент имеет завышенное сопротивление, поэтому потребляет меньше энергии. Получая такой сигнал, БУ начинает думать, что элементы прогрелись, и отключает их.

Результативнее диагностика потребления энергии. Чтобы выполнить эту процедуру, отсоединяем от свечи плюсовой провод и подключаем к нему одну из клемм амперметра, вторую — к основному выводу исследуемого компонента. Сила напряжения должна соответствовать 5-18A. Кстати, в самом начале проверки прибор будет показывать максимальное значение. Достоверной информация будет только через несколько секунд. Стрелка должна снижаться равномерно. У всех тестируемых элементов значения должны быть одинаковыми, при наличии отклонений на одном проводят его осмотр.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером При обрыве спирали ток будет отсутствовать.

При помощи аккумулятора

Диагностирование на АКБ — простой способ, дающий наиболее реальную картину. Нам потребуется провод и, собственно, АКБ. Основной электрод искрообразующего элемента прислоняем к клемме «плюс». К минусовой клемме при помощи провода присоединяем корпус СЗ. Если происходит сильный нагрев, элемент исправен. О неисправности будет говорить замедленный накал или его полное отсутствие.

Нормальное время накаливания — 2-5 секунд. Обычно основная группа элементов нагревается именно за это время. Остальные свечки можно смело выбрасывать. Преждевременный нагрев говорит о частичном нагревании элемента — часто в этих местах происходит разрушение корпуса. Неравномерный нагрев свечей приводит к рывкам мотора. Разница в нагреве всех элементов не должна превышать 1 секунды.

Лампочкой

От свечи отсоединяем питание. К лампочке припаиваем 2 провода. Один из них подключаем к клемме свечки, а другой — на клемму «плюс» АКБ.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером Если лампочка начинает светиться, значит, нагревающий элемент в порядке. Эту процедуру поочередно проделываем с каждой свечой. Тусклое свечение или его полное отсутствие говорит о неисправности элемента.

На «искру»

Этот способ похож на предыдущий, но он не требует наличия лампочки. А еще этот метод может быть применен лишь на старинных дизелях, в которых нет ЭБУ.

Отматываем от катушки изолированный провод длиной в 1 метр. По краям счищаем изоляцию. Отключаем диагностируемые элементы от питания. Первый конец провода подключаем к клемме «плюс» АКБ, а вторым «чиркаем» по электроду СЗ. Если свеча исправна, искрообразование будет активным, если неисправна, искра окажется слабой.

Визуально

При осмотре следует убедиться, что на элементе нет сколов и механических повреждений. Количество гари на всех тепловых конусах должно быть примерно одинаковым — это означает, что горючее подается равномерно и сжигается стабильно. Если на одном из элементов гари больше, это говорит о проблемах с подачей горючей смеси.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером Наличие масляного нагара говорит о неполадках с мотором или системой подачи горючего. На свечных изоляторах не должно быть черных дорожек (признак разрушения изоляционного слоя). Такие дорожки появляются при пробое наконечников.

Обращая внимание на состояние электрода, можно определить и другие поломки:

  1. Черный цвет электрода говорит о чрезмерном расходе топлива.
  2. Белый — об использовании некачественного топлива.
  3. Покраснение электрода означает, что используется слишком много присадок.
  4. Образование на электроде белого налета говорит о выработке поршневых колец.

Можно ли проверить, не снимая?

Сразу следует посмотреть, а происходит ли подача тока вообще — ведь контакт может окислиться или ослабеть, что приведет к обрыву цепи. Здесь, конечно, понадобится тестер. Не снимая, можно проверить только общее состояние свечей. Таким способом невозможно определить интенсивность накала нагревательного элемента.

Диагностика свечей — не слишком сложное дело.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером Провести эту работу можно несколькими способами, надёжнее всего — проверка при помощи аккумулятора. Опаснее других «дедовский способ» проверки на искру — действуя неосторожно, можно спалить компьютер автомобиля.

Источник

Как проверить работоспособность свечей накаливания в дизельном моторе

В конструкции дизельных двигателей не предусматриваются свечи зажигания. Их роль выполняют свечи накаливания. Они позволяют повысить температуру в цилиндрах перед тем, как двигатель приступит к полноценной работе. При помощи элементов накаливания осуществляется предварительный прогрев камеры сгорания после поворота ключа зажигания. После этого поддерживается температура до тех пор, пока мотор не выйдет на рабочие показатели. Такая процедура необходима из-за особенностей системы зажигания в дизельном двигателе. В таких силовых агрегатах смесь воздуха и дизельного топлива воспламеняется своими силами, без помощи искры. Дизель в моторе начинает гореть от нагрева в результате сильного сжатия.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером

Даже если в системе неисправна одна или несколько свечей, двигатель может нормально запускаться при плюсовой температуре

От исправности свечей накаливания зависит работоспособность системы зажигания и двигателя. Чаще всего элементы выходят из строя при низкой температуре. Поэтому рекомендуется периодически проводить проверку, чтобы избежать серьезных поломок. На разных моделях автомобилей с дизельными установками системы могут отличаться по принципу работы и схеме реализации. Однако, у них есть одна общая черта — наличие вкрученной в блок свечи накаливания. Самые первые разработки предполагают постоянное включение калильных свечей на дизельном моторе вместе с включением зажигания. При каждой попытке завести силовой агрегат свечи начинают нагреваться — это не зависит от температуры ДВС. Если же рассматривать более современные моторы, накал может не активироваться в случае, если мотор уже хорош прогрет. Такие особенности нужно учитывать еще перед проверкой.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером

Даже если в системе неисправна одна или несколько свечей, двигатель может нормально запускаться при плюсовой температуре за бортом. Поэтому автомобилист может своевременно не заметить неисправность. В зимнее время ситуация меняется — завести мотор с неисправной свечей накаливания не так просто. Если дизельный мотор не заводится, следует сперва проверить качество подогрева камеры сгорания. Проверять свечи можно несколькими способами — подключить калильные свечи напрямую к АКБ или использовать тестер.

Проверить свечи накаливания можно при помощи мультиметра

Напрямую от АКБ. Чтобы проверить свечи при помощи АКБ, их нужно вытащить из системы. Для более точной диагностики потребуется снятие всех установленных элементов. Выкручивать и закручивать свечу нужно аккуратно, чтобы не повредить. Главное преимущество проверки от АКБ заключается в точности. Для того чтобы провести диагностику, следует взять провод 60 см. Свечу нужно расположить таким образом, чтобы часть нагрева была внизу.Как проверить свечи накала не снимая: Как проверить свечи накала на дизеле не снимая тестером После этого свечу можно запитать центральным электродом на плюс. Отрезком провода следует подсоединить минус АКБ к боковой стороне свечи. На следующем этапе можно проверять скорость нагрева и эффективность работы элемента. Если свеча накаливается быстро, это говорит о работоспособности.

Если деталь неисправна, искра не появится. Если искра слишком слабая, это говорит о частичной работоспособности и скором выходе из строя.

Интенсивность образования искры. Еще один способ проверки — оценка интенсивности искрообразования после подачи питания от аккумулятора. Для процедуры потребуется провод с изоляцией. На его концах необходимо снять изолятор, чтобы оголить 1.5 см провода. С калильных свечей следует снять силовые провода, а зачищенные прикрепить одной стороной к + клемме АКБ. Другой конец провода проводится к центральному электроду тестируемой свечи. Если деталь неисправна, искра не появится. Если искра слишком слабая, это говорит о частичной работоспособности и скором выходе из строя.

Проверка тестером. Проверить свечи накаливания можно при помощи мультиметра. Для диагностики не потребуется снятие элементов. Достаточно отсоединить силовой провод от центрального электрода свечи. Устройство должно быть переведено в режим «омметр». Щуп тестера прикладывается к центральному электроду, а вывод с минусом — к боковой части корпуса. Если на приборе нет никаких данных, значит свеча неисправна.

Итог. Свечи накаливания в дизельных моторах со временем теряют работоспособность. Проверить ресурс элементов можно несколькими способами.

Источник

Как проверить свечи накала на дизеле?

Чтобы облегчить пуск дизельного мотора зимой, в нем применяются свечи накала. Они разогревают камеру сгорания, чтобы облегчить воспламенение смеси. Как и любой другой элемент двигателя — они имеют свой ресурс, а потому, каждый автовладелец должен знать, как проверить свечи накала на дизеле?

Признаки неисправности свечей накала

Автоэлектрики выделяют несколько симптомов проблем со свечами:

  • ошибки по спирали нагревателя;
  • на панели горит «спираль»;
  • двигатель отказывается запускаться;

Индикатор на панели приборов — очень полезная вещь и свечи на многих дизелях поддаются компьютерной диагностике. Спираль должна загореться при включении зажигания и выключиться, когда нагреватели отключатся. Но если спираль загорелась снова и горит постоянно, то свечи накала нуждаются в проверке. Самым основным признаком неисправности свечей накала можно назвать — отказ пуска двигателя.

Как проверить свечи накала на дизеле, не снимая с двигателя?

Лучшим началом диагностики будет снятие свечей накала с мотора, но есть ряд способов, благодаря которым нагреватели можно проверить прямо на моторе. Делятся они на несколько типов:

  • проверка мультиметром;
  • лампой 12Вольт;
  • проверка «на искру»

Каждый из способов нужно рассмотреть отдельно.

Проверка лампой

В автоэлектрике есть два вида неисправности — контакт там, где он не нужен и отсутствие контакта там, где он нужен. В случае со свечей накала — неисправностью является обрыв цепи спирали. Проверить это можно при помощи обычной лампочки 12 Вольт.

  1. Электрод свечи накала через провод подключить к «+» аккумулятора через лампу.
  2. Корпус нагревателя приложить к кузову или двигателю.
  3. Если лампа загорелась — обрыв отсутствует.
  4. Если лампа не загорелась — обрыв цепи катушки и ее необходимо заменить.

Такой метод проверки можно назвать примитивным и неточным, так как лампа не покажет точное сопротивление спирали свечи.

Проверка свечей накала мультиметром

Мультиметр «расскажет» гораздо больше, чем простая лампа. Для проверки необходимо выполнить следующее:

  1. Включить мультиметр и установить режим измерения сопротивления.
  2. Приложить один щуп к электроду.
  3. Второй щуп приложить к корпусу свечи.

Норма сопротивления свечи накала составляет 0,7-1,8 Ом. Если больше, то есть обрыв в цепи, если меньше, то это короткое замыкание.

Помимо проверки сопротивления, можно измерить потребляемый ток свечи накала, если подключить прибор в разрыв «плюса». Ток в норме должен составлять 5-20 Ампер. Двухполосные свечи потребляют до 50 Ампер.

«На искру»

Данный метод напоминает проверку свечей бензинового двигателя. Для этого понадобится два провода и автомобильный аккумулятор.

  1. Центральный электрод свечи соединяют с плюсом АКБ.
  2. Минус от АКБ слегка прикладывают к корпусу свечи накала.
  3. Если присутствует сильное искрение говорит о том, что нагреватель исправен.

Слабое искрение, в свою очередь, говорит о большом сопротивлении свечи и намекает на ее замену.

Проверка свечей накала со снятием при помощи аккумулятора

Еще один способ проверки свечей накала на дизеле — имитировать их работу. Для этого выполнить следующие действия:

  1. Выкрутить свечу с ГБЦ.
  2. Центральный электрод соединяется с плюсом.
  3. Корпус свечи прикладывается к минусу.
  4. Производится оценка времени нагрева.

Время разогрева свечи накала не должно превышать 5 секунд. Если нагреватель набирает температуру слишком медленно, то он считается неисправным. Проверку можно дополнить оценкой сопротивления тестером.

Визуальная проверка на наличие дефектов и оплавленного кончика

Все вышеперечисленные способы подходят для оценки электрической исправности свечи. Они сложны и требуют особых навыков работы с электрооборудованием автомобиля. Иногда можно вычислить неисправность свечи накала.

К примеру, перетянутый нагреватель вытянет резьбу, а это снизит компрессию и приведет к перебоям в работе двигателя. В данном случае мотор может не завестись. Недотянутая свеча накала перегревается и быстро выходит из строя. Момент затяжки свечи накала составляет 20Нм. Эта информация есть на упаковке новых нагревательных устройств.

Оплавление кончика — тоже частая проблема. Причины ее следующие:

  • ранняя подача топлива;
  • плохая компрессия, позднее зажигание;
  • негерметичность напорного клапана;
  • забитые форсунки попадают на кончик свечи и обжигают ее;

Свеча в виде внешних дефектов может иметь оплавление, трещины и прочие механические повреждения.

Источник

Как проверить свечи накала в дизеле, не снимая?

Многих автолюбителей интересует вопрос о том, как проверить свечи накала в дизеле, поскольку не всегда в холодную погоду удается завести машину. И здесь есть свои нюансы. Дело в том, что с несколькими неисправными свечами дизельный двигатель еще можно запустить, но лишь при температуре за бортом +5 °С. Если данный показатель ниже, то автомобиль не заведется даже при одной неисправной свече.

Нередко из-за незаведенной машины многие водители откладывают запланированные дела либо пересаживаются на общественный транспорт. Только на деле можно провести проверку на предмет работоспособности свечей, не прибегая к помощи специалистов. Существуют три способа, которые уже проверены временем и дадут ответы на многие вопросы. Но прежде немного теории касательно принципа работы этих элементов не повредит.

Как работают свечи накаливания

Чтобы узнать, как проверить свечи накала в дизеле, не снимая их, необходимо ознакомиться с принципом работы этих элементов. А они в отличие от аналогов для бензиновых двигателей функционируют несколько иначе. То же самое можно сказать и про их внешний вид – ничего общего. И если в агрегатах, работающих на бензине, искра от свечи воспламеняет рабочую смесь, то в дизелях топливо воспламеняется от давления.

Но тут тоже есть один нюанс: если на улице холодно, то двигатель не заведется, чему способствует попадание холодного воздуха в рабочую камеру. В этом случае запуск затруднен, и необходимо машину прогреть. На старых автомобилях свечи накаливания включаются с каждым запуском двигателя. У современных моделей они задействуются не всегда, а лишь при отрицательной температуре.

Максимальное значение температуры наконечника свечи составляет 1350°С. Внутри него расположены две спирали:

  • нагревательная;
  • регулирующая.

С первой все понятно – обеспечивает нагрев. Функция последней несет защитный характер, поскольку оберегает свечу от перегрева в ходе повышения температуры. Это делается посредством увеличения электрического сопротивления.

Разновидности свечей

При решении вопроса о том, как проверить работоспособность свечей накала на дизеле, нужно знать, какие их виды существуют. Для дизельных двигателей они выпускаются двух видов:

  • керамические;
  • штифтовые.

У первых наконечник сделан из керамики, которая стойко переносит перепады температуры. Защитная оболочка изготавливается из силиконового нитрита. Нагрев такой свечи достигает 1000°С, и двигатель запускается без проблем. Такие детали отличаются высокой эффективностью и большим сроком службы.

У штифтовых свечей нагревательный элемент изготовлен из сплава железа, хрома и никеля, а внутренняя полость заполнена оксидом магния. Работает такая свеча с периодичностью от 4 секунд до 2 минут.

Без реле никуда

Как известно, дизельное топливо воспламеняется от давления в результате сильного сжатия в камере сгорания. Реле выдает необходимый ток, который нагревает наконечник. Образующееся тепло нагревает впускной коллектор, цилиндры двигателя и рабочую смесь до нужной температуры. Теперь топливу уже легче воспламениться, находясь под высоким давлением.

Но прежде чем перейти к вопросу о том, как проверить свечи накала на «Ниссане Патфайндер» (дизель) или любой другой марке, стоит учесть еще один момент. Нередко смесь возгорается еще до того, как попадет в цилиндр. Итог этого – снижается эффективность работы двигателя либо он вовсе отказывается запускаться. С целью обеспечения необходимого режима нагрева как раз используется реле свечи накаливания. Благодаря ему электрическая цепь смыкается и размыкается по мере необходимости. Тем самым реализуется оптимальная степень нагрева рабочей смеси.

Само реле, конечно, не регулирует работу нагрева, поскольку это прерогатива ЭБУ, который опирается на показания датчиков ОХ и коленвала. Благодаря командам с блока как раз и осуществляется замыкание и размыкание цепи.

В современных дизельных двигателях есть возможность дополнительного подогрева, когда мотор уже запущен. Это позволяет снизить уровень шума в ходе работы силового агрегата, а также минимизировать количество вредных выбросов в окружающую среду.

Характерные симптомы

Задуматься над тем, как проверить свечи накала в дизеле, стоит при следующих характерных признаках:

  • Двигатель удается запустить с большим трудом.
  • На холостых оборотах силовой агрегат работает в неравномерном режиме.
  • В выхлопе присутствует белый оттенок.

Если свечи менялись не так давно, то это может указывать на брак со стороны производителя. В остальном можно быть уверенным в неисправности одного из элементов. В любом случае необходимо провести диагностику, посетив СТО или сделав все самостоятельно.

Стоит учесть, что проблемы со свечами хорошо проявляются в холодное время года (осенью или зимой), тогда как летом определить неисправность довольно затруднительно.

Способы диагностики

У дизельных двигателей свеча накаливания является слабым звеном. Именно эта деталь чаще всего выходит из строя, причем случиться это может в самый неподходящий момент. Последствия такой неисправности не заставят себя долго ждать, особенно в зимнее время. В этом случае завести автомобиль не удастся.

Как правильно проверить свечи накала на дизеле? Существуют несколько способов:

  • Проверка на «искру».
  • Диагностика мультиметром.
  • Хороший метод с лампочкой.

Стоит подробно их рассмотреть, что позволит определить, какие сопутствующие инструменты могут понадобиться.

Проверка на «искру»

Диагностика свечи накала с использованием аккумулятора даст более точные сведения касательно работоспособности элемента. При этом каждая деталь проверяется в индивидуальном порядке.

Только здесь есть один нюанс, что для некоторых водителей может являться существенным недостатком. Дело в том, что необходимо откручивать все свечи. На это потребуется немало времени, в особенности если нужно демонтировать отдельные детали, которые закрывают доступ к свечам. В остальном при решении задачи, как проверить свечи накала в дизеле, сложностей нет.

Для диагностики понадобится изолированный провод длиной 0,5-1,0 м. Вся процедура выглядит следующим образом:

  1. К электроду свечи приматывается один конец провода (предварительно с него нужно снять часть изоляции).
  2. Другой конец провода прикладывается к отрицательной клемме аккумуляторной батареи.
  3. Корпус свечи подводится к положительному контакту АКБ.

Вся картина тут станет ясна: если наконечник покраснел более чем наполовину, то это говорит об исправности свечи накала. В ином случае нагрев и вовсе будет отсутствовать или же покраснеет лишь кончик. А это уже значит, что деталь подлежит только замене.

Диагностика мультиметром

Этот метод хорош тем, что нет необходимости снимать свечи и прочие детали, поскольку необходимые манипуляции легко сделать на месте. Все что нужно – это само проверяющее устройство. При этом проверить можно каждую свечу по отдельности либо все одновременно, предварительно соединив их посредством общей шины.

Как проверить свечи накала на дизеле мультиметром? Всю процедуру можно провести в одном из трех режимов:

  • прозвонка;
  • замер сопротивления;
  • замер тока.

Для прозвонки необходимо:

  • Перевести регулятор прибора в соответствующее положение, а само устройство разместить в удобном месте.
  • Отсоединить провод от свечи.
  • Один щуп прибора прикладывается к корпусу свечи, а другой к ее электроду.

О наличии или отсутствии обрыва можно судить по звуковому сигналу. Если он есть – значит, все в порядке (обрыва нет). Если же звукового сигнала нет, то это говорит о наличии обрыва.

Замер сопротивления

При таком способе можно лишь определить полностью неработающую свечу. Однако выявить, насколько хорошо работает сам нагревательный элемент, невозможно. В этом случае тем же мультиметром можно измерить значение сопротивления, только нужно знать номинал конкретной свечи. Как правило, если деталь целая, то сопротивление должно равняться 0,7-1,8 Ом. Это тоже действенный метод того, как проверить свечу накала в дизеле тестером.

Нередко свечи срабатывают с большим значением сопротивления, что приводит к уменьшению потребления тока. Компьютер в этом случае «думает», что данные элементы разогрелись, и отключает их.

Замер тока

Более достоверный результат может дать измерение тока, причем выкручивать свечу тоже необязательно. Для начала нужно открепить питающий провод и подсоединить щуп прибора. Второй щуп зафиксировать с электродом свечи. Теперь остается включить зажигание и наблюдать за показаниями. Если деталь исправна, то на дисплее должны отображаться цифры в пределах 5-18 A.

Стоит заметить, что в первую секунду значения подскочат до предела, а через 3-4 секунды ток стабилизируется. При этом снижение данных должно быть постепенным, без резких рывков.

Таким образом проверяются все свечи, их показания должны быть идентичными. В противном случае, при отличных показаниях одной из свечей, стоит ее открутить и оценить ее состояние визуально.

Хороший метод с лампочкой

А как проверить свечу накала в дизеле лампочкой? Да, и с ее помощью тоже можно обнаружить неисправность. Для этого подойдет любой источник света на 21 Вт (габариты или стоп-сигналы). К ней припаиваются два отрезка провода (длина выбирается произвольно). После этого можно переходить непосредственно к процедуре диагностики.

Предварительно отсоединить от свечи питающий провод. Затем одним концом проводка лампы коснуться свечного электрода, а другой конец соединить с плюсовым контактом АКБ. Свечение лампочки укажет на отсутствие обрыва. Таким образом нужно поочередно проверить все свечи.

Если же лампочка загорается тускло или вовсе нет света, то такую свечу лучше заменить. Данный метод тоже не отличается достоверной диагностикой, поскольку нельзя определить степень накала рабочего стержня.

Особенности проверки реле свечей

Многих автолюбителей интересует один важный момент: как проверить реле накала свечей на дизеле? Вопрос интересный и требует заслуженного внимания.

Обычно такое устройство срабатывает после каждого запуска двигателя. При этом можно услышать хорошо различимый щелчок – так оно включается. При отсутствии звуков стоит задуматься о проведении диагностики этого элемента. Однако его стоит сначала найти.

Выглядит такое устройство как коробочка, которая крепится к кузову автомобиля. Область ее фиксации принято называть массой. Чтобы найти реле, достаточно проследовать за проводками, идущими от свечей накала.

Каждое такое устройство имеет несколько пар контактов. У однокомпонентных реле их 4, а у двухкомпонентных – 8. Два из них отводятся от обмотки катушки, а остальные – это управляющие, которые при получении сигнала замыкаются.

Так как проверить реле накала свечей на дизеле? В каждом автомобиле контакты обозначаются по-своему, но в большинстве случаев нумеруются как 85 и 86, а управляющие – 87, 30. Для проверки можно воспользоваться лампочкой, которая соединяется с контактами обмотки, после чего на реле подается напряжение. Исправность устройства подтвердится свечением лампы.

Визуальный осмотр свечей

Если методы диагностики не выявили желаемых результатов либо имеют место некоторые сомнения, можно провести визуальный осмотр. Это позволит определить, в каком техническом состоянии находится топливная система (включая поршневую группу), а также выявить, насколько правильно работает электронное управление.

Поэтому каждый из перечисленных способов, касающийся того, как проверить свечи накала в дизеле, при необходимости можно подкрепить визуальным осмотром. Наглядными признаками неисправности могут быть:

  • Оплавление наконечника.
  • Около корпуса виден толстый нагар.
  • Калильная трубка вздулась.

Наличие тех или иных дефектов может указывать на ряд факторов. К примеру, трещины или вздутия иногда говорят о превышении напряжения, подаваемого на свечу. В других случаях элемент просто долгое время остается включенным.

Что касается оплавления, то оно может возникнуть вследствие одной из причин:

  • преждевременный впрыск топлива;
  • загрязнение форсунок;
  • перегрев, что, в свою очередь, происходит по причине позднего нагрева и слабой компрессии;
  • неисправность напорного клапана.

В ходе визуального осмотра необходимо обратить внимание на тонкую часть свечи. Если на ней есть оплавившиеся участки, то она подлежит замене, даже если еще работает.

Рассмотренные способы того, как проверить исправность свечей накала на дизеле, можно применить как по отдельности, так и в совокупности, что даже повысит шансы обнаружить неисправное изделие.

Как проверить свечи накала дизельного двигателя самому

Как проверить свечи накала на дизеле

Свечи накаливания на дизельных двигателях часто оказываются “слабым звеном” в морозную погоду. Владельцам таких автомобилей зачастую приходится отказываться от запланированных поездок, потому что их мотор упорно не хочет заводиться. В этой статье мы опишем три простых способа, как проверить свечи накаливания для дизеля.
Свечи накаливания играют важную роль при запуске дизельного двигателя в холодное время года. Благодаря их подогреву камер сгорания удается облегчить воспламенение топлива в цилиндрах мотора.
В зависимости от модели и возраста автомобиля есть разные принципы работы системы подогрева дизельных двигателей:

  • У старых машин свечи накаливания, как правило, включаются практически при каждом запуске мотора.
  • Современные автомобили могут успешно заводиться и без включения свечей накала при плюсовых температурах.

Поэтому прежде чем приступать к диагностике системы предпускового подогрева дизеля, нужно узнать при каком температурном режиме происходит нагрев камеры сгорания. О включении свечей накаливания на панели приборов сигнализирует соответствующая лампочка в виде спирали.

Способы проверки свечей накаливания для дизеля

Выход из строя одной или двух свечей накала может быть незаметно при относительно теплой погоде. А при наступлении морозов сразу возникают трудности с запуском дизельного мотора.
Мы опишем три разных способа проверки работоспособности свечей накаливания. Выбор каждого из них зависит от того, есть ли у автомобилиста определенные приборы, инструменты, навыки и свободное время.

Способ 1 – Проверка свечей накаливания при помощи аккумулятора

Наиболее точную и наглядную картину об исправности нагревательных элементов для дизеля дает проверка на аккумуляторной батареей. Каждая свеча проверяется отдельно, при этом автолюбитель видит степень ее накаливания.
Недостатком данного метода диагностики будет необходимость выкручивания всех свечей накала. Это потребует в некоторых автомобилях значительных затрат времени, а также демонтажа некоторых деталей, затрудняющих доступ к нагревательным элементам.

  • Для проведения испытаний понадобится изолированный провод длиной около 0,5 м.
  • Свеча накаливания переворачивается нагревательным элементом вверх и устанавливается центральным электродом на плюсовую клемму АКБ.
  • С помощью электрического провода нужно соединить минусовую клемму аккумулятора и корпус свечи (в боковой части).
  • Если нагревательный элемент быстро накаливается более чем наполовину, то свеча исправная.
  • При отсутствии накала или нагревании только кончика элемента – требуется замена свечи.
  • Ниже приведены более простые способы проверки свечей накала.

    Способ 2 – Проверка свечей накаливания мультиметром

    Иногда нет времени или инструментов, чтобы извлечь свечи накаливания из головки блока дизельного двигателя. В этом случае может оказаться полезной проверка мультиметром. Прибор устанавливается в положение для тестирования сопротивления (омметр).
    Но предварительно необходимо отсоединить от свечей накала провод, подающий ток на центральный электрод. На каждый нагревательный элемент может подаваться отдельный провод или же все свечи могут соединяться медной или латунной шиной.
    Теперь остается плюсовой щуп мультиметра соединить с центральным электродом свечи, а минусовым щупом прикоснуться к боковой поверхности корпуса. Если стрелка не отклоняется или нет показаний на цифровом дисплее, то имеется пробой в нагревательном элементе.

    Свечу накаливания необходимо заменить.

    Недостатком этого способа является трудность выявления нагревательных элементов со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания.

    Способ 3 – Проверка свечей накаливания на “искру”

    Старым испытанным способом проверки исправности свечей накаливания является степень искрообразования. Для этого понадобится изолированный провод длиной 0,5-1 м, на обоих концах которого снимается по 1-2 см изоляции.
    Теперь нужно освободить свечи накала от шины и подающего провода. Один конец проверочного провода крепится на плюсовой клемме аккумулятора, а вторым концом выполняется касательное движение по центральному электроду свечи накаливания (смотрите на видео ниже). Таким образом мы сможем наблюдать примерно следующее:

    • На исправном нагревательном элементе образуется сильная искра.
    • Если свеча слабо накаливается, искрение будет незначительным.
    • На полностью неисправной свече накаливания искры не будет вообще.

    Данную проверку можно смело делать на старых автомобилях, у которых нет “мозгов” и компьютера. На видео ниже, таким способом проверяют свечи накала на дизельной Nissan Primera.
    Приведенные выше способы проверки свечей накаливания позволяют самостоятельно обнаружить причину плохого запуска дизеля. При выявлении неисправной детали автовладельцу останется только заменить вышедший из строя нагревательный элемент. После этого завести двигатель на морозе, как правило, не составляет труда.

    Также владельцам машин с дизельными моторами в зимнее время года совсем не лишним окажется предпусковой подогреватель двигателя.

    Быстрая проверка свечей накаливания на дизеле

    Как проверить свечи накала дизельного двигателя автомобиля

    Свечи накаливания нередко оказываются слабым местом дизельных силовых агрегатов, особенно в холодное время года с отрицательными температурами. В мороз машина просто перестает заводиться, но если вы хотите разобраться, как проверить свечи накала в гаражных условиях, мы вам об этом расскажем. Также вы можете обратиться к специалистам в сервисный центр, но за услугу придется заплатить.

    Принцип действия свечей

    Свечи накала
    Дизельные силовые агрегаты работают по несколько иному принципу, нежели бензиновые моторы. Воздушно-топливная смесь воспламеняется за счет сжатия, а не от искры, вырабатываемой свечей. Чтобы двигатель завелся, особенно при температуре воздуха ниже нуля, камера сгорания должна предварительно прогреться.
    Для этого и предназначены свечи накаливания, которые в считанные секунды прогревают воздух вокруг себя в области впрыска до 850-1000 градусов по Цельсию. После запуска мотора свечи продолжают работать до тех пор, пока температура двигателя не достигнет 75 градусов.
    Разновидности свечей накала
    Перед тем, как проверить свечи накала на дизеле, необходимо разобраться в их разновидностях. Всего существует два основных типа свечей:
    к содержанию ↑

    Штифтовые свечи

    Главным рабочим элементом этих изделий является штифт накаливания. Это особый термокоррозийный стержень, имеющий спиральную нить и уплотненный порошком оксида магний внутри. Он прочно запрессован в корпус свечи.
    Работает подобная свеча по простому принципу: чем сильнее разогревается мотор, тем ниже температура нагрева свечи.
    Максимальная температура ее разогрева достигает 850 градусов, а работают они от нескольких секунд до 2 минут.
    к содержанию ↑

    Керамические свечи

    Этот вид элементов для работы силового агрегата по конструкции похож на предыдущие штифтовые свечи. В роли рабочего элемента выступает керамический стержень с внутренним керамическим нагревательным элементом. Разогреться он может до 1000 градусов, после чего мотор запускается. Подобные свечи более эффективны и отличаются продолжительным сроком службы.

    Как выявить неисправность?

    Виды свечей накала
    Проверка свечей накала дизельного двигателя может потребоваться при обнаружении нескольких проблем в работе силового агрегата, среди которых:

    • мотор хуже запускается;
    • появился выхлоп белого цвета;
    • непрогретый двигатель работает неровно.

    Если вы недавно сменили свечи накаливания, причина может быть в заводском браке одной из них. Для его выявления необходимо проверить свечи накала и заменить неисправный элемент.
    В теплое время года выявить неисправность почти невозможно, но с приходом холодов проблема обязательно себя проявит. В случае отказа двух нагревателей основным признаком проблемы станет полный отказ мотора – вы его никак не запустите.

    Одновременно отказать три или более свечей не должно, так как это маловероятно. Если такое произойдет, нужно продиагностировать электрическую проводку и электронный блок управления.

    Как проверить свечи зажигания читайте в отдельном небольшом материале на нашем сайте.
    к содержанию ↑

    Проверка свечей аккумулятором

    Проверка аккумулятором
    Рассмотрим один из наиболее эффективных способов проверки аккумулятора. Этот метод является одним из точных. Нагреватели будут проверяться отдельно, а автомобилист получит возможность контролировать степень их накаливания.
    К недостаткам подобного метода диагностики относят необходимость снятия свечей с двигателя, что требует определенных навыков и временных затрат, так как нередко дополнительно приходится демонтировать дополнительные элементы, закрывающие доступ.

    Для проверки свечей накала с помощью АКБ вам понадобится изолированный провод длиной около полуметра. Переверните свечу нагревательным элементом вверх и установите на положительную клемму центральным электродом.

    Соедините корпус свечи с отрицательной клеммой при помощи провода. При быстром накаливании свечи больше, чем наполовину, можно говорить об исправности нагревательного элемента. Если накала не будет или нагревается только кончик, свеча требует замены.
    к содержанию ↑

    Специальный прибор

    Проверка тестером
    Существует прибор для проверки свечей накаливания – это обычный мультиметр, которые есть у многих хозяйственных автомобилистов.  Для проверки элементов нет необходимости в их демонтаже. Метод используют для проверки всех свечей разом или отдельно. Для этой нехитрой диагностики необходимо сделать следующее:

  • Провод подачи тока от свечей отсоединяется.
  • Берется мультиметр и устанавливается в удобном месте под капотом.
  • На нем выбирается режим для проверки замыкания.
  • Далее щупом нужно прикоснуться к корпусу, а вторым к шляпке.
  • Если цепь будет замкнута, она работает.
  • В противном случае, требуется замена.
  • Основным недостатком этого метода проверки свечей накала является сложность выявления неполадок, если накал очень слабый. Тестер покажет отсутствие пробоя, но нагревательный элемент будет работать недостаточно эффективно для прогрева камеры сгорания до нужной температуры.

    к содержанию ↑

    Проверка на искру

    Одним из старейших и проверенных многими опытными автомобилистами способов проверки свечей накала является «проверка на искру». Вам потребуется изолированный провод длиной до одного метра, с обоих сторон которого нужно убрать по сантиметру изоляции. Далее следует сделать следующее:

  • Освободить свечи накала от шины и провода, который подает ток.
  • Одним концом провод прижимают к положительной клемме аккумулятора, а вторым касаются к центру свечи – главному электроду.
  • Если свеча исправна, будет возникать достаточно мощная искра.
  • При неисправности элемента накала искры не будет.
  • Этот вариант проверки подходит для стареньких автомобилей, у которых нет бортового компьютера.
    к содержанию ↑
    В нормальных эксплуатационных условиях менять свечи накала на автомобилях рекомендуется каждые 60 тыс. километров пробега.
    Если авто постоянно эксплуатируют на предельных режимах его возможностей, лучше проводить диагностику каждые три месяца, а свечи менять немного чаще – каждые 30-40 тыс. километров.
    Отметим, что свеча накаливания является достаточно хрупким элементом, который может сломаться даже при его выкручивании.
    Видео: Проверка Свечей накала
    Видео: Свечи накала, проверка.VW Sharan TDI
    Видео: Проверка свечей накала. 3 способа проверки
    Видео: Проверка и замена свечей накала на Mersedes E220. W211

    Как проверить свечи накала на дизеле

    Нередко в холодную погоду свечи накаливания, устанавливаемые на дизельные двигатели, выходят из строя, блокируя работу всей ДВС.
    Иногда это приводит к тому, что водители откладывают свои поездки, поскольку транспортное средство просто не может завестись.
    Однако есть несколько способов проверки свечей накаливания, для которых не нужно обращаться за помощью в специализированный сервисный центр.
    Эти небольшие элементы обеспечивают старт дизельного мотора, не зависимо от погодных условий. Они подогревают камеры сгорания, в результате чего попадающее в цилиндры топливо быстрее загорается. Система подогрева может отличаться:

    • На старых автомобилях они включаются почти всегда, когда водитель запускает двигатель;
    • Современные машины могут запускаться без них, при условии, что сохраняется положительная температура.

    Перед тем как начать диагностику всей системы, установите температуру, до которой нагреваются камеры сгорания. Если свеча включилась и работает исправно, на панели приборов включится индикатор в форме спирали.

    Способы проверки

    Часто если поломка случилась при теплой погоде, водители ее не замечают. Но как только наступают холода, появляются проблемы, связанные с невозможностью запустить дизельный двигатель.
    Существует три основных метода проверки, при помощи которых можно решить проблему:

    • Проверка с использованием аккумулятора. Такая методика позволяет получить максимально точную информацию о состоянии детали. Каждая свеча проверяется отдельно. Недостаток метода – водителю нужно открутить все свечи, что потребует немало времени. Вам потребуется шнур длиной 50 см с изоляцией. Поставьте свечу на плюсовую клемму АКБ центральным электродом. Далее посредством шнура соединяется отрицательная клемма аккумулятора и сама свеча. Быстрый нагрев проверяемого компонента будет значить, что он быстро греется;
    • Проверить свечи накала тестером. Его проще реализовать, и он не требует специальных инструментов либо разборки двигателя. Настройте прибор для анализа сопротивления, отключив питание нагревательных элементов. На каждый из них закрепляется отдельный шнур, либо же все свечи объединяются при помощи центрального электрода. После этого подключите щуп + тестера к центральному электроду, а минусовый – сбоку. Если на дисплее нет показателей, значит, свеча уже не может выполнять свои основные функции. Недостаток этого метода – сложно определить детали со слабым нагревом;
    • Проверка на «искру». Это довольно старый способ. Вам понадобится небольшой изолированный шнур 50-100 см с оголенными концами. Далее свечи снимают с питания, один конец провода прикрепляют к положительной клемме аккумулятора, а другим провести по касательной через центральный электрод. Вспышка искры будет значить, что деталь исправна, при ее отсутствии потребуется замена.

    Проверить состояние свечи при помощи одного из этих методов может даже неопытный водитель, главное правильно выполнять все требования и аккуратно использовать провода.
    Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:
    Как проверить свечи накала на дизеле

    Проверяем свечи накаливания на дизельном автомобиле

    Работа свечи накаливания напоминает работу электронагревателя. Электрический ток проходит через спираль и нагревает ее до рабочей температуры. Запуск дизеля во многом зависит от модели и возраста автомобиля. В более старых моделях свеча накала начинает работать при каждом запуске. В современных автомобилях при плюсовой температуре дополнительного подогрева не требуется.

    Нагревательными элементами управляет специальный блок. При повороте ключа зажигания они подключаются к аккумулятору, а на панели приборов зажигается соответствующая лампочка. Когда она погаснет, то камера сгорания прогрета и двигатель готов к запуску. Правда, как показывает опыт, полностью доверять этому реле нельзя.
    Свечи бывают открытого и закрытого типа. Открытые применяются на старых автомобилях. Нагревательные элементы закрытого типа состоят из корпуса и спирали, которая защищена кожухом. Внутри находится керамический порошок, обладающий хорошей теплоотдачей.
    Спираль изготавливается из тугоплавкого материала: никеля, железокобальтовых или железохромалюминиевых сплавов. От качества используемого материала, формы сердечника и регулируемой спирали зависит время нагрева и расход электроэнергии.
     Свечи закрытого типа называют штифтовыми, они бывают двух видов:

    • с металлической спиралью;
    • керамические.

    В свою очередь, они могут быть с моноспиралью и двойной. Для нагревательных элементов с моноспиралью используется одна спираль. С ее помощью обеспечивается как накаливание, так и саморегулировка. Благодаря спирали достигается нужная температура и ограничивается максимальная.
    Кроме того, спираль увеличивает срок службы нагревательных элементов. Эта конструкция используется в большинстве двигателей и отвечает требованиям, предъявляемым к скорости и надежности нагрева.
    С развитием технологий на смену нагревательным элементам с моноспиралью приходят, имеющие двойную спираль, которые обладают лучшей регулировкой температуры нагрева.
    Для изготовления спиралей используется резистивный материал.

     Способы проверки свечей

    Если выходит из строя один из нагревательных элементов, то в при достаточно высокой температуре окружающего воздуха, это может быть незаметно. Но при низких температурах двигатель будет плохо запускаться. В этом случае потребуется проверка свеч накаливания. Проверить их работоспособность можно с помощью:

    • аккумулятора;
    • мультиметра;
    • искрообразования.

    Далее, я расскажу о каждом из вышеперечисленных способов подробнее.

    Аккумулятором

    С помощью аккумулятора можно более точно проверить нагревательные элементы на исправность, а также определяется степень их накаливания.
    Недостаток этого способа в том, что он занимает много времени, так как приходится выкручивать каждую в свечу и проверять ее.
    При этом нагревательные элементы в некоторых моделях находятся в неудобных местах и требуют демонтажа некоторых деталей автомобиля.

    Для проведения проверки нужно приготовить изолированный провод длиной около полуметра. Свечу накаливания надо перевернуть нагревательным элементом вверх и присоединить к положительной клемме аккумуляторной батарее.

    Минусовая клемма соединяется с помощью провода с корпусом свечи. Спираль начинает нагреваться, а затем светиться. Это говорит о том, что деталь исправна. Если накал отсутствует, то нагревательный элемент надо менять.

    Мультиметром


    Можно проверить свечи накаливания, не вынимая их из блока двигателя, воспользовавшись мультиметром.
    Сначала их следует отсоединить от электропитания. Затем выставить тестер в положение проверки сопротивления омметром.
    Теперь минус соединяем с корпусом свечи, а плюс мультиметра подключаем к центральному электроду. Если стрелка на приборе остается в спокойном состоянии или отсутствуют показания, то это означает, что есть пробой в нагревательном элементе, и он требует замены. Но этот способ не дает достоверного результата.
    Пробоя может не быть, а нагревательный элемент не будет достаточно греть камеру сгорания.

    На искру

    Популярный метод проверки исправности свечи – с помощью искрообразования. Для проверки нужно взять изолированный метровый провод, у которого концы очищены от изоляции на 1 – 2 мм. Свечи накала следует отключить от шины и подающего провода.
    Один конец провода присоединяется к плюсовой клемме на аккумуляторной батарее, а вторым концом надо провести касательным движением по центральному электроду нагревательного элемента. Если свеча исправна, то наблюдается сильная искра. Если накал недостаточный, то искры будут образовываться слабо. Отсутствие искр говорит о неисправности.

    В таком случае необходима замена нагревательного элемента.
    Пользуясь одним из вышеописанных методов определения исправности свеч накаливания для дизеля, можно самостоятельно найти причину неполадки. При обнаружении неисправных элементов их надо заменить. Свечи могут не работать при неисправном реле свечей накаливания, поэтому его надо также проверить.

    Если регулярно делать диагностику основных элементов автомобиля, влияющих на его работу, то неприятные сюрпризы не возникнут в дороге. Мой совет: любите свою машину, и она не подведет вас.

    Видео “Проверка свечей накаливания для дизельного авто”

    Посмотрев запись, Вы увидите процесс проверки свечей автомобиля с помощью аккумулятора. Тестируются модели №5958 и №18404.

    Как проверить форсунку и свечи накаливания дизельного двигателя?

    В силу своих специфических особенностей дизели с приходом холодов становятся горазды на сюрпризы, которые могут неприятно осложнить эксплуатацию. Дело в том, что снижение среднесуточных температур окружающего воздуха уже до «плюс пяти» серьезно ухудшает протекание всех процессов, сопровождающих смесеобразование в дизеле, что отрицательно влияет на запуск холодного мотора.

    Дизель — это двигатель с внутренним смесеобразованием путем впрыска топлива в камеру сгорания и самовоспламенением здесь его паров вследствие высокой температуры предварительно сжатого воздуха. Однако при низких температурах топливо (в том числе и дизельное зимнее) становится вязким, а потому хуже распыляется через форсунки.
    Про испарение не может быть и речи, более того, капельки распыленного топлива норовят немедленно выпасть в виде росы на стылые стенки камеры сгорания. Холодный воздух, поступающий в цилиндры «с улицы», только усугубляет положение.
    Чтобы в таких условиях без проблем запустить дизель, объем камеры сгорания следует предварительно разогреть.

    Для этих целей дизели комплектуются системой предпускового подогрева воздуха, главными звеньями которой являются свечи накаливания и электронный блок управления.

    Именно эти детали следует проверить в первую очередь, когда дизель не запускается, при том что в бак залито соответствующее сезону топливо, а стартер бодренько крутит коленвал мотора.
    В состав электронного блока управления входит мощное реле, включение которого после поворота ключа в замке зажигания сопровождается хорошо слышимым щелчком. Одновременно на приборной панели должен загореться контрольный индикатор, часто с изображением спирали — символа свечей накаливания.
    Через некоторое время, зависящее от температуры охлаждающей жидкости, индикатор погаснет, указывая, что воздух в камере сгорания готов к приему порции топлива.

    Кстати, часть топлива обязательно попадет на раскаленный штифт свечи, что также способствует улучшению запуска.

    Не загорание индикатора либо его длительное свечение (время работы системы зависит от конкретной модели дизеля) указывают на появление в системе предпускового подогрева неисправностей.
    Если индикатор не работает, то начинать следует с проверки предохранителя, защищающего цепь системы от перегрузок. Предохранитель в порядке? Тогда, скорее всего, неисправен датчик температуры.
    Не было слышно щелчка реле? Значит, именно оно под подозрением. А вот длительное свечение индикатора на панели приборов указывает на необходимость замены теплового выключателя.

    Причем, если этого не сделать своевременно, дело может закончиться оплавлением и перегоранием теплового штифта свечи.

    К сожалению, индикатор может и вовсе не сигнализировать о некоторых неисправностях в системе электроподогрева. Например, он не покажет, что начала «шалить» хотя бы одна свеча, но из-за такой, казалось бы, малости запуск может стать проблематичным.
    Между прочим, если по поводу диагностики и устранения неисправностей реле и датчиков лучше обратиться на СТО, то проверка и замена свечей накаливания вполне по силам большинству автолюбителей, хотя и потребует определенной сноровки и наличия некоторых специальных инструментов.
    Проверку свечей накаливания начинают с того, что выясняют, подается ли на них напряжение. Для этого используют омметр или вольтметр, а при отсутствии оных — контрольную лампу соединяют с «массой» автомобиля. Другим выводом «контрольки» касаются клеммных выводов свечей.

    Загорание контрольной лампы укажет, что напряжение есть. Следующий шаг — отсоединяем от шины свечей питающий провод. Теперь один вывод контрольной лампы соединяем с «плюсом» аккумулятора, другой — поочередно с каждой свечой.

    Загорание «контрольки» показывает, что свеча исправна.
    В некоторых инструкциях по ремонту указывается, что работу свечей накаливания можно проверить через отверстия под форсунки, предварительно выкрутив последние из гнезд, и наблюдая, как светятся раскаленные штифты свечей.
    Кстати, демонтировать форсунки в случае, когда свечи требуют замены, все равно придется, поскольку, не сделав это, подобраться с инструментом к свечам, особенно тем из них, что расположены за топливным насосом, затруднительно.
    Иногда проблемы с демонтажом начинаются уже при попытке отвернуть крепеж токопроводящей шины свечей.

    В такой ситуации резьбовую часть вывода свечи можно отпилить. Перед установкой новых свечей целесообразно очистить гнезда под свечи от нагара, который может здесь собираться и способен привести к замыканию на «массу». Особое внимание уделите обратной установке форсунок. Если делать это неаккуратно, очень легко можно отломить кусок стенки гнезда форсунки и повредить головку цилиндров.

    Чтобы окончательно убедиться, что на плохой запуск влияли именно свечи, можно подать напряжение от «плюса» аккумулятора на клемму старой свечи, а от «минуса» — на корпус. Если калильный штифт тут же не начнет нагреваться, а затем не раскалится до яркого свечения, которое должно начинаться от кончика штифта, то место такой свечи — на свалке.

    Свечи накаливания, как проверить и заменить, где находятся реле свечей накала в дизельном двигателе, устройство и принцип работы

    По внешнему виду свечи накала схожи со свечами зажигания бензинового мотора, но при этом не дают искру. Используются для запуска дизельного двигателя. Состоят из корпуса, наконечника и нагревательного элемента (металлического или керамического) — спирали.
    Максимальная температура наконечника составляет 1350 градусов по Цельсию. Наконечник свечи накаливания в дизельном двигателе состоит из пары спиралей – нагревательной и регулирующей. Последняя обеспечивает свече защиту от перегрева, путем увеличения электрического сопротивления при повышении температуры.
    Нагревательная спираль обеспечивает нагрев горючей смеси и воздуха.
    Существуют свечи накаливания двух основных видов:

  • штифтовые — с металлическим нагревательным элементом, который представляет собой сплав железа, хрома и никеля. Внутренность корпуса заполнена оксидом магния;
  • керамические — нагревательный элемент изготовлен из керамики, обладающей повышенной устойчивостью к перепадам температур. Материалом для изготовления защитной оболочки служит силиконовый нитрит.
  • Керамические свечи обеспечивают разогрев топлива всего за 2 секунды. Их использование позволяет производить запуск дизельного мотора без предварительного прогрева.

    Принцип работы реле свечей накала

    С реле свечей накала подается ток нужной величины, который обеспечивает нагрев спирали и наконечника. Испускаемое наконечником тепло поступает во впускной коллектор и рабочие цилиндры мотора, нагревая рабочую смесь до необходимой температуры.

    Нагреваясь она воспламеняется в результате сжатия под действием сил давления рабочего поршня. Но при этом перегрев чреват возгоранием рабочей смеси еще до ее попадания в цилиндр, в результате мотор либо вовсе отказывается работать, либо снижается ее эффективность. Для обеспечения нужного режима нагрева используется реле свечей накала.
    Оно осуществляет смыкание, и размыкание электроцепи, обеспечивая нужную величину прогрева рабочей смеси. После замыкания цепы, поступающий на свечу ток нагревает наконечник до необходимой температуры, после размыкания он «остывает».

    Проверка свечей накала самостоятельно своими руками

    Осуществляется она зачастую путем визуального осмотра. Это позволяет выявить неисправности и нарушения в работе топливной системы, состояние поршневой группы, правильность срабатывания системы электронного управления.

    Дефекты на свече

    В случае если свеча еще не выработала свой рабочий ресурс, но при ее визуальном осмотре имеют место трещины и вздутие посредине корпуса, то это свидетельствует о:

    • повышенном напряжении, которое подается на свечу. Для того, чтобы уточнить этот факт нужно произвести измерения напряжения, подаваемого на свечи бортовой сетью при помощи мультиметра;
    • долгое время не происходит отключение свечей накала. Проверить это можно используя омметр или засекая время срабатывания этого элемента зажигания дизельного мотора по щелчкам.

    На кончике свечи имеется оплавление

    Образоваться оно может по следующим причинам:

    • происходит преждевременный впрыск топлива;
    • форсунки загрязнены, поэтому распыл осуществляется не корректно;
    • перегрев в результате позднего зажигания и слабой компрессии;
    • вышел из строя напорный клапан. Проверить можно ослабив гайку топливопровода который идет к форсунке. Если это так, то из-под нее пойдет не пена, а топливо.

    Осматривая свечу, обращайте внимание на ее тонкую часть. Она не должна быть оплавленной, в противном случае вам ее необходимо готовиться к ее замене, хоть она еще и работает.

    Где находится реле свечей накала и как осуществить его проверку и замену?

    Учитывая то, что это электронное устройство его проверку можно осуществить, используя мультиметр. Но предварительно реле необходимо отыскать. Внешне оно представляет собой коробочку, которая закреплена на кузове авто. Место ее фиксации на кузове называют «массой». Отыскать ее не составит труда. Для этого нужно просто проследовать по проводам, которые выходят из свечей зажигания.
    Когда расположение установлено, нужно подключить мультиметр, путем соединения щупов с кузовом авто и клеммами, которые через провода передают ток на свечи накаливания и переключить его на режим измерения напряжения.
    Замер производится при включенном зажигании. При этом на выходе напряжение не должно быть меньше 12 вольт. Также можно измерить напряжение на клеммах аккумуляторной батареи и сверить его с тем, которое показывает мультиметр на клеммах реле.
    Если на реле меньше, хотя б на один вольт — оно не исправно!

    Можно проверить напряжение между клеммами реле. При этом нужно учитывать нормативные значения сопротивлений.

    Есть еще один способ как проверить свечи накала на дизеле и реле, регулирующее их работу. Нужно выкурить свечи, присоединить к ним провода и включить зажигание. Если происходит их накал, то свечи и реле в исправном состоянии.
    Осуществить замену реле достаточно просто. Для этого необходимо отсоединить все провода, которые к нему идут, и снять само реле. Далее потребуется произвести очистку места соединения реле с «массой» и установить новую коробочку.
    Рекомендуется также произвести осмотр и, при необходимости, замену свечей.

    Советы по выбору свечей накаливания

    Лучше всего осуществлять подбор по vin-коду авто, потому что важную роль играют тип электронного блока и система мотора. После замены мотора или проведения его тюнинга подбор производится, используя данные: марка, тип кузова, год выпуска, модель мотора.
    При приобретении свечей накала необходимо учитывать:

    • их геометрические размеры;
    • тип подключения;
    • скорость нагрева;
    • вид самой свечи, точнее ее нагревательного элемента.

    Инструкция по самостоятельной замене свечей накаливания

    Для этого понадобится:

    • отвертка;
    • гаечный ключ;
    • торцевой ключ-трещетка;
    • плоскогубцы;
    • рабочие перчатки;
    • немного высокотемпературной и графитовой смазок.

    Если есть защита корпуса мотора ее необходимо снять. Поле чего отключить соединительные клеммы. Далее очень аккуратно произвести вывинчивание самих свечей. После зачистки контактов и очистки резьб производится установка новых свечей накала. При этом лучше производить их полную замену, не зависимо от состояния какой либо отдельной свечи.

    Как проверить свечи накала в дизеле, не снимая?

    Автомобили 25 ноября 2017
    Многих автолюбителей интересует вопрос о том, как проверить свечи накала в дизеле, поскольку не всегда в холодную погоду удается завести машину. И здесь есть свои нюансы.
    Дело в том, что с несколькими неисправными свечами дизельный двигатель еще можно запустить, но лишь при температуре за бортом +5 °С.
    Если данный показатель ниже, то автомобиль не заведется даже при одной неисправной свече.

    Нередко из-за незаведенной машины многие водители откладывают запланированные дела либо пересаживаются на общественный транспорт.
    Только на деле можно провести проверку на предмет работоспособности свечей, не прибегая к помощи специалистов. Существуют три способа, которые уже проверены временем и дадут ответы на многие вопросы.
    Но прежде немного теории касательно принципа работы этих элементов не повредит.

    Как работают свечи накаливания

    Чтобы узнать, как проверить свечи накала в дизеле, не снимая их, необходимо ознакомиться с принципом работы этих элементов.
    А они в отличие от аналогов для бензиновых двигателей функционируют несколько иначе. То же самое можно сказать и про их внешний вид – ничего общего.
    И если в агрегатах, работающих на бензине, искра от свечи воспламеняет рабочую смесь, то в дизелях топливо воспламеняется от давления.

    Но тут тоже есть один нюанс: если на улице холодно, то двигатель не заведется, чему способствует попадание холодного воздуха в рабочую камеру. В этом случае запуск затруднен, и необходимо машину прогреть. На старых автомобилях свечи накаливания включаются с каждым запуском двигателя. У современных моделей они задействуются не всегда, а лишь при отрицательной температуре.

    Максимальное значение температуры наконечника свечи составляет 1350°С. Внутри него расположены две спирали:

    • нагревательная;
    • регулирующая.

    С первой все понятно – обеспечивает нагрев. Функция последней несет защитный характер, поскольку оберегает свечу от перегрева в ходе повышения температуры. Это делается посредством увеличения электрического сопротивления.

    Разновидности свечей

    При решении вопроса о том, как проверить работоспособность свечей накала на дизеле, нужно знать, какие их виды существуют. Для дизельных двигателей они выпускаются двух видов:
    У первых наконечник сделан из керамики, которая стойко переносит перепады температуры. Защитная оболочка изготавливается из силиконового нитрита. Нагрев такой свечи достигает 1000°С, и двигатель запускается без проблем. Такие детали отличаются высокой эффективностью и большим сроком службы.
    У штифтовых свечей нагревательный элемент изготовлен из сплава железа, хрома и никеля, а внутренняя полость заполнена оксидом магния. Работает такая свеча с периодичностью от 4 секунд до 2 минут.

    Видео по теме

    Без реле никуда

    Как известно, дизельное топливо воспламеняется от давления в результате сильного сжатия в камере сгорания. Реле выдает необходимый ток, который нагревает наконечник. Образующееся тепло нагревает впускной коллектор, цилиндры двигателя и рабочую смесь до нужной температуры. Теперь топливу уже легче воспламениться, находясь под высоким давлением.
    Но прежде чем перейти к вопросу о том, как проверить свечи накала на “Ниссане Патфайндер” (дизель) или любой другой марке, стоит учесть еще один момент. Нередко смесь возгорается еще до того, как попадет в цилиндр.
    Итог этого – снижается эффективность работы двигателя либо он вовсе отказывается запускаться. С целью обеспечения необходимого режима нагрева как раз используется реле свечи накаливания. Благодаря ему электрическая цепь смыкается и размыкается по мере необходимости.
    Тем самым реализуется оптимальная степень нагрева рабочей смеси.

    Само реле, конечно, не регулирует работу нагрева, поскольку это прерогатива ЭБУ, который опирается на показания датчиков ОХ и коленвала. Благодаря командам с блока как раз и осуществляется замыкание и размыкание цепи.

    В современных дизельных двигателях есть возможность дополнительного подогрева, когда мотор уже запущен. Это позволяет снизить уровень шума в ходе работы силового агрегата, а также минимизировать количество вредных выбросов в окружающую среду.

    Характерные симптомы

    Задуматься над тем, как проверить свечи накала в дизеле, стоит при следующих характерных признаках:

    • Двигатель удается запустить с большим трудом.
    • На холостых оборотах силовой агрегат работает в неравномерном режиме.
    • В выхлопе присутствует белый оттенок.

    Если свечи менялись не так давно, то это может указывать на брак со стороны производителя. В остальном можно быть уверенным в неисправности одного из элементов. В любом случае необходимо провести диагностику, посетив СТО или сделав все самостоятельно.
    Стоит учесть, что проблемы со свечами хорошо проявляются в холодное время года (осенью или зимой), тогда как летом определить неисправность довольно затруднительно.

    Способы диагностики

    У дизельных двигателей свеча накаливания является слабым звеном. Именно эта деталь чаще всего выходит из строя, причем случиться это может в самый неподходящий момент. Последствия такой неисправности не заставят себя долго ждать, особенно в зимнее время. В этом случае завести автомобиль не удастся.
    Как правильно проверить свечи накала на дизеле? Существуют несколько способов:

    • Проверка на «искру».
    • Диагностика мультиметром.
    • Хороший метод с лампочкой.

    Стоит подробно их рассмотреть, что позволит определить, какие сопутствующие инструменты могут понадобиться.

    Проверка на «искру»

    Диагностика свечи накала с использованием аккумулятора даст более точные сведения касательно работоспособности элемента. При этом каждая деталь проверяется в индивидуальном порядке.

    Только здесь есть один нюанс, что для некоторых водителей может являться существенным недостатком. Дело в том, что необходимо откручивать все свечи. На это потребуется немало времени, в особенности если нужно демонтировать отдельные детали, которые закрывают доступ к свечам. В остальном при решении задачи, как проверить свечи накала в дизеле, сложностей нет.
    Для диагностики понадобится изолированный провод длиной 0,5-1,0 м. Вся процедура выглядит следующим образом:

  • К электроду свечи приматывается один конец провода (предварительно с него нужно снять часть изоляции).
  • Другой конец провода прикладывается к отрицательной клемме аккумуляторной батареи.
  • Корпус свечи подводится к положительному контакту АКБ.
  • Вся картина тут станет ясна: если наконечник покраснел более чем наполовину, то это говорит об исправности свечи накала. В ином случае нагрев и вовсе будет отсутствовать или же покраснеет лишь кончик. А это уже значит, что деталь подлежит только замене.

    Диагностика мультиметром

    Этот метод хорош тем, что нет необходимости снимать свечи и прочие детали, поскольку необходимые манипуляции легко сделать на месте. Все что нужно – это само проверяющее устройство. При этом проверить можно каждую свечу по отдельности либо все одновременно, предварительно соединив их посредством общей шины.
    Как проверить свечи накала на дизеле мультиметром? Всю процедуру можно провести в одном из трех режимов:

    • прозвонка;
    • замер сопротивления;
    • замер тока.

    Для прозвонки необходимо:

    • Перевести регулятор прибора в соответствующее положение, а само устройство разместить в удобном месте.
    • Отсоединить провод от свечи.
    • Один щуп прибора прикладывается к корпусу свечи, а другой к ее электроду.

    О наличии или отсутствии обрыва можно судить по звуковому сигналу. Если он есть – значит, все в порядке (обрыва нет). Если же звукового сигнала нет, то это говорит о наличии обрыва.

    Замер сопротивления

    При таком способе можно лишь определить полностью неработающую свечу. Однако выявить, насколько хорошо работает сам нагревательный элемент, невозможно.
    В этом случае тем же мультиметром можно измерить значение сопротивления, только нужно знать номинал конкретной свечи. Как правило, если деталь целая, то сопротивление должно равняться 0,7-1,8 Ом.
    Это тоже действенный метод того, как проверить свечу накала в дизеле тестером.
    Нередко свечи срабатывают с большим значением сопротивления, что приводит к уменьшению потребления тока. Компьютер в этом случае «думает», что данные элементы разогрелись, и отключает их.

    Замер тока

    Более достоверный результат может дать измерение тока, причем выкручивать свечу тоже необязательно. Для начала нужно открепить питающий провод и подсоединить щуп прибора. Второй щуп зафиксировать с электродом свечи. Теперь остается включить зажигание и наблюдать за показаниями. Если деталь исправна, то на дисплее должны отображаться цифры в пределах 5-18 A.
    Стоит заметить, что в первую секунду значения подскочат до предела, а через 3-4 секунды ток стабилизируется. При этом снижение данных должно быть постепенным, без резких рывков.
    Таким образом проверяются все свечи, их показания должны быть идентичными. В противном случае, при отличных показаниях одной из свечей, стоит ее открутить и оценить ее состояние визуально.

    Хороший метод с лампочкой

    А как проверить свечу накала в дизеле лампочкой? Да, и с ее помощью тоже можно обнаружить неисправность. Для этого подойдет любой источник света на 21 Вт (габариты или стоп-сигналы). К ней припаиваются два отрезка провода (длина выбирается произвольно). После этого можно переходить непосредственно к процедуре диагностики.
    Предварительно отсоединить от свечи питающий провод. Затем одним концом проводка лампы коснуться свечного электрода, а другой конец соединить с плюсовым контактом АКБ. Свечение лампочки укажет на отсутствие обрыва. Таким образом нужно поочередно проверить все свечи.
    Если же лампочка загорается тускло или вовсе нет света, то такую свечу лучше заменить. Данный метод тоже не отличается достоверной диагностикой, поскольку нельзя определить степень накала рабочего стержня.

    Особенности проверки реле свечей

    Многих автолюбителей интересует один важный момент: как проверить реле накала свечей на дизеле? Вопрос интересный и требует заслуженного внимания.
    Обычно такое устройство срабатывает после каждого запуска двигателя. При этом можно услышать хорошо различимый щелчок – так оно включается. При отсутствии звуков стоит задуматься о проведении диагностики этого элемента. Однако его стоит сначала найти.

    Выглядит такое устройство как коробочка, которая крепится к кузову автомобиля. Область ее фиксации принято называть массой. Чтобы найти реле, достаточно проследовать за проводками, идущими от свечей накала.

    Каждое такое устройство имеет несколько пар контактов. У однокомпонентных реле их 4, а у двухкомпонентных – 8. Два из них отводятся от обмотки катушки, а остальные – это управляющие, которые при получении сигнала замыкаются.

    Так как проверить реле накала свечей на дизеле? В каждом автомобиле контакты обозначаются по-своему, но в большинстве случаев нумеруются как 85 и 86, а управляющие – 87, 30. Для проверки можно воспользоваться лампочкой, которая соединяется с контактами обмотки, после чего на реле подается напряжение. Исправность устройства подтвердится свечением лампы.

    Визуальный осмотр свечей

    Если методы диагностики не выявили желаемых результатов либо имеют место некоторые сомнения, можно провести визуальный осмотр. Это позволит определить, в каком техническом состоянии находится топливная система (включая поршневую группу), а также выявить, насколько правильно работает электронное управление.
    Поэтому каждый из перечисленных способов, касающийся того, как проверить свечи накала в дизеле, при необходимости можно подкрепить визуальным осмотром. Наглядными признаками неисправности могут быть:

    • Оплавление наконечника.
    • Около корпуса виден толстый нагар.
    • Калильная трубка вздулась.

    Наличие тех или иных дефектов может указывать на ряд факторов. К примеру, трещины или вздутия иногда говорят о превышении напряжения, подаваемого на свечу. В других случаях элемент просто долгое время остается включенным.
    Что касается оплавления, то оно может возникнуть вследствие одной из причин:

    • преждевременный впрыск топлива;
    • загрязнение форсунок;
    • перегрев, что, в свою очередь, происходит по причине позднего нагрева и слабой компрессии;
    • неисправность напорного клапана.

    В ходе визуального осмотра необходимо обратить внимание на тонкую часть свечи. Если на ней есть оплавившиеся участки, то она подлежит замене, даже если еще работает.
    Рассмотренные способы того, как проверить исправность свечей накала на дизеле, можно применить как по отдельности, так и в совокупности, что даже повысит шансы обнаружить неисправное изделие.

    Один из наиболее ответственных узлов в автомобиле – это рулевой механизм. Он состоит из нескольких элементов, в том числе из тяг и наконечников. От состояния данных механизмов зависит не только комфорт передвиже…
    Автомобили
    Как проверить уровень электролита в аккумуляторной батарее? Обслуживание автомобильных аккумуляторов
    Благодаря аккумуляторной батарее мы имеем возможность запуска мотора. В настоящее время есть огромное количество АКБ различных марок, емкостей и качества. Но мы же коснемся темы обслуживания, так как именно это являет…

    Автомобили
    Норма утечки тока в автомобиле. Как проверить утечку тока в автомобиле мультиметром? Поиск и устранение утечки тока в автомобиле

    Если машина очень долго стоит на стоянке и не используется, то после того как водитель повернет ключ в замке зажигания, ничего не произойдет. В процессе может щелкать реле, возможно, оживет даже стартер. Но вращать ко…
    Автомобили
    Троит двигатель”Приора” (16 клапанов): причины и устранение проблемы. Как проверить свечи и катушку зажигания “Лада Приора”
    Несмотря на огромное количество критики в адрес «Лады Приоры», это один из самых популярных автомобилей, которые выходили с конвейера «АвтоВАЗа» за последние годы. «Приора» оснащена…
    Автомобили
    Как проверить уровень масла в АКПП? Масло для АКПП. Щуп для проверки уровня масла
    В настоящее время, принимая во внимание современный ритм и стиль жизни, каждый человек стремится быть максимально мобильным, чтобы успевать сделать не только все свои дела, связанные с работой, а также всегда быть в т…
    Домашний уют
    Как проверить якорь электродвигателя в домашних условиях?
    Якорь электродвигателя относится к вращающейся части, на которой собирается грязь, образуется нагар. При неисправностях можно провести диагностику в домашних условиях визуально и при помощи мультиметра. На трущихся по…
    Еда и напитки
    Как проверить мед на натуральность и не купить подделку?
    Ни для кого не секрет, что недобросовестные производители меда для того, чтобы заработать, часто добавляют в него крахмал, сахар, фруктовые соки и сиропы.  Это отражается на качестве конечного продукта. Поэтому п…
    Карьера
    Как Устроиться На Работу В Киеве, Не Прибегая К Помощи Знакомых
    Большая часть людей приезжают в Киев из другого города, чтобы поменять свою жизнь, ожидая достичь процветания на профессиональном поприще, ввиду того, что как раз от работы зависят наши блага. Люди пытаются повысить с…
    Компьютеры
    Проверка оперативной памяти Windows 7. Как проверить оперативную память в Windows 7
    Если синий экран смерти появляется на вашем мониторе слишком часто даже на только что установленной ОС, первое, что необходимо выполнить – проверить оперативную память. Также ОЗУ следует протестировать, если компьютер…
    Компьютеры
    Как проверить веб-камеру в среде системы Windows?
    С ростом скоростей доступа к сети Интернет и на фоне снижения тарифов провайдеров в последнее время, как никогда, стали особенно востребованы программы для видео-общения. Различные аськи, реализующие простую переписку…

    Как проверить свечи накала, не снимая. Видео проверки сопротивления тестером (мультиметром) без снятия, диагностика реле свечей накаливания на дизеле

    В дизельном двигателе свечи накаливания используются для подогрева воздуха в камере сгорания. Дизель запускается с трудом, троит после запуска в мороз – основные признаки неисправности нагревателей, реле. Рассмотрим, как проверить свечи накала и можно ли это сделать своими руками с помощью тестера.

    Способы проверки работоспособности

    • Измерение сопротивления нагревательного элемента. Оптимальный способ диагностики, если вы хотите проверить свечи накала, не снимая их с автомобиля. Но измерение сопротивления нити накала не дает полноценного представления о работоспособности свечи.
      Даже при незначительном отклонении от номинального сопротивления нагревательный элемент может разогреваться неравномерно. Если вы знаете, как пользоваться мультиметром, то сможете без труда определить неисправный нагреватель.
    • Проверка в снятом состоянии.
      В отличие от измерений тестером, такой метод позволяет наглядно увидеть, как быстро и насколько равномерно разогревается нагревательный стержень. Метод действительно позволяет достоверно проверить свечи накала, но связан с риском обламывания основания при откручивании.
      Если свечи давно не снимались либо были зажаты с неправильным усилием, закручены без применения противонагарной герметизирующей пасты, они прикипают к стенкам посадочных колодцев. Случаи обламывания – далеко не редкость, поэтому при желании проверить свечи накала откручивать их нужно с особой осторожностью.

    Нормальная работа

    Предварительный подогрев воздуха – одна из особенностей дизельного двигателя. На подавляющем большинстве автомобилей для каждого из цилиндров установлены однополюсные («масса» — корпус) штифтовые свечи.
    Такие модели потребляют 5-18 А, тогда как двухполюсные нагреватели при напряжении 1.7 В способны потреблять до 50 А.
    Лишь в некоторых моделях ДВС воздух подогревается одним нагревателем, вкрученным во впускной коллектор.
    При проверке свечей накала важно знать их нормальное время разогрева.

    • Обычный нагревательный элементы – требуется до 60 секунд для выхода на рабочую температуру.
    • Быстродействующие свечи накала – до 10 с. Ускоренный прогрев обеспечивается особой конструкцией нагревательного элемента.
    • Саморегулирующиеся – до 5 с. В конструкции две последовательно соединенные спирали, одна из которых обеспечивает скорость прогрева, а вторая позволяет регулировать и поддерживать температуру. Даже после выключения основной фазы предпускового прогрева для улучшения сгорания ТПВС на нагревательном элементе еще порядка 3 минут поддерживается высокая температура (Post-heating).

    В камеру сгорания входит лишь небольшая зона у окончания стержня, поэтому именно в этом места степень нагрева важнее всего.

    Измеряем сопротивление

    Проверить свечи накала на дизеле можно омметром или универсальным тестером в режиме измерения сопротивления. Узнать точные нормативные значения можно из технической документации завода-изготовителя нагревателей.
    Свеча исправна, если сопротивление спирали лежит в пределах 0,7-1,8 Ом. Бесконечное сопротивление свидетельствует об обрыве цепи.
    Для измерений однополюсных элементов один щуп приставьте к контактной площадке свечи, к которой подключается плюсовой провод, а второй щуп к металлическому корпусу.

    Косвенно оценить работоспособность можно по величине потребляемого тока. Учтите, что у бюджетных мультиметров предел измерений силы тока часто ограничивается 10 А.

    Среди всех способов проверки свечей, метод со снятием форсунок – наиболее оптимальный, если вы чувствуете, что при откручивании есть большой риск обломить нагреватель. На многих двигателях через отверстия для вкручивания форсунки можно увидеть крайнюю часть штифта. Таким образом, включив зажигание на непрогретом моторе, вы можете проверить работоспособность свечи накала.
    Форсунки в процессе работы двигателя также прикипают, но обломать их при выкручивании практически невозможно. Закоксованные форсунки можно достать с помощью гидравлического съемника либо инерционного захвата, который при желании можно сделать своими руками.

    Снятые нагреватели

  • Подключите плюсовой вывод свечи накаливания к + АКБ (контакт должен быть надежным, сечение провода не меньше того, что штатно используется на автомобиле).
  • Зажмите корпус свечи пассатижами и приложите их к минусовому выводу АКБ. На видео продемонстрировано, как проверить свечи накаливания своими руками.
  • Как выкрутить и заменить

    • Откручивать нагреватели для проверки следует только на прогретом двигателе.
    • За несколько часов до проверки залейте в колодец немного керосина, тормозной жидкости или проникающей смазки.
    • Непосредственно перед снятием продуйте сжатым воздухом свечные колодцы, чтобы в цилиндры не попала грязь.
    • Не старайтесь открутить деталь за один заход, если вы чувствуете, что основание начинает деформироваться, но свеча не поддается. Сделав оборот или половину в одну сторону, перед следующей попыткой откручивания закрутите ее на столько же в обратную сторону.
    • Перед вкручиванием нового элемента очистите резьбу от нагара и отложений с помощью метчика.
    • Используйте герметизирующую противопригарную смазку. В некоторых видах конструкции для предотвращения попадания в свечной колодец влаги можно использовать герметик.
    • Не переусердствуйте с закручиванием гайки, прижимающим питающую клемму.
    • При закручивании обязательно используйте динамометрический ключ.

    Реле времени работы, проводка

    Проверить наличие питания можно мультиметром в режиме измерения напряжения. Если температура двигателя менее 60°, после включения зажигания на центральном электроде должно появиться питающее напряжение. Также вы сможете оценить корректность работы реле времени.
    Если для каждой свечи накала предназначен индивидуальный провод, нелишним будет проверить целостность проводки. Для этого удобней всего вытащить реле времени, после чего «провозвонить» провода тестером.

    Признаки неисправности

    • Затрудненный запуск при температуре ниже -5°С. На дизельных моторах с изношенной цилиндропоршневой группой трудности могут начаться и при более высоких температурах. Особое значение исправная работа свечей накала имеет на предкамерных и вихрекамерных дизельных двигателях. На моторах с непосредственным впрыском признаки неисправности свечей накаливания проявляются при более низких температурах.
    • Двигатель троит после холодного запуска. Свечи накаливания подогревают воздух не только до и непосредственно в момент срабатывания стартера, но и после запуска двигателя в холодное время года. Длительность фазы постпрогрева зависит от температуры двигателя. Если после запуска 1-2 свечи не будут работать, в соответствующих цилиндрах будет ухудшенное сгорание ТПВС. На поведении двигателя это отображается вибрацией, дымом из выхлопной трубы. Как только температура в камерах сгорания всех цилиндров выравнивается, мотор начинает работать устойчиво.

    Реле свечей накала — проверка и замена своими руками + Видео

    Пожалуй, все владельцы дизельных автомобилей, хорошо знакомы со свечами накаливания. Эти небольшие «помощники» обеспечивают надежный запуск мотора, особенно в условиях отрицательных температур. Однако для их правильной работы, необходимо следить за состоянием релей свечей накаливания. Постараемся разобраться, что это такое, а также как проверить и заменить реле.

    Что такое реле свечей накала?

    Прежде чем узнать, что такое реле, необходимо разобраться в принципе работы свечей накаливания двигателя. Всем известно, что в бензиновых моторах для воспламенения рабочей смеси применяется специальное устройство – свеча зажигания, которая создает искровой заряд в определенные моменты времени. В дизельных моторах такое устройство отсутствует, так как воспламенение смеси осуществляется непосредственно на стадии сжатия самопроизвольно. Однако чтобы сделать этот процесс бесперебойным, необходимо вначале подогреть смесь до требуемого состояния. Для этого используются свечи накаливания дизельного двигателя. На контакты свечей поступает ток определенной величины, с помощью которого происходит нагрев спирали. Тепло, выделяемое со стороны спирали направляется во впускной коллектор и цилиндры, обеспечивая подогрев смеси до необходимой температуры.

    В процессе повышения температуры двигателя, происходит повышение температуры смеси, лишние градусы для которой – это воспламенение смеси еще до попадания в цилиндр двигателя, что приводит к неэффективной работе двигателя или вовсе его отказу. Чтобы этого не произошло, свечи накаливания меняют свою температуру, поддерживая ее в определенных пределах. Именно для этого и предназначено реле свечей накаливания.

    Реле представляет собой устройство, которое замыкает или размыкает электрическую цепь в зависимости от изменений контролируемой величины. В данном случае, реле на время подает ток на свечи накаливания и перекрывает его, давая свечам «остыть». После этого, цикл снова повторяется до тех пор, пока мотор не остановится.

    Вполне логично, что при неисправности данного реле, перестанут работать и свечи накаливания. А это значит, что топливо не получит нужной температуры и будет сгорать не эффективно, что приведет к потере мощности и перерасходу топлива. А потому, данное устройство нужно поддерживать в рабочем состоянии. Предположим, что мы сомневаемся в его работоспособности и нам нужно его проверить. Самое время узнать, как это сделать.

    Где находится реле свечей накала, как его проверить и поменять?

    Так как данное реле – это электрическое устройство, процесс его проверки заметно упрощается. Для этого вам понадобится мультиметр. Вначале необходимо найти данное реле. Оно может быть выполнено в виде отдельного блока или коробки, которая крепится к кузову автомобиля. Место крепления к кузову называется «массой».

    Через это соединение происходит питание от «минусовой» клеммы. Все остальные концы являются плюсовыми. Дополнительную информацию по специальным клеммам реле получает из блока управления двигателем. Блок обрабатывает информацию с температурных датчиков и создает необходимый импульс на вход реле, что и вызывает его замыкание и размыкание. Это указывает на то, что к реле подключается дополнительный пакет проводов.

    Проще всего, найти это реле можно по проводам, выходящим из свечей. Далее переключите мультиметр на измерение напряжения и измерьте его при включенном зажигании на выходе реле. Для этого один из щупов прижимается к клеммам, выходящим на свечи накаливания, а другую к кузову автомобиля. Напряжение на выходе должно быть не менее 12 вольт. В крайнем случае, замерьте напряжение на клеммах аккумулятора, и если там получается 12 и более, а на реле 11, то оно считается неисправным. Другой способ проверки – это измерение сопротивления между клеммами реле. Делается это индивидуально для каждого  вида устройства, так как нормативные значения сопротивлений могут различаться.

    Существует и другой – косвенный способ проверки. Для этого свечи выкручиваются, к ним присоединяют провода с реле и включают зажигание. Если свечи начинают греть, то реле считается исправным. В противном случае, неисправны либо свечи, либо само реле.

    Чтобы поменять реле, необходимо вначале снять с него провода, ведущие с электронного блока управления и на свечи накаливания. Затем выкручивается его крепление. После этого, место соединения с «массой» нового реле с кузовом тщательно очищается, и на место старого устанавливают новое устройство.

    Перед снятием штекеров необходимо запомнить их место установки, иначе есть риск собрать устройство неправильно, из-за чего можно испортить работу, как реле, так и свечей накаливания. Чтобы лишний раз не лезть под капот, рекомендуется также заменить и свечи.

    На этом проверка и замена реле свечей накаливания завершена. Как видите, это не сложная процедура и вполне выполнима собственными силами. Желаем вам удачи на дорогах!

    Как проверяют свечи накаливания #18

    Прямо сейчас узнаем как проверяют свечи накаливания. Этот процесс совсем не сложный и не требует специальных навыков. Все что нужно для проверки свечи накаливания это контрольная лампочка, тестер и годный инструмент для их снятия. Приступим к технологии проверки.

    Так как при холодном двигателе достичь температуры самозажигания дизельного топлива с помощью одного сжатия невозможно, в каждую камеру сгорания ввинчивают стержневую свечу накаливания. Свеча накаливания значительно отличается от свечи зажигания и состоит из корпуса и сердечника. С помощью напряжения обмотка сердечника нагревается. Двигатель можно запускать, когда перестает гореть контрольная лампочка на панели. Если двигатель не запускается, следует проверить подачу тока на свечи накаливания, а также и сами свечи.

    Проверка свечи накала лампочкой

    Чтобы проверить подачу тока, нужно подключить контрольную лампочку между свечой накаливания четвертого цилиндра и «массой» автомобиля. Если при включенном зажигании лампа не загорается, следует проверить проводку. Замок зажигания включенным более 15 с держать нельзя.Чтобы проверить свечи накаливания, необходимо снять с них провода, подключить контрольную лампу к положительному полюсу аккумулятора и к каждой свече последовательно. Если лампа горит, свеча исправна. Если лампа не горит, свечу нужно заменить.

    Завинчивая новые свечи, нельзя превышать момент затяжки, так как можно свечу повредить. На свечу не должно попадать дизельное топливо или масло для двигателя.

    Проверка системы управления свечами

    Для общей проверки действия системы управления свечами если нет прибора для диагностики авто, можно применять обычный вольтметр, который подключают между шиной питания свечей и массой. При подсоединенном вольтметре включают зажигание. Первые 10 с при температуре окружающего воздуха 20° вольтметр должен показывать напряжение источника питания, затем напряжение должно снизиться наполовину и удерживаться на данном уровне примерно 10 мин после запуска двигателя. Если проверка показывает отклонения в работе, нужно проверить детали системы.

    Как проверяют свечи накаливания по силе тока

    Чтобы определить неисправность свечей по силе потребляемого ими тока, необходимо отсоединить питающий провод, который идет к положительному контакту свечи, и подсоединить его к положительному полюсу амперметра. Второй полюс амперметра подсоединяют к положительным контактам свечей и, включив систему, определяют силу потребляемого свечами тока. Для большинства систем предварительного подогрева, устанавливаемых на 4-цилиндровых двигателях, она равна 48 А, т.е. каждая свеча потребляет по 12 А. Если сила потребляемого тока оказалась меньше 12 А (или на вели-чину, кратную 12), это указывает на количество неисправных свечей. Например, если система потребляет только 24 А, значит, две свечи неисправны.

    Как визуально проверяют свечи накаливания

    При вывернутых свечах можно также определять их работоспособность. Для этого вывернутые свечи устанавливают на общей шине, при этом их концы должны быть направлены вверх. Корпус каждой свечи с помощью проводов с большим сечением замыкают на «массу», включают зажигание и свечи начинают нагреваться, и визуально по нагреву определяют их состояние. Неисправная свеча светится слабее остальных… Более точную проверку вывернутых свечей выполняют на тестерах.

    Следующий метод тоже визуально определяет работоспособность свечей. В этом случае за их работой наблюдают при включении системы через резьбовое отверстие снятой форсунки. Если одна либо несколько свечей не светятся или имеют меньшую яркость, чем другие, необходимо проверить их электрические соединения, а затем значения сопротивления.

    Если в свечах накаливания обгорели сердечники, значит, неисправны форсунки, так как сами свечи не могут быть причиной неисправности. Свечи с перегоревшими сердечниками заменяют, а форсунки проверяют.

    Заключение

    Мы разобрались как проверяют свечи накаливания и увидели, что мозгов для этого дела особо много не надо. Теперь вы можете вполне выполнять эту процедуру самостоятельно. Удачи вам в ваших великих делах!

    Поделиться ссылкой:

    Понравилось это:

    Нравится Загрузка…

    Свечи накала

    Свеча накаливания: назначение, как работает, разновидности, проверка

    Свеча накаливания предназначена для обеспечения быстрого запуска дизельного двигателя путем прогрева воздуха для впрыскиваемого дизтоплива до оптимальной температуры. Кроме этого свеча накаливания используются в некоторых карбюраторных двигателях для предпускового прогрева, и в системах автономного прогрева салона.



    Как работает свеча накаливания

    Возгорание впрыснутого из форсунки в цилиндр дизельного топлива происходит в результате давления, создаваемого поршнем. Но с первого такта запустить двигатель можно при температуре окружающей среды выше пяти градусов. При более низкой температуре приходится длительное время вращать двигатель стартером. И на факт, что при сильном морозе двигатель заведется. Нередко при неисправных свечах накаливания попытка запустить двигатель закачивается полным разрядом аккумуляторной батареи.



    Конструкция

    Чтобы мотор заводился быстро при любой температуре, используются свечи накаливания, которые в зависимости от конструкции двигателя устанавливаются специально предназначенной камере.

    Свеча накаливания представляет собой нагревательный элемент в защитной оболочке. Нагревательный элемент может состоять из одинарной или двойной спирали. Достаточная для разогрева топливной смечи температура достигается через 2-5 секунд. Об этом водителя информируют индикаторы на панели управления авто. После этого мотор заведется в любой мороз.



    Как проверить работоспособность свечи накаливания

    Свеча задействуется только при первом в течение дня запуске двигателя или если автомобиль длительное время простоял днем на морозе без движения. Затрудненный запуск может быть следствием парафиновых пробок в топливопроводе и фильтрах. Это признак низкого качества дизельного топлива. Если же фильтры не забиты, то нужно проверить свечи накаливания. Как это делается?

    ·         Тестером. Не снимая свечи, подсоедините его один контакт на массу, а другой на вывод свечи. Отсутствие контакта – признак того, что свеча накаливания вышла из строя.

    ·         От аккумулятора. Снимите свечу, и подсоедините ее корпус на массу АКБ, а клемму на «+». Если через 10 секунд она не раскалилась, значит, ее следует заменить.

    Свеча накаливания: руководство по установке и снятию автомобиля

    Этапы установки стандартных свечей накаливания и свечей накаливания со встроенным датчиком давления

    С годами автомобили, возможно, стали более сложными, но замена свечей накаливания в большинстве случаев — это работа, с которой вы можете справиться самостоятельно.

    Однако, прежде чем приступить к работе, убедитесь, что у вас есть ручной динамометрический ключ и подходящие свечи накаливания для вашего автомобиля. Champion® — это все, от усовершенствованных встроенных свечей накаливания до стандартных свечей накаливания.

    А с нашими разными свечами накаливания идут разные шаги по установке. См. Ниже наши специальные процедуры установки.

    • Раздел 1 охватывает все стандартные конструкции свечей накаливания. Это стандартные, керамические свечи и свечи накаливания системы мгновенного пуска.
    • Раздел 2 описывает этапы установки свечей накаливания со встроенным датчиком давления.

    Теперь вы точно знаете, куда направляетесь.

    Но прежде чем вы начнете, обратите внимание на важную информацию: При замене свечей накаливания: соблюдайте требуемые моменты затяжки!

    Раздел 1: Инструкции для свечей накаливания (стандартные, керамические и системы мгновенного пуска)

    Удаление старых свечей накаливания

    Вы прошли вытяжку, вы прошли еще дальше и расчистили путь к свече накаливания.Пришло время управлять крутящим моментом. Вот наше пошаговое руководство по снятию вилки:

    Для начала: Снимайте и устанавливайте свечи накаливания только с помощью ручного динамометрического ключа.

    Что делать, если момент затяжки достигнут?

    Ни при каких обстоятельствах не продолжайте вращать — в противном случае свеча накаливания может сломаться. Вместо этого действуйте в соответствии с трехточечной программой: «Слегка ослабить — Разогреть — Отвинтить»:

    1. Слегка ослабьте: Нанесите большое количество синтетического масла на резьбу свечи накаливания и оставьте действовать, если возможно, на ночь или дольше.

    2. Прогрев: Дайте двигателю прогреться или используйте отдельный кабель для подачи тока на исправные свечи накаливания в течение 4–5 минут (возможно только для свечей накаливания с рабочим напряжением 11–12 В) — свеча накаливания нагреется и выгорит.

    3. Отвинтите: Затем попробуйте открутить его еще раз и осторожно вывинтите свечу накаливания из головки блока цилиндров с помощью подходящего инструмента. (Не превышайте максимальный момент ослабления. Всегда останавливайтесь до достижения момента затяжки, при необходимости попробуйте еще раз, нагревая.)

    После снятия старых свечей накаливания всегда очищайте резьбу, коническое гнездо и канал свечи накаливания в головке блока цилиндров с помощью подходящих инструментов.

    Установка новых свечей накаливания

    Момент затяжки

    При вворачивании новых свечей накаливания необходимо всегда соблюдать момент затяжки, указанный производителем транспортного средства, и выполнять его с помощью соответствующей развертки.

    Примечание:
    Момент затяжки соединительной гайки необходимо также соблюдать для свечей накаливания с резьбовым соединением.См. Указания, указанные на упаковке свечи накаливания Champion®, для получения информации о конкретных продуктах.

    В частности, после спекания (коксования) между стержнем накала и головкой блока цилиндров отверстие головки блока цилиндров часто загрязняется остатками горения или частицами грязи. Такое закоксовывание легко и безопасно удаляется с головок цилиндров с резьбой 10 мм.

    Раздел 2: Инструкции для свечей накаливания со встроенным датчиком давления

    Удаление старых свечей накаливания встроенного датчика давления

    В случае замены разъема требуется особая осторожность, чтобы не повредить высокочувствительный датчик и обеспечить полную функциональность:

    Осторожно:
    Падение с высоты всего 2 см может повредить встроенный датчик давления.

    Отсоединяйте разъем только вручную, чтобы не повредить вилку.

    Установка и удаление только с помощью соответствующего специального инструмента. Наденьте инструмент на свечу накаливания со встроенным датчиком давления так, чтобы шестигранник свечи накаливания был полностью закрыт; обратите внимание на крутящий момент.

    Снимайте защитный колпачок только после установки свечи накаливания.

    Правильный подход к снятию:

    1. Снимите кожух двигателя и другие компоненты, затрудняющие доступ к свечам накаливания.

    2. Вручную отсоедините электрический разъем на каждой свече накаливания. Важно: при ослаблении разъема делайте это вручную и не используйте такие инструменты, как плоскогубцы или аналогичные.

    3. Чтобы предотвратить попадание посторонних предметов в камеры сгорания, очистите область вокруг свечи накаливания.

    4. Если топливная система была открыта, также обратите внимание на чистоту и, если возможно, закройте кабели крышкой.

    5. Для ослабления свечи накаливания со встроенным датчиком давления важно использовать только соответствующую головку; это позволяет избежать повреждения соединительного блока.

    6. Важно: Полное покрытие шестигранной головки плунжера. Пожалуйста, используйте динамометрический ключ и обратите внимание на допустимый крутящий момент.

    7 . Снимите свечу накаливания.

    Дополнительные советы по установке без использования свечей накаливания

    8. Перед установкой смажьте резьбу и вал новой свечи установочной смазкой для свечей накаливания, чтобы в дальнейшем избежать «спекания».

    9. Сначала очистите канал свечи накаливания и резьбу в головке блока цилиндров от масла и продуктов сгорания. Затем вкрутите свечу накаливания вручную. Важно: Следите за тем, чтобы грязь не попала в камеру сгорания.

    10. Затем затяните динамометрическим ключом (соблюдайте момент затяжки!) С соответствующей головкой. Важно: Полное покрытие шестигранной головки свечи накаливания со встроенным датчиком давления. Теперь снимите (и не раньше!) Защитный колпачок с вилки, чтобы избежать повреждения разъема и ответного разъема.

    11. Надавите на жгут проводов, пока он не защелкнется на свече накаливания со встроенным датчиком давления.

    12. Установить кожух двигателя и все остальные ранее разобранные детали.

    13. В конце проверьте память блока управления двигателем на наличие записей кодов ошибок и удалите их.

    Содержание этой статьи предназначено только для информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному специалисту. Мы рекомендуем вам проконсультироваться с сертифицированным специалистом, если у вас есть конкретные вопросы или проблемы, связанные с какой-либо из тем, затронутых в данном документе.

    6.9L и 7.3L IDI Diesel Руководство по замене свечей накаливания

    Свеча накаливания — это просто нагревательный элемент, который нагревает воздух в камере сгорания для обеспечения тепла, необходимого для возникновения горения. Без помощи свечей накаливания двигатель должен полагаться только на тепло, выделяемое только за счет сжатия, которое может быть или не быть достаточным в зависимости от температуры окружающего воздуха; во многом это также связано со скоростью вращения коленчатого вала. Система обычно работает от 7 до 10 секунд и может работать с перерывами, пока двигатель работает после холодного запуска.Если ваш IDI трудно запустить или ваше реле свечей накаливания и / или контроллер неисправны, возможно, виноваты свечи накаливания.

    Когда свеча накаливания «перегорает» (неисправность), ее электрическое сопротивление значительно увеличивается. Один из способов проверки свечей накаливания — выполнить испытание сопротивления с помощью цифрового мультиметра (положительный провод наверху свечи накаливания, отрицательный провод на основании). Предполагается, что сопротивление ниже 3 Ом является нормальным. Однако мы предпочитаем сравнивать сопротивление в каждой отдельной свече накаливания, методологический подход, который путем исключения легко определяет, какая свеча накаливания ведет себя как остальные.Например, 7 наших свечей накаливания показали сопротивление 0,3 Ом, а 1 — 0,7 Ом. Хотя это все еще находится в допустимом диапазоне, он сообщил нам, что по крайней мере одна свеча накаливания не работала на том же уровне, что и остальные. Никогда не меняйте одну свечу накаливания; если необходимо заменить 1, замените все 8. Кроме того, используйте в 6.9 / 7.3 IDI только высококачественные свечи накаливания Motorcraft. Бренды сторонних производителей связаны с плохой производительностью, коротким сроком службы и повышенным риском поломки нагревательного элемента в двигателе.

    Замените разъемы свечей накаливания, если они плохо подходят, провод изнашивается или они повреждены иным образом. См .:
    7.3L IDI разъем для свечей накаливания
    7.3.L IDI для ремонта разъема / жгута проводов

    Щелкните любое уменьшенное изображение для просмотра в полном размере

    • Начните с отсоединения обоих отрицательных кабелей аккумуляторной батареи, чтобы систему нельзя было активировать. Это хорошая практика всякий раз, когда вы работаете с электрической системой автомобиля.

    • Снимите воздушный фильтр в сборе и положите тряпку на воздухозаборник, чтобы защитить его от мусора и посторонних предметов.

    • Всего имеется 8 свечей накаливания, четыре на левом берегу и четыре на правом берегу (места на правом берегу отмечены красными стрелками на полноразмерном изображении, расположение на левом берегу аналогично).

    • Свечи накаливания расположены между (или позади для самой задней свечи) впускными желобами и имеют коричневый провод, подключенный к ним через соединительный патрубок для 7.3L IDI и лопаточный соединитель для 6.9L IDI.

    • Снимите разъем с каждой из 8 свечей накаливания; они просто справляются.

    • Используйте сжатый воздух, чтобы сдувать мусор со свечи накаливания, так как после снятия свечи эти посторонние предметы попадут прямо в камеру сгорания.

    • Сняв соединитель, обильно нанесите на основание каждой свечи накаливания необходимую проникающую смазку (WD-40, PB Blaster и т. Д.) И дайте ей застыть примерно на 5 минут; это поможет освободить застрявшие нити.

    • Используйте торцевой ключ глубиной 3/8 дюйма, чтобы ослабить и снять свечу накаливания с головки блока цилиндров.

    • Установите новую свечу накаливания в обратном порядке, заменяя по одной свече накаливания. При желании на резьбу новой свечи накаливания можно нанести небольшой слой противозадирного средства.

    • Свечи накаливания 3 и 4 цилиндра трудно снимать, поскольку линии форсунок сходятся прямо над местом. Маленькая приводная трещотка на 1/4 дюйма, казалось, отлично подошла под инжекторные линии.

    • Вот крупный план области, в которой вы будете работать с удаленной старой свечой накаливания и установленной новой.

    • Старая свеча накаливания и новая свеча накаливания. Настоятельно рекомендуется использовать свечи накаливания только марки Motorcraft (Motorcraft ZD1A для 6.9L, ZD9 для 7.3L), четко обозначенных маркировкой «Beru, Germany» и «Motorcraft». Известно, что многие альтернативы свечам накаливания OEM имеют короткий срок службы и могут иметь более высокий риск отламывания наконечника нагревательного элемента и / или вздутия в камере.

    Как заменить свечи накаливания на дизельном топливе

    Дизельные двигатели не имеют свечей зажигания или какой-либо системы зажигания, поэтому свечи накаливания должны запустить его, когда двигатель холодный или на улице холодно.В результате, свечи накаливания Diesel живут нелегко, и поэтому их необходимо время от времени заменять.

    Свечи накаливания для дизельных двигателей подвержены резким перепадам температуры и высокому давлению сгорания. Поскольку в дизельном двигателе может быть до 10 свечей накаливания, по одной на каждый цилиндр, вы можете не заметить, когда одна выходит из строя, но если три или более выйдут из строя, вы заметите, что двигатель становится очень трудно запускать.

    В некоторых автомобилях есть PCM, которые контролируют работу свечей накаливания и сообщают о полной функциональности каждой свечи отдельно; однако большинство из них просто используют реле свечей накаливания, поэтому вы можете не знать, что у вас плохие свечи накаливания.

    В любом случае, если вам нужно заменить свечи накаливания на дизельном топливе, вам понадобится несколько инструментов, включая набор гаечных ключей с храповым механизмом с глубокими головками и универсальным шарниром, отвертки, шестигранные комбинированные ключи (1/4 «, 5/16» 3/8 «7/16 и 1/2»), приспособление для снятия и установки соединителя свечи накаливания J 39083 для автомобилей GM, инструмент для развертывания камеры свечи накаливания, прокладки крышки клапана и проникающая смазка.

    Как заменить свечи накаливания дизеля

    Прежде чем начать, соберите все свои инструменты и расходные материалы и внимательно прочитайте все инструкции, чтобы полностью понять их, и убедитесь, что у вас есть достаточно времени для завершения работы, чтобы вы не торопились и не пропустили ни одного шага.Также помните, что это общие инструкции, которые применимы к большинству дизельных двигателей, для получения более подробных инструкций, относящихся к вашему конкретному автомобилю, обратитесь к соответствующему руководству по ремонту.

    Безопасность важна всякий раз, когда вы работаете с механизмами; остерегайтесь горячих предметов, острых инструментов и опасных материалов. Не заменяйте инструменты, если вы не уверены, что не поставите под угрозу свою безопасность или производительность вашего автомобиля. Кроме того, поскольку там может присутствовать топливо и его пары, не курите и не допускайте появления открытого огня или искр в рабочей зоне; Было бы неплохо иметь под рукой огнетушитель, рассчитанный на пожар бензина.

    Теперь, когда вы внимательно ознакомились с инструкциями по технике безопасности и проконсультировались с руководством по эксплуатации вашего автомобиля, чтобы определить расположение свечей накаливания дизельного двигателя, выполните следующие действия, чтобы заменить их:

    1. Снимите крышку клапана (Ford или при необходимости).
    2. Удалите все необходимое, чтобы получить доступ к свечам накаливания.
    3. Отсоедините электрический разъем и снимите свечу накаливания впускного коллектора с головки блока цилиндров.
    4. С помощью торцового ключа или комбинированного ключа снимите свечу накаливания с головки блока цилиндров.
    5. Вверните расширитель свечи накаливания до упора в отверстие для свечи накаливания и вывинтите его.
    6. Установить новую свечу накаливания.
    7. Подсоедините разъем к клемме свечи накаливания.
    8. Замените клапанную крышку на новую прокладку (при необходимости).
    9. Установите на место все снятое для доступа к свече накаливания.

    Вот и все! Это так же просто, как заменить свечу зажигания. На некоторых двигателях это займет около часа, на других может потребоваться до пяти часов, в зависимости от того, что мешает, или, в случае некоторых дизельных двигателей Ford, снятия клапанной крышки.Хороший проект для субботы, и вам не придется беспокоиться о том, что ваш дизель не запустится, когда снова станет холодно.

    Для чего нужна свеча накаливания дизеля?

    В дизельном двигателе на сгорание влияет самовоспламенение топлива, впрыскиваемого в сильно сжатый и, следовательно, сильно нагретый воздух для горения, но в холодном двигателе температура самовоспламенения достигается не только за счет сжатия, поэтому система предварительного накала поэтому требуется.

    Система предварительного накаливания служит для повышения температуры сжатого воздуха для облегчения зажигания холодного двигателя с помощью свечи накаливания; продолжительность предварительного накала зависит от температуры двигателя и температуры окружающей среды.

    Свечи накаливания с карандашным элементом состоят в основном из корпуса с резьбой для ввинчивания и стержня, запрессованного в корпус. Однополюсный соединительный штифт приклеивается к корпусу с помощью неразъемной круглой алюминиевой гайки; свечи накаливания с карандашным элементом рассчитаны на ток 12 вольт и работают параллельно.

    На некоторых старых дизельных двигателях свечи накаливания работают от тока 6 вольт, а понижающий резистор используется для понижения напряжения до 6 вольт.После периода свечения в течение 9 секунд достигается температура элемента карандаша «Quick-Start» приблизительно 1652 ° F, через 30 секунд максимальная температура составляет 1976 ° F.

    Элемент карандаша нагревается косвенно с помощью нагревательного элемента. Этот нагревательный элемент представляет собой катушку из проволоки сопротивления, залитую керамическим компаундом и изолированную ею. Когда система накаливания включена, каждая свеча накаливания подвергается воздействию тока приблизительно 20 ампер с пиковым импульсом приблизительно 40 ампер.Под воздействием увеличивающегося тепла собственное сопротивление свечи накаливания увеличивается и ограничивает ток примерно до восьми ампер.

    После периода свечения примерно 20 секунд температура нагревательного элемента карандаша будет достигнута 1652 ° F, примерно через 50 секунд максимальная температура составит 1976 ° F.

    Проверка свечей накаливания

    Проверка свечей накаливания проста и может быть выполнена, когда они все еще установлены в двигателе — просто отсоедините провод, идущий к каждой свече накаливания.

    Подключите контрольную лампу к ПОЛОЖИТЕЛЬНОЙ (+) клемме аккумулятора и прикоснитесь концом контрольной лампы к каждой клемме свечи накаливания. Если горит свет — это хорошо. Если нет, значит, он плохой и его нужно заменить. Вы заменяете только плохой или все? Я считаю, что если один испортился, то и остальные не сильно отстают. Поэтому я рекомендую заменять их все одновременно. Я бы заменил, по крайней мере, все свечи накаливания с одной стороны.

    Некоторые дизельные двигатели, например, дизельный Mercedes-Benz, имеют камеру предварительного сгорания, в которой находятся свечи накаливания.Эта камера предварительного сгорания помогает замедлить процесс сгорания и способствует холодному запуску. Они имеют тенденцию к обугливанию, что делает свечи накаливания неэффективными. Поэтому при замене свечей накаливания на двигателях, оборудованных камерой предварительного сгорания, камеру предварительного сгорания необходимо расширить, чтобы удалить любые скопления углерода.

    Как узнать, когда пришло время заменить свечи накаливания?

    Трудно ли заводить дизельный пикап в холодную погоду? вне? Если это так, возможно, пришло время заменить свечи накаливания.

    Что такое свечи накаливания?

    Свечи накаливания — это нагревательный элемент, являющийся частью системы зажигания. процесс в дизельных двигателях. Расположен в каждом цилиндре двигателя, светится вилки используют напряжение батареи для генерации тепла. Именно это тепло помогает зажигать дизельное топливо во время запуска. Если вашему дизельному двигателю не хватает этого дополнительного тепла, это может привести к начиная. * Жесткий запуск — это когда двигатель проворачивается, но не запускается.

    Дизельные двигатели не запускаются «в холодном состоянии».«Вам необходимо разрешить немного времени, чтобы свечи накаливания нагрелись, прежде чем вы полностью включите зажигание система. Как правило, у вас будет световой индикатор, который указывает, когда безопасно полностью выключите зажигание. Проворачивание двигателя при включенных свечах накаливания. разминка — БОЛЬШОЕ нет-нет. Особенно в зимние месяцы, когда вещи лишние холодно.

    Как долго прослужат свечи накаливания?

    Средний срок службы свечи накаливания дизельного двигателя составляет примерно 100 000 км. Так что это не то, о чем вам следует беспокоиться очень часто.Однако они могут выйти из строя раньше, особенно если вы сильно начнете. часто или используйте свечи накаливания более низкого качества, чем рекомендовано в вашем пикапе.

    Как узнать, когда пора менять свечи накаливания?

    Часто на свечи накаливания дизельного двигателя не обращают внимания, пока они неисправны. Как владельцу дизельного пикапа важно, чтобы вы понимать признаки неисправности свечей накаливания и действовать быстро, чтобы их устранить. заменены. Чем дольше вы ждете замены неисправных свечей накаливания, тем больше вы повредите. придется иметь дело.

    Если свеча накаливания выйдет из строя, камера сгорания вашего пикапа отключится. не получать тепла, необходимого для воспламенения. В теплые дни вы сможете для достижения зажигания после нескольких попыток запуска. Но холодной зимой температуры, очень маловероятно, что ваш двигатель вообще загорится, если вы неисправны свечи накаливания.

    Есть и другие признаки неисправности свечи накаливания. у вас на руках за пределами пикапа, который не заводится в холодную погоду. Узнать что эти признаки есть, и соответствующие действия могут помочь вам убедиться, что вы не закончите застрял.

    Вот шесть признаков того, что пришло время заменить ваше свечение заглушки:

    • Снижение топливной экономичности
    • Сложное ускорение
    • Пропуски зажигания в двигателе
    • Тяжелые запуски или полное отсутствие запуска, особенно в холодная погода
    • Потеря мощности
    • Автомобиль выделяет больше дыма, чем обычно

    Вождение пикапа в таких условиях может быть небезопасным и опасным. возможно, вызовет дальнейший, более дорогой ущерб.

    Когда придет время, лучше всего обратиться к профессиональному заменить свечи накаливания, так как это сложный процесс.Мы можем помочь. Состояние самоцвета Diesel & Turbo Repair имеет репутацию мастера по ремонту дизельных пикапов. и обслуживание в районе Бойсе. Записаться на прием онлайн или позвоните нам по телефону 208-288-5555.

    Можно ли ездить с неисправной свечой накаливания? — AnswersToAll

    Можно ли ездить с неисправной свечой накаливания?

    Как вы знаете, свеча накаливания дизеля играет жизненно важную роль в обеспечении успеха этого зажигания. Если свеча не функционирует должным образом, вероятно, произойдет пропуск зажигания во время зажигания.Вы по-прежнему сможете управлять своим автомобилем, но его характеристики будут снижены.

    Могу ли я водить машину с неисправной свечой накаливания?

    Как вы знаете, свеча накаливания дизеля играет жизненно важную роль в обеспечении успеха этого зажигания. Если свеча не функционирует должным образом, вероятно, произойдет пропуск зажигания во время зажигания. Вы по-прежнему сможете управлять своим автомобилем, но его характеристики будут снижены.

    Как проверить свечи накаливания, не снимая их?

    Свеча накаливания служит лишь вспомогательным средством для запуска двигателя.Есть много конструкций, которые до сих пор производятся без свечей накаливания (например, военные дизели работают без электричества), и даже многие современные дизельные двигатели могут быть запущены, если свечи накаливания выходят из строя (если бортовой компьютер не предотвращает это).

    Можно ли чистить свечи накаливания?

    Свечи накаливания не чистятся.

    Будет ли работать дизель с неисправными свечами накаливания?

    Неисправные свечи накаливания могут снизить производительность вашего двигателя или привести к его полной остановке. … Эти свечи накаливания обеспечивают достаточно тепла для безопасного сгорания топлива в вашем дизельном двигателе.Если одна или несколько ваших свечей накаливания погасли, ваш дизельный двигатель может больше не запускаться.

    Что вызывает выход из строя свечей накаливания?

    Обычно выход из строя свечи накаливания происходит из-за чрезмерного нагрева или высокого напряжения, достигающего свечи. Высокое напряжение может быть вызвано неисправностью контроллера. … Конечно, использование бензина в двигателе приведет к повреждению наконечника свечи накаливания из-за накопления тепла в форкамере.

    Следует ли заменять все свечи накаливания?

    Свечи зажигания и свечи накаливания всегда следует заменять в полном комплекте.Даже если все свечи исправны, они одного возраста, а это значит, что скоро они начнут капут одна за другой. Кроме того, поскольку замена не очень дорогая, я бы порекомендовал заменить все заглушки.

    Могут ли неисправные свечи накаливать двигатель от запуска двигателя?

    Снижение мощности может быть вызвано пропусками зажигания в двигателе, которые являются общими признаками неисправных или неисправных свечей накаливания. Снижение мощности может стать настолько сильным, что автомобиль вообще не заведется, и вы застрянете.

    Влияют ли неисправные свечи накаливания на производительность?

    При выходе из строя свечей накаливания не обеспечивается тепло, необходимое для сгорания дизельного топлива, поэтому двигатель дает пропуски зажигания. Сниженная производительность двигателя — тоже частый симптом. Когда воспламенение топлива и сжатого воздуха не соответствует требованиям и возникает пропуск зажигания, это влияет на общую производительность двигателя автомобиля.

    Свечи накаливания только для запуска?

    Свечи накаливания для дизельного двигателя

    : больше не только для запуска.… Чтобы дизельный двигатель заработал в холодную погоду, свечи накаливания должны загореться на некоторое время, чтобы нагреть воздух в камере сгорания.

    Свечи накаливания

    — как избежать проблем — Specialist Tools Australia

    Сломанная или застрявшая свеча накаливания может легко перерасти и вызвать еще больший ущерб. Вот почему важно использовать правильный инструмент для снятия.

    Свеча накаливания

    — это нагревательное устройство, используемое для облегчения запуска дизельных двигателей.В холодную погоду запуск высокоскоростных дизельных двигателей может быть затруднен, поскольку масса блока цилиндров и головки блока цилиндров поглощает тепло сжатия, предотвращая воспламенение, свеча накаливания используется для компенсации этой потери тепла. Когда свечи накаливания проверены и обнаружены неисправности, их потребуется заменить; вот тогда могут возникнуть проблемы.

    Свеча накаливания может заедать в резьбе выемки головки блока цилиндров из-за попадания влаги или посторонних частиц в резьбу.

    Это может привести к поломке свечи накаливания о корпусе, когда свеча снимается для замены, или, альтернативно, электрод свечи накаливания (наконечник) может время от времени набухать, застревать в головке и ломаться, когда свеча накаливания отключается. сняли, оставив электрод в ГБЦ.

    ИНСТРУМЕНТ ДЛЯ ТЕСТЕРА МАГНИТНЫХ СВЕЧЕЙ СИГНАЛА МНОГО НАПРЯЖЕНИЯ — SA-1053

    Свечи накаливания

    можно проверить быстро и точно, что наиболее важно, инструмент для проверки свечей накаливания прикладывает нагрузку к элементу, в то время как мультиметр может показать правильную целостность цепи, но сломаться при приложении токовой нагрузки, что приведет к неправильной диагностике.

    При обнаружении сломанной или застрявшей свечи накаливания важно использовать правильный инструмент для снятия; в противном случае проблема может легко обостриться, что приведет к еще большему ущербу и увеличению времени на ремонт.

    ПИСТОЛЕТ ДЛЯ СНЯТИЯ ПРОКЛАДКИ СВЕЧИ — SA-1940

    Это пневматический пистолет, специально предназначенный для эффективного удаления свечей накаливания без заедания резьбы сплава в углублении головки блока цилиндров.

    Этот инструмент обеспечивает быстрое высокоскоростное ударное воздействие с низким уровнем удара в сочетании с эффектом вибрации, благодаря которому свеча накаливания медленно удаляется без заедания в головке блока цилиндров.

    КОМПЛЕКТ ДЛЯ СНЯТИЯ УНИВЕРСАЛЬНОЙ СВЕЧИ ЗАЖИГАНИЯ GOVONI — GO470

    Свеча накаливания предварительного подогрева, используемая в дизельных двигателях, часто может застревать (заклинивать) внутри выемки в головке двигателя из-за остатков, образовавшихся в процессе сгорания.В этих случаях сломается свеча накаливания

    при попытке удалить; следовательно, вам обычно потребуется разобрать головку, чтобы снять ее. Эта работа может потребовать времени и больших затрат. Этот инструмент предназначен для извлечения сломанных или застрявших свечей накаливания и позволяет выполнять быстрые и эффективные действия по извлечению, чтобы удалить поврежденную свечу накаливания и очистить резьбу, чтобы установить новую свечу накаливания профессионально, не снимая ее. ГБЦ. Любая попытка исправить это должна выполняться с правильным

    .

    , иначе проблемы могут легко обостриться.

    КОМПЛЕКТ ДЛЯ СНЯТИЯ ЭЛЕКТРОДА УНИВЕРСАЛЬНОЙ СВЕЧИ ЗАПАЛЬНОЙ СВЕЧИ GOVONI — G311188000

    При извлечении свечей накаливания наконечник свечи накаливания (электрод) может иногда заедать в отверстии электрода, он часто ломается в точке корпуса и остается застрявшим в головке блока цилиндров.

    Сломанные наконечники свечей накаливания можно легко извлечь с помощью этого инструмента. Набор инструментов содержит все инструменты, необходимые для точного врезания упругой резьбы в конец свечи накаливания.После этого наконечник свечи накаливания будет извлечен с помощью стержня для извлечения и ударного молотка. Сверло будет направляться точно благодаря резьбе свечи накаливания в головке блока цилиндров. Это предотвратит повреждение головки блока цилиндров. Этот набор можно использовать с любыми современными дизельными двигателями с размерами резьбы: M8x1, M9x1, M10x1 и M10x1,25.

    ЗАВОДСКОЙ ПЕРЕХОДНИК ПРОДУВКИ ВОЗДУХА ИНЖЕКТОРА — GO510

    Этот инструмент используется для нагнетания воздуха в цилиндр во время операций по ремонту сломанных свечей накаливания, используется вместе с

    .

    Инструменты для ремонта и развертывания сломанных свечей накаливания.Он просто вставляется в выемку для форсунки в головке блока цилиндров и подключается к системе подачи воздуха, объем воздуха регулируется с помощью крана по мере необходимости.

    НАБОР ДЛЯ ОЧИСТКИ УСТРОЙСТВА СВЕЧИ ЗАЖИГАНИЯ — G11109000

    Набор для очистки выемки свечи накаливания — G11109000 — это универсальный набор расширителей с резьбовыми переходниками, которые используются для очистки области вала свечи накаливания и седла уплотнения в головке блока цилиндров.

    ПРОФЕССИОНАЛЬНЫЙ КОМПЛЕКТ ДЛЯ РЕМОНТА РЕЗЬБЫ СВЕЧИ ЗАЖИГАНИЯ И ЗАЖИГАНИЯ — G772004000.

    Этот комплект предназначен для ремонта резьбы паза свечи накаливания и свечей зажигания. Это полный набор для ремонта резьбы для обоих, в котором используются вставки и подготавливаются, а затем устанавливаются прилагаемые вставки.

    Как работает свеча накаливания? — Продажи автомобилей «Новая волна»

    Свечи накаливания используются только для запуска?

    Поскольку дизельные двигатели воспламеняются за счет тепла сгорания, им обычно требуется помощь, когда климат меняется на холодную зиму. Используемая сейчас свеча накаливания может нагреться до 1000 градусов по Фаренгейту за три секунды.

    Работают ли свечи накаливания при работающем двигателе?

    Свечи накаливания остаются включенными во время последующего нагрева, даже если двигатель работает. Продолжительность последующего нагрева определяется типом двигателя и его температурой. Для этой функции используются только специальные свечи накаливания с последующим нагревом.

    Как долго прослужит свеча накаливания?

    Свечи накаливания

    должны прослужить до 100 000 миль; они будут постепенно портиться из-за износа в течение этого периода.Хорошая новость заключается в том, что свечи накаливания не только невероятно долговечны, но и являются одними из самых экономичных автомобильных запчастей, которые нужно заменять.

    Может ли дизель работать без свечей накаливания?

    Да, дизельный двигатель работает без свечей накаливания. Фактически, многие дизельные двигатели ДАЖЕ НЕ ИМЕЮТ свечей накаливания, и они работают. Свечи накаливания служат для предварительного нагрева внутренней части цилиндра для облегчения запуска, особенно в холодную погоду. Известно, что дизельные двигатели сложно запустить в холодных условиях.

    Можно ли ездить с неисправной свечой накаливания?

    При регулярном использовании свечи накаливания обычно служат от 90 000 до 110 000 миль. Вождение грузовика с перегоревшей свечой накаливания может не привести к неисправности само по себе, но если ее не устранять в течение длительного времени, это может привести к повреждению стартера и аккумулятора.

    Улучшат ли характеристики новые свечи накаливания?

    Двигатели с неисправными свечами накаливания показывают несколько симптомов, таких как затрудненный запуск, черный выхлопной дым, снижение топливной экономичности, а также снижение мощности и ускорения из-за пропусков зажигания двигателя.Замена гарантирует, что они не повлияют на другие компоненты, повышающие производительность.

    Как узнать, неисправно ли реле свечей накаливания?

    Первым делом проверьте свечи накаливания. Закрепите зажим тестовой лампы где-нибудь на плюсе и, отсоединив каждый провод свечи накаливания, прикоснитесь к клемме свечи. Если лампа горит, вероятно, свеча накаливания исправна. Если у вас больше одного или, может быть, двух на нашем ’91, реле не нагреет хорошие реле должным образом.

    Как долго я могу водить машину с неисправной свечой накаливания?

    Как долго вы можете ездить с неисправной свечой накаливания? Очень долго, но запуск в холодную погоду может быть проблемой, поскольку из четырех не работает только одна свеча накаливания, большинство людей этого не заметят, за исключением того, что двигатель звучит иначе в первую секунду, когда свеча 2 выходит из строя, запуск становится все чаще. сложно.

    Как узнать, нужно ли заменить свечи накаливания?

    Шесть признаков того, что пришло время заменить свечи накаливания. Жесткий запуск. Жесткий запуск двигателя — наиболее частый признак повреждения свечей накаливания. Пропуски зажигания в двигателе. Процесс сгорания в дизельных двигателях требует высокой степени сжатия, впрыска топлива в нужное время и в нужном количестве. Неровная работа на холостом ходу. Пониженная топливная экономичность. Белый дым. Черный дым.

    Сколько стоит свеча накаливания?

    Средняя стоимость замены свечи накаливания составляет от 248 до 331 доллара.Затраты на рабочую силу оцениваются от 144 до 181 долларов, в то время как запчасти стоят от 105 до 149 долларов.

    Можно ли чистить свечи накаливания?

    Осмотрите электрод в нижней части вилки и убедитесь, что вилка не повреждена. Выньте вилку из розетки и тщательно опрыскайте ее средством для чистки деталей тормозов. Это удалит все рыхлые нагар и масло с нижней части свечи. Дайте вилке высохнуть на воздухе.

    Сколько вольт должно быть у свечей накаливания?

    Для большинства свечей накаливания требуется 12 В, хотя некоторые используют другие напряжения.Убедитесь, что двигатель холодный, а свечи накаливания выключены. Отсоедините шнур питания от свечей накаливания. Если вы этого не сделаете, ваш тестер будет питать все свечи накаливания, а не только одну.

    .

    Ответить

    Ваш адрес email не будет опубликован.
