Как проверить соленоиды акпп видео: Соленоиды АКПП. Что это? Описание Классификация, Проблемы, Болезни.

Обзор признаков и причин основных неисправностей АКПП

Симптомы и причины основных поломок. Всё от поломки кулисы рычага до утечки трансмиссионной жидкости. Диагностирование, ремонт и обслуживание.

Вступление о АКПП

В среднем ресурс работы гидромеханической трансмиссии составляет 200–250 тыс. км пробега. Несоблюдение регламентов технического обслуживания и постоянные критические нагрузки приводят к преждевременному износу как механической, так и гидравлической части АКПП.

Признаки, симптомы основных поломок

Коды ошибок многих неисправностей АКПП считываются с блока управления. В случае появления на приборной панели чека или индикатора техобслуживания необходимо сразу обращаться в сервис. Своевременный ремонт при появлении неисправности АКПП позволяет предотвратить более серьезную поломку и сэкономить денежные средства. Неправильная эксплуатация может вызвать следующие типичные неисправности АКПП:

• Пинки АКПП при работе на холодную — это свидетельствует о критическом засорении соленоидов гидроплиты, клапанов маслонасоса или износе расходных запчастей.
• Не переключается передача, автомобиль буксует — если коробка не фиксирует нажатие педали газа, скорее всего, изношены фрикционные диски сцепления, уплотнительные кольца муфты или втулки.
• Автомобиль едет только на 3 скорости, коробка перешла в аварийный режим — не корректно работает электронный блок управления.
• Нет задней передачи — износ тормозной ленты или штока, поломка реверс-сцепления.
• Не работает кик-даун — вышел из строя датчик кик-дауна или загрязнены соленоиды гидроблока.

Причины основных поломок

Несвоевременная замена трансмиссионной жидкости приводит к ускоренному износу комплектующих и засорению всех систем трансмиссии продуктами износа.

Гидроблок

Неисправность гидроблока АКПП обычно связана с большим пробегом автомобиля, неправильным обслуживанием или критическим износом трансмиссии.

При длительном использовании старой трансмиссионной жидкости продукты износа засоряют каналы гидроблока и оседают на клапанах и соленоидах.

В результате постоянного воздействия металлической стружки поверхность соленоидов стачивается и они перестают корректно работать, что вызывает перепады давления в системе и негативно влияет на работу маслонасоса. Можно выделить следующие распространенные симптомы и причины поломки гидроблока:

• Появление постороннего шума в коробке — нарушение работы регулировочных клапанов или поломка маслонасоса, неисправность соленоидов.
• Вибрации автомобиля при движении — в результате засорения соленоидов и большого скопления абразива в трансмиссионной жидкости появляются перепады давления в гидроблоке, что приводит к появлению вибраций в АКПП.
• Толчки при смене передач — симптом сильного износа соленоидов, выхода из строя одного из датчиков или ЭБУ.
• Пробуксовка при переключении передач — свидетельствует о сильной выработке трансмиссионной жидкости, загрязнении регулировочных клапанов или поломке масляного насоса.

В случае возникновения признаков неисправности гидроблока необходимо обратиться в сервисный центр для дефектовки и промывки плиты, замены изношенных клапанов и соленоидов, заливки новой трансмиссионной жидкости.

Гидротрансформатор

К преждевременному износу гидротрансформатора приводят сильные нагрузки на АКПП и длительное отсутствие ТО. Основными причинами поломки гидротрансформатора АКПП являются агрессивный стиль вождения и использование контрафактной трансмиссионной жидкости. Чаще всего неисправности гидротрансформатора АКПП связаны со следующими причинами:

• Отсутствие достаточного охлаждения АКПП или перегрев самого гидротрансформатора.
• Физический износ опорных подшипников или их разрушение в результате критических нагрузок.
• Деформация или повреждение крыльчатки колес (турбинного или реактивного).
• Плавление элементов гидротрансформатора из полимерных материалов.
• Неисправность обгонной муфты из-за износа или разрушения алюминиевых шайб.
• Сильное загрязнение масляного фильтра АКПП и трансмиссионной жидкости.
• Нарушение герметичности гидротрансформатора из-за разрушения сальников.

В результате критического износа основным признаком поломки гидротрансформатора АКПП является полная остановка автомобиля, в таком случае деталь придется полностью менять.

Признаки неисправности гидротрансформатора АКПП:

• Ограничение оборотов двигателя блоком управления.
• Появление пробуксовок сцепления на старте движения.
• Шум и рывки во время переключения передач.
• Вибрации автомобиля при движении.
• Корпус гидротрансформатора неразборный, что вызывает определенные сложности при его демонтаже. Для выполнения ремонта металлический корпус устройства разрезают, а по окончании работ гидротрансформатор обратно соединяют сваркой по шву.

Электронный блок управления

Ресурс электронного блока управления рассчитан на весь срок эксплуатации АКПП, но на практике деталь часто выходит из строя раньше установленного времени. Проявляется неисправность ЭБУ такими признаками, как:

• Ограничение оборотов двигателя — блок управления переключает АКПП в аварийный режим.
• Перегрев трансмиссии — неисправный ЭБУ не фиксирует повышение температуры и коробка перегревается.
• Пробуксовка коробки автомат — блок управления отвечает за выбор нужной передачи и при его неисправности АКПП не сможет переключать режимы.

Часто причиной поломки ЭБУ является самовольное вмешательство в стоковую прошивку устройства для его модернизации или при неправильном выполнении адаптации АКПП. Для ремонта блока управления выполняется установка лицензированного программного обеспечения.

В результате сильного перегрева АКПП окисляется поверхность платы блока управления, а также может произойти плавление микросхем устройства. В результате центральный процессор ЭБУ приходит в негодность и блок управления необходимо полностью менять. Во избежание риска перегрева ЭБУ нужно вовремя менять масло и фильтр, а также рекомендуется установить дополнительный радиатор охлаждения.

Еще одна типичная поломка ЭБУ — окисление питающих контактов в результате естественного износа комплектующих. Проблему можно устранить очищением и восстановлением поврежденных элементов цепи или покупкой нового устройства.

На нарушение работоспособности ЭБУ может повлиять некорректная работа АКБ или прикуривание автомобиля, которые могут вызвать перепады напряжения или короткое замыкание сети.

Для выявления неисправности электронного блока управления сначала  необходимо выполнить компьютерную диагностику для поиска и расшифровки кодов ошибок, затем дефектовку узла для определения механических повреждений. В случае несвоевременного обращения для выполнения ремонта ЭБУ, также может понадобиться замена элементов механической и гидромеханической системы, которые вышли из строя из-за некорректной работы коробки.

Датчики

Периодическое загорание индикатора поломки АКПП во время разгона или торможения может свидетельствовать о неисправности датчиков ABS, распределительного вала, дроссельной заслонки или воздушного расхода.

Чаще всего встречается поломка датчика вращения входного или выходного валов коробки — индикатор неисправности будет появляться при положении рычага на D передаче. Точно определить поломку можно только при помощи компьютерной диагностики, а для ее устранения нужно заменить датчик на новый.

В случае появления пробуксовок трансмиссии при прогревании масла или после запуска мотора, скорее всего, возникла поломка датчика температуры масла. Диагностика и ремонт выполняются по тому же принципу, что и с другими датчиками.

Выход из строя датчика положения селектора проявляется несоответствием индикатора значков передач его фактическому положению. В данном случае можно восстановить датчик путем замены неисправных элементов.

Постоянное загорание индикатора неисправности АКПП в режиме D указывает на поломку датчика входного или выходного валов. В некоторых случаях неисправность может отображаться при любом положении селектора и для определения поломки нужна диагностика.

Неисправность какого-либо датчика приводит к некорректной работе АКПП и требует быстрого ремонта.

Маслонасос

Потеря давления в системе и появление пробуксовок при переключении передач может быть связано с нарушением работы масляного насоса. Из-за использования старого масла металлические частицы вместе с ним попадают на рабочую поверхность редукционного клапана масляного насоса. В результате воздействия частиц на клапан его поверхность изнашивается он начинает застревать и впоследствии может заклинить в одном положении, что приведет к потере давления и снижению динамики автомобиля.

Кулиса рычага

Поломка кулисы рычага приводит к невозможности переключения передач и возникает по причине естественного износа. Первым признаком неисправности является появление препятствий при смене положения рычага. Если сразу не устранить причину поломки, рычаг со временем может заклинить в одном положении и придется полностью менять кулису.

Утечка трансмиссионной жидкости

При обнаружении масляных подтеков необходимо загнать автомобиль на смотровую яму или эстакаду. Наличие масла на поддоне АКПП снаружи свидетельствует о нарушении герметичности узла по причине износа или деформации резинотехнических изделий. Часто причиной преждевременного износа уплотнительных элементов является перегрев АКПП и несвоевременная замена масла. Из-за недостаточного количества смазки уплотнитель может пересохнуть и начать крошиться.

Диагностирование поломок и ремонт АКПП

При появлении косвенных признаков поломки коробки автомат необходимо обратиться в профильный сервисный центр для комплексной диагностики. В процессе диагностики определяется количество и качество рабочих жидкостей, степень износа комплектующих. Комплексная диагностика АКПП выполняется в несколько этапов:

• Тест-драйв — АКПП проверяется в рабочем режиме на наличие косвенных признаков неисправностей, характерных для определенных узлов агрегата.
• Проверка уровня рабочей жидкости — сначала нужно определить уровень ATF-жидкости в трансмиссии и выявить возможные утечки. Для проведения процедуры автомобиль загоняют на подъемник и осматривают места соединений картера и поддона коробки.
• Определение степени загрязнения масла — небольшое количество жидкости берется в качестве тестового образца для проведения анализа состояния. Проверяется уровень загрязнения, цвет жидкости, наличие продуктов износа и осадка.
• Осмотр поддона АКПП — поддон демонтируется для предварительной оценки состояния трансмиссии. Наличие металлической стружки на магнитах свидетельствует о плохом состоянии гидротрансформатора или маслонасоса, а осадок из алюминиевой пудры — это симптомы износа сцепления. Обилие желеобразной массы на стенках поддона может быть вызвано критической выработкой фрикционов.
• Анализ давления масла — на каждой передаче производится замер давления рабочей жидкости в гидравлических контурах трансмиссии. Процедура необходима для проверки работоспособности маслонасоса.
• Тест STOP–STALL — проверка скорости загрузки и реакции трансмиссии на переключения в различных режимах.
• Компьютерная диагностика — при помощи компьютера и специального лицензированного софта мастер сканирует трансмиссию и расшифровывает коды ошибок.
• Дефектовка — некоторые неисправности трансмиссии не определяются при помощи сканера, поэтому в таком случае необходим демонтаж и разборка коробки. В процессе дефектовки полностью сливают старую трансмиссионную жидкость, все комплектующие осматриваются на предмет повреждений и степень износа, а также промывается плита гидроблока.

После проведения комплексной диагностики выполняется ремонт или замена неисправных комплектующих. По окончании ремонтных работ устанавливают новый комплект резинотехнических изделий и фильтров, монтируют АКПП на автомобиль и заливают новое масло. После чего коробка проходит выходную диагностику и тест-драйв, в случае необходимости выполняется адаптация АКПП.

Как избежать поломок – обслуживание АКПП

Для продления срока эксплуатации АКПП необходимо соблюдать регламент ТО, установленный производителем. Процедура технического обслуживания автомобиля представляет собой комплекс профилактических мероприятий, обеспечивающих поддержание коробки автомат в рабочем состоянии.

Периодичность прохождения техобслуживания в первую очередь зависит от возраста и пробега автомобиля — чем больше пробег, тем чаще нужно делать профилактические работы. В среднем плановое техническое обслуживание АКПП необходимо выполнять каждые 40–60 тыс. км пробега, однако при эксплуатации автомобиля в плохих дорожных условиях рекомендуется снизить этот интервал до 30 тыс. км.

Процедура технического обслуживания включает следующие основные виды работ:

• Частичная или полная замена трансмиссионной жидкости — при длительном использовании ATF-жидкость теряет рабочие присадки, в результате увеличивается скорость износа комплектующих. При полной замене трансмиссионной жидкости выполняется также промывка системы.
• Замена фильтров — в процессе эксплуатации материал фильтра истончается и в АКПП вместе с маслом попадает абразив.
• Установка новых расходников — различного рода уплотнители отличаются ограниченным ресурсом эксплуатации, поэтому их необходимо своевременно менять для предотвращения течи масла.

При прохождении технического обслуживания АКПП автомобиля также выполняется визуальный осмотр комплектующих на предмет повреждений и сильного износа. Рекомендуется также раз в два года промывать гидроблок и радиатор.

Гидромеханическая коробка передач является довольно ресурсоемким видом трансмиссии, но требует своевременного ремонта и обслуживания АКПП, а также соблюдения определенных правил эксплуатации.

Коробка автомат плохо переносит работу на холодную, поэтому рекомендуется перед началом поездки хорошо прогреть автомобиль. Также нельзя использовать автомобиль с АКПП в качестве буксира. Частой причиной выхода из строя автоматической трансмиссии становится агрессивное вождение — резкие старт и торможение сильно нагружают коробку. В случае длительных остановок в пробках и на светофорах рекомендуется переводить положение селектора на режим паркинга или нейтраль.

Подробно изучить различные виды трансмиссий можно в электронной интерактивной программе «Трансмиссия автомобиля»

Особенности 6-ступенчатой АКПП для моделей Kia и Hyundai

 3277 |  1/17/2022

Настала пора рассмотреть первую автоматическую трансмиссию на 6 передач, разработанную для Hyundai и Kia. Разработчик назвал этот «автомат» предельно просто — А6.



Корейские автопроизводители держат собственный отдел по разработке трансмиссий — «PowerTech», работы которого вполне достаточно для того, чтобы закрыть все их потребности в АКПП. В 2010 году инженерами подразделения был предоставлен первый «автомат» с 6 передачами. Точнее, под этим индексом выпускалась целая серия автоматических переднеприводных и полноприводных трансмиссий, разработанных под ДВС поперечного расположения объёмом 1,2–3,8 литра.

Весь модельный ряд АКПП А6 условно делится на 3 группы в зависимости от объёмов ДВС: A6F — до 2 литров, А6М — 2.0–2.4 литра и A6L для мощных V6. Каждый установленный на Kia или Hyundai 6-ступенчатый «автомат» — это именно А6 в её различных вариациях. Эта трансмиссия даже закупалась GM и под индексом 6F24 устанавливалась на Dodge Dart. Ещё её ставили на Jeep Compass и Patriot. Оснащались ей и некоторые модели Haval: например, h3 и H6.

Код маркировки каждой модели АКПП размещён на колоколе.

Сегодняшняя разборка затронет АКПП от Kia Optima 2015 года с ДВС 2.4 литра. Как видно, корпус коробки передач повреждён, однако это не станет помехой для того, чтобы рассказать обо всех её нюансах.



На YouTube-канале нашей авторазборки можно посмотреть разборку «автомата» A6MF1, демонтированной с Kia Optima, выпущенного в 2012 года.





Найти и приобрести АКПП для машин Kia или моделей Hyundai можно, воспользовавшись нашим каталогом контрактных трансмиссий.



Конструкция трансмиссии

Конструктивное исполнение этой коробки передач довольно простое: установлено три обычных редуктора планетарного типа с пятью пакетами сцепления, из которых два пакета — непосредственно сцепление, а остальные три — тормозные муфты. Ещё есть одна муфта свободного хода.

Гидравлический клапанный блок более сложный и оснащён 8 соленоидами. Но для АКПП с шестью передачами это в порядке вещей.





Тип трансмиссионной жидкости для A6MF

Первые версии этой АКПП выпускались с щупом, но в поздних моделях его убрали. Её поддон оборудован сливной пробкой, а контроль уровня ATF при заливке осуществляют с помощью переливного отверстия, которое находится сбоку. Для заливки ATF используется верхняя трубка, служащая маслозаливной горловиной.

Судя по различным источникам, в АКПП входит до 7–7,5 литра ATF, а через отверстие для слива удастся удалить лишь 5 литров масла. Заливать рекомендовано оригинальную жидкость Hyundai-KIA ATF SP-IV (номер по каталогу 04500-00115) с обновлением через 50 тыс. км пробега. Увеличение межсервисного интервала возможно при контроле прозрачности ATF. Фетровый масляный фильтр установлен внутри АКПП и меняется только при разборке коробки передач во время ремонта.



Оценка надёжности АКПП A6MF

Разработчики компании-автопроизводителя пытались обеспечить максимальную надёжность и долговечность этой АКПП, но получилось это не сразу. С 2010 год был применён целый ряд улучшений — номер ревизии зашифрован в последнем знаке кода модели трансмиссии. Здесь всё просто: A6MF1 — наиболее ранняя модель, A6MF2 и A6MF3 — её поздние версии.

Принято считать, что начиная с 2017 года, версии АКПП избавились от всех детских болезней. В целом это довольно надёжный «автомат», у ответственных автовладельцев без капремонта и с небольшими «пинками» отхаживающий до 300 тыс. км.



Гидротрансформатор

В A6 используется более тонкий гидротрансформатор, но также надёжный и долговечный. Одно частые «отжиги» на дороге, перегревы и нерегулярная замена масла сокращают его срок эксплуатации до 200 тыс. км пробега.





Пластиковый поддон

Устанавливаемая вертикально сбоку крышка картера «автомата» сделана из пластика и довольно хрупкая — при затяжке болтов в неверной последовательности или с чрезмерным усилием её легко можно повредить.



Гидравлический блок

Гидроблоки АКПП А6 представлены в 3 версиях для трансмиссий различной «тяжести». У A6F, A6M, A6L они не взаимозаменяемые, как и соленоиды.

Главная проблема гидравлических блоков — загрязнение каналов ввиду износа самой АКПП. Поэтому часто весь капремонт заключается только в чистке гидроблока и замене прокладок между плитами.

Из восьми установленных в нём соленоидов двухпозиционных (шифтовых) здесь только одна пара: SSA и SSB, причём они достаточно долговечны. Проверить их можно по сопротивлению обмоток — она должна быть в пределах 10–11 Ом.

Остальные 6 VFS-соленоидов — регулирующие, а вместо золотника оснащены маленьким шариковым клапаном. Такой инженерный подход сделал их очень чувствительными к чистоте трансмиссионной жидкости, да и сам шарик со временем изнашивается. Нагрузка на них выше, а масла через управляемые или золотники проходит больше, что ускоряет их износ. Когда клапаны подклинивают, нагружаются обмотки линейных соленоидов — в норме их сопротивление 5,1 Ом.





Соленоиды с максимальной нагруженностью используются для управления главным давлением и муфтой блокировки гидротрансформатора, а расположены они с крайних сторон соленоидного ряда.

При неисправности управляющих пакетом сцеплений соленоидов возникают скачки оборотов ДВС при движении.

Если меняется гидроблок и его составляющие, то обязательно проводится адаптация коробки передач. Есть две схемы: в движении и при стоянке автомобиля.



Проводка и датчики скоростей

При проведении капремонта АКПП соленоиды и проводка подбираются по VIN-коду авто, поскольку представлены в нескольких модификациях.

Датчики скорости на входном и выходном валах установлены вместе на плате и с ними обычно сложностей нет. Сигнал с них может пропасть по причине налипшей стружки из изношенной коробки передач.



Маслонасос

В A6 установлен героторный масляный насос, изнашивающийся при солидных пробегах, нерегулярной замене жидкости и агрессивной езде. Нередко наблюдается износ втулки маслонасоса и подтекание масла через сальник. Происходит это на сильно изношенных АКПП, в которых уже наблюдается серьёзная вибрация гидротрансформатора.





Дифференциал

В дифференциалах АКПП установлены по 4 сателлита, что обеспечивает их долговечность. Но шлицы под полуоси недостаточно надёжны — бывали случаи, когда их отрывало при пробуксовках по асфальту или буксированию по грязи. Проблема характерна для кроссоверов и проявляется в виде заметного хруста.





Сцепление 3–5-Reverse

Сзади маслонасоса расположено сцепление 3–5-Reverse для 3, 5 передачи и заднего хода. Но оно вышло откровенно слабым и сгорающим буквально на первых километрах гонки. В АКПП третьей ревизии инженеры усилили этот пакет сцепления, сделав его гораздо надёжнее, чем в трансмиссиях версий A6MF1 и A6MF2.



Тормоз 2–6

Следующим в конструкции идёт тормоз 2–6 для второй и шестой передачи с усиленными фрикционами. Обычно они изнашиваются ввиду сильной усталости и плохого обслуживания самой АКПП из-за перебоев в работе гидроблока и снижения давления жидкости.



Тормоз Underdrive с откручивающимися болтами

Довольно неприятная неисправность, проявляющаяся в ранних моделях коробки передач — самовыкручивание болтов корпуса поршня Underdrive (955 и 551). В результате поршень болтается, отчего пакет сцепления срабатывает довольно грубо. Поскольку он нагружен на 1 и 4 передачах, то это вызывает ощутимые удары при работе АКПП, вплоть до того что отламываются крепёжные проушины корпуса поршня (955). Это сопровождается шумом и хрустом «автомата».

Эта проблема характерна для АКПП A6 2010–2012 годов, пробежавших свыше сотни тысяч км. Позже корейские инженеры стали применять фиксатор резьбы корпусных болтов пакета Underdrive. Но и свежие модели АКПП не лишены недостатков: при проблемах с нормальным давлением ATF тормоз Underdrive попросту сгорает.





Планетарные редукторы

Они идут следующими в конструкции АКПП и практически не подвержены износу. Первый и средний редукторы выполнены в однокорпусном исполнении, задний стоит отдельно.

Однако если долго не менять ATF, то из-за стружки возникает выработка на планетарках, что приводит к их замене.



Тормоз

Этот узел передаёт крутящий момент на первой и задней передаче, обеспечивает блокировку на нейтрали. Так как его работа не постоянная, износ тормоза минимальный. Обгонная муфта Low/Reverse предвещает движение сцепленных ей узлов в обратную сторону при включённой передней передаче, а выходит она из строя при сильном износе АКПП, которую не баловали регулярным обслуживанием и спокойной ездой.

Сцепление Overdrive передаёт крутящий момент на 4-5-6 передачах. При его выходе из строя наблюдается сниженное давление трансмиссионной жидкости и появление пробуксовок при АКПП движении.



Подобрать и приобрести АКПП для авто любой марки можно в каталоге контрактных трансмиссий нашей авторазборки.



По этим ссылкам вы сможете проверить наличие у нас нужных вам моделей марок Kia, Hyundai и оформить заказ на запчасти с них.

Проверка соленоидов с трансмиссиями GM

Перейти к содержимому Искать:

Реклама

Social Connect

Ресурсы

Наш бренд

Помогаем цехам трансмиссии добиться успешной и прибыльной работы.

Подписаться

Ваши клиенты могут не знать, какое техническое обслуживание требует шестиступенчатая коробка передач DSG DQ250 в их автомобилях Volkswagen или Audi. Помимо технического обслуживания трансмиссии, рекомендованного производителем автомобиля, включая замену масла и фильтров каждые пять лет или после пробега 50 000 км, существуют также некоторые слабые места, из-за которых автомобили с этой трансмиссией часто переходят на 9-ю скорость. 0005

Ваши клиенты могут не знать, какое техническое обслуживание требует шестиступенчатая коробка передач DSG DQ250 в их автомобилях Volkswagen или Audi. Помимо техобслуживания трансмиссии, рекомендованного производителем автомобиля, включая замену масла и фильтров каждые пять лет или после пробега в 35 000 миль, существуют также некоторые слабые места, которые часто вынуждают автомобили с этой трансмиссией обращаться в ремонтную мастерскую.

Читать полностью

Рекламное видео: восьмиступенчатый гидротрансформатор GM: решение проблемы с дрожью

Полный текст этого спонсируемого видео приведен ниже: Статьи по теме – Подкаст: Нил Сети из Transtar о параллелях между своим медицинским исследованием и бизнесом послепродажного обслуживания ступицы гидротрансформатора Добро пожаловать в восьмиступенчатый гидротрансформатор GM содрогается0004

Во время своего недавнего интервью подкаста AMN Drivetime с генеральным директором Babcox Media Биллом Бэбкоксом Нил Сети, президент и главный исполнительный директор Transstar, рассказывает о своем увлекательном путешествии от изучения биологии и медицины в качестве старшекурсника до переключения передач и получения степени MBA, ориентированной на финансы. На протяжении этого пути, который продолжается и сегодня в его роли в компании Transtar, некоторые ключевые

By Transmission Digest 14 июня 2022 г.

Рекламное видео: проблемы случайного переключения 6L80

В этом спонсорском видео от Precision International вы узнаете несколько советов по что делать, если в GM 6L80 возникают проблемы со случайным переключением, которые, как известно, случаются при большом пробеге и тяжелых условиях эксплуатации. Статьи по теме – Смотреть: Проблемы и ремонт насоса Ford 5R110W – Смотреть: Критическая прокладка для GM 6L80 –

By Precision International 4 апреля 2022 г.

Смотреть: Что вам нужно знать о насосах и ступицах преобразователя концентраторы. Статьи по теме – Видео: Зачем нужна алюминиевая добавка – Центральные опоры 6R140 – Проблемы с лентой и корпусом 4L60/E «Любой, кто какое-то время занимался коробками передач, знает, что существует множество типов конвертеров

By Transmission Digest 6 декабря 2021

Other Posts

Диагностика кодов работы прерывистого реле давления/линейного соленоида AS68RC

Коды прерывистого реле давления на автомобилях с трансмиссией Aisin Seiki AS68RC было очень трудно свести к одной конкретной причине. Двумя наиболее распространенными кодами реле давления для этой трансмиссии являются P0746 соленоид A управления давлением сцепления или линейный соленоид A или «Stuck Off», что также включает реле давления 1, механическое 9.0005

Автор: Jim Dial 18 мая 2023 г.

Диагностика необычной проблемы: медленно реагирующий соленоид

Пикап Chevrolet S-10 2001 года появился в нашем магазине на днях. Эта работа началась с беспокойства по поводу высоких оборотов двигателя и неправильного переключения передач. Так как грузовик оснащен коробкой передач 4L60E, я ожидал найти неработающие третью и четвертую передачи, что является обычным отказом для этих коробок передач. Статьи по теме

Гордон Келер 26 января 2023 г.

Диагностика максимального давления в магистрали трансмиссии Chrysler и кодов P0933, P0869, P1745

Эта статья относится к трансмиссиям Chrysler RFE, RLE и TES, в которых для регулирования давления в магистрали используются соленоиды регулирования давления (PCS). Предметом является довольно распространенная электрическая неисправность, которая может возникнуть в цепи соленоида давления в линии PCS, что приводит к максимальному давлению в линии. Диагностика и коррекция состояния максимального давления в трубопроводе может стать

Джим Мобли 19 января 2023 г.

Rostra предлагает соленоиды регулируемого стравливания для Ford 6R80, 6R100, 6R140

Rostra объявила о наличии 10 сменных соленоидов с регулируемым спуском NH/NL для диапазонов 1–5 автомобилей Ford 6R80, 6R100 , 6Р140 передачи. Статьи по теме – ATI представляет клапан регулятора давления для клапана Powerglide B – Alto представляет поршневой комплект для 10-ступенчатых коробок передач Ford и GM – TransTec добавляет новые ремонтные комплекты для ZF 8HP75 Согласно

By Transmission Digest 4 октября 2022 г.

Расположение соленоида управления коробкой передач

---

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: КАК ПАРТНЕР AMAZON, Я ЗАРАБАТЫВАЮ ОТ СООТВЕТСТВУЮЩИХ ПОКУПОК. ЭТОТ ПОСТ СОДЕРЖИТ ПАРТНЕРСКИЕ ССЫЛКИ, КОТОРЫЕ БУДУТ ВОЗНАГРАЖДАТЬ МНЕ ДЕНЕЖНО ИЛИ ИНЫМ ОБРАЗОМ, КОГДА ВЫ ИСПОЛЬЗУЕТЕ ИХ ДЛЯ СОВЕРШЕНИЯ СООТВЕТСТВУЮЩИХ ПОКУПОК. ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ, ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ МОЙ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ.

Соленоиды управления коробкой передач обычно располагаются в сборке, которая называется «Корпус клапана», «Соленоидный блок» или «Мехатроника» (сочетание слов «механика» и «электроника»). В большинстве случаев вам потребуется снять весь корпус клапана, чтобы получить доступ к соленоидам.

Эти соленоиды управляют потоком и давлением трансмиссионной жидкости. Жидкость проходит через различные контуры в блоке трансмиссии и включает или выключает шестерни, задние тормоза и сцепление (или сцепления).

Все эти действия требуют большого давления, чтобы произвести их. Производители автоматических трансмиссий обычно используют систему цветового кодирования, чтобы соленоиды трансмиссии было легко идентифицировать.

Из-за сложности современных автоматических коробок передач в них не просто управляет соленоидом , но у них есть несколько соленоидов, которые управляют разными вещами.

Чтобы заменить неисправный соленоид, вам необходимо определить, какой из них неисправен. В этой статье я не рассказываю, как диагностировать и заменить неисправный соленоид, но я дам вам хорошее представление о том, как их найти, и о том, что вам нужно сделать, чтобы добраться до них.

Таким образом, вы можете оценить, хотите ли вы попробовать сделать это самостоятельно или предпочитаете отдать свой автомобиль в специализированный магазин.

Где расположены соленоиды управления коробкой передач?

Теперь вы знаете, что вам нужно нечто большее, чем один соленоид — это целый набор клапанов и соленоидов, и его расположение зависит от марки, модели и производителя трансмиссии.

Чаще всего их можно найти в следующих местах:

Место № 1: внутри поддона ATF

Очень часто их можно найти внутри поддона для жидкости автоматической коробки передач. Поддон ATF может располагаться в нижней части коробки передач, спереди или по бокам коробки передач.

Коробки передач, поддоны которых расположены снизу, легче доступны, потому что вы можете снять поддон ATF, не снимая коробку передач с автомобиля.

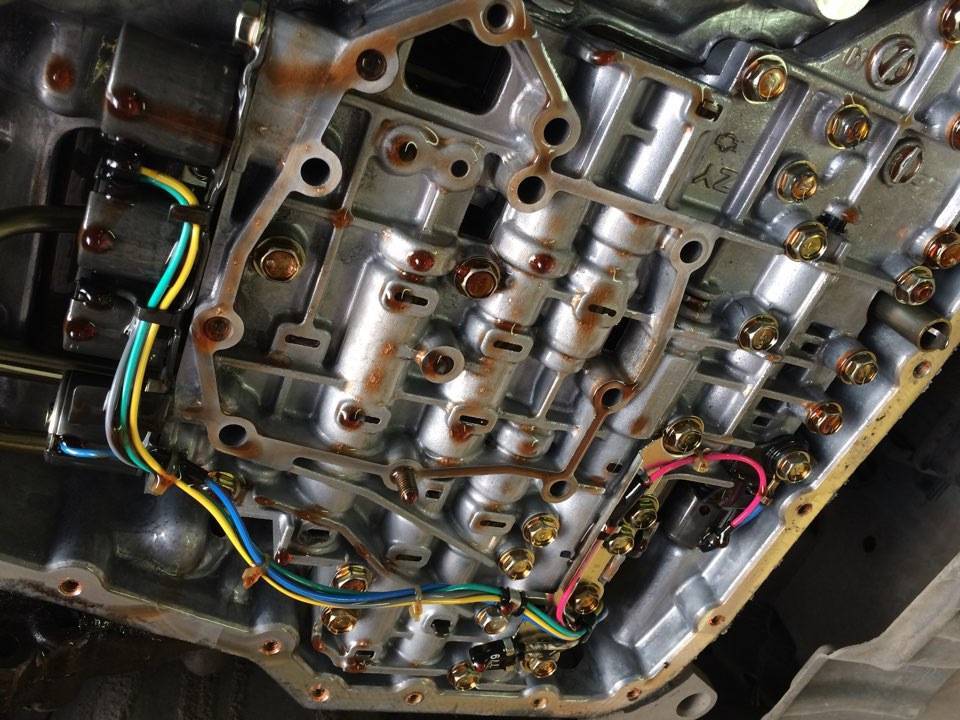

Блок клапанов Расположен внутри масляного поддона ATF

Место № 2: Перед коробкой передач

Обычно используется в коробках передач с «сухим сцеплением» (например, коробка передач Volkswagen 0AM). В этих случаях мехатроник располагается перед коробкой передач.

Поскольку они выполнены в виде герметичного масляного поддона, их можно снять, отсоединив от вилок сцепления. Вы достанете весь блок с гидравлическим маслом внутри блока.

0AM Клапан корпуса коробки передач

В следующем видео показано, как получить доступ к соленоиду управления коробкой передач в Dodge Neon:

Смотреть это видео на YouTube

Проблемы с автоматической коробкой передач
90 002 Если вы ищете где найти соленоид управления коробкой передач , наверняка у вас проблемы с коробкой автомат. В качестве полезного совета хочу сказать, что не все проблемы современных коробок передач связаны с поломкой соленоиды управления коробкой передач или клапаны.

В некоторых ситуациях соленоиды управления коробкой передач заедают и можно попытаться устранить проблему, выполнив замену трансмиссионной жидкости (с помощью какой-нибудь присадки, чтобы вымыть весь мусор, который мог залипать соленоид).

Я бы также отсканировал TCM с помощью соответствующего программного обеспечения и провел тест выходного сигнала, чтобы проверить состояние привода коробки передач. Это даст вам подсказку о том, что происходит внутри вашей коробки передач.

Сделав все это, я бы проверил наличие проблем с электрикой вне коробки передач. Например, проверьте, в порядке ли соединения между TCM и мехатроником, или есть ли какие-либо намеки на неисправность проводки.

Замена неисправного соленоида управления коробкой передач требует много времени, специальных инструментов и опыта, и это небезопасно, если у вас нет передовых навыков механики. В Интернете есть много руководств, но убедитесь, что вы делаете это в основном для удовлетворения возможности сделать это самостоятельно.

Если вы просто пытаетесь сэкономить деньги, вы рискуете очень сильно повредить свою коробку передач, а стоимость ее ремонта может оказаться дороже, чем покупка новой коробки передач! Очень легко пропустить необходимые шаги или не сделать работу идеально из-за отсутствия опыта и все испортить.

Автоматические коробки передач

Автоматические коробки передач современных автомобилей быстрее, намного эффективнее и «интеллектуальнее», чем старые АКП, которые вы могли найти в автомобилях 60-х и 70-х годов. Они имеют собственную электронику, независимую от ЭБУ автомобиля (блоки управления двигателем).

Они могут даже «изучить» манеру вождения водителей, чтобы экономить топливо или знать, нужно ли им переключать передачи быстрее, в случае водителей с «тяжелой левой ногой» (которые любят управлять своими автомобилями в спортивном стиле). способ). Современные автоматические коробки передач могут иметь от 4 до даже 9 передач плюс задний ход, и они могут быть быстрее в действии, чем механические коробки передач.

Чтобы реализовать эти функции и всегда думать об экономии топлива как о главной цели, инженеры стремятся разрабатывать автоматические коробки передач с системами двойного сцепления, для которых требуется еще больше датчиков, исполнительных механизмов и расширенного программного обеспечения. «Мозг» автоматических трансмиссий часто называют TCU (Transmission Control Unit), и он может располагаться в модуле или внутри «мехатроника».

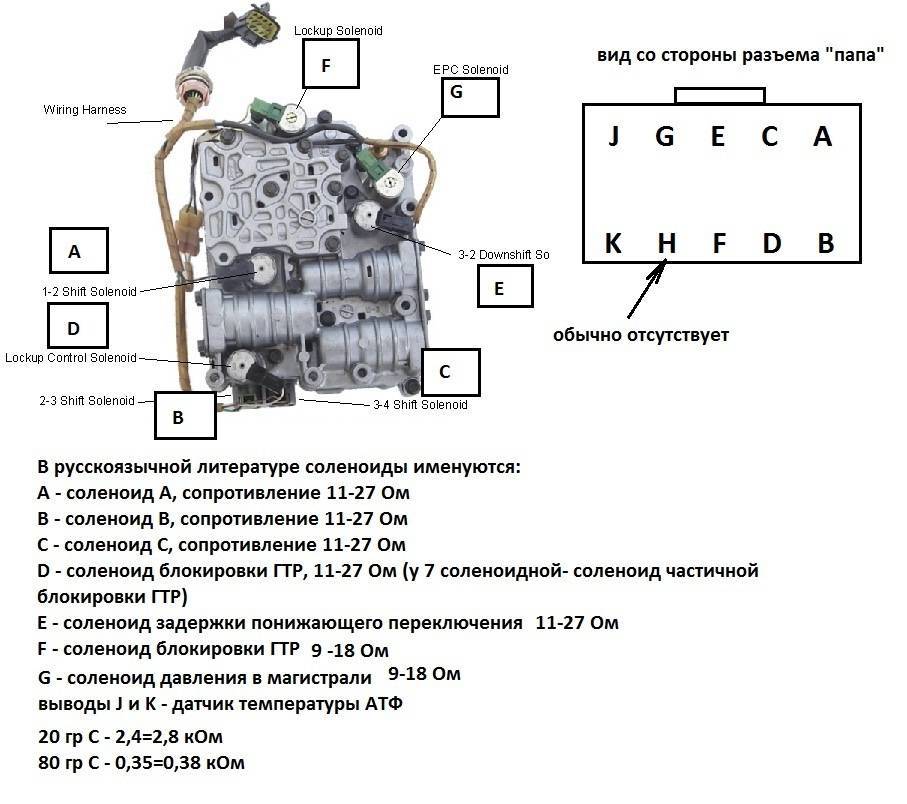

Замена соленоида дело непростое, поэтому вот механическая карта (позже можете поблагодарить 🙂):

---

Внимание! Эта статья предназначена ТОЛЬКО для информационных целей и НЕ заменяет профессиональную консультацию! ВСЕГДА консультируйтесь со своим местным специалистом для соответствующего решения вашей проблемы. Все заявления, цены, контактная информация, рекомендации и обзоры, содержащиеся здесь, получены из источников, которые мы считаем надежными, но их точность или полнота не гарантируется.

No related posts.
