Как проверить датчик холостого хода Лада Приора и его неисправности
Если на вашей Ладе Приора появились «плавающие» обороты, то обязательно нужно проверить датчик холостого хода. Среди всех неполадок двигателя некорректно работающий холостой ход может проявляться в следующих случаях:
- В момент переключения скоростей глохнет двигатель.
- Обороты двигателя самостоятельно повышаются или понижаются.
- При остановке автомобиля с работающим двигателем обороты резко падают.
Все эти симптомы указывают на неисправность датчика холостого хода. Но перед тем как начать его ремонт, нужно точно знать, где он находится и как он выглядит.
Содержание
Расположение
Реле холостого хода на всех трех вариантах исполнения Приоры находится возле дроссельного узла и фиксируется на два небольших болта.
Датчик холостого хода легко узнать по подключенной колодке проводов к нему и своеобразной форме.
Читайте также: Где находится датчик холостого хода на Приоре
Диагностика
Вся сложность диагностики состоит в том, что при неправильной работе датчика холостого хода на приборной доске не появится знакомое многим – Check Engine, так как он не контролируется ЭБУ.
Проверка цепи
Перед тем как проверить цепь, заранее приготовьте мультиметр и настройте его на работу. Далее откройте капот и отсоедините питание от регулятора холостого хода. Затем на мультиметре необходимо выставить режим работы вольтметра. Черный щуп нужно подключить к «массе» автомобиля, а красный поочередно подсоединяем ко всем выводам на колодке.
Воспользовавшись помощью второго человека, заводим мотор и смотрим показания мультиметра. Параметры должны быть в пределах 12 вольт. В случае если мультиметр показывает значение, которое существенно ниже положенного, причину нужно искать в АКБ, а когда напряжение полностью отсутствует, причину необходимо искать в проводке или ж в блоке управления двигателем. Если в ходе поверки выяснилось, что цепь исправна, можно сосредоточить внимание на датчике.
Проверка РХХ
При проверке датчика мультиметр нужно переключить в режим проверки сопротивления. Далее независимо от полярности, нужно подключить щупы к выводам А и В, после этого к С и D.
Сопротивление на рабочем датчике должно составлять в пределах 53 Ом.
После этого необходимо поочередно подключить щуп ко всем выводам. На мультиметре должна быть показана «бесконечность» во все вариантах подключения.
В случае если показания прибора были с отклонениями от нормы, датчик холостого хода можно почистить или заменить на новый.
Подготовка к чистке датчика холостого хода
Для того чтобы почистить РХХ, нужно заранее подготовить небольшой комплект инструментов и материалов, которые будут необходимы в процессе работы: небольшая крестообразная отвертка, аэрозольная жидкость, ветошь и средство для чистки карбюраторов.
Читайте также: Монтаж сигнализации на Приору
После того как все необходимое для работы подготовлено, нужно отключить питание автомобиля от АКБ. Далее следует найти РХХ, расположенный на дроссельном узле при помощи небольшой отвертки открутить два фиксирующих винта.
Чистка РХХ
Положите датчик холостого хода на чистую ветошь и распылите на его иглу очищающую жидкость из аэрозольного баллончика.
В процессе распыления следите за тем, чтобы жидкость не попала под пружину. Если это произойдет, нужно будет продувать датчик под высоким давлением, но и эта процедура не даст гарантий, что РХХ будет корректно работать. Далее протрите иглу чистым куском ветоши и дождитесь полного высыхания.
Если этого не сделать, впоследствии придется сушить и прочищать автомобильные свечи. Воспользуйтесь моторным маслом и протрите уплотнительное кольцо датчика холостого хода. После этого установите его в посадочное место и надежно закрепите двумя винтами.
При установке датчика нужно соблюдать осторожность, так как с поврежденным уплотнителем РХХ не будет работать в нормальном режиме. Если после чистки датчик холостого хода не хочет функционировать нормально, его необходимо заменить на новый.
Читайте также: Тюнинг двигателя Приора
Выбор датчика
Датчики холостого хода для автомобиля Лада Приора выпускают два завода, один из них находится в Калуге, а второй – в Костроме. Какой из них лучше, сказать сложно, так как они изготавливаются примерно в одинаковых условиях.
Главное – это не приобрести подделку вместо оригинального РХХ, поскольку его долгую работу никто не гарантирует. Наилучшим вариантом будет сравнение каталожных номеров и приобретение точно такого же датчика, так как если новый РХХ не предназначен для Приоры на 16 клапанов, он работать не будет.
Как вам статья?
ВАЗ 2110 проверка датчика холостого хода
РХХ ВАЗ 2114 в разобранном виде.
Схема замены ремня генератора матиз Автомобиля ваз 2107 схема системы о нео…
Схема тест РХХ.
Автомобиль ваз 2115.
Снятие датчика.
Как прочистить и промыть дроссельную заслонку?
Авто тольятти ваз фото.
Сопротивление обмоток шагового РХХ двигателя находится в пределах от…
Comment on Снятие и замена датчика положения дроссельной заслонки Ваз-2112….
Схема двигателя уаз инжектор.

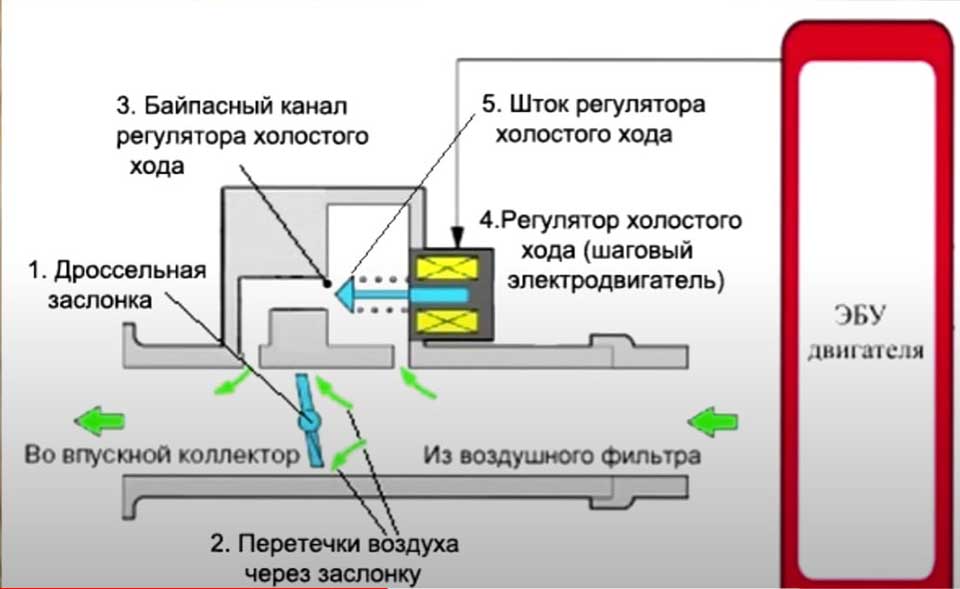

Регулятор холостого хода (РХХ или ДРХХ)является устройством, которое напрям.
..
акты испытаний внутренних электроустановок и электросетей испытание проверк…
датчик холостого хода ваз 2110 инжектор кзта калуга.
Как проверить датчик холостого хода ваз 2110.
ДХХ (или РХХ это один и тот же датчик) .
Регулятор холостого хода — проверка и замена.
куда ставиться регулятор холостого хода на лада 21074.
Как проверить датчик холостого хода ваз 2110 инжектор.
Регулятор холостого хода — проверка и замена.
Регулятор холостого хода двигателя ВАЗ (ЭСУД) .
Схема стабилизатора холостого хода.
Как проверить датчик холостого хода ваз 2110.
устройство регулятора холостого хода. система вентиляции картера.
4. Снимаем регулятор холостого хода.
Как проверить датчик холостого хода ваз 2110 инжектор.
Регулировка холостого хода двигателя Ваз 2108, Ваз 2109, Ваз.
проверка регулятора холостого хода ВАЗ 2112.
Почему машина глохнет на холостом ходу.
Тестер РХХ+МЗ+КЗ.
Как проверить датчик холостого хода ваз 2110 инжектор.
отличия РХХ ваз 2110.
Регулятор холостого хода.
РХХ на ВАЗ 2114 — оригинал и подделка.
приложение Тест-Мастер — Регулятор холостого хода.
Как проверить датчик холостого хода ваз 2110.
Состав регулятора холостого хода — Chevrolet Lanos, клуб Chevrole…
Признаки неисправности регулятора холостого хода (РХХ).
ВАЗ-21114 и ВАЗ-21124 с распределенным впрыском топлива под нормы токсичнос…
Нестабильные обороты ХХ (тросовой привод).
Проверка перед устройстве на работу полиграфе при.
Какое напряжение должно быть ваз 2115.
Естественно первым признаком выхода из учреждая данного регулятора, это пла…
Регулятор холостого хода: диагностика и причины неисправностей РХХ.
В магазине купил только разъем.
Как проверить клапан управления холостым ходом с помощью мультиметра (РУКОВОДСТВО)
Клапан управления холостым ходом (IAC) или электродвигатель является одним из наиболее важных электрических компонентов в двигателях с впрыском топлива.
Это электрический блок, установленный на корпусе дроссельной заслонки, который регулирует подачу воздуха в двигатель для обеспечения правильного сгорания на холостом ходу двигателя и даже при увеличении скорости.
Как и ожидалось, когда в этом компоненте возникает неисправность, двигатель страдает, и автомобиль работает плохо.
Однако многие люди не знают, как диагностировать неисправности. Не волнуйтесь, наша статья представляет вам все, что вам нужно знать о тестировании клапана IAC.
Давайте начнем.
Признаки неисправности клапана управления подачей воздуха на холостом ходу
Ожидается, что исправный клапан управления подачей воздуха на холостом ходу или электродвигатель будут работать на холостом ходу в диапазоне от 500 до 1000 об/мин, что отображается на тахометре на приборной панели автомобиля.
Это средний диапазон оборотов для большинства автомобилей, при котором двигатель работает на холостом ходу.
Число оборотов также увеличивается, когда вы увеличиваете скорость автомобиля, и может достигать 6000 оборотов в минуту в зависимости от скорости.
Однако, если двигатель клапана управления холостым ходом неисправен, вы испытываете такие симптомы, как
- Плавный холостой ход за пределами рекомендованного диапазона холостого хода,
- Неровный холостой ход, который беспорядочно поднимается выше и ниже этого диапазона холостого хода,
- Случайные или повторяющиеся остановки после зажигание двигателя или/и
- Подсветка контрольной лампы двигателя на приборной панели
Важно отметить, что рекомендуемый диапазон холостого хода зависит от конкретной модели двигателя и может безопасно увеличиваться или уменьшаться.
Обратитесь к руководству по техническому обслуживанию вашего автомобиля для получения правильных характеристик, когда он находится на холостом ходу и когда вы увеличиваете скорость.
Если у вас возникли какие-либо из этих симптомов, то вы знаете, что вам необходимо проверить клапан управления холостым ходом на наличие неисправностей.
Необходимые инструменты
Чтобы диагностировать клапан управления холостым ходом, вам понадобится
- Мультиметр
- Лампа для проверки напряжения
- OBD-сканер/двунаправленный сканер
- Руководство по обслуживанию автомобильного двигателя
Мультиметр является наиболее важным инструментом электрической диагностики.
Как проверить клапан управления холостым ходом с помощью мультиметра
Настройте мультиметр на измерение сопротивления, подсоедините красный провод к одной клемме соленоида клапана управления холостым ходом, а черный провод к другому выводу.
Если клапан IAC в хорошем состоянии, вы получите сопротивление от 7 до 25 Ом, в зависимости от его модели. Другое значение означает, что устройство неисправно.
- Найдите клапан управления подачей воздуха на холостом ходу и выньте его
Вы хотите обратиться к руководству по эксплуатации двигателя вашего автомобиля, чтобы точно определить точное расположение клапана управления подачей воздуха на холостом ходу, а также узнать, как его снять с двигателя .
РХХ обычно устанавливается на корпус дроссельной заслонки. Он также подключен к двигателю через установленный на нем соленоид, поэтому обычно требуется просто отсоединить разъем от этого соленоида.
- Визуальный осмотр клапана управления подачей воздуха на холостом ходу
Перед тем, как взять мультиметр, мы проверяем клапан IAC и другие компоненты воздушного вакуума на наличие физических загрязнений.
Осмотрите датчик IAC на наличие грязи, а также проверьте все вакуумные линии на предмет утечки воздуха.
Утечка воздуха в вакуумных линиях мешает IAC выполнять свои функции должным образом. Если вы заметили грязь на IAC, используйте очиститель электронных компонентов для очистки блока.
Установите его обратно на корпус дроссельной заслонки и проверьте, правильно ли он работает. Если вы не нашли здесь никаких проблем, перейдите к следующему шагу.
- Проверка разъема питания
Теперь необходимо проверить, получает ли клапан IAC питание (или сигнал) от ECU. Для этого вам понадобится тестовая лампа.
В зависимости от того, как работает ваша контрольная лампа, поместите ее наконечник на каждую клемму в цепи разъема.
Если тестовое устройство не издает световой сигнал или звуковой сигнал, проблема связана с разъемом или ECU, а не с клапаном управления холостым ходом.
Для этого также можно использовать мультиметр, установив его на диапазон 20 В постоянного тока, заземлив черный щуп на металлическую поверхность и проверив напряжение в каждой цепи разъема.
Если вы не получаете показания между 1 В и 12 В, питание или сигнал на клапан IAC неисправен.
Если вы получили хорошие показания от любого тестового устройства, перейдите к основному тесту мультиметра.
- Настройка мультиметра для измерения сопротивления
Сопротивление на мультиметре представлено в омах, поэтому вы устанавливаете мультиметр в настройку омов, представленную символом омега (Ω).
- Поместите выводы мультиметра на клеммы электромагнитного клапана IAC
Теперь подсоедините черный отрицательный провод мультиметра к одной из клемм электромагнитного клапана управления подачей воздуха на холостом ходу, а красный положительный провод — к другой клемме электромагнита.
- Проверка показаний сопротивления
Различные клапаны IAC имеют разные характеристики сопротивления, и эти характеристики меняются независимо от того, горячий или холодный IAC.
Если клапан регулирования холостого хода горячий (от 50°C до 100°C), ожидаемое значение сопротивления составляет от 21,5 Ом до 29 Ом..5 Ом.
Холодный IAC (от -13°C до 50°C) должен иметь сопротивление от 17 до 25 Ом. В некоторых моделях автомобилей значение сопротивления достигает 7 Ом.
Посмотрите на показания мультиметра и убедитесь, что они попадают в какой-либо из этих диапазонов. Если это не так, то клапан холостого хода неисправен и его следует заменить.
Проверка с использованием оборотов холостого хода
Еще один способ проверить клапан управления подачей воздуха на холостом ходу — это диагностировать проблему путем изучения работы автомобиля на холостом ходу.
Здесь вы сравниваете работу автомобиля на холостом ходу, когда клапан IAC подключен к двигателю, и когда он отключен.
- Включите двигатель автомобиля и измерьте число оборотов
Первый шаг — включить двигатель автомобиля, проверить показания тахометра и дождаться стабилизации оборотов холостого хода.
Это может занять несколько минут, но как только оно выровняется, вы запишите стабильные обороты холостого хода на листе бумаги.
Если число оборотов холостого хода никогда не стабилизируется, значит проблема в клапане управления подачей воздуха на холостом ходу. Однако, если он стал стабильным, перейдите к следующему шагу.
- Выключите автомобиль и снимите клапан IAC
После записи числа оборотов в минуту с клапаном IAC, все еще подключенным к автомобилю, вы хотите снять его с дроссельной заслонки и выполнить еще одно измерение.
Выключите двигатель автомобиля и найдите в автомобиле клапан управления холостым ходом. Обратитесь к руководству по эксплуатации вашего автомобиля, чтобы сделать это проще. Независимо от этого, клапаны IAC обычно устанавливаются на корпусе дроссельной заслонки вашего автомобиля.
Затем отсоедините разъем, идущий к электромагнитному клапану управления подачей воздуха на холостом ходу, и снимите клапан IAC с дроссельной заслонки или из того места, где он находится в вашем автомобиле.
Процедура извлечения клапана IAC зависит от модели автомобиля, поэтому здесь также важно руководство по эксплуатации вашего автомобиля.
- Перезапустите двигатель автомобиля и выполните еще одно измерение
Теперь вы снова включаете автомобиль и измеряете обороты холостого хода, когда клапан IAC не подключен к нему. Не волнуйтесь, ваш автомобиль по-прежнему работает без клапана управления холостым ходом, но ожидается, что у него будут другие обороты холостого хода.
Помните, что вы включаете двигатель, ждете несколько минут, пока обороты холостого хода не станут стабильными, а затем записываете эти стабильные обороты холостого хода на листе бумаги.
- Проверка на наличие различий
Если бы клапан управления холостым ходом работал, можно было бы ожидать, что число оборотов в минуту по этим двум измерениям будет отличаться. Это означает, что клапан управления холостым ходом контролировал обороты двигателя, пока он находился в двигателе.
Однако, если ваши измерения совпадают, то клапан управления холостым ходом не выполнял свою функцию в двигателе. Это может быть вызвано либо самим клапаном управления холостым ходом, либо плохим сигналом от блока управления двигателем (ECU).
Диагностика с помощью сканирующих инструментов
Вы также можете использовать диагностические сканирующие инструменты, такие как OBD-сканеры и двунаправленные сканеры, чтобы найти проблемы с клапаном управления холостым ходом.
Для сканера кода OBD подключите его к порту OBD под приборной панелью автомобиля. Сканер OBD I подходит для автомобилей, выпущенных до 1996 года, а сканер OBD II — для автомобилей, выпущенных после 1996 года.
Проверьте диагностический код, представленный сканером. Например, если вы получаете код ошибки P0505, напряжение, подаваемое на клеммы или цепи двигателя клапана IAC, плохое.
Вы можете ознакомиться с этим полным руководством по сканерам OBD для получения дополнительных диагностических кодов.
Двунаправленный сканер, с другой стороны, позволяет вам проверить клапан управления холостым ходом, бойкотируя ECU.
Вы подключаете его к тому же порту OBD под приборной панелью и отправляете соответствующий сигнал на клапан управления холостым ходом, чтобы увеличить обороты холостого хода.
Если холостые обороты увеличиваются, значит, проблема связана с самим ЭБУ.
Однако, если это не так, проблема связана либо с клапаном управления холостым ходом, либо с цепями разъема электромагнитного клапана IAC.
Заключение
Диагностика неисправности клапана управления холостым ходом в двигателе — это пошаговый процесс, которому необходимо тщательно следовать.
Перед измерением внутреннего сопротивления с помощью мультиметра вы выполняете серию простых тестов. Шаг с использованием мультиметра дает наиболее точный результат.
Часто задаваемые вопросы
Что произойдет, если вы отключите клапан управления холостым ходом?
При снятии с двигателя исправного клапана управления подачей воздуха на холостом ходу двигатель глохнет на холостом ходу.
Это связано с тем, что без клапана IAC двигатель получает плохую подачу воздуха и не может продолжать работать на холостом ходу.
Какое напряжение клапана управления холостым ходом?
Ожидаемое напряжение клапана управления холостым ходом определяется емкостью аккумуляторной батареи вашего автомобиля. Если вы используете 12-вольтовую батарею, вы ожидаете, что ваш клапан IAC будет работать с сигналом от 1 до 12 В.
- ОБ АВТОРЕ
Автор
Алекс Кляйн — инженер-электрик с более чем 15-летним опытом работы. Он является ведущим YouTube-канала Электроуниверситета, у которого тысячи подписчиков.
Проверка клапана управления подачей воздуха на холостом ходу — AutoEdu
Когда двигатель работает на высоких или низких оборотах холостого хода или останавливается, причиной может быть клапан управления, и следует выполнить проверку клапана управления подачей воздуха на холостом ходу. Помимо клапана управления подачей воздуха, причиной может быть грязный впускной трубопровод в дроссельной части или негерметичность впускного коллектора.
Проверка клапана холостого хода выполняется в несколько шагов.
Если горит лампочка неисправности, считывание кодов неисправности с помощью диагностики направляет нас к причине неисправности.
Следующим шагом является проверка оборотов двигателя с клапаном управления холостым ходом и без него. Запустите двигатель и запишите скорость холостого хода двигателя. Остановите двигатель, снимите заглушку с клапана управления подачей воздуха на холостом ходу и снова запустите двигатель. Если без клапана обороты такие же, проблема, скорее всего, в самом клапане управления холостым ходом. Однако, если обороты увеличиваются, клапан управления холостым ходом исправен.
При возникновении после проверки отключения работы клапана управления холостым ходом сомнений в его правильности проводится визуальный осмотр клапана. Снимите клапан управления холостым ходом. Место установки и клапан визуально проверяются на наличие сажи, ржавчины или грязи. Также проверьте вал клапана. Очистка производится подходящим средством для удаления загрязнений. Они могут повредить стенки, воздуховоды и клапан и тем самым изменить работу регулятора холостого хода.
Следующим шагом является проверка электрических функций. Сопротивление обмотки клапана измеряют омметром и сравнивают с действительным значением. Если сопротивление выходит за пределы установленного значения, регулятор неисправен. Управляющий сигнал от ЭБУ проверяется с помощью контрольной лампы. Клапан отключен. Подсоедините отрицательный провод контрольной лампы к шасси автомобиля. Двигатель запускается. Наконечник контрольной лампы подключается к каждой клемме розетки. При подключении контрольная лампочка должна мигать. Если не мигает, проблема в подаче управляющего сигнала.
Чтобы проверить клапан управления холостым ходом, выполните следующие действия:
Диагностика неисправностей
Подсоедините диагностический прибор к автомобилю. Считайте и проанализируйте коды неисправностей. Если код неисправности относится к клапану управления подачей воздуха на холостом ходу или регулировке оборотов холостого хода, приступайте к проверке клапана и других элементов, которые могут быть причиной неисправности.
Проверка путем отключения клапана
Запустите двигатель и считайте обороты холостого хода. Выключите двигатель. Снимите электрическую розетку с клапана управления подачей воздуха на холостом ходу. Запустите двигатель снова и считайте скорость холостого хода. Если считанные значения совпадают, продолжайте проверку клапана управления холостым ходом.
Визуальный осмотр
Снимите клапан холостого хода с впускного коллектора. Визуально проверьте место установки клапана на наличие загрязнений. Осмотрите клапан и вал клапана. При наличии загрязнений нанесите подходящее средство и очистите без соскабливания. При обнаружении повреждения замените клапан управления холостым ходом.
Электрические испытания
Измерьте сопротивление катушки клапана с помощью омметра.
