Проверка верхних опор амортизаторов в домашних условиях. — DRIVE2

Добрый день.
Так устроен "наш" человек, что почему-то, многим из нас стыдно что ли, признаться что они чего-то не знают.
Очень часто сталкиваюсь с тем, что собеседник говорит так…"ой, да я это уже сто раз делал…а как там это открутить".
Ну что же тут постыдного?
Все рождаются почти одинаковыми…почти в равных условиях.
И нет ничего плохого, что мы чего-то не знаем.
Плохо это когда мы не пытаемся чего-то нового узнать.

Ковыряю машины я совсем недавно, скоро будет 10 лет.
И начинал я с абсолютного ноля. Мои знания реально были на уровне девушки-блондинки.

И я так же стеснялся показать свой уровень знаний.
Да и спросить толком не у кого было.
И наверное моим главным учителем стал интернет.
Разумеется, интернет такая штука, где любое мнение надо ставить под сомнение. Так получается, что любые сведения надо перепроверять.
Да не в этом дело даже.
Была бы информация, а уже правду в ней каждый выберет для себя сам.

Что касается авторемонта, ведь каждый к этому приходит сам.
Кому-то знания передает отец и он уже ковыряет свою машину по инерции, кого-то застравляет материальное положение, кого-то интерес.

Я в свое время тоже возил машину в сервис…максимум что делал, это менял фильтр воздушный.
И мне казалось, ой, как все сложно, каждый должен заниматься своим делом…только профессионалы должны лезть в авто, тем более в вольво.
Но меня таким как я есть сделали именно сервисы…их КОСЯКИ.
Косяк за косяком…а последней каплей стало то, что мне не закрутили рулевую рейку при ее замене.
Каждый из вас представляет какие последствия могли быть…

Так что я в каком-то смысле очень благодарен этим мастерам косячникам, которые заставили меня заняться своим авто.

К чему я все это…это к тому, что в какой-то мемент, интернет стал фундаментом знаний для меня и я ему обязан.
Именно по этому тут выкладываю все нужные и не нужные фотоотчеты.
Именно по этому появится и этот сегодняшний пост с видео…хоть я и не люблю снимать видео.

Это было лирическое вступление, а что касается вопроса…для тех кто не станет смотреть видео, маленькое текстовое описание.

Есть такая штука, верхняя опора амортизатора.
Некое резинометаллическое изделие.
Я для наглядности располовинил ее.


Основное блюдечко, в которое упирается пружина и втулка завулканизированная в этой массе.
Разрушается в этой детали именно соединение втулка-резина.
Происходит отслоение резины от втулки и она получает свободный ход.
Казалось бы ничего страшного в этом нет, но из за свободного хода втулки, к которой жестко закреплен верхний конец амортизатора, начинает не совсем корректно работать вся стойка.
Тот самый первичный импульс при прохождении неровностей, перестает сглаживаться амортизатором, и первые 5-10мм хода пружины происходит жестким скач

www.drive2.ru

Замена опорного подшипника стойки амортизатора: когда нужна и как сделать

В системе подвески типа «Макферсон» опорные подшипники играют ключевую роль. Именно они являются связующим звеном между передней подвеской и кузовом машины. От состояния этих элементов напрямую зависит качество управления автомобилем, комфорт и безопасность движения. Иногда наступает момент, когда необходимо определить возможные неисправности этих элементов в стойке. О том, как диагностировать и при необходимости заменить их, и пойдёт речь.

Конструкция механизма опорного подшипника

Фактически вес передней части автомобиля (вместе с двигателем) ложится на этот узел. При повороте передних колёс подшипник испытывает боковые нагрузки, что ускоряет его износ.

Важно! Эксплуатация неисправных опор может привести к поломке амортизационных стоек и рулевого управления.

Типовое устройство опорных подшипников видно на схеме:

Схема элементов опоры

Даже небольшая неисправность или критический износ подшипника незамедлительно сказываются на работе подвески и рулевого управления.

Симптомы неисправности: амортизатор стучит, скрипит и прочие

  • Поскольку подшипник имеет механическую связь с опорными чашками стоек, малейший люфт сразу отдаёт в кузов характерными стуками.
  • Поворот рулевого колеса становится затруднённым, особенно это заметно на автомобилях без усилителя руля.
  • При повороте слышен скрип в районе опорных чашек.

Проверка исправности: диагностика своими руками

Более детальную проверку можно осуществить с помощью помощника:

  1. Откройте капот и попросите помощника повернуть рулевое колесо (при наличии усилителя руля двигатель следует завести). Положив руку на опору, вы почувствуете удары и щелчки. Более точно неисправность определяется с помощью автомобильного стетоскопа.

    При отсутствии автомобильного стетоскопа сгодится и обычный медицинский

  2. Раскачайте автомобиль из стороны в сторону с помощью напарника. Неисправная опора будет издавать стуки.

Замена опоры передней стойки и подшипника

Работы проводятся в гаражных условиях. Наличие ямы или подъёмника необязательно.

Какие инструменты необходимы, чтобы заменить

  • Накидной ключ с изогнутой рукоятью.
  • Специальная головка для разборки стоек.

    Подбирайте головку, посоветовавшись с консультантом, все инструменты разные

  • Длинная головка (свечная).
  • Специальный ключ для штока.
  • Обычный комплект — трещотка с набором головок, под размеры крепежа.
  • Динамометрический ключ.
  • Стяжка для пружин стойки.

Как осуществить снятие и поменять

  1. Для начала полностью демонтируем стойку. В первую очередь необходимо открутить верхний шток амортизатора с помощью двух ключей.

    Также для демонтажа может быть использован спецключ

  2. Нижняя часть стойки снимается традиционным способом или просто выводится из чаши опоры. Для этого автомобиль приподнимается домкратом. Затем снимается опора.
  3. При неисправности опорного подшипника имеет смысл провести ревизию всего узла амортизатора.

    Если видны повреждения какого-либо из элементов, он требует замены

  4. После демонтажа стойки с опорой необходимо тщательно очистить посадочное место от грязи и проверить механизм на коррозийные повреждения. Затем надо зачистить металл от коррозии (при её наличии), обработать преобразователем ржавчины и покрасить.
  5. Старая опора, особенно с повреждениями, ремонту не подлежит, поэтому её меняют на новую.

    Оцените работоспособность узла, возможно, его можно отремонтировать частично

  6. Затем стойку собирают, не снимая стяжек пружин, и устанавливают обновлённый узел на место.

    Совет: Перед демонтажем пометьте маркером положение всех крепёжных гаек и штока, чтобы сохранить угол кастора.

    Стяжки не снимаются до конца работ

  7. Закрепив стойку на нижнем рычаге подвески, аккуратно поднимайте узел с помощью домкрата. Лучше эту операцию выполнять с помощником. Один механик поднимает домкрат, а второй следит за совмещением посадочных шпилек опоры.
  8. Можно делать наоборот — поднять кузов машины, оставив подвеску с колесом на грунте. Затем установить и закрепить опору. После чего медленно опускать домкрат, одновременно центруя шток амортизатора в посадочном месте опоры. Такая установка позволяет более естественно поместить узел в посадочном гнезде.
  9. После окончательной усадки штока в отверстии опоры закручиваем крепёжные гайки. При обозначении в инструкции значений момента затяжки следует воспользоваться динамометрическим ключом.
  10. Не забываем после закрепления всех элементов снять стяжку пружины стойки. По окончании ремонта перед выездом на дороги общего пользования необходимо провести тестовую поездку по пустой дороге: так нужно проверить работоспособность рулевого управления и отсутствие посторонних шумов в подвеске.

Замена подшипника отдельным элементом

Если сама опора в порядке, а неисправность касается только подшипника — его можно заменить отдельно. Для этого снимаем стойку с опорой (процесс описан выше) и разбираемся с ней отдельно.

Разобрав опору (конструкция у всех разная, но принцип примерно одинаков), делаем ревизию подшипника. Как правило, шарики изношены неровно, имеются задиры на обойме, разрушены сальники.

Возможно, что проблему дастся решить малой кровью

Несмотря на то что опорные подшипники, как правило, разбираются и можно получить доступ к отдельным компонентам, ремонтировать их не имеет смысла.

Вряд ли выгодно копаться с составными деталями опорного подшипника, пытаясь их отремонтировать

Во-первых — сам подшипник отдельно от опоры не так дорого стоит.

Во-вторых — это ответственный узел, поэтому замена шариков или сальников кустарным способом ни к чему хорошему не приведёт. Поэтому — однозначная замена.

Наиболее безопасно менять подшипник целиком

Парно менять подшипники или нет — не существует единого мнения. Обычно парная замена производится больше из-за перестраховки. Опытные работники СТО определяют эту необходимость, исходя из общего состояния подвески автомобиля. Бывает и так, что менять второй подшипник нецелесообразно — зачем выкидывать хорошо работающую деталь?

Как нужно проводить работы на Опель Астра (видео)

Ремонт опоры амортизаторной стойки

Если оказалось, что подшипник в порядке, а причина стука кроется в износе демпфера или другого элемента, не являющегося ответственным узлом конструкции — можно произвести ремонт опоры.

Как проводится реставрация подшипника: реконструкция подушки на видео

В данном случае мы видим исправную резиновую подушку, которая просто изменила размер в процессе эксплуатации. Усадку можно скомпенсировать, установив прокладку, изготовленную на станке.

100% работоспособность опоре вернуть не удастся, но пробег в несколько тысяч километров вы себе обеспечите, причём без видимых проблем в комфорте и безопасности.

Несмотря на то что опора стойки амортизатора является ответственным узлом, восстановить её работоспособность можно без обращения в сервис. В зависимости от тяжести повреждения вы выбираете между установкой нового узла, заменой изношенных компонентов или ремонтом. Решение зависит от вашей квалификации и стоимости комплектующих.

carnovato.ru

Замена опоры стойки амортизатора

Добрый день.
Так устроен наш» человек, что почему-то, многим из нас стыдно что ли, признаться что они чего-то не знают.
Очень часто сталкиваюсь с тем, что собеседник говорит так…»ой, да я это уже сто раз делал…а как там это открутить».

Ну что же тут постыдного?
Все рождаются почти одинаковыми…почти в равных условиях.
И нет ничего плохого, что мы чего-то не знаем.
Плохо это когда мы не пытаемся чего-то нового узнать.

Ковыряю машины я совсем недавно, скоро будет 10 лет.
И начинал я с абсолютного ноля. Мои знания реально были на уровне девушки-блондинки.

И я так же стеснялся показать свой уровень знаний.
Да и спросить толком не у кого было.
И наверное моим главным учителем стал интернет.
Разумеется, интернет такая штука, где любое мнение надо ставить под сомнение. Так получается, что любые сведения надо перепроверять.
Да не в этом дело даже.
Была бы информация, а уже правду в ней каждый выберет для себя сам.

Что касается авторемонта, ведь каждый к этому приходит сам.
Кому-то знания передает отец и он уже ковыряет свою машину по инерции, кого-то застравляет материальное положение, кого-то интерес.
Я в свое время тоже возил машину в сервис…максимум что делал, это менял фильтр воздушный.
И мне казалось, ой, как все сложно, каждый должен заниматься своим делом…только профессионалы должны лезть в авто, тем более в вольво.

Но меня таким как я есть сделали именно сервисы…их КОСЯКИ.
Косяк за косяком…а последней каплей стало то, что мне не закрутили рулевую рейку при ее замене.
Каждый из вас представляет какие последствия могли быть…

Так что я в каком-то смысле очень благодарен этим мастерам косячникам, которые заставили меня заняться своим авто.

К чему я все это…это к тому, что в какой-то мемент, интернет стал фундаментом знаний для меня и я ему обязан.
Именно по этому тут выкладываю все нужные и не нужные фотоотчеты.
Именно по этому появится и этот сегодняшний пост с видео…хоть я и не люблю снимать видео.

Это было лирическое вступление, а что касается вопроса…для тех кто не станет смотреть видео, маленькое текстовое описание.

Есть такая штука, верхняя опора амортизатора.
Некое резинометаллическое изделие.
Я для наглядности располовинил ее.

Признаки износа амортизаторов и опор амортизационных стоек

Автор: Alex 18 января 2015 Категория: Подвеска

Пружины в подвеске транспортного средства служат для поглощения толчков и ударов от неровностей дороги путем сжатия, а амортизаторы контролируют количество подпрыгиваний, созданных отскоками пружины.

Как определить износ амортизаторов? В этой статье мы вам расскажем о признаках износа амортизаторов и опор амортизационных стоек.

Признаки износа амортизаторов

Существует несколько предупреждающих знаков, по которым можно определить, когда амортизаторы нуждаются в замене. Например: ваш автомобиль после проезда через железнодорожные пути, лежачие полицейские или провалы в дороге, продолжает подпрыгивать после совершившегося факта.

Другими признаками являются необычные шумы на кочках, чрезмерный крен кузова в поворотах или при торможении, когда передняя часть автомобиля резко ныряет вперед. Так как амортизаторы изнашиваются постепенно, то легко можно привыкнуть к такой езде, так же как привыкаешь к более длинному тормозному пути при износе тормозных колодок.

Как определить износ амортизаторов?

Один из способов проверки амортизаторов – это сильное нажатие на каждый угол вашей машины. И если автомобиль продолжает подпрыгивать после того, как вы отпускаете, то пришло время заменить амортизаторы. Тем не менее, для этой проверка может потребовать довольно много сил и во многих внедорожниках или пикапах не удастся проверить амортизаторы данным образом.

Вместо этого, вам необходимо обратиться к квалифицированному механику для проверки амортизаторов на подъемнике. Механик сможет увидеть, есть ли серьезные протечки (амортизаторы заполнены жидкостью), изношены ли опоры или втулки и есть ли физические повреждения, такие как вмятины.

При частой езде по грубой, неровной дороге, которая дает дополнительную нагрузку на амортизаторы, вам, вероятней всего, придется менять их чаще, чем при езде по гладкой автостраде. Так же при перевозке тяжелых грузов амортизаторы изнашиваются быстрее.

Признаки износа опоры стойки амортизатора

Главный признак износа опоры амортизатора – это глухой удар об кузов автомобиля в момент наезда на дорожную неровность. Чтобы визуально убедиться в её неисправности, откройте капот и взгляните на амортизатор. Если резинка опоры имеет повреждения или просто находится не на своем месте, то опору придется заменить.

Если вовремя этого не сделать, то вслед за опорой может выйти из строя и сам амортизатор. Поэтому не откладывайте её замену на долгое время, чтобы не допустить поломку кузова автомобиля.

Помните, что одновременно с заменой амортизаторов необходимо менять и опоры. Обычно за замену амортизаторов вместе с опорами вы отдадите почти столько же, сколько и за отдельную замену опоры.

По какой причине приходится менять верхнюю опору амортизатора?

Обычно верхние опоры относительно долговечные и часто менять их не приходится. Но когда-нибудь и такую деталь придется заменить.

Обычно это происходит по двум причинам:

  1. Как правило, в опорах амортизаторов присутствует резина и со временем она сильно изнашивается и покрывается трещинами. С одной стороны в этом нет ничего серьезного, но в таком состоянии опора куда хуже снижает уровень шума и вибрации во время движения автомобиля.
  2. Выход из строя подшипника верхней опоры. И эта ситуация происходит куда чаще, чем повреждение резинового элемента. Более того, уровень шума и раздражения при этом куда больше, чем от износа резинок.

Признаком износа подшипников опоры стойки амортизатора в движении можно определить по характерным громким стукам, даже при езде по небольшим неровностям. Это сильно раздражает нервную систему водителя и вызывает желание быстро заменить опору.

Volkswagen Passat 1.8TSI,типтрон,Highline › Бортжурнал › Замена опорного подшипника стойки амортизатора

Решил впервые сделать запись в бж, о замене опорного подшипника стойки амортизатора без снятия самой стойки и опоры , т.к. данной информации очень мало для пассата Б6 . Да и в принципе мне писать то и не о чем, – стандартные замена масел и расходников.
Теперь суть. 1,5 года назад, при повороте руля стоя на месте, стал появляться незначительный металлический звук по пружине справа. Проблем не создавал, т.к. при движении звука данного не было. Потом как-то в обычном автосервисе мне сказали, что это “закусывает” подшипник стойки и стоимость работы по замене озвучили в 1900 р. и что нужно менять всё сразу- подшипник, опору подшипника, болты, буфер, чехол. Я ответил — хорошо, когда всё куплю сам тогда и приеду. Так и проездил года 1,5 . Кстати, зимой щелчки пропадали. Но этой весной щелчки стали более звонкими и я решил заменить подшипник своими руками, т.к многие сервисы замену производят со снятием стойки и опоры. А это влечёт за собой ещё и сделать сход-развал.
Для этого потребуется :

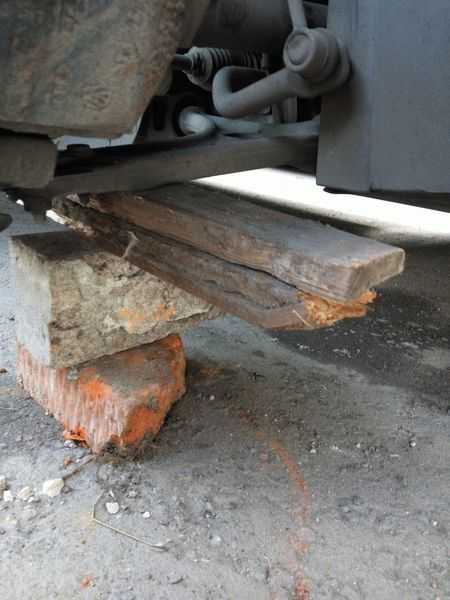

1. Домкрат механический, желательно 2 (если нет, то 2 кирпича и доска)
2. Стяжка для пружины 2 шт ( взял у друга от жигулей, одна блин заржавела, но пригодилась)
3. Ключ накидной на 18
4. Головка на 21 ( сделал из старого советского свечного ключа, обрезал и заново просверлил, на фото поймёте для чего )
5. Торкс на 45
6. SP line М6 (бегал по автозапчастям искал поштучно, а торкс 30 вместо него не подошёл)
7. Купил подшипник SKF VKD 35025(T), т.к. многие пишут что идёт в оригинале. Но ошибаются, оказался FAG (родной с завода)
8. WD- шка на всякий случай
Порядок работ, уже с учётом исправленных своих ошибок :
1. Вкл. ручник и установить упоры под колёса на противоположной стороне
2. Открыть капот, снять пластиковую защиту под лобовухой справа, если слева, то нужно снять дворник.
3. Вставляем головку на 21 и в неё же торкс 45 и расслабляем гайку амортизатора

4. Расслабляем болты на колесе.
5. Одеваем стяжки на пружины (именно, пока машина под своим весом, прижины сжаты, место вставить достаточно ), зато потом меньше крутить их.

6. Ставим домкрат под кузов и поднимаем машину, снимаем колесо. Ставим под рычаг подвески второй домкрат ( или 2 кирпича с доской)

7. Опускаем кузов, чтобы было удобно снять стойку стабилизатора, накидным ключом 18 и SP line 6 откручиваем один конец стойки и вытаскиваем.

8. Подтягиваем(стягиваем) стяжки для пружин, немного.
9. Откручиваем гайку до конца сверху амортизатора

10. Поднимаем кузов, а стойку оттягиваем вниз, потом второй домкрат тоже опускаем вниз.
11. Сверху вдавливаем шток амортизатора, чтобы не мешал снять подшипник.

12. Достаём подшипник

13. Если у вас порван чехол, то нужно конечно же его заменить.

Обратный процесс
1. Новый подшипник вставляем в опору, он как будто на магните, прицепился и не падает вниз.
2. Приподнимаем вторым домкратом рычаг подвески вверх немного.
3. Опускаем кузов по тихоньку первым домкратом (поэтому и нужен механический домкрат) и направляем амортизатор и пружину для совпадении штока с отверстием опоры а пружины с подшипником. Следим чтобы ничего не перекосило. Делаем и поправляем не торопясь.
4. Сверху поймали шток и накрутили гайку. Если что, то шток можно изнутри вытянуть вверх руками.
5. Расслабляем потихоньку стяжки пружин, опять же следя за подшипником (чтоб не перекосило). Снимаем их
6. Вставляем чехол в подшипник и распираем его буфером
7. Потом манипулируя двумя домкратами, устанавливаем обратно стойку стаба.
8. Ставим колесо. Опускаем авто
9. Затягиваем гайку сверху амортизатора. Закрываем пластик.

Т.к. делал вообще первый раз, ушло около 1,5 часа.

P.S. Так проездил 3 дня, потом поздно вечером в дождь влетел в лужу с ямой и пробил левое колесо. При замене резины, так же прокатывали диск. Через день стал замечать щелчки уже с левой стороны. Ну и решил разобрать левую сторону. Только не меняя подшипник, а очистить и заменить смазку в нём (вычитал что такой способ тоже эффективен) Так и сделал, разобрал подшипник, очистил, посмотрел что корпус без дефекта и выбоин, забил смазкой, установил ровно шарики. Собрал всё обратно. Покрутил, вытер лишнюю смазку. Уже как 2500 км слева тоже тишина.
А теперь с учётом очистки и смазки подшипника и снятия дворника ушёл 1 час.

Так что пусть теперь идут лесом эти “ сервисмэны”, говорящие что раз меняете подшипник, то нужно менять всё сразу с ним вместе, и якобы без снятия стойки не обойтись.

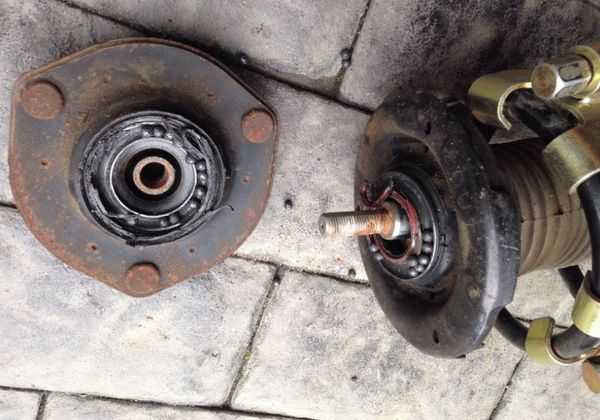

Фото разобранного подшипника (камеру заляпал ) .Разбирается легко, тонкой отвёркой аккуратно поддевается и отщёлкивается корпус (не сломайте защёлки).

Опора стоек амортизатора: износ, ремонт, замена

Подвеску современных автомобилей сложно представить без амортизаторов – специализированных демпфирующих элементов. Они могут быть комбинированными, газовыми или гидравлическими. Для обеспечения правильного функционирования большинства узлов требуется две опоры – в верхней (кузовная часть или рама) и нижней точке (балки моста, поворотный кулак). Некоторые амортизаторы оснащаются только верхними опорами.

Разновидности

Детали, монтаж которых производится специальными проушинами, дополняются сайлентблоками или втулками из резины, необходимыми для соединения с кузовом и подвеской машины. Стоит отметить, что верхняя опора стойки амортизатора приобрела наибольшее распространение в легковом транспорте.

По типу конструкции опоры классифицируются на две разновидности:

Последние изготавливаются в виде цельного элемента из металла и резины и применяются чаще всего в передней подвеске. Главная часть конструкции представляет собой соединение резиновой подушки с внутренней и внешней стальной чашей. К кузову фиксация производится внешним корпусом, который имеет несколько отверстий для крепежей. Шток устанавливается в центральной части, а в верхней — устройство для ограничения обратного хода, которое имеет сходство со стальной чашей.

Варианты установки

Существует два основных типа монтажа штока: через подшипник и при помощи втулки. Втулки в бюджетных вариантах изготавливаются из алюминия и выступают в качестве подшипника скольжения. На дорогих опорах используются более сложные подшипники, имеющие радиально-упорную конструкцию. Основным предназначением подшипника является обеспечение легкого прокручивания штора амортизатора. Стоит также отметить существование деталей с принудительным прокручиванием штока.

Опора стоек амортизатора неразборного типа может оснащаться чащей для удержания пружины либо иметь упрощенную конструкцию. В последнем варианте опорная чаша фиксируется на опоре или же монтируется на штоке. В другом варианте она дополняется подушкой из резины с выемкой для витков пружины. Доступ к установленной опоре подобного типа возможен лишь со стороны арки колес. Это вызвано тем, что на деталь чаще всего приходятся нагрузки, идущие снизу, и для обеспечения большей надежности необходим упор в кузовную часть. В этом случае болты не проворачиваются, так как они имеют плотное соединение с внешним корпусом. В багажнике или под капотом находятся фиксирующие гайки.

Из чего состоит опора стойки амортизатора

Передняя или задняя опора, в зависимости от марки автомобиля, оснащается пластмассовым колпачком, предназначенным для предотвращения повреждения гайки штока. Он фиксируется при помощи защелок или силы трения, располагаясь в отверстии ограничителя отбоя. Конструктивное исполнение составных изделий менее сложное, и чаще всего их можно встретить в задней подвеске. Они имеют три основные части: распорную стальную втулку, нижнюю и верхнюю резиновые втулки. Также опора стойки заднего амортизатора имеет дополнительный элемент в виде резинового буфера сжатия, используемого для упора в нижнюю втулку.

Распорная резиновая втулка входит в конструкцию сайлентблока, устанавливаемого в отверстии кузовной части. В опору монтируется шток, при помощи шайбы в нижней втулке крепится буфер сжатия, и все изделие устанавливается на штоке.

Опора стоек амортизатора: возможные поломки

Многие автовладельцы не догадываются о существовании детали до того времени, как она не придет в негодность. Несмотря на это, от нее напрямую зависит качество рулевого управления и свойства подвески. За счет надежности детали увеличивается комфортность управления автомобилем, обеспечивается правильное функционирование подвески и снижается возникающий шум – все это возможно только при отсутствии биения, колебаний и люфтов, которые и предотвращает опора стоек амортизатора.

Из-за постоянных нагрузок деталь постепенно приходит в негодность, ухудшается прилегание металлического корпуса к резиновой подушке, вследствие чего снижается качество работы подвески и возникает глухой стук. Амортизатор ВАЗ теряет прежний функционал и способствует износу других деталей. Неменьший урон приносит повреждение стальных втулок и подшипников.

Замена опор

Алгоритм демонтажа опор примерно одинаков для всех автомобилей. Для начала нужно открутить нижнюю точку крепления и удалить гайки, фиксирующие деталь на кузове. Витки пружины сжимаются специальной стяжкой, которая позволяет освободить опору. Остается только снять гайку штока. Новая верхняя опора стойки амортизатора устанавливается путем проведения всех действий в обратном порядке.

Детали не требуют особого обслуживания и работают в течение длительного времени. Несмотря на это, необходимо периодически проверять их состояние для обеспечения безопасности управления и увеличения срока службы ходовой части автомобиля.

Признаки неисправности

Шум, доносящийся из-под багажника или капота, является главным признаком поломки. Чаще всего он появляется при езде по грунтовой дороге или некачественному асфальту. Подлежат замене не только разрушенные детали, но и имеющие деформации или достаточную степень износа. Оптимальным вариантом станет замена до возникновения характерного шума, к примеру, когда устанавливается сам амортизатор ВАЗ.

Удостовериться в необходимости замены амортизаторов можно, сильно нажав на все углы автомобиля. Машина не должна подпрыгивать после нажатия, в обратном случае рекомендуется сразу заняться опорами. Но такой способ подходит не для всех автомобилей, к примеру, для внедорожников усилия рук будет недостаточно. Выходом из ситуации станет обращение в автосервис. Профессионалы смогут определить степень износа, выявить наличие механических повреждений и протечек.

Регулярность замены зависит не только от пробега, но и от загруженности машины, качества дорог и марки самого автомобиля. Опора стоек амортизатора изнашивается быстрее при частой перевозке тяжелых грузов и неаккуратной езде.

Замена опорного подшипника стойки амортизатора: когда нужна и как сделать

В системе подвески типа «Макферсон» опорные подшипники играют ключевую роль. Именно они являются связующим звеном между передней подвеской и кузовом машины. От состояния этих элементов напрямую зависит качество управления автомобилем, комфорт и безопасность движения. Иногда наступает момент, когда необходимо определить возможные неисправности этих элементов в стойке. О том, как диагностировать и при необходимости заменить их, и пойдёт речь.

Конструкция механизма опорного подшипника

Фактически вес передней части автомобиля (вместе с двигателем) ложится на этот узел. При повороте передних колёс подшипник испытывает боковые нагрузки, что ускоряет его износ.

Важно! Эксплуатация неисправных опор может привести к поломке амортизационных стоек и рулевого управления.

Типовое устройство опорных подшипников видно на схеме:

Схема элементов опоры

Даже небольшая неисправность или критический износ подшипника незамедлительно сказываются на работе подвески и рулевого управления.

Симптомы неисправности: амортизатор стучит, скрипит и прочие

  • Поскольку подшипник имеет механическую связь с опорными чашками стоек, малейший люфт сразу отдаёт в кузов характерными стуками.
  • Поворот рулевого колеса становится затруднённым, особенно это заметно на автомобилях без усилителя руля.
  • При повороте слышен скрип в районе опорных чашек.

Проверка исправности: диагностика своими руками

Более детальную проверку можно осуществить с помощью помощника:

  1. Откройте капот и попросите помощника повернуть рулевое колесо (при наличии усилителя руля двигатель следует завести). Положив руку на опору, вы почувствуете удары и щелчки. Более точно неисправность определяется с помощью автомобильного стетоскопа. При отсутствии автомобильного стетоскопа сгодится и обычный медицинский
  2. Раскачайте автомобиль из стороны в сторону с помощью напарника. Неисправная опора будет издавать стуки.

Замена опоры передней стойки и подшипника

Работы проводятся в гаражных условиях. Наличие ямы или подъёмника необязательно.

Какие инструменты необходимы, чтобы заменить

  • Накидной ключ с изогнутой рукоятью.
  • Специальная головка для разборки стоек. Подбирайте головку, посоветовавшись с консультантом, все инструменты разные
  • Длинная головка (свечная).
  • Специальный ключ для штока.
  • Обычный комплект — трещотка с набором головок, под размеры крепежа.
  • Динамометрический ключ.
  • Стяжка для пружин стойки.

Как осуществить снятие и поменять

  1. Для начала полностью демонтируем стойку. В первую очередь необходимо открутить верхний шток амортизатора с помощью двух ключей. Также для демонтажа может быть использован спецключ
  2. Нижняя часть стойки снимается традиционным способом или просто выводится из чаши опоры. Для этого автомобиль приподнимается домкратом. Затем снимается опора.
  3. При неисправности опорного подшипника имеет смысл провести ревизию всего узла амортизатора. Если видны повреждения какого-либо из элементов, он требует замены
  4. После демонтажа стойки с опорой необходимо тщательно очистить посадочное место от грязи и проверить механизм на коррозийные повреждения. Затем надо зачистить металл от коррозии (при её наличии), обработать преобразователем ржавчины и покрасить.
  5. Старая опора, особенно с повреждениями, ремонту не подлежит, поэтому её меняют на новую. Оцените работоспособность узла, возможно, его можно отремонтировать частично
  6. Затем стойку собирают, не снимая стяжек пружин, и устанавливают обновлённый узел на место.

Совет: Перед демонтажем пометьте маркером положение всех крепёжных гаек и штока, чтобы сохранить угол кастора.

Стяжки не снимаются до конца работ

  • Закрепив стойку на нижнем рычаге подвески, аккуратно поднимайте узел с помощью домкрата. Лучше эту операцию выполнять с помощником. Один механик поднимает домкрат, а второй следит за совмещением посадочных шпилек опоры.
  • Можно делать наоборот — поднять кузов машины, оставив подвеску с колесом на грунте. Затем установить и закрепить опору. После чего медленно опускать домкрат, одновременно центруя шток амортизатора в посадочном месте опоры. Такая установка позволяет более естественно поместить узел в посадочном гнезде.
  • После окончательной усадки штока в отверстии опоры закручиваем крепёжные гайки. При обозначении в инструкции значений момента затяжки следует воспользоваться динамометрическим ключом.
  • Не забываем после закрепления всех элементов снять стяжку пружины стойки. По окончании ремонта перед выездом на дороги общего пользования необходимо провести тестовую поездку по пустой дороге: так нужно проверить работоспособность рулевого управления и отсутствие посторонних шумов в подвеске.
  • Замена подшипника отдельным элементом

    Если сама опора в порядке, а неисправность касается только подшипника — его можно заменить отдельно. Для этого снимаем стойку с опорой (процесс описан выше) и разбираемся с ней отдельно.

    Разобрав опору (конструкция у всех разная, но принцип примерно одинаков), делаем ревизию подшипника. Как правило, шарики изношены неровно, имеются задиры на обойме, разрушены сальники.

    Возможно, что проблему дастся решить малой кровью

    Несмотря на то что опорные подшипники, как правило, разбираются и можно получить доступ к отдельным компонентам, ремонтировать их не имеет смысла.

    Вряд ли выгодно копаться с составными деталями опорного подшипника, пытаясь их отремонтировать

    Во-первых — сам подшипник отдельно от опоры не так дорого стоит.

    Во-вторых — это ответственный узел, поэтому замена шариков или сальников кустарным способом ни к чему хорошему не приведёт. Поэтому — однозначная замена.

    Парно менять подшипники или нет — не существует единого мнения. Обычно парная замена производится больше из-за перестраховки. Опытные работники СТО определяют эту необходимость, исходя из общего состояния подвески автомобиля. Бывает и так, что менять второй подшипник нецелесообразно — зачем выкидывать хорошо работающую деталь?

    Как нужно проводить работы на Опель Астра (видео)

    Ремонт опоры амортизаторной стойки

    Если оказалось, что подшипник в порядке, а причина стука кроется в износе демпфера или другого элемента, не являющегося ответственным узлом конструкции — можно произвести ремонт опоры.

    Как проводится реставрация подшипника: реконструкция подушки на видео

    В данном случае мы видим исправную резиновую подушку, которая просто изменила размер в процессе эксплуатации. Усадку можно скомпенсировать, установив прокладку, изготовленную на станке.

    100% работоспособность опоре вернуть не удастся, но пробег в несколько тысяч километров вы себе обеспечите, причём без видимых проблем в комфорте и безопасности.

    Несмотря на то что опора стойки амортизатора является ответственным узлом, восстановить её работоспособность можно без обращения в сервис. В зависимости от тяжести повреждения вы выбираете между установкой нового узла, заменой изношенных компонентов или ремонтом. Решение зависит от вашей квалификации и стоимости комплектующих.

    «

    Отличная статья 0

    smotri-dtp.ru

    фото, признаки неисправности. Как заменить опорный подшипник передней стойки?

    Опорные подшипники являются элементами передней подвески автомобиля. Их основная задача – сглаживание ударных нагрузок на кузов. Неисправность этих деталей не сулит ничего хорошего. Кроме того, что подвеска и кузов будут изнашиваться быстрей, существенно ухудшится и управляемость автомобиля. А это уже несет определенную опасность для водителя и пассажиров.

    В этой статье мы поговорим о том, что представляют собой опорные подшипники передних стоек, как они устроены, для чего предназначены и каков их принцип действия. Кроме того, мы рассмотрим процесс замены этих элементов подвески на примере автомобиля ВАЗ-2110.

    Предназначение

    Опорные подшипники передних стоек сегодня устанавливаются на все легковые автомобили независимо от того, переднеприводные они или заднеприводные. Они входят в конструкцию опор, при помощи которых верхняя часть каждого из амортизаторов крепится к кузову.

    Опорные подшипники передних стоек предназначены для гашения нагрузок, поступающих от колес через стойки к корпусу машины, а также равномерного их распределения. Достигается это распределение благодаря их особой конструкции.

    Как устроен опорный подшипник передней стойки: фото, описание

    Конструктивно опорный подшипник – это обычный подшипник качения. Его рабочими элементами являются либо стальные шарики, либо же ролики, выполненные из того же металла. Особенностью конструкции является наличие специального сепаратора, благодаря которому каждый из шариков (роликов) отделен друг от друга и выступает как отдельный элемент. Это, собственно, и позволяет равномерно распределять радиальные и осевые нагрузки на кузов.

    Сам подшипник заключен в стальной корпус, который может быть как цельным, так и разборным. Последний вариант поддается ремонту. Цельные конструкции меняются в сборе.

    Разновидности опорных подшипников для ВАЗ-2110

    Опорные подшипники передних стоек бывают четырех типов:

    • со встроенным кольцом;
    • с отделяемым внутренним кольцом;
    • с отделяемым наружным кольцом;
    • одиночно-разделенные.

    Первый тип характеризуется наличием специальных монтажных отверстий. При использовании таких деталей прижимные фланцы не используются. Кроме этого, опорный подшипник передней стойки ВАЗ-2110 со встроенным кольцом оснащен встроенными прокладками, обеспечивающими постоянную и максимальную точность вращения.

    Конструкции с отделяемыми внутренними и наружными кольцами отличаются расположением последних. В первом случае наружное кольцо соприкасается с корпусом устройства, во втором – внутреннее. По большому счету, особой разницы для автомобиля типа ВАЗ-2110 эти подшипники не представляют. А вот четвертый тип деталей характеризуется тем, что его наружное кольцо имеет разделение в одной определенной точке, из-за чего жесткость всего устройства существенно возрастает.

    Где находятся опорные подшипники

    Опорные подшипники расположены в моторном отсеке автомобиля. Откройте капот машины и обратите внимание на выпуклости кузова по обеим сторонам подкапотного пространства. Это и есть те места, к которым крепятся стойки. Их еще называют «стаканами», и на одном из них обычно выбит номер кузова. Подшипники установлены сверху «стаканов» и закрыты специальными крышками округлой формы. Они легко демонтируются руками. Сняв крышку, вы обнаружите верхнюю часть корпуса подшипника. К корпусу он крепится тремя болтами, гайки от которых вы сразу увидите.

    Когда нужна замена опорных подшипников

    Конструкция опорного подшипника достаточно прочна, чтобы он мог служить годами. Но, учитывая качество покрытия на наших дорогах, нередко случается так, что менять их приходится чуть ли не каждый год.

    Согласно перечню регламентных работ для ВАЗ-2110 замену опорных подшипников следует осуществлять после каждых 100 тыс. км пробега. Ну а если вы установили, что они вышли из строя раньше установленного срока, не тяните с заменой. От этого будут страдать и ходовая часть, и кузов, и элементы системы управления.

    Признаки неисправности опорного подшипника передней стойки

    Признаками неисправности подшипника, независимо от типа его конструкции, являются:

    • характерный стук при движении по неровной поверхности;
    • звук, похожий на хруст во время поворота с креном во время движения;
    • нарушение нормальной управляемости автомобиля.

    Как диагностировать неисправность подшипника

    Чтобы точно знать, что именно опорные подшипники передних стоек являются причиной вышеперечисленных признаков, потребуется провести несложную диагностику. Для этого желательно пригласить помощника. Алгоритм проверки следующий:

    1. Установите автомобиль на ровной площадке, обездвижьте его при помощи стояночного тормоза.
    2. Откройте капот машины.
    3. Снимите защитную крышку одного из «стаканов».
    4. Положите ладонь на «стакан» и попросите помощника покачать автомобиль с той же стороны, чтобы заработала соответствующая стойка. Если вышел из строя опорный подшипник передней стойки, неисправность его вы определите по характерному стуку и сопровождающей его вибрации, которую вы ощутите рукой.
    5. Аналогичным образом проверьте и противоположную стойку.

    Что потребуется для того, чтобы заменить подшипник опоры своими руками

    Перед тем как заменить опорный подшипник передней стойки собственноручно, позаботьтесь, чтобы у вас под рукой были следующие средства и инструменты:

    • домкрат;
    • баллонный ключ;
    • гаечные ключи на 9, 13, 19, 22;
    • специальный съемник для рулевых наконечников;
    • стяжка для пружин стоек;
    • пассатижи;
    • маркер, краска или керн;
    • «башмаки» для фиксации колес или пара кирпичей;
    • жидкость против ржавчины (WD-40 или аналогичная).

    Меняем подшипник опоры передней подвески своими руками

    1. Установите автомобиль на горизонтально ровной поверхности, включите ручной тормоз. Зафиксируйте задние колеса «башмаками» или при помощи кирпичей.
    2. Отверните болты крепления переднего колеса с той стороны, где вы собираетесь менять подшипник.
    3. Приподнимите кузов авто, выкрутите болты, демонтируйте колесо.
    4. Для того чтобы после замены подшипника вам не пришлось делать развал-схождение, краской или керном нанесите метки на верхнем болте крепления поворотного кулака.
    5. При помощи пассатижей выньте шплинт фиксации гайки шарового наконечника (пальца). Открутите гайку ключом на 19.
    6. Используя съемник, выпрессуйте палец из поворотного кулака стойки.
    7. Ключом на 19 отверните гайки на нижней части поворотного кулака (2 шт.). Нередко они прикипают, поэтому лучше обработать их жидкостью против ржавчины.
    8. В моторном отсеке открутите три гайки фиксации верхней опоры к кузову, применив ключ на 13.
    9. При помощи стяжки для пружин стоек разгрузите стойку. Используя ключи на 9 и на 22, открутите гайку крепления опоры на стойке.
    10. Демонтируйте опору и разберите ее.
    11. Извлеките из нее опорный подшипник. Установите новую деталь.
    12. Произведите монтаж снятых элементов в обратном порядке.
    13. Не забудьте проверить совпадение сделанных вами меток на верхнем болте крепления поворотного кулака.
    14. Завершив монтаж, проверьте, как работает стойка и нет ли при этом посторонних звуков. Если все нормально, можете проверить новую деталь в движении.

    Как продлить срок службы опорных подшипников передних стоек

    Чтобы подшипники опор служили дольше, воспользуйтесь следующими советами:

    1. Старайтесь избегать езды по разбитым дорогам.
    2. Резко не тормозите и не «рвите» с места с вывернутым в сторону рулем.
    3. Заметив хотя бы один из признаков неисправного опорного подшипника, поспешите его заменить. Это позволит продлить срок службы других элементов подвески и рулевого управления.
    4. Собираясь заменить опорный подшипник, покупайте только фирменные детали известных производителей.
    5. Периодически проверяйте работу стоек, прислушиваясь к посторонним звукам.

    fb.ru

    несчастные опоры (стоек) — DRIVE2

    Каждый день, при диагностике и ремонте ходовки, сталкиваюсь с массовым непониманием народом устройства, работы и задач опор амортизаторных стоек.
    Речь идёт о верхних опорах пружинных направляющих стоек в подвесках Макферсон передних управляемых колёс.
    Тут бывает два основных типа опор:
    1) Опоры загруженные реакцией пружины (весом автомобиля приходящимся на данное колесо). В этой опоре, гайка штока стягивает жестко между собой детали: шток, верхнюю чашку пружины и нижнюю обойму опорного подшипника. В такой конструкции, шток стойки вращается относительно стакана кузова вместе с пружиной, стойкой и управляемым колесом. Такая конструкция встречается например на ВАЗ 2108 -10, Гольф I-III, Кадет и его потомки и куче других авто.

    Полный размер

    Недостатком такой конструкции опоры является то что демпфер штока загружен весом автомобиля, приходящимся на данное колесо. Поэтому демпфер выполнен достаточно жестким и больше вибраций шасси передаётся на кузов.
    2) Для лучшей виброизоляции кузова от подвески, были применены опоры с разгруженным демпфером штока амортизаторной стойки. В этой конструкции, чашка пружины подвески упирается в стакан кузова через опорный подшипник. Опорный подшипник позволяет чашке с пружиной и стойке с управляемым колесом свободно поворачиваться относительно стакана кузова. Шток амортизаторной стойки, в этой опоре, жестко закреплён гайкой в эластичном демпфере штока, связывающем шток с кузовом. На штоке при этом присутствуют только небольшие нагрузки: вертикальные — от усилий сжатия-растяжения амортизатора стойки, и боковые — приходящиеся на направляющую стойку в подвеске Макферсон. Эти силы на штоке гораздо меньше, чем силы на штоке "загруженной" опоры (1). Поэтому демпфер штока в этой опоре сделан гораздо более эластичным и этим достигнута лучшая виброизоляция кузова от подвески.

    Полный размер

    ---------------------------------------------------
    Почему я назвал опоры "несчастными"? Потому что околоавтомобильный народ очень любит браковать эти опоры стоек из за всяких подозрений: все стуки в подвеске народ склонен списывать на опоры стоек. Опоры трогают руками и чувствуют на них какие то удары. Опоры пытаются раскачать вбок. Пытаются оценить высоту выпирания опоры под капот из стакана…
    На самом деле, у этих опор бывает только два реальных косяка:
    1)Обрывается связь штока и корпуса опоры (появляется недопустимый вертикальный или боковой люфт штока относительно стакана кузова)
    2)Закусывает (не вращается или вращается рывками) опорный подшипник.
    --------------
    Первый косяк часто путают с выпаданием конусной обрезиненной опоры из конуса стакана кузова. Происходит это при вывешивании подвески. Это не является неисправностью. Это особенность некоторых конструкций опор. Сейчас такая конструкция очень распространена — когда о

    www.drive2.ru

    Опорный подшипник передней стойки

    Элементы подвески современного автомобиля включают в себя множество разнообразных деталей – пружины, амортизаторы, рычаги и кронштейны, подшипники и т.д. У каждой из них свое назначение, но только исправное состояние всех узлов подвески создает условия для безопасного движения автомобиля. Все они могут служить, при сильном износе, источниками посторонних звуков — стуков, скрипов и т.д. Одним из таких элементов, непосредственно влияющих на поворачиваемость автомобиля, является опорный подшипник переднего амортизатора.

    Для чего нужен опорный подшипник?

    Для понимания роли опорного подшипника в конструкции машины, придется немного затронуть подвеску и ее устройство, в частности речь пойдет о передней. У того же самого ВАЗ 2110 независимая передняя подвеска, в ней используются гидравлические стойки. Как выглядит одна из них, можно увидеть на фото

    Назначение такой передней стойки – в составе амортизатора гасить колебания, возникающие при движении в пружине подвески, и обеспечивать надежность ее работы. Нижний конец стойки крепится к поворотному кулачку, а верхний – к корпусу автомобиля. Как это выглядит, схематично показано на фото ниже

    Любые опорные подшипники, являющиеся частью стойки переднего амортизатора, представляют по своей конструкции вариант подшипника качения. Если попытаться определить, для чего нужен в составе стойки переднего амортизатора опорный подшипник, то сформулировать его предназначение можно так – обеспечение подвижного соединения амортизатора с кузовом машины.

    Как устроен и как выглядит опорный подшипник

    Как выглядит сам опорный подшипник, видно на приведенном фото

    Существуют и применяются в автомобиле, в том числе и на ВАЗ 2110, несколько их разнообразных видов. Следует отметить, что опорный подшипник может быть:

    1. Со встроенным кольцом (наружным или внутренним). При его установке не требуется использование прижимных фланцев, такое конструктивное исполнение предусматривает установочные отверстия. Подобный подшипник может использоваться для вращения деталей, как с помощью наружного, так и внутреннего кольца, и его фото приведено ниже:
    2. С отделяемым внешним кольцом (фото ниже). При такой конструкции внутреннее кольцо соединено с корпусом, а внешнее отделяется.
    3. С отделяемым внутренним кольцом (показано на фото)
    4. Одиночно-разделенный подшипник (см. фото). Его характеристики совпадают с приведенными выше, но кольцо имеет большую жесткость.


    Здесь необходимо провести небольшое уточнение. Само название – опорный подшипник говорит о том, что он выступает в качестве некоей опоры, на ВАЗ 2110, да и на любой стойке переднего амортизатора он находится непосредственно в месте присоединения к корпусу машины. Такое его расположение предполагает, что опорник способен выдерживать осевые нагрузки, а не радиальные.

    Как проверить опорный подшипник стойки

    Сдерживая отбой переднего амортизатора, опорный подшипник испытывает значительные воздействия, так что необходимо следить за его техническим состоянием. Признаком неисправности опорного подшипника переднего амортизатора является стук, возникающий при повороте руля или преодолении небольшого препятствия. Как правило, желательно проверить, в каком состоянии находится опорный подшипник, например на ВАЗ 2110, да и любой другой машине, не менее чем через двадцать тысяч пробега.

    Сделать это достаточно просто, и сама проверка не является чем-то затруднительным. Чтобы проверить опорник, надо взяться за него рукой и покачать машину. Если при этом раздается стук, то опорник надо менять.

    Вопросов, из-за чего происходит износ амортизатора и почему стучит подшипник, как правило не возникает, основной проблемой бывает поиск новых деталей на замену. Дело в том, что опорники производят несколько изготовителей, но, по отзывам автолюбителей, у многих из них качество не самое лучшее.

    Изношенный опорник, кроме того, что стучит, приводит к нарушениям в настройке развала-схождения колес, и это в конечном итоге сказывается на безопасности движения, а также провоцирует ускоренный износ стойки амортизатора.
    У водителей, упорно не желающих слышать стук и проверить исправность опоры переднего амортизатора, иногда случается так, что он ломается совсем, а стойка пробивает капот автомобиля. А это уже выливается в куда большие денежные затраты, железо нужно выправить (поменять) и покрасить. Поэтому ни в коем случае не стоит игнорировать стук из под капота.

    Опорный подшипник ВАЗ 2110 стучит, что делать – менять, ремонтировать?

    Не касаясь непосредственно процедуры выполнения работ, надо сказать, что изношенный опорник переднего амортизатора подлежит только замене. Ни о каком его ремонте речи идти не может, есть стук – надо менять подшипник. А вот произведена такая замена может быть разными способами. И хотя эта процедура достаточно трудоемкая, но ее можно выполнить самостоятельно.

    При первом способе надо снять всю стойку вместе с рычагами и всем, что к ней крепится. При таком подходе сохраняются настройки развал-схождения. При другом подходе необходимо отсоединение стойки от рулевого кулачка, после чего можно снимать все остальное.

    Дополнительную информацию про стойки и опорники, об их работе, выборе и различных марках, а так же замене, можно прочитать в ранее опубликованных на нашем сайте статьях, и просмотреть видео.

    Опорник является незаметной деталью в устройстве автомобиля, пока он исправен и не изношен. О необходимости своей замены он извещает водителя того же самого ВАЗ 2110 или любой другой машины, издавая стук и щелчки при поворотах и преодолении неровностей дороги. Выход в этом случае только один – проверить и выявить источник стука, после чего поменять дефектный опорник, или целиком всю стойку.

    znanieavto.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
