Как проверить опорные подшипники ваз 2114: Как проверить опорный подшипник на ВАЗ 2113, 2114, 2115: пошаговая инструкция

Поломка опорного подшипника стойки на автомобилях ВАЗ 2114 является весьма распространенной. Многие владельцы этих автомобилей тут же едут на СТО, где за замену доводится платить немалые деньги и потерять время. Если у вас есть необходимый инструмент, все работы можно сделать самостоятельно, не обращаясь за посторонней помощью.

Опоры

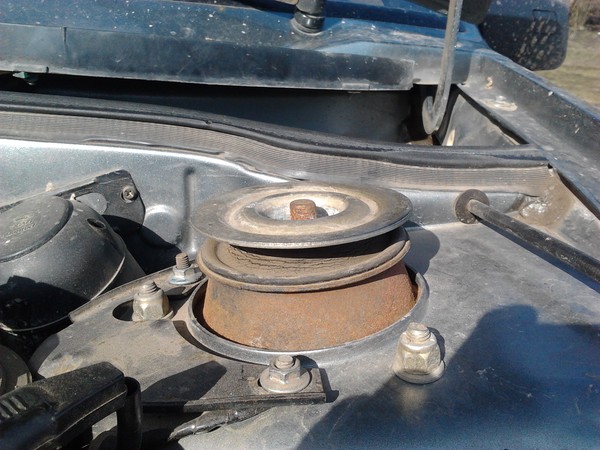

КАК ПРОВЕРИТЬ РАБОТОСПОСОБНОСТЬ ОПОРНОГО ПОДШИПНИКА

Основной причиной, по которой владельцы решаются произвести подобный ремонт, является посторонний стук при проезде даже незначительных неровностей дорожного покрытия. При появлении такого дискомфорта, замена опорного подшипника, не всегда самое верное решение. Вначале необходимо проверить его работоспособность, ведь проблема может крыться и в других частях амортизатора.

Проверить работоспособность этого элемента подвески довольно просто:

1. открываем капот;
2. кладем ладонь на опору;
3. напарник раскачивает машину из стороны в сторону;
4. если под ладонью слышен характерный треск или стук, подшипник подлежит замене.

Важно знать то, что поломка или изношенность опорного подшипника несет за собой ускоренный износ стоек и нарушение настроек развала схождения.

НЕОБХОДИМЫЙ ИНСТРУМЕНТ

Качественная замена опорных подшипников на ВАЗ 2114 своими руками, предполагает наличие минимального набора инструмента, для выполнения данных задач:

• Стандартный набор рожковых и накидных ключей размером 12-24;
• Съемник рулевых тяг;
• Штатный автодомкрат;
• Стяжка для пружин амортизатора;
• Ключ на “19” используется для снятия гайки штока стойки.

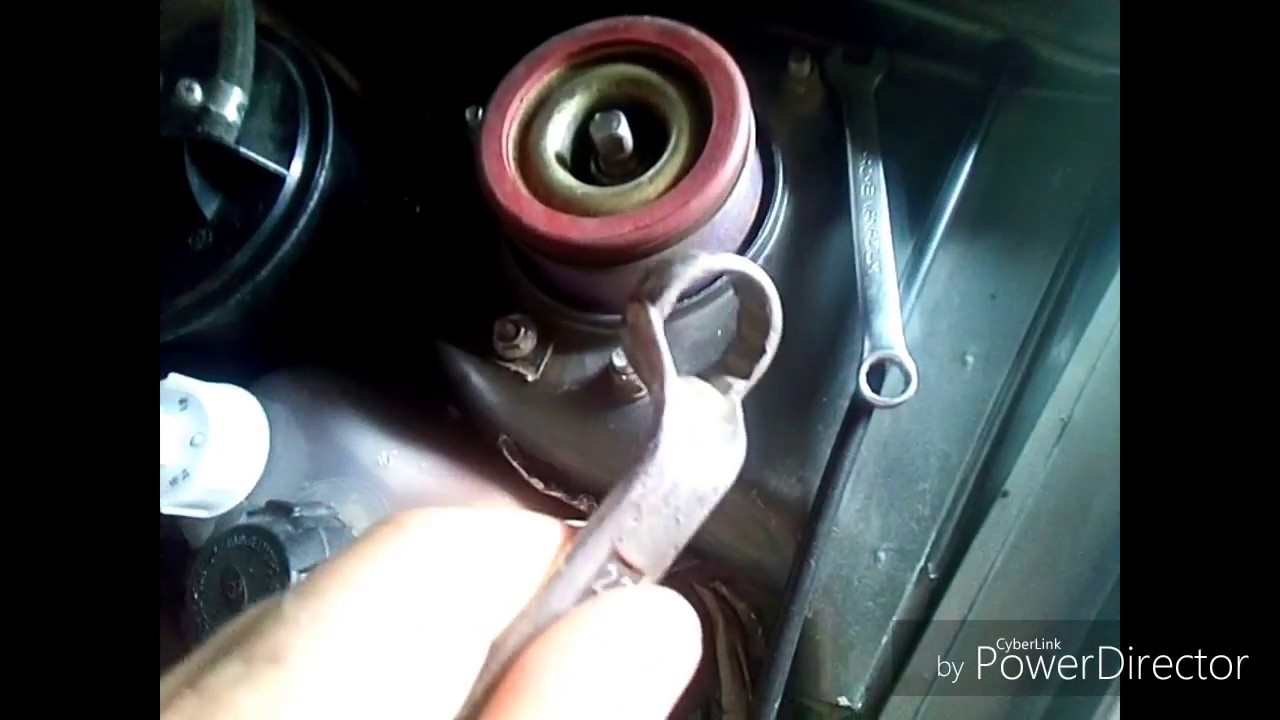

Откручивание гайки

КАК ВЫБРАТЬ ОПОРНЫЙ ПОДШИПНИК НА АВТОМОБИЛЬ ВАЗ 2114

Современная автопромышленность предлагает огромный выбор этого вида запчастей. Практически каждый автомагазин предоставит любые опорные подшипники на ВАЗ 2114, различного качества и ценовой категории.

Для этой модели авто чаще всего применяются подшипники следующих типов:

• опорный подшипник с неразборными кольцами. Его преимуществом является наличие установочных отверстий, не требующих прижимных фланцев;
• Конструкция с демонтируемым внутренним кольцом. Его используют для повышенной точности вращения наружного кольца;
• Полностью разборная система используется для повышенной точности вращения внутреннего кольца.

Исходя из конструкции, и наличия финансовых средств, подбирается опорный подшипник передней стойки ВАЗ 2114, который будет наиболее приемлем в вашем конкретном случае. Не экономьте, так как продукция низкого качества вряд ли прослужит более 10 тысяч километров и процедуру приодеться проводить заново. Приблизительная цена опорных подшипников варьируется от 10 до 80 долларов, в зависимости от производителя и конструкции. Сэкономив на покупке, вы рискуете вывести из строя стойки амортизаторов, и тогда ремонт будет стоить в несколько раз дороже.

КАК ПРОИЗВОДИТСЯ ЗАМЕНА

Сразу же стоит заметить, что многие модификации этих автомобилей имеют одинаковую подвеску. К примеру, замена опорного подшипника ВАЗ 2115, ВАЗ 2114 и ваз 2109 абсолютно идентична.

Приступим непосредственно к самому ремонту. Существует несколько способов проведения работ:

1. снятие всей стойки, с рулевыми рычагами и прочими деталями, закрепленными на ней. В этом случае сохраняются настройки наклона колес, и вам не придется заново производить развал схождения;
2. можно произвести отсоединение стойки от рулевого кулачка и после этого демонтировать оставшиеся детали.

ПЕРВЫЙ СПОСОБ

1. Демонтируем колпак ступицы и разконтргаиваем ШРУС
2. Откручиваем ШРУС до полного послабления при этом педаль тормоза должна находиться в зажатом состоянии.
3. Поддомкрачиваем машину и откручиваем колесо.
4. Разшплинтовываем и отворачиваем гайку наконечника и выпресовываем палец.
5. Далее требуется произвести демонтаж шаровой и освободить тормозной шланг от амортизатора.
6. Ослабляем гайку стойки и откручиваем три гайки фиусации опоры. Потом отворачивается ШРУС и демонтируется стойка.
7. Далее выполняется стяжка пружины, которая обязательна, перед тем как поменять опорный подшипник на ВАЗ 2114.
8. Поле этого ставим все на место, до полной сборки автомобиля.

ВТОРОЙ СПОСОБ

1. Поддомкрачиваем машину и демонтируем колесо.
2. Затем ослабляем зажим крепления ступицы и демонтируем рулевой наконечник.
3. Демонтируем шаровую и снимаем тормозной суппорт.
4. Далее послабляем крепление гайки стойки и производим стяжку пружины.
5. Меняем опорный подшипник и собираем все назад.

После выполнения работ, желательно заменить гайку крепления стойки на новую.

ПРОВЕРЯЕМ КАЧЕСТВО ПРОВЕДЕННЫХ РАБОТ

Выполняя замену своими руками, могут проявиться некоторые недостатки квалификации. Где-то недожали гайку или намного криво установили любой из элементов стойки. Для того чтоб в дальнейшем не попасть в неприятную ситуацию на дороге, необходима проверка работоспособности всех механизмов, которые вы затрагивали при произведении замены опорного подшипника.

Вначале произведем раскачку машины и проверим ее на предмет посторонних стуков. Обязательно проверьте работу тормозов, так как при замене был демонтирован суппорт. Если все в норме можете начинать эксплуатацию, не забывая проверить настройки развала схождения, так как сбить их также весьма просто.

Замена опорного подшипника на автомобилях ВАЗ 2108-2115 производится в среднем один раз на 40 тыс. км. Если вы не хотите подвергать угрозам стойки машины, замену необходимо производить в профилактических целях.

Пошаговая замена опорных подшипников на ваз 2114

Закупился я всякими запчастями и как давай менять.

На картинке можно заметить следующее :

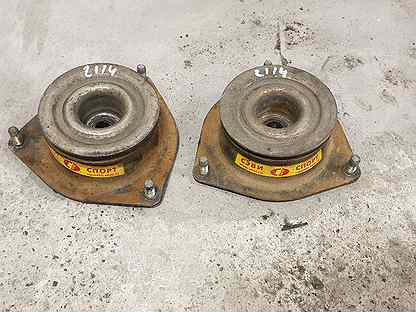

Опоры стойки СЭВИ-ЭКСТРИМ арт. 1113 (комплект2шт)
Пыльники шрус GKN-Spidan внешний арт. 300374 -2шт ; внутренний арт. 300543-2шт
Подшипник ступицы: передний FAG арт. 713691010-2шт ; задний арт. 713691100 -2шт
Конечно стяжка пружин.
Дело техники арт. 810128 280мм

Ну и новые болты нижней шаровой и суппорта не забыл.

БелЗАН арт. 210802904194008 -8шт.

Так же приобрёл съемник рулевых тяг усиленный.

Как показала практика он не лезет . Совсем не лезет — вырез под тягу по размеру не подходит.Толщина не подходит.
Немного подпилил вырез, чтоб залез хоть как то.

Кое как (при помощи молотка) запихал его.

Начал крутить и при небольшом усилии он просто лопнул — видимо при подпиле металл сильно ослаб хотя снял то всего ничего.

Дальше, как водится, пробовал снять этот наконечник всякими тягами/рычагами. Съемниками подшипников и всем прочим арсеналом доступных мне средств.

Тяга осталась непреклонна.

Ну, сука, держись . Пускаю в ход “злой молоток”

“Злой молоток” — это когда берешь молоток и от злости уже не глядя и без разбору начинаешь херачить со всей силы по ненавистному наконечнику попадая при этом по всему подряд :))

Но даже он не помог (

И тут вспомнил, что видел я как то на Д2, что люди меняли опорник не снимая стойки.
Решено — меняю так же.

О-да. Это было не просто.

Но можно.

Не сдавшийся наконечник.

Нижнюю шаровую, шрус и суппорт откручивать придется в любом случае. Не открученной остаётся только рулевая тяга.

Двигая стойку вперед-назад заводим стяжки.

Через образовавшуюся щель вытаскиваем старую опору. НЕ ДУМАТЬ ЧТО ЭТО ПРОСТО!
И, соответственно, через эту же щель будем пихать новую.

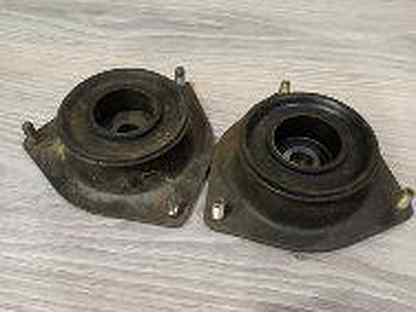

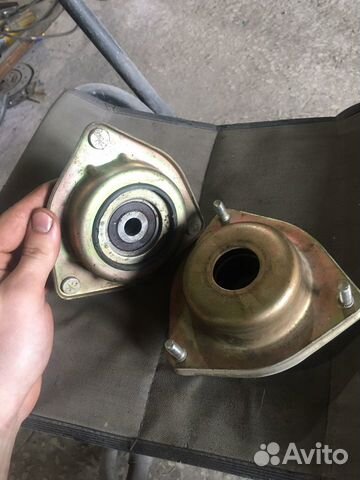

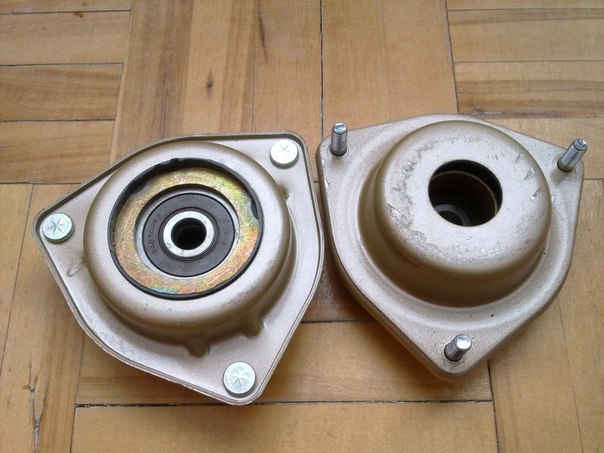

Сравнение старая/новая.

Сразу если запихать опору то шток амортизатора уйдёт и никак его не вытащить.
Поэтому максимально вытягиваем его и вставив в тарелку наживляем гайку.

Теперь пытаемся запихать новую опору. Ушло прилично времени пока я нашёл то единственное положение в котором она туда лезет.

НО гайка наживленная на шток мешает. Скручиваем её и роняем вниз. Теперь шток мешает опоре.
Утапливаем его но без фанатизма. Он должен остаться торчать.

Одеваем сверху опору, а кончик штока который теперь еле -еле торчит из опоры вытаскиваем длинными плоскогубцами и опять наживляем гайку.

Устанавливаем стойку на место. Откручиваем гайку и установив стаканчик опять вытягиваем шток плоскогубцами и уже нормально закручиваем гайку.

В принципе всё.

Это было не просто но вполне возможно.

Вроде всё норм но не даёт покоя мне, что пружина возможно не на месте.Что тарелка может быть не по витку легла.
На следующий день иду уже в Газ магаз и беру съемник рулевых тяг Газель.

AV Steel арт. AV-922781

Вот это вещь .Мощная. Тяжелая.

Но конечно без болгарки никуда.
Не лезет по высоте(толщине) .
Снял 1мм.

В таком виде отлично подошел съемник . Даже молотком стучать не надо чтоб установить.

и готово 🙂
Стойка снята.

Конечно пружина не попала на свое место в тарелке.
Раскрутил/исправил/закрутил.
С другой стороны всё прошло как надо.

Что такое опорный подшипник и какой выбрать

Опорный подшипник — одна из главных составных частей передней подвески любого автомобиля. Он служит некой прокладкой между кузовом автомобиля (стаканом) и штоком стойки. При движении по неровной дороге он принимает на себя огромную нагрузку, вследствие чего и выходит из строя.

Схема

Схема опорного подшипника

Выход из строя этой детали влечет за собой весомые последствия: ухудшение управляемости, посторонний треск, стуки в подвеске.  Его поломка — раздробление шариков, или подшипник просто рассыпался или заклинил.

Но прежде чем приступить к замене, нужно выбрать новый.

Сегодня на рынке подшипники представлены от многих производителей и разного качества.

Как правило, заводские опорники стоек проходят максимум 40 тыс. км (и то в лучшем случае), а чаще только 20 тыс. км. Далее уже нужно менять.

Давайте рассмотрим основной рынок опорников:

1. «Русич». Качество слабенькое, наверное, похуже заводских даже.
2. «Асоми». По сути, обычный заводской опорник, к тому же сам подшипник пластиковый.
3. SS-20. Пожалуй, единственный серьезный агрегат на сегодняшнем рынке. Если попросите посоветовать опорники, то однозначно SS-20. Достаточно самим почитать отзывы в Сети и убедиться.

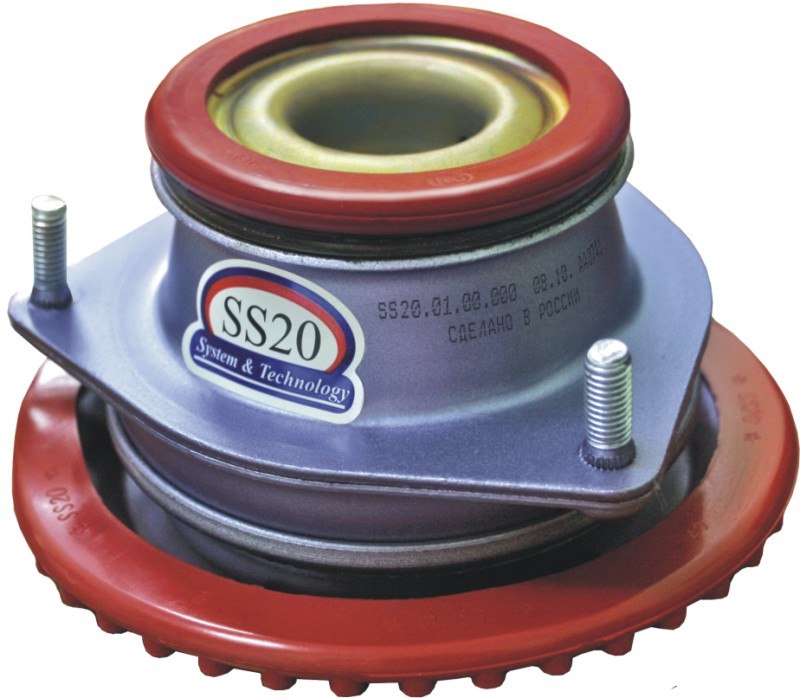

Опорный «SS-20»

На вид эти опорники смотрятся монолитными и надежными, в их комплект входит шумоизолятор, поэтому работа подвески будет намного тише, чем в стоковом варианте. Единственный недостаток — высокая цена, по сравнению с конкурентами (практически в два раза больше), но качество того требует. Ходит слушок, мол из-за своей прочности и жесткости страдают слабые элементы подвески — так это или нет, остается догадываться.  В любом случае в подвеске всегда будут страдать слабые элементы.

Цена

Примерная цена, указанная за пару:

• Заводские — 800-1000 р;
• «Русич» — 1600 р;
• «Асоми» — 2400 р;
• SS-20 — 3200 р.

Если же вы собрались менять стойки, к примеру, на приоровские, то пружины и опорники тоже нужны приоровские. Соответственно, наоборот: если собрались менять опорники на приоровские – нужно поменять и стойки с пружинами.

Как самостоятельно проверить опорный подшипник

Опорные подшипники — неотъемлемые части передней подвески, выход которых из строя ухудшает управляемость, появляются посторонние стуки.
Симптомом мертвых опорников является наличие стуков в передней подвеске по неровной дороге (в расчет не берем изношенные стойки).

Опорный подшипник

Чтобы провести самостоятельную диагностику состояния деталей, нужно проделать следующее действие:

1. Открываем капот.
2. Снимаем крышку стакана (на ступичном подшипнике) при ее наличии.
3. Кладем ладонь на опорник.
4. Тем временем помощник начинает раскачивать авто из стороны в сторону, так, чтобы стойка не играла, не сжималась.
5. В этот момент вы должны прочувствовать работу опорников: если имеются небольшие стуки, нужно менять запчасть.

Окончательный вердикт по состоянию опорника можно узнать только после снятия и разбора, а так, в целом, зачастую все ВАЗовские автомобили с пробегом больше 40 тыс. км требуют замены этих деталей.

Как правильно заменить опорные подшипники

Перед заменой опорного подшипника нужно его проверить. Убедившись в изношенности опорника, его следует снять. Для замены не нужно откручивать развальных болтов, поэтому сход-развал не должен сбиться.

Для начала следует просмотреть все крепления — разные стойки имеют разные крепления под опору — у кого-то шестигранники, где-то обычные болтовые на «8» и т. д.

Заменить стойку можно двумя способами: со снятием диска — для кого-то проще, без снятия диска.

Для замены нам понадобится:

• Стяжки для пружин (стоит покупать подороже и надежнее, т. к. дешевые могут  легко лопнуть, или резьба будет слишком «крутой».
• Съёмник рулевой тяги (наконечника) — в виде монтажки и молотка.
• Домкрат, помощник.
• Новый подшипник.
• Набор ключей.

Как заменить опорник?

1. Первым делом откручиваем крепления колеса, ставим на домкрат, снимаем колесо.
2. Снимаем крышку с гайки ступицы.
3. Ослабляем затяжку ступицы.
4. При помощи молотка и монтажки снимаем рулевой наконечник со стойки (фото).
5. Отсоединяем шаровую: откручиваем два болта (фото).
6. Снимаем тормозной суппорт — открутив два его крепления, скидываем тормозной шланг.
7. Ослабляем, но не откручиваем полностью крепление гайки штока стойки (фото).
8. Стягиваем при помощи стяжек пружины.
9. Далее откручиваем 3 крепления, снимаем стойку с диском и опорником, заменяем его.

Также дополнительно можно установить шумоизоляторы для опорника.

Замена опорного подшипника на ВАЗ 2114 своими руками

Выбирая себе автомобиль, часто покупатели принимают во внимание качество дорог, по которым им предстоит ездить. Популярность таких моделей как ВАЗ 2114 обусловлена тем, что они лучше адаптированы под отечественные дорожные реалии, а потому позволяют с меньшими затратами на ремонт и профилактику «покорять» дороги нашей страны.

Опорный

Всегда важно помнить о таком понятии как амортизация. Прыгая по кочкам, наезжая на ямки, машина будет подпрыгивать, если амортизаторы и подвеска не смогут отрабатывать должным образом, гасить колебания, вибрации. В подвеске каждый узел и каждая деталь играет свою важную роль. И опорный подшипник на ВАЗ 2114 исключением уж точно не является.

Что это?

Не редко владельцы отечественной «четырнадцатой» модели ВАЗ замечают, что в передних стойках возникает стук. Причина его появления — вышедшие из строя опорные подшипники.

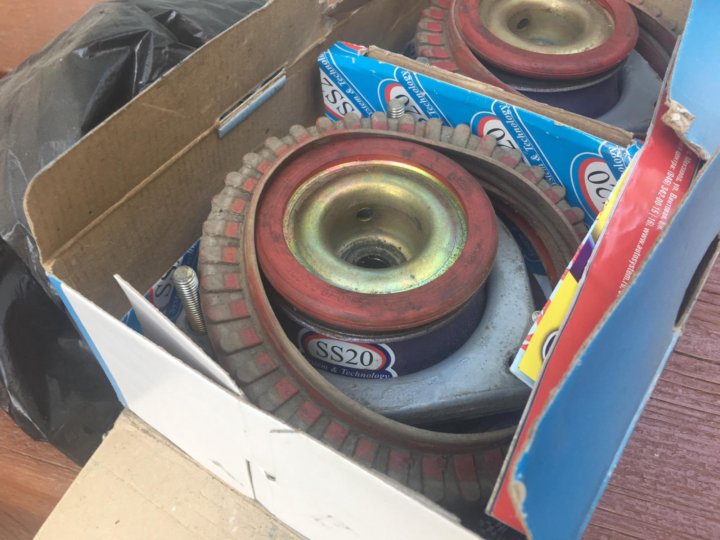

Опорник марки SS20

Но сразу приступать к замене не нужно. Первоочередная задача — проверить состояние опоры. А уж потом предпринимать соответствующие действия.

Опорный подшипник — это элемент стойки амортизатора, расположенный в конструкции передней подвески. Его задача заключается в поддержании подвижности соединения между кузовом и амортизатором вашего автомобиля. Если подшипник оказывается неисправным, подвижность нарушается, возникает стук, не заметить который сложно. Особенно, когда речь идет о плохих дорогах.

Виды

В разборе

Выделяют несколько разновидностей опорников:

• Подшипник со встроенным внутренним или наружным кольцом. Для его установки не требуется использовать прижимные фланцы. Для монтажа имеются соответствующие отверстия;
• С открепляемым внешним кольцом;
• С открепляемым внутренним кольцом;
• Отделочно-разделочная конструкция, характерная особенность которого заключается в сильной жесткости.

Название опорного подшипника говорит само за себя. Это нечто типа опоры стойки на переднем амортизаторе, которая расположена в районе соединения с кузовом. Такое расположение говорит об осевых нагрузках, которые опора должна выдерживать.

Диагностика

Чтобы диагностировать текущее состояние опорного элемента, необходимо выполнить пару простых действий.

1. Открыть капот и положить ладонь на элемент, то есть подшипник. При этом ваш помощник должен раскачать автомобиль. Если слышится стук, тогда его следует незамедлительно менять.
2. Выполнить разборку конструкции, чтобы наглядно убедиться, что элемент неисправен и нуждается в замене. Важно заметить — примерный срок службы опорного подшипника на ВАЗ 2114 составляет 40 тысяч километров. Это рекомендованный пробег, после которого элемент подлежит замене вне зависимости от его текущего состояния.

Неисправная опора может привести к достаточно печальным последствиям, таким как нарушение развал-схождения, увеличение риска при движении на высоких скоростях, повышение износа стоек амортизатора.

Если вовремя не обратить внимания, и не предпринять соответствующий действий по устранению поломки, вы рискуете полностью уничтожить подвеску своего автомобиля. Не редко в капоте образуется дыра от стойки. Как вы понимаете, подобные проблемы влекут за собой существенные финансовые потери.

Замена

Первым делом рекомендуем посмотреть обучающее видео о замене. Это позволит вам расширить собственный кругозор, наглядно разобраться в этапах замены, а также последовательно выполнить аналогичную процедуру, тем самым вернув амортизаторам и подвеске прежнюю функциональность.

Строение

Замена опоры выполняется в следующей последовательности ваших действий.

1. Поднимите автомобиль с помощью домкрата.
2. Открутите гайки крепления колес и снимите их.
3. Демонтируйте крышку с гайки, расположенной на ступице.
4. Ослабьте крепление ступицы.
5. Снимите рулевой наконечник со стойки. Для этого вам потребуется монтажка и молоток.
6. Теперь снимаем шаровую опору, демонтируем болты крепления.
7. Следующий шаг — снятие суппорта тормозной системы. Для этого предварительно отсоединяются крепежные элементы и тормозные шланги.
8. Гайку штока необходимо ослабить. Нет необходимости в ее полном демонтаже.
9. Стяните обязательно пружины.
10. Открутите крепежи подшипника. Стойка вместе с опорником и диском извлекается. Их вам предстоит заменить на новые.
11. Проводится сборка узла с новым элементом. Процедура выполняется в обратной последовательности.
12. Гайку желательно поменять на новую и качественно затянуть. Только рассчитайте усилие, поскольку крепежную гайку часто срывают.

Самостоятельно выполнить работу по замене опорного подшипника не так сложно, как вы можете заметить. При этом крайне важно вовремя замечать первичные признаки неисправности опоры, и предпринимать соответствующие действия для решения сложившейся проблемы.

Как проверить опорный подшипник

Подшипник на переднюю стойку ваз 2114

Выбирая себе автомобиль, часто покупатели принимают во внимание качество дорог, по которым им предстоит ездить. Популярность таких моделей как ВАЗ 2114 обусловлена тем, что они лучше адаптированы под отечественные дорожные реалии, а потому позволяют с меньшими затратами на ремонт и профилактику «покорять» дороги нашей страны.

Всегда важно помнить о таком понятии как амортизация. Прыгая по кочкам, наезжая на ямки, машина будет подпрыгивать, если амортизаторы и подвеска не смогут отрабатывать должным образом, гасить колебания, вибрации. В подвеске каждый узел и каждая деталь играет свою важную роль. И опорный подшипник на ВАЗ 2114 исключением уж точно не является.

Что это?

Не редко владельцы отечественной «четырнадцатой» модели ВАЗ замечают, что в передних стойках возникает стук . Причина его появления — вышедшие из строя опорные подшипники.

Но сразу приступать к замене не нужно. Первоочередная задача — проверить состояние опоры. А уж потом предпринимать соответствующие действия.

Опорный подшипник — это элемент стойки амортизатора, расположенный в конструкции передней подвески. Его задача заключается в поддержании подвижности соединения между кузовом и амортизатором вашего автомобиля. Если подшипник оказывается неисправным, подвижность нарушается, возникает стук, не заметить который сложно. Особенно, когда речь идет о плохих дорогах.

Виды

Выделяют несколько разновидностей опорников:

• Подшипник со встроенным внутренним или наружным кольцом. Для его установки не требуется использовать прижимные фланцы. Для монтажа имеются соответствующие отверстия;
• С открепляемым внешним кольцом;
• С открепляемым внутренним кольцом;
• Отделочно-разделочная конструкция, характерная особенность которого заключается в сильной жесткости.

Название опорного подшипника говорит само за себя. Это нечто типа опоры стойки на переднем амортизаторе, которая расположена в районе соединения с кузовом. Такое расположение говорит об осевых нагрузках, которые опора должна выдерживать.

Диагностика

Чтобы диагностировать текущее состояние опорного элемента, необходимо выполнить пару простых действий.

1. Открыть капот и положить ладонь на элемент, то есть подшипник. При этом ваш помощник должен раскачать автомобиль. Если слышится стук, тогда его следует незамедлительно менять.
2. Выполнить разборку конструкции, чтобы наглядно убедиться, что элемент неисправен и нуждается в замене. Важно заметить — примерный срок службы опорного подшипника на ВАЗ 2114 составляет 40 тысяч километров. Это рекомендованный пробег, после которого элемент подлежит замене вне зависимости от его текущего состояния.

Неисправная опора может привести к достаточно печальным последствиям, таким как нарушение развал-схождения, увеличение риска при движении на высоких скоростях, повышение износа стоек амортизатора.

Если вовремя не обратить внимания, и не предпринять соответствующий действий по устранению поломки, вы рискуете полностью уничтожить подвеску своего автомобиля. Не редко в капоте образуется дыра от стойки. Как вы понимаете, подобные проблемы влекут за собой существенные финансовые потери.

Замена

Первым делом рекомендуем посмотреть обучающее видео о замене. Это позволит вам расширить собственный кругозор, наглядно разобраться в этапах замены, а также последовательно выполнить аналогичную процедуру, тем самым вернув амортизаторам и подвеске прежнюю функциональность.

Замена опоры выполняется в следующей последовательности ваших действий.

1. Поднимите автомобиль с помощью домкрата.
2. Открутите гайки крепления колес и снимите их.
3. Демонтируйте крышку с гайки, расположенной на ступице.
4. Ослабьте крепление ступицы.
5. Снимите рулевой наконечник со стойки. Для этого вам потребуется монтажка и молоток.
6. Теперь снимаем шаровую опору, демонтируем болты крепления.
7. Следующий шаг — снятие суппорта тормозной системы. Для этого предварительно отсоединяются крепежные элементы и тормозные шланги.
8. Гайку штока необходимо ослабить. Нет необходимости в ее полном демонтаже.
9. Стяните обязательно пружины.
10. Открутите крепежи подшипника. Стойка вместе с опорником и диском извлекается. Их вам предстоит заменить на новые.
11. Проводится сборка узла с новым элементом. Процедура выполняется в обратной последовательности.
12. Гайку желательно поменять на новую и качественно затянуть. Только рассчитайте усилие, поскольку крепежную гайку часто срывают.

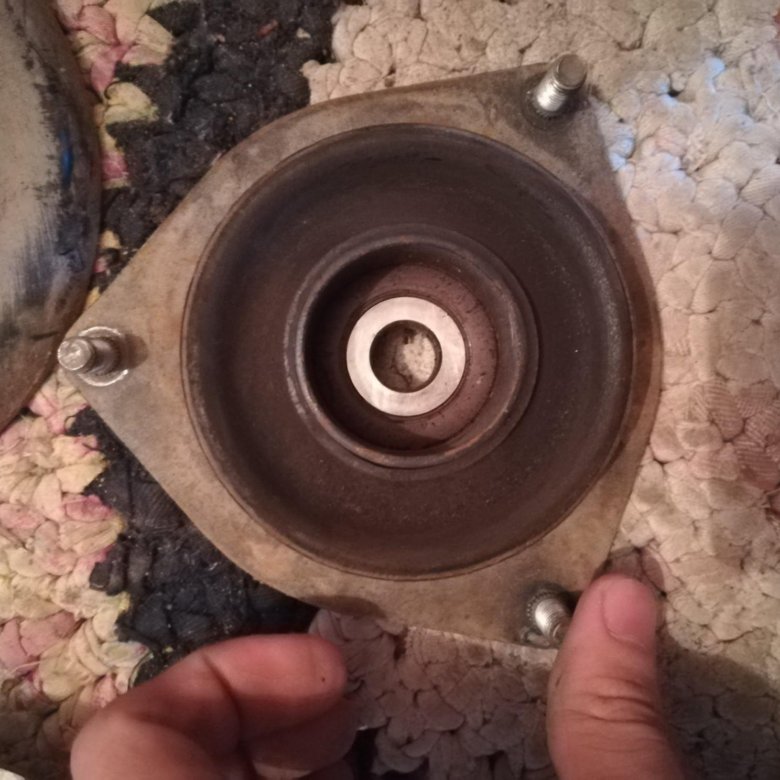

Самостоятельно выполнить работу по замене опорного подшипника не так сложно, как вы можете заметить. При этом крайне важно вовремя замечать первичные признаки неисправности опоры, и предпринимать соответствующие действия для решения сложившейся проблемы.

Поломка опорного подшипника стойки на автомобилях является весьма распространенной. Многие владельцы этих автомобилей тут же едут на СТО, где за замену доводится платить немалые деньги и потерять время. Если у вас есть необходимый инструмент, все работы , не обращаясь за посторонней помощью.

Как проверить работоспособность опорного подшипника

Основной причиной, по которой владельцы решаются произвести подобный ремонт, является посторонний стук при проезде даже незначительных неровностей дорожного покрытия. При появлении такого дискомфорта, замена опорного подшипника, не всегда самое верное решение. Вначале необходимо проверить его работоспособность, ведь проблема может крыться и в других частях амортизатора.

Проверить работоспособность этого элемента подвески довольно просто:

1. открываем капот;
2. кладем ладонь на опору;
3. напарник раскачивает машину из стороны в сторону;
4. если под ладонью слышен характерный треск или стук, подшипник подлежит замене.

Важно знать то, что поломка или изношенность опорного подшипника несет за собой ускоренный износ стоек и нарушение настроек развала схождения.

Необходимый инструмент

Качественная своими руками, предполагает наличие минимального набора инструмента, для выполнения данных задач:

• Стандартный набор рожковых и накидных ключей размером 12-24;
• Съемник рулевых тяг;
• Штатный автодомкрат;
• Стяжка для пружин амортизатора;
• Ключ на «19» используется для снятия гайки штока стойки.

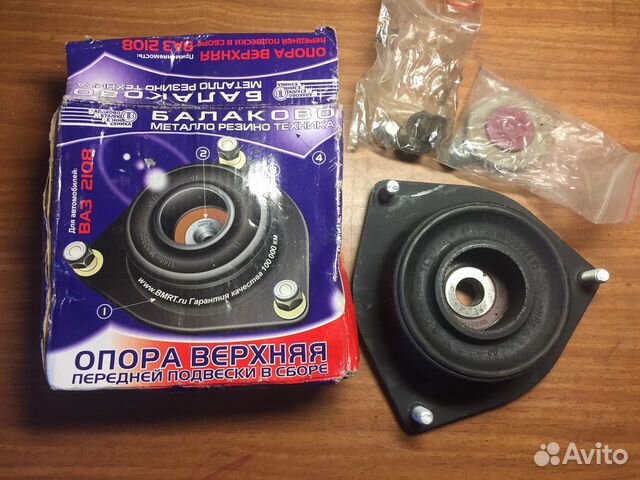

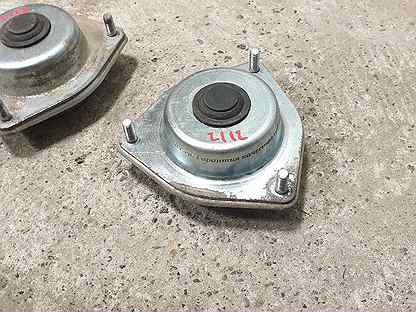

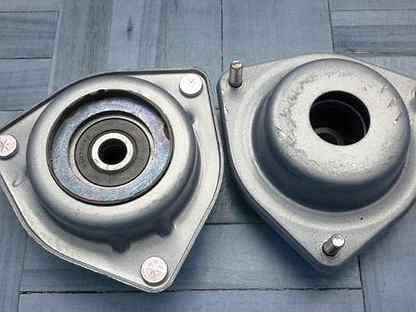

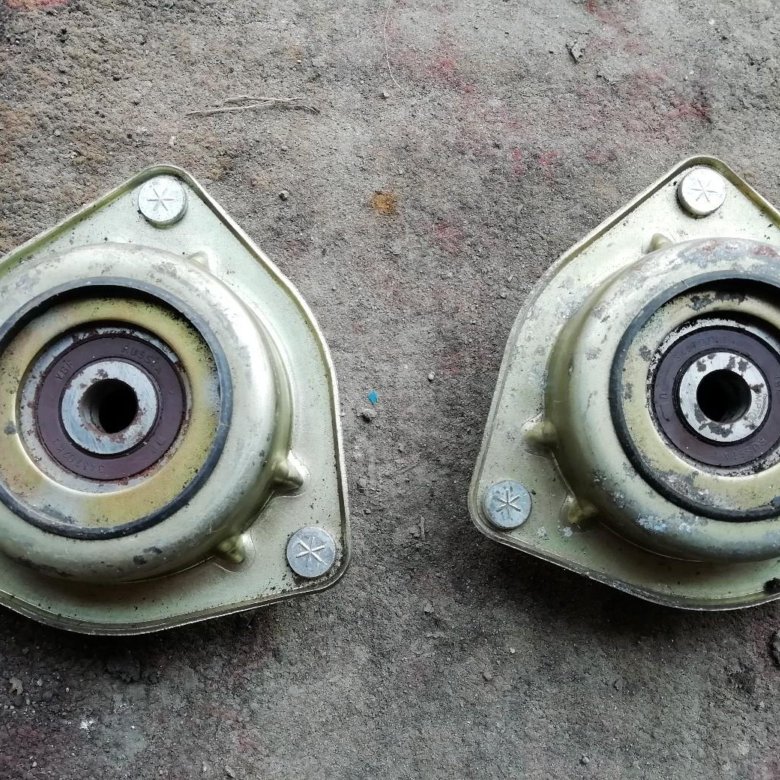

Как выбрать опорный подшипник на автомобиль ВАЗ 2114

Современная автопромышленность предлагает огромный выбор этого вида запчастей. Практически каждый автомагазин предоставит любые опорные подшипники на ВАЗ 2114, различного качества и ценовой категории.

Для этой модели авто чаще всего применяются подшипники следующих типов:

• опорный подшипник с неразборными кольцами. Его преимуществом является наличие установочных отверстий, не требующих прижимных фланцев;
• Конструкция с демонтируемым внутренним кольцом. Его используют для повышенной точности вращения наружного кольца;
• Полностью разборная система используется для повышенной точности вращения внутреннего кольца.

Исходя из конструкции, и наличия финансовых средств, подбирается опорный подшипник , который будет наиболее приемлем в вашем конкретном случае. Не экономьте, так как продукция низкого качества вряд ли прослужит более 10 тысяч километров и процедуру приодеться проводить заново. подшипников варьируется от 10 до 80 долларов, в зависимости от производителя и конструкции. Сэкономив на покупке, вы рискуете вывести из строя , и тогда ремонт будет стоить в несколько раз дороже.

Как производится замена

Сразу же стоит заметить, что многие модификации этих автомобилей имеют одинаковую подвеску. К примеру, замена опорного подшипника ВАЗ 2115, ВАЗ 2114 и ваз 2109 абсолютно идентична.

Приступим непосредственно к самому ремонту. Существует несколько способов проведения работ:

1. снятие всей стойки, с рулевыми рычагами и прочими деталями, закрепленными на ней. В этом случае сохраняются настройки наклона колес, и вам не придется заново производить развал схождения;
2. можно произвести отсоединение стойки от рулевого кулачка и после этого демонтировать оставшиеся детали.

Первый способ

1. Демонтируем колпак ступицы и разконтргаиваем ШРУС
2. Откручиваем ШРУС до полного послабления при этом педаль тормоза должна находиться в зажатом состоянии.
3. Поддомкрачиваем машину и откручиваем колесо.
4. Разшплинтовываем и отворачиваем гайку наконечника и выпресовываем палец.
5. Далее требуется произвести демонтаж шаровой и освободить тормозной шланг от амортизатора.
6. Ослабляем гайку стойки и откручиваем три гайки фиусации опоры. Потом отворачивается ШРУС и демонтируется стойка.
7. Далее выполняется стяжка пружины, которая обязательна, перед тем как поменять опорный подшипник на ВАЗ 2114.
8. Поле этого ставим все на место, до полной сборки автомобиля.

Второй способ

1. Поддомкрачиваем машину и демонтируем колесо.
2. Затем ослабляем зажим крепления ступицы и демонтируем рулевой наконечник.
3. Демонтируем шаровую и снимаем тормозной суппорт.
4. Далее послабляем крепление гайки стойки и производим стяжку пружины.
5. Меняем опорный подшипник и собираем все назад.

После выполнения работ, желательно заменить гайку крепления стойки на новую.

Проверяем качество проведенных работ

Выполняя замену своими руками, могут проявиться некоторые недостатки квалификации. Где-то недожали гайку или намного криво установили любой из элементов стойки. Для того чтоб в дальнейшем не попасть в неприятную ситуацию на дороге, необходима проверка работоспособности всех механизмов, которые вы затрагивали при произведении замены опорного подшипника.

Вначале произведем раскачку машины и проверим ее на предмет посторонних стуков. Обязательно проверьте работу тормозов, так как при замене был демонтирован суппорт. Если все в норме можете начинать эксплуатацию, не забывая проверить настройки развала схождения, так как сбить их также весьма просто.
Замена опорного подшипника на автомобилях ВАЗ 2108-2115 производится в среднем один раз на 40 тыс. км. Если вы не хотите подвергать угрозам стойки машины, замену необходимо производить в профилактических целях.

с описанием. Какой двигатель ваз лучше. Трудные роды, долгое прощание

Выбирая автомобиль для себя, каждый покупатель в первую очередь изучает технические характеристики потенциально привлекательных для него моделей.

Нельзя сказать, что ВАЗ 2114 имеет образцовые технические характеристики, однако мощность, расход и другие параметры у него неплохие, учитывая стоимость самого автомобиля и затраты на его ремонт. Добавьте к этому хорошо продуманный внешний вид, и вы получите солидный молодежный автомобиль, который дает много, но мало требует от владельца.

Немного истории

В период с 1980 по 1984 год АвтоВАЗ достаточно тесно сотрудничал с гигантом современного автомобилестроения — Porsche.

На тот момент велась совместная работа над моделью ВАЗ 2108. Уже в период с 1987 по 1991 годы компании начали работу над новым автомобилем — ВАЗ 2110 с двигателем 1,5 л.

Несмотря на договор о сотрудничестве только по этим двум моделям, специалисты не упустили возможность поработать над всей разрабатываемой на тот момент линейкой. Это коснулось и модели ВАЗ 2109, ставшей наследницей современной четырнадцатой.

Не все знают об этом факте сотрудничества с немецкой компанией, которая уже считалась образцом автомобилестроения. Но именно это послужило плацдармом для создания надежных и очень интересных отечественных автомобилей.

Массовое производство преемника российско-немецкой «девятки» в лице ВАЗ 2114 началось в 2003 году. Примечательно, что сначала в 2001 году появился ВАЗ 2115, а в 2004 году — ВАЗ 2113.

Согласно исследованиям, ВАЗ 2114 входит в список самых распространенных моделей в России.

Отличия от «девятки»

Отличий ВАЗ 2114 от ВАЗ 2109 в плане кузова не так уж и много. Обновленный автомобиль получил новых:

• Передняя часть корпуса;
• Новая форма линз;
• Новый капот;
• Еще одна решетка радиатора;
• Улучшено качество пластика на бамперах;
• Спойлер;
• Молдинги;
• Накладки на пороги.

Внутри изменений было намного больше. Но во многом разница определяется классом автомобиля, то есть его комплектацией. Для ВАЗ 2114 было предусмотрено три варианта оснащения — Стандарт, Норма и Люкс.

Так что же изменилось внутри?

1. Появилась новая панель приборов с панелью без верхнего бардачка. В номере есть утопленная часть. На крышке нижнего бардачка есть пара подстаканников.
2. В комплектациях Стандарт и Люкс предусмотрено наличие электростеклоподъемников.
3. Рулевое колесо регулируется по углу наклона. Примечательно, но рулевое колесо от ВАЗ 2114 и рулевая колонка взяты из десятков.
4. Застежки ремней безопасности тоже взяты из десятка.
5. Панель приборов применена от пятнадцатой модели ВАЗ.
6. На потолке расположен регулируемый фонарик внутреннего освещения.
7. IN в максимальной комплектации имеет полноценный бортовой компьютер.
8. Печка стала мощнее, но при этом повысился уровень шума.

Ключевые преимущества

Очевидно, что четырнадцатая модель от АвтоВАЗа не так проста, как многим кажется на первый взгляд. В противном случае он просто не оказался бы таким популярным и востребованным.

Вот некоторые из наиболее значительных преимуществ.

1. Отличная аэродинамика. Учитывая мощность двигателей и аэродинамические возможности кузова, это одна из лучших моделей, предназначенных для скоростной езды. Сделайте настройку микросхемы, чтобы увеличить мощность двигателя или организовать более серьезные модификации двигателя, и вы можете извлечь приличную мощность.В этом случае ресурс мотора особо не пострадает.
2. Отлично выглядит. Очевидно, ВАЗ 2114 выглядит намного интереснее и привлекательнее девятки. В данном случае модель буквально создана для тюнинга. Увеличивать мощность не нужно. Оригинальный обвес — и ты звезда дороги. Только во всем нужно знать, когда остановиться, чтобы не превратить настоящий тюнинг в колхоз.
3. Молодежное ориентирование. Молодое поколение водителей семерки, десятки, шестерки от АвтоВАЗа мало интересовали.Да, они были дешевыми и покупались чаще всего из-за отсутствия альтернатив. Но с появлением ВАЗ 2114 многие поняли, что наконец-то вышел красивый, отечественный автомобиль, который внешне не хуже импортных аналогов спортивного вида. При этом по цене они даже не могли конкурировать с четырнадцатым.
4. Возможность доработок. До сих пор для ВАЗ 2114, несмотря на снятие модели с производства, доступно множество элементов для внешнего и внутреннего тюнинга.Обвесы, накладки, молдинги, спойлеры, сиденья, оптика — все на ваш вкус и кошелек. Что самое интересное, за небольшие деньги можно организовать масштабную доработку, изменив штатный ВАЗ 2114 до неузнаваемости.

Параметры

А теперь поговорим об основных параметрах модели ВАЗ 2114.

Скажем прямо, четырнадцатому повезло из-за политики производителя. Дело в том, что первенцем в серии стала модель ВАЗ 2115, которая оказалась самым первым блинным комком.

Опираясь на ошибки, допущенные для пятнадцатой новинки и используя проверенные временем особенности девятки, удалось создать законченный и один из самых успешных автомобилей в истории АвтоВАЗа — ВАЗ 2114.

Насколько хороша по техническим характеристикам эта машина, судите сами. У каждого свои представления о хорошей машине. Мы постарались подробно рассказать о том, что такое ВАЗ 2114.

Многие считают, что время четырнадцатой модели уже прошло, и ее преемница в лице Priora наглядно это доказывает.Но так ли это на самом деле? Если сравнить эти две модели, действительно ли Priora сможет превзойти предшественницу? Большое количество экспертов объективно докажут, что это не так.

Да, Приора — более современный, улучшенный автомобиль. Но достаточно ли этого? Мы считаем, что отечественному автопрому есть к чему стремиться.

Датчик температуры — небольшой термостат в патрубке ГБЦ, с его помощью контролируется показатель температуры антифриза.

Датчик детонации ввинчивается в блок цилиндров и обнаруживает явления детонации, возникающие в двигателе. При малейшей вибрации в двигателе на него передается импульс. После этого по сигналу блока управления производится коррекция зажигания, во время которой устраняются нежелательные вспышки топлива, приводящие к появлению детонации.

Датчик уровня кислорода установлен в замкнутой системе. Его точка крепления находится перед глушителем.Нормальный показатель температуры достигает 360 градусов, а для активного нагрева мотора предусмотрен специальный нагревательный элемент.

Датчик расхода воздуха установлен рядом с воздушным фильтром. Он состоит из трех элементов, один из которых определяет температуру окружающей среды, остальные нужны для поддержания определенного уровня температуры выше первого. Воздушный поток охлаждает все нагревательные элементы, и ЭБУ использует эту информацию для определения расхода воздуха и устанавливает время открытия или закрытия форсунок.

Местом расположения CO-потенциометра является моторный отсек (стенка короба воздухозаборника). Этот элемент отправляет сигнал в ЭБУ, используемый для регулировки требуемой пропорции воздуха и топлива.

Датчик скорости автомобиля находится возле щупа моторного масла … Через него в ЭБУ поступает сигнал, аналогичный скорости ведущих колес.

Датчик синхронизации — расположен на крышке масляного насоса рядом со шкивом привода генератора. По информации, поступающей от него, блок управления рассчитывает частоту вращения коленчатого вала, а затем отправляет характеристический сигнал на форсунки.

Система снабжения

Воздушный фильтр расположен в передней части двигателя и снабжен резиновыми фиксирующими элементами. Если возникнет необходимость их замены, гофра располагается на одной параллели с центральной линией автомобиля. Основная функция дроссельной заслонки определяется измерением расхода воздуха, поступающего во впускной патрубок. Воздух, поступающий в двигатель, корректируется дроссельной заслонкой, которая соединена с педалью акселератора. Корпус дроссельной заслонки состоит из двух частей: датчика положения дроссельной заслонки и регулятора холостого хода.

13.04.2017

Автомобиль ВАЗ 2114 в народе просто четверка, популярный переднеприводный пятидверный хэтчбек, выпущенный на замену ВАЗ 2109. Автомобиль выпущен в 2001 году. Является представителем серии Самара 2, наряду с трехдверный ВАЗ 2113 и седан ВАЗ 2115. По сути ВАЗ 2114 — это рестайлинг старой девятки. Экстерьер стал более современным, обновился и интерьер. ВАЗ 2114 можно назвать своеобразным «народным» автомобилем, так как популярность его среди населения была огромной.В статье мы рассмотрим двигатели, которые устанавливались на ВАЗ 2114, коснемся их характеристик и недостатков.

ДВИГАТЕЛЬ 2114/2111

Двигатель ВАЗ 2111, который в народе называют 2114, вообще восемьдесят третий двигатель. Однако, в отличие от 21083, в 2114 используется инжектор, а не карбюратор. Кроме того, 2114 отличается плавающим пальцем шатуна и другим распределительным валом. Наконец, у 2114 больше мощности. Двигатель ВАЗ 2114 1.5 литров. рядный, инжекторный, с четырьмя цилиндрами, имеет верхний распредвал, в приводе ГРМ используется ремень. В этом случае при обрыве ремня клапанный двигатель не прогибается.

НЕДОСТАТКИ ДВИГАТЕЛЯ

Из недостатков отметим следующее. Клапаны требуют регулировки, детали системы охлаждения быстро изнашиваются, требуется частая замена масляного фильтра, проблемы с уплотнением клапанной крышки, топливного насоса и датчика распределителя. Крепления для приема могут сломать выхлопные трубы, поскольку используются стальные гайки, а не латунные.

К тому же обороты часто начинают плавать. Двигатель может быть тройным. Двигатель часто не прогревается до правильной рабочей температуры. Проблема скорее всего в термостате. Кроме того, двигатель может стучать и издавать шум, обычно из-за нерегулируемых клапанов.

ДВИГАТЕЛЬ ВАЗ 11183/21114

Двигатель 21114, имеющий второй индекс 11183, является развитием идей, заложенных в 1,5-литровый силовой агрегат 2111. и прямо, мотор 083. Двигатель имеет более высокий блок цилиндров, более длинный ход поршня и рабочий объем 1. 6 литров. Двигатель имеет улучшенные экологические характеристики и большую надежность.

По сравнению с двигателями ВАЗ 2111 агрегат ВАЗ 11183 менее капризен, более эластичен и тяговит. Если сравнивать эти два двигателя, то следует отметить, что они собираются даже на одном заводе, но на разных линиях. Это рядный четырехцилиндровый двигатель инжекторного типа с верхним распределительным валом. Ремень ГРМ использует ремень. При его поломке клапанный двигатель не прогибается, однако при наличии злого спортивного распредвала возможен риск проблемного исхода.

Двигатель имеет следующие слабые места … Необходимость своевременной регулировки клапана. Шумить двигатель может и дизель, в целом следует отметить, что двигатель достаточно шумный, для него множество посторонних звуков и стуков, это норма. Наконец, двигатель характеризуется отключением, перегревом или, наоборот, проблемами с прогревом до рабочего состояния.

ДВИГАТЕЛЬ ВАЗ 21124

АвтоВАЗ в рамках разработки 16 клапанных двигателей в 2004 году заменил двигатель ВАЗ 2112 на 124 силовой агрегат. На нем был использован более высокий блок от Калины, так же увеличен ход поршня, получив рабочий объем 1,6 л. Адаптировав двигатель 124 к нормам Евро-3, мы повысили его экологические показатели. Кроме того, снизу появилась тяга, и отмечается более тихая работа двигателя.

Двигатель 21124 объемом 1,6 л представляет собой рядный четырехцилиндровый двигатель впрыска с верхним распределительным валом. Ремень ГРМ использует ремень. При поломке двигатель не гнет клапан, благодаря специальным отверстиям.По официальным данным ресурс двигателя 21124 составляет 150 тысяч км, а на практике он достигает 200-250 тысяч км.

В первую очередь необходимо отметить требование регулярно подтягивать ремень ГРМ. Кроме того, для двигателя характерны срабатывания, стук и шум при работе. Также двигатель склонен к перегреву. Несмотря на эти недостатки, по мнению владельцев, двигатель ВАЗ 21124 можно назвать одним из лучших силовых агрегатов от ВАЗа.

ДВИГАТЕЛЬ ВАЗ21126

Двигатель 21126 является продолжением силового агрегата ВАЗ 21124, у которого на 39% легче ШПГ от Federal Mogul. Это двигатель с уменьшенными отверстиями для клапанов и ремнем ГРМ с автоматическим натяжителем. Благодаря этому исчезла проблема своевременного натяжения ремня.

В части блока улучшенная обработка поверхности, высокие требования к хонингованию цилиндров по стандартам Federal Mogul. ВАЗ 21126 1.6 л. представляет собой рядный двигатель с впрыском, имеет четыре цилиндра и верхний распределительный вал.В целом двигатель считается хорошим, особенно для города.

Владельцы сообщают о неравномерной работе, потере мощности двигателя. К тому же ремень ГРМ не отличается особой надежностью. Неравномерная работа двигателя может быть вызвана проблемами с давлением топлива, неисправностью ремня ГРМ, неисправными датчиками, утечками воздуха по шлангам, неисправной дроссельной заслонкой. В случае потери мощности причину следует искать в низкой компрессии цилиндра, износе цилиндров, поршневых колец и выгорании поршней.При обрыве ремня ГРМ двигатель может погнуть клапаны. Проблема решается заменой штатных поршней на бесстыковые.

Выберите его и нажмите Ctrl + Enter

В США масштабные проблемы начались с кроссоверов Nissan Rogue и Rogue Sport, в которых ложно срабатывает система аварийной остановки.

Национальное управление автомобильных дорог США сообщило, что за последний месяц приняло 88 жалоб на автомобили Nissan. В период с начала января по август этого года зарегистрировано 844 случая необоснованного срабатывания аварийной системы. 14 происшествий привели к серьезным авариям, в ходе которых пострадали более 5 человек.

Проблемные автомобили — Nissan Rogue и Rogue Sport с 2017 по 2018 год, которые поставлялись с системой аварийной остановки.Тех, кто обращается в дорожную службу, просят заставить Nissan отозвать неисправные автомобили из США, количество которых составляет 554 673 человека, и они считаются потенциально опасными.

В свою очередь Nissan предлагает провести обновление прошивки в сервисных центрах США, но нет гарантии, что это поможет решить проблему. Годом ранее из-за аналогичной ситуации в Канаде бренд проводил масштабный сервисный ремонт Rogue и Rogue Sport. Аналогичная проблема затронула 76 341 автомобиль.

Поможет ли обновление ПО — покажет время.

Производство минивэна Mitsubishi Xpander будет организовано на одном из предприятий, расположенных во Вьетнаме. В настоящее время на этом заводе производится Mitsubishi Outlander.

Xpander в настоящее время производится на единственном предприятии. Автозавод находится в Индонезии. Производственные мощности Вьетнама смогут выпустить первый минивэн в 2020 году. Решение об открытии производства таких автомобилей во Вьетнаме во многом связано с повышенным спросом на Xpander в этой стране.В прошлом году было закуплено около 14 тысяч Mitsubishi Xpander. Рынок легковых автомобилей во Вьетнаме насчитывает всего около 600 тысяч машин. На этом фоне спрос на минивэны выглядит обнадеживающим.

Автомобиль появился на мировом рынке в 2017 году. Это минивэн с элементами кроссовера. В машине могут разместиться 7 человек, включая водителя. Стулья расставлены в три ряда. Mitsubishi Xpander имеет бензиновую силовую установку мощностью 104 лошадиных силы. Объем двигателя 1. 5 литров.

Автомобиль разрабатывался специально для продажи на рынках Юго-Восточной Азии, а также в странах третьего мира. Следует признать, что японский автопроизводитель точно рассчитал конъюнктуру, модель пользуется большим спросом в этом регионе. Поэтому организация производства таких машин во Вьетнаме должна быть экономически выгодной.

Весь маршрут нового автобуса составляет 900 метров, машина проезжает его 16 раз в сутки.Дрон работает с 10 до 16 часов, в это время нет пробок.

Тест закончится только 14 октября. А пока в кабине будет один водитель, который при необходимости возьмет на себя управление.

Если испытания дронов пройдут успешно, Sotetsu Bus подготовит целую серию автобусов, которые будут иметь четвертый уровень автономности. Это означает, что для транспортного средства водитель не требуется, даже для подстраховки.

Автобусы новой линии войдут в регулярные маршруты и будут использоваться постоянно, независимо от дорожной ситуации. .. Но проезд на транспорте тоже будет платным.

— качественная модификация наиболее удачного творения Волжского автозавода ВАЗ 2109. Модель получила название «Самара 2». Его презентация состоялась в 2001 году. Тогда как в серийное производство автомобиль поступил только в 2003 году. Позже на отечественном рынке появился еще более усовершенствованный ВАЗ 2114 16 клапанный. Подробнее об этой модели мы рассмотрим в нашем обзоре.

Отличия ВАЗ 2114 от ВАЗ 2109

Доработки ВАЗ 2114 по сравнению с прототипом оказались более чем серьезными.Затронули как внешний вид, так и техническую часть автомобиля.

Конструкторы 2114 внесли ряд изменений:

• установили новые передний и задний бамперы;
• обновленная версия капота;
• модель получила улучшенную оптику;
• выполнена облицовка радиатора;
• добавлен пакет молдингов.

Салон автомобиля изменился еще больше. Здесь полностью заменили приборную панель и рулевое колесо. Для повышения комфорта пассажиров и водителя инженеры заменили устаревший отопитель. Также 2114 получил новый дизайн переднего дворника.

Двигатель ВАЗ 2114

Наиболее ожидаемые изменения в ВАЗ 2109 касались именно силовой установки … В первом поколении в модели использовался 8-клапанный двигатель 2114. Он имел рабочий объем 1,5 литра. В очередном обновлении ВАЗ 2114, произошедшем в 2007 году, этот двигатель был заменен на улучшенный объемом 1,6 л.

Установка 16-клапанного двигателя на ВАЗ 2114 стала настоящим прорывом для модели. Данная модернизация проводилась полностью под контролем ЗАО «Супер-Авто», которое входит в состав ОАО «АвтоВАЗ». Самая главная характеристика 16-ти клапанного ВАЗ 2114 — максимальная мощность 89 л.с. Таким образом, машина по технической части вплотную подошла к бюджетным автомобилям иностранного производства.

Для сравнения предлагаем вам рассмотреть следующую таблицу динамических показателей:

Дорожные характеристики ВАЗ 2114

Помимо того, что на модель был установлен 16 клапанный двигатель — ВАЗ 2114 был существенно переоборудован. для улучшения дорожных свойств.Коробка передач машины с передаточным числом 3,7 получила новый пакет «закрытых» подшипников, что значительно повысило надежность и производительность системы, в частности крутящий момент автомобиля.

Для тормозной системы 16-ти клапанной ВАЗ 2114 инженеры использовали больший диаметр (до 200), чем в 2109, сцепление тормозных дисков. Кроме того, была улучшена система охлаждения тормозов, что позволило добиться не только безопасности, но и снова надежности.

Конструкторам удалось добиться больших успехов с точки зрения устойчивости автомобиля.В основном это стало возможным за счет установки амортизаторов с повышенной энергоемкостью, а также стоек от модели 2107. Этот комплекс процедур привел к увеличению жесткости кузова, устойчивости на дороге, маневренности и долговечности.

Цена на ВАЗ 2114

Безусловно, большинство владельцев отечественных автомобилей выбирают автомобили ВАЗ именно из-за их невысокой стоимости. Цена на 16 клапанный ВАЗ 2114 находится в столь же приемлемом диапазоне, но вы можете рассчитывать не только на экономичность, но и на хорошие характеристики от этого автомобиля.

Цены на 16-клапанную модель сегодня колеблются в районе 300 тысяч рублей.

Заголовок

В настоящее время автомобили отечественного производства стали более популярными, чем в другие годы. Четырнадцатая модель Волжского завода не исключение. ВАЗ 2114 — автомобиль на платформе популярной модели ВАЗ 2108. ВАЗ 2114 — переднеприводный, хэтчбек, пятидверный автомобиль. Владельцы этой марки — счастливые люди, ведь это современный автомобиль, выгодно выделяющийся своими аэродинамическими характеристиками и довольно спортивным, эргономичным дизайном.

Различные опции, предлагаемые производителем, делают вождение комфортным. Ни одной ненужной детали, ни одной лишней функции, просто все, что вам нужно для безопасного и комфортного вождения. Кузов ВАЗ 2114 разработан оригинально. И теперь эта модель имеет новый дизайн фар, решетку радиатора, капот и узкие молдинги, которые являются отличительной чертой. А в салоне ВАЗ 2114 установлены:

1. Новая регулируемая рулевая колонка;
2. Руль от десятого семейства;
3. Утеплитель новой конструкции;
4. Передние стеклоподъемники.

Лада 2114 сразу перешла на новый класс, который стал максимально приближенным к европейским стандартам качества.

Это поистине популярный автомобиль, отвечающий высоким практичным и эстетическим запросам автовладельца. При желании можно провести небольшой тюнинг и тогда Lada Samara 2114 сможет беспрепятственно обрести статус спортивного автомобиля, отличающегося выразительным обвесом и стремительными линиями. С 2007 года на Лада 2114 стали устанавливать восьмиклапанный двигатель объемом 1,6 л, особенностью которого было наличие функции экологического класса Евро-3.Длина тела — 4006 мм. 330 литров — это объем багажного отделения в нормальном состоянии, и 632 литра при сложенном ряду задних сидений. За все время производства Самара 2114 было предложено множество вариантов улучшения этой модели.

Производители всячески старались угодить вкусам потребителей: установили пластиковые обвесы, поменяли штатную оптику на четыре фары, установили полный силовой агрегат. Благодаря этим апгрейдам производитель смог идеально изучить вкусы потребителей, а рабочие гаражей — более глубоко изучить проблемы этой марки автомобилей.

Из всех проблем, возникающих с ВАЗ 2114, стоит отметить, что при эксплуатации данного автомобиля следует уделять пристальное внимание состоянию масляного фильтра, узлов и деталей системы охлаждения. Износ ШРУСов, поломка сцепления — самые частые причины обращения в ремонтную мастерскую. Автолюбителям, дорожащим своей машиной, стоит помнить, что Лада 2114 требует замены и проверки дисков сцепления каждые 20-30 тысяч километров.

Конструкция кузова Лада Самара 2114

Кузов Самара стоит рассмотреть подробнее.Сама по себе она представляет собой цельнометаллическую, сварную несущую конструкцию. Некоторые элементы корпуса, например, несъемные, соединяются между собой контактной сваркой, а в тех местах, где доступ частично ограничен — электросваркой полуавтомата в атмосфере инертного газа. Такие элементы кузова, как стыки панелей или сварные швы, производитель заделал мастикой. Вообще вопрос защиты (антикоррозии) кузова Лада Самара 2114 должен возникать уже при покупке машины.Да, производитель обеспечивает защиту днища сроком на 5 лет, но автолюбителю не стоит забывать, что не все детали Lada обрабатываются при сборке. В любом случае есть недоступные для защиты места. Влага, пыль, грязь, снег и дорожные химикаты могут нанести вред при контакте с металлом.

Поэтому делать антикоррозийную защиту обязательно. Стоит отметить, что при продаже Самара 2114 обработанный кузов ценится намного дороже.Пассивная и активная — это два типа защиты кузова вашего автомобиля. Пассивный защищает поверхность металла от атмосферных воздействий, а активный создает на металле тонкий антикоррозионный слой. Пассивная мастика часто используется для консервации днища, крыльев, а иногда и ниш амортизаторов. Стоит отметить, что мастику нужно только нанести на чистую сухую поверхность толстым слоем перед началом активной езды.

Причины поломок. Ремонт

Кузов Lada Samara 2114 имеет граненую форму, чем отличается от других моделей ВАЗ. Но такая форма кузова Лады 2114 — основная причина возникновения коррозии деталей автомобиля, передних стоек. Самая распространенная проблема — это загрязнение вентилятора данной формы тела. Впоследствии это может привести к повреждению самого двигателя вентилятора.

Кузов спереди и сзади оснащен пластиковыми бамперами с алюминиевыми балками. Также есть съемные передние крылья. Повреждения кузова Лады разнообразны. Именно по этой причине правила ремонта для каждого случая поломки должны быть индивидуальными.Автомобилистам необходимо помнить, что по возможности следует избегать термического воздействия на металл.

Термическое воздействие пагубно сказывается на заводской сварке и антикоррозионной защите кузова, о чем было сказано выше. Что касается кузовных панелей, в частности лицевых, снимать их нужно только в крайнем случае. Это необходимо для определения места повреждения корпуса, его распрямления или выравнивания. В том случае, если повреждения кузова более значительные, снимите все внутренние и обивочные части кузова. Это упростит вам измерение, контроль и установку гидравлических и винтовых домкратов для устранения повреждений кузова.

Плюсов у корпуса этой модели много. Это и относительно невысокая стоимость запчастей, и то, что она меньше трясется в дороге, и простота ремонта. В случае поломки кузова вы легко справитесь с ремонтом своего автомобиля, не прибегая к услугам автомастерских.

Вагоны ВА3-2113, -2114, -2115 созданы на основе моделей ВА3-2108, -2109, -21099 соответственно.Новая технология переднего освещения, форма капота и передних крыльев, передний и задний бамперы, а также спойлер крыла на крышке багажника (задняя дверь) позволили улучшить внешний вид и аэродинамику кузова. Наружные пластиковые детали защищают панели кузова от повреждений и коррозии. Дополнительный тормозной сигнал, встроенный в спойлер, и новая система заднего освещения BA3-2115 повышают безопасность движения. Измененная форма крышки багажника и задней панели БА3-2115 позволила уменьшить погрузочную высоту. ВА3-2113 — трехдверный хэтчбек, ВА3-2114 — пятидверный хэтчбек, ВА3-2115 — четырехдверный пятиместный легковой автомобиль с кузовом седан.
кузовов несущей конструкции, цельнометаллический, сварной. Все автомобили с передним поперечным расположением двигателя, пятиступенчатой ​​коробкой передач и передним приводом. Машины комплектуются четырехцилиндровым рядным двигателем. четырехтактные бензиновые двигатели рабочим объемом 1,5 л, с многоточечным впрыском топлива и электронным управлением. Некоторые автомобили оснащены выхлопной системой с нейтрализатором выхлопных газов.Автомобили оснащены современной эргономичной панелью приборов модели 2114. Комбинация приборов с электронным тахометром и спидометром оснащена жидкокристаллическими дисплеями одометра, термометра и часов.

Система питания
Схема подачи топлива двигателя с системой впрыска топлива:

1 — форсунки; 2 — пробка контроля давления топлива; 3 — аппарель форсунки; 4 — кронштейн крепления топливных трубок; 5 — регулятор давления топлива; 6 — адсорбер с электромагнитным клапаном; 7 — шланг для отсоса паров бензина из адсорбера; 8 — дроссельный узел; 9 — двухходовой клапан; 10 — гравитационный клапан; одиннадцать — предохранительный клапан; 12 — сепаратор; 13 — шланг сепаратора; 14 — пробка топливного бака; 15 — наливная труба; 16 — шланг наливного патрубка; 17 — топливный фильтр; 18 — топливный бак; 19 — бензонасос электрический; 20 — сливной топливопровод; 21 — топливопровод
Подача топлива осуществляется из бака, установленного под полом в зоне заднего сиденья. Топливный бак изготовлен из стали и состоит из двух сварных штампованных частей. Заливная горловина соединяется с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка запломбирована. Бензонасос электрический, погружной, поворотный, устанавливается в топливном баке. Развиваемое давление — не менее 3,2 бар (320 кПа).

Топливный насос включается по команде контроллера системы впрыска (при включенном зажигании) через реле. Для доступа к электрическому подключению помпы под задним сиденьем имеется люк в днище автомобиля.От насоса по гибкому шлангу топливо под давлением подается в фильтр тонкой очистки, а затем — по стальным топливопроводам и резиновым шлангам — в топливную рампу. Топливный фильтр тонкой очистки неразборный, в стальном корпусе, с бумажным фильтрующим элементом. На корпусе фильтра есть стрелка, которая должна совпадать с направлением движения топлива.
Топливная рампа служит для подачи топлива к форсункам и крепится к впускному коллектору. С одной стороны у него штуцер для контроля давления топлива, с другой — регулятор давления. Последний изменяет давление в топливной рампе — от 2,8 до 3,2 бар (280-320 кПа) — в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками. Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Клапан закрывается пружиной.
Диафрагма разделяет полость регулятора на две изолированные камеры — «топливную» и «воздушную». «Воздух» подсоединяется вакуумным шлангом к ресиверу, а «топливо» — непосредственно к полости рельса.Когда двигатель работает, разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны, топливо давит на диафрагму, также сжимая пружину. В результате клапан открывается, и часть топлива сливается по сливной магистрали обратно в бак. При нажатии на педаль газа разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины закрывает клапан — давление топлива увеличивается. Если дроссельная заслонка закрыта, вакуум за ней максимальный, диафрагма сильнее тянет клапан — давление топлива падает.Падение давления определяется жесткостью пружины и размером отверстия клапана; регулировке не подлежит. Регулятор давления неразборный; в случае выхода из строя его заменяют.
Форсунки прикреплены к рейке через резиновые уплотнительные кольца. Инжектор представляет собой электромагнитный клапан, который пропускает топливо, когда на него подается напряжение, и блокируется под действием возвратной пружины, когда он обесточен. На выходе из форсунки расположен распылитель, через который топливо впрыскивается во впускной коллектор.Форсунки управляются контроллером системы впрыска. При обрыве или коротком замыкании в обмотке форсунки форсунку необходимо заменить. При засорении форсунок их можно помыть без демонтажа на специальном стенде СТО.
В системе впрыска с обратной связью используется система улавливания паров топлива. Он состоит из адсорбера, установленного в моторном отсеке, сепаратора, клапанов и соединительных шлангов. Пары топлива из бака частично конденсируются в сепараторе, конденсат сливается обратно в бак.Остальные пары проходят через гравитационный и двухходовой клапаны. Гравитационный клапан предотвращает утечку топлива из бака при опрокидывании автомобиля, а двухходовой клапан предотвращает чрезмерное повышение или понижение давления в топливном баке. Затем пары топлива попадают в адсорбер, где поглощаются активированным углем. Второе соединение адсорбера соединено шлангом с дроссельным узлом, а третье — с атмосферой. Однако, когда двигатель выключен, третий штуцер закрывается электромагнитным клапаном, так что в этом случае адсорбер не взаимодействует с атмосферой.При запуске двигателя контроллер системы впрыска начинает посылать управляющие импульсы на клапан с частотой 16 Гц.
Клапан сообщает полость адсорбера с атмосферой, сорбент продувается: пары бензина всасываются по шлангу в ресивер. Чем выше расход воздуха двигателем, тем больше длительность управляющих импульсов и интенсивнее продувка. В системе впрыска с незамкнутым контуром система EVAP состоит из сепаратора с двухходовым обратным клапаном.Трубка, сообщающая резервуар с атмосферой, вынесена в полость заднего правого крыла. Воздушный фильтр установлен в моторном отсеке спереди слева на трех резиновых держателях (опорах). Фильтрующий элемент сделан из бумаги. После фильтра воздух проходит через датчик массового расхода воздуха и попадает во впускной шланг, ведущий к дроссельному узлу.
Узел дроссельной заслонки закреплен на ствольной коробке. Нажимая на педаль газа, водитель открывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит и горючей смеси, — ведь подача топлива рассчитывается контроллером в зависимости от расхода воздуха.Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух всасывается через регулятор холостого хода, клапан, управляемый контроллером. Изменяя количество подаваемого воздуха, контроллер поддерживает заданную (в компьютерной программе) скорость холостого хода. Регулятор холостого хода неразборный; в случае выхода из строя его заменяют.

Книга из серии полноцветных иллюстрированных руководств по ремонту автомобилей своими руками. Пособие содержит конструктивные особенности узлов и систем автомобилей ВАЗ-2113, -2114, -2115 с двигателем-2111, оснащенных системой распределенного впрыска топлива.Подробно описаны основные неисправности, их причины и способы устранения. Аннотированные цветные фотографии подробно описывают все операции по техническому обслуживанию и ремонту. Даны рекомендации по тюнингу автомобиля. Приложения содержат смазочные материалы для инструментов и рабочие жидкости, лампы, манжетные уплотнения, подшипники, моменты затяжки для резьбовых соединений, а также электрические схемы. Книга предназначена для водителей, желающих самостоятельно обслуживать и ремонтировать автомобиль, а также для работников СТО.

За время своего существования АвтоВАЗ создал множество моделей автомобилей.До сих пор большой популярностью пользуются «классические» модели отечественного автогиганта. Однако время «классики» все же прошло, и постепенно компания дорабатывала и модернизировала выпускаемые модели.

Одной из таких модификаций является автомобиль ВАЗ 2114, созданный на базе «девятки». Кузов «четырнадцатой» модели имеет пять дверей; в качестве типа был выбран «хэтчбек». Модель входит в серию с кодовым названием «Самара 2».

Устройство автомобиля ВАЗ 2114

В отличие от предшественников устройство автомобиля ВАЗ 2114 дополнено молдингами.Кроме того, производитель изменил форму передней части кузова, добавил новые фары, а также немного изменил капот. В салоне установили так называемую «европанель», которая довольно удобна, а еще есть регулируемая рулевая колонка с рулевым колесом, взятым из «десятого» семейства. Устройство автомобиля ВАЗ 2114 обновлено модернизированным отопителем, благодаря которому салон автомобиля всегда качественно отапливается. Есть передние стеклоподъемники.

Интерьер также претерпел незначительные изменения, при этом салон стал намного комфортнее предшественников модели.Передние сиденья раздельные, при этом их можно регулировать по высоте и наклону спинки, а также можно изменять угол наклона подголовников. В целом сиденья хорошо регулируются, что позволяет добиться максимально комфортного размещения водителя и его пассажира.

Также в салоне есть пепельница с прикуривателем, радиоприемник и небольшие ящики, в которые водитель может складывать мелочи.

На крышу автомобиля производитель установил штатное антикрыло, то есть спойлер, при этом он был оборудован диодным стоп-сигналом.

Изначально, то есть с начала серийного производства, которое пришлось на апрель 2003 года, автомобиль оснащался модернизированным двигателем ВАЗ 2111. Объем двигателя был 1,5 литра, двигатель был с распределенным впрыском топлива.

Поскольку устройство автомобиля ВАЗ 2114 претерпело некоторые модификации, изменились и его аэродинамические характеристики. У «четырнадцатой» модели уменьшились Сх, как и подъемная сила, но заметно улучшилось ее распределение по осям.Таким образом, машина стала лучше себя вести на высоких скоростях по сравнению с «девяткой».

ВАЗ 2114 Модификации автомобиля

В 2007 году устройство автомобиля ВАЗ 2114 было немного изменено — он был оснащен двигателем объемом 1,6 л, соответствующим экологическому классу Евро-3.

Модернизированная модель получила код ВАЗ-21144. Кроме того, в салоне появилась новая панель приборов, также имеющая функции бортового компьютера.

В 2008 году производитель решил заменить молдинги широких дверей — их заменили на узкие молдинги.

Годом позже появилась еще одна рестайлинговая версия этой модели — ВАЗ 211440-24. Одним из главных изменений этой версии модели является то, что производитель оснастил автомобиль 16-клапанным двигателем, объем которого составляет 1,6 литра, а мощность — 89 лошадиных сил. Эта версия модели имеет более высокие динамические характеристики.

А через год был выпущен автомобиль ВАЗ 211440-26 с двигателем 16В, объем которого составлял 1,6 л. Силовой агрегат был взят от Лады Приора.

Плюсы и минусы автомобиля ВАЗ 2114

Одним из важнейших недостатков автомобиля ВАЗ 2114 можно назвать недостаточно комфортные сиденья. Несмотря на хорошую регулируемость, сами сиденья неудобные и практически бесформенные. К тому же для задних пассажиров отведено слишком мало места, однако этим «грешат» все «девятки».

Раздражает постоянный скрип стеклоподъемников на тросике — лучше бы реечный привод, да и надежнее.

В плюс смело можно записать наличие регулируемой и немного укороченной, если сравнивать с «родительской», рулевой колонки. Если в обычной «Самаре» водителю придется практически привыкать к вождению, лежа на руле, то в салоне «Самара 2» водитель сможет удобно устроиться.

Многие водители жалуются на частое возникновение тех или иных неисправностей в автомобиле ВАЗ 2114. Вообще, практически все модели, выпускаемые АвтоВАЗом, довольно часто выходят из строя.С другой стороны, запчасти к этим машинам легко найти, и, как правило, они дешевы. При покупке «четырнадцатой» модели ее обязательно нужно будет переделать под себя, иначе будут регулярно выходить разные надоедливые мелочи.

Шасси автомобиля включает две подвески — переднюю и заднюю. Во время работы машины большая часть нагрузки приходится на шасси. Качество и комфорт езды, а также безопасность водителя и пассажиров зависят от состояния передней и задней подвески.Основная функция каждой подвески — устранять вибрации и смягчать езду. Также в задачи шасси входит уменьшение крена на поворотах, обеспечение плавности хода, обеспечение высокой информативности для водителя в городе и на скоростной трассе.

На дорогах стран СНГ шасси испытывает перегрузки, так как состояние проезжей части оставляет желать лучшего. В результате автомобилисты часто обращаются в автосервис. С ВАЗ 2114 дела обстоят лучше, так как там более современные системы, чем у предыдущих моделей Lada.Многие автомобилисты выбирают самостоятельное решение проблемы. Но чтобы понять, что вышло из строя, нужно знать устройство подвески.

Что входит в заднюю подвеску?

На изображении ниже представлены все основные элементы задней подвески, которые могут выйти из строя.

1. Первая часть — резино-металлический шарнир, который является основным креплением к кузову автомобиля.
2. Кронштейн для крепления рычага задней подвески к кузову.
3. Крышка амортизатора.
4. Буфер, воспринимающий нагрузку от такта сжатия.
5. Крышка корпуса.
6. Шайба опорная основная.
7. Амортизирующая подушка.
8. Распорная втулка.
9. Стойка (амортизатор).
10. Укладка изоляции.
11. Цельная пружина.
12. Разъем рычага.
13. Балка рычага.
14. Кронштейн для крепления стоечной конструкции.
15. Фланец.
16. Втулка рычага.

Балочное устройство состоит из соединителя и двух продольных рычагов, эти элементы обозначены на схеме цифрами «12» и «13».Скрепляем детали между собой сваркой. В задней части к рычагам прикреплены фланцы (цифра «15»), кронштейны для крепления стоек (амортизаторов). Оси задней пары колес прикручены к фланцам вместе с тормозными элементами. На передней части рычагов задней подвески установлены сайлентблоки (16). Они застегиваются на резинометаллические петли — цифра «1». Один конец пружины опирается на опору через резиновую прокладку, а другой — на чашку подушки.

Разборка и замена задней подвески: инструкция

Полная разборка задней подвески требуется, если автомобилист решит смазать все детали или поменять их.Чаще всего нужно добраться до определенного элемента и заменить его. Он разбирается следующим образом:

ВАЖНО. Снимать амортизирующую пружину необходимо при помощи специальных стяжек. Если их не использовать, это может привести к серьезным травмам, поскольку железная пружина находится под большим давлением.

Устройство передней подвески

Основным элементом передней ходовой части ВАЗ 2114 является амортизатор, который обозначается цифрой «9». Крепится к поворотному кулаку двумя болтами.По сравнению с задней системой, передняя подвеска имеет более сложную конструкцию, что можно понять по количеству деталей. Цифра «11» обозначает болт, который проходит через отверстия в кронштейне стойки, он имеет эксцентриковую шайбу и эксцентриковое кольцо. При повороте рулевого механизма поворачивается верхний болт. В результате машина поворачивается. Чаще всего выходят из строя стойки амортизаторов, так как они делают основную работу.

Разборка и замена передней подвески: инструкция

Торцевой ключ необходимо использовать при снятии болтов, которыми шаровой шарнир крепится к поворотному кулаку.В противном случае защитная крышка петли может быть серьезно повреждена, что приведет к дополнительным расходам.

В случае передней подвески сборка выполняется в обратном порядке, за исключением некоторых особенностей. Когда осуществляется установка кронштейна для крепления к кузову ВАЗ 2114, нужно следить за тем, чтобы резьба втулок не была повреждена. Для этого необходимо аккуратно выполнять операции. Также нельзя допускать продольного смещения подушек на штанге.Это может произойти при установке стабилизатора поперечной устойчивости.

Самое интересное

Автомобиль ВАЗ-2109 оснащался тремя силовыми агрегатами объемом 1,1, 1,3 или 1,5 литра. За исключением рабочего объема и соответственно высоты моторы «девятки» в остальном не отличаются друг от друга. Изначально все устанавливаемые двигатели были карбюраторными, и только в начале 2000-х производитель начал комплектовать машины инжекторными двигателями. Ниже мы рассмотрим устройство двигателя «девятка» на примере ВАЗ-2111 1.5-литровый инжекторный двигатель, он также устанавливался на ВАЗ-2110 и 2114 первых годов выпуска.

Итак, «сердце» ВАЗ-2109 — четырехтактный четырехцилиндровый восьмиклапанный «атмосферник», работающий на бензине, с верхним распредвалом. В отличие от заднеприводных ВАЗ-2106 и ВАЗ-2103, переднеприводные модели 2109, 2110, 2114 и другие имеют поперечный мотор. Цилиндры нумеруются от шкива коленчатого вала, порядок их работы 1-3-4-2. Электронное управление осуществляется контроллером «Январь», Bosch или GM.

Кривошипно-шатунный механизм двигателя

Устройство блока цилиндров двигателя ВАЗ-2111 идентично блоку 21083. Он отлит из чугуна, диаметр цилиндра 82 мм, при замене поршневой группы может быть увеличен на:

• 0,4 на первый ремонт;
• 0,8 на втором.

Коленчатый вал

Коленчатый вал расположен внизу блока и вращается на пяти коренных подшипниках со съемными крышками, которые прикручены к блоку.Колпачки не взаимозаменяемы и снаружи обозначены рисками … Средняя опора коренного подшипника имеет гнезда, в которые устанавливаются опорные полукольца, исключающие осевое смещение коленчатого вала. Переднее полукольцо выполнено из сплава стали и алюминия, заднее — из металлокерамики. При появлении люфта полукольца коленвала подлежат замене.

Вкладыши подшипников — опора и шатун — тонкостенные, из стали-алюминиевого сплава.Все верхние вкладыши коренных подшипников, за исключением третьего вкладыша подшипника, имеют канавки внутри.

Устройство кривошипа (коленчатого вала двигателя) следующее: он чугунный, имеет четыре шатуна и пять коренных шейек. Вместе с валом отлиты восемь противовесов. Каналы просверливаются внутри вала, закрываются заглушками и имеют двойное назначение:

1. через них подается масло к шатунным шейкам от коренных;
2. они очищают масло, так как все механические примеси, не задержанные фильтром, под действием центробежной силы отбрасываются к пробкам.

Последнее обстоятельство необходимо учитывать при капремонте двигателя, а при снятии коленчатого вала и особенно при балансировке нужно очистить каналы от скопившихся отложений. После чистки заглушки заменяются новыми.

Шкив привода распределительного вала прикреплен к передней части коленчатого вала, и к нему прикреплен шкив привода генератора, который также работает как демпфирующее устройство благодаря упругому элементу между внешней и внутренней частями шкива.К заднему концу шестью болтами прикреплен чугунный маховик. Имеет зубчатое кольцо, предназначенное для запуска двигателя стартером. Кроме того, на его поверхности имеется коническая метка, предназначенная для определения ВМТ после сборки двигателя.

Поршневая группа

Шатуны стальные, имеют двутавровое сечение. Колпачки обрабатываются вместе с шатунами и поэтому не взаимозаменяемы. Номер цилиндра проштампован на них и на шатунах.

Поршневые пальцы представляют собой стальные трубки … Они свободно плавают в бобышках поршня, в которых они закреплены стопорными кольцами.

Конструкция поршня: поршни из алюминиевого сплава, имеют в верхней части три канавки для поршневых колец. Комплект колец для каждого поршня состоит из двух компрессионных колец и одного маслосъемника. Компрессионные кольца предотвращают попадание газов в картер двигателя, а маслосъемник удаляет масло со стенок цилиндра и направляет его к бобышкам для смазки поршневого пальца.

Отверстия под поршневой палец (бобышки) расположены немного ниже. В головке поршня имеется паз, предназначенный для предотвращения перегиба клапанов в случае обрыва ремня ГРМ. В ВАЗ-2109 с объемом двигателя 1,3 литра он плоский, поэтому обрыв ремня неизбежно приводил к выходу из строя всей поршневой группы и газораспределительного механизма и, как следствие, к дорогостоящему ремонту.

Головка блока и устройство времени

Головка блока (ГБЦ) у всех переднеприводных автомобилей семейства ВАЗ, будь то 2109, 2110 или 2114, одинаковая, общая для всех цилиндров.Крепятся к блоку десятью винтами. Во время установки под ним помещается металлическая прокладка … Эта прокладка предназначена для одноразового использования и не может быть использована повторно. В верхней части головки блока цилиндров находятся пять подшипников распределительного вала.

Распредвал двигателя автомобиля ВАЗ-2109 имеет индекс 21083. Некоторые двигатели комплектуются валами 2110 или 2111, их устройство немного отличается от 21083, что позволяет получить увеличение мощности двигателя. Вал отлит из чугуна, имеет пять опор и восемь кулачков, открывающих клапаны.Приводится зубчатым ремнем от шкива коленчатого вала. Вы можете правильно установить валы относительно друг друга, используя фиксирующую проушину на задней крышке ремня газораспределительного механизма и метки на ведущей шестерне и маховике.

Седла запрессованы в ГБЦ, и такие же направляющие клапана. На внутренней стороне втулок выполнены пазы для подачи смазки, сверху втулки закрыты колпачками маслоотражателя.

Клапаны изготовлены из стали, а головка всасывания — из жаропрочной.Монтируются наискосок в один ряд. Впускной клапан больше выпускного. Зазоры между клапанами и кулачками распредвала регулируются с помощью регулировочных шайб с повышенной износостойкостью.

Толкатели представляют собой металлические чашки, перемещающиеся в отверстиях ГБЦ. Для повышения износостойкости поверхность, контактирующая с торцами стержней клапанов, цементируется.

Смазка деталей

Устройство для смазки двигателя автомобиля ВАЗ-2109 (2110) комбинированное.Масло подается в коренные и шатунные подшипники, а также в подшипники распределительного вала, под давлением цилиндры, поршни, пальцы и кольца, кулачки и толкатели распредвала смазываются распылением, все остальные сопрягаемые детали смазываются самотеком.

Перед агрегатом установлен шестеренчатый масляный насос с перепускным клапаном. Маслоприемник прикручен ко второй крышке коренного подшипника и корпусу насоса. Масляный фильтр неразборный, имеет перепускной и предохранительный клапаны. Об устройстве системы смазки и других систем двигателя подробно рассказывается в отдельных статьях.

Вентиляция картера принудительная, газы удаляются через маслоотделитель.

Снятие коробки передач ВАЗ 21. Коробка передач

Коробка передач — незаменимый элемент любого автомобиля. Именно она добивается максимально эффективной работы двигателя и желаемого скоростного режима в различных дорожных условиях … В этой статье мы узнаем, как заменить коробку передач на ВАЗ 2106. Аналогично рассмотрим, в каких случаях она производится и как это снимается.

Зачем менять коробку передач

Причин для замены коробки передач на автомобиле довольно много, но обычно они являются весомым аргументом при ремонте силовой установки автомобиля.В первую очередь, коробку передач заменяют при серьезных неисправностях, связанных с повсеместным нарушением ее работоспособности.

Другой причиной замены коробки передач является повышение ее производительности. Всем любителям «Жигулей» известно, что ВАЗ 2106 выпускался в нескольких модификациях, которые комплектовались 4- и 5-ступенчатыми коробками передач. Те водители, которым досталась «шестерка» с 4-ступенчатой ​​коробкой передач, уже явно заметили ее существенные недостатки при движении по трассе, поэтому меняют данный элемент на более продвинутый аналог — 5-ступенчатую коробку передач.

Так или иначе, процедура замены коробки передач одинакова, вне зависимости от причины замены. Ниже будут даны подробные инструкции по замене КПП.

Как снять коробку передач на ВАЗ 2106?

Сначала установите машину в смотровую яму, поставьте нейтраль и подложите под колеса противооткатные упоры … Не забудьте позаботиться об освещении, оно вам понадобится. Для этого рекомендуется использовать переносную осветительную лампу. Также подготовьте стандартный набор инструментов.

Перед снятием коробки передач необходимо демонтировать все, что мешает ее снятию. Для этого отсоедините минусовую клемму АКБ и вытащите переключатель фонарика заднего хода на коробке передач.

Не забудьте. К работе это не имеет никакого отношения, но значительно облегчит вес коробки. И это пригодится вам при снятии.

На очереди рычаг переключения передач. Он расположен в салоне автомобиля.Для ее снятия необходимо снять декоративную накладку, открутить четыре самореза для крепления специальной металлической пластины, вытащить защитную крышку и разжать специальные фиксаторы крепления. После этого оттуда снимается рычаг и снимается вместе с пластиной. Затем откручиваем трос привода спидометра и подвешиваем, чтобы он не мешал.

После этого выходит из муфты привода. Для этого откручиваем трубку от штуцера и ставим пустую бутылку. Выкрутите вилку сцепления и отсоедините ее от коробки передач.Затем снова спуститесь в яму и открутите переднюю трубу. Дело в том, что он будет мешать демонтажу и тогда вероятность его повреждения при работе увеличится. Именно поэтому его рекомендуется просто демонтировать.

И последнее, но не менее важное со стороны коробки передач. Поднимите одно из задних колес и поместите корпус на жесткую опору, например, на пень или двойной кирпич. С помощью отвертки отогните фиксирующие выступы, расположенные на переднем уплотнении карданного вала. Используйте ту же отвертку, чтобы сдвинуть сальник назад.Затем гаечным или торцевым ключом открутите гайки крепления поперечины и снимите ее. Наверняка вам будут мешать части выхлопной системы. Если невозможно снять поперечину, удалите все мешающие элементы. После этого выньте его из шлицевого соединения, которое скреплено эластичной муфтой.

Теперь вам нужна помощь вашего партнера. Первым делом открутите крепление поперечины коробки передач, затем ваш партнер должен удержать ее от падения, а вы в это время откручиваете болты крепления коробки передач к двигателю.Как только все болты будут откручены, заберите коробку обратно и снимите ее первичный вал из соединения с подшипником коленчатого вала.

Как установить новую коробку передач?

Как только старый удалим. Очистите место стыка двигателя с коробкой передач. Обязательно проверьте сцепление. Если его необходимо заменить, то лучше сделать это прямо сейчас, чтобы избежать этих трудностей в будущем.

С помощью партнера установите новую коробку передач и вставьте ее в двигатель.Стоит отметить, что одной из самых сложных процедур является вставка первичного вала коробки передач в задний подшипник коленчатого вала, поэтому вам понадобится много физической силы и немного терпения. После того, как коробка будет наживкой, затяните гайки крепления КПП к двигателю.

Установите поперечину и затяните. Коробка передач теперь надежно заблокирована. В это время уже можно подвешивать отдельные элементы. К ним относятся: привод спидометра, контакты фонарей заднего хода и привод сцепления.После того, как вся эта «мелочь» установлена, можно ставить карданный вал на место. Для этого вставьте его в прорезь эластичной муфты и наденьте стопорный сальник. Далее с помощью отвертки и плоскогубцев пригните металлические усики к сальнику.

Последний шаг — установить поперечину и затянуть ее. После этого можно ставить выхлопную систему и подключать клемму АКБ

Ремонт автомобилей — довольно сложная и трудоемкая операция, и обычно ее доверяют профессионалам автосервиса.Отдельные агрегаты автомобилей, как правило, не предполагают демонтажа и ремонта водителем в гараже. Однако услуги ремонтников дорожают, а автомобили с каждым годом выходят из строя все чаще. Владельцы продукции отечественного автопрома пока не лишены возможности самостоятельно устранить неисправность своего «железного коня». Отказ трансмиссии — одна из частых проблем, из-за которой у владельца автомобилей ВАЗ начинает болеть голова. Сегодня мы поговорим о том, как снять коробку на ВАЗ 2110, провести диагностику и отремонтировать по возможности.

На автомобили Волжского автозавода 10 серии установлена ​​механическая пятиступенчатая. Он двухвальный, имеет пять передач переднего хода и одну передачу заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При подсоединении картера к крышке возможно уплотнение с помощью прокладки или герметика, стойкого к бензину и маслу.

Двухвальная система представлена ​​первичным и вторичным валами. Первый — это блок ведущих шестерен, на втором — ведомые шестерни, обеспечивающие движение вперед.Две группы шестерен находятся в постоянном зацеплении. Детали выходного вала можно снять для замены или ремонта.

Выходной вал внутри сделан пустым, чтобы уменьшить вес конструкции. В местах расположения шестерен имеются кольцевые канавки, обеспечивающие подачу смазки к поверхности вала при его работе. Вращение шестерни пятой передачи осуществляется через втулку. Шлицы вала используются для установки ступиц синхронизатора. Сами валы установлены в корпусе коробки на подшипниках — паре роликовых подшипников с одной стороны и паре шариковых подшипников с другой.

Дифференциал использует два сателлита. Предварительное натяжение подшипников в нем можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Вы можете найти это кольцо под внешней крышкой подшипника дифференциала. Датчик скорости соединен с пластмассовой шестерней, расположенной на картере коробки передач, которая, в свою очередь, приводится в движение ведущей шестерней на картере дифференциала.

Устройство КП ВАЗ 2110: 1- выжимной подшипник сцепления; 2 — направляющая втулка выжимного подшипника сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — масляный поддон; 6 — оси сателлитов; 7 — ведущая шестерня привода спидометра; 8 — полуосная передача; 9 — коробка дифференциала; 10 — спутник; 11 — картер сцепления; 12 — ведомая шестерня главной передачи; 13 — установочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня 1-й передачи вторичного вала; 17 — синхронизатор 1-й и 2-й передач; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III шестерни вторичного вала; 20 — синхронизатор III и IV передач; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шарикоподшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор передач В; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник входного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

При движении по неровной дороге двигатель испытывает вибрации, которые при износе или провисании резиновых амортизаторов могут привести к смещению валов коробки передач.Это может привести к непредсказуемому разъединению при расцеплении шестерен двух валов. Для компенсации таких колебаний в соединении между опорой рычага переключения передач и корпусом коробки передач создается реактивная тяга. Он оснащен резиновой подушкой для гашения вибрации двигателя, вызывающей дрожание рычага переключения передач.

Узнать количество масла в коробке передач можно по щупу. По заводским меркам коробка передач вмещает 3,5 л. Если уровень масла упал, его необходимо долить, иначе ускоренный износ шестерен может привести к поломке.Технический регламент предписывает дежурную замену масла каждые 90 тысяч километров.

Неисправности

Каждый автовладелец со стажем начинает ощущать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок коробок передач связано с износом трущихся деталей, поскольку они испытывают постоянную значительную нагрузку во время движения. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, поэтому начинающему водителю всегда рекомендуется научиться «слушать» машину.Чем раньше мы обращаемся к проблеме, точно диагностируем и устраняем ее, тем меньше потребуется объем ремонтных работ и тем меньше они будут стоить.

Классифицировать признаки, указывающие на поломки, можно следующим образом:

1. Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения передач. Стук может происходить в разных фазах коробки. Опытный автомобилист даже может определить, каким деталям грозит такой шорох.Например, шум при въезде в поворот свидетельствует об износе шестерен дифференциала.
2. Шестерни не включаются. Помимо износа самих деталей КПП, неисправность может таиться и в сцеплении. К тому же можно ошибиться по поводу деформации тяг управления переключением передач. Помните, что пластиковые детали ломаются легче, чем металлические.
3. Самопроизвольная «потеря» трансмиссии при движении. Со временем зубья шестерен скалываются и стачиваются, становясь короче.Малейшая вибрация выводит их из зацепления, и трансмиссия «взлетает». В этом случае необходимо также проверить крепление двигателя.
4. Резкий щелчок и потеря плавности при переключении передач. Если муфта работает правильно, то неисправность такой неисправности чаще всего неисправность блокирующего кольца синхронизатора желаемой шестерни.
5. Коробка «кушает» много масла. Повышенный расход масла — это, прежде всего, его течь. Это может произойти через разгерметизированный картер, а также изношенные сальники, которые расположены практически на любом отверстии в корпусе коробки передач.

Большинство этих неисправностей невозможно устранить никаким другим способом, кроме как заменой изношенных деталей. Коробка передач находится близко к центру масс автомобиля и выходит из строя гораздо реже, чем двигатель или подвеска.

Такие поломки шестерни невозможно устранить никаким другим способом, кроме замены узла

Поэтому, если с ней что-то случилось, потребуется ремонт. Для того, чтобы узнать, какой износ каких деталей провоцирует шум или мешает плавному ходу рычага, нужно снять и разобрать коробку передач.

Как снять и установить механическую коробку передач

Процедуру снятия коробки передач необходимо производить, загнав автомобиль на эстакаду или в гараж со смотровой ямой. Чем шире и просторнее яма, тем легче будет работать. Обеспечьте хорошее освещение днища автомобиля, потому что все работы будут проходить в полумраке.

Коробка передач в первой десятке весит около 30 кг при условии слива масла. Вес не кажется очень большим, но учтите, что вам нужно будет удерживать коробку передач и откручивать гайки.Есть два варианта: работать с помощником или построить устройство, в которое вы можете положить ящик при извлечении, а затем схватить его обеими руками, чтобы вынуть.

Перечень инструментов, необходимых для демонтажа:

• Набор гаечных ключей;
• Набор головок с удлинителем;
• Отвертки плоские и фигурные;
• Плоскогубцы;
• Лом;
• Джек;
• Чистая сухая ткань для протирания.

1. Снимите пластиковую защиту двигателя, открутив болты торцевым ключом.Также снимается щиток, закрывающий моторный отсек.

   Для начала нужно снять защиту картера

2. Слить масло из коробки. Для этого подойдет любая тара, например, пластиковая 5-литровая бутылка с отрезанным горлышком. Откручиваем пробку, ждем, пока все стечет, затем протираем пробку и сливную горловину и закручиваем отверстие.
3. Обесточиваем машину снятием клеммы с АКБ
4. Снимаем воздушный фильтр вместе с дроссельной заслонкой… Так же снимаем датчик расхода воздуха и шланги вентиляции картера.
5. Снимаем стартер. Для этого снимаем все резиновые заглушки с большого болта с плюсом от АКБ и маленького болта реле втягивающего, отсоединяем все клеммы, а затем откручиваем болты крепления стартера к корпусу двигателя.
6. Вытаскиваем трос сцепления, освободив его от вилки и ослабив внешнюю гайку.
7. Отсоедините проводку от коробки — это датчик указателя скорости и фонари заднего хода.
8. Снять реактивную тягу можно, открутив две гайки крепления кронштейна к буферу.
9. Отсоедините тягу привода переключения передач от шарнира.
10. Далее необходимо открутить болты на крышке картера сцепления и снять крышку в сторону.
11. Задача следующего этапа — снять приводы правого и левого переднего колеса … В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отставляем в сторону, чтобы не мешали.Болты, фиксирующие сферический подшипник, необходимо ослабить.

    В отверстие, расположенное под внутренним ШРУСом, нужно вставить самодельный чопик

12. Затем снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к двигателю.

    Выкрутите болт крепления коробки передач.

13. Затем двигатель нужно поднять, чтобы освободить съемную коробку. Кабель можно пропустить с помощью крючка по потолочной балке. Удобный вариант — использовать твердую доску в качестве упора.
14. Следующим этапом является снятие задней опоры силового агрегата. Для начала нужно открутить болт крепления двигателя к левой боковой опоре, затем открутить болты крепления задней опоры к кузову и коробке передач. Удерживайте головки болтов вторым ключом, иначе они повернутся. После этого можно снимать саму опору.

    Для снятия задней силовой опоры узла потребуются два ключа.

15. Коробку необходимо снять с направляющих, удерживая ее в подвешенном состоянии.Между блоком цилиндров и картером сцепления можно вставить плоскую отвертку, чтобы получить хорошее разрушающее усилие. Шестерни первичного вала должны выйти из зацепления. Если этого не произойдет, слегка встряхните двигатель, нажав на нее с запорной доской.

    Вы можете использовать толстую отвертку как лом, чтобы сдвинуть коробку передач с рельсов.

16. Будьте осторожны! Тяжелый корпус коробки не должен ни на что опираться. Оттянув его как можно дальше назад, наклоните узел передним краем вперед и вытащите его из-под машинки.

После снятия коробки ее следует разобрать, чтобы провести визуальный осмотр валов и шестерен. При необходимости замените изношенные детали новыми. При сборке коробки особое внимание уделите герметизации картера и замене сальников.

Повторная установка коробки производится в обратной последовательности. Если вы делаете это впервые, сфотографируйте каждый шаг, расположение деталей и креплений. Это поможет восстановить последовательность действий.

Видео: разборка КПП на Лада 2110

После ремонта коробки нужно какое-то время обкатывать новые шестерни, особенно если вы меняли их блок за блоком, группами. Воздержитесь от агрессивного стиля вождения во время обкатки. При переключении скорости на более высокую выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, сразу же включайте новую. Всегда следите за уровнем масла — если оно упало, не поленитесь залезть под машину и проверить, нет ли утечки на стыке между крышкой и картером.Обращайтесь с автомобилем осторожно, и срок службы трансмиссии увеличится.

На ВАЗ 2114 и другие модели семейства LADA серии САМАРА устанавливаются пятиступенчатые коробки передач, совмещенные с дифференциалом и главной передачей. В принципе коробка от ВАЗ 2114 ничем не отличается от ВАЗ 2108. Единственное, что на ВАЗ 2108 щупа нет, да и разгон на нем будет быстрее.

Снимать нужно будет для замены сцепления, подшипников сцепления, ремонта коробки.

Как снять коробку передач?

Для снятия коробки передач нам понадобится:

• комплект ключей;
Отвертки
• ;
• помощник;
• WD-40;
Доска
• или другое подвесное оборудование.

Первым делом снимаем клеммы с АКБ и вытаскиваем. Сливаем масло из КПП () и снимаем стартер (). В процессе работы, если у вас не получается открутить какой-либо крепеж, болт, то не забудьте использовать wd-40.

1. Ставим машину на эстакаду (яму) и снимаем защиту картера открутив 3 крепежа.
2. Далее нам нужно снять трос сцепления с вилки выключения сцепления. Затем достаем его из кронштейна на коробке.

Для полного понимания читателем слайды относятся к пунктам 3-19 по порядку, кроме пункта 14, где необходимо подвесить двигатель.

3. Далее нужно снять колодку проводов с датчика скорости (). Блок закреплен пружиной, поэтому для его снятия необходимо сжать пружину.
4. Откручиваем болт 1 крепления кронштейна к нашей коробке передач. А болты под номерами 2 и 3 показаны на картинке.
5. Лезем под машину и находим колодку проводки датчика заднего хода. Отключите его.
6. Затем откручиваем 2 болта крепления кронштейна водометной тяги к коробке.
7. Ослабляем фиксатор тяги КПП. Вытаскиваем стержень из шарнира вала выбора передач, отодвигая его назад.
8. Снятие приводов колес. Свяжите вилку, вставленную вместо одного из приводов, веревкой или проволокой, чтобы она не выпала при снятии коробки.Правый привод не нужно снимать полностью. Отсоединяем от коробки и вешаем в корпус, предварительно отведя в сторону.
9. Чтобы коробку можно было снять без дополнительных трудностей, откручиваем два болта левой шаровой опоры от поворотного кулака.
10. Откручиваем правое нижнее крепление КПП к двигателю (на рисунке под цифрой 1). Опорный кронштейн (под цифрой 2 на рисунке) нужен от шпильки.
11. При необходимости достаточно ослабить крепление кронштейна.
12. Откручиваем 3 болта крепления, снимаем крышку (под номером 1) картера (под номером 2) сцепления.
13. Откручиваем болт нижней левой подушки КПП.
14. Вешаем двигатель при помощи доски или другого приспособления.
15. Откручиваем гайку крепления левой опоры силового агрегата (снизу авто).
16. Откручиваем 2 гайки крепления задней опоры силового агрегата к кузову.
17. Откручиваем 2 болта крепления задней опоры силового агрегата к коробке передач, удерживая гайки от проворачивания вторым ключом, и снимаем опору.
18. Вставив отвертку между картером сцепления и блоком цилиндров, снимите коробку передач с направляющих втулок. В этом случае обязательно держите его.
19. Переместите трансмиссию как можно дальше назад, пропустив заднюю крышку трансмиссии через скобу передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не может быть отсоединен от сцепления, отодвиньте двигатель в сторону. Опустите переднюю часть коробки и выньте ее из-под автомобиля.

Как установить коробку передач?

Коробку передач необходимо устанавливать в обратной последовательности. После установки нужно отрегулировать привод сцепления () и рычаг КПП, залить трансмиссионное масло.

Любой автомобилист сталкивался с тем, что ему пришлось демонтировать коробку передач. Так, на ВАЗ-2114 он выполнен идентично «Самаре-1» первого поколения. В основном это связано с проведением ремонтно-восстановительных работ. Итак, статья расскажет, как снять КПП с автомобиля, а также расскажет о некоторых нюансах и тонкостях процесса.

Видео о снятии КПП на ВАЗ-2114

Ролик расскажет, как демонтировать коробку передач с автомобиля, а также расскажет о некоторых нюансах процесса.

Устройство коробки передач

Коробка передач снята и немного разобрана

Прежде чем приступить к процессу, необходимо изучить устройство коробки передач, а также ее устройство. Это нужно для того, чтобы определить причины демонтажа агрегата, а также определить крепления для посадки.

Схема коробки передач

1 — выжимной подшипник сцепления; 2 — направляющая втулка; 3 — первичный вал; 4 — роликовый подшипник вторичного вала; 5 — вторичный вал; 6 — стопорное кольцо; 7 — оси сателлитов; 8 — ведущая шестерня привода спидометра; 9 — транспортная пробка; 10 — сальник привода колеса; 11 — роликовый конический подшипник дифференциала; 12 — полуосевая передача; 13 — спутник; 14 — коробка дифференциала; 15 — картер сцепления; 16 — ведомая шестерня главной передачи; 17 — сливная пробка; 18 — установочное кольцо; 19 — ведомая шестерня 1-й передачи вторичного вала; 20 — синхронизатор 1-й и 2-й передач в сборе; 21 — ведомая шестерня II передачи вторичного вала; 22 — стопорное кольцо; 23 — постоянное полукольцо; 24 — ведомая шестерня III передачи вторичного вала; 25 — синхронизатор III и IV передач в сборе; 26 — ведомая шестерня IV передачи вторичного вала; 27 — игольчатый подшипник вторичного вала шестерни; 28 — шариковый подшипник вторичного вала; 29 — упорная пластина; 30 — ведомая шестерня V передачи вторичного вала; 31 — блок синхронизатора V передачи; 32 — гайка; 33 — шайба упорная; 34 — ведущая шестерня V-образной передачи первичного вала; 35 — задняя крышка картера коробки передач; 36 — шариковый подшипник входного вала; 37 — корпус трансмиссии; 38 — роликовый подшипник первичного вала; 39 — сапун; 40 — сальник первичного вала

Процесс снятия коробки передач

Когда стала понятна конструкция элемента, можно переходить непосредственно к процессу снятия редуктора.Стоит отметить, что эта процедура может быть связана с ремонтом агрегата или вспомогательными операциями, такими как, например, замена сцепления. Итак, рассмотрим последовательность действий:

1. Сначала нужно установить автомобиль на смотровую яму, так как коробка передач снимается вниз.

   Вид на вагон со смотровой ямы

2. Снимаем «минусовую клемму» обесточить машину.

   Демонтируем клемму АКБ

3. Демонтировать защиту двигателя снизу, если она есть.

   Снять защиту картера

4. Снимаем передние колеса.

   Демонтировать передние колеса

5. Отсоединить трос спидометра и привод сцепления.
6. Далее нужно выключить кулисный привод.

   Снять вал кардана

7. Подушка двигателя должна быть снята со стороны трансмиссии.

   Снять опору двигателя ВАЗ-2114

8. Теперь, когда подготовительные операции завершены, перейдем к удалению необходимого узла.Сливаем масло из КПП.

   Слить масло из коробки передач

.

Вытаскиваем ШРУС с КПП

9. Разобрав крепеж, отключаем коробку передач от двигателя.

   Снять коробку передач

10. Демонтируем сборку полностью.
11. При необходимости произвести сборку в обратной последовательности.

Причины демонтажа

Механизм переключения передач снят с КПП

Как было сказано ранее, коробка передач разобрана для проведения ремонтно-восстановительных работ.Возможно, это основная причина, но стоит рассмотреть вопрос об удалении узла более подробно:

• Первая причина и основная, по которой нужно будет снимать коробку передач — это это ремонт непосредственно данного агрегата. .
• Замена сцепления стали второй основной причиной демонтажа КПП.
• Наряду с предыдущими причинами потребуется демонтаж узла с полной разборкой основного энергоблока .
• Прочие причины , для чего может потребоваться демонтаж КПП, например: ремонт передней части кузова после аварии, стапельные работы, ремонт и другие.

выводы

Большинство автолюбителей может демонтировать коробку передач на ВАЗ-2114, так как конструкция не сложная, а сам процесс с подготовительными операциями займет максимум 5-6 часов. Конечно, если процесс показался достаточно сложным, всегда можно обратиться в автосервис, где за большие деньги все сделают быстро и качественно, но настоящий автомобилист ко всему подойдет сам.

Современный автомобиль включает в себя множество сложных узлов, механизмов и устройств. В процессе эксплуатации автомобиля они изнашиваются и время от времени требуют ремонта или замены. Коробка передач не исключение, особенно если речь идет об отечественных автомобилях … Несомненно, процедура снятия КПП довольно трудоемкая и занимает много времени. Поэтому большинство автовладельцев прибегают к помощи специалистов. Однако это мероприятие вполне выполнимо в домашних условиях, что позволит вам сэкономить.Об этом и пойдет речь в статье.

Для снятия и установки коробки передач потребуются следующие расходные материалы и инструменты:

Также понадобится помощник, так как самостоятельно выполнить эту операцию довольно сложно.

Подготовительные работы, которые необходимо сначала удалить, чтобы добраться до коробки передач, шаг за шагом

Чтобы добраться до контрольно-пропускного пункта, сначала необходимо обеспечить доступ к днищу автомобиля, поэтому его необходимо поднять. Для этого можно загнать машину на смотровую канавку, эстакаду или поднять ее подъемником.Затем делаем следующее:

1. Сначала необходимо демонтировать защиту мотора (брызговик), для чего торцевым ключом открутить болты крепления брызговика. Далее снимаем защиту.

2. Затем снимаем щиток моторного отсека с правой стороны.

3. После этого следует слить масло из КПП. Для эффективного слива масла рекомендуется перед сливом прогреть двигатель, дав ему поработать несколько минут.Затем подставляем заранее подготовленную емкость под сливное отверстие и откручиваем пробку.

4. Когда сточная жидкость полностью стечет, нужно очистить отверстие и заглушку от грязи, после чего прикрутить обратно.

5. На следующем этапе выключите питание автомобиля, отсоединив его от минусовой клеммы АКБ.

6. Далее демонтируем воздушный фильтр. Для этого необходимо отсоединить шланги подачи воздуха, вентиляции картера и датчика расхода воздуха.Не забудьте снять корпус воздушного фильтра, который снимается вместо шланга, датчика и дроссельной заслонки.

7. На этом этапе следует снять стартер с автомобиля. Для начала нужно открутить гайку, фиксирующую конец провода сцепления, соединяющего стартер и плюсовую клемму аккумулятора. Затем снимаем наконечник с контактного болта. Теперь отсоединяем контрольный провод тягового реле, откручиваем тяговые гайки, после чего снимаем стартер.

Коробка передач 2110, как снять, пошаговая инструкция

1. От кронштейна необходимо отсоединить коробку передач и вилки для выключения скоростей троса сцепления, для чего вытягиваем вилки троса сцепления от рычага в подкапотное пространство … Далее ослабляем оболочку троса гайку на редукторе. Держим оболочку и вытаскиваем конец кабеля из кронштейна.

2. Теперь отсоединяем провод разъема от датчика заднего хода и датчика скорости.

3. После этого нужно отключить реактивную тягу, которая крепится к буферу двумя гайками. Когда гайки откручены, необходимо снять кронштейн и демонтировать тягу.

4. Далее отсоединяем тягу переключения передач от шарнира.

5. Затем на крышке картера сцепления откручиваем болты крепления и снимаем крышку.

6. Колесные приводы теперь можно снять. Во избежание проблем при установке следует установить деревянную заглушку.Отложите или снимите правый руль.

7. Далее ослабляем болты крепления шарового шарнира.

8. Снимите нижнюю крышку картера.

9. Откручиваем нижний болт крепления редуктора к мотору.

10. Затем расставляем силовой агрегат подготовленным упором. Снимите левую опору мотора, отвернув гайку крепления.

11. Отвернув болты крепления КПП и гайки крепления задней подушки двигателя к кузову, снимаем заднюю опору.

12. Вставьте отвертку между картером сцепления и блоком цилиндров, снимите коробку с направляющих втулок.

13. Отодвигаем блокпост максимально назад, раскачивая, а затем демонтируем.

Коробка передач 2110, как установить коробку передач после ремонта

Установка коробки передач должна производиться в порядке, обратном снятию. Как вы сами видите, работа непростая и трудоемкая, но ее вполне можно выполнить самостоятельно, точно следуя описанной выше инструкции.

Pro советы, действия водителя после ремонта коробки передач

Для того, чтобы КПП служила долго, необходимо правильно ее эксплуатировать, в частности:

Стоит отметить, что при обнаружении первых признаков неисправности коробки передач следует как можно быстрее диагностировать поломку с последующим ее ремонтом или заменой. Не рекомендуется эксплуатировать автомобиль, если коробка передач вышла из строя.

2114 — характеристики, комплектация, фото, видео, тюнинг

ВАЗ-2114 — пятидверный хэтчбек, выпускаемый Волжским автомобильным заводом.Рестайлинговая версия ВАЗ-2109 выпускалась под условным названием «Самара-2». Автомобиль отличался от предыдущих моделей уникальным дизайном носовой части кузова, получил новые фары, капот, облицовку радиатора, бампер и молдинги. Весь модельный ряд — это Лада.

Официальная презентация состоялась в 2001 году, а серийное производство этого автомобиля длилось 10 лет (с весны 2003 года по декабрь 2013 года). На протяжении своей истории машина претерпевала различные улучшения.На смену Ладе-2114 пришла новая Лада Приора.

Отечественный хэтчбек ВАЗ-2114 довольно распространен среди молодого населения и зачастую приобретается впервые из опыта вождения. Автомобиль относится к бюджетной нише, поэтому требовать ярких показателей и характеристик автомобиля не приходится. Лада-2114 подходит для загородных поездок, так как имеет хороший клиренс, что позволяет справляться с мелкими препятствиями и неровностями дорожного покрытия.

История автомобиля

Как уже говорилось, производство «14-й модели» лежало на Волжском автозаводе.Автомобиль, получивший новое название «Лада 2114 Самара-2», создан на платформе знаменитого ВАЗ-2109. Многим владельцам «девятки» уже надоела устаревшая передняя панель, поэтому новая европейская панель очень полюбилась водителям.

Серийное производство отечественного хэтчбека было запущено в 2003 году. Лада-2114 Самара оснащалась уже знакомой четырехцилиндровой восьмиклапанной силовой установкой объемом 1,5 литра, которая смогла хорошо себя зарекомендовать на модели 2109. Прибывший 2007 год пришла, машина обновилась, что коснулось технической части.

Гамма силовых агрегатов пополнилась новым 8-клапанным двигателем объемом 1,6 л. Катализатор теперь установили непосредственно рядом с ДВС, также он получил пластиковый корпус. Изменения коснулись и приборной панели. Компания порадовала водителей наличием бортового компьютера. Бардачок в верхней части панели отсутствует, а сама панель отделана жестким пластиком.

Спустя три года специалисты Супер-Авто значительно модернизировали ВАЗ-2114 в 2010 году.Теперь под капотом отечественного хэтчбека оказался шестнадцатиклапанный силовой агрегат от Lada Prior. Благодаря сотрудничеству с Recaro удалось оснастить машину новыми сиденьями и подвеской. Производство Lada ВАЗ-2114 было остановлено 24 декабря 2013 года. «Переходная версия, представленная 14-й моделью, успешно заменила новую версию от Lada — Priora.

Внешний вид

Несмотря на выпуск более новой модели, кузовных отличий ВАЗ-2114 от ВАЗ-2109 мало. Новинка обладала :

• Новая передняя часть кузова;
• Линзы новой формы;
• Новый капот;
• Другая решетка радиатора;
• Улучшено качество пластика на бамперах;
• Спойлер;
• Молдинги;
• Накладки на пороги.

Одно можно сказать откровенно: ВАЗ-2114 очень повезло из-за политики, проводимой производителем. По сути, первооткрывателем этой серии стал автомобиль ВАЗ-2115 в кузове седан, который, как показала практика, оказался настоящей блинной комой.

С учетом допущенных ошибок, разработанных для 15-й инновации и использования проверенных временем характеристик 2109, удалось выпустить законченный и один из самых удачных автомобилей в истории АвтоВАЗа — Лада-2114. . Масса машины составляла 970 кг, а полезная нагрузка — 425 кг. Высота дорожного просвета 160 мм.

После доработок Super-Auto в 2011 году клиренс был увеличен на 5 миллиметров. Этого удалось добиться за счет установки стоек от Лада Приора.Между фарами расположена небольшая решетка радиатора. Частично причиной этого было то, что двигателю не требовался большой поток воздуха для охлаждения. Здесь находится ручка капота, что очень удобно.

ВАЗ-2114 стал намного лучше своего предшественника по внешнему виду и дизайну интерьера. Дизайн получился более обтекаемым и стильным.

Боковая часть ВАЗ-2114 имеет наружные зеркала заднего вида, выполненные в прямоугольной форме. Благодаря такому решению водитель лучше контролирует ситуацию на дороге.Отдельно хочется отметить двери 14-й модели. У них есть специальный механизм открывания, который способствует более комфортной посадке и высадке пассажиров.

По словам конструкторов АвтоВАЗа, угол открывания дверей составляет почти 90 процентов. Не каждый автомобиль может похвастаться такими характеристиками, позволяющими повысить уровень комфорта пассажиров и владельца. Пятидверная модель комплектуется 13-дюймовыми колесами, которые при желании можно заменить на более массивные.

Задняя часть выполнена с учетом новых идей и решений.Кормовой БА-2114 получил доработанные фары, на которые поступало 3 сигнала: стоп, задний ход и поворотник. Этот элемент очень практичный и интересный. Кроме того, это решение позволяет сэкономить немного места. Такие технологии я использую практически на всех автомобильных концернах.

В целом внешний вид ВАЗ-2114 стал более приятным, современным и не таким резким, по сравнению с ВАЗ-2109. Стильный обвес по всему краю добавил автомобилю некой изюминки. Приятно, что бамперы теперь покрасили под цвет кузова.Внешний вид новых грузовиков был снабжен спортивными особенностями: сузился срез фар, изменена форма крышки капота, кузов стал более обтекаемым.

Аэродинамические параметры сначала были идентичны параметрам модели 2115. Однако позже коэффициент лобового сопротивления модернизированной Лады-2114 стал еще ниже — 0,45 против 0,46 у «стандартной» 2109. Но баланс подъемных сил изменился. серьезно изменились: общая подъемная сила немного увеличилась, но теперь распределяется по осям равномерно.Благодаря таким улучшениям улучшается качество езды на высоких скоростях.

Небольшая особенность автомобиля Лада 2114 — установленный спойлер, позволяющий увеличить сцепление с дорогой, а также динамические данные автомобиля. Двойное преимущество этого заключается в том, что он уже находится в базовой версии с завода.

Интерьер

Что касается отделки салона ВАЗ-2114, то в нем недорогие, но качественные материалы. Жесткий пластик передней панели очень сильно скрипит при движении.С точки зрения наших водителей, салон можно считать даже «роскошным», так как в нем есть бортовой компьютер, функция обогрева сидений, два окна и противотуманные фары.

Бортовой компьютер отображает информацию о количестве бензина в баке, количестве километров, которое еще можно проехать, средней стоимости и времени. Рулевое колесо удобно и легко регулируется в соответствии с вашими потребностями. Очень приятно, что руль не мешает полноценному обзору панели приборов.Салон обновленного ВАЗ-2114 также имеет отопитель с обновленной конструкцией. Двери оснащены центральными замками.

Отдельно стоит отметить новую европанель. Имеет два ЖК-дисплея. Левый угол «приборной панели» занимает датчик температуры, который информирует водителя о текущей температуре двигателя, чтобы не допустить перегрева силового агрегата. Этот датчик выполнен в виде шкалы. Далее идет тахометр, получивший круглую форму.

Центральная верхняя часть тахометра снабжена тахеометром в форме стрелки.Рядом с датчиком оборотов двигателя есть шкала, отображающая скорость машины. Максимальное значение на спидометре — 200 километров в час. Наконец, в верхней правой части отображается уровень бензина в баке. Под этим датчиком находятся сигнализация габаритов и дальнего света, а также сообщение о неисправности тормозной системы.

Не обошлось и без градусника. Сиденье водителя не самое удобное. Настроить просто невозможно. При посадке выемка давит на спинку, и на нее грешат большинство автовладельцев.В центральной части автомобиля есть аварийные знаки, которые при нормальной работе автомобиля выглядят как обычная темная полоса.

За счет новой конструкции панелей улучшена вентиляция салона. Устранена проблема подачи воздуха к дефлекторам по бокам. Обивка кресла имеет тканевую структуру, которая со временем покрывается хорошо заметными потертостями. Многие элементы внутренней отделки очень расшатаны и скрипят, что слышно при малейшем движении.Но приятно, что такой недостаток легко устранить.

Также рестайлинговая модель Lada 2114 оснащена застежками ремней безопасности от «десятки». Потолок получил настраиваемую внутреннюю подсветку фонариком. У Лады 2114 не хватает свободного места для пассажиров. Диван, установленный сзади, неудобен и неудобен при длительных поездках. Хотя задние сиденья можно сложить, но в обычном состоянии они занимают много места.

Взрослому мужчине будет не так удобно сидеть сзади.В принципе, даже нормальному человеку среднего роста комфортно не будет. Подъемники заднего стекла ручные. Многие владельцы четырнадцатой модели борются с посторонним шумом в салоне с помощью звуко- и виброизоляции. Однако за счет этих улучшений масса автомобиля значительно увеличилась.

Некоторые владельцы ВАЗ-2114 жалуются на заклинивание задних дверей, поэтому их трудно открывать. Также никуда не делся громкий и неприятный звук закрытия дверей.Если сложить задний ряд и убрать полку, полезного пространства внутри российского хэтчбека будет больше — 600 литров. В штатном положении багажное отделение не выделяется большого объема — 330 литров.

Еще неприятно, что заводская полка, о которой мы говорили чуть выше, постоянно барабанит. Вот почему многие рекомендуют покупать акустическую полку, которая заглушит такие неприятные звуки. В целом апгрейд положительно повлиял на внутреннюю часть, хотя есть и спорные моменты.Например, печь стала мощнее, но из-за этого повысился уровень производимого шума.

Технические характеристики

Силовой агрегат

За 10 лет серийного производства Lada 2114 под ее капот поместили несколько силовых агрегатов. В первую очередь стоит упомянуть 1,5-литровый 8-клапанный двигатель, который развивал 78 лошадиных сил и 116 Нм. Расходовал такой двигатель около 7,3 литра на каждые 100 километров в смешанном режиме.

В данной модификации вместо устаревшего карбюраторного используется впуск форсунки с управлением через электронный блок.Новый распредвал с исправленными фазами не понадобился. После того, как АвтоВАЗ ввел в «двигатель» инжектор ВАЗ-2114, группа инженеров повысила КПД двигателя, добавив ему мощности. С другой стороны, можно было и снизить «топливный аппетит».

В 2004 году выпущена модификация силового агрегата рабочим объемом 1,6 л. Двигатель выдавал 81 л.с. и 125 Нм. В комбинированном режиме двигатель расходовал 7,6 литра на каждую сотню километров.Восьмиклапанная силовая установка с инжектором имеет увеличенный объем за счет увеличенной на 2,3 миллиметра высоты цилиндра, что обеспечило больший ход поршня.

Вместо модуля зажигания установили катушку. Новая версия двигателя стала более мощной и экологически чистой, но при этом увеличился расход бензина по сравнению с первым 1,5-литровым двигателем. Кроме того, в том же году была выпущена 1,6-литровая версия двигателя с 16-клапанной системой.

Этот двигатель уже выдал 89 «лошадей» и 131 Нм крутящего момента. По паспортным данным на каждые 100 километров пути требуется 7,5 литров бензина в смешанном режиме.
В 2007 году этот двигатель подвергся серьезной доработке. Рабочий объем остался на прежнем уровне 1,6 литра. Зато мощность увеличилась до 98 лошадиных сил и 145 Нм крутящего момента.

Приятно, что увеличенная мощность не повлияла на «топливный аппетит».По паспортным данным новинка потребляет 7,2 литра бензина на 100 км пути. Двигатель ВАЗ-2114 за последние 3 года хорошо отработан и внес несколько изменений.

Шатунно-поршневая группа облегчена на 39%. Изменили привод газораспределительного механизма — теперь он автоматически затягивался. Отверстия для клапанов стали меньше. Значительно повысилось качество хонингования цилиндров.

Трансмиссия

Все двигатели ВАЗ-2114 работают совместно с усовершенствованной пятиступенчатой ​​механической коробкой передач.Весь крутящий момент передается исключительно на передние колеса. И трансмиссия, и ходовая часть разрабатывались только российскими инженерами.

Ходовая часть

Автомобиль построен на платформе предыдущей модели — проверенной временем «девятки» (ВАЗ-2109), которая подверглась серьезной модернизации. Передние колеса работают с колонками McPherson, а задние — с продольными рычагами или винтовыми пружинами. Эксплуатация машины не вызывает самых приятных ощущений, так как отсутствует гидроусилитель руля.

Само рулевое колесо выполнено по типу шестерни-рейки. Тормозная система отечественного хэтчбека имеет дисковые тормоза спереди и барабанные механизмы сзади. Если взять среднюю скорость 80 километров в час, то тормозной путь при наличии пассажиров составит 40 метров.

Безопасность

Говорить об уровне безопасности Лады-2114 не очень приятно. Автомобиль не получил подушек безопасности и имеет слишком тонкий металлический корпус, который не способен обеспечить должный уровень защиты в аварийной ситуации.Автомобиль сильно деформируется даже при незначительных ударах, поэтому советуем не двигаться на высоких скоростях.

Комплектации и цены

Комплектация Лада-2114 будет не очень богатой. Однако машина практична, необычна и имеет список необходимых функций. Автомобиль обладает :

• Климат-контроль;
• Сиденье с обилием настроек;
• Руль, который можно установить как в вылетной, так и в вертикальной плоскости;
• Панель приборов с датчиками оборотов и оборотов двигателя;
• Бортовой компьютер;
• Центральная консоль с обилием кнопок;
• Антиблокировочная система;
• Функция обогрева передних сидений.

Купить новый автомобиль ВАЗ 2114 невозможно, так как производство такой модели остановлено. Но на авторынке б / у можно купить неплохой вариант. Цена может меняться в зависимости от года выпуска, комплектации и общего состояния. В среднем это около 3 724 $.

Тюнинг

Любой автовладелец хочет, чтобы его машина отличалась от других и выделялась на дороге. Кроме того, водители хотят улучшить свои технические характеристики за счет увеличения мощности или снижения «топливного аппетита».Лучший способ достичь этих целей — настроить свой автомобиль.

Предполагает улучшение визуальных свойств, ходовых качеств и комфорта. Приятно, что большую часть тюнинга Лады 2114 можно выполнить самостоятельно. Основные части тюнинга можно выделить несколько:

• Внешний вид;
• Внутренняя часть;
• Отсек силового агрегата, ходовая часть и другие усовершенствования, улучшающие характеристики хэтчбека.

Кузов-тюнинг

Самый простой способ модернизировать кузов для отечественного автомобиля — это покрасить кузов в необычные цвета или использовать наклейки.С помощью игры контрастов можно будет сделать машину яркой и заметной в городском потоке. Однако очень важно не забыть согласовать с ГИБДД, так как цвет автомобиля указан в документах. К интересным деталям модернизации автомобиля можно отнести

Воздухозаборники. Некоторые меняют внешний вид капота и крыши. Хотя ходовые качества транспортного средства от этого не зависят, внешний вид тюнингованной модели станет более необычным.Не так уж часто, но все же можно встретить «двери ламбо», которые выглядят очень броско.

Двери машины, которые открываются вверх, будет сложно оставить без присмотра. Сделать эту работу не так-то просто. Очень важно не забыть отрегулировать зазоры. В дальнейшем комфорт от езды в темноте можно повысить с помощью тюнинговых фар Лада 2114. Вы можете покрасить лампы и поставить в них светодиодные элементы или линзы.

Если нет желания заморачиваться, продается заводская версия фар на Лада 2113-15, которые отличаются от базовых.Чтобы придать автомобилю внешний вид, можно установить комплект стильных обвесов. Имеет:

• Бампер передний и задний;
• Антикрыло;
• Накладки на крыло.

С помощью таких деталей можно будет увеличить приток воздуха к силовому агрегату ВАЗ-2114 и улучшить аэродинамику. Внешний вид автомобиля приобретет более спортивные нотки. Элементы для тюнинга приобретаются как отдельно, так и в комплекте. Их отличает внешний вид, прочность, вес и другие параметры.Среди недостатков такой модернизации необходимо выделить дороговизну кузовных элементов.

Отдельно стоит упомянуть боковые зеркала заднего вида. Стандартные элементы не отличаются большим обзором, а в холодное время года появляется лед. В специализированных магазинах есть зеркала, лишенные этих недостатков. С помощью новых зеркал вы не только улучшите внешний вид автомобиля, но и повысите уровень комфорта и безопасности вождения.

К мелким деталям, способным улучшить внешний вид ВАЗ-2114, относят накладки различного плана и внешнего вида.Также есть наличие более современных ветряков, бампера воздухозаборника, накладки на арки колес и т.д.

Салон Тюнинг

Изменения могут быть внесены не только во внешний вид нашего хэтчбека, но и во внутреннюю часть. Проложить салон ВАЗ-2114 можно разными способами, ведь поменять можно практически все. К самому простому тюнингу 14 модели можно отнести:

• Установка подлокотника;
• Замена зеркал заднего вида;
• Установка насадок на мобильные гаджеты;
• Украшения.

Важно понимать, что полная модернизация салона Лада 2114 своими силами потребует времени и немалых средств. Нужно сразу понимать, что это нужно вам лично и в настоящий момент.

Далее можно покрыть двери и интерьер в целом. Внутри автомобиль может быть покрыт самыми разными материалами. Ткани, кожа и даже кожа в деревенском стиле подойдут идеально. Затем устанавливаются аудиосистема и приборная панель.Панель приборов можно использовать заводскую, а можно установить более новую, что значительно скрасит интерьер автомобиля.

Некоторые осуществляют оклейку поверхностей листами виброизоляции. Такие работы помогут снизить уровень шума в салоне ВАЗ-2114. Вряд ли базовое рулевое колесо вызывает приятные ощущения, поэтому его можно заменить спортивным рулем.

Но важно помнить, что такие изменения могут заинтересовать сотрудников ГАИ. Чтобы улучшить свою машину, они устанавливают светодиодную подсветку днища, багажного отсека и салона.Это положительно скажется на визуальном восприятии автомобиля.

Тюнинг шасси

Если говорить о модернизации «прогулочной», то она не окажет положительного влияния на внешний вид машины, но существенно повысит динамику и поведение хэтчбека на проезжей части. Есть 2 варианта данного тюнинга: спортивный и экономичный. Спортивный вариант подразумевает повышение ходовых характеристик автомобиля, что позволит автомобилю быть более динамичным.

Название второго варианта говорит само за себя — он снижает расход топлива. Среди основных систем, которые подвергаются совершенствованию, — трансмиссия и мостки. Тюнинг подвески Лада 2114 включает в себя калибровку всей системы, проведение пробегов хэтчбека, а также модернизацию отдельных узлов:

• Заменю пружины;
• Доработка амортизаторов;
• Установка стабилизатора поперечной устойчивости.

Такие доработки позволят повысить уровень комфорта вождения и оптимизировать поведение ВАЗ-2114 на дороге.В результате машина будет меньше раскачиваться, перестанет катиться на крутом повороте.

Тюнинг трансмиссии

Тюнинг двигателя 13, 14 или 15 модели довольно сложно, но возможно. Для увеличения мощности двигателя необходимо заново прошить блок управления и увеличить диаметр цилиндров путем расточки. Для достижения лучшего результата можно заменить КП, распределяющий газ. В совокупности эти действия достаточно безопасны и помогают увеличить мощность двигателя до одной трети.

Более эффективные, но рискованные методы включают установку турбины и замену коленчатого вала на новый поршень с увеличенным ходом хода. Такая работа сделает ВАЗ-2114 более динамичным, но часто приводит к быстрому выходу из строя двигателя хэтчбека. Никто не отменял возможность чип-тюнинга ВАЗ-2114, который также прибавит мощности или снизит расход топлива без использования разборки «движка».

Сравнение с конкурентами

В данном ценовом сегменте у автомобиля ВАЗ-2114 не так много прямых конкурентов.Но выбор кроме 14-й модели может выпасть на ВАЗ-2112 или младшую Ладу Приора. О существенных отличиях говорить нет смысла, но ясно, что Lada Priora будет новее и современнее.

Все станки выпускаются одним производителем, поэтому кардинальных отличий не будет. Кому-то Лада-2114 понравится более спортивной внешностью, но найдутся ценители ВАЗ-2112 или Лада Приора. В любом случае выбор делает каждый лично.

Отзывы владельцев

Владельцы Лады 2114 отмечают более современный и красивый внешний вид автомобиля, если сравнивать модель с ВАЗ-2112 или тем более с «девяткой». Автомобиль приобретает даже свою ценность, особенно если сравнивать его с подержанными иномарками. Хэтчбек, по словам владельцев, достаточно легкий в управлении.

Последние версии получили передние электростеклоподъемники, бортовой компьютер, обогрев заднего стекла и так далее. Силовая установка оказалась довольно резкой.Высота дорожного просвета, позволяющая использовать машину не только для городских поездок, не может не радовать.

Отечественный хэтчбек неприхотлив в обслуживании. Стоимость запчастей не такая устрашающая, как на те же иномарки. При таком достаточно остром силовом агрегате расход топлива в пределах нормы. Любители тюнинга сочтут автомобиль идеальным, так как он имеет большой плацдарм для вариантов модернизации как снаружи, так и внутри. Также стоит отметить прекрасную аэродинамику.

С другой стороны, важно учитывать качество материалов отделки и не лучшую сборку. Водители ВАЗ-2114 жалуются на ненадежность, недостаток свободного места внутри машины, низкое качество железа и лакокрасочных материалов. Часто машину покупают для семьи, и 14-я модель страдает в плане безопасности, ведь нет даже подушки безопасности водителя.

Также в машине нет кондиционера и она часто ломается. При длительных поездках возникает чувство дискомфорта.У сидений отсутствует хорошая боковая поддержка. Пластик лицевой панели довольно жетыский.

Плюсы и минусы

Достоинства авто

• Хорошая аэродинамика;
• Приятный внешний вид;
• Довольно резкие электростанции;
• Допустимая высота дорожного просвета;
• В честь молодого населения;
• Множество возможностей для различных улучшений;
• Уже у базового автомобиля маленький и стильный задний спойлер;
• Передний привод;
• Хорошая твердость;
• Цвет бамперов под цвет кузова;
• Хорошая износостойкость подвески;
• Более приятная европанель;
• Есть бортовой компьютер;
• Подогрев передних сидений;
• Стоимость;
• Электростеклоподъемники;
• Колеса литые с возможностью установки «роликов» большего диаметра;
• Регулируемая рулевая колонка;
• Простота ремонта;
• Небольшой расход топлива.

Минусы авто

• Часто ломаются дверные ручки;
• Бамперы также очень легко сломать, потому что они пластиковые;
• Автомобиль очень быстро гниет, нужно самостоятельно обработать грунтовкой, так как производитель промазал;
• Внутри не так много свободного места;
• Низкий уровень безопасности;
• Нет кондиционера и ГУР;
• Низкое качество сборки;
• Жесткая лицевая панель из пластика;
• Багажник малый.

Зубцы

Учитывая информацию о российской «пятидверке», можно смело сказать, что ВАЗ-2114 — автомобиль, достоинств которого больше, чем недостатков. Автомобиль нельзя отнести к категории комфортабельных и роскошных автомобилей премиум-сегмента. Качество деталей, элементов и сборки в целом далеко от идеала. Но даже с учетом всех этих недостатков нельзя сказать, что хэтчбек получился откровенно плохим.

Имеет приятный и стильный внешний вид, неприхотлив в обслуживании и ремонте, позволяет проводить различный тюнинг, который касается не только внешнего вида, но и интерьера автомобиля.Сюда же стоит добавить невысокую стоимость автомобиля в целом и небольшие цены на запчасти.

Конечно, это проблема безопасности, потому что ее здесь нет. Также внутри очень мало свободного места, да и багажное отделение имеет небольшой объем. Силовых агрегатов достаточно для динамичного передвижения, а «топливный аппетит» серьезно не истощит ваш кошелек. Отдельно стоит отметить энергоемкую подвеску и хорошую управляемость, которая была достигнута благодаря аэродинамическим свойствам автомобиля.

В отличие от предшественников ВАЗ-2114 получил регулируемую рулевую колонку, бортовой компьютер, функцию обогрева передних сидений и электростеклоподъемники передних дверей. Также была европейская панель с двумя маленькими ЖК-дисплеями. Все это значительно повысило общий уровень комфорта.

Поэтому Lada-2114 смело можно посоветовать новичкам и любителям копаться в машине. Этот хэтчбек часто встречается на дорогах многих городов и продолжает добросовестно нести свою службу вне зависимости от времени.

Советуем прочитать статью: История АвтоВАЗа — автомобили LADA

ВАЗ-2114 фото

Тест-драйв

Видеообзор

Russian Lada Use 2108-1006120 830900ae2 Натяжной ролик Натяжной ролик Натяжной ролик ГРМ ВАЗ Лада 08-09 N

Описание продукта

Русская лада использовать 2108-1006120 830900AE2 подшипник ролика натяжителя Шкив натяжителя ремня ГРМ ВАЗ Лада 08-09 н

Подшипник натяжителя:

Данной конструкции присущ механизм наружного кольца с ременным приводом.Подшипник натяжителя размещен со стороны провисания (холостой подшипник с натянутой стороны). Существуют различные исполнения в зависимости от типа двигателя.

Функции

· Для обеспечения натяжения ремня

· Для передачи движущей силы от коленчатого вала

· Для предотвращения проскальзывания ремня

· Для предотвращения шума от автономного ремня

· Для минимизации места размещения ленты

Оптимальный выбор материала для работы при высоких температурах

Идеальная конструкция уплотнения для предотвращения утечки смазки

Техника с низким крутящим моментом для уменьшения чрезмерного трения уплотнения

Выбор смазки для высоких температур и длительного использования

Оптимальный зазор

Контроль допуска для правильной центровки

BOSCH: 1 987 947 487

БРЕДА ЛОРЕТТ: CR 3009

КОНТИТЕК: V57202

DAYCO: ATB2554

ФЛЕННОР: FS99018

HEPU: 14-0831

INA: 531 0671 20, 531067120

IPD: 14-0831

LADA: 21080-1006120-00, 21080-1006120-01, 210801006120, 21081006120, 2108.100.6120, 21080100612001, 2108-1006120, 21080-1006120

OPTIBELT: 441ST

ОПТИМАЛЬНЫЙ: 0-N1917

РУВИЛЬ: 57202

СПИДАН: 68202

TRISCAN: 8646 70102

ВОРОТА: T42042, T42042A

АВТОКОПИТЕЛЬ: 03.80985

МС (Автосервис): 200 9999

SCHAEFFLER GRUPPE: 531 0671 20

ВАЗ 2114 2001-2013, ВАЗ 21099 1990-2011, ВАЗ 2113 2004-2013, ВАЗ 2115 1997-2012, ВАЗ 2108 1984-2003, ВАЗ 2109 1987-2011

Информация о компании

Наш основной продукт:

1.Однорядный радиальный шариковый пoдшипник

2. конический роликоподшипник

3. сферический роликоподшипник

4. цилиндрический роликоподшипник

5. автомобильный подшипник ступицы

6. комплект подшипников колеса

7. роликоподшипник натяжителя

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

• В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
• Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
• Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
• Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
• Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или уточнить у системного администратора.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует от сайта создания нового сеанса для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Плохой старт и троит ВАЗ 2114. Причины почему Троит двигатель

Мужчина пользуется автомобилем довольно давно.Среди автомобилистов были люди, посвятившие свою жизнь ремонту автомобилей, или просто водители, хорошо разбирающиеся в устройстве и ремонте. В процессе взаимодействия людей и автомобилей сложилась некая профессиональная терминология, в которой есть определенные слова, непонятные обычным людям.

В жаргоне водителей нашлось место такому слову, как «троит». Это значит, что в двигателе не работает один цилиндр. Слово «троит» произошло от слова «три», которое применимо к четырехцилиндровым двигателям внутреннего сгорания и означает, что работают только три цилиндра.Постепенно это слово стало применяться и к другим двигателям и имеет только одно значение — не работает один из цилиндров.

Как понять, что двигатель троит?

Холостой цилиндр всегда издает звук двигателя и его визуальное состояние. На холостых оборотах он довольно сильно вибрирует при попытке заглохнуть. Однако такую ​​неустойчивую работу двигателя часто можно наблюдать с плохо настроенным карбюратором. К тому же заметное снижение мощности и запоздалая реакция автомобиля на педаль газа также говорят о том, что двигатель действительно «троит».

Потеря мощности и повышенный расход бензина — одни из наиболее ощутимых последствий, которые можно наблюдать на начальном этапе. Дальше хуже.

Если один из цилиндров не работает, это означает, что газ в нем не горит и оседает на стенках цилиндра и поршнях. Затем он стекает в картер и разжижает масло. Таким образом, получается, что масло теряет смазывающие свойства, выходят из строя компрессионные кольца.Кроме того, теряется компрессия и возникает риск перегрева двигателя. Получается, что ресурс двигателя очень быстро снижается и в конечном итоге приводит к поломке и дорогостоящему ремонту.

Почему начинает троить двигатель ВАЗ 2114?

После обнаружения неисправности важно понять, почему двигатель начинает работать втрое, и предпринять соответствующие действия. Итак, чтобы выяснить причину, необходимо провести комплекс конкретных действий, которые помогут определить неисправность.

1. Запустите двигатель, поставьте машину на стояночный тормоз и откройте капот.

2. Это самый важный пункт. Здесь вам понадобится ваш слух, поэтому прислушайтесь к звуку двигателя и хорошо его запомните.

3. Возьмите одну руку за спину, а другой рукой (всегда в перчатке) вытащите по очереди высоковольтные армированные провода. Суть в том, что отключение провода в «здоровом» цилиндре приводит к изменению работы двигателя. Он начинает работать еще нестабильнее и может заглохнуть.Поэтому, если вытащить провод из свечи цилиндра, в котором не происходит воспламенения смеси, звук мотора не изменится, и он тоже будет работать.

Стоит пояснить, что воспламенение смеси происходит из-за искры, которая появляется на наконечниках свечи зажигания. Если искры нет, то можно предположить, что неисправность либо в свечах зажигания, либо в высоковольтном проводе, поэтому испытание начинается с того, что свечи зажигания расположены близко к цилиндру.Так как бронепровода проверяется заменой, процесс проверки бронепровода описываться не будет.

Как проверить свечу зажигания ВАЗ 2114?

Выверните и посмотрите на его цвет. Цвет красного кирпича говорит о том, что смесь подается в баллон в том виде, в котором она должна. Черный цвет с образованием определенного налета указывает на то, что масло попадает в цилиндр (из-за неисправности маслосъемных колец) или смесь подается в слишком большом количестве.Такой нагар мешает нормальной работе свечи зажигания, то есть «заполняет» ее.

Для последнего случая существует следующий список неисправностей и способы их устранения:

1. Неисправен выпускной клапан. Устранить его можно либо регулировкой самого клапана, либо полной его заменой в случае его прогорания.

2. Пониженная компрессия в цилиндрах. Это может быть вызвано появлением компрессионных колец и устраняется соответствующим ремонтом. Прежде чем ставить этот «диагноз», нужно в этом убедиться.Измерения компрессии производятся специальным цилиндрическим барометром.

3. Измените регулировку фаз газораспределения. Это случается при неправильной установке ремня ГРМ. В этом случае он меняется, и происходит перенастройка фаз газораспределения.

Прочие неисправности:

Форсунки заливные;

Давление в топливной системе слишком низкое;

Неправильная работа кислородного датчика;

Двигатель слишком долго работал на холостом ходу, в цилиндре установлена ​​свеча накаливания — такую ​​свечу необходимо заменить;

Наконец, обратите внимание на корпус свечи зажигания.Наличие на них черных точек или полос. Это означает, что свеча пробила и ее необходимо заменить.

Испытание на искру можно проводить с помощью специального прибора. Если такого устройства нет, можно обойтись старым, так называемым «дедовским» методом. Свечу скручивают и на нее надевают контакт бронепровода. Свечу прикладывают к головке блока цилиндров вместе с корпусом и прокручивают стартер ключом в замке зажигания (процедуру лучше проводить вместе).Если искра между контактами свечи и головки проскальзывает, значит, свеча исправна.

Что делать, если искры нет или она слабая?

Попробуйте отвести свечу на один сантиметр от ГБЦ и еще раз прокрутить стартер. Если искра значительно ослаблена, то искрообразование довольно слабое.

Среди причин, которые могут указывать на плохое искрение, можно выделить:

1. Слишком высокое электрическое сопротивление высоковольтного провода или обрыв цепи.В этом случае бронемашина заменяется.

2. Имеет неисправность. Его необходимо проверить и, при обнаружении неисправности, заменить. Кроме того, неисправность может быть обнаружена в электронном блоке управления, ремонтировать который рекомендуется только на СТО.

3. Неисправность ДПКВ. Обычно об этом можно узнать с помощью диагностики, проводимой на бортовом компьютере. В этом случае датчик необходимо заменить.

4. Возможно, ремень ГРМ снова соскользнул.Устраните причину и заново настройте время.

5. Плохая настройка клапана. Эта проблема типична, когда двигатель работает холодный или горячий. Многие автомобилисты обходят этот момент стороной и покупают новые свечи и провода. Однако делать это категорически не рекомендуется, так как такие затраты не оправданы и не решают проблему в целом.

«Один из цилиндров не работает …», эта поломка не считается слишком частой, но тем не менее возникает и иногда вызывает трудности с ней.Подобное явление называется «пропавший без вести», что в «вольно-техническом» переводе может означать то же, что и «троит двигатель» (каждый волен называть это явление как угодно).

В случае миссии (если вы встанете возле выхлопной трубы и прислушаетесь), мы услышим четко различимое и равномерное «бу-бу-бу…».

Троит 2114. А когда один из цилиндров не работает, это вызывает ненужные проблемы, потому что в этом случае (кроме потери мощности и «неудобной езды».! .. хотя это тоже необходимо, возможно, искать такой сумасшедший водитель, который, с «тройным» двигатель будет продолжать водить упорно) сам двигатель начинает изнашиваться катастрофически быстро, и вот почему:

Причины неисправность

Бензин, продолжая поступать в «холостой» цилиндр, не горит, а оседает на стенках (зеркале) цилиндра, смешивается с маслом и попадает в картер. Моторное масло начинает постепенно «разжижаться», его качество ухудшается и через некоторое время некачественное масло начинает поступать во все цилиндры.

Из-за этого она уменьшается, создаются «хорошие» условия для создания «потертостей» на «зеркале» цилиндра, на поршнях, точных плоскостях гидроподъемников и вообще всего, что «движется» внутри двигателя и моется. с маслом.

Начинает работать уже в другом температурном режиме, начинает медленно перегреваться, потому что масло (масло нормального качества) служит еще и для отвода тепла от движущихся частей, а то, что уже в картере, сложно назвать «двигателем». масло».И это неполный список того, какие «неприятности» нам может доставить «нерабочий» цилиндр.

На первый взгляд определение этой неисправности довольно простое. Но иногда оказывается, что все проверено, вроде все, и это «все» работает хорошо, но движок все равно «троит».

Поэтому «на полках» разберем процедуру диагностики электронных систем на «миссию» в условиях «обычной мастерской» или «просто в гараже», где нет специальных устройств для «заглядывания внутрь». двигатель во время его работы и невероятно точно определить причину «миссии».

Двигатель ВАЗ 2114 — не что иное, как модификация двигателя 2111. Основная суть такой модификации заключалась в том, чтобы увеличить объем этого силового агрегата с полутора до 1600 кубических сантиметров и, кроме того, довести его экологичность до требуемых евро стандартов.

Троит

Если вы скажете, что ваш двигатель троит, многие ответят — не работает цилиндр. Но такой аргумент не совсем верен, так как цилиндр перестает исправно работать.Однако этому может быть несколько причин:

— Компрессия в цилиндрах слишком низкая;

— Свеча зажигания неисправна или частично не выполняет свои функции;

— Плохая установка клапанов из-за длительного отсутствия регулировки;

— Форсунки загрязнены или переполнены, поэтому их необходимо заменить;

— Перестал работать кислородный датчик;

— Поврежден высоковольтный провод свечи зажигания;

— Катушка зажигания неисправна;

— не работает ДПКВ (датчик положения коленвала);

— Вышел из строя ЭБУ (электронный блок управления);

— Слетел ремень ГРМ или просто перескочил на несколько звеньев;

— Воздушный фильтр неисправен или загрязнен.

Некоторые проблемы буквально сразу проявляются в виде вышедшего из строя цилиндра, а другие могут проявиться только через какое-то время. И это самый нежелательный сценарий.

Основными признаками проблемы, которые могут указывать на поломку цилиндра, являются:

— Вибрация усиливается, потому что нарушается ритм работы клапанов и других вращающихся частей КПП и силового агрегата.

— Расход топлива заметно увеличивается из-за того, что перестала работать система впрыска.

— Из выхлопной трубы слышен неприятный характерный запах, что объясняется высоким уровнем концентрации вредных примесей и несгоревшего топлива.

— Значительно падает мощность силового агрегата, что отрицательно сказывается на динамике и маневренности автомобиля.

Если вы заметили, что двигатель троит, но не предприняли никаких мер, это вскоре грозит вам полным отказом двигателя, который, возможно, не удастся отремонтировать. При питании инжекторного 8-ми клапанного двигателя от ВАЗ 2114 топливо постоянно поступает в холостой цилиндр.Он не горит, а смешивается с маслом, затем попадает в картер. Если процесс продолжается долго, масло теряет вязкость, перестает играть роль смазки, детали работают на максимальных нагрузках, металл превращается в стружку. Честно говоря, ничего хорошего в этом нет.

Замена

В моделях ВАЗ автомобилей 2109 и 2114 много общего, поэтому замена двигателя ВАЗ 2114 мало чем отличается от замены ДВС на Девятку. Основное отличие в том, что автомобили 2108-09-099 были в основном карбюраторными, а автомобиль 2114 уже имел топливную систему с распределенным впрыском.«Четырнадцатые» двигатели объемом 1300 см³ больше не устанавливались, но некоторые автомобили оснащались 16-клапанными инжекторными двигателями. 16-клапанный ДВС разобрать несколько сложнее — надо больше проводов убрать, к силовому агрегату подойти сложнее.

Рабочая температура

вентилятор по умолчанию по температуре 105
можно подойти к форсунке какой нить он бы поменял на 95
вообще на красную зону все нормально
главное чтоб антифриз качественный
плохо закипит

Поддерживает

Основное повреждение подушки — потеря эластичности.Подставка сделана из резины, которая при длительной эксплуатации теряет свои свойства.

Причина — постоянные нагрузки, сопровождающиеся изменением погодных условий (холод, жара). В дальнейшем подушка начнет ломаться: трескается и расслаивается.

Чтобы предотвратить разрушение резиновой опоры, необходимо регулярно ее осматривать. При обнаружении повреждений деталь следует заменить, иначе будет сильная вибрация в салоне, посторонний стук, что вскоре отразится на работе двигателя.

Лучше своевременно заменить подушки, чем потом тратиться на дорогостоящий ремонт или покупку нового двигателя.

Горит

Почему прогревается двигатель ВАЗ? Основные причины:

радиатор забит изнутри или снаружи;
вышел из строя или не работает вентилятор;
неисправен термостат;
сгоревшая прокладка ГБЦ;
недостаточное количество охлаждающей жидкости;
водяной насос.

Если двигатель перегревается только в намотанном состоянии, это означает, что обнаружена утечка выхлопных газов.Однако, когда двигатель продолжает прогреваться после остановки, определенно существует проблема, указанная выше. Мотор нагреется, если дать большую скорость, но двигаться медленно.

Иногда невозможно увидеть и диагностировать наличие воздуха или газов в системе. Затем на горловину расширительного бачка нужно надеть пакет, запустить двигатель, собрать пары в пакет, а затем понюхать их. Если запах антифриза, то нужно следить за помпой, радиатором или термостатом. Если пары имеют «аромат» бензина, возможно, сломалась прокладка ГБЦ.

Тюнинг

При тюнинге двигателя ВАЗ-2114 в первую очередь хочу увеличить мощность автомобиля. Необходимо учитывать лишние возможности автомобиля и реализовывать их. Таким образом, улучшились характеристики, увеличился износ двигателя. Для ВАЗ-2114 существует несколько вариантов тюнинга. Вот некоторые из них.

Можно начать с замены воздушного фильтра. Как ни странно, но замена фильтра помогает увеличить мощность двигателя на 8%. Поэтому рекомендуется заменить стандартный фильтр на новый.

Тогда обычные провода для свечей желательно заменить на высоковольтные. При такой настройке мощность двигателя увеличится за счет полного и одновременного сгорания топлива, а также сократится время прогрева машины на холостом ходу. Силиконовое покрытие защищает провода от влаги и перепадов температур.

Если вы хотите изменить автомобиль, чтобы придать ему более спортивный вид, и чтобы его мощность стала намного выше, то вам следует применить чип тюнинга автомобиля и поставить аэродинамический обвес.Автомобиль будет лучше «прижат» к полотну. Он эффективно преодолеет сопротивление встречного воздушного потока и не потеряет скорость.

После стоит подумать об обновлении внешнего. Например, можно внести изменения в интерьер: обновить чехлы на приборную панель. Внешне можно поменять бампер, проделать дополнительные отверстия для крепления воздуховодов и новую решетку радиатора, с помощью диска придать бамперу нужную форму.

Тюнинг двигателя ВАЗ

можно проводить таким образом, чтобы добиться потрясающих результатов.Запускаем с руля. Установите фирменную Isotta, меньшего диаметра, чем стандартная. А также следить за амортизаторами. Инструментальный тюнинг позволит вам управлять автомобилем и его характеристиками.

Также желательно увеличить рабочий объем за счет увеличения хода поршня. Для этого нужен коленчатый вал 74,8 мм, специальные шатуны и модифицированные поршни с молибденовым покрытием. Необходимо изменить форму и объем камеры сгорания на новый рабочий объем.При этом совмещены окна каналов, ресивера и приемной трубы.

После установки облегченных клапанов и бронзовых направляющих клапанов мы увидим, что ресивер увеличенного объема необходим для оптимизации работы двигателя в зоне высоких и сверхвысоких оборотов.

Датчики

На восьмиклапанном двигателе датчик расположен с правой стороны под крышкой клапана в головке блока. На шестнадцатиклапанной — на левом конце корпуса подшипника распредвала.

Конструкция ДДМ предельно проста, а цена невысока, поэтому в случае выхода из строя экономически выгоднее купить новый, чем ремонтировать.

Измеритель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — где датчик температуры двигателя ВАЗ 2114. Он установлен на впускном патрубке рубашки охлаждения ГБЦ. Проверить его работоспособность довольно просто. Достаточно подключить к нему омметр и опустить ДТОЖ в сосуд с жидкостью.При его нагревании необходимо следить за температурой и изменением сопротивления в связи с ее повышением. При соблюдении желаемого графика устройство считается исправным.

Датчик уровня охлаждающей жидкости — находится в бачке с антифризом. Скручивается как обычная пластиковая крышка, потом подключается электрический разъем.

Датчик уровня тормозной жидкости представляет собой устройство поплавкового типа, устанавливаемое в бачке с тормозной жидкостью.

Датчик холостого хода, или РХХ — устанавливается на дроссельном узле рядом с дроссельной заслонкой.

Датчик массового расхода воздуха — расположен на корпусе воздушного фильтра рядом с большим входным патрубком.

Датчик положения дроссельной заслонки — расположен на корпусе дроссельной заслонки.

Датчик положения коленчатого вала Его еще называют датчиком синхронизации, в связи с тем, что контроллер по своим показаниям синхронизирует свою работу с системой впрыска. Устанавливается рядом с шкивом привода генератора.

Датчик положения распределительного вала или датчик фаз — расположен со стороны воздушного фильтра рядом с крышкой головки блока цилиндров.В зависимости от положения распределительного вала он подает импульс на компьютер, и впрыск происходит непосредственно перед открытием клапана. Топливо подбрасывается вместе с порцией воздуха, хорошо перемешивается и происходит качественная детонация.

Датчик кислорода или лямбда-зонд. Он стоит в выпускном коллекторе перед резонатором. Он посылает сигнал в бортовую электронную систему об уровне концентрации кислорода в выхлопных газах.

Датчик детонации — устанавливается между вторым и третьим цилиндром на блоке силовой установки со стороны вентилятора.Его показания через контроллер влияют на угол опережения зажигания.

Неисправности

В этой статье будет указан не столько весь список причин, по которым двигатель ВАЗ 2114 можно утроить, сколько рассказывается реальная история автовладельца с 8-клапанным двигателем.Итак, ниже будет хороший пример причин, по которым может начаться отключение двигателя.

ВАЗ 2114 троит при запуске — поиск причины

Итак, все началось с того, что при холодном пуске двигателя, особенно в сырую погоду, двигатель начал троить первые секунды после запуска. Однако через 1-3 секунды его работа стабилизировалась и он перестал троить. Далее симптомы стали более выраженными и зашли так далеко, что даже при прогретом двигателе стали появляться пропуски зажигания, а появились ошибки 0300 и 0301 — многочисленные пропуски зажигания и пропуски зажигания в первом цилиндре.

Так продолжалось несколько недель, пока не было решено найти причину этой проблемы. Чтобы обойтись минимальными затратами, было решено начать поиск с самых дешевых товаров.

1. Провода зажигания высокого напряжения. Так как проблема наблюдалась с первым цилиндром, естественно было решено заменить один из проводов на первый цилиндр. Но эти манипуляции результатов не дали — машина как троил, так и продолжала троить.
2. Свеча зажигания.Далее было решено поменять свечу первого цилиндра. Но опять же, проблема после этого никуда не делась. Эти два пункта уже можно было исключить из возможных причин тройного двигателя 2114.
3. Проверка компрессии в цилиндрах с целью выявления проблемы, возможно, зажат один из клапанов. Но здесь все оказалось нормально. Компрессия плавная, 14 атмосфер.
4. Силовые провода к форсункам. С ними проблем не было, свечи были переподключены, а их контакты смазаны специальной смазкой.Причина до сих пор не найдена.
5. Катушка зажигания. Конечно, подозрения были с самого начала, но покупать эту деталь сразу за 800 рублей было бы неразумно. После установки новой катушки машина перестала спотыкаться и теперь проблем нет.

Итак, причина утроения мотора оказалась банальной, и именно неисправная катушка зажигания. Что касается стоимости этого ремонта, то можно обойтись 800 руб., Так как именно столько стоит новый завод.

Инструкция на штатный ЭБУ ВАЗ 2114. Бортовые компьютеры на ВАЗ, Лада (инжектор). Установка ЭБУ на автомобиль ВАЗ с двигателем с ЭСУД

Многих автолюбителей интересует вопрос, как работает бортовой компьютер ВАЗ 2114 и как его установить? В настоящее время такое устройство — незаменимый помощник автовладельца. Эти сложные устройства имеют множество функций, но в первую очередь они предназначены для оповещения о работе и работе транспортного средства.Кроме того, маршрутный компьютер часто оснащается функцией мгновенного обнаружения ошибок в работе электронного блока управления.

Как работает бортовой компьютер?

Основная задача компьютера — сообщить технические характеристики автомобиля. Это связано с тем, что бортовой компьютер ВАЗ 2114 подключен к электронному блоку управления через специальную диагностическую линию связи (K-line), которая по кодированным сигналам сообщает о расходе топлива и работе его системы подачи топлива, расход тепла, обороты и другие важные данные.

Бортовой компьютер ВАЗ в большинстве случаев устанавливается на панели приборов, над дефлекторами центрального кондиционера. В тех автомобилях, где он не установлен, на этом месте располагается пластиковая пластина. Бортовой компьютер ВАЗ 2114 входит исключительно в класс «Люкс».

Стоит обратить внимание на то, что многие устройства, установленные на заводе, имеют ограниченный набор функций, но самое главное, они не считывают ошибки. По этой причине некоторые автовладельцы решают выбрать другой «бортовик», с более широкими возможностями, и заменить штатный компьютер.Устройство в некоторых случаях устанавливается на лобовое стекло или на кронштейн.

Есть устройства, похожие на навигатор. Они, как правило, хоть и экономичнее обычных устройств, но их функции не так широки. Поэтому покупать такие устройства нецелесообразно.

Основные настройки

ЭБУ ВАЗ 2114 большинства моделей отображает следующие параметры:

• скорость автомобиля;
• количество оставшегося топлива в баке;
• время в пути
• оборотов двигателя;
• расход топлива;
• теплотворная способность двигателя;
• температура в салоне;
• расстояние, которое автомобиль может проехать на оставшемся топливе;
• расстояние, пройденное автомобилем;
• напряжение в электросети;
• количество нагрева теплоносителя;
• положение дроссельной заслонки;
• общий воздушный поток;
Коды ошибок
• и их расшифровка;
• средний расход топлива автомобиля;
• сколько топлива было израсходовано за текущую поездку;
• пройденное расстояние за поездку в километрах;
• средняя скорость;
• другие полезные данные.

Очень полезные функции доступна сигнализация бортового компьютера. Из названия уже понятно, что он дает сигнал, извещающий автовладельца об ошибках и неисправностях, например:

• перегрев двигателя;
• перезаряд или недозаряд аккумулятора;
• низкий уровень топлива;
• и некоторые другие.

Цена бортовых компьютеров на ВАЗе зависит от их функциональности, фирмы и модели. Самый распространенный, экономичный вариант по стоимости не превышает 700 р, а удаленные модели могут достигать цены от 4000 р.В состав устройств входят бортовые компьютеры, но стоимость таких опций от 5000 р. В настоящее время основные и известные модели выпускаются компаниями State, Gamma, Multitronics.

При выборе модели обратите особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего автомобиля. Информация от производителей о том, что компьютер подходит для всех электронных систем управления, не всегда точна.

на ВАЗ 2114

Установка бортового устройства не требует много времени и сил; на эту работу специалист потратит меньше трех минут. Если вы хотите поставить компьютер самостоятельно. Комплект инструкций идет в комплекте с любым компьютером ВАЗ 2114.

Выше описаны все положительные особенности рассматриваемого устройства, но стоит остановиться на них более подробно. Для примера разберем бортовой компьютер ВАЗ 2114 состояние 115 * 24 и рассмотрим его достоинства.

1. Установка температуры запуска вентилятора. Эта функция незаменима зимой для контроля нагрева радиатора печи. Для этого просто необходим контроль температуры теплоносителя.
2. Сушка и прогрев свечей перед запуском двигателя.
3. При желании можно сменить тип бензина, например, с 95 на 92 или наоборот, на помощь придет возможность сбросить настройки и регулировки электронного блока управления.Кроме того, эта функция будет полезна после поездок на большие расстояния, когда двигатель испытал большую нагрузку.
4. Функция считывания ошибок — это своевременная информация о техническом состоянии автомобиля, о любых неисправностях датчиков или других элементов.
5. И много других важных и полезных функций.

На что он способен? Какие функции у него есть? Какие функции у него есть? Может диагностировать автомобильную систему? Может показывать температуру наружного воздуха и т. Д.?

Вы купили ВАЗ 2110 со штатным бортовым компьютером и наверняка у вас возникли указанные выше вопросы.Ответы на них можно найти в инструкции по эксплуатации автомобиля. Но…

1. Либо негодяи, не издавшие эту книгу, работают в сервисе.

2. Или вы купили машину на нее, а предыдущий хозяин потерял эту книжку.

Поэтому мы решили написать для вас эту статью.

Может ли BC показывать температуру наружного воздуха?

Может если есть соответствующий датчик. Только на заводе не устанавливается. Следовательно, мы должны настроить себя.

Диагностирует ли автомобильная система?

Штатный БК не переключается на ВАЗ 2110 с подрулевыми переключателями.Почему?

Скорее всего кожух зажал проводку, идущую к выключателю. Стирал с нее защитный слой, и так она закрывается. Это необходимо для проверки и устранения неполадок.

Часто с бортовым компьютером ВАЗ 2110 случаются и другие странности. Например, показывает повышенный расход топлива. Или, наоборот, не показывает средний и мгновенный расход, скорость и т. Д. Иногда он пищит, потому что считает, что в баке нет топлива, хотя вы знаете, что бак почти полный.

А если заводская вас устраивает, то ниже вы найдете ее описание.

Описание бортового компьютера ВАЗ 2110

Устанавливается на месте установки часов в старых отечественных моделях. Он может определить:

• сколько времени прошло с начала поездки
• какой расход топлива
• какая средняя скорость вы двигаетесь
• сколько вы можете проехать с оставшимся топливом
• температура наружного воздуха ( выше мы говорили, что для этого необходимо поставить соответствующий датчик)

Кроме того, он еще может показывать время, а в него встроен будильник.

Бортовой компьютер ВАЗ 2110 представляет собой дисплей , по бокам которого расположены шесть кнопок .

1. Вверху слева

Нажмите поочередно, на экране появится следующее:

• текущее время
• будильник (если вы его установили)
• сколько вы двигаетесь

2. Слева посередине

Последовательно нажимайте на нее, и вы увидите:

• мгновенный расход топлива
• средний расход топлива
• общий расход в литрах

3.Внизу слева

Нажмите по очереди, если хотите увидеть:

• средняя скорость
• сколько вы можете проехать на топливе, оставшемся в баке
• сколько градусов за окном автомобиля

Для начала установить бортовой компьютер в штатное место на ВАЗ 2114 и другие модели Самар не так уж и сложно. В установке бортового компьютера в принципе никаких проблем с проводами и гайками (если, конечно, до вас в машине никто не пробовал и ничего не менял).Знающий человек установит вам бортовой компьютер за минуты 2, так что бояться не надо, руки вверх и вперед с песней =).

Зачем мне бортовой компьютер?

В прошлых статьях мы уже говорили, что это такое, зачем это нужно и какие бывают. Но повторюсь, чтобы вы четко понимали все преимущества наличия бортового компьютера, а минусов, возможно, и нет, разве что потратить деньги на покупку — это все.

Возьмем, к примеру, бортовой компьютер СТАТ 115х24. Имея данную модель в вашем распоряжении, вы можете:

1. устанавливает температуру запуска вентилятора радиатора; Эта функция очень полезна, например, зимой, когда можно контролировать температуру охлаждающей жидкости, тем самым отслеживая температуру радиатора печки.
2. очень полезна функция сушки и подогрева свечей перед запуском двигателя.
3. функция сброса настроек и регулировок нужна для перехода на бензин с более высоким или более низким октановым числом (от 92 до 95 и наоборот), а также эта функция нужна для сброса настроек после длительной поездки с повышенной нагрузкой на двигатель.
4. возможность считывать ошибки позволяет следить за состоянием автомобиля, вовремя менять неработающие датчики и элементы.

Инструкция по установке бортового компьютера

В этой статье мы рассмотрим процесс установки бортового компьютера Prestige с функцией диагностики и чтения ошибок.

Для работы нам понадобится:

• Отвертки
• бортовой компьютер,
• Провод длиной 1м.

Снимаем заглушку на центральной панели приборов и ищем в ней 9-пиновую колодку проводов.Этот блок должен присутствовать на всех автомобилях нашей модели. Осталось только подключить блок к компьютеру и все, а нам нужно провести k-линию.

Как нарисовать К-линию?

1. Берем наш провод и устанавливаем во второй контакт нашей колодки.
2. Противоположный конец провода перекидываем под панель приборов в низ к блоку диагностики (для удобства можно открутить правую боковую панель).
3. Протянув провод к диагностическому блоку, подключаем его к гнезду «М», если у вас блок ЕВРО-2 или к 7-му гнезду, если у вас блок ЕВРО-3 (очень часто диагностический блок на Евро-3 устанавливается на подножку автомобиля, учтите)
4. Теперь подключаем бортовой компьютер, вставляем в штатное место и проверяем.

Для более полного и наглядного представления работы представлена ​​схема.

Что делать, если под панелью приборов нет блока для бортового компьютера?

В этом случае остается только собрать новый блок: купить 9-контактный блок и протянуть к нему провода по следующей схеме:

• Сигнал расхода топлива (зеленый провод)
• зажигание (оранжевый провод)
• + 12 вольт (красный / белый провод) красный провод с белой полосой
• масса (чёрная)
• Датчик скорости (коричневый провод)
• 6к линия (чаще всего серый или черный провод)
• немой (зеленый / красный провод) зеленый провод с красной полосой
• подсветка (белый провод, или можно взять габариты кнопки)
• датчик уровня топлива (розовый)

Ошибки при подключении / работе бортового компьютера

Ошибка: «Нет связи с контроллером» или «открыта k-линия.«

Эта ошибка указывает на то, что k-линия не подключена или произошел разрыв контакта. Проверьте провод, как описано выше. Скорее всего вылетел контакт с диагностической колодкой.

Ошибка: неверные показания датчика температуры забортного двигателя.

Если у вас за бортом температура -40, то это говорит о том, что произошел обрыв провода к датчику температуры, либо такого датчика нет вообще. Если температура, например, -25, а на улице всего -10, то нужно заменить датчик на исправный.

Инструкция по эксплуатации бортового компьютера ВАЗ-2114

Компьютер — это сегодня обыденное устройство, с которым большое количество людей сталкивается как дома, так и в большом количестве автомобилей. Если говорить конкретнее о драйверах автомобилей, то компьютер, или, как его еще называют, бортовой компьютер стал незаменимым для каждого из них, потому что только с его помощью можно взять под контроль работу большинства узлов.

Видео о работе ненормального БК на ВАЗ-2114:

Если говорить об автомобилях российского производства, то первенцем в семействе АвтоВАЗов стал именно ВАЗ-2114, на котором установлен бортовой компьютер. устанавливался прямо с завода, что умело оповещать водителя обо всех происходящих событиях как за бортом, так и в салоне автомобиля.Ниже в этой статье мы подробно разберем, зачем нужен бортовой компьютер, а также краткую инструкцию к нему.

Причины установить БК в машину

Штатное место в приборной панели для бортового компьютера. На фото заглушка.

Бортовой компьютер первой версии, установленный на ВАЗ-2114, хоть и имел несколько функций, но легко следил за основными параметрами автомобиля:

• Контроль уровня топлива и его расчет количества пройденных километров — эта функция позволяет водителю заранее принять решение о заправке.
• Контроль температуры охлаждающей жидкости — эта функция исключает перегрев двигателя за счет своевременного информирования водителя.
• Диагностика отдельных узлов автомобиля — позволяет с максимальной точностью, а главное мобильностью обнаруживать и устранять возникшие проблемы.

Дополнительные характеристики бортового компьютера

Бортовые компьютеры ВАЗ-2114 способны отображать на своем домашнем экране следующую информацию:

• Мгновенные индикаторы двигателя, его оборотов, температуры, показания реальных и средних значений. расход топлива.
• Информация о пробеге автомобиля, времени в пути.
• Возможность точно считывать ошибки, возникшие в системе, что сразу определит, стоит ли обращаться по неисправности в автосервис или, возможно, устранять ее самостоятельно.

Современные бортовые компьютеры, такие как Multitronics — C340 и его аналоги, тоже умеют:

• Контролировать и заранее информировать водителя о следующем техосмотре, страховании автомобиля, тем самым выполняя функцию организатора.
• Самостоятельно изменить параметры включения вентилятора, изменить уведомления о достаточной температуре для прогрева двигателя.
• Есть возможность подключения парктроника.

Обратите внимание, что для активации других расширенных функций, имеющихся в вашем BC, может потребоваться его прошивка.

Принцип работы БК на ВАЗ-2114

Не стандартный бортовой компьютер

Принцип работы бортового компьютера на первый взгляд покажется примитивным, однако на самом деле это технически сложное устройство, которое одновременно принимает, обрабатывает и, при необходимости, оповещает о неисправностях.Функция оповещения происходит путем отображения специального значка на экране и подачи определенного звукового сигнала.

Краткое руководство пользователя

Инструкции для бортового компьютера на борту находятся здесь 2113-2115 (формат Word).

На все бортовые компьютеры, поставляемые с ВАЗ-2114, есть отдельная инструкция по эксплуатации, и если ее нет в бумажном варианте, то в Интернете ее можно найти без труда, достаточно просто знать марка и модель устройства. Несмотря на то, что существует множество опций и моделей, базовый функционал у них в основном одинаков.

Показания бортового компьютера.

• Если вы только собираетесь купить БК, то вы должны знать, подходит ли конкретная модель к ЭБУ вашего автомобиля. Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
• Лучше, прежде всего, при ознакомлении с бортовым компьютером уделить время символам аварийных команд и визуальным значкам, которые появляются на дисплее.
• Обратите внимание на расположение кнопок и правила работы с ними, чтобы оперативно реагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определенной скорости автомобиля — прим.).

Коды ошибок на ВАЗ-2114

Так как ЭБУ на всех ВАЗ-2114 похожи или, по крайней мере, похожи, то предварительно записывать, а тем более запоминать их не имеет смысла, так как некоторые модели не могут только отображать его на экране, но и озвучивать все проблемы, которые присутствуют в машине.

Оптимальный вариант выявления и выяснения неисправностей — распечатанный вариант кодов ошибок на ВАЗ-2114. Вы можете взять их на официальных сайтах заводов производителей БК для ВАЗ-2114, а ниже мы представим вам наиболее частые ошибки, которые встречаются на «четырнадцатом»:

Что делать, если БК перестает работать

Случается, что БК перестает работать или информация, которую он должен передавать и анализировать, не передается. В первую очередь нужно обратить внимание на целостность электрической цепи. А именно предохранитель F3, отвечающий за его работоспособность, после чего следует проверить целостность проводов, идущих к блоку диагностики, и подачи на него питания. О том, как правильно подключить бортовой компьютер к системе ВАЗ-2114, вы можете в этой статье.

Описывать процесс ремонта самого бортового компьютера бессмысленно, потому что такие устройства не часто выходят из строя и не подлежат ремонту, поэтому имеют технически сложные механизмы, требующие профессиональных инструментов и навыков.

carfrance.ru

Штатный БК на ВАЗ 2114: зачем он нужен и как пользоваться

Прошло время, когда несколько человек произнесли слово компьютер вслух. Сегодня это устройство доступно практически в каждом доме и стало стандартным устройством в автомобильной технике.Он стал незаменимым помощником водителей, поскольку взял на себя функции контроля работы большинства агрегатов современных автомобилей.

Штатный БК на ВАЗ 2114

Назначение и основные функции

Таким устройством оснащаются автомобили российского производства. Так, например, штатный бортовой компьютер ВАЗ 2114 стал первенцем в семье автомобилей ВАЗ. Говоря простыми словами, то это автомобильный путеводитель на колесах. Он нужен водителю для того, чтобы знать, что происходит как внутри машины, так и снаружи.

Зачем устанавливать его в автомобиль

Бортовой компьютер ВАЗ 2114 первых версий выполнял несколько функций, это были:

• Контроль наличия топлива в автомобиле и расстояние, которое можно преодолеть на нем . Это поможет водителю вовремя принять правильное решение о дозаправке или остановке движения;
• Он контролирует рабочую температуру охлаждающей жидкости в двигателе и помогает предотвратить его перегрев.

Использование более дорогих версий компьютеров позволяет проводить диагностику отдельных узлов и агрегатов станка.

Они наделены способностью расшифровывать коды неисправностей, которые выдает контроллер, и это позволяет водителю:

1. Быть своевременно проинформированным о проблемах, возникших в той или иной системе машины, и правильно ответьте на это. Устранение проблемы в «зародыше» избавляет от необходимости дорогостоящего ремонта;
2. Получите экономию от эксплуатации автомобиля.

О его функциях

Бортовые компьютеры ВАЗ 2114 наделены и выполняют такие основные функции:

1. Отображение информации о том, какие индикаторы имеют мгновенные параметры;
2. Отображение информации текущего характера на информационной панели;
3. Сообщаются параметры маршрута.Они означают информацию о пробеге, среднем расходе топлива, времени в пути и другие данные;
4. Умение читать коды ошибок и диагностировать двигатель автомобиля. Это позволяет без долгих консультаций со «специалистами» получать информацию обо всех проблемах силового агрегата.

Некоторые модели имеют дополнения к основным функциям, которые могут включать:

• Информация о сроках следующего сервисного обслуживания машины;
• Некоторые изменения основных функций;
• Контроль периода страхования;
• Наличие функций органайзера;
• Возможность задания параметров, при которых можно будет включить вентилятор в системе охлаждения.

Дополнительные функции можно установить на любой БК (обратитесь к специалисту, и вам прошьют)

По принципам работы таких систем

Карбюраторные машины ВАЗ 2109 оснастили приборами с функциями роутера. Установка инжекторных силовых установок ВАЗ 2114, ВАЗ 2115 и других моделей потребовала применения устройства совершенно иного типа. Большая часть его функциональной деятельности предназначена для диагностики и контроля работы практически всех устройств и систем автомобиля.

В основе работы ВАЗ 2114 БК лежит и имеет следующий принцип работы:

1. Прием сигналов от датчиков через блок управления, их обработка и выдача сообщений на дисплей, а также возможность вносить коррективы в другие системы;
2. Обработка сигналов от систем, не управляемых контроллером. В случае возникновения аварийных ситуаций на информационном табло отображается соответствующий значок, а также подается звуковой сигнал.

Как пользоваться такими приборами: краткая инструкция

К установленным приборам прилагается инструкция на штатный бортовой компьютер ВАЗ 2114.Он подробно информирует и инструктирует владельцев машин о том, что необходимо делать в той или иной ситуации. Поговорим о том, как пользоваться бортовым компьютером ВАЗ 2114. Для его правильного использования необходимо:

• Эти бортовые компьютеры представляют собой сложнейшие электронные устройства, наделенные способностью выполнять более 500 различных функциональных задач. Все это требует от водителя внимательного изучения данного устройства. Инструкция по эксплуатации помогает в этом. Его хорошо изучать с включенным информационным табло;
• Наибольшее внимание при изучении следует уделить значкам и символам аварийных бригад.
• На панели приборов есть кнопки, управляющие работой ВК ВАЗ 2114. Вам необходимо изучить и запомнить правила работы с ними.

При выборе таких устройств особых требований к ним не соблюдается. Выбранная модель должна поддерживать программы для ЭБУ ВАЗ 2114. Сегодня стоимость бортового компьютера ВАЗ 2114 может составлять от 1500 до 4000 рублей. В интернет-магазинах можно найти на эти товары еще более низкие цены.

Нет смысла запоминать все возможные коды ошибок, отображаемые на доске объявлений.Их не нужно читать наизусть в школе. Мы живем в век интернет-технологий, находим обозначения этих кодов ошибок, распечатываем и носим с собой в машине. Если вы видите символы на информационном табло, вы можете быстро принять правильное решение. Продолжайте или обратитесь за технической помощью. К сожалению, бывают случаи, когда бортовой компьютер ошибочно выдает сигнал опасности. Виновником в таких случаях может быть какой-то датчик или сам процессор. Никто не застрахован от возникающих неисправностей электроники, но в большинстве случаев табло сигнализирует достоверную информацию.

Ниже приведены основные возможные коды ошибок на данной машине:

• 2 — превышено напряжение бортовой сети;
• 3 — проблемы с датчиком уровня топлива;
• 4 — неисправность с датчиком, контролирующим температурный режим мотора;
• 5 — неверный сигнал с датчика температуры наружного воздуха;
• 6 — сигнал о перегреве мотора;
• 7 — слишком низкое давление в системе смазки автомобиля;
• 8 — проблемы с тормозной системой;
• 9 — недозаряд АКБ.

Следует ответить на коды 4, 6 и 8, которые необходимо устранить и только после этого продолжить дальнейшее движение. После устранения требуется перезагрузка процессора. Ошибки сбрасываются нажатием и удержанием кнопки ежедневного запуска.

Что делать, когда БК перестает работать

Иногда бывает так, что не работает бортовой компьютер. Что же тогда советуют делать специалисты? В первую очередь нужно определить вид неисправности устройства. Если он совсем не подает «признаков жизни», нужно проверить предохранитель F3, который установлен в цепи питания процессора ВАЗ 2114.Если его замена не принесла «оживления» его работе, проверьте разъемы подключения.

Нет смысла описывать суть процесса ремонта столь сложного электронного изделия, так как для этого, помимо необходимых инструментов и инструментов, нужно еще иметь образование в области электроники.

autovaz-2114.ru

Бортовой компьютер на ВАЗ 2114

Многих автолюбителей интересует вопрос, как работает бортовой компьютер ВАЗ 2114 и как его установить? В настоящее время такое устройство — незаменимый помощник автовладельца.Эти сложные устройства имеют множество функций, но в первую очередь они предназначены для оповещения о работе и работе транспортного средства. Кроме того, маршрутный компьютер часто оснащается функцией мгновенного обнаружения ошибок в работе электронного блока управления.

Вернуться к содержанию

Как работает бортовой компьютер?

Основная задача компьютера — информировать о технических характеристиках автомобиля. Это связано с тем, что бортовой компьютер ВАЗ 2114 подключен к электронному блоку управления через специальную диагностическую линию связи (K-line), которая по кодированным сигналам сообщает о расходе топлива и работе его системы подачи топлива, расход тепла, обороты и другие важные данные.

Бортовой компьютер ВАЗ в большинстве случаев устанавливается на панели приборов, над центральными дефлекторами. В тех автомобилях, где он не установлен, на этом месте располагается пластиковая пластина. Бортовой компьютер ВАЗ 2114 входит исключительно в класс «Люкс».

Стоит обратить внимание на то, что многие устройства, установленные на заводе, имеют ограниченный набор функций, но самое главное, они не считывают ошибки. По этой причине некоторые автовладельцы решают выбрать другой «бортовик», с более широкими возможностями, и заменить штатный компьютер.Устройство в некоторых случаях устанавливается на лобовое стекло или на кронштейн.

Есть устройства, похожие на навигатор. Они, как правило, хоть и экономичнее обычных устройств, но их функции не так широки. Поэтому покупать такие устройства нецелесообразно.

Вернуться к содержанию

Основные настройки

Компьютер ВАЗ 2114 большинства моделей отображает следующие параметры:

• скорость автомобиля;
• количество оставшегося в баке топлива;
• время в пути
• обороты двигателя;
• расход топлива;
• теплотворная способность двигателя;
• температура в салоне;
• расстояние, которое автомобиль может проехать на оставшемся топливе;
• расстояние, пройденное автомобилем;
• напряжение в электросети;
• количество нагрева теплоносителя;
• положение дроссельной заслонки;
• общий воздушный поток; Коды ошибок
• и их расшифровка;
• средний расход топлива ТС;
• сколько топлива было израсходовано за текущую поездку;
• расстояние, пройденное за поездку в километрах;
• средняя скорость;
• другие полезные данные.

Очень полезные функции доступна сигнализация бортового компьютера. Из названия уже понятно, что он дает сигнал, извещающий автовладельца об ошибках и неисправностях, таких как:

• перегрев двигателя;
• перезаряд или недозаряд аккумулятора;
• низкий уровень топлива;
• и некоторые другие.

Цена бортовых компьютеров на ВАЗе зависит от их функциональности, фирмы и модели. Самый распространенный, экономичный вариант по стоимости не превышает 700 р, а удаленные модели могут достигать цены от 4000 р.В состав устройств входят бортовые компьютеры, но стоимость таких опций от 5000 р. В настоящее время основные и известные модели выпускаются компаниями State, Gamma, Multitronics.

При выборе модели обращайте особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего автомобиля. Информация от производителей о том, что компьютер подходит для всех электронных систем управления, не всегда точна.

Схема подключения бортового компьютера на ВАЗ 2114

Установка бортового устройства не занимает много времени и сил; на эту работу специалист потратит меньше трех минут. Если вы хотите поставить компьютер самостоятельно. Комплект инструкций идет в комплекте с любым компьютером ВАЗ 2114.

Выше описаны все положительные особенности рассматриваемого устройства, но стоит остановиться на них более подробно. Для примера разберем бортовой компьютер ВАЗ 2114 состояние 115 * 24 и рассмотрим его достоинства.

1. Установка температуры запуска вентилятора. Эта функция незаменима зимой для контроля нагрева радиатора печи. Для этого просто необходим контроль температуры теплоносителя.
2. Сушка и прогрев свечей перед запуском двигателя.
3. При желании можно сменить тип бензина, например, с 95 на 92 или наоборот, на помощь придет возможность сбросить настройки и регулировки электронного блока управления. Кроме того, эта функция будет полезна после поездок на большие расстояния, когда двигатель испытал большую нагрузку.
4. Функция чтения ошибок — это своевременная информация о техническом состоянии автомобиля, неисправностях датчиков или других элементов.
5. И много других важных и полезных функций.

Вернуться к содержанию

Как установить самостоятельно?

Для самостоятельной установки прибора вам понадобятся:

• Набор отверток;
• провод длиной около метра.

Бортовой компьютер устанавливается в такой последовательности.

1. Снимите заглушку на центральной панели приборов.
2. Найдите девятиконтактный блок с проводами.
3. Закрепите провод ко второму контакту колодки.
4. Другой конец провода опущен под приборную панель.
5. Найдите диагностический блок.
6. Определите тип диагностической колодки. Есть 2 варианта: ЕВРО-2 или ЕВРО-3.
7. Установите второй конец провода в гнездо «М» для первого варианта колодок или в седьмое гнездо для второго.
8. Подключаем бортовой компьютер ВАЗ.
9. Установите на штатное место.
10. Проверить установку.

Подробная инструкция по установке ВАЗ 2114 и схемы, входящие в комплект всех моделей бортовых компьютеров, значительно облегчат задачу. Бывают случаи, когда под панелью приборов нет колодок для бортового компьютера. Затем необходимо приобрести новый блок с девятью выводами и установить его в автомобиль.

При самостоятельной установке бортового компьютера, а также в процессе эксплуатации устройство может сообщать об ошибках, указывающих на поломку или некорректную работу.Ошибки «Обрыв K-линии» или «отсутствие связи с контроллером» говорят об отсутствии контакта или обрыве соединительного провода. Осмотрите провод, соединяющий девятиконтактную и диагностическую колодки, возможно, слетел контакт.

Датчик температуры за бортом показывает неверные или ошибочные данные. В тех случаях, когда на бортовом компьютере отображается температура наружного воздуха -50 ° C, это может означать, что провод, подключенный к датчику температуры, оборвался. Кроме того, это может указывать на отсутствие такого датчика.

Неправильная информация о погоде, например, температура воздуха -5 ° C, свидетельствует о неисправности датчиков, а прибор показывает -30 ° C. Достаточно просто заменить поврежденный датчик.

Бортовой компьютер сегодня нужен каждому автовладельцу. Помимо того, что он помогает контролировать практически все технические системы автомобиля, устройство также предупреждает о неисправностях. А своевременный ремонт или замена вышедшего из строя элемента увеличит срок эксплуатации автомобиля.

эксперт ВАЗ.ru

Инструкция по эксплуатации бортового компьютера ВАЗ-2115

Автомобили, произведенные в Российской Федерации, оснащены компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно считать неким электронным справочником состояния автомобиля. Он нужен водителю для того, чтобы понять, в каком состоянии находится его машина, а также какие неисправности в ней появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли следующие функции:

1. Контролировали количество залитого в бак топлива.
2. Приблизительный расчет расстояния, которое можно преодолеть, если в баке осталось топливо.
3. Отслеживание температуры охлаждающей жидкости в моторе, а также предотвращение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

• передачи информации о показателях «в режиме онлайн»;
• отображение информации на информационной панели;
• отображение параметров маршрута, таких как текущий расход топлива, время в пути, количество пройденных километров и т. Д.;
• диагностика состояния мотора с последующим отображением ошибок на экране бортового компьютера.

Кроме того, в зависимости от комплектации автомобиля, на его бортовой компьютер могут поступать следующие данные:

• информация о времени следующего технического обслуживания автомобиля;
• информация о необходимости корректировки некоторых функций автомобиля;
• предупреждение о необходимости продления страхового полиса;
• информация от организатора;
• параметры, при которых автоматически включается вентилятор в системе охлаждения.

Принцип работы бортового компьютера

Автомобили типа ВАЗ-2109 оснащались устройствами, выполнявшими функции роутеров. Напомним, что это были карбюраторные автомобили. Но ВАЗ-2114 и 2115 стали оснащаться инжекторными силовыми установками, что потребовало применения устройств совершенно другого типа.

Таким образом, основными функциями бортового компьютера на этих автомобилях являются диагностика, а также контроль работы практически всех систем автомобиля.

Принцип работы бортового компьютера на ВАЗ-2115 следующий:

• прием сигналов с помощью блока управления, их последующая обработка и выдача необходимой информации на дисплей компьютера;
• возможность внесения некоторых корректировок;
• обработка сигналов, полученных от систем, не управляемых контроллером. Если в автомобиле возникнет аварийная ситуация, на бортовом компьютере прозвучит звуковой сигнал, а на его экране появится информация об ошибке.

Краткая инструкция по эксплуатации бортового компьютера

Приобретя автомобиль ВАЗ-2115, вы получите в комплекте инструкцию по эксплуатации бортового компьютера. Подробно описано, как действовать в различных ситуациях. А теперь пора поговорить о том, как правильно пользоваться бортовым компьютером на ВАЗ-2115. Для этого необходимо:

• изучить инструкцию при включенном информационном табло бортового компьютера. Такое действие необходимо, если BC наделен множеством разнообразных функций, с которыми невозможно справиться самостоятельно;
• Наибольшее внимание следует уделить символам и пиктограммам, соответствующим аварийным командам; №
• Работа бортового компьютера ВАЗ-2115 регулируется с помощью специального пульта с кнопками.Поняв, какие функции выполняет та или иная кнопка, управлять БК будет намного проще.

Вам не нужно заучивать всевозможные коды ошибок. Лучше всего просто найти признаки всех ошибок в Интернете, где, кстати, они есть в свободном доступе, распечатать их на листе бумаги и все время носить с собой в машине. А когда вы видите код той или иной ошибки на информационной доске компьютера, вам не потребуется много времени, чтобы понять, что именно она означает, вам достаточно взглянуть на напечатанный ранее список.

Практически все современные автомобили оснащены бортовым устройством. Это устройство наделяет машину множеством полезных функций. С его помощью можно узнать суточный пробег автомобиля, мгновенный расход топлива, температуру воздуха, запас топлива в баке. Среди других функций — дополнительные рабочие параметры — расход воздуха, положение коленчатого вала и заслонки и другие данные.

Однако наиболее полезной функцией бортового или путевого компьютера является предоставление информации об ошибках. Устройство может узнать номер ошибки, возникающей при работе двигателя, и вывести его на экран без дополнительной диагностики.Это устраняет проблему, позволяя избежать платной диагностики или непредвиденного ремонта.

Некоторые модели автомобилей, которые выпускаются с завода, не имеют этого полезного приспособления, что затрудняет обслуживание автомобиля. Поэтому владельцы стремятся проводить тюнинг ваз самостоятельно. Поставить бортовой компьютер на ВАЗ 2110 своими руками не составит особой проблемы. При правильном подключении время работы не займет больше часа. В статье будет показано, как установить и настроить прибор на ВАЗ 2110-2111, а также расскажут о моделях и ценах на бортовые компьютеры.

Бортовые устройства делятся на несколько типов. В ВАЗ 2110 подойдут инжекторные или карбюраторные устройства, в зависимости от типа системы питания для автомобиля. Дополнительно устройства делятся на стационарные, устанавливаемые только в специально отведенных местах, и универсальные, произвольных размеров, которые можно поставить в любом удобном месте.

Между прочим есть устройства, которые подходят только для одной модели. Например ВАЗ 20199, но на ВАЗ 2110 он не работает. Это может быть причиной того, что устройство неправильно отображает данные.Об этом стоит помнить при покупке и покупке бортового компьютера, который может быть установлен на эти модели.

Самыми распространенными и удобными приспособлениями на ВАЗ 2110 являются простые приспособления 110-Х5, цена которых начинается от 2-3 тысяч рублей. Бортовик совместим со старой панелью и имеет ряд простых функций, таких как информация о расходе топлива, температуре охлаждающей жидкости в баке, расчетном запасе хода и пробеге до предстоящего ТО, вкупе с расшифровкой ошибок двигателя.

Лучше всего отдать предпочтение более дорогим аппаратам, таким как Омега 168, Орион или Мутлтроникс. Такие устройства имеют расширенный набор полезных функций, которые значительно упростят эксплуатацию автомобиля. И вы не будете бояться, сколько стоит такой бортовой компьютер. Максимальная стоимость продвинутых БК, которые комплектуются упрощающей установку приборной панелью, достигает 10-12 тысяч рублей.

Основные отличия инжектора БК от карбюратора

Основные отличия БК в зависимости от типа блока питания — это бортовые возможности ВАЗ 2110.Тип карбюратора самый простой. Основная причина в том, что карбюраторы более механически регулируются, а электроника играет второстепенную роль. Поэтому его стандартный набор функций крайне мал. Вы можете узнать о:

• времени суток или установить будильник;
• текущий и средний расход топлива, а также запас хода;
• средняя скорость и режим движения;
• температура двигателя или наружного воздуха;
• диагностическая информация, позволяющая узнать об ошибке двигателя и расшифровать ее.

Недостатки инжектора БК

Некоторые модели ВАЗ 2110 комплектуются штатным бортовым компьютером. У данной модели есть ряд недостатков и ограничений. Например, модель слабо взаимодействует с электронным блоком управления (ЭБУ) и не позволяет получать данные через специальный диагностический разъем. Однако с такой проблемой сталкиваются только автомобилисты, бортовой компьютер в штате. Вдобавок это лечится стандартной перепрошивкой заводских настроек.

Если БК устанавливается на ВАЗ 2110 отдельно, то его можно легко настроить под себя. При правильном подключении устройство не вызовет проблем. Если, например, проблемы все еще возникают, загорается индикатор Check, и диагностика показывает, что такого кода ошибки не существует.

Это значит, что могут отойти контакты бортового компьютера или может произойти сбой в электронной системе. Вам нужно перезапустить БК или выключить его на несколько минут.Далее переподключаем и настраиваем устройство согласно инструкции по эксплуатации.

• некоторые модели бортовиков не допускают ошибок чтения;
• неправильное подключение ЭБУ к ВАЗ 2110 может вызвать ошибки в системе зажигания;
• показывает неверные значения расхода топлива из-за неисправности датчика массового расхода воздуха.

Правила передвижения на автомобиле с инжектором

Автомобиль, оснащенный инжектором, менее чувствителен к температуре окружающей среды.Однако в сильный мороз у инжекторной Лады тоже возникают трудности с запуском. Стоит использовать бортовой компьютер с функцией подогрева свечей. Каждый раз, когда температура опускается ниже определенного значения, и автомобиль выключается, проводится специальный нагрев наконечников, обеспечивающий стабильный запуск двигателя.

Также двигатель на ВАЗ иногда перегревается, что может стать причиной прогорания клапана и дорогостоящего ремонта. Однако это возможно при неисправности системы охлаждения.При необходимости можно активировать функцию «Тропик» для бортового компьютера ВАЗ 2110. При достижении температуры выше установленного хозяином значения включается вентилятор принудительного охлаждения.

Плюсы ВС

Установка ЭБУ на ВАЗ 2110 откроет массу хороших вариантов и имеет огромное количество преимуществ:

• Наличие бортового компьютера позволяет узнать о запасе хода;
• возможность совмещения компьютера и навигатора;
• возможность подогрева свечей отключенного автомобиля;
• возможность проверить наличие ошибок и сразу исправить их.Замена вышедшего из строя подшипника
• значительно дешевле, чем последующий капитальный ремонт.

Установка БК на форсунку

Подключить бортовой компьютер довольно просто. ВАЗ 2110 предлагает несколько моделей — стандартную, которая заменяет стандартные часы, или универсальную, которая может располагаться по своему усмотрению.

При необходимости можно установить бортовой компьютер дополнительно к штатному. Это сэкономит место на панели.Например, на ВАЗ 2112 вместо штатной заглушки блока САУО устанавливается Сигма или Государственный компьютер и разводка контактов не требуется. Необходимо подключить три контакта — 12 вольт, K-линию и землю.

Руководство пользователя

Дополнительно стоит настроить ЭБУ на ВАЗ 2110 после того, как будут установлены все устройства. На устройстве, как правило, есть специальный крестик. Эти кнопки помогают настроить устройство. Например, чтобы подключить датчик уровня топлива, слить бак, включить прибор и нажать кнопку диагностики.

Устройство выполнит анализ, а затем на дисплее появится числовое обозначение. Это количество газа следует залить. После компьютер переходит к другому этапу анализа. После его завершения можно заправлять полный бак. Полный набор настроек указывается в инструкции к конкретному устройству и позволяет сделать выбор в пользу желаемых функций.

Правильная работа

При правильном подходе установленный БК не доставит проблем.Однако если он показывает неточную информацию, то стоит снять бортовой компьютер и проверить его на исправность. Как снять устройство понятно. Ведь у него разъём отключаемый; соответственно его необходимо демонтировать в обратной последовательности. Главное помнить, что это хрупкая вещь и ее можно сломать.

После демонтажа необходимо проверить целостность припоя и проводов, устранить зазоры . После этого поставьте устройство на место, где оно стояло раньше, и снова воспользуйтесь исправным устройством.
