Особенности устройства

Датчик так называется из-за буквы (ƛ) греческого алфавита лямбда, обозначающей в автомобильной области коэффициент превышения уровня воздуха в топливовоздушной смеси. То есть это элемент, измеряющий кислородный объём в выхлопе. Он сравнивает его со стандартом, при несоответствии показаний подаёт сигнал. Называется также кислородным датчиком.

Место расположения соответствует количеству датчиков в машине. Если автомобиль выпустили до начала 21 века, обычно датчик один (под капотом, перед катализатором). В более современных авто от двух датчиков: первый — на привычном месте, другой — под днищем.

Принцип функционирования основан на прохождении выхлопов через датчик, внутрь которого идет чистый атмосферный воздух. Так как окислительная способность этих двух масс отличается, создаётся разность потенциалов, значения выводятся на электронный блок управления. Система в датчике начинает функционировать, когда прогрев достигает от трех до четырех сотен градусов (в титановых разновидностях нужна ещё более высокая t°), чтобы твердый электролит мог проводить электричество

Есть несколько видов датчиков, очень популярны циркониевые, которые бывают одно-, двух-, трёх- и четырехпроводные.

Обычно лямбда-зонд становится неисправен из-за проблем с топливом: плохое качество, попадание внутрь (как и масла) или проблемы с подачей.

Признаками того, что с датчиком неполадки, могут быть:

1. Падение или “плавание” оборотов на холостом ходу.
2. “Дерганье” авто, после запуска движка появляются необычные хлопки.
3. Снижение мощности двигателя, медленная реакция, когда нажимается газовая педаль.
4. Сильный перегрев мотора, увеличение бензинового расхода.
5. Изменение запаха в выхлопной трубе (более «ядерные”).

Конечно, лучше не допускать появление таких признаков, регулярно выполняя проверку датчика кислорода мультиметром на неисправность.

Срок использования лямбда-зонда 60-130 тыс. км, но его служба может закончиться раньше из-за неблагоприятных факторов.

Перед тестированием датчика измерительным прибором важно провести его осмотр. Не должно быть оплавленных мест, обрывов. Нужно обратить внимание на состояние нижней части, которая прячется в катализаторе (для этого датчик выкручивается). Если замечены отложения, датчик важно заменить из-за его плохой работоспособности.

Если внешне не выявлено никаких проблем, приступаем к тестированию тестером.

Перед измерениями советуем посмотреть на картинку, которая поможет при распределении щупов измерителя в зависимости от модели кислородного датчика:

Также полезно прочитать статью о правильном использовании мультиметра, а также руководство к своей модели кислородного датчика.

Благодаря изложенной ниже информации вы узнаете, как проверить мультиметром лямбда-зонд с 4 контактами и другими вариациями, потому что принцип тестирования схож.

Проверяем напряжение

Способ, как проверить напряжение в цепи подогрева своими руками:

1. Включить зажигание без снятия разъёма с лямбда-зонда.
2. Соединить щупы с цепью подогрева.
3. Посмотреть на значения мультиметра: в норме они такие же, как напряжение на АКБ — 12 В.

Два момента:

1. «+» направлен на датчик от АКБ с помощью предохранителя. Если его нет, нужно прозвонить эту цепь.
2. «—» идёт от управленческого блока. Если не обнаружили, тестируйте клеммы линии «лямбда-зонд — электронный управленческий блок».

Как померить опорное напряжение:

1. Включить зажигание.
2. Замерить напряжение между массой и сигнальным проводком.
3. Норма показаний — приблизительно 0,45-0,50 В.

Полезное видео, как прозвонить лямбда зонд мультиметром на исправность:

Важно проверить сигнал, то есть восприимчивость наконечника. Инструкция, как проверить датчик кислорода мультиметром:

1. Завести автомобиль и прогреть движок до семи-восьми десятков градусов°. Довести его до трех тысяч оборотов в минуту и удерживать так две-три минуты, чтобы датчик был прогретым.
2. Отрицательный провод мультиметра подключить на корпус движка (к массе авто). Положительный к сигнальному проводку (чаще это черный проводок).
3. Посмотреть на показания мультиметра. В норме они варьируются от 0,2 до 1 В, часто меняясь. Примерно за десять секунд датчик включается такое же количество раз. Если мультиметр показывает 0,5 В, а включения нет, датчик неисправен.
4. Нажать газовую педаль в пол и резко отпустить. У рабочего датчика значение в 1 В, после чего падает до 0. Если при манипуляциях с педалью значения не меняются и показывают, скажем, 0,4 В, лямбда-зонд неисправен.

Если же напряжения вообще нет, проведите диагностику проводки: прощупайте с помощью мультиметра все кабели, которые соединяют реле с выключателем зажигания.

Проверяем сопротивление

Как проверить сопротивление:

1. Выбрать на мультиметре режим измерения сопротивления и диапазон 200 Ом.
2. Вывести из колодки лямбда-зонда контакты нагревателя (например, в датчике с четырьмя контактами это 3 и 4 разъёмы).
3. Присоединить наконечники мультиметра к выходам и посмотреть на показания.

В норме значение в диапазоне 2-10 Ом в зависимости от модели кислородника. Часто показание выше 5 Ом указывает на отличную функциональность лямбда-зонда. Если на дисплее нет никаких показаний, произошел разрыв цепи, то есть в нагревателе порвался провод.

Вы узнали, как проверить лямбда-зонд мультиметром правильно и безопасно. Делитесь своим опытом в комментариях.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как проверить напряжение датчика кислорода мультиметром?

Имя: Матвей

Ответ: Чтобы проверить напряжение в цепи подогрева, нужно включить зажигание без снятия разъёма с лямбда-зонда. Соединить щупы с цепью подогрева. Посмотреть на значения мультиметра: в норме они должны совпасть с напряжением на АКБ — 12 В.



Вопрос: Как проверить цифровым мультиметром лямбда зонд 4 контакта?

Имя: Дмитрий

Ответ: Кислородный датчик можно проверить на напряжение и сопротивление. Во втором случае нужно выбрать на мультиметре режим измерения сопротивления и диапазон 200 Ом. Вывести из колодки лямбда-зонда контакты нагревателя (например, в датчике с четырьмя контактами это 3 и 4 разъёмы). Присоединить наконечники мультиметра к выходам и посмотреть на показания.



Вопрос: Как проверить опорное напряжение лямбды мультиметром?

Имя:

Рамиль

Ответ: Включить зажигание. Замерить напряжение между массой и сигнальным проводком. Норма показаний — приблизительно 0,45-0,50 В.



Вопрос: Как правильно прозвонить лямбда-зонд мультиметром?

Имя: Александр

Ответ: Советуется проверять восприимчивость наконечника датчика. Для этого завести автомобиль и прогреть движок. Довести его до трех тысяч оборотов в минуту и удерживать так две-три минуты. Отрицательный провод мультиметра подключить на корпус движка (к массе авто). Положительный к сигнальному проводку (чаще это черный проводок).



4 способа проверки лямбда зонда в домашних условиях

Как проверить лямбда зонт самостоятельно? С этим вопросом сталкиваются большое количество владельцев автомобилей как отечественного производства, так и иномарок. В сегодняшней статье я расскажу вам о четырех полноценных способах проверки датчиков кислорода. Кстати проверка этих датчиков может потребоваться если сканер показывает ошибку, связанную с лямбда зондом, например низкий уровень сигнала датчика кислорода или увеличился расход топлива.

Лямбда зонт или датчик остаточного кислорода (например, в выпускном коллекторе двигателя или дымоходе отопительного котла). Позволяет оценивать количество оставшегося не сгоревшего топлива либо кислорода в выхлопных газах. Данные показания позволяют приготовлять оптимальную воздушно-топливную смесь, а также снижать количество вредных для человека побочных продуктов процесса сгорания.

Содержание

1. Датчики лямбда зонда – какие бывают?
2. Проверка напряжения в цепи подогрева датчика
3. Проверка исправности нагревателя лямбда зонда при помощи тестера
4. Проверка опорного напряжения датчика кислорода (лямбда зонд)
5. Проверка сигнала лямбда зонда
6. Видео: 4 способа проверки датчика кислорода и лямбда зонда

Датчики лямбда зонда – какие бывают?

Современные датчики кислорода имеют 4-х проводную систему, но бывают исключения! Нередко встречаются одно, двух и трех проводные датчики лямбда зонд.

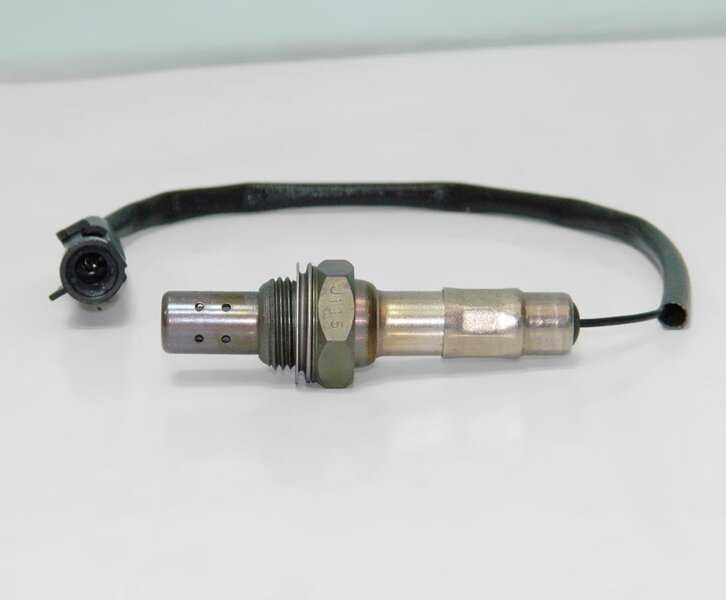

Современные датчики кислорода

У четырехпроводного датчика два провода идут на цепь подогрева и один провод – сигнальный. Также один провод идёт на массу проверки лямбда зонда, которую можно произвести самостоятельно.

Проверка напряжения в цепи подогрева датчика

Принято считать, что оптимальное напряжение в цепи подогрева датчика кислорода равняется 12,45В.

Для проверки напряжения в цепи подогрева датчика кислорода нам понадобится вольтметр.

1. Включаем зажигание автомобиля
2. Острыми щупами протыкаем провода или втыкаем щупы от вольтметра в разъемы провода идущий на датчик кислорода.
3. Замеряем напряжение.

Напряжение на этих проводах должно равняться напряжению аккумуляторной батареи, примерно 12, 45В. Плюс приходит обычно приходит на нагреватели датчика кислорода напрямую через предохранители, а минус подается с блока управления двигателем. Поэтому если на нагреватель датчика кислорода не приходит плюс, то смотрите цепь, аккумулятор, предохранитель и датчик кислорода. Кстати в некоторых моделях автомобиля возможно наличие реле в этой цепи. Но если нет минуса, то смотрите всю цепь до блока управления. Возможно потерялся контакт в каком либо разъеме, либо блок управления по каким то причинам не видит минус.

Проверка исправности нагревателя лямбда зонда при помощи тестера

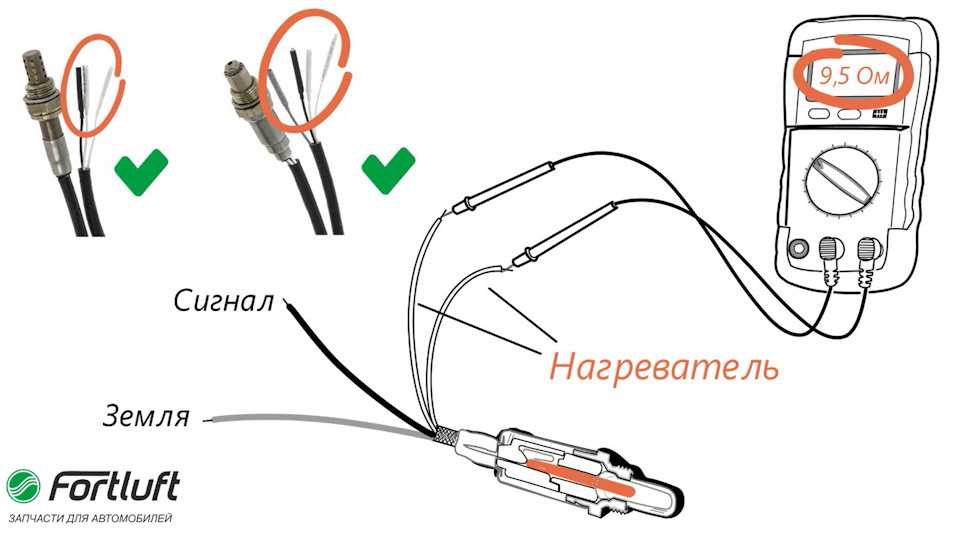

Для того, чтобы проверить сам нагреватель лямбда зонда путем замера сопротивления нам понадобиться Омметр, то есть тестер или мультиметр в режиме измерения сопротивления. Отсоедините разъем датчика кислорода и измеряете сопротивление между проводами нагревателя. Сопротивление может быть разное, но обычно оно находится в пределах 2-10 Ом. Если сопротивление не показывается вообще, то скорее всего в нагревателе датчика кислорода (лямбда зонда) произошёл обрыв и он требует замены.

Проверка опорного напряжения датчика кислорода (лямбда зонд)

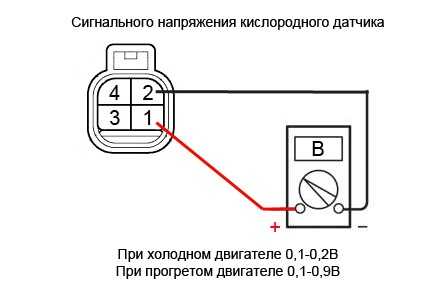

Принято считать, что оптимальное опорное напряжение датчика кислорода равняется 0,45В.

И так первую проверку лямбда зонда, которую мы можем провести самостоятельно, это проверка опорного напряжения. Для этого нам понадобится тестер в режиме Вольтметра. Включаем зажигание и замеряем напряжение между сигнальным проводом и массой. В большинстве моделей автомобилей это напряжение должно равняться 0,45В. Допускаются небольшие отступления от нормы как в ту так и в другую сторону, но здесь уже все зависит от качества и состояния проводки в автомобиле.

Для проверки нагревателя лямбда зонда желательно иметь осциллограф либо осциллоскоп, но так же подойдет мото-тестер или хотя бы стрелочный, но не цифровой вольтметр. В принципе для данного способа проверки подойдет и цифровой вольтметр, но он более инертный, поэтому намного хуже реагирует на изменение показаний.

И так теперь проверяем сам сигнал лямбда зонда! Это самый сложный и ответственный способ. Первое, что необходимо сделать это обзавестись специальными приборами, которые я перечислил выше.

И так, запускаем двигатель прогреваем его до рабочей температуры. Дело в том, что датчик кислорода начинает работать только после прогрева, не после прогрева ДВС, а после прогрева датчика кислорода. На эту процедуру блоком отводиться определенное время, поэтому проверять сразу датчик кислорода нет никакого смысла.

Обычно, датчик кислорода начинает работать при температуре двигателя 60 – 70 градусов. Подсоединяете провода щупа между сигнальными проводами и проводами массы, поднимаете обороты двигателя примерно до 3000 об/мин, и наблюдаете за изменениями показаний лямбда зонда.

Сигнал с датчика кислорода должен меняться от 0,1 до 0,9 Вольт. Если изменения происходят в меньшем диапазоне, то прибор просто не успевает реагировать, либо датчик кислорода неисправен и требует замены.

Так же при 3000 об/мин засеките время, при котором меняются показания от большего к меньшему. При оптимальном варианте работы ДК за 10 секунд должно произойти 8 – 9 изменений. Если показания датчика изменяются реже, то вероятна ошибка медленный отклик датчика кислорода и он подлежит замене.

Видео: 4 способа проверки датчика кислорода и лямбда зонда





Помогла статья? Оцените её

☆☆☆☆☆ 4.5/5

Возможно вас заинтересует:

Что такое и как проверить лямбда зонд

Что такое и как проверить лямбда зонд

Проверка лямбда зонда ‒ это важная процедура, которая позволяет качественно позаботиться о техническом состоянии транспортного средства. Однако, прежде чем начать диагностику, нужно разобраться с тем, что такое лямбда зонд и для чего он нужен.

Диагностика лямбда зонда: задачи запчасти

Лямбда зонд ‒ это специальный прибор, который устанавливается на автомобиль для того, чтобы контролировать состав выхлопных газов. Таким образом определяется количество кислорода, которое не воспламенилось в камере сгорания. Полученную информацию лямбда зонд отправляет в ЭБУ. Электронный блок управления на основе этих данных корректирует значение подачи топлива, что позволяет создать более эффективную топливовоздушную смесь.

Итак, знание, как проверить лямбда зонд, напрямую влияет на способность водителя позаботиться о состоянии двигателя внутреннего сгорания. Ведь от правильного соотношения топливовоздушной смеси зависит эффективность работы ДВС.

Чтобы проверка датчика кислорода была успешной, также важно ознакомиться с таким понятием, уровень лямбда. По-другому показатель называется ‒ коэффициент избытка кислорода.

Идеальная топливовоздушная смесь обладает соотношением бензина к кислороду около 1:15, а точнее 1:14,7. Если топлива становиться меньше, то снижаются динамические характеристики ДВС. Также смесь сгорает быстрее, а температура становиться больше, что негативно влияет на комплектующие двигателя.

Богатая топливовоздушная смесь обеспечивает долгое горение, а также отличается низкой температурой. Однако количество оборотов двигателя увеличивается, что также негативно влияет на целостность запчастей.

Почему важно проверить лямбда зонд

Проверка лямбда зонда влияет не только на работу двигателя внутреннего сгорания, но и на экологичность транспортного средства. Если ЭБУ подает больший объем топлива в ДВС, то вместе с этим также увеличивается объем токсичных веществ: несгораемых углеводородов, угарного газа, окиси азота и кислорода.

Каталитический нейтрализатор не может справиться с таким количеством отходов, что приводит к его быстрой поломке. Важно отметить, что к такому результату может привести не только поломка датчика кислорода, но и его заторможенная работа. Если прибор с опозданием посылает сигнал в ЭБУ, то последний также не способен правильно указать объем необходимого топлива. Это еще одна причина того, почему важно проверить лямбда зонд.

Диагностика лямбда зонда: виды приборов и режимы работы

Датчики кислорода в автомобиле преимущественно изготовляются из диоксида титана и циркония. При этом первый вариант встречается все реже, тогда как приборы из циркония получили широкое распространение.

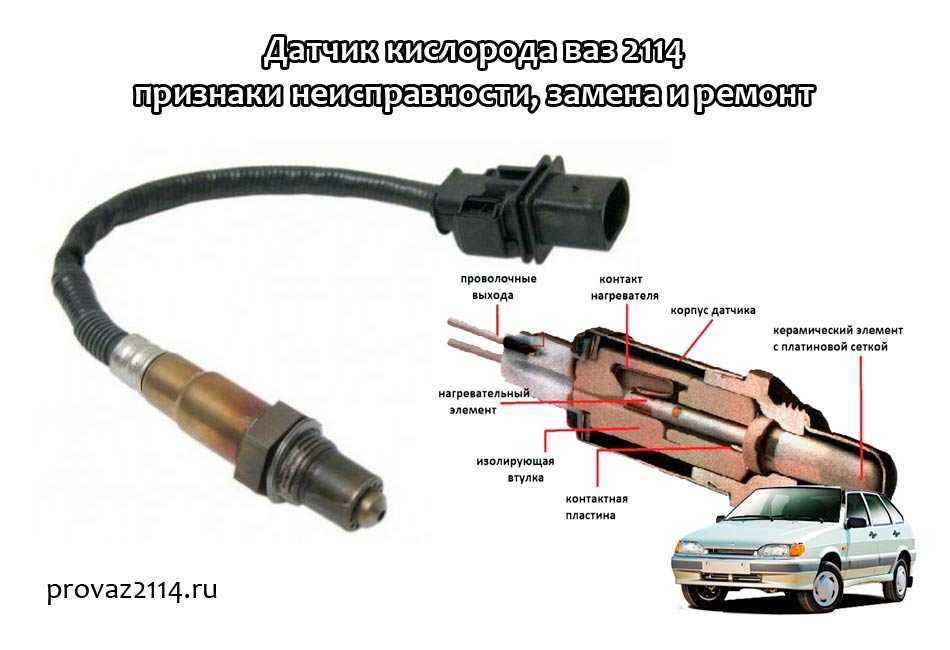

Конструкция прибора состоит из таких элементов:

• керамического элемента;

• корпуса;

• контактной пластины;

• втулки для изоляции;

• контакта нагревателя;

• нагревательного элемента;

• контактов подключения;

• защитного колпачка.

Основным конструктивным элементом является керамическая пластина, которая в одном месте контактирует с выхлопами, а в другом ‒ с чистым воздухом.

Нагревательный элемент используется не во всех моделях прибора. От его наличия зависит место установки лямбда зонда. Поскольку температурный режим датчика находится в диапазоне 300-400 градусов по Цельсию, устройство быстро теряет тепло, если находиться далеко от ДВС. Это нужно учитывать, если предусматривается проверка лямбда зонда мультиметром.

Также перед диагностикой важно узнать, какое количество проводов используется в вашем датчике. Оно может меняться от 1 до 6. При этом в разных моделях цвета проводов лямбда зондов имеют важное значение. Ведь роль провода может меняться.

Датчик измеряет содержание кислорода в выхлопных газах

Когда нужна диагностика лямбда зонда

Как уже известно, датчик сильно влияет на работу выхлопной системы и двигателя внутреннего сгорания. Поэтому важно не только знать, как проверить лямбда зонд мультиметром, но и когда это нужно сделать.

Если датчик выходит из строя, то водитель может заметить несколько основных симптомов:

• Увеличивается объем расходуемого топлива.

• Двигатель работает нестабильно на холостом ходу.

• Катализатор автомобиля сбоит и выходит из строя.

• С выхлопной трубы выходит больше токсичных веществ с характерным резким запахом.

• На приборной панели загорается лампочка “Проверьте двигатель”.

• Страдают динамические характеристики автомобиля, машина разгоняется значительно медленнее.

Подобные характеристики могут указывать и на другие проблемы. Поэтому водителю может понадобиться не только диагностика лямбда зонда, но и, например, ДМРВ. А также ряда других запчастей.

Причины поломки лямбда зонда

Частыми причинами поломки датчика кислорода бывают:

1. Обрыв электросети или плохой контакт между проводом и прибором.

2. Механическое повреждение, что приводит к неработоспособности устройства.

3. Выход из строя в результате перегрева. Это может произойти из-за самостоятельной модификации ДВС или неправильной работы топливной и системы зажигания.

4. Загрязнение керамического элемента с платиновым напылением. Таким образом датчик не способен передавать правильную информацию.

5. Использование низкокачественного топлива, что приводит к загрязнению гальванического элемента. Характерным признаком проблемы является изменения цвета выхлопных газов.

6. Попадания антифриза в камеру сгорания. Это еще одна причина, почему нужно проверить лямбда зонд. Характерным признаком поломки является белый дым из выхлопной трубы.

7. Окончание ресурса работы. В основном запчасть способна проработать до 150 тысяч км., в зависимости от разновидности запчасти. Чтобы заменить датчик вовремя, нужна регулярная диагностика лямбда зонда.

Проверка лямбда зонда: основные способы

Вот мы и дошли до основной тематики статья. Способов проверки датчика кислорода есть несколько:

• визуальный осмотр;

• мультиметром;

• вольтметром;

• осциллографом.

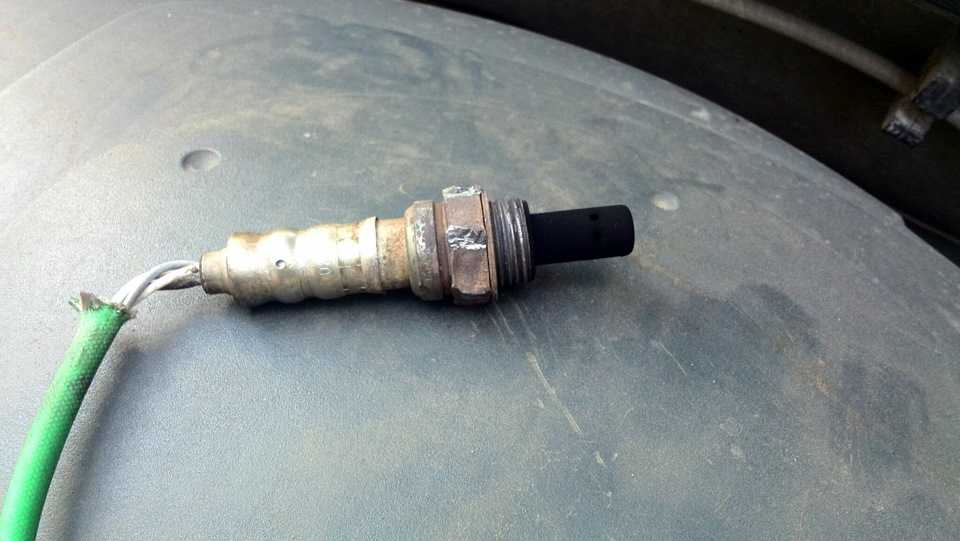

Визуальный осмотр

Добраться до прибора несложно. В современных автомобилях запчасть устанавливается на выхлопной трубе. Некоторые машины предусматривают наличие двух датчиков кислорода. В таком случае один устанавливается перед каталитическим нейтрализатором, а второй присоединяется через контроллер.

Если вас интересует, как проверить лямбда зонд визуальным осмотром, то процедура предусматривает контроль целостности подключаемых проводов. Если с ними все в порядке, то датчик демонтируется и осматривается на предмет наличия загрязнений.

При этом от характера загрязнений зависит причина поломки прибора:

• Сажа ‒ свидетельствует об образовании обогащенной топливной смеси.

• Топливные отложения ‒ демонстрируют, что некоторые присадки в топливе или моторном масле негативно влияют на запчасть, возможно рабочие жидкости следует поменять.

• Свинец ‒ если в топливе присутствует этот металл, то его частички начнут загрязнять платиновое напыление керамической пластины, а это приводит к поломке запчасти.

Проверка вольтметром и мультиметром

Многих водителей интересует, как проверить датчик кислорода мультиметром. Это устройство необходимо для того, чтобы сделать замеры нагревательного элемента. Процесс проверки может выглядеть таким образом:

Если вас интересует, как проверить снятый лямбда зонд, то можно воспользоваться именно мультиметром для получения данных о сопротивлении нагревательного элемента.

Важно отметить, что правильные показатели сопротивления отличаются в зависимости от модели и могут варьироваться в пределах 2-10 Ом. Поэтому предварительно следует ознакомиться с документацией запчасти.

Диагностика лямбда зонда вольтметром необходима для того, чтобы проверить опорное напряжение. Для этого следует отыскать сигнальные провода и подключить к ним устройство, предварительно выставив переключатель на 20 В. В исправном датчике кислорода показатель находится в пределах 0,45-0,5 В. Эту же процедуру можно повторить при помощи мультиметра.

Проверка осциллографом

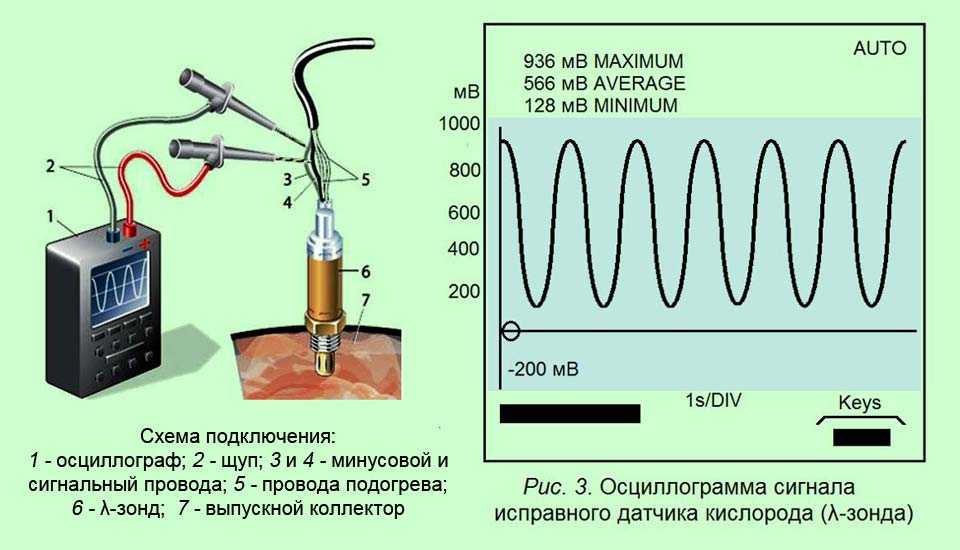

Проверка лямбда зонда таким способом предусматривает предварительный запуск ДВС. Мотор нужно разогреть, для этого дайте ему проработать 10 минут. Это необходимо для того, чтобы керамическая пластина прибора нагрелась.

При работающем ДВС подключаем щупы тестера к сигнальным проводам на + и ‒. Если показатель стабилен и равняется 0,45В, то запчасть нужно менять. Если параметр колеблется в пределах 0,1-0,9 В, то датчик кислорода находится в исправном состоянии.



Как проверить и заменить лямбда-зонд

Лямбда-зонд или датчик кислорода — один из важнейших элементов системы выпуска отработавших газов автомобиля. Он проверяет, чтобы в топливной смеси было нужное количество кислорода для эффективного и не наносящего вред окружающей среде сгорания топлива. В этом посте мы вкратце расскажем, что такое лямбда-зонд, как он работает, когда его нужно проверять и как его заменить.

Лямбда-зонд расположен внутри выпускного коллектора рядом с двигателем. В автомобилях с системой бортовой самодиагностики EOBD II (европейские автомобили после 2001 г.) в каждом каталитическом нейтрализаторе есть еще один датчик, который проверяет эффективность работы каталитического нейтрализатора. Этот датчик измеряет процент несгоревшего кислорода, проверяя, чтобы его не было слишком много (слишком бедная воздушно-топливная смесь) или слишком мало (слишком богатая воздушно-топливная смесь). Результаты передаются в электронный блок управления двигателем (ECU), который регулирует количество топлива, подаваемого в двигатель, чтобы обеспечить оптимальное соотношение всех компонентов воздушно-топливной смеси. Соотношение компонентов постоянно изменяется в зависимости от различных факторов, включая нагрузки на двигатель (например, при подъеме), ускорение, температуру двигателя и длительность прогрева.

На рынке встречаются лямбда-зонды трех типов. Самые ранние по технологии и самые распространенные — лямбда-зонды на основе оксида циркония. Датчики этого типа есть в разных конфигурациях (с одним, двумя, тремя и четырьмя проводами). Это зависит от того, есть ли в датчике предварительный нагрев или нет. Второй тип — это лямбда-зонды на основе оксида титана. Они тоже бывают четырех видов (см. на рисунке). Датчики этого типа легко отличить, поскольку диаметр резьбы у них меньше, чем у датчиков на основе оксида циркония (визуально у таких датчиков есть желтый и красный провода). И, наконец, третий тип — это так называемый широкополосный лямбда-зонд, который также имеет название «датчик с 5 проводами». Это самый технологически новый и самый точный датчик. Широкополосный лямбда-зонд чаще других используется в новых автомобилях, оснащенных двумя лямбда-зондами в каталитическом нейтрализаторе.



Как работает лямбда-зонд?

Лямбда-зонд используется для регулировки воздушно-топливной смеси. Блок управления двигателем получает данные от датчика и определяет необходимое количество топлива. Это означает, что воздушно-топливная смесь постоянно колеблется между бедной и богатой, позволяя каталитическому нейтрализатору работать максимально эффективно, одновременно обеспечивая сбалансированность воздушно-топливной смеси и уменьшая вредные выбросы.

Если блок управления двигателем не получает данные от датчика, например, когда двигатель только что запустился или датчик неисправен, то блок управления двигателем использует постоянную богатую смесь, что увеличивает расход топлива и токсичность выбросов. Если лямбда-зонд или электропроводка неисправны или изношены, автомобиль будет постоянно работать на богатой смеси, что увеличит расход топлива и подвергнет возможной неисправности другие элементы системы снижения токсичности выбросов, такие как каталитические нейтрализаторы.

Когда нужно проверять лямбда-зонды?

Как правило, лямбда-зонд служит долго, но может также выйти из строя. Если вы заметили один из следующих признаков, разумно будет проверить лямбда-зонд:

• Неравномерность холостого хода
• Жесткий звук работы двигателя
• Высокий расход топлива и низкая эффективность
• Высокая токсичность выбросов
• Черный дым и сажа вокруг выхлопной трубы
• Неисправность лямбда-зонда может иметь различные причины, в том числе:
• Использование герметизирующей пасты с силиконом на элементах выпускной системы перед лямбда-зондами
• Загрязненное топливо или присадки, содержащие свинец
• Двигатель начал сжигать масло, от чего на датчике появляются отложения сажи
• Внешнее загрязнение, например, соль с дорожного покрытия, материалы антикоррозионной защиты или химические вещества
• Срок службы датчика закончился

Как проверить лямбда-зонд на основе оксида циркония

Для этого проверьте напряжение на сигнальном проводе (обычно черного цвета). Как правило, когда двигатель прогрет и работает нормально, измерения должны показывать значение в диапазоне от 0,1 до 0,9 В примерно два раза в секунду при 2000 об/мин.

Если лямбда-зонд с нагревом (три или четыре провода), измерьте сопротивление цепи нагрева датчика при помощи омметра. Цепь нагрева датчика — это два провода одного цвета, обычно белого или черного. Рекомендуется всегда сверяться со схемой электрооборудования автомобиля и проводить измерения при нормальной рабочей температуре двигателя.

Как проверить лямбда-зонд на основе оксида титана (легко определить, поскольку диаметр резьбы меньше, чем у датчика на основе оксида циркония, и всегда присутствует желтый и красный провод)

Измеренное напряжение на сигнальном проводе аналогично напряжению датчика на основе оксида циркония. Низкое напряжение соответствует бедной смеси, а высокое напряжение (около 1 В) соответствует богатой смеси. В некоторых блоках управления двигателем измерения проводятся другим способом, в зависимости от их конструкции.

Как диагностировать широкополосный лямбда-зонд

Для диагностики широкополосного лямбда-зонда вам понадобится сканер или осциллограф.

Как снять и заменить лямбда-зонд

Используйте специальный ключ для облегчения демонтажа лямбда-зонда. Проверьте правильность подбора по каталогу. Похожие элементы могут иметь другое время отклика, т. е. они не одинаковы. Нанесите смазку вокруг резьбы нового датчика, чтобы его легко было установить сейчас и демонтировать позднее. Датчик можно вкрутить на место рукой и затянуть специальным ключом с необходимым усилием, указанным в руководстве по обслуживанию автомобиля.

Смотрите больше с Garage Gurus

Узнайте больше об этой процедуре: специалист Garage Gurus покажет вам точно, как проверить, снять и установить лямбда-зонд.



Как проверить лямбда зонд тестером – подробная инструкция!

Главная > Инструкция как проверить лямбда зонд тестером

Это устройство является соединяет топливную и выхлопную системы в автомобиле. От его работы зависит образование воздушно-топливной смеси в требуемых для корректной работы силового агрегата пропорциях. При выходе из строя этого электронного прибора начинаются сбои в моторном и выхлопном узлах авто, возникают проблемы, требующие оперативного решения.

В нашей статье расскажем, чем и как проверить лямбда зонд тестером, рассмотрим признаки и причины выхода из строя кислородного датчика.

Описание

Для начала – немного истории о появлении данного устройства в автомобиле. Конец прошлого столетия ознаменовался началом борьбы за экологию. Производители автомобилей по требованию организаций, следящих за чистотой окружающей среды оснащать свои машины системами контроля вывода количества вредных газов в окружающую систему. Так в автомобиле появился каталитический нейтрализатор.

Однако без помощников, которые бы следили за качеством воздушно-топливной смеси, работа по нейтрализации излишков токсичных продуктов отработки была бы невозможна. Так в семидесятых годах прошлого столетия появился датчик концентрации кислорода в смеси лямбда зонд. Им оснащались автомобили шведской компании Volvo.

В настоящее время эти миниатюрные электронные приборы устанавливаются в подавляющем большинстве моделей современных авто.

Они чётко контролируют остатки кислорода, что позволяет электронному блоку управления правильно составить пропорции в горючей смеси. Нарушения в работе датчика ломают стройную систему передачи информации в цепочке контроля за выхлопами. Поэтому вопрос проверки лямбда зонд считается актуальным.

Принцип работы

Как мы уже указывали, лямбда связывает работу топливной системы и выхлопного узла. Датчик считывает информацию об остатках кислорода и посылает её в виде импульсных сообщений в электронный блок управления. С ЭБУ на датчик подаётся напряжение величиной 0,45 В. Именно это значение является правильным.

Принцип работы

Полученная информация даёт возможность электронному блоку управления сделать необходимые поправки в образовании воздушно-топливной смеси. Это происходит в прямой зависимости от задействованного в данный момент режима работы автомобильного мотора.

Двигатель может работать:

• В режиме холостого хода.
• Находясь под значительной нагрузкой.
• В обычном рабочем состоянии и др.



Поправки производятся с помощью изменения времени открытия форсунок топливной системы.

В идеале горючая смесь должна сгореть полностью, и она в таком случае называется стехиометрической. Её коэффициент равен 1. Для её получения должно поступать на одну часть горючего 14,7 частей воздуха.

Если смесь по какой-либо причине является обеднённой, её коэффициент поднимается выше единицы. В случае, когда в ней присутствует меньшее количество бензина или ДТ, она считается обогащённой, коэффициент понижается до меньшего, чем 1, значения.

В том случае, если показания лямбда зонда неверны, датчик работает неправильно, в продукте отработки возрастает количество токсичных элементов. Катализатор, куда поступают выхлопы, не способен нейтрализовать их, он постепенно выходит из строя. Соответственно, при неисправности узла возрастает количество вредных веществ, выброшенных в атмосферу, нарушается экология. И здесь у многих возникает вопрос, как проверить датчик кислорода, лямбда зонд.

Также важно помнить, что неправильно составленные пропорции смеси негативно влияют и на работу самого мотора: выходят из строя его компоненты.

Конструкция

Автомобильная промышленность производит сейчас два вида кислородных датчиков. Один выполнен из диоксида циркония, другой – диоксида титана. Последний из-за худших технических характеристик, меньшей производительности стал менее востребован. В основном сейчас в машинах устанавливают датчики из циркония.

Взаимозаменяемость и различия датчиков из титана и циркония

Они различаются по принципу работы. Лямбда зонд из титана при наличии остатков кислорода меняет сопротивление. Её оппонент из циркония в этом случае вырабатывает электродвижущую силу.

Распиновка в циркониевых кислородных датчиках – стандартная. В разъёме на подогрев идут два провода, сигнал подводится на один пин. Сигнальный провод генерирует напряжение, зависящее от остатков кислорода. Это можно увидеть по величине напряжения, изменяющемуся от 0,1 до 0,9 В. Также один пин выходит на массу устройства.

В разъёмах титановых датчиков распиновка схожая. Провод на выходе обоих типов лямбда зонда напряжением 0, 45 В поступает в блок управления, где его сверяют с эталонным значением. Поэтому оба типа устройства, титановая и циркониевая лямбда могут менять друг друга при условии, что это трёхпроводной датчик.

Перейдём к описанию составляющих конструкции лямбда зонда.

Она состоит из:

• Керамической основы, покрытой сеткой из платины.
• Элемента нагрева с контактом.
• Контактной пластины.
• Изолирующей втулки
• Проволочного вывода.
• Колпачка защиты, оснащённого отверстиями для вывода выхлопов.
• Корпуса.



Датчик размещается между трубой выхлопной системы, по которой выходят отработанные газ и наружным воздухом, взаимодействующим с контактной пластиной устройства.

Температурный режим, в котором функционирует лямбда, находится в диапазоне: 300°C (начало работы) – 600°C (рабочая температура) – 1000°C (максимальное значение).

К нагревательному элементу, установленному в корпусе датчика, подходят два провода белого (в японских машинах – чёрного) цвета. В автомобилях, в которых отсутствует элемент нагрева, датчик устанавливается в непосредственной близости от коллектора.

Виды конструкции

Существуют различные типы датчиков концентрации кислорода в топливной смеси:

• Широкополосные.
• С нагревательным элементом.
• Без элемента нагрева.

Виды конструкции

Количество проводов, подключённых к разъёму, лямбда зонда и обеспечивающих работу прибора, может меняться от одного или двух до шести. Именно этот показатель важен при проверке кислородного датчика. О методах проверки мультиметром лямбда зонда мы расскажем дальше в нашей статье. Вначале рассмотрим симптомы выхода из строя этого электронного устройства.

Признаки неисправности

Как правило, лямбда выходит из строя не сразу, а постепенно. В том случае, если в бортовой сети случился скачок напряжения, в электросхеме подключения лямбда зонда произошло короткое замыкание или другие форс-мажорные обстоятельства, датчик O₂ сразу прекратит работу.

Автовладелец может самостоятельно определить неисправность устройства по следующим симптомам:

• Обороты мотора начинают «гулять», падают.
• Двигатель медленно реагирует на нажатие педали акселератора.
• Мощность силовой установки снижается.
• Возрастает потребление горючего.
• Слышно потрескивание после остановки автомобиля.
• «Движок» перегревается.
• На приборной панели появляется индикация «Check Engine».
• Из выхлопной трубы вылетают отработанные газы с резким запахом или изменившимся цветом.



Подобные признаки должны сигнализировать хозяину машины, что требуется выполнить диагностику датчика кислорода. Заметим, что названные симптомы могут появиться и в результате поломки других деталей моторного отсека. Однако, как отмечают мастера технических центров по ремонту автомобилей, чаще всего такие признаки появляются в результате выхода из строя лямбда зонда.

Причины

Владельцу автомобиля не рекомендуется при обнаружении признаков неисправности кислородного датчика продолжать эксплуатировать машину. Это в конечном счёте негативным образом скажется на работе силового агрегата. Последствия этого факта – поломка мотора или его составляющих, значительные расходы на ремонт. Также на некоторых моделях современных авто подобная неисправность лямбда зонда может перевести машину в состояние аварийной блокировки. Это ограничит скорость передвижения, на панели приборов будет высвечиваться ошибка в работе системы. Владельцу автомобиля поневоле придётся заняться ремонтом.

Рассмотрим причины отказа в работе данного устройства:

• Окончание рабочего ресурса. Срок службы датчиков без подогрева – около 70 тыс. км, с подогревом – около 100 тыс. км, планарных – 150 тыс. км.
• Некорректный подогрев, выход из строя системы обогрева датчика. Из-за этого он будет отправлять в блок управления неверную информацию об остатках кислорода после сгорания.
• Понижение чувствительности наконечника лямбда, сбои в системе накала также приводят к передаче неправильных данных.
• Использование некачественного горючего. Вредные включения, находящиеся в топливе, свинец, железо и т. д. загрязняют электроды из платины, что приводит к повреждению прибора.
• Корпус регулятора перегревается, что приводит к сбою в работе устройства. Такое случается из-за неверно выставленного угла зажигания.
• Многократный запуск без пауз силовой установки негативно влияет на работу датчика.
• Естественный износ маслосъёмных колец способствует просачиванию в выхлопную систему моторного масла. Данный фактор становится причиной выхода из строя устройства.
• Обрыв проводов, поступающих к разъёму, некачественный контакт делает неработоспособным устройство.
• В цилиндрах мотора занижена компрессия, что приводит к неравномерному сгоранию воздушно-топливной смеси.
• Механическая деформация от удара разрушает гальваническую составляющую устройства.
• Применение силиконовых герметиков во время монтажа лямбда зонда негативно влияет на его работу.
• Засорение (закоксованность) форсунок силового агрегата. Это приводит к переизбытку топлива в смеси, созданию большого количества угарного газа, образованию сажи на поверхности лямбда.

Чтобы избежать выхода из строя этой детали, автовладелец должен периодически выполнять профилактическую проверку датчика кислорода мультиметром, или попросту прозвонить лямбда зонд.

Как проверить лямбда зонд на работоспособность

Проверить лямбда зонд можно в сервисном автомобильном центре или при наличии навыков автоэлектрика, контрольно-измерительного прибора своими силами. Особой сложности в проверке кислородного датчика нет.

Существуют различные способы исследований:

• Осмотр состояния устройства.
• Проверка при помощи контрольно-измерительной аппаратуры.



К последней относятся:

• Вольтметр – аналоговый или цифровой.
• Мультиметр (тестер).
• Осциллограф (мотор-тестер).



Нужно помнить, что у всех взятых для проверок датчика кислорода измерительных приборов входное сопротивление должно быть больше 1 Мегаом.

Осмотр

Лямбда находится на трубе вывода отработанных газов в непосредственной близости от выпускного коллектора. В зависимости от конструктивного исполнения автомобиль может быть укомплектован одним или двумя устройствами. В последнем случае первый датчик установлен перед каталитическим нейтрализатором, второй – после него, он подключается к контроллеру.

Рассмотрим алгоритм такой проверки:

• Осматриваются провода на наличие обрыва или повреждения.
• Проверяется прочность соединения разъёма с колодкой.
• Исследуется корпус детали на наличие пятен.



Расскажем подробнее о возможных пятнах и о чём они сигнализируют.

Серые, белые наслоения — говорят о применении присадок для горючего или моторного масла. Они загрязняют контактную пластину, что мешает нормальной работе устройства. Устранить проблему поможет замена датчика.

Сажевые пятна. Они засоряют лямбда зонд, замедляют реакцию на изменения в горючей смеси. Причина появления таких пятен – выход из строя нагревательного элемента или образование обогащённой воздушно-топливной смеси. Для решения проблемы следует заменить деталь.

Блестящие наслоения — указывают на наличие свинца в горючем. Он негативно воздействует на платиновые компоненты датчика и каталитического нейтрализатора. Вместо это лямбда придётся установить новую деталь, а также подумать о качестве горючего, замене заправочной станции.

Обнаружив механические повреждения на корпусе устройства, следует выполнить его смену.

Рассмотрим, как исследовать O₂ датчик контрольной аппаратурой.

Проверка вольтметром

К этому устройство может подключаться от 1 до 6 проводов. Количество зависит от компании-производителя.

Как проверить кислородный датчик на работоспособность с 1,2 проводами. Эти типы приборов работают по одному принципу. Различие: единственный провод чёрного цвета является сигнальным, массой служит корпус, в случае с двумя проводами – чёрный остаётся сигнальным, а серый (иногда белый) – это масса.

Замер выполняется следующим образом:

• Сдвигается изоляционная защита на разъёме от датчика для определения маркировочного цвета проводки. Однако нужно помнить, что проводка, идущая от ЭБУ, может иметь другие цвета.
• Штекер от «плюсового» вывода прибора нужно вставить в разъём чёрного провода.
• «Минусовой» провод подсоединяется или к корпусу датчика (в случае с одним проводом), или вставляется в разъём серого провода (модификация с двумя проводами).
• Переключатель вольтметра устанавливается на позиции «20 В».
• Поворачивается ключ зажигания, мотор автомобиля заводить не нужно.



Если прибор показывает значение 0,45 В, датчик кислорода в порядке – это рабочее напряжение. Меньшее значение или отсутствие показаний укажут на неисправность устройства. В этом случае следует проверить работу электронного блока управления.

Проверка активного элемента датчика осуществляется при такой же установке штекеров проводов вольтметра и установке позиции на тестере. Нужно запустить двигатель, дать машине прогреться 15 – 17 минут. На экране цифры должны варьироваться в диапазоне 0,1 – 0,9 В за одну секунду. Датчик контроля кислорода не работает, если они не меняются.

Проверка лямбда зонд стремя, четырьмя проводами. Эти приборы комплектуются подогревателями. К этому элементу подходят белого цвета провода – один «плюс», другой – «минус». Питание к нему подаётся от главного реле – 12 В, массой является ЭБУ.

Концы проводов вольтметра подключаются к белым по цвету проводам, полярность значения не имеет. После этого нужно включить зажигание, на табло должны появиться цифры 12 В. Опорное напряжение проверяется также как в датчиках с 1 и ли 2 проводами.

Дальше идёт проверка самой детали без блока управления.

Она выполняется так:

• Отсоединяется колодка с проводами, идущими от ЭБУ к датчику.
• Штекера измерительного тестера подключаются к проводам, идущим от датчика.
• Вольтметр устанавливается в позиции «Омы».
• Появление на дисплее цифры 1 означает, лямбда находится в нерабочем состоянии, есть обрыв нагревателя. Минимальное показание показывает рабочее состояние датчика.



После этого проверяем работоспособность ЭБУ и главного реле без лямбды.

Для этого нужно:

• Отсоединить колодку от разъёма.
• Установить переключатель в позиции 20 В.
• В разъём ЭБУ вставляется «плюс» мультиметра.
• «Минус» присоединяем к минусовой клемме аккумуляторной батареи.
• Поворачиваем ключ в замке зажигания не включая агрегат.

Если на экране появилась величина 12 В, то главное реле в порядке. Нулевой показатель указывает на неисправность реле, хотя возможен вариант, что перепутаны провода от прибора измерения. В таком случае нужно переставить штекера от прибора. Если 0 продолжает светиться – реле неисправно.

Схожую процедуру выполняем по проверке блока управления. Отсутствие 12 В на табло вольтметра говорит о выходе из строя ЭБУ.

Проверка с помощью осциллографа

Расскажем, как проверить кислородный датчик осциллографом. Этот вид исследования позволяет получить полную картину состояния устройства, в частности, показать время, за которое происходит изменение напряжения. С помощью другой контрольно-измерительной аппаратурой, например, тестера, мультиметра, такие показания получить нельзя.

Также не сможет показать эти нужные параметры состояния устройства проверка с помощью автомобильной контрольной системы. Она не покажет ошибку Check Engine на панели приборов.

Нормативная величина временного изменения напряжения равна 120 м/сек. Если во время проверки показатель больше нормы, то это говорит о замедленной реакции работы кислородного датчика. В таком случае необходимо осмотреть его на засорение, закоксованность. Также может быть причиной замедления реакции естественный износ керамической основы устройства.

График работы лямбда зонда показывает данную неисправность. Рассмотрим этапы проверки датчика осциллографом:

• Выполнить подключение осциллографа к сигнальному проводу.
• Запустить силовой агрегат автомобиля, прогреть его до T=70°C.
• В этот момент происходит прогрев лямбда, он начинает взаимодействие с блоком управления.
• Во время прогрева на экране контрольного прибора можно увидеть, что датчик выдает малое напряжение около 1 В. Прогреваясь, оно будет возрастать. По мере достижения рабочей температуры около 400°C, осциллограмма начнёт изменяться.



Ниже приведено фото, показывающее, как изменяется осциллограмма в ходе прогрева.

Таким образом при помощи осциллографа можно проверить:

• Время, через которое датчик кислорода выходит в рабочее состояние.
• Сверяется картинка с прибора с эталонной.



В случае, если на осциллограмме видно, что лямбда зонд завис верхней или нижней части экрана, значит, устройство по контролю кислорода в смеси неисправно, его нужно заменить.

Проверка кислородного датчика по ошибкам Check Engine

При наличии продвинутым бортовым компьютером, то ответить на вопрос, как проверить лямбда зонд поможет автомобильный сканер. Это можно выполнить в том случае, если на дисплее появляется индикация Check Engine и высвечивается код ошибки.

Автосканер, подключённый через разъём OBD-II к CAN-шине, поможет выявить причину повреждения кислородного датчика.

Перечислим коды ошибок и их расшифровку:

• 0130 – лямбда зонд работает неправильно, идёт некорректный сигнал.
• 0131 – неразличимый, слабый сигнал первого датчика.
• 0133 – замедленная реакция датчика.
• 0134 – сигнал отсутствует.
• 0135 – вышел из строя нагреватель.
• 0136 – проблемы с заземлением у второго лямбда зонда.
• 0137 – неразличимый, слабый сигнал второго датчика.
• 0138 – излишне высокий сигнал второго датчика.
• 0140 – обрыв лямбда-зонда.
• 1102 – нет возможности считывания информации из-за низкого сопротивления лямбда зонда или его полного отсутствия.



Мастера технических центров, опытные автолюбители рекомендуют, что первоначально перед проверкой зонда следует выполнить осмотр. Наличие загрязнений, обрыв проводки укажет на вид неисправности.

Проверка чувствительности наконечника лямбда зонда

От этого компонента устройства по определению кислорода зависит точность собранной информации. Изменение чувствительности датчика влияет на корректность составления воздушно-топливной смеси. Этот элемент также можно проверить на работоспособность.

Это делается таким образом:

• Перед началом замеров нужно прогреть двигатель до температуры 70 градусов.
• После этого нужно разогнать «движок» до отметки 3000 оборотов в минуту. В таком положении следует держать данную величину на протяжении 3 минут. Это даст возможность прогреть лямбда зонд до рабочего состояния.
• Следующий шаг – нужно соединить минусовой провод мультиметра с массой машины, плюсовой – с выходом датчика.
• Показания на приборе должны изменяться в диапазоне 0,2 – 1 В. При этом изменения должны происходить с интервалом до десяти раз в одну секунду
• После этого следует резко нажать на педаль газа и отпустить её. При этом напряжение должно подпрыгнуть до 1 В, а потом упасть до нуля. Такие действия свидетельствуют о нормальной работе датчика. Если параметры остаются без изменения, на уровне около 0,5 В, значит устройство нужно заменить.



Бывают случаи, когда на мультиметре вообще отсутствуют показания. Это указывает об отсутствии напряжения в электрической цепочке. В этом случае следует проверить проводку от реле на выключатель зажигания на обрыв.

Возможные показания мультиметра при проверке кислородного датчика

Помимо указанных показаний на шкале прибора могут отображать и другие значение.

Например, показатель 0,8 – 0,9 В может указывать на то, что в воздушно-топливной смеси находится малое количество кислорода, т. е. смесь получилась обогащённая.

Показания прибора подтверждаются следующими симптомами:

• Изменившийся цвет отработанных газов, выходящих из выхлопной трубы.
• Появление хлопков из глушителя



А также другие признаки.

Причина образования обогащённой смеси может крыться в:

• Некорректной работе системы зажигания.
• Загрязнении воздушного фильтра.
• Неисправности датчика контроля воздуха.
• Неисправности топливных форсунок.
• Нарушениях в работе экономайзера и др.



Если горючая смесь обеднённая, то на вольтметре будут высвечиваться параметры 0,1 – 0,2 В. Это говорит о повышении пропорции кислорода в смеси или его требуемом количество при малом поступлении топлива в камеры сгорания.

Причиной явления обеднённой смеси может быть:

• Износ или повреждение прокладок коллектора.
• Дефект тормозного усилителя.
• Нарушение в работе системы вентиляции картера.
• Плотность установки масляного щупа.
• Повреждение пробки горловины заливки масла и т.д.



Также нужно проверить работу форсунок топлива, масляный фильтр, исправность топливного насоса.

Проверку обогащённой смеси можно выполнить при помощи теста, который лучше выполнять с напарником.

Ход тестирования:

• Прогреть силовой агрегат автомобиля.
• Отключить разъём от лямбда зонда, сам датчик не снимать.
• Присоединить провод мультиметра к датчику кислорода в позиции переключателя прибора «20».
• Завести мотор, поднять обороты до значения 2600.
• Сбросить резко обороты, убрать патрубок от регулятора давления, тем самым обогащая смесь.

На контрольном приборе должны быть показатели в диапазоне: 0,7 – 0,9 В. Если показания выше, или наоборот, в них нет динамики, датчик не работает. Можно проверить сразу же и наличие обеднённой смеси.

Для этого нужно на автомобиле с включённым двигателем через снятую трубу регулятора вакуума сделать подсос, искусственно обедняя тем самым смесь. За одну секунду на табло измерительного устройства должны произойти изменения: 0,1 – 0,2 В. Это покажет исправность датчика.

Как отремонтировать лямбда зонд

Своими руками можно не только проверить датчик кислорода мультиметром или осциллографом, но и самому отремонтировать данную деталь. Это позволит избежать расходов на ремонт в сервисном центре. Также как и в случае с проверкой владельцу машины потребуются навыки работы автоэлектриком, немного инструмента и желание.

Перед ремонтом следует выяснить, в каком именно месте имеется повреждение. Первоначально необходимо проверить рабочее напряжение, поступающее на датчик. Если с этим вопросом всё в порядке можно дальше осматривать деталь. При отсутствии напряжения можно попробовать почистить контактную группу. Окисление коммутирующих компонентов может стать причиной отсутствия питания на прибор. Одним из вариантов очистки от окислов считается универсальное средство VD-40.

Следующим шагом в установке диагноза поломки будет осмотр корпуса на наличие загрязнений. Именно этот фактор является причиной отказа в работе лямбда зонда. Чаще всего загрязняются стержень из керамики, электроды из платины. Очистить их классическим способом при помощи «наждачки» нельзя. Для этого следует использовать растворитель, которому под силу удалить ржавчину. Рассмотрим ход выполнения такого ремонта – очистки лямбда зонда.

Нужно:

• Нагреть корпус датчика до температуры 50 градусов.
• Демонтировать устройство и снять защитный колпачок.
• Опустить деталь в раствор ортофосфорной кислоты, примерно, на полчаса.
• Промыть лямбда и монтировать на место установки.



Перед возвращением устройства на место, следует обработать резьбовое соединение средством для герметичного соединения. Напоминаем, что использование силиконового герметика запрещено, это может стать причиной выхода из строя датчика.

После этого следует проверить работоспособность прибора, контролирующего остаток кислорода при сгорании. Если подобные операции не принесли успеха, лямбда зонд остаётся неисправным, нужно выполнить его замену.

Как заменить лямбда

Выяснив при проверке кислородного датчика, что он не рабочий, выполняется его замена. Лучшим решением для смены будет оригинальная деталь. Она подходит по размерам, не требует перепайки монтажных проводов, идущих от разъёмов.

Также можно установить на свой автомобиль датчик компании, имеющей положительные отзывы на форумах интернета. В частности, российские автовладельцы хорошо отзываются о подобных деталях немецкой фирмы «Бош». Её устройства могут подойти для автомобилей различных торговых марок.

Рассмотрим алгоритм замены кислородного датчика:

• Первый шаг – отключение минусового высоковольтного провода от клеммы аккумуляторной батареи.

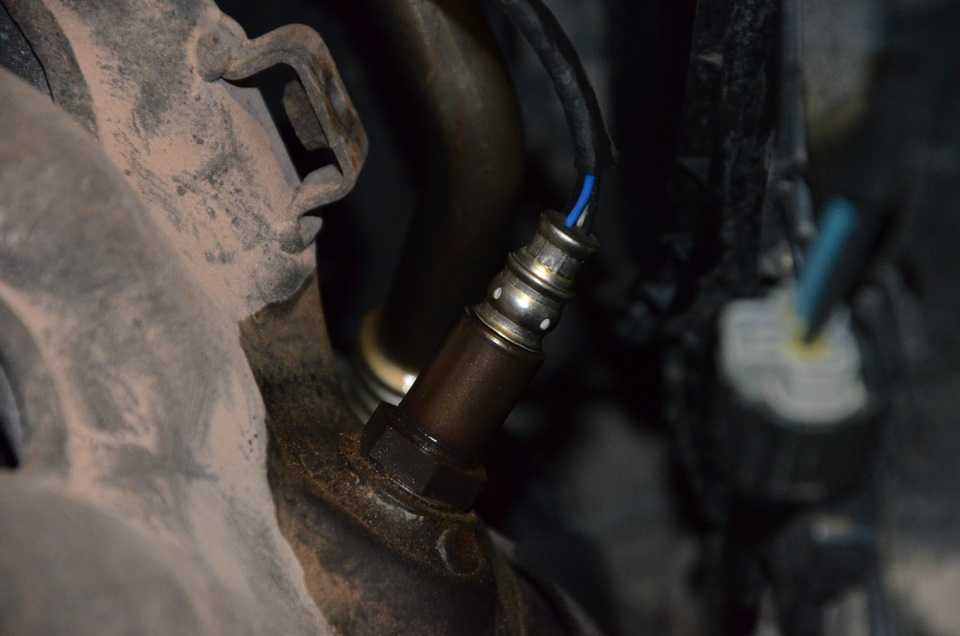

• После этого нужно найти место установки лямбда. Напоминаем, оно находится рядом с выпускным коллектором.
• Дальше следует отсоединить колодку с проводами от устройства.

• Следующий этап – открепить хомуты фиксации проводов датчика.

• После этого с помощью гаечного ключа (на 22 или 24) выполнить демонтаж детали.
• Установить новый датчик. Для этого нужно плотно закрутить деталь к гнезду установки. Это позволит избежать выхода через имеющееся пространство отработанных газов. После этого следует зафиксировать проводку хомутами, соединить колодку с разъёмом.

Однако далеко не всегда установка новой детали проходит без проблем. Как правило, не получается сразу и быстро открутить её. Соседство с выпускным коллектором, постоянно находящимся в раскалённом состоянии, оказывает негативное влияние – резьбовое соединение прикипает к гнезду. Демонтаж приходится производить при помощи других средств. Это:

• Электрической дрели со свёрлами по металлу.
• Газового ключа.
• Молотка.
• Мощной крестовой отвёртки (по размеру: чуть меньше диаметра сверла).



Для начала пробуем открутить датчик газовым ключом. Если и эта попытка оказывается неудачной, сверлим в гайке отверстие дрелью. В него вставляется отвёртка, и при помощи ударов по рукоятке молотком происходит выбивание гайки с посадочного места.

В случае неудачи придётся использовать крайний способ. Нужно снять катализатор, взять паяльную лампу и прогреть место установки датчика. После этого можно попробовать открутить его газовым ключом.

Если для замены владелец автомобиля приобрёл неоригинальную запчасть, трудоёмкость замены увеличивается.

Такой нюанс: после замены кислородного датчика на автомобиле необходимо выполнить адаптацию новой детали. Это можно сделать самостоятельно при наличии автосканера. Следует подключить его к разъёму OBD-II, от которого соединительные провода идут блоку управления, и произвести перепрошивку электронных мозгов. Если нет компьютерного диагностического прибора, то нужно обратиться в автосервис.

Резюме

Чтобы не тратить деньги на ремонт или замену кислородного датчика, по возможности   отсрочить время внештатных проверок, необходимо соблюдать следующие правила:

• Заправляться качественным топливом.
• Регулярно проверять устройство, выполнять профилактический осмотр детали.
• Устанавливать при замене оригинальные запчасти или датчики с аналогичными оригиналу параметрами.
• Соблюдать условия эксплуатации устройства, заявленные производителем автомобиля.



В этом случае лямбда зонд будет радовать автовладельца исправной работой, а окружающую среду чистотой выхлопов согласно экологическим требованиям.

Acura

BMW

Сhevrolet

Citroen

Ford

Hyundai

Jeep

Land Rover

Mazda

Mitsubishi

Opel

Porsche

SAAB

Skoda

Suzuki

Volkswagen

Audi

Cadillac

Chrysler

Dodge

Honda

Infiniti

Kia

Lexus

Mercedes

Nissan

Peugeot

Renault

Seat

Subaru

Toyota

Volvo

Лямбда зонд, как проверить датчик кислорода.

Как проверить датчик кислорода?

Выхлопная система автомобиля и лямбда-зонд тесно взаимосвязаны между собой. Следует понимать, что наличие данного устройства в автомобиле не случайно, в принципе, как и прочих высокотехнологических датчиков. Да-да, именно датчиков, поскольку лямбда-зонд еще называют по-другому датчиком кислорода (О 2-датчик), что полностью оправдано. Исправность этого датчика сильно воздействует на работу топливной системы автомобиля в целом, поэтому проверку лямбда-зонда необходимо осуществлять минимум через каждые десять тысяч километров пробега. Многие автомобилисты считают, что О 2-датчик и катализатор тесно взаимосвязаны в работе, однако это не совсем правильное мнение. Как правило, катализатор монтируется после лямбда-зонда и не воздействует на его работу. Однако все же присутствие датчика кислорода существенно продлевает работу катализатора, поскольку срок его эксплуатации напрямую зависит от качества горючей смеси. Об этом далее в статье.

Содержание

• Устройство лямбда зонда
• Работа лямбда зонда
• Датчик кислорода лямбда зонд, как он влияет на состав топливной смеси
• Лямбда зонд, типы устройств
• Датчик кислорода лямбда зонд, причины поломок и что грозит автомобилю в процессе эксплуатации
• Лямбда зонд, проверка исправности датчика визуальным способом, причины и последствия: грязь, сажа и гарь на датчике
  • отложение серо-белого цвета на датчике
  • на датчике блестящие отложения
• Кислородный датчик лямбда зонд, проверка исправности при помощи приборов, подробный ход работы при проверке вольтметром на обедненную топливную смесь
• Проверка осциллографом, расшифровка графиков показаний
• Советы профи: как нужно правильно провести проверку
• Выводы и рекомендации

Устройство лямбда зонда

Принцип работы кислородного датчика

В конструкцию датчика кислорода входят такие комплектующие:

1. Защитный щиток со специальным отверстием для выпуска газов.
2. Спираль, расположенная в специальном резервуаре.
3. Керамический наконечник.
4. Токопроводящий контакт.
5. Защитный корпус, в котором просверлено отверстие, что обеспечивает вентиляцию.
6. Проводка со специальными манжетами для уплотнения.
7. Уплотнение (кольцо).
8. Керамический изолятор.
9. Металлический корпус с нарезанной резьбой.

Устройство кислородного датчика

Особенность данных датчиков — для их производства используются исключительно термостойкие материалы, поскольку им приходится функционировать при высоких температурах.

Работа лямбда зонда

Расположение кислородного датчика в автомобиле

В основу работы лямбда-зонда заложено явление гальванического эффекта. Смысл этого явления основывается на том, что при сравнении выхлопных газов и чистого атмосферного воздуха на элементах датчика возникает напряжение. Это происходит с помощью сложных физических процессов, которые нет смысла тут рассматривать.

Эмулятор кислородного датчика катализатора

Ток от датчика кислорода попадает в компьютер, который изменяет состав горючей смеси зависимо от показателя напряжения. Лямбда-зонд работает лишь на высоких температурах (300-400 градусов по Цельсию), поскольку лишь при таких условиях в датчике вырабатывается электрический ток и работает гальванический элемент.

На холодном моторе горючая смесь формируется на показаниях иных датчиков, а лямбда-зонд начинает свою работу автоматическим образом при прогреве мотора. На некотором транспорте монтируются О 2-датчики со встроенным подогревом, что еще на ранней стадии работы мотора обеспечивает последнему подачу качественной горючей смеси.

Если стандартный О 2-датчик работает 40-70 тысяч километров пробега, то ресурс лямбда-зонда с подогревом существенно больше.

Датчик кислорода лямбда зонд, как он влияет на состав топливной смеси

После сгорания бензина, газы попадают в выхлопной коллектор, где перед катализатором газа СО находится датчик кислорода. Он снимает информацию качественных характеристик выхлопа, в частности количество в нем остаточного кислорода по сравнению с содержанием О 2 в атмосферном воздухе.

Этот показатель является крайне важным, поскольку с его помощью компьютер вычисляет какое необходимо оптимальное соотношение топлива и кислорода для формирования горючей смеси при действующих нагрузках, для наиболее высокого КПД мотора.

Монтаж второго лямбда-зонда после катализатора дает возможность компьютеру осуществить более точные вычисления, однако в наше время это большая редкость.

Стоит отметить, что все вычисления основываются на одном важном показателе — эффективное сгорание одной части горючего способно обеспечить 14.7 частей кислорода.

Лямбда зонд, типы устройств

Зависимо от количества проводов, при помощи которых датчик кислорода подсоединяется к системе, есть четыре типа этих устройств:

1. Четырехпроводной.
2. Трехпроводной.
3. Двухпроводной.
4. Однопроводной.

Датчик кислорода лямбда зонд, причины поломок и что грозит автомобилю в процессе эксплуатации

К причинам поломок датчика кислорода можно отнести:

1. Попадание в корпус разных технологических жидкостей и грязи.
2. Повышенное содержание свинца в горючем.
3. Использование горючего с высоким октановым числом, что не редко приводит к перегреву компонентов лямбда-зонда.
4. Некачественное топливо.

Это может привести к неприятным последствиям, а именно:

1. Снижение мощности.
2. Рывки в движении.
3. Плавающие обороты мотора.
4. Появление чрезмерно загрязненных выхлопных газов.
5. Неправильная работа катализатора.
6. Неправильная работа инжектора.
7. Большой расход горючего.
8. На автомобилях с АКПП переключение передач происходит с постукиванием и дерганьем автомобиля.

Лямбда зонд, проверка исправности датчика визуальным способом, причины и последствия:

грязь, сажа и гарь на датчике

Перед проверкой датчика кислорода при помощи приборов, рекомендуется сначала произвести его визуальный осмотр на наличие грязи, сажи и гари на датчике.

Причины — перегрев лямбда-зонда, сгорание переобогащенной горючей смеси.

Последствия — заторможенное реагирование кислородного датчика, запоздалая выдача данных компьютеру и запоздалое переключение напряжения.

отложение серо-белого цвета на датчике

Причины — использование присадок разного типа в топливе и маслах.

Последствия — некорректная работа топливной системы, требуется замена устройства.

Сажа и нагар на кислородном датчике

на датчике блестящие отложения

Причина — в топливе много свинца.

Последствия — некорректная работа топливной системы, требуется замена устройства.

Отложения серо-белого цвета

Кислородный датчик лямбда зонд, проверка исправности при помощи приборов, подробный ход работы при проверке вольтметром на обедненную топливную смесь

Проверку кислородного датчика при помощи приборов осуществляют лишь в том случае, если при визуальном осмотре не было обнаружено вышеуказанных дефектов. В противном случае лямбда-зонд просто меняют на новый.

Для диагностики лямбда-зонда при помощи приборов применяют:

1. Опытные водители — осциллограф.
2. Для стандартных проверок — вольтметр, лучше — цифровой.
3. Ну и, естественно, знания.

Проверка лямбда-зонда вольтметром

Далее действуем таким образом:

1. Отсоединяем лямбда-зонд от колодки с проводами.
2. Подсоединяем его к вольтметру.
3. Заводим и прогреваем мотор.
4. Увеличиваем обороты двигателя до 2000-2600, после чего резко бросаем газовую педаль.
5. Из вакуумного регулятора давления снимаем трубку.
6. Замеряем напряжение, которое должно составлять 0.45-0.8 Вт.

При помощи снятой из вакуумного регулятора давления трубки создаем искусственный подсос воздуха. Когда напряжение на выходе менее 0.2 Вт, значит датчик исправен.

Как вариант, чтобы проверить работоспособность датчика кислорода, переставьте его на другое транспортное средство, при условии, что разъемы подойдут. Не редко данный метод проверки применяется там, где в семье есть два автомобиля.

Проверка осциллографом, расшифровка графиков показаний

Главное преимущество данной проверки — возможность зафиксировать время, за которое осуществляется изменение выходного напряжения. Этот важный показатель фиксируется только осциллографом и не должен превышать больше 120 мСек. На рисунке ниже указана правильная работа датчика кислорода.

Как вы сами видите, напряжение плавно варьируется в пределах 0.1-0.75 Вт. Времени на рисунке не видно, однако, как уже было выше сказано, оно не должно превышать 120 мСек. На рисунке ниже наблюдается совершенно другая картина.

Здесь видно, что выходное напряжение опустилось ниже 0-1 Вт. Это свидетельствует о том, что лямбда-зонд неисправен и его следует заменить. При такой поломке датчика кислорода, на приборной панели, как правило, загорается «CHECK ENGINE».

На данном рисунке указана зафиксированная осциллографом замедленная реакция лямбда-зонда на изменение количества кислорода в выхлопе. Она явно превышает 120 мСек. Система контроля автомобиля не способна определить данную неисправность, а ошибка «CHECK ENGINE» не появляется на приборной панели. Основные последствия данной неисправности — снижение мощности мотора и повышенный расход топлива.

Советы профи: как нужно правильно провести проверку

Все проверки производятся только на прогретом моторе при оборотах 2000-2600. В отличие от проверки с помощью вольтметра, где следует отключить лямбда-зонд от контроллера, при проверке осциллографом датчик кислорода от сети отсоединять не нужно.

Щуп осциллографа подключается к сигнальному проводу О 2-датчика и снимаются показания. Схему расположения разъемов можно посмотреть на рисунке ниже.

На следующем рисунке вы можете ознакомится с разъемами датчиков кислорода, цветами проводов и их подключением.

Выводы и рекомендации

Производить проверку датчика кислорода следует обязательно, поскольку последствия его неисправности могут быть критическими, аж до полной остановки транспортного средства. При замене этого устройства лучше применять новый аналог, поскольку компьютер вашей машины уже отрегулирован на получение сигнала именно от данной модели.

Хотя, стоит отметить, что некоторые автовладельцы все же рискуют и монтируют вместо неисправных дорогих кислородных датчиков дешевые аналоги. Например, для автомобилей Москвич, ВАЗ О 2-датчики производит компания BOSH. Она же выпускает их для машин Форд, поэтому стандарт качества европейский. Следовательно, для транспортного средства Форд можно купить аналог устройства, изготовленного для автомобилей ВАЗ. Самое главное, чтобы количество контактов было одинаковое.

Что такое лямбда-зонды и как их проверить

Помогите двигателю нормально дышать, проверив лямбда-зонд.

• 1 Так как же работает лямбда-зонд?
  • 1.1 Как проверить лямбда-зонд?
  • 1.2 Что должен показывать лямбда-зонд?
• 2 Почему лямбда-зонды выходят из строя?
  • 2.1 Признаки неисправности лямбда-зонда
  • 2.2 Каков срок службы лямбда-зондов?
• 3 Какой лямбда-зонд мне нужен?
  • 3.1 Сколько стоит замена лямбда-зонда?

Где-то в тайниках вашей памяти слово лямбда может насторожить. Символ, используемый для обозначения лямбда, λ, может еще больше освежить вашу память. Лямбда — это термин, используемый для обозначения длины любой длины волны в математике и физике, и уже давно является частью школьной программы Великобритании. Но какое это имеет отношение к вашей машине?

Лямбда-зонд получил свое название отчасти из-за того, как он работает, измеряя формы выходных сигналов в различных режимах двигателя, чтобы увидеть, сколько кислорода выходит из ваших выхлопных газов.

По сути, этот датчик измеряет соотношение между бензином и воздухом, количество кислорода в выхлопных газах. Это делается для того, чтобы убедиться, что количество бензина точно отрегулировано и что каталитический нейтрализатор может его очистить.

Наличие полнофункционального лямбда-зонда дает много преимуществ, и если он выйдет из строя, это может вызвать много проблем. Итак, чтобы убедиться, что вы находитесь на правильной волне, вот наше подробное руководство о том, что такое лямбда-зонд, как он работает и как определить, не работает ли он неправильно.

Лямбда-зонд — это небольшой зонд, впервые разработанный Volvo в 1970-х годах. Расположение лямбда-зонда одинаково на всех автомобилях, и его можно найти на выхлопной трубе автомобиля, между выпускным коллектором и каталитическим нейтрализатором. В принципе, лямбда-зонд аналогичен кислородному датчику. В более новых автомобилях может быть даже два лямбда-зонда или датчика кислорода, а второй будет расположен сразу за каталитическим нейтрализатором. В дизельных автомобилях есть лямбда-зонды, как и в бензиновых автомобилях.

Лямбда-зонд работает с каталитическим нейтрализатором и «сообщает» о выхлопных газах, которые проходят через каталитический нейтрализатор. Датчики измеряют соотношение бензина и воздуха, чтобы гарантировать, что количество впрыскиваемого бензина точно соответствует потребности и что его можно очистить каталитическим нейтрализатором. Это соотношение топлива и воздуха является стехиометрическим соотношением или лямбда-коэффициентом (отсюда и название датчика).

Так как же работает лямбда-зонд?

Лямбда-зонд измеряет количество кислорода и регулирует количество топлива, подаваемого в цилиндры двигателя, оптимизируя воздушно-топливную смесь. Эта оптимизированная топливно-воздушная смесь означает, что двигатель может работать с максимальной производительностью. Поскольку лямбда-зонд расположен перед каталитическим нейтрализатором, он может измерять количество воздуха и топлива в несгоревших углеводородах после сгорания. Таким образом, он сможет определить, слишком ли много воздуха, а это означает, что нужно впрыскивать больше топлива, или слишком много атомов углерода или вредных выбросов, а это означает, что для реакции с топливом требуется больше воздуха. Это также обеспечит правильную работу каталитического нейтрализатора, который удаляет вредные, токсичные побочные продукты процесса сгорания, когда они выбрасываются из автомобиля. Это делает лямбда-зонд жизненно важным для соблюдения правил ЕС в отношении загрязнения окружающей среды и выбросов CO2, что в последние годы привлекло огромное внимание средств массовой информации.

Собранные данные отправляются в электронный блок управления (ЭБУ), который контролирует количество выбрасываемого газа, тем самым снижая выбросы загрязняющих веществ.

В процессе горения всегда должно быть правильное количество реакции топлива с соответствующим количеством воздуха. Если воздуха в смеси не так много, как должно быть, двигатель работает на обогащенной смеси и имеется избыток несгоревшего топлива. Несгоревшее топливо создает загрязнение окружающей среды, чего мы пытаемся избежать. С другой стороны, когда в топливной смеси слишком много воздуха, она обедняется. Бедная топливная смесь имеет тенденцию производить больше загрязняющих веществ оксидов азота, а также токсичных веществ, которых нам следует избегать. Это также может привести к снижению производительности двигателя и возможному его повреждению.

Точно так же лямбда-зонд влияет на расход топлива и производительность. Если в двигатель впрыскивается слишком много топлива, это, очевидно, будет означать, что вы будете заправляться чаще. Таким образом, очень важно иметь правильные показания лямбда-зонда.

Как проверить лямбда-зонд?

Проверить работоспособность лямбда-зонда очень просто.

Вы можете проверить свой лямбда-зонд с помощью тестера выхлопных газов или анализатора выбросов четырех газов. Это выполняется точно так же, как и ваш тест на выбросы, и также может быть выполнено в гараже. Значение лямбда рассчитывается на основе изменений состава отработавших газов за 60 секунд.

Вы также можете использовать мультиметр. Подключите его параллельно сигнальной линии датчика и установите на 1В или 2В. Когда вы запускаете двигатель, должно появиться значение от 0,4 до 0,6 В. Как только двигатель прогреется, показания должны чередоваться между 0,1–0,9 В.

Наконец, есть устройства специально для проверки вашего лямбда-зонда. Как и в случае с мультиметром, подключите тестер к сигнальной линии, и когда вы достигнете правильной температуры, ваши показания будут отображаться с использованием светодиодной шкалы.

Что должен показывать лямбда-зонд?

Это довольно просто – должно читаться как 1. Если меньше 1 (λ < 1), это означает, что ваша топливно-воздушная смесь богатая, а если больше 1 (λ > 1), это означает, что смесь бедная. худой.

Почему лямбда-зонды выходят из строя?

Существует ряд проблем, связанных с отказом лямбда-зонда. Нагревательный элемент представляет собой резистивный материал, который сопротивляется потоку электронов, выделяя тем самым тепло, и это является наиболее распространенной причиной преждевременного выхода из строя. Резистор сгорает через размыкание цепи, а это значит, что датчик выходит из строя. Здесь датчик подлежит замене. При выходе из строя цепей, соединяющих электрические цепи, соединяющие чувствительные электроды с ПКМ, это также приведет к неработоспособности датчика. Загрязнения снаружи датчика также могут накапливаться, поступая либо с дороги, либо из самого двигателя, блокируя воздухозаборники и означая, что он не может оценить уровень кислорода в выхлопных газах.

Признаки неисправности лямбда-зонда

Если лямбда-зонд неисправен, в ЭБУ не будут отправляться данные, которые затем будут использовать ошибочную информацию. Это, скорее всего, приведет к увеличению расхода топлива, а, следовательно, и выбросов загрязняющих веществ. Это также может означать, что каталитический нейтрализатор блокируется, и его необходимо заменить.

Первым признаком неисправности лямбда-зонда будет лампочка «Проверить двигатель» на приборной панели. Если она горит, возможно, лямбда-зонд неисправен.

Также есть некоторые проблемы с производительностью, которые могут свидетельствовать о неисправном датчике: При запуске машина может дергаться и глохнуть; может быть необычно высокий расход топлива; двигатель не разгоняется так, как обычно; увеличилось количество выбросов.

Когда следует заменить лямбда-зонд?

Срок службы лямбда-зонда составляет около 93 000 миль пробега. Однако это может быть короче в зависимости от многочисленных факторов, которые могут повредить его, в основном из-за аномалий, исходящих от двигателя. Утечки из выхлопных газов также могут повредить зонд.

Многие люди хотят знать, как чистить лямбда-зонды, когда они, например, покрыты нагаром и больше не работают. Однако это сложный процесс, и его следует доверить профессионалу.

Каков срок службы лямбда-зондов?

Из-за того, что они работают и находятся в очень жаркой и грязной среде, лямбда-зонды со временем изнашиваются. Несколько вещей могут повлиять на срок службы вашего датчика, но обычно он должен длиться от 50 до 100 тысяч миль.

Ранние датчики не имели нагревательного элемента, и для работы им требовалась температура выхлопных газов, чтобы достичь удельной теплоемкости. Современные датчики оснащены нагревательным элементом, который снижает давление на датчик и означает, что они имеют гораздо более длительный срок службы.

Если вы собираетесь в ближайшее время отвезти машину на техническое обслуживание, знайте, что неисправный лямбда-зонд приведет к выходу из строя вашего автомобиля. Если вы считаете, что он неисправен, сначала разберитесь с ним. Вождение без лямбда-зонда крайне нежелательно, так как он гарантирует, что ваш автомобиль не выбрасывает больше CO2, чем разрешено законами ЕС.

Какой лямбда-зонд мне нужен?

Доступны сотни лямбда-зондов, но вы всегда должны заменять свой датчик датчиком, имеющим точно такие же характеристики, как и предыдущий. Вы всегда должны проверять, что рекомендует ваш производитель, так как вам понадобится правильный вариант для вашего ECU.

Сколько стоит замена лямбда-зонда?

Новый лямбда-зонд стоит в среднем от 100 до 200 фунтов стерлингов (сама запчасть), а его замена занимает немного времени у механика – около 1-1,5 часов. Это означает, что общая стоимость составляет около 250 фунтов стерлингов. Вы можете попробовать заменить его самостоятельно, хотя это трудоемкий процесс.

Den:

смайлик-техник с большим опытом работы в видеоуроках AUTODOC; Никогда не видел без очков; участвует в гонках на своем BMW X5 E53; мечтает получить Золотую кнопку воспроизведения за 1 000 000 подписчиков на YouTube.

Проверка и устранение неисправностей лямбда-зонда

Лямбда-зонд определяет остаточное содержание кислорода в выхлопных газах и подает на блок управления двигателем электрический сигнал для регулирования соотношения воздух-топливо. Прокрутите эту страницу и узнайте о вариантах, принципах их работы, методах проверки и важной информации о правильной замене лямбда-зондов.

ЧТО ТАКОЕ ФУНКЦИЯ Лямбда-зонда?: ПРИНЦИП РАБОТЫ

Оптимальное сгорание необходимо для обеспечения идеальной скорости преобразования каталитического нейтрализатора. В случае бензинового двигателя это достигается при соотношении воздух-топливо 14,7 кг воздуха на 1 кг топлива (стехиометрическая смесь). Эта оптимальная смесь обозначается греческой буквой λ (лямбда). Лямбда используется для выражения соотношения воздуха между теоретической потребностью в воздухе и фактическим подаваемым потоком воздуха:



λ = расход подаваемого воздуха : теоретический расход воздуха = 14,7 кг : 14,7 кг = 1

Обогрев лямбда-зонда

достичь своей рабочей температуры как можно быстрее. В настоящее время лямбда-зонды оснащены подогревом датчика. Это означает, что датчики также могут быть установлены вдали от двигателя.



Преимущество:
Они больше не подвергаются высокой тепловой нагрузке. Нагрев датчика позволяет им достигать своей рабочей температуры за короткий период, сводя к минимуму время, в течение которого лямбда-регулирование неактивно. Чрезмерное охлаждение предотвращается в режиме холостого хода, когда температура выхлопных газов не такая высокая. Лямбда-зонды с подогревом имеют меньшее время отклика, что положительно сказывается на скорости регулирования.

Использование нескольких лямбда-зондов

С появлением EOBD необходимо также контролировать работу каталитического нейтрализатора. Для этого за каталитическим нейтрализатором установлен дополнительный лямбда-зонд. Это используется для определения способности каталитического нейтрализатора накапливать кислород.



Зонд после каталитического нейтрализатора выполняет те же функции, что и датчик перед каталитическим нейтрализатором. Амплитуды лямбда-зондов сравниваются в блоке управления. Амплитуды напряжения нижнего датчика очень малы из-за способности каталитического нейтрализатора накапливать кислород. Чем ниже накопительная емкость каталитического нейтрализатора, тем выше амплитуды напряжения выходного датчика из-за повышенного содержания кислорода.



Высоты амплитуд на выходном датчике зависят от фактической накопительной емкости каталитического нейтрализатора, которая варьируется в зависимости от нагрузки и скорости. Таким образом, при сравнении амплитуд зонда учитываются условия нагрузки и скорость. Если амплитуды напряжения обоих датчиков остаются примерно одинаковыми, достигнута накопительная емкость каталитического нейтрализатора, т.е. через старение.

Неисправный датчик кислорода Lambda: Симптомы

Неисправний датчик Lambda может вызвать следующие симптомы:

• Высокое потребление топлива
• Плохое двигатель
• Высокие выбросы выхлопа
• Индикатор. хранится

ПОСЛЕДСТВИЯ НЕИСПРАВНОСТИ ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПРИЧИНА НЕИСПРАВНОСТИ

Существует несколько причин неисправности:

• Внутреннее и внешнее короткое замыкание
• Отсутствие заземления / подачи напряжения
• Перегрев
• Отложения/загрязнение
• Механические повреждения
• Использование этилированного топлива/присадок

Существует ряд типичных неисправностей лямбда-зонда, которые возникают часто. В следующем списке показаны причины диагностированных неисправностей:

Необогреваемые датчики

Диагностированные неисправности	Причина
Защитная трубка или корпус зонда забиты остатками масла	Несгоревшее масло попало в выхлопную систему, напр. из-за неисправных поршневых колец или маслосъемных колпачков
Неправильный впуск воздуха, отсутствие эталонного воздуха	Неправильно установлен зонд, отверстие для эталонного воздуха заблокировано
Повреждение из-за перегрева	Температура выше 950 °C из-за неправильного зажигания точечный или клапанный люфт
Плохое подключение на контактах заглушки	Окисление
Прерывавшие кабельные соединения	Плохогропилизированные кабели, в точках истирания, грызунные биты
, не хватает заземления, грызунные биты
. Отсутствие заземления.
Механическое повреждение	Чрезмерный момент затяжки
Химическое старение	Очень часто короткие маршруты
Ведущие отложения	Использование свинцового топлива

Диагностика неисправностей для уравновесивания сами в области кислорода: основные принципы

, которые уравновесились с помощью самостоятельно, а также уравновесители, которые притягиваются к самостоятельному и причастным к сертирам, которые приобретены и являются уравнением. сохранить их в памяти неисправностей. Обычно это отображается через контрольную лампу двигателя. После этого память неисправностей может быть считана диагностическим прибором для диагностики неисправностей. Однако более старые системы не могут определить, связана ли эта неисправность с неисправным компонентом или, например, с неисправностью. неисправность кабеля. В этом случае механик должен провести дополнительные испытания.



В рамках EOBD контроль лямбда-зонда расширен за счет включения следующих пунктов:

• Обрыв цепи,
• Готовность к работе,
• Короткое замыкание на массу блока управления,
• Короткое замыкание на плюс
• Обрыв кабеля и старение лямбда-зонда.


Для диагностики сигналов лямбда-зонда блок управления использует форму частоты сигнала.



Для этого блок управления рассчитывает следующие данные:

• Максимальное и минимальное обнаруженное значение напряжения датчика,
• Время между положительным и отрицательным фронтом,
• Регулятор лямбда-контроля, регулирующий переменную в зависимости от обогащения и обеднения,
• Управление порог лямбда-регулирования,
• Напряжение датчика и продолжительность периода.

ПРОВЕРКА Лямбда-зонда с помощью осциллографа, мультиметра, тестера лямбда-зонда, анализатора выбросов: поиск и устранение неисправностей

Перед каждой проверкой необходимо проводить визуальный осмотр, чтобы убедиться в отсутствии повреждений кабеля или разъема. Выхлопная система не должна иметь утечек.



Для подключения измерительного прибора рекомендуется использовать переходной кабель. Также необходимо следить за тем, чтобы лямбда-регулирование не было активным в некоторых рабочих состояниях, напр. при холодном пуске до достижения рабочей температуры и при полной нагрузке.

Проверка лямбда-зонда с помощью тестера выхлопных газов

Тестер выхлопных газов

Одним из самых быстрых и простых тестов является измерение с помощью анализатора выбросов четырех газов.



Испытание проводится так же, как предписанное испытание на выбросы выхлопных газов. Когда двигатель прогрет до рабочей температуры, ложный воздух подключается как переменная возмущения путем снятия шланга. Из-за изменения состава отработавших газов также изменяется значение лямбда, которое рассчитывается и отображается прибором для проверки отработавших газов. Система смесеобразования должна определить это по определенному значению и скорректировать в течение определенного времени (60 секунд, как в тесте на выбросы выхлопных газов). Если возмущающая переменная удаляется, значение лямбда должно быть уменьшено до исходного значения.



В качестве основного принципа следует соблюдать спецификации для подключения переменных помех и значения лямбда производителя.



Однако этот тест может только определить, работает ли лямбда-регулирование. Электрический тест невозможен. При этой процедуре существует риск того, что современные системы управления двигателем регулируют смесь за счет точного определения нагрузки, так что λ = 1, несмотря на то, что лямбда-контроль не работает.

Проверка лямбда-зонда с помощью мультиметра

Мультиметр

Для проверки следует использовать только высокоимпедансные мультиметры с цифровым или аналоговым дисплеем.



Мультиметры с малым внутренним сопротивлением (в основном аналоговые приборы) перегружают сигнал лямбда-зонда и могут привести к его выходу из строя. Из-за быстро меняющегося напряжения сигнал лучше всего изображается аналоговым устройством.



Мультиметр подключается параллельно сигнальной линии (черный кабель, см. принципиальную схему) лямбда-зонда. Диапазон измерения мультиметра устанавливается на 1 В или 2 В. После запуска двигателя на дисплее появляется значение от 0,4 до 0,6 В (опорное напряжение). При достижении рабочей температуры двигателя или лямбда-зонда фиксированное напряжение начинает чередоваться между 0,1 В и 0,9 В.V.



Для получения безупречных результатов измерения скорость вращения двигателя должна составлять ок. 2500 об/мин. Это обеспечивает достижение рабочей температуры зонда даже в системах с необогреваемым лямбда-зондом. Если в режиме холостого хода температура отработавших газов недостаточна, существует опасность того, что необогреваемый датчик остынет и сигнал перестанет формироваться.

Проверка лямбда-зонда осциллографом

Схема сигнала лямбда-зонда

Сигнал лямбда-зонда лучше всего отображается с помощью осциллографа. Что касается измерения мультиметром, то основным условием является то, что двигатель или лямбда-зонд должны быть прогреты до рабочей температуры.



Осциллограф подключен к сигнальной линии. Устанавливаемый диапазон измерений зависит от используемого осциллографа. Если устройство имеет автоматическое обнаружение сигнала, его следует использовать. Для ручной настройки установите диапазон напряжения 1–5 В и время 1–2 секунды.



Частота вращения двигателя снова должна быть прибл. 2500 об/мин.



Переменное напряжение отображается на дисплее в виде синусоидальной формы. По этому сигналу можно оценить следующие параметры:

• Высота амплитуды (максимальное и минимальное напряжение 0,1–0,9 В),
• Время отклика и продолжительность периода (частота примерно 0,5–4 Гц).

Проверка лямбда-зонда с помощью тестера лямбда-зондов

Тестер лямбда-зондов

Различные производители предлагают для тестирования специальные тестеры лямбда-зондов. В этом устройстве функция лямбда-зонда отображается с помощью светодиодов.



Подобно мультиметру и осциллографу, он подключается к сигнальной линии пробника. Как только зонд достигает рабочей температуры и начинает работать, светодиоды начинают загораться попеременно – в зависимости от соотношения воздух-топливо и кривой напряжения (0,1–0,9 В) зонда.



Здесь все спецификации по настройкам измерительного прибора для измерения напряжения относятся к датчикам из диоксида циркония (датчикам скачков напряжения). Для диоксида титана диапазон измерения напряжения меняется на 0–10 В, при этом измеряемые напряжения чередуются в пределах 0,1–5 В.

Проверка состояния защитной трубки

В качестве основного принципа необходимо соблюдать указания производителя. Наряду с электронной проверкой состояние защитной трубки элемента датчика может свидетельствовать о функциональной способности:

ПРОВЕРКА ПОДОГРЕВА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Можно проверить внутреннее сопротивление и напряжение питания нагревательного элемента.



Для этого отсоедините разъем от лямбда-зонда. Со стороны лямбда-зонда с помощью омметра измерьте сопротивление на обоих кабелях нагревательного элемента. Оно должно быть между 2 и 14 Ом. Со стороны автомобиля используйте вольтметр для измерения напряжения питания. Должно быть напряжение > 10,5 В (бортовое напряжение).

Different connection options and cable colors

Unheated probes

Number of cables	Cable colour	Connection
1	Black	Signal (ground via housing)
2	Черный	Сигнал Заземление



Зонды с подогревом

Number of cables	Cable colour	Connection
3	Black 2 x white	Signal (ground via housing) of heating element
4	Black 2 x белый Серый	Сигнал, нагревательный элемент, заземление



Зонды из диоксида титана

Number of cables	Cable colour	Connection
4	Red White Black Yellow	Heating element (+) Heating element (-) Signal (-) Signal ( +)
4	Черный 2 x белый Серый	Нагревательный элемент (+) Нагревательный элемент (-) Сигнал (-) Сигнал (+)

3

(Необходимо учитывать спецификации производителя)

ЗАМЕНА ЛЯМБДА-ДАТЧИКА КИСЛОРОДА: ВИДЕО

Лямбда-зонд (цирконий) — напряжение условия работы, основанные на его выходном напряжении и времени отклика.

Как выполнить тест

Просмотрите рекомендации по подключению.

1. Используйте данные производителя для идентификации сигнальной цепи датчика.
2. Подключите PicoScope Канал A к сигнальной цепи датчика.
3. Дайте двигателю поработать на холостом ходу, пока не будет достигнута нормальная рабочая температура.
4. Свернуть страницу справки. Вы увидите, что PicoScope отобразил образец сигнала и настроен на захват вашего сигнала.
5. Запустите осциллограф, чтобы увидеть данные в реальном времени.
6. С вашей осциллограммой на экране остановите осциллограф.
7. Выключите двигатель.
8. Используйте инструменты Waveform Buffer , Zoom и Measurements для изучения формы сигнала.

Пример сигнала

Примечания к форме волны

Эта заведомо исправная форма волны имеет следующие характеристики:

• Циклическое выходное напряжение, изменяющееся от низкого значения, около 0,25 В, до высокого значения, около 0,7 В.
• Когда они происходят, переходы между низким и высоким напряжением происходят быстро и обычно занимают не более 0,5 с.
• Пики напряжения появляются с интервалом около 1 с, что дает сигналу частоту 1 Гц.
• Форма волны достаточно однородная, без выпадения или нерегулярных аномалий.

Библиотека кривых

Перейдите к строке раскрывающегося меню в левом нижнем углу окна Библиотеки кривых и выберите Датчик кислорода/O2/лямбда .

Дополнительные указания

Кислородный датчик также может обозначаться как Лямбда-зонд , датчик O ₂ или датчик кислорода с подогревом отработавших газов (HEGO) . Это датчик обратной связи, используемый модулем управления двигателем (ECM) для выполнения управления по замкнутому контуру подачей топлива в двигатель и, если присутствует датчик после каталитического нейтрализатора, для контроля работы каталитического нейтрализатора.

Система управления с обратной связью позволяет контроллеру ЭСУД поддерживать почти точно стехиометрическую топливно-воздушную смесь, но с небольшими колебаниями между слегка обогащенной и слегка обедненной смесью для облегчения работы трехкомпонентного каталитического нейтрализатора. Эти изменения подачи топлива вызывают наблюдаемое переключение на выходе напряжения датчика. Как правило, ECM переключает соотношение воздух/топливо с частотой около 1 цикла в секунду.

Контроллер ЭСУД осуществляет замкнутый контур управления подачей топлива только тогда, когда это позволяют соответствующие условия. Обычно это происходит во время установившегося режима холостого хода, малой нагрузки или круиз-контроля. Когда системы двигателя прогреваются или автомобиль разгоняется, смесь обогащается, и датчики не будут демонстрировать свои переключающие выходные характеристики.

Элемент из диоксида циркония внутри датчика позволяет ионизированному O ₂ течь от источника эталонного воздуха к выхлопным газам. Поток определяется двумя платиновыми электродами по обе стороны от элемента. Скорость потока зависит от парциального давления (относительное содержание O ₂ концентрации в эталонном источнике воздуха и выхлопных газах). Богатая смесь вызовет больший поток ионизированного O ₂ через циркониевый элемент, тогда как бедная смесь вызовет слабый поток. Таким образом, на обедненную смесь указывает низкое выходное напряжение, около 0,2 В, тогда как на богатую смесь указывает высокое выходное напряжение, около 0,8 В.

Обычно кислородные датчики не работают при температуре ниже 300 °C. Таким образом, некоторые датчики имеют внутренний нагревательный элемент, которым управляет ECM. Нагревательный элемент повышает температуру, чтобы обеспечить более быстрый контроль при запуске из холодного состояния.

Конфигурации датчиков (только циркониевые)

Датчики имеют различные электрические конфигурации и могут иметь до четырех проводов. Датчики без нагревательных элементов имеют только один или два провода. В трехпроводном датчике корпус датчика используется для заземления сенсорного элемента:

• A одиночный провод , обеспечивающий выходную цепь датчика.
• Два провода , обеспечивающие выход датчика и цепи заземления.
• Три провода , обеспечивающие выходную цепь датчика, а также цепи питания нагревательного элемента и массы.
• Четыре провода , обеспечивающие выход датчика и цепи заземления, а также цепи питания нагревательного элемента и цепи заземления.

Постоянное высокое напряжение на выходе датчика указывает на то, что двигатель постоянно работает на обогащенной смеси и выходит за пределы диапазона регулировки ECM, тогда как постоянное низкое напряжение указывает на обедненную или разбавленную смесь. В этих условиях вы можете ожидать появления диагностических кодов неисправностей (DTC), связанных с проблемами корректировки подачи топлива от ECM. Датчик может быть не виноват, и вы должны убедиться, что нет связанных проблем, вызывающих коды ошибок, прежде чем осуждать датчик.

Признаки неисправного/неработающего кислородного датчика:

• Подсветка индикаторной лампы неисправности (MIL).
• Диагностические коды неисправностей (DTC).
• Нет переключения ECM между обедненной и богатой смесями (для работы каталитического нейтрализатора).
• Неисправности, связанные с корректировкой подачи топлива.
• Запах паров топлива.
• Случайные множественные пропуски зажигания.
• Проблемы с управляемостью.
• Проблемы с производительностью.

Сопутствующие проблемы, которые необходимо устранить перед проверкой кислородного датчика:

• Утечки впускного воздуха.
• Утечки выхлопных газов.
• Засорен впуск или выпуск воздуха.
• Механические проблемы двигателя (включая фазы газораспределения), вызывающие неправильную подачу воздуха через двигатель.
• Неисправности датчиков нагрузки (например, расходомера воздуха или датчиков абсолютного давления в коллекторе).
• Неисправности системы впрыска, вызывающие чрезмерную или недостаточную подачу топлива.
• Неисправности зажигания, вызывающие пропуски зажигания.

Типичные проблемы и неисправности датчика кислорода:

• Чрезмерное загрязнение, приводящее к замедлению, ослаблению или отсутствию реакции.
• Обрыв или короткое замыкание или высокое сопротивление в цепях датчика, например:
  • Сигнальная цепь датчика.
  • Напряжение питания датчика.
  • Датчик массы.
  • Цепь обогрева датчика.
• Повреждение или загрязнение из-за чрезмерного количества топлива в выхлопе.
• Повреждение от перегрева.
• Неправильная установка (и связанные с этим повреждения).

GT022-EN

Отказ от ответственности
Этот раздел справки может быть изменен без уведомления. Информация внутри тщательно проверяется и считается достоверной. Эта информация является примером наших исследований и выводов и не является окончательной процедурой. Pico Technology не несет ответственности за неточности. Каждое транспортное средство может быть разным и требует уникального теста настройки.

Подходящие аксессуары

Помогите нам улучшить наши тесты

Мы знаем, что наши пользователи PicoScope умны и креативны, и мы будем рады получить ваши идеи по улучшению этого теста. Нажмите кнопку Добавить комментарий , чтобы оставить свой отзыв.

Добавить комментарий

Как проверить датчик O2 с помощью мультиметра (Пошаговое руководство)

Опубликовано: 23 марта 2022 г. Сэмом Орловским

Категории Обучение

Теги Мультиметр

Содержимое

• Для проверки датчика кислорода
• Тест нагревательного провода и сигнального провода
  • Тест нагревательного провода
  • Тест сигнального провода
• Почему мультиметр лучше, если сканер не работает
• Проверка датчика O2 Кислородный датчик представляет собой небольшое устройство с наконечником датчика, которое вставляется в выхлопную трубу с единственной целью измерения содержания кислорода в выхлопных газах. Его основная роль заключается в снижении количества вредных газов, выбрасываемых в окружающую среду, что достигается путем измерения количества несгоревшего кислорода, выходящего из системы. Если выясняется, что в топливной смеси мало или слишком много кислорода, двигатель работает на обедненной смеси, и эти данные важны для системы блока управления (ECU) при управлении соотношением топлива и кислорода.

  В общем, если вы хотите узнать, как проверить датчик O2 с помощью мультиметра, все, что вам нужно сделать, это 1. Проверить нагревательный элемент, что делается путем включения мультиметра и установки его в режим сопротивления, 2. Подключить тестовые провода к контактам или проводам разъема питания и заземления нагревателя, и 3. Считайте показания мультиметра кислородного датчика.

  Для проверки датчика кислорода Видео | Трещотки и гаечные ключи

  При проверке датчика кислорода всегда полезно знать тип датчика кислорода в вашем автомобиле. Наиболее распространенные из них имеют от одного до пяти проводов, соединяющих их с остальной частью автомобиля, и хорошо бы определить тип, прежде чем вы начнете его тестировать.

  Широкополосные циркониевые датчики , которые в основном называются широкополосными датчиками, являются одними из наиболее распространенных датчиков и имеют четыре электронных соединения, среди которых одна пара соединений является их выходным сигналом.

  • Наиболее распространенными типами датчиков кислорода являются циркониевые датчики, которые также известны как узкополосные датчики кислорода и имеют два электрода, которые имеют выход 200 мВ в бедном состоянии и выход 800 мВ в богатом состоянии. В нормально работающих двигателях их мощность составляет 450мВт.

  Расположение кислородного датчика также чрезвычайно важно, и его можно найти в одном из двух мест вместе с выхлопной трубой двигателя: первое место — между выпускным коллектором и каталитическим нейтрализатором, а второе — между каталитическим нейтрализатором и выхлопной патрубок (выхлопная труба).

  Проверка провода нагревателя и сигнального провода

  Проверка провода нагревателя

  • Проверьте двигатель и убедитесь, что он выключен.
  • Переключите цифровой мультиметр на настройку омметра.
  • Следующим шагом будет обратное зондирование горячего и заземляющего проводов нагревателя кислородного датчика.
  • Выполните подключение мультиметра красного провода цифрового мультиметра к проводу питания нагревателя и черного провода цифрового мультиметра к проводу заземления нагревателя.
  • Последним шагом является проверка наличия хороших датчиков, которые будут известны, если показания мультиметра находятся в диапазоне от 10 до 20 Ом.

  Проверка сигнальных проводов

  Если вы хотите узнать, как проверить датчики кислорода с помощью мультиметра с помощью теста сигнальных проводов, вам нужно сделать следующее:

  • Проверьте двигатель, чтобы убедиться, что он остыл.
  • Переключите цифровой мультиметр на настройку вольтметра.
  • Затем необходимо обратно прощупать напряжение сигнала кислородного датчика и провод массы.
  • Выполнить подключение мультиметра черного вывода цифрового мультиметра к сигнальному проводу заземления с тыльным щупом и красного вывода цифрового мультиметра к проводу напряжения сигнала датчика.
  • Включите двигатель автомобиля.
  • Вольтметр должен показывать показания от 0,1 до 0,9если провода датчика вашего автомобиля работают правильно и находятся в хорошем состоянии.

  Обратите внимание, что если какие-либо из ваших показаний с использованием проводов нагревателя или сигнальных проводов не похожи на показания выше, то у вас неисправны датчики, и вам следует провести диагностику и ремонт кислородных датчиков, потому что неисправные датчики не годятся для соотношения топлива. камеры сгорания вашего автомобиля. (1)

  Почему мультиметр лучше, если сканирующий прибор не работает

  Сканирующий прибор полезен для демонстрации работы вашего датчика O2 на входе, и это можно сделать, запустив двигатель на 2000 об/мин и наблюдая за датчиком кислорода Напряжение. Если датчик O2 в хорошем состоянии, датчик будет реагировать на содержание кислорода и быстро менять напряжение. Шаги по использованию сканирующего прибора следующие: –

  • Вам необходимо подключить сканер и запустить двигатель.
  • Затем вы запускаете двигатель на высоких оборотах холостого хода (2500) на две минуты, что позволяет кислородному датчику настроиться и прогреться до рабочей температуры.
  • Следующее, что нужно сделать, это убедиться, что ваш автомобиль работает в замкнутом цикле, взглянув на активность в сканирующем приборе
  • Выберите режим «моментального снимка» в сканирующем приборе
  • Держите двигатель на постоянной скорости.
  • Начать запись выходного сигнала датчика
  • Проверьте снимок и поместите маркер рядом с каждым диапазоном напряжения кислородного датчика. Показания должны быть (0–300 мВ и 600–1000 мВ) для обоих концов. Если показания выхода датчика каким-то образом оказываются посередине, то неисправен верхний датчик O2.

  После этих различных шагов, если сканирующий прибор не работает, лучшим вариантом является мультиметр, который поможет вам эффективно и точно протестировать как верхний, так и нижний кислородные датчики.

  Видео | Парни по ремонту автомобилей
  Проверка датчика кислорода

  Существуют определенные шаги, о которых вам необходимо знать, если вы хотите знать, как проверить кислородный датчик с помощью мультиметра, и эти шаги следующие:

  • Найдите конкретный датчик кислорода, который требуется на Тест O2
  • Вам также понадобится мультиметр для проверки датчика кислорода
  • Включите автомобиль и дайте ему прогреться, пока он не достигнет идеальной рабочей температуры, что может занять около 20 минут для достижения оптимальной температуры.
  • Выключите двигатель после достижения желаемой температуры.
  • Подсоедините красный кабель к сигнальному проводу кислородного датчика, а черный кабель к соответствующему заземлению.
  • Выполните фактическую проверку, включив автомобиль и наблюдая за показаниями мультиметра. Эти показания должны находиться в диапазоне от 100 мВ до 900 мВ, что свидетельствует о том, что лямбда-зонд работает нормально, и вы можете остановить проверку здесь. Однако, если показания не в этом диапазоне, то однозначно проблема в лямбда-зонде.
  • Проверьте датчик кислорода, чтобы увидеть, как он реагирует на расход топлива. (2)
  • Отсоедините шланг от клапана PVS (принудительная вентиляция картера) на крышке клапана, что позволит поступать значительному количеству воздуха в двигатель, чтобы мультиметр показал около 200 мВ, и если кислородный датчик не обнаружит, тогда это неисправно.
  • Подсоедините шланг из ПВХ обратно.
  • Проверьте реакцию кислородного датчика на ситуацию, когда расход топлива значительно выше.
  • Снимите показания мультиметра, и предполагаемое показание должно быть около 700 мВ или 800 мВ из-за уменьшения подачи кислорода в двигатель, и если показания выглядят иначе, то датчик O2 неисправен и нуждается в замене.
  • Подсоедините шланг обратно к воздухоочистителю.
  Подведение итогов

  Существуют определенные признаки, которые подскажут вам, если что-то не так с проводами кислородного датчика, и это может быть снижение расхода топлива, неприятный запах из выхлопной трубы, стартер с трудом, двигатель свет включается, и двигатель автомобиля может работать на холостом ходу. Вот почему важно знать, как проверить датчик кислорода с помощью мультиметра, потому что после проверки вы будете знать, плохой у вас датчик или хороший датчик, который вы можете немедленно исправить.

  Прежде чем идти, вы можете проверить приведенный ниже список других учебных пособий по мультиметрам. До нашей следующей статьи!

  • Как проверить трехпроводной датчик коленвала с помощью мультиметра
  • Как проверить предохранители с помощью мультиметра
  • Как использовать цифровой мультиметр Cen-Tech для проверки напряжения ://www.britannica.com/science/combustion
    (2) расход топлива – https://www. sciencedirect.com/topics/materials-science/fuel-consumment

    Проверьте видео ниже;

    О Сэме Орловском

    Я рано понял, что плотницкое дело было для меня огромной страстью, и я остаюсь в этой отрасли уже более 20 лет. Это дает мне уникальную возможность рассказать вам о лучших инструментах и ​​рекомендациях. Я не только плотник, но я также люблю машины и все, что связано с электрикой. Одним из моих карьерных путей было начало работы в качестве ученика электрика, поэтому у меня также есть большой опыт работы с электротехнической продукцией и всем, что с ней связано.

    Категории Обучение Метки Мультиметр

    Измерение широкополосным кислородным датчиком

    Скачать измерение

    311

    Работа широкополосного датчика кислорода

    Широкополосный лямбда-зонд или широкополосный кислородный датчик — это датчик, который может измерять концентрации кислорода в выхлопных газах. Широкополосный кислородный датчик основан на 4-проводной версии циркониевого кислородного датчика. с модификацией для измерения фактической концентрации кислорода вместо того, чтобы генерировать сигнал только для слишком богатая или слишком бедная смесь.

    Рисунок 1: Схематическое изображение широкополосного кислородного датчика

    Датчик состоит из трех частей: насосной камеры, измерительной камеры и измерительной ячейки. Насосная ячейка и измерительная ячейка состоят из пластины из диоксида циркония (циркония), к которой прикреплена тонкий слой платины нанесен с обеих сторон. Когда между двумя сторонами существует разница в концентрации кислорода, разница в напряжении будет присутствовать между двумя платиновыми пластинами. Это напряжение зависит от разницы концентраций и составляет около 450 мВ для идеальной смеси.

    Измерительная ячейка контактирует с наружным воздухом с одной стороны и с измерительной камерой. в другом. Напротив измерительной камеры расположена насосная ячейка, которая может накачивать кислород в камеру или из нее. измерительную камеру с помощью электрического тока. Небольшое количество выхлопных газов может поступать в измерительную камеру через небольшой канал. Это может изменить концентрацию кислорода в измерительной камере, изменив измерительную ячейку. напряжение от его идеального значения 450 мВ. Чтобы вернуть измерительную ячейку обратно к 450 мВ, ЭБУ посылает ток через ячейку насоса. В зависимости от направления и величины тока ионы кислорода могут быть закачаны в измерение или из него. камеру, чтобы вернуть напряжение измерительной ячейки к 450 мВ.

    При сгорании богатой смеси выхлопные газы содержат мало кислорода. и через насосную ячейку подается ток, чтобы накачать больше кислорода в измерительную камеру. И наоборот, при сгорании обедненной смеси выхлопные газы содержат много кислорода и ток через насосную ячейку реверсируется, чтобы откачивать кислород из измерительной камеры. В зависимости от величины и направления тока ЭБУ изменяет количество впрыскиваемого топливо. Когда идеальная смесь сгорает, через ячейку насоса не протекает ток, и количество впрыскиваемого топлива остается неизменным.

    Для оптимальной работы датчик должен иметь температуру около 750°C. Датчик оснащен сопротивлением PTC для электрического нагрева, который подается от системного реле или иногда от ECU. Минус регулируемого нагрева переключается на массу ЭБУ с переменным режимом работы сигнал цикла.

    Подключение лабораторного эндоскопа

    Правильность работы широкополосного датчика кислорода можно проверить, измерив следующие напряжения сигналов: см. рисунок 1:

    Тип:	Широкополосный цирконий -датчик кислорода
    Средство питания:	12 В. Из Системного Рели.
    	нагревательный элемент: переключатель рабочего цикла
    Уровень сигнала:	ячейка насоса: от -9 мА (богатая) до 18 мА (обедненная), измерительная ячейка: ~450 мВ,
    	нагревательный элемент: от 0 В до 12 В

    Канал	Зонд	Напряжение	Диапазон
    1		Положительная сторона ячейки насоса	800 мВ
    		Отрицательная сторона ячейки насоса
    2		Положительная сторона измерительной ячейки	800 мВ
    		Отрицательная сторона измерительной ячейки
    3		Обогрев датчика	20 В
    		Масса на аккумуляторе

    Рисунок 2: Схема измерения Рисунок 3: Измерение работающего широкополосного кислородного датчика

    Лабораторный прицел подключается к широкополосному кислородному датчику через измерительный провод TP-C1812B и обратный датчик TP-BP85. и установите режим записи. В режиме записи выполняется потоковое измерение, непрерывное отображение сигналов в прямом эфире на экране. Поскольку измеряемые сигналы изменяются медленно, Automotive Test Scope ATS5004D настроен на медленную скорость измерения.

    Измерение

    Как объяснялось выше, величина тока, протекающего через ячейку насоса, является мерой отклонения от идеального соотношения воздуха и топлива. Для проверки работы датчика необходимо измерить ток. Самый простой способ измерить этот ток без разрыва цепи — измерить напряжение на сопротивлении, включенном последовательно с ячейкой насоса, чтобы преобразовать его обратно в текущее значение. В большинстве случаев точное значение тока не важно, достаточно измерения напряжения.

    Ниже сначала рассматривается измерение напряжения ячейки накачки. Далее поясняется, как это измерение можно использовать для определения тока ячейки накачки.

    Измерение напряжения ячейки насоса

    На рис. 4 представлены осциллограммы широкополосного датчика кислорода с регулируемым обогревом, измеряется на автомобиле с работающим на холостом ходу двигателем при рабочей температуре. Этот сигнал можно загрузить и использовать для правильной настройки лабораторного объема или в качестве эталонного сигнала.

    Скачать измерение напряжения широкополосного кислородного датчика

    Рис. 4. Лабораторное измерение напряжения широкополосного датчика кислорода

    Канал 1 (красный) показывает сигнал ячейки насоса, а канал 2 (желтый) — сигнал измерительной ячейки. Во время этого измерения дроссельная заслонка нажимается дважды, что видно по небольшим изменениям в сигналы от измерительной ячейки и ячейки насоса. Изменения в сигнале насосной ячейки вызваны ECU, который изменяет ток насосной ячейки. чтобы вернуть сигнал измерительной ячейки обратно к 450 мВ. Небольшие вариации в сигнале ячейки измерения присутствуют из-за того, что датчик и ECU имеют определенное время реакции для регулировки тока ячейки насоса. Канал 3 (зеленый) показывает сигнал рабочего цикла регулируемого нагрева датчика.

    Подсказка : Вход/выход рабочего цикла можно использовать для расчета процента рабочего цикла регулируемого нагрева.

    Измерение тока ячейки насоса

    Ток через насосную ячейку можно получить из напряжения на резистор, включенный последовательно с насосной ячейкой (см. рис. 1) с использованием закона Ома. Этот ток равен измеренному напряжению, деленному на сопротивление: I = V/R. Следовательно, ток можно рассчитать по измеренному напряжению, если известно значение резистора.

    Определение последовательного сопротивления

    Полностью выключите автомобиль перед измерением сопротивления. Сопротивление можно измерить между двумя контактами разъема датчика, если он отключен с использованием измерения сопротивления Automotive Test Scope ATS5004D, см. рис. 5. Последовательное сопротивление в этом примере измерения имеет значение 77,8 Ом.

    Рисунок 5: Измерение последовательного сопротивления

    Теперь значение последовательного сопротивления известно, коэффициент усиления/смещения ввода/вывода с усилением, установленным на 1/77,8 в программном обеспечении многоканального осциллографа, можно использовать для преобразования напряжения канала 1 в ток ячейки накачки. Единицей измерения усиления/смещения ввода/вывода является ампер «А». Ввод/вывод усиления/смещения можно перетащить на график, чтобы сделать текущий видимым.

    На рис. 6 снова показано измерение, но теперь с током ячейки накачки вместо напряжения. через последовательное сопротивление. Этот сигнал можно загрузить и использовать для правильной настройки лабораторного объема или в качестве эталонного сигнала.

    Скачать измерение тока широкополосного кислородного датчика

    Рисунок 6: Лабораторное измерение тока широкополосного датчика кислорода

    Напряжение канала 1 (красный) теперь преобразуется в сигнал тока (фиолетовый) с помощью входа/выхода усиления/смещения. Сигналы ведут себя так же, как и в предыдущем измерении.

    Диагностика

    Значения сигналов могут отличаться на разных типах блоков управления двигателем и широкополосных кислородных датчиках. Обратитесь в ATIS за информацией о конкретных блоках управления двигателем и широкополосных кислородных датчиках.

    Следующие отклонения сигнала ячейки насоса (канал 1) могут указывать на проблему:

    • Нет сигнала:
      Причина: задние датчики не подключены (выполните проверку подключения), Неисправен усилитель ЭБУ, датчик неисправен
    • Слишком высокое напряжение сигнала:
      Причина: смесь слишком бедная (проверить газоанализатором), утечка в выхлопной системе между двигателем и широкополосным кислородным датчиком, датчик неисправен
    • Слишком низкое напряжение сигнала:
      Причина: смесь слишком богатая (проверить газоанализатором), датчик неисправен
    • Сигнал показывает больше шума, чем пример сигнала:
      Причина: повреждена проводка сигнального провода, плохой контакт в клеммах разъема
    • Сигнал показывает смещение по отношению к примерному сигналу:
      Причина: область действия не настроена на связь по постоянному току: , датчик неисправен

    Следующие отклонения сигнала измерительной ячейки (канал 2) могут указывать на проблему:

    • Нет сигнала:
      Причина: задние датчики не подключены (выполните проверку подключения), датчик неисправен
    • Слишком высокое напряжение сигнала:
      Причина: смесь слишком богатая (проверить газоанализатором), датчик неисправен
    • Слишком низкое напряжение сигнала:
      Причина: смесь слишком бедная (проверить газоанализатором), утечка в выхлопной системе между двигателем и широкополосным кислородным датчиком, датчик неисправен
    • Сигнал показывает больше шума, чем пример сигнала:
      Причина: повреждена проводка сигнального провода или заземление, плохой контакт в клеммах разъема, датчик неисправен
    • Сигнал показывает смещение относительно примера сигнала:
      Причина: область действия не настроена на связь по постоянному току: , датчик неисправен

    Следующие отклонения сигнала нагрева (канал 3) могут указывать на проблему:

    • Нет сигнала:
      Причина: задние датчики не подключены (выполните проверку подключения), Неисправен усилитель ЭБУ, датчик неисправен
    • Слишком высокое напряжение сигнала:
      Причина: плохое заземление или его отсутствие для ЭБУ, сопротивление в проводке к ЭБУ
    • Слишком низкое напряжение сигнала:
      Причина: плохое питание или его отсутствие
    • Сигнал показывает больше шума, чем пример сигнала:
      Причина: повреждена проводка сигнального провода, плохой контакт в клеммах разъема
    • Сигнал показывает смещение по отношению к примерному сигналу:
      Причина: область действия не настроена на связь по постоянному току: , плохая или отсутствующая масса для ECU, сопротивление в проводке к ЭБУ

    СВЯЗАННЫЕ

    Продукты

    Automotive Test Scope ATS5004D

    Измерение свинца TP-C1812B

    BACK TP-BP85

    Automotive Diagnostic

    Циркониевый кислородный датчик

    Циркониевый лямбда-зонд измеряется лабораторным прибором на холостом ходу двигателя при рабочей температуре. Сигнал с датчика отображается и может быть загружен. Чтобы помочь определить, правильно ли работает циркониевый лямбда-зонд и его подогрев, различные возможные отклонения от примеров сигналов упоминаются вместе с вероятными причинами.

    Toyota MR2 плохая форсунка

    У Toyota MR2 возникли проблемы после замены двигателя, код неисправности P0304 Обнаружен пропуск зажигания в цилиндре № 4. В гараже меняют местами несколько компонентов, но решить проблему не удается. Необходимы измерения автомобильным осциллографом, чтобы выяснить, что код неисправности несколько вводит в заблуждение. проблема не в 4 цилиндре

    Отказ от ответственности

    Этот документ может быть изменен без уведомления. Все права защищены.

    Информация в этом примечании к применению тщательно проверена и считается надежной. однако TiePie Engineering не несет ответственности за любые неточности.

    Предупреждение о безопасности:

    • Перед измерением убедитесь, что источники опасно высокого напряжения отключены или защищены от прикосновения. Опасными считаются напряжения свыше 30 В переменного тока (среднеквадратичное значение), 42 В переменного тока пикового значения или 60 В постоянного тока.
    • Соблюдайте чистоту на рабочем месте при выполнении измерений.
    • Это измерение и процедуры являются примерами / рекомендациями по измерению и не являются предписанными протоколами.
    • Инженеры TiePie не могут предвидеть действия по обеспечению безопасности, которые необходимо предпринять для защиты людей и оборудования. Перед началом измерения проверьте, какие меры безопасности необходимо применить.

    Что такое лямбда-зонд в автомобиле и как его проверить

    В современных автомобилях используются специальные устройства, позволяющие автомобилю соответствовать экологическим нормам. К числу таких устройств относится датчик лямбда-зонда.

    Рассмотрим, зачем он нужен в машине, где находится, как определить его неисправность, а также как заменить.

    Что такое лямбда-зонд?

    Греческое «лямбда» в машиностроении используется для обозначения коэффициента. В данном случае это концентрация кислорода в выхлопных газах. Если быть точнее, то это коэффициент избытка воздуха в топливно-воздушной смеси.

    Для определения этого параметра используется специальный зонд, оценивающий состояние продуктов сгорания топлива. Этот элемент используется в автомобилях с электронной подачей топлива. Его также устанавливают на машины, выхлопная система которых оснащена катализатором.

    Для чего нужен лямбда-зонд?

    Датчик предназначен для более эффективной подачи топливовоздушной смеси. Его работа влияет на исправность катализатора, нейтрализующего вредные для окружающей среды вещества в выхлопных газах. Он измеряет концентрацию кислорода в выхлопе и регулирует работу топливной системы.

    Для эффективной работы двигателя топливно-воздушная смесь должна подаваться в цилиндры в правильной пропорции. Если кислорода будет недостаточно, смесь будет повторно обогащена. В результате свечи в бензиновом двигателе могут заливаться, и процесс сгорания не будет выделять достаточно энергии для вращения коленчатого вала. Также нехватка кислорода приведет к частичному сгоранию топлива. В результате этого в выхлопе образуется не угарный газ, а угарный газ.

    С другой стороны, если воздуха в топливно-воздушной смеси больше, чем необходимо, то она будет обеднена. Как следствие, снижение мощности двигателя, превышение температурных норм для деталей цилиндро-поршневого механизма. Из-за этого некоторые элементы изнашиваются быстрее. Если в выхлопе много кислорода, то NOx не нейтрализуются в катализаторе. Это также приводит к загрязнению окружающей среды.

    Так как образование ядовитых газов невозможно увидеть визуально, необходим специальный датчик, который бы отслеживал даже незначительные изменения в выхлопе двигателя.

    Эта деталь особенно полезна в условиях повышенного дымообразования (когда двигатель находится в сильной нагрузке). Это помогает уберечь катализатор от загрязнения, а также немного сэкономить топливо.

    Конструкция лямбда-зонда

    Датчик зоны катализатора состоит из следующих элементов:

    • Корпус металлический. Он имеет резьбу под ключ, чтобы упростить его установку или удаление.
    • Уплотнительное кольцо для предотвращения выпуска воздуха через микрощель.
    • Радиатор.
    • Керамический изолятор.
    • Электроды, к которым подсоединяется проводка.
    • Герметик проводки.
    • Нагревательный элемент (в версиях с подогревом).
    • Корпус. В нем сделано отверстие, через которое в полость поступает чистый воздух.
    • Спиральный нагрев.
    • Диэлектрический наконечник. Он изготовлен из керамики.
    • Защитная металлическая трубка с перфорацией.

    Основным конструктивным элементом является керамический наконечник. Изготовлен из оксида циркония. Он покрыт платиной. При нагревании наконечника (температура 350-400 градусов) он становится проводником, и напряжение передается от внешней его части к внутренней.

    Принцип работы лямбда-зонда

    Чтобы понять, какие могут быть неисправности лямбда-зонда, необходимо разобраться в принципе его работы. Когда автомобиль находится на конвейере, все его системы настраиваются так, чтобы они работали идеально. Однако со временем детали двигателя изнашиваются, в электронном блоке управления могут возникать мелкие ошибки, что может сказаться на работе разных систем, в том числе и топливной.

    Устройство является элементом так называемой системы «обратной связи». Компьютер рассчитывает, сколько топлива и воздуха подавать во впускной коллектор, чтобы смесь эффективно сгорала в цилиндре и выделялось достаточно энергии. Так как мотор постепенно изнашивается, со временем стандартных настроек электроники становится недостаточно – их нужно корректировать в соответствии с состоянием силового агрегата.

    Эту функцию выполняет лямбда-зонд. В случае обогащенной смеси он подает на блок управления напряжение, соответствующее значению -1. Если смесь обеднена, то этот показатель будет +1. Благодаря этой регулировке компьютер подстраивает систему впрыска под изменившиеся параметры двигателя.

    Устройство работает следующим образом. Внутренняя часть керамического наконечника контактирует с чистым воздухом, внешняя (находится внутри выхлопной трубы) — с выхлопными газами (через перфорацию защитного экрана), движущимися по выхлопной системе. При ее нагревании ионы кислорода свободно проникают с внутренней поверхности на внешнюю.

    В полости датчика больше кислорода, чем в выхлопной трубе. Разница этих параметров создает соответствующее напряжение, которое по проводам передается на компьютер. В зависимости от изменения параметров блок управления регулирует подачу топлива или воздуха в цилиндры.

    Где установлен лямбда-зонд?

    Датчик не зря называют щупом, так как он устанавливается внутри выхлопной системы, и фиксирует показатели, которые невозможно проанализировать при разгерметизации системы. Для большей эффективности в современных автомобилях устанавливают два датчика. Один вкручивается в трубу перед катализатором, а второй за катализатором.

    Если зонд не оборудован подогревом, то его устанавливают как можно ближе к двигателю для более быстрого нагрева. Если в машине установлено два датчика, они позволяют регулировать топливную систему, а также анализировать эффективность работы каталитического анализатора.

    Типы и конструктивные особенности

    Датчики лямбда-зонда бывают двух категорий:

    • Без подогрева;
    • С подогревом.

    Первая категория относится к более старым сортам. Чтобы активировать их, нужно время. Полая жила должна прогреться до рабочей температуры, когда диэлектрик станет проводником. Пока не нагреется до 350-400 градусов, не получится. В этот момент топливовоздушная смесь не регулируется, от чего в катализатор может попасть несгоревшее топливо. Это постепенно сокращает срок службы устройства.

    По этой причине все современные автомобили оснащаются модификациями с подогревом. Также все датчики делятся на три разновидности:

    • Двухточечные без подогрева;
    • Двухточечный с подогревом;
    • Широкополосный.

    Модификации без подогрева мы уже рассматривали. Они могут быть с одним проводом (сигнал идет напрямую на компьютер) или с двумя (второй отвечает за заземление корпуса). Стоит уделить немного внимания двум другим категориям, так как они имеют более сложную структуру.

    Двухточечный с подогревом

    В двухточечных модификациях с обогревом будет три или четыре провода. В первом случае это будет плюс и минус на нагрев спирали, а в третьем (черный) сигнал. Датчики второго типа имеют такую ​​же схему, за исключением четвертого провода. Это элемент заземления.

    Широкополосные

    Широкополосные датчики имеют самое сложное подключение к автомобильной системе. У него пять проводов. Каждый производитель использует свою маркировку, чтобы указать, кто за что отвечает. Чаще всего черный — сигнальный, а серый — заземляющий.

    Два других кабеля — нагревательные. Другой провод — это сигнальный провод впрыска. Этот элемент контролирует концентрацию воздуха в датчике. Накачка происходит за счет изменения силы тока в этом элементе.

    Признаки неисправности лямбда-зонда

    Самый первый признак неисправности датчика — увеличение расхода топлива (при этом условия работы машины не меняются). При этом будет наблюдаться снижение динамических характеристик. Однако этот параметр не должен быть единственным показателем.

    Вот еще несколько «симптомов» неисправного зонда:

    • Повышенная концентрация СО. Этот параметр измеряется специальным прибором.
    • На приборной панели загорается сигнал ПРОВЕРКА двигателя. Но в этом случае следует обратиться в сервис. Предупреждение может не относиться к этому датчику.

    Датчик кислорода выходит из строя по следующим причинам:

    • Естественный износ.
    • Антифриз попал в него.
    • Неправильно очищен корпус.
    • Некачественное топливо (высокое содержание свинца).
    • Перегрев.

    Методы проверки лямбда-зонда

    Для проверки исправности лямбда-зонда достаточно мультиметра. Работы выполняются в следующем порядке:

    • Проводится внешний осмотр. Копоть на его корпусе указывает на то, что он мог сгореть.
    • Датчик отключен от электрической цепи, двигатель запускается.
    • Наконечник необходимо нагреть до рабочей температуры. Для этого держите обороты двигателя в пределах 2-3 тысяч оборотов.
    • Контакты мультиметра подключены к проводам датчика. Положительная клемма устройства находится на сигнальном проводе (черный). Минус — на массу (серый провод, если нет, то просто на корпус машины).
    • Если датчик исправен, то показания мультиметра будут колебаться в пределах 0,2-0,8 В. Неисправный лямбда-зонд будет давать показания от 0,3 до 0,7 В. Если индикатор на экране стабилен, это значит датчик не работает.

    Замена и ремонт лямбда-зонда

    Что делать, если датчик вышел из строя? Его необходимо заменить. Он не ремонтируется. Правда, некоторые мастера идут на хитрости или отключают датчик. Однако такие способы чреваты неисправностями катализатора и снижением КПД ДВС.

    Заменить датчик на аналогичный. Дело в том, что ЭБУ подстраивается под параметры конкретного устройства. При установке другой модификации велика вероятность подачи неправильных сигналов. Это может привести к различным неприятным последствиям, вплоть до быстрого выхода из строя катализатора.

    Лямбда-зонд необходимо заменить при холодном двигателе. При покупке нового кислородного датчика крайне важно убедиться, что был куплен оригинал, а не аналог, подходящий для данного автомобиля. Неисправность сразу не будет заметна, но впоследствии устройство снова перестанет работать.

    Процедура установки нового датчика очень проста:

    • Провода от старого датчика отсоединяются.
    • Неисправный датчик перекручен.
    • На его место вкручивается новый.
    • Провода надеты в соответствии с маркировкой.

      No related posts.
