Как проверить крышку расширительного бачка ваз 2110: Как проверить крышку (пробку) расширительного бачка? Инструкция подойдет для ВАЗ, РЕНО и прочих

Содержание

Как проверить крышку расширительного бачка. Устройство и принцип работы расширительного бачка

Главаня » Статьи » Как проверить крышку расширительного бачка. Устройство и принцип работы расширительного бачка

Насколько хорошо владельцы транспортных средств знают свой автомобиль? Ведь она также подвержена различным заболеваниям, от которых необходимо своевременно избавляться. Система охлаждения любого автомобиля (отечественного или зарубежного производства) заслуживает внимания. Включает в себя специальный контейнер, без которого просто невозможно обойтись, так как на него отведена основная роль. Однако любой элемент системы выполняет свою задачу, и без них невозможно эффективное охлаждение двигателя. И если опытные водители знают, как проверить пробку расширительного бачка, то новички могут столкнуться с трудностями.

Способность проста, но это не умаляет ее важности. Многие автолюбители считают помпу и радиатор важнейшими компонентами системы охлаждения. Они правы? А какие тайны может скрывать такая неприметная и маленькая деталь, как крышка расширительного бачка?

Содержание

Небольшая вступительная часть
Важный элемент системы
Устройство бачка
Как работает расширительная емкость
Роль крышки бачка
Место расположения РБ
Симптомы неисправности крышки бачка
Процедура проверки
Итог

Небольшая вступительная часть

Расширительный бак (РБ) выглядит довольно просто: дешево и сердито. Но, несмотря на это, просто взять и выкинуть из машины его невозможно. В таких незначительных, на первый взгляд, деталях могут быть свои проблемы, и их очень много. Зачастую они просто взрываются от высокого давления, и охлаждающая жидкость (ОЖ) начинает заполнять весь моторный отсек.

По этой причине не стоит ждать, пока танк проявит себя в самый неподходящий момент. Если проблема обнаружена, нет необходимости откладывать ее решение в долгий ящик.

Но прежде чем разбираться, как проверить крышку расширительного бачка ВАЗ 2110 (или любой другой модели), давайте выясним, для чего она нужна и какую важную роль играет. Может быть, все-таки без него было бы лучше?

Важный элемент системы

Никто не будет спорить, что двигатель нельзя охлаждать без охлаждения, так как необходимо поддерживать определенную температуру. С этим успешно справляется специальная жидкость. Несколько десятков лет назад для этих целей использовалась обычная вода, а в качестве компенсатора использовался верхний бачок радиатора, который заполнялся не полностью. Сейчас водители отдают предпочтение тосолу или тосолу.

И здесь стоит кое-что уточнить. По законам физики жидкость при нагревании расширяется, а при кипении полностью превращается в пар. Если воду нагреть до температуры 100°С, ее объем увеличится на 4,5%. То же самое происходит и с используемыми жидкостями, только чуть больше – 6%.

Это приводит к повышению давления в системе охлаждения. По этой причине требуется дополнительное пространство, если объем жидкости увеличивается. Для этого предназначен расширительный бак. Компенсирует повышенный объем тосола или тосола.

Устройство бачка

Чтобы проверить крышку расширительного бачка Ауди или любого другого автомобиля, нужно знать, как она устроена. Практически во всех моделях это полипропиленовый корпус, который имеет заливную горловину с крышкой вверху и два патрубка, верхний и нижний. Нижние краны подключаются к магистрали системы охлаждения, а верхние сливают лишние пары и пузырьки воздуха.

В современных автомобилях конструкция расширительного бачка дополнена поплавковыми датчиками, следящими за уровнем охлаждающей жидкости. Для этого в корпусе есть еще одна горловина, куда устанавливаются датчики.

На боковой стороне контейнера есть несколько галочек:

меньший риск — мин;
более высокий риск — макс.

Уровень жидкости должен быть где-то посередине.

Как работает расширительная емкость

Теперь стоит коснуться работы танка. Для начала стоит привести значения температуры кипения разных жидкостей (при атмосферном давлении):

вода — 100°С;
антифриз — 105-110°С;

антифриз — 120°С.

Теперь вы понимаете, почему большинство водителей предпочитают покупать антифриз. Рассматривая вопрос, как проверить крышку расширительного бачка ВАЗ 2114 (на примере), стоит немного углубиться в теорию. Температура кипения теплоносителя может быть дополнительно повышена за счет повышения давления над атмосферным. По этой причине вся система надежно герметизирована для поддержания нужного уровня давления. Оптимальное значение 1,1-1,5 атмосферы.

Однако даже высокий уровень вакуума (0,03-0,1 кг/см²) не помогает работающему двигателю. Это может привести к утечке воздуха в систему охлаждения, что приведет к образованию воздушных пробок. В результате будет затруднена циркуляция жидкости, что в конечном итоге приведет к перегреву двигателя.

Роль крышки бачка

Теперь мы знаем, для чего нужен расширительный бачок. Но тут может возникнуть очень интересный вопрос, какая роль отведена его крышке? Выше была описана опасная ситуация, которая может возникнуть при сильном разрежении.

Многие водители, особенно начинающие, не знают, как проверить крышку расширительного бачка на ВАЗ. Само собой разумеется, что они считают, что он работает только как запорное устройство и не позволяет охлаждающей жидкости выплескиваться во время движения автомобиля. Отчасти это правда и этот элемент действительно работает как запирающее устройство. Однако у него есть гораздо более важная задача.

Как известно, давление в системе охлаждения следует держать на уровне 1,1-1,5 атмосферы. Обложка справляется с этой задачей на ура. Как ты это делаешь? Дело в том, что его устройство имеет два клапана:

безопасность;
пустой.

Первый выглядит как подпружиненная резиновая диафрагма, которая поджимается снаружи. Вторая – резиновая шайба с маленькой пружиной, спрятанной внутри большой.

При нормальном давлении в системе оба клапана закрыты. Бак герметичен, поэтому с повышением температуры теплоносителя растет и давление. Как только он превышает допустимое значение, открывается предохранительный клапан и часть паров воздуха выбрасывается наружу.

По мере остывания автомобиля объем жидкости в системе уменьшается, а за счет самой герметичности возникает вакуум. Здесь вступает в действие еще один клапан: вакуумный клапан. При открытии давление в системе сравнивается с атмосферным значением.

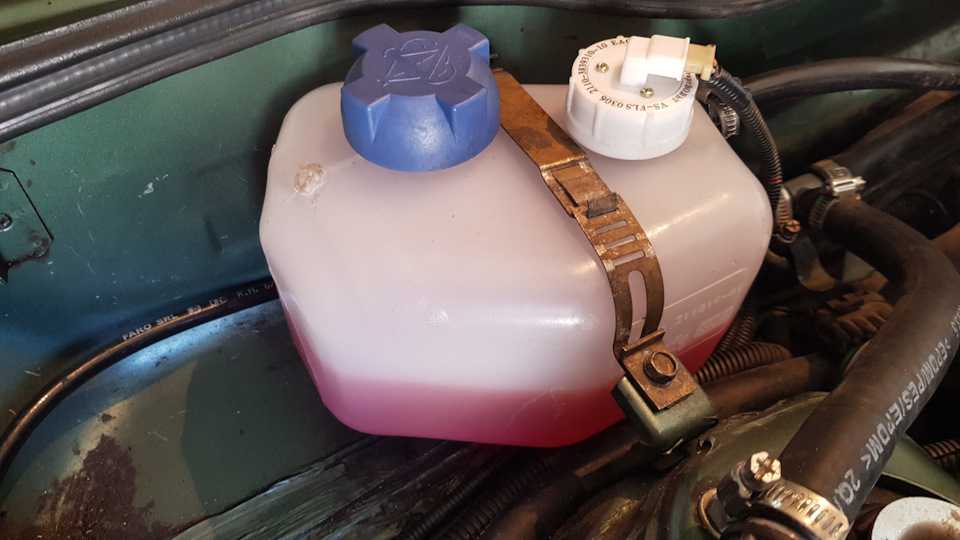

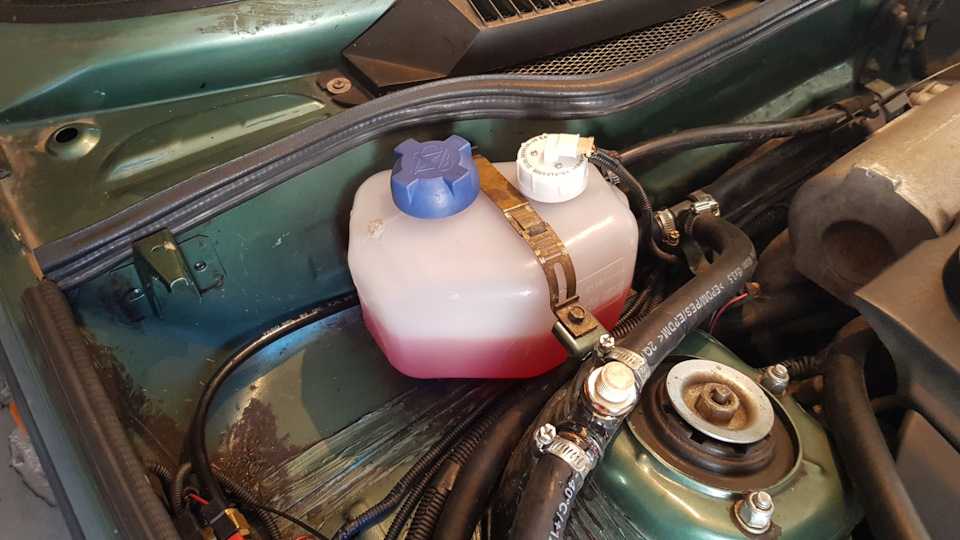

Место расположения РБ

Чтобы проверить клапан крышки расширительного бачка, нужно знать, где он находится, что для некоторых новичков затруднительно. Если брать во внимание отечественный транспорт крупнейшего производителя АвтоВАЗ, то в зависимости от конкретной модели он может находиться в разных местах.

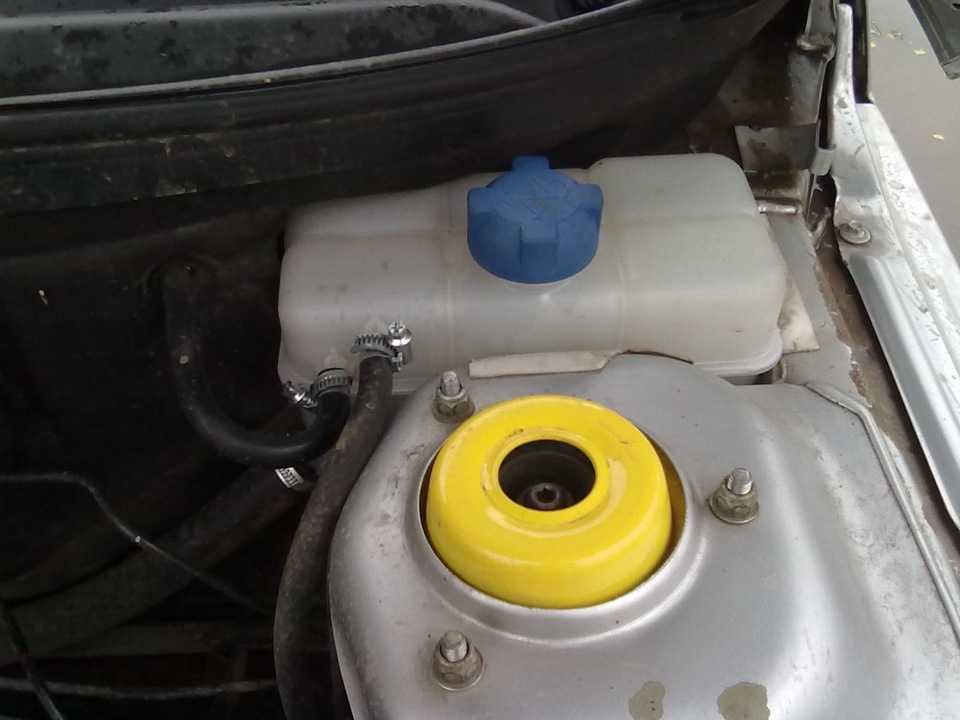

Например, в линейке ВАЗ-2110-12 бак расположен со стороны водителя (по отношению к движению автомобиля) между стойкой амортизатора и перегородкой салона. В моделях ВАЗ-2114-15 контейнер также расположен с левой стороны, но размещен за стеклом багажника. Примерно в том же месте находится топливный бак Audi 80.

Симптомы неисправности крышки бачка

Все устройства рано или поздно выходят из строя, какими бы простыми или сложными они ни были. Крышка расширительного бачка не исключение. Только вся трудность заключается в проблемной диагностике его состояния. И последствия его разрыва могут быть очень серьезными.

Как проверить работу крышки расширительного бачка? Но что гораздо важнее: что может привести к диагностике этой детали? На самом деле наличие следующих признаков:

Дым видно из-под капота.
Перегрев мотора.

Дым может выходить из жидкости, попадающей в горячий впускной коллектор. При этом температура двигателя находится в пределах нормы. Данная проблема актуальна при неисправном клапане, открывающемся раньше, чем необходимо. По этой причине возникают брызги охлаждающей жидкости.

Часто причиной перегрева является сломанный клапан низкого давления. Из-за его плохой работы в системе охлаждения образуются заторы, что и приводит к столь печальному результату.

Кроме того, признаками можно считать разрыв хомутов, а также поломку радиатора, патрубков или других элементов системы, в том числе и самого бака.

Все это говорит о необходимости проверки крышки расширительного бачка (ваз 2114 или другого автомобиля) и ее замены в случае неисправности.

Процедура проверки

Проверить работоспособность крышки бака не так просто, так как необходимо создать давление, что затруднительно. В сервисных центрах используются специальные устройства с насосом и манометром. Это позволяет установить точные значения срабатывания клапанов капота. Самодиагностику проводить можно, только она менее точна по отношению к результату. Однако деталь будет бракованной.

Для начала нужно открутить крышку на холодном двигателе и осмотреть ее: есть ли трещины, сколы, вмятины, сломанные уплотнительные элементы, потертости и другие дефекты. Если результат положительный, стоит переходить к следующему способу, например, к проверке крышки расширительного бачка. Только сначала облажайся.

Теперь нужно запустить двигатель и дождаться его прогрева до рабочей температуры. Затем нужно начать потихоньку откручивать крышку. Если вы слышите звук выходящего воздуха, похожий на откручивание крышки от бутылки из-под газировки, значит, все в порядке — деталь работает исправно и держит давление в системе. Пока двигатель еще работает, стоит осмотреть толстые патрубки на наличие вмятин. Если да, то один из клапанов не выполняет свою работу.

Как проверить крышку расширительного бачка иначе? Также можно сделать так (желательно даже при холодном двигателе): открутить крышку, затем рукой сжать толстую трубку, а затем закрутить ее на место. Теперь можно убрать руку и наблюдать: туба принимает первоначальную форму – все в порядке, в противном случае крышку лучше заменить. Только этот способ не всегда можно использовать из-за конструктивных особенностей силового агрегата разных автомобилей и расположения патрубков.

Итог

Стоит уделить пристальное внимание не только самому расширительному бачку, но и его крышке. Периодически оценивайте свое состояние, чтобы избежать серьезных последствий. Также не пренебрегайте обслуживанием автомобиля в отношении системы охлаждения. То есть проверить уровень охлаждающей жидкости в бачке, при необходимости долив. И вовремя меняйте антифриз, что позволит получать удовольствие от вождения автомобиля.

Каждому водителю необходимо не только знать, как проверить пробку расширительного бачка, но и понимать, как она работает. Это научит вас более ответственно относиться к своему транспортному средству и сэкономить семейный бюджет.

Об авторе
Хотите связаться со мной?

Главный редактор , wekauto.ru

Василий Штормин

Знаю что такое авто от А до Я. Люблю интересоваться гонками, конструкцией автомобилей, ремонтом. Знакомые советовали поделиться своими знаниями в интернете. Давайте вместе окунемся в мир авто и всего, что с ним связано.

Пробка расширительного бачка ваз 2114, какая лучше

Крышка расширительного бачка ВАЗ 2114 — небольшая деталь с важными функциями

Как правило, система охлаждения создает нормальные условия для работы двигателя. Охлаждающая жидкость системы хранится в расширительном бачке. От состояния такой детали, как крышка расширительного бачка ваз 2114, часто зависит работа двигателя и других агрегатов автомобиля.

Некачественная крышка может стать причиной перегрева и отказа радиатора, отказа вентилятора охлаждения и водяного насоса, порывов ремня вентилятора, неисправностей термостата, утечек охлаждающей жидкости и серьезных поломок двигателя из-за перегрева.

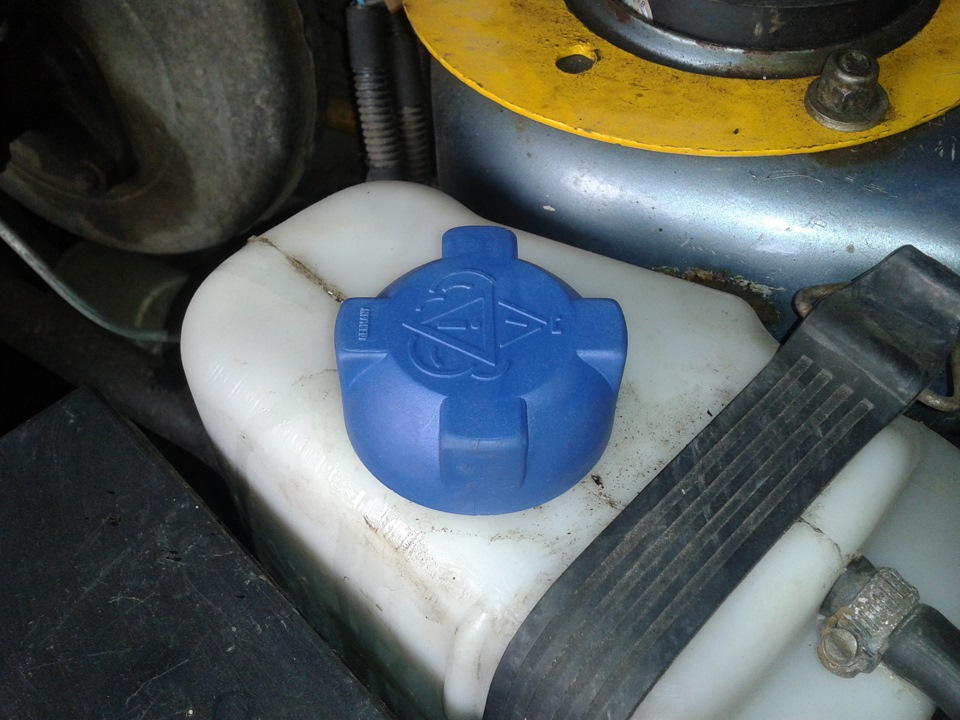

Крышка расширительного бачка ваз 2114

Функции

У крышки расширительного бачка две функции:

запорная;
регулирующая давление.

Запорная функция, как и у всех крышек, выполняется, чтобы избежать расплескивания охлаждающей жидкости и обеспечить герметичность работы системы охлаждения.

Функция, регулирующая давление, связана с перепадами давления в расширительном бачке и предотвращением неисправностей и неполадок.

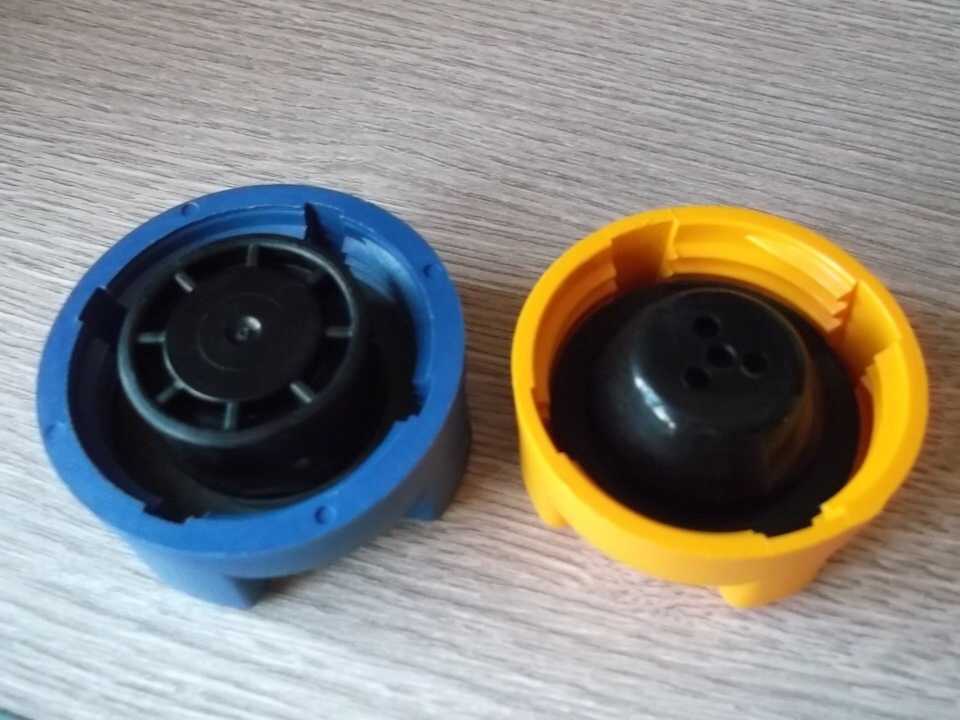

Устройство и принцип работы

Конструктивно крышка представляет собой запорный элемент, который оборудован двумя клапанами. Первый клапан служит для снижения давления, второй – для подачи атмосферного воздуха и повышения давления в бачке. Принцип работы крышки связан с изменениями плотности охлаждающей жидкости при ее нагреве и остывании.

Когда двигатель начинает работать, антифриз нагревается и его объемная плотность увеличивается до 20-25%. Горячий антифриз прогревает воздушную прослойку. Срабатывает датчик выпускного клапана, он открывается, часть воздуха уходит из бачка и давление нормализуется. Процесс стравливания периодически повторяется, когда внутреннее давление системы превышает 1.1-1.5 атмосферы.

Устройство крышки

После выключения двигателя антифриз остывает, давление в системе охлаждения падает. Когда оно снижается ниже критического уровня, открывается впускной клапан и в систему подается атмосферный воздух. Давление в системе выравнивается, и впускной клапан закрывается.

Признаки неисправностей

Самыми критическими признаками неисправной крышки являются пар из-под капота (если температура двигателя не в красном секторе, 90% вероятности, что проблема в крышке) и/или вздутие расширительного бачка.

Также можно сделать предположение о неисправности крышки, если есть:

утечки охлаждающей жидкости из бачка;
протечки антифриза в местах соединений;
порывы и вздутия шлангов;
воздушные пробки;
перегрев двигателя.

Сорванный патрубок

Пар, кипящая жидкость и утечки связаны с неправильной работой выпускного клапана. Воздушные пробки обычно вызваны сбоями в работе впускного, или вакуумного, клапана. Порывы (вздутия) шлангов могут быть вызваны сбоями и выпускного, и впускного клапанов.

Из-за попадания воздуха образуются воздушные карманы внутри сердечника нагревателя, термостата и шлангов радиатора. В результате двигатель начнет перегреваться, потому что система охлаждения не в состоянии поддерживать постоянную температуру.

Если появились воздушные пробки, нужно полностью слить старую жидкость и залить новый антифриз. Новую жидкость заливают постепенно, небольшими порциями по 100 мл.

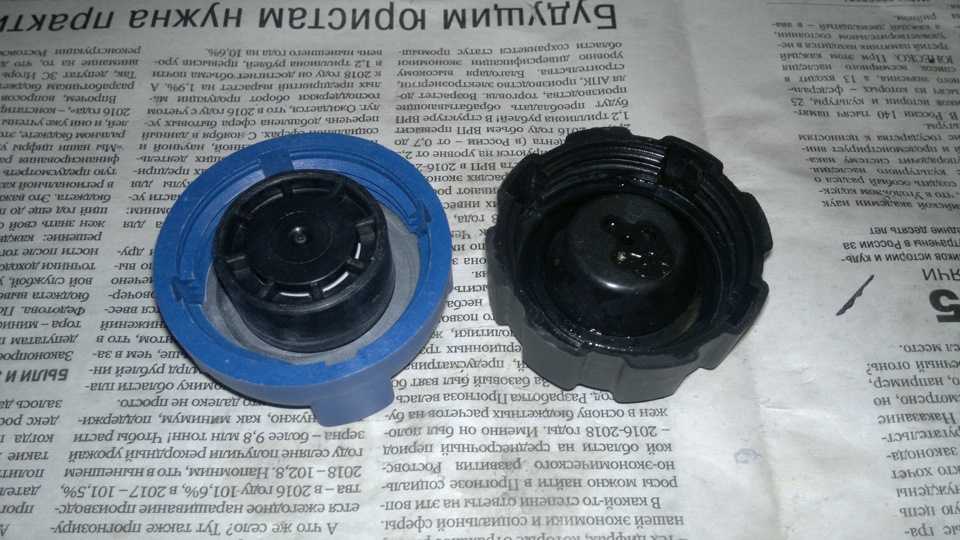

Проверка крышки

Если есть основания, что крышка может быть неисправной, как проверить крышку расширительного бачка ваз 2114?

В сервис-центрах проверку выполняют на специальных стендах с насосом и манометром. Крышку привинчивают к стойке и насос начинает подавать воздух. При достижении на манометре 1.5-1.7 атмосфер должен сработать выпускной клапан. Работа впускного клапана проверяется так же, только воздух из-под крышки откачивается. Если клапаны не срабатывают, пробка расширительного бачка ваз 2114 неисправна.

Как можно проверить крышку в полевых условиях?

Проверка крышки

Сначала нужно провести визуальный осмотр. Сколы, трещины, зазоры и другие повреждения поверхности являются поводом для замены детали.
Посмотрите на номинал давления, указанный для автомобиля, и сравните его с показателем давления, указанным на детали. Если они не совпадают, замените крышку.

Визуально осмотрите состояние основного уплотнения, уплотнения давления и обратного уплотнения. Замените деталь, если уплотнения треснули, затвердели или повреждены.

Как выпускной, так и вакуумный предохранительный клапан должны легко подтягиваться и возвращаться обратно пружиной после того, как их отпустили. Если есть заедания, замените деталь.

Работа выпускного клапана проверяется при запущенном двигателе. Нужно подождать несколько минут после запуска двигателя, пока он прогреется.

Начнет работать система охлаждения и давление в расширительном бачке должно измениться. Отвинтите пробку расширительного бачка. Если послышится легкий хлопок, как при вскрытии бутылки с газированной водой, это признак повышенного давления в системе охлаждения и исправного выпускного клапана. Если хлопка не было, выпускной клапан неисправен.

Обычно впускной клапан проверяется на холодном двигателе. Рукой пережимается один из шлангов, ведущих от бачка к радиатору. После того, как шланг отпущен, он должен медленно выровняться по толщине. Если шланг не выравнивается, впускной клапан неисправен.

Всегда проверяйте радиатор и расширительный бачок при замене неисправной крышки. Возможно, неисправность привела к опасному нарастанию избыточного давления и появились повреждения или трещины.

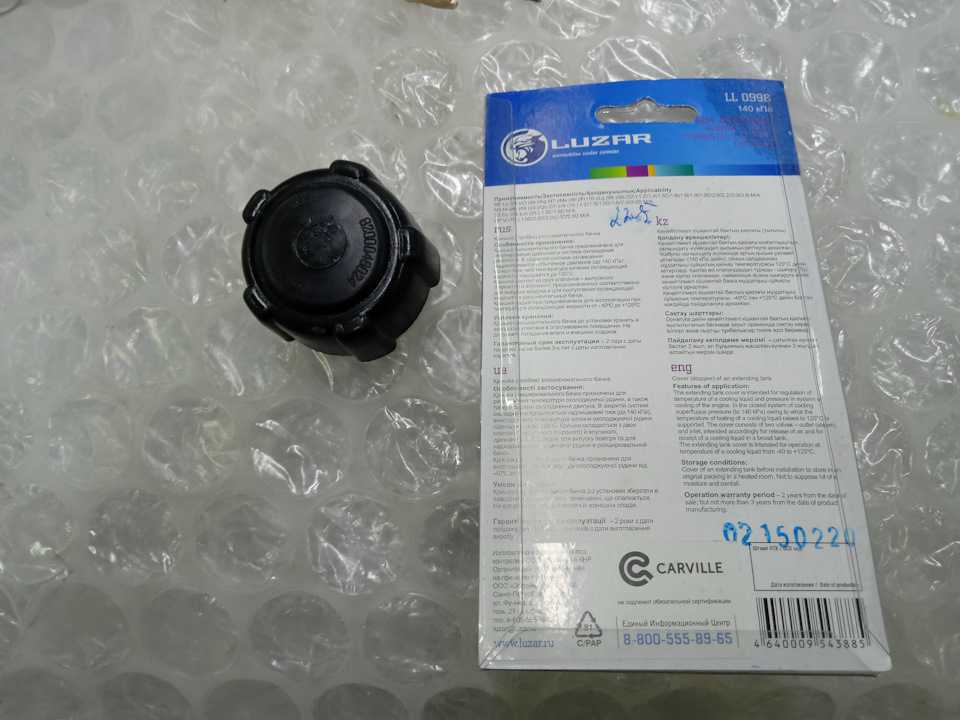

Доработка новой крышки

К сожалению, качество запчастей для отечественных автомобилей оставляет желать лучшего, и лучше проверить новую крышку на стенде. Если давление не держится или избыточное давление не стравливается, можно подрезать пружины. Для этого деталь разбирается, уплотнительную резинку поддевают и снимают отверткой. Затем отверткой аккуратно снимается внутренняя крышка и вынимаются пружины.

Большая пружина подрезается на один оборот, а малая пружина на два оборота. В результате выпускной клапан начнет открываться при давлении в 1 атмосферу, а не в 1.7 атмосфер. Впускной клапан при проверке должен свободно продуваться.

Укорачивание пружины пробки

Профилактические меры

Для предупреждения проблем следует менять крышку каждые 2-3 года. Также нужно контролировать уровень охлаждающей жидкости и давление в расширительном бачке ваз 2114. Постоянный долив антифриза предупреждает возникновение перегрузок системы. Плановая замена антифриза в сроки, рекомендованные производителем, способствует сохранности всех элементов системы охлаждения.
