Как проверить датчик холла тестером: 4 способа как проверить датчик Холла. Самостоятельная проверка датчика холостого хода на ВАЗ, Ауди или Фольксваген мультиметром

Датчик ABS в антиблокировочной системе тормозов предназначен для фиксации разницы скорости вращения колес. Рассмотрим, как проверить датчик АБС. Правильная диагностика поможет найти причину, из-за которой на приборной панели загорелась индикация неисправности помощника в торможении.

Для расчета угловой скорости вращения колеса могут использоваться 2 типа устройства датчиков АБС:

• на основе индуктивного элемента. Еще их называют пассивными, так чувствительный элемент не нуждается во внешнем питании, а сам принцип работы основывается на эффекте электромагнитной индукции. Несмотря на простоту конструкции и надежность, на современных автомобилях такие устройства встречаются все реже. Главный недостаток конструкции – на низкой скорости движения авто невозможно адекватно рассчитать скорость вращения колес;
• датчики на основе эффекта Холла. Их еще называют активными, так как чувствительный элемент нуждается в питании – опорном напряжении. Вырабатываемый такими датчиками скорости сигнал позволяют ЭБУ точнее рассчитать скорость вращения колес.

Устройство, принцип работы индуктивных датчиков ABS

Благодаря принципу действия электромагнитной индукции, прохождение вблизи железного сердечника зубьев гребенки, установленной на корпусе ШРУСа, провоцирует скачки напряжения. Благодаря вращению колеса, на выводах датчика АБС фиксируется синусоидальное колебание напряжения; частота переменного напряжения прямо пропорциональная угловой скорости вращения колеса.

Блок управления антиблокировочной системой тормозов регистрирует и сравнивает аналоговые сигналы со всех чувствительных элементов, что позволяет рассчитать разницу угловых скоростей вращения колес.

Метод проверки мультиметром

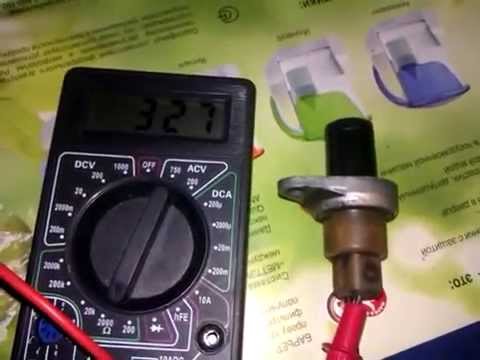

Если вы знаете, как пользоваться мультиметром, то проверить датчик АБС пассивного действия можно с помощью даже самого дешевого универсального измерителя. Соответствие возможных неисправностей и методы их диагностики:

• обрыв цепи обмотки катушки. Переведите мультиметр в режим прозвонки диодов. Если прибор покажет бесконечное сопротивление, значит, в цепи присутствует обрыв;
• отпаивание контактов обмотки катушки. Характер поломки такой же, как и при обрыве;
• короткое замыкание. Для проверки переведите мультиметр в режим измерения сопротивления – омметр, диапазон измерений – до 20 кОм. Предварительно измерьте сопротивление заранее исправного датчика либо узнайте нормативное значение из технической документации. Обычно сопротивление исправных элементов колеблется от 0,7 до 2,5 кОм. При этом важно учитывать, что сопротивление исправных датчиков на передней и задней осях может значительно отличаться.

Если датчик АБС снят с автомобиля, то сымитировать вращение задающего диска можно любым предметом из магнитного металла.

Из-за агрессивности среды установки, датчики АБС на мотоциклах могут иметь вместо постоянного магнита электромагнит, что обязательно нужно учитывать при проверке без демонтажа (должно быть включено зажигание).

Как облегчить поиски

Применение эффекта Холла

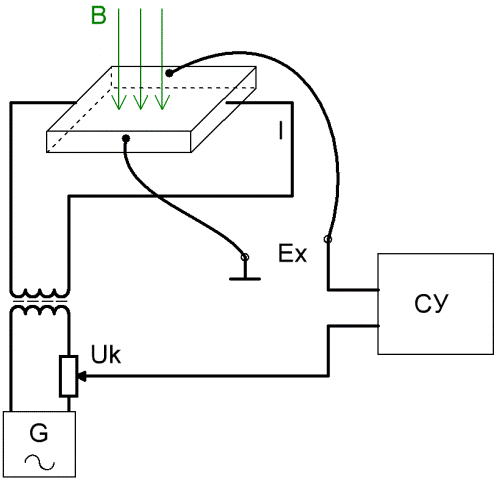

Принцип работы датчика Холла базируется на эффекте возникновения поперечной разницы потенциалов при помещении проводника с постоянным током в магнитное поле. Изменение магнитного поля при прохождении зубчатого колеса вблизи чувствительного элемента провоцирует возникновение скачков напряжение прямоугольной формы. Частота импульсов позволяет блоку управления ABS рассчитать фактическую скорость вращения колес.

Метод диагностики

Поскольку принцип работы датчика АБС основывается на эффекте Холла, его самостоятельная проверка схожа с диагностикой датчика скорости, использующегося в работе спидометра, ДПКВ. Полноценную проверку корректности сигнала можно осуществить только осциллографом, но для простейшей диагностики подойдет и обычный мультиметр.

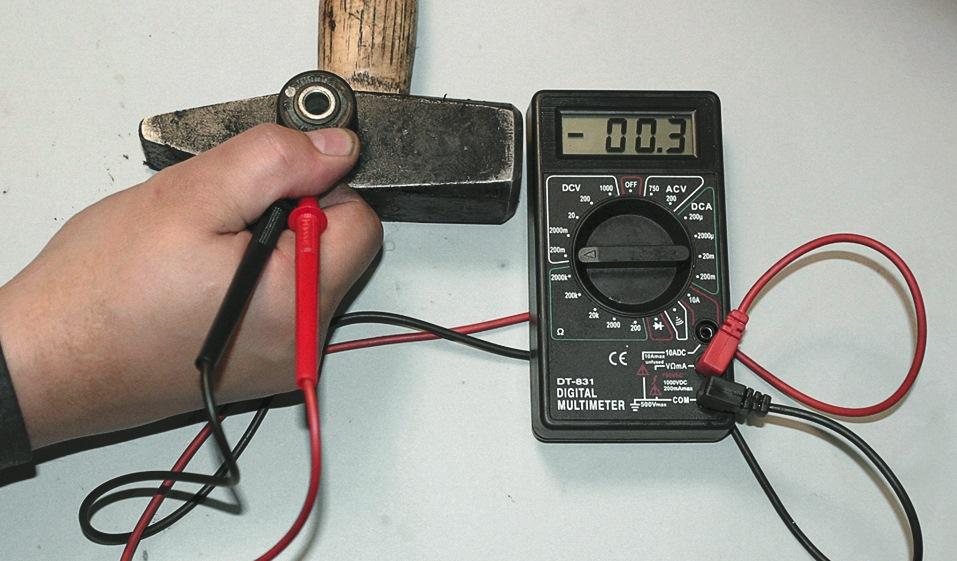

Для проверки необходимо перевести тестер в режим измерения постоянного напряжения. Подключите измерительные щупы к сигнальным контактам датчика, предварительно подав питание через дополнительное сопротивление (резистор номиналом от 480 Ом до 1.2 кОм) и подключив контакт «массы» к неокрашенной части кузова автомобиля. Если элемент полностью неисправен, вращающийся вместе со ШРУСом маркерный диск не спровоцирует смену высокого и низкого уровня напряжения.

Автономная проверка

Для работы чувствительному элементу необходимо опорное питание, поэтому без внешнего источника ЭДС, способного выдать 9-12 В, проверить датчик АБС мультиметром не получится. Также в цепь необходимо будет включить дополнительный резистор (в случае с тормозной системой Opel Vectra C, как показано на видео, достаточно будет элемента с номиналом 680 Ом). Распиновку разъема можно найти в руководстве по ремонту и эксплуатации вашего авто.

Общие рекомендации по диагностике системы ABS

При обрыве цепи самодиагностика системы АБС обязательно зафиксирует факт уменьшения сопротивления в цепи датчиков и зажжет лампочку неисправности ABS на приборной панели. Некоторые системы способны не только регистрировать факт ошибки, но и вычислять, на каком из колес произошла поломка. Поэтому при возможности первым делом имеет смысл провести компьютерную диагностику. На многих автомобилях при поломке более 1 датчика система зажигает не только лампочку неисправности ABS, но и индикацию включения стояночного тормоза, после чего АБС выключается.

Перед началом диагностики мультиметром убедитесь, что воздушный зазор между датчиком и задающим диском выставлен правильно, а сами полости маркерного диска не имеют плотных грязевых, коррозийных отложений.

Датчик холла хонда дио — Авто Брянск

Содержание

• 1 Теория
• 2 Датчик
• 3 Проверка
• 4 ДХ скутера
• 5 Как устроена система зажигания скутера
  • 5.1 Если пропала искра на скутере
• 6 Замена датчика (ДХ) на скутере
• 7 Что такое датчик Холла?
• 8 Схема датчика Холла:
• 9 Плюсы и минусы датчика Холла
• 10 Что делает датчик Холла в скутере
• 11 Как заменить датчик?

Для начала хотелось бы внести небольшой вклад в повышение технической грамотности некоторых не особо отягощенных интеллектом деятелей. Подавляющее большинство из которых называет магнитоиндукционный датчик генератора с какого-то перепугу — «датчиком холла». И что самое смешное — торгаши туда же… Как не зайдешь в магазин: на этикетке с датчиками так и написано: «датчик холла». Вот откуда это берется. Ладно торгаши, о них говорить нечего — тяжелый случай… А вы?

Теория

Когда-то давным давно в батарейных системах зажигания применялись механические прерыватели (контакты). В нужный момент они размыкали цепь в первичной обмотке катушки зажигания — ток пропадал, возникал эффект магнитной индукции и во вторичной обмотке катушки зажигания наводилось высокое напряжение, которое поступало к свече зажигания. И далее в виде искрового разряда проскакивало между электродами свечи образую всем вам хорошо знакомую искру.

В современных системах зажигания, таких как CDI, а именно о ней пойдет речь — принцип формирования искрового разряда остался практически тот же. За исключением способа управления моментом искрообразования.

Датчик

Вместо механических контактов в систему зажигания CDI внедрили электронный датчик, который в нужный момент подает небольшой импульс на тиристор коммутатора (там он работает в режиме электронного ключа, по сути это и есть нечто иное как прерыватель только электронный, а не механический как раньше) — тиристор открывается и ток с конденсатора коммутатора поступает на катушку зажигания. А дальше, происходит почти тоже самое, что и в старых контактных системах зажигания.

А это специальный магнит на роторе генератора, который определяет момент проскакивания искры между электродами свечи зажигания. При прохождении этого магнита мимо датчика в нем наводится импульс

Проверка

Проверить датчик можно не снимая генератора с двигателя и даже не зная где он находится. Нам нужно всего лишь найти разъем, которым датчик подключается к бортовой сети скутера и проверить — выдает ли датчик импульс или нет.

Заходим на правую сторону скутера, обследуем двигатель на предмет выхода из него толстого пучка проводов, двигаемся по проводам до разъема, которым он стыкуется с бортовой сетью — ищем в пучке бело-голубой провод идущий от двигателя и отключаем его от клеммы

Переводим тестер в режим измерения переменного тока на диапазон 2V или, если в вашем тестере есть такая возможность на 200mV. Одним щупом касаемся любой металлической части скутера или двигателя, другим щупом — провода датчика. Крутим двигатель стартером и смотрим на дисплей:

• Если на дисплее забегали циферки значит датчик генерирует импульс и с ним все в порядке
• Если на экране останутся нули значит датчик неисправен или оборвался провод

В диапазоне измерения 2V исправный датчик доложен выдать примерно такие значения

В диапазоне 200mV такие

Если датчик ничего не выдает — проверяем его на обрыв:

Переводим тестер в режим звуковой «прозвонки» — одним щупом касаемся массы, вторым — провода датчика: исправный датчик в режиме «прозвонки» должен выдать примерно такие значения

Если на дисплее будут одни нули значит оборвался провод или навернулся датчик. В любом случае нужно снимать генератор и смотреть датчик. А там будет видно: если провод целый — значит 100% навернулся датчик.

Датчик холла (ДХ) получил обширное распространение в автопромышленности, ведь благодаря этому контролеру удалось разом решить несколько задач. Датчик холла сегодня устанавливается и на 2-колесные транспортные средства, такие как скутер.

ДХ скутера

Следует знать, что ДХ скутера представляет собой прибор, оснащенный магнитом. Взаимодействуя с ним, ДХ посылает импульс на коммутатор транспортного средства, а тот, в свою очередь, воздействует на другие элементы системы зажигания (бабину и т. д.).

На 2-колесных транспортных средствах ДХ – это просто магнитик с проводами, идущими на коммутатор. Датчик находится вот здесь, под крышкой.

По защитному каналу провод его протянут прямиком на коммутатор.

Некоторые считают — чтобы максимально точно проверить ДХ, его нужно снять. С другой стороны, на 2-колесных машинах делать это вовсе не обязательно, так как проверка мультиметром осуществима и так.

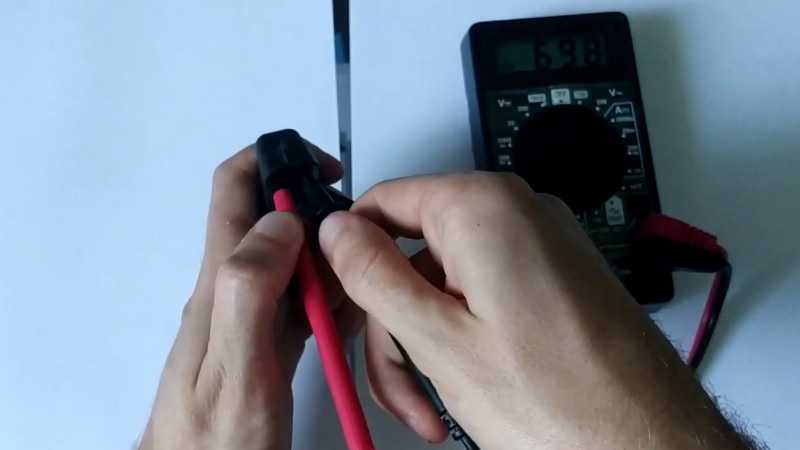

Легче всего проверить датчик холла прозвонкой. Для этого следует вооружиться мультиметром, и поставить прибор на режим прозвона.

Вот, что надо сделать конкретно:

• поставить мультиметр в режим прозвона;
• концы прибора соединить с проводами датчика холла.

Если на шкале мультиметра появятся какие-либо значения, пусть даже они будут скакать – ДХ рабочий. Если же он молчит и ничего не происходит – он неисправен.

Можно также установить прибор в режим сопротивления. И проверка будет аналогична. Если значения на шкале мультиметра будут меняться, ДХ в порядке.

Проверка с помощью мультиметра индуктивного датчика может быть проведена и так: прибор ставится в положение 2000.

Внимание. При работе с сопротивлением рекомендуется держать вблизи мануал. В нем бывает указано, какие значения должны показываться.

К примеру, что касается индуктивного датчика холла, то в мануале черным по белому прописано, что значения его должны быть равны:

• воздушный зазор – 0,4-0,5 мм;
• сопротивление – 380-570 Ом.

Воздушный зазор датчика – это расстояние от датчика до воротка, который собственно и вращается.

После подготовки мультиметра:

• концы датчика со штепселем вынимаются из коммутатора;
• щупы прибора вставляются в штепсель.

Если значения мультиметра в пределах 380-570 Ом, датчик холла считается рабочим.

Как устроена система зажигания скутера

Система зажигания скутера – это один из важнейших компонентов средства передвижения. Если она выходит из строя, то доехать до места назначения без ремонта можно только на буксире, ведь мотор никак не заведется без ценной искры.

Во всех мотодвигателях задача системы зажигания одна – зажечь смесь горючего в цилиндрах. Поджигание смеси происходит за счет искры от свечи.

Состоит система зажигания скутера и других мотосредств из следующих компонентов.

1. Ключ зажигания (Ignition switch).
2. Свеча (Spark plug).
3. Высоковольтные провода.
4. Катушка или бабина (Ignition Coul).
5. Генератор (Generator).
6. Датчик холла (Sensor).
7. Выпрямитель (Rectifler).
8. Блок управления или коммутатор (CDI).

Контакты, клеммники и штекеры тоже входят в систему зажигания скутера.

Генератор вырабатывает электроэнергию, но она переменная, а не постоянная. Выпрямитель энергию генератора нормализует и раздает в систему.

Генератор соединен напрямую с выпрямителем, замком зажигания и АКБ (аккумуляторной батареей).

Замок зажигания соединен также с коммутатором и катушкой.

Бабина — со свечой и генератором.

Таким образом, получается круговая схема, в которой элементы зажигания поддерживаются между собой.

• От свечи зажигания до бабины идет главный высоковольтный провод.
• Бабина всегда должна быть расположена в радиусе 40 см от двигателя и на расстоянии 30 см от свечи.
• Коммутатор – это черная коробочка с белыми колодками проводов. Может располагаться как в передней части скутера, так и в задней.
• От выпрямителя идут несколько проводов, как правило, 7. Как и коммутатор, он может располагаться как впереди, так и сзади.
• Индукционный датчик на скутерах располагается так, что при вращении генератора, он задействуется. Представить себе это можно так: на колесе генератора имеется прилив, который при вращении входит с прорезью датчика в контакт.
• Как только датчик холла входит в контакт, он подает сигнал на коммутатор. Последний в обычном режиме бывает закрыт, после получения команды от ДХ открывается.
• Через коммутатор заряженный конденсатор подает напряжение прямиком на катушку. Последняя оснащена 2-я выводами: на землю и на коммутатор.
• У бабины имеются 2 обмотки. На первичную обмотку намотано мало витков, на вторичную – много. Таким образом, как в любом трансформаторе, здесь образуется высокое напряжение, передающееся на свечу.
• На свечу поступает порядка 20 Квт.

Если пропала искра на скутере

Итак, зная о работе системы зажигания, можно легко определить слабое звено. Например, если пропала искра в системе, скутер остановился и не едет дальше, путем логических вычислений можно найти причину, которая частенько связана бывает именно с датчиком холла.

Как и в автомобильных системах, проверку следует всегда начинать со свечи (свечей). Она выкручивается и подвергается осмотру:

• чересчур белый электрод свечи говорит о перегреве;
• желтый – о перебоях в зажигании;
• черный – об обогащенной топливной смеси.

Процесс проверки можно значительно облегчить, если иметь под рукой резервную и исправную свечу. Она вставляется на место старой, и проверяется наличие искры в зазоре свечи. Делается это путем легкого прикосновения свечой, вдетой в провод, к массе и одновременного запуска двигателя.

Внимание. Работать следует обязательно в защитных перчатках, так как 20 квт тока – это не шутки. Прикасаться к кузову (массе) или свече в этот момент голыми руками запрещается.

Поиски продолжаются, если на свече не появляется искра. Другими словами, высокое напряжение от бабины в свечу не поступает. Под сомнение попадает бронепровод и собственно, сама бабина.

Рекомендуется проверять бронепровод на концах его, в местах соединения со свечой и бабиной. Выводы катушки рекомендуется «оживить» (если она рабочая) путем снятия и вдевания проводов массы и плюса.

Следующий элемент системы зажигания, подвергаемый проверке – коммутатор. Крепится на скутерах он благодаря резинке, так что снять его будет несложно. На коммутатор скутера идет 5 (6) проводов: 2/3 на одну колодку и 3 – на другую.

Датчик подвергается осмотру в том случае, если в порядке свеча, бабина и коммутатор. К ДХ идет один провод от коммутатора напрямик, минуя другие элементы системы. Располагается датчик возле генератора. Подробнее о том, как проверять его, написано выше.

Замена датчика (ДХ) на скутере

Замена индуктивного датчика на скутере производится следующим образом:

• провода мотоцикла, предназначенные для соединения датчика холла, очищаются ножиком;
• провода нового датчика соединяются;
• проверяется свеча, есть ли искра.

Все в порядке? Можно заводить любимый скутер и вперед.

Предлагаем в конце статьи посмотреть интересное видео на тему «Если не заводится скутер»

Что такое датчик Холла?

Датчик Холла имеет широкое распространение в автомобильной промышленности для измерения угла положения распредвала и коленовала. Он оповещает водителя о моменте искрообразования.

Этот датчик основан на эффекте Холла или холловском напряжении, заключающемся в том, что при перемещении в магнитное поле проводника с постоянным током он порождает поперечную разность потенциалов.

Это электромагнитное явление названо в честь открывшего его в 1879 году балтиморского ученого Эдвина Холла. Холл обнаружил возникновение поперечной разности потенциалов на тонких золотых пластинках, однако применение его открытия на практике стало возможным лишь спустя 75 лет, в эпоху активного развития производства полупроводниковых пленок. Свое применение эффект Холла нашел в одноименном датчике, используемом в автомобилях и скутерах для улавливания разности потенциалов на сторонах пластины, то есть в качестве измерителя магнитного поля.

В наше время выделяют два основных вида датчиков Холла:

• Цифровые, определяющие присутствие электромагнитного поля.
• Аналоговые, преобразующие индукцию поля в напряжение.

Схема датчика Холла:

1. постоянный магнит;
2. лопасть ротора;
3. магнитопроводы;
4. пластмассовый корпус;
5. микросхема;
6. выходы.

1. Миниатюрность;
2. Не вызывает смещения момента измерения при измерении оборотов двигателя;
3. Обладает постоянной величиной.

Наряду с достоинствами существуют и объективные недостатки. Датчик Холла содержит микросхему, а потому может быть чувствительным к помехам электромагнитного поля.

Кроме того, при покупке датчика с рук или через Интернет велика вероятность того, что устройство окажется неточным.

Измерение напряженности в магнитном поле необходимо в различных двигателях. Обычно датчик Холла используется при работе с системой зажигания в автомобиле или скутере. Преимущество использования именно этого устройства заключается в бесконтактном воздействии. Его можно применять к измерителям уровня жидкости, к измерению силы тока, при управлении двигателями и при чтении магнитных кодов. Датчик Холла полностью вытеснил герконы, механически замыкающие и размыкающие электрическую цепь при должном изменении напряженности магнитного поля;

В скутере датчик Холла может быть элементом датчика зажигания двигателя. Иногда он служит для слежения за током нагрузки и отключения в случае чрезмерной подачи тока, поскольку прибор может сломаться, если будет испытывать резкие скачки напряжения. Благодаря отсутствию контактов и невозможности загрязнения датчик Холла идеален для скутера.

Как заменить датчик?

Неисправность датчика Холла в скутере диагностируется с помощью тестера. При нормальной работе датчика показатель должен быть выше о,4 В.

Если Ваш измеритель неисправен, его необходимо заменить. Это делается следующим образом:

1. Снимите трамблер, освободив его от крышки. Отметьте положение бегунка перед заменой. Внутри находится штифт, его нужно убрать. Удалите также муфту 22 (маслоотражательную) и шайбу.
2. Снимите винты датчика Холла и его крепления. Осторожно вытащите прибор.
3. Произведите необходимый ремонт или установите новый датчик, произведя все действия в обратной последовательности.

Что такое датчик «Холла» и как его проверить?

Что такое датчик Холла

Для того чтобы понять, что такое датчик Холла нужно сначала разобраться какие физические свойства он использует. Этот датчик использует внешние магнитные поля и их воздействием на проводники или полупроводники.

В них используется принцип Холла, который заключается в том, что если по проводнику или полупроводнику протекает ток в одном направлении и он проходит перпендикулярно магнитному полю, то можно измерить напряжение, проходящее под прямым углом к движению тока.

В 19 веке американский физик Эдвин Холл проводил эксперименты с пластиной золота через которую он пропускал электрический ток. Когда он поднес к пластине постоянный магнит, то обнаружил на гранях перпендикулярных протеканию тока разность потенциалов т.е. напряжение. В честь этого ученого и назвали этот эффект.

Датчик Холла является магнитным датчиком т.е. устройством, генерирующим электрические сигналы пропорциональные магнитному полю, которое к нему приложено. Далее сигнал может усиливаться и преобразовываться для дальнейшей обработки.

Самым простым примером применения эффекта Холла могут служить токоизмерительные клещи, которые применяются для бесконтактного определения силы тока, протекающего по проводнику.

Датчик Холла – принцип работы и назначение

В современных условиях происходит постоянное технологическое развитие датчиков Холла. Они отличаются надежностью, точностью и постоянством данных. Широкое распространение эти приборы получили в автомобилях и других транспортных средствах. Они обладают повышенной устойчивостью к агрессивным внешним воздействиям. Датчики Холла являются составной частью многих устройств, с помощью которых контролируется определенное состояние техники.

Во многих случаях этот прибор размещается в трамблере и отвечает за образование искры, то есть он используется вместо контактов. Нередко данный прибор применяется для слежения за током нагрузки. С его помощью производится отключение при возникновении токовых перегрузок. В случае перегревания датчика происходит срабатывание температурной защиты. Резкое изменение напряжения может иметь для устройства тяжелые последствия. Поэтому в последних моделях устанавливается внутренний диод, препятствующий обратному включению напряжения.

Датчик Холла до настоящего времени не смог заменить обычные механические переключатели. Однако в любом случае он имеет ряд значительных преимуществ. Основными из них являются отсутствие контактов, загрязнений, а также механических нагрузок. Поэтому часто можно встретить датчик Холла на скутере, применяемый в качестве составной части датчика зажигания.

Линейные датчики Холла

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку. Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого проводоа, например, токовые клещи

а также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах называют линейными, так как напряжение на датчике Холла прямо пропорционально измеряемым параметрам магнитного поля.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Какие бывают типы датчиков Холла

Датчики Холла подразделяются на два типа:

1. Аналоговые датчики Холла В этом типе датчиков использовано преобразование магнитной индукции напрямую в напряжение. Свое применение аналоговые датчики нашли в измерительных технических устройствах. Это, например, датчики тока, датчики вибрации, датчики угла поворота.
2. Цифровые датчики Холла Цифровой датчик Холла имеет всего два положения, которые показывают наличие или отсутствие магнитного поля. Практически это аналог геркона, но если в герконе присутствует механический контакт, то цифровой датчик Холла бесконтактный.

Подразделяются такие датчики на три вида:

• Униполярный – когда сила магнитного поля достигает определенной величины датчик срабатывает. Такие датчики откликаются только на один полюс. Если к датчику поднести магнит другим полюсом, то датчик на него не реагирует. Когда сила магнитного поля снижается датчик возвращается в исходное положение.
• Биполярный – в этом случае имеет значение полярность магнитного поля. Один полюс включает датчик, другой полюс выключает.
• Омниполярный датчик Холла – реагирует на любой магнитный полюс. Т.е. любой полюс может включать и выключать датчик. Это может быть, как южный, так и северный полюс.

Как правило цифровой датчик Холла имеет три вывода и внешне похож на транзистор.

На два вывода датчика подается питание, которое может быть, как однополярным, так и двуполярным. Третий вывод сигнальный. Такой тип датчиков часто применяется в бесконтактных системах зажигания, как датчик скорости в автомобилях и т.д.

Как проверить датчик холла таврия

В современном автомобиле установлено множество датчиков, сигнализирующих о различных процессах, протекающих внутри и снаружи машины. Так, спидометр работает благодаря датчику, измеряющему частоту оборотов колес, лямбда-зонд – измеряет количество кислорода в отработанных газах. Задача датчика Холла – это участие в определении момента зажигания, без которого нормальная работа двигателя была бы невозможна.

Назначение и принцип работы датчика Холла

Датчик Холла берет название от фамилии изобретателя, который в 1879 г открыл гальваномагнитное явление. Его суть заключается в возникновении разницы потенциалов при помещении проводника в магнитное поле, что вызывает поступление на него постоянного электрического тока. Датчик использует описанный выше эффект в условиях установленного под напряжением внутри прибора проводника, на который воздействует магнитное поле, пересекающее его поперек, и создает электродвижущую силу.

Принцип работы устройства основан на фиксации присутствия или отсутствия магнитного поля. При достижении силы индукции определенного значения, датчик показывает наличие поля. Если показатель ниже установленного значения, датчик указывает на его отсутствие. Чувствительность прибора определяется способностью фиксировать магнитное поле различной индуктивности, и может изменяться в зависимости от необходимых требований.

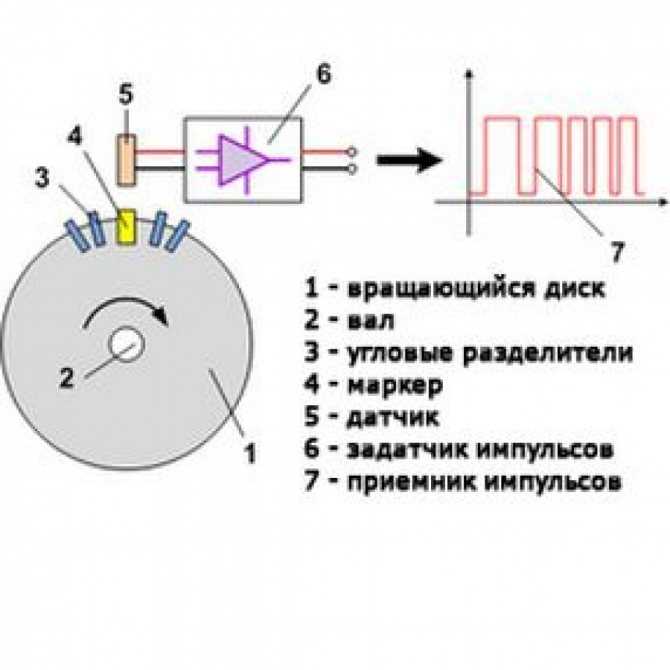

Автомобильный датчик Холла предназначен для измерения импульсов, на основании которых электроника блока управления зажиганием дает команду образования искры в необходимый для этого момент. Конструктивно прибор состоит из следующих частей:

1. Постоянного магнита.
2. Стального экрана с несколькими прорезанными отверстиями.
3. Полупроводниковых пластин.

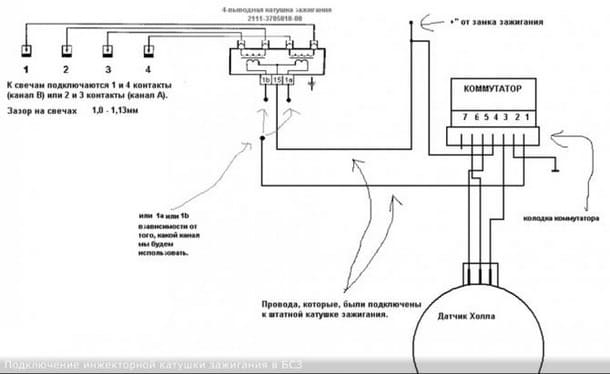

Из датчика выходит разъем, содержащий 3 клеммы:

1. Первый выход соединяется с «массой».
2. Второй предназначен для подключения напряжения 6 В.
3. Третий подает преобразованный импульсный сигнал в коммутатор.

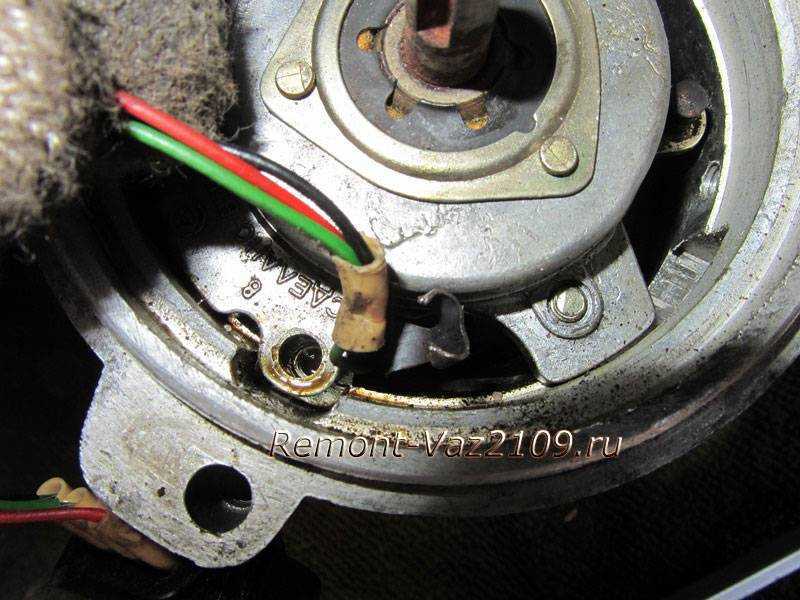

В большинстве случаев датчик располагают на трамблере. Он определяет момент подачи искры и используется вместо контактов. Существует цифровая модификация датчика, которая бывает биполярная и униполярная. Первый тип срабатывает при смене полярности, а второй при появлении поля.

Признаки неисправности датчика Холла

Неисправности датчика Холла могут иметь различные признаки, на основании которых даже опытному мастеру не всегда удается сразу выявить поломку. Наиболее типичные симптомы поломки датчика следующие:

1. Двигатель плохо запускается или не запускается вообще.
2. При езде автомобиля на высоких оборотах, происходят подергивания из-за работы двигателя.
3. Работа двигателя на холостом ходу характерна рывками и перебоями.
4. Двигатель глохнет при движении.

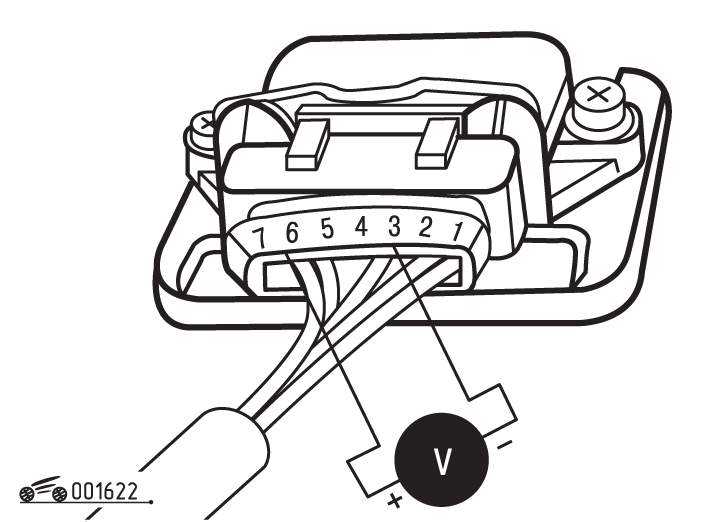

Проверка

Исправность датчика Холла можно проверить следующими способами:

1. Установкой заведомо исправного датчика на место проверяемого. Если при запуске двигателя проблемы исчезли, значит «родной» датчик неисправен, и нуждается в ремонте или замене.

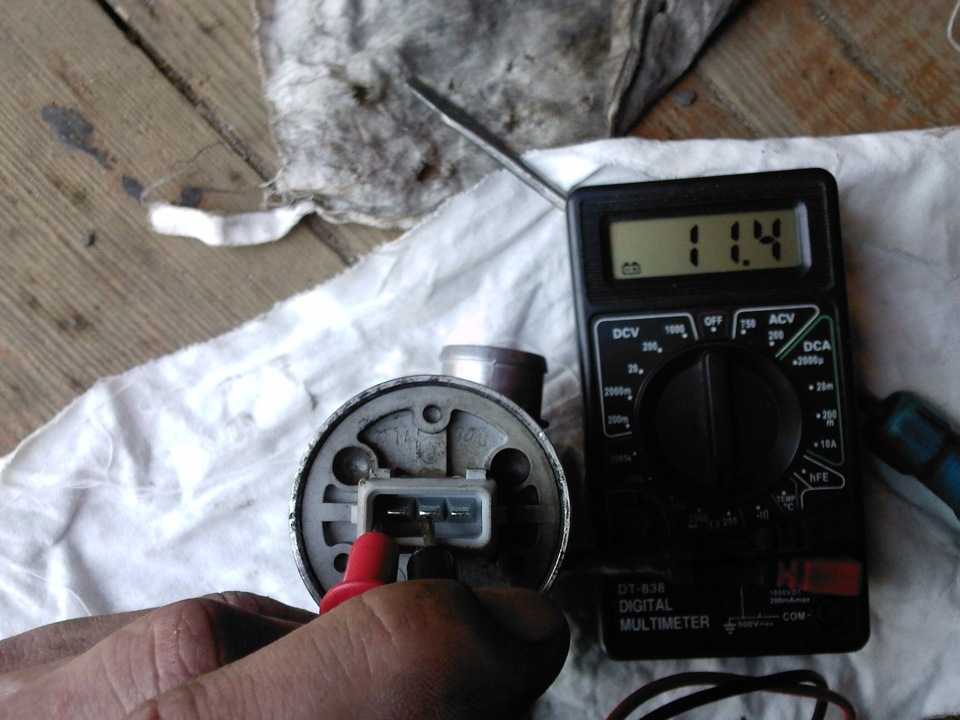

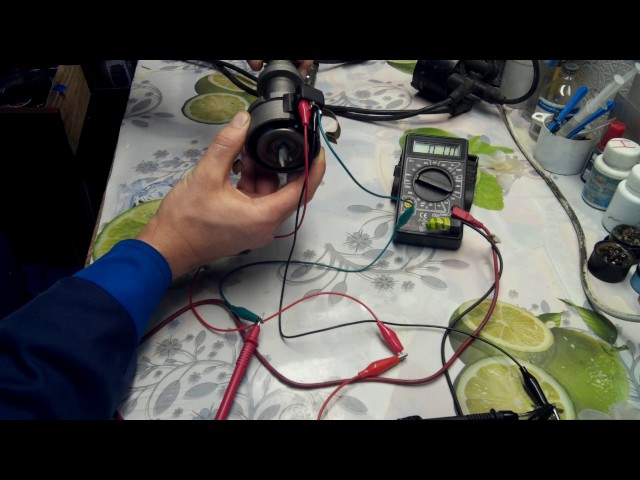

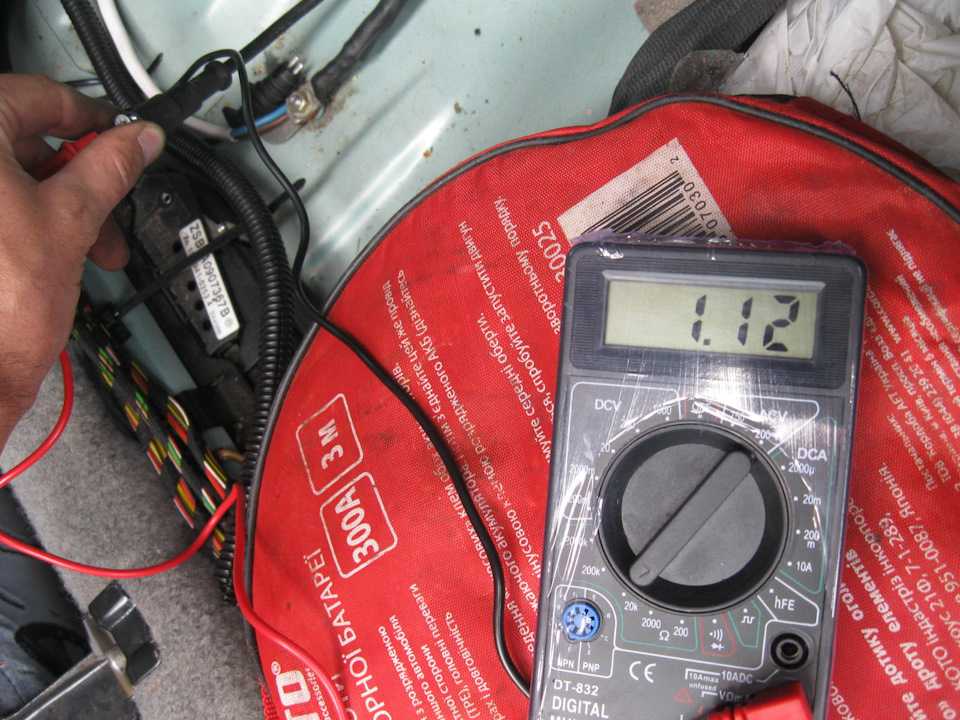

2. Замер тестером выходного напряжения датчика. Исправное устройство покажет напряжения, находящиеся в пределах от 0,4 до 11 В.

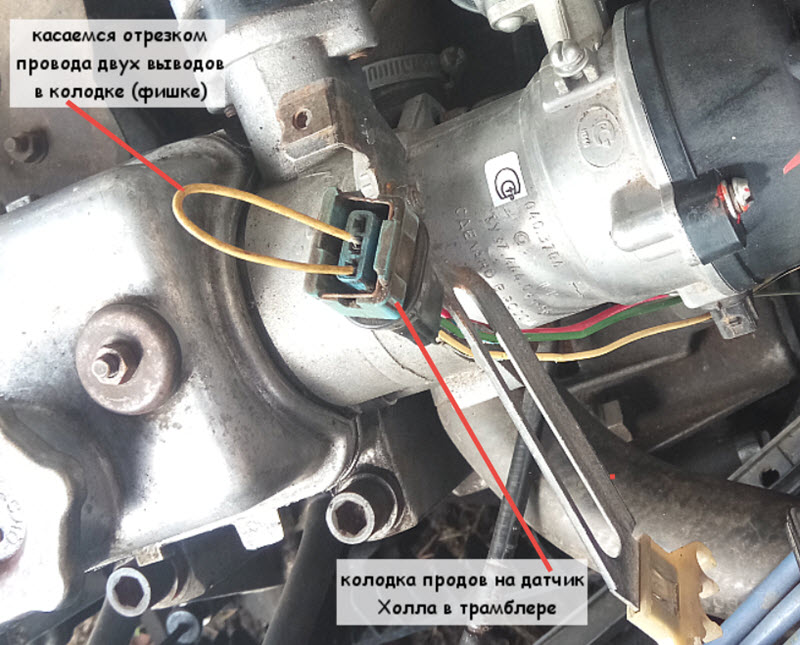

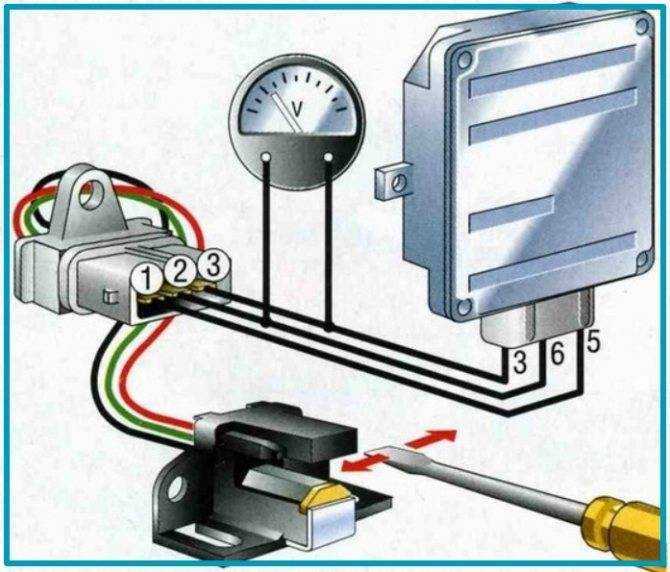

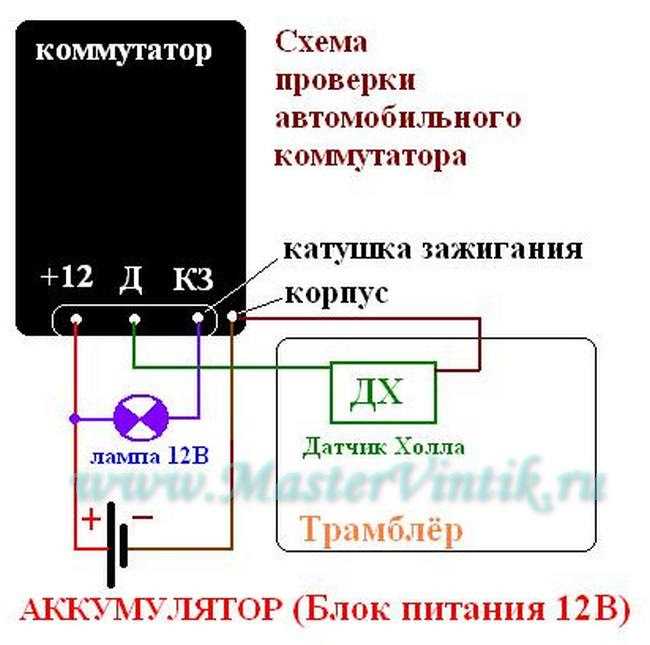

3. Созданием имитации датчика снятием с трамблера трехштекерной колодки, соединением проводами 3 и 6 выхода коммутатора и включением зажигания. Появившаяся искра свидетельствует о поломке датчика.

Ремонт датчика Холла

Конструкция датчика Холла достаточно проста, и прибор редко выходит из строя. Но при его поломке автомобиль становится обездвиженным, и деталь требует срочной замены. Поскольку датчик достаточно дорогой, особенно для иномарок, имеет смысл попытаться самостоятельно его отремонтировать. Для примера можно взять прибор автомобиля Фольксваген, который устанавливают на различные модели машин данного автопроизводителя.

Самая ненадежная часть датчика – логический элемент S441А, представляющий собой чувствительную часть прибора, которая и выходит из строя. Целью ремонта является ее замена. Сама процедура состоит из следующих этапов:

1. Покупка вышедшего из строя элемента или его аналога.

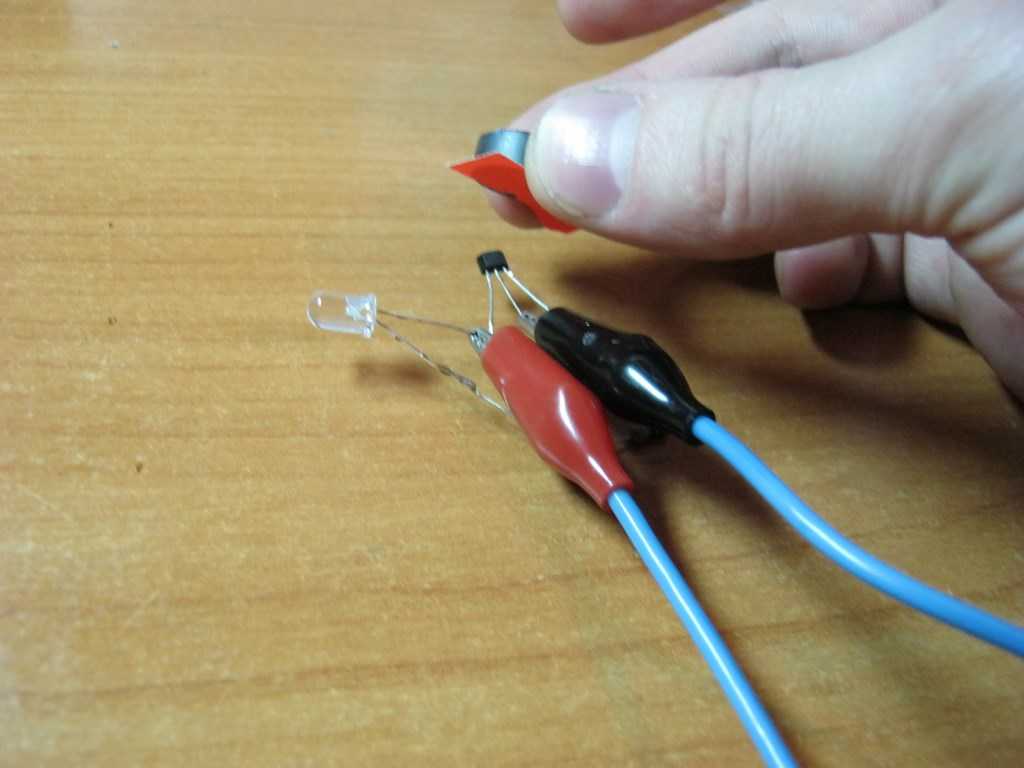

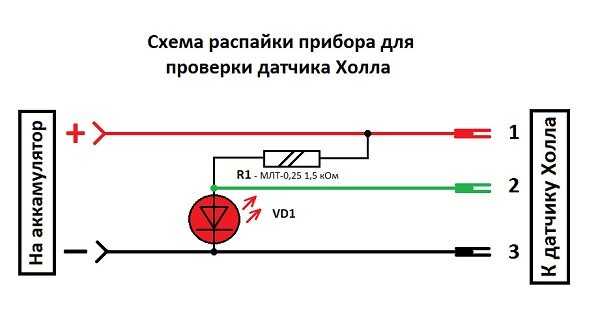

2. Проверка детали на работоспособность. С этой целью последовательно соединяют светодиод и резистор (1 или 2 кОм) и крепят к контактам «+» и «выход». Величина тока должна варьироваться от 3 до 30 В, а исправность элемента проверяется магнитом: при его воздействии срабатывает светодиод.

3. Дрелью и сверлом по металлу в центре датчика Холла проделывают отверстие, ножом «заподлицо» обрезают провода, надфилем прокладывают канавки от проделанного отверстия до выходов удаленных проводов.

4. Размещение активного элемента в проделанном окошке и проверка его на работоспособность. Так, при подключенных контактах и прохождении шторки через прорези, светодиод должен загораться, и при закрытии магнитного потока – гаснуть.

Источник: https://l2rv.ru/info/kak-proverit-datchik-holla-tavrija/

Применение датчиков Холла

Разберем более подробно области применения датчиков Холла.

• В смартфонах датчик Холла используется в комплекте с магнитным чехлом. Он позволяет определить чехол открыт или закрыт. Если чехол открыт, то смартфон включается, если открыт, то выключается. Также преобразователь Холла ориентирует телефон по горизонту земли и помогает работе компаса. На мобильных телефонах-раскладушках также применяется датчик Холла для определения телефон находится в открытом или закрытом положении.

• В ноутбуках также датчик используется для определения открыта крышка или нет. Сам датчик Холла установлен на материнской плате. На крышке ноутбука установлен магнит. Закрываем крышку – экран гаснет.
• В стиральных машинах стоит таходачик для подсчета количества оборотов мотора. Электронная система стиральной машинки на основе показаний датчика принимает решение нарастить или уменьшить скорость оборотов и какое количество оборотов нужно для выбранного режима.
• В автомобилях часто используется эффект Холла в системах зажигания. Находится датчик в трамблере и заменяет собой контактор. Он определяет в какой момент появляется искра и передает данные в блок электроники. Могут применяться униполярные или биполярные данные. Момент создания искры и количество импульсов определяется бесконтактно и теоретически датчики могут работать неограниченное время.
• В системах сигнализации в бесконтактных выключателях.
• В системах контроля и управления доступом (СКУД) для чтения магнитных кодов
• В системах определения уровня жидкости.
• Для проверки наличия скрытой проводки.
• Для измерения силы тока.

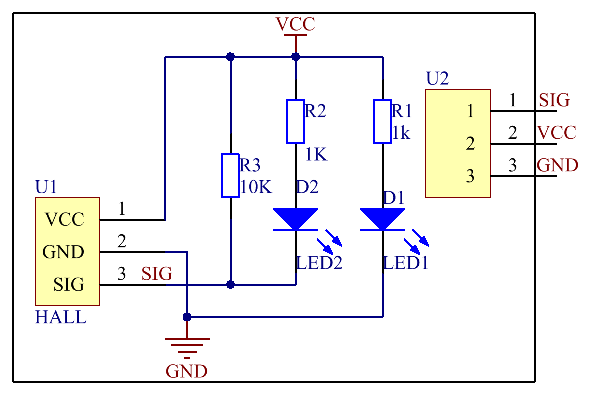

• В робототехнических наборах для изучения эффекта Холла. Это позволяет наглядно показать, как используются магнитные поля в датчиках.

То есть датчики Холла применяются в технических областях там, где требуется бесконтактный способ считывания информации. Недостатком датчиков Холла является их зависимость от электрических помех в электроцепях и как следствие снижение надежности. Но при создании электронных устройств такие факторы учитываются и позволяют снизить эти негативные воздействия.

Как проверить датчик Холла с помощью мультиметра (Руководство)

Опубликовано: 25 апреля 2022 г. Сэм Орловски

Категории Обучение

Теги Мультиметр

Содержание

• Что происходит, когда датчики Холла выходят из строя?
  • 1. Отсоединение и очистка датчика
  • 2. Расположение датчика распредвала/датчика коленчатого вала
  • 3. Измерение напряжения на цифровом мультиметре
• Подведение итогов

Потеря мощности, громкий шум и ощущение, что двигатель каким-то образом заблокирован, являются признаками того, что либо вы имеете дело с неисправным контроллером, либо с датчиками холла внутри вашего двигателя.

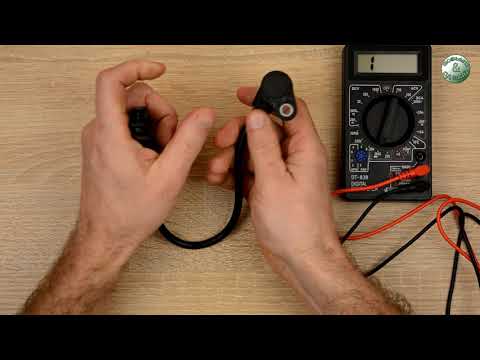

Выполните следующие действия, чтобы проверить датчик Холла с помощью мультиметра.

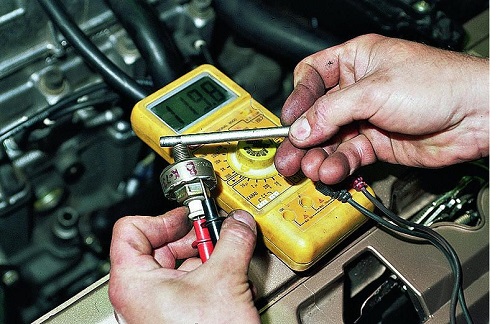

Сначала установите цифровой мультиметр на напряжение постоянного тока (20 вольт). Подсоедините черный провод мультиметра к черному проводу датчика Холла. Красная клемма должна соединяться с положительным красным проводом группы проводов датчика Холла. Вы должны получить показания 13 вольт на цифровом мультиметре. Приступайте к проверке выхода других проводов.

Датчик Холла представляет собой преобразователь, генерирующий выходное напряжение в ответ на магнитное поле. В этой статье вы узнаете, как проверить датчик Холла с помощью мультиметра.

Отказ датчиков Холла означает, что контроллер (плата, которая питает двигатель и управляет им) не имеет важной информации, необходимой для надлежащей синхронизации мощности двигателя. Двигатель получает питание по трем проводам (фазам). Три фазы требуют правильной синхронизации, иначе двигатель застрянет, потеряет мощность и издаст раздражающий звук.

Вы подозреваете, что ваши датчики Холла неисправны? Вы можете провести тест с помощью мультиметра, выполнив следующие три шага.

Первым шагом является снятие датчика с блока цилиндров. Остерегайтесь грязи, металлической стружки и масла. Если что-то из этого присутствует, очистите их.

Изучите схему двигателя, чтобы определить местонахождение датчика распределительного вала или датчика положения коленчатого вала в электронном модуле управления (ECM) или датчике распределительного вала. Затем прикоснитесь одним концом перемычки к сигнальному проводу, а другим концом к наконечнику положительного щупа. Отрицательный щуп должен касаться надежного заземления шасси. Рассмотрите возможность использования перемычки с зажимами типа «крокодил» при подключении отрицательного щупа к заземлению шасси — если это необходимо.

Затем установите цифровой мультиметр на постоянное напряжение (20 вольт). Подсоедините черный провод мультиметра к черному проводу датчика Холла. Красная клемма должна соединяться с положительным красным проводом группы проводов датчика Холла. Вы должны получить показания 13 вольт на цифровом мультиметре.

Перейдите к проверке вывода других проводов.

Затем подключите черный провод мультиметра к черному проводу жгута проводов. Красный провод мультиметра должен соприкасаться с зеленым на жгуте проводов. Проверьте, показывает ли напряжение пять или более вольт. Обратите внимание, что напряжение зависит от входа схемы и может варьироваться от одного устройства к другому. Однако оно должно быть больше нуля вольт, если датчики Холла в порядке.

Медленно перемещайте магнит под прямым углом к ​​передней части датчика положения. Проверьте, что происходит. По мере приближения к датчику напряжение должно увеличиваться. По мере удаления напряжение должно уменьшаться. Ваш датчик коленвала или его соединения неисправны, если нет изменения напряжения.

Датчики Холла предлагают многочисленные преимущества, такие как столь необходимая надежность, высокая скорость работы и предварительно программируемые электрические выходы и углы. Пользователи также любят его из-за его способности работать в различных диапазонах температур. Они широко используются в мобильных транспортных средствах, оборудовании автоматизации, морском погрузочно-разгрузочном оборудовании, сельскохозяйственной технике, машинах для резки и перемотки, а также технологических и упаковочных машинах. (1, 2, 3)

Взгляните на некоторые из наших статей ниже.

• Как проверить конденсатор с помощью мультиметра
• Как проверить датчик положения коленчатого вала с помощью мультиметра
• Как проверить трехпроводной датчик коленвала с помощью мультиметра

Каталожные номера
(1) надежность – https: /www.linkedin.com/pulse/how-achieve-reliability-maintenance-excellence-walter-pesenti
(2) диапазона температур – https://pressbooks.library.ryerson.ca/vitalsign/
глава/какие-есть-нормальные-температуры-диапазоны/
(3) сельскохозяйственная техника – https://www.britannica.com/technology/farm-machinery

О Сэме Орловском

Я рано понял, что столярное дело страсть ко мне, и я остался в отрасли уже более 20 лет. Это дает мне уникальную возможность рассказать вам о лучших инструментах и ​​рекомендациях. Я не только плотник, но я также люблю машины и все, что связано с электрикой. Одним из моих карьерных путей было начало работы в качестве ученика электрика, поэтому у меня также есть большой опыт работы с электротехнической продукцией и всем, что с ней связано.

Тестирование датчика Холла

Тестирование датчика Холла

    Датчики Холла существуют уже давно. Они

обычно используются для датчиков распредвала и кривошипа, но их также можно найти

и в других местах. Например, датчик скорости или счетчик оборотов

на некоторых компрессорах. По сути, датчик Холла представляет собой преобразователь

, способный выдавать переменный выходной сигнал в зависимости от силы магнитного поля

поле находится в непосредственной близости. К датчику Холла подключены три провода

. Провод заземления, провод входного напряжения

и провод выходного сигнала. (Заземляющий провод можно не использовать для

заземления корпуса вместо провода.)

Что такое датчик Холла?

    Внутреннее устройство типичного датчика Холла состоит из тонкой проводящей пластины, через которую проходит ток. Напряжение проходит через проводящую пластину и поступает на выходной провод. Теперь, если мы поднесем магнитное поле к проводящей пластине, оно нарушит прямолинейный поток напряжения, называемый силой Лоренца. (Некоторые датчики на эффекте Холла будут иметь встроенный в датчик постоянный магнит, в то время как в других используется внешний магнит.) Электроны в проводящем материале будут отклоняться в одну сторону, что в некотором смысле замедляет поток напряжения от датчика. Это означает, что если мы поместим измеритель между двумя выводами, мы получим измеримое изменение напряжения, что и видит PCM.

    Датчик на эффекте Холла сам по себе не может создавать разнообразный выходной сигнал, для этого требуется кусок металла, который нужно поместить на точном расстоянии от наконечника датчика. Это создаст флуктуирующий электрический сигнал, который будет индуцироваться по мере того, как металл перемещается в магнитном поле и выходит из него. Затем этот электрический сигнал передается от датчика по выходному сигнальному проводу.

    Датчик на эффекте Холла использует опорное напряжение, подаваемое на входной провод, в качестве базового напряжения для выходного сигнала. Земля нужна только для замыкания цепи. Однако эталонное напряжение обычно составляет 5 вольт, но на некоторых моделях оно варьируется до 8 вольт или до 12 вольт (или напряжения батареи). Это входное напряжение, или обычно называемое опорным напряжением, обычно исходит от PCM.

    Выходной провод обычно называют сигнальным выходом, а в некоторых справочных материалах он даже может называться входным сигналом PCM. Просто имейте в виду, что это выход датчика, а не место для добавления напряжения любого рода во время тестирования.

    В большинстве случаев вы найдете датчик коленчатого вала, установленный рядом с коленчатым валом или на маховике, причем кончик датчика находится всего в нескольких сантиметрах от зубчатого колеса, называемого релюктором. Зубья пилы рефлектора оказывают высокое и низкое сопротивление внутренней катушке датчика. Если вы возьмете рефлектор и выпрямите его по прямой линии, вы увидите, что создаваемые им прямоугольные контуры вверх и вниз имеют точно такую ​​же форму прямоугольной волны, которую вы видите на своем осциллографе. На кулачковом датчике он может иметь не симметричную форму пилообразного зуба, а повторяющуюся конфигурацию вверх и вниз с различной длиной пилообразного зуба.

Проверка датчика Холла

    Есть несколько способов проверки датчика Холла, которые приходят на ум. Первый и наиболее часто ошибочный тест заключается в том, чтобы держать датчик в руке, пока он подключен к омметру, а затем провести по датчику металлическим предметом, например, гаечным ключом. Вы должны увидеть некоторое движение в измерителе. Теперь это не абсолютный тест, указывающий на то, что датчик находится в хорошем состоянии. Хотя он показывает, может ли датчик регистрировать сигнал, это не является хорошим/плохим результатом теста. Вам нужно будет проверить это дальше, чтобы быть уверенным.

    Без снятия датчика с автомобиля лучше всего использовать сканер. Большинство сканеров, способных считывать показания датчика кулачка или кривошипа, как правило, позволяют вам видеть значения датчика в режиме реального времени. Некоторые считываются как количество оборотов, некоторые считываются как выходное напряжение (вход PCM от датчика), а некоторые могут отображать только входное напряжение или процент выходного сигнала. (На некоторых сканерах сигнал датчика скорости колеса будет преобразован в мили в час, а не в показания напряжения.)

    Я предпочитаю использовать область видимости. Начните с подключения провода заземления прицела к заведомо исправному заземлению, затем проверьте один из проводов соединения датчика. (На данный момент нет необходимости знать, какой вывод какой, мы узнаем это через минуту.) Показание «0» или близкое к 0 напряжение, скорее всего, указывает на провод заземления датчика. Если вывод показывает близкое к 5 вольтам или больше, это, скорее всего, вывод входного опорного напряжения. Оба этих провода можно считать с помощью мультиметра, если прицел недоступен. Однако оставшееся опережение не будет точно регистрироваться на мультиметре при работающем двигателе или, в случае датчика скорости при вращении колеса, для этого требуется прицел. Это проводник, который создаст прямоугольную волну, как я упоминал ранее.

    Последняя проверка заключается в том, чтобы найти электрическую схему автомобиля, над которым вы работаете, и проверить расположение различных проводов на разъеме и их функции. После того, как вы определили, что выводы правильные, показания напряжения, которые вы видите на осциллографе, должны помочь вам определить состояние датчика. Чтобы углубиться в диагностику, и если ваш прицел имеет более одного канала, вы можете использовать следующий канал, чтобы одновременно видеть датчики кулачка и кривошипа на одном экране. Наблюдая за положениями максимумов и минимумов на экране, вы сможете определить фактическое положение поршня (коленчатого вала) и кулачка по отношению к пикам и впадинам двух датчиков.

Проверка с использованием показаний датчика Холла

    В случае отказа двигателя или неравномерной работы вы можете увидеть, что датчики распредвала и кривошипа не выровнены, что укажет на возможность ремня ГРМ или цепи перескочило время. Иногда это смещение является едва уловимым отклонением от правильного показания прицела. Именно здесь полезно иметь источник известных хороших волновых моделей и сравнивать свою модель области видимости с известной хорошей моделью. Примером того, на что следует обратить внимание, является пропущенный зуб в шаблоне или необычная длина по сравнению с другими шаблонами зубьев пилы на экране, или, возможно, что-то, что появляется как сбой на экране, но в то же время повторяется снова и снова. опять таки. Любое из этих условий может указывать на проблему с рефлектором, датчиком или прерывистой проводкой. У меня было несколько случаев, когда простое дальнейшее смещение сенсора на самом деле корректировало рисунок прицела и промах одновременно.

    По мере практики вы сможете читать экран прицела как дорожную карту. Я ни в коем случае не самый быстрый ученик, но мне удалось достаточно понять форму волны прицела и шаблоны датчиков кулачка и кривошипа, чтобы обнаружить множество проблем, на решение которых у меня ушли бы часы без это, и нет причин, по которым вы не могли бы сделать то же самое.

Удачных испытаний.

ГЛАВНАЯ

Страница знаний

Как проверить датчик Холла с помощью мультиметра?

Для проверки датчиков необходимо подать +5 В (от источника питания или аккумулятора) между красным проводом, который является «+» проводом датчика Холла, и черным проводом, который является «-» проводом датчика Холла , и проверить напряжение между каждым из проводов сигнала Холла (белые провода) и красным проводом (с мультиметром) — пока вы вращаете… Как проверить нагревательный элемент сушильной машины? проверка нагревательного элемента сушилки с помощью мультиметра .

Как проверить датчик Холла?

1. При подключенном датчике вставьте Т-образный штифт в полость сигнального провода разъема датчика.
2. Заблокируйте двигатель или поверните вал, который определяет датчик.
3. Следите за вольтметром.

Как проверить переключатель на эффекте Холла?

Медленно перемещайте магнит перпендикулярно передней части датчика . Напряжение должно увеличиваться по мере приближения магнита к датчику и уменьшаться по мере его удаления. Если напряжение не меняется, проблема в датчике или соединениях с датчиком.

Какой прибор следует использовать для проверки датчика Холла?

Датчик Холла — это устройство, в котором используется калиброванный датчик Холла для непосредственного измерения напряженности магнитного поля. Поскольку магнитные поля имеют направление и величину, результаты датчика Холла зависят как от ориентации, так и от положения датчика.

Как выходит из строя датчик Холла?

В датчике Холла могут возникнуть различные неисправности, такие как дефекты в сердечнике (коррозия, трещины, остаточные магнитные поля и обрыв сердечника), изменение тока смещения , изменение магнитных свойств ферритового сердечника из-за перепадов температуры, изменение направления наведенного магнитного поля …

Сколько проводов имеет датчик Холла?

Датчик Холла обычно имеет 3 провода . Мощность, сигнальная земля и сигнальный выход. Датчик на эффекте Холла выдает последовательный цифровой сигнал прямоугольной формы каждый раз, когда магнит или черный металл проходит через кончик датчика, независимо от скорости, с которой движется материал пускового устройства.

Насколько точны датчики Холла?

Что касается точности, доступные в настоящее время датчики на эффекте Холла могут обеспечивать выходную погрешность до 1% . Хорошо спроектированная резистивная схема измерения тока может превзойти это значение, но 1%, как правило, будет достаточно в приложениях с высоким током/высоким напряжением, для которых особенно подходят устройства на эффекте Холла.

Может ли датчик Холла обнаруживать металл?

Датчики магнитного поля (датчики Холла) обнаруживают только магнитные поля , а не наличие самого металла.

Какой сигнал выдает датчик Холла?

Выходной сигнал датчика Холла представляет плотность магнитного поля вокруг устройства . Датчики на эффекте Холла имеют предустановленный порог, и когда плотность магнитного потока превышает этот предел, устройство может обнаруживать магнитное поле, генерируя выходной сигнал, называемый «напряжением Холла».

Как работает 3-проводной датчик Холла?

3-проводной датчик ABS на эффекте Холла имеет простой источник питания и сигнальный провод с сигнальным напряжением (Us), идущим к блоку управления ABS , как показано на рис. 1. В зависимости от конструкции датчика наличие зубца вызывает либо высокое, либо низкое напряжение сигнала, а зазор между зубами наоборот.

Как проверить провод датчика?

1. Снова подключите источник питания датчика.
2. Отсоедините провода питания от датчика (точка C на схеме) или точки подключения, ближайшей к датчику (точка B, если кабель к вашему датчику не может быть отсоединен от датчика).
3. Сохраните те же соединения зонда и мультиметра.

Как узнать, неисправен ли мой датчик Холла?

Если сигнал низкий, периодически пропадает или полностью не работает, регулятор напряжения или цепь в блоке управления могут быть неисправны, сигнальный провод может быть разомкнут или заземлен, или датчик Холла может быть неисправен и тянет сигнал на землю.

Датчики Холла изнашиваются?

Датчики Холла не изнашиваются, поэтому имеют долгий срок службы , а в случае двухкомпонентной технологии, то есть имеют практически неограниченный срок службы. Они очень надежны. Предлагайте предварительно программируемые электрические углы и выходы. Предложите высокоскоростную работу.

Что включает и выключает переключатель на эффекте Холла?

Выключатель на эффекте Холла включается при наличии южного магнитного поля на его лицевой стороне или северного магнитного поля на противоположной стороне. Он выключится при удалении магнита .

Как проверить трехпроводной датчик распредвала с помощью мультиметра?

1. Сначала определите провода питания, заземления и сигнальные провода, используя руководство по ремонту вашего автомобиля. …
2. Попросите помощника включить зажигание, но не запускайте двигатель.
3. Прикоснитесь черным щупом на измерителе к земле, а другим щупом к проводу питания. …
4. Попросите помощника провернуть или запустить двигатель.

Как работает датчик Холла и чем он отличается от магнитного датчика?

Магнитные датчики используются для изменения электрических сигналов после обнаружения магнитного состояния. … А Датчик Холла определяет силу магнитного поля, перпендикулярного ему , тогда как магнитно-резонансный датчик определяет угол параллельного магнитного поля.

Как работает датчик коленвала на эффекте Холла?

Датчик Холла можно использовать для измерения напряженности магнитного поля . … Когда металлический предмет проходит мимо датчика, магнитное поле нарушается. Электроника датчика преобразует нарушение магнитного поля в цифровой сигнал, подтягивая напряжение от ЭБУ к земле в зависимости от силы магнитного поля.

Что такое ошибка Холла?

Если присутствует «Ошибка датчика Холла» (код: 0x7388), это почти всегда связано с дефектом одного или нескольких датчиков Холла двигателя. Другой наблюдаемой причиной состояния «Ошибка датчика Холла» являются ослабленные контакты или поврежденные провода внутри кабеля датчика Холла или плохое обжимное или винтовое соединение.

Как работает датчик Холла на двигателе BLDC?

В бесщеточных двигателях постоянного тока (BLDC) датчики Холла используются вместо механического коммутатора и щеток. Датчики Холла представляют собой твердотельные датчики магнитного поля. … Следовательно, для того, чтобы двигатель продолжал вращаться, магнитное поле статора 9Поле 0132 должно менять положение по мере того, как поле ротора «догоняет» его .

Что такое эффект Холла для электровелосипеда?

Введение: Мотор-втулка электрического велосипеда — как заменить датчик Холла. … Для этого в некоторых системах контроллеров внутри ступицы используются датчики Холла, которые отслеживают положение двигателя. Эта информация позволяет контроллеру чередовать мощность с правильным временем и в правильной последовательности, и, вуаля, он вращается.

Что такое режим развертки в осциллографе?

В автоматическом режиме осциллограф выполняет развертку даже без триггера. Если сигнал отсутствует, таймер в осциллографе запускает развертку. Это гарантирует, что дисплей не исчезнет, ​​если сигнал не вызовет триггер.

Как работает двухпроводной датчик скорости?

В первую очередь проверяется двухпроводной датчик скорости. Эти датчики имеют автономный источник питания, то есть обороты внутри корпуса генерируют сигнал, необходимый для создания движения на спидометре. … Использование дрели для управления датчиком показывает, что по мере увеличения числа оборотов дрели выходное напряжение датчика увеличивается.

Какие три провода использует датчик Холла для подключения к PCM?

К датчику Холла подключены три провода. Провод заземления, провод входного напряжения и провод выходного сигнала . (Заземляющий провод можно не использовать для заземления корпуса вместо провода.)

Датчик Холла активен или пассивен?

Датчик Холла — это датчик, который измеряет изменение напряженности магнитного поля. Когда маленький (или большой) магнит меняет положение относительно датчика Холла, напряжение на выходе датчика ( активен ) датчик изменится. Этот датчик можно использовать, например, для измерения движущихся частей устройства.

Как проверить активный датчик скорости вращения колеса с помощью мультиметра?

Поместите каждый щуп мультиметра на каждый контакт внутри разъема. Подсоедините его к концу провода, идущего от датчика. Обратите внимание на показание ома на манометре. Попросите помощника вручную вращать ступицу колеса так быстро, как он может, пока вы держите датчики на месте.

Что такое эффект Холла и напряжение Холла?

Эффект Холла представляет собой создание разности потенциалов (напряжения Холла) на электрическом проводнике, поперечной электрическому току в проводнике и приложенному магнитному полю, перпендикулярному току. Он был открыт Эдвином Холлом в 1879 году.

Используется ли датчик Холла в расходомере?

Датчик Холла служит простым, , но универсальным датчиком для объемных расходомеров Flow Technology . Это устройство с интегральной схемой, активируемое реверсированием магнитного поля.

Как рассчитать напряжение Холла?

6. При расчете напряжения Холла нам необходимо знать ток через материал, магнитное поле, длину, количество носителей заряда и площадь. Поскольку все они даны, напряжение Холла рассчитывается как: ×10−5м2)=7,9×10−6В.

Является ли датчик Холла цифровым или аналоговым?

Датчики Холла можно разделить на две категории: аналоговый и цифровой . Аналоговые датчики производят постоянно изменяющееся выходное напряжение, в то время как цифровая версия имеет только два выходных напряжения: высокое или низкое.

Что измеряет датчик Холла?

Это устройство в сочетании с соответствующей электроникой используется для измерения магнитного поля на основе эффекта Холла и обычно называется датчиком Холла. Он относится к категории преобразователей, которые преобразуют неэлектрическую энергию (магнитное поле) в электрическую (напряжение Холла).

Как калибровать датчик Холла?

Для калибровки датчика Холла следует использовать катушки Гельмгольца , поскольку создается однородное поле. Расположите датчик Холла в центре так, чтобы он был перпендикулярен направлению поля. Запишите показания напряжения милливольтметра. Используйте формулу 1, чтобы найти значение соответствующей плотности магнитного потока.

Что такое тест Холла IC в Samsung?

Датчик Холла IC обнаруживает магнитные поля и в основном используется для обнаружения магнитных откидных крышек, чтобы автоматически переводить телефон в спящий режим, когда магнит внутри откидной крышки касается телефона. Сам по себе тест мало что дает и просто подтверждает, что ИС Холла работает правильно.

[ИКС]

Как проверить датчик Холла с помощью мультиметра?

Как понять, что датчик Холла неисправен?

Если сигнал низкий, периодически пропадает или полностью не работает, регулятор напряжения или цепь в блоке управления могут быть неисправны, сигнальный провод может быть разомкнут или заземлен, или датчик Холла может быть неисправен и тянет сигнал на землю.

Какой прибор следует использовать для проверки датчика Холла?

Датчик Холла — это устройство, в котором используется калиброванный датчик Холла для непосредственного измерения напряженности магнитного поля. Поскольку магнитные поля имеют направление и величину, результаты датчика Холла зависят как от ориентации, так и от положения датчика.

Изнашиваются ли датчики Холла?

Датчики Холла представляют собой разновидность бесконтактных датчиков положения. Они могут быть как вращающимися, так и линейными, и, поскольку они не контактируют, они не изнашиваются и имеют практически бесконечный срок службы. 6 ноября 2017 г.

Как выходит из строя датчик Холла?

В датчике на эффекте Холла могут возникнуть различные неисправности, такие как дефекты в сердечнике (коррозия, трещины, остаточные магнитные поля и поломка сердечника), изменение тока смещения , изменение магнитных свойств ферритового сердечника из-за перепадов температуры, изменение направления наведенного магнитного поля…

Связанные

Как работает датчик коленвала на эффекте Холла?

Датчик Холла можно использовать для измерения напряженности магнитного поля . … Когда металлический предмет проходит мимо датчика, магнитное поле нарушается. Электроника датчика преобразует нарушение магнитного поля в цифровой сигнал, подтягивая напряжение от ЭБУ к земле в зависимости от силы магнитного поля.

Родственный

Как проверить датчик Холла?

• Для проверки a Hall Effect Датчик вам понадобится точный вольтметр постоянного тока, настроенный на 20-вольтовую шкалу. При подключенном датчике вставьте Т-образный штифт в полость сигнального провода разъема датчика . Заблокировать двигатель или провернуть вал датчика чувствует. Следите за вольтметром.

Связанные

Что такое датчик положения на эффекте Холла?

• A Холл эффект датчик представляет собой преобразователь, который изменяет свое выходное напряжение в ответ на магнитное поле. Датчики Холла Эффект Датчики используются для бесконтактного переключения, позиционирования, определения скорости и измерения тока. В Холл эффект датчик , по тонкой металлической полоске пропускают ток.

Связанные

Где находится датчик Холла?

• Датчики Холла расположены на одном конце статора , рядом с полюсными поверхностями ротора. Они расположены примерно так, как показано на рисунке. Показаны пять проводов для подключения к датчикам Холла. Три провода предназначены для отдельных выходов.

Родственный

Что такое переключатель на эффекте Холла?

• Эффект Холла — Переключатели чаще всего используются для определения абсолютного положения или близости, поскольку для включения выхода требуется южный полюс достаточной силы, а затем удаление этого поля для включения выхода выключенный.

общий Информация СМИ Нажмите галерея иллюстрация

Поделиться этой записью:

Часть 1 Тестирование датчика Холла – Otosection

Это часть 1 видео по устранению неисправностей и ремонту датчика Холла циклона-часть 1 тестирование датчика Холла youtu-be zy3g bo s68часть 2 вскрытие мотора- Часть 1 Тестирование датчика Холла

Ниже приводится список изображений . Часть 1. Тестирование датчика Холла идеально. Просто вставив синтаксис, можно получить 1 часть контента в столько полностью читаемых изданий, сколько вам нравится, которые мы объясняем и отображаем. Создание статей — это очень весело для ты. Многие из нас получают очень много классных статей Часть 1 Тестирование датчика Холла красивая фотография, но мы все просто просматриваем эту статью, которая, по мнению людей, включает в себя лучшие изображения.

Часть 1 Проверка датчика Холла Youtube

Это часть 1 видео об устранении неисправностей и ремонте датчика холла. Часть 1: тестирование датчика холла youtu.be zy3g bo s68Часть 2: открытие двигателя. Выполните следующие действия, чтобы проверить датчик Холла с помощью мультиметра. сначала установите цифровой мультиметр на постоянное напряжение (20 вольт). подключите черный провод мультиметра к черному проводу датчика холла. красная клемма должна соединяться с положительным красным проводом группы проводов датчика холла. Вы должны получить показания 13 вольт на цифровом мультиметре. Это стендовые испытания датчика положения ротора, также известного как переключатель на эффекте Холла. этот датчик используется в большинстве стиральных машин с прямым приводом. источник питания = ww. В любом случае датчики Холла также можно использовать для точного определения положения. Популярный двигатель bldc используется в личном транспорте, таком как моторизованные скейтборды, ховерборды, скутеры и компактные велосипеды. в этом примере используется одновальный мотор-редуктор диаметром 10 дюймов, который обычно используется в самобалансирующихся ховербордах (рис. 1). Проверка датчика Холла. Есть несколько способов проверить датчик Холла, которые приходят на ум. Первый и наиболее часто ошибочный тест заключается в том, чтобы держать датчик в руке, пока он подключен к омметру, а затем провести по датчику металлическим предметом, например, гаечным ключом. вы должны увидеть какое-то движение в измерителе.

Тестирование датчика Холла Youtube

Основы датчиков кривошипа и кулачка и способы их проверки. этот датчик положения коленчатого вала относится к интриге 98 года. этот датчик находится за шкивом коленчатого вала. Датчики положения коленчатого вала (ckp) и датчики положения распредвала (cmp), используемые сегодня на легковых и грузовых автомобилях, бывают самых разных форм, размеров и конфигураций. Сначала отключите аккумулятор (красный кружок на картинке), затем перейдите к трем фазам вашего двигателя (желтые кружки), наконец, отсоедините разъем датчика Холла (зеленый). Затем вы можете снять красную резиновую заглушку со стороны скутера и извлечь кабель. это облегчит все тестирование. добавить совет задать вопрос комментарий загрузить шаг 2: открыть двигатель. Количество сообщений: 5045. Я только что проверил проводку датчиков холла на велосипеде k. кажется, что цвет проводов отличается на r велосипеде. я думаю, что у велосипеда k также есть круглая заглушка вместо плоской на модели r. вот то, что я считаю проводкой на k100 (я никогда не проверял ее физически, а просто следовал схеме подключения).

Ниже приводится список изображений . Часть 1. Тестирование датчика Холла идеально. Просто вставив синтаксис, можно добавить 1 часть контента в столько полностью читаемых изданий, сколько вам нравится, которые мы объясняем и отображаем. Создание статей — это много весело для вас. Многие из нас получают очень много классных статей Часть 1 Тестирование датчика Холла красивых фотографий, но мы все просто просматриваем эту статью, которая, по мнению людей, включает в себя лучшие изображения.

Часть 1 Проверка датчика Холла

Это часть 1 видео по устранению неисправностей и ремонту датчика циклонного зала. часть 1: тестирование датчика холла youtu.be zy3g bo s68 эта лекция была записана с моим классом в техническом колледже Роуздейла и является частью моей главы 21 «входы системы зажигания» подробности проекта здесь: hackaday.io проект 21339 датчик линейного положения для приводов Opso выходное базовое напряжение и тестирование с помощью магнита, который имеет хорошее однородное магнитное поле, полярность четко определяется, и между этим нет помех. Это видео, сделанное pasion ebike, показывает, как открыть крышку двигателя и заменить датчик Холла, и собрать мотор своими руками. посмотрите мой новый канал ucvddbj3qjyg 5fspfwjxqmw, если это сэкономит вам деньги, пожертвуйте мне в сегодняшнем видео, мы покажем некоторые характеристики ступичного двигателя, страдающего от проблем с датчиком Холла. мы проверяем датчики холла, проверяем датчики холла на моем euc. наконец-то нашел способ проверить датчики Холла, не разбирая двигатель. если ваш двигатель не может двигаться напрямую, только когда вы немного двигаете колесо, двигатель начинает двигаться. и есть большой шум, когда его готовит балджит сингх, правительство ити нангал. Как отремонтировать бесколлекторный мотор-редуктор с прямым приводом.

Изображение, связанное с проверкой датчика Холла, часть 1

Изображение, связанное с проверкой датчика Холла, часть 1

Причина и следствие: устранение неисправностей датчиков Холла

Лампа из китового жира освещала место над кухонным столом, где Эдвин работал над тонким прямоугольная полоска золотой фольги. Он мог видеть свое отражение в полосе, и его мысли на мгновение дрейфовали, когда он думал о том, каким усталым он выглядит. Было очень поздно, но Эдвин увлекся чем-то новым, чем-то очень новым. Эдвин Холл работал над теорией потока электронов Кельвина, которая была представлена ​​30 годами ранее, в 1849 году. . Во время работы он случайно заметил, что если через золотую полоску протекал ток и к одной стороне полоски было приложено магнитное поле, то на краях полоски регистрировалась разность электрических потенциалов. Это открытие было приписано доктору Эдвину Холлу, и теперь оно называется эффектом Холла.

Как и в случае со многими другими открытиями, блестящее наблюдение доктора Холла произошло не благодаря его поиску, а благодаря обнаружению чего-то необычного и последующему действию. Эффект Холла известен уже более 100 лет, но приложения для его использования не разрабатывались до последних нескольких десятилетий. Автомобильная промышленность применила эту технологию ко многим системам, используемым в современных автомобилях, включая трансмиссию, систему управления кузовом, противобуксовочную систему и антиблокировочную тормозную систему. Чтобы охватить эти различные системы, датчик на эффекте Холла конфигурируется несколькими различными способами: переключением, аналоговым и цифровым. Это датчики приближения; они не вступают в прямой контакт, а используют магнитное поле для активации электронной схемы.

Эффект Холла можно получить, используя такие проводники, как металлы и полупроводники, и качество эффекта зависит от материала проводника. Материал будет непосредственно воздействовать на электроны или положительные ионы, протекающие через него. В автомобильной промышленности обычно используются три типа полупроводников для изготовления элемента Холла/арсенида галлия (GaAs), антимонида индия (InSb) и арсенида индия (InAs). Наиболее распространенным из этих полупроводников является арсенид индия. Как и в эксперименте доктора Холла, важно, чтобы проводник был прямоугольным и очень тонким. Это позволяет носителям, проходящим через него, разделяться и объединяться по краям.

Теперь давайте рассмотрим принцип эффекта Холла (рис. 1 и 2 выше). Если по проводнику течет ток и магнитное поле (магнитный поток) движется по проводнику перпендикулярно потоку тока, заряженные частицы дрейфуют к краям прямоугольной полосы. Эти заряженные частицы собираются на краях поверхности. Магнитный поток воздействует на проводник силой, в результате чего напряжение (положительная сила) смещается к одному краю, а электроны (отрицательная сила) смещаются к противоположному краю. Сила, действующая на ток, называется силой Лоренца.

Пока к проводнику прикладывается магнитная сила, держатели остаются на противоположных сторонах, создавая падение напряжения на проводнике. Этот перепад напряжения является напряжением Холла. Он пропорционален протекающему через него току, напряженности магнитного поля и типу материала проводника. Если какая-либо из этих трех переменных изменится, перепад напряжения на проводнике также изменится. Вот почему элемент Холла должен иметь регулируемое напряжение, приложенное к цепи тока. Если ток регулируется и материал проводника задан, единственное, что остается изменить, — это напряженность магнитного поля. При изменении напряженности магнитного поля на 9под углом 0° к пути тока изменяется и падение напряжения на проводнике. Чем интенсивнее магнитный поток, тем больше падение напряжения на проводнике.

Генерируемое напряжение Холла представляет собой аналоговый сигнал. Этот сигнал Холла очень мал (обычно около 30 микровольт) при магнитном поле силой 1 гаусс. Из-за небольшого генерируемого напряжения сигнал Холла должен быть усилен, если устройство будет использоваться для практических приложений.

Тип усилителя, который лучше всего подходит для использования с элементом Холла, — это дифференциальный усилитель (рис. 3 на стр. 56), который усиливает только разность потенциалов между положительным и отрицательным входами. Если нет разности напряжений между положительным и отрицательным входами усилителя, выходного напряжения усилителя не будет. Однако при наличии перепада напряжения эта разность будет иметь линейное усиление. Величина усиления определяется дифференциальным усилителем, используемым в схеме.

Элемент Холла подключен непосредственно к дифференциальному усилителю, поэтому активность элемента Холла отражается усилителем. Когда магнитное поле в элементе Холла отсутствует, напряжение Холла не создается и выходное напряжение усилителя отсутствует. Когда к элементу Холла прикладывается магнитное поле, на элементе создается напряжение Холла. Дифференциальный усилитель обнаруживает этот перепад напряжения и усиливает его.

Способ использования датчика Холла определяет изменения схемы, необходимые для обеспечения надлежащего вывода на управляющее устройство. Этот выход может быть аналоговым, например датчик положения ускорения или датчик положения дроссельной заслонки, или цифровым, например датчик положения коленчатого или распределительного вала.

Давайте рассмотрим эти различные конфигурации датчика Холла. Когда элемент Холла должен использоваться для аналогового датчика, который можно использовать для шкалы температуры в системе климат-контроля или датчика положения дроссельной заслонки в системе управления силовым агрегатом, сначала необходимо изменить схему. Элемент Холла подключен к дифференциальному усилителю, а усилитель подключен к транзистору NPN (рис. 4). Магнит прикреплен к вращающемуся валу. При вращении вала магнитное поле на элементе Холла усиливается. Создаваемое напряжение Холла пропорционально напряженности магнитного поля.

Если бы PCM контролировал вал дроссельной заслонки, магнит вращался бы вместе с валом дроссельной заслонки. На холостом ходу дроссельная заслонка была бы закрыта. В этом случае напряженность магнитного поля будет низкой и создаваемое напряжение Холла будет низким. Дифференциальный усилитель будет иметь небольшую разность потенциалов, и выходной сигнал усилителя будет низким. На базу транзистора NPN будет поступать выходной сигнал усилителя.

Поскольку напряжение на базе низкое, усиление транзистора NPN также низкое. В этом случае выходное напряжение TPS будет порядка 1 вольта. Когда двигатель находится под нагрузкой, вал дроссельной заслонки вращается, открывая дроссельную заслонку. При вращении вала дросселя магнитное поле на элементе Холла усиливается. Создаваемое напряжение Холла увеличивается пропорционально напряженности магнитного поля. По мере увеличения напряжения Холла дифференциальный усилитель получает его разность потенциалов. Затем усилитель усиливает разницу между отрицательным и положительным входами. Этот увеличивающийся выходной сигнал отправляется на базу NPN-транзистора, который затем усиливает сигнал, создавая выходной сигнал датчика положения дроссельной заслонки. Этот линейный выходной сигнал пропорционален вращению вала дроссельной заслонки.

Выходной сигнал TPS отправляется в PCM, где он сообщает об угле дроссельной заслонки. Микропроцессор PCM не может напрямую считывать аналоговое напряжение, отправленное TPS. Этот сигнал необходимо преобразовать в двоичный формат — 1 и 0. Для этого используется устройство, называемое аналого-цифровым преобразователем. В большинстве случаев используется 8-битный аналого-цифровой преобразователь. Это устройство преобразует уровень напряжения в последовательность 1 и 0, которую микропроцессор может декодировать и использовать для фактического угла поворота вала дроссельной заслонки.

Если элемент Холла должен использоваться для цифрового сигнала, например, в датчике положения коленчатого или распределительного вала или датчике скорости автомобиля, сначала необходимо изменить схему. Элемент Холла подключен к дифференциальному усилителю, который подключен к триггеру Шмитта. В этой конфигурации датчик выдает цифровой сигнал включения/выключения. В большинстве автомобильных цепей датчик Холла является приемником тока или заземляет сигнальную цепь. Для этого к выходу триггера Шмитта подключается NPN-транзистор (рис. 5). Магнит расположен напротив элемента Холла. Триггерное колесо или мишень расположены таким образом, что затвор может находиться между магнитным полем и элементом Холла.

Когда заслонка не находится между магнитом и элементом Холла, магнитное поле проникает в элемент Холла, создавая напряжение Холла. Это напряжение подается на положительный и отрицательный входы дифференциального усилителя. Усилитель усиливает это дифференциальное напряжение и подает его на вход триггера Шмитта (цифровое триггерное устройство). Когда напряжение от дифференциального усилителя увеличивается, оно достигает порога включения или точки срабатывания. В этот момент триггер Шмитта меняет свое состояние, позволяя послать сигнал напряжения.

Точка срабатывания (выключения) настроена на более низкое напряжение, чем точка включения. Целью этой разницы между точками включения и выключения (гистерезис) является устранение ложных срабатываний, которые могут быть вызваны незначительными отклонениями от дифференциального усилителя. Триггер Шмитта включается, и выходное напряжение подается на базу NPN-транзистора. При наличии напряжения на базе транзистора транзистор открыт.

Регулятор напряжения блока управления подает напряжение на резистор или нагрузку. Цепь резистора подключена к коллектору транзистора NPN, и когда NPN включен, ток течет в коллектор и из эмиттера на землю. В этом состоянии сигнал притягивается к земле. Поскольку резистор находится внутри блока управления, напряжение находится на плече заземления и будет падать очень близко к напряжению заземления.

При вращении спускового колеса заслонка перемещается между магнитом и элементом Холла. Поскольку спусковое колесо изготовлено из черного металла, оно притягивает магнитное поле к затвору. В этот момент в элемент Холла больше не проникает магнитное поле, и напряжение Холла не создается. Без напряжения Холла дифференциальный усилитель не имеет выхода на триггер Шмитта. В свою очередь, триггер Шмитта не имеет выхода напряжения на базу NPN-транзистора, и транзистор меняет состояние и закрывается. Затем земля снимается с груза. Это создает разомкнутую цепь. В разомкнутой цепи присутствует напряжение источника. Если бы регулятор напряжения был источником 5 вольт, то напряжение в разомкнутой цепи было бы 5 вольт. При вращении затвора он выходит из пространства между магнитом и элементом Холла. Включается цепь, замыкающая заземляющую ветвь от нагрузки. Таким образом, напряжение сигнала падает очень близко к земле. Этот цикл повторяется для создания цифрового сигнала от датчика Холла с экранированным полем.

Зубчатый датчик Холла (рис. 6) представляет собой еще один тип цифрового датчика включения/выключения. Смещающий магнит помещается над элементом Холла. В этом датчике магнитное поле всегда проникает через элемент Холла и всегда присутствует напряжение Холла. Когда зубец шестерни или мишень проходит под элементом Холла, в элементе усиливается магнитное поле. По мере усиления магнитного поля напряжение Холла увеличивается. Это напряжение отправляется в схему, которая сравнивает выходное напряжение Холла без зубца с выходным напряжением зубца Холла.

Чтобы этот датчик сработал, цель должна пройти мимо элемента Холла. В положении без зубца конденсатор заряжается для хранения напряжения Холла без зубца, чтобы он мог сравнивать его с напряжением Холла с зубцом. Когда передняя кромка зуба приближается к датчику, напряжение Холла увеличивается до заданной рабочей точки. В этот момент компаратор посылает сигнал на триггерную схему. Триггер подает сигнал напряжения на NPN-транзистор и включает его. Транзистор NPN подключен к цепи резистора в блоке управления.

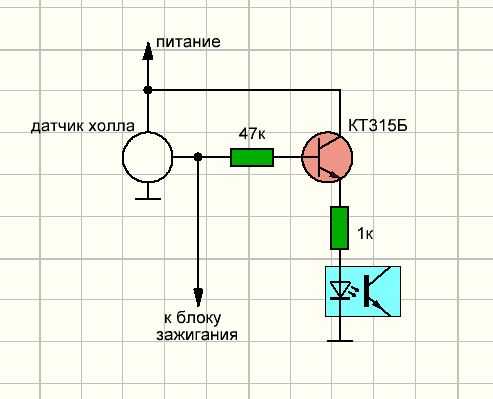

Одна сторона резистора подключена к регулятору напряжения, другая сторона к коллектору NPN-транзистора. Когда транзистор меняет состояние и включается, сигнальное напряжение притягивается к земле. Когда цель вращается и задняя кромка зубца проходит мимо датчика Холла, напряжение падает ниже заданной точки сброса, и компаратор подает напряжение на триггерную схему и выключает NPN-транзистор. Затем транзистор меняет состояние и размыкает цепь. Теперь в сигнальной цепи присутствует напряжение источника. Если регулятор является источником 5 вольт, напряжение сигнала теперь 5 вольт. Когда зуб проходит под датчиком Холла, цепь активируется и притягивает этот 5-вольтовый сигнал к земле. Этот цикл повторяется, чтобы создать цифровой выход датчика Холла с зубчатой ​​передачей.

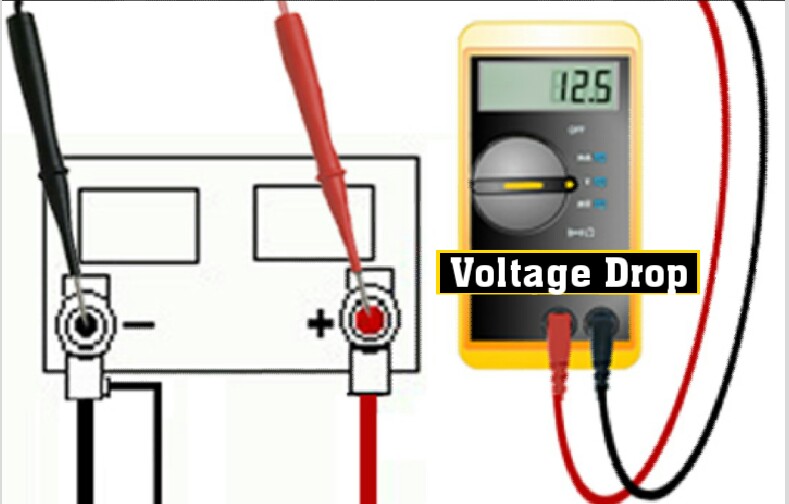

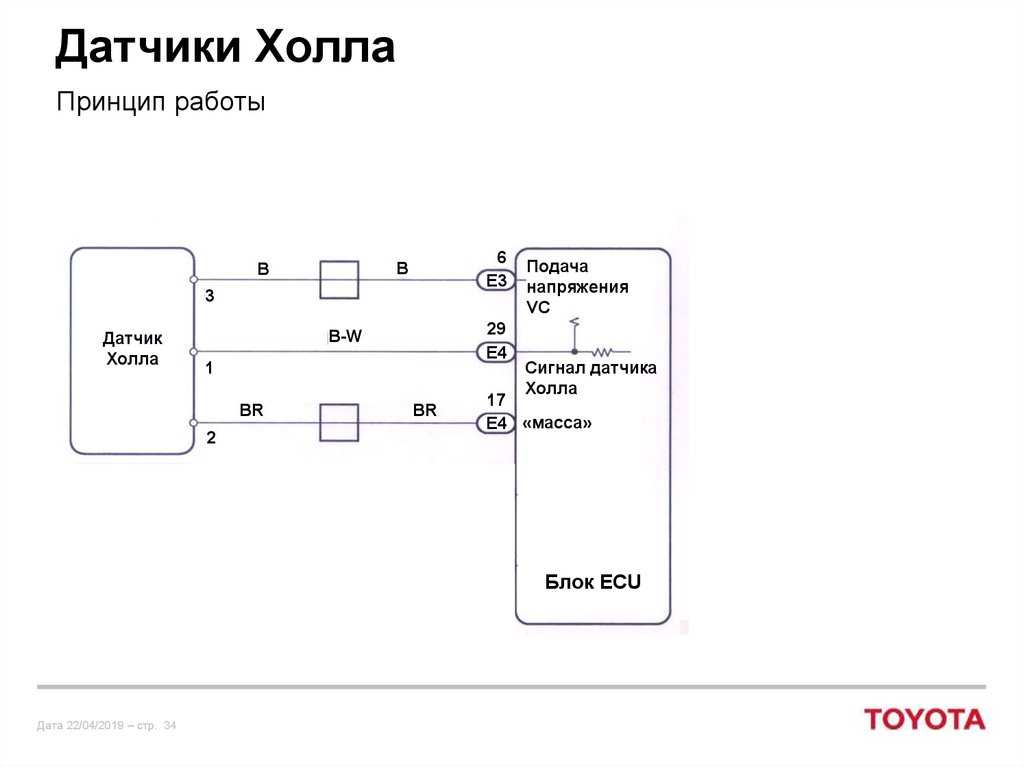

Для устранения неполадок в этих цепях (см. рис. 7 и 8) необходимо измерить падение напряжения на цепи питания, заземления и сигнала. Если сигнал правильный на низком и высоком выходе, питание и заземление также будут в порядке. Если источником питания является напряжение батареи, регулятор напряжения находится внутри датчика Холла. Если питание подается от электронного модуля, регулятор напряжения находится в этом модуле. Если источник питания падает из-за падения напряжения (сопротивления) или из-за проблем с регулятором, выходной сигнал также падает. Если мощность увеличивается, выходной сигнал также увеличивается. Если напряжение земли увеличивается из-за падения напряжения (сопротивления), выходной сигнал также увеличивается.

При использовании аналогового датчика Холла, если есть падение напряжения или обрыв цепи между датчиком Холла и модулем управления, напряжение сигнала будет правильным на датчике, но неправильным на модуле. Если напряжение на модуле правильное, а напряжение на сканирующем приборе неправильное, проблема может заключаться в аналого-цифровом преобразователе внутри блока управления. Всегда проверяйте питание, заземление и сигналы на модуле управления перед заменой устройства.

Для устранения неполадок цифрового датчика необходим осциллограф. Следующие рекомендации помогут поставить диагноз:

• При использовании цифрового датчика Холла, если сигнал на датчике высокий, периодически отсутствует или полностью вышел из строя, цепь от модуля управления исправна.
•Разные блоки управления используют разные уровни напряжения сигнала; 5, 8, 9 и 12 вольт являются общими. Этот уровень напряжения сигнала должен быть в пределах 10% от целевого напряжения, иначе блок управления не обнаружит изменение состояния напряжения.
• Если сигнал низкий, периодически пропадает или полностью не работает, регулятор напряжения или цепь в блоке управления могут быть неисправны, сигнальный провод может быть разомкнут или заземлен, или датчик Холла может быть неисправен и тянет сигнал на землю.
•Если уровень напряжения датчика на массу не находится в пределах 10% от напряжения на массу автомобиля, блок управления не обнаружит изменение состояния сигнала.
• Если напряжение постоянно высокое или низкое, убедитесь, что цель движется.
