12.08.2019

Пневмогидроусилитель на Камазе помогает водителю применять меньше силы для нажатия на педаль сцепления. Если система сцепления стала работать некорректно, можно попробовать прокачать ПГУ.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа ПГУ нужно периодически прокачивать, потому что сцепление является высоконагруженным узлом, поэтому иногда в нем возникают посторонние шумы, треск, пробуксовка.

ПГУ интегрирован в некоторые старые и практически все новые модели Камаза. Первоочередная задача данного узла — облегчить трудозатраты водителя, ведь сцепление в Камазе, как показывает практика, очень массивное, пружины весьма сильно прижимают диски, поэтому частое включение-выключение акселератора может быть занятием очень утомительным.

На некоторых моделях Камаза ПГУ является частью делителя, установленного между сцеплением и КПП. Переключая передачи, водитель отключает делитель, после чего включается пневматика. Отключение делителя происходит при помощи клапана привода штока ПГУ. Именно поэтому делитель включается и выключается вместе с нажатием или отжатием педали сцепления. Такая система работы коробки передач организована во многих моделях Камаза, особенно она популярна для современных модификаций грузовиков. Классическими примерами такого устройства системы переключения можно считать Камазы 5320, 65115.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа

Технически ПГУ — это система гидравлики пневматического типа, состоящая из следующих запчастей: поршня, толкателя поршня, впускного, перепускного клапанов, системы пуска топлива, специального уплотнительного материала, пробки, системы сжатия воздуха, гайки, контргайки, пружины, диафрагмы, редуктора.

Почему важно прокачивать сцепление? Во время движения педаль сцепления должна «ходить» плавно, без задержек, посторонних шумов. Сложности с переключением могут привести к возникновению нестандартной ситуации на дороге. Прокачку следует проводить на всех моделях Камаза.

Принцип работы усилителя

Пневмогидроусилитель работает в системе сцепления так, что механизм нейтрализует давление, оказываемое водителем при нажатии педали. Выжимая акселератор, топливо двигает поршни, установленные на усилителе. При нажатии, поршень опускается, открывая впускной клапан. Отверстие пропускает воздушный поток, достигающий уровня пневматического поршня, а толкатель отводит вилку, действующую на сцепление.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа

Характер нажатия определяет состояние системы сцепления. Если педаль проваливается, значит в акселераторе образовалась воздушная подушка. Если вовремя не отремонтировать систему сцепления, впоследствии может пострадать коробка передач.

Для наиболее быстрого выявления проблемы, следует как можно чаще проводить диагностику сцепления. Своевременная проверка одного узла может сохранить «жизнь» целому механизму переключения передач.

  • Первоначально нужно определить, насколько необходимо производить прокачку ПГУ. Основным индикатором послужит отсутствие или наличие утечки воздуха. Если утечка сильная, значит пневмогидроусилитель работает плохо.
  • Проверка производится путем нажатия педали при выключенном моторе. Если слышен характерный свист, причина его может быть в утечке. Иногда на слух бывает сложно определить наличие посторонних шумов, тогда можно воспользоваться мыльным раствором. Он наносится на место предполагаемой утечки, если пузырьки появились, значит система сцепления была неисправна.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа
  • Перед началом прокачки система ПГУ закрепляется болтами. Проверяется бачок, в котором залита гидравлическая жидкость, ее должно быть необходимое количество.
  • Нужно проверить пружины регулировки движения механизмов сцепления, если они растянуты, их стоит сменить.

Если система ПГУ неисправна, необходимо ее прокачать. Эта услуга доступна абсолютно во всех сервисных центрах Камаз, однако, ее вполне можно сделать самостоятельно. Прокачка возможна, если сам гидроусилитель находится в рабочем состоянии.

  • Регулируем свободный ход педали. Идеальная амплитуда должна составлять 1,5см. Проверяется она просто: под педаль ставится линейка, педаль выжимается и можно посмотреть, какова часть «хода» педали. Оставляем педаль в самом верхнем положении, ослабляем крончатую гайку для свободного хода эксцентрикового пальца, проворачиваем палец, после чего зазор уменьшается, фиксируем зазор примерно 0,6-1,5см, после чего затягиваем гайки. Сама педаль устанавливается на отметке двадцати сантиметров, не меньше восемнадцати сантиметров.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа
    Исправить положение педали поможет регулировочный подвижной упор в верхней части педали акселератора.
  • Регулируем свободный ход муфты. Процесс прокачки продолжается регулировочными работами вокруг выжимной муфты. Она необходима при отключении сцепления, имеет свободный ход примерно 3-4 мм. При данном показателе муфты, ход вилки составляет 4-5мм. Если показатели имеют другое значение, их необходимо отрегулировать. Для этого деактивационную вилку отодвигают в сторону, чтобы извлечь пружинный механизм. Ход рычага можно проверить вручную. При помощи сферической гайки, являющейся частью пневматического толкаетеля, регулируется вал. После достижения необходимой амплитуды, пружина фиксируется.
  • Регулируем полный ход толкателя. Нормальный показатель для данной системы составляет 2,5см. При меньших значениях нормально отжать сцепление будет проблематично. Первоначально запущенные проблемы полного хода влекут за собой проблемы в работе коробки передач. Проверить работу данного узла можно, нажав педаль до упора.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа Если упор недостаточный, можно проверить наличие жидкости в бачке, либо еще раз отрегулировать свободный ход. Последний, третий этап регулировки, заканчивается прокачкой.

Пройдя все подготовительные этапы, можно попробовать самостоятельно прокачать систему.

Прокачка ПГУ

Опытный механик прокачает ПГУ самостоятельно, менее опытному специалисту лучше взять себе напарника. Процесс прокачки, являющийся по сути также процессом очистки, состоит из нескольких важных этапов.

  • Изначально необходимо хорошо очистить систему от пыли, грязи, жировых отложений от смазки. После очистки, на клапан надевается специальный шланг, второй конец которого опускается в емкость с рабочей жидкостью.
  • Несколько раз необходимо резко выжать педаль сцепления до упора, после чего во время последнего нажатия, ее необходимо зафиксировать в отжатом положении. Во время нажатия, прокручивается перепускной клапан, а жидкость внутри пневмогидроусилителя начнет под давлением вытекать в емкость.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа На данном этапе несложно определить, есть ли воздух в системе — по наличию или отсутствию пузыриков.
  • Прокачивается ПГУ несколько раз до полного отсутствия пузыриков. После окончания работы, перепускной клапан закручивается, шланг отсоединяется, надевается резиновый колпачок.
  • Обязательно нужно дополнить бачок рабочей жидкостью, уровень которой должен быть не менее четырех сантиметров от края.

Некоторые мастера прокачивают сцепление без емкости, используя обычный насос, некоторые, наоборот, используют только стеклянные сосуды. Прокачка даст положительные результаты, если проводить ее правильно, поэтапно выполняя все работы.

Другие статьи

Смотреть

ещё

Как самостоятельно отрегулировать клапана у двигателя ЯМЗ 236

24.09.2019 10:29:00

Размеры кузова «ГАЗель»

24.09.2019 09:44:00

Какой насос выбрать на Камаз

29.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа

08.2019 20:54:00

Регулятор давления газа

25.08.2019 18:51:00

Сборка и разборка МТЗ

22.08.2019 02:05:00

Регулировка клапанов ЯМЗ 238

22.08.2019 01:18:00

Технические характеристики ЯМЗ 238

22.08.2019 00:22:00

Снятие замка на двери Камаза 5490

15.08.2019 03:45:00

ЯМЗ 53443 технические характеристики

15.08.2019 03:15:00

Запуск КамАЗа

14.08.2019 15:23:00

Автомобили Газель — модельный ряд

11.08.2019

Супер Маз

10.08.2019

Двигатель ГАЗ

01.08.2019

Двигатель ЯМЗ на ГАЗоне НЕКСТ

01.08.2019

Модельный ряд автомобилей ГАЗон

01.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа 08.2019

Тюнинг ГАЗ 69

01.08.2019

Устройство КамАЗа

01.08.2019

Регулировка зажигания на КамАЗе

01.08.2019

Замена ремней ГАЗона НЕКСТ

01.08.2019

Коробка передач КАМАЗа

31.07.2019

Смотреть

ещё

Возврат к списку

инструменты, этапы и меры предосторожности

Для выключения (выжима) сцепления на автомобиле с механической коробкой передач водитель давит на педаль, а затем это усилие передаётся на выжимной подшипник. У легковых автомобилей и лёгких грузовиков существуют механические или гидравлические системы привода. В первом случае обычно это тросик в оболочке, а во втором – конструкция из главного и рабочего (исполнительного) гидроцилиндров.

Содержание статьи:

  • 1 Принцип работы гидравлического привода автомобиля
  • 2 Признаки завоздушивания системы
  • 3 Когда необходима прокачка гидропривода сцепления
  • 4 Как прокачать сцепление
    • 4.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа 1 Подготовка и необходимые инструменты
    • 4.2 Как прокачать сцепление с напарником
    • 4.3 Самостоятельная прокачка
  • 5 Меры предосторожности

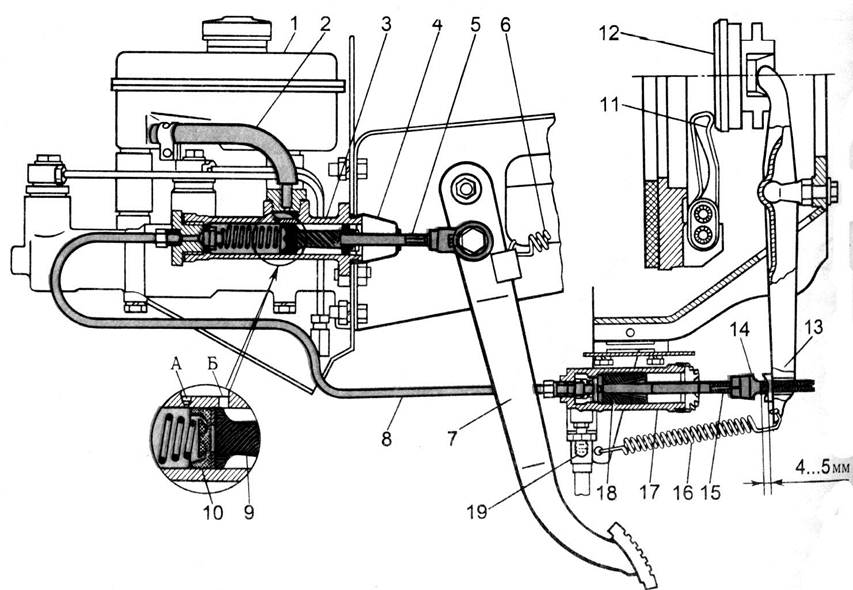

Принцип работы гидравлического привода автомобиля

Гидропривод сцепления имеет в своём составе:

  • ножной педальный узел, редко ручной рычаг;
  • главный цилиндр сцепления со штоком от педали;
  • резервуар (бачок) с запасом жидкости, используется та же, что и в приводе тормозов;
  • трубопровод между цилиндрами;
  • рабочий цилиндр, действующий на выжимной подшипник через вилку или он же в составе гидромуфты с интегрированным подшипником.

Жидкость несжимаема по природе, поэтому усилие незамедлительно передаётся к сцеплению, практически без потерь на трение, как это бывает в механических узлах.

Отсюда плавность работы и хорошая информативность привода. Но и требовательность к обслуживанию, жидкость может протекать, набирать воздух и влагу, уплотнительные манжеты поршней теряют упругость, стареют и изнашиваются, цилиндры коррозируют.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа

Признаки завоздушивания системы

Если в систему попадает воздух, то свойство не сжимаемости рабочего тела исчезает, при полном выжиме педали рабочий ход штока исполнительного цилиндра или муфты выжимного подшипника сокращается или полностью исчезает.

Сцепление постоянно включено, в том числе и частично (ведёт), переключение передач затруднено или невозможно. Педаль движется гораздо легче, чем на исправной машине, проваливается полностью или на части своего хода.

Водитель выжимает педаль, но рычаг отказывается переходить в положение первой или любой другой из передач. Попытка применить силу приводит к тому, что роль сцепления начинает выполнять муфта синхронизатора первой передачи, автомобиль пытается ползти вперёд, иногда даже включение удаётся, но мотор при этом глохнет.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа Если же добавить обороты, то включение становится полностью невозможным, синхронизатор не справится.

По теме: Как работает сцепление автомобиля

Дополнительно можно убедиться в неполном выжиме попыткой включить заднюю передачу, где обычно синхронизатор отсутствует. Неподвижная шестерня начнёт входить в зацепление со вращающейся, раздастся характерный скрежет зубьев, после чего желание дальше прилагать усилие к рычагу пропадает.

Когда необходима прокачка гидропривода сцепления

Если гидросистема неисправна, то прокачка, то есть удаление воздуха, ей не поможет. Но попытка делается всегда, поскольку особого труда это не составит, а иногда помогает на достаточно длительное время, например, чтобы добраться к месту ремонта.

Вообще, прокачивают сцепление в следующих случаях:

  • после ремонта, связанного с вмешательством в гидропривод, заменой шлангов или цилиндров;
  • при регламентных работах по замене жидкости, срок её службы ограничен и указан в документации на автомобиль;
  • для выявления неисправностей, связанных с некорректной работой сцепления.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа

Если работа восстановилась, даже на небольшое время, то причина однозначно в попадании воздуха. Это будет заметно и в процессе прокачки.

Установить точное место потери герметичности сложнее, но в типовом случае потёки на магистралях будут заметны визуально, главный цилиндр виноват в провале педали если иных проблем не обнаружено, а протекание манжеты рабочего видно по жидкости под машиной.

При наличии доступа к месту входа штока поршня главного цилиндра можно обнаружить жидкость и там. На некоторых машинах она попадает даже в салон, к ногам водителя.

Как прокачать сцепление

Суть прокачки состоит в выводе воздуха из системы в тех точках, где он скапливается по закону всемирного тяготения, то есть в верхней части любой изолированной полости.

Это интересно: Как работает выжимной подшипник

На рабочем цилиндре там располагают клапан прокачки, а в главном сверху расположен бачок с жидкостью.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа

Подготовка и необходимые инструменты

В зависимости от выбранного способа прокачки потребуются следующие инструменты и расходники:

  • чистая гидравлическая жидкость требуемого допуска, как правило это DOT4;
  • прозрачный эластичный шланг, плотно надевающийся на штуцер прокачки рабочего цилиндра;
  • ёмкость для слива жидкости;
  • ключи, подходящие по размеру к клапану прокачки и накидным гайкам трубопроводов;
  • ветошь;
  • пробка бачка сцепления со штуцером.

Иногда требуется обеспечить доступ к автомобилю снизу, тогда нужна смотровая яма, подъёмник или домкрат с надёжными подставками.

Как прокачать сцепление с напарником

Проще всего прокачивать систему вдвоём. Один человек находится в салоне и по команде нажимает на педаль, второй манипулирует ключами снизу или под капотом.

  1. Заполнить бачок свежей жидкостью чуть выше нормы.
  2. Ослабить гайку трубопровода главного цилиндра и клапан прокачки рабочего, после чего дождаться вытекания жидкости из образовавшихся неплотностей.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа Если система была полностью сухая, то потребуется некоторое время. Завернуть гайку и клапан.
  3. Надеть на штуцер прокачки прозрачный шланг, второй конец которого опустить в ёмкость с тормозной жидкостью.
  4. Нажать 2-3 раза на педаль и, оставив её в нижнем положении, ослабить клапан прокачки. Наблюдать за выходом воздуха в ёмкость. Завернуть клапан и отпустить педаль. Иногда приходится возвращать её вверх вручную и некоторое время удерживать в таком положении, пока пространство перед поршнем не заполнится жидкостью из бачка.
  5. Повторять прокачку с ослаблением и затяжкой штуцера пока пузырьки воздуха не перестанут проходить через шланг. Не допускать опустошения бачка.
  6. Убедиться, что при затянутом клапане ход штока рабочего цилиндра при выжиме педали соответствует номинальному для данного автомобиля. Довести уровень жидкости до нормы. Проверить работу сцепления попыткой трогания автомобиля с места.

Между попытками есть смысл делать паузы, позволяющие воздуху скапливаться около клапана.

Самостоятельная прокачка

Для выполнения работы в одиночку существует несколько способов:

  • удерживать педаль нажатой с помощью подходящего груза или упора в сиденье;
  • прокачка самотёком через открытый клапан или помогая процессу нажатием на педаль, растёт расход жидкости и времени;
  • установить вместо штатной пробки бачка технологическую со штуцером, через которую подавать воздух с небольшим избыточным давлением, ускоряя течение жидкости.

Самостоятельная прокачка требует определённого опыта и терпения, она не так эффективна, хотя и приводит к тому же результату.Как прокачать сцепление на: Прокачка системы сцепления — 3 способа

Меры предосторожности

Должны быть соблюдены правила безопасности по отношению к людям и технике:

  • не допускать попадания рабочей жидкости на кожу или слизистые оболочки;
  • соблюдать противопожарную безопасность;
  • при работе под машиной использовать только надёжные опоры, не работать только под домкратом;
  • прилагать только допустимые усилия к резьбовым соединениям;
  • не пользоваться изношенным инструментом;
  • применять чистую тормозную жидкость с положенным допуском, без воды и загрязнений;
  • не прикасаться к подвижным деталям механизмов при наличии человека в салоне автомобиля.

Запускать двигатель после работы можно только вне помещения или с гарантированной вентиляцией, угарный газ смертельно опасен.
