Как пользоваться мультиметром — DRIVE2

Мультиметр также часто называют "мультитестером", потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т.д. Одним словом — "мульти" (для многого) "тестер".

Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры (с помощью щупа-термопары), индуктивности катушек, емкости конденсаторов.

Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства стоимостью в 10-15 долларов «XL830L», каким пользуюсь я.

В комплект его поставки входит набор простеньких "щупов" (красный и черный провода на фото выше), при помощи которых и производятся измерения. Их, по необходимости, можно заменить на более качественные или — удобные.

👉 Примечание: будьте готовы сразу же чем-то (скотчем, изолентой) зафиксировать места входа обеих проводов в полые пластмассовые трубки-держатели. Дело в том, что проводники в трубках жестко не зафиксированы и при поворотах и изгибах "щупа" могут запросто оторваться (в силу крайне хлипкого припоя) возле основания измерительного наконечника.

Перед тем, как начать пользоваться мультиметром по полной программе — посмотрим на наш цифровой тестер поближе.
В его верхней части мы видим семисегментное цифровое табло, которое может отображать до четырех цифр (9999 — максимальное значение). При разряде питающей батареи на нем появляется соответствующая надпись: «bat».

Под табло находятся две кнопки. Слева кнопка «Hold» — удержание показаний последнего значения (чтобы не держать в памяти при переписывании в блокнот). И справа — «Back Light» — подсветка экрана синим цветом (при замерах в условиях плохого освещения). С тыльной стороны на корпусе мультиметра имеется откидная ножка-подставка (для удобного размещения тестера на столе).

Питается цифровой мультиметр 9-ти вольтовой батарейкой типа «Крона». Правда чтобы добраться до нее нам придется снять резиновый защитный чехол и заднюю крышку тестера.
Внизу красным обведен наш элемент питания, а вверху — плавкий предохранитель, который (я надеюсь) защитит наш измеритель от выхода из строя в случае перегрузки.

Итак, перед тем, как начать пользоваться мультиметром надо правильно подсоединить к нему измерительные "щупы". Общий принцип здесь следующий:
Черный провод (его называют по разному: общий, com, common, масса) это — минус. Мы подсоединяем его к соответствующему гнезду мультитестера с подписью «COM». Красный — в гнездо справа от него, это — наш "плюс".

Оставшееся свободным гнездо слева — для измерения постоянного тока с пределом до 10-ти ампер (большие токи) и — без предохранителя, о чем свидетельствует предупреждающая надпись «unfused». Так что будьте внимательны — не сожгите устройство!

Также обратите внимание на знак предупреждения (красный треугольник). Под ним написано: MAX 600V. Это — максимально допустимый предел измерений напряжения для данного мультиметра (600 Вольт).

🚨 Предупреждение ! Запомните следующее правило: если измеряемые значения напряжения (Вольты) или силы тока (Амперы) заранее неизвестны, то для предотвращения выхода мультитестера из строя устанавливайте его переключатель на максимально возможный предел измерений. И только после этого (если показания слишком малы или — не точны) переключайте прибор на предел, ниже текущего.

Теперь, собственно, — как пользоваться мультиметром и как переключать эти самые "пределы"?

Работать с мультиметром надо с помощью кругового переключателя с указывающей стрелкой. По умолчанию она выставлена в положение «OFF» (прибор выключен). Стрелку мы можем вращать в любом направлении и таким образом "говорим" мультитестеру что именно хотим измерить или — с каким максимальным пределом будем работать.

Тут есть один очень важный момент! Работая с цифровым мультиметром, мы имеем возможность измерять значения как переменного, так и постоянного тока и напряжения. Сейчас в промышленности и быту в подавляющем большинстве используется переменный ток. Именно он "течет" по высоковольтным линиям проводов от генераторов электростанций в наши дома, "зажигает" наши лампы освещения и "питает" различные бытовые электроприборы.

Переменный ток, по сравнению с постоянным, намного легче преобразовывать (с помощью трансформаторов) в ток другого (нужного нам) напряжения. Например: 10 000 Вольт могут быть с легкостью превращены в 220 и совершенно спокойно направлены для нужд жилого дома. Переменный ток (по сравнению с постоянным) также намного проще "добывать" в промышленных масштабах и передавать его (с меньшими потерями) на большие расстояния.

Пользоваться мультиметром надо, учитывая все сказанное выше. Поэтому, запомните наизусть следующие сокращения:

DCV = DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение
ACV = AC

www.drive2.ru

Как пользоваться мультиметром — УАЗ 469, 2.4 л., 1992 года на DRIVE2

Мультиметр также часто называют "мультитестером", потому что он предназначен для снятия довольно широкого спектра показателей: измерение постоянного и переменного напряжения, сопротивления и силы тока. Во многих мультиметрах также присутствует возможность измерения коэффициента усиления транзисторов и предусмотрен специальный режим для тестирования диодов, прозвонка цепи на короткое замыкание и т.д. Одним словом — "мульти" (для многого) "тестер".

Дорогие модели подобных измерительных устройств включают в себя и дополнительные функции: замера температуры (с помощью щупа-термопары), индуктивности катушек, емкости конденсаторов.

Учиться пользоваться мультиметром мы будем на примере бюджетного устройства китайского производства стоимостью в 10-15 долларов «XL830L», каким пользуюсь я.

В комплект его поставки входит набор простеньких "щупов" (красный и черный провода на фото выше), при помощи которых и производятся измерения. Их, по необходимости, можно заменить на более качественные или — удобные.

👉 Примечание: будьте готовы сразу же чем-то (скотчем, изолентой) зафиксировать места входа обеих проводов в полые пластмассовые трубки-держатели. Дело в том, что проводники в трубках жестко не зафиксированы и при поворотах и изгибах "щупа" могут запросто оторваться (в силу крайне хлипкого припоя) возле основания измерительного наконечника.

Перед тем, как начать пользоваться мультиметром по полной программе — посмотрим на наш цифровой тестер поближе.
В его верхней части мы видим семисегментное цифровое табло, которое может отображать до четырех цифр (9999 — максимальное значение). При разряде питающей батареи на нем появляется соответствующая надпись: «bat».

Под табло находятся две кнопки. Слева кнопка «Hold» — удержание показаний последнего значения (чтобы не держать в памяти при переписывании в блокнот). И справа — «Back Light» — подсветка экрана синим цветом (при замерах в условиях плохого освещения). С тыльной стороны на корпусе мультиметра имеется откидная ножка-подставка (для удобного размещения тестера на столе).

Питается цифровой мультиметр 9-ти вольтовой батарейкой типа «Крона». Правда чтобы добраться до нее нам придется снять резиновый защитный чехол и заднюю крышку тестера.
Внизу красным обведен наш элемент питания, а вверху — плавкий предохранитель, который (я надеюсь) защитит наш измеритель от выхода из строя в случае перегрузки.

Итак, перед тем, как начать пользоваться мультиметром надо правильно подсоединить к нему измерительные "щупы". Общий принцип здесь следующий:
Черный провод (его называют по разному: общий, com, common, масса) это — минус. Мы подсоединяем его к соответствующему гнезду мультитестера с подписью «COM». Красный — в гнездо справа от него, это — наш "плюс".

Оставшееся свободным гнездо слева — для измерения постоянного тока с пределом до 10-ти ампер (большие токи) и — без предохранителя, о чем свидетельствует предупреждающая надпись «unfused». Так что будьте внимательны — не сожгите устройство!

Также обратите внимание на знак предупреждения (красный треугольник). Под ним написано: MAX 600V. Это — максимально допустимый предел измерений напряжения для данного мультиметра (600 Вольт).

🚨 Предупреждение ! Запомните следующее правило: если измеряемые значения напряжения (Вольты) или силы тока (Амперы) заранее неизвестны, то для пр

www.drive2.ru

Как пользоваться мультиметром в автомобиле: подробная инструкция

Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.

Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.

С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

  • OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
  • ACV. Такое обозначение указывает на переменное напряжение;
  • Значок Ω означает тут сопротивление;
  • DCA является постоянным током;
  • Завершает все DCV или постоянное напряжение;
  • 3 разъема с соответствующими указателями;
  • Непосредственно сам циферблат или электронное табло.

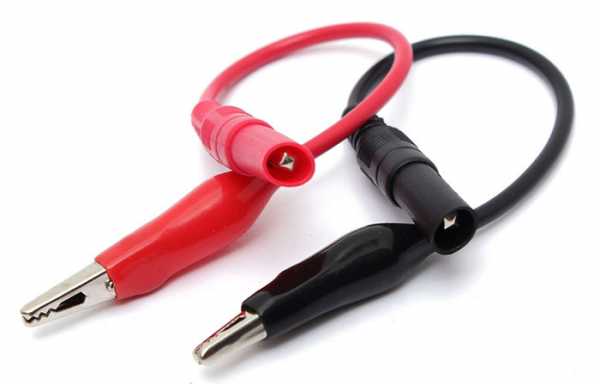

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

  • DT830;
  • DT832;
  • DT838;
  • Ресанта DT 181;
  • Ресанта DT 182;
  • ДТ9205а;
  • Ермак;
  • Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов, либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

  • напряжения;
  • силы тока;
  • сопротивления;
  • прозвонки.

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

  • Переведите переключатель в соответствующее положение;
  • В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
  • Щупы МТМ идут в гнезда СОМ и VΩmA;
  • Теперь выставляйте подходящий примерный диапазон;
  • Если сомневаетесь, переводите в максимальное значение;
  • Когда на табло появится цифра, можно отрегулировать положение;
  • Если это сеть с постоянным напряжением, МТМ применяется так же;
  • Но во втором случае переключатель лучше поставить в положение 20 В;
  • Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

  • В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
  • Сначала щуп лучше поставить туда, где токовое значение выше;
  • Если на табло увидите меньшее значение, можно переключиться;
  • При необходимости уменьшите диапазон измерения;
  • Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

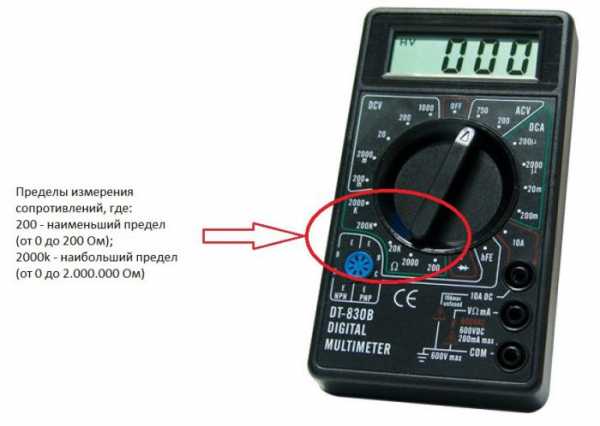

  • Переключатель ставится в любое положение в зоне ;
  • Выбирается подходящий диапазон измерений;
  • Перед операцией отключается питание в сети обязательно;
  • Иначе тестер не покажет правильное значение;
  • Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
  • В противном случае произойдет перегрузка;
  • При появлении 0 тестер переводится в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора.

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!

pricep-vlg.ru

Как правильно пользоваться мультиметром: пошаговая инструкция

Мультиметром называется измерительный прибор, обладающий функциями сразу нескольких используемых приборов для измерения. С его помощью измеряется целый диапазон различных электрических величин. Основными функциями такого прибора являются измерение сетевого напряжения, электрического тока, а также сопротивления. Но не каждый пользователей знает, как правильно пользоваться мультиметром. Рассмотрим подробнее, что это за прибор и как его применяют.

Способы измерения силы

Читайте в статье:

Механизм эксплуатации тестеров напряжения

Современными производителями в набор рабочих функций добавляются:

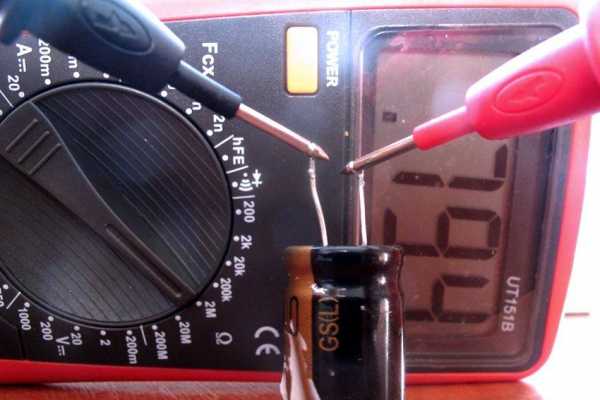

  1. Измерение емкости современных конденсаторов.
  2. Частота электрического тока.
  3. Прозвонка диодов.
  4. Звуковой пробник.
  5. Измерение температуры.
  6. Измерение рабочих параметров современных транзисторов.

Примечание! При таком большом наборе рабочих функций у пользователей появляется вопрос о правильном использовании современного мультиметра.

Функциональные особенности

Современный тестер сетевого напряжения оснащен магнитным указателем и специальными шкалами для выполнения измерения. Значения величин таких шкал являются подписанными.

Тестер отвертки

Прибор приобретается покупателями из-за своей доступной стоимости даже несмотря на некоторые присутствующие недостатки:

  1. Для точной правильной настройки прибора используется подстроечный резистор для выставления стрелки именно на ноль.
  2. Цифровой тестер оснащен жидкокристаллическим высококачественным дисплеем для отображения результатов полученных измерений силы тока.
Виды подстроечных резисторов

Обратите внимание! В предыдущих моделях, не оснащенных дисплеем, необходимый результат отображался светодиодами.

Преимущества использования тестера

  1. Выдача результата с высокой точностью.
  2. Простое использование прибора без необходимости специальных знаний для перевода полученных величин.
  3. Наличие температурного датчика и измерителя частоты.
  4. Анимированная специальная шкала для измерения колебаний.

Как проверить мультиметром сопротивление: поэтапное руководство

Для правильного измерения сопротивления цепи мультиметром выполняется подготовка прибора к работе.

Пример проверки динамика на сопротивление

Специальный переключатель устройства устанавливается в положение, которое соответствует минимальному измерению получаемой величины сопротивления.

Совет!Перед тем, как мультиметром замерить сопротивление необходимо помнить, что измерение цепей выполняется только тогда, когда они полностью обесточены.

Подготовка к работе

  • Из розетки вынимается вилка или достается батарейка того прибора, у которого будет измеряться сопротивление.
  • Работоспособность мультиметра проверяется с помощью соединения концов щупов.
  • После этого у тестера магнитная стрелка занимает нулевую отметку.
Правильное использование мультиметра

Обратите внимание! Если стрелка не может установиться на таком значении, рекомендуется прокрутка ручки «Уст. 0».

В остальных случаях выполняется замена батарейки.

Как проверить целостность сети

Для выполнения прозвонки рабочих электрических цепей часто используется мультиметр с севшей батарейкой и магнитной стрелкой не на «0».

Прозвонка проводов

Итак:

  1. Она реагирует при выполнении соединения концов щупов. Цепь будет проверена отклонением такой стрелки.
  2. Используемые приборы цифрового типа тоже выдают нулевые значения с минимальным допустимым отклонением из-за сопротивления концов щупов и переходного сопротивления.
  3. Когда концы размыкаются, магнитная стрелка устанавливается в точку, которая обозначается на шкале «∞».
  4. В цифровых современных приборах начинается мигание перезагрузки или появляется цифра 1 в левой части индикатора.
Мультиметр полностью готов к выполнению работы

При прикосновении концов щупов к непосредственному проводнику нормально работающий прибор должен показать нулевое значение сопротивления.

Функция фиксаций показаний

Если мультиметр имеет функцию выполнения прозвонки цепей, которая обозначена в виде символа диода, то прозвонка проводов, а также низкоомных рабочих цепей выполняется с установкой переключателя режимов именно в рабочее положение.

Примечание! В этом случае процесс проверки будет обязательно сопровождаться подаваемым сигналом. При этом нет необходимости постоянно обращать внимание на дисплей используемого прибора.

Как измерить силу тока мультиметром и напряжение в сети

Сегодня силой тока называется его количество, идущее через определенный проводник. Ток может быть представлен в виде числа электронов, которые пересекают определенную точку за определенную временную единицу. Выполнение измерения тока необходимо при работе с электрическими современными системами.

Измерение силового тока мультиметром и его подключение

Как правильно пользоваться мультиметром для измерения силы тока: правила безопасности

ДействияОписание
Для определения силы используемого тока прибор подсоединяется к цепиДействия являются опасными из-за вероятности получения удара электротоком при процессе измерения АС используемого в быту.
Проверка АС токаПеред прикосновением к оголенным электропроводам необходимо выключить установленные переключатели и обязательно провести проверку АС тока специальным щупом.
Место работы должно быть сухимЭлектроток в действующей цепи должен быть равен нулю. Запрещена работа при повышенной влажности, так как влага легко проводит электроток.

Совет! Для предосторожности на руки рекомендуется надеть резиновые плотные перчатки. Необходимо помнить, что электрическая изоляция провода после длительной работы может быть нарушена, что приведет к удару током.

Перед тем, как измерить напряжение мультиметром в розеткенужно предусмотреть следующие пункты:

  1. Проволока электроцепи разрезается в выбранном месте, а ее освободившиеся концы закрепляются и зачищаются. Они подсоединяются к прибору изолированно друг от друга.
  2. Обязательно перед выполнением измерения необходимо убедиться в следующем: зачищенные концы провода являются прижатыми к рабочим щупам измерительного прибора.
  3. Затем включаются предварительно выключенные переключатели электроцепи.
  4. Рекомендуется выключить рабочий переключатель для убеждения в том, что переменного электротока нет в цепи.

Совет! Помните, что если на используемом приборе отсутствуют показания, то выполняется регулирование его рабочей шкалы.

Только потом мультиметр может быть демонтирован для завершения работы. После процесса снятия полученных показаний с прибора цепь соединяется снова. Более безопасным станет присоединение новой приобретенной проволоки вместо скрепления разрезанных концов электропровода.

Как проверить мультиметром полевой транзисторна работоспособность

Процедура проверки начинается с определения работоспособности прибора. Установленная катушка зажигания проверяется с помощью измерения сопротивления сначала на первичной, а затем на вторичной выполненной обмотке специальным мультиметром.

На полярность оказывает влияние тип действующего транзистора

Перед тем, как прозвонить транзистор мультиметром обязательно необходимо помнить о присутствии в радиодеталях типа диода «MOSFET».

Порядок выполнения проверки модели транзистора:

  1. Снятие статического накопленного электричества с устройства.
  2. Перевод мультиметра в рабочий режим выполнения проверки установленных диодов.
  3. Подключение черного по цвету провода устройства к минусу, тогда как к плюсу только красного.
  4. Подключение красного по цвету провода именно к истоку. Черный провод подключается к транзисторному стоку.
  5. При исправности проверяемого прибора мультиметром будет показано напряжение 0,5-0,7 В.
Проверка полевого транзистора

Схема выполнения проверки:

  1. Подключение красного провода прибора измерения к стоку, а черного к транзисторному истоку. При исправности прибора мультиметром будет показана единица, означающая бесконечность. Подключение черного рабочего провода к истоку, тогда как красного – непосредственно к затвору. Так выполняется открытие модели транзистора.
  2. Черный по цвету провод остается на истоке, тогда как красный присоединяется к стоку. При исправности прибора мультиметром будет показано напряжение с колебанием от 0 до 800 мВ.
  3. При смене полярности щупов используемого прибора, полученные показания не изменяются. Выполняется подключение провода красного цвета к транзисторному истоку, а провода черного цвета уже к затвору.
  4. Транзистор закроется и возвратится в предыдущее состояние.

Вывод! Если используемый транзистор может открываться, а также закрываться при помощи действующего напряжения, поступающего с мультиметра, то прибор является исправным.

Проверяем конденсатор мультиметром самостоятельно

Известно, что конденсатор может пропустить через себя лишь переменный ток. Постоянный ток пропускается им в начале работы на пару долей секунд. Для выполнения измерения емкости конденсатора мультиметром должно обязательно соблюдаться условие того, что емкость прибора должна начинаться от 0,25 мкФ.

Правильное измерение прибором

Проверка состоит из выполнения следующих действий:

  1. Определение плюса и минуса конденсатора.
  2. Снятие с него статического электричества.
  3. Установка мультиметра на прозвонку или определение сопротивления.
  4. Прикосновение щупами мультиметра до выводов действующего конденсатора.

Очень удобным для проверки сегодня считается аналоговый мультиметр, позволяющий контролировать плавно передвигающуюся стрелку.

Аналоговый мультиметр

Если при касании щупов к выводам устройства прибор пищит или показывает нулевое значение сопротивления, то конденсатор замкнул. А если мультиметром показывается единица – внутри используемого конденсатора случился обрыв. Устройства с подобными эффектами не работают.

Совет! Начинающему владельцу мультиметра рекомендуется перед началом эксплуатации предварительно установить диапазон, в котором будет проводиться измерение различных электроприборов. Если заранее значение не известно, то выполняется установка максимального диапазона измерения прибора.

Несколько советов по технике безопасности

Проведение работОписание
Сначала определяется интервал измерения используемого мультиметраКаждая модель прибора создана для силы тока только определенного рабочего диапазона, который должен соответствовать проверяемой системе.

Так, пропускание 200 А сквозь используемый мультиметр(который рассчитан лишь на 10 А), выведет из строя предохранитель прибора.

Подлежащий измерению электроток указывается на самом приборе, а также в приложенной подробной инструкции.

Выбирается режим эксплуатации прибораМногие приборы функционируют в разных рабочих режимах с измерением различных величин.

Для определения силы электротока выполняется переключение в рабочий режим А, в AC (переменный электрический ток) или DC (постоянно используемый ток), что зависит от действующей электроцепи.

При этом тип используемого тока точно определяется питающим цепь рабочим источником.

На приборе устанавливается интервал выполнения измеренийДля защиты предохранителя устройства от сгорания граница такого интервала устанавливается выше предполагаемого значения измеряемой силы электротока.

«Максимум» может быть понижен, если прибор не выдаст значение при выполнении подсоединения к действующей цепи.

Разъемы вставляются в специальные гнездаК прибору прилагаются два специальных кабеля. Например, на конце первого кабеля расположен щуп, а необходимый разъем располагается на конце второго провода. Кабели подсоединяются к гнездам измерения. Если такие гнезда не обозначаются на мультиметре, то установка проводится в соответствии с инструкцией прибора.

Видео-обзор: как пользоваться мультиметром

Заключение

При выборе современного прибора рекомендуется ориентироваться на особенности его будущего применения. При правильном использовании мультиметра, в соответствии с инструкциями гарантирует его надежную работу. В таком случае прибор будет служить без поломок в течение длительного времени.

seti.guru

Как правильно пользоваться мультиметром: подробная инструкция

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Современный дом заполнен разными устройствами, которые функционируют с применением электричества. Проверить их работоспособность и выполнить ремонт можно с помощью специализированного измерительного оборудования. Если знать, как правильно пользоваться мультиметром, будет проще решать сложные вопросы без обращения в профильные сервисные центры. После правильной диагностики легче определиться с объемом ремонтных работ и покупкой необходимых запасных частей.

Любой человек в силах освоить работу с этим универсальным устройством

Содержание статьи

Как правильно пользоваться мультиметром: общие определения

Эти приборы созданы для измерения силы тока, напряжения, сопротивления и других электрических параметров. Устройство разбирать не имеет смысла, так как современная техника данного класса отличается высокой сложностью. Ее ремонт без профессиональных навыков и специализированного метрологического оборудования невозможен.

Ранее применяли только стрелочные приборы

Но пользоваться цифровыми устройствами легче. С экрана проще считывать показания. Не оказывают сильного влияния на процесс измерений вибрации. Отсутствие механических движущихся частей увеличивает долговечность.

При выборе модели обращают внимание на следующие параметры:

  • Пределы измерений и дискретность.
  • Достаточные размеры дисплея, наличие подсветки.
  • Форму, размеры, вес.
  • Оснащение, повышающее уровень комфорта.
  • Дополнительную функциональность.
Выдвигающаяся подставка позволяет устанавливать прибор в удобном положении

При соответствующем оснащении мультиметр можно использовать для измерения комнатной температуры


Хорошая эргономика обеспечивает надежный захват рукой. Демпфирующие накладки повышают стойкость к механическим воздействиям


Такой аппарат выполняет функции мультиметра и осциллографа

Обратите внимание! Точность измерений не зависит от вида оборудования (аналоговой, цифровой). Она указана в техническом паспорте на соответствующее изделие.

Методики измерений

Для выполнения рабочих операций переключатель переводится в нужное положение. Черный провод щупа подключают к общему гнезду («Com»). Красный – устанавливают с учетом максимальной силы тока.

Обратите внимание! В стандартном положении для данного прибора действует ограничение 200 мА. В нем есть плавкая вставка, которая перегорает после превышения данного порога.

Органы управления

Сначала можно рассмотреть, как измерить напряжение мультиметром в розетке. Эта операция выполняется по следующему алгоритму:

  • Провода подсоединяют так, как указано на рисунке выше.
  • Переключатель переводят из «Off»в режим измерения переменного напряжения«V~». В данном случае используют диапазон «750», так как предполагаемое значение – 220 Вольт.
  • Прибор устанавливают поблизости от розетки
  • Щупы вставляют в нее, держась руками за изолированные части щупов.
Обратите внимание! Если подобные измерения выполняются часто, имеет смысл приобрести специальную отвертку со встроенным световым индикатором фазы.

Демонтировать аккумулятор для измерений не обязательно. Но надо не забыть перевести регулятор в положение «Постоянное напряжение»

Как проверить мультиметром сопротивление

Такую процедуру выполняют со снятием напряжения в месте измерения. Невыполнение правила ухудшит точность данных, либо выведет технику из строя. Это же не следует делать, чтобы предотвратить потенциально опасные для человека ситуации. Если не известно, вначале устанавливают максимальное значение. Далее переключателем снижают диапазон вплоть до выбора оптимального варианта.

Для удобства работы применяют специальные зажимы («крокодилы»)


Если знать, как мультиметром замерить сопротивление, можно выяснить исправность нагревательного элемента чайника, другой бытовой техники

Статья по теме:

Какой мультиметр лучше выбрать для дома. Как приобрести прибор с нужными функциями и при этом не переплатить? Читайте наши советы и обзор моделей в специальной публикации.

Как измерить силу тока мультиметром

Для этой операции необходимо создать разрыв цепи. К нему подключают прибор с учетом предполагаемой величины тока. Как и в предыдущем случае, выбирается диапазон с максимальным значением. Если необходимо, регулятор переводят постепенно в нужную позицию.

Для определения силы тока прибор устанавливают в электрическую цепь последовательно

Как проверить мультиметром полевой транзистор

Диагностика этих электронных приборов помогает выяснить исправность полупроводниковых переходов. В стандартном варианте применения ток течет по направлению от истока (И/ S) к стоку (С/ D). Этот процесс регулируется изменением электрического потенциала на затворе (З/ G).

Полевой n-канальный транзистор

Обратите внимание! Особенностью этих приборов является повышенная чувствительность к статическому напряжению. Даже в режиме хранения создают постоянный электрический контакт между всеми выводами с применением металлической проволоки, фольги.

Проверку выполняют по следующему алгоритму:

  • Регулятор мультиметра переводится в режим работы с диодами.
  • «Минусовой» черный щуп присоединяют к истоку (И/ S), красный – к стоковому (С/ D) контактному выводу. В нормальном состоянии на дисплее отобразится 0,6 V (допустимое отклонение в пределах ±0,1V).
  • Далее щупы меняют местами. В этом положении на экране появляется горизонтальная восьмерка (знак «бесконечность»). Вместо нее в некоторых приборах выводится единица.
  • Чтобы открыть p-n-p переход щуп «минус» присоединяют к истоку, «плюс» – к затвору (З/ G).
  • Далее «плюс» перемещают на сток. В этом положении должно индицироваться напряжение в диапазоне0 – 0,8V.
  • Результат измерений на исправном транзисторе не изменяется, если сменить полярность.

Проверка конденсаторов мультиметром

Приборы, установленные в печатных платах, предварительно осматривают. При обнаружении вытекшего электролита, трещин и вздутий на корпусе, проверка не нужна. Изделие меняют на новое.

Измерение выполняют с извлечением конденсатора из электрической схемы, чтобы обеспечить хорошую точность. После демонтажа любым проводником с изолированной рукояткой (отверткой) разряжают прибор, замкнув выводы. Также используют лампу накаливания, чтобы процесс был плавным.

Далее мультиметром проверяют отсутствие короткого замыкания. Для проверки зарядки устанавливают регулятор в режим измерения сопротивления и подсоединяют щупы. Показания на табло будут постепенно расти, пока не достигнут максимума.

Обратите внимание! При работе с конденсаторами полярных типов необходимо учитывать данный фактор.

В некоторых моделях мультиметров есть специальные контактные площадки и регулировки диапазонов для измерения емкости конденсаторов

Диагностика простых повреждений

Если досконально выяснить, как прозвонить транзистор мультиметром, то применять иные методики будет не трудно. Но в действительности, чаще всего требуется определять разрывы в электрических цепях. Для упрощения этих операций многие мультиметры оснащают специальной функцией. Она активизируется при переводе регулятора в положение «прозвонка». О наличии контакта сообщает сигнализация.

Синей линией выделено включение прибора в режим проверки со звуковым сопровождением

Вывод и дополнительные рекомендации

При необходимости не составит большого труда найти инструкции,как правильно пользоваться мультиметрами при проверке других электронных компонентов и устройств. Но на практике не нужны избыточные функции. Приобретение слишком сложного оборудования будет сопряжено с дополнительными затратами. Если не предполагается глубокое изучение радиотехники, вряд ли понадобится осциллограф. Большее значение для домашнего применения имеет соответствие диапазона измерений. Пригодятся также простота обращения и разумная стоимость.

Возможностей недорогой модели мультиметра вполне достаточно для решения большинства бытовых задач

Видео: как проверить конденсатор мультиметром




ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Как правильно пользоваться мультиметром: полезные советы

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Когда вам требуется измерить силу тока, напряжения или проверить провод на целостность, для каждого вида работ можно использовать отдельный прибор или воспользоваться мультиметром. Он очень полезен не только профессионалам, но и новичкам в этом деле. Рассмотрим, как правильно его использовать и какие виды существуют.

Мультиметр – это универсальное устройство для измерений, напряжения, силы тока, сопротивления, а также возможно определить целостность провода. Современные модели имеют большую функциональность, чтобы использовать их следует знать, как правильно пользоваться мультиметром.

Аналоговый вариант

Содержание статьи

Разновидности

Выделяют два варианта мультиметра:

  • аналоговый;
  • цифровой.

Аналоговый

В аналоговом показания смотрится по движению стрелки относительно шкалы, где есть специальные обозначения (напряжение, ток, сопротивление). Если используете китайскую модель, то может возникнуть неудобство из-за особенностей нанесения шкалы. Имея значительную погрешность в результатах, такая конструкция прибора все равно популярна благодаря доступной стоимости. Если вам требуются точные показания измерений, необходимо использовать построечный резистор.

Цифровой

Все данные выводятся на экран, который бывает светодиодный или жидкокристаллический. Легкость применения и точность показаний привлекает потребителей.

Цифровой вариант

Новые мультиметры с графическим экраном можно соотнести с простым осциоллографам, так как они отображают форму сигнала. А некоторые разработки могут быть совместимы с компьютером, и тогда управлять прибором можно через него. То есть мультиметр вбирает в себя все больше функций, позволяя упростить работу и заменить сразу несколько приспособлений.

Что можно измерить прибором

Все разновидности мультиметров способны измерить силу тока и величину сопротивления, а также напряжение в цепи. Напряжение показывает, с какой силой электричество проходит через цепь. Обозначается знаком «V». Ток отображает, с какой интенсивностью течет электричество («А»). А сопротивление показывает, какой силы затруднения встречает электричество по пути цепи.

В комплектации присутствует пробник для прозвона цепи. Суть заключается в том, что прибор подает сигнал при помощи звука, если его щупы замкнуты или сопротивление не выше 20 Ом. С помощью такой функции легко проверить наличие коротких замыканий, целостность соединений.

Некоторые модели способны проверить диоды, которые выступают в роле клапанов, где ток идет в одну сторону. Самые последние модели дополнительно измеряют температуру, частоту электрического сигнала, измерение параметров транзистора, конденсатора, индуктивности. У каждого показателя измерения есть свое обозначение.

Обозначения мультиметра

Для того чтобы понять, как правильно пользоваться мультиметром, надо знать, из чего он состоит.

Из чего состоит прибор

Комплектация аналогового мультиметра включает стрелочный магнитоэлектрический прибор, набор добавочных резисторов и щупы. При необходимости проверки переменных напряжения и тока, подключается прибор через выпрямительные диоды.

Более подробно остановимся на цифровой модели, и дальнейшие измерения будем проводить именно ей, так как функциональность значительно выше, а показания точнее. В базовую комплектацию цифровой модели входят также щупы, которые необходимо перед использованием укрепить. Для этого зафиксируйте точки входа проводов в пластмассовые трубко-держатели. Это нужно для того, чтобы при измерении провода в изгибах щупов не повреждались.

Изгибы щупов

Устройство цифрового мультиметра

Чтобы использовать правильно цифровой мультиметр, рассмотрим его более подробно. В верхней части расположено табло (цифровое), способное показывать до 4 (иногда более) цифр, то есть самое большое значение будет «9999». Если заряд аккумулятора на исходе, то появится надпись «bat».

Вариант экрана

Под экраном расположились 2 кнопки. Обычно это «hold», которая сохраняет показания последнего измерения. И справа «back light» (могут быть не только буквенное обозначение, но картинки (звездочка или лампочка)), при ее нажатии включается подсветка экрана. С обратной стороны приборы обычно имеется откидная ножка, чтобы поставить прибор.

Подставка на задней крышке

Обычно питается такое устройство от девяти вольтовой батарейки. Чтобы добраться до нее необходимо полностью снять заднюю крышку. Чтобы правильно пользоваться цифровым мультиметром, необходимо верно подсоединить щупы.

  • Черный провод – это минус. Присоединяется к гнезду «com».
  • Красный – это плюс. Вставляется в отверстие справа от минуса.

Оставшееся незанятое гнездо используется для измерения переменного тока с пределом до десяти ампер и без предохранителя.

Правильное подключение щупов

Работают с мультиметром пи помощи круглой кнопки со стрелкой, по умолчанию которая выставлена на положение «Выкл». Ее следует вращать до нужного положения. Изучив основные кнопки и разъемы цифрового мультиметра, разберем подробно каждый способ измерения.

Измеряем сопротивление

Для того чтобы понять, как проверить мультиметром сопротивление, переключаем прибор в режим «К» или «М» (Килоомы или Мегаомы). Выбор режима зависит от необходимого предела измерения.

Для того чтобы научиться снимать показания, возьмем самый простой резистор 82R, сопротивление которого должно быть равным 82 Ома. Прикладываем один щуп к одному концу, второй ко второму. Отклонения в пределах 10% считаются нормой. То есть если у вас показал прибор 81,9 – то все в порядке.

Измерение сопротивления резистора

Таким образом, отвечая на вопрос, как мультиметром замерить сопротивление, достаточно просто прислонить щупы к открытым (оголенным) концам устройства, с которого надо снять показания. Часто из работы выходит конденсатор, чтобы определить его исправность, необходима проверка конденсатора мультиметром.

Как проверить работоспособность конденсатора: инструкция

По типу крепления все конденсаторы можно разделить на полярные и неполярные. К полярным как раз относятся электрические, которые будем проверять. Проверяя это устройство не стоит забывать, что оно пропускает только переменный ток, а прямой проходит через него всего несколько секунд вначале работы. При помощи мультиметра можно проверить конденсатор емкостью от 0,25 мк Фарад.

Пример конденсатора

Последовательность действий:

  • Теперь необходимо выставить ручку на измерение сопротивления или на прозвон цепи. В этих режимах прибор вырабатывает постоянный ток. В тот момент времени, когда ток все же будет течь по конденсатору, показания сопротивления будут минимальными.
  • Прижимаем щупы к выводам конденсатора. При этом пока будут сниматься показания, конденсатор будет заряжаться от прибора.
  • В момент прикосновения сопротивление току будет маленьким, продолжая держать щупы, показатели будут расти. Ждем, пока не станут цифры на экране большими. Если в процессе измерения не произошло сбоев, то конденсатор исправен.

Измерение сопротивления в конденсаторе

Если в самом начале, когда вы только прикоснулись щупами к выводам конденсатора, мультиметр показал нулевое сопротивление и начал пищать – произошло короткое замыкание.

Проверяем напряжение и силу тока

При снятии показаний силы тока, необходимо соединять щупы последовательно с нагрузкой, в отличие от других величин, где соединение происходит параллельно.

Схема присоединения для измерения силы тока

Рассмотрим, как измерить силу тока мультиметром на примере кулера от компьютера. Данный показатель измеряется в амперах, поэтому ставим на приборе показатель в 12 Вт, а ручку переставляем на измерение тока постоянного. Предел можно поставить 20 Амп. Собираем по схеме и следим за экраном прибора. Если они совпадают, то все работает исправно.

Пример проверки

Если необходимо проверить переменное напряжение, то на мультиметре следует выставить ручку на соответствующий показатель. А сами измерения проводятся так же.

Теперь рассмотрим, как измерить напряжение мультиметром в розетке. Используем также цифровой прибор, так как он уже относится к профессиональному оборудованию. Сам процесс измерения предельно прост, необходимо вставить щупы в розетку и повернуть переключатель на отметку в 750 Вольт. Отклонения от нормы в 10% при измерении считается нормой, поэтому не стоит ожидать увидеть ровно 220 Вт.

Обратите внимание! Не забывайте о технике безопасности, поэтому перед тем как вставить прибор в розетку, проверьте целостность изоляции щупов.

Важно не перепутать режим работы, если вы выставите на сопротивление, то просто испортите прибор.

Пример диагностики розетки

Прозвон полевого транзистора

При помощи цифрового мультиметра можно снимать показания с других устройств. Рассмотрим, как проверить мультиметром полевой транзистор.

Когда у вас возникла необходимость протестировать такое устройство, проделайте следующее:

  • Установите черный щуп на вывод стока транзистора, а красный – истока.
  • Мультиметр показывает прямое уменьшение напряжения на внутреннем диоде (450мВ), а в другую сторону бесконечное сопротивление.
  • Теперь красный щуп перемещаем к затвору, затем на прежнее место. При этом показания должны измениться (станет 280 мВ), что покажет, что транзистор открылся прикосновением.
  • Проделайте то же самое с черным щупом, при этом должно произойти закрытие, а напряжение при этом упадет.

Проверка транзистора

Если не возникло никаких проблем при такой проверке, то ваш транзистор исправен. Этот способ также отвечает на вопрос, как прозвонить транзистор мультиметром.

Советы

Мультиметр – необходимый инструмент для работы с электрическими приборами, который поможет проверить исправность их работы.

Цифровой вариант

Чтобы провести корректные измерения, подключайте прибор согласно схемам, внимательно следите за выбранным режимом проверки у цифрового мультиметра. А также предлагаем вам посмотреть видео с примерами использования цифрового мультиметра.

Видео: как измерить напряжение в розетке 220 Вольт мультиметром



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Автомобильный мультиметр DT-832. Как пользоваться? — DRIVE2

С недавних пор в помощь автолюбителям на смену контрольной лампочке пришли недорогие компактные цифровые мультиметры. Так, что такое мультиметр?

Мультиметр — это многофункциональный (от слова "мульти"), универсальный прибор, который совмещает в себе функции вольтметра, амперметра и омметра. Тоесть, позволяет измерять напряжение и силу переменного и постоянного тока в сетях, а также сопротивление проводников.
Наряду с этими основными функциями мультиметр также имеет множество дополнительных, в зависимости от модели и цены устройства. Например, такие функции, как термощуп, режим прозвона цепей, режим проверки диодов и транзисторов, конденсаторов, функция памяти и другие.
Для автолюбителя, обычно, используемые функции ограничиваются режимом прозвона и вольтметром.

Для примера, рассмотрим наиболее распространенный и доступный мультиметр, и используемый мною, DT-832 под брендом ТЕК.

Данный прибор позволяет нам измерять силу только постоянного тока до 10 Ампер, постоянного напряжения до 1000 Вольт, переменного напряжения до 750 Вольт, сопротивления до 2000 килоОм, а также исправность диодов и транзисторов, имеется функция генератора сигнала 5В 50Гц (радиоэлектронщики поймут, а нам это не особо нужно).

Так, что мы видим на панели прибора?

Полный размер

Во-первых, это ЖК дисплей отображающий результаты измерений, под ним находится многопозиционный переключатель режимов и пределов, три гнезда под щупы, а также гнездо для проверки транзисторов.
В самое нижнее гнездо под обозначением «СОМ» вставляется черный "отрицательный" щуп, два верхних предназначены для красного "положительного".
«VΩmA» — среднее гнездо, используется для измерения напряжения, сопротивления и силы тока до 500mА, тоесть до предела 200mA на шкале переключателя. Эта линия находится под защитой предохранителя.
«10A» — нижнее гнездо, используется только для измерения силы тока в пределах от 200mA до 10А. Не находится под защитой предохранителя, что значит при превышении порога в 10А устройство может выйти из строя — попросту сгореть.

Теперь перейдем к измерениям. Но сначала одно важное правило: если вы не знаете примерной величины измеряемого параметра тока, то ставим переключатель на наивысший предел (не касается измерения сопротивления).

Полный размер

1. Измерение переменного напряжения
В этом режиме мы можем, например, измерить напряжение сети в обычной бытовой розетке. Так как, мы знаем, что напряжение в сети должно быть около 220В, то ставим переключатель на предел 750В, иначе у нас сгорит предохранитель. Подключаться следует параллельно к выводам, как показано на схеме (Рис.6), с потребителем или без. В нашем случае просто вставляем щупы в отверстие розетки.
Ни в коем случае не дотрагивайтесь до металлических частей щупа, а также удостоверьтесь что их изоляция не повреждена!

2. Измерение постоянного напряжения
Как мы знаем постоянное напряжение у нас присутствует в аккумуляторах, обычных батарейках, зарядных устройствах и блоках питания. Все это мы можем измерить аналогичным образом, как и при измерении переменного тока. Однако, тут уже следует соблюдать полярность, иначе дисплей покажет "отрицательные" значения. Такая функция мультиметра также позволяет находить нам провода с "+" или "-".
В случае с автомобилем можем смело выставлять переключатель в предел 20В и измерить напряжение в бортовой сети автомобиля, на клеммах аккумулятора, выходах генератора или же его падение под нагрузкой.

3. Измерение силы постоянного тока
Сила тока измеряется только при подключенном потребителе, т.е. под нагрузкой. Щупы мультиметра подсоединяются последовательно в разрыв цепи ДО потребителя.
Ни в коем случае нельзя подсоединяться напрямую к розетке или АКБ — мультиметр сразу выйдет из строя!
Измерение силы потребляемого тока позволяет нам, например, рассчитать необходимое сечение провода под дополнительное оборудование в автомобиле.

4. Прозвон цепей и диодов.
В этом режиме мы можем проверить участки цепи на обрыв, а также исправность диодов.
Измерения, как и в случае с проверкой сопротивления, проводятся при отключенном источнике питания. Для поиска обрыва подключаем один щуп к одному концу или точке цепи, а второй к другому, при этом, если цепь исправна мы услышим характерный звуковой сигнал и дисплей покажет околонулевые значения падения напряжения. Если где-то есть обрыв, то звуковой сигнал не прозвучит, а на дисплее будет циферка "1" в левом углу — означает "сопротивление стремится к бесконечности", т.е. цепь разомкнута.
При проверке диодов этим режимом мы можем выяснить пробит ли диод, а также величину падения напряжения в нем — ключевой

www.drive2.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
