Как пользоваться мультиметром DT 838 ?
Среди различных измерительных устройств одним из наиболее популярных и универсальных приборов считается цифровой мультиметр DT 838. Этот мультитестер востребован как в домашнем хозяйстве, так и в крупных центрах по ремонту автотранспортных средств и на других предприятиях.
Основные функции цифрового мультиметра DT 838
Цифровой мультиметр DT 838 является электронным прибором, который используется для измерения различных электрических величин. Имеет следующие основные функции:
- Измерение напряжения (AC и DC) на электрических цепях. Может измерять напряжение в различных диапазонах.
- Измерение тока (AC и DC), протекающего через электрические цепи.
- Измерение сопротивления электрических компонентов или цепей.
- Оценка коэффициента усиления транзистора.
Помимо этого, тестер дает возможность:
- прозвонить отдельный кабель или всю электроцепь с целью обнаружения КЗ или обрыва;
- измерить температуру отдельного проводника или другого объекта при помощи термопары для выявления перегрева или просто нагрева;
- проконтролировать емкость конденсаторов и пр.
Осуществление указанных измерений становится возможным благодаря двум щупам черного и красного цветов, которые идут в комплекте с прибором. Выбрать мультиметры такого типа или же другую измерительную продукцию можно на сайте Radio-Shop. Кроме того, здесь также представлен большой ассортимент осциллографов.
Цифровой тестер предназначен для функционирования в температурном режиме от 0 и до 40°С. Каждое измерение прибор выполняет многократно, и только среднее значение в итоге высвечивается на экране дисплея.
Прибор определяет полярность в автоматическом режиме. В случае, если она все же не будет соблюдена по каким-то причинам, результаты дальнейших измерений на экране демонстрируются со знаком минус. Один из щупов (черного цвета) обычно вставляется в гнездо корпуса со значком «СОМ». Соответственно, красный щуп – с буквой «V». Эти два гнезда с еще одним третьим расположены вертикально в нижней правой части лицевой панели корпуса прибора.

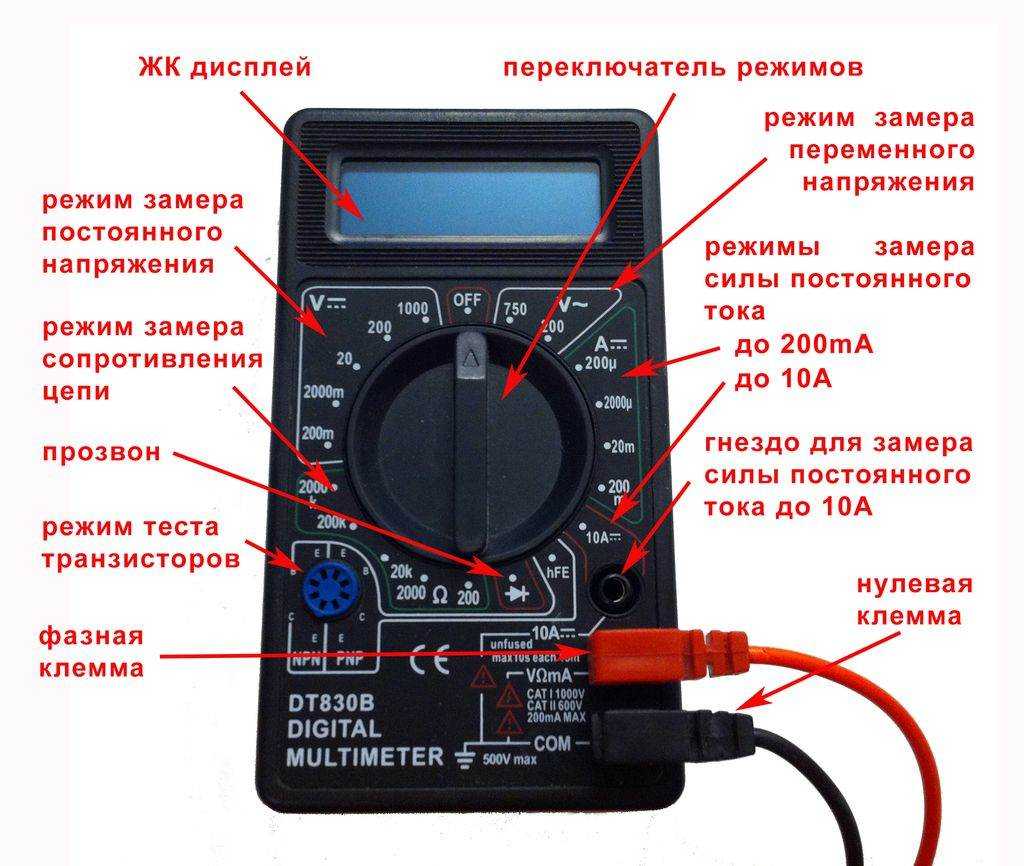

Устройство и органы управления тестером ДТ 838
Чтобы лучше знать, как работать с мультиметром DT 838, необходимо изучить его основные органы управления, а также их назначение.
Верхнюю часть лицевой части прибора занимает довольно большой жидкокристаллический дисплей. Мультиметр работает от батарейки или Кроны напряжением 9В. Поэтому помимо результатов измерений с разделителями, на экране дисплея может высвечиваться надпись «Bat», обозначающая, что батарея питания разрядилась. Для ее замены необходимо снять заднюю крышку корпуса, под которой, кроме источника питания, также располагается и предохранитель.
Под большим дисплеем расположен переключатель режимов или диапазонов. Он может вращаться в обе стороны. Вокруг него на панели нанесены название соответствующих диапазонов со шкалой каждого из них, в режиме которых может функционировать универсальный мультиметр DT 838. Основные обозначения диапазонов имеют следующие значения:
- DCV – постоянное напряжение;
- ACV – переменное напряжение;
- ACA – сила переменного тока в амперах;
- DCA – сила постоянного тока в амперах.
Существуют различные виды мультиметров этой серии. На верхней крышке могут встречаться и дополнительные обозначения, о значении которых указано в прилагаемой инструкции.
Измерительные приборы, которые предлагает радиомагазин Radio-Shop, поражают своей разнообразностью. Огромный онлайн-каталог приборов, в котором представлены многие популярные бренды, позволяет быстро и легко купить, помимо мультиметров, и такие гаджеты, как токоизмерительные клещи, осциллографы и множество других.
Основные правила, как пользоваться мультиметром DT 838
Положение ручек тестера зависит от типа предстоящего измерения. Работа с мультиметром DT 838 начинается с установки центральной трещотки я в требуемое положение.
Измеряя величину напряжения переменного тока, центральную трещотку устанавливают в сектор с надписью ACV. Максимальное значение шкалы в нем соответствует цифре 750. Это значит, что использование мультиметра DT 838 в данном случае допускается для оценки напряжения до 750 В.
Если его показатель окажется выше, то прибор может выйти из строя, а оператор – получить удар электрическим током.
Точно так же измеряют уровень напряжения в розетке и на батарейке, пользуясь при этом щупами. Но нужно помнить, что в батарейках, аккумуляторах и блоках питания ток всегда постоянный, в связи с чем измерение в них параметров тока осуществляется при установке трещотки в сектор с надписью DCA. В розетке ток переменный, поэтому переключатель переводится в сектор АСА. То же самое касается и напряжения.
При измерении напряжения батарейки необходимо трещотку устанавливать на цифре 20.
Если нужно измерять величину постоянного тока до 10 А, трещотку стоит установить на отметке 10А шкалы сектора DCA. Щуп красного цвета переставить в третье гнездо с надписью 10 ADC. В розетку включать цифровой мультиметр в таком положении ни в коем случае нельзя, потому что он просто сгорит. Если щуп будет оставаться в таком же положении, то нельзя при любом положении переключателя тестером измерять величину тока.
На верхней панели тестера нет сектора с обозначением ACA, поэтому использование мультиметра DT 838 для определения силы переменного тока не допускается, а только для постоянного.
Измерение напряжения осуществляется при параллельно подключенных щупах. Определяя силу тока, нужно подключать последовательно, то есть между одним из выводов прибора и его источником питания.
Как пользоваться мультиметром ДТ 838 для определения параметров сопротивления
Для выявления сопротивления оба щупа снова включают в первые два крайних снизу гнезда. Трещотку направляют в сектор со значком Омега (Ω). В таком положении можно прозванивать электрическую цепь или проводники. При слишком низком сопротивлении линии мультиметр будет пищать. Это значит, что в цепи есть обрыв либо короткое замыкание.
Шкала в этом секторе начинается с 200 Ом в самом конце и чуть выше 2000 Ом со значком диода. В этом положении переключателя можно тестировать диоды. В положении 200 Ом можно также прозванивать проводники или цепь.
Измерять сопротивление тестером можно до 2000 кОм, поэтому часто приобретают такие мультиметры для домашнего использования. Если на экране в процессе измерения сопротивления высветится цифра 1, то это значит, что переключатель установлен на слишком низкий диапазон, и его нужно переместить немного выше.
В интернет-магазине Radio-Shop представлены, помимо обычных тестеров, лучшие мультиметры с измерением индуктивности. По простоте использования и точности измерений им нет равных.
Дополнительные возможности
Мультиметр Digital Tech DT838 может измерять температуру. Для этого следует разместить переключатель в секторе с надписью TEMP, а к самому прибору подключить провод термопары.
