Как правильно пользоваться мультиметром: Как пользоваться мультиметром: фото, видео, инструкции

Для того чтобы прозвонить провода автомобильной проводки обязательно нужно знать, как пользоваться мультиметром. Необходим и сам мультиметр: цифровой или аналоговый, – неважно. Цифровой отличается от аналогового только способом индикации. У первого результат измерения показывается на ЖК-дисплее у второго при помощи стрелочного индикатора.

Что такое мультиметр

Мультиметром называют электроизмерительный прибор, позволяющий измерять несколько параметров. Их минимальный набор:

• напряжение;
• сила тока и электрическое сопротивление участка цепи;

То есть это устройство в одном корпусе содержит несколько приборов. Его название происходит от английского multimeter, что дословно можно перевести как «множественный измеритель». Ранее этот комбинированный прибор у нас назывался тестером или авометром. Последнее название – сокращение от слова ампервольтомметр, на мой взгляд, лучше всего отражает сущность устройства. Итак, это устройство обычно объединяет в себе вольтметр, амперметр и омметр. Буквы DT в названии мультиметра это сокращение от Digital Tester, что означает цифровой тестер. Значит мультиметр, название которого начинается с DT, будет оснащен цифровым дисплеем. Принцип работы со всеми цифровыми тестерами одинаков. Поэтому если вы освоите, например, DT 832, вы будете знать, как пользоваться мультиметром с любым обозначением, начинающимся с DT. Ниже мы рассмотрим, как пользоваться мультиметром.

Применение прибора

Проверка электрооборудования авто невозможна без знания того, как пользоваться мультиметром. Для этого будет рассмотрена на примере доступного по цене, а в эксплуатации похожего на своих китайских собратьев, мультиметра DT 832. Он обладает точностью измерения достаточной для ремонта электрооборудования автомобиля. А розничная цена его обычно не превышает 100 р. Он имеет 3 гнезда для подключения щупов:

• нижнее – общее;
• верхнее – для измерения силы тока;
• среднее – для измерения напряжения и сопротивления.

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины. После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода оснастите зажимом. Операция эта нехитрая крокодил просто надевается на щуп, если он плохо держится, сдавите его надевающуюся часть пассатижами чтобы она сидела плотнее.

Вот что нужно сделать, чтобы прозвонить и узнать, не замыкают ли провода на массу авто. Подключить провода со щупами к нижнему и среднему гнезду. Переключателем рода работы выбрать режим измерения сопротивления не более 200 Ом, обозначенный Ω 200.

Обесточить цепь, которую нужно прозвонить и отключить ее от потребителей (если это лампочки, то можно просто вынуть их из патронов). Обеспечьте контакт одного щупа с массой авто, а другого поочередно с проводниками, которые нужно проверить. Припаяйте к одному щупу иглу и прокалывайте ей изоляцию проводов. Если прибор покажет сопротивление от нуля до нескольких Ом, значит у провода есть контакт с массой. В этом же режиме можно проверить наличие или отсутствие обрыва провода. Для этого нужно щупы присоединить к его концам. В таком случае при отсутствии обрыва индикатор должен показать 0, показание в несколько десятков Ом будет свидетельствовать о наличие надлома или плохого контакта в разъеме на этом участке проводки. При обрыве показания прибора будут такими же, как с разомкнутыми щупами. Для уточнения того что должен показать прибор, если исследуемый участок цепи цел, перед исследованием замкните щупы и посмотрите на индикатор.

Если вы пользуетесь мультиметром в режиме омметра, для того чтобы прозвонить проводку авто, полярность подключения щупов соблюдать не нужно.

Измерения напряжения

Прибор имеет высоковольтные диапазоны измерения напряжения, но для ремонта электрооборудования авто они не пригодятся. А высоковольтные провода проверяют только на отсутствие внутренних обрывов омметром. Остальные высоковольтные элементы электрооборудования авто тоже не проверяются вольтметром. Из них при помощи DT 832 можно проверить только резистор в бегунке распределителя зажигания, но и его следует проверять в режиме омметра.

Для измерения напряжения щупы подключить к нижнему и среднему гнезду на лицевой стороне прибора. Переключателем, находящимся там же, выбрать режим измерения постоянного напряжения до 20 V (V^─ 20). Обеспечить контакт щупа общего провода DT 832 с массой авто, а другого щупа с участком проводки, где нужно провести измерения. Считать показания с дисплея.

Высоковольтные диапазоны измерения переменного напряжения пригодятся вам для того, чтобы прозвонить проводку в квартире.

Измерение силы тока

Сила тока потребляемая каким-либо электрическим устройством авто. Разъедините цепь питания электроприбора. Щупы к DT 832 подключите к нижнему и верхнему гнезду. Переключатель режимов установите в положение измерения силы тока на ток несколько больший, чем может потреблять устройство. Если потребитель не маломощный, это будет режим А 10. В разрыв питания подключите DT 832. Общий провод тестера подключите к проводу, идущему от потребителя. Щуп, подключенный к верхнему гнезду тестера, соедините с проводом, подающим питание. Когда потребитель выключен, тестер покажет вам ток утечки электроприбора. Включив его, на дисплее вы увидите потребляемый им ток.

Для измерения напряжения вход измерительного прибора подключается параллельно бортовой сети автомобиля. Для измерения же силы тока вход тестера следует подключать только в разрыв питания или массы электроприбора. Так как подключение мультиметра в режиме амперметра параллельно бортовой сети автомобиля приведет к короткому замыканию с неприятными последствиями вплоть до выхода прибора из строя. Не пытайтесь также замерять ток, потребляемый стартером. Так как он в десятки раз больше допустимого для этого прибора. Результатом будет выход прибора из строя.

Для чего измеряют напряжение и ток

• Определение работоспособности генератора авто. Если ваш стартер отказывается часто пускать двигатель. Подключить щупы к нижнему и среднему гнезду тестера, выбрать режим измерения постоянного напряжения до 20 V (V^─ 20). Запустить двигатель установить частоту вращения коленвала около 1,2 тыс. об/мин. Включить дальний свет и еще пару потребителей вроде обогревателя заднего стекла. Измерить напряжение на клеммах аккумулятора. Если оно не менее 13,9 и не более 14,2 V, то генератор в порядке. Когда напряжение не находится в этом диапазоне генератор требует ремонта.
• Определение тока утечки. Если после длительной стоянки стартер вашего авто не всегда пускает двигатель, нелишне будет измерить ток утечки проводки. Для этого нужно подключить щупы к нижнему и верхнему гнезду тестера, выбрать режим измерения постоянного тока до 10 А (А^─ 10). Выключив все электроприборы снять одну клемму с аккумулятора. Если случиться выбрать и снять плюсовую клемму тогда щуп общего провода прибора нужно присоединить к ней, а другой к плюсовой клемме аккумулятора. Показания индикатора и будут током утечки электрооборудования.
• Проверка верности выбора сечения провода для подключения дополнительного электрооборудования. Для этого нужно включить вновь установленное устройство, и измерить напряжение питания на его клеммах. Если сечение провода питания меньше необходимого, тестер покажет напряжение меньше напряжения в сети, так как при прохождении тока по проводу недостаточного сечения на нем будет возникать значительное падение напряжения, которое уменьшит напряжение питания.
• Прозвонить провод на обрыв можно, включив мультиметр в режим измерения напряжения. Для этого на один конец провода нужно подать напряжение, а на другом конце измерять его. Если прибор покажет наличие напряжения на другом конце, то провод цел. Аналогично можно прозвонить провод при помощи контрольной лампочки.
• Проверить работоспособность диода в мосту генератора можно, включив тестер в режим омметра. Для этого измерьте сопротивление диода в прямом и обратном направлении. Сопротивление исправного диода в прямом включении должно быть близко к 0. В обратном же должно приближаться к бесконечности. Высокое прямое сопротивление диода говорит об обрыве в нем. Низкое обратное свидетельствует о его пробое. И в том, и в другом случае диод требует замены.
• Мультиметром в режиме омметра можно проверить целость щеток генератора, не вынимая их из электроагрегата. Поиск неисправности подогревателя заднего стекла он тоже облегчит.

Как пользоваться мультиметром

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

Перед тем как начать пользоваться мультиметром предлагаю вкратце ознакомиться с его устройством.

Сразу оговорюсь — здесь разговор пойдет про то как правильно пользоваться цифровым мультиметром, поскольку стрелочные приборы последнее время встречаются все реже.

Принципиально мультиметры различаются своим функциональными возможностями, однако, в большинстве случаев возникает необходимость провести измерение напряжения, сопротивления, реже — тока.

ВНЕШНИЙ ВИД И ОРГАНЫ УПРАВЛЕНИЯ МУЛЬТИМЕТРА

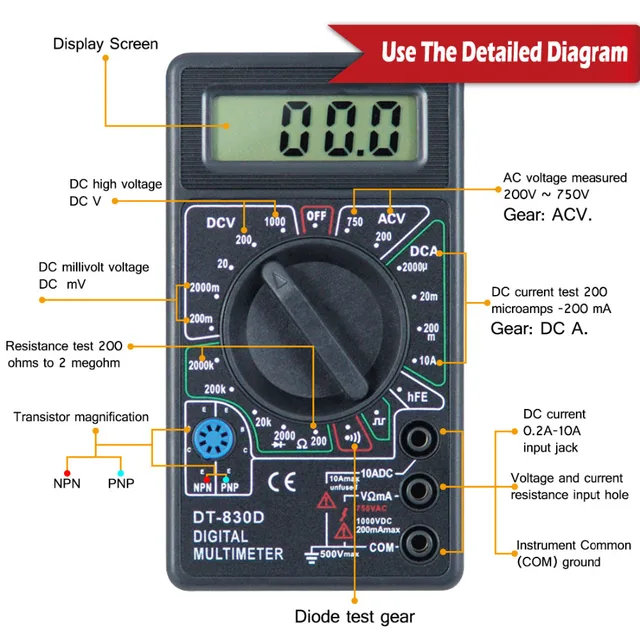

Внешний вид одного из стандартных мультиметров приведен на рисунке 1а.

Представленная модель имеет:

1. жидкокристаллический дисплей,
2. переключатель режимов измерения,
3. гнезда для подключения измерительных щупов (на жаргоне они называются концы),
4. разъем для подключения транзисторов.

ПОРЯДОК ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

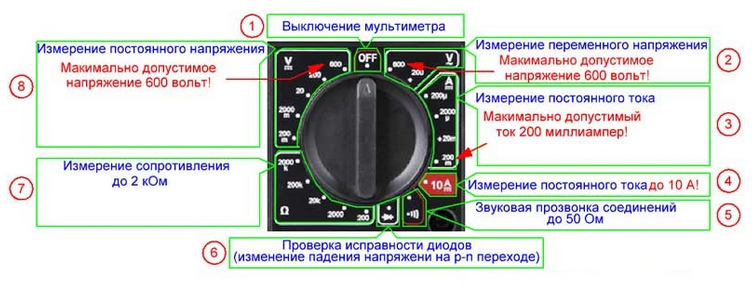

Перед тем, как приступить к измерениям необходимо выбрать соответствующий режим (рисунок 1б). Соответствующие зоны на корпусе мультиметра содержат обозначение измеряемой величины и ее пределы (максимальные значения):

1. OFF — выключено. Когда измерения не проводятся, рекомендую всегда ставить переключатель в это положение. Дело в том, что мультиметр оснащен батареей, которая используется при некоторых измерениях, например, сопротивления. Если мультиметр оставить в таком режиме — батарея будет разряжаться.
2. ACV — переменное напряжение.
3. DCA- постоянный ток.
4. Режим измерения больших токов (10А) — в данном случае 10 Ампер. Об этом немного позже.
5. hFE — измерение параметров транзисторов (здесь это не рассматривается).
6. Режим прозвонки электрических цепей. Обозначается пиктограммой динамика, звонка или чего то подобного. При работе в нем мультиметр при наличии низкого сопротивления (близкого к нулю) формирует звуковой сигнал. Это удобно тем, что не надо смотреть на дисплей. Есть сигнал — «замыкание», нет сигнала — «обрыв». Правда, надо быть поаккуратнее и пользоваться этим, если достоверно известно, что цепь имеет только два указанных состояния.
7. Ω — сопротивление.
8. DCV — постоянное напряжение.

Должен сказать, что существуют мультиметры с возможностями измерения частоты, температуры и пр., но для большинства электротехнических измерений это лишнее и здесь не рассматривается.

Далее, подключаем щупы к мультиметру (рис.2).

Для того, чтобы правильно это сделать достаточно внимательно прочитать маркировку около соответствующих гнезд. В нашем случае, если смотреть снизу вверх (картинка слева) это:

• COM — общий, один из щупов (как правило черный) подключается всегда.
• V Ω mA — гнездо для измерения положительных «+» значений всех постоянных напряжений, сопротивлений, величин токов кроме предела 10 Ампер, переменных напряжений.
• 10ADC — это то, о чем я говорил выше, если вы собираетесь измерять большие токи (до 10А, положение переключателя режима измерений №4 — рис.1б) — второй щуп подключается сюда.

Остается выбрать режим измерения. Например, если Вы установите переключатель режимов в положение DCV 20, значит сможете измерять постоянное напряжение с максимальным значением 20 Вольт.

Может случиться что предполагаемое значение измеряемой величины неизвестно. Тогда следует установить максимально возможное и постепенно его уменьшать до получения результата.

Еще одно замечание. На шкале мультиметра можно увидеть чисто цифровые значения измеряемых величин, как в предыдущем примере, так и с буквой в конце, например DCV 200m. Если кто забыл, это производные величины основных единиц измерения и означают:

• μ микро 10^-6,
• m мили 10^-3,
• k кило 10³,
• M мега 10⁶.

То есть 200 mV= 200*10^-3 V.

Все, можете пользоваться.

© 2012-2023 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Как измерить ток мультиметром » Electronics Notes

Мультиметр обеспечивает один из самых простых способов измерения переменного и постоянного тока (AC & DC). Мы предлагаем некоторые из ключевых руководящих принципов. . .

Учебное пособие по мультиметру Включает:
Основы работы с измерительным прибором Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр цифровой мультиметр Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Проверка диодов и транзисторов Поиск неисправностей транзисторных цепей

Часто бывает необходимо знать, как измерить силу тока с помощью мультиметра. Измерения тока выполнить легко, но они выполняются несколько иначе, чем измерения напряжения и другие измерения.

Однако часто необходимо проводить измерения тока, чтобы выяснить, правильно ли работает цепь, или обнаружить другие факты, связанные с ее потреблением тока.

Ток является одним из основных электрических/электронных параметров, поэтому часто необходимо измерить ток, протекающий в цепи, чтобы проверить ее работу.

Измерения тока можно выполнять с помощью различных контрольно-измерительных приборов, но наиболее широко используемым оборудованием для измерения тока является цифровой мультиметр.

Эти элементы испытательного оборудования широко доступны и по очень разумным ценам — они также, вероятно, будут доступны в любой мастерской мотыги или профессиональной лаборатории электроники.

Измерение тока: основы

Измерения тока выполняются иначе, чем измерения напряжения и другие измерения. Ток состоит из потока электронов вокруг цепи, и необходимо иметь возможность отслеживать общий поток электронов.

Очень простая схема показана ниже. В нем есть батарейка, лампочка, которую можно использовать как индикатор, и резистор. Чтобы изменить уровень тока, протекающего в цепи, можно изменить сопротивление, а количество протекающего тока можно измерить по яркости лампочки.

При использовании мультиметра для измерения тока единственный способ определить уровень протекающего тока — это разомкнуть цепь, чтобы ток прошел через измеритель.

Хотя иногда это может быть сложно, это лучший вариант. Типичное измерение тока можно выполнить, как показано ниже.

Из этого видно, что цепь, в которой протекает ток, приходится разорвать и в цепь вставить мультиметр.

В некоторых цепях, где часто требуется измерение тока, могут быть добавлены клеммы с перемычкой для облегчения измерения тока.

Чтобы мультиметр не влиял на работу цепи при измерении тока, сопротивление мультиметра должно быть как можно меньше.

Для измерения тока около ампера сопротивление мультиметра должно быть намного меньше ома. Например, если измеритель имеет сопротивление в один ом и по нему течет ток в один ампер, то на нем возникнет напряжение в один вольт. Для большинства измерений это было бы неприемлемо высоким.

Поэтому сопротивления счетчиков, используемых для измерения тока, обычно очень малы.

Как измерить ток аналоговым мультиметром

Использовать аналоговый счетчик для измерения электрического тока достаточно просто. Есть несколько незначительных отличий в способах проведения текущих измерений, но используются те же основные принципы.

При использовании аналогового мультиметра можно выполнить ряд простых шагов:

1. Вставьте датчики в правильные разъемы — это необходимо, поскольку может использоваться несколько различных разъемов. Убедитесь, что вы выбрали правильные соединения, так как могут быть отдельные соединения для диапазонов очень низкого или очень сильного тока.
2. Установите переключатель на правильный тип измерения (т. е. для измерения тока) и диапазон для выполнения измерения. При выборе диапазона убедитесь, что максимум для конкретного выбранного диапазона выше ожидаемого. При необходимости диапазон мультиметра можно уменьшить позже. Однако выбор слишком большого диапазона предотвращает перегрузку измерителя и любое возможное повреждение движения самого измерителя.
3. При снятии показаний оптимизируйте диапазон для получения наилучших показаний. Если возможно, отрегулируйте его так, чтобы можно было получить максимальное отклонение расходомера. Таким образом, будет получено наиболее точное чтение.
4. После завершения считывания рекомендуется поместить щупы в гнезда для измерения напряжения и повернуть диапазон в положение максимального напряжения. Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала.
   Это может быть неправдой, если он остался установленным для показаний тока, а счетчик случайно подключен к точке высокого напряжения!

Как измерить ток цифровым мультиметром

Для измерения тока цифровым мультиметром можно выполнить несколько простых шагов:

1. Включить счетчик
2. Вставьте щупы в правильные разъемы — во многих счетчиках есть несколько разных разъемов для щупов. Часто один помечен как общий, в который обычно помещается черный зонд. Другой щуп должен быть вставлен в правильное гнездо для выполнения измерения тока. Иногда имеется специальное соединение для измерения тока, а иногда отдельное соединение для измерения слабого или сильного тока. Выберите правильный вариант для текущего измерения.
3. Установите главный переключатель на переключателе измерителя на правильный тип измерения (т. е. ток) и диапазон для измерения, которое должно быть выполнено. При выборе диапазона убедитесь, что максимальный диапазон превышает ожидаемое значение. При необходимости диапазон цифрового мультиметра можно уменьшить. Однако выбор слишком высокого диапазона предотвращает перегрузку измерителя.
4. При измерении тока оптимизируйте диапазон для получения наилучших показаний. Если возможно, разрешите всем старшим цифрам не читать нуль, и таким образом можно будет прочитать наибольшее количество значащих цифр.
5. После завершения считывания рекомендуется поместить щупы в разъемы для измерения напряжения и установить диапазон на максимальное напряжение. Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала. Это может быть неправдой, если он остался установленным для показаний тока, а счетчик случайно подключен к точке высокого напряжения!

Следуя этим шагам, можно очень легко измерить ток с помощью любого цифрового мультиметра.

Альтернативные методы измерения тока

Наиболее очевидный способ измерения тока мультиметром — это разорвать цепь и запустить измеритель, находящийся внутри цепи. Однако это не единственный метод, который можно использовать.

Можно реализовать несколько методов, не требующих разрыва цепи и последовательного включения счетчика.

Эти методы часто используются там, где важно не разорвать цепь, и используются методы, которые так или иначе определяют ток.

Часто точность может быть почти такой же, как при включении счетчика в цепь, но для этого может потребоваться, чтобы компоненты уже были на месте или использовались различные типы датчиков.

Использование последовательного резистора для измерения тока

Этот метод измерения тока может дать некоторые преимущества при определенных обстоятельствах, когда предполагается, что может потребоваться регулярное измерение тока в цепи.

Этот метод измерения тока предполагает размещение в цепи небольшого резистора подходящего номинала. Обычно один конец резистора находится под потенциалом земли, чтобы избежать риска возникновения высокого напряжения или случайного замыкания на землю во время проверки.

Путем измерения напряжения на резисторе можно легко рассчитать ток.

Например, резистор 10 Ом помещается в цепь, и на нем обнаруживается показание 100 мВ, тогда, используя закон Ома, можно сделать вывод, что ток равен V / R = 0,1 / 10 = 10 мА.

При использовании этого метода измерения тока номинал резистора должен быть достаточно точным для проведения измерений. Любой допуск на резистор e даст аналогичный допуск, а не измерение. К счастью, многие измерения в этой ситуации не требуют предельной точности, и поэтому даже 10% резисторов будут достаточно точными — 2% также могут быть достаточными в зависимости от необходимых допусков.

В показанном случае последовательный резистор, используемый для измерения тока, расположен близко к земле, а также он зашунтирован конденсатором, чтобы исключить любой сигнал на землю. Это особенно важно, если схема используется на радиочастотах, т.к. это поможет предотвратить излучение какого-либо сигнала вдоль проводов измерительного прибора.

Метод измерения тока с помощью датчика тока/катушки

Если взломать цепь никак нельзя, можно использовать датчик тока.

Датчики тока обычно представляют собой датчик, который размещается вокруг проводника с током. Он способен обнаруживать ток, протекающий в проводнике, и таким образом давать показания.

Эти датчики часто входят в состав полного прибора, поэтому часто невозможно использовать стандартный мультиметр для этого типа проверки.

Существует несколько различных типов датчиков/измерителей, которые можно использовать для данного метода измерения тока.

• Трансформатор тока:   Один из наиболее распространенных типов датчиков тока называется токоизмерительными клещами. Он состоит из разъемного ферритового или мягкого железного кольца, на которое намотана катушка — по одной на каждую половину. Сердечник пропускается над проводником, в котором необходимо измерить ток, и две половины сердечника зажимаются на месте. Таким образом, сборка действует как трансформатор, обмотки зажима улавливают магнитное поле от тока, протекающего в проводнике. Поскольку вся сборка фактически представляет собой трансформатор, этот метод измерения тока работает только для переменного тока. Кроме того, измерители, использующие это, обычно поставляются как отдельные «измерительные клещи».
• Датчик Холла:   Датчик Холла, использующий другую технологию. Он может измерять как переменный, так и постоянный ток, протекающий в проводнике. Он часто используется в сочетании с осциллографами и цифровыми мультиметрами высокого класса, хотя их использование становится все более распространенным.

Существуют и другие аналогичные методы измерения тока с использованием датчиков, но наиболее распространены токовые клещи и датчики на эффекте Холла.

Как измерить переменный ток мультиметром

Часто необходимо измерять переменный ток. Хотя для измерения переменного тока используются те же основные шаги, что и для обычного измерения постоянного тока, необходимо отметить несколько дополнительных моментов.

• Требуется настройка переменного тока:   Различия в измерениях возникают из-за того, что мультиметр должен выпрямлять переменный сигнал, чтобы он мог измерять переменный ток. Для цифрового мультиметра основное отличие состоит в том, что переключатель типа измерения должен быть установлен на измерение переменного тока, а не постоянного тока.
• Для аналоговых мультиметров требуется выпрямитель:   Для аналоговых мультиметров ситуация немного отличается. Поскольку аналоговый мультиметр не содержит какой-либо активной электроники, диодный выпрямитель, используемый для выпрямления переменного сигнала, имеет определенное напряжение включения, и это повлияет на конец низкого напряжения некоторых шкал. Некоторые измерители могут быть не в состоянии измерять переменный ток или иметь очень ограниченные диапазоны.

Несмотря на эти дополнительные требования, практически все цифровые мультиметры и большинство аналоговых мультиметров имеют возможность измерения переменного тока. Для аналоговых счетчиков будет отдельная шкала переменного тока, поскольку ток не может быть получен с использованием полностью линейной шкалы из-за характеристик напряжения диодов, используемых в выпрямителе.

Хотя измерение электрического тока не так распространено, как измерение напряжения, тем не менее очень важно уметь измерять ток.

Другие тестовые темы:
Анализатор сетей передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра LCR-метр Измеритель наклона, ГДО Логический анализатор ВЧ измеритель мощности Генератор радиочастотных сигналов Логический пробник PAT-тестирование и тестеры Рефлектометр во временной области Векторный анализатор цепей PXI ГПИБ Граничное сканирование / JTAG Получение данных
    Вернуться в меню «Тест». . .

Что такое цифровой мультиметр? Как пользоваться мультиметром?

Мультиметр — отличный инструмент, который нужно иметь под рукой, если вы работаете с электрическими компонентами, так как он может помочь вам в устранении неполадок и выявлении проблем. Он прост в использовании и может дать вам много полезной информации всего за несколько секунд.

Кроме того, это недорогое оборудование, которое можно найти в большинстве магазинов электротоваров. Так что, если вы увлекаетесь электроникой, вам определенно стоит взять в руки мультиметр!

Что такое мультиметр?

Мультиметр — это инструмент, используемый для измерения трех основных электрических параметров: напряжения, силы тока и сопротивления. Его также можно использовать для проверки непрерывности между двумя точками в электрической цепи. Этот пост посвящен ознакомлению с основами его использования, приложений, типов и средней цены.

Какие существуют типы мультиметров?

Если речь идет о мультиметрах, правильный выбор может иметь решающее значение. Понимание различных типов мультиметров и того, что лучше всего подходит для вас, может помочь вам. Типы мультиметров:

1. Аналоговые Мультиметры


Аналоговые мультиметры являются старейшим типом мультиметров и до сих пор популярны среди домашних мастеров, поскольку они относительно недороги и просты в использовании. Обычно они имеют простой диск вверху для выбора типа измерения (напряжение, ток и т. д.) и стрелку для указания измерения. Они не так точны, как цифровые мультиметры, но достаточно хороши для базовых электрических испытаний.

2. Цифровой Мультиметры


Цифровые мультиметры являются наиболее популярным типом мультиметров, обычно используемых в профессиональных приложениях. Цифровые мультиметры более точны, чем аналоговые. И они часто имеют дополнительные функции, такие как сохранение показаний и регистрация данных. Они также имеют тенденцию быть более дорогими, чем аналоги. Существует 3 версии цифровых мультиметров. Они:

• Fluke Мультиметры

Мультиметры Fluke хорошо известны своей точностью и точностью и часто используются в профессиональных приложениях. Обычно они дороже, чем другие типы мультиметров, но обладают различными функциями, которые делают их идеальными для использования в различных ситуациях.

• Цифровые клещи Мультиметры
Цифровые мультиметры с клещами

поставляются с клещами, которые позволяют измерять ток без доступа к проводам. Это делает их идеальными для измерения тока в ограниченном пространстве, например, внутри стен или электрооборудования.

• Автоматический выбор диапазона Мультиметры

Мультиметры с автодиапазоном — это цифровые мультиметры, которые автоматически выбирают необходимый диапазон измерений, что делает их чрезвычайно простыми в использовании. Они отлично подходят для начинающих и часто имеют функции, которые делают их идеальными для профессиональных пользователей, такие как хранение показаний и регистрация данных.

Как пользоваться цифровым мультиметром?

Мультиметр — это устройство, используемое для измерения множества различных электрических свойств, и это бесценный инструмент для электриков, инженеров и домашних мастеров. Мультиметр может измерять три наиболее распространенных параметра: напряжение, ток и сопротивление. Давайте подробнее рассмотрим каждый из них.

1. Напряжение : Напряжение является мерой электрического потенциала между двумя точками. Мультиметр может измерять напряжение как переменного, так и постоянного тока. Напряжение переменного тока чаще используется в домашней проводке, а напряжение постоянного тока используется в более специализированных приложениях.
2. Ток : Ток является мерой скорости потока электричества. Мультиметр может измерять как переменный, так и постоянный ток. Важно знать величину тока, протекающего через цепь, так как слишком большой ток может привести к повреждению или даже возгоранию.
3. Сопротивление : Сопротивление является мерой того, насколько легко ток может проходить через материал. Мультиметр может измерять сопротивление большинства материалов, и его можно использовать для проверки целостности цепи.

Подробнее остановимся на пошаговом использовании мультиметра для измерения напряжения, силы тока и сопротивления.

Как измерить напряжение с помощью мультиметра?

Измерение напряжения мультиметром — очень простой процесс! Все, что вам нужно сделать, это выбрать правильный режим на мультиметре, подключить щупы к цепи и считать напряжение. Перед подключением щупов убедитесь, что мультиметр настроен на настройку напряжения.

Затем подключите один щуп к положительной стороне цепи, а другой к отрицательной стороне. И вуаля – у вас есть показания напряжения!

Как измерить ток мультиметром?

Измерение тока с помощью мультиметра — относительно простой процесс. Чтобы убедиться, что вы получаете точные показания, важно правильно настроить мультиметр. В данном случае установка «ампер» или «миллиампер». После того, как вы это сделаете, вам нужно будет подключить щупы мультиметра к цепи: один к положительной клемме, а другой к отрицательной.

Когда вы будете готовы, вы можете снять показания — просто убедитесь, что вы не прикасаетесь к щупам, пока цепь находится под напряжением!

Как измерить сопротивление мультиметром?

Измерить сопротивление с помощью мультиметра очень просто. Во-первых, убедитесь, что ваш мультиметр настроен на режим «сопротивление», так как это даст вам наиболее точные показания. Затем поместите выводы мультиметра в две точки, которые вы хотите измерить, убедившись, что выводы находятся в контакте с этими точками. Наконец, прочитайте измерение сопротивления, предоставленное мультиметром. Вот и все!

Каковы важные области применения мультиметров?

Мультиметр, способный измерять напряжение, силу тока и сопротивление, может помочь вам в устранении различных проблем с электричеством. Это 5 важных применений мультиметра и то, как он может помочь в решении общих электрических задач.

1. Проверка батарей

Мультиметр — идеальный инструмент, когда вам нужно определить, исправен ли аккумулятор. Он может измерять напряжение всех типов аккумуляторов, включая стандартные АА и ААА, 9-вольтовые и даже автомобильные аккумуляторы. Это может помочь вам определить, является ли батарея слишком слабой или ее необходимо заменить.

2. Определение обрыва электрического кабеля

Мультиметр также является отличным инструментом для определения обрыва силового кабеля или электрического провода. Все, что вам нужно сделать, это подключить его к обоим концам провода и измерить сопротивление. Если сопротивление выше обычного, это означает, что в проводе произошел обрыв.

3. Проверка коммутатора

Мультиметр может измерять напряжение и ток, проходящие через выключатель света. Это может помочь вам определить, неисправен ли переключатель или существует основная электрическая проблема.

4. Проверка электрической розетки

Мультиметр для измерения напряжения, выходящего из электрической розетки, который может помочь вам определить, правильно ли работает розетка или есть ли основная проблема.

5. Проверка старых ламп накаливания

Лампы накаливания со временем могут выйти из строя, и мультиметр — отличный инструмент для их проверки. Измерив напряжение и силу тока, вы можете определить, исправна ли лампочка или ее нужно заменить.

Каковы 3 основные части мультиметра?

Давайте рассмотрим 3 основные части мультиметра.

1. Дисплей

Дисплей является частью мультиметра, который показывает показания. Обычно это цифровой дисплей для отображения измерений, выполненных мультиметром.

2. Ручка выбора

Эта ручка используется для выбора типа измерения, которое выполняет мультиметр. Например, если вы хотите измерить напряжение, вы должны выбрать настройку «V» с помощью ручки.

3. Порты

Это маленькие разъемы на мультиметре, куда вы подключаете свои тестовые провода. Порты используются для подключения мультиметра к тому, что он измеряет.

Какова средняя цена мультиметра в США?

Цены на мультиметр могут варьироваться в зависимости от функций, качества и бренда. Как правило, базовый цифровой мультиметр может стоить от 10 до 30 долларов, тогда как более продвинутые модели профессионального уровня могут стоить от 50 до 300 долларов и даже больше.
