Как прозванивать мультиметром
Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.
Почему режим называется «прозвонка»
Проверить целостность цепи можно было и раньше, используя режим замера сопротивления — омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал — зуммер, от сюда и возник термин прозвонка или прозвон.
Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.

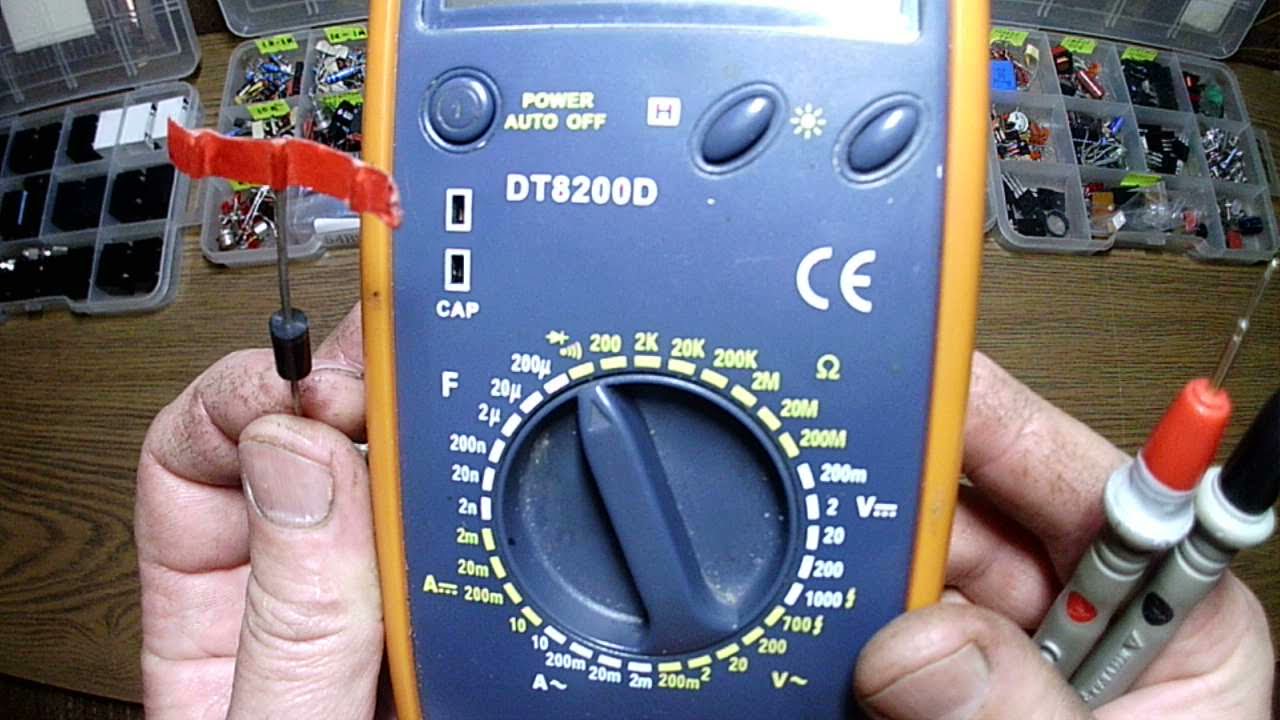

Обозначение прозвонки на мультиметре
В одной из недавних статей – «Как пользоваться мультиметром», я уже рассказывал об основных режимах работы стандартного тестера, пределах измерений и способах тестирования, в частности и о функции прозвонки, которая имеет следующее обозначение:
Как видите, маркировка точно передаёт основной смысл этого режима, ведь она состоит из двух элементов – значка диода, который символизирует проверку и зуммера, обозначающего звуковой сигнал.
Принцип работы прозвонки
Для лучшего понимания, как именно мультиметр узнаёт есть ли обрыв в цепи или нет, я, общих чертах, опишу принцип работает этого режима.
Здесь всё предельно просто, принцип действия прозвонки, основан на всем известном законе Ома, главном правиле электрики и электротехники:
I = U / R , где I – Сил тока, U – Напряжение в сети, R — сопротивление
В каждом мультиметре имеется источник питания – батарейка или аккумулятор, с помощью них создаётся напряжение на проверяемом участке сети – подаётся ток и зная его характеристики – высчитывается результат.
Что показывает мультиметр при прозвонке
Мультиметр, при прозвонке, показывает вычисленную им величину падения напряжения в милливольтах в этой цепи.
Создаваемый же тестером ток, на проверяемом участке, величиной около 1 миллиампера, выбран так не случайно, так как падение напряжения в милливольтах в таком случае соответствует сопротивлению в Омах.
Другими словами, при прозвонке электрических цепей или электроматериалов нам показывается величина падения напряжения, которая равна сопротивлению этого участка в Омах.
как пользоваться прозвонкой
Вот мы подошли к самому главному вопросу, как правильно прозванивать мультиметром:
Первое и самое главное правило: Прозванивать можно только полностью обесточенные цепи, ни в коем случае не проверяйте, например, целостность провода, который находится под напряжением.
Для большей наглядности, давайте рассмотрим, как пользоваться прозвонкой на самом простом примере – проверке куска провода:
Прозвонка мультиметром провода
1.
Устанавливаем щупы в разъемы мультиметра:
— Красный щуп в гнездо VΩmA
— Черный щуп в гнездо COM
2. Переводим колесо управления в режим прозвонки, который промаркирован соответствующим образом (значок диода и зуммера)
На экране, при этом, должна высветится единица.
3. Проверяем правильность работы мультиметра, соединяя контакты щупов, закоротив их.
Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.
4. Прозваниваем провод. Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к «0», например 0,001.
Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.
Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.
Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье — КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.
Что делать если у мультиметра нет режима прозвонки
У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.
Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.
Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.
В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.
При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.
На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее.
Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.
В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.
Особенности прозвонки провода приборами: мультиметр, тестер, мегаомметр
Прозвонка – определение целостности электрической цепи. Проверку делают:
- Для контроля правильности сборки схемы перед включением напряжения.
- Для определения неисправности проводки.
- Для контроля качества кабеля или провода перед электромонтажными работами.
Прозвонка проводов и кабелей – обязательное требование ПУЭ после проведения монтажа розеток, распределительных коробок, при реконструкции проводки, ремонтных работах.
В статье описано, как прозвонить кабель мультиметром и другими способами.
Особенности прозвонки провода приборами: мультиметр, тестер, мегаомметр
Для проверки целостности цепи требуется источник напряжения и любой индикатор наличия тока. Им может служить лампа, цифровой или стрелочный прибор, звонок и т.д. Удобнее всего использовать:- Мультиметр или тестер. Это многофункциональный прибор с функциями измерения напряжения, тока, сопротивления, определения параметров полупроводниковых элементов.
- Омметр и мегаомметр. Такой прибор применяется для проверки цепей с высоким сопротивлением, измерения сопротивлений изоляции. Для прозвонки проводов бытовой электропроводки применение мегаомметра нецелесообразно. Прибор генерирует высокое напряжение и может повредить изоляцию кабеля.
Для проверки проводки также используют подручные средства – лампы накаливания, батареи и аккумуляторы. Применение таких средств возможно только при полностью обесточенном участке цепи и отключении приборов с емкостной и индуктивной нагрузкой (насосы, холодильники, электроинструменты, люминесцентные лампы).
Как правильно прозвонить кабель?
Проверка проводится в несколько этапов:
Подготовка тестера. Рукоятку управления прибора переводят в положение «Зуммер», на мультиметрах некоторых производителей режим прозвонки обозначается изображением диода. При отсутствии такой функции, устанавливают режим измерения сопротивления, который обозначется знаком Ω или буквой «R». При этом выбирают самый нижний предел измерения. Провода со щупами присоединяют к разъемам СОМ и VΩmA.Проведение измерений. Для удобства вместо одного щупа используют зажим типа «крокодил». Приспособление закрепляют на оголенном конце провода, кабельной жилы или клеммы. Перед прозвонкой длинного провода или при невозможности отключения электроприборов и оборудования, жилу на короткое время соединяют с заземляющим контактом. Это необходимо для снятия остаточного заряда.
Щупом касаются другого конца другого конца провода. При проверке целого провода, прибор подает звуковой сигнал.
В режиме «Прозвонка» на дисплее мультиметра появится цифра «0», в режиме измерения сопротивления тестер покажет небольшую величину, равную сопротивлению провода. При наличии обрыва, прибор покажет единицу или значок «бесконечность».
Проверка мегаомметром делается также. При этом используют магазин сопротивлений или добавочные резисторы. Это необходимо для снижения напряжения прибора и предотвращает пробой изоляции. Это устройство предназначено для проведения испытания изоляции силового оборудования. Прозванивать бытовую проводку без дополнительных сопротивлений не допускается.
Как прозвонить многожильный кабель
Иногда требуется прозвонить кабели с 3-4 жилами. Для этого также применяется мультиметр. Присоединяют зажим к одной из жил, щупом касаются концов других проводов. При нахождении жилы, срабатывает зуммер прибора, на дисплее отобразится нулевое значение сопротивления.
Для ускорения проверки используют резисторы с разным сопротивлением.
Удобнее применять специальные магазины сопротивлений для электротехнических измерений. К концам жил присоединяют параллельно включенные резисторы с известными значениями. Мультиметр или тестер переводят в режим измерения сопротивления, к одному из проводов подсоединяют зажим и поочередно проверяют щупом значения сопротивления. Совпадающие концы кабельных жил маркируют.
Как прозвонить длинные кабели
Предыдущими способами прозвонить длинные кабели невозможно. Как прозвонить кабель при значительной длине?
Концы жил соединяют попарно. На другом конце кабеля присоединяют «крокодил», шупом поочередно касаются соседних проводов и жил. Таким способом определяют целостность пары проводников.
При недостатке мощности мультиметра применяют специальные измерительные трансформаторы с несколькими выводами c известным напряжением между каждыми и вольтаметр. Концы проводов соединяют с клеммами трансформатора. Прозвонку осуществляют путем измерения напряжения между экранирующей или армирующей оплеткой и проводом.
Как прозвонить кабель в квартире без мультиметра
При отсутствии прибора можно воспользоваться альтернативным способом проверки целостности проводов. Для этого понадобится батарейка 4,5 или 9 В, лампочка от карманного фонарика и пара гибких проводов.
К одной из клемм источника тока присоединяют лампу, к ней один из проводов. Другой провод подключают к другому зажиму батареи. Далее прозвонка осуществляется аналогично проверке мультиметром: при наличии электрического контакта в целом проводе лампа загорается. Такой способ применяется для определения групп линий электропроводки в распределительных коробках, при небольшой длине кабеля.
Прозвонка требует соблюдения техники безопасности. Перед началом необходимо убедиться, что участок цепи обесточен.
Автоматический выключатель в распределительном или вводном щите необходимо перевести в положение “выкл”. Инструменты, люминесцентные светильники, бытовую технику с электродвигателями также нужно выключить из сети. Такое оборудование накапливает остаточный заряд, который может повредить измерительный прибор. При измерении нельзя касаться руками оголенных участков провода или кабельной жилы. Это может исказить результаты прозвонки.
Как читать настройки мультиметра
На первый взгляд, мультиметры совсем не простые. В дополнение к символам для стандартных измерений электричества (вольт, ампер и сопротивление), шкала вашего мультиметра будет иметь загадочные символы для представления постоянного и переменного тока, различные разъемы для подключения щупов мультиметра, возможные дополнительные функции, такие как проверка непрерывности. или тестер диодов, а иногда и масштабные измерения, которые варьируются от крошечных до огромных.
Предупреждения
Всегда, всегда – и, кстати, мы сказали «всегда»? – проконсультируйтесь с руководством пользователя вашего мультиметра, прежде чем подключать его к чему-либо.
Краткий обзор вольт, ампер и омов
Прежде чем вы начнете возиться с мультиметром, вы должны понять несколько основных понятий об электричестве: цепь. Если вы используете общую аналогию электричества с водой, протекающей по трубе, то вольты будут величиной давления воды.
Амперы (сокращенно ампер ) представляют ток или количество электронов, протекающих через цепь. Используя аналогию с водой, это будет количество воды, протекающей по трубе.
Ом измерить величину сопротивления в цепи; чем выше сопротивление, тем больше цепь замедляет электричество, так же как засор замедляет течение воды по трубе.
Символы на мультиметре
Хорошо, вернемся к загадочным символам на шкале вашего мультиметра. Просто нет места, чтобы написать все, что они обозначают, поэтому вместо этого производитель использует аббревиатуры.
Все мультиметры немного отличаются друг от друга, поэтому руководство по эксплуатации всегда будет вашим лучшим другом, но вы можете ожидать увидеть эти сокращения для измерения электричества на большинстве мультиметров:
- Вольт: В
- Ампер: A
- Ом : Ω
Вы также можете увидеть префиксы, помогающие сокращать очень большие (или очень маленькие) числа. Это те же самые префиксы, которые используются для изменения «эталонных» метрических измерений, таких как метры и граммы:
- μ: греческая буква Му; означает «микро» или «одна миллионная»
- m: означает «милли» или «тысячная»
- k: означает «кило» или «тысяча»
- M: означает «мега» или » один миллион»
Например, 200 мВ будет читаться как «двести милливольт» или записываться как 1/200 000 вольта.
Как насчет переменного и постоянного тока?
Ваш мультиметр будет иметь разные настройки для измерения постоянного тока (постоянный ток) и переменного тока (переменный ток), поэтому они также будут иметь свои собственные символы на циферблате мультиметра.
Вы можете увидеть, что переменный ток обозначается волнистой линией или тильдой ~, которая идет над или по обе стороны от символа единицы измерения. Соответствующий символ DC представляет собой сплошную или пунктирную линию, — или — — —. Так, например, символ ампер переменного тока может отображаться как ~A, A~ или Ã, в то время как символ напряжения постоянного тока будет иметь прямую линию (или комбинацию прямых и пунктирных линий) рядом или над буквой «V» для напряжения. . Постоянный ток течет только в одном направлении и исходит практически от любого предмета, питаемого от батареи. Переменный ток меняет направление много раз каждую секунду.
Ваш мультиметр также может иметь буквы переменного или постоянного тока до или после «V» для вольт или «A» для ампер. Например, ACV/VAC для вольт переменного тока или DCA/ADC для усилителей постоянного тока.
Предупреждения
Не используйте мультиметр для измерения стенных розеток в вашем доме — этот тип высокого напряжения очень опасен.
Другие функции мультиметра
Но подождите, это еще не все. Ваш мультиметр может иметь другие функции, включая проверку непрерывности, которая издает громкий звуковой сигнал, если две вещи электрически соединены или, другими словами, если они образуют замкнутую цепь. Символ непрерывности обычно появляется на вашем мультиметре в виде серии параллельных дуг, которые выглядят как стандартный символ «WiFi» на вашем ноутбуке или смартфоне. Если цепь замкнута, ваш мультиметр издаст звуковой сигнал; если элементы, которые вы тестируете, не подключены к электричеству, он будет молчать.
Некоторые мультиметры также могут проверять диоды, которые похожи на односторонние клапаны, пропускающие ток только в одном направлении. (Типичный символ проверки диода выглядит как короткая стрелка с перпендикулярной чертой на конце.) Некоторые мультиметры даже имеют возможность проверять другие электрические компоненты, такие как транзисторы или конденсаторы.
В каждом из этих случаев обратитесь к руководству пользователя для получения подробной информации.
Настройка циферблата на мультиметре
Как только вы разберетесь с сокращениями и настройками мультиметра, вы сможете начать его использовать. Во-первых, решите, измеряете ли вы вольты (В), амперы (А) или омы (Ом), и является ли ваш ток переменным или постоянным, а затем поверните циферблат на соответствующую настройку.
Если ваш мультиметр поддерживает «автодиапазон», что означает, что он автоматически определяет масштаб ваших измерений, его циферблат будет относительно простым. Но если ваш мультиметр «настраивается вручную», что означает, что вы должны дать ему общее представление о том, насколько велики или малы будут измерения, каждый сегмент вашего циферблата может быть дополнительно подразделен на различные шкалы или единицы измерения.
Поскольку вы хотите быть уверены, что получаете точные измерения, установите шкалу немного выше, чем вы ожидаете, но не настолько высоко, чтобы ваши показания были неразличимы в нижней части шкалы.
Например, если вы измеряете цепь на 15 В, а ваш мультиметр имеет настройки 2 В, 20 В и 200 В, вы должны выбрать настройку 20 В.
Использование мультиметра: подключение щупов
Ваш мультиметр поставляется с кабелями, которые заканчиваются красными или черными щупами. Подобно зажимам на автомобильных соединительных кабелях, красный наконечник или зажим щупа соответствует положительной стороне цепи, а черный наконечник или зажим щупа соответствует отрицательному проводу или стороне.
Ваш мультиметр обычно имеет одну заземленную розетку для подключения черного/отрицательного щупа (иногда с пометкой «COM»), но может иметь несколько разъемов для подключения красного/положительного щупа. Эти разъемы помечены единицами измерения, которые вы измеряете (вольты, амперы или омы), а также могут быть помечены шкалой — например, может быть один разъем для измерения вольт, а другой — для измерения милливольт. Всегда убедитесь, что вы выбираете гнездо, соответствующее единице измерения, которую вы измеряете, и которая немного превышает ожидаемый масштаб.
Как подключить мультиметр
После того, как вы подключили щупы к мультиметру и правильно установили шкалу мультиметра, пришло время подключить мультиметр к цепи, которую вы оцениваете. То, как вы выполняете соединение, зависит от того, что вы измеряете: чтобы измерить напряжение, подключите наконечники щупов к вашей цепи параллельно, прикоснувшись или зажав положительный щуп к положительной стороне цепи, а затем отрицательный щуп к отрицательной стороне. цепи. (Объяснение последовательных и параллельных цепей см. в разделе Ресурсы.)
Для измерения силы тока или силы тока отсоедините источник питания, подключите мультиметр к проверяемому объекту «в линию» или в последовательную цепь, а затем снова подключите источник питания и проверьте цепь.
Чтобы измерить электрическое сопротивление объекта в цепи, полностью отсоедините объект от цепи и любых источников питания, а затем прикрепите или прикоснитесь красным и черным щупами мультиметра к противоположным сторонам или концам объекта.
Ваш мультиметр дал отрицательные показания? Положительный (красный) и отрицательный (черный) наконечники зонда расположены не в тех местах. Попробуйте поменять их местами, а затем проверьте показания.
Символы мультиметра – что они означают?
Вас смущают все символы на мультиметре? Вам интересно, что может означать эта маленькая линия с волнистой линией рядом с ней? Возможно, вы все еще учитесь пользоваться своим мультиметром или, может быть, у вас уже есть свой мультиметр, но вы просто не знаете, что на самом деле означают несколько символов, потому что вам никогда не приходилось использовать эту настройку. Это руководство для вас. Мы собираемся подробно объяснить, что означают настройки и символы на обычном счетчике.
Последнее, что вам нужно при устранении важной проблемы с цифровым мультиметром, — это неправильно понять, что означают показания. Это может быть особенно опасно, если вы пытаетесь провести проверку непрерывности и случайно настроили свой прибор на измерение напряжения.
В нашем руководстве мы используем Fluke 117, мы выбрали Fluke, потому что это отличный универсальный мультиметр с символами и настройками, которые вы найдете на 95% мультиметров на рынке. Обратите внимание на желтые символы вокруг циферблата, эти показания можно выполнить только после нажатия кнопки SHIFT. Кнопка SHIFT работает так же, как и на стандартной клавиатуре, вы просто нажимаете ее, и счетчик будет выполнять и дополнительные функции, в зависимости от того, куда вы установили циферблат.
Номер 1: Кнопка удержания . Эта кнопка будет «удерживать» все показания счетчика после того, как вы ее нажмете. Это полезная функция, если вам нужно запомнить точное значение измеряемого параметра или если вы не видите показания мультиметра во время тестирования с помощью измерительного провода или щупов
Номер 2:
В зависимости от того, где вы живете, вы обычно измеряете от 100 до 240 вольт переменного тока.
SHIFT: Герц . Используется для измерения частоты цепи или оборудования. Различное оборудование и схемы предназначены для работы как на фиксированной, так и на переменной частоте, поэтому важно, чтобы вы знали об этом, прежде чем приступать к тесту.
Номер 3: Напряжение постоянного тока . Настройка напряжения постоянного тока позволит вам протестировать небольшие электронные схемы, световые индикаторы и аккумуляторы. В 99% случаев, когда вы сталкиваетесь с напряжением постоянного тока, оно будет ниже 30 вольт постоянного тока.
Номер 4: Непрерывность . Измеритель издаст звуковой сигнал при обнаружении непрерывности между двумя точками. Это быстрый и эффективный способ обнаружения коротких замыканий или обрывов цепи. Просто поместите один щуп в одну точку, а другой щуп в другую точку, и ваш измеритель подаст визуальный и звуковой сигнал.
Номер 5: Постоянный ток . То же, что и переменный ток (номер 13), но с постоянным.
Номер 6: Токовый разъем . Использовать только для измерения тока в амперах с помощью красного щупа или специального клеща. Если вы используете специальные токоизмерительные клещи, у вас, скорее всего, не будет этого разъема на вашем устройстве.
Номер 7: Общий домкрат . Используется для всех тестов и должен использоваться только с черным щупом.
Номер 8: Кнопка диапазона . Используется для циклического переключения между различными диапазонами вашего измерителя. Большинство счетчиков имеют автоматический выбор диапазона, но некоторые из них имеют возможность выбора определенного диапазона. Например, вы можете захотеть узнать, каково ваше показание в омах в мегаомах.
Номер 9: Кнопка яркости .
Циклически переключает подсветку дисплея с тусклой на яркую.
Номер 10: Милливольты переменного тока . Если вы тестируете небольшую цепь с настройкой напряжения переменного тока, а показание низкое, рекомендуется переключиться на настройку милливольт переменного тока, чтобы получить более точное показание.
SHIFT: Милливольт постоянного тока . То же, что и выше, но с постоянным напряжением.
Номер 11: Ом . Эта настройка используется для измерения сопротивления, которое измеряется в омах. Сама по себе функция называется омметром. Отличный способ проверить точность вашего мультиметра — это взять резистор, сопротивление которого вы знаете, и использовать настройку в омах для проверки сопротивления. Если он читает правильно, вы можете быть уверены, что ваш цифровой мультиметр точен. Настройка сопротивления также является быстрым и простым способом проверки состояния предохранителей — если счетчик показывает OL, вы можете быть уверены, что предохранитель перегорел.
ПРИМЕЧАНИЕ ПО БЕЗОПАСНОСТИ: проверяйте предохранители с настройкой сопротивления только тогда, когда они ВЫКЛЮЧЕНЫ из цепи.
Номер 12: Проверка диодов . Настройка проверки диодов — это самый надежный способ проверить, хорошие у вас диоды или нет. Другой способ проверить, работает ли диод должным образом, заключается в использовании параметра «Ом», однако он не так точен, как использование специального теста диода.
SHIFT: Емкость . Чрезвычайно важно отметить, что в некоторых конденсаторах сохраняется электрический заряд даже после отключения питания. Пожалуйста, убедитесь, что вы безопасно разрядили конденсаторы перед измерением их емкости.
Номер 13: Переменный ток . Обычно проводимое с добавлением зажима, испытание переменным током является обязательным для таких испытаний, как определение нагрузки, потребляемой устройством.
Номер 14: Красный Джек .
