Больше десяти лет не менял АКБ и не занимался его зарядкой. Поэтому, что то стерлось из памяти, а где-то и отстал от жизни в данном вопросе. Почитал и взял себе на заметочку информацию, с которой с вами тоже хочу поделится. Может и вам пригодится, такие морозы наверняка не один мой АКБ не пережил.

Полярность аккумулятора прямая и обратная.
Что это такое и какая в них разница?

avto-blogger.ru/akb-avto/…pryamaya-i-obratnaya.html

На отечественных автомобилях имеется прямая полярность аккумулятора, а на многих иномарках обратная (не на всех). Начинающие автомобилисты не знают что такое полярность, и чем они отличаются.

Полярность — это расположение внешних токовыводящих элементов (токовыводов) на лицевой или верхней крышке аккумулятора. Самые распространенные схемы рас-положения — это так называемые «прямая» и «обратная», однако справедливости ради нужно отметить, что бывают еще и очень экзотические расположения токовыводов, но как правило они не прижились не в нашей стране, не в зарубежных странах.

Простыми словами, это расположение клемм — в некоторых случаях плюсовая находится справа, а в другом случае слева. Именно в этом есть основная разница.

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

Прямая полярность аккумулятора

Прямая (иногда маркируется как «1»), это чисто отечественная разработка. Определить легко и просто — возьмите аккумуляторную батарею, поверните ее к себе (лицом), чтобы токовыводы были внизу (этикетка была перед глазами). Если плюсовая клемма находится слева, а минусовая справа – это прямая полярность. Вот схема.
Такие батареи стоят на многих отечественных автомобилях, например на наших ВАЗ, в частности на «Приоре».

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

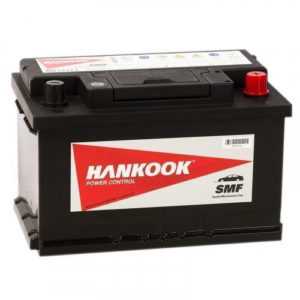

Обратная полярность аккумулятора

Обратная — маркируется как «0», европейская разработка. Отличается от прямой, соединением «банок» батареи. Определяем – поворачиваем батарею «лицом» токовыводы внизу, этикетка перед глазами. Если минусовая клемма находится слева, а плюсовая справа – это обратная полярность. Смотрим схему.

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

Такие батареи стоят на многих Европейских автомобилях, бывают исключения, но редко.

Чем отличаются аккумуляторы
Отличий минимум, если не считать полюса. Хочется отметить, что внешне аккумуляторы практически идентичные — то есть и корпус, и количество банок, и сила тока и даже этикетка. И перепутать аккумулятор очень легко, то есть можно купить с неправильным расположением токовыводов (клемм). Даже опытный водитель может попасть впросак, если совершит выбор спонтанно. Поэтому, если сами не понимаете в этом, спросите продавца подобрать, именно, для вашего авто, как правило у них имеются каталоги в которых описаны подходящие модели. Так будет лучше всего!
Поэтом

www.drive2.ru

что такое прямая и обратная, в чем разница и как определить отличия

Каждая аккумуляторная батарея имеет на корпусе полюсные выводы – минус (-) и плюс (+). Через клеммы она подключается к бортовой сети автомобиля, питает стартер и другие потребители. Расположение плюса и минуса определяет полярность АКБ. Водителям важно точно знать полярность аккумулятора, чтобы не перепутать контакты при установке.

Полярность аккумулятора

Полярностью называют схему расположения токовыводящих элементов на верхней крышке или лицевой стороне аккумулятора. Другими словами, это положение плюса и минуса. Токовыводы также выполнены из свинца, как и пластины внутри.

Прямая и обратная полярности

Существуют две распространенные схемы расположения:

  • прямая полярность;
  • обратная полярность.

Прямая

В советский период все аккумуляторы отечественного производства были с прямой полярностью. Полюсные выводы располагаются по схеме – плюс (+) слева и минус (-) справа. Аккумуляторы с такой же схемой выпускаются и сейчас в России и на постсоветском пространстве. АКБ иностранного производства, которые сделаны в России, также имеют данную схему расположения выводов.

Обратная

На таких аккумуляторах слева расположен минус, а справа плюс. Данное расположение характерно для АКБ европейского производства и поэтому такую полярность часто называют «европолярностью».

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разницаАккумуляторная батарея

Каких-то особых преимуществ разная схема положения не дает. Она не влияет на конструкцию и эксплуатационные особенности. Проблемы могут возникнуть при установке нового аккумулятора. Другая полярность заставит поменять положение батареи и длины провода может не хватить. Также водитель может просто перепутать контакты, что приведет к замыканию. Поэтому важно уже при покупке определиться с типом АКБ для своего автомобиля.

Как определить?

Узнать это не так сложно. Для начала нужно повернуть батарею лицевой стороной к себе. Она находится со стороны расположения наклеек с характеристиками и логотипом. Также и полюсные выводы находятся ближе к лицевой стороне.

На многих аккумуляторах можно сразу увидеть знаки «+» и «−», которые точно указывают полярность контактов. Другие производители указывают информацию в маркировке или выделяют токовыводы цветом. Обычно плюс имеет красный цвет, а минус синий или черный.

В маркировке обратная полярность обозначается литерой «R» или «0», а прямая литерой – «L» или «1».

Различия в корпусе

Все АКБ можно условно разделить на:

  • отечественные;
  • европейские;
  • азиатские.
Полярность и диаметр клемм европейских и азиатских аккумуляторов

Они имеют свои стандарты производства и расположения выводов. Европейские АКБ, как правило, более эргономичны и компактны. Выводные контакты имеют больший диаметр. Плюс – 19,5 мм, минус – 17,9 мм. Диаметр контактов на азиатских АКБ значительно меньше. Плюс – 12,7 мм, минус – 11,1 мм. Это также нужно учитывать. Разность диаметров также указывает на тип полярности.

Можно ли установить аккумулятор другой полярности?

Такой вопрос часто возникает у тех, кто по невнимательности купил аккумулятор другого типа. Теоретически, это возможно, но потребует затрат и лишней волокиты с установкой. Дело в том, что если купить АКБ с обратной полярностью на отечественный автомобиль, то может банально не хватить длины проводов. Просто так удлинить провод не получится. Нужно учитывать сечение и диаметр клемм. Также это может сказаться на качестве передачи тока от батареи.

Оптимальным вариантом станет замена аккумулятора на другой с подходящим расположением контактов. Можно попытаться продать купленный АКБ, чтобы не быть в убытке.

Смена полярности аккумулятора

Некоторые водители прибегают к способу переполюсовки АКБ. Эта процедура смены местами плюса и минуса. Также она делается для восстановления работоспособности батареи. Проводить переполюсовку рекомендуется только в крайних случаях.

Внимание! Мы не рекомендуем проводить данную процедуру самостоятельно (без помощи профессионалов) и в необорудованных специальным образом условиях. Последовательность действий ниже приведена в качестве примера, а не инструкции и с целью полноты раскрытия темы статьи.

Последовательность переполюсовки:

  1. Разрядить батарею до нуля, подключив какую-нибудь нагрузку.
  2. Плюсовой провод подключить к минусу, а минусовой к плюсу.
  3. Начать зарядку аккумулятора.
  4. Прекратить зарядку при закипании банок.

В процессе начнет расти температура. Это нормальное явление, которое указывает на смену полюсов.

Эту процедуру можно проводить только на исправной батарее, которая может выдержать активную сульфатацию. В дешевых АКБ свинцовые пластины очень тонкие, поэтому они могут просто разрушиться и не восстановиться. Также перед началом смены полюсов нужно проверить плотность электролита и банки на замыкание.

Что может произойти, если перепутать при установке?

Если перепутать полярность, то может произойти следующее:

  • перегорание предохранителей, реле и проводов;
  • выход из строя диодного моста генератора;
  • перегорание электронного блока управления двигателем, сигнализации.

Самой простой и дешевой проблемой может стать перегорание предохранителей. Впрочем, это их главная функция. Найти сгоревший предохранитель можно мультиметром путем «прозвона».

Если перепутать контакты, то генератор, наоборот, потребляет энергию от аккумулятора, а не дает ее. Обмотка генератора не рассчитана на входящее напряжение. АКБ также может пострадать и выйти из строя. Самым простым вариантом станет сгорание нужного предохранителя или реле.

Большой проблемой может быть выход из строя электронного блока управления двигателем (ЭБУ). Это устройство требует соблюдения полярности, несмотря на встроенную защиту. Если предохранитель или реле не успеет перегореть, то с большой вероятностью ЭБУ выйдет из строя. Это значит, что автовладельца гарантированно ждет дорогостоящая диагностика и ремонт.

Большинство устройств в электросети автомобиля, такие как автомагнитола или усилитель, имеют защиту от смены полюсов. В их микросхемах предусмотрены специальные защитные элементы.

При «прикуривании» от другого аккумулятора также важно соблюдать полярность и последовательность соединения клемм. Неправильное подключение вызовет замыкание в 24 вольта. Если провода имеют достаточное сечение, то они могут оплавиться или водитель сам получит ожог.

При покупке нового аккумулятора внимательно читайте маркировку и узнайте у продавца все характеристики батареи. Если уж так случилось, что вы приобрели АКБ с неподходящей полярностью, то лучше всего заменить его или приобрести новый. Наращивать провода и менять положение батареи следует только в крайнем случае. Лучше использовать подходящее устройство, чем потом тратиться на дорогостоящий ремонт.

techautoport.ru

Аккумулятор прямая и обратная полярность отличия

Прямая и обратная полярность аккумулятора: в чем разница и как определить

Основной функцией автомобильного аккумулятора (акб) является запуск двигателя. В нормальных условиях потраченная энергия восполняется генератором, сразу после пуска мотора. Таким образом, происходит автоматическая подзарядка, не требующая внешнего вмешательства. Если заряда не хватает для запуска двигателя, выполняют зарядку от внешнего источника питания. При этом учитывают, что бывает обратная и прямая полярность аккумулятора, определяющая схему подключения клемм.

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница
Для подзарядки используют зарядные устройства или аккумуляторную батарею другого автомобиля. Аккумулятор по возможности извлекают, отсоединив клеммы заземления и питания. Корпус очищают от загрязнений и при помощи визуального осмотра оценивают уровень электролита и определяют полярность акб. Проверить уровень электролита можно лишь в негерметичных батареях, на корпусе которых есть специальные отверстия с крышками. Если произошло вытекание электролита через трещины, акб считается непригодной для использования и ее потребуется заменить.

Что такое полярность аккумулятора и как она определяется
На корпусе аккумуляторной батареи автомобиля расположены два токовыводящих элемента, к которым подключаются клеммы зарядного устройства или электрической цепи автомобиля. Маркировка контактов «+» и «-» — это обозначение полярности аккумулятора. Она присутствует и на клеммах зарядных приборов, что является подсказкой для правильного подключения.

И зарядка аккумулятора обратной полярностью отличается лишь расположением токовыводящих контактов на корпусе. Чтобы не ошибиться, поставьте акб лицевой стороной к себе. Переднюю часть можно определить по присутствию информационных надписей и наклеек. Если «+» будет расположен слева, а «-» справа — полярность прямая. Если знаки расположены наоборот — перед вами обратная полярность автомобильного аккумулятора. Каждая модель акб имеет определенную маркировку, последняя буква или цифра которой указывает на полярность аккумулятора (прямая или обратная). Как определить на практике: Обратная маркируется цифрой «0», буквой «R» или сокращением «о.п.» Прямая обозначается цифрой «1», буквой «L» или «п.п.»

Практические отличия прямой и обратной полярности аккумулятора

Чтобы понять, насколько важно определить полярность аккумулятора автомобиля, необходимо знать о последствиях. Так, когда выполняют запуск двигателя от другого автомобиля (прикуривание), неверное подключение провоцирует короткое замыкание, что через несколько минут переходит в фазу пожара. А потому, при возникновении искрения, провода экстренно размыкают. В ситуации, когда автомобилист перепутал полярность при зарядке аккумулятора зарядным устройством, последнее (если оно некачественное) может сгореть. В акб может произойти переплюсовка — смена полярности. Плюсовой контакт станет минусом, а минусовой — плюсом.

Устранить эту неполадку просто:

— Полностью разрядите акб.

— Зарядите его с правильным расположением полюсов.

Технология зарядки акб

После того, как установлено, какая полярность у аккумулятора, переходят к выбору режима зарядки. Он устанавливается на зарядном устройстве. Их существует три:

1. Метод постоянного напряжения (14,6-15 В) — применяется для герметичных батарей, конструкция которых не позволяет проверить или изменить уровень электролита. В этом режиме напряжение выдерживается постоянным, а ток уменьшается, реагируя на возрастающее внутреннее сопротивление акб.

2. Зарядка постоянным током — самый распространенный способ. Предельный ток заряда акб равен 10% ее емкости (при емкости 50 Ah ток должен быть 5 А). В таком режиме выполняется зарядка до напряжения 14,4 В. Далее, вплоть до полной зарядки, ток уменьшают вдвое (5% емкости батареи). Если зарядное устройство не позволяет точно установить нужный режим, выбирается ближайший в меньшую сторону. При этом время полного восстановления увеличится, но это будет более щадящим, чем быстрая зарядка высокими токами.

3. Комбинированный способ — используется в автоматических зарядных устройствах, не требующих участия человека. Метод состоит из двух этапов: вначале энергия восполняется постоянным напряжением, а затем постоянным током.

Для аккумуляторов прямой и обратной полярности никакой разницы в выборе режима зарядки нет. Значение имеет только правильность подключения: вначале плюс соединяется с плюсом, затем минус с минусом. После этого включается зарядное устройство. Отключают в обратном порядке. Чтобы зарядить акб от другого автомобиля необходимо соединить при помощи проводов с клеммами типа “крокодил” плюсы батарей (красный провод), а затем минусы (черный провод). Даже если в одной машине обратная, а в другой прямая полярность аккумулятора, помните, что это лишь такое конструктивное отличие расположения контактов. После подключения двигатель заряжающего автомобиля запускают на время до десяти минут, а затем глушат. Далее проверяют заряжаемую батарею и при необходимости повторяют процесс.

Почему акб не заряжается и что можно сделать

Средний срок службы акб около шести лет. Постепенно скорость разрядки увеличивается, а эффективность зарядки снижается. Причина этого — сульфатация пластин или скапливание на пластинах отложений сульфата. Он образуется в процессе химической реакции взаимодействия серной кислоты (электролита), свинца и диоксида свинца (материалы из которых изготовлены пластины). Теоретически при зарядке акб этот процесс должен быть полностью обратим, однако на практике сульфат не возвращается полностью в исходное состояние. Устранить эту проблему позволяет десульфатация аккумулятора сменой полярности или переполюсовка.

Для этого акб полностью разряжают, а затем выполняют зарядку, подключив минус к плюсу, а плюс к минусу. В итоге расположение зарядов на контактах меняется, что значит обратная полярность аккумулятора станет прямой.

Переполюсовка позволяет восстановить до 70% емкости батареи.

Однако, это может быть неудобно, поскольку при отсутствии владельца автомобиля, будет не понятно — как узнать полярность восстановленного аккумулятора. Для решения этой проблемы, если акб изначально хорошего качества (низкокачественный просто сгорит), можно сразу выполнить обратную переполюсовку, восстановив до 80% емкости.

Разница между аккумуляторами прямой и обратной полярности

Автомобильные аккумуляторы делятся на 2 типа — те, что имеют прямую полярность, и те, у которых она обратная. В чем заключается специфика тех и других батарей?

Что представляют собой аккумуляторы прямой полярности?

Под полярностью понимается расположение токовыводящих конструктивных элементов аккумулятора — клемм — на его поверхности (например, на крышке). Она считается прямой, если «плюс» батареи располагается слева, а «минус» — справа. При этом аккумулятор должен быть развернут лицевой стороной к автовладельцу (клеммы находятся во многих случаях ближе к ней, а если не так — то ее легко определить по этикетке батареи).

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

Клеммы аккумулятора обозначаются, таким образом, знаками «+» или «–».

В основном батареи с прямой полярностью выпускаются для российских и азиатских автомобилей.

Что представляют собой аккумуляторы обратной полярности?

Полярность считается обратной, если, в свою очередь, «плюс» батареи располагается справа, а «минус» — слева. Разумеется, также при условии, что аккумулятор будет развернут лицевой стороной к автовладельцу.
Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница
Как правило, батареи с обратной полярностью выпускаются для американских и европейских автомобилей.

Сравение

Главное отличие аккумуляторов прямой полярности от аккумуляторов обратной полярности заключается, собственно, в расположении «плюсовой» и «минусовой» клемм. Внешний вид устройств, а также их функциональность могут быть практически идентичными (особенно если они выпущены одним брендом для одной и той же категории автомобилей).

Однако крайне нежелательно устанавливать на автомобиль, рассчитанный на батареи прямой полярности, аккумуляторы, в которых клеммы расположены по-другому. Если полярность будет нарушена, то электроника в автомобиле работать не будет, а то и вовсе выйдет из строя. Кроме того, конструкция многих машин попросту не позволяет корректно подключить батареи, не подходящие по полярности.

В ходе выбора аккумулятора можно ориентироваться на страну, которой принадлежит бренд-производитель автомобиля. Если это Россия или, к примеру, Япония, то для машины, скорее всего, необходима батарея прямой полярности. Если это США или Германия, то нужно будет, вероятно, задействовать устройства с клеммами, расположенными наоборот.

Определив,в чем разница между аккумуляторами прямой и обратной полярности, зафиксируем выводы в небольшой таблице.

Прямая и обратная полярность аккумулятора: в чем разница и как определить. В чем разница прямой и обратной полярности аккумуляторов

Полярность — это важная характеристика АКБ, значение которой определяет местонахождение клемм на его корпусе.

Любая машина имеет особую длину кабелей, которая подходит лишь под определенный вид батарей. Если вы попытаетесь установить на ваш автомобиль аккумулятор с неверной полярностью, то рискуете столкнуться большим количеством трудностей. Либо вам придется как-то удлинять кабели, чтобы АКБ смог нормально функционировать с вашей машиной, либо он просто не сможет вместиться в кузов вашего автомобиля.

Если вы захотели узнать полярность аккумулятора, поверните его к себе так, чтобы клеммы располагались ближе к вам, и взгляните на местоположение токовыводов вашего АКБ.

Обратная полярность

Клеммы на аккумуляторах с обратной полярностью располагаются следующим образом: положительный токовывод находится справа, а отрицательный слева. Другое название АКБ с такой полярностью европейские. Данные батареи маркируются цифрой «0».

Прямая полярность

Если ваш аккумулятор обладает прямой полярностью, то его положительный токовывод будет находиться слева, а отрицательный справа. Такой вид батарей ещё называют «российским». АКБ с такой полярностью маркируют цифрой «1».

Многие автолюбители могли слышать про «американскую» и «азиатскую» полярность аккумуляторов. На самом деле, это всего лишь миф, так как такие АКБ просто имеют иное строение.

По своим типоразмерам азиатские аккумуляторы отличаются от европейского. Они уже и длиннее привычных нам АКБ, а также не имеют «ступеньки» на верхней части своего корпуса, из-за чего не всегда смогут правильно встать в двигатель наших, европейский машин.

Американские батареи, в свою очередь, имеют клеммы на боковой части корпуса. Для крепления таких батарей понадобятся специальные болты. Также существуют особые виды таких АКБ, клеммы которых располагаются как сбоку, так и сверху корпуса.

Аккумуляторы грузовых автомобилей

Особенность «грузовых» АКБ в том, что их клеммы располагаются на одной из коротких частей корпуса. Для определения полярности такой батарей, поверните её клеммами от себя.

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

Если положительный токовывод располагается слева, а отрицательный справа, то это европейская, или же обратная полярность. Но она, в свою очередь, маркируется цифрой «3».

По аналогии, если положительный токовывод находится справа, а отрицательный слева это российская или прямая полярность. Она обозначается цифрой «4».

Также существуют виды АКБ с компоновкой, клеммы которых располагаются по диагонали. Они обозначаются цифрой «2».

Как определить полярность при отсутствии маркировки?

Бывают такие случаи, когда нужно понять, какой полярности аккумулятор, а маркировки на клеммах либо стёрты, либо отсутствуют. С такой проблемой столкнуться достаточно сложно, но, тем не менее, знать это полезно.

Для начала измерьте диаметр токовыводов. Положительный токовывод всегда будет иметь больший размер, чем отрицательный. В зависимости от страны производителя диаметр может варьироваться от 20 до 11 миллиметров.

Также можно использовать раствор лимонной кислоты. Присоедините к клеммам медные провода, а их концы опустите в раствор таким образом, чтобы они не соприкасались друг с другом. После этого начнётся бурное газовыделение от одного из проводов. Контакт, к которому присоединён этот провод будет отрицательным.

Для определения можно использовать сырую картофелину. В её срез воткните медные провода на расстоянии примерно 7 мм. Небольшая площадь вокруг положительного контакта должна позеленеть.

Теперь вы знаете, как определить полярность аккумулятора. Не стесняйтесь задавать вопросы нашим консультантам по телефону или в нашем магазине. Все контакты вы можете найти на шапке сайта. Удачного вождения!

В зависимости от ряда факторов, сварочная дуга, подаваемая при сварке постоянным током, может иметь прямую или обратную полярность. В первом случае к обрабатываемым элементам подводится заряд «плюс», а к электроду — «минус». Обратная полярность при сварке отличается подачей к электроду «плюса» и «минуса» к детали. Подробнее о специфике методов — далее.

Габариты и форма получаемого шва также зависят от расположения полюсов. Например, более глубокая проплавка возможна при постоянном токе обратной направленности, что обусловлено увеличенным теплообразованием на аноде и катоде.

Немаловажно помнить — чем быстрее осуществляется сварочный процесс, тем ширина шва и глубина провара становятся меньше.

Какое оборудование использовать

Обратное направление востребовано в работе особыми установками. Специфика в том, что машина подает проволоку с некоторой скоростью на заготовку, поэтому возможен выбор нескольких типов сварки.

Например, в среде защитных газов (когда используется аргон или углекислый газ), либо с использованием проволоки, обработанной порошком. Обратная направленность тока применима при работе с газами, прямая — когда процесс выполняется порошковой проволокой (также известной как флюсовой).

Полуавтоматическая сварка предполагает ряд изменений процесса. Во-первых, подключение «держака» и «массы» меняется — на первом «плюс», на второй «минус» (обратная). Делается это для того, чтобы флюс выгорел полностью, а сварочный процесс произошел внутри образовавшегося газообразного облака. Металл будет меньше прогреваться, а разбрызгивание капель сведется к минимуму.

Прямая используется для сварки цветных металлов, когда рабочим расходным элементом выступает вольфрамовый электрод. Таким образом достигается увеличение температуры в зоне нагрева, что может быть критично для, например, алюминия.

В работе с переменным током задача пользователя — своевременно менять расходные элементы. Профессионалы же или продвинутые любители предпочитают постоянный ток как надежный залог качественной сварки. Работа с инвертором позволяет выбирать один из двух известных вариантов действий. Прямая и обратная полярность при сварке выступают способами, каждый из которых имеет свои преимущества и недостатки. Выбор направления диктуется рядом факторов, главные из которых — материал расходников и используемое оборудование.

Если вы знаете другие специфические особенности выбора параметров сварки, поделитесь информацией в комментариях к статье.

Автомобильные аккумуляторы обладают такой характеристикой, как полярность. И при выборе нового аккумулятора, очень важно правильно определить нужную полярность. Иначе у вас могут возникнуть проблемы при его установке. В данной статье мы расскажем о том, как определить полярность аккумулятора автомобиля.

Наиболее распространённые схемы расположения токовыводов — это прямая и обратная полярность. Также существуют и весьма экзотические варианты расположения токовыводящих элементов, но на российском рынке они не прижились. Ошибка в выборе полярности не позволит использовать батарею по назначению – токоприёмные полюсные провода, скорее всего, просто не дотянутся до соответствующих клемм. Поэтому перед покупкой нового аккумулятора лучше уточнить, какая полярность у вашего текущего аккумулятора. Так вы сможете быстро сориентироваться и избежать ошибки.

Хотя данная ситуация не является катастрофической. Если на руках имеется чек (либо паспорт изделия со штампом торгующей организации), то в магазине можно без проблем поменять купленную батарею на ту, которая полностью соответствует требуемым критериям. Но вся эта процедура отнимает немало времени и душевных сил, к тому же ситуации бывают разные: торговая точка закрыта на переучёт, продавец по тем или иным причинам не вышел на работу… А как обменять аккумулятор, купленный в интернет-магазине? Разумеется, и в этом случае законодательство обязывает произвести возврат или обмен товара, но на это уйдёт гораздо больше времени.

Поэтому проще всего лишь один раз определить и запомнить тип полярности аккумулятора в вашем автомобиле. Сделать это весьма несложно. На аккумуляторных батареях ёмкостью до 110 А·ч токовыводы располагаются по длинной стороне. Расположите аккумулятор этой стороной к себе . На выводах, или рядом с ними, должны быть расположены значки «+» и «-», обозначающие соответствующие полюса. Если справа оказался плюсовой вывод (обычно он немного толще минусового), то это аккумулятор обратной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.

На отечественных легковых машинах (а также на большинстве автомобилей зарубежных марок, чья сборка осуществляется на территории России) установлены аккумуляторные батареи с прямой полярностью. На иномарках, собранных в других странах, установлены аккумуляторы с обратной полярностью.

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

Определение полярности аккумуляторов для грузовых автомобилей происходит схожим способом. Поворачиваем аккумулятор стороной с токовыводами от себя (на грузовых аккумуляторах это короткая сторона) и смотрим где плюс и где минус. Если плюсовая клемма находится справа, то это так называемая обратная или европейская полярность. Если же плюсовая клемма слева, то это прямая или российская полярность.

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

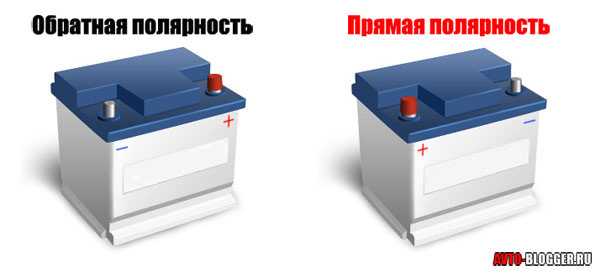

Слева — европейская или обратная полярность, справа — российская или прямая полярность

Если вы осмотрели свой аккумулятор, но вам не удалось определить где у вас «Плюс» и «Минус», то вы можете обратить внимание на толщину токовыводящих клем. На большинстве используемых в Европе и России аккумуляторов толщина токовыводящих элементов задаётся единым стандартом — на плюсовой клемме она составляет 19,5 мм, а на минусовой — 17,9 мм. Разница между ними заметна не вооруженным взглядом, плюсовая клемма заметно толще. Но, также встречаются аккумуляторы с тонкими клеммами. У них толщина плюсовой клеммы — 12,7 мм, а минусовой — 11,1 мм.

Видео об определении полярности аккумулятора

Хотя существует множество моделей аккумуляторов, отличий между ними довольно мало. Все они работают по одному принципу, отличается лишь тип электролита, а также размер конструкции. Подключение также проводится одинаково, если не учитывать один момент — полярность устройства.

Полярность устройства определяет расположение токопроводящих элементов на крышке устройства. Через один из них электричество поступает на заряд, а через второй питает всю электронику автомобиля. Но не везде полярность идентична, многие производители делают модели с разными расположениями этих элементов. Касательно отличий и особенностей этих различий пойдет речь дальше.

Полярность аккумулятора

Полярность определяет расположение токопроводящих штырей на крышке устройства . Зачастую они установлены на одних и тех же местах, различаются лишь типы штырей. И это важный фактор при подключении устройства к автомобилю.

Существует два вида полярности:

По всему СНГ принята прямая полярность. В ней положительный штырь (+) расположен слева, а отрицательный (-) — справа. Внешние отличия минимальны, однако их расположение важно при подключении.

Прямую полярность узнать легко. Зачастую она маркируется единицей, слева расположен символ плюса, а слева — минуса. Как ранее уточнялось, именно по этим меткам стоит определять показатель. Такие батареи стоят на всех отечественных автомобилях, лишь немногие варианты для импорта и современные модели используют обратную полярность.

Что касается обратной полярности, она маркируется нулем и принята в Европе. Основное отличие — расположение токопроводящих штырей и соединение банок батареи. Такие аккумуляторы активно используются на европейских автомобилях, что стоит учитывать при их ремонте.

Совет! Для лучшего запоминания полярностей стоит приподнять аккумулятор перед собой, смотря на этикетки. Правая рука на плюсе, левая на минусе — это обратная полярность.

Но также имеются и другие типы полярностей, чаще использующихся на грузовых автомобилях. Всего отмечают еще три вида:

Первый тип, как ясно из названия, отличается расположением клемм по диагонали. Положительный вывод расположен справа внизу, а отрицательный — слева вверху. Такой тип полярности маркируется двойкой.

Следующий тип ориентирован на европейские модели грузовых автомобилей. Он маркируется тройкой и является обратной боковой полярностью. В нем минус находится внизу, а плюс — вверху над ним же.

Важно! Российская полярность для грузовых автомобилей аналогична европейской, но имеет прямую полярность и маркируется четверкой.

Отличить их достаточно просто, если знать расположение клемм, а также номерную маркировку. Стоит лишь запомнить, что нумерация в этой системе начинается с нуля, начиная с обратной. Далее идет прямая, диагональная, обратная и снова прямая.

Как определить полярность

Полярность определяется посредством номерной маркировки и символов возле токопроводящих выходов. Узнать название полярности можно посредством инструкции, которая была приведена чуть ранее. Стоит лишь помнить, что все представленные изображения нужно определять со стороны этикеток, которыми отмечается фронтальная сторона аккумулятора.

Если же нет каких-либо отметок о полярности, а символы были стерты, то возможно определить их посредством теста. Для этого нужно взять вольтметр или мультиметр, после чего подключить щупы к клеммам. Полярность щупов отмечена цветом, поэтому ошибиться не выйдет. Если устройство выдаст напряжение, то щупы были подключены верно ( красный к +, синий к -). Если же выдаст ошибку или отрицательное напряжение, то подключение было проведено в обратном порядке.

Также возможны еще два варианта:

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

Цветовая маркировка имеется на большинстве современных аккумуляторов. На ней красным цветом отмечен лишь один контакт — положительный. Поэтому сразу становится ясна полярность устройства и расположение выходов.

Второй вариант — размер штыря. Плюсовой выход всегда имеет больший диаметр, нежели минусовой. Это характерное отличие имеется на всех АКБ и не изнашивается со временем, поэтому даже через несколько лет выявить полярность будет легко.

Используя эти методы, выявить полярность устройства достаточно просто. Мультиметр пригодится лишь в крайнем случае, ведь методы цветной маркировки и размера штыря куда эффективнее и проще.

Важно! Последний метод не работает на американских аккумуляторах, где штыри отсутствуют. Вместо них там используются специальные выемки, куда вкручивается токопроводящий контакт.

Последствия неправильного подключения АКБ

Многие пренебрежительно относятся к полярности и соединению клемм. Зачастую такое отношение сохраняется до первого неправильного подключения. В такой ситуации последствия могут быть как легкими, так и самыми плачевными.

Среди наиболее распространенных последствий неправильного подключения стоит отметить следующие:

  • замыкание;
  • воспламенение;
  • разрушение АКБ;
  • повреждение бортового компьютера;
  • разрушение предохранителей;
  • поломка генератора;
  • повреждение проводов;
  • поломка сигнализации.

Первый случай самый безобидный — замыкание системы. Зачастую при нем лишь сгорает несколько предохранителей, последствия недорогие и простые в решении. Но при своевременном отключении и такого не произойдет. Стоит лишь обратить внимание на сноп искр в процессе подключения.

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

Воспламенение возможно при длительном использовании неправильно подключенного аккумулятора . Происходит воспламенение мелких проводов, иногда огонь распространяется очень быстро.

Также возможна банальная поломка аккумулятора. Пластины под воздействием обратного заряда начнут разрушаться, что невозможно восстановить. Но это куда лучше, чем поломка бортового компьютера. Ведь стоимость новой платы крайне высока.

Предохранители — одна из наименьших зол в этом случае. Если выгорит несколько защитных элементов, то заменить их можно за пару минут. А если же сгорит генератор, то такая покупка будет существенным ударом по карману. Но зачастую на нем установлены специальные предохранители, которые предотвращают такую поломку. Если на автомобиле она стоит, то ошибка будет стоить лишь нового диодного моста.

Важно! При обратном подключении заряд на аккумулятор не идет. Возможна его полная разрядка и постепенное разрушение элементов, что также влияет на его возможности.

Сигнализация и провода — также небольшие затраты при подобной ошибке. Они могут быть повреждены и выйдут из строя через пару минут после подключения.

Однако не стоит волноваться, большинство современных автомобилей защищено от неправильного подключения . Если присутствует защита, то последствием будет лишь замена нескольких предохранителей.

Если же перепутать клеммы при зарядке посредством специального устройства, то последствия также будут минимальны. Аккумулятор здесь и вовсе не будет поврежден, ведь первым делом сгорит предохранитель на зарядке. Это прекратит подачу тока и защитит оба элемента от разрушения.

Отличия между полярностями

Если не учитывать полюса зарядки, то отличий между подобными моделями нет вовсе. У них идентичный корпус, расположение банок и панелей. Также не меняется сила тока, напряжение и другие существенные факторы.

По этой причине возможно питать автомобиль с прямым подключением от аккумулятора с обратной полярностью. Разницы в работе нет никакой, питание будет проводиться так же, как и ранее. Однако при установке возникнет проблема — зачастую плюсовой провод на прямой системе слишком короткий для подключения обратного аккумулятора.

Решение есть — можно удлинить провод. Однако это небезопасно для дальнейшей эксплуатации, ведь смотки в цепи могут искрить. Поэтому при ошибке в выборе аккумулятора лучше попросту продать его и купить новый. Не стоит пытаться подключить его самостоятельно, что может привести к разрыву провода и потере тока в критические моменты.

Благодаря этому теперь ясны особенности аккумуляторов в плане расположения токопроводящих контактов. Последствия от неправильного подключения клемм весьма плачевны, поэтому не стоит пренебрегать этим фактором. А для тех, кто не до конца понял расположение клемм и их отличие в зависимости от полярности, размещено это видео. Здесь наглядно показано отличие отрицательного и положительного выхода на аккумуляторе:

В большинстве случаев она работает не более пяти лет. Поэтому время от времени её все же приходится менять. При покупке нового аккумулятора необходимо обращать внимание на некоторые его параметры – номинальную емкость, тип и размер коробки, стартерный ток и полярность.

Одним из наиболее важных параметров аккумулятора является его полярность. Владельцам автомобилей отечественного производства выбирать аккумуляторы гораздо проще, — им достаточно просто выбрать необходимую емкость и марку, полярность выбирать не придется – на всех отечественных авто стоят аккумуляторы с прямой полярностью.

А вот людям, эксплуатирующим зарубежные автомобили, придется сложнее, перед покупкой им важно уточнить полярность аккумулятора и обратить внимание на его размеры и место расположения выводов.

Интересно! Но самым основным критерием выбора аккумулятора является полярность — один из основных параметров АКБ и если выбрать её не верно, то батарею будет невозможно подсоединить, а иногда и просто опасно подсоединять.

Рассмотрим подробнее понятие о полярности аккумулятора.

Внутри корпуса аккумулятора находится электролит, в котором расположены металлические пластины. Одни из пластин заряжены положительно, а другие – отрицательно. Каждая из пластин сохраняет свой заряд и при подключении аккумулятора начинает вырабатываться электрический ток из-за того, что между электролитом и покрытием пластин происходит химическое взаимодействие.

Со временем интенсивность реакции уменьшается, и аккумулятор требует подзарядки, в процессе которой все внутренние элементы возвращаются в исходное состояние. При очень длительной эксплуатации внутренние элементы из металла подвергаются коррозии, а электролит истощается.

В таком случае аккумулятор подлежит замене. АКБ важная часть автомобиля, отвечающая за запуск двигателя, работу сигнализации и некоторые другие функции.

Что такое полярность аккумулятора?

Полярность аккумулятора характеризуется расположением внешних выводов на корпусе. Основные схема расположения клемм – это прямая и обратная схемы.

Отличаются они только расположением выводов – в одном случае положительная слева, в другом справа.

И в целом на грузовые и легковые автомобили ставятся различные аккумуляторы.

Устройство аккумуляторов для грузовых автомобилей более сложное. Но мы рассмотрим аккумуляторы для легковых машин, поскольку с покупкой и заменой таких АКБ сталкивается каждый автовладелец.

Почему при покупке нового аккумулятора так важно учитывать полярность? Конструкция автомобиля такова, что в нишу под аккумулятор его можно установить только одним единственным способом и если полярность будет выбрана при покупке и установке неверно, то длины проводов не хватит, чтобы подключить батарею.

Или же при подключении не будет соблюден порядок подключения (неверное соединены знаки), что может привести к замыканию, пожару, порче самого аккумулятора, перегоранию электронного блока управления и предохранителей, или произойдут другие неприятные вещи.

Поэтому важно внимательно подбирать аккумулятор в соответствии с необходимой полярностью.

Определение полярности аккумулятора

Автомобильные аккумуляторы, как уже было сказано, бывают двух видов полярности – прямой и обратной и разница заключается только в расположении выводов тока. Как же самостоятельно определить полярность аккумулятора?

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

Начать необходимо с извлечения АКБ из гнезда. Затем аккумулятор поворачивают к себе стороной, на которой наклеена этикетка (это будет лицевая сторона аккумулятора). При этом обе клеммы чаще всего будут располагаться сверху коробки.

Далее необходимо определить, где какая клемма находится. Чаще всего производители маркируют клеммы знаками плюс и минус или цветами – положительные красным, а отрицательные синим или черным цветом. Так что шансов неверно определить знаки выводов, почти нет. Но если вам попался аккумулятор без маркировки, то можно воспользоваться вольтметром, чтобы проверить знаки выводов. Или же стоит обратить внимание на диаметр клемм.

У клемм, одеваемых на положительный вывод, диаметр чуть больше, а у одеваемых на отрицательный – чуть меньше. Для АКБ легковых автомобилей есть два варианта полярности:

  • Если положительный вывод находится справа, а отрицательный соответственно слева, то полярность такого аккумулятора обратная. Такая полярность чаще встречается у аккумуляторов для иномарок и может обозначаться цифрой ноль.
  • Если же положительный вывод находится слева, а отрицательный справа, то полярность аккумулятора прямая. Такие аккумуляторы ставятся на автомобили отечественного производства. Обозначается прямая полярность цифрой один.

Важно! Необходимо помнить про то, что других разновидностей полярности у легковых автомобилей нет, существует только прямая и обратная.

Но при этом существуют АКБ различных типов и размеров – аккумуляторы могут различаться по ширине и высоте в зависимости от страны производства, клеммы могут не подходить к креплениям по той же причине (например, они могут быть рассчитаны на крепление с помощью болтов). Поэтому перед покупкой аккумулятора важно определить не только его полярность – прямая или обратная, но и страну производства, чтобы избежать проблем с подключением.

Кроме того, у аккумуляторов американского производства выводы тока могут располагаться как на боковой поверхности, так и на верхней. Важно заранее определиться с типом необходимого аккумулятора.

Определить полярность аккумулятора самостоятельно не так уж и сложно. Но если этого сделать не получилось всегда можно обратиться за консультацией к продавцам в магазине, они подберут подходящий аккумулятор в кратчайшие сроки.

Но если вы приобрели аккумулятор не той полярности, не пытайтесь его подключить, нарастив или перекрестив провода, — это может привести к повреждению батареи и более серьезным поломкам в автомобиле.

В чем разница прямой и обратной полярности аккумуляторов

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

Как известно, мотор это сердце машины, он играет очень важную роль в работе автомобиля. Однако,имеются такие приборы без которых это «сердце» будет просто грудой металла если не сможет завестись. Таким прибором является аккумулятор.

Что такое аккумулятор и для чего он предназначен

Чтобы авто начало свое движение его необходимо завести. Для таких целей служит аккумулятор,который и обеспечивает мотор энергией при его запуске. Но автоаккумулятор имеет и другие функции, в новых разработках автомобилей предусматривается достаточно устройств, которым для работы необходимо электричество. И чем современнее модель, тем больше в ней электроприборов.
Основными значениями, которые характеризуют работу аккумуляторных батарей являются:

Если емкость выбрана правильно, это даст возможность просто и без значимых осложнений заводить авто и пользоваться его электрооборудованием не думая о том, что оно может выйти из строя. Если батарея имеет меньшую емкость чем требуется автомобилю, то время ее службы значительно сократится из-за необходимости постоянно перезаряжать.
Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница
Габариты батареи играют важную роль в том случае, если вы выбираете аккумулятор, не значащийся в рекомендациях производителя вашего авто, что бы правильно его установить. И естественно полярность, которая является важнейшим показателем работы батареи. Что бы правильно пользоваться аккумулятором следует знать какой именно он полярности.

Полярность предопределена тем, что электроцепь имеет минусовый и плюсовый полюсы. На батарее это выражается расположением тоководов, которые имеются на крышке прибора. Как правило, около клемм, разными способами, будь то начертаны, или приклеены обозначения выводов: « +» и « — ».Наиболее применяемые схемы, которые встречаются на нашем рынке — это «прямая» и «обратная»полярность. Видимо это значит, что в одном случае плюсовой вывод расположен справа, в другом слева. И если, пользуясь батареей, по незнанию или неопытности перепутать полярность, то несдобровать. Это может вызвать серьезные поломки автомобиля вплоть до возникновения пожара.Необходимо учитывать и тот факт, что длина проводов, которые применяются для подключения аккумулятора, рассчитываются конкретно под определенную полярность.

Что такое прямая и обратная полярность

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница
Прямая наиболее часто встречается в отечественных моделях и, как правило, маркируется числом «1».Распознать ее достаточно просто, для этого необходимо взять батарею клеммами от себя, то есть бирка при этом должна находится перед глазами, а клеммы внизу. В результате, если плюсовой вывод находится слева, минусовая справа у вас в руках аккумулятор с прямой полярностью.
Обратная обозначается как «0»,это как правило европейский стандарт. Она отличается от предыдущей,обратный соединением клемм батареи. Определить ее можно следующим образом поворачиваем устройство, так что бы клеммы были внизу, бирка перед глазами. Видим, что минусовый вывод расположен слева, а положительный справа это и будет обратная полярность.

Чем отличаются аккумуляторы при разных полярностях

Необходимо отметить, что на внешний вид аккумуляторы почти одинаковы, видимых отличий вы не обнаружите это значит, что корпус, число банок, сила тока и бирочки с названием и характеристиками одинаковы. Поэтому при покупке батарее перепутать что именно вам необходимо приобрести достаточно просто. То есть можно купить с полярностью, которая не свойственна вашему аккумулятору.Поэтому, необходимо очень тщательно смотреть, что бы ни перепутать. Для этого необходимо знать разницу между прямой и обратной полярностью и как ее правильно определить.

Разница прямой и обратной полярности аккумуляторов

И так, подведем итоги. Для подключения любой аккумуляторной батареи для зарядки к электрической сети необходимы два вывода или клеммы. Положительный вывод для лучшего ориентира всегда выполняется толще отрицательного, что бы исключить ошибку при подключении. Основная разницаполярности в расположении клемм, в одном случае справа в другом слева. При прямой полярности положительный вывод батареи расположен слева, при обратной полярности справа. Так же она отличается маркировкой. Единичка это прямая, если нолик обратная. Так же может встречаться обозначение l- обратная полярность, R- прямая.

Статья написана по материалам сайтов: thedifference.ru, autokrot.ru, vchemraznica.ru.

«

Отличная статья 0

the-avto.ru

как определить и на что влияет

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

Современный аккумулятор не требует от владельца каких-либо познаний технологии его работы. Будучи установленным в автомобиль, он служит верой и правдой положенный ему срок без дополнительного обслуживания.

Сравнивать автомобильную АКБ с обычной батарейкой не совсем корректно. При выборе аккумулятора следует иметь в виду, что любая аккумуляторная батарея обладает строгой полярностью, и туда, где предусмотрена прямая полярность подключения, сложно установить аккумулятор с обратной полярностью, как и наоборот.

Полярность аккумулятора прямая и обратная совершенно не сказывается на эксплуатационных свойствах батареи, это всего лишь порядок расположения контактных выводов на корпусе устройства. Поэтому во многих случаях аккумулятор одной и той же модели может выпускаться в двух модификациях.

Отдавая предпочтение определенной марке АКБ, уточняйте у продавца, какие полярности доступны для данного аккумулятора. Что такое обратная и прямая полярности аккумулятора, как её определить, вы сможете узнать из данной статьи.

Что значит прямая или обратная полярность

Полярность АКБ, как мы уже упомянули выше, может быть обратная и прямая. Прямая полярность была разработана еще для нужд советского автопрома. И до сих пор все автомобили, выпущенные в России, комплектуются аккумуляторами с прямой полярностью.

Обратная полярность, как несложно догадаться, используется в европейских, американских и азиатских авто. Правда то, что машина собрана за рубежом не всегда означает ее принадлежность аккумулятора к «обратнополярной» группе.

Что такое прямая и обратная полярность аккумулятора? Прямая полярность подразумевает плюсовую клемму слева и минусовую справа, в случае обратной полярности — плюс с минусом меняются местами.

Смотреть на батарею следует с лицевой стороны, ее можно определить по наклеенной этикетке, а в случае отсутствия таковой – лицевой считается та сторона, к которой ближе расположены клеммы. Если красная, плюсовая клемма (может быть обозначена гравировкой на корпусе) находится справа, значит, у аккумулятора обратная полярность.

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

Когда нужно определять полярность

При покупке новой батареи необходимо точно понимать, какая на аккумуляторе полярность. Установка аккумулятора с другой полярностью иногда возможна, путем его поворота в гнезде на 180 градусов. Но такие манипуляции не позволят полноценно затянуть крепления.

К тому же, чтобы автолюбитель не перепутал плюс с минусом, длина проводов у них разная, и правильно подключить аккумулятор удастся, только если нарастить провода, чтобы они могли дотянуться до нужных клемм.

Как определить полярность аккумулятора

Каждый владелец автомобиля должен знать, как определить полярность аккумулятора. Причем не только при покупке нового, а и при подзарядке старого, или перед «прикуриванием» от чужого аккумулятора, в случае низкого заряда.

Как правило, аккумуляторы имеют хорошо различимую маркировку на корпусе, «плюс» и «минус», особенно они видны на АКБ отечественного производства. В батареях, выпущенных в Азии или Европе, клеммы обычно имеют разный размер, и плюсовая «+» несколько больше в диаметре, нежели «-». Это не позволит вам по незнанию или забывчивости установить клеммы неправильно. Существует также практика маркировки клемм цветом: минус – черный (реже синий), плюс – красный.

В крайнем случае, можно воспользоваться обыкновенным тестером или вольтметром. Положительное значение будет свидетельствовать о том, что его плюсовой контакт подключен к плюсу батареи, и наоборот.  Выяснив полярность, можно сделать для себя пометку, причем не только на корпусе АКБ, но и на месте установки. В случае покупки нового аккумулятора это сослужит отличную службу, и спасет от случайной порчи электрооборудования автомобиля.

Прямая полярность аккумулятора

Прямая полярность аккумулятора, как мы уже отметили, до сих пор является стандартом для всех марок автомобилей, выпускаемых в странах бывшего СССР, что обуславливается принятыми государствами стандартами. Кстати, это в равной мере относится как к легковому, так и грузовому транспорту.

Также, прямая полярность характерна для иномарок, собранных на территории РФ и других стран по лицензии. Её особенность заключается в том, что плюсовая клемма расположении слева, и у батареи, как правило, одинаковые клеммы.

Обратная полярность аккумулятора

Принятая в США, Европе и Азии обратная полярность АКБ, характеризуется правосторонним расположением плюсового контакта. Заметим, что такие батареи отечественных производителей, как правило, хорошо маркированы, а импортные, в случае неправильного монтажа, даже не подходят по диаметру затяжного хомута на клеммах.

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

Генератор

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

Заключение

Подбирая новый аккумулятор для своей машины, ориентируйтесь на его характеристики. Это основной критерий выбора. Если вы отдаете предпочтение какой-то одной марке, то, как правило, с полярностью проблем не возникнет. Попросите продавца, чтобы он помог подобрать именно вашу модель.

Если же вы приобрели АКБ с неправильной «полюсовкой», верните его обратно в магазин. Но если возврат невозможен, тогда можете перевернуть аккумулятор на 180° в гнезде и нарастить провода до нужной длины.

avtomobilprost.ru

в чем разница и как определить.

Прямая и обратная полярность аккумулятора: в чем разница и как определить


Основной функцией автомобильного аккумулятора (акб) является запуск двигателя. В нормальных условиях потраченная энергия восполняется генератором, сразу после пуска мотора. Таким образом, происходит автоматическая подзарядка, не требующая внешнего вмешательства. Если заряда не хватает для запуска двигателя, выполняют зарядку от внешнего источника питания. При этом учитывают, что бывает обратная и прямая полярность аккумулятора, определяющая схему подключения клемм.

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница
Для подзарядки используют зарядные устройства или аккумуляторную батарею другого автомобиля. Аккумулятор по возможности извлекают, отсоединив клеммы заземления и питания. Корпус очищают от загрязнений и при помощи визуального осмотра оценивают уровень электролита и определяют полярность акб. Проверить уровень электролита можно лишь в негерметичных батареях, на корпусе которых есть специальные отверстия с крышками. Если произошло вытекание электролита через трещины, акб считается непригодной для использования и ее потребуется заменить.

Что такое полярность аккумулятора и как она определяется
На корпусе аккумуляторной батареи автомобиля расположены два токовыводящих элемента, к которым подключаются клеммы зарядного устройства или электрической цепи автомобиля. Маркировка контактов «+» и «-» — это обозначение полярности аккумулятора. Она присутствует и на клеммах зарядных приборов, что является подсказкой для правильного подключения.

И зарядка аккумулятора обратной полярностью отличается лишь расположением токовыводящих контактов на корпусе. Чтобы не ошибиться, поставьте акб лицевой стороной к себе. Переднюю часть можно определить по присутствию информационных надписей и наклеек. Если «+» будет расположен слева, а «-» справа — полярность прямая. Если знаки расположены наоборот — перед вами обратная полярность автомобильного аккумулятора. Каждая модель акб имеет определенную маркировку, последняя буква или цифра которой указывает на полярность аккумулятора (прямая или обратная). Как определить на практике: Обратная маркируется цифрой «0», буквой «R» или сокращением «о.п.» Прямая обозначается цифрой «1», буквой «L» или «п.п.»

Практические отличия прямой и обратной полярности аккумулятора

Чтобы понять, насколько важно определить полярность аккумулятора автомобиля, необходимо знать о последствиях. Так, когда выполняют запуск двигателя от другого автомобиля (прикуривание), неверное подключение провоцирует короткое замыкание, что через несколько минут переходит в фазу пожара. А потому, при возникновении искрения, провода экстренно размыкают. В ситуации, когда автомобилист перепутал полярность при зарядке аккумулятора зарядным устройством, последнее (если оно некачественное) может сгореть. В акб может произойти переплюсовка — смена полярности. Плюсовой контакт станет минусом, а минусовой — плюсом.

Устранить эту неполадку просто:

—              Полностью разрядите акб.

—              Зарядите его с правильным расположением полюсов.


Технология зарядки акб

После того, как установлено, какая полярность у аккумулятора, переходят к выбору режима зарядки. Он устанавливается на зарядном устройстве. Их существует три:

1.            Метод постоянного напряжения (14,6-15 В) — применяется для герметичных батарей, конструкция которых не позволяет проверить или изменить уровень электролита. В этом режиме напряжение выдерживается постоянным, а ток уменьшается, реагируя на возрастающее внутреннее сопротивление акб.

2.            Зарядка постоянным током — самый распространенный способ. Предельный ток заряда акб равен 10% ее емкости (при емкости 50 Ah ток должен быть 5 А). В таком режиме выполняется зарядка до напряжения 14,4 В. Далее, вплоть до полной зарядки, ток уменьшают вдвое (5% емкости батареи). Если зарядное устройство не позволяет точно установить нужный режим, выбирается ближайший в меньшую сторону. При этом время полного восстановления увеличится, но это будет более щадящим, чем быстрая зарядка высокими токами.

3.            Комбинированный способ — используется в автоматических зарядных устройствах, не требующих участия человека. Метод состоит из двух этапов: вначале энергия восполняется постоянным напряжением, а затем постоянным током.

Для аккумуляторов прямой и обратной полярности никакой разницы в выборе режима зарядки нет. Значение имеет только правильность подключения: вначале плюс соединяется с плюсом, затем минус с минусом. После этого включается зарядное устройство. Отключают в обратном порядке. Чтобы зарядить акб от другого автомобиля необходимо соединить при помощи проводов с клеммами типа “крокодил” плюсы батарей (красный провод), а затем минусы (черный провод). Даже если в одной машине обратная, а в другой прямая полярность аккумулятора, помните, что это лишь такое конструктивное отличие расположения контактов. После подключения двигатель заряжающего автомобиля запускают на время до десяти минут, а затем глушат. Далее проверяют заряжаемую батарею и при необходимости повторяют процесс.

Почему акб не заряжается и что можно сделать

Средний срок службы акб около шести лет. Постепенно скорость разрядки увеличивается, а эффективность зарядки снижается. Причина этого — сульфатация пластин или скапливание на пластинах отложений сульфата. Он образуется в процессе химической реакции взаимодействия серной кислоты (электролита), свинца и диоксида свинца (материалы из которых изготовлены пластины). Теоретически при зарядке акб этот процесс должен быть полностью обратим, однако на практике сульфат не возвращается полностью в исходное состояние. Устранить эту проблему позволяет десульфатация аккумулятора сменой полярности или переполюсовка.

Для этого акб полностью разряжают, а затем выполняют зарядку, подключив минус к плюсу, а плюс к минусу. В итоге расположение зарядов на контактах меняется, что значит обратная полярность аккумулятора станет прямой.

Переполюсовка позволяет восстановить до 70% емкости батареи.

Однако, это может быть неудобно, поскольку при отсутствии владельца автомобиля, будет не понятно — как узнать полярность восстановленного аккумулятора. Для решения этой проблемы, если акб изначально хорошего качества (низкокачественный просто сгорит), можно сразу выполнить обратную переполюсовку, восстановив до 80% емкости.



shinapoint.ru

методы распознания европейской и российской маркировки

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разницаПерепутать клеммы аккумуляторной батареи может даже опытный автомобилист. Неправильное подключение АКБ может привести к замыканию, воспламенению, повреждению бортового компьютера, проводки и прочим проблемам. Чтобы избежать нежелательных последствий, каждый водитель должен знать, как определить полярность аккумулятора автомобиля на европейских и отечественных батареях.

Что такое полярность

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

Выбирая аккумулятор для автомобиля, следует обращать внимание на его характеристики. Чтобы подобрать идеальный агрегат, нужно смотреть на номинальную емкость, тип и размер корпуса, полярность батареи и прочие параметры. Сложность может возникнуть из-за того, что на отечественных машинах зачастую представлено прямое расположение токовыводящих элементов. На зарубежных авто чаще имеется обратная полярность. Неправильный выбор аккумуляторной батареи может усложнить процесс установки, подключения и эксплуатации.

Полярность аккумулятора — это характеристика, определяющая расположение внешних выводов тока, которые можно увидеть на верхней либо лицевой панели батареи. Наибольшее распространение получила прямая и обратная схема размещения, но встречаются и более экзотические системы установки токовыводящих элементов, которые редко можно увидеть на отечественном или зарубежном рынке.

Определение полярности аккумулятора играет важную роль в работоспособности автомобиля. Дело в том, что ниша, предназначенная для установки батареи, предусматривает определенное расположение прибора. Агрегат с противоположным размещением полярности не позволит выполнить правильное подключение, это может проявляться в недостатке длины проводов. Как следствие, новую АКБ не удастся установить и эксплуатировать.

Конечно, можно попробовать удлинить электропровода, поменять расположение аккумулятора. Но проще поехать в магазин, где была куплена деталь, и заменить ее на нужную. Чтобы провести удачную замену, необходимо научиться различать полярность автомобильного аккумулятора.

Если говорить проще, то полярность АКБ — это расположение ее клемм.

Определение величины

Чтобы понять, какая имеется полярность аккумулятора (прямая или обратная), нужно поставить его перед собой, обратив к себе лицевую сторону устройства, на которой присутствуют знаки «плюс» и «минус». Если минус находится слева, а плюс справа, это не что иное, как обратная. Если же, наоборот, справа находится минус, а слева плюс, это прямая.

Чтобы уметь безошибочно с одного взгляда определять тип полярности, достаточно обратить внимание на один из двух противоположных знаков.

Например, можно просто посмотреть, где находится плюс — справа или слева, и тогда сразу все станет понятно.

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

  1. Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разницаПрямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
  2. Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Вот и вся классификация полярности аккумуляторов для легковых машин. Разобраться с этим сможет даже школьник, но бывают случаи, когда маркировка на АКБ отсутствует, и тогда приходится прибегать к подручным способам определения прямой и обратной полярности.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели.

Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

  • Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
  • Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

  1. Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
  2. Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
  3. Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской. Такие батареи маркируются цифрой «4».

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.

Последствия неправильного подключения

Многие неопытные владельцы авто задаются вопросом, можно ли устанавливать в машине аккумуляторы с другой полярностью и чем может обернуться неправильное подключение. Перепутанные клеммы могут привести к серьезным последствиям.

К числу серьезных поломок, к которым может привести выбор автомобильной батареи с неподходящей полярностью, относятся:

  1. Замыкание, которое заканчивается сгоранием нескольких предохранителей. Такую поломку можно быстро и недорого исправить. Предотвратить перегорание можно, если своевременно заметить искры, появляющиеся при подключении АКБ.
  2. Воспламенение, возникающее при долгой эксплуатации неправильно подключенной батареи. Из-за этого сперва загораются мелкие провода, а потом и более крупные элементы.
  3. Разрушение АКБ, которое происходит из-за оплавления некоторых деталей и разряжения батареи вследствие воздействия обратного заряда.
  4. Поломка бортового компьютера, ремонт которого любому водителю обойдется дорого из-за высокой стоимости новой платы.
  5. Сгорание предохранителей, которые можно поменять на новые защитные элементы в течение нескольких минут.
  6. Поломка генератора, замена которого может сильно ударить по карману невнимательного автолюбителя. Часто на нем устанавливаются защитные предохранители, предотвращающие такие поломки. В таком случае менять генератор не придется, достаточно будет купить новый диодный мост.
  7. Повреждение электропроводов и сигнализации, которые быстро выходят из строя при неправильной установке аккумуляторной батареи.

Современные автомобили оснащены надежной системой защиты от неверного подключения и воздействия обратного тока. Если присутствует защитная система, то неудачный опыт может обернуться заменой нескольких предохранителей, поэтому не стоит сильно волноваться по этому поводу.

В любом случае лучше поменять аккумулятор с неподходящей полярностью. Несоответствие модели поможет определить длина минусовых и плюсовых проводов, которых попросту не будет хватать для подключения. Конечно, можно схалтурить и удлинить их, но неверно выбранное сечение или слабая оплетка приведут к тем же последствиям, что и неправильно подобранная АКБ.

Определение полюсов при отсутствии маркировки

Положительные и отрицательные токовыводы выделяются знаками (плюс и минус) или цветами. Плюсовой заряд производители обозначают красным, а минусовой — черным или синим оттенком. Ситуации, когда опознавательные знаки отсутствуют, довольно редки, но все же встречаются на практике. Определить полярность аккумулятора автомобиля в таком случае можно следующими способами:

  • Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разницаИзмерение диаметра токовыводящих элементов. Плюсовые клеммы имеют больший размер. Для европейского типоразмера диаметр положительного вывода будет составлять 19.5 мм, для азиатского — 12.7 мм. Чтобы получить точное измерение, следует воспользоваться штангенциркулем.
  • Эксперимент с лимонной кислотой. Для того чтобы определить расположение клемм, необходимо приготовить слабый раствор и разлить его в два стакана. К выводам прикручивается тонкая медная проволока, оголенные концы которой опускаются в кислую жидкость. Если в одной из емкостей наблюдается активное газообразование, там находится минусовой вывод.
  • Эксперимент с сырым картофелем. Для этого нужно взять один овощ, разрезать его пополам и поместить в него медные проводки, отходящие от минусового и плюсового токовывода, на расстоянии 1 см. Возле проволоки, которая исходит от положительно заряженной клеммы, появятся зеленые пятнышки.
  • Измерение напряжения мультиметром. Необходимо щупами коснуться токовыводов автомобильного аккумулятора и посмотреть на показания. Если мультиметр показывает положительный заряд, то под красным проводом находится клемма со знаком «+», а под черным — минус. Если же прибор демонстрирует минусовое напряжение, то плюсовой вывод располагается под черным щупом.

Эти простые способы помогут самостоятельно определить полярность аккумуляторной батареи любого автомобиля.

Чтобы машина исправно работала, каждому автомобилисту необходимо познакомиться с методами определения полярности АКБ. Для этого нужно научиться различать маркировку на этикетке или воспользоваться подручными средствами, которые помогут распознать месторасположение токовыводов. Узнав это, можно запросто определить европейскую и российскую полярность автомобильного аккумулятора.

Полезные советы и правила ухода

Если перепутать аккумулятор или нарочно, с целью эксперимента, поставить не тот, который нужен, последствия будут очень печальными. В этом случае сразу выйдет из строя вся электроника в автомобиле, в том числе ЭБУ. В худшем случае машина может сгореть полностью.

Ни в коем случае нельзя экспериментировать. Если, например, есть аккумулятор с обратной полярностью, но требуется прямая, то нужно обязательно заменить его.

Чтобы продлить срок службы автомобильного аккумулятора, нужно за ним ухаживать:

  1. Правильно заряжать. Нельзя допускать полного разряда.
  2. Поверхность периодически чистить.
  3. При снятии сначала отсоединять отрицательную клемму и только потом уже положительную.
  4. Если планируется долго не использовать автомобиль, лучше снять батарею и хранить ее в сухом и теплом помещении.

Аккумулятор — это важная составляющая любого автомобиля, поэтому необходимо беречь его, правильно присоединять и отсоединять. Если устройство испортилось, приобретать новое нужно исключительно в специализированном магазине.

proakkym.ru

Определение полярности АКБ

У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов).

Для правильно определения полярности аккумулятора в легковом автомобиле, его необходимо развернуть к себе, как на рисунке:

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница


Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.

  1. Если плюс справа, то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0» или «R».
  2. Если плюс слева, то это прямая полярность. Ее могут называть также «стандартная, «1» или «L».

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.

Совсем иначе обстоит дело с полярностью у аккумуляторов для грузовиков, автобусов, строительной и специальной техники емкостью более 110 Ач:

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница

  • «3» — «+» слева (евро, обратная). Для европейских грузовиков.
  • «4» — «+» справа (стандартная, прямая). Для российских грузовиков.

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— для азиатских автомобилей (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса. Они выше, чем европейские АКБ.

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница


— для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Как понять полярность прямая и обратная – Полярность аккумулятора: прямая или обратная, как определить, в чем разница


Несколько слов об уходе за клеммами АКБ.

Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.

Для обработки клемм нужно:

  1. Снять аккумулятор с автомобиля.
  2. Обработать выводы батареи раствором воды с содой.
  3. Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.
  4. При необходимости зачистить выводы металлической щеткой.
  5. После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.
  6. Поставить АКБ в гнездо на автомобиль.
  7. Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.
  8. При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.

akumulator.by

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
