Как понять что нужно регулировать клапана

Регулировка клапанов: что это, зачем нужно, и что будет, если ее не делать

Если вы становились свидетелем сцены, когда опытный автомобилист деловито открывал капот машины (вашей или своей), некоторое время вслушивался в звук работающего мотора, а потом многозначительно произносил фразу «клапаны надо отрегулировать», но при этом для вас его слова были не понятнее звука двигателя, который он слушал, то сегодня мы попробуем этот пробел восполнить. Что такое регулировка клапанов, зачем она нужна, когда ее нужно делать, и что будет, если ее не делать совсем? И почему на многих машинах регулировка клапанов вообще не нужна? Давайте разберемся.

Р абота обычного поршневого двигателя предполагает подачу в цилиндры топливовоздушной смеси и отвод из них отработавших газов. Обе функции выполняют клапаны – соответственно, впускные и выпускные, попеременно открываясь в нужное время для наполнения и опорожнения цилиндра. Управляет их работой распределительный вал, имеющий специальные кулачки, которые воздействуют на верхнюю часть клапана, открывая его в цилиндр. Конструкций приводного механизма существует несколько – распредвал может воздействовать на клапаны почти непосредственно, надавливая кулачком на толкатели, или, к примеру, через специальные коромысла, толкая один их конец, в то время как другой давит на клапан. Но в любом из случаев в конструкции есть интересующая нас особенность: тепловой зазор между кулачком распредвала и деталью клапанного механизма, которая открывает клапан. Ведь рабочая температура деталей двигателя, особенно клапанного механизма и собственно клапанов, очень высока, а при нагревании металл имеет свойство расширяться, что приводит, в частности, к удлинению клапана. Именно для компенсации этого расширения нужен тепловой зазор, а регулировка этого зазора и называется «регулировкой клапанов»

Да, с логической точки зрения формулировка «регулировка клапанов» не совсем верна. Клапан при нормальных условиях, когда на него не давит кулачок распредвала, закрыт: тарелка клапана плотно прижата пружиной к седлу в головке блока цилиндров, а должная герметичность обеспечивается фасками на обоих элементах.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Соответственно, никакая регулировка клапану здесь не требуется – а вот тепловой зазор должен быть правильным. То есть, более корректно говорить не «регулировка клапанов», а «регулировка теплового зазора привода клапанов».

Если представить себе комбинацию «клапан – толкатель – распредвал» без теплового зазора – то есть, плотно прилегающими друг к другу при неработающем двигателе, то несложно понять, что при выходе на рабочую температуру на удлинившийся клапан, «вытягиваемый пружиной из цилиндра» в сторону распредвала, из-за температурного расширения начнет постоянно давить этот самый распредвал, приводя к небольшому сжатию пружины и неплотному закрытию клапана. То есть, при достижении рабочей температуры клапан фактически перестанет полноценно выполнять одну из своих функций: плотно закрываться для герметизации камеры сгорания и ее изоляции от впускного или выпускного тракта.

Подобное может произойти, к примеру, из-за износа седел и тарелок клапанов. Соответственно, в этом случае регулировка клапанов нужна, чтобы обеспечить нужный тепловой зазор для обеспечения полного закрытия клапанов.

Второй вариант – увеличение теплового зазора: например, из-за износа поверхностей кулачков распредвала и элементов привода клапанов. В этом случае даже после достижения двигателем рабочей температуры между распредвалом и клапанным механизмом будет оставаться зазор, а касаться они будут ударно и только в момент воздействия кулачка. Это уже пагубно влияет на ресурс клапанного механизма, но есть и другие последствия: клапан будет открываться чуть позже и не полностью – а значит, ухудшится наполняемость цилиндра топливовоздушной смесью.

Если не регулировать клапаны своевременно, это приведет к изменению теплового зазора. При этом и увеличение, и уменьшение теплового зазора, как мы уже поняли, негативно влияет на ресурс и работу двигателя. Уменьшение зазора означает неполное закрытие клапанов, которое приводит к ряду последствий. Негерметичность камеры сгорания из-за приоткрытого клапана приводит к падению компрессии и прорыву раскаленных газов во впускной или выпускной тракт (в зависимости от того, впускной или выпускной клапан приоткрыт).Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана

Кроме того, стоит отметить значительно увеличивающуюся тепловую нагрузку на клапаны. Ведь плотный контакт закрытого клапана с седлом – это одно из важных условий его охлаждения, а если клапан неплотно прилегает к седлу, охлаждение ощутимо ухудшается. Особенно это касается выпускных клапанов: впускные дополнительно охлаждаются поступающей в цилиндры топливовоздушной смесью, а вот выпускные обеспечивают выход отработавших газов крайне высокой температуры, и для них охлаждение в зоне контакта с седлом имеет критическую важность. В крайнем случае плохое охлаждение клапана из-за малого теплового зазора может привести к его перегреву и разрушению – так называемому прогару. Кроме того, прорыв горящей топливовоздушной смеси в выпускной тракт повышает нагрузку на катализатор (а при его разрушении абразивная пыль может повредить и цилиндры).

Последствия увеличения теплового зазора несколько иные. Как было сказано выше, оно приводит к ударному воздействию распредвала на клапанный механизм, что негативно сказывается на его ресурсе, а также к несвоевременному и неполному открытию клапана. Ухудшение наполнения цилиндра топливовоздушной смесью при этом означает нарушение фаз газораспределения и снижение отдачи мотора: то есть, он будет хуже тянуть.

Величина теплового зазора определяется производителем для конкретного двигателя: если конструкция мотора предусматривает регулировку клапанов, показатели обычно указываются в руководстве по эксплуатации. — Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

В целом величина теплового зазора, разумеется, очень невелика, это десятые доли миллиметра – примерно 0,1-0,4 мм. При этом ее обычно определяют с помощью набора щупов с шагом в 0,05 мм и менее – то есть, соблюдается точность до сотых. Стоит отметить, что тепловой зазор для впускных и выпускных клапанов различается: как мы уже знаем, выпускные клапаны нагреваются сильнее – а следовательно, сильнее увеличиваются в размерах и требуют большего теплового зазора.

На практике знать конкретные значения теплового зазора нужно только для регулировки – то есть, если вы не занимаетесь ей самостоятельно, эти цифры вам не слишком пригодятся.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана

Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля. В целом эта процедура выполняется не так часто – обычно это каждые 50-80 тысяч километров. Однако и более частая проверка не повредит – особенно если машина оснащена газобаллонным оборудованием, так как газовое топливо повышает тепловую нагрузку на мотор.

Второй способ узнать о необходимости регулировки клапанов – это характерный звук: стук или цоканье при работе мотора, не проходящее по мере его прогрева.

Ну а если автомобиль приобретен не новым, и его пробег уже немаленький, то регулировка теплового зазора точно не будет лишней – нужно лишь выяснить, предусмотрена ли она конструкцией.

Существует несколько конструктивных вариантов регулировки теплового зазора. К примеру, один из вариантов – это подбор шайб нужной толщины, которые вставляются между толкателем клапана и кулачком распредвала. Для регулировки зазора он сначала замеряется с имеющейся шайбой, а потом шайба при необходимости заменяется на другую, большей или меньшей толщины. Альтернативный вариант при схожей конструкции – подборка не регулировочных шайб нужной толщины, а самих толкателей с необходимыми параметрами.

Еще одна вариация — это регулировка теплового зазора с помощью винтового механизма. В этом случае ничего подбирать не нужно: зазор измеряется щупом и затем при необходимости настраивается вкручиванием или выкручиванием регулировочного болта, который затем фиксируется контргайками — Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Такой метод регулировки мы наглядно показывали в отдельном материале на примере Renault Logan.

Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются « гидро компенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.

Регулировка клапанов: для чего она нужна и что дает

Двигатели внутреннего сгорания, которые устанавливаются на современных автомобилях, это достаточно сложные механизмы с множеством деталей. Поэтому для нормальной работы на протяжении длительного времени они требуют правильного обслуживания.

К сожалению, многие автомобилисты не уделяют этому должного внимания. Например, они не очень хорошо понимают, для чего нужна регулировка клапанов и часто игнорируют эту процедуру, что приводит к дополнительным поломкам и большим расходам на ремонт. В данной материале мы расскажем о том, что такое регулировка клапанов, каким двигателям она нужна и как она выполняется.

Что такое регулировка клапанов?

Прежде чем ответить на вопрос, что такое регулировка клапанов, необходимо сначала выяснить, что же представляю собой клапаны двигателей внутреннего сгорания, где они находятся, и выполнение каких функций на них возложено. Конструктивно эти важные детали современных двигателей представляют собой «тарелки» цилиндрической формы с достаточно длинными стержнями. Они устанавливаются в блоке цилиндров, причем в количестве как минимум два на каждый из них. Клапаны в закрытом состоянии прилегают к седлам, которые изготавливаются из стали и запрессовываются в головку блока цилиндров (ГБЦ). Поскольку в процессе функционирования эти детали испытывают значительные механические и тепловые нагрузки, то они изготавливаются из специальных, устойчивых к такого рода воздействиям сталей.

Клапаны являются составными частями газораспределительных механизмов автомобилей (ГРМ), которые нередко называются клапанными. Они подразделяются на впускные и выпускные.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Функцией первых является, как нетрудно догадаться по самому названию, впуск горючей смеси в цилиндры, а вторых — выпуск из них отработавших газов. В процессе работы двигателя клапаны расширяются, их стержни удлиняются, соответственно, изменяются размеры зазоров, которые должны быть между их торцами и толкающими кулачками (в двигателях старых конструкций — коромыслами). В процессе эксплуатации ДВС размеры этих отклонений нарастают, и именно тогда, когда они начинают превышать предельно допустимые значения, следует производить регулировку клапанов. Она состоит в том, чтобы привести зазоры в норму.

Если клапаны периодически не регулировать, то это может привести к весьма нерадостным последствиям. В том случае, когда зазор чересчур мал, то неизбежно будет происходить «подгорание». Это означает, что на поверхностях клапанов будет образовываться достаточно плотный слой продуктов сгорания топливной смеси. Из-за него нарушается нормальная работа системы газораспределения, а, следовательно, и двигателя в целом. К тому же этот нагар достаточно трудно поддается удалению.

В тех случаях, когда зазор чрезмерно велик, клапаны открываются не полностью, и поэтому мощность двигателя существенно падает. Кроме того, они начинают «стучать», и этот стук опытные водители слышат, даже находясь в салоне, за рулем своего авто. Само собой разумеется, что увеличенные клапанные зазоры влияют на работу двигателя внутреннего сгорания ничуть не менее негативно, чем чрезмерно малые.

Каким двигателям и когда нужна регулировка клапанов?

Следует заметить, что далеко не всем двигателям внутреннего сгорания требуется периодическая регулировка клапанов. Дело в том, что сейчас во многих современных ДВС, которыми оснащаются легковые автомобили, в системах их газораспределительных механизмов устанавливаются таки называемые гидрокомпенсаторы. Эти устройства самостоятельно, в режиме реального времени регулируют зазоры, и поэтому их величина всегда является оптимальной.

Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.

Делать это нужно также и не дожидаясь «тревожных звоночков», в рамках проведения мероприятий по текущему техническому обслуживанию автомобиля. Периодичность проверки клапанных зазоров указывается в технической документации на каждое транспортное средство, и, как правило, составляет один раз на каждые 25000 – 30000 километров пробега. Ее обычно проводят на станциях технического обслуживания, но, обладая определенными навыками, проверку клапанных зазоров можно осуществить и самостоятельно.

Читайте также: Что такое гидрокомпенсаторы в двигателе и почему они стучат.

Процедура регулировки клапанов

Производить регулировку клапанов необходимо только на холодном двигателе, причем со строгим соблюдением определенной последовательности действий. В противном случае зазоры будут отрегулированы неправильно со всеми вытекающими из этого последствиями.

Процесс регулировки начинается с того, что поршень цилиндра устанавливается в самую верхнюю точку сжатия. Чтобы привести его в такое положение, необходимо провернуть коленчатый вал или же за пусковую рукоятку, или же за винт крепления шкива привода генератора. Следует заметить, что вращение нужно производить только по часовой стрелке. После того, как поршень установлен, необходимо произвести проверку величины зазора. Делается это с помощью специального щупа.

Если выясняется, что зазор или чрезмерно велик, или слишком мал, то необходимо его изменить. Для этого на соответствующем болте или винте необходимо сначала освободить контргайку, а затем установить зазор до требуемого предела.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Он определяется толщиной соответствующего щупа. Как только величина зазора установлена, нужно зафиксировать это положение, затянув контргайку. Делать это нужно аккуратно и осторожно, чтобы не сбить настройку. После этого надо обязательно проверить правильность регулировки клапана с помощью щупа: он должен входить в зазор, однако не свободно, а с некоторым усилием. Если так и есть, то это означает, что регулировка конкретного клапана конкретного цилиндра произведена правильно, и нужно проделать всю описанную выше процедуру для всех оставшихся клапанов и цилиндров.

Следует отметить, что регулировка клапанов двигателей внутреннего сгорания — процедура весьма кропотливая, требует аккуратности, не терпит спешки. Предпочтительнее всего не производить ее самостоятельно, а обратиться на станцию технического обслуживания и доверить эту работу профессионалам, имеющим соответствующий опыт и необходимые навыки.

Читайте также: Что такое ГБЦ в автомобиле.

Видео на тему

0 0 голос

Рейтинг статьи

Признаки неотрегулированных клапанов


Симптомы неотрегулированных клапанов — Daewoo Sens, 1.3 л., 2005 года на DRIVE2

Для привлечения внимания

Нередко в своей практике приходится сталкиваться с таким явлением как недостаточное внимание владельца автомобиля к состоянию зазоров клапанов. В большинстве случаев клиенты просто ложат «болт» на такую процедуру как проверка-регулировка зазора. А клапана то есть и их нужно регулировать! Не будем обращаться за советом в книгу по эксплуатации «что да как», но при непонятном поведении мотора возьмем инструмент и проверим клапана.

Итак симптомы:

— характерный звук из-под клапанной крышки — цокание, стучки, дребезг и прочие призвуки
— плохая заводка как на холодный так и горячий двигатель
— нестабильный, плавающий ХХ
— при определенных случаях на ХХ через мотор проходит «судорога»
— вибрация мотора
— на определенных оборотах (в частности около 3000 оборотов в мин.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана ) слышен явно аномальный рев мотора, плюс выхлопная система отзывается нехорошей вибрацией

— потеря приеместости мотора на низах
— подергивания на низких предачах при езде накатом
— толчки, рывки при нажатии на газ
— провал оборотов при резком нажатии на педаль газа
— непонятный расход

Настоятельно РЕКОМЕНДУЮ проверять зазоры раз в 5000 км. Внимательно осмотривать состояние распредвала и регулировочных болтов. Часто из-за зажатого клапана эти болты разбиваются и корректная регулировка просто невозможна. Многие мотористы с безразличием относятся к такому и уже после 1000 км после регулировки проблемы возвращаются. Зазоры выставлять только заводские: впуск — 0,15 выпуск — 0,30. Никаких «газовых» !

В идеале проводить эту процедуру нужно самостоятельно, но если нет желания или достаточного умения, то ездить только к проверенным толковым мотористам.

Также поделюсь интересным случаем.

Приехал сенс 1.3 с прыгающей стрелкой температуры на приборке. Вернее, на холодную все нормально, но когда мотор прогревается и ее положение примерно на середине шкалы, то появляются дергания. Особенно ярко они выражаются когда нажимаешь на тормоз или включаешь поворотник. Так же дико прыгает когда переключаешься со второй на третью (ахах). Забавно.

Поспешили — поменяли датчик. Симптомы те же! Начал глубже копать, обратил внимание на работу двигателя на ХХ. Дрожит как «мокрая собака холодным осенним вечером». Меряю зарядку — 14,1 В как в книжке. Меряю напряжение между плюсовой клеммой аккумулятора и блоком двигателя — 17,3 В! Ясно-понятно. Ищу точку массы на моторе — находится на кронштейне рабочего цилиндра сцепления. Раскручиваю. Сильное оплавление клеммы, нагар, отсутствие плотного прилегания и соответственно контакта. Исправляю косяк — мотор как часы, стрелка как по заводу!

Всем мира, добра и здоровья!

www.drive2.ru

Регулировка клапанов двигателя на автомобиле

Газораспределительный механизм (или сокращенно ГРМ) любого четырехтактного силового агрегата необходим для обеспечения полных циклов его работы: впуска, сжатия горючей смеси, рабочего хода поршня и выпуска отработанных газов.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана

Если выполнена правильная регулировка клапанов, то у Вас не будет проблем с ГРМ: в противном случае синхронизация работы цилиндров будет нарушена и двигатель не сможет функционировать с максимальной эффективностью.

Симптомы неотрегулированных клапанов

Их достаточно много. Один из них – громкий металлический стук в двигателе. Звук становится сильнее при увеличении нагрузки на двигатель и может сопровождаться запахом гари. При неотрегулированных клапанах в цилиндрах заметно падает компрессия – это можно определить при помощи компрессометра. Двигатель «троит» — наблюдается его вибрация на малых оборотах, он не развивает полной мощности: наблюдается вялый разгон и повышенный расход горючего. Все эти признаки говорят о том, что распределительный механизм не работает правильно: надо регулировать клапана. Что это даст? Об этом – ниже.

Для чего необходима регулировка клапанов

Правильно отрегулированные зазоры гарантируют устойчивую работу силового агрегата на низких и высоких оборотах. При этом сохраняется наилучшая приемистость двигателя и оптимальный расход горючего. Но возникает вопрос: для чего нужен зазор в клапанах? Дело в том, что они закрываются благодаря специальной пружине, упирающейся в кулачок. Чтобы он не смог помешать закрыться полностью клапану, необходимо выставить определенный зазор. И здесь еще нужно учитывать нагревание стержня клапана (впускного до 300-400, выпускного до 700-900 градусов), что вызывает увеличение его длины. Если распредвал расположен сверху, то он напрямую или посредством коромысла воздействует на стержень, что вызывает его повышенный износ. Для недопущения подобного развития событий торец клапана  в некоторых моделях авто накрывают «стаканом»: между ним и кулачком распределительного вала ставят регулировочные шайбы. В других моделях авто присутствуют коромысла: тогда регулировка между металлическими деталями производится посредством винтов и контргаек.

Компенсаторы

Этими устройствами сегодня оснащается большинство двигателей авто.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Гидрокомпенсаторы устанавливаются на двигатели, имеющие более двух клапанов на один цилиндр.

Эти изделия сами «подбирают» нужный зазор в клапанах и гарантируют наилучшую работу ГРМ при любых условиях без регулировок. Однако некоторые автолюбители не без основания считают традиционный газораспределительный механизм с периодическими проверками величины зазора более надежным. Все дело в том, что компенсаторы имеют свойство ломаться.

В случае неисправности гидрокомпенсаторов — они начинают стучать. Что вызывает стук и как с ним бороться можно почитать тут.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

  • Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
  • Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана
  • Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.
  • Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
  • Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

  1. Снять крышку клапанов.
  2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
  3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
  4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
  5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана
  6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

  1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
  2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
  3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
  4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
  5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Последствия неправильной регулировки клапанов

Если настройка описываемых элементов ГРМ будет произведена неправильно, то эффективность работы двигателя заметно снизится.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана При недостаточном зазоре сами клапана и их седла будут испытывать повышенные нагрузки, что чревато прогаром. При увеличенном зазоре в салоне будет слышен неприятный металлический стук, а мощность силового агрегата упадет.

В любом случае результатом неправильной или несвоевременной регулировки клапанов станет выход из строя деталей ГРМ, что ведет к значительным финансовым тратам.

Как отрегулировать клапана, если стоит ГБО

Когда двигатель работает на жидком топливе, температура клапанов достигает 350, а «тарелок» — 900 градусов. При использовании в качестве топлива газа, данный параметр вырастает на 50-70 градусов. Такое повышение само по себе неопасно: клапан не прогорит и не разрушится.

Гораздо больший риск представляет неправильная регулировка системы питания, когда образуется обедненная смесь. В этом случае температура на поверхности клапанов повышается на 200-250 градусов, что ведет к прогоранию клапанов. Вывод: использование газа для ГРМ не опасно, а вот за качеством смеси нужно смотреть.

С какой периодичностью производится регулировка

Если говорить о пробеге, то это 20-30 тысяч км. Регулировка тепловых зазоров клапанов должна производиться, даже если у вас не наблюдается потери мощности, повышенного расхода горючего и черного дыма из глушителя (не стоит ждать появления первых симптомов). Процедуру лучше проводить в автосервисе, но если у вас имеются соответствующие инструменты, приборы и опыт, это можно сделать и в своем гараже.

djago.ru

Регулировка клапанов двигателя современного автомобиля

Бесперебойная работа двигателя внутреннего сгорания предполагает периодическое проведение регулировки его клапанов. Они находятся в головке блока цилиндров и относятся к газораспределительному механизму.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Мы расскажем, как отрегулировать клапаны самостоятельно.

Подготовка к регулировке клапанов двигателя

Операция по регулировке зазоров клапанов входит в техническое обслуживание вашего авто. На отечественных автомобилях она проводится каждые 15 тыс. км, для иномарок — каждые 30 тыс. или 45 тыс. км. Дело в том, что при изменении просветов сдвигаются фазы газораспределения. Двигатель в этом случае начинает работать с перебоями из-за недостатка или избытка топлива. В наиболее запущенных случаях пропадёт компрессия (мотор просто не заведётся) или клапаны встретятся с поршнями (потребуется капитальный ремонт устройства). Последнее справедливо как для бензиновых, так и для дизельных двигателей.

Как определить, требуется ли регулировка

Профессионалы выделяют следующие симптомы неправильно отрегулированных зазоров:

  1. Двигатель троит, компрессия в цилиндрах заметно различается или полностью отсутствует. При слишком маленьких просветах клапаны до конца не закрываются, поэтому нарушается герметичность камеры сгорания.
  2. Наблюдается посторонний стук в верхней части двигателя. Это может быть вызвано как слишком большими (стук толкателей по клапанам), так и слишком маленькими (клапаны упираются в поршни) зазорами.

Если присутствует какой-либо из перечисленных симптомов, необходимо проверить промежутки в клапанном механизме.

Регулировка зазоров всегда проводится на холодном двигателе. При этом головка блока цилиндров с распредвалом установлены и плотно затянуты. Зависимость величины просветов от температуры приведена в таблице.

Таблица: зависимость величины зазоров от температуры

Из таблицы следует, что оптимальная температура для регулировки — 20 градусов.

В обязательном порядке регулировка зазоров требуется:

  • после переборки двигателя;
  • после снятия и установки головки блока цилиндров.

При замене оборудования на газобаллонное регулировать клапаны необязательно.

Регулировка клапанов на отечественных автомобилях

Наиболее просто регулировка осуществляется на отечественных автомобилях семейства ВАЗ.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана

Видео: как регулировать зазоры клапанов на ВАЗ 2106

Регулировка просветов производится с помощью плоского щупа. Сначала следует выставить поршень первого цилиндра в верхнюю мёртвую точку (ВМТ). Затем регулируем зазоры согласно таблице.

Таблица: последовательность регулировки зазоров клапанов

Процесс регулировки различается в зависимости от модели ВАЗ. Так, на ВАЗ 2106 зазоры в клапанном механизме регулируются с помощью винта с контргайкой.

На ВАЗ 2106 зазоры в клапанном механизме регулируются с помощью винта с контргайкой

На ВАЗ 2108–09 для этого используются регулировочные шайбы, а величина просвета определяется с помощью плоских щупов.

На ВАЗ 2108–09 величина зазора определяется с помощью плоских щупов

Раньше, во времена СССР, для точной настойки зазоров клапанов использовалась специальная рейка с индикатором.

Раньше для контроля зазора клапанов использовалась рейка с индикатором

Регулировка зазоров двигателя ВАЗ 2106 выполняется сразу, без промежуточных измерений. На ВАЗ 2108–09 следует использовать набор регулировочных шайб. После измерения просвета старая шайба вытаскивается, а на её место, с учётом проведённых измерений, подбирается новая.

На ВАЗ 2108–09 для нсстройки зазоров клапанов используются регулировочные шайбы

Для замены шайб нужен специальный съёмник.

Для замены регулировочных шайб на ВАЗ 2108–09 требуется специальный съемник

При регулировке зазоров сначала снимается клапанная крышка, а затем устанавливается съёмник.

Замена регулировочных шайб с помощью специального съёмника

При регулировке зазоров клапанов тип двигателя (бензиновый, дизельный или газовый) абсолютно не важен. Значение имеет лишь конструкция узла «клапан — толкатель — распредвал».Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Изменяя зазоры, можно на несколько градусов сдвинуть фазы газораспределения (моменты открытия и закрытия, выраженные в градусах поворота коленчатого вала).

Меняя зазоры клапанов, можно сдвинуть фазы газораспределения

Сдвиг фаз происходит при смещении распредвала относительно коленчатого вала путём перестановки цепи или ремня ГРМ. Обычно такая регулировка нужна только при форсировании двигателей или чип-тюнинге, поэтому здесь мы её рассматривать не будем.

В современных двигателях часто используются гидрокомпенсаторы. С их помощью происходит регулировка клапанов под действием пружины и подача масла из системы смазки двигателя. Другими словами, гидрокомпенсаторы автоматически регулируют зазоры на работающем двигателе.

Как отрегулировать клапанные зазоры на иномарках

Прежде всего, с помощью инструкции по ремонту и обслуживанию вашего авто определяем тип двигателя. Дело в том, что на некоторых иномарках может быть до десяти видов моторов на одной модели автомобиля. Там же указан инструмент, необходимый для регулировки и установки меток ГРМ. Однако, в большинстве случаев достаточно набора гаечных ключей и плоских щупов. Рассмотрим особенности регулировки зазоров на Mitsubishu ASX 1.6 с бензиновым и дизельным двигателем.

Бензиновый двигатель
Так выглядит двигатель Mitsubishu ASX 1.6 с бензиновым двигателем

Для этого следует выполнить следующие действия:

  1. Снимаем пластмассовый кожух двигателя (держится на резиновых защёлках).
  2. Демонтируем катушки зажигания и клапанную крышку.
  3. Выставляем по меткам оба распредвала (здесь же указаны номинальные зазоры впускных и выпускных клапанов).Выставляем метки распредвала двигателя
  4. Измеряем с помощью щупов зазоры «Второй и четвёртый цилиндр — впускные клапаны», «Первый и третий цилиндр — выпускные клапаны». Записываем результаты измерения.
  5. Проворачиваем коленчатый вал на 360 градусов. Затем совмещаем метки на распредвалах и замеряем зазоры других клапанов.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Проверяем величину клапанных просветов двигателя
  6. Снимаем оба распредвала, вытаскиваем регулировочные стаканчики и по приведённой формуле высчитываем размер новых стаканчиков.Регулируем зазоры клапанов
  7. Устанавливаем новые стаканчики и устанавливаем распредвалы в головку блока цилиндров.
  8. В указанные места наносим герметик и закручиваем клапанную крышку.Наносим герметик и закручиваем клапанную крышку двигателя
Дизельный двигатель

Иногда Mitsubishu ASX 1.6 может быть укомплектован дизельным двигателем. В этом случае регулировка клапанов осуществляется с помощью болтов в толкателях.

Так регулируются зазоры клапанов на Mitsubishu ASX 1.6 с дизельным мотором
Основные признаки неправильно проведённых работ

Если зазоры клапанов установлены правильно, двигатель будет работать тихо и ровно. При увеличенных промежутках он будет издавать посторонние стуки и шумы, при уменьшенных — будет работать неравномерно. Дальнейшая эксплуатация такого автомобиля невозможна, необходимо выполнить ремонт самостоятельно или обратиться в сервисный центр. В противном случае вы можете лишиться автомобиля.

Беспроблемная эксплуатация вашего автомобиля во многом определяется регулярными операциями по настройке зазоров клапанного механизма. Периодичность этих операций устанавливается производителем, а технология регулировки довольно проста и не требует специальных знаний и умений. Удачи на дорогах!

autozam.ru

Регулировка клапанов: что это, зачем нужно, и что будет, если ее не делать

Если вы становились свидетелем сцены, когда опытный автомобилист деловито открывал капот машины (вашей или своей), некоторое время вслушивался в звук работающего мотора, а потом многозначительно произносил фразу «клапаны надо отрегулировать», но при этом для вас его слова были не понятнее звука двигателя, который он слушал, то сегодня мы попробуем этот пробел восполнить. Что такое регулировка клапанов, зачем она нужна, когда ее нужно делать, и что будет, если ее не делать совсем? И почему на многих машинах регулировка клапанов вообще не нужна? Давайте разберемся.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана

Что такое регулировка клапанов?

Работа обычного поршневого двигателя предполагает подачу в цилиндры топливовоздушной смеси и отвод из них отработавших газов. Обе функции выполняют клапаны – соответственно, впускные и выпускные, попеременно открываясь в нужное время для наполнения и опорожнения цилиндра. Управляет их работой распределительный вал, имеющий специальные кулачки, которые воздействуют на верхнюю часть клапана, открывая его в цилиндр. Конструкций приводного механизма существует несколько – распредвал может воздействовать на клапаны почти непосредственно, надавливая кулачком на толкатели, или, к примеру, через специальные коромысла, толкая один их конец, в то время как другой давит на клапан. Но в любом из случаев в конструкции есть интересующая нас особенность: тепловой зазор между кулачком распредвала и деталью клапанного механизма, которая открывает клапан. Ведь рабочая температура деталей двигателя, особенно клапанного механизма и собственно клапанов, очень высока, а при нагревании металл имеет свойство расширяться, что приводит, в частности, к удлинению клапана. Именно для компенсации этого расширения нужен тепловой зазор, а регулировка этого зазора и называется «регулировкой клапанов»

Да, с логической точки зрения формулировка «регулировка клапанов» не совсем верна. Клапан при нормальных условиях, когда на него не давит кулачок распредвала, закрыт: тарелка клапана плотно прижата пружиной к седлу в головке блока цилиндров, а должная герметичность обеспечивается фасками на обоих элементах. Соответственно, никакая регулировка клапану здесь не требуется – а вот тепловой зазор должен быть правильным. То есть, более корректно говорить не «регулировка клапанов», а «регулировка теплового зазора привода клапанов».

Зачем нужна регулировка клапанов?

Если представить себе комбинацию «клапан – толкатель – распредвал» без теплового зазора – то есть, плотно прилегающими друг к другу при неработающем двигателе, то несложно понять, что при выходе на рабочую температуру на удлинившийся клапан, «вытягиваемый пружиной из цилиндра» в сторону распредвала, из-за температурного расширения начнет постоянно давить этот самый распредвал, приводя к небольшому сжатию пружины и неплотному закрытию клапана.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана То есть, при достижении рабочей температуры клапан фактически перестанет полноценно выполнять одну из своих функций: плотно закрываться для герметизации камеры сгорания и ее изоляции от впускного или выпускного тракта.

Подобное может произойти, к примеру, из-за износа седел и тарелок клапанов. Соответственно, в этом случае регулировка клапанов нужна, чтобы обеспечить нужный тепловой зазор для обеспечения полного закрытия клапанов.

— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Второй вариант – увеличение теплового зазора: например, из-за износа поверхностей кулачков распредвала и элементов привода клапанов. В этом случае даже после достижения двигателем рабочей температуры между распредвалом и клапанным механизмом будет оставаться зазор, а касаться они будут ударно и только в момент воздействия кулачка. Это уже пагубно влияет на ресурс клапанного механизма, но есть и другие последствия: клапан будет открываться чуть позже и не полностью – а значит, ухудшится наполняемость цилиндра топливовоздушной смесью.

Что будет, если не регулировать клапаны?

Если не регулировать клапаны своевременно, это приведет к изменению теплового зазора. При этом и увеличение, и уменьшение теплового зазора, как мы уже поняли, негативно влияет на ресурс и работу двигателя. Уменьшение зазора означает неполное закрытие клапанов, которое приводит к ряду последствий. Негерметичность камеры сгорания из-за приоткрытого клапана приводит к падению компрессии и прорыву раскаленных газов во впускной или выпускной тракт (в зависимости от того, впускной или выпускной клапан приоткрыт).

Кроме того, стоит отметить значительно увеличивающуюся тепловую нагрузку на клапаны. Ведь плотный контакт закрытого клапана с седлом – это одно из важных условий его охлаждения, а если клапан неплотно прилегает к седлу, охлаждение ощутимо ухудшается. Особенно это касается выпускных клапанов: впускные дополнительно охлаждаются поступающей в цилиндры топливовоздушной смесью, а вот выпускные обеспечивают выход отработавших газов крайне высокой температуры, и для них охлаждение в зоне контакта с седлом имеет критическую важность.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана В крайнем случае плохое охлаждение клапана из-за малого теплового зазора может привести к его перегреву и разрушению – так называемому прогару. Кроме того, прорыв горящей топливовоздушной смеси в выпускной тракт повышает нагрузку на катализатор (а при его разрушении абразивная пыль может повредить и цилиндры).

Последствия увеличения теплового зазора несколько иные. Как было сказано выше, оно приводит к ударному воздействию распредвала на клапанный механизм, что негативно сказывается на его ресурсе, а также к несвоевременному и неполному открытию клапана. Ухудшение наполнения цилиндра топливовоздушной смесью при этом означает нарушение фаз газораспределения и снижение отдачи мотора: то есть, он будет хуже тянуть.

Как узнать, каким должен быть тепловой зазор?

Величина теплового зазора определяется производителем для конкретного двигателя: если конструкция мотора предусматривает регулировку клапанов, показатели обычно указываются в руководстве по эксплуатации. — Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

В целом величина теплового зазора, разумеется, очень невелика, это десятые доли миллиметра – примерно 0,1-0,4 мм. При этом ее обычно определяют с помощью набора щупов с шагом в 0,05 мм и менее – то есть, соблюдается точность до сотых. Стоит отметить, что тепловой зазор для впускных и выпускных клапанов различается: как мы уже знаем, выпускные клапаны нагреваются сильнее – а следовательно, сильнее увеличиваются в размерах и требуют большего теплового зазора.

На практике знать конкретные значения теплового зазора нужно только для регулировки – то есть, если вы не занимаетесь ей самостоятельно, эти цифры вам не слишком пригодятся.

Как узнать, когда регулировать клапаны

Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля. В целом эта процедура выполняется не так часто – обычно это каждые 50-80 тысяч километров.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Однако и более частая проверка не повредит – особенно если машина оснащена газобаллонным оборудованием, так как газовое топливо повышает тепловую нагрузку на мотор.

Второй способ узнать о необходимости регулировки клапанов – это характерный звук: стук или цоканье при работе мотора, не проходящее по мере его прогрева.

— Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Ну а если автомобиль приобретен не новым, и его пробег уже немаленький, то регулировка теплового зазора точно не будет лишней – нужно лишь выяснить, предусмотрена ли она конструкцией.

Как регулировать клапаны?

Существует несколько конструктивных вариантов регулировки теплового зазора. К примеру, один из вариантов – это подбор шайб нужной толщины, которые вставляются между толкателем клапана и кулачком распредвала. Для регулировки зазора он сначала замеряется с имеющейся шайбой, а потом шайба при необходимости заменяется на другую, большей или меньшей толщины. Альтернативный вариант при схожей конструкции – подборка не регулировочных шайб нужной толщины, а самих толкателей с необходимыми параметрами.

Еще одна вариация — это регулировка теплового зазора с помощью винтового механизма. В этом случае ничего подбирать не нужно: зазор измеряется щупом и затем при необходимости настраивается вкручиванием или выкручиванием регулировочного болта, который затем фиксируется контргайками — Kolesa.Ru (@Kolesa_Ru) 3 июня 2019 г.

Такой метод регулировки мы наглядно показывали в отдельном материале на примере Renault Logan.

Почему на некоторых моторах клапаны регулировать не нужно?

Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.

www.kolesa.ru

Регулировка клапанов двигателя — DRIVE2

В двигателе что-то застучало, мощность падает. Кажется, что автомобиль скоро развалится. Скорее в автосервис? Нет, подождите, может мы и сами можем что-нибудь сделать. В данной статье мы перечислим признаки плохой регулировки зазоров в клапанном механизме двигателя и расскажем как регулировать клапана двигателя.

Для чего нужна регулировка клапанов?

У автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они так и называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или, как говорят ещё в народе, клапанный.

После нагрева двигателя, его детали расширяются. Следовательно, на холодном двигателе между некоторыми его деталями должны быть строго определенные зазоры.

Если клапаны неправильно отрегулированы, то это может привести к снижению эффективности работы двигателя и даже уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать. При больших же зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать и Вы услышите металлический стук.

Каждые 20-30 тыс.км нужно проверять и при необходимости регулировать клапана. Данные тепловых зазоров есть в любом руководстве по ремонту и обслуживанию автомобиля. Мы же приведем некоторые тепловые зазоры для отечественных автомобилей ВАЗ.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры РАЗНЫЕ!

Регулировка зазоров клапанов двигателя

Для того, чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом, определенной толщины, регулировка производится поворотом регулировочных винтов коромысел (на автомобилях ВАЗ, кроме -08, -09, «десяток», — головкой регулировочного болта) в требуемую сторону.

Для того, чтобы начать регулировку, установите поршень цилиндра, который Вы собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла этих клапанов должны свободно качаться в пределах зазора.

Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку. Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно.После затяжки проверьте снова зазор. Зазор станет оптимальным тогда, когда щуп будет проходит в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте зазор точнее.

Затем, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать ТОЛЬКО по часовой стрелке и ТОЛЬКО за ручку «кривого стартера» (пусковая рукоятка) или же за болт крепления шкива привода генератора. Можно поворачивать коленвал и за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность.

Регулировка клапанов на двигателях ВАЗ

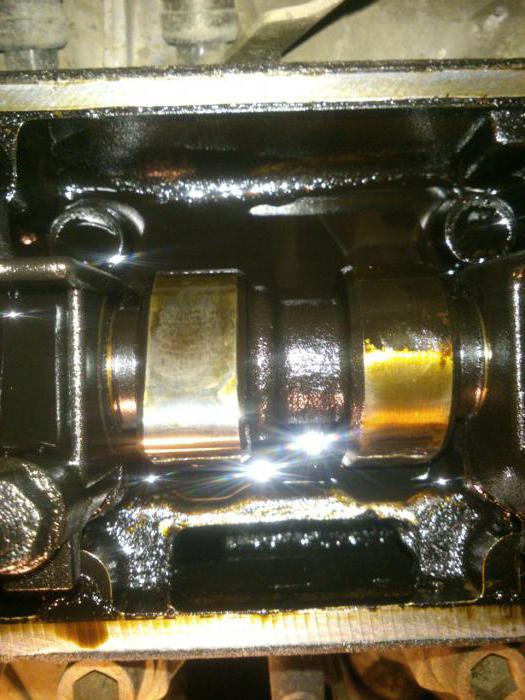

Проверка зазора между рычагами и кулачками распределительного вала: 1 — щуп; 2 — регулировочный болт; 3 — контргайка регулировочного болта.

В таких двигателях порядок регулировки клапанов следующий.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Проворачиваете коленвал по часовой стрелке так, чтобы метка на звездочке распределительного вала точно совпала с меткой на корпусе подшипников. В это положении зазор регулируется у выпускного клапана 4-го цилиндра и впускного клапана 3-го цилиндра (соответственно, 8-й и 6-й кулачки).

Держите регулировочный болт рычага гаечным ключом, другим ключом ослабьте контргайку. Добейтесь необходимого зазора с помощью регулировочного болта. Затяните контргайку. Щуп должен входит в зазор с легким защемлением.

На автомобилях (а точнее в их двигателях) ВАЗ-2109, -09, -10 и т.д. тепловые зазоры регулируют с помощью регулировочных шайб. Они бывают толщиной от 3 до 4,5 мм.

После того, как Вы отрегулировали зазоры в клапанном механизме, запустите двигатель и послушайте его работу на различных режимах. При регулировке важно и то, чтобы клапаны были правильно притерты. Также клапаны не должны быть разбиты на концах и зазор во втулках не должен превышать нормальный.

www.drive2.ru

Как отрегулировать клапана на двигателе авто

Двигатель – это самая важная часть автомобиля, на которой полностью базируется работа машины. Именно поэтому важно следить за состоянием двигателя, проводить диагностику, а также своевременно менять расходные материалы. Причиной многих неполадок в авто (например, возникновение стука, падение мощности) могут быть клапана. Поэтому важно  знать, как правильно отрегулировать клапана.

Содержание статьи

Регулировка клапанов – зачем она нужна?

Клапаны в авто

В каждом автомобиле имеется либо 8, либо 16 клапанов.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Их число зависит от количества цилиндров – либо на одном цилиндре один клапан, либо два. Первый отвечает за запуск горючей смеси в камеру сгорания, второй – отвечает за открытие отвода для выхода отработанных газов. Такой механизм, регулирующий распределение смеси и газов, имеет название газораспределительный или клапанный. Стоит отметить, что на дизеле и инжекторе устанавливаются разные системы.
При нагревании мотора металл расширяется. Таким образом, на двигателе должны быть зазоры, которые имеют фиксированный размер. Последствия неправильной регулировки клапанов включают в себя снижение эффективности работы мотора, а также быстрое изнашивание деталей.

Рекомендуется проверять клапаны каждые 20-30 тысяч километров.

Для примера: при недостаточном размере зазора клапан будет подгорать, если же зазор слишком большой, то клапан будет не полностью открываться и издавать металлический стук.
Как часто регулировать клапана?
При изменении размера зазоров необходимо их отрегулировать.

Признаки неправильной регулировки клапанов

Признаков того, что зазоры нарушились, достаточно много. В первую очередь, снижается мощность двигателя и эффективность его работы. Возможно появление неприятного металлического стука, шума, запаха гари и т.п. Стук появляется, в основном, при нагрузках или на холостом ходу. В результате этого детали мотора подвергаются быстрому износу.
Вышеперечисленные признаки неотрегулированных клапанов являются тревожным симптомом. При появлении хотя бы одного из них необходимо проверить клапана и отрегулировать их.

Результат регулировки клапанов

Регулировка клапанов: для чего нужна?

В конечном итоге при правильной регулировке клапанов восстанавливается стабильность работы мотора, увеличивается мощность и износостойкость. Двигатель будет работать ровнее и устойчивее как на низких, так и высоких оборотах.

Можно ли не регулировать клапана?

В современные автомобили устанавливаются так называемые гидрокомпенсаторы.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана В обычных двигателях стоят кулачки распределительного вала или «толкатели», которые и толкают клапан. Что касается гидрокомпенсаторов, то они сами находят необходимый зазор для выпуска газов при высоком давлении масла. Они обеспечивают оптимальную работу клапанов в любых случаях. Многие задаются вопросом: «Если не регулировать клапана, что будет?» Если на автомобиле стоят гидрокомпенсаторы, то регулировка клапанов не нужна. В противном случае регулировать и проверять клапаны нужно периодически.

Как отрегулировать клапана?

Как правильно отрегулировать зазоры клапанов

Многие автовладельцы стараются отрегулировать клапаны самостоятельно без обращения в службы технического обслуживания.
Устанавливать размеры зазоров нужно на двигателе в холодном состоянии, поскольку заводские настройки производились именно на холодном металле. В этом случае он не изменяет свои размеры, и они остаются стандартными.
Стоит отметить, что делать регулировку клапанов стоит точно по рекомендациям и инструкции, в противном случае зазоры будут настроены неправильно.
Сначала производится установка поршня цилиндра в мертвую точку такта сжатия вверху. Зазор цилиндра будет определен регулировочным щупом. Это обеспечит закрытие обоих клапанов, а также качание коромысла в установленных пределах зазора. Производители обычно наносят метки, по которым можно установить поршень в такое положение.
Сама регулировка производится с помощью поворота винтов коромысел в нужные стороны. Поворачивать коленвал по звездочке необходимо только по часовой стрелке. Многие наносят свои метки для определения положения каждого из цилиндров. Метки должны совпадать на подшипнике и коленвале.
Далее необходимо освободить контргайку на болте или винте. Зазор необходимо установить до предела, в данном случае которым является щуп. Затем необходимо зафиксировать положение путем затягивания гайки. Делать это следует аккуратно, учитывая силу затяжки, поскольку можно сбить установленный зазор.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Для проверки зазора нужно просунуть щуп, он должен пройти, но с усилием. Если же щуп не прошел, нужно повторить регулировку.

Проводить регулировку клапанов нужно поочередно в том порядке, в котором работают цилиндры в автомобиле, и предельно аккуратно.

Коленвал поворачивается только за пусковую рукоятку (ручку кривого стартера), либо за винт крепления шкива привода генератора и только по часовой стрелке.
Здесь обязательно нужен щуп или специальный инструмент для регулировки клапанов.
В специальных книгах по ремонту двигателя полностью описана процедура регулировки. Еще одной особенностью является установка зазора на впускных и выпускных клапанах. Клапан регулирования давления наддува имеет зазор, отличный от выпуска газов. Кроме того, для разных цилиндров может быть необходим разный зазор. Все это описано в руководстве по ремонту автомобиля.

Необходимые инструменты

Что понадобится для регулировки клапанов

Как уже говорилось ранее, обязателен щуп или специальное приспособление. Если правильно подобрать, то можно работать с пластинами регулировки. Часто используют рейку для регулировки клапанов, которая обеспечивает большую точность в сравнении с пластинами или щупом. Однако отличается сам процесс регулировки, он не соответствует приведенному выше способу.
Можно использовать индикатор. Он представляет собой специальное устройство для регулировки клапанов с высокой точностью.

Таким образом, клапаны отвечают за распределение горючей смеси в двигателе, своевременный выход отработанных газов. За размерами зазоров клапанов нужно регулярно следить и в случае необходимости регулировать. Отрегулировать клапана можно самостоятельно, не прибегая к услугам автосервисов. Важно точно отмерять зазоры клапанов, поскольку они обеспечивают стабильность и эффективность работы двигателя.

mytopgear.ru

неправильная регулировка клапанов или… — УАЗ 2206, 2.4 л., 2005 года на DRIVE2

После фрезеровки и сборки ГБЦ, заменил заодно регулировочные винты коромысел (некоторые старые были поломаны), все восемь штук.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Регулировал по следующей схеме:
-выставил ВМТ первого целиндра (по второй метке из трех)
-выставил зазоры на ощупь клапанов №№ 1,2,4,6 (пример «ощупа» показал знатный шофер).
-повернул колен вал на один оборот (так же до второй метке), и выставил зазоры клапанов №№ 3,5,7,8.
Собрал, завел, шепчет. Через 120-150 км появился грохот в моторе и первый цилиндр не реагирует на снимание и одевание свечного колпачка. Снимаю клапанную крышку и вижу, что рег.винт №2 разбит в нажимной (опорной) части. Остальные же клапана увиличели зазор до 3-4 мм. Да-да! я не описался именно 3-4 мм. Купил еще один рег.винт новый (в том же магазине, что и весь комплект). Далее регулировка по той же схеме. Проехал 15 км, появился стук. Разбираю и вижу, на вид рег.винты все целые, но вот зазор опять таки 2-3 мм. Снятая ось коромысел, дала более четкую картину происходящего: были разбиты, на всех рег.винтах — внутренняя опорно-сферическая часть (соединение штанги и рег.винта). Маслогонные каналы почти завольцованы.
Причина пока не ясна, но однозначно надо ехать в магазин за рег.винтами. Только вот теперь, для чистоты эксперимента еду в другой магазин. Покупаю. Привожу домой, и перед установкой, тестирую винты из разных магазинов. Тест помогла провести обычная ножовка по металлу: зажал в тиски и пилю. Результат огорчил в обоих случаях. Пилится и один и другой. За 3-5 движений, глубина пропила 1 мм. Но выбора то нет, и ставить надо. Поставил и отрегулировал по старой схеме. Сделал еще 10-15 оборотов стартером, убедился в «правильно» настроенных клапанах. Вот теперь буду ждать результат.
Вопрос к экспертам: может это я не так регулирую ( ну не считая второй метке, теперь я знаю, что надо регулировать по третьей) или это метал г?..
P.S.: сегодня экспериментировал на старых поломанных рег.винтах. Результат: ножовка по металлу скользит и оставляет царапины, но не пилит.

ПРОДОДЖЕНИЕ: нашел б/у регулировочные болты — поставил, отрегулировал (по той же схеме). Завел двигатель с открытой крышкой клапанов, через 20-30 секунд пошло масло на штанги.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана После этого проехал 200 км — полет нормальный.

—

—

—

—

Это пропил на купленном рег.винте (первый магазин). К стати, даже видно, что винт погнут

Этот купленный уже в другом магазине. Один хрен 😉

Цена вопроса: 400 ₽ Пробег: 200 км

www.drive2.ru

Регулировка клапанов, зачем, когда и как. — DRIVE2

Эта тема поможет понять для чего это необходимо, последствия несвоевременной регулировки, периодичность и как определить необходимость, самостоятельно выставить тепловые зазоры клапанов. Многие понимают важность этого мероприятия и своевременно проводят регулировку собственными силами или же доверяют эту работу специалистам автосервисов.

В процессе работы двигателя трущиеся детали изнашиваются, установленные зазоры изменяются. В клапанном механизме важную роль имеет тепловой зазор клапанов. Для нормальной работы двигателя, важно соблюдать время открытия, закрытия клапанов и сохранить герметичность в закрытом состоянии.

Когда двигатель еще не прогрет между торцом клапана и коромыслом, или толкателем и распределительным валом должен быть определенный заводом зазор. Рассчитан он исходя из температурного расширения металла, то есть когда двигатель прогрет до рабочей температуры многие детали газораспределительного механизма нагреваются и по закону физики имеют свойство расширяться, удлиняться, увеличиваться в размере. Разные металлы имеют разное тепловое расширение, разная длинна и форма деталей, поэтому на разных двигателях будет различаться рекомендуемые тепловые зазоры.

Тепловой зазор впускных и выпускных клапанов отличается по причине разной температурной нагруженности и отличающихся свойств металлов, из которых изготовлены клапаны.

Если зазоры выставлены правильно, после прогрева они уменьшаются до минимальных значений обеспечивая своевременное регулирование фаз газораспределения и продолжительный срок службы деталей. Пока двигатель холодный можно заметить повышенный шум, не следует прогревать двигатель на больших оборотах, чтобы избежать ударных нагрузок на торец клапана.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана

В процессе работы, клапаны и седла постепенно расклепываются увеличивается глубина посадки клапана в седле, это приводит к уменьшению теплового зазора. Более подробно о седле клапана на сайте есть статья. Изнашиваются кулачки распредвала, коромысла, плоскость толкателей и торцы клапанов, что приводит к увеличению зазора. Мощность двигателя падает из-за нарушения фаз газораспределения, увеличивается износ многих сопутствующих деталей, в результате чего запускается цепная реакция, приходят в негодность целые детали, они в свою очередь влияют на следующие.

Если зазор больше рекомендуемого производителем, постоянная ударная нагрузка на клапаны уменьшает их срок службы, расклепывает, скалывает торец постепенно увеличивая зазор, повышается шумность. Уменьшается мощность из-за нарушения фаз газораспределения, так как ухудшается наполняемость цилиндров топливовоздушной смесью и эффективность сгорания.

Если тепловой зазор меньше, после прогрева, клапаны не герметично закрывают камеру сгорания, уменьшается компрессия, часть поступившей топливовоздушной смеси выбрасывается через щели между клапаном и седлом при такте сжатия. Во время рабочего хода раскалённые отработанные газы так же прорываются и приводят к прогару клапанов. Тарелки клапанов не касаются седел нарушается теплоотдача, отсюда следует нагрев клапана до температур при которых увеличивается износ (окисление, коррозия) вероятность заклинить в направляющей втулке или подвергнуть ее быстрому износу, обрыв тарелки, повышенная нагрузка на ремень ГРМ.

· Впускные клапаны в большей степени охлаждаются свежей поступающей топливовоздушной смесью и имеют лучшее охлаждение.

· Выпускные основную часть тепла передают на седло клапана. В случае зависания или зажатия (отсутствия теплового зазора) высокая температура разрушает клапан и направляющую втулку.
Продолжение читаем по ссылке ниже.
Источник: enginepower.pro

www.drive2.ru

Когда нужна регулировка клапанов

С необходимостью регулировки клапанов периодически сталкиваются все владельцы автомобилей без гидрокомпенсатора.
Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана

Этот механизм (гидрокомпенсатор) имеется на всех современных автомобилях, но если у вас его нет, то придется регулировать тепловой зазор клапанного механизма «в рукопашную».
Если регулировкой пренебрегать, то с течением времени клапана начинают стучать, причем стук этот будет усиливаться с количеством пройденных километров.
Стучать будет как на холодном моторе, так и на прогретом.
Естественно, что это существенно снизит ресурс как самого клапанного механизма, так и двигателя автомобиля в целом, поскольку от исправности элементов поршневой группы зависит работоспособность всех узлов силового агрегата.

Кроме стука в двигателе, невыставленный или неправильно выставленный зазор клапанов может повлечь и появление такой неприятности, как прострелы в глушителе.

Обычно хлопки начинают проявляться на прогретом моторе, сначала при работе ДВС под нагрузкой, а затем, с усилением неисправности, и при работе мотора на холостых оборотах.
Это связано с тем, неправильный тепловой зазор на такте сжатия не позволяет клапану закрыться полностью, что нарушает герметичность камеры сгорания.
В следствие этого, часть топливного заряда может попадать в выпускной коллектор и воспламеняться там.
Решить проблему может только регулировка клапанов и выставление правильного теплового зазора.

Отсутствие гидрокомпенсатора в моторе требует от автовладельца более внимательного отношения к своему автомобилю, поскольку периодичность проведения работ по регулировке клапанов определяется не производителем, а эмпирически, в процессе эксплуатации.
Проще говоря, появление шума при работе двигателя говорит о том, что пора регулировать клапаны пришла.

На автомобилях отечественного производства это случается примерно через 25-30 тысяч километров пробега.
На импортных машинах, где выставленный клапанный зазор в моторе ведет себя более стабильно, в два раза реже, примерно через 60-70 тыс.км пробега.
Однако, принимая во внимание, что иномарки без гидрокомпенсатора, это, как правило, сильно не новые автомобили в возрасте, то и необходимость в регулировке теплового зазора у них может возникать чаще, примерно, как у отечественных машин, плюс минус 5-10 тыс.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана км. пробега.

Специфика клапанного механизма при регулировке теплового зазора потребует определенных знаний и специальных инструментов, поэтому весь процесс лучше доверить профессионалам автосервиса.

Так, например, при выставлении зазоров необходимо учитывать тип ДВС.
Это касается соблюдения температуры двигателя, при которой регулировка клапанного зазора будет максимально точной.
Эти данные можно найти в руководстве автопроизводителя по ремонту конкретного мотора.
Чаще всего «регулировочная» температура это 20-25 градусов. Если температура будет выше предписанной, то отрегулировать клапана правильно без корректировки не получиться.

Измерение зазора производится специальным щупом под винтом регулировки, причем таких щупов может понадобиться несколько, чтобы исключить погрешность.

Следует иметь ввиду, что с первого раза выставить идеальный зазор технически невозможно.
Это связано с тем, что после фиксации зазора контргайкой, его величина неизбежно сбивается. Опытный мастер сделает нужную поправку на выявленную погрешность затяжки и немного увеличит зазор.

Уменьшать зазоры не рекомендуется, поскольку регулировка проводится на не прогретом, не работающем двигателе.
После пуска мотора и прогрева всех элементов ЦПГ, клапанный тепловой зазор станет меньше.
Умышленное уменьшение теплового зазора для снижения шумности мотора в дальнейшем повлечет негативные последствия в виде перегрева и прогара клапана, износа кулачков распредвала.

Производить регулировку клапанов на моторах с регулировочными шайбами несколько проще, но и здесь потребуется опыт подобных работ и опять же специальный инструмент.

Также будет важным соблюдение рекомендованной производителем температуры двигателя и точность измерений.
Их нужно делать дважды, до и после полного оборота распредвала. Размеры должны совпасть, в противном случае регулировку и замеры необходимо сделать заново.

Посмотрите наши цены на ремонт двигателя

Сколько это стоит? Цены на такие работы вполне лояльны.
Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана Позвоните нам и убедитесь сами!
НаименованиеДвигательОтечественныеИномарки
Поиск неисправности двигателя руб/час от10001250
Башмак цепи (замена) от1000норматив
Блок цилиндров (расточка) от27002700
Вкладыши (замена) от5000норматив
Гидрокомпенсаторы (замена) 16 клапанов16 клапановот2500норматив
Гидрокомпенсаторы (замена) 8 клапанов8 клапановот1900норматив
Гидротолкатели клапанов (замена) V-образный V-образныйот—норматив
Гидротолкатели клапанов (замена) однорядныйоднорядныйот3000норматив
Гидротолкатели клапанов (замена) оппозитный оппозитныйот—норматив
Головка блока (ремонт) со с/у однорядный от60007000
Головка блока (с/у) однорядный от40005000
Крышка постелей распредвала (склейка) с/у от32005000
Группа цилиндро-поршневая (замена) от5000норматив
Двигатель (с/у) от40006000
Двигатель V-образный (ремонт) капитальный со с/у V-образныйот—25000
Двигатель однорядный (ремонт) капитальный со с/уоднорядныйот1800024000
Двигатель оппозитный (ремонт) капитальный со с/у оппозитныйот—норматив
Зажигание (установка) момента от450650
Защита двигателя (монтаж) от400400
Защита двигателя (с/у) от130130
Карбюратор (замена с регулировкой) от550норматив
Карбюратор (ремонт со с/у) от1000норматив
Клапан (притирка) за 1 шт от300500
Клапана (регулировка) зазоров 16 клапанов16 клапановот18002200
Клапана (регулировка) зазоров 8 клапанов8 клапановот11001200
Коленвал (шлифовка) от18001800
Коллектор впускной (с/у) от1800норматив
Колпачки маслосъемные (замена) 16 клапанов16 клапановот3500норматив
Колпачки маслосъемные (замена) 8 клапанов8 клапановот2500норматив
Кольца компрессионные (замена) V-образный V-образныйот—норматив
Кольца компрессионные (замена) однорядныйоднорядныйот1000015000
Кольца компрессионные (замена) оппозитный оппозитныйот—норматив
Кронштейн генератора (замена) от650850
Крышка клапанная (с/у) от550600
Масленный насос (с/у) V-образный V-образныйот—норматив
Масленный насос (с/у) однорядныйоднорядныйот11001400
Масленный насос (с/у) оппозитный оппозитныйот—норматив
Масло+фильтр в двигателе без промывки (замена) от400400
Масло+фильтр в двигателе с промывкой (замена) от450450
Маслоприемник (замена) от11001300
Натяжитель цепи (замена) от1000норматив
Подушка двигателя задняя (замена) от350600
Подушка двигателя левая (замена) от400700
Подушка двигателя передняя (замена) от350700
Подушка двигателя правая (замена) от400700
Прокладка головки блока (замена) V-образный V-образныйот—норматив
Прокладка головки блока (замена) однорядныйоднорядныйот3800норматив
Прокладка головки блока (замена) оппозитный оппозитныйот—норматив
Прокладка клапанной крышки (замена) с чиской герметика  650800
Прокладка клапанной крышки (замена) от550600
Прокладка поддона картера (замена) от11001500
Распред.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана вал с регулировкой клапанов (с/у) V-образный V-образныйот—норматив
Распред. вал с регулировкой клапанов (с/у) однорядныйоднорядныйот11003500
Распред. Вал с регулировкой клапанов (с/у) оппозитный оппозитныйот—норматив
Ремень генератора (замена) от350650
Ремень генератора (регулировка) от100100
Ремень ГРМ (замена) V-образный V-образныйот—норматив
Ремень ГРМ (замена) однорядный 16 клапановоднорядныйот1500норматив
Ремень ГРМ (замена) однорядный 8 клапановоднорядныйот950норматив
Ремень ГРМ (замена) оппозитный оппозитныйот—норматив
Ремень кондиционера (замена) от350650
Ремень приводной (замена) от550650
Ролик натяжителя ремня ГРМ (замена) однорядный 16 клапанов от1500норматив
Ролик натяжителя ремня ГРМ (замена) однорядный 8 клапанов от750норматив
Ролик приводного ремня (замена) от650650
Сальник коленвала задний (замена) при снятой коробке от200250
Сальник коленвала задний (замена) со снятием коробки от21003700
Сальник коленвала передний (замена) при снятом ГРМ 16 клапанов от250350
Сальник коленвала передний (замена) при снятом ГРМ 8 клапанов от250350
Сальник коленвала передний (замена) со снятием ГРМ 16 клапанов от1700норматив
Сальник коленвала передний (замена) со снятием ГРМ 8 клапанов от850норматив
Сальник распредвала (замена) от750норматив
Свечи (замена) комплект 4 шт от350400
Свечи накала (замена) отнормативнорматив
Седло клапана (замена) от550норматив
Турбина (ремонт) отнормативнорматив
Турбина (с/у) отнормативнорматив
Успокоитель цепи (замена) от1000норматив
Фильтр маслянный (замена) от150150
Цепь ГРМ (замена) V-образный V-образныйот—норматив
Цепь ГРМ (замена) однорядныйоднорядныйот15004000
Цепь ГРМ (замена) оппозитный оппозитныйот—норматив

*Представленные цены являются ознакомительными, действительны на 10.Как понять что нужно регулировать клапана: Как понять что нужно регулировать клапана 06.2018 г. и могут быть изменены без предварительного уведомления. Не является публичной офертой.
