Замена ремня ГРМ на Рено Логан 2 (2014) 1,6 8 и 16 клапанный двигатель

 На автомобилях Рено Логан 2 с 2014 года устанавливается два вида двигателей. Объемом 1,6 но различных по конструкторскому исполнению. Так это может быть 8 клапанный двигатель (К7М) или 16 клапанный (К4М).
 Соответственно для каждого из двигателей применяются свои комплектующие. (ремень, ролики). Более подробно о комплектующих в следующем абзаце. Если же говорить о ресурсе ремня, то рекомендованный производителем пробег составляет 60 000 км. На самом деле при эксплуатации машины необходимо регулярно проверять состояние ремня, не допускать его растрескивание, порезы, чрезмерный износ, то есть срок замены может быть и ранее, чем 60 000 км пробега.

Применяемость деталей в ГРМ Рено Логан 2 (2014)

Как мы уже сказали, для Рено Логан 2, в зависимости от типа двигателя применяется разная конструкция и разные комплектующие. Далее в таблице можно посмотреть применяемость комплектующих для замены ремня ГРМ на машине для 8 и 16 клапанного двигателя.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

 Двигатель  16 клапанный  8 клапанный
 Ремень ГРМ  8201069699  8200939081
 Натяжной ролик  7700108117  8200908180
 Направляющий ролик  7700107150 не предусмотрен
 Ремонтный набор (ремень + ролик(и))  7701477014  130С17480R

 Необходимо сказать о том, что лучше менять ремень и ролики комплектно, то есть сразу, дабы не усложнять себе последующую жизнь повторными, аналогичными действиями во время эксплуатации нового ремня ГРМ. Ролики также приходят в негодность и их замена вместе с ремнем настоятельно рекомендуется. Не оставляете на потом, то что можно и нужно сделать сейчас, именно так можно сказать об этом случае.

Процесс замены ремня ГРМ на Рено Логан 2 (2014) (8 клапанный двигатель)

  Для замены ремня и натяжного ролика привода газораспределительного механизма двигателя Рено Логан 2 (2014) К7М выполните следующее.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

(8 — клапанный двигатель). Установите машину на ровную площадку, и снимите правое колесо. В арке колеса снимите грязезащитный щиток. Проворачиваем двигатель чтобы метка на шкиве распределительного вала была вверху.

Снимите ремень генератора и  помпы ГУРа

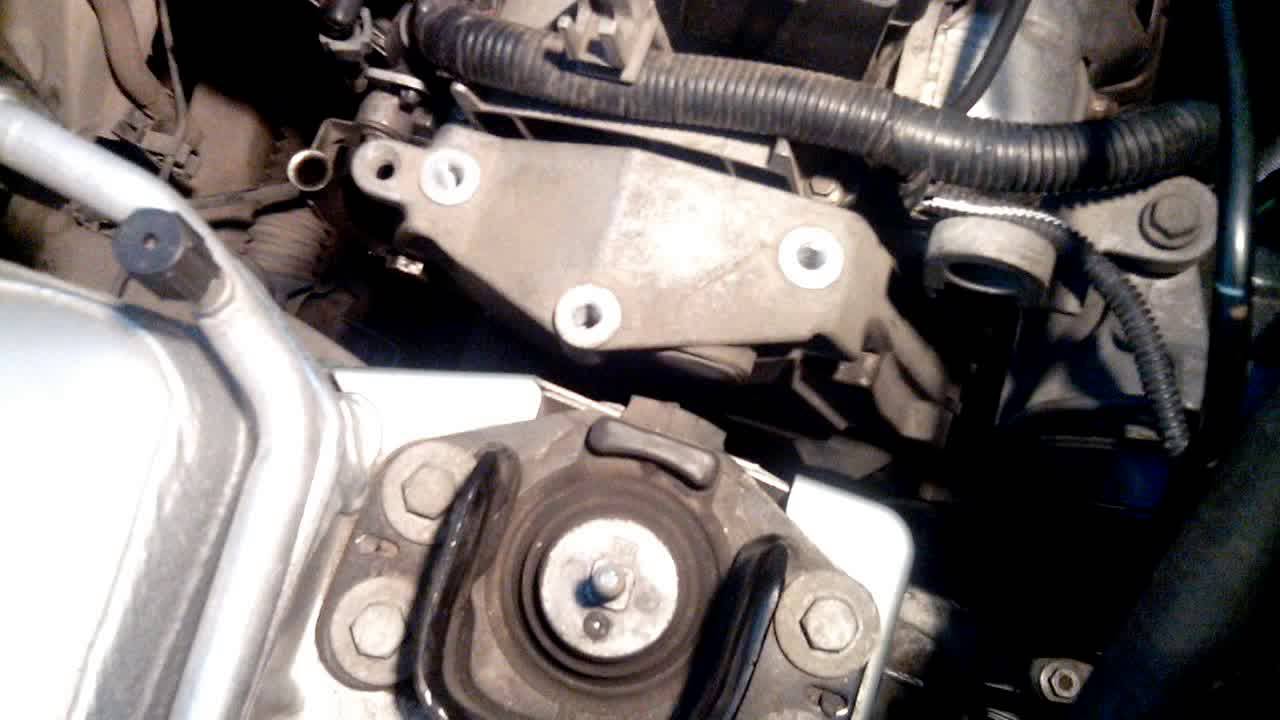

Снимите правую опору двигателя

Ключом на 18 мм отворачиваем шкив коленчатого вала.

 На оригинальном ремене должны быть нанесены стрелки, указывающие направление его движения при работе двигателя. Если такие стрелки отсутствуют, а ремень снимаете не для замены, нанесите стрелки направления установки ремня и положение ремня на рорликах, чтобы установить его аналогично.

Снимите верхнюю крышку ремня ГРМ и выверните три болта крепления нижней крышки ремня привода ГРМ…

… и снимите крышку

Запомните или пометьте любым способом положение натяжного ролика относительно оси, ослабьте затяжку гайки крепления ролика…

…и проверните ролик по часовой стрелке, ослабив тем самым натяжение ремня привода ГРМ.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

Снимите ремень ГРМ с зубчатых шкивов водяного насоса…

…распределительного вала…

…коленчатого вала и натяжного ролика

…снимите ремень ГРМ с двигателя Рено Логан 2.



Для замены натяжного ролика окончательно отверните гайку от его оси…

…и снимите сам ролик.

Установите новый натяжной ролик в порядке, обратном снятию. При этом отверстия под специальный ключ должны быть направлены наружу.

Замена натяжного ролика показана в процессе замены ремня привода ГРМ. Однако при необходимости ролик можно заменить, не снимая ремень с двигателя.

Установите ремень сначала на зубчатый шкив распределительного вала, сориентировав его стрелками Б (или самостоятельно нанесенными стрелками) по направлению движения при работе двигателя и совместив риску А с установочной меткой на шкиве. Затем натяните ведущую ветвь на шкив водяного насоса…

…и шкив коленчатого вала, также совместив риску на ремне с установочной меткой на шкиве.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero После этого установите ремень на натяжной ролик.

 Натяните ремень, повернув натяжной ролик против часовой стрелки до совпадения нанесенных ранее меток, и затяните гайку крепления ролика.
Установите на коленчатый вал шкив привода вспомогательных агрегатов и проверните коленчатый вал на два оборота за болт крепления шкива. Проверьте совпадение установочных меток на шкивах распределительного и коленчатого валов и натяжение ремня.

 Завод-изготовитель рекомендует проверять натяжение ремня и контролировать его при регулировке с помощью специального тензометрического тестера. В связи с этим данные об усилии при прогибе ветви ремня на определенную величину в технической документации отсутствуют. На практике можно приблизительно оценить правильность натяжения ремня по правилу большого пальца»: надавливать на ветвь ремня большим пальцем и определять прогиб по линейке. Согласно этому универсальному правилу, если расстояние между центрами шкивов составляет от 180 до 280 мм, прогиб должен быть примерно 6 мм.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero


 Существует еще один способ предварительной проверки натяжения ремня перекручиванием его ведущей ветви вдоль оси. Если усилием руки удается перекрутить ветвь более чем на 90, ремень натянут слабо.
 После проверки совпадения установочных меток и натяжения ремня снимите шкив привода вспомогательных агрегатов, а затем установите все снятые узлы и детали в порядке, обратном их снятию перед заменой ремня.


Процесс замены ремня ГРМ на Рено Логан 2 (2014) (16 клапанный двигатель)

Установите машину на ровную площадку, снимите защиту. Снимите правое колесо.

Снимите ремень генератора и  помпы ГУРа

Снимите правую опору двигателя

Выверните болт крепления шкива привода вспомогательных агрегатов…

… и снимите шкив

 Выверните три болта крепления нижней крышки ремня привода газораспределительного механизма…


 …и снимите крышку.

6. Зафиксируйте ключом — шестигранником «на 6« натяжной ролик и ослабьте затяжку гайки крепления ролика.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

7. Снимите ремень привода газораспределительного механизма.

На оригинальный ремень должны быть нанесены стрелки, указывающие направление его движения при работе двигателя. Если такие стрелки отсутствуют, а ремень снимаете не для замены, нанесите их любым доступным способом (например, фломастером), чтобы установить ремень в прежнее положение.

 Окончательно отверните гайку крепления натяжного ролика и снимите его.

 Выверните болт крепления промежуточного ролика ремня привода газораспределительного механизма…



 …и снимите ролик вместе с болтом и шайбой.

 Установите натяжной ролик в порядке, обратном снятию. Гайку крепления натяжного ролика затяните моментом 7 Н*м.

Выступ на натяжном ролике должен совпасть с пазом на двигателе.
Установите ремень привода ГРМ Рено Логан 2.
Вставив ключ-шестигранник «на 6» в отверстие Б (для наглядности показано на снятом натяжителе), сдвиньте подвижную метку А натяжного ролика по часовой стрелке на 7-8 мм дальше неподвижной метки.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

 Установите шкив привода вспомогательных агрегатов в порядке, обратном снятию.

Снимите фиксаторы распределительных валов и коленчатого вала.
Проверните коленчатый вал за болт крепления шкива привода вспомогательных агрегатов на шесть оборотов.
Ослабьте затяжку гайки крепления натяжного ролика не более чем на один оборот, удерживая ролик шестигранным торцовым ключом «на 6».

 Совместите подвижную метку натяжного ролика с неподвижной и затяните гайку ролика моментом 27 Н*м.  Для контроля правильности установки фаз газораспределения совместите метки на шкивах распределительного и коленчатого вала — одновременно.  Установите снятые детали в порядке, обратном их снятию.

Рено: замена ремня ГРМ Renault, низкие цены в автосервисе официального дилера в СПб

Преимущества обращения в «Renault РОЛЬФ»



Замена ремня ГРМ Renault в Санкт Петербурге проводится с четким соблюдением определенных правил и исключительно с заменой натяжного ролика.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

Наиболее правильным решением будет доверить ремонт и обслуживание своего автомобиля нашему автосервису «Renault РОЛЬФ». Мы являемся официальным дилером марки Рено, используем в своей работе исключительно высококачественные детали и расходные материалы. В нашем автосервисе работают опытные мастера, квалификация которых постоянно повышается.



Замена ремня ГРМ Рено включает:



  • ремень ГРМ и ролики,
  • сервисный ремень, ролики (при наличии),
  • работы по замене.

Стоимость замены ремня ГРМ

Модель Цена
Logan 13000

Clio 18800

Megane 20100

Laguna 18800

Koleos От 6500

Fluence От 10700

Duster От 18800

Sandero От 14000



Запишитесь по телефонам:

+7 (812) 635-58-59 (РОЛЬФ Лахта, ул.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

Савушкина, д.103)

+7 (812) 424-85-50 (РОЛЬФ Автопрайм, Полюстровский пр., д. 68А)

цена услуг по замене ремня ГРМ на автомобилях Рено Логан

Замена ремня ГРМ на Renault Logan — что нужно знать?

Производитель автомобилей Renault рекомендует собственникам авто Renault Logan регулярно проводить проверку натяжения ГРМ и заменять их при необходимости. Чтобы срочно выполнить замену ремня ГРМ на Logan, лучше обратиться к специалисту.

Найти хорошего мастера можно самостоятельно в каталоге исполнителей Юду или оставить заявку, на которую максимально быстро откликнутся специалисты. Заказать услуги мастера можно круглосуточно через мобильное приложение и по телефону.

Услуги профессионалов Юду по замене ремня ГРМ в Москве

Если вовремя не заменить ремень газораспределительного механизма, может произойти разрыв ремня и другие серьёзные поломки. Замена ремня ГРМ на Logan обычно связана с настройкой системы зажигания и выставлением распределительных валов двигателя машины.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Проведение этой работы имеет свои особенности, которые хорошо знает опытный специалист сервиса Юду. Если нужна недорогая техпомощь в Москве, можно обратиться к исполнителям сервиса Юду в любое время.

Выбранный исполнитель сервиса Юду:

  • Выполнит диагностику электроники и двигателя
  • Проверит коробку передач и инжектор
  • Выполнит ремонт двигателя
  • Быстро поменяет ремень ГРМ

Проведение замены ремня ГРМ на Renault Logan

В процессе проведения техобслуживания исполнители используют оригинальные запчасти от производителя. Мастера сервиса Юду самостоятельно закажут, привезут и установят ремень ГРМ на Логан.

В случае необходимости ремонта механики дополнительно выполнят на Рено Логан замену:

  • Сцепления
  • Тормозных колодок
  • Тормозных дисков
  • Масляного, воздушного фильтра и др

Все работы будут сделаны на высоком уровне и согласно регламенту компании Renault.

Цены на услуги замены ремня ГРМ

Проблемы с ремнём газораспределительного механизма на Рено Логан могут возникнуть внезапно, но в любой непредвиденной ситуации исполнители сервиса Юду окажут квалифицированную помощь и устранят любые неисправности по невысокой цене.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

Обратиться к специалистам Юду стоит, потому что:

  • Мастера сервиса имеют опыт работы и высокую квалификацию
  • На проводимые работы и запчасти предоставляется гарантия качества
  • Специалисты используют профессиональное современное оборудование в ремонте
  • Цена замены ремня ГРМ на Logan договорная

Специалисты сервиса своевременно отвечают на заказ и оперативно и качественно выполняют техобслуживание автомобиля с заменой комплектующих деталей согласно регламенту производителя Renault Logan.

Замена ремня ГРМ Рено Логан 1,4-1,6 8V

Здравствуйте. Выполним замену ремня ГРМ на Рено Логан с двигателями 1,4-1,6 (K7J, K7M). Такие моторы ставились на Логан до 2010 года выпуска.

Ремень ГРМ на Рено Логан с двигателями 1,4-1,6 (K7J, K7M) меняют через 60 тыс. км пробега.

Инструменты:

  • вороток
  • удлинитель
  • головка на восемнадцать, шестнадцать, тринадцать, десять, восемь
  • подпорка для двигателя
  • вилка для ролика натяжетеля ремня ГРМ
  • ключ для колесных болтов

Артикул:

  • оригинальный ремень ГРМ для Рено Логан, комплект — 7701477024

Пошаговая инструкция

1.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Поддомкрачиваем и снимаем правое колесо.

2. Снимаем пластиковый кожух для доступа к ремню генератора. Далее снимаем ремень генератора. Эту операцию мы показывали ранее.

3. Откручиваем шкив коленчатого вала. Болт под головку на восемнадцать. Лучше всего откручивать болт пневмогайковертом, тогда нет проблем с фиксацией коленчатого вала. Если пневмогайковерта нет, тогда можно мощной плоской отверткой застопорить маховик, и открутить болт. Лучше это делать с помощником.

После откручивания болта, снимаем шкив.

4. Теперь нам нужно подпереть снизу двигатель для того чтобы открутить правую опору двигателя. Берем мощную опору и подставляем под сливную пробку. В защите картера есть вырез и снимать ее ненужно.

Подставляем опору и опускаем домкрат.

5. Откручиваем пять болтов крепления правой опоры двигателя.

6. Отводим в сторону шланг идущий от абсорбера к впускному коллектору и провод.

Шланг и провод на защелках.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Там все элементарно.

7. После того как отвели шланг и провод, снимаем опору двигателя.

Рекомендую осмотреть опору двигателя на трещины, если нашли, опору под замену.

8. Дальше нам нужно демонтировать кожухи ремня ГРМ на нашем Логане. Демонтируем с начало нижний пластиковый кожух. Откручиваем три болта крепления головкой на восемь и снимаем.

Болты еще могут быть под головку на десять в зависимости от года.

Кожух выводим через низ.

9. Откручиваем пять болтов крепления верхнего металлического кожуха.

Четыре болта под головку на тринадцать, один на десять. Если машина до 2008 года выпуска, то болты будут под головку на шестнадцать.

Болты которые отмечены ниже сидят на герметике по заводу из-за того что там проходят масляные каналы. Эти болты будут трудно откручиваться. Так же не забудьте при обратной сборке смазать эти болты герметиком.

Отмечены болты которые нужно садить на герметик

10. После откручивания болтов снимаем верхний кожух.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

11. Теперь нам нужно выставить шкивы по меткам. Для этого нужно совместить стрелочку на шестерне распредвала с буквой D (логотип Dacia) на клапанной крышке.

Чтобы прокрутить двигатель и совместить метки можно использовать болт который крепит шкив коленчатого вала. Одеваем на болт большую гайку и накручиваем его до упора. Далее прокручиваем по часовой стрелке до совмещения меток.

Гайка на болт нужна для того чтобы она уперлась в шестеренку коленчатого вала.

12. Откручиваем гайку крепления натяжного ролика головкой на шестнадцать. После откручивания гайки снимаем ремень ГРМ и ролик.

13. Перед установкой ремня ГРМ и ролика на Рено Логан промываем и очищаем все что закроется кожухами.

14. Одеваем ролик и наживляем гайку.

15. Начинаем устанавливать ремень с шестеренки коленчатого вала. Одеваем ремень на шестеренку КВ совмещая метки на шестеренке и на ремне.

Отмечена метка на шестеренке КВ и ремне

Одеваем ремень на помпу, распредвал и на ролик.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Смотрите чтобы метка на шестеренке распредвала совместилась с меткой на ремне.

Метка на шестеренке РВ и ремне

Для определения того какая метка на ремне ГРМ идет на шестерню КВ и какая на шестерню РВ нужно посмотреть где надписи на ремне. Там где нарисованы стрелки направления работы и надписи о производителе значит это верх ремня, и ближайшая метка идет на шестерню РВ.

16. После установки у ремня ГРМ есть слабина, ее нужно убрать повернув немного шестерню РВ против часовой стрелки.

17. Теперь нам нужно создать правильное натяжение ремня ГРМ на Рено Логан. Силу натяжения ремня специалисты устанавливают из опыта, но если вы новичок, то установите ролик как на фото ниже. Это будет оптимальная натяжка ремня.

Вставляем вилку в ролик и отводим его вверх для придания ремню ГРМ натяжки. Как только создали требуемое натяжение ремню, другой рукой затягиваем гайку крепежа ролика.

На фото видно как должен стоять ролик при нормальном натяжении ремня

18.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Производим обратную сборку и не забываем посадить на верхнем кожухе два болта на герметик.

Новичку потребуется около двух часов для выполнения работы. Вопросы задавайте в комментарии с радостью помогу вам сэкономить копейку на сервисе.

Видео урок

когда его меняют и как это происходит, видео о том, как поменять устройство своими руками

Ремень ГРМ — один из главных претендетов на замену после 40-50 тысяч пробега. В случае возникновения дефектов или разрыва ремня ГРМ мы рискуем получить классическую поломку — утыкание клапанов в днище поршня. Замена ремня на Логане и Сандеро должна производиться раз в четыре года или после пробега в 60000 км. Ремонт ремня ГРМ выполнить несложно, когда известен каталожный номер необходимой детали и схема ее монтажа. Диагностику технического состояния ГРМ на Рено Логан и Сандеро следует выполнять раз в 15000 км пробега.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Если по факту проверки выявляются дефекты ремня, следует выполнить его замену.

Процесс замены ремня привода ГРМ Рено с фотографиями и описанием

Шаг 1. Поддомкрачиваем автомобиль и снимаем правое переднее колесо, после чего подкладываем снятое колесо под подрамник.


Фото 1 колесо под подрамник
Шаг 2. Снимаем боковой кожух, процедура довольно легкая.


Фото 2 Пластиковый правый кожух Шаг 3. Ставим автомобиль на 1-ую передачу нажимаем на тормоз и откручиваем головкой на 18 мм шкив коленчатого вала на ремень генератора.


Фото 3 Шкив коленвала Шаг 4. Ключом на 13мм ослабляем натяжитель генератора поднимаем ролик и снимаем ремень генератора.


Натяжитель генератора Обратите внимание что конструкция натяжителя будет различна для автомобилей с кондиционером и без него. Но не пугайтесь нужно всего лишь ослабить натяжитель и снять ремень. Шаг 5.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Теперь откручиваем сам шкив ремня генератора.


Фото 5 Шаг 6. Вытаскиваем и убираем щуп масла. Снимаем или убираем все провода, которые будут мешаться при снятии крепления двигателя (подушка двигателя). Но предварительно сделайте упор под поддон как показано на фото 7(к примеру монтировку чтобы двигатель не упал).


Фото 6 Верхнее крепление двигателя


Фото 7 Шаг 7. Головкой или ключом на 16 мм откручиваем верхнее крепление двигателя 5 болтов, показанное на фото 6.


Фото 8 Шаг 8. Теперь нам предстоит снять две крышки ГРМ, пластиковая № 5 и дюралевая № 8. Сначала снимается пластиковая потом дюралевая. Головкой на 8 мм, откручивается пластиковый кожух 3 болта, и головкой на 13 откручиваем дюралевый кожух 4 болта, а головкой на 10 мм откручиваем 1 болт. Обратите внимание что нижние болты на дюралевом корпусе могут откручиваться с усилием так как данные каналы с завода промазываются герметиком.


Фото 9 Схема двигателя


Фото 10 Шаг 9.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Выставляем ГРМ по меткам. Метка на шестерне распредвала должна смотреть на значок «дачия» см. фото 11. И метка шестерни на шкиве коленвала также должна смотреть вниз, но бывает так что данной метки нет с завода и поэтому нужно нанести ее самостоятельно фото 12, но верхняя мертвая точка должна быть выставлена.


Фото 11


Фото 12 Шаг 11. Откручиваем натяжной ролик. Для этого понадобиться ключ на 16 и спец. Ключ для натяжения ремня ГРМ см. фото 13.


Фото 13 Шаг 12. Снимаем сам ремень.


Фото 14 Шаг 13. Собираем все в обратной последовательности, для начала устанавливаем на место натяжной ролик. Шаг 14. Ставим на место ремень. На ремне должны быть нанесены метки ставим его в соответствии с ними фото 15 и 16. Т.е. все метки на ремне должны совпасть с метками на шестернях распредвала и коленвала. Белая риска должна попасть на зуб с риской на шестерне. Обратите внимание. Стрелки на ремне должны быть по ходу движения, т.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero е. смотреть вниз фото 17.


Фото 15


Фото 16


Фото 17 Ну дальше объяснять мы не будем так как всё делаем в соответствии с этой инструкцией замены ГРМ только в обратной последовательности. Также если по фото вам было что-то непонятно, можете посмотреть подробное видео замены ремня ниже.

Периодичность

Также автовладельцев интересует периодичность, с которой требуется обязательно менять ремни. У Логана газораспределительная система устроена так, что на всех моторах этого автомобиля загибаются клапана, когда обрывается ремень. А потому при достижении определенного пробега лучше не рисковать, а сразу же поменять элемент.

Если заглянуть в руководство по эксплуатации, то официальный регламент диктует срок в 15 тысяч километров как период для обязательной проверки состояния. Менять еще не обязательно.


Защита картера Шериф: каталог продукции, цена, где купить

Рубрика: Тюнинг

А вот непосредственно сама замена выполняется через 60 тысяч километров.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Достаточно спорное утверждение от официального представителя. В действительности, как показывает практика и опыт владельцев Рено Логан, реальный срок службы оригинальной детали составляет 50 тысяч километров. А еще лучше, если замены выполнить на 45 тысячах. Если же машина редко используется, тогда отталкиваться нужно не от пробега, а от срока. В таких условиям ремни меняют каждые 4 года.

Когда 60 тысяч километров пройдено, дальнейшая эксплуатация Логана сопряжена с большими рисками. Это возможно даже при условии, что никаких признаков износа нет. Начинают образовываться внутренние повреждения, которые легко приведут к проблемам с мотором.

Необходимость в досрочной замене

Есть ситуации, когда Рено Логан не может пройти весь указанный пробег. То есть ремень изнашивается и разрушается раньше заявленного периода. Обычно это происходит по вине неправильной установки или же из-за использования изначально некачественного изделия.

Чтобы определить необходимость в досрочной замене ремня, отталкивайтесь от нескольких характерных признаков.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero А именно:

  • на поверхности образуются следы замасливания;
  • натяжение ремня нарушается;
  • натяжной ролик заклинивает;
  • клинит помпу;
  • на беговой части появляются трещины и разрывы;
  • следы разрушений видны на внешней стороне ремня;
  • торцевые части постепенно расслаиваются;
  • двигатель нехарактерно шумит;
  • автомобиль плохо разгоняется.

Опытные автомастера утверждают, что очень опасной является ситуация, когда на поверхность попадает масло. Это приводит к ускоренному разрушению резиновых компонентов ремня. Если вы видите смазку на элементе, для начала найдите причину, почему так происходит. Зачастую это поврежденные или изношенные сальники вала.

Сроки замены

Любая деталь двигателя, в том числе зубчатый ремень в приводе ГРМ, имеют свой ресурс. Изготовитель автомобиля рекомендует не превышать срок службы ремня более чем 60 тыс. км пробега. Владелец машины может корректировать эту цифру, так как срок службы зависит от условий эксплуатации машины, качества используемых запасных частей, технического состояния двигателя.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Если в процессе эксплуатации мотора износились сальники коленвала, распредвала, возможно появление следов моторного масла в зоне работы механизма ГРМ.

Попадание технических жидкостей на тело ремня значительно сокращает срок его службы. Поэтому рекомендуется при выполнении технического обслуживания машины осматривать двигатель, если обнаружены следы моторного масла, подтекание следует немедленно устранить.

Об автомобиле

Комплектуется этот автомобиль этой модели в зависимости от страны, в которую он будет поставляться. Это касается также и моторов, рабочий объём которых может быть от 1 тыс. см 3, до 1600 см 3. Для регионов РФ предназначены моторы следующих модификаций:

  1. Движок 1,4 MPi имеет рабочий объём 1400 см 3, 8 клапанов в ГБЦ.
  2. Мотор 1,6 MPi с рабочим объёмом 1600 см 3, 8 клапанов в ГБЦ.
  3. Двигатель К4М, имеющий рабочий объём 1600 см 3, 16 клапанов.

Главной особенностью этой линейки моторов является тот факт, что привод клапанного механизма ГРМ использует зубчатый ремень.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Отличие ремней для моторов с 8 и 16 клапанами заключается в его длине, количестве зубьев. Силовые агрегаты могут работать совместно как с механическими коробками перемены передач, так и с АКПП. Эта модель автомобиля очень популярна среди таксистов РФ и стран СНГ, так как проста в обслуживании, имеет приличный ресурс до капитального ремонта.

Цепь или ремень

При рассмотрении технических условий разрабатываемого автомобиля конструкторами рассматривался вопрос о том, каким образом осуществить привод клапанного механизма ГРМ. Цепь считалась более надёжным элементом привода в этом механизме, однако уже много моторов в этом приводе имеют ремень. Его применение в приводе позволяет сократить длину силового агрегата, который в моторном отсеке установлен поперечно.

Если соблюдать все рекомендации по обслуживанию мотора, использовать качественные расходные материалы, это позволит длительный период использовать двигатель без существенных проблем. Поэтому в споре что применить в приводе ремень или цепь в моторах Рено Логан, победу одержал зубчатый ремень.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

А теперь сложный способ

Выставляем метку на распредвале напротив значка на головке блока цилиндров, который на предыдущем фото был обведен в кружок. Это верхняя мертвая точка. Откручиваем заглушку на блоке цилиндров.

Вворачиваем туда специнструмент, который представляет из себя болт с резьбой М10 и длинной резьбы 75 мм. Закручиваем его вместо заглушки, тем самым стопорим коленвал в верхней мертвой точки. Ставим новый ремень ГРМ и натягиваем его. И спрашивается зачем эти лишние операции?

Устройство двигателя Рено Сандеро 1.6 16V

Силовой агрегат называется К4М, это атмосферный бензиновый, четырехтактный, четырехцилиндровый, рядный, 16-клапанный, с верхним расположением двух распределительных валов. Порядок работы цилиндров: 1–3–4–2, отсчет – от маховика. Система питания – распределенный впрыск топлива.

Блок цилиндров сделан из чугуна, головка блока отлита их алюминиевого сплава. В газораспределительном механизме два распредвала и 16 клапанов.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Шатуны — стальные, двутаврового сечения, обрабатываются вместе с крышками. Крышки крепятся к шатунам специальными болтами с гайками. Поршневой палец — стальной, трубчатого сечения. Палец, запрессованный в верхнюю головку шатуна, свободно вращается в бобышках поршня. Поршень — из алюминиевого сплава. Юбка поршня имеет сложную форму: в продольном сечении — бочкообразная, в поперечном — овальная. В верхней части поршня проточены три канавки под поршневые кольца. Два верхних поршневых кольца — компрессионные, а нижнее — маслосьемное.

Двигатель Renault Logan 1.6 16V 102 л.с.(модель К4М) характеристики, расход топлива, динамика

  • Рабочий объем – 1598 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 79,5 мм
  • Ход поршня – 80,5 мм
  • Мощность л.с./кВт – 102/75 при 5700 оборотах в минуту
  • Крутящий момент – 145 Нм при 3750 оборотах в минуту
  • Максимальная скорость – 180 километров в час
  • Разгон до первой сотни – 10.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero 5 секунд
  • Расход топлива по городу – 9,4 литра
  • Расход топлива в смешанном цикле – 7,1 литра
  • Расход топлива по трассе – 5,8 литра

Головка блока цилиндров двигателя Рено Сандеро 1.6

— из алюминиевого сплава, общая для всех четырех цилиндров. Она центрируется на блоке двумя втулками и крепится десятью винтами. Между блоком и головкой устанавливается безусадочная металлическая прокладка. Распределительные валы приводится во вращение зубчатым ремнем от коленчатого вала. Клапанный механизм с гидроопорой, которая автоматически обеспечивает беззазорный контакт кулачка распределительного вала с роликом рычага клапана, компенсируя износ кулачка, рычага, торца стержня клапана, фасок седла и тарелки клапана. Свечи зажигания установлены по центру каждой камеры сгорания, клапана стоят V-образно. Далее
фото клапанного механизма двигателя Sandero 1.6 16 клапанов
.

  • 1 – Распредвал
  • 2 – Свечной колодец
  • 3 – Гидроопора
  • 4 – Рычаг клапана

Гидроопоры рычагов клапанов установлены в гнездах головки блока цилиндров.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Внутри корпуса гидроопоры установлен гидрокомпенсатор с обратным шариковым клапаном. Масло внутрь гидроопоры поступает из магистрали в головке блока цилиндров через отверстие в корпусе гидроопоры.

Замена ГРМ Renault Logan 1,5 dCi Двигатель K9K

Замена ГРМ Рено Логан, Дастер с дизельным двигателем 1.5 dCi К9К


1.    Вывесите переднюю часть автомобиля и установите опорные стойки.

2.    Снимите правое переднее колесо.

3.    Вывесите двигатель.

4.    Снимите правую опору двигателя.

Примечание: пометьте положение правой опоры двигателя перед снятием.

5.    Отсоедините разъем датчика положения ТНВД (1).

6.    Снимите:

□    Правый брызговик.

□    Накладку колесной арки переднего правого колеса.

□    Дополнительный приводной ремень.

□    Верхнюю крышку ремня привода ГРМ (2).

□    Датчик положения ТНВД,

□    Нижнюю крышку ремня привода ГРМ (3).

□    Кронштейн правой опоры двигателя.

□    Заглушку из блока цилиндров (4).Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

7.    Проворачивайте коленчатый вал по часовой стрелке до примерного совмещения установочных меток на звездочке распределительного вала и на головке блока цилиндров (5).

8.    Вставьте установочный штифт коленчатого вала (6) Специнструмент №Mot.1489.

9.    Слегка поверните коленчатый вал до упора щеки кривошипа в фиксатор (6).

10.    Вставьте установочный штифт распределительного вала (7). Специнструмент №1430.

11.    Извлеките установочные штифты (6) и (7).

12.    Зафиксируйте маховик большой отверткой. Ослабьте болт шкива коленчатого вала (8).

13.    Снимите:

□    Болт шкива коленчатого вала (8).

□    Шкив коленчатого вала (9).

14.    Ослабьте болт ролика натяжителя (10). Отведите нэ-тяжитель от ремня.

15.    Снимите:

□    Ремень привода ГРМ,

□    Ролик натяжителя.


Установка ремня Renault Logan


Примечание: НЕ УСТАНАВЛИВАЙТЕ ПОВТОРНО использованный ремень.

1.    Установите новый ролик натяжителя.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Затяните болт от руки (10). Убедитесь, что выступ ролика натяжителя правильно расположен в головке блока цилиндров,

2.    Снимите звездочку коленчатого вала. Очистите звездочку. Очистите посадочное место коленчатого вала.

Внимание: неполное удаление смазки с деталей может привести к проворачиванию звездочки на коленчатом валу, приводящему к повреждениям двигателя,

3.    Установите звездочку коленчатого вага.

4.    Вставьте установочные штифты (6) и (7).

5.    Убедитесь, что шпоночная канавка коленчатого вала сориентирована вертикально вверх (11).

6.    Убедитесь, что установочная метка звездочки ТНВД совмещена с головкой болта (12).

7.    Наденьте ремень привода ГРМ, начиная со звездочки коленчатого вала. Убедитесь, что метки на ремне совмещены с метками на звездочках (13) и (14). Убедитесь, что ведущая ветвь ремня натянута.

Примечание: между установочными метками звездочек распределительного вала и ТНВД должно быть 19 впадин (14) и (13).Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

8.    Поворачивайте ролик натяжителя против часовой стрелки до тех пор. пока указатель не займет нижнее положение (15). Используйте ключ-шестигранник на 6 мм (16). Затяните болт ролика натяжителя (10). Момент затяжки: 27 Нм.

9.    Установите шкив коленчатого вала (9).

10.    Зафиксируйте маховик большой отверткой.

11.    Затяните болт шкива коленчатого вала (8) Используйте новый болт. Момент затяжки: 120 Нм + 95±15°.

12.    Извлеките установочные штифты (б) и (7).

13.    Проверните коленчатый вал по часовой стрелке на два оборота до примерного совмещения установочных меток на звездочке распределительного вала и на головке блока цилиндров (5).

14.    Вставьте установочный штифт коленчатого вала (6).

15.    Слегка поверните коленчатый вал до упора щеки кривошипа в фиксатор (6).

16.    Вставьте установочный штифт распределительного вала (7),

Примечание: между установочными метками звездочек распределительного вала и ТНВД должно быть 19

впадин (14) и (13).Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

17.    Извлеките установочные штифты (6) и (7).

Примечание: указатель ролика натяжителя может

быть в двух положениях.

18.    Указатель ролика натяжителя находится в указанном положении (17).

19.    Удерживайте ролик натяжителя. Используйте ключ-шестигранник на 6 мм (16).

20.    Ослабьте болт ролика натяжителя (10).

21.    Поворачивайте ролик натяжителя против часовой стрелки до совмещения меток (17) и (18). Используйте ключ-шестигранник на 6 мм (16).

22.    Указатель ролика натяжителя находится в указанном положении (15).

23.    Удерживайте ролик натяжителя. Используйте ключ-шестигранник на 6 мм (16).

24.    Ослабьте болт ролика натяжителя (10).

25.    Поверните ролик натяжителя по часовой стрелке до совмещения меток (15) и (17). Используйте ключ-шестигранник на 6 мм (16).

26.    Затяните болт ролика натяжителя (10). Момент затяжки: 27 Нм.

27.    Проверните коленчатый вал по часовой стрелке два оборота до примерного совмещения установочных меток на звездочке распределительного вала и на головке блока цилиндров (5).Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

28.    Вставьте установочный штифт коленчатого вала (6).

29.    Слегка поверните коленчатый вал до упора щеки кривошипа в фиксатор (6).

30.    Вставьте установочный штифт распределительногс вала (7).

31.    Если установочные штифты установить не удаетс* Повторите процедуру установки.

32.    Извлеките установочные штифты (6) и (7).

33.    Установите детали в порядке, обратном снятию.

Замена ремня ГРМ на примере Рено Логан 1.6 8 клапанов

Ремень ГРМ необходим для соединения коленчатого и распределительного валов (8-клапанные двигатели используют один распредвал, 16-клапанные двигатели — два). Часто проскальзывает ремень, что сказывается на работе всего двигателя — такты впуска и выпуска происходят не синхронно. В результате увеличивается расход топлива, снижается мощность и повышается температура охлаждающей жидкости. Поэтому необходимо своевременно производить замену ремня и следить за его состоянием.

Самое опасное — обрыв ремня.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Это может случиться в любой момент. Причины тому самые разные — износ шкивов, неправильно установленные валы, низкое качество материала, из которого изготовлен ремень. Сразу стоит отметить, что большинство двигателей плохо переносят обрыв ремня ГРМ — гнутся клапана. В итоге двигатель нуждается в ремонте.

Ремень лучше приобретать у проверенного производителя.

Главный критерий — качество.Старайтесь приобретать в магазинах только оригинальные запчасти, не используйте мультибрендовые, которые можно предложить в автосалонах. Обычно такие комплектующие сомнительного качества и могут просто не отработать заявленный ресурс. Автопроизводители стараются улучшить качество элементов на своих автомобилях. А доверять такой узел, как ремень ГРМ неизвестному производителю, крайне опасно — неприятности можно ожидать сразу после установки. Лучше немного переплатить за оригинальные ремень и ролик, чем делать дорогостоящий ремонт двигателя.

Что касается ГРМ, то в среднем ремень ГРМ меняют раз в 60 тыс.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Км. пробег. У большинства производителей он есть. Но есть автомобили, на которых срок службы достигает 90 тысяч. И самое главное — если машина старше пяти лет, с заменой лучше не тянуть: рекомендуется каждые 60 тысяч — менять каждые 50 000 км.

Как заменить ремень

Удешевить замену ремня ГРМ можно своими руками.Это может сделать кто угодно; на многих машинах эта процедура аналогична. Для наглядности рассмотрим процедуру замены на автомобиле Рено Логан с 8-клапанным двигателем 1,6 л. Осмотр ремня ГРМ на нем необходимо проводить каждые 15 тысяч км и при необходимости подтягивать. Владельцы этих машин знают, что ремни с трудом могут пробегать 50 тысяч. Исходя из этого, можно сделать вывод, что необходимо проводить ремонт заранее, то есть периодичность замены ремня ГРМ на Логане составляет 40-45 тысяч пробега.Рассмотрим подробно порядок проведения работ:

  1. Ослабьте болты на правом переднем колесе, поднимите автомобиль на домкрате (не забудьте поставить упоры под задние колеса).Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Затем полностью откручиваем болты и снимаем колесо.
  2. Когда у вас появится доступ к болту шкива коленчатого вала, вы можете приступить к его откручиванию. Вам нужно, чтобы напарник сидел на водительском сиденье, чтобы он нажимал педаль тормоза при включении пятой скорости.
  3. Открутите болт гаечным ключом на 18 дюймов.Если не поддается, используйте рычаг.
  4. Установите домкрат под двигатель. Будьте осторожны, поместив деревянную доску между домкратом и поддоном при подъеме. Поддон изготовлен из дюралюминия, поэтому домкратом его легко повредить.
  5. Выверните пять болтов и снимите опору с двигателя.
  6. Снять ремень привода дополнительного оборудования — гидроусилителя руля, компрессора кондиционера и генератора.
  7. Для выполнения предыдущего пункта: ключом на 13 откручиваем болт на натяжном ролике и ослабляем ремень.
  8. Используя клавиши 13 и 10, снимите верхнюю крышку механизма газораспределения.
  9. Ключом на 8 отверните болты крепления нижней крышки.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero
  10. После снятия крышек очистите их от грязи и пыли, протерев тканью.

Простой способ замены

Пока вы не касались самого ремня ГРМ, установите метку на распредвале вертикально вверх. На поверхности ремня тоже есть отметина, но мы ее игнорируем — она ​​смещается на 2 зубца с каждым оборотом.Можно, конечно, перед заменой ремня ГРМ долго и нудно провернуть коленвал, но в этом нет никакого смысла. Поэтому выставляйте только метку распредвала так, чтобы она смотрела вверх. Если метки на ремне и распредвале совпадают, метки на шкиве коленчатого вала и ремне также будут совпадать. Если старые отметки на ремне стерты, используйте маркер, чтобы нанести на его поверхность новые отметки (при этом нужно точно запомнить ту, которая должна совпадать с отметкой на шкиве распределительного вала).

Марка распределительного вала

Для снятия теперь необходимо ослабить гайку, которая стягивает натяжной ролик. Причем гайку откручиваем полностью, так как ролик тоже надо менять.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Накладываем новый ремень на старый — все отметки одинаковые. Установить новый ремень предельно просто — установите его на шкивы таким образом, чтобы отметки на ремне совпадали с соответствующими отметками на распредвалах и коленчатых валах. Заранее установите новый ролик, который в самом конце нужно повернуть вокруг оси эксцентрика для натяжения ремня.Для этого можно использовать натяжитель, который используется на автомобилях ВАЗ, так как отверстия в ролике расположены одинаково. После завершения установите все ранее снятые элементы.

«Дилерский» метод

Для начала нужно совместить две метки — на распредвале и на головке блока цилиндров (не снимая ремня). В этом положении распределительного вала поршень первого цилиндра находится в верхней мертвой точке. Теперь откручиваем заглушку на блоке.

Установите в него специальный инструмент — болт с длиной резьбы 75 мм и диаметром 10 мм.С его помощью вы зафиксируете коленвал, он не проворачивается. Теперь снимаем старый ремень роликом, а затем устанавливаем новый.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Преимущество этого метода в том, что вы случайно не проворачиваете валы (точнее, коленчатый вал). Ни для кого не секрет, что при надевании ремня можно сместить его положение на четверть оборота, а то и больше. Но для некоторых это ненужные и совершенно ненужные операции.

Послесловие

Вместе с ремнем ГРМ обычно меняют натяжные ролики.

Немного о выборе ремней уже было сказано, но стоит отметить еще несколько моментов:

  1. Оригинальные расходники всегда имеют больший ресурс, чем неоригинальные.
  2. Оригинальные ремни и ролики изготовлены из качественного материала и протестированы.

При покупке обращайте внимание на состояние резины — на ней не должно быть трещин. Для этого согните пояс в разные стороны. Если увидите хоть малейшие трещинки — откажитесь от покупки, попросите заменить ее на качественную копию. Запасные части, которые хранились в экстремальных условиях — подвергались как перегреву, так и переохлаждению — могут попасть в магазины.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero А это сказывается на состоянии материала. А отправляясь в магазин, узнайте точную маркировку своего ремня (или возьмите его с собой, если он уже снят). Малейшее отклонение в размерах делает невозможным установку на автомобиль. Также следите за тем, чтобы шнур нигде не выходил из ремня.

замена ремня ГРМ.Инструкция, советы автомобилистов

Газораспределительный механизм очень ответственный узел в любом двигателе. Ранее он активировался с помощью цепочки. Сейчас большинство производителей склоняются к установке ременной передачи. Эта синхронизация привода работает тише. К тому же замена ремня ГРМ (Рено Логан 8 клапанов не исключение) намного проще, чем демонтаж и установка цепи.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Что ж, давайте рассмотрим, как выполнить эту операцию самостоятельно.

О ресурсе

Производитель отмечает норму 90 тыс. Км.Однако опыт эксплуатации показывает, что ресурс этого ремня не более 60 тысяч. К этому времени на нем есть серьезные трещины и разрывы. При появлении хотя бы одного из них требуется полная замена ремня. Кстати, ременная передача приводится в действие генератором. «Рено Логан» (а именно аккумулятор) заряжается на ходу от энергии вращения коленчатого вала. Ресурс этого элемента более 100 тысяч. Главный признак — свист ремня. В этом случае генератор работать не будет.«Рено Логан» быстро разрядится. Что касается ГРМ, то его ремень изнашивается вокруг зубцов. Особенно он испытывает высокие нагрузки на высоких скоростях. Иногда элемент перескакивает на 1 зуб. В результате происходит смещение фаз газораспределения. Наблюдаются сбои зажигания, машина больше потребляет топлива. Существенно уменьшилась мощность и динамика.

Обратите внимание, что на Renault Logan 1.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero 4 ременной привод ГРМ не устанавливается. Здесь в качестве приводного механизма используется цепь. Это более надежно. Раньше этот привод использовался на 90% автомобилей.Ресурс цепной передачи около 300 тыс. Однако заменить его намного сложнее. Причем автомобиль «Рено Логан» работает намного шумнее, чем автомобиль с ремнем.

Чего бояться при поломке последней? Прежде всего, это неправильная работа клапанов. Есть опасность поломки двигателя. «Рено Логан» — очень надежный автомобиль, но клапаны могут открываться в тот момент, когда поршень находится в ВМТ. В результате оба элемента контактируют друг с другом.Клапан изгибается. Получается следующая картина.

Цена ремонта в этом случае сопоставима с половиной стоимости самого мотора. Для обслуживания клапанных механизмов требуется регулярно (не реже одного раза в 15 тысяч километров) проверять состояние ремня. При необходимости произведем замену.

Сколько стоит товар?

Цена нового ремня на Рено Логан около 600 рублей.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Стоимость замены в СТО колеблется от 5 до 10 тысяч рублей.Естественно, учитывая цену ремонта, возникает вопрос о самостоятельной установке этого механизма. Сделать это несложно.

Как заменить?

Итак, давайте рассмотрим, как в автомобиле «Рено Логан» производится замена ремня ГРМ своими руками. Для начала нужно открыть капот и открутить пластиковую крышку привода. Далее вам нужно разделить переднюю часть автомобиля. Работа будет производиться с правой стороны двигателя, поэтому поднимаем эту деталь. Как заменяют ремень ГРМ на Рено Логан? После этого снимаем колесо и снимаем защиту картера.Крепится на несколько болтов. Также силовой агрегат защищен пластиковым брызговиком.

Так же извлекаем. Лучше использовать храповой хомут с набором головок. Это значительно ускорит процесс замены. После демонтажа пластикового брызговика необходимо снять болт шкива коленчатого вала. Для этого понадобится ключ «на 18» с длинным воротником. Обратите внимание — на «нейтрали» будет прокручиваться болт.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Чтобы зафиксировать коленчатый вал, включите пятую передачу. Если болт и потом прокручивается, вызовите помощника, чтобы он нажал на педаль тормоза.На этом этапе необходимо сломать крепеж шкива. Затем необходимо снять опору двигателя. Как заменяют ремень ГРМ на Рено Логан? Затем снимите приводной ремень. Также необходимо демонтировать болт натяжного болта (использовать ключи «на 10» и «на 13»). Снимаем ролик с помпы гидроусилителя. Для этого поверните его по часовой стрелке.

Наклейки

Это очень важный момент. Чтобы правильно установить ремень, нам нужно повернуть метку распредвала вверх.

Он должен соответствовать таковому на ремне.

Что дальше?

После этого откручиваем гайку натяжного ролика и снимаем оставшиеся насадки. На новом ремне и на ролике находим отметки. Они должны совпадать с теми, что есть на старом приводном элементе. Важно следить за направлением ремня. Обратите внимание на стрелки. Они должны вращаться вместе с шестернями распределительного вала.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Совместите отметки на шестерне и ремне. Затяните роликовую пружину, вставив отвертку в отверстие.Устанавливаем на двигатель. «Рено Логан» продолжает стоять на месте. Снимите отвертку с ролика. Последний должен издать характерный щелчок (это означает, что пружина сработала). Итак, пояс удачно растянется.

Провернуть коленвал

Далее проверяем, насколько хорошо был натянут ремень и совпадают ли его положения с метками (клапаны не соприкасаются с поршнем). Снимаем машину с трансмиссии и проворачиваем коленвал.Он должен свободно вращаться.

В ВМТ поршня не должно ощущаться сопротивления. Если да, проверьте положение шестерни по отношению к зубьям ремня.

Крутящий момент

Натяжной ролик затягивается с усилием 27 Нм. Для этого понадобится динамометрический ключ. Это выглядит так.

Стоимость его около 2-3 тыс. Руб. Важно соблюдать момент затяжки. В противном случае ремень может ослабнуть. Опытные автомобилисты предупреждают: если потянуть за ролик, можно сломать болт — его часть останется в блоке цилиндров.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero В такой ситуации растянуть его крайне сложно (разве что сварить железный прут и использовать его как ключ).

Проверка натяжения

Раз в 15 тысяч километров необходимо не только посмотреть на состояние самого ремня, но и проверить его натяжение, чтобы он не соскочил на зуб. Итак, демонтируйте крышку ГРМ и ключом с длинным буртиком поверните шкив коленвала на 1 оборот по часовой стрелке. Правильно натянутый ремень следует повернуть на 90 градусов от усилия пальцев, приложенных между шкивами распределителя и коленчатым валом.

Что делать, если ремень ослаб? Отверните гайку натяжной гайки. Поверните его против часовой стрелки на 10-15 градусов. Если специальной кнопки нет, можно использовать 2 сверла. Установите их в отверстия ролика и закрутите последней отверткой. Что дальше? Затяните гайку крепления ролика и еще раз проверьте натяжение. Если элемент нарисован, поверните гайку по часовой стрелке.

Вывод

Теперь вы знаете, как сделать автомобиль «Рено Логан» с заменой ремня ГРМ своими руками.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Как видите, процедуру можно проводить самостоятельно.Главное — не запускать двигатель, если есть сопротивление поршням.

Замена ремня ГРМ. Инструкция, советы автолюбителей

Газораспределительный механизм — очень ответственный узел в любом двигателе. Раньше приводился в движение цепью. Сейчас большинство производителей склоняются к установке ременной передачи. Такой привод ГРМ работает тише. К тому же замена ремня ГРМ (Рено Логан 8 клапанов не исключение) намного проще, чем демонтаж и установка цепи.Что ж, давайте разберемся, как выполнить эту операцию самому.

О ресурсе

Производитель отмечает норму 90 тыс. Км пробега. Однако опыт эксплуатации показывает, что ресурс этого ремня не более 60 тысяч. К этому времени на нем появляются серьезные трещины и надрывы. При появлении хотя бы одного из них требуется полная замена ремня. Кстати, генератор тоже работает на ременной передаче. Рено Логан (а именно аккумулятор) заряжается на лету от энергии вращения коленчатого вала.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Ресурс такого элемента более 100 тысяч. Главный признак — свисток на поясе. В этом случае генератор работать не будет. Рено Логан быстро разряжается. Что касается привода ГРМ, то его ремень изнашивается вокруг зубьев. Особенно он испытывает высокие нагрузки на высоких скоростях. Иногда элемент прыгает на 1 зуб. В результате происходит сдвиг фаз газораспределения. Наблюдаются сбои зажигания, автомобиль потребляет больше топлива. Существенно уменьшилась мощность и динамика.

Обратите внимание, на Рено Логан 1 ременной привод ГРМ не устанавливается.4. Здесь в качестве приводного механизма используется цепь. Она надежнее. Раньше такой привод использовался на 90% автомобилей. Ресурс цепного привода составляет около 300 тысяч. Однако заменить его намного сложнее. Да и сама машина Рено Логан намного шумнее той, у которой установлен ремень.


Чего нужно бояться, когда последний отрезан? Прежде всего, это неправильная работа клапанов. Есть опасность поломки двигателя. Рено Логан — очень надежный автомобиль, но клапаны могут открываться, когда поршень находится в ВМТ.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero В результате оба элемента контактируют друг с другом. Клапан изгибается. Получается следующая картина.


Цена ремонта в этом случае сопоставима с половиной стоимости самого мотора. Для сохранения клапанных механизмов необходимо регулярно (не реже одного раза в 15 тысяч километров) проверять состояние ремня. При необходимости замените.

Сколько стоит товар?

Цена нового ремня на Рено Логан около 600 рублей. Стоимость замены на СТО колеблется от 5 до 10 тысяч рублей.Естественно, учитывая цену ремонта, возникает вопрос о самостоятельной установке этого механизма. Делай проще.

Как заменить?

Итак, давайте разберемся, как производится замена ремня ГРМ на Рено Логан. Для начала нужно открыть капот и открутить пластиковый кожух привода. Далее необходимо домкратом переднюю часть машины. Работы будут проводиться с правой стороны двигателя, поэтому поднимаем эту деталь. Как производится замена ремня ГРМ на Рено Логан? После этого снимаем колесо и снимаем защиту картера.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Он фиксируется на нескольких болтах. Также силовой агрегат защищен пластиковым брызговиком.




Мы тоже его извлекаем. Лучше использовать ключ с храповым механизмом с набором головок. Это значительно ускорит процесс замены. После демонтажа пластикового брызговика необходимо снять болт шкива коленчатого вала. Для этого понадобится ключ на «18» с длинной ручкой. Обратите внимание — на «нейтрали» будет прокручиваться болт. Чтобы зафиксировать коленчатый вал, включите пятую передачу. Если после этого болт все еще катится, вызовите помощника, чтобы он нажал на педаль тормоза.В этом месте необходимо сорвать крепеж шкива. Затем необходимо снять подушку двигателя. Как производится замена ремня ГРМ на Рено Логан? После этого снимаем сам приводной ремень. Также необходимо демонтировать болт натяжного ролика (мы используем ключи «10» и «13»). Снимите ролик с насоса гидроусилителя. Для этого поверните его по часовой стрелке.

Теги

Это очень важный момент. Для правильной установки ремня нам нужно повернуть метку распредвала вверх.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero


Он должен совпадать с ремешком на ремне.

Что дальше

После этого откручиваем гайку натяжного ролика и снимаем оставшиеся навесные узлы. На новом ремне и на ролике находим отметки. Они должны соответствовать тем, что на старом приводном элементе. Важно соблюдать направление движения ремня. Обратите внимание на стрелки. Они должны вращаться в направлении шестерни распредвала. Совместите отметки на шестерне и ремне. Затяните роликовую пружину, вставив отвертку в отверстие.Устанавливаем на двигатель. Renault Logan продолжает стоять на месте. Снимите отвертку с ролика. Последний должен издать характерный щелчок (это означает, что пружина сработала). Итак, пояс удачно растянется.

Коленвал

Далее проверяем, насколько правильно был натянут ремень и совпадают ли его положения с метками (не будет ли клапан касаться поршня). Снимаем машину с шестерни и проворачиваем коленвал. Он должен свободно вращаться.


При поршне ВМТ не должно ощущаться сопротивления.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Если да, проверьте положение шестерни относительно зубьев ремня.

Крутящий момент

Натяжной ролик затягивается с усилием 27 Нм. Для этого воспользуйтесь динамометрическим ключом. Выглядит это следующим образом.


Стоимость около 2-3 тысяч рублей. Важно сохранить герметичность. В противном случае ремень может ослабнуть. Опытные автомобилисты предупреждают: если потянуть за ролик, можно сломать болт — его часть останется в блоке цилиндров. В такой ситуации вытащить его крайне сложно (если только не сварить железный прут и не использовать его как ключ).

Проверка натяжения

Каждые 15 тысяч километров требуется не только смотреть на состояние самого ремня, но и проверять его натяжение, чтобы не пропустил зуб. Итак, демонтируем крышку ГРМ и длинным гаечным ключом проворачиваем шкив коленвала на 1 оборот по часовой стрелке. Правильно натянутый ремень должен вращаться на 90 градусов от усилия пальцев, приложенных между шкивами распределительного и коленчатого валов.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero


Что делать, если ремень ослаб? Открутите гайку натяжного ролика.Поверните его против часовой стрелки на 10-15 градусов. Если специального ключа нет, можно использовать 2 сверла. Устанавливаем их в отверстия ролика и закручиваем последний отверткой. Что дальше? Затяните гайку крепления ролика и еще раз проверьте натяжение. Если элемент натянут, поверните гайку по часовой стрелке.

Вывод

Теперь вы знаете, как сделать самому на Рено Логан. Как видите, процедуру можно проводить самостоятельно. Главное — не запускать двигатель, если есть сопротивление поршням.

Как заменить ремень ГРМ на Renault Kangoo 2 1.6 16V 2011-

Интервал замены

  • Renault рекомендует:
  • Логан / Логан MCV:
  • → 2008:
  • Замена каждые 72 000 км или 60 месяцев при нормальных условиях.
  • Замена каждые 54 000 миль или 60 месяцев при неблагоприятных условиях.
  • 2009:
  • Замена каждые 72 000 км или 72 месяца при нормальных условиях.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero
  • 2010 →:
  • Замена каждые 90 000 км или 96 месяцев при нормальных условиях.
  • Mégane III / Kangoo II / Kangoo Be Bop:
  • Замена каждые 72 000 км или 72 месяца при нормальных условиях.
  • Кангу:
  • Замена каждые 72 000 км или 60 месяцев при нормальных условиях.
  • Трекка 4 × 4:
  • Замена каждые 72 000 км или 60 месяцев при нормальных условиях.
  • → 2004: Замена каждые 36 000 миль или 48 месяцев при неблагоприятных условиях.
  • Все модели с 07.2003 →:
  • Натяжной ролик и направляющий ролик подлежат замене.
  • Всегда необходимо учитывать предыдущую историю использования и обслуживания автомобиля.

Проверка двигателя на наличие повреждений

ВНИМАНИЕ: Этот двигатель был идентифицирован как двигатель ПОМЕХИ, в котором НАИБОЛЕЕ ВЕРОЯТНО возникнет возможность повреждения клапана-поршень в случае отказа ремня газораспределительного механизма. Перед снятием головки (головок) цилиндров необходимо выполнить проверку компрессии всех цилиндров.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

Время ремонта — часов

Снять и установить:
Логан / Logan MCV 2,10
AC и PAS +0,20
Mégane III 3,70
Кангу / Кангу Трекка 3,60
Кангу II / Бибоп 3,90
AC -0,40

Специальный инструмент

  • Регулировочная планка распределительного вала — Renault No.Mot.1496 / 1750.
  • Приспособление для фиксации звездочки распределительного вала — Renault No. Mot.1490-01.
  • Штифт газораспределительного механизма коленчатого вала — Renault No. Mot.1489.
  • Инструмент для опоры двигателя — Renault No. Mot.1453.
  • Инструмент для заглушки выпускного распредвала — Renault No. Mot.1488.
  • Ключ для ведущего ролика — Renault No.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Mot.1368.
  • Инструмент для заглушки впускного распредвала — Renault No Mot.1487.

Особые меры предосторожности

  • Отсоединить провод массы аккумуляторной батареи.
  • ЗАПРЕЩАЕТСЯ проворачивать коленчатый или распределительный вал при снятом ремне ГРМ.
  • Снимите свечи зажигания, чтобы облегчить вращение двигателя.
  • Проверните двигатель в обычном направлении вращения (если не указано иное).
  • ЗАПРЕЩАЕТСЯ проворачивать двигатель через распределительный вал или другие звездочки.
  • Соблюдайте все моменты затяжки.

Удаление

  1. Поднимите и поддержите переднюю часть автомобиля.
  2. Удалить:
      • Верхняя крышка двигателя (при наличии).
      • Mégane III: Корпус дроссельной заслонки.
      • Воздушный резонатор и воздухозаборник.
      • Нижний щиток двигателя (при наличии).

    ПРИМЕЧАНИЕ: Дополнительный приводной ремень (ремни), натяжной ролик и направляющий ролик (и) НЕОБХОДИМО заменить.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

  3. Опора двигателя. Используйте приспособление № Mot.1453.
  4. Отсоединить топливопроводы и жгут проводов от верхней крышки ремня газораспределительного механизма.
  5. Удалить:
      • Тяга двигателя и правая опора двигателя в сборе.
      • Заглушки задней части распределительных валов.
      • Заглушка блока цилиндров [1].
  6. Поверните коленчатый вал по часовой стрелке до установочного положения. Убедитесь, что канавки распредвалов совмещены [2]. ПРИМЕЧАНИЕ: Канавки расположены под верхней поверхностью головки блока цилиндров.
  7. Вставьте установочный штифт коленчатого вала в блок цилиндров [3]. Инструмент No Mot.1489.
  8. Убедитесь, что перегородка коленчатого вала соприкасается с установочным штифтом [4].
  9. Снимите установочный штифт коленчатого вала [3].
  10. Установите установочную планку на заднюю часть распределительных валов [5]. Инструмент No Mot.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero 1496 / 1750.
  11. Зафиксируйте маховик большой отверткой.Ослабьте болт шкива коленчатого вала [6].
  12. Удалить:
      • Болт шкива коленчатого вала [6].
      • Крышки ремня привода ГРМ [8] и [9].
  13. Вставьте установочный штифт коленчатого вала в блок цилиндров [3].
  14. Убедитесь, что перегородка коленчатого вала соприкасается с установочным штифтом [4]. ПРИМЕЧАНИЕ: Существует два типа натяжителя.
  15. Натяжитель — тип А:
      • Ослабьте болт [10] натяжного ролика.
  16. Натяжитель — тип B:
      • Ослабьте гайку ролика натяжителя [11].
  17. Дайте ролику натяжителя отойти от ремня.
  18. Удалить:
      • Болт направляющего ролика [12]. Используйте приспособление № Mot.1368.

    ПРИМЕЧАНИЕ: НЕ ДОПУСКАЙТЕ падения звездочки коленчатого вала с коленчатого вала.

Установка

ПРИМЕЧАНИЕ: Ремень привода ГРМ, натяжной ролик и направляющий ролик НЕОБХОДИМО заменить.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

  1. Убедитесь, что установочный штифт коленчатого вала вставлен [3]. Убедитесь, что перемычка коленчатого вала соприкасается с установочным штифтом [4].
  2. Убедитесь, что канавки в распределительных валах совмещены [2].
  3. Убедитесь, что установочная планка распредвала установлена ​​правильно [5].
  4. Снять звездочку коленчатого вала. Обезжирьте звездочку. Смажьте конец коленчатого вала. Установите звездочку коленчатого вала. ПРИМЕЧАНИЕ: Шпоночная канавка коленчатого вала в положении «12 часов».
  5. Установите фиксатор звездочки распределительного вала [13]. Используйте приспособление №Mot.1490-01.
  6. Снимите гайку каждой звездочки распределительного вала [14]. ПРИМЕЧАНИЕ: Замените шпильку распределительного вала, если она ослаблена при снятии гайки.
  7. Снимите фиксатор звездочки распределительного вала [13].
  8. Снять звездочки распределительного вала. Обезжирьте звездочки. Обезжирьте концы распределительных валов.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Установите звездочки распределительных валов. ПРЕДУПРЕЖДЕНИЕ: Несоблюдение требований по обезжириванию компонентов может привести к проскальзыванию звездочек на коленчатом валу и распределительных валах, что приведет к серьезному повреждению двигателя.
  9. Слегка затяните гайки каждой звездочки распределительного вала [14]. Используйте новые гайки.
  10. Убедитесь, что звездочки распределительных валов могут свободно вращаться без перекоса.
  11. Убедитесь, что логотип Renault на звездочке распределительного вала выпускных клапанов расположен, как показано [15].
  12. Убедитесь, что логотип Renault на звездочке распредвала впускных клапанов расположен, как показано [16]. ПРИМЕЧАНИЕ: Существует два типа натяжителя.
  13. Натяжитель — тип А:
      • Установите новый ролик натяжителя [17]. Слегка затяните болт [10]. Используйте новый болт.
  14. Натяжитель — тип B:
      • Установите новый ролик натяжителя [18].Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Слегка затяните гайку [11]. Используйте новую гайку.

    ПРИМЕЧАНИЕ: Убедитесь, что выступ на задней части ролика натяжителя находится в канавке в корпусе водяного насоса [19].

  15. Установить ремень ГРМ на звездочки распределительного вала. Убедитесь, что звездочки распределительного вала не двигаются.
  16. Установите фиксатор звездочки распределительного вала [13].
  17. Установите ремень газораспределительного механизма на ролик натяжителя, звездочку коленчатого вала и звездочку водяного насоса.
  18. Установите новый направляющий ролик. Затяните болт [12] направляющего шкива. Момент затяжки: 50 Нм. Используйте приспособление № Mot.1368.
  19. Натяжитель — тип А:
      • Ослабьте болт [10] натяжного ролика. Поверните ролик натяжителя по часовой стрелке, пока подвижный указатель [20] не остановится справа [21].Используйте шестигранный ключ на 6 мм [22].
      • Временно затяните болт [10].

    ПРИМЕЧАНИЕ.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Подвижный указатель [20] должен находиться на 7–8 мм ниже фиксированного указателя [23].

  20. Натяжитель — тип B:
      • Ослабьте гайку ролика натяжителя [11]. Поверните ролик натяжителя по часовой стрелке, пока подвижный указатель [24] не совместится с выемкой [25]. Используйте шестигранный ключ на 6 мм [26].
      • Временно затяните гайку [11].
  21. Смонтируйте нижнюю крышку [9] ремня газораспределительного механизма.
  22. Снимите съемную панель нижней крышки ремня газораспределительного механизма [27].
  23. Убедитесь, что перегородка коленчатого вала соприкасается с установочным штифтом [4].
  24. Убедитесь, что установочная планка установлена ​​правильно [5].
  25. Смонтировать шкив коленчатого вала [7].
  26. Установите новый болт шкива коленчатого вала [6].
  27. Зафиксируйте маховик большой отверткой. Затяните болт [6] шкива коленчатого вала. Момент затяжки: 40 Нм + 145 ± 15 °.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero
  28. Затяните гайку каждой звездочки распределительного вала [14]. Момент затяжки: 30 Нм + 84 ± 4 °.
  29. Удалить:
      • Регулировочная планка распределительного вала [5].
      • Фиксатор звездочки распределительного вала [13].
      • Установочный штифт коленчатого вала [3].
  30. Поверните коленчатый вал на два оборота по часовой стрелке до установочного положения.
  31. Вставьте установочный штифт в блок цилиндров [3].
  32. Убедитесь, что перегородка коленчатого вала соприкасается с установочным штифтом [4].
  33. Снимите установочный штифт коленчатого вала [3].
  34. Натяжитель — тип А:
      • Убедитесь, что указатель натяжителя совмещен с выемкой [20] и [23]. Затяните болт [11] натяжного ролика.Момент затяжки: 27 Нм.
      • В противном случае: ослабьте болт [10] натяжного ролика. Поверните ролик натяжителя, пока стрелка не совместится с пазами [20] и [23].Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Используйте шестигранный ключ на 6 мм [22]. Затяните болт [10] натяжного ролика. Момент затяжки: 27 Нм.
  35. Натяжитель — тип B:
      • Убедитесь, что указатель натяжителя совмещен с выемкой [24] и [25]. Затяните гайку ролика натяжителя [11]. Момент затяжки: 27 Нм.
      • В противном случае: ослабьте гайку ролика натяжителя [11].Поверните ролик натяжителя, пока стрелка не совместится с пазами [24] и [25]. Используйте шестигранный ключ на 6 мм [26]. Затяните гайку ролика натяжителя [11]. Момент затяжки: 27 Нм.
  36. Вставьте установочный штифт в блок цилиндров [3].
  37. Убедитесь, что перегородка коленчатого вала соприкасается с установочным штифтом [4].
  38. Убедитесь, что канавки в распределительных валах совмещены [2].
  39. Убедитесь, что установочная планка легко устанавливается [5]. Если нет: повторите процедуру установки.
  40. Удалить:
  41. Установите заглушку [1].Момент затяжки: 20 Нм.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero
  42. Установите панель доступа к нижней крышке ремня газораспределительного механизма [27].
  43. Установить новые заглушки на заднюю часть распределительных валов. Используйте инструмент No. Mot.1487/1488.
  44. Установите компоненты в порядке, обратном снятию.

Надеюсь, информация будет полезна!


В каких автомобилях вместо ремня установлены цепи привода ГРМ? Узнать больше!

Цепь привода ГРМ расположена в двигателе автомобиля, и она синхронизирует различные части двигателя, чтобы они могли работать вместе.Он передает движения коленчатого вала на распределительный вал и состоит из металлических звеньев наподобие цепи. Это позволяет ему цепляться за разные шестерни и колеса.

Цепь привода ГРМ может быть одинарной, двойной или тройной в зависимости от модели вашего автомобиля. Он удерживается герметичным за счет наличия гидравлического натяжителя.

Цепь ГРМ и ремень ГРМ

Как уже говорилось, цепь привода ГРМ используется для синхронизации движения определенных частей двигателя.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Это аналог ремень ГРМ ! Единственная разница может заключаться в том, что ремень ГРМ может приводить в действие водяной насос на некоторых моделях автомобилей.Помимо этого, они в основном оба отвечают за процесс синхронизации коленчатого вала , , распределительного вала, , поршней, и клапанов.

Ремень или цепь ГРМ: что лучше?

✔️ Преимущества цепочки

  • Долговечность цепи привода ГРМ — ее главная сила. В общем, он не требует замены из-за его высокой прочности, и он должен прослужить весь срок службы автомобиля.
  • Цепь ГРМ не требует никакого обслуживания, кроме проведения проверки после пробега в 125 000 миль.
  • В отличие от резины, из которой состоит ремень ГРМ, металл в цепи ГРМ устойчив к перепадам температуры.

Недостатки цепи

Менее плавное вращение, чем ремень ГРМ: это потребляет больше энергии.

  • Цепь привода ГРМ тяжелее ремня и поэтому увеличивает расход топлива (что приводит к увеличению выбросов загрязняющих веществ), что в конечном итоге влияет на экономию топлива.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Кроме того, его вес влияет на мощность двигателя.
  • Ходовая цепь ГРМ намного шумнее, чем ремень ГРМ
  • Из-за своего веса, как правило, можно оборудовать только большие баллоны.
  • Его закупочная цена намного выше, чем у ремня ГРМ.
  • Поскольку цепь ГРМ состоит из металлических звеньев, ее необходимо постоянно смазывать моторным маслом.

В каких автомобилях вместо ремня установлены цепи привода ГРМ?

Все больше автомобилей оснащаются цепью привода ГРМ. Как правило, Mercedes и BMW оснащаются цепями ГРМ.

🚗 Ниже приводится неполный список автомобилей, которые могут быть оснащены цепью привода ГРМ:

  • Большинство автомобилей BMW
  • Самый Mercedes
  • Все Cadillacs
  • Альфа Ромео 159
  • Шевроле Корвет
  • Dacia Duster, Sandero, Sandero Stepway
  • Хонда Джаз
  • Mazda
  • с двигателем Skyactiv-G
  • Все автомобили SAAB, оснащенные двигателем с турбонаддувом

⛓️ Есть ли в моей машине ремень или цепь ГРМ?
Чтобы проверить, есть ли в вашем автомобиле ремень или цепь ГРМ, вы можете спросить своего механика, проверить руководство по эксплуатации или визуально проверить его, сняв крышку, расположенную на конце двигателя.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Используя подходящий инструмент для снятия крышки, цепь привода ГРМ легко узнать по металлическим звеньям, а ремень сделан из резины и намного более гибкий.

Если вы все еще не уверены, спросите своего механика: «Как мне узнать, есть ли в моей машине ремень или цепь ГРМ?»

⏰ Когда пора менять цепь ГРМ?
Обычно вам не нужно менять цепь привода ГРМ в автомобиле. Цепь, которую необходимо заменить, вероятно, повреждена в результате плохой смазки.

Если будет обнаружено, что цепь привода ГРМ повреждена, жизненно важно, чтобы вы наняли надежного профессионала для выполнения работ. Фактически, в некоторых автомобилях механику придется разбирать двигатель целиком, чтобы получить доступ к цепи привода ГРМ. Обрыв цепи привода ГРМ может привести к повреждению других деталей двигателя, таких как клапаны, и ремонт станет более обширным и дорогостоящим.

🔧 Необходимо заменить цепь привода ГРМ вашего автомобиля?
Не стесняйтесь запрашивать расценки на autobutler.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero co.uk. Сравните цены в ближайших гаражах и договоритесь о встрече в качественном гараже для вашего ремонта.

Рено Логан

восьмистворчатый с установкой ГРМ метки ГРМ. Как заменить ремень ГРМ на автомобиле Рено Логан? Видео «Простой способ замены привода»

Ремень ГРМ Это очень важная деталь двигателя, за которой нужно следить и менять, чтобы избежать серьезных последствий и дорогостоящего ремонта. В этой статье мы рассмотрим замену ремня ГРМ на моторах 1.4 и 1,6 16 клапанов и 8 клапанов.

Для замены ГРМ необязательно идти в специализированный сервис и платить деньги. Такую процедуру заставляет выполнить своими руками в гараже или во дворе своего дома. Понадобится только набор инструментов и домкраты, думаю у любого нормального автомобилиста эти вещи в багажнике присутствуют.

Как уже было сказано выше ремень газораспределительного механизма требует повышенного внимания, а именно своевременной замены, и пренебрегать им нельзя.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero На официальном сайте Renault . Ремень ГРМ рекомендую менять каждые 60 тыс. Км пробега. Но бывают случаи, когда при диагностике выясняется, что вещь уже изношенная. В этом случае ремень необходимо заменить как можно скорее. Пока не случился его разрыв.

Для того, чтобы приступить к замене ремня ГРМ, необходимо снять переднее правое колесо (по ходу движения машины) защитный кожух и. Далее откручиваем шкив коленвала Головкой на 18.
После этого нужно упереть мотор снизу, подставив под сливное отверстие в субплате. Следующий корпус откручивается правой верхней опорой двигателя, болты на 16.
Далее нужно снять защиту, сначала снимаем нижний пластик, а потом верхний. Теперь нужно повернуть болт шкива коленвала назад, чтобы можно было прокрутить коленвал по часовой стрелке, подложив под него шайбы или гайки. Выставить распредвал по этикетке.

Когда все настроено ослабляем натяжной ролик ключом на 16 и снимаем ремень.Теперь можно приступить к установке нового ремня.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Устанавливаем на место новый натяжной ролик, берем ремень и видим две метки вверху и внизу, определяем где верхняя и где нижняя метка помогут стрелки и надписи, они расположены возле верхней метки, ставим эту метка на распредвал, а снизу соответственно на шкив коленвала.

Монтаж следует начинать с установочных меток коленчатого вала для шкива и ремня.
После этого одеваем ремень на помпу и распредвал, потом уже на натяжной ролик.Метки на распредвале должны совпадать, если этого не произошло по каким-либо причинам, совместите метки. После того, как этикетка совпала с валиком. По окончании работ рекомендую провернуть коленвал на одну двухскорость по часовой стрелке, чтобы поршни не задели клапаны.

Видеоинструкция:

Для замены ремня ГРМ на 16-клапанных моторах необходимо будет приспособить для фиксации распределительных валов, как только это даст возможность использовать его в будущем, учитывая, что это делается не так уж и сложно.Пластина изготовлена ​​из металла толщиной 5 мм.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero


Чертеж плиты

Изготовив такое приспособление, приступаем к разборке газораспределительного механизма, приподнимаем автомат, откручиваем переднее правое колесо и снимаем пластиковую защиту. Затем снимаем навесной ремень оборудования и откручиваем верхнюю опору двигателя, предварительно проложив ее снизу. Следующее, что нужно сделать, это снять заглушки с распредвалов, для этого нужно снять воздушный ресивер.

После этого нужно прокруткой коленвала выставить распредвалы так, чтобы прорези встали горизонтально друг относительно друга.
Теперь нам нужно закрепить коленчатый вал, это делается с помощью специального отверстия в блоке цилиндров.
Вы откручиваете болт, который показан на рисунке выше, и на его место ввинчиваем болт с резьбой M10, его длина должна быть ровно 75 мм, это можно сделать, открутив на нем несколько гаек, или обрезав до нужной длины.

Вот так выглядит изнутри.

После того, как болт закручен, проворачиваем коленвал по часовой стрелке до упора и фиксируем распредвалы.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero
Затем снимите защиту, сначала нижнюю, затем верхнюю. Затем ослабьте натяжной ролик и снимите ремень со всех шкивов. Меняем натяжной ролик и ставим на место новый ремень, начинаем ставить сверху, потом на распредвалы на коленвал. Дальнейшая сборка производится в порядке, обратном разборке.

Рено Логан Схема газораспределения:
1 — зубчатый шкив коленчатого вала;
2 — зубчатый шкив распределительного вала;
3 — ремень ГРМ;
4 — ролик натяжной;
5 — шкив шестерни насоса охлаждающей жидкости

Выход из строя приводного ремня газораспределительного механизма (ТРМ) (обрыв или нарезание зубьев) приведет к штамповке клапанов в поршнях из-за несовпадения углов поворота коленчатого вала и распределительных валов и , как следствие, к дорогостоящему ремонту двигателя.Поэтому в соответствии с регламентом технического обслуживания автомобиля проверяйте состояние ремня через каждые 15 тысяч км пробега. Поскольку свечи зажигания тоже нужно менять через 15 тысяч км, то эти работы лучше совмещать, ведь при проверке ремня будет проще провернуть коленвал.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero Поверхность зубчатой ​​части ремня не должна иметь складок, трещин, сброженных кормов и опрокидывающих тканей из резины. Обратная сторона ремня не должна иметь износа, оголяющего нить шнура и следов разметки.На торцевых поверхностях ремня не должно наблюдаться жгутов и шлифовки. Ремень необходимо заменить при обнаружении на нем следов масла. Независимо от состояния ремня его необходимо заменять каждые 60 тысяч км пробега.
Для оценки состояния и замены ремня ГРМ снимаем правую опору силового агрегата (см. «Замена опор силового агрегата») и правый брызговик моторного отсека (см. «Снятие грязезащитных щитков моторного отсека» «).
Выворачиваем шесть болтов крепления верхней крышки ременной передачи…

… головка «на 16» — два болта 1, головка «на 13» — три болта 2 и головка «на 8» — болт 3.

Снимите верхнюю крышку ремня газораспределительного механизма.

Головкой «18» с храповым механизмом проверните коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных возрастов и визуально оцените состояние ремня.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

Проверка и регулировка натяжения ремня ГРМ Завод-производитель рекомендует использовать специальный прибор — тензорезистор.Без прибора вы можете приблизительно определить натяжение ремня.

Если усиление большого и указательного пальцев удастся перекрутить ведущую ветвь ремня (в точке, расположенной между зубчатыми шкивами распределительного вала и насосом охлаждающей жидкости) более чем на 60 ° -70 ° …
. .. то ремень слабо тянется и его надо подтянуть.
Чтобы отрегулировать натяжение ремня, снимите нижнюю крышку. Головкой «На 8» с помощью храповика провернуть два болта крепления нижней крышки ремня ГРМ.

Болты крепления нижней крышки ремня ГРМ (для наглядности показаны на снятом двигателе)

Снимите нижнюю крышку ремня ГРМ.

Ослабив ключ «на 16» гайки крепления натяжного ролика, специальным ключом (ключ подходит для натяжения ремня ГРМ автомобиля ВАЗ с передним приводом) вращают ролик против часовой стрелки, натягивая ремень.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

В этом положении ролик затяните гайку его крепления.Поворачивая коленчатый вал по часовой стрелке на один болт крепления его шкива на два оборота, еще раз проверьте натяжение ремня и при необходимости повторите регулировку. Установите снятые детали в обратной последовательности.
Для замены ремня ГРМ снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов»), верхнюю и нижнюю границу ремня ГРМ (см. Выше).
При проворачивании болта крепления шкива коленчатого вала необходимо заблокировать вал от проворачивания.Для этого используется окошко в картере сцепления, расположенное сверху под корпусом термостата. Наблюдая за коленвалом (потребуется помощник), наблюдаем в окошке перемещения картера сцепления. Добиваемся, чтобы в окошке появился один из шести болтов крепления кожуха к маховику.
Остановить вращение коленчатого вала, вставив лезвие шлицевой отверткой …

… между верхней стенкой окна в картере сцепления и головкой болта крепления кожуха

Соблюдайте осторожность при выполнении этой операции, чтобы не повредить отвертку упругие пластины, соединяющие крышку с нажимным диском сцепления.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero
Головкой «На 18» повернуть болт крепления шкива коленчатого вала и вынуть отвертку из окна картера сцепления.

Снимите шкив коленчатого вала.

При затрудненном снятии шкива равномерно подойти к нему с разных сторон за монтажную лопатку.
Для последующего проворачивания коленчатого вала необходимо ввернуть на место болта крепления шкива. Чтобы болт полностью вошел в резьбовое отверстие носка коленчатого вала, установите между болтом и носком вала проставку (втулку или комплект шайб).
Перед снятием ремня, чтобы не нарушать фазы газораспределения, необходимо установить коленчатый вал и распределительные валы в положение НМТ (верхняя мертвая точка) такта сжатия 1-го цилиндра.
Поворачиваем коленвал за болт крепления его к шкиву по часовой стрелке до совпадения …

… Метки 1 (колодцы в форме треугольника) на шестерне распределительного вала с меткой 2 (логотип дачи, через которую проходит воображаемая вертикальная ось шкива) на крышке ГБЦ.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

Для проверки нахождения коленчатого вала в положении НМТ поршней 1-го и 4-го цилиндров в блоке цилиндров предусмотрено отверстие с резьбой М10, в которое следует вкрутить специальный установочный палец на длину резьбовая часть 75 мм. Когда вал коленчатого вала находится в положении поршней НМТ 1-го и 4-го цилиндров, палец должен войти в оторванную накладку на щеке коленчатого вала и заблокировать вал при попытке повернуть его по часовой стрелке.

Головка «Е-14» выворачивает технологическую заглушку из резьбового отверстия в блоке цилиндров, расположенного с лицевой стороны агрегата, в районе 1-го цилиндра — под датчиком датчика аварийного давления масла. (для наглядности показано на снятом двигателе).

В качестве установочного пальца можно использовать верхний болт крепления КПП к блоку цилиндров (для наглядности показан на бесшумном блоке).

Поверните болт к болту и проведите его так, чтобы длина резьбовой части была 75 мм.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

Изготовлено приспособление — установочный палец …

… Применяем к резьбовому отверстию блока цилиндров.

При нахождении коленвала в положении поршней ВМТ 1-го и 4-го цилиндров…

… Установочный палец 1 выведет отверстие до конца своей резьбы и упрочнёт в скрученную площадку 2 на щеке коленчатого вала (для наглядности это показано на разобранном двигателе и при снятии поддона картера ).

В этом случае нельзя проверить коленчатый вал по часовой стрелке. Если чувствуется при прикручивании, а концы гайки на пальце на пальце не соприкасаются с концом отверстия в блоке цилиндров (останется зазор между гайкой и бобышкой) , затем проворачиваем коленвал против часовой стрелки за болт крепления шкива.Затем до конца ввинчиваем установочный палец в отверстие блока (до контакта кончиков пальцевой гайки и отверстий отверстия в блоке) и поворачиваем коленвал по часовой стрелке до упора щеки в палец.
Сплетите стяжную гайку крепления натяжного ролика, поверните ролик по часовой стрелке, уменьшив натяжение ремня ГРМ.Как поменять ремень грм на рено логан: Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

… и снимите натяжной ролик.

Устанавливаем новый натяжной ролик и ремень ГРМ в обратной последовательности.
При установке ремня…

… на котором нанесены стрелки …
… сориентируйте его так, чтобы стрелки совпадали с направлением движения ремня (по часовой стрелке).

Установив ремень на шкив коленчатого вала, заводим ремень под натяжной ролик и ставим заглушку распредвала и насоса охлаждающей жидкости. Натягиваем ремень ГРМ, как показано выше. Вывернув установочный палец из отверстия в блоке цилиндров, проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива до совпадения метки на шкиве распределительного вала с меткой на крышке ГБЦ.Затем ввинчиваем установочный палец в отверстие блока цилиндров, чтобы проверить правильность установки коленчатого вала на положение поршня NMT 1-го и 4-го цилиндров (см. Выше) и повторяем настройку ремня.
Вытащите палец из отверстия в блоке цилиндров и установите резьбовую пробку. Детали сняты устанавливаются в обратной последовательности.
Для надежной работы двигателя и обеспечения заданного срока службы ремня ГРМ регулировку ремня лучше проверять на сервисе с помощью тензодатчика.

Замена ремня ГРМ на Рено Логан. 1.6 8V — не такой сложный процесс, как кажется. В целом на двигателях с одним распредвалом эту работу выполнять намного проще, чем на двухканальных моторах. При минимуме инструментов и наличии свободного времени можно заменить ремень ГРМ самостоятельно. Главное, следовать нашим инструкциям.

Снятие старого ремня

При проведении работ придется снимать картер, поэтому лучше все делать на эстакаде или смотровой яме.Если такой возможности нет, придется ограничиться домкратом.

Первым делом снимаем защиту двигателя, после чего откручиваем и снимаем колесо. Также снимаем пластиковую гильзу и защиту газораспределительного механизма (см. Рис. 1). Чтобы добраться до ремня ГРМ, нужно снять ремень привода дополнительных агрегатов. Для этого откручиваем натяжной ролик и при необходимости снимаем.

На болт крепится шкив коленвала — его нужно открутить и снять.Потом снимаем шкив сам. С помощью домкрата приподнимите двигатель так, чтобы можно было снять верхнюю правую подушку (она будет мешать). Снимаем опору и теперь можем снять крышку и защиту ГРМ. Доступ к основному рабочему пространству открыт.

Установка нового ремня ГРМ

На шкивах распредвалов и коленчатых валах имеются метки, соответствующие их положению в верхней мертвой точке (см. Рис. 2). Если по какой-то причине они отсутствуют, вам придется определить точку VMT экспериментальным путем.

Для этого нужно открутить свечу первого цилиндра и прокрутить коленвал. Вставьте отвертку в отверстие — вы почувствуете ход поршня при вращении коленчатого вала. По максимуму — обнаружил NTC. Сделайте на шестернях распредвала и коленчатого вала метки и такие же на корпусе, чтобы впоследствии больше не искать верхнюю мертвую точку.

Перед установкой натяжного ролика зафиксируйте его в сжатом состоянии — новый ремень не растягивается и поставить на место будет сложно.Когда ролик установлен, отпустите пружину и отрегулируйте уровень натяжения. Ремень не должен поворачиваться по продольной оси более чем на 90 градусов и смещаться в сторону не более чем на 1,5 см.

Когда ремень установлен, а натяжной ролик закреплен, надеть шкив коленвала и как можно сильнее затянуть. Установите натяжной ролик ручного ремня и сам ремень. Крепима бывшее место ГРМ, крышка и защита.

Теперь осталось только установить защиту двигателя, просадку и защиту в колесной арке и самом колесе.Работа сделана — как видим, ничего сложного, ремень ГРМ на Рено Логан 1.6 8 можно поменять самостоятельно.

Видео

Замена ремня ГРМ на Логане занимает около двух часов, экономия около полутора-двух тысяч рублей. В процессе потребуется какое-то специфическое средство, поэтому к процедуре желательно подготовиться.


Содержание статьи:

Для начала стоит поговорить о элементарных вещах.Производитель регламентирует замену ремня ГРМ каждые 60 000 километров пробега, при этом гарантируя пробег в 70 тысяч некритичных и, скажем так, спокойных. Но чаще всего ремень ГРМ подходит после 50 тысяч километров пробега.

Что касается самого ремня, то лучше потратить на 500 рублей больше и приобрести оригинал, потому что многие дубликаты просто не попадают на этикетки. Для этого двигателя это критично, потому что метки расположены на ремне, к тому же двигатель любит гнуть клапан.

Инструменты, которые пригодятся


Замена ремня ГРМ на Рено Логан 1.4, как уже говорилось выше, требует определенного набора инструментов. В первую очередь, это ключи и головки на 16 и 8. Именно такой размер болтов выбрала французская компания.

Кроме того, пригодится маленькая трещотка с головкой на 10, а также приспособление для натяжения роликов. Итак, приступаем непосредственно к замене ремня ГРМ на Логан 1.4 л, 8 клапанов.

Снятие ремня ГРМ на 8-клапанном Логане


Для начала субдомрите колесо, переднее правое, после чего откручиваем одну клипсу-самодостаточность сверху справа, а вторую клипсу на нижний край бампера.Далее просто потяните на себя пластиковую защиту, вытащите в сторону, заверните, при желании снимите полностью. Теперь, когда можно беспрепятственно добраться до болта коленвала, но я его не трогаю. Для начала нужно ослабить ремень генератора, который натягивается натяжителем. В общем, должен быть натяжной болт, сначала откручиваем два фиксатора, а потом откручиваем натяжитель, натяжитель поднимется вверх, что снимет приводной ремень. Теперь смело снимаем шкив коленвала.

Для того, чтобы закрепить коленвал с брутто, можно посадить помощника в салон, он должен включить пятую передачу и удерживать педаль тормоза нажатой.В этом случае повернуть колеса с коленчатым валом сложнее. Кстати, болт коленвала 18, это у французов интересно.


Теперь переходим наверх. Здесь нам нужно снять подушку, чтобы получить доступ непосредственно к кожуху ремня ГРМ. Проблема в том, что многие считают, что двигатель развалится при повороте болтов крепления, что не совсем так — двигатель либо упадет на защиту, либо между поддоном и защитой картера можно уложить металлическую пластину толщиной около 1 см.Тогда двигатель точно останется на месте.

Откручиваем три болта крепления подушки к двигателю и два болта к кузову. Порядок не имеет значения. Снимите подушку и получите доступ прямо к двигателю. Теперь вам нужно снять верхнюю крышку. Крепится он тремя болтами на 13 и одним на 10, снизу он немного спрятан. Здесь очень пригодится храповик. Не бойтесь, если болты на 13 закрутятся, это нормально. Чтобы снять крышку, необходимо немного повернуть ее против часовой стрелки, чтобы она не прижалась к ушку застежки.


Ну а теперь надо снять нижнюю часть кожуха, она пластиковая. Два болта на 8 лучше открутить сверху, а два снизу. Крышка снимается легко. Для финиша необходимо снять ролик натяжителя. Но сначала включаем пятую передачу, крутим переднее левое колесо до тех пор, пока не увижу сверху метку распредвала. Ее позиция не принципиальна, главное ее просто увидеть. В народе бытует мнение, что на головке есть табличка, да она есть, но это не принципиально, важно совпадение наклеек замеса / распредвала.Поэтому когда увидели этикетку, откручиваем ключ на 17 натяжного ролика, снимаем старый ремень ГРМ, устанавливаем новый.

Установка нового ремня ГРМ на Рено Логан 1.4


Итак, мы на финише, а он достаточно короткий. Возьмите пояс и найдите стрелки направления. При установке они должны быть направлены к передней части автомобиля. Что касается этикеток, то с ними все просто, не так уж и сложно, как многие думают. Возьмите ремень в руки, найдите на нем поперечные метки.Каждый из них рассчитан на свой вал. То есть то, что дублируется на внутренней части ремня, одевается на шестерню коленчатого вала, а то, что не дублируется с внутренней стороны — на распредвал.

Устанавливаем ремень ГРМ, предварительно проверив состояние помпы и натяжного ролика, после чего натягиваем ролик крутящим моментом, и храповиком, либо просто ключом ТОРКС. Коленвал проворачиваем на 2 оборота — это полный рабочий цикл, если нет препятствий, то просто собираем на место, если есть препятствия, желательно проверить соответствие меток, или просто переустановить.

Видео: Замена ремня ГРМ на Рено Логан 8 клапанов

Теги Mr. Renault Logan Motors Двигатель 1,4 — 1,6 л K7J, K7M

Частота замены

В нормальных условиях: каждые 90 000 км или 4 года — замена (также следует заменить натяжной ролик).

При неблагоприятных условиях: каждые 60 000 км или 4 года — замена (необходимо также заменить ролик натяжителя).

Свадебный пояс

Повреждение двигателя — есть

Снятие ремня Рено Логан

1.Установите переднюю часть автомобиля и установите опорные стойки.

2. Снимите:

□ Защита двигателя.

□ Колесо переднее правое.

□ Дополнительный приводной ремень (ремни).

3. Зафиксируйте маховик большой отверткой

4. Снимите:

□ Болт (1) шкива коленчатого вала.

□ Шкив коленчатого вала (2).

5. Выложить двигатель.

6. Снимите:

□ Правая опора двигателя.

□ Пробка блока цилиндров (3).

U Крышка ремня ГРМ (4) и (5).

7. Временно заверните болт шкива коленчатого вала большой шайбой.

8. Обработайте коленчатый вал по часовой стрелке, прежде чем ставить метку на звездочку на один зуб перед меткой на задней крышке (6).

Примечание: Если край крышки головки блока цилиндров отсутствует, наклеить этикетку красного цвета или мелом.

9. Убедитесь, что звездочка коленчатого вала находится почти в положении «6 часов».

10. Вставьте штифт крепления коленчатого вала. Специальное приспособление №мот.1489.

11. Медленно поверните коленчатый вал по часовой стрелке, пока щеки не войдут в установочный штифт.

12. Убедитесь, что установочные метки совмещены (7) и (8).

13. Ослабьте гайку ролика натяжителя (9). Поверните ролик натяжителя по часовой стрелке, чтобы ослабить натяжение ремня. Используйте приспособление №мот.1135-01 (10).

14. Снимите:

□ ремень привода ГРМ.

□ натяжитель ropic.

Ремень Renault Logan

Не устанавливайте повторно используемый ремень.

1. Убедитесь, что установочный штифт коленчатого вала правильно зафиксирован. Уточняющий номер мот.1489.

2. Убедитесь, что установочные метки совмещены (7) и (8).

3. Установите новый натяжной ролик.

4. Наденьте ремень ГРМ по часовой стрелке, начиная со звездочки коленчатого вала. Убедитесь, что ремень плотно натянут между звездочками.

Примечание. Совместите бирку на ремне с ярлыками

на звездочках. Соблюдайте направление вращения

Ремень на поясных бирках

5.Прежде чем касаться ремня, поверните натяжной ролик. Слегка затяните гайку ролика натяжителя (9).

6. Снимите установочный штифт коленчатого вала. Номер Mot 1489.

7. Установите фиксатор предварительного натяжения (11). СПЕЦИАЛЬНЫЕ ДЕГУСТАЦИИ №МОТ.1501.

8. Прикрепите к ремню момент 10 нм по часовой стрелке.

9. Снимите устройство предварительного натяжения (11). Спецификационный номермот.1501.

10. Закрепите измеритель натяжения на ремне. Спецификационный №мот.1505 или 1715 (12).

11. Поверните ролик натяжителя против часовой стрелки до тех пор, пока измеритель натяжения не покажет 160 ± Гц. Используйте специальный инструмент № Mot.1135-01 (10).

12. Затяните гайку ролика натяжителя (9). Момент затяжки: 50 нм.

13. Проверните коленчатый вал примерно на два оборота по часовой стрелке до первого цилиндра nmt.

14. Убедитесь, что установочные метки совмещены (7) и (8).

15. Убедитесь, что метка на звездочке распределительного вала находится на одном зубе перед задней крышкой (6).

16. Убедитесь, что звездочка коленчатого вала находится почти в положении «6 часов».

17. Вставьте штифт крепления коленчатого вала. Уточняющий номер мот.1489.

18. Медленно поверните коленчатый вал по часовой стрелке до упора щеки кривошипа в установочный штифт.

19. Убедитесь, что установочные метки совмещены (7) и (8)

20. Снимите установочный штифт коленчатого вала. Уточняющий номер мот.1489.

21. Установите предустановленное устройство (11). Укажите NSMot.1501.

22. Прикрепите к ремню момент 10 нм по часовой стрелке

23. Снимите фиксатор предварительного натяжения (11). Укажите NFimot.1501.

24. Закрепите измеритель натяжения на ремне. СПЕЦИАЛЬНОСТИ №МОТ.1505 или 1715 (12). Измеритель натяжения должен показывать 160 ± 10 Гц. Если нет: повторите процедуру натяжения.

25. Установите детали в обратном порядке.

26. Затяните болт шкива коленчатого вала (1). Используйте новый болт. Момент затяжки: 30 нм + 80 ° ± 5 В.

Рено Логан

14 когда менять ГРМ.Периодичность и сроки замены ремня ГРМ на Рено Логан, рекомендации завода и логановода. Порядок контроля и замены

Ремень ГРМ необходим для соединения коленчатого и распределительного валов (8-клапанные двигатели используют один распредвал, 16-клапанные двигатели — два). Часто проскальзывает ремень, что сказывается на работе всего двигателя — такты впуска и выпуска не синхронны. В результате увеличивается расход топлива, снижается мощность и повышается температура охлаждающей жидкости.Поэтому необходимо своевременно производить замену ремня и следить за его состоянием.

Самое опасное — обрыв ремня. Это может случиться в любой момент. Причины тому самые разные — износ шкивов, неправильно установленные валы, низкое качество материала, из которого изготовлен ремень. Сразу стоит отметить, что большинство двигателей плохо переносят обрыв ремня ГРМ — гнутся клапана. В итоге потребуется ремонт двигателя.

Ремень лучше приобретать у проверенного производителя.

Главный критерий — качество. Старайтесь приобретать в магазинах только оригинальные запчасти, не используйте мультибрендовые, которые можно предложить в автосалонах. Обычно такие комплектующие сомнительного качества и могут просто не отработать заявленный ресурс. Автопроизводители стараются улучшить качество элементов на своих автомобилях. А доверять такой узел, как ремень ГРМ неизвестному производителю, крайне опасно — неприятности можно ожидать сразу после установки. Лучше немного переплатить за оригинальные ремень и ролик, чем делать дорогостоящий ремонт двигателя.

Что касается ГРМ, то в среднем ремень ГРМ меняют раз в 60 тыс. Км. пробег. У большинства производителей он есть. Но есть автомобили, на которых срок службы достигает 90 тысяч. И самое главное — если машина старше пяти лет, с заменой лучше не тянуть: рекомендуется каждые 60 000 — менять каждые 50 000 км.

Как заменить ремень

Чтобы удешевить замену ремня ГРМ, вы можете сделать это самостоятельно. Это может сделать каждый; на многих машинах эта процедура аналогична.Для наглядности рассмотрим процедуру замены на автомобиле Рено Логан с 8-клапанным двигателем 1,6 л. Осмотр ремня ГРМ на нем необходимо проводить каждые 15 тысяч км и при необходимости подтягивать. Владельцы этих машин знают, что ремни с трудом могут пробегать 50 тысяч. Исходя из этого, можно сделать вывод, что необходимо проводить ремонт заранее, то есть периодичность замены ремня ГРМ на Логане составляет 40-45 тысяч пробега. Рассмотрим подробно порядок работы:

  1. Ослабьте болты на правом переднем колесе, поднимите автомобиль на домкрате (не забудьте поставить упоры под задние колеса).Затем полностью откручиваем болты и снимаем колесо.
  2. Когда у вас появится доступ к болту шкива коленчатого вала, вы можете приступить к его откручиванию. Вам понадобится напарник, который будет сидеть на водительском сиденье, чтобы он нажимал педаль тормоза при включении пятой скорости.
  3. Открутите болт гаечным ключом на 18 дюймов. Если не поддается, используйте рычаг.
  4. Установите домкрат под двигатель. Будьте осторожны, поднимая деревянную доску между домкратом и поддоном. Поддон изготовлен из дюралюминия, поэтому его можно легко повредить домкратом.
  5. Выверните пять болтов и снимите опору двигателя.
  6. Снять ремень привода дополнительного оборудования — гидроусилителя руля, компрессора кондиционера и генератора.
  7. Для выполнения предыдущего пункта: ключом на 13 откручиваем болт на натяжном ролике и ослабляем ремень.
  8. Используя клавиши 13 и 10, снимите верхнюю крышку механизма газораспределения.
  9. Ключом на 8 отверните болты крепления нижней крышки.
  10. После снятия крышек очистите их от грязи и пыли, протерев тканью.

Простой способ замены

Пока вы не касались самого ремня ГРМ, установите метку на распредвале вертикально вверх. На поверхности ремня тоже есть отметина, но мы ее игнорируем — она ​​смещается на 2 зубца с каждым оборотом. Можно, конечно, перед заменой ремня ГРМ долго и нудно провернуть коленвал, но в этом нет никакого смысла. Поэтому ставьте метку распредвала только так, чтобы она смотрела вверх. Если метки на ремне и распредвале совпадают, метки на шкиве коленчатого вала и ремне также будут совпадать.Если старые отметки на ремне стерты, используйте маркер, чтобы нанести на его поверхность новые отметки (при этом нужно точно запомнить ту, которая должна совпадать с отметкой на шкиве распределительного вала).

Марка распределительного вала

Для снятия теперь необходимо ослабить гайку, которая стягивает натяжной ролик. Причем гайку откручиваем полностью, так как ролик тоже надо менять. Накладываем новый ремень на старый — все метки совпадают. Установить новый ремень предельно просто — установите его на шкивы так, чтобы метки на ремне совпадали с соответствующими метками на распредвалах и коленчатых валах.Заранее установите новый ролик, который в самом конце нужно повернуть вокруг оси эксцентрика для натяжения ремня. Для этого можно использовать натяжитель, который используется на автомобилях ВАЗ, так как отверстия в ролике расположены одинаково. После завершения установите все ранее снятые элементы.

«Дилерский» метод

Для начала нужно совместить две метки — на распредвале и на головке блока цилиндров (не снимая ремня). В этом положении распределительного вала поршень первого цилиндра находится в верхней мертвой точке.Теперь откручиваем заглушку на блоке.

Установите в него специальный инструмент — болт с длиной резьбы 75 миллиметров и диаметром 10 мм. С его помощью вы зафиксируете коленвал, он не проворачивается. Теперь снимите старый роликовый ремень и установите новый. Преимущество этого метода в том, что вы случайно не проворачиваете валы (точнее, коленчатый вал). Ни для кого не секрет, что при надевании ремня можно сместить его положение на четверть оборота, а то и больше. Но для некоторых это ненужные и совершенно ненужные операции.

Послесловие

Вместе с ремнем ГРМ обычно меняют натяжные ролики.

Немного о выборе ремней уже было сказано, но стоит отметить еще несколько моментов:

  1. Оригинальные расходники всегда имеют больший ресурс, чем неоригинальные.
  2. Оригинальные ремни и ролики изготовлены из качественных материалов и протестированы.

При покупке обращайте внимание на состояние резины — на ней не должно быть трещин.Для этого согните пояс в разные стороны. Если увидите хоть малейшие трещинки — откажитесь от покупки, попросите заменить ее на качественную копию. Запасные части, которые хранились в экстремальных условиях — подвергались как перегреву, так и переохлаждению — могут попасть в магазины. А это сказывается на состоянии материала. А отправляясь в магазин, узнайте точную маркировку своего ремня (или возьмите его с собой, если он уже снят). Малейшее отклонение в размерах делает невозможным установку на автомобиль.Также следите за тем, чтобы шнур нигде не выходил из ремня.

Замена ремня ГРМ Рено Логан 1.4 и 1.6 с 8 клапанами, отвечающего за газораспределение, происходит на 60 тыс. Км пробега вне зависимости от его состояния. Это нужно делать в обязательном порядке, потому что никто не может предсказать, сколько и в какие сроки произойдут неприятности и порвется ремень. А выяснять для себя, гнет ли клапан при обрыве ремня ГРМ на Логане, совершенно нет желания, исходя из собственного опыта.

Какие есть опции

Автомобили теперь комплектуются двумя типами бензиновых двигателей:

  • 8 клапанов, объем 1600 см 3, мощность 82 л.с.,
  • 16 клапанов, объем 1600 см 3, мощность 102 л.с.,

Ориентировочная стоимость выполнения всех работ в сервисе официального дилера составит около 11000 рублей. с учетом материалов.

При желании можно сэкономить, заменив ремень ГРМ Рено Логан 1.4 8 и 1.6 16 своими руками, как и в других вариантах. Тем более, что ничего страшного в этом нет, хотя многие думают наоборот. Просто нужно иметь желание и немного навыков обращения с инструментами и механизмами.

Замена на восьмиклапанном двигателе

Газораспределительный механизм, а точнее его привод, состоит из ремня, натяжного ролика и трех зубчатых шкивов, установленных на насосе системы охлаждения, на коленчатом валу и распределительных валах. Итак, перед переходом на Рено Логан начинается замена ремня ГРМ Рено Логан:

  1. Для облегчения доступа к механизмам необходимо демонтировать правое переднее колесо, брызговик и защиту картера.Под поддон двигателя необходимо подставить упор или домкрат с накладкой из толстого куска резины или деревянного бруска.
  2. Затем нужно демонтировать правую опору опоры двигателя. Ключом на 10 откручивается демпфер и снимается вместе с держателем трубки адсорбера. Затем снимается бандаж, фиксирующий подушку к телу. Головкой на 16 откручивается пять болтов крепления подушки к корпусу двигателя и к кузову, подушка снимается.
  3. Верхняя крышка ГРМ снимается закручиванием шести болтов ее крепления, с головками 8, 13, 16 — всего шесть болтов.Открутив два болта на 8, демонтируется пластиковая крышка привода.
  4. Ремень привода вспомогательных агрегатов снимается, предварительно ослабив его натяжной ролик.
  5. Коленчатый вал заблокирован от проворачивания. Под термостатом находится окошко корпуса сцепления. Прокручивать нужно до тех пор, пока в окошке не появится одна из крышек болта крепления кожуха маховика. Коленчатый вал будет заблокирован, если между верхним краем окна и болтом, который в нем появляется, вставить подходящую монтажную отвертку или отвертку.Теперь откручиваем болт крепления вспомогательного шкива. Шкив снимается, а его болт откручивается для дальнейших манипуляций, связанных с необходимостью провернуть коленчатый вал.
  6. Чтобы не сбить Рено Логан, поршень первого цилиндра нужно выставить в положение максимального сжатия, в ВМТ. Для этого в блоке цилиндров есть отверстие с резьбой M10. В него необходимо вкрутить болт или шпильку с резьбовыми гайками 75 мм. Затем необходимо осторожно провернуть коленвал, пока специальная площадка на его щеке не упрется в навинченный стопор.При этом метки ГРМ на шкиве распределительного вала в виде треугольной выемки должны находиться напротив логотипа Dacia, тисненного на блоке, расположенном справа от значка Renault. При ослаблении натяжного ролика снимается зубчатый ремень и сам ролик (при замене ремня необходимо также менять натяжной ролик).
  7. После снятия ремня нельзя проворачивать валы, чтобы избежать перекоса и чтобы клапаны не упирались в поршни.

  8. Ремень перебрасывается, затем заправляется под натяжной ролик и надевается на шкивы распределительного вала и помпу. Замененный ремень необходимо хорошо затянуть, после чего вывернуть стопорный болт, блокирующий коленчатый вал. Для проверки правильности установки вал необходимо дважды провернуть по часовой стрелке, снова заблокировать коленчатый вал и проверить совпадение меток. Если они не совпадают, может потребоваться дополнительная регулировка.
  9. Ремень ГРМ на Рено Логан следует устанавливать в соответствии с указанными на нем стрелками.Они должны быть направлены по направлению вращения шкивов.

  10. Сборку ремня ГРМ Логан 1.4 необходимо проводить четко в обратной последовательности.
  11. После замены ремня ГРМ в автомобиле Логан 1.4 через тысячу км нужно увидеть натяжение ремня.
  12. Замена на шестнадцатиклапанный двигатель

    Основное отличие этого двигателя от предыдущего — клапаны и наличие второго распредвала. На нем ремень ГРМ необходимо заменять так же, как на Рено Логан 1.Двигатель 4 (8 клапанов). По технологии замена ремня ГРМ Рено Логан 1.6 с шестнадцатиклапанным двигателем отличается тем, что потребуется фиксировать оба распредвала от проворачивания.

    выводы

    Многие, посчитав, сколько стоит, сделать это на СТО, несмотря на то, что это не так уж и сложно, можно резюмировать, что дешевле, проще и приятнее это делать все сами. Тем более, что не факт, что в сервисе эта процедура пройдет быстрее.Фактически, без особых профессиональных навыков ремень можно сменить за 2-3 часа. Конечно, решение о том, какой метод лучше, в конечном итоге зависит от владельца.

На некоторых моделях иномарок данная процедура представляет множество трудностей для автомобилистов. Когда с ностальгией вспоминаешь ВАЗы девятки и пятерки — там все просто.

Когда менять ремень ГРМ на Рено Логан

Периодичность замены ремня ГРМ на Логане устанавливается каждые 60 тысяч километров или каждые 4 года согласно мануалу по ремонту.Вместе с ремнем меняется и натяжной ролик.

На Рено Логан до 2010 года и после 2010 года устанавливались разные ремни ГРМ. Также имеет значение наличие / отсутствие кондиционера или гидроусилителя руля. Исходя из этого, нужно проверить применимость ремня перед покупкой ГРМ на конкретный автомобиль.

Как поменять ремень ГРМ Логан

Итак, чтобы заменить ремень ГРМ Рено Логан, сначала необходимо демонтировать пластиковые защитные кожухи, ослабить гайку натяжного ролика и снять ремень вспомогательного агрегата.Ослабляем болт шкива коленвала, затем снимаем шкив. Ремень ГРМ уже виден. Чтобы получить к нему доступ, нужно демонтировать верхнюю и нужную крышки. Верхняя опора двигателя также подлежит демонтажу для облегчения доступа к механизму ГРМ. Перед этим нужно снять защиту двигателя и поставить упор под поддон картера. Затем легко демонтировать верхнюю опору.

Не спешите снимать ремень! Совместите метки газораспределения, чтобы не нарушать синхронизацию клапанов.

Можно вращать за колесо (включая пятую передачу) или за болт шкива коленчатого вала. Это просто, но важно. Метка на шкиве распределительного вала совпадает с меткой на крышке блока цилиндров. На блоке может не быть отметки, но поскольку наш двигатель исправен, мы делаем отметку.

Теперь ремень можно снять. На новом ремне также есть отметки для облегчения сборки. Этикетки на ремешке должны совпадать. Давайте снова запустим отсчет времени, чтобы убедиться, что все работает как надо.Проверить натяжение ремня. Пробуем закрутить, если получается на угол 90 градусов и более — слабое натяжение … Через тысячи километров проверяем натяжение ремня ГРМ еще раз.

Схема привода газораспределительного механизма Рено Логан:
1 — зубчатый шкив коленчатого вала;
2 — зубчатый шкив распределительного вала;
3 — ремень ГРМ;
4 — натяжной ролик;
5 — зубчатый шкив насоса охлаждающей жидкости

Отказ ремня ГРМ (ремень ГРМ) (обрыв или порез зубьев) приведет к заклиниванию клапанов в поршни из-за несовпадения углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему двигателю. ремонт.Поэтому в соответствии с правилами технического обслуживания автомобилей мы проверяем состояние ремня каждые 15 тысяч километров. Поскольку свечи зажигания тоже нужно менять через 15 тысяч км, эти работы лучше совмещать, ведь при проверке ремня будет проще провернуть коленвал. Поверхность зубчатой ​​части ремня не должна иметь складок, трещин, подрезов зубцов и отслоений ткани от резины. На нижней стороне ремня не должно быть следов износа, оголенных шнуров и следов ожогов.На торцевых поверхностях ремня не должно быть расслоений и потертостей. Ремень необходимо заменить, если на нем обнаружены следы масла. Независимо от состояния ремня, его необходимо менять каждые 60 тысяч километров.
Для оценки состояния и замены ремня ГРМ снимите правую опору силового агрегата (см. «Замена опор силового агрегата») и правое крыло в моторном отсеке (см. «Снятие брызговиков в моторном отсеке»).
Откручиваем шесть болтов крепления верхней крышки ременной передачи…

… с головкой «16» — два болта 1, головкой «13» — три болта 2 и головкой «8» — болт 3.

Снимите верхнюю крышку ремня газораспределительного механизма.

Головкой «18» с храповым механизмом проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня.

Производитель рекомендует проверять и регулировать натяжение ремня ГРМ с помощью специального прибора — тензодатчика.Без прибора можно приблизительно оценить натяжение ремня.

Если усилием большого и указательного пальцев удается перекрутить приводной ремень (в точке, расположенной между зубчатыми шкивами распределительного вала и насосом охлаждающей жидкости) более чем на 60 ° –70 ° …
… Ремень ослаблен и его необходимо подтянуть. затянуты.
Чтобы отрегулировать натяжение ремня, снимите нижнюю крышку. Головкой на «8» с храповым механизмом откручиваем два болта крепления нижней крышки ремня ГРМ.

Болты крепления нижней крышки ремня ГРМ (для наглядности показаны на снятом двигателе)

Снимите нижнюю крышку ремня газораспределительного механизма.

Ослабив затяжку гайки натяжного ролика ключом на «16», специальным ключом (гаечный ключ подходит для натяжения ремня ГРМ на переднеприводных автомобилях ВАЗ) повернуть ролик против часовой стрелки, натягивая ремень.

В этом положении ролика затяните гайку его крепления. Поворачивая коленчатый вал по часовой стрелке за болт крепления его шкива на два оборота, еще раз проверьте натяжение ремня и, при необходимости, повторите регулировку. Установите снятые детали в обратном порядке.
Чтобы заменить ремень привода ГРМ, снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов»), верхнюю и нижнюю крышки ремня газораспределительного механизма (см. Выше).
При откручивании болта крепления шкива коленчатого вала необходимо заблокировать вал от проворачивания. Для этого можно использовать окошко в корпусе сцепления, расположенное вверху под корпусом термостата. Проворачивая коленчатый вал (нужен помощник), наблюдаем в окошке движение крышки сцепления. Добиваемся, чтобы в окошке появился один из шести болтов крепления кожуха к маховику.
Предотвращаем проворачивание коленвала вставив лезвие шлицевой отвертки …

… между верхней стенкой окна в картере сцепления и головкой болта крышки

Будьте осторожны при выполнении этой операции, чтобы не повредить отверткой упругие пластины, соединяющие крышку с нажимным диском сцепления.
Головкой «18» отверните болт крепления шкива коленчатого вала и выньте отвертку из окна картера сцепления.

Снимите шкив коленчатого вала.

Если снять шкив сложно, равномерно поддеваем его с разных сторон монтажным ножом.
Для последующего проворачивания коленчатого вала необходимо вкрутить болт шкива на место. Чтобы полностью ввернуть болт в резьбовое отверстие на носке коленчатого вала, установите между болтом и носком вала проставку (втулку или набор шайб).
Перед снятием ремня, чтобы не нарушить фазу газораспределения, необходимо установить коленвал и распредвалы в положение ВМТ (верхняя мертвая точка) такта сжатия 1-го цилиндра.
Поворачиваем коленвал за болт крепления его шкива по часовой стрелке до совпадения …

… отметка 1 (отверстия треугольной формы) на шкиве распределительного вала с отметкой 2 (логотип Dacia, через которую проходит воображаемая вертикальная ось шкива) на крышке головки блока цилиндров.

Для проверки, находится ли коленчатый вал в положении ВМТ поршней 1-го и 4-го цилиндров, в блоке цилиндров предусмотрено отверстие с резьбой М10, в которое должен быть вставлен специальный фиксирующий штифт с длиной резьбы 75 мм. прикручен.Когда коленчатый вал находится в положении ВМТ поршней 1-го и 4-го цилиндров, палец должен упираться в фрезерованный участок щеки коленчатого вала и блокировать вал при попытке повернуть его по часовой стрелке.

Головкой «Е-14» выкручиваем технологическую заглушку из резьбового отверстия в блоке цилиндров, расположенного с лицевой стороны блока, в районе 1-го цилиндра — под датчиком сигнализации давления масла (для наглядности, это видно на снятом двигателе).

Болт верхнего крепления КПП к блоку цилиндров можно использовать как фиксирующий штифт (для наглядности показан на снятом силовом агрегате).

Накручиваем на болт две гайки и фиксируем их так, чтобы длина резьбовой части была 75 мм.

Изготовленное устройство — установочный штифт …

… Ввернуть в резьбовое отверстие в блоке цилиндров.

При нахождении коленчатого вала в ВМТ поршней 1-го и 4-го цилиндров…

… Установочный штифт 1 до конца своей резьбы ввинчивается в отверстие и упирается в фрезерованный участок 2 на щеке коленчатого вала (для наглядности показано на разобранном двигателе и при снятом масляном поддоне).

Это предотвратит вращение коленчатого вала по часовой стрелке. Если при ввинчивании регулировочного штифта чувствуется, что он упирался, а конец гайки на пальце не соприкасается с концом выступа отверстия в блоке цилиндров (между гайкой и выступ), затем слегка поверните коленчатый вал против часовой стрелки за болт шкива.Затем ввинчиваем фиксирующий штифт в отверстие блока до конца (до соприкосновения концов гайки с отверстием и выступа в блоке) и поворачиваем коленвал по часовой стрелке до упора щеки в палец.
Ослабив затяжку гайки натяжного ролика, поверните ролик по часовой стрелке, уменьшив натяжение ремня ГРМ.

… и снимите натяжной ролик.

Установите новый ролик натяжителя и ремень ГРМ в обратном порядке.
При установке ремня…

… со стрелками …
… Сориентируйте его так, чтобы стрелки совпадали с направлением движения ремня (по часовой стрелке).

Установив ремень на шкив коленчатого вала, наматываем ремень под натяжной ролик и надеваем его на шкивы распределительного вала и насоса охлаждающей жидкости. Натягиваем ремень ГРМ как показано выше. Выкрутив установочный штифт из отверстия в блоке цилиндров, проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива до совпадения метки на шкиве распределительного вала с меткой на крышке головки блока цилиндров.Затем ввинчиваем регулировочный штифт в отверстие в блоке цилиндров для проверки правильности установки коленвала в положение ВМТ поршней 1-го и 4-го цилиндров (см. Выше) и при необходимости повторяем установку ремня.
Выворачиваем палец из отверстия в блоке цилиндров и устанавливаем резьбовую пробку на место. Установите снятые детали в обратном порядке.
Для надежной работы двигателя и обеспечения заданного срока службы ремня ГРМ регулировку ремня лучше проверять в сервисе с помощью тензодатчика.

Любимая машина наших таксистов Рено Логан, замена ремня ГРМ на 90 000. Двигатель 1,6 л 8 клапанов, при обрыве ремня гнутся почти все клапана. Рекомендуемый интервал замены составляет 60 000, осмотр и повторная затяжка каждые 15 000, но опытные таксисты знают, что некоторые ремни не служат даже 50 000, поэтому замена каждые 45 000.

Поменять ремень ГРМ на Рено Логан можно двумя способами: как написано в книжке и простой. Опишем простой способ, а в конце сделаем ссылку на автосалон.

Пациент, вид спереди.

Под капотом восьмиклапанный Двигатель 1,6 л.

Начнем

Вешаем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, держится двумя поршнями и пластиковой гайкой.

Отрываем болт крепления шкива коленвала. Для этого в салон ставим помощника, который включает пятую передачу и нажимает на тормоза, и в это время легким движением руки и головы ослабляем болт коленвала на 18.

Жонглируем двигателем, но помним, что поддон Логана сделан из дюралюминия, поэтому между домкратом и поддоном кладем широкую доску. Откручиваем пять болтов опоры двигателя.

Снимаем опору.

Снимаем ремень привода вспомогательных агрегатов, на этом двигателе он вращает и кондиционер, и гидроусилитель, и генератор.

Расположение ремня, вид снизу.

Надеваем ключ на 13 на болт натяжного ролика и поворачиваем по часовой стрелке, чтобы ослабить сервисный ремень.Заодно снимаем его с помпы ГУР.

С помощью ключей 10 и 13 открутите верхнюю защитную крышку привода ГРМ.

Головка 8 нижняя.

Снимите обе крышки и протрите их чистой тканью.

Это изображение.

1 — шкив распределительного вала.

2 — насос.

3 — натяжной ролик.

4 — звездочка коленчатого вала.

А теперь самый простой способ

Выставляем метку распредвала чуть выше. Мы специально откорректировали старую этикетку ремня ГРМ для наглядности. Отметка на поясе сома может не совпадать из-за того, что плечи ремня между отметками разные и при каждом обороте он будет сдвигать два зубца. Если пострадаете, то после определенного количества оборотов все отметки встанут на свои места, а нам это не нужно.

Значок в кружке понадобится, если мы будем далеко ходить, об этом в конце статьи.

Если старая метка на ремне и распредвале совпала, то вторая на ремне и коленвале тоже.

Если у вас более новый Логан, то звездочка распредвала будет выглядеть так.

И тут возникает один нюанс, чтобы вытащить ремень, придется с помощью специального съемника или самодельного приспособления сдвинуть звездочку на себя.

Маркируем метки на ремне маркером, если они не сохранились, запоминаем, какой распредвал.Отпускаем гайку натяжного ролика и снимаем ремень вместе с роликом.

Новый комплект ГРМ.

Для нового поколения ролик уже автоматический, и ремень натягивается до тех пор, пока индикатор не совпадет с вырезом на ролике в направлении, указанном стрелкой на ролике.

На новом ремне ГРМ есть отметки и направление движения.

Накладываем старый ремень на новый и удивляемся, насколько четко совпадают все отметки.

Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале.

Ответить

Ваш адрес email не будет опубликован.
