Полная инструкция Torque Pro на русском

Привет всем. Многим пользователям приложения просто необходима инструкция Torque Pro на русском, но как таковой её не существует. Приходится довольствоваться найденными статьями тех, кто уже пользовался набрав небольшой опыт.

В этом материале я также попытаюсь поделиться своим опытом использования программы Torque для устройств на Андроид, так как имею автомобиль и не раз проводил его диагностику.

Для тех, кто впервые столкнулся с этим приложением поясню. Эта программа работает на всех устройствах оснащенных операционной системой Андроид помогая считывать параметры бортового компьютера автомобиля в паре с устройством типа Smart Scan Tool Pro, Elm327 и других. Используя эти две штучки можно самостоятельно провести диагностику автомобиля, при необходимости сбросить ошибку.

Содержание

Сканер Scan Tool Pro
Подключение Scan Tool Pro и Torque Pro
Настройка профиля
Настройка приложения Torque Pro
Приборная панель
Проверка на ошибки
Обзор на карте
Результаты испытаний
Графики

Сканер Scan Tool Pro

Прежде чем приступить к разбору приложения Torque Pro хотелось бы немного зацепить само устройство Smart Scan Tool, так как их появилось в последнее время много и по цене имеют приличный разбег. Названия у них могут быть разные, но принцип работы один.

Не стремитесь покупать дешевые китайские адаптеры, которые предлагает Алиэкспресс. Огромная вероятность того, что оно не будет работать вообще. Берите, там, где есть гарантия и продавец несет ответственность за свой товар.

Оригинальное устройство Scan Tool Pro или Smart Scan Tool Pro должно иметь микроконтроллер от канадских производителей, то что продают в России и странах СНГ это преимущественно Китай. Отлично работает Корейская сборка (ссылки на них в тексте). Основная масса устройств имеет более дешевый вариант микроконтроллера и различные прошивки, соответственно их стоимость низкая. Но я не хочу сказать, что они не будут работать. Они работают и довольно неплохо. Вам лишь остается подобрать то устройство, которое будет работать на вашем автомобиле, а может и не будет.

Есть информация, что считывание данных с компьютера автомобиля зависит от прошивки. И это действительно так. Приведу пример.

Моему автомобилю Шевроле Авео отлично подошло устройство с версией прошивки 2.1, но не захотело работать на автомобилях ВАЗ и Нисанн (на других моделях не пробовал).

Устройство с прошивкой 1.5 – 1.6 способно охватывать практически все модели автомобилей. Оригинальная прошивка, как утверждают производители, работает на любом автомобиле. В отличии от оригинала часть функций на “поддельных” устройствах утрачено, это не критично.

Стоимость устройства в первую очередь зависит от производителя и комплектации. Половина стоимости комплекта может тянуть поставляемый с устройством софт. Покупая комплект Smart Scan Tool Pro, мы тем самым обезопасим себя в плане синхронизации адаптера с устройством вывода данных, уж точно между собой они будут работать, как говорится “фирма гарантирует”.

Диагностика на компьютере с использованием программы Scan Master

Подключение Scan Tool pro и Torque Pro

Для того чтобы приложение Torque Pro начало сбор данных необходимо:

1. Найти разъем диагностики автомобиля, подключить сканер. Обычно он находится под панелью приборов или под рулевым колесом. На некоторых моделях он выведен на центр панели, между водителем и пассажиром. После подключения на адаптере должен загореться светодиод.

2. Следующий этап, это подключение адаптера с телефоном. В этом шаге нужно включить Blutooth, активировать поиск. Как только, произойдет синхронизация в настройках смартфона появиться новое устройство OBDII.

Для старых прошивок 1.5 – 1.6, возможно, потребуется ввести пароль “0000”, “1234” или “6789”. В моем случае пароль не потребовался.

В дальнейшем эту процедуру проделывать не придется, после запуска приложения Torque, включится Blutooth и произойдет синхронизация устройств.

3. Повернув ключ зажигания (без запуска двигателя), переходите во вкладку на главной панели “Состояние адаптера”. Если все сделали правильно, то должны стоять четыре зеленых галочки.

Blutooth включен (на обоих устройствах)
связь с адаптером (устройства синхронизированы)
подключение к ЭБУ (соединение с компьютером)
счетчик ошибок

Но бывает и по-другому, когда одна из галочек не проставляется, чаще всего бывает отсутствие подключения к ЭБУ.

Об этом говорилось выше, прошивка не видит компьютер.

Настройка профиля

Первым делом нужно настроить “Профиль”. Перейти для заполнения, редактирования профиля можно в верхнем правом углу экрана, тапнув на надпись.

Здесь необходимо заполнить некоторые параметры:

- Название профиля (любое)
- объем двигателя (реальный)

полную массу автомобиля (по паспорту)
тип топлива
объем топливного бака
уровень топлива
максимальное значение тахометра
можно еще и стоимость топлива

Последний пункт “Коррекция экономичности” выставляется в процессе диагностики. Все эти данные будут учитываться приложением для некоторых подсчетов.

В конце имеется кнопка “SHOW ADVANCED SETTINGS” – расширенные настройки.

Здесь рекомендуется установить следующие значения.

Подключаться через указанный Blutooth (выбрать из списка)

предпочтительный протокол OBD (выбрать из списка)

Кнопкой “Сохранить” завершите настройку профиля.

Приложение для проверки штрафов ГИБДД
Видеорегистратор из смартфона на Андроид
Навигатор на смартфоне

Настройка приложения Torque Pro

Теперь переходим к настройкам приложения. В левом углу экрана имеется шестерня, тап по ней откроет “Меню”, где и перейдем к настройкам. Здесь рассмотрим только необходимые пункты настроек.

Основные настройки

Здесь нужно отметить галочками только четыре пункта:

Показать панель уведомлений
автоповорот
ошибка Blutooth
включить отладчик

Темы

Эту настройку оставляю на ваше усмотрение. Она отвечает за оформление панели приборов, фонового изображения.

Плагины

Приложение работает за счет установленных плагинов список которых можно пополнить нажав соответствующую ссылку с названием в самом низу.

Произойдет переход на страницу с дополнительными плагинами. На мой взгляд, они могут подойти только продвинутому и фанатеющему от диагностики пользователю.

Основного пакета вполне хватит для получения детальной информации. Эти же и другие плагины можно скачать в Плэй Маркет.

Единицы измерения

Здесь нельзя навязывать свою позицию. У каждого свои единицы измерения. Думаю, вы сделаете правильный выбор. Мой выбор пал:

градусы
килограммы
psi
ньютонометры

Настройки адаптера OBD

В этом пункте отметьте только первые три настройки

авто Вкл/Выкл Blutooth (при запуске программы произойдет автоматическое включение Blutooth и выключение после закрытия программы.
если ВТ был выключен ( как бы дублирует предыдущую)
быстрое подключение (здесь понятно без комментариев)

Запись и выгрузка журналов

Эту настройку можно проигнорировать, а можно и покопаться в ней, если вы планируете собирать данные считанные с датчиков. Возможно ведение журнала кому-то пригодится.

Панель приборов

В этом разделе я ничего не отмечал, но если держать программу в активном состоянии, поставьте первые две галочки. Рекомендовано для Андроид устройств.

Запустить Torque после перезагрузки
Delayed obd connection

Речь/Предупреждения

В свою очередь, интересная настройка. Предупреждение голосом о некоторых важных моментах в работе двигателя (если эти функции поддерживаются компьютером).

низкая температура
уровень топлива
достижение двигателем рабочей температуры

Здесь также на усмотрение пользователя.

Управление предупреждениями

Этот пункт является дополнением предыдущего и осуществляет вывод на панель настроенные предупреждения

Пиды (PID) для Torque Pro

Важный момент. Для каждого автомобиля имеется файл с набором дополнительных датчиков. В программе по умолчанию находится всего несколько моделей. Вам нужно найти и загрузить файл под ваш автомобиль.

Ссылки где поискать даю:

Torque Pro руссифицированный для Андроид на Google Play Тут на 4PDA —Тут (халява)

PIDы (файлы) – Здесь

Смотрите, есть ли нужный вам PID в списке и забирайте одним файлом.

Забрать

Установка файла

1. Находите файл программы “torque”.
2. Далее, нужно найти скрытый файл “extendedpids”. В диспетчере файлов включите функцию “Показать скрытые файлы”.
3. Закидываете файл “csv” в эту папку.

В управлении доп. датчиками жмете “Добавить набор”

В открывшемся окне увидите загруженный вами файл и выбираете.

Все готово. Произошла загрузка дополнительных PID датчиков в приложение.

На этом этапе с настройками можно закончить. Оставшиеся не важны и поэтому не будем тратить на них время.

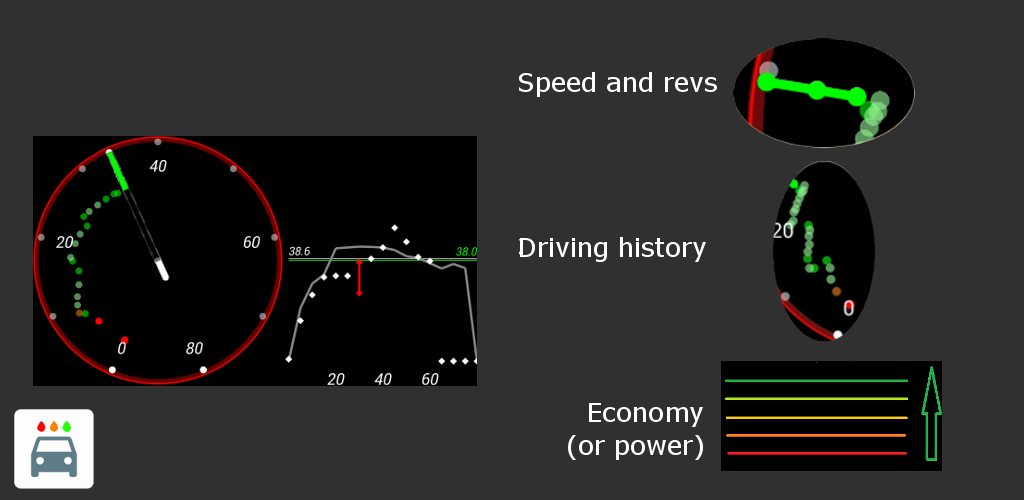

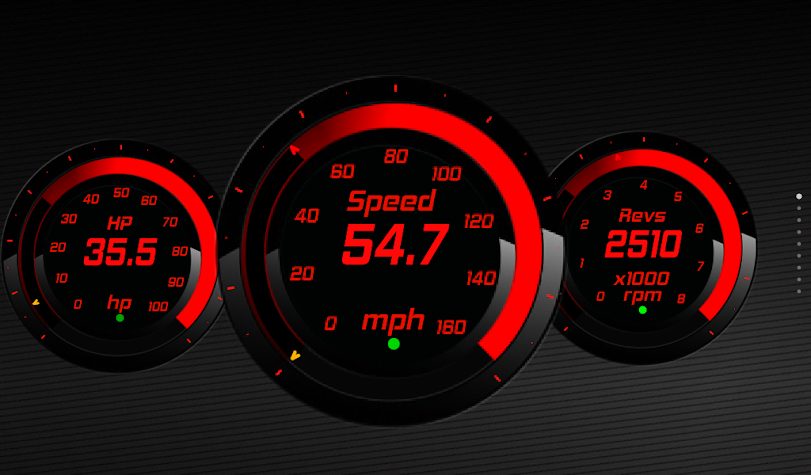

Приборная панель

Теперь остается настроить панель и вывести на неё необходимые датчики. По умолчанию в программе уже выставлено несколько приборов учета, но можно добавить те, которые вы считаете нужными.

С главной страницы приложения переходите в “Приборная панель”. Жмете на пустой экран и ждете появления оповещения “Настройка элемента” и далее “Добавить прибор”.

Следующим шагом выбираете наиболее симпатичную вам шкалу и тапните на неё.

Теперь нужно выбрать интересующий вас датчик. Выбирать нужно только зеленые датчики, остальные показаний не дадут. В зависимости от автомобиля количество активных датчиков разное.

Список большой, есть где покопаться.

Каждый выведенный элемент на приборную панель можно настраивать (нажать и подождать):

изменить размер
сбросить данные
переместить
сделать плавающим
удалить

На этом подготовку приложения к работе заканчиваем. Запускаете двигатель и наслаждайтесь полученными результатами.

Остались не охвачены несколько функций приложения и вкратце мы их рассмотрим.

Проверка на ошибки

Для проверки наличия ошибок переходите с главной в “Считывание ошибок”, запускаете поиск. Через некоторое время приложение покажет результат.

Как сбросить ошибку смотрите в видео. Главное помните, сбросив ошибку и не устранив неисправность она появиться вновь. Появление ошибки это сигнал к действию.
Но бывает и наоборот, неисправность устранена а ошибка не сбрасывается. Вот тут поможет Elm327 и Torque Pro.

Обзор на карте

После запуска приложения будет запрос на включение GPS. Активировав его, программа будет записывать все ваши поездки и показывать их на карте. В последствии вы можете поделиться ими, просмотреть и удалить.

Результаты испытаний

Вот здесь, каюсь, я толком ничего не понял. Понятно только то, что отмеченные зеленым цветом датчики это значит нормально.

Графики

Обычно цифровая информация лучше воспринимается при помощи графиков. Такая возможность предоставлена этим плагином.

Для начала необходимо настроить график выбрав:

вид
число записей
интервал опроса

Кнопкой “Selekt X axis sensors” добавить нужные датчики и сохранить.

Вот такая получилась инструкция torque pro на русском языке. Я старался дать информацию по максимуму. Если возникнут трудности или что-то непонятно, пишите в комментариях. Будем смотреть и разбираться.

Программы для адаптеров ELM327 под Android

OpenDiag Mobile

Данная программа позволяет проводить диагностику автомобилей российского производства с применением адаптеров на базе чипа ELM327. Возможна работа с версиями ELM327 WiFi, Bluetooth и USB.Программное обеспечение дает возможность протестировать электронные блоки на наличие ошибок, отобразить расшифровку неисправности и удалить код из памяти блока управления. Поддерживаются системы двигателя, противоугонной системы, электропакета, усилителя руля, антиблокировочной и других систем.

OpenDiag Mobile

Torque

Программа Torque Lite создана для получения и отображения диагностической информации о работе вашего автомобиля через интерфейс OBD-II с помощью адаптера ELM327 Bluetooth. Бесплатной версии будет достаточно для изучения базовых параметров вашего автомобиля и удаления ошибок(в том числе ошибки Check Engine).

Программа TorquePro создана для получения и отображения диагностической информации о работе вашего автомобиля через интерфейс OBD-II. Программа умеет отображать текущие параметры работы двигателя, отображать и расшифровывать коды ошибок, стирать ошибки из ЭБУ автомобиля (погасить лампочку Сheck Engine).

Torque Lite Torque Pro

inCarDoc

InCarDoc — мобильное приложение для Android, которое подключается к бортовому компьютеру автомобиля с использованием OBD-II через Bluetooth / Wifi, независимо от протокола и марки автомобиля. Приложение предоставляет широкие возможности для бортовой диагностики автомобиля.

Возможности Pro версии: запись параметров реального времени, запись параметров в фоном режиме, чтение, отображение и запись нескольких параметров одновременно, просмотр и пересылка сохраненных трасс параметров, чтение, отображение и запись нескольких параметров одновременно.

inCarDoc inCarDoc PRO

ScanMaster Lite

ScanMaster Lite представляет собой приложение для диагностики автомобилей соответствующих OBD-2/EOBD стандартам. Это приложение «превращает» ваш Android смартфонпланшет в диагностическое устройство вашего транспортного средства. Многие важные OBD-2 функции являются не ограниченно доступными, не смотря на «Lite». Только количество параметров и кодов ошибок ограничено по сравнению с Pro версией. Платная версии Pro с еще большим набором функциональности появиться в ближайшее время.

Приложение доступно на Русском, Немецком и Английском языках.

В графическом представлении данных, есть функция паузы. В этом режиме записанные данные можно прокручивать и изменять размеры графика.

ScanMaster Lite

MotoroDaba OBD

MOTORDATA OBD расширяет возможности Вашего автосканера ELM327 и имеет: Сканер ошибок. Расшифровывает коды ошибок с причинами возникновения распространенных кодов и позволяет погасить Check Engine. Панель приборов — можно настроить для каждого ЭБУ с параметрами, используя 18 вариантов шаблонов. Сохранение данных — воспроизведение записанных логов параметров датчиков автомобилей. Настраиваемые списки параметров и графики — инструменты для удобного и быстрого отображения только необходимых параметров. Функции — проецирования данных на лобовое стекло и контроля расхода топлива в реальном времени. Плагины Индикаторы панели приборов. Справочник водителя.

MotorData OBD

Адаптеры на базе чипа ELM327 с Bluetooth подключением:

Программа для OBD2 ELM327 для Андроид

Знакомство с программой

В действительности нет абсолютно ничего сложного в том, чтобы установить, настроить и пользоваться представленным софтом.

По сути, это мобильное приложение, предназначенное для диагностики собственного автотранспортного средства. При подключении и введении некоторых параметров смартфон превращается в многофункциональный бортовой компьютер. С его помощью водитель имеет реальную возможность отслеживать показатели автомобиля, следить за текущими параметрами, собирать статистику и не только.

Софт соединяется с автомобилем при помощи системы беспроводного доступа Bluetooth. Чтобы скачать приложение, вам потребуется зайти в соответствующий Маркет, где доступен разный софт для смартфонов под управлением операционной системы Android.

Будьте внимательными, поскольку программа доступна в платном и бесплатном исполнении. Но об этом расскажем несколько позже.

К основным возможностям приложения можно отнести следующий функционал:

настройка программы под свои конкретные потребности и требования;
проведение полноценной диагностики состояния силовой установки автомобиля;
считывание дополнительных устройств и разных систем, что зависит от марки, модели и комплектации;
считывание ошибок двигателя и их удаление из ЭБУ;
отображение на дисплее смартфона таких показателей как скорость, температура масла, температура двигателя, количество топлива и не только в онлайн режиме;
сбор статистических данных для получения средних показателей по расходу, пробегу и пр. ;
7 рабочих столов, которые можно настроить под себя, вывести необходимые датчики;
формирование графиков, циферблатов и цифрового отображения параметров;
различные варианты оповещения об информации с датчиков;
сохранение пройденного маршрута, возможность его отображения на компьютере и пр.

Программа действительно обладает огромными возможностями. Во многом это зависит от того, как много датчиков предусмотрено на вашем транспортном средстве.

Ведь софт собирает информацию именно с самих контроллеров на автомобиле, подключается к электронному блоку и объединяет все эти параметры в рамках одного смартфона. Это полноценный бортовой компьютер, который способен существенно превосходить возможности штатного, установленного на автомобиле с завода бортовика.

Если вы хотите серьёзно заняться контролем и диагностикой своего автомобиля, предпочитаете самостоятельно проводить ряд профилактических и ремонтных работ, тогда наиболее правильным решением станет установка платной версии Torque.

Инструкция по установке Torque pro

Выбор сделали, все купили, приложение скачали. Есть бесплатная облегченная версия Torque. Она тоже подходит для выполнения основных задач (считка и сброс ошибок с ЭБУ), но полная версия, Torque pro, конечно же, предпочтительнее.

Теперь необходимо в диагностический разъем OBD2 вашего автомобиля вставить адаптер, а к нему подсоединить устройство (планшет или сматфон). Для описания порядка действий, возьмем, как пример Bluetooth адаптер.

— активизировать его в устройстве

— не заводя мотор, включить зажигание

— в настройках выбираем OBD2, жмем на строчку адаптера. Необходимо занести код из документов на адаптер

— открывают приложение, в котором должен высвечивается значок виде авто. Сопряжение состоялось.

https://youtube.com/watch?v=22LZc_qz23Y

Одной из привилегий этого приложения является возможность настроить его работу под свои капризы.

В первый раз, при запуске, всплывет окно с предложением разрешить использование GPS. Нужно разрешить, он понадобится в дальнейшем. На экран выведены: панель управления, иконка Check Engine (ошибки из ЭБУ автомобиля), иконка кодов и их расшифровки, карта, значок GPS (покажет место расположения машины, скорость, пройденный путь). Сюда же выводятся показания уровня горючего, количество оборотов в минуту, температуру в разных системах, уровень масла, и многое другое. На стартовой странице располагается тахометр и основное меню приложения.

К положительным качествам приложения Torque pro относятся:

— любое устройство на Андроид совместимо с ней

— экономит время и деньги за счет самостоятельной диагностики

— очень много функций

— можно использовать как видеорегистратор.

К незначительным недостаткам программы относятся:

— нужно дополнительное оборудование

— быстро сажает аккумулятор

— применима не для всех марок авто.

Через строку меню «добавить экран» настраиваем под удобный формат все экраны (семь экранов).

Для начала, нужно создать профиль. Найти кнопку «настроить профиль», в открывшемся списке заполнить строки. Вводятся параметры машины (объем, массу, литраж бака, уровень и цену горючего на данный момент, самое верхнее показание тахометра) и выбирается любое имя профиля.

Данные на машину вводить точные, как прописано в паспорте. Их программа будет учитывать при некоторых расчетах. Еще в профиле указывают предпочтительный протокол и вид адаптера.

Адаптер для Torque pro

Необходимо приобрести адаптер ELM327 для присоединения телефона к компьютеру автомобиля

Правда, есть нюансы, на которые нужно обращать внимание при покупке: во-первых, подсоединяемые устройства должны работать, как уже упоминалось, на платформе Андроид; во-вторых, адаптер должен поддерживать тот же протокол, что и разъем компьютера вашей машины

Столкнувшись с разнообразием сканеров, поддерживаемых протоколов, коннекторов и всего прочего, малопонятного для простого смертного, вы можете ощутить панику. Однако, стоит капнуть глубже – все становится предельно ясно. К счастью, огромный пласт всевозможных приборов и обеспечений подвергся стандартизации. Теперь, для каждой машины, точнее его компьютера, есть стандартные протоколы. Предусмотрен стандартный набор кодов ошибок, параметры самодиагностики электронного блока управления автомобиля.

Теории достаточно, перейдем к практической реализации полученных знаний. При выборе адаптера ориентируемся на те, которые подчинены стандарту OBD-II.

Приложения OBD2 для Андроид

Программ, которые позволяют подключать Android-девайс к рассматриваемым системам, существует огромное количество, поэтому рассмотрим только самые примечательные образцы.

DashCommand

Известное среди разбирающихся пользователей приложение, которое позволяет провести первичную диагностику состояния автомобиля (проверить реальный пробег или потребление топлива), а также отображать коды ошибок двигателя или бортовой системы.
К ELM327 подключается без проблем, но может терять связь, если адаптер контрафактный. Русификации, увы, не предусмотрено, даже в планах разработчика. Кроме того, пусть само приложение и бесплатное, однако львиная доля функционала реализована посредством платных модулей

Carista OBD2

Продвинутое приложение с современным интерфейсом, предназначенное для диагностики автомашин производства концерна VAG или Toyota. Основное предназначение программы – проверка систем: отображение кодов ошибок двигателя, иммобилайзера, блока управления АКПП и прочее. Присутствуют и возможности настройки систем машины.
В отличие от предыдущего решения, Кариста ОБД2 полностью русифицировано, однако функционал бесплатной версии ограничен. Кроме того, по сообщениям пользователей может нестабильно работать с вариантом Wi-Fi ELM327.

OpenDiag Mobile

Приложение, предназначенное для диагностики и тюнинга автомобилей производства СНГ (ВАЗ, ГАЗ, ЗАЗ, УАЗ). Умеет отображать основные параметры двигателя и дополнительных систем авто, а также выполнять минимальный тюнинг, доступный средствами ЭБУ. Само собой, выводит коды ошибок, а также обладает инструментариями сброса.
Приложение бесплатное, однако некоторые блоки нужно покупать за деньги. К русскому языку в программе претензий нет. Автоопределение ЭБУ по умолчанию отключено, поскольку работает нестабильно, но не по вине разработчиков. В целом хорошее решение для владельцев отечественных автомашин.

inCarDoc

Это приложение, которое раньше называлось OBD Car Doctor, известно автолюбителям как одно из лучших решений среди представленных на рынке. В наличии следующие возможности: диагностика в реальном времени; сохранение результатов и выгрузка кодов ошибок для последующего изучения; ведение журнала, в котором отмечаются все важные события; создание пользовательских профилей для работы с нетипичными комбинациями авто и ЭБУ.
inCarDoc также способен отображать расход горючего за определённый период (требует отдельного конфигурирования), поэтому с его помощью можно экономить топливо. Увы, но эта опция поддерживается не для всех моделей авто. Из недостатков также выделим нестабильную работу с некоторыми вариантами ELM327, а также наличие рекламы в бесплатной версии.

CarBit

Относительно новое решение, популярное среди любителей японских автомобилей

Первым привлекает внимание интерфейс приложения, одновременно информативный и приятный глазу. Возможности КарБит тоже не подкачали – кроме диагностики приложение позволяет также управлять некоторыми системами авто (доступно для ограниченного числа моделей)

Заодно отметим и функцию создания персонализированных профилей для разных машин.
Опция просмотра графиков производительности в реальном времени выглядит как сама собой разумеющаяся, впрочем, как и возможность просмотра, сохранения и стирания ошибок BTC, причём постоянно улучшающаяся. Из недостатков — ограниченный функционал бесплатной версии и реклама.

Torque Lite

Напоследок рассмотрим самое популярное приложение для диагностики автомобиля посредством ELM327 – Torque, а точнее, его бесплатный вариант Lite. Несмотря на индекс, эта версия приложения почти не уступает полноценной платной вариации: присутствует базовый диагностический инструментарий с возможностями просмотра и сброса ошибок, а также журналирование зарегистрированных ЭБУ событий.
Однако есть и недостатки – в частности, неполный перевод на русский язык (характерно и для платной Pro-версии) и устаревший интерфейс. Самым же неприятным минусом является исправление багов, доступное только в коммерческом варианте программы.

Заключение

Мы рассмотрели основные Android-приложения, которые можно подключать к переходнику ELM327 и диагностировать авто по системе OBD2. Подводя итоги, заметим, что если в работе приложений наблюдаются проблемы, не исключено, что виноват переходник: по отзывам, адаптер с версией прошивки v 2.1 работает очень нестабильно.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Считывание данных с помощью Torque pro

Информация на экране высвечивается в трех формах: Dial, Display и в графическом формате

При выборе графики, можно увидеть не только нынешние данные, но и их изменения, что крайне важно. Количество доступных данных ограничивают возможности электронного блока управления вашего автомобиля

Поступающие сведения подаются в трех размерах. В зависимости от величины дисплея. Для прокрутки предусмотрено меню на тапе самого элемента.

Torque pro, как и его «легкая» версия, дают возможность вывести на экран смартфона, а затем и сбросить (обнулить), коды ошибок и их расшифровки с блока управления автомобиля. Команды для выполнения этих действий заложены в пункте «Actions» меню приложения. Бывает, что после устранения неполадки, попытка сбросить ошибки не приносит результатов, сброс не получается.
Есть в приложении функция ведения журнала и отправки его облако, для дальнейшего изучения. Его путь – Меню — Пункт Toogle Logging. Журналы можно даже размещать в соцсетях.
Можно провести дополнительную настройку, для оптимизации процесса. Команды для этого выбирают в пункте «дополнительно» основного меню (например, настроить на подключение адаптера через Wi-Fi, изменить фон, тему оформления, и т. д.).

Есть в настройках интересная функция Речь/ предупреждение. Голосовое предупреждение для важных случаев в работе мотора.
Пункта управление предупреждениями – выводит на панель данные с заранее выбранных предупреждений

Здесь уместно упомянуть об одном важном моменте. В программе предусмотрена обработка данных не со всех дополнительных датчиков

Найдите в интернете полный список датчиков вашего автомобиля и загрузите прямо целым списком в программу. Тогда выводимая информация будет максимально исчерпывающей.
Если необходимо проверить несколько машин, нужно создать для них профили, с внесением в них некоторых основных параметров проверяемого авто. Эта функция недоступна для пользователей Torque Lite.
Используя соответствующие пункты меню, можно настроить параметры. (Например, вывод на панель датчиков, которые вам нужны). Для каждой выведенной на панель единицы есть настройки (изменение размера, сброса данных, подвинуть, удалить).
Зафиксированные на данный момент, параметры автомобиля отображаются в строке меню «Realtime information». Если в легкой версии настраиваются 7 экранов, то у его сильного брата их гораздо больше. Так же, помимо трех размеров шрифта, есть еще Lager и Extra Large.
Предусмотрен пункт меню «Map View», позволяющий отслеживать по карте движение машины. Вот здесь и пригодится GPS, разрешение на использование которого вы дали в самом начале.
Можно задать удобные параметры для построения графического изображения результатов тестирования ЭБУ, при том, проследить динамику их изменения. Доступно это в строке «Test Results».
Сведения об адаптере отображены в строке «Adapter Status»
Есть возможность скачать плагины для диагностики автомобилей других марок.

Возможности Torque pro обширны. Всех настроек и не перечислишь в кратком обзоре. Это приложение поможет во многих неприятных ситуациях, может стать вам соратником в вопросах обслуживания вашего, так горячо любимого, автомобиля.

Особенности интерфейса

Пользователей закономерно интересует, чем же версия Pro от Torque отличается от версии Lite, и стоит за это отличие платить деньги, когда можно заполучить бесплатную программу.

Это напрямую зависит от того, что вы хотите получить от программы. Платная версия обладает более широкими функциональными возможностями, они удобнее в применении, открывает доступ к дополнительным опциям.

Если у вас имеется несколько автомобилей, в платном приложении можно создать одновременно несколько различных профилей под каждое транспортное средство, а не покупать несколько смартфонов и устанавливать на них бесплатную версию

Также Pro способна в автоматическом режиме активировать порт Bluetooth, что немаловажно в плане комфорта использования софта. Детальные настройки, дополнительные виджеты и нюансы интерфейса выгодно отличаются Pro от Lite

Что же касается непосредственно интерфейса, то при включении программы и её запуске на смартфоне отображается:

приборная панель;
значок для считывания кодов ошибок;
расшифровка кодов;
карта;
местоположение;
средняя скорость передвижения;
пройденная дистанция и пр.

В действительности на экране может отображаться обширный перечень важной и полезной для водителя информации. В частности автомобилист с помощью смартфона моментально узнает, сколько осталось топлива в баке, какой текущий крутящий момент, до какой температуры нагрелся двигатель, на сколько километров хватит остатков горючего и пр

Все отображающиеся на дисплее параметры записываются и сохраняются. Все наиболее значимые данные, в зависимости от выбора и настроек пользователя, передаются на 7 доступных экранов в приложении. Они могут быть представлены в виде циферблатов, информационных графиков, простых цифровых данных.

Разработчики приложения даже учли разное зрение у водителей, потому предусмотрели возможность отображения информации в приложении в маленьком, среднем и большом размере. Это не только удобно для людей с плохим зрением, но также позволяет подобрать оптимальные параметры под размеры экраны конкретного смартфона.

Любой перемещённый на экран значок или график всегда можно удалить, если он уже не актуален или на его место хочется поставить другой датчик. Чтобы сделать это, достаточно зажать ненужный элемент, удаляем или перемещаем его в соответствующее окно.

Pro версия выигрывает у бесплатного приложения по всем параметрам, включая комфорт и качество интерфейса. Хотя покупать софт не обязательно. Для начала рекомендуется опробовать простой вариант программы, изучить её возможности и характеристики. Если вы поймёте, что программа действительно вам нужна, она приносит огромную пользу и даёт великолепные возможности, но текущей версии объективно недостаточно, то тогда уже смело покупайте расширенный Pro вариант программы Torque.

Преимущества и недостатки

Чтобы подвести определённые итоги и сделать некоторые выводы относительно этой диагностической программы для автотранспортных средств, можно рассмотреть основные сильные и слабые стороны Torque.

Начнём с положительных качеств. Основными преимуществами использования софта можно считать следующие пункты:

Программа превосходно работает с любыми гаджетами, которые функционируют на основе операционной системы Android. Это позволяет подключаться не только через смартфон, но также с помощью планшета.
Софт позволяет самостоятельно в домашних условиях заниматься диагностикой собственного транспортного средства. Посещать автосервис и платить за услуги нет необходимости.
Программа обладает обширным набором функций. Причём в этом компоненте приоритетнее устанавливать платную версию.
Каждый пользователь может внести индивидуальные параметры настройки, адаптировать программу под свои требования.

Но не всё так идеально и превосходно, как может показаться некоторым на первый взгляд.

Несмотря на ряд объективных и весомых преимуществ, у Torque также имеются определённые недостатки

И на них стоит обратить внимание, прежде чем покупать адаптер, платить за приложение и пытаться подключиться

Для работы Torque мало просто иметь смартфон и автомобиль. Тут нужно использовать дополнительное оборудование в виде специального адаптера. А он стоит не так дешёво.
Из-за подключения адаптера и работы приложения расходуется заряд автомобильной аккумуляторной батареи. Причём расход во многих ситуациях достаточно существенный, что становится проблемой для некоторых автомобилистов и их транспортных средств.
Программа не может работать с некоторыми машинами. Покупка платного приложения и адаптера для его работы будет нецелесообразной, если окажется, что конкретно с вашим автомобилем софт функционировать не способен.

Насколько эти недостатки существенные конкретно для вас, каждый будет решать и думать в индивидуальном порядке. Если минусы не рассматриваются вами как серьёзные, и вы готовы на некоторые жертвы ради самостоятельной диагностики, тогда Torque действительно заслуживает вашего внимания.

В действительности речь идёт об очень эффективной, полезной и многофункциональной программе, открывающей доступ к самостоятельному диагностированию состояния автомобиля, контролю его параметров и прочей важной и просто полезной информации. При этом не обязательно быть автомобильным экспертом или мастером по ремонту, чтобы научиться обращаться с Torque, считывать информацию, собирать статистические сведения и грамотно их использовать на благо сохранения работоспособности автотранспортного средства

Программы инструкции — ELM327 #1

В данном разделе размещены приложения работающие с данными адаптерами:

ELM327 USB, ELM327 bluetooth, ELM327 bluetooth micro, ELM327 Wi-Fi

Драйверы

Инструкции:

Полезное:

Программы для Android OS

Torque Pro 1.8.49
предназаначена для получения и отображения дигностической информации о работе двигателя через интерфейс OBD2. Для подключения нужен OBD2 bluetooth адаптер.

предназаначена для получения и отображения дигностической информации о работе двигателя через интерфейс OBD2. Для подключения нужен OBD2 bluetooth адаптер. Программа умеет получать всю информацию по интерфейсу OBD2.
— мультимарочная предназаначена для получения и отображения дигностической информации о работе двигателя через интерфейс OBD2. Для подключения нужен OBD2 bluetooth адаптер. Программа умеет получать всю информацию по интерфейсу OBD2.

предназаначена для получения и отображения дигностической информации о работе двигателя через интерфейс OBD2. Для подключения нужен OBD2 bluetooth адаптер.

Torque Pro 1.8.49 +map с работающей картой
Torque Pro 1.8.52 — мультимарочная предназаначена для получения и отображения дигностической информации о работе двигателя через интерфейс OBD2. Для подключения нужен OBD2 bluetooth адаптер. Программа умеет получать всю информацию по интерфейсу OBD2.

HobDrive android-1.1.98 HobDrive android 1.4.2 — Первичная задача HobDrive — непрерывно работать в вашей машине, собирать статистику и анализировать производительность используя OBD-II адаптер. Инструкция тут <<скачать>>

HobDrive совместим с большинством современных автомобилей:

-Российские автомобили с контроллерами Январь и Bosch (ВАЗ, Волга-Сайбер, УАЗ-Патриот)

-Большинство иномарок с 1995 года выпуска (OBD2 совместимые)

-Редкие модели, обычно не диагностируемые обычными программами: JDM (японский внутренний рынок) — Nissan и Toyota, Chery Tiggo, и другие.

OpenDiag Mobile android 2.02.8- Программное обеспечение под android 3.1 и выше для диагностики автомобилей российского производства ВАЗ / ГАЗ , с применением адаптеров ELM 327 Bluetooth или Wi-Fi, USB ELM 327 или K-Line.

Для USB требуется поддержка USB-Host смартфоном или планшетом.

EconTool ELM327 For Nissan 1.0
EconTool ELM327 For Nissan 1.12 beta — На данный момент программа умеет работать с бензиновыми двигателями Nissan по протоколу Nissan Consult (Nissan Custom, Nissan JDM) — это не OBDII. Если у вас двигатель с обычным OBDII протоколом, вам следует использовать другие программы. Программа работает через BlueTooth с чипом ELM327. Интерфейс интуитивно понятен. Программа работает в трех режимах:

1. Режим бортового компьютера.

2. Режим ELM327 терминала.
3. Режим чтения и сброса ошибок ЭБУ.

Nissan Data Scan — NDSII Lite обеспечивает основные принципы диагностики N Issan и Infiniti автомобилей. Он предназначен для новых автомобилей, которые имеют 16-контактный OBDII разъем. Это приложение поддерживает как бензиновые и дизельные автомобили.

Scan My Opel 1.0.17
ScanMyOpel apk 1.0.25 full — программного обеспечения ScanMyOpel для диагностики Opel / Vauxhall. Это в первую очередь ориентирован на автолюбителей, чтобы позволить им диагностировать свои собственные автомобили. В настоящее время в английском, русском, венгерском, польском и немецком !!

OBD eZWay — Приложение подключается к бортовому компьютеру автомобиля с помощью специального bluetooth гаджета elm327 , который легко вставляется в стандартный разъем диагностики OBD2.
К каким машинам подходит?
Совместимы все современные автомобили:
— американские автомобили после 1996 года выпуска,
— европейские — после 2001
— российские — после 2005
— азиатские — после 2005 года

ScanMaster Lite — приложение для диагностики автомобилей соответствующих OBD-2/EOBD стандартам. Это приложение «превращает» ваш Android смартфон или планшет вместе с ELM327 адаптером в диагностическое устройство вашего транспортного средства.

OBD Авто Доктор — Чтение динамических и сохраненных параметров из ЭБУ автомобилей поддерживающих стандарт OBD-II. Поддержка чтения данных PID’s для машин с несколькими ЭБУ.Внимание! Для работы программы требуется ELM 327 или совместимый Bluetooth OBD-II адаптер.

Программы для IOS: IPhone, IPad и IPod

Программы для Mac OS

Программы для Windows Mobile

Программы для Windows Phone (для Microsoft Windows Phone)

Программы для Java

Программы для Symbian

Программы для множества марок авто для Windows

Продолжение

Рейтинг программ для работы с OBD-II

Содержание статьи

К середине 90-х годов массовое распространение систем впрыска топлива сделало работу диагностов крайне сложной: каждый производитель автомобилей использовал собственные физические и программные протоколы, не говоря уже о том, что на каждой марке автомобилей использовался свой собственный разъем.

Справка: Программный протокол – это метод кодирования и расшифровки информационных посылок, его можно сравнить со звуками языка. Физический протокол определяет характеристики самого сигнала (амплитуду, частоту, количество и нахождение служебных битов в посылке), в человеческом общении он является аналогом письменной речи (кириллица, записанная транслитом, читается точно так же, но записи абсолютно разные).

Создание стандарта диагностики, получившего обозначение OBD-II (OnBoard Diagnostics, второе поколение), на тот момент выглядело панацеей: стандартизировалась даже конструкция разъема диагностики и его положение (он должен был располагаться под рулевой колонкой или в зоне доступности водителя, но никак не под капотом). На программном же уровне основой OBD-II стали набор PIDов – идентификаторов запросов и режимов – групп данных и операций. То есть предполагалось, что на любой машине универсальный сканер, скажем, считав PID 0С в режиме 01, получит информацию об оборотах двигателя. Также появился термин «код ошибки» — их обозначения и расшифровка были стандартизированы.

На практике же стандарт OBD-II, хотя де-юре поддерживается всеми автопроизводителями, де-факто применим только в справочных целях:

Современные системы впрыска используют расширенные наборы PIDов, причем информация о них является закрытой. То есть многие необходимые данные с помощью «чистого» OBD-II считать просто невозможно.
Это же касается и кодов ошибок: стандарт, изначально предусмотрев возможность создания специфичных для каждой марки кодов, фактически приговорил сам себя – автопроизводители, стремясь привязать покупателя к дилерской сети обслуживания, практически исключают возможность использования универсального сканера под OBD-II на своих машинах. Точно так же и данные ответов ЭБУ могут кодироваться с отклонениями от стандарта – например, если OBD-II сканер считывает температуру двигателя за 200 градусов, это не признак какой-то неисправности, а «привет» от разработчиков ПО автопроизводителя.
Сам физический протокол связи и даже расположение сигнальных контактов в разъеме различаются – если владельцу старого Volkswagen или ВАЗ нужен K-Line адаптер, работающий с низкоскоростной последовательной шиной ISO 14230 (KWP2000), то в современных автомобилях используется либо высокоскоростная шина ISO 15765-4 CAN, либо другие реализации последовательного протокола (ISO 9141-2, SAE J1850 VPW/PWM – последние два, хотя и работают с одними и теми же пинами разъема, отличаются принципами модуляции сигнала).
Такая ситуация сказывается и на разработчиках программного обеспечения – хотя стандарт предусматривает доступ также к блокам управления трансмиссией и системам безопасности, большинство разрабатываемого софта может «достучаться» только до ЭБУ впрыска, что еще больше сужает пользу OBD-II.

Видео: Автомобильный сканер ELM 327 Как считать ошибку и расшифровать её

В наше время наиболее распространенным любительским интерфейсом стали многочисленные клоны ELM327 – прибора, преобразующего различные реализации OBD-II в собственный «язык», передаваемый далее по стандартному протоколу последовательного порта RS-232. Благодаря возможности реализации виртуального порта через Bluetooth стало популярным использование его в паре со смартфоном, отсюда и распространение мобильных приложений подобного рода.

Мобильные программы для работы с OBD-II

1. Torque Pro

Видео: Обзор программы Torque pro

Недорогое (165 р. на Google Play) приложение, рассчитанное в первую очередь на использование в роли бортового компьютера – на это недвусмысленно намекает кастомизируемый интерфейс, основанный на наборе «показометров» различных параметров. Реальный список выводимых данных зависит исключительно от соответствия конкретного автомобиля стандарту, но, как правило, базовые параметры (обороты/температура/расход) программа может отобразить, причем в удобочитаемой форме.

Для расширения функциональности разработчиком предлагается набор плагинов, добавляющих нестандартные PIDы – например, Advanced EX for Renault или Mazdaspeed 3/6 Gen. I.

Видео: OBDII Bluetooth диагностика двигателя VW Polo Sedan программой Torque

Считывание кодов неисправностей поддерживается только для системы впрыска. Для среднестатистического пользователя крайне не хватает справочной базы данных по кодам (в идеале с пошаговой процедурой направленной диагностики, как в ПО дилерского оборудования) хотя бы по наиболее часто встречающимся. Впрочем, большинство владельцев этим разделом меню пользуются исключительно по принципу «прочитал ошибки – стер», тем более что полноценной работы с контекстом ошибок (в терминологии OBD-II freeze frame) в Torque нет.

2. X431 iDiag

Программная оболочка iDiag практически аналогична софту, используемому в сканере Launch X431 Pro, и для своей работы требует приобретения фирменного Bluetooth-адаптера. Однако это не чисто OBD-II приложение, а практически полноценное мультимарочное программное обеспечение – пользователь может скачать софт, рассчитанный на работу с конкретными марками автомобилей.

Увы, как и в фирменных сканерах Launch, качество программы оставляет желать лучшего: если «неконнект» и выдача ошибочных данных через OBD-II еще понятны и простительны, то для софта, рассчитанного под конкретную марку, явно намекают на отношение разработчика к качеству. К тому же каждый загружаемый программный модуль придется оплачивать отдельно без возможности предварительного тестирования — бесплатен только модуль OBD.

3. ScanMaster Lite

Приложение бесплатно с ограниченной функциональностью (сокращен набор PIDов и кодов ошибок). Однако удобно то, что полнофункциональную версию можно приобрести из самой программы, предварительно протестировав ее на своем автомобиле – после политики Launch «заплатите нам, а потом смотрите» (самый дорогой модуль, кстати, стоит почти 5000 р.), это большой плюс для разработчика.

Интерфейс русифицирован (но фраза «система вСпрыска» выглядит как бельмо на глазу) и весьма приятен, сама оболочка для OBD-сканеров традиционна: выбираем режим (считывание кодов, сохраненных кадров, текущих данных и т. д), далее – конкретную операцию. В отличие от Torque, в ScanMaster реализован и функционал режима 08 – управление исполнительными механизмами, что, конечно, стоит делать только при понимании принципов функционирования системы управления двигателем (не нужно, к примеру, принудительно включать бензонасос, затем форсунки, после чего подавать искру в цилиндры).

4. Piston (OBD2 & ELM327)

Бесплатное приложение, функциональность которого полностью отражена в названии. «Красивостей» подобно Torque здесь нет, зато отлично реализована работа с freeze frame – достаточно нажать на строку с кодом ошибки из списка. Если Вас не пугает отсутствие русификации (впрочем, работать с OBD действительно удобнее на языке оригинала) – программу можно рекомендовать для испытаний.

Определенные недостатки у нее есть: скорость обновления данных маловата (особенно, если Ваш автомобиль использует и без того медленные протоколы типа KWP2000), а возможность построения графиков текущих данных в реальном времени отсутствует. Впрочем, если Вы собираетесь залезть в диагностику уже на достаточно высоком уровне, логичным будет использование более серьезного софта.

5. OBD Auto Doctor

Программа более ориентирована на диагностику, хотя возможность вывода «показометров» в стиле Torque здесь тоже есть. Однако функционал считывания кодов ошибок дополнен неплохой справочной базой по ним, возможностью построения графиков параметров в реальном времени… Но вот на перевод различных систем измерения разработчик явно не обратил внимания, как и на локализацию на другие языки. И, если в использовании исключительно английского языка ничего страшного все же нет ( лезть в диагностику без знания английского вообще не стоит, скажем сразу ), то выдача температур в градусах Фаренгейта, расхода воздуха – в фунтах, а расхода горючего – в милях на галлон делает OBD Auto Doctor малоудобным для «метрических» стран приложением.

Видео: Тест сканера ELM327 OBD2 для компьютерной диагностики автомобилей. Nissan Qashqai.

Как пользоваться программой torque lite: Как пользоваться программой torque lite на андроид

Torque Pro

Программы для Windows для OBD-II

1. ScanMaster ELM

Несмотря на примитивный интерфейс, программа позволяет реализовать весь функционал OBD-II. Название, уже знакомое нам по мобильным приложениям, недвусмысленно намекает, что перед нами софт все того же разработчика – немецкой компании WGSoft. Разобраться с ее использованием будет несложно: отдельные режимы OBD разнесены на разные вкладки, а русификатор, который нетрудно найти в интернете, вполне внятен: по крайней мере, таких явных ляпов, как в официальной локализации мобильного приложения, в нем нет.

Видео: ScanMaster-ELM

2. ScanXL Professional

Американская разработка, особенно полезная для владельцев автомобилей Ford, Mazda, General Motors – стандарт OBD-II в ней дополнен специфическими PIDами и кодами ошибок этих марок. Стоит отметить удобный для работы режим кастомизируемых индикаторов: на большом экране их прекрасно видно издалека, и это не просто так – программа изначально рассчитывалась на работу с мощностным стендом, когда оператору приходится смотреть на монитор из автомобиля. Увы, реализовать весь функционал ScanXL по эту сторону земного шара не получится (так, например, с каким именно стендом ее «спаривать» и как, автору узнать не удалось), но как OBD-II сканер она неплоха, особенно для указанных выше марок.

Заключение

В тексте этой статьи невольно пришлось несколько раз упоминать о неэффективности работы с OBD-II и необходимости тестирования описываемых приложений на конкретном автомобиле. К счастью, выход всегда есть – в следующей статье мы перейдем уже к специфическому софту, работающему с конкретными марками автомобилей.

как пользоваться, принцип работы. Подключение ELM327 Bluetooth к Android-устройству Подключение елм 327 к телефону

Процедура проверки работоспособности автомобильного двигателя может быть выполнена как визуально, так и с помощью дополнительного оборудования, если речь идет о компьютерной диагностике. Одним из устройств, с помощью которых можно диагностировать работу мотора, является адаптер ELM327. Почему ELM327 Bluetooth не подключается к ситуации? Об этом мы расскажем ниже.

[ Скрыть ]

Причины, по которым адаптер отказывается подключаться к ЭБУ авто

Диагностирующие устройства ELM327 оснащаются функцией Bluetooth, с помощью которой возможно взаимодействие девайса с системой по двум протоколам из шести. То есть для подключения к ЭБУ автовладельцу необязательно использовать провод, поскольку можно обеспечить беспроводное соединение.

Зачастую автовладельцы сталкиваются с проблемой невозможности подключения устройства с управляющим модулем, почему такое случается:

Вы приобрели некачественный адаптер. В данном случае речь идет не о прошивке, а именно о неработоспособности аппаратной начинки, это свойственно для бракованных девайсов. Если плата вышла из строя или изначально является нерабочей, то проверить работоспособность мотора будет невозможно. Соответственно, как и подключиться к блоку управления.
Поврежденный или бракованный кабель, не позволяющий обеспечить связь устройства. Необходимо произвести диагностику провода на предмет выявления повреждений.
Еще одна причина, по которой соединение может отсутствовать, заключается в плохой прошивке. Если версия программного обеспечения слишком старая, то синхронизировать работу девайса с авто будет невозможно (автор видео — канал КОЛХОЗ).

Способы решения проблемы своими силами

Если вы уверены в том, что версия программного обеспечения стоит рабочая, в частности, речь идет о прошивке 1.5 и выше, то решить проблему можно своими силами. Убедитесь в том, что в устройстве есть все 6 протоколов из 6. Подключение к управляющему модулю авто возможно при использовании строк инициализации, это позволит девайсу подстроиться под команды ЭБУ. В данном случае имеются в виду строки инициализации к программам для проверки Хоб Драйв и Torque.

Чтобы решить проблему подключения, необходимо действовать следующим образом:

Для начала нужно подсоединить гаджет к соответствующему разъему, который расположен в автомобиле. Обычно на этом этапе у автовладельцев не возникает проблем с установкой, но в зависимости от конструктивных особенностей транспортного средства, возможно, придется использовать переходник. Как правило, данный разъем располагается под рулевым колесом в салоне машины, в бардачке, за или под ним, иногда штекер монтируется в районе прикуривателя. Более подробно о расположении вы можете узнать из сервисной документации.
После этого следует запустить мотор авто. Сделав это, вы увидите, определяет ли бортовой компьютер подключенный адаптер или нет. Важно именно завести двигатель, а не включить зажигание.
Следующим этапом будет синхронизация работы устройства со смартфоном, причем последний должен работать на операционной системе Android. Для синхронизации оба гаджета подключаются по беспроводному соединению Bluetooth. Для этого необходимо зайти в настройки Bluetooth на телефоне, активировать опцию, а затем произвести поиск всех устройств, находящихся в сети. После того, как телефон выявит устройство, к нему надо будет подключиться, причем для подключения должен использоваться код. Комбинация может быть разной, но, как правило, это цифры 0000, 1111, 1234, 6789.
Если гаджет успешно соединится со смартфоном, то нужно запустить программное обеспечение для проверки. Само ПО необходимо настроить, учитывая параметры работоспособности транспортного средства. Для настройки воспользуйтесь рекомендациями, приведенными в инструкции.
В том случае, если все шаги были выполнены верно, то программное обеспечение должно начать проверку. С помощью утилиты вам будет предоставлена все важные данные о работоспособности двигателя, основных систем, а также контроллеров и датчиков. Если же произошло такое, что синхронизировать девайсы не получилось, то выход также есть — нужно попытаться добавить необходимые строки инициализации.
Необходимо учитывать, что эти строки являются индивидуальными для всех моделей автомобилей и их необходимо вносить в память вручную. Эти данные представлены ниже, если каких-то строк нет, то их без проблем можно найти в сети. Главное, чтобы строки инициализации точно соответствовали вашей модели автомобиля, иначе синхронизировать устройства не удастся.

Друзья, всем привет! В этой статье попробуем подключить автосканер ELM327 по bluetooth к диагностическому разъему автомобиля. Также вы увидите, какой программой для Android я воспользовался для того, чтобы отыскать ошибки в работе двигателя, если таковые имеются.

На самом деле с нашим подопытным авто, к счастью, все хорошо. По крайней мере, лампочка Check Engine на панели не горит. И это тот случай когда говорят, что глаза не видят — сердце не болит. Но все равно интересно, запустится ли в работу данный «свисток» из .

Ведь до того, как вникнуть в тему мне казалось, что кроме приложения Torque Pro (OBD2) больше ничего нет. Но нет, я ошибался. В этой нише представлены разные программы, в том числе, как я понял, от русских разработчиков.

И вот тут сыграла привычка, поскольку выбор все-таки пал на то, что больше всего на слуху. Поэтому из всего ассортимента использовать будем все же именно Torque. Честно скажу, даже не разбирался в преимуществах именно этой программы, просто скачал ее и все:

К слову надо сказать, что она имеется двух видов: Lite и Pro. Последняя платная. Стоимость составляет 4 доллара с небольшим хвостом. Но выбрать пришлось именно вариант за деньги, ведь бесплатный имеет какой-то очень убогий интерфейс.

Еще одной приятной новостью будет тот факт, что на всем известном форуме 4PDA имеется большая ветка, посвященная данному приложению. Если там покопаться, то можно найти много чего интересного. Например, довольно внушительный список авто , с которыми гарантированно работает автосканер ELM327 через bluetooth.

Итак, первым делом нужно подсоединить адаптер к диагностическому разъему машины (на примере Kia Rio). На всякий случай делать эту процедуру следует на заглушенном двигателе. Как говорится, лучше перестраховаться:

Затем включаем зажигание, заводим мотор и нажимаем кнопку «ON» на самом сканере. После этого на телефоне с Android активируем bluetooth и запускаем поиск новых устройств. Обнаруживается некто «OBDII»:

Вводим ПИН-код. В нашем случае это «1234». А вообще, комбинации могут быть разные, поэтому этот момент нужно сразу уточнять у продавца, если в описании товара об этом ничего не говорится:

На следующем шаге открывается главное окно программы Torque Pro. В моем случае соединение с блоком управления машины настроилось автоматически, поскольку на главном приборе можно увидеть обороты двигателя:

Но так бывает далеко не всегда. Поэтому, если у вас сопряжения при первом включении не произошло, не расстраивайтесь. В этом случае нужно нажать на значок шестеренки в левом нижнем углу, затем пройти по пути «Настройки адаптера OBD-Тип подключения» и выбрать пункт «Bluetooth»:

Затем в разделе «Выберите Bluetooth устройство» ставим галку напротив имени сопряженного устройства (сканера):

После этого следует возвратиться на главный экран программы и выбрать раздел «Состояние адаптера»:

Здесь нужно обратить внимание на то, чтобы стояли все четыре галки как на скриншоте ниже. Если у вас такая же картинка, значит, ELM327 по bluetooth уже работает исправно:

Поэтому сейчас следует перейти в меню «Считывание ошибок» и, собственно, запустить процесс:

Как и предполагалось, в нашем случае ничего не нашлось. Значит, и сбрасывать нечего. Но в случае обнаружения неисправностей можно отыскать код ошибки в базе программы Torque Pro. Для этого нужно вызвать дополнительное меню вверху экрана:

Что еще можно здесь посмотреть? А вот что. Если перейти в «Приборную панель», то становятся доступны для просмотра показания различных датчиков, таких, например, как температура охлаждающей жидкости, пропуски зажигания, давление во впускном коллекторе:

Кстати, друзья, несмотря на примитивность используемой схемы (автосканер ELM327 и Android-устройство), общее количество доступных для мониторинга показателей для моей машины на один экран так и не вместилось. Вот и думайте:

Но если вам и этого мало, тогда можно использовать дополнительные PID`ы (расширения) к приложению. Конечно же, они платные и идут под определенную марку авто. Загрузить их можно в соответствующем разделе настроек Torque Pro:

Ну что же, товарищи, вот мы с вами и подключили автосканер ELM327 по bluetooth к диагностическому разъему автомобиля. Также проверили его в работе, тем самым здорово сэкономив. Ведь такая процедура в профессиональном сервисе обходится недешево.

Конечно, в этой статье были описаны далеко не все возможности такой системы, но основной смысл задуманного понятен. Напишите, пожалуйста, в комментариях свои мысли по этому поводу. А в завершение, как всегда, давайте посмотрим очередное интересное видео.

Со временем любой автомобиль постепенно начинает выходить из строя. Чтобы предупредить появление поломок в узлах машины, автомобилисты вынуждены ежегодно проводить дорогостоящую диагностику. Однако сегодня на рынке появились специальные устройства которые позволяют самостоятельно выполнить эту процедуру. Одним из таких гаджетов является Bluetooth-адаптер ELM327 . Компактное устройство позволяет моментально считывать информацию о работе авто. При этом можно использовать обычный смартфон или ноутбук. Также сегодня в продаже есть Bluetooth-адаптеры ELM327 со встроенным модулем беспроводного соединения. Благодаря этому подключиться к девайсу можно даже через Wi-Fi.

Подключение к смартфону

Владельцы телефонов, работающих на ОС Android, могут без проблем произвести диагностирование систем автомобиля самостоятельно. Для этого достаточно совершить всего несколько манипуляций:

Скачать программу Torque и установить ее на свой смартфон.
Подключить в разъем в машине (обычно он находится под приборной панелью, справа от руля).
Завести машину и дождаться, пока на миниатюрном девайсе загорится световой индикатор.
Зайти в настройки беспроводных соединений смартфона.
Активировать Bluetooth и перейти в его настройки.
Нажать «Поиск доступных устройств».
Дождаться загрузки списка девайсов.
Выбрать OBD 2.
Система потребует ввести специальный код сопряжения. Обычно это стандартные цифровые сочетания (1234, 6789 или 0000).
Если система распознала код, то на экране должно появиться сообщение о том, что сорпяжение устройств прошло успешно и блютуз работает хорошо.
Запустить установленную утилиту Torque. При этом программа покажет, что единственный найденный прибор пока что неактивен.
Зайти в меню смартфона и перейти во вкладку «Настройки». В этой вкладке необходимо выбрать OBD 2 и нажать «Тип соединения».
Выбрать устройство блютуз.
Найти диагностическое устройство в списке.
Пройти на главный экран утилиты и выбрать «Статус адаптера».
Дождаться соединения ЭБУ авто с Bluetooth-адаптером ELM327 . При этом на экране должны появиться 4 зеленые «птички». Если хотя бы одна из них не горит, то на каком-то этапе настройки была допущена ошибка. В этом случае нужно повторить подключение заново.

После этого можно зайти на главный экран и убедиться, что программа и диагностический адаптер работают корректно. Об этом будут свидетельствовать данные о текущих оборотах двигателя.

Диагностический адаптер ELM327 позволит получить всю нужную информацию о работе систем и их ошибках. Также можно будет получать данные в реальном времени (например, о расходе топлива и многого другого).

Как подключить ELM327 Wi-Fi

Для того чтобы воспользоваться беспроводным подключением, необходимо выполнить следующие шаги:

Подключить в соответствующий разъем в автомобиле.
Запустить двигатель машины.
Зайти в настройки беспроводного соединения на планшете, телефоне или портативном компьютере.
Выбрать сеть V-Link и осуществить подключение к ней.
Запустить диагностическую программу (существует огромный перечень утилит, которые можно скачать через интернет).
Пройти в настройки программы и указать стандартный IP адрес 192.168.0.10.
Вписать в поле «Маска подсети» 255.255.255.0.
Порт можно оставить по умолчанию или указать 35000.
Произвести сопряжение систем авто и Bluetooth-адаптера ELM327 . Некоторые программы для диагностики также требуют указать данные о машине. В этом случае необходимо вписать марку, год выпуска и мощность двигателя в соответствующие поля. Также нужно будет указать наиболее удобные для водителя единицы измерения.

Bluetooth адаптера ELM327: инструкция по подключению к ПК

Для того чтобы интегрировать устройство с портативным компьютером, который работает на ОС Windows, необходимо:

Включить зажигание АТС и воткнуть устройство для диагностики в соответствующий разъем.
Установить на компьютер программу ScanMaster. Разумеется, можно найти и любую другую утилиту для работы с адаптером, однако данное ПО считается самым лучшим.
Зайти в панель управления программы и выбрать «Устройства блютуз».
Добавить доступные устройства и после того, как их перечень загрузится, выставить галочку напротив «Готово к обнаружению».
Нажать «Далее». После этого ПК автоматически найдет сканер.
Снова нажать на клавишу «Далее».
Ввести в появившееся окно код для соединения устройств (как и в первом случае это стандартная комбинация цифр).
Еще раз нажать «Далее».
Следовать инструкциям программы, которая должна интегрировать устройство в автоматическом режиме.
Нажать «Готово».

После этого можно начать пользоваться ScanMaster. Лучше всего, если программа OBD 2 адаптера Bluetooth ELM327 будет подключаться и производить настройки в автоматическом режиме.

Теперь рассмотрим основные функции адаптера. Какие данные можно узнать при помощи данного автосканера?

Какие ошибки позволяет выявлять адаптер для диагностики авто?

При помощи автосканера ELM327 можно быстро просмотреть активные ошибки, связанные с работой мотора. Кроме этого, программа помогает выявить основные неисправности и с точностью определить, в каком именно узле они произошли.

Итак, какие же данные предоставляет программа и в чем заключается ее функционал:

Считывает или стирает коды неисправности в автомобиле. При этом все текущие ошибки тщательно анализируются сразу после запуска диагностики авто. Если программа обнаруживает хотя бы минимальные неисправности в работе двигателя, то загорается лампочка «Проверьте двигатель».
Предоставляет текущие данные машины. Это означает, что mini адаптер Bluetooth ELM327 предоставляет автовладельцу всю необходимую информацию о работе агрегатов, которые активны в реальном времени.
Отображает информацию с приборной панели машины. При этом можно производить анализ параметров.
Отображает графики. Для удобства оценки работы систем в программах предусмотрено построение графиков. При этом автовладелец может самостоятельно их настраивать, отключая и включая нужные информационные блоки.
Осуществляет тестирование датчиков кислорода и много другого.

Преимущества устройства

На сегодняшний день подобный девайс позволяет значительно сэкономить на диагностике. Его стоимость окупается уже через несколько месяцев использования устройства. При этом проверить работу систем можно в любое время. Например, если автомобиль стал плохо работать на оживленной трассе, автовладелец сможет за считанные секунды определить, какой именно узел дал сбой.

Также к преимуществам прибора стоит отнести его компактные размеры, широкий функционал, удобство применения и низкую стоимость. Тем не менее гаджет обладает и рядом минусов.

Недостатки

Из минусов ELM327 можно выделить отсутствие протоколов для машин японского производства. К сожалению, владельцам данных авто приходится пользоваться другими диагностическими приборами. Также некоторые автовладельцы отметили, что девайс способен только сканировать системы, вносить изменения при помощи него невозможно.

Также после покупки девайса разбираться с его настройками придется самостоятельно, так как в комплекте отсутствует инструкция. Однако этот нюанс сложно отнести к минусам, ведь установка автосканера интуитивно понятна.

Data-lazy-type=»image» data-src=»http://androidkak.ru/wp-content/uploads/2017/07/ELM327-Bluetooth.jpg» alt=»ELM327 Bluetooth»> Пользователи гаджетов иногда интересуются, как правильно подключить ELM327 Bluetooth к устройству с Android. Это приспособление предлагает простой способ сканирования системы OBD-II и чтения PID.

Прибор ELM327 представляет собой недорогой инструмент для компьютерной диагностики. Он может оказаться полезным даже для опытных специалистов, которые по каким-то причинам не имеют доступа к специализированным инструментам сканирования. Но прежде чем установить его, нужно выяснить все нюансы.

Какие гаджеты совместимы с этим прибором

Самая распространенная проблема с ELM327 заключается в том, что некоторые бюджетные сканеры имеют несанкционированные копии микроконтроллера . Эти чипы часто демонстрируют странное поведение. Кроме того, даже легальное оборудование отказывается работать с некоторыми аппаратами. Если пользователь хочет использовать гаджет iOS или Андроид в качестве диагностического прибора, то ему следует обратить внимание на вышеуказанные проблемы.

Средства сканирования, которые включают микроконтроллер ELM327 и чип Блютуз, могут соединяться со многими устройствами, но есть определенные ограничения. В основном с этим инструментом работают смартфоны, планшеты и ноутбуки. Самый удобный способ осуществить подключение ELM327 Bluetooth — подсоединить сканер к телефону. Но не все смартфоны поддерживают данную технологию. В черный список попадают продукты Apple iOS, такие как iPhone, iPod Touch и iPad.

Причина, по которой вышеуказанные девайсы обычно не работают со сканерами ELM327, заключается в том, что у них своеобразный подход к обработке сигнала Блютузом. Большинство Bluetooth-сканеров не могут соединиться с продуктами Apple, и это означает, что их обладателям лучше использовать протоколы USB и Wi-Fi. Исключение составляют устройства Jailbroken, но их использование может привести к появлению неприятных побочных эффектов. В отдельных случаях у других смартфонов тоже могут возникать проблемы со сканерами ELM327. Обычно эти проблемы связаны с несанкционированными копиями микроконтроллеров, которые не содержат обновленный код.

Инструкция по настройке диагностического адаптера ELM 327 WiFi с программой DashCommand скачать

Если Вы приобрели диагностический адаптер на базе чипа ELM 327 и у Вас возникли сложности с его настройкой, то на данной странице, Вы найдете инструкцию на русском языке для ELM327. На нашем сайте присутствуют инструкции для elm327 различных модификаций (USB, Bluetooth, Wi-Fi )

Видео инструкция по подключению elm327 Bluetooth

Сравнение версий адаптеров elm327 Bluetooth v1.5 и версии 2.1. В чем их отличия и почему возможно не подключение к автомобилю.

Итак, приступим, если у Вас имеется диагностический адаптер ELM327 Bluetooth то для его работы с программой Torque Вам необходимо:

1. Подключить диагностический адаптер ELM 327 Bluetooth к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание.

2. Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).

3. В настройках Вашего мобильного устройства Вам необходимо зайти в раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования для сопряжения. В окне поиска появится новое устройство (как правило идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) После этого Вы можете нажать на пункт сопряжения с устройством (потребуется ввести пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789 ).

4. После этого откройте программу Torque.

5. Перейдите в меню программы пункт «настройки».

6. Откройте раздел «OBD2 настройки адаптера / Выберите устройство Bluetooth» и выберите Ваш адаптер ELM 327 Bluetooth (имеет идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) из списка.

7. После этого нажмите на иконку с надписью «Adapter Status» и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке).

8. Так же выбрать протокол вручную можно в пункте «Профили автомобиля» (находится в том же меню, где и «настройки»).

9. После этого Вы можете начинать диагностировать Ваш автомобиль!

Распиновка елм 327 блютуз и подключить. Автосканер ELM327: как пользоваться, принцип работы

Инструкция по настройке диагностического адаптера ELM 327 WiFi с программой DashCommand скачать

Видео инструкция по подключению elm327 Bluetooth

2. Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).

4. После этого откройте программу Torque.

5. Перейдите в меню программы пункт «настройки».

9. После этого Вы можете начинать диагностировать Ваш автомобиль!

Современные технологии все глубже проникают в самые разнообразные отрасли быта человека. Вот и теперь появилась возможность произвести диагностику автомобиля у себя в гараже, даже не разбирая его. Доступно это при наличии выхода OBD2 на транспортном средстве и специального автосканера из серии ELM. О том, как пользоваться ELM327, и пойдёт речь в этой статье.

Диагностические механизмы авто

Производители авто стараются конструировать свою технику таким образом, чтобы иметь возможность оперативно просканировать неисправности и также быстро их ликвидировать.

Для этого был принят стандарт диагностики OBD2, полученный в результате нескольких этапов долгих разработок и тестов. Его задача — следить за состоянием двигателя, отдельных частей кузова и внутренней сети управления. Производители могут использовать различные реализации протоколов для соединения OBD с автомобилем.

Стандарт определяет также и разъем, через который можно получить диагностические сведения. Он представляет собой систему типа «розетка», с 16 контактами. Также, спецификация OBD предполагает наличие разъёма в непосредственной близости от рулевого колеса.

Коды неисправностей OBD2

Сообщение об ошибке от системы состоит из одной буквы и последовательности из 4 цифр. Их расшифровка выглядит так:

буква. Указывает на подсистему проблемы;
вторая цифра. В основном содержит 0, но может быть 1 или 2. Особого значения не имеет, так как используется при составления общего числа для уточнения конкретной неисправности;
третья цифра указывает тип поломки;
две последние цифры — код самой ошибки.

Буквенный символ может принимать несколько значений, в зависимости от класса оборудования, в котором нашлась поломка:

B. Все что связано с кузовными механизмами. Подушки, центральные замки, стеклоподъемники и т. д.;
C. Ходовая часть;
P. Двигатель или коробка передач;
U. Внутренние электронные системы.

Тип поломки или третья цифра, также может принимать несколько стандартных значений:

1 или 2. Топливная система;
3. Зажигание;
4. Вспомогательный контроль;
5. Холостые обороты;
6. Внутренние электронные цепи;
7 или 8. Трансмиссия.

Часто встречаемые коды ошибок OBD2

P0100. Неисправность датчика расхода воздуха.
P0251. Говорит о том, что имеется проблема в насосе впрыска турбины.
P0322. Отсутствует сигнал распределителя зажигания.
P0340. Проблемы с датчиком распредвала.
P1603. Ошибка EEPROM.
С0276. Цепь реле клапана неисправна.
B0835. Цепь зажигания 1 неисправна.
P1812. Перегрев трансмиссии.

Количество кодов на самом деле очень велико. Поэтому, перед тем как пользоваться ELM327, рекомендуется поискать в интернете полный их перечень. Многие из расшифровок могут быть не переведены на русский. Что ж поделаешь, спецификация зарубежная, придётся вникать и осваивать английский.

Обзор автосканера ELM327

В зависимости от производителя, внешне прибор может выглядеть как небольшая коробочка с разъёмом «папа». В его задачу входит считывание данных от различных датчиков двигателя, электронных систем, кодов ошибок и их сброс в памяти компьютера.

Имеются несколько вариантов работы с ELM327. Это Bluetooth, Wi-Fi и USB-кабель.

Подключение прибора

Как было сказано ранее, ELM327 подключается к порту OBD2 автомобиля. Достаточно просто вставить его до конца и все. Затем, в зависимости от типа связи с прибором, выполняются различные манипуляции.

Как пользоваться ELM327 с Bluetooth

Это, наверное, самый простой и удобный способ проведения самостоятельной диагностики. Далее нужно выполнить подключение с телефона по Bluetooth со сканером.

Вот теперь наступает черёд выбора программного обеспечения. На самом деле, в интернете присутствует множество продуктов, способных работать со сканерами. Рассмотрим наиболее известные и часто применяемые, перед тем как пользоваться ELM327 в полевых условиях.

Torque

Многофункциональное приложение, в принципе, заменяющее бортовой компьютер. Отлично ладит с Bluetooth-соединением. Быстро работает и не барахлит. В «Гугл Плей» доступны две версии — бесплатная Lite и коммерческая Pro.

Интерфейс прост, но при этом функционален. Как пользоваться ELM327 с подключённым приложением? Очень просто. Достаточно запустить его, указать несколько параметров в профиле и выбрать соответствующую иконку, в зависимости от ситуации.

Программа обладает следующими возможностями:

чтение и удаление сведений об ошибках из электронного блока управления автомобиля;
диагностика авто;
отображение текущего состояния техники различными графическими способами;
возможность создания виджетов для рабочего стола смартфона.

Это неполный список возможностей и характеристик приложения, поэтому желательно ознакомиться с инструкцией по его применению, перед тем как пользоваться ELM327 Bluetooth в «Андроид».

DashCommand

Имеет немного меньше возможностей, нежели предыдущий продукт. Приложение умеет считывать данные от большинства устройств и узлов автомобиля и отображать их в симпатичных графиках и визуализаторах. Среди них можно выделить текущую работу двигателя, показатели экономии топлива, маршрута. После проведения диагностики также выведет коды ошибок, которые помогут сориентироваться в ремонте. Хорошо стыкуется со многими моделями и вариациями ELM327.

Перед тем как пользоваться ELM327 с DashCommand, стоит сказать, что приложение содержит платный контент. Загрузить можно с официального магазина Google Play.

OBD «АвтоДоктор»

Существенное отличие от предыдущих программ — русская локализация. Приложение бесплатное, но содержит рекламу.

Может отображать показатели двигателя в реальном времени, читать ошибки и удалять их из ЭБУ. Отдельно стоит выделить режим консоли, предназначенного для ручного ввода команд спецификации ODB2.

Также умеет получать параметры системы GPS.

OpenDiag

Программа умеет читать данные от датчиков отечественных автомобилей. Может использоваться на различных сервисах и станциях технического обслуживания. Способна показывать основные ошибки и их коды, текущую информацию по автомобилю и динамические параметры.

Перед тем как пользоваться сканером ELM327 с Bluetooth и OpenDiag, разработчики рекомендуют внимательно изучить раздел справки к приложению, так как не все устройства могут поддерживаться.

ELM327 и Windows

Не обошёлся сканер и без адаптации программного обеспечения и под операционную систему Windows. Далее будет небольшой перечень программ для подключения и диагностики авто с помощью линейки Windows.

ScanMaster

Функциональная и удобная программа для Windows среды. Может показать очень много различной информации с датчиков и узлов.

Интерфейс выполнен в виде различных вкладок, каждая со своей функциональностью. Информация об автомобиле, например, покажет VIN и другие числовые данные. Здесь же можно будет заполнить для себя профиль авто, если их несколько.

Наибольший интерес для основной массы автовладельцев будет представлять вкладка «Таблица оперативных данных». В ней в удобном табличном виде отражено множество параметров и характеристик в реальном времени.

Также есть ещё одна интересная вкладка — «Измерения оперативных данных». Здесь можно указать что-то из параметров предыдущего пункта и следить за их изменением, например, при езде на автомобиле.

«Коды ошибок» покажут идентификаторы неисправностей и сразу же — описание. Правда, только на английском.

ScanTool

По сути, урезанная по функционалу и возможностям версия ScanMaster. Зато лёгкая и отзывчивая. Если детальность данных особого значения не имеет, то это наилучшее решение.

PCMScan

Более мощный продукт, чем ScanMaster. Помимо всех уже перечисленных функций других программ может измерять текущую мощность и крутящий момент автомобиля в реальном времени.

Программу можно подключить прямо к монитору в салоне, чтобы в живую увидеть происходящие в авто изменения и процессы.

Также существует возможность использования программы в качестве управляющего интерфейса для чип-тюнинга. К сожалению, для этого понадобится специальный модуль от производителя. Хотя и без всех этих наворотов программа справляется со своей задачей на ура. Перед тем как пользоваться ELM327 mini совместно с PCMScan, стоит подробно изучить руководство по нему.

Другие приложения для диагностики

Существуют также программы, «заточенные» под конкретную марку автомобиля. Если таковое приложение есть, то лучше воспользоваться им. Программа в полной мере сможет реализовать потенциал сканера, в отличии универсальных решений.

К примеру, для «Тойоты» есть неплохой продукт — ELMScan Toyota.

Тестирование прибора для тестирования

Тавтология в заголовке неспроста. В связи с огромным количеством модификации ELM появилось много подделок, версий и исполнений. Чтобы быть уверенным в правильности своих действий, перед тем как пользоваться автосканером ELM327, можно узнать, какой он версии.

Для этого есть программа ELM327 Identifier. Она выполняет проверку на поддержку версий, выводит результат на экран. Это поможет решить вопросы несовместимости некоторых модулей и программного обеспечения.

В заключение

Перед тем, как пользоваться сканером ELM327, лучше всего потратить немного времени и выяснить, как не купить подделку или неподдерживаемый системой диагностики автомобиля прибор. К тому же, это электронное устройство, способное изменять некоторые данные в ЭБУ авто, так что к выбору нужно отнестись с большой долей ответственности.

Какие гаджеты совместимы с этим прибором

Всем привет. Данный обзор скорее всего будет полезен автомобилистам. Хочу рассказать вам сегодня о волшебной коробочке-сканере OBDII. Адаптер недорогой, собран на микросхеме ELM327. Сканер подходит почти к любому авто у которого есть разъем OBD2. Версия 1.5
Посылка домчалась очень быстро. 31.07. я получил трек, а 11.08. девайс уже пытался законектиться в авто.

Немного истории

Сначала нужно понять, что такое система OBDII и как она появилась. OBD (On-board diagnostics — бортовая диагностика) это общий термин, относящийся к самодиагностике автомобиля и возможности получения информации от бортовых систем. Системы OBD позволяют получить доступ к информации о состоянии различных систем автомобиля. Объем доступной информации сильно разнится, т.к. система начала свое развитие с начала 80х. Ранние версии OBD при неисправности зажигали лампочку MIL (malfunction indicator lamp — лампа индикации неисправности), но никакой информации о сути неисправности не предоставляли. Современные реализации OBD используют стандартный цифровой разъем, по которому можно получать данные с автомобиля в реальном времени, в том числе стандартизованные коды неисправностей (DTC -diagnostic trouble codes), позволяющие идентифицировать неисправность.

Адаптер ELM327 Bluetooth является современным и удобным инструментом для проведения диагностики автомобиля при помощи ПК. Перечитал кучу фигни и вроде поддерживаются все протоколы OBD-II и огромное количество специализированных диагностических программ. В отличие от USB версии, позволяет проводить диагностику на расстоянии, кроме того возможно использование не только с ПК, но и с КПК, что очень удобно. В список поддерживаемых машин входят практически все легковые автомобили с инжекторным двигателем, выпущенные после 1996 года, а также все американские машины, выпущенные с 1996 года и европейские — начиная с 2001 года, дизель — с 2004г. Бывают и исключения, а какие именно сам не знаю.
ELM327 поддерживает как бы все эти протоколы:
ISO 9141-2 (5 baud init, 10.4 Kb)
ISO 14230-4 KWP (5 baud init, 10.4 Kb / fast init, 10.4 Kb)
ISO 15765-4 CAN (11/29 bit ID, 500/250 Kbaud)
SAE J1850 PWM (41.6 Kbaud)
SAE J1850 VPW (10.4 Kbaud)
Самое главное, это то, что он может читать ошибки и их расшифровывать (DTC память), а также их стирать т.е.(погасить лампочку MIL – Check Engine)
ЕЩЁ
Чтение параметров в режиме реального времени:
Обороты двигателя
Нагрузка двигателя
Температура охлаждающей жидкости
Состояние топливной системы
Скорость движения автомобиля
Краткосрочный расход топлива
Долгосрочный расход топлива
Абсолютное давление воздуха
Опережение зажигания
Температура всасываемого воздуха
Массовый расход воздуха
Положение дроссельной заслонки
Лямбда-зонд
Давление топлива
Время разгона до 100 км/ч
Но все зависит от марки авто.
Программ под Android в степи инета очень много.
Я опробовал 4 программы: OBD Авто Доктор, Torque Pro, OBD DROIDSCAN PRO и HobDrive.
1. Начнем с HobDrive.
Первичная задача HobDrive — непрерывно работать в машине, собирать статистику и анализировать производительность используя OBD-II адаптер.
Но как только она законнектилась, через 2 сек отвалилась. И так каждый раз при подключении.

2. OBD DROIDSCAN PRO.
Вторая чудо программа законнектилась, показала что-то и тоже отвалилась.

3. Torque Pro.
Наверно, это самая известная прога. К OBD подключилась без проблем. Интерфейс понятен, много настраиваемых рабочих столов. Ошибок не нашла, хотя на панели горит лампа ABS и не видит многие датчики, хотя, скорее всего, это зависит от модели авто.

Короче, много фигни, сам не знаю, что так усердно показывают некоторые датчики. Они и сами не знают, что показывают))
4.OBD Авто Доктор
Эту прогу нашел на google play, или она меня нашла. Без проблем увидела и подключилась к сканеру. Реально отображает на графиках работу имеющихся в авто датчиков.

СНОВА ТЫРКНИ

Короче, эта программа больше всех понравилась нашему подопытному сканеру и он заморгал всеми светодиодами на радостях.

Вывод: отличная недорогая фигня, главное: правильно выбрать программу. Лишней не будет и бардачок всегда возьмет сканер на сохранность. Брать надо, а вдруг и пригодится.

Всем спасибо и удачи.
Девайс предоставлен бесплатно для обзора.

Планирую купить +68 Добавить в избранное Обзор понравился +37 +90

Затем в разделе «Выберите Bluetooth устройство» ставим галку напротив имени сопряженного устройства (сканера):

После этого следует возвратиться на главный экран программы и выбрать раздел «Состояние адаптера»:

Поэтому сейчас следует перейти в меню «Считывание ошибок» и, собственно, запустить процесс:

Torque Lite (OBD2 и автомобиль) — Бесплатная загрузка и обзоры программного обеспечения

Посмотрите, что делает ваш автомобиль в реальном времени, получите коды неисправностей, данные датчиков и многое другое!

Инструмент диагностики ЭБУ двигателя OBD II, который использует дешевый адаптер Bluetooth ELM / OBD для подключения к вашей системе управления двигателем OBD2

Некоторые функции включают:

* Показывает и сбрасывает коды неисправностей двигателя / коды неисправностей DTC, хранящиеся в вашем автомобиле

* Может экспортировать файлы карт / треков в Google Планета Земля KML / CSV

* Данные о производительности двигателя (от 0 до 60, 0-100, четверть мили и т. Д.) (Полная версия)

* Режим Head Up Display / GPS HUD идеально подходит для проверки скорости в ночное время.

* Функции регистрации данных, включая веб-загрузку и ведение журнала файлов, вы даже можете загружать данные на свой собственный веб-сервер с датчиков, которые вы выбираете.

* Настраиваемая панель управления с поддержкой тем — настройте панель с датчиками и набирает, что вы хотите

* Поможет вам починить ваш автомобиль и поможет снизить затраты на ремонт!

* Поддержка манометра Turbo Boost для автомобилей VW (только в версии Pro)

* MPG для автомобилей с бензиновым / бензиновым двигателем.(Версия Pro имеет поддержку дизельного топлива)

Это бесплатная / базовая версия — она позволяет вам почувствовать приложение и узнать, работает ли оно с комбинацией вашего автомобиля / адаптера obd2; но может содержать некоторые мелкие ошибки, в том числе неработающие на некоторых ЭБУ Nissan / Chrysler / Subaru. Платная версия поддерживает большее количество транспортных средств и типов ЭБУ, выглядит намного лучше и работает с большим количеством легковых / грузовых автомобилей.

Платная версия имеет больше функций (лошадиная сила, крутящий момент, 0-60, тесты на четверть мили, графические данные, карта / просмотры треков) + без рекламы и типов циферблатов / дисплеев exra! и улучшенная поддержка ABS / датчика детонации, поддержка температуры трансмиссии для некоторых марок легковых / грузовых автомобилей (GM / Ford и т. д.) и Turbo Boost на многих других транспортных средствах (включая VW)

Работает на автомобилях производства Ford, GM / Vauxhall / Opel, Chrysler, Mercedes, Volkswagen, Audi, Jaguar, Citroen, Peugoet, Skoda, Kia, Mazda, Lexus, Daewoo, Renault, Mitsubishi, Nissan, Honda, Hyundai, BMW, Toyota, Seat, Dodge, Jeep, Pontiac, Subaru и многие другие марки автомобилей, европейские, американские, дальневосточные и т. д.Некоторые ЭБУ автомобиля могут поддерживать больше / меньше функций, чем другие.

** ОБРАТИТЕ ВНИМАНИЕ! ** Любые сообщения о зависании или зависании после выхода из приложения связаны с ошибкой в HTC Evo 4G и Galaxy Tab. Это может быть вызвано использованием приложений Pandora / Vlingo / Aldiko с поддержкой Bluetooth. Отключение новых настроек Bluetooth Pandoras решает проблему, но HTC / Samsung необходимо выпустить исправление. Пожалуйста, свяжитесь с их службой поддержки и попросите их исправить, спасибо!

Профессиональная версия поддерживает адаптеры USB ELM, которые используют микросхемы «Prolific» или «FTDI».

* Обновление: после больших усилий было найдено обходное решение для зависания / зависания, которое доступно в полной версии в общих настройках настройки!

Как следить за состоянием вашего автомобиля — приложение Torque Pro

Приложение Torque Pro — это бортовой диагностический считыватель, который может отображать информацию о состоянии вашего автомобиля в режиме реального времени.Он также может считывать и очищать индикаторы проверки двигателя. Смотрите видео ниже для текста из видео.

Привет, ребята, добро пожаловать во вторник с практическими рекомендациями!

Сегодня мы поговорим о бортовой диагностике для вашего автомобиля и о том, как вы можете использовать этот модуль вывода, установленный на автомобилях, выпущенных после 1996 года, для отслеживания и устранения неисправностей системы, пока вы находитесь в пути или сломались в глуши.

Давайте сразу перейдем к этому с кратким обзором функций, имеющихся в Torque Pro

Во-первых, вы можете следить за жизненно важными показателями вашего двигателя с помощью информационного дисплея в реальном времени.Этот полностью настраиваемый макет может быть адаптирован к вашим потребностям и включать показания для температуры охлаждающей жидкости, выходного напряжения, температуры всасывания, температуры окружающей среды, скорости GPS, массового расхода воздуха, отношения воздуха к топливу и т. Д. Вы также можете записать время от нуля до 60 и 1/4 мили из этого макета.

Следующая функция, которая, по нашему мнению, делает это приложение действительно стоящим ценника в 4,95 доллара, — это считыватель кодов ошибок. С помощью этой функции вы сможете сканировать компьютер транспортного средства на предмет кодов неисправностей, что может оказаться огромным подспорьем при попытке определить, является ли индикатор проверки двигателя признаком серьезной неисправности компонента или незначительной проблемы с датчиком.

Вы также можете использовать это приложение для очистки кодов неисправностей, которые потенциально могут перекрыть ошибки датчиков, снижающие производительность, или даже обездвижить автомобиль. Очевидно, вам нужно будет использовать эту опцию с большой осторожностью и осторожностью, поскольку при определенных обстоятельствах вы можете нанести более серьезный ущерб транспортному средству.

Также имеется удобный экран просмотра карты, который отслеживает ваши поездки и позволяет просматривать скорость и высоту по маршруту с маркерами для уведомлений двигателя и кодами неисправностей. Это может быть удобно, если вы пытаетесь устранить неполадки в работе двигателя или просто поделиться своими поездками после поездки.

Вы можете еще глубже изучить функциональные возможности, изучив интерфейсы «Результаты тестирования» и «Графики».

Так как же работает эта система? Что ж, сначала вам понадобится устройство Android, потому что эта программа недоступна для iOS. Теперь, ребята из Apple, пока не убегайте … хотя для некоторых это может стать препятствием, мы настоятельно рекомендуем найти дешевый планшет Android или бывшее в употреблении устройство Android, которое можно добавить в свой комплект и использовать в качестве специального диагностического инструмента. Продолжайте смотреть, и мы покажем вам, зачем вам это…

Для этого видео мы будем использовать планшет Samsung Tab 2, но это приложение работает и на телефонах.

Вам также понадобится считыватель OBD2 с функцией Bluetooth, чтобы общаться с автомобилем по беспроводной сети. Мы выбрали устройство с наивысшим рейтингом на Amazon, сделанное BAFX Products, и оно было для нас как скала за последние 5 лет. Также предоставляется 2-летняя гарантия.

Мы рекомендуем кабель для перемещения, если расположение вашего порта OBD2 может навредить считывателю. Порт нашего 4Runner находится прямо возле нашей левой голени, поэтому мы установили ленточный кабель под углом 90 градусов, чтобы мы могли переместить устройство в более безопасное место.

Я думаю, стоит упомянуть, что это устройство будет считывать только коды, выдаваемые контрольной лампой двигателя, и не имеет доступа к модулям ABS, Airbag, TPMS или Oil Change. Если вам нужно углубиться в систему, потребуется более традиционный считыватель кода.

Теперь, когда у вас есть все оборудование и программное обеспечение, давайте проведем вас через настройку.

Установите ленточный кабель, затем прикрепите считыватель и закрепите его в безопасном месте. Убедитесь, что он не задевает ваши педали, подушки безопасности или рычаг аварийного тормоза.

Теперь включите ключ от машины на аксессуар. Для этих шагов не требуется, чтобы двигатель работал. Откройте меню Bluetooth на своем устройстве и выполните сопряжение считывателя OBD2, используя пин-код, прилагаемый к устройству. Обычно это «0000» или «1234».

Затем откройте приложение Torque и перейдите к настройкам адаптера OBD2 и убедитесь, что тип подключения установлен на Bluetooth, затем выберите адаптер.

После подключения вы можете приступить к настройке приложения.

Начните с открытия настроек и создания профиля для конкретного автомобиля.Это позволит вам точно поиграть с некоторыми функциями отслеживания расхода топлива.

Некоторые PID двигателя и трансмиссии (или пропорциональные, интегральные, производные) недоступны в стандартной установке приложения без специального программирования. К счастью, кто-то уже приложил много усилий для разработки этих дополнительных формул, и быстрый поиск в Интернете обычно укажет вам правильное направление для вашего автомобиля. В этом случае мы нашли их доступными на Toyota4Runner.org пользователем JeremyB… спасибо, чувак!

Найдя CSV-файл для пользовательских идентификаторов PID, загрузите файл и перейдите в приложение «Мои файлы» на своем устройстве. В настройках вы хотите выбрать опцию «показать скрытые файлы», чтобы разрешить отображение папок крутящего момента.

Теперь разархивируйте файл и сохраните его в папке с именем «extendedpids» внутри папки .torque. Возможно, вам придется создать эту папку, если ее еще нет в каталоге.

Теперь вернитесь к настройкам крутящего момента и откройте настройку «Управление дополнительными ПИД-регуляторами / датчиками».В верхнем правом раскрывающемся меню выберите «Добавить предопределенный набор», после чего ваш файл должен появиться здесь. Коснитесь файла, и ваш пользовательский PID будет импортирован. Основная причина сделать это на 4Runner — разблокировать временные параметры ввода и вывода.

На этом этапе вы можете перейти к экрану информации в реальном времени и взглянуть на стандартные датчики и телеметрию. Вы можете настроить любой из этих показателей по размеру, типу датчика и описанию. Есть также много других датчиков, которые можно добавить для создания специализированного дисплея.Но позвольте мне сэкономить вам время … вы можете экспортировать макеты датчиков из программы и делиться ими … так что не стесняйтесь загружать макет из описания видео, чтобы быстро начать свой собственный макет датчика.

После загрузки вы просто нажимаете кнопку настроек в интерфейсе реального времени и выбираете «Настройки макета», затем «Импортировать макет» и выбираете загруженный файл.

Если вам не нравятся стили шкал, вы можете настроить их и даже загрузить созданные пользователем скины на свой вкус.Приятно то, что макет можно сохранить, и вы можете просто поменять местами темы.

У нас есть две основные схемы, которые мы используем. Один предназначен для буксировки, другой — для езды по бездорожью. Нам нравится внимательно следить за темпами передачи, особенно на длинных горных подъемах и в местах с высокой температурой окружающей среды, таких как Долина Смерти.

Теперь, когда ваш макет готов, пора прокатиться и убедиться, что вы получаете данные от датчиков, которые вы импортировали или построили.

Это также отличное время для запуска проверки кода ошибки, чтобы увидеть, есть ли в системе какие-либо активные или исторические коды ошибок.

Замечу, что иногда коды неисправностей не включают описание проблемы, а вместо этого предоставляют ссылку для поиска в Интернете. Очевидно, что это может быть сложно из удаленного места, поэтому было бы здорово, если у вас есть экстренная связь (например, радиолюбитель или спутниковое устройство для отправки текстовых сообщений) и внешний источник, с которым можно связаться, который может найти это для вас.

Единственным недостатком этого приложения является тот факт, что оно доступно только для Android, но, как вы теперь можете видеть, это приложение с широкими возможностями настройки, которое было бы сложно использовать в более консервативной операционной системе iOS, и которое стоит вложений в недорогое устройство Android.

Если вам абсолютно необходимо использовать устройство iOS, не волнуйтесь, существуют и другие подобные приложения, которые, хотя и гораздо более ограничены, могут дать вам необходимые результаты.

Когда вы будете готовы купить все детали, необходимые для этой установки, просмотрите описание видео со ссылками, чтобы сэкономить время на поиске.

Не забудьте загрузить собственный макет и файл PID, который там находится.

Хорошо, на этом мы завершаем наше практическое руководство по настройке приложения Torque Pro.Эта программа сыграла огромную роль в наших путешествиях и помогла нам и другим пользователям устранять неполадки с кодами двигателей в отдаленных районах. Несмотря на то, что мы рассмотрели важные части приложения, все же есть некоторые аспекты приложения, которые мы не рассмотрели в этом видео, такие как отслеживание расхода топлива, настраиваемые сигналы тревоги и довольно много сторонних плагинов для специальных целей, таких как вождение камера с наложением телеметрии.

Если у вас есть какие-либо вопросы об этом приложении, оставьте их в комментариях ниже, и мы сделаем все возможное, чтобы на них ответить.

Если вам нравится это видео, поставьте ему лайк и расскажите, что вам понравилось, ниже. Если вам не понравилось это видео, поставьте ему два пальца и расскажите, что мы можем улучшить в следующий раз.

Надеемся, вам понравилось это обучающее видео. До следующего раза, безопасных путешествий и не забудьте покинуть наши общественные земли лучше, чем вы их нашли.

Макет

и загрузка PID: https://goo.gl/bWQBFT

TORQUE PRO APP: https://goo.gl/XnT6S3
BAFX OBDII READER: https://amzn.to/2Sp8Xm3
УДЛИНИТЕЛЬНЫЙ КАБЕЛЬ: https: // amzn.to / 2PdMHcN
ПЛАНШЕТ SAMSUNG S2: https://amzn.to/2JQB6yt
ПЛАНШЕТ SAMSUNG за 90 долларов США: https://amzn.to/2rmY74F

Обзор приложения

Torque Lite и Pro для Android

Технологии автомобилей развиваются с каждым днем, а телефоны тоже становятся умнее. Сегодня с телефоном можно делать гораздо больше, помимо звонков и текстовых сообщений. Это стало возможным благодаря различным приложениям, которые так часто разрабатываются. Мы наткнулись на одно такое приложение, которое позволяет использовать смартфон для связи с мозгом автомобиля, ЭБУ.Torque Lite и Pro доступны для загрузки в магазине Google Play, поэтому это означает, что на данный момент приложение доступно только для пользователей Android. Мы установили приложение и нашли его весьма полезным.

Сначала мы протестировали приложение для получения данных о характеристиках автомобиля. Для использования этой функции не требуется никакого дополнительного оборудования, кроме вашего телефона Android. Приложение использует GPS-антенну телефона, компас, барометр (если есть) и акселерометр для анализа и отображения цифр 0-60 км / ч и 0-100 км / ч.Мы сравнили цифры с Vbox (устройством на базе GPS, которое мы используем во всех наших тестах производительности), и они оказались довольно точными. Поскольку также используется GPS-антенна, положение автомобиля также может регистрироваться и экспортироваться.

Но самая лучшая особенность Torque — это возможность диагностировать ЭБУ автомобиля. Для этого требуется сканирующий инструмент, совместимый с Bluetooth OBD II. Это устройство легко приобрести в Интернете и в некоторых магазинах автомобильных аксессуаров. Мы купили один онлайн на Amazon.com всего за 1900 рупий.Но убедитесь, что ваш автомобиль совместим с OBD II. У большинства автомобилей порт OBD расположен либо под рулевым колесом, либо в перчаточном ящике. Просто нужно подключить Bluetooth-сканер к этому порту и дать двигателю поработать. Подключить телефон просто — его нужно только сопрягать с устройством.

После подключения откройте приложение, и оно автоматически начнет получать информацию из автомобиля в реальном времени. В приложении есть различные режимы — информация в реальном времени, коды ошибок, просмотр карты, результаты тестирования, графики, статус адаптера и получение подключаемых модулей.Информация в реальном времени открывает различные виджеты, такие как датчики, показатели производительности, компас, часы, счетчик крена, счетчик шага, карта и т. Д. Датчики интересны тем, что можно просматривать такие данные, как скорость автомобиля, скорость двигателя, давление наддува, состояние топлива и воздуха, температура охлаждающей жидкости, температура воздуха на впуске, положение дроссельной заслонки, нагрузка двигателя, давление в топливной рампе и многое другое. Да, все это можно посмотреть на телефоне!

Это делает ваш телефон или планшет классным дисплеем в машине, и вы даже можете менять темы для различных датчиков, что более дешевый вариант по сравнению с обычными датчиками, и нет необходимости в проводке.Также можно добавить любой из этих виджетов на экран, как и в большинстве телефонов Android. В режиме кодов неисправностей ЭБУ сканирует на наличие кодов неисправностей. Обычно контрольная лампа обычно появляется на приборной панели, когда ЭБУ обнаруживает проблему. Пока только авторизованный сервисный центр мог диагностировать и точно определить проблему с помощью диагностического прибора. Но с Torque приложение выполняет ту же функцию и отображает код неисправности и описание проблемы. Если нет, приложение автоматически ищет в Интернете то же самое — это так просто.Мы даже успешно диагностировали проблему на одном из наших автомобилей с длительным сроком эксплуатации и продолжили отвозить его в сервисный центр, поскольку это была незначительная проблема.

В режиме просмотра карты отображается точное местоположение автомобиля, в то время как в режиме графика создается график, на котором вы можете выбрать, что нужно отображать по осям X и Y.

Версия Torque Pro с некоторыми дополнительными функциями стоит 250 рупий в магазине Google Play, а демонстрационная версия бесплатна. Приложение необходимо купить тем из вас, кто хочет внимательно следить за своим автомобилем — все, что вам нужно, это сканер Bluetooth OBD II и телефон Android.

Облегченный крутящий момент

https://play.google.com/store/apps/details?id=org.prowl.torquefree&hl=en

Torque Pro

https://play.google.com/store/apps/details?id=org.prowl.torque&hl=en

Какие лучшие приложения OBD2 для Android / IOS для вашего автомобиля? | Программное обеспечение для GPS-слежения, подключенные автомобили, встроенные системы, автомобильная промышленность | Cprime

Quick Navigation

Интеллектуальное транспортное средство способно оптимизировать свои характеристики для снижения расхода топлива, показывать лучший путь, по которому следует следовать, с учетом текущих дорожных и погодных условий, обнаруживать ошибки в двигателе и собирать информационные данные, чтобы договориться о более низком страховании ставки.

Большинство легковых и легких грузовиков оснащено бортовой диагностикой или портом OBD II, который обеспечивает доступ к данным блока управления двигателем (ECU). Для получения информации необходимо подключить внешнее устройство.

Спецификации OBD-II предоставляют стандартизированный аппаратный интерфейс — гнездовой 16-контактный (2×8) разъем J1962, поэтому для большинства моделей автомобилей можно использовать одно внешнее устройство. Он также должен иметь подключение к Интернету для передачи собранных данных. Чтобы обрабатывать всю информацию, собранную с устройства OBD2, вам все равно понадобится приложение для бортовой диагностики автомобиля.

Такой инструмент идеально подходит для таких отраслей, как услуги такси и лимузинов, общие перевозки и транспортировка опасных грузов. С приложением для мониторинга транспортных средств, которое можно настроить в соответствии с потребностями вашей организации и клиентов, вы можете быть уверены, что ваши водители следуют лучшим практикам.

Cprime Studios — признанный поставщик встроенных программных решений для подключенных автомобилей, а также мобильных приложений для владельцев автомобилей. Кроме того, мы обладаем обширным опытом в разработке мобильных приложений с функциями отслеживания геолокации и сервисов определения местоположения, а также отслеживаем новые и развивающиеся решения на рынке.

Давайте рассмотрим преимущества и недостатки 7 приложений OBD для поддержания производительности вашего автомобиля, который мы считаем лидером рынка на данный момент.

Самые популярные приложения OBD для автодиагностики для Android

1. Torque Pro (OBD 2 и автомобиль)

Одно из самых популярных приложений OBD2 для Android-ридера в Play Store, Torque Pro показывает широкий список функций и детекторов поддерживается, а также многочисленные виджеты и плагины, которые используют его в качестве основы, обеспечивая большую функциональность: мониторинг активности автомобиля в режиме реального времени, сбор ошибок кода OBD, производительность автомобиля, информацию о датчиках и т. д.

Torque — это прибор для диагностики / оценки эффективности автомобиля, который использует адаптер OBD II Bluetooth, подключенный к блоку управления двигателем / ECU OBD2. Вы можете сделать настраиваемую панель управления с виджетами в приложении.

Приложение использует GPS, чтобы позволить журналу трекера с регистрацией двигателя OBD видеть действия и условия вашего автомобиля в любой период времени. Он также показывает и сбрасывает код неисправности DTC / CEL / как сканер. Torque поможет вам отремонтировать ваш автомобиль и снизить затраты на ремонт.

Характеристики крутящего момента

Динамометр и мощность / л.с.
Мониторинг температуры трансмиссии
Время скорости более точное, чем с помощью индикаторов выбросов CO2 GPS
Пользовательская приборная панель
Профили пользователей
Твиты автоматически помечаются GPS
Большой код неисправности база данных и история кодов неисправностей
Различные цветовые темы
Возможность отправлять журналы непосредственно в Интернет или по электронной почте для анализа
Режим HUD для вождения в ночном режиме
GPS-спидометр и компас в реальном времени
Turbo Boost для автомобилей, которые поддерживают MAP и MAF
Голосовая сигнализация
Техническое обслуживание док-станции
Отправка снимков экрана в Facebook, Twitter, Google+, по электронной почте и т. Д.
Простой интерфейс для разработчиков AIDL API для сторонних приложений
Совместимость с планшетными устройствами и транспортными средствами, которые используют адаптеры OBDII Bluetooth (почти все автомобили, выпущенные после 2000 года).

Общие проблемы с Torque Pro

Высокое потребление батареи
Несовместимо с некоторыми автомобилями

Каждая команда разработчиков программного обеспечения должна обращать внимание на то, какое влияние их продукты оказывают на окружающую среду. С нашей точки зрения, расход заряда батареи является очень важным препятствием для использования этого приложения.

При создании специального программного обеспечения для автомобильной диагностики для наших клиентов всегда следите за тем, чтобы они не наносили вреда окружающей среде. Мы советуем прочитать наши 5 вещей, которые вам нужно знать, прежде чем разрабатывать автомобильное приложение.

2. HobDrive

Вам следует попробовать это одно из самых недооцененных приложений OBD в Play Store, особенно если вы владелец гибридного автомобиля.

HobDrive — это интеллектуальный бортовой компьютер и диагностическое программное обеспечение OBD2. HobDrive использует ваш адаптер ELM327 и датчики GPS для измерения информации о поездке.ELM327 (Bluetooth, Wi-Fi) рекомендуется, но может использовать только GPS.

Версия HobDrive имеет следующие особенности по сравнению с демонстрационной версией:

Непрерывное отслеживание ошибок Отслеживание MPG час, день, периоды недели
Графические измерители
Диагностика протоколов KWP
Записи о заправке и обслуживании

Функции HobDrive

Индексы датчиков автомобиля
Диагностика двигателя
Компьютер регистрации пробега
Инструменты производительности
Планирование маршрута
Расчет MPG
Гибкие визуальные схемы

Общие проблемы с HobDrive

Нестабильная работа (Нестабильная работа) размытие) на устройствах с более высоким разрешением
Проблемы с подключением Bluetooth

3.OBD Car Doctor Pro

Основное и функциональное приложение OBD Car Doctor считывает данные, отправленные с вашего адаптера OBD, и сообщает в реальном времени все параметры двигателя и автомобиля: скорость, угол поворота, температуру, давление и данные некоторых других датчиков. на вашем автомобиле. Позволяет рисовать графики с данными в реальном времени. Car Doctor проверяет управление освещением двигателя: считывает и очищает сохраненные коды ошибок и связанные данные.

OBD Car Doctor Pro: функции

Индикаторы автомобиля в реальном времени: скорость, угол поворота, температура, давление и другие датчики
Чертеж диаграммы с данными в реальном времени
Проверьте управление светом двигателя: коды ошибок и связанные с ними стоп-кадры данные
Записи параметров в реальном времени
Позволяет читать и отображать несколько параметров
Запись параметров в фоновом режиме
Просмотр и отправка записанных параметров
Поддержка GPS
Параметры экономии топлива
Позволяет сохранять и делиться Данные DTC
Расход топлива за периоды времени

Общие проблемы с OBD Car Doctor Pro

Нестабильное соединение с дешевыми адаптерами
Для устранения ошибок необходимы дополнительные пошаговые манипуляции
Проблемы с подключением Bluetooth

Мы советуем другим компаниям, занимающимся разработкой программного обеспечения, улучшить стабильность. в каждой выпущенной версии, как и в Cprime Studios.Мы думаем, что это залог успеха.

4. Carista OBD2

Carista OBD2 позволяет персонализировать свой автомобиль, улучшая его электронные параметры. Он также позволяет вам проверить свой автомобиль на наличие ошибок и удалить любые существующие ошибки кода и тестовой эмиссии. У одного должен быть адаптер OBD II, который подключается к порту OBD2 автомобиля. Как только вы разрешите приложению Carista собирать данные с вашего автомобиля с помощью адаптера OBD II, оно сообщит вам, если автомобиль сбит. Если у вас нет адаптера OBD, вы можете ввести данные самостоятельно.

Функции Carista

Мониторинг жизнеспособности автомобиля и сообщение о неисправностях
Совместимость со всеми OBD2-совместимыми производителями и моделями (почти все автомобили, выпущенные после 2000 года)
Доступ к расширенной диагностике производителя, такой как ABS, подушки безопасности, навигация и т. Д. .
Возможность сбросить индикаторы для поддерживаемых моделей
Расширенная настройка поведения автомобиля: приложение может настроить автоматическое включение фар при запуске двигателя или блокировку дверей при начале движения или изменить тип звука, который издают задний парктроник
Предупреждение о перегреве для контроля температуры двигателя
Работа в фоновом режиме и уведомление с помощью звукового сигнала, когда температура двигателя поднимается до опасного уровня

Общие проблемы с Carista

Ошибка подключения при сохранении изменений в настройках
Проблемы подключения с некоторые адаптеры

Самые популярные приложения для диагностики OBD для iPhone

1.OBD Auto Doctor

OBD II Auto Doctor — ведущий прибор для диагностики автомобилей OBD II. Считается лучшим приложением для диагностики автомобилей на платформе iOS. Приложение Auto Doctor позволяет проверять и сбрасывать коды болезни. Используя это диагностическое приложение OBD II, вы можете легко взаимодействовать с системой OBD II вашего автомобиля и превратить свой мобильный телефон в очень одаренный автомобильный сканер.

OBD II Auto Doctor — отличное приложение для тех, кто хочет узнать больше о своем автомобиле.Если вы хотите контролировать данные об автомобиле в режиме реального времени или отключить индикатор проверки двигателя, это обязательный инструмент.

Функции OBD Auto Doctor

Вы можете видеть готовность к тесту на выбросы и расширенные диагностические коды DTC, стоп-кадр, MIL
Вы можете просматривать расход топлива, чтобы сэкономить деньги
Просматривайте индикаторы OBD II вовремя для обнаружения аномалий
Вы можете изменить числовое или графическое представление данных датчика OBD II.
Поддерживает данные двигателя, трансмиссии и т. Д.
Вы можете отправлять диагностические данные по электронной почте.
Позволяет читать VIN, идентификацию калибровки и калибровку
Проверочные номера ECU
Auto Doctor поддерживает встроенную базу данных DTC с более чем 14000 кодами сигналов тревоги
Вы можете выбрать британские и метрические единицы

Общие проблемы с OBD Auto Doctor

Проблемы с подключением адаптеров с маркировкой ELM327 v2.1
Проблемы с точностью расхода топлива в дизельных транспортных средствах

Такие приложения созданы для того, чтобы получить больше от машин водителя, но с некоторым программным обеспечением проблемы и ошибки могут побудить ваших пользователей переключиться на другие приложения.Здесь вы можете прочитать, почему пользователям может не понравиться ваше приложение.

2. EOBD Facile

Вам не нужно звонить производителю, чтобы провести диагностику автомобиля или выяснить, почему горит индикатор проверки двигателя — теперь он доступен на iPhone / iPad. Подключите устройство OBD II к порту вашего автомобиля и запустите приложение: оно позволит вам диагностировать автомобиль, выключить световые индикаторы и просмотреть данные о транспортном средстве в режиме реального времени.

Функции EOBD Facile

Просматривайте коды неисправностей двигателя и выясняйте их значение
Очистите контрольную лампу двигателя
Отслеживайте специальные коды ошибок производителя
Делайте записи поездок и сохраняйте их через iPhone / iPad, затем восстанавливайте их с помощью Приложение EOBD Facile
Создание и просмотр записей данных GPS

Общие проблемы с EOBD Facile

Несовместимость с некоторыми автомобилями
Бесплатная версия полностью нефункциональна
Периодические проблемы с подключением

Такое большое количество ошибки могут появиться, когда компания-разработчик пропускает или сводит к минимуму этапы тестирования и исправления ошибок.В Cprime Studios мы советуем выбирать разработку программного обеспечения на стороне, если вы чувствуете, что у вас недостаточно персонала для проведения наилучшего тестирования и избежания проблем. Здесь вы можете узнать о преимуществах аутсорсинга разработки программного обеспечения.

3. EngineLink

Приложение EngineLink может помочь вашему устройству iOS стать диагностическим прибором автомобиля с OBD II с адаптером WiFi / Bluetooth.

EngineLink функции

Проверка выбросов
Мониторинг состояния автомобиля в режиме реального времени
Считывание и удаление ошибок OBD II кода
Характеристики автомобиля в режиме реального времени и считывание данных датчиков
Сбор пользовательских данных
Взаимодействие с DTC / CEL / код неисправности сохраняется или в реальном времени
Виджет MPG для контроля расхода топлива и его эффективности
Режим HUD для вождения ночью
Отображение температуры трансмиссии
Скорость, обороты, нагрузка и охлаждающая жидкость, топливный бак
Индивидуальные информационные панели
Полностью настраиваемый графический интерфейс с различными типами датчиков
Различные библиотеки через приложение Поддержка ЭБУ
Возможность изменения цвета назад
Вход по электронной почте

Общие проблемы с EngineLink

Можно использовать только ELM-совместимые адаптеры Wi-Fi или Bluetooth с низким энергопотреблением для хорошей работы
Проблемы с Wi-Fi соединение
Проблемы с поддержкой языка

Такое программное обеспечение для визуализации данных может помочь превратить ваш автомобиль в подключенный автомобиль.При аутсорсинге разработки программного обеспечения вы можете быть уверены, что получите приложение, в котором есть все необходимые функции и все ошибки, устраненные до того, как приложение будет запущено.

Для получения дополнительной информации о том, как мы можем разработать программные решения для подключенных автомобилей, которые подходят именно вам, свяжитесь с нашими экспертами по адресу [email protected].

Torque Lite против Pro против DashCommand: Какое приложение является нежелательным?

«Тимми, стоит ли покупать Torque Lite дешево? Или я плачу немного больше за Torque Pro или DashCommand? Что лучше для меня? »

Как механик, я получаю много вопросов от клиентов.У меня есть один модный диагностический инструмент за 5000 долларов, поэтому я не знал, что эти приложения существуют. Но так как многие люди задавали мне такие вопросы, я решил заплатить несколько долларов, чтобы узнать правду о них!

Итак, сравнительная статья предоставляет вам:

Torque Lite против Torque Pro против DashCommand: Сравнительная таблица

Основные общие черты

Теперь есть довольно много общих черт, присутствующих в все три приложения. Самым важным фактором является то, что устранение проблем с двигателем и производительностью автомобиля теперь у вас под рукой.Вы можете отслеживать производительность вашего автомобиля, экономию топлива и стабильность двигателя в течение нескольких минут, вместо того чтобы тратить время и деньги на механику.

Считывание и очистка кодов неисправностей

Адаптер OBD2 будет сканировать ЭБУ и отправлять сигнал в приложения, чтобы вы знали, находится ли ваш двигатель в хорошем состоянии. Если вы не получаете кодов неисправностей, бог на вашей стороне!

Что ж, при противоположном сценарии — нет. Но, к счастью, Google есть! Вы можете поискать коды в Интернете и найти несколько самостоятельных решений своих проблем.Это поможет вам:

Снизить стоимость ремонта и сэкономить время
Устранить проблемы на ранней стадии

Однако в некоторых случаях многие коды неисправностей очень сложны и требуют привлечения механика.

Например, когда горит индикатор проверки двигателя, может произойти множество возможностей. Может быть, из-за утечки вакуума в двигателе, неисправности датчика O2 и т. Д. Или просто потому, что крышка бензобака находится не в правильном положении. Приложив немного усилий и проявив терпение, это приложение поможет вам узнать: какие проблемы вы можете исправить, а какие повредят ваш кошелек.

Примечание : Никогда не удаляйте коды неисправностей сразу. Это как будто кто-то выстрелил вам в грудь, но вы принимаете болеутоляющее или энергетический напиток и ожидаете, что рана заживет сама собой. Удалите их после того, как исправите проблемы! Вот почему:

Очистка кодов неисправностей приведет к удалению всех ценных данных для будущего устранения неполадок
Монитор выбросов будет удален, что может привести к тому, что вы не пройдете тест на выбросы на следующей неделе

Показатели производительности в реальном времени

Все эти три приложения собирают показатели производительности вашего автомобиля и информируют вас о его состоянии.Адаптер OBD2 собирает данные и отображает их в приложении, чтобы вы могли динамически отслеживать свой автомобиль. Вкратце, вот что делают приложения:

Отображает скорость, ускорение, крутящий момент, мощность и т. Д.
Данные датчиков помогают вам лучше диагностировать ваш автомобиль

Конечно, Torque Lite имеет меньше показателей производительности, чем два других . Но, тем не менее, этого более чем достаточно для начинающих мастеров своими руками.

Настраиваемый дисплей

Эти приложения имеют различные темы на выбор с точки зрения цветов и показателей производительности.Они позволяют персонализировать приложение в соответствии с вашими потребностями. Вы можете прикрепить нужные датчики к экрану и легко создать свою панель управления.

Ключевые различия объяснение

Давайте посмотрим, что отличает каждое из этих приложений друг от друга, чтобы вы могли принять свое решение соответствующим образом и получить четкую картину.

Операционная система

Torque Lite и Torque Pro совместимы только с версиями Android. Однако некоторые пользователи Android 11 сообщают о проблемах с их использованием.Об этом следует помнить, если у вас устройство Android 11 или вы планируете перейти на эту версию.

DashCommand работает как на iOS, так и на Android.

Все три из них работают на ПК с Windows. Но я не рекомендую вам это делать, поскольку эти приложения в основном предназначены для мобильных устройств.

Совместимость с автомобилями

Эти три приложения можно удобно использовать практически на всех легковых и грузовых автомобилях. С развитием автомобильных технологий у большинства автомобилей есть порты OBD2, расположенные под рулевым колесом или в перчаточном ящике.Прежде чем вы получите приложение, имейте в виду несколько вещей:

Ваш автомобиль должен быть совместим с OBD2.
Torque Lite нельзя использовать в Nissan, Chrysler и Subaru
Распространенная жалоба на DashCommand заключается в том, что он не поддерживает автомобили, выпущенные позже 2014 года.

Совместимость адаптеров OBD2. и необходимы для сканирования двигателя вашего автомобиля. Но он может быть совместим не со всеми приложениями.

Если у вас уже есть адаптер OBD, помните об этом:

Torque lite и Pro работают лучше при использовании с адаптерами OBD2 Bluetooth (они могут работать с адаптерами Wi-Fi, но я не рекомендую вам это делать)
DashCommand использует адаптеры Wi-Fi и Bluetooth.

Рекомендация : всегда сначала пробуйте бесплатные версии, чтобы узнать, совместимо ли приложение с вашими автомобилями и адаптерами OBD2 или нет

Если у вас еще нет адаптера OBD2, проверьте эти доступные продукты, которые идеально подходят для меня :

Примечание : И Torque, и DashCommand не могут читать / очищать коды расширенной диагностики OEM (ABS, SRS, TPMS, трансмиссия и т. Д., Если вы хотите прочитать эти коды, поищите другие приложения). Следовательно, указанные ниже адаптеры не предназначены для связи с этими модулями.

Для Torque Lite и Torque Pro

BAFX для Android

BAFX3127 — отличный вариант, особенно для Torque Lite и Torque Pro, поскольку он специально разработан для пользователей Android.

Почему пользователям Torque нравится этот адаптер?

Отлично работают с устройствами Android (несовместимы с iOS)
Быстрые, легко читаемые и понятные коды неисправностей
Недорого
2-летняя гарантия

Для DashCommand

Veepeak OBDcheck

BLE

Этот адаптер OBD2 Bluetooth, совместимый как с пользователями iOS, так и с Android, является моим фаворитом, когда дело касается DashCommand.

Этот адаптер может быть совместим со многими приложениями, включая Torque Lite и Pro. Но вот почему этот продукт Veepeak является отличным вариантом для пользователей DashCommand:

Хорошо работает с устройствами iOS и Android
Может использоваться на автомобилях и легких грузовиках, совместимых с OBD2 / EOBD
Не блокирует доступ в Интернет на вашем телефоне
Годовая гарантия на замену
Доступно

Примечание : не поддерживает головные устройства Android

Пользовательский интерфейс

Пользовательский интерфейс всех трех приложений, в общем, прост в использовании и развертывании.У них есть варианты для ряда тем и функций, которые помогут вам настроить приложение в соответствии с вашими потребностями.

Torque Lite известен как самый простой в использовании. Дисплей для меня немного сырой, а реклама довольно раздражает.
Torque Pro — это более привлекательная версия облегченной версии, без рекламы.
Макет DashCommand самый выдающийся. Его панель инструментов идеально подходит для отслеживания производительности. И, конечно же, очень проста в использовании и не требует назойливой рекламы.

Список параметров и датчиков

По сути, Torque Pro и DashCommand имеют одинаковые основные характеристики.С другой стороны, Torque Lite не хватает многих функций. Вот несколько функций, которые Torque Pro и DashCommand могут сделать, но Torque Lite не может:

Мониторинг температуры трансмиссии
MPG для дизельных автомобилей
Turbo Boost на других транспортных средствах (включая VW)
И многие другие, вы Вы можете найти конкретные различия в таблице ниже.

Примечание : ваши автомобили могут не включать все параметры и датчики ниже

Какой из них мне следует использовать?

Начнем с расценок: Torque Lite предоставляется бесплатно, в то время как Pro взимает с вас 5 долларов.DashCommand на дороже, чем , и стоит 10 долларов.

Вы новичок в мире DIY? Тогда я бы порекомендовал вам начать путешествие с Torque Lite. Приложение имеет более функций, достаточных для любых новичков , и это полностью бесплатных .

Когда вы освоитесь с функциями, вы можете перейти на Pro или DashCommand (для пользователей iOS).

Основное различие между DashCommand и Pro — это цена и совместимость с iOS .Помимо этого, они оба предлагают почти те же функции .

Тем не менее, DashCommand имеет более острый дисплей и темы. Если вы хотите чего-то визуально лучше, доплата 5 баксов — неплохой выбор!

Как подключить эти приложения к машине?

Вот шаги, которые вы можете выполнить, чтобы подключить эти приложения к вашему автомобилю.

Прежде всего, приобретите адаптер OBD2, если у вас его нет.
Найдите порт OBD в машине.Обычно он находится под рулем или в перчаточном ящике. Для каждой машины он разный.
Запустите двигатель или просто поверните ключ в положение «вспомогательное оборудование» или «включено».
Включите Bluetooth на своем устройстве и выполните поиск новых устройств. Вы обнаружите, что адаптер запрашивает штифт, который будет указан на коробке адаптера. 9/10 раз вывод «0000» или «1234».
Теперь просто запустите приложение на своем телефоне, и все готово!

Часто задаваемые вопросы

1.Может ли Torque Pro считывать коды ABS?

Нет. Torque Pro может считывать коды двигателей. Однако он не может считывать коды тяги / ABS. Если у вас автомобили Ford, Mazda Lincoln или Mercury, используйте FORScan! Вы можете скачать это приложение как на Android, так и на iOS всего за 6 долларов.

2. Считывает ли Torque Pro коды подушек безопасности?

Нет. Torque не может считывать данные или обмениваться данными с другими модулями, такими как подушки безопасности (SRS), ABS, TPMS, BCM и т. Д. OBD Fusion также может считывать эти коды. OBD Fusion может считывать коды SRS для автомобилей Ford, Lincoln, Mercury, Mazda, Toyota, Lexus, Scion, Nissan и Infiniti.Он доступен как для Android, так и для iOS по цене 5 долларов.

3. Работает ли Torque Pro с Wi-Fi?

Да. Соединение Torque Pro по умолчанию — Bluetooth, поэтому не забудьте переключить соединение на Wi-Fi в разделе настроек.

4. Работает ли DashCommand с CarPlay?

Да, вы можете работать с обоими приложениями одновременно. Вы можете подключить USB-порт для CarPlay и использовать HDMI для DashCommand.

Приобрести автомобильный сканер ELM OBD2

ВНИМАНИЕ ПОЛЬЗОВАТЕЛЯМ WINDOWS MOBILE 10! В ПОСЛЕДНИМ ОБНОВЛЕНИИ WINDOWS MOBILE 10 ИМЕЕТСЯ ОШИБКА (код ошибки: 0x8007000B) — ВЫ НЕ МОЖЕТЕ УСТАНОВИТЬ ПРИЛОЖЕНИЕ, ЕСЛИ ВЫ ИМЕЕТЕ МЕСТО УСТАНОВКИ ПО УМОЛЧАНИЮ НА SD-КАРТЕ! ПОЖАЛУЙСТА, УСТАНОВИТЕ ПРИЛОЖЕНИЕ ПО УМОЛЧАНИЮ В ПАМЯТЬ ТЕЛЕФОНА, ЕСЛИ ВЫ ОЖИДАЕТЕ ПРОБЛЕМЫ ПРИ ЗАГРУЗКЕ АВТОМОБИЛЬНОГО СКАНЕРА! Посмотрите, что делает ваш автомобиль в реальном времени, получите коды неисправностей OBD, характеристики автомобиля, данные датчиков и многое другое! Car Scanner — это инструмент для диагностики и диагностики автомобиля / автомобиля, который использует адаптер OBD II Bluetooth для подключения к системе управления двигателем OBD2 / ECU.И это БЕСПЛАТНО! Car Scanner был вдохновлен Torque и OBD Car Doctor (программное обеспечение PNN) для Android и предлагает лучшие функции для Windows Phone / Windows 10 Mobile. Разместите свою собственную панель с датчиками и диаграммами, которые вам нужны! Добавляйте кастомные (расширенные PID) и получайте информацию, скрытую от вас производителем автомобиля! Он также может отображать и сбрасывать код неисправности DTC, как инструмент сканирования. Теперь с Mode 06 — результаты теста самоконтроля ECU. Это поможет вам отремонтировать машину и снизить затраты на ремонт! Работает с любым транспортным средством, использующим стандарт OBD 2 (большинство автомобилей, построенных после 2000 года, но могут работать с автомобилями еще с 1996 года).Car Scanner поддерживает все OBD2-совместимые автомобили и предоставляет эксклюзивные дополнительные функции для некоторых автомобилей: Opel / Vauxhal / Chevrolet, Hyundai / Kia, Renault, Nissan, Infinity, Mitsubishi, Toyota, ВАЗ, УАЗ Для работы приложению необходим адаптер, совместимый с Bluetooth или Wi-Fi OBD2 ELM327. Адаптер небольшой, он подключается к диагностическому разъему автомобиля, через который можно получить доступ к телефону. Если вы покупаете один из дешевых китайских адаптеров OBD2 ELM327 Bluetooth или WiFi на ebay / amazon, убедитесь, что он не помечен как v.2.1. Эти адаптеры поддерживаются, но в них много ошибок. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: ЭБУ автомобиля различаются по количеству поддерживаемых датчиков. Это приложение не может показать вам то, чего нет в вашем автомобиле. И еще одно: это бета-версия приложения. Это означает, что он находится в стадии разработки. Внимание «плохие» переходники! Мы столкнулись с проблемой, что некоторые адаптеры (часто китайские и помеченные как v.2.1) не могут подключиться к смартфону или машине. Некоторые из них могут даже вызвать нестабильную работу двигателя вашего автомобиля, частую потерю связи, увеличить временную задержку при чтении данных.Итак, мы рекомендуем вам использовать ELM327 ver. 1.4-1.5 и НЕ ИСПОЛЬЗУЙТЕ дешевый ELM327 v.2.1.

Стань механиком … с Android и Linux!

«Скоро проверьте двигатель» — этот маленький оранжевый свет на приборной панели вашего автомобиля. панель, возможно, одна из самых раздражающих вещей в современном автомобили. Когда-нибудь он появлялся во время поездки и задавался вопросом, было ли это просто что-то обыденное, например, у вас болтается крышка бензобака, или что-то еще смертельно серьезный, и поршень может выстрелить сбоку от вашего блок двигателя в любое время? Что ж, благодаря недорогому кусочку аппаратное обеспечение и планшет Android, я помогу вам расшифровать этот маленький апельсин свет в твоей машине.

Человечество имеет автомобили более 100 лет, но мы имел компьютер контролирует и контролирует работу двигателя только для около 30 лет или около того. Первые компьютерные элементы управления были примитивными, сложными. работать и дорого. У каждого производителя автомобилей были свои компьютерные системы, протоколы, соединители и определения кодов неисправностей. я работал механиком в конце 1980-х — начале 1990-х годов, и я помню те системы хорошо — не с любовью, конечно, но хорошо. Некоторые из этих систем требовал от вас делать сумасшедшие вещи, например, подключать соединитель куском провода, затем трижды включите и выключите ключ и проверьте Свет двигателя, как он мигал, загорался и гас.Вам нужно будет посчитать число мигает точно, а затем найдите «код неисправности», который вспыхнул в руководство по обслуживанию, и вы можете понять, что не так с автомобиль. Эти ранние диагностические системы сделали опытных механиков которые привыкли устранять неисправности в механизмах двигателя, а не его электроника содрогается от трепета. Со временем производители сделали системы лучше. Общество инженеров автомобильной промышленности сделало разъем, протокол и коды неисправностей — стандарт 1996 года, а также что сегодня у нас есть система: OBD-II (бортовая диагностика, 2-я редакция).

Основы OBD-II

Любой автомобиль, проданный в США после 1996 года, использует компьютер OBD-II. система, поэтому большинство автомобилей на дорогах сегодня имеют эту систему. Спасибо к стандартизации и возрасту OBD-II было выпущено множество инструментов для работать с системой. Поскольку OBD-II определяет разъем и протокол, это означает, что вам необходимо как аппаратное устройство, так и интерфейс разъем и некоторое программное обеспечение, чтобы говорить по протоколу.

Я использую аппаратное обеспечение — сканер Soliport ELM327 Bluetooth OBD-II (см. Amazon ссылку в разделе Ресурсы этой статьи).Это очень недорого (менее 20 долларов) ключ, который подключается к порту OBD-II под вашей приборной панелью, получает энергию непосредственно от автомобиля и преобразует специфичные для OBD-II сигналы к последовательному интерфейсу через Bluetooth. Есть и другие сканирующие инструменты OBD-II. магазин. Некоторые из них — просто старые кабели, которые можно подключить прямо к компьютерный последовательный порт RS-232, а другие такие же причудливые, как полноценные мосты к сети Wi-Fi. И есть другие производители сканирования Bluetooth OBD-II. инструменты, но просто убедитесь, что все, что вы получаете, основано на чипсете ELM327.

Еще одно оборудование, которое вам понадобится, — это какой-то компьютер. Любой Ноутбук под управлением Linux с Bluetooth будет достаточно, но форм-фактор немного неуклюже, когда вы имеете дело с тесной автомобильной кабиной. (Видеть боковую панель Использование ноутбука для сканирования вашей системы OBD-II, если вы хотите использовать ноутбук.) Лично я предпочитаю использовать устройство Android для интерпретации сигналов, поступающих от OBD-II система в машине. Я использую для этого планшет Nexus 7, но любой Android устройство должно работать.Я использовал Motorola Droid RAZR и самый первый Android-телефон HTC G1 для этого.

Рис. 1. Торговые инструменты: планшет Nexus 7 и Soliport. Сканер Bluetooth OBD-II

С точки зрения программного обеспечения, мой выбор на Android — Torque, отличный приложение, которое не только может собирать всю статистику OBD-II, но также график и журнал их множеством способов. (Существует также бесплатная версия Torque Lite, обладает достаточной функциональностью полной версии.) один из магазина Google Play.

Обратите внимание, что это решение предназначено для доступа только для чтения к системе OBD-II в машина. Вы не можете изменить рабочие параметры автомобиля с помощью этого адаптер, к сожалению (или, может быть, к счастью, так как его очень легко навести беспорядок). Прошивка автомобильного компьютера новым топливом кривая или карта опережения зажигания — нетривиальное упражнение, требующее переходник с разными уровнями напряжения и разным ПО. Так, не беспокойтесь о том, чтобы сломать вашу машину с помощью этого раствора — вы просто «заглядывать под капот».

Использование ноутбука для сканирования вашей системы OBD-II

Хотя можно использовать ноутбук для выполнения тех же задач, что и Android. устройство, это немного сложнее, поскольку стек протоколов Bluetooth на ноутбук с Linux требует большего массажа, чем просто соединение Android-устройство. Однако, если вам удобна командная строка и Команды Bluetooth, такие как rfcomm , это абсолютно возможно, и есть несколько хороших пакетов OBD-II, таких как pyobd и openobd. Ты не будешь получить некоторые дополнительные функции Torque, такие как акселерометр и GPS интеграция, но вы все равно можете использовать ноутбук для диагностических целей и регистрация данных.

Сканирование системы OBD-II с помощью старого интернет-планшета Nokia

В декабрьском номере журнала LJ за 2008 г. я написал статью называется «Взлом Nokia Интернет-планшет », и я рассказал о способах взлома и расширения Nokia Планшет N800. Оказывается, есть приложение для N800 и N810 называется Carman, который был разработан для работы с проводными адаптерами OBD-II, но он отлично работает со сканером Soliport Bluetooth. Карман использовал находиться в репозиториях Maemo.У меня уже нет рабочего N800, так что сейчас я не могу это проверить, но когда мой N800 работал с , я использовал его несколько раз. раз диагностировать машину. Итак, если у вас есть устройство Nokia, ящик пылится, вытащите его и используйте!

Использование Torque и адаптера Soliport Bluetooth

Адаптер Soliport поставляется с небольшим компакт-диском в коробке, но это не так. требуется для использования с устройством Android. Для начала вам сначала нужно Найдите порт OBD-II в своей машине.В большинстве автомобилей, продаваемых в США Сообщается, что порт находится под панелью приборов со стороны водителя. Найти порт и подключите к нему Soliport.

Затем запустите автомобиль, потому что порт OBD-II не запитывается, пока автомобиль не зажигание включено. (Пожалуйста, убедитесь, что дверь гаража открыта. Я не хотите получать письма ненависти от ваших родственников о том, как вы задохнулись от отравления угарным газом!) Далее нужно пройти стандартный процесс сопряжения Bluetooth для сопряжения вашего Android-устройства с Адаптер Soliport.(Код сопряжения — 1234, если вы не можете найти его в инструкции — по совпадению, это та же комбинация, что и на мой багаж.)

После того, как вы подключили все свое Android-устройство к Soliport, вы готов запустить крутящий момент. Запустите Torque на своем устройстве Android, и вы вас приветствует главный экран Torque.

Рисунок 2. Главный экран Torque

Настройка крутящего момента

Теперь, когда у вас есть Torque up, выберите маленькие «настройки» ползунок на в нижнем левом углу экрана и выберите «Настройки адаптера OBD2».Установить тип подключения Bluetooth и выберите Soliport, если будет предложено. Идти вернитесь к основному экрану настроек и выберите желаемые единицы (британские или метрическая система) и любые другие предпочтения по вашему выбору, затем вернитесь к Главный экран крутящего момента.

Затем вы собираетесь создать «профиль» для своего автомобиля. Выбирать ползунок настроек на главном экране, как и раньше, затем выберите «Профиль автомобиля» и «Создать новый профиль». Затем заполните соответствующие информация о вашем автомобиле. Эта информация используется Torque для вычислить вещи, которые можно вычислить, например, мощность в лошадиных силах, экономию топлива и другие показатели.Когда вы закончите, вернитесь на главный экран.

Проверка кодов неисправностей

Начнем с базовой диагностики вашего автомобиля. На главном экране выберите коды неисправностей, затем нажмите на большую лупу, чтобы начать сканирование компьютера вашего автомобиля на наличие кодов неисправностей. Если ваш индикатор Check Engine горит, вы, вероятно, найдете здесь свою проблему в виде кода. Мой на пикапе Chevy Silverado 2001 года отца был световой индикатор Check Engine, и Я быстро просканировал его с помощью Torque.Это привело к появлению кода ошибки P1416. Быстрый поиск этого кода неисправности в Google показал, что это Клапан вторичного воздуха, банк 2. Оказалось, что это была небольшая система смога. клапан прямо на двигателе, со стороны пассажира. Amazon.com имел эту конкретную деталь за 37 долларов, и мы получили ее в его доме через два дня.

Вскоре после этого у меня загорелся индикатор Check Engine на Durango моей жены, и я использовал инструмент, чтобы сканировать ее машину. Ее машина вернулась с P0440 код, который означает «Система контроля за выбросами паров топлива. Неисправность».я поискал еще немного в Интернете и обнаружил, что наиболее распространенные Причина этого кода — сломанная или неправильно установленная крышка топливного бака. Это оказалось оказалось, что это было именно так — ее крышка топливного бака не была затянута весь путь. Я закрутил колпачок и очистил код через приложение Torque, и он больше не вернулся.

Получение данных о производительности

Эти два случая, перечисленные выше, с лихвой окупили стоимость Soliport. адаптер и приложение Torque, но Torque может сделать гораздо больше.Крутящий момент может получать данные из источников, отличных от ваших датчиков OBD-II. Это также может опрашивать акселерометр и GPS вашего Android-устройства. Это означает, что он может расчеты производительности, такие как время 0–60 миль / час (или время 0–100 км / час), 1/4 время мили или даже расчет лошадиных сил. Это требует, чтобы вы получили данные вашего автомобиля правильно введены в профиль автомобиля во время настройки время, особенно вес автомобиля (включая вес водителя, и любые другие вещи, которые могут быть у вас в машине). Если вы делаете перформанс тестирование, убедитесь, что вы делаете это безопасно, и не нарушайте никаких законов в вашем районе.

Однако я считаю, что одна из самых крутых вещей, которую Torque и Soliport Адаптер может действовать как вспомогательная приборная панель для вашего машина. Любой бит информации, который проходит через датчики OBD-II, может регистрироваться, наноситься на график или на цифровой циферблат. Вы можете выбирать и выбирать как вы хотите, чтобы эта информация была представлена, включая размер и положение графиков и циферблатов. Эта информация может быть чрезвычайно ценно, например, отображение текущего вакуума в коллекторе двигателя.В виде Как правило, в крейсерских условиях более высокий вакуум в коллекторе означает более высокая экономия топлива, поэтому этот датчик может быть полезен в длительных поездках.

Рисунок 3. Виртуальная приборная панель Torque

Torque также имеет другие функции, такие как возможность регистрировать ваши данные для будущий анализ. Он также может отображать эти данные и соотносить их с вашими Положение GPS и данные акселерометра. Это может быть полезно, если у вас быть гонщиком-любителем и хотел бы получить информацию о своем автомобиле производительность в определенных точках на гоночной трассе.Большинству людей не понадобится эта способность, но приятно знать, что разработчик Torque подумал это из. Все данные, необходимые для этих расчетов, есть, его просто нужно склеить.

Закрытие

Компьютерные системы управления в автомобилях раньше были загадочными, чрезмерно загадочными. сложные, привередливые кусочки технологического вуду, чтобы даже самый опытный механик. Инструменты сканирования были проприетарными и стоили тысяч долларов, а механикам нужен был специальный инструмент для каждой машины. производитель.С появлением OBD-II и недорогих компьютеров, теперь легко развенчать и диагностировать вашу машину. Не позволяй странному термины вводят вас в заблуждение — например, компьютеры, с которыми вы уже знакомы, автомобиль — это просто набор технологий и машин, и вы можете устраняйте неисправности так же, как компьютер.
