Как пользоваться обд 2 блютуз адаптер: Как пользоваться ELM327 Bluetooth в автомобиле — dvd-auto.ru — Штатные головные устройства c GPS навигацией

Содержание

Как подключить Обд блютуз

Статьи › Находится › Где диагностический разъем опель зафира находится

Войдите в меню своего смартфона и выберите «Настройки Bluetooth». Отметьте пункт «Видно другим» и нажмите на кнопку «Поиск устройств». Когда смартфон обнаружит диагностический адаптер ELM327, в списке доступных устройств появится «OBDII». Нажмите на него, чтобы добиться сопряжения автосканера с вашим телефоном.

Как правильно подключать Обд
Как подключить Обд к андроиду
Как подключить Обд через вай фай
Как на айфоне подключить Обд
Как подключить телефон к Обд
Какое приложение нужно для Обд
Как использовать obd2 Bluetooth
Как включить блютуз андроид магнитола
Почему не подключается ELM327 Bluetooth
Где разъем Обд
Как подключиться к сканеру
Куда подключать Elm
Почему ELM не видит Эбу

Как правильно подключать Обд

В меню «Настройки» во вкладке «Подключение» выберите тип подключения Bluetooth или Wi-Fi:

В выпадающем списке доступных устройств выберите имя или MAC-адрес, соответствующие диагностическому адаптеру.
Нажмите кнопку «Подключиться». Будет выполнено подключение к автомобилю по полному циклу.

Как подключить Обд к андроиду

Зайдите в окружение Bluetooth на Вашем смартфоне: «Настройки» > Bluetooth и запустите поиск Bluetooth устройств, найдите OBD II адаптер, он должен появиться в списке устройств как ‘scantool’,’obdkey’,’plx ‘,’cbt’ или что-то похожее. Выберите адаптер. Он предложит произвести спряжение устройств.

Как подключить Обд через вай фай

Заходим в меню «Настройки адаптера OBD». В появившемся окне нажимаем «Тип подключения» и выбираем «WiFi». Убедитесь, что в настройках прописан IP адрес адаптера 192.168.0.10 и указан порт 35000. Если прописаны другие данные — поменяйте.

Как на айфоне подключить Обд

Вам необходимо вставить адаптер в диагностический разъем (также известный как разъем OBD2) и включить зажигание или запустить двигатель. Если у вашего адаптера на корпусе есть кнопка включения — нажмите ее. Убедитесь, что на вашем iPhone/iPad включен Bluetooth.

Как подключить телефон к Обд

Какое приложение нужно для Обд

Приложения для диагностики автомобилей на Android:

1 Car Scanner ELM OBD2.
2 Obd Mary — авто сканер для ELM.
3 MotorData OBD ELM автосканер
4 ScanMaster Lite.
5 EOBD Facile: OBD 2 авто сканер
6 Infocar: Диагностический OBD.
7 OpenDiag Mobile.
8 CarBit ELM327 OBD2.

Как использовать obd2 Bluetooth

Активируйте Bluetooth или Wi-Fi в настройках гаджета и дождитесь, когда будут найдены находящиеся рядом устройства. Выберите адаптер ELM327: обычно он называется OBDII. Подключитесь к нему. Для сопряжения используйте код 0000 или 1234.

Как включить блютуз андроид магнитола

Вот как это сделать:

Откройте настройки телефона.
Выберите Подключенные устройства. Если вы видите кнопку Bluetooth, нажмите ее.
Если вы видите пункт Ранее подключенные устройства, нажмите на него.

Нажмите на значок настроек рядом с названием автомобиля или аксессуара.
Включите профиль A2DP.

Почему не подключается ELM327 Bluetooth

В связи с возросшим количеством некачественных адаптеров, в случае если Вы столкнулись с проблемой, что Ваш адаптер elm327 не подключается к ЭБУ автомобиля, значит скорее всего проблема в том, что Вам продали адаптер с версией 2.1 либо версией 1.5 переделанной из версии 2.1.

Где разъем Обд

OBD — универсальный аппаратный интерфейс, позволяющий проводить компьютерную диагностику. Диагностический разъем OBD находится в непосредственной близости от руля (на расстоянии не более 18 см), имеет вид розетки трапециевидной формы с 16 контактами, сгруппированных в 2 группы по 8 штук.

Как подключиться к сканеру

Установка или добавление локального сканера

Нажмите кнопку Пуск > Параметры > Устройства > Принтеры и сканеры или используйте следующую кнопку. Выберите Добавить принтер или сканер. Подождите, пока он найдет ближайшие сканеры, выберите нужный и выберите Добавить устройство.

Куда подключать Elm

1. Подключить диагностический адаптер ELM 327 Bluetooth к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание. 2. Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).

Почему ELM не видит Эбу

Адаптер (Автосканер) ELM327 Bluetooth OBD II (Улучшеная версия v 2.

Как пользоваться обд 2 блютуз адаптер: Как пользоваться ELM327 Bluetooth в автомобиле

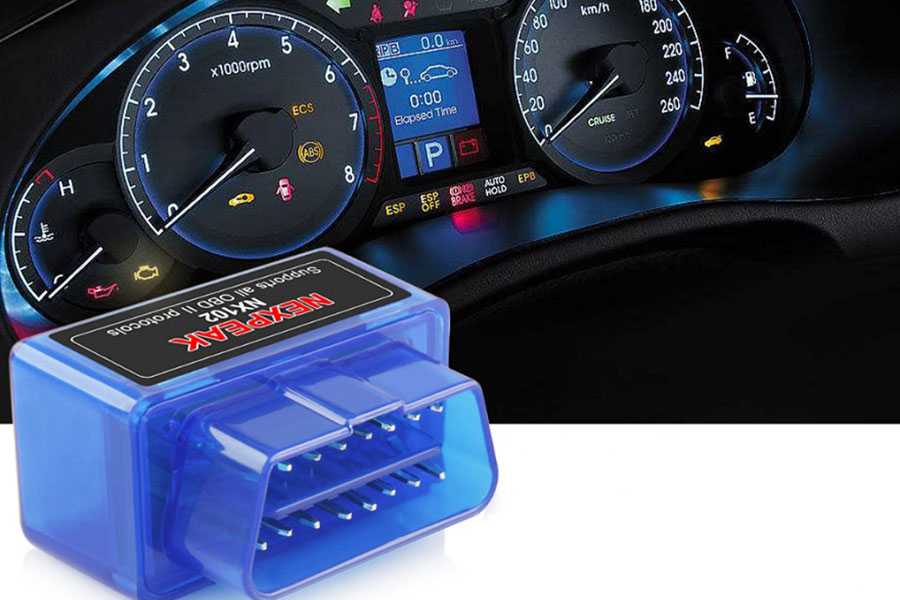

Адаптер ELM327 Bluetooth OBD II универсальный OBD-2 адаптер обеспечивает диагностику автомобиля через OBD-II разъем с помощью беспроводной связи BlueTooth, который позволяет использовать ELM327 не с ПК или ноутбуком, но и с КПК, мобильными телефонами или планшетами. Совместим с множеством диагностических программ.

Как пользоваться адаптером ELM327

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 компактный прибор, который передает данные о работе авто в режиме реального времени. Все что необходимо для использования ЕЛМ это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

С какими автомобилями совместим адаптер:

Чтобы определить какой адаптер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

До приобретения ELM327, просим убедиться подходит ли адаптер ELM327 к именно Вашей модели автомобиля.

Во всех описанных выше случаях можно смело пользоваться адаптером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

SAE J1850 PWM/VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.

Как правило, адаптер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Как подключить на Android

Для подключения адаптера ELM327 используется специальное гнездо, которое расположено под рулевой колодкой автомобиля (в салоне).

Полезно! Если адаптер устанавливается на ВАЗ и прочие отечественные авто до 2006 года выпуска, то, скорее всего, потребуется воспользоваться переходником или адаптером.

Далее, необходимо:

Скачать в Google Play небольшую утилиту Torque. Это приложение считается самым лучшим, так как оно позволяет дополнительно считывать ошибки систем авто.

Подключить ELM327 в соответствующий разъем.
Завести двигатель авто.
Активировать блютуз на мобильном устройстве.
Зайти в настройки смартфона и перейти в Беспроводные сети Bluetooth .
Нажать на Поиск нового оборудования .
Дождаться, пока на экране телефона не отобразится список доступных устройств.
Выбрать из них OBD 2 и соединиться с ним. Для этого требуется указать специальный код сопряжения, чаще всего это 1234 или 0000.
Когда подключение ELM 327 bluetooth будет завершено, можно переходить к настройкам. Для этого заходим в Torque и выбираем OBD 2 настройки адаптера .
Далее, необходимо выбрать устройство Bluetooth, то есть сам сканер ELM 327.

Через некоторое время установится соединение, и можно будет приступать к диагностике систем автомобиля.

Интерфейс программы

Если говорить про ELM 327 interface OBD 2, то он интуитивно понятен. После установки подключения необходимо дождаться, пока мигающая иконка с изображением автомобиля не перестанет моргать. Если все было правильно, то, устройство сразу начнет работать.

Разберемся, как пользоваться адаптером, а точнее, какие из иконок программы Torque нас будут больше всего интересовать:

OBD Check Fault Code позволяет считать и расшифровать возможные ошибки автомобиля.
Realtime Information счетчики, отображающие показатели параметров двигателя в реальном времени. Пользователь может самостоятельно выбирать и добавлять счетчики, которые ему нужны. Для этого необходимо нажать Добавить экран .

Map View отображает маршрут передвижения.

Во время движения автомобиля водитель может смотреть за показателями датчиков давления, скорости, расхода топлива и многого другого.

Если же вы хотите получать более развернутые данные о системах авто, то рекомендуется подключиться к сканеру ЭЛМ через ПК.

Как подключить на Windows

Чтобы разобраться, как подключить адаптер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием Key или Keygen и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением .exe .

После этого необходимо:

Подключить адаптер в разъем в автомобиле.
Завести двигатель машины.
Зайти в панель управления компьютера и перейдите в раздел Устройства Bluetooth .
Нажать Добавить устройство и установить галочку рядом с Устройство готово к обнаружению и выбрать Далее .
Некоторое время будет осуществляться поиск доступных устройств, после чего адаптер подключится к ноутбуку.
Повторно нажать Далее .
В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
Снова нажать Далее .
Дождаться автоматической интеграции устройства с ПК и нажать Готово .

На этом установка ПО для адаптера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

Как подключить к iPhone или iPad

Чтобы заполучить свой собственный диагностический центр для проверки работы автотранспортного средства не обязательно подключаться к адаптеру через блютуз. Более современные модели ЕЛМ оснащены Wi-Fi модулем, который позволяет использовать для получения данных практически любое портативное устройство.

Рассмотрим, как установить такое соединение:

Подключить адаптер к разъему в авто.
Зайти в раздел, отвечающий за настройки беспроводного соединения и выбрать сеть CLKDevices .
Справа будет синяя стрелка, на которую необходимо нажать.
В появившемся окне нужно ввести данные адреса IP и маршрутизатора: 192.168.0.11. Также нужно указать стандартную маску подсети: 255.255.255.0.
Чуть ниже необходимо указать порт 35000.

На этом настройка заключена. Зная, как пользоваться адаптером ELM 327, достаточно установить любое приложение для быстрой диагностики и прописать в ее настройках те же самые параметры IP и порта.

Однако стоит учитывать, что при настройке частных адаптеров могут возникнуть трудности.

Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

адаптер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа.
Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки вышел из строя предохранитель, который отвечает за работу разъема OBD II.
ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
Адаптер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

В заключении

ELM327 это компактный девайс, который позволит значительно сэкономить на диагностике автомобиля, он прост в использовании и позволяет выводить данные почти на любой ПК или телефон. Тем не менее, перед тем, как самостоятельно подключать адаптер, стоит изучить видео, в котором наглядно показан процесс использования ЕЛМ.

Преимущества:

Универсальный и надежный
Возможность провести диагностику в «полевых условиях»
Имеет небольшие размеры и будет полезен в бардачке каждого автолюбителя
Можно постоянно использовать и не вынимать из диагностического разъема авто
Позволяет: считать коды ошибок, сбросить коды ошибок, считывать показания датчиков, расчетные параметры работы двигателя
Работает сканер как с обычными инжекторными двигателями, так и с прямым впрыском топлива
Поддержка CAN-шины
Изготовлен из высококачественного и экологически безопасного материала

Характеристики:

Вес: 29 г
Размер упаковки: 16 х 12 см
Комплектность: ELM327 bluetooth сканер-адаптер — 1 шт. , диск с ПО — 1 шт.

Устранение неполадок подключения Bluetooth – Car Scanner ELM OBD2

Исчерпывающий список возможных проблем с подключением адаптера ELM327.
Внимание! Этот список относится только к подключению к самому устройству ELM327 и не распространяется на проблемы с подключением к ЭБУ автомобиля.

Выпуск №1. Вы выбрали неправильное устройство в настройках программы.
Очень распространенная проблема, когда пользователи вместо выбора адаптера ELM327 в настройках программы выбирают какое-то другое устройство для подключения (например, автомобильную мультимедийную систему).
Решение: Перейдите в «Настройки» -> «Адаптер ELM327» -> коснитесь поля «Имя устройства», чтобы выбрать устройство, и выберите там свой адаптер ELM327. Обычно название адаптера OBDII или что-то связанное с маркой адаптера (например, Viecar, V-Link, OBDLink).
Помните: название адаптера никогда не связано ни с маркой вашего автомобиля, ни с маркой вашего телефона. Поэтому вам не нужно выбирать «MyCar», «Opel», «Samsung» или «iPhone»!

Выпуск №2. У вас есть несколько адаптеров с одинаковым именем, и вы выбрали неправильный адаптер. Адаптеры могут иметь одинаковое имя (обычно OBDII), но разные адреса. Подключение осуществляется не по имени адаптера, а по его адресу. Поэтому, если вы не выбрали адаптер, который подключается к разъему автомобиля, программа не сможет к нему подключиться.
Решение: Перейдите в «Настройки» -> «Адаптер» -> коснитесь поля «Имя устройства», чтобы выбрать устройство, и выберите там правильный адаптер ELM327.
Чтобы исключить возможную путаницу, рекомендую удалить все ненужные адаптеры из настроек Android.

Выпуск №3. Вы выбрали неверный тип соединения.
Решение: Большинство адаптеров Android работают через «классический» Bluetooth, но иногда встречаются адаптеры, работающие через Bluetooth LE (4.0).
ВАЖНО! Bluetooth LE отличается от классического Bluetooth. Это принципиально разные способы беспроводной связи.
Если ваш адаптер поддерживает только классический Bluetooth, вы должны выбрать метод связи Bluetooth.
Если ваш адаптер поддерживает только Bluetooth LE (Kiwi 3, OBDLink CX), необходимо выбрать метод связи Bluetooth LE (4.0).
Если ваш адаптер поддерживает и Bluetooth, и Bluetooth LE, то на Android рекомендуется выбрать классический Bluetooth, а вот на iOS у вас нет выбора и все равно вынуждены использовать Bluetooth LE. Адаптеры, поддерживающие только классический Bluetooth, не будут работать на iOS. За одним исключением: OBDLink MX+ (у них прямой договор с Apple, поэтому разрешили).
Версия Bluetooth на вашем телефоне не имеет значения.
Думать, что Bluetooth LE будет быстрее Bluetooth, тоже ошибка.

Выпуск №4. Канал связи с адаптером занимает другая программа.
Решение: Отключите и принудительно закройте другую программу. Иногда это не совсем тривиальная задача.
В iOS вам нужно активировать переключатель задач и принудительно закрыть все другие приложения OBDII.
На Android это может не работать. программа может оставить после себя фоновую службу, подключенную к адаптеру, поэтому лучше использовать методы отключения, которые есть в самой программе.

Выпуск №5. Адаптер уснул/завис/выключился.
Решение: Выньте адаптер из розетки и вставьте его снова. Если на адаптере есть кнопка питания, убедитесь, что адаптер включен, в противном случае нажмите кнопку.

Выпуск №6. Зависание или сбои стека Bluetooth (драйверов) на вашем телефоне/планшете.
Решение: выключите и снова включите Bluetooth. Если не поможет, перезагрузите телефон.

Выпуск №7. Нет прав на доступ к Bluetooth.
Решение. Разрешите приложению доступ к Bluetooth.
Android 6.0-11 (и некоторые 12): Настройки Android -> Приложения -> Сканер автомобиля -> Разрешения -> «Местоположение/геолокация», но это правда).
Android 12 и выше: Настройки Android -> Приложения -> Автомобильный сканер -> Разрешения -> Ближайшие устройства
iOS: Настройки iOS -> Конфиденциальность и безопасность -> Bluetooth -> включить Автомобильный сканер там

Проблема №8. Вы не включили Bluetooth или не включили адаптер.
Если Bluetooth на вашем телефоне выключен, вам необходимо включить его.
Если на вашем адаптере есть кнопка питания, то вам нужно нажать на нее, чтобы включить его.

Проблема № 9 (только для Android): нет разрешений на доступ к Bluetooth.
Помимо разрешений, описанных в вопросе №7, есть еще одно разрешение на доступ к Bluetooth, которое нигде не отображается и автоматически выдается программе операционной системой в момент установки. Но иногда ОС Android этого не делает. Просто системный сбой при установке программы и в результате программа не может использовать Bluetooth.
Решение: переустановите программу.

Выпуск №10. Адаптер умер.
Это происходит гораздо чаще, чем вы думаете. Поэтому, если ни одна из вышеперечисленных причин не помогает, нужно просто купить новый переходник.

БОНУС. Что делать, если Car Scanner вообще не видит адаптер.
Решение: Эта проблема может иметь различные причины.
Причина 1: Вы выбрали неверный способ подключения. Например, ваш адаптер поддерживает только классический Bluetooth, а вы выбрали Bluetooth LE (4.0). В этом случае внимательно прочитайте решение задачи №3.
Причина 2: Адаптер занят другой программой.
Внимательно прочитайте решение задачи №4.
Причина 3: недостаточно прав.
Внимательно прочитайте решение задачи №7.
Причина 4: Адаптер завис.
Внимательно прочитайте решение задачи №5.
Причина 5: Bluetooth на телефоне завис/глючит.
Внимательно прочитайте решение задачи №6.
Причина 6: адаптер умер.
Внимательно прочитайте решение задачи №8.
Причина 7 (только Android): Начиная с Android 6 и выше, для поиска новых устройств (устройства Bluetooth LE всегда считаются новыми) необходимо включить геолокацию.

Март 2023 — Car Scanner ELM OBD2

Чтобы понять систему покупки лицензии для использования Pro версии, вы должны понять основную идею: есть 3 разных приложения , каждое из которых является отдельным юридическим лицом со своим отдельная лицензия :
1) Автомобильный сканер ELM OBD2 для Google Play
2) Автомобильный сканер ELM OBD2 для Apple AppStore
3) Автомобильный сканер ELM OBD2 для Huawei AppGallery

При покупке лицензии в магазине приложений (Google Play, Apple AppStore, Huawei AppGallery) вы соглашаетесь с условиями этого магазина приложений. Каждая политика магазина приложений в той или иной форме гласит, что все покупки действительны только в этом магазине приложений и если магазин приложений установлен на вашем устройстве. Магазин приложений выступает техническим средством защиты авторских прав, другими словами, это магазин приложений, который проверяет и активирует вашу лицензию .
Из этого следует вывод: нельзя переносить покупки между разными версиями программы .

Если вы приобрели приложение в Google Play, ваша лицензия действительна только для версии, установленной из Google Play, и если Google Play доступен на вашем устройстве. Вы не сможете активировать свою покупку в версии Car Scanner для Huawei AppGallery или Apple AppStore.
Если вы приобрели программу в Huawei AppGallery, ваша лицензия действительна только для версии, установленной из Huawei AppGallery, и если на вашем устройстве установлена Huawei AppGallery. Вы не сможете активировать покупку в версии Car Scanner для Google Play или Apple AppStore.
Если вы приобрели программу в Apple AppStore, ваша лицензия действительна только для версии, установленной из Apple AppStore, и если на вашем устройстве есть Apple AppStore. Вы не сможете активировать свою покупку в версии Car Scanner для Google Play или в Huawei AppGallery.

1. Я забыл/потерял/поменял свой аккаунт. Можно ли перенести покупку на мой новый аккаунт.
Нет, нельзя. Если вы потеряли доступ к своей учетной записи, то вы потеряли доступ ко всем покупкам, которые связаны с этой учетной записью. Я не могу помочь в решении этой проблемы, потому что это область применения магазина приложений. Обычные разработчики не имеют технической возможности переноса покупок между аккаунтами. Вы можете обратиться в службу поддержки магазина приложений, чтобы восстановить доступ к своей учетной записи.

2. Я сменил телефон, и у меня больше нет магазина приложений, в котором я купил приложение. Могу ли я перенести свою покупку в другой магазин приложений?
Нет, нельзя. Это магазин приложений, который обеспечивает подтверждение, проверку и активацию всех ваших покупок.
Иногда технически возможно установить магазин приложений на новый телефон. Например, магазин приложений Huawei AppGallery можно установить практически на любой телефон Android. На некоторые телефоны без Google Play можно установить Google и сервисы Google Play.
Итак, у вас есть два возможных решения:
1) Если это технически возможно: установить на новый телефон магазин приложений, через который была совершена покупка, и восстановить (активировать) его.
2) Совершить новую покупку через магазин, который установлен на вашем новом телефоне.

3. Не помню какую версию (через какой магазин приложений) покупал. Что я должен делать?
Если у вас был iPhone/iPad, то вы могли совершить покупку только через Apple AppStore. Ваша покупка действительна только на iPhone/iPad. Просто используйте тот же Apple ID в настройках iPhone/iPad и нажмите кнопку «Восстановить покупки» на экране покупок в приложении, если версия Pro не активировалась автоматически.
Если у вас был Android, вы купили его через Google Play или Huawei AppGallery. Попробуйте оба рынка.

4. Я купил через Google Play, как восстановить покупку?
Просто используйте тот же аккаунт и установите программу из Google Play. Pro-версия активируется автоматически, либо нужно нажать кнопку «Восстановить покупки» на экране покупок. Если покупка не восстанавливается, вот возможные причины и решения:
1) Если у вас несколько аккаунтов Google в настройках Android, нужно временно выйти из всех «лишних», оставив только тот аккаунт, который использовался для покупки Автомобильный сканер.
После этого активируйте Car Scanner, и вы сможете снова войти в остальные аккаунты.
2) Если что-то блокирует доступ программы к серверу проверки лицензий, то разрешить доступ. Иногда вам нужно установить и активировать любое бесплатное приложение VPN.
3) Проверьте правильность даты, времени и часового пояса в настройках вашего телефона.
4) Переустановите приложение.
Если ни один из этих способов не сработал, то пришлите мне номер заказа (его можно найти в письме с подтверждением покупки от Google Play, оно всегда начинается с «GPA») и скриншот сообщения об ошибке при попытке восстановить покупку. Очень важно отправить оба. Вместо номера заказа вы можете написать адрес электронной почты вашего

5. Я купил через Huawei AppGallery, как восстановить покупку?
Вам необходимо установить Huawei AppGallery, войти в свою учетную запись AppGallery, установить Car Scanner из AppGallery (если есть установленная версия программы из другого источника, ее нужно предварительно удалить). Pro-версия активируется автоматически, либо нужно нажать кнопку «Восстановить покупки» на экране покупок.

6. Я купил через Apple AppStore, как теперь восстановить покупку?
Вам необходимо использовать ту же учетную запись Apple ID в AppStore на вашем iPhone/iPad, установите приложение из AppStore. Pro-версия активируется автоматически, либо нужно нажать кнопку «Восстановить покупки» на экране покупок.
