Как пользоваться мультиметром: подробная инструкция для новичков простым языком | ASUTPP

Мультиметр — это прибор для измерения постоянного напряжения, переменного напряжения, постоянной силы тока, сопротивления, а также для теста диодов, транзисторов и прозвонки. Итак, начнём учиться пользоваться мультиметром и первое, что нужно сделать — это присоединить провода со щупами на конце.

Черный провод всегда присоединяем в гнездо СОМ:

Подключаем черный провод

Подключаем черный провод

С красным проводом нужно быть внимательнее, потому что гнездо “10АDC” — используется только для измерения постоянного тока до 10 Ампер.

Подключаем красный провод

Подключаем красный провод

Гнездо “ VΩmA” имеет больше возможностей, именно с помощью него вы будете мерить сопротивление, переменное и постоянное напряжение, постоянный ток до 200 миллиампер, а также прозванивать провода на короткое замыкание.

Гнездо “ VΩmA”

Гнездо “ VΩmA”

Очень важно запомнить различие между этими двумя разъёмами, чтобы не испортить ваш мультиметр!

Обозначения символов на мультиметре

Обозначения на мультиметре

Обозначения на мультиметре

1. Шкала для измерения постоянного напряжения.
2. Шкала для измерения переменного напряжения.
3. Шкала для измерения постоянного тока от 2 до 200 миллиампер.
4. Положение для измерения постоянного тока до 10 Ампер без предохранителя — используется гнездо “10АDC”.
5. Положение для прозвонки транзисторов.
6. Положение для прозвонки на короткое замыкание.
7. Шкала для измерения сопротивления.
8. Положение для теста диодов.
9. Кнопка HOLD нужна для того, чтобы зафиксировать на дисплее полученные данные. Это делается чтобы успеть записать результаты замеров и не держать в голове цифры, которые часто путаются и забываются.

ОFF — прибор выключен.

Применяем мультиметр на практике

Измеряем переменное напряжение

Произведем замер напряжения в розетке. Для этого переводим переключатель на шкалу измерения переменного напряжения и ставим на отметку 600 Вольт.

Выставляем отметку в 600 Вольт

Выставляем отметку в 600 Вольт

Далее, аккуратно вставляем щупы в розетку и смотри показания. Для этого действия, нет специальной последовательности, вы можете вставить красный щуп слева, а черный справа и наоборот.

Вы спросите, почему на 600 Вольт, если в розетке всего 220 Вольт? Это делается для точности измерения, например мы предполагаем, что в розетке 220 Вольт, но на самом деле ваша управляющая компания или энергокомпания поставляющая электричество в ваш дом, не справляется и не может выдать вам стабильные 220 Вольт.

При замере на 600 вольт, дисплей покажет значение меньше 200 Вольт. Если такое случилось, то следует перевести переключатель на 200 Вольт и тогда прибор покажет более точные данные.

Как можете заметить на фото ниже, мои поставщики электроэнергии отлично справляются со своими обязанностями.

Мультиметр показывает напряжение в розетке

Мультиметр показывает напряжение в розетке

Измеряем постоянное напряжение

Измерим напряжение которое выдает аккумулятор. Для этого выставляем переключатель в такое положение (см. рисунок ниже):

Далее, подсоединяем красный провод к плюсу батареи, а черный к минусу и снимаем показания. Можно воспользоваться кнопкой HOLD, чтобы зафиксировать полученный результат.

Получилось значение 0.12 — это говорит нам, что напряжение аккумулятора меньше, чем мы выставили на шкале мультиметра. Без колебаний переводим переключатель на значение ниже и получаем правильные и четкие показания.

Итоговое значение постоянного напряжения батареи

Итоговое значение постоянного напряжения батареи

Прозвонка на короткое замыкание

Давайте определим целостность удлинителя.

Переключатель ставим в положение прозвонки, вот так:

Переключатель в положении прозвонки на мультиметре

Переключатель в положении прозвонки на мультиметре

Прикасаемся красным щупом к одному из контактов вилки, а черный втыкаем в розетку удлинителя.

Если раздается звуковой сигнал, то это говорит нам, что жила удлинителя, начинающаяся от контакта вилки до разъема розетки — целая.

Далее, таким же образом проверяем второй контакт вилки и отверстие розетки.

Допустим вы проверили одну жилу и раздался звуковой сигнал, а при проверке второй жилы, звукового сигнала нет. Это значит, что во второй жиле обрыв и такой удлинитель не будет работать.

С помощью этой функции мультиметра можно прозвонить любой удлинитель, провод, кабель, с любым количеством жил. Перед использованием прозвонки, убедитесь в отсутствии напряжения на проводе!

Измерение сопротивления

Переводим переключатель на шкалу для измерения сопротивления.

Переводим переключатель в режим измерения сопротивления

Переводим переключатель в режим измерения сопротивления

Выбираем необходимую установку на шкале сопротивления.

Установки на шкале сопротивлений

Установки на шкале сопротивлений

1. 200 = 200 Ом.
2. Проверка диодов.
3. 20к = 20 КилоОм.
4. 200к = 200 КилоОм.
5. 2M = 2 миллиона Ом или 2 МегаОма.

Перед измерением сопротивления убедитесь в отсутствии напряжения!

Тест диода

Устанавливаем в соответствующее положение (положение 2 см. рисунок выше) стрелку переключателя и замыкаем красный щуп на аноде (+), а черный щуп на катоде диода (-). Дисплей прибора покажет значение сопротивления. Далее, меняем щупы местами — прибор должен выдать единицу на экране. Если в обоих случаях мультиметр выдаёт цифру 1, то этот диод сгорел. Значении меньше единицы — диод пробит.

Заключение

Вот мы и узнали основные возможности мультиметра. Изучив инструкции, которые написаны выше, вы сможете разобраться практически с любым электронным мультиметром.

Как пользоваться мультиметром для начинающих, подробная инструкция

У каждого электрика, а также у многих хозяев домов или квартир, имеется подобный прибор. Он необходим для того, чтобы проверить короткое замыкание, проконтролировать уровень сетевого напряжения и т.д. Мультиметры – это те современные приборы, которыми пользуются в наши дни. Они пришли на замену аналоговым, стрелочным приборам, как более функциональные и более надежные. Их стоимость соизмерима со стоимостью стрелочных приборов, но они на порядок надежнее, так как у них нет электромагнитной головки, которая является основой всего прибора. Наличие подобного элемента делает прибор достаточно уязвимым по отношению к внешним, особенно механическим воздействиям.

Функциональные возможности

Цифровые электронные приборы пользуются в наши дни большой популярностью, как среди специалистов, так и среди радиолюбителей. Это совсем не означает, что стрелочные приборы совсем не применяются. На самом деле это не так, поскольку некоторые виды измерений лучше отслеживать с помощью стрелочных приборов. В основном это касается различных научных лабораторий, а на бытовом уровне все переходят на небольшие, но многофункциональные цифровые приборы.

Автоматические мультиметры на шкале имеют только виды измерений

В наше время можно отыскать любой цифровой прибор, с набором всех необходимых функций. В основном используется 3 функции: измерение напряжения, тока и сопротивления. Более расширенными возможностями некоторых моделей пользуются радиолюбители, которым необходимо измерять и другие значения параметров электрических цепей. Если сначала выпускались приборы с ручным переключением функций и пределов, то сейчас все больше встречаются модели с автоматическим управлением. Другими словами, на корпусе прибора может находиться всего пара кнопок, с помощью которых выбираются измеряемые значения, а также их пределы. Это означает, что работой всего устройства управляет микропроцессор по специальной программе. Существуют также приборы, которые можно подключать к компьютеру, как к устройству, на котором сохраняется измеряемая информация длительное (сколько необходимо) время. Различные модели отличаются также классом точности.

Как правило, домашние мастера пользуются недорогими приборами, обладающими средним набором функций и точности измерений. Более широкие функциональные возможности просто ни к чему, тем более что измерения проводятся не так уж и часто. Независимо от класса прибора, пользоваться ими достаточно просто, а принципы работы ничем не отличаются.

Особенности строения

Чтобы начать пользоваться этим электронным прибором, необходимо изучить его функции и назначение всех переключателей и разъемов, которые располагаются на передней (лицевой) поверхности устройства. Электронные модели отличаются от аналоговых тем, что значения измеряемых величин отображаются на небольшом жидкокристаллическом дисплее. Как правило, под экраном располагается переключатель, который вращается (не самостоятельно) вокруг своей оси. На нем имеется стрелка, указывающая на выбранный диапазон измерений.

Вокруг переключателя имеются отметки в виде символов, цифр и знаков, которые характеризуют тип измеряемой величины и ее значение.

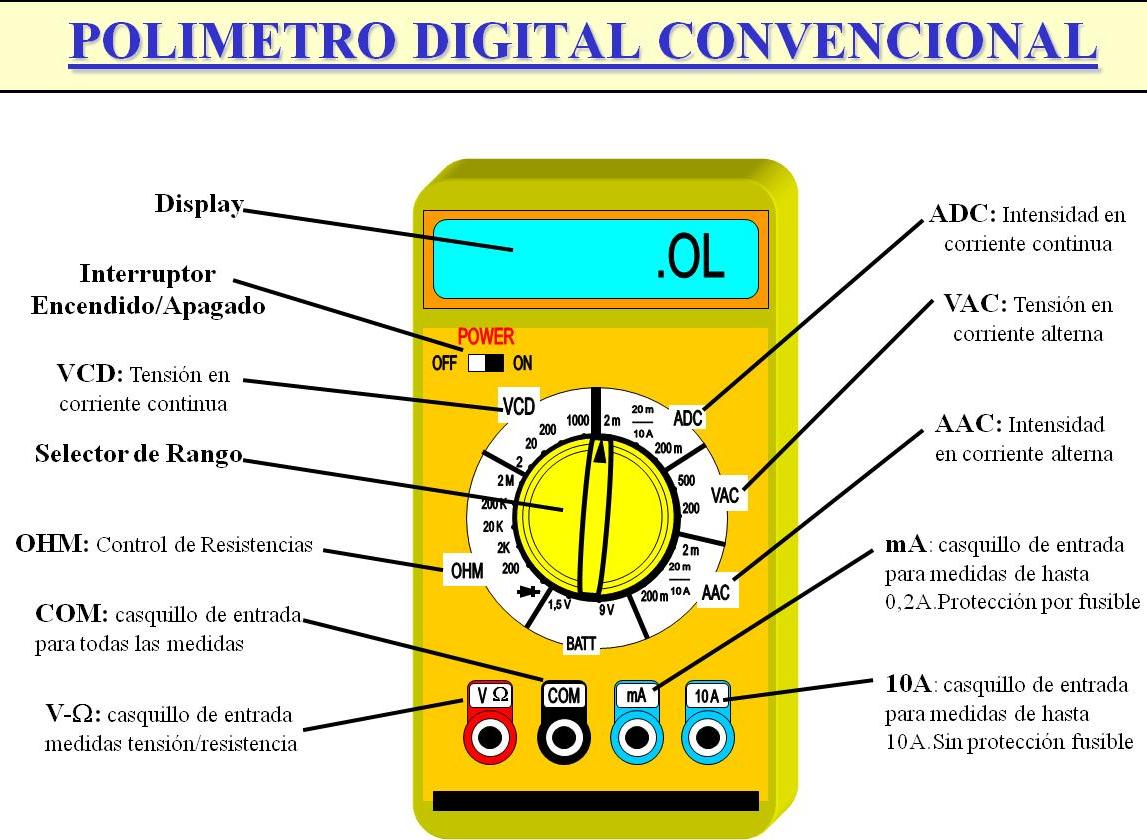

Общее устройство мультиметра

В нижней части прибора располагаются разъемы, к которым подключаются измерительные щупы прибора, представляющие небольшие отрезки проводов. С одной стороны этих проводов располагаются металлические наконечники, хорошо изолированные, а на другом конце этих проводов располагаются контакты, в виде штырей, которые предназначаются для включения в гнезда прибора. Щупов всего два и они имеют различную расцветку: один черный, а второй красный. Черный щуп всегда включается в разъем «COM», который является общим для всех типов измерений. Красный включается в другой разъем, хотя разъемов может быть и больше. В таком случае красный щуп включается в то гнездо, которое предназначается для измерения конкретных значений. Например, напряжение может измеряться при подсоединении к гнезду «V», если с помощью переключателя диапазонов выставлено измерение напряжения. Как правило, токи измеряются при включении в другое гнездо, особенно при измерении больших токов до 10 А и больше, если на это рассчитан функционал прибора.

Куда подключать щупы мультиметра

Как правило, в самых дешевых приборах токи до 200 mA измеряются теми же гнездами, что и напряжение и сопротивление. Поэтому на лицевой части прибора может находиться всего 3 разъема: «COM», «VOmmA» и «10 А». Расположение гнезд, в зависимости от производителя, может отличаться, поэтому гнезда могут располагаться, как горизонтально, так и вертикально.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Более функциональные приборы имеют 4 гнезда для подключения щупов, при этом токи измеряются отдельно, как до 200 mA, так и до 10 или 20 А включительно. Во всяком случае, на лицевой части прибора имеется достаточно информации для того, чтобы правильно пользоваться прибором.

Переключатель диапазонов

В зависимости от того, какие измерения планируется проводить, необходимо позаботиться о том, чтобы переключатель диапазонов был установлен в соответствующее положение. На переключателе имеется либо стрелочка, либо точка, которые следует установить перед пределом измерений. Если стрелочка мало заметная, ее можно покрасить, например, красным лаком для ногтей, что сделает прибор более удобным в применении.

Положение переключателя диапазонов измерений на мультиметре

На корпусе изделия также имеется небольшой выключатель на 2 положения, служащий для включения/выключения устройства.

С помощью подобного прибора допустимо измерять:

• Переменное напряжение, которое отмечено на приборе, как ACV или просто «V» с волнистой линией.
• Постоянное напряжение, с отметкой DCV или просто «V» с прямой линией.
• Переменный ток, что соответствует обозначению «I» с волнистой линией. Не все дешевые приборы могут измерять данный параметр.
• Постоянный ток, с обозначением «I» и прямой линией.
• Сопротивление. Обозначается «Ом» или с помощью специального символа.

Каждая, отдельно взятая модель, может иметь набор дополнительных функций, таких, как измерение параметров транзисторов, диодов, конденсаторов и т.д. В основном, это необходимо для радиолюбителей или других специалистов, которым необходимо измерять намного больше параметров электрических цепей или схем.

Процесс измерения

Электронные приборы удобные тем, что они выводят на дисплей информацию, удобную для считывания, так как нет необходимости в подсчете количества делений, как в стрелочных приборах. При этом точность показания достаточно высокая, так как после запятой высвечивается одна и более цифр. Прибор также в автоматическом режиме определяет полярность напряжения или тока, которые присутствуют на щупах прибора при измерении.

Измерение сопротивлений

В первую очередь следует перевести переключатель в зону, где осуществляется измерение сопротивлений, обозначенное специальным значком. Стрелочку нужно установить в любое положение, если неизвестно значение сопротивления. После этого к щупам подключается измеряемое сопротивление, а на экране дисплея появятся цифры, соответствующие реальному значению сопротивления.

Как пользоваться мультиметром для измерения сопротивления

Если сопротивление элемента неизвестно, то на экране может не высветиться его значение. В таком случае, следует изменить диапазон измерения либо в меньшую, либо в большую сторону. Если сопротивление слишком большое, то прибор вряд ли сможет его измерить и на экране вряд ли появится истинное значение, как например, при измерении сопротивления электрической проводки.

Измерение силы тока

Как известно, существует переменный и постоянный ток. В каждом доме существуют, как те, так и другие источники тока, а также их потребители. У дешевых моделей может не быть пределов измерения переменного тока, а зря, поскольку в каждом доме и в каждой квартире жильцы больше сталкиваются с переменным током, так как практически все бытовые приборы рассчитаны для работы в сети переменного тока.

Измерение постоянного тока

В первую очередь следует определиться с типом тока, а затем переключатель диапазонов переводится в область измерения постоянного тока. Если неизвестна сила тока, то лучше начать измерения на самом большом диапазоне в 10 или 20А, иначе прибор можно вывести из строя.

Как подключать мультиметр для измерения постоянного тока

Измерение силы тока осуществляется по определенной схеме, поскольку щупы включаются в разрыв цепи, как указано на рисунке выше. Как правило, с постоянным током больше связаны радиолюбители и автомобилисты, а также электрики, работающие в различных сферах промышленности.

Измерение переменного тока

Часто приходится измерять потребление электричества различными бытовыми приборами, особенно на этапе капитального ремонта электрической сети. Прибор также включается в разрыв цепи, но только после того, как переключатель будет переведен в положение, измеряющее переменный ток. Чтобы это сделать, нужно воспользоваться дополнительными проводами, при этом следует помнить о безопасности, поскольку переменный ток достаточно опасен, тем более напряжением 220 вольт.

Измерение переменного тока электронным мультиметром

Затем следует выставить предел измерения. Чтобы не навредить прибору, измерения проводятся на диапазоне 10 или 20 А, тем более что бытовые электроприборы потребляют значительный ток, обладая мощностью до 1 кВт.

Схема измерения переменного тока

На рисунке вверху отображается схема измерения. Нагрузка, в виде лампочки, одним концом подключается к розетке, а вторым концом к прибору. Второй конец прибора также подключается к розетке. По этой же схеме можно измерить ток потребления любого бытового устройства, подключив его по схеме вместо лампочки.

Измерение напряжения

Напряжение, как и ток, бывает переменным и постоянным. Напряжение в розетках наших жилищ переменное и его можно измерить, подключив щупы прибора непосредственно в розетку. Для этого сначала ставят переключатель в положение измерения переменных напряжений, выбирая диапазон, превышающий напряжение электрической сети в 220 V. Это может быть 750 V или 1000 V, в зависимости от модели.

Как пользоваться мультиметром для измерения напряжения

Измерение постоянного напряжения соответствует такому же порядку, только переключатель нужно установить в положение измерения постоянных напряжений.

Поэтому непроблематично измерить напряжение на обычной батарейке или на аккумуляторе, достаточно правильно выбрать предел измерений.

Прозвонка цепи

Существует в приборе и подобная функция, с помощью которой легко определить целостность проводов или других элементов электрических схем, например, целостность лампочек накаливания.

Режим прозвонки на шкале измерений мультиметра

Целостность цепи определяется по звуковому сигналу, который генерируется прибором. Кроме этого на дисплее высвечивается реальное сопротивление цепи.

В общем, пользоваться таким прибором намного проще, по сравнению со стрелочным, главное – это хорошо изучить инструкцию, а также рекомендации, изложенные в этой статье.

Мультиметр. Как пользоваться мультиметром. Тестер. Полная инструкция как пользоваться тестером.

Watch this video on YouTube

Работа с тестером для начинающих

Как использовать мультиметр – инструкция для чайников

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

• OFF – тестер выключен;
• ACV – переменное напряжение;
• DCV – постоянное напряжение;
• DCA – постоянный ток;
• Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо.

Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию.

Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

Как пользоваться мультиметром правильно

Им можно измерить постоянное и переменное напряжение, сопротивление, силу тока и проверить цепь.

Как устроен мультиметр

Как понятно из названия, мультиметр служит для измерения нескольких электрических величин. Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов.

Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений.

Все мультиметры имеют схожую конструкцию. На передней панели располагается экран, под ним находится поворотный переключатель режимов, а чуть ниже — разъёмы для подключения щупов. В некоторых моделях есть кнопки для включения подсветки, запоминания показаний и для других дополнительных функций.

Провода с щупами, которыми нужно коснуться детали при измерении, подключаются к соответствующим разъёмам. Чёрный провод всегда к гнезду с обозначением COM, а красный — в зависимости от величины тока. Если он не превышает 200 мА, то к разъёму VΩmA, если превышает, то к 10ADC (10A MAX). В быту такие высокие токи не встречаются, поэтому в основном используется гнездо VΩmA.

Цифры на шкале указывают на максимальное значение, которое можно проверить в этом диапазоне. Например, в режиме DCV 20 измеряют постоянное напряжение от 0 до 20 В. Если оно составляет 21 В, то нужно переключиться на одну ступень выше, в положение 200. Важно выбирать диапазон в соответствии с измеряемым, иначе мультиметр испортится.

Как измерить постоянное напряжение мультиметром

Убедитесь в правильности подключения щупов.

YouTube‑канал electronoff

Переключитесь в режим постоянного напряжения. Обычно он обозначается символами V с прямой и пунктирной линией или DCV.

В мультиметрах с ручным выбором диапазонов дополнительно установите примерное значение измерений, а лучше на ступень выше. Если не уверены, начинайте с максимального и постепенно понижайте.

YouTube‑канал electronoff

Коснитесь щупами контактов и посмотрите на экран. Если вместе с цифрой отображается знак минус, значит, перепутана полярность: красный щуп касается минуса, а чёрный — плюса.

YouTube‑канал electronoff

В ручном мультиметре, возможно, придётся подкорректировать диапазон измерений.

YouTube‑канал electronoff

Если на дисплее единица, нужно повысить предел измерения, если ноль, символы OL или OVER — понизить .

Как измерить переменное напряжение мультиметром

Проверьте, что щупы подключены верно.

Включите режим переменного напряжения. Он маркируется символами V

В ручных мультиметрах также установите примерное значение измерений. Лучше на одну ступень выше или на самую максимальную.

Поднесите щупы к контактам и считайте показания с дисплея.

YouTube‑канал electronoff

Если мультиметр с ручным определением диапазонов и на экране единица, повысьте предел измерения, если ноль (OL, OVER) — понизьте.

Как измерить сопротивление мультиметром

Убедитесь в правильности подключения щупов.

Поставьте режим измерения сопротивления. Он обозначается символом Ω.

Если тестер ручной, выберите приблизительный диапазон измерений.

Прикоснитесь щупами к выводам резистора и посмотрите на экране его сопротивление.

YouTube‑канал electronoff

На ручном мультиметре при необходимости подстройте диапазон измерений в большую или меньшую сторону.

Как проверить диод или цепь мультиметром

Вставьте щупы в правильные разъёмы мультиметра.

Переключитесь в режим прозвонки диодов, отмеченный символом стрелки с вертикальной линией.

Приложите иглы щупов к выводам диода. Мультиметр покажет на экране падение напряжения. Если поменять щупы местами, то при рабочем диоде на экране будет единица, а на неисправном — любое другое число.

YouTube‑канал electronoff

В этом же режиме можно прозвонить цепь или провод, но надо предварительно обесточить их. Если целостность не нарушена, прозвучит звуковой сигнал, если есть обрыв — на экране просто отобразится единица, OL или OVER.

YouTube‑канал electronoff

На некоторых мультиметрах звуковой режим прозвонки включается отдельно. Например, на чёрном тестере, как на фото выше. Этот режим обозначается символом увеличения громкости, нотой или динамиком.

Как измерить силу тока мультиметром

Присоедините щупы к нужным разъёмам мультиметра в зависимости от величины тока.

YouTube‑канал electronoff

Установите режим измерения силы тока (DCA, mA).

В мультиметре с ручным выбором диапазонов установите максимальный порог.

При последовательном подключении мультиметр является частью цепи.

Последовательно подключите щупы в цепь. В отличие от напряжения и сопротивления ток измеряется не параллельно. То есть нужно не просто коснуться двух точек схемы или выводов детали, а подключить мультиметр в разрыв цепи. При параллельном включении прибор может выйти из строя!

YouTube‑канал electronoff

На экране отобразится потребляемый ток. Если мультиметр ручной, то, возможно, придётся переключить диапазон для более точных результатов.

Как пользоваться мультиметром в автомобиле: подробная инструкция для чайников

Всем привет! Думаю, многие автомобилисты и просто электрики согласятся, что наличие мультиметра очень помогает в повседневной жизни. Он может пригодиться в быту и при обслуживании или ремонте транспортного средства. Потому сегодня поговорим немного о том, как пользоваться мультиметром и делать это правильно.

Можете называть устройство тестером, мультиметром (МТМ) или цешкой. Хотя тестер и МТМ не совсем одно и то же. Но предлагаю не зацикливаться на обозначениях, а просто поговорить на актуальную тему.

С помощью таких устройств можно проверить параметры напряжения, работу электрического оборудования, сделать замеры тока и сопротивления. Вообще МТМ являются многофункциональными устройствами, и должны находиться в автомобиле каждого водителя.

Знакомство с устройством

Для начала предлагаю поговорить про сами мультиметры как электронные устройства. Далее будет представлена подробная инструкция для начинающих или, как это принято говорить, для чайников.

Посмотрим на переднюю панель устройства для измерений показателей в машине и дома. Обычно на лицевой части указано несколько значений. А именно:

• OFF. Здесь все понятно. Прибор находится в выключенном состоянии;
• ACV. Такое обозначение указывает на переменное напряжение;
• Значок Ω означает тут сопротивление;
• DCA является постоянным током;
• Завершает все DCV или постоянное напряжение;
• 3 разъема с соответствующими указателями;
• Непосредственно сам циферблат или электронное табло.

Что касается 3 разъемов. Через них подключаются щупы. Набор с клещами идет в комплекте к МТМ, потому тут все должно быть понятно.

Есть одно замечание относительно того, как и когда подключать те или иные щупы к тестеру. Есть черный провод, который неизменно всегда идет в гнездо, которое обозначено символами COM.

А вот с красным ситуация более сложная. Все зависит от того, какие именно измерения своим цифровым мультиметром вы собираетесь проводить. Когда делаются замеры напряжения в электросети, сопротивления или силы тока номиналом до 200 мА, тогда вам нужен только выход VmA. Если же величина превышает 200 мА, тогда подключайтесь красным щупом к 10 ADC.

Думаю, с этим разобрались. Если сделать все наоборот, долго пользоваться тестером вам не удастся. Причиной тому станет сгоревший предохранитель. Как и в случае с предохранителем прикуривателя в авто, здесь также применяются плавкие элементы.

Аналоговые МТМ

Большинство автомобилистов и электриков отдают предпочтение цифровым мультиметрам. Это современные устройства с широкими функциональными возможностями.

Но на рынке также присутствуют устаревшие приборы. Их называют аналоговыми или стрелочными. Кому как удобнее. Но вот их характеристики и эффективность значительно уступают цифровым решениям. Пользоваться стрелочным тестером не лучший вариант, поскольку у шкалы больше погрешность.

Да и в целом пользоваться подобными аппаратами не особо удобно. Лучше сразу переходить на цифровые приборы хорошего качества.

К таковым я бы отнес следующие модели:

• DT830;
• DT832;
• DT838;
• Ресанта DT 181;
• Ресанта DT 182;
• ДТ9205а;
• Ермак;
• Mastech и пр.

Хотя не буду скрывать, что некоторые продолжают пользоваться цифровыми тестерами. Вероятно, они у них давно в наборе инструментов , либо просто автомобилист не хочет тратить деньги на цифровой аппарат, поскольку его полностью устраивает его стрелочный мультиметр.

Инструкция по использованию

Теперь немного подробнее расскажу вам о том, как своими руками воспользоваться мультиметром цифрового типа, чтобы сделать разные замеры параметров.

В нашем материале будет рассмотрено измерение:

Чтобы все было более понятно, про каждую процедуру поведаю отдельно. Если вам есть чем дополнить эту инструкцию, обязательно пишите в комментариях.

Напряжение

Измерить напряжение самостоятельно не сложно. Но подробная инструкция на такой случай точно не помешает.

Последовательность ваших действий будет такая:

• Переведите переключатель в соответствующее положение;
• В сети, где имеется переменное напряжение, стрелка должна располагаться в зоне ACV;
• Щупы МТМ идут в гнезда СОМ и VΩmA;
• Теперь выставляйте подходящий примерный диапазон;
• Если сомневаетесь, переводите в максимальное значение;
• Когда на табло появится цифра, можно отрегулировать положение;
• Если это сеть с постоянным напряжением, МТМ применяется так же;
• Но во втором случае переключатель лучше поставить в положение 20 В;
• Щупы к цепям следует подключать строго параллельно.

Вы наглядно можете видеть, что ничего сложного в этой процедуре нет. А потому вы с легкостью своими руками сможете измерять напряжение, которое сейчас наблюдается в электросети. Как переменное, так и постоянное.

Тут главное не касаться голыми руками к щупу, поскольку он будет находиться под воздействием тока.

Сила тока

Для определения параметров тока первым шагом является ответ на вопрос о том, какой именно ток идет по проводке. Он бывает переменным и постоянным.

Далее вы смотрите по оборудованию или прибору, какое ориентировочное значение тут может быть. Измеряется показатель в Амперах, то есть обозначается буквой А.

• В зависимости от параметров примерного напряжения, красный щуп идет в соответствующее гнездо Ω;
• Сначала щуп лучше поставить туда, где токовое значение выше;
• Если на табло увидите меньшее значение, можно переключиться;
• При необходимости уменьшите диапазон измерения;
• Когда МТМ используется в роли амперметра, подключение к цепи происходит последовательно.

И тут, как видите, можно легко справиться самостоятельно. Задача по замерам силы тока выполнена. Потому переходим к следующему пункту.

Сопротивление

Самым простым и безопасным мероприятием с применением МТМ является замеры сопротивления.

Тут действуйте следующим образом:

• Переключатель ставится в любое положение в зоне ;
• Выбирается подходящий диапазон измерений;
• Перед операцией отключается питание в сети обязательно;
• Иначе тестер не покажет правильное значение;
• Если видите цифру 1 на табло, либо значения Over и Ol, тогда следует выставить более высокий диапазон;
• В противном случае произойдет перегрузка;
• При появлении 0 тестер переводится в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без особых проблем сделать все необходимые процедуры по измерению сопротивлений.

Хорошая функция мультиметра, которая часто выручает при ремонте домашней бытовой техники. Я, к примеру, недавно починил жене утюг. И тестер оказался крайне полезным в этой работе.

Прозвонка

Я вам ничего не говорил о задней панели мультиметра. Хотя там находится еще несколько функций. Они в основном предназначены для радиотехников, которые профессионально занимаются своей работой. Для задач в домашних условиях или при ремонте авто они не понадобятся.

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора .

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Спасибо всем вам за внимание! Подписывайтесь, оставляйте свои комментарии и задавайте актуальные вопросы!

(5 оценок, среднее: 4,80 из 5)

{SOURCE}

режимы работы, измерение напряжения, сопротивления и прозвонка проводов

Во время ремонта квартиры или частного дома следует всегда обращать внимание на электрическую проводку. Обычно, чтобы найти и устранить неисправность, приходится обращаться к услугам профессионалов, что является довольно дорогим удовольствием. Всю работу можно выполнить и самостоятельно, но перед этим следует разобраться, как пользоваться мультиметром. Это устройство позволяет выполнять замеры электрических параметров.

Модификации измерительных приборов

Применение этих устройств позволяет с большой точностью измерять различные показатели. В последние годы профессиональные электрики и радиолюбители всё чаще начинают пользоваться мультиметром. Правильно будет сказать, что это не единственный тип аппаратов. Раньше применяли стрелочные аналоги. Самым популярным считался прибор советского производства Ц-20 (цешка).

С одной стрелкой он включал в себя сразу несколько шкал. Его можно было использовать в качестве омметра, вольтметра, амперметра. Это был аналоговый мультитестер. Подобные модели и сейчас применяют в тех случаях, когда присутствуют большие помехи, из-за которых электронные модели не функционируют. Но всё же популярностью пользуются цифровые типы.

Есть множество различных модификации измерителей. Наиболее популярными являются dt9208a, mastech, mf 110a. Виды имеют разную точность замеров, а также отличаются между собой по функционалу. Есть автоматические цифровые мультиметры. Пользоваться ими довольно просто. В таких моделях у переключателя имеется только несколько положений. Они определяют характер измерения. В этом виде приборов пределы выбираются самостоятельно. Также существуют модели, которые можно подключать к компьютеру. Все измерения автоматически передаются в память ПК.

Большинство домашних мастеров выбирают относительно недорогие модели, которые имеют средний класс точности, где максимальное отклонение показателей составляет 1%.

Модификации, выпущенные в более позднее время, имеют расширенный функционал. Но для бытового использования такие возможности не слишком уж и важны. Обычным тестером для измерения напряжения пользоваться будет даже проще.

Строение электронного устройства

Перед тем как пользоваться вольтметром, следует тщательно разобраться в его строении. В электронных типах устройств присутствует маленький жидкокристаллический экран. Он отображает всю необходимую информацию о результатах измерений. Немного ниже расположен переключатель диапазонов, который может вращаться на 360 градусов вокруг своей оси. На нём нанесена отметка (в виде точки или стрелки). Она определяет диапазон, в котором сейчас работает аппарат. По кругу можно увидеть обозначения типов измерений.

Далее располагаются гнёзда под штекеры от щупов. Их может быть два или же три, но щупов всегда только два. Покрашенный в красный цвет — положительный или же плюсовой, в чёрный — отрицательный. Второй необходимо подключать только к тому разъёму, возле которого нанесена надпись COMMON. Также он может обозначаться «землёй». Плюсовой щуп вставляется в какое-либо свободное гнездо (если их три). Нужно дополнительно прочесть в инструкции, как пользоваться мультиметром, чтобы красный контакт вставлять в необходимое отверстие. Если что-то напутать с настройкой, прибор может сгореть.

Бывают и такие модели аппаратов, где гнёзда находятся снизу, а не справа. Для подключения это никакой роли не играет.

Также существуют устройства, которые оснащены четырьмя разъёмами. Два из них предназначается для замера токов. Одно для микротоков. Это показатели менее 200 мА. Второе необходимо для измерения силы тока от 200 мА до 10 А.

Положение переключателя

Режим, в котором будут проводиться измерения, зависит от того, как установлен переключатель. На одном конце ручки нанесена точка или стрелочка. Зачастую она окрашена в красный, коричневый или же белый цвет. Это место ручки и показывает выполняемый режим работы. Также вместо цветового обозначения деталь может быть сделана с заужением на одном из концов. Он тоже выполняет функцию указателя. Для удобства этот край можно покрасить самостоятельно с помощью капли лака для ногтей или краски.

Если поворачивать ручку, изменится режим работы устройства. Когда указатель установлен в верхнюю точку, аппарат выключен. Режимы работы:

1. AVC (также может обозначаться буквой V с волнистой чёрточкой). Этот режим предназначается для замеров переменного напряжения.
2. A с волнистой чертой. Производится измерение переменного тока. Такая функция имеется далеко не на всех моделях мультиметров.
3. A с прямой чертой. Этот режим необходим для замера показателей постоянного тока.
4. Ω — измерение сопротивлений.
5. V или же DCV предназначается для снятия постоянного напряжения.

В более продвинутых модификациях присутствует специальное положение, с помощью которого можно выяснить значение коэффициента усиления транзисторов. Также есть приборы с функцией определения полярности диодов.

Измерение сопротивления

На круге выбора положений измерение сопротивления находится вверху. Этот режим обычно разбивается на семь разных диапазонов:

• 200M;
• 20M;
• 2M;
• 200;
• 2k;
• 20k;
• 200k.

Буквы «k» и «M» обозначают кило (тысячу) и мега (миллион) соответственно. Чтобы выполнить замер, следует поставить ручку переключателя на необходимую позицию. Для сопротивления сначала выбирается сектор, обозначенный символом «Ω».

Перед тем как проводить какие-либо работы, желательно убедиться в работоспособности самого устройства.

Это необходимо, потому что во время измерения может возникнуть обрыв цепи, например, такое происходит из-за плохого контакта. Чтобы осуществить проверку, следует замкнуть между собой щупы. Если аппарат работает правильно, то на экране появится 0. В некоторых случаях показания ненулевые. Устройство может выдать значение в тысячные доли Ом. Это происходит из-за того, что сами провода прибора имеют своё сопротивление. При разомкнутой цепи должно показываться значение «1».

Снятие показателей силы тока

Для произведения замеров необходимо выяснить — постоянный или переменный ток в цепи. Измерение переменного тока может вызвать определённые проблемы, так как такой режим есть в функционале не всех моделей устройств. Но действия выполняются всегда одни и те же. Изменяется только расположение регулировочного переключателя.

После установки режима на переменный ток следует определиться, в какое гнездо необходимо будет подключить красный контакт. Чтобы не сжечь устройство, лучше сначала вставить красный щуп в гнездо, над которым написано «10А». Если снятые показатели будут маленькими (менее 200 мА), то контакт следует переставить в другой вход. По такому же алгоритму следует выбирать и диапазон. Сначала нужно установить на максимальную силу тока.

Для замера показателей постоянного тока вся процедура производится точно так же. Нужно помнить, что превышение максимального ограничения скорее всего выведет устройство из строя, может перегореть плавкий предохранитель или же вся начинка целиком. Поэтому очень важно правильно настроить аппарат.

Замер напряжения

Напряжение тоже может быть как переменным, так и постоянным, поэтому обязательно нужно выбрать правильное положение. Определяться с диапазоном нужно аккуратно. Если неизвестно, с чего начать, то лучше всего выставлять максимальные значения, а затем постепенно двигаться по шкале в меньшую сторону. Также нужно помнить о правильном положении щупов.

В качестве примера можно произвести замер напряжения на обычной пальчиковой батарейке или же на аккумуляторе.

Для этого необходимо на мультиметре установить переключатель в положение, предназначенное под постоянное напряжение. В этом случае известно ожидаемое значение, поэтому шкалу можно выбрать сразу. Следующим шагом будет прикосновение обоих щупов к двум контактам батареи. На жидкокристаллическом экране сразу же появятся цифры, которые и будут обозначать напряжение, выдаваемое электрическим элементом.

Правила прозвонка проводов

У многих начинающих электриков, которые только недавно стали учиться, возникает вопрос о том, зачем производить прозвонку проводов. Зачастую эту процедуру проводят для того, чтобы убедиться в целостности кабеля или найти неисправность в электросети. В теории это довольно просто, но на практике часто возникают определённые трудности.

Чтобы измерить показатели, необходимо на цепь подать очень слабый электрический ток. Источником должна служить батарея от мультиметра. При замыкании аппарат покажет значение сопротивления. Таким образом проверяется целостность провода или же ищутся концы одной жилы. Величина погрешности в этом случае не играет никакой роли. Если кабель целый, то по каждой из жил протекает электрический ток, а короткого замыкания нет.

Для проверки провода на наличие обрыва следует осуществить такие действия:

1. Мультиметр устанавливается в режим работы на 200 Ом.
2. Каждую жилу кабеля нужно поочерёдно проверить на обрыв.
3. Если сопротивление менее 2 Ом, провод целый. Когда этот показатель достигает 10 Ом, это может свидетельствовать о частичном обрыве, а также о возникновении неплотного контакта.

Также бывают случаи, когда необходимо выполнить прозвонку между распределительными коробками, так как в этих элементах электропроводки иногда очень сложно разобраться. В этом случае применяется такой же способ, как и при прозвонке проводов. Отличие только в том, что здесь необходим будет дополнительный проводник. Порядок действий:

1. Дополнительный кабель следует подключить к требуемому выводу на коробке. Второй конец подсоединяется к одному щупу аппарата.
2. Второй щуп используется для поиска вывода на другой распределительной коробке. Перебитую или же оборванную жилу можно найти с помощью метода исключения.

Следует помнить, что питание на исследуемом участке должно быть отключено. Лучше всего автоматом отсоединить от электропитания всю квартиру.

Электробезопасность во время работы

Мультиметр — это абсолютно безопасное устройство для человека, потому что питание на этом аппарате не превышает 9 В. Когда работы по измерению различных электрических параметров осуществляются на отключённых сетях, то особо следить за безопасностью нет необходимости. Осторожности требуют замеры, которые выполняются на подключённых схемах или электрооборудовании.

Для человеческого организма опасность начинается тогда, когда напряжение превышает 100 В, а сила тока — 10 А. В таком случае стоит соблюдать ряд правил безопасности:

1. Для замеров обязательно нужно применять лишь стандартные щупы. Изоляция их проводов должна быть качественной.
2. Следует надёжно осуществлять подсоединение.
3. Во время замеров нельзя прикасаться к клеммам и любым другим оголённым участкам.

Наиболее опасным считается проведение замеров силы тока. Это связано с тем, что аппарат подключается к схеме последовательно, поэтому весь ток проходит через электротестер. Если сила тока превышает 10 А, обязательно следует отключать напряжение.

Как пользоваться мультиметром

Для измерения каждой физической величины существует свой прибор. Для измерения напряжения используются вольтметры, для измерения тока – амперметры, сопротивление измеряют омметром. К тому же для каждого рода тока, переменного или постоянного, конструкции приборов различаются. Но иметь под рукой несколько измерительных приборов расточительно, поэтому для несложных измерений, не требующих точности, их объединили в один, называемый мультиметром. В этой статье расскажем о принципе, основных способах и правилах использования данного прибора.

Мультиметр – это ручной прибор, предназначенный для измерения показателей различных электрических величин и обладающий функционалом целого ряда измерительных приборов. Данный обзор функциональных возможностей различных мультиметров предназначен для начинающих, чтобы они с одной стороны имели набор необходимых функций, с другой не переплачивали за ненужные возможности.

Очень часто в домашнем хозяйстве необходимо проверить целостность электрической цепи (прозвонить проводку), или проверить ее на наличие недопустимого короткого замыкания.

Что такое мультиметр и из чего он состоит

Рассмотрим устройство простейшего мультиметра. В его корпусе расположены гнезда для подключения измерительных проводов. Щупы для измерений включают в себя два провода черного и красного цветов. Соблюдение полярности подключения необходимо при измерениях в цепях постоянного тока. При этом красный провод подключается к разъемам «10 А» или «VΩmA», а черный – к разъему «СОМ». В случае ошибочного подключения перед значением измеренной величины высвечивается знак «-». Полярность важна при измерении сопротивления полупроводниковых приборов или при проверке их исправности.

Для индикации измеряемой величины служит жидкокристаллический дисплей. Многие приборы комплектуются специальным разъемом для проверки параметров транзисторов. Это удобно для радиолюбителей, для бытового применения он не понадобится. Для выбора измеряемых величин, рода тока и пределов измерений служит переключатель функций и диапазонов. Первое положение используется для выключения прибора. Питается он от батареек, если оставить переключатель в любом из положений, кроме «OFF», они разрядятся.

Что означают показатели и надписи на мультиметре

Вас могут по неопытности запутать многочисленные символы на передней панели мультиметра, особенно если Вы впервые слышите слова типа «напряжение», «сила тока» и «резистор». Большинство мультиметров используют эти аббревиатуры вместо полного указания названия измеряемой величины или ее единицы.

Большинство мультиметров также используют метрические префиксы для единиц измерения. Метрически префиксы работают так же, как если они используются вместе с единицами наподобие использующихся для измерения расстояния и массы.

• µ (микро): одна миллионная часть от единицы измерения
• m (милли): одна тысячная часть от единицы измерения
• k (кило): одна тысяча единиц измерения
• M (мега): один миллион единиц измерения

Эти метрические префиксы используются точно так же и с вольтами, амперами и омами. К примеру, 200кΩ или просто 200k произносятся как «двести килоом», и это означает двести тысяч (200000) Ом.

Некоторые мультиметры имеют возможность автоподбора диапазона измерения (auto-ranging), в то время как другие требуют ручного выбора диапазона измерения. Если нужно выбрать диапазон вручную, то Вы должны выбрать его так, чтобы максимальная величина, измеряемая в этом диапазоне, превышала Общее правило – для измерения длины нужно подбирать подходящий по размеру и точности инструмент. То же самое касается и мультиметра. Предположим, что Вам нужно измерить напряжение батарейки AA, которое должно быть около 1.5V. На мультиметре есть несколько пределов для измерения постоянного напряжения: 200mV, 2V, 20V, 200V, и 600V. Предел 200mV слишком мал, так что стоит выбрать следующий, который будет работать: 2V.

Как измерять показания с помощью мультиметра

Чтобы измерить любой из вышеперечисленных параметров, нужно подключить к прибору два вывода со щупами. Один к общему гнезду, другой к гнезду для измерения соответствующей величины. После этого переключателем режимов работы выбрать нужный режим, и проверить величину параметра. Щуп общего провода можно дополнительно оснастить зажимом.

Стандартный набор функций мультиметра включает измерение напряжения, силы тока и величины сопротивления. Также многие современные мультиметры обладают функцией прозвонки цепей, позволяющей проверить целостность цепи и наличие замыканий. Дополнительными функциями является измерение температуры, проверка диодов, измерение некоторых параметров видео транзисторов.

Как измерить силу тока

Для измерения постоянного тока через нагрузку прибор подключается в разрыв любого из проводов. Делается это при отключенном напряжении питания. Синий провод, как правило, вставляют в разъем с надписью «COM», а красный – в отверстие с надписью «V». Предел измерений для начала нужно выбрать максимальный, затем подключить питания и переключать пределы измерения в сторону уменьшения. Если у мультиметра отсутствует функция автоматического подбора широты показателей, вам нужно будет самостоятельно настроить шкалу.  Получив значение тока на дисплее, отличное от нуля, перед следующим переключением подсчитайте, не превысит ли измеряемый ток предел измерения. Иначе прибор можно вывести из строя.

Как измерить напряжение

Для измерения переменного напряжения в домашней сети предела «200 V» недостаточно. Переключатель нужно поставить на «750 V». Не прикасайтесь при измерениях к контактам щупов и следите за исправностью изоляции проводов.

При измерении ЭДС батареек и аккумуляторов предел выбирается большим, чем значение номинального напряжения, указанного на корпусе элементов питания.

Как измерить сопротивление

Чтобы измерить сопротивление электрической цепи (проверить номинал резистора, к примеру), подключите красный и черный щупы в правильные гнезда мультиметра, предназначенные для измерения сопротивления. Для большинства мультиметров черный щуп должен быть подключен к гнезду, помеченному «COM», и красный к гнезду, помеченному символом «Ω».

Выберите подходящий для измерения диапазон органами управления мультиметра. Перед началом измерения сопротивления выключите источник питания в схеме. Если такого выключателя нет, то извлеките батарею питания. Если Вы этого не сделаете, то измерение может получиться некорректным. Подключите по одному щупу к каждому из контактов объекта, сопротивление которого хотите замерить. Активное сопротивление всегда имеет положительный знак, и оно одинаково для любой полярности подключения щупов, так что ничего плохого не случится, если Вы поменяете местами черный и красный щупы.

Если мультиметр не имеет автовыбора диапазона, Вам может понадобиться подобрать шкалу. Если мультиметр все еще показывает «0», то это значит, что диапазон выбран неверно в бОльшую сторону. Если же на экране видны символы «OVER», «OL», или «1» (это разные способы для обозначения переполнения шкалы), то тогда выбран слишком малый диапазон для измерения. Если так произошло, подстройте выбор диапазона вниз или вверх по необходимости.

Как проверить работоспособность прибора

Если при переводе переключателя выбора функций на дисплее не появляется цифры, то батарейка либо разряжена, либо отсутствует.

Проверка исправности прибора заключается в определении целостности и надежности подключения соединительных проводов. Для этого нужно перейти на предел измерения сопротивления и замкнуть провода между собой. Сопротивление, равное нулю свидетельствует об их исправности. На некоторых моделях приборов самый нижний предел измерения сопротивления снабжен звуковой индикацией, срабатывающей при малом сопротивлении. Это удобно для проверки целостности проводов и соединений электрических цепей.

Юрий Алисиевич, Торговый портал Shop.by



Как пользоваться мультиметром правильно

Опытный электрик, который часто работает с сетями и ремонтирует различные устройства, в своем арсенале обязательно должен иметь мультиметр. Этот прибор представляет собой устройство, сочетающее функции омметра, амперметра и вольтметра. В этой статье мы расскажем, как пользоваться мультиметром правильно, какие они бывают и что нужно учитывать при работе с устройством.

Введение

Существует два вида тестеров – электронный (цифровой) и аналоговый. В наши дни аналоговые практически не используются ввиду их большого веса и габаритов. Их давно вытеснили цифровые устройства – они маленькие, удобные и позволяют проводить замеры с высокой точностью измерений. Использовать их несложно, особенно если разобраться с инструкцией и запомнить правила подключения.

Основные обозначения на классическом мультиметре

Далее мы будем рассматривать цифровой прибор, поскольку у вас с вероятностью в 99.9% будет именно он. На передней стороне устройства есть переключатель, его основные режимы:

1. OFF. Означает, что тестер выключен и не расходует энергию.
2. ACV. Включен режим работы с переменным током.
3. DCV. Включен режим работы с постоянным током.
4. DCA. Измерение постоянного тока.
5. Ω. Режим измерения сопротивления проводника.

Переключение режимов происходит за счет поворота переключателя в нужную позицию. В нижней или правой части вы обнаружите три разъема, которые используются для подключения измерительных щупов. Чтобы правильно пользоваться цифровым мультиметром, вам нужно понимать режимы их работы.

Внимание: черный кабель всегда включается в com-разъем. Красный включается в гнездо VΩmA, если проводится работа с токами мощностью до 200 мА или мультиметр применяют для измерения сопротивления. Если работа ведется с токами мощнее 200 мА, то кабель подключается к гнезду 10 ADC.

При работе обязательно нужно учитывать это требование. Если вы подадите на гнездо VΩmA высокие токи, то прибор просто выйдет из строя. В лучшем случае у него сгорит предохранитель, в худшем – повредится системная плата.

Как правильно мерить напряжение

Чтобы понять, как пользоваться стрелочным мультиметром для измерения напряжения, вам следует просмотреть видео внизу страницы. Принцип прост – вы включаете щупы, выбираете напряжение и по отклонению стрелки высчитываете значение. Использование электронного устройства еще проще – считать вам ничего не нужно. К примеру, нужно померить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп включаете в Com, красный в VΩmA. Вы предполагаете, что в сети 220 вольт, а не 380, поэтому выставляете переключатель на ближайшее значение. Если непонятно, какое напряжение в сети, то ставьте максимальное значение и понемногу его опускайте.

Классический стрелочный мультиметр

К примеру, на вашем мультиметре три положения – 5 вольт, 200 вольт и 700 вольт. Вы решили померить напряжение в розетке, но не знаете, какое в ней напряжение. Сначала вы ставите 700 вольт и снимаете показания. Прибор показывает 235 вольт. Вы понимаете, что измерения следует проводить в другом диапазоне и переключаетесь на 200. Следующий замер показывает 223 вольта, что является наиболее точным значением.

Если вы меряете напряжение в сети постоянного тока, то нужно переключить ручку в соответствующее положение. Обозначение переменного тока на мультиметре – DCV. Далее все делается так же, как и в случае замеров при переменном токе с подбором наиболее точного значения. Замеры делаются при параллельном подключении, а не последовательном, то есть на двух фазах, а не на одной. Снять напряжение с одного провода не удастся.

Внимание: при работе с электричеством будьте осторожны. Думайте, что вы делаете, чтобы не вызвать короткое замыкание и не прикоснуться к оголенным проводам щупами.

Если вам нужно найти фазу, то можно просто использовать индикаторную отвертку – она помогает находить фазу в сетях 220 вольт без использования прибора. Но если вы занимаетесь ремонтом проводки, то обойтись одной отверткой не удастся – фаза может быть везде, а ноль – отвалиться. Но работать мультиметром все равно вы должны уметь – это азы для любого электрика.

Как правильно измерить силу тока

Измерение силы тока начинается с определения того, с каким током приходится работать: переменный или постоянный. Вам нужно установить переключатель в необходимое положение. Затем определитесь, какая сила тока ориентировочно будет в цепи. Подключите второй щуп к соответствующему разъему (до 200 мА в «VΩmA», свыше в разъем «10А»).

Если вы не знаете, какая сила тока, то начинайте измерение с максимальных значений. Если на экране вы увидите меньший ток, то тогда переставьте штекер в другой разъем. Если и при этом значение меньше контрольного, то измените положение ручки на более низкую силу тока. Изучите обозначения на мультиметре, чтобы понимать, какие значения вас интересуют, и работайте от максимальных к минимальным, а не наоборот.

Внимание: для измерения силы тока нужно подсоединять прибор последовательно. Он включается в сеть к одному кабелю, что позволяет определить значение силы тока с высокой точностью.

Виды мультиметров

Меряем сопротивление устройства

Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры – начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних – если показания больше, то переставляйте ручку вперед, если меньше – то назад.

Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные. Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами – то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего лишнего – только прибор и само устройство.

Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.

Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.

Ничего сложного в измерениях сопротивления нет – вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.

Как правильно прозванивать цепи

Прозвонка – это проверка, есть ли в сети контакт. Этой функцией пользуются в основном продвинутые ремонтники, которые занимаются восстановлением техники или устройств. Обычному человеку эти функции обычно не нужны, но все же вы должны понимать, как ими пользоваться.

Переключателем необходимо выбрать режим прозвонки (он обозначен треугольником с вертикальной линией или вертикальными скобками, похожими на значок “громкость”). Затем щупами нужно прозвонить дорожку. Если она целая, то вы услышите писк динамика.

Внимание: при прозвонке нужно обесточивать сеть, чтобы по ней вообще не текли токи. Использовать мультиметр для прозвонки сетей под напряжением запрещено – он или покажет неверные данные, или выйдет из строя.

Изучите инструкцию, прежде чем пользоваться устройством

В каких случаях необходимо пользоваться мультитестером в прозвоночном режиме? Если вам нужно определить работоспособность кабеля. К примеру, вы проложили пару десятков кабелей для LAN сети к каждому столу или устройству, но забыли промаркировать их. В этом случае и можно легко определить. Вам надо выбрать один кабель, зачистить на нем два провода и замкнуть их (к примеру, желтый и зеленый). Потом вы отправляетесь на другой конец пучка и прозваниваете на каждом кабеле зеленый и желтый провод. Когда тестер пискнет, то вы нашли искомый кабель.

Мы перечислили основные правила пользования мультиметром для новичков – этого вполне достаточно, чтобы совершать 95% всех бытовых операций. Домашнему электрику вряд ли понадобится проверка транзисторов и другие сложные функции – они нужны только ремонтникам электроники. Поэтому не стоит забивать себе голову.

Несколько советов

Ниже мы расскажем вам несколько нюансов, которые значительно облегчат вашу жизнь при работе с устройством:

1. У большинства китайских тестеров щупы очень хлипкие и непрочные. Их можно усилить, если надеть кембрик на место, где из трубки-держателя выходит кабель.
2. Всегда помните о том, что нужно мерить от больших значений к меньшим. Если вы все же забыли об этом правиле и прибор вышел из строя, не спешите расстраиваться. В нем есть плавкий предохранитель – возможно, он успел спасти плату и перегорел сам. Замените его на новый. Не используйте самодельные предохранители или проволочки – они не спасут блок в следующий раз.
3. Не забывайте, что прибор работает от батарейки и ее периодически нужно менять. Если на экране появилась надпись Bat, то она скоро сядет.
4. Переключатель можно вращать в любом направлении, но только в том случае, если щупы не подключены к источнику напряжения. Нельзя воткнуть их в розетку и крутить ручку в обе стороны.
5. При измерении напряжения не нужно ловить фазу и ноль – можно присоединять щупы к любым контактам. Если полярность будет неправильная, устройство просто покажет значение со знаком минус.

Чтобы вам было легче осваивать прибор, посмотрите видео, как пользоваться мультиметром для чайников. Этот обзор будет понятен даже новичкам.

Обозначение на мультиметре. Как пользоваться мультиметром

Содержание статьи:

Из этого руководства пользователи узнают, как использовать цифровой мультиметр, незаменимый инструмент, который можно применять для диагностики цепей, изучения электронных конструкций и тестирования батареи. Отсюда и название multi — meter (множественное измерение).

Основными параметрами, которые подлежат проверке на этом устройстве, являются напряжение и ток. Мультиметр также отлично подходит для некоторых базовых проверок работоспособности и устранения неполадок. Его часто применяют в ремонте техники. Обозначения на мультиметре позволяют понять, насколько напряжение или ток на определенном участке цепи отличается от исходного значения.

Из чего состоит оборудование

Вам будет интересно:Телевизор своими руками: идеи и варианты, пошаговая инструкция

Перед тем как начать пользоваться техникой, необходимо выяснить, из каких деталей она состоит. Обозначения на мультиметре можно получить при помощи замера определенного участка. Без знания нужных клемм и контактов работу не выполнить.

Мультиметр состоит из трех частей:

Дисплей.

Ручка выбора.

Порты.

Дисплей обычно имеет четыре цифры, а также возможность отображения отрицательного знака. Некоторые модели устройств имеют подсвеченные дисплеи для лучшего просмотра в условиях низкой освещенности.

Ручка выбора позволяет пользователю установить режим и считывать различные показатели, такие как миллиампер (мА) тока, напряжения (V) и сопротивления (Ом).

Два датчика подключены к двум портам на передней панели устройства. COM обозначает общее соединение и почти всегда подключается к заземлению или «-» цепи. COM — зонд обычно черный, но нет никакой разницы между красным и черным соединением, кроме цвета. Обозначение на мультиметре через каждый из этих проводников будет одинаковым.

10A — это специальный порт, используемый для измерения больших токов (более 200 мА). mAVΩ — это порт, к которому обычно подключается красный зонд. Он позволяет измерять ток (до 200 мА), напряжение (В) и сопротивление (Ω). На конце зонда имеется разъем, который подключается к мультиметру.

Измерение напряжения

Теперь, разобравшись с устройством мультиметра, можно переходить к простейшим измерениям. Для начала следует попробовать измерить напряжение на батарее типа AA. Обозначение на мультиметре будет показывать уровень проходящего тока на конкретном участке.

Для этого выполняются следующие действия:

Подключить черный зонд к COM, а красный зонд к mAVΩ.

Установить мультиметр на «2 В» в диапазоне постоянного тока. Почти вся портативная электроника использует постоянный ток, а не переменный ток.

Подключить черный зонд к заземлению батареи или «-», а красный зонд для питания или «+».

Сжать щупы, слегка надавив на положительные и отрицательные клеммы батареи типа АА.

Вам будет интересно:Телевизор не включается, индикатор не горит: возможные причины и способы решения проблемы

Если применяется новая батарея, пользователи должны увидеть около 1,5 В на дисплее. Напряжение переменного тока (например, проводка из стен) может быть опасным, поэтому редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Здесь важно соблюдать каждый параметр исходного значения. Чтобы ответить на вопрос о том, как пользоваться мультиметром, подробная инструкция для начинающих для измерения напряжения на разных контактах, будет представлена ниже.

Измерение напряжения, снимаемого с блока питания

Для этого необходимо установить ручку на «20 В» в диапазоне постоянного тока (он обозначается как V с прямой линией рядом с ним).

Мультиметры обычно не имеют автоматического выбора диапазона. Поэтому пользователи должны устанавливать мультиметр на диапазон, который он может измерить. Например, 2V измеряет напряжение до 2 вольт, а 20V измеряет напряжение до 20 вольт. В случае если измеряется батарея 12 В, применяется настройка на 20 В. Если параметр будет установлен неправильно, изменение экрана счетчика сначала не изменится, а затем появится показатель равный 1. Стоит отметить, при ответе на вопрос: Как пользоваться мультиметром», подробная инструкция для начинающих может содержать разные правила проведения замеров. Все зависит от типа цифрового или аналогового прибора. Есть расширенные модели, имеющие дополнительные функции, связанные с отслеживанием тока на микроконтроллерах.

Другие замеры

При помощи этого устройства можно проверять различные части схемы. Эта практика называется узловым анализом и является основным методом в схемотехническом анализе. Измеряя напряжение в цепи, нужно проследить какой показатель нужен для каждого участка. Сначала проверяется вся схема. Измеряя, откуда напряжение подается на резистор, а затем на землю, на светодиоде, пользователь должен увидеть полное напряжение цепи, которое должно составлять около 5 В. Обозначение переменного тока на мультиметре в этом случае измерить не выйдет. Для этого потребуется перейти в другой режим, описанный выше.

Перегрузка при замере

Обозначение сопротивления на мультиметре может не отображаться. Это может быть связано с неполадками. Что может произойти, выбрать настройку напряжения слишком низкую, которую необходимо измерить вопрос интересный. Ничего плохого не случится. Измеритель просто отобразит цифру 1. Так прибор указывает, что он перегружен или находится вне допустимого диапазона. Чтобы изменить считывание следует изменить мультиметровую ручку на следующую максимальную настройку.

Ручка выбора

Вам будет интересно:Стабилизатор напряжения «Ресанта» АСН 10000: технические характеристики, инструкция подключения

Почему ручка индикатора показывает 20 В, а не 10, вопрос, который часто задают пользователи. Если необходимо измерить напряжение менее 20 В, нужно переключиться к настройке 20 В. Это позволит читать показатель с 2,00 до 19,99. Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В. Обозначение емкости на мультиметре в этом случае будет неточным. Однако такие погрешности незначительны.

Необходимо придерживаться цепей постоянного тока (настройки на мультиметре с прямыми линиями, а не изогнутыми линиями). Большинство устройств могут измерять системы переменного тока, но они могут быть опасными. Если необходимо проверить, включена ли розетка, следует применять тестер переменного тока.

Измерение сопротивления

Обозначение микроампер на мультиметре дает возможность проверить сопротивление на разных электрических участках. Особенно это удобно при тестировании микросхем.

Нормальные резисторы имеют цветовые коды, расположенные на них. Знать все возможные комбинации и их определения невозможно. Есть много онлайн-калькуляторов, которые просты в использовании. Однако, если пользователь когда-нибудь окажется без доступа к интернету, мультиметр поможет измерить нужный параметр.

Для этого нужно выбрать случайный резистор и установить мультиметр на 20 кОм. Затем прижать щупы к ножкам резистора с тем же давлением, что и при нажатии клавиши на клавиатуре. Измеритель будет считывать одно из трех значений — 0,00, 1 или фактическое значение резистора. Обозначения на панели мультиметра при этом можно переключать в нескольких режимах.

В этом случае показание счетчика составляет 0,97, что означает, что значение этого резистора составляет 970 Ом, или около 1 кОм. Следует помнить, что измеритель находится в режиме 20 кОм или 20 000 Ом, поэтому нужно переместить три знака после запятой вправо, что будет равняться 970 Ом.

Основные моменты при замере

Многие резисторы имеют допуск 5 %. Это означает, что цветовые коды могут указывать 10 тысяч Ом (10 кОм), но из-за расхождений в процессе изготовления резистор на 10 кОм может составлять всего 9,5 кОм или 10,5 кОм. В инструкции, описание мультиметра указывает на то, что замеры могут проводиться только в строго установленных диапазонах.

Однако при замере ниже установленной нормы ничего не изменится. Поскольку резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Тем не менее можно будет заметить, что есть еще одна цифра после десятичной точки, что дает уточнение в расчете конечного значения.

Как правило, резистор менее 1 Ом встречается редко. Следует понимать, что измерение сопротивления не идеально. Температура может сильно повлиять на чтение показателя. Кроме того, измерение сопротивления устройства, когда оно физически установлено в цепи, может быть очень сложным. Окружающие компоненты на плате могут сильно повлиять на показания. В результате этого омы на мультиметре могут отображаться неправильно.

Измерение тока

Чтение тока — одно из самых сложных измерений в мире встроенной электроники. Это сложно, потому что необходимо контролировать ток сразу на нескольких участках. Измерение работает так же, как напряжение и сопротивление – пользователь должен получить правильный диапазон. Для этого следует установить мультиметр на 200 мА и работайте от этого значения. Потребление тока для многих цепей обычно составляет менее 200 мА. Необходимо убедиться, что красный зонд подключен к порту с предохранителями 200 мА. На мультиметре отверстие 200 мА — это то же самое отверстие/порт, что и для измерения напряжения и сопротивления (выход обозначен как mAVΩ).

Это означает, что можно держать красный зонд в том же порту для измерения тока, напряжения или сопротивления. Однако, если цепь будет использовать напряжение, близкое к 200 мА или более, лучше переключить датчик на сторону 10 А, чтобы быть в безопасности. Перегрузка по току может привести к перегоранию предохранителя, а не просто к показу перегрузки.

Что необходимо помнить при измерениях

Мультиметр действует как кусок провода – при замыкании цепи схема включается. Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление. Например, включение светодиода может привести к увеличению на 20 мА в течение одной секунды, а затем к уменьшению в течение секунды, когда он поворачивается на «выкл».

На дисплее мультиметра должно появиться мгновенное текущее значение. Все мультиметры снимают показания с течением времени, а затем дают среднее значение, поэтому необходимо ожидать, что показания будут колебаться. В целом, более дешевые счетчики будут усреднены более резко и будут реагировать медленнее.

Проверка непрерывности

Проверка непрерывности — это проверка сопротивления между двумя точками. Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и издается звуковой сигнал. Если сопротивление превышает несколько Ом, то цепь разомкнута, и звук не воспроизводится. Этот тест помогает убедиться в правильности соединений между двумя точками. Проверка также помогает определить, связаны ли две точки, которых не должно быть. При этом вольты на мультиметре будут отображаться в строго установленном значении, без погрешностей.

Вам будет интересно:Стиральные машины «АСКО»: отзывы специалистов

Непрерывность, пожалуй, самая важная функция для мастеров, занимающихся ремонтом и тестированием электронного оборудования. Эта функция позволяет проверять проводимость материалов и отслеживать, были ли сделаны электрические соединения.

Для измерения этого параметра понадобиться выполнить следующие действия:

Установка мультиметра в режим «Непрерывность». Переключатель может быть разным среди цифровых мульти метров. Следует искать символ диода с распространяющимися волнами вокруг него (например, звук, исходящий из динамика).

Далее, требуется коснуться зондов вместе. Мультиметр должен издавать тональный сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должны). Это показывает, что очень небольшое количество тока может протекать без сопротивления (или, по крайней мере, очень маленького сопротивления) между датчиками.

Важно отключить систему, прежде чем проверять непрерывность.

Непрерывность — отличный способ проверить, соприкасаются ли два SMD-контакта. Если их наглядно не различить, мультиметр обычно является отличным ресурсом для тестирования. Когда система не работает, непрерывность — это еще одна вещь, помогающая устранить неполадки при перебое питания.

Вот шаги, которые нужно предпринять:

Если система включена, внимательно проверить VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение соответствует нужному уровню.

Если система 5 В работает при напряжении 4,2 В, внимательно проверить регулятор, он может быть очень горячим, указывая на то, что система потребляет слишком большой ток.

Выключить систему и проверить непрерывность между VCC и GND. Если слышится звуковой сигнал, то где-то короткое замыкание.

Выключить систему. Непрерывно убедится, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может включаться, но отдельные микросхемы могут быть подключены неправильно.

Конденсаторы будут изменять показатели, пока не заполнятся энергией, а затем будут действовать как открытое соединение. Поэтому появится короткий звуковой сигнал, а затем при повторном замере его не будет.

Замена предохранителя

Одна из самых распространенных ошибок нового мультиметра — это измерение тока на макетной плате путем исследования от VCC до GND. Это немедленно приведет к короткому замыканию на массу через мультиметр, что приведет к потере питания блока питания. При прохождении тока через мультиметр внутренний предохранитель нагревается, а затем перегорает, когда через него протекает 200 мА. Это произойдет за доли секунды и без каких-либо реальных звуковых или физических признаков того, что что-то не так.

Если пользователь попытается измерить ток с помощью перегоревшего предохранителя, он, вероятно, заметит, что счетчик показывает «0,00» и что система не включается, как при подключении мультиметра. Это потому что внутренний предохранитель сломан и действует как оборванный провод или обрыв на соединении.

Чтобы заменить предохранитель, необходимо выкрутить болты мини отверткой. Цифровой мультиметр довольно легко разобрать.

После снятия болтов, выполняются следующие действия:

Удаляется пластина аккумулятора.

Выкручиваются два винта, которые скрываются за пластиной аккумулятора.

Слегка приподнимается передняя панель мультиметра.

Теперь стоит обратить внимание на крючки, на нижнем крае лицевой части панели. Нужно будет слегка сдвинуть корпус в сторону, чтобы расцепить эти крючки.

Как только лицевая часть отцеплена, она должна легко сняться.

Далее, осторожно приподнимается предохранитель, после чего он должен самостоятельно выскочить из гнезда.

Обязательно замените правильный предохранитель на правильный тип. При выборе устройства другого типа напряжения мультиметр функционировать перестанет. Компоненты и следы печатной платы внутри устройства рассчитаны на то, чтобы принимать различные величины тока. Поэтому при разборе корпуса и его сборе важно не повредить напыления и контакты.

Вывод

При использовании мультиметра важно правильно выставлять нужный режим. Распространенная ошибка многих пользователей заключается в том, что они неправильно выставляют необходимые значения и замеряют источники высокого напряжения. Это может привести не только к полному выходу из строя оборудования, но и к травмам замеряющего его человека. Лучше всего использовать мультиметр для замера значения на микроконтроллерах и цифровых платах.

Источник

Как пользоваться мультиметром? Полное руководство для начинающих

В этом уроке я покажу вам, как использовать мультиметр. Если вы новичок в электронике, то мультиметр, вероятно, является самым простым и полезным инструментом. Вам не нужно иметь дорогостоящее оборудование, такое как осциллографы (по крайней мере, когда вы только начинаете), поскольку вы можете использовать мультиметр для проверки и измерения простых параметров цепи, таких как напряжение, ток и сопротивление.

Это руководство предназначено для начинающих и поможет вам познакомиться с типичным цифровым мультиметром (DMM), объяснить различные части мультиметра, как использовать мультиметр для измерения напряжения, тока, сопротивления, а также проверить целостность цепи.

Что такое мультиметр?

Мультиметр, также известный как мультиметр, представляет собой электронный измерительный прибор, который может измерять напряжение, ток и сопротивление. Отсюда и название «мультиметр», так как он сочетает в себе функции вольтметра, амперметра и омметра в одном устройстве.

Базовый мультиметр с датчиками

Это очень важный инструмент для инженеров-электриков и электронщиков, который обычно используется в первую очередь при поиске и устранении неисправностей в цепи. Мультиметры бывают разных форм, размеров и цен.

Существуют настольные мультиметры, портативные мультиметры и токоизмерительные клещи различных форм и размеров. Что касается цены, то базовые мультиметры доступны всего от 5 долларов, а сертифицированные и откалиброванные мультиметры стоят около 5000 долларов.

Независимо от размера или цены, каждый мультиметр может измерять самые основные параметры, такие как напряжение и ток. В дополнение к этому «современные цифровые мультиметры (DMM)» позволяют измерять сопротивление, а также проверять целостность цепи.

Используя мультиметр, вы можете

• Проверить, правильно ли работает переключатель (или кнопка).
• Измерьте силу тока, протекающего через устройство, например светодиод.
• Измерьте напряжение аккумуляторной батареи.
• Проверьте, проводит ли провод электричество.

Составные части мультиметра

Базовый мультиметр состоит из четырех частей. Это:

• Дисплей
• Ручка выбора
• Порты
• Датчики

Различные части мультиметра

Измеренное значение, будь то напряжение, ток или сопротивление, отображается на ЖК-дисплее мультиметра.Вы можете установить параметр для измерения, используя ручку выбора в центре.

Некоторые продвинутые (и немного дорогие) мультиметры могут автоматически регулировать диапазон измеряемого значения. Эти измерители известны как мультиметры с автоматическим выбором диапазона. Но в нашем базовом измерителе мы должны вручную установить диапазон.

Обычно каждый мультиметр поставляется с парой щупов, красным и черным. Подключите щупы к портам мультиметра, чтобы произвести измерение.

Щупы мультиметра

Всегда подключайте черный щуп к COM-порту.Красный зонд обычно подключается к порту с меткой VΩmA. В этой конфигурации вы можете измерять переменное и постоянное напряжение, постоянный ток в мА и сопротивление, для чего большинство из нас будет использовать мультиметр.

Используйте другой порт с меткой 10ADC для измерения постоянного тока до 10А.

Порты мультиметра

ПРЕДУПРЕЖДЕНИЕ: Порт 10A обычно маркируется независимо от того, есть ли внутренний предохранитель или нет. Будьте очень осторожны при использовании этого порта и не используйте этот порт в течение длительного времени (не более 10 секунд).

Некоторые мультиметры поставляются с подсветкой ЖК-дисплея. Это полезно, если вы используете мультиметр в поле с плохим освещением.

Подсветка ЖК-дисплея в мультиметре

Как пользоваться мультиметром?

Теперь, когда мы немного узнали о мультиметре и его частях, давайте перейдем к основной теме, а именно, как использовать мультиметр для поиска неисправностей в наших схемах. Сначала я покажу вам, как измерить напряжение с помощью мультиметра. Мы увидим процедуру измерения как постоянного, так и переменного напряжения.

Затем мы приступим к измерению постоянного тока, построив небольшую светодиодную схему. Наконец, я расскажу, как проверить непрерывность. В качестве бонуса я также покажу вам, как проверить диод с помощью цифрового мультиметра. Итак, приступим.

Измерение напряжения

Цифровой мультиметр позволяет измерять как постоянное, так и переменное напряжение. Раздел вольтметра мультиметра обычно обозначается буквой «V», и в зависимости от измерения переменного или постоянного тока будут отображаться дополнительные показания.

Напряжение постоянного тока

Если рядом с буквой «V» есть прямая линия, то она используется для измерения напряжения постоянного тока.Подключите правильные щупы к мультиметру (если они еще не подключены) и установите ручку для измерения напряжения постоянного тока.

Выбор ручки измерения напряжения постоянного тока

Но есть несколько положений при измерении напряжения постоянного тока. Какой из них вы выберете? Число, на которое указывает ручка, является максимальным значением, которое мы можем измерить для этого конкретного параметра, в данном случае напряжения постоянного тока.

Итак, если вы установите ручку на 20, вы можете измерять напряжение постоянного тока до 20 В. Как вы можете видеть на изображении, есть 5 позиций, связанных с измерением напряжения постоянного тока (200 м, 2000 м, 2, 20, 200, 600).Этот конкретный мультиметр может измерять максимальное напряжение постоянного тока 600 В.

Если вы хотите измерить напряжение батареи 9 В, установите ручку на 20. Что произойдет, если вы установите диапазон ниже измеряемого значения? В этом случае на ЖК-дисплее отобразится 1, указывая на то, что результат превысил допустимый диапазон.

Теперь подключите красный щуп к положительной клемме аккумулятора, а черный щуп к отрицательной клемме. Я взял старую батарею AAA для тестирования и подключил датчики, как указано выше.Показание было 1,39 В, что означает, что батарея все еще заряжена (но не сильно).

Что произойдет, если вы подключите датчики другим способом? Это красный датчик к отрицательной клемме и черный датчик к положительной клемме. В этом случае мультиметр отображает отрицательное значение той же величины.

Аналогичным образом вы можете измерить падение напряжения на компонентах, напряжение на выводе микроконтроллера и т. Д.

Напряжение переменного тока

ВНИМАНИЕ: Измеряйте напряжение переменного тока с особой осторожностью и желательно под профессиональным контролем.Убедитесь, что щупы правильно вставлены в порты мультиметра и не содержат оголенных металлов. Не прикасайтесь к зондам за кончики. Сеть переменного тока может быть очень опасной. В случае сомнений лучше не использовать мультиметр для измерения напряжения сети переменного тока.

Символ синусоиды рядом с буквой «V» указывает на измерение напряжения переменного тока. Как видно из изображения, этот мультиметр может измерять напряжение переменного тока до 600 В и имеет только два положения выбора диапазона (200 и 600).

Давайте измерим напряжение сети переменного тока для демонстрации.Лично я не рекомендую новичкам приближаться к Main AC.

Для измерения напряжения сети переменного тока установите ручку на 600 в режиме измерения напряжения переменного тока (В с синусоидой). Я выбрал 600, потому что у меня напряжение в сети 240 В. Всегда устанавливайте ручку для измерения напряжения переменного тока перед тем, как вставлять щупы.

Теперь вставьте щупы в розетку, и вы увидите измеренное напряжение переменного тока, отображаемое на ЖК-дисплее.

Измерение тока

При измерении напряжения просто помещают датчики в двух разных точках цепи, измерение тока сильно отличается.Если вы помните основную теорию цепей, то, возможно, помните, что ток в компонентах, соединенных последовательно, одинаков.

Используя этот основной принцип, мы должны сделать мультиметр частью цепи, чтобы через мультиметр проходил тот же ток, что и через компонент.

Раздел «Амперметр» в мультиметре обозначен символом A. Еще один важный момент, на который следует обратить внимание, это то, что большинство цифровых мультиметров могут измерять только постоянный ток. Таким образом, рядом с буквой A будет прямая линия, указывающая на измерение постоянного тока.

Постоянный ток

Для измерения постоянного тока установите ручку мультиметра в положение измерения постоянного тока. Этот мультиметр может измерять постоянный ток от нескольких мкА до 200 мА. Этого диапазона достаточно для измерения тока в светодиодах.

Я установил диапазон на 200 мА и подключил мультиметр по следующей схеме. Рассматривайте мультиметр в режиме амперметра как провод, по которому ток течет в главную цепь.

В этой конфигурации мультиметр становится частью цепи, и если вы отключите какой-либо датчик, цепь не будет работать.Измеренный ток отображается на ЖК-дисплее.

Измерение сопротивления

Одним из самых простых способов измерения, которые вы можете выполнить с помощью мультиметра, является измерение сопротивления. Секция омметра мультиметра обозначена символом Ω. Этот измеритель может измерять сопротивление до 2 МОм.

Установите ручку на желаемый диапазон измерения сопротивления и подключите щупы к выводам резистора. Измеренное сопротивление будет отображаться на ЖК-дисплее.

Измерение резистора 220 Ом

Вы можете подключать датчики любым способом, так как ориентация датчиков не повлияет на результат в случае измерения сопротивления.

Измерение резистора 390 кОм

Проверка целостности цепи

Возможно, наиболее часто используемой и одной из самых простых функций мультиметра является проверка целостности цепи. Он используется для проверки целостности цепи от точки A до B в цепи, независимо от того, является ли провод проводящим или нет, правильно ли работает переключатель или нет.

Функция проверки целостности обычно обозначается символом «динамик».

Установите ручку для проверки целостности цепи и подключите датчики через провод. Если провод в хорошем состоянии и не имеет обрывов, то вы услышите непрерывный зуммер. Если в проводе есть проблема, вы не услышите ни звука.

Как работает проверка целостности?

Проверка целостности — это, по сути, измерение низкого сопротивления. Если сопротивление между двумя точками очень мало (обычно несколько Ом), то эти две точки считаются электрически соединенными, и зуммер запускает звук.

Diode Test

В качестве бонуса давайте посмотрим на функцию Diode Test в мультиметре. Некоторые мультиметры имеют специальную функцию тестирования диодов, которая может быть полезна для проверки диодов и некоторых специальных типов транзисторов (поскольку транзистор — это, по сути, два диода, соединенные друг с другом).

Функция проверки диодов обычно сочетается с проверкой целостности цепи и представлена ​​символом диода.

Чтобы проверить диод, установите ручку в режим тестирования диода и подключите красный зонд к аноду диода, а черный зонд к катоду диода.

Если диод работает правильно, мультиметр покажет прямое падение напряжения на диоде.

Заключение

В этой статье дается полное руководство для начинающих по использованию цифрового мультиметра для поиска и устранения неисправностей в цепях. Вы узнали, как использовать мультиметр для измерения напряжения, тока, сопротивления, проверки целостности цепи, а также проверки диодов.

Как пользоваться и читать цифровой мультиметр для начинающих

Мультиметр — один из самых полезных инструментов в наборе инструментов для автофургонов или домов на колесах.

При установке электрической системы автофургона вы всегда будете использовать этот удобный инструмент. Вы проверите мощность своей солнечной панели, уровень заряда батареи, целостность кабеля и многое другое.

Даже после завершения переоборудования вашего фургона мультиметр станет первым инструментом, к которому вы можете обратиться, когда у вас возникнут проблемы с электричеством в дороге.

Большинство наших электрических статей и все наши инструкции по установке относятся к мультиметру. Мы подумали, что пора подробнее рассказать об этом незаменимом инструменте.

В этом посте объясняется, для чего можно использовать мультиметр, почему мы считаем его обязательным комплектом и как его использовать.

Мы разберемся, куда класть провода мультиметра при проведении измерений, какие настройки использовать и на что обращать внимание при покупке.

Возьмите свою копию Руководства по электрике Campervan

Включает 110 В и 240 В, солнечную батарею, B2B, батареи, инверторы, советы по проектированию и установке, а также подробное руководство по поиску и устранению неисправностей.

Что такое мультиметр?

Мультиметр — это портативное устройство с батарейным питанием, способное выполнять несколько электрических измерений, отсюда и его название.

Современные цифровые мультиметры измеряют напряжение, сопротивление и другие значения, выходящие за рамки потребностей большинства владельцев автофургонов и домов на колесах.

Вы найдете мультиметр в наборе инструментов каждого электрика, но при минимальном «обучении» новичок может безопасно выполнять некоторые измерения.

Зачем нужен мультиметр в наборе инструментов RV

Проблемы с электричеством Campervan не такие уж большие, но они нормальное явление.

Бытовая техника может выйти из строя; компоненты могут выйти из строя, и может показаться, что батареи быстро разряжаются.

В электрической конструкции кемпера есть сотни метров проводов и десятки приборов и компонентов. Когда что-то пойдет не так, это может быть минное поле для устранения неполадок.

Вам нужен инструмент, чтобы точно определить, где проблема в системе, и помочь определить причину.

Мультиметр — это инструмент для работы. Без него единственный безопасный способ диагностировать проблемы — это вызвать электрика, который принесет с собой свой мультиметр.

При установке любого аспекта электрики для кемперов вы будете использовать мультиметр на каждом этапе.

8 способов использования мультиметра в кемперване

Есть множество способов, которыми мультиметр может пригодиться, когда вы живете в фургоне.

Вот несколько распространенных применений, все они полезны для диагностики электрических проблем.

1. Убедитесь, что пьедестал кемпинга работает. Если вы подключились, но аккумуляторная батарея не заряжается, используйте мультиметр, чтобы проверить, подает ли розетка какое-либо напряжение.
2. Подтвердите, какое напряжение подает сеть кемпинга. Некоторые страны поставляют как 110 В, так и 240 В, и вам необходимо использовать соответствующее напряжение для вашей установки.
3. Найдите перегоревший предохранитель, измерив его сопротивление.
4. Использование показаний мультиметра вольт полезно, чтобы увидеть, перегорел ли предохранитель, не снимая его для визуальной проверки.
5. Проверьте напряжение аккумулятора, чтобы указать состояние его зарядки.
6. Определите обрыв или повреждение проводов, измерив целостность цепи.
7. Убедитесь, что инвертор выдает правильное напряжение переменного тока.
8. Проверьте напряжение питания устройства, чтобы определить проблему.

Без мультиметра устранить электрические проблемы сложно.

Когда вы переходите по ссылкам на различных продавцов на этом сайте и совершаете покупку, это может привести к тому, что этот сайт получит комиссию. Как партнер Amazon, мы зарабатываем на соответствующих покупках. Для получения дополнительной информации посетите нашу страницу раскрытия информации .

Предупреждение о безопасности

Электричество может привести к серьезным травмам или смерти, а также к значительному повреждению вашего фургона.

Если вы не знаете, что делаете, лучше доверить установку и устранение неисправностей профессионалам, но, по крайней мере, понимание основ поможет вам обезопасить себя.

Узнайте больше об основах электрооборудования для кемперов, прочитав наш пост о проводке кемперов.

Анатомия цифрового мультиметра

Современные мультиметры бывают самых разных цветов и форм. У некоторых есть дополнительные кнопки и функции, но все они имеют одни и те же основные части:

• ЖК-экран для отображения измерений
• Один черный и один красный датчик для проведения измерений
• Три порта для подключения датчиков
• Диск выбора для выбора электрических весов и выполняемых измерений

Зонды

Большинство мультиметров включает пару стандартных щупов.Они всегда служили нам хорошо, но доступны и другие типы, например, зажимы из крокодиловой кожи или пинцет.

Нам никогда не потребовались дополнительные датчики, но приятно знать, что вы можете заменить их, если вам когда-нибудь понадобится.

Помните, что поврежденные датчики могут нанести серьезный вред, и их можно заменить всего за несколько долларов. Никогда не используйте поврежденный зонд!

Порты

Три порта четко обозначены:

• COM обозначает общий и используется для подключения черного зонда.Это ориентир для заземления цепи.
• мАВОм используется для подключения красного щупа при измерении напряжения, сопротивления и целостности цепи.
• 10A Порт используется для подключения красного щупа при измерении токов до 10 ампер. Его ограниченное использование в автофургоне или доме на колесах.

Настройки мультиметра и их значение

Диск выбора регулирует сопротивление цепи мультиметра для считывания напряжения, тока или сопротивления.

На циферблате есть символы. Некоторые из них необычны, поэтому вот объяснение того, что каждый из них означает:

В∽ — переменное напряжение
В ⎓ — постоянное напряжение
Ом — ом
А — амперы
мк — одна миллионная (или микро)
м — одна тысячная
к — одна тысяча
М — один миллион

На циферблате тоже есть цифры. Используйте их для выбора шкалы измерения. В разделах ниже рассказывается, как выбрать масштаб, так что не беспокойтесь.

Лучшие бюджетные мультиметры | Наш лучший выбор

Доступны десятки мультиметров.Некоторые имеют огромные ценники в сотни долларов, а другие — отличные бюджетные версии по цене чуть более 10 долларов.

Стоит ли платить за такие ведущие бренды, как Fluke и Keysight? Эти ведущие бренды предлагают надежность, долговечность и точность измерений, но по невысокой цене.

Недорогие бренды, о которых часто не слышно, обладают теми же основными функциями. Они могут не прослужить всю жизнь или быть точными на 100%, но для переоборудования автофургона или поиска неисправностей в дороге у них есть все, что вам нужно.

Они широко доступны во всем мире, поэтому их легко заменить. Мы купили наш в Великобритании в местном хозяйственном магазине менее чем за 20 фунтов стерлингов, и спустя 4 года он все еще хорошо работает.

Выбор за вами. Если вы выберете более дешевый продукт, убедитесь, что он имеет хорошие отзывы других покупателей и имеет защитный кожух.

Fluke 114 Мультиметр электрика

Мультиметры

Fluke — это устройства высшего класса. Прочная конструкция с отличным качеством — вы не ошибетесь, выбрав Fluke.

Их модели варьируются от ультра базовых функций до профессиональных версий, а их цены варьируются от 45 до 400 долларов.

Мультиметр для электриков Fluke 114 — это хорошая модель среднего класса со всеми функциями, необходимыми для переоборудования вашего автофургона.

Помимо стандартных функций для измерения сопротивления, напряжения и целостности цепи, Fluke 114 имеет большие цифры на светодиодном экране с подсветкой, что идеально подходит для работы в условиях недостаточной освещенности.

На циферблате этого мультиметра нет шкалы, потому что он имеет функцию автоматического выбора диапазона, которая избавляет вас от необходимости определять, какое напряжение выбрать.

Цифровой мультиметр AstroAI

В буквальном смысле этот дешевый мультиметр имеет почти точные характеристики более дорогого Fluke.

Может и не так долго, но имеет хорошие отзывы и имеет встроенный защитный кожух. Он идеально подходит для любителей переоборудования своими руками и владельцев автофургонов.

Как пользоваться мультиметром

Способ использования мультиметра немного отличается в зависимости от того, какие измерения вы проводите.

Вот несколько общих советов по использованию устройства, которые применимы во всех ситуациях.Ниже мы расскажем, как выполнять каждое измерение.

• Вставьте черный щуп в COM-порт.
• Вставьте красный зонд в порт mAVΩ.
• Подключите красный щуп к плюсу цепи; черный к отрицательному или заземленному. Если вы сделали наоборот, результат будет -ve.
• Не прикасайтесь к рабочему концу зондов, когда они ни к чему не подключены. Всегда держите пальцы на пластиковых ручках, чтобы избежать сильных ударов.
• Не допускайте соприкосновения наконечников щупов друг с другом при проведении измерений на клеммах под напряжением.Это помешает любым измерениям.
• Расположите мультиметр так, чтобы вы могли видеть экран дисплея с места измерения. Звучит достаточно просто, но не всегда так просто, когда вы катаетесь по полу крошечного фургона. На задней панели обычно есть выдвижная подставка.
• Установите ожидаемый масштаб перед выполнением любых измерений.
• Не забудьте выключить его, когда закончите, чтобы батареи не разрядились. Если вы не используете его часто, вынимайте аккумулятор перед использованием.
• Храните его в безопасном месте, защищенном от ударов и повреждений во время вождения.
• Прочтите руководство по эксплуатации мультиметра, чтобы получить информацию об экране дисплея и о том, как отображаются показания или ошибки.

Как использовать мультиметр для проверки напряжения постоянного тока

Измерение напряжения — одно из наиболее распространенных применений мультиметра в проектах по переоборудованию и поиску и устранению неисправностей в электрической цепи вашего автофургона.

Если устройство или компонент не работает должным образом, первый вопрос, который вы задаете, — получает ли он какое-либо питание.Вы проверяете это, измеряя напряжение (убедившись, что оно включено).

Мультиметр измеряет разницу напряжений между двумя точками.

• Подключите черный датчик к COM-порту
• Подключите красный датчик к порту mAVΩ
• Определите, какое напряжение вы ожидаете в цепи *
• Поверните шкалу в положение V ⎓ и число выше ожидаемого напряжения **
• Если вам нужно расположить мультиметр таким образом, чтобы вы могли использовать его без помощи рук, подперните его прямо сейчас.
• Подключите щупы к цепи.Возможно, вам придется приложить легкое давление, чтобы получить адекватный контакт.
• Считайте результаты измерения с ЖК-экрана ***

* Большинство кемперов и жилых автофургонов имеют систему постоянного тока 12 В, поэтому в этом случае вы ожидаете увидеть прибл. 12в. Некоторые фургоны имеют напряжение 24 В или, реже, 48 В.

** В системе 12 В установите циферблат на 20 В.

*** Если счетчик показывает 1, вы, вероятно, выбрали слишком низкий диапазон для измеряемого напряжения. Увеличьте диапазон напряжения на циферблате.

Используйте мультиметр для проверки напряжения постоянного тока в разных точках цепи, чтобы помочь в поиске и устранении неисправностей.Вот несколько примеров:

Проверьте напряжение аккумулятора, чтобы определить уровень его заряда . Подключите черный датчик к клемме -ve, а красный датчик к клемме + ve. Прочтите нашу публикацию о батареях для кемперов для получения информации о профилях зарядки и ожидаемом напряжении.

Проверить предохранитель на месте, чтобы убедиться, что он не перегорел . Подключите щупы к двум видимым контрольным точкам на предохранителе. Неважно, какой красный, а какой черный.

Используйте мультиметр для измерения падения напряжения на предохранителе.Нулевое значение указывает на отсутствие разницы напряжений, значит, предохранитель исправен.

Проверить правильность работы переключателя. Когда переключатель находится в выключенном положении, подключите черный щуп к точке заземления, а красный — к положительному входному проводу. Если между батареей и переключателем нет неисправности, показания будут близки к напряжению батареи.

Теперь включите выключатель. Пока черный зонд все еще подключен к точке заземления, проверьте выходной провод переключателя.Показания должны совпадать, если переключатель работает.

Проверка целостности цепи с помощью мультиметра

Проверка целостности цепи — еще одно наиболее частое использование мультиметра в проекте по переоборудованию кемперов своими руками.

Как следует из названия, он проверяет, есть ли путь, по которому электричество течет из одной точки в другую. Мультиметр посылает крошечный ток между двумя щупами.

Если цепь исправна, мультиметр покажет крошечные показания (это крошечный ток).

В противном случае, в зависимости от модели мультиметра, в показаниях будет отображаться ошибка, указывающая на разрыв цепи между двумя проверяемыми точками.

Во время преобразования и при установке любых электрических компонентов вы будете часто использовать проверку целостности для проверки каждой части установки.

• Отключите питание тестируемой цепи *
• Подключите черный датчик к COM-порту
• Подключите красный датчик к порту mAVΩ
• Установите шкалу на проверку целостности *
• Подключите датчики вместе к убедитесь, что счетчик работает.Вы должны увидеть небольшое значение.
• Подключите датчики к каждой точке, между которыми вы хотите проверить целостность.
• Считайте результаты измерения с ЖК-экрана ***

* В автодоме удалите предохранитель цепи или отключите все питание с помощью выключателя-изолятора аккумуляторной батареи. .

** Если нет непрерывности между двумя точками, показания будут отображать ошибку в зависимости от модели мультиметра. Если есть непрерывность, измеритель будет отображать показания.

Показание не имеет значения, если только проверка целостности.Подробнее об этом мы поговорим в следующем разделе, посвященном измерению сопротивления.

*** Некоторые модели мультиметров издают звуковой сигнал при подтверждении непрерывности.

Измерение сопротивления с помощью мультиметра

Падения напряжения без потери целостности могут указывать на повышенное сопротивление в цепи.

Как и при проверке непрерывности, мультиметр посылает крошечный ток между двумя щупами. На этот раз он измеряет его сопротивление, а не просто проверяет целостность цепи.

Допустим, ваш холодильник на 12 В не работает должным образом. Вы измерили напряжение в цепи, и оно ниже, чем вы ожидали. Сам факт наличия напряжения подтверждает наличие непрерывности, но почему напряжение низкое? Вы измерили напряжение батареи, и оно колеблется в районе 12,4 В, так что все должно быть в порядке.

Это прекрасный пример того, когда нужно измерять сопротивление в каждой части цепи.

• Отключите питание тестируемой цепи *
• Подключите черный датчик к COM-порту
• Подключите красный датчик к порту mAVΩ
• Установите шкалу в положение Ω и выберите наименьшее значение сопротивления
• Соедините датчики вместе, чтобы убедиться, что глюкометр работает.Вы должны увидеть небольшое значение.
• Подключите датчики к каждой точке, между которыми необходимо измерить непрерывность
• Считайте результат измерения с ЖК-экрана **

* В жилом автофургоне: либо удалите предохранитель цепи, либо полностью отключите питание выключателем аккумуляторной батареи.

** Измерения сопротивления свыше 1 Ом (Ом) обычно указывают на проблему с проводкой цепи.

Более высокое показание также может быть связано с тем, что другие компоненты все еще находятся в цепи или подключены через параллельные цепи.Возможно, вам придется отключить их, чтобы устранить их воздействие.

Как измерить напряжение переменного тока с помощью мультиметра

Данная статья не заменяет экспертизу квалифицированного электрика.

Он предоставляет только информацию о том, как измерить напряжение переменного тока с помощью мультиметра. Вы будете работать с живым напряжением, достаточно высоким, чтобы убить вас.

Если вам необходимо выполнить диагностику цепей переменного тока, мы рекомендуем обратиться к квалифицированному электрику.

Некоторые дома на колесах и кемперы используют переменный ток для подзарядки аккумуляторной батареи для отдыха от берегового источника питания, для работы приборов через инвертор или непосредственно от сети переменного тока при подключении к основному источнику питания.

Вы можете использовать мультиметр для измерения переменного напряжения до:

• проверьте, работает ли пьедестал для кемпинга и, если да, какое напряжение он обеспечивает.
• измерьте, какое напряжение на предполагаемой неисправной розетке.
• проверьте, выдает ли инвертор правильное напряжение.

В каждом случае используйте мультиметр. измерить напряжение в розетке.

• Подключите черный щуп к COM-порту
• Подключите красный щуп к порту mAVΩ
• Установите шкалу на V∽ и выберите соответствующую настройку напряжения *
• Вставьте щупы в каждую токоведущую клемму **
• Прочтите измерение с ЖК-экрана

* На шкале мультиметра есть две настройки переменного тока: 200 и 600 вольт (или аналогичные, в зависимости от модели).Если ваш кемпер использует 110–130 В, выберите настройку 200 В; для кемперов на 220-240в выбирайте 600в.

** Если вы этого не понимаете, не трогайте его и обратитесь за помощью к квалифицированному электрику. Вам может потребоваться согласование устройств безопасности розетки, чтобы вставить щупы, чтобы получить хороший контакт на токоведущих клеммах.

---

Ознакомьтесь с нашим введением о том, как использовать цифровой мультиметр для начинающих, чтобы получить краткий обзор.

Нравится? Приколи это!

Как использовать мультиметр для чайников

Одним из устройств, которые вам понадобятся при устранении электрических проблем в вашем доме или автомобиле, является мультиметр .Устройство пригодится в любой ситуации, в которой вы его используете, будь вы профессионал или новичок. В этом руководстве вы узнаете об общих функциях мультиметра и о том, как им пользоваться. Вы найдете это руководство полезным, если вы только начинаете заниматься электроникой.

Что такое мультиметр и чем он полезен?

В качестве измерительного инструмента мультиметр необходим для электроники, поскольку он представляет собой комбинацию трех основных функций. К функциям относятся амперметр, омметр и вольтметр.Мультиметр дает полезную информацию о том, как работают ваши схемы.

Вы можете использовать мультиметр, чтобы проверить, включен ли переключатель или не поврежден ли проводящий провод в цепи. Это также удобно при определении силы тока, протекающего в цепи. Это может помочь вам узнать, сколько заряда осталось в ваших батареях.

Общие сведения о переменном и постоянном токе

Первое, что нужно выучить перед использованием мультиметра, — это понимать ток. Для работы машины используются два тока. Это переменный и постоянный ток.AC — для переменного тока, а DC — для постоянного тока.

Альтернативный ток периодически меняет направление на и в основном используется в бытовой технике и во всем, что можно подключить к стене. DC не изменяет направление , а только перемещается с отрицательно заряженного на положительно заряженный. DC широко используется в небольшой электронике, такой как ноутбуки, телефоны, планшеты и многое другое.

Разборка частей мультиметра

Мультиметры имеют разные уровни точности и функциональные возможности.Большинство из них доступны по цене и полезны для измерения наиболее важных значений в цепи (сопротивления, тока и напряжения). Лучший для вас будет зависеть от вашего бюджета и того, что вы собираетесь делать. Ниже обсуждаются четыре основных раздела, которые вы найдете в мультиметрах.

1. Щупы

На мультиметре вы найдете два щупа. Один из датчиков красный, а другой черный. Вы всегда должны подключать черный щуп к COM-порту. Вы можете подключить красный зонд к одному из других оставшихся портов в зависимости от измерения, которое вы хотите провести.

2. Порты

Порты позволяют подключать щупы к мультиметру. Порт «-», также известный как «COM» порт, предназначен для подключения черного зонда к измерителю. Вы заметите это по черному цвету. VΩ предназначен для измерения сопротивления и напряжения, а также проверки целостности цепи, а µAmA — для измерения тока. Вы будете использовать 10А при измерении токов более 200 мА.

3. Ручка выбора

Ручка выбора удобна при выборе того, что вы хотите измерить.Большинство мультиметров имеют ручку выбора со стрелкой на передней стороне, которая поможет вам при измерении напряжения или сопротивления. Ручка обычно указывает на ряд калибровок напряжения, тока и сопротивления.

4. Дисплей

Вы можете просмотреть все выполненные измерения на дисплее мультиметра. Большинство мультиметров оснащены ЖК-дисплеем с подсветкой, что делает их идеальными для использования в плохо освещенных местах. Дисплей может предоставлять вам ярлыки и уведомления в зависимости от того, как вы хотите использовать глюкометр.

Как измерить напряжение

Мультиметр может помочь вам в измерении напряжения переменного или постоянного тока. На устройстве V с волнистой линией соответствует напряжению переменного тока, а V с прямой линией — постоянному напряжению. Вы должны установить режим V с прямой линией при измерении постоянного напряжения. Установите режим V с помощью волнистой линии для измерения напряжения переменного тока.

Подключите красный зонд к порту со значком V рядом с ним. Убедитесь, что красный зонд подключен к положительной клемме электрического компонента.Подключите датчик COM к другой стороне электрических компонентов. Вы увидите точное значение напряжения на дисплее, если вы правильно подключили щупы.

Как измерить сопротивление

Начните с подключения красного щупа к порту на правой стороне мультиметра. Отрегулируйте ручку выбора так, чтобы она указывала на участок сопротивления, когда вы подключаете щупы к выводам резистора. Неважно, как вы соедините потенциальных клиентов, потому что результаты все равно будут такими же.

Что такое непрерывность и как ее проверить?

В электронике непрерывность — это мера передачи тока между двумя электрическими компонентами, соединенными вместе. Большинство мультиметров имеют функцию проверки целостности электрических компонентов или цепи. Эта функция помогает легко выявлять неисправные провода или другие ошибки. Чтобы использовать его, вам нужно установить циферблат в режим непрерывности, который выглядит как динамик.

Вы всегда будете слышать непрерывный звук, когда в вашей цепи течет мощность.Если вы не слышите непрерывный звук, проверьте, правильно ли вы подключили электрические компоненты. Обязательно отключите питание всех электрических компонентов, которые вы проверяете на целостность.

Мультиметры различных типов

1. Аналоговые мультиметры

Аналоговые мультиметры были преобладающими до появления цифровых. Хотя они дешевле цифровых, их трудно читать. На них есть заостренная шкала, напоминающая иглу для отсчета показаний.

2. Цифровые мультиметры

Мультиметры с автоматическим выбором диапазона просты в использовании, хотя и дороги. Они имеют центральную ручку с меньшим количеством калибровок. Вам не обязательно переключать центральную ручку на то, что вы хотите измерить, при использовании мультиметра с автоматическим выбором диапазона.

Цифровой мультиметр с клещами пригодится при измерении расхода электричества. Устройство поставляется с щупами для измерения напряжения и зажимом для измерения силы тока. Цифровой мультиметр с токоизмерительными клещами также имеет разные настройки для различных измерений.

Цифровой мультиметр Fluke отличается большим экраном и различными функциями совместной работы. Это удобно при измерении электрического сопротивления и напряжения. Вы можете найти цифровые мультиметры Fluke с расширенными функциями для измерения давления, влажности, температуры, частоты и рабочего цикла.

Советы для начинающих при использовании мультиметра

Всегда настраивайте мультиметр на считывание напряжения после окончания его использования. Вы не увидите значение напряжения на дисплее измерителя, если оставите прибор в текущем режиме.При первом использовании мультиметра бывает сложно получить точные показания напряжения и сопротивления. Вы поймете это правильно, когда поймете, как работает устройство, и потренируетесь в проведении измерений.

Наши рекомендации по мультиметру

Продажа Цифровой мультиметр Etekcity, измеритель напряжения вольт-ом, амперметр с проверкой целостности цепи, диода и сопротивления, двойной предохранитель для защиты от ожогов, красный, MSR-R500

• ТОЧНЫЕ ИЗМЕРЕНИЯ: Этот мультиметр может проверять напряжение переменного / постоянного тока , Постоянный ток (не для переменного тока), сопротивление, диод, целостность цепи и многое другое.Скорость выборки: 3 раза в секунду
• Удобное средство устранения неполадок: кнопка удержания данных удерживает показания; большой ЖК-дисплей с подсветкой и крупными цифрами хорошо виден в тускло освещенных местах; Встроенная опорная подставка позволяет пользоваться без помощи рук; Индикация низкого заряда батареи и зуммер непрерывности
• ЗАЩИТА БЕЗОПАСНОСТИ: Мультиметр имеет защиту от перегрузки на всех диапазонах и защиту от ожогов с помощью двойных предохранителей. Защитный резиновый чехол вокруг мультиметра добавляет дополнительную защиту от падения.
• КУПИТЬ С УВЕРЕННОСТЬЮ: 2-летняя гарантия (гарантия покупателя на 1 год и возможность бесплатного продления еще на 1 год).Не стесняйтесь обращаться к нам, и мы всегда готовы помочь, если у вас есть какие-либо вопросы.
• ПРИМЕЧАНИЕ. Этот мультиметр нельзя использовать для проверки переменного тока. Убедитесь, что поворотный переключатель находится в правильном диапазоне во время использования.

Мы рекомендуем вам приобрести цифровой мультиметр Etekcity MSR-R500 , так как он идеально подходит как для новичков, так и для профессионалов. Мультиметр оснащен индикатором низкого заряда батареи, резиновым защитным кожухом и батареей 9 В. Вы можете прочитать наш обзор продукта здесь.

Полное руководство по покупке (2021 г.)

Ищете лучший мультиметр для начинающих и не знаете, какой выбрать? Тогда вы попали в нужное место. Я надеюсь, что в конце этой статьи у вас будет лучший мультиметр для начинающих, готовый к отправке на ваш домашний адрес. А если вам не понравится мой список (печальный момент для меня 😛), у вас будет хотя бы знание того, как выбрать лучший для себя в других местах.

Мультиметр — это первое устройство, с которым вы знакомитесь, когда вступаете в мир электроники.Учиться и играть с ним весело. Но кто знает, когда это крутое устройство превратится в стерву и причинит вам вред, если вы не потратите время на изучение перед покупкой.

Выбор подходящего и лучшего мультиметра для начинающих может оказаться сложной задачей и немного скучным занятием. Как новичок, возможно, вы не знаете, какие параметры следует искать в мультиметре? Какую цену вы должны заплатить? Какие известные бренды делают лучшие мультиметры?

В этом посте я даю простой список мультиметров, проверенных и проверенных множеством людей и профессионалов в этой области.Я надеюсь, что вы найдете этот пост полезным и получите удовольствие от его чтения.

Лучшие мультиметры для начинающих.

Без мультиметра с электроникой просто не обойтись. Почему? Потому что, в зависимости от каждого проекта электроники, вам нужно будет измерить сопротивление, напряжение, ток, индуктивность, емкость и проверить целостность цепи. Не только это, вам, возможно, придется постоянно устранять неполадки вашей печатной платы.

Лучший мультиметр для начинающих и любителей, который рекомендуют профессионалы в области электроники, — это стандартный мультиметр Habotest HT113A, цифровой мультиметр Mayilon My9205A, AstroAI WH5000A, Extech Ex300 или Innova 3320.Они лучшие, потому что они протестированы и используются тысячами людей по всему миру, произведены от проверенных брендов, имеют высокое качество, доступные ценовые диапазоны, и они кажутся такими замечательными и надежными.

В оставшейся части этого поста я расскажу об упомянутых моделях и попытаюсь объяснить, как они помогают вам в ваших проектах.

1. Стандартный цифровой мультиметр HABOTEST®- HT113A

Начнем с фантастического мультиметра от известного бренда Habotest, который удовлетворит потребности почти каждого из вас, кто ищет мультиметры любого типа, любого типа или любого ценового диапазона, независимо от того, являетесь ли вы новичком, средним или про.Звучит потрясающе. Я говорю это, потому что знаю, что сложно найти все в одном пакете. Но, к счастью, я нашел эту замечательную сделку именно для вас.

Вы только посмотрите на этот мультиметр. Это так красиво.

Важные особенности:

• Точность и точность — вот что важно. И эти модели обладают точностью, необходимой для всех ваших измерений.
• Измерения переменного напряжения и тока
• Измерения постоянного напряжения и тока
• Бесконтактное обнаружение напряжения, эта функция — то, что вам нужно при работе с проводами под напряжением.
• Тестирование диодов
• Тестирование непрерывности.
• Большой яркий дисплей.
• Высококачественный предохранитель для большей безопасности.
Возможность измерения тока от
• мА до 10 А.
• Качественные щупы для высокой точности.
• Ручной диапазон и возможность автоматического выбора диапазона.

Таким образом, стандартный цифровой мультиметр HT113A (ссылка на продукт) — лучшая серия мультиметров для новичков, любителей или даже профессионалов.Я очень рекомендую эти модели за их высокое качество и достойный ценовой диапазон.

2. Профессиональный цифровой мультиметр MY9205A — от MAYILON®

Mayilon — известный бренд, производящий качественное оборудование для электроники. Они производят различный набор инструментов для всех слоев населения, то есть студентов, любителей и профессионалов.

Начнем наш список лучших мультиметров для начинающих с MY9205A. Это тот парень, которого вы бы полюбили за такую ​​низкую цену и высокое качество.В нем есть все, что вы можете получить в дорогих измерителях.

Важные особенности:

• Измерение постоянного и переменного напряжения
• Измерения постоянного и переменного тока
• Измерения сопротивления
• Проверка целостности
• Тестирование транзисторов: это дополнительная функция, которую вы вряд ли найдете на других измерителях. И я рекомендую эту функцию для студентов инженерных специальностей
• Измерение емкости
• Тестирование диодов
• Индикатор непрерывности
• Автоматически отключается для экономии заряда аккумулятора.

Таким образом, цифровой измеритель Mayilon My9205A (Product Link) — моя первая рекомендация для всех любителей и новичков. Он очень недорогой, надежный и лучше всего подходит для множества приложений и проектов. Если вам это нравится, попробуйте.

3. WH5000A — от AstroAI ™

AstroAI — новая канадская компания, производящая множество качественных продуктов, включая цифровой мультиметр. Компания производит модели многих миллиметров для разных пользователей и приложений.Лучше всего подходит для новичков AstroAI WH5000A.

Да, эту модель нельзя ограничивать только новичками, ее может использовать любой в электронике. Это может быть вашим лабораторным прибором на долгие годы вперед.

Я предпочитаю этот мультиметр:

• Автоматический выбор диапазона с 6000 отсчетов для экономии времени и повышения точности
• Возможность измерения токов в микро- и миллидиапазонах как переменного, так и постоянного тока
• Имеют безопасность CAT II, ​​III (Чтобы узнать больше об этих стандартах, нажмите здесь)
• Качественный внутренний предохранитель
• Измерение температуры, полезно для проверки на перегрев компонентов
• ЖК-дисплей с подсветкой и функция удержания, большое дело
• Многофункциональная розетка, для измерения транзисторов и конденсаторов
• В нем есть подвесной магнит, Боже, это для меня просто огромно

Вы знаете, вы не можете точно предсказать требования любого электронного проекта.

Для одного проекта потребуется мультиметр, чтобы просто измерить некоторые значения резисторов и падения напряжения, для другого могут потребоваться другие измерения, и этот список можно продолжить. Итак, вам нужен полный пакет, и у AstroAI WH5000A (ссылка на Amazon) есть все для вас. Это не дорого, и вам понравится работать с ним. На мой взгляд, попробовать стоит, поэтому я перечислил его первым.

4. Мультиметр с автоматическим диапазоном EX330 — от Extech®

Extech — еще одна уважаемая компания в области производства электроники.На протяжении многих лет она производит качественные промышленные и универсальные электронные приборы. Среди различных моделей Extech я выбираю Ex300.

Из-за приличного ценового диапазона и всех особенностей, которые необходимы широкой аудитории для его лабораторных работ. Что отличает его от вышеперечисленных, так это его миниатюрный портативный размер и бесконтактное обнаружение напряжения. Бесконтактное обнаружение напряжения очень важно, особенно если вы имеете дело с переменным напряжением.

Другие функции включают следующее:

• Цифровой мультиметр с автоматическим выбором диапазона с 12 функциями и 0.Базовая точность 5%
• Напряжение и ток постоянного и переменного тока, сопротивление, емкость, частота, температура, рабочий цикл, диод / непрерывность цепи
• Встроенный бесконтактный датчик напряжения переменного тока (NCV) с красным светодиодным индикатором и звуковым сигналом
• Крупноразрядный ЖК-дисплей с 4000 отсчетов
• 10A макс. Ток
• Удержание данных, относительное и автоматическое отключение питания
• Измерение температуры типа K
• В комплекте с измерительными проводами, наклонной подставкой, защитным чехлом, бортовым зондом общего назначения типа K и 2 батареями AAA

Таким образом, Extech EX330 (ссылка на Amazon) — огромное дело для вашей лаборатории.Вам понравится работать с ним. Это будет счетчик, который будет жить в вашей лаборатории долгие годы.

5. Модель 3320 — от INNOVA®

Innova — еще один лидер в производстве качественных измерительных приборов. Это огромный бренд, пользующийся уважением в глазах профессионалов.

Точно так же, как я сделал для вышеупомянутых брендов, я выбираю модель 3320 среди других качественных продуктов. Почему? Он выглядит слишком круто и солидно.

Кроме того, он немного дешевле, чем описанный выше, но в нем также отсутствуют некоторые функции.

Отсутствуют функции измерения температуры, потому что я думаю, некоторым людям вообще не понадобится какая-либо функция измерения температуры.

Некоторые качественные характеристики включают следующее:

• Входное сопротивление 10 МОм для безопасного использования в автомобилях
• Используется в автомобильной промышленности, включая автомобильные цепи, прерыватели, проводку, автомобильные аккумуляторы и системы зарядки, электрические компоненты и многое другое.
• Использование в быту, включая розетки, предохранители, электропроводку, аккумуляторы общего назначения, электронные хобби и т. Д.
• Большой цифровой дисплей
• Функция сопротивления с одной уставкой для напряжения (переменного и постоянного тока)
• Защитные резиновые угловые кожухи для защиты от падения
• Включает присоединяемые измерительные провода, держатели и подставку
• Функция автоматического отключения
• Ед / л внесен в список на предмет безопасности и качества

Таким образом, эта крутая на вид Innova 3320 (ссылка на Amazon) определенно найдет место в вашем сердце, и вы не пожалеете об этом в своей лаборатории.

6. Yaman Electronics ™ — Цифровой мультиметр DT830B

Мы начнем наш список с представления мультиметра, который лучше всего подходит для начинающих, любителей и особенно студентов. Его можно использовать для дома, диагностики автомобиля или в качестве случайного устройства для измерения напряжения и сопротивления. Для вас, люди, у меня отличные новости. Но сначала давайте поговорим о некоторых важных характеристиках DT830B.

Важные особенности:

• Маленький и компактный, легко носить с собой куда угодно.
• Стандартные диапазоны измерения
• Защита от перегрузки на всех диапазонах, это потрясающая функция, когда речь идет о безопасности устройства.
• Высококачественные пробники с низким внутренним сопротивлением.
• Измерения напряжения как переменного, так и постоянного тока.
• Возможность измерения постоянного тока до 10 А
• Измерения сопротивления
• Проверка непрерывности, единственный недостаток — отсутствие звукового сигнала.
• Диодная функция
• Функция тестирования транзисторов
• Крышка цельнокорпусная

Отличные новости : Yaman Electronics только что выпустила цифровой мультиметр DT830B (ссылка на продукт) и предлагает БЕСПЛАТНУЮ ДОСТАВКУ для первых 100 пользователей (первым пришел — первым обслужен).Единственная цель ограниченного по времени продвижения — ваш честный обзор. Все, что вам нужно сделать, это как можно скорее заказать мультиметр, и как только вы получите мультиметр, вам нужно будет написать честный отзыв на странице продукта. Это просто, так чего же вы ждете? Идите и возьмите мультиметр.

Есть ли другие отличные варианты?

Конечно, можно поискать и другие варианты. Есть так много вариантов и производителей. Нецелесообразно перечислять здесь всех и каждого.

Я попытался перечислить следующее для людей, которые не нашли вышеперечисленные модели подходящими для их работы. Ниже приведены некоторые из моих рекомендаций, которые вы можете принять во внимание.

Ниже приведены модели, которые вы рассматриваете только в том случае, если вы полный новичок или нуждаетесь в ней время от времени в домашних условиях.

Мультиметр для начинающих

Из новичков в электронике я имею в виду тех людей, которые только начали экспериментировать с базовой электроникой или намереваются найти какие-то неисправности в электронике, и, возможно, они не очень часто пользуются мультиметром.

Насколько я понимаю, им не нужен какой-либо высокобюджетный мультиметр, поскольку все их действия связаны с измерением сопротивления, небольших напряжений / токов постоянного тока и могут быть ограничены основные напряжения переменного тока.

Для таких людей отлично подойдет AsrtoAI AW33D (ссылка на Amazon) . Этого крутого устройства хватит на все, что вам нужно. Вы можете использовать его для устранения неисправностей вашего автомобиля и всех домашних электрических проблем.

Он может измерять все, например сопротивление, напряжение переменного / постоянного тока, постоянный ток, целостность цепи, и при этом поставляется с годовой гарантией и ценой ниже 10 долларов.

Помните, что это очень простой мультиметр. Никогда не играйте с основным напряжением переменного тока, не проверив соединения датчика.

Мультиметр для электриков

Когда вы играете с переменным напряжением или любым высоким уровнем напряжения, безопасность всегда является наивысшим приоритетом. Они очень опасны, и мультиметр, предназначенный для таких измерений, должен иметь функции безопасности.

И я думаю, как электрик, вы столкнетесь с большими токами и напряжениями, чтобы изучить и расширить свои знания по ремонту и поиску и устранению неисправностей.Итак, возьмите Fluke 117 Electricians True RMS Multimeter (ссылка на Amazon). Это безопасно, и это будет ваш первый и последний.

Если вы начинающий электрик, меня не волнует ничего в мультиметре, кроме безопасности, и бренд Fluke предоставляет это свои знания лучше всего. Не тратьте деньги на дешевый, он может показаться дешевым, но может навредить вам, если вы не будете перестраховываться.

Что такое мультиметр?

По сути, мультиметр — это устройство, которое используют электрики, инженеры-электронщики или другие замечательные люди для измерения сопротивления, напряжения, тока (Ампер), емкости (Фарады), целостности цепи, а иногда и индуктивности.

Его также можно использовать для проверки диодов, транзисторов и для идентификации трех клемм. Многие люди используют его для поиска и устранения неисправностей в схемах проектирования или других печатных платах.

Какую мощность дает мультиметр?

• Мультиметр дает вам возможность устранять неполадки или измерять значения и характеристики различных компонентов для проектирования ваших электронных проектов. Это комбинация амперметра, вольтметра, измерителя сопротивления и иногда измерителя емкости.
• Он также может иметь функции расчета непрерывности и усиления транзистора, но это функции не единственное назначение измерителя. Так что не удивляйтесь этим дополнительным привлекательным функциям, профессиональные глюкометры их не имеют.

Итак, вы также можете упомянуть его как устройство для поиска неисправностей.

Теперь давайте посмотрим на важные параметры мультиметра

.

Параметры для поиска в мультиметре

Для новичков следующие параметры не имеют большого значения.Я купил свой первый мультиметр, помня, что он должен быть стильным, измерять напряжение и сопротивление.

Это все, что мне нужно от мультиметра. Со временем я узнал, какой параметр играет ключевую роль в определенных измерениях.

Ниже приведены три параметра, которые вы должны увидеть перед покупкой мультиметра, и я очень позаботился о них, когда выбирал все упомянутые модели в этом посте. Это не единственные параметры, которые следует искать, но они считаются наиболее важными.Для полного изучения параметров вы можете увидеть этот мой пост.

1. Входное сопротивление

Под входным импедансом я на самом деле подразумеваю полное входное сопротивление, которое мультиметр обеспечивает измерительному компоненту или цепи.

Чем выше входное сопротивление, тем лучше мультиметр.

2. Диапазоны

Это очень важные вещи, на которые почти никто не обращает внимания.

При покупке мультиметра люди ищут, что он может измерять, но упускают из виду важную вещь, от того, в каком диапазоне до какого диапазона он может точно измерить этот параметр очень точно.

3. Датчики качества

Никогда не компенсирует использование датчиков, потому что иногда вы можете навредить себе, если используете некачественные датчики.

Вывод на лучший мультиметр для начинающих

Позвольте мне сказать вам кое-что, мой личный подход к покупке чего-либо заключается в том, чтобы сначала искать бренды с проверенной репутацией. Можете считать меня сторонником бренда.

Когда я заканчиваю исследование бренда, я ищу отзывы людей и пытаюсь выяснить, с какими проблемами они сталкивались и как продукт им помог.

Я просто следовал тому же мышлению с этими лучшими мультиметрами для начинающих. Это лучшие, потому что:

• Имеют подтвержденный послужной список
• От проверенных брендов с гарантией на один или более года
• Дайте точные результаты
• Безопасность и надежность
• Достойно смотрится
• Хорошая упаковка
• И все же у них очень низкие ценники, которые может себе позволить каждый.

Я лично люблю их все и хочу, чтобы вы взглянули на них и решили, что лучше всего для вас в соответствии с вашими требованиями, если они вам интересны.

Надеюсь, я как-то помог вам, и вам понравилось дойти до этого конца.

Вам также могут понравиться:

Большое спасибо за чтение и хорошей жизни.

Как использовать цифровой мультиметр для начинающих

Как использовать цифровой мультиметр для начинающих? Если вы полный стартер и не знаете, исправна ли электронная схема, давайте прокрутим вниз!

Первый шаг всегда труден и труден.

Вы не знаете, что делать с недавно приобретенным цифровым мультиметром? Вы изо всех сил пытаетесь использовать его, чтобы определить, работает ли схема? Вы хотите устранить неполадки в электронных проектах?

Вот секрет , как пользоваться цифровым мультиметром для начинающих ! Сегодня мы хотели бы поделиться всеми важными вещами, которые следует иметь в виду, приступая к работе с этим удобным оборудованием.

Подробнее:

Как использовать цифровые клещи.

Что такое цифровой мультиметр?

Прежде чем мы узнаем , как пользоваться цифровым мультиметром для чайников , давайте узнаем, что такое цифровой мультиметр! Только представьте, что произойдет, если амперметр, вольтметр и омметр объединить в один прибор! 3 в 1. Звучит захватывающе? А еще у вас есть мультиметр.

Эти мощные инструменты объединяются в один цифровой мультиметр, который выполняет упомянутые выше тесты, измеряет частоту, емкость и коэффициент усиления транзисторов.

Это устройство гибко действует как независимое испытательное устройство.

Типы цифровых мультиметров?

Вернувшись в 1920-е годы, люди впервые создали цифровые мультиметры для электронных устройств с высокой точностью (на микро- и нано-диапазонах).

Они известны тем, что могут измерять и представлять данные в десятичном формате.

Кроме того, есть два типа: ручной диапазон и автоматический диапазон.

Если вы используете ручной, вам нужно выбрать диапазон измерения, подходящий для конкретной цели.

Ручной дальномер

С другой стороны, последний тип не имеет какой-либо схемы защиты.

Следовательно, в случае неправильного использования цифровой мультиметр с автоматическим выбором диапазона может взорваться.

Автоматический выбор диапазона

Что измеряет цифровой мультиметр?

Как мы уже упоминали ранее, основные функции цифрового мультиметра — это проверка напряжения, сопротивления и тока цепи. Кроме того, с помощью всего лишь базового мы можем легко измерить емкость, целостность цепи, провести тест диодов и т. Д.

Много упоминаний! Такой мощный инструмент, не правда ли?

Как использовать Проверка целостности цепи

Теперь мы собираемся начать с первого применения цифрового мультиметра: проверки целостности цепи.

В этом тесте вы проверяете, подключены ли две точки измерения или нет.

Если они уже электрически подключены, раздастся звуковой сигнал! В противном случае между этими точками нет преемственности.

Как выполнить проверку целостности? Чтобы разобраться в этом вопросе, пора проверить несколько типичных ситуаций, в которые вы попадете в реальности.

Начнем!

Шаги для проверки целостности цепи Проверка целостности электрических компонентов

Цифровой мультиметр у вас под рукой! Но как использовать тестер цепей ? Как видите, мы вставляем красный измерительный провод в клемму Ω, а черный — в COM (сокращение от common).

Эти позиции всегда такие.

Затем поверните диск так, чтобы он указывал прямо на символ звуковой волны (символ режима проверки целостности).

Установив эти разъемы в правильные положения и отрегулировав диск, вы готовы к проверке целостности цепи.

Теперь вы можете задаться вопросом, где нам разместить два других конца заглушек.

Что ж, пора установить два зонда в нужных местах.

Не забудьте разместить два щупа на любом конце провода.

Теперь все намного проще! Убедитесь, что эти датчики касаются двух концов провода одновременно.

В этот момент раздастся звуковой сигнал, сигнализирующий о том, что провод все еще работает.

В противном случае, если нет звука, вам нужно прекратить использовать этот провод, потому что в нем должно быть короткое замыкание.

Провод может обгореть или порезаться.

Примечания

Перед проверкой выньте из устройства батареи или отключите его от сети, чтобы убедиться в отсутствии питания.

Если в устройстве все еще есть питание, вы не сможете получить правильные результаты после проверки целостности цепи.

Не забудьте заранее отключить устройство от сети

Как проверить напряжение с помощью мультиметра

Цифровой мультиметр позволяет измерять как переменное (переменный ток), так и постоянное (постоянное) напряжение.

Обычно измерение напряжения переменного тока может применяться к розеткам, телевизорам и другим электрическим системам в вашем доме, а постоянное напряжение — к батареям.

Как проверить напряжение мультиметром? Посмотрим!

Прежде всего, установите два измерительных провода в их правильные положения, как это делается с проверкой целостности цепи.

Обратите внимание, что черный измерительный провод идет на COM, а другой красный всегда идет на «V» (напряжение).

Разница в измерении переменного и постоянного напряжения будет прямо на следующем этапе.

Поверните циферблат в область V ~, если вы нацелены на область AC и V⎓, если вы хотите измерить напряжение постоянного тока.

Далее вам необходимо выбрать подходящий диапазон напряжения перед проведением измерения.

Диапазон, который вы выберете, должен быть выше, чем у объекта, который вы будете тестировать.

Если вы намереваетесь измерить 2.

5 В, необходимо, например, навести шкалу на 3 В.

Иногда вы не уверены, какое напряжение на измеряемом объекте.

Ничего страшного! Просто установите максимальный диапазон напряжения мультиметра.

После этого вы можете медленно снижать уровень, чтобы увидеть лучший результат.

Вот и трюки появляются! Не забудьте прикрепить красный щуп к положительной стороне батареи, а черный — к отрицательной.

Удерживая два датчика в контакте с металлической частью двух концов батареи, вы можете легко увидеть результаты на экране цифрового мультиметра.

Что делать с розеткой? Хорошо, вот и хитрость! Поможет, если вы вставите черный щуп в большее гнездо, а красный — в меньшее гнездо.

Последний шаг — просто чтение результата! Ладно, тут особо нечего сказать! Как только все будет установлено в правильное положение, найдите результат на экране мультиметра, чтобы прочитать его и при необходимости записать.

Теперь вы знаете, , как использовать цифровой мультиметр для проверки постоянного напряжения , а также переменного тока!

Примечания

При настройке режима тестирования вы можете указать на символ переменного тока для измерения постоянного напряжения или наоборот.

В этом случае он не будет поврежден, пока вы не установите диапазон напряжения измерителя на максимум.

Кроме того, когда вы измеряете напряжение переменного тока от сетевой розетки, держите пальцы подальше от кончиков щупов, чтобы избежать поражения электрическим током.

Как использовать мультиметр для измерения тока

Под «током» мы подразумеваем, что вы рассчитываете силу тока электронного устройства.

Зная, сколько электричества движется в цепи, вы поймете, потребляет ли это устройство много энергии.

а вот как мерить амперы мультиметром ? Давай выясним!

Шаги для измерения тока

Для начала просто вставьте черный измерительный провод в отверстие COM.

Как насчет красного? Он имеет два терминала для усилителей: один для усилителя, а другой — для миллиампера.

Итак, у вас есть два варианта! Если вы не уверены, какая клемма больше подходит для измеряемого устройства, просто выберите клемму с более высоким током.

Значок Описание

Для большей наглядности посмотрите изображение выше.

После того, как вы вставите два провода в правильные положения, отрегулируйте положение шкалы! Если вы хотите измерить переменный ток, точка A ~.

Для расчета постоянного тока выберите A-.

Далее используйте кусачки, чтобы разорвать цепь.

Делая это, вы превращаете мультиметр в амперметр для измерения тока.

После обрезки провода просто вставьте один измерительный щуп в один конец провода, а другой — на другой конец.

И все!

Последний шаг кажется проще, чем когда-либо! Считайте результат измерения силы тока цепи на ЖК-экране.

Примечания

При расчете силы тока вам может быть трудно постоянно держать щупы на касании проволочного шнура.

Следовательно, необходимо воспользоваться зажимом из крокодиловой кожи.

Поможет без помощи рук!

Как использовать цифровой мультиметр для проверки сопротивления

Принцип измерения сопротивления заключается в том, что цифровой мультиметр посылает в устройство ток, а затем снова получает значение сопротивления в омах (Ом).

Итак, как использовать для проверки ом ? Следуйте нашему руководству, и вы его получите!

Шаги для измерения сопротивления

Прежде всего, установите два измерительных провода в их предназначенные для них положения.

Вставьте черный разъем в разъем COM, а красный — в разъем Ω.

После этого нужно посмотреть на шкалу тестирования и найти секцию Ω.

Эта область позволяет измерять сопротивление в омах.

Затем слегка отрегулируйте циферблат, направив его на область.

Следующий шаг может быть довольно сложным.

Вам необходимо установить диапазон сопротивления выше, чем у объекта наведения.

Например, если вы хотите протестировать что-то с сопротивлением 1000 Ом, наведите шкалу на 2000 Ом.

Однако, если вы не уверены, сколько Ом имеет объект, просто установите максимально возможное сопротивление, а затем постепенно уменьшайте его для получения наилучшего точного результата.

Проверить сопротивление

Вот и резистор.

Чтобы проверить величину сопротивления, дайте двум щупам коснуться двух его концов.

Наконец, посмотрите на ЖК-экран и прочтите результат.

Примечания

Перед измерением сопротивления вы должны отключить и отсоединить устройство, которое вы хотите проверить.

Убедитесь, что внутри объекта тестирования нет напряжения.

В противном случае мультиметр серьезно выйдет из строя.

Как использовать цифровой мультиметр для проверки диода диод

Диод — это полупроводниковый элемент, который позволяет току течь только в одном направлении.

Работает, когда катод подключается к отрицательной клемме, а анод подключается к положительной клемме источника питания.

Согласно характеристикам, упомянутым выше, тест диода показывает нам полярное положение диода и то, работает ли он по-прежнему.

А теперь приступим!

Этапы выполнения теста диода DIODE-TESTING-DIGITAL

Как обычно, мы начнем с решения, куда поместить два тестовых провода.

В этом случае черный измерительный провод предназначен для клеммы COM, а красный — для клеммы диода ().

Вещи совсем несложные, правда?

Следующим шагом является подключение щупов параллельно полярности диода.

В частности, красный зонд подключается к катоду, а черный — к аноду.

После этого нужно пустить точку набора в раздел ().

Наконец, вы можете просто посмотреть на ЖК-экран, прочитать результат и записать его, чтобы иметь в виду!

Заметки

Если вы поставили их не в ту позицию, не беспокойтесь! Когда два датчика находятся в неправильных местах, результат чтения будет 0.

А ваша задача — просто изменить положение датчиков!

Еще одно удобство использования — зажимы типа «крокодил».

Вы можете заменить наконечники щупов на них, чтобы ваши руки были полностью свободны!

Как использовать цифровой мультиметр для проверки транзисторов

NPN и PNP — это два распространенных типа транзисторов.

N представляет отрицательный конец, а P — короткое замыкание для положительного конца.

Транзистор — это полупроводниковое устройство, которое позволяет току течь в определенных направлениях.

С помощью теста транзисторов мы определим направления.

То, как мы тестируем транзистор, похоже на тестирование диода! Чего ты ждешь? Начнем прямо сейчас?

Этапы проверки транзисторов

Как обычно, вставьте красный измерительный провод в диод, а черный — в клемму COM.

Затем настройте шкалу на диодную секцию.

Звучит знакомо, правда? Режим проверки диодов также используется для проверки транзистора.

Сложный вопрос — узнать положение датчиков.

В транзисторе есть база (B), коллектор (C) и эмиттер (E).

Но как мы узнаем, что есть что? В этом случае вы можете поискать в Google номер транзистора, чтобы выяснить это!

Транзисторы NPN и PNP

В транзисторах NPN ток течет от B к C и E.

Следовательно, позвольте красному щупу коснуться B, а черный — либо C, либо E.

С транзисторами PNP ток течет от C к B и от E к B.

Итак, позвольте черному щупу коснуться B, в то время как красный датчик касается E или C.

В идеале отображаемое падение напряжения должно быть между 0,

5 В и 0

8 В.

Затем вы услышите короткий звуковой сигнал, показывающий, что транзистор в хорошем состоянии.

Если падение напряжения слишком низкое, вы можете услышать непрерывные звуки, которые указывают на короткое замыкание.

Примечания

Вы должны тестировать транзистор независимо, а не в цепи для лучшего результата.

Однако, если вам нужно проверить транзистор в цепи, не забудьте выключить источник питания.

Как проверить пусковой конденсатор с помощью цифрового мультиметра Конденсатор

Проще говоря, это устройство, которое удерживает электрическую мощность в электрическом поле.

При тесте конденсатора это устройство будет заряжаться в течение определенного времени.

Затем с помощью цифрового мультиметра определите его напряжение и проведите сравнение.

Этапы проведения теста конденсатора

На внешней стороне конденсатора вы можете увидеть максимальное напряжение, с которым он может работать.

Это означает, что если вы подключите устройство к источнику более высокого напряжения, оно будет повреждено.

Следовательно, перед испытанием подключайте его только к источнику питания, напряжение которого меньше максимального.

Закончив зарядку конденсатора в течение нескольких секунд, отключите его, чтобы начать наш тест.

Сначала вставьте черный измерительный провод в отверстие COM, а красный — в отверстие для напряжения.

Затем поверните шкалу в положение напряжения и установите диапазон измерения на высокий уровень.

После этого необходимо подключить два щупа к клеммам конденсатора.

Красный — к положительному концу, а черный — к отрицательному.

Результат чтения на экране устройства! Давайте посмотрим!

Проверить конденсатор

Теперь пора сравнить исходное напряжение источника питания с результатом на экране.

Если они рядом, конденсатор работает нормально.

В противном случае, если есть большой зазор, вам, вероятно, понадобится новый конденсатор!

Примечания

Чтобы тест прошел успешно, необходимо вынуть конденсатор из цепи и разрядить его.

Еще одна вещь, о которой следует помнить, это то, что напряжение время от времени снижается.

Следовательно, первый результат на экране следует считать наиболее правильным.

Функция автоматического выбора диапазона

Это отличная функция для мультиметра! Почему мы так говорим? Что произойдет, если вы не уверены в напряжении или силе тока тестируемого устройства? Правильно, вам нужно установить самый высокий диапазон тестирования, а затем постепенно уменьшать его, чтобы получить правильный результат.

Ничего страшного, если у вашего мультиметра нет функции автоматического выбора диапазона.

Но если это так, вы можете сэкономить много времени, настроив диапазон тестирования и избежать возможных ошибочных результатов.

Это потому, что в устройстве с автоматическим выбором диапазона цифровой мультиметр делает всю работу за вас!

Описание функций

Тем, кто не знает, как использовать цифровой мультиметр с автоматическим диапазоном, воспринимает его как обычный с режимом автоматического выбора диапазона.

Просто нажмите кнопку изменения режима, и выбранный вами режим измерения появится на экране.

В заключение

Такой долгий путь, правда? Мы надеемся, что, написав о том, как использовать цифровой мультиметр для начинающих , вы ознакомились с самыми основными идеями использования этого мощного оборудования.

Получив более полное представление об использовании цифрового мультиметра, вы будете меньше и больше беспокоиться о безопасном доме! Спасибо за прочтение!

См. Еще видео:

Дополнительная литература:

Как использовать аналоговый мультиметр?

Как пользоваться мультиметром для чайников?

Один из самых распространенных инструментов тестирования в мире, а также один из самых простых в использовании.

Да, мы говорим о вездесущем мультиметре, единственном инструменте, без которого электрик никогда не выходит из дома.

А если вы новичок, сегодня мы покажем вам, как им пользоваться.

Это базовое руководство пригодится, будь то тестирование, измерение или устранение неисправностей, для которых вы надеетесь использовать мультиметр.

Но прежде чем перейти к процессу использования мультиметра для чайников, давайте сначала изучим основы. После этого мы рассмотрим руководство для начинающих по настройке и эксплуатации мультиметра.

Дополнительные практические инструкции по мультиметру:

Основные сведения о мультиметре

Что такое мультиметр?

Мультиметр — это инструмент для тестирования, который позволяет измерять различные электрические величины, такие как напряжение, сопротивление и ток, в одном устройстве.

По сути, это портативное устройство, в котором используется измерение напряжения в качестве основы для преобразования и измерения аналоговых электрических входных сигналов (тока, напряжения, температуры) в цифровые выходы (значения).

Процесс в основном включает в себя измерение входного значения (аналогового по своей природе), его обработку с помощью аналого-цифрового преобразователя (АЦП) с использованием метода регистра последовательного приближения (SAR) и, наконец, преобразование и настройку разрешения.

Типы мультиметров

Мультиметры существуют уже несколько десятилетий и претерпели радикальные изменения, главным образом в том, как отображаются результаты измерений.

Вольтметр, омметр и амперметр — это другие распространенные типы аналогового мультиметра .

Сегодня универсальный цифровой мультиметр (DMM) является наиболее распространенным типом измерительных приборов.

Хотя на рынке доступны различные типы, большинство технических специалистов предпочитают скорость и удобство цифровых мультиметров аналоговым мультиметрам.По этой же причине мы использовали цифровой мультиметр для создания этого руководства.

Разделы мультиметра

Мультиметр состоит из следующих панелей / разделов (сверху вниз):

Цифровой мультиметр

• Дисплей — Это экран дисплея, на котором отображается значение измеряемой величины. . Тип дисплея может быть 8-битным или ЖК-дисплеем, а в современных версиях даже есть светодиоды высокого класса.
• В случае аналогового мультиметра секция дисплея обычно представляет собой шкалу с указателем наверху, который перемещается влево и вправо.
• Переключатель диапазона / функции — Это переключатель, который вы используете для выбора функции / количества измеряемых величин. Напряжение (переменный и постоянный), сопротивление и ток (переменный и постоянный) являются нормальными функциями. Измерение целостности цепи и диодов также обычно присутствует в большинстве мультиметров.
• Также обратите внимание на диапазон для каждой функции, которая является важной частью мультиметра. Можно даже сказать, что умение эффективно использовать переключатель диапазонов — это отличительная черта эксперта по мультиметрам.
• Измерение транзисторов — В некоторых мультиметрах есть отдельный раздел для измерения сопротивления транзисторов.
• В зависимости от типа (PNP / NPN) три вывода транзистора (база, эмиттер и коллектор) могут быть вставлены в отверстия (как показано)

Функция измерения транзистора в цифровом мультиметре

• Датчики — Набор тестовых датчиков (положительных и отрицательных), которые используются для определения и проверки величин.
• Соединения датчиков — В основном имеется три точки подключения, а именно. общий, напряжение / ток и ток (10 А).
• В большинстве случаев черный измерительный щуп подключается к COM-порту, а красный измерительный щуп — к порту напряжения / тока

В современных высокопроизводительных мультиметрах может быть больше наворотов, но объяснение всех из них требует выходит за рамки данного руководства. Приведенного выше списка должно хватить новичкам, чтобы начать экспериментировать со своим новым измерителем.

Теперь, когда у вас есть общее представление о мультиметре, мы воспользуемся простым примером, чтобы показать, как им пользоваться. Читайте дальше…

Как использовать мультиметр

В этом руководстве мы будем использовать резистор общего назначения и проверять его сопротивление.

Вы можете ознакомиться с другими нашими руководствами, чтобы узнать, как проверять напряжение, ток и другие общие величины.

Основная идея одинакова для всех:

Вы выбираете функцию, соответствующую измеряемому количеству, а затем выбираете соответствующий диапазон.

Это руководство можно рассматривать как справочник для начинающих, поскольку мы подробно объяснили все моменты.

Как использовать мультиметр в качестве омметра

Установите мультиметр на стол (желательно деревянный).Убедитесь, что он не включен, так как он может легко разрядить батареи.

Возьмите полосу резисторов в магазине электроники или используйте тот, который у вас, возможно, уже есть дома / в лаборатории.

Резистор

Вы можете использовать цветовую кодировку, чтобы предсказать значение резистора, а затем сверить его со значением, полученным во время тестирования.

Используйте это руководство по цветовым кодам резисторов. Согласно руководству, номинал этого резистора составляет примерно 681 Ом.

Включите мультиметр и с помощью шкалы переключите его в раздел функции сопротивления (как показано на рисунке).

Циферблат в настоящее время указывает на 200 Ом, наименьший возможный диапазон для сопротивления в этом устройстве.

Следует отметить, что должен быть выбран наивысший диапазон при тестировании .

Например: если вы проверяете резистор, сопротивление которого, как вы знаете, находится в диапазоне от 100 Ом до 150 Ом, вам следует переключиться на диапазон 200 Ом (более высокое значение).

В случае резистора, предполагаемое значение которого составляет 1 кОм, следует выбрать диапазон 2000 Ом.

Поскольку невозможно предполагать значение каждый раз, настоящий техник должен переключить диапазон , в то время как проверяет количество (как мы увидим далее в этом руководстве).

Используйте измерительные щупы, чтобы прикрепить его к любому концу резистора. Не беспокойтесь о полярности, потому что резисторов нет.

Присоедините измерительные щупы к резистору

После того, как резистор подключен к щупам, на дисплее немедленно отобразится изменяющееся значение.

Если отображается одно значение (обычно 1), измените диапазон.

В нашем случае, когда переключатель диапазонов находится на 200 Ом, на дисплее отображается 1. Итак, мы переведем переключатель на следующий уровень диапазона: 2000 Ом.

Измените диапазон, чтобы получить точное значение

Теперь на дисплее отображается правильное значение: 671 Ом. Это почти равно тому значению, которое мы предсказали выше.

Вы можете использовать переключатель диапазонов для получения точных показаний.

Вы можете поэкспериментировать с этим процессом, используя резисторы разных номиналов и записывая их соответствующее сопротивление.

В основном это то, как вы используете мультиметр для проверки сопротивления. Если вы хотите проверить другую величину, вы можете сделать это, переключившись на правильную функцию и повторив процесс через шаги 4, 5 и 6.

Однако при измерении тока и напряжения убедитесь, что измерительные щупы исправны. подключен правильно .

Использование мультиметра в качестве вольтметра и амперметра

Для проверки напряжения и тока можно использовать батарею. Подключите щупы к двум клеммам батареи и используйте переключатель диапазонов для определения фактического напряжения / тока.

В случае автомобиля вы можете проверить аккумулятор внутри капота. Поскольку батареи имеют постоянный ток, выберите функцию постоянного напряжения / тока и используйте щупы.

При этом надевайте перчатки, потому что автомобильные аккумуляторы очень мощные и могут привести к ударам.

Использование цифрового мультиметра для проверки автомобильного аккумулятора

Вам необходимо проверить ток холодного пуска (CCA) аккумулятора, т. Е. Снять показания при включенном зажигании, чтобы правильно измерить уровень заряда аккумулятора.

Мультиметры

также можно использовать в качестве электрических тестеров для проверки целостности цепи, проверки предохранителя или даже устранения неисправностей всей электронной / электрической системы.

Полезные советы

• При работе с мультиметром всегда используйте перчатки.
• Проверяйте батареи устройства еженедельно / ежемесячно в зависимости от использования
• При проверке напряжения / тока соблюдайте особые меры предосторожности и правильно выбирайте функцию. Измерение высокого значения переменного тока, когда переключатель находится в постоянном токе, может вызвать обжаривание внутренних частей вашего мультиметра и его повреждение.
• НЕ экспериментируйте с высокими напряжениями или токами (переменного или постоянного тока)
• Приобретите качественный мультиметр (Fluke), если вы намереваетесь использовать его ежедневно

Вот и все: руководство для начинающих по использованию мультиметра.Мы считаем, что это поможет вам понять, как он работает и как легко измерять различные электрические величины.

9 Лучший мультиметр для любителей электроники и начинающих

Отказ от ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Купить мультиметр немного сложно, даже если вы прочитали о них все.

И для новичков выбор одного из них может быть особенно трудным, потому что вы, возможно, не знакомы со всеми функциями, функциями и компоновкой.Вот почему мы решили собрать подробные обзоры 9 лучших мультиметров, чтобы вы могли найти наиболее подходящий вариант.

Очевидно, существуют сотни вариантов. Поэтому нам пришлось провести обширное исследование, отсеять неисправные продукты и выбрать только лучшее из всей партии. В результате мы получили несколько превосходных моделей, которые стоят каждой потраченной копейки!

Вам будет приятно узнать, что мы индивидуально протестировали эти инструменты на предмет их точности и простоты использования.И все они отлично себя зарекомендовали в обеих областях и рекомендованы как любителям, так и начинающим мастерам.

А теперь, без лишних слов, перейдем к деталям, ладно?

Лучший мультиметр для любителей электроники

1. Мультиметр Amprobe AM-510 для коммерческого / бытового использования

AM-510 полон функций и может использоваться для широкого спектра сложных домашних приложений и некоторые легкие коммерческие варианты использования.Компактный, но прочный, вы можете использовать этот мультиметр при переналадке электрической панели, устранении неисправностей и ремонте бытовой техники, электрических розеток, а также при установке полов с подогревом и осветительных приборов.

Почему нам понравилось?

Если вы ищете надежный мультиметр по доступной цене, этот элемент Amprobe — идеальный выбор с его простыми в использовании функциями и множеством функций. Мы рекомендуем этот инструмент новичкам, домовладельцам и любителям, поскольку разобраться, как он работает, не составит труда.

Некоторые из ключевых особенностей включают способность этого продукта отображать показания на дисплее даже после того, как он был отключен, и режим автоматического энергосбережения, при котором устройство отключается после получасового бездействия.

В дополнение к этому, этот элемент также может работать как мультиметр с автоматическим выбором диапазона. А если этого недостаточно, элементы бесконтактного определения напряжения, звукового сигнала обрыва цепи и проверки диодов обязательно убедят вас.

Что могло быть лучше?

Функция NCV (бесконтактное напряжение) требует некоторой доработки, поскольку она не работает на розетках.Однако на шнуре или проводе функция NCV довольно надежна. Но для получения точных результатов он должен быть очень близок. В остальном мы бы предпочли, чтобы к продукту прилагалось руководство пользователя.

Плюсы

• Хорошо сложенный, прочный элемент
• Режим автоматического энергосбережения
• Множество функций по доступной цене
• Считыватель с автоматическим выбором диапазона

Минусы

• Функция NCV не работает до отметки

2. TekPower TP9605BT Цифровой мультиметр True RMS

Итак, что, если бы у вас был мультиметр, совместимый со смартфонами, а также Bluetooth? Что ж, это уже не просто концепция, поскольку цифровой мультиметр True RMS от TekPower может делать все это и многое другое.Этот единственный в своем роде продукт впечатлил нас своими интуитивно понятными функциями, и мы очень довольны его превосходной производительностью и простыми возможностями обмена данными.

Почему нам понравилось?

Этот продукт TekPower — первый в мире мультиметр, подключенный к мобильному телефону, который связан с бесплатным приложением и может использоваться вместе с показаниями. Вы также можете использовать USB-соединение, чтобы объединить глюкометр с компьютером и поделиться результатами измерений на нескольких платформах.

Помимо этих первоклассных функций, устройство поставляется с оптическим USB-кабелем, измерительными проводами и термозондом K-типа для дальнейшего улучшения взаимодействия с пользователем. Для среднего любителя все это чрезвычайно полезно и стоит.

Что касается физических характеристик, этот мультиметр оснащен большим экраном с хорошо видимыми цифрами и встроенной подсветкой для использования в темноте. В целом, это высокофункциональная модель, которая позволяет сохранять данные через приложение для будущих приложений.

Что могло быть лучше?

В отличие от нашей старшей модели, у этого мультиметра отсутствует прочная конструкция, и она далеко не самая лучшая. Кроме того, батарейный отсек слишком плотно закрыт и требует больших усилий, чтобы его вытащить. Последнее не вызывает беспокойства, но нам бы хотелось, чтобы мультиметр имел более прочную конструкцию.

Плюсы

• Поставляется с возможностью подключения по Bluetooth
• Простота обмена данными
• Имеет встроенную подсветку
• Поставляется с оптическим USB-кабелем

3. Цифровой мультиметр Proster с автоматическим выбором диапазона

Наша третья запись от компании Proster — отличное устройство, которое понравится как любителям, так и техническим специалистам.Он имеет полный набор функций, включая режимы двойного измерения температуры (C ° / F °), аналоговую шкалу и отображение символа единицы измерения. Так что, если вы ищете хорошее соотношение цены и качества и вам нужен мультиметр для нерегулярных применений, этот продукт обязательно произведет впечатление.

Почему нам понравилось?

Начнем с того, что это устройство Proster имеет возможности автоматического выбора диапазона, помимо возможности измерения постоянного и переменного тока и напряжения. Кроме того, этот цифровой мультиметр также может рассчитывать частоту, рабочий цикл, температуру и сопротивление.

Нам особенно понравились его функции измерения температуры, поскольку один из датчиков мультиметра также может рассчитывать температуру жидкости. И если этого недостаточно, чтобы убедить вас, большой ЖК-экран с максимальным показателем 5999 и до 2000 мкФ наверняка подойдет.

Но мы не только довольны функциями; Нам также нравятся аксессуары, которые входят в комплект, включая сумку для переноски и датчики температуры. В целом, мы рекомендуем этот продукт из-за его разнообразных функций и стабильной работы во всем.

Что могло быть лучше?

Нельзя не заметить плохо продуманную инструкцию по эксплуатации, которая идет вместе с устройством. Буклет может быть немного запутанным для некоторых пользователей, поскольку в его содержимом отсутствует надлежащее расположение и форматирование. Кроме того, мы бы предпочли, чтобы маркировка на циферблате мультиметра была более понятной.

Плюсы

• Два режима измерения температуры: (℃ / ℉)
• Включает аналоговую шкалу, отображение символа единицы и хранение данных
• Зонд может измерять температуру жидкости
• Поставляется с сумкой для переноски

Минусы

• Плохо составленный буклет с инструкциями

4. Мультиметр AstroAI 6000

Не все из нас хотят тратить много на мультиметр, но это не значит, что вы будете обделены качественных вариантов в рамках ограниченного бюджета.В этой связи, этот предмет от AstroAI — хорошая новость для всех любителей электроники и новичков, которые ищут надежный мультиметр по доступной цене.

Почему нам понравилось?

Прежде всего, это устройство AstroAI может количественно определять все важные факторы: напряжение, ток, сопротивление, частоту и т. Д. Кроме того, оно имеет низкопрофильные штыри, которые могут плавно проходить сквозь стену для записи данных без каких-либо повреждений.

А для дополнительного удобства этот предмет можно прикрепить с помощью магнита к ремням для инструментов, что упрощает использование и хранение.Помимо этого, мы ценим заботу производителя о том, что он установил подставку для оптимизации записи измерений.

Еще одна особенность, которую мы хотим выделить, — это дисплей с подсветкой на этом мультиметре, который позволяет легко считывать показания. Но если оставить все это в стороне, наиболее примечательным аспектом устройства являются встроенные керамические инструменты, которые защищают от перегрузок, пожаров и взрывов.

Что могло быть лучше?

К сожалению, внешняя конструкция считывателя показалась нам хрупкой.Мы советуем вам использовать его с осторожностью, так как он может сломаться при ударе или падении на рабочем месте. Тем не менее, если вы ищете недорогой мультиметр, который может обеспечить первоклассные результаты, это по-прежнему один из лучших вариантов.

Плюсы

• Оборудовано для проведения широкого спектра тестов
• Большой ЖК-экран с подсветкой
• Включает подвесной магнит и подставку
• Цена за деньги

Минусы

• Плохая внешняя конструкция

5. Комбинированный комплект мультиметра Fluke 179 / EDA2

Мы выполнили половину наших рекомендаций, и сейчас хорошее время, чтобы представить наш следующий продукт от Fluke.Начнем с того, что это первоклассная модель, которая очень надежна, точна и проста в использовании. Благодаря этому в вашем наборе инструментов вам больше не потребуется другой счетчик для поиска и устранения неисправностей и ремонта.

Почему нам понравилось?

Во-первых, мы очень впечатлены ассортиментом аксессуаров, которые поставляются с этим комплектом Fluke премиум-класса. В комплекте вы найдете футляр для переноски и несколько датчиков, необходимых для различных применений.

Нам нравится дисплей с подсветкой на этом устройстве, так как он довольно яркий в его визуализации, что позволяет легко просматривать измерения в любых условиях.Кроме того, вы можете получить доступ к большинству функций через вращающееся колесо, которое позволяет вам легко сортировать представленные детали.

Кроме того, нам также нравится легкий и эргономичный дизайн этого устройства, так как вы можете прикрепить его к ремню для инструментов с помощью встроенного магнита. В целом, мы очень довольны сверхточным инструментом и рекомендуем его всем профессиональным пользователям.

Что могло быть лучше?

Ну, это не приукрашивает, но этот измеритель Fluke стоит бомба и к тому же является самым дорогим предметом в нашем списке.Этот продукт не для вас, если все, что вам нужно, — это функциональный мультиметр для использования в домашних условиях. Однако, если вы ищете что-то профессиональное, это, несомненно, главный соперник.

Плюсы

• Надежный комплект принадлежностей
• Точное и точное устройство
• Яркий экран с подсветкой
• Поставляется со встроенным магнитом

6. Мультиметр Klein Tools MM700

у вас нет бюджета на покупку нашего предыдущего изделия, вы можете рассмотреть мультиметр среднего уровня, подобный этому от Klein Tools.При этом модель MM700 разработана для электриков, работающих в пыльных и грязных рабочих местах, и для решения сложных ситуаций дома.

Почему нам понравилось?

Во-первых, нам нравится прочная конструкция устройства, поскольку оно идеально подходит для ежедневного износа на работе. Более того, он может выдержать падение с высоты около 6 футов без необратимых повреждений. Так что, если вы действительно неуклюжи со своими механизмами или вам нужен счетчик для длительных сеансов отладки, этот продукт Klein Tools — ваш лучший выбор.

С точки зрения производительности мы очень впечатлены использованием передовой технологии истинного среднеквадратичного значения (TRMS) для приложений автоматического выбора диапазона. Помимо этого, нам также нравится режим низкого импеданса (LoZ) на устройстве, который определяет и устраняет паразитные напряжения.

Но это еще не все! Этот мультиметр также поставляется с сумкой для переноски, зажимами из крокодиловой кожи, измерительными проводами и термопарой с адаптером для упрощения профессиональных и домашних проектов.

Что могло быть лучше?

MM700 отлично подходит для базового использования в контролируемой электромагнитной среде, но есть некоторые недостатки, которые объясняют его место в нижней половине нашего списка.Наиболее очевидным из них является сложное расположение кнопок и точек подключения кабелей, в котором может быть немного сложно ориентироваться.

Плюсы

• Мускулистая конструкция; выдерживает случайное падение
• Использует точную и точную технологию TRMS
• Режим низкого импеданса (LoZ)
• В комплект входит сумка для переноски, зажимы типа «крокодил», измерительные провода и термопара

Минусы

• Сложное расположение кнопок

7. Цифровой мультиметр Mastech серии MS8268

Модель Mastech MS8268 — это недорогое устройство, которое отлично подходит для обычных пользователей и энтузиастов DIY.В отличие от других мультиметров в этом ценовом диапазоне, этот цифровой инструмент имеет прочную конструкцию, способную выдержать удары здесь и там. Так что, если вы ищете измеритель, который обладает всеми основными функциями и может обеспечивать точные результаты, наш 7-й выбор — отличный вариант.

Почему нам понравилось?

Изначально мы выбрали этот продукт Mastech на основании высоких оценок покупателей и положительных отзывов. И после тестирования мы можем подтвердить, что этот мультиметр заслуживает всяческих похвал, прежде всего из-за его точных и точных результатов.

Несмотря на то, что мультиметр дешевле, он имеет 10 отличительных особенностей и может использоваться в различных домашних и автомобильных приложениях. Ключевыми среди них являются большой, выдающийся дисплей с легко читаемыми цифрами и механизм автоматического отключения питания для продления срока службы батареи.

Кроме этого, нам нравится функция звукового предупреждения, которая активируется, когда для выбранного теста используются неправильные гнезда. В целом, мы довольны набором задач, которые этот мультиметр может выполнять, и каждый раз дает безошибочные результаты.

Что могло быть лучше?

У этого прекрасного устройства есть несколько незначительных недостатков. И то, что мы не могли не заметить, — это то, что подсветка отключается через пять секунд за раз. Мы бы предпочли, чтобы свет оставался включенным во время его работы, поскольку это позволяет пользователям работать с измерителем в условиях низкой освещенности.

Плюсы

• Широкий набор функций по отличной цене
• Очень точная и точная модель
• Прочная внешняя конструкция
• Предупреждающий механизм для использования неправильного домкрата

Минусы

• Подсветка гаснет 5 секунд

8. Карманный цифровой мультиметр Neoteck 8233D PRO

Полноразмерные мультиметры могут быть довольно громоздкими для тех, кому требуется устройство в первую очередь для домашнего использования.Поэтому, чтобы упростить им задачу, мы включили этот компактный карманный инструмент от Neoteck. И, несмотря на то, что он занимает 8-е место в нашем списке, мы практически в восторге от всего, чего может достичь этот маленький измеритель.

Почему нам понравилось?

Начнем с того, что этот цифровой мультиметр Neoteck обладает широким набором функций для миниатюрного инструмента, причем по доступной цене. Мы особенно рекомендуем этот портативный гаджет новичкам, так как он имеет минимальное количество кнопок и циферблат, что обеспечивает простоту использования.

Следовательно, люди, незнакомые с мультиметрами, могут работать с этим базовым устройством, поскольку его расположение довольно практично и легко для понимания.

Кроме того, нам нравится, насколько удобно он помещается в кармане и его можно носить куда угодно. Он почти не занимает места для хранения, поэтому вы можете просто хранить его в ящике для инструментов, небольшом ящике или автомобильном отсеке.

Также стоит упомянуть о механизме автоматического отключения питания, который продлевает срок службы батареи, и подсветке, которая позволяет легко записывать числа.

Что могло быть лучше?

Очевидно, мы не ожидаем, что это устройство будет делать что-либо помимо необходимых функций. При этом у нас нет никаких претензий к его работе. Но нас не впечатлило руководство, прилагаемое к модели, поскольку оно не очень информативно, а шрифт плохо читается.

Плюсы

• Маленькая карманная модель
• Лучшее для домашнего использования
• Функция автоматического отключения питания
• Поставляется с экраном с подсветкой

9. Цифровой мультиметр Etekcity MSR-R500

Теперь, когда мы подошли к концу нашего списка, мы хотели бы закончить этим экономичным гаджетом от Etekcity.Чтобы объяснить далее, этот элемент без излишеств — отличное приобретение для первых пользователей, поскольку он имеет удобное хранение данных и дисплей с подсветкой с большими, легко читаемыми числами.

Почему нам понравилось?

В первую очередь нам нравится, как MSR-R500 просто и точно измеряет ток, напряжение, диод и сопротивление без каких-либо сбоев. Кроме того, нам понравился индикатор низкого заряда батареи и функция защиты от перегрузки в модели.

Кроме того, продукт поставляется с несколькими полезными дополнениями, такими как защитная резиновая втулка, предотвращающая повреждение при падении, и съемные заглушки-удлинители измерительных проводов, обеспечивающие удобство использования.

Кроме того, нам также понравилась встроенная подставка на нижней стороне мультиметра, которая позволяет использовать его без помощи рук. В целом, мы считаем этот счетчик наиболее подходящим для любителей, случайных пользователей, а также студентов инженерных специальностей.

Что могло быть лучше?

Этот ручной мультиметр для измерения дальности Etekcity неплохо работает для чего-то такого недорогого, но его возможности ограничены, поскольку он может измерять только постоянное напряжение. Модель не может тестировать переменный ток, и это может быть неудобством для пользователей, которые ищут универсальное многофункциональное устройство с ограниченным бюджетом.

Плюсы

• Отлично подходит для простых домашних применений
• Защитная резиновая втулка предотвращает повреждение
• Встроенная опорная подставка
• Великолепное соотношение цены и качества

Минусы

• Невозможно измерить переменный ток

Мультиметр для руководства покупателя электроники

Что ж, теперь, когда вы знаете все о 9 лучших мультиметрах, доступных на рынке, вы должны протестировать каждый вариант по нескольким параметрам.Это необходимо, потому что мы хотим помочь найти правильного покупателя с правильным продуктом. Вот почему вам понадобится это краткое и понятное руководство.

Мы тщательно перечислили важные факторы, которые необходимо учитывать при покупке мультиметра.

Дисплей

В идеале вы должны получить мультиметр с подсветкой дисплея. Это простое, но умное дополнение, которое вы можете найти в большинстве недорогих вариантов. Кроме того, экран с подсветкой обеспечивает более плавное взаимодействие с пользователем, поскольку позволяет легко считывать измерения даже в темноте.Кроме того, убедитесь, что дисплей достаточно большой, а числа хорошо видны.

Функции безопасности

Несомненно, безопасность имеет первостепенное значение при выполнении электромонтажных работ. Новичок или нет, важно купить инструмент с внутренними укреплениями, предотвращающими перегрев, пожары и взрывы. Для дополнительной безопасности вы можете приобрести модель со встроенными керамическими вставками, которые контролируют температуру и воспламеняемость.

Качество сборки

Было бы разумно потратить деньги на надежный гаджет.Лучше не идти на компромисс с качеством сборки, поскольку мультиметры часто используются для выполнения сложных задач на пыльных и суровых рабочих площадках. Плохо сконструированный инструмент вряд ли выдержит незначительное неправильное использование и не выдержит падения даже с небольшой высоты.

Дополнительные функции

Приобретая мультиметр, вы всегда можете поискать что-то дополнительное, поскольку дополнительные функции упрощают работу. Если вам нужно держать мультиметр рядом, пока ваши руки заняты, купите модель с магнитным ремнем для безопасной транспортировки.Кроме того, вы также можете найти варианты с подставкой для использования без рук или интуитивно понятным интерфейсом, обеспечивающим плавную навигацию.

Вердикт

С развитием технологий мультиметры нового поколения стали намного лучше с точки зрения производительности и возможностей. Поэтому мы выбрали 9 лучших устройств, которые отлично работают в обоих отделах.

И теперь, когда мы подошли к концу этого информативного руководства, мы надеемся, что вы выбрали победителя из нашей выборки.Однако, если вам все же нужно толкнуть в правильном направлении, мы хотели бы повторить наши выводы для вашего удобства.

Мы считаем, что коммерческий / бытовой мультиметр Amprobe AM-510 является лучшим в целом, в то время как цифровой мультиметр Proster с автоматическим выбором диапазона является наиболее универсальным. Карманный цифровой мультиметр Neoteck 8233D PRO — лучшая бюджетная покупка, а мультиметр Klein Tools MM700 — самый надежный вариант.

На этом этапе мы надеемся, что вы определитесь и найдете идеальный мультиметр для ваших нужд.Также не забудьте оставить свой ценный отзыв в разделе комментариев ниже.

До следующего раза!

Статьи по теме

13 лучших лазерных уровней на рынке сегодня | Руководство покупателя

10 лучших лазерных уровней для домашнего использования

Как правильно установить потолочную решетку, используя ротационный лазерный уровень?

11 лучших цифровых штангенциркуля | Руководство покупателя и обзоры

11 лучших мерных колес

11 лучших линейок с Т-образным квадратом прямо сейчас

13 лучших светомеров на рынке сегодня | Руководство покупателя

13 Лучшие мультиметры для техников-электронщиков

13 Лучшие мультиметры

13 Лучшие инструменты для перфорации прямо сейчас

6 Лучшие присоски для припоя для электроники

.

No related posts.
