Как пользоваться мультиметром для чайников: Как пользоваться мультиметром: фото, видео, инструкции

Как пользоваться мультиметром — подробная инструкция по применению цифровых и дт мультиметров для чайников

Перед вводом в эксплуатацию оборудования и запуском различных агрегатов необходимо знать показатели электрической сети, имеется ли напряжение, как работают цепи конкретного прибора или линии. Чтобы справиться с этой задачей, можно воспользоваться различными устройствами и специальными тестерами.

Для домашнего применения лучше всего подойдет мультиметр, выполняющий функции амперметра, вольтметра и омметра. Портативный аппарат снабжен дисплеем, переключателем и парой щупов для замеров.

Содержание

Разновидности

Современная промышленность производит аналоговые и цифровые приборы, отличающиеся по количеству опций, точностью полученных значений, надежностью в отношении помех и уровнем комфорта.

Без него не обойтись при устранении поломок техники. Чтобы выполнить ремонт, понадобится владеть информаций, как пользоваться мультиметром.

Аналоговые

Имеют в составе особо чувствительный механизм. В процессе замера стрелка укажет на шкалу с разными показателями. Их главное преимущество заключается в отсутствии реагирования на помехи, возможности восприятия любых колебаний и приемлемой цене.

Однако погрешность довольно высокая. Кроме этого, наблюдается еще ряд недостатков, среди которых отсутствие таких важных значений как переменный ток или напряжение.

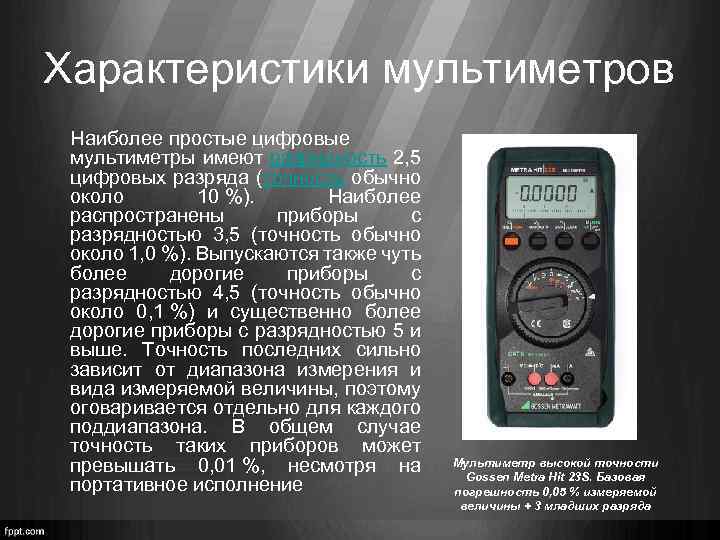

Цифровые

В настоящее время мастера-электронщики предпочитают использовать в работе этот тип приборов во многом благодаря скорости измерений и невероятной точности.

Другой плюс электронных мультиметров состоит в том, что они идеальны для использования в домашнем хозяйстве. Освоить их может даже человек, не обладающий знаниями в области электроники.

Хотя в продаже встречаются разные по форме и габаритам модели, принцип их действия абсолютно одинаковый.

Положительные моменты, почему потребители останавливают свой выбор:

• Удобный показ чисел с десятичными значениями, избавляющий от необходимости траты времени на то, чтобы самостоятельно разобраться в полученных данных.
• При смене полярности цифры появляются с минусовым результатом.
• Повышенное сопротивление, исключающее ошибки.
• Грамотно разработанный внешний вид и не сложное использование, позволяющие очень быстро начать работу.
• Наличие гнезда для подсоединения компьютерного устройства, чтобы произвести запись и обработать полученные цифры.

Создателям можно было бы устранить излишнее восприятие помех, сделать дисплей немного ярче и не допустить искажений результатов, если аккумулятор окажется полностью разряженным.

Конструкция

Мультиметрами принято считать именно цифровые устройства, подразделяющиеся на те, которые можно переносить с собой, и более громоздкие, неподвижные. Большей частью к ним прибегают специалисты. Для нужд населения выпускают образцы, умещающиеся в ладони.

Малогабаритный плоский прибор получает мощность при помощи зарядки от аккумуляторной батареи. На передней панели находятся дисплей, переключатель режимов и диапазона.

Служит для того, чтобы выявить интенсивность тока, мощность, сопротивляемость в сети и иные параметры. Имеется несколько гнезд для щупов и единственное для транзисторов.

Провод черного цвета указывает на «минус», а любого другого оттенка – на «плюс». Термопара нужна для выявления температуры.

Маркировка

Применяются общепринятые в данной сфере обозначения с использованием латинских букв или особая символика. Чтобы получать верные цифры и обеспечить безопасность, следует иметь начальные сведения в вопросах электромонтажа.

Прежде нужно выполнить настройки:

• ACV – переменный ток.
• DCV – постоянный.
• DCA – сила тока.
• Ω — сопротивление.

Разъемы

Исходя из того, какой тип прибора используется, число проемов для подсоединения щупов может отличаться. Во избежание получения неверных результатов, подключать их нужно правильно.

Применяют следующие обозначения:

• 10А – для постоянного тока с наибольшей отметкой в 10 А, подсоединяют щуп, означающий положительный полюс.
• VΩmA — подключают красный щуп для определения многочисленных параметров, включая мощность, и другие.
• COMMOM – проем предназначен для черного щупа с отрицательным значением, годится для любых приборов.
• 20А – встречается в высоких по цене вариантах для профессионального использования.

Дополнительные кнопки значительно увеличивают функциональность прибора. Дорогостоящие аналоги бюджетных моделей позволяют электромонтеру узнать такие нюансы как:

• Сила переменного тока.
• Целостность цепи путем прозвона, получение уведомлений при помощи звука и свечения, отображений на экране.
• Проверка в исправности диодов.
• Данные транзисторов.
• Показатели емкости и индуктивности.
• Степень нагрева.
• Частоту в Hz.

Функционал может быть еще более обширным. Это касается побочной подсветки, автоматического отключения, экономного режима, фиксации итогов посредством hold, занесением в память, установки предельных значений, наличии индикаторов, отображающих перегруженность и разрядку.

Измерение напряжения

Оно нужно для элементов питания, батареек и аккумуляторов автомобилей. Прибор переводят в положение DCV, плавно уменьшая диапазон, пока не отобразится необходимая размерность.

«Минусовое» значение указывает на допущенную ошибку в полярности при подключении щупов — перепутаны «минус» и «плюс». Цифра 003 не должна высвечиваться, потребуется снизить диапазон измерения, прибегнув к переключателю, пока на экране не появится 03, 3.

Цифра «1» или какая-либо другая свидетельствуют о неверном выборе режима или необходимости повышения верхнего предела. При измерении напряжения должно всегда получаться меньшее число, чем максимальный уровень, показанный на приборе.

Для постоянного напряжения существуют стандарты: до 200 мВ, 2 В, 20 В, 200 В, 1000 В. Когда требуется узнать переменное значение тока, переключатель сдвигают на позицию V~ или ACV. Можно выбрать: до 200 В и до 750 В.

Сила тока

Чтобы выявить показатель постоянного значения тока устанавливают режим DCA.

При этом красный щуп подсоединяют к проему, где обозначено «10 А», а черный — к «COM». Если ток достигает до 200 мА, его перемещают к разъему 200 мА. Чтобы не повредить прибор, изначально замер производят с щупом, где указано 10 А, а затем при необходимости его переставляют.

С переключателем поступают так – начинают с наибольшего тока, постепенно снижая диапазон, пока не будет получен необходимый наивысший предел до минимального значения в 2000 микроампер.

Сопротивление

Для этой величины прежде всего устанавливают режим — Ω, а затем выбирают диапазон. Щупы прикладывают к разным разъемам резистора. На экране должно отобразиться сопротивление.

Путем переключения получают необходимую размерность. При «нуле» диапазон снижают, а «1» — повышают.

Мультиметр — незаменимый инструмент в работе квалифицированных электриков и тех, кто только начал постигать азы электротехники. Прибор окажет незаменимую помощь при установлении параметров электрической цепи.

Точные результаты будут получены за минимальный отрезок времени. Некоторые модели также оснащены опциями влагомера, люксметра и шумомера. Это делает устройство еще более функциональным и полезным.

Фото мультиметра

Автор статьи:

Как пользоваться мультиметром для чайников

Для измерения каждой физической величины существует свой прибор. Для измерения напряжения используются вольтметры, для измерения тока – амперметры, сопротивление измеряют омметром. К тому же для каждого рода тока, переменного или постоянного, конструкции приборов различаются. Но иметь под рукой несколько измерительных приборов расточительно, поэтому для несложных измерений, не требующих точности, их объединили в один, называемый комбинированным. Таким раньше был прибор со стрелочным индикатором – тестер.

Шкала со стрелкой имеет недостатки:

• необходимость расчета показаний, исходя из выбранного предела измерений и количества делений, указываемых стрелкой.
• низкая надежность прибора, при ударах и падениях измерительный механизм ломается. Ремонтировать его в домашних условиях сложно.
• чем больше в приборе функций, тем больше размеры. Это снижает его мобильность.

Развитие электроники, миниатюризация радиодеталей и их доступность позволили начать выпуск комбинированных приборов с жидкокристаллическими дисплеями – мультиметров. Он лишен недостатков, присущих стрелочным приборам. При увеличении количества измеряемых параметров изменяется только его цена. Поэтому подбор прибора сводится к выбору оптимального набора измеряемых величин, не нужно переплачивать за функции, которыми в эксплуатации не придется воспользоваться.

Содержание

1. Конструкция мультиметра
2. Как пользоваться мультиметром для чайников: проверка и эксплуатация
3. Как измерить ток
4. Как измерить напряжение мультиметром
5. Как измерить сопротивление мультиметром

Конструкция мультиметра

Рассмотрим устройство простейшего мультиметра. В его корпусе расположены гнезда для подключения измерительных проводов. При измерении токов до 10 А используется отдельное гнездо. Это связано с конструктивными особенностями схемы измерения токов.

Щупы для измерений включают в себя два провода черного и красного цветов. Соблюдение полярности подключения необходимо при измерениях в цепях постоянного тока. При этом красный провод подключается к разъемам «10 А» или «VΩmA», а черный – к разъему «СОМ». В случае ошибочного подключения перед значением измеренной величины высвечивается знак «-». Полярность важна при измерении сопротивления полупроводниковых приборов или при проверке их исправности.

Для индикации измеряемой величины служит жидкокристаллический дисплей. Многие приборы комплектуются специальным разъемом для проверки параметров транзисторов. Это удобно для радиолюбителей, для бытового применения он не понадобится.

Для выбора измеряемых величин, рода тока и пределов измерений служит переключатель функций и диапазонов. Первое положение используется для выключения прибора. Питается он от батареек, если оставить переключатель в любом из положений, кроме «OFF», они разрядятся.

Конструкция мультиметра

Рассмотрим назначение положений переключателя функций.

Сектор	Пределы измерения	Назначение
OFF		Выключение питания
V=	1000	Измерения постоянного напряжения. Приставка «m» обозначает милливольты.
	200
	20
	2000m
	200m
Ω	2000k	Измерение сопротивления постоянному току. Приставка «k» обозначает килоомы.
	200k
	20k
	2000
	200
		Определение полярности диода.
hFE		Определение коэффициента усиления транзисторов
A=	10A	Предел измерения выделен в отдельный сектор, чтобы не забыть переключить измерительный провод в гнездо «10 А»
	200m	Измерение постоянного тока. Приставка «m» обозначет миллиамперы, «μ» — микроамперы.
	20m
	2000μ
	200μ
U~	200	Измерение напряжения переменного тока.
	750

Как пользоваться мультиметром для чайников: проверка и эксплуатация

Если при переводе переключателя выбора функций на дисплее не появляется цифры, то батарейка либо разряжена, либо отсутствует.

Проверка исправности прибора заключается в определении целостности и надежности подключения соединительных проводов. Для этого нужно перейти на предел измерения сопротивления и замкнуть провода между собой. Сопротивление, равное нулю свидетельствует об их исправности. На некоторых моделях приборов самый нижний предел измерения сопротивления снабжен звуковой индикацией, срабатывающей при малом сопротивлении. Это удобно для проверки целостности проводов и соединений электрических цепей.

Провода при эксплуатации не нужно сгибать под большим углом, особенно около щупов. Их изоляция лопнет, затем, если не принять мер для изоляции оголившегося проводника, он переломится. Комплекты проводов для мультиметров можно приобрести отдельно в случае необходимости, у всех приборов разъемы одинаковы.

При покупке прибора обязательно прочитайте его инструкцию по эксплуатации. После этого попробуйте его в действии. Измерьте напряжение в розетке, сопротивление электронагревателя или лампы накаливания. Попутно вы разберетесь с прибором и привыкнете к нему.

Как измерить ток

Для измерения постоянного тока через нагрузку прибор подключается в разрыв любого из проводов. Делается это при отключенном напряжении питания. Предел измерений для начала нужно выбрать максимальный, затем подключить питания и переключать пределы измерения в сторону уменьшения. Получив значение тока на дисплее, отличное от нуля, перед следующим переключением подсчитайте, не превысит ли измеряемый ток предел измерения. Иначе прибор можно вывести из строя.

Схема измерения тока

Выпускаются тестеры с токовыми клещами, способные измерять переменный ток без разрыва цепи питания.

Как измерить напряжение мультиметром

Для измерения переменного напряжения в домашней сети предела «200 V» недостаточно. Переключатель нужно поставить на «750 V». Не прикасайтесь при измерениях к контактам щупов и следите за исправностью изоляции проводов.

При измерении ЭДС батареек и аккумуляторов предел выбирается большим, чем значение номинального напряжения, указанного на корпусе элементов питания.

Схема измерения напряжения

Как измерить сопротивление мультиметром

Предел измерения в начале измерений может быть любым. Переключение производится для поиска положения, при котором значение измеренного сопротивления будет более точным.

Схема измерения сопротивления

Оцените качество статьи:

Руководство по мультиметру для чайников

Реклама

Одним из наиболее важных шагов в работе с электроникой своими руками является умение пользоваться мультиметром. Вот руководство по мультиметру для чайников . Ранее мы говорили о теоретических основах типичного мультиметра, и в этом

Руководство по мультиметру для чайников мы узнаем, как использовать мультиметр для работы с электроникой своими руками, а также в повседневной жизни.





Мы предполагаем, что пользователь использует очень простой цифровой мультиметр, для этого примера используется мультиметр DT830D , чей веб-сайт all-sun. com и страница продукта all-sun.com /EN/d.aspx?pht=837 . Даже в таком мультиметре есть расширенные функции, которые здесь не описаны. Замена батареи и другие работы по техническому обслуживанию здесь не рассматриваются. Аналоговый мультиметр нуждается в калибровке и здесь не описывается.

Ради бога, не используйте этот мультиметр DT830D для проверки сетевого питания. Клоны оригинального мультиметра DT830D (не смейтесь) обычно маркируются добавлением логотипа производителя над номером модели (может быть LYNX, UNITY и т.д., не важно). Клоны стоят на рынке 1-2 доллара (вероятно).

Реклама

—



Руководство по мультиметру для чайников



Как правило, имеется 3 отверстия и 2 щупа с цветовой маркировкой: красный щуп и черный щуп. Если не указано иное, один щуп подключается к порту, отмеченному COM, а другой щуп подключается к отверстию, отмеченному V Ohm mA. Черная и красная маркировка предназначена для отрицательного и положительного полюсов, других различий между датчиками нет. COM-порт для черного щупа. Пусто 1 или 2 дырки остались или нет не важно, черный щуп вообще пойдет на COM порт.

Теперь мультиметр можно использовать только при перемещении циферблата.

Как измерить напряжение элементов батареи и источника питания постоянного тока от адаптера переменного/постоянного тока

Более дешевые мультиметры могут измерять напряжение сети, но мы рекомендуем не использовать мультиметр для этой цели, так как его может быть трудно изменить предохранитель в мультиметре за 2 доллара. Другая причина не использовать это — если ваш предохранитель сгорел, вероятно, его невозможно заменить. Этот знак ~ относится к переменному току – диск выбора режимов V~ бесполезен в более дешевом мультиметре для обеспечения безопасности.

Знак постоянного тока: Ž“

Маркировка на циферблате соответствует значениям 200 м, 2000 м, 20, 200 и 1000. Для батареи обычно правильной точкой является 20. Если вы используете максимальное значение напряжения (200 или 1000) для неизвестной батареи, риск смерти дешевого мультиметра меньше.

Возьмите довольно старую батарейку, переместите ручку набора на 20 ½“, вставив щупы в указанные отверстия (мы написали выше) и коснитесь двух концов батарейки — мультиметр должен дать показания. Обычно это 1 вольт. Если выпадет минус, значит щупы не в тех отверстиях — батарея имеет маркировку (+) и (-) полюсов, красный щуп пойдет в (+) конец — поэтому все пишет Как измерить напряжение на элементах батареи с Мультиметр в качестве первого ориентира.

Мы поговорили о макетном блоке питания. Вы можете смело тестировать такой адаптер переменного/постоянного тока. Напряжение от адаптера переменного/постоянного тока будет колебаться. Вот почему мы сказали добавить эту более дешевую схему в качестве дополнения.

Как измерить сопротивление

Как измерить сопротивление ранее написано здесь альтернативным способом.

Как использовать другие функции

На циферблате есть режим проверки диодов, знак такой -|>-
Если проверка или диод работают, то будет написано OL.

Значок в виде графика относится к рабочему циклу. Не используйте его, если вы новый пользователь. На циферблате мультиметра hFE указывает режим, в котором измеритель может измерять (вероятно, грубо) HFE транзистора. HFE — это аббревиатура, расшифровывающаяся как «гибридный коэффициент усиления по прямому току, общий эмиттер» и являющаяся мерой коэффициента усиления по постоянному току переходного транзистора.

Не используйте более дешевый мультиметр для большего количества применений. Вы можете вывести другие параметры из таких уравнений, как V = I × R и уравнения степенного закона P = I × V.

С тегом как пользоваться мультиметром для чайников , https://thecustomizewindows com/2015/07/multimeter-guide-for-dummies/ , инструкции по цифровому мультиметру для чайников , мультиметр для чайников , как пользоваться цифровым мультиметр для чайников , цифровые мультиметры для чайников pdf , проверка сопротивления с использованием powerbuilt 648349 , мультиметр , мультиметры для чайников pdf , Использование мультиметра для чайников

Как вы используете мультиметр? Руководство для начинающих

Введение

Что касается измерительных приборов, как пользоваться мультиметром для чайников? Мультиметр , также известный как ВОМ (вольт-ом-миллиамперметр), используется в качестве незаменимого измерительного прибора для измерения двух или более электрических величин — в основном напряжения (вольт), тока (ампер) и сопротивление (Ом) в электронных и электрических цепях. Кроме того, некоторые мультиметры также могут измерять параметры транзисторов и емкость конденсаторов.



Мультиметры делятся на два типа аналоговых мультиметров и цифровых мультиметров в зависимости от типа используемой схемы. Этот тип портативных устройств очень полезен для обнаружения неисправностей или проведения полевых измерений с высокой степенью точности. Они являются одним из предпочтительных инструментов электриков для устранения электрических проблем с двигателями, приборами, цепями, источниками питания и системами электропроводки. Эта статья расскажет, как пользоваться мультиметром для начинающих. Как новичок, вы должны знать основные части мультиметра, принцип работы мультиметра, функции мультиметра, как читать показания мультиметра, выбор мультиметра (аналоговый или цифровой мультиметр, известные марки мультиметров и т. д.) и так далее.

Multimeter for Beginners — How to Measure Voltage, Resistance, Continuity and Amps

Catalog

Introduction

Ⅰ Parts of Multimeter 1. 1 Multimeter Head 1.2 Measuring Circuit 1.3 Поворотный переключатель

Ⅱ Принцип работы мультиметра

Ⅲ Порядок работы мультиметра

ⅳ Мультиметровые функции

ⅴ Мультиметр с использованием кончиков

EHE, как найти схемы с мультиметром 6.1. Общие идеалы 9000 40004 6. 6,2. для измерения тока цифровым мультиметром

Ⅷ Что лучше аналоговый или цифровой мультиметр?

Ⅸ Лучшие бренды мультиметров

Ⅹ Часто задаваемые вопросы об основах и функциях мультиметра

---

Ⅰ Из каких частей состоит мультиметр?

Составными частями мультитестера являются шкала, стрелка или указатель, регулировочный винт, переключатель нулевого сопротивления, ручка выбора диапазона, несколько портов и измерительные щупы. Однако между аналоговыми мультиметрами и цифровыми мультиметрами (DMM, DVOM) есть кое-что другое. Аналоговые мультиметры используют микроамперметр с подвижной стрелкой для отображения показаний. Цифровые мультиметры отображают информацию непосредственно на числовом дисплее, который легко читается, а некоторые даже имеют голосовую функцию. Сейчас цифровые мультиметры стали мейнстримом и заменили аналоговые мультиметры. Поскольку цифровые мультиметры обладают такими преимуществами, как высокая чувствительность, высокая точность, четкий дисплей, высокая устойчивость к перегрузкам, простота в эксплуатации и т. д. Обычный мультиметр состоит из трех основных частей: измерительной головки, измерительной цепи и поворотного переключателя.

1.1 Головка мультиметра

На головку мультиметра нанесены различные символы, линии шкалы и значения. Головка аналогового мультиметра представляет собой высокочувствительный магнитоэлектрический амперметр постоянного тока. Показатели производительности мультиметра в основном зависят от производительности измерительной головки. Его чувствительность относится к значению постоянного тока, протекающего через измерительную головку, когда стрелка отклоняется на полную шкалу. Чем меньше значение, тем выше чувствительность измерительной головки. Чем больше внутреннее сопротивление при измерении напряжения, тем лучше его показатели. Измерительная головка цифрового мультиметра обычно состоит из микросхемы аналого-цифрового (аналогово-цифрового) преобразования, периферийных компонентов и жидкокристаллического дисплея.

1.2 Измерительная цепь

Измерительная цепь используется для преобразования всех видов измерений в слабый постоянный ток, пригодный для измерительных измерений. Он состоит из резисторов, полупроводниковых компонентов и батарей.

1.3 Поворотный переключатель

Поворотный переключатель мультиметра представляет собой многопозиционный переключатель, который используется для выбора различных измерительных линий для удовлетворения различных требований к измерениям. Переключатель обычно представляет собой круглый диск с обозначенными вокруг него функциями и диапазонами.

Ⅱ Принцип работы мультиметра

Цифровой мультиметр преобразует сигнал напряжения постоянного тока с помощью схемы преобразования, а затем с помощью аналого-цифрового преобразователя преобразует сигнал в цифровую величину. Цифра подсчитывается электронным счетчиком и, наконец, отображается на экране.
Функция мультиметра по измерению напряжения, силы тока и сопротивления частично реализована через схему преобразования. Среди них измерение тока и сопротивления основано на измерении напряжения. Это означает, что цифровой мультиметр разработан на основе цифрового вольтметра постоянного тока.
Аналого-цифровой преобразователь преобразует аналоговую величину напряжения, которая непрерывно изменяется во времени, в цифровую величину, а затем электронный счетчик подсчитывает цифровую величину для получения результата измерения, и, наконец, схема отображения декодирования отображает результат измерения. Логическая схема управления контролирует слаженную работу схемы и последовательно завершает весь процесс измерения под действием часов.



Ⅲ Процедуры эксплуатации мультиметра

1. Перед использованием ознакомьтесь с функциями мультиметра. Выберите правильное положение шестерни, диапазон и гнездо измерительного пера в соответствии с измеряемым объектом.
2. Если объем измеренных данных неизвестен, сначала установите переключатель диапазона на максимальное значение, а затем переключите его на малый диапазон.
3. Мультиметр должен быть откалиброван или настроен на известное нулевое значение перед использованием для получения точных показаний.
4. При измерении сопротивления определенной цепи необходимо отключить питание проверяемой цепи.
5. Не прикасайтесь руками к металлической части тестовой ручки во время теста. И не разрешается перемещать позиционный переключатель с помощью электричества, чтобы обеспечить точное измерение и избежать несчастных случаев, таких как поражение электрическим током и возгорание инструмента.

Ⅳ Функции мультиметра

• Измерение сопротивления

В случае сбоя питания отрегулируйте мультиметр в положение сопротивления и подсоедините черный и красный щупы к двум концам сопротивления соответственно. Обратите внимание, что если измерение производится непосредственно на печатной плате, могут быть включены другие сопротивления, так что измерение будет неточным.

• Измерение тока

При включенном питании вставьте красный щуп в текущий тестовый порт мультиметра, а затем установите мультиметр в текущий режим. Подключите черный и красный щупы мультиметра к измеряемой цепи.

• Измерение напряжения

При включенном питании установите мультиметр на диапазон напряжения (обратите внимание, что существует различие между переменным и постоянным током), подсоедините черную ручку к отрицательной или заземляющей клемме источника питания, а красную ручку к положительной блок питания для измерения напряжения.

• Обнаружение короткого замыкания

В случае сбоя питания установите мультиметр в положение зуммера (если зуммера нет, используйте положение сопротивления) и подсоедините черный и красный щупы к двум концам измеряемой цепи. Если звучит зуммер, это означает короткое замыкание (или сопротивление равно нулю или близко к нулю).

• Обнаружение обрыва цепи

В случае сбоя питания настройте мультиметр на максимальный диапазон сопротивления и подключите черный и красный измерительные провода к двум концам тестируемой цепи. Если цепь разомкнута, сопротивление бесконечно.

• Тестовая ИС

Мультиметр можно использовать только для проверки напряжения питания постоянного тока ИС и для использования диапазона сопротивления, чтобы определить, замкнута ли ИС на землю или нет. Как правило, использование осциллографа для тестирования ИС намного точнее, потому что можно было увидеть входной и выходной сигнал, предполагая, что в ИС не возникло короткого замыкания и есть ли правильный вход ПИТАНИЯ ПОСТОЯННОГО ТОКА (VCC).



Ⅴ Советы по использованию мультиметра

1. При использовании мультиметра нельзя касаться металлической части тестовой ручки руками. Это может обеспечить точность измерения и личную безопасность.
2. При измерении определенного количества электричества нельзя переключать передачи, особенно при высоком напряжении или большом токе. В противном случае мультиметр может выйти из строя. Если вам нужно переключить передачу, вы должны сначала отсоединить измерительную ручку и провести измерение.
3. При использовании мультиметра его следует располагать горизонтально во избежание ошибок. При этом избегайте влияния внешних магнитных полей на мультиметр.
4. После выполнения измерения поворотный переключатель должен быть установлен на максимальный диапазон переменного напряжения. Если он свободен в течение длительного времени, батарею внутри мультиметра следует вынуть, чтобы предотвратить коррозию батареи других компонентов в мультиметре.

Как пользоваться мультиметром?

Ⅵ Как найти неисправность цепи с помощью мультиметра

6.1 Общие рекомендации

1. Визуальный осмотр
Вы можете прикоснуться к батарее, резистору, транзистору и встроенному блоку, чтобы проверить, не слишком ли сильно повышается температура. Если вновь установленная батарея нагревается, возможно короткое замыкание в цепи. Кроме того, вы также должны наблюдать, нет ли в схеме сломанных частей, распайки, механических повреждений и т. д.

2. Анализ формы сигнала
Используйте электронный осциллограф для наблюдения за формой сигнала напряжения, амплитудой, циклом (частотой) и т. д. цепи. Например, если тактовый генератор начинает колебаться, но нет выходного сигнала, это означает, что внутренний инвертор поврежден или внешний компонент может быть открыт.

3. Измерение параметров компонентов
Для компонентов, находящихся в диапазоне неисправности, выполните измерение в режиме онлайн или в автономном режиме, следует проанализировать значения параметров. При измерении сопротивления в режиме онлайн следует учитывать влияние компонентов, соединенных параллельно.

4. Устранение скрытых неисправностей
Скрытые неисправности более сложны. Распространенные причины включают пайку, ослабленные соединения, ослабленные разъемы, плохой контакт переключателя, нестабильную работу компонентов и обрывы проводов. Сюда же относятся некоторые внешние факторы. Например, слишком высокая температура окружающей среды, слишком высокая влажность или непостоянные сильные помехи поблизости и т. д.

5. Определение рабочего напряжения
Проверьте рабочее напряжение каждой точки и сравните его с нормальным значением. В первую очередь должна быть обеспечена точность опорного напряжения. Для измерения и сравнения лучше всего использовать цифровой мультиметр той же или аналогичной модели. Определение нормального внешнего переменного напряжения электрооборудования и постоянного напряжения внутренней цепи является основой для анализа причины отказа. Поэтому в процессе ремонта электрооборудования и электронных схем в первую очередь следует измерять соответствующее напряжение.



6.2 Измерительные наконечники мультиметра

6.2.1 Точки измерения напряжения
Этот метод заключается в измерении напряжения каждой части электрической или электронной цепи и сравнении их с нормальными значениями для поиска неисправностей. В процессе технического обслуживания, даже если неисправность цепи была определена, необходимо дополнительно измерить напряжение каждого контакта в соответствующей цепи, такой как транзисторы и интегральные схемы или основные узлы в цепи, чтобы убедиться, что оно нормальное. Это полезно для обнаружения поврежденных компонентов и анализа причин сбоя.
Для цепей, в которых неудобно измерять ток, часто измеряют напряжение на обоих концах резистора. С помощью закона Ома рассчитать косвенные токовые испытания. Обычно используется отрицательная обратная связь по току транзистора в схеме усилителя и статическая рабочая точка транзистора ICQ эмиттерного повторителя. Однако существует определенная погрешность между фактическим значением сопротивления и номинальным значением. Значение сопротивления резистора изменится после длительного использования, особенно резистора с углеродной пленкой.
Кроме того, измерение напряжения входного или выходного сигнала обнаруженного электроприбора для проверки нормального динамического рабочего состояния. Это также категория измерения напряжения.



6.2.2 Выбор параметров измерения
① Выберите соответствующий диапазон вольтметра переменного тока или вольтметра постоянного тока (или универсального мультиметра) и соответствующее напряжение источника питания.
② Выберите электронный вольтметр с соответствующим диапазоном и высоким входным сопротивлением при измерении рабочего напряжения соответствующего узла или электрода устройства.
③ Выберите электронный вольтметр с соответствующим диапазоном и диапазоном частот при измерении входного и выходного напряжения сигнала соответствующей цепи.
④ Выявить неисправности по сравнению с нормальным значением. Место, где напряжение сильно отклоняется от нормального значения, часто является местом, где находится неисправность.

Есть кое-что, на что ВАМ нужно обратить внимание 😏

① Обратите внимание на полярность вольтметра постоянного тока, чтобы определить направление напряжения или тока.
② Следует обратить внимание на относительные точки измерения рабочего напряжения: как правило, они относятся к земле, некоторые из них специально выбраны для нулевого напряжения, а некоторые находятся между электродами, которые необходимо классифицировать и тщательно проверить.
③ При подключении электронного вольтметра обратите внимание на последовательность «высокого» потенциала и «низкого» потенциала. Клемма заземления (то есть заземляющий провод) должна быть подключена первой, а затем клемма высокого потенциала во время печати измерений. После завершения измерения сначала следует снять клемму с высоким потенциалом, а затем клемму с низким потенциалом.
④ Обратите внимание на влияние входного сопротивления и диапазона частот вольтметра на результаты теста.



Ⅶ Измерение тока с помощью цифрового мультиметра

Измерение переменного тока с помощью цифрового мультиметра

Используйте цифровой мультиметр для измерения постоянного тока. Красный щуп — это положительный щуп, который вставляется в гнездо «мА» или «А». Черный щуп — это отрицательный щуп, который вставляется в гнездо «COM». Поверните измерительный переключатель в положение постоянного тока «А» для проверяемой цепи для измерения. При измерении постоянного тока ниже 200 мА красный щуп должен быть вставлен в гнездо «мА»; когда он превышает 200 мА, красный щуп должен быть вставлен в гнездо «А».
Например, при измерении рабочего тока реле постоянного тока сначала отключите токовую петлю реле, как показано на рисунке ниже, затем подключите положительный щуп к положительному электроду батареи, а отрицательный щуп к реле. , как показано на рисунке ниже. Число, отображаемое на экране, является рабочим током реле.

Рис. 1. Рабочий ток реле постоянного тока



Когда цифровой мультиметр измеряет постоянный ток, если поменять местами положительный и отрицательный щупы, результат измерения будет отрицательным. При измерении нет необходимости учитывать направление тока. Потому что величина и направление тока могут быть измерены одновременно.

Рисунок 2. Измерение постоянного тока



Измерение постоянного тока с помощью аналогового мультиметра

При измерении постоянного тока аналоговый мультиметр следует подключать последовательно к цепи, как показано на рисунке ниже. Он может быть включен последовательно между положительным полюсом и тестируемой цепью или между цепью и отрицательным полюсом источника питания.

Рис. 3. Измерение постоянного тока с помощью аналогового мультиметра



При измерении постоянного тока 500 мА и ниже переключатель измерения должен выбрать передачу «мА». При измерении тока в диапазоне от 0,5 до 5 А следует выбрать механизм 500 мА, а положительную ручку следует вставить в гнездо «5А». При измерении цепи максимальное значение шкалы (крайняя правая часть линии шкалы) равно количеству разрядов выбранной шкалы диапазона. Результат измерения преобразуется в соответствии с положением, указанным указателем, как показано на рисунке ниже.

Рис. 4. Показания аналогового мультиметра



Измерение переменного тока цифровым мультиметром

Измерение переменного тока цифровым мультиметром аналогично измерению постоянного тока. Поверните поворотный переключатель на требуемый уровень A, и мультиметр можно будет подключить последовательно. При измерении тока ниже 200 мА красный щуп следует вставить в гнездо «мА», а при измерении выше 200 мА — в гнездо «А». На следующем рисунке показана принципиальная схема измерения рабочего тока осветительной лампы.

Рисунок 5. Измерение переменного тока с помощью цифрового мультиметра



Измерение переменного тока с помощью аналогового мультиметра

Для прямого измерения необходимо использовать аналоговый мультиметр с блоком измерения переменного тока. Как и при измерении постоянного тока, вы можете подключить мультиметр к тестируемой цепи последовательно.

Рисунок 6. Измерение переменного тока с помощью аналогового мультиметра



Ⅷ Какой мультиметр лучше аналоговый или цифровой?

Очень похоже на то, какой из них использовать. Цифровые легко читаются, дают большую точность и считываются с точностью до десятых, сотен или меньше. Одной из важных причин для его использования является то, что он имеет высокое внутреннее сопротивление. Это приводит к меньшему потреблению тока, что может повлиять на цепь. Если вы измеряете мощность небольшого устройства, этот тип счетчика не увеличит нагрузку. Этот тип счетчика медленно дает показания, и когда он это делает, показания могут продолжать меняться, потому что схема нестабильна. Схемы зависят от логических элементов, которые могут обрабатывать только высокие и низкие уровни, но не промежуточные значения.
Цифровой счетчик не будет двигаться вверх и вниз плавно, как аналоговый. Аналог проще использовать в динамической ситуации. Были времена, когда кто-то хотел, чтобы измеритель потреблял нагрузку, чтобы схема работала так, как в нормальных условиях, аналоговый прибор сделает это. Вот сравнение двух.

Аналоговый Мультиметр	Цифровой Мультиметр
Более чувствителен к шуму.	Менее чувствителен к шуму, простота мультиплексирования.
Аналоговый мультиметр дешевле.	Цифровой мультиметр дороже аналогового.
Дает менее точные результаты.	Выдает более точные выходные данные, чем аналоговые.

---

Оба счетчика имеют свои преимущества. Если вы можете позволить себе иметь только один измеритель, цифровой счетчик будет более полезным. Сейчас большинство людей предпочитают использовать цифровые устройства для измерения сопротивления, эти измерения должны быть точными. Измерять ток следует с осторожностью, потому что одна ошибка сожжет внутренности.



Ⅸ Лучшие бренды мультиметров

Мультиметр должен быть высокого качества и точности. Убедитесь, что ваш мультиметр соответствует всем стандартам безопасности. Существуют различные типы цифровых мультиметров в зависимости от диапазона функций и области применения. В зависимости от того, хотите ли вы его для общего или промышленного назначения, вам нужно знать несколько надежных диапазонов мультиметра, чтобы получить продукт хорошего качества. Следующая таблица может быть использована в качестве рекомендации.

*	Цифровой мультиметр Etekcity	Мультиметр Mastech	Мультиметр INNOVA
Инструменты Клейна	Мультиметр Agilent Keysight	Мультиметр Браймена	Мультиметр Tacklife
Кусам Меко	Цифровой мультиметр AstroAI	Мультиметр Extech	Мультиметр Fluke

---



Ⅹ Часто задаваемые вопросы об основах и функциях мультиметра

1. Для чего используются мультиметры?

Цифровой мультиметр — это измерительный прибор, используемый для измерения двух или более электрических величин, в основном напряжения (вольт), силы тока (ампер) и сопротивления (ом). Это стандартный диагностический инструмент для техников в электротехнической/электронной промышленности.



2. Какие существуют два типа мультиметров?

Мультиметры делятся на два типа в зависимости от способа отображения индикации: аналоговые и цифровые. Аналоговые мультиметры представляют собой многофункциональные электроизмерительные приборы с индикацией посредством стрелочной (аналоговой) шкалы.



3. Принцип работы мультиметра?

Большинство мультиметров по своей сути измеряют напряжение и пропускают измеряемый ток через шунтирующее сопротивление, измеряя возникающее на нем напряжение. Падение напряжения называется напряжением нагрузки и выражается в вольтах на ампер.



4. Каковы три основные функции мультиметра?

В то время как стандартные устройства измеряют напряжение, сопротивление и ток, дорогие также измеряют индуктивность и емкость. Он использует три функции в одном приборе: вольтметр для измерения напряжения между двумя точками, омметр для определения сопротивления и амперметр для измерения тока.
