Как пользоваться мультиметром: подробная инструкция для начинающих

При работе с электрическим оборудованием требуются точные измерительные приборы для замера параметров. Наиболее удобный из них – мультиметр. Прибор выполняет функции нескольких измерителей. При этом имеет компактные размеры и прост в обращении.

Содержание

1. Что такое мультиметр
2. Назначение
3. Устройство и принцип работы
4. Характеристики
5. Разновидности
6. Правила выставления режимов
7. Инструкция по работе с мультиметром
8. Измерение напряжения
9. Измерение силы тока
10. Измерение сопротивления
11. Прозвонка проводов

Что такое мультиметр

Мультиметр – электроизмерительный прибор. Простейший его вариант позволяет измерить напряжение, силу тока и сопротивление. Выпускаются цифровые и аналоговые устройства. Первые называют мультиметрами, вторые чаще именуют тестерами.

Прибор в первую очередь предназначен для определения параметров электрической сети и выявления нарушений контура. Поэтому обычно это легкое переносное устройство с простейшим управлением. Для более сложных задач выпускают стационарные аппараты с огромным количеством функций.

Назначение

Самый обычный электронный мультиметр выполняет следующие задачи:

• измеряет напряжение постоянного и переменного тока;
• оценивает сопротивление цепи или отдельных элементов системы;
• определяет силу тока;
• оценивает функциональность транзисторов и фотоэлементов;
• измеряет емкость и индуктивность;
• выполняет прозвон при использовании низкоомного резистора;
• при подключении внешней термопары можно с помощью мультиметра измерять и температуру.

Точность мультиметра зависит от разрядности прибора. Профессиональный инструмент дает погрешность до 0,3% по переменному току. Бытовые приборы обычно менее точны. Портативные цифровые допускают погрешность до 10%, более дорогие и точные модели – до 1%

Часто

32.52%

Редко

53. 17%

Не пользуюсь

14.31%

Проголосовало: 489

Устройство и принцип работы

Аналоговый инструмент включает стрелочный микроамперметр с набором шунтов для измерения тока и комплектом добавочных резисторов, позволяющих измерить напряжение. Сопротивление до 1 МОм выполняется с использованием собственного источника питания – батареек. Для измерения более высоких величин потребуется подключение к внешнему.

Данные измерений отображаются на мониторе. В аналоговом это простой экран со стрелкой, в цифровом – многоразрядный регистр. Данные поступают от контуров преобразования, где показатели понижаются до определенного опорного параметра.

Принцип действия любого из мультиметров – сравнение входящего сигнала с опорным. Подсоединяют прибор с помощью проводов: черный – это общий или отрицательный, а красный – положительный. На одном конце провода есть вилка, которая вставляется в разъем измерителя. На другом – контакты со схемой или ее элементами, которые позволяют подключиться.

Гнезда измерителя помечены соответствующим образом:

• COM – разъем для черного провода;
• 10A – гнездо для замера тока в пределах 10 ампер;
• MACX – для щупа при измерении силы тока до 0,2 А;
• VΩCX+ – разъем для красного провода.

Валера

Голос строительного гуру

Задать вопрос

Измерения выполняются с учетом характера параметра. Чтобы оценить величину постоянного тока, мультиметр подключают последовательно. Если требуется измерить напряжение, прибор подключают параллельно с источником напряжения. Сопротивление определяют на обесточенных цепях, используя батарейку или внешнее подключение к другой сети.

Характеристики

Мультиметры предназначены для работы в разных диапазонах. При выборе прибора необходимо оценить его технические характеристики.

• Диапазон измерения – диапазон величин, который в состоянии зарегистрировать прибор. При переходе за границы мультиметр отображает значок OL – перегрузка.
• Разрешение – наименьшее значение показателя, которое может обнаружить и зарегистрировать мультиметр. Параметр может изменяться. Например, после измерения показателя в большем диапазоне хотят его уточнить и повторяют измерение в меньшем диапазоне при условии, что величина оказывается в пределах выбранной шкалы. При этом разрешение увеличится.
• Разрядность – диапазон эксплуатации прибора. Мультиметр используют для оценки разных параметров, но при этом наличествует только 1 шкала. Чтобы отобразить данные, необходимо переводить мультиметр в диапазон с более высокими или низкими значениями. Наиболее популярный бытовой вариант прибора – 3,5 разрядный. Это означает, что мультиметр отображает 3 полноценных разряда – от 0 до 9 любой единицы, и еще 1 разряд неполный, с ограниченным диапазоном.
• В цифровых моделях разрядность чаще заменяют другим показателем – отсчетами. Чем больше отсчетов, тем лучше разрешение.
• Прецизионность – способность воспроизводить близкие показатели. Высокая прецизионность связана с низкой погрешностью.
• Погрешность – максимально допустимое отклонение при измерении. Выражается в процентах. Для разных диапазонов погрешность разная. Этот параметр важен при калибровке точного оборудования.

Характеристики мультиметра указываются на упаковке, в инструкции к прибору есть расшифровка.

Разновидности

Мультиметры разделяют на аналоговые и цифровые. Конструкция приборов при этом одинаковая, но отличается метод передачи сигнала на экран.

• Аналоговое устройство – оснащается шкалой либо осциллографом, пользователю необходимо интерпретировать полученные данные.
• Цифровой мультиметр – на экран выводятся данные в измеряемых величинах. Он более удобен при измерении и ремонте электронных устройств.
• Гибридный – включает аналоговую шкалу и цифровую. Такой вариант удобнее, например, в автомобиле, где важнее оценить не конкретную цифру, а уровень.

По типу исполнения различают переносные и стационарные модели:

• Мобильные – могут быть совсем маленькими (карманный вариант) и настольными со средней погрешностью в 2%.
• Стационарные предназначены для измерений большого количества параметров, а поэтому их устанавливаются рядом с оборудованием. Оснащаются несколькими экранами и более точны.

Детектор

Существуют другие разновидности прибора.

• Детектор – обнаруживает напряжение без контакта. Аппарат оснащен одним или несколькими выносными щупами. Очень удобен при поиске скрытых коммуникаций.
• Тестер – дополнительно оборудован средствами для проверки кабельной проводки при неисправностях.
• Клещи – приспособление позволяет выявить ток без вскрытия изоляции провода. Принцип работы основан на магнитной индукции.
• Тепловизор – оснащен дистанционным датчиком, улавливающим тепловое излучение.

Тестер Клещи Тепловизор

Есть более специализированные модели: автомобильные, LSR-тестеры для проверки кабельных сетей, мегаометры, способные работать с контурами с большим сопротивлением.

Правила выставления режимов

Чтобы измерить показатель, необходимо настроить прибор – выставить диапазон, в котором предположительно находятся измеряемые параметры. Если это аппарат с ручным управлением, диапазон определяют сами. Для этого достаточно оценить напряжение источника питания, который используется для обслуживания схемы. Например, если система питается от батарейки на 9В, нет смысл ставить диапазон в 200В, так как он даст большую погрешность при измерении. Но также нельзя выставлять 2В., так как он попросту не сможет измерить показатели, если они выше. Устанавливают диапазон до 20В.

Автоматический мультиметр определяет диапазон самостоятельно и выдает на экран готовые данные.

Инструкция по работе с мультиметром

Чтобы провести измерения, необходимо предварительно ознакомиться с инструкцией. При работе важно учитывать диапазон измерений и характер тока.

Измерение напряжения

Инструкция проста.

• Переводят переключатель в позицию ACV.
• Подключают щупы к гнезду COM к разъему VΩmA.
• Выбирают примерный диапазон. Если сделать это сразу не удается, сначала выставляют самый большой – 750В. Если на экране после измерения появляется меньшее значение, диапазон уменьшают последовательно до 200В и до 50В, чтобы повысить точность.
• Если измеряют напряжение в сети с постоянным током, сразу выставляют 20В.

Щупы подключают к цепи параллельно.

Измерение силы тока

Технология такая же.

1. Устанавливают черный провод к разъему COM и определяют примерную силу тока по показателям источника питания.
2. Если это невозможно, сначала красный щуп вставляют в гнездо 10А, то есть для измерения тока с большей силой.
3. Если данные на экране ниже заявленного диапазона, штекер переключают в разъем VΩmA и повторяют измерение в диапазоне до 200 мА. Если величина еще меньше, переключают регистр.

При измерении силы тока прибор подключают последовательно.

Измерение сопротивления

Перед замером отключают питание цепи. Щупы ставят в разъемы COM и VΩmA. Переводят переключатель в любой диапазон сектора Ω. Прикладывают контакты к фрагменту цепи или элементу и получают сопротивление.

Если на табло появляется 1 или OL, нужно перевести переключатель в более высокий диапазон. Если индикатор показывает 0, в более низкий.

Прозвонка проводов

Важный режим тестера – прозвонка. Он позволяет быстро установить, есть или нет разрыв в цепи. Для этого отключают питание измеряемого участка цепи, устанавливают щупы в стандартное положение – COM и VΩmA, и касаются контактами 2 точек схемы.

Если цепь замкнута, включается звуковая индикация. Если есть разрыв, прибор молчит.

Для ремонтных и строительных работ внутри здания более чем достаточно бытовой версии прибора с разрядностью в 3,5 и погрешностью до 10 %. Такой мультиметр работает с хорошей точностью, но его стоимость остается доступной.

подробная инструкция для начинающих и чайников, как измерить напряжение и ток, проверить диоды и конденсаты

Автор обзора: Энергоаудит проект RT

Время не стоит на месте. Сменяются поколения, а с ними и условия человеческой жизни. Трудно представить, но каких-то 200 лет назад человечество неплохо обходилось без постоянного освещения жилища, а тем более без электрической аппаратуры.

Впервые электричество стало поступать в дома, тогда еще в бывшем СССР ровно 100 лет назад. Его давали на пару часов. Полностью электрификация страны началась только после ВОВ, в начале пятидесятых годов 20 века.

Наше время трудно представить без постоянного потока электричества и без использования бытовых приборов. Все это накладывает определенный отпечаток на изобретение аппаратуры для измерения электрического тока.

• Немного истории

• Что такое мультиметр

• Применение

• Оснащение прибора

• Плюсы современных мультиметров

• Виды мультиметров

• Инструкция по пользованию мультиметра

  • Сопротивление

  • Ток

  • Напряжение

• Фото современных моделей мультиметров

Немного истории

На дворе стоял 1920 год, когда британец Дональд Макади изобрел первый измерительный прибор для тока.

• Он тогда не думал о своей славе, работая инженером на почте, ему приходилось носить с собой множество аппаратуры для обслуживания систем связи.
• Облегчив себе работу, изобретя прародителя тестера, он прославился на многие века и внес исключительную лепту в изобретение по измерению электрического напряжения.

В Советском союзе первый прибор выпустили в конце сороковых годов 20 века. Им стал мультиметр ТТ-1, способный измерять не только переменный, но и постоянный ток.

Что такое мультиметр

Прибор измеряющий различные параметры электрических цепей и их элементов принято называть мультиметром. Самые простые модели данного прибора можно сравнить с авометрами, которые также измеряют напряжение, силу и сопротивление тока.

• Современные мультиметры оснащены дополнительными функциями и могут применяться при измерении параметров радиодеталей, работоспособности транзисторов, а также для определения температуры оборудования.
• Данный прибор очень востребован, как у рядового покупателя, так и у компаний, которые занимаются обслуживанием электрического оборудования. Эта статья поможет понять применение мультиметра и даст подробную характеристику данному прибору.

Применение

Данный прибор измеряет сопротивление в электрической цепи и на отдельных ее узлах. А также определяет напряжение и силу тока. Можно сказать, что это оборудование заменяет собой вольтметр, амперметр и омметр. Идеально справляется с измерением постоянного и переменного тока.

• Прибор выполняется из прочного пластика, который защищает оборудование даже от горения.
• Оно имеет прямоугольную форму с тупыми углами.
• Часто прибор помещают в резиновый корпус, для еще большей защиты.
• Корпус также выполнен из пластика и металла.
• Панель оборудована кнопками и прочей регулирующейся системой.

Мультиметр идет вместе с двумя щупами. Которые подключаются в прибор по определенной системе.

Одно из гнезд оборудования имеет название <<СОМ>> и предназначается для минусового щупа (черного цвета). Второй щуп имеет красный цвет. Все это имеет условное обозначение на мультиметре.

Оснащение прибора

Кроме вышеуказанных функций мультиметр может выполнять и дополнительную работу.

Которая указана в нижнем списке:

• Замер силы переменного тока и частоты напряжения. В данном случае прибор способен производить измерение сопротивления, превышающее сотню МОм. Для этого аппарат подключают к внешнему источнику питания. Если прибор оборудован внешней термопарой, тогда его можно использовать для измерения температуры и даже индуктивности;
• Измерение прозвонка. Приспособление делает замер низкого сопротивления. Сигнал поступает в виде звука или света. Таким образом обнаруживают дефекты в электрической цепи;
• Проверка теста. Происходит двумя функциями. Первая – определяет передачу тока (полупроводниковый транзистор). Вторая – проверяет полярность полупроводникового диода;
• Генерация тестового сигнала. Служит для проверки исправности линии передач и усилительных трактов.

Плюсы современных мультиметров

Этот прибор на рынке электрического оборудования уже более пятидесяти лет. За это время мультиметр прошел полностью переоснащение, приобретя такие полезные функции, как защиту от перегрузок, которая обеспечивает автоматическое отключение прибора в случае превышения напряжения. Защита входных цепей обеспечивает блокировку аппаратуры при включении режима замера сопротивления.

Защита от тока позволяет отключать прибор в случае измерения напряжения при активном режиме тока.

• Также мультиметр оснащен индикатором разряда батареи. Прибор имеет дополнительную память для записи результатов измерения.
• Прибор также оснащен автоматическим выключением при долгом неиспользовании.
• Аппаратура регистрирует малейшие неисправности электросети. Это является огромным плюсом при выполнении данной работы мастером.

Мультиметр автоматически фиксирует результаты замеров и устанавливает пределы измерений, без участия мастера.

Виды мультиметров

Как правило, покупатель не знающий всю специфику работы аппаратуры, задает себе вопрос. Сколько всего видов и какие бывают мультиметры.

Виды приспособлений:

1. Аналоговое оборудование. Применятся для измерения сильных радиопомех;
2. Цифровой аппарат. Состоит из аналогового преобразователя с контроллером. Делает анализ напряжения;
3. Комбинированный прибор. Делится на стационарный и портативный аппараты. Первый используется при профессиональной деятельности. Второй применяется для домашнего обихода;
4. Искробезопасный аппарат. Необходим для работы в химической и нефтеперерабатывающей отрасли;
5. Промышленный аппарат. Необходим для работы в тяжелых климатических условиях;
6. Мультиметр-детектор и клещи-мультиметр. Определяют напряжение бесконтактным способом;
7. Автомобильный прибор применяется для замера угла замкнутого состояния контактов прерывателя трамблера;
8. Мультиметр-мегаомметр необходим для измерения большого сопротивления тока;
9. Трехфазный. Предназначается для установки в распределительные щиты.

Инструкция по пользованию мультиметра

Пользование прибором не доставит хлопот, если следовать определенным правилам.

Сопротивление

Для измерения сопротивления необходимо повернуть рычаг устройства напротив надписи, обозначающей измерение сопротивления.

• Далее выбирается диапазон. И вставляется щуп к одному входу, затем следующий щуп в другое гнездо.
• На дисплее должно появится значение, которое обозначает полученное сопротивление.
• Если «загорается 0», меняют диапазон измерения на меньший вариант.
• Если появилась 1, увеличивают диапазон на больший вариант.

Ток

Перед началом работ определяются с видом тока. Для постоянного типа своя специфика измерений.

Которая состоит из установки максимального диапазона измерительной системы.

• Вся суть заключается в том, что диапазон переключают до тех пор, пока не увидят результат показаний.
• Для того чтобы не испортить прибор, подключают щуп сначала в самое верхнее (крайнее) гнездо и если показаний не последовало, переставляют щуп в среднее гнездо.
• Для переменного тока применяется любая нагрузка при подключении к бытовой электросети.
• Такой способ поможет быстро определить потребление тока.

Измерение происходит по методу максимальной установки диапазона прибора с последующим опусканием значения аппарата. Не забывают про правильную установку щупов в нужное гнездо.

Напряжение

Перед работой также определяются с видом напряжения, которое может иметь постоянное или переменное действие. В обоих случаях устанавливается максимальный диапазон прибора, не забывая об правильной установке щупов.

• При необходимости, переключая на меньшее измерение механизм диапазона. Аппарат подключается параллельно и идеально подходит для измерений напряжения в аккумуляторе или бытовой батарейке.
• Данная статья дала полную характеристику по правильному пользованию такого универсального приспособления, как мультиметр. Теперь даже новичок будет осведомлен о видах прибора и специфике их использования.

Фото современных моделей мультиметров

Инструкция тестера

Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике. Мультиметр — это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин. Самый малый набор функций мультиметра — это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов измерение падения напряжения на p-n переходе , звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• 2. Практика. Как пользоваться мультиметром
• Как пользоваться мультиметром: подробная инструкция для начинающих
• Эксплуатация мультиметра DT- 832: инструкция по применению
• Как правильно пользоваться мультиметром: инструкция для чайников
• USB Safety Tester J7-t: обзор и инструкция по эксплуатации
• Как правильно пользоваться мультиметром: инструкция для чайников
• Как использовать мультиметр – инструкция для чайников

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как пользоваться мультиметром. Часть1

2. Практика.

Как пользоваться мультиметром

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко. На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:. Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя. Питание осуществляется от батарейки типа крона. При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны.

В менее качественных вариантах используются обычные пружинки. Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор. Щупы как правило разного цвета — красного и черного.

Красный щуп в два других разъема. Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера.

В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов. Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными.

Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов.

У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр. Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома переменное напряжение , то перещелкиваете переключатель в положение ACV.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC — при замере напряжения возникнет короткое замыкание. Начинайте измерение с максимального значения на приборе — V. Полярность щупов при этом абсолютно не играет никакой роли.

Не нужно щупом черного цвета обязательно касаться ноля, а красным — фазы. При замере постоянного напряжения например электропроводка в машине переключаетесь в режим DCV. И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения.

Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если начать замерять напряжение при включенном положении переключателя DCA, т. Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке.

При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл. Мультиметр работает на батарейке используется крона на 9 Вольт.

Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо В может показаться все или Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание.

Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту. Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении — DCA. Будьте внимательны! Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом.

То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте в начале, середине, конце цепи. Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики. Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV замер напряжения , то с прибором с большой вероятностью ничего страшного не произойдет.

А вот если наоборот, то мультиметр выйдет из строя. Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание даже от батарейки.

Таким образом данные замеров будут более точными. Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи. При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений. Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена проверка целостности предохранителя. Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя — проверка диодов. Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах. Скачать инструкцию на мультиметр. Вот что значит профи! ИМХО это главный показатель профи-уметь объяснить. Ваш e-mail не будет опубликован. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Статьи по теме Как измерить напряжение и расход электроэнергии в доме при помощи смартфона 7 доработок мультиметра — фонарик, подсветка, аккумулятор, щупы, крепеж на руку, колпачки, кнопка отключения.

Поиск скрытой проводки смартфоном — сканер Walabot DIY Как найти проводку детектором Хилти PS 38 — инструкция и видеообзор Как сделать плавный пуск электроинструмента с обычной розетки. Перчатки электромонтажника КВТ. Модели С, С, С Поделись с друзьями:. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

Как пользоваться мультиметром: подробная инструкция для начинающих

На замену старым измерительным приборам для электрических цепей пришли новые модели. Новые приборы, в том числе и мультиметр dt b, имеют малые габариты и выполняют все перечисленные функции в корпусе одного прибора. Для эффективного использования этих приборов надо разобраться, какие функции способен выполнять прибор, как устанавливаются органы управления при тестировании параметров в определенных пределах измерения. Измерительные приборы пользуются большим спросом, так цифровой мультиметр dt b — у электриков для работ в бытовых условиях и на производстве. Малогабаритные размеры, универсальные возможности по измерению большого количества параметров электрических цепей, возможности прозвонки целостности цепи и проверки исправности полупроводниковых элементов схем сделали прибор популярным. В определенном режиме и пределах измерений аналоговые и цифровые приборы уступают друг другу, у каждого вида есть свои недостатки и достоинства.

Не подскажете в Вашем тестере номиналы резисторов RJ3 и RJ4 на его на выход блока питания и замерить тестером падение напряжения на этом.

Эксплуатация мультиметра DT- 832: инструкция по применению

Тестер — это устройство, которое используется как радиолюбителями, так автоэлектриками. Популярной моделью среди них является мультиметр DT Инструкция по применению прибора содержит все основные сведения для его комфортного использования. Но существуют так называемые OEM поставки, в которых она отсутствует, из-за чего не все его возможности становятся известными пользователю. Мультиметр DT представляет собой цифровое устройство, предназначенное для измерения различных электрических величин. Выпускает его компания Digital Multimeter. Страна сборки — Китай. Неоспоримым преимуществом этого устройства является функциональность и малые размеры.

Как правильно пользоваться мультиметром: инструкция для чайников

На российском рынке доступен огромный ассортимент кабельных тестеров для диагностики витой пары и коаксиального кабеля. Как эти устройства различаются по своим возможностям? Почему функционально схожие приборы имеют разную цену? И как, не переплачивая, выбрать кабельный тестер, который лучше всего подойдет для ваших целей?

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера.

USB Safety Tester J7-t: обзор и инструкция по эксплуатации

Мультиметром называется электрический прибор с комбинированным функционалом. Он используется для определения напряжения в сети, силы тока, электрического сопротивления, причем данный перечень — лишь минимальный набор функций. Все тестирующие приборы делятся на цифровые далее в статье речь будет идти только о цифровых мультиметрах и аналоговые. Последние иначе называются стрелочными, по времени изобретения более ранние и менее совершенные. Различия между устройствами состоят не столько в особенностях отображения информации — стрелочной шкалы у аналогового и жидкокристаллического дисплея у цифрового — но и в возможностях, а также удобстве работы. При большем удобстве отслеживания небольших изменений измеряемого параметра например, напряжения в сети , аналоговый мультиметр обладает большей погрешностью замеров.

Как правильно пользоваться мультиметром: инструкция для чайников

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко. На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры. Переключение режимов происходит при помощи центрального поворотного переключателя.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ. MASTECH. MASTECH. Автоматический тестер компонентов поверхностного монтажа MS СОДЕРЖАНИЕ. 1.

Как использовать мультиметр – инструкция для чайников

Нитрат-тестер Soeks. Инструкция по эксплуатации на русском языке Нитрат-тестер Soeks предназначен для экспресс-анализа содержания нитратов в свежих овощах и фруктах. Анализ содержания нитратов производится на основе измерения проводимости переменного высокочастотного тока в измеряемом продукте.

Перед использованием прибора прочитайте данную инструкцию. Неправильное понимание или использование этого руководства может привести к серьезным травмам. Основная характеристика. Некоторые из них так же используются для измерения температуры, hFE и продолжительности издаваемого звука или просто в качестве генератора. Описание передней панели. Просто поставьте переключатель в позицию RT и текущая комнатная температура высветится на дисплее.

Должностная Инструкция Верификатора — pleeranywhere Инструкция тестера электропитания minevik pmm должностная инструкция. Он работает от простой сети электропитания.

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто. В настоящее время все мультиметры тестеры делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

Статья Видео. Содержание: Знакомимся с тестером Измеряем напряжение Измеряем силу тока Измеряем сопротивление Используем прозвонку Видео уроки по теме. Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:.

Узнайте, как пользоваться цифровым мультиметром

Мультиметры, без сомнения, являются одними из самых универсальных инструментов, которые можно купить за деньги. В основном они используются для проверки тока и напряжения, а также многого другого, в зависимости от модели. Если вы купили его для себя, но не знаете, как им пользоваться, не беспокойтесь — это подробное руководство поможет вам начать работу. Руководство будет в основном ориентировано на новичков, которые никогда раньше не использовали ни одно из этих устройств. Мы подробно рассмотрим наиболее распространенные функции этих гаджетов и покажем вам, как использовать собственный цифровой мультиметр для измерения различных электронных величин.

Что такое мультиметр и зачем он мне нужен?

---

Цифровой мультиметр (DMM) является одним из самых универсальных существующих измерительных инструментов и абсолютно необходим, когда речь идет об электронике. Это позволяет пользователю понять, что происходит в цепях конкретного прибора или машины. Когда что-то работает не так, мультиметр поможет пользователю в устранении неполадок.

Тот факт, что они так полезны для обнаружения электрических неисправностей, делает эти гаджеты подходящими для различных отраслей промышленности. Почти каждый опытный электрик использует его при устранении неполадок с источниками питания, системами электропроводки, приборами и цепями. Кроме того, цифровые мультиметры обычно находятся в наборах инструментов автомобильных техников, которые используют их для проверки электрических компонентов автомобилей.

Существует множество причин, по которым человек может захотеть использовать одно из этих устройств. Давайте посмотрим, какие самые распространенные цели:

• Текущие измерения
• Измерение постоянного тока
• Измерение напряжения
• Емкость
• Частота
• децибел
• Внутренняя температура
• Сопротивление (постоянное напряжение)
• Сопротивление (постоянный ток)

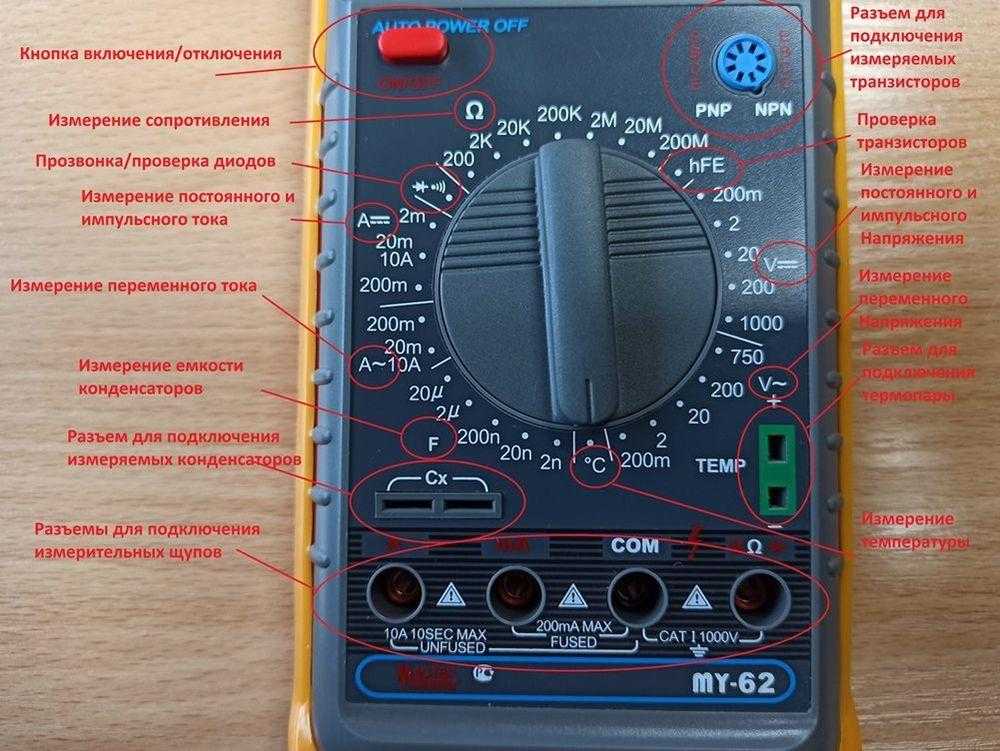

Части мультиметра

---

Каждое из этих устройств состоит из трех основных элементов:

• Дисплей
• Ручка выбора
• Порты

Экран устройства обычно показывает четыре цифры, а при необходимости может также отображать отрицательные знаки. Некоторые модели оснащены экранами с подсветкой, что весьма полезно при работе в плохо освещенных местах (например, под автомобилем).

Ручка выбора (или диск), с другой стороны, является частью, с помощью которой пользователь может настроить устройство для считывания различных измерений, таких как миллиампер (мА), напряжение (В), а также сопротивление (Ом) и другие значения.

Порты, которые обычно находятся в нижней части фасада, предназначены для подключения зондов. Большинство моделей поставляются с двумя щупами — один красный, а другой черный.

Измерение напряжения

---

Измерение напряжения переменного или постоянного тока, несомненно, является одним из наиболее распространенных применений мультиметра. Фактически, это одна из первых вещей, которым хотят научиться новые пользователи. Как человек, который мало что знает об этих вещах, вы можете беспокоиться о выборе правильной настройки напряжения.

К счастью, это не такая уж большая проблема — ваш гаджет будет просто отображать цифру 1, которая является ошибкой, возникающей при перегрузке цифрового мультиметра. Вместо этого вы захотите выбрать напряжение, которое выше, чем то, которое вы планируете измерять.

Давайте посмотрим, какие шаги нужно предпринять при измерении напряжения батареи:

• Подключите щупы к COM и mAVΩ (черный к COM, красный к mAVΩ).
• Установите устройство на «2 В» в диапазоне постоянного тока.
• Подсоедините черный щуп к «-» аккумулятора, а красный щуп к «+».
• Слегка надавите на клеммы аккумулятора и аккуратно сожмите щупы.
• Если вы тестируете новую батарею, на дисплее будет отображаться напряжение 1,5 В или выше.

Измерение силы тока

---

Если ваша модель оснащена токоизмерительным усилителем, этот процесс будет очень простым. Все, что вам нужно сделать, это установить ручку на силу тока, надеть зажим на линию и прочитать результаты на дисплее.

С другой стороны, если ваш цифровой мультиметр не имеет усилителя с клещами, выполните следующие действия:

• Удалите провод VCC (тот, который ведет к блоку) и добавьте дополнительный кусок провода в место, где он был подключен. После этого щупом от вывода питания к резистору.
• Вставьте цифровой мультиметр в линию, чтобы он мог измерять ток, протекающий через плату.
• Установите ручку селектора в правильное положение и измерьте ток.

Измерение сопротивления

---

Убедитесь, что цифровой мультиметр настроен на омы (символ «Ом»), и выберите требуемый диапазон. После этого выполните следующие действия:

• Возьмите любой резистор и установите цифровой мультиметр на 20 кОм.
• Прижмите щупы устройства к ножкам резистора, слегка надавливая.
• Ваше устройство должно прочитать одно из следующих значений: 1, 0,00 или номинал резистора.
• Если он читает 1, это означает, что он перегружен, что потребует от вас выбора более высокого режима. Если он показывает 0,00, вам придется понизить режим до 200 Ом или 2 кОм.

Проверка непрерывности

---

Это испытание относится к измерению сопротивления между двумя точками. Для начала выполните следующие действия:

• Переведите устройство в режим непрерывности — найдите символ, похожий на динамик.
• Соедините датчики друг с другом. Это должно привести к тому, что цифровой мультиметр издаст звуковой сигнал.
• Выключите систему, прежде чем приступить к проверке непрерывности.
• Ткните щупами в два отдельных контакта заземления – появление тона укажет на соединение. После этого воткните щупы от вывода VCC на микроконтроллере к VCC, расположенному на БП (источник питания). Появление тона означает, что питание свободно поступает на микроконтроллер. Отсутствие звука означает обрыв макетной платы, линии или провода.



Научиться измерять напряжение, ток, сопротивление и непрерывность должно быть достаточно для начала работы. Конечно, есть много других значений, которые вы можете измерить с помощью мультиметра, хотя это зависит от вашей конкретной модели.

Не забудьте избегать проведения измерений во влажной среде и обязательно надевайте средства защиты, такие как головной убор, перчатки и изолированные резиновые коврики. Электричество — опасная штука, поэтому всегда используйте цифровой мультиметр с учетом всех необходимых мер безопасности.

Как пользоваться мультиметром (для начинающих)

Будь то ваш смартфон, компьютер, колонки или обычная лампочка, каждому электрическому устройству для работы требуется определенное количество электроэнергии. Это электричество необходимо регулировать, чтобы ваше устройство работало должным образом. Слишком много и устройство сломается; слишком мало, и это может не работать вообще.

Мультиметр — это инструмент, используемый для измерения количества электричества, проходящего через определенный компонент, путем измерения тока (ампер), электрического давления (напряжения), сопротивления (Ом) и непрерывности.

Если вы заинтересованы в проверке, устранении неполадок или разработке своих электронных/электрических проектов своими руками, мультиметр — это необходимый инструмент, который вам необходим.

Знакомство с мультиметром

Прежде чем что-либо измерять с помощью этого устройства, вам сначала необходимо ознакомиться с общими частями и функциями мультиметра.

Дисплей/шкала: На дисплее или шкале вы увидите значения ваших измерений.

Поворотный переключатель: Поворотный переключатель позволяет пользователю переключаться между типами измерений, которые он пытается протестировать. Это будет включать ценные измерения, такие как напряжение, сопротивление и ток.

Функциональная кнопка: Некоторые значения, заданные поворотным переключателем, будут иметь несколько функций. Используйте функциональную кнопку для переключения между этими функциями.

Входные гнезда: Во входные гнезда вы будете вставлять тестовые щупы. Большинство мультиметров имеют три входных разъема. Мультиметры обычно поставляются с двумя тестовыми щупами. Черный тестовый щуп всегда будет вставлен во входной разъем COM (общий). Если вы не пытаетесь измерить ток, который измеряется более чем одним ампером, ваш красный тестовый щуп всегда должен быть вставлен в крайний правый входной разъем, где он может измерять напряжение, сопротивление, непрерывность и токи, измеряемые в миллиамперах.

Связанный: Что следует учитывать перед покупкой мультиметра

Обучение через практическое применение мультиметра

Лучший способ учиться — подать заявку. Сегодня вы научитесь пользоваться мультиметром, измерив значения этого самодельного аварийного блока питания модема.

Цель проста. Возьмите 20-вольтовую аккумуляторную батарею для электроинструмента и понизьте ее напряжение, чтобы оно соответствовало требованиям к питанию 12-вольтового модема. В этом проекте будет использоваться понижающий преобразователь (понижающий преобразователь), диод, несколько проводов и, конечно же, мультиметр.

Для тех, кому интересно, понижающий преобразователь (схема со светящимся красным светодиодом на картинке) используется для регулировки и понижения напряжения источника питания. Тот, что на картинке, предварительно построен; Вы можете легко купить его в любом магазине электроники!

Как пользоваться вольтметром

Напряжение — это одно из наиболее распространенных измерений, которое вам необходимо измерить. Напряжение – это разность электрических потенциалов между двумя точками. Как и давление воды в садовом шланге, напряжение — это электрическое давление, которое пропускает ток через цепь.

Давайте измерим напряжение, предварительно проверив, находятся ли ваши тестовые щупы в настройках по умолчанию. Черный тестовый щуп должен быть вставлен в COM-порт, а красный тестовый щуп — в крайний правый порт. Используйте поворотный переключатель, пока он не совпадет с символом V (напряжение).

Если вы измеряете устройство/цепь с батарейным питанием, убедитесь, что на дисплее отображается символ постоянного тока. Если вы тестируете что-то, что не питается от аккумуляторной батареи, например бытовую технику (холодильник, стиральную машину, электрический вентилятор), нажимайте функциональную кнопку, пока на дисплее не появится индикация готовности к считыванию переменного тока.

Наш проект питается от аккумулятора электроинструмента, это означает, что мы используем значения постоянного тока нашего мультиметра. Чтобы измерить, какое напряжение выходит из понижающего преобразователя, прикоснитесь черным щупом к отрицательному (-) выходу, а красным щупом — к положительному (+) выходу цепи понижающего преобразователя.

Отлично! Похоже, что понижающий преобразователь выдает именно те 12 вольт, которые нужны нашему 12-вольтовому модему. Это означает, что понижающий преобразователь не нуждается в настройке.

Другим элементом, обычно измеряемым по напряжению, являются батареи. На рисунке ниже показана батарея 18650, обеспечивающая около четырех вольт. Если напряжение показывает отрицательный знак, это просто означает, что ваши тестовые щупы необходимо поменять местами.

Связанный: Как проверить напряжение с помощью мультиметра

Как измерить ток

Ток – это скорость потока электронов из одной точки в другую. Как мы обсуждали ранее, если напряжение — это давление воды в вашем садовом шланге, то ток — это сама вода, выталкиваемая из шланга.

Для измерения тока вам понадобится цепь под напряжением/питанием. Измерение тока может быть немного сложным, поскольку вам нужно сделать мультиметр частью самой схемы. Таким образом, вам придется вставлять свои тестовые щупы таким образом, чтобы добиться этого.

Посмотрим, сколько тока потребляет наше устройство. Установите поворотный переключатель на измерение «мА» (миллиампер). Если вы не уверены, лучше вставьте красный тестовый щуп во входное гнездо «10А» мультиметра и установите поворотный переключатель на измерение «А» (амперы) на всякий случай. Если ваши показания даже не регистрируют полный ампер, вставьте красный тестовый щуп обратно во входное гнездо по умолчанию и установите поворотный переключатель на измерение в миллиамперах.

Как видите, провод был отсоединен от понижающего преобразователя, что сделало наш мультиметр частью схемы. На дисплее отображается небольшое значение 1,07 миллиампер, как и ожидалось, поскольку устройство не используется. Как только ваше устройство начнет использоваться, ожидайте, что значения повысятся.

Как пользоваться омметром

Сопротивление измеряется в омах, отсюда и название тестера омметра. Сопротивление — это свойство материала, которое затрудняет прохождение тока. Это похоже на то, когда ваш садовый шланг забит грязью, что затрудняет выход воды.

Все материалы имеют определенный уровень сопротивления электричеству. Резина имеет высокое сопротивление, поэтому ее используют для изоляции проводов. Медь имеет очень малое сопротивление, поэтому медные провода используются для передачи электричества.

В аварийном блоке питания модема DIY используется диод для защиты от обратной полярности. Диод подобен водяному обратному клапану: он пропускает ток в одном направлении и блокирует ток, если он пытается пройти в противоположном направлении.

Маркировка на диоде неразличима. Омметр может определить, правильно ли ориентирован диод.

Установите поворотный переключатель на символ Ω (омега), означающий омы, затем с помощью измерительных проводов проверьте, измеряет ли он какое-либо сопротивление.

Омметр показывает ноль. Это означает, что такая ориентация диода обеспечивает нулевое сопротивление, когда ток течет по проводу, к которому прикасается черный щуп.

Если измерительные щупы перепутать, показания омметра составляют около 2,4 МОм (обратите внимание на символ М на дисплее). Это означает, что такая ориентация будет блокировать (сопротивляться) прохождению тока через цепь.

Помимо диодов, одним из наиболее распространенных элементов для измерения с помощью омметра, конечно же, является резистор. В отличие от диода, резистор будет блокировать (сопротивлять) ток независимо от того, в какой ориентации вы используете тестовый щуп. На изображении ниже резистор имеет сопротивление 465 Ом.

Как проверить непрерывность

Непрерывность на самом деле не является ценностью. Тем не менее, это по-прежнему ценная тестовая функция мультиметра. Функция непрерывности проверяет, не нарушен ли ток устройства/цепи. Одним из наиболее распространенных применений функции непрерывности является проверка того, соединены ли две точки цепи или нет.

Для этого установите поворотный переключатель на символ волны/диода, как показано на изображении ниже.

Нажимайте функциональную кнопку, пока на дисплее не появится символ волны/диода. Если вы касаетесь двух точек схемы (узла) и издает звук, значит, они соединены. Если мультиметр не издает звуков, точки не подключены, и у вас есть обрыв цепи.

Как видно из изображения выше, один из проводов к понижающему преобразователю не подключен. Мультиметр не издает звуков.

Теперь провод подключен. Мультиметр издает звук, указывающий на то, что две точки соединены.

Другим распространенным применением функции непрерывности является проверка того, не перегорел ли предохранитель (что привело к обрыву цепи) или все еще находится в рабочем состоянии.

Для тех, кто ищет новый мультиметр

Мультиметры

бывают разных форм, размеров и конфигураций. Некоторые из них имеют дополнительные функции, которые делают мультиметр более функциональным. Если вы новичок, вам нужен мультиметр, который может измерять напряжение, силу тока, сопротивление, непрерывность, а также имеет функции, облегчающие чтение таких измерений.

Настоятельно рекомендуется выбирать мультиметр с цифровым дисплеем, истинным среднеквадратичным значением и функцией автоматического выбора диапазона, чтобы упростить тестирование.

Использование серии мультиметров — Основы вольтметра

Если вы живете в мире проектирования/установки ОВКВ, рано или поздно вам понадобится проводить измерения в цепи с помощью вольтметра (даже если это «не ваша работа», мы все знаем, как это бывает).

Итак, мы подумали, что было бы неплохо составить несколько основных инструкций по использованию вольтметра. Даже если вы использовали вольтметр в течение многих лет, здесь может быть некоторая лакомая информация, о которой вы раньше не задумывались. 🙂

Вольтметр или мультиметр?

В наши дни трудно найти измерительный прибор, который измерял бы только вольты и ничего больше. Все производят мультиметры , которые измеряют напряжение, силу тока, сопротивление и, возможно, еще что-то (частоту, емкость, температуру с дополнительным щупом и т. д.). Но сегодня мы просто сосредоточимся на выполнении измерений напряжения с помощью нашего мультиметра.

Вставьте измерительные провода в соответствующие разъемы

Это кажется очевидным, но автору это не удавалось много раз. Ниже показан типичный внешний вид мультиметра. Это настоящий измеритель, который Келе использует на тренировочных занятиях. Ему несколько лет, но функциональность элементов управления такая же, как у современного мультиметра. Обратите внимание, что элементы управления вашего мультиметра могут быть устроены несколько иначе или совершенно иначе. Никому не нравится это делать, но вы, возможно, захотите прочитать руководство по эксплуатации своего мультиметра, если оно еще не было выброшено/потеряно!

Чтобы считать напряжение, подключите черный щуп к разъему COM, а красный щуп к разъему V/ohm.

Не оставляйте по ошибке красный измерительный щуп в гнезде мА или ампер и пытайтесь измерить напряжение между двумя точками цепи. В режиме «мА» или «Ампер» выводы измерителя выглядят как прямое соединение, и вы закорачиваете две точки измерения в цепи. Плохие вещи могут случиться. Поскольку сегодня мы обсуждаем измерения напряжения, это все, что мы собираемся сказать по этому вопросу. Вы были предупреждены.

Установите переключатель измерительного прибора на вольты

Переключатель измерительного прибора имеет различные основные области для выбора того, хотите ли вы считывать напряжение, ток, сопротивление (Ом) или, возможно, другие параметры. Вам нужно переместить селекторный переключатель в одно из положений в области вольт (правая верхняя область на нашем примере измерителя).

Установка диапазона измерителя (если у вас нет измерителя с автоматическим выбором диапазона)

Измеритель нашего примера имеет различные диапазоны напряжения на выбор в зависимости от максимального напряжения, которое вы ожидаете измерить. Всегда выбирайте наименьший диапазон, который выше, чем самое высокое напряжение, которое вы собираетесь измерять. Например, если вы собираетесь измерять 24 В, то на нашем измерителе вы должны выбрать диапазон 200 В (поскольку 24 В, которые мы хотим проверить, выше, чем следующий более низкий диапазон, который составляет 20 В).

Если вы случайно выберете более низкий диапазон, чем напряжение, которое вы пытаетесь измерить, измеритель не будет поврежден, вы получите на дисплее своего рода индикацию «выход за диапазон». Это может варьироваться от метра к метру. Иногда это ряд горизонтальных черточек, иногда это «OL» для перегрузки, а может и совсем другое.

Вы можете повредить вольтметр из-за перенапряжения только в том случае, если вы превысите максимально допустимое значение для вольтметра. Это значение должно быть в руководстве по эксплуатации, и оно почти всегда также напечатано на лицевой стороне счетчика. Это довольно высокое значение, обычно что-то вроде 750 В или 1000 В, значения, которое вы, вероятно, никогда не встретите в работе с HVAC.

Если ваш глюкометр имеет функцию автоматического выбора диапазона, вам не нужно беспокоиться об установке диапазона, глюкометр сделает это за вас. Обычно он начинает с наиболее чувствительного диапазона и, если обнаруживает состояние превышения диапазона, переходит к следующему более высокому диапазону и т. д., пока не найдет наиболее чувствительный диапазон, который не приводит к состоянию превышения диапазона.

Автоматический выбор диапазона очень удобен. Недостатком является то, что измерителю может потребоваться больше времени для отображения окончательного стабильного показания напряжения, потому что ему приходится каждый раз следовать и ошибаться, чтобы найти правильный диапазон. Измеритель с фиксированным диапазоном, установленный вручную на правильный диапазон, быстрее стабилизируется до пригодных для использования показаний, поскольку ему не нужно экспериментировать, чтобы найти правильный диапазон.

Установите прибор для измерения напряжения переменного или постоянного тока по мере необходимости

  Если вы настроите измеритель на измерение напряжения постоянного тока и подсоедините датчики к источнику переменного нулевой бит чтения).

Если вы настроите мультиметр на считывание напряжения переменного тока и подключите датчики к источнику постоянного напряжения, показания индикатора на мгновение подпрыгнут вверх, а затем со временем «откатятся» вниз практически до нуля вольт.

Так что будьте осторожны – неправильно настроенный счетчик заставит вас думать, что напряжения нет, хотя оно есть на самом деле.

Если вы исследуете «загадочную цепь» и не уверены, является ли напряжение между двумя точками переменным или постоянным, вы можете попробовать обе настройки на измерителе, чтобы увидеть, какая из них дает вам ненулевое значение.

Поместите измерительные щупы в измеряемые точки цепи

Для измерения напряжения не нужно ничего отключать в цепи. Вы делаете это для измерения тока или сопротивления (которые мы сегодня не рассматриваем).

Не забывайте держать пальцы на изолированных рукоятках датчиков, не касайтесь пальцами металлических наконечников датчиков. Возможно, вы знаете, что напряжение должно быть низким (24 В), но зачем рисковать, если вы ошиблись или в проводке произошло короткое замыкание?

В случае с переменным напряжением не нужно беспокоиться о полярности, сигнал на дисплее всегда будет положительным независимо от того, как расположены щупы.

В случае напряжения постоянного тока красный щуп должен быть подключен к более положительной точке, а черный щуп должен быть подключен к более отрицательной точке. Но если вы повернете его в обратном направлении, никакого вреда не будет, измеритель просто покажет отрицательное значение напряжения, величина показания все равно будет правильной, и вы будете знать, что точка с черным щупом на самом деле является более положительной точкой.

Если на дисплее отображается состояние превышения диапазона, просто переместите переключатель напряжения измерителя на следующий более высокий диапазон и повторите попытку.

Вольтметры переменного тока со средними показаниями и истинными среднеквадратичными значениями

Не все вольтметры одинаковы, когда речь идет об измерении напряжения переменного тока. Используются два различных метода измерения.

Вольтметры переменного тока со средними показаниями дают правильные показания только в том случае, если переменное напряжение имеет синусоидальную форму. Большинство сигналов напряжения переменного тока, которые мы считываем в мире HVAC, представляют собой синусоидальные волны (или очень близкие к ним), поэтому обычно это приемлемо. Менее дорогие счетчики, как правило, используют метод измерения средних показаний.

Вольтметры переменного тока «True-RMS» будут давать правильные показания независимо от формы волны (не обязательно должна быть синусоида). Этот метод обычно зарезервирован для более дорогих счетчиков.

Потренируйтесь на низком напряжении для новичков

Если вы новичок в измерении напряжения с помощью вольтметра, мы рекомендуем вам начать с низковольтного источника, чтобы обеспечить безопасность. Понижающий трансформатор со вторичной обмоткой 24 В переменного тока или настольный источник питания с выходом постоянного тока низкого напряжения был бы отличным решением.
