Советы для новичков: как пользоваться камерой заднего вида

Установка автокамер, передающих на монитор в салоне задний, передний или боковой вид, становится все более популярной опцией среди автовладельцев. Причин для этого достаточно много:

легкая парковка, особенно в сложных ситуациях и незнакомых местах;
повышение безопасности, так как препятствия становятся хорошо видны;
устранение опасности наезда на пешеходов;
сохранение автомобиля в целости и сохранности;
вождение становится комфортнее, особенно при движении задним ходом.

Особенно актуально использование этого устройства для начинающих автолюбителей, у которых часто возникают проблемы с парковкой. Приобретение этой недешевой опции сэкономит средства, которые могли бы быть потрачены на ремонт вашего авто и возмещение ущерба от возможных столкновений с другими машинами.

Зачем же нужна установка камеры для показа заднего или бокового вида опытному водителю? В первую очередь для повышения удобства парковки и сохранению нервной системы, особенно в условиях большого города.

Как это работает

Поговорим о том, как установить и пользоваться автомобильной камерой, показывающей задний (за бампером) вид. Монтаж устройства можно произвести своими силами. Оптимальное место для крепления — в районе номерного знака. Именно в этой точке обзор будет максимально широким, а проводку будет легко проложить через отверстия в кузове. Также существуют беспроводные автокамеры заднего вида, работающие в FM-диапазоне. Настраивая камеру, можно выбрать как прямое, так и зеркальное отображение.
У многих автовладельцев возникает вопрос: «Как пользоваться камерой заднего вида?». Это достаточно просто. На мониторе транслируются предметы позади авто и указывается расстояние до них.

Когда вы начинаете движение задним ходом, устройство автоматически включается и начинает передавать сигнал на монитор внутри машины, то есть специально его включать не нужно.

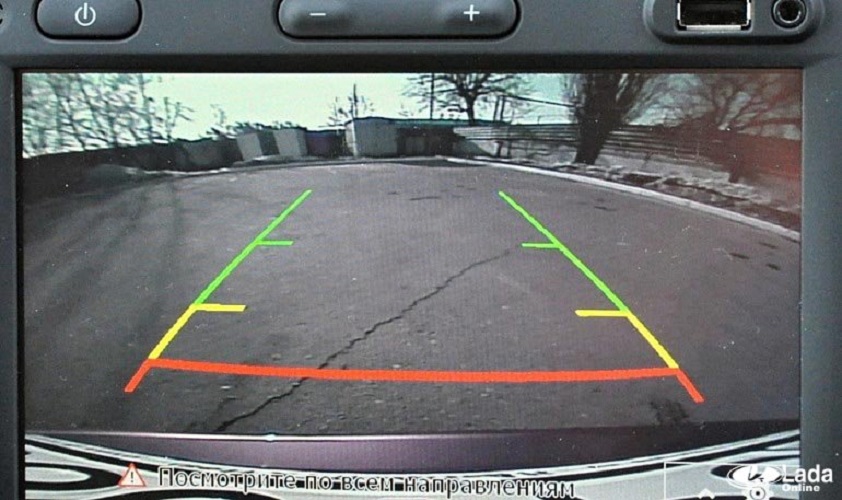

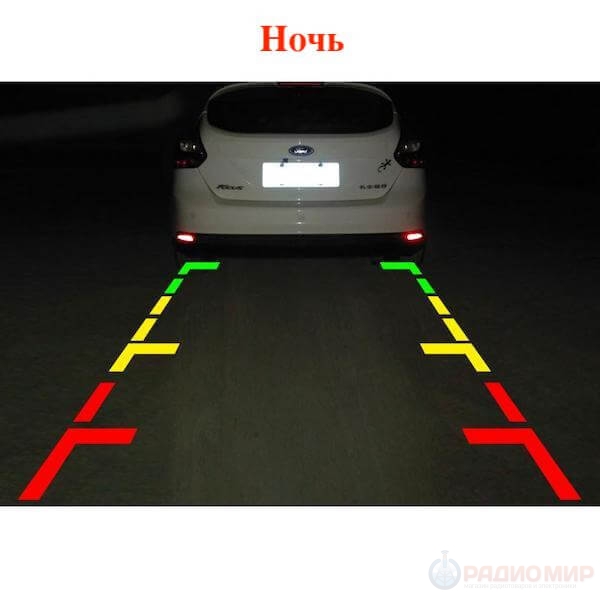

Поверх картинки, получаемой с камер заднего вида для автомобиля, наносятся вспомогательные полосы, обозначающие траекторию движения задних колес. Она меняется с поворотом руля и помогает узнать, где окажется автомобиль после нажатия на педаль газа. Точность траектории во многом зависит от качества оборудования, и на дешевых моделях оставляет желать лучшего.

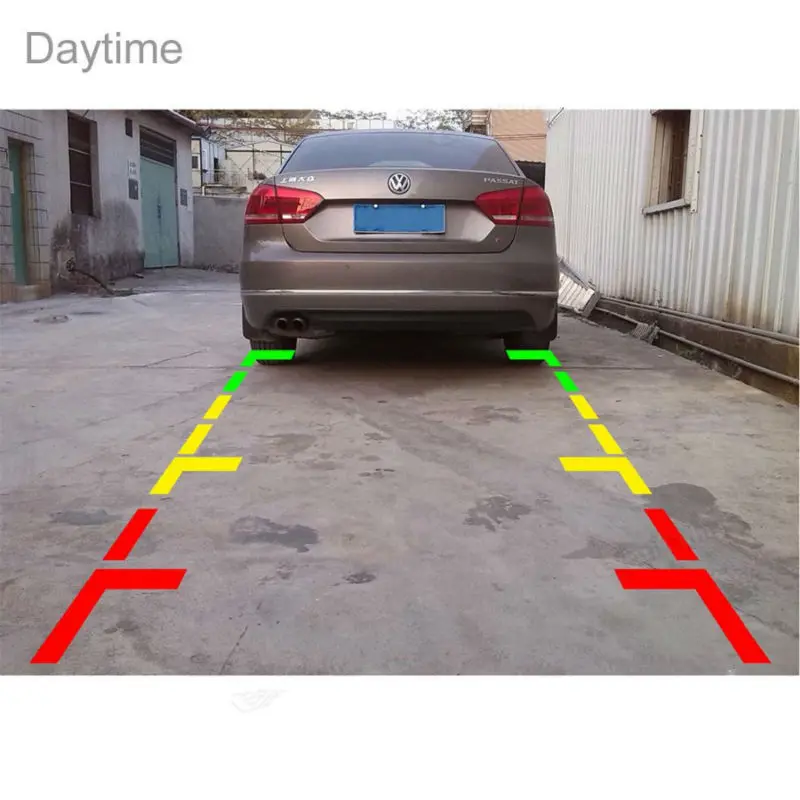

Кроме полос, обозначающих траекторию движения колес, есть еще полосы перпендикулярные — ими обозначается расстояние до корпуса авто или до заднего бампера. Чем дальше полоса от корпуса машины, тем она зеленее. Самая близка полоса — красная. Заход предмета в нее обозначает столкновение. Между ними желтая полоса, обозначающая необходимость повышенного внимания.

Типы камер заднего вида

Простые, с низкой цветопередачей (ч\б). Их главное преимущество — низкая цена.
Модели средней ценовой категории c цветной картинкой и расширенным цветовым диапазоном в инфракрасном свете, что позволяет парковаться в темноте.
Модели премиум-класса со сверхчетким изображением, точностью калибровки и повышенной светочувствительностью.

В нашем интернет-магазине вы найдете камеры заднего вида для автомобиля по весьма привлекательным ценам. И если в данной статье вы не получили ответа на вопрос «Зачем нужна камера заднего вида?» и хотите что-либо уточнить, свяжитесь с нашими специалистами по телефонам, указанным вверху страницы.

Как пользоваться камерой заднего вида, как парковаться

Производители постоянно придумывают различные дополнения к автомобилю, чтобы с одной стороны улучшить точность манёвров водителя, а с другой — заставить его раскошелиться.

Существуют датчики парковки. А к ним при желании можно добавить ещё и камеру заднего вида, что позволит подъезжать к какому-либо объекту или препятствию на максимально близкое расстояние.

Поначалу может показаться сложным использование изображения с задней части авто. Но немного потренировавшись, получите прекрасного помощника, подсказывающего, куда и на сколько можно крутить руль.

Как использовать камеру заднего вида

Установив видеокамеру на заднем бампере автомобиля и соединив с монитором в салоне, можете не беспокоиться о работоспособности прибора. Как только включите заднюю передачу, камера тут же начнёт функционировать, подавая картинку на дисплей.

Выбирая камеру заднего вида, желательно брать с матрицей HCCD. Устройство малогабаритное, зато порадует качественной картинкой.

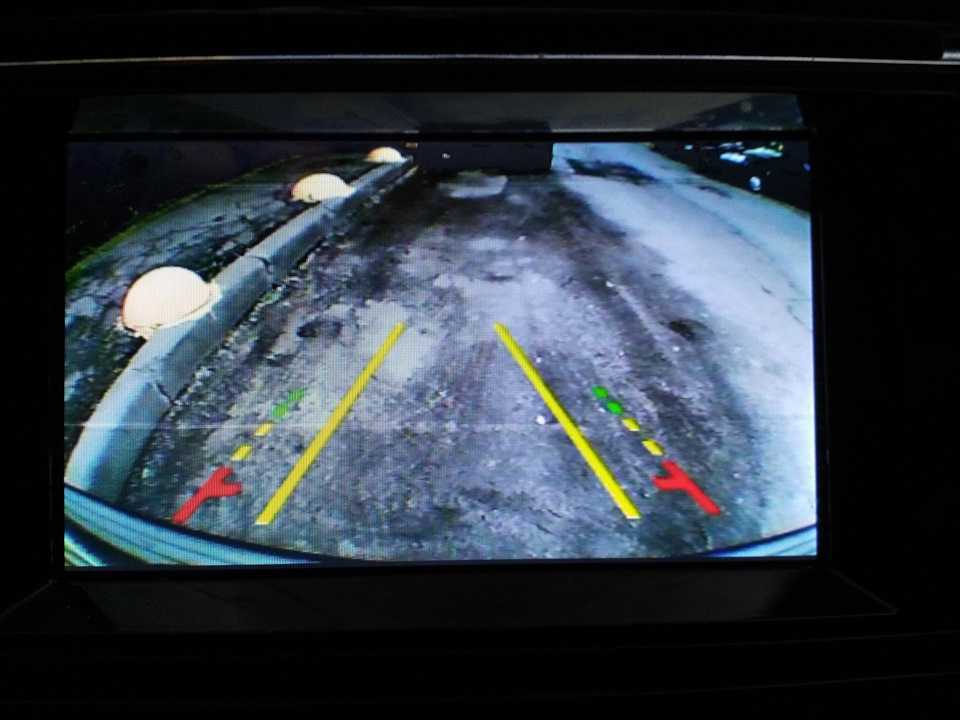

Чтобы водителю было удобно, в более дорогих моделях показываются парковочные линии, указывающие на правильность траектории задних колёс.

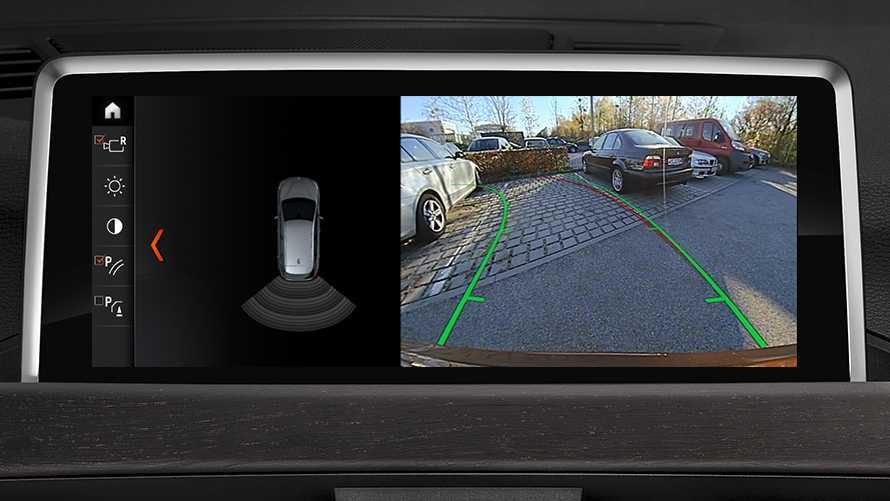

Вы поворачиваете руль и нажимаете на педаль газа, и разметка тут же изменяется в полном соответствии с вашими перемещениями.

@drive2.ru

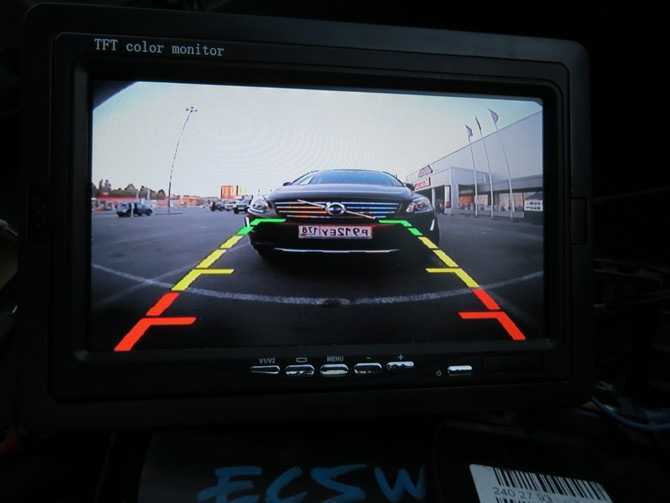

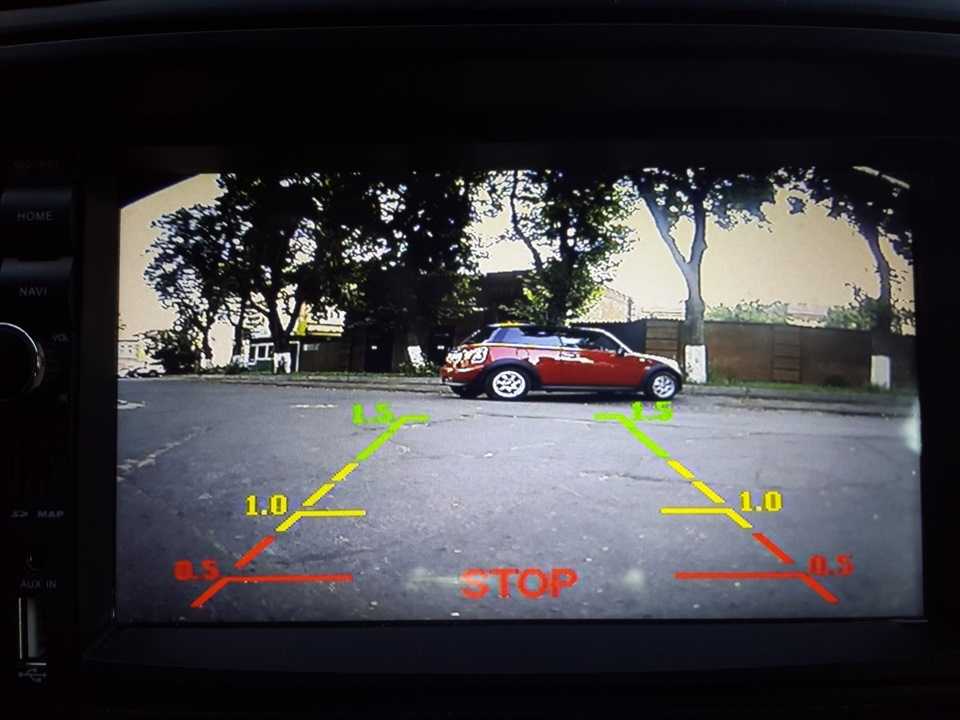

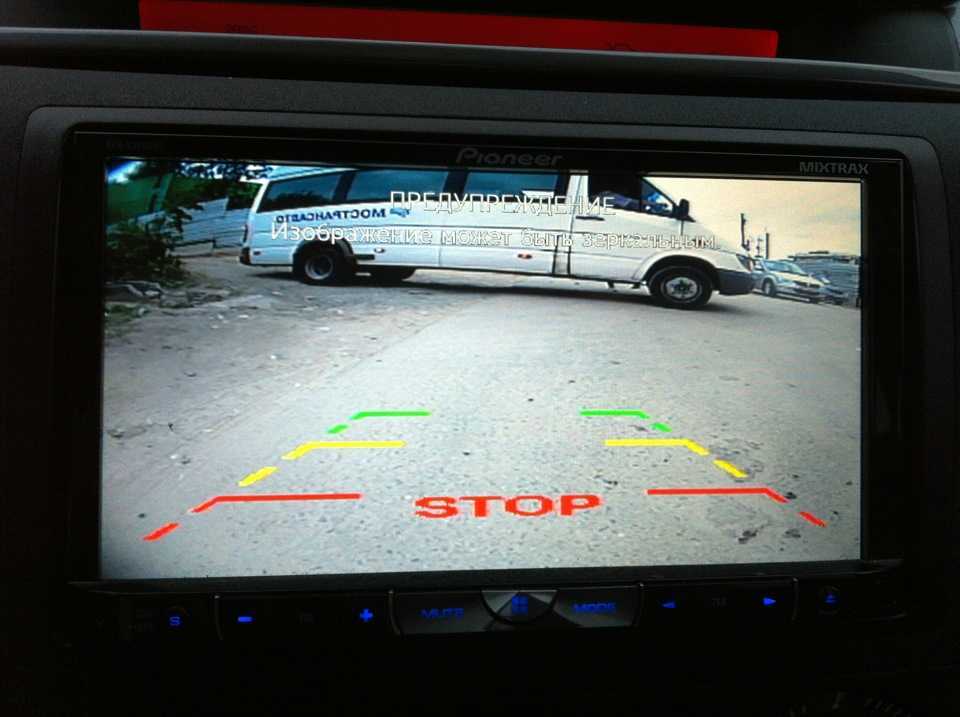

Кроме линий траектории, картинка испещрена перпендикулярными полосами, указывающими на расстояние от бордюра до бампера. Чем дальше корпус машины от препятствия, тем зеленее становится изображение. А самое красное, как вы уже поняли, обозначает максимально опасную приближённость и призывает проявить особое внимание.

Как пользоваться камерой с разметкой

Опытные водители могут возразить, что способны оценить расстояние на глазок, но это только до того момента, пока они не попробовали произвести парковку с помощью камеры заднего вида. После этого обязательно установят себе подобного помощника.

Чтобы лучше рассмотреть ситуацию сзади авто, автолюбители стараются установить большой экран. Но так делать нежелательно, ведь громоздкая техника может перекрыть доступ естественному обзору.

Можно использовать и «чистую» картинку. Но учтите, что камера, охватывающая как можно больше пространства, выдаёт на экран не вполне реальное изображение, и с этим придётся считаться.

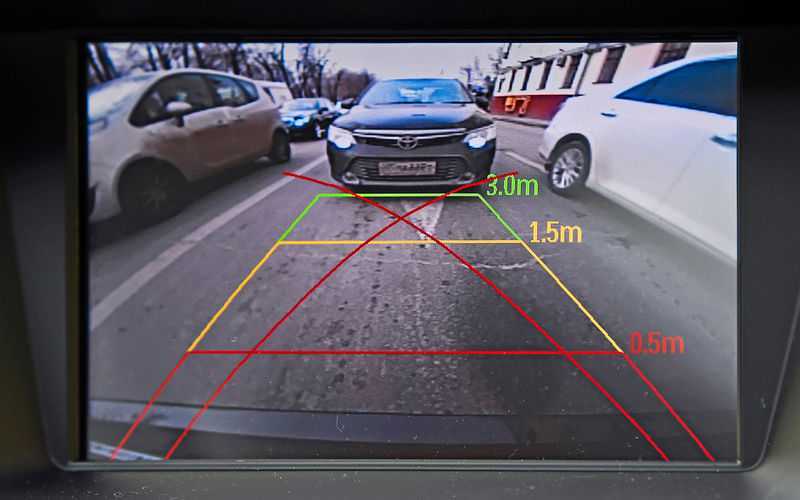

То ли дело парковочные линии. Сетка графических контуров поможет сориентироваться в пространстве и не промахнуться с нажатием на тормоз. Если камера заднего вида поддерживает функцию синхронизации с навигатором, то вообще парковка превратится в весёлое беззаботное развлечение.

@drive2.ru

Советы водителям-новичкам

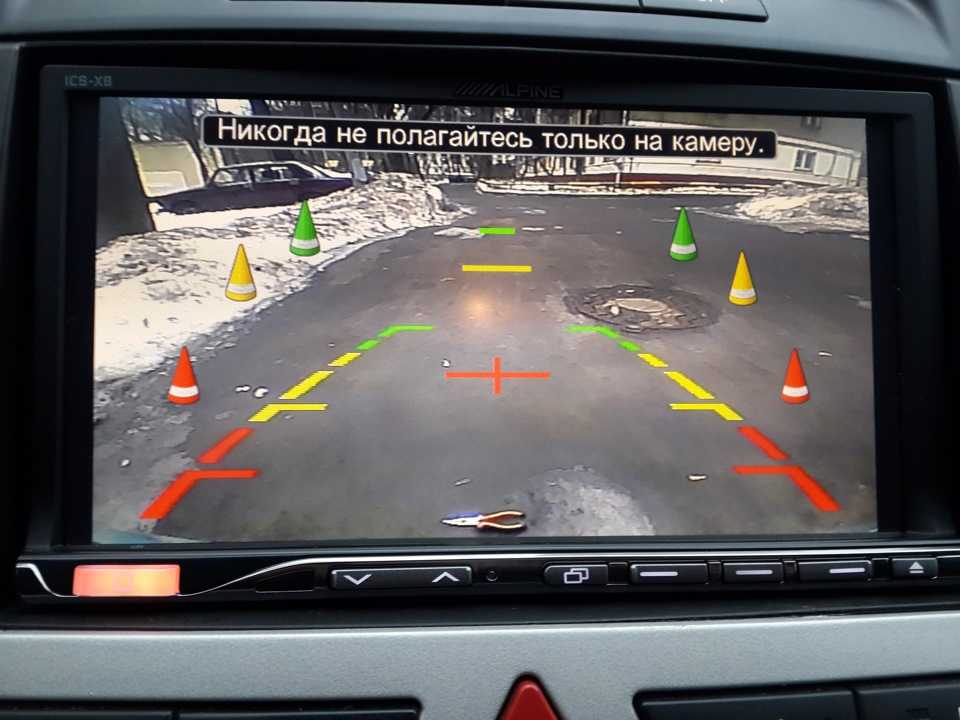

Не пытайтесь ориентироваться исключительно на камеру заднего вида. Помните, что зеркала ещё никто не отменял и в них нужно время от времени заглядывать. Ведь предметов, расположенных в непосредственной близости к бамперу или под ним, вы на дисплее не увидите, так как они находятся за пределами охватывания окуляра, а зеркало заднего вида вполне сможет помочь.

Но сколько бы помощников ни было установлено на автомобиле, всегда помните, что лишняя осторожность никогда не помешает. Так что обязательно передвигайтесь на задней передаче очень медленно и ни в коем случае не изменяйте настройки камеры во время движения.

В зависимости от модели камеры парковочные линии могут обладать разным углом охвата: 120-170 градусов.

Проследите, чтобы во время парковки дверца багажника была плотно закрыта, иначе изображение с камеры сместится, и можете наломать дров.

В ночное время на тёмном участке дороги просмотр изображения с камеры заднего вида может быть затруднён, тем более если не работают фары заднего хода.

Не переживайте, что поначалу может что-то не получиться. Навыки езды приходят со временем. Наездите несколько сотен километров и научитесь парковаться, полагаясь не только на камеру заднего вида, но и на собственную интуицию. И тогда никакие препятствия на дороге вам будут не страшны.

Оценить статью

2.3

Понравилась статья? Поделиться с друзьями:

Как использовать линии резервной камеры

13 марта 2019 г.

Если вы владеете или арендуете новый автомобиль, скорее всего, у вас установлена камера заднего вида. Большинство людей используют эти камеры только для получения идеального изображения того, что находится позади них, но эти мощные инструменты могут обеспечить больше, чем просто удобный просмотр. Линии на вашей резервной камере могут помочь вам в параллельной парковке, измерении расстояния и многом другом. Это руководство даст вам представление о том, с чего начать, чтобы вы могли лучше понять инструменты, которые есть в вашем распоряжении.

Понимание линий

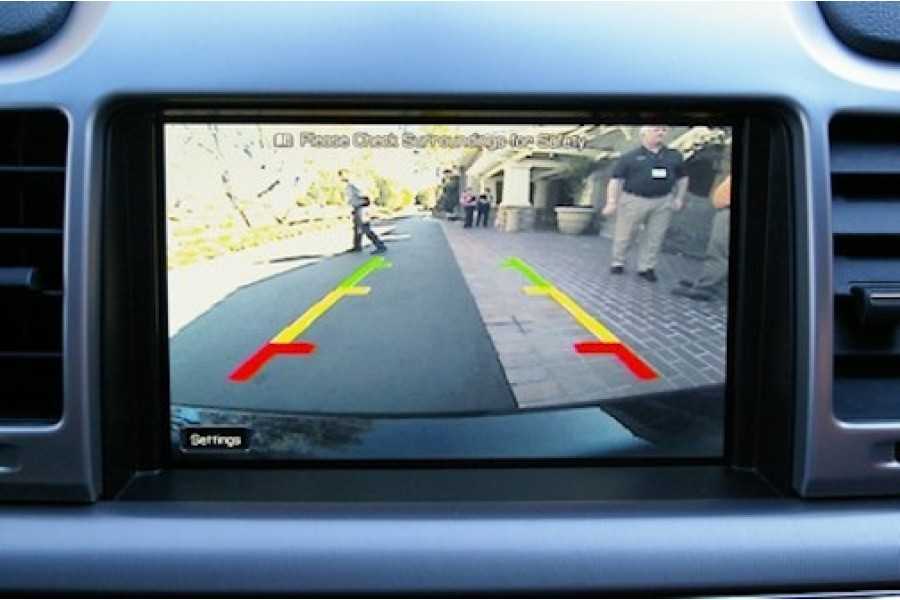

Большинство людей интуитивно знают, как использовать линии резервных камер, и это задумано. Многие модели камер используют классический метод подачи сигналов стоп-сигнала: зеленый означает движение, желтый означает осторожность, красный означает СТОП. Когда вы используете камеру заднего вида, чтобы перемещаться в ограниченном пространстве или парковаться в сложной ситуации, полезно знать, как в конечном итоге выглядят все расстояния и масштабы.

Ознакомьтесь с руководством для вашего автомобиля, чтобы лучше понять масштаб линий на вашей камере. Таким образом, вы будете знать, сколько места для маневра у вас есть в каждой части дисплея, что может быть особенно полезно, когда вы находитесь в минусе.

Кроме того, многие камеры заднего вида имеют линии, которые динамически перемещаются, чтобы дать вам подсказки для парковки. Привыкнуть к тому, как движутся эти линии и как они могут дать вам представление о вашей работе на парковке, также является отличной идеей.

Некоторые камеры (в частности, на грузовиках, предназначенных для установки прицепов) имеют разделительную линию посередине, которая соответствует шарику на тягово-сцепном устройстве прицепа. Это также может быть полезно для обшивки вашего грузовика или автомобиля для прицепа.

Узнайте о других функциях

Одна вещь, которая может помочь вам с визуализацией вашего автомобиля во время резервного копирования, — это другие функции, которые работают в тандеме с вашей камерой заднего вида.

Например, во многих автомобилях есть датчики приближения, которые сообщают, когда ваш автомобиль сдает назад слишком близко к другому автомобилю. Если эти сигналы тревоги вас раздражают или пугают, вы можете отключить их (дополнительную информацию см. в руководстве по эксплуатации вашего автомобиля).

Также не помешает просмотреть настройки камеры заднего вида и посмотреть, есть ли варианты для людей, не различающих красный/зеленый цвета, или способы сделать дисплей немного более функциональным или привлекательным для вас. Настроить никогда не помешает.

Усовершенствуйте свою систему параллельной парковки

Лучшая особенность качественной камеры заднего вида — ее способность превратить вас в парковщика следующего уровня. Вот краткое напоминание о шагах, необходимых для хорошей работы с параллельным парком.

Расположите автомобиль так, чтобы передний бампер был на одном уровне с задним бампером автомобиля, за которым вы будете припарковываться. Проверьте и убедитесь, что расстояние между вами и автомобилем позади вас составляет не менее половины длины вашего автомобиля (это необходимо для того, чтобы у вас было достаточно места для безопасной парковки).

Потяните вперед, пока ваши задние колеса не сравняются с задними колесами (или, в некоторых случаях, с задним бампером) автомобиля, позади которого вы будете припаркованы.
Резко поверните колеса в сторону бордюра и медленно дайте задний ход.
Как только ваши передние колеса будут примерно выровнены с задними колесами автомобиля перед вами, резко поверните колеса в сторону от бордюра и задним ходом, пока вы не окажетесь в пространстве.
Выпрямись! Готово.

Параллельная парковка с камерой заднего вида может стать беззаботным процессом, если вы научитесь измерять необходимое расстояние с помощью линий камеры заднего вида. Внимательно следите за этой камерой, чтобы убедиться, что вы не столкнетесь с непредвиденной опасностью.

Многокамерная установка

Последнее использование резервной камеры (и ее линий), которое может быть чрезвычайно полезным, — это добавление многокамерной установки. Это может помочь людям, которые водят большие тягачи с прицепом или что-либо с несколькими точками, требующими выравнивания (например, прицеп с 5-ю колесами).

Камеры могут быть установлены с любой стороны прицепа, чтобы обеспечить безопасное движение прицепа задним ходом и обеспечить широкий обзор в обе стороны, что значительно упрощает перемещение по труднодоступным местам.

Многокамерная установка может включать в себя несколько дисплеев, здесь оптимальна беспроводная установка, особенно когда задействованы трейлеры, хотя доступны и проводные варианты.

Устранение неполадок

Если линии вашей резервной камеры доставляют вам проблемы или не отображаются должным образом, пришло время для устранения неполадок. Прочтите наше полезное руководство , чтобы получить дополнительные советы и рекомендации — это лучший способ определить, нужно ли что-то исправить.

Нужна хорошая камера?

Если вы ищете качественную камеру заднего вида для своего автомобиля или вам нужна замена старой камеры, у нас есть детали, инструменты и аксессуары, которые помогут вам в этом. Свяжитесь с нами по любым вопросам, которые могут у вас возникнуть, и вы можете просмотреть наши многочисленные доступные варианты здесь.

Похожие сообщения

Последние сообщения

Как настроить и использовать камеру заднего вида для вождения

10 апреля 2019 г.

Примечание перед публикацией: непрерывный поток видео, который показывает заднюю часть вашего автомобиля, может серьезно отвлекать от вождения, и важно убедиться, что любая установка камеры заднего вида используется только безопасным образом.

Имейте в виду, что то, что находится впереди вашего автомобиля, вероятно, важнее, чем то, что находится сзади. Вы также должны обязательно соблюдать любые местные и федеральные законы, которые могут быть у вас в отношении движущихся экранов спереди. Убедитесь, что вы соблюдаете местное законодательство в отношении экранов, видимых водителю.

Использование камеры заднего вида для резервного копирования вашего автомобиля полезно, но многие люди задаются вопросом, есть ли способ держать камеру включенной все время, независимо от того, едете ли вы задним ходом или нет. Короткий ответ: да, это вполне возможно, хотя для этого, вероятно, потребуется некоторая самостоятельная работа, так как вам, вероятно, потребуется подключить камеру к цепи ходовых огней.

Теперь вы можете избежать некоторых безумных вещей, которые мы видели в Интернете, если у вас будет правильная система.

Итак, как вы это сделаете? Не волнуйтесь, мы вас прикроем.

Инструменты для сборки
Получение правильной камеры
Понимание вашего автомобиля
Снимите внутреннюю панель багажника
Снимите номерной знак
Проходные и соединительные провода
Установка монитора
Проверка

Теперь есть несколько надежных способов взлома вашей внутренней навигационной системы:

Иногда это может сработать. А также некоторые методы, которые могут принести вам премию Дарвина.

Но мы предлагаем вам приобрести правильные инструменты.

Для этого вам понадобятся две вещи. В большинстве случаев вам нужна система, независимая от какой-либо OEM-конфигурации. Несмотря на то, что есть способы взломать заводские навигационные системы, мы не рекомендуем это делать и предлагаем вместо этого положиться на правильную систему .

Во-первых, вам понадобится камера заднего вида, питание которой не зависит от фонарей заднего хода. Чрезвычайно распространенной конфигурацией проводки является использование фонаря заднего хода. Вы не можете использовать камеру заднего вида во время движения, если она работает только тогда, когда вы едете задним ходом.

Во-вторых, вам понадобится система, которая также питается независимо от фонарей заднего хода. Опять же, иногда встречается в пространстве DIY даже в передней части салона, и этот монитор, скорее всего, должен быть послепродажным.

Теперь мы рассмотрим здесь ключевые моменты, но для лучшего понимания того, как настроить камеру заднего вида, прочитайте наше руководство по установке камеры заднего вида.

Шаг 1. Сборка инструментов

Для начала вам потребуются правильные инструменты для работы. Если вы планируете установить постоянно работающую резервную камеру в своем автомобиле, скорее всего, у вас есть какие-то инструменты. Но вот несколько вещей, которые вам, вероятно, понадобятся:

Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
Набор торксов
Набор гаечных ключей или какой-нибудь разводной ключ
Защитные очки
Фонари
Стандартный инструмент для зачистки/обжима проводов
Набор головок Torx
Универсальный нож
Набор головок или гаечных ключей
Несколько люверсов для установки камеры

Шаг 2. Подбор камеры

Стоимость установки резервной камеры часто полностью зависит от вас! Стоимость самих устройств может варьироваться от:

<100 долл. США за базовую резервную камеру. Всегда есть более дешевые варианты, но они, как правило, имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру смартфона с поддержкой Wi-Fi. Это стандартные резервные камеры рабочей лошадки, которые выполнят свою работу.
В зависимости от желаемых наворотов у нас также есть большой выбор высококачественных универсальных камер заднего вида

Шаг 3. Знакомство с автомобилем

Во многих случаях, если в вашем автомобиле уже установлена камера заднего вида, маловероятно, что вашу камеру можно будет переназначить для обеспечения непрерывного видеопотока. Мы не собираемся полностью исключать эту возможность, но OEM-системы часто трудно модифицировать, чтобы превзойти их существующие функциональные возможности, поэтому мы оставляем этот компонент на ваше усмотрение.

Проводка вашего автомобиля для непрерывной трансляции видео на монитор на самом деле не сильно отличается от установки камеры заднего вида, но есть несколько отличий и вещей, на которые следует обратить внимание. Рекомендуется ознакомиться со схемой электропроводки для вашего конкретного автомобиля. Часто резервные камеры поставляются с одной, которая помогает вам, но только если вы приобрели ее для своей конкретной марки и модели. У нас они есть, так что это может стать отличным шагом, который облегчит вашу жизнь.

Еще одна вещь, о которой следует помнить, прежде чем начать, заключается в том, что непрерывно работающая видеокамера будет потреблять больше энергии, чем традиционная резервная камера, и, поскольку вы будете подключать ее к своим ходовым огням, это может разрядить аккумулятор вашего автомобиля больше, чем ожидалось. . Разговор с механиком перед тем, как начать работу, может быть полезным шагом, чтобы убедиться, что электрическая система вашего автомобиля соответствует поставленной задаче.

Ниже приведена наиболее вероятная конфигурация, которую вам нужно будет использовать:

Время делать своими руками!

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало заднего вида, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта.

Сделайте грубый замер от места, где вы собираетесь разместить камеру, до багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Перед тем, как начать, вам нужно прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Ваша камера, скорее всего, будет установлена прямо над номерным знаком или над ним. Мы начнем оттуда. Вот что нужно сделать:

Шаг 4. Снимите внутреннюю панель багажника

Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например плоскую отвертку, чтобы поддеть ее. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить — если вы ломаете пластик, вы становитесь слишком агрессивным в процессе установки.

Шаг 5. Снимите номерной знак

Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.

Вставьте одну из ранее купленных резиновых прокладок. Теперь вы готовы приступить к работе и подключению проводов.

Шаг 6. Прокладка и подключение проводов

Здесь мы начинаем выяснять, как питать нашу недавно установленную камеру. Пойдем!

Пропустите камеру и кабель питания через отверстие в салоне автомобиля.

Найдите проводку ходовых огней для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к постоянному источнику питания, который питает ходовые огни вашего автомобиля. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный. Как мы уже говорили ранее, перед установкой также рекомендуется дважды проверить, может ли электрическая система вашего автомобиля справиться с новым энергопотреблением.

Зачистите положительный и отрицательный провода на кабеле ходовых огней (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.

Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.

Шаг 7. Установка монитора

Следующим шагом является установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке резервной камеры может быть очень полезным.

Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)

Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенный провод вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.

Шаг. 8 Тестирование

Если все прошло хорошо, вы сможете включить монитор камеры заднего вида и просмотреть поток видео с подробным описанием задней части вашего автомобиля. Поздравляем, вы, по сути, создали резервную камеру, которую можно использовать во время вождения. Как использовать камеру заднего вида во время вождения? Что ж, мы предлагаем использовать его только в том случае, если вы входите в среду, где этот вид сзади будет необходим, и выключать камеру, когда она не используется, чтобы снизить общий износ батареи в течение более длительного периода.
