Динамометрические ключи — щелчковые, стрелочные, электронные
Необходимость применения динамометрических ключей.
Большинство технических устройств содержат в своей конструкции резьбовые соединения и в некоторых из них крайне важно контролировать усилие их затягивания.
Что будет с деталями которые плохо сжаты? В зависимости от условий эксплуатации они могут раскручиваться от вибрации, люфтить, а если соединены детали трубопровода, то образуется течь.
А что если затягивать с максимальной силой, без использования динамометрического ключа, а просто одев трубу-удлинитель на гаечный ключ?
В случае с легкими материалами, у которых низкий предел текучести, мы их просто продавим.
При сжатии стальных пластин наступит такой момент, когда болт перестанет вкручиваться в резьбу или гайку и если усилие не остановить, то ближайшие к опорной поверхности витки резьбы будут сорваны.
Поэтому нужен такой инструмент с помощью которого можно дозировать момент затягивания.

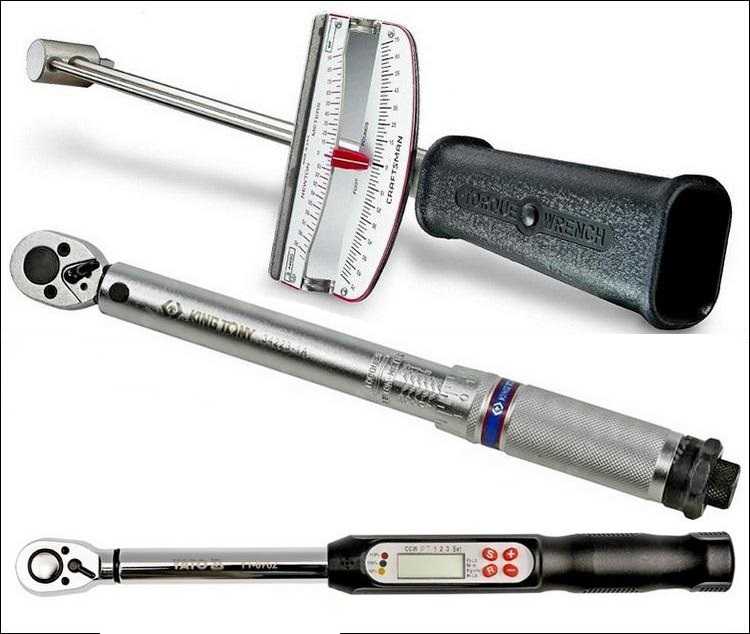

Самые популярные типы: стрелочные и щелчковые.

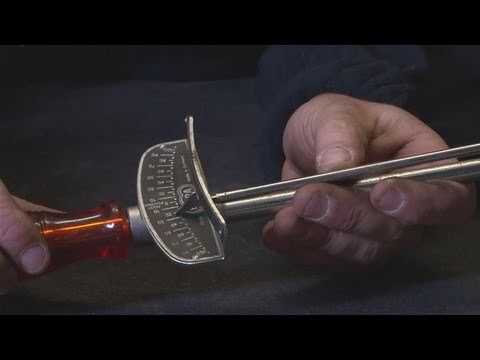

Стрелочный динамометрический ключ — самый дешевый среди всех видов.
В месте перехода рукоятки в присоединительный квадрат, у него установлена длинная стрелка-указатель, кончик которой базируется напротив нулевой отметки шкалы. При работе с ним специалист прикладывает усилие к рукоятке, из-за чего корпус (выполненный из упругой пружинящей стали) изгибается и вместе со шкалой отходит от базового положения. Всё просто, но одновременно не очень точно и погрешность, в зависимости от модели может достигать тридцати процентов. К тому же использование стрелочных моделей требует постоянного визуального контроля оператора, а это значит, что в узких стесненных пространствах применять динамометрический ключ, шкала которого может быть не в поле доступа и скрыта от глаз, уже не получится.
Их использование может быть оправдано только для грубых работ, где не нужна высокая точность.

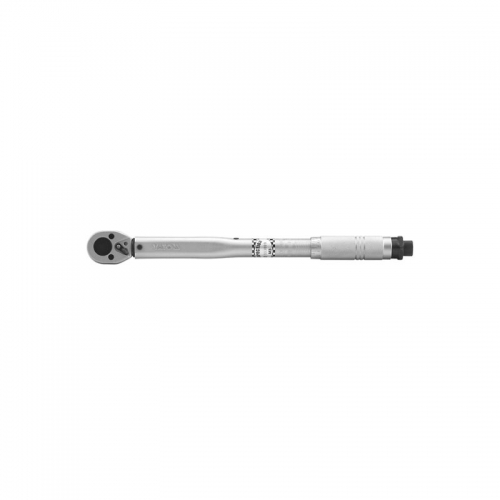

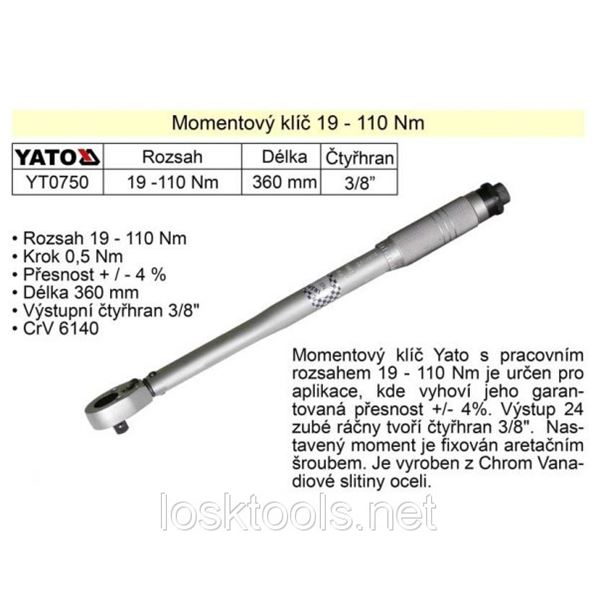

Хорошим примером недорого, но качественного инструмента является: Yato YT-07641, Vorel 57450 и 57451.
Более точными являются стрелочные динамометрические ключи индикаторного типа, у которых замкнутая цифровая шкала выполнена в круглом защитном корпусе. Погрешность у них гораздо ниже, а в случае необходимости выполнения работы в положении, когда циферблат не виден, на круговой шкале некоторых моделей (помимо основной индикаторной стрелки) имеется фиксирующая стрелка. Перед затягиванием, фиксирующую стрелку, имеющую загнутый кончик, выставляют перед индикаторной; после приложения усилия индикаторная возвращается назад, а фиксирующая остаётся напротив максимального значения приложенной силы.
Шкальные стрелочные динамометрические ключи, которые могут иметь крутящий момент в несколько тысяч Нм, довольно часто используются в промышленности, во время установки различного технологического оборудования, при работе с крупными болтами и гайками.

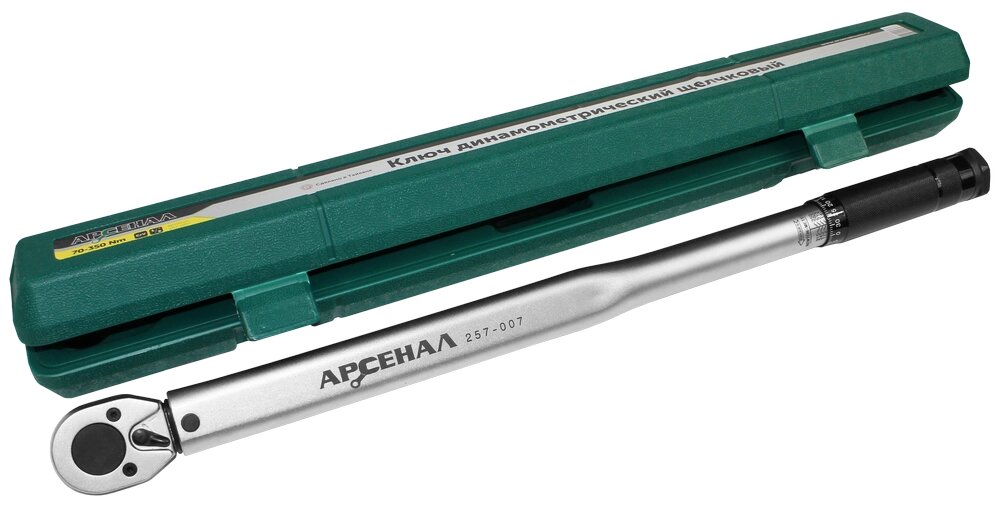

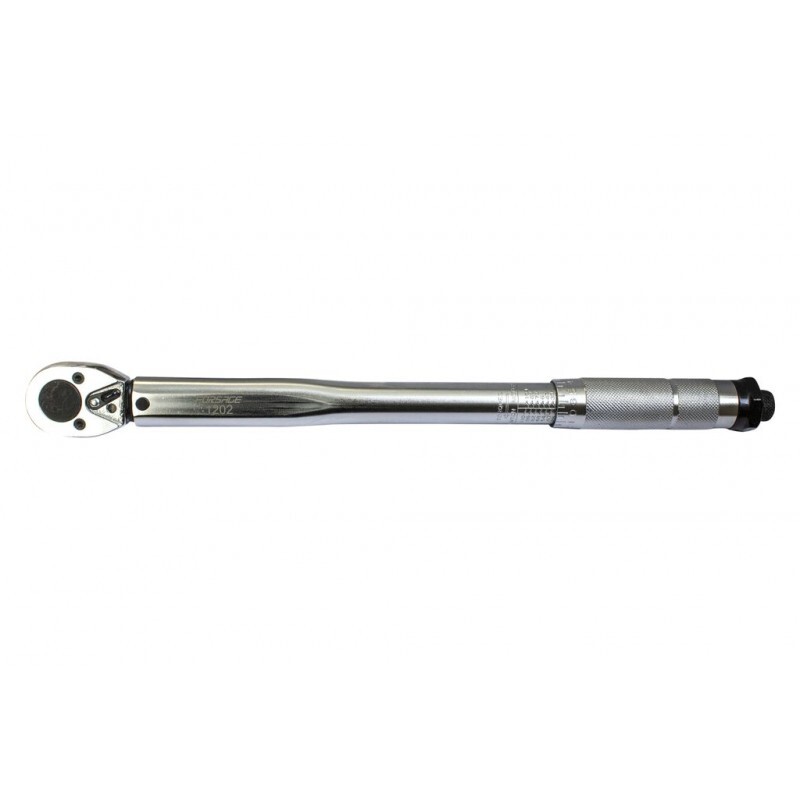

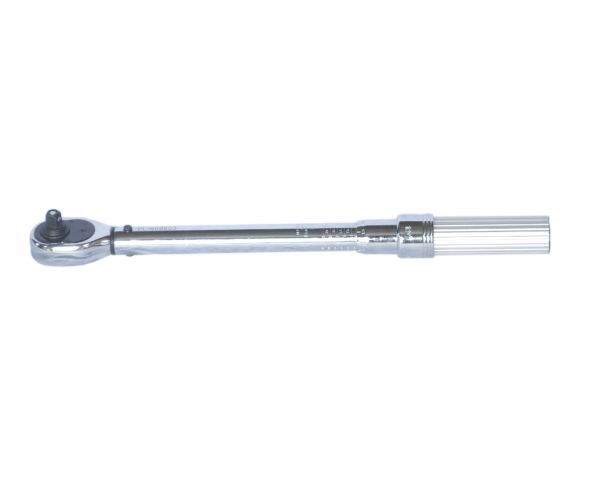

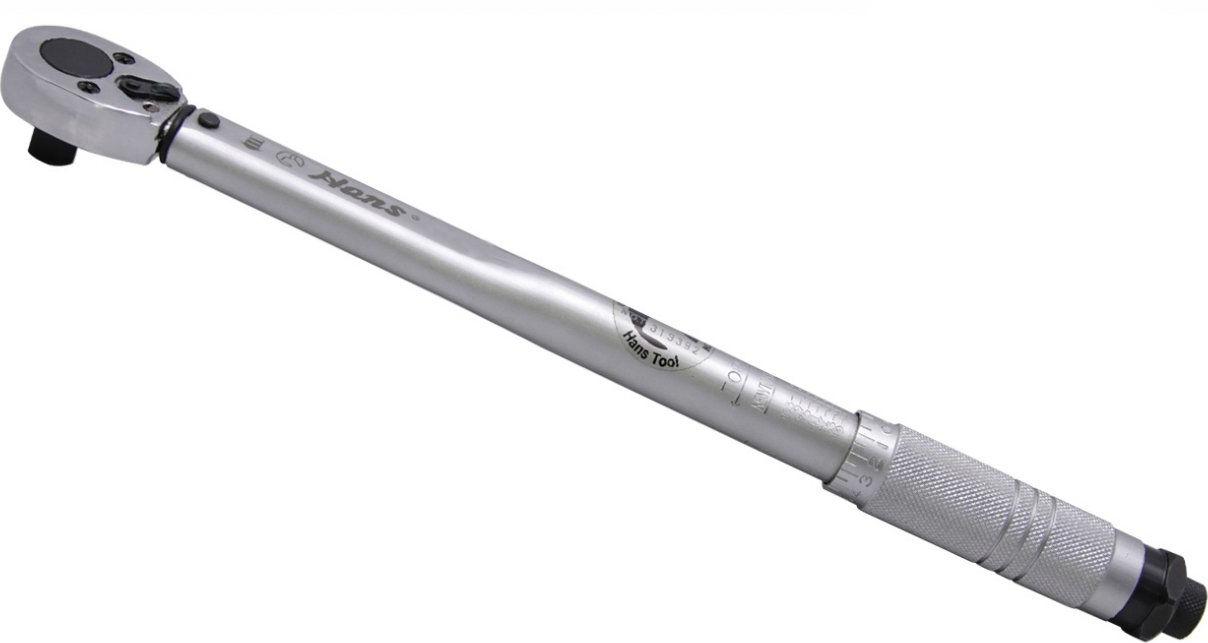

Щелчковые динамометрические ключи являются самыми популярными из всех видов и напоминают трещоточный ключ с разметочной шкалой у основания рукоятки.
Модели разных производителей могут иметь незначительные конструктивные отличие, но в целом, у большинства ключей данного типа выставление параметров затягивания осуществляется при помощи вращения рукоятки.
Как пользоваться динамометрическим ключом щелчкового типа.

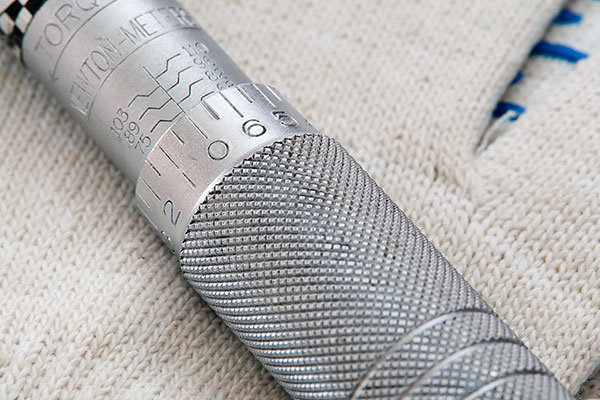

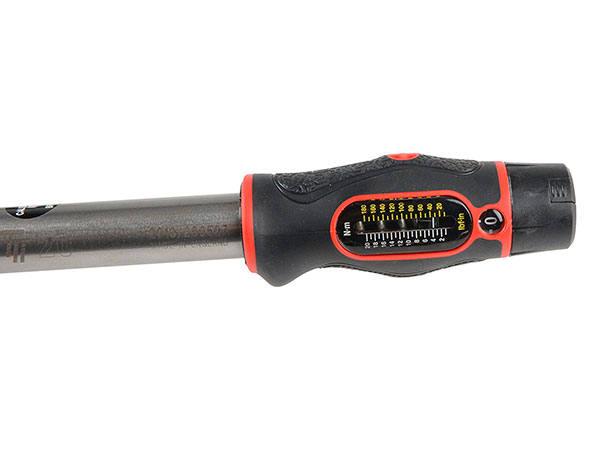

Корпус инструмента имеет шкалу с высеченными метками. Определившись по таблице с необходимым усилием затяжки болтов, нужно прокрутить рукоятку и совместить её верхний обрез с необходимым значением (более точная установка выполняется вращением дополнительной кольцевой шкалы). Затем закручиваем торцевой фиксатор и инструмент готов к работе.
Теперь одеваем на присоединительный квадрат торцевую головку (если шпилька или болт утоплены в корпусе, то применяем удлинитель) и насаживаем её на крепёж. Начинаем крутить пока не услышим характерный щелчок (смотреть на инструмент, как, например, на стрелочный ключ, не обязательно). Щелчок не только слышен, но и ощущается на корпусе.
Заданное усилие достигнуто.
Опытные автомеханики советуют выполнять закручивание в два – три подхода (это особенно актуально для тех ключей у которых звук щелчка не очень явный или при работе с дорогими деталями и ответственными узлами). Например, если необходимое усилие должно быть в пределах от 80 до 90 Нм, то вначале устанавливают показатель равный 60 Нм, затем 70 Нм, а затем уже окончательный 80-85 Нм.
Если щелчковый динамометрический ключ длительный период времени пролежал без работы, то перед применением желательно пару раз «прогнать» его с минимального показателя на минимальный и наоборот.
Какой динамометрический ключ лучше.
Если советовать с точки зрения производителя, то оптимальным по цене/качеству является Yato.
Динамометрический ключ – с одной стороны, является измерительным прибором, а с другой стороны силовым инструментом и даже внешне напоминает трещоточный ключ для работы с торцевыми головками, поэтому прочность его «нагружаемых» в процессе выполнения затяжки деталей (а к ним относятся: квадрат для присоединения головок и удлинителей; храповое колесо и корпус) не менее важна, чем показываемая точность.
У Yato и твердость нагруженных деталей лежит в пределах 46,5–51,5 HRC и точность на высоте.
Для работ с автомобилем хорошо показал себя Proxxon MicroClick MC200 Proxxon 23353. Он имеет присоединительный квадрат 1/2″ и усилие затяжки от 40 Нм до 200 Нм, которые чаще всего используют при ремонте подвески и двигателя. На нем очень удобно, в вырезах рукоятки, просматриваются значения, в отличие от тех ключей, где она просто выбита.
В остальном мастер просто “примеряет” инструмент под себя. Он может выбрать модель с: минимальной погрешностью, возможностью быстро выставлять значения или с дополнительными “девайсами”. Например, с кнопкой-сигнализатором, которая, выскакивая при щелчке «подсказывает» специалисту, что установленное значение достигнуто. Такая возможность — удобная функция для работников крупных СТО, где постоянно стоит шум и щелчок можно просто не услышать.
Электронные динамометрические ключи с цифровой индикацией создаваемого усилия не только самые точные; встроенный микропроцессор и разъём (у некоторых моделей) позволяют подключиться к компьютеру.
Некоторые из них имеют на корпусе ряд светодиодов (обычно зелёного цвета) которые «вспыхивают» по очереди, по мере приближения к пороговому значению. Когда предел достигнут загорается красный светодиод, а звуковая индикация из пикающей становится непрерывной. К тому же у устройств с электронной начинкой можно выбрать показания любых единиц измерения момента, а кнопки переключения позволяют очень быстро произвести изменения параметров.
Однако несмотря на огромное количество плюсов электронные версии не получили массового распространения.
Во первых, цена цифрового динамометрического ключа, по сравнению со щелчковым очень высока и он недоступен для самого массового частного потребителя.
Во вторых, хрупкость его конструкции (невысокая механическая надёжность и необходимость бережной и аккуратной эксплуатации) в условиях работы СТО, где инструмент зачастую падает, также снижает вероятность покупки.
Дополнительные возможности.
Каждый производитель инструмента пытается привлечь потенциальных покупателей какими-то техническими новшествами или особенностями конструкции, выделяющими модель от конкурирующих.
Функция быстрой настройки усилия; шкала с градусами (на головке ключа) для доворачивания на определенный угол после затягивания; отсутствие необходимости переставлять в минимальное положение в случае не использования (у некоторых щелчковых моделей уже есть такая возможность).
Отличия проявляются в мелкой накатке на рукоятке для лучшего удержания руками, испачканными в масле или в наличии резиновой вставки с рельефной поверхностью.
Это может быть: функция двухстороннего применения присоединительного квадрата; корпус, выполненный в ярких цветах для быстрой идентификации среди других инструментов; несколько шкал измерения момента на корпусе; возможность измерения усилия как по ходу, так и против хода часовой стрелки; автоматизированный сброс усилия по достижению заданного порогового значения.
Динамометрические ключи Intertool показывают лучшее соотношение цены и качества, однако стоимость часто, но не всегда, является решающим для покупки фактором.
Кому-то важно кто является производителем изделия; а кто-то принимает решение купить только в случае подходящей комплектации изделия. Поскольку данный инструмент в целом не дешёвый и требует определённых условий хранения, практически, все модели поставляются в пластиковых футлярах; бывает когда в комплекте с динамометрическим ключом идут удлинители, переходники или комплекты насадок, которые могут быть накидными (кольцевыми или разрезными), рожковыми, радиусными и других форм.
Например, динамометрический ключ щелчкового типа Proxxon MicroClick MC 200-Multi поставляется с набором из десяти сменных рожковых насадок и одной трещоточной с флажковым переключателем для подсоединения торцевых головок. Рожковые вставки быстро и надежно вставляются в корпус и позволяют использовать инструмент в ситуациях когда накинуть сверху торцевую головку невозможно и единственным решением служит боковой доступ например, на соединения гидравлических или пневматических систем, на гайки резьбовых шпилек.
Динамометрические ключи. Виды и особенности. Рекомендации по применению
- Главная
- Статьи
- Динамометрические ключи. Виды и особенности.
Динамометрический ключ является одной из разновидностей гаечного ключа и предназначен для осуществления момента затяжки з точно заданным значением. Область применения ключа очень широка, он незаменим в процессе сборки автомобильного оборудования, строительных и промышленных агрегатов, а также монтаже любых конструкций, где есть необходимость контролировать момент затяжки.
Почему важно в точности соблюдать момент затяжки резьбовых соединений? Болт при правильной затяжке рассчитан на некоторые перепады температуры, давления и нагрузки в целом. Когда меняются условия, резьбовое соединение адаптируется и это не влияет на работу механизма. Если болт перетянуть возникает риск, что он лопнет от нагрузки или перегрева.
А если его не дотянуть – есть риск раскручивания соединения.
Моменты затяжки для автомобильной и мотоциклетной техники указываются в специальной сервисной книге «Service manual». Если динамометрический ключ используется в бытовых условиях, узнать момент затяжки для разных диаметров и типов болтов можно в таблице ОСТ 37.001.050-73 или таблице стандартных моментов затяжки.
Существует три основных вида динамометрических ключей: стрелочные, предельные или «щелчковые» и ключи с цифровой индикацией усилия.
Стрелочный или шкальный динамометрический ключ работает по принципу динамометра и показывает величину приложенного усилия в процессе работы. Конструкция данного типа ключа состоит из корпуса, в котором расположен динамометр и индикатора со стрелкой, которые отображают момент затяжки.
Данный тип ключа на сегодняшний день используется реже, чем другие виды в силу его погрешности, которая может составлять 4-20%. Также минусом является то, что момент затяжки необходимо внимательно отслеживать, в процессе закручивания.
Отсутствует и трещоточный механизм, что затрудняет работу в труднодоступных местах, и делает этот ключ не лучшим вариантом для автомобилистов.

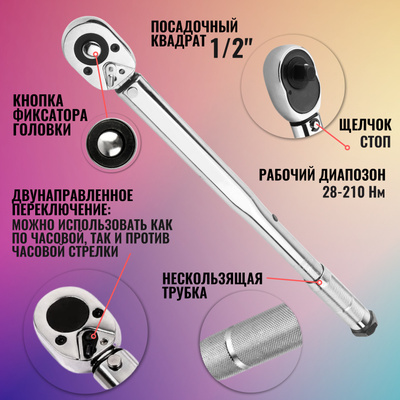

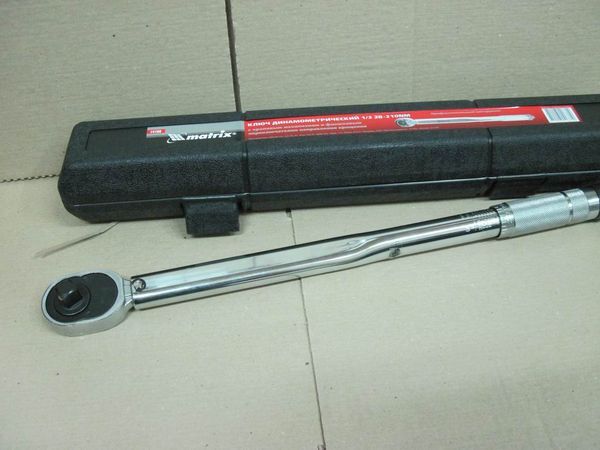

Предельный или «щелчковый» динамометрический ключ является одним из наиболее популярных и востребованных на сегодняшний день. Данный вид ключа объединяет высокую точность, доступную цену и удобство в эксплуатации, благодаря чему он и завоевал доверие пользователей.
Принцип работы данного ключа состоит в предварительной установке требуемого значения, после достижения которого, раздается отчетливый щелчок, сигнализирующий о необходимости завершения работы.
Конструкция ключа представляет собой трещотку с присоединительным квадратом для торцевой головки. На рукоятке расположена вертикальная и горизонтальная шкала для установки момента затяжки.
Установка необходимого усилия осуществляется следующим образом: сначала необходимо выбрать на шкале наиболее приближенное значение к необходимому, затем подкрутить рукоятку и установить нулевую отметку на уровне с выбранной. После следует добавлять по единице прокручивая горизонтальную шкалу, пока не получится нужное число.
Так, например, нам необходимо задать значение 32 Н·м, а ближайшее на шкале составляет 28 Н·м. В таком случае необходимо подвести рукоятку с нулевой отметкой к показателю 28 и подкрутить горизонтальную шкалу на рукояти еще на 4 пункта, таким образом достигается необходимый момент 32 Н·м.
Ключ с цифровой индикацией усилия является наиболее точным и удобным в использовании динамометрическим ключом, его погрешность не превышает 1%. Такой вид ключа находится в более дорогом ценовом сегменте за счет расширенного набора функций.
Конструкция цифрового ключа отличается наличием небольшого дисплея, на котором отображаются показатели. В зависимости от модели, такой ключ может быть оснащен звуковой, визуальной или обеими индикациями достижения крутящего момента. Также данный ключ может быть оснащен функцией памяти, в которой хранятся последние показатели, время, дата и даже марка автомобиля.
Цифровой, как и предельный ключ оснащен трещоточным механизмом с реверсом, что позволяет удобно работать с крепежными элементами, имеющими левую и правую резьбу.
Одной из разновидностей цифрового динамометрического ключа является ключ-адаптер с механическим приводом. Устройство соединяется с трещоткой или воротком, а на переходник надевается торцевая головка. Главной особенностью такого ключа является его универсальность, так как он способен работать как с предустановленным значением, так и как динамометр – отображая величину усилия в конкретный момент затягивания болта. Это удобно если пользователю необходимо затянуть болт с усилием, которое меньше нижней границы диапазона ключа.
Выбор динамометрического ключа следует осуществлять исходя из сферы и специфики работы мастера. Если необходим простой и надежный ключ, следует остановить выбор на стрелочном, если нужен точный, практичный и доступный – останавливайте свой выбор на предельном, а если вы ищете максимальной удобный ключ для высокоточных работ с минимальной погрешностью – стоит брать цифровой.
Рекомендации по эксплуатации динамометрического ключа
Не стоит превышать максимальную отметку крутящего момента.
Не допускается использование динамометрического ключа в качестве обычной трещотки для затягивания крепежей, не требующих специальных условий.
Запрещается применять дополнительные рычаги и собственный вес для увеличения крутящего момента.
Рекомендуется избегать загрязнения и падения инструмента.
Рекомендуется регулярно выполнять калибровку инструмента.
Хранить ключ необходимо только с ослабленной пружиной в сухом месте, вдали от высоких температур.
Статьи о инструменте -динамометрические ключи,щелчковый ключ +7 985 064-94-49
Типы динамометрических ключей по видам приводного механизма.
1. Привод в виде квадрата наиболее распространенный удобный и дешевый вид привода, предназначен для использования с торцевыми шести или двенадцатигранными головками под соответствующий квадрат.
Могут использоваться также специальные удлинители и карданные шарниры
виды динамометрических ключей
1.
1. Квадрат 1/4″ = 6,3 мм усилие от 0 до 30 Нм.
1.2. Квадрат 3/8″ = 10 мм усилие от 5 до 55 Нм
1.3. Квадрат 1/2″ = 12,5 мм усилие от 20 до 300 Нм наиболее распространенный типоразмер приводного квадрата
1.4. Квадрат 3/4″ = 20 мм усилие от 80 до 1500 Нм
1.5. Квадрат 1″ = 25 мм усилие от 600 до 2000 Нм
1.6. Квадрат 1 1/2″ = 40 мм усилие от 1500 до 3000 Нм
При относительно не больших усилиях, возможно использовать для затяжки специальные головки с насадками под шлиц(IS), внешний и внутренний шестигранник(IN), TORX(TX), крест(PH) или крест(PZ), звезда и т.д.
У отдельных марок ключей(на пример DREMOMETR) затяжку можно производить прикладывая усилие к любым частям динамометрического ключа.
Динамометрические ключи с приводом в виде квадрата делают абсолютно все производители, кто только отважится производить динамометрический инструмент
2. Динамометрические ключи имеют, также крепление с прямоугольным пазом
динамометрический ключ рожковый с насадками
для специальных быстросъемных насадок SE.
Специальный фиксирующий штифт гарантирует удобство и быстроту работы. Используются два типоразмера 9х12 и 14х18 мм.
Усилия вставки 9х12 в диапазоне от 0 до 150 Нм.
Усилие вставки 14х18 в диапазоне от 40 до 400 Нм
Находят применение, при работе в труднодоступных и неудобных местах. Очень универсальны.
Все насадки изготовлены таким образом, что позволяет им работать с динамометрическим инструментом без потери качества затяжки.
Насадки бывают*:
2.1. Насадки рожковые от 7 до 41 мм
2.2. Насадки накидные от 7до 41 мм
2.3. Насадки с открытым зевом 10 до 22 мм(используют для закручивания длинных шпилек и длинных болтов или винтов)
2.4. С трещоткой под квадрат от 1/4″ до 3/4″ для торцевых головок
2.5. С квадратом от 1/4″ до 3/4″для торцевых головок
2.6. Под шестигранник 1/4” или 5/16” для отверточных вставок
2.7. С реверсивной трещоткой под кольцевой ключ. 10 13 17 19 мм
2.8. Насадки приварные для исполнительного инструмента
При использовании насадок необходимо производить затяжку держась СТРОГО за средину ручки ключа.
Прикладывать усилия к другим частям динамометрического инструмента ЗАПРЕЩЕНО.
Данные насадки выпускаются многими производителями динамометрического инструмента. Формально они взаимозаменяемы, но лучше использовать насадки того же производителя, что и динамометрический ключ.
3. Приводной механизм, у динамометрических ключей, бывает также цилиндрического вида. Система замены с быстрой подгонкой со штифтовым фиксатором обеспечивает гибкое и быстрое выполнение задачи
Позволяет работать с болтовыми соединениями в тесных и труднодоступных местах, можно работать как в прямом так и в боковом направлении.
К сожалению, единый стандарт для производителей данного типа инструмента нет. У компании GEDORE из 3. То есть 16 мм, 22 мм и 28 мм. У некоторых производителей типоразмеров 5.
Усилия для инструмента с диаметром цилиндра 16 мм составляет от 0 до 400 Нм, для динамометрических ключей с цилиндром 22 мм составляет от 110 до 850 Нм и при диаметре цилиндра 28 мм от 520 до 1000 Нм.
*
Все насадки изготовлены таким образом, что позволяет им работать с динамометрическим инструментом без потери качества затяжки.
Насадки бывают*:
2.1. Насадки рожковые от 7 до 75 мм(есть и дюймовые размеры)
2.2. Насадки накидные от 7до 80 мм(есть и дюймовые размеры)
2.3. Насадки с открытым зевом 10 до 27 мм(используют для закручивания длинных шпилек и длинных болтов или винтов)
2.4. С трещоткой под квадрат от 3/8″ до 3/4″ для торцевых головок
2.5. С квадратом от 3/8″ до 3/4″для торцевых головок
2.6. С шестигранным окончанием от 3 до 8 мм
При использовании насадок необходимо производить затяжку держась СТРОГО за средину ручки ключа. Прикладывать усилия к другим частям динамометрического инструмента ЗАПРЕЩЕНО.
У различных производителей, есть достаточно большой ассортимент насадок различного назначения, но с точки зрения автора у GEDORE, оптимальный подбор наконечников динамометрического инструмента, который позволяет решить практически любые задачи монтажа оборудования и металлоконструкций.
Причем, все имеется на складе в Москве.
*даны инструменты, имеющиеся в ассортименте компании GEDORE
Аренда анемометра поверенного в Москве
Анемометр- этот прибор выручит Вас в случае, если необходимо провести измерение скорости ветра(или в специальных случаях- скорость движения различных газов).
Измерение скорость воздушных(газовых) потоков необходимо во многих случаях и в различных сферах: на стройке, в сельском хозяйстве, в промышленности, авиации и многих других.
Например, в строительстве и при проведении ремонтных работ, анемометры используют при монтаже и настройке систем вентиляции или кондиционирования.
В некоторых случаях требуется чёткое соблюдение строительных и санитарных норм при настройке воздушных(газовых) потоков.
В таких случаях нельзя использовать первый попавшийся анемометр – параметры, которые будет выдавать такой прибор, могут сильно отличаться от точных цифр.
Как правило, такой замер, осуществляется при вводе в эксплуатацию объектов вентиляции и кондиционирования или в случае сомнений в их работоспособностью в соответствии с заявленными требованиями, а также после ремонта. То есть весьма не часто.. Тратить на это деньги, что потом валялось и потерялось смысла нет. Аренда анемометра – это реальный выход!!!
Для этого используются приборы, которые допущены государственными структурами для проведения таких замеров. Эти приборы должны пройти ежегодную поверку и быть внесены в Государственный реестр средств измерения. Это еще одна причина по которой проще и выгоднее осуществить аренда анемометра поверенного в Москве в компании PROпрокат
Мы готовы предложить аренда анемометра с поверкой в Москве
Динамометрический ключ.. А что это? Какие бывают? Выбор ключа. Поверка динамометрических ключей. Эксплуатация динамометрического ключа
Динамометри́ческий ключ это гаечный ключ со встроенным динамометром(такой прибор, который измеряет усилие). Это точный инструмент для затяжки резьбовых соединений с точно заданным моментом. При проектировании сложных строительных конструкций как правило из металла, промышленного или строительного оборудования, любой сложной техники, предполагается её сборка с определенным значением крутящего момента для каждого конкретного соединения.
Принцип действия динамометрических ключей, независимо от их конструкции, одинаковый: вручную или с помощью компьютера вы устанавливаете необходимое усилие, завинчиваете крепеж, и при достижении установленного значения происходит звуковая, световая сигнализация или ключ начинает проворачиваться, или в случае с электромеханическими ключами с усилителями крутящего момента, инструмент просто прекращает работу при определенном усилии. В любом случае, вы получаете сигнал о прекращении работы.
Необходимый момент затяжки обычно указывается в чертежах или документации по сборке изделия. Если подобной документации нет, момент можно найти в справочниках на основе данных о материале и диаметре болта.
Как правило, работа ведется с болтами класса 2, 5 или 8. Болт 8 уровня легко определить по наличию шести меток на головке. Каждая из меток проходит из угла болта практически к центру. Болт класса 5 имеет три метки на головке, а на болте класса 2 метки отсутствуют.
На серьезных производствах или в особо ответственных конструкциях момент затяжки необходимо корректировать в зависимости от значения коэффициентов трения в резьбе и на опорной поверхности(это должны определять технологи).
КАКИЕ бывают динамометрические ключи
• Динамометрические ключи предельного типа (для быстрой затяжки резьбовых соединений с точно заданным крутящим моментом). Также именуются Пружинные динамометрические ключи.
Погрешность в работе ключа не превышает 4 %, при условии, что вы своевременно выполняете поверку инструмента на специальном стенде. Сертификат соответствия необходимо подтверждать ежегодно в Ростест.
• Стрелочные динамометрические ключи. Также именуется Торсионный динамометрический ключ. Точность таких ключей не самая высокая, погрешность измерений составляет от 5 % до 20 %. Кроме того, в силу своих конструктивных особенностей динамометрический ключ со временем утрачивает точность и не поддается регулировке;
• Динамометрические ключи с цифровой индикацией момента (для контроля затяжки «ответственных» резьбовых соединений). Также именуются Электронные динамометрические ключи. Погрешность такого ключа обычно не превышает 1 %.
Сегодня производители прилагают следующие виды динамометрических ключей: измерительные, контрольно-измерительные и срывные.
Самая простая конструкция – стрелочный ключ. В зависимости от прикладываемого усилия, стрелка отклоняется на определенный угол, показывая момент затяжки соединения.
Этот вариант отлично подойдет для личного пользования. Основной недостаток – ключ не оснащен сигнальными устройствами, позволяющими избежать превышения необходимой величины момента. Поэтому при его использовании необходимо видеть непосредственно шкалу и расположение указателя. Этот тип динамометрических ключей имеет наибольшую погрешность ±6-8%. Наша организация предлагает такой ключ
Аналоговый контрольно-измерительный рожковый динамометрический ключ с датчиком в форме циферблата (электронный динамометрический ключ) является еще одним типом гаечного ключа. Основным преимуществом является высокая чувствительность (точность не менее 1%), подает звуковой сигнал, при достижении необходимого момента затяжки. У GEDORE имеются различные модели таких ключей. Есть модели которые связаны с компьютером и позволяют фиксировать момент затяжки для группы соединений и хранить архив и в случае поломки изделия предъявить эти данные. Компания GEDORE предлагает следующие модели таких ключей
Динамометрического ключ бывает – срывной переломный.
После достижения установленного момента затяжки рукоятка инструмента срывается, как будто отделившись от механизма (что и происходит на самом деле). Очень простая и действенная сигнализация о достижении необходимого крутящего момента. Задавать крутящий момент можно либо на цифровом табло, либо с помощью шкалы нониуса (подобную шкалу вы можете увидеть на любом штангенциркуле, которая служит для определения десятых долей миллиметра).
Помимо динамометрических ключей, компания GEDORE представляет различные конструкции динамометрических отверткок. Диапазон использования от 0 до 13,6 Нм
Они бывают с предварительной настройкой. То есть срабатывает только при одном заранее установленном значении крутящего момента.
И с настраиваемой механической шкалой.
По своему принципу они ничем не отличаются от ключей, расширяя области применения динамометрического инструмента.
К динамометрическим ключам относят электрические, пневматические и гидравлические гайковерты фирмы ГЕДОРА различных конструкций в которых можно установить усилие закручивания превышающее усилие механического моментного ключа и которые резко повышают производительность труда с гарантированным качеством резьбовых соединений.
Данный инструмент часто используют, когда надо приложить серьезное усилие в ограниченном пространстве или в тяжелых условиях(монтаж на высоте)
Выбор ключа
Основный критерий при выборе динамометрического ключа – это точность, состояние пружины и диапазон момента затяжки.
1. Диапазон момента затяжки. К примеру, вам необходимо затянуть болт диаметром ¼ дюйма класса 5. Из справочных данных оптимальное значение момента затяжки составляет от 9 до 12 Н•м, а у вас в распоряжении есть только ключ диапазоном измеряемых моментов от 8 до 200 Н•м. Можно ли быть уверенным, что затяжка болта выполнена с необходимым моментом, основываясь лишь на этих показателях? Скорее всего, нет. Почему? В основе работы механизма подобных инструментов находится точно отрегулированная пружина, которая дает правильные результаты при измерении момента в диапазоне от 20 до 80%. Если же показатель составляет менее 10 или более 90%, проблем не избежать. Поэтому для данного случая необходимо применять ключ с диапазоном примерно 0-20 Н•м.
Это, конечно, сузит область применения ключа, но при этом вы будете получать адекватные, точные значения.
2. Состояние пружины. Пружинный механизм – основная часть динамометрического ключа. Как известно, пружина обладает «памятью», то есть если вывести ее из состояния равновесия на долгое время, то она запомнит новое состояние. Поэтому при выборе ключа обращайте внимание на положение указателя момента – он всегда должен храниться в нулевом положении. То же касается и использования ключа: после работы рекомендуется пройтись по всему диапазону ключа («размять» пружину) и оставить его в нулевом положении.
3. В зависимости от производителя и конструкции ключа точность может находиться в диапазоне от 1 до 10%. Классы резьбовых соединений представлены в таблице 1. Как видно из таблицы, максимальное отклонение от оптимального значения момента затяжки в особо ответственных соединениях не должен превышать ±5%.
Современные электронные ключи способны обеспечить точность 1%, но не нужно думать, что, покупая подобный ключ, вы избавляете себя от всех проблем: с течением времени пружина изнашивается, и точность ключа значительно снижается.
Именно для этого каждый отчетный период необходимо производить калибровку динамометрических ключей.
Поверка динамометрических ключей
Существует два способа поверка ключей: самостоятельно с использованием контроллера момента и испытательных стендов компании GEDORE, или с привлечением аккредитованных лабораторий. Конечно, самый простой способ – проверить работоспособность по другому ключу, то есть сравнить с результатом работы точного ключа. Результат этого очень приблизительного измерения зависит от многих переменных факторов, поэтому не используйте данный способ для проведения плановой ежегодной проверки ключа.
При поверке можно легко обнаружить неисправный ключ и провести сразу его ремонт Отремонтировать и откалибровать.
Если вы используете большое количество ключей и часто работаете с ответственными соединениями, то гораздо проще взять в аренду лабораторный стенд у нашей компании, который позволит вам калибровать инструмент в любое удобное время.
Эксплуатация динамометрического ключа.
(читать до конца, даже мастерам монтажникам)Несколько советов, чтобы продлить «жизнь» вашего моментного ключа и получать максимально точные результаты.
ВАЖНО
Динамометрический ключ с пружиной внутри ОБЯЗАТЕЛЬНО должен храниться в положении наименьшей нагрузки, то есть при диапазоне 60 -300 Нм, храниться он должен в положении 60 Нм, это позволит гарантированно обеспечивать необходимую точность затягивания длительный срок.
Ключ GEDORE и любой вменяемый производитель дает гарантию что ключ будет затягивать с установленным моментом +-3% на 1 год или 5000 циклов затяжки. ПОТОМ КЛЮЧ НАДО поверять !!!!!!
1. Относитесь к ключу бережно(он стоит много денег) – всегда содержите ключ в чистоте, не роняйте и уже тем более не пытайтесь использовать его в качестве молотка. Казалось бы – «и ежу понятно»! Уверены?? Гляньте фотки из нашей мастерской
2. На некоторых ключах есть отверстие для масла с заглушкой. Грязь может вызвать поломку динамометрического ключа, поэтому при его использовании и хранении всегда держите это отверстие закрытым.
Поинтересуйтесь у НАС, с какой периодичностью нужно смазывать ключ и старайтесь соблюдать эти требования.
3. После интенсивного использования желательно прогнать ключ по всему диапазону, чтобы пружина не запоминала только два состояния – ноль и тот момент, до которого вы обычно работаете. Прогнав ключ по диапазону, установите его на ноль и храните в сухом месте. Не используйте динамометрический ключ на протяжении более одного часа, ни разу не вернув пружину в нулевое положение.
4. При использовании ключа, в принципе, не важно, где именно вы его держите. Главное здесь – соблюдать прямой угол ключ / ось крепления. Если угол не соблюдается, то ключ покажет завышенное значение.
5. Если вам необходимо затянуть несколько резьбовых соединений на одной детали, то делайте это поэтапно. Вспомните, как это делается, например, при замене колес: каждый болт сначала затягивается до 50% от рекомендуемого момента, потом до 75% и только в самом конце до 100%. Некоторые виды ответственного крепления вообще могут потребовать разделения процесса на пять этапов вместо трех.
Независимо от характеристик затяжки, процентных показателей или последовательности, основным принципом является следующий: запрет на крепление с первого раза по полной затяжке.
6. При работе увеличивайте давление на ключ постепенно, не дергайте его. Можно использовать различные удлинители и храповики, но при этом обратите внимание на соблюдение прямого угла с осью резьбы.
Вывод
Несмотря на все преимущества динамометрических ключей, на наших предприятиях очень редко их используют. А если и используют, то довольно часто вопрос о калибровке даже не поднимается. Увидев в паспорте срок годности 5 лет, многие просто забывают и об обслуживании, и о калибровке. Однако профессионалы рекомендуют относить динамометрический ключ в сервис не реже одного раза в год или после 800 – 1 000 затяжек(если у вас китаец, GEDORE дает 5000 поэтому и стоит дороже).
Виды динамометрических(моментных) ключей по способу индикации наступления события
Аренда Динамометрических ключей с поверкой
Типы динамометрических ключе делятся по способу индикации наступления события на
1. Щелчковые –наступление момента сигнализируется характерным щелчком. Эти ключи динамометрические предельные наиболее распространенные имеют огромное количество разновидностей, производятся множеством фирм изготовителей. Класс A — ключ регулируемый градуированный или с индикатором. Тип 2
Чрезмерная затяжка возможна
2. Со стрелочным индикатором наступления событий. Визуально оператор оценивает наступление необходимого момента и после этого прекращает силовое воздействие на ключ.
Чрезмерная затяжка возможна. Сильно зависим от квалификации исполнителя
2.1. Класс B — ключ с жестким корпусом, со шкалой, круговым или цифровым индикатором.Тип -1. Круглый индикатор с дополнительной стрелкой, которая устанавливается на необходимый момент, а оператор прекращает воздействие, когда подвижная стрелка достигнет, заранее установленной.
Чрезмерная затяжка возможна. Сильно зависим от квалификации исполнителя
2.2. Дуговой индикатор с индикацией при помощи микрометра (этот тип ключей практически исчез, это Курганские ключи типа КМШ) Индикация осуществляется за счет искривления ручки ключа под воздействием усилия закручивания.
Класс G — ключ с изгибающимся упругим телом регулируемый градуированный. Тип 2
Чрезмерная затяжка возможна. Сильно зависим от квалификации исполнителя
2.3. Класс А — ключ с торсионом или изгибающимся упругим телом . Тип -1 . Дуговой индикатор Индикация осуществляется за счет искривления ручки ключа под воздействием усилия закручивания.
Чрезмерная затяжка возможна. Сильно зависим от квалификации исполнителя
3. Ключи переломного типа. При достижении необходимого усилия они переламывается, изменяя свою форму. Оператор прекращает прилагать усилие.
Класс B — ключ с фиксированной регулировкой. Тип -2.
Чрезмерная затяжка маловероятна.
4. Ключи с проскальзыванием. При достижении заранее установленного момента, ключ проскальзывает и предотвращает превышение необходимого момента.
Класс B — ключ с фиксированной регулировкой. Тип -2
Чрезмерная затяжка не возможна
5. Электронные ключи сигнализируют о наступлении установленного момента в зависимости от настроек. Или при помощи электронного звукового сигнала или при помощи световой индикации светодиодами , или звуком и светом одновременно. Класс C — ключ с жестким корпусом с электронным измерением. Тип 1
Чрезмерная затяжка возможна
Обращаю внимание, что Классы и типы динамометрических ключей указаны в соответствии с ГОСТ 33530-2015 (ISO 6789:2003)
щелчковый динамометрический ключ,
Торсионный динамометрический ключ,
Ключ переломного типа,
Динамометрический ключ с проскальзыванием,
Электронный Динамометрический ключ,
Виды динамометрических ключей,
ключ динамометрический гост
Моющий пылесос
Моющий пылесос – удобный, и в некоторых случаях, незаменимый бытовой прибор. То, что невозможно сделать с помощью обычного пылесоса, легко делается моющим. Он позволяет не только собрать пыль или мусор, но также помыть пол, провести химчистку ковра или мягкой мебели.
Принцип работы любых моющих пылесосов одинаков. Все моющие пылесосы оснащены двумя емкостями. В одну емкость заливается чистая вода или моющее средство, в другую происходит сбор загрязненной жидкости. Под давлением, чистая вода или моющее средство, через насадку распыляется на рабочую поверхность, смачивая её. После, под воздействием разряженного воздуха, собирается с поверхности в бак для грязной воды.
Если вы моете твердые поверхности (линолеум, кафельную плитку, ламинат), то сразу после уборки пол будет сухой практически мгновенно.
В случае, обработки с помощью моющего пылесоса, мягких поверхностей (ковер, диван и т.п.), то конечно, необходимо время на полное высыхание.
Моющий пылесос — это бытовой прибор не на каждый день. Это достаточно большой агрегат, требующий после каждого использования полной разборки, помывки и просушивания.
Оптимальное решение в случае, если возникла необходимость провести уборку с использованием Моющего пылесоса, это взять данное оборудование в ПРОКАТ. Аренда моющий пылесос КЕРХЕР для химчистки ВЫГОДНО и УДОБНО. Моющий пылесос аренда Москва — то что Вам нужно.
Какую взять в аренду шлифовальную машину в Москве
Шлифмашинка — незаменимый инструмент облегчающий, по сравнению с куском шкурки и бруском дерева, шлифовку изделий из различных материалов.
Шлифмашина позволяет отшлифовать, снять старую краску или ржавчину, затереть шпатлёвку. Дерево, металл, пластик, камень-для всех этих материалов применяются щлифовальные машинки.
Шлифмашинки бывают разных видов, конструкций и принципов работы.
Различают три основных типа шлифовальных машин: Ленточные, Вибрационные (плоскошлифовальные) и Орбитальные (эксцентриковые) шлифмашинки.
С их помощью возможно выполнить обработку материала от грубой до финишной. Ленточные шлифмашины- позволяют снять толстый слой на большой площади- проведя грубую первичную обработку материала. Вибрационные (плоскошлифовальные) шлифмашины- позволяют провести обработку от менее грубой, чем Ленточной шлифмашиной, до финишной(чистовой). Орбитальные (эксцентриковые) шлифмашинки – дают ещё лучший результат и используются для финишных работ.
Рассмотрим принципы работы всех трёх типов шлифовальных машин подробнее.
Ленточная шлифовальная машина.
Рабочий элемент этого типа шлифмашин – абразивная лента в виде бесконечного кольца.
Этот инструмент достаточно мощный, позволяет использовать шлифовальную ленту с различной зернистостью. Так как применяется этот вид шлифмашин в основном для грубой(первичной) обработки, целесообразно использовать ленту с зернистостью до Р100. Ленточная шлифмашина позволяет снять материал в несколько миллиметров, удалить лакокрасочное покрытие, снять ржавчину. Высокая производительность и грубость обработки не позволяют добиться высокого качества и для финишной обработки необходимо использовать вибрационную или орбитальную шлифмашинку.
Мы предлагаем взять аренду Ленточной шлифмашинки ……
Вибрационная (плоскошлифовальная) шлифмашина.
По чистоте обработки деталей Вибрационные (плоскошлифовальные) шлифмашины занимают промежуточное положение между Ленточными шлифмашинками и Орбитальными (эсцентриковыми). Применяются для плоских поверхностей, но также позволяют снять фаску с обрабатываемой детали. В качестве рабочего органа используется подошва(плита), к которой с помощью зажимов крепятся листы шкурки.
Позволяют, для удобства работы, подключить пылесос. Шлифовальные листы могут использоваться различной зернистости: от Р60 для грубой обработки, до зернистости Р120 и выше для финишной отделки.
Мы предлагаем взять в аренду Вибрационную (плоскошлифовальную) шлифовальную машину ……
Орбитальная (эксцентриковая) шлифмашина.
Эти машинки предназначены для финишной высококачественной обработки материала. В качестве рабочего органа используется круглая платформа(опорная тарелка), которая совершает не только движение вокруг своей оси, но и по «орбите» с небольшой амплитудой. Такое сложное перемещение рабочей платформы с учётом высокой скорости вращения позволяет получить поверхность отличного качества без углублений, волн и царапин. Шлифовальные листы круглой формы крепятся на платформу с помощью липучки. Машинка является оптимальным выбором для работы с профильными, объемными, криволинейными заготовками. Для обработки плоских поверхностей эта шлифмашина также подходит идеально, но, в отличии от Вибрационных (плоскошлифовальных) шлифмашин , не позволяет проводить обработку в углах.
Мы предлагаем взять в прокат Орбитальные (эксцентриковые) шлифмашнки ……
Неисправности динамометрических ключей
аренда динамометрического ключа
Можем осуществить ремонт динамометрического ключа,ремонт динамометрических ключей фирмы GEDORE в Москве, c последующей поверкой и включением в единый реестр средств измерения
Неисправности динамометрических ключей будут рассматриваться на примере моментных ключей щелчкового типа, т.к. они наиболее распространены в нашей стране.
Предельные ключи считаются исправными если они способны выполнять свою основную функцию. Проводить затяжку болтового(гаечного) соединения с заранее установленным моментом.
Вопрос: Как долго может работать(функционировать) динамометрический ключ?
Ответ: моментный ключ может функционировать пока не потерял свои потребительские свойства, то есть срабатывать — издавать звуковой сигнал при достижении установленного на нем момента в пределах допустимой погрешности принятой в РФ +- 4% или у ряда иностранных производителей +-3%
Вопрос: как узнать что ключ срабатывает когда надо??
Ответ: читаем ГОСТ 33530-2015 (ISO 6789:2003) там все написано… Или 1 год с момента калибровки или 5000 затяжек(что наступит быстрее).
Для регулярного контроля при ответственном производстве существуют специальные приборы для контроля момента затяжки. Или кустарные методики, которые можно почерпнуть в интернете.
Если ключ эксплуатируется правильно и не очень интенсивно, то в моей практике был ключ который эксплуатировался 3 года и проходил калибровку без ремонта.
Вопрос: Что значит эксплуатировался правильно?
Ответ: САМОЕ ВОЖНОЕ при эксплуатации щелчковых ключей сгонять(устанавливать) ключ В ПОЛОЖЕНИЕ МИНИМАЛЬНОГО МОМЕНТА ДЛЯ НЕГО, ПОСЛЕ КАЖДОЙ РАБОЧЕЙ СМЕНЫ. При не соблюдении этого требования ключ начинает неверно срабатывать на нижнем диапазоне ключа уже через 2-3 суток у китайцев или через 7-10 дней у нормальных производителей, т.к. пружина в напряженном состоянии теряет свои свойства..
Это правило не относится к ряду типов ключей например к DREMOMETR. Эти ключи могут храниться при любом установленном моменте. На работопригодность влияет, только количество срабатываний и условия эксплуатации и хранения.
Вопрос: какие неисправности бывают у динамометрических ключей?
Ответ:
1. Наиболее часто встречаются механических неисправностей , такие как
1.1. Поломка трещотки исполнительного привода. Действия — в ряде случаем можно исправить самостоятельно(купить ремнабор), если нет в сервис
1.2. Ключ не щелкает. Действия -строго в сервис или выкинуть.
1.3. Поломка привода(искривление или вообще срез). Действия — попытка купить рем комплект, если не удачно, то в сервис. После установки ремкомплекта ОЧЕНЬ ЖЕЛАТЕЛЬНО провести поверку, хотябы на тестере момента типа DREMOTEST.
1.4. Поломка или искревление корпуса ключа. Действия — выкинуть(дешевле будет)
1.5. Поломка визиров установки момента(разбитие, загрязнение стекла визира). Действия — в ряде случаем можно исправить самостоятельно, если нет в сервис.
1.6. Поломка механизма установки момента на ключе(у ключей, у которых нет одного предустановленного момента).
Действия — в ряде случаем можно исправить самостоятельно, если нет в сервис.
1.7. Ключ не верно срабатывает при установленном моменте. Действия — строго в сервис.
1.8. У щелчковых ключей ключ не скручивается на «0». Действие — в сервис.
1.9. У шкальных ключей стрелка индикатора не встает на «0». Действие — в сервис.
Вопрос: Ключ неисправен… ЧТО ДЕЛАТЬ?????
Ответ: Вы должны четко сформулировать ремонтной организации что с Вашим ключем не так..
1. Кто производитель? Многие производители не имеют сервис центров в РФ и соответственно комплектующих для ремонта нет. Иногда (прежде всего Китайцы и Тайваньцы продают ремкоплекты для трещоток и на этом все).
2. Что сломалось.. Трещотка, приводной механизм или что то еще..у многих производителей трещотка и приводной квадрат входят в состав ЗИП наборов. Если что то еще, это уже фатально –ключ можно выбрасывать, если это конечно не серьезный производитель.
3. Ключ не прошел поверку.. Скорее всего у него проблемы в пружиной установки механизма момента.
У GEDORE это не проблема.. Заменили и продолжаем работу после настройки и поверки. У основной же массы щелчковых ключей это повод их поменять, т.к. там даже конструктивно не предусмотрена их разборка.
Вопрос: почему динамометрические ключи выходят из строя?
Ответ: 1. Человеческий фактор. Работники забывают скрутить момент на максимальный. Роняют ключи. Используют не по назначению.(видел случай, когда ключ использовали как лом). Не аккуратно обращаются, разбивают визиры, металлическая стружка попадает в исполнительный механизм и т.д. и т.п. Не правильно хранят — в ключ попадает вода, стружка, КЛЕЙ, масло и прочие посторонние субстанции.
2. Жесткие условия эксплуатации. Ключ совершает много затяжек в смену в неудобных местах, трется и соприкасается с элементами конструкции.(видел ключи, у которых элементы конструкции просто стирались, как будто их долго обрабатывали напильником). При больших моментах затяжки, затяжку часто проводят «с рывка».
. ГОСТом это не запрещено(я по крайней мере не нашел), там рассказывается, что калибровку надо проводить при плавной затяжке, но и на практике это делать надо, т.к. при рывке значения усилия на 20-30% может превосходить номинальное установленное значение на данном ключе. При моментах выше 500Нм это часто приводит к поломке трещоток(на ключах где они есть, (около 50% рем случаев) или к поломке приводного квадрата. Я отнес этот случай к жестким условиям, т.к. работник, который крутит по 400 болтов в смену при усилии скажем 1300 нм должен гнать темп, а не думать о поломке ключа, хотя квалификация рабочих очень влияет на количество ремонтов и в этом случае. Чем выше квалификация, тем меньше ремонтов.
Работы на открытом воздухе ВСЕГДА приводят к более быстрому выходу ключа из строя. Попадает вода и грязь ключ ржавеет и конечно циклы замораживания!! Вода попала в механизм ключа и замерзла. Варианты поломок следующие.
А) рабочий начинает менять на замершем ключе момент и ломает механизм установки момента
Б) ключ просто не срабатывает.
С) грязь забивается в механизм срабатывания и ключ или не срабатывает или нельзя поменять момент.
Вывод: настройки ключа в мороз только в теплом помещении.
3.Недостатки конструкции и материалы из которых делают ключи. Если коротко. Почитайте гарантийные обязательства какого- нибудь китайско тайваньского производителя.. там написано больше чем в этой статье и суть, по сути одна. Купил используй пока работает, а дальше твои проблемы. ДЕШЕВЫЕ КЛЮЧИ ДЕЛАЮТ НЕ РЕМОНТОПРИГОДНЫМИ ИЗ ДЕШЕВЫХ МАТЕРИАЛОВ!
Выводы:
1. Покупая ключ пойми, что тебе от него надо.. Если 5-10 затяжек у месяц, то дешевые и проще взять в аренду динамометрический ключ
2. Если вы собираетесь покупать ключ для жестких условий эксплуатации(большой объем затяжек, работа на улице, низко квалифицированный персонал) то у поставщика ОБЯЗАТЕЛЬНО должен быть сервис центр в РФ! Человеческий фактор имеет страшную разрушительную силу, особенно в сильных руках не отягощенных мозгами работников.
.
3. Дешевые ключи вы покупаете до первой поломки. Они не ремонто –пригодны. (кроме трещоток у некоторых производителей, которые не всегда есть у продавцов).Стоимость поверки ключей, как правило соизмерима с их собственной стоимостью, то есть при интенсивной эксплуатации ключ прослужит МАКСИМУМ год(или 5000 затяжек).
4. Чем менее квалифицированный в вашей организации персонал, тем более дорогие ключи Вам необходимо покупать.
5. Если ключ нужен, чтоб показать поверочный сертификат проверяющим то наилучьший выход — аренда динамометрического ключа!!
аренда динамометрического ключа,
зачем нужен динамометрический ключ,
Эксплуатировать правильно,
ремонт динамометрического ключа,
недостатки дешевых динамометрических ключей,
ремонт динамометрических ключей,
неисправности динамометрического ключа
Где заточить цепь для бензопилы в Москве?
Работать тупым инструментом крайне неприятно. Будь то топор, ручная пила, да и обычный нож доставит массу неприятных моментов. Что уж говорить цепных пилах.
С тупой цепью производительность снижается в разы! Механизм пилы подвергается повышенным нагрузкам, что ведёт дорогостоящему ремонту. В случае бензиновой цепной пилы имеем повышенный расход топлива.
Всего этого можно избежать, если своевременно наточить цепь. Можно точить самому используя напильнк, но лучше воспользоваться услугой заточка цепи на станке. Периодическая заточка цепи позволяет сэкономить на покупке новой. На сумму, которую Вы потратите на новую цепь, можно не один раз поточить старую. И удовольствие от работы получиться значительно «дешевле».
Мы предоставляем услугу по заточке цепей по адресу проезд Добролюбова 3, стр. 4 — это отличное место где можно заточить цепь для бензопилы в Москве. У нас можно цепь заточить для электропилы и для электрической цепной пилы.
В удобном месте заточка цепи с удобной бесплатной стоянкой. При сдаче в точку более 3-х цепей одновременно — предоставляется скидка.
В нашей организации всегда можно взять в аренду цепную электропилу или бензопилу с уже заточенной цепью.
Виды динамометрических ключей,
недостатки дешевых динамометрических ключей,
Поверка динамометрических ключей -зачем нужна,
привод прямоугольный паз,
заточить цепь для электропилы,
Шлифмашинка,
Ключ переломного типа,
аренда анемометр,
аренда динамометрического ключа,
Моющий пылесос,
ремонт динамометрического ключа,
Выбор динамометрического ключа,
привод квадрат,
Ленточная шлифовальная машина.,
Торсионный динамометрический ключ,
неисправности динамометрического ключа,
Особенности хранения динамометрических моментных ключей,
динамометрический ключ рожковый с насадками,
где заточить цепь для,
Орбитальная (эксцентриковая) шлифмашина
Динамометрический ключ для автомобиля, зачем, для чего, назначение, как выбрать ключ
Для чего нужен динамометрический ключ?
Динамометрические ключи применяются в разных отраслях, но часто к данному инструменту прибегают при ремонте и обслуживании автомобилей.
Благодаря возможности выставить фиксированное усилие на ключе можно закрутить болт или гайку с определённым моментом. Это важно, потому что практически у любого болта или гайки в автомобиле прописан заводской момент затяжки. При слабой затяжке резьбового соединения есть вероятность, что деталь открутиться, начнёт болтаться или вовсе отвалится (например, колесо). Если же это болт на поддоне коробки передач, то недостаточное усилие при затяжке не даст хорошо прижать прокладку, может начаться утечка масла из коробки передач, в результате — масляное голодание и дорогостоящий ремонт.
Зная это, автолюбители и автослесари часто затягивают болты и гайки с большим усилием, но такой подход также опасен. Перетянутый колесный болт будет сложно потом открутить, особенно на дороге, когда спустило колесо и под рукой только обычный «балонник». Также есть риск обломать колесную шпильку или сорвать резьбу на ступице колеса, что приведёт к работам по замене шпильки или новой ступицы в сборе. Обломанный болт с оставшейся резьбой в двигателе тоже принесёт кучу проблем и заберёт уйму времени.
Этот список можно продолжать — сорванные сливные пробки, пережатые или не дожатые прокладки двигателя, утечки технических жидкостей, «слизанные» гайки и болты, сломанные «секретки» колёс, высверливание ломанного болта из двигателя и т.д. Зная всё это, профессионалы, да и любители, используют в своей работе динамометрические ключи. Но что это такое и как он работает?
Типы динамометрических ключей:
- Стрелочный
- Щелчковый (механический / предельного типа)
- Цифровой/Электронный
Стрелочные ключи самые простые и примитивные, но это не значит что надёжные — они не поддаются регулировке и со временем теряют точность. Также не имеют фиксации и опять теряется точность. Громоздкие и не удобные. Единственный плюс — это низкая цена. Большого распространения они не нашли.

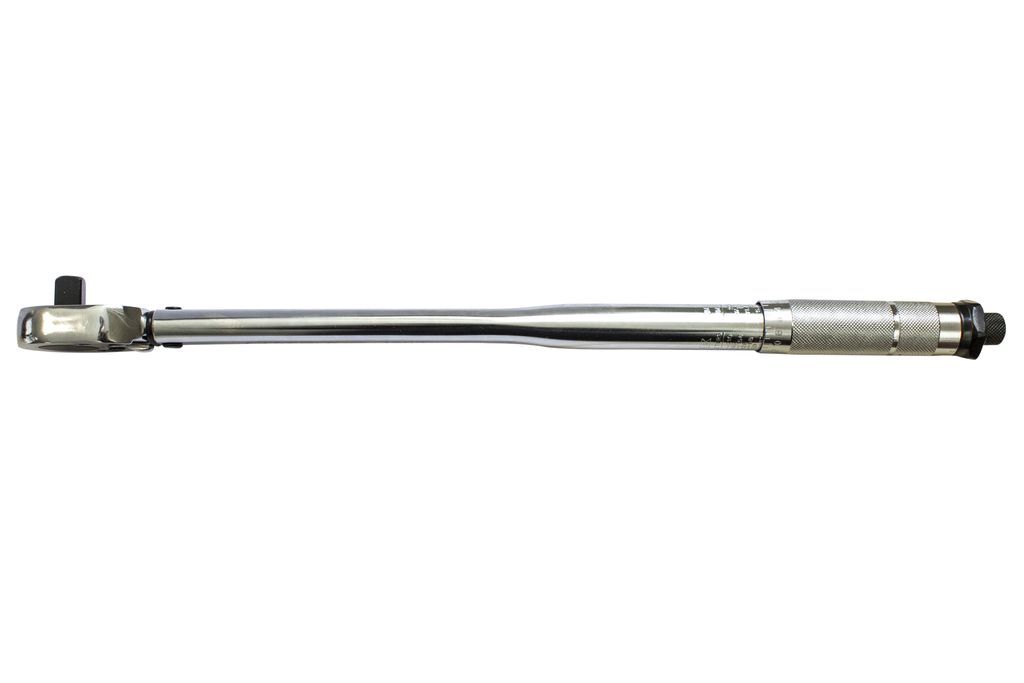

Щелчковые ключи самые распространённые. Пружинный механизм ключа даёт выставить нужный момент и передать его на крепёж, не превысив значение.
Также у ключа есть храповый механизм, как у обычной «трещотки», шкала регулировки момента, ручка для выставления момента и фиксатор, который не даёт «убежать» выставленным значениям. При затяжке крепежа и достижения заданного момента, ключ издаёт характерный щелчок, ручка проскальзывает вниз относительно головки ключа.
Плюсы у таких ключей — это точность, простота и удобство работы, возможность выставить определённый момент, ремонтопригодность (к ним продаются рем. комплекты), возможность работы с правой и левой резьбой. Из минусов — это необходимость проверки и калибровки.
Цифровые ключи похожи на щелчковые, но в их основе лежит цифровой датчик, который улавливает момент и передаёт его на дисплей ключа. Необходимые значения выставляются на дисплее, при их достижении ключ издаёт звуковой сигнал. Также на дисплее отображаются значения, которые достигнуты в данный момент времени.
Плюсы этого ключа в том, что на экран можно выводить значения в разных единицах измерения.
Есть звуковая и световая индикации. Применим к левой и правой резьбе. Есть возможность узнать, с какой силой закручен крепёж. Возможность сохранять значения в памяти. Не требуется регулировка. Это самый точный ключ. Из минусов — цена, требуется бережное отношение к инструменту.
Как выбрать динамометрический ключ?
На мой взгляд, свой выбор стоит остановить на ключах щелчкового типа или электронных, получивших наибольшее распространение.
В случае автосервиса или технического центра выбор не так сложен — в своём арсенале необходимо иметь ключи перекрывающие наибольший диапазон крутящего момента. Это примерно от 5 Н*М до 350 Н*М. Большинство ключей имеют примерно один и тоже диапазон крутящего момента:

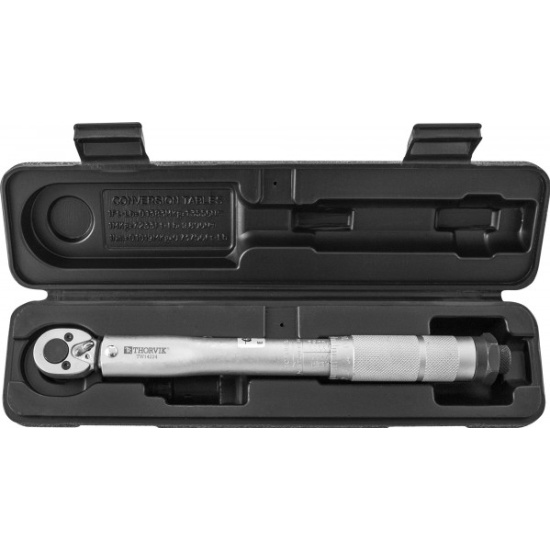

Под посадочный квадрат 1/4 — 5-25 Н*М
Под посадочный квадрат 3/8 — 20-110 Н*М
Под посадочный квадрат 1/2 — 40-210 Н*М
Если вы автолюбитель, то стоит задуматься, для каких целей вы берёте такой ключ. Многие автолюбители предпочитают менять колеса на автомобиле самостоятельно, а более сложные работы доверять профессионалам.
Моменты затяжки колёсных гаек и болтов у разных производителей и моделей свои, диапазон у них не мал, примерно 85-200 Н*М. Например:
BMW 1 серия/ 3 серия/ 5 серия — 120 Н*М
KIA Rio – 105 H*M
Land Cruiser 200 – 209 H*M
LADA Largus – 105 H*M
WV Multivan – 180 H*M
Для таких работ вполне подойдёт ключ под посадочный квадрат 1/2 — 40-210 Н*М.
А вот для замены масла в двигателе, нужен уже небольшой ключ под посадочный квадрат 1/4 — 5-25 Н*М. Потому что сливные пробки закручиваются примерно в этом диапазоне. На Opel или Chevrolet на поддоне двигателя пишет момент затяжки 14 Н*М. Также этот ключ подойдет для затяжки свечей зажигания.
Ну а если вы решили поменять ступичный подшипник на своём Mitsubishi Lancer 10, то берём ключ под посадочный квадрат 3/8 — 20-110 Н*М и закручиваем подшипник с усилием 95 Н*М, чтобы не пришлось его менять в скором времени из-за перетяжки болта.
Рекомендации при работе
Чтобы правильно обращаться с купленным инструментом, необходимо учитывать представленные ниже рекомендации:
Не стоит откручивать все резьбовые соединения динамометрическим ключом.
Он не предназначен для постоянной работы вместо обычного рожкового ключа или трещотки. Главное назначение — определение точного усилия при затяжке болтов, гаек.
Большие усилия не нужно прикладывать, если отдельные элементы не поворачиваются. Это может привести к поломке изделия. В таких случаях необходимо выяснить, почему болт или гайка не крутятся дальше.
Рекомендации по хранению: не использовать агрессивную химию или абразивные вещества при его очистке; инструмент не должен контактировать с влагой, падать на пол. Ключи щелчкового типа должны храниться в полностью ослабленном состоянии.
Достаточно придерживаться приведённых рекомендаций, чтобы ваш специальный инструмент прослужит много лет.
Итог
Подводя итог статьи можно отметить, что динамометрический ключ необходим как профессионалам, так и любителям, что покупка динамометрического ключа должна проводиться с учётом конкретных работ. Ведь от этого зависит диапазон усилий. Не стоит забывать о правильной эксплуатации, обслуживании и хранении инструмента.
Как пользоваться динамометрическим ключом jonnesway
По случаю предстоящей замены прокладки клапанной крышки приобрёл динамометрический ключ Jonnesway 3/8″ T04060A с рабочим моментом 5-25Нм. Т.к. перетягивать болты очень не желательно, могут и лопнуть и прокладку пережать. В общем, всё надо делать по уму))
Хотел сначала купить более универсальный Ombra A90039 с моментом 10-110Нм, но его не было в наличии, да и хорошо подумав, решил, что лучше иметь 2 ключа (на 5-25 и 28-210), каждый в своём диапазоне.
Вот сам ключик в зеленом кейсе:
Внутри были инструкция на русском (общая):
Сертификат калибровки конкретного ключа. Точность довольно хорошая!

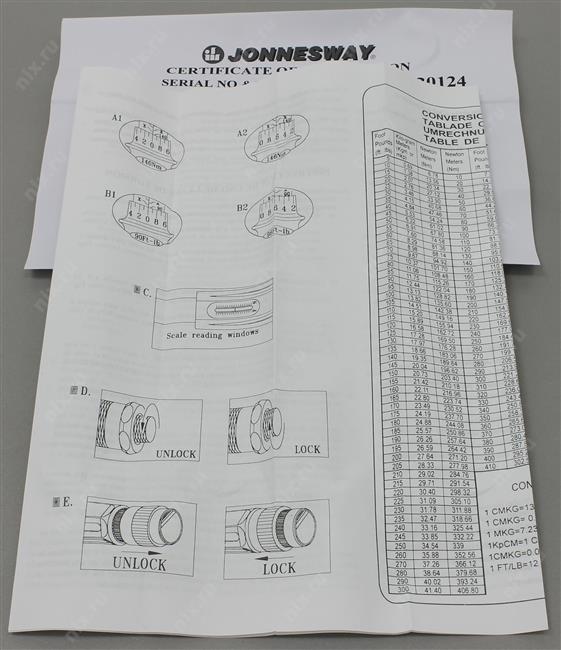

И ещё бумага с рисунками, как им пользоваться и таблицей перевода величин момента:
На самом ключе 2 шкалы — в Нм и См-кг*с. Нужное значение выбирается вращением рукоятки. Для фиксации значения есть колесико блокировки на торце. Всё очень просто и удобно.
Поскольку квадрат у ключа 3/8″, а у меня есть набор головок 1/2″, чтобы их использовать, докупил переходник с 3/8″ на 1/2″ Ombra 203812.
В работе сложностей никаких. Просто вращаешь его как обычный ключ с трещёткой и при достижении установленного момента вся рукоятка с небольшим щелчком немного поворачивается. Это и есть сигнал, что нужный момент достигнут.
Наперед скажу, что 10Нм, которыми положено затягивать болты клапанной крышки, осказывается совсем немного. Их нужно затягивать почти без прикладывания силы.
Заказывал ключик опять же в EMEXе по коду T04060A. Обошёлся в 1995р. + 53р. переходник.
Сегодня динамометрический ключ является одним из самых распространенных приспособлений в сфере ремонта различной техники. Для чего предназначен динамометрический ключ? Инструмент нужен для того, чтобы передать на крепеж необходимое усилие, которое обеспечивает надежную фиксацию скрепляемых деталей. Несмотря на то, что это приспособление применяется уже около 100 лет в различных сферах деятельности, где встречаются резьбовые соединения, у некоторых возникает вопрос, как же правильно пользоваться динамометрическим ключом.
Инструкция по эксплуатации и применению динамометрического ключа
Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:
- Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
- Применять только стандартные или высокие безударные торцевые насадки;
- Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т.е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
- Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
- Не рекомендуется бросать или стучать по инструменту;
- Если ключ был только куплен или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
- После работы ключ лучше хранить в чистом и сухом месте.
А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла; - После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
- Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.
А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей , их особенности, преимущества и недостатки.
Как пользоваться динамометрическим ключом щелчкового типа?
Данный вид ключей является самым распространенным и популярным инструментом среди профессионалов и любителей.
Во время работы не нужно контролировать значения усилия. Принцип работы динамометрического ключа заключается в следующем: при достижении заранее выставленного значения силы, ключ издаст щелчок, который означает о завершении работы и инструмент, проскальзывая, не будет передавать на крепеж большее усилие, чем было установлено на шкалах инструмента.
Для того, чтобы правильно пользоваться динамометрическим ключом щелчкового типа необходимо знать, как выставляется нужное значение с помощью основной и вспомогательной шкалы.
Руководство по эксплуатации динамометрического ключа щелчкового типа:

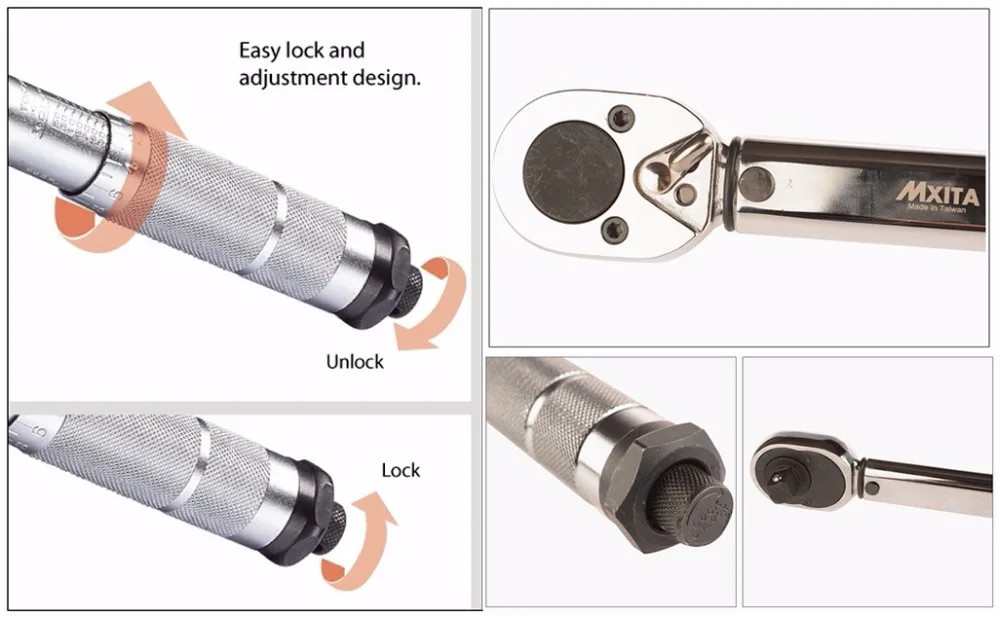

- Раскрутить стопорную гайку внизу рукоятки ключа;
- Выставить значение нагрузки на основной вертикальной шкале с помощью вращающейся рукояти. И если необходимо, то нужно выставить значение крутящего момента на дополнительной круговой шкале внизу ручки, чтобы получить требуемое значение силы. Получается, что значение складываются с обеих шкал, фиксируя итоговое усилие;
- Закручиваем стопорную гайку внизу рукоятки ключа, чтобы зафиксировать выставленное усилие;
Теперь Вы знаете, как выставить момент затяжки на динамометрическом ключе.
В зависимости от варианта ключа, шкалы могут иметь определенные отличия, например, различные цены делений, вид исполнения шкал или обозначение усилия в различных системах измерений (Н/м, Кг/м или в Футофунты lbf/ft). В каталоге AIST представлены различные щелчковые предельные ключи.
Закручивать резьбовое соединение необходимо до характерного звука ключа, который оповещает о достижении выставленного усилия. При щелчке сработает специальный фиксатор механизма ключа, который не даст передать на крепеж большее усилие, чем был выставлено на инструменте. После окончания работ необходимо выставить ключ на минимальное значение диапазона крутящего момента и закрутить фиксатор ключа.
Предлагаем посмотреть видео инструкцию: “Как пользоваться щелчковым динамометрическим ключом”
Динамометрический ключ стрелочный: как пользоваться правильно?
В отличие от предыдущего вида инструмента, стрелочный ключ не имеет возможности выставить усилие заранее.
Значения прилагаемого усилия необходимо контролировать во время работы, что может показаться не очень удобным, особенно в труднодоступных местах. При этом точность измерений оставляет желать лучшего, так как можно приложить к крепежу большее усилие, поэтому при работе необходимо соблюдать крайнюю осторожность.
Как работает динамометрический ключ такого типа? Принцип действия довольно прост. Во время работы на определенный угол смещается рукоятка со шкалой значений, а указатель остается неподвижным.
Перед тем как пользоваться динамометрическим ключом подобного исполнения, необходимо изучить значения измерений шкалы и определить то положение указателя, при котором необходимо закончить работу. Шкала ключа может иметь различные значения измерений усилия. Это могут быть не только привычные Н/м, но и Кг/м или в Футофунты (lbf/ft), поэтому перед затяжкой необходимо точно определить, на каком значении шкалы необходимо закончить прикладывать усилие.
7,2 lbf/ft (Футофунты).
Как пользоваться динамометрическим ключом со стрелкой :
- Точно определить необходимое значение на шкале;
- Плавно, без резких движений производить затягивание резьбового соединения, контролируя показания указателя по шкале;
- Закончить работу при достижении необходимого усилия.

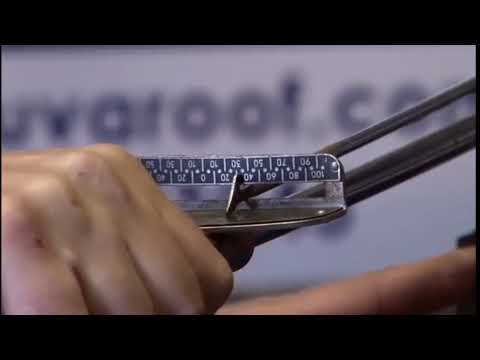

После просмотра видео станет понятно, как правильно пользоваться стрелочным динамометрическим ключом.
Как затягивать цифровым динамометрическим ключом?
Подобный вид инструмента похож на предельный ключ, только вместо пружинного механизма, цифровой ключ использует электронную “начинку”, благодаря которой измеряется усилие. Принцип работы динамометрического ключа: необходимое значение выставляется также заранее, а при его достижении ключ издает звуковой сигнал, оповещающий о завершении работы. На цифровом дисплее можно контролировать изменения прилагаемого усилия в конкретную точку времени.
Вся номенклатура данного инструмента является измерительными приборами, поэтому ключи требуют бережного хранения и должны использоваться строго по назначению.
Перед приобретением инструмента рекомендуем ознакомиться с материалом – Рекомендации по выбору динамометрических ключей
Ремонт, обслуживание, эксплуатация техники требует соблюдения определённых правил. Чем сложнее устройство, тем больше требований к качеству сборки, точности подгонки деталей и элементов конструкции. Оптимальные условия для функционирования механизмов и узлов определены в инструкциях, руководствах пользователя. Обеспечить необходимые параметры «на глазок» невозможно, нужны специализированные инструменты, в частности, динамометрические ключи, позволяющие получить определённый, измеряемый результат. Но такими приспособлениями нужно правильно пользоваться, ведь от этого зависит работоспособность техники, долговечность и безопасность эксплуатации.
Что такое динамометрический ключ и для чего предназначен
Современные механизмы требуют создания определённых условий при ремонте или обслуживании. В частности, резьбовые соединения, использующиеся для сборки подавляющего большинства конструкций, нередко требуют применения строго дозированного усилия при затяжке. Динамометрический ключ — это устройство для затягивания болтов или гаек с определённым моментом силы, измеряемым в Ньютон-метрах (Нм). Он делает возможным соблюдение требований по качеству сборки того или иного механизма, узла или соединения. Недостаточно плотный контакт деталей способен вызвать утечки газов или жидкостей, ослабление элементов механизма, нарушения в работе или выход из строя всего агрегата. Чрезмерное усилие, превышающее предел прочности материала, создаёт опасность разрушения соединительных элементов или самой детали, срыву резьбы или отрыву головки болта, что потребует сложного ремонта.
Динамометрические ключи предназначены для использования различных насадок, являясь универсальными устройствами.
Сам инструмент имеет выходной квадрат, на который устанавливается необходимая в этом случае торцевая головка, либо специальное присоединительное гнездо для установки рожковой, гаечной или накидной насадки. Кроме того, существуют динамометрические ключи-отвёртки, используемые в электронике и прочих тонких, хрупких механизмах. Один ключ может быть использован для нескольких размеров крепёжных элементов. Вне зависимости от типа конструкции, динамометрические ключи имеют основные элементы:
- Трещотка (съёмная насадка).
- Гнездо для установки сменных насадок с фиксатором.
- Корпус, содержащий пружинный механизм.
- Установочная шкала или измерительный элемент.
- Фиксатор установки момента.
- Рукоять.
Ключ состоит из нескольких элементов
Динамометрический ключ позволяет контролировать величину прилагаемого усилия, показывая его значение при помощи измерительного устройства, или попросту проворачиваясь при достижении установленного предела.
Существуют разные типоразмеры, позволяющие обеспечивать определённые величины усилий, превышать которые нельзя, чтобы не вывести инструмент из строя. Для контроля точности требуется периодическая поверка, которая производится через каждые 5 000 циклов нагрузки или 1 раз в год. Измерения и, если требуется, калибровка инструмента выполняются в специализированных лабораториях сертификационных центров «Ростест», имеющих соответствующее оборудование.
Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:
- Тип индикации.
- Предельная величина допустимого усилия.
- Область использования.
Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа.
Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:
Электронный
Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр
Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.
Стрелочный
Стрелочный механизм позволяет следить за усилием затяжки
Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки.
Существует два варианта:
- С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
- С одной стрелкой, демонстрирующей усилие в данный момент времени.
В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.
Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент.
Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.
Рожкового типа
Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку
Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

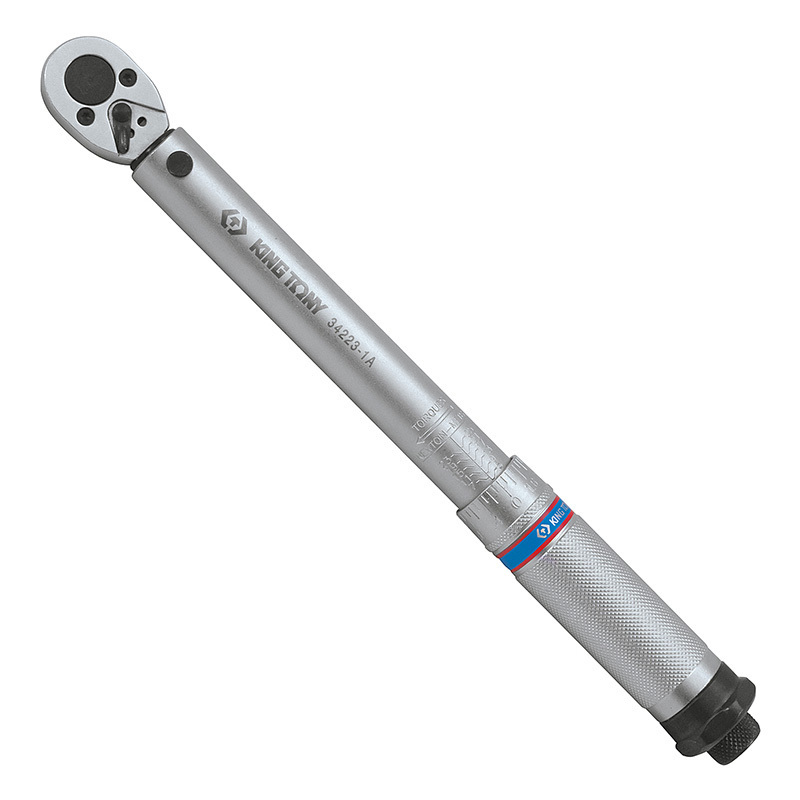

Щелчкового типа
Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания
Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями.
Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.
Критерии выбора приспособления
Правильный выбор инструмента определяет качество выполняемой работы, долговечность и стабильность работы обслуживаемых механизмов. Прежде всего, следует определиться с размерами ключа. Специфика выполняемых работ может потребовать участия одного или нескольких видов, позволяющих использовать насадки разной величины.
Внимание! Выбирая ключ, не следует стремиться к приобретению универсальных моделей с большим диапазоном. Чем выше универсальность, тем выше погрешность инструмента.
Лучше приобрести несколько ключей с меньшим диапазоном, они обеспечат высокую точность измерений.Кроме того, следует учитывать условия работы, конфигурацию обслуживаемых механизмов. Эти факторы определяют нужный механизм индикации ключа. Если работа ведётся в условиях недостаточной освещённости, плохой видимости или среди множества элементов конструкции, скрывающих инструмент и мешающих визуально контролировать усилие, то оптимальным выбором станет щелчковый ключ предельного типа. При необходимости работать с постоянно изменяющимися параметрами затяжки следует обращать внимание на стрелочные устройства, демонстрирующие величину усилия в данный момент времени. Для получения высокой точности используются электронные устройства, хотя они самые дорогие.
Не менее важным моментом станет выбор производителя ключа. Специалисты расходятся во мнениях, поскольку специфика работ и требования к точности инструмента у всех разные. Одни считают, что использовать следует только продукцию Германии или иной европейской страны.
Другие вполне аргументированно рекомендуют тайваньские или китайские образцы. Выбирая производителя, следует сопоставить технические характеристики инструмента, его цену и собственные потребности и возможности. Оптимальным выбором станет устройство, наиболее гармонично сочетающее возможности и потребности.
Как пользоваться динамометрическим ключом
С прикладной точки зрения, динамометрический ключ ничем не отличается от обычного инструмента. Она предназначен для выполнения тех же функций, только с повышенной степенью контроля и точности создаваемого усилия. Использование динамометрических ключей следует начинать с внимательного изучения инструкции пользователя. Следует помнить, что инструмент относится к группе прецизионных устройств и не терпит небрежности или неосторожного обращения. Каждый тип конструкции ключей имеет собственные требования к эксплуатации, поэтому предварительное ознакомление с особенностями инструмента поможет сохранить его в целости и получить нужный результат.
Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:
- Хранить ключи следует с нулевым значением крутящего момента. Это означает, что после завершения работы необходимо установить шкалу инструмента на нулевое усилие, полностью ослабить механизм настройки.
- Не следует пытаться установить значения, выходящие за пределы диапазона ключа.
- Очистка инструмента должна быть деликатной, не допускающей удаления заводской смазки с механизма установки усилия. Рекомендуется только протирать его.
- Нельзя вращать рукоятку при затянутой стопорной гайке, это вызовет поломку инструмента.
- Особое внимание следует обращать при работе на низких крутящих моментах.
- После длительного хранения не рекомендуется сразу устанавливать большие значения, сначала следует немного поработать с малыми усилиями.
- Не допускается использование кусков трубы для усиления момента, только штатные приспособления.
- Запрещается использовать ключи не по назначению, употреблять их вместо рычага или молотка.
Важно! Существует некоторая разница между показаниями ключа и конечным усилием на крепёжном элементе, возникающая из-за силы трения.
Рассмотрим особенности пользования разными видами ключей:
Как пользоваться электронным инструментом
Электронные ключи используются для наиболее ответственных и точных работ. Они имеют возможность сохранения настроек, позволяющую значительно экономить время. Это позволяет одним нажатием кнопки переключить параметры устройства. При этом, возможность контролировать показания индикатора есть не всегда, поэтому следует учитывать условия выполнения работы, чтобы избежать осложнений. Усилие затяжки контролируется оператором в режиме реального времени, для получения расширенных возможностей допускается использование усилителей крутящего момента.
В электронных ключах можно сохранить настройки
Стрелочный
Ключи со стрелочной индикацией используются для работы с механизмами средней ответственности.
Усилие затяжки контролируется визуально, оператор должен следить за тем, чтобы не превысить допустимое значение. Оптимальными условиями работы являются:
- Хорошая освещённость.
- Доступность соединительных элементов, позволяющая качественно контролировать показания индикатора.
Отсутствие условий может вызвать превышение допустимого усилия и разрушение крепёжного элемента.
Работать этим ключом рекомендуется только в условиях хорошей освещённости
Использование ключей рожкового типа
Динамометрические ключи рожкового типа используются в условиях доступности соединений, исключающих соскальзывание насадки с головки болта или с гайки. Не рекомендуется использование таких ключей на больших крутящих моментах, когда чрезмерное усилие способно сорвать насадку с крепежа. Размеры насадок и крепежа должны точно соответствовать друг другу, чтобы не вызвать расклепывания рожков, изменяющего размеры и выводящего насадку из строя.
Размеры ключа и крепежа должны строго соответствовать
Щелчкового типа
Ключи щелчкового типа позволяют контролировать усилие осязательными способами.
Это удобно при работе в условиях плохой видимости, сложной конфигурации механизма. Затяжка производится только до щелчка, продолжать вращение после него не следует. Особенное внимание следует обращать при слабых усилиях, когда щелчок может прозвучать раньше, чем этого ожидает оператор.
Настройка предельного усилия производится путём совмещения данных на шкале рукояти и рычага ключа. Основная шкала даёт грубую настройку с шагом в 5 Нм, а дополнительная обеспечивает тонкую настройку в пределах 5 Нм, для получения точной требуемой величины.
Следует учитывать, что даже для однотипных образцов ключей могут существовать собственные требования и особенности эксплуатации, поэтому пользоваться инструментом без изучения технического описания или инструкции нельзя. Также необходимо следить за соблюдением интервала поверок, чтобы обеспечить точность индикации крутящего момента.
Затягивать крепления нужно до щелчка механизма ключа
Как определить момент затяжки (с таблице)
Крутящий момент, оптимальный для этого соединения, указывается в паспорте или инструкции к механизму.
При этом, такая информация даётся далеко не для всех соединений, а только для наиболее важных и ответственных. В некоторых случаях допустимые величины вовсе не указываются, что создаёт возможность разрушения крепежа с неприятными последствиями. Для определения предельных или оптимальных величин прилагаемого усилия существует специальная таблица. Ниже приведена таблица с номинальными величинами и предельными значениями.
Как правильно, крутящий момент соединений должен быть указан в техническом документе
Используя эту таблицу, вы сможете определить передельный параметр затяжки болтов
Использование этих таблиц поможет выбрать нужный режим затяжки крепежа, самостоятельно определить пределы прочности отдельных узлов или соединений. Приведённые значения действительны только для крепежа, воздействие на элементы механизма не учитывается.
Существуют удлинители (усилители) для динамометрических ключей. Они увеличивают длину рычага, позволяя изменить диапазон инструмента и получить большее значение усилия затяжки крепежа.
Это удобно для пользователя, позволяет обходиться одним ключом, не приобретая несколько разных типоразмеров. При использовании удлиняющих насадок показания шкалы инструмента приходится пересчитывать, так как величина прилагаемого момента меняется.
Удлинителя для динамометрических ключей помогают получить больший параметр затяжки болта
Использовать удлинители, не соответствующие конструкции ключа, запрещается.
Отзывы
Судя по отзывам пользователей, единого мнения о качестве и свойствах инструмента не существует. Эта ситуация объяснима, так как уровень квалификации и специфика выполняемых работ могут быть самыми разными, поэтому и точки зрения значительно отличаются друг от друга.
Взял себе Динамометрический электронный ключ-адаптер GROSS 14164, испытал и поверял при замене прокладки под головкой — очень понравился…
KaValer7777
https://www.drive2.ru/c/2373686/
Брал МАСТАК 012–40210C.
Качество не очень, взял только из за того что покрывает нужный диапазон усилий. Рекомендую присмотреться к нормальным брендам — KING TONY, Jonnesway, Force.Блинов Артём
http://krasnodar.vseinstrumenti.ru/ruchnoy-instrument/klyuchi/dinamometricheskie/mastak/012–40210c/?respcount=1#tab-Responses
Электронный ключ KING TONY 34407–1A. При работе быстро садится батарея, возможно сама батарея уставшая. Купил правда пока новую, ещё не пользовался, поэтому не могу сказать в чем причина. То ли от перекоса корпуса такое, то ли от того что батарея уже устала. Почему-то данные на упаковке и на корпусе изделия от разных ключей, но ключ при этом пришел именно тот что и заказывал. И при этом номера серийные совпадают на приборе и на упаковке. В целом доволен.
Дмитрий
http://krasnodar.vseinstrumenti.ru/ruchnoy_instrument/klyuchi/dinamometricheskie/king_tony/elektronnyj_dinamometricheskij_adapter_king_tony_34407–1a/?respcount=1#tab-Responses
Стрелочные динамометрические ключи.
Также именуется Торсионный динамометрический ключ. Точность таких ключей не самая высокая, погрешность измерений составляет от 5% до 20%. Кроме того, в силу своих конструктивных особенностей динамометрический ключ со временем утрачивает точность и не поддается регулировке.Oleh
http://forum.velomania.ru/showthread.php?t=178401&page=8
У меня — Jonnesway. Работают нормально. Я так думаю, что разница цен в ключах зависит только от долговечности и надежности их. Главное — не забывать, что динамик — это измерительный инструмент, и пользоваться надо им соответственно
Alexandroid
https://forum.onliner.by/viewtopic.php?p=43146451#p43146451
Использование динамометрических ключей позволяет получить оптимальное качество соединения элементов механизмов, систем. Инструмент такого типа имеет смысл применять только для соединения достаточно важных или ответственных деталей, где нельзя допускать отклонений от номинальных значений крутящего момента.
Пользование динамометрическими ключами требует знания их конструкции и умения правильно настроить инструмент на нужное значение.
Ключ с силой затяжки. Способы затяжки без динамометрических ключей. Использование щелчковых динамометрических ключей
Динамометрический ключ
Эcли Вы никогда не работали с динамометрическим ключом, и не знаете что это и зачем он нужен. То эта статья именно для Вас. В первую очередь, зачем нужен такой ключ? Необходим он для закручивания резьбовых соединений с определенным усилием, так называемым моментом силы или моментом затяжки. Единицей измерения для момента силы является ньютон-метр, рус. Нм, англ. Nm.
Так вот в технических данных по обслуживанию автомобиля или другого технического агрегата, предоставляются данные, с какой силой должно затягиваться то или иное резьбовое соединение, даже колеса у автомобиля должны быть затянуты под определенным усилием. И чтобы гайки были затянуты правильно, и не было недотяжек и перетяжек, не срывалась резьба, и не было разболтанных, негерметичных соединений, а автомобиль работал исправно, необходимо соблюдать все рекомендации по облуживанию техники.
И в решении данной задачи надежным помощником станет динамометрический ключ.
Динамометрический ключ внешне похож на трещотку, с основным отличием — это наличие у него шкалы, по которой определяется прикладываемое ключом усилие на гайку.
Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”. Последний вариант один из самых распространенных и не дорогостоящих. Поэтому такой ключ мы и рассмотрим более детально.
Ключ в своем основание имеет вращающуюся рукоятку, на которой высечена вспомогательная шкала от 0 до 14 и нанесенную на недвижимой части ключа основную шкалу. Динамометрические ключи охватывают, ограниченный диапазон усилий. Например от 5 до 25 Нм., от 70 до 350 Нм. и т.д. Вот эта основная шкала и отображает, в каком диапазоне работает ключ.
Например, необходимо закрутить гайку с усилием в 100 Nm, берем ключ, который работает в диапазоне от 40 до 210 ньютон-метр, и накручиваем в основание ключа движимую рукоятку, которая при закручивании будет двигаться по недвижимой шкале ключа.
Когда движимая рукоятка дойдет до отметки 98 на основной шкале ключа, останавливаемся. Но это будет только 98 Nm, что бы достигнуть 100нм, ориентируемся на дополнительную шкалу на вращающейся ручке, нужно будет прокрутить ручку еще до отметки 2 на второй дополнительной шкале. В суме 98+2 получим 100Нм.
Варианты измерительных ключей с трещотками
В любом случае потенциально негативные последствия могут варьироваться от простого неудобства до гораздо большего, намного хуже. С технологической точки зрения, однако, потребители более строгое соблюдение стандартов крутящего момента могут позволить разработчикам создавать в будущем все более легкие и более высокопроизводительные биты.
Другими словами, правильный крутящий момент может означать более безопасную и более удобную езду, экономию средств в долгосрочной перспективе и более легкие и более надежные детали для всех нас. Мы все знаем, что ваше идеальное седло должно быть правильного размера и подгоняться под нужную высоту, досягаемости и наклона для вашего тела.
Дальше на ключ нужно надеть торцевую головку необходимого размера, и начать закручивать гайку. При достижении усилия в 100 Nm, Ваш ключ издаст характерный щелчок, он будет даже больше прочувствован Вашей рукой, нежели воспринят на слух. Это будет означать, что необходимое усилие достигнуто, и затягивание нужно остановить. Если кого-то интересует, что же будет происходить с ключом дальше, если не остановиться, отвечу, ничего, он будет щелкать каждый раз при затяжке и работать как обычный вороток, продолжая закручивать вашу гайку все сильней и сильней. Но зачем тогда покупать динамометрический ключ?
Не используйте динамометрический ключ как обычный вороток, если хотите, что бы он прослужил долго, ведь износ инструмента никто не отменял. И самое главное после работы всегда откручивайте ручку назад в нулевое положение. Так как внутри ключа есть пружина, которая сжимается при затяжке, и если оставить ее на долгое время в сжатом статическом положении то она будет терять свои свойства, что приведет к увеличению погрешности при работе.
К слову о погрешности, рекомендуется периодически проводить поверку ключей, ведь нужно быть уверенным, что ключ фиксирует именно то усилие, которое Вам необходимо. Предупреждаю что количество предприятий производящих такую поверку ограничено, а у государственных служб, такой сервис дорогостоящий.
Размер динамометрических ключей в зависимости от диапазона, в котором они работают, может варьироваться от не больших с посадочным квадратом в ¼ до огромных с посадочным квадратом в ¾ . Но бывают ситуации когда усилие с которым нужно затянуть резьбовое соединение превышает максимально допустимое значение затяжки самого мощного ключа доступного в продаже! Тогда Вам может пригодиться инструмент — мультипликатор . Эторедуктор-усилитель , который с помощью систем шестеренок увеличивает усилие ровно в три раза. Если в мультипликатор вы вставите ключ и выставите усилие в 800 Нм, то при щелчке ключа мультипликатор будет уже выдавать 2400 Нм.
Чтобы убедиться, что он безопасный и надежный, он также должен быть прикреплен к стойке сиденья в соответствии с конкретными критериями.
Затягивание зажима оказывает силу на рельсы седла, что из-за трения препятствует скольжению или перемещению. Но именно благодаря этой силе необходимо проявлять осторожность, чтобы избежать трещин или повреждений, которые могут оказаться еще более опасными.
Ключ торсионного типа с неподвижным стрелочным указателем
Сначала вы должны убедиться, что на челюстях зажима нет острых краев или заусенцев, которые могут «маркировать» рельсы и сделать их более хрупкими в этой точке. Затем вы должны установить правильный момент затяжки, который является результатом прилагаемого усилия и длины рычага, который в этом случае является гаечным ключом. Конечно, вам не нужно делать сложные вычисления, чтобы определить, как сильно затянуть зажим, вы можете просто проконсультироваться с инструкциями производителя, в которых всегда должно указываться максимальное значение. Но чтобы быть в безопасности, лучше оставаться немного ниже рекомендуемого значения. Если есть, используйте наждачную бумагу, чтобы сгладить их.
. Особенно на седлах с очень легкими рельсами, где чрезмерное затягивание может раздавить трубы, рискуя сломать их.
Динамометрические ключи бывают нескольких типов:
1) стрелочные (характеризуются невысокой ценой и наибольшей погрешностью в измерениях, порядка 6 %- 8 %, за исключением профессиональных моделей индикаторного типа). Подходят для работ не требующих высокой точности при затяжке резьбовых соединений.
2) Предельного типа (щелчковые) — находятся в среднем ценовом диапазоне, имеют небольшую погрешность (около 4%), большинство из них проходит тарировку на заводе и имеют вложенный сертификат калибровки. Динамометрические ключи предельного типа являются самыми универсальными и часто используемыми как профессиональными работниками СТО, так и любителями.
Рельсы из углеродного волокна также очень чувствительны к так называемому «эффекту надреза», и повышенная сила, оказываемая в определенной точке, может привести к ее разрушению. Но на практике, как вы убедитесь, что вы не превышаете указанный крутящий момент? При завинчивании винтов на сиденье лучше всего использовать динамометрический ключ.
Одной из последних деталей, требующих внимания, является контактная поверхность между рельсами седла и стойкой сиденья. Трудно дать стандартные значения, потому что все зависит от геометрии рельсов, но можно с уверенностью сказать, что зажимы длиной менее 30 мм могут вызвать проблемы, потому что они не гарантируют хорошей связи между рельсами седла и стойкой сиденья. Знакомство с основным инструментом трейлера и умное дополнение к вашему набору инструментов.
3) Динамометрические ключи с цифровой индикацией момента затяжки , являются самыми дорогими, но при этом и самыми точными. Чаще всего используются либо на производстве, либо на СТО. Погрешность составляет около 1%. Имеют функцию выгрузки данных в Excel, функцию программирования последовательности задач и многие другие.
Если они слишком плотно затянуты, то болт подчеркивается. Если он слишком ослаблен, гайка наконечника может оторваться или колесо может быть смещено. Проверьте свои характеристики прицепа на правильное значение стопы.
Безопасное затягивание гаек на колесе означает последовательность, так что колесо равномерно закреплено.
Другая модель имеет индикаторную иглу, которая настроена на нужный фунт. Они наиболее распространены в магазинах автозапчастей. Каждый производитель имеет разный диапазон крутящего момента, поэтому проверьте руководство своего владельца. Гайки с орехами для легковых и грузовых автомобилей также имеют рекомендуемую переносимость футов. К сожалению, в некоторых автомагазинах по-прежнему используются пневматические пушки, чтобы затянуть гайки на грузовиках и автомобильных шинах. В авторитетных магазинах будут использоваться палочки с крутящим моментом, которые имеют цветовую маркировку для конкретных измерений в фунтах.
СТРЕЛОЧНЫЙ
Самый недорогой вариант. Внешне похож на трещотку. К телу ключа прикреплена шкала (1) и стрелка (2) . При затягивании стрелка остается на месте, а шкала смещается.
Индикаторного типа — менее удобны в применении (за исключением профессиональных моделей).
Важно спросить в магазине, как затягивают гайки. Если ответ: «Не важно» найти другой магазин. Там больше для гаек и болтов крепления наиболее важных компонентов на вашем гоночном автомобиле, чем просто их «достаточно плотно». Болты не работают, просто зажимая что-то из-за давления, которое вы применяете, скручивая гайку. Сталь действительно может растягиваться на несколько тысячных долей дюйма. Это эластичность стали, которая пытается вернуть себя к своей первоначальной длине, что позволяет болту обеспечить постоянную зажимную нагрузку.
Кроме того, эта постоянная сила тяги, которая остается долго после того, как гаечный ключ был удален, помогает удерживать гайку от вибраций, возникающих в результате гонок. Поэтому, если вы не растягиваете болт достаточно, затягивая застежку, вы не получите эту «тянущуюся» или тянущую силу на гайке. Но если вы примените слишком много силы, болт потерпит неудачу. Решение, чтобы убедиться, что ваши наиболее важные крепежные детали затянуты правильно, — это использовать динамометрический ключ.
Динамометрический ключ ПРЕДЕЛЬНОГО ТИПА
Данные динамометрические ключи имеют ограниченный диапазон действия, разные размеры и разные посадочные квадраты под головки. Соответственно при выборе ключа придется это учитывать. Приблизительные значения выглядят так:
В своей наиболее распространенной форме динамометрический ключ просто измеряет величину крутящего усилия или «крутящий момент», который требуется для скручивания гайки или болта, когда он затягивается. Это идеальная система, потому что изменения трения могут изменить ваше значение крутящего момента, в то время как фактическое растяжение болта не зависит от трения, но измерение крутящего момента, как правило, является единственным способом измерения величины силы, размещаемой на болте или шпильке.
Именно поэтому надежный динамометрический ключ является одним из самых ценных инструментов в инструментальной панели любого механика. Это делает работу, которую не могут использовать другие ручные инструменты, и из-за этого механики и моторостроители доверяют своему динамометрическому гайку.
Может быть, поэтому существует так много мифов вокруг этих гаечных ключей. Все, от того, как их хранить, как их лучше всего использовать.
от 0,5 кг/м до 2,5 кг/м — квадрат 1/4»
от 1,9 кг/м до 11 кг/м — квадрат 3/8»
от 4,2 кг/м до 21 кг/м — квадрат 1/2»
от 7 кг/м до 35 кг/м — квадрат 1/2»
от 8 кг/м до 40 кг/м — квадрат 3/4»
от 10 кг/м до 70 кг/м — квадрат 3/4»
от 14 кг/м до 200 кг/м — квадрат 1»
Чаще всего усилие на шкале ключа указывается в Ньтонометрах Nm
Способы затяжки без динамометрических ключей
Мы провели несколько из наиболее распространенных мифов за ними, чтобы получить не только их ответы, но и причины. Мощный ключ, который был выброшен Нельзя доверять. Это факт жизни, когда материал падает, сбивается с верстаков и обычно обрабатывается многими различными формами злоупотреблений, с которыми они могут или не могут справиться. Сбивать ваш ½-дюймовый коробчатый ключ с верстака не имеет большого значения, но динамометрический ключ является точной единицей оборудования и должен рассматриваться как таковой.
10 Nm приблизительно = 1 кг/м. Приблизительные моменты затяжки для резьбовых соединений вы можете посмотреть здесь. Не желательно использовать ключ на крайних значениях рабочего диапазона.
Порядок работы с таким ключом следующий. Отпускаем стопорную гайку(1) На теле ключа нанесена шкала Nm(2), а на вращающейся рукоятке нанесена цифровая шкала(3) . При вращении рукоятки нулевая риска шкалы(3) должна совпасть с риской на теле ключа (2) , что и будет выставленным предельным моментом затяжки Nm. Далее вращая рукоятку по часовой стрелке вы прибавляете цифровые значения шкалы (3) к первому выставленному значению до следующего совпадения с нулевой риской. Выставив необходимое усилие, зафиксируйте стопорную гайку и начинайте затяжку. При достижении выставленного усилия раздается громкий щелчок. После этого вращение необходимо прекратить.
Одно случайное падение в цех, вероятно, не имеет большого значения, но повторные капли могут повлиять на калибровку гаечного ключа.
Это верно, даже если оно не показывает признаков повреждения. Самый простой способ проверить ваш динамометрический ключ — проверить его на другом гаечном ключе. Затяните болт одним гаечным ключом, а затем попробуйте затянуть тот же болт с помощью второго ключа с тем же параметром крутящего момента. Если второй ключ затягивает болт дальше, прежде чем отмечать такое же количество крутящего момента, вы знаете, что он выключен.
Динамометрический ключ предельного типа с масштабированным окном
Немного дороже по цене, но намного удобнее в использовании. Рукоятка вращается намного легче, стопорная гайка фиксируется щелчком, а не закручиванием и выставленное значение вы видите в готовом виде. (не надо прибавлять значения к нулевому, как в первом варианте.)
Затем повторите тот же процесс с изменением порядка ключей. Конечно, это не самый научный метод. Даже если вы никогда не падали или иным образом злоупотребляли своим динамометрическим ключом, всегда рекомендуется регулярно проверять его профессионально.
У профессиональных магазинов обычно есть несколько гаечных ключей и отправлять их для профессиональной калибровки каждые шесть месяцев или около того. Если вы регулярно используете свой гаечный ключ, вам следует отправить его, возможно, примерно раз в год — или раньше, если вы подозреваете, что ваша работа не работает должным образом.
Большинство динамометрических ключей, работают только на затяжку резьбовых соединений с правой резьбой (по часовой стрелке), но есть и исключения, например ключ (с проскальзывающим квадратом)
Электронный динамометрический ключ.
При ремонте современного автомобиля, достаточно трудно обойтись без динамометрического ключа от Kamasa Tools , даже затяжка легкосплавного литого диска, требует фиксированной затяжки. (при привышении усилия, диск может просто треснуть). Мы рассказали Вам об основных видах динамометрических ключей. Выбор остается за Вами. Очень надеемся, что эта информация окажется Вам полезной.
Выбор диапазона рабочего усилия
Гаечный ключ всегда должен быть «разгружен» перед хранением.
Гаечный ключ обычно регулируется поворотом ручки на гаечный ключ. Скручивая его, он сжимает пружину и требует большего крутящего момента, чтобы вытащить мяч из фиксатора. Вот как он измеряет крутящий момент.
Но если пружина хранится с гаечным ключом, «нагруженным» или установленным для высокого крутящего момента, давление на пружину может привести к его ослаблению с течением времени. Чтобы защитить ключ, он всегда должен быть возвращен до самого низкого значения, прежде чем хранить его обратно в панель инструментов. Для больших гаечных ключей самая низкая настройка обычно составляет 20 фут-фунтов. Вы всегда хотите сохранить минимальное давление на пружину, чтобы мяч не мог упасть полностью из стопора.
Одним из незаменимых инструментов в наборе автомеханика является динамометрический ключ для автомобиля, представляющий собой гаечную головку с рычагом и встроенным динамометром. Он предназначен для затягивания гаек и болтов на резьбовых соединениях, требующих дозированного усилия затяжки. Ключ может применяться не только в ремонте и обслуживании автомобилей, но и в сборке автоматов, роботизированной техники, промышленном оборудовании.
Ключ с электронным индикатором
Для других стилей динамометрических ключей это не проблема. Новейшие цифровые динамометрические ключи используют электронный тензодатчик для измерения крутящего момента, поэтому, когда гаечный ключ не используется, единственное, что вам может понадобиться, — это удалить батареи, чтобы избежать коррозии, разрушающей дорогостоящий цифровой ключ.
Цифровые гаечные ключи не так точны, как механические ключи для старой школы. Это неверно, и на самом деле истина может быть совершенно противоположной в зависимости от условий. Механические гаечные ключи обычно зависят от ранее описанного механизма запирания шара или из-за того, что луч загибается, когда к болту прикладывается больше крутящего момента. Они относительно просты и надежны.
Автомобилисту этот ключ необходим в ремонте ходовой части, например, при затяжке гайки крепления к полуоси. Неправильная затяжка (недозатяжка или перетяжка) гайки может привести к срезу стопорной шпильки и отрыву колеса от полуоси или поломке трансмиссии и блока цилиндров. Поэтому, тем, кто занимается самостоятельным ремонтом и обслуживанием своего авто, такой инструмент обязательно должен находиться в технической или хотя бы в гараже.
Но это не делает их более точными, чем самая современная эволюция цифровых динамометрических ключей. Они способны считывать десятую часть фунта силы, в то время как большинство механических ключей только считываются с шагом в один фунт. Для теста, который мы тестировали, измерение не превышало более одного процента, а большинство из них составляло менее половины одного процента. Некоторые механические динамометрические ключи используют шкалу луча или индикатор циферблата для указания крутящего момента.
Хотя они точны, они также могут привести к ошибке пользователя из-за явления, известного как «искажение параллакса». Это причудливый способ сказать: «Вы не смотрите на него прямо». Параллаксное искажение происходит, когда зритель наблюдает за калибром под углом. Например, представьте себе иглу на круглом циферблате, направленную прямо над пятью по шкале от одного до взгляда на датчик непосредственно в лоб, игла, очевидно, указывает на пять, но если вы двигаете головой в сторону в в одном направлении может показаться, что это над четырьмя, и если вы двигаете головой в другом направлении достаточно далеко, то игла будет выглядеть так, как будто она указывает на шесть.
Устройство динамометрического ключа
Производители инструментов выпускают различные виды гаечных ключей с динамометром, которые при всём при этом состоят из следующих общих для них деталей:
- затяжной ручки-корпуса с головкой для крепления насадки;
- съёмная насадка в виде трещотки или динамометрического прибора;
- одно, двух или трёх позиционного фиксатора насадки;
- торсионного или пружинного механизма с измерительной шкалой для индикации или установки прилагаемого усилия;
- регулировочной ручки с фиксатором для установки заданного усилия в ключах предельного типа.
Динамометрические ключи различаются по размерам рычага, создающего максимально прилагаемое усилие, и размеру квадрата для сменной головки. Так, по пределам установки затяжного усилия с пределами, начиная от 5 до 25Нм и заканчивая от 140 до 2000Нм. По конструкции и принципу работы на российском рынке инструментов встречаются следующие виды динамометрических ключей.
Видео: Динамометрический Ключ. Как Он Работает?
Виды динамометрических ключей
1. Ключ торсионного типа с неподвижным стрелочным указателем
Ключ стрелочного типа
Он имеет стрелочный указатель, неподвижно связанный с квадратом головки и упругий стержень с двухсторонней шкалой, отградуированной в Нм. В момент закручивания гайки шкала отклоняется относительно неподвижного указателя на угол, пропорциональный приложенной силе, и по ней можно оценить величину крутящего момента. Такой ключ можно использовать для закручивания гаек, как с левой, так и с правой резьбой, что является его основным достоинством, включая дешевизну и простоту устройства. Недостатками ключа являются:
- высокая погрешность измерения прилагаемого усилия, достигающая значения ±15%;
- отсутствие механизма ограничения передаваемого на гайку крутящего момента, что часто приводит к фактическому его превышению при монтаже.
Ключ со встроенным индикатором манометрического типа.
Его устройство аналогично ключу, указанному выше, только угол отклонения между неподвижной и торсионной частью ручки измеряется с помощью встроенного пружинного динамометра, имеющего форму манометра с двухсторонней шкалой относительно среднего нулевого положения стрелки. Инструмент обладает более высокой точностью измерения крутящего момента, нежели его предшественник.
Этот наиболее популярный у автомобилистов ключ является инструментом предельного типа и имеет в оголовнике трещотку – щелчковый передаточный механизм, который при достижении установленного значения крутящего момента перестаёт его передавать квадрату, проскальзывая и издавая щелчки. Достоинством таких ключей является удобство пользования, позволяющее не контролировать прилагаемое усилие по прибору, а просто крутить ручку до первого щелчка. При этом крутящий момент гарантированно не будет превышен за счёт регулируемого ограничителя. Недостатком инструмента является его использование только на затяжку и необходимость бережного обращения.
3. Ключ с электронным индикатором
Ключ с цифровым индикатором
Наиболее продвинутым и точным инструментом с погрешностью измерения до 1% является динамометрический ключ с цифровым электронным индикатором. Он имеет небольшой электронный динамометр с жидкокристаллическим индикатором измеряемого момента, питающийся от встроенной батарейки, а также регулируемый ограничитель усилия наподобие трещотки. Отличие от предыдущего инструмента состоит в том, что вместо щелчков при достижении предельного момента издаются звуковые сигналы. Недостатком ключа является высокая стоимость.
Видео: Динамометрические ключи.
Как пользоваться и хранить. Зачем нужен этот ключ?!Варианты измерительных ключей с трещотками
Динамометрический ключ в комплектке с набором насадок
Трещотки в динамометрических ключах для автомобилей могут быть съёмными и несъёмными. Съёмные головки позволяют использовать одну ручку для разных размеров гаек, делают инструмент более универсальным. Кроме того, существуют съёмные трещотки, работающие в двух направлениях, как по левой, так и по правой резьбе. Направление вращения устанавливается с помощью специального трёхпозиционного фиксатора-переключателя. Такой вариант является более дорогим по сравнению с ключами с несъёмной головкой.
Ключи с несъёмной трещоткой обычно продаются комплектом, состоящим из трёх инструментов, рассчитанных на разный диапазон размеров гаек. Однако можно подобрать себе и отдельный ключ с подходящим диапазоном усилий. Для расширения его диапазона применения можно воспользоваться мультипликаторами, которые представляют собой обычный редуктор, повышающий или понижающий передаваемое на головку усилие затяжки.
Лучшие ключи на рынке
Современный рынок автомобильных инструментов предлагает автомобилистам большой выбор разнообразных моделей динамометрических ключей от различных производителей. Ниже приведены лучшие марки заморских производителей инструмента, чья продукция пользуется в России заслуженной популярностью и спросом:
- Ключи от немецкой компании Hazet признаны во всём мире самыми лучшими представителями динамометрических инструментов. Они могут использоваться как в автосервисе, так и в промышленном производстве. Высокая точность измерения, качества исполнения обеспечивают долгий срок их эксплуатации. Ключ под серийным номером 6000 был отмечен в 2005 году специальной премией, как лучший инструмент года по конструктивному и инновационному исполнению. Большой популярностью пользуются ключи данной марки щелчковые и электронные с расширенным диапазоном крутящего момента. Для строительных машин и грузовиков подойдут мощные инструменты на 3/4 — 1 дюйм с комплектующими мультипликаторами. Для проверки динамометрической части инструментов фирма Hazet выпускает специализированные электроизмерительные приборы.
- Инструменты марки Kabo Tool Company отвечают международному стандарту ISO 9001, благодаря использованию качественных хромсодержащих сталей. Они пользуются мировым спросом и популярностью. Динамометрические ключи этой фирмы отличаются большой точностью затяжки, длительным сроком эксплуатации и высокой степенью функциональности.
- Доступную цену для отечественных автомобилистов имеют качественные и надёжные измерительные ключи другой германской компании Vigor. Они заслужили уважение специалистов точными показателями работы. В них производится автоматический сброс усилия при достижении установленного значения. Ручка установки позволяет быстро выбрать нужное значение крутящего момента. Прецизионная шкала обеспечивает высокую точность установки. Инструмент комплектуется сертификатом качества.
Динамометрический ключ с защелкой | Динамометрические ключи микрометрические
Вы можете рассчитывать на отличные цены, быструю доставку и вежливое обслуживание каждый раз, когда заказываете динамометрический ключ с защелкой от Zoro.
Рекомендуемый продукт
Если вам нужно точно затянуть крепеж, динамометрический ключ Snap-On Industrial Brands 2503MFRPH CDI — это инструмент для работы. Он может измерять крутящий момент в футо-фунтах и ньютон-метрах. Этот микрометрический динамометрический ключ имеет точность +/-4% по часовой стрелке и +/-6% против часовой стрелки в диапазоне от 20 до 100% полной шкалы. Размер привода 1/2 дюйма означает, что он может поместиться в труднодоступных местах. Корпус из легированной стали прочен и устойчив к коррозии, а рукоятка с прорезиненной рукояткой обеспечивает удобство при работе с ним. Микрометрический динамометрический ключ On Industrial Brands сделает то, что вам нужно.
Посмотреть полную информацию о продукте
$195,55
Если вам нужно точно затянуть крепеж, динамометрический ключ Snap-On Industrial Brands 2503MFRPH CDI — это инструмент для работы. Он может измерять крутящий момент в футо-фунтах и ньютон-метрах. Этот микрометрический динамометрический ключ имеет точность +/-4% по часовой стрелке и +/-6% против часовой стрелки в диапазоне от 20 до 100% полной шкалы. Размер привода 1/2 дюйма означает, что он может поместиться в труднодоступных местах. Корпус из легированной стали прочен и устойчив к коррозии, а рукоятка с прорезиненной рукояткой обеспечивает удобство при работе с ним. Микрометрический динамометрический ключ On Industrial Brands сделает то, что вам нужно.
Посмотреть полную информацию о продукте
Купить динамометрический ключ Snap On
Когда вам нужно затянуть болты и гайки, микрометрический динамометрический ключ CDI 1503MFRMH — это инструмент для этой работы. Точность этого микрометрического динамометрического ключа составляет +/-4% по часовой стрелке и +/-6% против часовой стрелки в диапазоне от 20 до 100% полной шкалы. Вторичная шкала имеет диапазон от 34 Нм до 197 Нм, в то время как основная шкала имеет диапазон от 20 до 150 дюйм-фунтов. Этот динамометрический ключ с фут-фунт-микрометром можно использовать по часовой стрелке или против часовой стрелки. Он изготовлен из легированной стали, что делает его достаточно прочным для повседневного использования. Вам понадобится этот микрометрический динамометрический ключ CDI, когда вы будете затягивать болты и гайки в своем следующем проекте.
Посмотреть полную информацию о продукте
161,99 $
Когда вам нужно затянуть болты и гайки, микрометрический динамометрический ключ CDI 1503MFRMH — это инструмент для этой работы. Точность этого микрометрического динамометрического ключа составляет +/-4% по часовой стрелке и +/-6% против часовой стрелки в диапазоне от 20 до 100% полной шкалы. Вторичная шкала имеет диапазон от 34 Нм до 197 Нм, в то время как основная шкала имеет диапазон от 20 до 150 дюйм-фунтов. Этот динамометрический ключ с фут-фунт-микрометром можно использовать по часовой стрелке или против часовой стрелки. Он изготовлен из легированной стали, что делает его достаточно прочным для повседневного использования. Вам понадобится этот микрометрический динамометрический ключ CDI, когда вы будете затягивать болты и гайки в своем следующем проекте.
Посмотреть полную информацию о продукте
Динамометрический ключ Snap-On Industrial Brands 802MFFMHSS CDI — идеальный инструмент для автомобильных работ. Этот микрометрический динамометрический ключ обеспечивает правильную затяжку компонентов двигателя, чтобы предотвратить повреждение и обеспечить безопасность. Обладая точностью +/-4% по часовой стрелке и +/-6% против часовой стрелки, этот динамометрический ключ обеспечивает точные измерения для безопасной эксплуатации вашего автомобиля. Тип измерения крутящего момента — футо-фунты, общая длина 16 1/2 дюйма, размер привода 3/8 дюйма, материал из легированной стали, шаг первичной шкалы 0,5 фут-фунт, гибкая головка и металлическая рукоятка. Этот микрометрический динамометрический ключ Snap-On Industrial Brands станет ценным дополнением к вашему гаражу или мастерской.
Посмотреть полную информацию о продукте
$157,09
Динамометрический ключ Snap-On Industrial Brands 802MFFMHSS CDI — идеальный инструмент для автомобильных работ. Этот микрометрический динамометрический ключ обеспечивает правильную затяжку компонентов двигателя, чтобы предотвратить повреждение и обеспечить безопасность. Обладая точностью +/-4% по часовой стрелке и +/-6% против часовой стрелки, этот динамометрический ключ обеспечивает точные измерения для безопасной эксплуатации вашего автомобиля. Тип измерения крутящего момента — футо-фунты, общая длина 16 1/2 дюйма, размер привода 3/8 дюйма, материал из легированной стали, шаг первичной шкалы 0,5 фут-фунт, гибкая головка и металлическая рукоятка. Этот микрометрический динамометрический ключ Snap-On Industrial Brands станет ценным дополнением к вашему гаражу или мастерской.
Посмотреть полную информацию о продукте
Микрометрический динамометрический ключ, дюйм-фунт, ньютон-метр, размер привода 1/4 дюйма, фиксированный, с храповым механизмом Да, вращение по часовой стрелке/против часовой стрелки, с возможностью троса
Посмотреть полную информацию о продукте
351,40 $
Микрометрический динамометрический ключ, дюйм-фунт, ньютон-метр, размер привода 1/4 дюйма, фиксированный, с храповым механизмом Да, вращение по часовой стрелке/против часовой стрелки, с возможностью троса
Посмотреть полную информацию о продукте
Микрометрический динамометрический ключ, фут-фунт, ньютон-метр, размер привода 1/2 дюйма, фиксированный, с храповым механизмом Да, вращение по часовой стрелке/против часовой стрелки, с возможностью троса
Посмотреть полную информацию о продукте
148,99 $
Микрометрический динамометрический ключ, фут-фунт, ньютон-метр, размер привода 1/2 дюйма, фиксированный, с храповым механизмом Да, вращение по часовой стрелке/против часовой стрелки, с возможностью троса
Посмотреть полную информацию о продукте
Этот динамометрический ключ CDI является важным инструментом для любого автомобильного техника. Он обеспечивает точность и производительность, необходимые для затяжки или ослабления крепежа в соответствии со спецификациями производителя. Благодаря точности +/-4% по часовой стрелке, +/-6% против часовой стрелки в диапазоне от 20 до 100 процентов от полной шкалы этот микрометрический динамометрический ключ обладает превосходной точностью. Диапазон вторичной шкалы составляет от 47 Нм до 332 Нм, в то время как диапазон первичной шкалы составляет от 30 до 250 футо-фунтов. Он имеет вращение по часовой стрелке и против часовой стрелки и может использоваться как в футо-фунтах, так и в ньютон-метрах. Этот микрометрический динамометрический ключ CDI удовлетворит все ваши требования, когда речь идет о динамометрических ключах.
Посмотреть полную информацию о продукте
$218,13
Этот динамометрический ключ CDI является важным инструментом для любого автомобильного техника. Он обеспечивает точность и производительность, необходимые для затяжки или ослабления крепежа в соответствии со спецификациями производителя. Благодаря точности +/-4% по часовой стрелке, +/-6% против часовой стрелки в диапазоне от 20 до 100 процентов от полной шкалы этот микрометрический динамометрический ключ обладает превосходной точностью. Диапазон вторичной шкалы составляет от 47 Нм до 332 Нм, в то время как диапазон первичной шкалы составляет от 30 до 250 футо-фунтов. Он имеет вращение по часовой стрелке и против часовой стрелки и может использоваться как в футо-фунтах, так и в ньютон-метрах. Этот микрометрический динамометрический ключ CDI удовлетворит все ваши требования, когда речь идет о динамометрических ключах.
Посмотреть полную информацию о продукте
Этот микрометрический динамометрический ключ CDI 2502MRMH имеет точность +/-4% по часовой стрелке и +/-6% против часовой стрелки, обеспечивая точность вашей работы. Динамометрический ключ имеет диапазон первичной шкалы от 30 до 250 дюйм-фунтов, а также диапазон вторичной шкалы от 4 Нм до 27,70 Нм. Его общая длина составляет 11 1/4 дюйма, а размер привода составляет 3/8 дюйма. Этот микрометрический динамометрический ключ можно использовать как по часовой стрелке, так и против часовой стрелки, что делает его идеальным как для левшей, так и для правшей. Если вы ищете точные измерения, которые помогут вам завершить проект без каких-либо проблем, то этот микрометрический динамометрический ключ CDI — это инструмент для вас.
Посмотреть полную информацию о продукте
$150,32
Этот микрометрический динамометрический ключ CDI 2502MRMH имеет точность +/-4% по часовой стрелке и +/-6% против часовой стрелки, обеспечивая точность вашей работы. Динамометрический ключ имеет диапазон первичной шкалы от 30 до 250 дюйм-фунтов, а также диапазон вторичной шкалы от 4 Нм до 27,70 Нм. Его общая длина составляет 11 1/4 дюйма, а размер привода составляет 3/8 дюйма. Этот микрометрический динамометрический ключ можно использовать как по часовой стрелке, так и против часовой стрелки, что делает его идеальным как для левшей, так и для правшей. Если вы ищете точные измерения, которые помогут вам завершить проект без каких-либо проблем, то этот микрометрический динамометрический ключ CDI — это инструмент для вас.
Посмотреть полную информацию о продукте
Динамометрический ключ микрометра
Посмотреть полную информацию о продукте
$136,42
Динамометрический ключ микрометра
Посмотреть полную информацию о продукте
Когда вам нужно применить правильное количество крутящего момента, этот Snap-On Industrial Brands 1/4 In. Электронный динамометрический ключ — это инструмент для работы. Этот электронный динамометрический ключ с типом измерения дюйм-фунт, сантиметр-килограмм обеспечивает высокую точность. Он имеет размер привода 1/4 дюйма, что позволяет ему поместиться в труднодоступных местах. Головка с храповым механизмом позволяет регулировать детали без необходимости менять положение ключа. Этот электронный динамометрический ключ длиной 15 дюймов поставляется с сертификатом калибровки и преобразует единицы измерения в фут-фунт, дюйм-фунт, кг-см и Нм. Если вам нужна точность и удобство при работе с автомобилем или бытовой техникой, положитесь на этот электронный динамометрический ключ Snap On от промышленных брендов.
Посмотреть полную информацию о продукте
642,84 $
Когда вам нужно применить правильное количество крутящего момента, этот Snap-On Industrial Brands 1/4 In. Электронный динамометрический ключ — это инструмент для работы. Этот электронный динамометрический ключ с типом измерения дюйм-фунт, сантиметр-килограмм обеспечивает высокую точность. Он имеет размер привода 1/4 дюйма, что позволяет ему поместиться в труднодоступных местах. Головка с храповым механизмом позволяет регулировать детали без необходимости менять положение ключа. Этот электронный динамометрический ключ длиной 15 дюймов поставляется с сертификатом калибровки и преобразует единицы измерения в фут-фунт, дюйм-фунт, кг-см и Нм. Если вам нужна точность и удобство при работе с автомобилем или бытовой техникой, положитесь на этот электронный динамометрический ключ Snap On от промышленных брендов.
Посмотреть полную информацию о продукте
Микрометрический динамометрический ключ, ньютон-метр, размер привода 3/4 дюйма, фиксированный, с храповым механизмом Да, вращение по часовой стрелке/против часовой стрелки, с возможностью троса
Посмотреть полную информацию о продукте
610,41 $
Микрометрический динамометрический ключ, ньютон-метр, размер привода 3/4 дюйма, фиксированный, с храповым механизмом Да, вращение по часовой стрелке/против часовой стрелки, с возможностью троса
Посмотреть полную информацию о продукте
Когда вы работаете с болтами и винтами, вы должны быть уверены, что они правильно затянуты. Динамометрический ключ Snap-On Industrial Brands 752LDINSS CDI поможет вам в этом. С точностью +/-3% по часовой стрелке/против часовой стрелки в диапазоне от 20 до 100% от полной шкалы этот динамометрический ключ со шкалой каждый раз дает точные показания. Диапазон первичной шкалы от 0 до 75 дюймов на фунт означает, что он может работать с большинством распространенных крепежных изделий. Он имеет размер привода 3/8″ и тип сброса иглы с памятью для легкого считывания показаний. Изготовленная из легированной стали рукоятка имеет резиновую рукоятку для повышения комфорта и контроля при использовании инструмента. Что касается крепежных деталей, здесь нет места для ошибка — вот почему важно иметь под рукой динамометрический ключ Snap-On Industrial Brands 752LDINSS CDI.
Посмотреть полную информацию о продукте
198,46 $
Когда вы работаете с болтами и винтами, вы должны быть уверены, что они правильно затянуты. Динамометрический ключ Snap-On Industrial Brands 752LDINSS CDI поможет вам в этом. С точностью +/-3% по часовой стрелке/против часовой стрелки в диапазоне от 20 до 100% от полной шкалы этот динамометрический ключ со шкалой каждый раз дает точные показания. Диапазон первичной шкалы от 0 до 75 дюймов на фунт означает, что он может работать с большинством распространенных крепежных изделий. Он имеет размер привода 3/8″ и тип сброса иглы с памятью для легкого считывания показаний. Изготовленная из легированной стали рукоятка имеет резиновую рукоятку для повышения комфорта и контроля при использовании инструмента. Что касается крепежных деталей, здесь нет места для ошибка — вот почему важно иметь под рукой динамометрический ключ Snap-On Industrial Brands 752LDINSS CDI.
Посмотреть полную информацию о продукте
Динамометрический ключ микрометра
Посмотреть полную информацию о продукте
137,99 $
Динамометрический ключ микрометра
Посмотреть полную информацию о продукте
Еще из этой коллекции
Еще из этой коллекции
Узнать больше
Машины для производства бетонных изделий — Columbia Machine
Самые технологически совершенные машины для производства бетонных изделий на рынке позволяют вам создавать самые разнообразные бетонные изделия с лучшим в отрасли временем цикла.
Связаться
CVT
Технология вибрации Columbia позволяет производителям создавать продукцию самого высокого качества и самый широкий ассортимент продукции в мире.
Производственные машины
Наши машины предназначены для производства высококачественных бетонных изделий для любого рынка. Найдите машину, соответствующую вашим производственным требованиям.
Запасные части и обслуживание
Наш квалифицированный персонал готов помочь вам и вашему бизнесу вернуться в нужное русло, предоставив опытные консультации, а также оперативный и лучший в отрасли доступ к запасным частям.
Мы продолжаем инвестировать в оборудование Columbia, потому что мы твердо верим, что Columbia производит самые точные и стабильные блоки на рынке.
— Аллан Иствуд, Лигнацит
Columbia Vibration Technology
Запатентованная вибрационная технология Columbia, CVT, сочетает в себе более 85 лет инновационной инженерии и проверенные на практике конструкции с ведущими в отрасли производственными возможностями.
Узнать больше
Представляем CPM+
Конструкция машины для производства бетонных изделий CPM+ основывается на успехе предыдущего поколения серии CPM. Оригинальный CPM надежно работает на заводах по всему миру с 1995. За прошедшие годы Columbia Machine стала свидетелем изменений в отраслях, которые мы обслуживаем, предъявляя повышенные требования к производственным предприятиям. CPM+ разработан для удовлетворения этих требований.
Производственные машины
Проверено в самых сложных условиях. Машины для производства бетонных изделий Columbia заслужили репутацию превосходных инженерных решений, непревзойденной производительности и высочайшего качества производства. В наших производственных машинах используются проверенные на практике технологии, позволяющие производить продукцию непревзойденного качества, точности и разнообразия. Благодаря частотно-регулируемому приводу, прямой вибрации пресс-формы и плавному гидравлическому перемещению, Columbia является эталоном в отрасли.
Малые машины для производства поддонов
Эти классические рабочие лошадки будут производить лучшие в отрасли блоки на протяжении десятилетий.
Технические характеристики модели
СПМ20
Детали производства
Продукт в час
500
Продуктов за цикл
2
Высота изделия мин.
2 дюйма (50 мм)
Высота изделия МАКС.
8 дюймов (200 мм)
Стандартная длина поддона
20 дюймов (508 мм)
Технические характеристики машины
Ширина
53 дюйма (1350 мм)
Высота
102 дюйма (2594 мм)
Длина
87 дюймов (2214 мм)
Масса
10 487 фунтов (4575 кг)
Загрузить брошюру »
Модель 16
Детали производства
Продуктов в час
1440
Продуктов за цикл
3
Высота изделия мин.
0,75 дюйма (19 мм)
Высота изделия МАКС.
12 дюймов (305 мм)
Стандартная длина поддона
26 дюймов (660 мм)
Технические характеристики машины
Ширина
83,5 дюйма (2121 мм)
Высота
92,5 дюйма (2350 мм)
Длина
94 дюйма (2388 мм)
Масса
15 300 фунтов (6940 кг)
Загрузить брошюру »
CPM+30
Детали производства
Продуктов за цикл
3
Высота изделия мин.
0,75 дюйма (19 мм)
Высота изделия МАКС.
12 дюймов (305 мм)
Технические характеристики машины
Ширина
165 дюймов (4191 мм)
Высота
134 дюйма (3404 мм)
Длина
174 дюйма (4420 мм)
Масса
39 130 фунтов (17 749 кг)
Размеры поддонов
Длина мин.
18,5 дюймов (470 мм)
Длина МАКС.
27,5 дюйма (670 мм)
Ширина
26 дюймов (660 мм)
Стандартная толщина
0,31 дюйма (7,8 мм)
Загрузить брошюру »
Станки для производства средних поддонов
Надежные машины из 4-6 блоков с вертикальной вибрацией, чтобы раз за разом производить неизменно превосходную продукцию.
Технические характеристики модели
СРМ+40
Детали производства
Продуктов за цикл
4
Высота изделия мин.
0,75 дюйма (19 мм)
Высота изделия МАКС.
12 дюймов (305 мм)
Технические характеристики машины
Ширина
160 дюймов (4064 мм)
Высота
134 дюйма (3404 мм)
Длина
174 дюйма (4420 мм)
Масса
39 130 фунтов (17 749 кг)
Размер поддона
Длина мин.
18,5 дюймов (470 мм)
Длина МАКС.
27,5 дюйма (700 мм)
Ширина
37 дюймов (940 мм)
Стандартная толщина
0,38 дюйма (9,7 мм)
Загрузить брошюру »
CPM+50
Детали производства
Продуктов за цикл
5
Высота изделия мин.
0,75 дюйма (19 мм)
Высота изделия МАКС.
12 дюймов (305 мм)
Технические характеристики машины
Ширина
165 дюймов (4191 мм)
Высота
134 дюйма (3404 мм)
Длина
174 дюйма (4420 мм)
Масса
39 130 фунтов (17 749 кг)
Размер поддона
Длина мин.
18,5 дюймов (470 мм)
Длина МАКС.
27,5 дюйма (700 мм)
Ширина
42 дюйма (1067 мм)
Стандартная толщина
0,44 дюйма (11,2 мм)
Загрузить брошюру »
CPM+60
Детали производства
Продукт за цикл
6
Высота изделия мин.
0,75 дюйма (19 мм)
Высота изделия МАКС.
12 дюймов (305 мм)
Технические характеристики машины
Ширина
188 дюймов (4775 мм)
Высота
134 дюйма (3404 мм)
Длина
174 дюйма (4420 мм)
Масса
42 500 фунтов (20 185 кг)
Размер поддона
Длина поддона МИН.
18,5 дюймов (470 мм)
Макс. длина поддона
27,5 дюйма (700 мм)
Ширина
55,1 дюйма (1400 мм)
Стандартная толщина
0,50 (12,7 мм)
Загрузить брошюру »
Модель 1600
Детали производства
Продукт за цикл
4
Высота изделия мин.
2 дюйма (50,8 мм)
Высота изделия МАКС.
12 дюймов (305 мм)
Технические характеристики машины
Ширина
91 дюйм (2311 мм)
Высота
92,5 дюйма (2350 мм)
Длина
94 дюйма (238 мм)
Масса
22000 фунтов (9979 кг)
Размер поддона
Ширина поддона
37 дюймов (940 мм)
Глубина поддона
18,5 дюймов (470 мм)
Толщина
0,375 дюйма (9,5 мм)
Загрузить брошюру »
Машины для производства больших поддонов
Наша самая технологически продвинутая машина для производства больших поддонов.
Технические характеристики модели
СРМ+120
Детали производства
Продуктов за цикл
12
Высота изделия мин.
1,57 дюйма (40 мм)
Высота изделия МАКС.
12 дюймов (305 мм)
Технические характеристики машины
Ширина
154 дюйма (3912 мм)
Высота
138 дюймов (3505 мм)
Длина
230 дюймов (5842 мм)
Масса
69 000 фунтов (31 298 кг)
Размер поддона
Длина мин.
37,4 дюйма (950 мм)
Длина МАКС.
43,3 дюйма (1100 мм)
Ширина
55,1 дюйма (1400 мм)
Стандартная толщина
0,47–0,63 дюйма (12–16 мм)
ШП 5000 PRO C
Детали производства
Продуктов за цикл
12
Высота изделия мин.
40 мм
Высота изделия МАКС.
550 мм
Размер поддона
Длина мин.
1100 мм
Длина МАКС.
1100 мм
Ширина
1400 мм
Стандартная толщина
12 мм — 55 мм
Технические характеристики машины
Ширина
2660 мм
Высота
5260 мм
Длина
7600 мм
Масса
32 000 кг
ШП 6000 ПРО С
Детали производства
Продуктов за цикл
12
Высота изделия мин.
15 мм
Высота изделия МАКС.
550 мм
Размер поддона
Длина мин.
1100 мм
Длина мин.
1300 мм
Ширина
1400 мм
Стандартная толщина
12 мм — 55 мм
Технические характеристики машины
Ширина
3150 мм
Высота
5570 мм
Длина
9250 мм
Масса
37 000 кг
Посмотреть наше оборудование
В действии
Columbia поставляет оборудование для всех аспектов завода по производству бетонных изделий. Совершите виртуальный тур по заводу, чтобы узнать больше о процессе.
SNAP-ON TQR400A РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Скачать Pdf
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Технические характеристики
Диапазоны крутящего момента
TQR400A
Установка максимального крутящего момента
2 4.
Минимальный крутящий момент Настройка
130 lb.ft.
Шаги настройки крутящего момента
10 lb.ft.
TQR600C
(показан)
Настройка максимального крутящего момента
600 lb.ft.
Минимальный крутящий момент Настройка
200 lb.ft.
Шаги настройки крутящего момента
10 lb.ft.
TQRM80C
(метрические показания)
Настройка максимального крутящего момента
80 кг•м
Настройка минимального крутящего момента
26 кг•м
Шаг настройки крутящего момента
2 kg•m
Accuracy*
(of setting)
Ratchet Head
Style
Reversible
Square Drive Size
Number of Teeth
Ratcheting Reengagement
12° Swing
Length
400
600 и 80
В целом
34 «
Корпус крутящего момента
20,50″
Удлинитель корпуса крутящего момента
8. 75 «
Вес (фунт)
8,85
0003
* Ориентация этого динамометрического
ключа влияет на работу. Динамометрический ключ
откалиброван в «нейтральном» положении (вес ключа
не добавляет и не вычитает крутящий момент из
). В этой ориентации точность
будет в пределах ±4% от настройки. При использовании в
любой другой ориентации точность будет
в пределах ±5% от полной шкалы.
Предупреждения и меры предосторожности по технике безопасности
Динамометрический ключ должен быть собран, как показано на рисунке 9.0003
квадратный хвостовик с храповым механизмом на противоположной стороне от калибровочного диска
. Если этого не сделать, механизм
не сможет разблокироваться по часовой стрелке.
Осторожно: Не используйте динамометрический ключ для ослабления тугих креплений
. Это может повредить инструмент и привести к неточным настройкам
.
Превышение крутящего момента может привести к поломке.
Не превышайте мощность динамометрического ключа.
Необходимо проверить герметичность храпового механизма
периодически. Не используйте храповик с поврежденным,
изношенным или грязным храповым механизмом. При замене поврежденных или изношенных деталей
используйте все содержимое сервисного комплекта
, которое можно приобрести у представителя Snap-on.
Чтобы защитить себя от травм при приложении усилия с помощью
этого ключа, всегда следите за тем, чтобы рычаг реверса
храповика был полностью включен, а гнездо
правильно сидело на гайке или болте. Потяните (не нажимайте) на
рукоятку гаечного ключа и соответствующим образом измените положение.
Проскальзывающий ключ может стать причиной несчастного случая.
В съемных ключах убедитесь, что подпружиненные
стопорные штифты, фиксирующие секции ключа, полностью вошли в отверстия для стопорных штифтов.
±4%
Головка храпового механизма
Ремкомплект R44AR-RK
¾»
32
TQR400-6
Удлинитель корпуса 3QR-6
0
33
0002 48. 50 «
Расширение корпуса крутящего момента
20.50″
23.25 «
11.50
Snap-On Tools
Kenosha, WI 52140-1410
In1199
Rev.b.
. Динамометрические ключи серии
представляют собой прецизионные измерительные инструменты, рассчитанные на крутящий момент в направлении по часовой
и гарантированный в пределах 4 % настройки от 20 %
полной шкалы до полной шкалы. механизм
обеспечивает постоянную точность во всем диапазоне настройки крутящего момента
. Поскольку спиральная пружина не используется, нет необходимости
«прирабатывать» динамометрический ключ серии TQ перед его первым
использованием в течение рабочего периода. Также нет необходимости регулировать
наименьшее значение крутящего момента после использования.
При использовании ключ издает щелчок и обеспечивает свободное перемещение на несколько градусов
при достижении требуемого крутящего момента. Когда
давление на ключ полностью снято, ключ
автоматически сбрасывается для следующего приложения.
Установка крутящего момента на разводных ключах выполняется быстро и легко
•
, так как на установочной ручке отсутствует натяжение пружины.
Настройка крутящего момента может быть заблокирована для повторяющихся применений.
•
Длина ключа рассчитана на обеспечение рычага
•
, необходимого для приложений с максимальным крутящим моментом. Длина также
обеспечивает необходимую досягаемость в труднодоступных местах.
Динамометрические ключи
•
•
•
имеют хромированное покрытие для внешнего вида и простоты очистки, а рукоятки с накаткой
предотвращают скольжение.
Советы по оборудованию и тестированию
Этот динамометрический ключ будет вращать только в направлении
. Не используйте для ослабления крепления
без предварительного отсоединения динамометрического корпуса ключа. Рекомендуется использование соответствующего ключа
или ломаной планки и гнезда
.
Положение приложения силы имеет решающее значение для крутящего момента
R44AR
TQR600C Показано
Напечатано в США.
Измерение. Динамометрический ключ необходимо тянуть за
центр рукоятки для обеспечения точности.
Нет необходимости «прирабатывать» ключ перед использованием
первый раз за период работы; также нет необходимости сбрасывать
на самое низкое значение, когда оно не используется.
После установки крутящего момента с помощью установочной ручки защелкнуть замок
рычаг на месте для защиты ручки от случайного
перемещения. Это также сохранит настройку для повторяющихся приложений
.
Чтобы преобразовать Ньютон•метр (Н•м) в фунт-фут, обратитесь к таблице преобразования
, расположенной над окном шкалы.
Периодическая повторная калибровка может потребоваться для обеспечения
точных показаний крутящего момента.
Чтобы защитить ключ, когда он не используется, разберите его и
храните в защитной коробке.
Для сборки
Соедините компоненты вместе в соответствии с рисунком
с квадратным хвостовиком с храповым механизмом на противоположной стороне
от шкалы калибровки. Убедитесь, что стопорные штифты полностью
вошли в соответствующие отверстия для штифтов.
Для затяжки крепежных деталей
Потяните назад рычаг блокировки установочной ручки, чтобы открыть установочную ручку.
Поворачивайте ручку настройки до тех пор, пока требуемый крутящий момент не совместится с установочной отметкой
в окне шкалы. Переместите рычаг блокировки назад на
по часовой стрелке
ручка установки для блокировки настройки крутящего момента.
Используя правильное положение руки (центр захвата),
затяните застежку, плавно потянув в направлении
по часовой стрелке. При заданном крутящем моменте раздастся щелчок
, когда ключ отпустится – прекратите тянуть.
Когда вы полностью сбрасываете давление, ключ
автоматически сбрасывается для следующего применения.
A10C4D600F
Адаптер
TQN553 (TQR400)
Torque Body
TQN552 (TQR600)
Torque Body
TQN554 (TQRM80)
Torque Body
4 Best Torque Wrenches [2022 Guide]
If you perform any type of maintenance on вашего автомобиля динамометрический ключ является важным инструментом. Многие гайки и болты, скрепляющие автомобиль, должны быть затянуты с определенной степенью затяжки, а лучшие динамометрические ключи гарантируют, что вы не перетянете или не перетянете ни один из них.
Мы протестировали несколько ключей на точность и удобство, и наши лучшие результаты оказались выше остальных. В этом руководстве также описываются различные типы динамометрических ключей и их соответствующие области применения.
4 лучших динамометрических ключа
- Динамометрический ключ, выбранный редактором : Ключ CDI Click Type
- Лучший цифровой динамометрический ключ : Цифровой динамометрический ключ ACDelco
- Лучший разводной ключ : Precision Instruments Разрезной ключ
- Бюджетный выбор : Ключ Tekton Click
Динамометрический ключ № 1, выбранный редакторами: ключ CDI Click Type
Контрольная цена
Ключ CDI Click представляет собой ключ с двойной шкалой, калиброванный для обоих направлений. Он оснащен принудительным замком с подпружиненным выдвижным кольцом для быстрой и легкой калибровки. Нам нравится этот ключ, потому что он точен и прост в использовании. Ключ CDI обеспечивает самую точную затяжку по сравнению с любым динамометрическим ключом, который мы тестировали.
Основные характеристики
- Ориентировочная стоимость : 145 долларов США
- Диапазон : от 10,0 до 100,0 фунт-фут (фунт-фут)
- Гаечный ключ типа : нажмите
- Фиксированная или гибкая головка : Фиксированная головка
Наш опыт
Несмотря на то, что к этому ключу не прилагается никаких инструкций, операция очевидна для всех, кто раньше использовал динамометрический ключ с защелкой. Индикаторы на рукоятке используются для регулировки крутящего момента.
Регулировка этого ключа проста, и он имеет маркировку с шагом 5,0 фунто-футов. Кнопочное гнездо позволяет легко устанавливать и снимать приводы.
При затягивании этого ключа показания на нашем мониторе точно соответствовали крутящему моменту, который мы установили перед затягиванием гаек. Учитывая точное совпадение, это был самый точный динамометрический ключ, который мы тестировали.
Общий рейтинг 4,8 из 5 Точность 5 out of 5 Ease of Use 4.5 out of 5 Durability 5 out of 5
What Customers Are Saying
With more than 950 ratings, the CDI click динамометрический ключ имеет средний рейтинг 4,7 из 5 звезд. В общей сложности 92 процента обзоров оценивают этот динамометрический ключ на 4 или более звезд.
Многие приобрели этот ключ для автомобильных работ, и в большинстве отзывов покупателей хвалят ключ CDI за его размер и точность.
Некоторые говорят, что этот ключ не щелкает при более низких настройках (ниже 30,0 фунт-фут). По крайней мере, один клиент с этой проблемой сказал, что потребовал замену, и новый ключ работал, как ожидалось.
#2 Лучший цифровой динамометрический ключ: цифровой динамометрический ключ ACDelco
Проверить цену
Цифровой динамометрический ключ ACDelco — это высококачественный точный и универсальный динамометрический ключ. Помимо калибровки крутящего момента в фунто-футах, этот ключ имеет режимы пикового/трекового хода, а также измерение угла.
Все ключи ACDelco откалиброваны в соответствии со стандартами ISO 6789 и поставляются с сертификатом калибровки. Этот ключ также имеет годовую гарантию и оснащен ЖК-экраном, который читается в условиях низкой освещенности.
Основные характеристики
- Ориентировочная стоимость : 110 долл. США
- Диапазон : от 14,8 до 147,5 фунто-футов
- Гаечный ключ типа : цифровой
- Фиксированная или гибкая головка : Фиксированная головка
Наш опыт
Будучи цифровым гаечным ключом, ACDelco требует чуть большей настройки, чем динамометрический ключ со щелчком, который готов к работе сразу после распаковки. Как ни странно, есть два батарейных отсека, в основном отсеке требуются четыре батареи AAA.
Розетки крепятся и снимаются с помощью задней кнопки. Пластиковая рукоятка предназначена для удобства, но наш тестер счел ее менее удобной, чем резиновую или металлическую рукоятку. Тем не менее, эта ручка предлагает отличный рычаг.
В случае цифрового ключа крутящий момент можно установить более точно, с шагом 0,1 фунт-фут. При достижении желаемого значения крутящего момента звучит зуммер. При тестировании на точность этот ключ ACDelco был отклонен всего на 0,2 фунта-фута.
Общий рейтинг 4,2 из 5 Точность 4,5 из 5 Проще говоря о использовании 41310 . Прощедия использования 41310 . Прощедия 41310 .
Что говорят клиенты
Цифровой динамометрический ключ ACDelco имеет более 780 оценок на Amazon. Средняя оценка составляет 4,5 звезды, при этом 87 процентов рецензентов оценивают этот ключ на 4 или более звезд.
Потребители ценят характеристики этого ключа и считают его точным и простым в использовании. По стоимости (около 100 долларов) многие считают, что это лучшее предложение, которое вы найдете на динамометрическом ключе (поскольку более дешевые ключи, как правило, менее точны). Этот ключ прост в использовании даже для тех, кто не является экспертом в области автомобилей.
Несколько человек жаловались, что предупреждение о крутящем моменте не может быть установлено ниже 4,0 фунт-футов. Вы можете использовать этот ключ, чтобы затянуть болт с малым крутящим моментом (наблюдая за цифровым дисплеем), но вы не можете настроить звуковой сигнал при усилии менее 10,0 фунт-футов.
#3 Лучший ключ с разрезной балкой: Ключ с разъемной балкой Precision Instruments
Проверить цену
Этот динамометрический ключ Precision Instruments имеет конструкцию с разъемной балкой и может измерять крутящий момент до 250,0 фунт-фут. Он имеет гибкую конструкцию головки для работы в труднодоступных местах и, как утверждается, обеспечивает измерение крутящего момента с точностью до четырех процентов.
Основные характеристики
- Приблизительная стоимость : ~170 долл. США
- Диапазон : от 40,0 до 250,0 фунт-фут
- Гаечный ключ типа : Раздельная балка
- Фиксированная или гибкая головка : Гибкая головка
Наш опыт
Нам нравится конструкция этого ключа с разрезным стержнем. Его легко использовать и калибровать, а инструкции просты. Для своего размера это был самый удобный динамометрический ключ с эргономичной резиновой рукояткой и прочной конструкцией.
Что касается точности, то этот ключ не работает в пределах заявленной четырехпроцентной погрешности. Во время наших тестов мы обнаружили, что он был отключен примерно на 10 процентов. Однако может случиться так, что наш конкретный ключ был неправильно откалиброван или нуждался в повторной калибровке, поскольку многие отзывы клиентов утверждают, что этот ключ действительно показывает правильный крутящий момент.
Общий рейтинг 3,8 из 5 Точность 3 Out 5 ext of ИСПОЛЬЗОВАНИЯ 41310 . Прощедия использования 41310 41310 41310 .
Что говорят клиенты
Более 1200 клиентов Amazon оценили этот ключ, и его средний балл составляет 4,8 звезды. В общей сложности 95 процентов рецензентов поставили этому высоко оцененному динамометрическому ключу 4 или более звезд.
Потребители ценят широкий диапазон крутящего момента, а также простоту балочного ключа. Поскольку это балочный ключ, его не нужно уменьшать между использованиями (с щелчковым ключом вам нужно установить как можно более низкий крутящий момент, когда он не используется).
Некоторые сообщают, что этот ключ очень точен, достигая целевого крутящего момента в пределах обещанной четырехпроцентной погрешности. Возможно, нам прислали старый ключ, который нуждался в повторной калибровке. Другая характеристика, которую обычно хвалят, — это долговечность. Этот прочный гаечный ключ можно ронять и брать в руки без катастрофических поломок.
Некоторые хотели бы, чтобы гибкая головка имела больший угол наклона, предполагая, что она не изгибается достаточно далеко для самых узких мест.
#4 Бюджетный выбор: Tekton Click Wrench
Контрольная цена
Если вы ищете динамометрический ключ, который не сломит банк, рассмотрите Tekton Click Wrench. Реверсивная трещотка может вращаться как против часовой стрелки, так и по часовой стрелке. Полностью стальная конструкция гарантирует длительную защиту от падений и других несчастных случаев.
Основные характеристики
- Приблизительная стоимость : ~ 45 долл. США
- Диапазон : от 10,0 до 150,0 фунт-фут
- Гаечный ключ типа : нажмите
- Фиксированная или гибкая головка : Фиксированная головка
Наш опыт
Щелчковый ключ Tekton — это простой инструмент, который легко настроить. Рукоятка удобна, и инструмент издает приятный и слышимый щелчок при достижении желаемого крутящего момента.
В нашем тесте точности Tekton ошибся всего на один фунт-фут, что делает его точным в пределах одного процента.
Общий рейтинг 4,5 из 5 Точность 4,5 из 5 Проще говоря 9 4,5 из 5 Проще говоря 9 4,5 из 5 Проще говоря 310.
Что говорят клиенты
У этого динамометрического ключа самый высокий рейтинг Amazon среди всех рекомендованных нами здесь — более 26 000. С таким количеством отзывов средний балл 4,7 впечатляет. Всего 94 процента рецензентов поставили ключ Tekton Click на 4 или более звезд.
Многие рецензенты утверждают, что проверили точность этого ключа и обнаружили, что она действительно находится в пределах четырех процентов. Однако некоторые отмечают, что он менее точен при измерении более низких величин крутящего момента (ниже 10,0 фунт-футов). Большинство впечатлены качеством, предлагаемым этим сверхмощным ключом, учитывая относительно низкую стоимость.
Руководство покупателя: лучшие динамометрические ключи
Важно затянуть автомобильные гайки и болты с определенной степенью затяжки в зависимости от компонента. Динамометрический ключ может сказать вам, когда вы достигли желаемой затяжки, обычно измеряемой в фунтах-футах (фунты крутящего момента на ногу рычага). Это означает, что лучший динамометрический ключ — это точный динамометрический ключ.
Типы динамометрических ключей
В большинстве динамометрических ключей используется одна из следующих конструкций:
- Ключи с защелкой — наиболее распространенный вид динамометрических ключей. Желаемый крутящий момент устанавливается путем поворота рукоятки до тех пор, пока индикатор не совпадет с требуемым крутящим моментом. При затягивании болта ключ издает щелчок при достижении установленного крутящего момента.
- Балочные ключи — самый простой тип динамометрического ключа. У них есть стрелочный указатель, который показывает крутящий момент, прикрепленный к головке ключа. Балочные ключи, как правило, являются самыми дешевыми и наименее точными типами динамометрических ключей.
- Ключи с разрезным стержнем часто более точны, чем стандартные стержневые ключи. Ключ с расщепленным стержнем позволяет установить желаемый номинальный крутящий момент и прекращает затягивание при достижении этого значения (предотвращая чрезмерную затяжку).
- Цифровые ключи часто являются наиболее точными динамометрическими ключами. Обычно они имеют светодиодный экран, который позволяет вам устанавливать и отображать номинальный крутящий момент. Поскольку они цифровые, динамометрический ключ этого типа требует батареек.
В дополнение к ключу типа при покупке динамометрического ключа следует учитывать диапазон , размер привода и головку типа .
Диапазон
Диапазон динамометрического ключа относится к силе крутящего момента, которую он может приложить. Динамометрические ключи могут иметь диапазон до 300,0 фунт-фут и выше. Для некоторых крепежных изделий требуются разные уровни крутящего момента, поэтому важно определить, какой крутящий момент вам потребуется приложить, прежде чем выбирать подходящий динамометрический ключ.
Для большинства автомобильных применений требуется динамометрический ключ, способный обеспечить крутящий момент не менее 100,0 фунт-футов, поэтому мы не рекомендуем использовать динамометрический ключ ниже этого диапазона для вашего гаража.
Размер привода
Размер привода означает размер насадок, которые можно использовать с динамометрическим ключом. 3/8- и 1/2-дюймовые диски наиболее распространены для автомобильных приложений. Динамометрические ключи могут иметь приводы размером до 1,0 дюйма и больше, но они полезны только для больших транспортных средств, таких как тяжелое оборудование.
Тип головки
Головка динамометрического ключа может быть фиксированной или гибкой. Динамометрические ключи с фиксированной головкой представляют собой сплошные балки. Динамометрические ключи с гибкой головкой могут поворачиваться вверх и вниз. Гибкая головка может быть полезна для закручивания болтов в узких местах, где может не хватить места для работы динамометрическим ключом с фиксированной головкой.
Как пользоваться динамометрическим ключом
Динамометрические ключи — это инструменты для точной калибровки. При неправильном использовании вы получите плохой результат. С динамометрическим ключом несложно правильно работать, но есть некоторые вещи, которые вы должны знать, и ошибок, которых следует избегать.
1. Установите крутящий момент
Начните с установки ключа на желаемый уровень крутящего момента. Чтобы определить правильный крутящий момент, обратитесь к руководствам по техническому обслуживанию вашего конкретного автомобиля или посетите онлайн-форумы. Для большинства гаек с проушинами требуется крутящий момент 100,0 фунт-фут.
В динамометрическом ключе с цифровым управлением крутящий момент задается с цифровой клавиатуры. Динамометрические ключи Click регулируются поворотом рукоятки. Обратитесь к руководству пользователя для получения подробной информации о вашем динамометрическом ключе.
2. Установите гнездо
Найдите головку подходящего размера для гайки и прикрепите ее к динамометрическому ключу.
3. Прикрепите болт
Когда вы впервые прикрепите болт и начнете его затягивать, не используйте динамометрический ключ. Вместо этого используйте стандартный гаечный ключ или монтировку. Выполняйте большую часть затяжки с помощью стандартного торцевого ключа, пока гайка не будет надежно закреплена, но не затянута полностью. Точно так же вы не должны использовать динамометрический ключ для ослабления болтов.
4. Динамометрический болт
При использовании динамометрического ключа затяжку следует выполнять одним плавным движением. Не крутите динамометрический ключ вперед и назад, иначе вы можете получить неточные показания. Как только установленный крутящий момент будет достигнут, вы услышите щелчок или звуковой сигнал, в зависимости от типа динамометрического ключа, который вы используете.
Если вы хотите проверить момент затяжки гайки, вам нужно снова ослабить ее и снова затянуть динамометрическим ключом.
5. Хранение и обслуживание
Если динамометрический ключ не используется, важно хранить его в безопасном месте. Если вы уроните динамометрический ключ много раз или с особенно большой высоты, это может нарушить калибровку. Лучшие динамометрические ключи часто поставляются с жестким футляром для хранения.
При хранении динамометрического ключа с защелкой также необходимо установить минимальное значение крутящего момента, чтобы внутренняя пружина оказывала лишь незначительное давление. Это поможет вашему динамометрическому ключу дольше оставаться откалиброванным.
Все динамометрические ключи со временем теряют калибровку. Не реже одного раза в год проводите повторную калибровку динамометрического ключа. Это может стоить от 30 до 100 долларов, в зависимости от того, где у вас откалиброван ключ и нужно ли вам платить за доставку.
Прежде всего вам нужен точный динамометрический ключ. Цифровые динамометрические ключи точны, но дороги. Щелчковые ключи часто дешевле и так же точны, как цифровые ключи (хотя сложнее определить точное измерение с шагом менее 1 фунт-фут).
В целом, мы считаем, что ключ CDI Click Type является хорошим вариантом для большинства людей, хотя не существует лучшего динамометрического ключа для всех.
Другие динамометрические ключи, которые мы рекомендуем
Если вы хотите рассмотреть дополнительные варианты, следующие динамометрические ключи получили исключительно хорошие отзывы на Amazon и заслуживают внимания.
Динамометрический ключ EP Auto 1/2-Drive Click
Контрольная цена
Имея более 33 000 рейтингов Amazon, этот динамометрический ключ имеет среднюю оценку 4,6 из 5,0 звезд. Большинство довольны этим динамометрическим ключом как 92 процента рецензентов оценивают его на четыре или более звезд. Среди рецензентов есть любители и профессионалы, и большинству из них нравится этот ключ за его простоту и прочную конструкцию. Многие подтверждают, что он точен с точностью до 4 процентов.
Динамометрический ключ LEXIVON Click
Проверить цену
Динамометрический ключ LEXIVON также получил хорошие отзывы на Amazon: 93 процента рецензентов оценили его на четыре или более звезд. Этот динамометрический ключ считается точным и имеет некоторые особенности, которые отличают его от других динамометрических ключей с щелчком. В частности, цвет: черный с желтыми буквами. Этот высококонтрастный дизайн может облегчить считывание настроек крутящего момента.
Динамометрический ключ Amazon Basics Click
Контрольная цена
Гаечный ключ Amazon Basics не имеет каких-либо специальных функций и похож на большинство других динамометрических ключей Click. Важно отметить, что большинство из более чем 7900 рецензентов на Amazon подтвердили ее точность. Что может сделать этот ключ привлекательной покупкой, так это низкая стоимость: около 30 долларов.
Как мы тестировали
Динамометрические ключи, описанные в этой статье, прошли два этапа проверки. Мы начали с поиска в Интернете лучших продуктов, рассматривая такие факторы, как право на доставку, рейтинги клиентов, превосходную степень и цены.
Наша команда по тестированию продукции заказала ключи, которые наилучшим образом соответствуют этим стандартам. Член команды протестировал каждый динамометрический ключ, обращая внимание на точность, простоту использования и качество конструкции (долговечность). Каждый динамометрический ключ получил оценку из 5 звезд на основе этих критериев.
Точность
Точность имеет жизненно важное значение для качественного динамометрического ключа. Лучшие динамометрические ключи могут обеспечивать крутящий момент с точностью до 1,0 фунт-фута. Мы дали самые высокие оценки точности тем динамометрическим ключам, которые наиболее точно соответствовали показаниям нашего динамометрического адаптера.
Легкость использования
Наша оценка простоты использования основана на нескольких факторах. Насколько просто установить желаемый крутящий момент и с каким шагом? Удобство рукоятки и такие функции, как гибкая головка, также повлияли на наш рейтинг простоты использования.
Долговечность
Наша оценка долговечности основана на нашем опыте работы с каждым динамометрическим ключом, а также на коллективном консенсусе проверенных обзоров Amazon. Надежные динамометрические ключи с прочной конструкцией получили лучшие оценки в этой категории.
Процесс тестирования динамометрического ключа
Мы протестировали каждый из рекомендуемых нами динамометрических ключей, затянув гайки на Ford Fusion 2017 года. Мы установили для каждого динамометрического ключа определенный рейтинг и сравнили это измерение с показаниями, полученными от ACDelco ARM-602, цифрового адаптера крутящего момента, гарантированного сертификатом калибровки ISO 6789.
Почему нам можно доверять
Каждый год мы тестируем более 350 автомобильных продуктов на автомобилях и в нашей испытательной лаборатории. Наша команда тестировщиков продуктов тщательно изучает лучшие продукты, распаковывает и проверяет каждый компонент, а также тестирует элементы на реальных автомобилях, прежде чем давать рекомендации читателям.
Мы публикуем сотни обзоров продуктов и услуг, чтобы предоставить автолюбителям подробные руководства по автомобильным инструментам, комплектам деталей, автокреслам, товарам для животных и многому другому.
Динамометрический ключ: Часто задаваемые вопросы
* Данные верны на момент публикации.
Динамометрический ключ с защелкой Обзоры 2021 года [Лучший по качеству]
Всякий раз, когда вы думаете о работе с чем-то интересным, динамометрический ключ с защелкой — это то, что вам нужно. Работа с динамометрическими ключами становится повседневной деятельностью, потому что это своего рода инженерный инструмент, который может помочь во многих аспектах.
От работы по дому до завинчивания шурупов в ванной, от крепления самодельных крепежей до затягивания гаек двигателя и т. д. Каждый день выполняется множество работ. Что касается защелки на динамометрических ключах, есть еще одна особенность, которая действительно иронична, но убедительна.
Что такое динамометрический ключ?
Динамометрический ключ представляет собой особую форму отвертки. Основное и единственное отличие гаечных ключей такого типа заключается в том, что с помощью динамометрического ключа вы можете затянуть или ослабить любой совместимый крепеж с точным контролем. Пока вы работаете с отверткой и не знаете, насколько сильно затянуть какой-либо конкретный винт, вы делаете то, что затягиваете винт до предела, когда чувствуете, что все в порядке.
Пока вы откручиваете винты, вы делаете как раз обратное. По сравнению с отвинчиванием, завинчиванием или затягиванием любого крепежа имеет решающее значение, потому что вы достигаете пороговой точки материала.
С помощью динамометрического ключа можно очень аккуратно завинтить крепеж. Хотя это не будет эффективным для твердых металлов, когда вы работаете с небольшими и деликатными материалами, например, с моторными досками; нужно быть очень осторожным с затяжкой. Если вы перетянете какие-либо винты; резьба будет повреждена, и это может стоить вам всего снова.
Вышеуказанные два раздела должны были произвести на вас впечатление крутящего момента. Согласно физике, крутящий момент — это произведение силы (в ньютонах) и расстояния (в метрах). Единицы измерения расстояния и силы могут различаться в зависимости от спецификации продукта.
В большинстве продуктов вы можете увидеть максимально допустимый диапазон крутящего момента, который поможет вам понять, какой крутящий момент и сила вам потребуются во время работы. Вот что такое крутящий момент. Основная цель — уберечь ваш продукт от любых повреждений и отремонтировать его как новый. Вы также можете использовать множитель крутящего момента с гаечным ключом.
Проверить последнюю цену на Amazon
Все, что вам нужно знать о динамометрическом ключе Snap-on
Как следует из названия, есть пара слов «защелкивающийся». Это та часть, в которой динамометрический ключ с защелкой выделяется среди тысяч. Динамометрические ключи с защелкой обладают уникальной способностью устанавливаться в любые канавки для завинчивания или отвинчивания.
Гибкие шарниры на креплении делают это возможным вместе с возможностью сгибания шейки. Возможность сгибания шейки такого лучшего динамометрического ключа позволяет пользователю достать почти везде, куда голые пальцы длинных плоскогубцев не дотянутся так легко.
Цифровой и аналоговый динамометрический ключ с защелкой
Как правило, цифровые динамометрические ключи требуют аккумуляторного механизма для отображения измерений крутящего момента, в то время как аналоговые измерители показывают измерения крутящего момента деликатно. Основное преимущество использования динамометрического ключа с цифровой защелкой заключается в том, что вы сможете плавно и быстро получить максимальный крутящий момент.
Но в случае аналоговых; вам нужно будет очень внимательно смотреть и видеть, были ли сделаны какие-либо ошибки или нет. Чтобы убедиться, что работа прошла идеально, динамометрический ключ с цифровой защелкой не имеет альтернативы. Это лучше всего использовать время от времени.
Когда использовать цифровые и аналоговые динамометрические ключи
Хотя цифровые и аналоговые динамометрические ключи обоих типов доступны на рынках, которые предоставляют пользователям одни и те же услуги, вам необходимо выбрать лучший вариант в соответствии с рабочей средой и условиями. .
Если вы работаете в каком-либо пыльном и грязном месте, лучше всего использовать цифровой динамометрический ключ, потому что счетчик не будет затоптан. Но если вы работаете в каком-либо влажном или влажном помещении, вам необходимо убедиться, что вы используете аналоговый динамометрический ключ. В таких случаях ваш цифровой счетчик падает.
Особенности, отличающие динамометрические ключи с защелкой от других
Изгиб шейки
Динамометрический ключ с защелкой имеет возможность изгиба шейки. Вы можете согнуть верхнюю часть храповика на 3 или более удобных уровнях. Это самая эпическая опция, которая доступна в этом динамометрическом ключе. Изгибая верхнюю часть динамометрического ключа, убедитесь, что вы поместили верхнюю часть в правильные канавки на гибочной шейке. Он будет заблокирован в состоянии. Не зафиксировав горловину, не работайте, потому что вы можете соскользнуть с застежки и нанести ущерб.
Некоторые первоклассные динамометрические ключи поставляются с двумя вариантами изгиба шейки. В таких изделиях можно сгибать изделие в двух разных частях.
Рифленая рукоятка/рукоятка
Плотная и жесткая рукоятка является ключом к эффективной работе. Так как это гаечный ключ, его нужно держать очень крепко. В этом случае ручка с накаткой очень поможет даже без какой-либо резиновой накладки. Поначалу использование резиновых рукояток будет удобным, но по прошествии нескольких дней вы увидите, что рукоятка даже потеряла большую часть насечек и в конечном итоге станет гладкой.
Эта гладкая поверхность создаст проблемы при скольжении. Сама ручка динамометрического ключа с защелкой имеет хорошую накатку, так что вы можете легко работать даже голыми руками. Если у вас вообще потеют руки, вы даже не поскользнетесь во время работы. Это настоящая особенность линейки продуктов.
Обзор динамометрического ключа с защелкой высшего качества 2020 года
Проверить последнюю цену на Amazon
Заключение
Динамометрические ключи могут быть очень эффективными, если вы хорошо знакомы со всеми функциями этого продукта. Особенно этот продукт может понравиться детям. Детям, естественно, нравится заниматься ремонтом с детства, и это лучшее время, когда вы можете настроить новый динамометрический ключ для своего ребенка.
Это инженерный инструмент, который поможет вашему ребенку многому научиться. Хотя может потребоваться использование других инструментов, динамометрический ключ с защелкой может действительно впечатлить тем, что очень быстро и легко завинчивает и отвинчивает крепежные детали!
Электронный динамометрический ключ — Snap-on Incorporated
Данная заявка относится к гаечным ключам и, в частности, к ключам для измерения и регистрации крутящего момента.
Известны различные типы динамометрических ключей. Одним из распространенных типов механического динамометрического ключа является так называемый ключ со щелчком, который издает слышимый звук, такой как «щелчок», при достижении заданного значения приложенного крутящего момента. Такие ключи раскрыты, например, в патенте США No. № 4 485 703. В гаечном ключе этого типа, когда заданное заданное усилие передается ключом на заготовку, определенные части внутри ключа быстро перемещаются из нормального положения в рабочее положение таким образом, что создается слышимый щелкающий звук и тактильные ощущения. ощущение, сигнализирующее оператору о достижении заданного крутящего момента. Заданный крутящий момент задается оператором путем вращения коаксиальных телескопических трубчатых частей, так что, когда одна часть вращается относительно другой, она перемещается в осевом направлении относительно другой по шкале, подобно микрометру. Такие ключи имеют то преимущество, что их способ использования прост и интуитивно понятен, так что ключи можно легко использовать с небольшой подготовкой или без нее. Кроме того, с этим типом гаечного ключа оператор всегда может видеть, где установлена шкала, чтобы он всегда мог убедиться в заданном заданном значении крутящего момента во время использования гаечного ключа.
Механические динамометрические ключи других типов имеют датчики с одним или несколькими поворотными циферблатами. Один такой ключ имеет две шкалы, одна из которых отслеживает приложенный крутящий момент вверх и вниз, а другая отслеживает приложенный крутящий момент только вверх, так что он регистрирует приложенный пиковый крутящий момент.
Также известны различные типы электронных динамометрических ключей, в которых используются электронные схемы для измерения и/или индикации значений крутящего момента. Такие электронные устройства могут иметь то преимущество, что они более точны или точны при установке заданных значений крутящего момента и при измерении приложенного крутящего момента. Однако такие электронные динамометрические ключи, как правило, гораздо менее интуитивно понятны в использовании, чем механические динамометрические ключи, описанные выше. Такие ключи обычно имеют клавиатуру с несколькими клавишами, которые могут выполнять ряд специализированных функций, многие из которых могут редко, если вообще когда-либо, использоваться конкретным оператором. Чтобы освоить работу с такими ключами, требуется значительная подготовка, а основные рабочие функции могут быть очень неинтуитивными. Кроме того, чтобы одновременно отображать как заданное значение крутящего момента, так и значение приложенного крутящего момента, такие электронные ключи должны иметь относительно сложные и дорогие дисплеи. Хотя известны гайковерты с более простыми и недорогими дисплеями, они обычно регистрируют отображение предварительно заданного крутящего момента во время его установки, но затем, после выполнения функции настройки, дисплей возвращается к нулю, готовясь к записи приложенного крутящего момента во время использования. гаечного ключа. Если оператор опускает ключ после установки заданного крутящего момента и возвращается к нему позже для использования, ему, как правило, придется выполнять некоторые функции клавиатуры, чтобы просмотреть заданный крутящий момент. Кроме того, в таких электронных гаечных ключах отсутствует привычная звуковая/тактильная индикация при достижении заданного заданного значения крутящего момента, и они могут обеспечивать какой-либо другой тип визуальной и/или звуковой индикации или даже требовать, чтобы пользователь следил за дисплеем.
В этой заявке описан усовершенствованный электронный динамометрический ключ, который более интуитивно понятен в использовании, чем предыдущие электронные ключи, имитируя основные характеристики механических динамометрических ключей, сохраняя при этом преимущества предшествующих электронных динамометрических ключей.
Вариант осуществления электронного динамометрического ключа включает в себя головку для зацепления с заготовкой, закрепленную на корпусе, который также содержит устройство измерения крутящего момента, включая процессор, работающий под управлением сохраненной программы. Пользовательский интерфейс связан с устройством измерения крутящего момента и включает в себя устройство ввода данных и устройство оповещения. Программа процессора реагирует на входное устройство для выборочной установки или изменения заданного уровня крутящего момента в любое время и сравнивает значения крутящего момента, измеренные устройством измерения крутящего момента, с заданным уровнем крутящего момента, чтобы заставить устройство сигнализации выдавать индикацию, когда измеренное значение крутящего момента совпадает с заданным уровнем крутящего момента.
Вариант осуществления также включает в себя электронный динамометрический ключ, в котором пользовательский интерфейс включает в себя клавиатуру с клавишей включения/нуля для включения ключа и установки нулевого уровня, клавишу единиц для переключения между несколькими различными единицами измерения крутящего момента, приращение клавиша для увеличения заданного уровня крутящего момента и клавиша уменьшения для уменьшения заданного уровня крутящего момента.
Вариант исполнения динамометрического ключа также включает корпус в сборе, включающий телескопические трубчатые внутреннюю и внешнюю части корпуса с совмещенными отверстиями в нем и узел лицевой панели, размещаемый в отверстии внешней части корпуса и несущий устройство измерения крутящего момента, при этом все части корпуса и узел лицевой панели соединены между собой одним креплением.
В целях облегчения понимания объекта, который требуется защитить, на прилагаемых чертежах проиллюстрированы его варианты осуществления, при рассмотрении которых, при рассмотрении в связи со следующим описанием, объект, который требуется защитить, , его конструкция и работа, а также многие его преимущества должны быть легко поняты и оценены.
РИС. 1 представляет собой вид сверху варианта осуществления электронного динамометрического ключа с четырехклавишной клавиатурой;
РИС. 2 представляет собой вид спереди динамометрического ключа по фиг. 1;
РИС. 3 представляет собой немного уменьшенный, покомпонентный вид в перспективе динамометрического ключа, показанного на фиг. 1;
РИС. 4 представляет собой покомпонентное изображение узла рукоятки ключа, показанного на ФИГ. 1;
РИС. 5 представляет собой увеличенный, покомпонентный вид в перспективе батарейного отсека динамометрического ключа, показанного на ФИГ. 3;
РИС. 6 представляет собой увеличенный, покомпонентный вид в перспективе узла торцевой крышки динамометрического ключа, показанного на ФИГ. 3;
РИС. 7 представляет собой увеличенный вид сверху сенсорного хомута и тензодатчика динамометрического ключа, показанного на ФИГ. 3;
РИС. 8 представляет собой вид спереди сенсорного ярма и тензодатчика, показанных на фиг. 7;
РИС. 9 представляет собой вид в разрезе по линии 9 — 9 на фиг. 7;
РИС. 10 представляет собой увеличенный вид в разобранном виде узла лицевой панели динамометрического ключа, показанного на ФИГ. 2 и 3;
РИС. 11 представляет собой вид сверху лицевой панели, показанной на фиг. 10;
РИС. 12 представляет собой вид в разрезе по линии 12 — 12 на фиг. 11;
РИС. 13 представляет собой вид снизу лицевой панели, показанной на фиг. 11;
РИС. 14 представляет собой вид, аналогичный фиг. 11 модифицированного безеля;
РИС. 15 представляет собой функциональную блок-схему электронной схемы динамометрического ключа, показанного на ФИГ. 1 и 2; и
РИС. 16 представляет собой блок-схему программного обеспечения для управления схемой, показанной на фиг. 15.
На фиг. 1–3 показан электронный динамометрический ключ, обычно обозначаемый цифрой 9.1821 10 , имеющий корпус 15 , включающий внутреннюю часть корпуса в виде удлиненной цилиндрической трубы корпуса 11 с большим удлиненным прямоугольным отверстием 12 в его верхней части между концами и прямоугольным вырезом 13 , сформированный на его верхнем заднем крае. Круглое отверстие 14 сформировано в нижней части рядом с передним концом выемки 12 . Обращаясь также к фиг. 7–9, ярмо датчика 20 имеет цилиндрическое основание 21 , которое установлено на переднем конце трубы корпуса 11 , основание 21 имеет осевое отверстие 22 , выполненное на его заднем конце, и прямоугольный паз или канал 23 , образованный на его внешней поверхности и проходящий в продольном направлении от заднего конца основания 21 примерно до середины его длины. Передняя половина основания 21 образует горловину 9 уменьшенного диаметра. 1821 24 с параллельными плоскостями 25 , образованными на противоположных сторонах, одна из которых образует выемку, сообщающуюся с каналом 23 . Вперед от переднего конца основания 21 выступает пара разнесенных ножек 26 вилки, соответственно имеющих совмещенные сквозные отверстия 27 шарнира. Основание 21 имеет два отверстия с внутренней резьбой 28 , выполненные в радиальном направлении для соответствующих крепежных деталей 29. (см. РИС. 3), чтобы закрепить хомут 20 на месте в трубке корпуса 11 .
Головка храпового механизма 30 соединена с хомутом датчика 20 . Храповой механизм головки 30 может относиться к типу, описанному в патенте США No. № 6 125 722. Головка 30 имеет выступающую назад шейку 31 , которая проходит между ножками вилки 26 вилки 20 , при этом шейка 31 имеет отверстие 32 , который совмещается с отверстиями 27 шарнира для установки винта 33 шарнира, чтобы обеспечить поворотное движение головки 30 относительно хомута 20 , как показано пунктиром на ФИГ. 2. Хотя показана поворотная или индексируемая головка 30 , следует понимать, что на переднем конце трубы корпуса могут быть установлены другие типы головок с храповым механизмом или без них, поворотные или невращающиеся, фиксированные или съемные. 11 , с соответствующими модификациями вилки датчика 20 .
Ссылаясь также на фиг. 4, корпус 15 включает в себя наружную часть корпуса в виде, как правило, трубчатого узла рукоятки 40 , который в основном состоит из двух частей, включая нижний узел корпуса 41 и верхний корпус 50 , которые надежно соединены и закреплены вместе, например, с помощью ультразвуковой сварки. Нижний корпус в сборе 41 имеет, как правило, частично цилиндрический корпус 9.1821 42 с участком 43 горлышка уменьшенного диаметра на его переднем конце, снабженным проходящей по окружности прямоугольной прорезью 44 . Круглое отверстие 45 образовано в корпусе 42 рядом с горловиной 43 и окружено на внутренней поверхности корпуса 42 втулкой 46 . Ножка 47 выступает вниз из корпуса 42 между его концами. Задняя половина корпуса 42 снабжен выступающими дугообразными фланцами захвата 48 . От корпуса 42 назад выступает часть цилиндрической горловины уменьшенного диаметра с наружной резьбой 49 .
Верхний корпус 50 имеет, как правило, частично цилиндрический корпус 52 , имеющий горловину уменьшенного диаметра 53 , выступающую из его переднего конца с прямоугольной прорезью 54 по окружности. Большое, удлиненное, обычно прямоугольное отверстие 55 устанавливается в передней половине корпуса 52 . Нижние кромки корпуса 52 снабжены большими вырезами 56 в его задней половине для размещения соответствующих фланцев захвата 48 . Часть 59 частично цилиндрической горловины с наружной резьбой и уменьшенным диаметром выступает назад от корпуса 52 .
В сборе нижний корпус в сборе 41 и верхний корпус 50 соединены вдоль их продольных краев, например, с помощью ультразвуковой сварки, с захватными фланцами 48 , соответственно входящими в вырезы 56 , части 43 и 53 шейки взаимодействуют, образуя переднюю шейку и части шейки. 49 и 59 вместе образуют заднюю горловину. Накладное кольцо 58 (РИС. 3) надевается на переднюю горловину и имеет выступы (не показаны), которые соответственно защелкиваются в пазах 9.1821 44 и 54 , чтобы зафиксировать накладное кольцо 58 на месте. Задняя часть корпуса 42 , включая фланцы захвата 48 , может быть отформована с захватом 57 (фиг. 3 и 4), выполненным из подходящего эластомерного материала, такого как продаваемый под торговой маркой САНТОПРЕН®.
Ссылаясь также на фиг. 5, динамометрический ключ 10 снабжен опорой аккумулятора или лотком в сборе 60 , который состоит из двух частей, включая нижний лоток 9.1821 61 и верхний лоток 70 . Нижний лоток 61 имеет удлиненное частично цилиндрическое основание 62 , снабженное примерно на его задних двух третях вертикальными сторонами 63 , соответственно снабженными на своих верхних краях отходящими вбок наружу фланцами 64 , каждый имеющий множество продольно расположенных прямоугольных пазов 65 на его внешнем крае. Боковые стороны 63 соединены своими передними концами вертикальной перегородкой 9.1821 66 , заодно с основанием 62 . Дугообразный радиально проходящий концевой фланец 67 выступает из основания 62 и боковых сторон 63 на их задних концах. На переднем конце основания 62 вверх выступает цилиндрическая втулка 68 .
Верхний лоток 70 имеет частично цилиндрическое основание 72 , длина которого практически равна расстоянию между перегородкой 66 и торцевым фланцем 67 нижнего лотка 61 . В переднем конце основания 72 выполнен удлиненный прямоугольный вырез 73 . За одно целое с основанием 72 вдоль его противоположных боковых краев расположены отходящие вбок наружу фланцы 74 , соответственно снабженные зависимыми, разнесенными в продольном направлении стойками или стойками 75 . От одного из фланцев 74 вверх выступает множество продольно расположенных коротких выступов 9. 1821 75 и . При сборке верхний лоток 70 надевается на нижний лоток 61 , при этом фланцы 74 соответственно упираются в фланцы 64 , а стойки 75 соответственно защелкиваются в пазах 65 (см. фиг.3) для образования в целом цилиндрического отсека, закрытого на переднем конце перегородкой 66 и открытого на заднем конце. Винтовая пружина сжатия 76 установлена в переднем конце отсека напротив перегородки 9.1821 66 и может подтолкнуть назад подходящую контактную пластину 69 . Удлиненная контактная планка 78 проходит вдоль наружной поверхности одного фланца 75 и имеет выемку 78 a для приема выступа 75 a для позиционирования планки. Задний конец контактной планки 78 согнут для контакта с задней контактной пластиной 79 , которая смещается вперед спиральной пружиной сжатия 79 и (см. рис. 3). Узел батарейного лотка 60 рассчитан на установку трех последовательно установленных стандартных щелочных элементов «AA» с положительной клеммой, контактирующей с контактной пластиной 69 , и отрицательной клеммой, контактирующей с контактной пластиной 79 . Выступ на контактной пластине 69 и передний конец контактной планки 78 , соответственно, будут соединены подходящими припаянными лентовидными проводами 71 к остальной части схемы, которая будет более подробно описана ниже.
Ссылаясь на фиг. 3, при сборке корпуса 15 задний конец трубы корпуса 11 телескопически входит в передний конец узла рукоятки 40 до тех пор, пока отверстие 12 не окажется непосредственно под отверстием 55 . , по существу в реестре с ним. Передний конец узла аккумуляторного лотка 60 затем телескопически входит в задний конец узла рукоятки 40 и в задний конец трубки корпуса 9.1821 11 до совмещения втулки 68 с отверстием 14 в трубе корпуса 11 . Выемка 13 в корпусной трубе 11 будет совмещена с гнездом держателя двигателя (не показано), сформированным на заднем конце внутри верхнего корпуса 50 .
Обращаясь теперь также к ФИГ. 10–13, корпус 15 включает в себя узел лицевой панели 80 , части которого показаны на ФИГ. 10. Безель в сборе 80 включает в себя прямоугольную печатную плату (PCB) в сборе 82 . На печатной плате 82 установлен зуммер 83 с уплотнением 84 . Клавиатура 86 покрывает блок печатной платы 82 и включает в себя четыре клавиши. В пластине клавиатуры 86 имеется узкая прямоугольная выемка 87 , идущая в продольном направлении . Удлиненный, тонкий, эластомерный соединитель 88 входит в выемку 87 и обеспечивает соединение между клеммами на печатной плате 82 и клеммами на ЖК-дисплее 89 , снабженном линзой 90 .
Узел лицевой панели 80 также включает в себя частично цилиндрическую лицевую панель 91 , размеры которой обеспечивают возможность сопряжения и закрытия отверстия 55 в узле рукоятки 40 (см. фиг. 3). Безель 91 имеет обычно прямоугольное отверстие 92 с размерами, позволяющими вместить верхнюю часть линзы 90 . Через лицевую панель 91 , смежную с ее передним концом, выполнено множество небольших отверстий 93 для зуммера 83 . На верхней поверхности лицевой панели 91 на ее заднем конце выполнено обычно прямоугольное углубление 94 , в нижней стенке которого образованы четыре замочных скважины 95 , соответственно расположенные и имеющие форму для приема клавиш клавиатуры. тарелка 86 . В зависимости от переднего конца безеля 91 находится цилиндрическая втулка 96 , в которую входит вставка с внутренней резьбой 97 . Как правило, прямоугольный язычок 98 крепится и выступает назад от заднего конца лицевой панели 91 .
В сборе блок печатной платы 82 жестко крепится к лицевой панели 91 с помощью подходящих средств, таких как винты 99 , с остальными частями узла лицевой панели 80 , показанный на РИС. 10 зажатых между ними. Эластомерный соединитель 88 , тип соединителя, который обычно используется для компенсации значительных изгибов между соединенными частями, в данном случае очень тонкий, чтобы обеспечить низкопрофильный и жестко собранный узел лицевой панели 80 с минимальным относительным перемещение внутренних частей.
Клавиатура 86 , показанная на РИС. 10 снабжен четырьмя клавишами, функции которых будут описаны ниже. В модифицированном виде динамометрический ключ 10 , могут быть предусмотрены дополнительные клавиши, и в этом случае будет использоваться модифицированная панель клавиатуры, а лицевая панель 91 будет модифицирована для обеспечения соответствующего количества (например, шести) замочных отверстий. Такой модифицированный узел лицевой панели показан на фиг. 14, обозначен 80 A и практически идентичен узлу лицевой панели 80 , за исключением количества клавиш и того факта, что могут быть предусмотрены выходное гнездо, крышка выходного гнезда и соответствующий порт (не показан).
Собранная рамка в сборе 80 или 80 A устанавливается в отверстие 55 в ручке в сборе 40 , при этом язычок 98 проскальзывает под стенку верхнего корпуса 20 9 сзади конец отверстия 55 . При такой установке втулка 96 и резьбовая вставка 97 совпадут с втулкой 68 узла батарейного отсека 60 и отверстием 9. 1821 14 в трубке корпуса 11 (см. рис. 3), чтобы один винт 100 мог пройти через отверстие 14 и втулку 68 и ввинтиться во вставку 97 для удержания вся сборка вместе.
Ссылаясь на ФИГ. 3 и 6, задний конец корпуса 15 закрыт узлом торцевой крышки 101 , который включает чашеобразную торцевую крышку 102 и резьбовую вставку 103 9.1822 приспособлен для резьбового соединения с резьбовыми частями шейки 49 , 59 узла рукоятки 40 . Контактная пластина 79 и пружина 79 a могут быть установлены в торцевой крышке 102 напротив торцевой поверхности стойки 106 , при этом пружина получает центрирующий выступ 107 , выступающий с конца стойки. почта 106 . Таким образом, когда узел торцевой крышки 101 установлен на место, пружина 79 a упруго прижимая контактную пластину 79 к заднему концу полосы 78 . При желании может быть предусмотрена альтернативная форма узла торцевой крышки (не показана) с образованным в ней поперечным отверстием для подвешивания.
На фиг. 10, четыре клавиши клавиатурной панели 86 включают в себя клавишу «вкл./ноль» 111 , клавишу «единиц» 112 для переключения между различными единицами измерения крутящего момента, клавишу «приращения» 113 и клавиша «уменьшения» 114 . Ключ хранения 115 и ключ загрузки 116 также могут быть предусмотрены в блоке лицевой панели с шестью клавишами 80 A (см. фиг. 14). Чтобы еще больше различать клавиши, клавиша 111 имеет круглую форму, клавиша 112 имеет U-образную форму, а клавиши 113 и 114 имеют треугольную форму для имитации стрелок. Ключи хранения и загрузки 115 , 116 , если они предусмотрены, могут быть квадратными.
Ключ 10 включает узел тензодатчика 120 . Ссылаясь на фиг. 7 и 8, тензометрический узел 120 включает датчики 4 , расположенные в мостовой сети, включая два датчика прогиба 121 и 122 , а также датчики коррекции Пуассона и температурной компенсации 122 и 18. Узел тензодатчика 120 физически установлен на одной из граней 25 ярма датчика 20 , его клеммные колодки соединены с узлом печатной платы 82 ленточными проводами 119 , которые проходят через канал 23 в креплении датчика 20 .
Гаечный ключ 10 также включает вибродвигатель М, который физически размещен в гнезде, образованном на заднем конце внутри верхнего корпуса 50 (не показан) и в выемке 13 трубки корпуса 11 , и соединяется проводами с печатной платой в сборе 82 .
На фиг. 15 показана функциональная блок-схема электронной схемы 110 для управления работой динамометрического ключа 10 . Схема 110 включает в себя процессор 125 , который может представлять собой подходящий микроконтроллер, такой как модель NEC 789456, который может иметь управляемую кварцевым кристаллом тактовую частоту 4,915 МГц. Процессор 125 работает под управлением программы, которая может храниться в процессоре. Может быть предусмотрено EEPROM 126 для хранения настроек, предустановок и параметров калибровки. Выход тензометрического моста 120 подается на процессор 125 через аналого-цифровой преобразователь (АЦП) 127 , которым может быть модель Analog Devices AD7705BR. Клавиатура 86 представляет собой устройство ввода данных, которое соединено с процессором 9.1821 125 и является частью пользовательского интерфейса, который также включает устройство оповещения, которое может включать в себя зуммер 128 , вибрационный двигатель М и ЖК-дисплей 89 , все соединенные с процессором 125 . Узел держателя батареи 60 содержит блок батарей 129 , который включает в себя три щелочных элемента «AA» для питания ключа 10 . Аккумулятор 129 соединен с регулятором напряжения 130 , который создает напряжение V++, которое может, например, быть 3,3 вольта, и которое применяется к EEPROM 126 , процессору 125 , клавиатуре 86 и зуммеру 128 . Аккумуляторная батарея 129 также соединена с регулятором напряжения 131 , который создает напряжение питания V+, которое может составлять, например, 3,0 вольта и которое подается на тензометрический мост 120 и АЦП 127. , регулятор 131 включается под управлением процессора 125 . Аккумуляторная батарея 129 также соединена с регулятором двигателя 132 , который обеспечивает подходящее напряжение питания для вибрационного двигателя М, которое может составлять, например, 3,0 вольта, при этом регулятор двигателя 132 включается под управлением процессора 125 .
Мост тензометрического датчика 120 , установленный на ярме датчика 20 , представляет собой чувствительное устройство по типу преобразователя измерения изгиба балки, два датчика отклонения 121 и 122 совмещены с основной плоскостью изгиба балки, а вторая пара датчиков 123 и 124 совмещена перпендикулярно основной плоскости изгиба. Мост тензометрического датчика 120 возбуждается регулируемым напряжением V+ и выдает дифференциальный выходной сигнал, который может составлять приблизительно 6,5 мВ при полном крутящем моменте, выходной сигнал которого подается через АЦП 127 на процессор 125 . Зуммер 128 может быть электромагнитным зуммером, который приводится в действие непосредственно процессором 125 и может подавать пользователю гаечного ключа звуковые сигналы нажатия клавиш, предустановки и предупреждения о перегрузке. Вибрационный двигатель М может быть двигателем постоянного тока, вращающим внеосевой груз, такого типа, который обычно используется в персональных пейджерах. Мотор М мгновенно приводится в действие регулируемым выходным напряжением регулятора , 132, и предоставляет пользователю предустановленное тактильное оповещение о совпадении.
В процессе эксплуатации, когда пользователь желает использовать динамометрический ключ 10 , гаечный ключ включается нажатием кнопки вкл/ноль 111 . При первом включении ключа таким образом ключ выполнит самопроверку и операцию установки нуля под управлением соответствующих программных процедур, после чего на дисплее 89 отобразится мигающее «0000», что указывает на программу. режим. Ключ может работать в различных режимах, которые могут быть выбраны пользователем вручную путем ввода подходящего кода с помощью клавиш увеличения и уменьшения 9.1821 113 и 114 . Затем нажимается клавиша единиц 112 для принятия или ввода кода, после чего ключ отключается. Из режима программирования можно выйти, нажав кнопку on/zero без сохранения каких-либо изменений.
При следующем включении устройства на дисплее в течение десяти секунд будет мигать надпись «UCAL», указывая на то, что ключ не откалиброван. Затем пользователь должен выполнить процедуру калибровки, чтобы установить полный диапазон. После калибровки ключа последующие включения питания будут занимать 1,5 секунды, в течение которых зуммер будет пульсировать в течение 0,2 секунды, а ключ выполняет процедуру самотестирования и установки нуля, после чего на одну секунду отображается «0000», а затем отображаются все ранее введенные значения. заданное значение или заданный уровень крутящего момента, или, если ни один из них не был установлен ранее, отображение 20% от полного крутящего момента в качестве заданного значения по умолчанию.
Пользователь может выбрать единицы измерения крутящего момента, прокручивая несколько различных доступных единиц, используя клавишу единиц 112 . При первом нажатии кнопки единиц измерения на дисплее 89 отобразится одна из нескольких доступных единиц измерения. При каждом нажатии кнопки единиц измерения 112 происходит переход к следующей единице измерения.
Затем оператор может выбрать предустановленный уровень крутящего момента или изменить ранее установленный уровень крутящего момента с помощью клавиш увеличения и уменьшения 113 и 114 , каждая из которых нажимает одну из этих клавиш, увеличивая или уменьшая текущее отображаемое значение на одну единицу. Скорость увеличения/уменьшения увеличивается, когда клавиши увеличения и уменьшения 113 и 114 удерживаются нажатыми. Общее время прохождения от центра измерительной шкалы до любого конца составляет менее семи секунд. После установки заданного уровня крутящего момента дисплей 89 будет продолжать отображать этот уровень до тех пор, пока ключом не будет применен крутящий момент, или пока не будет нажата другая клавиша или пока не истечет время внутреннего таймера.
После установки заданного уровня крутящего момента пользователь использует гаечный ключ обычным образом для приложения крутящего момента. Как только крутящий момент превысит минимальный указанный диапазон отображения, дисплей 89 начнет отображать измеренное значение крутящего момента и будет отслеживать приложенный крутящий момент, который может составлять от 5% полной шкалы до 125% полной шкалы. Когда приложение крутящего момента прекращается, на дисплее 89 отображается пиковое значение крутящего момента с мигающим дисплеем в течение 10 секунд. Если в течение этого 10-секундного интервала крутящий момент повторно применяется, на дисплее 89 вернется в режим отслеживания. Нажатие любой клавиши отменит 10-секундный период пикового отображения, и дисплей вернется к функции любой нажатой клавиши.
Когда приложенный крутящий момент достигает заданного уровня крутящего момента минус допуск 2%, процессор 125 включает регулятор двигателя 132 для питания вибрационного двигателя M, который затем будет работать непрерывно, пока крутящий момент не будет снят. Также в это время зуммер 128 будет подавать звуковой сигнал в течение 0,5 секунды. При 100% полной шкалы и выше зуммер пульсирует с частотой 5 Гц. При 125% полной шкалы дисплей 89 блокируется и отображает «—-«, указывая на перегрузку ключа. Нажатие клавиши включения/нуля 111 повторно инициирует самопроверку.
Пользователь может в любое время отобразить заданный уровень крутящего момента, нажав кнопку включения/нуля 111 , которая на мгновение отобразит «0000» в течение одной секунды, а затем отобразит заданный уровень крутящего момента.
Если датчик поврежден из-за чрезмерного крутящего момента, в результате чего тара превышает 20% от полной шкалы, то дисплей 89 покажет «Err 0 ». Гаечный ключ 10 также выдает предупреждение о низком заряде батареи. Обычно на дисплее отображается закрашенный контур батареи, когда она полностью заряжена, наполовину закрашенный контур, когда батарея разряжена примерно наполовину, и когда остается примерно 0,5 часа работы от батареи, ЖК-дисплей 89 будет отображаться мигающий символ контура батареи. Когда этот дисплей активен, вибрационная нагрузка двигателя не влияет на точность ключа. Когда батарейки разряжены, на дисплее 89 будет мигать «BAtt», после чего ключ не будет работать, пока не будут заменены батареи.
При калибровке ключа 10 пользователь использует следующую процедуру:
- 1. Нажмите КНОПКУ ON/ZERO, чтобы включить ключ.
- 2. Кратковременно приложите полный крутящий момент три раза по часовой стрелке.
- 3. Выберите ЕДИНИЦЫ (Нм, фут-фунт или дюйм-фунт)
- 4. Нажимая кнопку ON/ZERO, однократно нажмите кнопку ВВЕРХ, а затем нажмите кнопку ВНИЗ, пока на дисплее не появится «CAL».
- 5. При отсутствии крутящего момента нажмите кнопку UNITS один раз, чтобы установить ноль в память.
- 6. Приложите непрерывный полномасштабный крутящий момент по часовой стрелке, используя сертифицированный источник крутящего момента.
- 7. С помощью клавиш ВВЕРХ и ВНИЗ отрегулируйте отображение ключа в соответствии с прилагаемым крутящим моментом.
- 8. Нажмите кнопку UNITS, чтобы установить полную шкалу в память.
- 9. Нажмите кнопку ON/ZERO, чтобы принять новые параметры калибровки. На дисплее на мгновение отображается «CAL», а затем он выключается.
- 10. Проверьте калибровку при 20 %, 60 % и 100 % полной шкалы как по часовой, так и против часовой стрелки.
Если в любое время после шага 4 и до шага 8 нажать кнопку включения/нуля 111 , ключ выйдет из режима калибровки и сохранит предыдущие параметры калибровки. Если ключ не используется в течение двух минут, с любого момента процедуры калибровки он вернется к предыдущим параметрам калибровки по умолчанию и выключится.
Если ключ простаивает в течение двух минут, т. е. никакие клавиши не нажимаются и не применяется крутящий момент, таймер истечет, и ключ автоматически выключится
Вышеприведенное описание относится к конфигурации ключа, предназначенной для специалистов по обслуживанию автомобилей и т.п. Альтернативная конфигурация может быть использована для промышленного использования, например, на заводах по сборке автомобилей и т.п. Эта конфигурация аналогична, за исключением того, что ключ также может иметь настраиваемые пользователем значения допуска.
На фиг. 16 показана блок-схема, иллюстрирующая подпрограмму , 140, программного обеспечения для работы с динамометрическим ключом 9.1821 10 . Когда гаечный ключ включен, по номеру 141 он выполняет описанную выше процедуру включения питания, издавая пульсирующий звуковой сигнал в течение 0,2 секунды, выполняя функцию самотестирования или диагностики дисплея по номеру 142 и функцию установки нуля по номеру 143 . Затем по адресу 144 отображается предыдущая уставка или заданный уровень крутящего момента или, если он не был установлен ранее, отображается 20% полного крутящего момента в качестве предустановки по умолчанию. Затем по адресу 145 программа устанавливает двухминутный таймер и проверяет в 146 , чтобы узнать, истекло ли время таймера. Если да, ключ отключается по номеру 147 .
После установки таймера на 145 программа также проверяет на 148 , произошло ли нажатие клавиши, то есть была ли нажата одна из клавиш клавиатуры. Если нет, то программа по адресу 149 измеряет крутящий момент, прилагаемый гаечным ключом, по показаниям тензометрического моста 120 , а затем проверяет по адресу 150 , превышает ли измеренный крутящий момент минимальное значение. , например, 5% от полной шкалы. Если измеренный крутящий момент выше минимального, сначала выполняется процедура, на 151 , запускает режим отслеживания, в результате чего дисплей 89 отслеживает и отображает измеренный крутящий момент, а затем возвращается к 145 для сброса таймера и переходит к 152 для остановки десятисекундной задержки для пика. удерживайте дисплей и возвращается к 144 для отображения уставки. В этот момент программа также проверяет по номеру 153 , произошло ли совпадение заданных значений, т. е. действительно ли измеренный крутящий момент равен заданному уровню крутящего момента. Если да, то программа, в 154 , активирует предустановленную тревогу, заставляя вибрационный двигатель M и зуммер 83 генерировать свои сигналы тревоги в порядке, описанном выше, а затем возвращается к 145 и 152 . Затем программа проверяет 155 , чтобы увидеть, превышает ли измеренный крутящий момент уровень полной шкалы. Если это так, он запускает сигнал полной шкалы по номеру 156 , в результате чего зуммер подает соответствующий сигнал тревоги, как описано выше, а затем возвращается на 145 и 9.1821 152 . Затем программа проверяет по адресу 157 , чтобы убедиться, что измеренный крутящий момент превышает 125% полной шкалы. Если это так, он вызывает сигнал о перегрузке по номеру 158 и блокирует дисплей по номеру 159 . Затем программа проверяет по адресу 160 , было ли снято приложение крутящего момента. Если это так, он запускает режим удержания пика по адресу 161 , в результате чего на дисплее 89 отображается пиковое значение крутящего момента, и начинается период десятисекундной задержки по адресу 152 для отображения пикового значения в течение десяти секунд, после чего он возвращается к 144 для возобновления отображения уставки. Если сброс крутящего момента не произошел на 160 , программа возвращается к 149 для продолжения измерения крутящего момента.
Если по адресу 148 произошло нажатие клавиши, программа проверяет по адресам 162 , 163 , 164 и 165 , соответственно, чтобы увидеть, является ли это клавишей on/zero. , клавиша приращения или клавиша декремента, которая была нажата для активации функции обнуления/тарирования на 166 , измените единицы измерения в 167 , увеличьте уставку в 168 или уменьшите уставку в 169 , в каждом случае после этого сбрасывая таймер в 145 и останавливая десятисекундный период задержки в 152 и вернуться к 144 для отображения уставки.
50 « Когда Рекомендуется использование соответствующего ключа Он оснащен принудительным замком с подпружиненным выдвижным кольцом для быстрой и легкой калибровки. Нам нравится этот ключ, потому что он точен и прост в использовании. Ключ CDI обеспечивает самую точную затяжку по сравнению с любым динамометрическим ключом, который мы тестировали. По крайней мере, один клиент с этой проблемой сказал, что потребовал замену, и новый ключ работал, как ожидалось. Как ни странно, есть два батарейных отсека, в основном отсеке требуются четыре батареи AAA. Средняя оценка составляет 4,5 звезды, при этом 87 процентов рецензентов оценивают этот ключ на 4 или более звезд. Он имеет гибкую конструкцию головки для работы в труднодоступных местах и, как утверждается, обеспечивает измерение крутящего момента с точностью до четырех процентов. Возможно, нам прислали старый ключ, который нуждался в повторной калибровке. Другая характеристика, которую обычно хвалят, — это долговечность. Этот прочный гаечный ключ можно ронять и брать в руки без катастрофических поломок. Рукоятка удобна, и инструмент издает приятный и слышимый щелчок при достижении желаемого крутящего момента. Большинство впечатлены качеством, предлагаемым этим сверхмощным ключом, учитывая относительно низкую стоимость. У них есть стрелочный указатель, который показывает крутящий момент, прикрепленный к головке ключа. Балочные ключи, как правило, являются самыми дешевыми и наименее точными типами динамометрических ключей. Для большинства гаек с проушинами требуется крутящий момент 100,0 фунт-фут. Не крутите динамометрический ключ вперед и назад, иначе вы можете получить неточные показания. Как только установленный крутящий момент будет достигнут, вы услышите щелчок или звуковой сигнал, в зависимости от типа динамометрического ключа, который вы используете. Не реже одного раза в год проводите повторную калибровку динамометрического ключа. Это может стоить от 30 до 100 долларов, в зависимости от того, где у вас откалиброван ключ и нужно ли вам платить за доставку. Большинство довольны этим динамометрическим ключом как 92 процента рецензентов оценивают его на четыре или более звезд. Среди рецензентов есть любители и профессионалы, и большинству из них нравится этот ключ за его простоту и прочную конструкцию. Многие подтверждают, что он точен с точностью до 4 процентов. Важно отметить, что большинство из более чем 7900 рецензентов на Amazon подтвердили ее точность. Что может сделать этот ключ привлекательной покупкой, так это низкая стоимость: около 30 долларов. Мы дали самые высокие оценки точности тем динамометрическим ключам, которые наиболее точно соответствовали показаниям нашего динамометрического адаптера. Вы можете согнуть верхнюю часть храповика на 3 или более удобных уровнях. Это самая эпическая опция, которая доступна в этом динамометрическом ключе. Изгибая верхнюю часть динамометрического ключа, убедитесь, что вы поместили верхнюю часть в правильные канавки на гибочной шейке. Он будет заблокирован в состоянии. Не зафиксировав горловину, не работайте, потому что вы можете соскользнуть с застежки и нанести ущерб. Кроме того, с этим типом гаечного ключа оператор всегда может видеть, где установлена шкала, чтобы он всегда мог убедиться в заданном заданном значении крутящего момента во время использования гаечного ключа. Такие ключи обычно имеют клавиатуру с несколькими клавишами, которые могут выполнять ряд специализированных функций, многие из которых могут редко, если вообще когда-либо, использоваться конкретным оператором. Чтобы освоить работу с такими ключами, требуется значительная подготовка, а основные рабочие функции могут быть очень неинтуитивными. Кроме того, чтобы одновременно отображать как заданное значение крутящего момента, так и значение приложенного крутящего момента, такие электронные ключи должны иметь относительно сложные и дорогие дисплеи. Хотя известны гайковерты с более простыми и недорогими дисплеями, они обычно регистрируют отображение предварительно заданного крутящего момента во время его установки, но затем, после выполнения функции настройки, дисплей возвращается к нулю, готовясь к записи приложенного крутящего момента во время использования. гаечного ключа. Если оператор опускает ключ после установки заданного крутящего момента и возвращается к нему позже для использования, ему, как правило, придется выполнять некоторые функции клавиатуры, чтобы просмотреть заданный крутящий момент. Кроме того, в таких электронных гаечных ключах отсутствует привычная звуковая/тактильная индикация при достижении заданного заданного значения крутящего момента, и они могут обеспечивать какой-либо другой тип визуальной и/или звуковой индикации или даже требовать, чтобы пользователь следил за дисплеем. Программа процессора реагирует на входное устройство для выборочной установки или изменения заданного уровня крутящего момента в любое время и сравнивает значения крутящего момента, измеренные устройством измерения крутящего момента, с заданным уровнем крутящего момента, чтобы заставить устройство сигнализации выдавать индикацию, когда измеренное значение крутящего момента совпадает с заданным уровнем крутящего момента. 3; 15. 1821 24 с параллельными плоскостями 25 , образованными на противоположных сторонах, одна из которых образует выемку, сообщающуюся с каналом 23 . Вперед от переднего конца основания 21 выступает пара разнесенных ножек 26 вилки, соответственно имеющих совмещенные сквозные отверстия 27 шарнира. Основание 21 имеет два отверстия с внутренней резьбой 28 , выполненные в радиальном направлении для соответствующих крепежных деталей 29. (см. РИС. 3), чтобы закрепить хомут 20 на месте в трубке корпуса 11 . 2. Хотя показана поворотная или индексируемая головка 30 , следует понимать, что на переднем конце трубы корпуса могут быть установлены другие типы головок с храповым механизмом или без них, поворотные или невращающиеся, фиксированные или съемные. 11 , с соответствующими модификациями вилки датчика 20 . Ножка 47 выступает вниз из корпуса 42 между его концами. Задняя половина корпуса 42 снабжен выступающими дугообразными фланцами захвата 48 . От корпуса 42 назад выступает часть цилиндрической горловины уменьшенного диаметра с наружной резьбой 49 . 49 и 59 вместе образуют заднюю горловину. Накладное кольцо 58 (РИС. 3) надевается на переднюю горловину и имеет выступы (не показаны), которые соответственно защелкиваются в пазах 9.1821 44 и 54 , чтобы зафиксировать накладное кольцо 58 на месте. Задняя часть корпуса 42 , включая фланцы захвата 48 , может быть отформована с захватом 57 (фиг. 3 и 4), выполненным из подходящего эластомерного материала, такого как продаваемый под торговой маркой САНТОПРЕН®. Боковые стороны 63 соединены своими передними концами вертикальной перегородкой 9.1821 66 , заодно с основанием 62 . Дугообразный радиально проходящий концевой фланец 67 выступает из основания 62 и боковых сторон 63 на их задних концах. На переднем конце основания 62 вверх выступает цилиндрическая втулка 68 . 1821 75 и . При сборке верхний лоток 70 надевается на нижний лоток 61 , при этом фланцы 74 соответственно упираются в фланцы 64 , а стойки 75 соответственно защелкиваются в пазах 65 (см. фиг.3) для образования в целом цилиндрического отсека, закрытого на переднем конце перегородкой 66 и открытого на заднем конце. Винтовая пружина сжатия 76 установлена в переднем конце отсека напротив перегородки 9.1821 66 и может подтолкнуть назад подходящую контактную пластину 69 . Удлиненная контактная планка 78 проходит вдоль наружной поверхности одного фланца 75 и имеет выемку 78 a для приема выступа 75 a для позиционирования планки. Задний конец контактной планки 78 согнут для контакта с задней контактной пластиной 79 , которая смещается вперед спиральной пружиной сжатия 79 и (см. рис. 3). Узел батарейного лотка 60 рассчитан на установку трех последовательно установленных стандартных щелочных элементов «AA» с положительной клеммой, контактирующей с контактной пластиной 69 , и отрицательной клеммой, контактирующей с контактной пластиной 79 . Выступ на контактной пластине 69 и передний конец контактной планки 78 , соответственно, будут соединены подходящими припаянными лентовидными проводами 71 к остальной части схемы, которая будет более подробно описана ниже. 10–13, корпус 15 включает в себя узел лицевой панели 80 , части которого показаны на ФИГ. 10. Безель в сборе 80 включает в себя прямоугольную печатную плату (PCB) в сборе 82 . На печатной плате 82 установлен зуммер 83 с уплотнением 84 . Клавиатура 86 покрывает блок печатной платы 82 и включает в себя четыре клавиши. В пластине клавиатуры 86 имеется узкая прямоугольная выемка 87 , идущая в продольном направлении . Удлиненный, тонкий, эластомерный соединитель 88 входит в выемку 87 и обеспечивает соединение между клеммами на печатной плате 82 и клеммами на ЖК-дисплее 89 , снабженном линзой 90 . Через лицевую панель 91 , смежную с ее передним концом, выполнено множество небольших отверстий 93 для зуммера 83 . На верхней поверхности лицевой панели 91 на ее заднем конце выполнено обычно прямоугольное углубление 94 , в нижней стенке которого образованы четыре замочных скважины 95 , соответственно расположенные и имеющие форму для приема клавиш клавиатуры. тарелка 86 . В зависимости от переднего конца безеля 91 находится цилиндрическая втулка 96 , в которую входит вставка с внутренней резьбой 97 . Как правило, прямоугольный язычок 98 крепится и выступает назад от заднего конца лицевой панели 91 . 1821 14 в трубке корпуса 11 (см. рис. 3), чтобы один винт 100 мог пройти через отверстие 14 и втулку 68 и ввинтиться во вставку 97 для удержания вся сборка вместе. При желании может быть предусмотрена альтернативная форма узла торцевой крышки (не показана) с образованным в ней поперечным отверстием для подвешивания. Узел тензодатчика 120 физически установлен на одной из граней 25 ярма датчика 20 , его клеммные колодки соединены с узлом печатной платы 82 ленточными проводами 119 , которые проходят через канал 23 в креплении датчика 20 . Может быть предусмотрено EEPROM 126 для хранения настроек, предустановок и параметров калибровки. Выход тензометрического моста 120 подается на процессор 125 через аналого-цифровой преобразователь (АЦП) 127 , которым может быть модель Analog Devices AD7705BR. Клавиатура 86 представляет собой устройство ввода данных, которое соединено с процессором 9.1821 125 и является частью пользовательского интерфейса, который также включает устройство оповещения, которое может включать в себя зуммер 128 , вибрационный двигатель М и ЖК-дисплей 89 , все соединенные с процессором 125 . Узел держателя батареи 60 содержит блок батарей 129 , который включает в себя три щелочных элемента «AA» для питания ключа 10 . Аккумулятор 129 соединен с регулятором напряжения 130 , который создает напряжение V++, которое может, например, быть 3,3 вольта, и которое применяется к EEPROM 126 , процессору 125 , клавиатуре 86 и зуммеру 128 . Аккумуляторная батарея 129 также соединена с регулятором напряжения 131 , который создает напряжение питания V+, которое может составлять, например, 3,0 вольта и которое подается на тензометрический мост 120 и АЦП 127. , регулятор 131 включается под управлением процессора 125 . Аккумуляторная батарея 129 также соединена с регулятором двигателя 132 , который обеспечивает подходящее напряжение питания для вибрационного двигателя М, которое может составлять, например, 3,0 вольта, при этом регулятор двигателя 132 включается под управлением процессора 125 . Мост тензометрического датчика 120 возбуждается регулируемым напряжением V+ и выдает дифференциальный выходной сигнал, который может составлять приблизительно 6,5 мВ при полном крутящем моменте, выходной сигнал которого подается через АЦП 127 на процессор 125 . Зуммер 128 может быть электромагнитным зуммером, который приводится в действие непосредственно процессором 125 и может подавать пользователю гаечного ключа звуковые сигналы нажатия клавиш, предустановки и предупреждения о перегрузке. Вибрационный двигатель М может быть двигателем постоянного тока, вращающим внеосевой груз, такого типа, который обычно используется в персональных пейджерах. Мотор М мгновенно приводится в действие регулируемым выходным напряжением регулятора , 132, и предоставляет пользователю предустановленное тактильное оповещение о совпадении. При первом включении ключа таким образом ключ выполнит самопроверку и операцию установки нуля под управлением соответствующих программных процедур, после чего на дисплее 89 отобразится мигающее «0000», что указывает на программу. режим. Ключ может работать в различных режимах, которые могут быть выбраны пользователем вручную путем ввода подходящего кода с помощью клавиш увеличения и уменьшения 9.1821 113 и 114 . Затем нажимается клавиша единиц 112 для принятия или ввода кода, после чего ключ отключается. Из режима программирования можно выйти, нажав кнопку on/zero без сохранения каких-либо изменений. заданное значение или заданный уровень крутящего момента, или, если ни один из них не был установлен ранее, отображение 20% от полного крутящего момента в качестве заданного значения по умолчанию. Общее время прохождения от центра измерительной шкалы до любого конца составляет менее семи секунд. После установки заданного уровня крутящего момента дисплей 89 будет продолжать отображать этот уровень до тех пор, пока ключом не будет применен крутящий момент, или пока не будет нажата другая клавиша или пока не истечет время внутреннего таймера. Нажатие любой клавиши отменит 10-секундный период пикового отображения, и дисплей вернется к функции любой нажатой клавиши. Гаечный ключ 10 также выдает предупреждение о низком заряде батареи. Обычно на дисплее отображается закрашенный контур батареи, когда она полностью заряжена, наполовину закрашенный контур, когда батарея разряжена примерно наполовину, и когда остается примерно 0,5 часа работы от батареи, ЖК-дисплей 89 будет отображаться мигающий символ контура батареи. Когда этот дисплей активен, вибрационная нагрузка двигателя не влияет на точность ключа. Когда батарейки разряжены, на дисплее 89 будет мигать «BAtt», после чего ключ не будет работать, пока не будут заменены батареи.- 1. Нажмите КНОПКУ ON/ZERO, чтобы включить ключ.
- 2. Кратковременно приложите полный крутящий момент три раза по часовой стрелке.
- 3. Выберите ЕДИНИЦЫ (Нм, фут-фунт или дюйм-фунт)
- 4. Нажимая кнопку ON/ZERO, однократно нажмите кнопку ВВЕРХ, а затем нажмите кнопку ВНИЗ, пока на дисплее не появится «CAL».
- 5. При отсутствии крутящего момента нажмите кнопку UNITS один раз, чтобы установить ноль в память.
- 6. Приложите непрерывный полномасштабный крутящий момент по часовой стрелке, используя сертифицированный источник крутящего момента.
- 7. С помощью клавиш ВВЕРХ и ВНИЗ отрегулируйте отображение ключа в соответствии с прилагаемым крутящим моментом.
- 8. Нажмите кнопку UNITS, чтобы установить полную шкалу в память.
- 9. Нажмите кнопку ON/ZERO, чтобы принять новые параметры калибровки. На дисплее на мгновение отображается «CAL», а затем он выключается.
- 10. Проверьте калибровку при 20 %, 60 % и 100 % полной шкалы как по часовой, так и против часовой стрелки.
Если ключ не используется в течение двух минут, с любого момента процедуры калибровки он вернется к предыдущим параметрам калибровки по умолчанию и выключится. Затем по адресу 144 отображается предыдущая уставка или заданный уровень крутящего момента или, если он не был установлен ранее, отображается 20% полного крутящего момента в качестве предустановки по умолчанию. Затем по адресу 145 программа устанавливает двухминутный таймер и проверяет в 146 , чтобы узнать, истекло ли время таймера. Если да, ключ отключается по номеру 147 . удерживайте дисплей и возвращается к 144 для отображения уставки. В этот момент программа также проверяет по номеру 153 , произошло ли совпадение заданных значений, т. е. действительно ли измеренный крутящий момент равен заданному уровню крутящего момента. Если да, то программа, в 154 , активирует предустановленную тревогу, заставляя вибрационный двигатель M и зуммер 83 генерировать свои сигналы тревоги в порядке, описанном выше, а затем возвращается к 145 и 152 . Затем программа проверяет 155 , чтобы увидеть, превышает ли измеренный крутящий момент уровень полной шкалы. Если это так, он запускает сигнал полной шкалы по номеру 156 , в результате чего зуммер подает соответствующий сигнал тревоги, как описано выше, а затем возвращается на 145 и 9.1821 152 . Затем программа проверяет по адресу 157 , чтобы убедиться, что измеренный крутящий момент превышает 125% полной шкалы. Если это так, он вызывает сигнал о перегрузке по номеру 158 и блокирует дисплей по номеру 159 . Затем программа проверяет по адресу 160 , было ли снято приложение крутящего момента. Если это так, он запускает режим удержания пика по адресу 161 , в результате чего на дисплее 89 отображается пиковое значение крутящего момента, и начинается период десятисекундной задержки по адресу 152 для отображения пикового значения в течение десяти секунд, после чего он возвращается к 144 для возобновления отображения уставки. Если сброс крутящего момента не произошел на 160 , программа возвращается к 149 для продолжения измерения крутящего момента.
