Подключение сигнализации к центральному замку
Содержание
Покупая автомобиль, первое, о чем новоиспеченному автовладельцу стоит задуматься — это безопасность. Автомобили угоняли, угоняют и будут угонять. Ну а чтобы не стать очередной жертвой злоумышленников, стоит установить на вашу машину несколько защитных опций. Самые простые и общедоступные из них — это: центральный замок и сигнализация. Ну и, естественно, сразу же необходимо произвести подключение сигнализации к центральному замку. Перед тем как браться за инструменты, тщательно выбираем подходящие нам наборы центрального замка и сигнализации.
Как правильно защитить авто от угона.
Покупка и установка центрального замка
Самый простой способ сделать эксплуатацию вашего автомобиля более комфортной и безопасной – установка центрального замка. Для этого покупаем необходимый для нас комплект. В нашем примере рассмотрим установку универсального набора, в который должны входить:
- Центральный блок управления;
- Набор из четырех маленьких двигателей;
- Достаточное количество проводов для подключения электрики;
- Планки, шурупы и предохранители;
- Два брелока.
Набор центрального замка
Также заранее готовим инструменты, необходимые нам в работе. Нам понадобятся: отвертка, ножик, дрель, защита для проводов, ключи и молоток.
Установка центрального замка
Для начала определяем место, где будет находиться наш блок управления. Варианты различны, все зависит от модели вашего авто: будь то левый угол водительской двери, промежуток между бардачком и полкой, если таковой имеется, или глубоко под торпедой.
Монтаж блока управления
Главное, не забывать о том, что вам придется дотянуть до него провода, а их длины должно хватить.
Далее монтируем моторчики на двери вашего авто. Движок с четырьмя выводами устанавливается на дверь водителя. И переходим к проводке. Все провода необходимо защитить гофрированной трубкой. Это обезопасит электрику от перетирания и воздействия внешних факторов. Справившись с проводами, выполняем проверку и переходим к установке сигнализации.
Устанавливаем сигнализацию самостоятельно
При покупке сигнализации руководствуйтесь логикой и делайте выбор исходя из ваших потребностей.
Главным критерием является место хранения вашего авто. Если машина ночью стоит на улице под окнами, обратите внимание на сигнализацию с громкой сиреной. Если же автомобиль хранится в гараже или на удаленной стоянке, вам нужна защита с большим радиусом действия, чтобы сигнал исправно поступал на брелок. Такой вариант обойдется дороже.
Комплект стандартной сигнализации
В стандартный набор сигнализации входят:
- Блок управления;
- Брелоки;
- Провода;
- Сирена.
Поскольку мы одновременно устанавливаем и центральный замок и сигнализацию, необходимые приготовления у нас уже сделаны.
Важно! Отсоедините минусовую клемму от вашего аккумулятора до начала работы с сигнализацией.
Так же, как и в установке механизма центрального замка, сначала крепим блок управления. Это должно быть труднодоступное, незаметное для глаз место. От него тянем провода к габаритным огням, поворотникам, стопам и контроллеру состояния двигателя.
Прокладка проводки сигнализации
На этом этапе, чтобы не терять время, сразу же подключаем сигнализацию к центральному замку. Для этого прокладываем провод от блока управления сигнализации к реле центрального замка.
В процессе работы мы используем специальный инструмент – мультиметр. Для соединения с центральным замком ищем провод с отрицательным выводом (-12В) на открытие и на закрытие дверей.

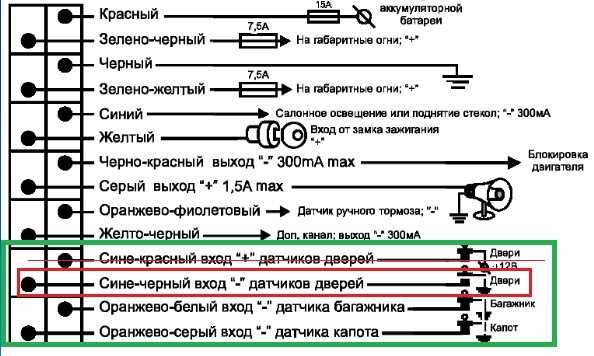

Подключение центрального замка к сигнализации
Возвращаемся к сирене. Лучше всего установить ее под капотом, направив отверстием вниз. Таким образом, сирена будет защищена от влаги. Один провод подключаем непосредственно к ней, второй замыкаем на аккумулятор и выполняем проверку.
При возникновении неисправности начинайте проверку правильности подключения проводов. Для этого используйте мультиметр. Не забываем, что в месте подключения к центральному замку, вывод должен быть -12В.
Подключение сигнализации самостоятельно
youtube.com/embed/urU4JPpfn5o?feature=oembed» frameborder=»0″ allowfullscreen=»»> Сирены

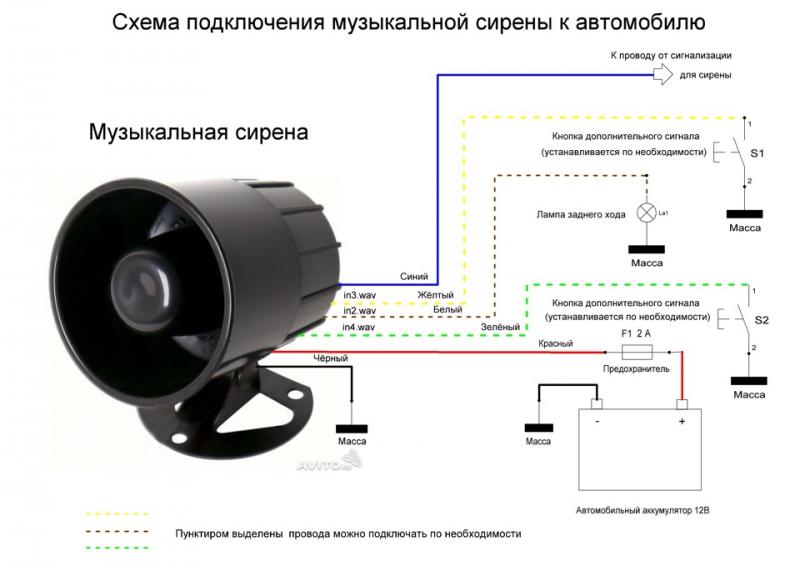

Сирены, это важный элемент автомобильной сигнализации. Сирена служит для отпугивания злоумышленников и привлечения внимания окружающих людей и хозяина автомобиля. Поэтому громкость сирены имеет не малое значение, чем громче, тем больше психологическое воздействие. Громкость измеряется в Децибелах, чем больше значение, тем большее звуковое давление создает сирена. Громкость современных сирен колеблется в пределах от 90 до 120 Децибел. Формы корпуса бывают разной, но все они сделаны из прочного, жаростойкого пластика с креплением к корпусу автомобиля. Об установке сирен можно прочитать здесь в конце статьи.
Рабочее напряжение сирен автомобильных сигнализаций
12 Вольт — для легковых автомобилей и 24 Вольта — для грузовых.
Типы сирен
- Сирена без внутренней модуляции сигнала
- Сирена с внутренней модуляцией сигнала
- Сирена программируемая
- Сирена с автономным питанием
- Пьезосирена
- Электро-воздушная роторная сирена
Сирена без внутренней модуляции сигнала
Сирена может выглядеть как обычная сирена, но если подключить ее к 12 вольтам.
то мы услышим не громкий щелчок и больше ни какого звука . Хочу заметить, что подавать напряжение нужно кратковременно иначе она сгорит напрочь.
Эти сирены применяются в сигнализациях, которые сами создают(модулируют) звуковой сигнал , а сирена по сути является динамиком облаченным в корпус сирены и воспроизводит его. Обычно провода этих сирен имеют одинаковый черный цвет и подключаются одним концом к постоянному плюсу через предохранитель ( без разницы каким), а другим на соответствующий выход сигнализации.
Такое управление сиреной позволяет сигнализации оперативно менять громкость и тональность сигнала. К примеру: Сигналы постановки и снятия тихо и приятно, а при тревоги пронзительно и громко.
Фото Сирен без внутренней модуляции
Сирена с внутренней модуляцией сигнала
Это самая распространенная обычная сирена, которая используется в основной массе сигнализаций. Эта сирена имеет два провода для подключения: Красный +12 Вольт подключается к выходу сигнализации, Черный -12 Вольт — подключается к корпусу автомобиля.
Если перепутать провода то звука не будет, но сирена не сгорит, у нее есть защита от таких случаев.
При подачи напряжения сирена начинает издавать характерный звук автомобильной сигнализации. Звук сирены может быть разным: одно-тональный (в основном), двух-тональный , Шести тональный или любой другой. Это зависит от схемы которая находится внутри сирены.
Некоторые сирены при коротко-временной подачи напряжения( поставить или снять с охраны) дают сниженный уровень звука, а при более длительном (тревога) через 2-е секунды повышают до максимально возможного.
Есть сирены с повышенной мощностью и во избежании выхода из строя выходного триггера сигнализации подключать по этой схеме используя дополнительное реле.
Фото Сирен с внутренней модуляцией
Сирена программируемая с микропроцессором
Микропроцессорная сирена это практически сирена с внутренней модуляцией с той разницей, что ее можно программировать выбирая варианты сигнала из множества вариантов записанных в память сирены, а также записать свою мелодию.
Сирена имеет два провода для подключения: Красный — +12В — к выходу сигнализации на сирену, Черный — на массу -12В.
К примеру рассмотрим микропроцессорную сирену FALCON SM-100. В памяти сирены заложены 39 мелодий, одну из них можно изменить ( запрограммировать мелодию из 32 нот. ), а так же помимо выбора или записи мелодий можно выбрать Четыре окраски звучания нот для всех мелодий. Программируется сирена посредством двух кнопок в корпусе сирены.
Скачать инструкцию Микропроцессорной сирены FALCON SM-100
Мини сирена Crime Guard AU76MP Psycho, Эта компактная сирена выдает два различных тона, как будто одновременно включились две сирены. Вы можете выбрать между громким сигналом и приглушенным чириканьем, а так же есть возможность выбрать звук при постановке / снятии с сигнализации.
Фото Программируемых сирен
Сирена с автономным питанием
Это практически сирена с встроенным модулятором сигнала, но она еще имеет встроенный аккумулятор на 12В и замок с ключами которым можно включить или выключить автономное питание.
У такой сирены как правило Четыре провода для подключения.
- черный провод — минус 12 Вольт (корпус автомобиля)
- Красный провод- постоянный плюс 12 Вольт
- Синий провод — включение сирены минусом 12 Вольт
- Белый провод — включение сирены плюсом 12 Вольт
Если сирена включена, то пропадание напряжения на черном или красном проводах приводит к срабатыванию сирены, другими словами если злоумышленники отключили аккумулятор автомобиля или оторвали сирену, она будет продолжать «кричать» благодаря встроенному аккумулятору. Управление на синем и белом проводах можно осуществлять параллельно не зависимо друг от друга.
К Примеру: Сигнализация управляет сиреной плюсом и не имеет предупредительной охранной зоны. Белый провод сирены подключаем к выходу управления сиреной, а предупредительный выход датчика удара на прямую к синему проводу автономной сирены. В результате при легком ударе сирена будет кратковременно «предупреждать», что машина под охраной, не лезь!
Фото Сирен с автономным питанием
Пьезосирена и пьезобипер
Основой Пьезосирены является пьезокерамический элемент, который и создает высокочастотный звук в диапазоне 2,5 – 3,5к Гц, усиленные рупорной конструкцией сирены.
Пьезосирены обладают мощным психологическим воздействием и при длительном воздействии головная боль обеспечена, а если ее разместить в качестве дополнительной сирены внутри салона автомобиля, то пронзительный «крик» сирены становится практически невыносимым для злоумышленника. К примеру Пьезосирена StarLine JP1 имеет маленькие размеры и мощный звук и ее можно использовать как салонную сирену.
Сирена имеет два провода для подключения: Красный +12В и Черный -12В и подключается как обычная сирена.
Фото Пьезосирен
Пьезобипер это практически миниатюрная однотональная пьезосирена. Используется в основном в иммобилайзерах для звуковых сообщений водителю о состоянии и происходящих процессов в них.
Я иногда использую бипер в качестве подтверждения закрывания и открывания центрального замка автомобиля.
Бипер подключаем по следующей схеме. Это в том случае когда автомобиль имеет управление дверьми с ключа и имеет заводскую сигнализацию, но не имеет сигналов подтверждения постановки и снятия, а владелец хочет слышать, сработали замки или нет. Иногда использую его в качестве озвучивания предупредительной зоны микроволнового датчика. Наверное многих доставало постоянное «вяканье» стоящей под окном машины и чтобы поберечь нервы окружающих и все таки предупредить близко подошедшего к машине человека, что автомобиль под охраной, я использую пьезобипер подключая его по этой схеме.
Электро-воздушная роторная сирена
Электро-воздушная роторная сирена это мощный ревун с электродвигателем который раскручивает ротор сирены создавая высокоскоростной поток воздуха, который благодаря особой конструкции статора и ротора прерывается, создавая мощный, ревущий звук.
Подключать такую сирену на прямую к сигнализации нельзя, нужно использовать реле. Обмотка реле одним концом подключается на массу, а другим к выходу сигнализации на сирену, а уже через контакты реле передаем +12В на плюсовой провод роторной сирены, второй провод который подключен к -12В (масса) — вот схема .
Примером может служить Электро-воздушная роторная сирена PS324 производителя Al Khateeb с питанием 12В.
Установка Сирены
Требования к установке сирены в теории достаточно простые.
- Установить сирену в под копотном пространстве.
- Сирена должна быть установлена максимально далеко от нагревающихся элементов двигателя.
- Рупор сирены должен смотреть вниз во избежании скапливания влаги внутри сирены.
- Минусовой провод сирены может быть подключен к корпусу, рядом с сиреной или к любому проводу массы, как под капотом, так и внутри салона.
- Плюсовой провод подключается к выходу сигнализации управления сиреной. Должен иметь хорошую изоляцию во избежании протирания от трения при вибрации в процессе эксплуатации автомобиля, а также не должен провисать во избежании попадания в движущие детали двигателя автомобиля.
На практике бывает не так все просто.
Места бывает почти нет, а если есть, то попробуй ее там закрепить, провод протащить почти не возможно и так далее. Но как бы там не было, а ставить сирену все равно надо.
Иногда приходится сверлить металлическую переборку между салоном и двигателем. Если решили сверлить переборку, то убедитесь, что вы не просверлите какую нибудь трубку ,кабель или еще что нибудь. Здесь поговорка «семь раз отмерь, проверь и один раз просверли» будет то, что надо.
Когда прикручиваете саморезами сирену к металлическому корпусу убедитесь, что в этом месте с другой стороны металла не проходит жгут проводов и не прикреплен какой нибудь блок. Приходилось видеть просверленные блоки и порванные провода в жгуте.
Идеальная установка, это когда проводка замаскирована под заводскую, а сирена спрятана и ее не видно. В этом случае злоумышленник открыв капот не сможет сходу отключить сирену и это может стать переломным моментом в попытке угона автомобиля.
Схема подключения силовой сирены
Когда сигнализация подает плюс на провод управления сиреной, срабатывает реле Р1 и замыкая контакты К1 через которые напряжение 12 вольт подается на сирену или несколько сирен.
По этой схеме можно подключить до 5-ти и более сирен. Подключать нужно параллельно — плюс к плюсу, минус к минусу. Питание 12 вольт подавать на контакты реле через предохранитель от 5А до 20А , зависит от мощности сирены или суммарной мощности всех сирен.
Схема подключения дополнительной салонной сирены
Если у вас уже стоит сирена и вы хотите добавить еще одну в салон или дополнительную сирену под капот, то можно подключить ее по этой схеме, подключать без реле нельзя, это может испортить выход сигнализации на сирену.
Схема подключения пьезо мини сирены в качестве озвучивания закрытия и открытия ц.з.
Эта схема работает если автомобиль моргает поворотными огнями в момент закрывания и открывания центрального замка с родного пульта ключа. Если нет, то схемка нужна другая.
При выключенном зажигании на проводе зажигания присутствует отрицательный потенциал, достаточный для срабатывания реле и даже самого бипера.
При включенном зажигании мини сирена не будет реагировать на открытие и закрытие ц.з. Схему можно упростить подключив пьезобипер вместо реле соблюдая полярность (+) к диодам D1-D2, (-) к D3.
Схема подключения пьезо мини сирены в качестве озвучивания предупредительной охранной зоны
У многих сигнализаций вместе с снятием с охраны отключаются и датчики это идеально подходит для этой схемы, но есть сигнализации у которых и после снятия с охраны датчик остается в рабочем состоянии и продолжает реагировать на воздействие, то в таком случае подключение нужно изменить, а то мини сирена будет продолжать «попискивать».
У самой даже примитивной сигнализации есть выход на блокировку нормально замкнутыми контактами. После постановки на охрану на этом проводе появляется минусовое напряжение, а после снятия оно пропадает. Вот этот выход мы и используем, подключим к нему минусовое питание датчика, но через диод катодом в сторону сигнализации.
Чтобы все работало правильно нужно взять два диода соединить их катодами вместе и подключить к нашему проводу блокировки.
К аноду одного диода подключаем минусовое питание датчика, а к аноду второго диода подключается реле блокировки.
Msvmaster — Установка и отключение охранных систем автомобилей.
Как получить сигнал тревоги, вызванный попыткой открыть дверной замок
Обновлено
Охранная система Ajax может отправлять тревогу при попытке взлома дверного замка. Таким образом, грабители будут обнаружены до того, как проникнут в помещение. Сирены, скорее всего, прервут попытку ограбления. И чем раньше нарушитель будет обнаружен, тем выше шансы на сохранение имущества и здоровья жильцов.
Сигнал блокировки двери работает следующим образом. Миниатюрные выключатели устанавливаются внутри отверстий, предназначенных для ригелей замков внутри дверной коробки. Эти выключатели подключаются к датчику открытия DoorProtect, DoorProtect Plus или модулям интеграции Transmitter и MultiTransmitter.
При попытке вскрытия замка кнопка выключателя отпускается, датчик поднимает тревогу — включаются сирены, хаб оповещает пользователей и пульт охраны. Однако, даже если один из замков будет открыт, остальные будут держать дверь закрытой.
Если вы хотите подключить несколько проводных извещателей одновременно, мы рекомендуем использовать MultiTransmitter . Этот модуль интеграции позволяет одновременно подключать 18 проводных устройств.
Для обнаружения открытия замка можно использовать микровыключатели или концевые выключатели:
Микровыключатель (слева) и концевой выключатель (справа)
Рекомендуется использовать выключатели с колесо на рычаге, так как они служат дольше.
Если вы используете сигнализацию дверного замка, перед открытием замка необходимо снять систему безопасности Ajax с охраны через приложение, брелок SpaceControl или с клавиатуры KeyPad, установленной в тамбуре перед входом.
Если ваш хаб подключен к ПЦН, то установку сигнализации дверных замков необходимо согласовать с вашей охранной компанией
Как выбрать устройства обнаружения открытия замка
Сигнализацию дверных замков можно реализовать с помощью DoorProtect и датчики открытия DoorProtect Plus или модули интеграции Transmitter или MultiTransmitter.
В любом случае, при срабатывании кнопки выключателя пользователи охранной системы и охранная компания получат тревожное уведомление с указанием источника тревоги: датчик вскрытия (выносной контактный терминал) или модуль интеграции.
Особенности приложения DoorProtect / DoorProtect Plus:
+ Вам не нужно покупать новое устройство Ajax, если на двери установлен датчик открытия.
– Не рекомендуется использовать кабели длиннее 5 метров для подключения выключателей.
– К извещателю можно подключить НО (нормально разомкнутые) или НО/НЗ переключатели.
Особенности приложения Transmitter / MultiTransmitter:
+ Максимальная длина кабеля для подключения коммутаторов 150 метров (400 метров для MultiTransmitter).
+ К модулю интеграции можно подключить переключатели любого типа (NC/NO).
– Вы должны приобрести модуль интеграции Transmitter/MultiTransmitter.
Чтобы обеспечить правильную работу сигнализации дверного замка, используйте выключатели одного типа (НЗ или НО).
Вариант 1: Как подключить выключатели к датчику открывания
Заранее измерьте длину кабеля для подключения переключателей к датчику. При измерении длины имейте в виду, что выключатели типа NO соединены последовательно.
Соедините выключатели последовательно и подключите к клемме выносного контакта извещателя, как показано на схеме:
В приложении Ajax:
- Зайдите в настройки извещателя ( Устройства → DoorProtect / DoorProtect Plus → Settings ) и включите опцию External Contact Terminal enabled.
- Отключить задержку при вводе , если она включена. Когда задержка включена, тревога не приходит мгновенно.
- Нажмите Назад , чтобы сохранить настройки
- Откройте меню извещателя ( Устройства → DoorProtect / DoorProtect Plus ). В поле Вторичный детектор напишите Открыть. Смоделируйте закрытие двери, удерживая кнопки всех переключателей. Статус изменится на Закрыто . Если состояние не меняется, проверьте подключение переключателей к извещателю.
Статус изменится на Закрыто . Если состояние не меняется, проверьте подключение переключателей к извещателю.Вариант 2: Как подключить коммутаторы к модулю интеграции
Заранее измерьте длину кабеля для подключения переключателей к устройству. При измерении длины имейте в виду, что переключатели NO подключаются последовательно, а NC подключаются к передатчику/мультипередатчику параллельно.
Если вы используете нормально разомкнутые выключатели: соедините выключатели последовательно, а затем подключите к клеммам аварийных контактов преобразователя / мультипередатчика, как показано на схеме:
Если вы используете размыкающие выключатели: подключите переключатели клеммы контакта сигнализации Transmitter / MultiTransmitter, как показано на схеме:
В приложении Ajax:
- Зайдите в настройки передатчика ( Устройства → Передатчик → Настройки ) и выберите Режим внешнего контакта в соответствии с тип переключателей: нормально открытый ( если вы используете размыкающие выключатели) или нормально закрытый (если вы используете нормально разомкнутые выключатели).
- Изменить настройки: Режим тампера — Нормально открытый (во избежание получения сообщений об открытом тампере устройства) и Внешний источник питания извещателя — Всегда отключен .
- Отключить Активация сирены при обнаружении тревоги и Задержка при входе . Когда задержка включена, тревога не приходит мгновенно.
- Нажмите Назад , чтобы применить настройки.
Для подключения коммутаторов к MultiTransmitter
используйте руководство пользователя модуля интеграции. - Если вы подключены к пульту охраны, заранее сообщите в охранную компанию о проверке устройства . Зажмите кнопки всех переключателей и включите систему безопасности. Подождите 30 секунд, пока система встанет на охрану, и отпустите кнопку одного из переключателей — в приложение Ajax поступит сигнал тревоги. Если тревога не приходит, проверьте подключение выключателей к устройству.
- Убедившись в исправности системы, включите активацию сирены в настройках модуля интеграции, если хотите, чтобы сирена реагировала на попытку открытия замка.
Как установить выключатели внутри дверной коробки
Если вы еще не установили дверь или планируете ее заменить, предусмотрите место для выключателей и кабелей внутри дверной коробки.
Для установки выключателей внутри уже установленной двери выполните следующие действия для каждого из замков:
- Заранее сделайте отверстия для прокладки кабеля через дверную коробку.
- Если для закрытия замка требуется несколько оборотов, выберите количество оборотов (желательно больше одного) с учетом длины ригелей в соответствующем состоянии замка.
Обратите внимание, что для закрытия замка потребуется указанное количество оборотов. При большем числе витков есть риск поломки выключателя, а при меньшем числе витков ригели не будут зажимать кнопку выключателя, и, следовательно, замок будет считаться разомкнутым.
- Проверьте, достаточно ли места для установки переключателя в отверстие поперечины. Если места недостаточно, предусмотрите полость для выключателя.
- Временно закрепите переключатель в отверстии поперечины так, чтобы поперечины зажимали кнопку переключателя при закрытой двери.
- Протяните провода через дверную раму и подключите к устройству.
- Проверить работу сигнализации дверного замка. Если сигнализация исправна, спрячьте провода и надежно закрепите выключатели и извещатель.
Если система не реагирует на открытие и закрытие замков, проверьте соединение выключателей с извещателем, а также убедитесь, что ригели зажимают кнопку выключателя.
Чтобы сигнализация дверного замка реагировала на открытие дверного замка, даже если система снята с охраны, включите Всегда активна опция в настройках детектора.
Системы дверных замков с несколькими проводами, добавьте автоматическую блокировку/разблокировку
После того, как вы определитесь
с каким типом выключателя дверного замка вы работаете, добавляя вход без ключа
и другие функции блокировки очень просты.
Добавить автоматическую блокировку/разблокировку:
• Автоматический замок без сигнализации/вход без ключа
• Автоматическая разблокировка без сигнализации/вход без ключа
3-проводная положительная схема реле дверных замков (тип A)
|
Если ваша сигнализация или вход без ключа имеют только отрицательные выходы, используйте схему ниже.
Если ваша сигнализация или вход без ключа имеют только слабые плюсовые выходы, и вы обнаружите, что вам все еще нужно использовать реле, вам придется подключить другую сторону катушек.
на землю и подключите ваши выходы, как показано. Блокировка и разблокировка
провода ниже относятся к проводам переключателя, не ноги мотора.3-проводная отрицательная схема реле дверных замков (тип B)
|
встречается в большинстве автомобилей. В большинстве случаев вам не потребуется добавлять реле для
этот тип. Большинство новых сигнализаций и бесключевого доступа, представленных сегодня на рынке, имеют как положительные, так и отрицательные стороны.
отрицательные (200 мА) выходы дверного замка, которые обычно способны активировать заводские реле.
Если вам нужно добавить реле для «3-проводной отрицательной (тип B)» системы дверного замка, используйте приведенную ниже схему.
Если ваша сигнализация или вход без ключа имеют только положительные выходы, вам придется подключить другую сторону
катушки на землю и подключите ваши выходы, как показано. Блокировка и разблокировка
провода ниже относятся к проводам переключателя, не ноги мотора.4-проводная схема реле блокировки дверных замков
|
Они не опираются ни на землю, ни на 12 В (+). Переключатель при перемещении
в любом направлении, подает питание и землю непосредственно на них без
использование любых реле. 5-проводное переменное напряжение 12 В, схема реле замков дверей (тип C)
|
Поэтому необходимо только
для изменения полярности одной ноги двигателя, чтобы заблокировать или разблокировать автомобиль.Приводы / Схема реле обратной полярности (тип D)
|
Схема реле вакуумных дверных замков (тип E)
|
Выключатель
меняет полярность на одном проводе, который может находиться на питании или на земле в зависимости от
о состоянии дверных замков. Вы можете продублировать это, по крайней мере,
2-секундный импульс. Если устанавливаемая сигнализация или бесключевой доступ не работают
иметь 2-секундную или более длительную опцию для выходов дверного замка,
не используйте эту диаграмму (она не будет работать, если вы не включите таймер в
эту схему). Добавить схему реле автоматической блокировки без сигнализации или системы бесключевого доступа
|
Обратите внимание на реле
слева. Это запрет, чтобы двери не запирались клиентом.
из своего автомобиля. При повороте ключа в положение «зажигание включено»,
двери запираются автоматически, только если двери закрыты. Если
автомобиль имеет положительный триггер двери, замените клемму № 85 левого реле
на землю и подключите дверной триггер к № 86, как показано на рисунке. Для автоматической разблокировки,
см. далее. Для дополнительной информации щелкните здесь. Добавить Схема реле автоматической разблокировки без сигнализации или системы бесключевого доступа
|
Просто подключите выход этой схемы к бортовой сети автомобиля.
схема блокировки двери с помощью соответствующего приложения.
больше информации. Дверные замки:
• Определение типов переключателей
• Многопроводные системы
• Добавить автоматическую блокировку/разблокировку
• Однопроводные системы
• Специальные системы
Автомобильная безопасность и удобство:
• Основные соединения (входы)
• Основные соединения (выходы)
• Модули автомобильной сигнализации
• Датчики / триггеры автомобильной сигнализации
• Дверные замки
• Световая вспышка / вход с подсветкой
• Прерывания стартера
• Аксессуары и дополнения
Реле и электрические схемы реле:
• Реле SPDT и SPST
• Преобразование полярности
• Дверные замки
• Вход с подсветкой и световой вспышкой
• Специальные приложения
• Прерывания стартера
• Схемы реле — краткий справочник
• Ретрансляционный форум
Подпишитесь на the12volt.
