Как подключить obd2: ELM327 Wi-Fi OBD2 адаптер | Настройка и как подключить сканер к Android и iPhone

Причины, по которым ELM327 Bluetooth не подключается к ЭБУ, решение проблемы

Диагностика работы транспортного средства является важным процессом, ведь именно с ее помощью можно узнать, в работе каких узлов автомобиля имеются проблемы. Одним из устройств для диагностики авто является адаптер. По каким причинам  ELM327 Bluetooth не подключается к ЭБУ и что делать в таких случаях? Об этом мы расскажем ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Почему адаптер отказывается подключаться к ЭБУ авто?

Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.

Диагностика автомобиля с помощью телефона

В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.

Итак, по каким причинам устройство отказывается подключаться к блоку:

1. Сам адаптер некачественный. Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
2. Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.
3. На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov).

Как решить проблему самостоятельно?

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1. 5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Как известно, адаптеры этого типа позволяют осуществлять подключение к блока управления в большинстве транспортных средств зарубежного производства, выпущенных после 1996 года. Итак, как же решить проблему своими силами?

Для начала следует правильно осуществить подключение адаптера:

1. В первую очередь, необходимо подключить устройство к гнезду бортового компьютера транспортного средства. Как правило, проблем с подключением у автовладельцев не возникает, но на некоторых моделях авто приходится дополнительно использовать переходники. В большинстве случаев гнездо для подключения расположено под рулем авто, иногда оно находится в вещевом ящике либо под ним. Также разъем может находиться неподалеку от прикуривателя.
2. Далее, необходимо завести двигатель машины — не включить зажигание, а именно завести. В зависимости от модели авто, блок управления может попросту не видеть адаптер без запуска мотора.
3. После этого нужно синхронизировать адаптер с мобильным гаджетом на платформе Андроид, для этого используется беспроводное соединение Bluetooth. Чтобы сделать это, зайдите в конфигурацию Bluetooth и сначала включите функцию, после чего осуществите поиск доступных элементов. Когда адаптер обнаружится, к нему нужно подсоединиться, для подключения используется специальный код. Это может быть 0000, 1111, 1234 либо 6789.
4. Когда девайс успешно подключен к мобильному гаджету, необходимо зайти в утилиту. В программе следует найти конфигурацию и настроить ее в соответствии со всеми нужными параметрами, в зависимости от авто. Процедура настройки может различаться в зависимости от ПО, однако принцип везде один и тот же. Вам необходимо найти адаптер, синхронизированный с мобильным телефоном.
5. Если вы все сделали правильно, то утилита должна начать работу. Вы сможете считать всю необходимую информацию о работе оборудования, систем и датчиков. Но если синхронизироваться не удалось, то можно попробовать решить проблему добавлением строк инициализации. Строки инициализации индивидуальны для каждой отдельной модели транспортного средства — они добавляются вручную. Список со строками инициализации, которые необходимо вводить при подключении оборудования, приведен ниже. Чтобы результат был правильный, необходимо в память добавлять только те строки, которые точно соответствуют модели транспортного средства.

Строки инициализации для гаджетаИнформация для разных автомобилей, которые нужно добавить в память

Видео «Обзор и тестирование диагностического гаджета ELM327»

Подробная информация о девайсе ELM327 приведена на видео ниже (автор видео — S KITAYA).

 Загрузка . ..

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (50.00%)

Нет (50.00%)

Подключение OBD2 сканер EML327 к автомагнитолам Navitrek Android :: NAVITReK

Что необходимо иметь

1. Иметь опыт работы с адаптером и его установкой. ВНИМАНИЕ! Если же у Вас нет опыта, то настоятельно рекомендуем обратиться к специалистам!

2. Головное устройство с root правами на базе Android

3. Автомобиль

4. ELM 327. (Сам адаптер)

Подключение по USB

Если root прав на головном устройстве нет, то ставим программу Baidu_Root_v2.4.0_ru

Для  начала установим драйверы на головное устройство. Для этого скачиваем сам драйвер ELM327 USB для Android: D2XXSample

Далее, извлекаем из архива и устанавливаем на головное устройство программу D2XXSample.apk из скаченной папки D2XXSamplein

Сразу скажу, что она, скорее всего, не запустится! Поэтому, копируем файл libftd2xx-jni. so из папки D2XXSampleobjlocalarmeabi в папку data/data/com.ftdi.d2xx которую можно найти и открыть (например, с помощью программы «root manager»,root-explorer-v3-2-android-3-0).

Дальше пытаемся заново установить драйвер D2XXSample.apk и если всё сделали правильно, то программа D2XXSample запуститься. На этом с драйверами всё.

Далее скачиваем программу для диагностики автомобиля, например Torque и устанавливаем. Изучаем программу, открываем доступ к usb устройствам. В настройках ставим метод подключения — usb – выбираем USB Адаптер, заполняем профиль автомобиля и пытаемся подключиться к OBD II разъема автомобиля.

Подключение по bluetooth

Идем в настройки bluetooth на головном устройстве. В названии пишем OBDII, пароль 1234 (Или другой согласно инструкции bluetooth адаптера). Метод подключения – автоматически.

Подсоединяем Адаптер к OBDII. В настройках головного устройства включаем bluetooth и даем команду на поиск адаптера. Выбираем адаптер и в методе подключения выбираем OBDII.

Далее устанавливаем программу для диагностики автомобиля, например Torque. Не спеша изучаем программу, открываем доступ к bluetooth устройствам. В настройках ставим метод подключения — bluetooth – выбираем bluetooth Адаптер, заполняем профиль автомобиля и пытаемся подключиться к OBD II разъема автомобиля.

Файлы

Baidu_Root_v2.4.0_ru

D2XXSample

root-explorer-v3-2-android-3-0

Torque (Программа для диагностики)





Последние отзывы

Подключение сканера OBD2 на Чери Амулет

Наличие бортового компьютера в салоне автомобиля поможет решить массу полезных задач. С его помощью можно узнавать не только мгновенный и общий расход топлива, но и получать другую полезную информацию.



Немаловажно, что бортовой компьютер укажет на ошибки в системе управления двигателем, а также позволит их стереть после устранения неисправности.



Проблема в том, что бюджетных автомобилях, в том числе и Chery Amulet, бортовые компьютеры устанавливают крайне редко.

Проблемы с разъемом OBD2 у Чери Амулет

В каждом современном автомобиле установлен разъем для подключения диагностического оборудования, профессионального или для широкого использования. Есть он и в Чери Амулет, однако установлен он под капотом, а сам разъем устаревшего формата K-Line Fiat, который не поддерживает современные сканеры OBD2.

При этом сам разъем теоретически есть. Он находится справа от блока предохранителей, а чтобы до него добраться, нужно снять пластиковую панель в нижней левой части передней панели.

Разъем есть, но толку от него никакого, поскольку он не подключен к штатной диагностической линии, поэтому использовать его невозможно. Следовательно, мы не сможем использовать ни проводные, ни беспроводные адаптеры для диагностических сканеров.

Тем не менее проблему решить все-таки можно, причем довольно быстро и малой кровью.

Как подключить разъем OBD2 на Амулете

Для подключения стандартного европейского разъема OBD2 нам будет необходим обычный провод достаточной длины, чтобы без натяжки достать до штатного диагностического разъема.

Также пригодится изолента или термоусадочный кембрик и паяльник. Для начала протянем одиночный провод из-под капота в салон. Используем для этого любое удобное отверстие в моторном щите.

Находим штатный диагностический разъем в моторном отсеке. Он находится на моторном щите недалеко от бачка омывателя.

Нас интересует крайний левый провод, по которому передается сигнал K-Line.

Зачищаем протянутый провод и соединяем его с крайним левым проводом разъема K-Line Fiat. Тщательно изолируем место подсоединения.

Возвращаемся в салон, где находим разъем OBD2. При помощи отвертки с тонким жалом извлекаем разъем из корпуса.

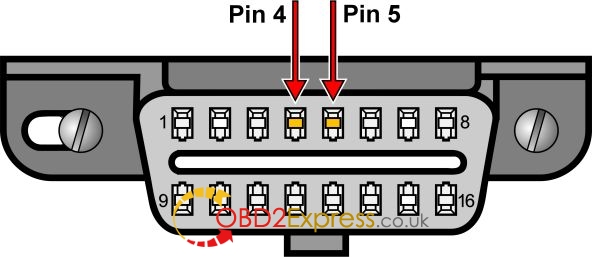

Распайка разъема OBD2 следующая:

1. Первых три контакта не используются (1, 2 и 3).

2. Контакт №4 — это масса кузова автомобиля.

3. Контакт №5  — масса от сигнального провода.

4. Контакт №7 — к нему мы будем подпаивать провод K-Line, который мы уже закрепили под капотом.

5. Контакт №16 — питание +12 В.

Остальные контакты резервные и нам не нужны.

После извлечения разъема OBD2 аккуратно отрезаем провод, который идет к контакту №7 с таким учетом, чтобы можно было к нему припаять новый провод из-под капота, его мы только что протянули. Припаиваем и изолируем место спайки, устанавливаем разъем OBD2 на место.

Подключение адаптера OBD2 на Амулете без установки в салон

Если мы не планируем использовать адаптер в качестве подключения к мобильному приложению и использовать возможности бортового компьютера в реальном времени, можно пойти другим путем.

Разъем K-Line Fiat, который находится под капотом, вполне работоспособен, но для подключения к адаптеру OBD2 необходимо будет купить специальный переходник.

Переходник с одной стороны имеет разъем OBD2 с двумя выводами для питания, с другой стороны разъем для подключения к штатной диагностической колодке Чери Амулет.

Следуя этому способу, можно подключить с помощью USB провода диагностический компьютер и полностью проверить систему управления двигателем на наличие ошибок. Кроме того, используя специальное ПО, можно отслеживать состояние двигателя, получать все данные о его работе.

Единственный минус — все это происходит с открытым капотом.

Кроме этого придется купить адаптер для компьютера USB — OBD2 для установки связи ПО с системами автомобиля.

Для диагностики такой способ часто используют мастера, у которых нет сложного и дорогого диагностического оборудования. Чтобы проверить состояние двигателя, сбросить ошибки, достаточно иметь ноутбук и адаптеры, о которых мы говорили.

Плюс первого метода в том, что получить всю информацию о состоянии двигателя можно прямо с места водителя, не покидая салон. Для этого нужно иметь беспроводной адаптер и мобильный телефон с установленным приложением.

Второй метод подключения отлично подойдет для компьютерной диагностики с подключением кабеля через порт USB. Такой метод позволяет получить больше данных и считается более точным.

Правда, всю ту же информацию можно получить с компьютера, если его подключить разъему OBD2, установленному в салоне.

Как подключить obd2 bluetooth адаптер к iphone

Добрый день, в продолжение темы про ELM 327 BLUETOOTH решил дописать про возможность работы данного адаптера с яблочными устройствами. Мой старый андроид жуткий тугодум, поэтому пришлось потратить еще чуть-чуть денег чтобы связать два эти устройства.

Итак по порядку:

1) IPhone изначально не дружит со сканерами, которые используют синий зуб для связи, только wi-fi, но адаптер с wi-fi даже из китая обойдется примерно в 25$ против 8,5$ за синийзуб.
Теперь чтобы привязать сканер и смартфон нам необходим jail break и твик RoqyBT4. Сам твик можно скачать бесплатно, но триальная версия позволяет только попробовать подключить сканер к айфону. При сворачивании в трей она обрывает связь и сканер становится не доступным для сторонних программ. Покупка лицензии осуществляется через программку по средствам PayPal или кредитки и стоит она 5 евро.

Сконфигурировав и внеся данные для своего сканера успешно подключаем его к телефону.

Из последней картинки видны адрес и порт которые прописываются в конечную программку, которая и будет уже общаться со сканером через RoqyBT.

2) Далее нам необходима какая-нибудь программка для работы со сканер. Есть и платные и бесплатные, хорошие и похуже, мой выбор пал на DashCommand. Умеет делать все, что нужно, отслеживает все возможные датчики, выводит информацию, работает быстро (быстрей чем мой андроид), главное максимально полно заполнить информацию про автомобиль. Данная программа платная, но если у вас есть jail break, то и получить ее можно подешевле.

У некоторых пользователей возникают проблемы с подключением адаптера ELM327 Wi-Fi к своему iPhone. На самом деле все достаточно просто, нужно лишь выполнить следующие действия:

1. Первым делом подключаем Ваш ELM327 Wi-Fi к диагностическому разъему автомобиля или подаем на него питание 12 вольт.

2. Заходим в Настройки выбираем Wi-Fi , включаем Wi-Fi если выключен.

3. Автоматически выполняется поиск сетей и после вам будет предложен выбор сетей:

выбираем сеть Wi-Fi_OBDII и подключаемся к ней.

4. Далее нажимаем на букву » i » и проверяем настройки сети.

Должны быть такими:

Маска подсети : 255.255.255.0

Если все так, выходим из настоек и заходим в приложение для диагностики.

5. Не важно в каком приложении вы хотите диагностировать свой автомобиль, всегда сразу заходите в Настойки.

Там нужно выбрать подключение Wi-Fi и проверить настройки сети, они должны быть такие же как в пункте 4.

Если все верно, выходите из настроек и подключаетесь к автомобилю.

Для начала убедитесь, что у вас есть адаптер OBD2 ELM327, который работает через Bluetooth 4.0 (LE). Обратите внимание на версию Bluetooth! Устройства Apple iOS поддерживают только адаптеры Bluetooth 4.0. Более старые Bluetooth адаптеры не поддерживаются. Это ограничение операционной системы Apple iOS. Подробнее читайте в статье про выбор адаптера.

Вам необходимо вставить адаптер в диагностический разъем (также известный как разъем OBD2) и включить зажигание или запустить двигатель. Если у вашего адаптера на корпусе есть кнопка включения — нажмите ее.

Убедитесь, что на вашем iPhone/iPad включен Bluetooth.

Внимание! В отличие от Andro >не надо настраивать сопряжение с адаптером в системных настройках iPhone/iPad!

Шаг 1: Запустите Car Scanner и перейдите в Настройки (нажмите на иконку шестеренки в правом верхнем углу).

Шаг 2: Выберите раздел «Подключение»

Шаг 3: Выберите «Тип подключения»: Bluetooth 4.0 (LE)

Шаг 4: Нажмите на кнопку «Выбрать устройство». Вы перейдете в окно поиска находящихся рядом устройств Bluetooth 4.0 (LE).

Шаг 5: Подождите, когда будет обнаружен ваш адаптер и нажмите на него. Если адаптер не найден в течение 5-10 секунд, нажмите на кнопку «Обновить», чтобы повторить поиск.

Обычно адаптер называется “OBDII”, “obd2” или что-то подобное. Если это фирменный адаптер, то его название может быть схожим с его брендом (например “Viecar”, “VLink” и т.д.). Пожалуйста, обратите внимание: адаптеры никогда не называются маркой автомобиля, «MY CAR» или чем-то подобным. И еще, у адаптера всегда есть имя. Устройства без имени, только с адресом вида <…>не являются адаптерами.

Внимание! Если после нескольких попыток ваш адаптер не обнаружен, это означает, что у него устаревшая версия Bluetooth, которая не совместима с Apple iOS.

Шаг 6. Выберите ваш адаптер в списке обнаруженных устройств и дождитесь проверки на совместимость с Car Scanner.

Вот и все, настройка подключения завершена. Теперь Вам нужно просто нажать на большую зеленую кнопку «Подключить» на главном экране программы.

Как подключить ELM327 Wi-Fi к Android, iOS, компьютеру или ноутбуку

Привет всем автомобилистам! В статье я постараюсь как можно короче и понятнее рассказать – как подключить ELM327 WiFi к Андроид. Но не будем ходить вокруг да около и начнем. В первую очередь нужно подключить адаптер к OBD2 разъему на машине. Находим и подрубаем, только нужно, чтобы автомобиль при этом был полностью выключен. Как только вы его туда вставили – включаем зажигание.

Далее в статье я расскажу про подключение через Android и iOS систему телефона, а также через ноутбук. Так что просто выберите нужную вам главу.

Настройка автосканера на Android

1. Подключаем к сети «WiFi_OBDII»;
2. Зажимаем пальцем на этой сети и выбираем «Изменить сеть»;

3. Нужно установить вкладку «Дополнительно», чтобы ввести параметры IP вручную. Стандартные значения, которые нужно вписать находятся на картинке выше;
4. Скачиваем приложение для телефона «Torque PRO» с Google Play;
5. После запуска приложения зайдите в настройке и установите тип подключения как Wi-Fi;
6. Ещё раз проверяем данные IP адреса, порта, маски и шлюза;

Далее если возникнут трудности, то просто перезапустите модуль или приложение на смартфоне. Каких-то других проблем возникнуть не должно.

iOs (iPhone, iPad, iPod)

1. Точно также включаем WiFi и подключаемся к сети «WiFi_OBDII»;

2. После подключения нужно нажать на восклицательный значок справа. Далее вводим данные как на картинке выше;
3. Скачиваем и запускаем программу «Torque PRO»;
4. Заходим в настройки и выставляем подключение по WiFi. Далее установите те же параметры IP адреса, которые вы устанавливали в телефоне. Перезапускаем программку на телефоне и адаптере.

Подключение ноутбука или компьютера через Wi-Fi

Принцип такой же как на других ОС.

1. Подключаемся к беспроводной сети «WiFi_OBDII»;

2. Теперь надо изменить настройки сетевого адаптера, для этого нажмите на клавиатуре две клавиши «Win» и «R». Теперь вписываем команду «cpl»;
3. Нажмите правой кнопкой на беспроводном подключении и выберите «свойства»;

4. Выбираем 4 протокол и заходим в свойства. Устанавливаем ручной ввод IP адреса. Нужно ввести адрес там: первые 3 цифры должны быть как 192.168.0, а последняя в диапазоне от 11 до 254. Я поставил 74.
5. Теперь сохраняем параметры и переподключаемся к беспроводной сети;
6. Скачиваем, устанавливаем и запускаем ScanmasterELM;

7. «Установки» – «Связь»;

8. Теперь устанавливаем тип интерфейса «WLAN» вписываем IP адрес, который вы вписали на ноутбуке, а также устанавливаем порт, если он не вписался автоматически.

Нет подключения или OBD2 не видит устройство

Зайдите в настройки сетевого модуля и проверьте, что вы ввели правильные данные IP адреса и маски. После этого перезапустите сам модуль и приложение. Если вы делаете запуск с телефона, то убедитесь, что вы очищаете кэш памяти от приложения, а уже потом запускаете его. Выключите и снова включите вай-фай и повторно подключитесь к модулю. Попробуйте вытащить электронный блок управления (ЭБУ) и снова вставить в порт на автомобиле.

Понравилась статья? Поделиться с друзьями:

Автосканер ELM327, подключение, программы для работы

Существует множество приспособлений, облегчающих использование машины. Например, сканер ELM327. Как он работает, какие программы требуются для его использования?

Для чего нужно?

С его помощью ELM327 упрощается диагностика машин. Для использования сканера необходимо иметь смартфон, iPhone или ноутбук. Кстати, читайте как использовать сканер и ноутбук для диагностики авто.

Само устройство является очень компактным (размером – 5х3 см., а мини версия почти в 2 раза меньше), простым в использовании и гарантировано дает верный результат. Для распознания ошибок автомобиля оно считывает данные из электронного блока управления машины.

У многих возникает вопрос – «Что делать, если у вас замигала надпись ошибка двигателя?». Особенно это актуально в дороге.

С помощью ELM327 вы узнаете проблему поломки. Как только вы устраните данную ошибку, можете стереть ее, и сообщение пропадет с приборной панели. Это спасет вас от посещения автомастерской.

Подключение

Сканер ELM327 подходит для машин из США, выпускаемых с 1996 года, из Европы — с 2001 года, дизельные – с 2004 года. Но некоторые автомобили, произведенные в 2003 году, не поддерживают работу с данным девайсом.

Работа ELM327 производится со считывающим устройством. На него необходимо установить диагностическое ПО. Для этого подойдет гаджет на андроиде, компьютер или ноутбук. Устройство подсоединяется по Bluetooth, Wi-Fi или USB.

Хотелось бы подробнее остановиться на первых двух подключениях. Некоторые модели авто не поддерживают работу ELM327 через Bluetooth, Wi-Fi. Т.е. передача данных на смартфон или ноутбук по данным протоколам осуществляется не будет.

И дело не в установленной программе, а в блоке управления, который установлен в машине. К примеру, ЭБУ Микас 10.3 (М103), который устанавливается на Ланосе 1.4i, Славуте 1.2i/1.3i и может (быть установлен в других авто) работает только через протокол USB. Этот момент важно учитывать при выборе устройства.

Подробный обзор автосканеров ELM327 и OBD2 читайте в статье https://elm327-obd2.ru/sovmestimost/elm-327-spisok-avto-kak-ispolzovat-elm327. html. Там вы узнаете о совместимости устройства с различными моделями авто, какие виды сканеров бывают, отличия в разъемах, виды протоколов, какие бывают переходники для OBD2 и много другой информации.

Программное обеспечение

ПО дается в комплекте со сканером. Если его нет, вы сможете легко скачать нужную программу в интернете или в Google Play.

Программа Torque

Имеются платная и бесплатная версии данной программы. В бесплатной версии можно проверить исправность работы сканера, его совместимость с авто, узнать многие функции обнуления ошибок.

Функции Torque:

• Расшифровка ошибок Check-Engine.
• Выведение параметров на приборную панель.
• Оповещение о критичных показателях.
• Учет расхода бензина и стоимости поездок.
• Возможность видеорегистрации (необходим плагин TrackRecorder).

Главный минус — не полная поддержка русского языка. Но программа все равно пользуется большой популярностью.

OBD Авто Доктор

Приложение считывает числовые показатели из узла двигателя, диагностирует и русские, и зарубежные автомобили.

Функции OBD Авто Доктор:

• Сканирование ошибок, расшифровка, а также их сброс.
• Чтение параметров online.
• Определение VIN-номера кузова.

OpenDiag Mobile

Приложение определяет детали инжекторных русских авто с помощью сканера ELM327. Данная версия полностью бесплатна.

Главное преимущество OpenDiag Mobile – поддержка USB протокола. В наше время софт с такими возможностями не сильно распространен.

Но, чтобы ELM327 через USB подключить к смартфону или iPhone нужно иметь USB to MicroUSB Adapter.

Читайте также:

Второстепенные задачи ELM 327:

• Вывод информации, расшифровка значений датчиков.
• При необходимости возможность устранения ошибок.
• Точное установление скорости авто.
• Определение температуры двигателя.

Обратите внимание, вначале нужно завести машину, и уже затем подключать ELM 327. В противном случае вам высветится ошибка.

Автосканер ELM 327 – незаменимое устройство для автовладельца. Особенно он нужен тем, кому частенько приходится исправлять ошибки двигателя. Это дешевле, чем в автосервисе.

По материалам сайта https://elm327-obd2.ru/.

Подключение BlueTooth адаптера ELM 327 (протокол OBD-II) к магнитоле SMARTY Trend

Хотим познакомить Вас, с очень удобным и полезным устройством – это замечательный сканер ELM327, работающий по протоколу OBD-II.

Что же это за заверь такой? И почему он будет интересен обладателям Android магнитолы SMARTY Trend? Начнём с самого протокола

OBD-II (On-board diagnostics) – это бортовая диагностика в режиме реального времени. Во всех современных автомобилях этот протокол имеется. Как же нам его идентифицировать? Это шестнадцати контактный диагностический разъем, который имеет форму трапеции. Расположение этого разъёма уникально для каждого автомобиля. Есть и такие «счастливчики» у которых он расположен под капотом. В таких случаях для подключения ELM327 необходимы дополнительные переходники.

А что же это за сканер ELM327 и для чего он может нам пригодиться? Он способен считывать информацию о функционировании двигателя, всех систем автомобиля и о ошибках, которые периодически могут возникать при его эксплуатации.

C его помощью, на экран магнитолы будут отображаться значения различных датчиков, включая:

• Обороты двигателя
• Нагрузка двигателя
• Температура охлаждающей жидкости
• Состояние топливной системы
• Скорость движения автомобиля
• Краткосрочный расход топлива
• Долгосрочный расход топлива
• Абсолютное давление воздуха
• Опережение зажигания
• Температура всасываемого воздуха
• Массовый расход воздуха
• Положение дроссельной заслонки
• Лямбда-зонд
• Давление топлива

Поверьте, этот маленький адаптер способен сэкономить немало вашего времени, нервов и денег.

Далее, мы покажем Вам как подключить данное устройство к магнитоле SMARTY Trend.

Наш сканер мы подключали к автомобилю Opel Astra H. В нашем случае интерфейс

OBD-II находится в районе ручного тормоза. Для начала нам необходимо подключить адаптер, делаем это при выключенном двигателе.



После этого, мы заводим автомобиль и включаем магнитолу. Заходим в приложение Bluetooth, ищем наш адаптер, выбираем его и нажимаем на кнопку «сопряжение». Если сопряжение прошло успешно, то в статус баре сверху появляется символ ODB.



После этого нам необходимо будет зайти в приложение OEM и установить программу Torque.

После запуска Torque мы увидим, не очень обнадёживающую надпись, что соединения с адаптером у нас нет. Поэтому нам необходимо будет зайти в настройки.



Выбираем пункт меню «настройки OBD II адаптера», а после этого «выберите Bluetooth устройство».



На экране, после этих манипуляций, мы увидим адрес нашего сканера — нам необходимо выбрать его.



После настройки, в главном меню приложения, мы увидим, что уже отображается определённое количество оборотов на холостой ход. Также мы увидим, что на нашем адаптере замигали индикаторы – это значит, что идёт обмен данными.



У приложения информативный и понятный интерфейс.



Таким образом наш адаптер умеет считывать автомобильные ошибки и отображать их коды. При наличии доступа в интернет, код ошибки можно расшифровать. Хоть адаптер и является универсальным, но на некоторых автомобилях не исключены сложности с подключением ELM 327, или невозможность такового.

Хотим Вас заверить, что вы не пожалеете о приобретении этого устройства.

ELM327 Подключение Bluetooth для Android и ПК

Bluetooth-устройства ELM327 обеспечивают простой способ сканирования бортовой системы диагностики II OBD-II автомобиля на предмет кодов, считывания PID и помощи в диагностике. Эти устройства представляют собой недорогой способ для домашних мастеров заняться компьютерной диагностикой, и они могут быть даже полезны для опытных технических специалистов, которые оказываются вдали от своих специализированных инструментов сканирования. Однако есть несколько проблем, связанных с Bluetooth ELM327, о которых вам нужно знать, прежде чем пойти и купить его.

Самая распространенная проблема с устройствами Bluetooth ELM327 заключается в том, что некоторые недорогие сканеры включают неавторизованные клоны микроконтроллеров ELM327. Эти клонированные чипы часто ведут себя странно, но даже легальное оборудование не работает с определенными устройствами. Если вы хотите использовать устройство iOS в качестве инструмента сканирования, особенно важно обратить внимание на эти проблемы.

alengo / E + / Getty Images

ELM327 Bluetooth-совместимое оборудование

Инструменты сканирования, включающие микроконтроллер ELM327 и чип Bluetooth, могут работать в паре с широким спектром устройств, но имеют некоторые важные ограничения. Основными устройствами, с которыми вы можете использовать сканирующий прибор ELM327 Bluetooth, являются:

• Смартфоны
• Таблетки
• Ноутбуки

Самый удобный способ воспользоваться преимуществами связи ELM327 Bluetooth — соединить сканер с телефоном, но не все телефоны хорошо сочетаются с этой технологией. Основными исключениями являются продукты Apple iOS, такие как iPhone, iPod Touch и iPad. Эти устройства iOS обычно не работают со сканерами ELM327 из-за того, как Apple обрабатывает стек Bluetooth.Большинство обычных Bluetooth-устройств ELM327 не могут сопрягаться с продуктами Apple, а это означает, что пользователям Apple лучше использовать сканеры USB и Wi-Fi ELM327.

В некоторых случаях другие смартфоны также могут иметь проблемы с сопряжением с определенными Bluetooth-сканерами ELM327. Обычно это происходит из-за проблем с неавторизованными клонированными микроконтроллерами, у которых нет актуального кода.

Сопряжение устройств Bluetooth ELM327

Помимо ситуаций, описанных выше, сопряжение устройств Bluetooth ELM327 со смартфонами, планшетами и ПК обычно является простой процедурой. Наиболее частые шаги:

1. Подключите устройство Bluetooth ELM327 к порту OBD-II.

2. Настройте смартфон, планшет или ноутбук на поиск доступных подключений.

3. Выберите диагностический прибор ELM327 .

4. Введите код сопряжения.

В большинстве случаев документация, поставляемая с Bluetooth-сканером ELM327, включает в себя код сопряжения и любые специальные инструкции, которые отличаются от этой базовой схемы.Если документации нет, попробуйте один из общих кодов, которые включают:

Если эти коды не работают, иногда используются другие последовательные наборы из четырех чисел.

При сбое сопряжения

Если вашему сканирующему устройству ELM327 Bluetooth не удается выполнить сопряжение со смартфоном, существует несколько возможных причин. Первый шаг, который вам следует сделать, — это попробовать альтернативные коды сопряжения. После этого вы можете попробовать подключить сканер к другому устройству. Некоторые неисправные клонированные микроконтроллеры ELM327 имеют проблемы с подключением к определенным устройствам, и вы можете обнаружить, что ваш сканер отлично сочетается с ноутбуком, в то время как он отказывается подключаться к вашему телефону.

Еще одна вещь, которая может вызвать неудачное сопряжение, — это ограниченное время, в течение которого ваш сканер остается доступным для обнаружения. Большинство Bluetooth-сканеров ELM327 становятся обнаруживаемыми, как только вы их подключаете, но они перестают быть обнаруживаемыми через определенное время. Если вы убедитесь, что выполнили операцию сопряжения в течение одной минуты после подключения сканирующего прибора к разъему OBD-II, проблем не должно быть.

Если ваш диагностический прибор по-прежнему не работает в паре, возможно, у вас неисправный прибор.Это основная причина того, что лучше держаться подальше от дешевых клонированных сканеров. Купите сканер у продавца, который поддерживает его продукцию.

ELM327 Альтернативы Bluetooth

Альтернативой Bluetooth-сканерам ELM327 являются устройства, использующие Wi-Fi и USB-соединения. Сканеры Wi-Fi ELM327 обычно дороже устройств, использующих Bluetooth, но их можно использовать с продуктами Apple. Большинство сканеров USB ELM327 не предназначены для использования с продуктами Apple, но некоторые разрешенные Apple опции можно использовать с разъемом док-станции.

Спасибо, что сообщили нам об этом!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

ELM327 Bluetooth Pin / Key Code — Информация и инструкции [Руководство]

Вы когда-нибудь пытались включить двигатель своего автомобиля, но в результате обнаружили загадочную лампочку «проверьте двигатель»?

Вашим первым инстинктом было бы попытаться подключить ECU (блок управления двигателем), но он потерпел неудачу — и в руководстве вам предлагается взять автомобиль на обслуживание.Нет, это не самое обнадеживающее заявление, которое вы когда-либо видели.

Возникает вопрос, как вы можете начать считывать коды неисправностей вашего двигателя, не тратя деньги на то, чтобы взять его на обслуживание и попросить кого-то сделать это за вас. Вот где появляется пин-код Bluetooth ELM327, поэтому читайте дальше, чтобы узнать о нем больше.

Несколько замечаний

Когда вы ищете отличный адаптер для своей автомобильной системы, эта информация может вас смутить.Однако, обладая достаточными знаниями о том, как работает ваша автомобильная система, вы сможете избежать дорогостоящих ошибок.

Автомобиль должен зарегистрироваться и информировать вас о любых проблемах в системе, и это делается через бортовую диагностику или бортовую диагностику. Эти проблемы могут включать тяжелые выбросы, низкое потребление топлива и низкую экономичность.

Впервые представленный в 1987 году как OBD-I, он был предназначен для стандартизации диагностики автомобилей. OBD-II появился после 1996 года.

OBD-II использует сложную систему для подключения широкого диапазона систем в вашем двигателе и работает в среднем со скоростью 500 кбит / с.Благодаря этому он может получить доступ к широкому спектру информации, такой как температура масла, скорость автомобиля и обороты двигателя, а также многое другое.

Если у любого из них есть проблемы, он отправит вам предупреждение с помощью светового индикатора «Проверьте двигатель». Профессиональный механик воспользуется портативным сканером, чтобы определить причину проблемы, но вы тоже можете это сделать.

Что такое код Bluetooth ELM327?

Это метод, позволяющий упростить сканирование системы OBD-II (бортовая диагностика II), легко отслеживать любые проблемы и считывать PID, а также другие коды.Вам не нужно оплачивать дорогостоящие расходы, когда вы берете свой автомобиль на обслуживание, так как этот метод оказывается полезным для этой цели, а также если вы являетесь экспертом, у которого на данный момент нет специальных инструментов для сканирования.

Несмотря на то, что это полезно для решения ваших проблем, есть кое-что, что вам следует знать о системе, прежде чем покупать ее.

Если вы хотите глубже изучить этот сканер, вы можете проверить его на Amazon здесь: ELM327 WIFI Wireless

Есть вопросы, которые следует отметить?

Их немного, но важно отметить, что некоторые из дешевых, вероятно, имеют неавторизованные клоны микроконтроллера ELM327. Иногда они могут иметь необъяснимое поведение и приводить к тому, что вся система перестает работать с определенными устройствами.

Наиболее подвержены этому воздействию устройства iOS, поэтому, если оно у вас есть, важно выбрать правильное устройство для работы.

Как насчет совместимого оборудования?

Любой сканирующий инструмент, оснащенный микросхемами Bluetooth и контроллером ELM327, будет иметь широкий спектр устройств, с которыми он может удобно соединяться. Однако есть пределы, как и во всем остальном.

Устройства, которые вы можете использовать, включают ноутбуки, смартфоны и планшеты. Телефон — лучший способ использовать преимущества подключения, однако он может не работать с продуктами Apple, такими как iPad, iPhone и iPod Touch, из-за того, как Apple в целом обрабатывает Bluetooth.

Если вы являетесь пользователем Apple, вам лучше использовать сканеры Wi-Fi ELM327 и USB-соединения.

Кроме того, если у вас есть одно устройство, которое может действовать как считыватель и адаптер, это еще лучший вариант.

Можете ли вы сказать, совместим ли ваш автомобиль с системой?

Если ваш автомобиль производился после 1996 года, то, скорее всего, ответ на вопрос положительный. Если вы не уверены, где находится сам порт, то можете проверить через Google, указав модель автомобиля, его марку и год выпуска.

Как подключить устройство к системе

Обычно легко подключить ваше устройство к системе ELM327, если, конечно, у вас нет устройства Apple.Говоря об основных шагах, вы можете:

• Подключите устройство Bluetooth к порту OBD-II
• Разрешите устройству сканировать возможные соединения (как и для обычного соединения Bluetooth)
• Выберите инструмент сканирования (ELM327)
• Введите код пары

Во многих случаях, когда вы покупаете сканер bluetooth, вы получите некоторую документацию, содержащую код сопряжения, а также любые другие уникальные направления, которые отличаются от нормы.Однако, если у вас нет доступа к документации, есть несколько полезных кодов, а именно:

Пин-коды:

1. 0000
2. 9999
3. 1234
4. 6789

Если они не работают, попробуйте другие последовательности из четырех чисел (последовательный порядок).

Что делать, если он не работает полностью?

Если вы попробовали все это, и устройству не удается выполнить сопряжение с системой, это может быть вызвано несколькими причинами.В этом случае попробуйте следующие решения:

• Попробуйте альтернативные коды сопряжения
• Попытайтесь сопоставить сканер с другим устройством и посмотреть, работает ли оно. Это связано с тем, что у некоторых микроконтроллеров низкого качества возникают проблемы с подключением к некоторым устройствам.

Одна из причин отказа может быть связана с ограниченными временными рамками. Bluetooth может обнаруживать устройства, но когда вы попробуете его снова, вы заметите, что устройство не обнаруживается. Подумайте о том, чтобы выполнить сопряжение в течение минуты после подключения сканера к порту OBD-II, и, скорее всего, проблем с подключением не возникнет.

Если у вас есть устройство Android, вы можете использовать систему вместе с приложениями в магазине Google Play, такими как Torque Pro. Преимущество этих приложений в том, что они позволяют отслеживать изменения в двигателе в режиме реального времени, даже когда автомобиль работает, и вы также можете легко считывать ожидающие или зарегистрированные коды неисправностей.

Последние мысли

Хотя процесс интерпретации и чтения кодов отлично подходит для диагностики проблем с двигателем, вы должны быть осторожны с проблемами, которые вы предпочитаете не замечать — не идите на компромисс в отношении безопасности, игнорируя серьезные проблемы.

Основатель, владелец и главный автор Mechanic Base. Ремонтирую автомобили более 10 лет, специализируюсь на расширенной диагностике и устранении неисправностей. Я также был дрифтером и механиком более 7 лет.

vgate OBD2 Bluetooth диагностический сканирующий инструмент, мини-сканер OBDII-Check Engine Light Code Reader для крутящего момента Android: автомобильный

Совместимая система Протоколы OBD-II: SAE J1850 PWM (41. 6 кбод) SAE J1850 VPW (10,4 кбод) ISO 9141-2 (5 бод инициализация, 10,4 кбод) ISO14230-4 KWP (5 бод инициализация, 10,4 кбод) ISO14230-4 KWP (быстрая инициализация, 10,4 кбод) ISO15765-4 CAN (11-битный идентификатор, 500 кбод) ISO15765-4 CAN (идентификатор 29 бит, 500 кбод) ISO15765-4 CAN (11-битный идентификатор, 250 кбод) ISO15765-4 CAN (идентификатор 29 бит, 250 кбод)

Поддерживаемые модели Его можно использовать со всеми транспортными средствами, совместимыми с протоколами OBD-II (могут не поддерживать гибридные или электрические автомобили). Поддержка моделей автомобилей: BMW, Audi, Mercedes-Benz, Volkswagen, Dodge, Honda, Toyota, Chevrolet, Saab, Opel, Citroen, Peugeot, Volvo, Fiat и т. Д.

Шаги установки 1. Подключите адаптер OBD2 Bluetooth. Подключите адаптер Bluetooth Vgate OBD2 к автомобилю. 2. Свяжитесь с вашим Телефон Активируйте Bluetooth на своем смартфоне и подключитесь через Bluetooth. 3. Загрузите и протестируйте приложение Используйте приложение и готово к работе.

KOBRA Wireless OBD2 Car Code Reader Scan Tool Сканер OBD подключается через — kobraproducts

Обратите внимание: у нас есть две модели этого продукта. Версия Bluetooth и версия WiFi. Версия Bluetooth работает только на Android. Версия WiFI работает как с устройствами Apple, так и с устройствами Android. Убедитесь, что вы приобрели правильный инструмент Kobra Scan Tool для вашего смартфона.

• САМЫЙ ЭФФЕКТИВНЫЙ OBD-СКАНЕР И СЧИТЫВАТЕЛЬ АВТОМОБИЛЯ, КОТОРЫЙ ВЫ КОГДА-ЛИБО ПРОВЕРИЛИ: Диагностируйте свой автомобиль — как профессионал, и мгновенно превратите свой автомобиль в умный автомобиль! Компания KOBRA создала высококачественный автоматический диагностический сканер.Этот сканер OBD2 может считывать общие и специфические для производителя коды неисправностей, а его база данных включает более 3000 определений кодов.
• ПОДКЛЮЧАЕТСЯ К ЛЮБОМУ УСТРОЙСТВУ IOS, ANDROID И WINDOWS ЧЕРЕЗ WI-FI: В отличие от других Bluetooth-сканеров OBD, доступных на Amazon, этот удивительный сканер OBD для считывания автомобильного кода может подключаться к любому устройству, включая смартфоны и планшеты Apple, Android и Windows. Вам просто нужно подключение к Wi-Fi, и вы сможете диагностировать любую проблему с автомобилем и получить огромные объемы данных о его характеристиках в режиме реального времени!
• ДОСТУПНЫ РАЗЛИЧНЫЕ БЕСПЛАТНЫЕ И ПЛАТНЫЕ ПРИЛОЖЕНИЯ! Поддерживает OBD Fusion, DashCommand, OBD Car Doctor и т. Д. Для iOS и Torque Pro для Android, OBD Auto Doctor для Windows, а также многие другие приложения ELM327, для которых требуется адаптер WiFi OBD2.Не беспокойтесь о совместимости. Беспроводной считыватель автомобильных кодов KOBRA OBD2 работает со всеми автомобилями и небольшими грузовиками с 1996 по 2018 год в США.
ОБНОВЛЕННАЯ ВЕРСИЯ
• : благодаря отзывам пользователей мы выпустили новую версию сканера WIFI OBD2 и программы чтения кода двигателя. Обновления включают улучшенный диапазон сигнала WIFI, улучшенную совместимость приложений, обновленные компоненты и отсутствие компакт-диска. Не дайте себя обмануть другим брендам, которые продают дешевые сканеры obd2 elm327. Наш диагностический сканер OBD и поглотитель контрольных ламп двигателя изготовлены из высококачественных материалов, обеспечивающих оптимальную производительность и долговечность.
• ПОКУПКА НА 100% БЕЗ РИСКА: Нашей основной целью является максимально дружелюбное обслуживание клиентов. Вот почему мы предлагаем вам годовую гарантию возврата денег в случае, если этот автоматический диагностический сканер не оправдает ваших ожиданий, без каких-либо вопросов!

Kobra Products Wifi OBD-сканер Руководство пользователя

1. Оставьте зажигание автомобиля в выключенном состоянии. Подключите сканер OBD Kobra ™ к порту OBD2 автомобиля.

2. Включите зажигание автомобиля.На вашем устройстве перейдите в «Настройки»> «Wi-Fi». Включите Wi-Fi и подключитесь к сигналу Wi-Fi с именем «WiFi_OBDII».

ПРИМЕЧАНИЕ. Если приложение, которое вы используете, по-прежнему не обнаруживает WIFI-соединение «WiFi_OBDII», принудительно закройте приложение и запустите его снова. (Чтобы принудительно завершить работу в Android, используйте «Диспетчер задач». В iOS дважды нажмите кнопку «Домой» и закройте приложение).

3. Запустите приложение OBD. Самые популярные бесплатные приложения для Android: Torque Lite, OBD Link, ScanMaster Lite, OBD Car Doctor, а самое популярное платное приложение — Torque Pro (стоимость 4 доллара.95). Для устройств Apple самые популярные бесплатные приложения: OBD Fusion, OBD CarDoctor, а самое популярное платное приложение — DashCommand (стоит 9,99 долларов США). См. Ниже полный список рекомендуемых приложений.

4. Некоторые приложения подключаются автоматически, и вы можете сразу же начать использовать устройство. В то время как другие приложения потребуют от вас подключения вашего устройства через приложение. Это действительно зависит от того, какое приложение вы используете. Некоторые приложения требуют настройки для подключения к устройству в первую очередь. В этом случае перейдите в настройки приложения и настройте его для поиска сканера WIFI OBD.(см. шаг 5) и выберите устройство.

5. Обновите настройки в приложении OBD. Вам необходимо установить приложение OBD (например, крутящий момент) для поиска WIFI. Если этого не сделать, приложение не обнаружит сканер. Это должно быть сделано в любом приложении OBD, потому что все они работают одинаково.

Инструкции:

В Torque (например) перейдите в «Настройки». И обновите эти 2 настройки:

1. Нажмите «Подключение» и выберите «WIFI», как показано ниже.

.

2. Нажмите «Устройство» и выберите OBD2.

3. Теперь принудительно закройте приложение через «Диспетчер задач» на вашем устройстве Android. И снова запустите приложение. Это связано с тем, что многие приложения OBD по какой-то причине не будут применять новые настройки, если вы не закроете их полностью и не запустите снова. Внутри устройства iOS Apple дважды нажмите кнопку «Домой» и закройте приложение.)

Устранение неполадок
Шаг 1. Подключите Wi-Fi к планшету или телефону. Перед тем, как перейти к шагу 2 ниже, вы должны успешно выполнить сопряжение устройства с планшетом или телефоном, а зажигание автомобиля должно быть включено (за один шаг до включения двигателя).

Шаг 2. Обновите настройки в приложении OBD. Вам необходимо установить приложение OBD (например, крутящий момент) для поиска WIFI. Если этого не сделать, приложение не обнаружит сканер. Это должно быть сделано в любом приложении OBD, потому что все работают аналогично.

Инструкции:
В крутящем моменте (например) перейдите в «Настройки». И обновите эти 2 настройки:
1. Нажмите «Подключение» и выберите «WIFI», как показано ниже
2. Нажмите «Устройство» и выберите OBD2.

Шаг 3. Теперь принудительно закройте приложение через «Диспетчер задач» на вашем устройстве Android.И снова запустите приложение. Это связано с тем, что многие приложения OBD по какой-то причине не будут применять новые настройки, если вы не закроете их полностью и не запустите снова. Внутри устройства iOS Apple дважды нажмите кнопку «Домой» и закройте приложение.)

Вот и все. Теперь он успешно подключается к ЭБУ автомобиля. Убедитесь, что зажигание автомобиля включено.

Расширенный поиск и устранение неисправностей
Для некоторых старых устройств с устаревшей прошивкой иногда требуется следующая последовательность для подключения устройства:

1. Оставьте зажигание вашего автомобиля в выключенном положении.Подключите сканер OBD Kobra ™ к порту OBD2 автомобиля.

2. Включите зажигание автомобиля. На вашем устройстве перейдите в «Настройки»> «Wi-Fi». Включите Wi-Fi и подключитесь к сигналу Wi-Fi с именем «WiFi_OBDII». Обратите внимание: обнаружение может занять до минуты.

3. После подключения к этой сети Wi-Fi щелкните маленькую синюю стрелку, чтобы перейти к ее расширенным настройкам. Установите статический IP-адрес. Настройте IP-адрес на 192.168.0.123 и маску подсети на 255.255.255.0. и маршрутизатор 192.168.0.10. Оставьте поле шлюз и DNS пустыми. Затем вернитесь и выйдите из настроек.

4. Заведите машину. В своем приложении настройте соединение для использования настраиваемого TCP-соединения с IP 192.168.0.10 и TCP-портом 35000.

Общие проблемы
Проблема: Мое устройство успешно подключено к вашему устройству, но не может быть распознано приложением OBD? Решение: выключите Wi-Fi на устройстве. Отключите сканер OBD от автомобиля. Принудительно закрыть приложение.Затем закройте приложение С Android, воспользуйтесь «Диспетчером задач». В iOS дважды щелкните кнопку «Домой». Затем запустите приложение, снова подключите Wi-Fi и посмотрите, подключается ли он.

Проблема: Моя OBD2 Не подает никаких признаков питания, индикаторы не горят. Решение: отсоедините адаптер и повторите шаги, описанные выше. Если проблема не исчезнет, ​​проверьте предохранитель OBD и при необходимости замените.

Мой телефон и приложение подключены к сканеру Kobra, но я не могу подключиться к ЭБУ. Решение: выключите Wi-Fi на своем устройстве.Принудительно закройте приложение через «Диспетчер задач» на вашем устройстве Android. Внутри устройства iOS Apple, дважды нажмите кнопку «Домой» и закройте приложение.) Отсоедините сканер Kobra от автомобиля, снова подключите его к машине и подождите, пока не загорится красный свет. Затем повторно подключите Wi-Fi на своем телефоне, подключитесь к сети OBD2 и снова запустите приложение.

Проблема: Я пытаюсь выключить индикатор «Check Engine», но он продолжает светиться или гаснуть. Решение: если у вас возникли трудности с очисткой определенного кода, попробуйте перевести автомобиль в режим ACC (второе положение зажигания).Помните, что очистка кода не решает проблему, и система вашего автомобиля, скорее всего, снова обнаружит проблему в какой-то момент.

Проблема: Мой «Check Engine» и другие коды неисправностей отображаются на моей приборной панели, но инструмент сканера Kobra не может их прочитать. Решение. Хотя сканер Kobra совместим с 99,93% автомобилей, выпущенных после 1996 года, возможно, вашему автомобилю требуется более специализированное оборудование для считывания кода неисправности.

Проблема: Torque (или любое другое приложение) успешно обнаруживает сканер, но он по-прежнему не подключается к автомобилю.Решение: в этом случае ваш автомобиль может быть несовместим с OBD2. Если ваш автомобиль (любой марки) произведен / импортирован ПОСЛЕ 1 января 1996 года, то он на 100% соответствует требованиям OBD2. Если ваш автомобиль не совместим с OBD2, то единственный вариант — отнести его к механику, чтобы они использовали свой сканер стоимостью более 3000 долларов, такой как SnapOn.

Полный список рекомендуемых приложений для Android
Бесплатно:
ScanMaster Lite
Torque Lite
OBD2-ELM327 Диагностика автомобиля
Приборная панель OBD
ScanMyOpel Lite
OBD Car Doctor
Эффективность (бесплатно)
BMWhat Lite (только BMW) Платно:
DashCommand
Torque Pro
ScanMyOpel
OBD Car Doctor Pro
TouchScan (Диагностика OBD)
Efficiency Pro
BMWhat (только BMW) Полный список рекомендуемых приложений Apple iOS
Бесплатно:
OBD Fusion
OBD CarDoctor
EOBD Facile

Оплачено:
DashCommand
EngineLink
REV
NovaScan — Комплексное решение OBD
BMWhat (Только BMW)
Сканер OBD2
Оптимизированные приложения для iPad:
DashCommand
iCanOBD2 (Только VW, Audi, Seat, Skoda) 9000 Link Engine Link
Предостережения и предупреждения
— Пожалуйста, правильно подключите адаптер iOBD2 WiFi OBDII к вашему автомобилю, следуя инструкциям по установке
перед использованием.

— Во время вождения автомобиля не используйте это устройство. Любое отвлечение может привести к аварии
.

RevHeadz Звуки двигателя OBD2

RevHeadz Engine Sounds OBD2

Следующие инструкции относятся к версии RevHeadz Engine Sounds для Android.

Отсоединяйте адаптеры OBD2 от автомобиля, когда вы не используете его, чтобы избежать разрядки аккумулятора.

RevHeadz в настоящее время не поддерживает электромобили

.

Избегайте использования Bluetooth

при использовании RevHeadz OBD2, так как это приводит к значительному запаздыванию вывода звука.

1. Адаптер Bluetooth OBD2 Подключите адаптер к порту подключения OBD2 в ваших автомобилях (обычно находится рядом с местом водителя, точное местоположение может варьироваться от автомобиля к автомобилю.) Здесь представлен дешевый Bluetooth-клон-адаптер ELM327 от eBay. Обычно они имеют одинаковые MAC-адреса, такие как AA: BB: CC: 11: 22: 33, и поэтому могут вызвать проблемы со связью, если их больше 1 рядом. Во время тестирования мы наблюдали обрывы соединения с этими адаптерами. Запустите двигатель вашего автомобиля. 2.Подключить экран Запустите приложение RevHeadz Engine Sounds и перейдите к экрану подключения, нажав нажатие кнопки OBD2 из главного меню. Затем нажмите кнопку Connect (Bluetooth) . 3. Выберите устройство Bluetooth . В диалоговом окне Bluetooth OBD2 Connect вы должны увидеть список уже подключенных устройств.Если вашего устройства нет в списке, вы можете нажать Поиск устройств. Ты при желании можно установить флажок Безопасное соединение. Нажмите на устройство OBD2 в списке. Если будет предложено ввести ПИН-код, введите ПИН-код, предоставленный производитель вашего адаптера. Адаптер в нашем примере использует 1234

1.Адаптер Wi-Fi OBD2 Подключите адаптер к порту подключения OBD2 в ваших автомобилях (обычно находится рядом с местом водителя, точное местоположение будет отличаться от автомобиля в машину.) Здесь показан дешевый адаптер-клон ELM327 Wifi от eBay. Запустите двигатель вашего автомобиля. 2.Wi-Fi Connect Подключитесь к Wi-Fi адаптера OBD2 перед запуском приложения на ваш телефон. В настройках вашего телефона нажмите на пункт Wi-Fi. Теперь выберите устройство OBD2 Wifi в списке. Если вы подключаетесь к этому устройству впервые, вам, вероятно, будет предложено для пароля.Введите пароль, предоставленный производителем устройства. В нашем примере пароль 12345678 3. Подключите экран Запустите приложение RevHeadz и перейдите к экрану подключения, щелкнув значок Кнопка OBD2 из главного меню. Затем нажмите кнопку Connect (Wifi) кнопка. 4. Выберите адрес Wi-Fi и порт Укажите хост и номер порта, предоставленные производителем вашего адаптера. В нашем примере это 192.168.0.10 и 35000. Затем нажмите Connect Кнопка .

Подключение Если все работает, вы должны увидеть соединение, показывающее некоторые данные. на твоей машине.Укажите число оборотов вашего автомобиля, отмеченного красной чертой, с помощью кнопок прокрутки. Этот это значит, что приложение может сопоставить диапазон оборотов вашего автомобиля с диапазоном оборотов другого автомобили, диапазон оборотов которых может отличаться от диапазона оборотов вашего автомобиля. По желанию вы можете установите это значение немного ниже, чтобы добиться более высоких оборотов двигателя из более низких оборотов Оставьте для параметра «Оптимизировать связь» значение «Вкл.», Если у вас нет вопросы. Вернитесь в главное меню, нажав кнопку «Назад» вверху. оставил.В главном меню индикатор кнопки OBD2 будет зеленым, когда есть активное подключение и переход в режим Drive для любого из двигателей будет использовать данные OBD2 для моделирования звука. Поиск и устранение неисправностей Убедитесь, что никакие другие приложения не пытаются связаться с адаптером OBD2, пока пытается подключиться к приложению RevHeadz, поскольку они могут помешать ему подключиться.Обратите внимание, что некоторые из этих приложений будут поддерживать соединение OBD2 с вашим адаптер даже после закрытия приложения. Если у вас возникли проблемы с подключением OBD2 работы, затем нажмите кнопку Диагностика после попытки соединять. Экран диагностики будет содержать информацию, которую можно сохранить в файл журнала на вашем телефоне. Нажмите Сохранить файл журнала , чтобы сохранить информацию в файл на вашем телефоне, который можно отправить нам по электронной почте. Файл журнала обычно можно найти на телефоне по адресу . \ Android \ data \ au.com.revheadz.revheadz \ files \ revheadzobdlog.txt Подключите телефон к компьютеру и найдите файл, который хотите прикрепить, или, как вариант перейдите к файлу на своем телефоне из приложения Мои файлы , выберите файл и нажмите кнопку «Поделиться» в правом верхнем углу, затем выберите адрес электронной почты. Отправьте файл журнала по электронной почте на адрес: Функция OBD2 RevHeadz все еще относительно новая, поэтому могут быть ошибки или несовместимости, о которых мы еще не подозреваем, поэтому проявите терпение, пока мы работаем о внесении будущих обновлений и улучшений. Подсказки Некоторые дешевые адаптеры OBD2 не используют режим пониженного энергопотребления, поэтому их следует отключить. от порта OBD2 вашего автомобиля, когда он не используется, чтобы избежать разряда автомобильного аккумулятора.

Pair OBDII диагностический автомобильный сканер с ПК с Windows через Bluetooth

Этот пост направлен на то, чтобы помочь пользователям автомобильного сканера USB OBDII подключать свои устройства к ПК с Windows через Bluetooth с помощью программного обеспечения ScanMaster-ELM.

Диагностический автомобильный сканер OBDII (с интерфейсным кабелем USB) — это новейший сканер на базе ПК, который поддерживает все протоколы OBD-II и поставляется с рядом совместимых программ.Следуйте инструкциям по подключению автомобильного диагностического сканера OBDII к ПК с ОС Windows :

1. Установите автомобильный сканер OBDII с интерфейсом USB на свой автомобиль.

2. Установите программу ScanMaster-ELM ( ScanMaster-ELM V2.1 ) на свой ПК с Windows.

3. Откройте Bluetooth на ПК с Windows, затем нажмите «Добавить устройство» и найдите Bluetooth автомобильного сканера OBDII.

4. Дважды щелкните «OBDII», после чего появится всплывающее окно «Выберите вариант сопряжения».Выберите «Введите код сопряжения устройства».

5. Введите код сопряжения «1234», нажмите «Далее».

6. Диагностический автомобильный сканер USB OBDII был успешно добавлен к этому компьютеру с Windows.

7. Откройте «Показать устройства Bluetooth» на ПК с ОС Windows и получите COM-порты функций устройства OBDII.

8. Запустите ScanMaster-ELM и нажмите «Связь», установите порт, выберите последовательный (RS 232 или драйвер виртуального COM-порта; Протокол выберите Автоматический) тип интерфейса.После настройки нажмите «ОК».

9. Нажмите «Подключить», все соединение Bluetooth будет завершено и появится следующая страница.

Мы надеемся, что этот пост был ясным и простым в решении проблем с подключением Bluetooth вашего диагностического сканера OBDII. Если вы приобрели указанный сканер OBDII у GearBest, не стесняйтесь обращаться в наш центр поддержки клиентов .

Лучшие подключаемые автомобильные устройства в 2019 году

Roush Active Exhaust: Выхлопная система Wi-Fi

Часть видения Интернета вещей заключается в том, что он откроет мир, в котором каждый объект вокруг нас в какой-то степени является программируемым.Пока что лампочки — это воплощение этой концепции, с настройками яркости, стробирующими узорами и миллионами цветов, которые можно выбрать в приложениях для смартфонов. Подобная сила контроля над нашим окружением развивается и в других продуктах, в том числе в тех, где этого нельзя было ожидать, — например, в автомобильных двигателях.

Roush, компания, известная своими высокопроизводительными автомобилями и запчастями, теперь продает систему активного выхлопа за 1700 долларов, которая дает водителям возможность контролировать звук двигателя Мустанга.Открывая или закрывая выхлопные отверстия, система может «настроить» двигатель от тихого урчания до хриплого рева. Владельцы автомобилей могут выбрать один из нескольких предустановленных режимов или создать свои собственные настройки, подключив ключ Wi-Fi к диагностическому порту автомобиля и подключившись к системе Active Exhaust с помощью приложения для смартфона.

Шум маслкара может волновать водителя, но также может раздражать пешеходов и ближайших домовладельцев. Частично привлекательность Active Exhaust заключается в том, что она дает водителям возможность с уважением заглушить двигатель на жилых улицах и при этом наслаждаться шумом на шоссе или на трассе.Но это также может указывать на будущее, в котором правила шума могут быть введены в действие беспроводным способом для каждого района, с маяками, транслирующими максимальный уровень децибел, а транспортные средства автоматически регулируют настройку выхлопа, чтобы соответствовать требованиям. Wi-Fi Выхлопная система: Roush Active Exhaust

В конечном счете, это лишь один из многих способов, которыми Интернет вещей позволяет людям персонализировать свое непосредственное окружение. Как эти технологии будут взаимодействовать со стандартами сообщества, еще предстоит увидеть (или, в зависимости от обстоятельств, услышать).

Посмотрите видео ниже, чтобы лично убедиться, как система активного выхлопа Roush изменяет звук двигателя автомобиля в реальном времени.

.

No related posts.
