Что такое Elm327 и для чего используется

Данная аббревиатура знакома большинству автовладельцев. Elm327 — это сканер или адаптер, который подключают к бортовому компьютерному устройству машины через особый разъем — OBD-II.

Сканер Елм327

Это полезный адаптер, который используют для проведения диагностики автомобиля. Кроме того, с помощью него можно посмотреть на показатели работы и обнулить ошибки в электронном блоке управления.

К сведению! Сканер назвали по наименованию используемого микроконтроллера. Этот микроконтроллер связывает диагностическую шину машины и компьютер/смартфон. Elm327 был создан канадской компанией, но китайские производители уже стали выпускать дешевые аналоги, которые не всегда правильно работают.

Elm327 обладает довольно широким функционалом. Но конкретный набор опций зависит от используемой версии адаптера, особенностей электронного блока управления автомобиля и ПО для диагностики состояния транспортного средства.

Автовладельцы часто используют данный сканер, потому что его возможности не ограничиваются считыванием диагностических кодов. Также с помощью Elm327 можно посмотреть все важные показатели работы автомобиля.

Важно! В некоторых машинах с помощью данного сканера удается самостоятельно настроить автоматическое запирание замков, данные приборной панели.

Внешний вид адаптера

Как пользоваться Elm327 через андроид

Популярный вопрос у купивших Elm327 — как пользоваться через андроид. Для этого понадобится скачать дополнительное приложение. Часто в комплекте с самим адаптером идет нужная утилита. Инструкция, как можно установить elm327 на андроид с диска, схожа со скачанным приложением из магазина.

Как подключить телефон к компьютеру через USB кабель Андроид

Подключив Elm327, можно использовать сканер. Если все настроено верно, то на дисплее появится вся информация об автомобиле. В Плей Маркете есть большой выбор бесплатных приложений, которые будут работать с Елм327.

Обратите внимание! Есть и платные аналоги, практически ничем не отличающиеся от бесплатных приложений. Только у некоторых более расширенный функционал, хотя все основные параметры для диагностики доступны во всех версиях.

Картинка 3 Подключение к андроид-устройству

Может придется создать профиль машины самостоятельно. Автовладельцу нужно выбрать из списка свою модель и указать основные характеристики. После этого откроется доступ к данным о работе различных систем автомобиля и возможность их сброса и коррекции показателей.

Подобные утилиты помогают провести самостоятельную диагностику машины в любое время. Благодаря этому владельцу авто не нужно тратиться на посещение автосервиса. Однако достоверность данных зависит от качества самого адаптера, потому что на рынке появилось много подделок. Кроме этого, на работу программы влияет версия андроид-устройства, прошивка должна соответствовать утилите для нормальной синхронизации устройств.

Комплект для установки

Как подключить Elm327 к Android

Подключение Елм 327 к андроиду аналогично осуществляется через блютуз. Алгоритм использования сканера посредством платформы Android прост:

Для подключения адаптера Elm327 USB к Android его вставляют в разъем. Он находится на бортовом компьютерном устройстве. Чаще всего разъем располагается под рулем, но все зависит от автомобиля.
На смартфон нужно скачать ПО. Его можно найти в PlayMarket. Для этого в поисковую строку достаточно вписать Elm327. Существуют платные и бесплатные версии программы. Есть много утилит со встроенным русским языком.
Затем нужно включить зажигание. У некоторых моделей сканера имеется выключатель, который также понадобится переключить для работы с мобильным/планшетом на платформе андроид.
Далее следует включить Bluetooth на устройстве. Из выбранного списка необходимо выбрать сканер. Устройство может быть обозначено как OBD II, CBT, CHX, Vgate.

Затем нужно включить сопряжение. Для этого понадобится ввести код, стандартный во всех заводских настройках 0000 или 1234.

Как подключить Интернет к компьютеру через телефон андроид

Вышеописанный алгоритм поможет и пользователям Elm 327 mini подключить к андроид-устройству.

Если устройство не может выполнить сопряжение, следует проверить опцию «Видим для всех устройств». Она может быть отключена, и сканер по этой причине не может найти смартфон/планшет.

Обратите внимание! Для сопряжения вводить пин-код следует на обоих устройствах одновременно.

После всех вышеописанных манипуляций Elm327 появится в списке сопряженных устройств, и в дальнейшем для его запуска не понадобится вводить пароль.

Диагностика автомобиля с помощью специальной программы сэкономит средства владельца

На старых версиях ОС данный адаптер может не работать. Поэтому можно использовать для Elm327 Wi-Fi подключение к Android. Необходимо делать все тоже самое, только для подсоединения использовать точку доступа. В списке сетей нужно выбрать ту, в которой будет написано название утилиты. После установки соединения получится перейти к настройкам.

Как настроить приложение для Елм327 блютуз на андроид

Как найти телефон по IMEI самостоятельно через интернет — Андроид

После установки соединения автовладелец может открыть ПО и приступать к установке подходящих параметров. Обычно у многих не возникает проблем, как настроить елм 327 блютуз на андроид. В самой утилите следует зайти в «Настройки адаптера». В качестве типа подключения должен быть выбран блютуз.

Обратите внимание! В пункте «Статус адаптера» напротив указанных опций должны быть поставлены три галочки. Если одна из них отсутствует, нужно поставить для нормальной синхронизации смартфона и сканера. Если три галочки уже отмечены, это означает, что утилиту и адаптер можно использовать.

Комплектация адаптера

При установке некоторых версий ПО есть возможность добавлять на экран различные схемы, наглядно показывающие работу автомобиля. Таким образом автовладелец сразу увидит, на какой показатель следует обратить внимание. Использование Elm 327 через Android экономит время и позволяет в любой момент проверить средство передвижения на наличие неисправностей.

Ошибки подключения

Если Елм 327 не может установить соединение с андроид-устройством, значит в процессе подключения могли возникнуть следующие ошибки:

включатель на сканере находится в другом положении;
автовладелец не включил зажигание, которое часто необходимо для питания;
адаптер недостаточно плотно вставлен в порт. Мигающий датчик не всегда означает готовность устройства к использованию, поэтому нужно заново подсоединить сканер;
стоит попробовать различные протоколы для соединения до тех пор, пока не установится связь.

Обратите внимание! Если эти советы не помогли, скорее всего, причина в самом сканере. Необходимо его обменять на новый и попробовать подключить заново.

При первой настройке сканер для автомобиля может выдавать ошибки

Краткий обзор популярной программы Torque

Это самый популярный вариант для тех, кто хочет использовать Elm 327. Разработчики предлагают две версии: Light и PRO, бесплатная и платная соответственно. Первый вариант имеет ограниченный функционал, а второй — набор расширенных опций.

К сведению! В лайт версии пользователь сможет посмотреть состояние узлов автомобиля и сбросить все ошибки. ПРО-утилита показывает больше параметров.

Какими возможностями обладает программа Torque:

проверка на наличие ошибок автомобильного двигателя;
особая панель, на которой показаны параметры машины в режиме реального времени;
оценка работы датчика кислорода;
сканирование и показ неисправностей в автомобиле;

показ ошибок с большим количеством опций;
возможность расчета расхода топлива, стоимости поездки.

Важно! Для программистов есть приятный бонус — они смогут доработать утилиту, потому что разработчики сделали открытым доступ к исходному коду. Таким образом получится настроить Torque под себя.

Но у данного приложения имеются и недостатки. К ним относится неполная русификация, что может немного затруднить пользование программой. Однако у Torque высокие оценки от пользователей, потому что это не влияет на качество работы приложения.

Приложение Torque

Обзор программы Car Doctor OBD

Еще один популярный вариант, подходящий для андроид-платформ. Данное приложение направлено на анализ текущих настроек и возможных неисправностей с БЭУ. После этого происходит передача на считывающее устройство в протоколе OBD.

Важно!

Данная утилита полностью переведена на русский язык.

«Авто-доктор» совместим с отечественными моделями и иномарками. Какие опции предлагает OBD пользователям:

считывание и распознавание кодов ошибок;
возможность сбросить их в режиме реального времени;
определить состояние по различным датчикам;
точно установить VIN-номера кузова.

Пользователи также высоко оценили данное приложение, потому что по своим характеристикам оно не сильно уступает предыдущему.

Устройство для диагностики автомобиля

Краткий обзор Opendiag Mobail

Если две предыдущие программы были совместимы со всеми автомобилями, то данное приложение подходит исключительно для отечественных моделей. Оно полностью совместимо с андроидом и русифицировано.

Пользователи отмечают, что Opendiag Mobail совместим с Емл327, никаких сбоев во время работы не выдает. Функционал у данной программы даже больше, чем у некоторых подобных приложений.

Обратите внимание! Можно использовать подключение Obd2 к магнитоле на андроид.

Но ее главный недостаток — возможность синхронизации с отечественными автомобилями.

Адаптер Елм 327

Многих пользователей интересует вопрос, как подключить обд2 через блютуз на андроид. Порядок действий такой же, как и для других приложений. На его установку не влияет то, что он подходит только для отечественных производителей.

Сканер Elm327 Bluetooth полностью совместим с андроид-платформой, поэтому лидирует среди других адаптеров. Только при покупке обязательно следует спросить наличие лицензии и сертификата, чтобы не приобрести подделку. Тогда получится купить качественный адаптер, совместимый со всеми марками автомобилей.

Автор:

Влaдимиp Гpoмaкoв

Как подключить сканер обд 2

Как подключить и настроить диагностический автомобильный сканер кодов OBD II CAN?

КРАТКОЕ СОДЕРЖАНИЕ:

Подключите устройство к телефону по Bluetooth
Подключите устройство в настройках программы Torque

После покупки автомобильного диагностического сканера кодов OBD 2 нам очень часто задают вопрос – как его использовать? Действительно, разобраться с подключением бывает непросто, особенно, когда первый раз держишь устройство в руках. Именно поэтому мы написали данную статью – надеемся, она поможет Вам приступить к работе с устройством сразу после покупки и не терять драгоценное время.

Для начала давайте рассмотрим само устройство. Оно представляет собой небольшую коробочку, которая является, фактически, переходником для подключения Вашего смартфона к автомобилю через Bluetooth. Всей расшифровкой и обработкой информации занимается Ваш телефон – при помощи специальной установленной программы. Именно наличие практически у каждого человека небольшого смартфона сделало возможным производство бытовых автомобильных сканеров OBD II. Раньше для расшифровки использовались мощные компьютеры, которые устанавливались только в автосервисах. А теперь проверить состояние всех систем Вашего железного коня можно так же легко, как сделать покупку в обычном магазине! А самое главное – автомобильный сканер является «мультимарочным», то есть, подходит для абсолютно любого автомобиля!

Но вернемся к нашему устройству:

Рис. 1. Внешний вид автомобильного диагностического сканера OBD 2

В некоторых моделях сканеров в комплекте с устройством идет диск с программным обеспечением. Но на самом деле, для работы он совершенно не обязателен. Все, что нам нужно – это само устройство и смартфон.

Первое, что нам нужно – это найти диагностический разъем в автомобиле. Многие люди сразу лезут под капот, но в большинстве случаев разъем находится внутри салона, где-то под рулевой колонкой. Скажем честно – чтобы его обнаружить, придётся постараться. Советуем использовать фонарик. Зато после того, как он будет найден, Вы сможете устанавливать сканер не глядя.

Следующим шагом идет установка самого сканера. Желательно производить установку при заглушенном автомобиле. Разъем устроен таким образом, что неправильно вставить устройство невозможно.

После установки в разъем на устройстве загорится индикатор.

Теперь нам понадобится сама программа. Мы (сотрудники интернет-магазина «Азиада») пользуемся смартфонами на Андроиде, поэтому статью пишем исходя из собственного опыта. На смартфонах с другими операционными системами процесс будет очень похож, мы уверены, что Вы без труда разберётесь.

Итак, открываем Google Play Market. Существует большое количество программ для диагностики, они отличаются возможностями, интерфейсом и т.д.. Лично мы используем программу Torque – управление в ней интуитивно понятно и не требует каких-либо особых знаний. Впоследствии Вы всегда сможете установить другой софт.

Рис. 2. Приложения в Play Market при поисковом запросе «Torque »

Вбив в поисковую строку «Torque», мы увидим, что таких программ две – платная версия и бесплатная (см. рис. 2). Для начала есть смысл не тратить деньги и поставить бесплатную версию. В 99% случаев ее возможностей достаточно.

И получаем вот такой ярлык на рабочем столе:

Рис. 3. Ярлык программы «Torque» на рабочем столе

Теперь нам нужно соединить смартфон и автомобильный диагностический сканер кодов через Bluetooth. Соединение происходит в два этапа – первым этапом мы должны объяснить Андроиду, что у нас есть новое Bluetooth – устройство и нам нужно его подключить к телефону. Вторым этапом мы должны объяснить программе Torque, что подключенное по беспроводному каналу устройство и есть наш сканер.

Для этого открываем в вашем телефоне «настройки», выбираем закладку «Bluetooth», затем в списке ищем сканер. Если его там нет – вытащите и установите его в разъем еще раз, возможно, он просто впал в «спящий режим».

Рис. 4. Подключение автомобильного диагностического сканера через Bluetooth

Иногда прибор определяется весьма странно, например, как на рисунке – 00:11:10:24:03:49. Но после того, как Вы его подключите, он обретет свое «настоящее» имя и станет называться Aut-Tech.

Итак, щелкаем на устройство в списке. Выскочит окошко, в котором нужно будет ввести пароль – 1234. Возможно, у других устройств пароль будет другим, но это всегда простейшее сочетание символов – 1111, 0000, 1234, 123456 и так далее. После ввода пароля нажмите клавишу «ОК».

Рис. 5. Запрос пароля для подключения

Устройство будет подключено.

Обратите внимание на забавный факт – на многих смартфонах значок беспроводного соединения не меняет цвет!

Тем не менее, в списке появится надпись – «авторизовано».

Рис. 6. Устройство Aut-Tech авторизовано

Теперь запускаем саму программу. Затем на экране щёлкаем на кнопку с шестеренкой – это «настройки». В зависимости от типа Вашего устройства и диагонали экрана внешний вид может отличаться от наших картинок. В некоторых случаях настройки вызываются нажатием на отдельную кнопку на корпусе смартфона. Это зависит только от модели аппарата, который Вы используете.

После нажатия появится меню, в котором выбираем «настройки»:

Рис. 7. Кнопка «Меню» в программе «Torque»

В настройках среди прочего нам нужно проверить раздел «Connection» — должно быть установлено «Bluetooth» (бывают адаптеры с подключением по Wi-Fi, настраиваются практически так же).

И самое главное – нажмите на раздел «Device». Выскочит список всех устройств, которые Вы подключали по Bluetooth – Ваши гарнитуры, беспроводные колонки и прочее. В списке выберите Aut-Tech – это и есть наш диагностический сканер.

Рис. 8. Интересующие нас пункты меню

Рис. 9. Выбор устройства Bluetooth

Примечание: В нашем случае мы ничего не подключали к данному планшету ранее, поэтому в списке и присутствует только «Aut-Tech». У Вас ситуация может быть немного иная.

ПОЗДРАВЛЯЕМ! УСТРОЙСТВО ПОДКЛЮЧЕНО И РАБОТАЕТ!

Как это проверить? Самый простой вариант – считать показания какого-либо датчика. Идеально для этих целей подходит датчик напряжения на аккумуляторе. Для этого в основном меню программы на пустом поле задержите палец на несколько секунд. Появится меню, выберите «Add Display» -> «Display» -> «Voltage». Выберите желаемый размер дисплея, и он будет помещен на рабочий стол программы. Заведите машину – и индикатор покажет напряжение – 14 вольт когда машина заведена, или 12 вольт если мотор заглушен.

Рис. 10. Напряжение на аккумуляторе

OBD (On-Board Diagnostic) обозначает диагностику и контроль основных узлов автотранспортного средства (шасси, двигателя и некоторых вспомогательных устройств). Для проведения самостоятельной проверки систем чаще всего используется диагностический адаптер ELM327 – компактный прибор, который передает данные о работе авто в режиме реального времени. Все что необходимо для использования ЕЛМ – это ПК, работающий на ОС Windows, телефон или планшет на Андройд или iOS. Если говорить о том, как пользоваться ELM327, то справиться с подключением девайса сможет даже начинающий автовладелец.

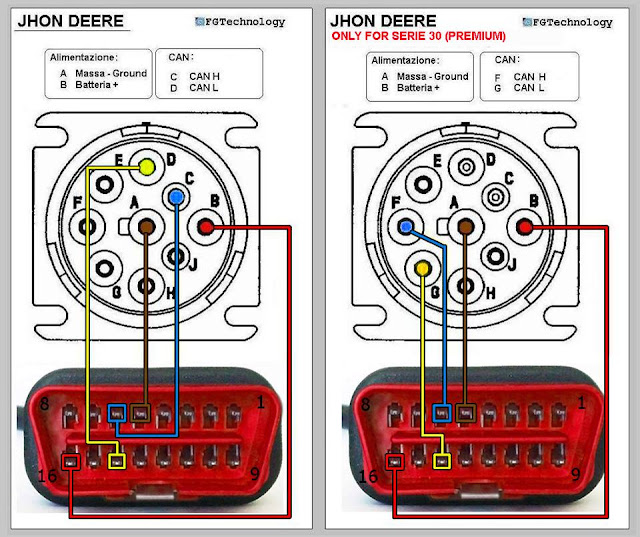

С какими автомобилями совместим сканер

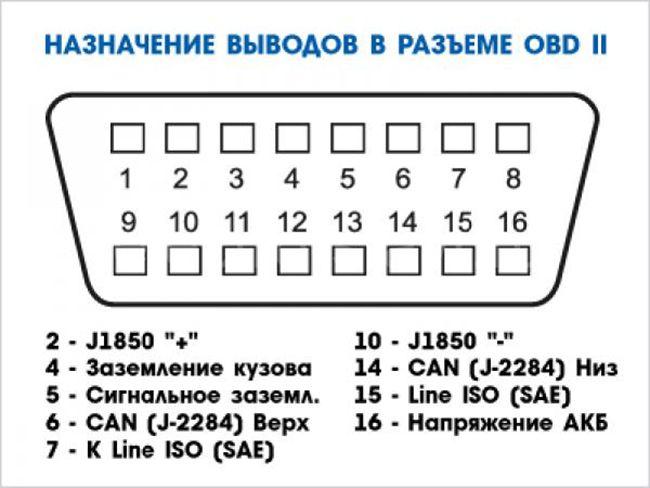

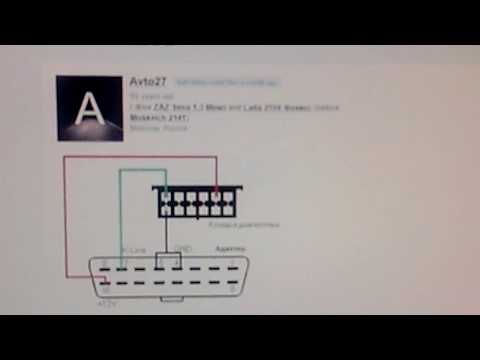

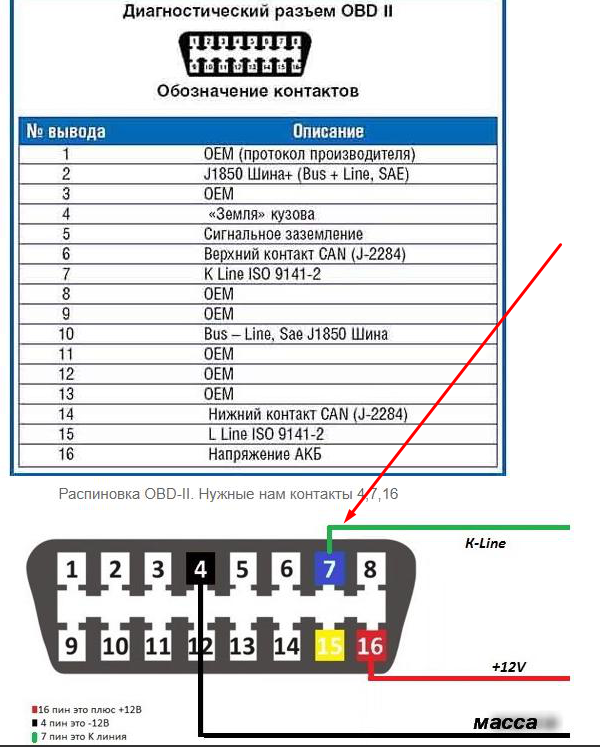

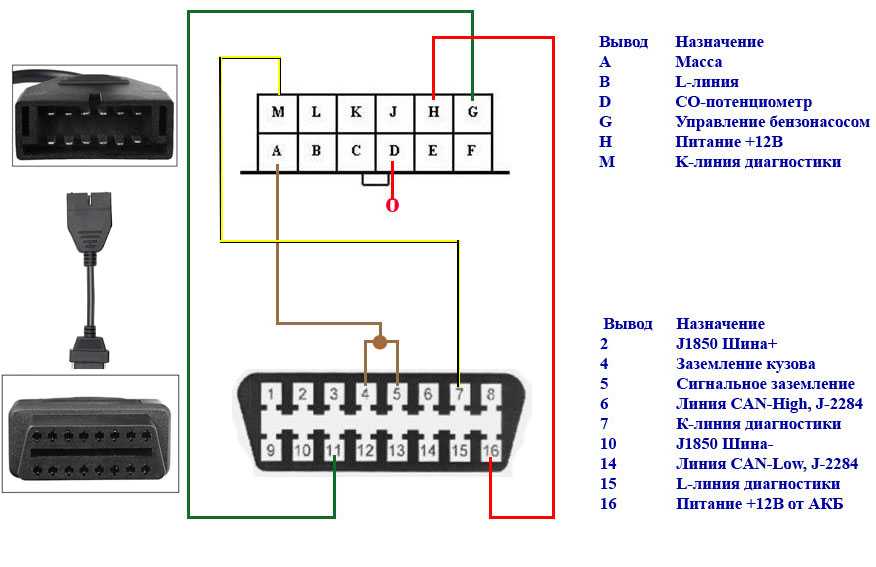

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:
