Как правильно установить камеру заднего вида на авто

Главная » Разное » Как правильно установить камеру заднего вида на авто

Установка камеры заднего вида: как подключить своими руками (4 этапа), схема, 5 способов

Рассмотрим в данной статье подробно, как выбрать необходимое оборудование, подключить его без профессиональных навыков, а также какие способы установки доступны на сегодняшний день.

Выбор камеры заднего вида

Современные производители предлагают большой выбор самых разнообразных камер заднего наблюдения для автомобилей. Большая часть из них — это устройства из Китая, которые, однако, по своему качеству иногда не уступают флагманам.

Для того чтобы сделать правильный выбор и подобрать оптимальную камеру для автомобиля, необходимо обратить внимание на следующие параметры:

  • цена — стоимость для любого покупателя является одним из основных критериев. В случае с данными гаджетами цена на продукт может отличаться в несколько раз, в зависимости от производителя.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Если вы выбираете камеру только для того, чтобы изредка ей пользоваться, то не стоит рассматривать предложения с высоким разрешениям за большие деньги. Выберите среднюю ценовую категорию;
  • разрешение — основной параметр, от которого во многом зависит качество картинки на мониторе. Чем выше данный показатель, тем лучше будет работать устройство, однако, как мы уже упоминали выше, далеко не всем нужна суперкачественная картинка;
  • чувствительность к освещению — очень важный параметр для городских жителей северных регионов, а также в городах, где есть проблема с освещением дорог. При низкой чувствительности, после наступления темноты, камера практически перестает выполнять основные функции даже при высоком разрешении;
  • угол обзора — каждый владелец автомобиля сам выбирает, насколько градусов необходимо, чтобы поворачивалась камера. Как правило, производители предлагают варианты от 120 градусов до 180. Если вы не уверены, какой именно вам нужен, то можно остановиться на среднем варианте;
  • наличие монитора — если в вашем автомобиле нет встроенного монитора, то камеры лучше выбирать в комплекте с монитором для вывода изображения.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Способы установки камеры заднего вида

Немаловажным фактором также является способ установки камеры заднего вида для автомобиля. В целом, можно выделить два основных варианта установки:

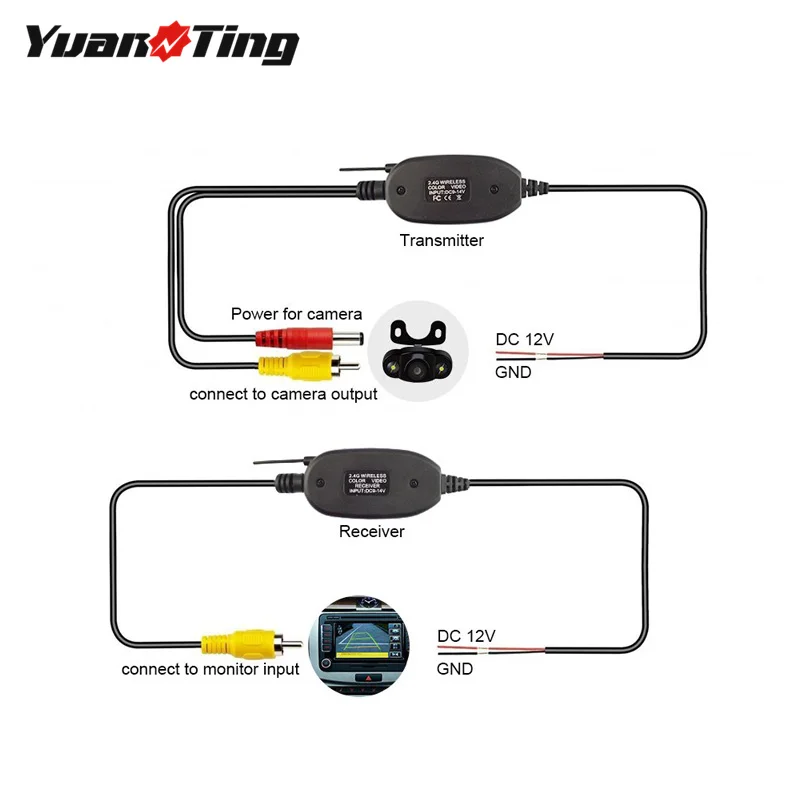

  • камера и отдельная система для вывода картинки — это может быть подключение ко встроенной мультимедийной системе или же самостоятельное подключение к отдельно установленному экрану. Отлично подойдет для тех, кто уже имеет монитор, а также не хочет менять общий дизайн автомобиля и подвергать замене зеркало заднего вида;

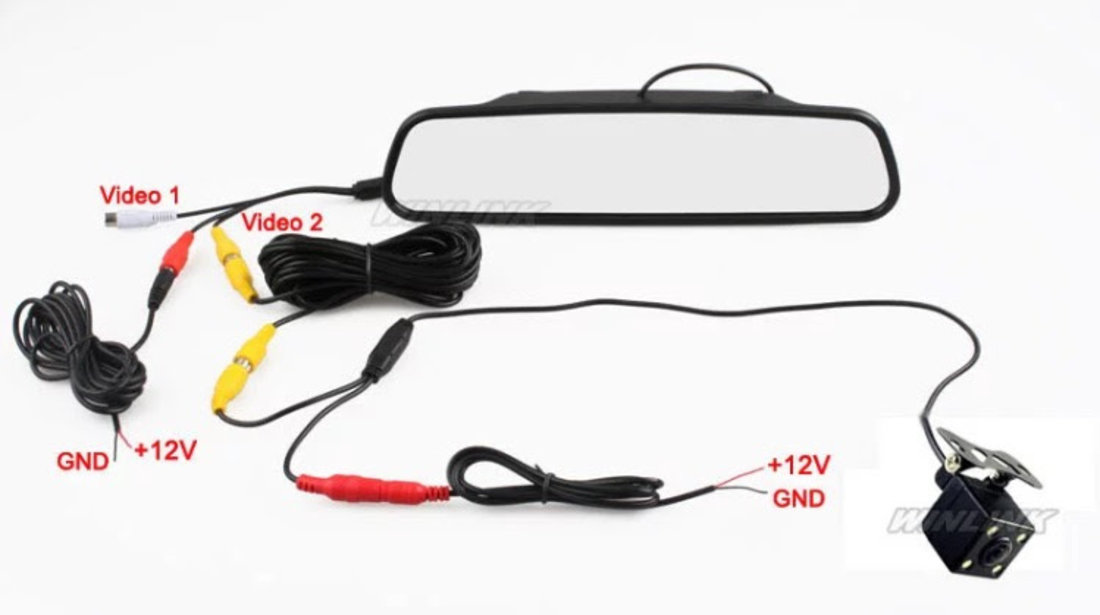

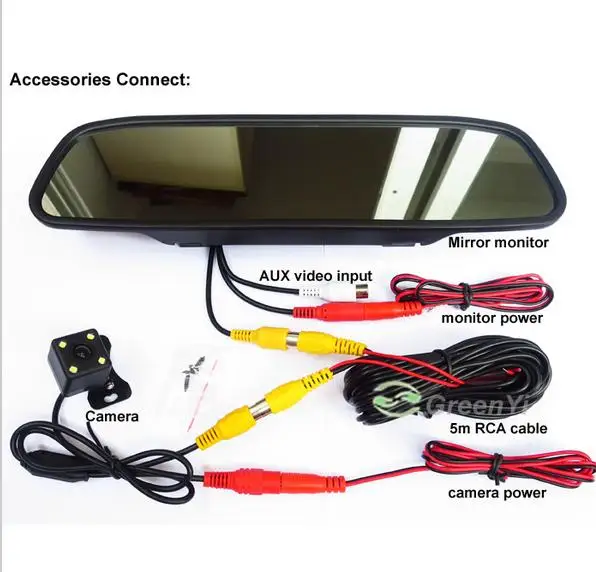

  • камера с зеркалом — такой вариант предусматривает вывод изображения с устройства непосредственно на зеркало заднего вида. Происходит это следующим образом: выбирается либо специальное зеркало с небольшим встроенным экраном или применяется специальная накладка на заводское зеркало. Подойдет для профессиональных водителей, которые легко смогут обходиться подобной заменой.

Помимо способа установки также есть необходимость выбрать место, куда именно будет устанавливаться камера.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Во многом место зависит от модели автомобиля, а также от того, куда легче будет установить гаджет. Одни из самых распространенных вариантов:

  • плафон для освещения госномеров автомобиля. Некоторые производители предлагают все необходимые детали для закрепления камеры заднего вида в данном месте. Преимуществом является то, что благодаря подсветке улучшается качество изображения;
  • в ручку багажника. Подойдет для машин, у которых ручки выполнены единым корпусом с молдингом. Закрепить камеру можно будет с помощью обычных саморезов;
  • закрепить на номерной знак — также распространенный вариант, который подойдет всем моделям машин.

Выбрать вариант установки камеры заднего вида можно, как самостоятельно, так и при помощи специалистов, которые учтут особенности автомобиля, а также высоту подвески и характеристики дорог в регионе.

Просто купить камеру не всегда бывает достаточно. Подключение камеры заднего вида своими руками подразумевает необходимость дополнительных инструментов и некоторых материалов.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

В первую очередь, многие владельцы автомобилей забывают про то, что перед установкой машину и особенно место крепления необходимо тщательно очистить. Можно воспользоваться услугами профессионально мойки или самостоятельно убрать пыль и грязь. Если пропустить данный шаг, то крепление может плохо зафиксироваться.

Также, в зависимости от вида крепления и способа установки, необходимо уточнить, какие дополнительные детали вам понадобятся. Это могут быть:

  • саморезы;
  • кабели;
  • переходники;
  • шнуры;
  • блоки питания и т.д.

Уточнять необходимо конкретно для выбранной модели камеры заднего вида. Некоторые производители предоставляют в комплекте все детали для самостоятельного монтажа.

Этапы монтажа камеры заднего вида

Рассмотрим подробную инструкцию, как установить камеру заднего вида в случае выбора места над задним бампером машины, с подсоединением ко встроенному монитору Pioneer.

Подготовка места для установки камеры

Выбранное место для подключения камеры имеет несколько преимуществ.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле В первую очередь — широкий угол обзора и отсутствие мешающих деталей. Однако есть и минус. Камера остается «на улице» и доступна посторонним людям. Поэтому этот вариант подойдет для владельцев автомобилей с гаражами, или же если блок над госномерами более утоплен, тем самым создается место, чтобы спрятать камеру. Предварительно необходимо закрепить кронштейн камеры, просверлив 4 отверстия для крепления и 1 — для провода питания.

Подключение питания

Наиболее ответственный этап — подключение к общей сети электричества автомобиля. Если у вас нет опыта подобных работ, то лучше обратиться к специалисту, дабы не испортить устройство. Если же понимание общее как и что работает есть, то необходимо следовать данным этапам.

У любой камеры есть два провода: для питания и для передачи видеосигнала. Так как большая часть камер имеет короткие провода, то их необходимо удлинить таким образом, чтобы они доставали до монитора. Удлинители часто входят в комплект.

Питание чаще всего подключается к задним фонарям.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Таким образом одновременно со включением заднего хода будет включаться и камера.

Проводка кабелей в салоне автомобиля

Все провода необходимо провести по багажнику и салону, спрятав их, во избежание обрывов. Сделать это можно двумя способами: либо закрепить все под обшивку, либо зафиксировать провода специальными фиксаторами.

Преимущество первого варианта — провода не будут видны, однако данный метод требует более детального и масштабного разбора автомобиля, что хотят далеко не все.

Второй способ легче и быстрее, но полноценной гарантии отсутствия обрывов нет.

Подключение монитора

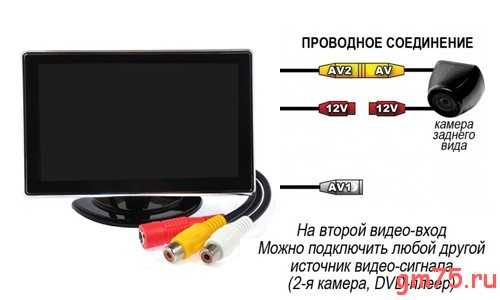

В случае, если подключение осуществляется не ко встроенному монитору, то также необходимо найти питание для этого элемента системы.

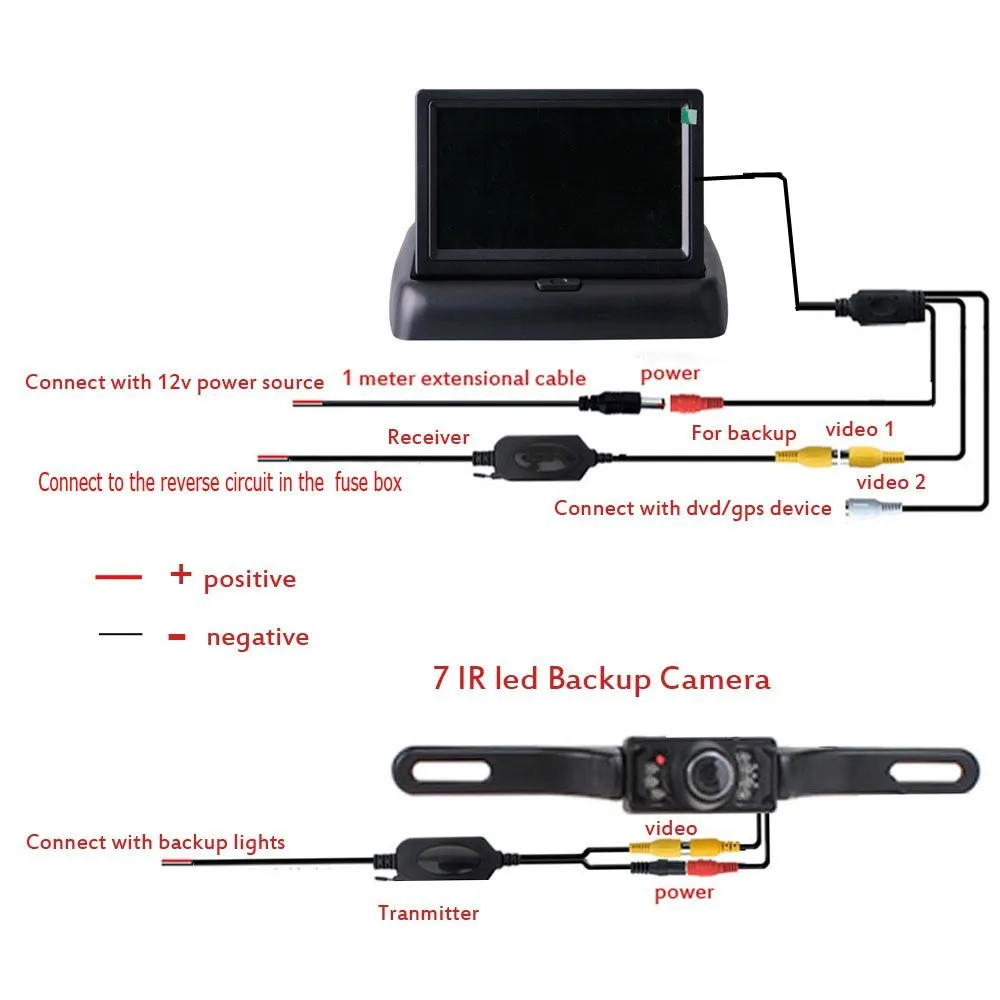

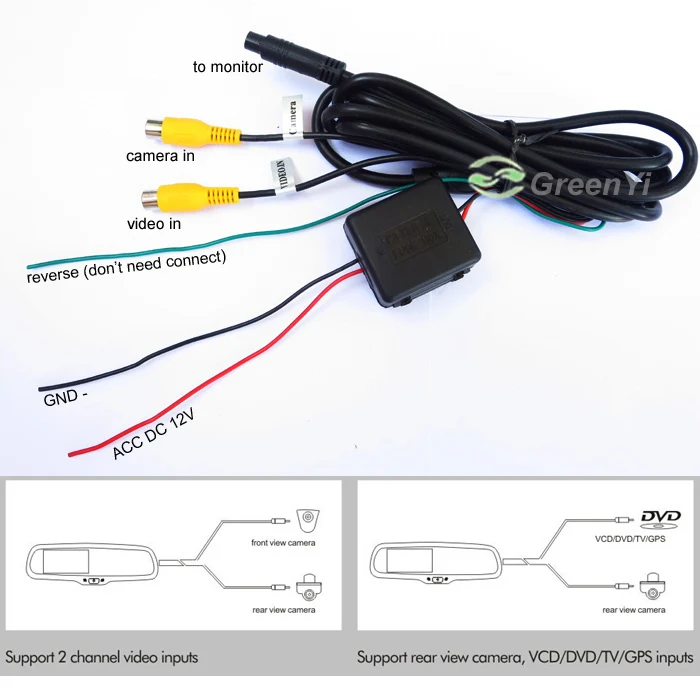

Подключение камеры к магнитоле или к монитору осуществляется с помощью провода передачи видеосигнала. Его необходимо подсоединить к вашему устройство, исходя из цвета. В случае с магнитолой Pioneer — это коричневый «тюльпан». Далее в настройках монитора указывается включение камеры заднего вида.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле После этого необходимо сменить полярность на режим батареи.

Все, ваша камера будет включаться автоматически со включением заднего хода.

Заключение

После правильного монтажа камеры заднего вида намного легче и приятней становится не только водить автомобиль по оживленным дорогам, но и парковаться. В случае, если ваш монтаж и установка камеры заднего вида на автомобиль своими руками не дали нужного результата, или же картинка постоянно пропадает с монитора, лучше обратиться в сервисный центр. Специалисты быстро определять причину и устранят ее.

Воспользовавшись вышеуказанными советами по приобретению и монтажу камеры заднего вида, вы легко сможете за небольшое время обновить собственный автомобиль, сделав его еще более комфортным и безопасным.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Пожалуйста, оцените этот материал!

(6 оценок, среднее: 5,00 из 5) Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Простая установка камеры заднего вида на авто своими руками. И опять Kia Rio

Приветствую вас, дорогие читатели! Сейчас мы продолжим эксперименты по монтажу дополнительного оборудования в легковой автомобиль. А тема статьи будет звучать так: установка камеры заднего вида на авто своими руками.

Если говорить точнее, то мы будем устанавливать универсальную камеру, которая подходит для всех марок машин, на маленькое Kia Rio автора блога. Думаю, что данное направление будет интересно многих любителям комфорта за рулем.

Содержание статьи:

Итак, сразу скажем о том, что наша камера не является модельной и ее можно поставить, при большом желании, даже на трактор. Второй момент, о котором обязательно нужно сказать, это то, что она не покупалась отдельно, а шла в комплекте с зеркалом на базе Android, о котором очень подробно говорили здесь.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Неоспоримым плюсом именно такого немодельного глазка является то, что его можно поставить ровно по центру задней части автомобиля. Такое расположение, в отличие от плафонного, позволяет сделать угол обзора камеры более равномерным. Но с другой стороны, она более доступна для вандалов.

В общем, в этом моменте каждый должен сделать для себя собственные выводы, а мы же немедленно переходим к демонстрации работы всей системы:

А работает это все следующим образом. При включении задней передачи, на экране зеркала автоматически выводится картинка с задней части машины уже с парковочной разметкой:

А теперь вид сбоку:

Большим плюсом является тот факт, что при движении задним ходом, на автомате загорается встроенная светодиодная подсветка:

Общий вид выглядит следующим образом:

В штатном режиме (при движении вперед) приложением видеорегистратора постоянно пишется с нее изображение, которое всегда можно посмотреть на дисплее зеркала:

Теперь что касается нашумевшего вопроса о пылевлагозащищенности такой камеры из Поднебесной.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Ну что я могу сказать на данный момент, основываясь на своем личном опыте ее эксплуатации?

Она была установлена в конце осени 2015 года. Как вы прекрасно видели, располагается сей глазок на автомобиле снаружи. На момент написания этой статьи, никаких проблем замечено не было. Только протирал пару раз от пыли. 😉

Поэтому дай Бог, чтоб и дальше все так хорошо работало и приносило удовольствие своему владельцу. Единственное, что сразу не понравилось в зеркале в целом, так это кривой перевод программ. Но и это мы уже исправили:

В общем, друзья мои, давайте переходить к самой установке камеры заднего вида своими руками на наш подопытный автомобиль. Еще раз напомню, что в его качестве выступает малыш Kia Rio в кузове хетчбэк.

Итак, весь процесс начинается с обязательной частичной разборки багажного отделения. Там нужно снять обшивку возле замка, а также убрать сам полик:

И здесь наступает первый важный момент. На картинке выше обратите внимание на жгут проводов, который обведен кружком.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Запомните его расположение, именно через него мы будем вести провода от самой камеры. Вот так он выглядит:

Теперь откручиваем номерной знак и видим вот такие замечательные отверстия в бампере:

Думаю, что теперь вам стал понятен дальнейший ход событий. Берем провода от камеры и аккуратно пропускаем их через крепежную рамку номера. Затем запускаем их в эти отверстия, а дальше заводим в багажник через заглушку:

На картинке выше изображен вид сверху. Посмотрите внимательно, что в итоге должно получиться. Естественно, что после всех манипуляций снова хорошо обжимаем весь жгут проводов, чтобы влага не проникала в багажник.

Теперь нам нужно снять левую боковую обшивку. Для этого нужно открутить все саморезы в нижней части:

А затем аккуратно потянуть саму панель на себя:

Теперь смотрите внимательно. В открывшемся пространстве мы увидим колодку с проводкой (рисунок выше). Так вот, красный провод от нашей камеры заднего вида нужно соединить с бело-оранжевым проводом в этой колодке.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Для этого разъединяем саму колодку и в пин с желто-оранжевым проводом вставляем красный. После этого снова защелкиваем колодку. Как видите, нет никакой пайки, а значит, и потери гарантии:

Таким образом, мы подаем напряжение от плюса фонаря заднего хода, чтобы происходил автоматический вывод изображения на дисплей зеркала, при включении задней передачи.

Ну а дальше все гораздо проще. Под этой же панелью заводим провода от камеры в область задней левой двери, снимаем уплотняющую резинку между потолком и обшивкой, и ведем весь жгут до передней стойки. Вот общая схема:

Повторюсь еще раз, что в салоне ничего разбирать вообще не надо. Только снимаем уплотнительную резинку и все. А уже в носовой части нужно снять обшивку передней стойки, чтобы запустить под нее провод:

Еще раз стоит сказать о том, что нужно проявлять аккуратность при снятии обшивки, так как она крепится на своеобразном амортизаторе, который не дает ее полностью снять.

Поэтому осторожно тяните под углом 90 градусов только ее самую верхнюю часть:

Затем прячем жгут под потолок и доводим до самого зеркала.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Чтобы избавиться от остатка проводов, рекомендую снять плафон освещения и в открывшемся пространстве все незаметно упаковать:

Ну что же, друзья, на этом наша незатейливая установка камеры заднего вида на авто своими руками подошла к завершению. Как видите, в этом процессе нет ничего сложного и сильно заумного. Все оказалось очень даже просто.

Но если остались вопросы, то задавайте их в комментариях. Будем сообща решать ваши возникшие проблемы. А теперь предлагаю немножко посмеяться с прикольных чудаков.

Подключение камеры заднего вида, пошаговая иструкция

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

  • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
  • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
  • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

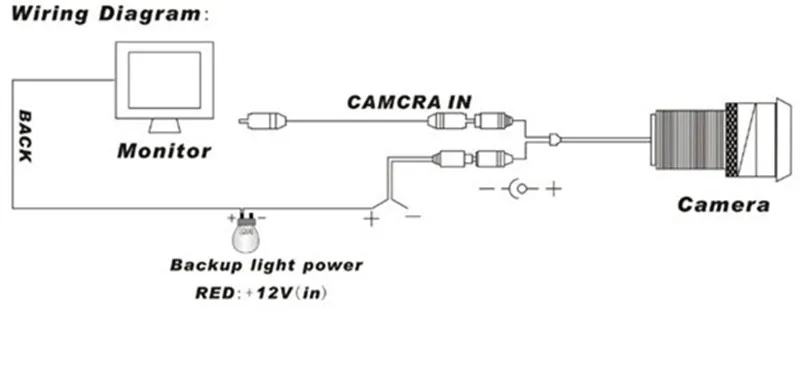

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

  1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
  2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
  3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
  4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.
Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи. Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

Как установить камеру заднего вида своими руками. Как самостоятельно установить камеру заднего вида?

В наше время, стремительного развития технологий, камеры заднего вида  встречаются фактически на каждом десятом автомобиле. Наличие такой недешевой опции дает возможность легче парковаться в различных ситуациях и даже в ночное время. Допускается подключение камеры заднего вида как к штатному монитору автомобиля, так и к отдельно вмонтированному.

Камера заднего вида, зачем устанавливают камеру заднего вида, положительные моменты

Водителям автомобилей довольно часто приходится сталкиваться с проблемой парковки.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Современные большие города попросту перегружены транспортом, в результате чего важен каждый сантиметр.

Паркуясь на стоянке либо на улицах города можно запросто задеть чужое транспортное средство и, таким образом, попасть в достаточно неприятную ситуацию. Многие автовладельцы оборудуют свои автомобили парковочными радарами, называемыми в народе парктрониками, однако они не дают автомобилистам точной картины позади автомобиля, поэтому парковаться приходится «на слух».

Еще совсем недавно автомобильные камеры заднего вида были лишь в фантастических фильмах, а водителям при парковке приходилось постоянно вертеть головой, основываясь лишь на собственном чувстве габаритов своих автомобилей. Затем появились парктроники, которые немного упростили парковочный процесс. Однако, в наше время, с возникновением видеокамер заднего вида, припарковать автомобиль в требуемое место стало намного проще.

Монтировать камеры заднего вида необходимо тем автовладельцам, которые регулярно паркуются в разных незнакомых местах.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Данные видеокамеры дают возможность разглядеть все препятствия на месте парковки, чтобы не повредить свой и чужой автомобили. Также данные устройства являются отличными помощниками тем водителям, которые часто вынуждены оставлять свои машины ночью в неосвещенных местах.

Камера заднего вида, какую модель выбрать

При выборе видеокамеры заднего вида для своего автомобиля, следует помнить, что изделие должно обладать такими свойствами:

  1. Передача картинки на монитор в салоне в зеркальном отражении. При отсутствии данной функции, пользоваться камерой будет неудобно.
  2. Угол обзора камеры должен составлять более 110 градусов, но лучше 150 либо 170 градусов.
  3. Полезное свойство камеры — разметка, которая позволяет парковаться с наибольшей точностью (до 15 сантиметров). Устройства без разметки также имеют место быть, однако их применение требует большей сноровки.
  4. Не лишним будет и наличие инфракрасной подсветки, автоматически включающейся в ночное время.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Соблюдение данных правил при выборе даст вам возможность выбрать максимально эффективное устройство.

Камеры заднего вида подразделяют на три категории:

  1. Reach-View — наиболее доступные, однако сочетающие в себе герметичность корпуса и хорошее качество цветопередачи.
  2. OmniSpecial — видеокамеры из среднего ценового сегмента.
  3. Avangard — дорогие камеры, которые обладают прекрасной светочувствительностью и передают четкое изображение.

В наше время камера заднего вида является наиболее надежным устройством, которое обеспечивает эффективность безопасной езды автомобиля задним ходом. Данный компонент дополнительного бортового оснащения гарантирует более уверенную и удобную парковку и дает возможность предотвратить вероятные неприятности, связанные с неблагоприятным движением назад.

Место установки камеры заднего вида, где лучше установить камеру

При выборе места установки автомобильной камеры заднего вида необходимо учитывать следующие факторы:

  1. Ракурс видеосъемки.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле
  2. Удобство для протирания, чистки.
  3. Эстетичность расположения.
  4. Заметна ли там камера (чтобы предотвратить возможность вандализма и кражи).
  5. Насколько загрязняется данное место.

Камеру достаточно удобно монтировать на место плафона, который подсвечивает задний номер. Некоторые производители рядом с плафонами предусматривают специальное пространство для камеры. Чтобы увеличить незаметность камер, изготавливаются специальные кронштейны. На грузовых автомобилях можно закрепить камеру на крыше — здесь она будет защищена от грязи, однако протирать ее будет не очень удобно.

Инструменты, приспособления и расходные материалы

  1. Отвертки.
  2. Паяльник.
  3. Дрель.
  4. Сама камера заднего вида.
  5. Кабеля.

Камера заднего вида, установка камеры, пошаговый ход работы

  1. В первую очередь следует установить глазок. Если на вашем автомобиле предусмотрено специальное место для установки данного компонента, просто снимите пластиковые заглушки и вмонтируйте на их место глазок.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Но, если ваш автомобиль не оборудован посадочными местами, с помощью дрели просверлите в бампере требуемое отверстие и вмонтируйте в него устройство, зафиксировав его при помощи клея.
  2. Затем следует проложить по багажному отделению все требуемые кабеля. В первую очередь подсоединяем к массе кузова автомобиля отрицательный кабель, как правило, он черного цвета. Для соединения следует использовать болтик, однако необходимо предварительно зачистить кузов от грязи и ржавчины для обеспечения хорошего контакта. Плюсовой кабель желательно подключить к проводке задней фары. Так, устройство будет автоматически включаться, когда автовладелец активирует заднюю передачу.
  3. После подключения устройства, кабеля необходимо протянуть в переднюю часть автомобильного салона и подсоединить к монитору. Для этих целей кабеля, как правило, вполне хватает, однако, возможно, придется его самостоятельно удлинить. Если вы планируете подсоединить устройство к штатному монитору, вам предварительно следует приобрести соответствующие переходники.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Однако, в большинстве случаев, подсоединение проходит без проблем, с применением стандартных «тюльпанов». Если ваш автомобиль оборудован современной мультимедийной системой, она должна иметь соответствующий выход для такого устройства, проверьте это.
  4. Когда прибор будет подключен к монитору, нужно подключить экран к сети и установить его на торпеде. В данном случае минусовый кабель подключаем к массе кузова транспортного средства, а плюс соединяем с силовым кабелем фар заднего хода. Обычно, данный элемент находится в зоне селектора коробки передач. Сам дисплей фиксируем на консоли с помощью саморезов или двухстороннего скотча.

Советы профи, как лучше протянуть и спрятать провода

Наиболее лучший способ спрятать провода — демонтировать накладки порогов и протянуть кабель под ковром автомобильного салона. На этом установку камеры заднего вида можно считать законченной. Как вы уже поняли, это довольно просто сделать самостоятельно. Удачи.

  • Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
  • Задняя балка Пежо 206, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
  • Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
  • Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
  • Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
  • Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора
  • Газовые или масляные амортизаторы, какие амортизаторы выбрать, топ 10 лучших производителей амортизаторов
  • Спидометр машины, почему не работает спидометр, ремонт спидометра
  • Электропроводка прицепа.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Электропроводка прицепа легкового автомобиля. Подключение электропроводки прицепа
  • Электронная педаль газа, работа электронной педали газа, неисправности электронной педали газа, ремонт электронной педали газа
  • Тахометр на авто, не работает тахометр, причины поломок тахометра, делаем ремонт своими руками
  • Женские автомобили. Женские автомобили недорогие, престижные марки авто для женщин
  • Забит катализатор, признаки забитого катализатора, как проверить катализатор, к чему может привести эксплуатация неисправного катализатора
  • Правильная шпаклевка авто, жидкая шпаклевка для авто, как выбрать шпаклевку для авто, шпаклевка авто своими руками
  • Трещина на лобовом стекле на машине. Скол на лобовом стекле автомобиля. Ремонт сколов на лобовом стекле своими руками
  • Сайлентблоки передней подвески ваз, сайлентблоки передней балки, как поменять передние сайлентблоки
  • Датчики ВАЗ 2115 инжектор, предназначение датчиков, датчик холостого хода ваз 2115 инжектор, датчик температуры ваз 2115 инжектор, датчик скорости ваз 2115 инжектор, датчик топлива ваз 2115 инжектор, где установлены датчики, неисправности датчиков, к чему приводит работа неисправных датчиков
  • Виды пыльников, пыльник ШРУСА.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Пыльник ШРУСА наружний. Пыльник ШРУСА внутренний. Как выбрать наружный пыльник и пыльник внутренний
  • Лучшая тормозная жидкость, принцип выбора
  • Машина не заводится в мороз, причины, как устранить, полезные советы
  • Медкомиссия на водительское удостоверение 2019
  • Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
  • Потеет фара изнутри, что делать
  • Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
  • Незамерзайка, что это такое и как правильно её выбрать
  • Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
  • Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
  • Как заменить лампочку в автомобиле
  • Масло в коробке передач, почему пенится масло
  • Как правильно произвести полировку кузова автомобиля своими руками
  • Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле
  • Как поменять фильтр на автомобиле своими руками
  • Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
  • Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы
  • Жесты и световые сигналы водителями
  • Тюнинг Ваз 2114: доработка ваз 2114, обо всем понемногу
  • Если машина застряла в снегу что делать, как выехать, советы профессионала
  • Застряла машина в снегу как вытащить, как выехать если застрял в снегу, полезные советы
  • Дроссельная заслонка, чистка дроссельной заслонки своими руками
  • Lada Vesta официальные версии. Преимущества и недостатки Lada Vesta


Как подключить камеру заднего вида на Mercedes с штатным монитором NTG 4.5 на примере ML-Class W166

Очередной Mercedes заехал к нам на установку и подключение камеры заднего вида.

Ездит на этом кроссовере девушка, для которой любые маневры доставляют дискомфорт.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Поэтому логично было решено установить камеру заднего вида, чтобы быть спокойной по поводу происходящего позади автомобиля. Сначала владелица обратилась к официалам, которые озвучили стоимость работ под ключ 45000 грн (1800$).

Конечно, подключение камеры заднего вида к штатному монитору NTG 4.5 в Mercedes ML-Class W166 дело, требующее специальных дополнительных девайсов, но явно не за такую цену.

Цена такой работы под ключ в нашей студии — 500$. При этом мы используем в работе высококлассное оборудование, в том числе видеоинтерфейс для подключения камеры к штатному монитору Connects2 ADVM-MB1 из серии Adaptiv Mini.

Итак, заводская магнитола Command NTG 4.5 в Mercedes ML-Class W166, которая достаточно функциональна, готовится к разбору и подключения видеоинтерфейса:

Весь процесс установки и подключения камеры заднего вида в Mercedes заключается в снятии заводской магнитолы (именно к ней подключается блок видеоинтерфейса и разъемы камеры), подготовки места под монтаж камеры и окончательная сборка.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Блок видеоинтерфейса Connects2 ADVM-MB1 подключается к заводской проводке разъем-в-разъем.

Определяемся с местом под установку камеры, планируем врезать камеру с креплением на болте в площадку ручки багажника:

Первое включение — пока еще не собрана магнитола, можно посмотреть, как все работает.

В результате камера заднего вида установлена, отлично показывает и дает хороший обзор сзади даже несмотря на небольшой размер штатного монитора.

И небольшое видео о том, как это выглядит внутри автомобиля во время движения назад:

3213 Всего 5 Сегодня

Вконтакте

Facebook

Twitter

Google+

Беспроводная камера заднего вида HD 4x с монитором 7 дюймов HD

новое скидка
Производитель
Наличие товара на складе
Товар находится на складе и готов к отправке.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле
Да, мы отправляет в
Цена без учета НДС30,750.00 р.
Цена с учетом НДС36,900.00 р. 46,800.00 р.

Описание продукта Беспроводная камера заднего вида HD 4x с монитором 7 дюймов HD

Беспроводная камера заднего вида HD 4x с монитором 7 дюймов HD — Резервный комплект. Камеры заднего вида с Wi-Fi идеально подходят в качестве решения для системы заднего обзора с использованием беспроводной передачи на большие расстояния. Первый на рынке реверсивный комплект AHD WiFi разработан для требовательных рабочих условий в в котором необходимо уметь сориентироваться и все держать под контролем.Достоинством этого набора является прежде всего разрешение AHD (720p), которое передается через Wi-Fi.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Набор WiFi AHD гарантирует качественное и четкое изображение, которое передается без использования кабелей и сложной установки. Уникальная новинка в ассортименте реверсивных комплектов марки PROFIO Electronics .

Камера заднего вида с монитором AHD WiFi set уникальна своим высококачественным четким и резким изображением и передачей сигнала через WiFi без помех.

Отображение изображения с

4-х камер AHD WiFi

На открытом пространстве дальность действия сигнала Wi-Fi составляет до 200 м. Благодаря этим параметрам сила и стабильность сигнала очень хорошие без помех со стороны окружающей среды. Металлические части автомобилей и машин не влияют на передачу сигнала. Беспроводная камера заднего вида для грузовиков или сельскохозяйственных машин. Сигнал сильный и стабильный даже на большом расстоянии.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Реверсивный комплект с камерой заднего вида WiFi AHD отличается очень большим радиусом действия Wi-Fi до 200 м в свободном пространстве.

Беспроводная камера заднего вида с комплектом мониторов включает 1x автомобильный монитор Wi-Fi AHD 7 дюймов и 4 камеры заднего вида WiFi AHD (можно подключить до 4 камер заднего вида WiFi). Монитор и камера оснащены регулируемой консолью, которую можно прикрепить к Набор имеет широкий спектр применения, благодаря высокопроизводительной антенне Wi-Fi подходит не только для больших автомобилей, но и для фургонов, караванов, микроавтобусов, автобусов, грузовиков, полуприцепов, сельскохозяйственной или строительной техники и другие транспортные средства.Уровень защиты камеры IP составляет до IP66, что означает, что камера является водонепроницаемой, пыленепроницаемой и устойчивой к повреждениям.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Задняя или передняя парковочная камера также подходит для фургонов, таких как fiat ducato, mercedes sprinter и других.

Изображение с камер может отображаться по отдельности или со всех четырех камер рядом.

К WiFi-монитору можно одновременно подключить до 4-х WiFi-камер , что вы особенно оцените при установке на более крупные автомобили, где вам нужно больше обзора с разных углов. Благодаря этой системе вы будете точно знать, что находится позади или вокруг автомобиля. Светодиодный монитор имеет яркость 500: 1 при разрешении 1024×600. Объектив камеры с широким углом съемки до 150 ° также оснащен ИК-функцией ночного видения. Монитор имеет простое экранное меню, с помощью которого вы можете настроить цвет, яркость и контрастность. ЖК-дисплей может отображать все 4 камеры одновременно, или вы можете переключаться между отдельными камерами.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Камера Wi-Fi также имеет функцию зеркального отображения изображения, которая позволяет настроить отображение реальной правой и левой стороны с вашей точки зрения. Вы можете настроить зеркальное отображение изображения для каждой камеры непосредственно с помощью кнопки на мониторе. Вы также можете легко активировать вспомогательные реверсивные линии, а с помощью специальной кнопки монитор автоматически соединяет подключенные камеры Wi-Fi AHD.

WiFi камера заднего вида с монитором — набор заднего хода AHD с разрешением HD

7-дюймовый светодиодный монитор AHD WiFi с четким и резким изображением
Камера заднего вида AHD WiFi с дальностью сигнала до 200 м
Установка без необходимости тянуть за кабели, автоматическое сопряжение нажатием кнопки
Функция ИК-камеры ночного видения

Технические характеристики монитора:

Модель: Profio Ultra View S7
7-дюймовый светодиодный монитор AHD
Система: PAL / NTSC
Соотношение сторон: 16: 9
Разрешение монитора: 1024×600
Входы: 4-канальный вход видеосигнала 2.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле 4G WiFi
Контрастность: 500: 1
Возможность настройки: яркости, контрастности, цвета
Источник питания: 12 В-24 В постоянного тока
Потребляемая мощность: 5 Вт
Рабочая температура: от -10 до 60 ° C
Температура хранения: от -20 до 70 ° C
Размеры: 180 x 121 x 24 мм

Технические характеристики камеры:

Модель: парковочная камера Profio S9
Датчик изображения: SHARP 1/4 CMOS
Разрешение: 720P
Подключение Wi-Fi: 2,4G Wi-Fi с радиусом действия 100 м
Минимальное освещение: 1 ЛЮКС
ИК ночное видение: да
Угол обзора: 150 °
Уровень защиты IP: IP 66 водонепроницаемый, пыленепроницаемый, устойчивый к повреждениям
Потребляемая мощность: 3 Вт
Рабочая температура: от -10 до 60 ° C
Температура хранения: от -20 до 70 ° C
Размеры: 86,5 x 77 x75 мм

Содержимое пакета:

1x 7-дюймовый светодиодный WiFi-монитор AHD
4x камера заднего вида AHD WiFi
1x руководство

Комментарии

Где установить монитор резервной камеры?

Каждую неделю 50 детей сбивают машины, двигающиеся задним ходом. Сорок восемь из этих детей выздоравливают в отделении неотложной помощи, и, к сожалению, двое из 50 детей умирают в результате несчастного случая, которого можно было бы предотвратить. Это означает, что 2600 детей ежегодно сбиваются задним ходом автомобилями, и 104 ребенка погибают.


Итак, где вы должны установить монитор камеры заднего вида в своем автомобиле или грузовике, чтобы создать лучший сценарий безопасности?

Существует четыре общих места для установки мониторов резервных камер:

  • Зеркало заднего вида Встроенная камера
  • Установка на окно
  • Центральная консоль
  • Левая сторона приборной панели

Давайте рассмотрим плюсы и минусы каждого места.

Встроенная камера в зеркало заднего вида

Многие производители камер заднего вида начали включать монитор заднего вида внутрь зеркала заднего вида.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Это удобное решение, поскольку небольшой скрытый монитор позволяет оператору видеть свой обратный путь. Другим большим преимуществом этой конструкции является то, что когда автомобиль выключен, неоригинальные детали не заметны. Однако есть несколько проблем с дизайном.

Во-первых, монитор обычно очень маленький, поэтому трудно увидеть, какие объекты находятся на пути.Во-вторых, когда экран включен, большая часть зеркала заднего вида закрыта. Это означает, что при использовании камеры заднего вида оператор теряет функцию зеркала заднего вида и создает вопрос «Почему зеркало заднего вида не работает при движении задним ходом?»

Монитор резервной камеры на окне

Резервные мониторы

, устанавливаемые на окна, обеспечивают большую гибкость и позволяют устанавливать монитор там, где, по мнению водителя, он работает лучше всего. Эта гибкость также работает как минус, так как единственный способ установить камеру на окно уменьшает обзор водителя.В большинстве штатов действует Закон о препятствовании обзору, означающий, что мешать обзору водителя является незаконным.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Во многих штатах, таких как Флорида, четко обозначена статуя, препятствующая обзору. Гибкость монитора резервной камеры, установленного на окне, является преимуществом, но, в зависимости от государственного законодательства, это может быть незаконным и опасным.

Резервная камера на центральной консоли

Большинство производителей автомобилей устанавливают камеру на центральной консоли. Это отличная позиция при производстве автомобиля, потому что экран многофункционален: GPS, музыкальный дисплей и дисплей камеры заднего вида находятся в одном месте.Расположение удобно скрывает все провода. Единственный минус этой локации — сложность при ее использовании. Водитель транспортного средства должен смотреть вниз на монитор, что создает проблему, поскольку трудно одновременно видеть резервный монитор, боковые зеркала и зеркало заднего вида.

Многих водителей сбивает с толку изменение вида
с камеры заднего вида на боковые зеркала в этом месте.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Резервная путаница возникает, когда наш мозг изо всех сил пытается понять, что он видит.Например, когда монитор камеры заднего вида находится в центре автомобиля, очень трудно увидеть боковое зеркало и монитор камеры заднего вида, не двигая головой.

Когда вы смотрите на монитор камеры заднего вида, левая сторона экрана — это сторона автомобиля заднего пассажира, а правая сторона — сторона автомобиля водителя. Когда водитель переключает взгляд на левое зеркало заднего вида, все наоборот. Левая сторона — это сторона водителя автомобиля, а правая сторона — сторона пассажира автомобиля.Понятно, почему это называется «запутанным резервным копированием».

Расположение резервной камеры Левое боковое зеркало

Наиболее эргономичное место для монитора камеры заднего вида — слева на приборной панели автомобиля. Это расположение позволяет водителю транспортного средства видеть левое боковое зеркало и камеру заднего вида, только двигая глазами. Эргономика этого места снижает путаницу при резервном копировании, поскольку оператор может одновременно видеть и зеркало, и резервный монитор, что позволяет мозгу правильно интерпретировать то, что он видит.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Таким образом, в автомобиле есть четыре основных места, где можно установить монитор камеры заднего вида. Каждая локация имеет положительные и отрицательные стороны. В целом, самое безопасное и простое в использовании место — это приборная панель возле левого бокового зеркала. TPC Automation Vehicle Safety продает высококачественные камеры заднего вида с большими 7-дюймовыми мониторами.

Пожалуйста, используйте код скидки  ADAM15  для получения дополнительной скидки 15%.


Каталожные номера:

Четкий обзор позади вашего автомобиля

Система камеры и монитора заднего вида обеспечивает идеальный обзор картины, разворачивающейся за вашим автомобилем.Благодаря лучшему обзору вы можете безопасно, легко и уверенно двигаться задним ходом, а также предотвратить несчастные случаи.

Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Системы камер и мониторов дают операторам четкое представление о пространстве позади транспортного средства, что позволяет им комфортно и легко маневрировать в городах, на строительных площадках, на погрузочно-разгрузочных платформах и т. д.

Монитор в кабине автоматически переключается на камеру заднего вида при включении задней передачи. Это означает, что операторы могут немедленно принять превентивные меры в случае возникновения опасной ситуации при движении задним ходом. Stoneridge-Orlaco поставляет различные системы камер и мониторов, которые можно использовать на грузовиках, вилочных погрузчиках, землеройных машинах и мобильных кранах.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Аналоговая система заднего обзора включает в себя компактную камеру FAMOS, которая обеспечивает обзор пространства позади автомобиля.Затем изображение зеркально отображается на мониторе. Преимущество аналоговой системы камер заключается в том, что ее можно комбинировать с такой технологией, как система активного предупреждения RadarEye. Аналоговая система PAL/NTSC RearView состоит из мощной камеры FAMOS с объективом 118° и монитора RLED или LEDD.

Подробнее о Аналоговый PAL/NTSC

Существующая система

Stoneridge-Orlaco предлагает специальную камеру FAMOS MIRROR, подходящую для интеграции в существующие системы.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Камера по умолчанию отображает зеркальное изображение.

FAMOS MIRROR SW — это камера со встроенными реверсивными направляющими. Камера также по умолчанию отображает зеркальное изображение.

Для подключения этих камер к существующему дисплею, радио или навигационной системе стороннего производителя можно использовать специальный кабель-переходник. Stoneridge-Orlaco предлагает широкий ассортимент переходных кабелей.

RadarEye®

RadarEye — это активная система обнаружения, которую можно использовать для таких задач, как обнаружение слепых зон позади транспортного средства.

Датчики обнаружения ближнего действия (SRD)

обнаруживают объекты и людей позади автомобиля, активно предупреждая операторов визуальными и звуковыми сигналами.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле RadarEye использует комбинацию сигналов радара и изображений с камер, что дает операторам полную картину области позади автомобиля.

Подробнее о RadarEye

Цифровая система заднего обзора состоит из камеры высокого разрешения и монитора, которые еще более четко отображают ситуацию вокруг автомобиля.В камере HMOS и мониторе HLED используется технология GMSL. GMSL расшифровывается как Gigabit Multimedia Serial Link. С помощью этой технологии видеосигнал передается в цифровом виде без сжатия по коаксиальному кабелю. Изображение высокой четкости отображается на мониторе в режиме реального времени без задержки.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Цифровая система заднего обзора GMSL состоит из сверхмощной камеры HMOS с объективом 120° и 7-дюймового монитора HLED.


Подробнее о Digital GMSL

Цифровая система заднего обзора 270°

Цифровая система заднего вида также доступна с камерой HMOS 180°.Это обеспечивает поле зрения 270°. Широкоугольный объектив передает изображение как сбоку, так и сзади с помощью одной камеры, гарантируя, что операторы всегда будут иметь четкое представление о людях, транспортных средствах и других препятствиях в непосредственной близости от транспортного средства.

Эта система идеально подходит для вилочных погрузчиков и землеройных машин. Если на экскаваторе установлена ​​камера заднего вида, операторы могут не только безопаснее двигаться задним ходом, но и лучше видеть рабочую зону при маневрировании. Это означает, что операторы могут немедленно принять превентивные меры в случае возникновения опасной ситуации.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Если вы хотите узнать больше о решениях технического зрения Stoneridge-Orlaco, свяжитесь с нашими специалистами или найдите дилера в вашем регионе, который может вам помочь.

Полицейские/пожарные камеры заднего вида/мониторные системы | Federal Signal

7 C
CAMSET70-NTSC4B 7,0-дюймовый монитор с четырьмя входами для камер, возможностью интеллектуального разделения экрана, (1) стандартной черной камерой заднего вида и (1) удлинительным кабелем для подключения камеры к монитору длиной 65,5 футов и ( 1) Кронштейн CAMBRK-HD
CAMSET56-NTSC-2 5.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Монитор 6 дюймов с двумя входами для камер, (1) стандартной черной камерой заднего вида и (1) удлинительным кабелем для подключения камеры к монитору длиной 20 м монитор с двумя входами для камер
CAMLCD-INT-70-B 7,0-дюймовый TFT-LCD монитор с четырьмя входами для камер и возможностью интеллектуального разделения экрана
CAMLCD-INT-56 5,6-дюймовый TFT-LCD монитор с двумя входами для камер
CAMCCD-SIDENTSC Боковая ПЗС-камера с фотодатчиком, 16 инфракрасными светодиодами и микрофоном, черный
CAMCCD-REARNTSC Стандартная камера заднего вида с 6-ю инфракрасными светодиодами и фотодатчиком, 1 инфракрасная камера со светодиодами, 1 и микрофон, черный
CAMCCD-REARMIR-NIR Зеркальная ПЗС-камера и микрофон
CAMCCD-REARMIR Зеркальная ПЗС-камера, 15 инфракрасных светодиодов и микрофон Цилиндрическая/встраиваемая ПЗС-камера, IP68, U-образный кронштейн входит в комплект
CAMCCD-FLS2NTSC Цилиндрическая/встраиваемая ПЗС-камера с фотодатчиком и 10 инфракрасными светодиодами для ночного видения, IP68
CAMC-900 DOMENTSC Купольная ПЗС-камера с фотодатчиком и 18 инфракрасными светодиодами для ночного видения, микрофон, IP65
CAMCCD-COMREAR Компактная зеркальная КМОП-камера, 8 инфракрасных светодиодов и микрофон со встроенной камерой заднего вида
CAMCCD-BALLNTSC Стандартная ПЗС-камера заднего вида с фотодатчиком и 16 инфракрасными светодиодами для ночного видения, микрофон, IP68
CAMCABLE-TRK Комплект для подключения камеры для грузовика/прицепа
CAMCABLE-SHORT Удлинительный кабель для подключения камеры к монитору, 4 дюйма/102 мм
CAMCABLE-5 Кабель для подключения камеры к монитору e удлинительный трос, 16.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле 5 футов/5 м
CAMCABLE-40 Удлинительный кабель для подключения камеры к монитору, 131 фут/40 м
CAMCABLE-20 Удлинительный кабель для подключения камеры к монитору, 65,5 20 футов/20 м
CAMCABLE-15 Удлинительный кабель для подключения камеры к монитору, 49 футов/15 м
CAMCABLE-10 Удлинительный кабель для подключения камеры к монитору, 33 фута/ 10-м
CAMADP-DWL Модуль беспроводной связи

Как правильно подключить камеру заднего вида.Video Manual

Как мы и обещали в предыдущей статье о типах подключения камеры заднего вида (с помощью видеоинтерфейса/переходника, специально разработанного кабеля или напрямую), мы предлагаем вам несколько советов, а иногда даже требований к подключению питания камеры. в машине. Также мы предоставляем короткую, но очень подробную видеоинструкцию. В статье будут рассмотрены следующие вопросы:

Как подключить питание камеры заднего вида в автомобиле

Подключение питания камеры заднего вида — важный и, как может показаться, гораздо более трудоемкий процесс.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Неправильное питание может привести к повреждению самого устройства или проводки автомобиля, некорректной работе камеры или ухудшению качества картинки.

Прежде всего, «+» и «-» всех подключенных устройств должны быть взяты из одного и того же места. Это аксиома и краеугольный камень подключения электроники в автомобиле.

Затем ознакомьтесь с логикой работы установленного оборудования. В конце концов, камера должна соответствовать общей картине. Что это означает в практическом плане? Если по логике работы уже установленного оборудования вся электроника включается в момент подачи питания на головное устройство/монитор, то и камеру следует подключить соответствующим образом.Во многих автомобилях штатная камера заднего вида (даже если она не установлена) предназначена для включения одновременно с включением зажигания. Такой подход обеспечивает подогрев матрицы и отличное изображение, особенно в ночное время. Также в некоторых автомобилях он активирует видеовход для камеры заднего вида.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

  • Если вы хотите подключить камеру заднего вида вышеописанным способом, вам необходимо узнать порог минимального напряжения камеры и использовать преобразователь питания. Это маленькая коробочка, которая преобразует 7-30 В на входе в необходимое напряжение на выходе.Вы должны выбрать его в соответствии с элементом питания камеры заднего вида. Например, мы предлагаем силовые преобразователи на 5, 6 и 7,5 В.
  • Если камера заднего вида (обратите внимание, не изображение с камеры, а сама камера заднего вида) срабатывает при переключении на заднюю передачу, то ее можно подключить к лампам фонарей заднего хода. Если есть «четкие» плюс и минус, не медлите и подключайте туда питание. Если есть пульсирующий сигнал (ШИМ-мерцание), вам нужен фильтр для выравнивания сигнала. Например, для этой цели можно использовать конденсатор.

Наш инженер, которого вы уже знаете, объяснил, как подключить питание камеры и других видеоустройств. Настоятельно рекомендуем просмотреть данное видеоруководство.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле


Особенности подключения камеры заднего вида через видеоинтерфейс

  • Активация камеры . При подключении камеры заднего вида по видеоинтерфейсу она активируется по шине CAN или с помощью +12 В от ламп фонарей заднего хода. Это зависит от автомобиля. Поэтому при подключении видеоинтерфейса необходимо войти в Заводское меню и настроить способ активации (CAN-шина или Задний провод).
  • Идентификация монитора . При подключении видеоинтерфейса следует правильно определить размер/разрешение/тип (в некоторых случаях)/производителя монитора (в некоторых случаях) и установить DIP-переключатели в соответствующее положение.
  • Идентификация OEM/вторичной камеры . При подключении видеоинтерфейса необходимо установить в правильное положение DIP-переключатель, отвечающий за идентификацию камеры, с которой должно выводиться изображение.т.е. если вы подключаете неоригинальную камеру заднего вида, видеоинтерфейс должен идентифицировать эту камеру и активировать отображение изображения при включении задней передачи.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Если штатная камера заднего вида уже установлена, и вы используете видеоинтерфейс для подключения неоригинальной навигации или видеоисточников, установите DIP-переключатель в соответствующее положение. Руководство по видеоинтерфейсу поможет вам определить правильное положение.
  • Идентификация видеосистемы . Перед покупкой камеры заднего вида узнайте, какая видеосистема поддерживается вашим автомобилем (PAL или NTSC).Стандарты видеосигнала, поддерживаемые камерой и автомобилем, должны совпадать. Многие клиенты считают, что видеоинтерфейс каким-то образом преобразует сигнал в необходимую видеосистему. Однако это неправда. Видеоинтерфейс передает сигнал как есть. Если вы уже купили камеру с другой видеосистемой, используйте конвертер.

Распространенные ошибки при подключении камеры заднего вида

  • Питание берется из разных точек . Очень часто установщик берет «+» с фонарей заднего хода, а «-» с ходовой части.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Мы просим вас и даже настаиваем на том, чтобы этого не делать. В этом случае появится разность потенциалов и напряжение на разных точках может отличаться и постоянно изменяться. Это явление влияет на работу подключенных электронных устройств и вызывает дестабилизацию работы и плохое или нестабильное качество отображаемого изображения. ВСЕГДА берите плюс и минус из одного и того же места!!! Например, можно взять с монитора или головного устройства.
  • Питание подключается к пульсирующему сигналу от ламп фонарей заднего хода.Во многих автомобилях, особенно в немецких, постоянно пульсируют сигнальные лампы фонарей заднего хода. Так машина проверяет, работают ли лампочки. Поэтому, если в вашем автомобиле есть такой тип сигнала, вам необходимо его выровнять и поставить фильтр, который, в свою очередь, должен быть отделен от системы светодиодом. Если поставить конденсатор на ровный сигнал, но не отделять его от штатной системы, то уже выровненный сигнал будет передаваться на лампочки фонарей заднего хода и бортовой компьютер (модуль, отвечающий за эту лампочку) получит неверные данные.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле (смотреть видео).
  • Подключение камеры на постоянно работающей основе без преобразователя питания. В таком случае, скорее всего, ваша автомобильная камера будет повреждена. На самом деле это происходит очень часто.
  • Различные видеосистемы , поддерживаемые камерой и автомобильной мультимедийной системой.

Что делать, если установленная камера не работает или работает неправильно?

  • Прежде всего, никогда не устанавливайте камеру, не проверив ее работоспособность. Это сэкономит много времени вам и вашим клиентам. Мы тестируем продаваемые устройства, однако камера могла быть повреждена, скажем, при транспортировке или при других обстоятельствах. Поэтому сначала подключите камеру без ее установки. Затем, если все работает правильно, установите его.
  • Проверьте соединительный кабель. Входящий в комплект кабель обычно имеет длину от 3 до 5 метров. Поэтому при его прокладке кабель может перегибаться или ломаться.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Бывает довольно часто.
  • Проверить правильность подключения питания
    • Плюс и минус взяты из одного и того же места?
    • Подключенная камера работает по тем же принципам, что и все установленные электронные устройства?
    • Используется ли силовой преобразователь?
    • Какой сигнал подается на камеру, постоянный или пульсирующий (подробнее читайте в первой части этой статьи)
  • Если переключение на изображение с камеры заднего вида работает некорректно при переключении на заднюю передачу (т.е. иногда включался, иногда нет) значит вы подключили камеру к пульсирующему сигналу ламп фонарей заднего хода. Вам нужно выровнять сигнал. И не забудьте отделить конденсатор от системы с помощью светодиода (см. информацию выше и видео).
  • Если камера заднего вида подключена через видеоинтерфейс и изображение не отображается или имеет низкое качество, проверьте настройки активации в заводском меню, а также правильное положение DIP-переключателей.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле
  • Если изображение искажено или черно-белое, или вообще изображение на экране отсутствует, то видимо не совпадают видеосистемы, поддерживаемые камерой заднего вида и мультимедийной системой автомобиля. Приобретите камеру, которая поддерживает видеосистему вашего автомобиля, или используйте конвертер.

Теперь вы знаете все о том, как подключить камеру заднего вида в свой автомобиль. Соблюдайте эти правила и у вас получится очень полезный и надежный помощник. В случае, если ваша установленная камера работает некорректно или отображается плохое изображение, вы знаете, о чем спросить своего установщика.

Мы настоятельно рекомендуем устанавливать камеру только в надежных мастерских и у установщиков, которые являются экспертами в области электроники. В противном случае вы можете потерять свое время и деньги. Если вы не совсем уверены в своих установщиках, дайте им прочитать эту статью. Таким образом, шансы на успешную установку намного выше.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Бодриенко Юлия

Все права защищены. Этот материал с веб-сайта gsmserver.com нельзя публиковать, переписывать или распространять полностью или частично без указания авторства и предоставления обратных ссылок.

Gator Review Monitor Reversing Камера Руководство пользователя

Продукт Руководство пользователя

G 427
G 427
Монитор заднего вида +
Реверсивная камера

Размер проводной адгезионной горе.

Широкоугольное крепление номерного знака Класс защиты IP67

ВВЕДЕНИЕ

ДОБРО ПОЖАЛОВАТЬ


Благодарим вас за покупку Gator G427 4.3-дюймовый монитор + камера заднего вида. Пожалуйста, убедитесь, что вы полностью прочитали руководство по продукту и инструкции перед установкой и использованием. Несоблюдение этого требования может привести к сбою/повреждению продукта или неправильной работе и, следовательно, к снижению производительности продукта.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Особенности продукта

0
  • Monitor
  • 4.3 «16: 9 ЖК-экран высокого разрешения
  • Разрешение 480 * 272
  • 12V Совместимость
  • Вторичное видео RCA вход
  • Размеры 75 (h) x 120 (w ) x 20 мм (Д)
  • Камера-невидимка
  • Широкоугольный объектив 120 градусов
  • Направляющие линии для парковки
  • Защита от пыли и воды IP-67
  • Скрытое крепление номерного знака
  • Датчики CMOS
  • 1 0 9.2 lux
  • NTSC
  • NTSC
  • 6M Удлинитель Видео
Комплектующие

Комплектующие к деталям включают в себя:

  • Монитор
  • Стелс-кабель для удлинительных кабелей
  • 6M Удлинитель RCA
  • Инструкция по эксплуатации
  • Жгут камеры

СТРАНИЦА 2

УСТАНОВКА

Схема установки


Видеосигнал передается с камеры на монитор G427 по кабелю RCA, который нужно будет провести через багажник, через салон к зеркальному монитору провода проложены под приборной панелью.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Оттуда питание и видеосигналы передаются непосредственно на монитор. В задней части автомобиля камера питается непосредственно от заднего фонаря. Приоритетом является вход AV2.

СТРАНИЦА 4

Установка камеры


В большинстве случаев камеру лучше всего устанавливать над номерным знаком транспортного средства, как показано здесь.





Пример установки скрытой камеры.
Примечание: монтажный кронштейн находится за номерным знаком и не виден.

Там, где это невозможно, существуют другие комбинации камер, которые подойдут для вашего индивидуального применения. При установке камеры убедитесь, что камера не закрывает никакую часть номерного знака. Выберите положение, которое не препятствует доступу/работе замка багажника или замка багажника.

Чтобы установить камеру заднего вида, выполните следующие действия:

  1. Снимите задний номерной знак с автомобиля, отвернув болты/винты.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле
  2. Снимите вощеную бумагу с клейкой ленты на задней стороне монтажного кронштейна камеры, чтобы открыть клейкую поверхность.Аккуратно выровняйте кронштейн кронштейна так, чтобы верхний край кронштейна совпал с верхним краем того места, где будет стоять номерной знак, и прикрепите его на место, убедившись, что 2 отверстия в монтажном кронштейне совмещены с монтажными отверстиями номерного знака.
  3. При снятом номерном знаке проверьте, есть ли уже существующие отверстия, через которые кабели от камеры могут быть пропущены в багажник автомобиля, как показано на рис. 2. Если ранее существовавших отверстий нет, осторожно просверлите отверстие достаточного диаметра, чтобы кабели можно было пропустить в салон автомобиля (через резиновую втулку), и загерметизируйте отверстие силиконом, чтобы избежать утечки воды.
  4. Установите номерной знак на кронштейн камеры, используя оригинальные болты/винты.

Рис. 1 Рис. 2

Page 5

Установка камеры .Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле .. .cont


1. Подключите красный провод камеры жгута мощности к проводу, который обеспечивает питание от реверсию световой шар (провод, на который подается напряжение только при включении задней передачи автомобиля). Перед выполнением электрического подключения временно отсоедините камеру от вилки питания, одновременно выполняя подключение к плафону фонаря заднего хода.Используйте подходящий разъем для сращивания/обжима (типа «скотч-замок») или ленточный разъем. Это соединение также можно припаять, обязательно изолировав место соединения электроизоляцией. Камера имеет только один провод для подключения (положительный (+). Нет необходимости подключать заземляющий провод заземления, так как камера получает заземление через кабель RCA. Подключение заземления может привести к возникновению контура заземления. В этом случае на изображении появятся горизонтальные линии.

ПРИМЕЧАНИЕ:
В некоторых автомобилях со светодиодными или компьютерными системами освещения напряжение может быть недостаточным для работы камеры.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле Если напряжение на проводе фонаря заднего хода меньше +12 вольт, возможно, потребуется использовать реле для подачи питания на жгут передатчика от проводки в передней части автомобиля. В этом случае фонарь заднего хода должен только срабатывать реле. Убедитесь, что вы не просверливаете отверстия в панелях, противоположная сторона которых видна снаружи автомобиля, например, в защитных панелях.На самом деле, всякий раз, когда сверлите отверстия в кузове автомобиля, всегда смотрите, что находится с другой стороны.

3. Подсоедините один конец прилагаемого кабеля RCA к разъему RCA камеры, затем протяните кабель RCA к передней нижней части приборной панели со стороны водителя. Здесь будет располагаться ткацкий станок монитора. Для этого вам нужно будет снять заднее сиденье, чтобы пропустить кабель в салон, и вам нужно будет снять накладки на двери, чтобы провести провод вдоль боковой части автомобиля.Кабель RCA будет скрыт при замене накладок. Когда кабель находится в передней части автомобиля, кабель RCA необходимо проложить от области накладки порога к нижней части приборной панели за накладкой (снять и проложить кабель).Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

4. К монитору подключаются два провода питания. Подсоедините красный провод (аксессуары +12 В) к проводу, на который подается напряжение при включении аксессуаров автомобиля. Подсоедините черный провод к заземляющему проводу или к кузову автомобиля, используя сталь кузова автомобиля за накладкой в ​​качестве заземления.В этом случае просверлите небольшое отверстие и подключите провод, используя подходящую кольцевую клемму. Соскоблите автомобильную краску вокруг отверстия, чтобы обеспечить хорошую землю.

5. Подсоедините кабель RCA к разъему RCA на станке монитора.

Проверка работы камеры заднего вида


1. Включите стояночный тормоз и поверните ключ зажигания во включенное положение. НЕ заводите автомобиль.

2. Выберите передачу заднего хода с помощью переключателя передач. Монитор автоматически воспринимает видеосигнал с камеры и отображает изображение задней части автомобиля с камеры.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Page 6

Page 6

Page 6

Параметры меню



1. Нажмите кнопку MENU для доступа к функциям
2. Нажмите кнопку + или — для подтверждения выбора

— Яркость: Регулирует яркость экрана (0–40)
— Контрастность: Регулирует контрастность экрана (0–40)
— Цвет: Регулирует цвет экрана (0–40)
— Масштаб: Изменяет режим отображения между 4:3 и Соотношение 16:9
– Язык: Выбор языка меню
– Сброс: Возврат всех настроек меню к заводским настройкам

СТР.3-дюймовый цветной ЖК-экран TFT
– Видеовход: Желтый = вход камеры заднего вида
– Питание: DC12V +/- 10%
— Стандарт IP67
— Угол объектива 120 градусов по горизонтали и 60 градусов по вертикали
— КМОП-камера с низким уровнем освещенности
— NTSC

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Если вам нужна помощь в настройке или использовании вашего продукта Gator сейчас или в будущем, позвоните в Gator Служба поддержки.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле
Австралия

ТЕЛ.: 03 8587 8898

ФАКС: 03 8587 8866

Пн-Пт 9:00 17:00 AEST

Сохраните это руководство для дальнейшего использования.

Если вы хотите загрузить цифровую копию этого руководства или других руководств/программного обеспечения Gator, посетите веб-сайт http://gatordriverassist.com и нажмите «Прошивки и руководства», чтобы узнать, где найти руководства/программы. программное обеспечение.
Это руководство считается правильным на момент печати, но может быть изменено.Последние руководства и обновления см. на веб-сайте.

Copyright © 2017 by TDJ Australia
Все права защищены. Никакая часть данной публикации не может быть воспроизведена, распространена или передана в любой форме и любыми средствами, включая фотокопирование, запись, копирование или другие электронные или механические методы, без предварительного письменного разрешения автора. СТР. 8
















Имя : Джефф 09.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле 09.2016 13:17:25
Обзор : 5.0 из 5 звезд Не могу поверить, что обошлось без него., 9 сентября 2016 г. Джефф Х. Изменить отзыв Удалить отзыв Подтвержденная покупка(Что это?) Этот обзор взят от: Pyle PLCM7500 Автомобильная резервная камера и монитор Система помощи при парковке, водонепроницаемость, ночное видение, 7-дюймовый дисплей, линии шкалы расстояний, поворотная регулируемая камера (аксессуар для беспроводного телефона) Привыкнув к камере заднего вида в машине, я решил установить ее на свой старый пикап. Хотя инструкции могли бы быть немного более подробными, мы с зятем смогли установить его примерно за час.Наша забота заключалась в прокладке проводов и поиске лучших мест для подключения к проводке спереди.Как подключить камеру заднего вида к монитору: Как подключить камеру заднего вида к магнитоле

Ответить

Ваш адрес email не будет опубликован.
