Во-первых, вам необходимо иметь общее представление о роли клапана управления холостым ходом в вашем автомобиле и о том, как работает клапан управления холостым ходом.

В любом автомобиле клапан управления подачей воздуха на холостом ходу (IAC) или, более известный как привод управления подачей воздуха на холостом ходу, представляет собой небольшое устройство, которое регулирует скорость вращения двигателя на холостом ходу. Скорость вращения двигателя на холостом ходу — это скорость работы двигателя, когда автомобиль стоит на месте. Он имеет единицу измерения: обороты в минуту/обороты в минуту/об/мин. В те времена, когда карбюраторы использовались для смешивания и подачи воздушно-топливной смеси во впускной коллектор, холостой ход регулировался с помощью винта холостого хода.

Большинство клапанов управления холостым ходом имеют вид двигателя или клапана с электроприводом и устанавливаются на впускном коллекторе. В большинстве случаев он находится возле дроссельной заслонки впускного коллектора.

Как этот клапан регулирует подачу воздуха? Потому что он точно регулирует количество воздуха, поступающего во впускной коллектор на холостом ходу, чтобы регулировать обороты двигателя. Упомянутый здесь воздухозаборник — это просто отверстие для поступления воздуха в двигатель.

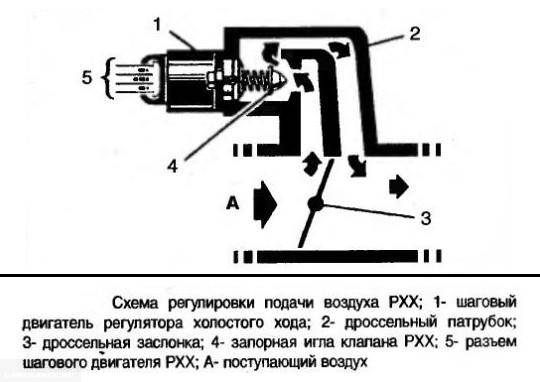

Чтобы двигатель мог получать воздух на холостом ходу, клапан управления подачей воздуха на холостом ходу буквально перепускает воздух вокруг закрытой дроссельной заслонки. Поскольку он перепускает воздух, его также называют перепускным клапаном.

Клапан или электродвигатель управляются блоком управления двигателем. Блок управления двигателем сообщается с клапаном управления холостым ходом. Он сообщает клапану, когда открывать или закрывать, в результате чего к двигателю поступает больше или меньше воздуха, тем самым регулируя скорость холостого хода для оптимальной работы на основе различных входных параметров, включая температуру двигателя и нагрузку на электрическую систему.

Клапан установлен где-то в двигателе, чтобы либо обходить дроссельную заслонку, либо управлять дроссельной заслонкой. Дроссель здесь всего лишь механизм управления потоком воздуха за счет сужения или препятствия.

Что касается конструкции, клапан IAC включает в себя линейный сервопривод, а именно серводвигатель, задачей которого является управление плунжером для изменения расхода воздуха через дроссель. Этот серводвигатель представляет собой комбинацию цифрового оптического энкодера, ходового винта и двигателя постоянного тока. Что действительно управляет воздушным потоком, так это положение серводвигателя. Это положение точно управляется в цифровом виде компьютером двигателя.

Большинство новых автомобилей в наши дни оснащены электронным управлением дроссельной заслонкой (ETC), что устраняет необходимость в клапане управления холостым ходом. Тем не менее, на дорогах все еще есть много автомобилей, оборудованных IAC, и знание симптомов плохого клапана управления подачей воздуха на холостом ходу по-прежнему является основным советом по обслуживанию автомобиля своими руками.

ПОДРОБНЕЕ

• Инвестиции в подержанный автомобиль? Как проверить двигатель автомобиля сначала
• лучших японских подержанных автомобилей стоимостью менее 15 тысяч долларов, которые можно попробовать прямо сейчас!

Обратите внимание, что каждый производитель разрабатывает свой тип клапана IAC, но принцип их работы одинаков. Как работает IAC, делится на 4 этапа.

Шаг 1: Клапан РХХ в большинстве случаев устанавливается на дроссельную заслонку для регулировки подачи воздуха в двигатель на холостом ходу. Модуль управления питанием получил данные обратной связи от датчиков, чтобы дать команду открыть или закрыть воздушный канал. Помните, что клапан не будет использоваться и не будет иметь никакого отношения к двигателю на скорости, превышающей режим холостого хода. Скорость холостого хода двигателя должна быть постоянной и фиксированной.

Шаг 2: Когда поток воздуха проходит через клапан IAC, объем воздуха будет регулироваться открытыми/закрытыми отверстиями внутри клапана. Эти порты закрыты прокладкой для предотвращения утечки воздуха. Некоторые клапаны имеют часть, использующую охлаждающую жидкость для охлаждения воздуха до 85 градусов по Цельсию, чтобы улучшить объем всасываемого воздуха.

Шаг 3: Когда клапан IAC работает, поток воздуха обходит клапан через проход перед дроссельной заслонкой. Затем она попадает в дроссельное отверстие по соседнему проходу, в это время заслонка полностью закрывается.

Шаг 4: Из-за того, что через клапан регулярно проходит большой объем воздуха, состояние, называемое закоксовыванием, усиливает и затрудняет работу клапана. Поэтому периодическая очистка клапана является обязательной, чтобы избежать симптомов клапана управления холостым ходом.

Когда клапан управления холостым ходом работает со сбоями или полностью выходит из строя, двигатель работает менее эффективно, что может вызвать всевозможные проблемы с автомобилем. Обычно неисправный клапан управления подачей воздуха на холостом ходу выдает различные контрольные признаки, которые предупреждают вас на ранней стадии о проблеме, связанной с двигателем. Хотя и редко, но в некоторых случаях неисправный клапан может даже сделать автомобиль неуправляемым. Технически еще можно ездить с плохим РХХ, но ездить с неисправным клапаном управления холостым ходом не рекомендуется. Обычно это может привести к остановке двигателя, что может поставить под угрозу безопасность автомобиля. Кроме того, обратите внимание, что вы не пройдете государственный тест на выбросы, если индикатор проверки двигателя горит из-за неисправного клапана.

Поняв, как работает клапан IAC, нам было бы намного легче узнать природу некоторых симптомов, которые требуют клапана управления холостым ходом, а именно:

Наиболее прямыми и распространенными симптомами клапана управления подачей воздуха на холостом ходу являются нерегулярная и/или колеблющаяся скорость холостого хода. Клапан холостого хода регулирует скорость холостого хода двигателя автомобиля. Он запрограммирован на регулирование и поддержание постоянной скорости холостого хода двигателя, и неисправный клапан управления холостым ходом больше не сможет регулировать скорость. Это приведет к ненормально высокой или низкой скорости холостого хода, а в некоторых случаях скорость холостого хода будет постоянно расти и падать.

К вашему сведению, стандартная частота вращения двигателя легкового автомобиля на холостом ходу составляет от 600 до 1000 об/мин, а для грузовиков средней и большой грузоподъемности — примерно 600 об/мин.

Двигатель глохнет или зависает – это еще один распространенный симптом клапана управления подачей воздуха на холостом ходу. Для эффективной работы вашему двигателю требуется оптимальное количество воздушно-топливной смеси. Если клапан управления подачей воздуха на холостом ходу полностью выйдет из строя, ваш двигатель не получит столь необходимый источник воздуха для поддержания надлежащего режима холостого хода. В результате двигатель с недостатком воздуха может заглохнуть во время работы, а в некоторых случаях двигатель может вообще не работать на холостом ходу и глохнуть сразу после запуска.

Вы не сможете управлять автомобилем, если он заглохнет. Это связано с тем, что вся система клапанов выйдет из строя сразу после включения зажигания.

Есть еще одна причина глохнущего двигателя. Когда клапан IAC уже неисправен, двигатель все еще может работать, но будет выдерживать увеличение нагрузки. Тогда, если водитель включит обогреватель или кондиционер, двигатель может перегрузиться и сразу заглохнуть. Еще один признак, на который стоит обратить внимание, — рулевое колесо, перетянутое в одну сторону.

Чтобы снова отправиться в путь, необходимо выключить обогреватель или кондиционер, подождать несколько минут, а затем снова включить остывший двигатель .

Двигатель не запускается:  Несмотря на то, что двигатель глохнет, это распространенный признак, иногда неисправный IAC может привести к выбросу воздушно-топливной смеси в такой степени, что двигатель вообще не сможет запуститься, хотя это довольно редко .

На холостом ходу, когда на педаль акселератора не воздействуют ногой, мы все знаем, что торможение очень тонкое, чтобы предотвратить любое движение вперед. Любое чрезмерное усилие на тормозе, чтобы удержать автомобиль на месте на красный свет, может быть симптомом неисправности клапана IAC . Это связано с тем, что двигатель работает на холостом ходу быстрее, чем обычно, и, следовательно, автомобиль работает на более высоких оборотах холостого хода. В качестве дополнительного признака симптомов клапана управления подачей воздуха на холостом ходу водители также могут попытаться прислушаться к звуку работающего на холостом ходу двигателя, чтобы увидеть, не вращается ли он странно быстро и резко, что также является хорошим способом прояснить ощущение на тормозной педали. .

Неповрежденный и исправный клапан управления холостым ходом позволит двигателю работать с максимальной эффективностью и, таким образом, сделает поездки более плавными. Но поврежденный клапан может привести к колебаниям и вибрациям, вызывающим немедленную остановку автомобиля. Это связано с тем, что через клапан будет проходить меньше воздуха, и двигатель начнет сильно трястись.

Если модуль управления двигателем обнаружит проблему с цепью или сигналом клапана управления подачей воздуха на холостом ходу, например, заметит различное число оборотов в минуту, он активирует сигнальную лампу «Проверить двигатель». приборная панель. Конечно, целый ряд проблем может привести к срабатыванию индикатора Check Engine, поэтому вам следует отсканировать компьютер на наличие кодов неисправностей, чтобы сузить круг виновника, даже в том случае, если индикатор Check Engine горит вместе с другим неисправным регулятором холостого хода. симптомы клапана выше.

ПОДРОБНЕЕ

• Проверьте мигание индикатора двигателя и тряску автомобиля – причины
• Как сбросить индикатор проверки двигателя: следуйте этим 4 простым способам!

Этот раздел предназначен только для справки по техническим характеристикам. Мы советуем вам доставить свой автомобиль в профессиональный сервис для проверки качества. Тем не менее, мы надеемся, что для тех, кто достаточно уверен в себе, чтобы экспериментировать со своими автомобилями, а также для любых учеников механиков, эти три способа окажут большую помощь.

Утечки вакуума и проблемы с контуром могут иметь очень похожие симптомы с неисправным клапаном IAC. Вот почему, прежде чем вы броситесь покупать новый клапан для замены, рекомендуется проверить ваш блок, чтобы убедиться, что он действительно виноват.

Здесь стоит отметить, что сканер OEM-уровня — это самый простой способ проверить клапан управления холостым ходом, поскольку он разработан с большинством тех же функций, что и у дилера. сканер заводского кода. Между тем, обычные бортовые диагностические сканеры OBD-II и считыватели кодов не имеют необходимых двунаправленных элементов управления для проверки IAC.

Сканирующие инструменты OEM-уровня — это самый быстрый и простой способ проверить клапан IAC, поскольку на многих автомобилях вы можете напрямую управлять IAC. Это означает, что модуль управления трансмиссией (PCM), который контролирует IAC, полностью отключится. Когда вы постепенно открываете клапан с помощью сканера OEM, вы должны увидеть увеличение скорости холостого хода, а когда вы закроете клапан, она должна уменьшиться. Если РХХ не реагирует как таковой на команды сканера, проблема либо в клапане, либо в его цепи управления.

Тем не менее, у вас может не быть доступа к сканирующему инструменту уровня OEM, поэтому в этой статье вы узнаете, как устранить неисправный клапан IAC с помощью обычного считывателя кодов и цифрового мультиметра.

Если вы столкнулись с одним или несколькими симптомами неисправности клапана управления подачей воздуха на холостом ходу, подключите сканер кодов к порту под приборной панелью, чтобы просмотреть коды ошибок, при которых включается сигнальная лампа двигателя. . Просмотрите описание кода, чтобы выяснить причину.

В большинстве случаев автомобили, выпущенные после 1996 года и оснащенные OBD-II, будут устанавливать код неисправности клапана управления холостым ходом. Более старые автомобили с более ранним OBD-I также будут устанавливать диагностический код неисправности для плохого IAC. В настоящее время для максимального удобства вы даже можете приобрести недорогой считыватель кодов для своего смартфона.

Прочитав код, запустите двигатель и запишите установившееся число оборотов холостого хода. Заглушите машину, выньте ключ от машины, откройте капот, найдите двигатель управления холостым ходом в клапане и отсоедините его. Следуйте инструкциям по правильному отключению двигателя в соответствии с руководством по обслуживанию автомобиля.

Теперь снова запустите двигатель и на этот раз запишите установившееся число оборотов холостого хода. Отсутствие разницы между двумя скоростями холостого хода означает, что двигатель управления холостым ходом не работает. Этот метод подтверждает наличие проблемы с двигателем управления холостым ходом, а не с самой проблемой.

Как указано выше, утечки вакуума и проблемы с контуром могут иметь очень похожие симптомы с неисправным клапаном IAC, поэтому, как только вы обнаружите сохраненные коды IAC, вам необходимо выполнить визуальный осмотр для исключения утечек вакуума и проблемных электрических соединений.

Вы должны искать поврежденные шланги или другие проблемы, которые могут создавать утечки вакуума. Кроме того, проверьте, чтобы электрический разъем IAC был чистым и затянутым, и проверьте, не ослаблены ли или не сломаны ли какие-либо провода, идущие к IAC. Отремонтируйте или замените поврежденные детали, затем очистите коды и посмотрите, решит ли это проблему.

Кроме того, обратите внимание, что РХХ может быть исправным электрически, но неисправным механически. Вот почему, пока вы этим занимаетесь, настоятельно рекомендуется снять IAC, чтобы проверить, не покрыт ли он чрезмерным нагаром и мусором.

Когда ваш клапан управления подачей воздуха на холостом ходу загрязнен пылью, мусором или нагаром, процесс холостого хода не будет плавным, поскольку клапан не сможет эффективно контролировать обороты двигателя. Чрезмерное накопление углерода на клапане управления подачей воздуха на холостом ходу может даже привести к его заеданию.

Когда этот клапан заедает, это может привести к остановке автомобиля на очень высоких оборотах или, в большинстве случаев, к остановке автомобиля на низких оборотах. Таким образом, важно регулярно очищать клапан управления подачей воздуха на холостом ходу, чтобы предотвратить накопление углерода и мусора. Если вы позволите своему клапану IAC засориться, тем чаще вы будете сталкиваться с остановкой двигателя и неровной работой на холостом ходу, и тем больше вероятность того, что вам придется заменить его преждевременно.

Вы можете использовать очиститель корпуса дроссельной заслонки для удаления загрязнений из клапана управления подачей воздуха на холостом ходу, чтобы восстановить его надлежащую механическую работу. Отремонтируйте или замените поврежденные детали или очистите IAC, если это необходимо, затем очистите коды и посмотрите, решит ли это проблему. Если проблема не устранена, возможно, вам потребуется заменить IAC.

Двигатель с плохой работой на холостом ходу может работать слишком быстро или слишком медленно или заглохнуть. Запустите двигатель и посмотрите на тахометр на приборной панели.

Высокий холостой ход двигателя:

1000 об/мин — это нормальный предел скорости холостого хода. Сравните текущую скорость холостого хода вашего автомобиля с 1000 об/мин. Если оно выше 1000 об/мин, оно слишком велико. Если вы знаете нормальные обороты холостого хода автомобиля, сравните их с текущими оборотами холостого хода, и тогда они должны быть ниже.

Низкие холостые обороты или глохнет двигатель:

Холостые обороты на тахометре ниже и более непостоянны, чем вы обычно чувствуете и помните? Машина периодически глохнет? Если да, то это может быть следствием неисправности клапана IAC.

Следите за показаниями тахометра при проверке скорости холостого хода. Пришло время диагностировать любые утечки на вакуумных линиях в моторном отсеке на наличие трещин или изношенных участков, подключив линию к вакуумному манометру, чтобы измерить уровень и консистенцию вакуума, или распылив смесь между мылом и водой на линии, чтобы посмотреть для пузырения в месте утечки. Если есть утечки, одновременно проверьте сигнальную лампочку «проверьте двигатель», чтобы подтвердить проблему с клапаном IAC.

General Motor

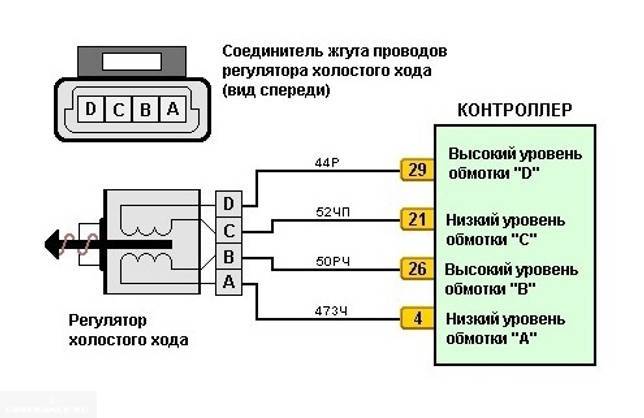

Подсоедините отрицательный провод контрольной лампы к кузову автомобиля и вставьте контрольную лампу в каждую из четырех цепей на двигателе управления холостым ходом GM. Контрольная лампа должна мигать или переходить от яркого к тусклому в каждой цепи при работающем двигателе.

• Если вспышки нет, проблема в ЭБУ, а не в моторе управления холостым ходом.
• При наличии вспышек необходимо заменить двигатель управления холостым ходом в клапане.

Ford

Найдите два электрических контакта на соленоиде в двигателе управления холостым ходом и подключите омметр для измерения сопротивления между ними. Сопротивление должно быть в пределах от 7,0 до 13,0 Ом, в противном случае необходимо заменить двигатель управления холостым ходом.

Chrysler

Подключите двунаправленный сканер к тому же порту OBD, к которому вы подключаете сканер кодов. Увеличьте скорость холостого хода с помощью диагностического прибора. Если увеличения нет, то в цепи двигателя управления холостым ходом определенно возникла проблема, не позволяющая сигналу изменить холостой ход.

Другие популярные марки

Другие популярные модели автомобилей, включая Ford Ranger, Honda Civic, Chevrolet, BMW, особенно Nissan Maxima, также подвержены этой проблеме в вышеупомянутом содержании. Общие рекомендации по проверке — очистить клапан, иначе это может быть ошибка компьютера, неисправная электрическая проводка или цепи, утечка воздуха или вакуума. Перед заменой клапана проверьте наличие утечки. Хотя замена клапана стоит дорого, но она стоит всех ваших хлопот.

Чрезмерное нагарообразование на клапане управления подачей воздуха на холостом ходу может даже привести к его залипанию. Когда этот клапан заедает, это может привести к тому, что автомобиль будет работать на холостом ходу на очень высоких оборотах или, что чаще всего, заглохнет на низких оборотах.

Периодическая очистка клапана холостого хода может обеспечить более плавную работу двигателя и избежать преждевременной замены клапана IAC, но обратите внимание, что чистить можно только определенные клапаны управления холостым ходом, т. е. клапаны с пружинным приводом.

Вам не нужно сразу же разбирать клапан IAC, чтобы каждый раз его чистить. Ниже приведены шаги, чтобы проверить, нуждается ли клапан IAC в очистке, и как это сделать. Инструменты, которые вам понадобятся, включают отвертку, торцевой ключ, очиститель электронных деталей, головку на 10 мм, вольтметр и, возможно, немного WD-40 для дополнительной защиты после очистки, но это не обязательно:

• Убедитесь, что двигатель выключен и имел достаточно времени, чтобы остыть, прежде чем открывать капот и проникать внутрь.
• Откройте капот и найдите клапан холостого хода. Обычно он расположен рядом с впускным отверстием на стороне двигателя. Зайдите за двигатель и отвинтите клапан холостого хода от корпуса дроссельной заслонки. Возможно, вам придется снять определенные детали, чтобы получить лучший доступ к клапану IAC, например, разъем массового расхода воздуха, впускной патрубок, сапун и окружающие вакуумные линии к корпусу дроссельной заслонки.
• Снимите электрический разъем с регулирующего клапана с помощью отвертки; обычно он находится прямо под датчиком положения дроссельной заслонки с левой стороны корпуса дроссельной заслонки, если смотреть на него спереди автомобиля. Если сверху есть защелка, сожмите ее и потяните одновременно. Не ломайте пластиковую бирку, которая крепит жгут проводов к датчику положения дроссельной заслонки, так как они предохраняют жгут проводов от вибрации.
• Снимите винты или болты, удерживающие клапан холостого хода на блоке, используя достаточно большой гаечный ключ. Выньте клапан управления холостым ходом и переверните его, чтобы открыть отверстия клапана.
• Возьмите вольтметр и установите его на «Ом».
• Один провод вольтметра должен касаться одного конца пневмоострова, а другой провод должен касаться другого конца. Показание между 0,00 и 0,05 означает, что клапан работает. Все, что выходит за рамки этого, означает, что у вас плохой клапан управления холостым ходом, и, возможно, его необходимо заменить.
• Если у вашего клапана были нормальные показания, проверьте отверстия клапана на наличие нагара или грязи на датчике, что вы должны сделать, если клапан работает.
• Очистка: Держите клапан направленным вниз, распылите очиститель электронных деталей или очиститель карбюратора на датчик, то есть на заостренный конец клапана, и протрите его начисто или используйте небольшую мягкую щетку, подойдет даже зубная щетка. Не допускайте попадания чистящего средства внутрь корпуса. Повторяйте, если необходимо, пока вся пыль и нагар не будут удалены. Как правило, очиститель карбюратора должен нанести на клапан достаточное защитное покрытие, но в конце вы можете распылить на него немного WD-40 для дополнительной защиты.
• Дайте датчику полностью высохнуть. После этого закрутите клапан обратно на корпус дроссельной заслонки и снова подключите разъем РХХ. Если вы сняли другие детали, чтобы получить доступ к IAC, например, узел воздухозаборной трубы, шланги или вакуумные линии, соберите их снова.
• Запустите автомобиль, чтобы убедиться, что он работает нормально на холостом ходу, и лучше всего провести тест-драйв, чтобы убедиться, что двигатель не выключается, когда вы поворачиваете за угол или останавливаетесь, особенно под нагрузкой с кондиционером или нагреватель работает. Если двигатель по-прежнему не работает на холостом ходу должным образом, вам необходимо заменить неисправный клапан управления подачей воздуха на холостом ходу.

После того, как вы удалили IAC для очистки и повторной установки, вам необходимо сбросить его. Чтобы сбросить клапан IAC, слегка нажмите педаль акселератора. Включите зажигание, запустите двигатель и дайте ему поработать в течение 5 секунд или около того. Затем выключите зажигание на 10 секунд, чтобы ECM сбросил клапан IAC. Теперь перезапустите двигатель и проверьте правильность работы на холостом ходу. Вы должны обнаружить, что ваш двигатель работает на обычно установленных оборотах холостого хода.

Какова правильная скорость холостого хода?

Обычная частота вращения двигателя легкового автомобиля на холостом ходу составляет от 600 до 1000 об/мин, а для грузовиков средней и большой грузоподъемности — примерно 600 об/мин. Для многих одноцилиндровых мотоциклетных двигателей частота вращения холостого хода устанавливается в пределах 1200-1500 об/мин.

Что вызывает колебания оборотов на холостом ходу?

Неустойчивый холостой ход двигателя может быть вызван различными факторами. Если вы проверили и определили, что виновником не является утечка вакуума или неисправный клапан управления подачей воздуха на холостом ходу, то наиболее вероятным виновником является загрязненный или неисправный датчик массового расхода воздуха (MAF). В автомобиле с впрыском топлива этот датчик измеряет расход воздуха, чтобы можно было впрыснуть соответствующее количество топлива для создания точного соотношения воздуха и топливной смеси.

Как настроить холостой ход?

Снимите защитное резиновое покрытие, чтобы открыть винт холостого хода. Затем затяните винт по часовой стрелке, чтобы уменьшить скорость холостого хода, или ослабьте его против часовой стрелки, чтобы увеличить скорость холостого хода. В идеале, вы хотите, чтобы холостой ход был на уровне 650 об/мин.

Наконец, в случае некоторых симптомов клапана управления холостым ходом, ваш любимый автомобиль нуждается в надлежащем уходе в нужное время.
