Регулировка стояночного тормоза. Как подтянуть трос ручника. Почему не держит ручник, плохо держит ручной тормоз

Отсутствие правильного натяжения троса может не только стать причиной того, что ручник не держит, но и привести к перегреву и ускоренному износу фрикционных накладок, барабанов. Рассмотрим как осуществляется регулировка стояночного тормоза барабанного типа, а также как подтянуть трос ручника на автомобиле с задними дисковыми тормозными механизмами.

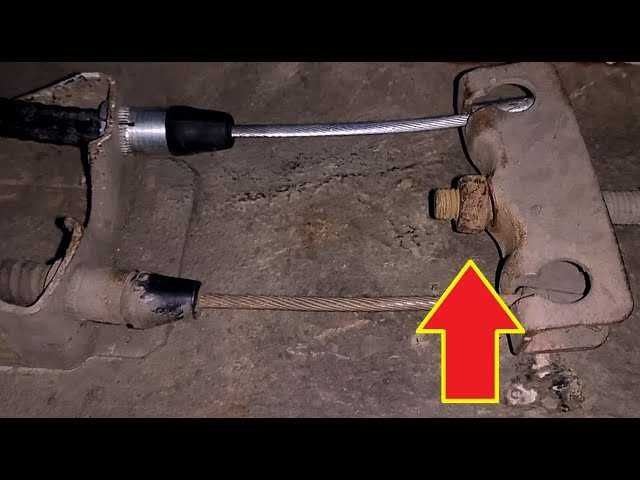

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.Как натянуть ручник: Как подтянуть ручник на автомобиле самостоятельно: подробная инструкция

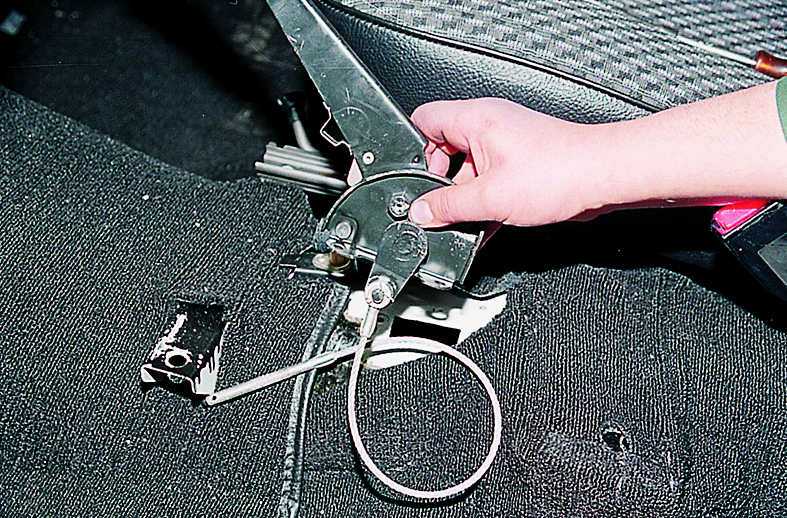

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

В некоторых видах конструкции вместо тросов применяется комбинация тяг, но именно описанное выше устройство можно встретить на всех современных автомобилях с задними барабанными тормозами.

Как подтянуть трос

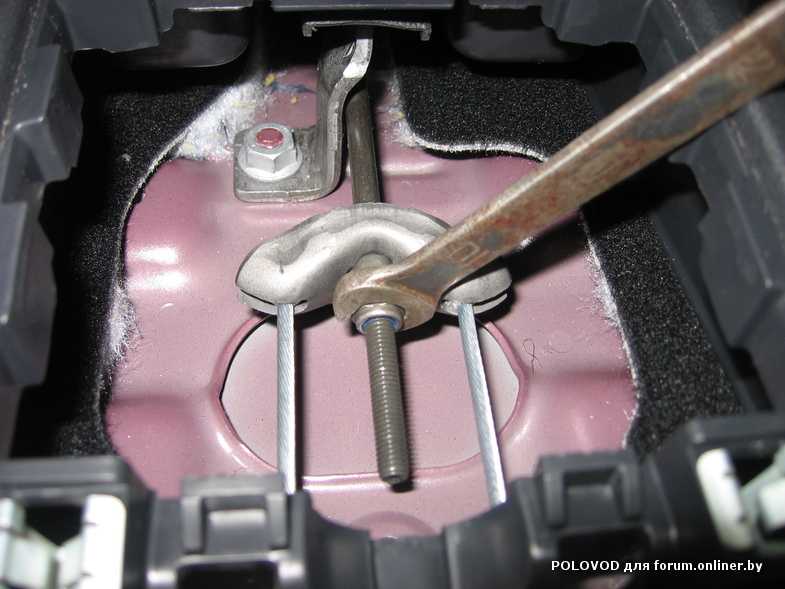

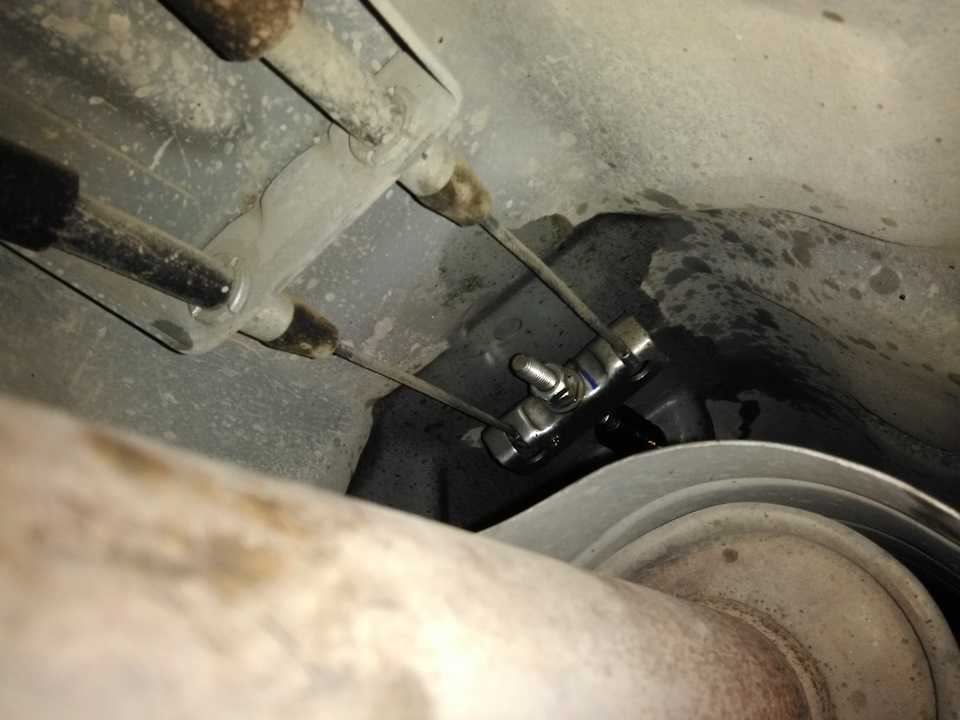

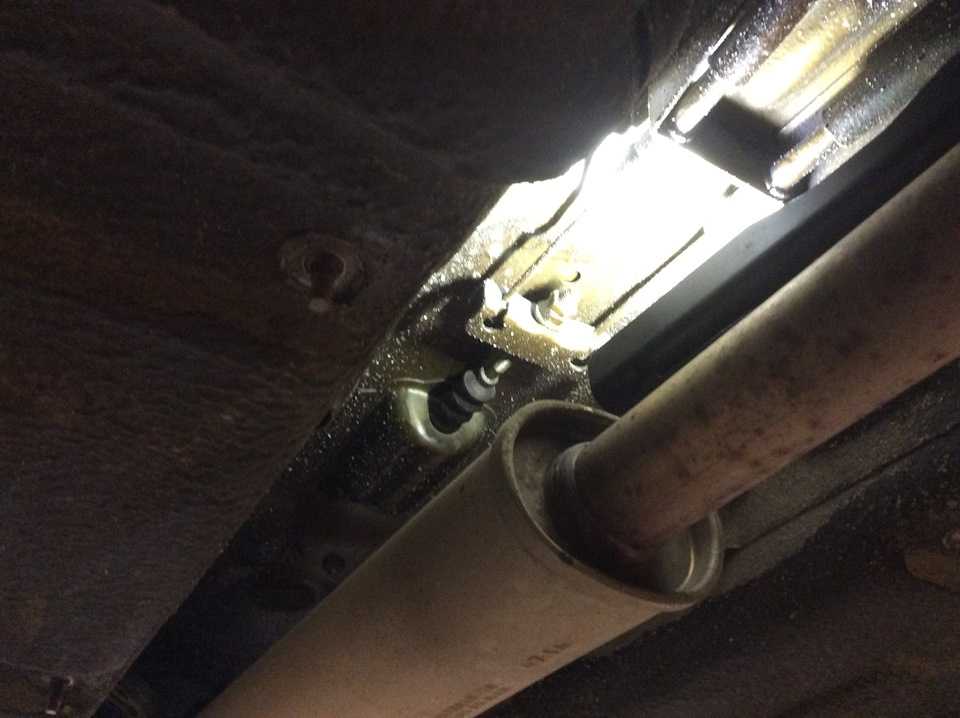

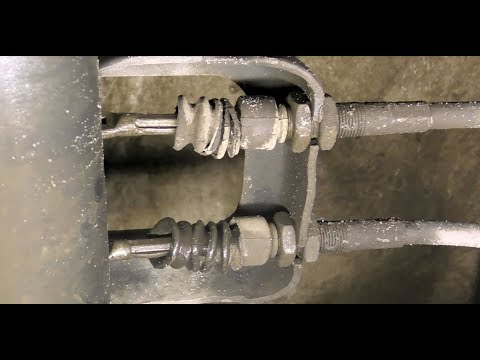

Суть регулировки заключается в перемещении уравнителя троса по тяге в направлении передней части автомобиля. В зависимости от конструкции автомобиля, механизм для регулировки может находиться в салоне либо под днищем, как в случае с ВАЗ 2115,2114,2113,2199,2109,2108, Opel Astra F и многими другими авто.

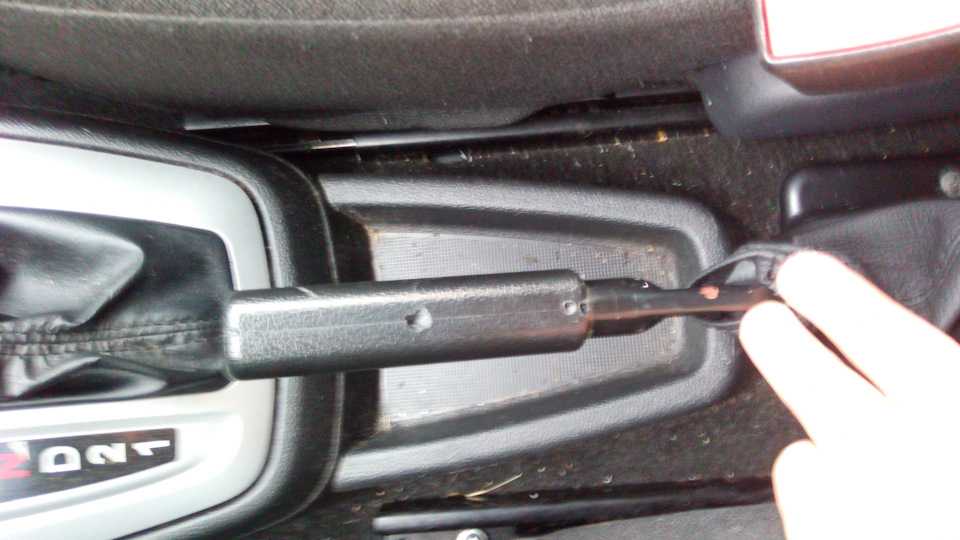

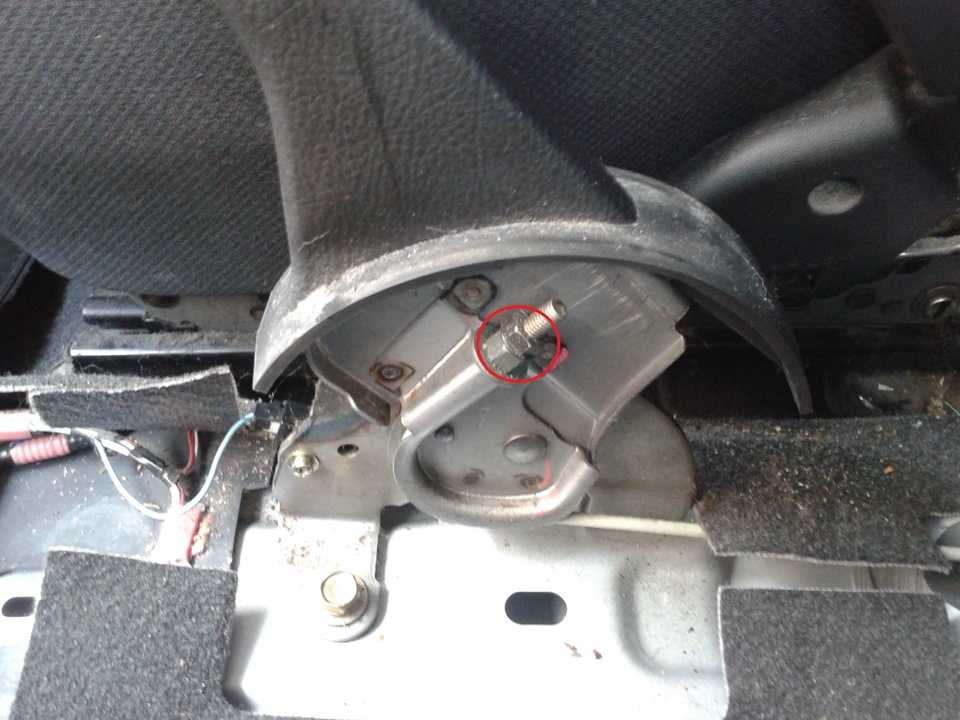

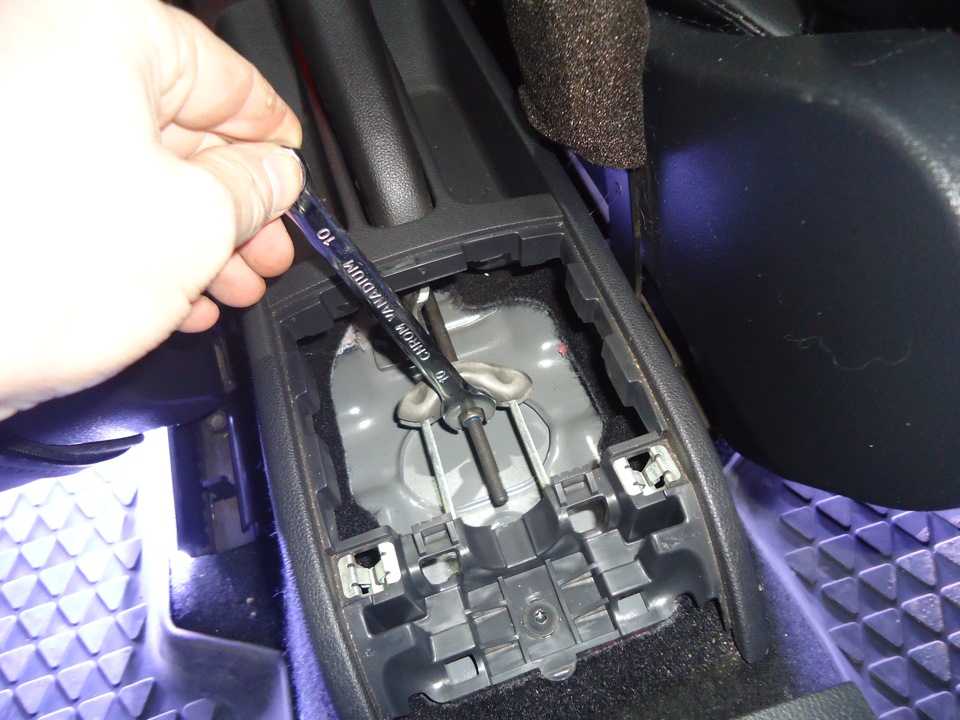

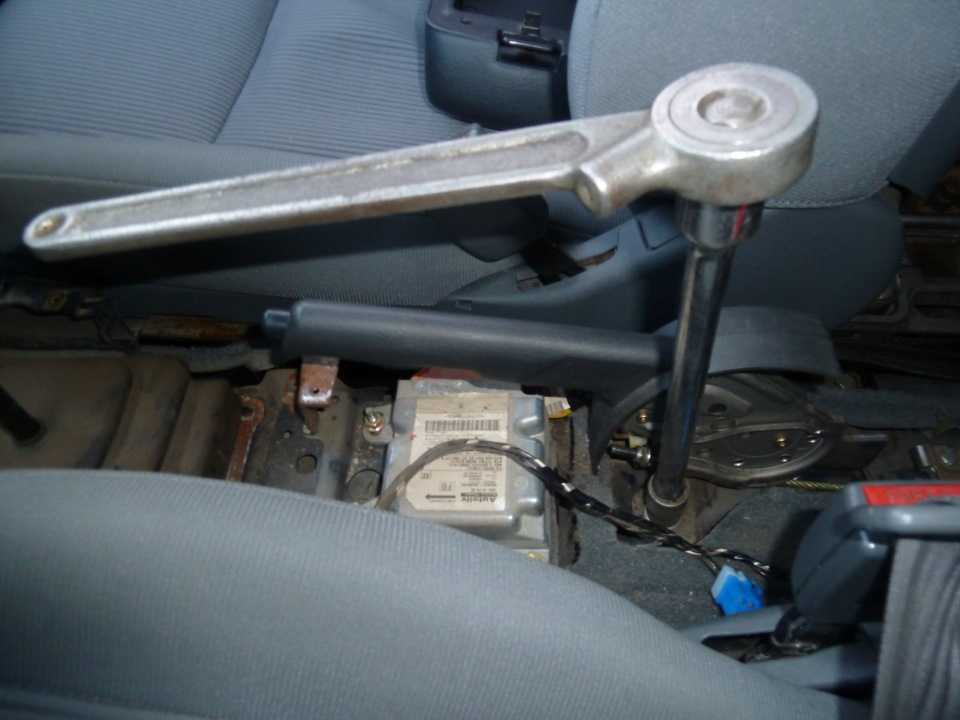

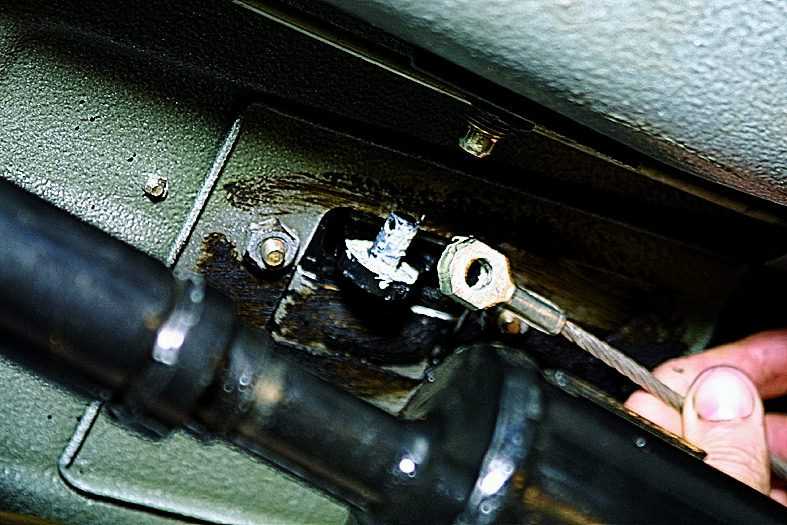

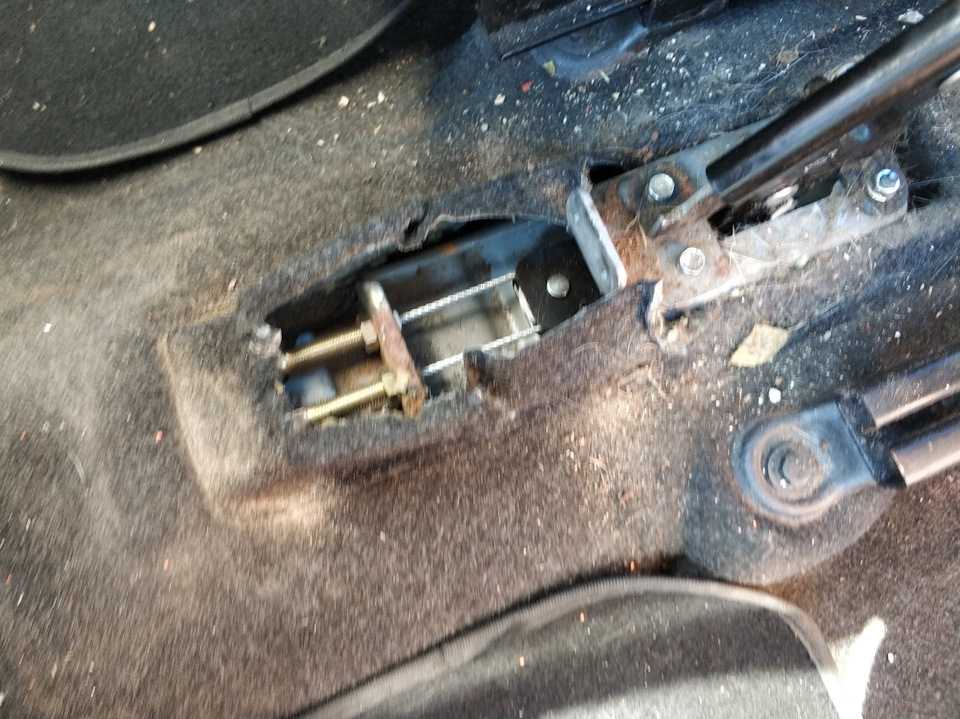

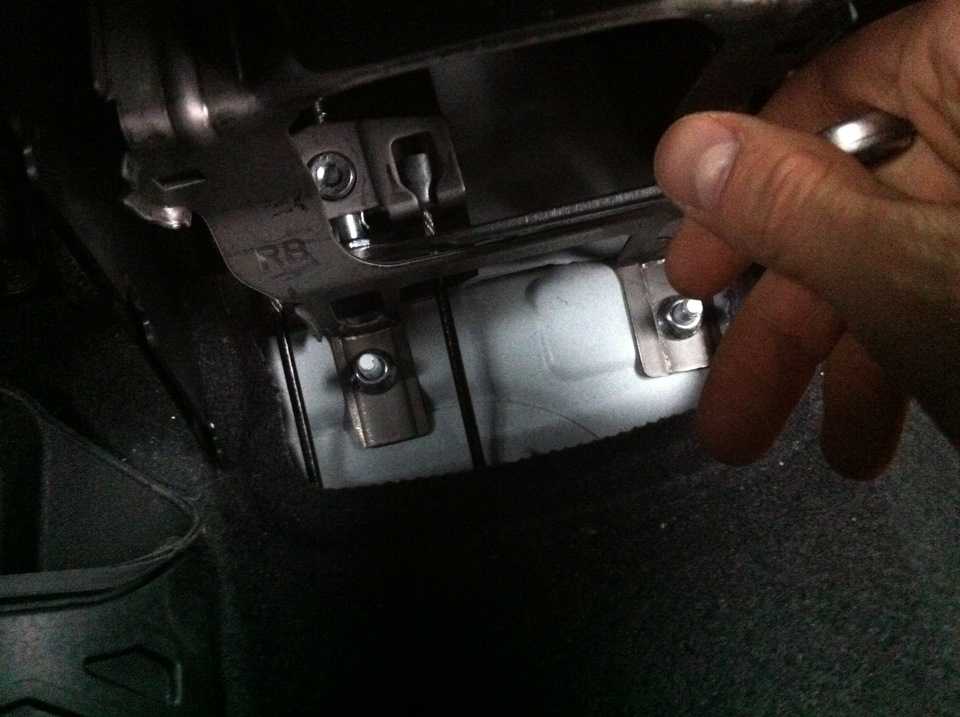

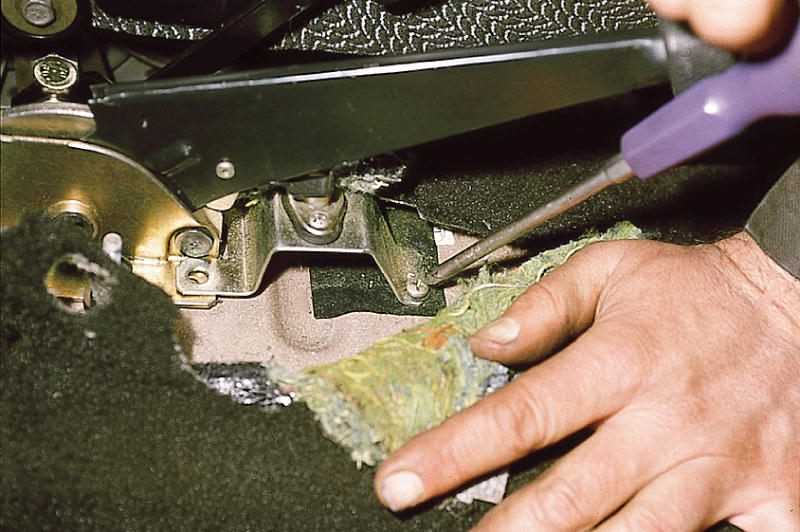

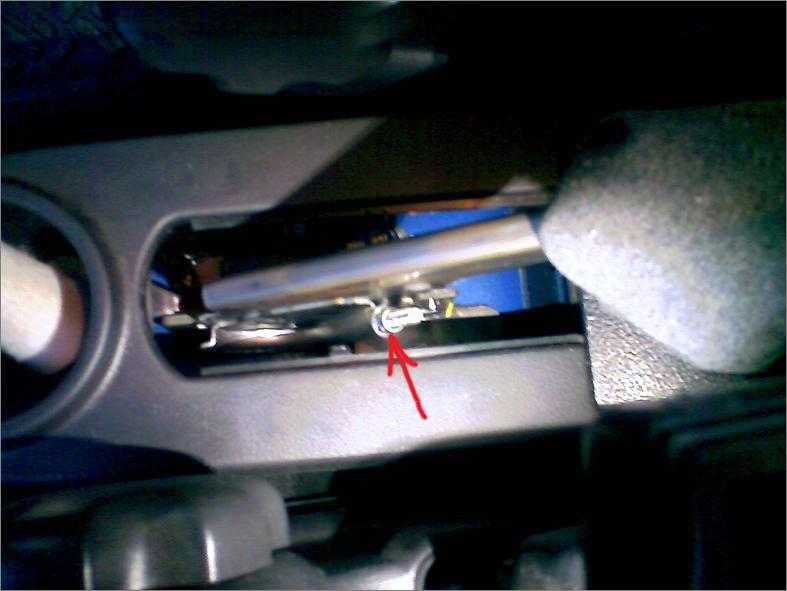

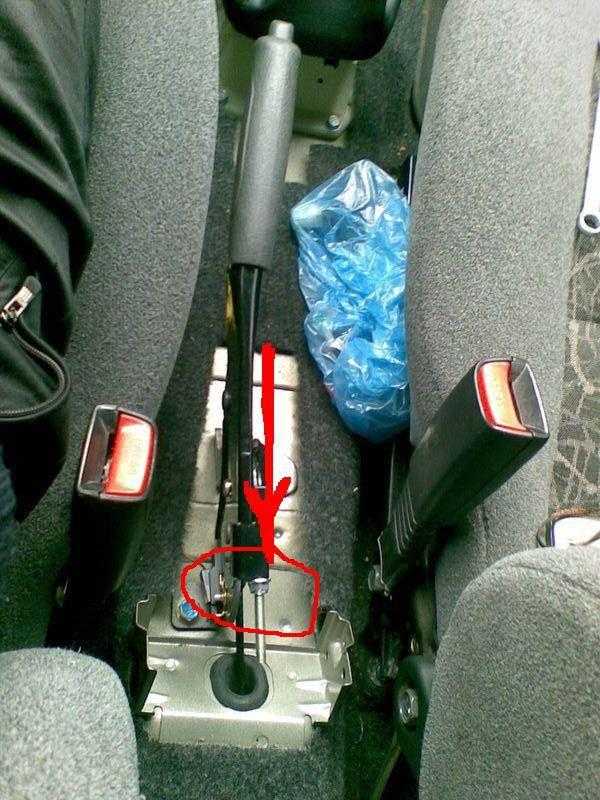

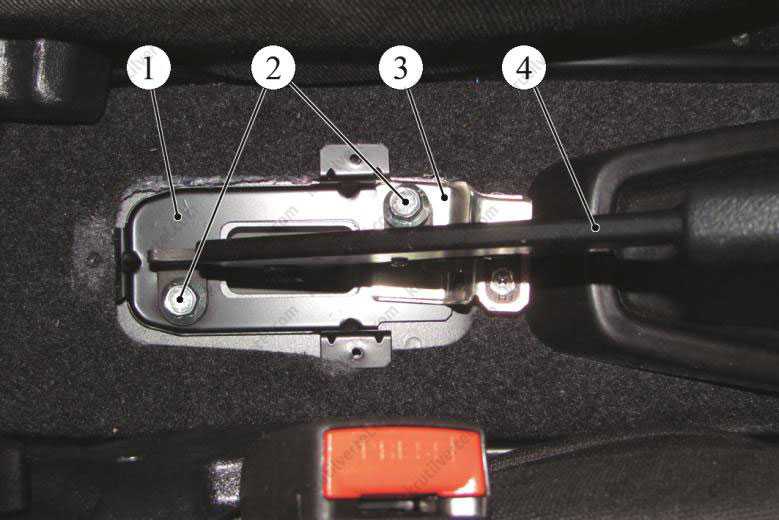

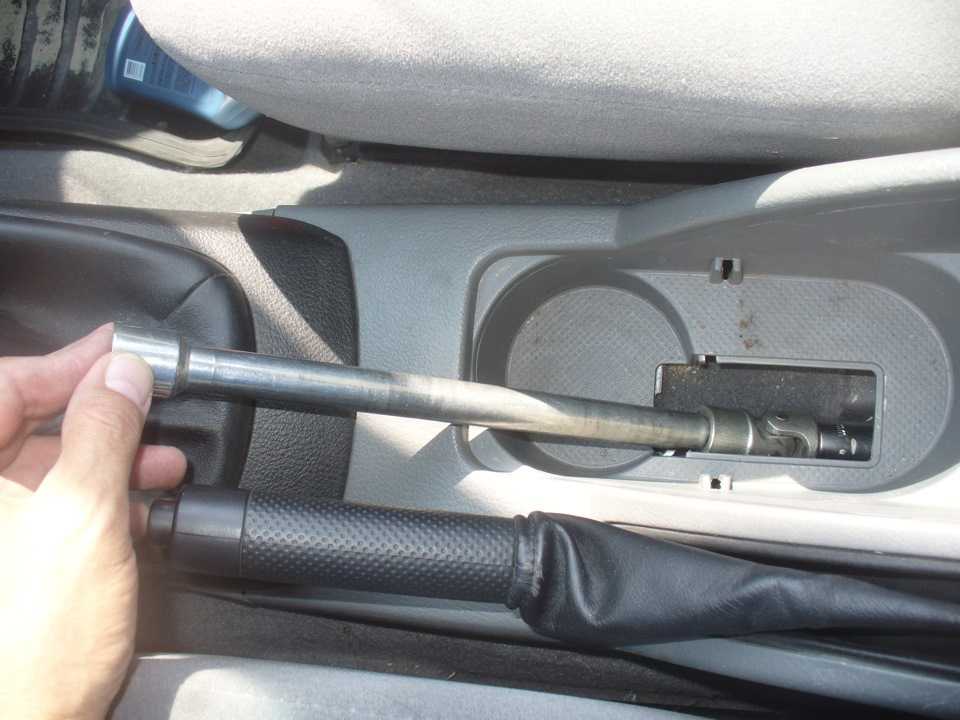

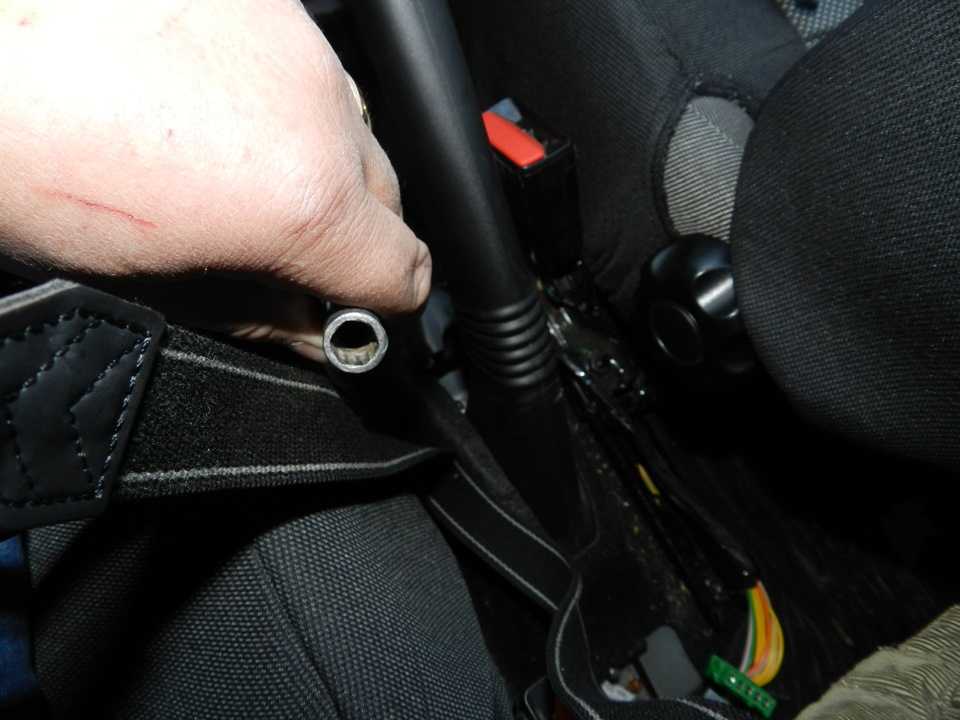

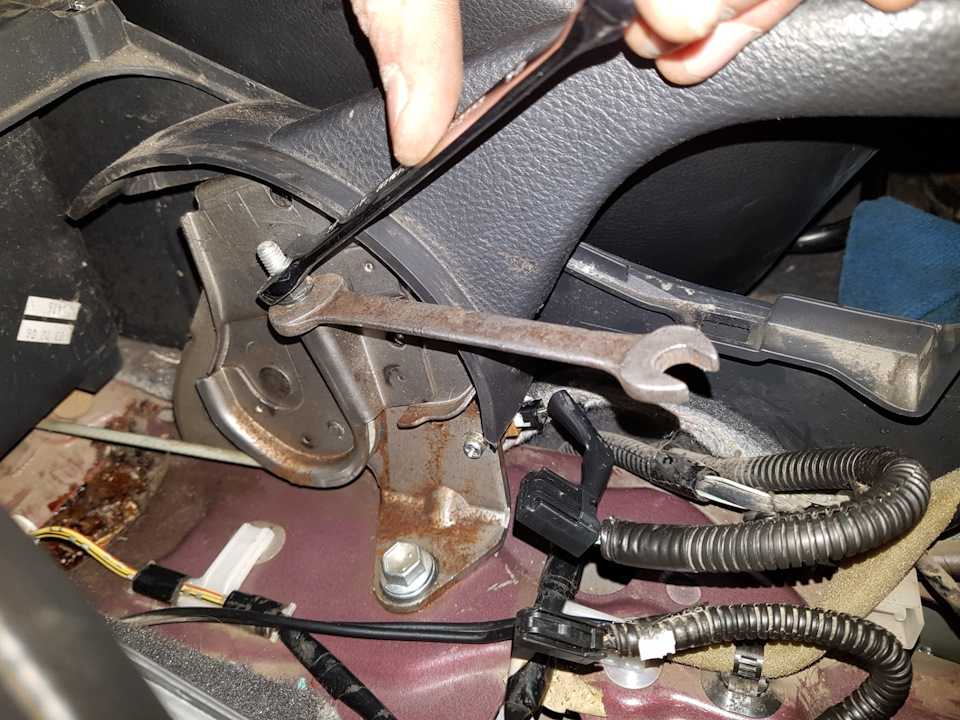

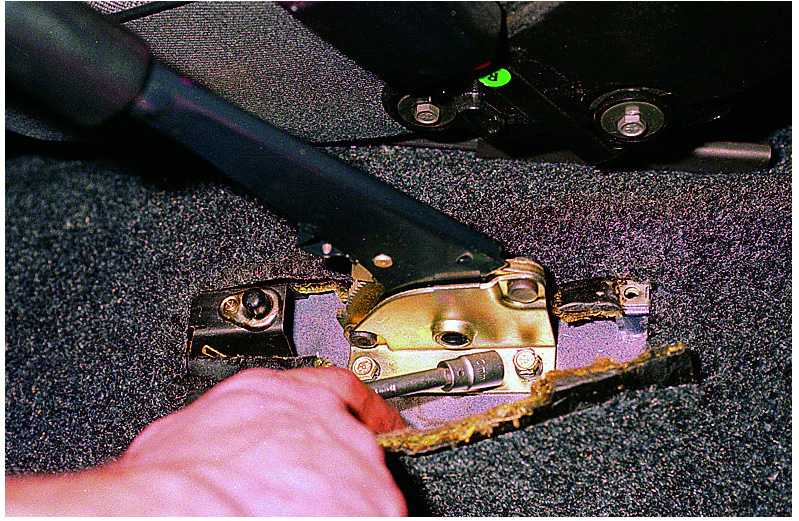

Для доступа к регулировочному механизму, расположенному в салоне, в центральном туннеле зачастую имеется специальный лючок.Как натянуть ручник: Как подтянуть ручник на автомобиле самостоятельно: подробная инструкция В нашем случае процесс описан и показан на видео на примере авто, где регулировка осуществляется под днищем, поэтому автомобиль предварительно нужно загнать на эстакаду либо смотровую яму. Инструкция, которая позволит подтянуть трос, если не держит ручник.

  1. Металлической щеткой очистите резьбу регулировочной тяги.

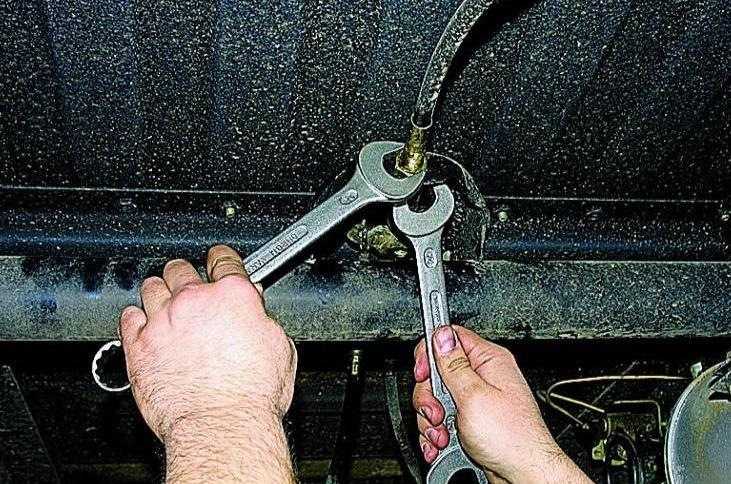

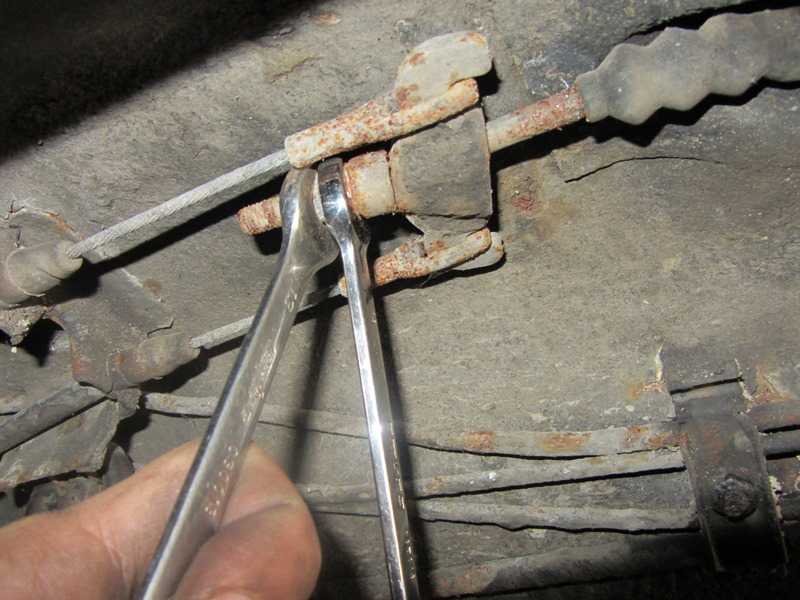

  2. Ослабьте контргайку. Чтобы при откручивании и обратном закручивании после регулировки придать конструкции жесткость, потребуются 2 ключа – одним в момент откручивания нужно удерживать регулировочную гайку, а вторым откручивайте контргайку.
  3. Сместите положение регулировочной гайки, закрутив ее на необходимое количество витков.
  4. После завершения регулировки подтяните контргайку так, чтобы она плотно прижалась к регулировочной гайке.

Какая степень натяжки считается правильной

В случае техосмотра, который в РФ на гражданских транспортных средствах не проводится, эффективность ручного тормоза проверяется двумя способами:

  • автомобиль с полной снаряженной массой должен быть надежно зафиксирован ручным тормозом на уклоне 16º или 25º, в зависимости от актуальных требований;
  • действие ручного тормоза проверяется на специальных барабанах.Как натянуть ручник: Как подтянуть ручник на автомобиле самостоятельно: подробная инструкция При этом измеряется не только тормозное усилие, но и равномерность ее распределения между задними колесами.
Народные методы

При самостоятельной регулировке стояночного тормоза оценить натяжение троса ручника можно двумя способами:

  • по количеству щелчков. При этом информацию стоит искать по конкретной модели автомобиля, так как, к примеру, для Daewoo Matiz нормой будет 7 щелчков, а для ВАЗ 2106 – 2-4 щелчка. Недостаток регулировки лишь в том, что иногда после замены тормозных барабанов, колодок, и соблюдении усредненного значения по количеству щелчков даже при опущенном ручнике тормозные колодки могут быть излишне сильно прижаты к барабанам. Поэтому после обслуживания задних барабанных тормозов степень натяжки должна отличаться от усредненных требований, но после притирки ручник нужно будет обязательно подтянуть;
  • по степени прижатия фрикционных накладок.Как натянуть ручник: Как подтянуть ручник на автомобиле самостоятельно: подробная инструкция Для регулировки ручника задние колеса необходимо будет вывесить. Подтягивать трос нужно до такого состояния, чтобы при опущенном рычаге стояночного тормоза колодки едва касались тормозных барабанов. При вращении от руки колесо должно довольно свободно вращаться, но при этом будет ощущаться едва заметный звук от прижатых к барабанам фрикционных накладок (если колодки изношенны неравномерно, то характерный звук при вращении будет в определенном положении колеса). При такой регулировке после преодоления 100-200 км фрикционные накладки немного сотрутся, и зазор станет близким к идеальному.

Владельцам ВАЗ

На автомобилях ВАЗ переднеприводной компоновки ручник может плохо держать, даже если вовремя подтягивать трос. Случается это из-за конструкции наконечника троса, ограничивающего амплитуду движения рычага ручного привода колодок. При затягивании ручника возвратная пружинка слишком рано упирается в ограничитель. Чтобы решить эту проблему, владельцы спиливают несколько витков возвратной пружины.Как натянуть ручник: Как подтянуть ручник на автомобиле самостоятельно: подробная инструкция При этом следует быть очень аккуратным, чтобы не повредить сам трос ручника, а также следить за тем, чтобы убранные отрезки были с обеих сторон равной длины.

Ручник на задних дисковых тормозах

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

  • Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.
  • Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.
  • Конструкция с механическим подпором рабочего поршня. В полости тормозного поршня располагается храповик (для автоматического сведения колодок), в который упирается шпилька с трапецеидальной резьбой.Как натянуть ручник: Как подтянуть ручник на автомобиле самостоятельно: подробная инструкция Изогнутая штанга приводит в движение шпильку путем проворачивания вала с концентрической проточкой.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.

Как подтянуть и отрегулировать ручник на ВАЗ-2112: фото и видео

Если на ВАЗ-2112 стал плохо держать ручник, то не стоит сразу его менять, так как трос можно отрегулировать.Как натянуть ручник: Как подтянуть ручник на автомобиле самостоятельно: подробная инструкция В том случае, когда пробег на авто большой, то задние колодки на автомобиле могут износиться. Это может привести к снижению эффективности ручного тормоза и всей тормозной системы. В данном случае трос ручного тормоза потребуется подтянуть.

Содержание

  • 1 Схема ручного тормоза на ВАЗ-2112
    • 1.1 Что потребуется для регулировки?
    • 1.2 Регулировка ручника после натяжения
    • 1.3 Что делать, когда регулировка не дает результата
    • 1.4 Зачем подтягивают ручник?
    • 1.5 Необходимость регулировки
  • 2 Видео процесс регулировки ручника

Схема ручного тормоза на ВАЗ-2112

Для наглядности приведём схему ручного тормоза

1 — кнопка, которая фиксирует рычага ручника; 2 — рычаг ручного тормоза; 3 — защитная накладка; 4 — тяга ручника; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — защитная оболочка троса.Как натянуть ручник: Как подтянуть ручник на автомобиле самостоятельно: подробная инструкция

В этой схеме нам потребуется элемент под номером 6. Именно он, и только он!

Что потребуется для регулировки?

Для того, чтобы отрегулировать ручной тормоз нужна эстакада или подъемник. Если таких приспособлений нет, то можно просто вывесить задние колеса на «козлах». Установить их можно под автомобиль при помощи домкрата. Стоит также взять два ключа на «13» и плоскогубцы.

Начало:

  1. Авто устанавливается на эстакаду или «козлы».

    Вывешиваем зад

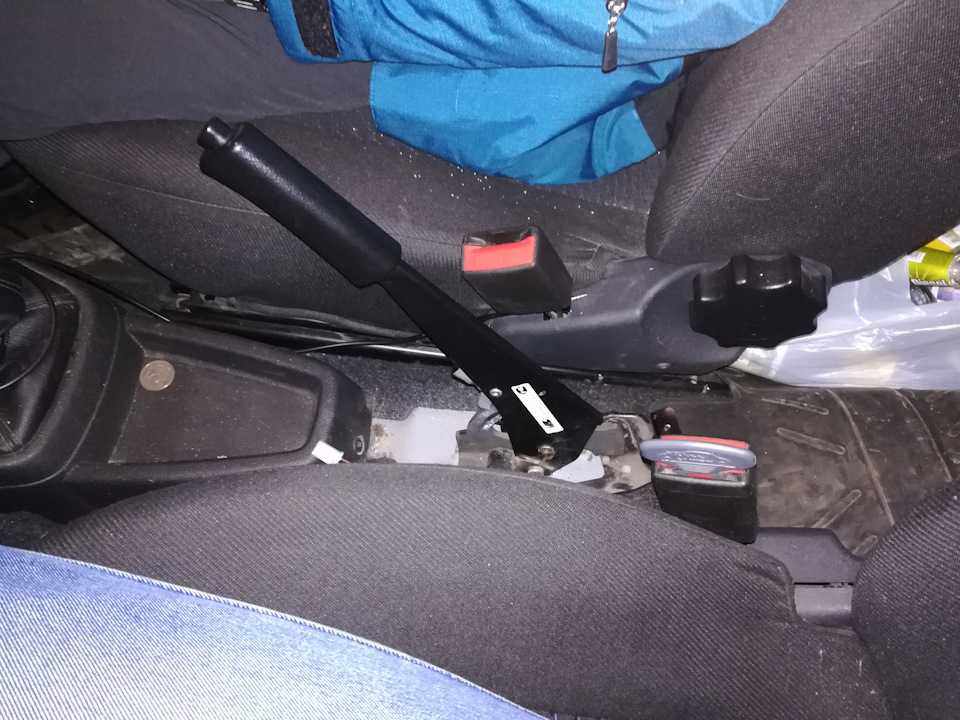

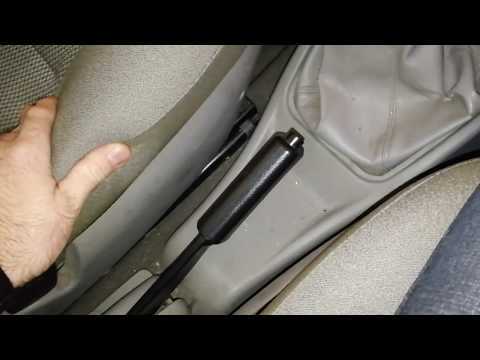

  2. Положение рычага выставляется в крайнее нижнее.

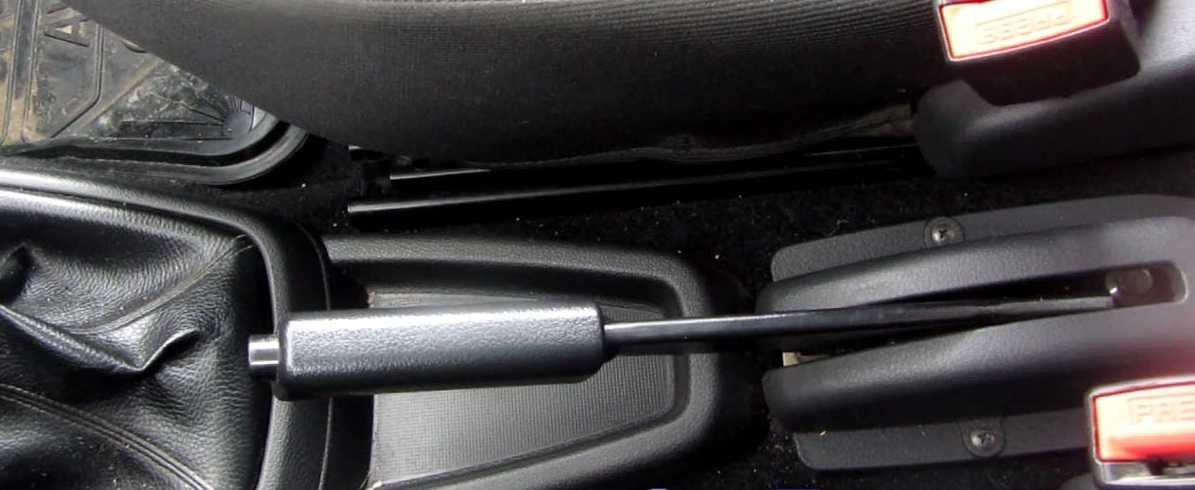

    Ставим ручник в самый низ. На потёртости консоли не обращайте внимания, проводили эксперимент с нештатными подлокотниками. Видны железные крепления подлокотника. На фото автомобиль редакции

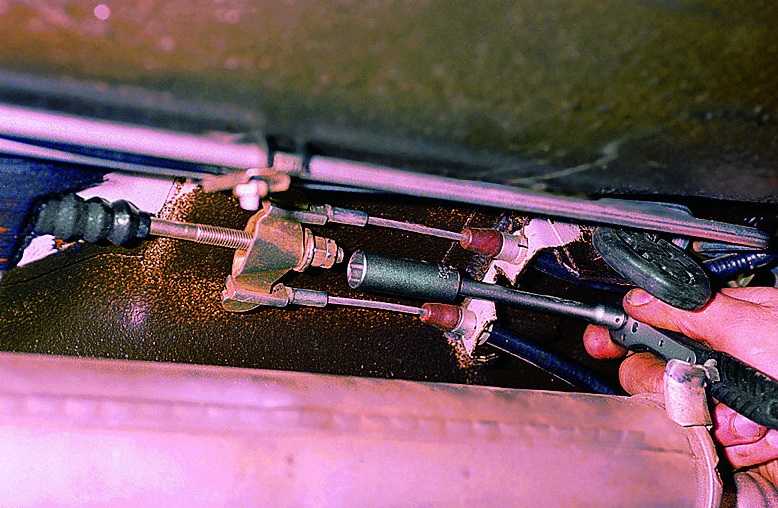

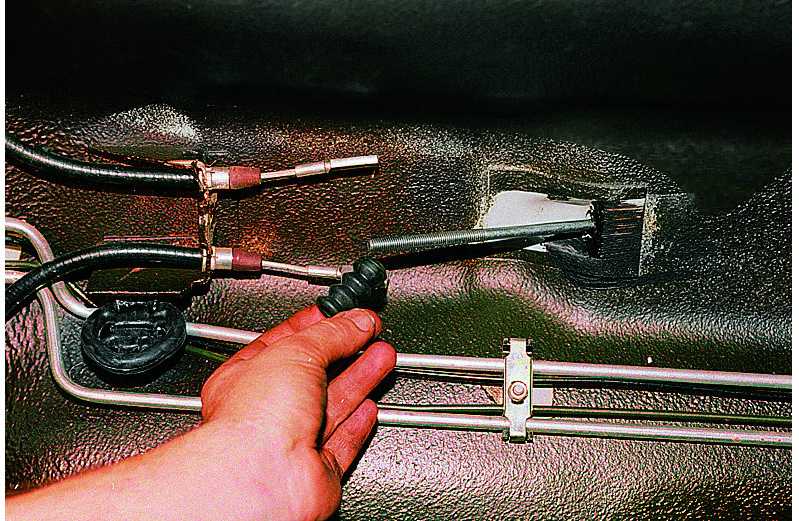

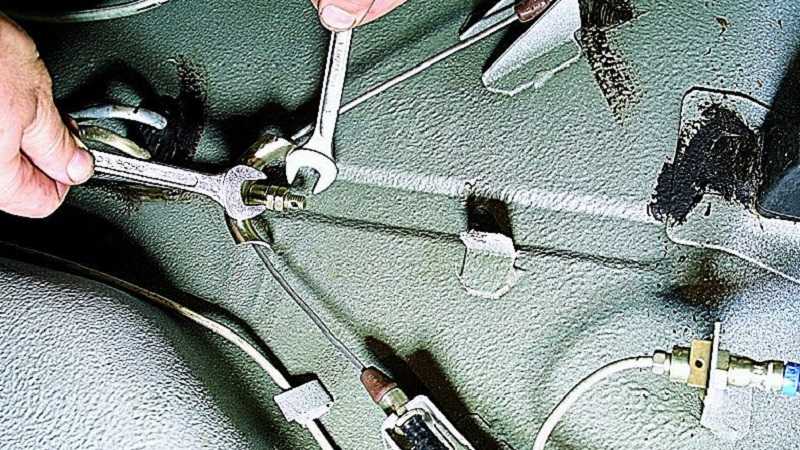

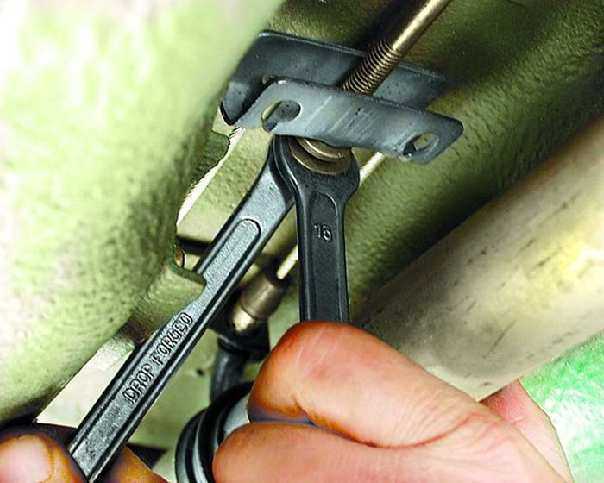

  3. Ключом ослабляется контргайка.

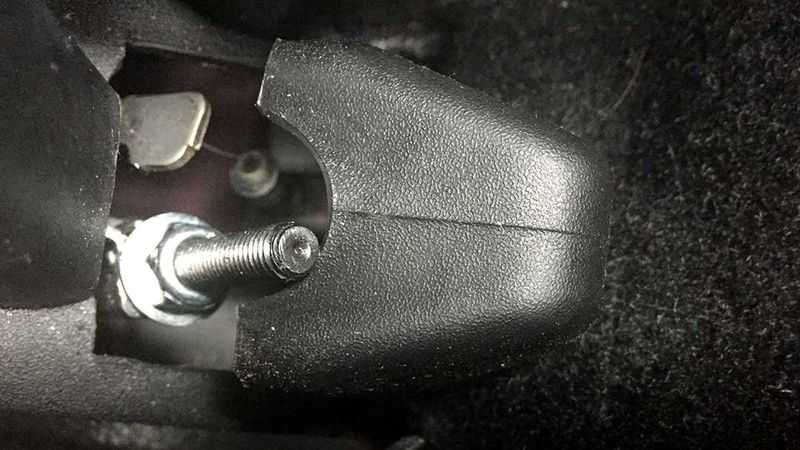

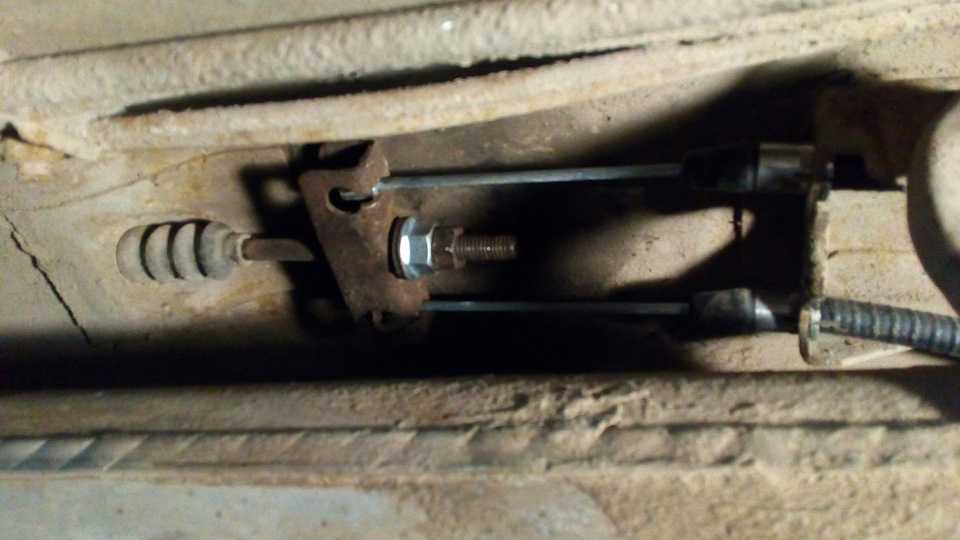

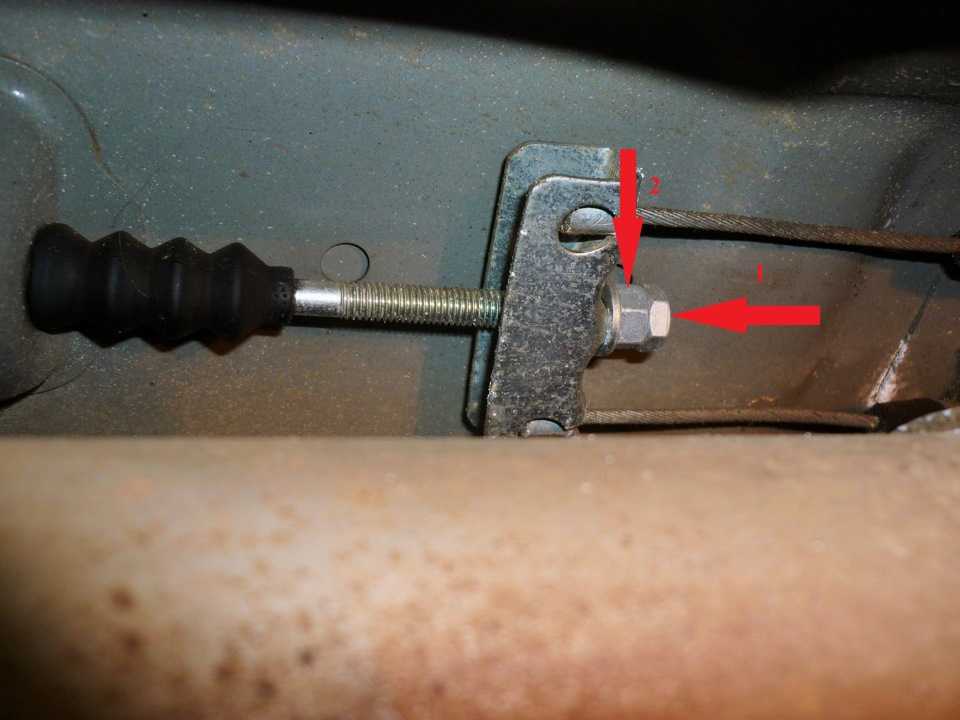

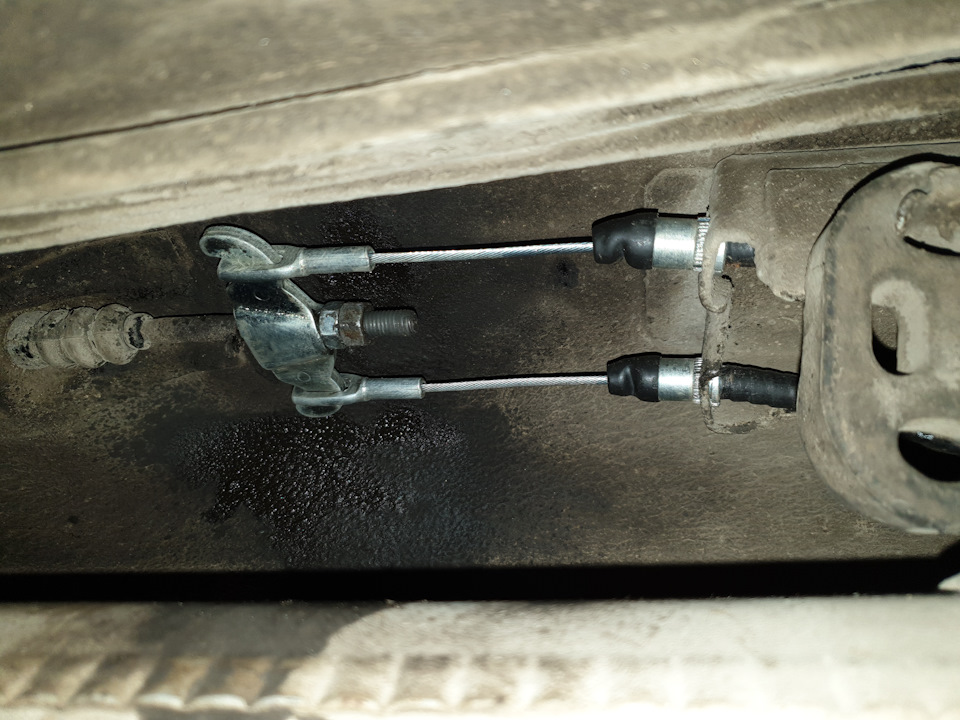

    Регулировочная гайка

  4. Вторым ключом удерживается регулировочная гайка.

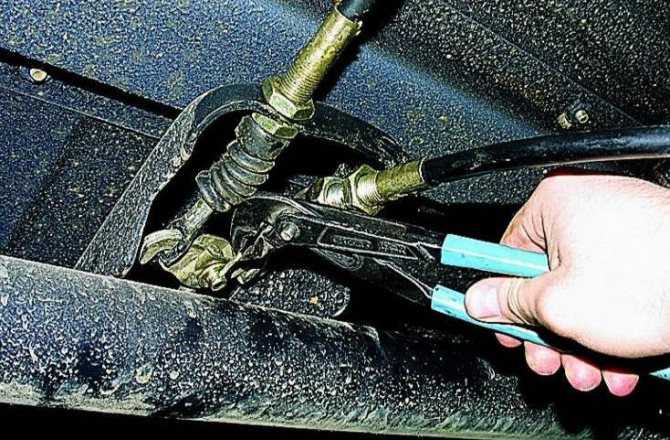

  5. Регулировочную гайку следует затянуть до той степени, пока трос не будет натянут. Надо помнить, что шток при натяжении троса следует удерживать пассатижами.Как натянуть ручник: Как подтянуть ручник на автомобиле самостоятельно: подробная инструкция

    Натягиваем регулировочную гайку

  6. После этого стоит удостовериться, что полный ход рычага ручника составляет не более 4 и не менее 2 щелчков.
  7. Когда проверка рабочего хода завершена, затягивается контргайка. Регулировочная удерживается другим ключом.
  8. При необходимости меняется механизм на новый.

    У нас всё заржавело, мы сменили механизм регулировки

  9. После отпускания отрегулированного рычага вниз, следует прокручивать задние колеса. Когда рычаг будет в крайнем нижнем положении, то колеса должны крутиться беспрепятственно.

Если не выходит натянуть трос, то его стоит заменить на новый.

Регулировка ручника после натяжения

После регулировки тормозов надо их проверить еще раз. Для этого авто следует поставить на дорогу с уклоном не меньше 23%. Авто должно стоять на нейтральной передаче на таком участке и с затянутым ручником. Если тормоза ручника будут удерживать авто на таком участке, то ручник отрегулирован правильно.Как натянуть ручник: Как подтянуть ручник на автомобиле самостоятельно: подробная инструкция

Что делать, когда регулировка не дает результата

Бывают и такие случаи, когда указанных выше действий бывает недостаточно, чтобы настроить ручник. Это может происходить, например, тогда, когда трос ручного тормоза оборван. Это случается на ВАЗ-2112, хоть и редко. В таких ситуациях надо заменять трос. Также трос нужно заменить, когда:

  1. Наконечники ослаблены.
  2. Сам трос начинает растягиваться, что приведет к его обрыву при эксплуатации.

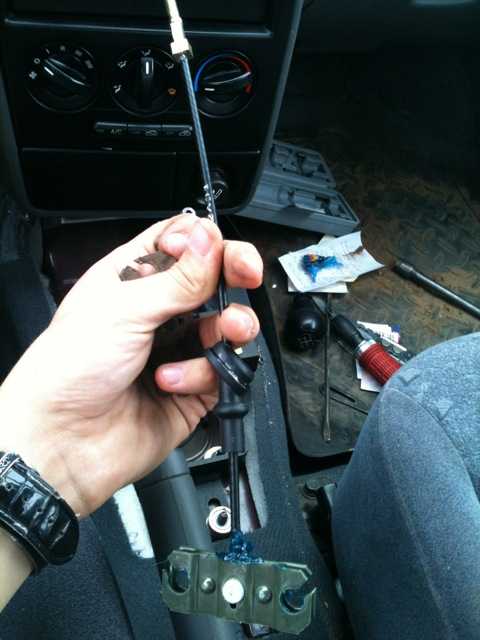

    ХОККУ! Старый трос весьма ушёл в износ! Для сравнения старый и новый тросы ручника

  3. Физический износ (потёртости и трещины) тросов ручника.

    Сильный износ троса ручника

  4. Тросу достаточно тяжело перемещаться в кожухе даже после смазки.

Такая процедура замены не требует обращения на СТО. Хоть тут и потребуется определенное время и навыки от водителя, но такую работу можно произвести самостоятельно.

Также следует помнить, что при замене троса некоторые условия надо соблюдать. Для этого водителю потребуется помощник, который и будет натягивать трос.Как натянуть ручник: Как подтянуть ручник на автомобиле самостоятельно: подробная инструкция

Зачем подтягивают ручник?

Трос выступает тут в качестве привода. Если водитель натягивает рычаг ручника, то одновременно он задействует и трос, который разводит колодки в заднем колесе.

Если ручник будет неисправен, то надо просто подтянуть трос или заменить его на новый. На ВАЗ-2112 сделать это достаточно просто своими руками.

Необходимость регулировки

Определить то, что стояночный тормоз нуждается в регулировке, можно при проверке. Её рекомендуется делать через каждые 30 000 километров пробега. Делать такую процедуру следует даже в том случае, когда кажется, что ручной тормоз работает хорошо.

Также устройство надо проверять в тех случаях, когда оно не срабатывает. Например, автомобиль движется, когда рычаг тормоза затянут.

Видео процесс регулировки ручника
